Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　Ｄｅｃａｄｅ修理記録

平成１４年５月５日到着　平成１４年５月２１日完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

修理前の状況 オーバーホール 原因 修理状況 メインＡＭＰのバランス／バイアス半固定ＶＲ交換、１３ｍｍΦ高級品。 メインＡＭＰの初段ＦＥＴ交換 コントロールＡＭＰの初段ＦＥＴ交換 フラット／コントロールＡＭＰの初段ＦＥＴ交換。 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　２個 バランスＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　１個 取り外し、各基板の半田不良を修理します、所謂、半田補正作業。 使用部品 バランス、バイアス調整用　半固定ＶＲ　　　　　　　　１０個 ＦＥＴ（電界コンデンサー）　　　　　　　　　　　　　　　　４個 ＴＲ（コンデンサー）　　　　　　　　　　　　　　　　　　　　６個 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　２個 バランスＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　１個 修理費　　３４，０００円　　　　＜＜通常修理＞＞

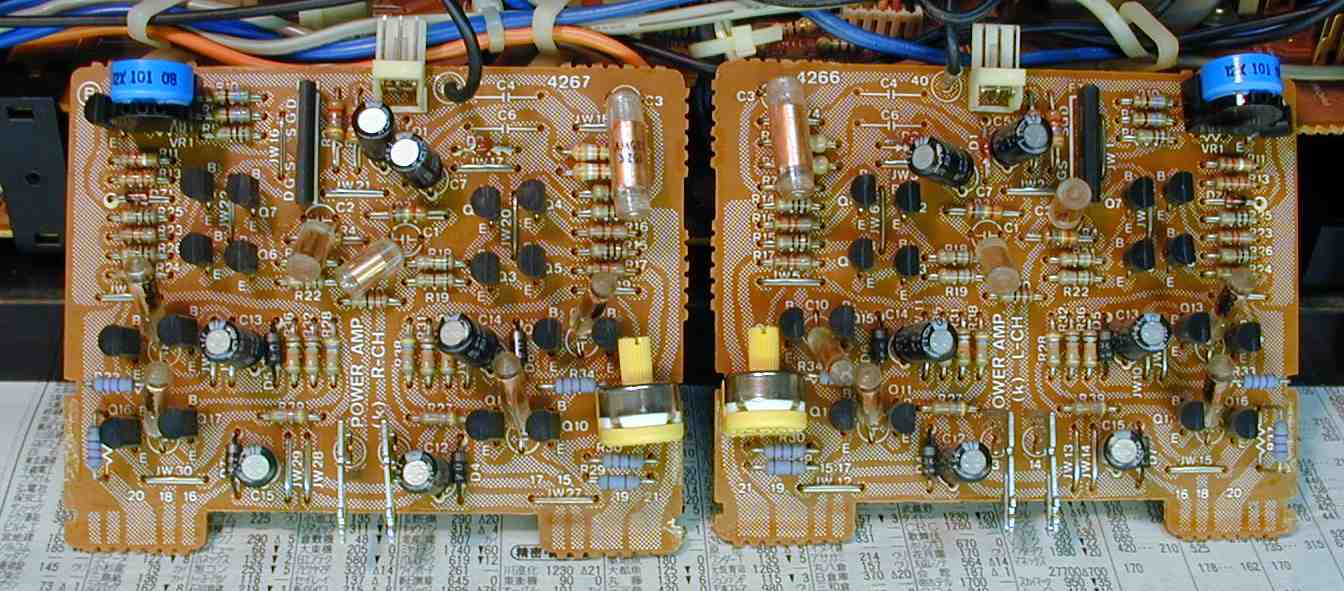

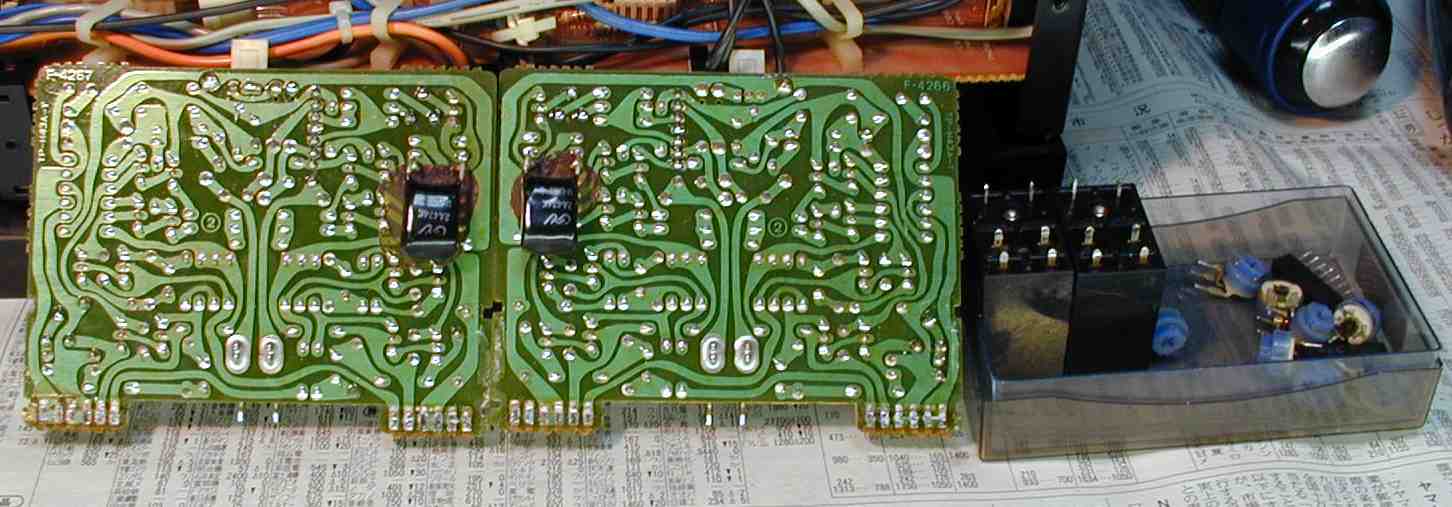

１．　ＲＬドライブ基板修理、ＦＥＴ、半固定ＶＲ交換

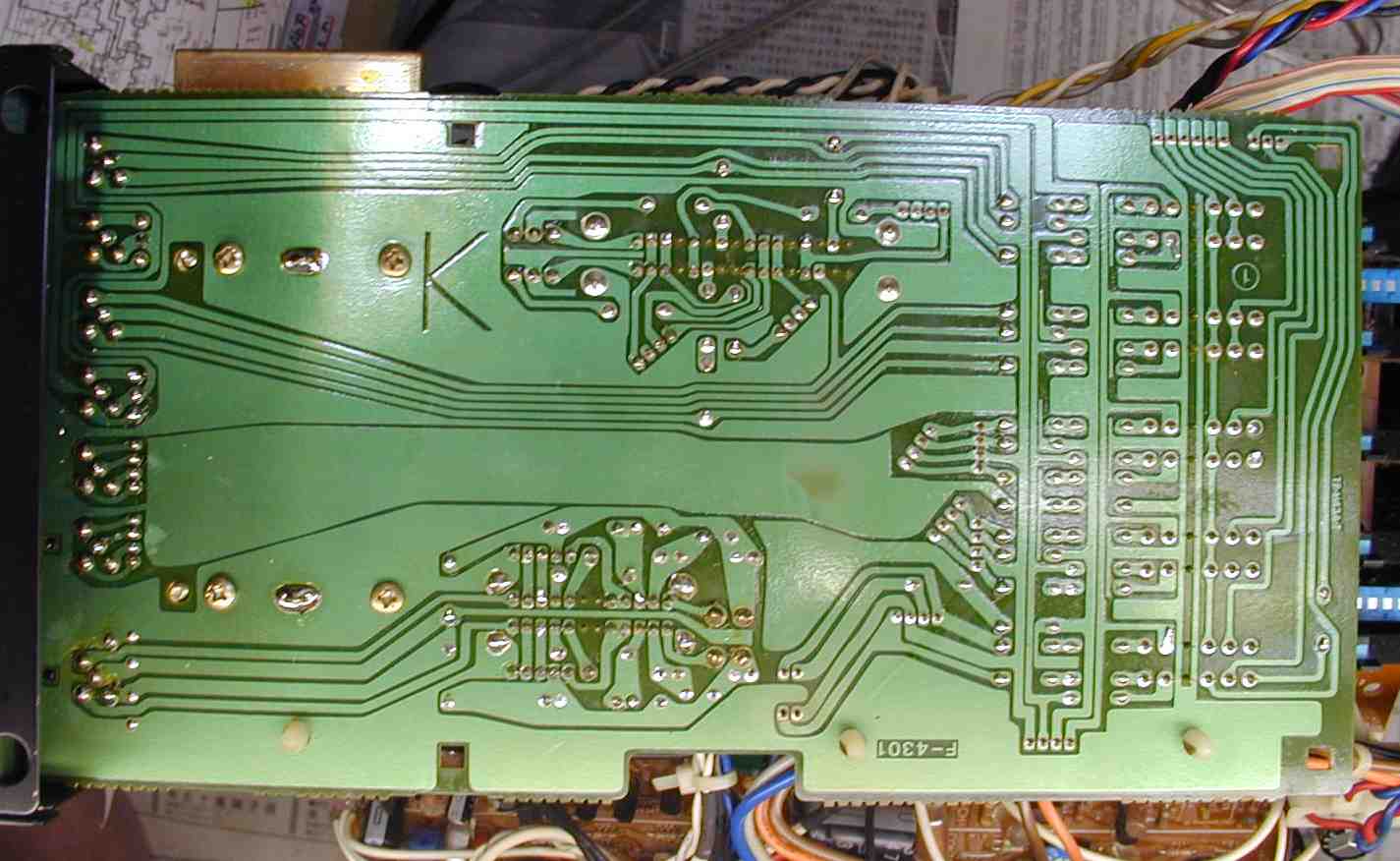

２．　ＲＬドライブ基板半田補正

３．　ドライブ基板修理取り付け、隙間を狭め、半田の強度を増す

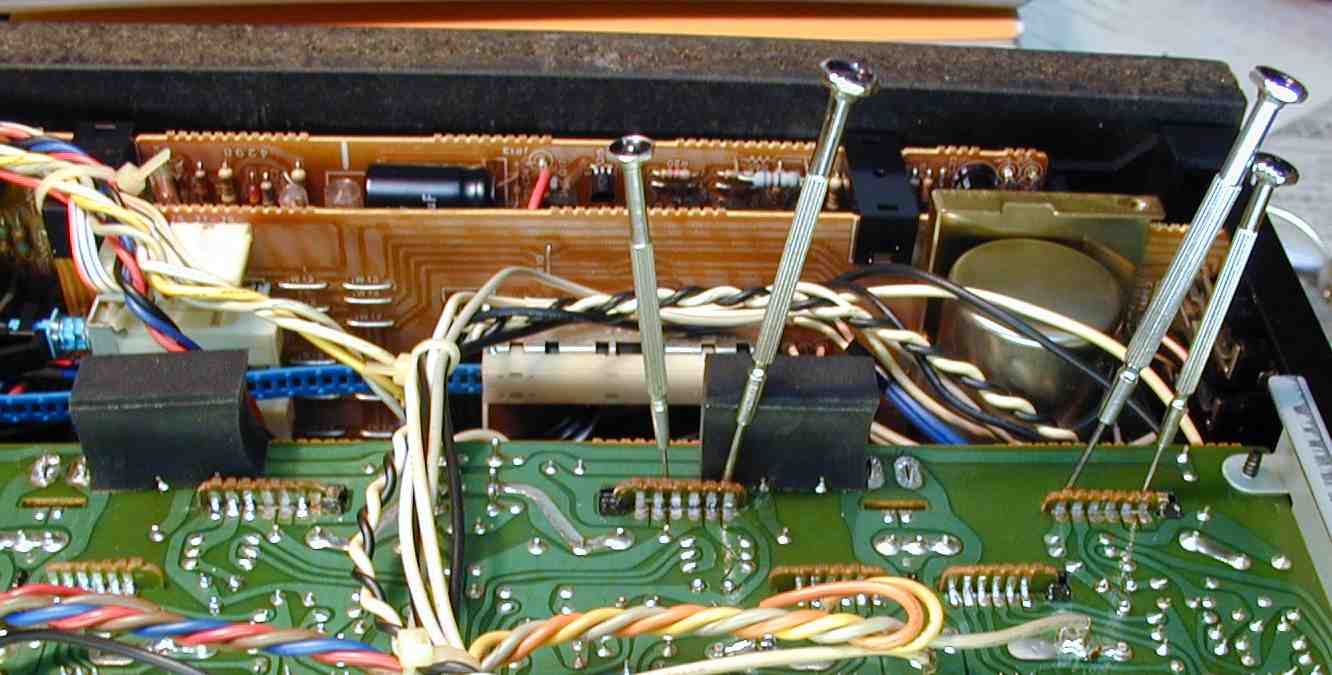

４．　ＲＣＡ端子が付いた入力切り替え基板の半田補正

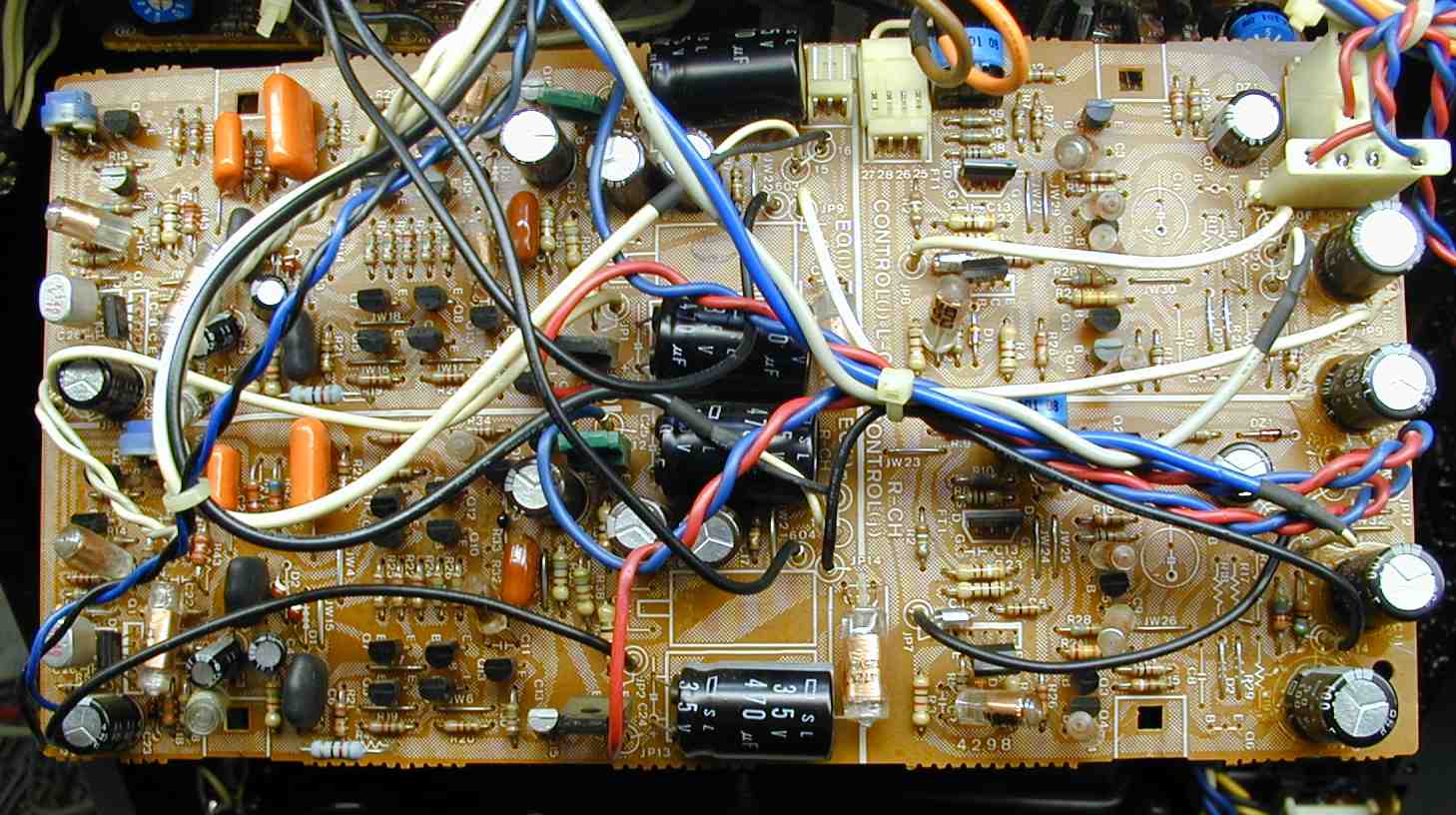

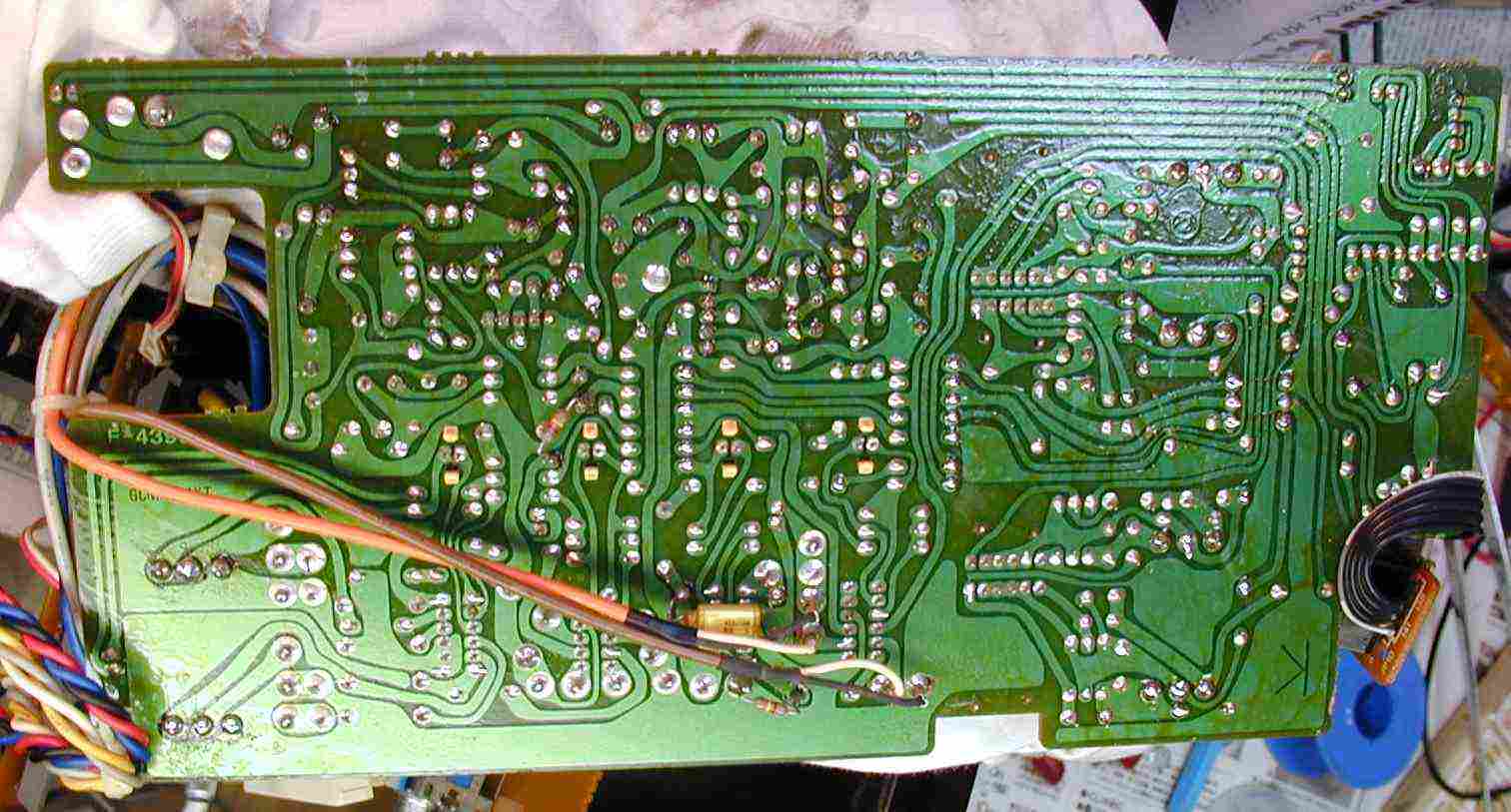

５．　ＥＱ／コントロール基板修理、ＦＥＴ、半固定ＶＲ交換

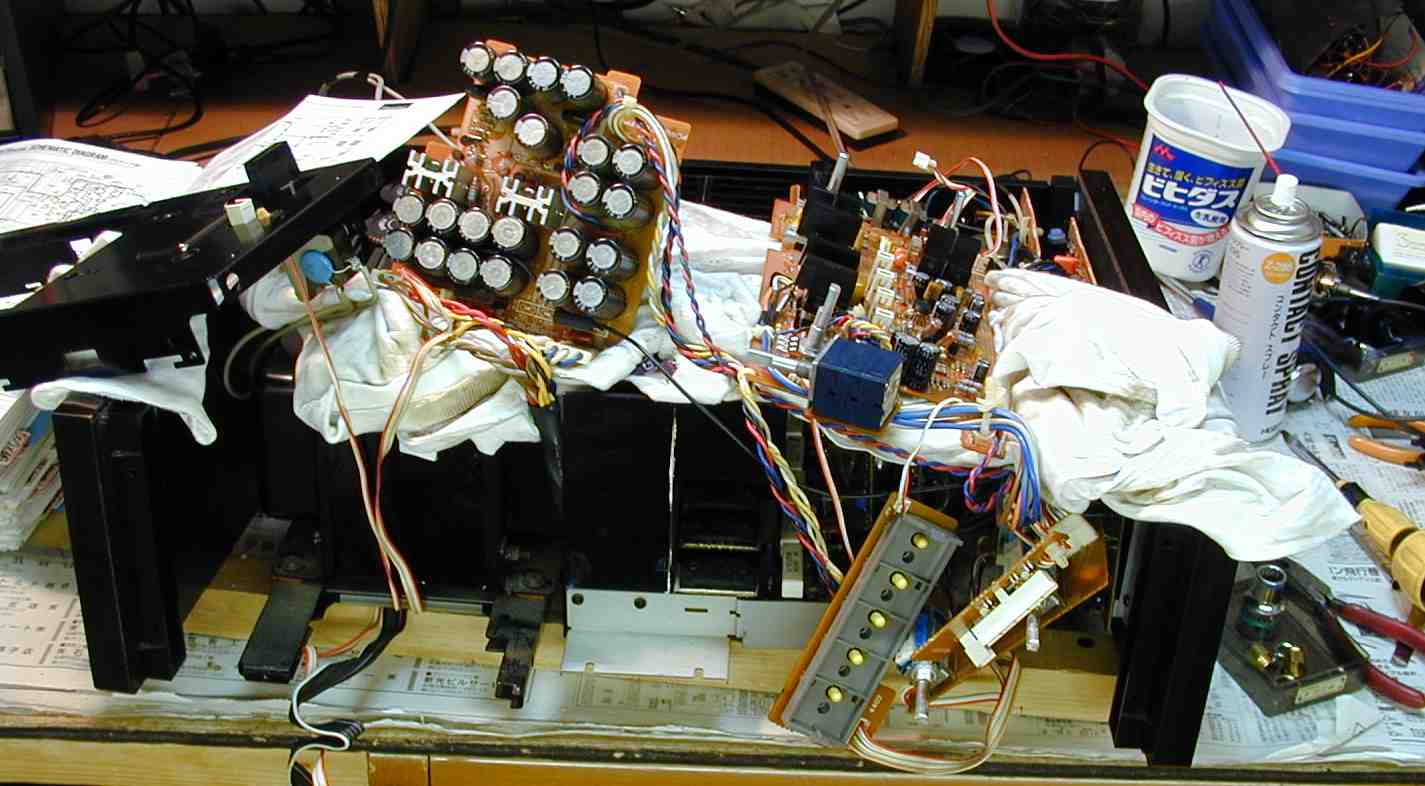

６．　パネルを取り、トーン基板、定電圧基板の修理

７．　トーン基板、半固定ＶＲ、ＴＲ（コンデンサー）交換

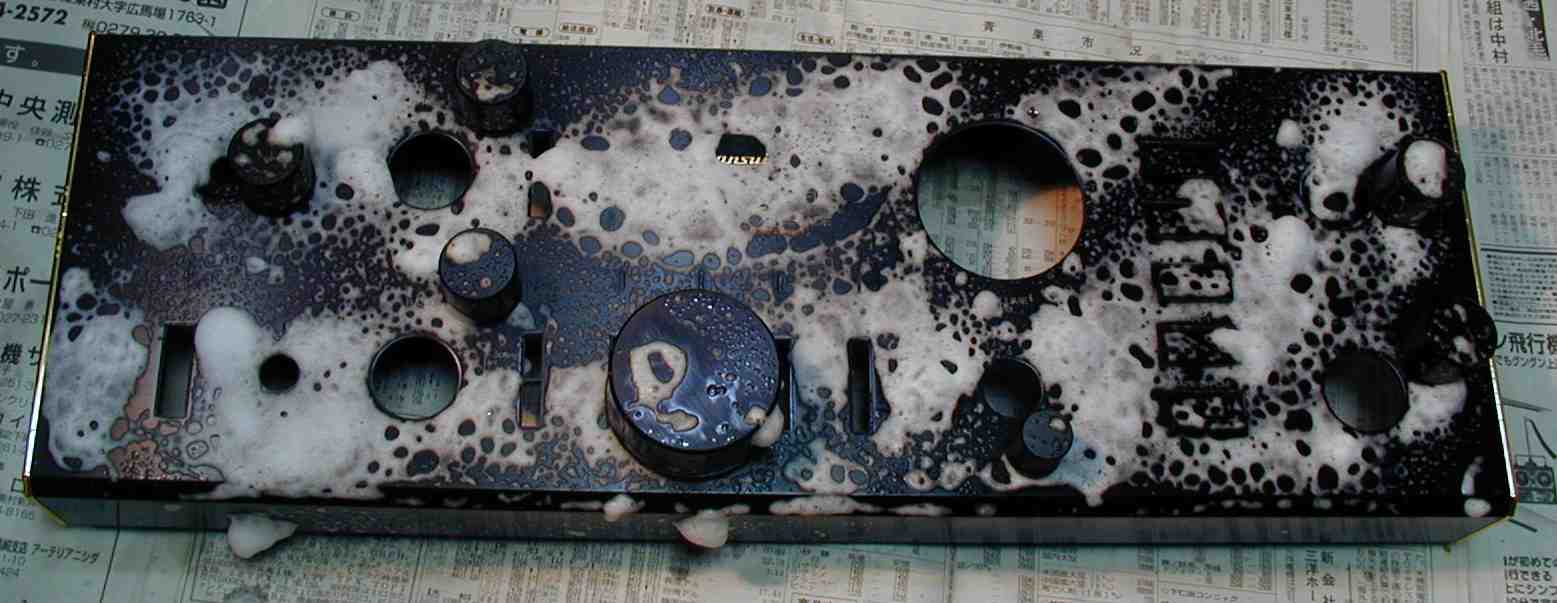

８．　パネル洗浄

９．　ＳＰ出力リレー交換

写真紛失

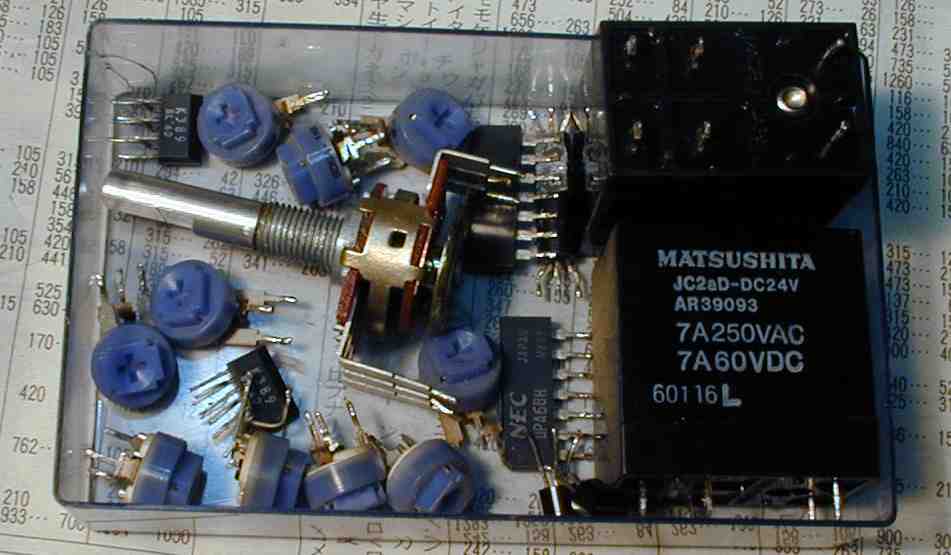

１０．　交換部品

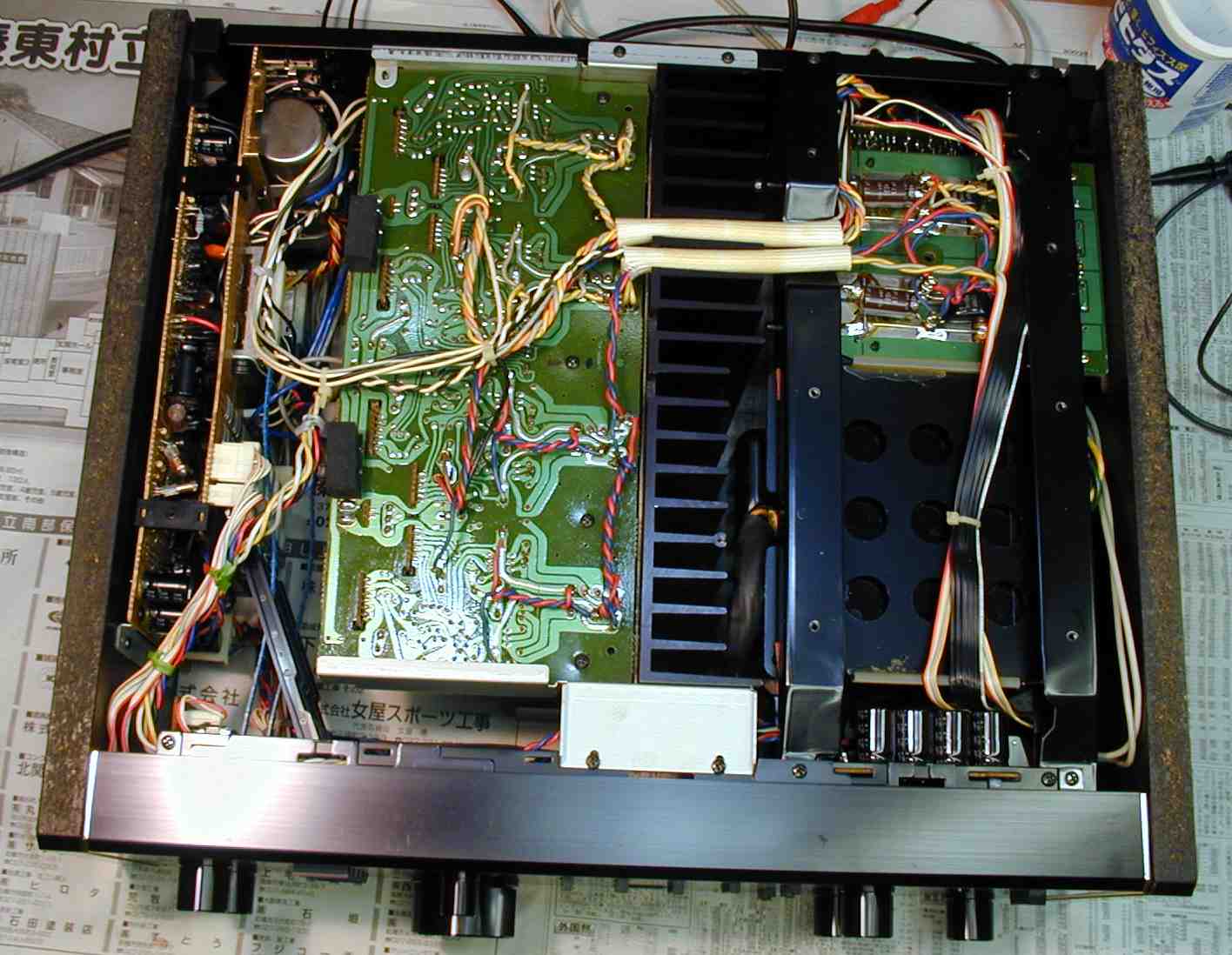

１１．　完成、下から見る

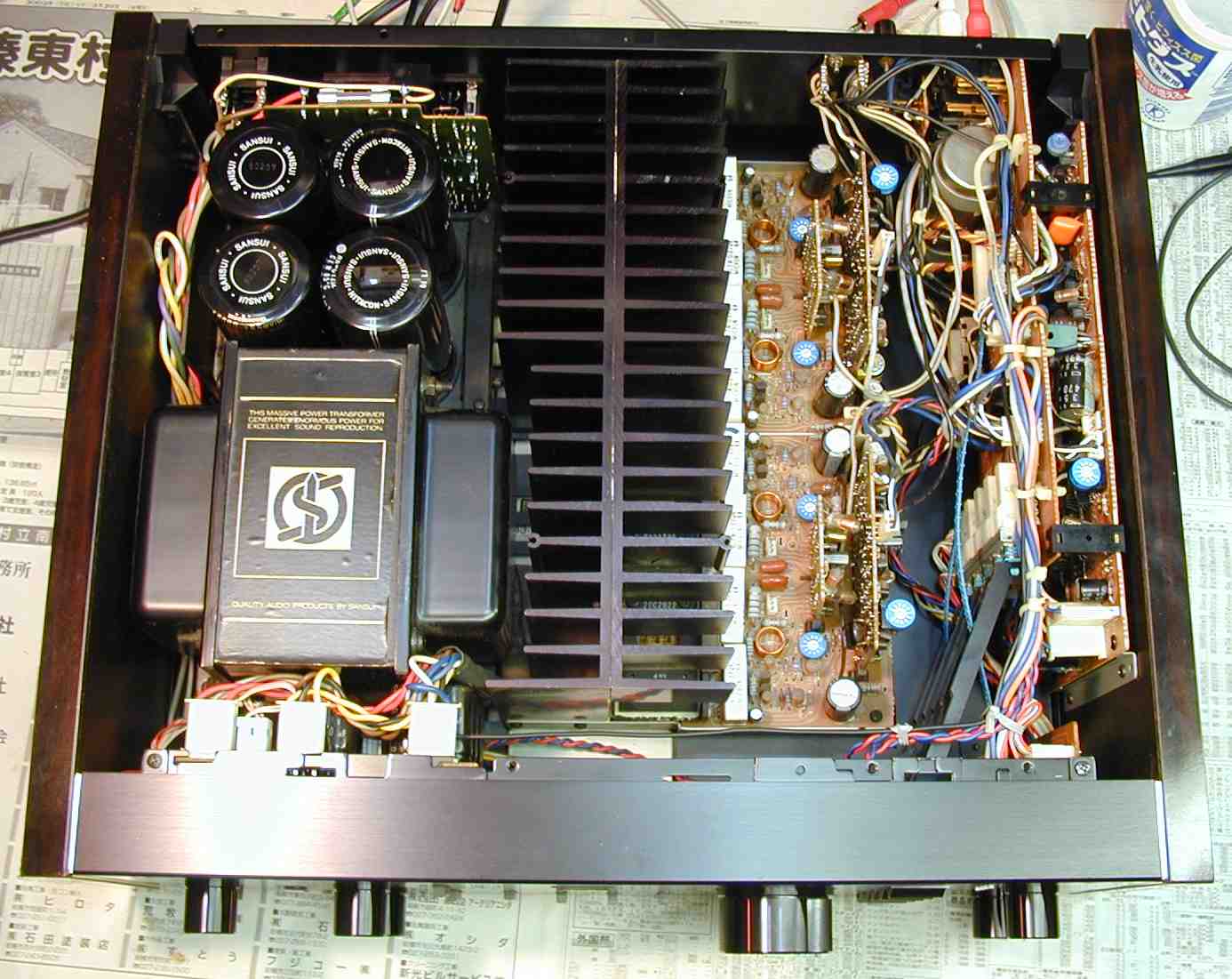

１２．　完成、上から見る

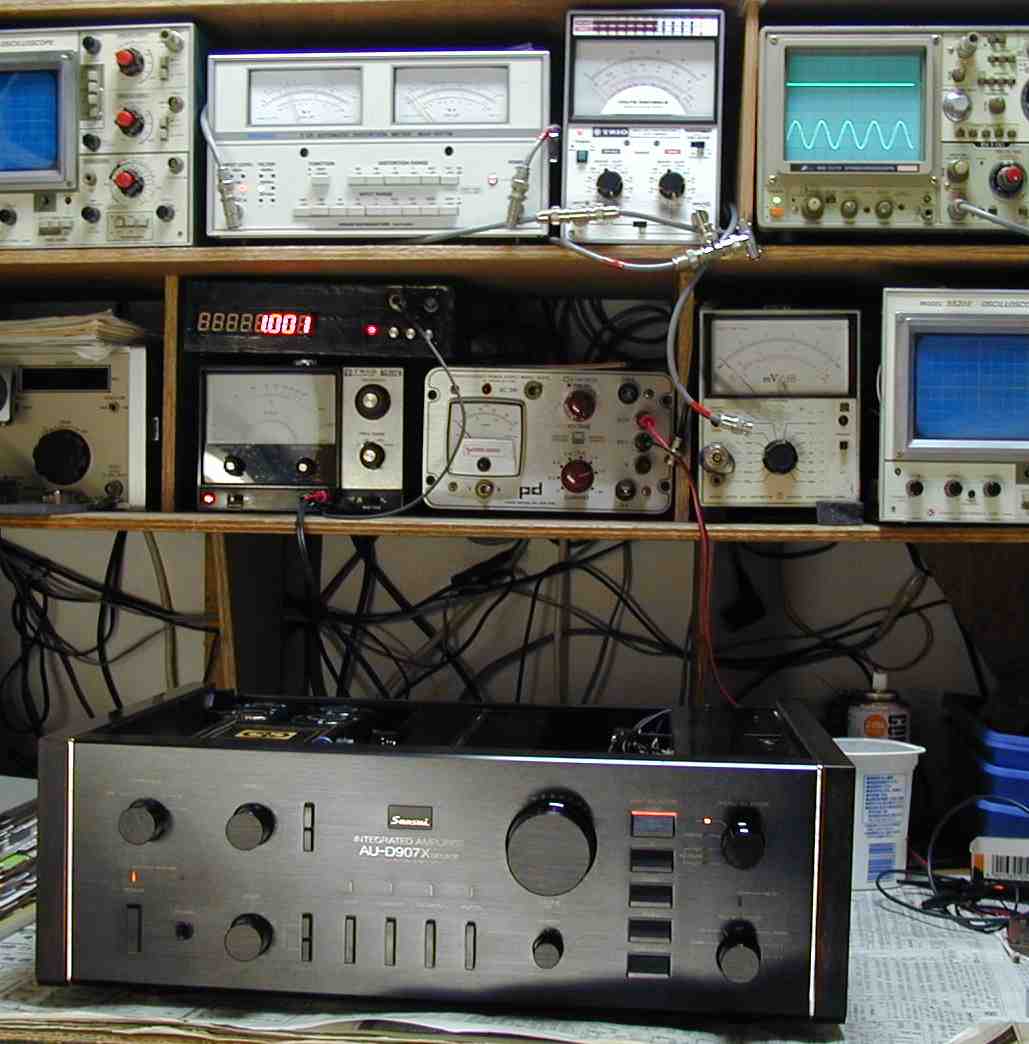

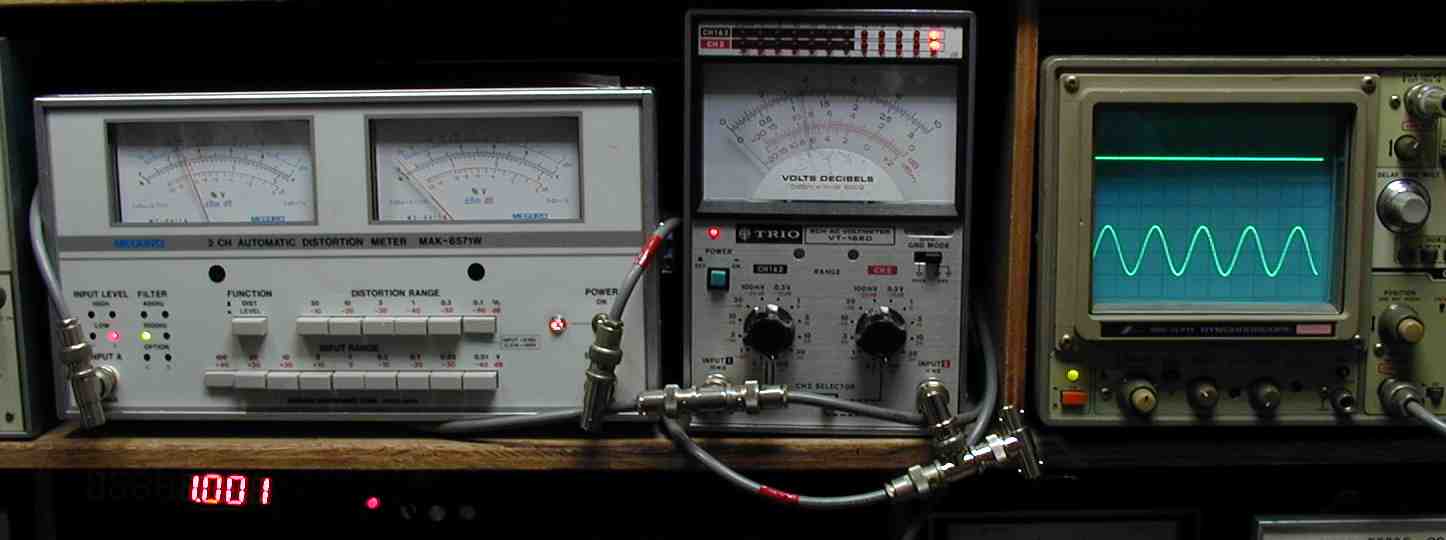

１３．　出力／歪み率測定・調整

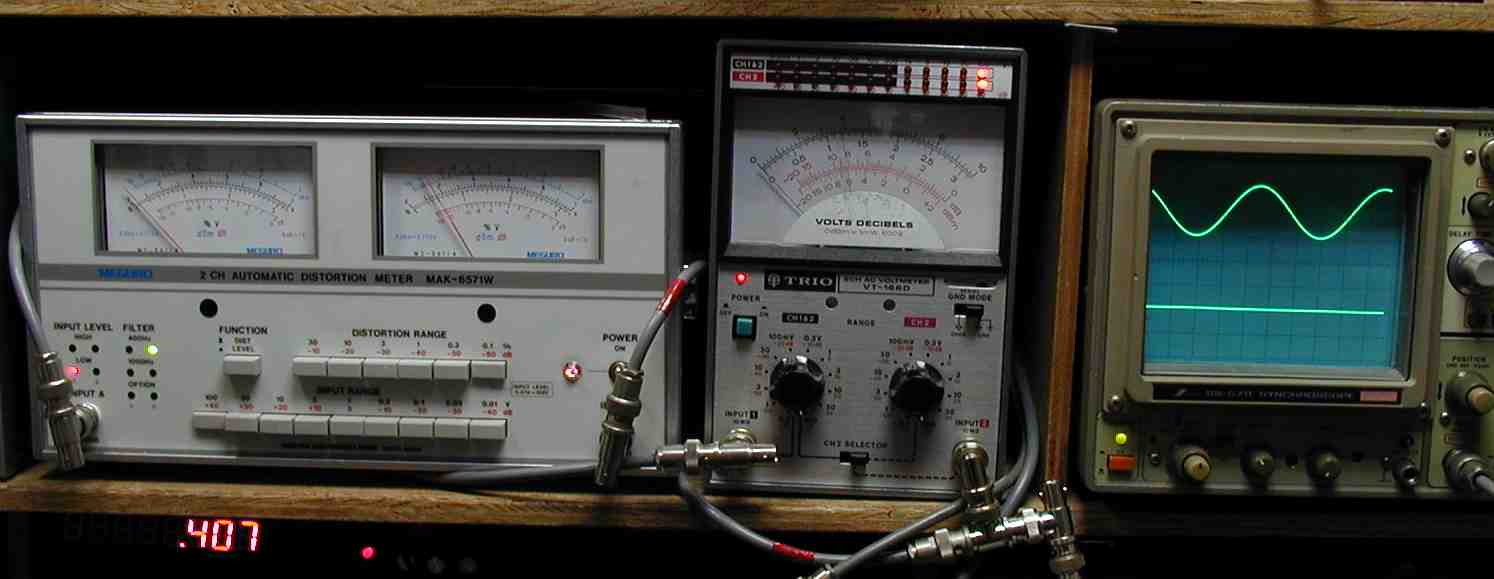

１４．　右出力／歪み率測定・調整　　３８Ｖ＝１８０Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ

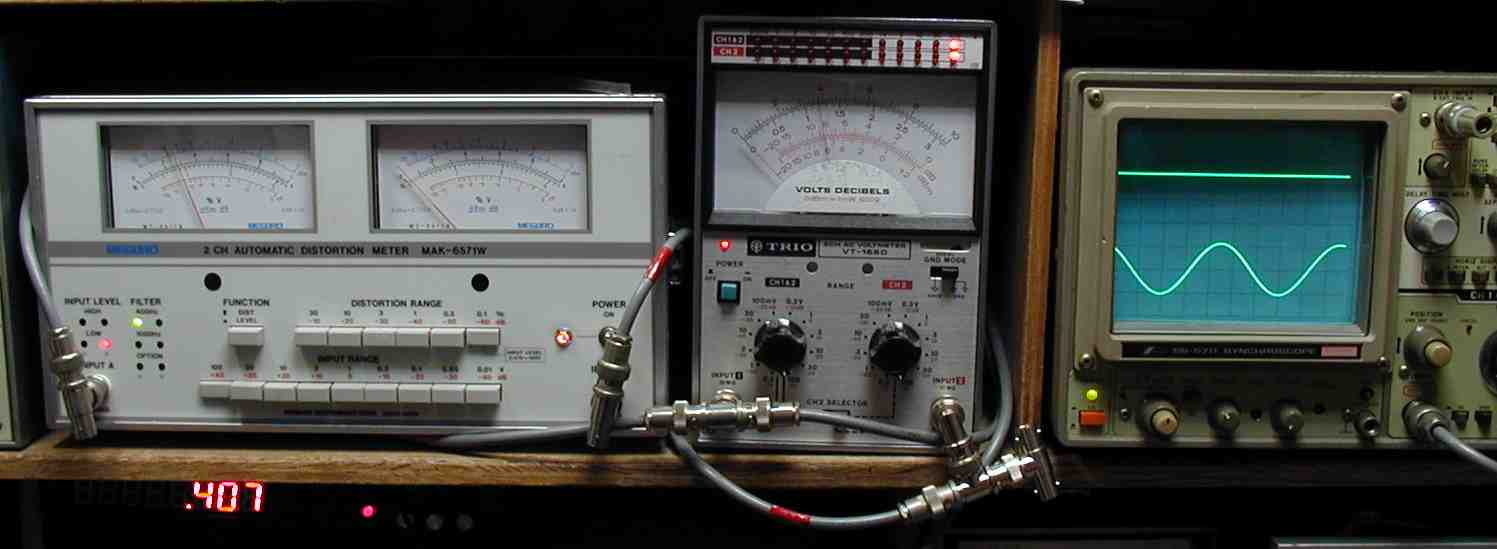

１５．　右出力／歪み率測定・調整　　３８Ｖ＝１８０Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ

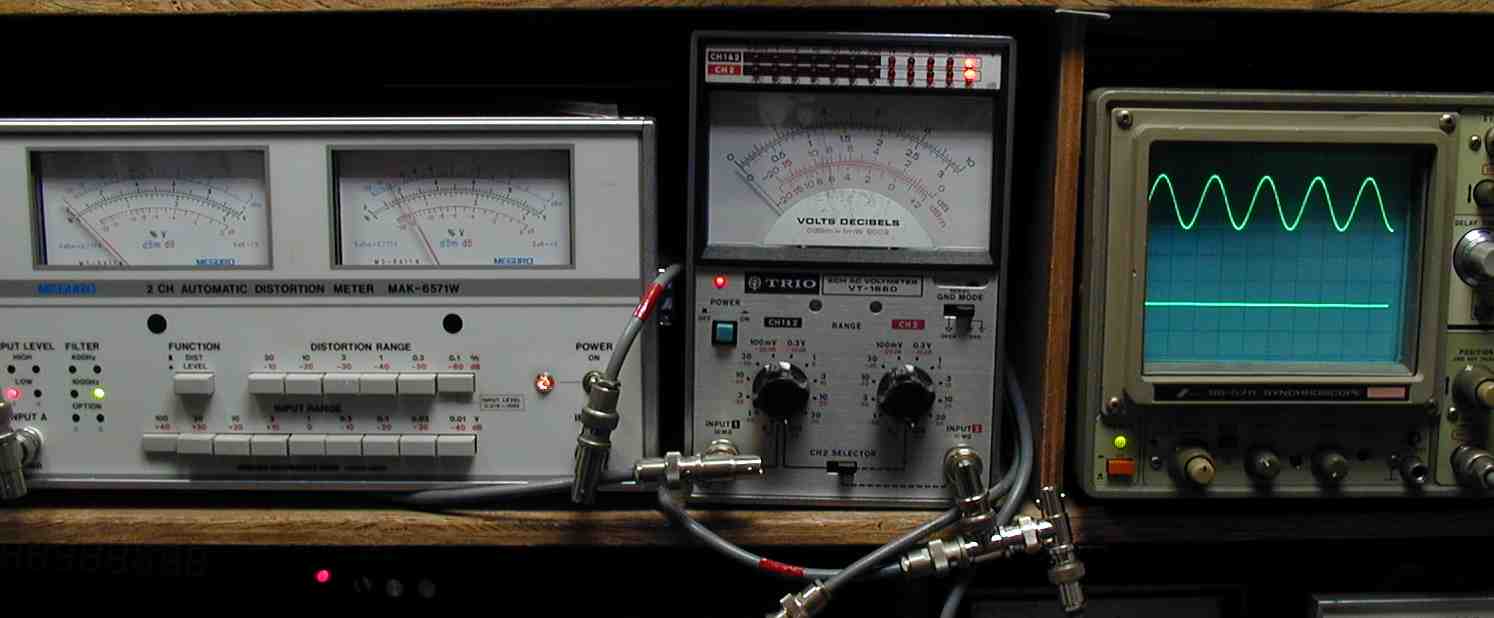

１６．　左出力／歪み率測定・調整　　３８Ｖ＝１８０Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ

１７．　左出力／歪み率測定・調整　　３８Ｖ＝１８０Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ

１８．　２４時間エージング
