Ｓａｎｓｕｉ　ＡＵ−９５００．　　 ４台目修理記録

１４年１月１７日到着　　３月２３日完成

A．　修理前の状況 　　かなり状態が酷いので、部品取りを１台入手し、良い物を選別して使用する。 B．　原因 　経年変化、及び雨に当たった形跡有り Ｃ．　修理状況 　下記参照 　配線手直し、補強 　経年劣化による各部ハンダ補正 Ｄ．　使用部品 　部品取りを１台 Ｅ．　修理費　　　４８，０００円　　　　＜＜通常修理＞＞

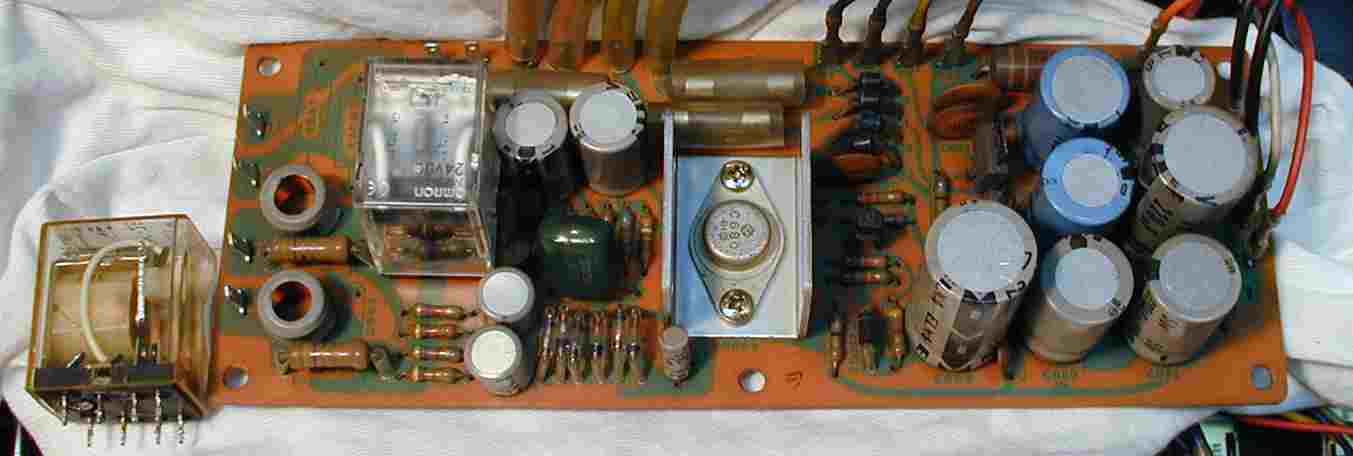

１．　ＳＰ接続用リレーの交換、左端が交換した古い物、及び基板の半田補正

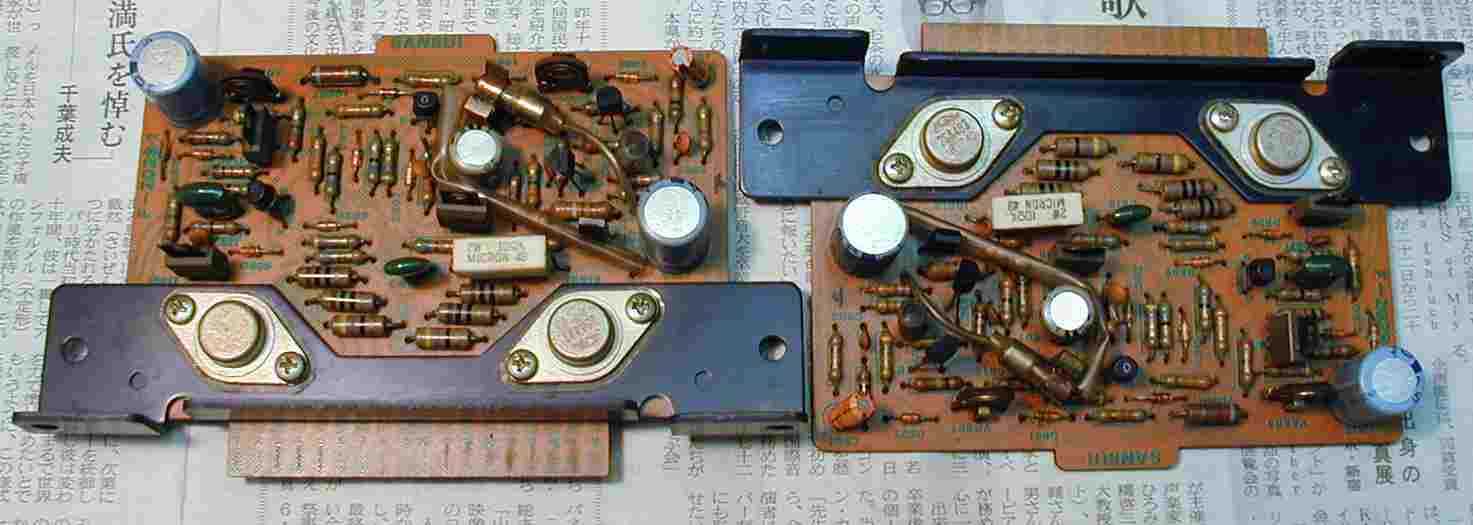

２．　修理前のドライブ基板

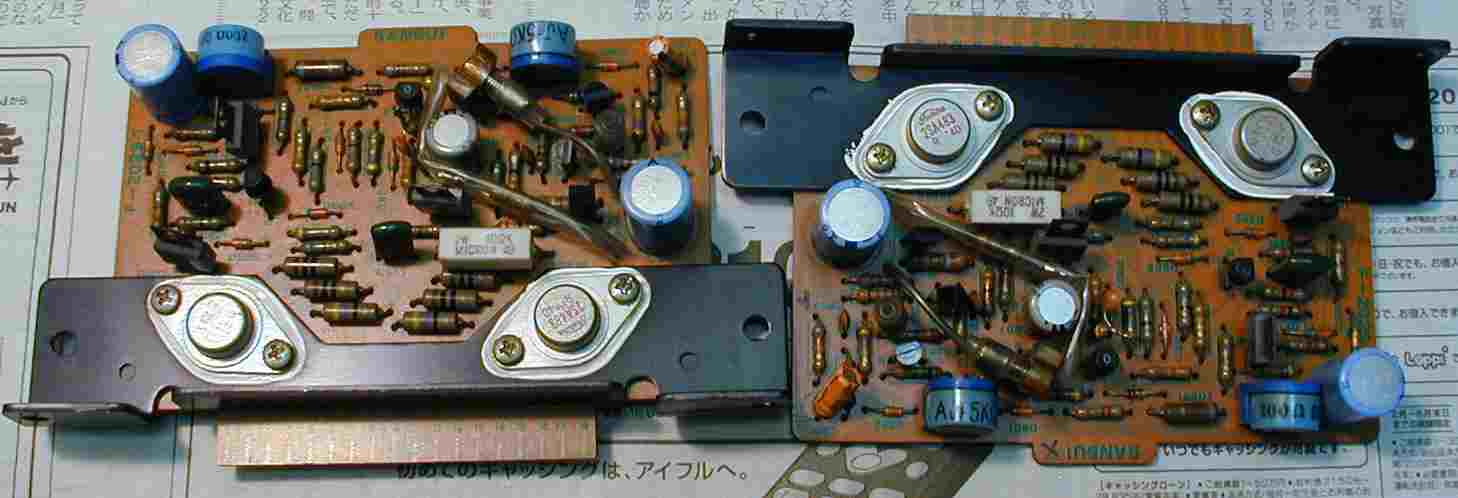

３．　修理後のドライブ基板、FET（電界トランジスター）、ＴＲ（トランジスター）、半固定ＶＲ交換 　　下の４個のキャンタイプＴＲ（トランジスター）も交換し、シリコングリスを塗布し取り付ける

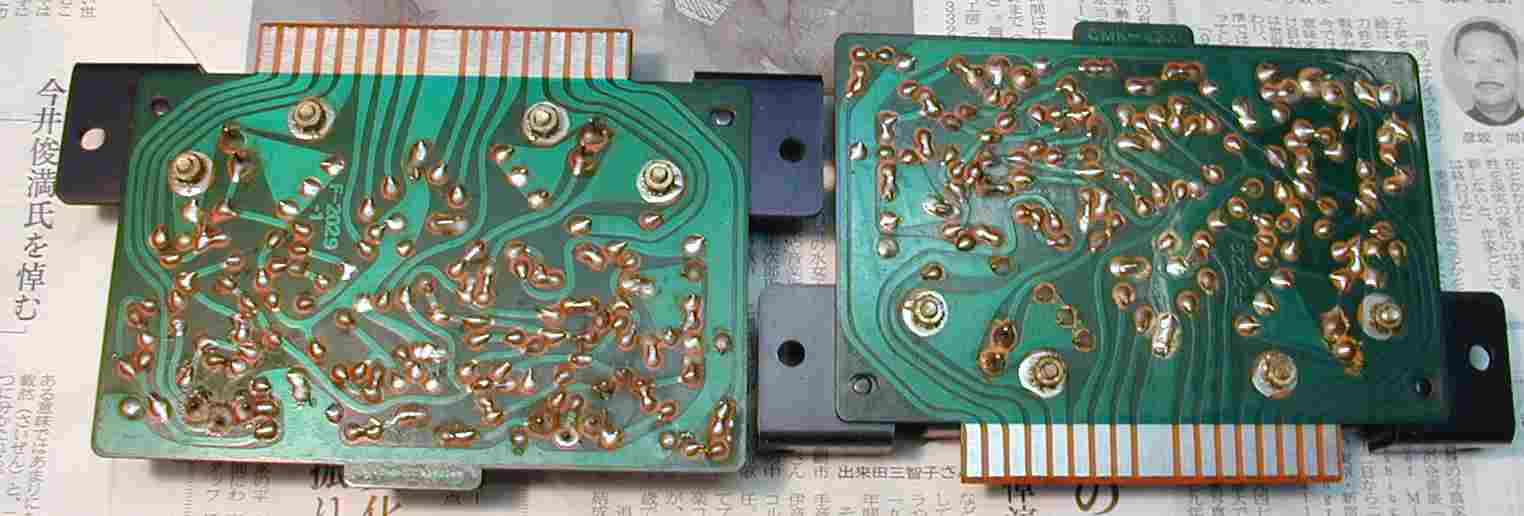

４．　修理前のドライブ基板裏、手付け半田でも経年変化には勝てない

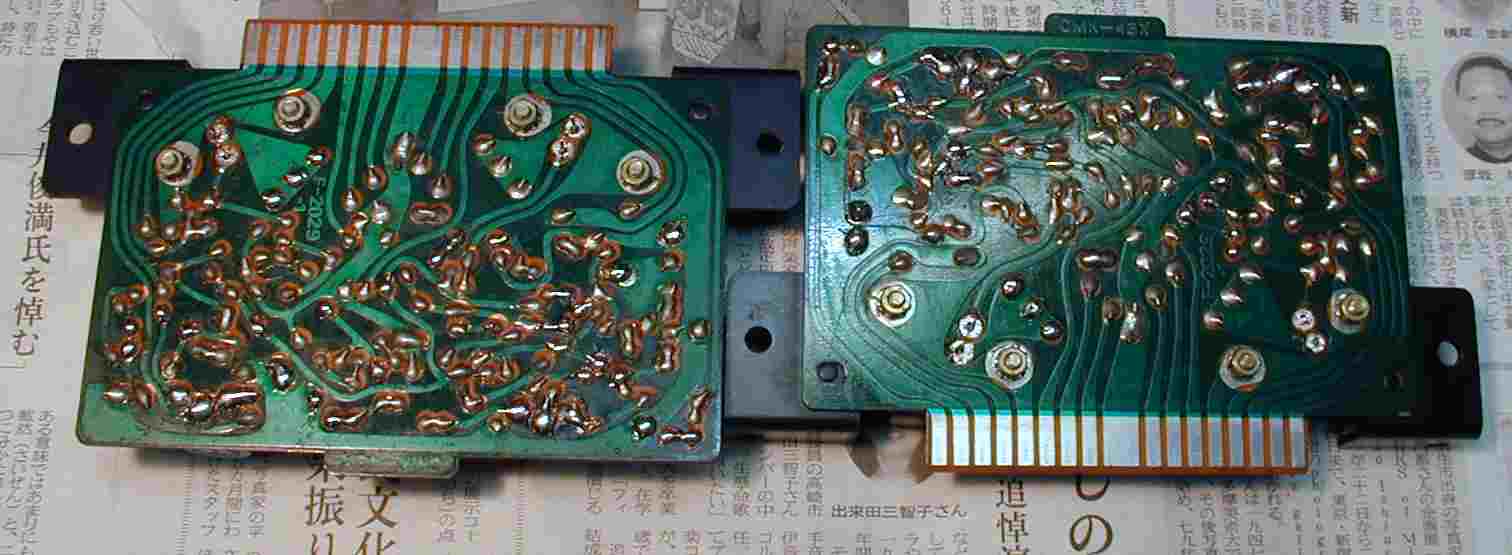

５．　半田補正後（やり直し）後のドライブ基板、光っているところ、丸く盛り上がっている所が補正した場所

６．　終段ＴＲ（トランジスター）を外した所、シリコングリスが殆ど無い

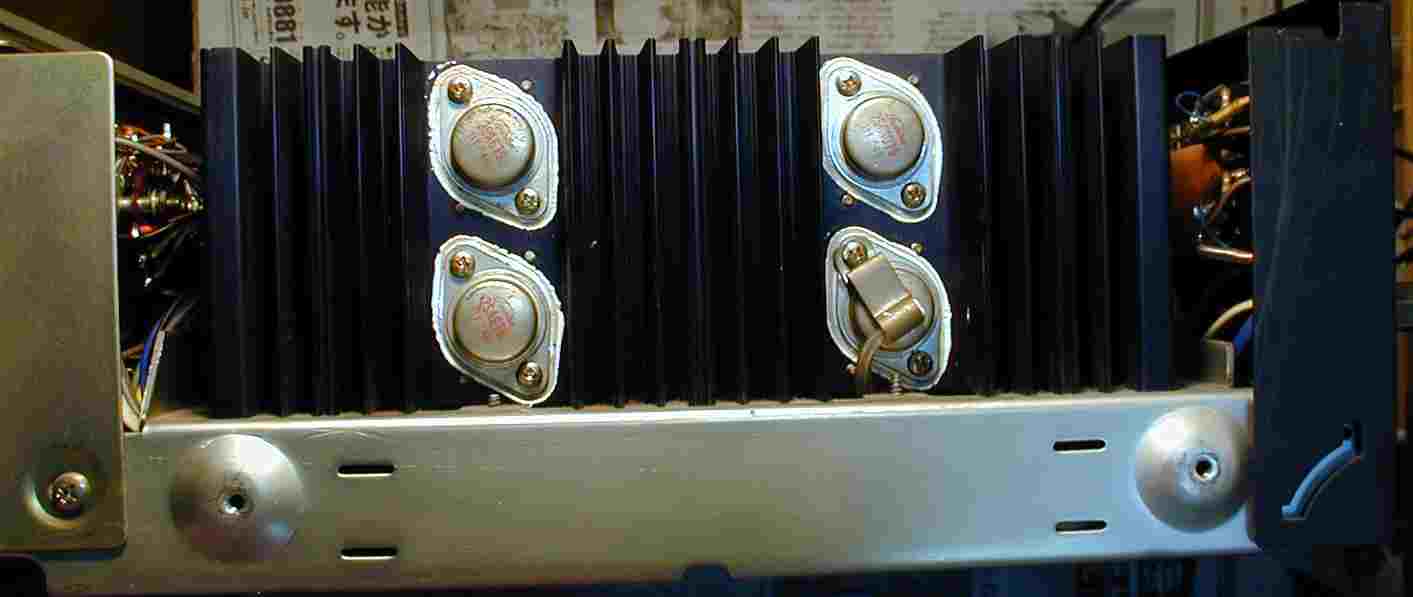

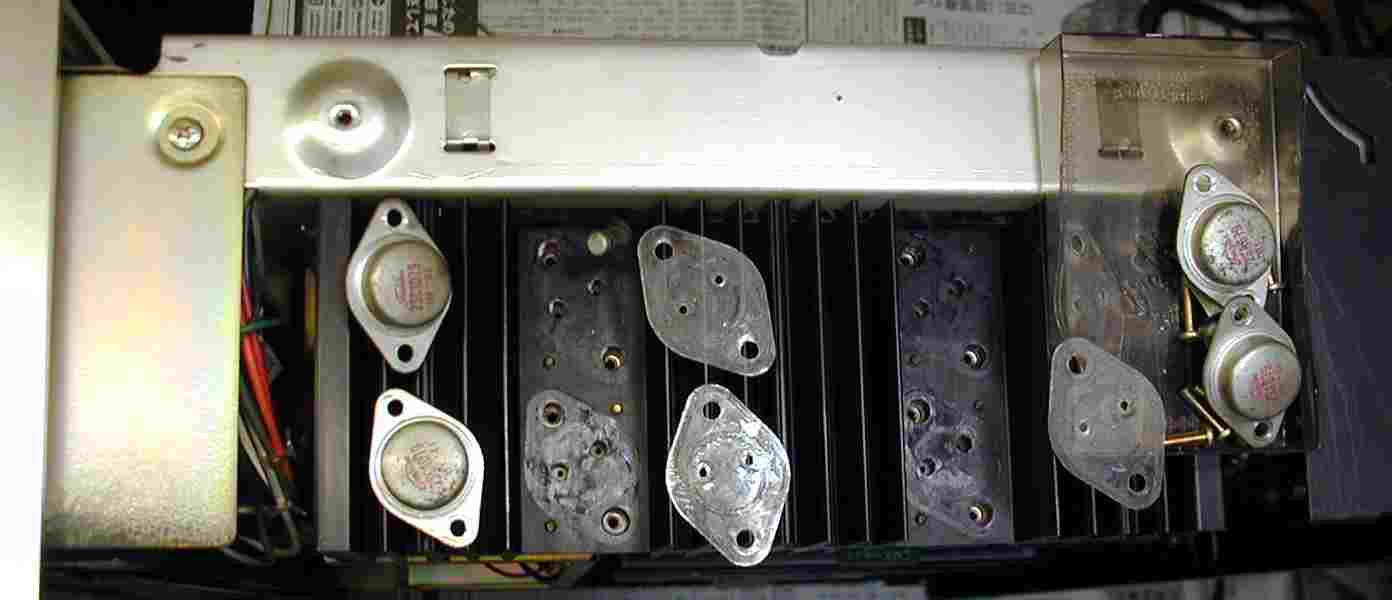

７．　シリコングリスを塗り取り付けた終段ＴＲ（トランジスター）

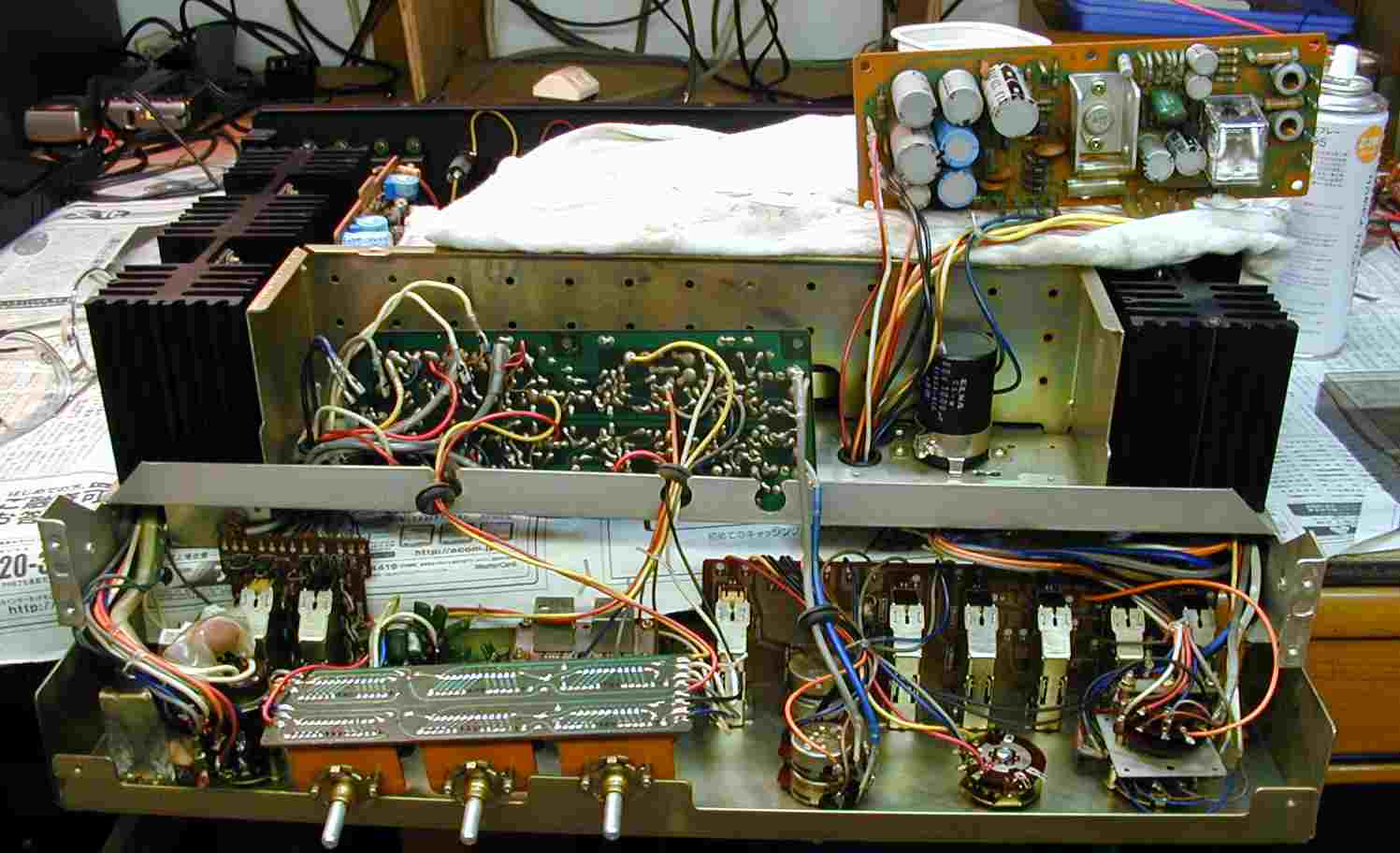

８．　コントロールＡＭＰ基板／フラットＡＭＰ基板、ＶＲ（ボリューム）、ＳＷの清掃のため解体する

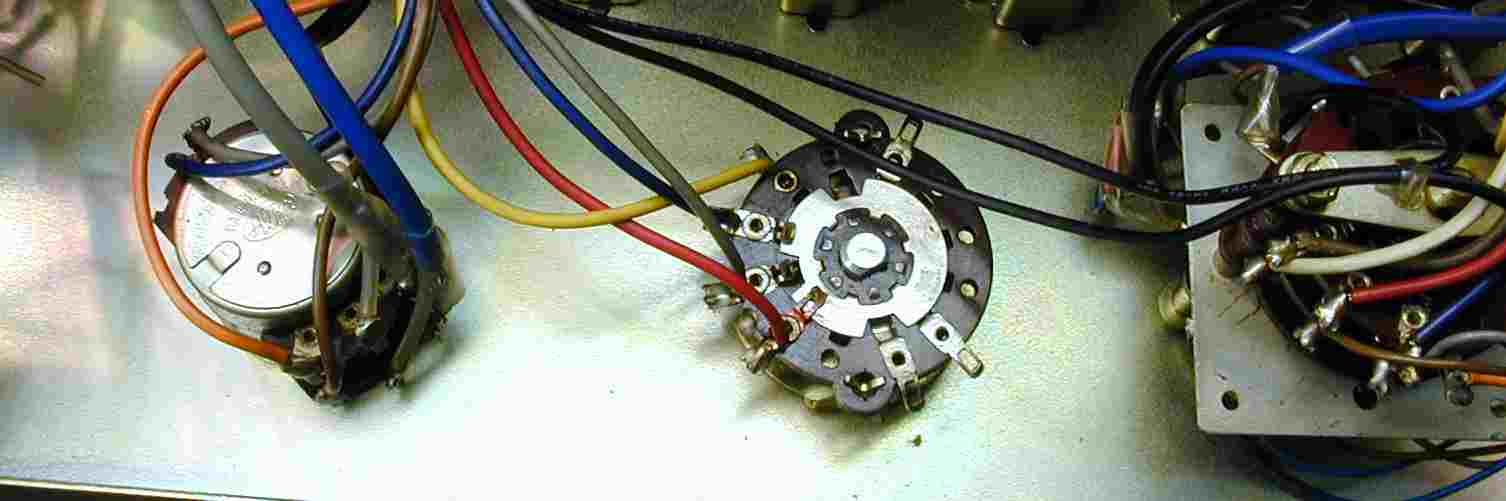

９．　真っ黒なＳＷも、磨けば、ご覧の様に綺麗になります

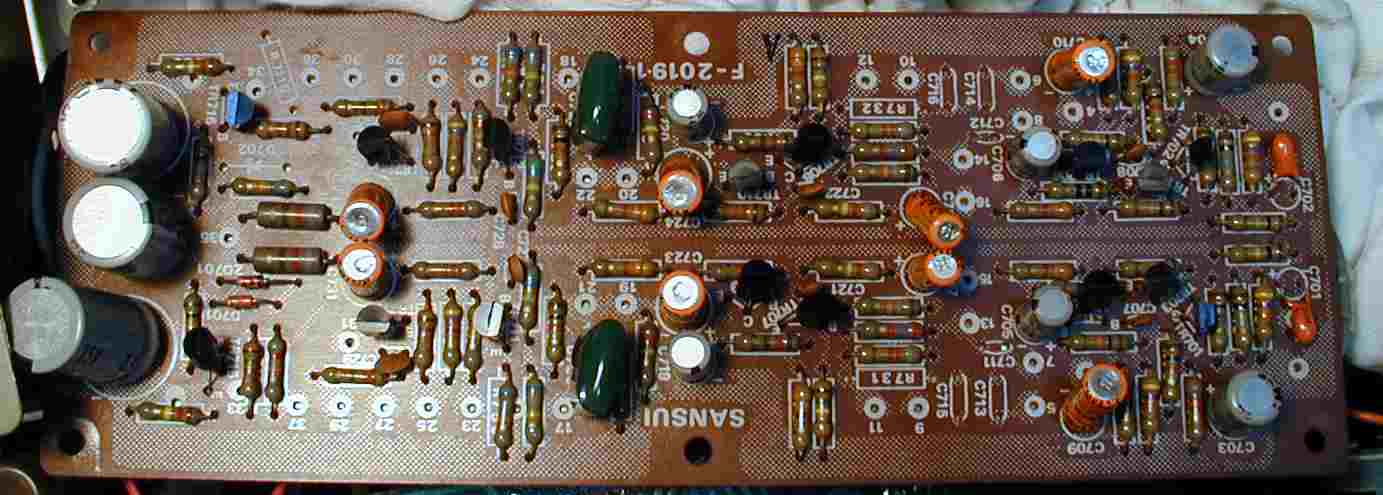

１０．　フラットＡＭＰ基板修理、全ＴＲ（トランジスター）／FET（電界トランジスター）交換

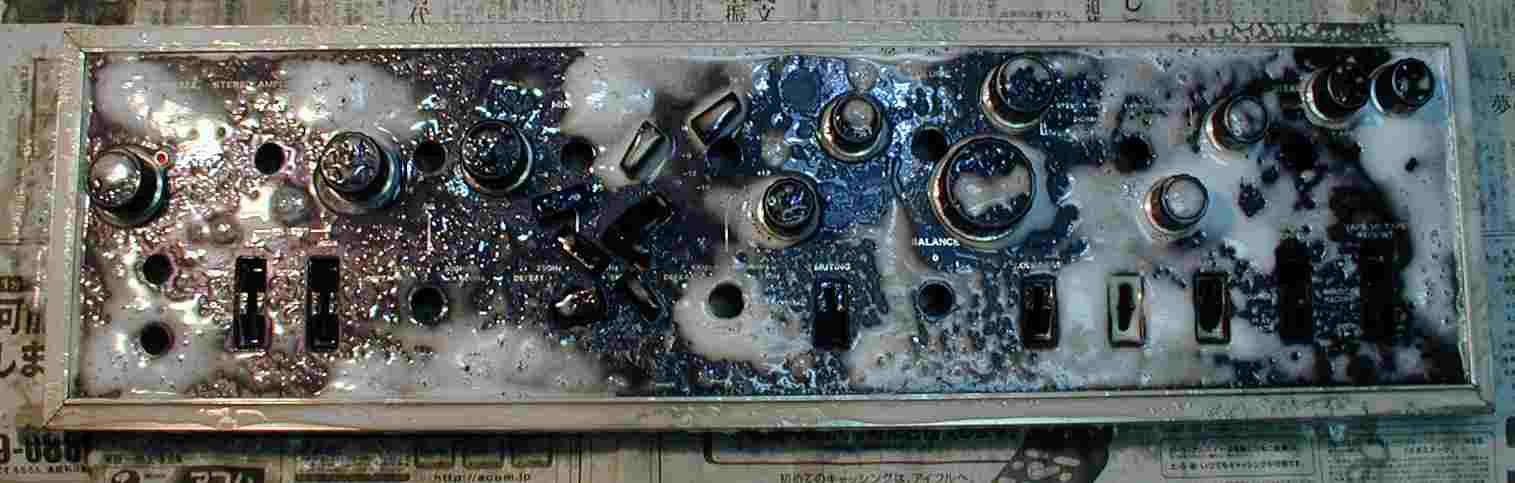

１１．　パネル、ツマミ清掃

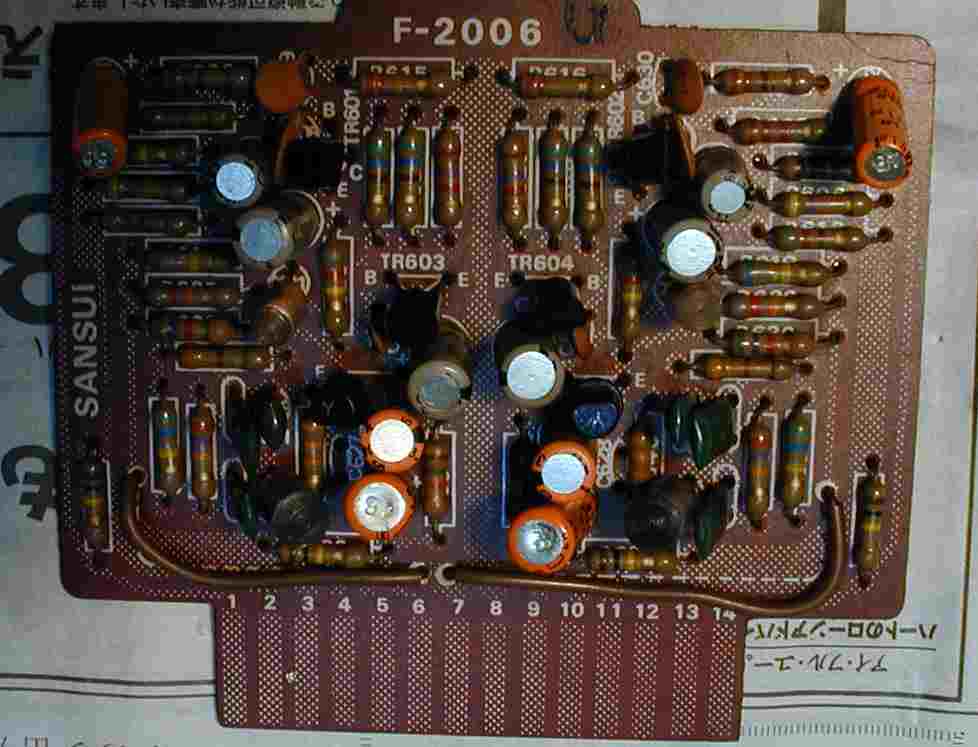

１２．　ＥＣ（イコライザー）ＡＭＰ修理、全ＴＲ（トランジスター）／FET（電界トランジスター）交換

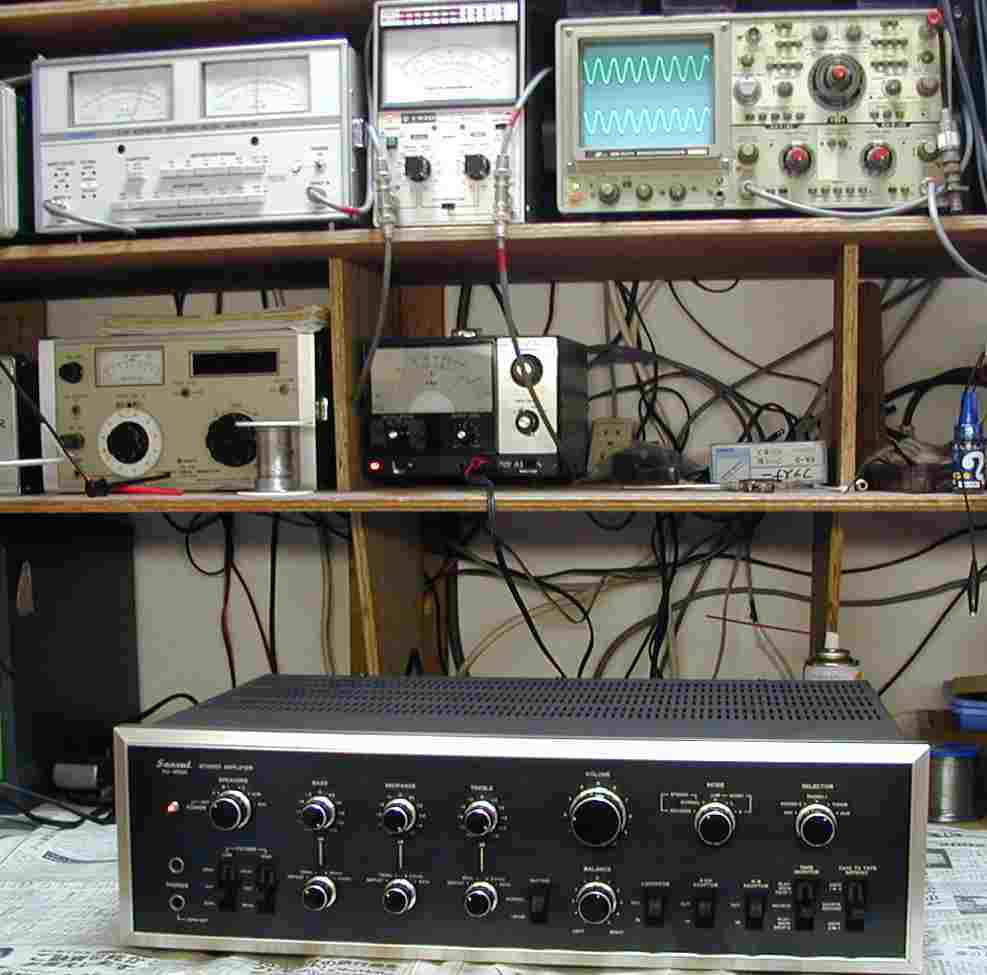

１３．　出力測定

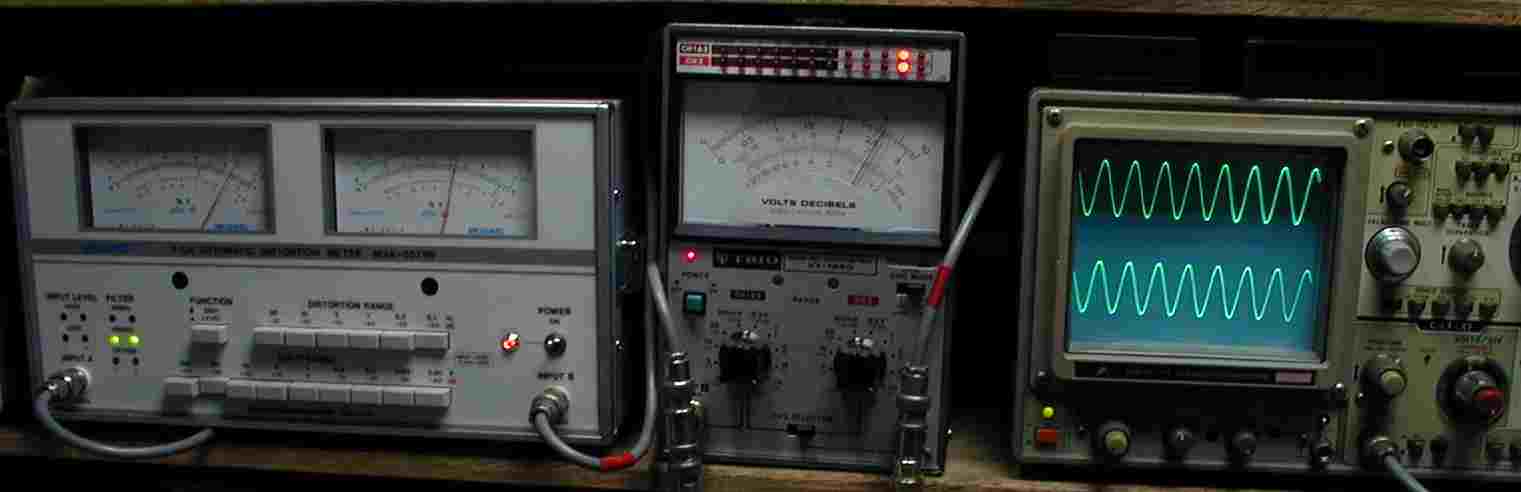

１４．　出力２６Ｖ＝８５Ｗ　歪み率０．０８％　４００ＨＺ

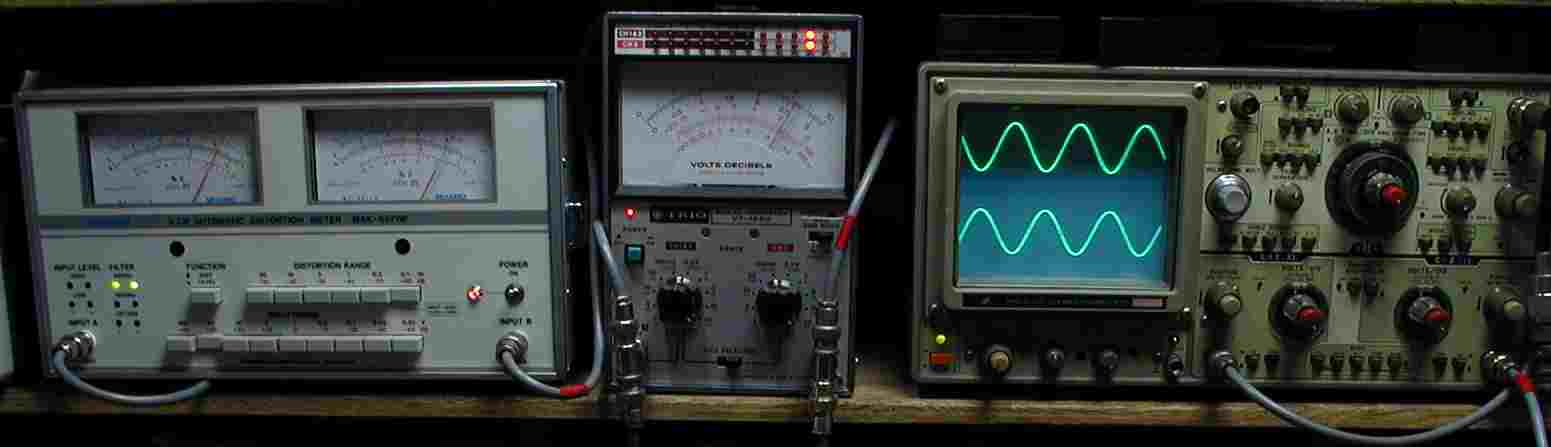

１５．　出力２６Ｖ＝８５Ｗ　歪み率０．０８％　１０００ＨＺ

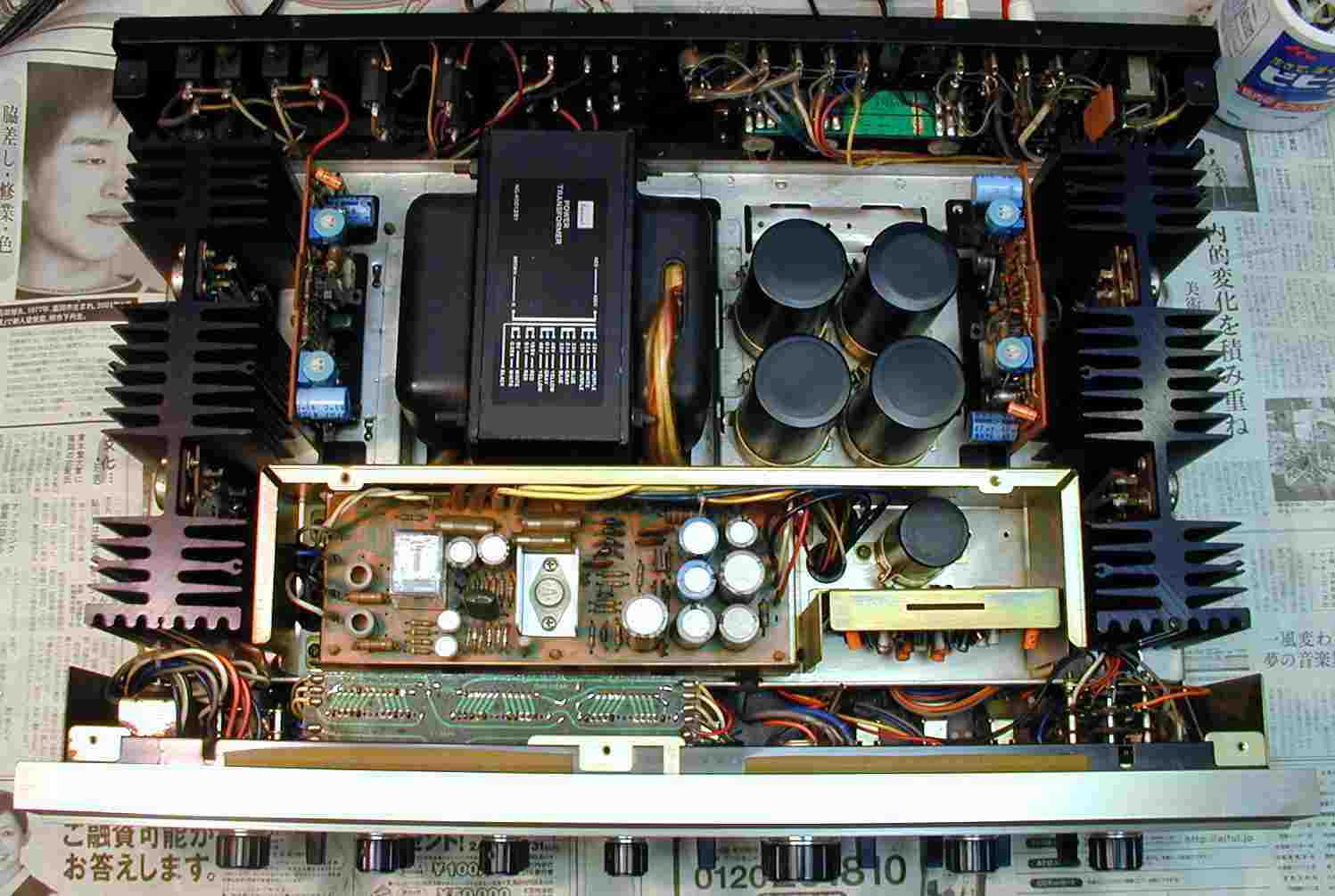

１６．　完成、上から見る

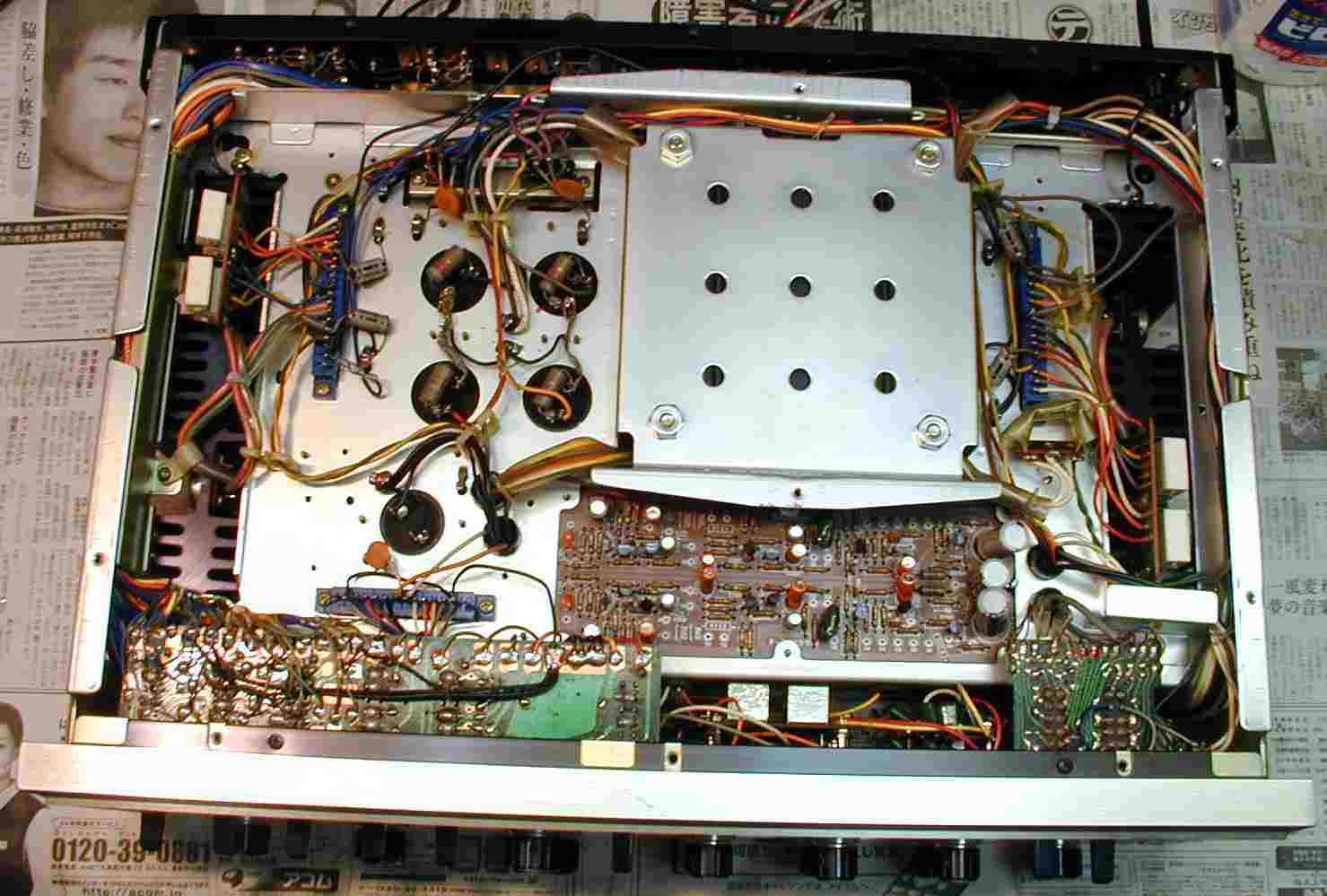

１７．　完成、下から見る

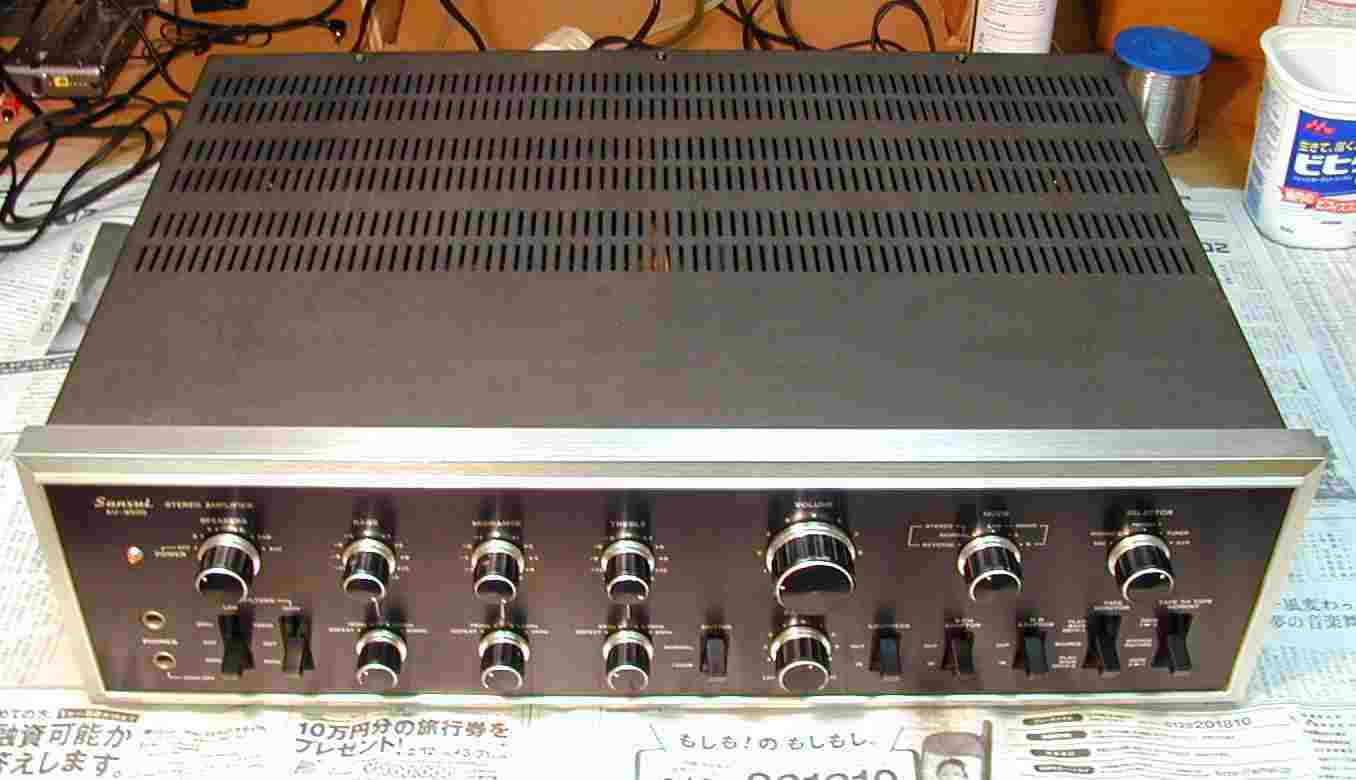

１８．　完成
