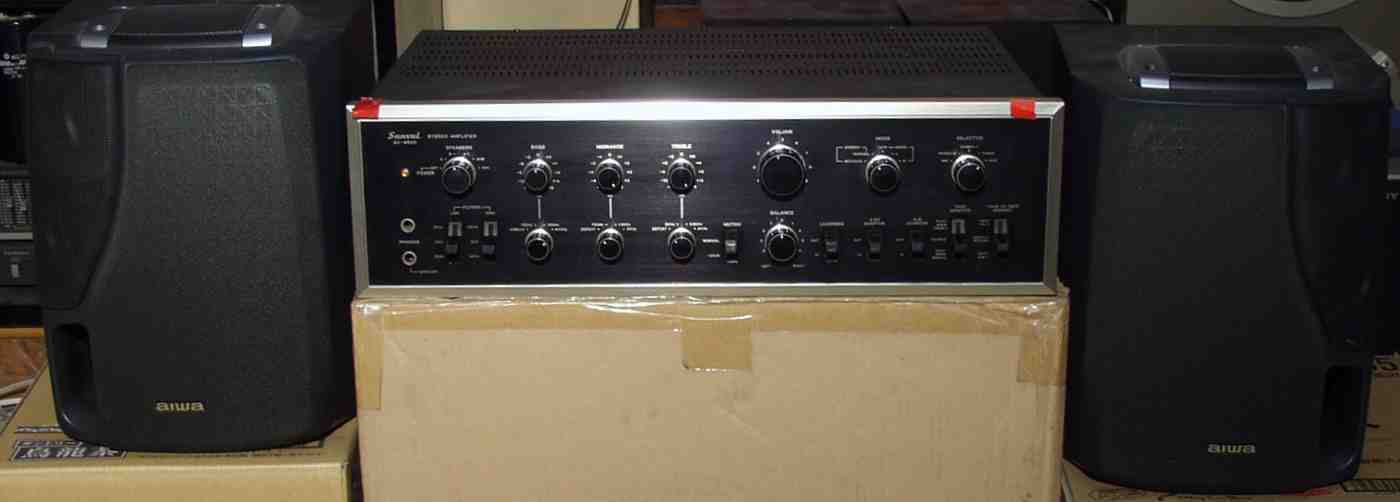

| Sansui AU−9500. 8台目修理記録 |
| 平成14年12月20日到着 2月2日完了 |
- A. 修理前の状況
サンスイのAMPを使用し30年。 数年前からAMPのPWを入れると数分でSPから“バチバチ”音がして、いきなり
バッチンと プロテクトがかかってしまい、まったく使用出来ない状態です。
- B. 原因
各部劣化
初段FET/TR
- C. 修理状況
調整用半固定VR交換
終段初段TR交換
EQ−AMP−TR交換
コントロールAMP初段FET/TR交換
配線手直し、補強
各部、半田補正
終段TR交換
- D. 使用部品
半固定VR 4個
初段TR 4個
EQ−AMP−TR 4個
コントロールAM−TR 14個
コントロールAM−FET 2個
オ−デオ用ミュ−ズ電解コンデンサー 49個
メタライズドフイルムコンデンサー 10個
電源の大型コンデンサー増量 5個追加
終段TR150W損失に交換 4組8個
電解コンデンサー 4個
- E. 測定・調整
- F. 修理費 103,000円 <<オーバーホール修理>>
|
| 使用部品 オーディオ用ミューズ電解コンデンサー |
 |
使用部品

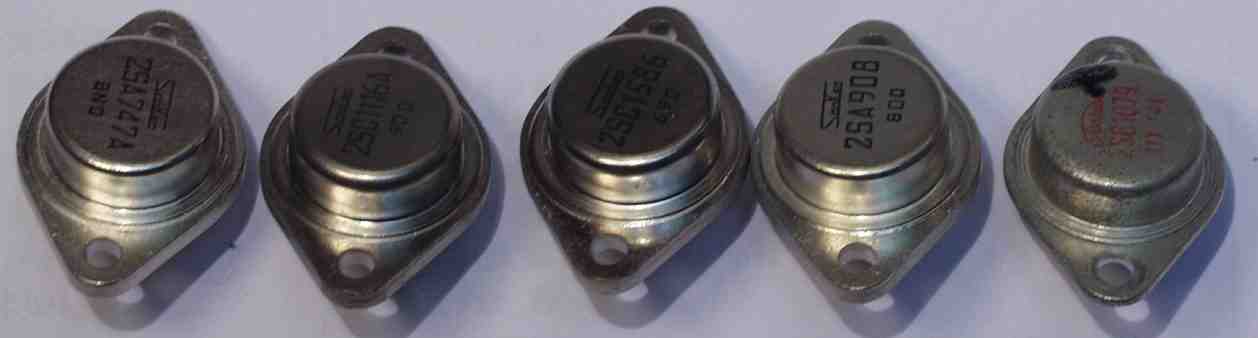

左2個=100W損失 次の2個=150W損失 右端=着いていた物=100W損失 |
 |
C. 修理状況

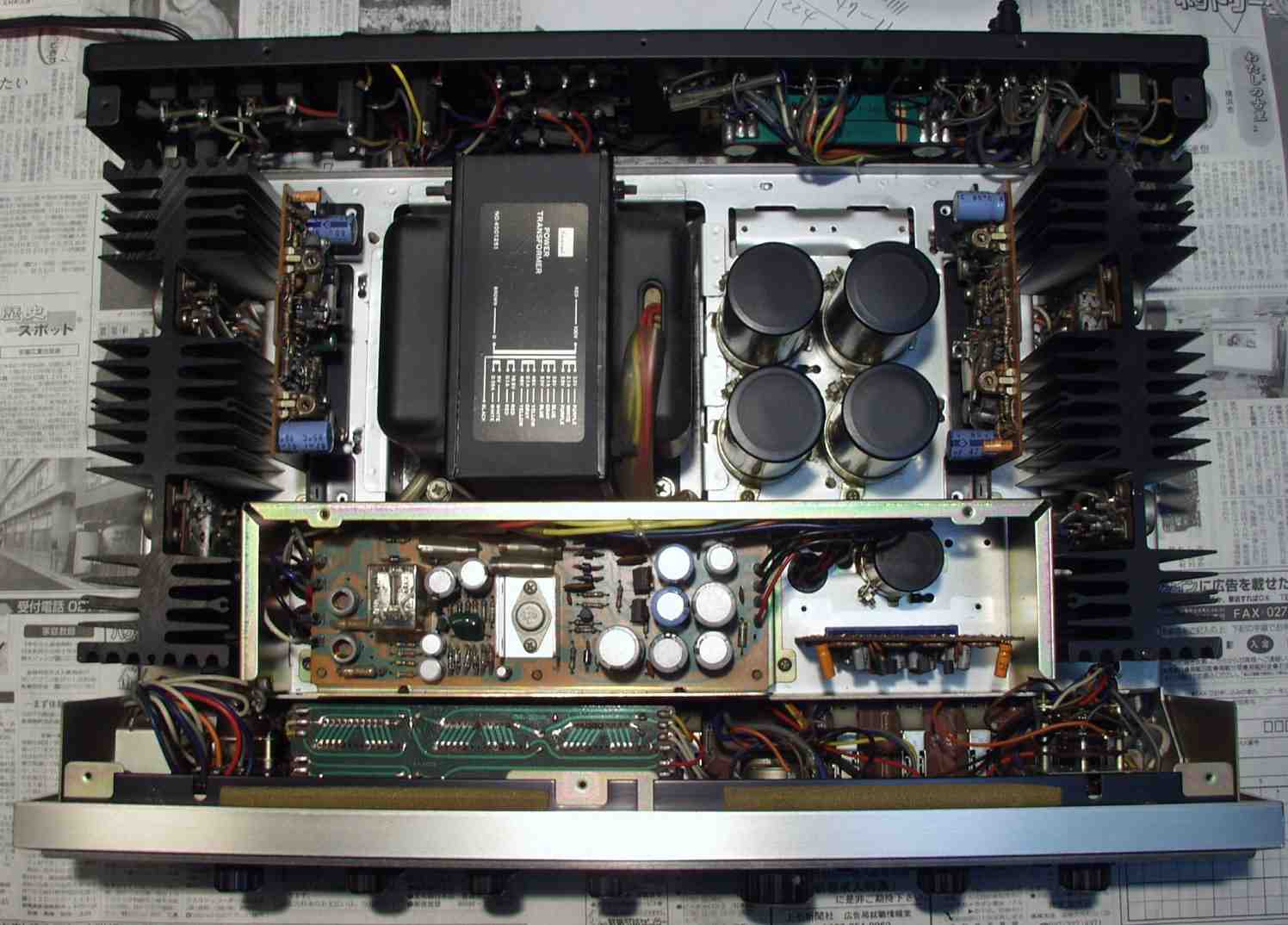

C−1A. 修理前 上から見る |
 |

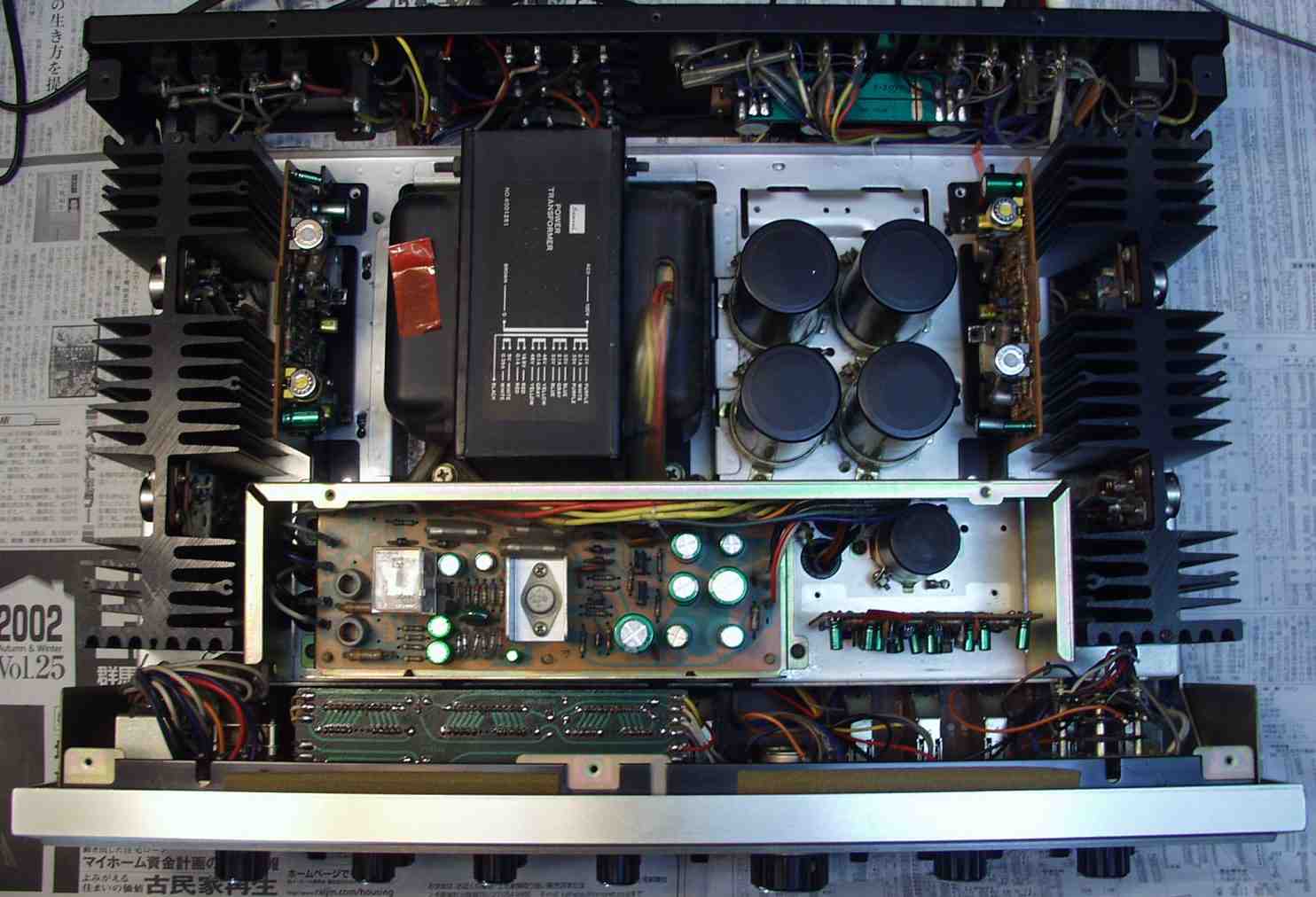

| C−1B. 修理後 上から見る |
 |

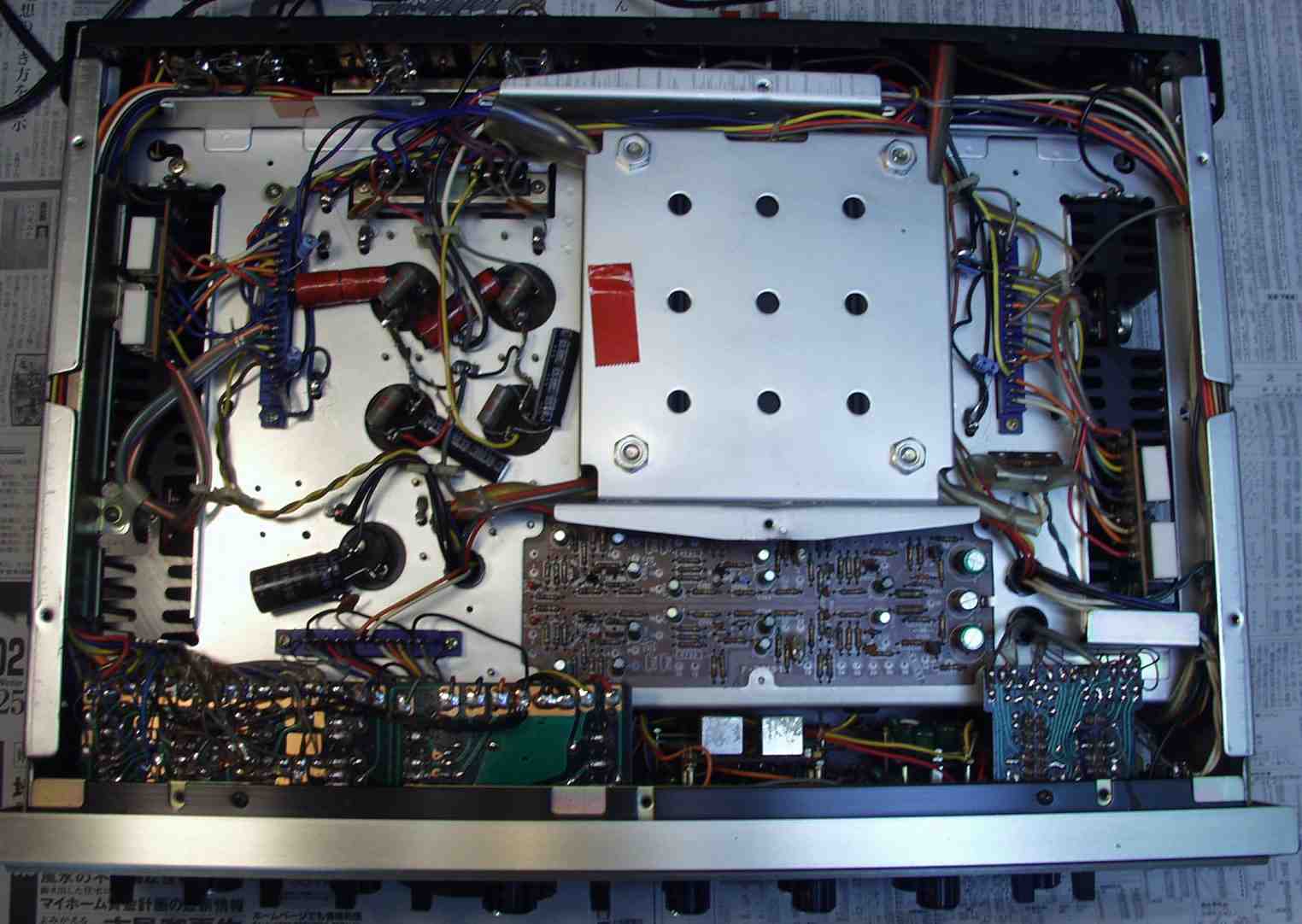

| C−1C. 修理前 下から見る |
 |

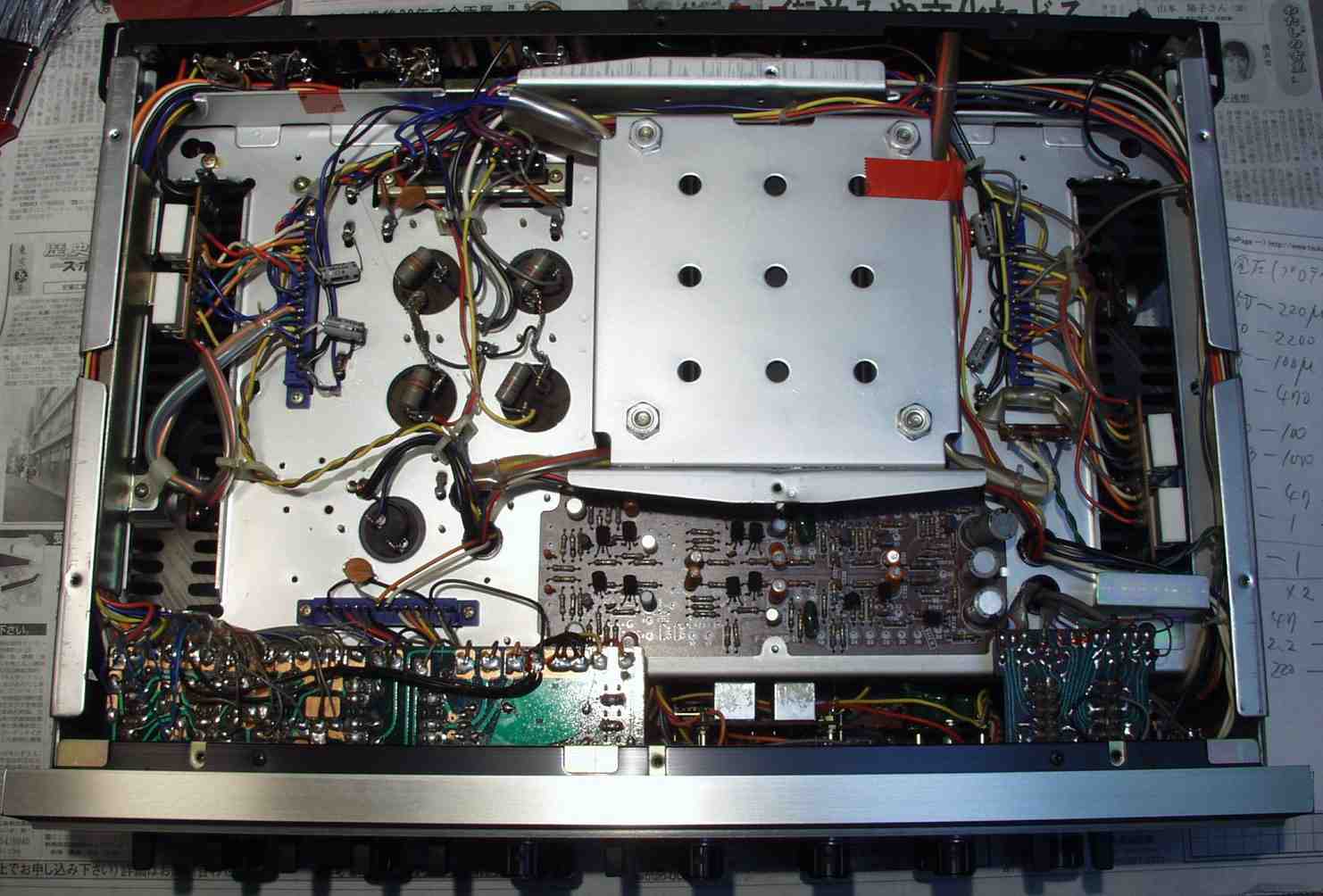

| C−1D. 修理後 下から見る |
 |

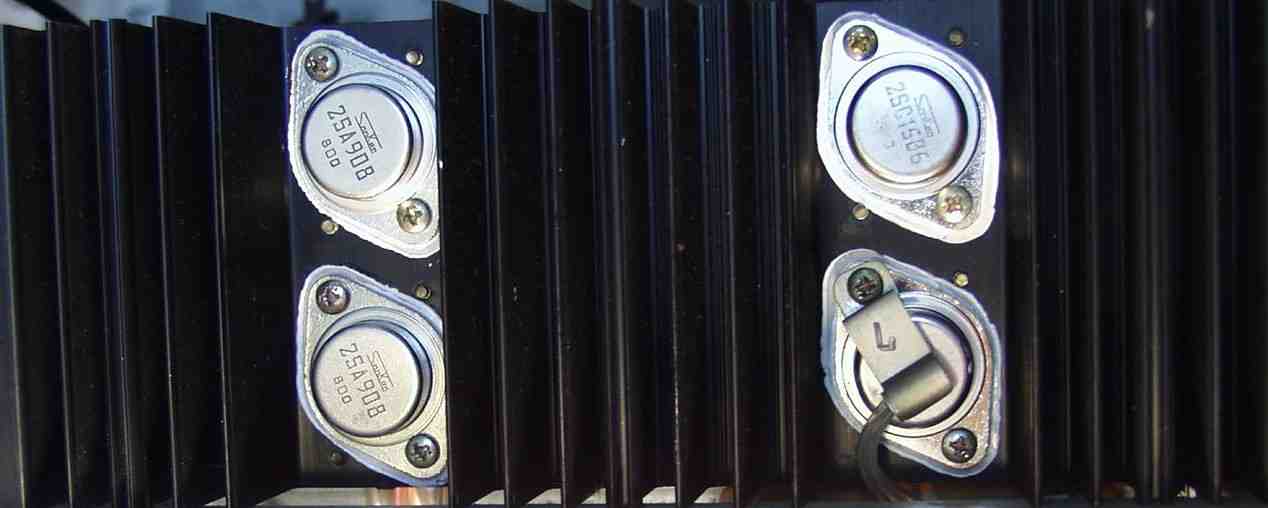

| C−2A. 修理前 R側 終段トランジスター 熱でシリコングリスが流れ出し殆ど無い、右上1個死に |
 |

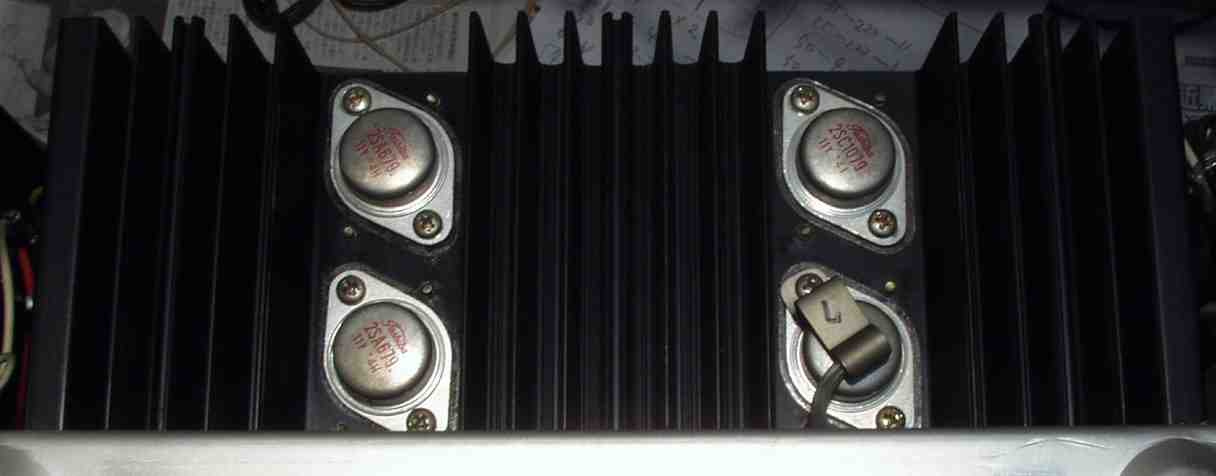

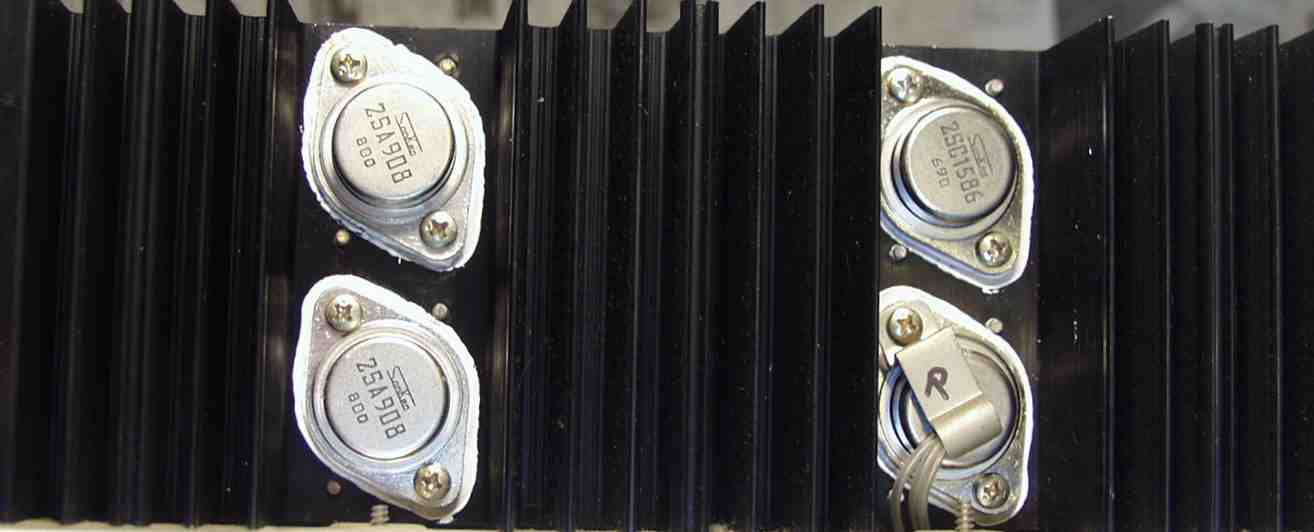

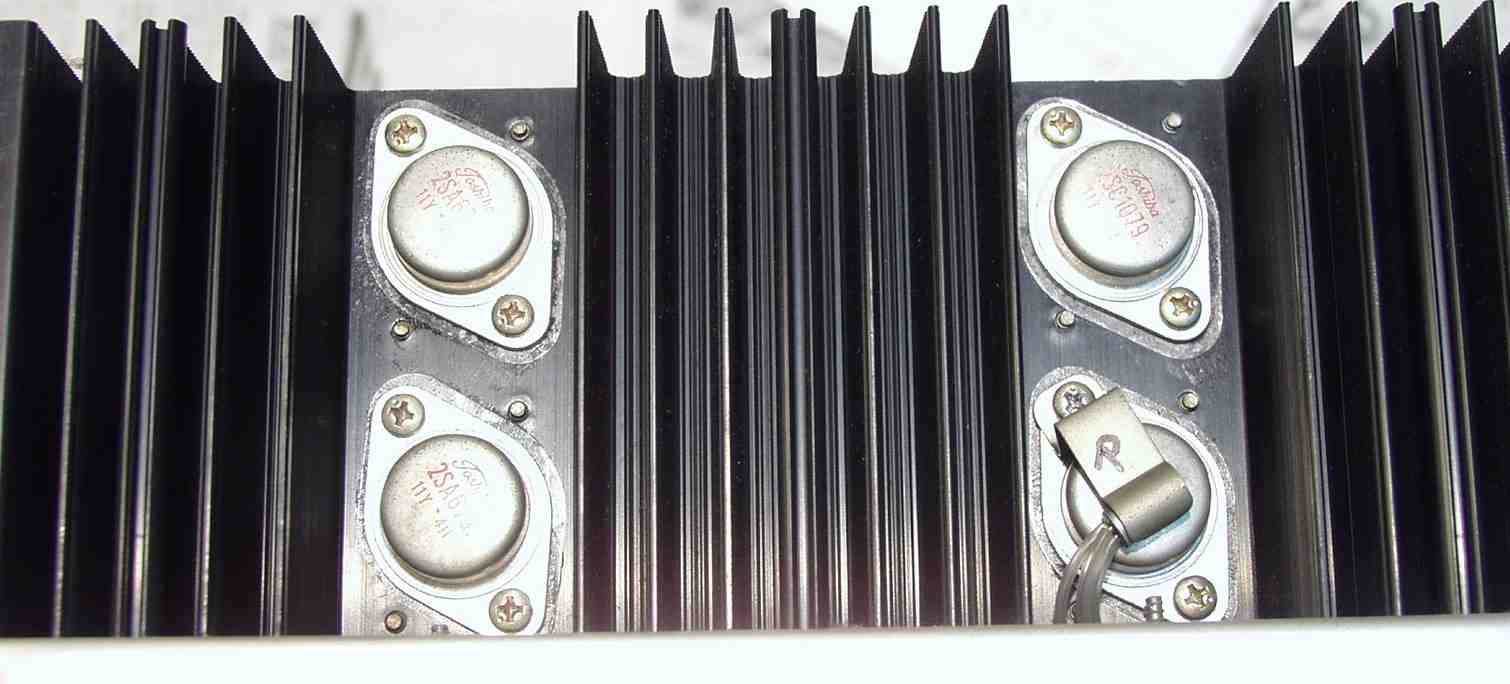

| C−2B. 修理後 R側 150W損失に交換した終段トランジスター |
 |
| C−2C. 修理前 L側 終段終段トランジスター 熱でシリコングリスが流れ出し殆ど無い |
 |
| C−2D. 修理後 L側 150W損失に交換した終段トランジスター |
 |

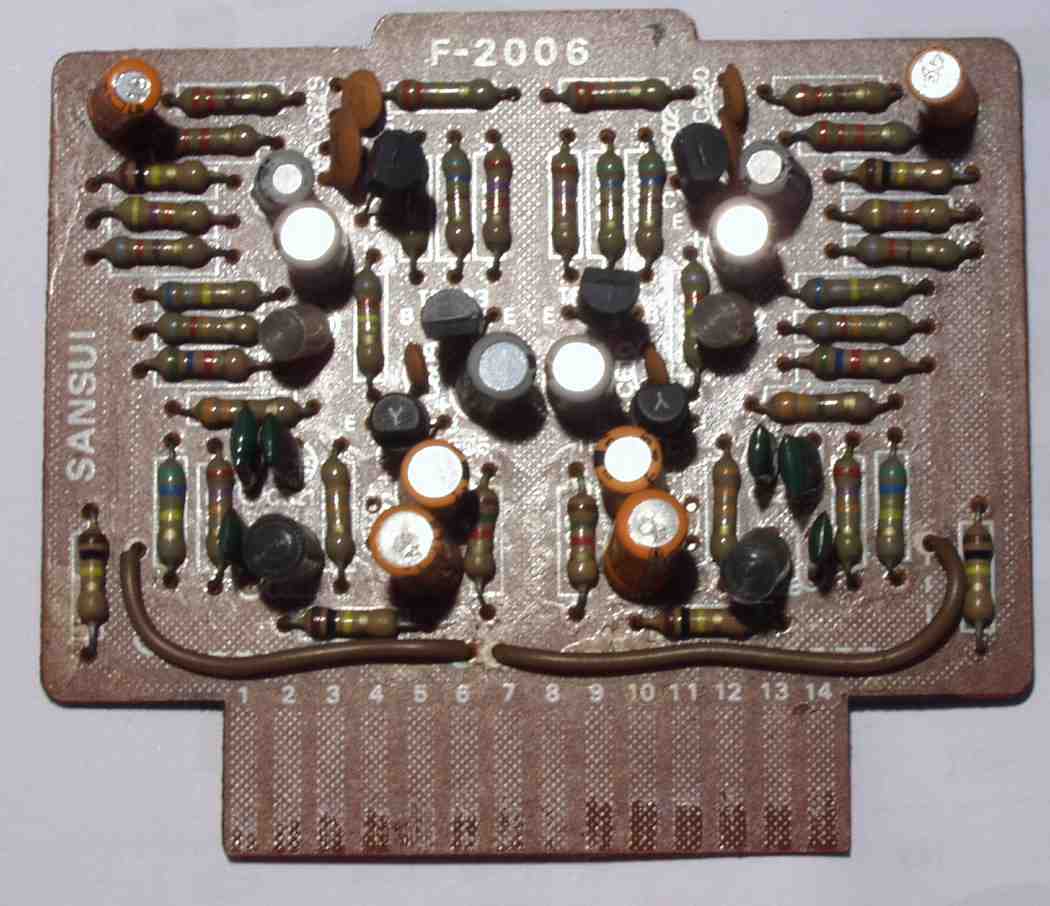

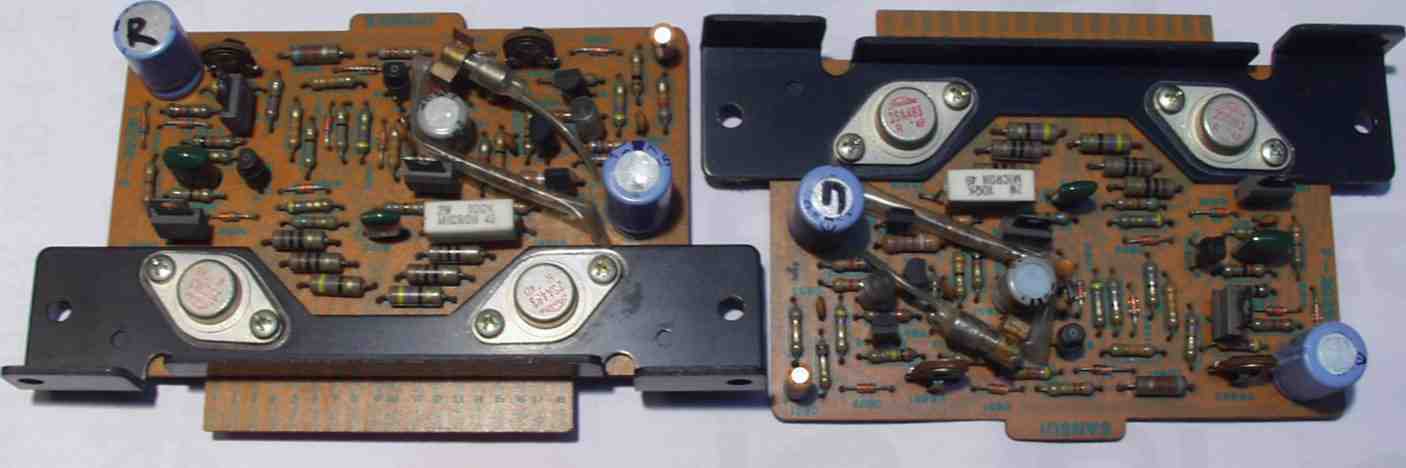

| C−3A. 修理前 終段基盤 |
 |

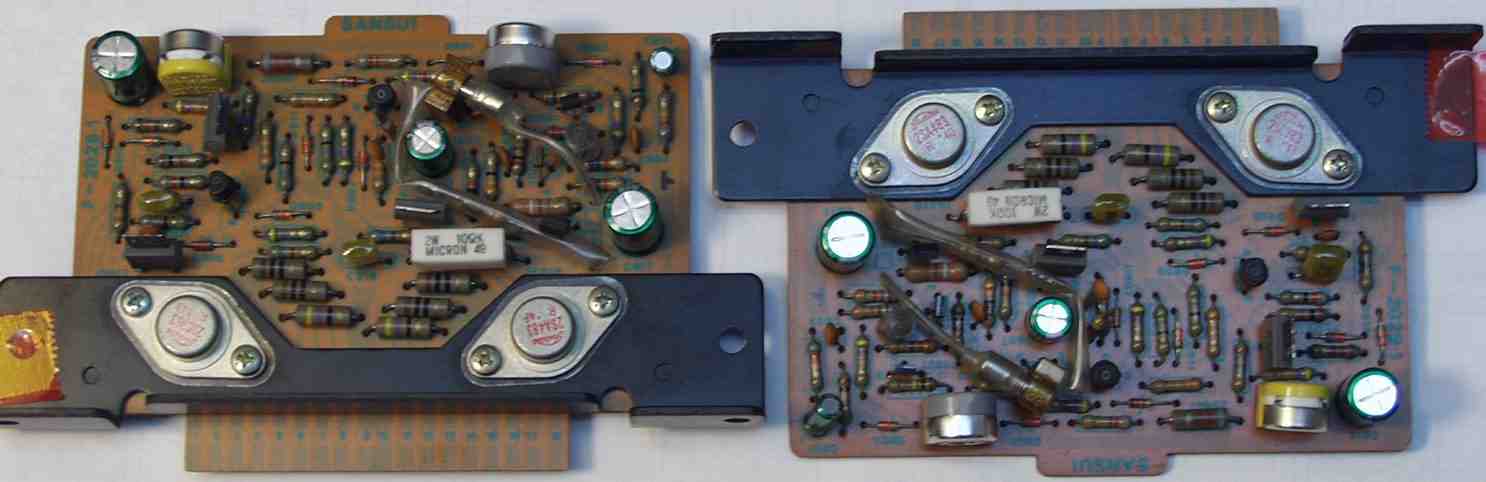

| C−3B. 修理後 終段基盤 TR(トランジスター)4個、半固定VR4個、電解コンデンサー8個、フイルムコンデンサー4個交換 |
 |

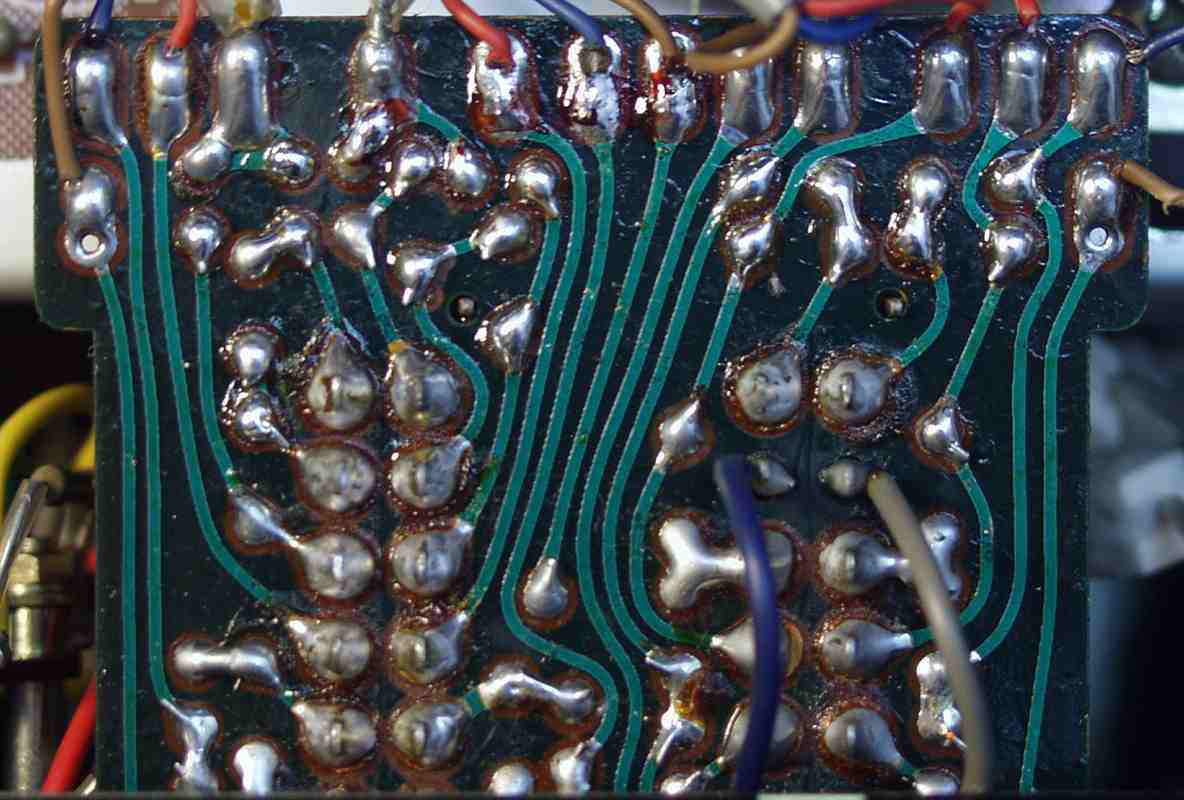

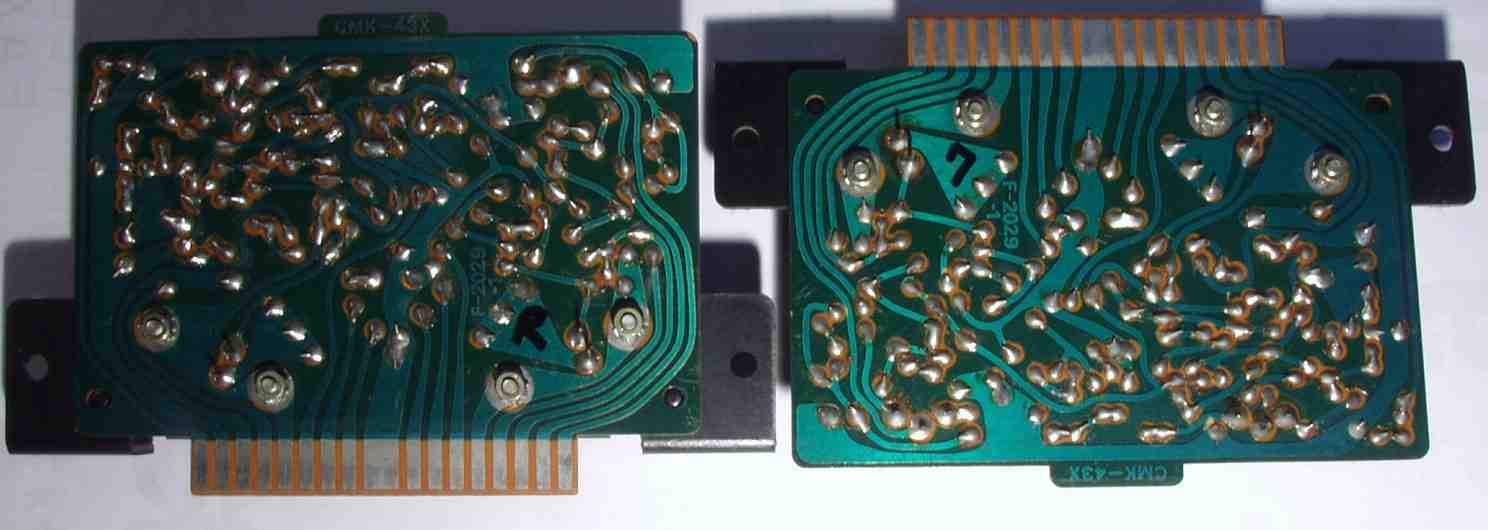

| C−3C. 修理前 終段基盤裏 |
 |
| C−3D. 修理後(半田補正) 終段基盤裏 全ての半田をやり直す |
 |

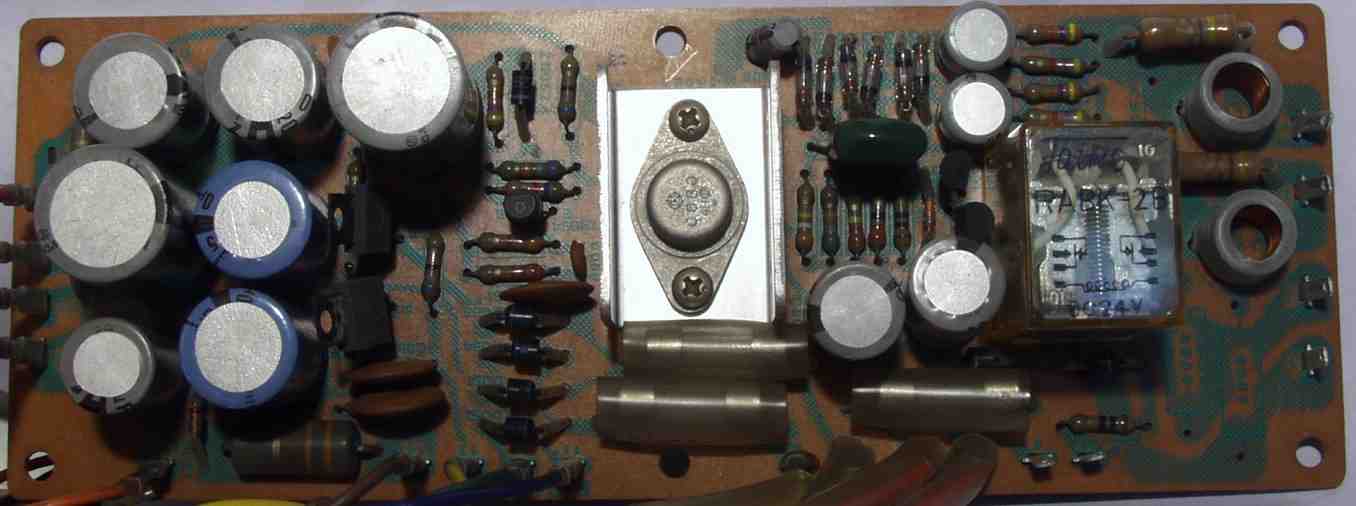

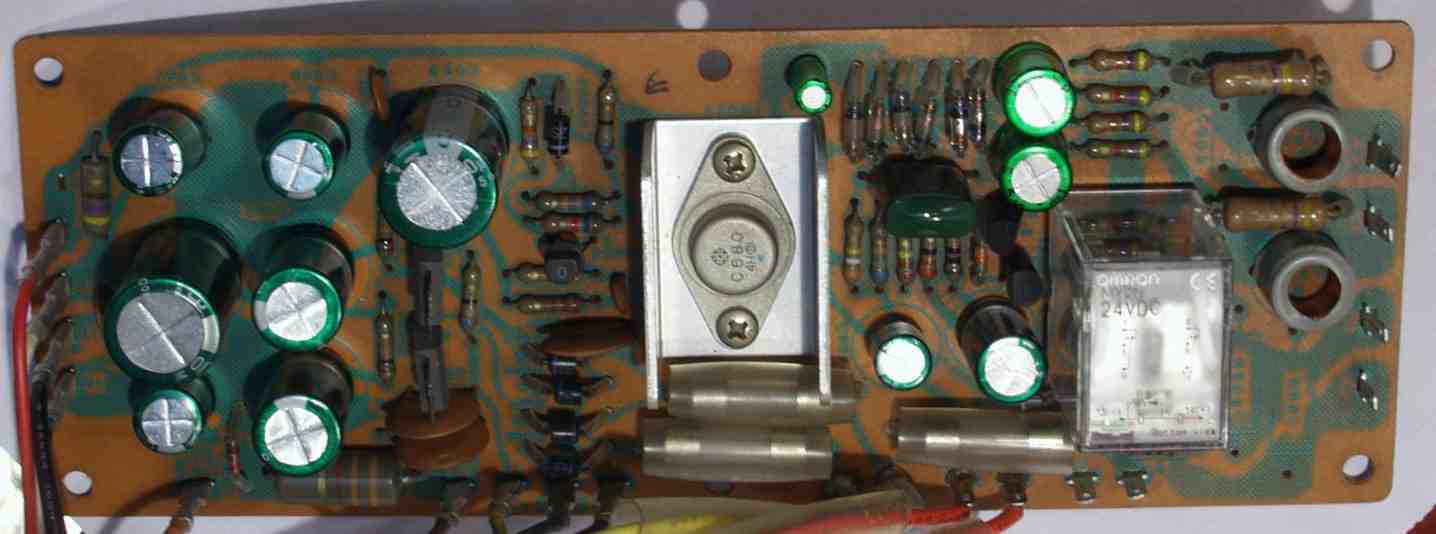

| C−4A. 修理前 整流・プロテクト基盤 SP接続リレー交換 |
 |
| C−4B. 修理後 整流・プロテクト基盤 SP接続リレー、電解コンデンサー12個交換 |
 |

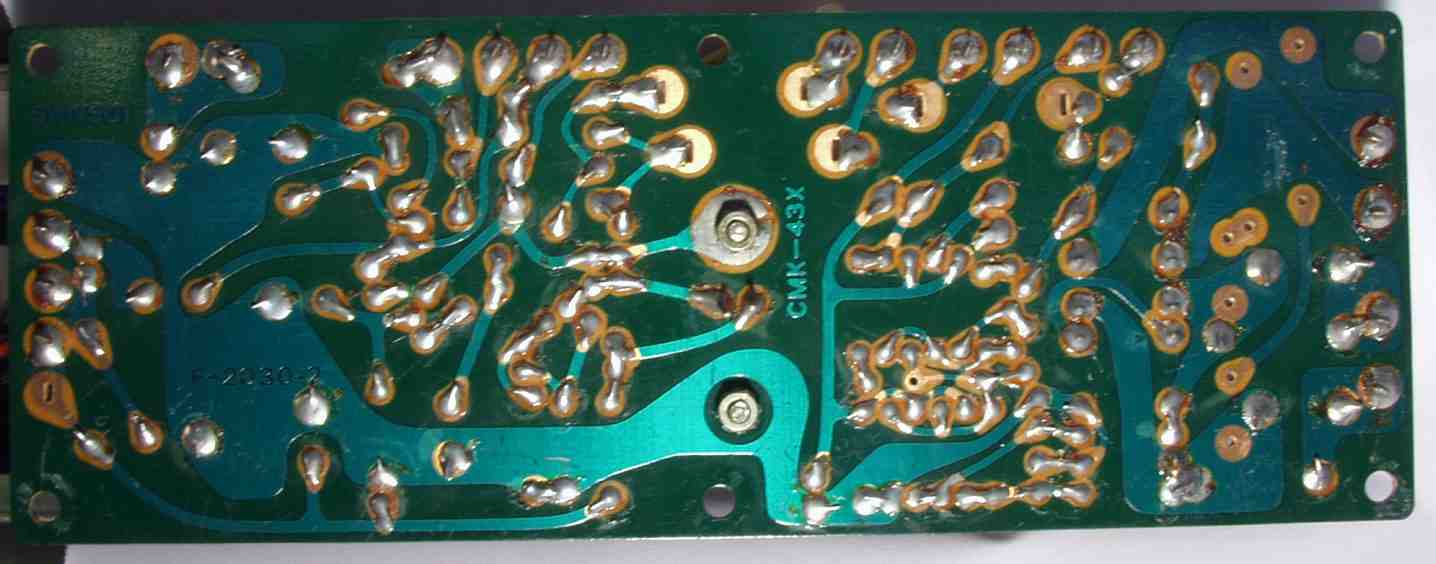

| C−4C. 修理前 整流・プロテクト基盤裏 |
 |

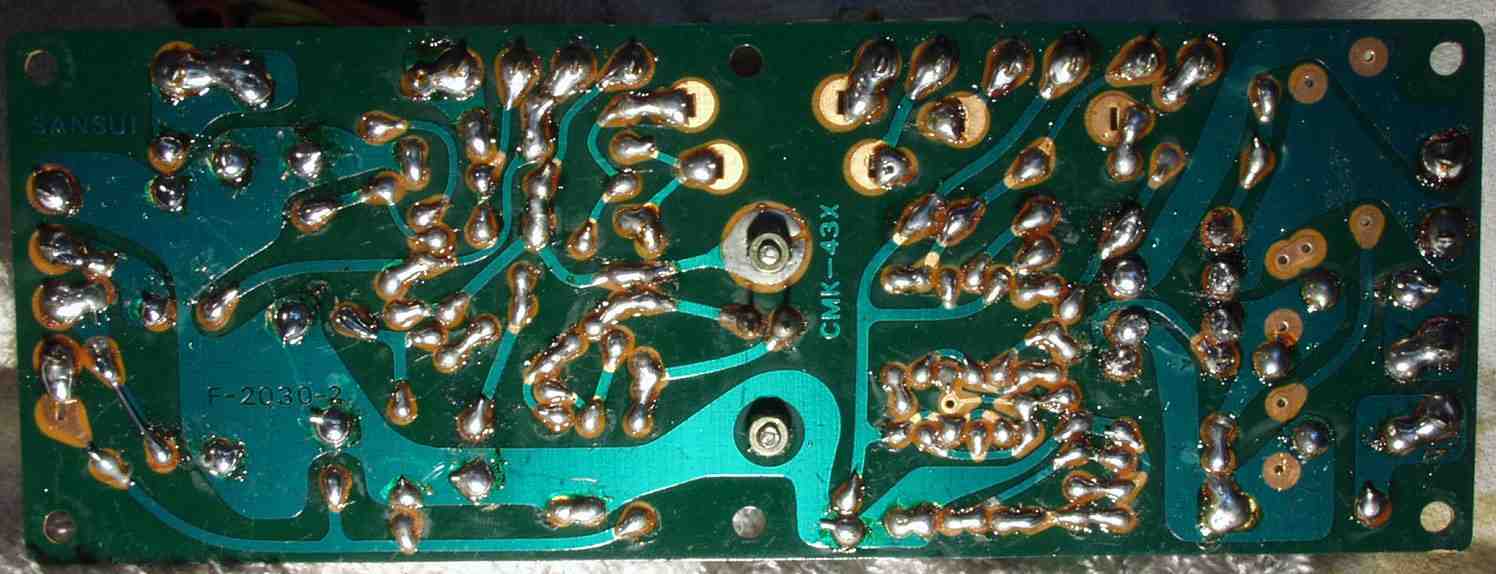

| C−4D. 修理後(半田補正)後 整流・プロテクト基盤裏 全ての半田をやり直す |
 |

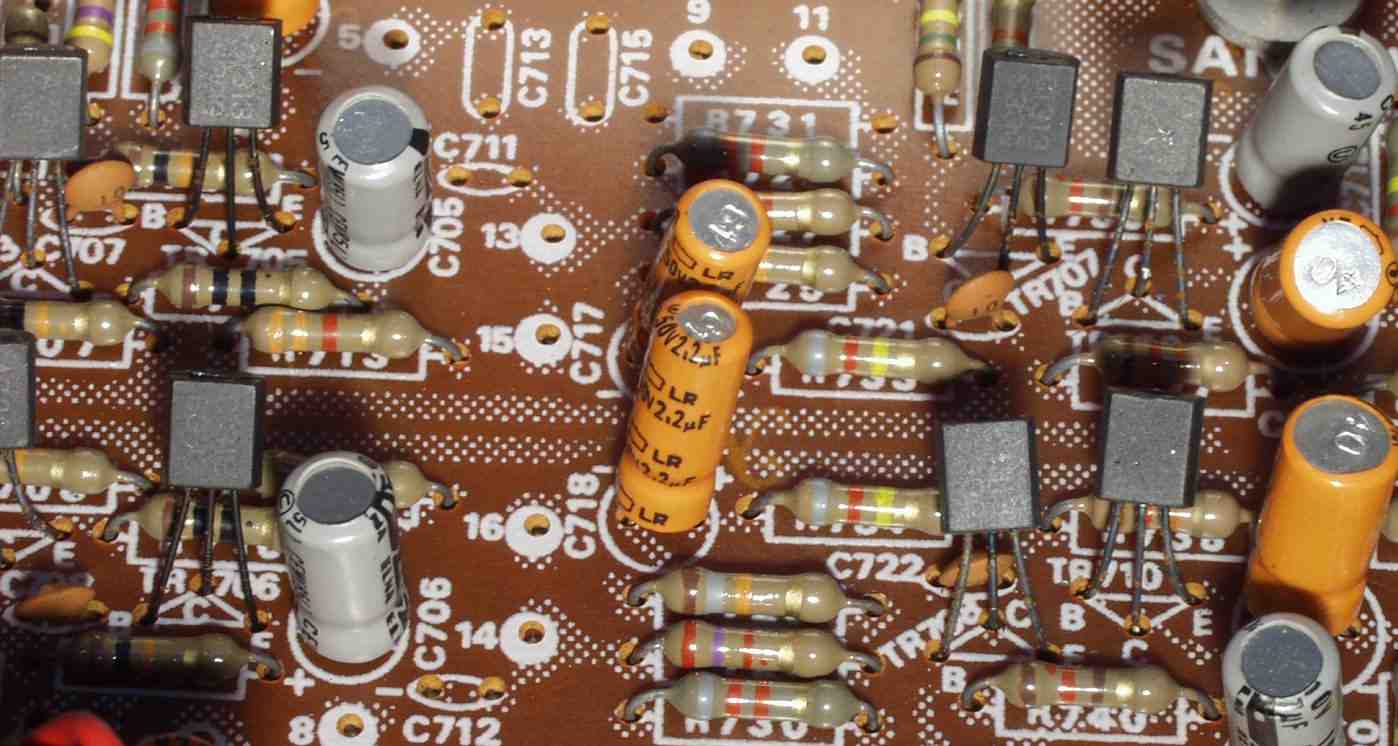

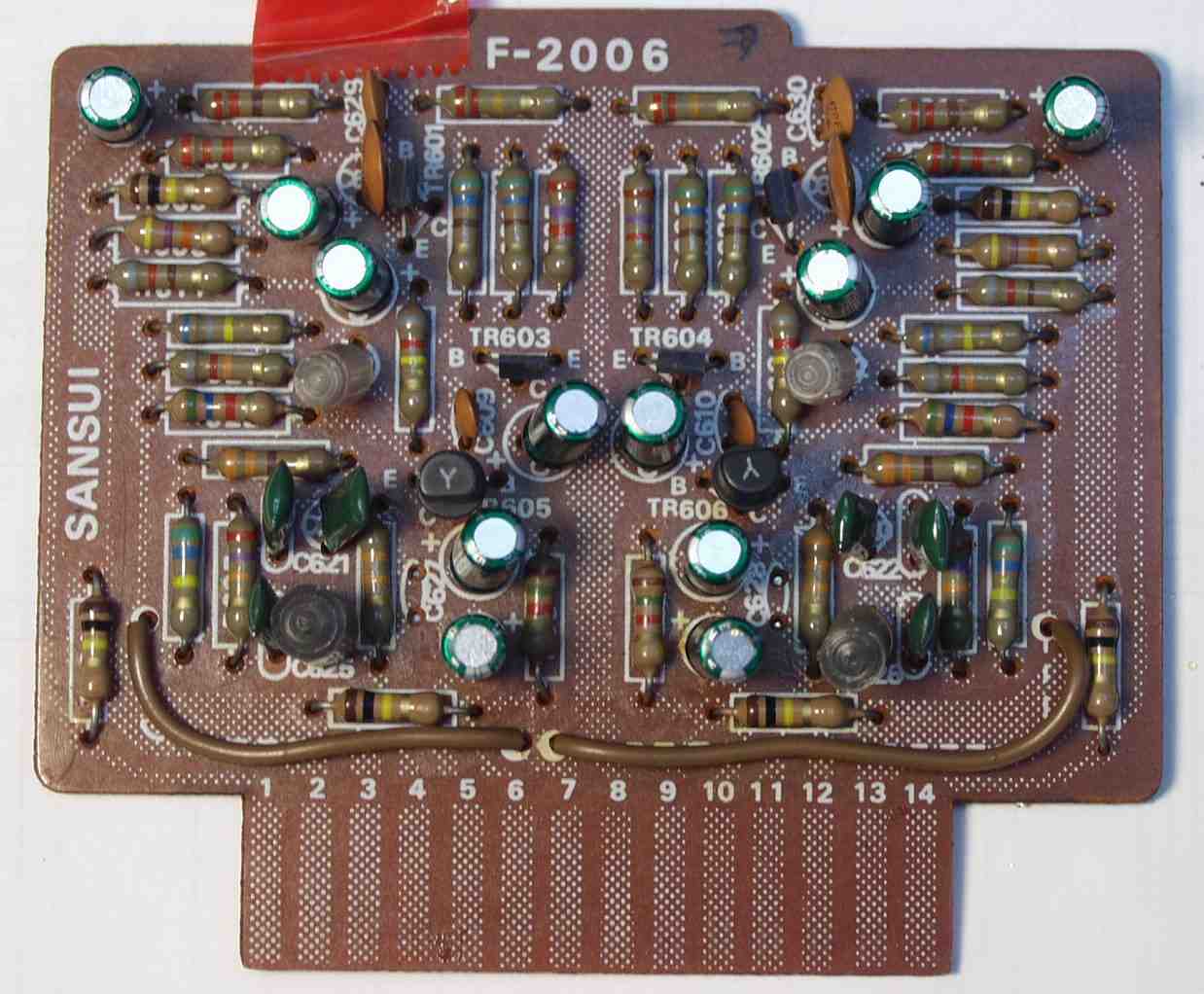

| C−5A. 修理前 コントロール基盤 FET2個、TR(トランジスター)14個交換 |
 |
| C−5B. 修理前 コントロール基盤 露結で足が真っ黒 |
 |

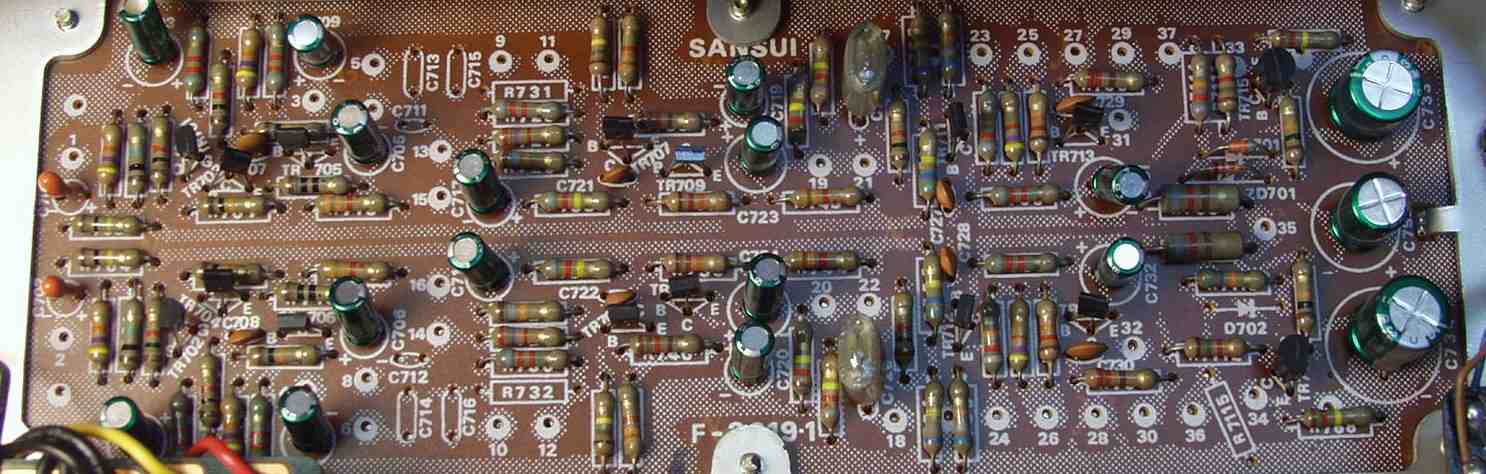

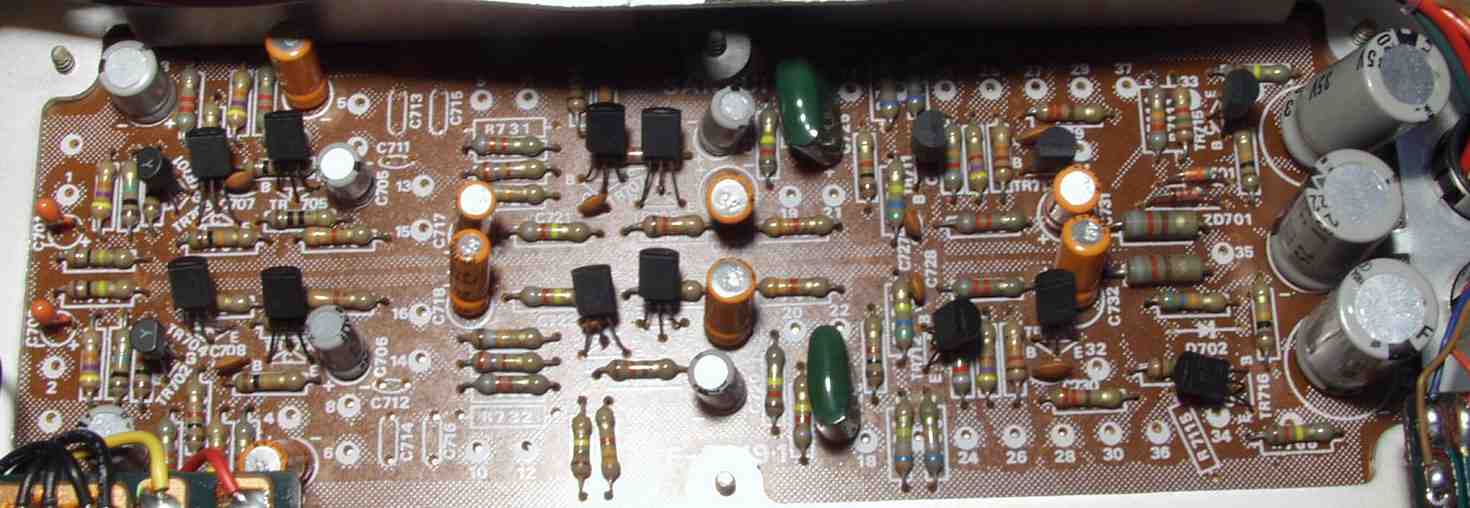

| C−5C. 修理後 コントロール基盤 TR(トランジスター)14個、FET2個、電解コンデンサー17個、フイルムコンデンサー2個交換 |
 |

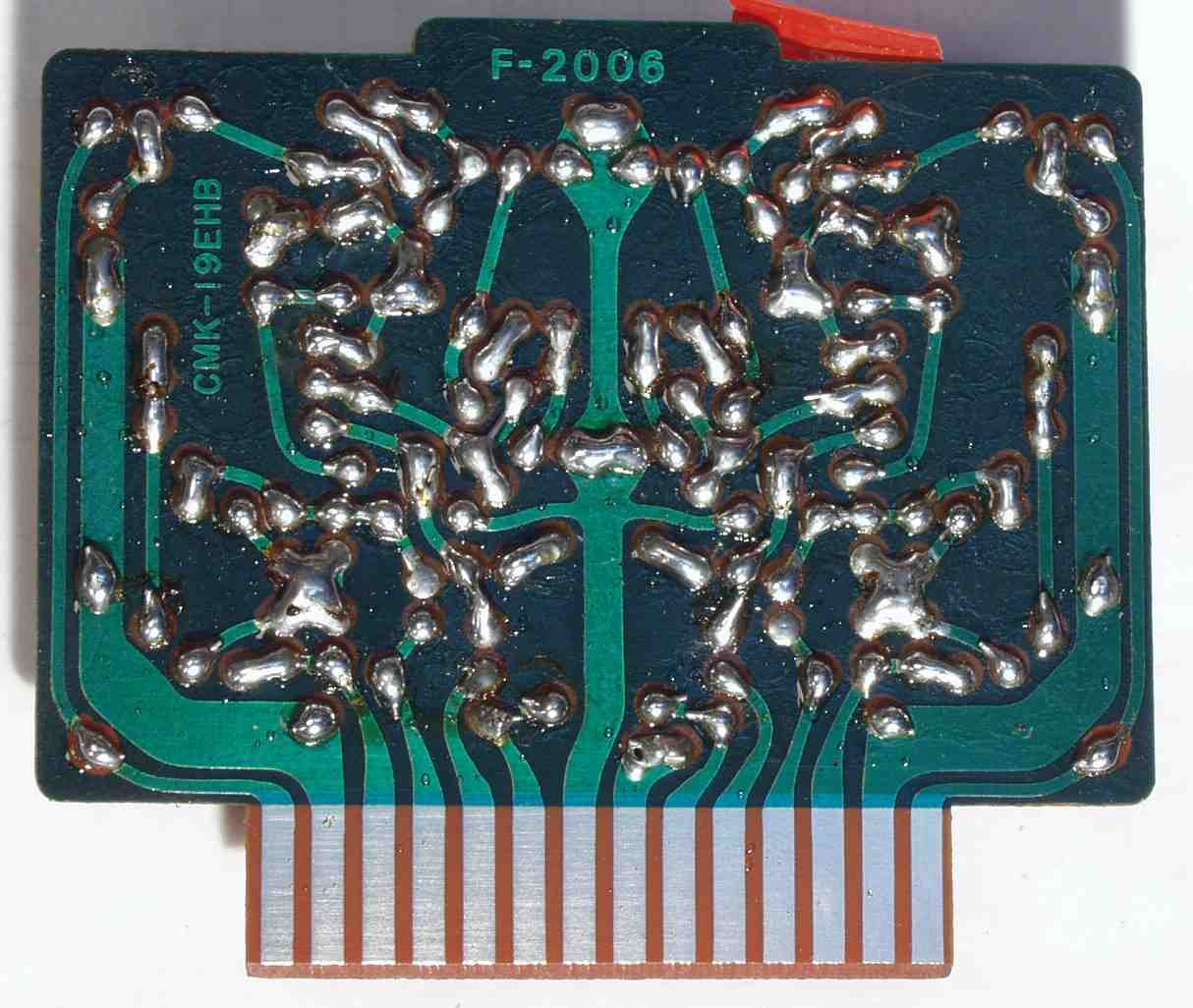

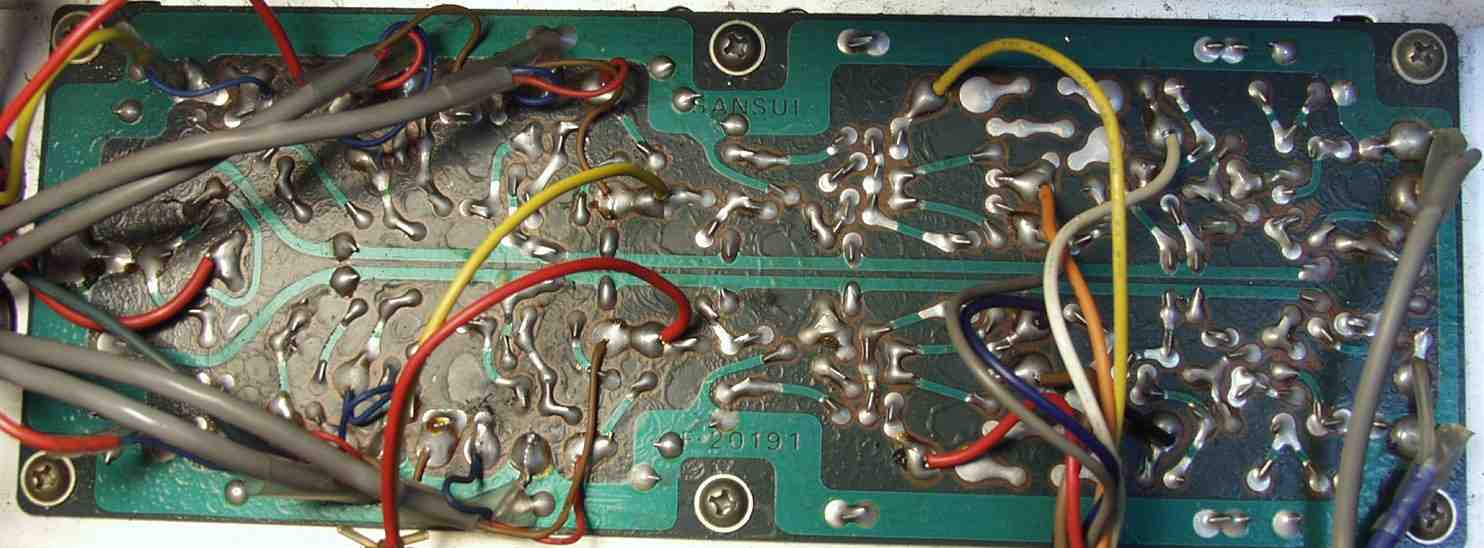

| C−5D. 修理前 コントロール基盤裏 |
 |

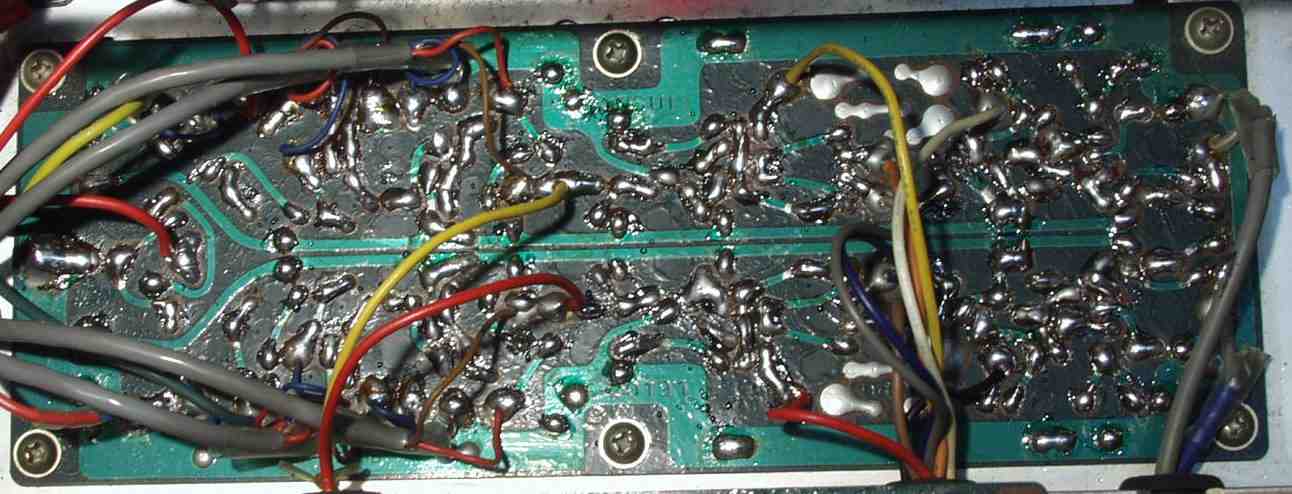

| C−5E. 修理後(半田補正) コントロール基盤裏 全ての半田をやり直す |
 |
| C−6A. 修理前 EQ−AMP基盤 |
 |
| C−6B. 修理後 EQ−AMP基盤 TR(トランジスター)4個、電解コンデンサー12個交換 |
 |
| C−6C. 修理前 EQ−AMP基盤裏 |
 |
| C−6D. 修理後(半田補正) EQ−AMP基盤裏 全ての半田をやり直す |
 |

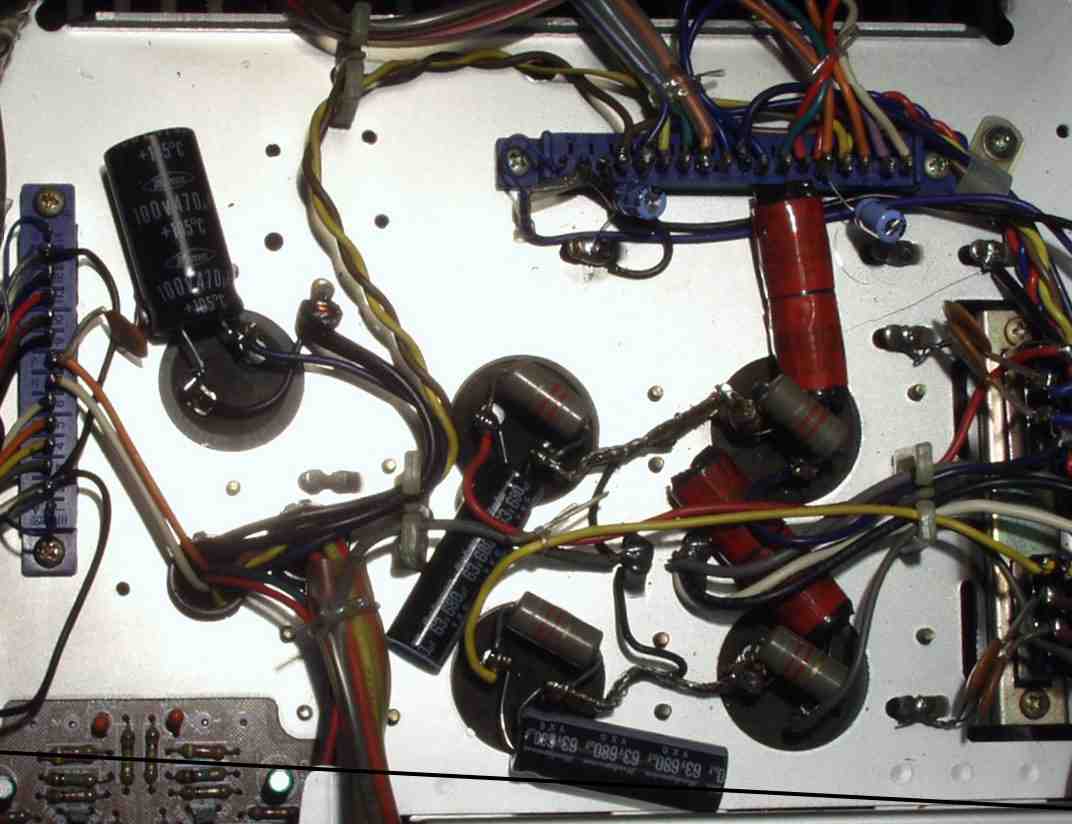

C−7. 増強した電解コンデンサー5個
経年変化を考慮して増強する470μ 680μ4個 |
 |

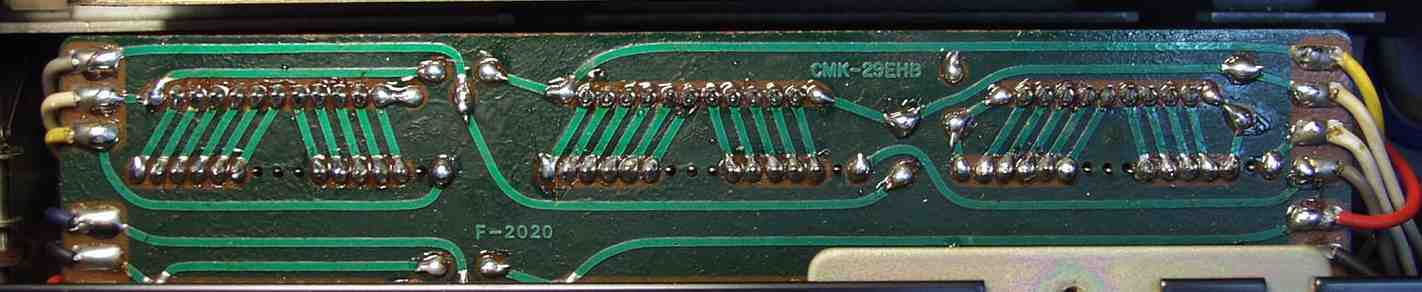

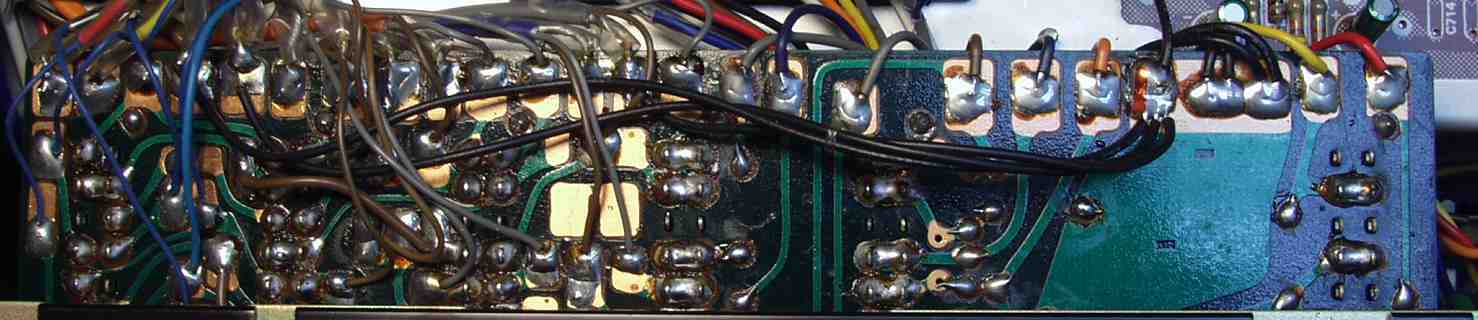

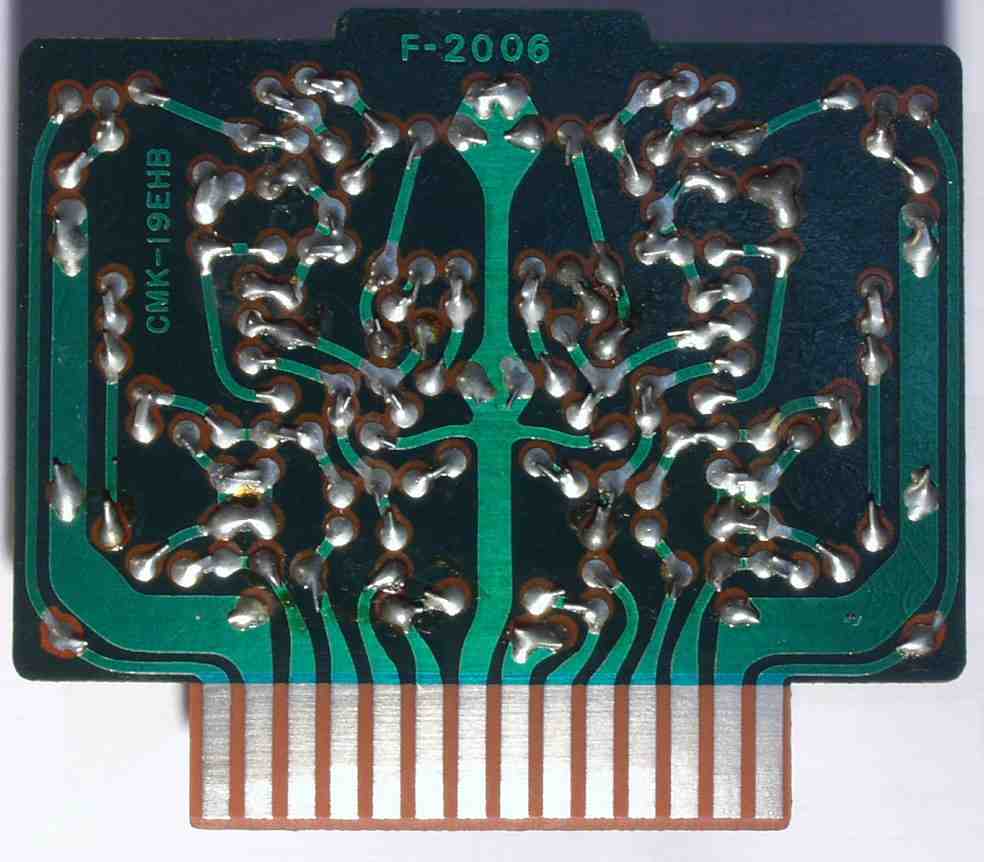

| C−8A. 修理(半田補)後 全ての半田のやり直し |
 |

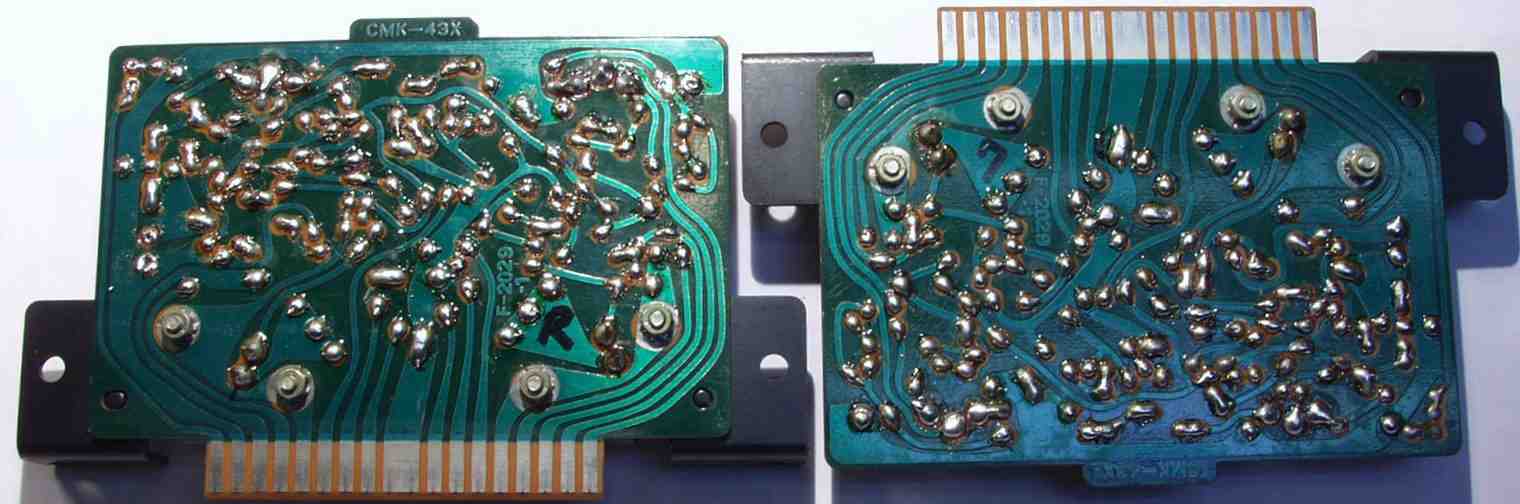

| C−8B. 修理(半田補)後 全ての半田のやり直し |
 |
| C−8C. 修理(半田補)後 全ての半田のやり直し |
 |

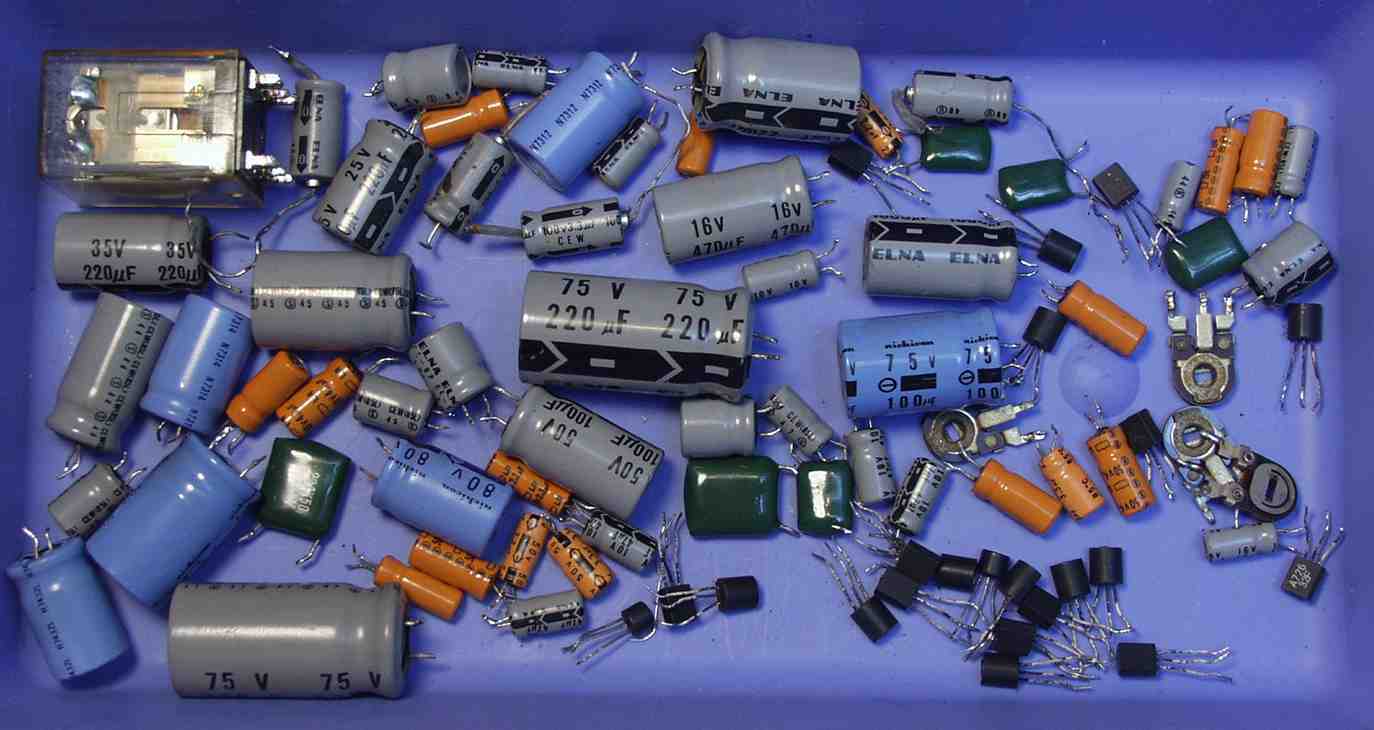

| C−9. 修理後 交換部品 終段TR(トランジスター)除く |
 |
E. 測定・調整

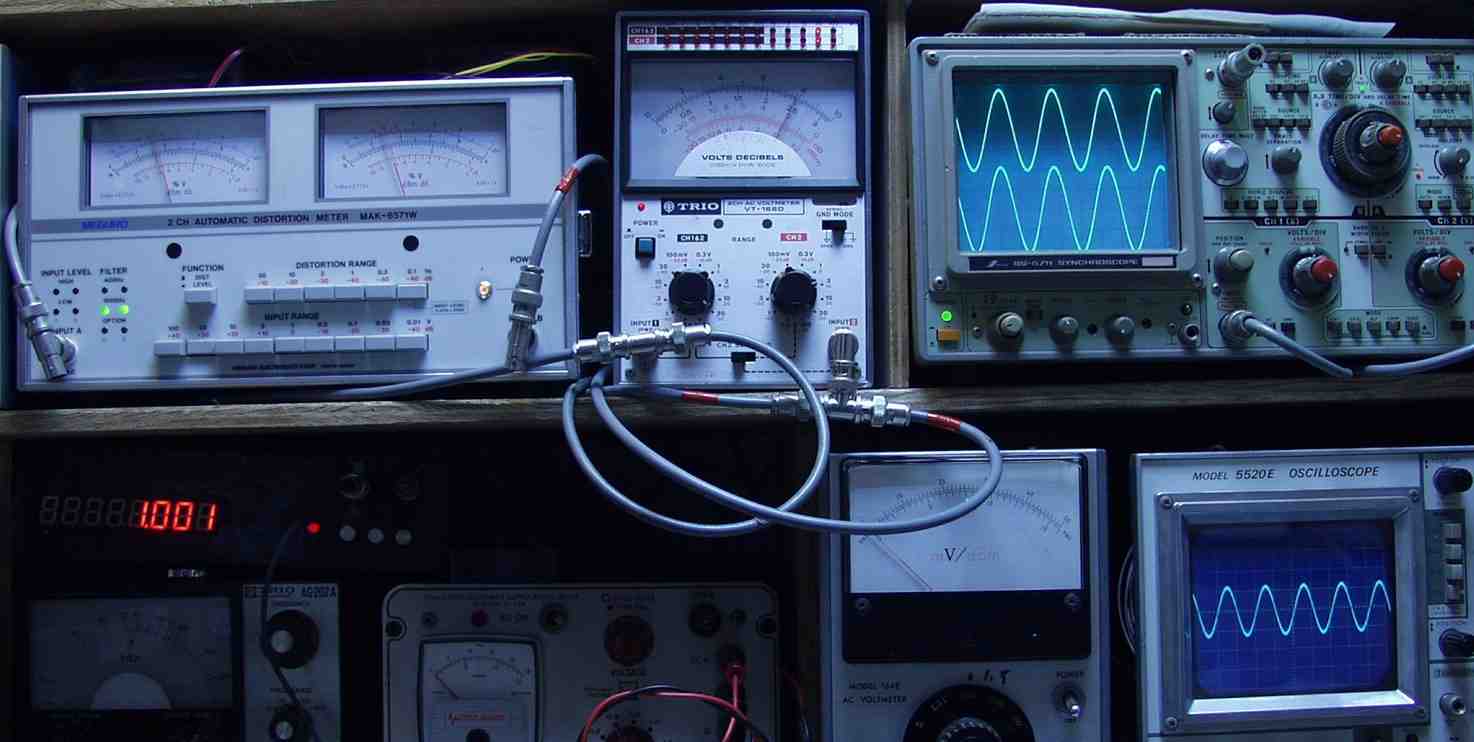

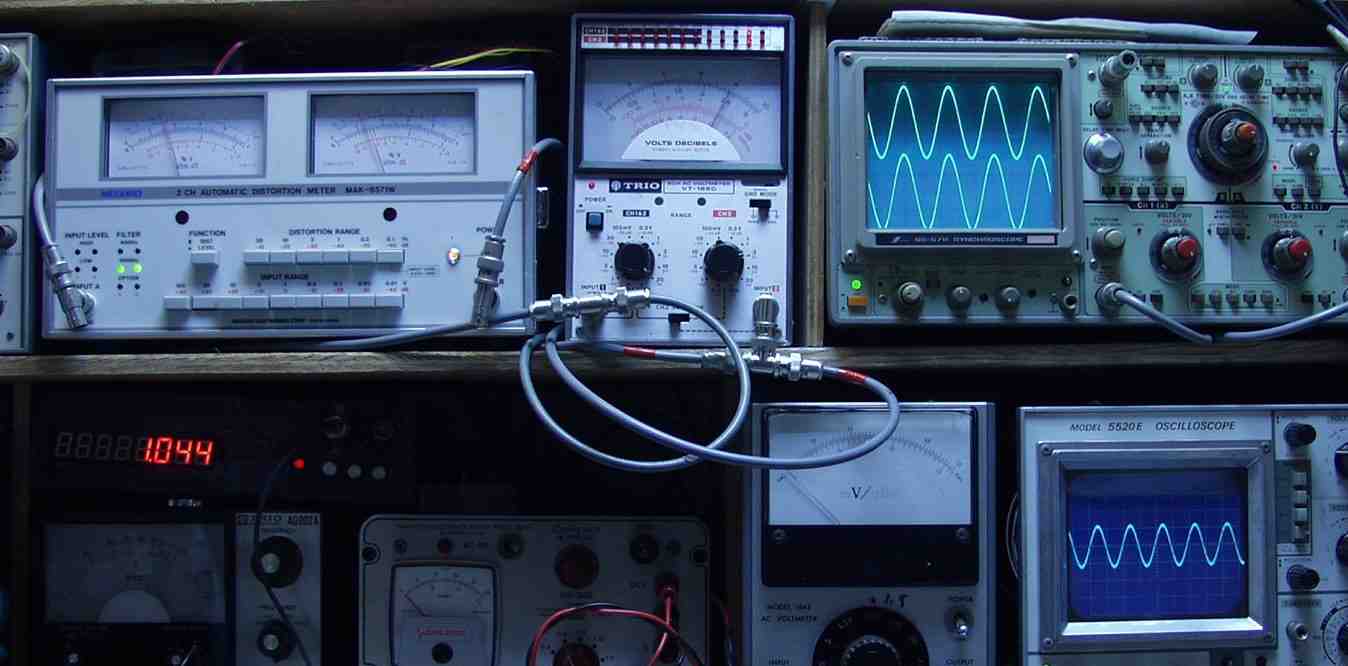

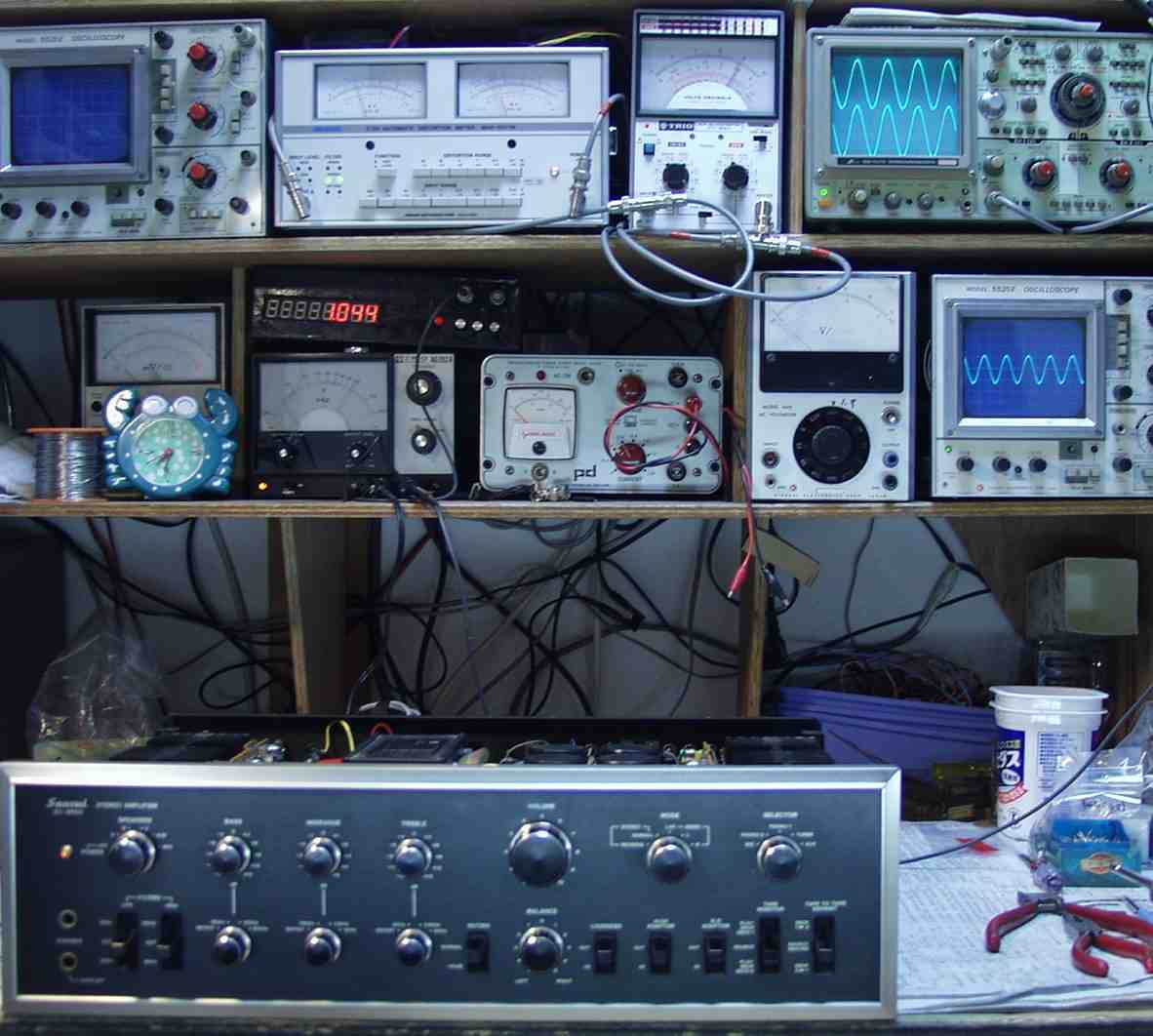

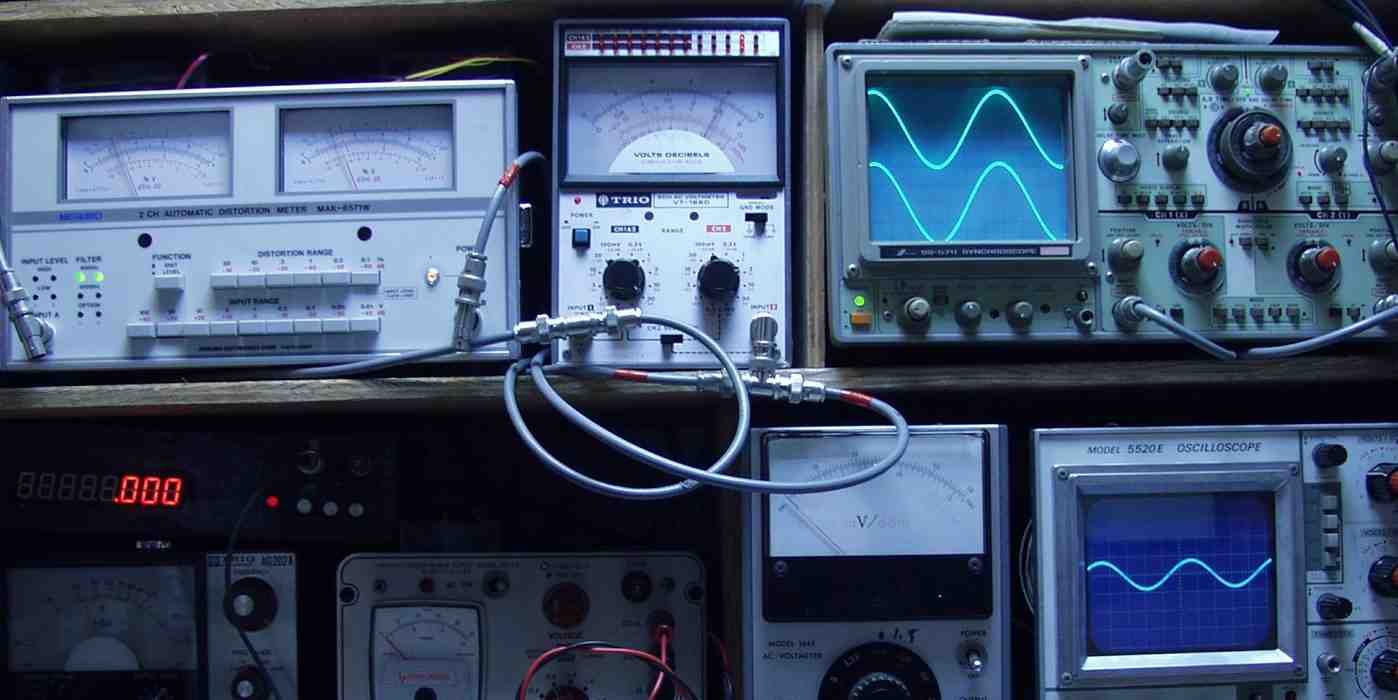

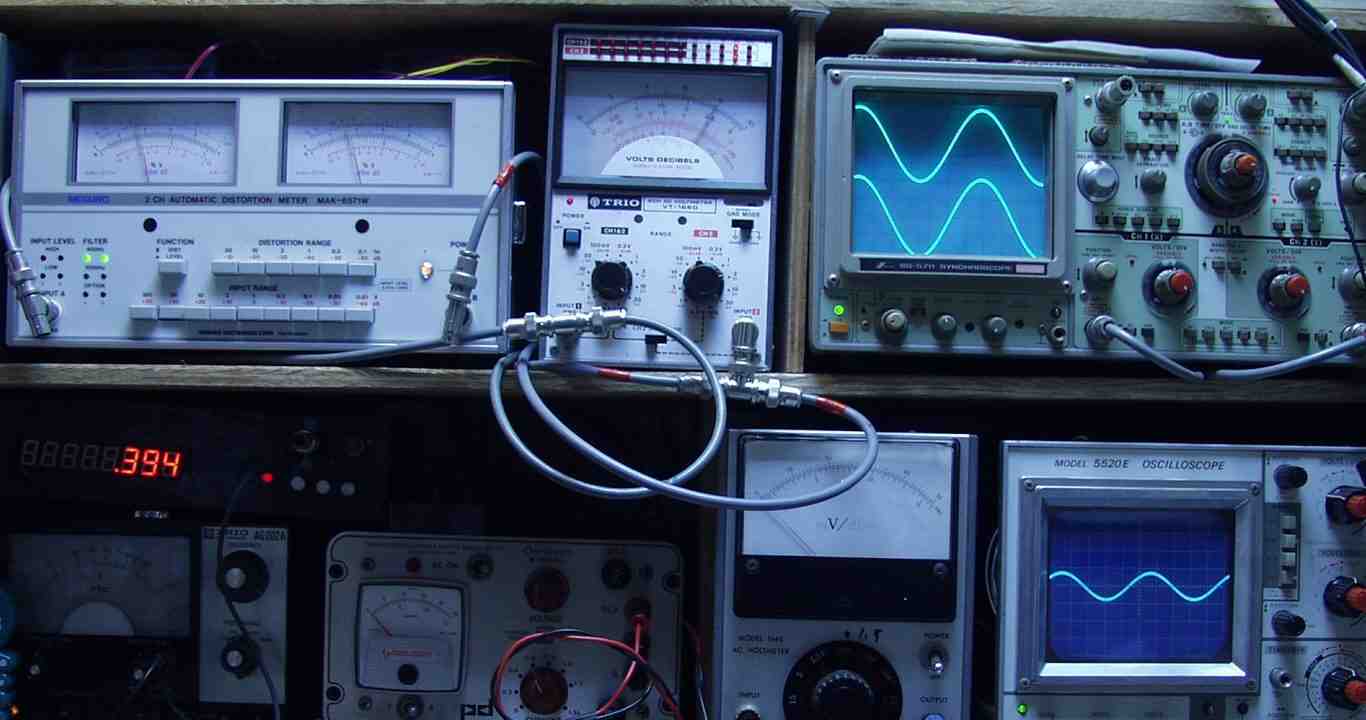

E−1. 出力/歪み率測定・調整 |
 |

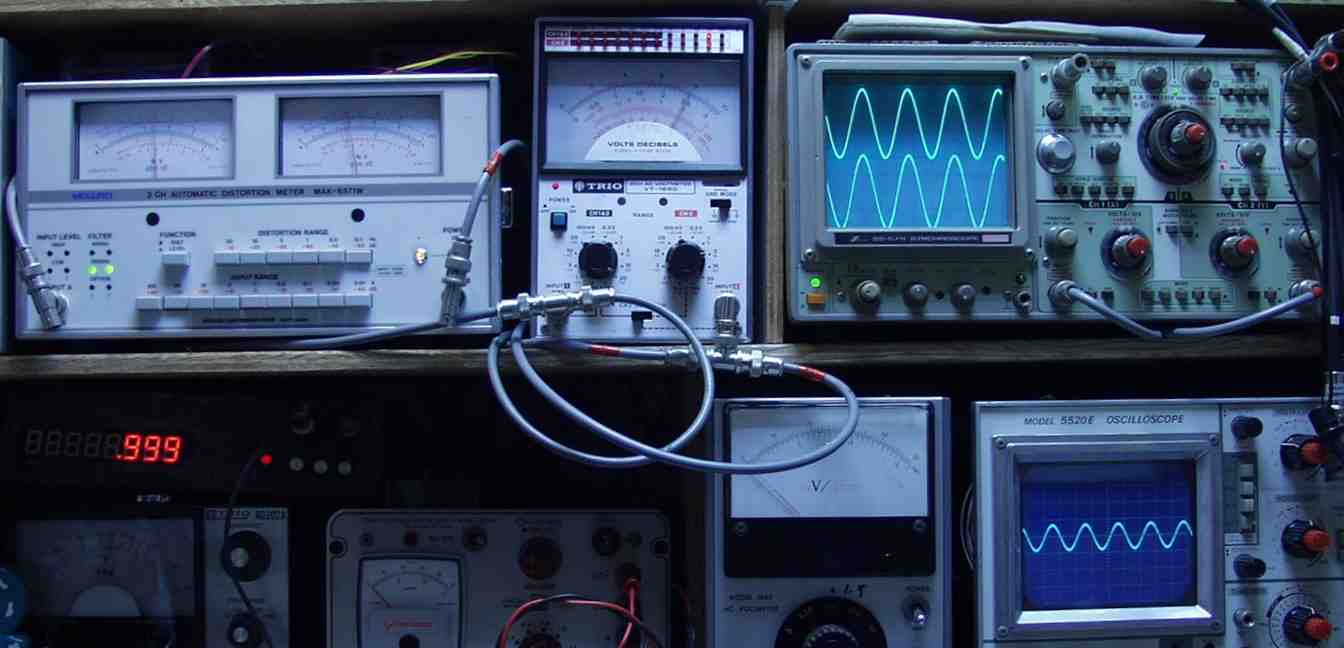

| E−2A. 出力/歪み率測定・調整 出力=25V=78W 歪み率0.04% at=1000HZ AUX端子入力 |
 |

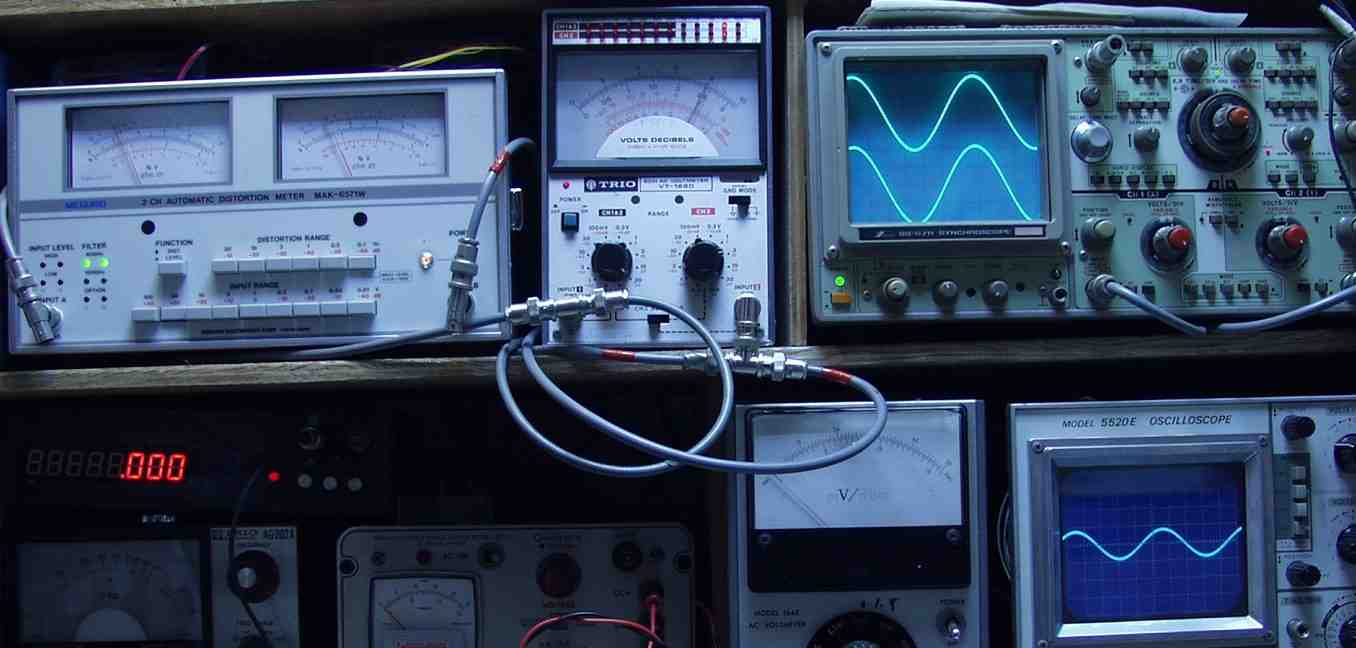

| E−2B. 出力/歪み率測定・調整 出力=25V=78W 歪み率0.03% at=400HZ AUX端子入力 |
 |
| E−3A. 出力/歪み率測定・調整 出力=25V=78W 歪み率0.03% at=1000HZ MM−2端子入力 |
 |
| E−3B. 出力/歪み率測定・調整 出力=25V=78W 歪み率0.03% at=400HZ MM−2端子入力 |
 |
| E−4A. 出力/歪み率測定・調整 出力=25V=78W 歪み率0.03% at=1000HZ MM−1端子入力 |
 |
| E−4B. 出力/歪み率測定・調整 出力=25V=78W 歪み率0.03% at=400HZ MM−1端子入力 |
 |
| E−5. 24時間エージング。 |
 |
|
