Ｓａｎｓｕｉ　ＡＵ−９５００．　９台目　修理記録

平成１４年１２月２０日到着　　　２月２日完了

A．　修理前の状況 　　電源ON後、ミューテングリレーがON後すると、VRミニマムでSPより「ゴソゴソボウボウ」ノイズがでる。 　　同時にコ−ン紙がゆっくりと前後に動く。 B．　原因 　　各部劣化 　　初段ＦＥＴ／TR Ｃ．　修理状況 　　調整用半固定ＶＲ交換 　　終段初段TR交換 　　ＥＱ−AMP−TR交換 　　コントロールAMP初段ＦＥＴ／TR交換 　　配線手直し、補強 　　各部、半田補正 　　コンデンサー交換 Ｄ．　使用部品 　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　 　　　４個 　　初段TR 　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　４個 　　ＥＱ−AMP−TR　　　　　　　　　　　　　　　　　　　　 　　　　　４個 　　コントロールAM−TR　　　　　　　　　　　　　　　　　　 　　　１４個 　　コントロールAM−FET　　　　　　　　　　　　　　　　　　　　　２個 　　オーディオ用ミューズ電解コンデンサー　　　　　　　　　　　４９個 　　メタライズドフイルムコンデンサー　　　　　　　　　　　　　　１０個 　　電源増量電解コンデンサー　　　　　　　　　　　　　　　　　　５個 　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　４個 Ｅ．　測定・調整 Ｆ．　修理費　　　　　　　６８，０００円　　　　＜＜オーバーホール修理＞＞

交換に使用するオーディオ用ミューズ電解コンデンサー

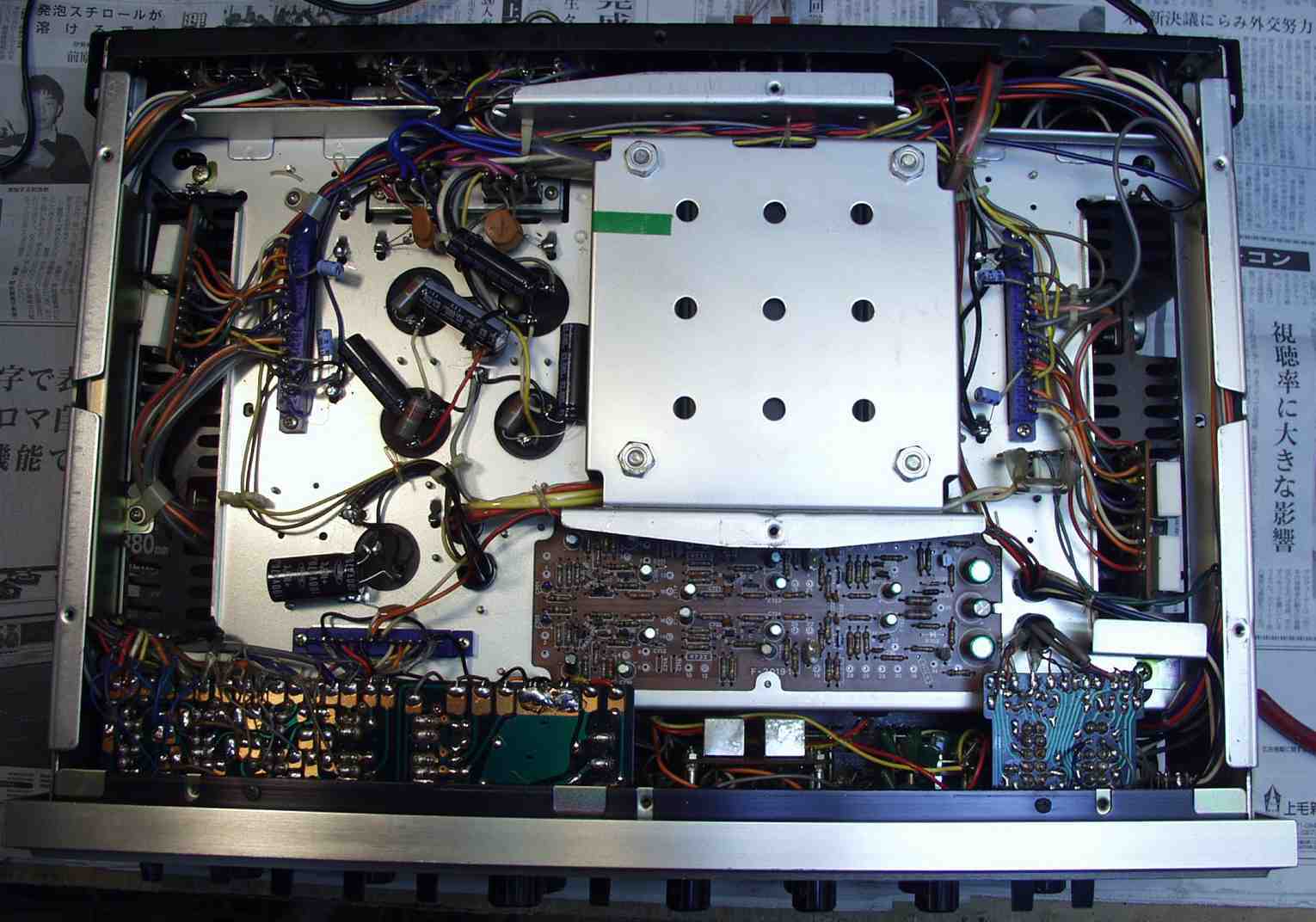

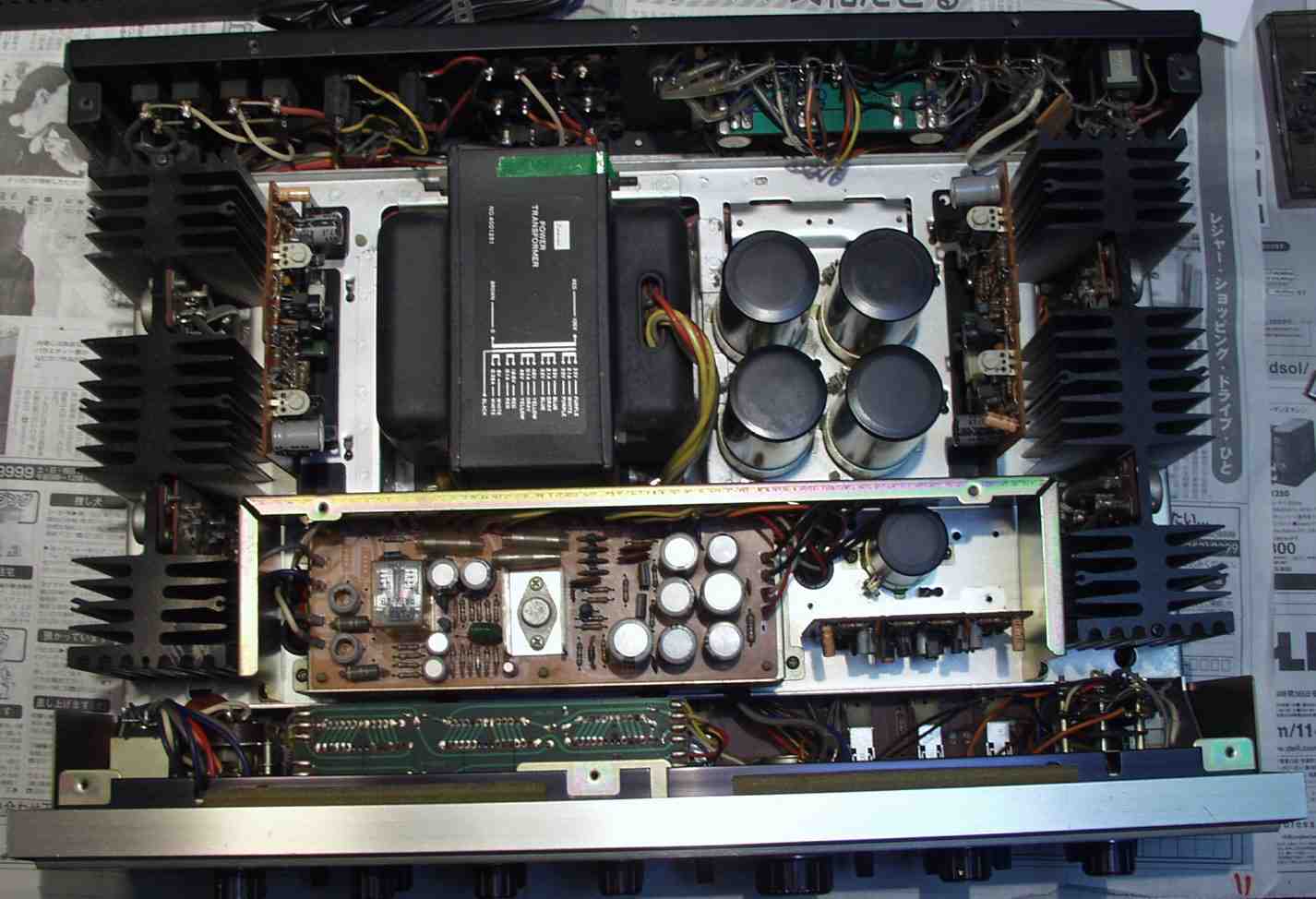

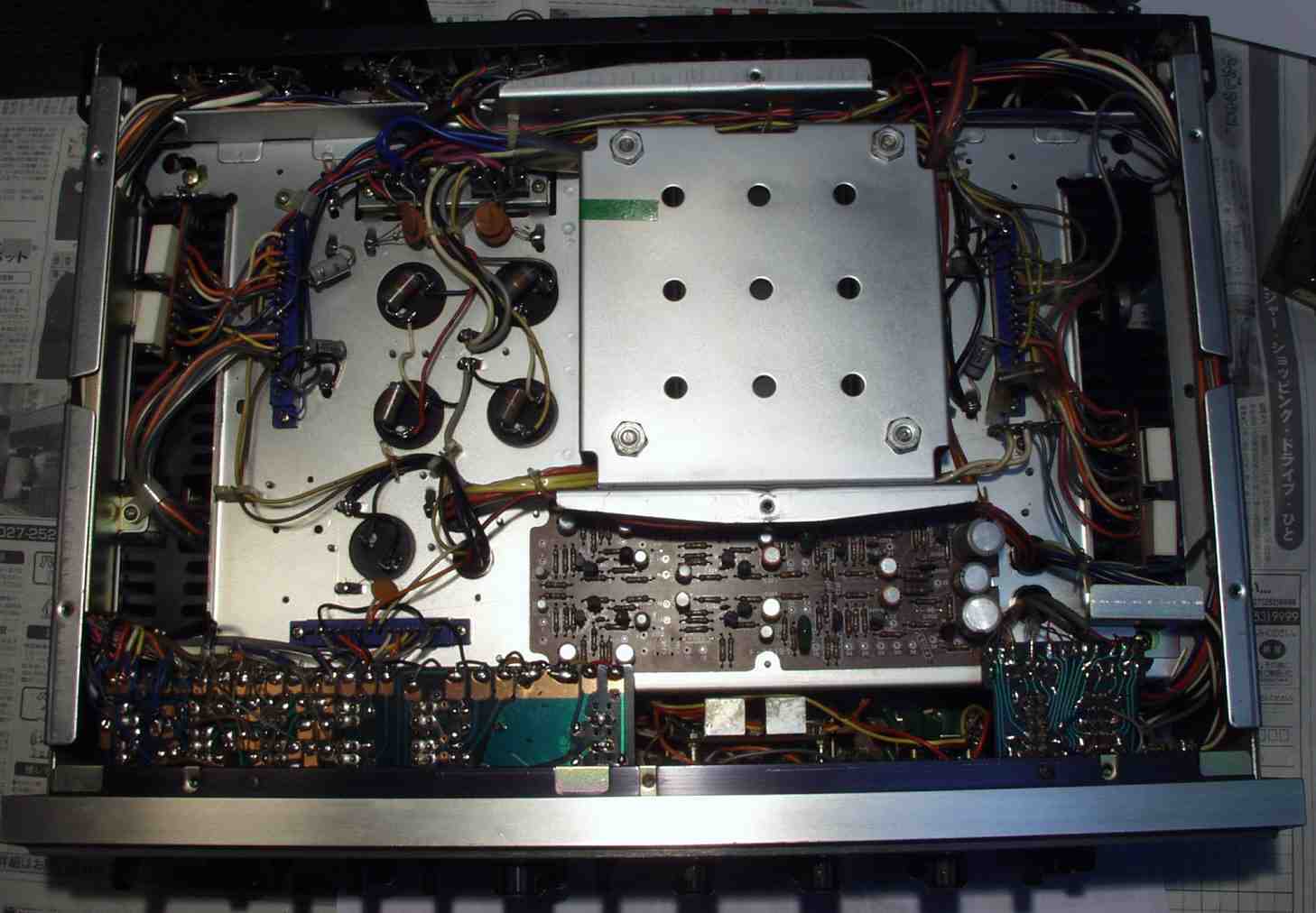

Ｃ．　修理状況 Ｃ−１A．　修理前　上から見る 緑のテープは識別用

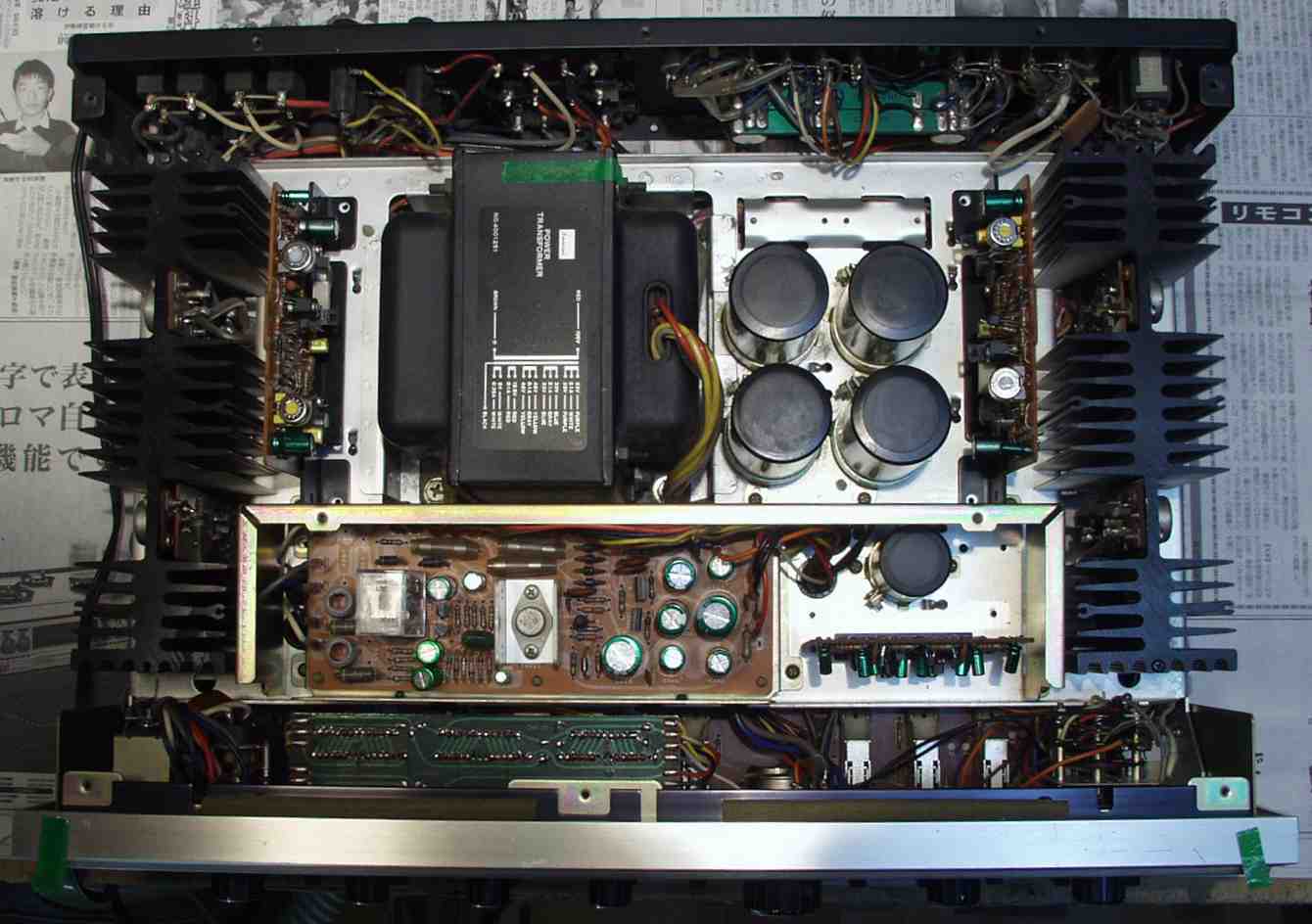

Ｃ−１B．　修理後　上から見る

Ｃ−１C．　修理前　下から見る

Ｃ−１D．　修理後　下から見る

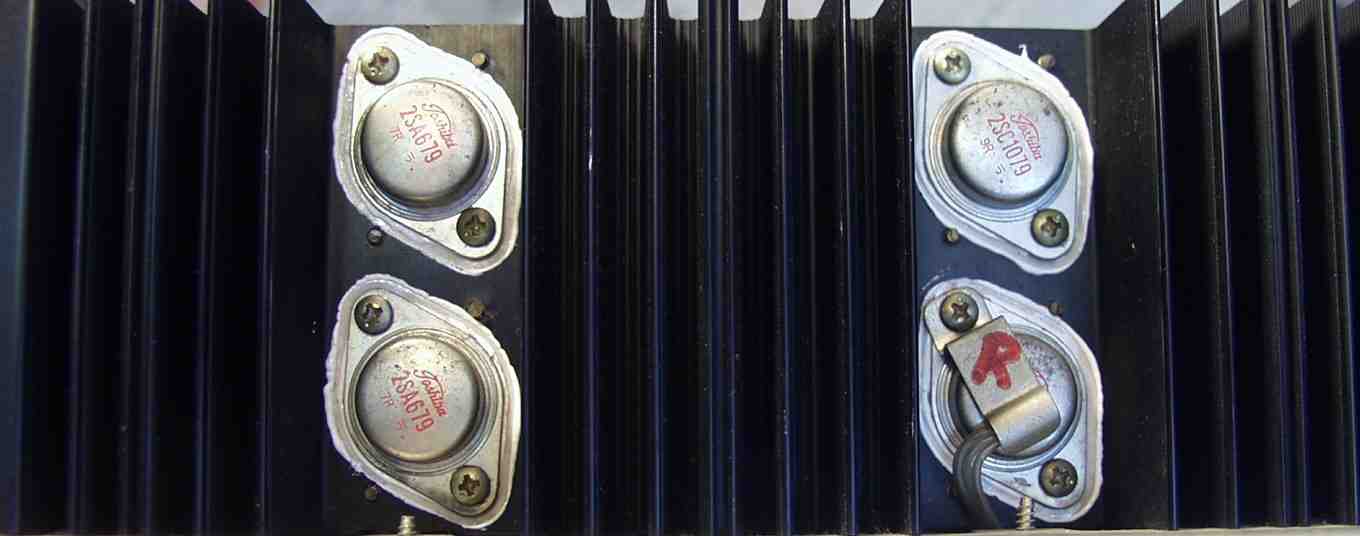

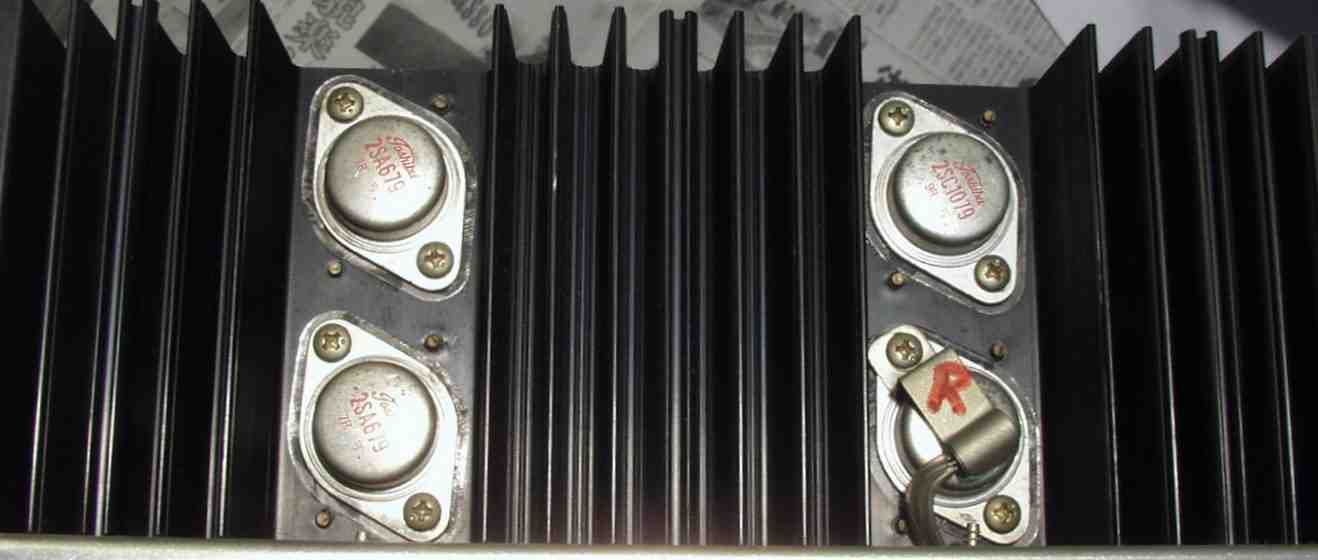

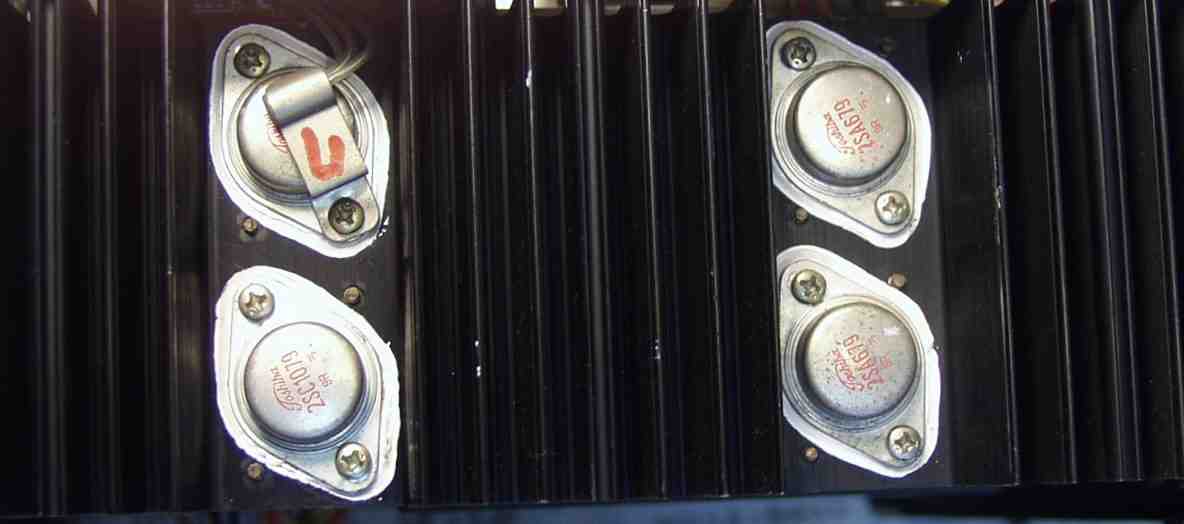

Ｃ−２A．　修理前　Ｒ側　終段トランジスター　熱でシリコングリスが流れ出し殆ど無い

Ｃ−２B．　修理後　Ｒ側　終段トランジスター

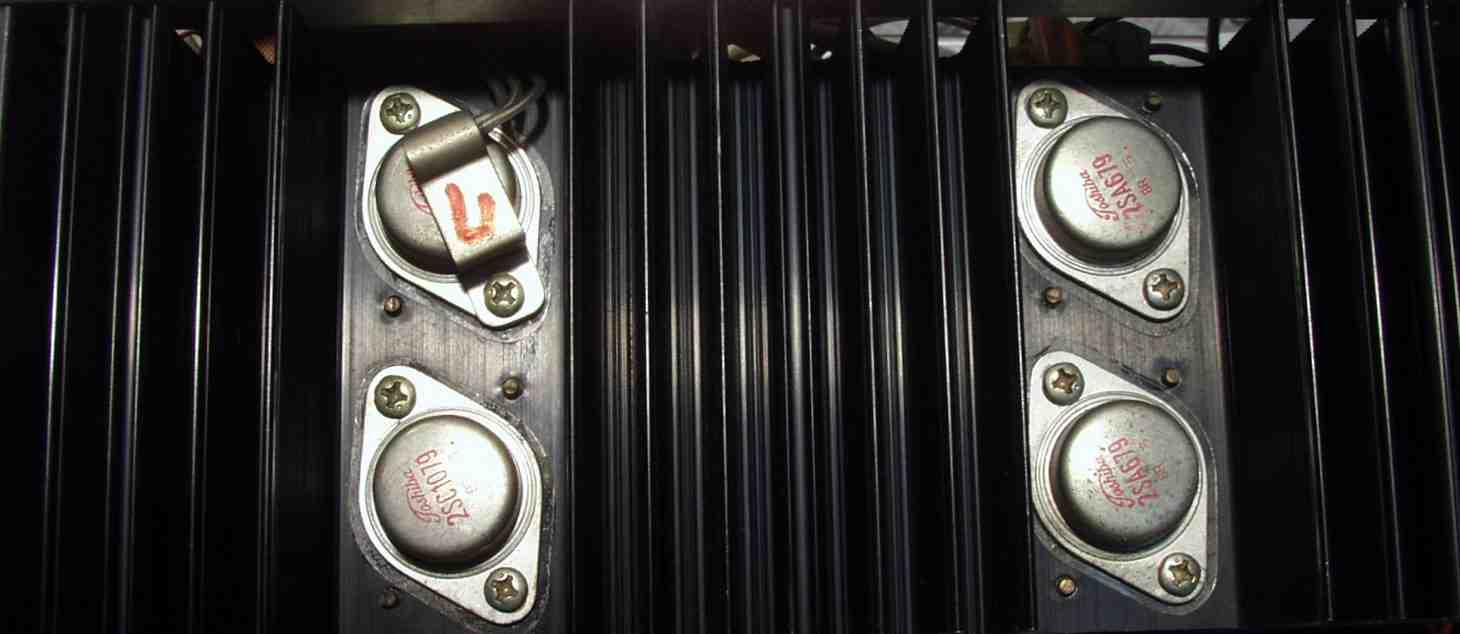

Ｃ−２C．　修理前　Ｌ側　終段終段トランジスター　熱でシリコングリスが流れ出し殆ど無い

Ｃ−２D．　修理後　Ｌ側　終段終段トランジスター

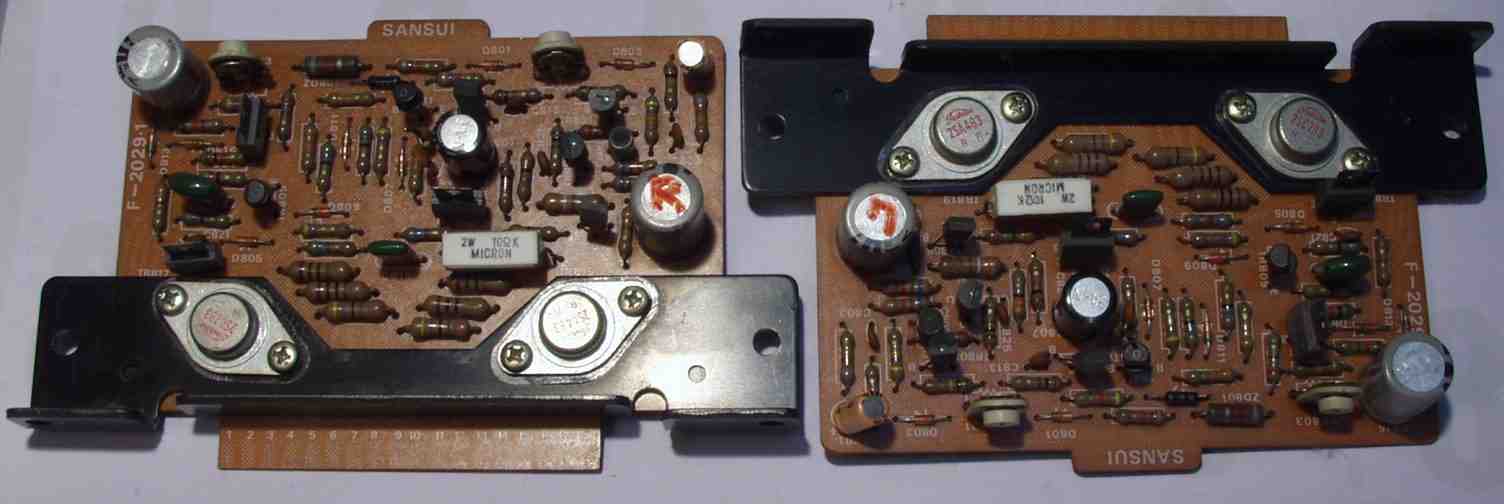

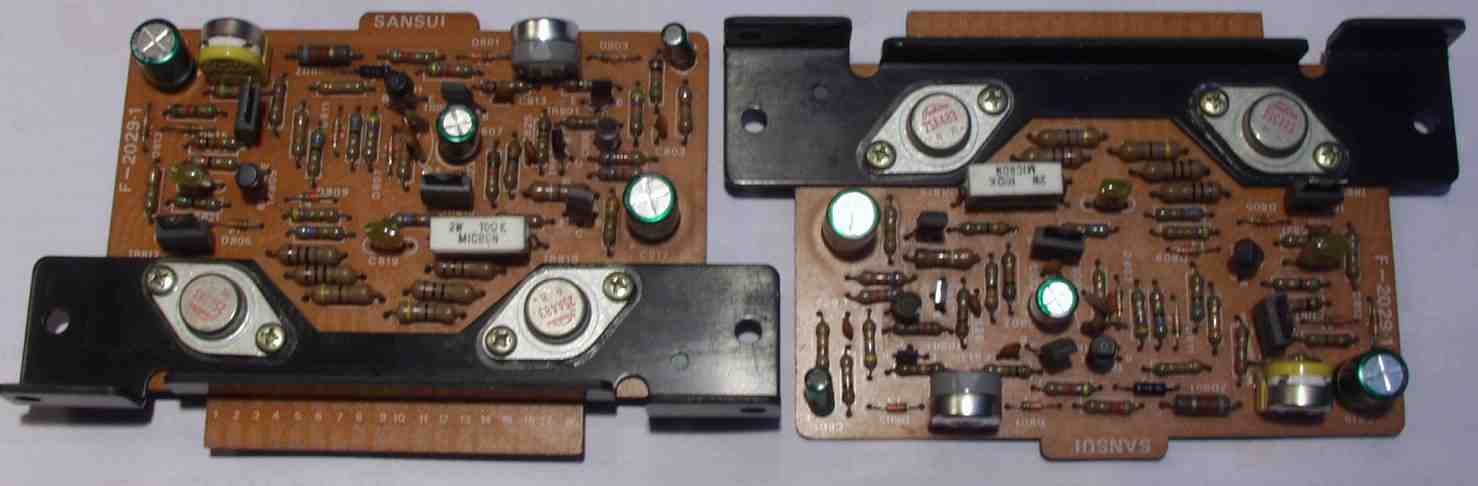

Ｃ−３A．　修理前　終段基盤

C−３B．　修理後　終段基盤　ＴＲ（トランジスター）４個、半固定ＶＲ４個、電解コンデンサー８個、フイルムコンデンサー４個交換

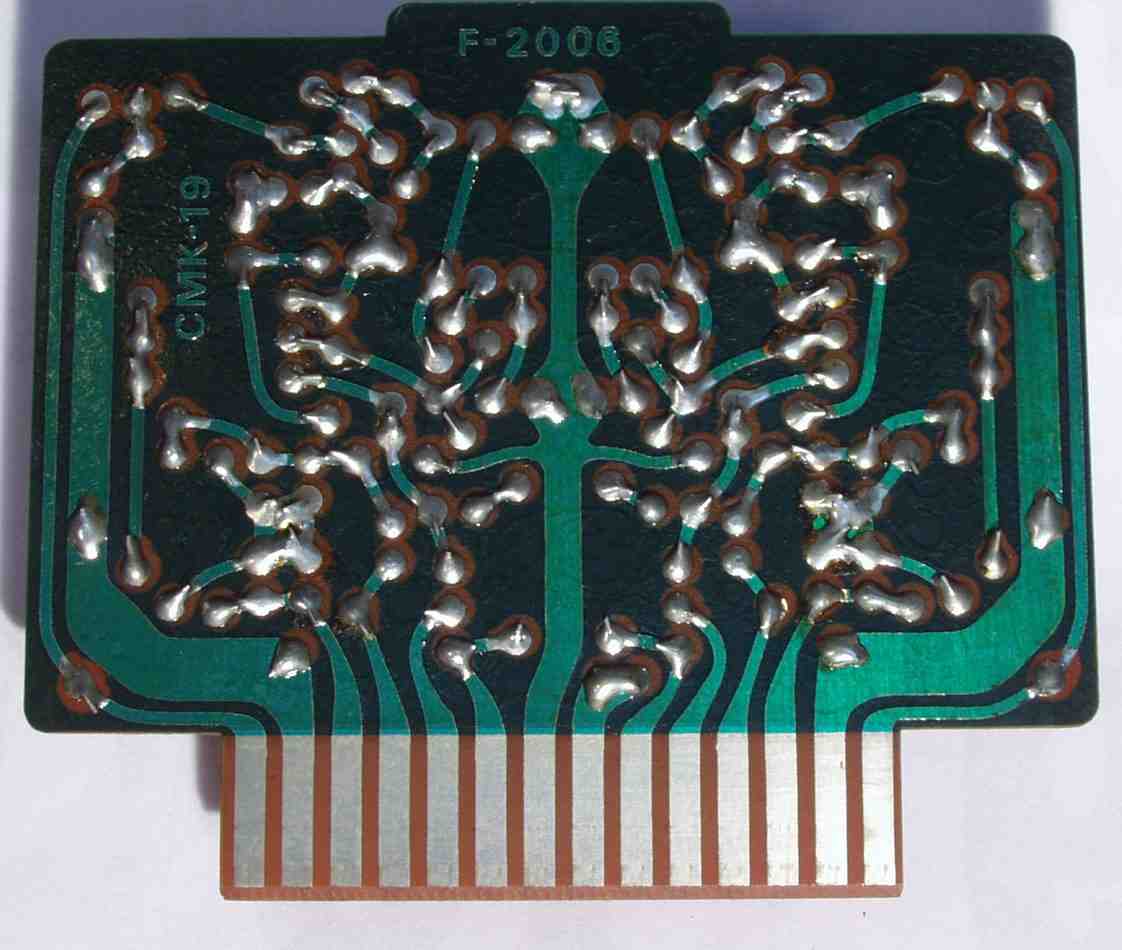

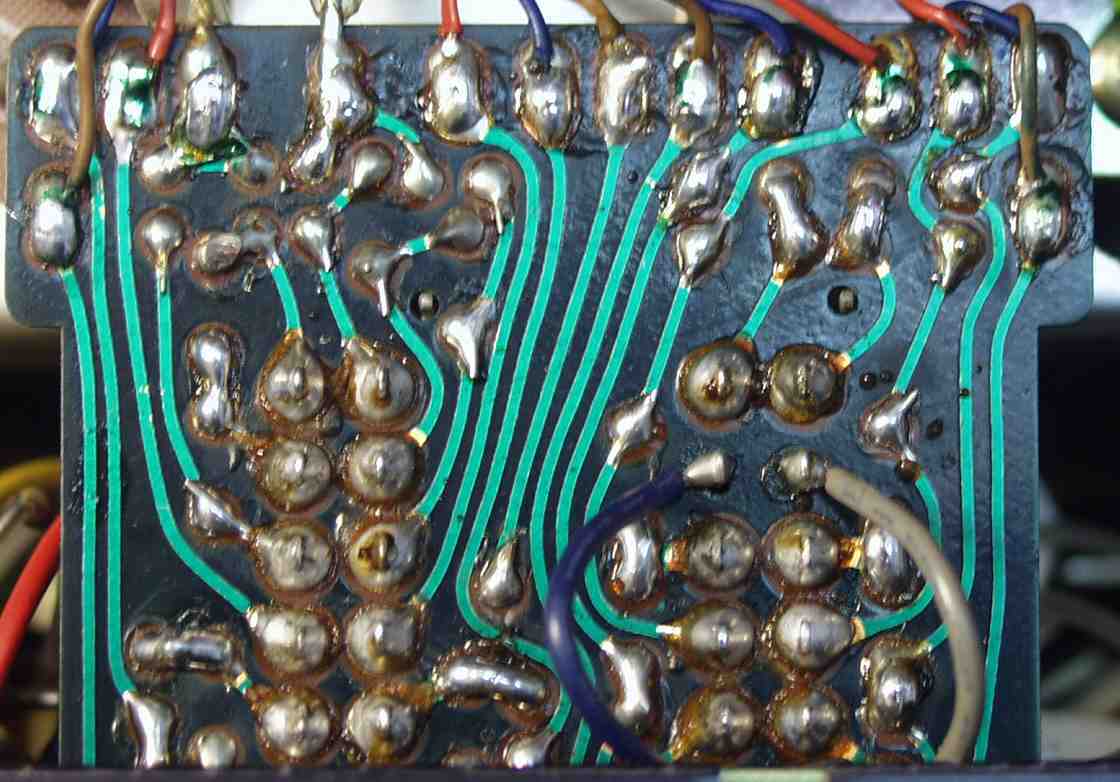

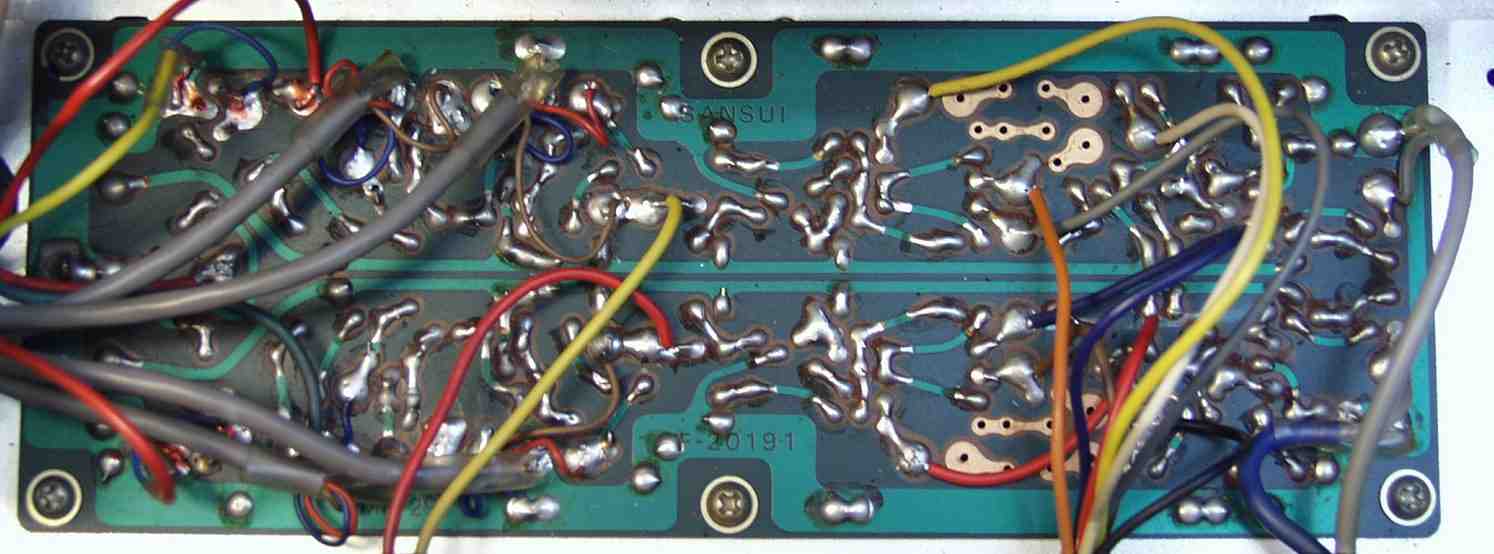

C−３C．　修理前　終段基盤裏

Ｃ−３D．　修理後（半田補正）　終段基盤裏　全ての半田をやり直す

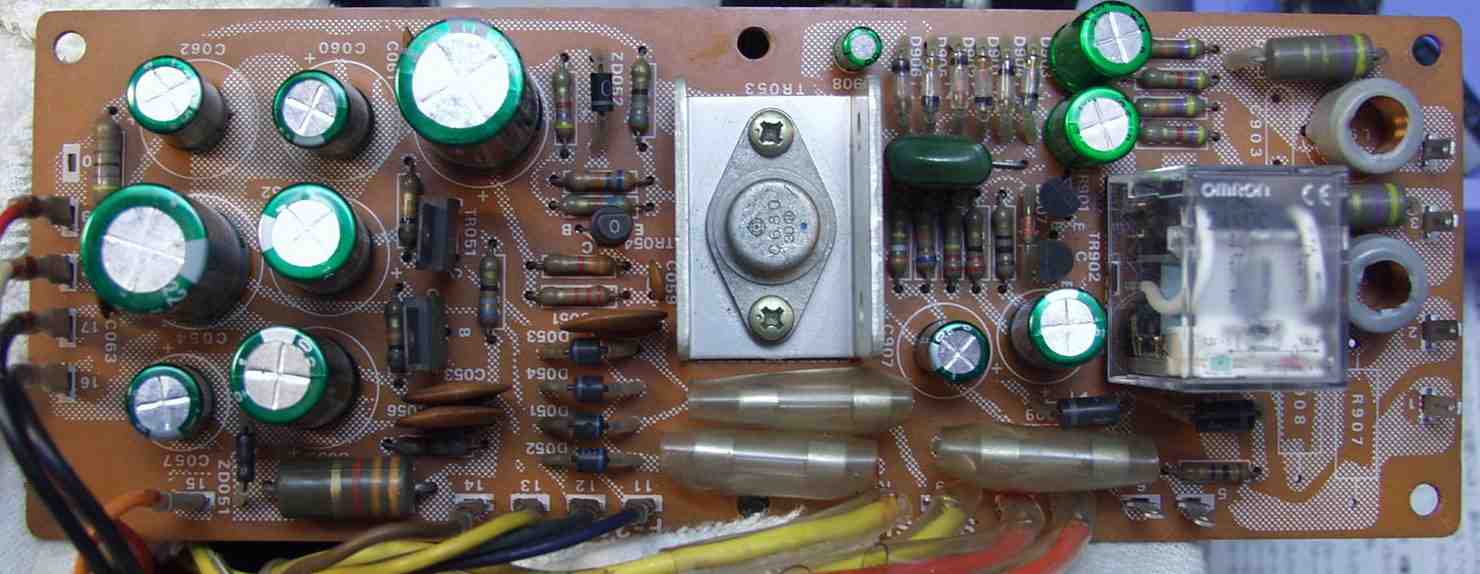

Ｃ−４A．　修理前　整流・プロテクト基盤

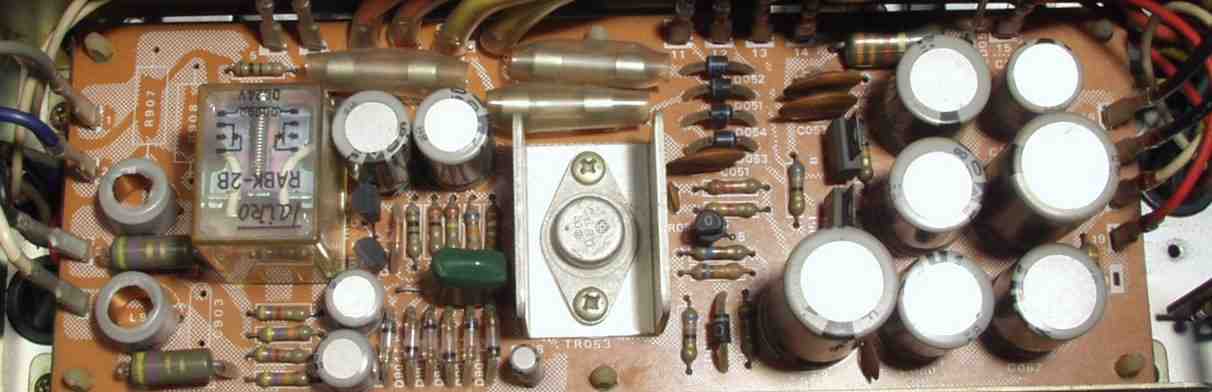

Ｃ−４B．　修理後　整流・プロテクト基盤　　SP接続リレー、電解コンデンサー１２個交換

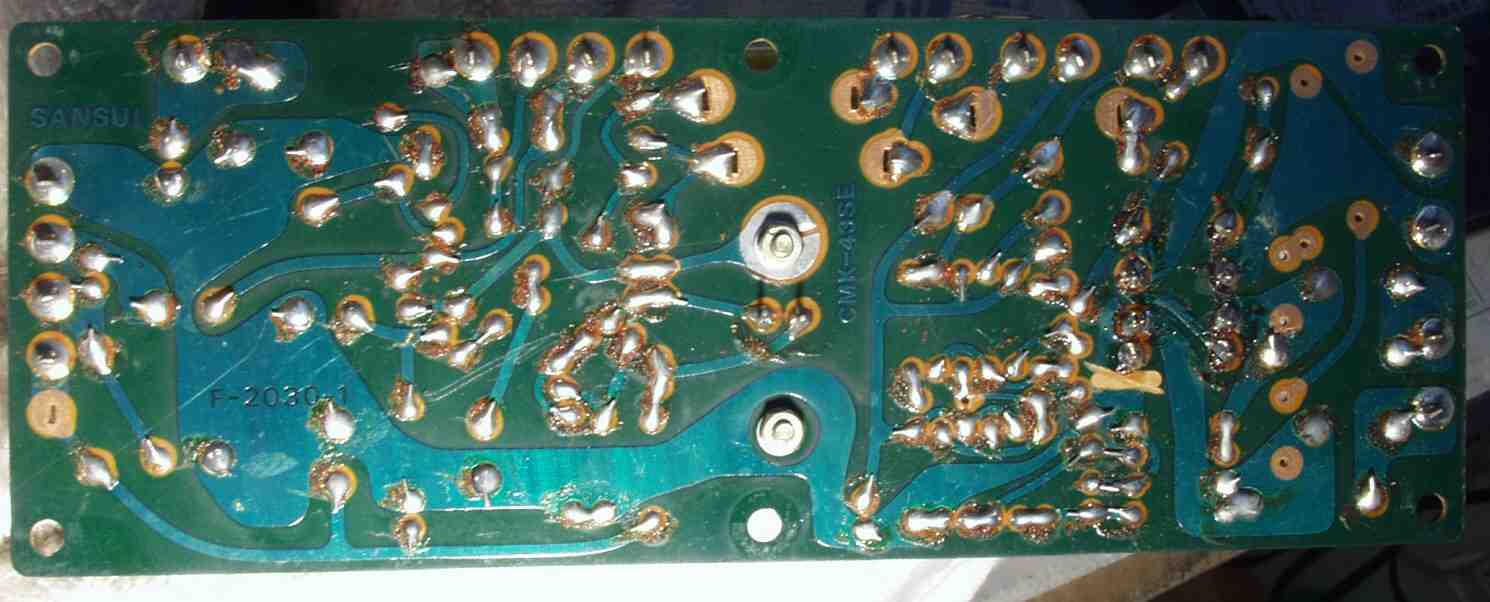

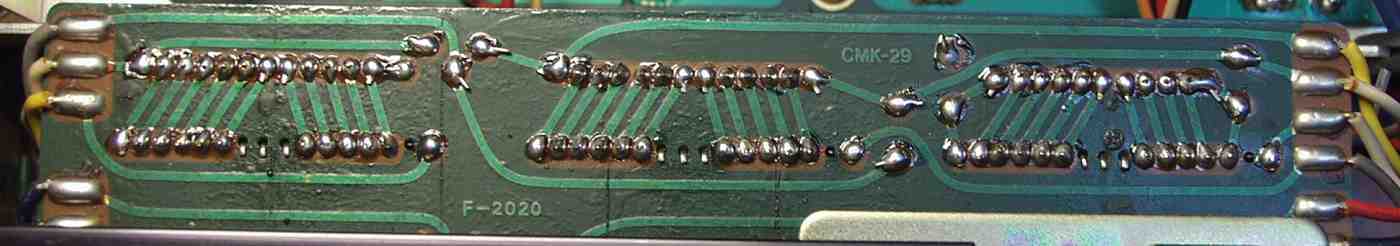

Ｃ−４C．　修理前　整流・プロテクト基盤裏

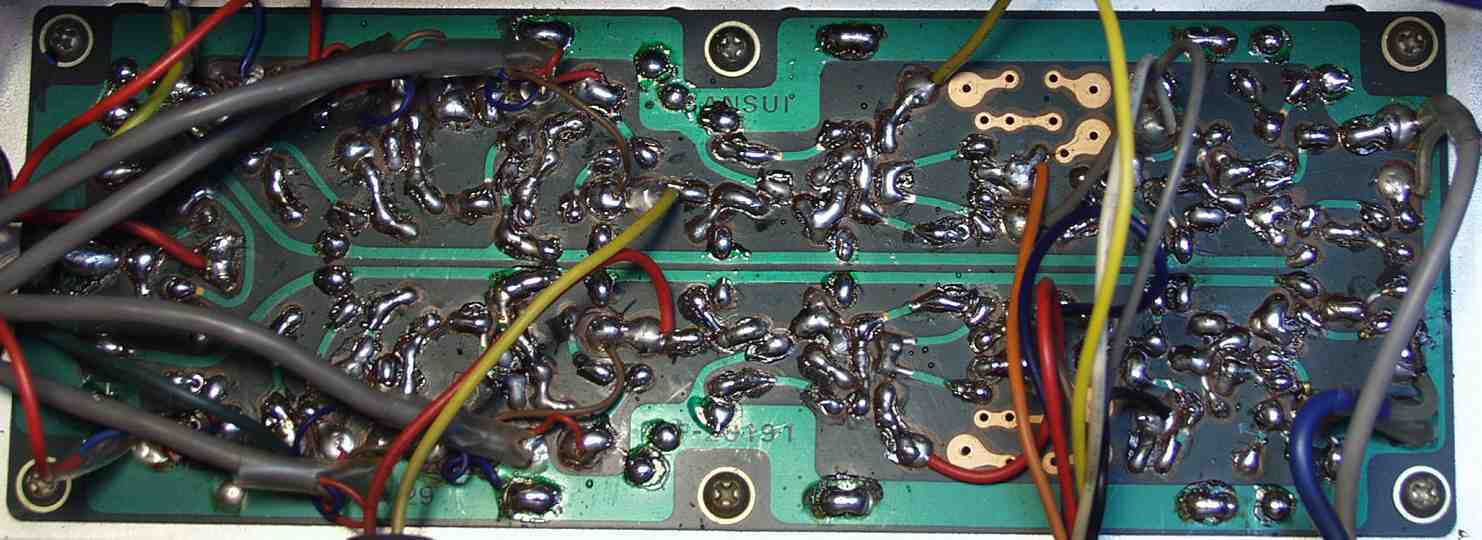

Ｃ−４D．　修理後（半田補正）後　整流・プロテクト基盤裏　全ての半田をやり直す

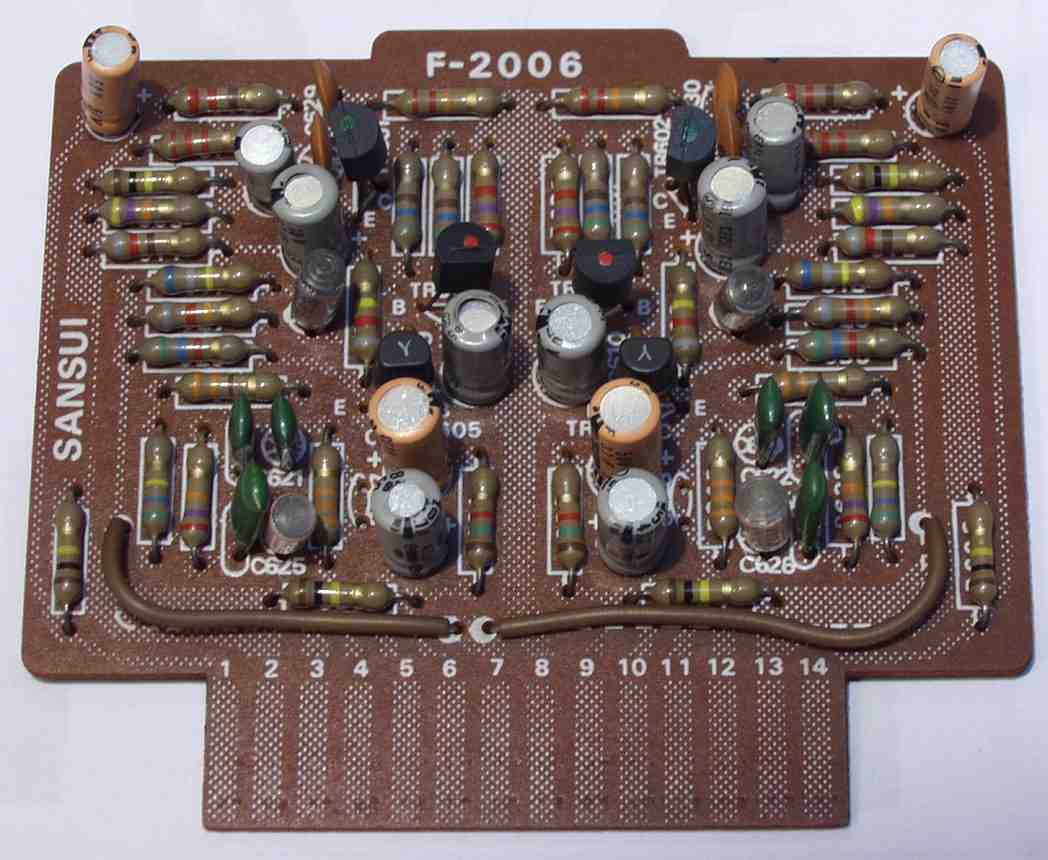

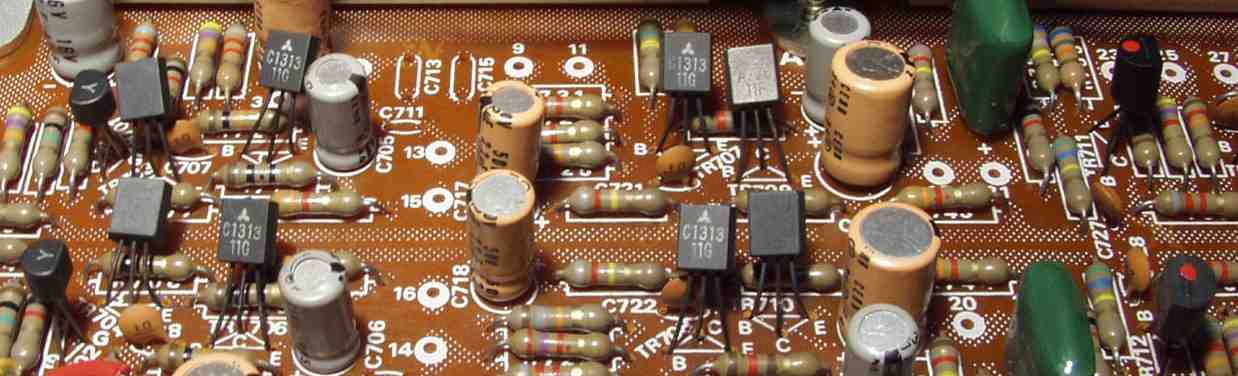

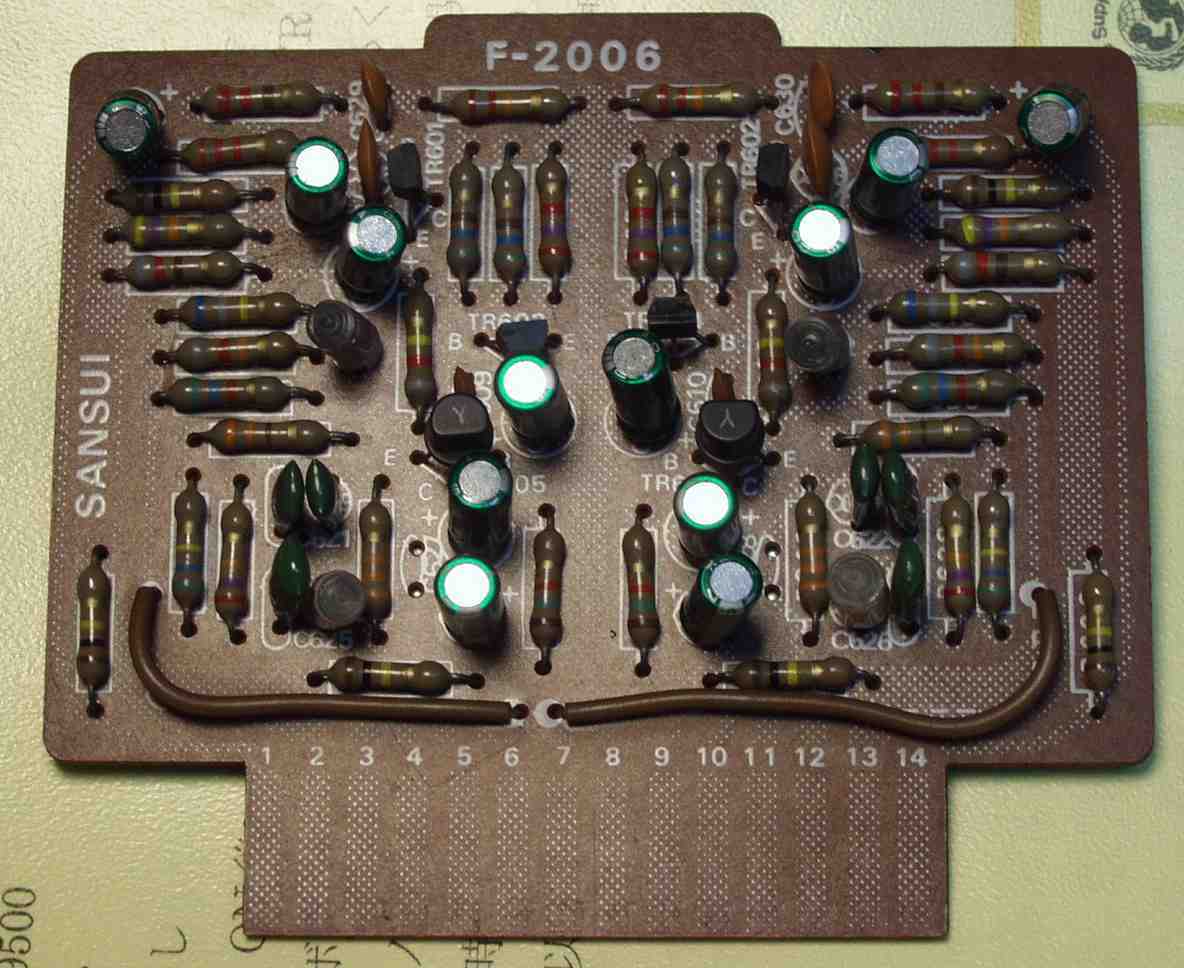

Ｃ−５A．　修理前　コントロール基盤

Ｃ−５B．　修理前　コントロール基盤　露結で足が真っ黒

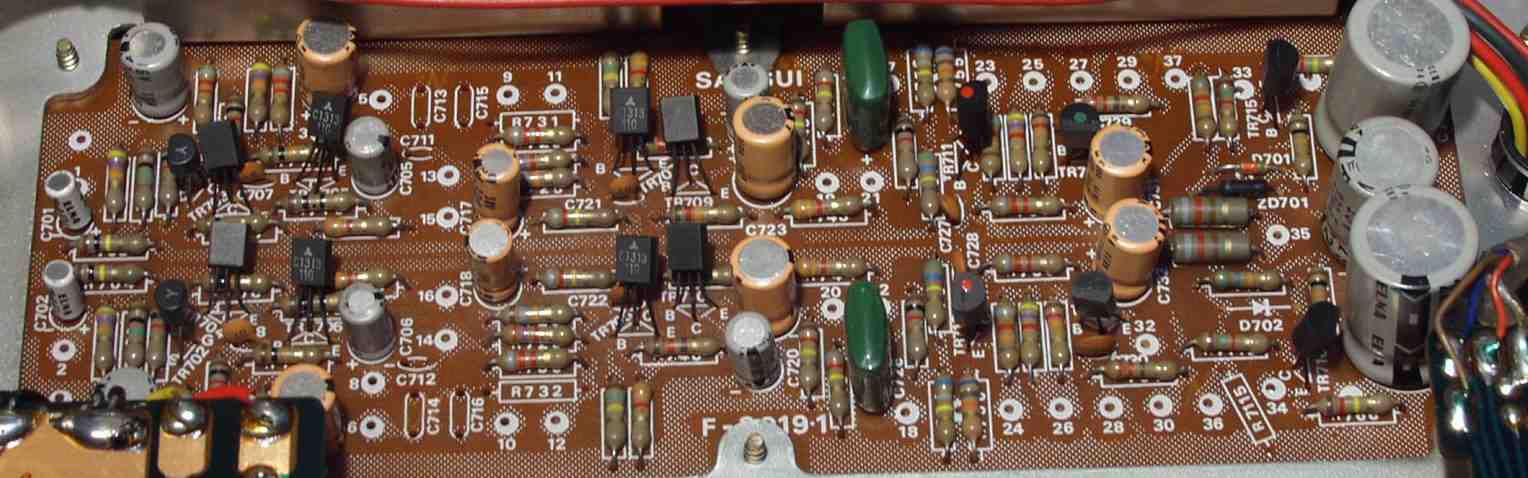

Ｃ−５C．　修理後　コントロール基盤　　ＴＲ（トランジスター）１４個、ＦＥＴ２個、電解コンデンサー１７個、フイルムコンデンサー２個交換 　　　　　　　　　　　タンタル２個交換

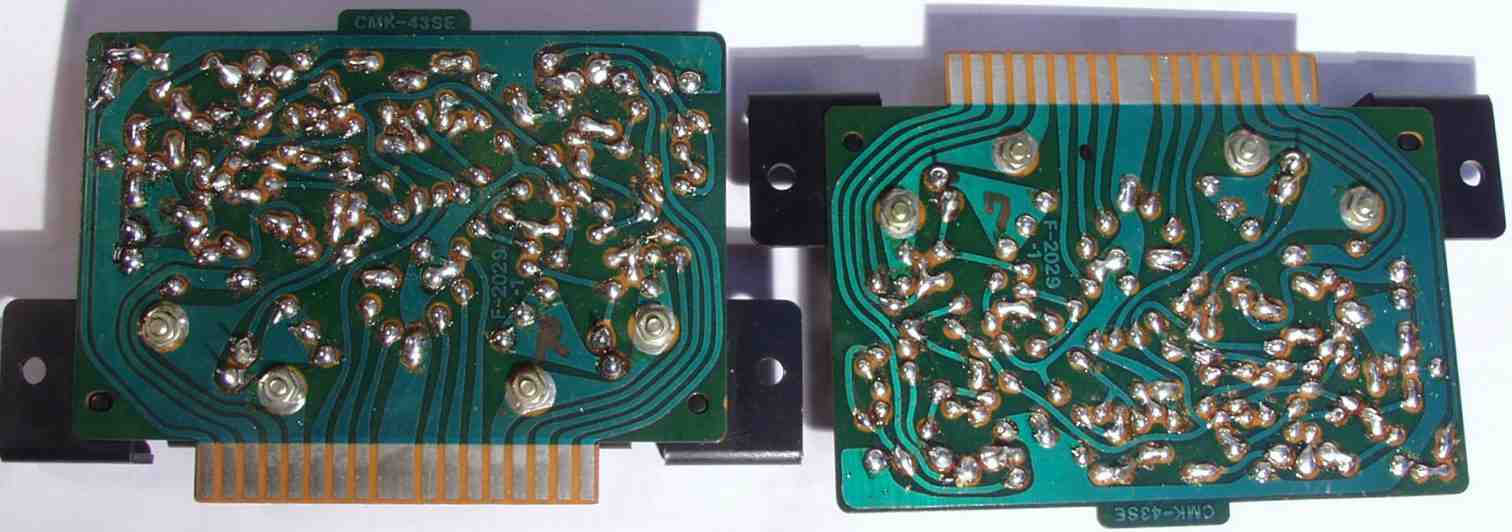

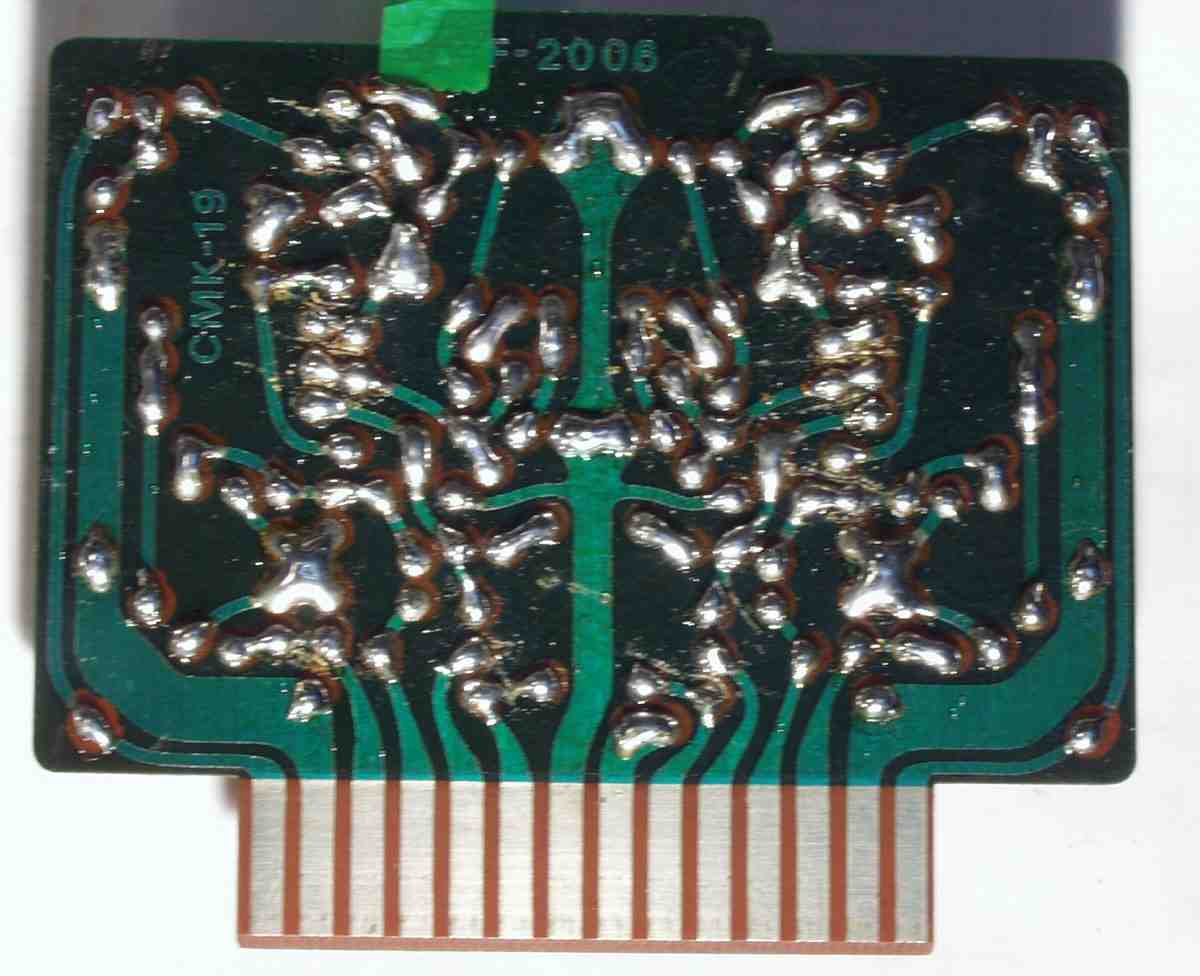

Ｃ−５D．　修理前　コントロール基盤裏

Ｃ−５E．　修理後（半田補正）　コントロール基盤裏　全ての半田をやり直す

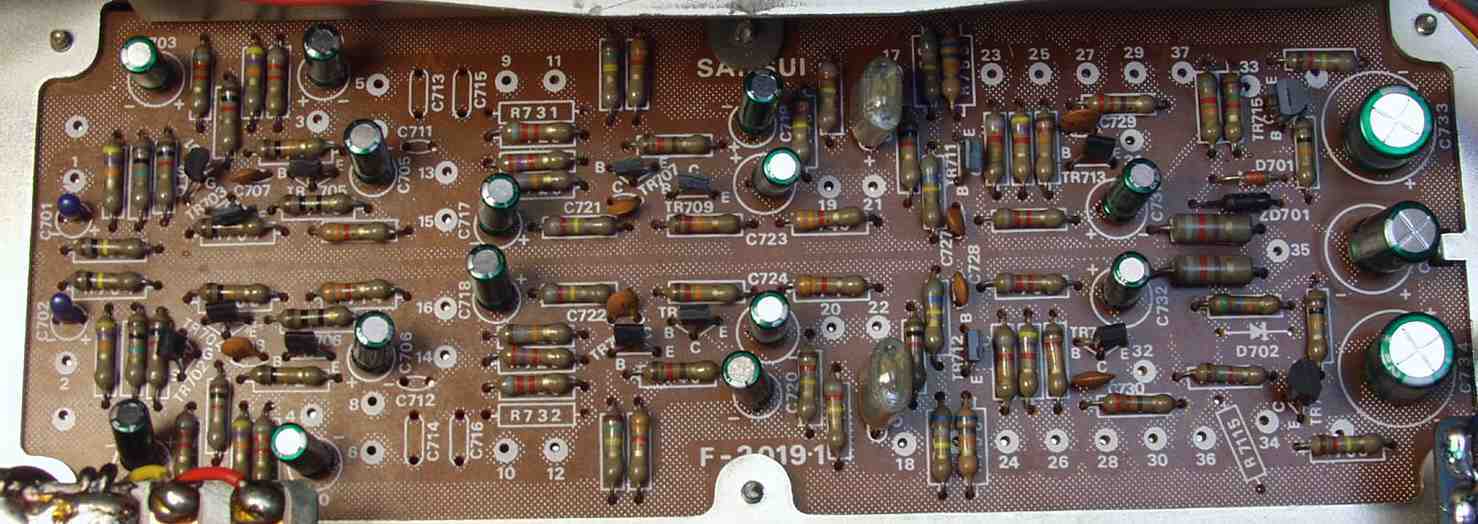

Ｃ−６A．　修理前　ＥＱ−ＡＭＰ基盤

Ｃ−６B．　修理後　ＥＱ−ＡＭＰ基盤　　ＴＲ（トランジスター）４個、電解コンデンサー１２個交換

Ｃ−６C．　修理前　ＥＱ−ＡＭＰ基盤裏

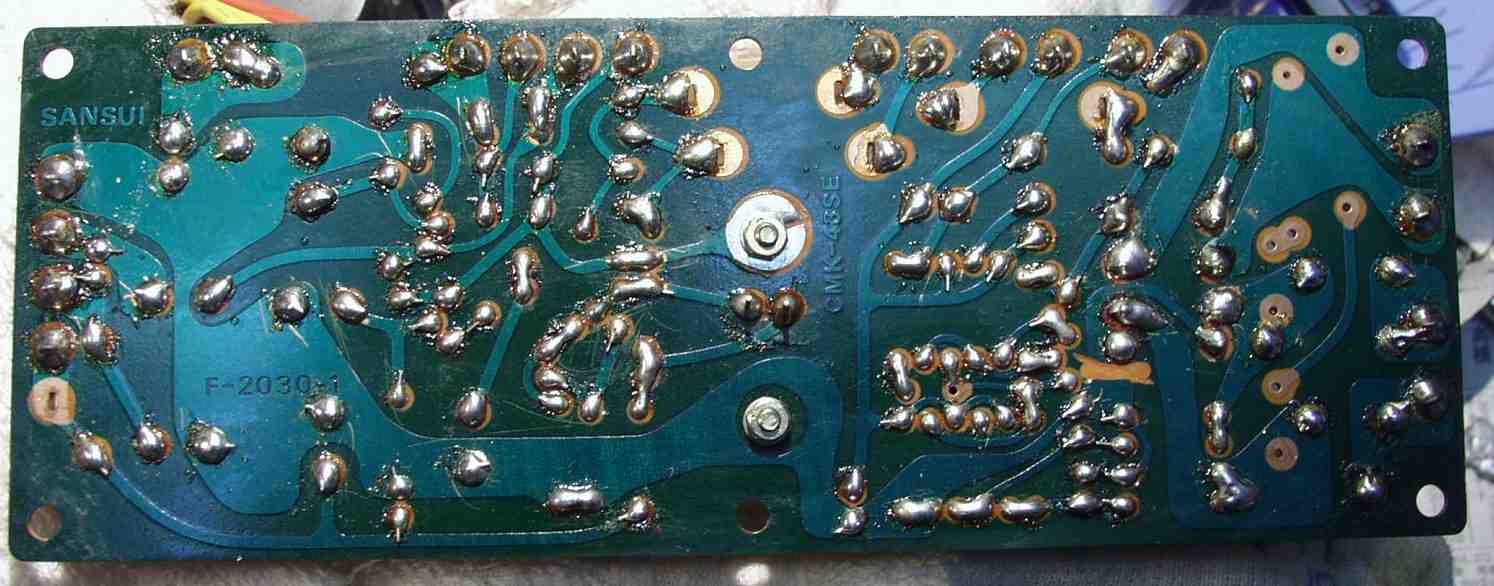

Ｃ−６D．　修理後（半田補正）　ＥＱ−ＡＭＰ基盤裏　全ての半田をやり直す

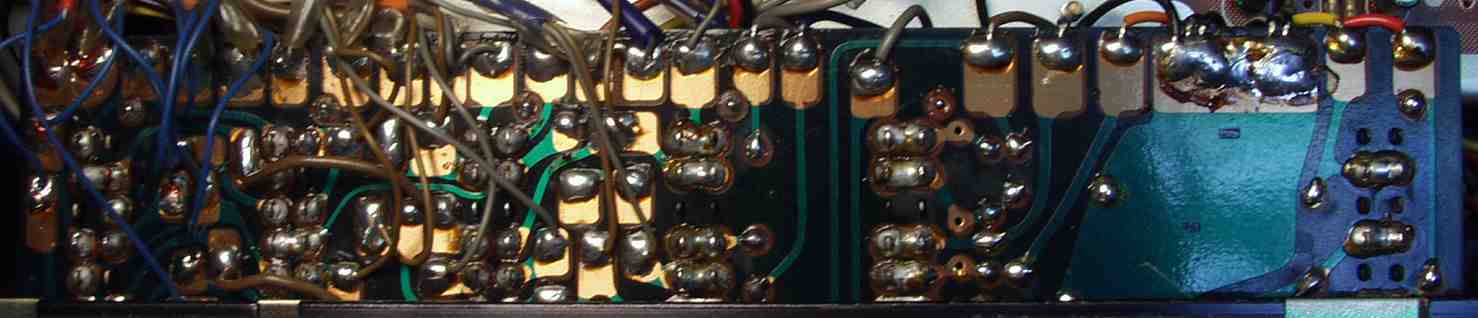

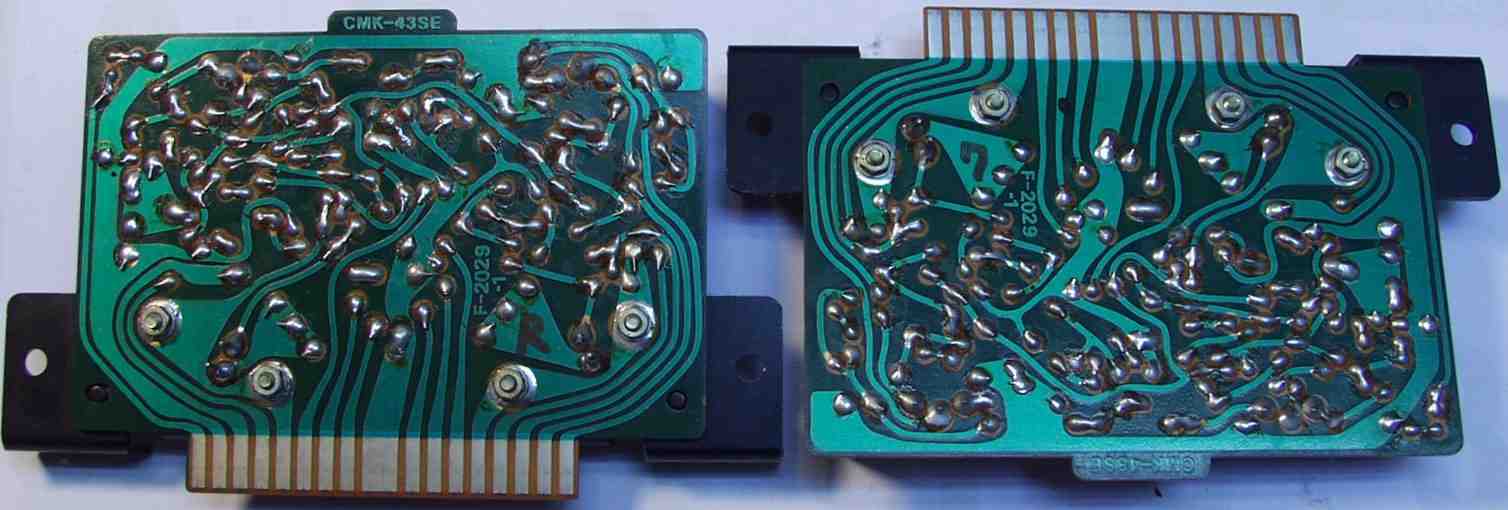

Ｃ−７Ａ．　修理（半田補）後　全ての半田のやり直し

Ｃ−７Ｂ．　修理（半田補）後　全ての半田のやり直し

Ｃ−７C．　修理（半田補）後　全ての半田のやり直し

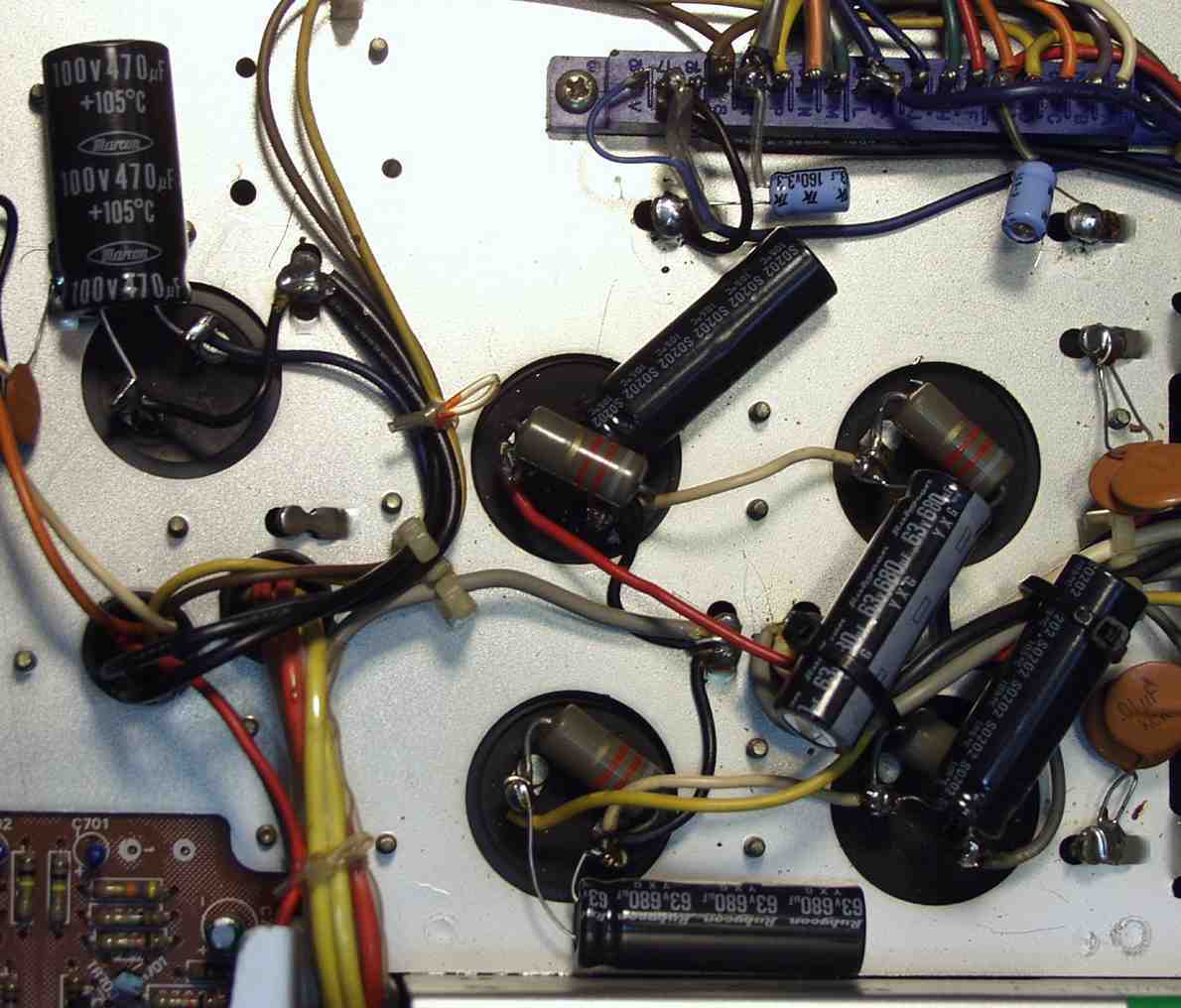

Ｃ−８．増強した電解コンデンサー５個 　　　　　経年変化を考慮して増強する４７０μ　６８０μ４個

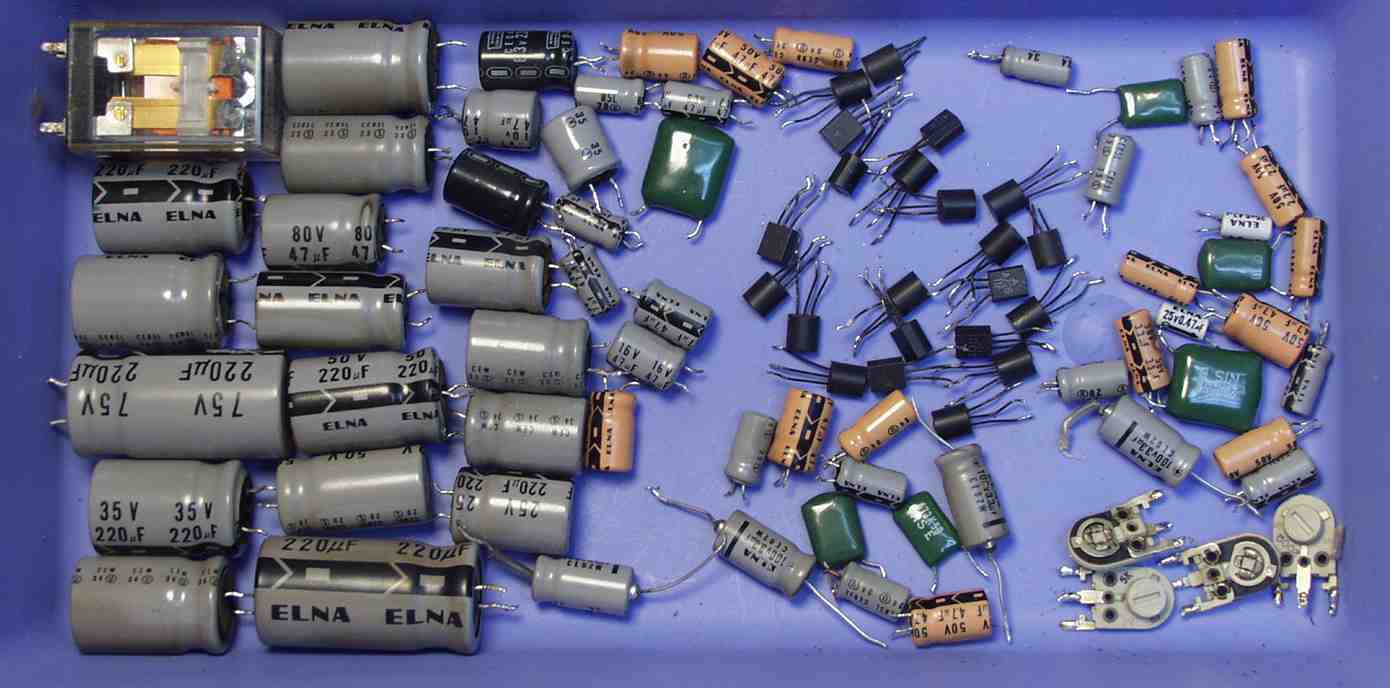

Ｃ−９．　修理後　交換部品

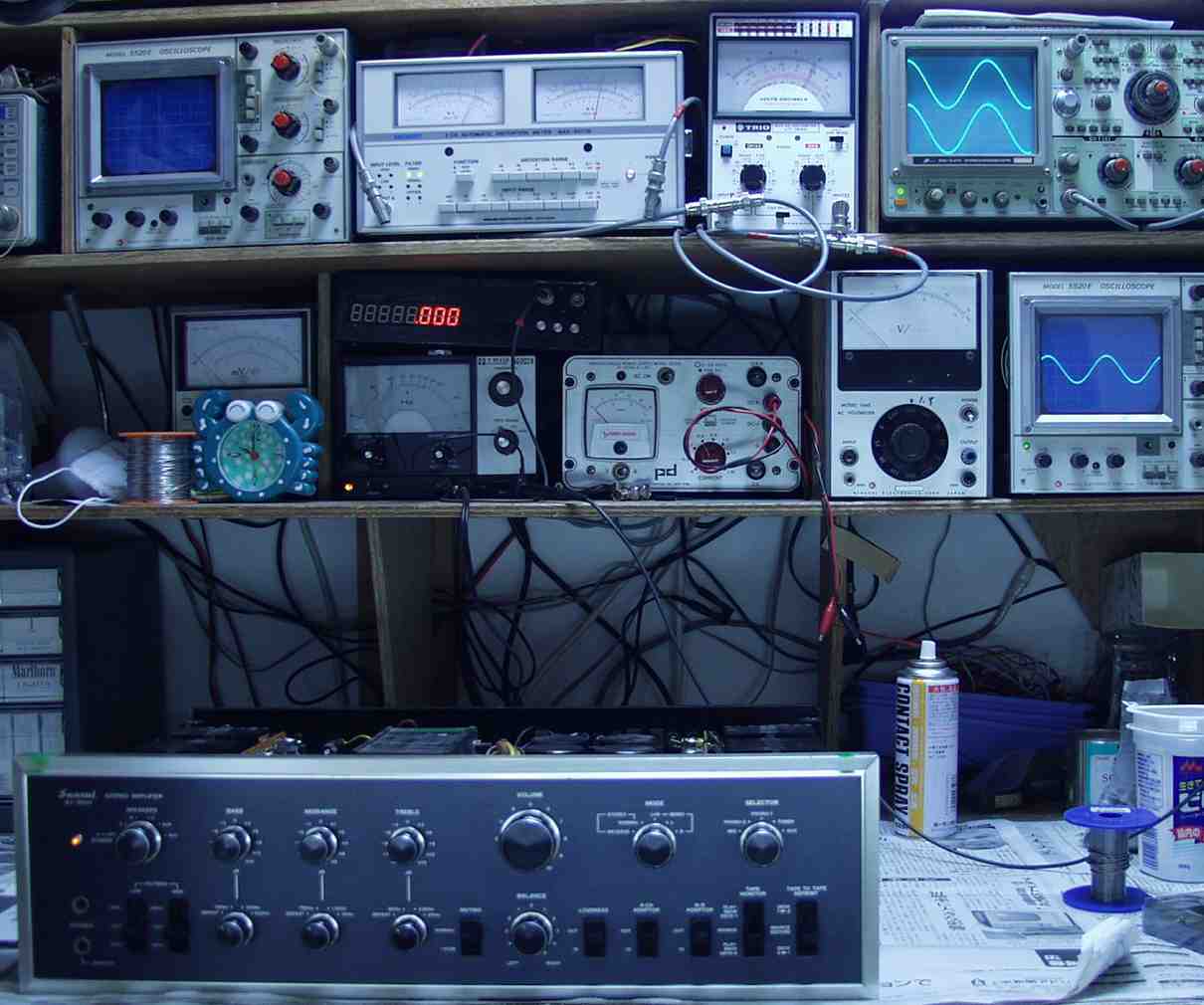

Ｅ．　測定・調整 Ｅ−１．　出力／歪み率測定・調整

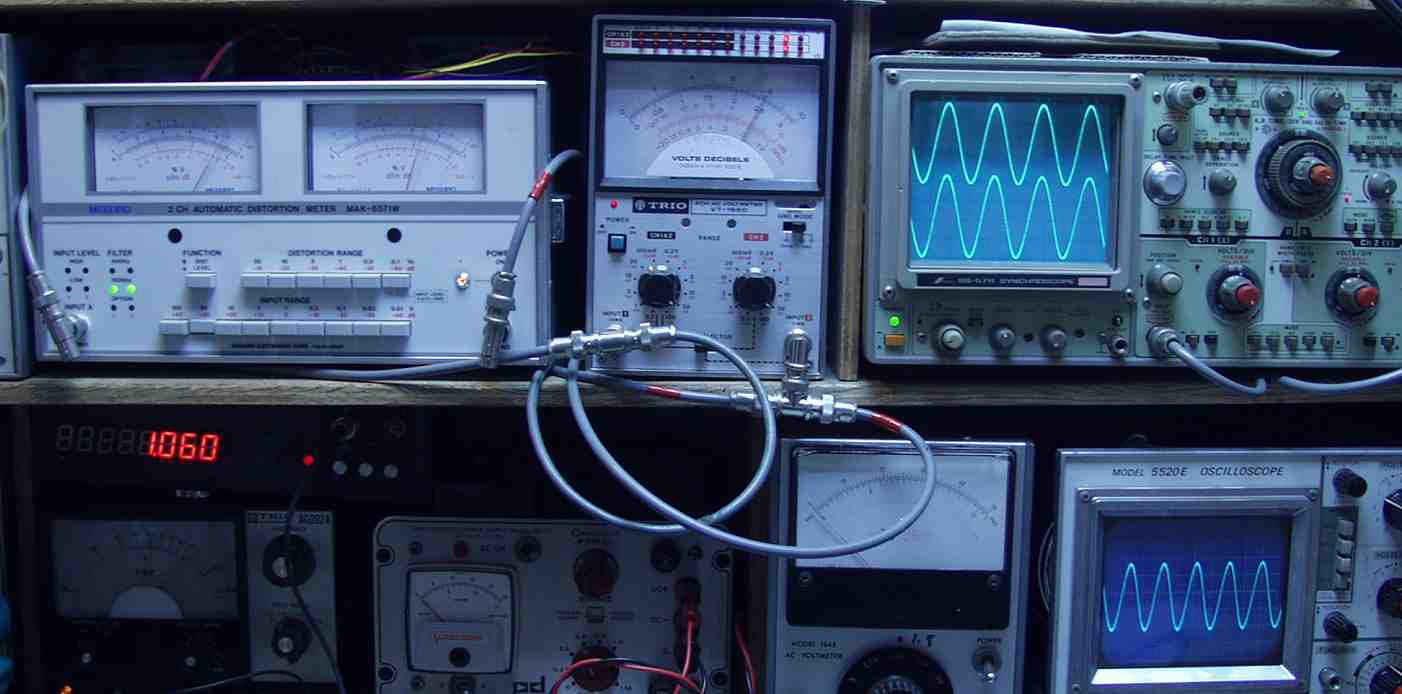

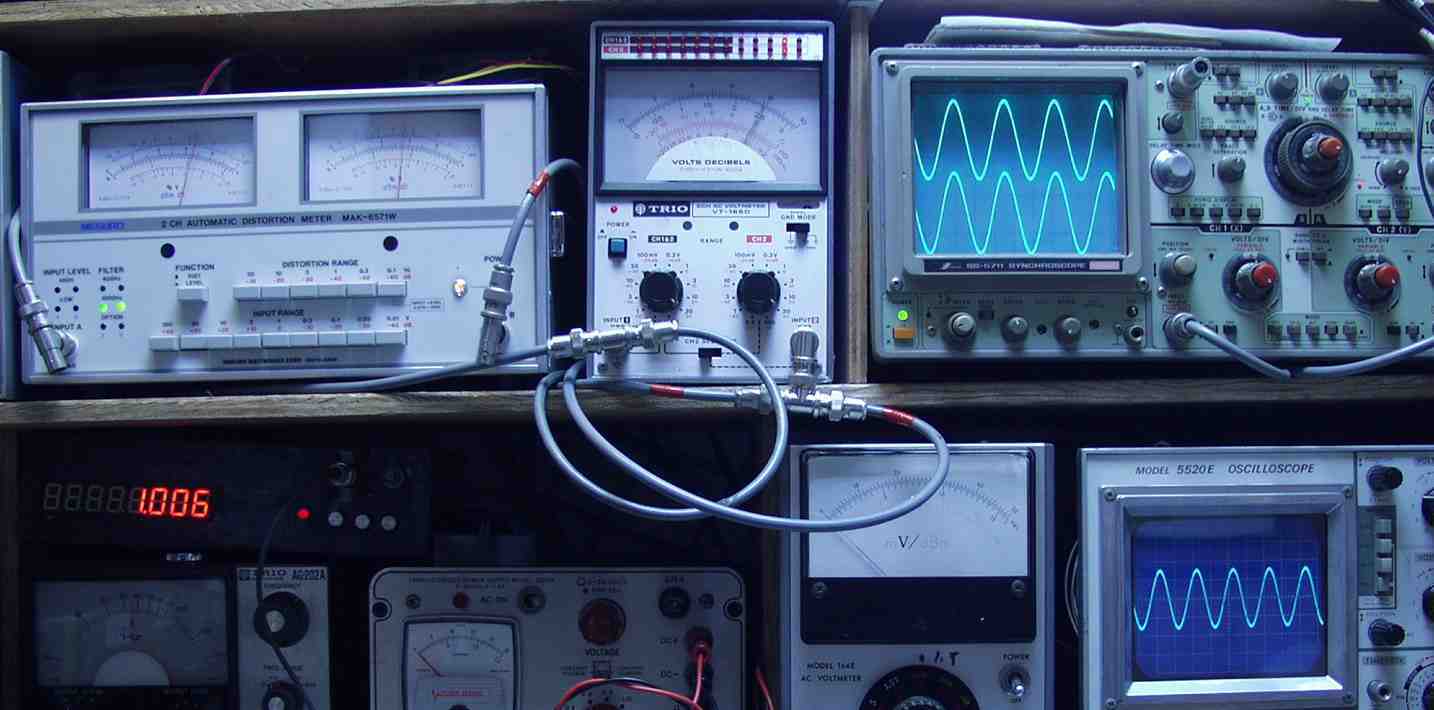

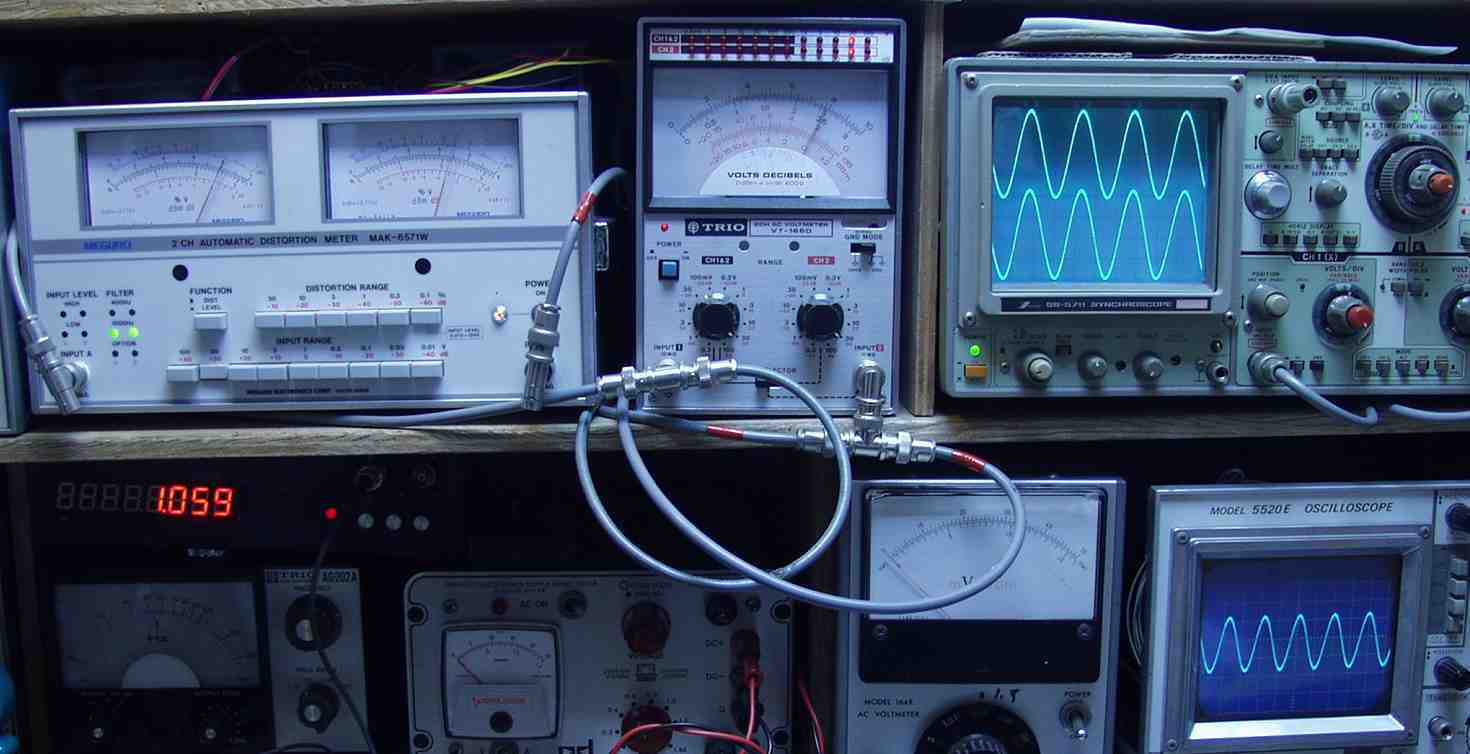

Ｅ−２A．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０６％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

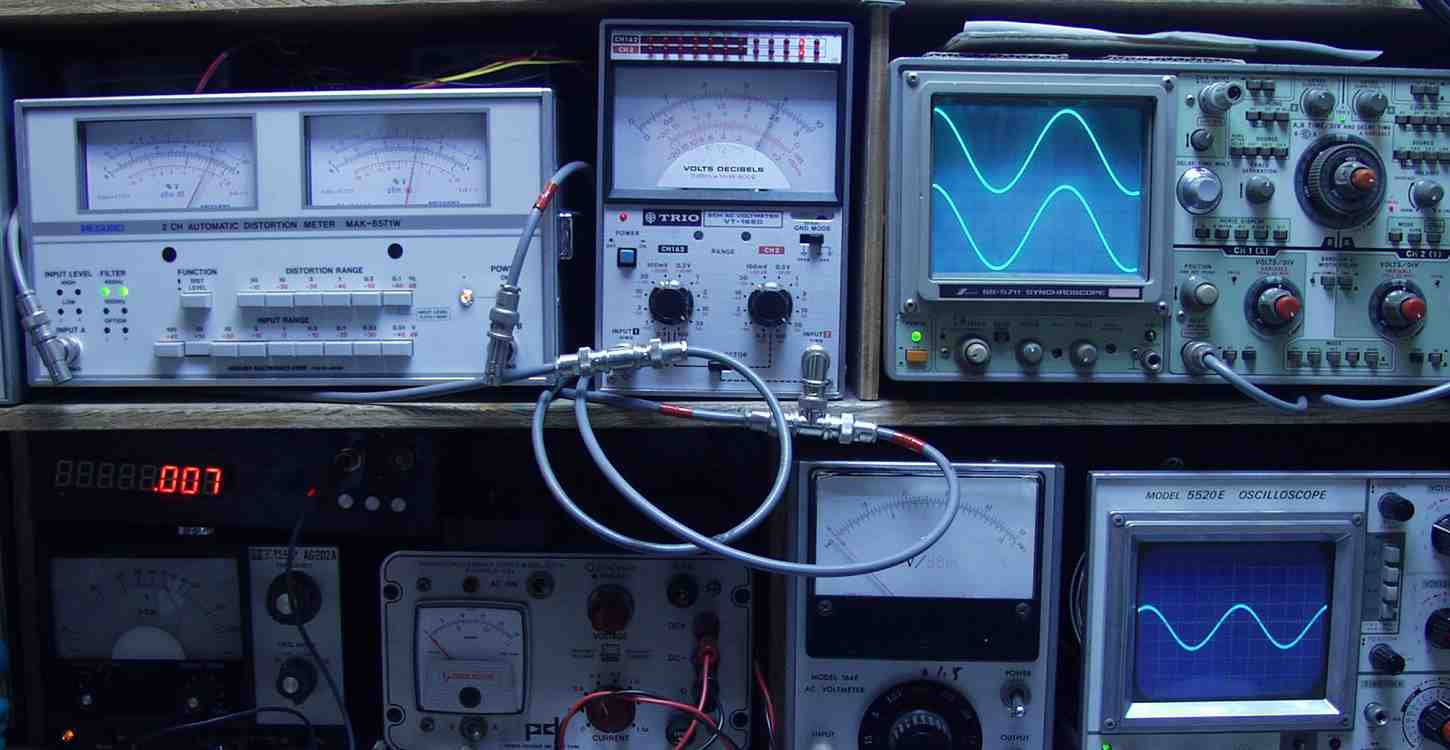

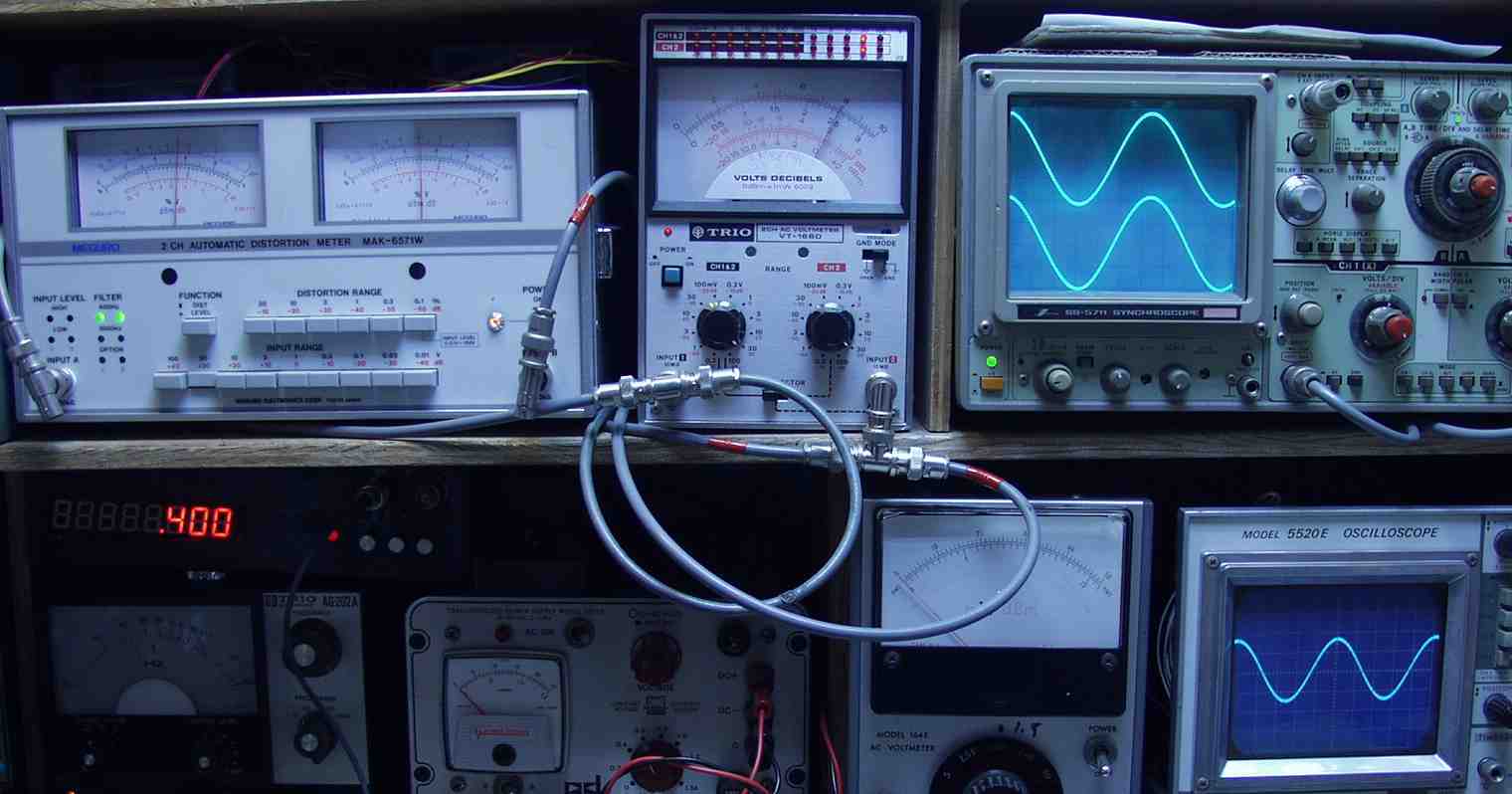

Ｅ−２B．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０６％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

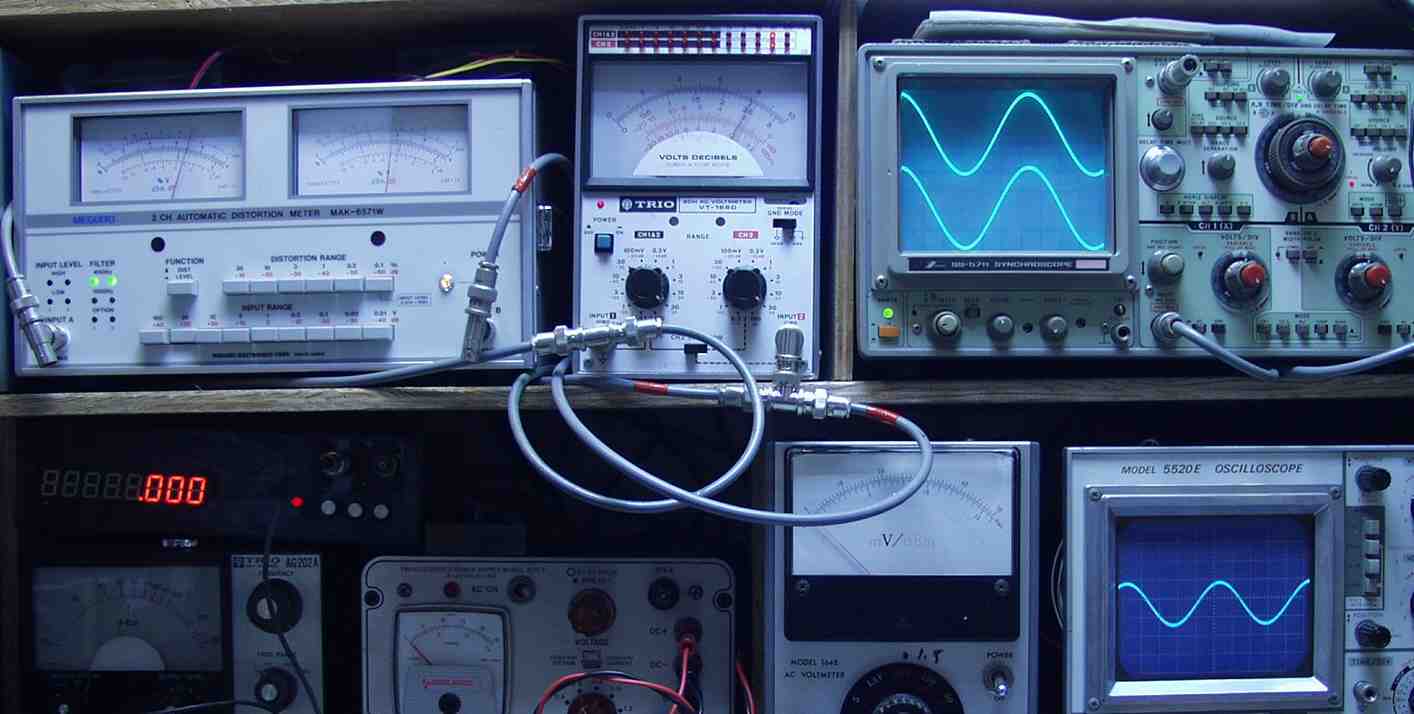

Ｅ−３A．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０７％　ａｔ＝１０００ＨＺ　ＭＭ２端子入力

Ｅ−３B．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０７％　ａｔ＝４００ＨＺ　ＭＭ２端子入力

Ｅ−４A．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０７％　ａｔ＝４００ＨＺ　ＭＭ１端子入力

Ｅ−４B．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０７％　ａｔ＝４００ＨＺ　ＭＭ１端子入力

Ｅ−８．　２４時間エージング。
