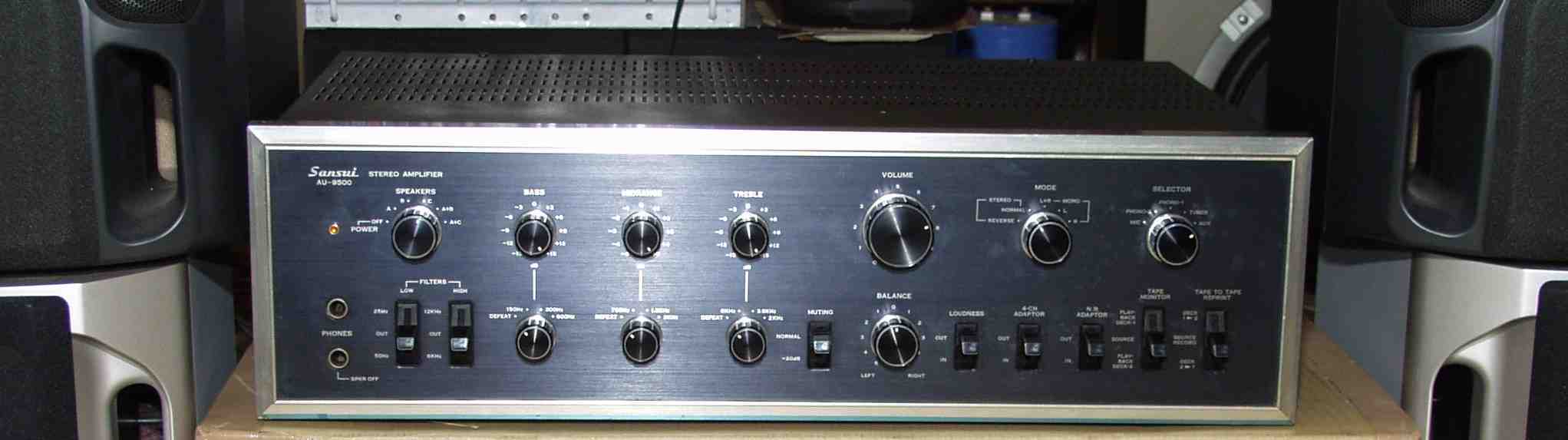

| Ｓａｎｓｕｉ ＡＵ−９５００． １２台目修理記録 |
| 平成１７年７月６日到着 ８月６日完了 |
|
| Ａ． 修理前の点検 Ａ−１． 点検中 上から見る 電源トランスに巻き線の印刷が無い |
 |
| Ａ−２． 点検中 下から見る |
 |

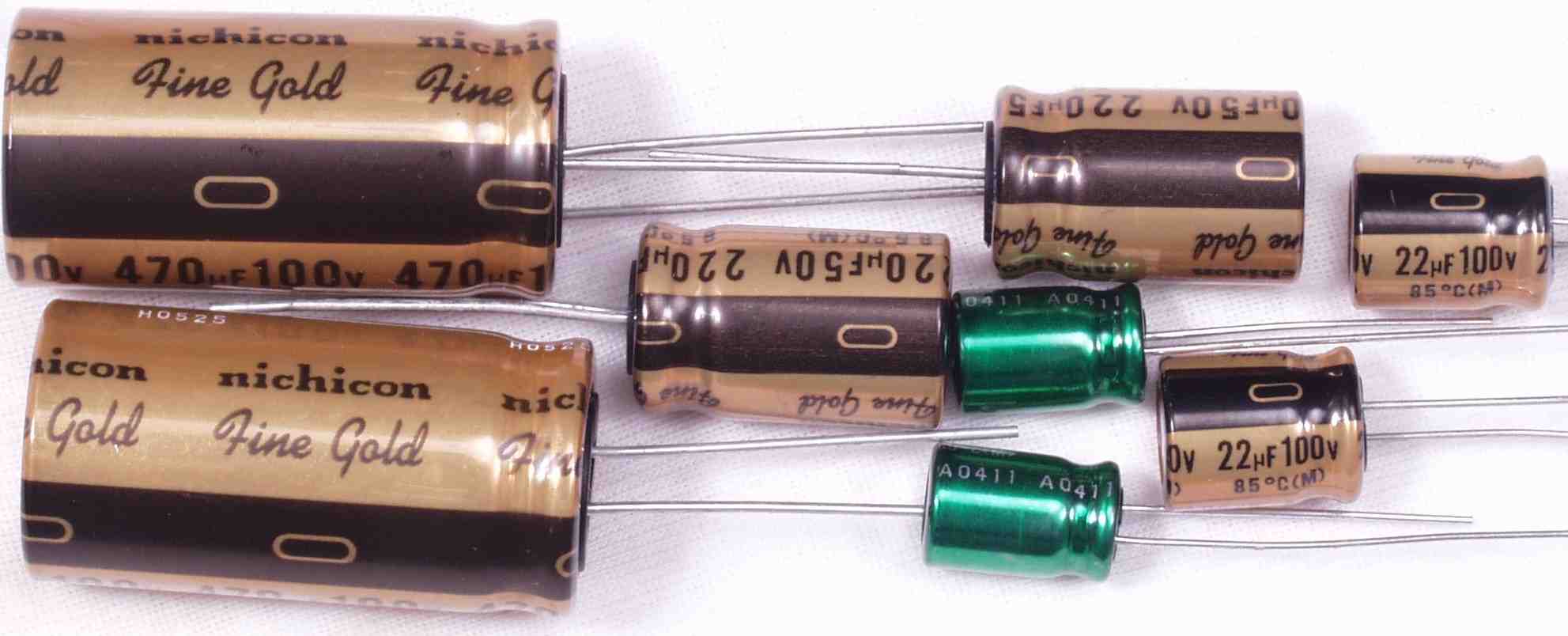

| Ａ−３． 点検中 使用するオーディオ用ミューズ電解コンデンサー、GOLDが増えてきました |
 |

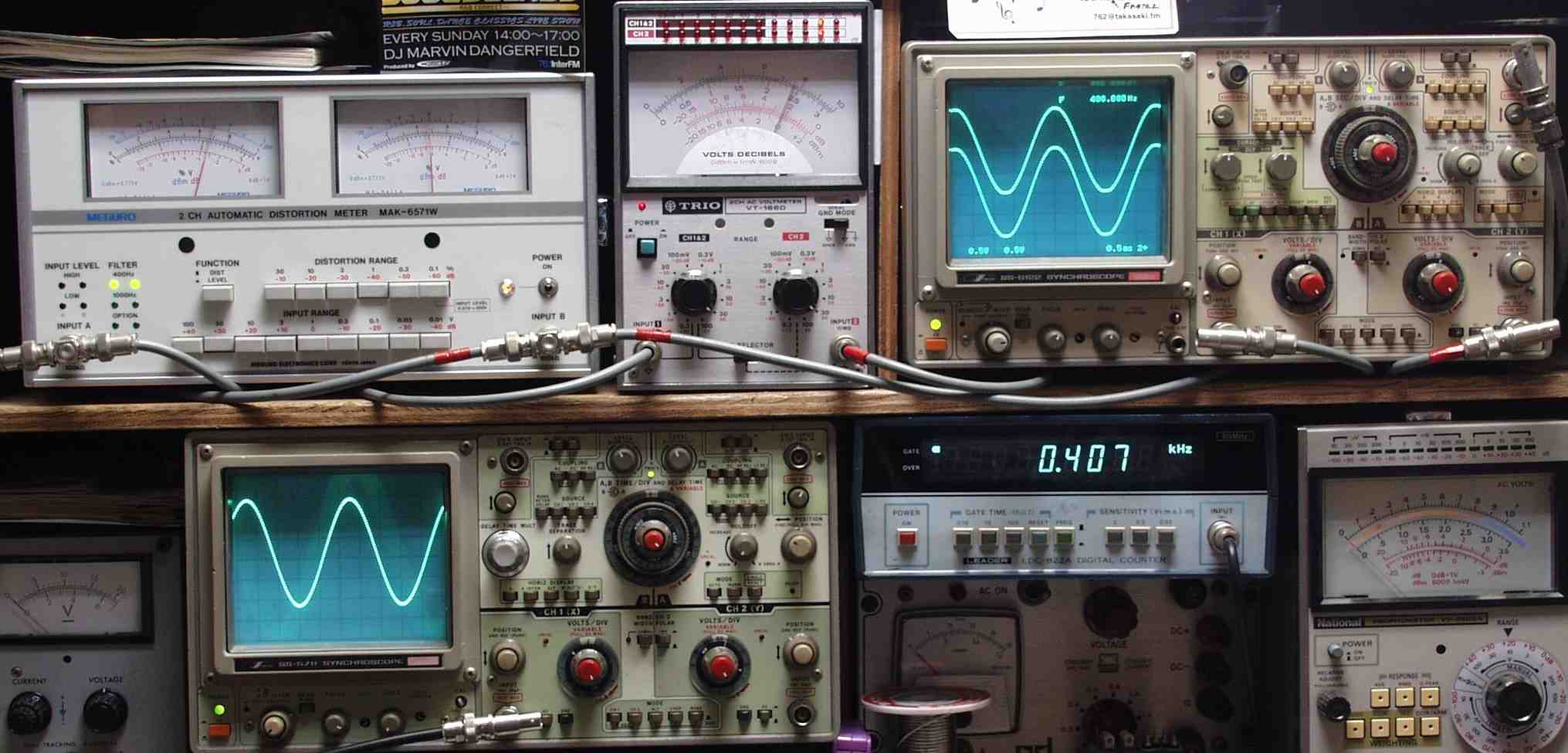

| Ｂ１． 修理前点検測定 Ｂ１−１． 出力・歪み率測定・調整 出力＝２４Ｖ＝７２Ｗ 歪み率０．７％ ａｔ＝４００ＨＺ ＡＵＸ端子入力 |
 |

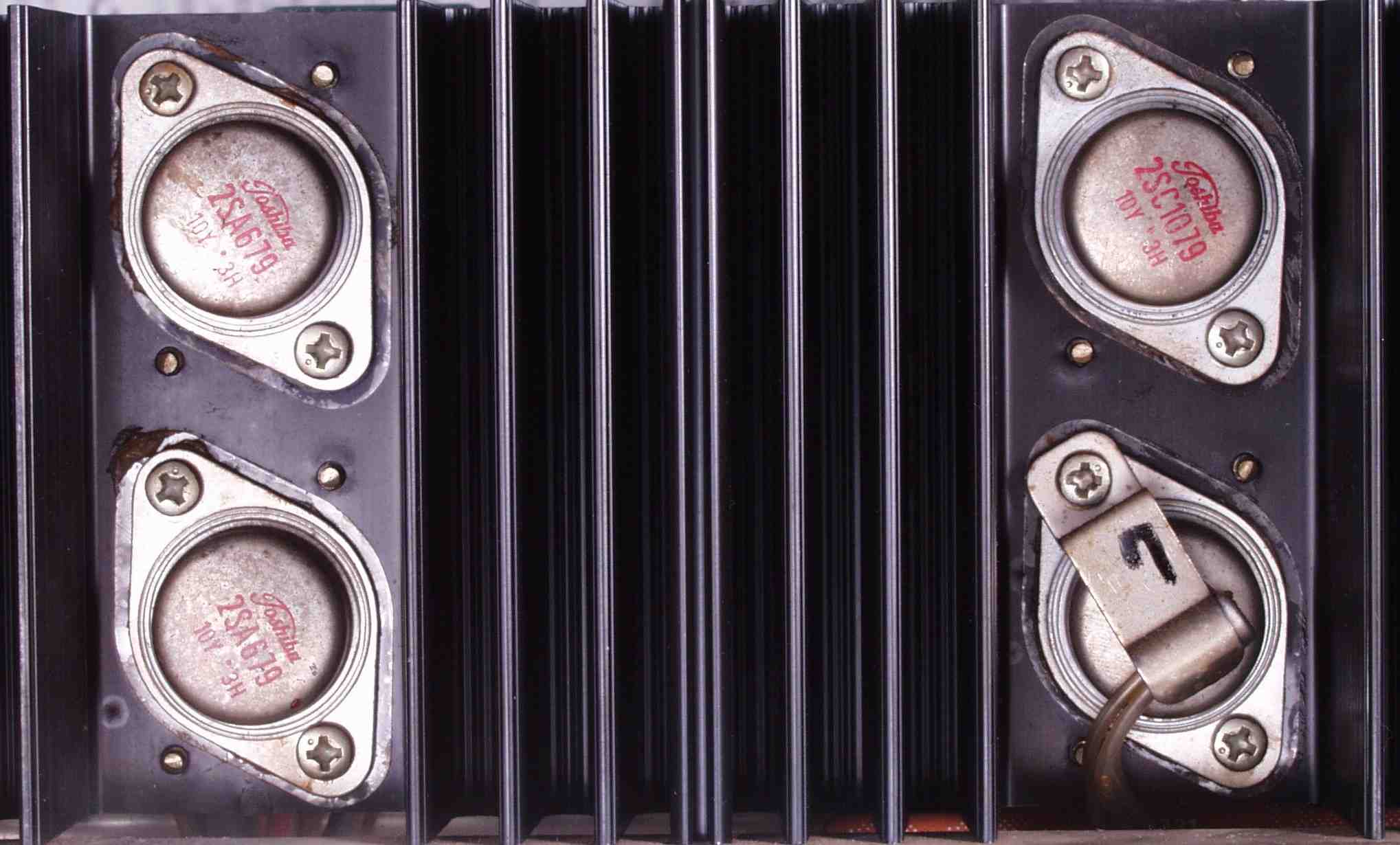

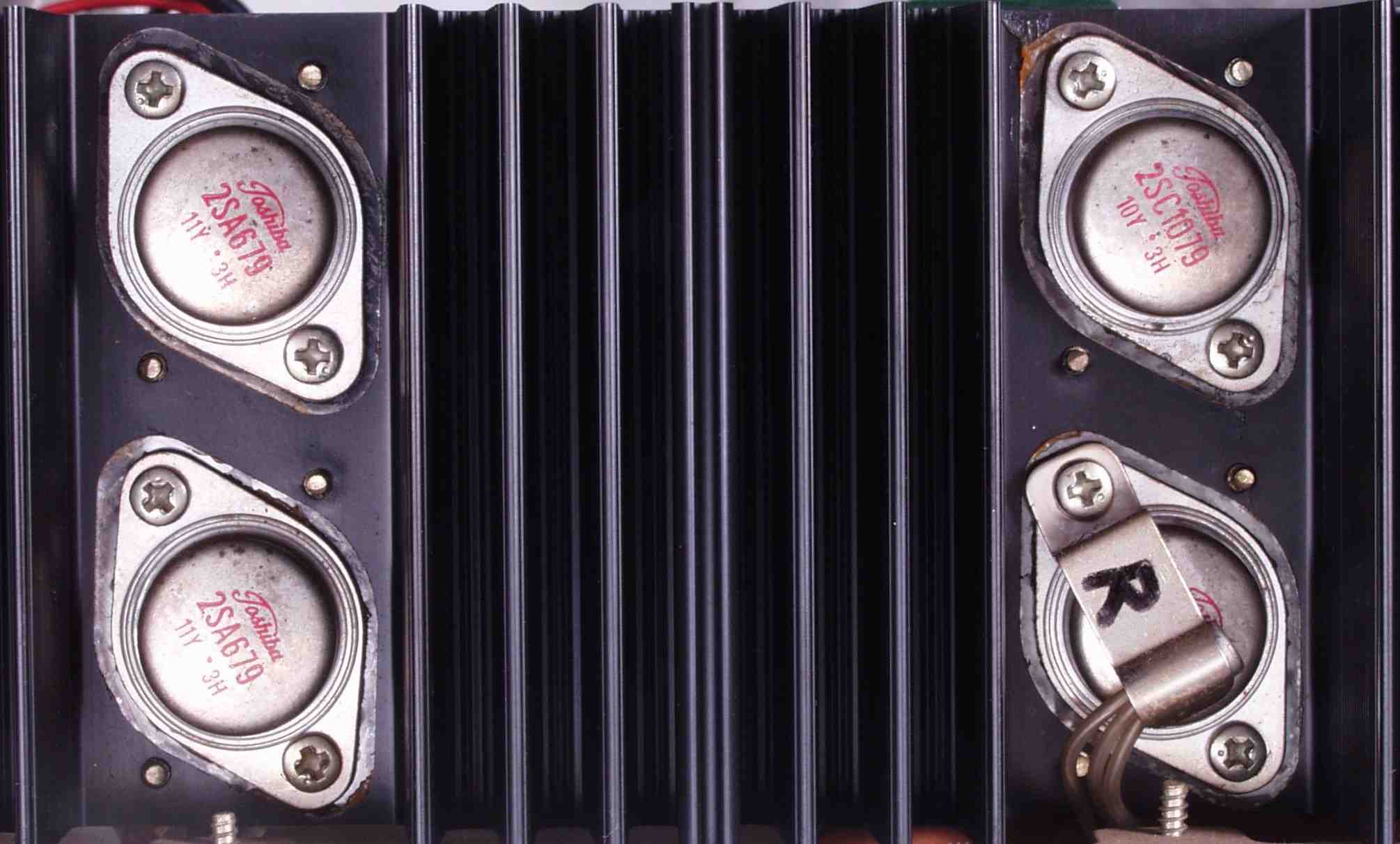

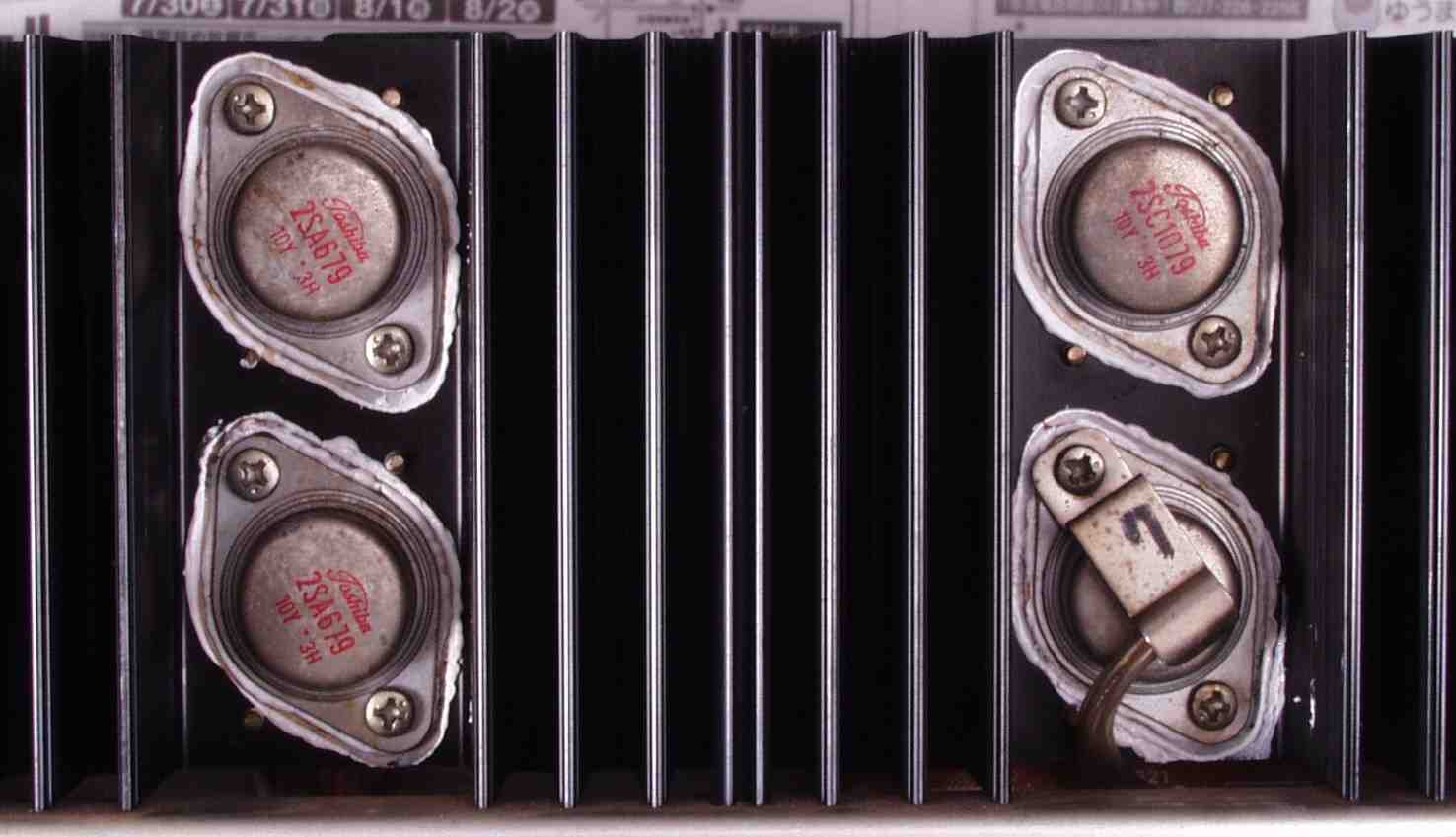

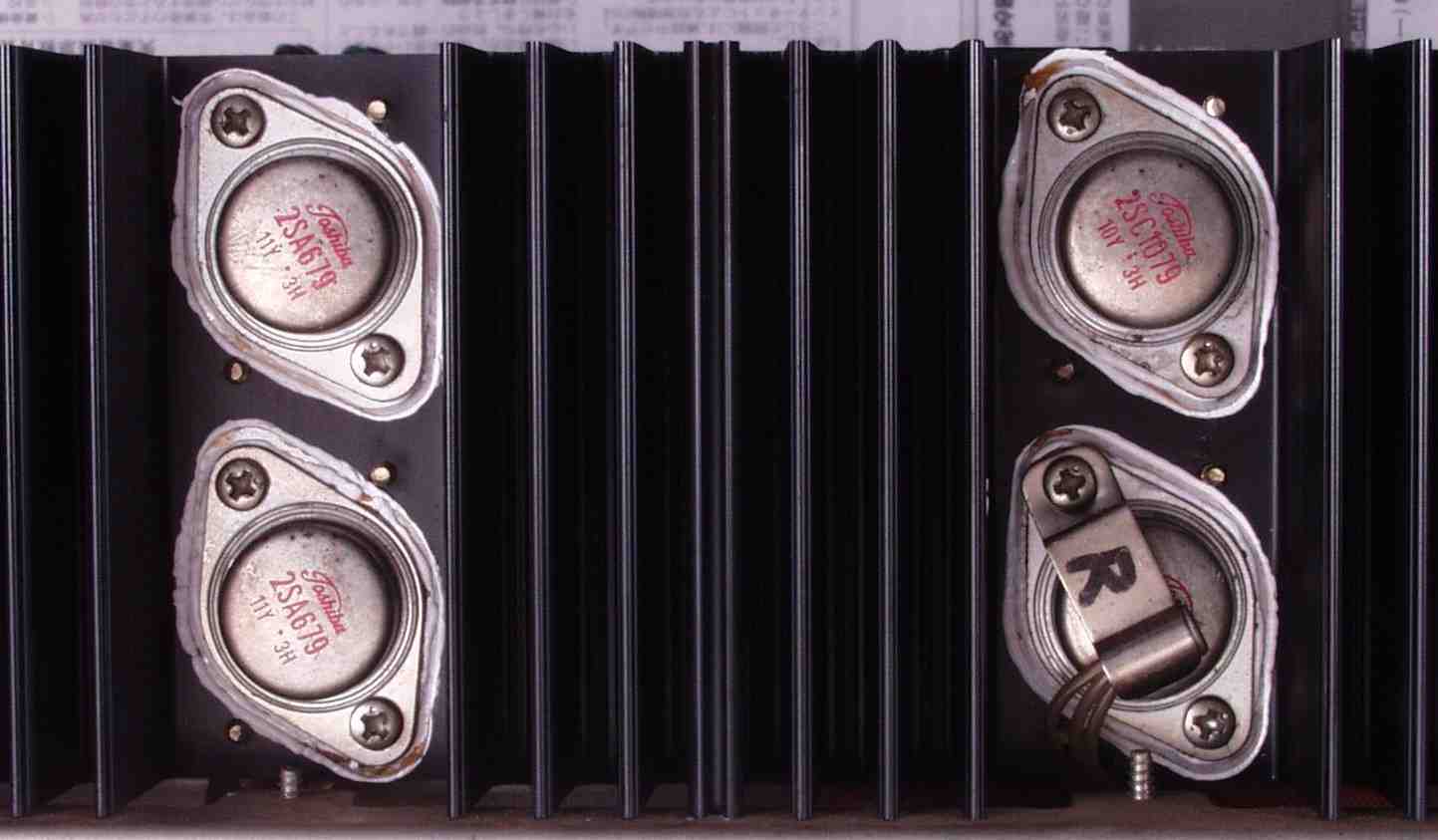

| Ｃ． 修理状況 Ｃ−１A． 修理前 Ｒ側 終段トランジスター 熱でシリコングリスが流れ出し殆ど無い |
 |
| Ｃ−１B． 修理後 Ｒ側 終段トランジスター |
 |
| Ｃ−１C． 修理前 Ｌ側 終段終段トランジスター 熱でシリコングリスが流れ出し殆ど無い |
 |
| Ｃ−１D． 修理後 Ｌ側 終段終段トランジスター |
 |
| Ｃ−２A． 修理前 Ｒ終段基盤 |
 |

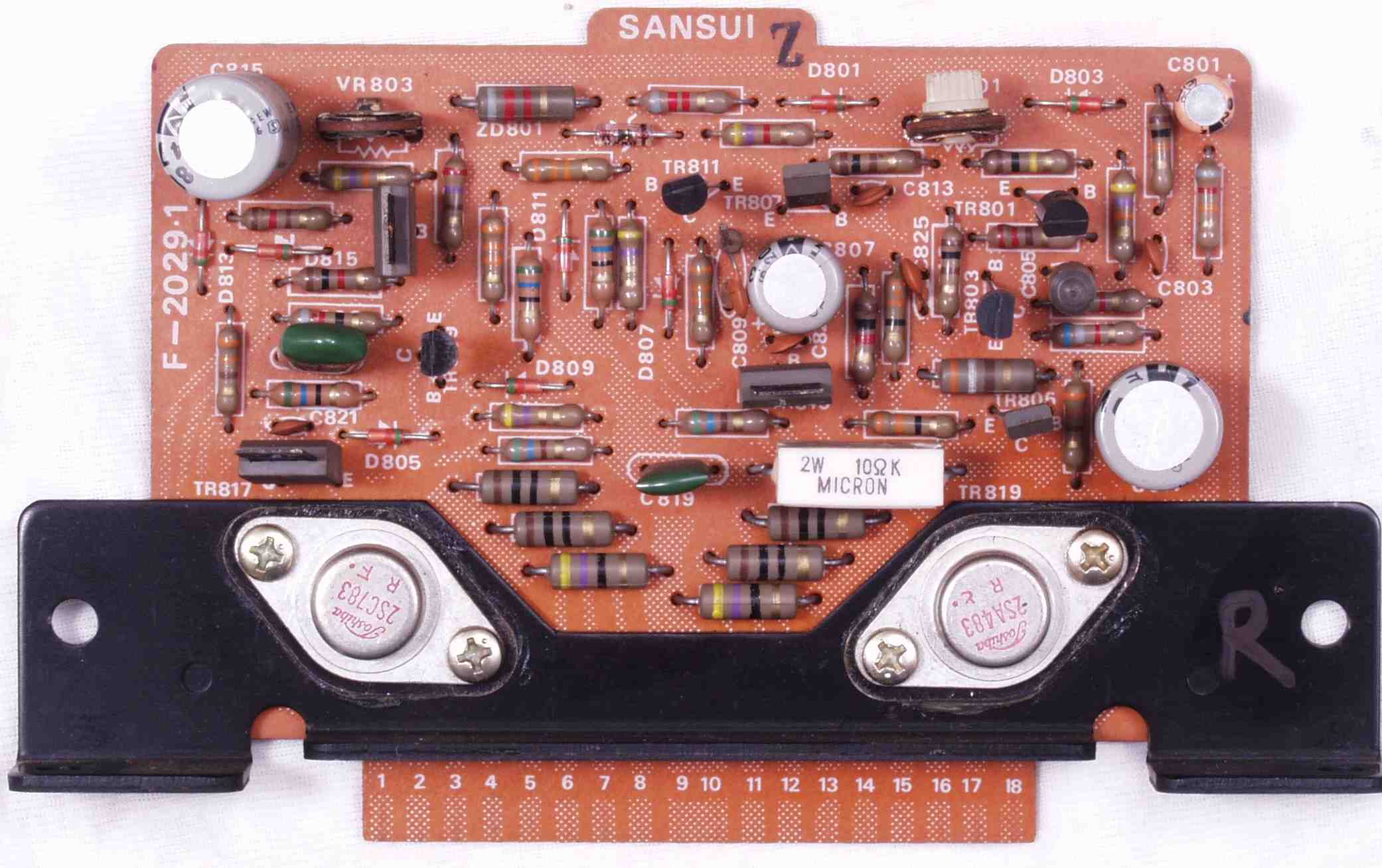

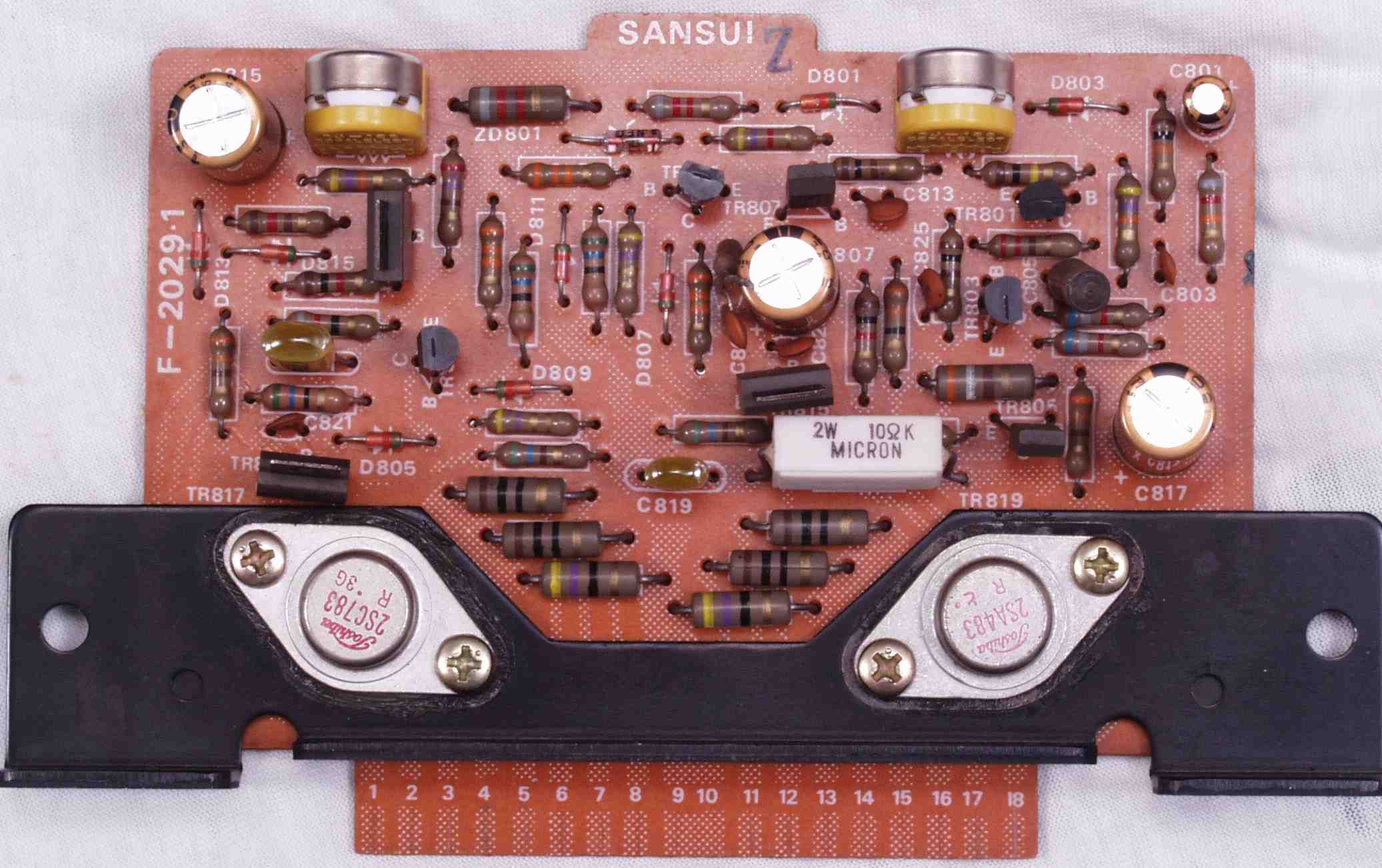

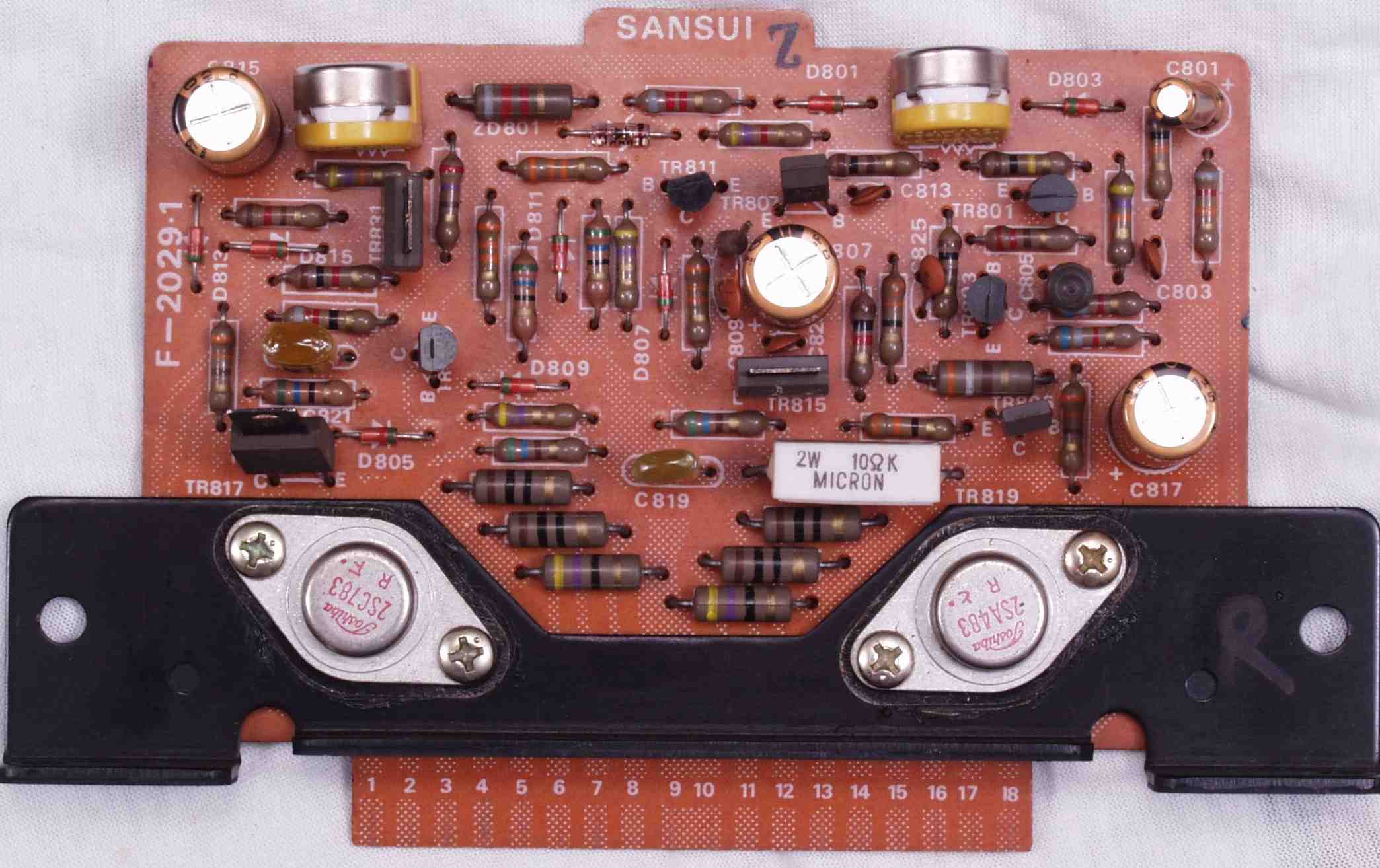

| C−２B． 修理後 Ｒ終段基盤 ＴＲ（トランジスター）２個 半固定ＶＲ２個 電解コンデンサー４個 フイルムコンデンサー２個交換 |
 |

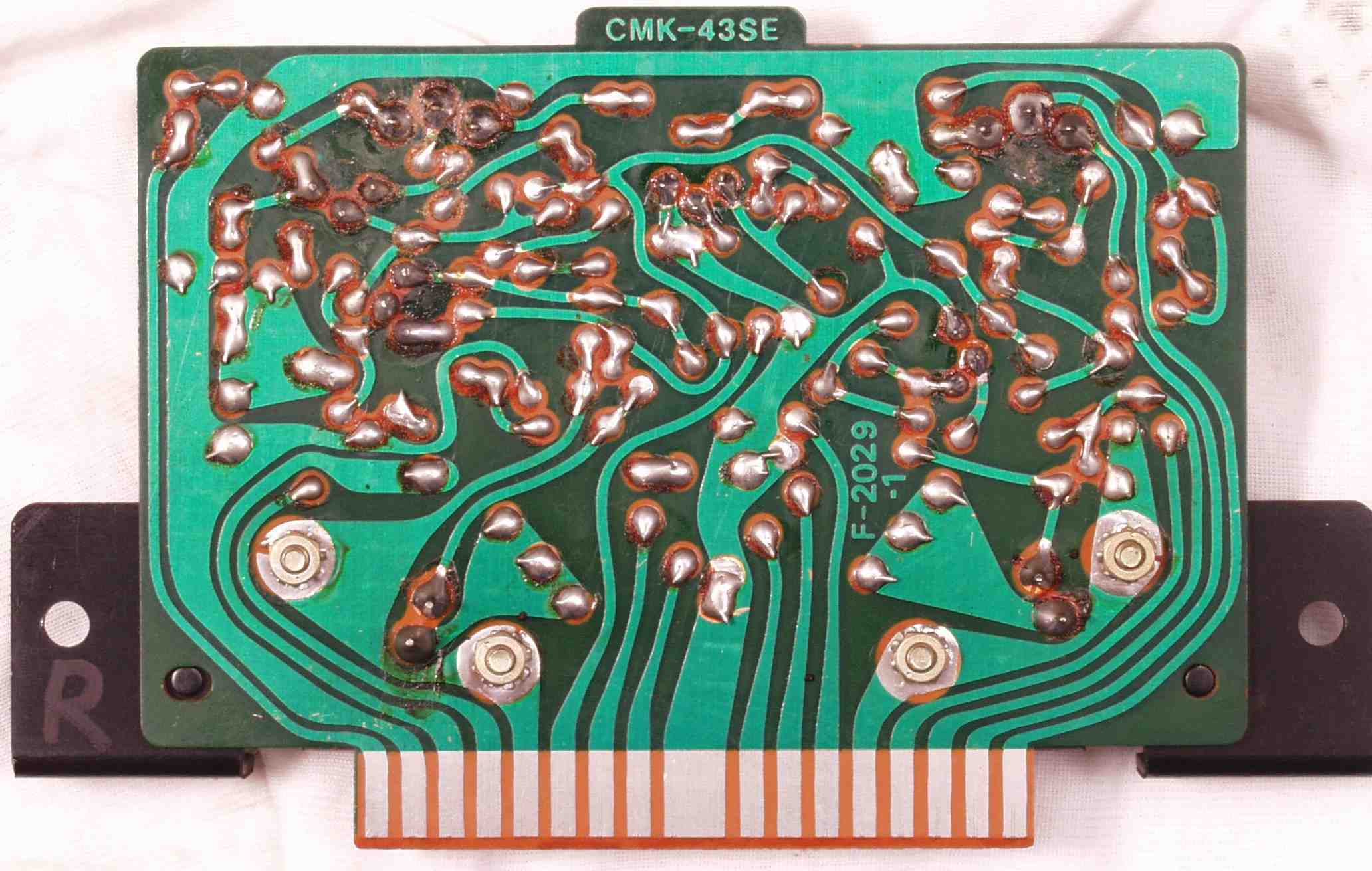

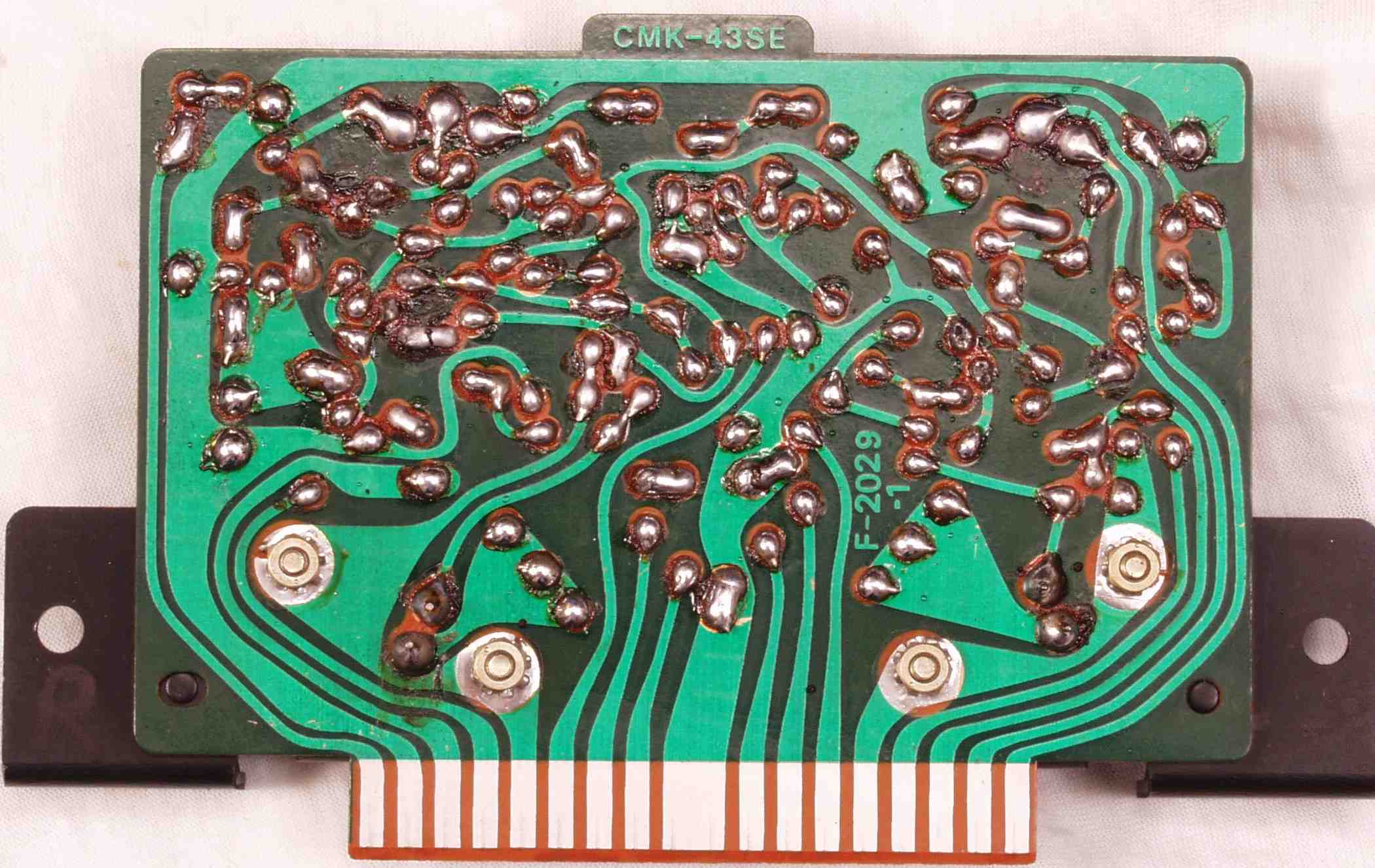

| C−２C． 修理前 Ｒ終段基盤裏 |
 |
| Ｃ−２D． 修理後（半田補正） Ｒ終段基盤裏 全ての半田をやり直す |
 |
| Ｃ−２Ｅ． 完成Ｒ終段基盤裏 不要なフラックスを取り洗浄後 |
 |

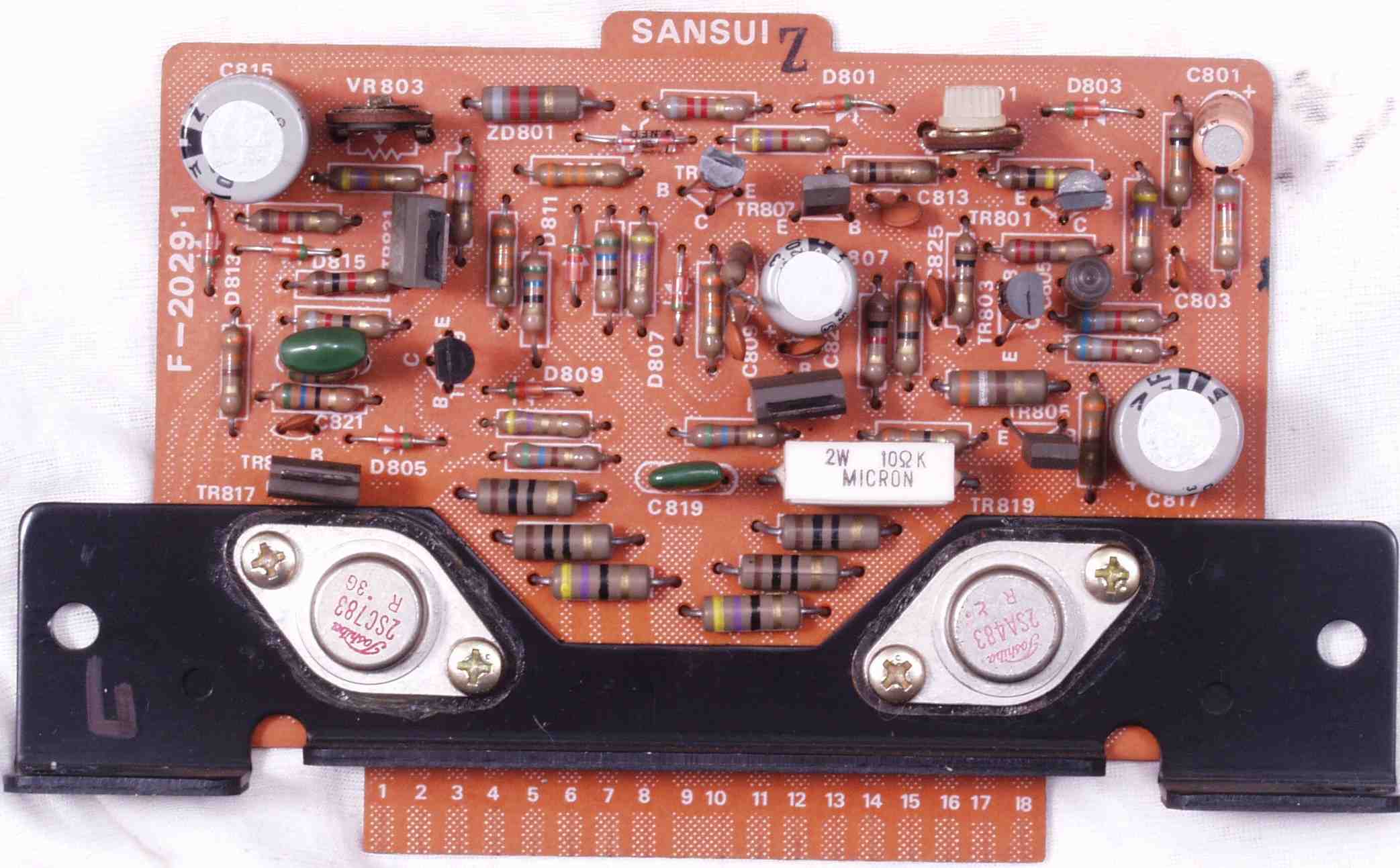

| Ｃ−３A． 修理前 Ｌ終段基盤 |
 |
| Ｃ−３Ｂ． 修理後 Ｌ終段基盤 ＴＲ（トランジスター）２個 半固定ＶＲ２個 電解コンデンサー４個 フイルムコンデンサー２個交換 |
 |

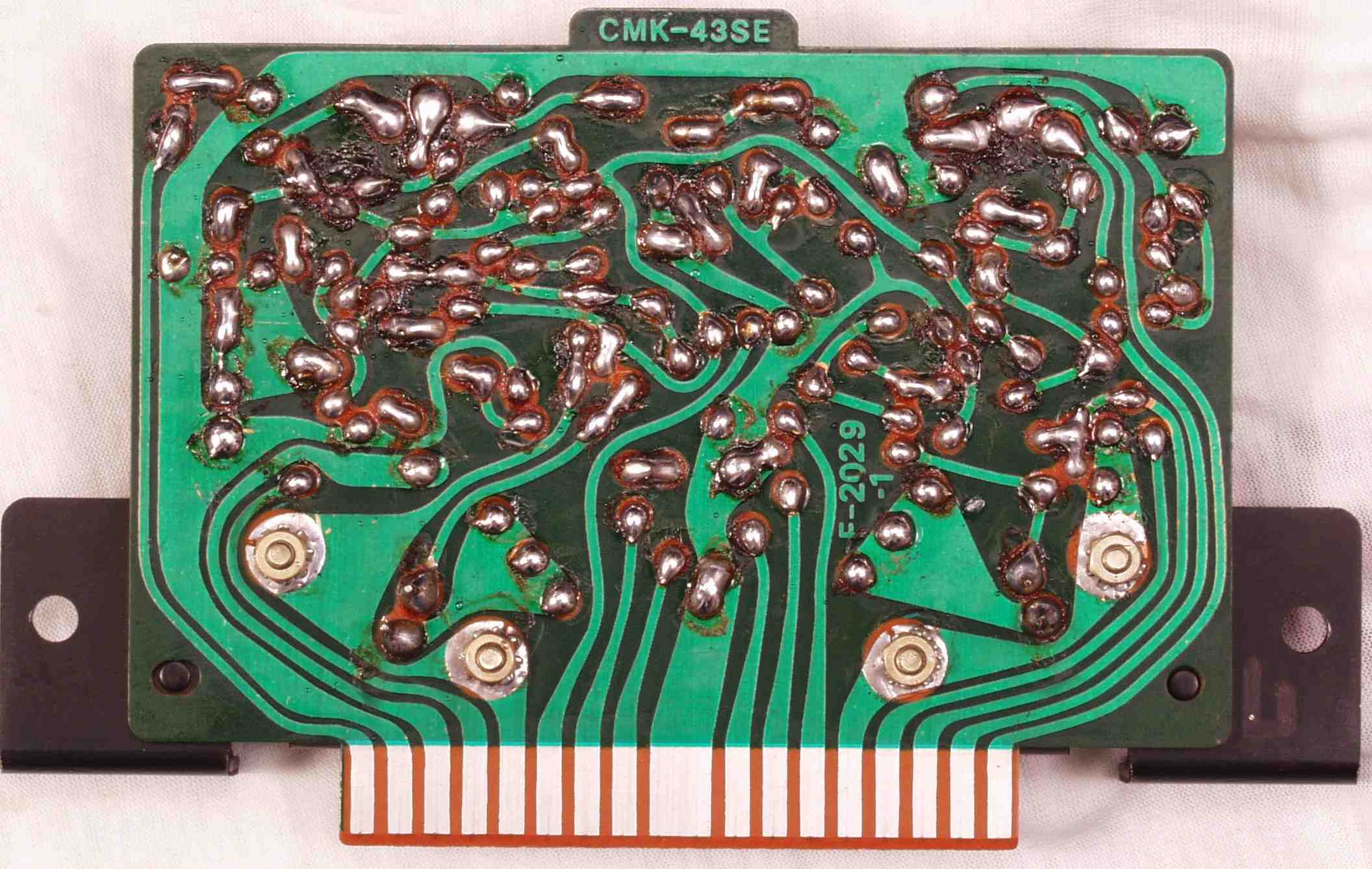

| Ｃ−３Ｃ． 修理前 Ｌ終段基盤裏 |
 |
| Ｃ−３D． 修理後（半田補正） Ｌ段基盤裏 全ての半田をやり直す |
 |

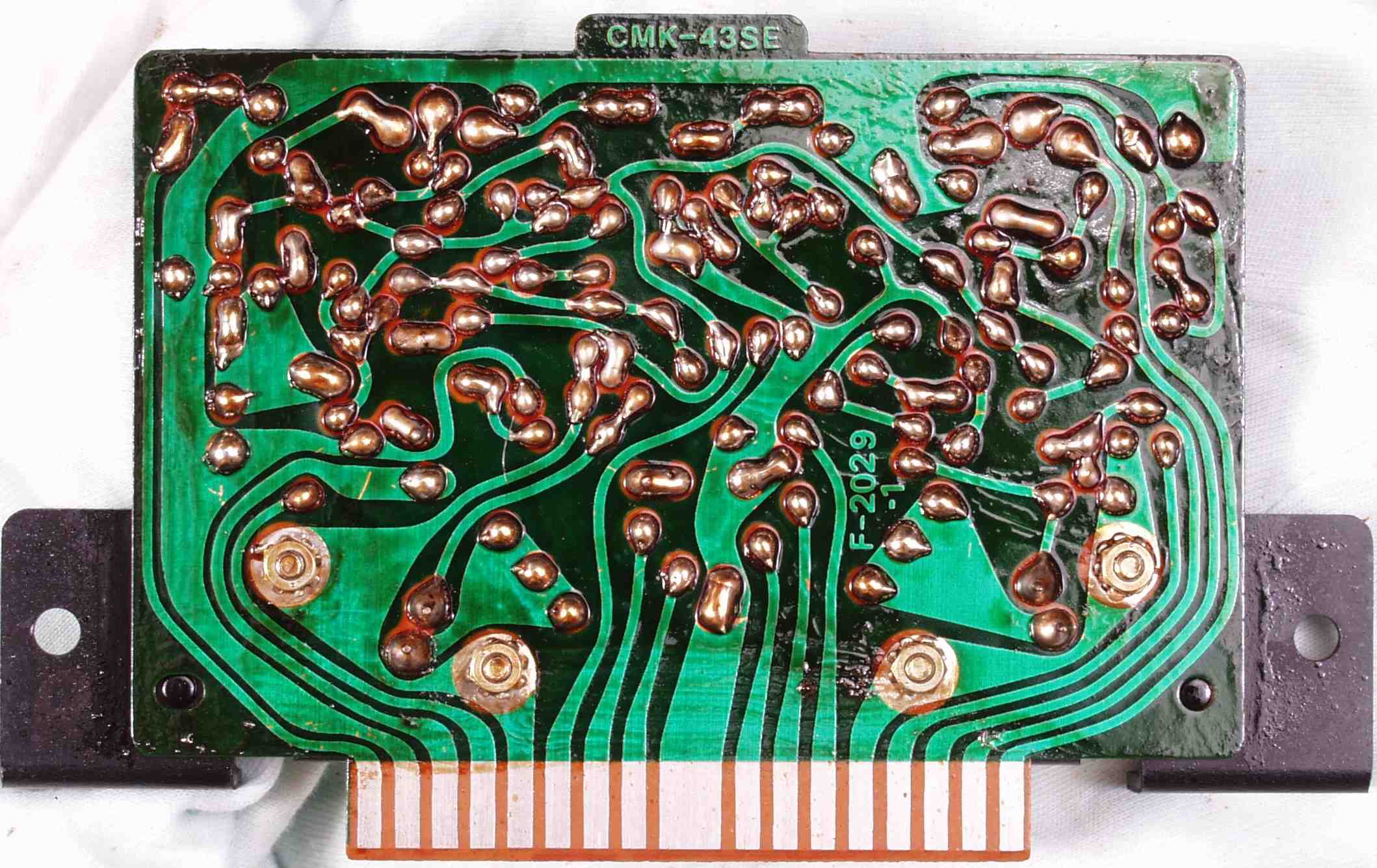

| Ｃ−３Ｅ． 完成 Ｌ終段基盤裏 不要なフラックスを取り洗浄後 |
 |

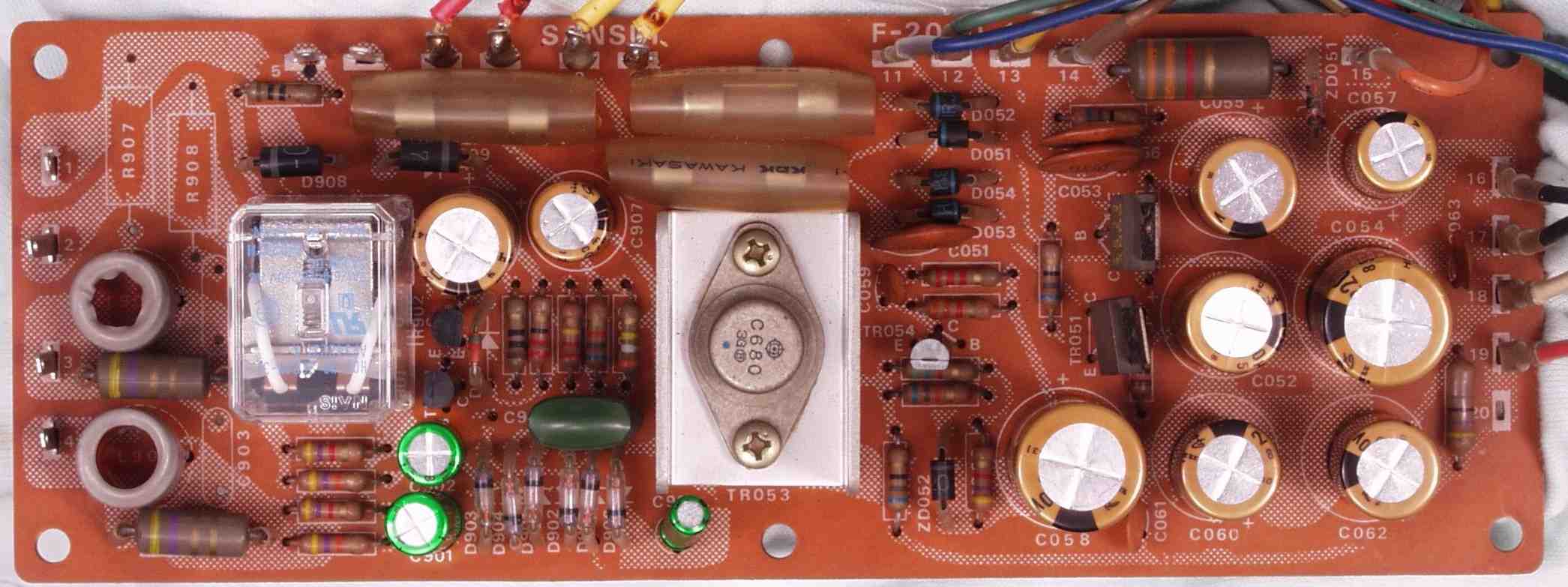

| Ｃ−４A． 修理前 整流・プロテクト基盤 |
 |

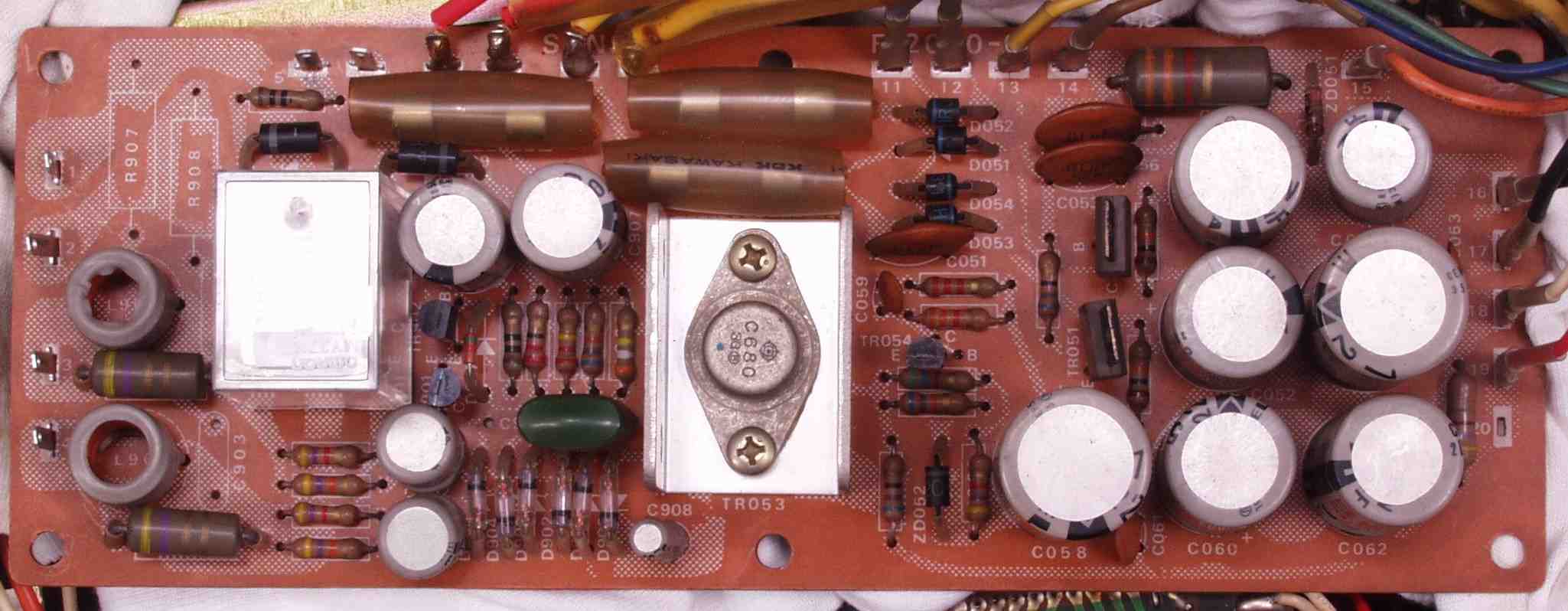

| Ｃ−４B． 修理後 整流・プロテクト基盤 SP接続リレ−、電解コンデンサー１２個交換 |
 |

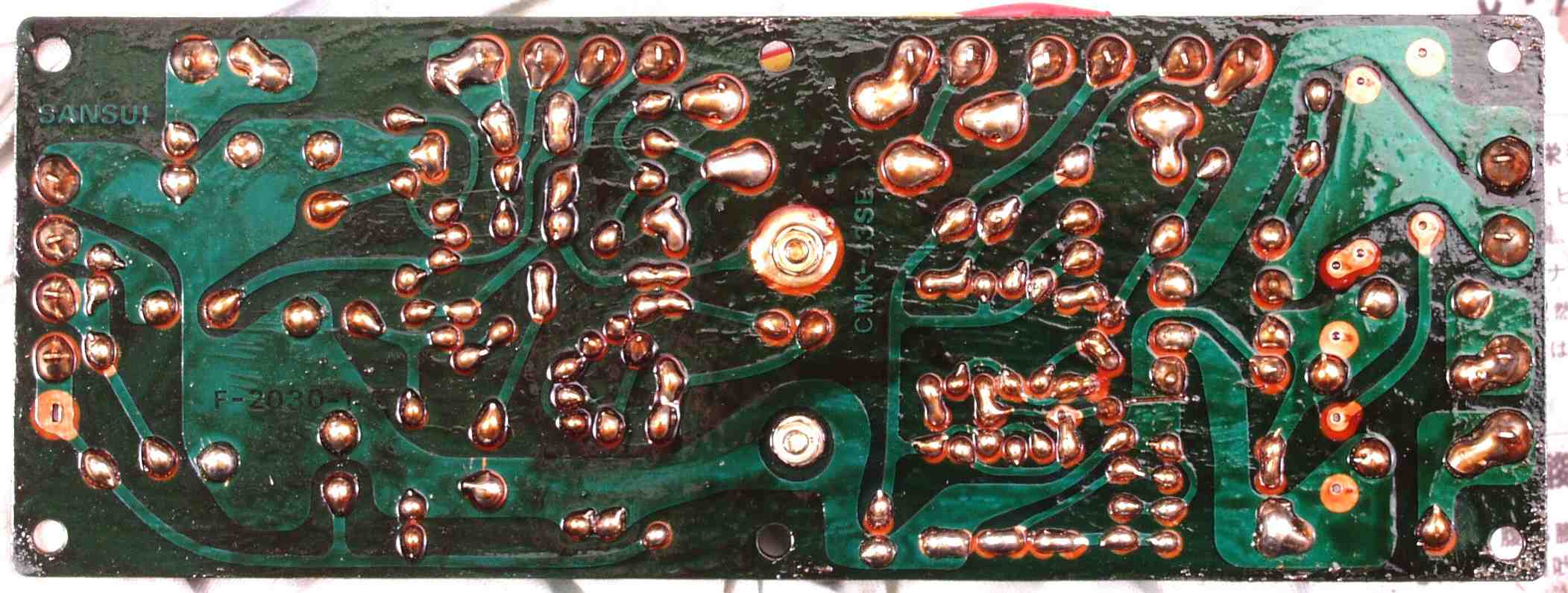

| Ｃ−４C． 修理前 整流・プロテクト基盤裏 |
 |

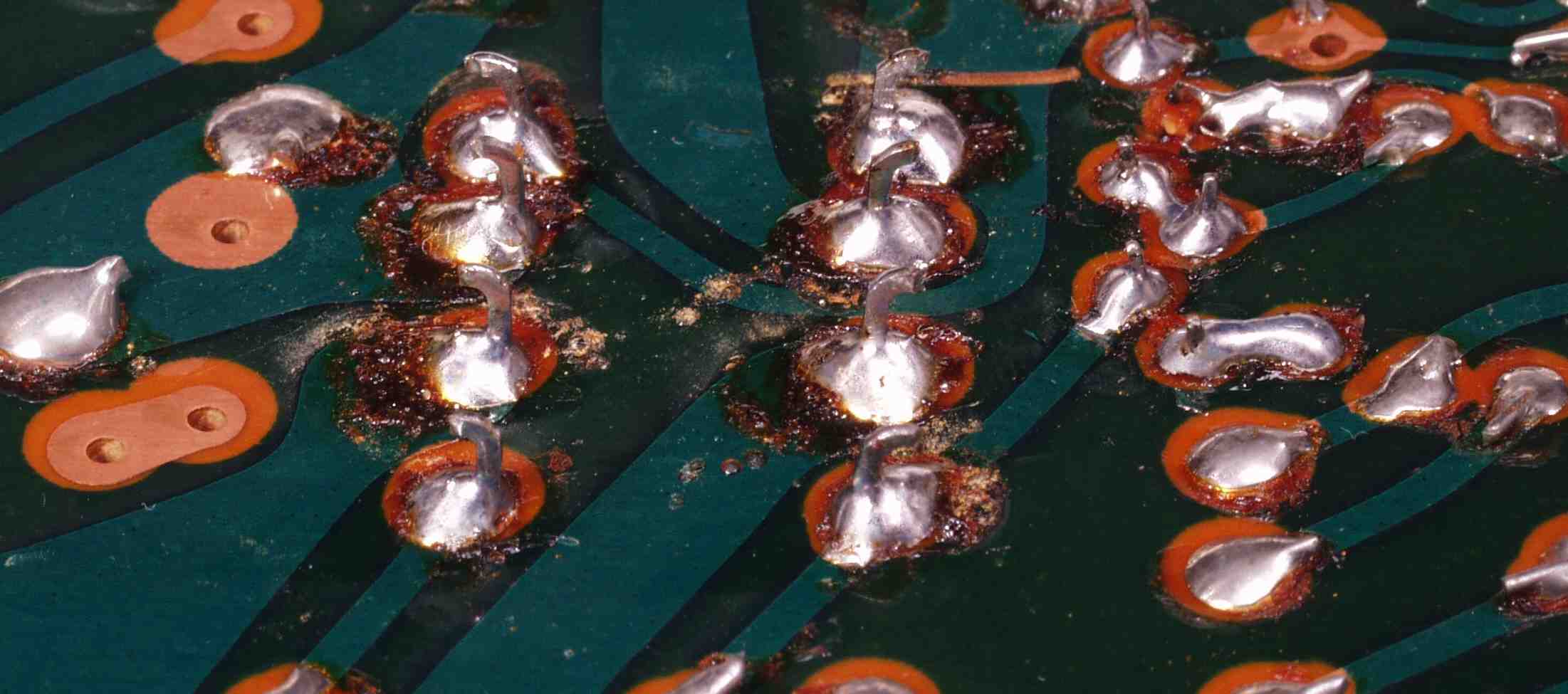

| Ｃ−４C−１． 修理前 整流・プロテクト基盤裏 SP接続リレーの半田？ |
 |

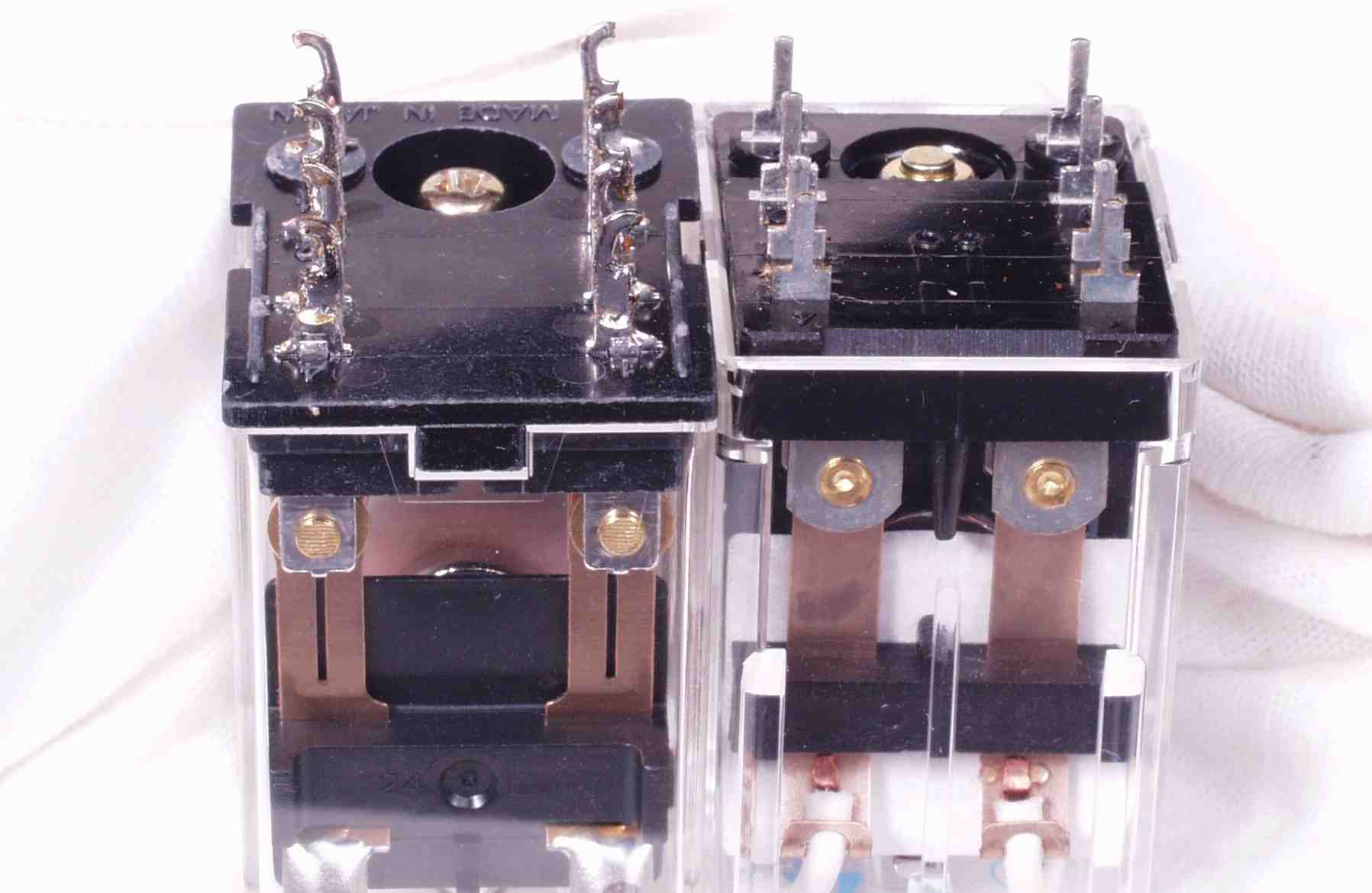

| Ｃ−４C−２． 修理前 整流・プロテクト基盤裏 左が取り付けて合った物、右が交換する物 |
 |
| Ｃ−４D． 修理後（半田補正）後 整流・プロテクト基盤裏 全ての半田をやり直す |
 |
| Ｃ−４Ｅ． 完成 Ｌ終段基盤裏 不要なフラックスを取り洗浄後 |
 |
| Ｃ−５A． 修理前 コントロール基盤 |
 |
| Ｃ−５Ｂ． 修理後 コントロール基盤 ＦＥＴ（電解トランジスター）２個、電解コンデンサー１７個、フイルムコンデンサー４個交換 |
 |

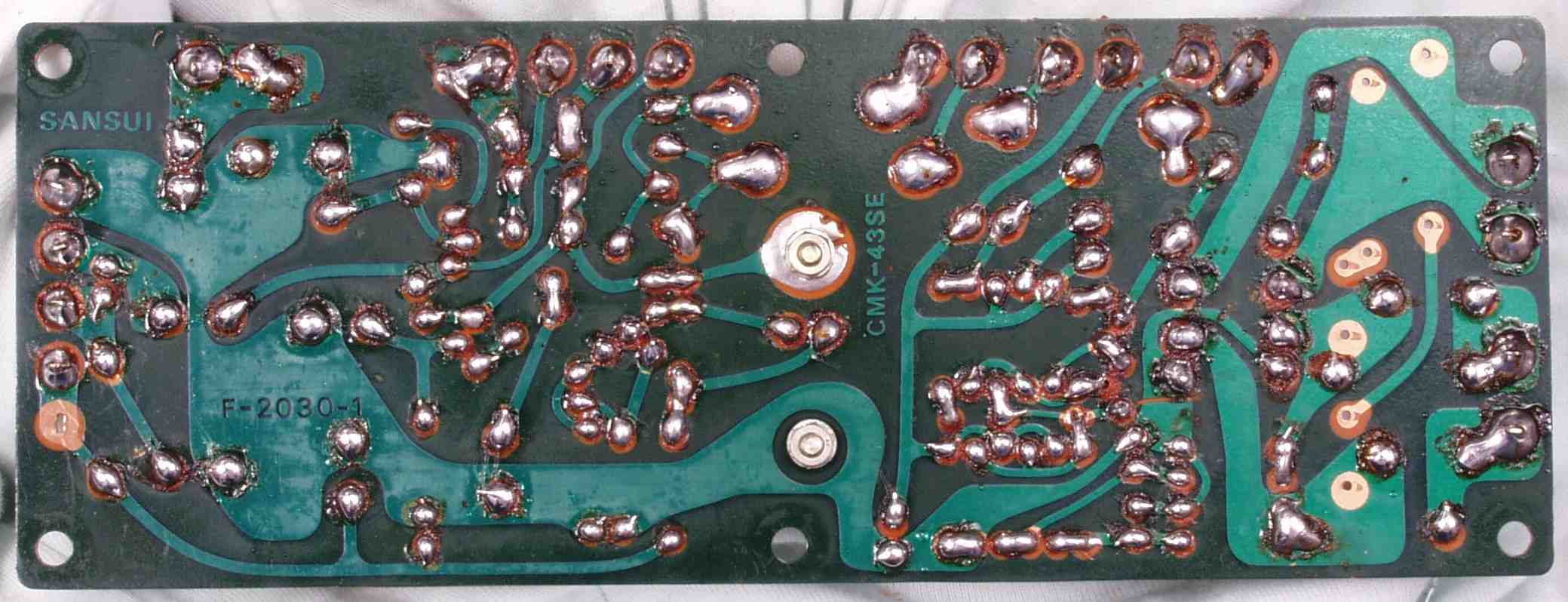

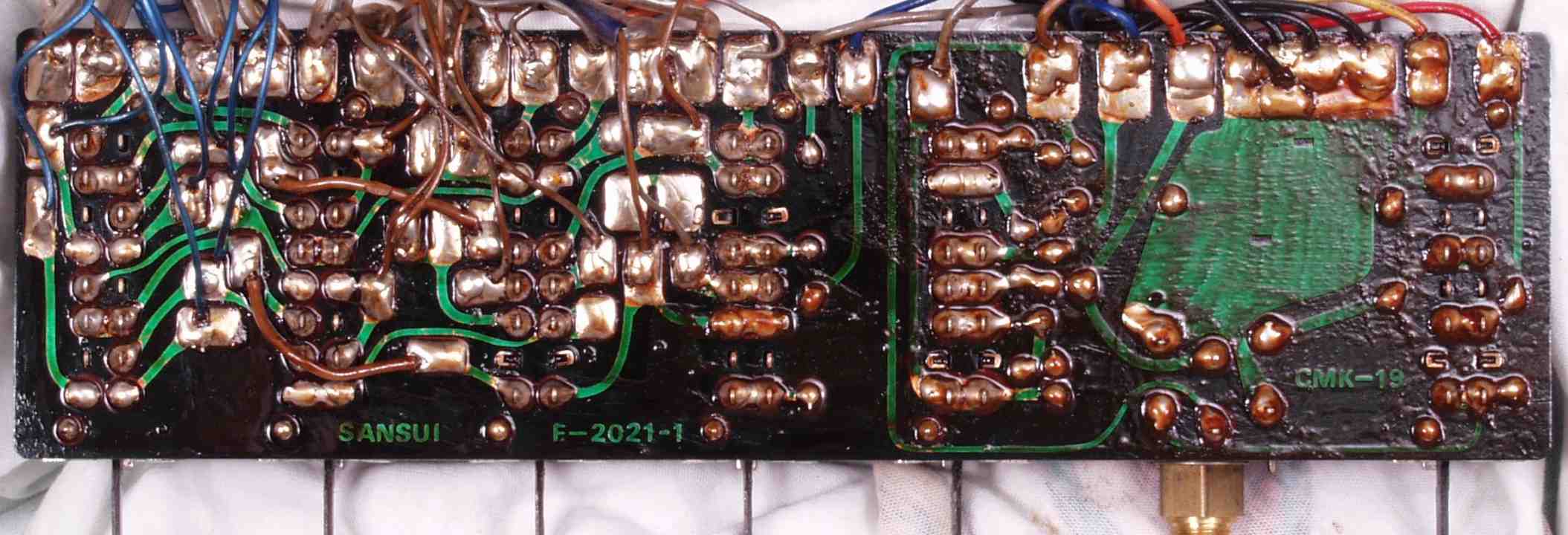

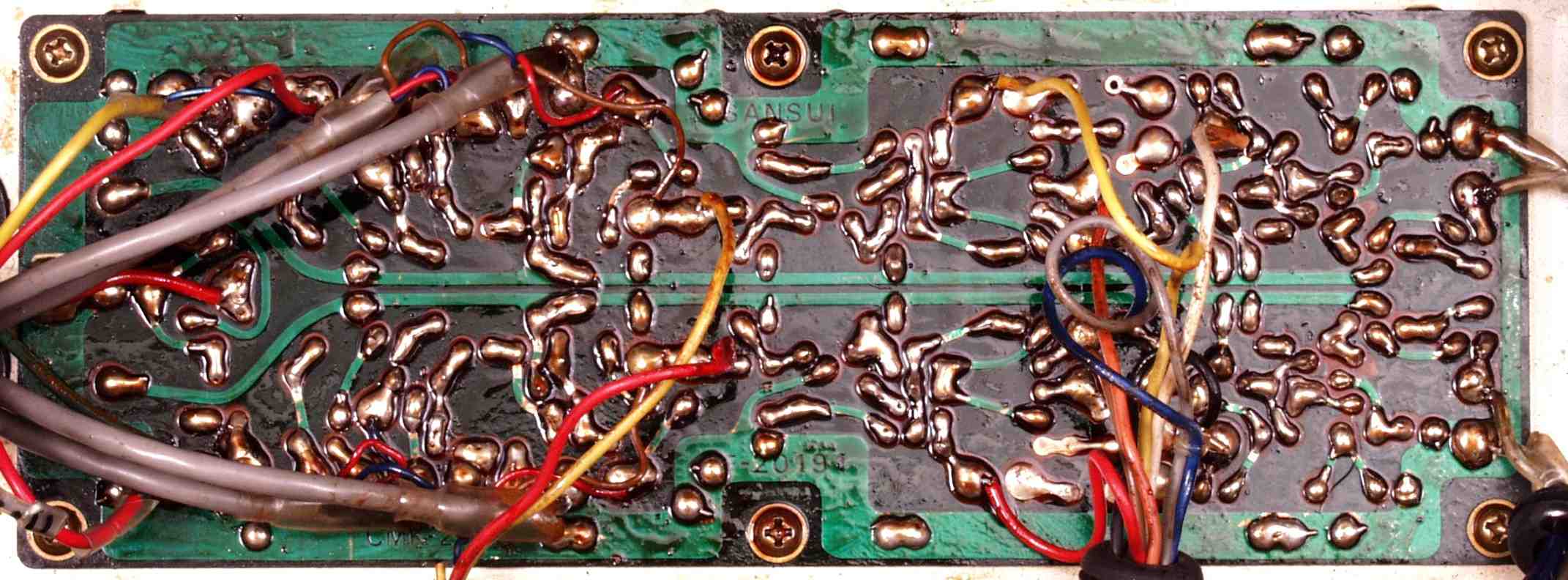

| Ｃ−５Ｃ． 修理前 コントロール基盤裏 |
 |

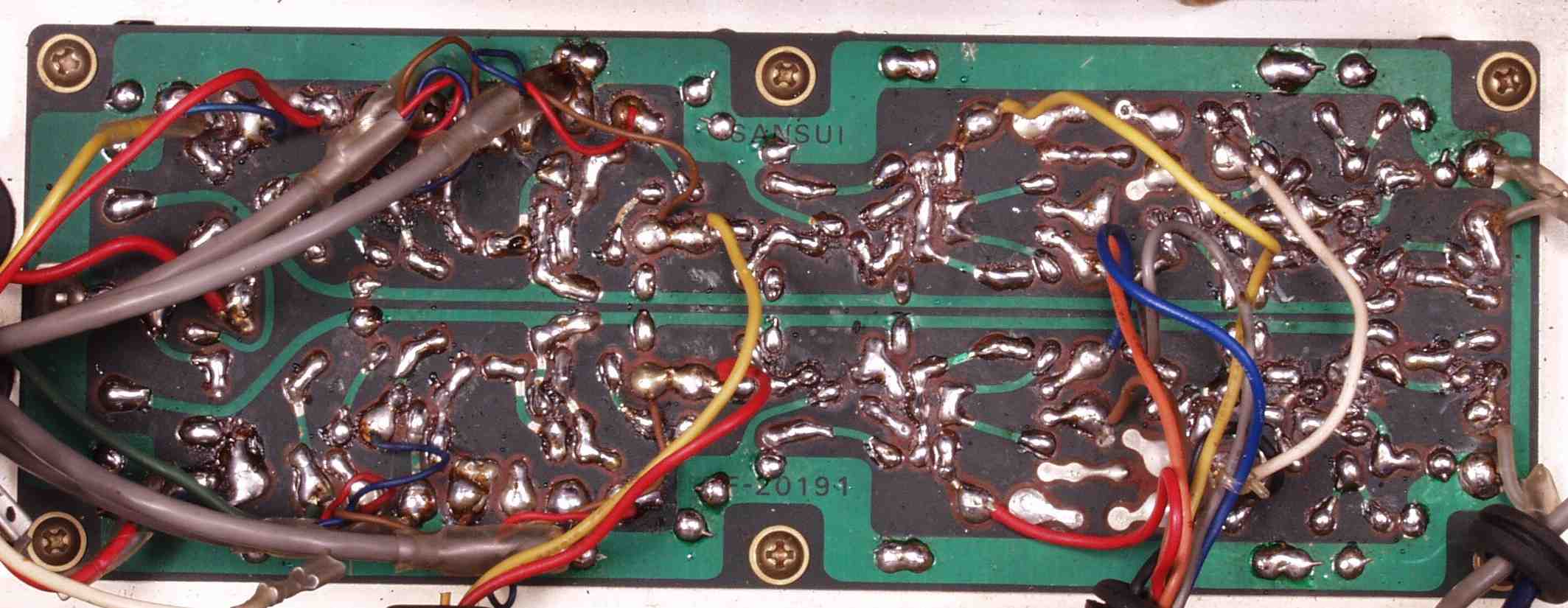

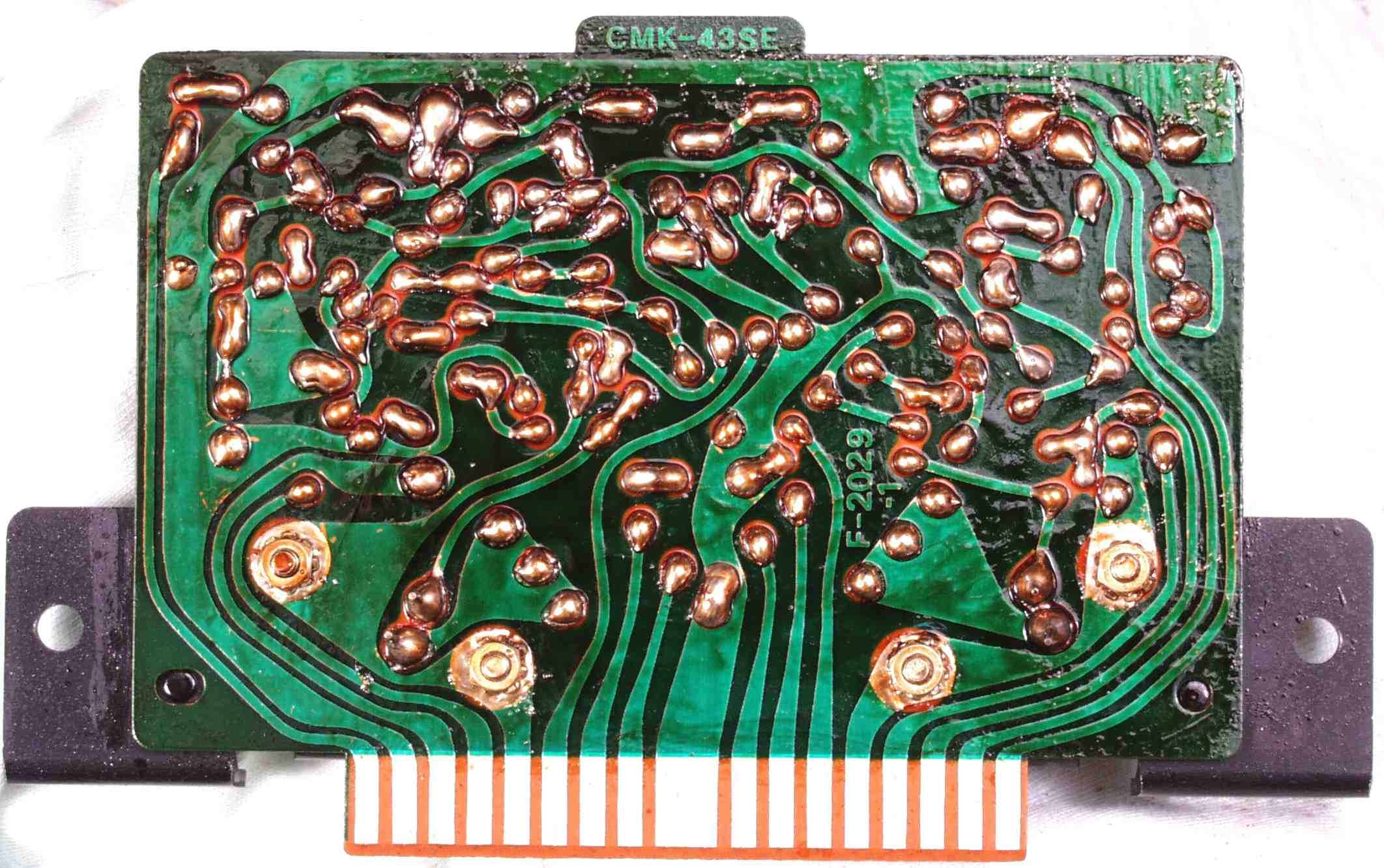

| Ｃ−５Ｄ． 修理後（半田補正） コントロール基盤裏 全ての半田をやり直す |
 |
| Ｃ−５E． 完成 コントロール基盤裏完成 不要なフラックスを取り洗浄後 |
 |

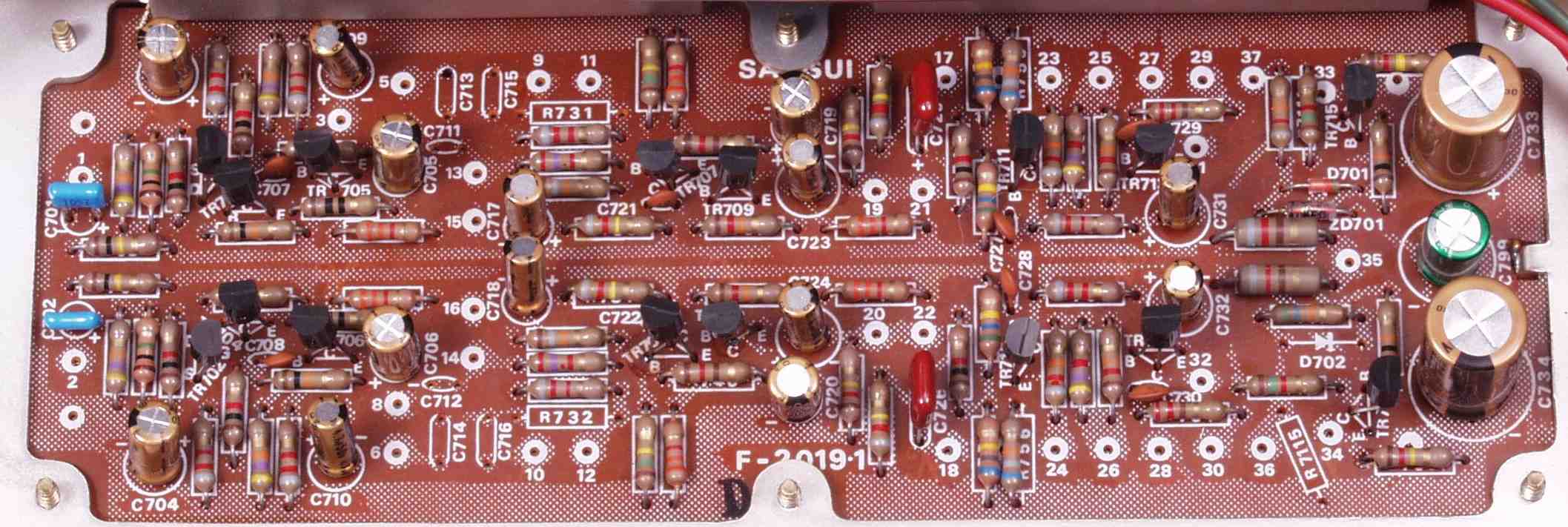

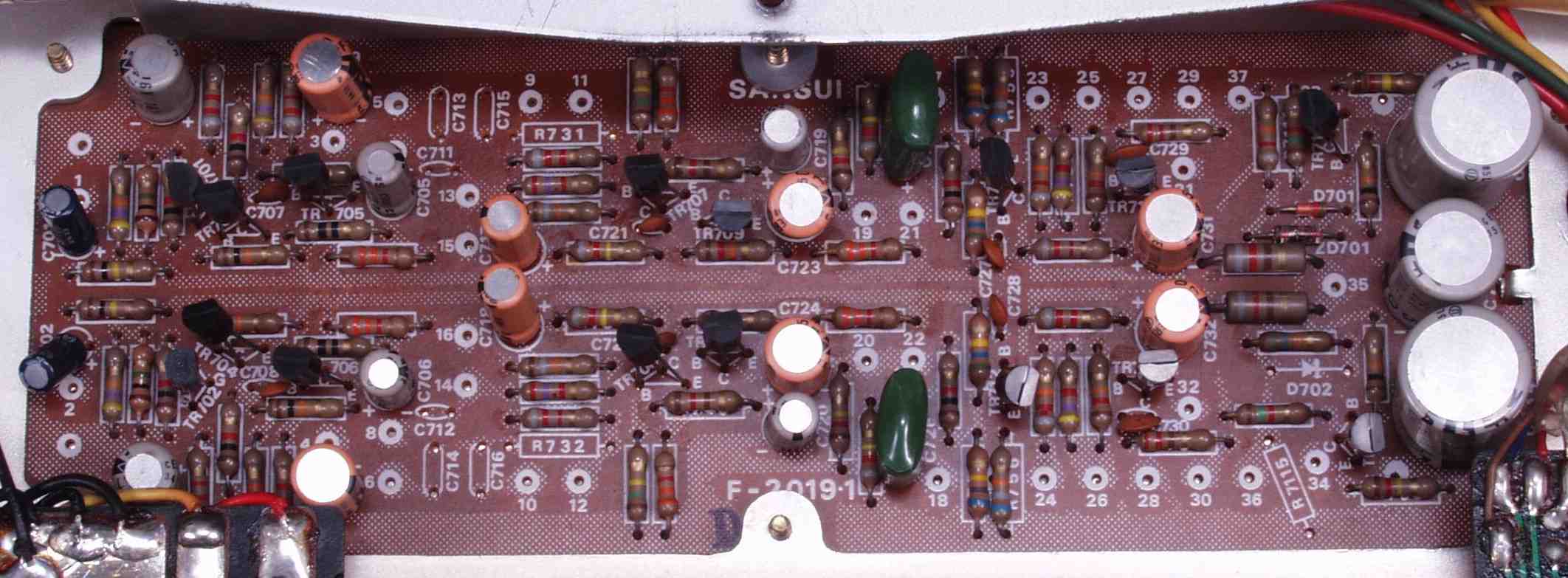

| Ｃ−６A． 修理前 ＥＱ−ＡＭＰ基盤 |
 |

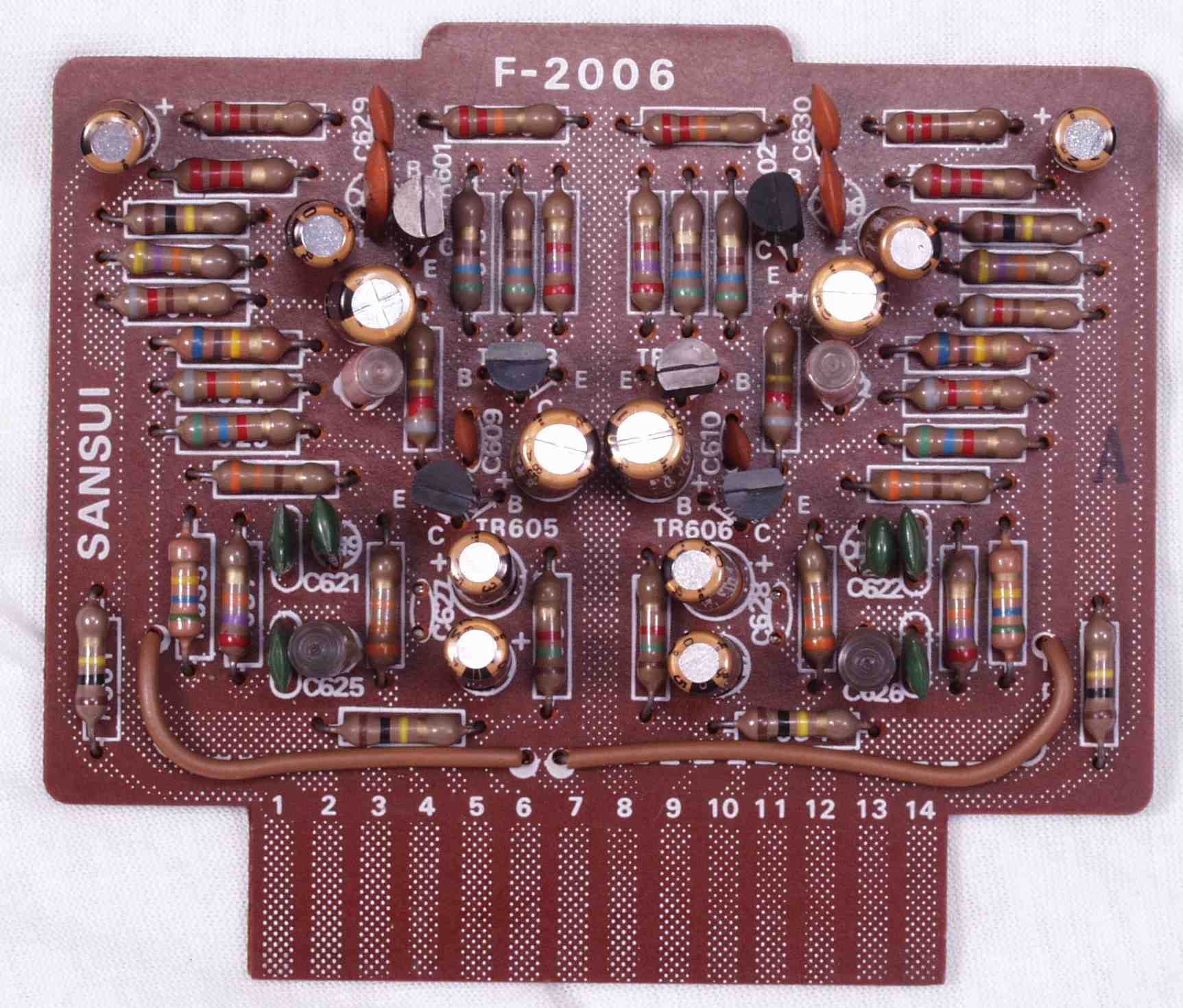

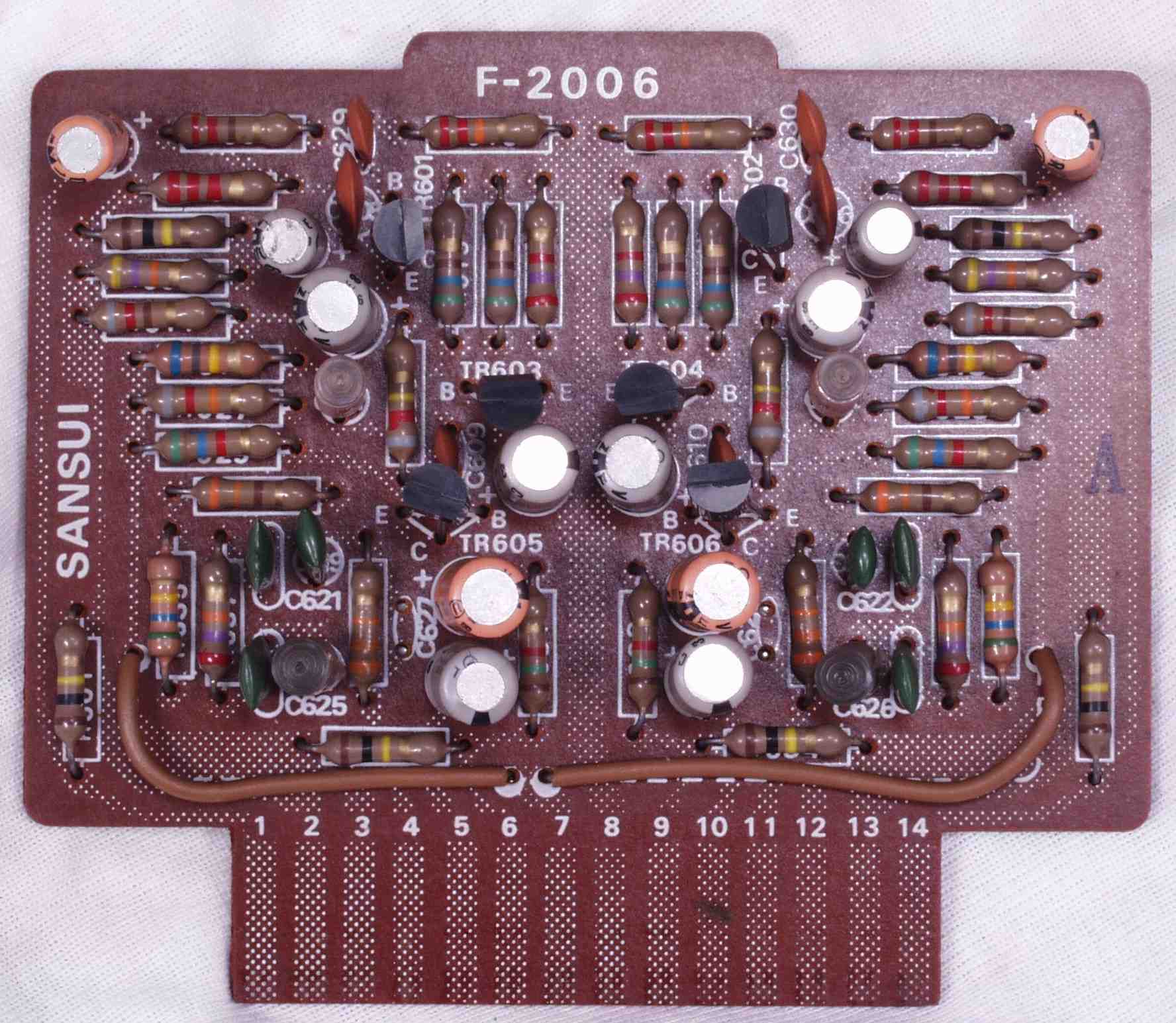

| Ｃ−６B． 修理後 ＥＱ−ＡＭＰ基盤 ＴＲ（トランジスター）４個、電解コンデンサー１２個交換 |
 |

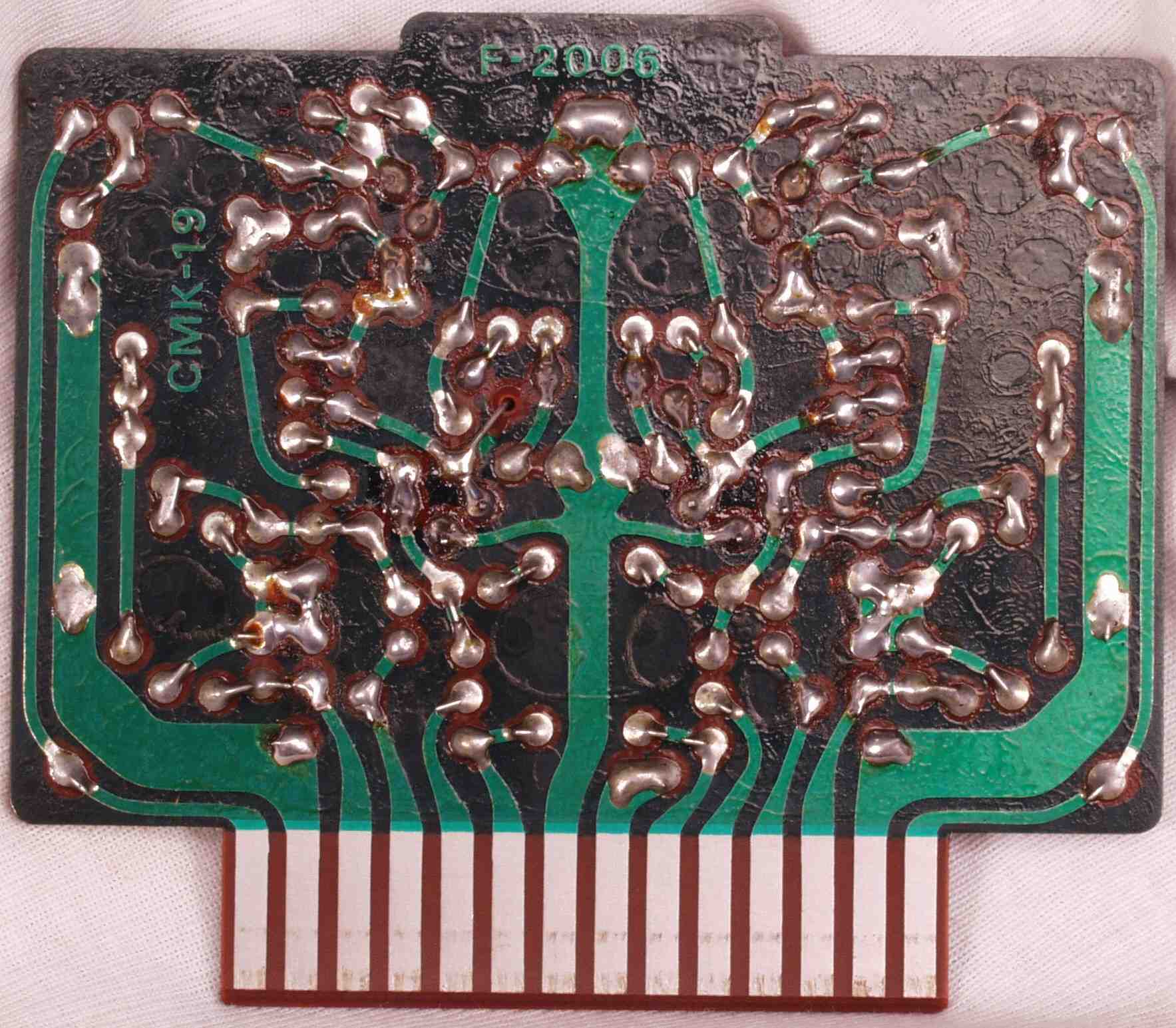

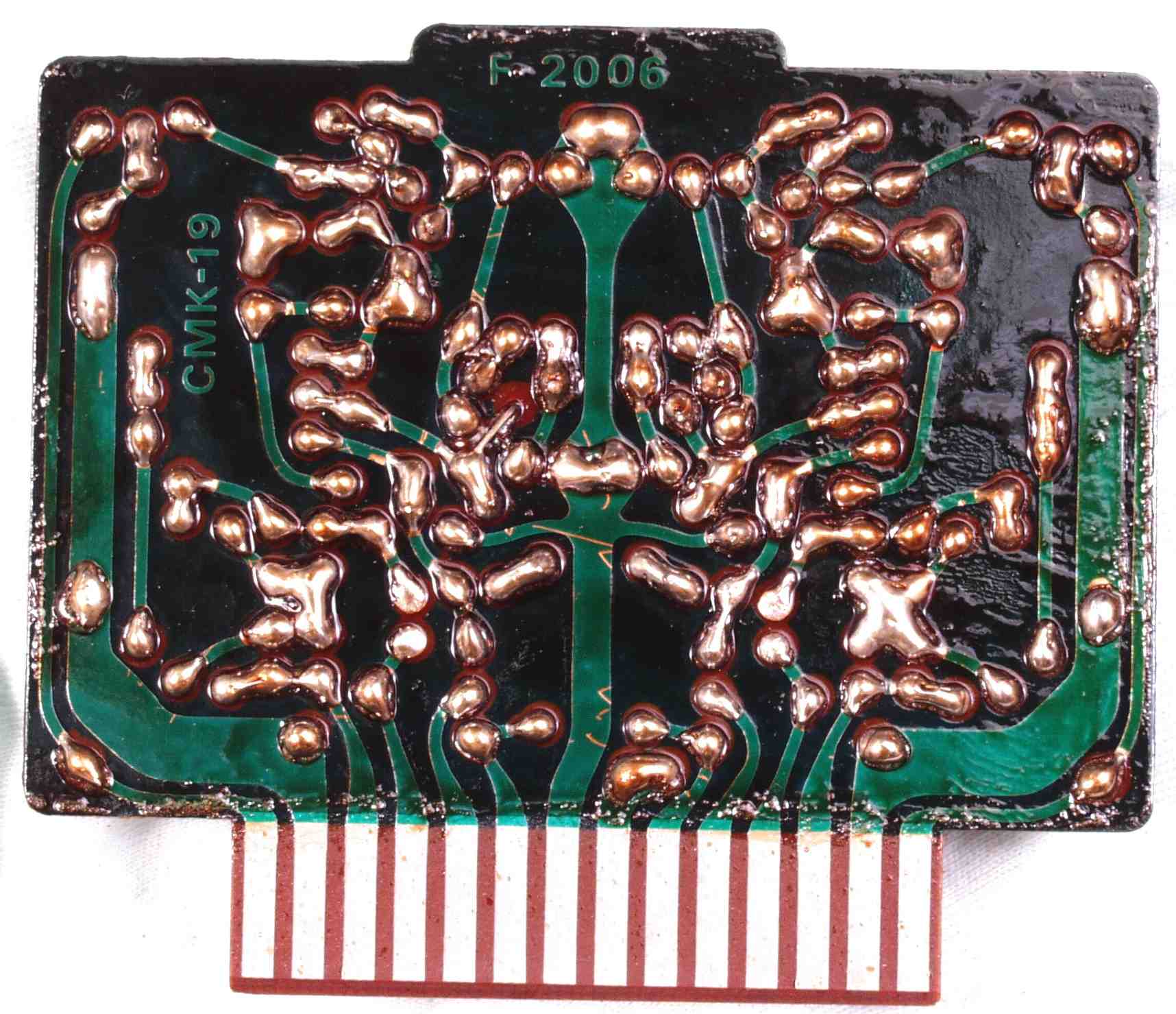

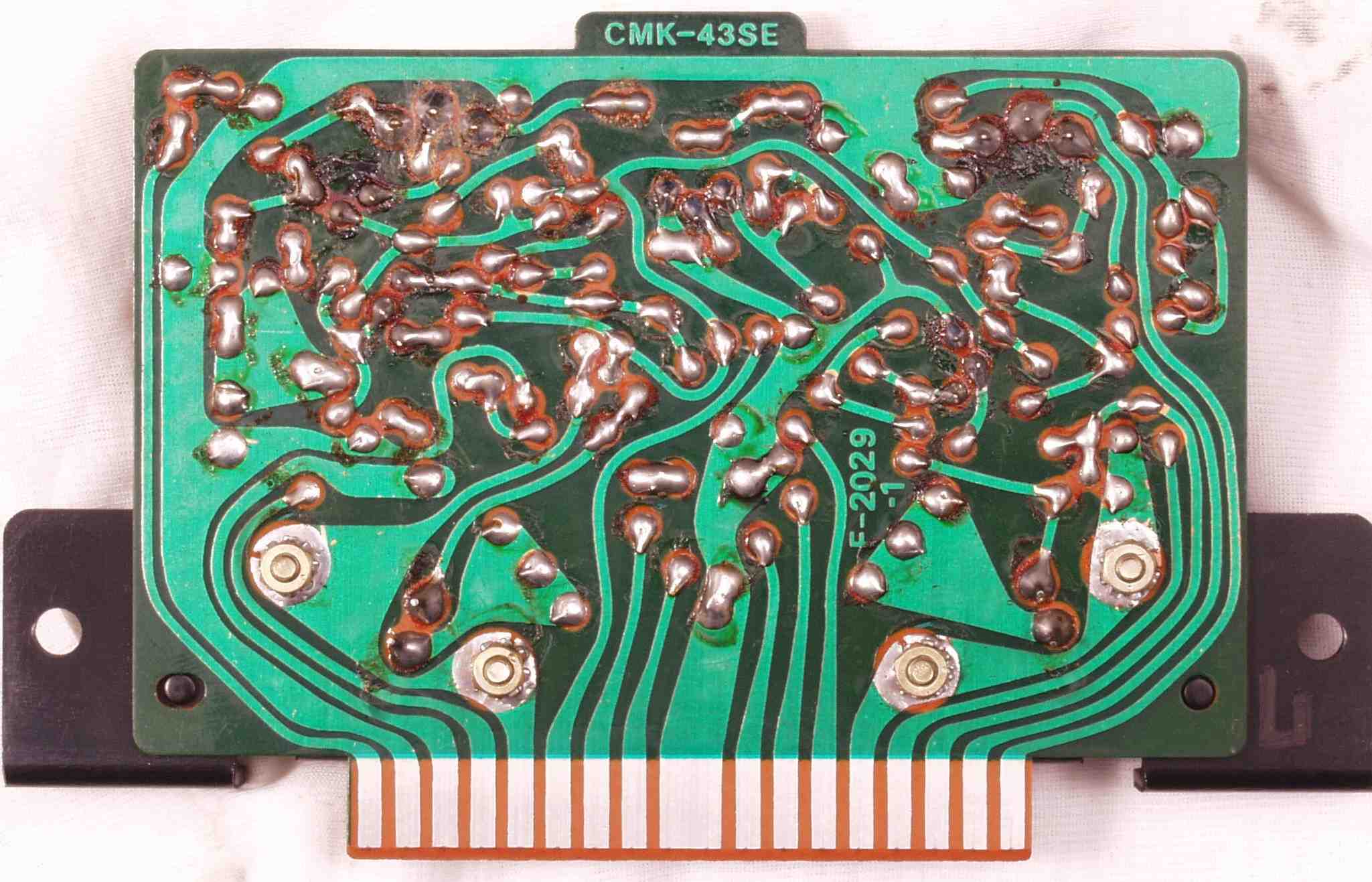

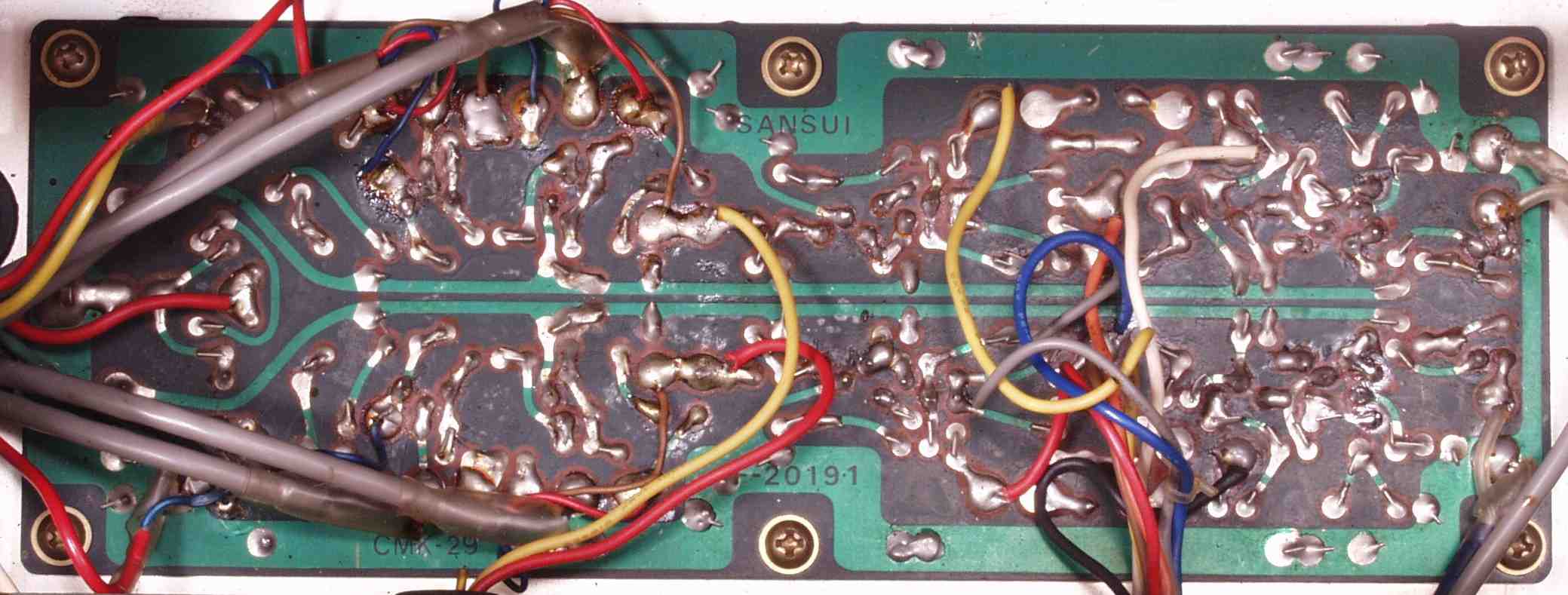

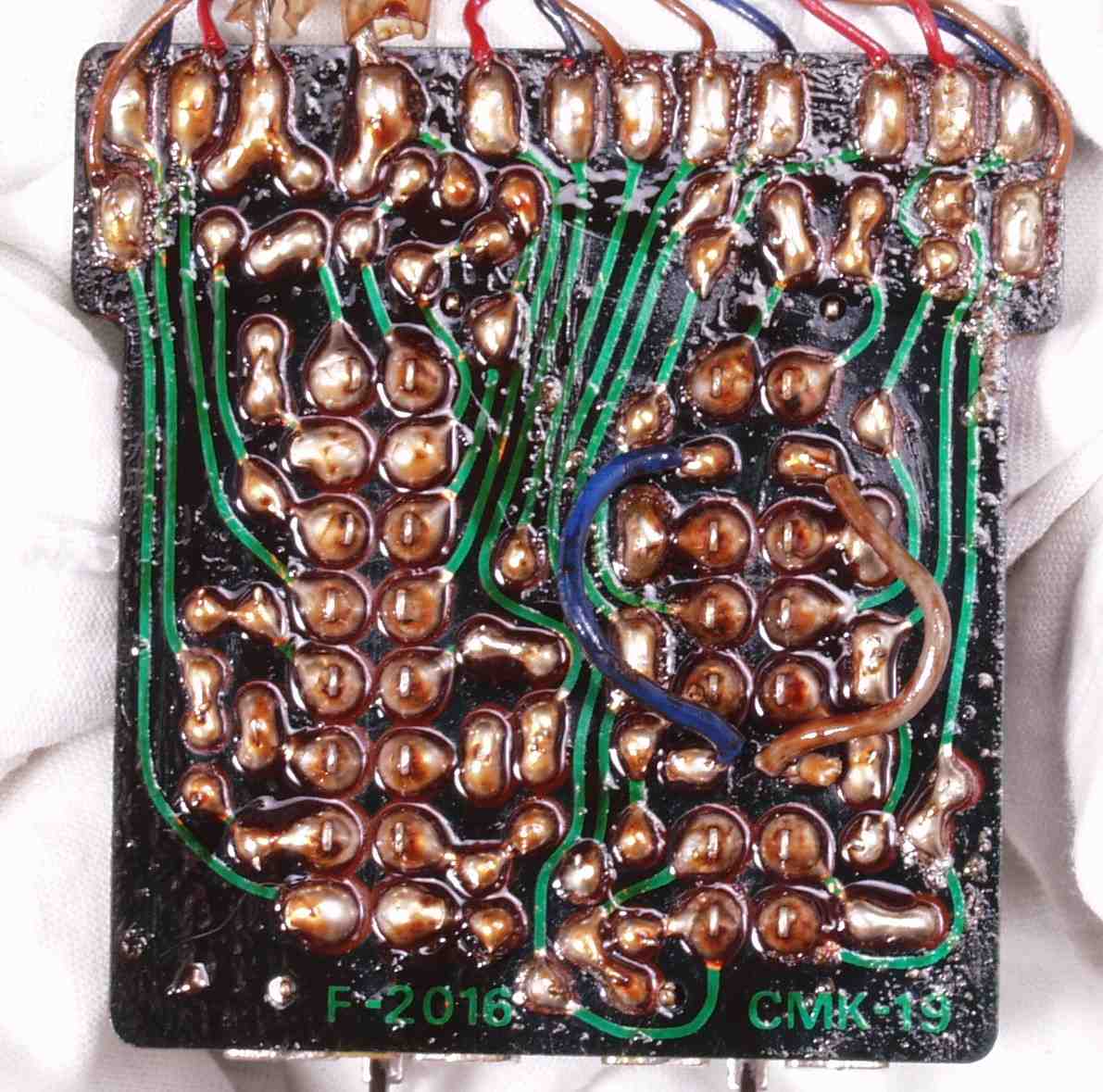

| Ｃ−６C． 修理前 ＥＱ−ＡＭＰ基盤裏 |
 |

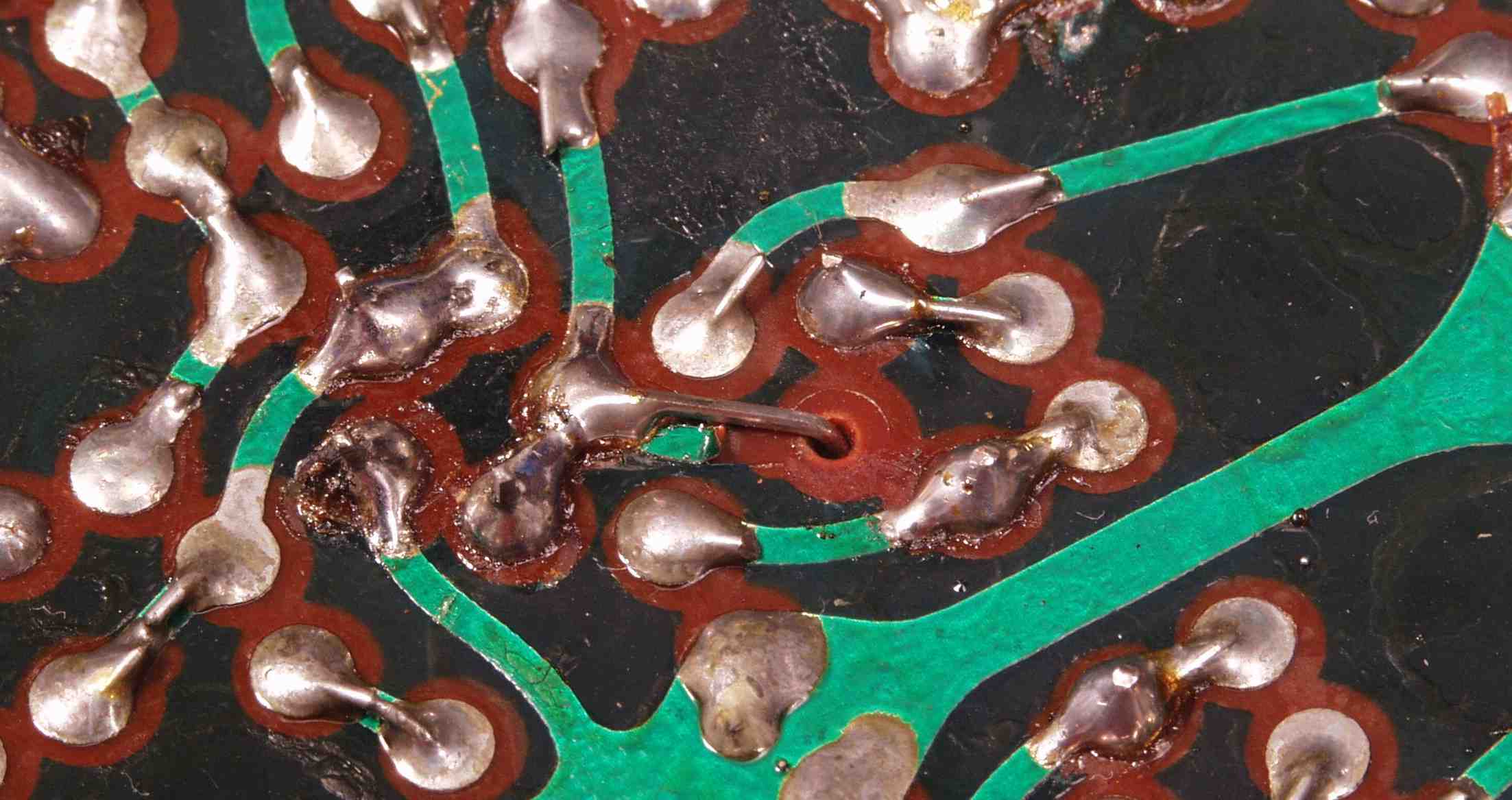

| Ｃ−６C−１． 修理前 ＥＱ−ＡＭＰ基盤裏 銅箔剥離の跡 |
 |

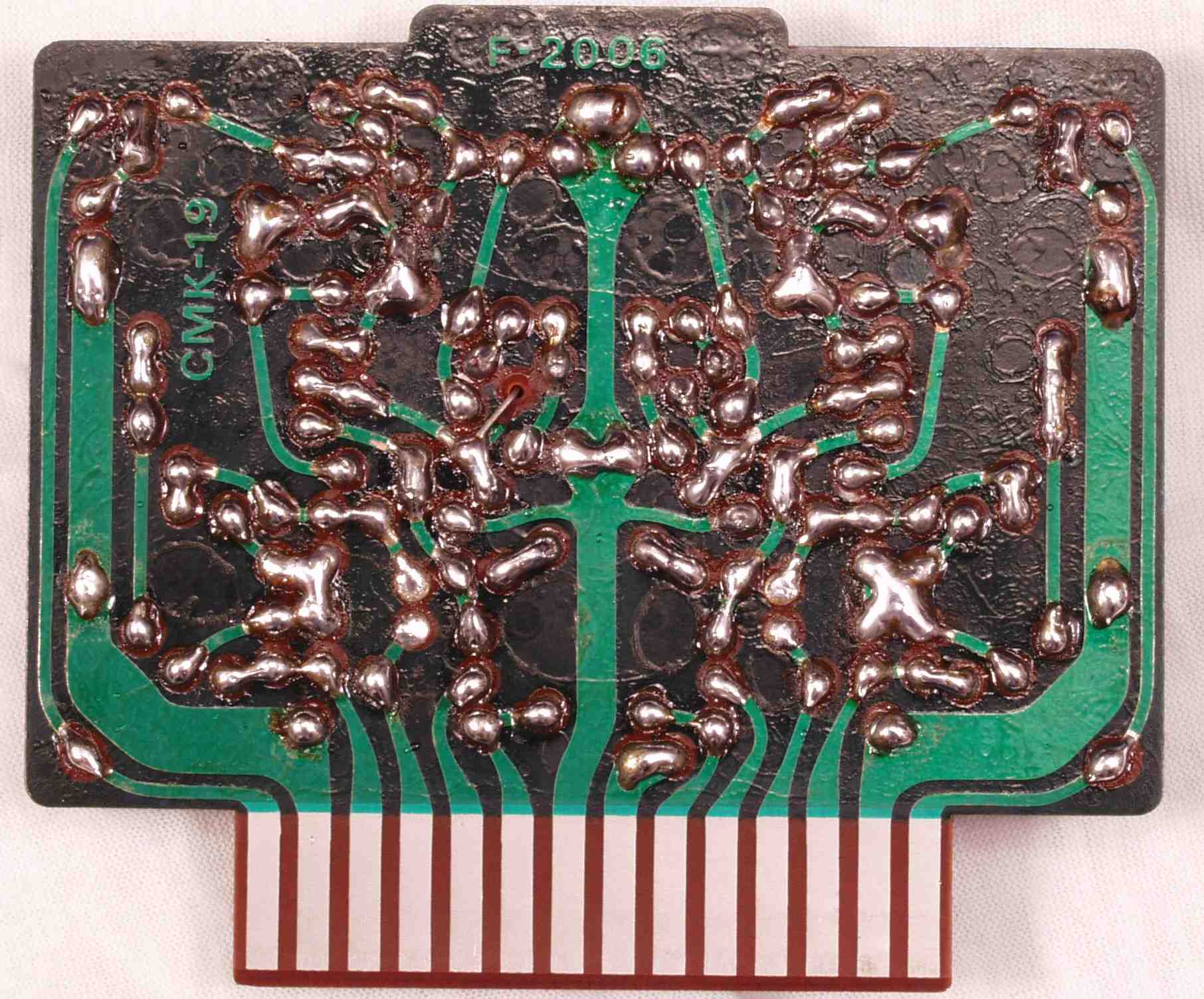

| Ｃ−６D． 修理後（半田補正） ＥＱ−ＡＭＰ基盤裏 全ての半田をやり直す |
 |
| Ｃ−６Ｅ． 完成 Ｌ終段基盤裏 不要なフラックスを取り洗浄後 |
 |

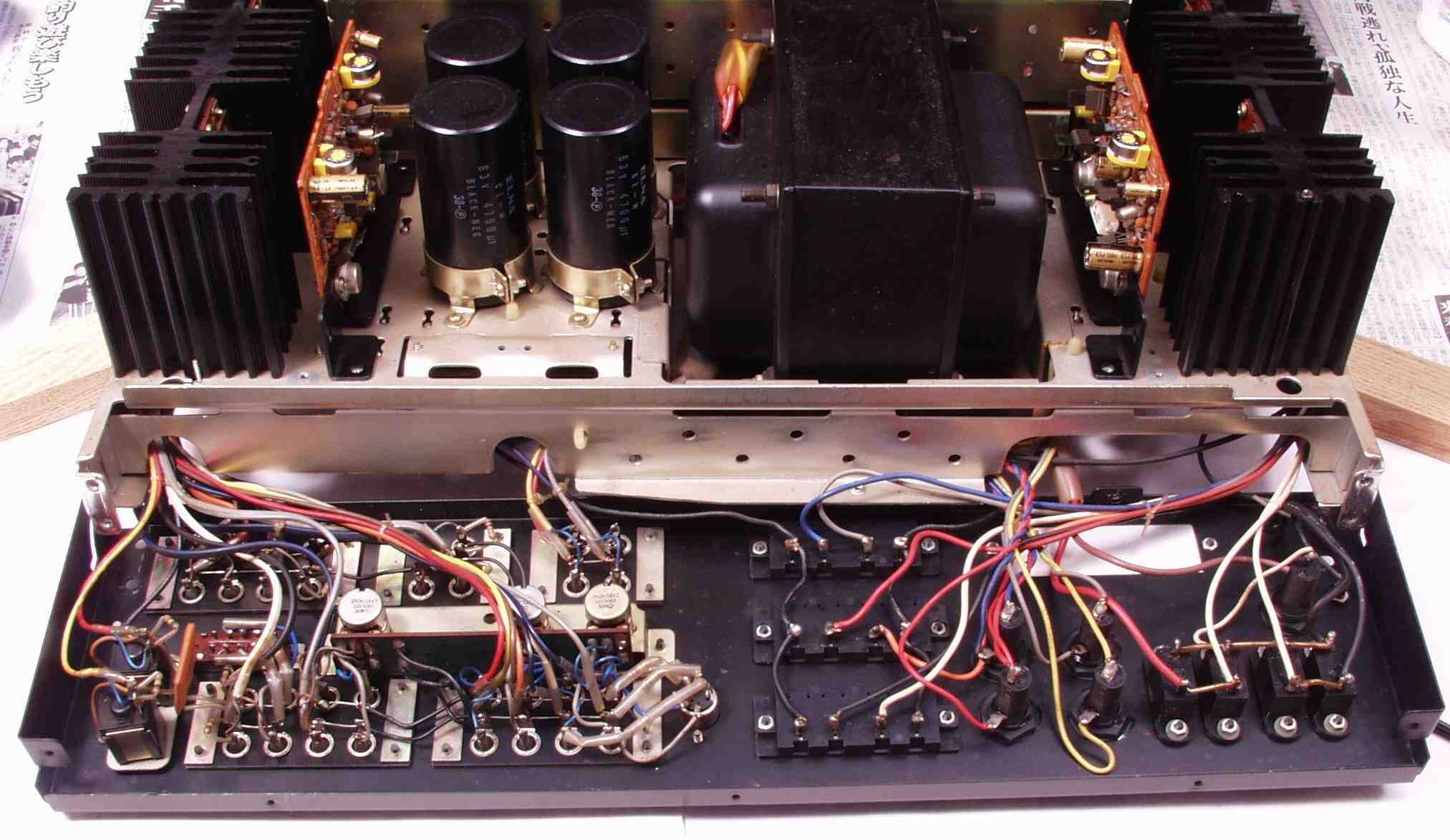

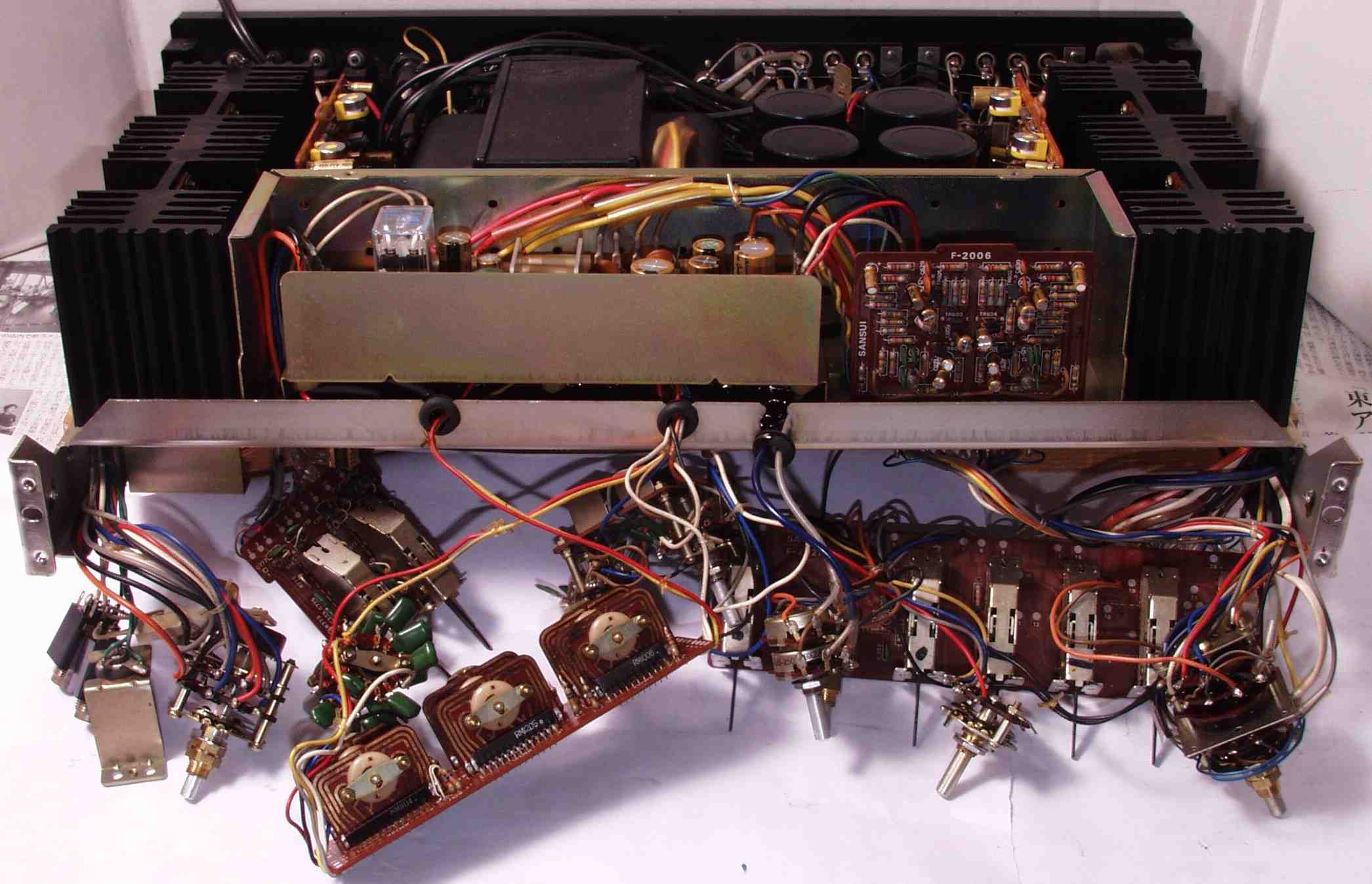

| Ｃ−７． 修理中 前面パネルを外す方が、作業がしやすい |
 |

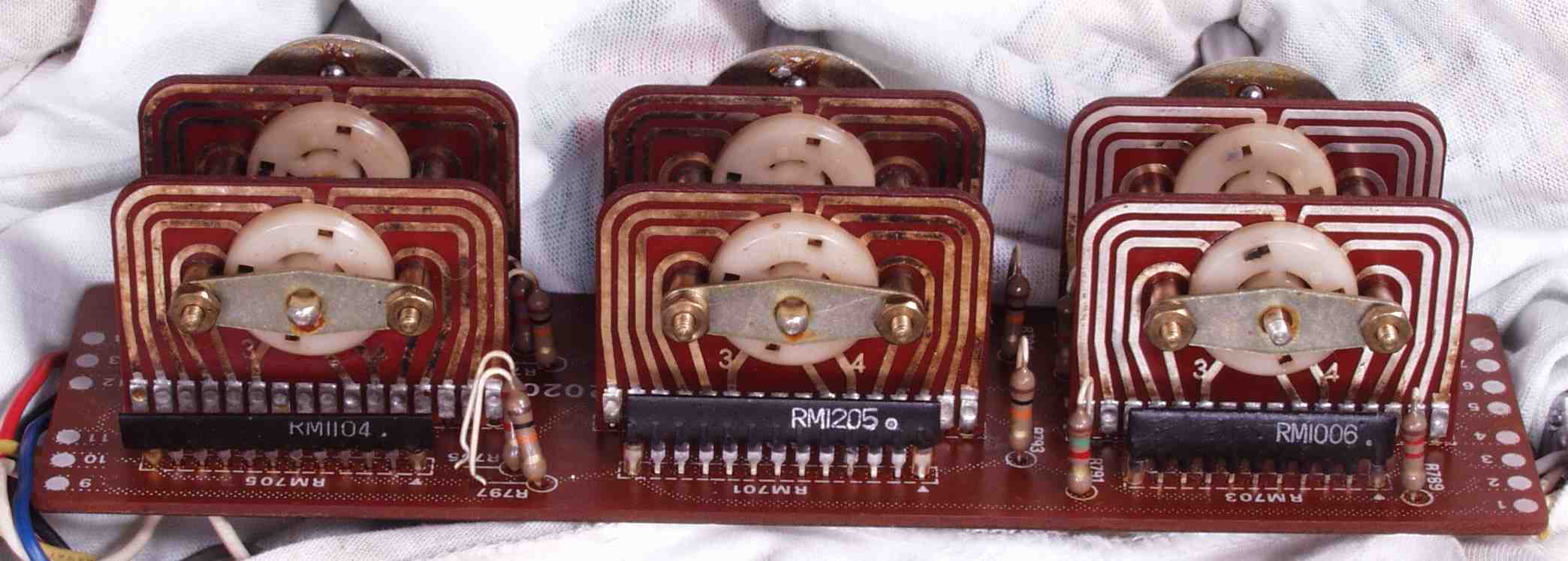

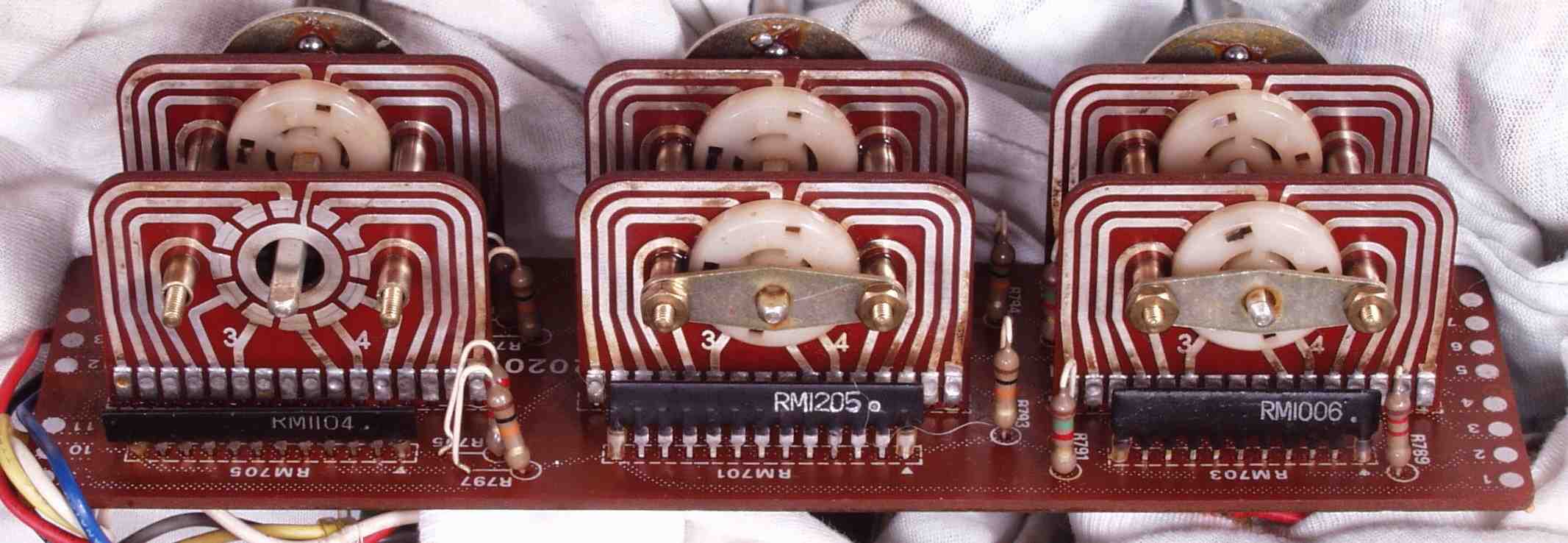

| Ｃ−７Ａ． 修理中 ＴＯＮＥ−ＶＲ基板 右端が清掃後 |
 |
| Ｃ−７Ｂ． 修理中 ＴＯＮＥ−ＶＲ基板 左端が回転子を取った所 |
 |

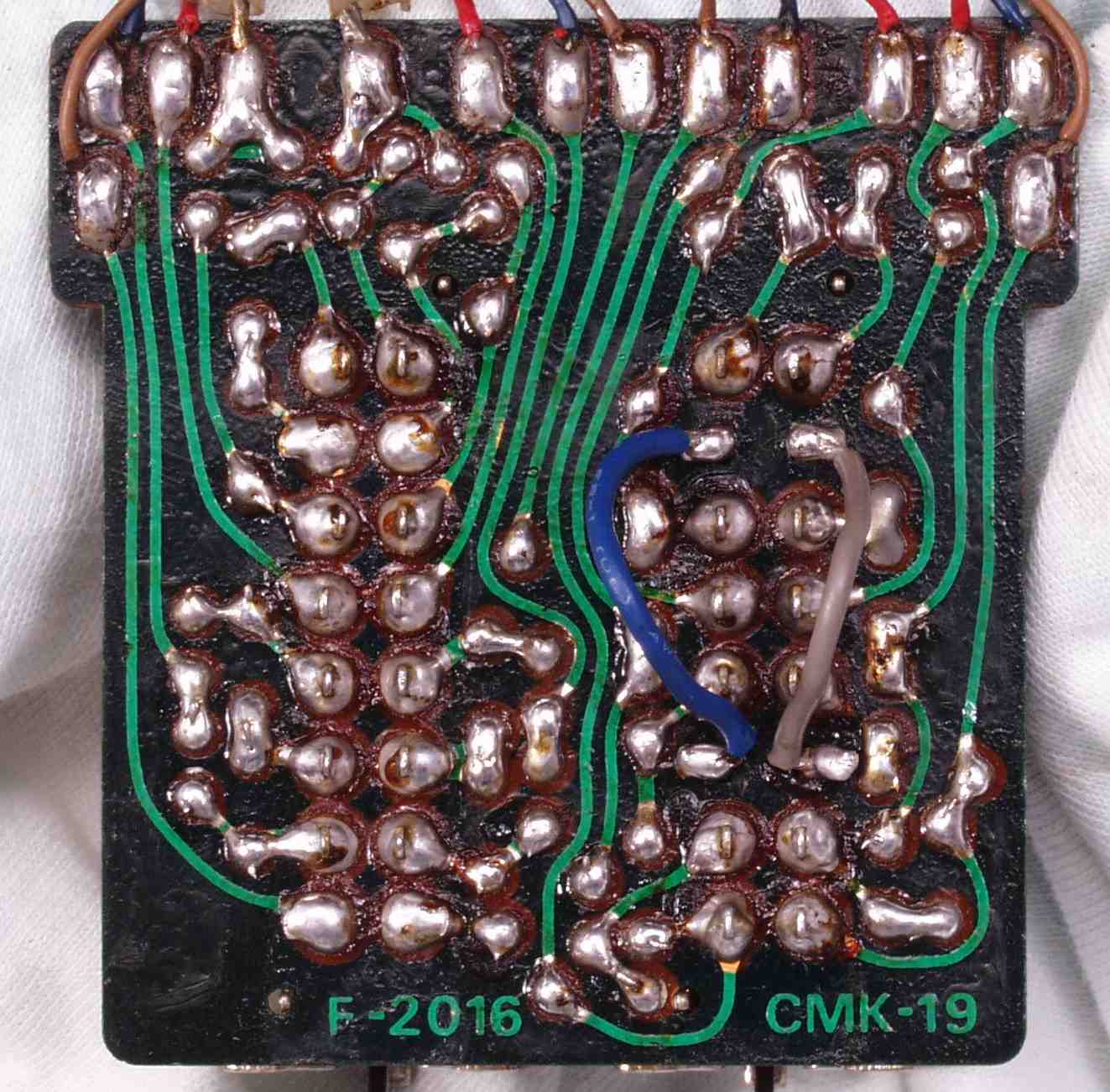

| Ｃ−７Ｃ． 修理前 ＴＯＮＥ−ＶＲ基板裏 |
 |

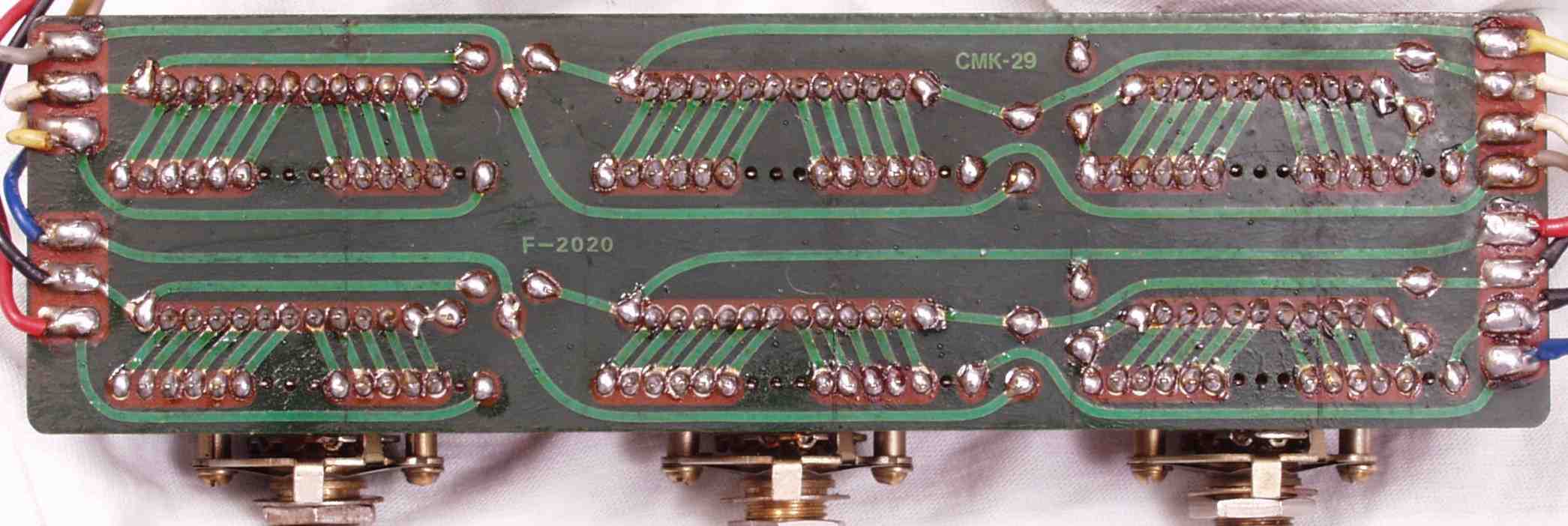

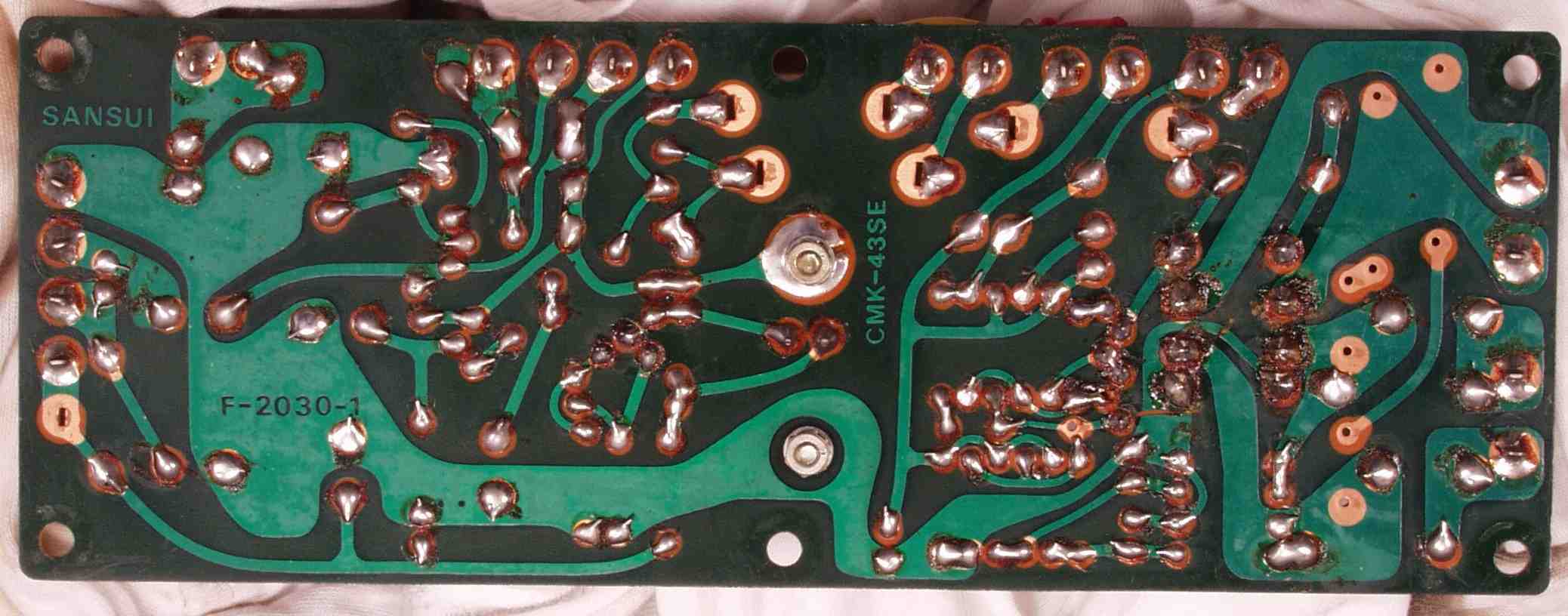

| Ｃ−７Ｄ． 修理（半田補正） ＴＯＮＥ−ＶＲ基板裏 全ての半田をやり直す |
 |
| Ｃ−７Ｅ． 完成ＴＯＮＥ−ＶＲ基板裏 洗浄後 |
 |

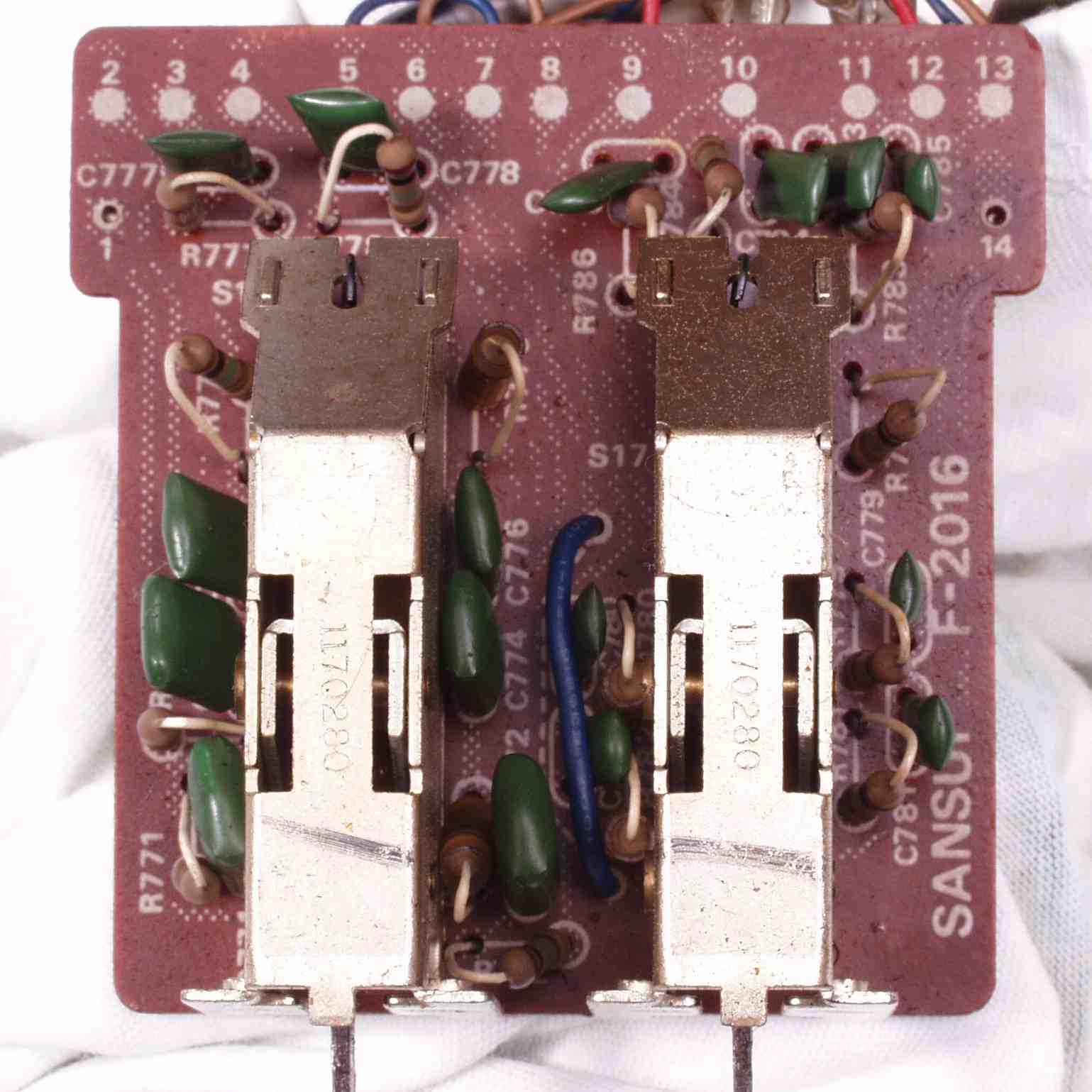

| Ｃ−８Ａ． 修理前 ＳＷ基板 |
 |

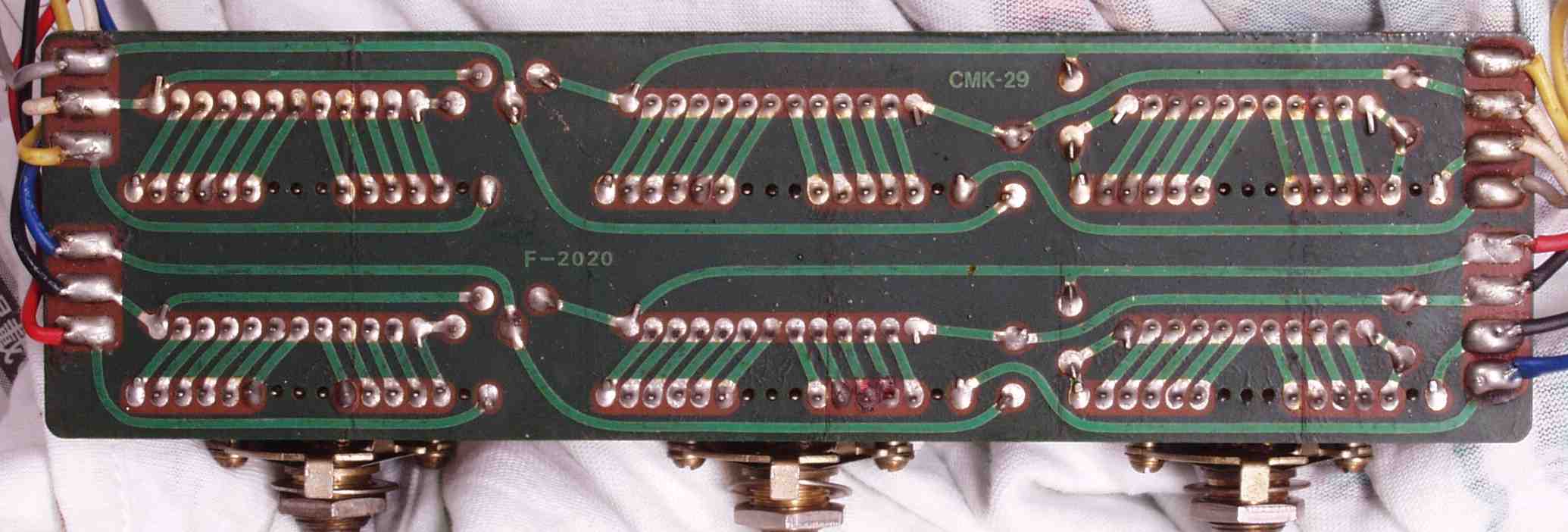

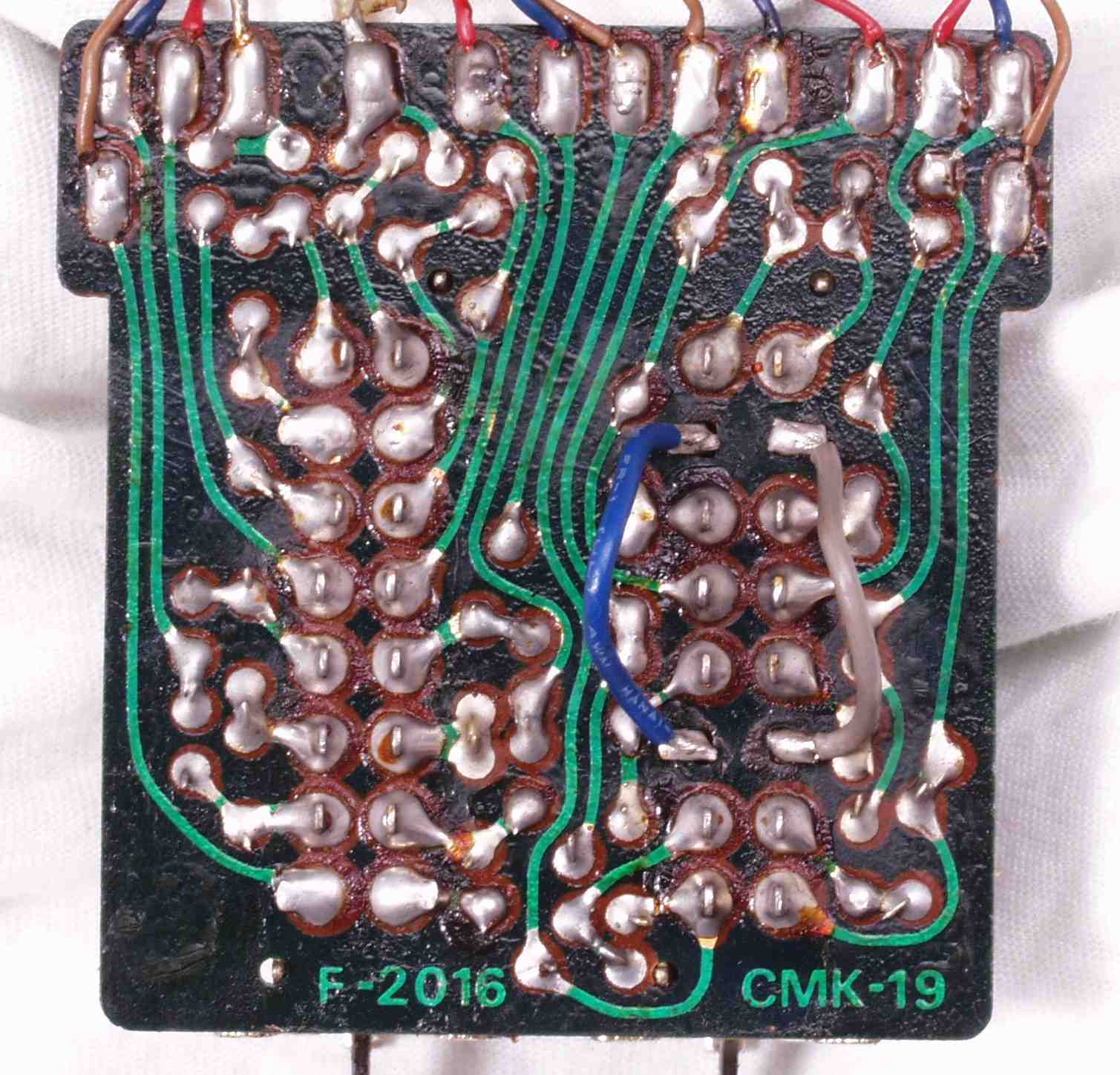

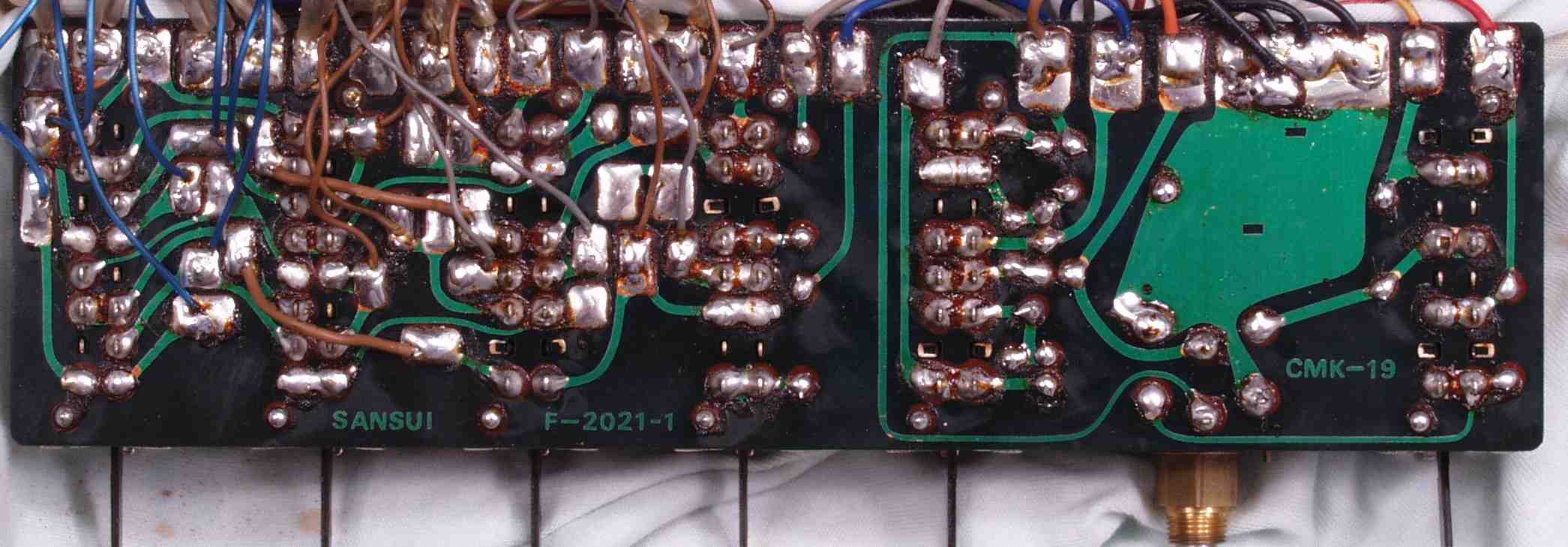

| Ｃ−８Ｂ． 修理前 ＳＷ基板裏、手付けなので劣化は非常に少ない |
 |

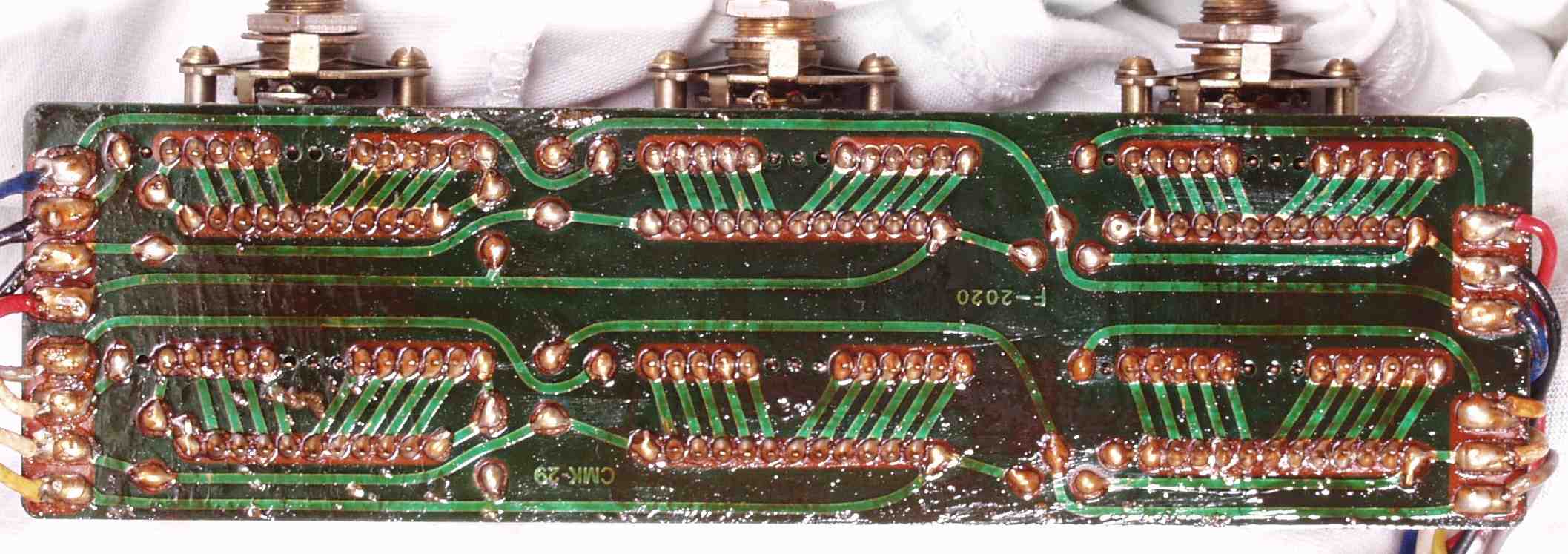

| Ｃ−８Ｃ． 修理（半田補正）後 ＳＷ基板裏 全ての半田をやり直す |
 |
| Ｃ−８Ｄ． 完成ＳＷ基板裏 洗浄後 |
 |

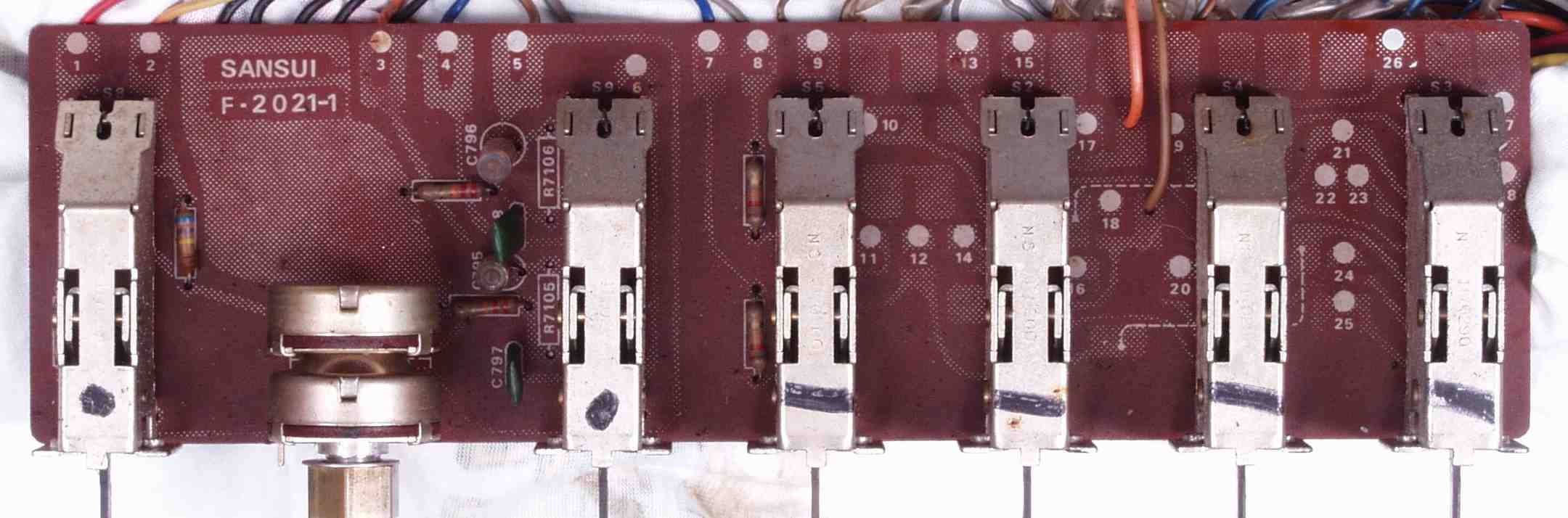

| Ｃ−９Ａ． 修理前 ＦＩＬＴＥＲＳ−ＳＷ基板 |
 |

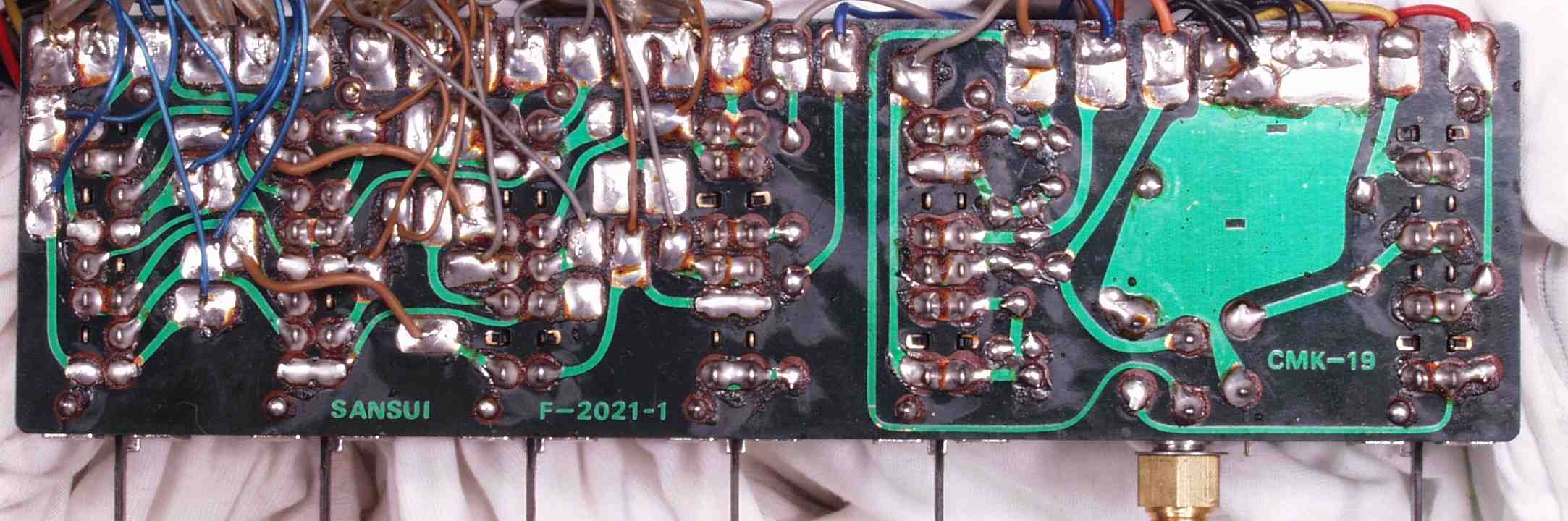

| Ｃ−９Ｂ． 修理前 ＦＩＬＴＥＲＳ−ＳＷ基板裏 |
 |
| Ｃ−９Ｃ． 修理（半田補正） ＦＩＬＴＥＲＳ−ＳＷ基板裏 全ての半田をやり直す |
 |
| Ｃ−９Ｄ． 完成ＦＩＬＴＥＲＳ−ＳＷ基板裏 洗浄後 |
 |

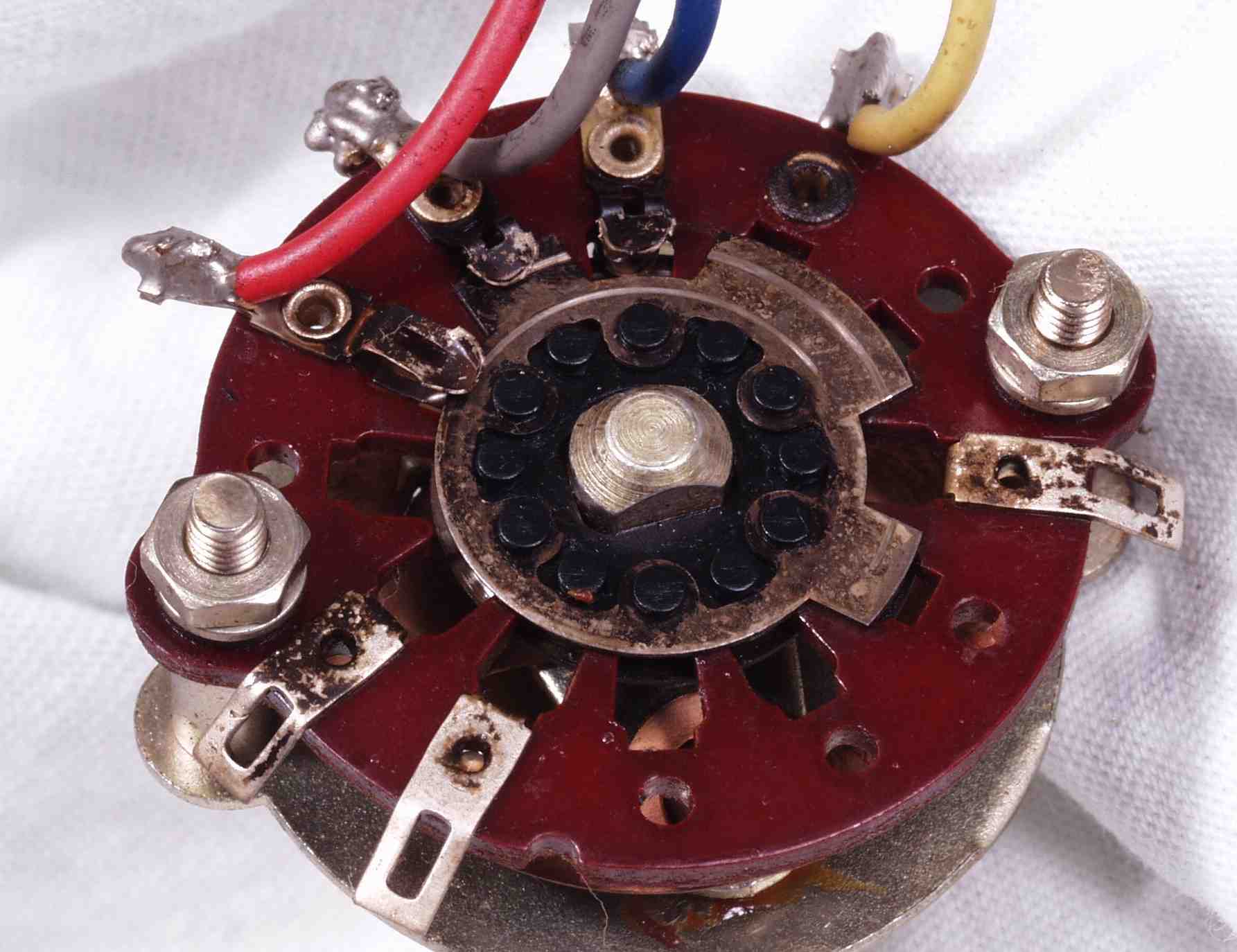

| Ｃ−ＡＡ． 修理前 Ｍｏｄｅ−ＳＷの接点 |
 |

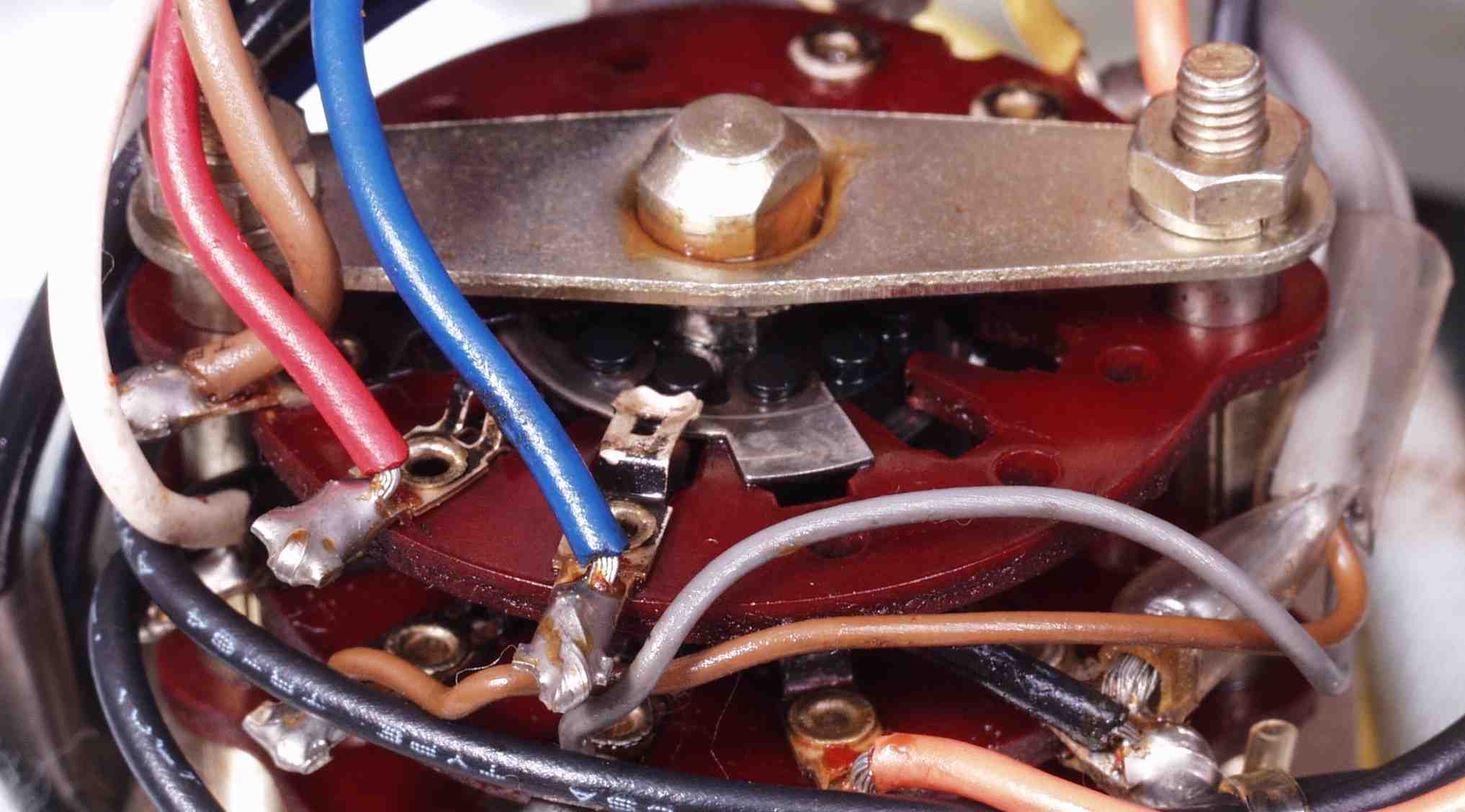

| Ｃ−ＡＢ． 修理後 Ｍｏｄｅ−ＳＷの接点、一般的な接点復活材ではこの程度です |
 |

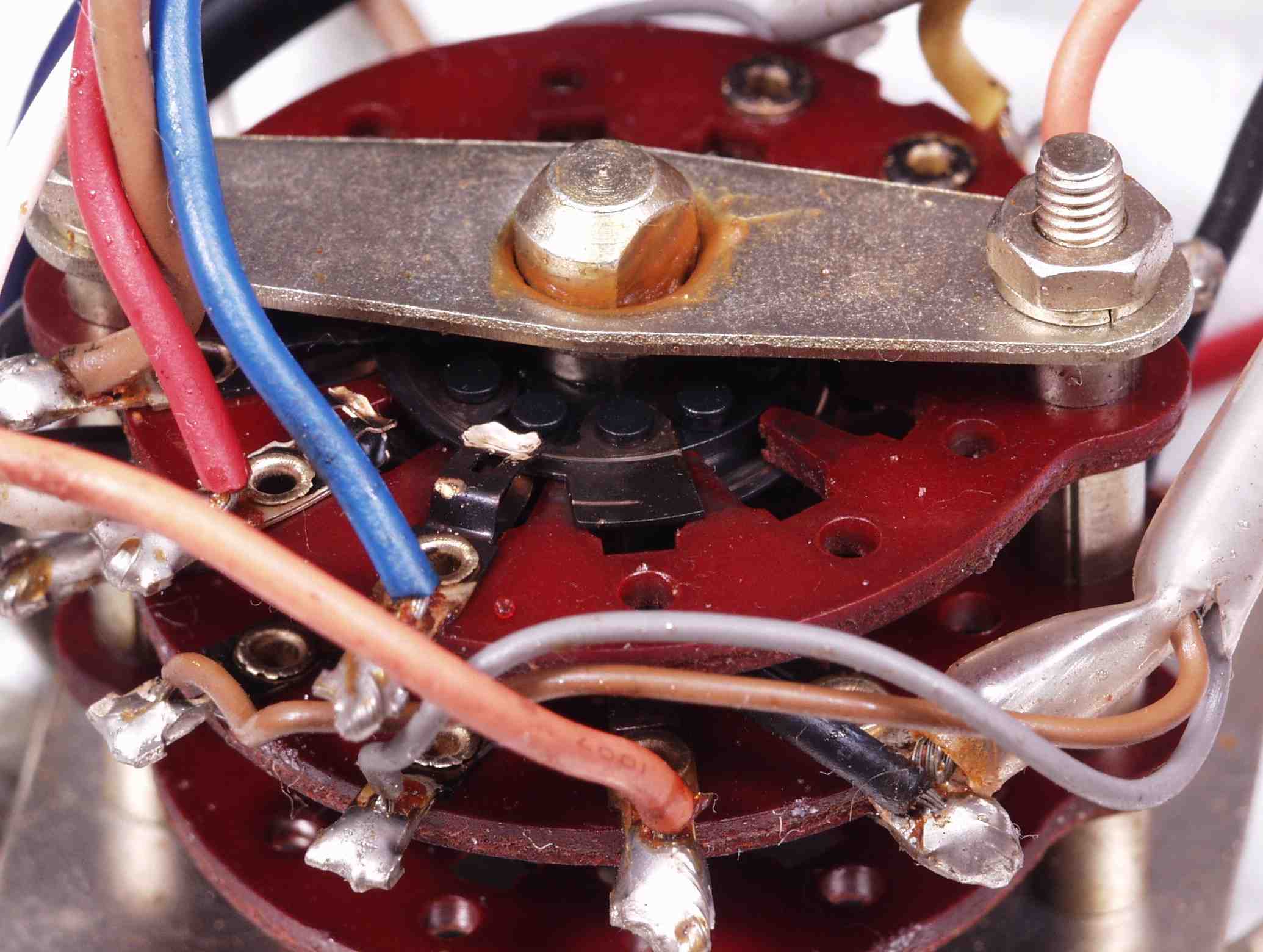

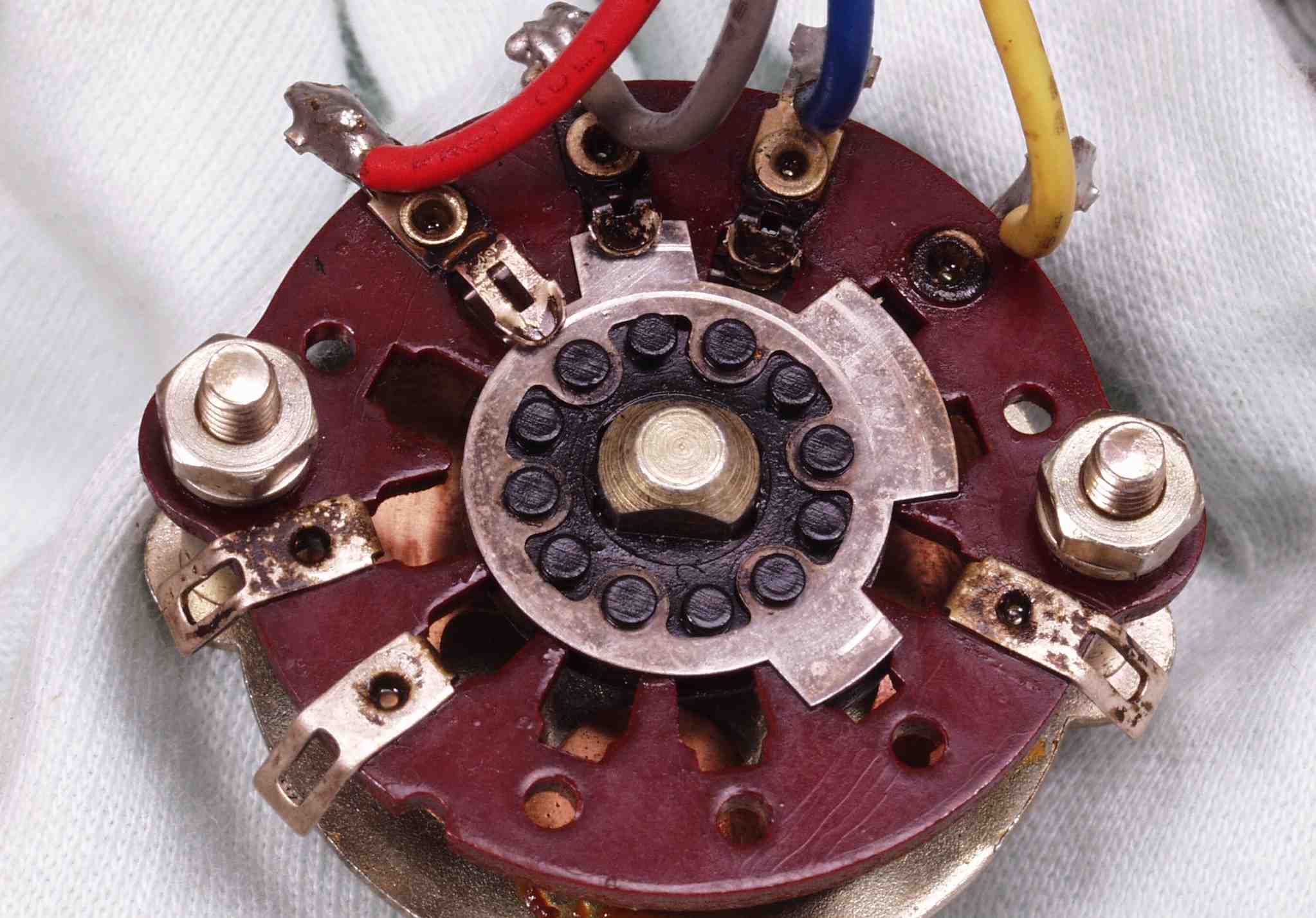

| Ｃ−ＢＡ． 修理前 ＳＥＬＥＣＴＯＲ−ＳＷの接点 |
 |
| Ｃ−ＢＢ． 修理後 ＳＥＬＥＣＴＯＲ−ＳＷの接点 |
 |

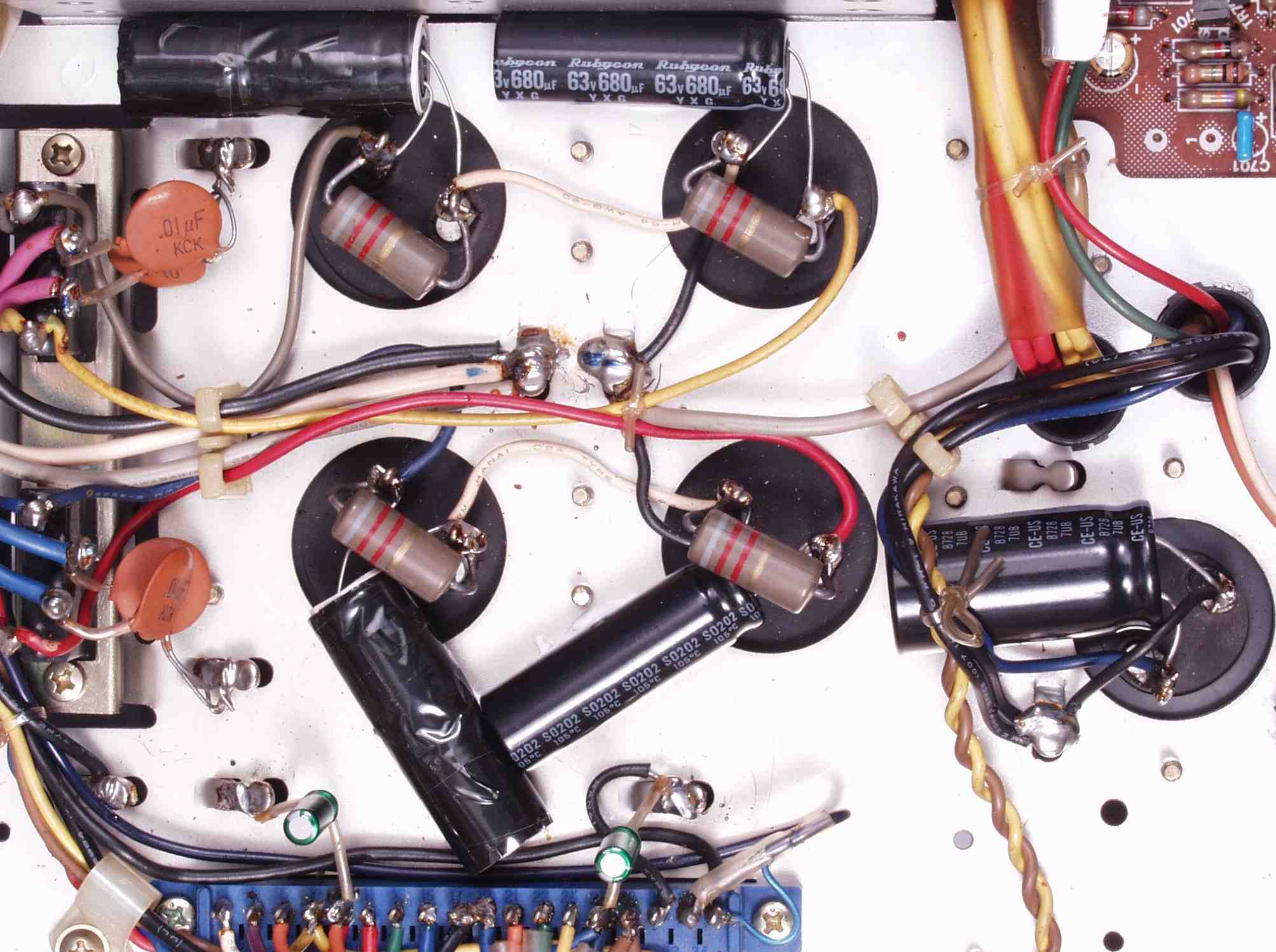

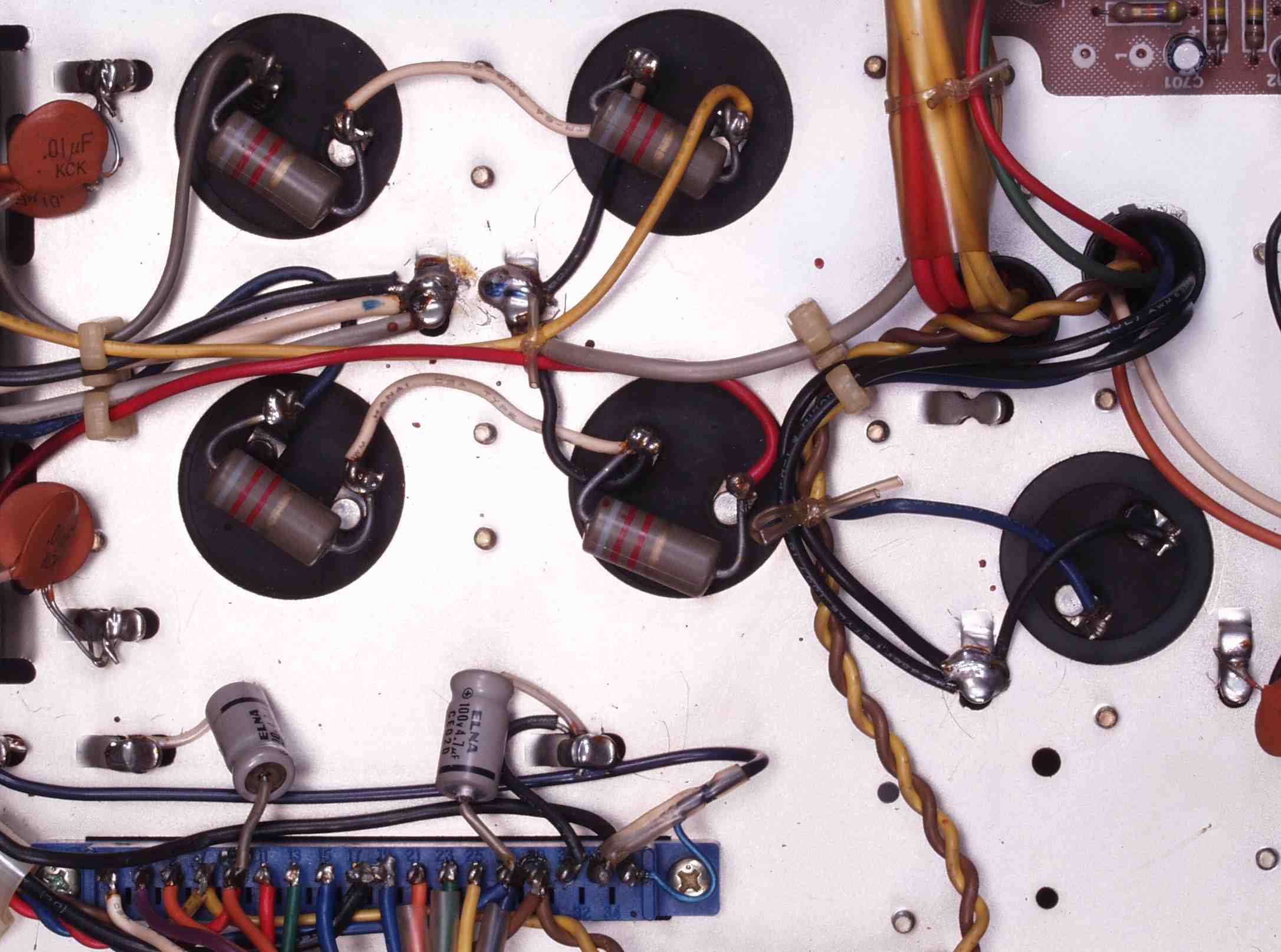

| Ｃ−ＤＡ． 修理前 電解コンデンサー周り |
 |
| Ｃ−ＤＢ． 修理後 電解コンデンサー周り 電解コンデンサー７個、経年変化を考慮して増強する |
 |

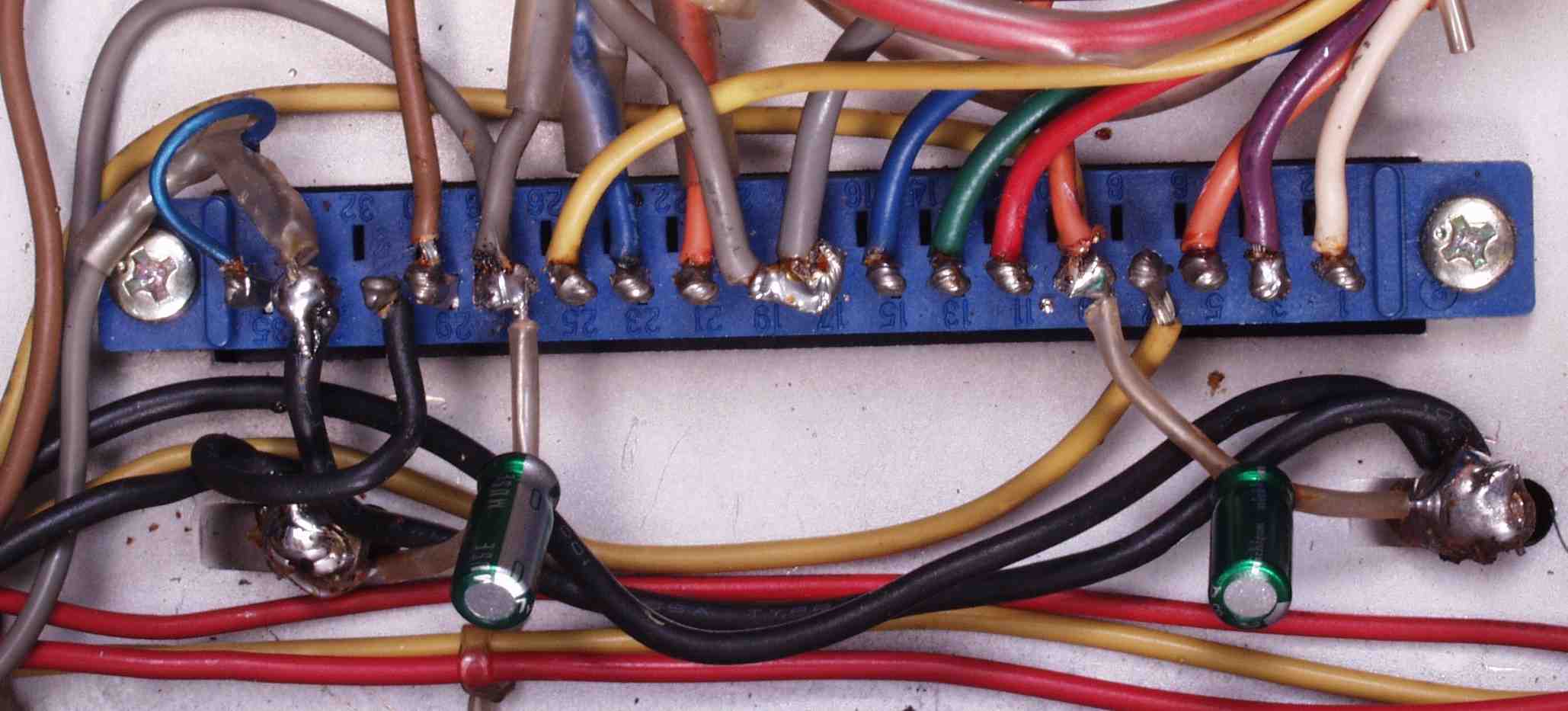

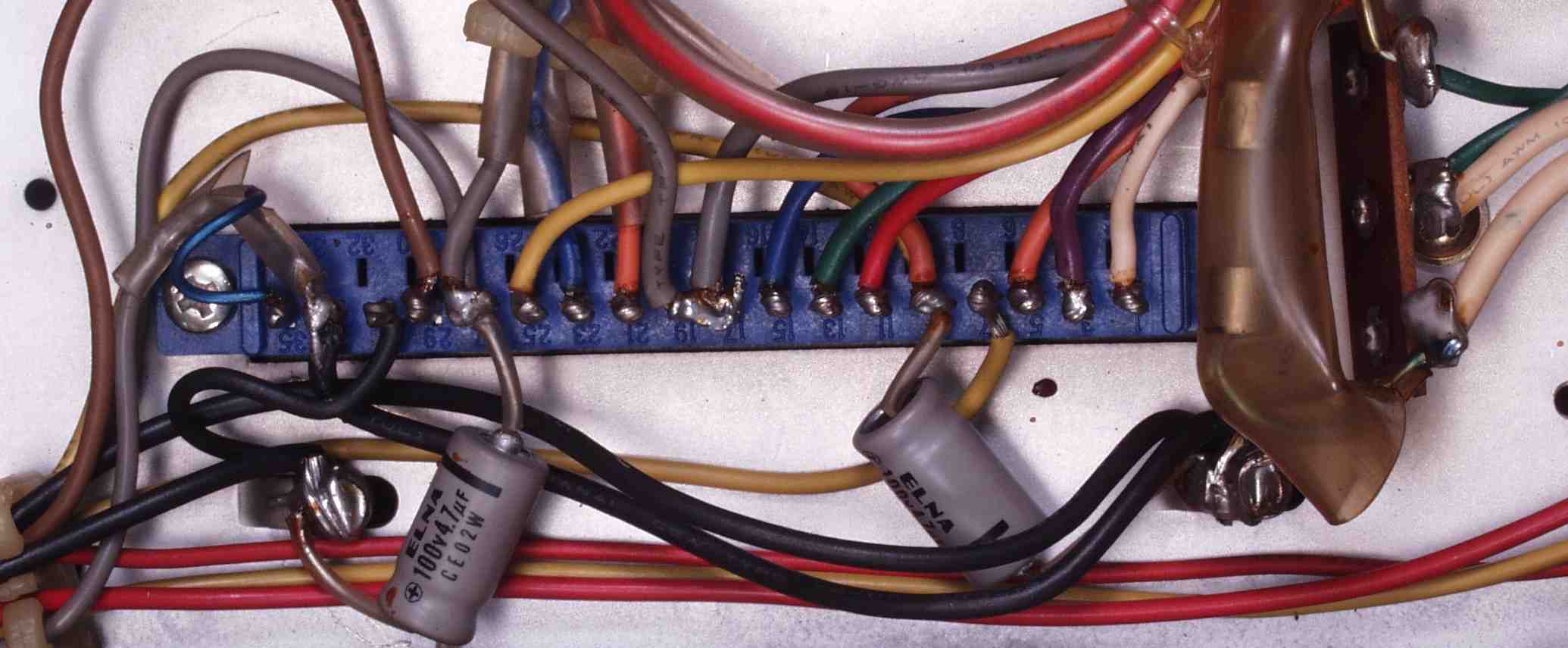

| Ｃ−ＤＣ． 修理前 左メイン基板コネクター周り |
 |
| Ｃ−ＤＤ． 修理後 左メイン基板コネクター周り 電解コンデンサー２個交換 |
 |

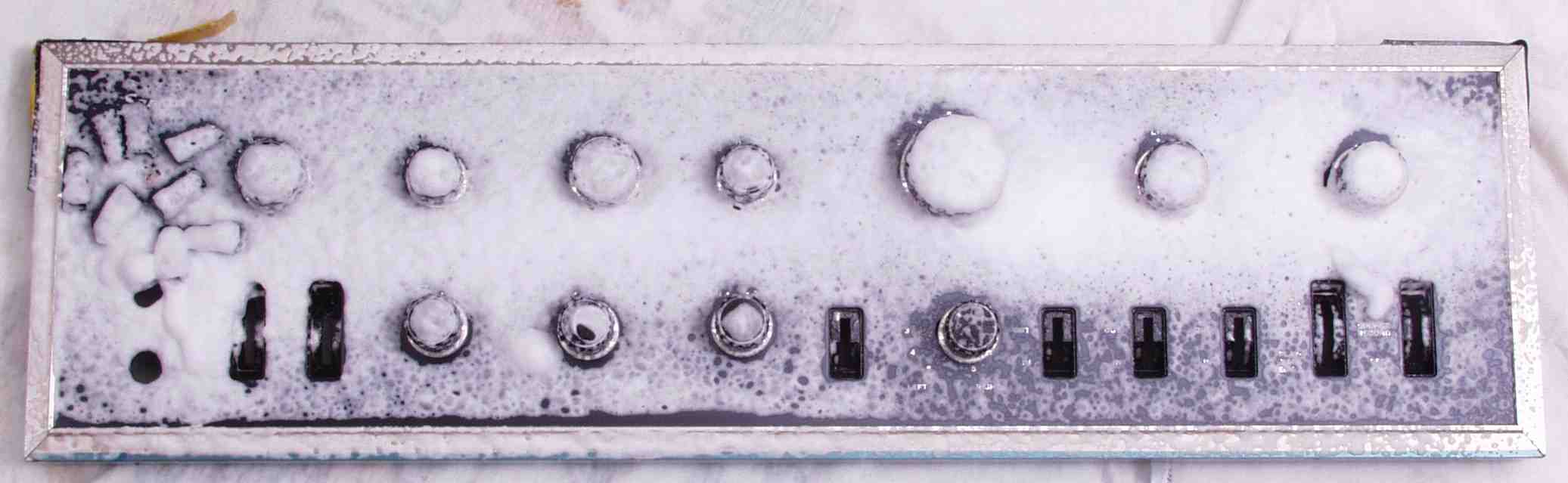

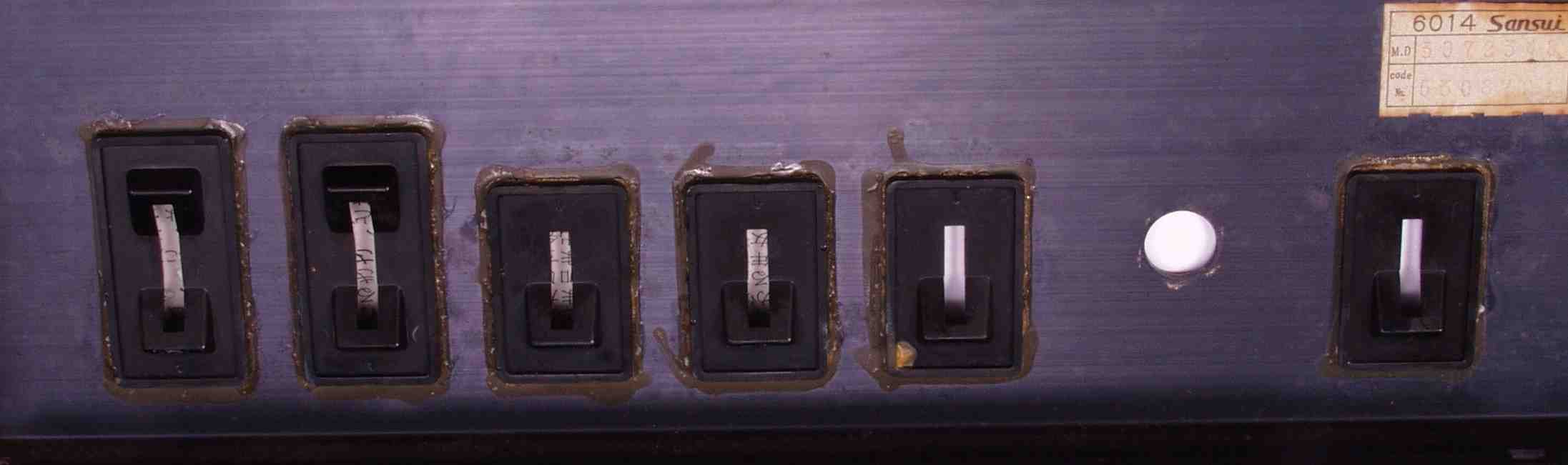

| Ｃ−ＥＡ． パネル清掃 |
 |
| Ｃ−ＥＢ． パネル裏 接着材を流し込んで置く |
 |
| Ｃ−Ｆ． 後パネルを外し、ハンダ補正中 |
 |

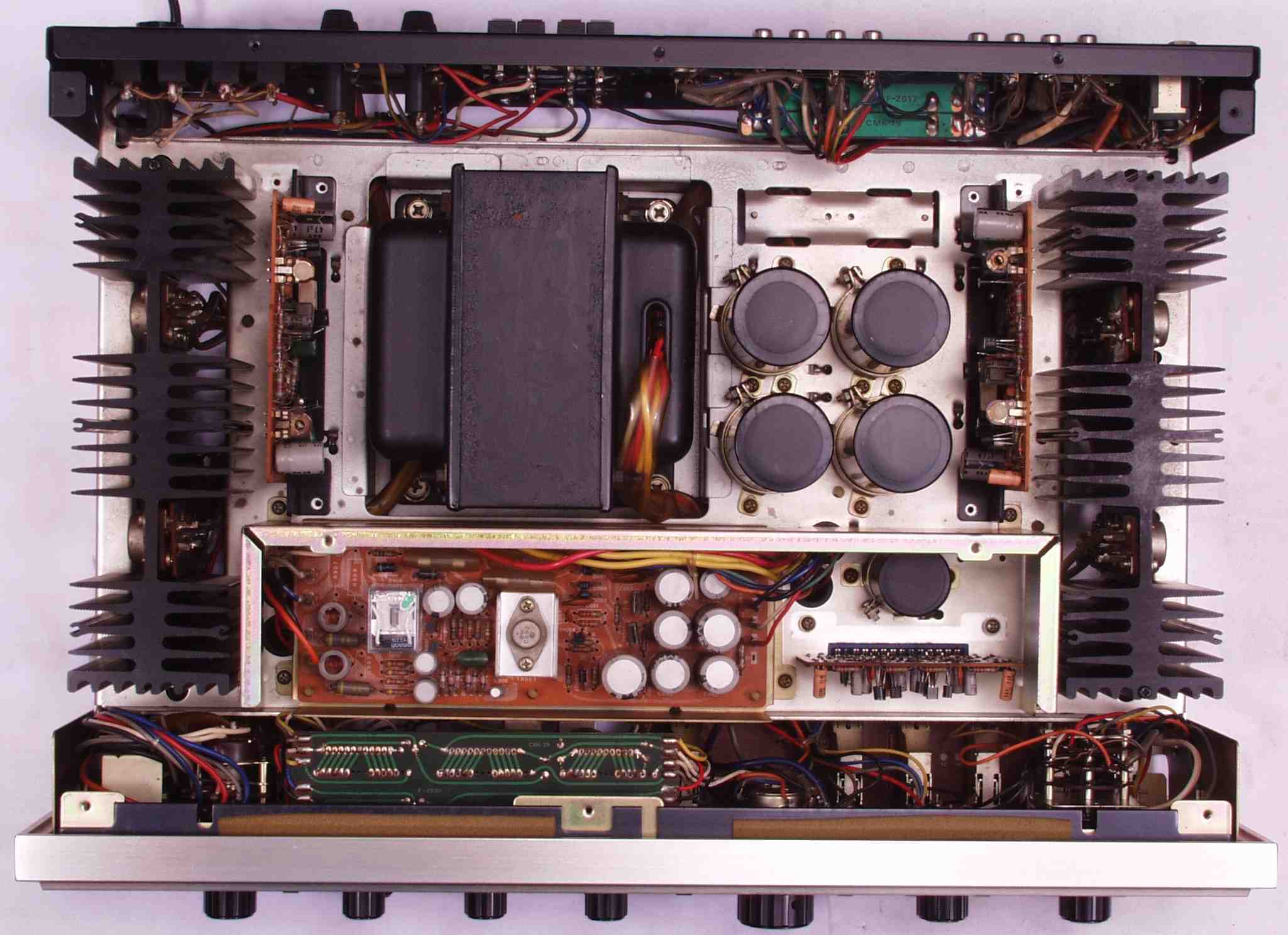

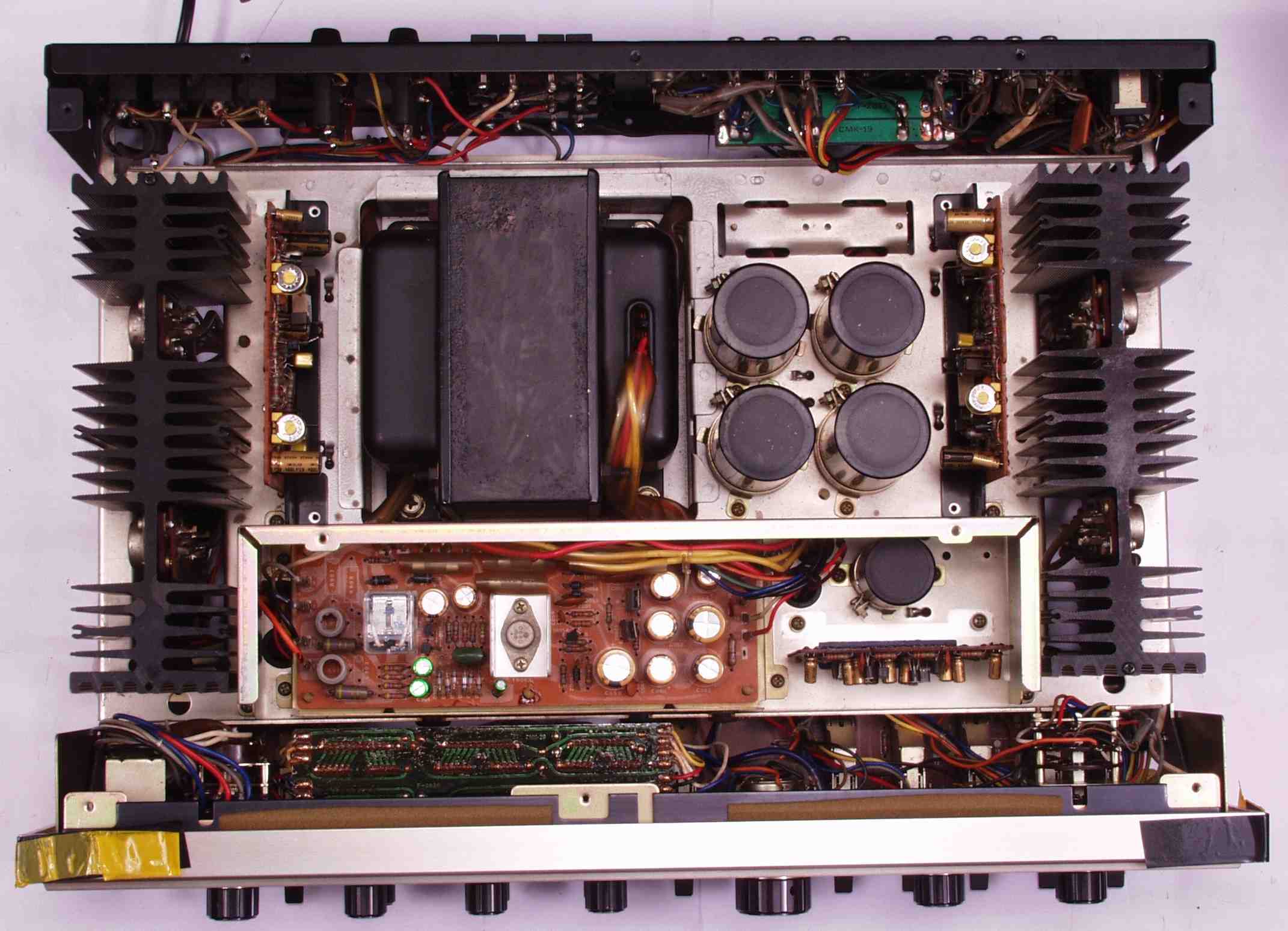

| Ｃ−ＧＡ． 修理前 上から見る |
|
| Ｃ−ＧＢ． 修理後 上から見る |
 |

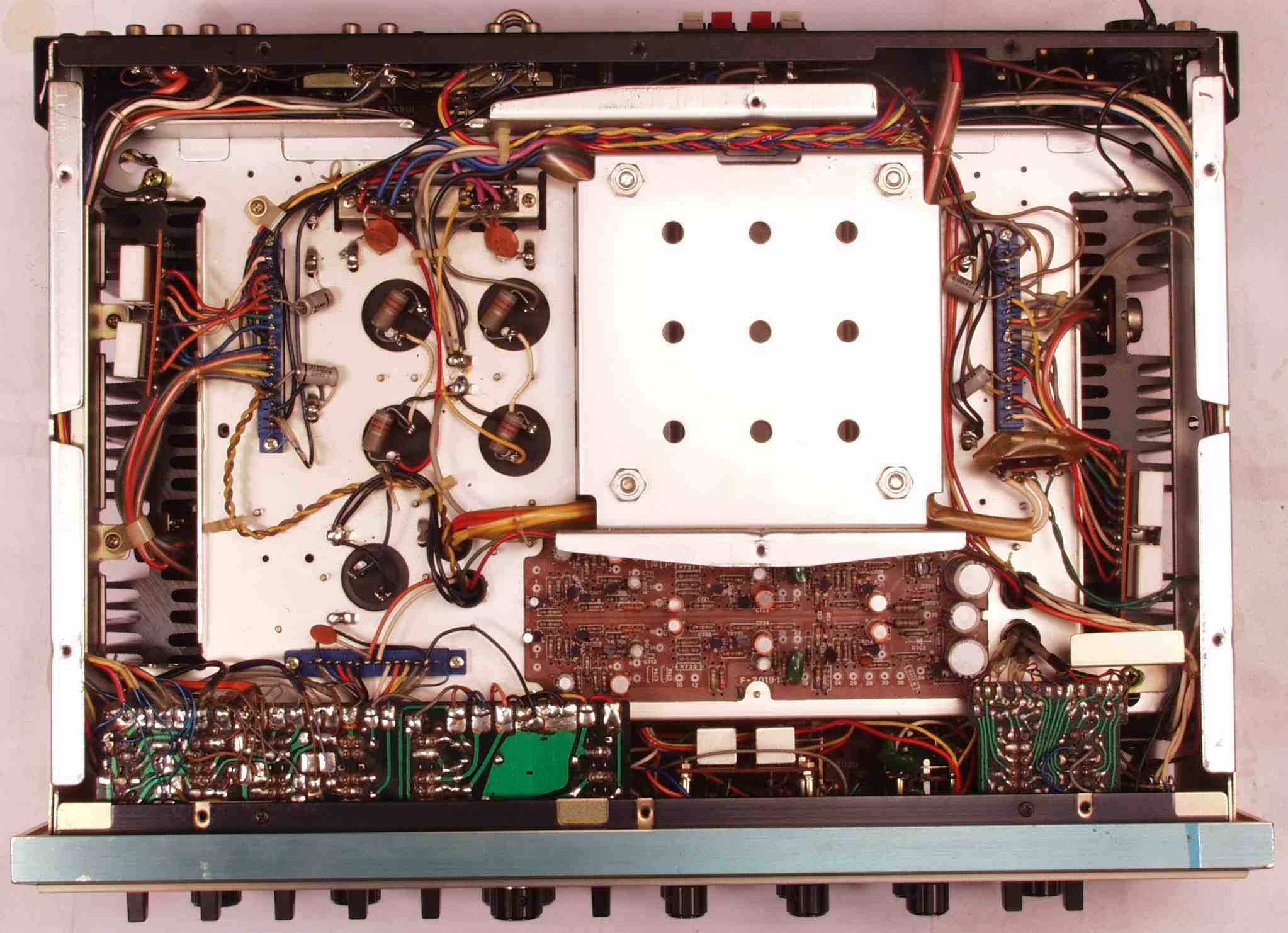

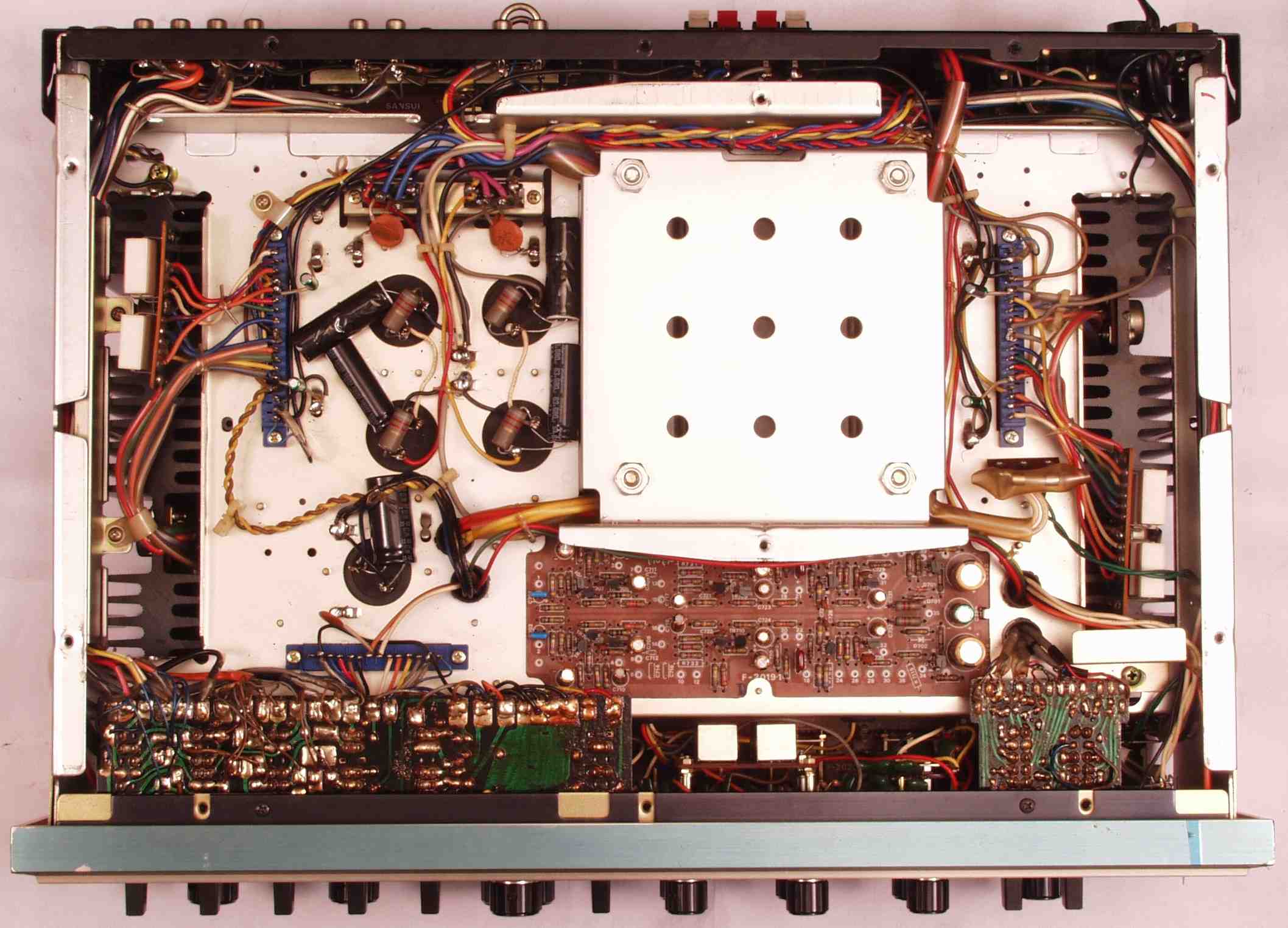

| Ｃ−ＧＣ． 修理前 下から見る |
|
| Ｃ−ＧＤ． 修理後 下から見る |
 |

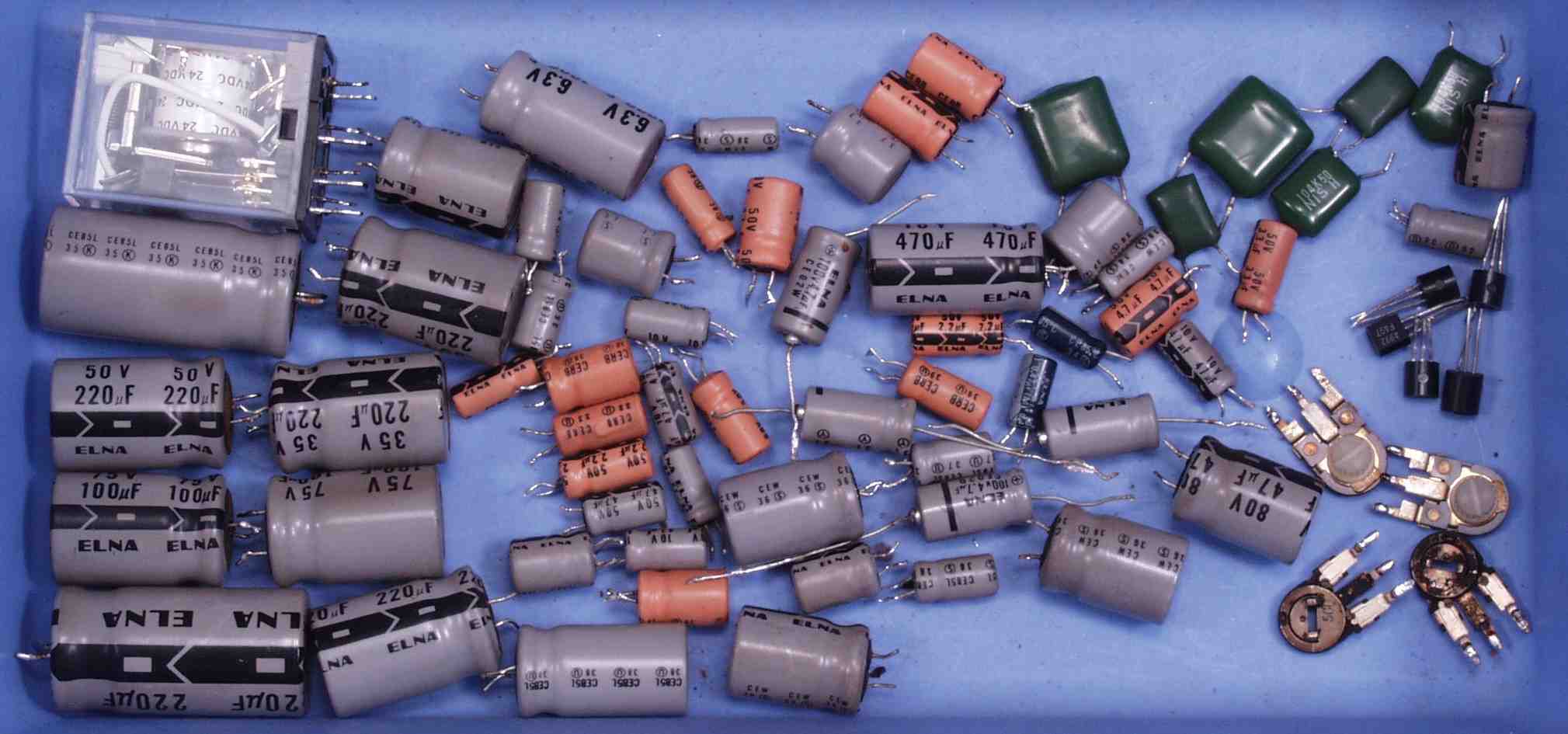

| Ｃ−Ｈ． 交換部品 |
 |

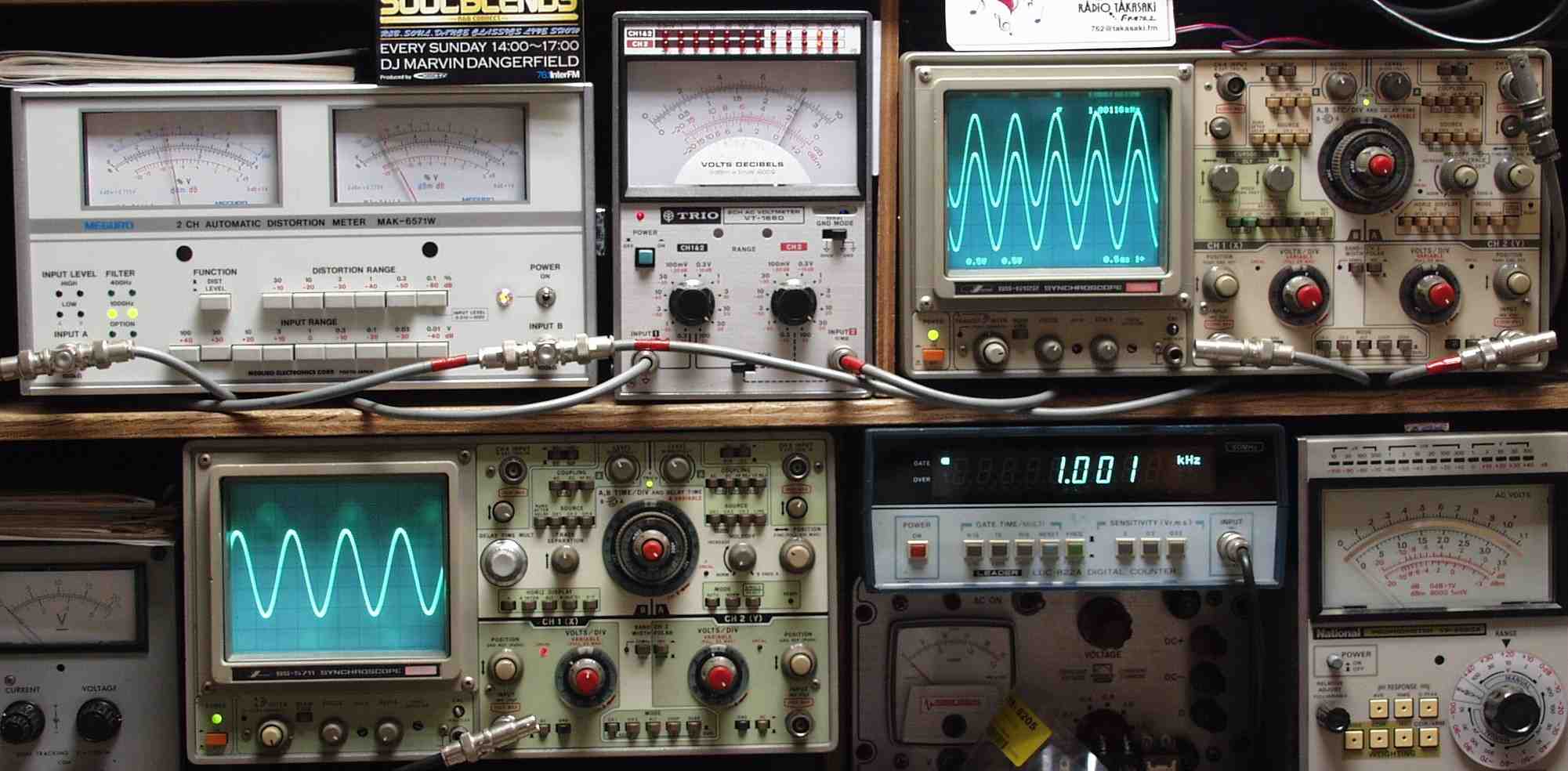

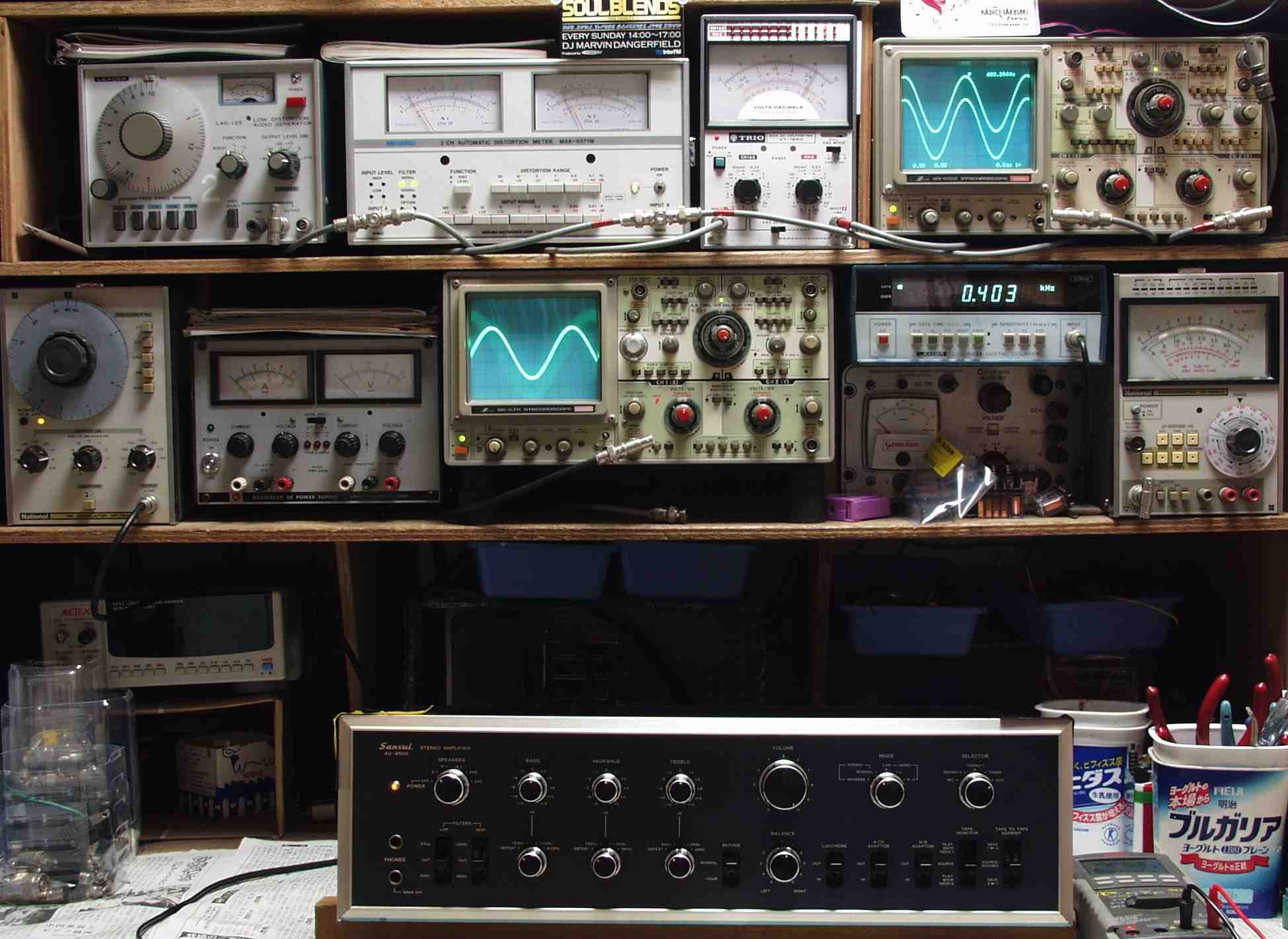

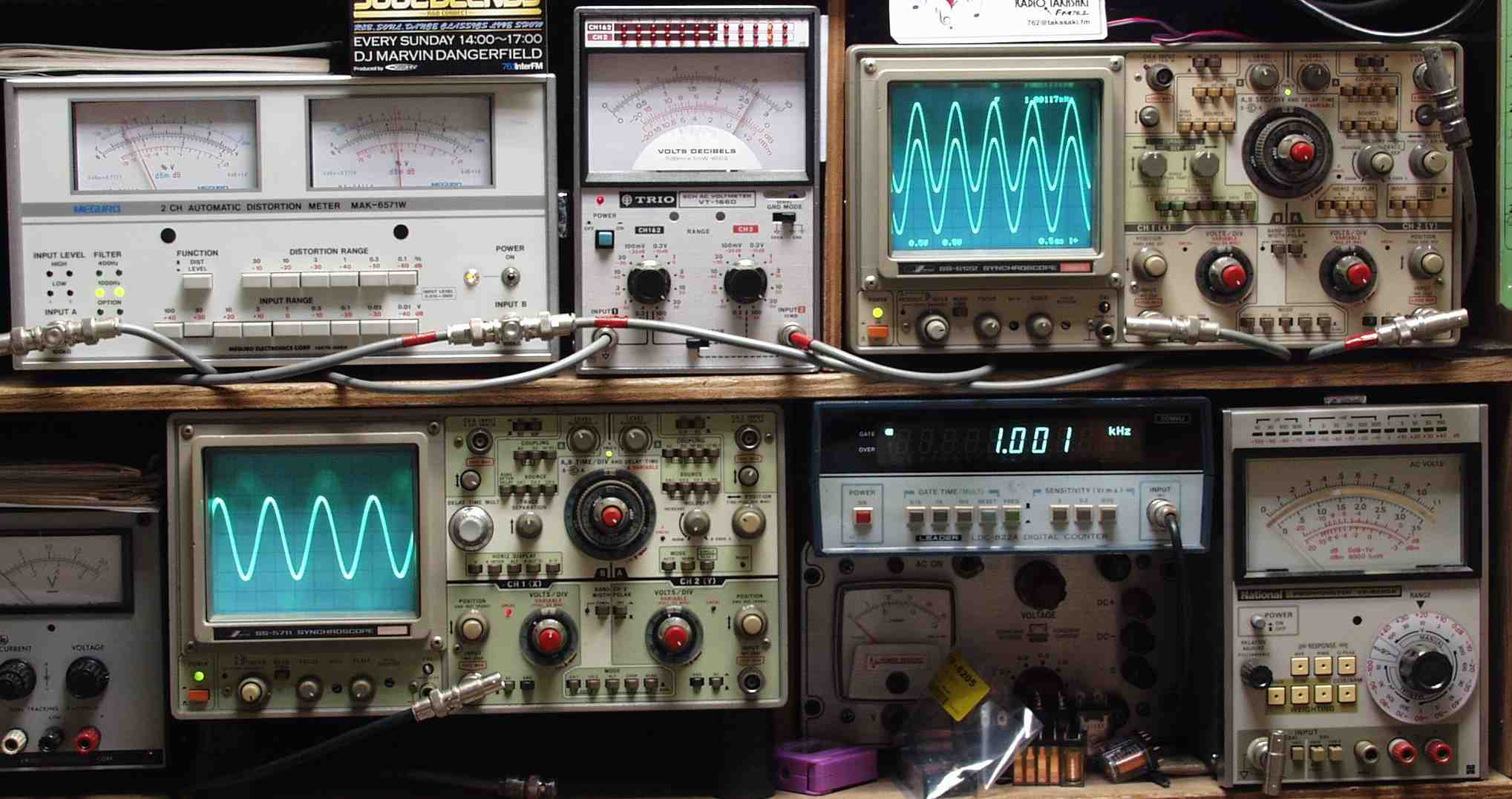

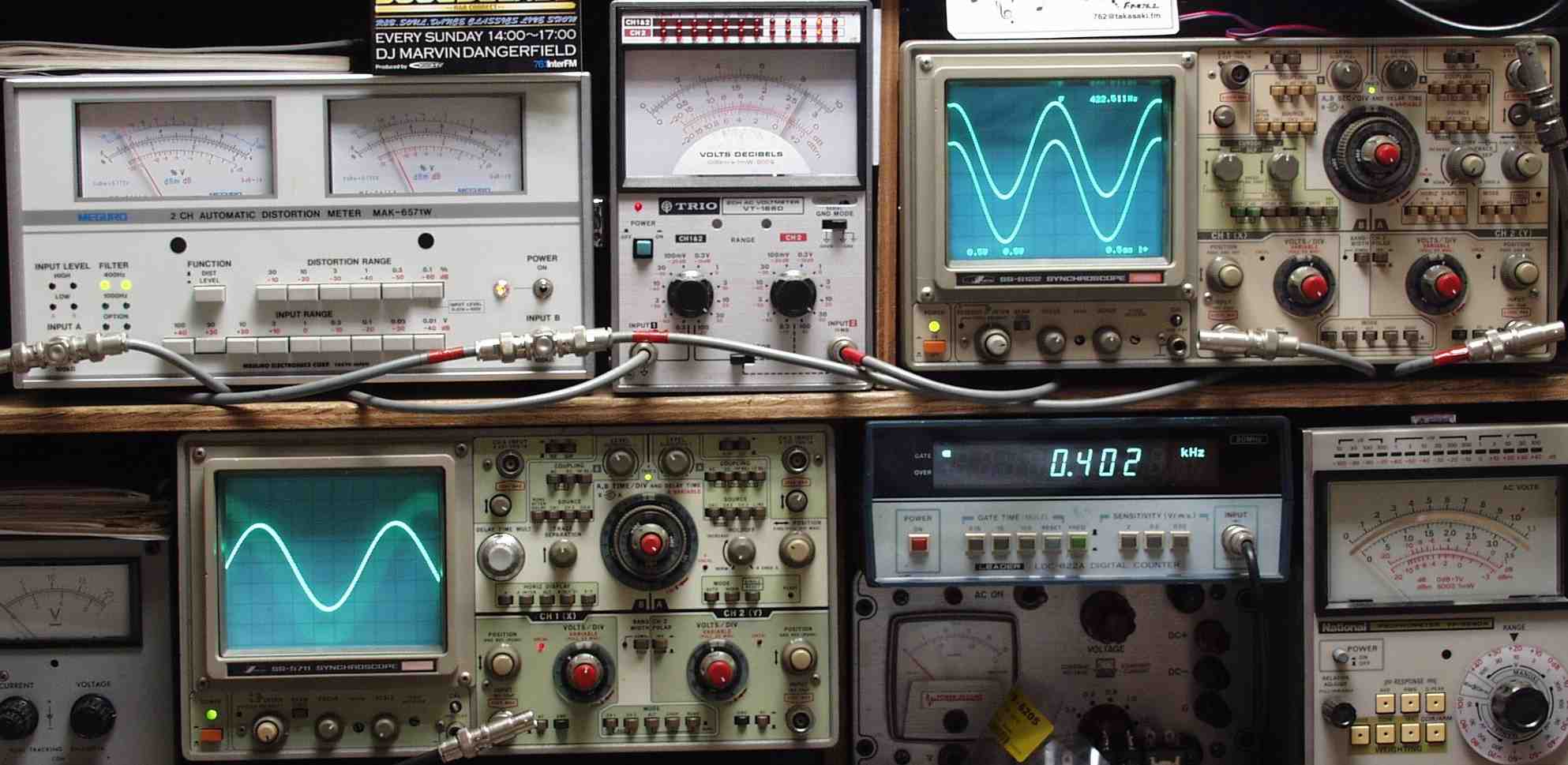

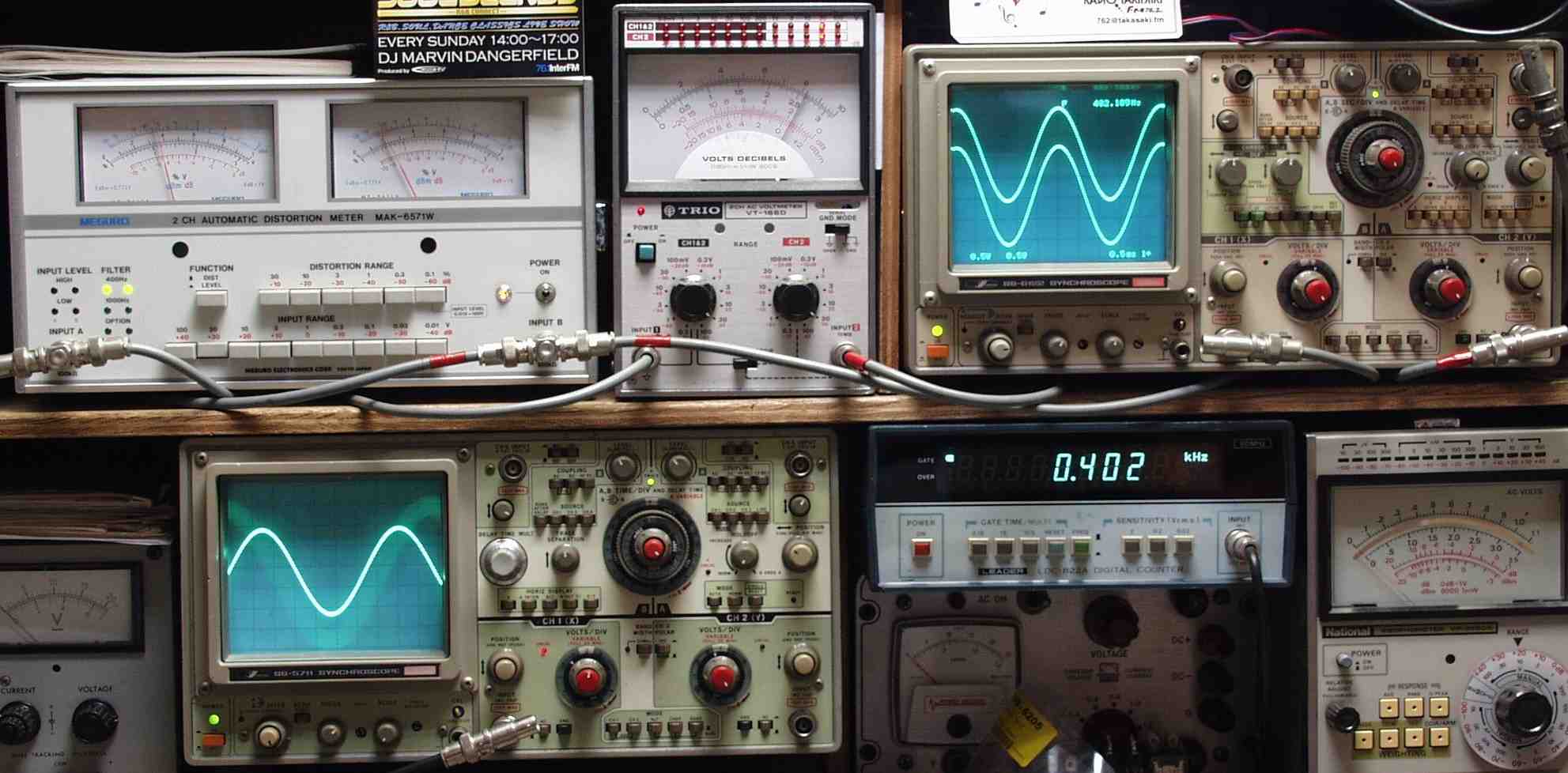

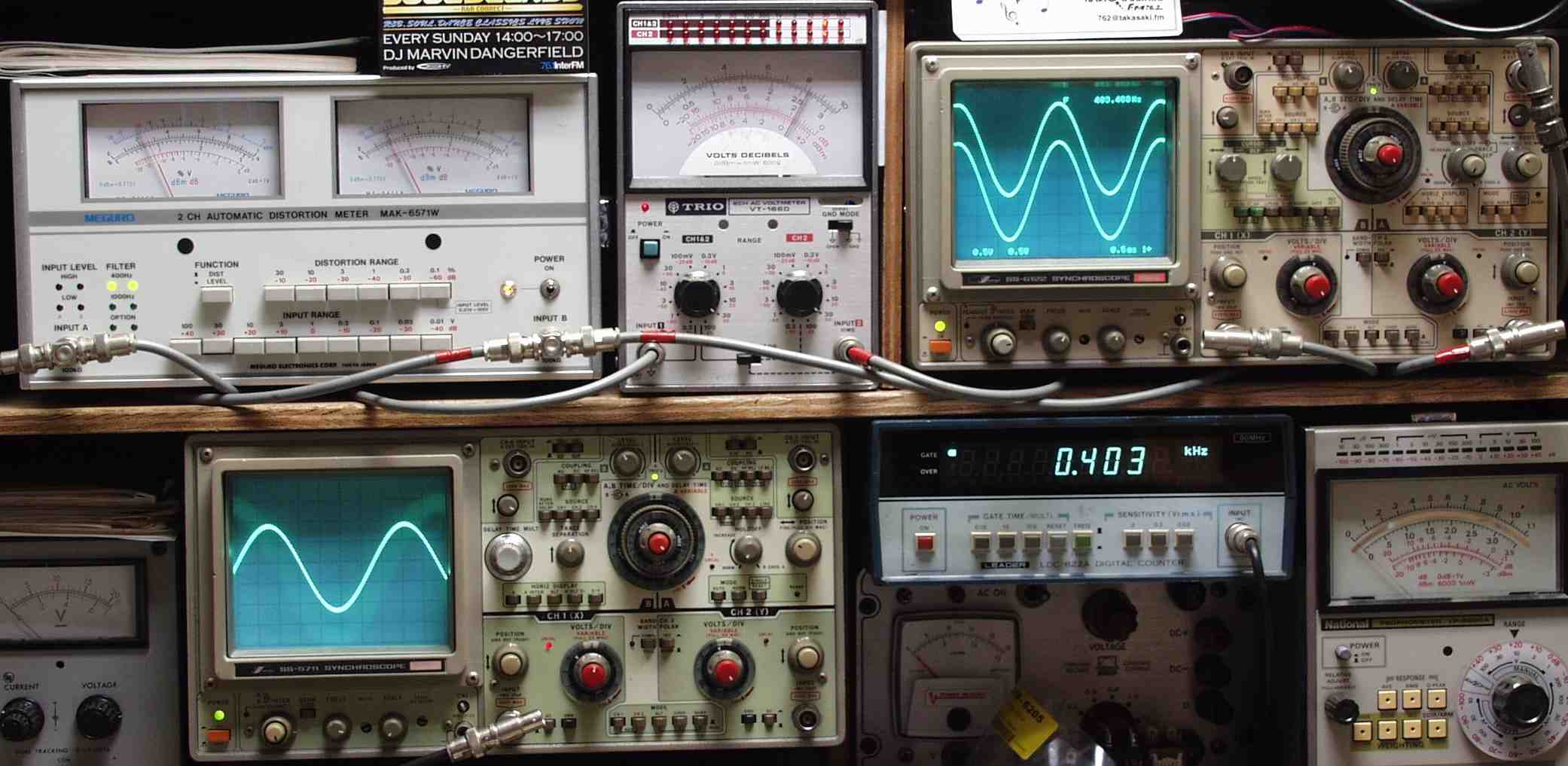

| Ｅ． 測定・調整 Ｅ−１． 出力・歪み率測定・調整 ＜見方＞ 上左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーディオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |

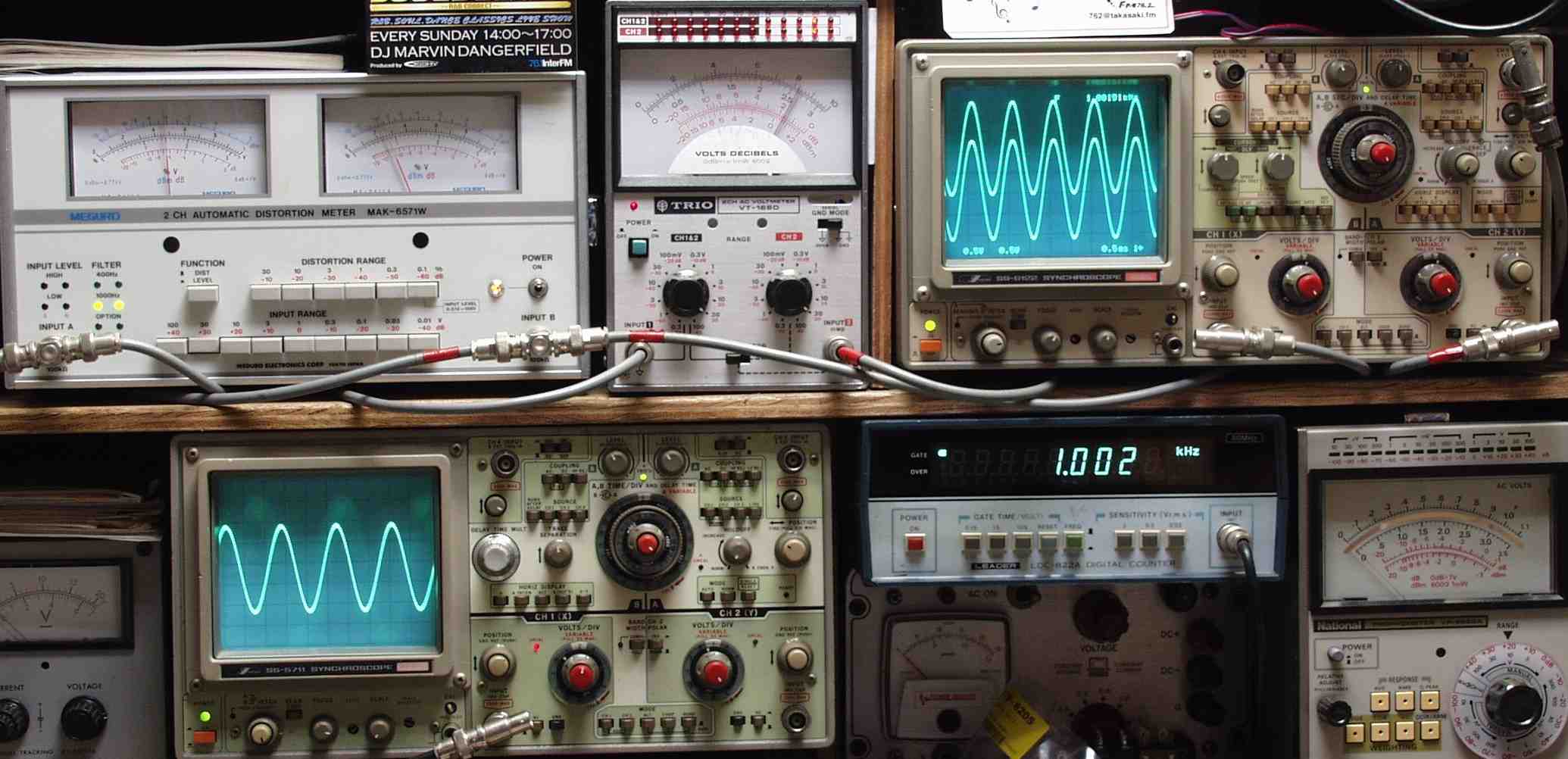

| Ｅ−２A． 出力・歪み率測定・調整 出力＝２６Ｖ＝８４．５Ｗ 歪み率０．０３％ ａｔ＝１０００ＨＺ ＡＵＸ端子入力 |
 |
| Ｅ−２B． 出力・歪み率測定・調整 出力＝２６Ｖ＝８４．５Ｗ 歪み率０．０３％ ａｔ＝４００ＨＺ ＡＵＸ端子入力 |
 |
| Ｅ−３A． 出力・歪み率測定・調整 出力＝２６Ｖ＝８４．５Ｗ 歪み率０．０５％ ａｔ＝１０００ＨＺ ＰＨＯＮＯ−１端子入力 |
 |
| Ｅ−３B． 出力・歪み率測定・調整 出力＝２６Ｖ＝８４．５Ｗ 歪み率０．０４％ ａｔ＝４００ＨＺ ＰＨＯＮＯ−１端子入力 |
 |
| Ｅ−４Ａ． 出力・歪み率測定・調整 出力＝２６Ｖ＝８４．５Ｗ 歪み率０．０９％ ａｔ＝１０００ＨＺ ＰＨＯＮＯ−２端子入力 |
 |
| Ｅ−４B． 出力・歪み率測定・調整 出力＝２６Ｖ＝８４．５Ｗ 歪み率０．０４％ ａｔ＝４００ＨＺ ＰＨＯＮＯ−２端子入力 |
 |
| Ｅ−５A． 出力・歪み率測定・調整 出力＝２６Ｖ＝８４．５Ｗ 歪み率０．０５％ ａｔ＝１０００ＨＺ ＭＩＣ端子入力 |
 |
| Ｅ−５B． 出力・歪み率測定・調整 出力＝２６Ｖ＝８４．５Ｗ 歪み率０．０４％ ａｔ＝４００ＨＺ ＭＩＣ端子入力 |
 |
| Ｅ−６． ２４時間エージング |
 |
| Ｅ−７Ａ． 立派な箱 下敷き |
 |
| Ｅ−７Ｂ． 立派な箱 上敷き |
