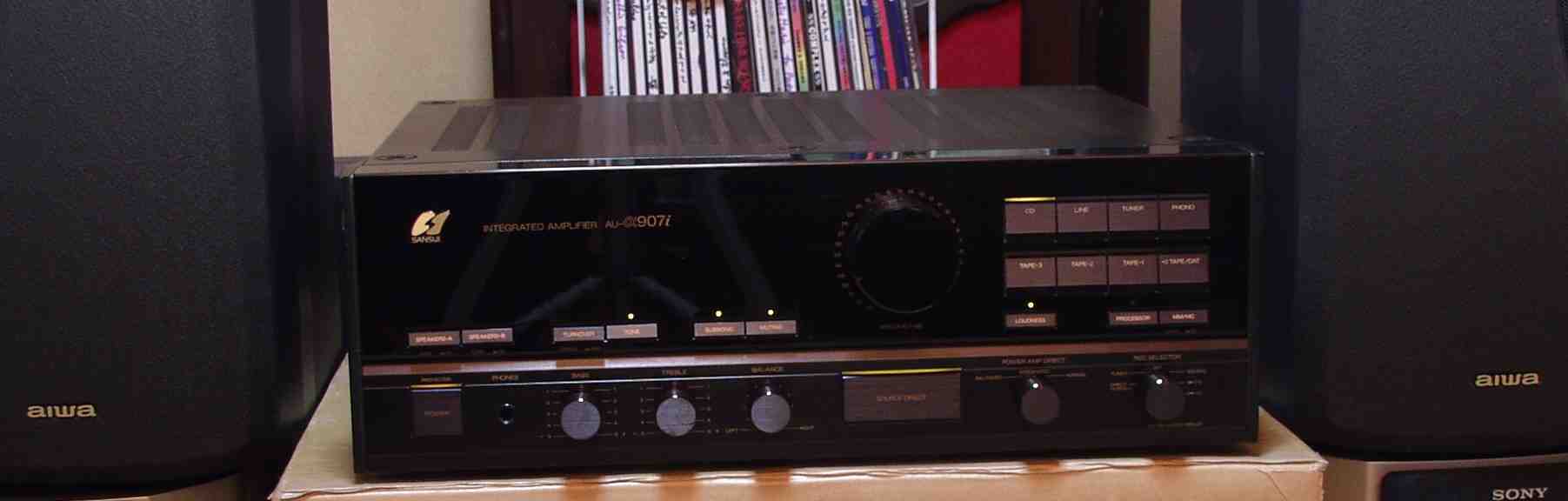

Sansui AU−α907i.  2台目修理記録
平成16年9月29日到着   11月16日完成
注意 このAMPはSP出力の線(アース側)も増幅しています。
    アースに接続してはいけません。RL−SPのアース線も接続(共通)してもいけません
    又、DC−入力が可能ですが、絶対に使用しないこと=詳しくはここ参照

    終段TR(トランジスター)を、現在の高性能に交換してありますので、出力が1.2倍出ますので注意して使用する事
  • A. 修理前の状況
      H16.3.7電源を入れた時に煙を噴いてしまいました。
      しばらくほっておきましたが、修理できるとのことですので、  よろしくお願い致します。

  • B. 原因
      終段TR(トランジスター)焼損

  • C. 修理状況
    SP接続リレー交換(容量1.5倍の同型新タイプ使用)
    バランス、バイアス調整用 半固定VR交換
    初段FET(電界トランジスター)
    カップリング電解コンデンサー交換
    配線手直し、補強
    各基盤、半田補正
    電解コンデンサーを全部(6個の大容量は除く)オーディオ用に交換(ミューズを62個使用)
    終段TR(トランジスター)交換

  • D. 使用部品
    SP接続リレー                    3個
    バランス、バイアス調整用 半固定VR    12個
    FET(電界トランジスター)            8個
    抵抗
    電解コンデンサー                62個
    終段TR(トランジスター)             16個

  • E. 調整・測定

  • F. 修理費  135,000円    <<オーバーホール修理>>

A. 修理前の点検
A−1A. 清掃後 上からみる
A−1B. 清掃後 下からみる

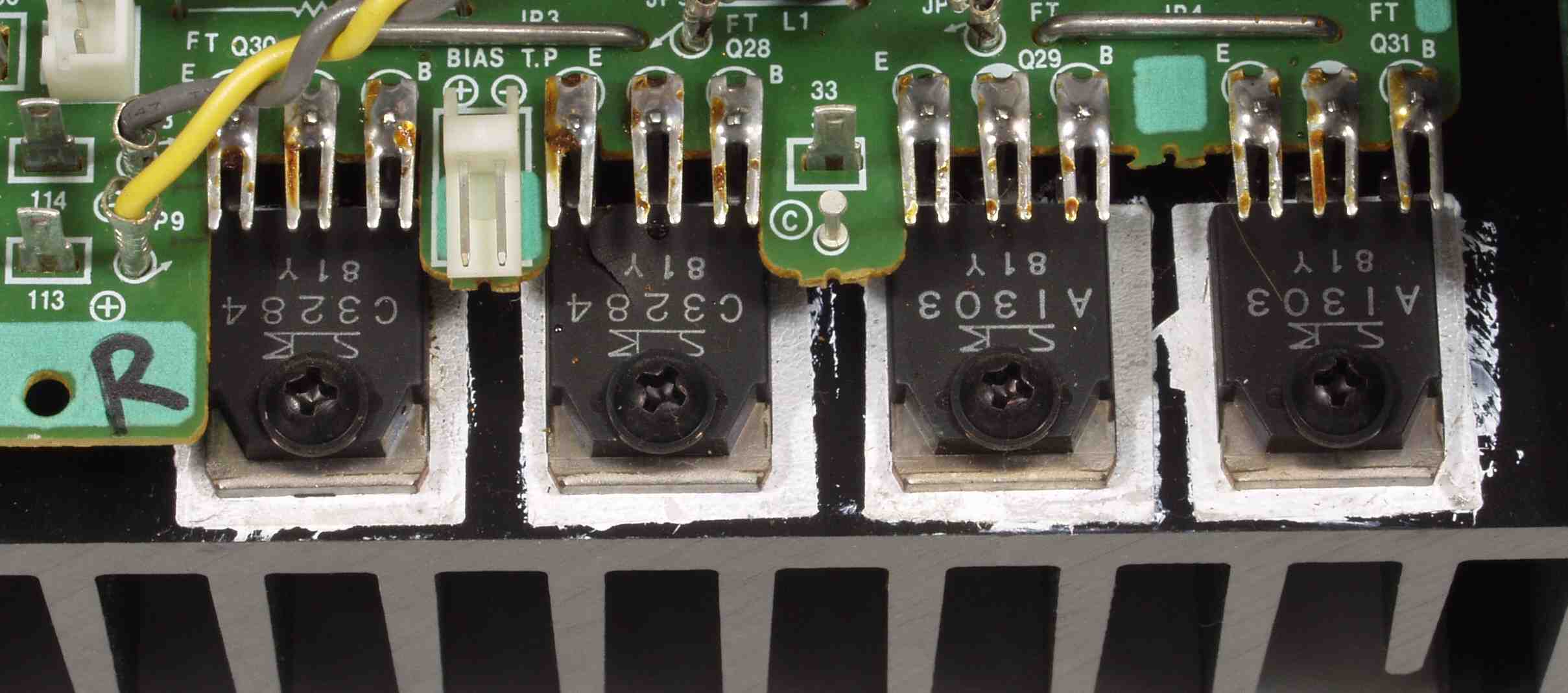

A−2A. 点検中  R側終段TR(トランジスター) 割れているのが解る
A−2B. 点検中  L側終段TR(トランジスター) 割れているのが解る

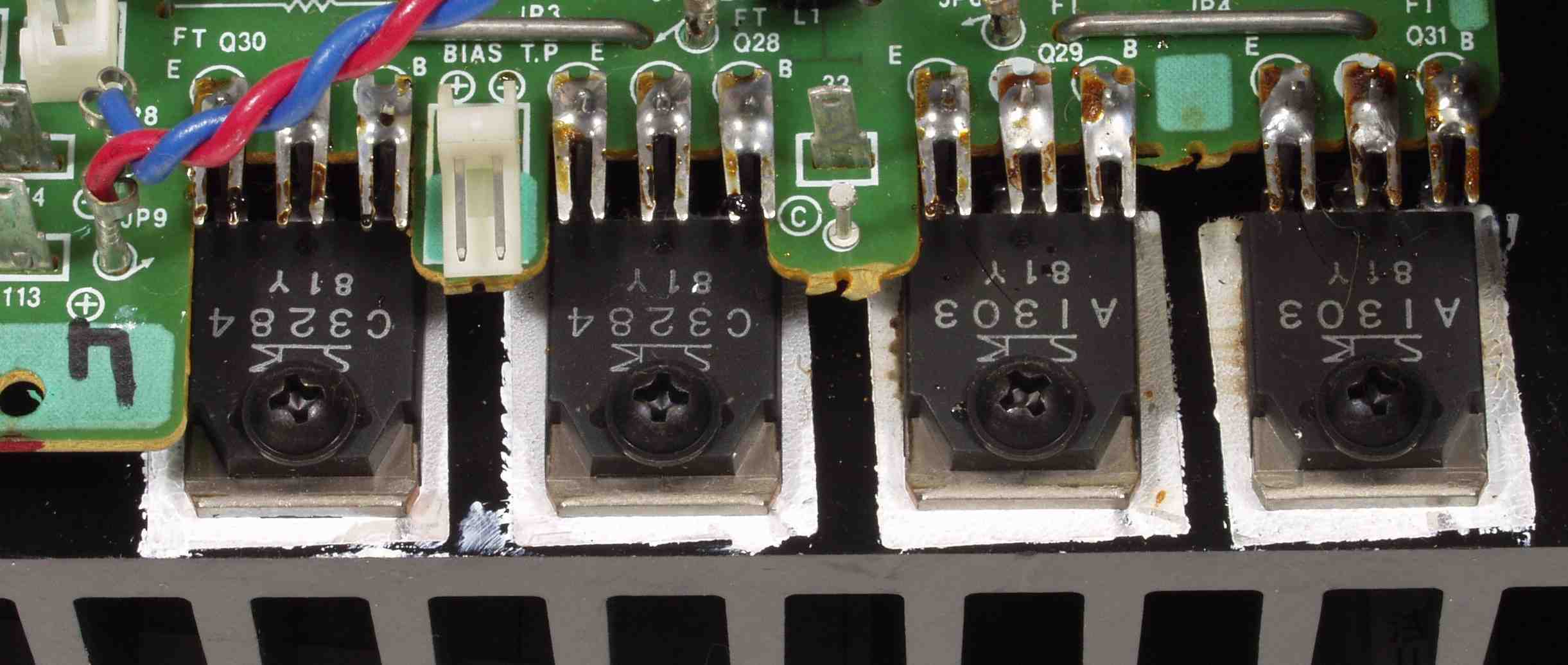

A−3. 点検中 交換終段TR(トランジスター)比較
                   左=今回使用する180W損失の物で最新の物(これ以後開発された物はなし)
                   中・右=使用されていた125W損失  全て東芝製品
A−4. 点検中 電解コンデンサーを全部(A−1.の上の6個の大容量は除く)オ−デオ用に交換
          下記のミューズを62個使用(大きさ、容量異なる)
C. 修理状況      <<基板の半田不良の写真は割愛しました>>

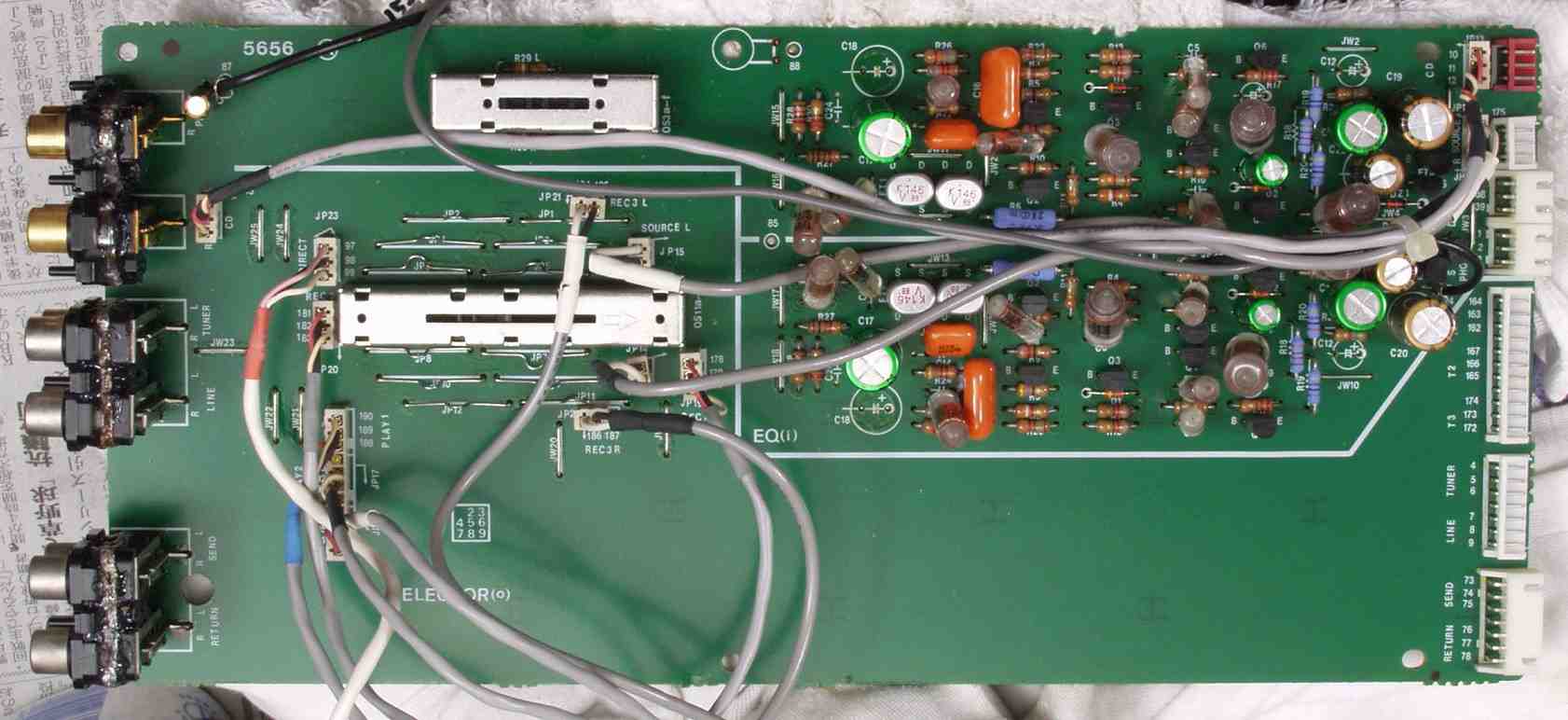

C−1A. 修理前 EQ基板
C−1A−1. 修理前 EQ基板 RCA端子
C−1A−2. 修理後 EQ基板 PHNOE−RCA端子 網線を埋め込み、ホットボンドを充填する

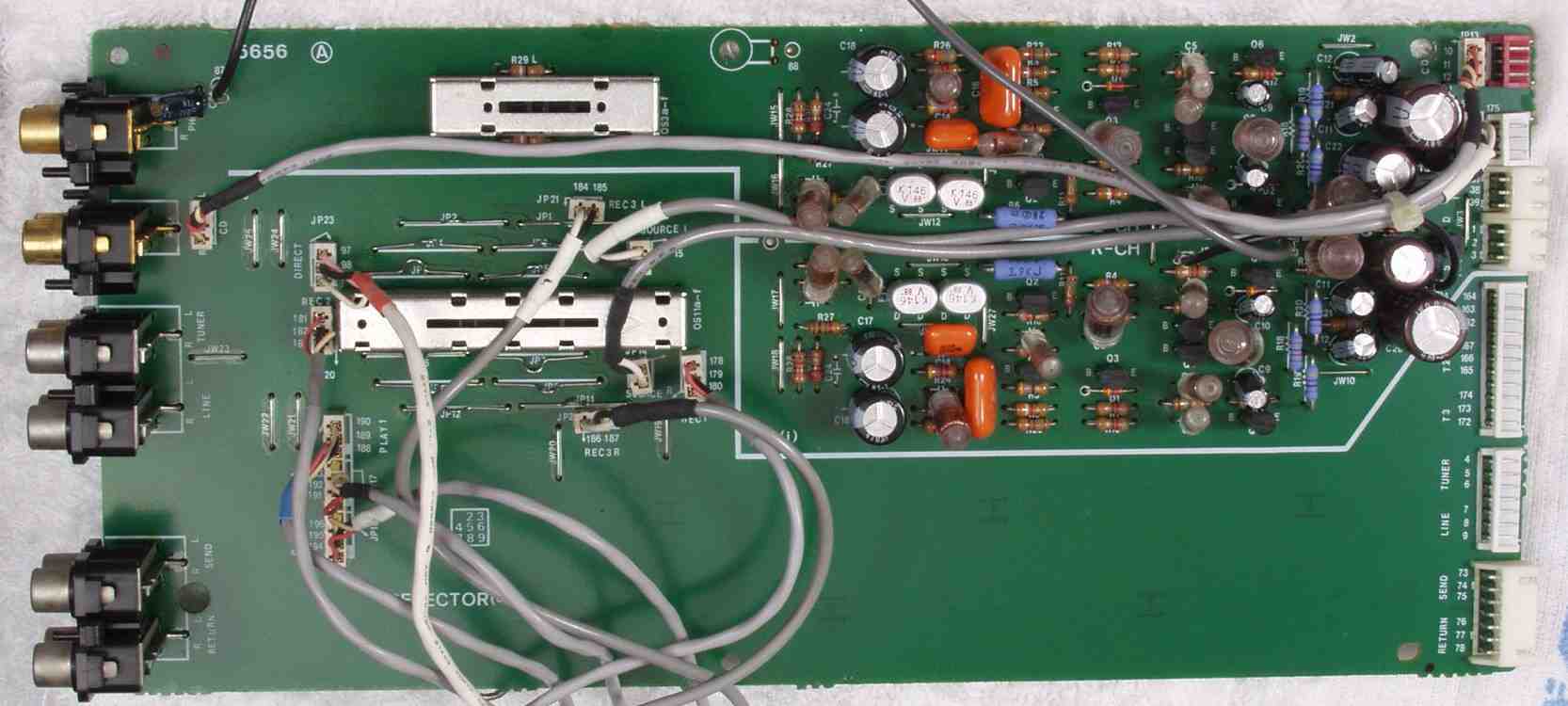

C−1B. 修理後 EQ基板 音が通る結合(カップリング)コンデンサーは、BPコンデンサーに交換したので2個→1個
            電解コンデンサー17個、FET(電界トランジスター)4個交換

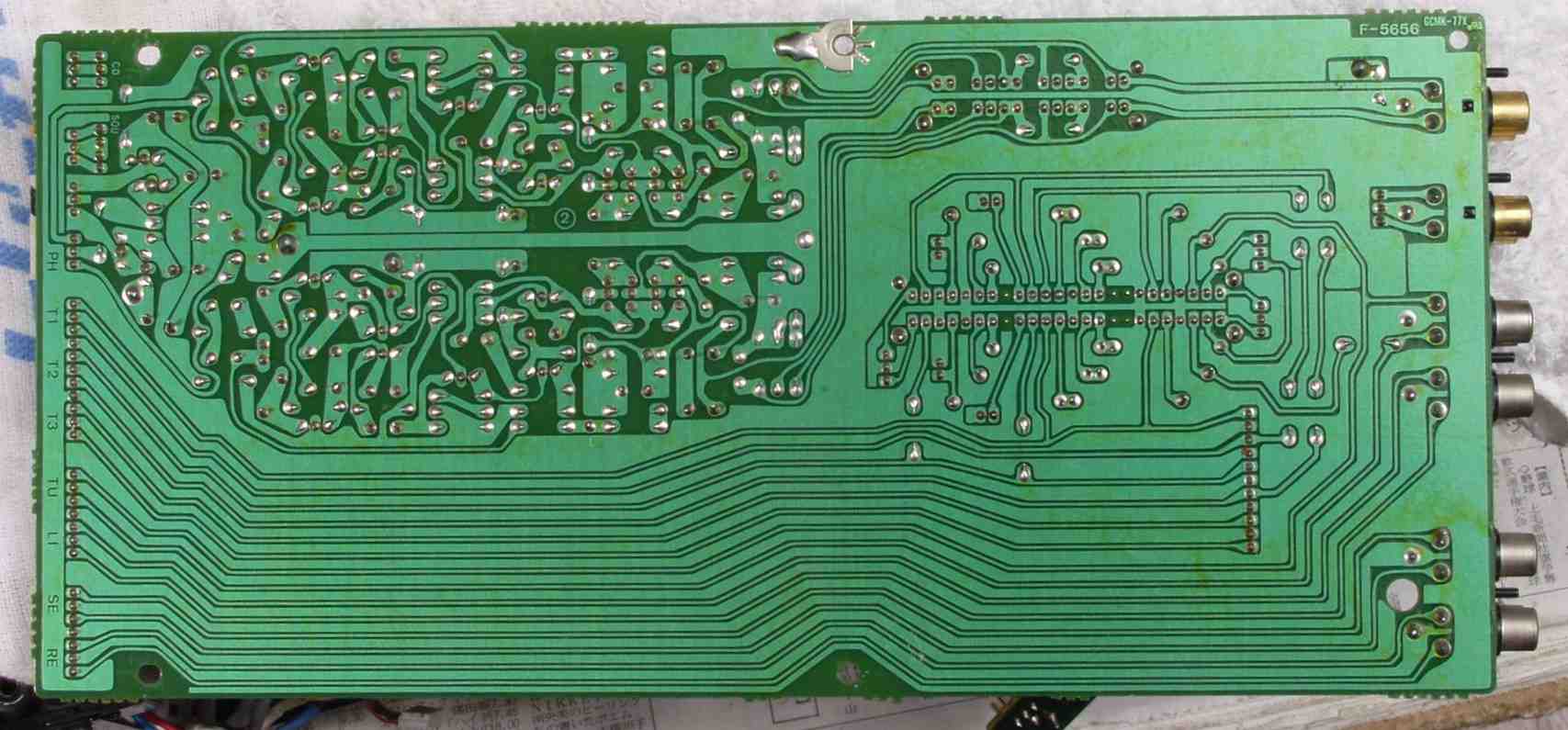

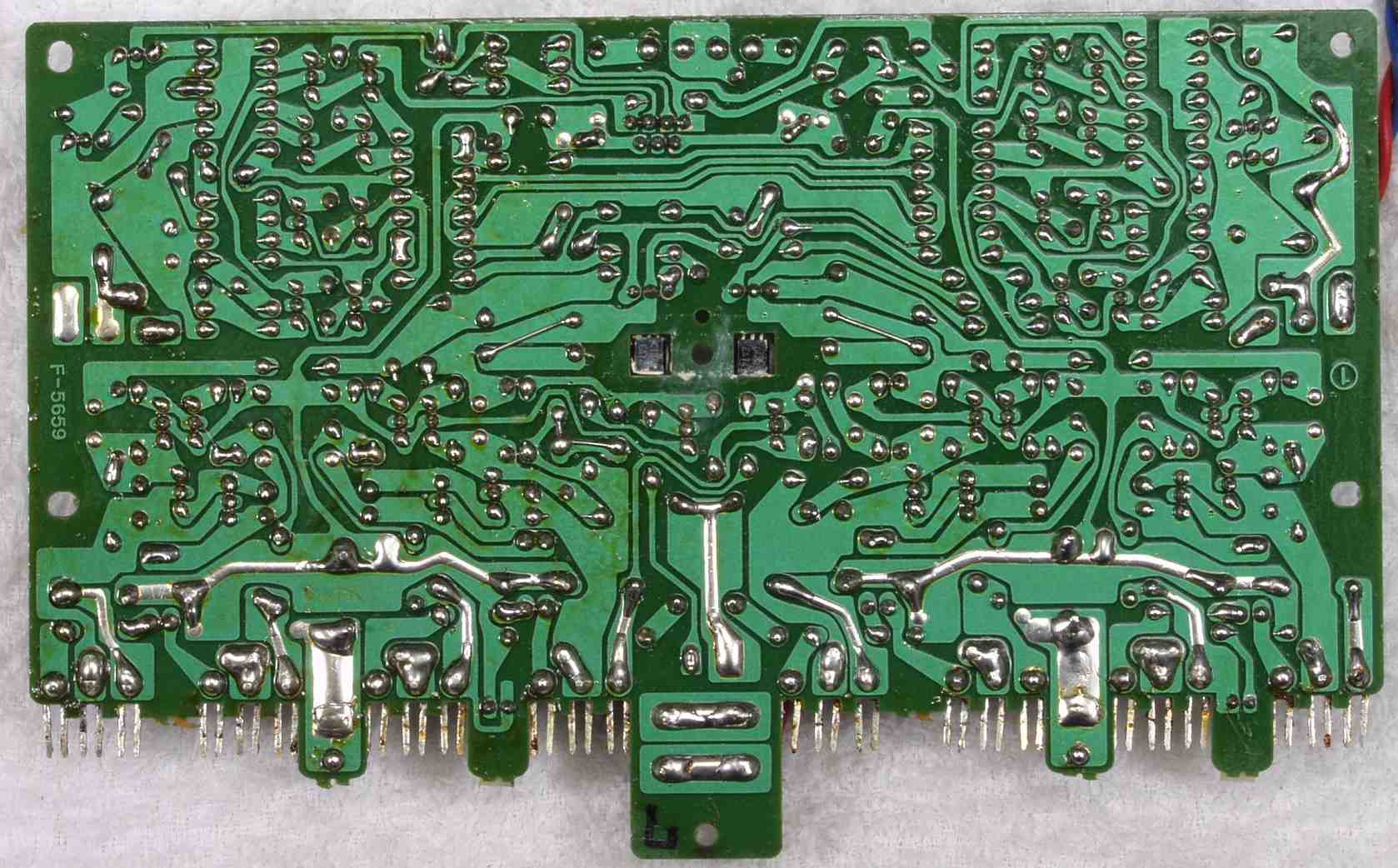

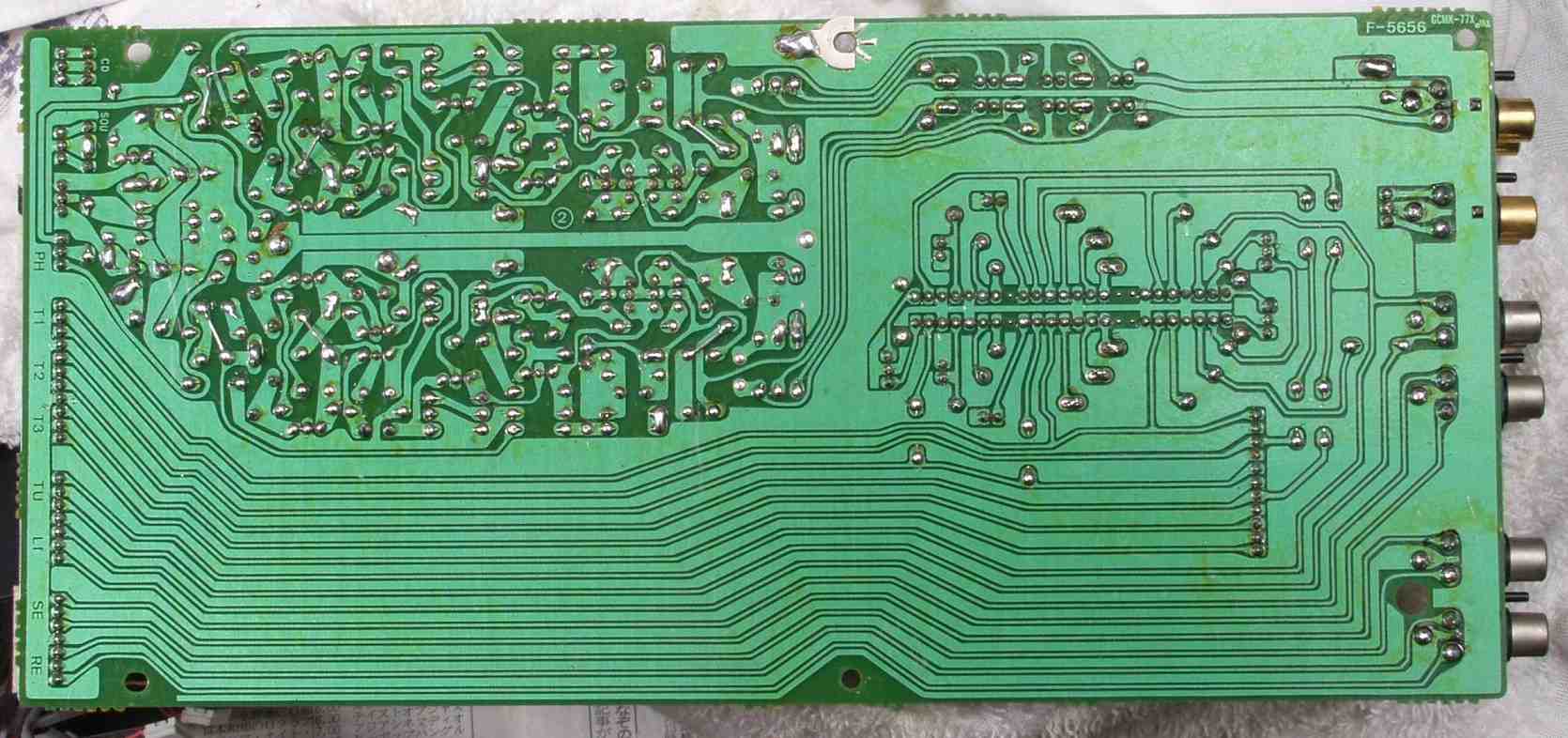

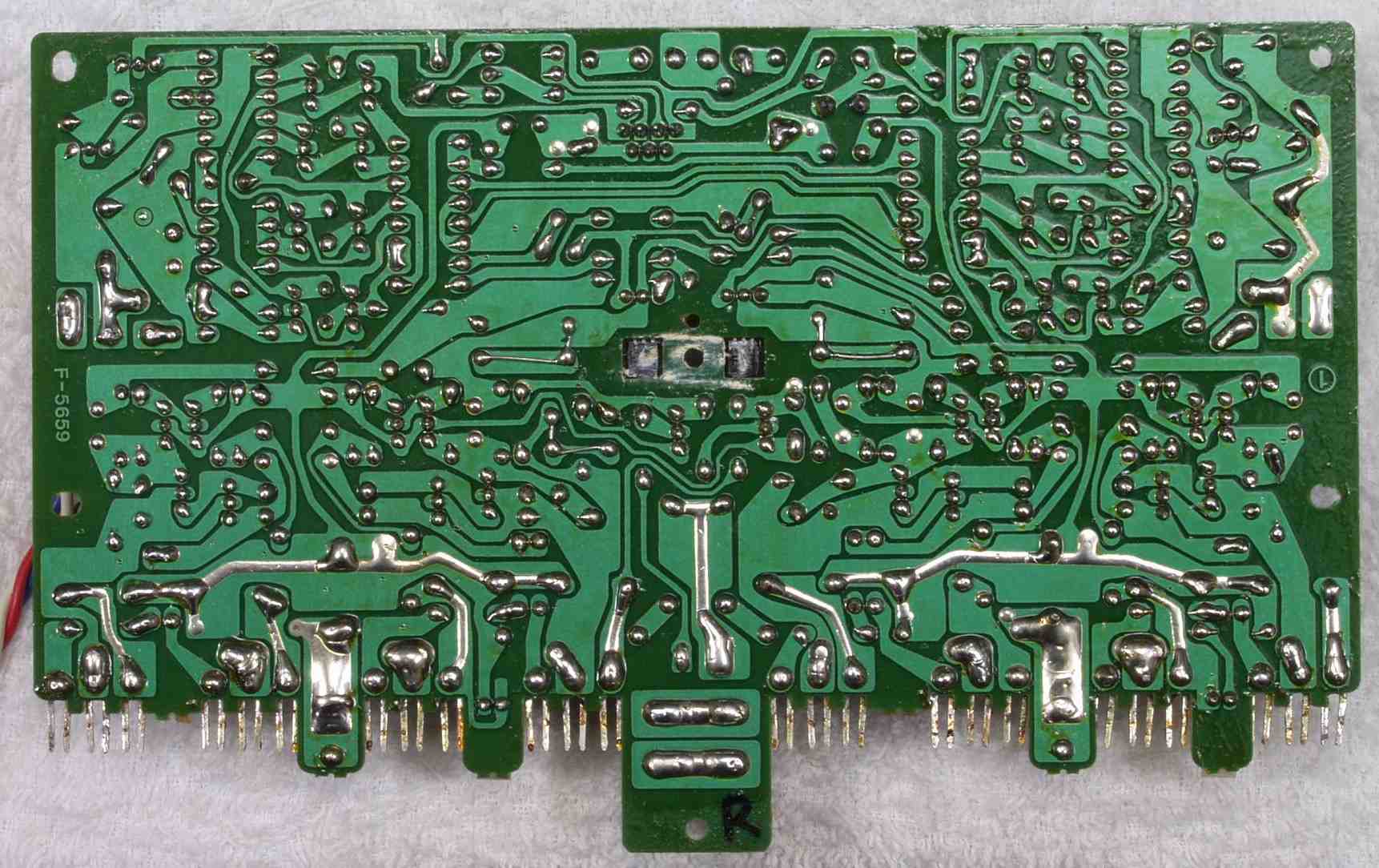

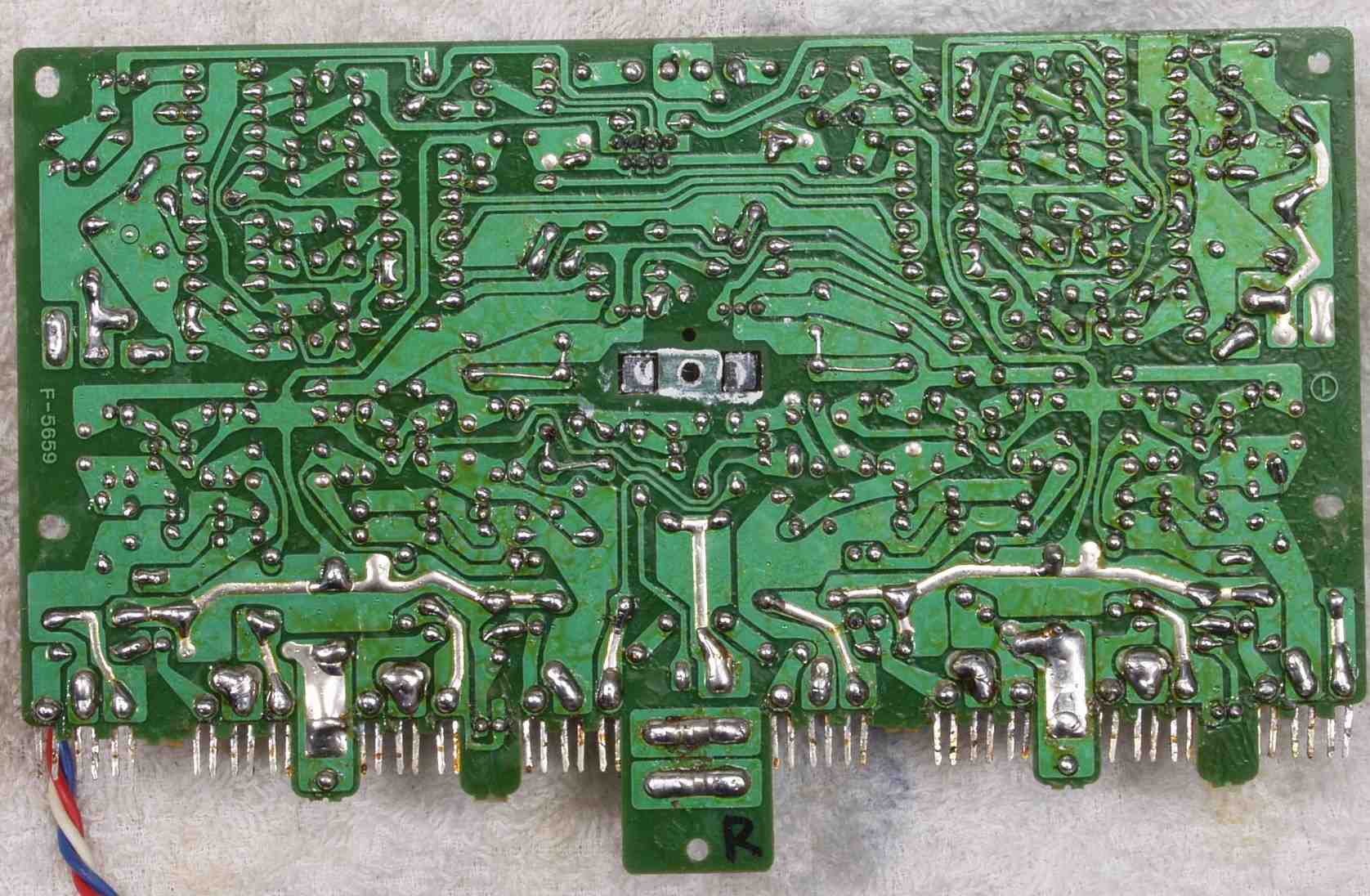

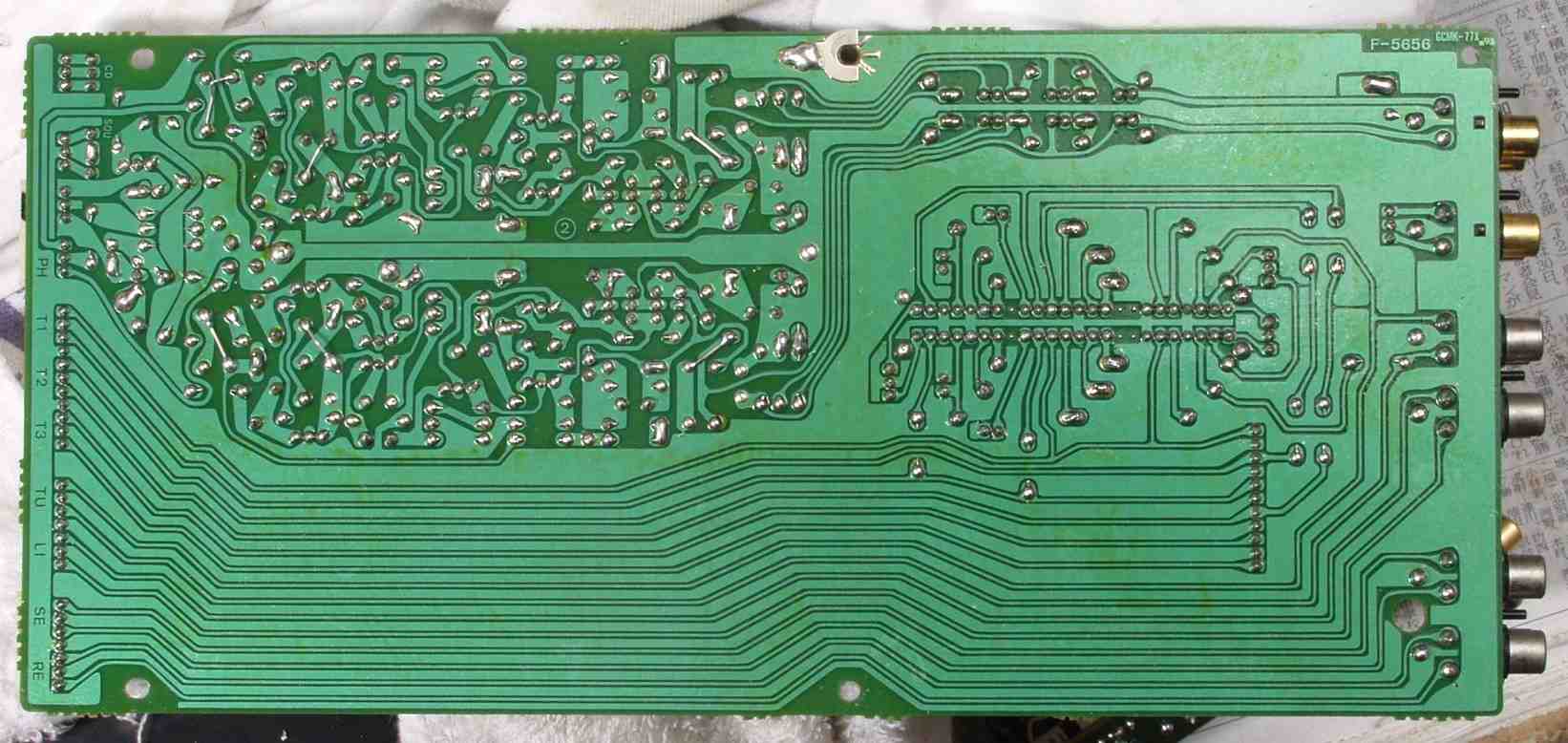

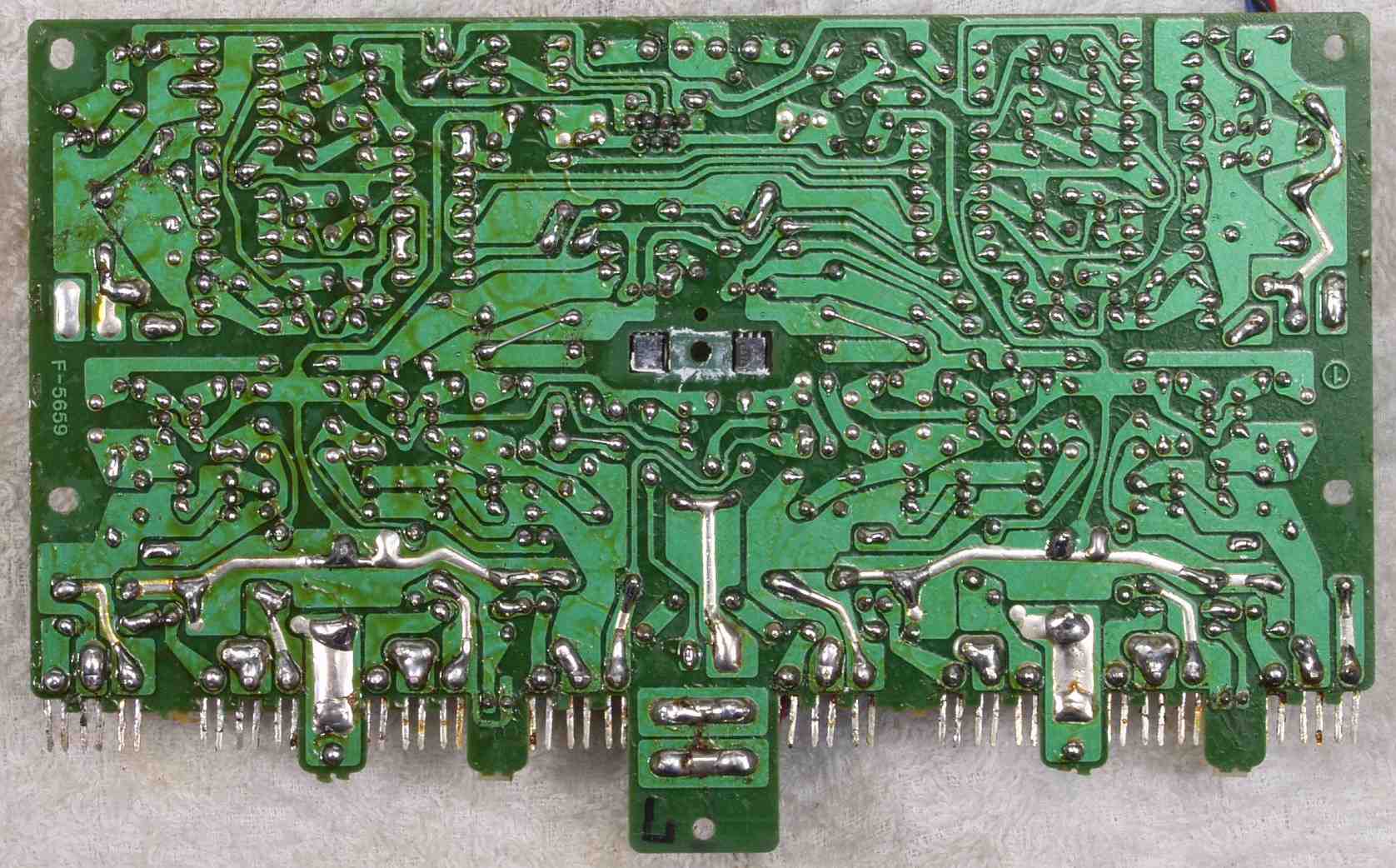

C−1C. 修理前 EQ基板裏
C−1D. 修理後(ハンダ補正) EQ基板裏  全ての半田をやり修す
C−1E. 完成EQ基板裏 洗浄後

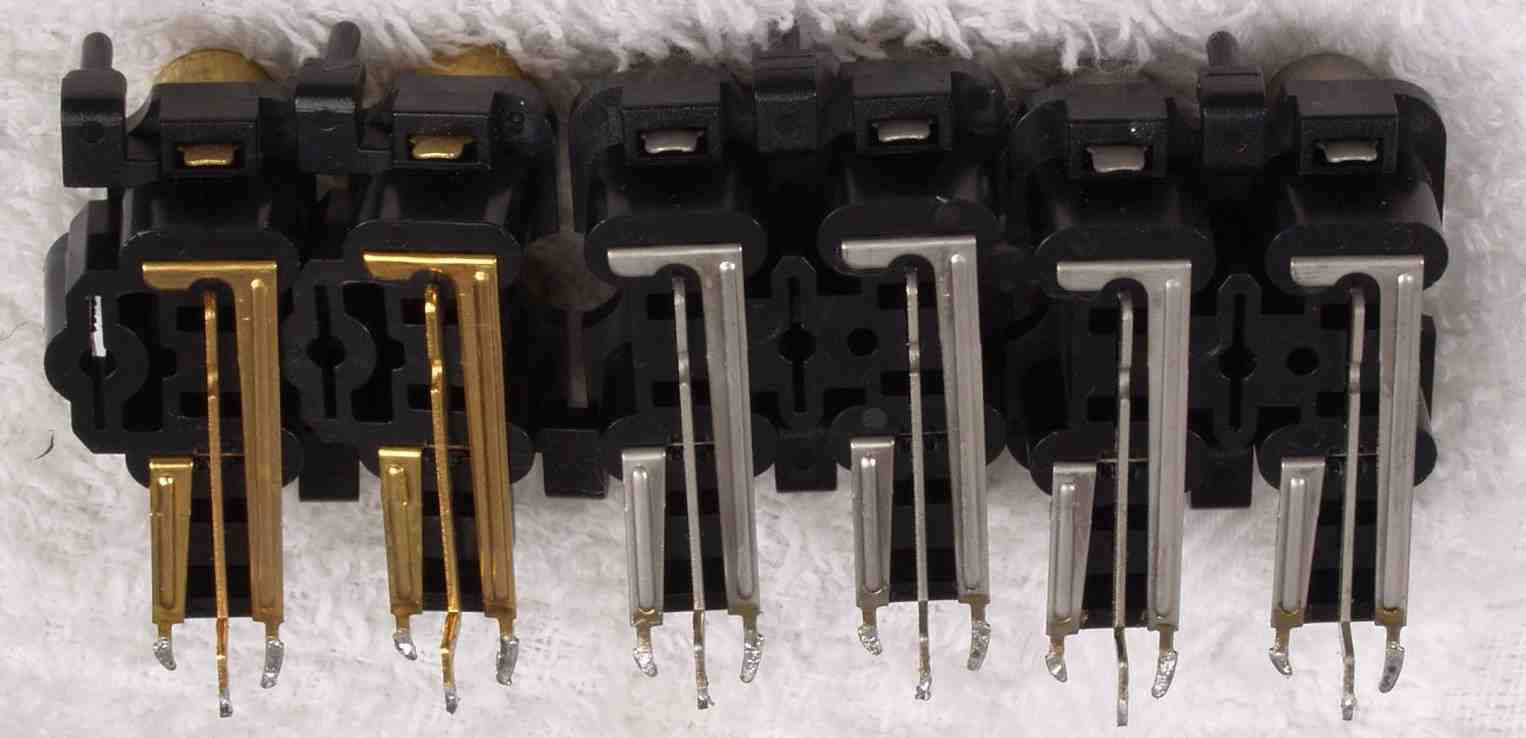

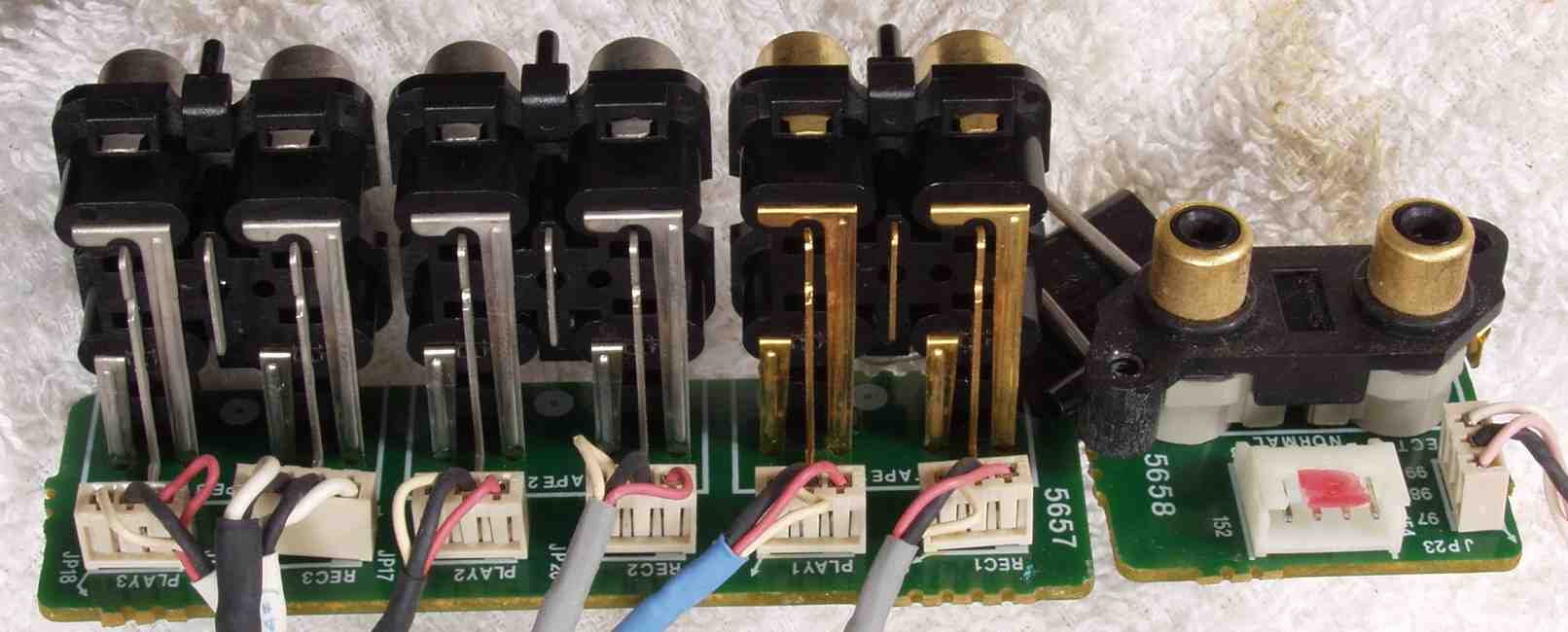

C−1F. 修理前 Tape入出力RCA端子&メインAMP入力端子
C−1F−1. 修理前 Tape入出力RCA端子

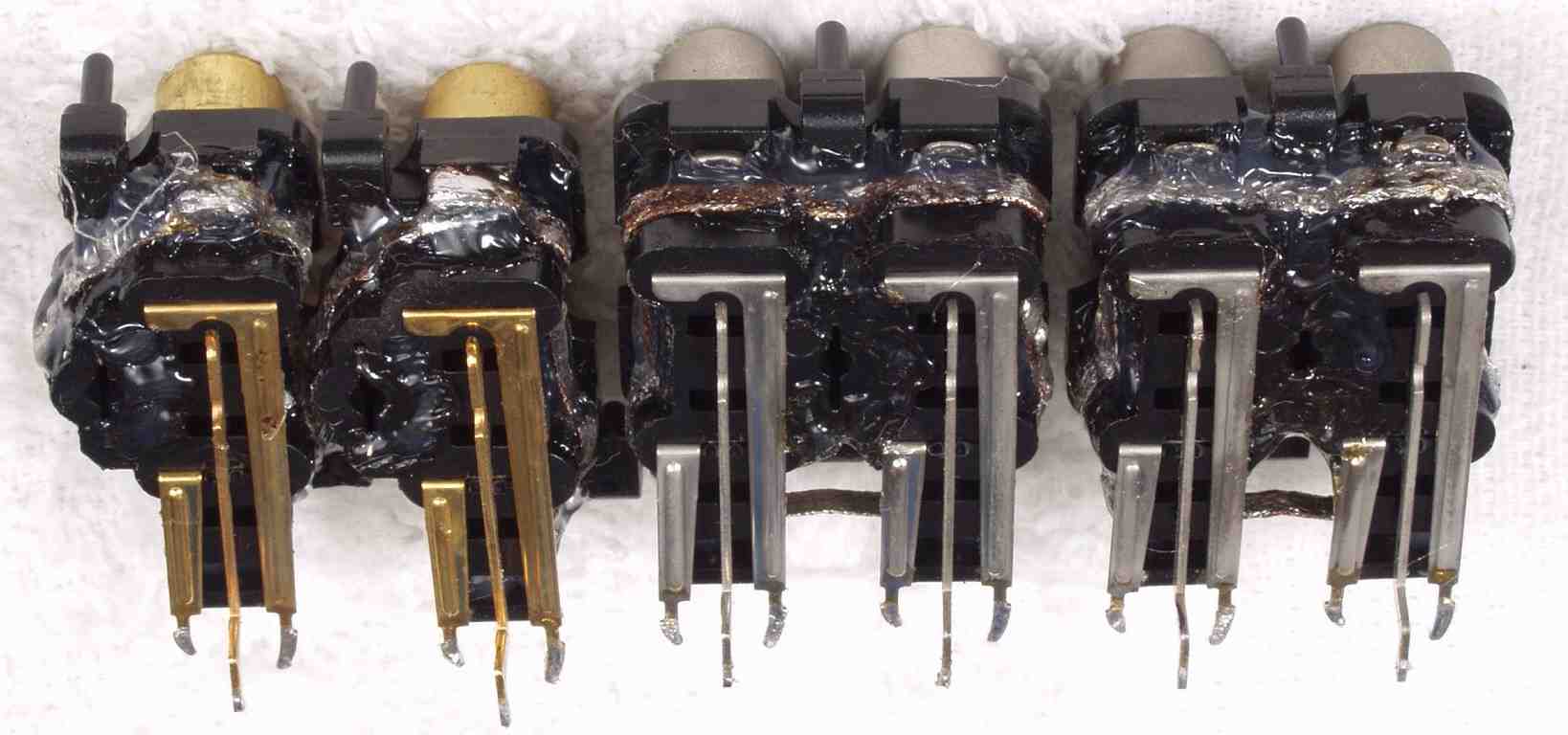

C−1F−2. 修理後 メインAMP入力RCA端子&Tape入出力RCA端子 網線を埋め込み、ホットボンドを充填する

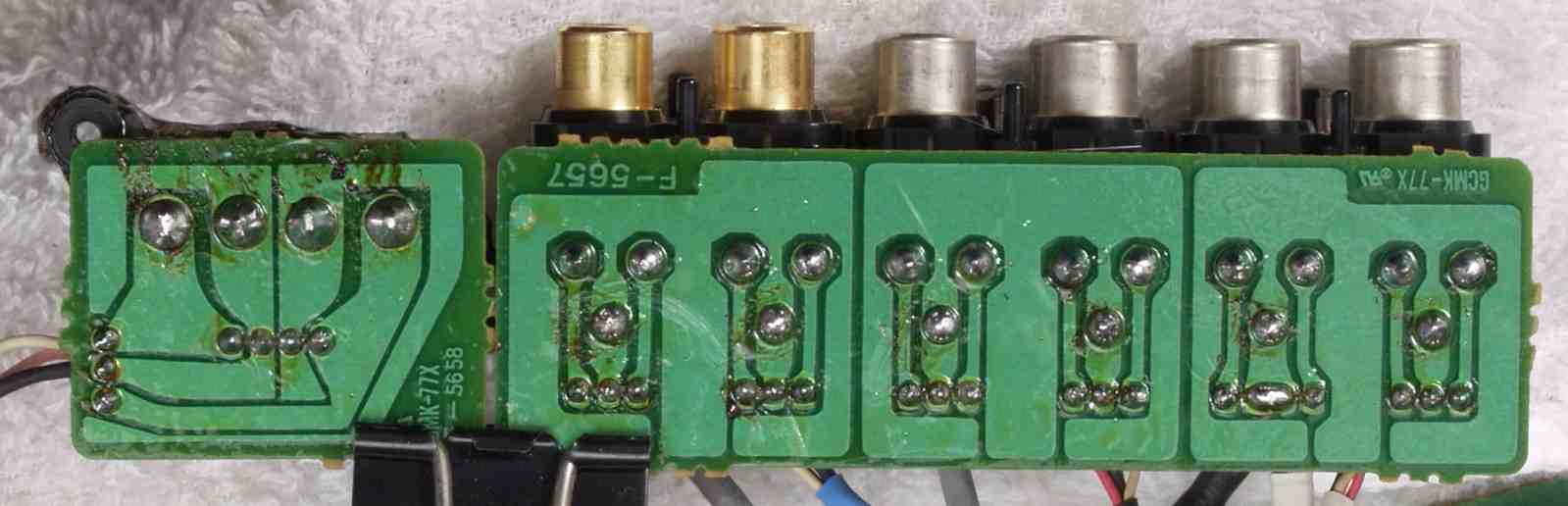

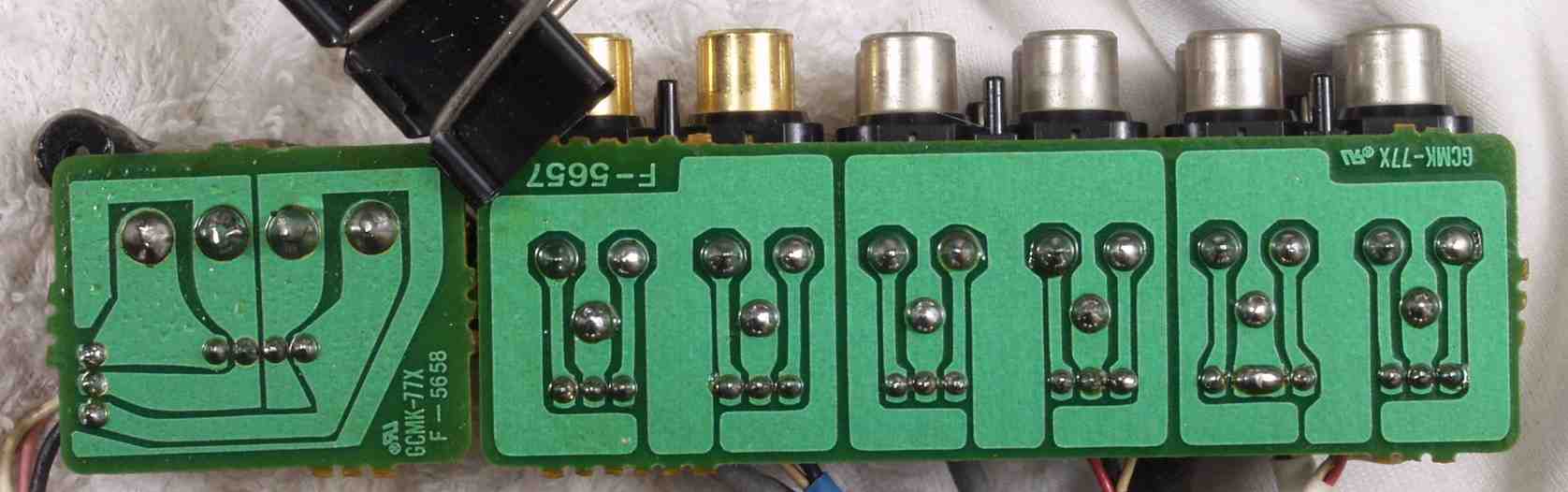

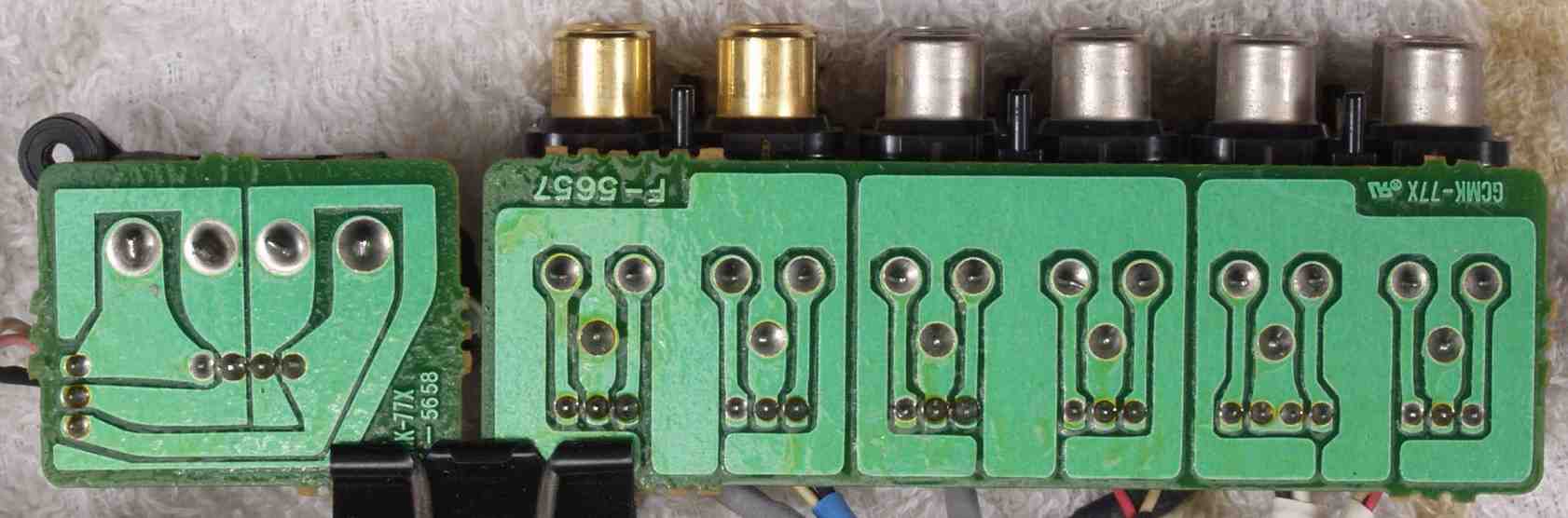

C−1F−3. 修理前 Tape入出力RCA端子裏&メインAMP入力端子裏
C−1F−4. 修理(ハンダ補正)後 Tape入出力RCA端子裏&メインAMP入力端子裏  全ての半田をやり修す
C−1F−5. 完成Tape入出力RCA端子裏&メインAMP入力端子裏 洗浄後

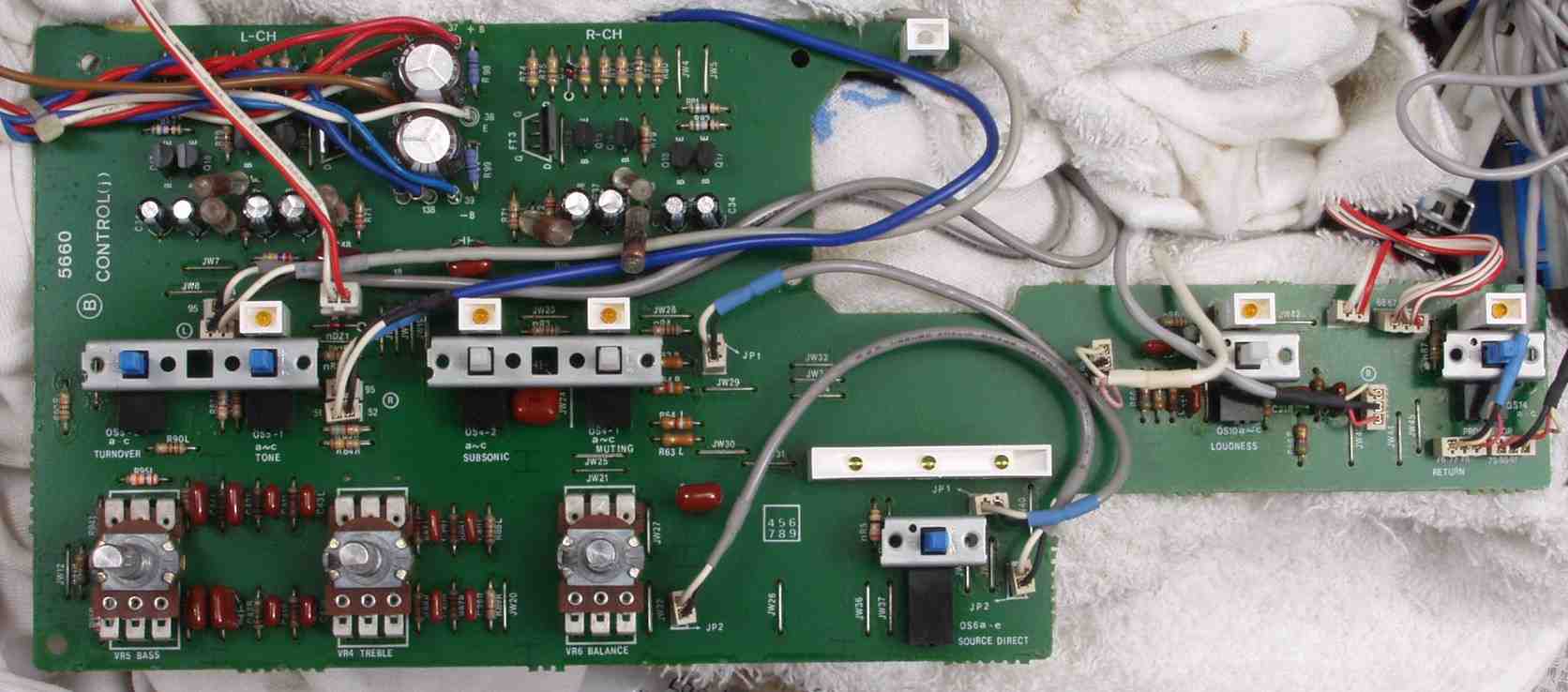

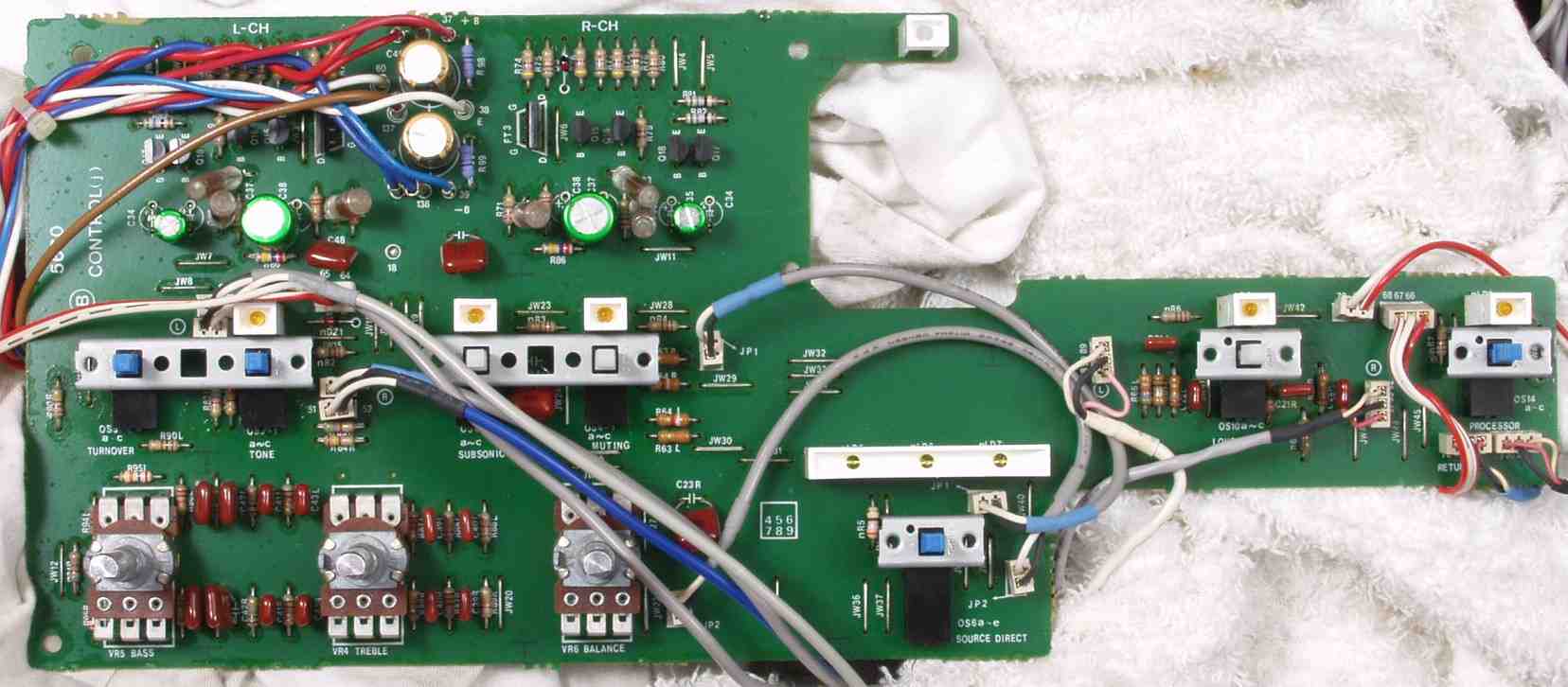

C−2A. 修理前 コントロール1T基板

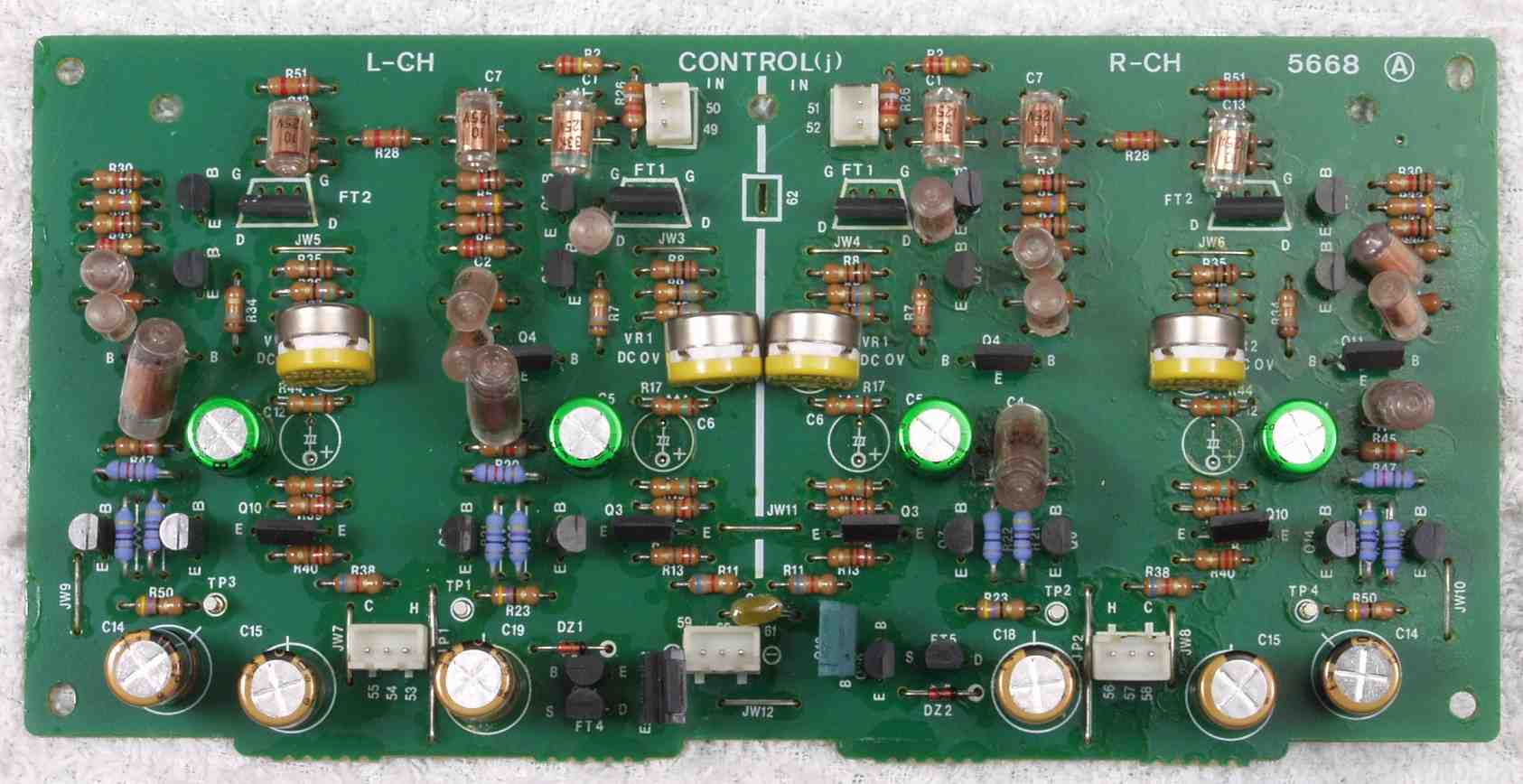

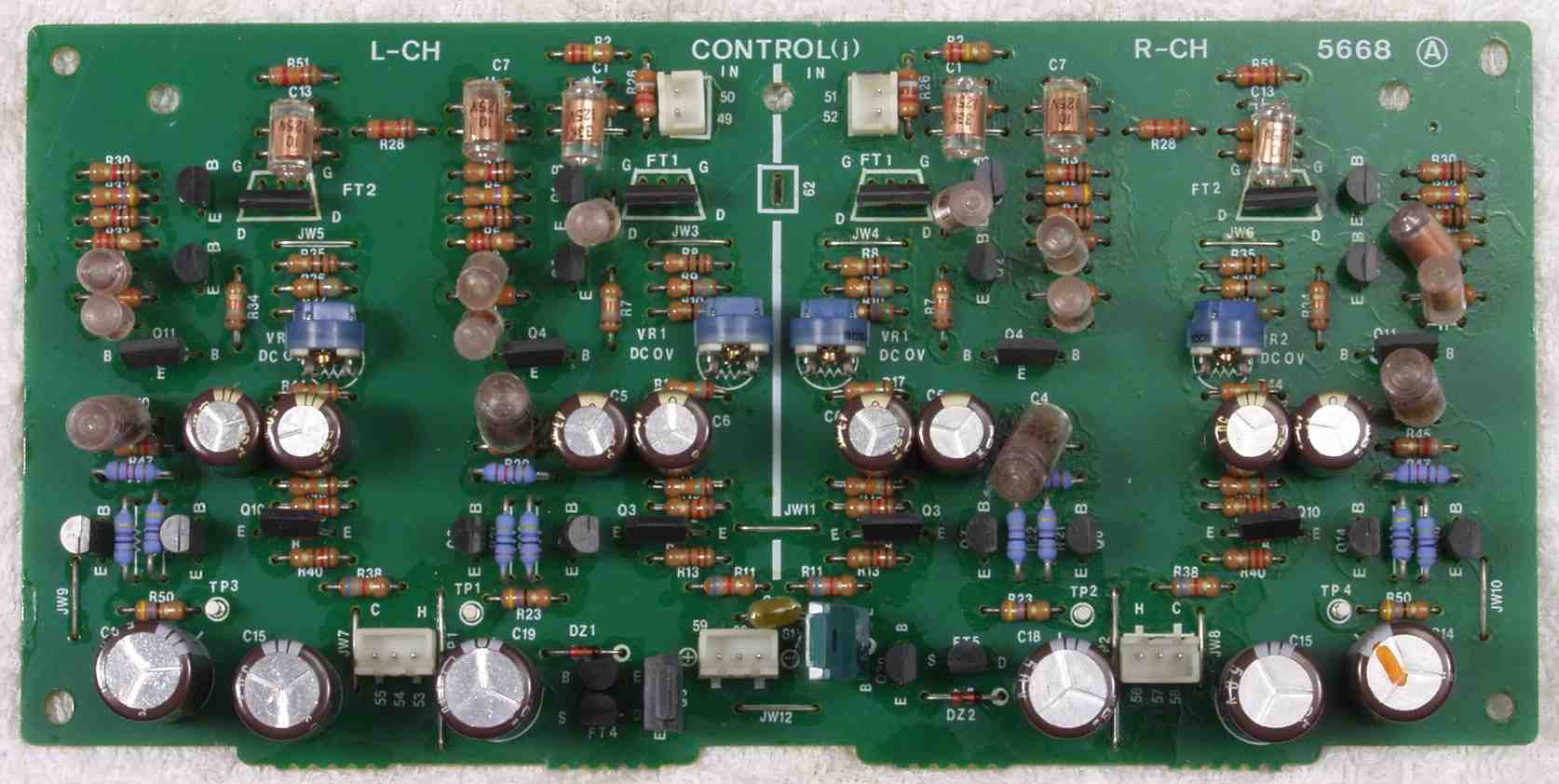

C−2B. 修理後 コントロール基板T 音が通る結合(カップリング)コンデンサーは、BPコンデンサーに交換したので2個→1個
            電解コンデンサー14個、FET(電界トランジスター)4個、半固定VR4個交換

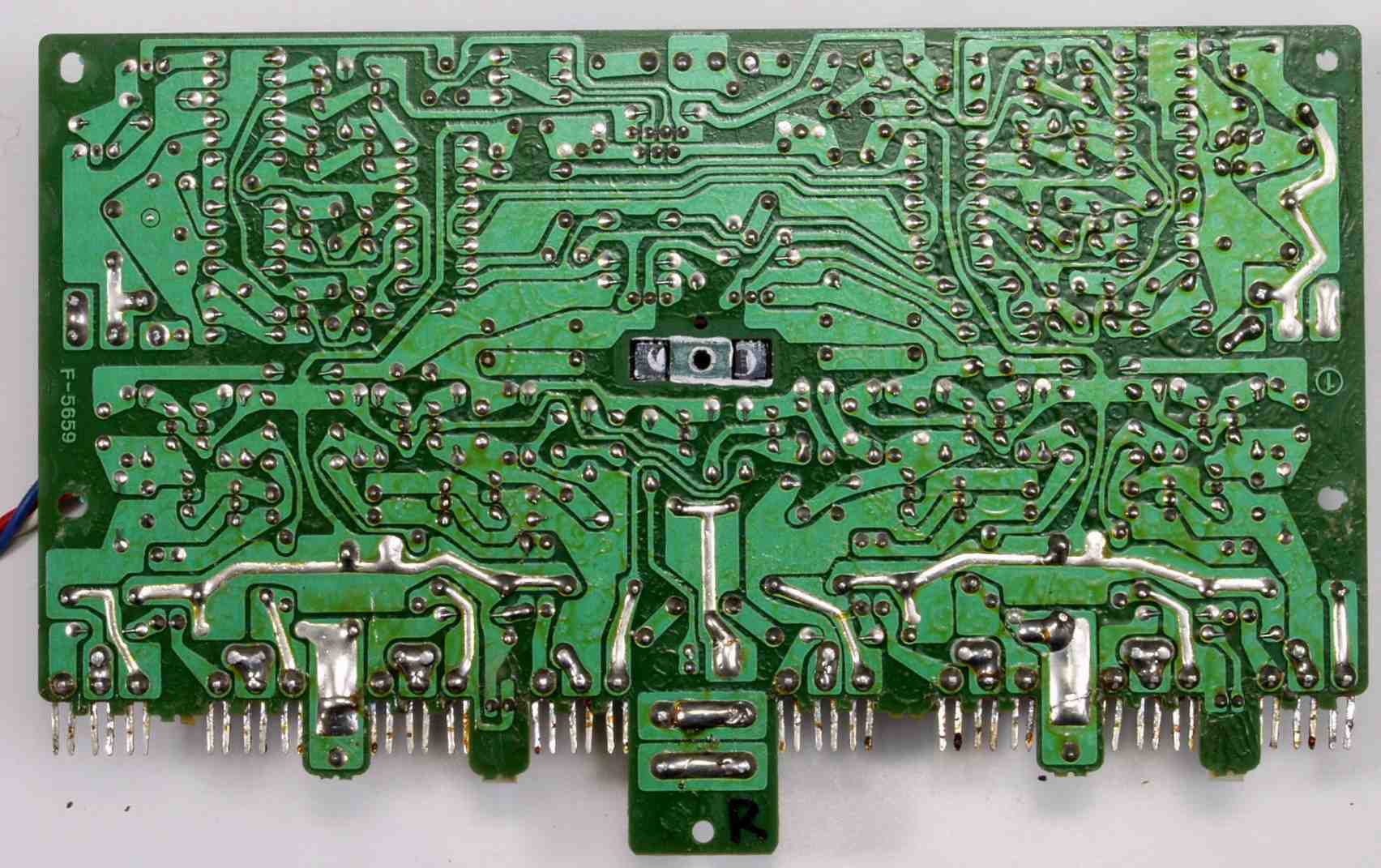

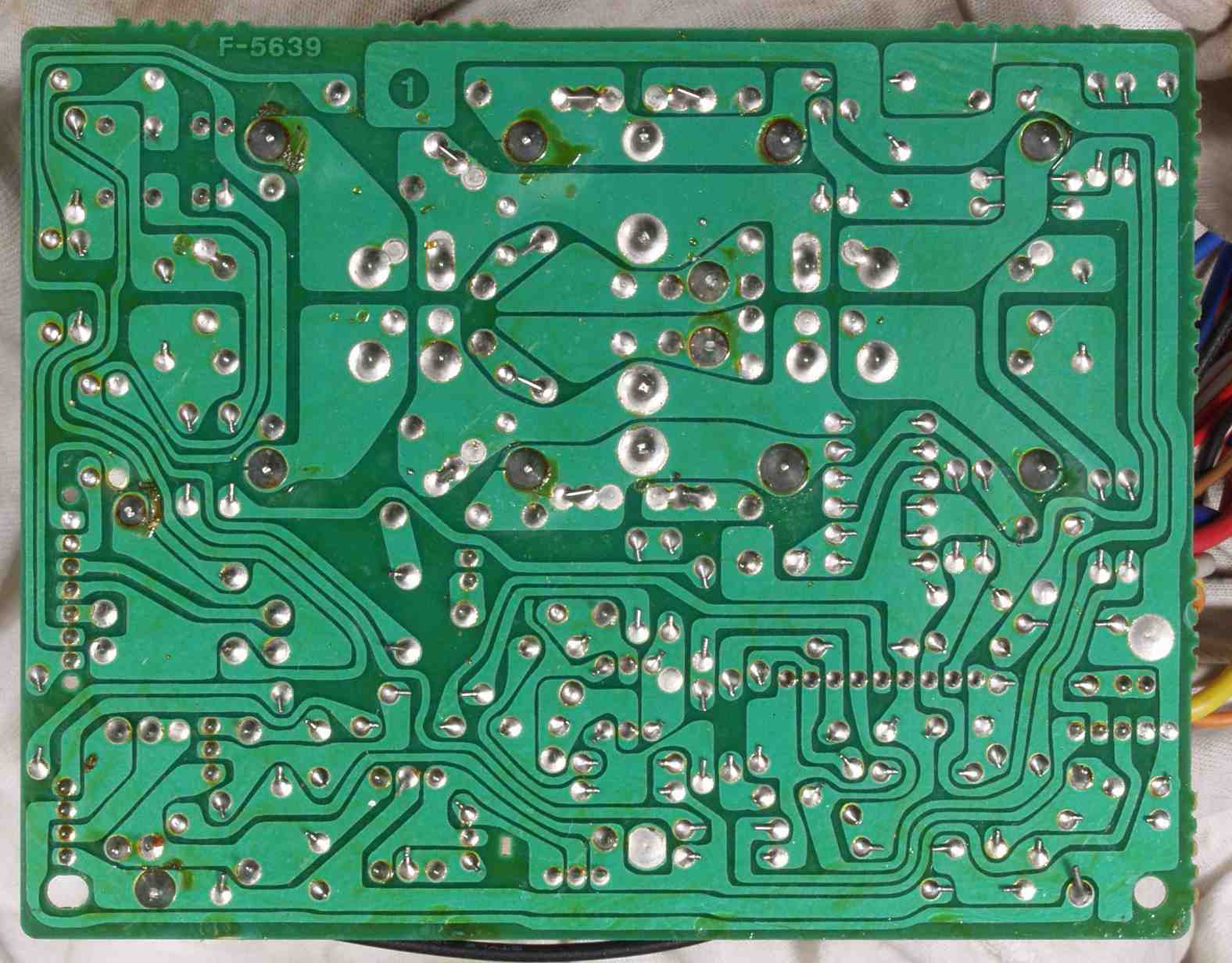

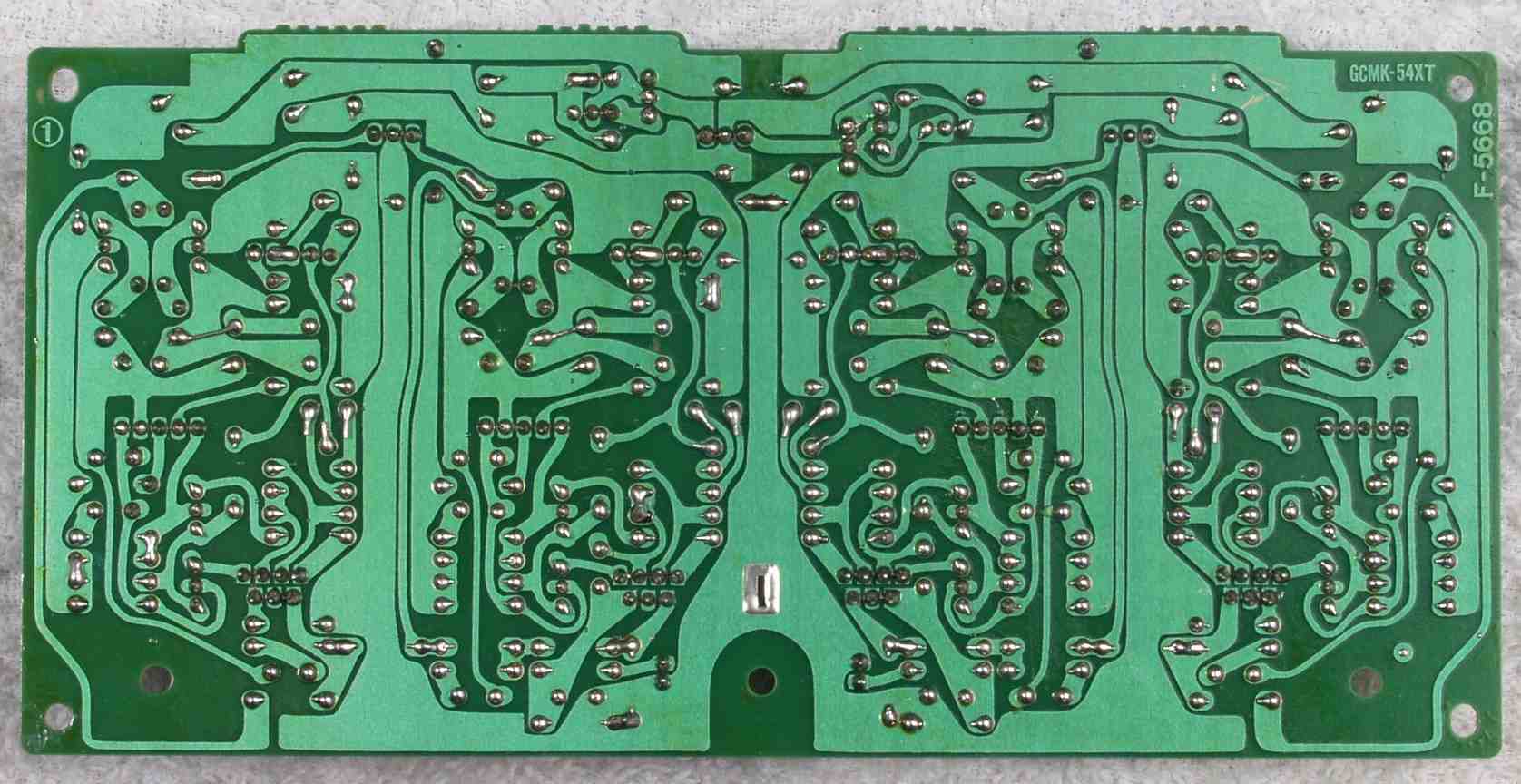

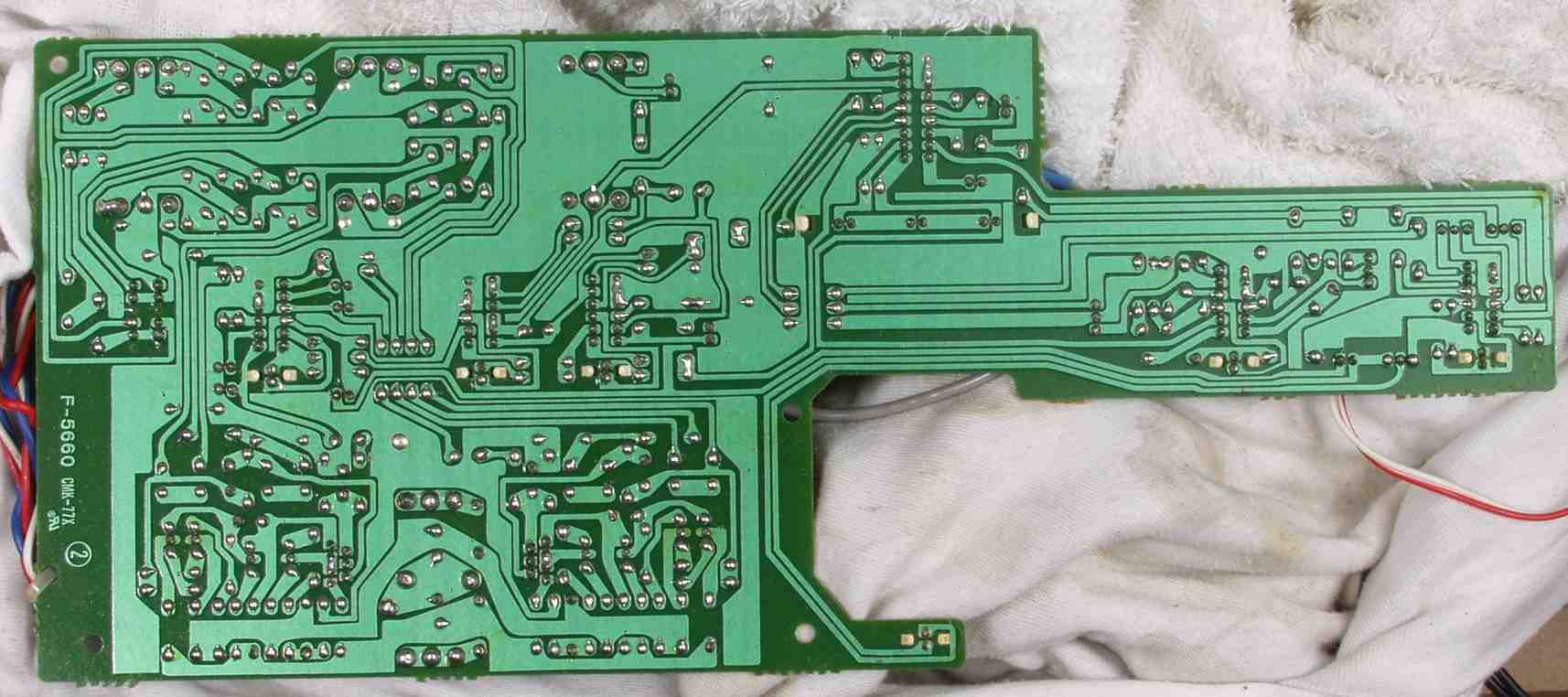

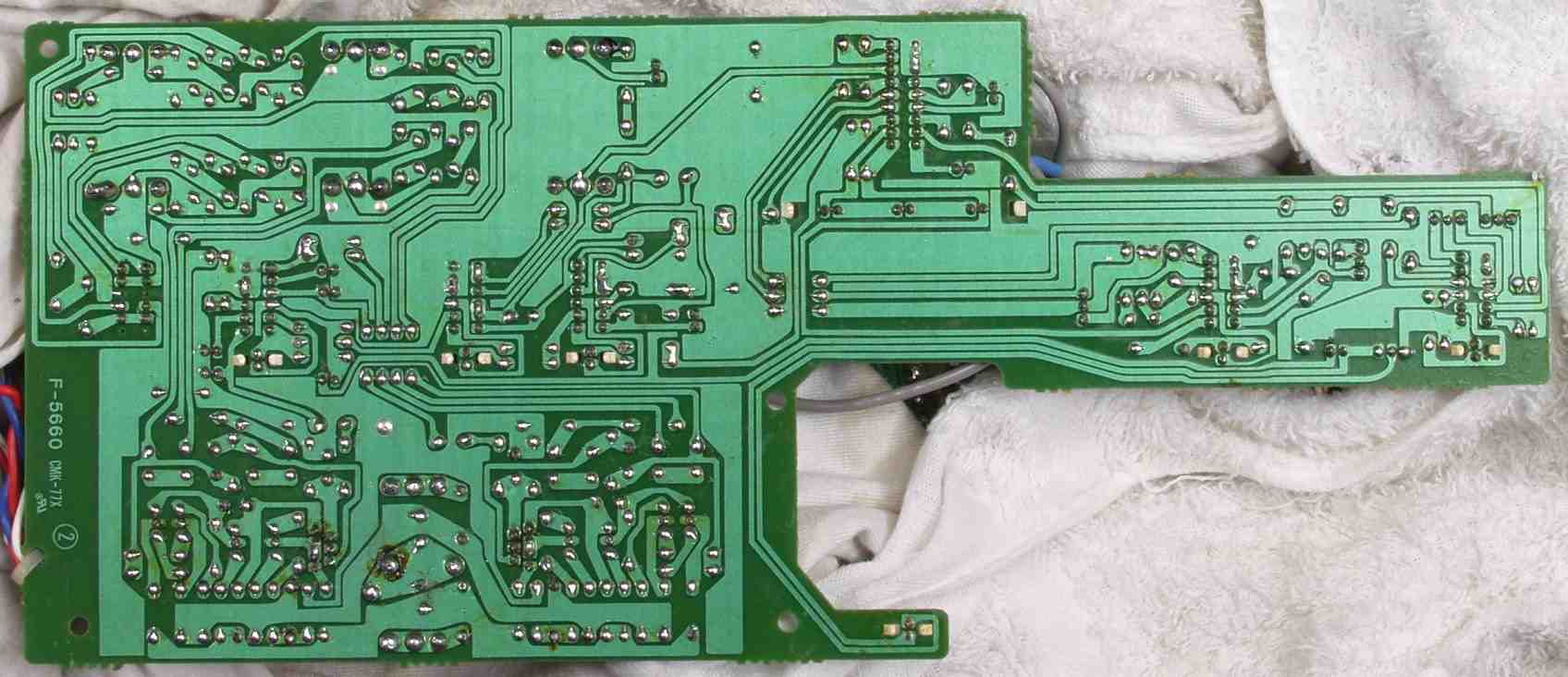

C−2C. 修理前 コントロール基板T裏

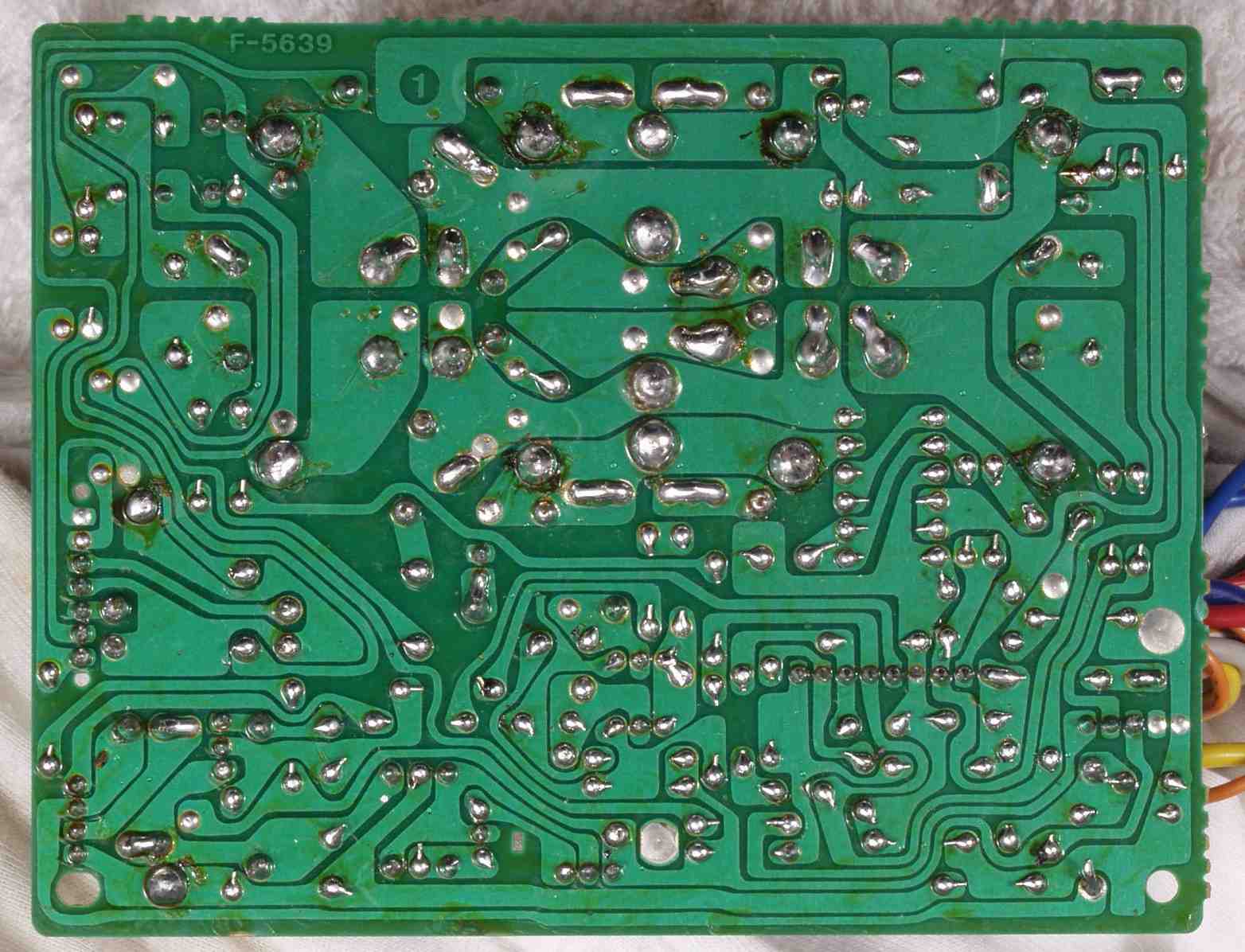

C−2D. 修理(ハンダ補正)後 コントロール基板T裏  全ての半田をやり修す
C−2E. 完成コントロール基板T裏 洗浄後
C−3A. 修理前 コントロール基板U
C−3B. 修理後 コントロール基板U 音が通る結合(カップリング)コンデンサーは、BPコンデンサーに交換したので2個→1個
           電解コンデンサー10個、FET(電界トランジスター)2個交換

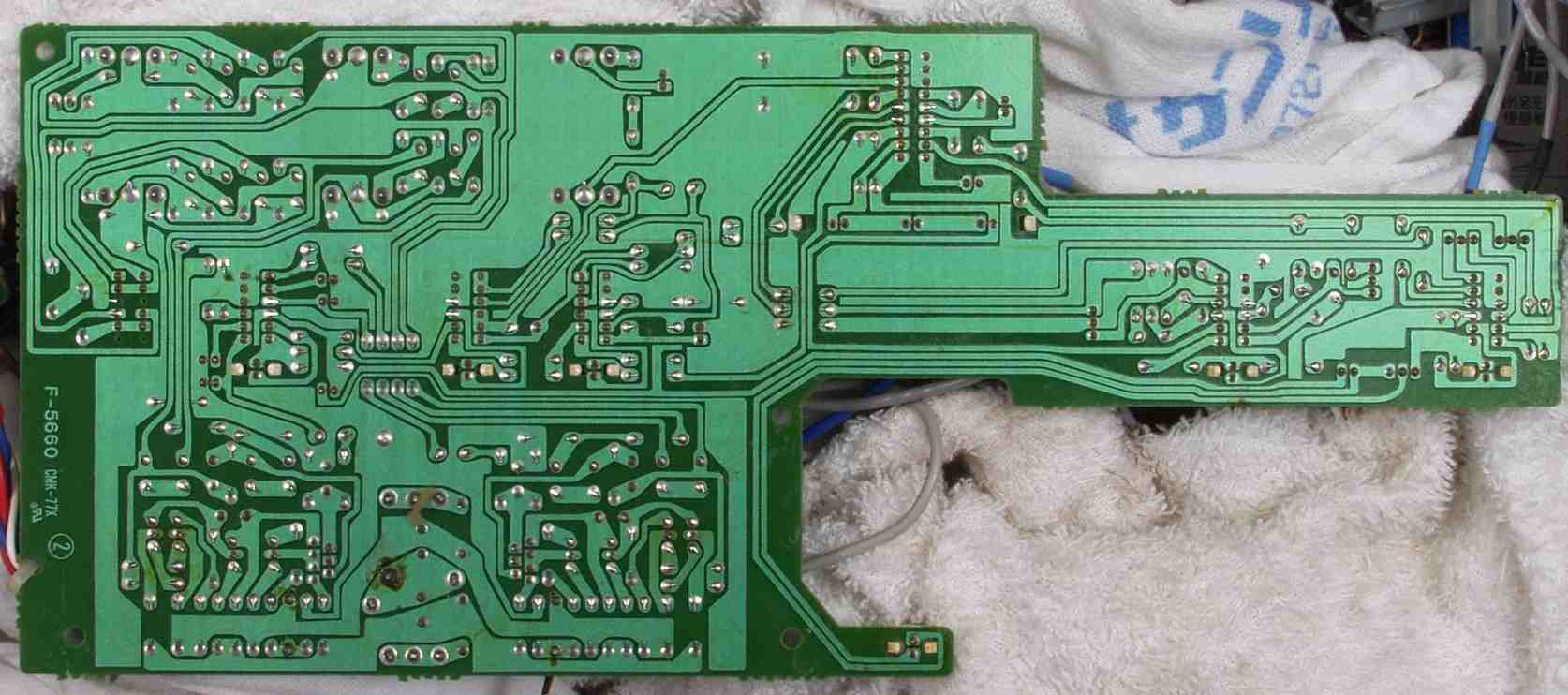

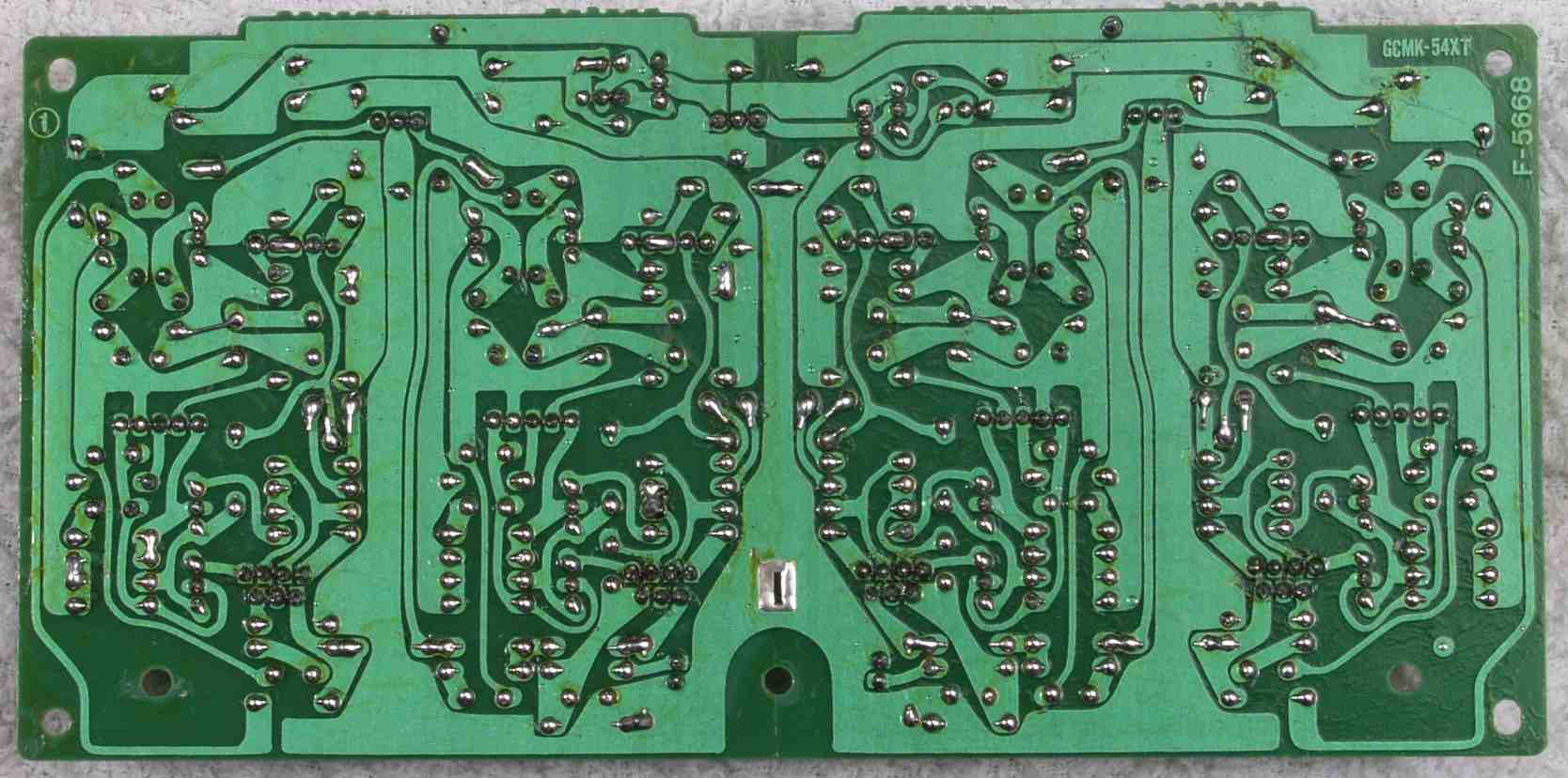

C−3C. 修理前 コントロール基板U裏
C−3D. 修理(ハンダ補正)後 コントロール基板U裏
C−3E. 完成コントロール基板U裏 洗浄後

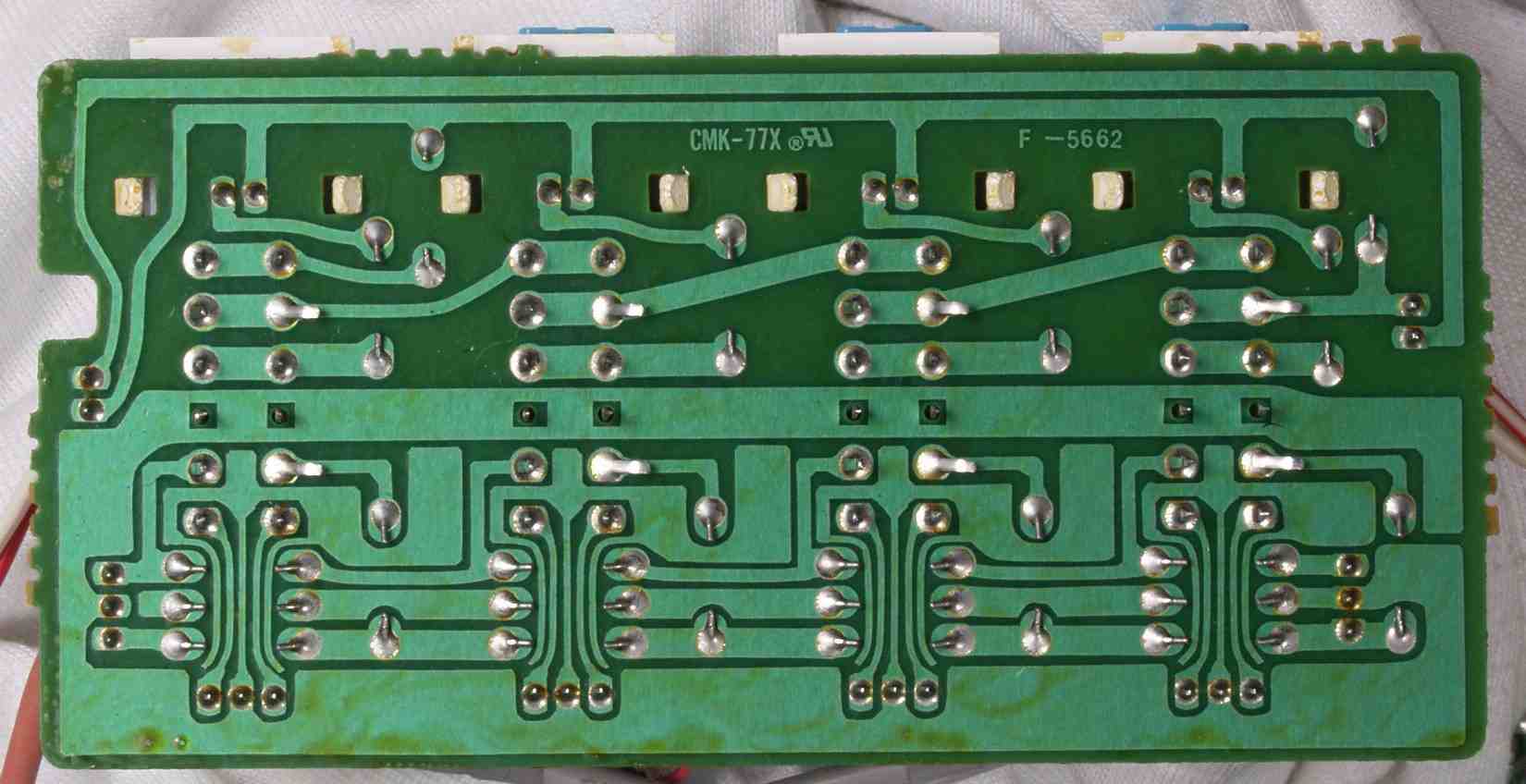

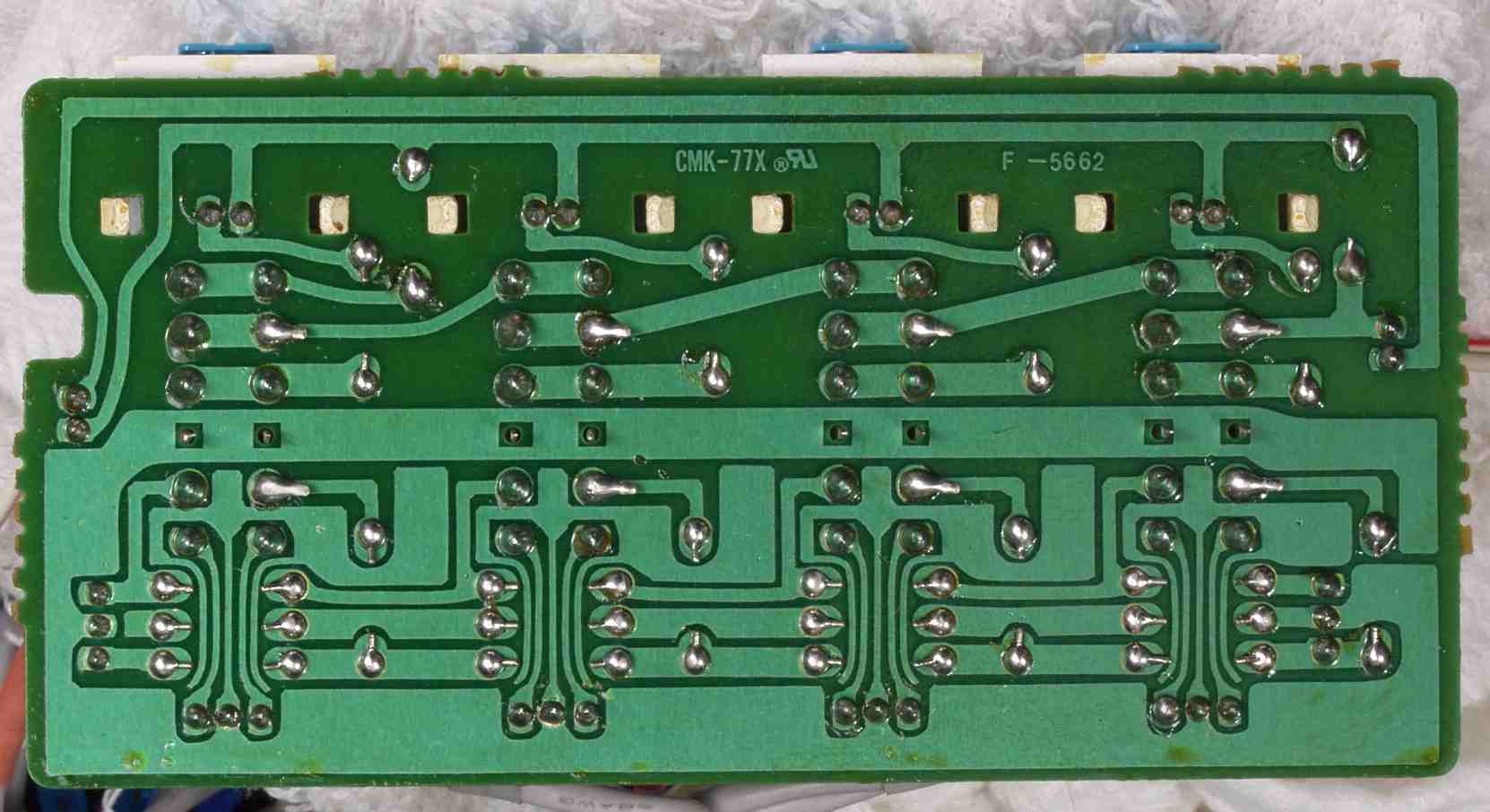

C−4A. 修理前 入力切り替えSW基盤裏
C−4B. 修理(ハンダ補正)後 コントロール基板U裏  全ての半田をやり修す
C−4C. 完成コントロール基板U裏 洗浄後

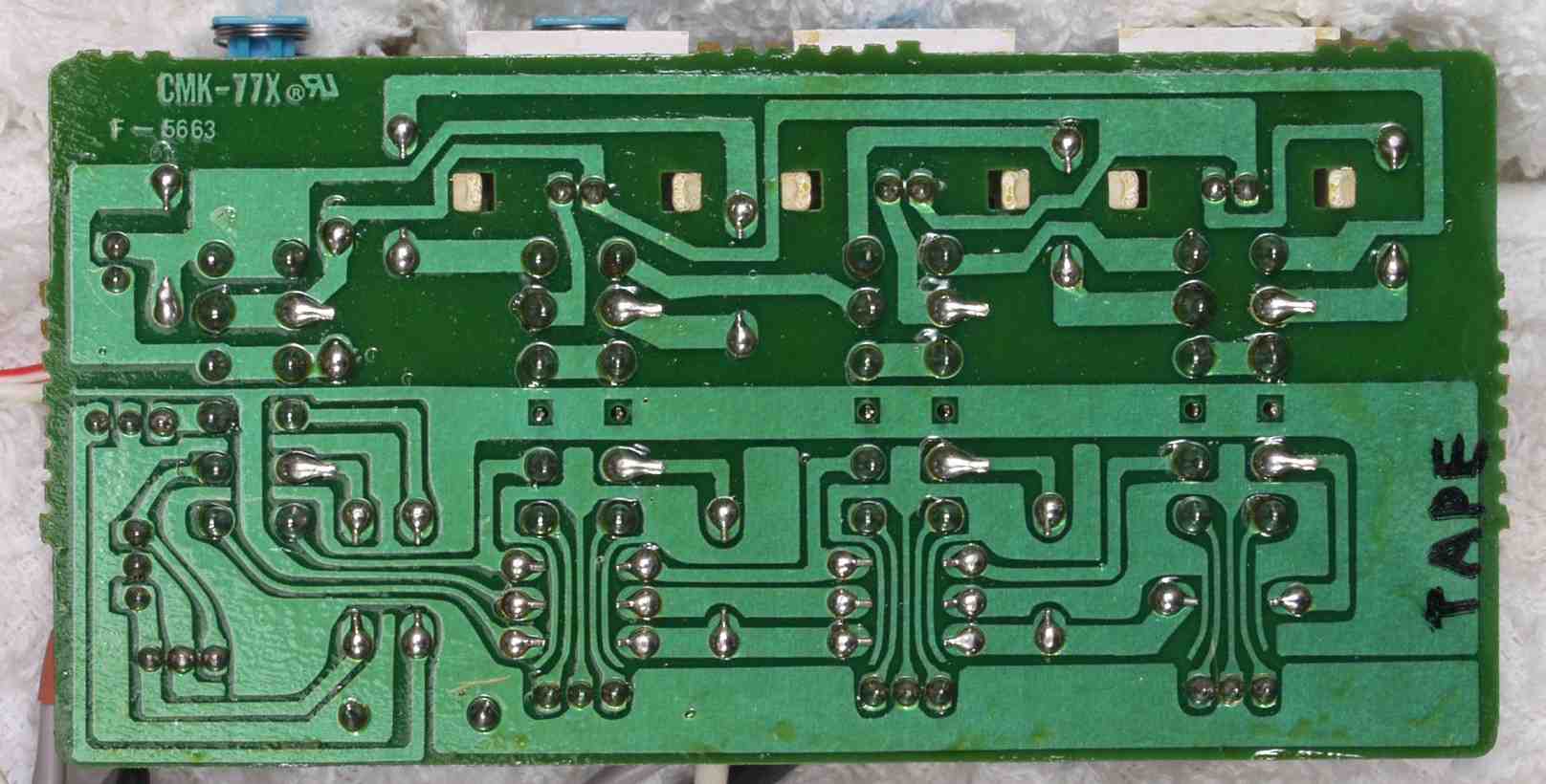

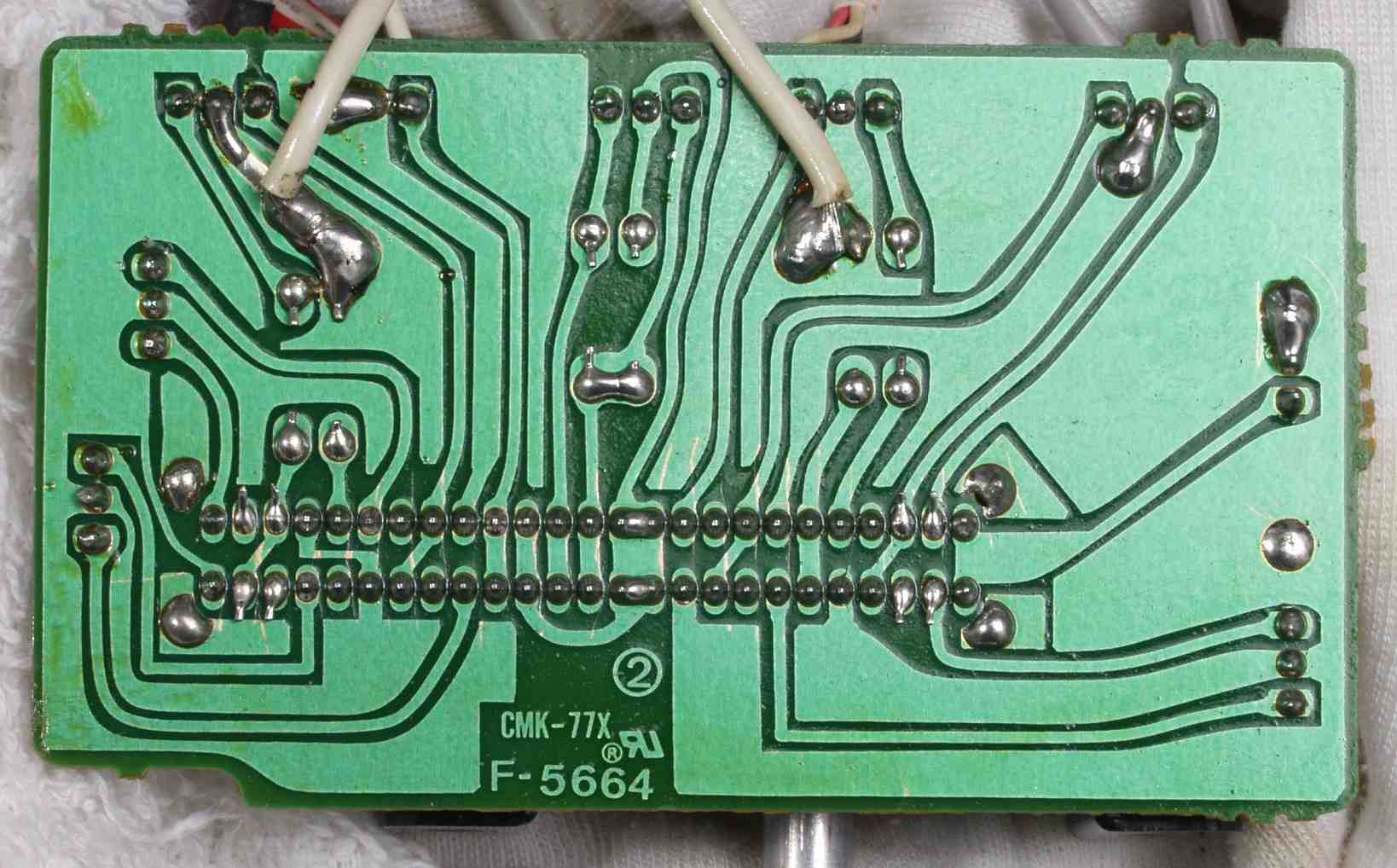

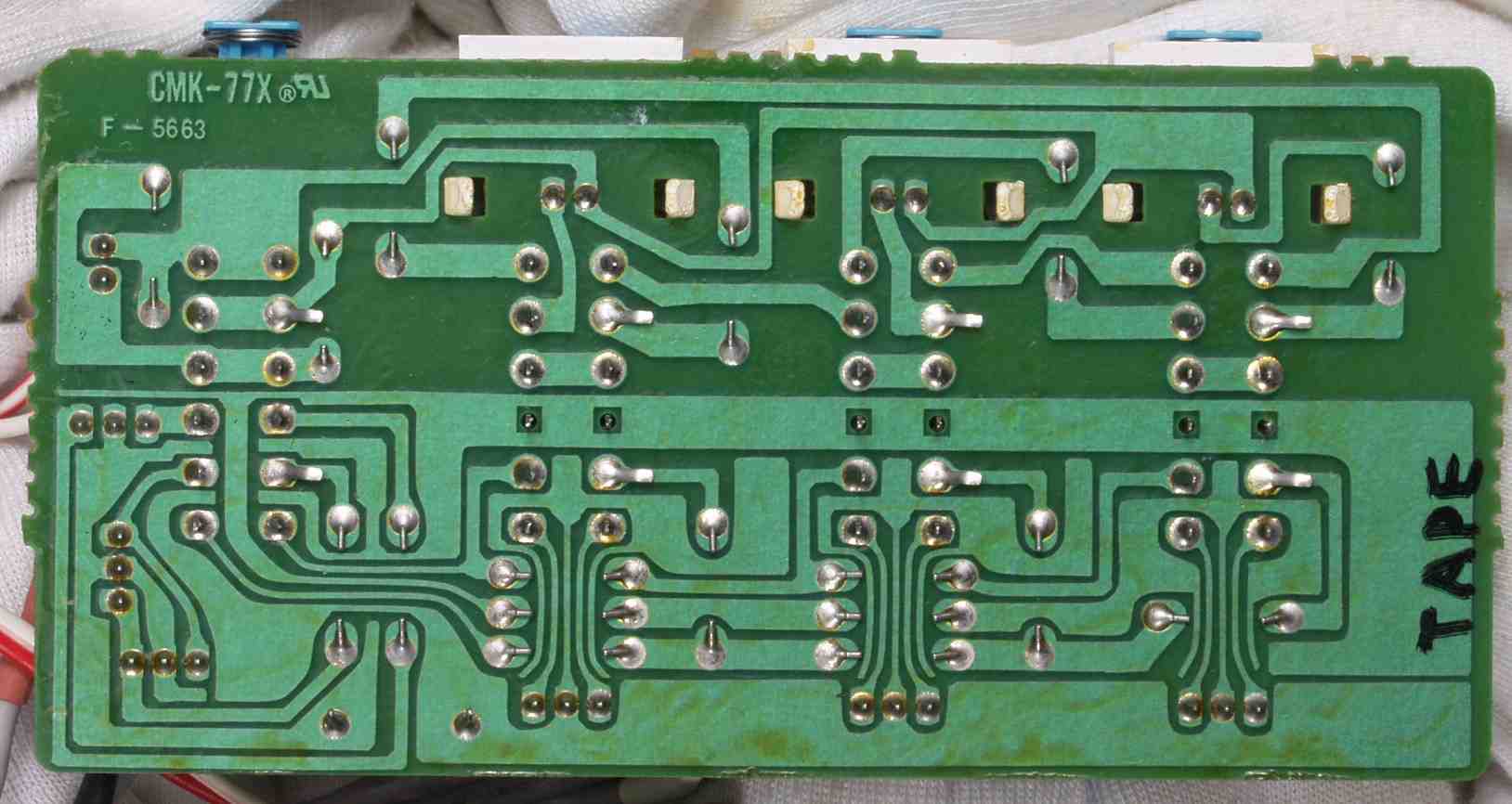

C−4D. 修理前 TAPE切り替えSW基盤裏

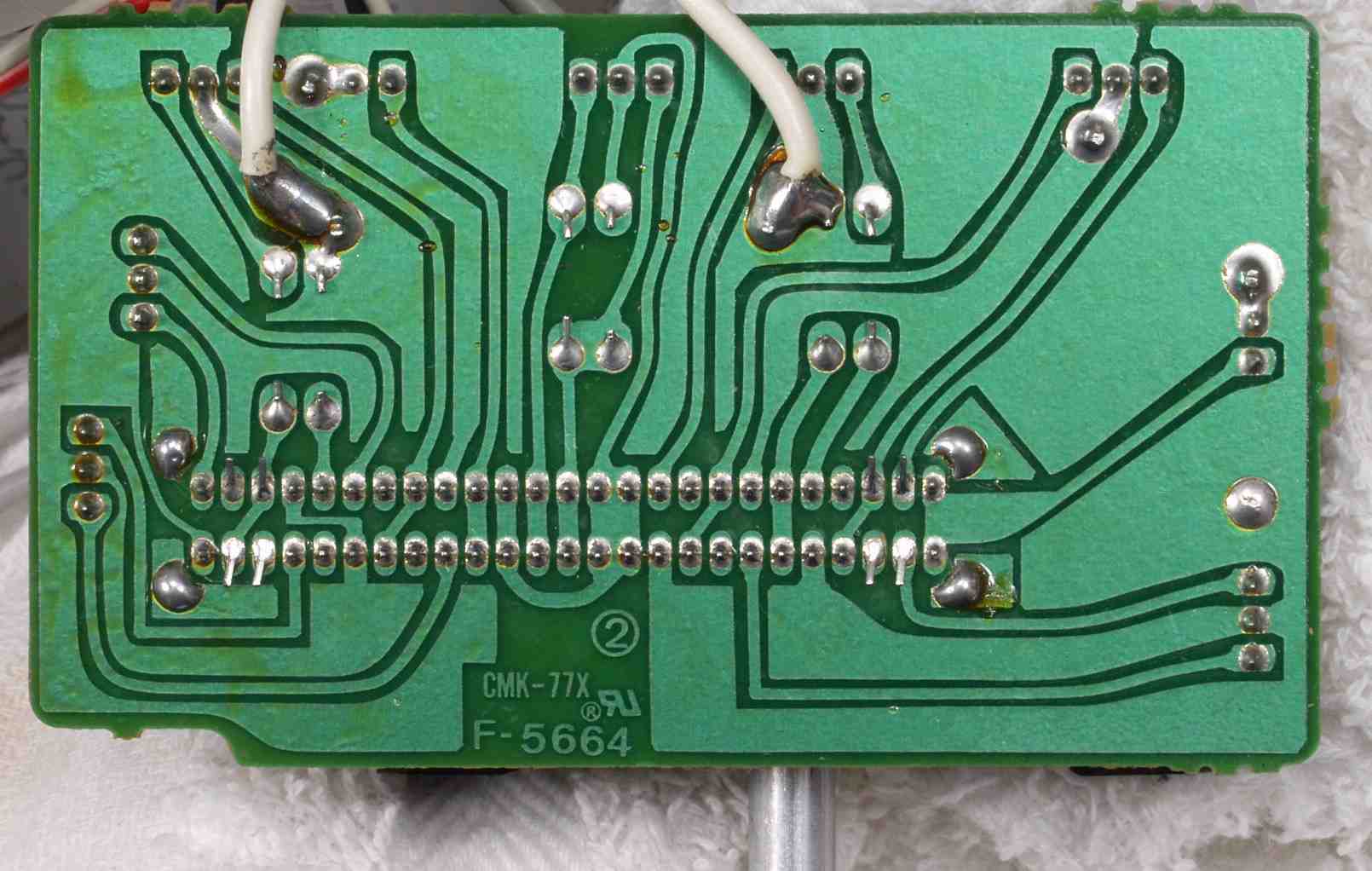

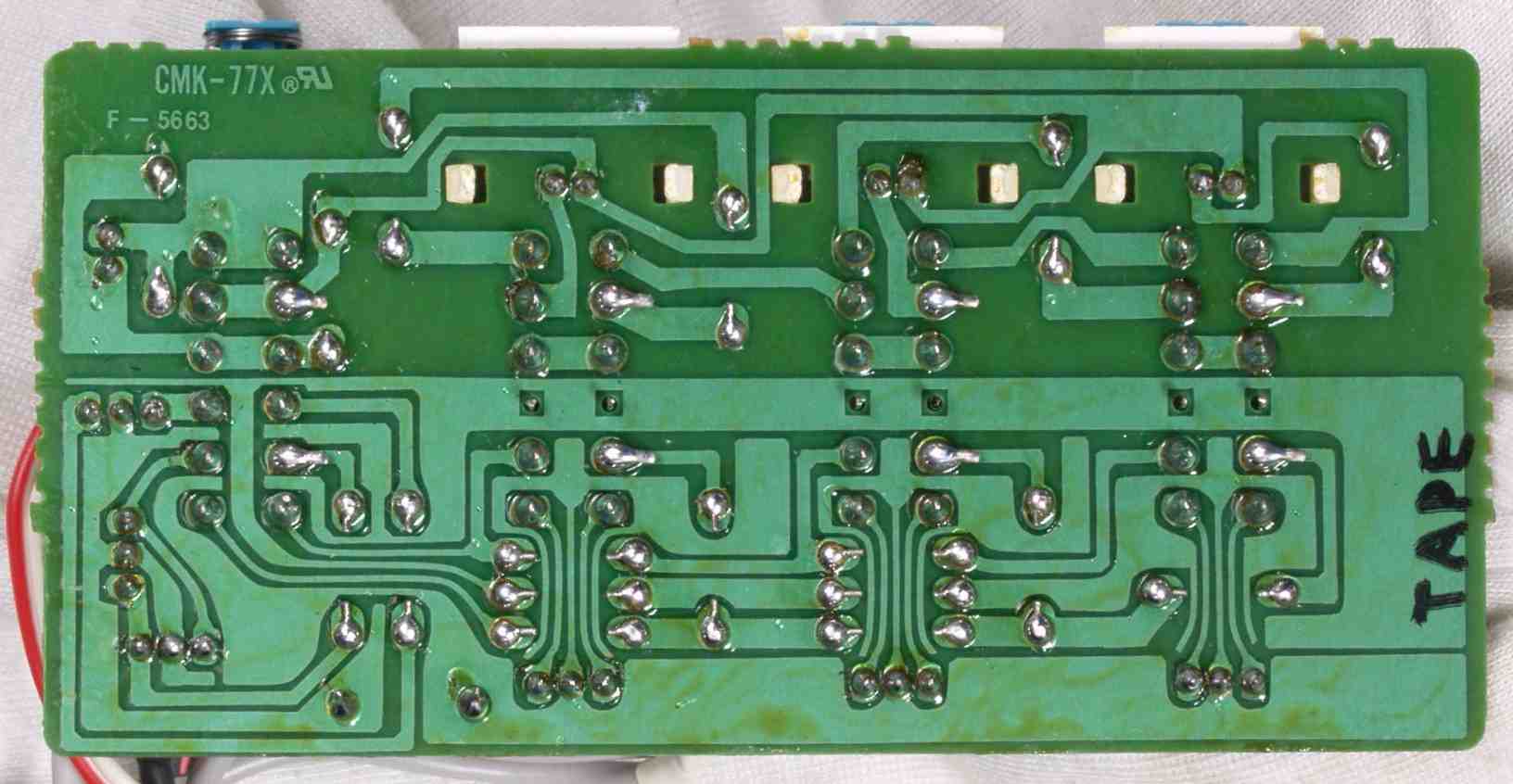

C−4E. 修理(ハンダ補正)後 TAPE切り替えSW基盤裏  全ての半田をやり修す
C−4F. 完成TAPE切り替えSW基盤裏 洗浄後

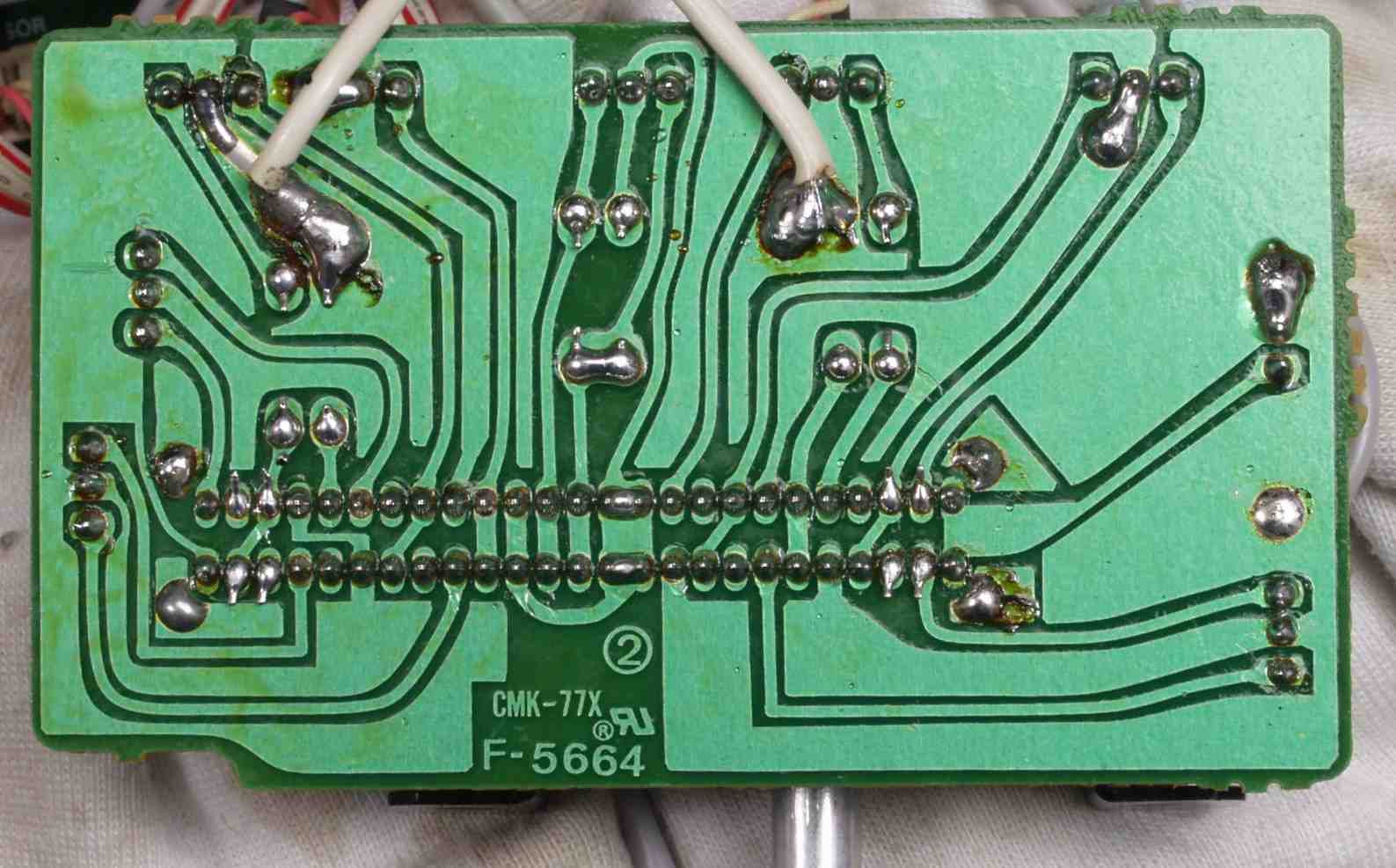

C−4G. 修理前 REC−OUT切り替えSW基盤裏

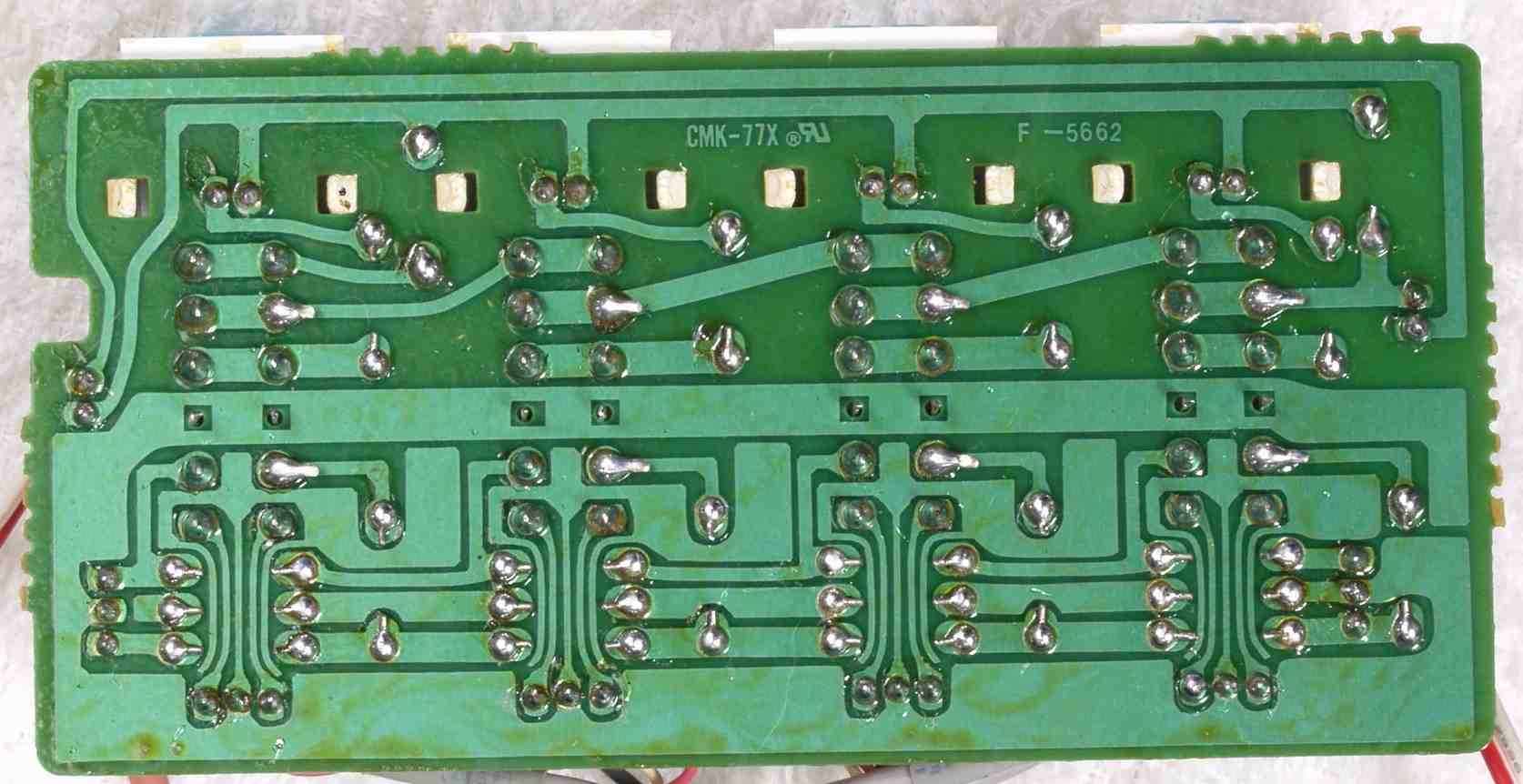

C−4H. 修理(ハンダ補正)後 REC−OUT切り替えSW基盤裏  全ての半田をやり修す
C−4I. 完成REC−OUT切り替えSW基盤裏 洗浄後

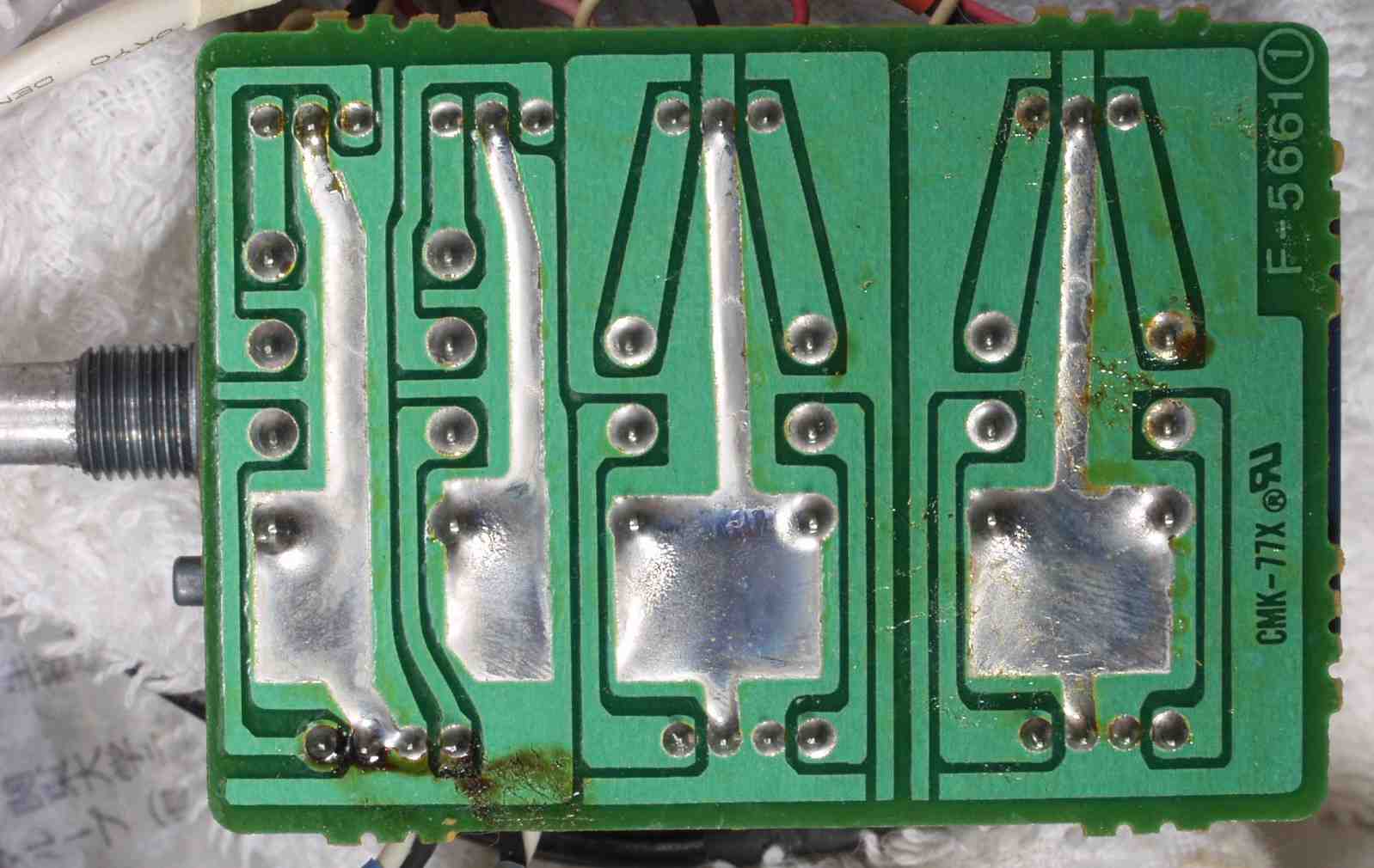

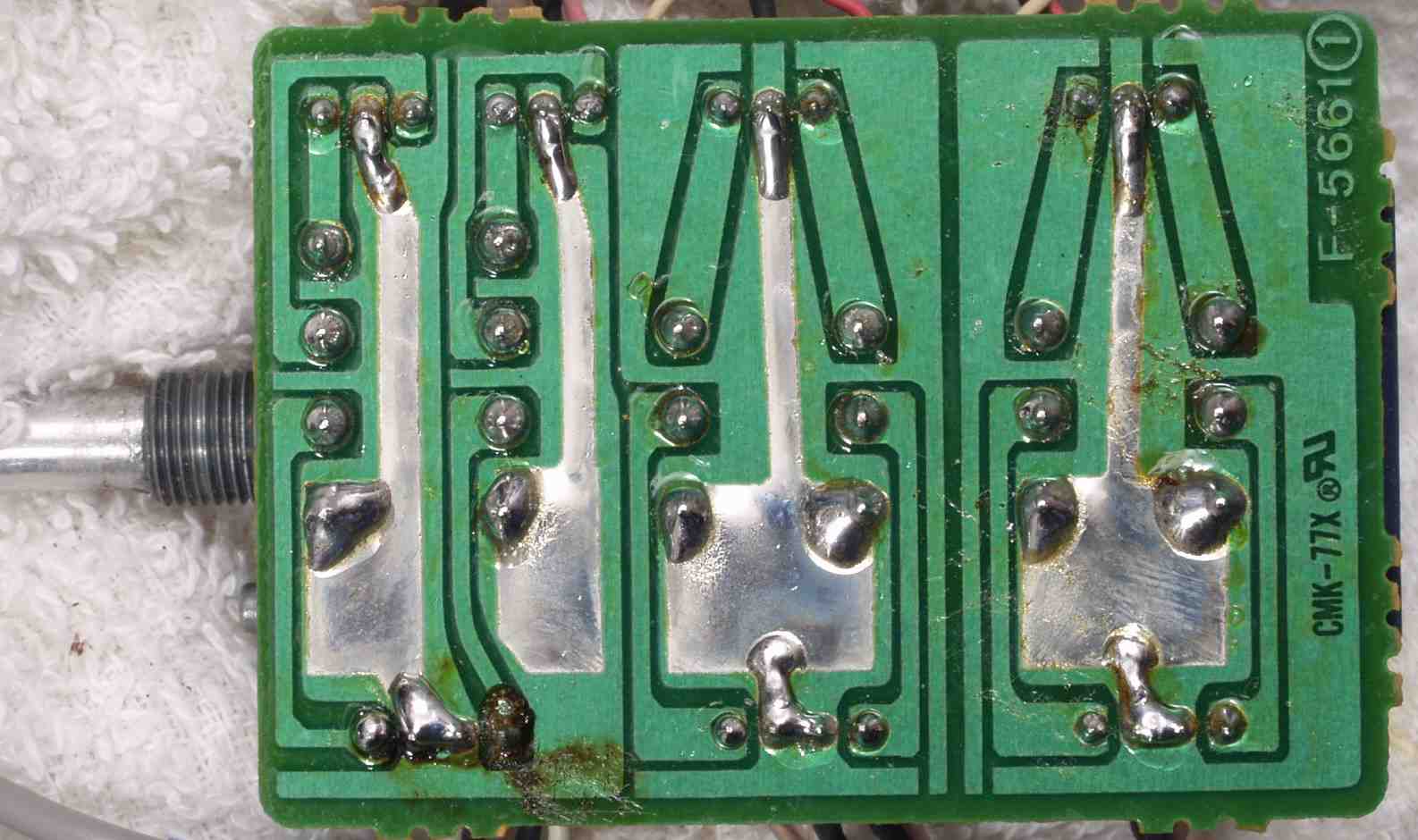

C−4J. 修理前 メインVR基盤裏

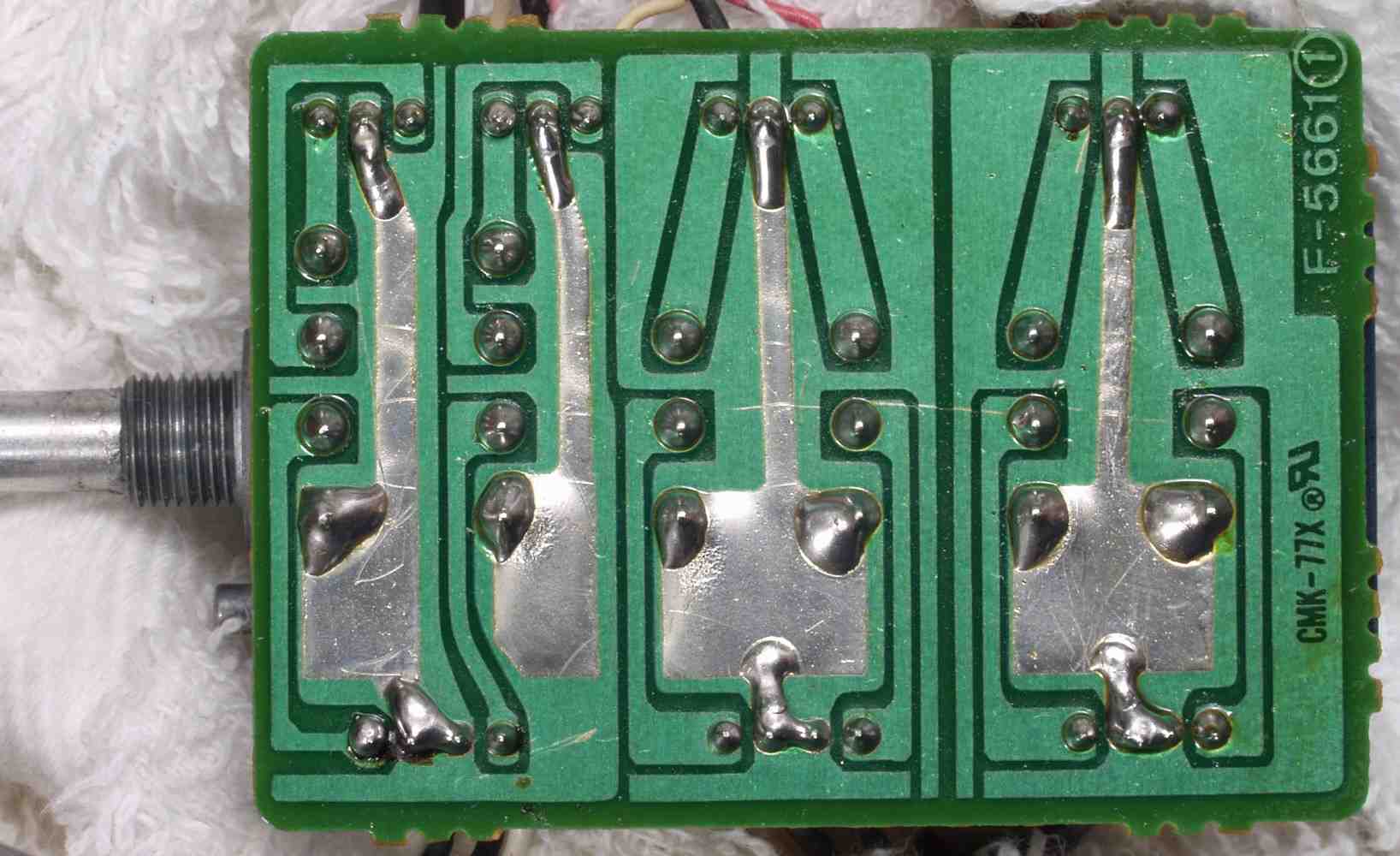

C−4K. 修理(ハンダ補正)後 メインVR基盤裏  全ての半田をやり修す
C−4L.完成メインVR基盤裏 洗浄後

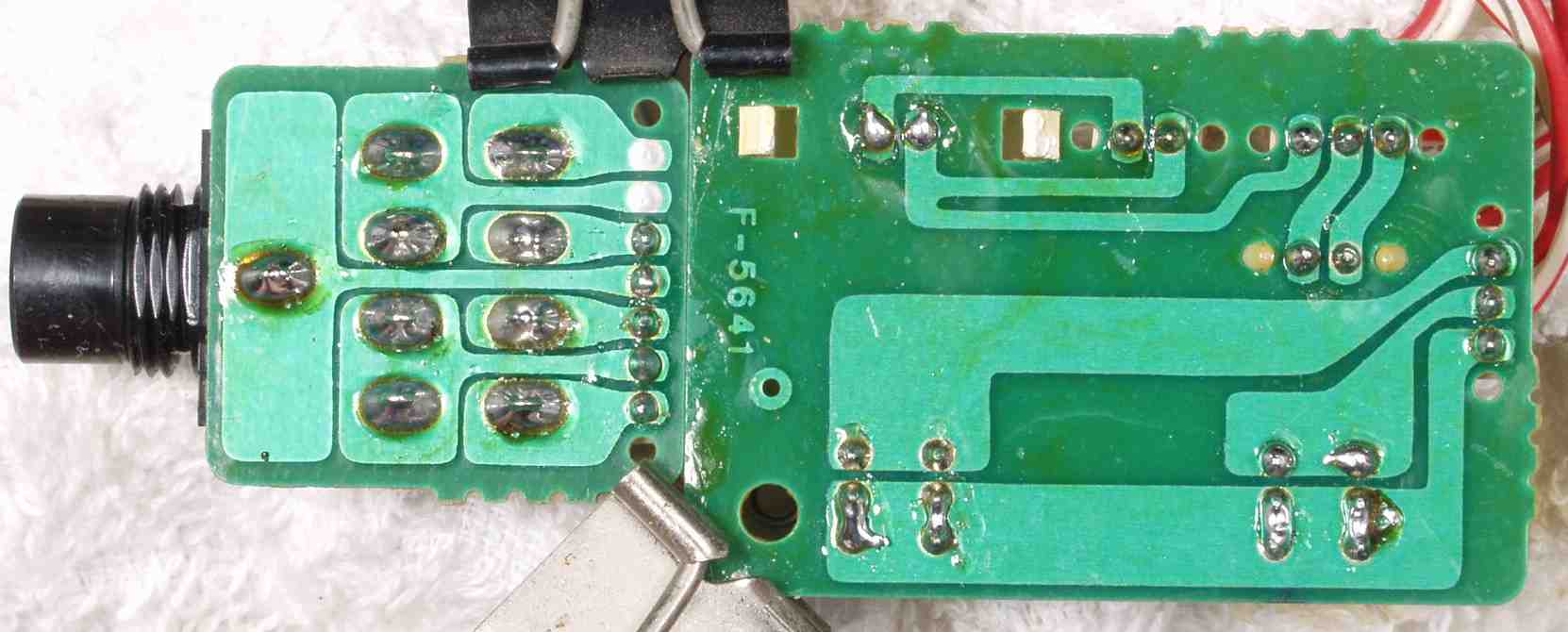

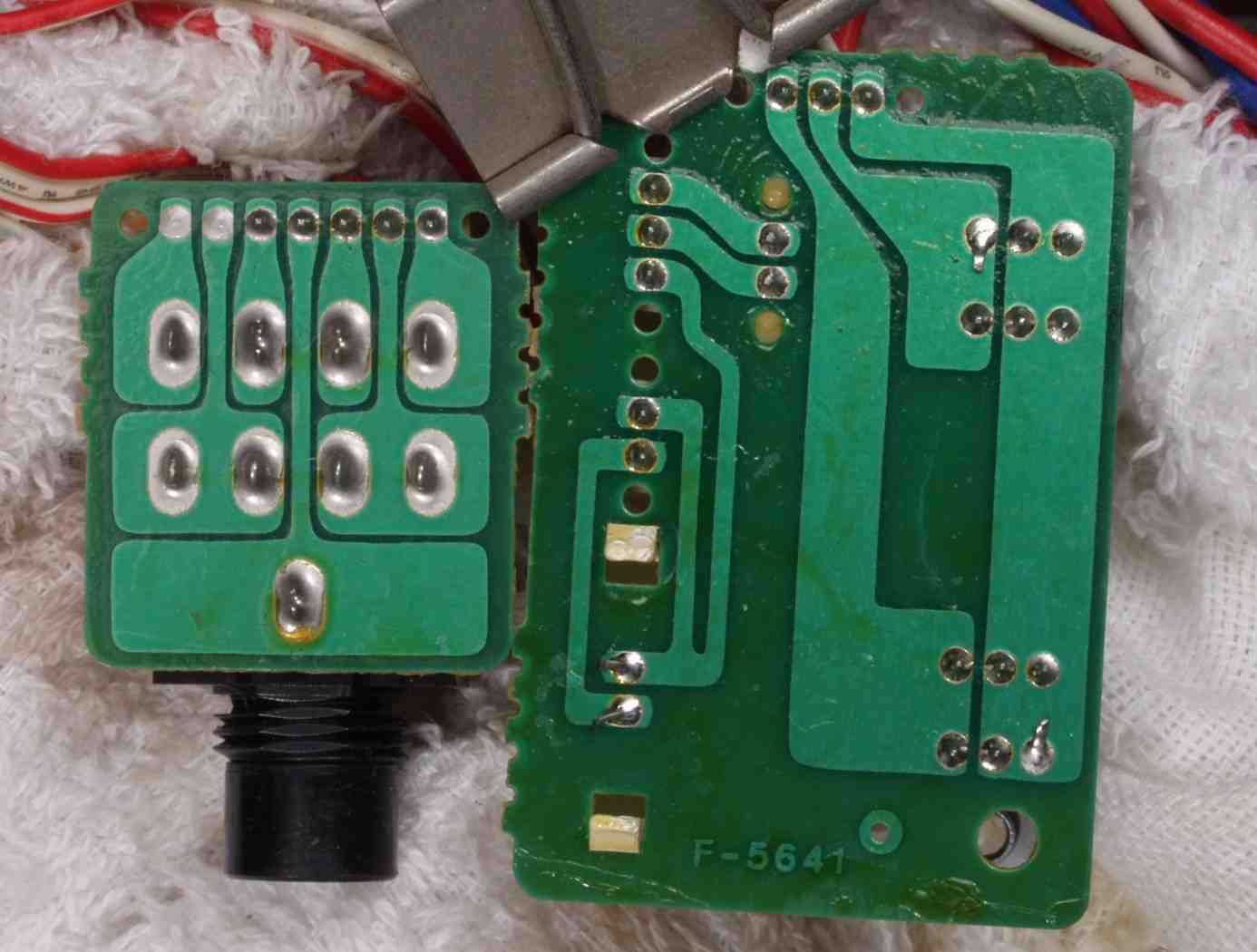

C−4M. 修理前 電源SW&イヤーホーンジャック基盤裏

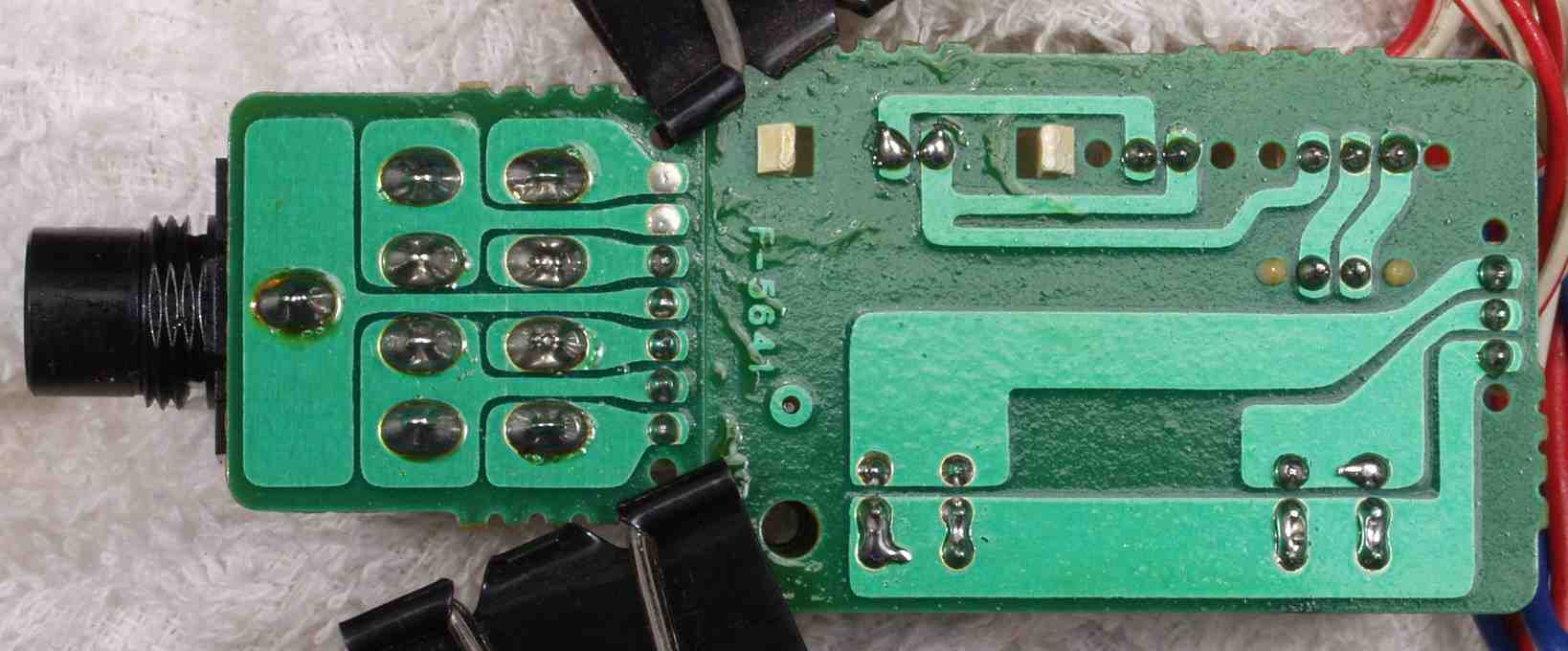

C−4N. 修理(ハンダ補正)後 電源SW&イヤーホーンジャック基盤裏
C−4O. 完成電源SW&イヤーホーンジャック基盤裏 洗浄後

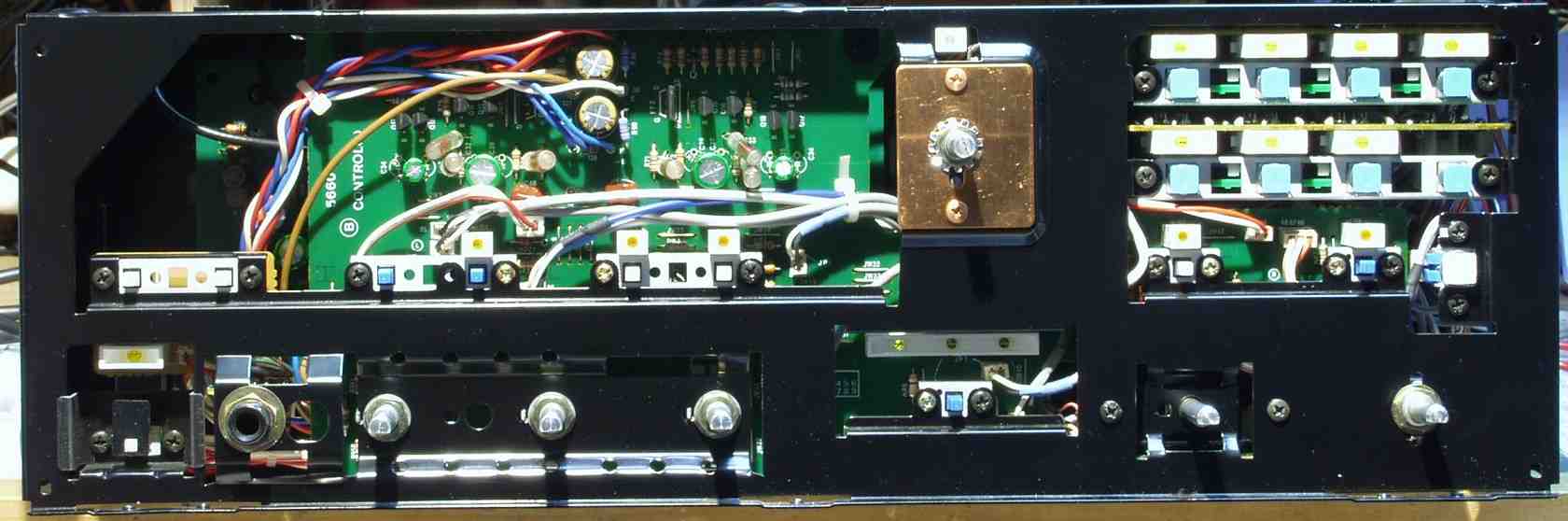

C−4P. パネル取り付け前 白いネジが増やした物
                   このケチった「ネジ」で会社は利益が増すが、その分信用は減る

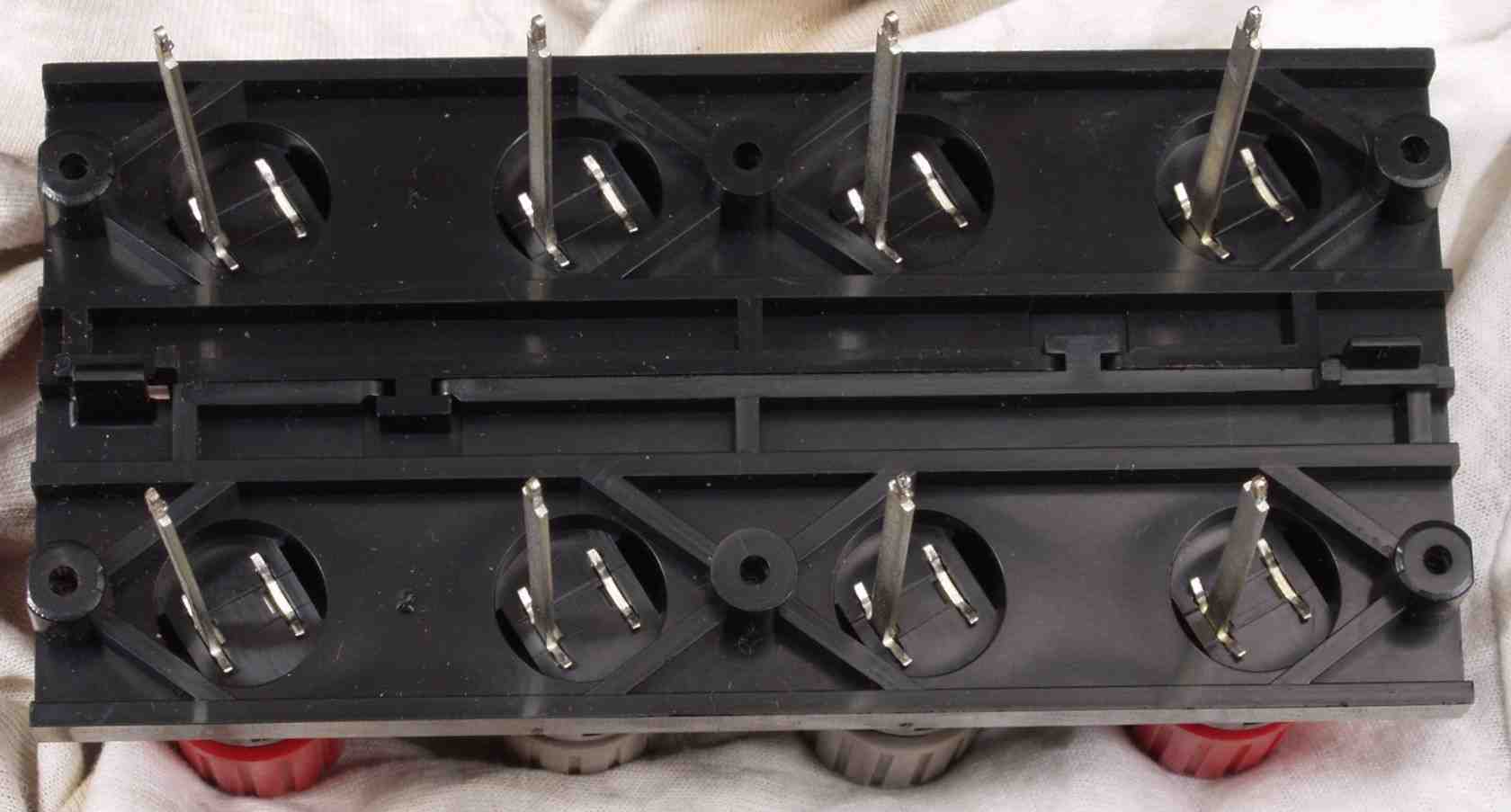

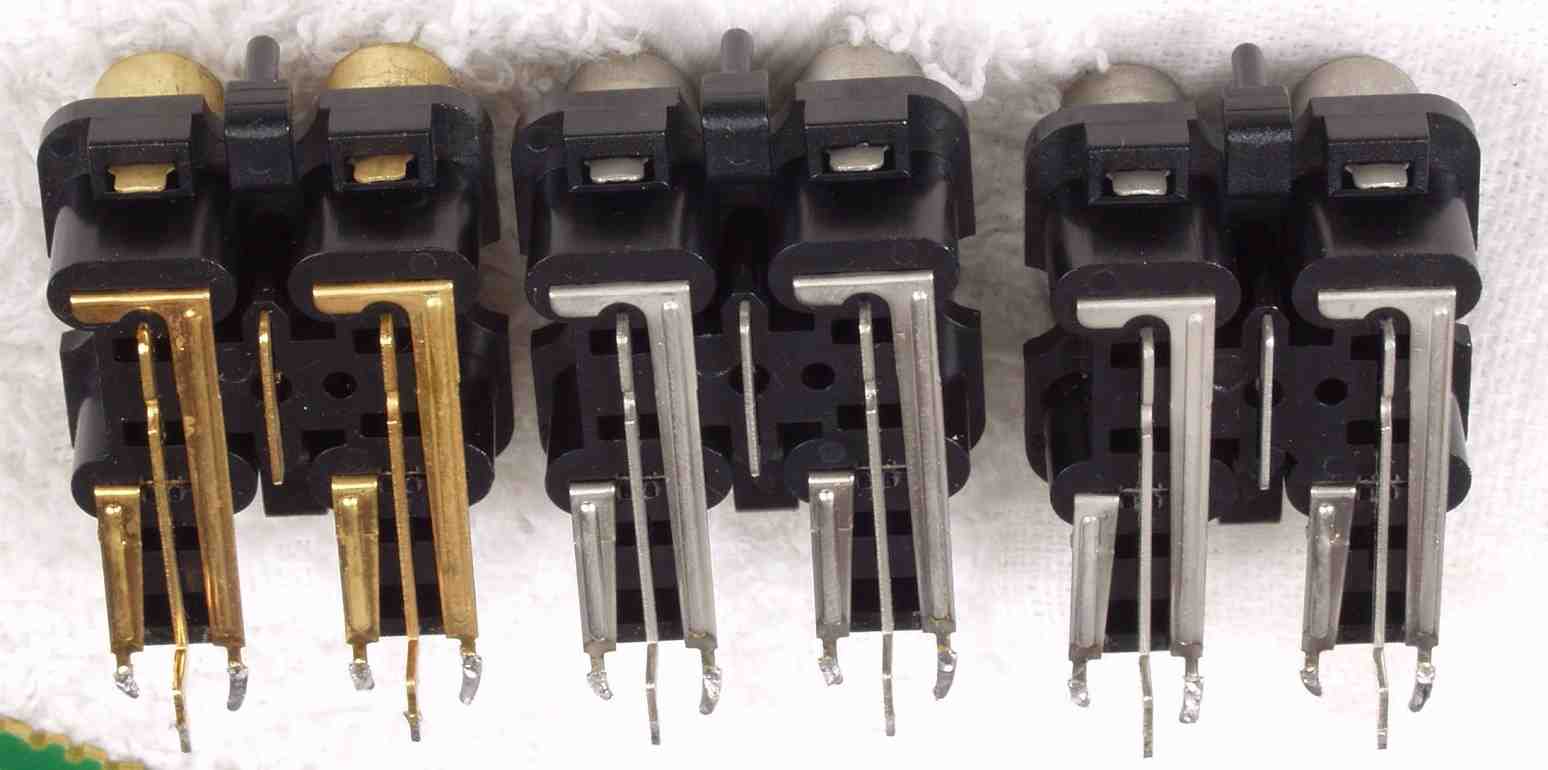

C−5A. 修理前 SP接続端子 肉薄なので割れやすい
           LV−109修理記録 C−8A. 修理前 SP接続端子基盤 参考

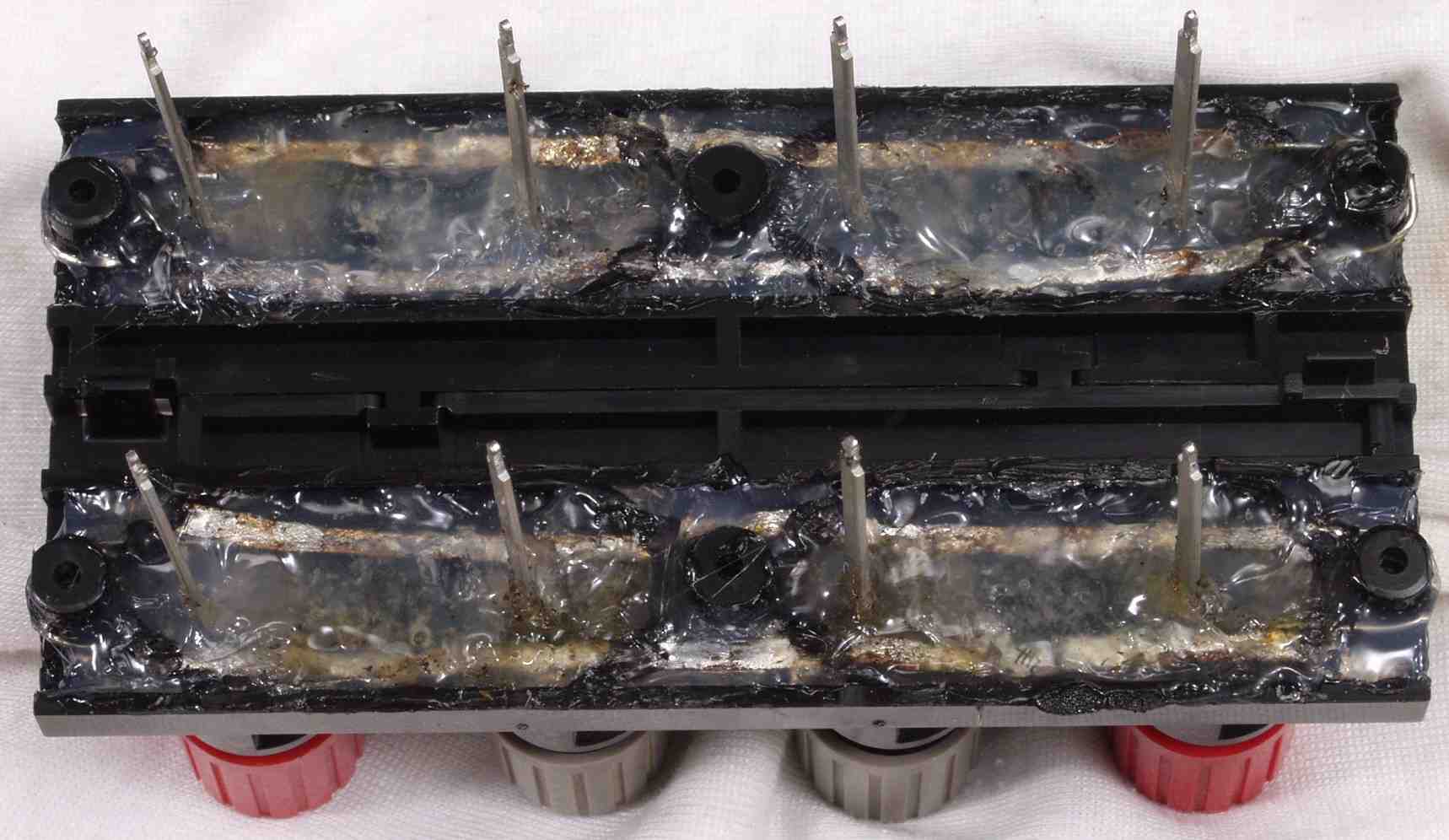

C−5B. 修理後 SP接続端子 太い線を付けられるので、補強しておく

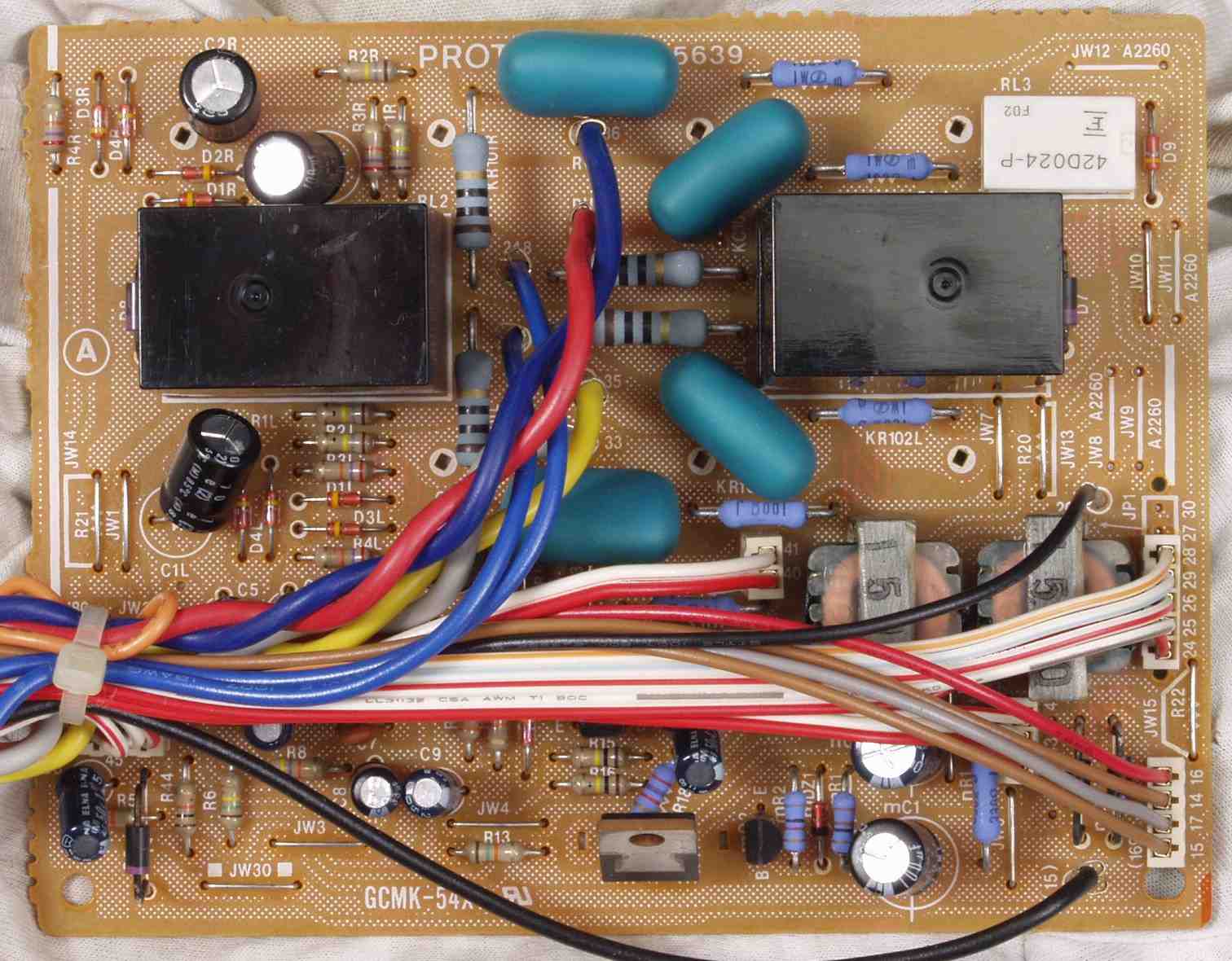

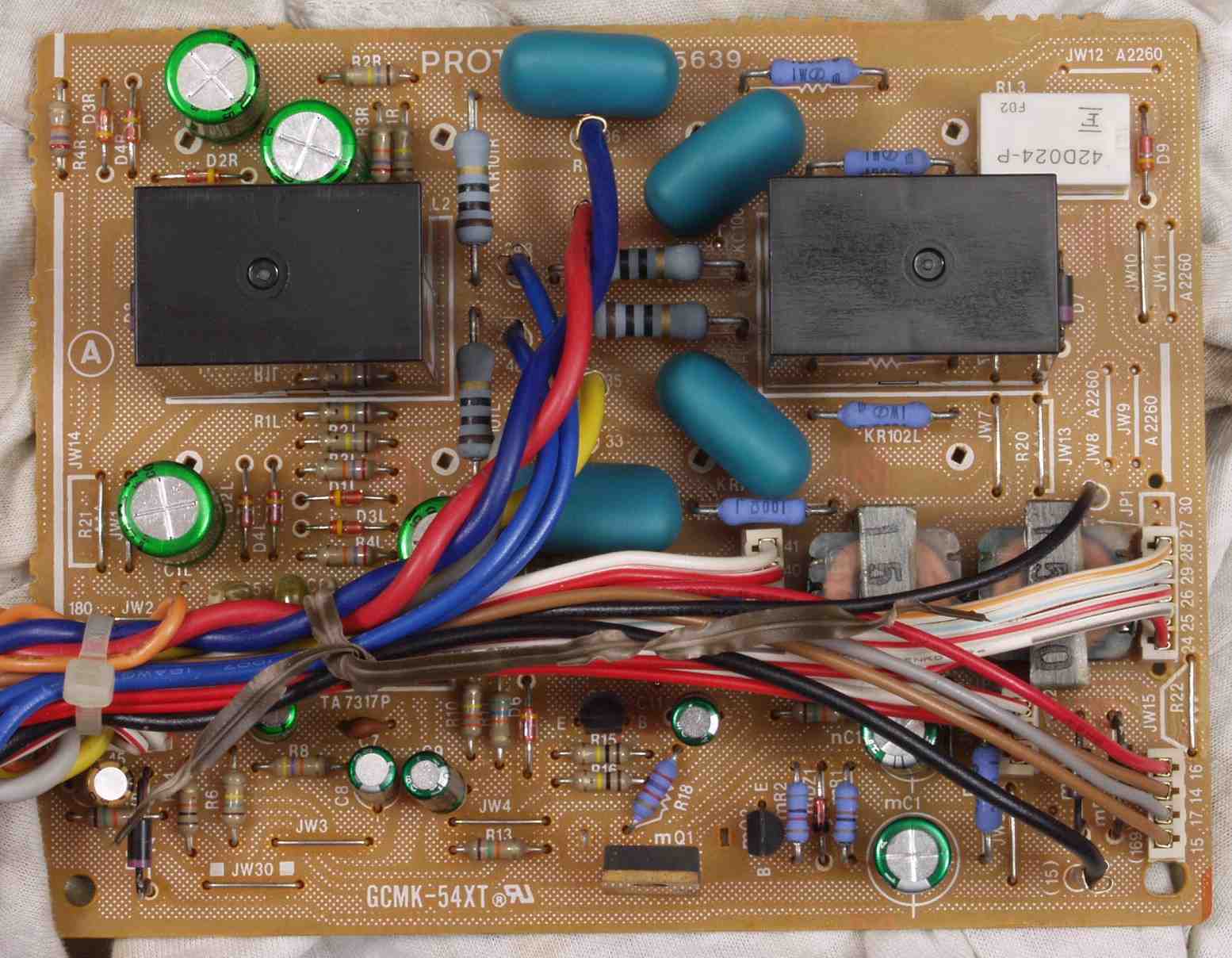

C−5C. 修理前 SP接続リレー&プロテクト基盤

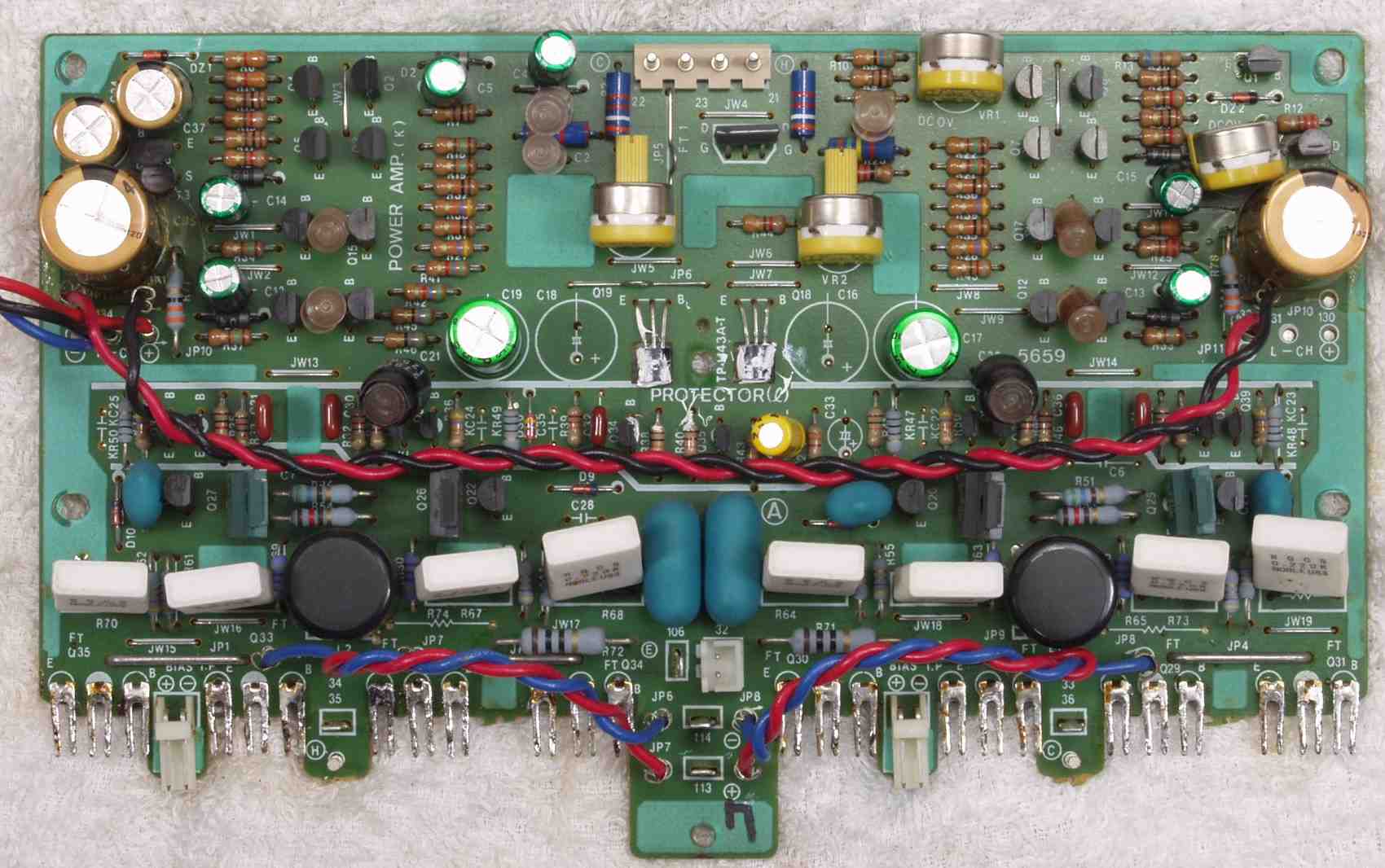

C−5D. 修理後 SP接続リレー&プロテクト基盤 リレー2個、電解コンデンサー11個、フイルムコンデンサー2個交換
C−5E. 修理前 SP接続リレー&プロテクト基盤裏
C−5F. 修理(ハンダ補正)後 SP接続リレー&プロテクト基盤裏  全ての半田をやり修す
C−5G. 完成SP接続リレー&プロテクト基盤裏 洗浄後

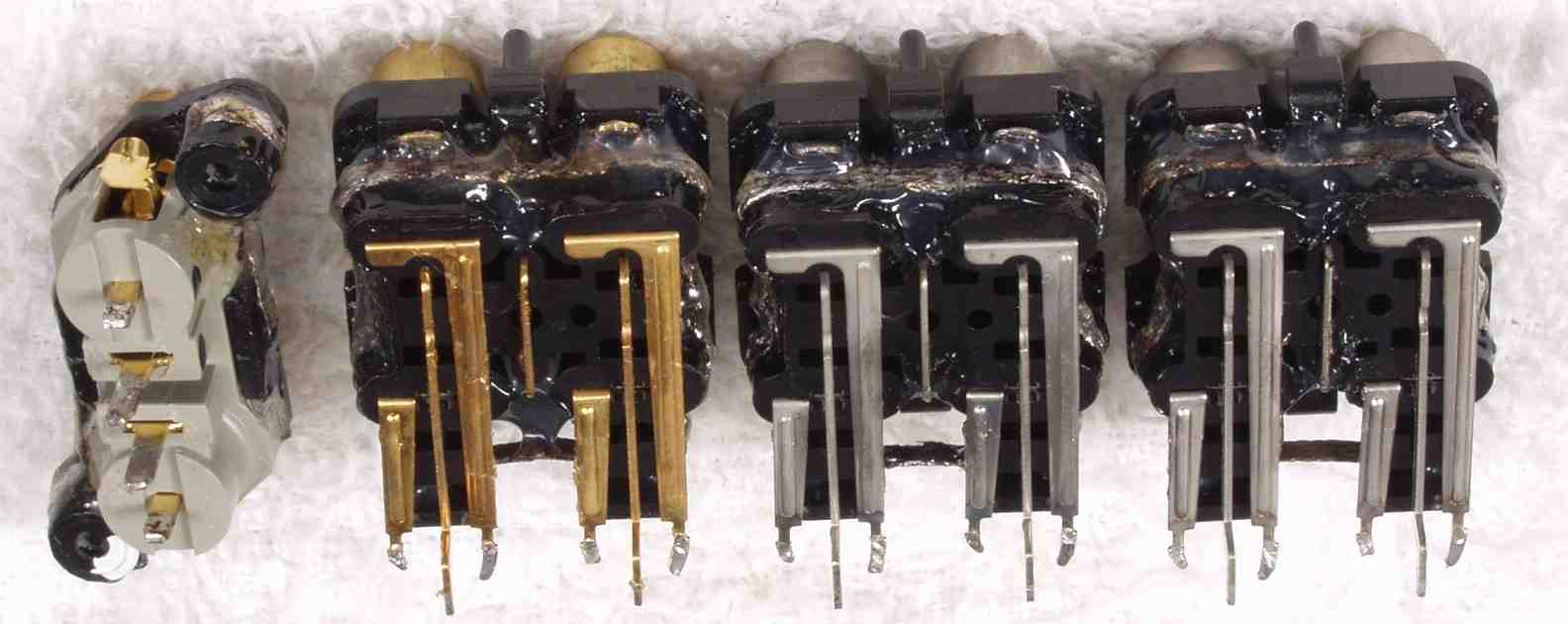

C−5H. SP接続リレー比較 左=着いていた7A   右=交換する10A
C−6A. 修理前 R側終段基盤

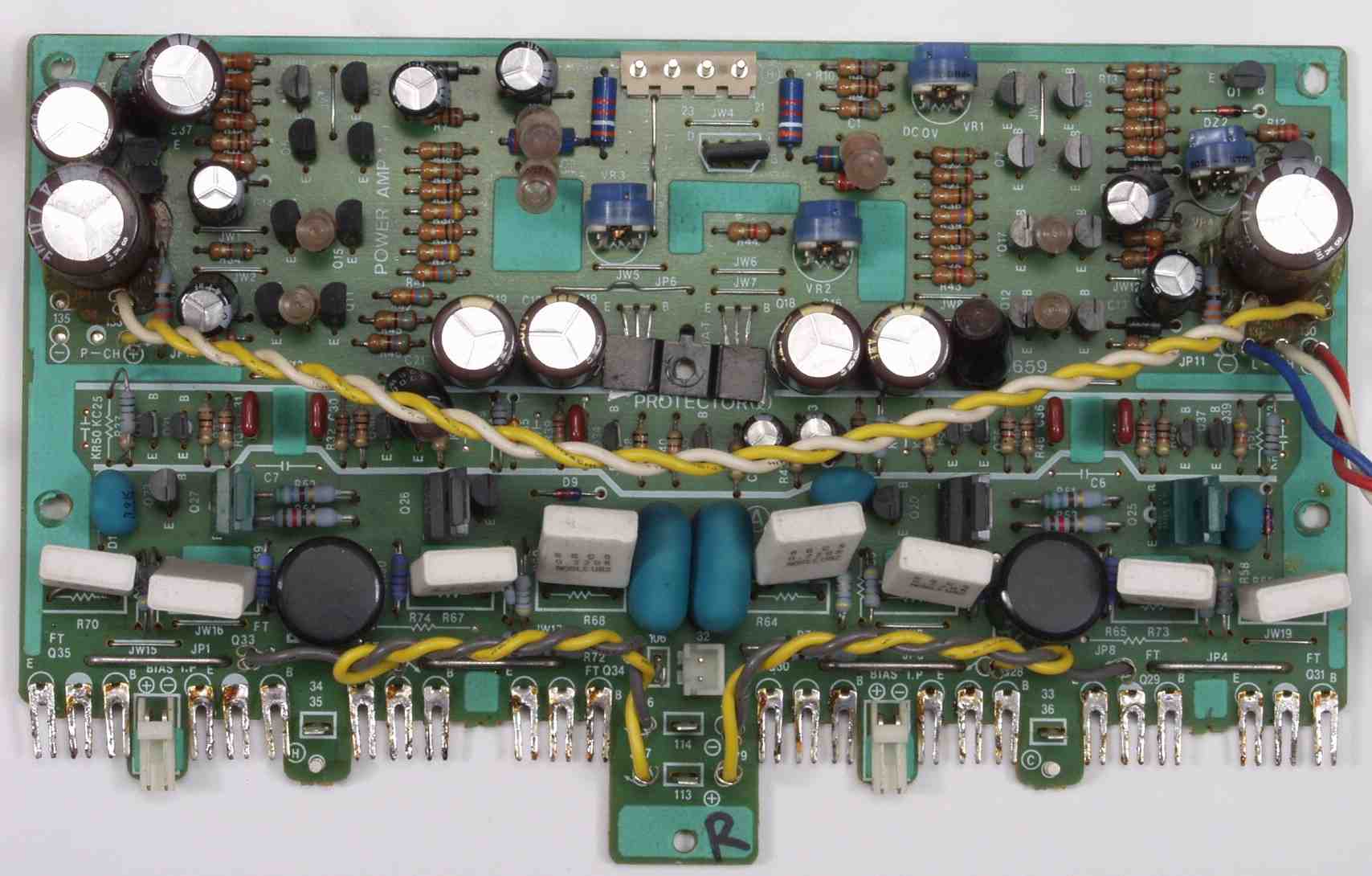

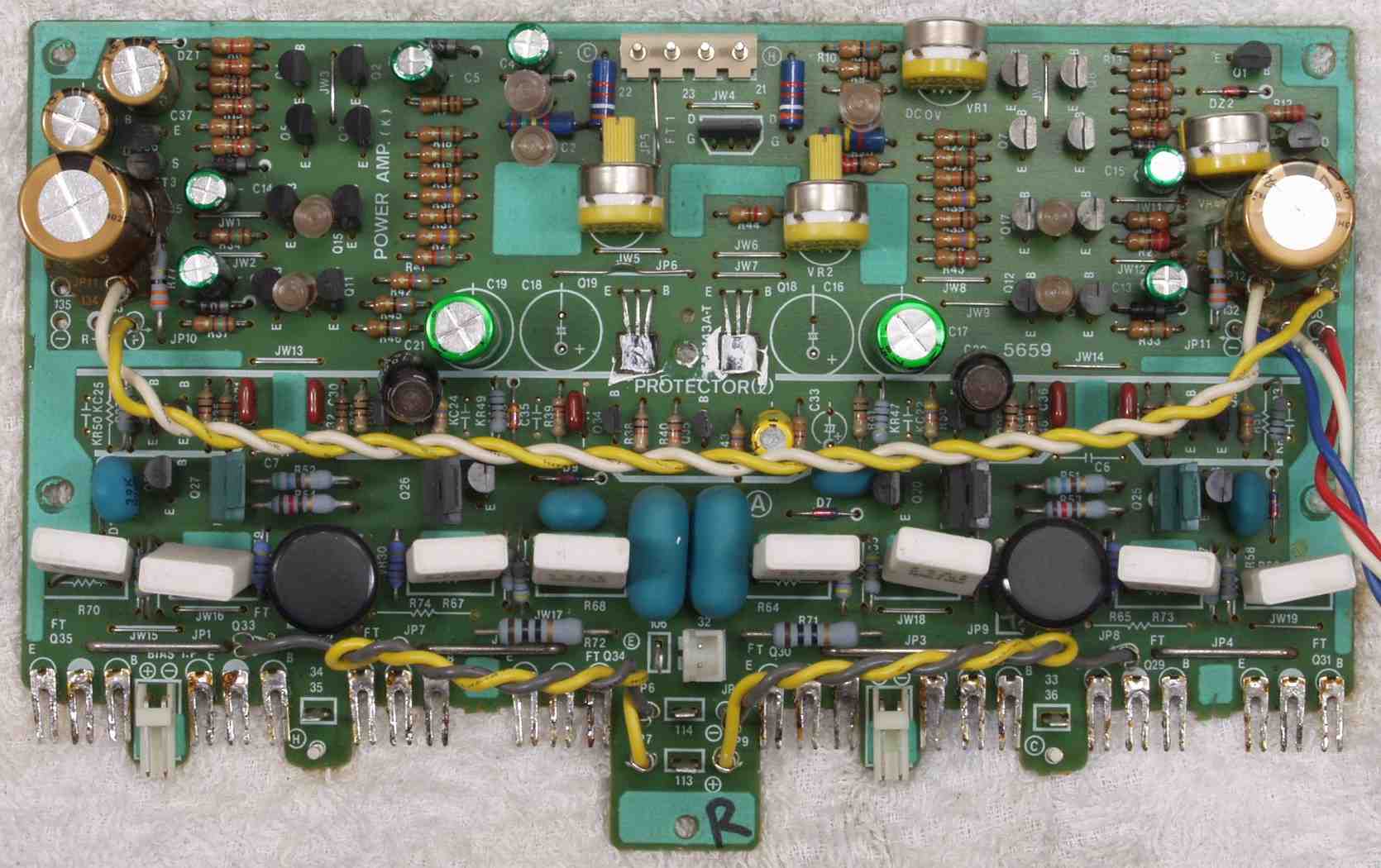

C−6B. 修理後 R側終段基盤 半固定VR4個、初段FET(電解トランジスター)、電解コンデンサー16個交換

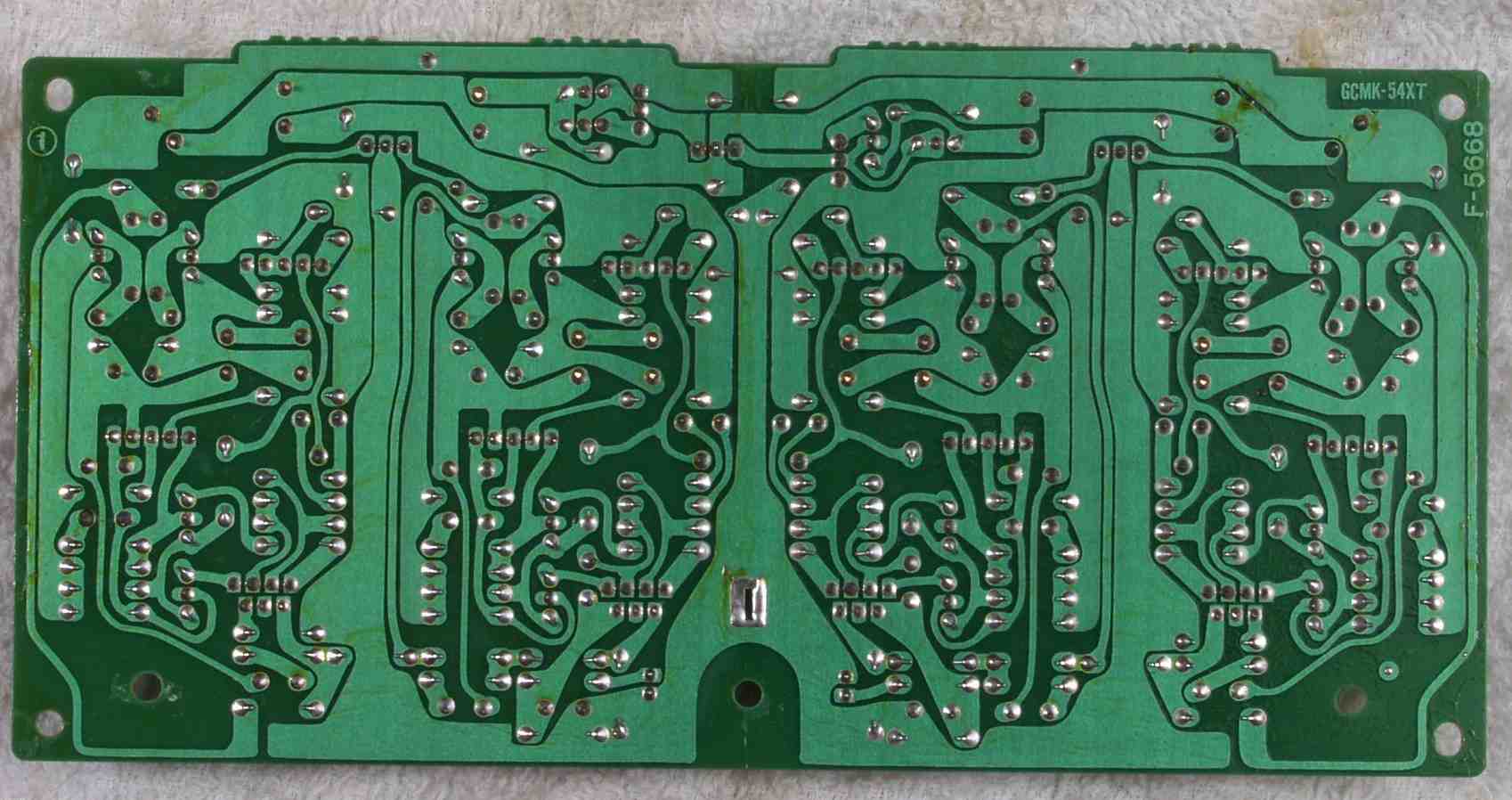

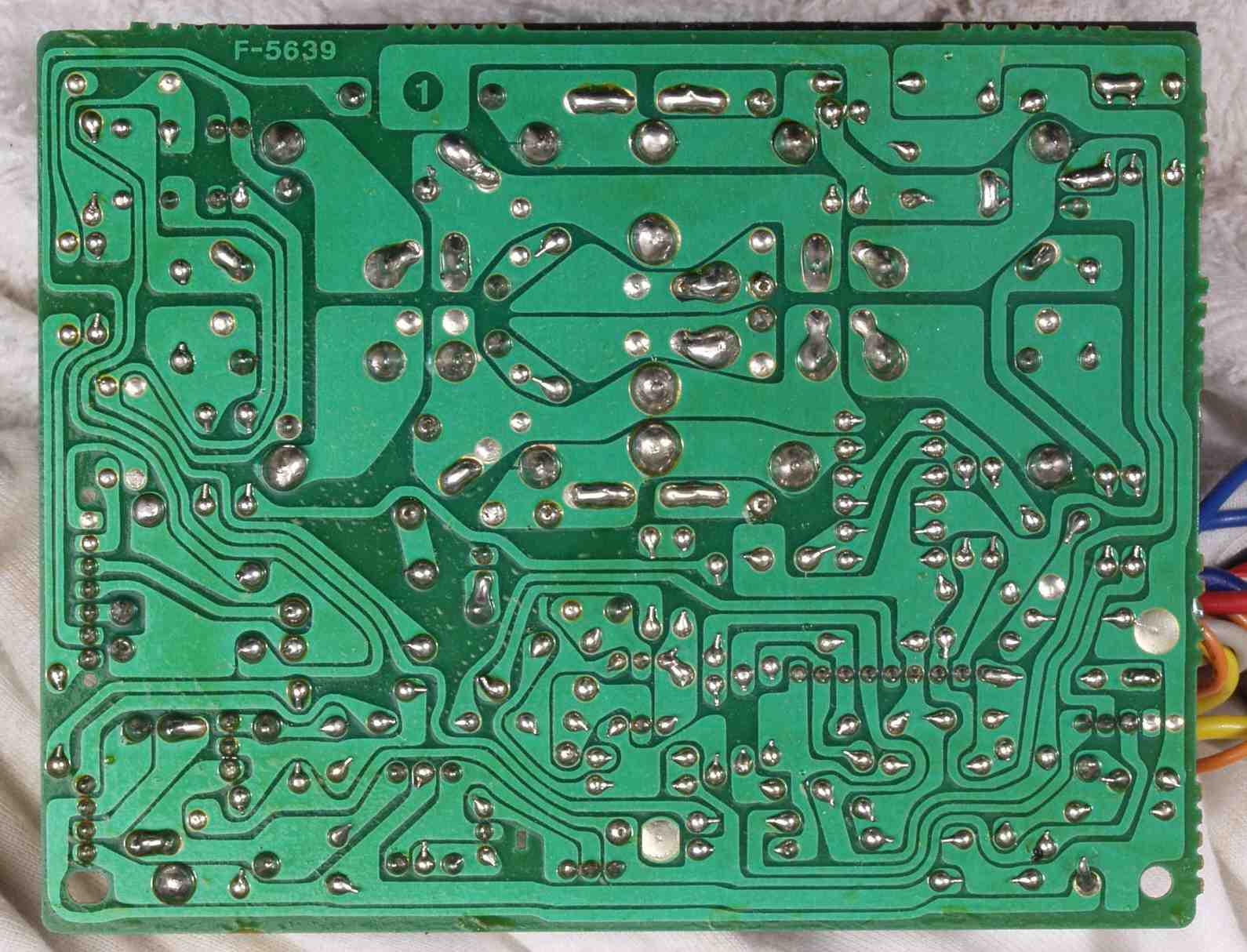

C−6C. 修理前 R側終段基盤裏
C−6D. 修理(半田補正)後 R側終段基盤裏  全ての半田をやり修す
C−6E. 完成R側終段裏 洗浄後

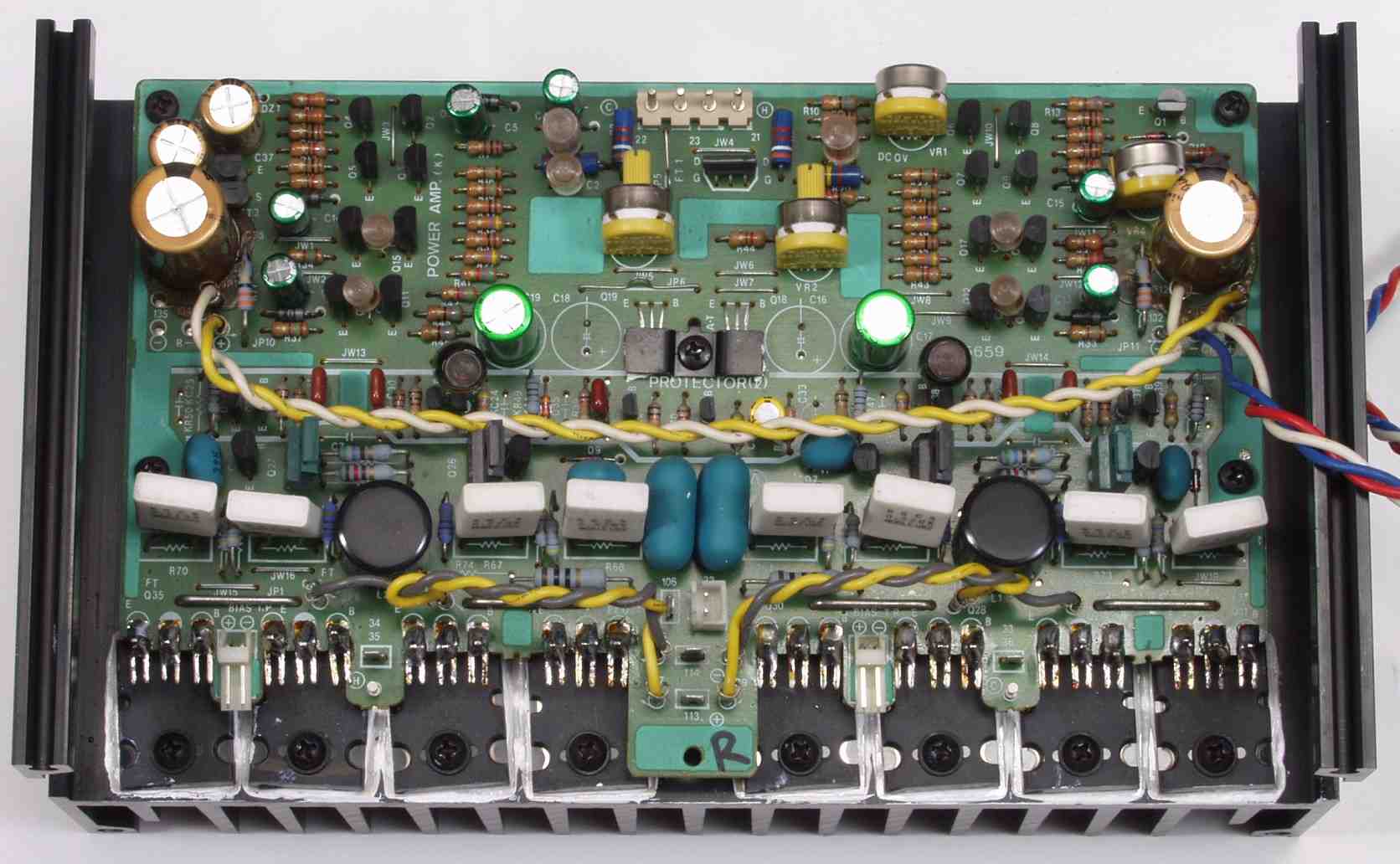

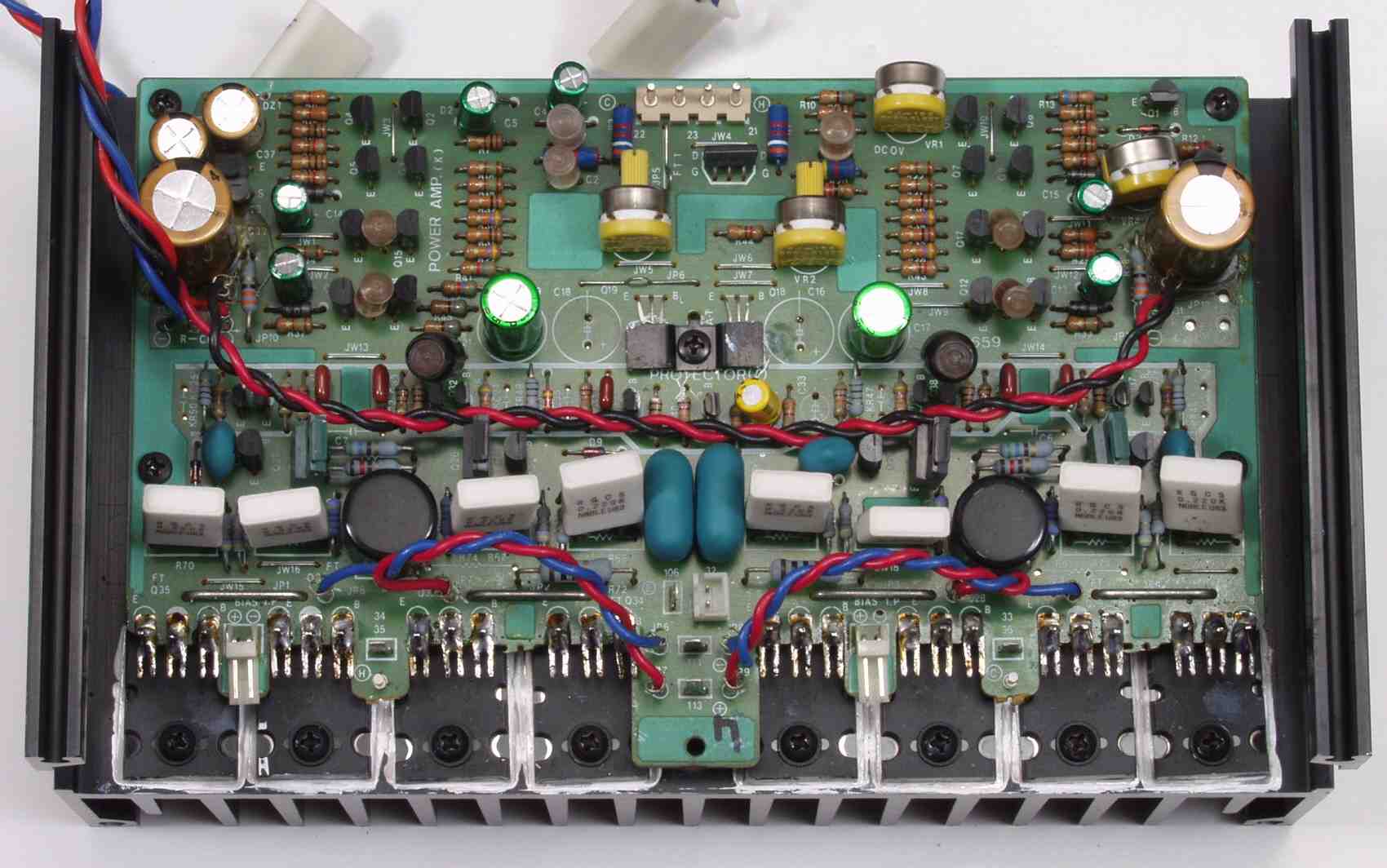

C−6F. 修理後 R側終段
C−7A. 修理前 L側終段基盤

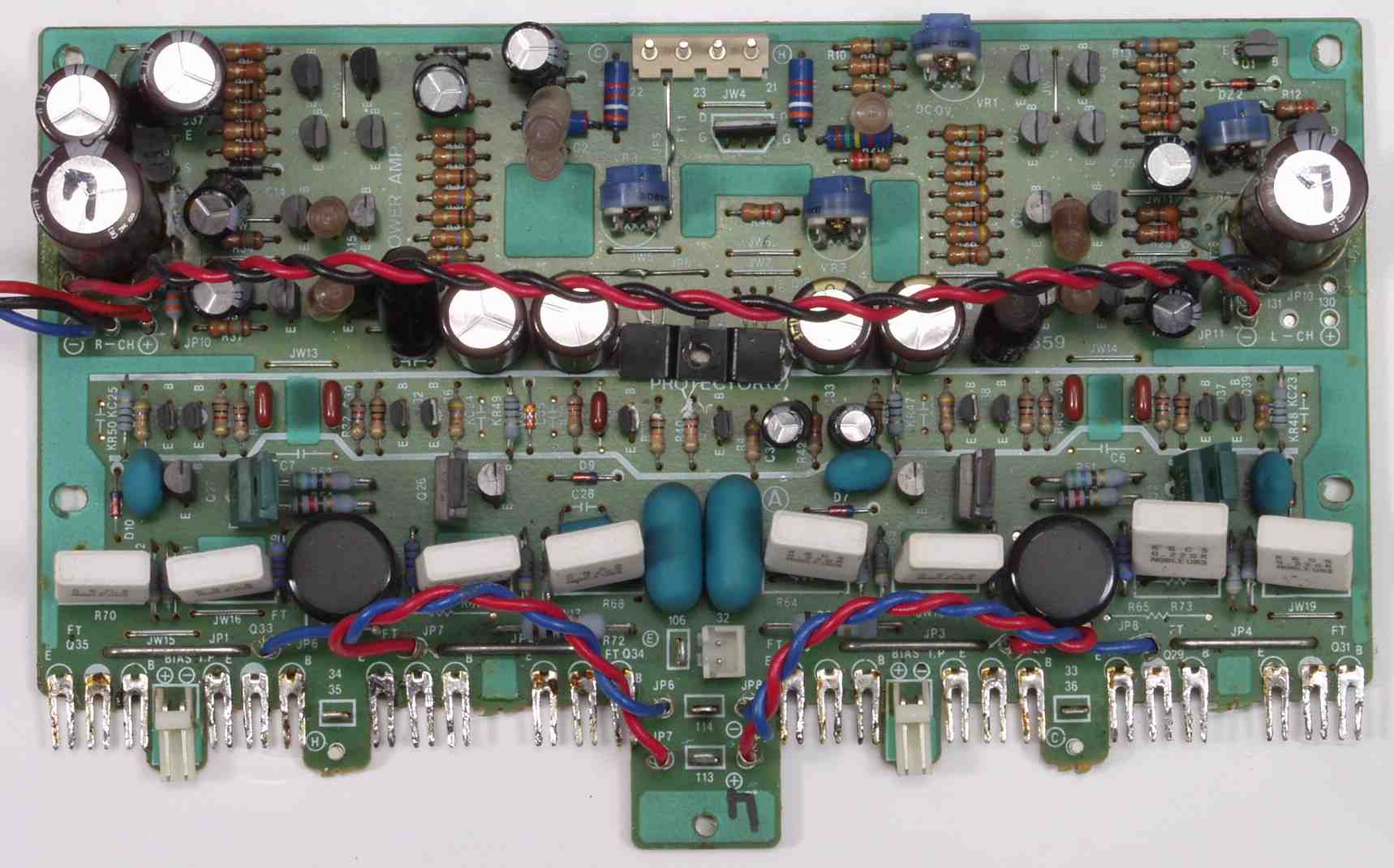

C−7B. 修理後 L側終段基盤 半固定VR4個、初段FET(電解トランジスター)、電解コンデンサー16個交換

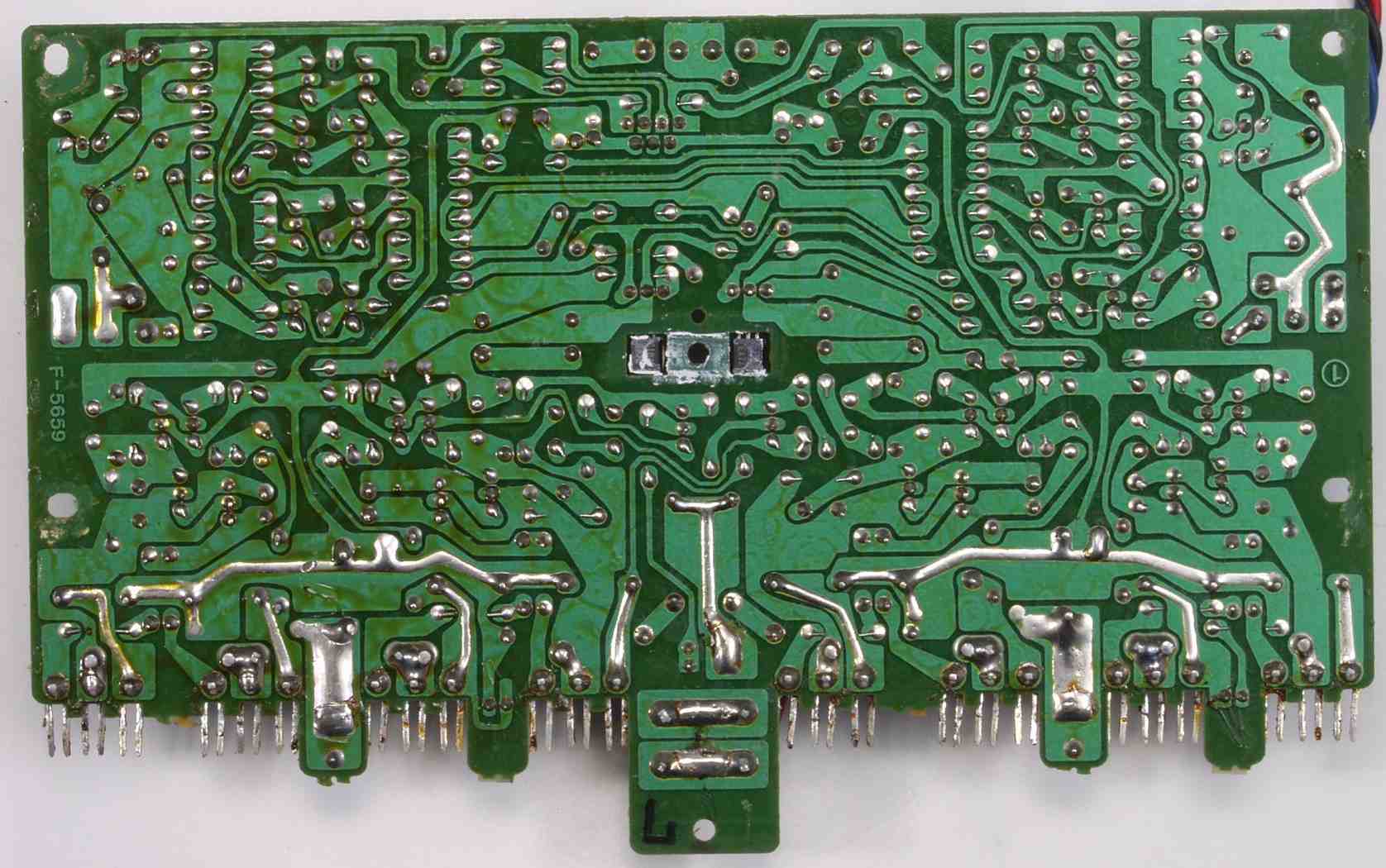

C−7C. 修理前 L側終段基盤裏
C−7D. 修理(半田補正後)後 L側終段基盤裏  全ての半田をやり修す
C−7E. 完成L側終段裏 洗浄後
C−7F. 修理後 L側終段

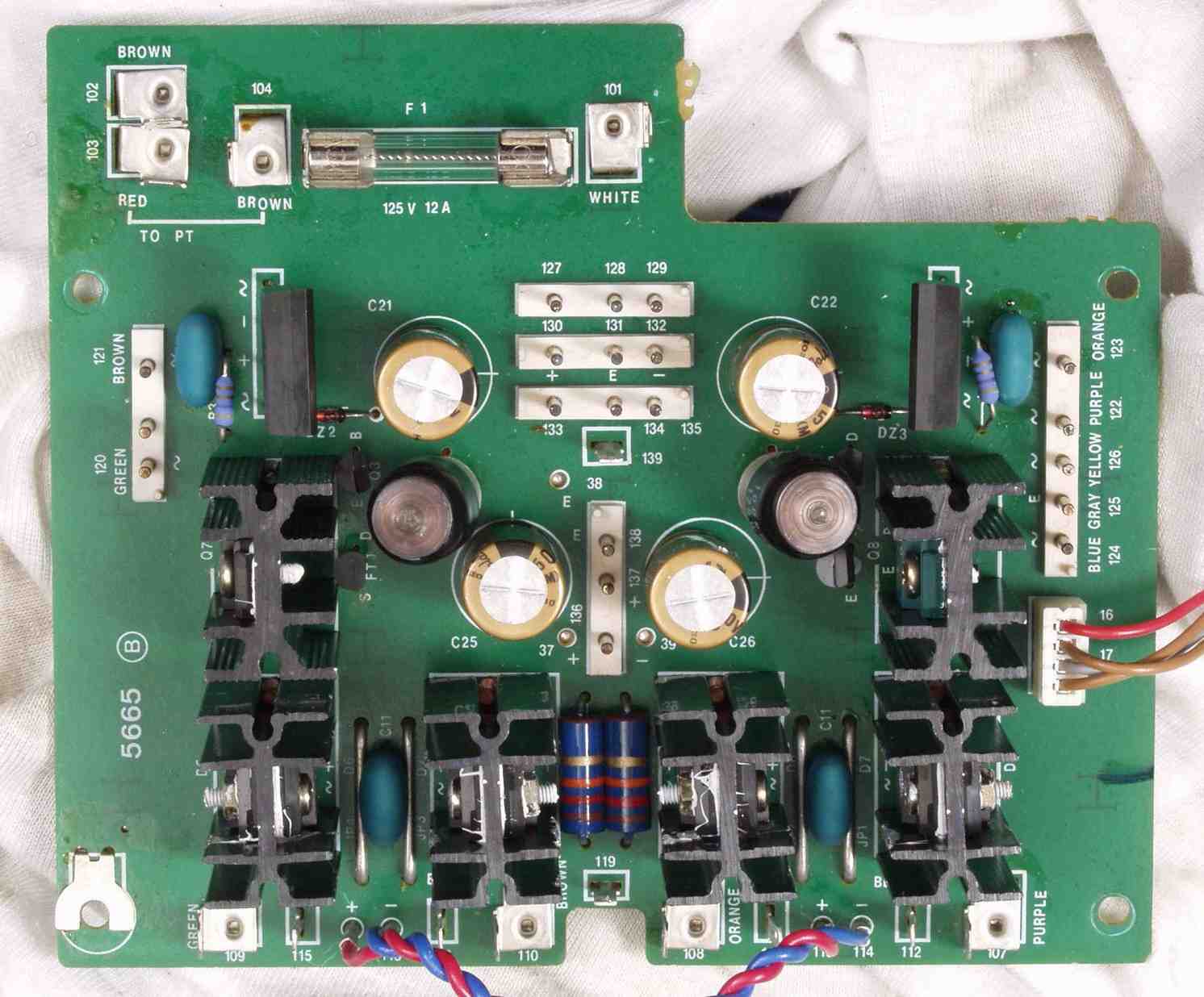

C−8A. 修理前 電源基盤

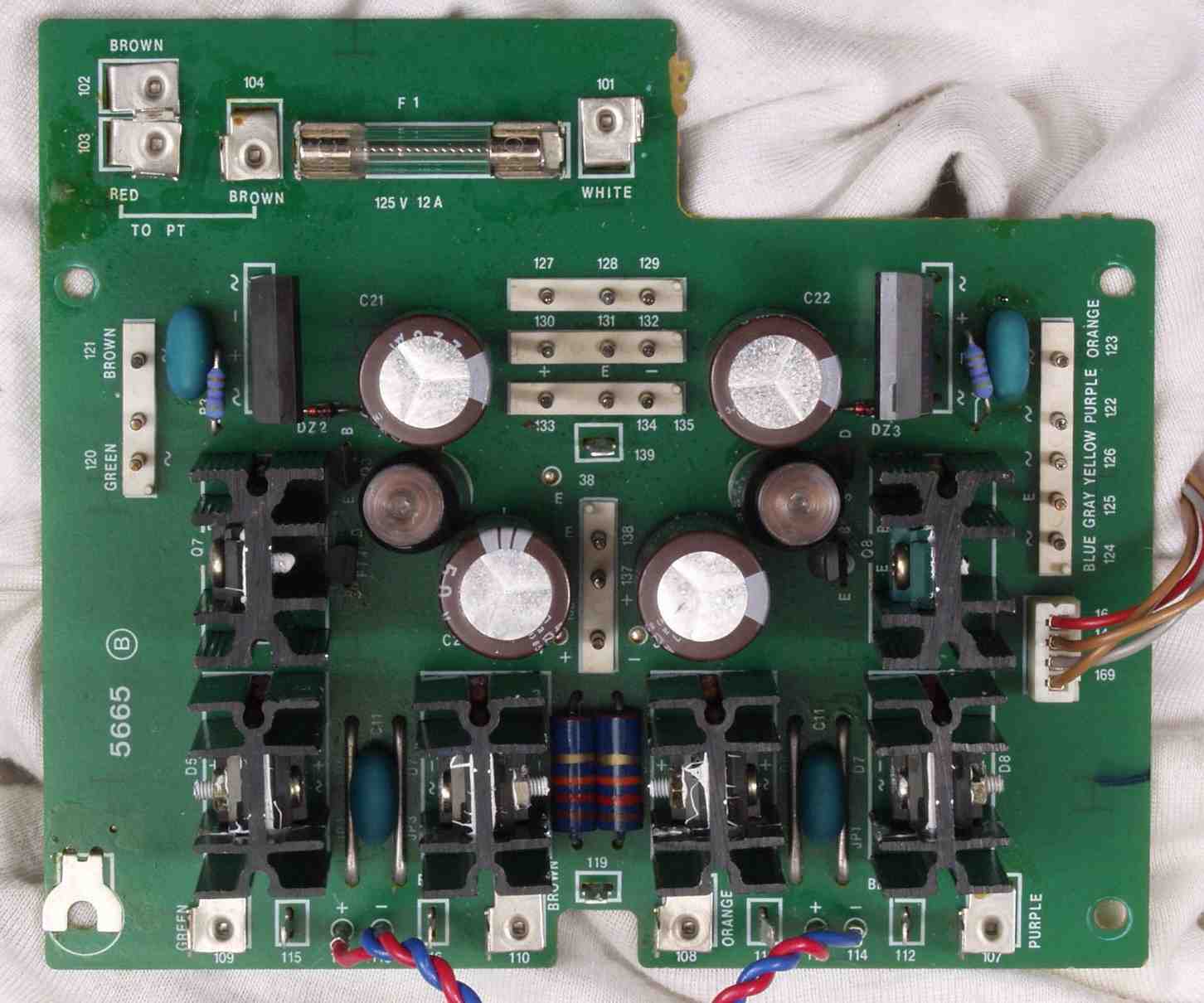

C−8B. 修理後 電源基盤 電解コンデンサー4個交換

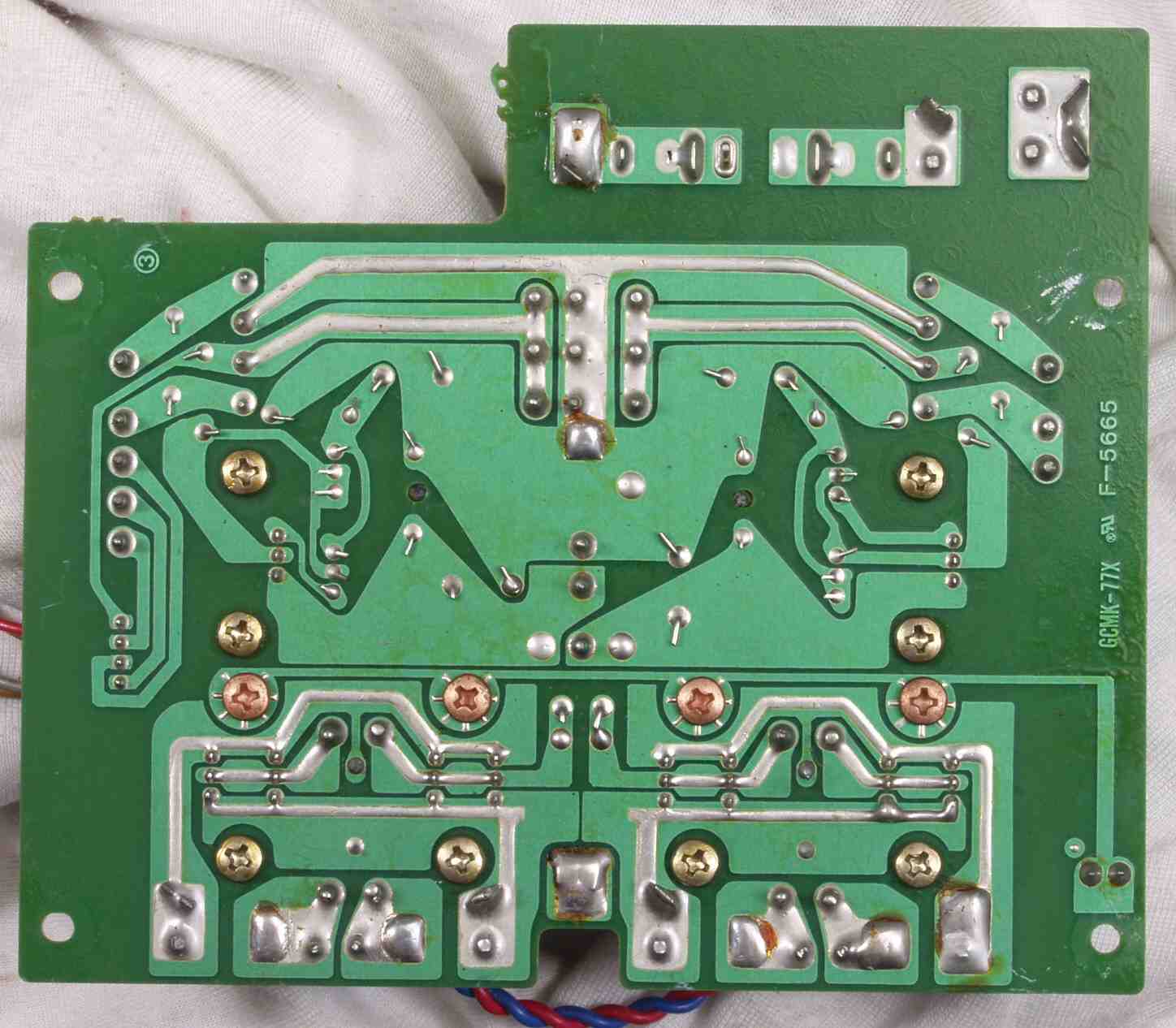

C−8C. 修理前 電源基盤裏

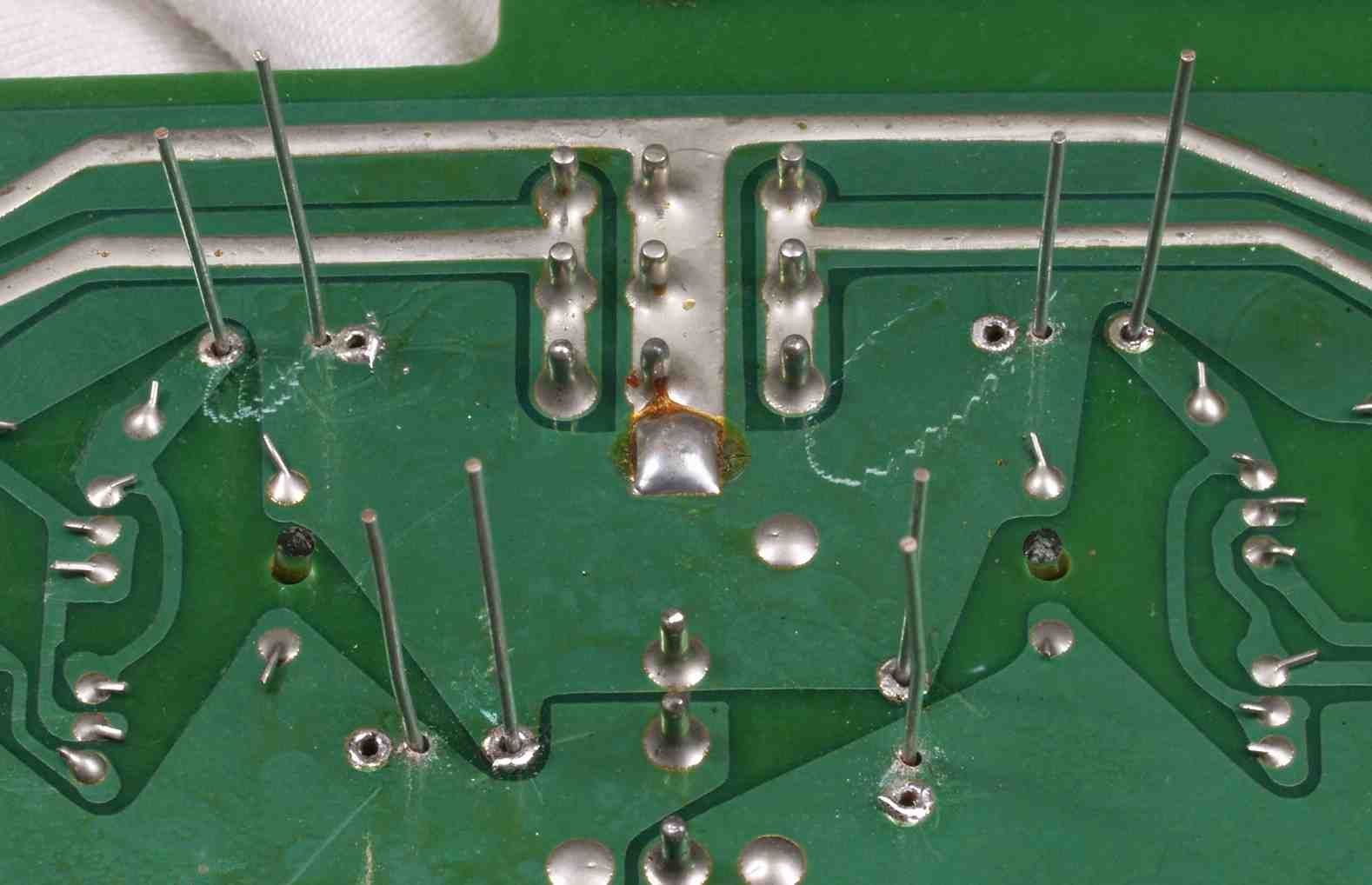

C−8C−1. 修理前 電源基盤裏 電解コンデンサーの足ピッチが異なるので、穴開けが必要

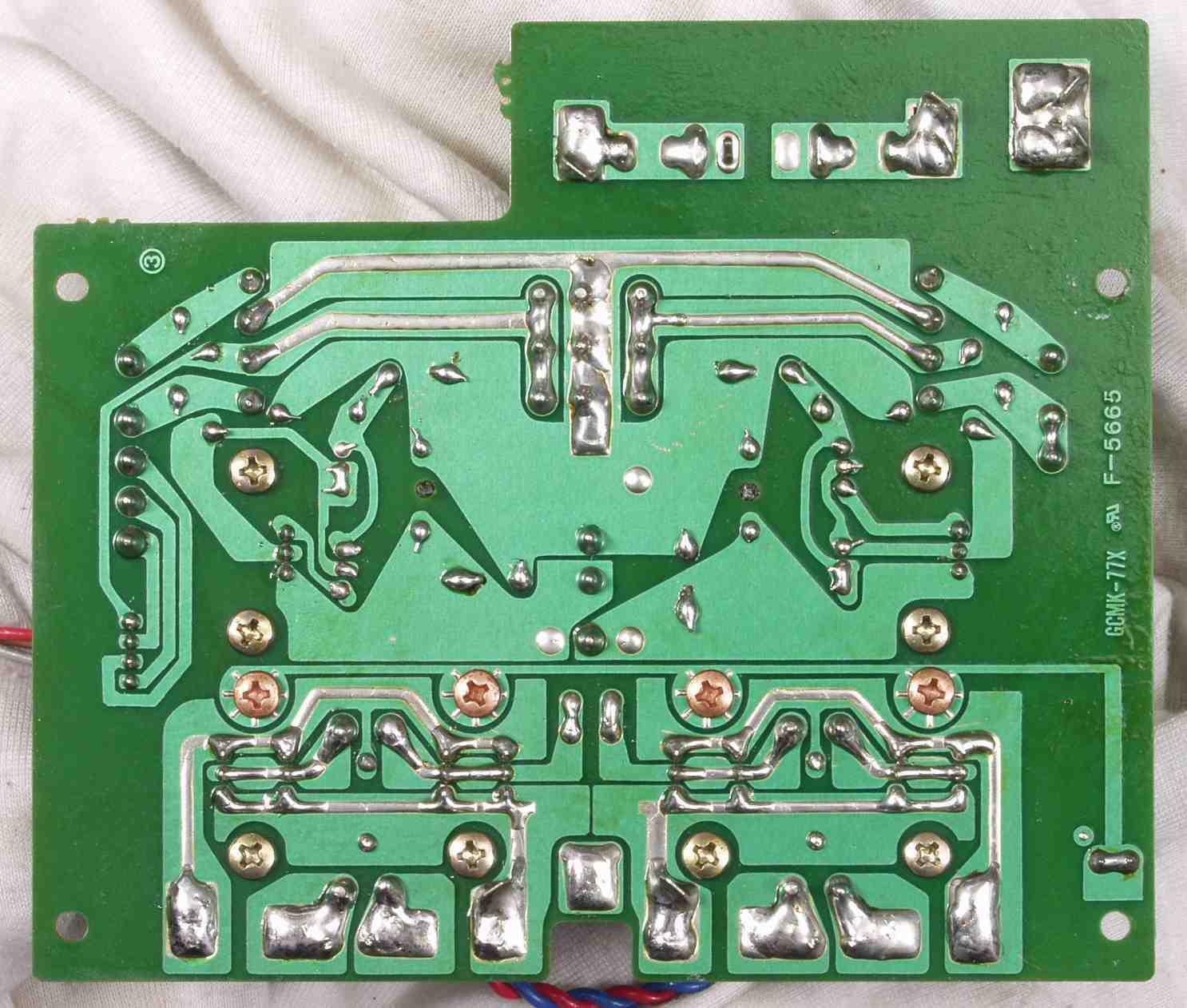

C−8D. 修理後(ハンダ補正) 電源基盤裏  全ての半田をやり修す、写真では5ヶ所残っているが、この跡補正

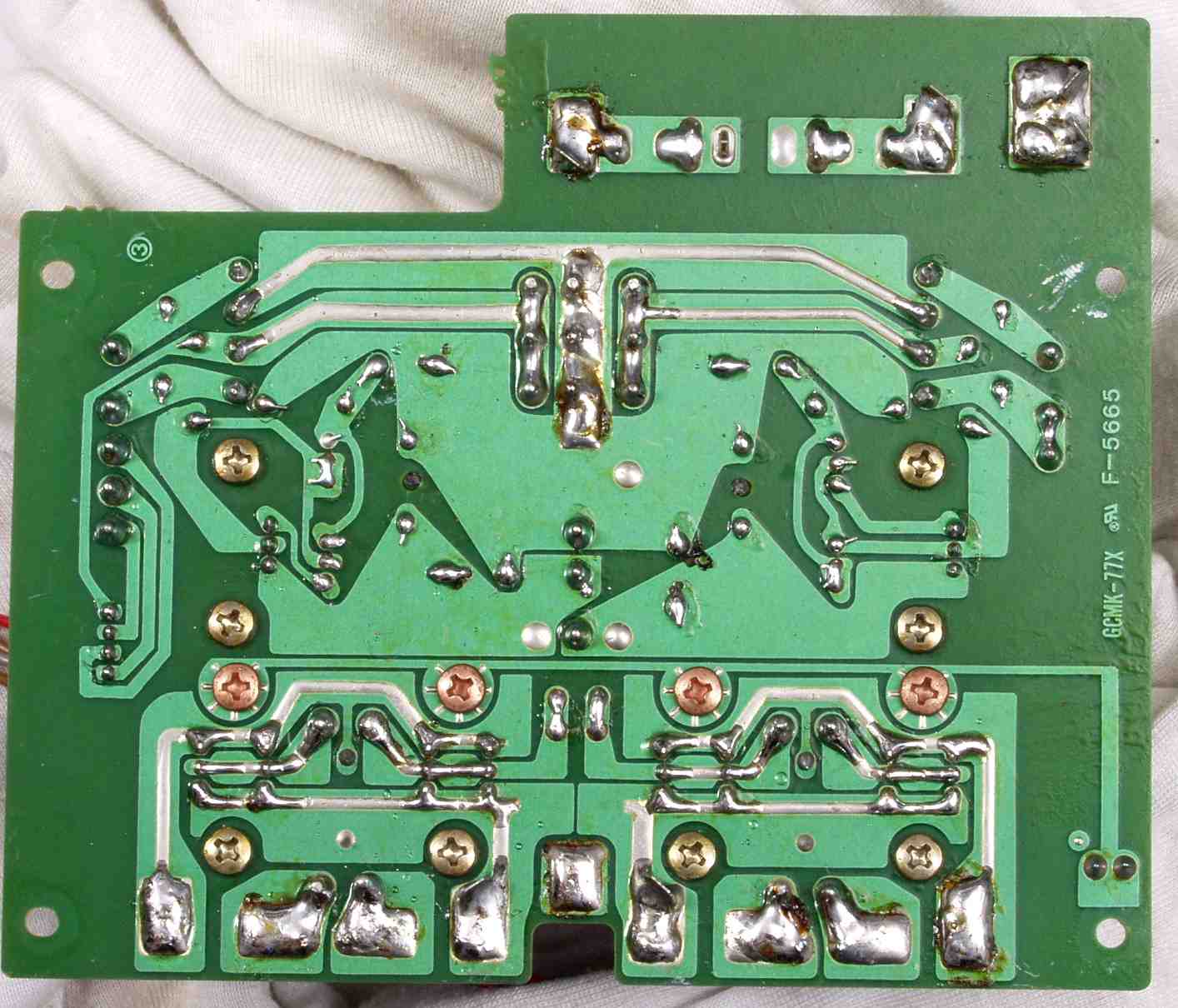

C−8E. 完成電源基盤裏 洗浄後

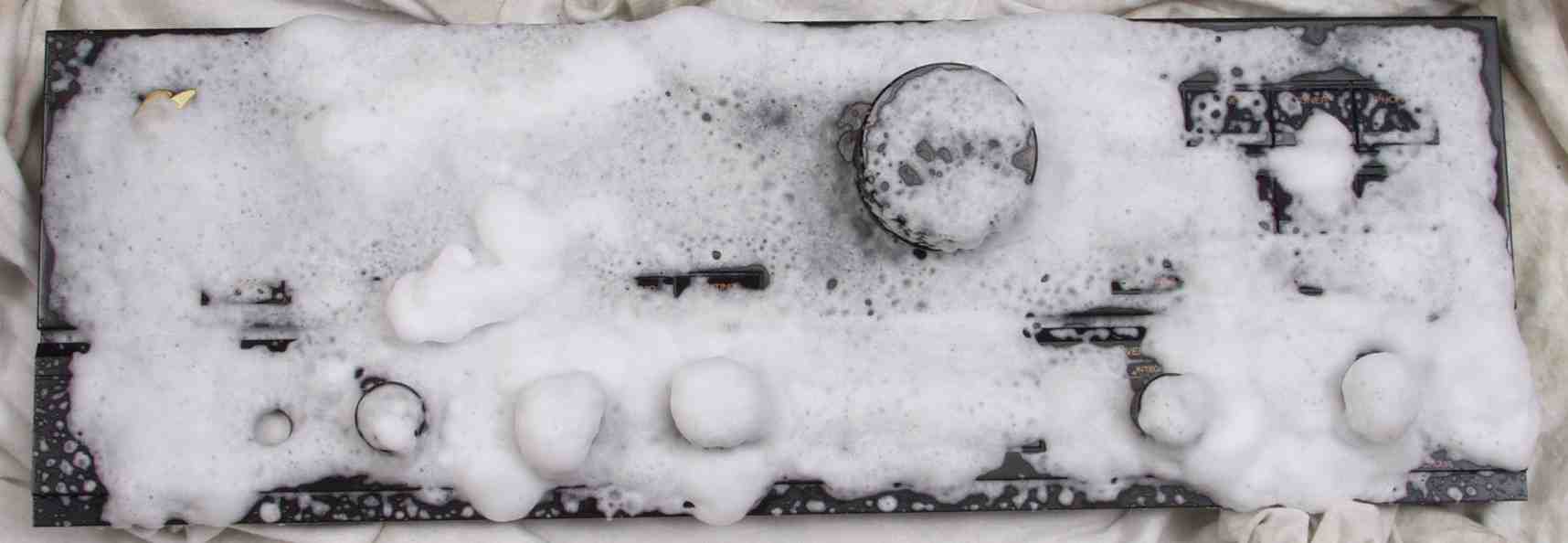

C−9A. 何時ものパネル清掃

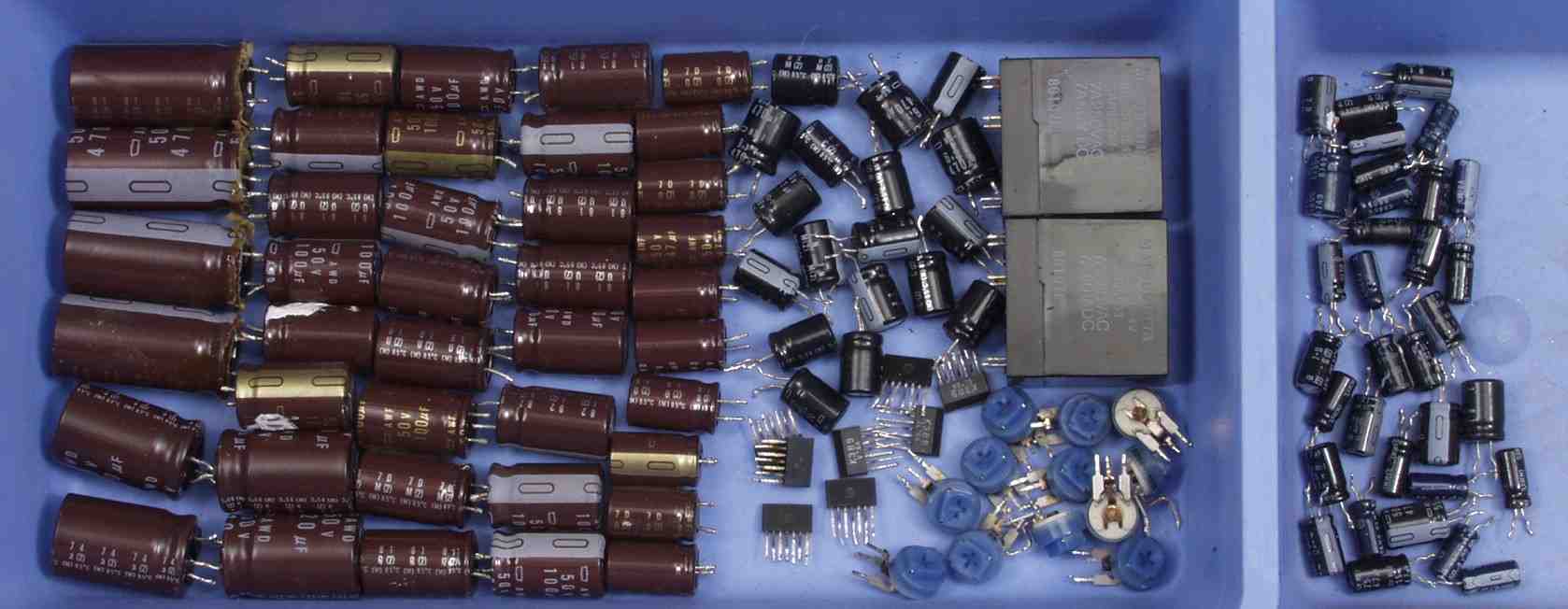

C−9C. 交換部品 終段FETは除く

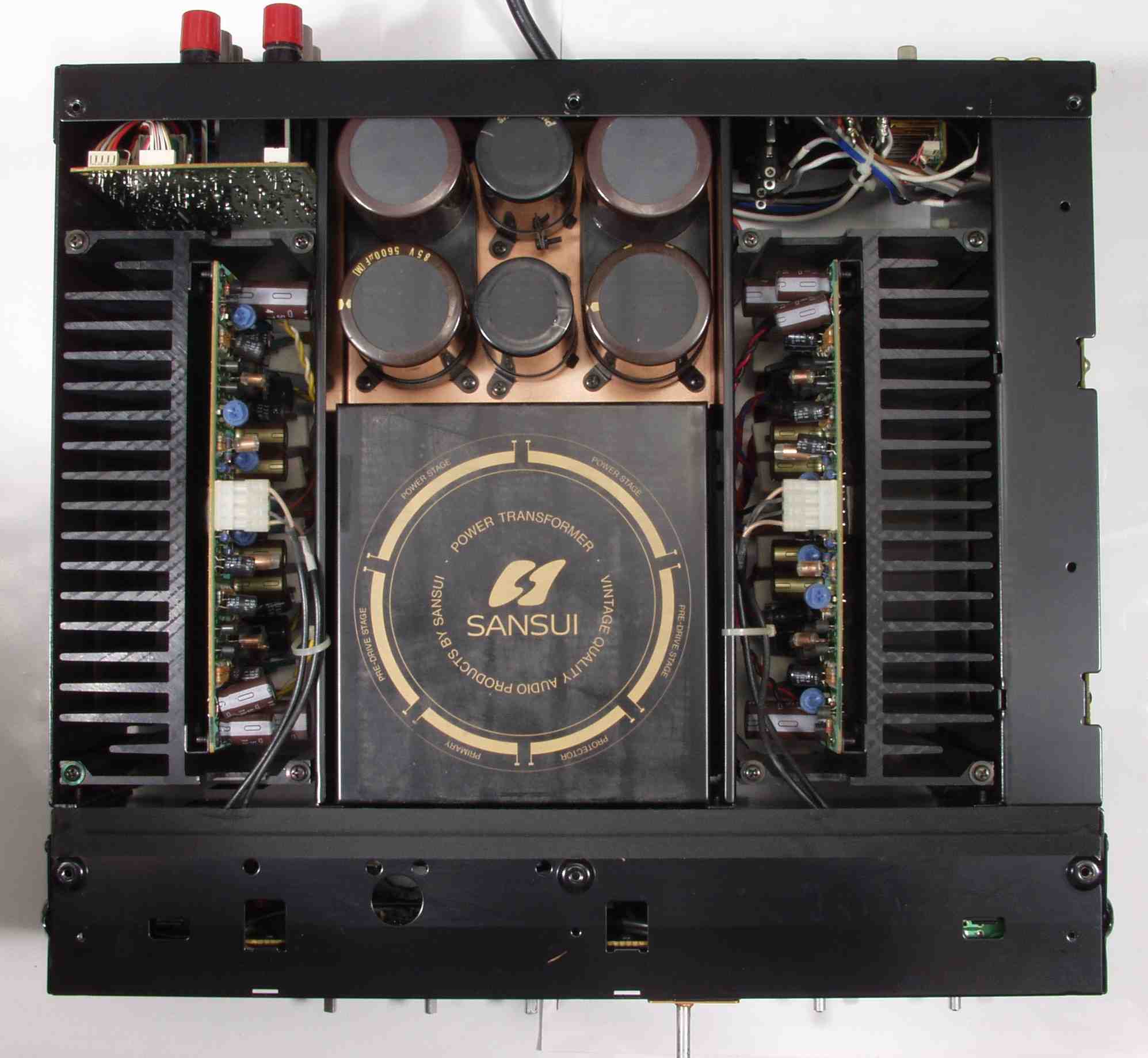

C−10A. 修理前 上から

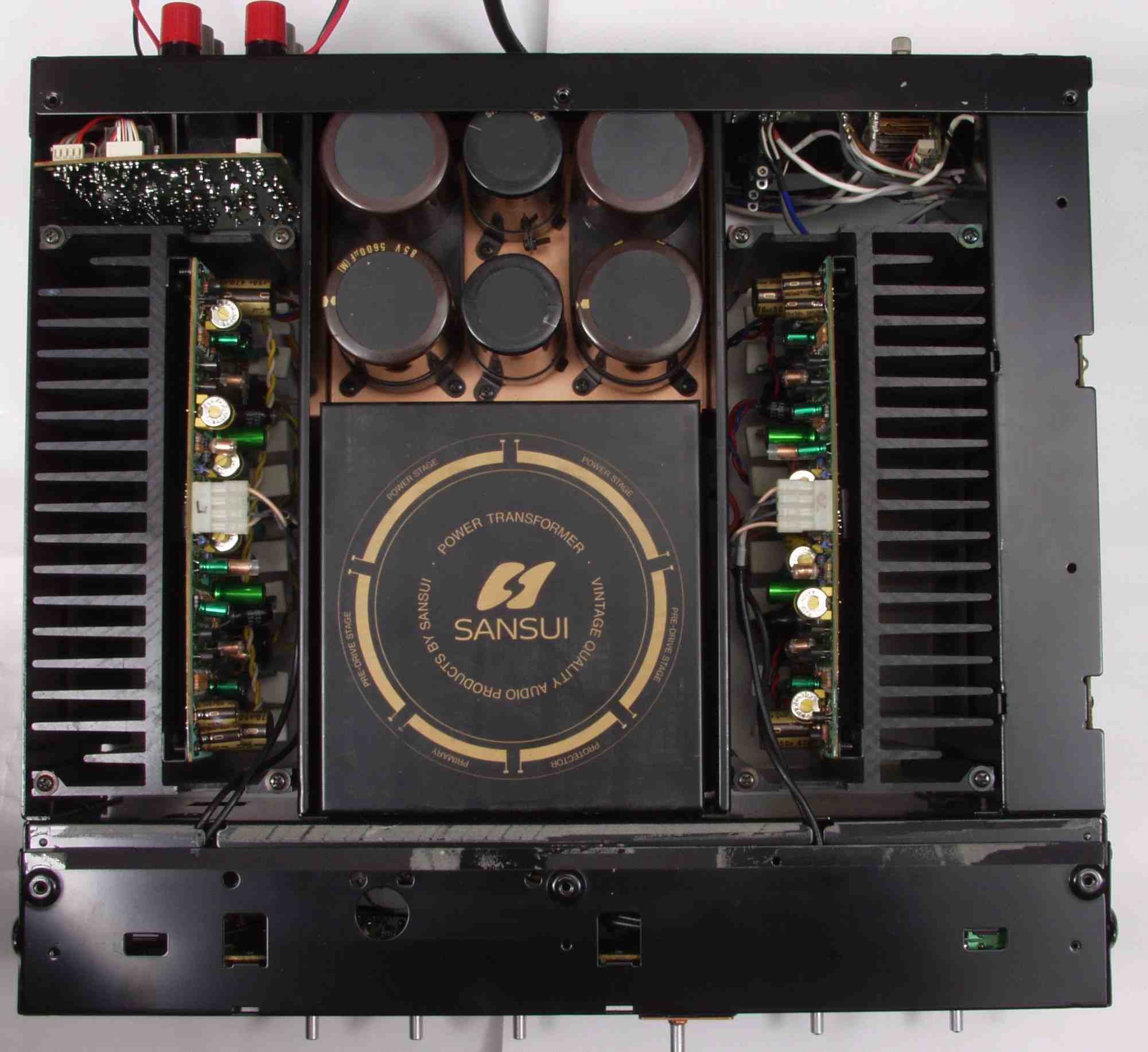

C−10B. 修理後 上から

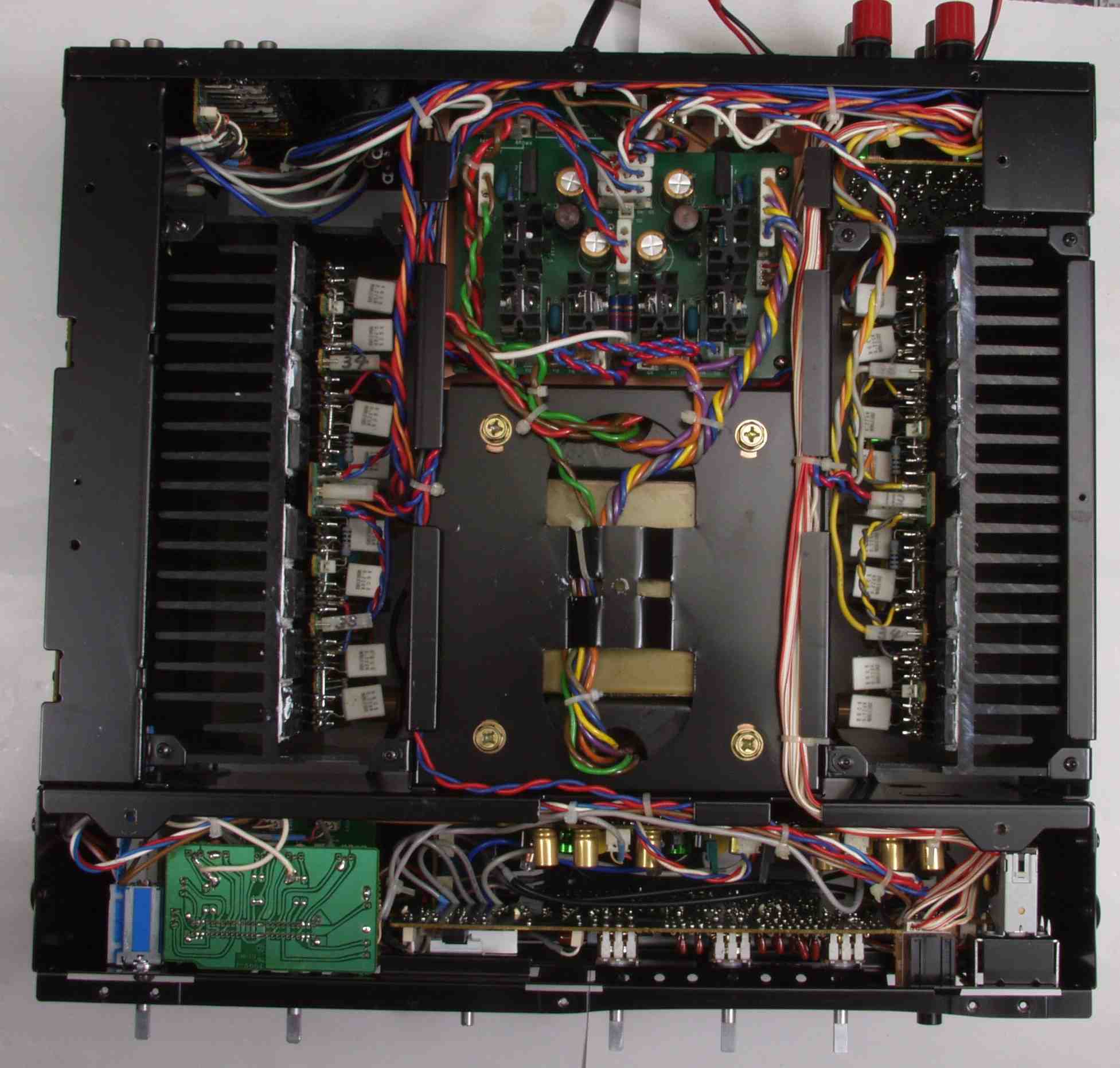

C−10C. 修理前 下から

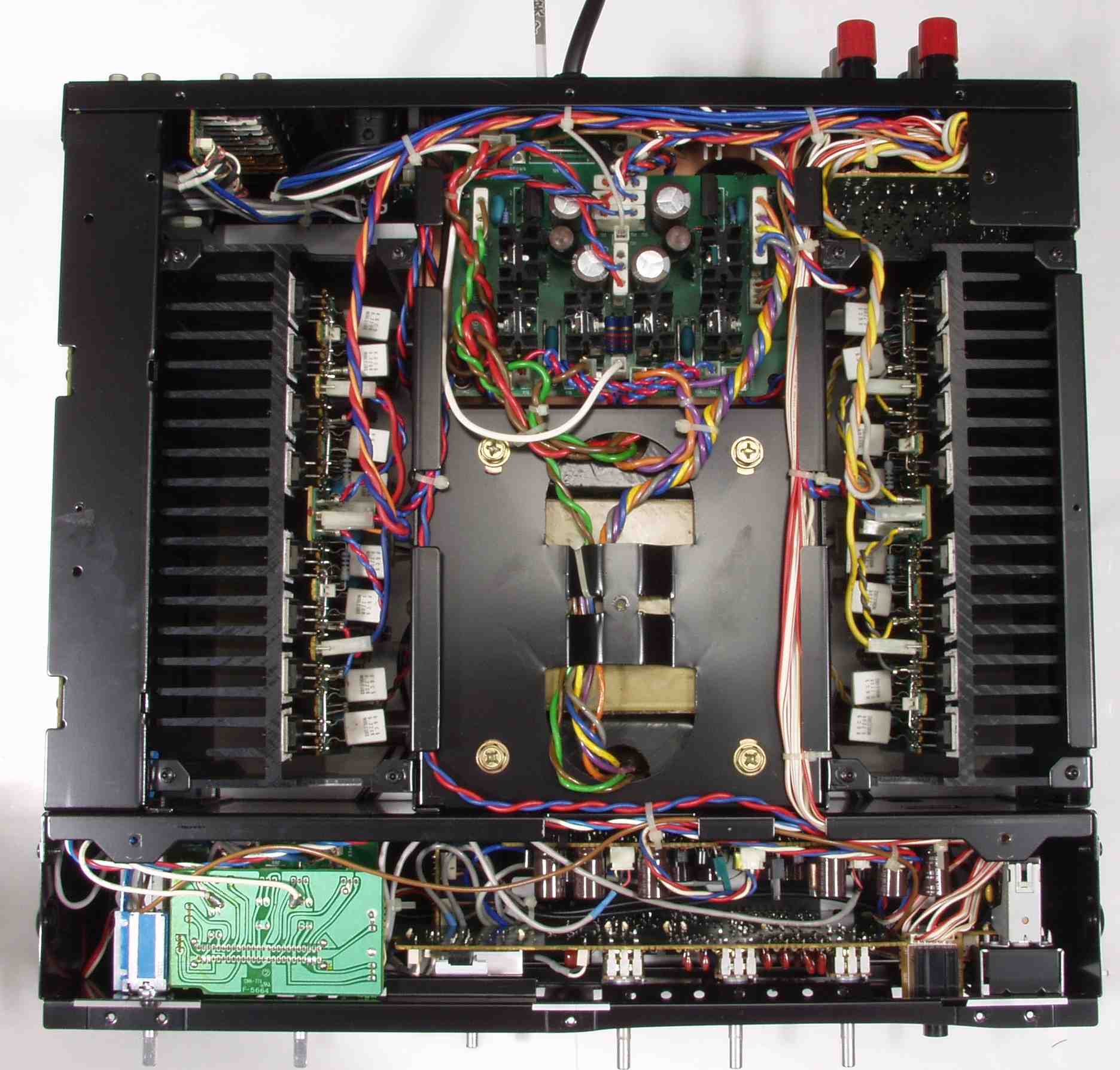

C−10D. 修理後 下から
E. 調整・測定

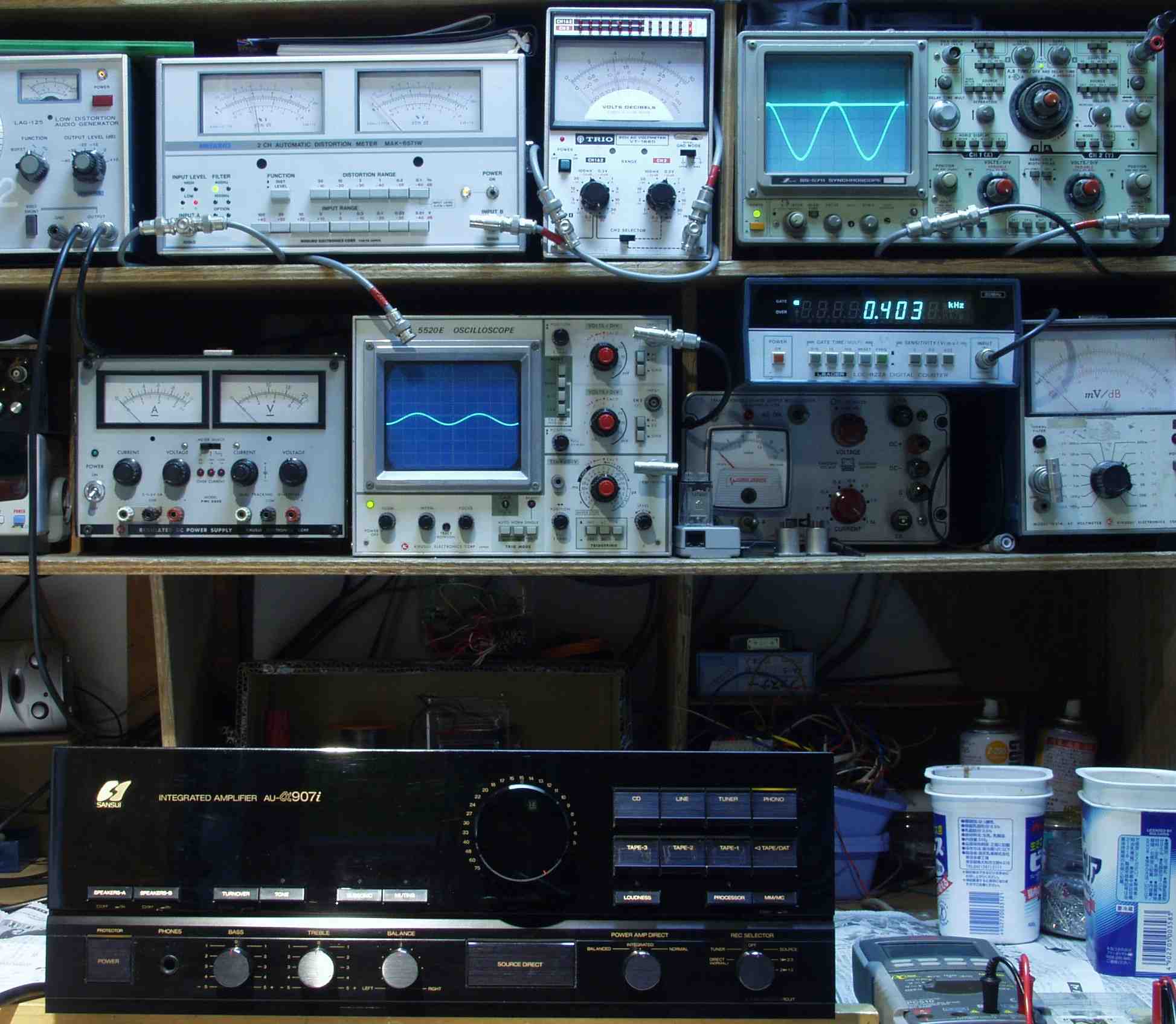

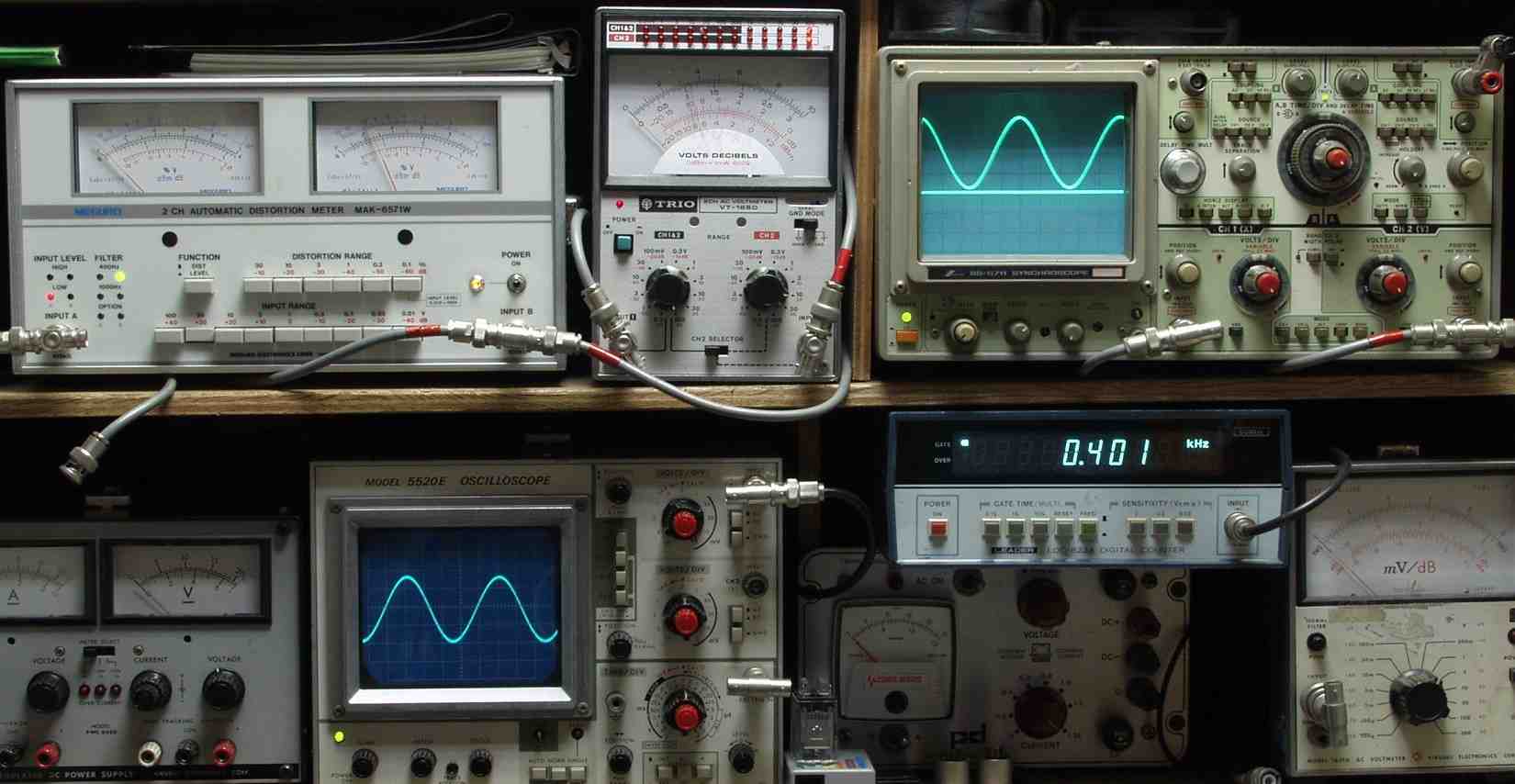

E−1. 出力確認、調整、夕方(19時)の電源電圧が変動するので測定値がばらつきます

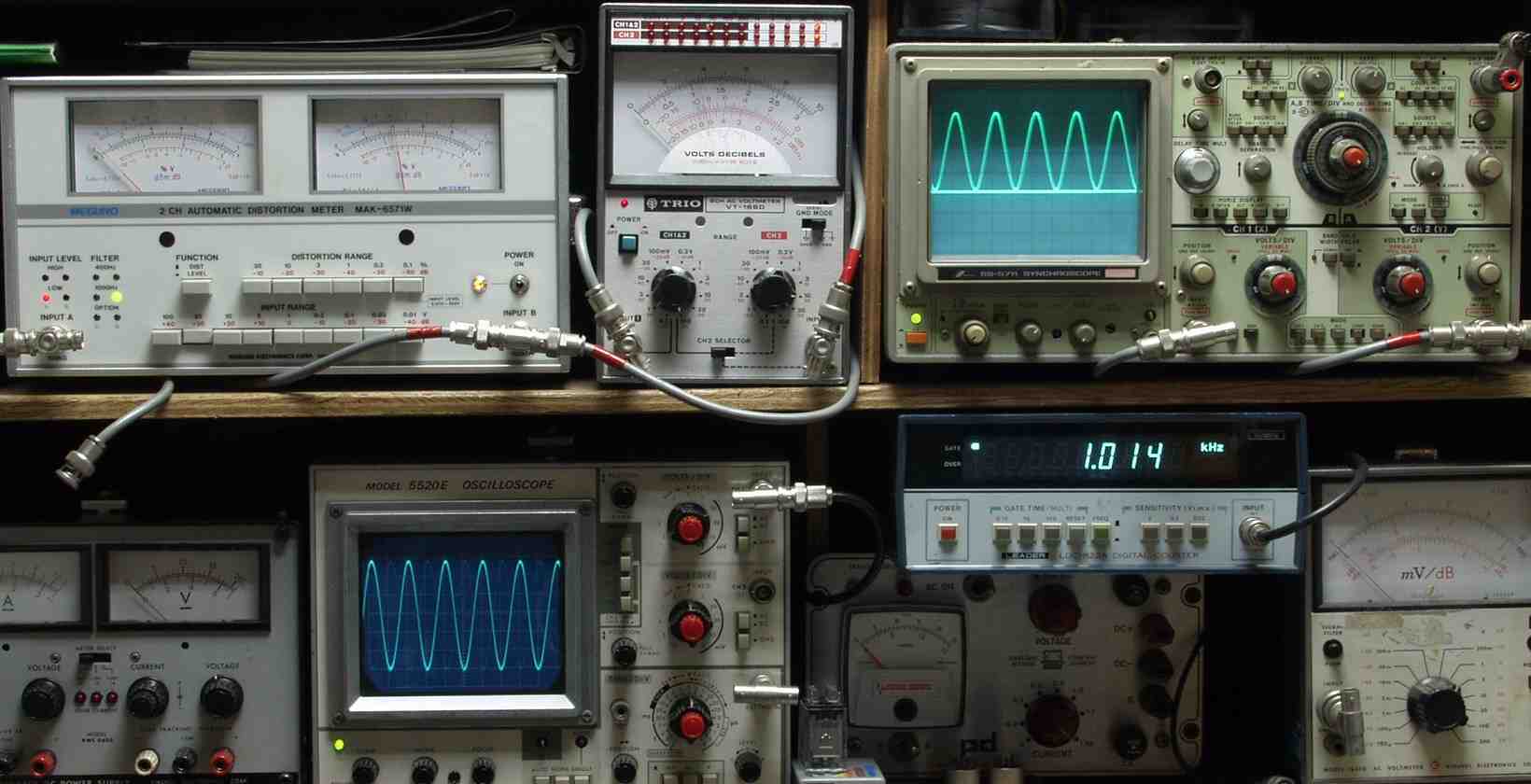

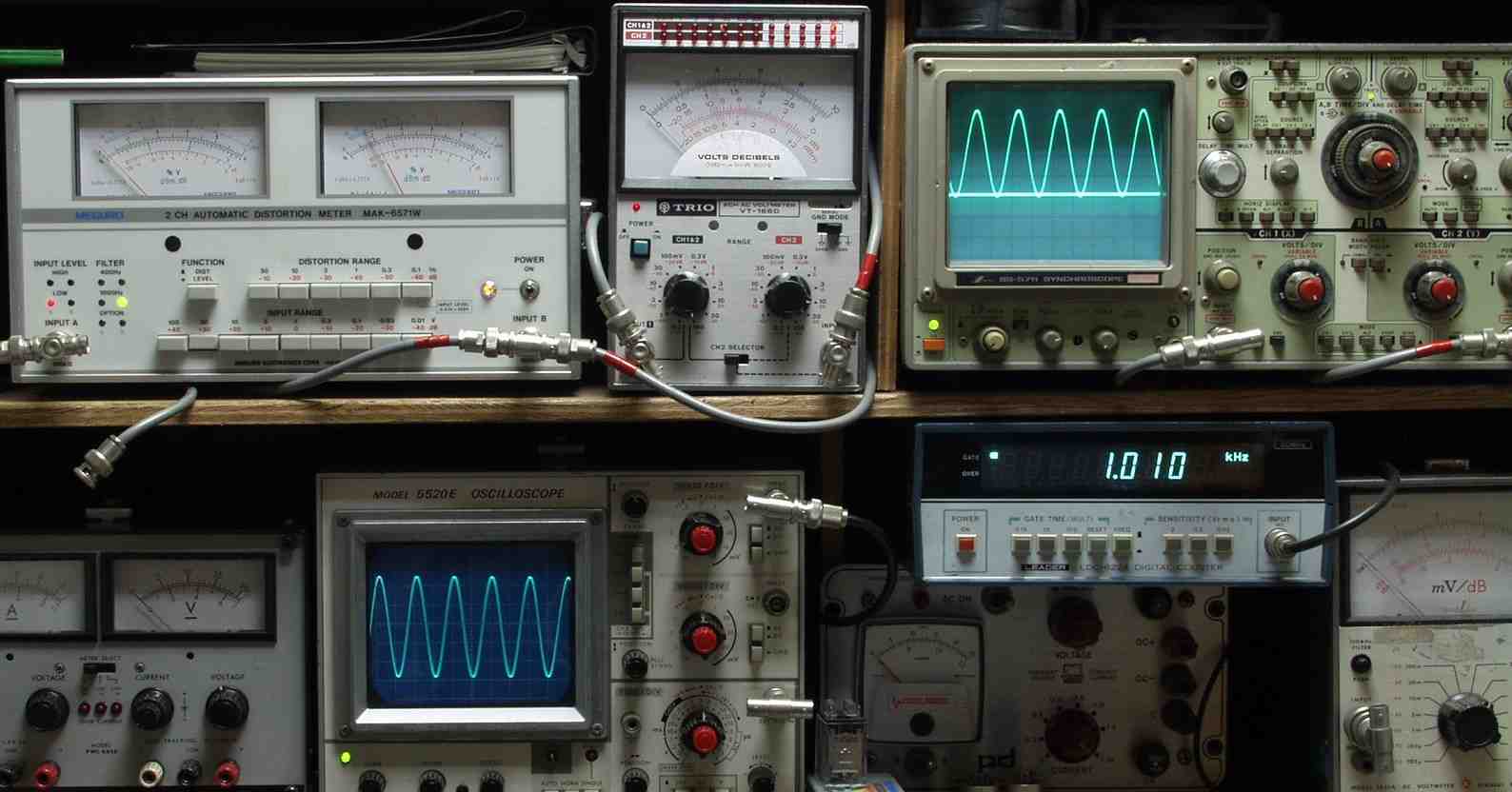

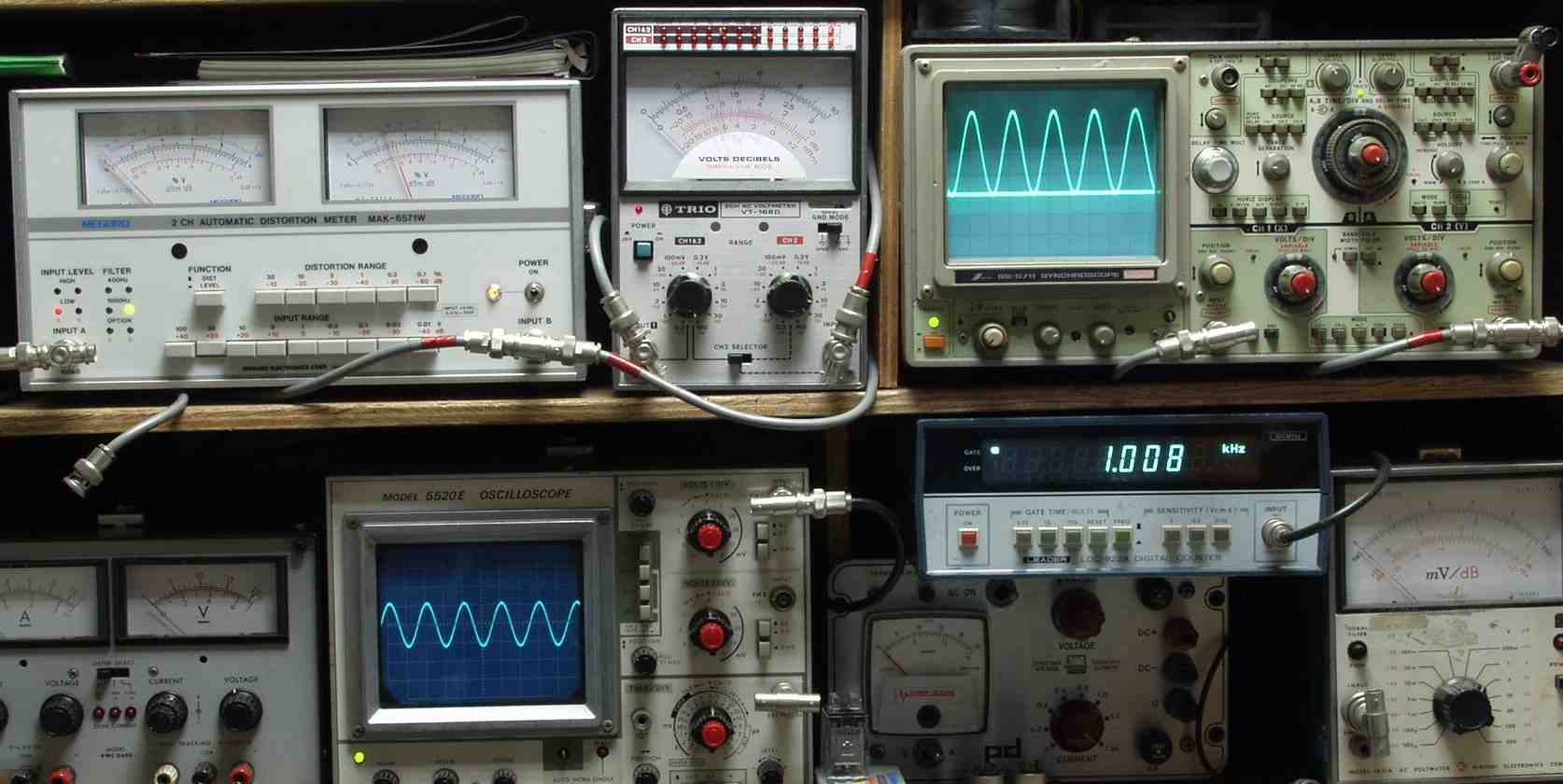

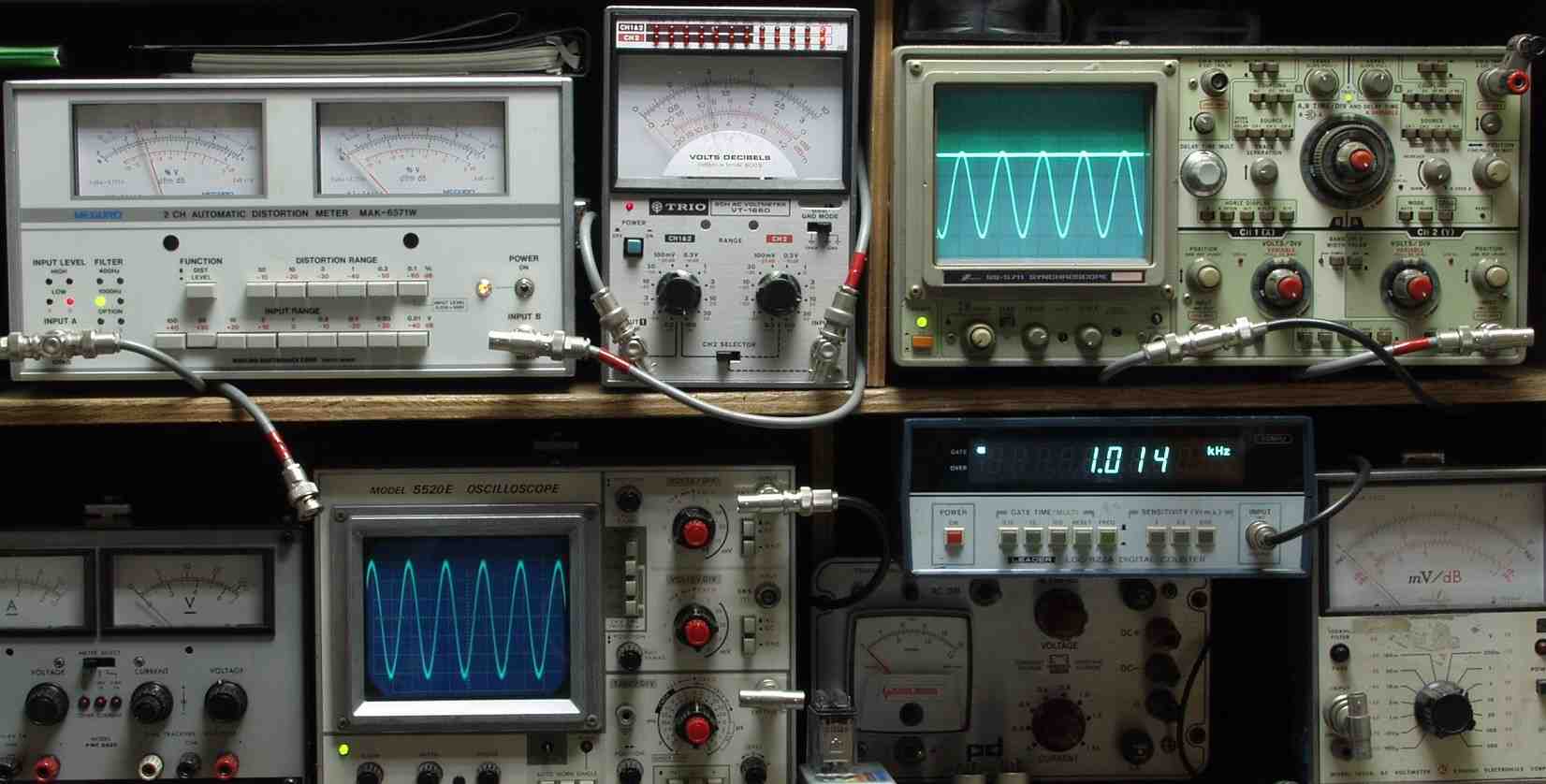

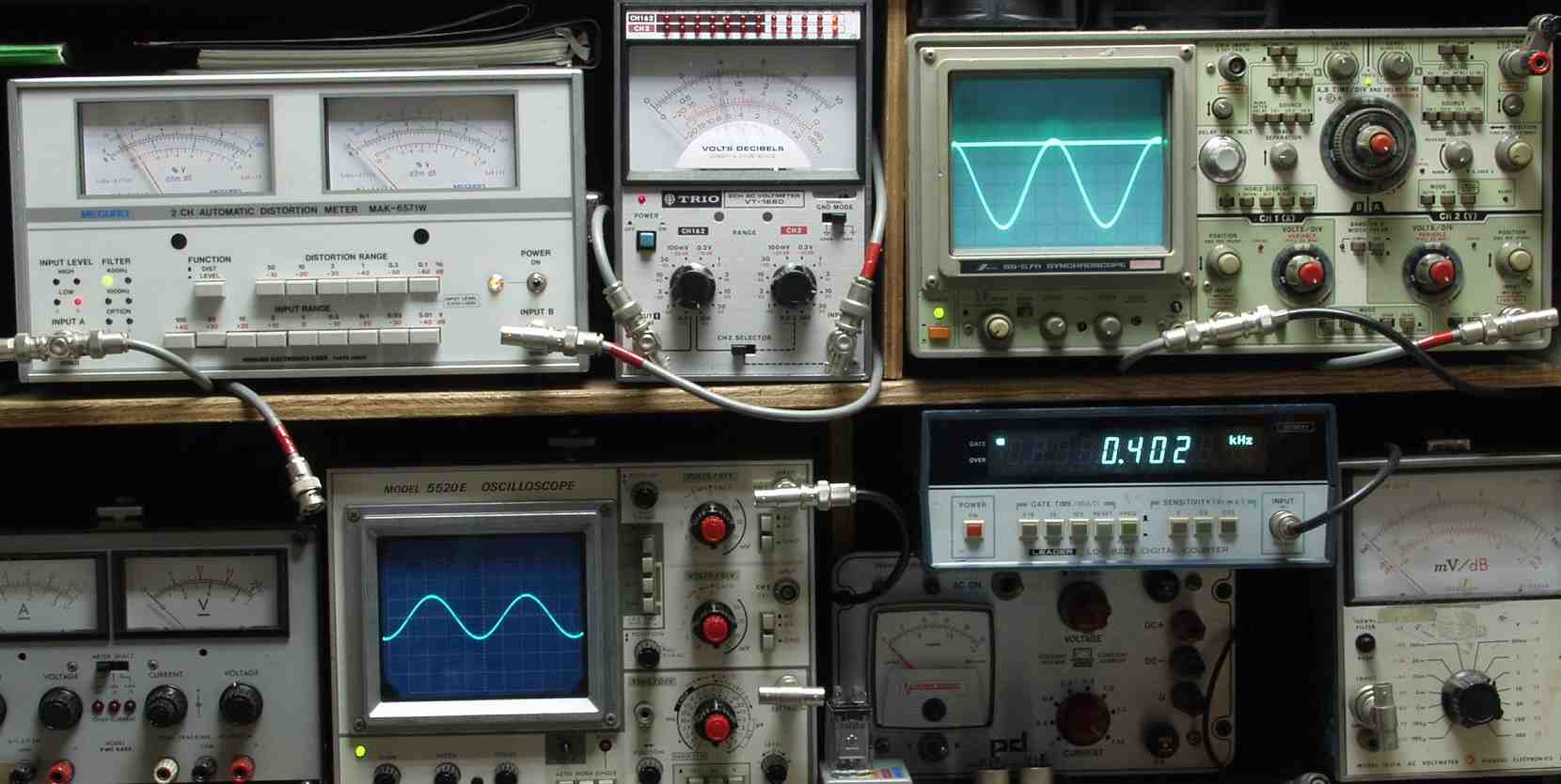

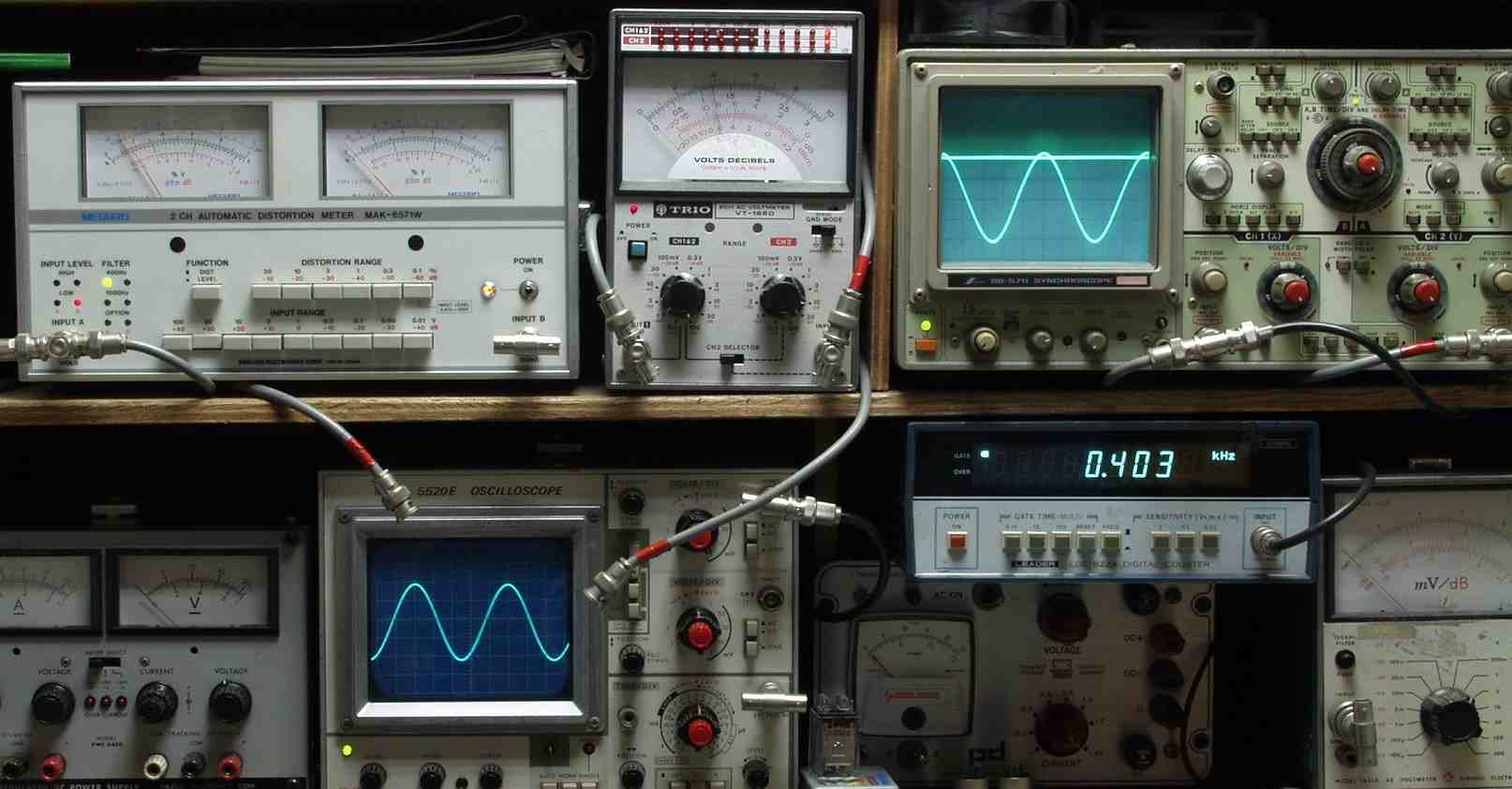

E−2A. R側SP出力38V=180W 歪率=0.03% AUX入力 1000HZ
               *上左=歪率計  *上中=SP(8Ω)出力電圧計、黒針=左出力、赤針=右出力
               *上右=SP出力電圧波形、下=左出力、上=右出力
               *下中=SP出力周波数計    下左=入力電圧波形
E−2B. L側SP出力38V=180W 歪率=0.03% AUX入力 1000HZ

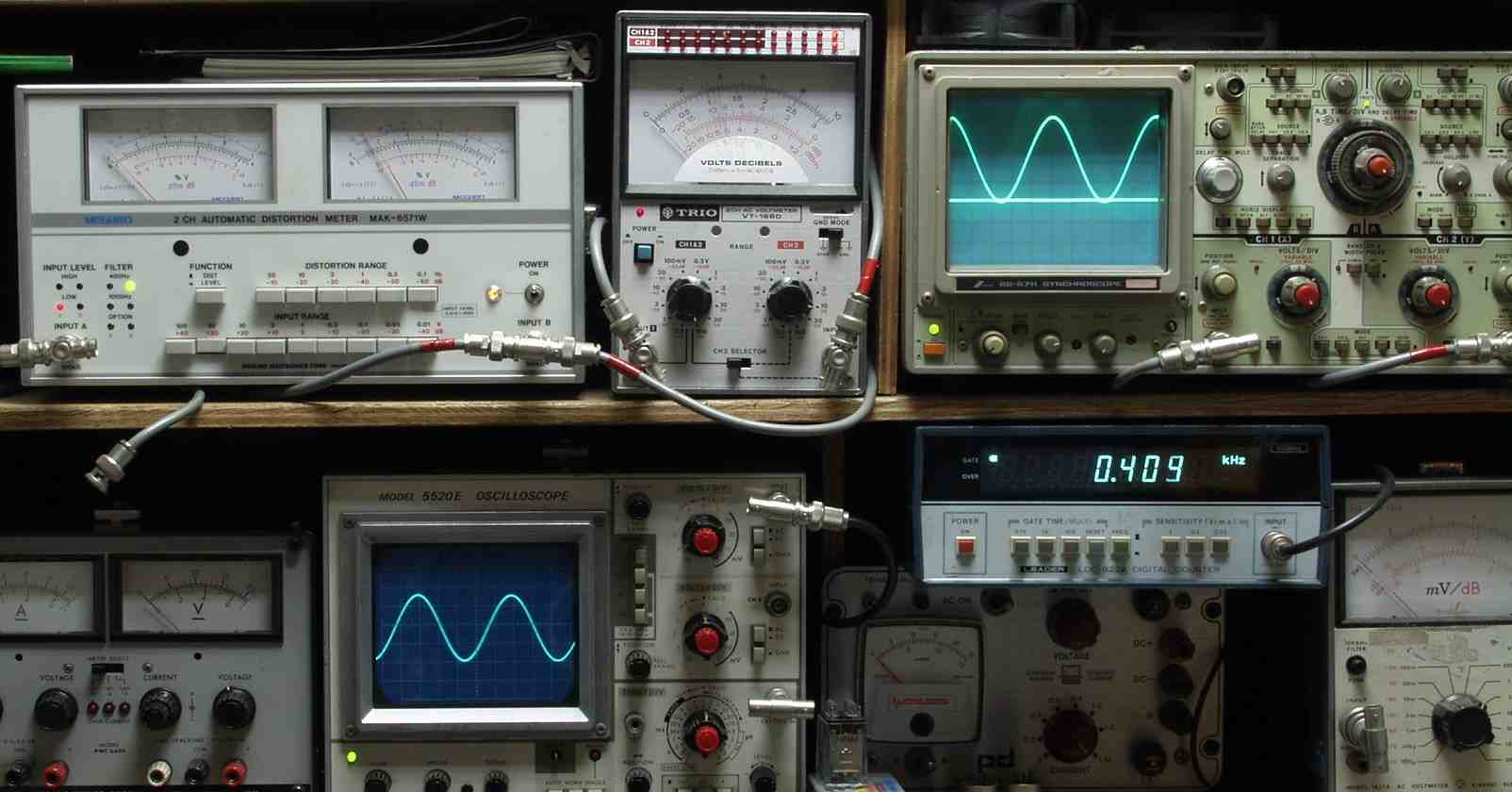

E−2C. R側SP出力38V=180W 歪率=0.02% AUX入力 400HZ
E−2D. L側SP出力38V=180W 歪率=0.02% AUX入力 400HZ
E−3A. R側SP出力38V=180W 歪率=0.04% MM入力 1000HZ
E−3B. L側SP出力38V=180W 歪率=0.03% MM入力 1000HZ

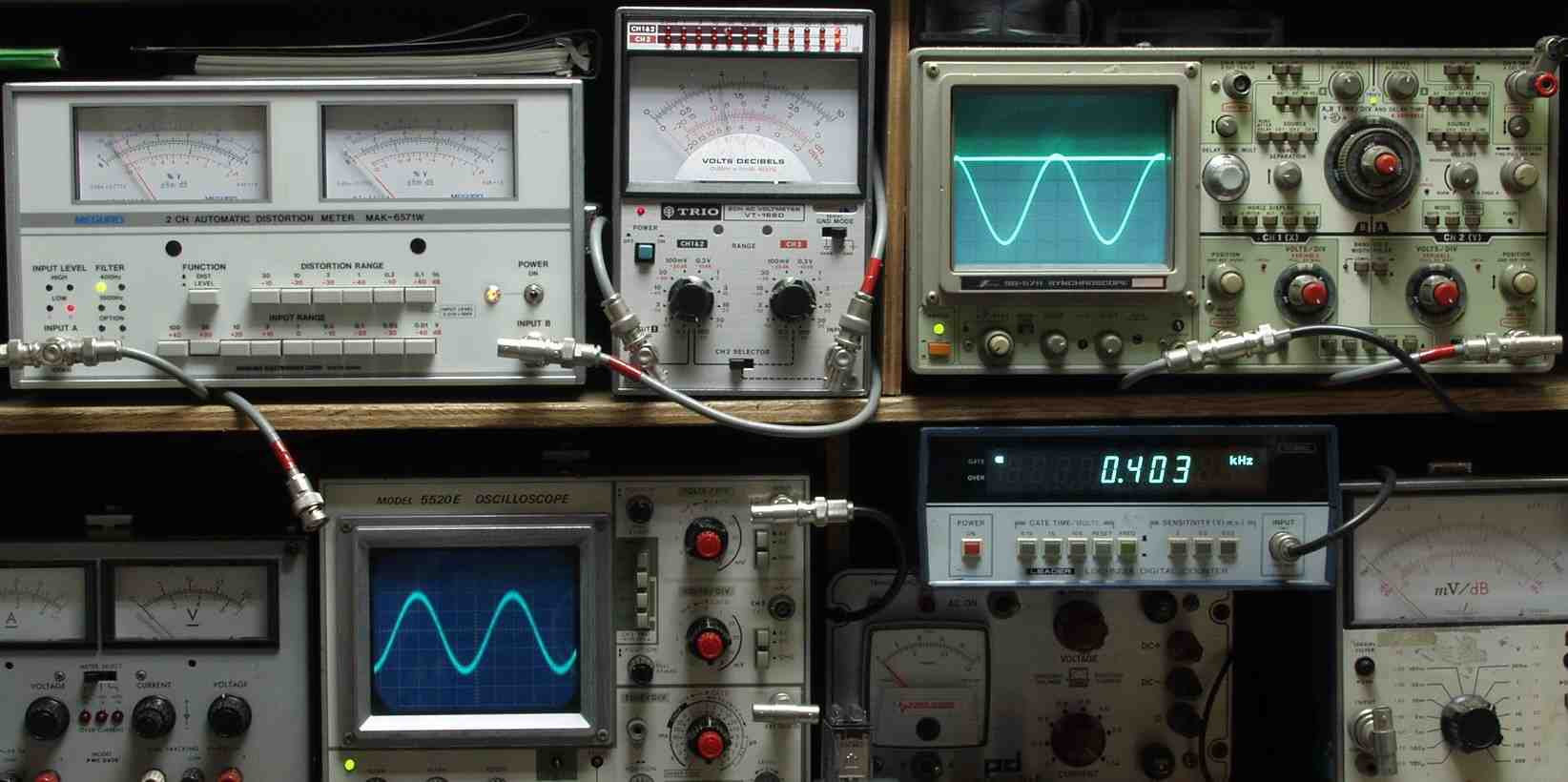

E−3C. R側SP出力38V=180W 歪率=0.03% MM入力 400HZ
E−3D. L側SP出力38V=180W 歪率=0.02% MM入力 400HZ
E−4A. R側SP出力38V=180W 歪率=0.02% MC入力 1000HZ
E−4B. L側SP出力38V=180W 歪率=0.02% MC入力 1000HZ
E−4C. R側SP出力38V=180W 歪率=0.02% MC入力 400HZ
E−4C. L側SP出力38V=180W 歪率=0.02% MC入力 400HZ
E−5.  24時間エージング
