Ｓａｎｓｕｉ　ＡＵ−α９０７ｉ　ＭＯＳＬｉｍｉｔｅｄ　修理記録

平成１３年１１月１３日到着　１１月２８日完成

総評　本当はＲＬ共ＦＥＴを交換した方が良いのですが、ユーザーの希望で片側のみ交換した。 　　　　今回は、悪い所のみの修理＜＜通常修理＞＞です。

A．修理前の状況 　現状では、パワースイッチを入れても 　音は出ない、ＬＥＤももちろん点灯しない状態です。 B．原因 　Ｌ側メインAMPのＦＥＴ焼損 Ｃ．修理状況 　Ｌ側メインＡＭＰのみ修理、他は調整のみ 　メインAMPＬ側ＦＥＴ交換 　メインAMPのＴＲ（トランジスター）交換 　配線手直し、補強 　ＲＬ側板修理 Ｄ．使用部品 　終段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　８個 　メインAMPのＴＲ（トランジスター）　　　　　　　　１８個 　（電界トランジスター）　　　　　　　　　　　　　３個　 　電解コンデンサー　　　　　　　　　　　　　　　　　　４個 　抵抗　　　　　　　　　　　　　　　　　　　　　　　１８個 Ｅ．修理費　２７，５０００円　　　　＜＜通常修理＞＞

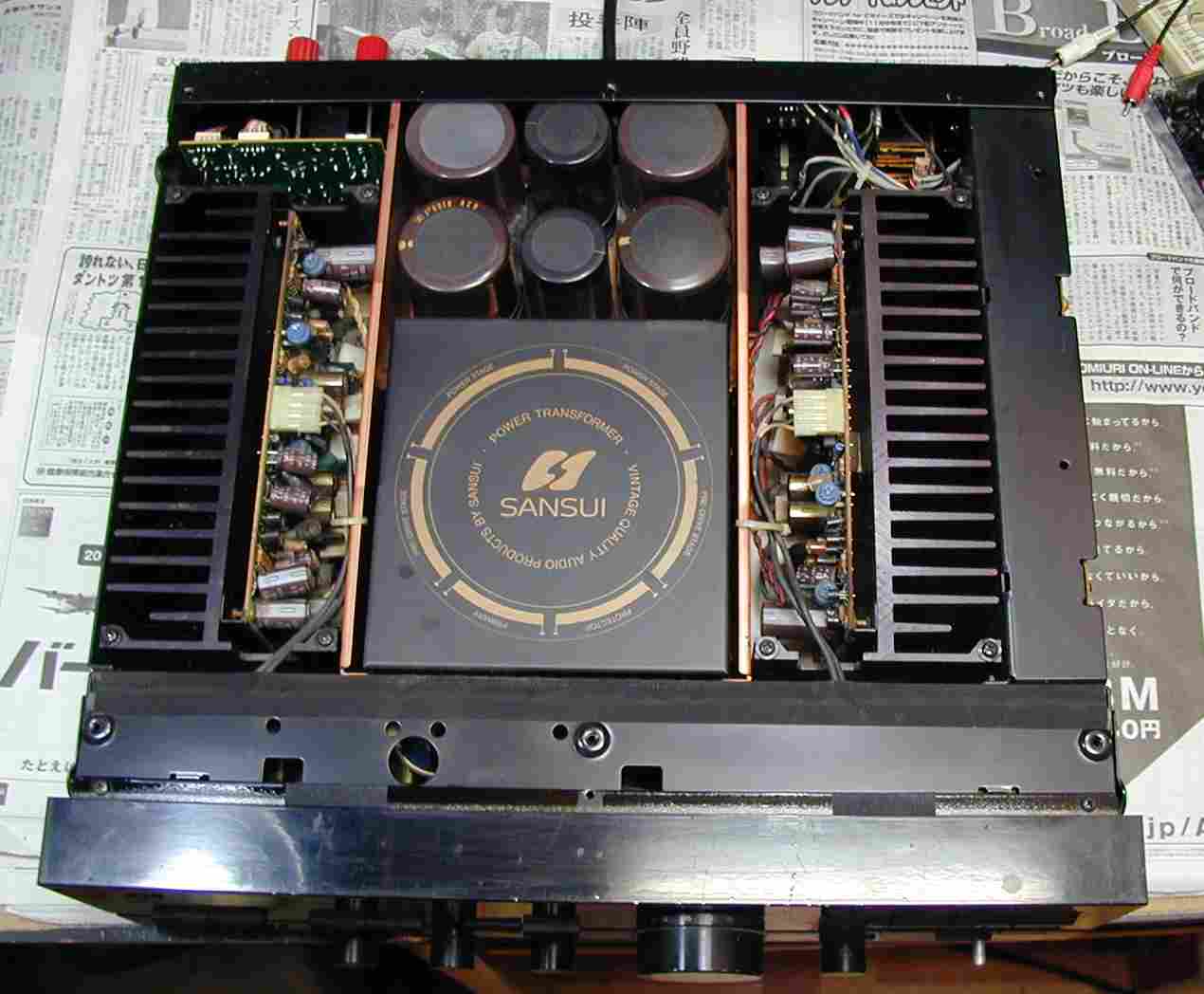

１．上蓋を取り清掃後

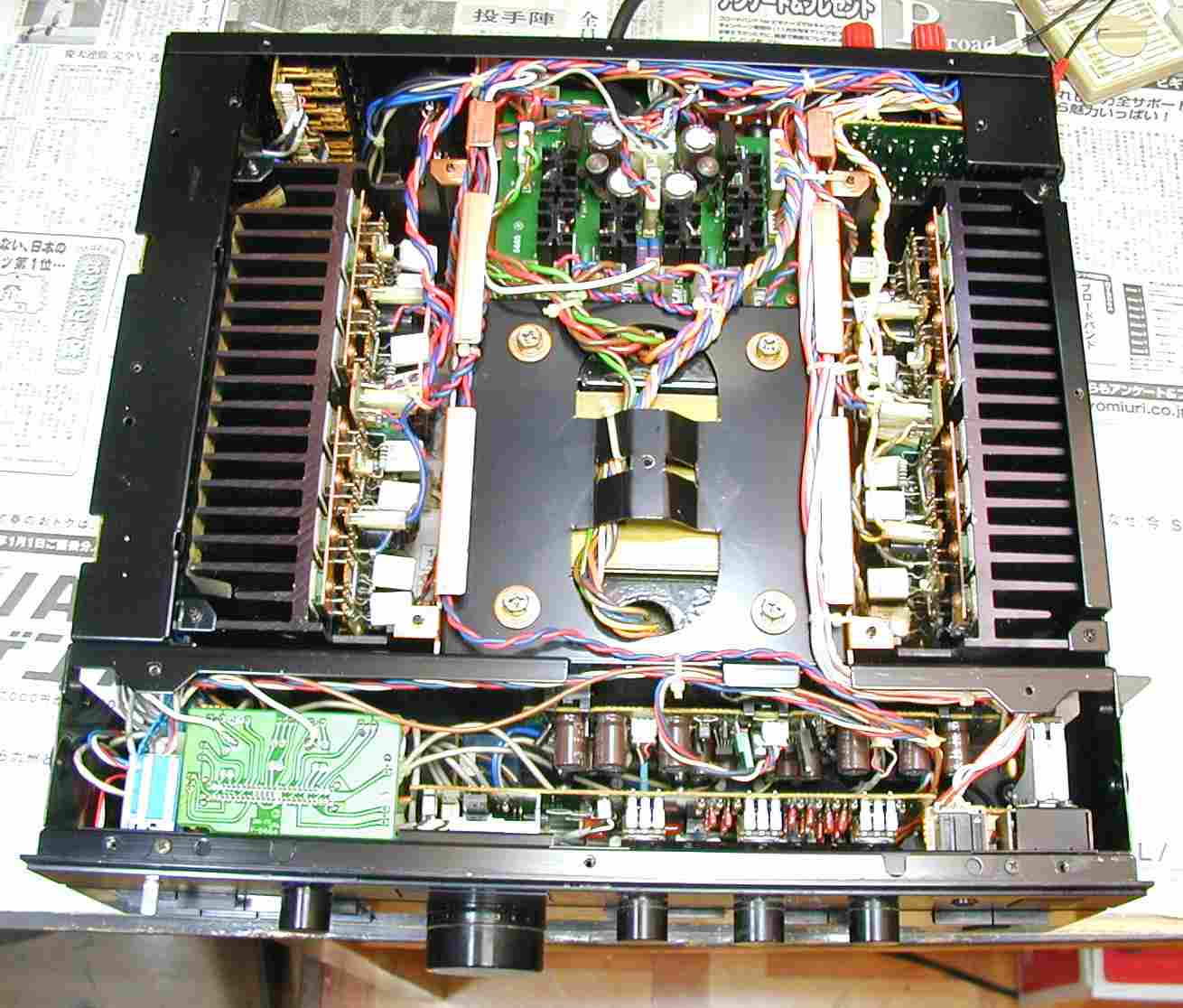

２．下蓋を取り清掃後

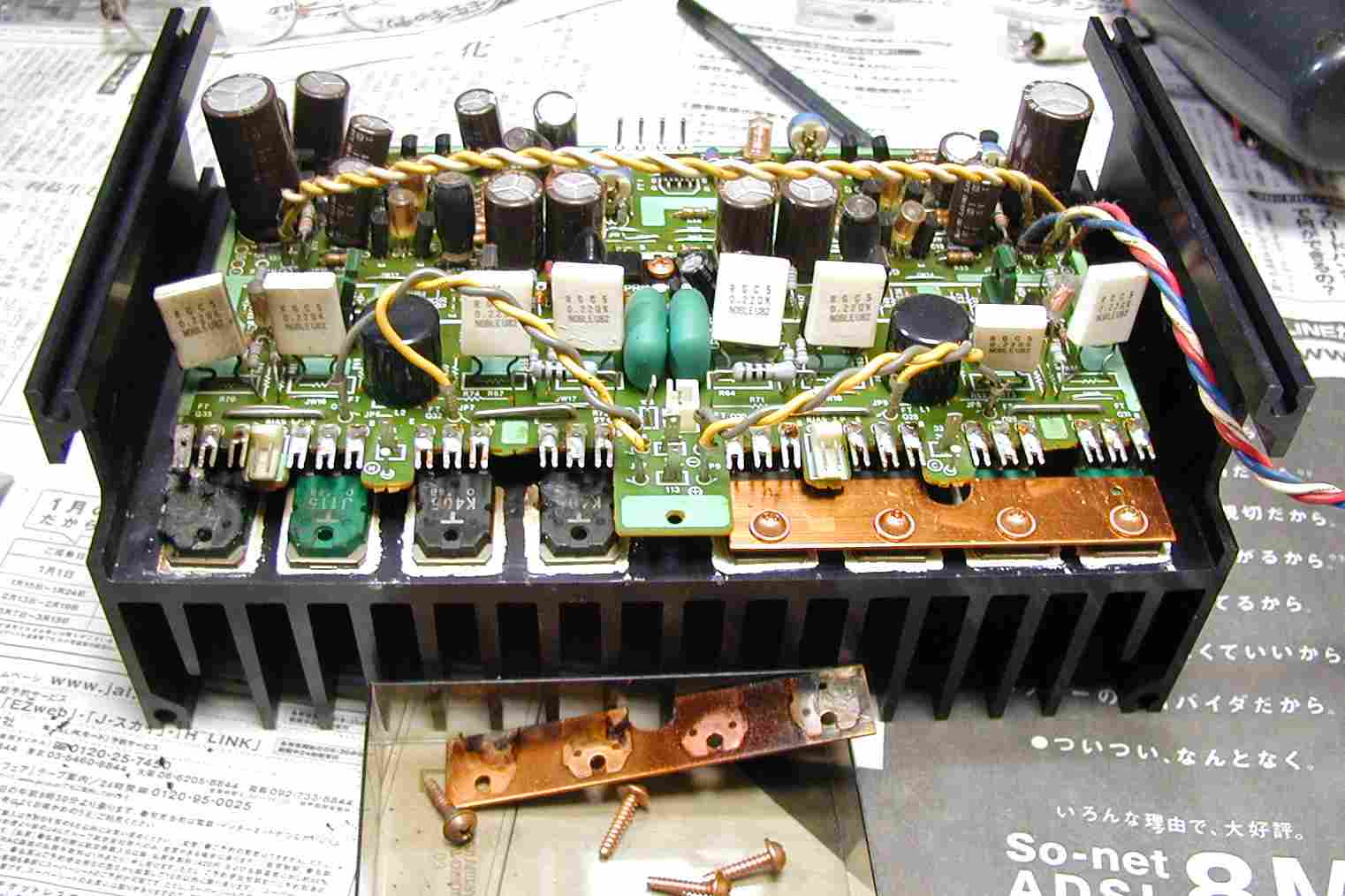

３．焼損した終段ＦＥＴ、色の変わった押さえの銅板はなまくらになっている。 　　よって、焼きを入れて使用する。右の４個のＦＥＴも死に、後ろの抵抗も焼き切れている

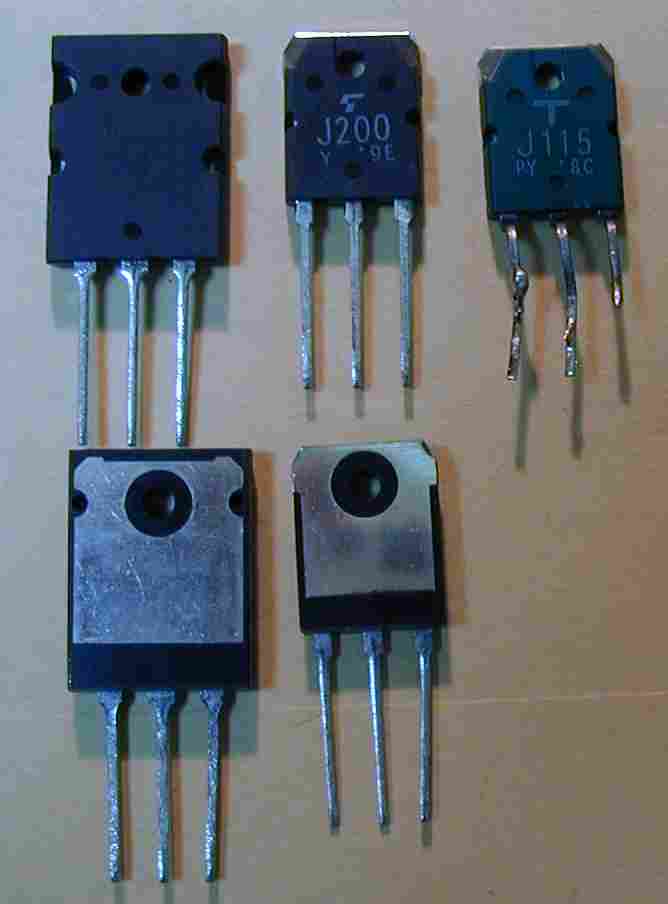

４．右＝使用されていた１００ＷＦＥＴ、中＝同型の現行品１２０Ｗ 　　左＝今回使用するＦＥＴ１５０Ｗ　　全て東芝製品

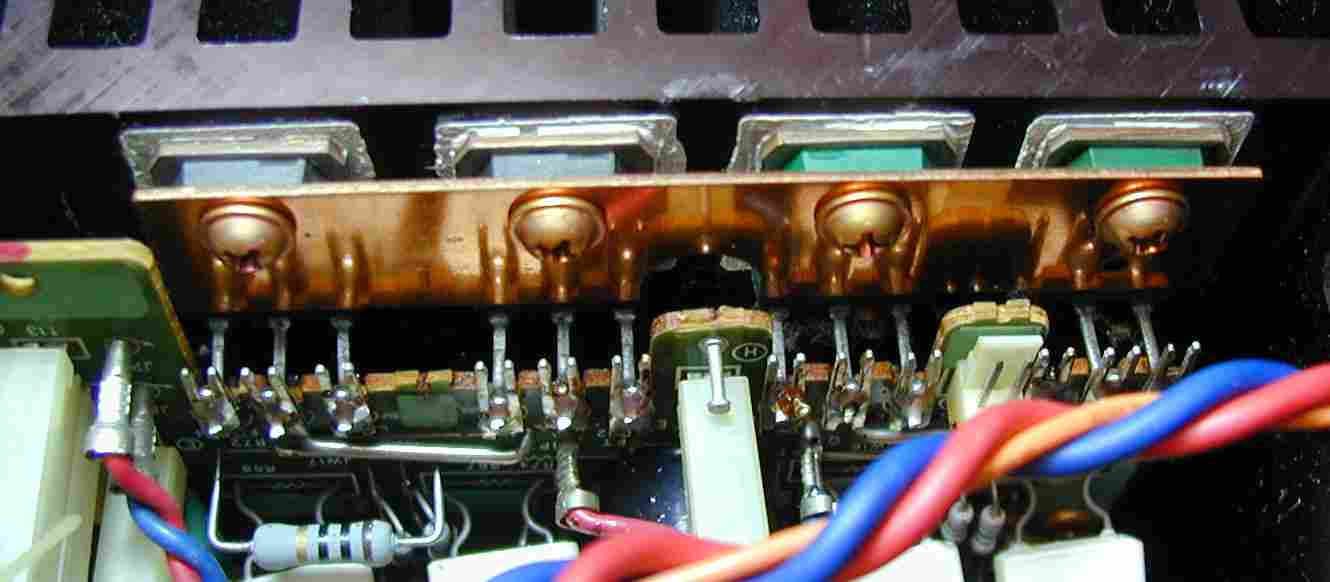

５．修理後のＬ側終段ＦＥＴ。

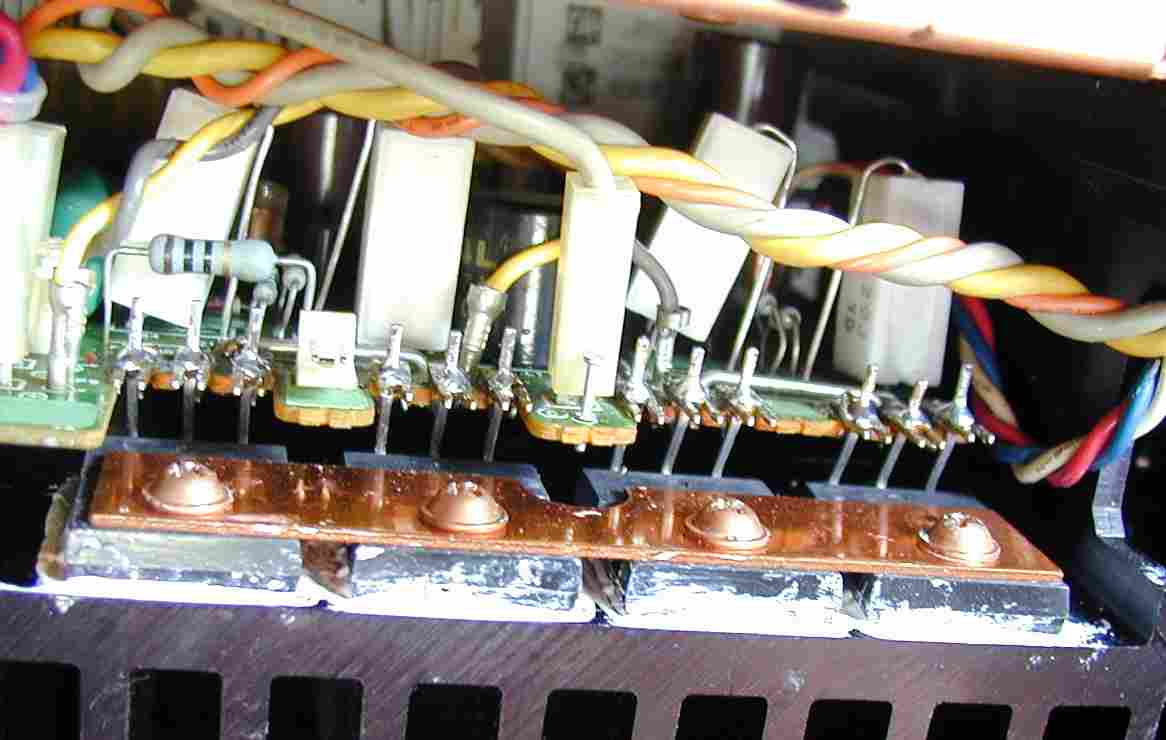

６．そのままのＲ側終段ＦＥＴ。

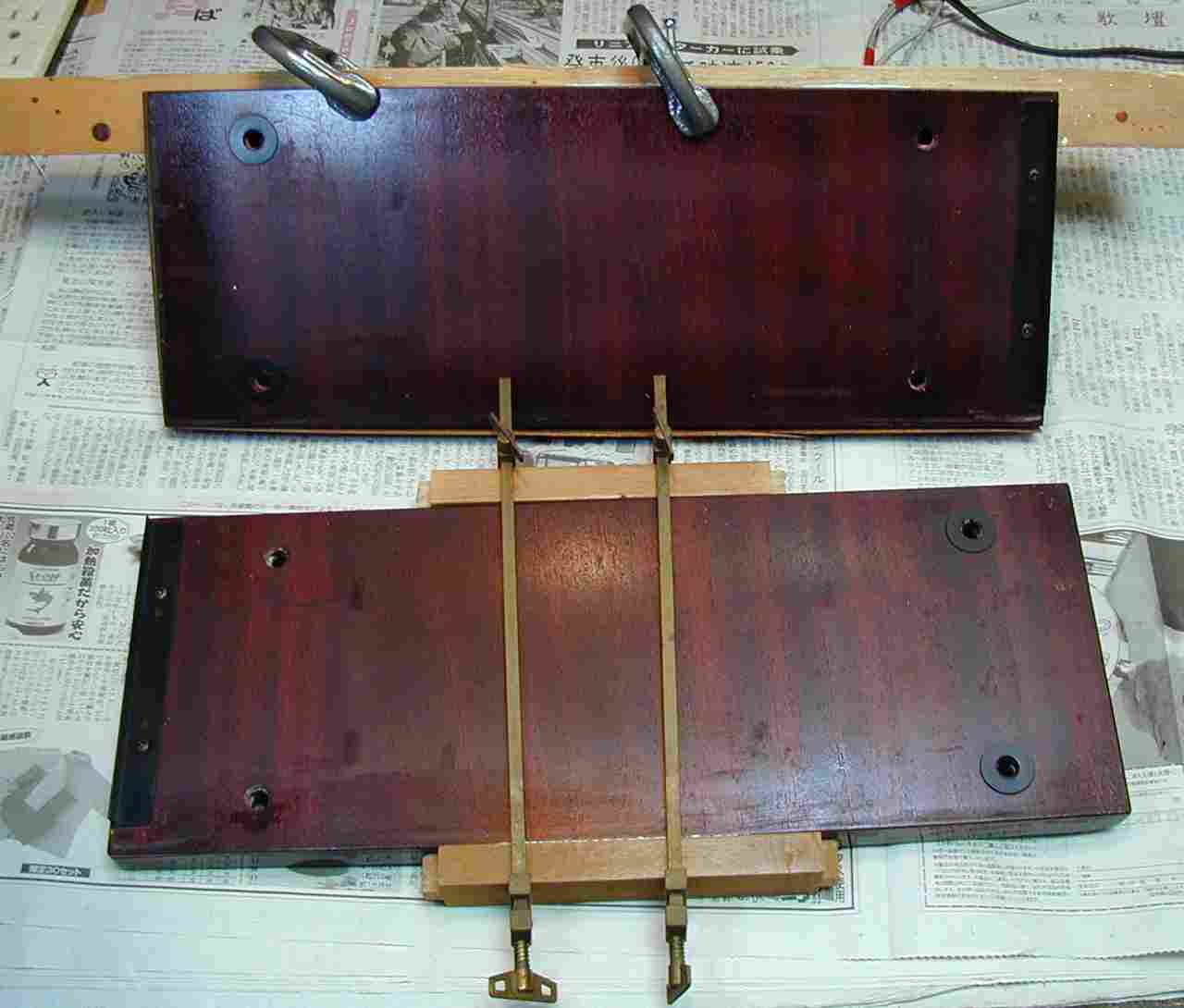

７．側板の修理　あまりにみすぼらしいので、メラミン化粧板が剥がれているので接着する、是はサ−ビスです。

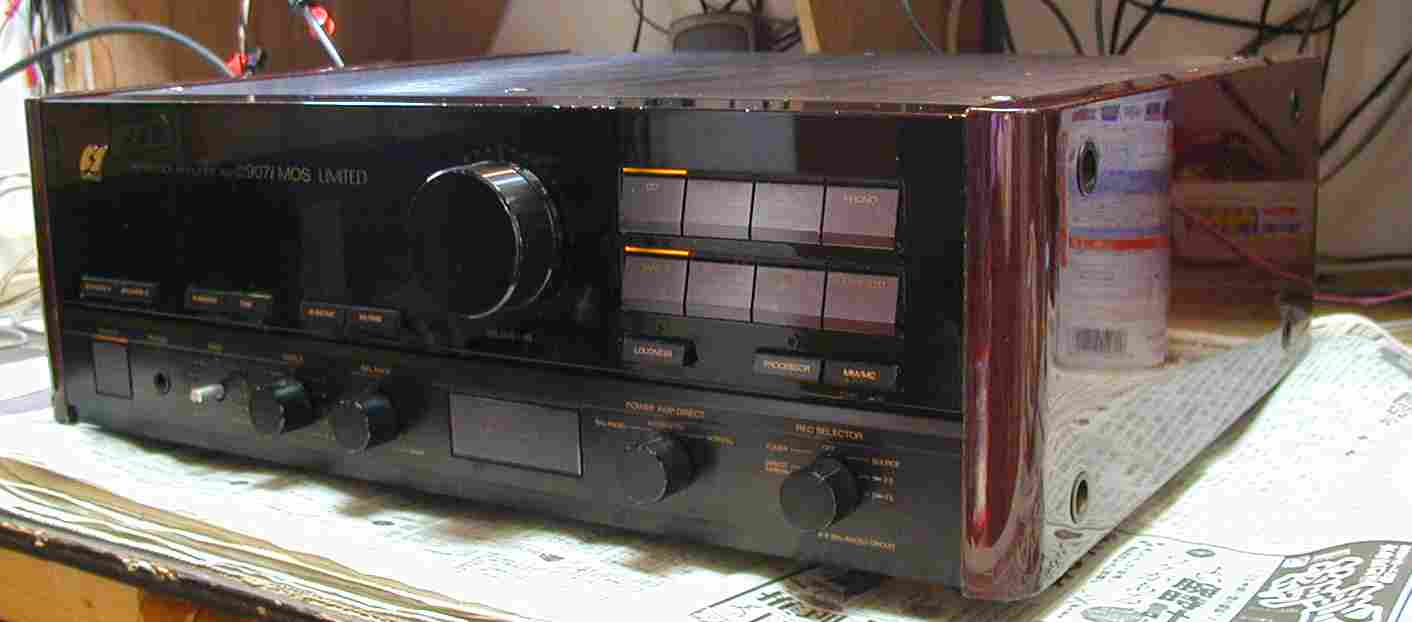

８．完成

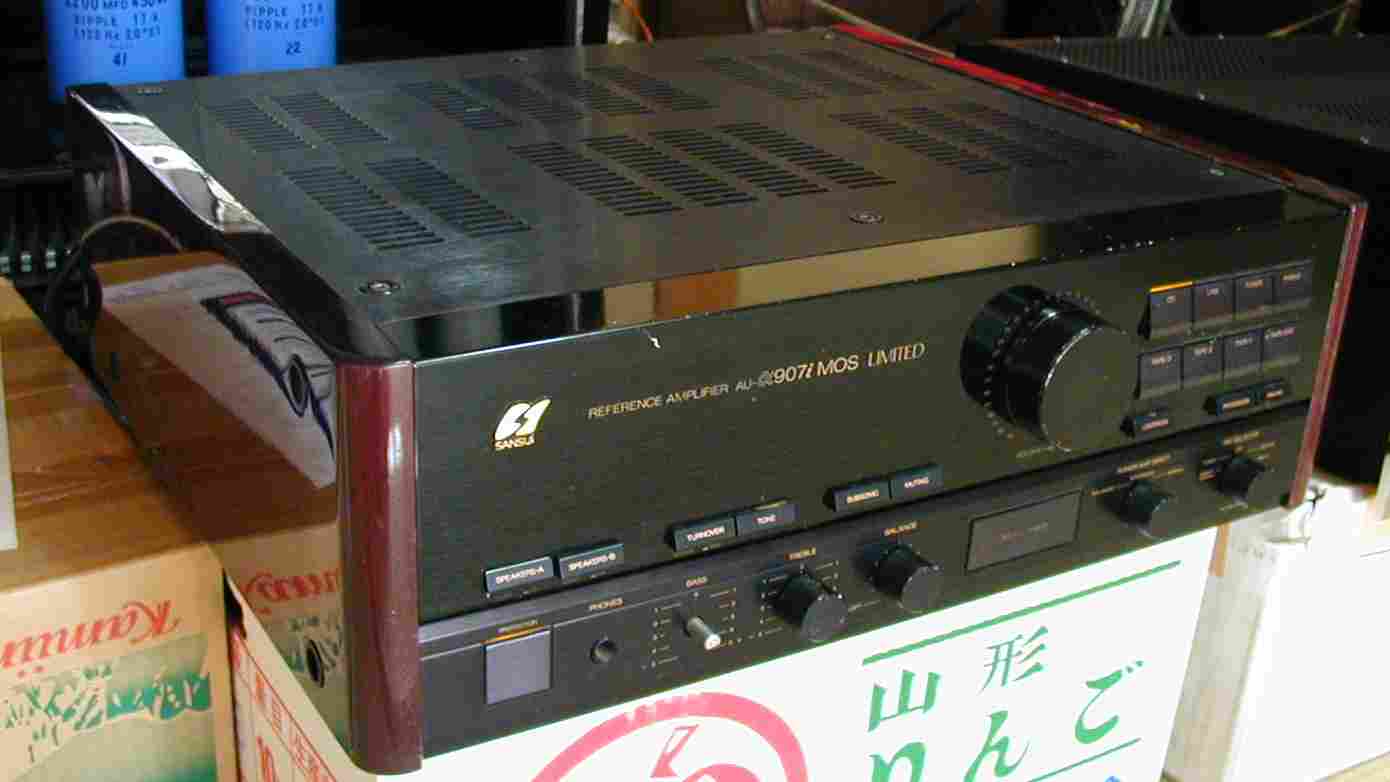

９．　　２４時間エージング　ボリュームのツマミの入荷待ち
