| Ｓａｎｓｕｉ ＡＵ－α９０７ｉ ＭＯＳＬｉｍｉｔｅｄ． ３台目修理記録 | |
| 平成１４年１１月２６日到着 １２月２２日完成 | |
| 注意 このＡＭＰはＳＰ出力の線（アース側）も増幅しています。 アースに接続してはいけません。ＲＬ－ＳＰのアース線も接続（共通）してもいけません 又、ＤＣ－入力が可能ですが、絶対に使用しないこと＝詳しくはここ参照 |
|
|
|
| Ａ． 修理前の状況 終段ＦＥＴ交換 右＝使用されていた１００ＷＦＥＴ 左＝今回使用するＦＥＴ１５０Ｗ 全て東芝製品 |
|
 |
|
| 電解コンデンサーを全部（Ａ－１．の上の６個の大容量は除く）オーディオ用に交換 下記のミューズを６２個使用（大きさ、容量異なる） |
|
 |
|

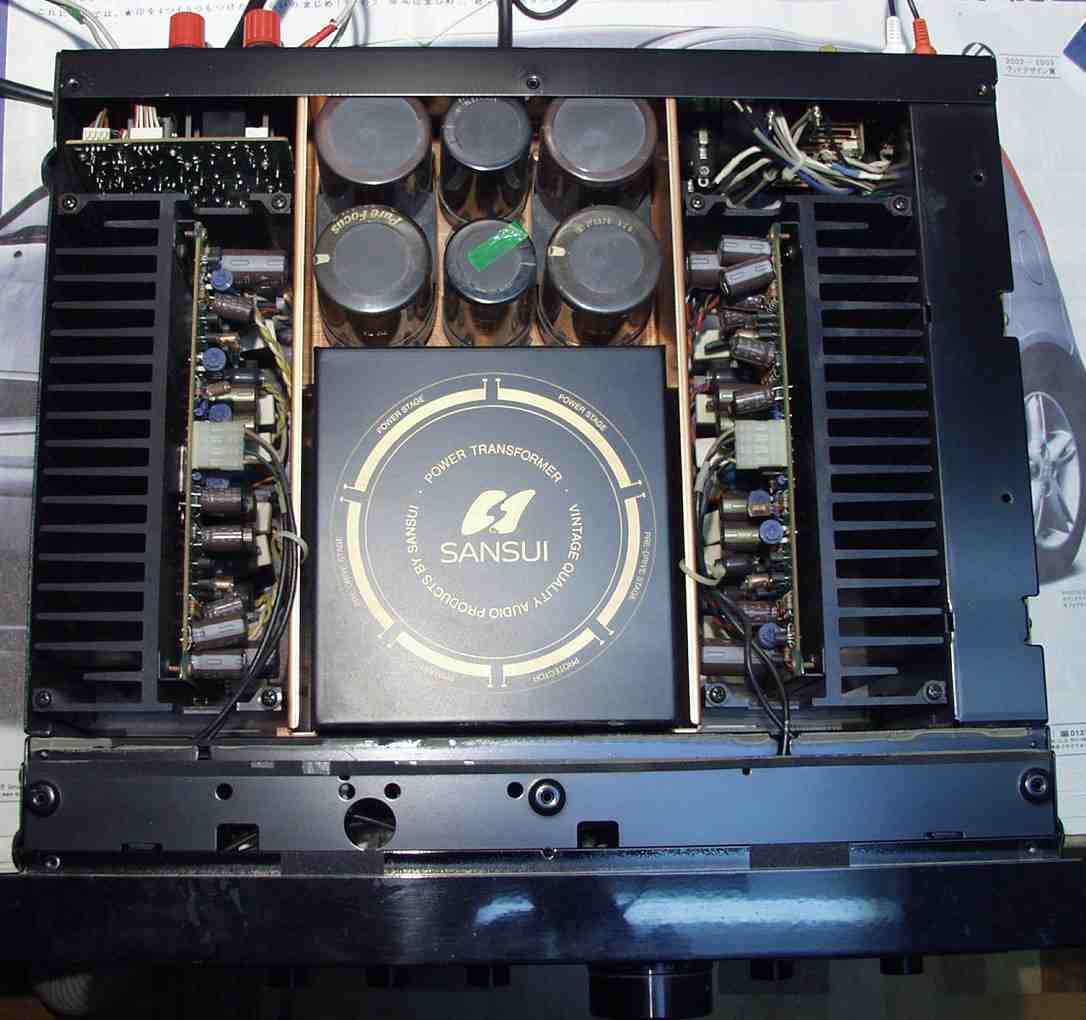

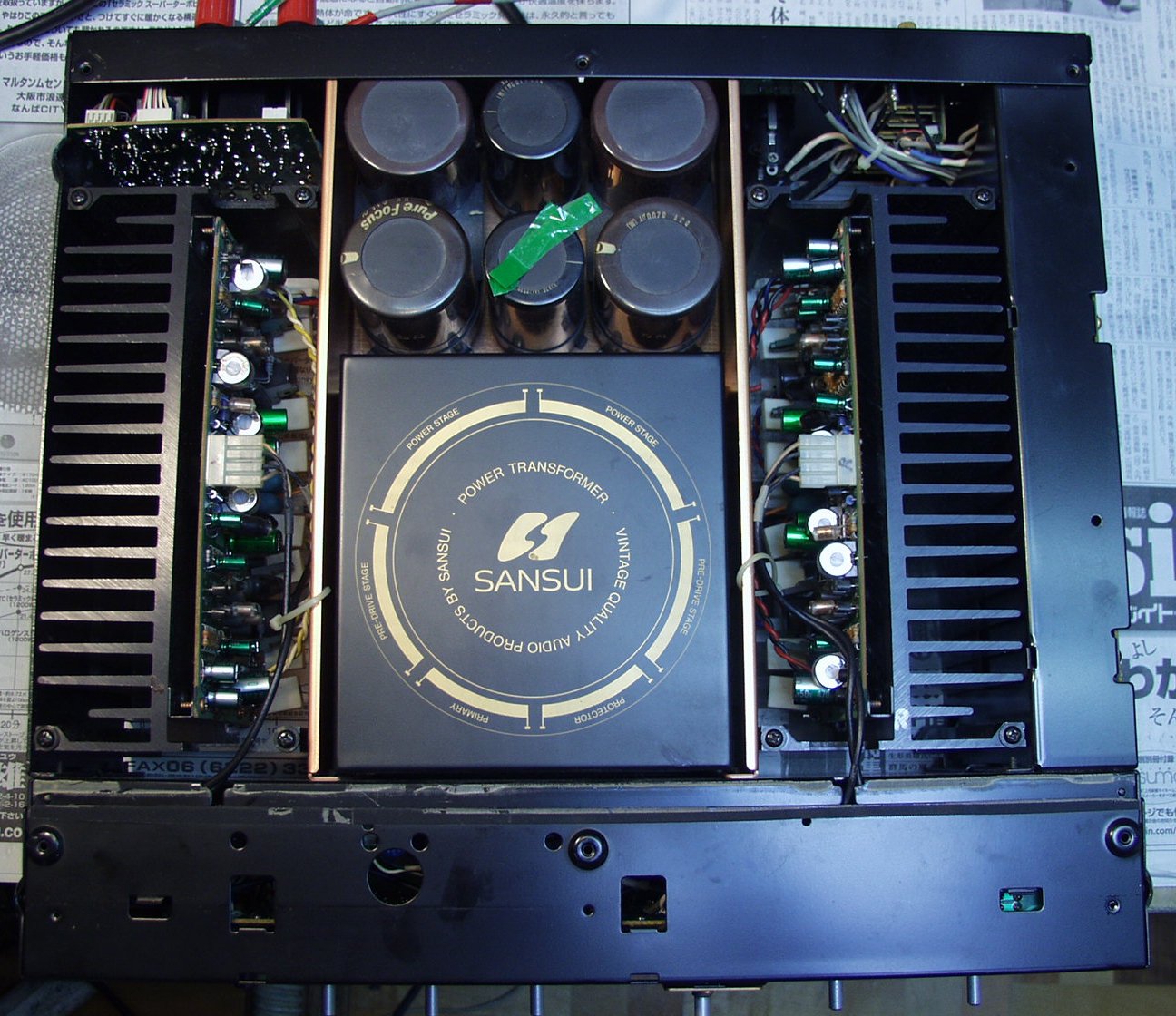

| Ａ－１． 修理前 上から 電解コンデンサー上の緑テープは識別用 | |
 |
|

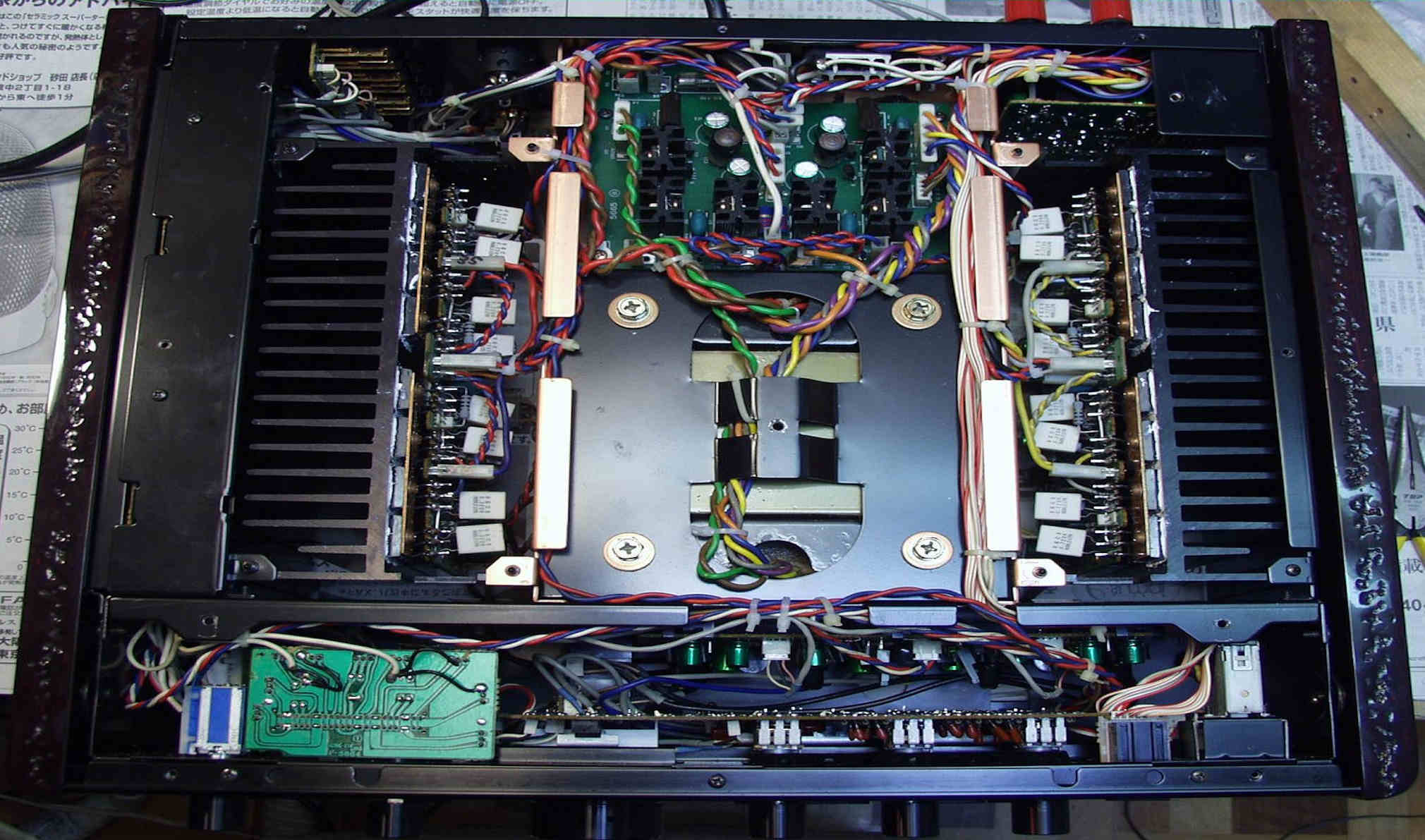

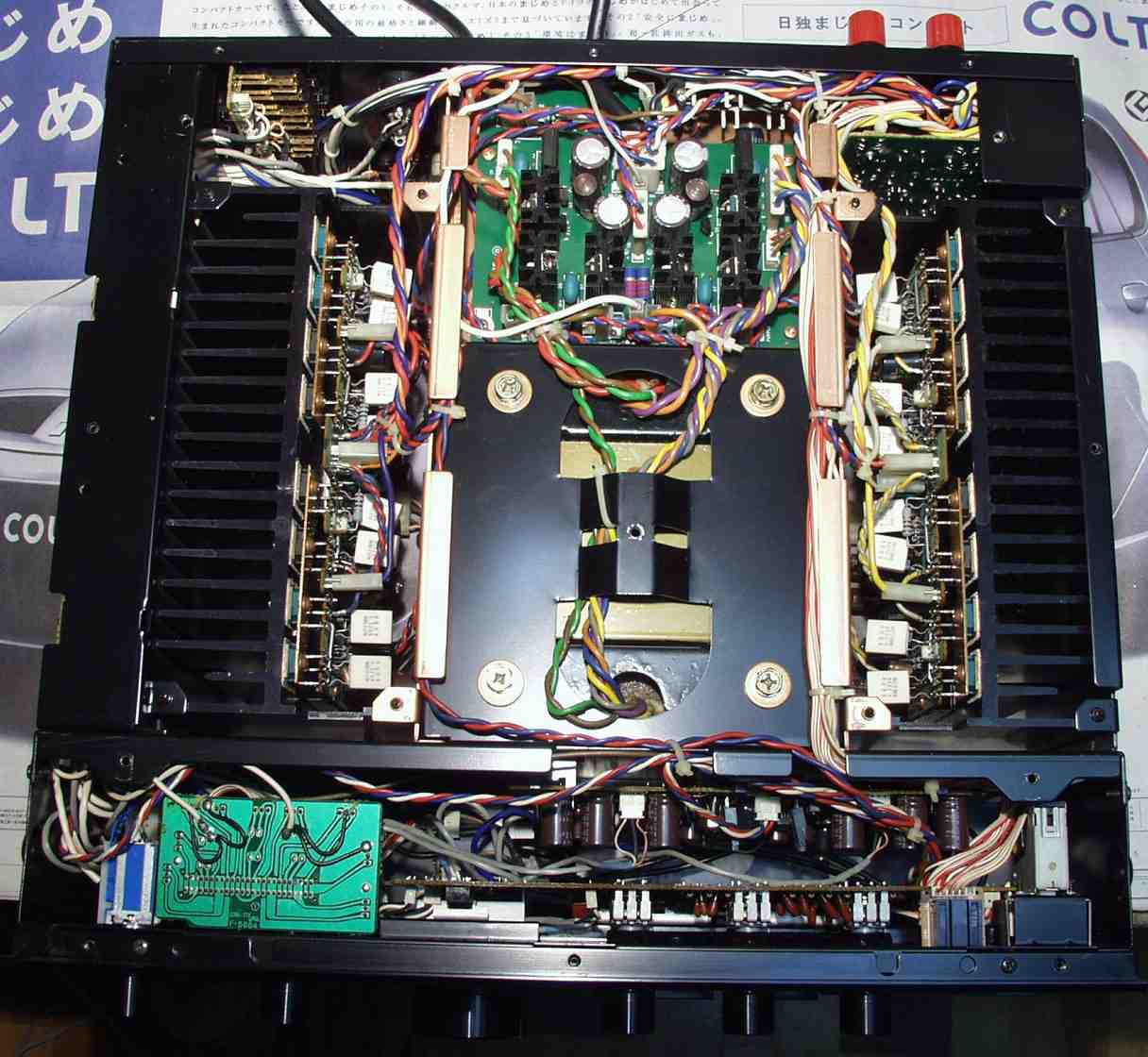

| Ａ－２． 修理前 下から | |
 |
|

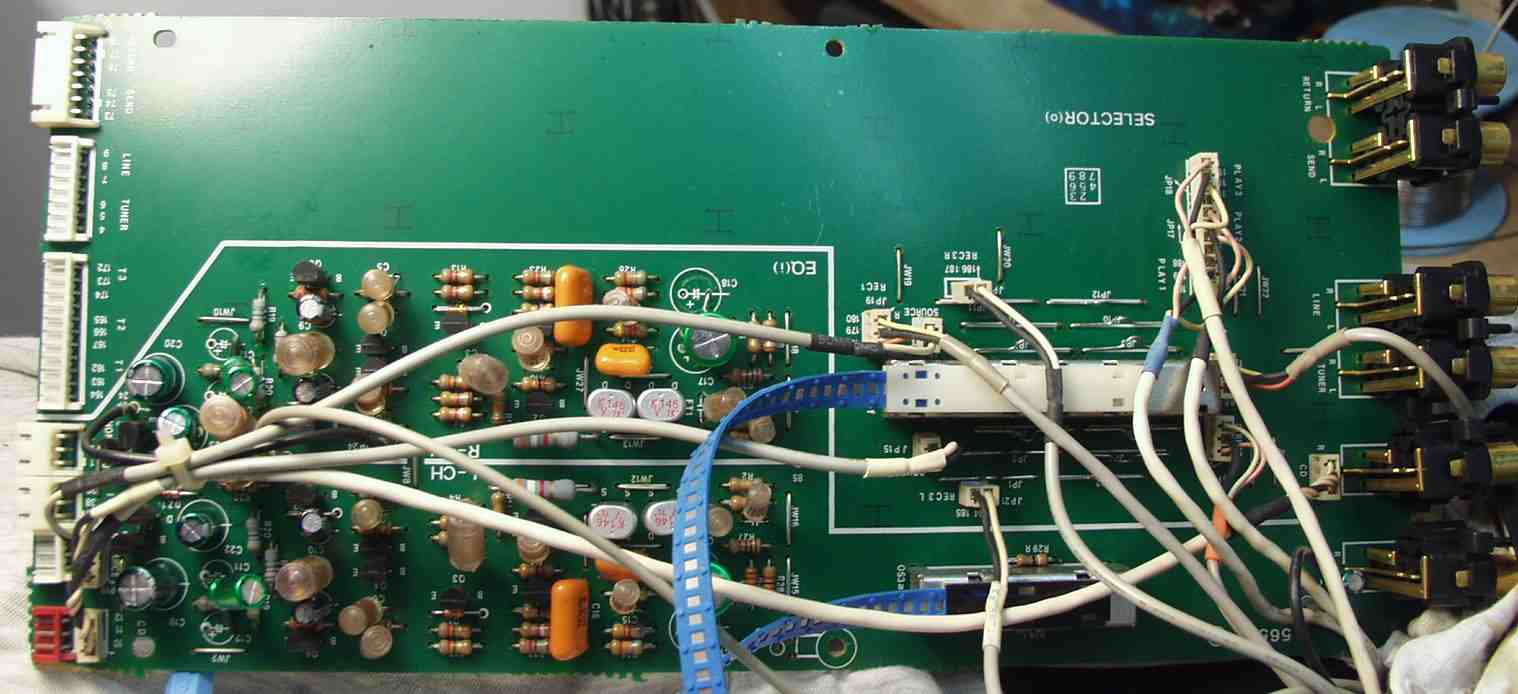

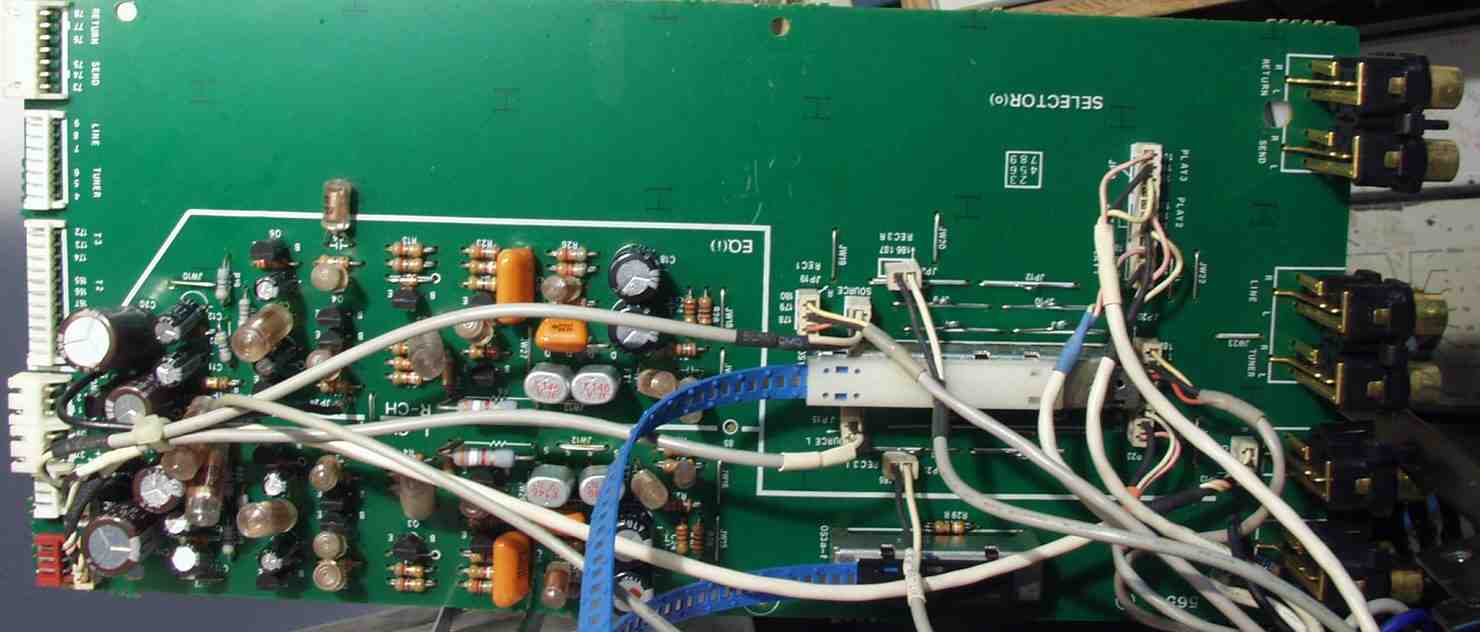

| Ｃ． 修理状況 Ｃ－１． 修理前 ＥＱ基板 |
|
 |
|
| Ｃ－２． 修理後 ＥＱ基板 音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 | |
 |
|

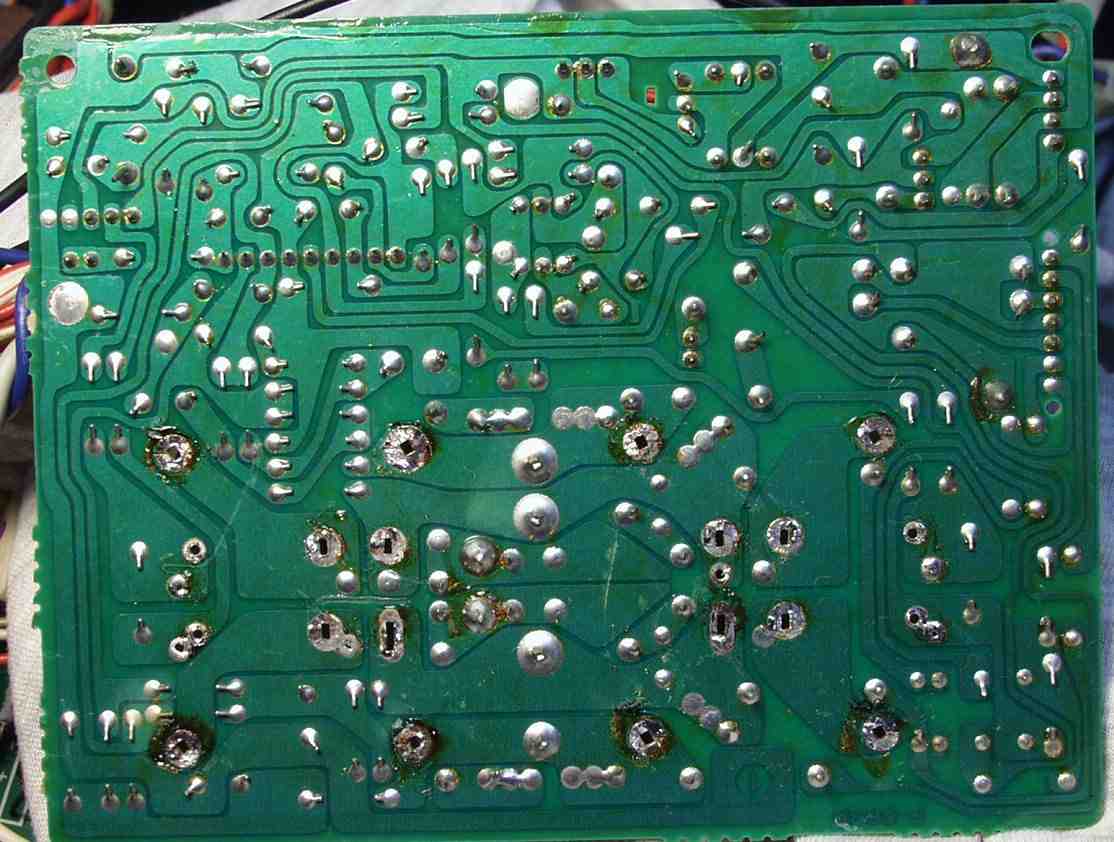

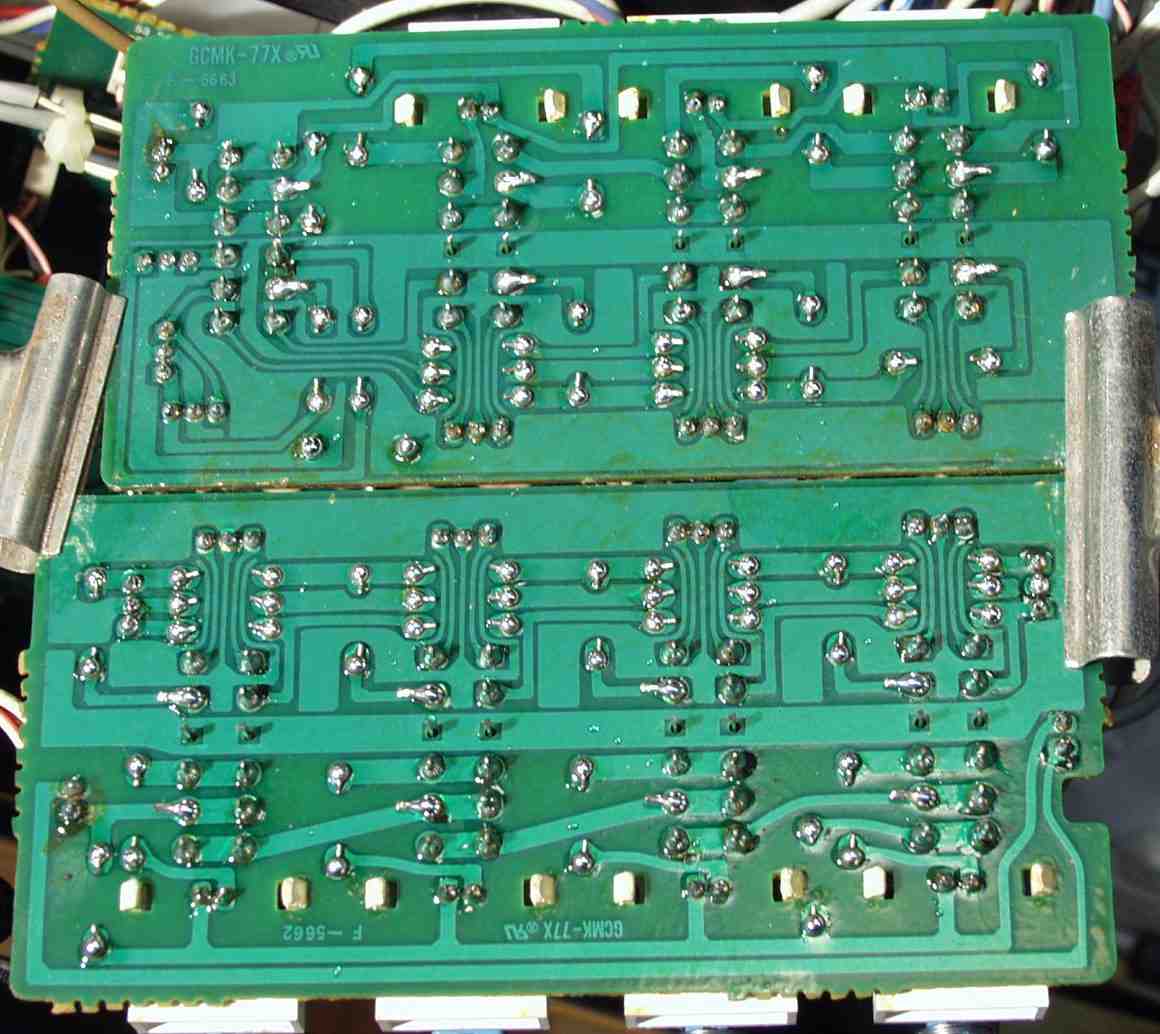

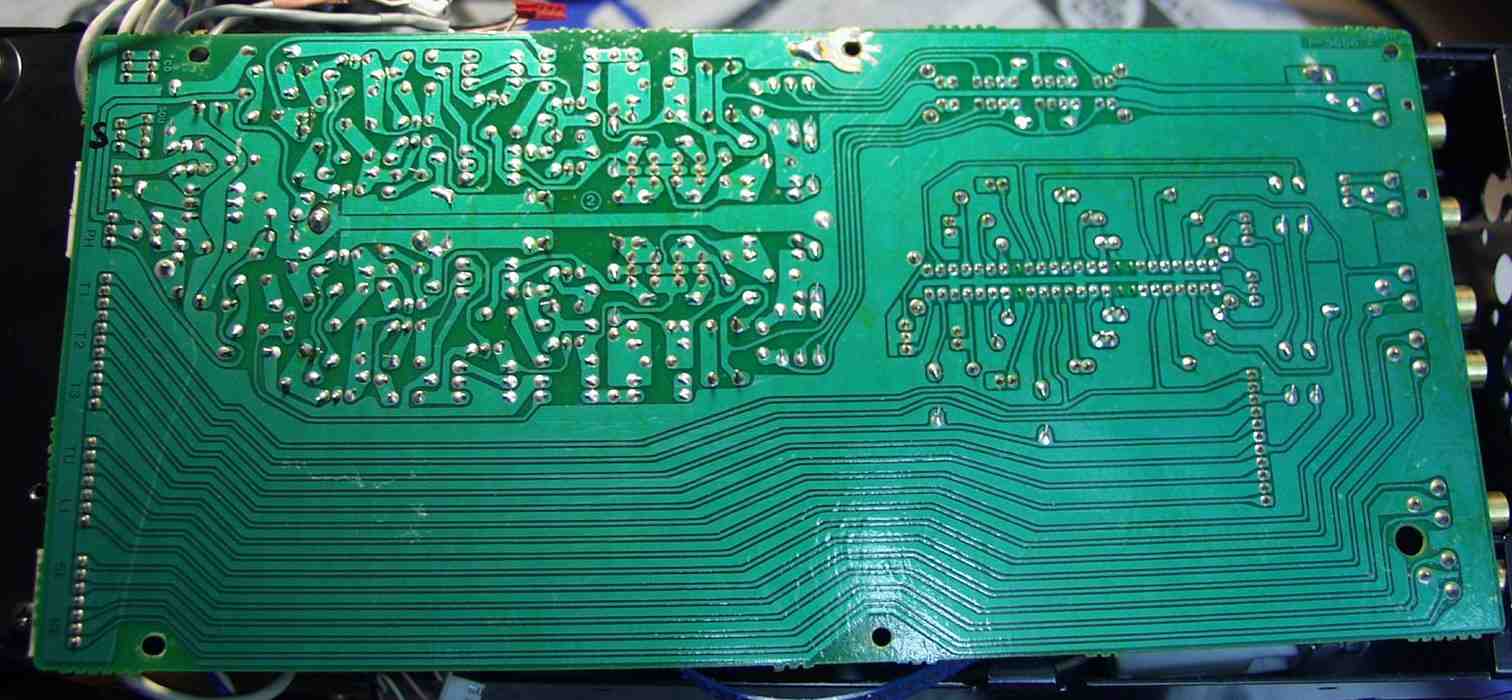

| Ｃ－３． 修理前 ＥＱ基板裏 | |
 |
|
| Ｃ－４． 修理後（ハンダ補正） ＥＱ基板裏 全ての半田をやり修す | |
 |
|

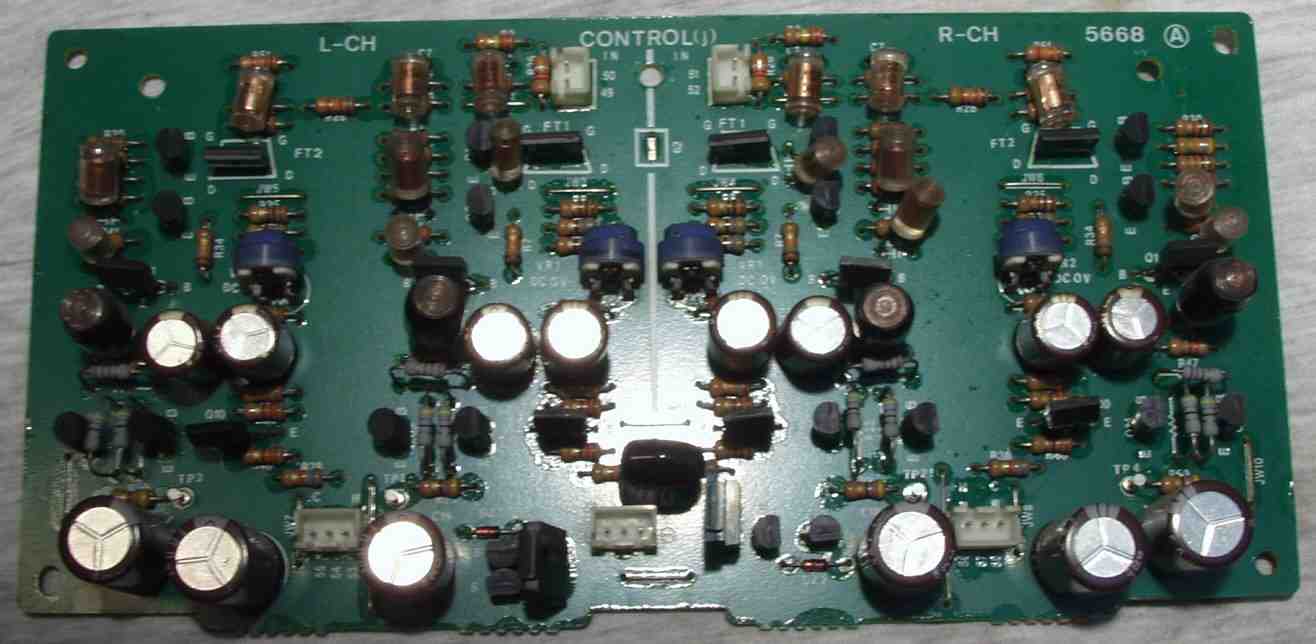

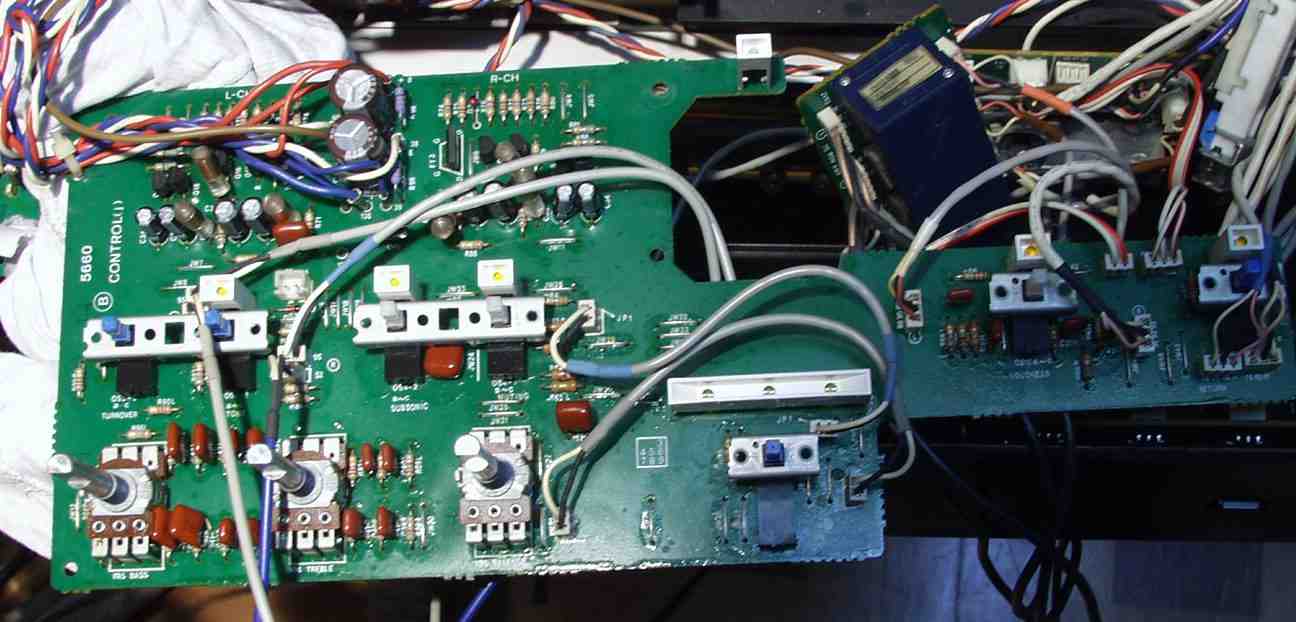

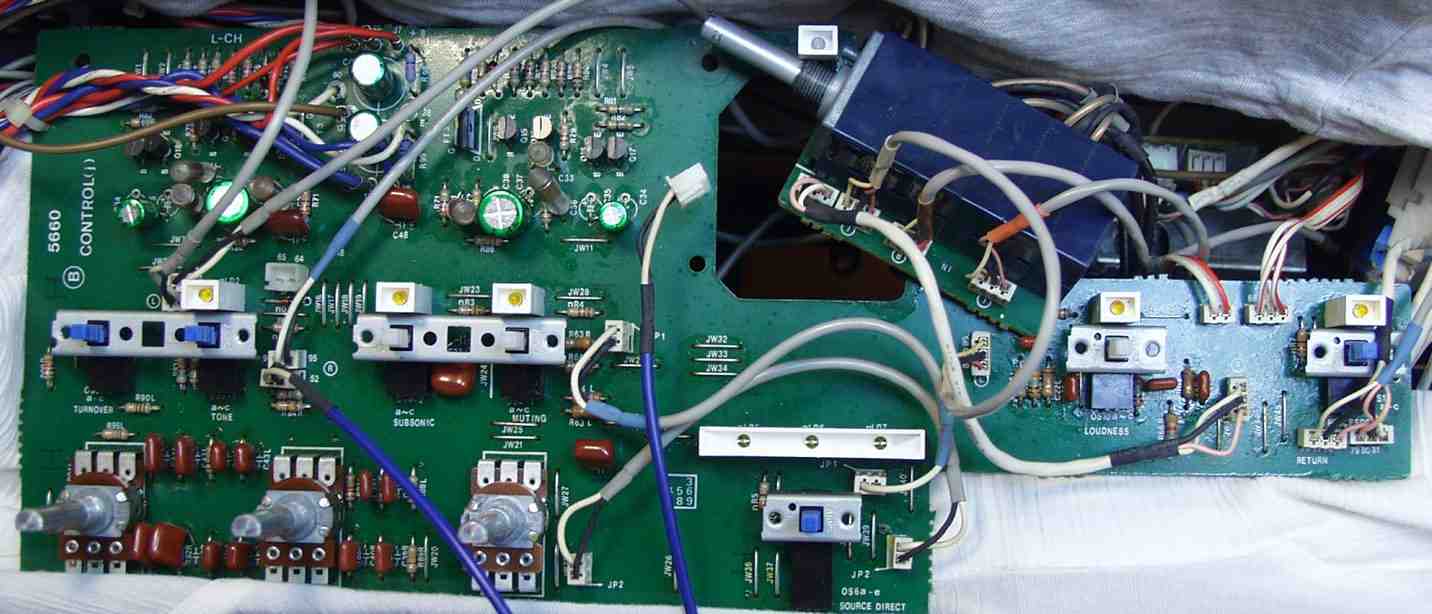

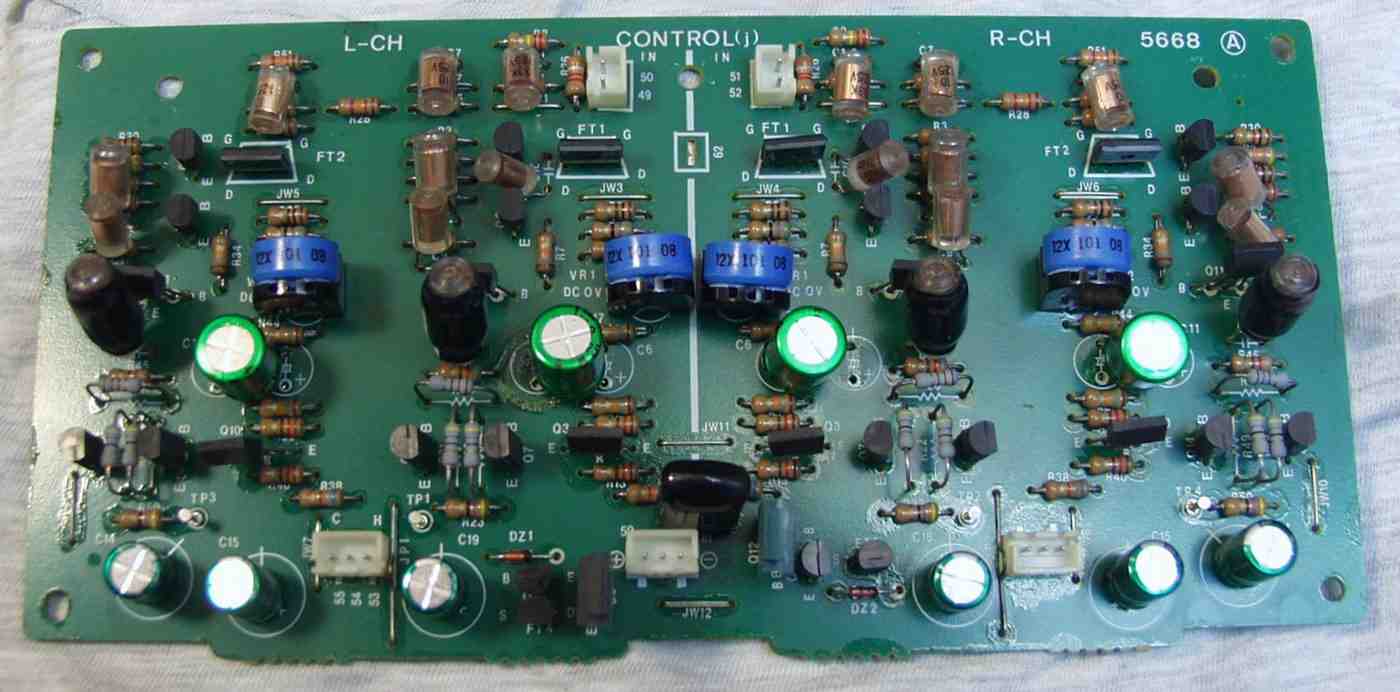

| Ｃ－５． 修理前 コントロール基板 | |
 |
|
| Ｃ－６． 修理後 コントロール基板 音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 | |
 |
|

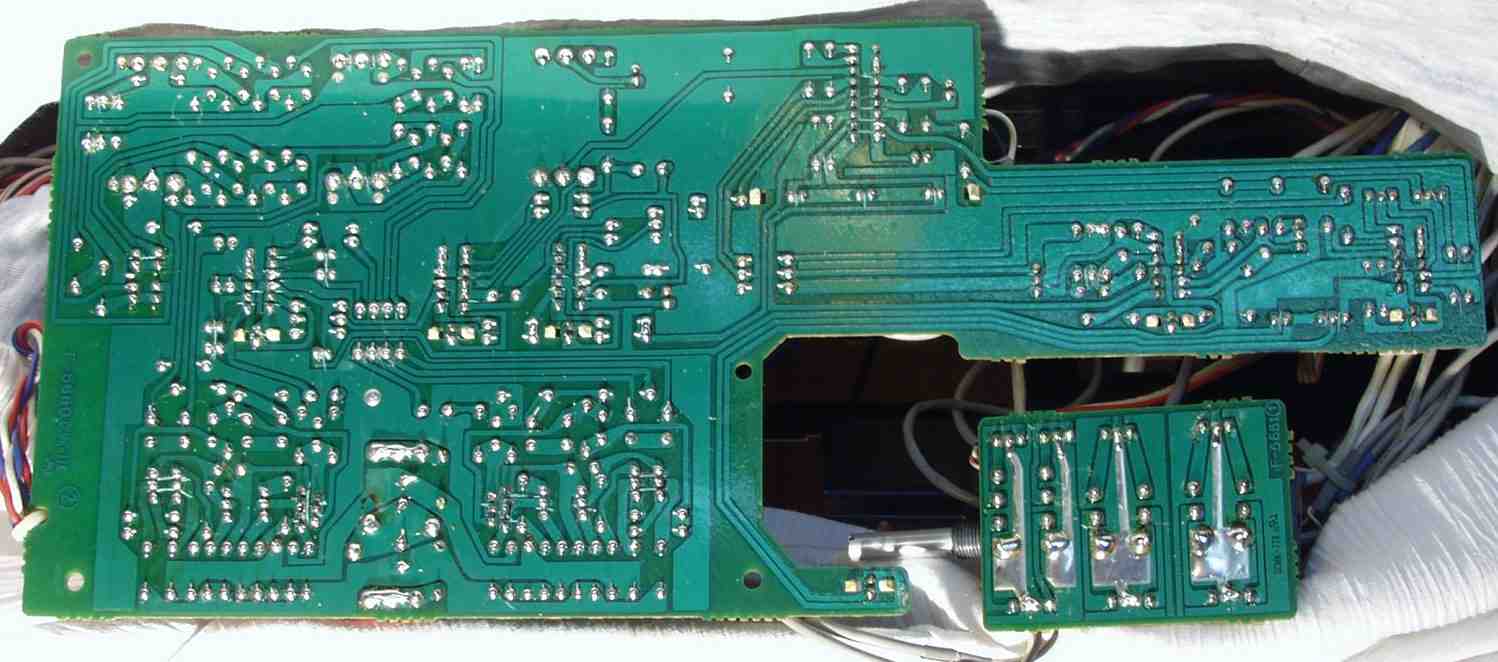

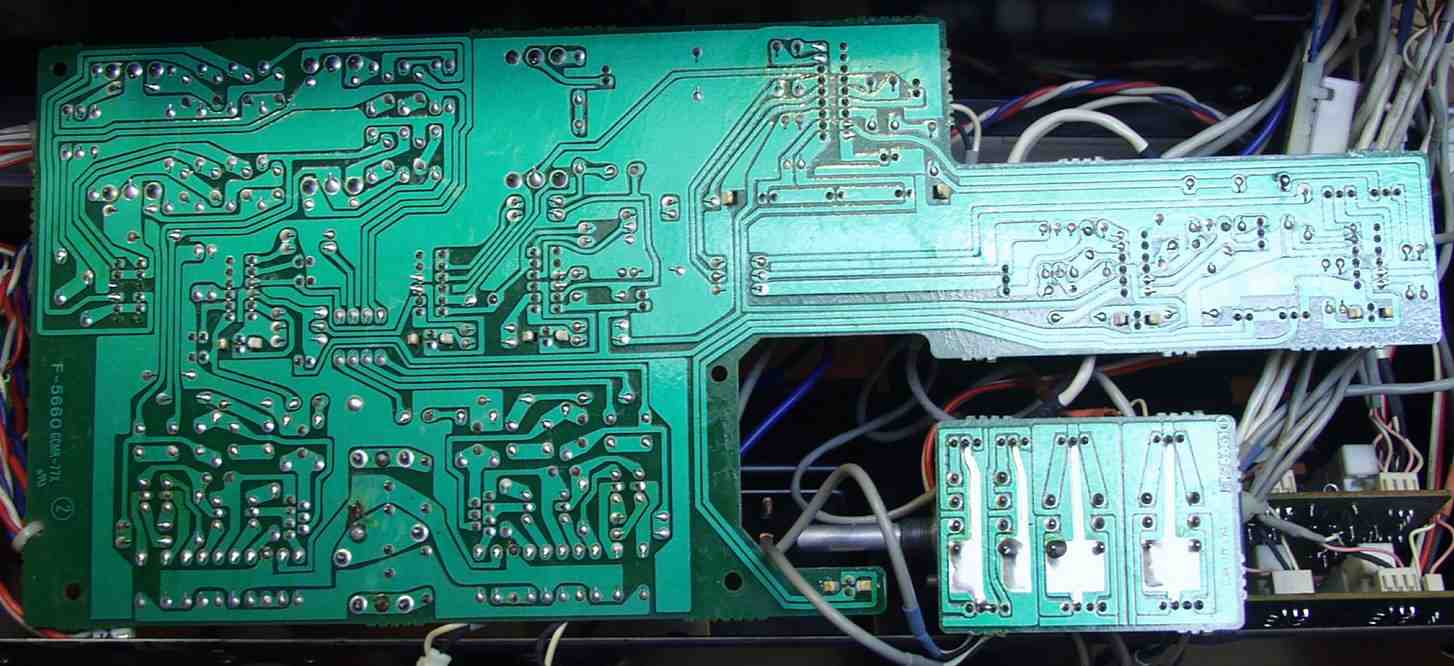

| Ｃ－７． 修理前 コントロール基板裏 | |
 |
|
| Ｃ－８． 修理（ハンダ補正）後 コントロール基板裏 全ての半田をやり修す | |
 |
|
| Ｃ－９． 修理前 コントロール基板Ⅱ | |
 |
|
| Ｃ－１０． 修理後 コントロール基板Ⅱ バランスVR交換 | |
 |
|
| Ｃ－１１． 修理前 コントロール基板Ⅱ裏 | |
 |
|
| Ｃ－１２． 修理（ハンダ補正）後 コントロール基板Ⅱ裏 全ての半田をやり修す | |
 |
|

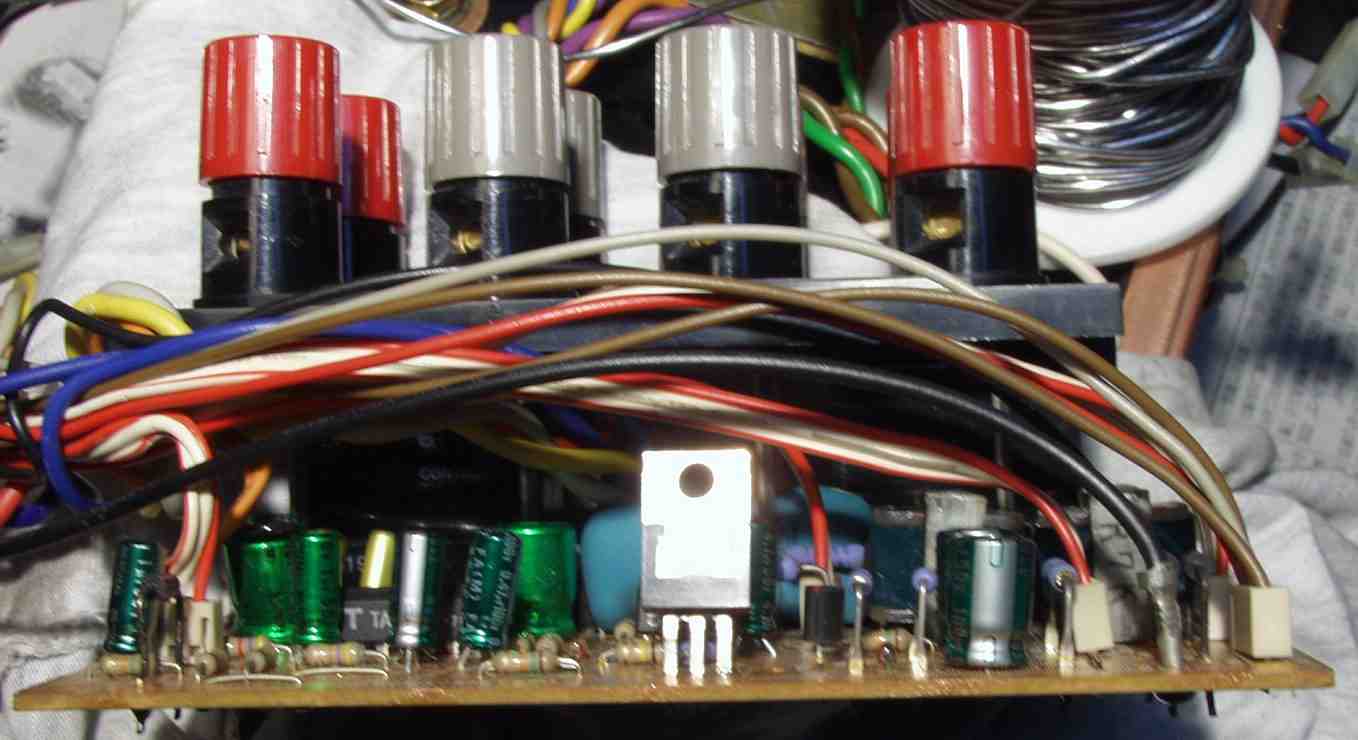

| Ｃ－１３． 修理前 切り替SW基板 | |
 |
|

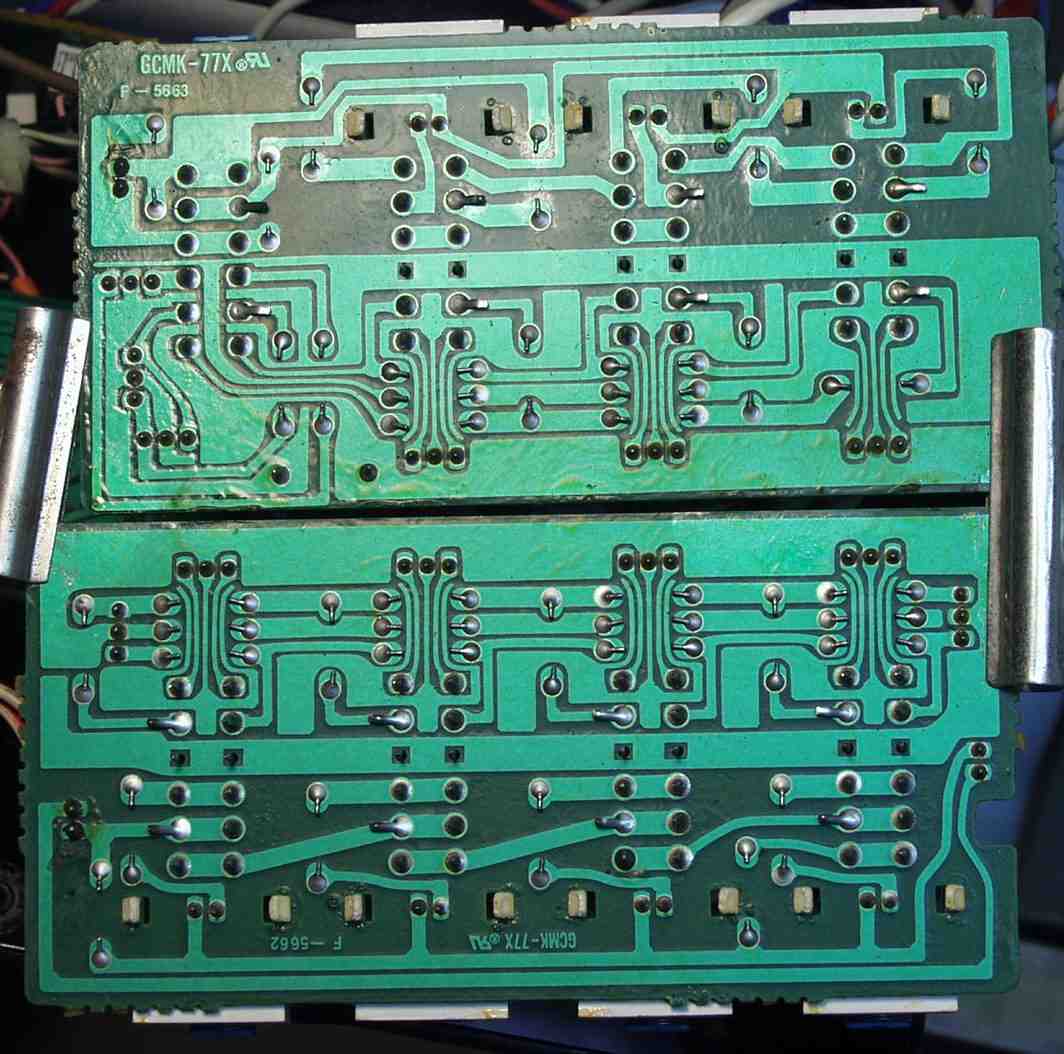

| Ｃ－１４． 修理（ハンダ補正）後 切り替SW基板裏 全ての半田をやり修す | |
 |
|

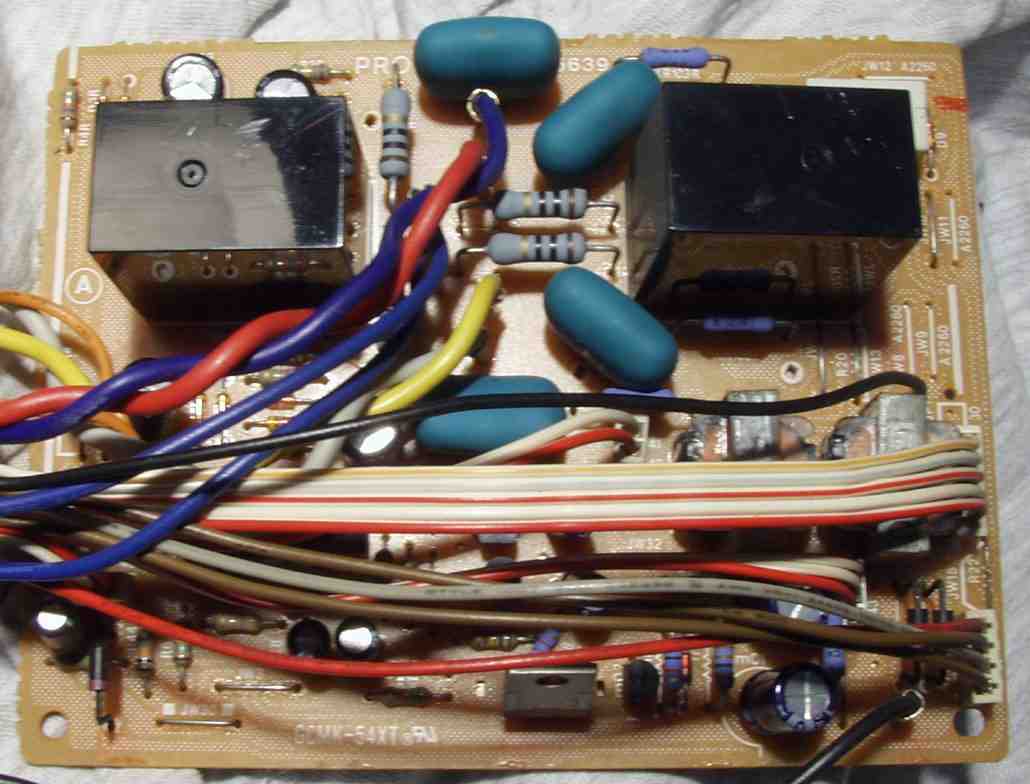

| Ｃ－１５． 修理前 ＳＰ接続リレー＆プロテクト基板 | |
 |
|

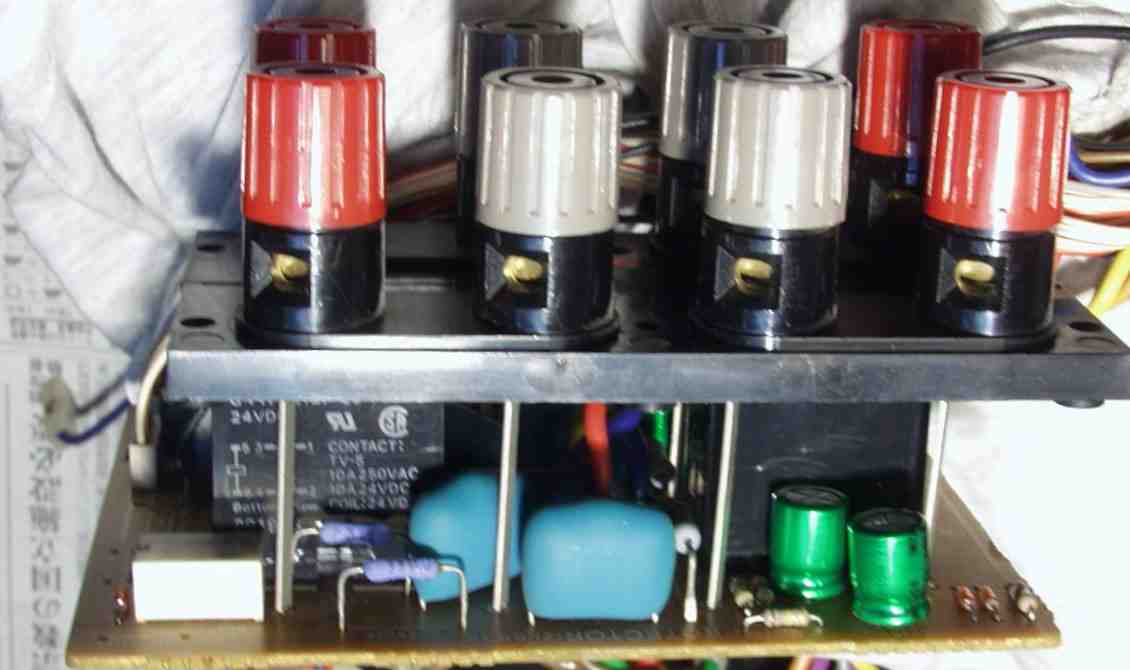

| Ｃ－１６． 修理後 ＳＰ接続リレー＆プロテクト基板 リレー２個、電解コンデンサー交換 | |
 |
 |
| Ｃ－１７． 修理前 ＳＰ接続リレー＆プロテクト基板裏 ＳＰ端子、リレーは取り外し後 | |
 |
|
| Ｃ－１８． 修理（ハンダ補正）後 ＳＰ接続リレー＆プロテクト基板裏 全ての半田をやり修す | |
 |
|

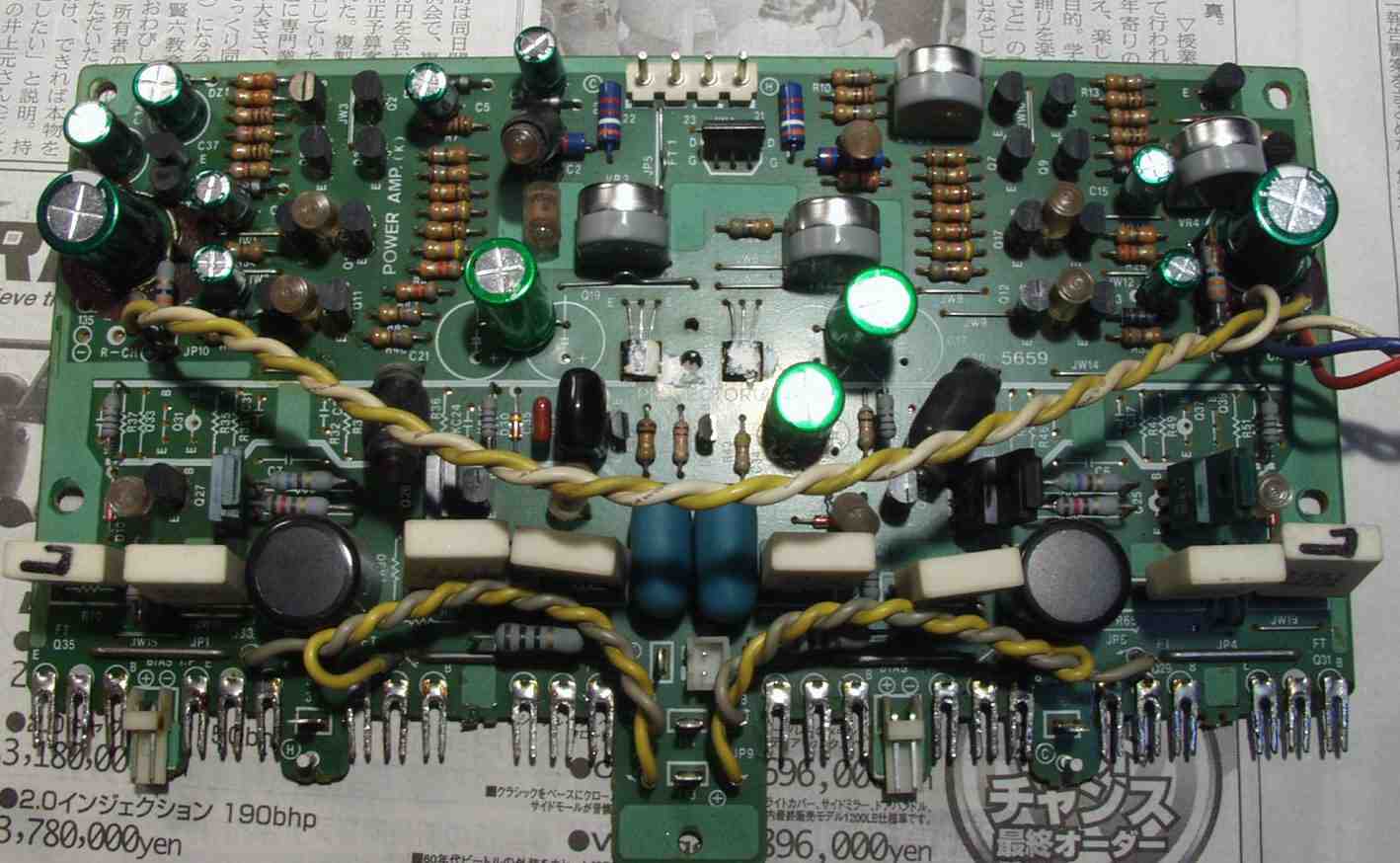

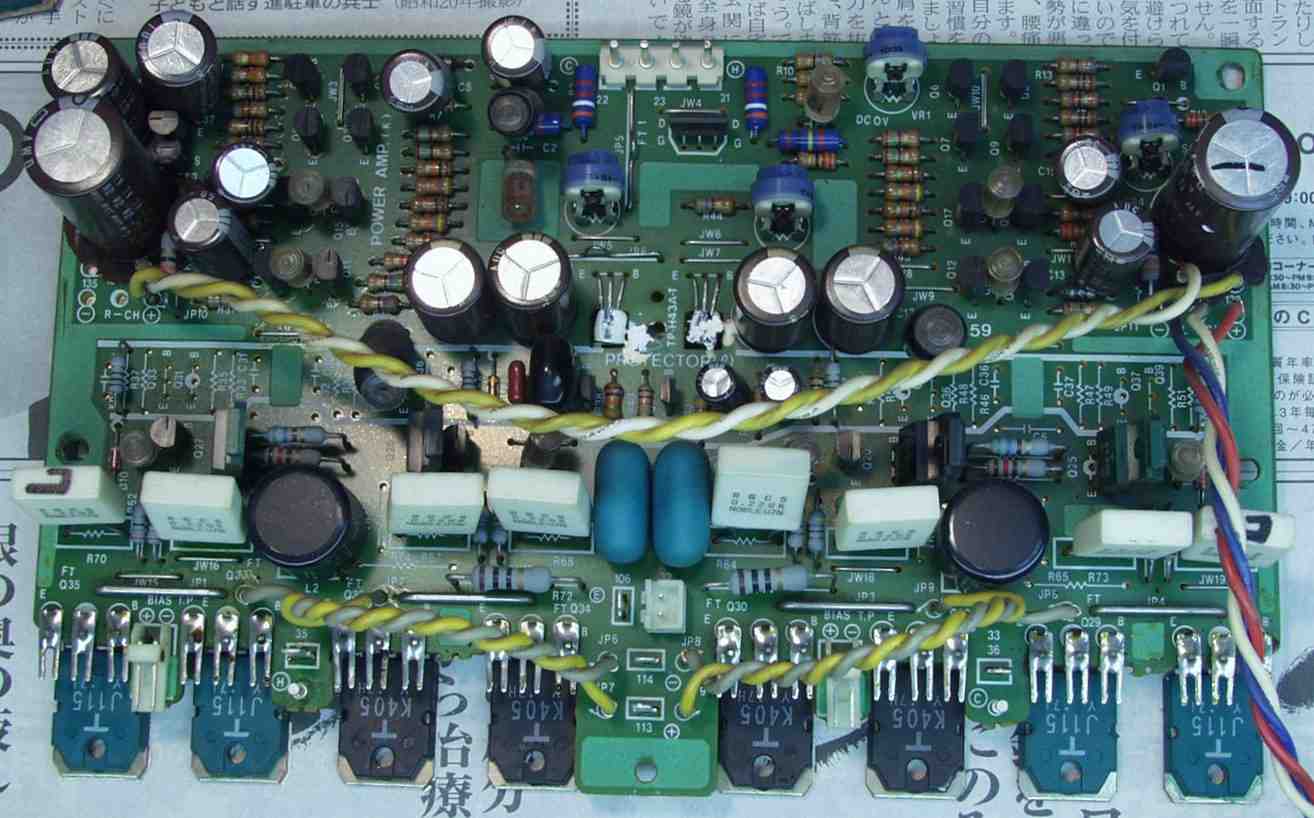

| Ｃ－１９． 修理前 Ｒ側終段基板 | |
 |
|

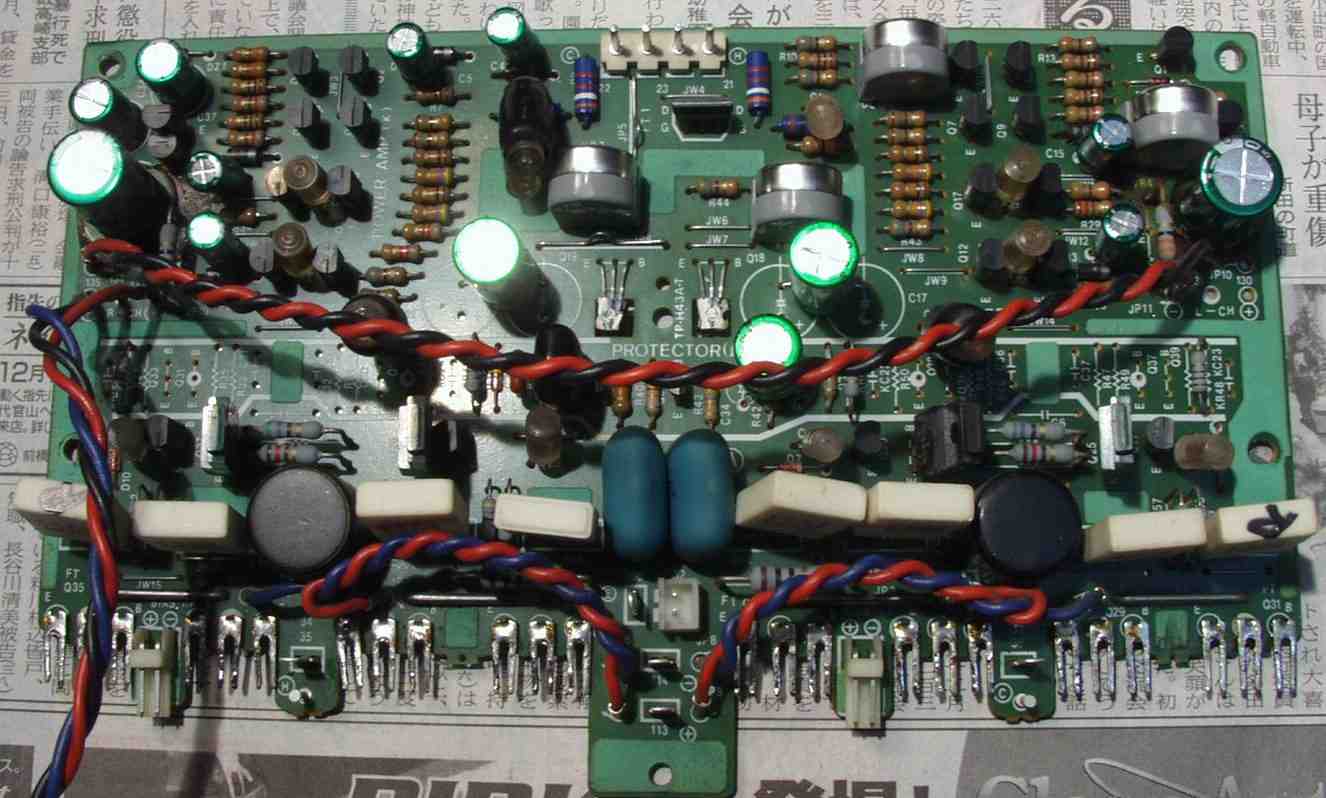

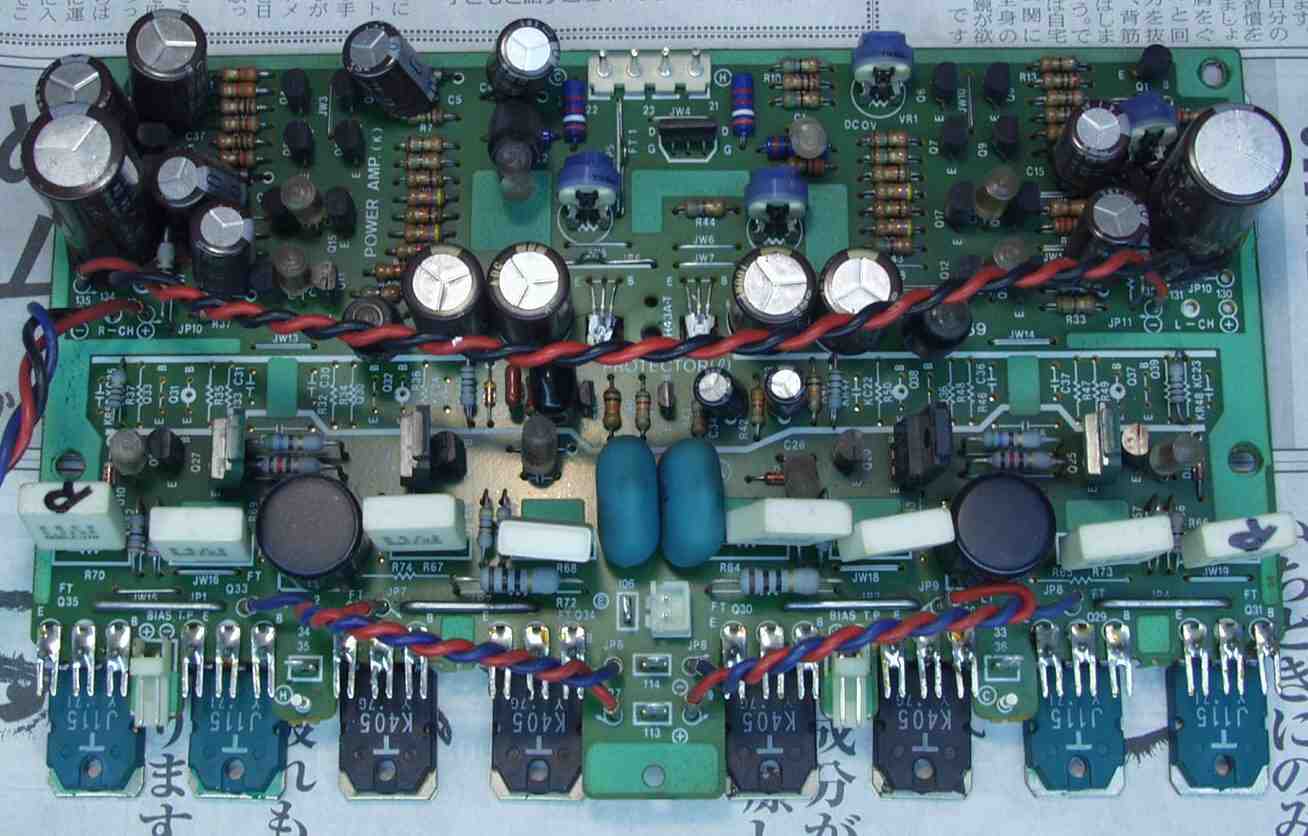

| Ｃ－２０． 修理後 Ｒ側終段基板 半固定ＶＲ４個、初段ＦＥＴ（電解トランジスター）２個、電解コンデンサー交換 | |
 |
|
| Ｃ－２１． 修理前 Ｌ側終段基板 | |
 |
|
| Ｃ－２２． 修理後 Ｌ側終段基板 半固定ＶＲ４個、初段ＦＥＴ（電解トランジスター）２個、電解コンデンサー交換 | |
 |
|

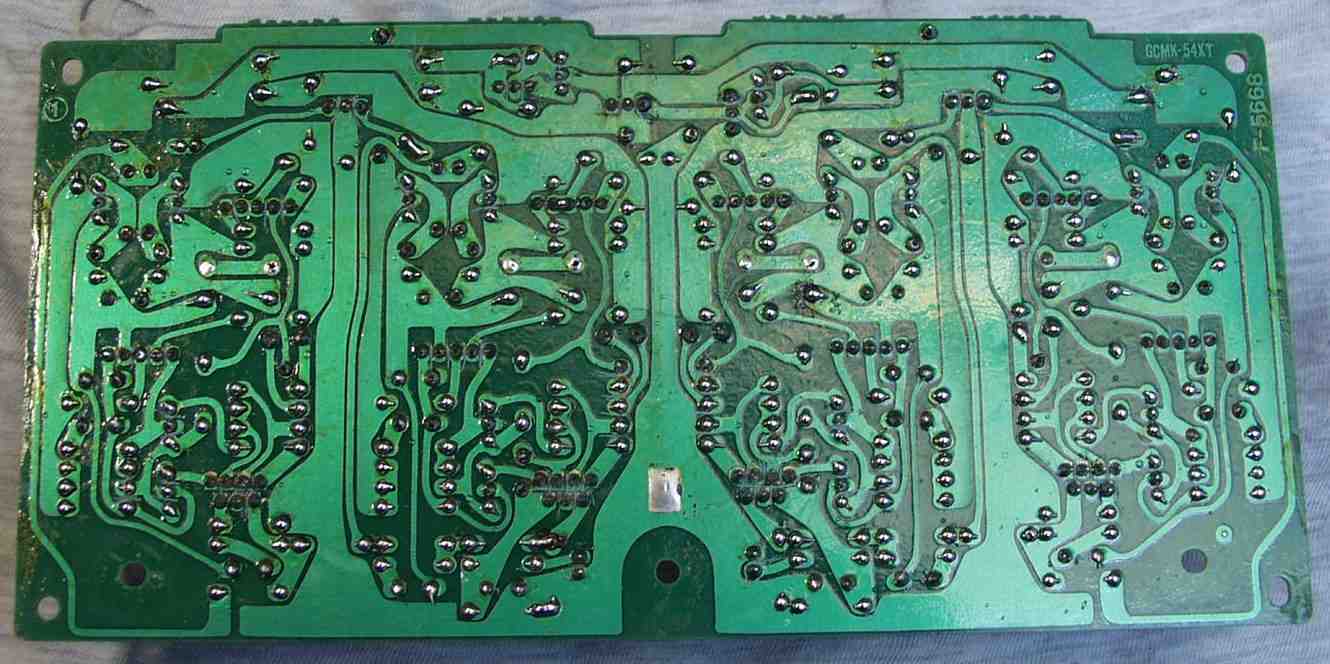

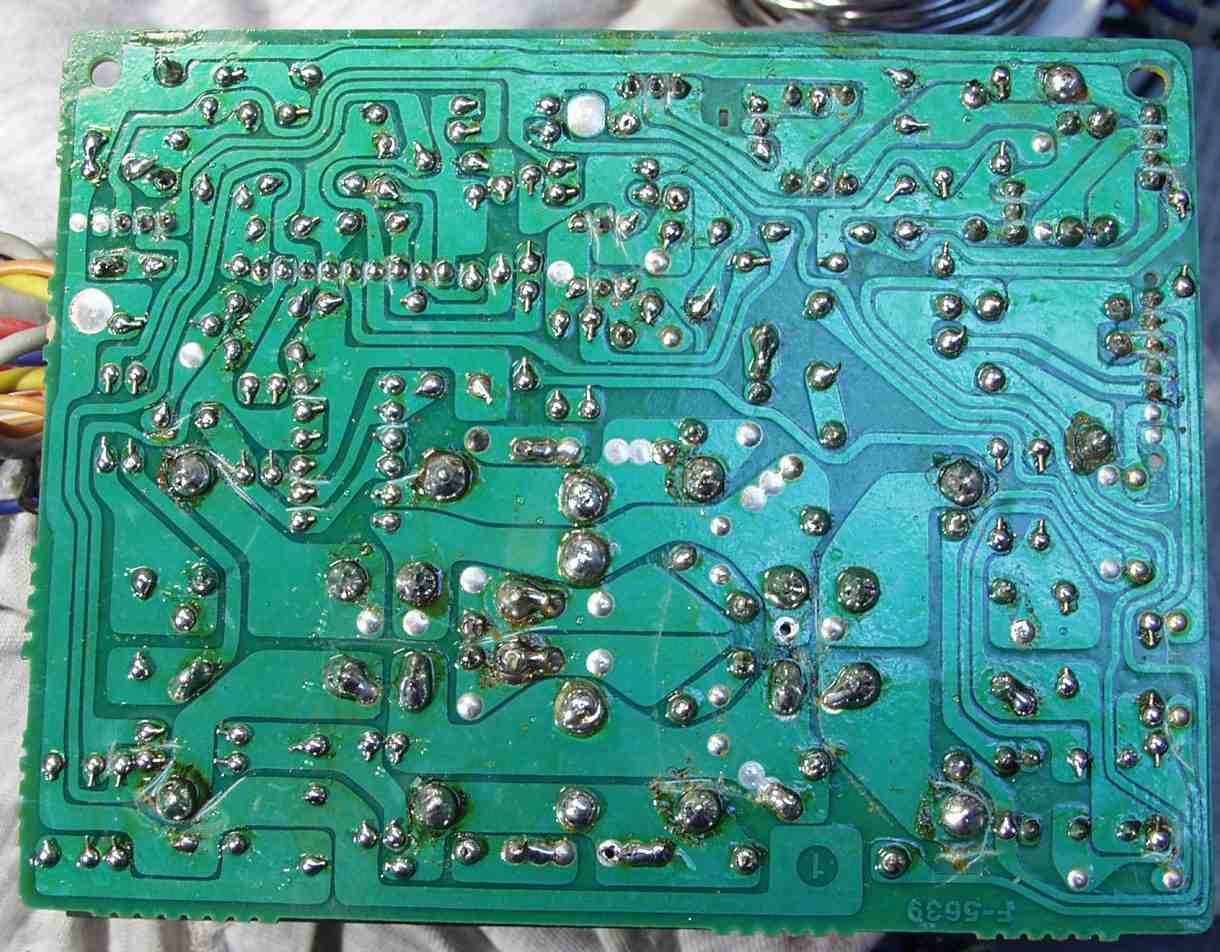

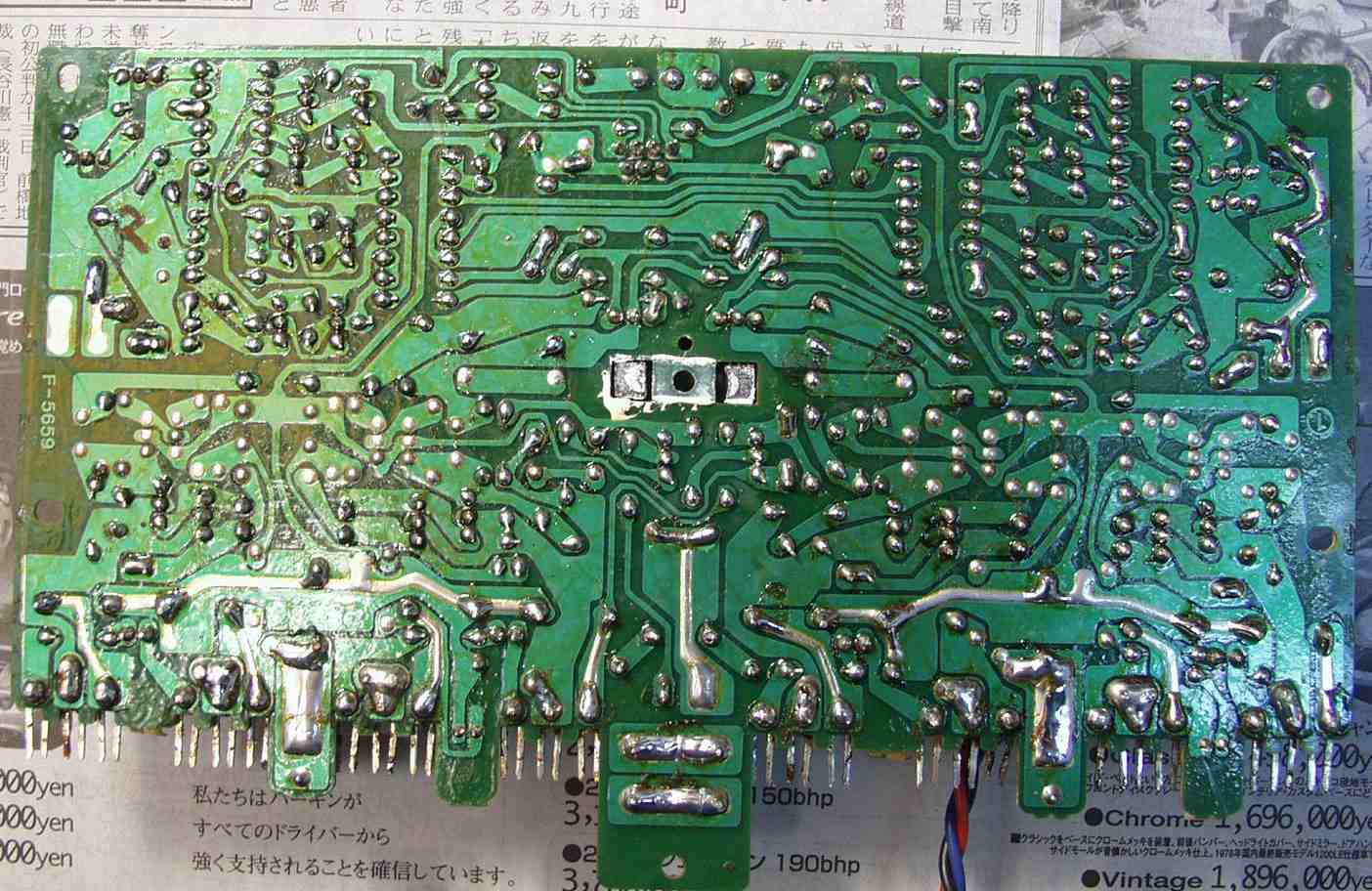

| Ｃ－２３． 修理前 R側終段基板裏 | |
 |
|

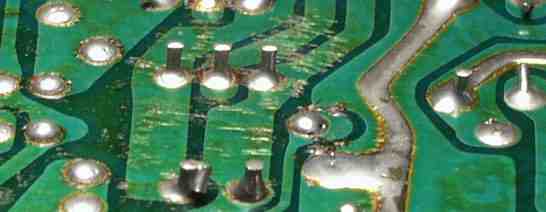

| Ｃ－２４． 修理前 R側終段基板裏 半田不良予備郡 拡大 | |
 |
|

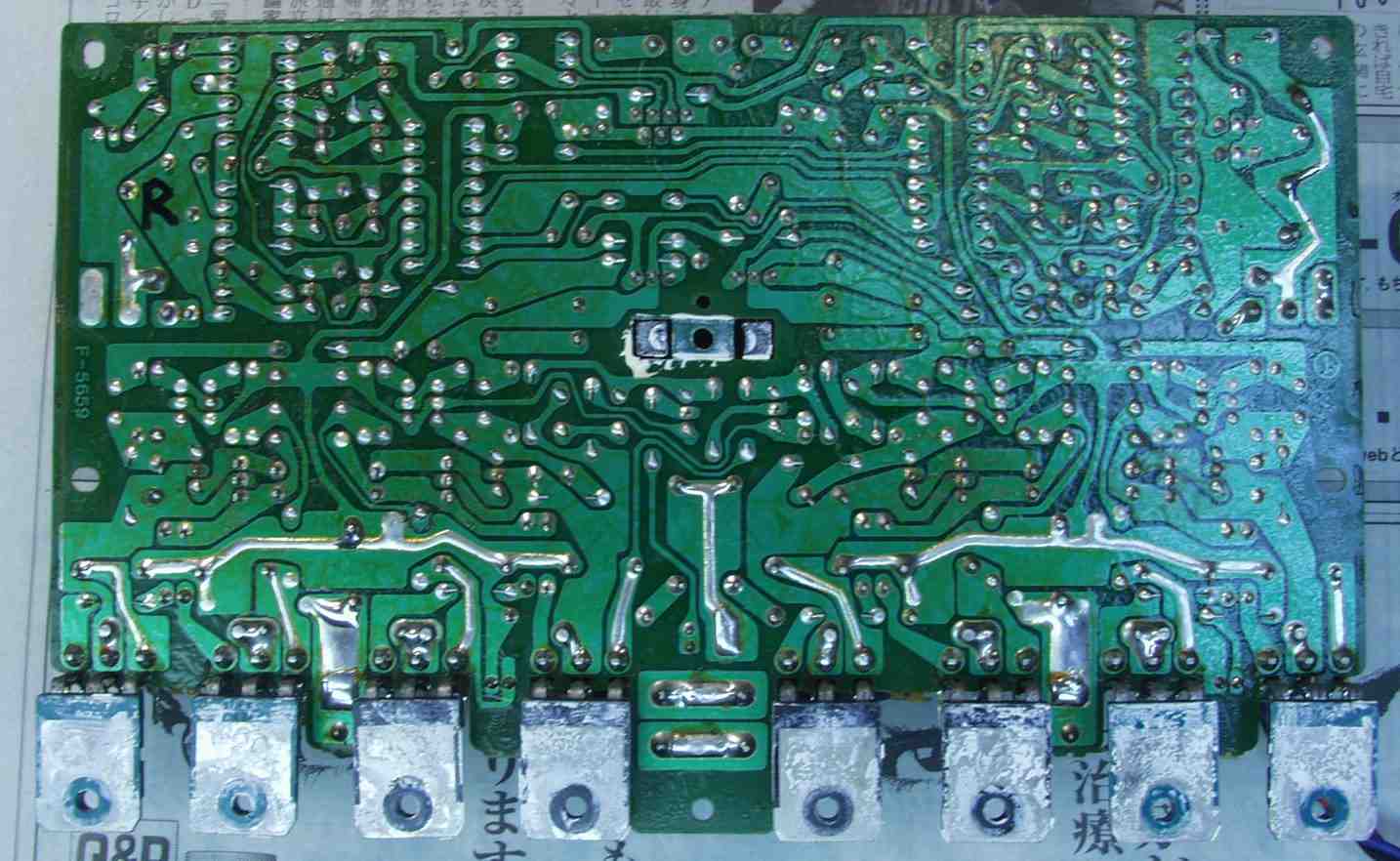

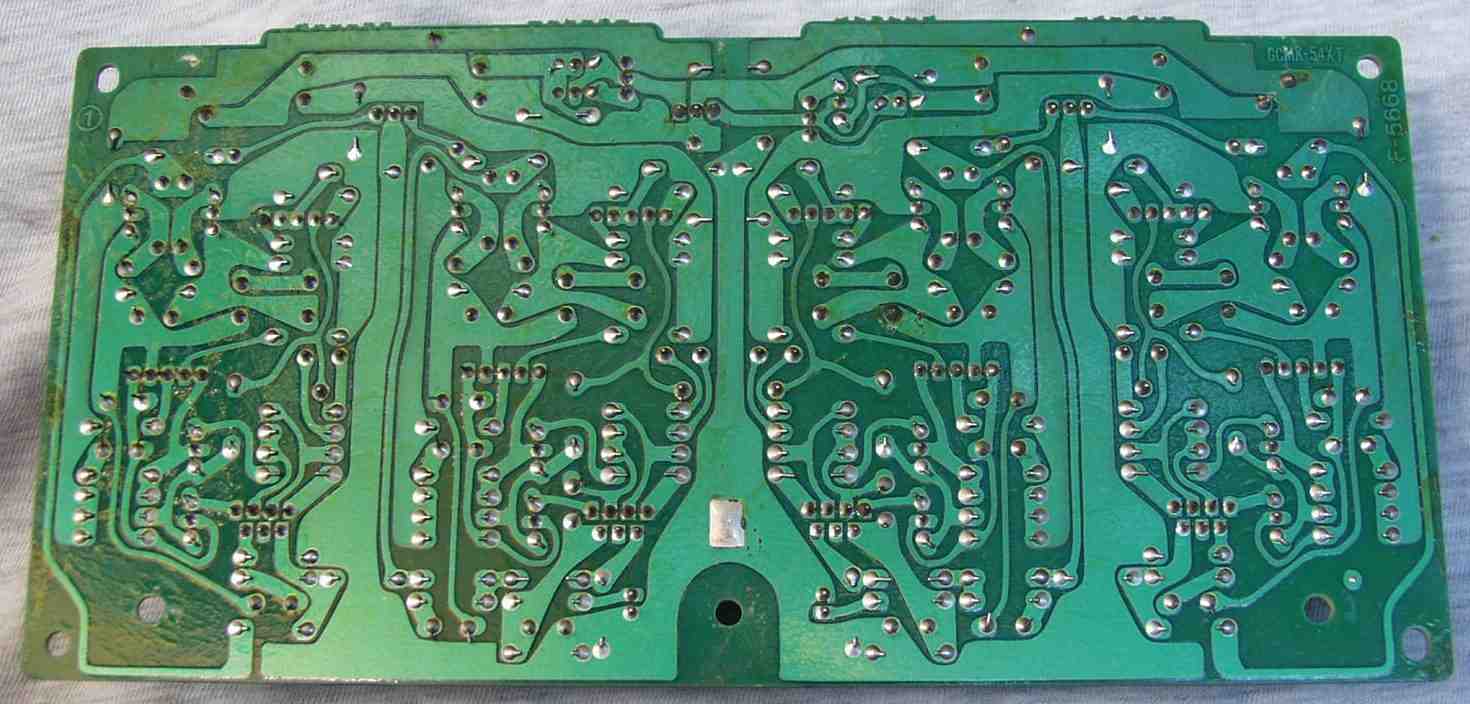

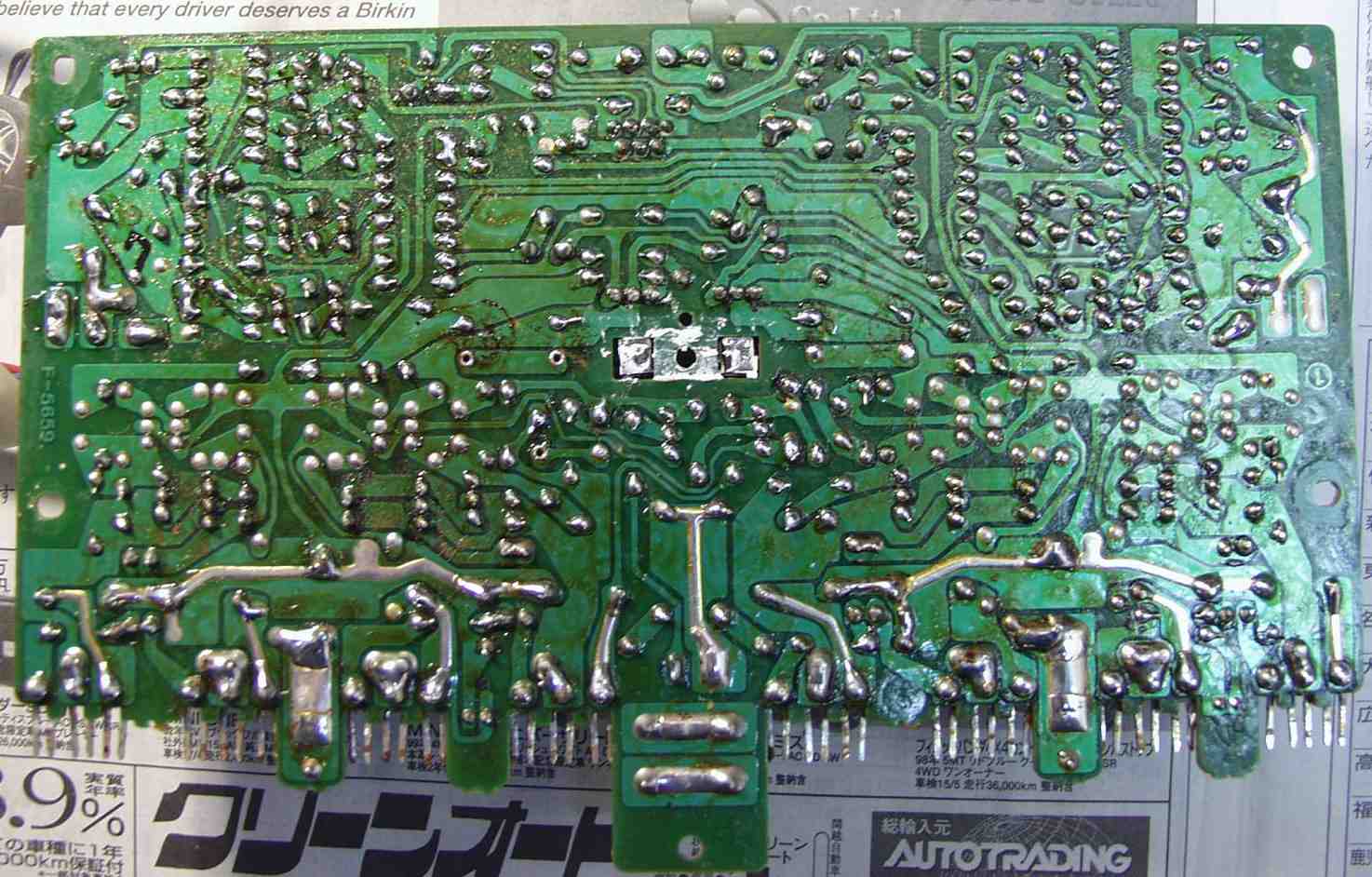

| Ｃ－２５． 修理（半田補正）後 R側終段基板裏 全ての半田をやり修す | |
 |
|
| Ｃ－２６． 修理前 Ｌ側終段基板裏 | |
 |
|

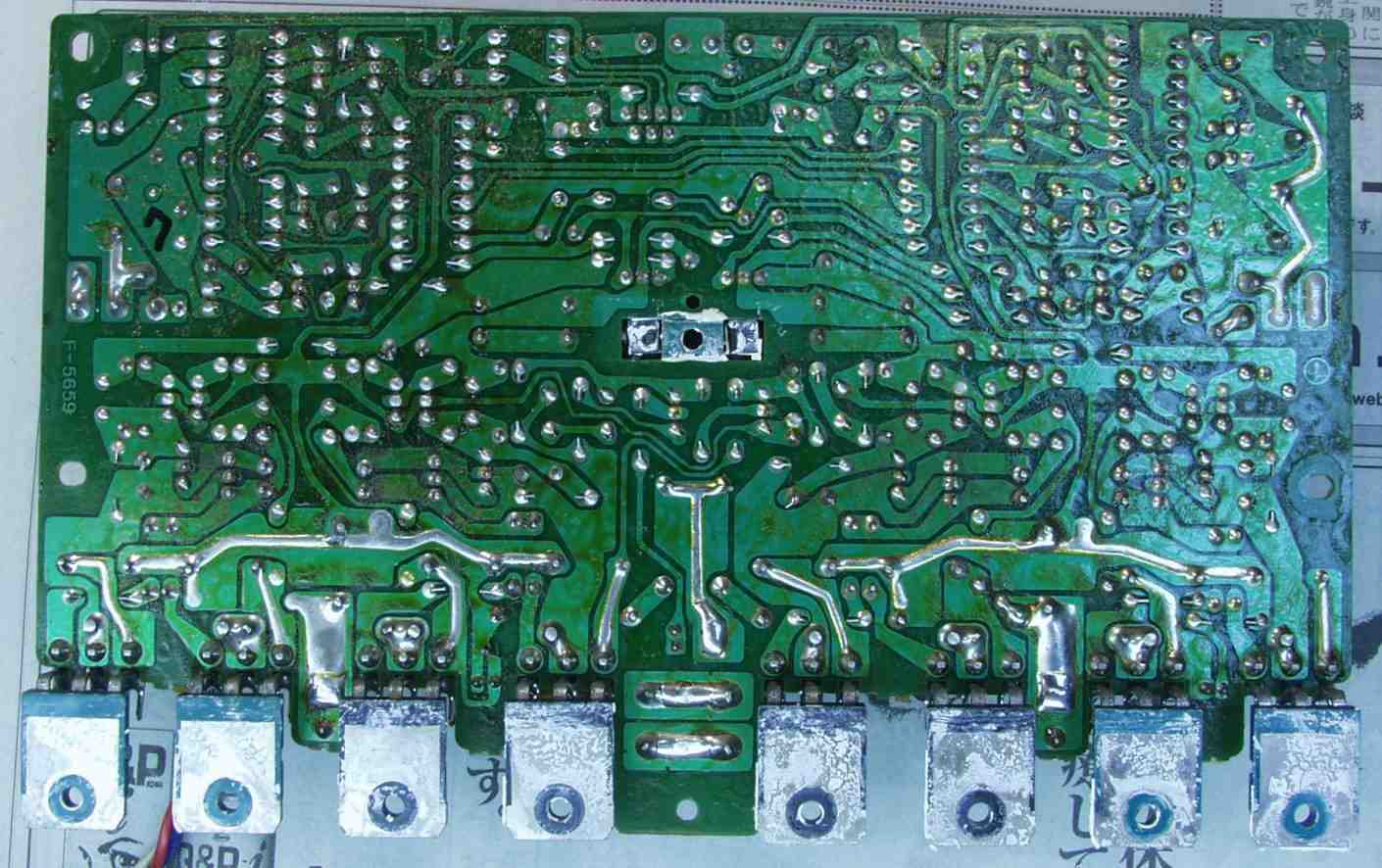

| Ｃ－２７． 修理（半田補正後）後 Ｌ側終段基板裏 全ての半田をやり修す | |
 |
|

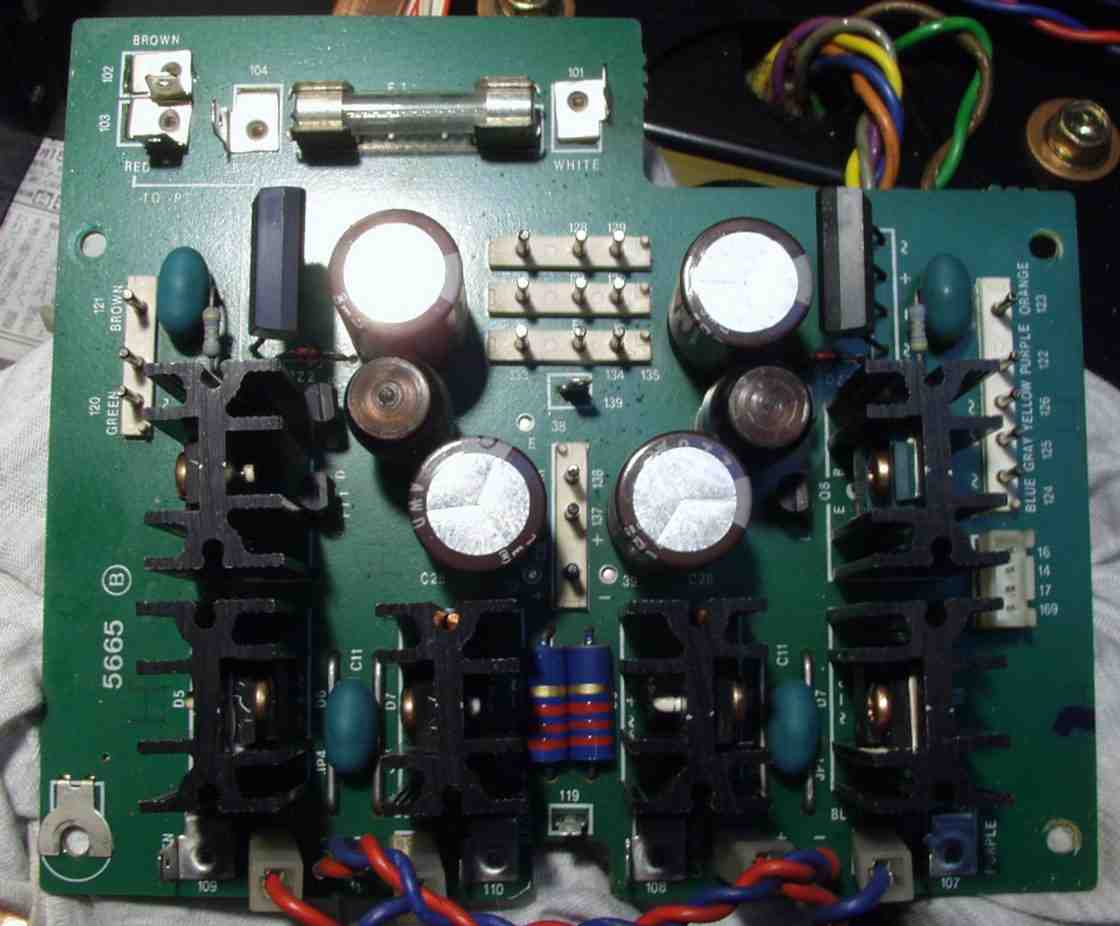

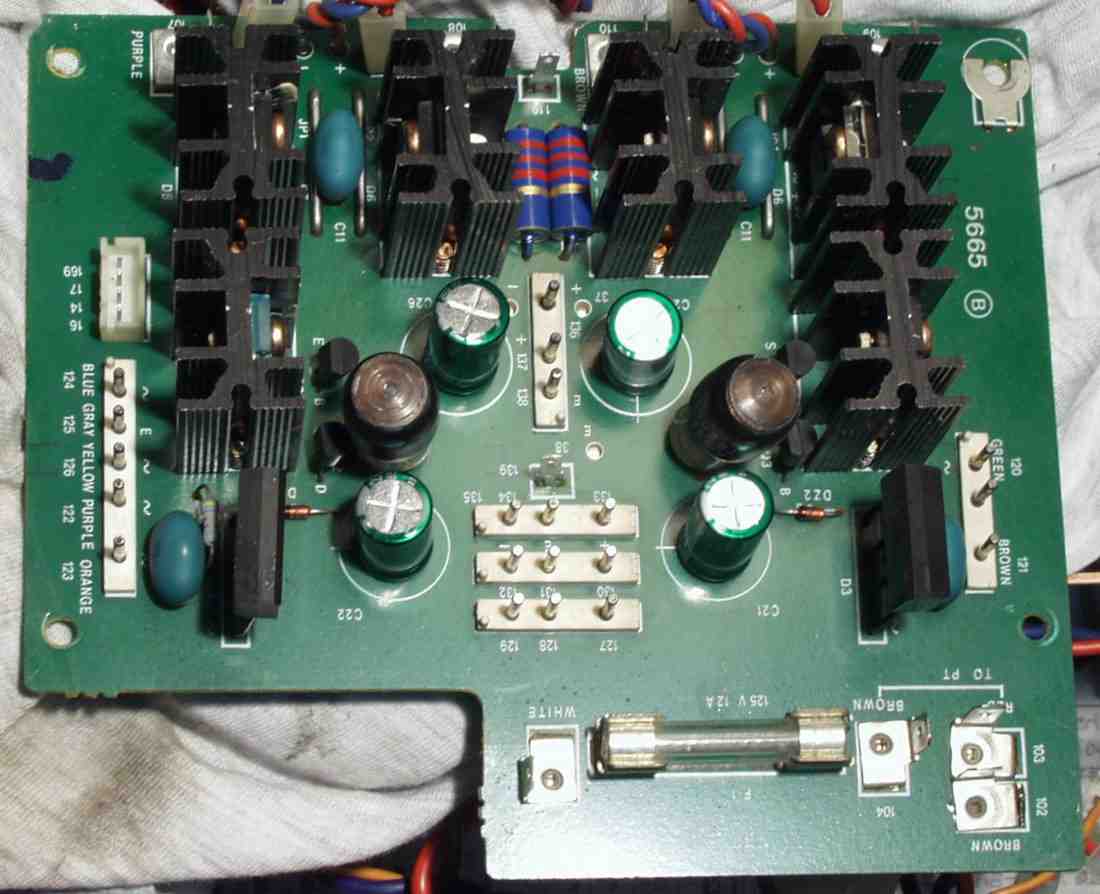

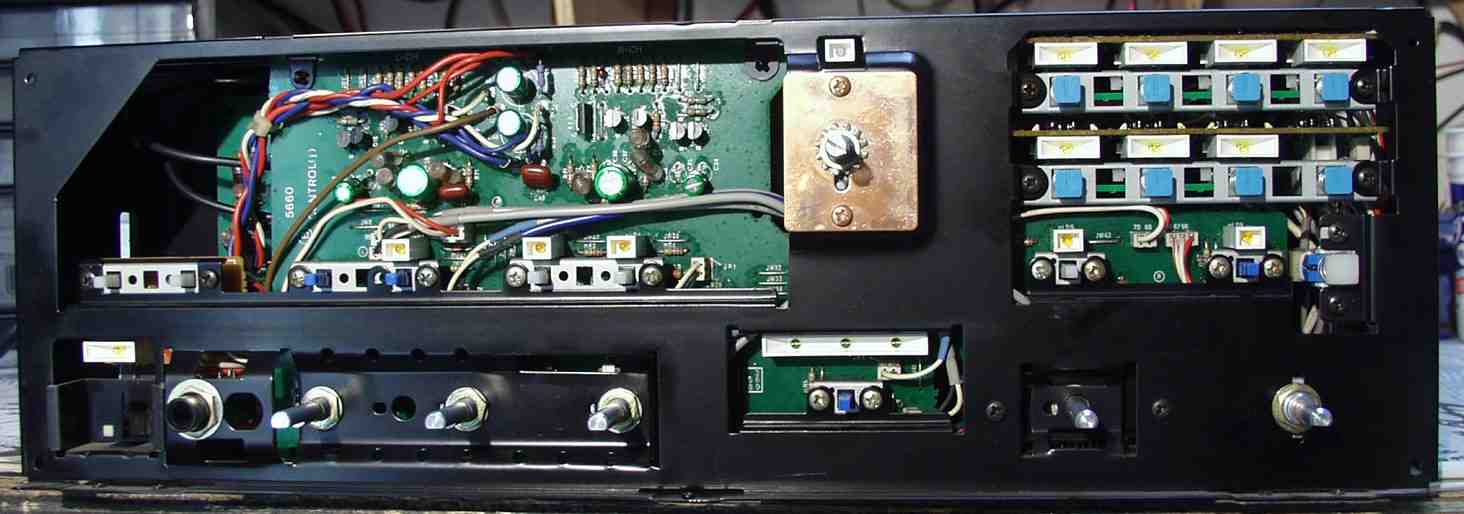

| Ｃ－２８． 修理前 電源基板 | |
 |
|
| Ｃ－２９． 修理後 電源基板 電解コンデンサー交換 | |
 |
|

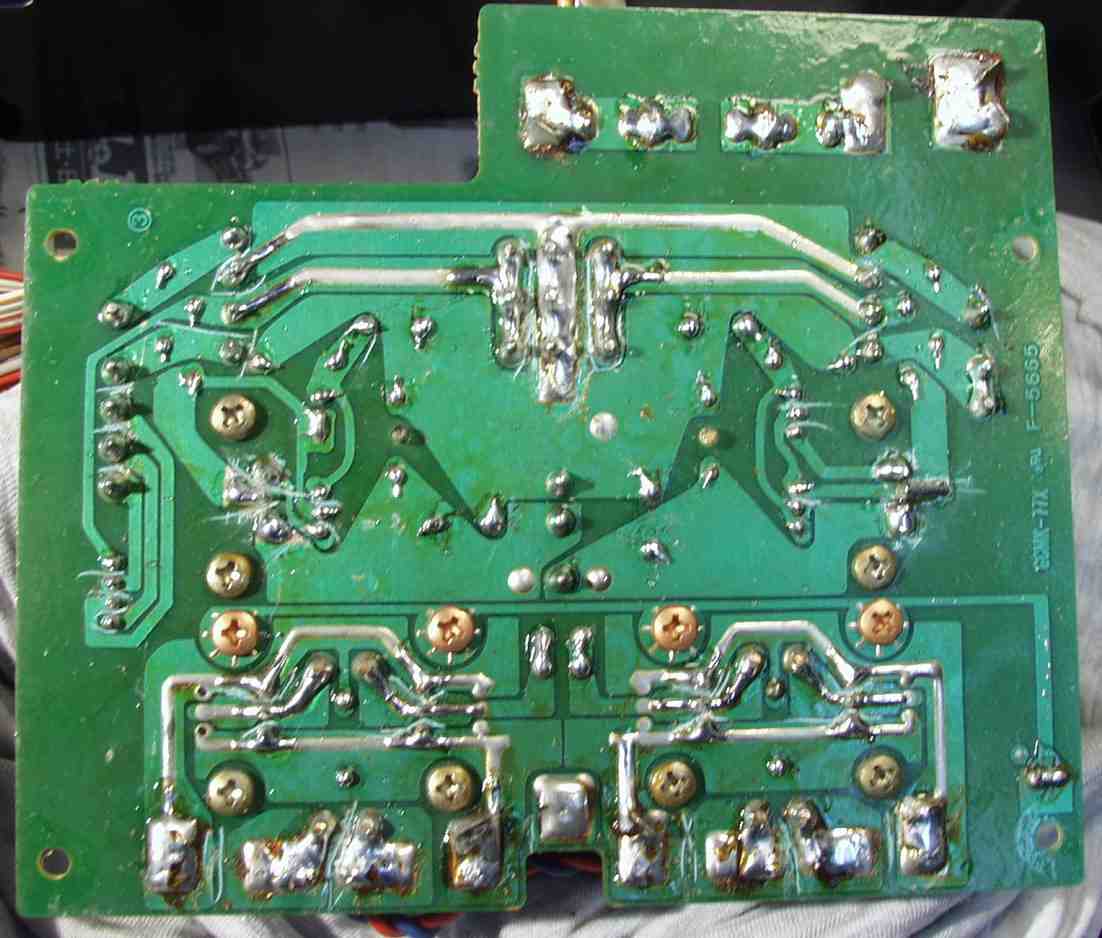

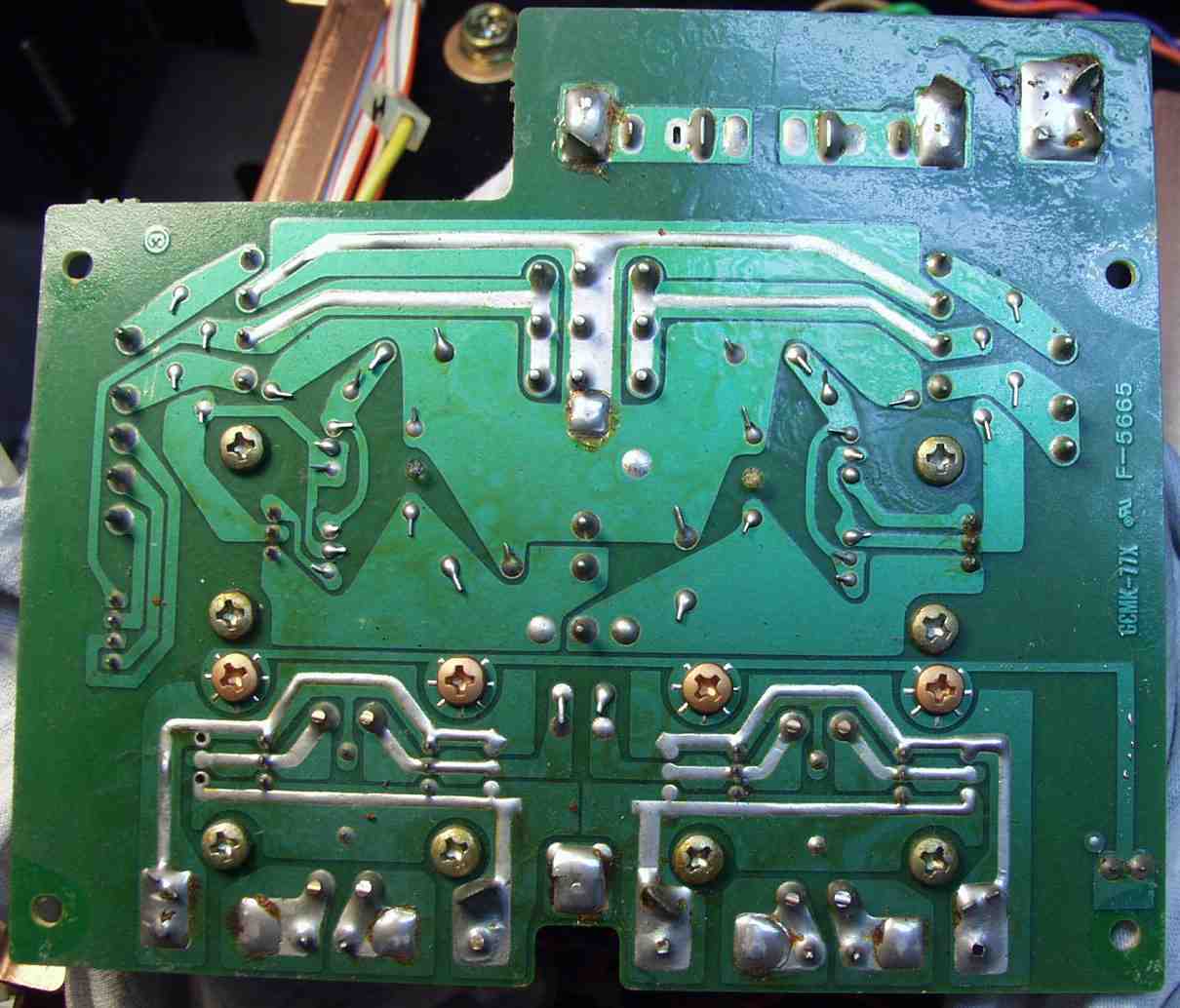

| Ｃ－３０． 修理前 電源基板裏 | |
 |
|
| Ｃ－３１． 修理前 電源基板裏 半田不良予備郡 拡大 | |
 |
|
| Ｃ－３２． 修理後（ハンダ補正） 電源基板裏 全ての半田をやり修す | |
 |
|

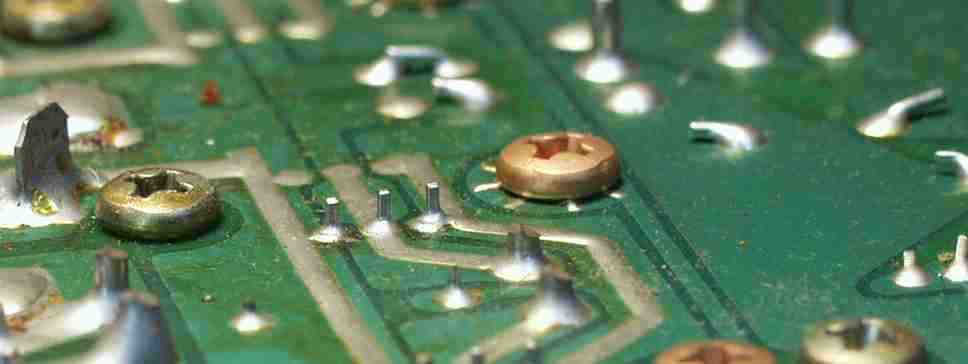

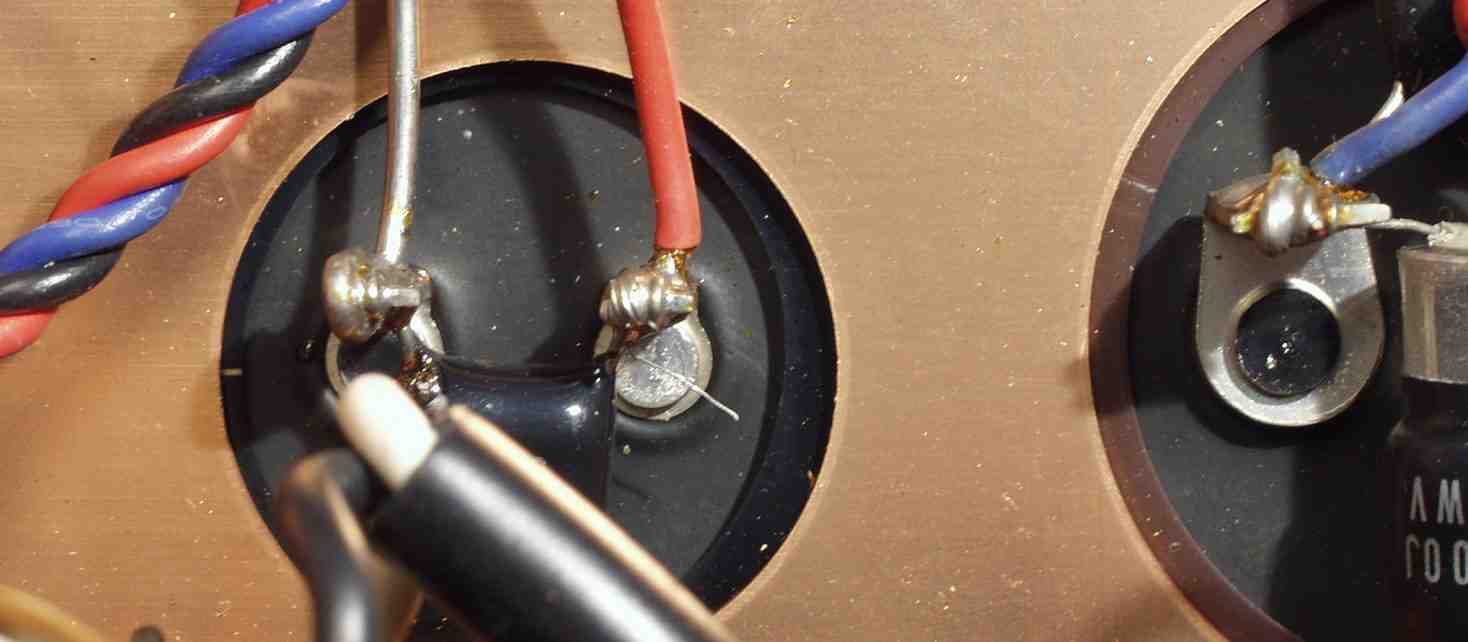

| Ｃ－３３． 修理前 半田付けが悪く、撚り線が１本出ている 衰退する企業は現場が悪い為か？ | |
 |
|
| Ｃ－３４． 止めネジも増やしている | |
 |
|

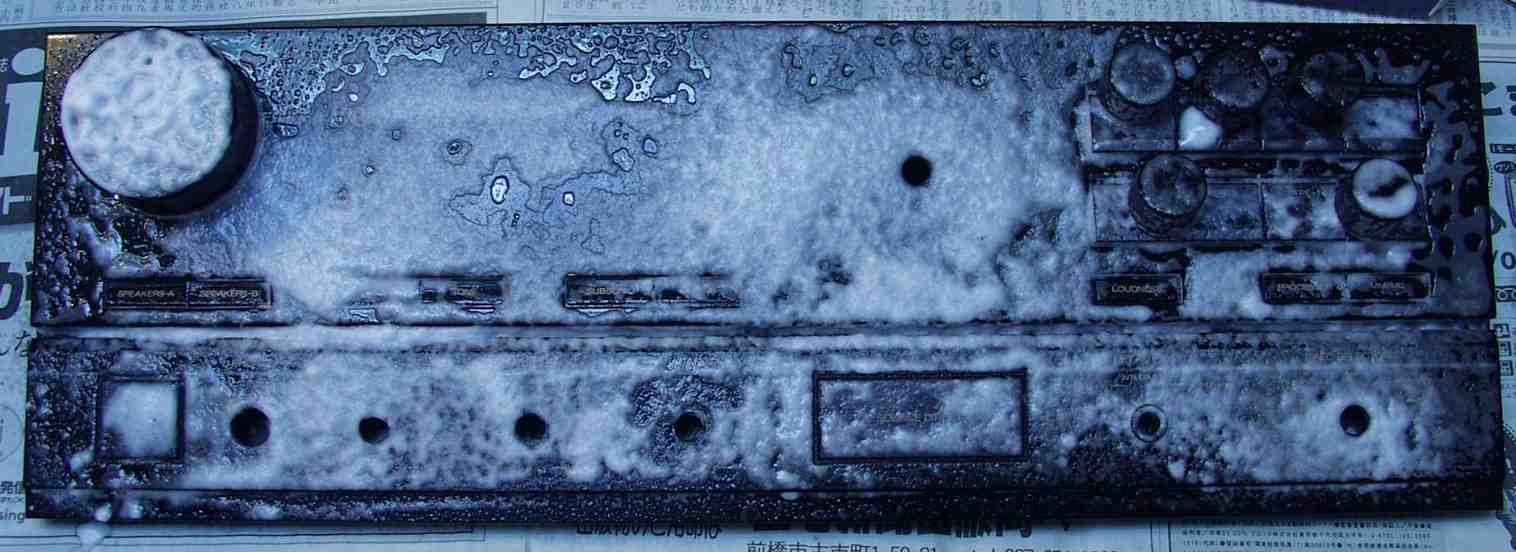

| Ｃ－３５． 何時ものパネル清掃 | |
 |
|

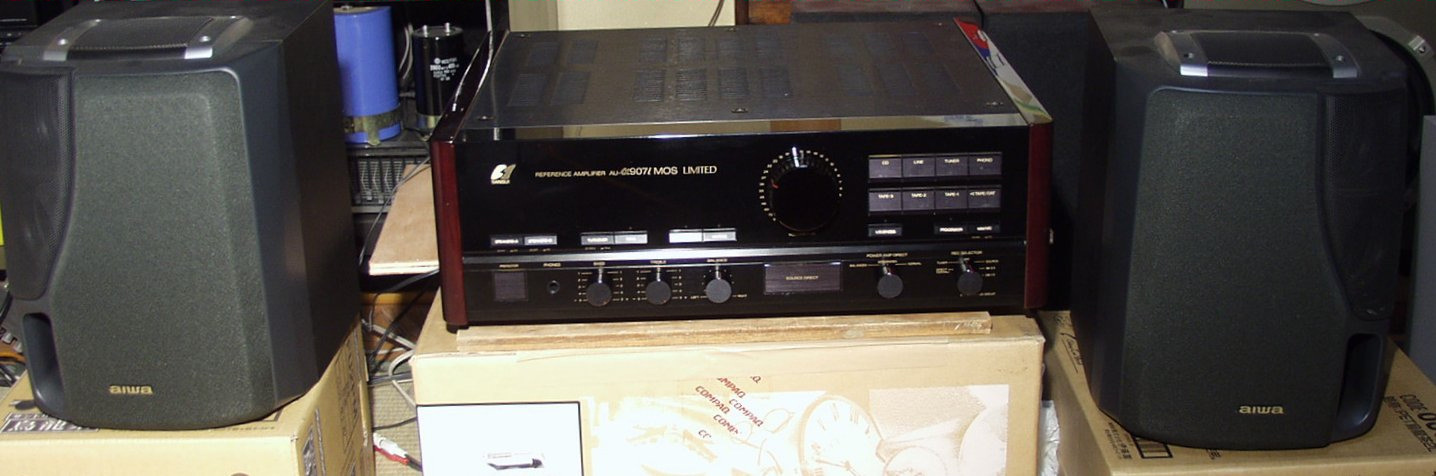

| Ｃ－３６． 完成 上から | |
 |
|
| Ｃ－３７． 完成 上から | |
 |
|

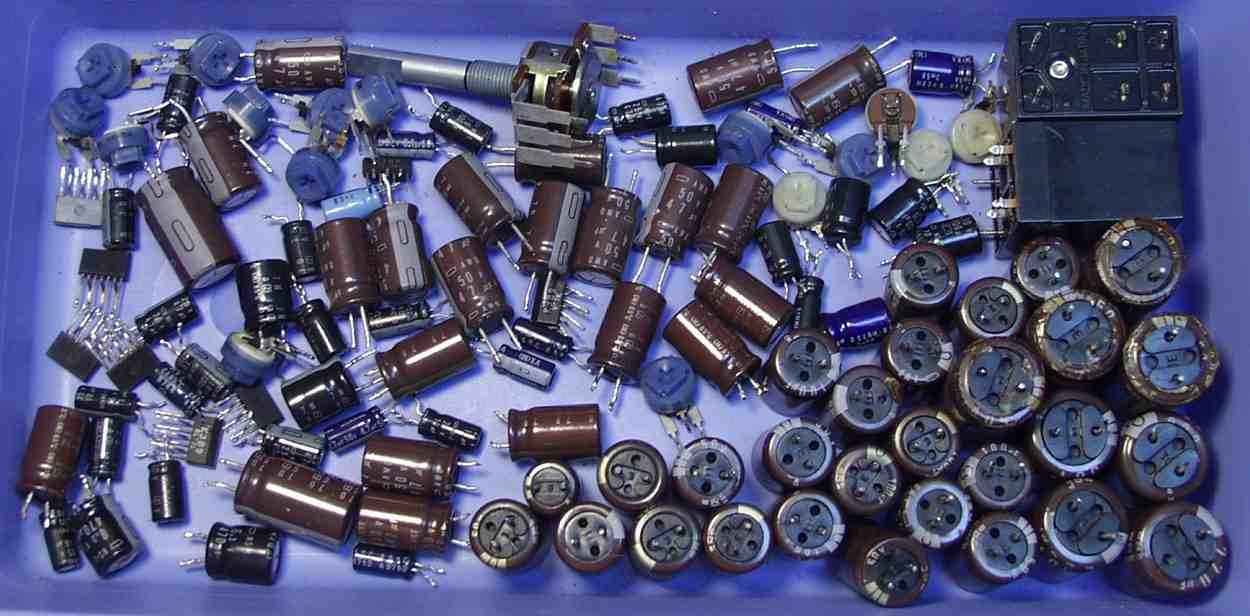

| Ｃ－３８． 交換部品 終段ＦＥＴは除く | |
 |
|

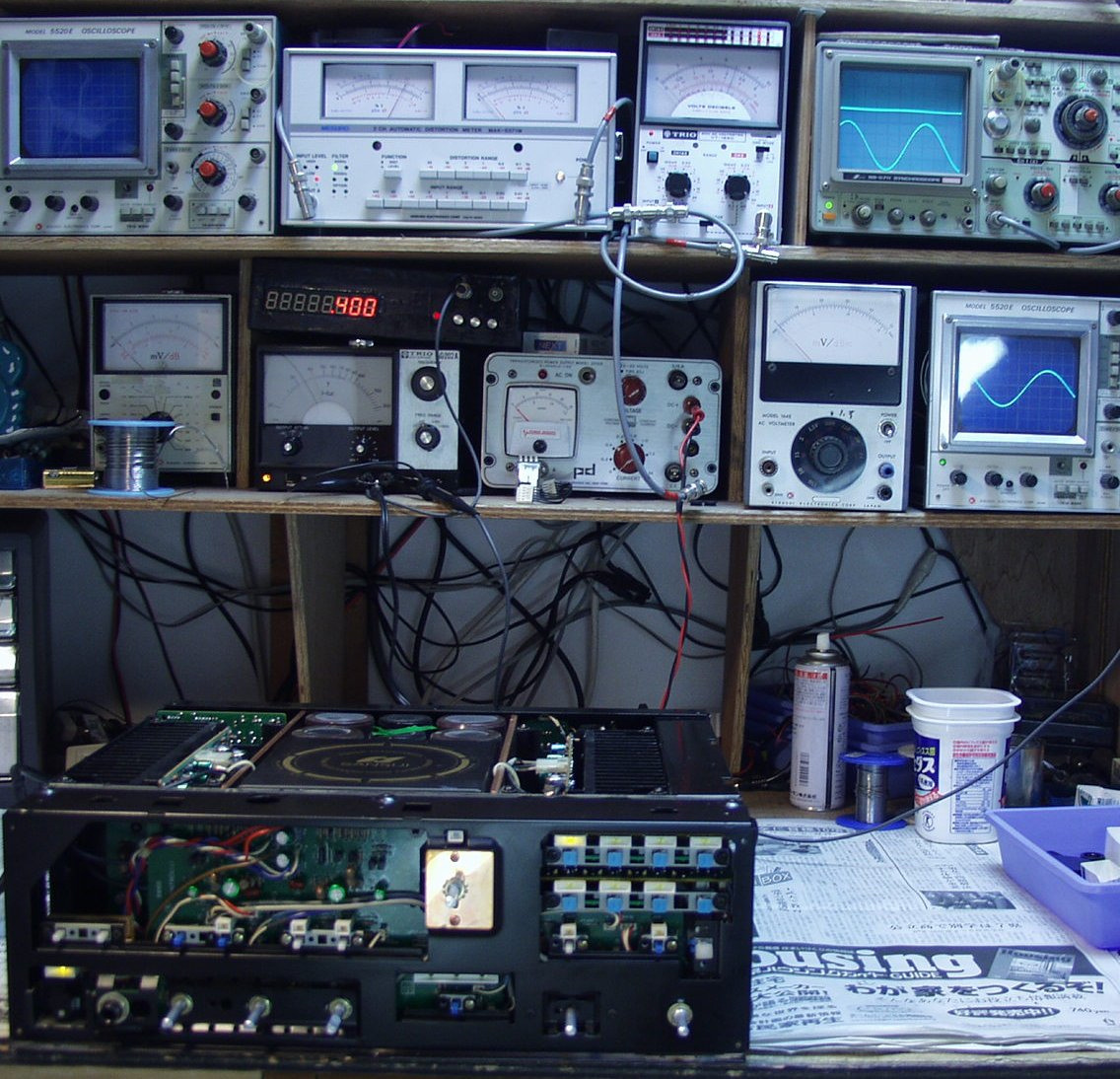

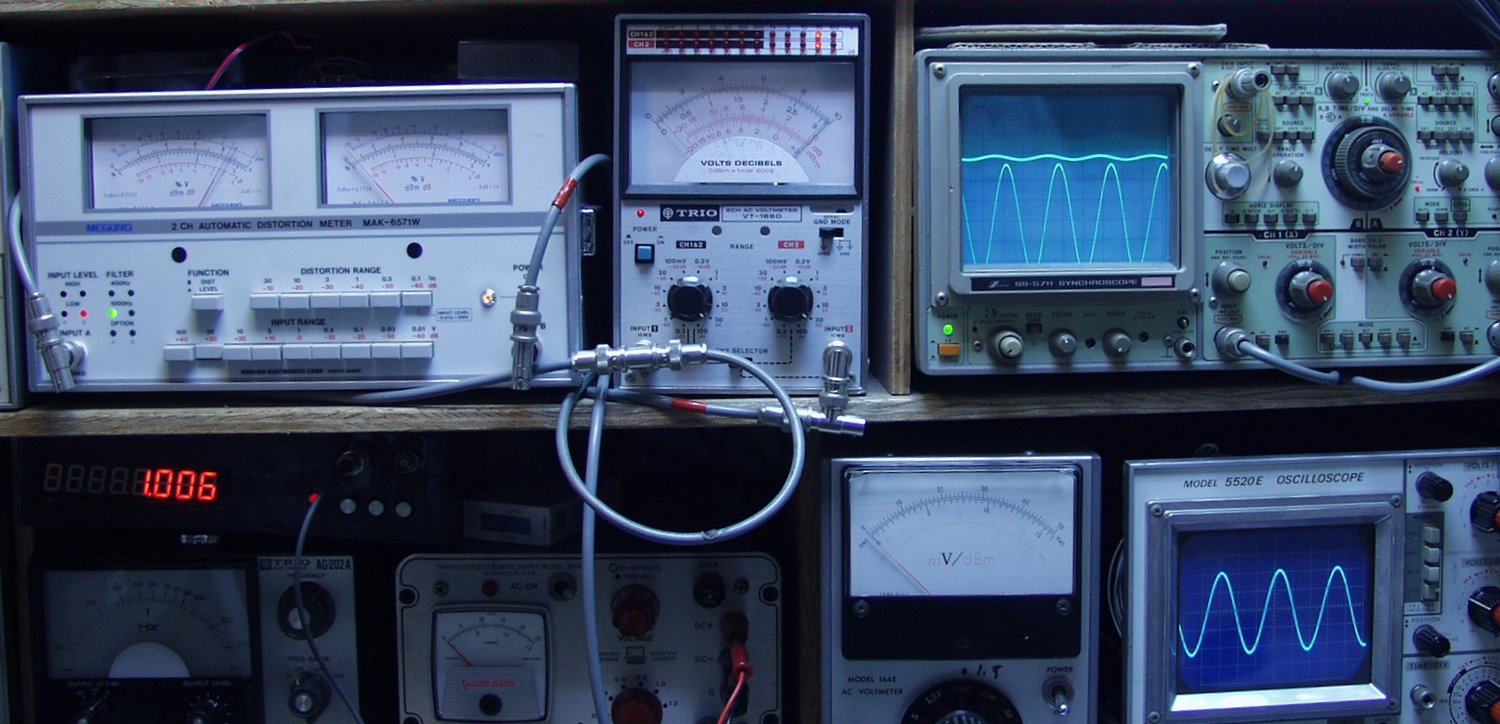

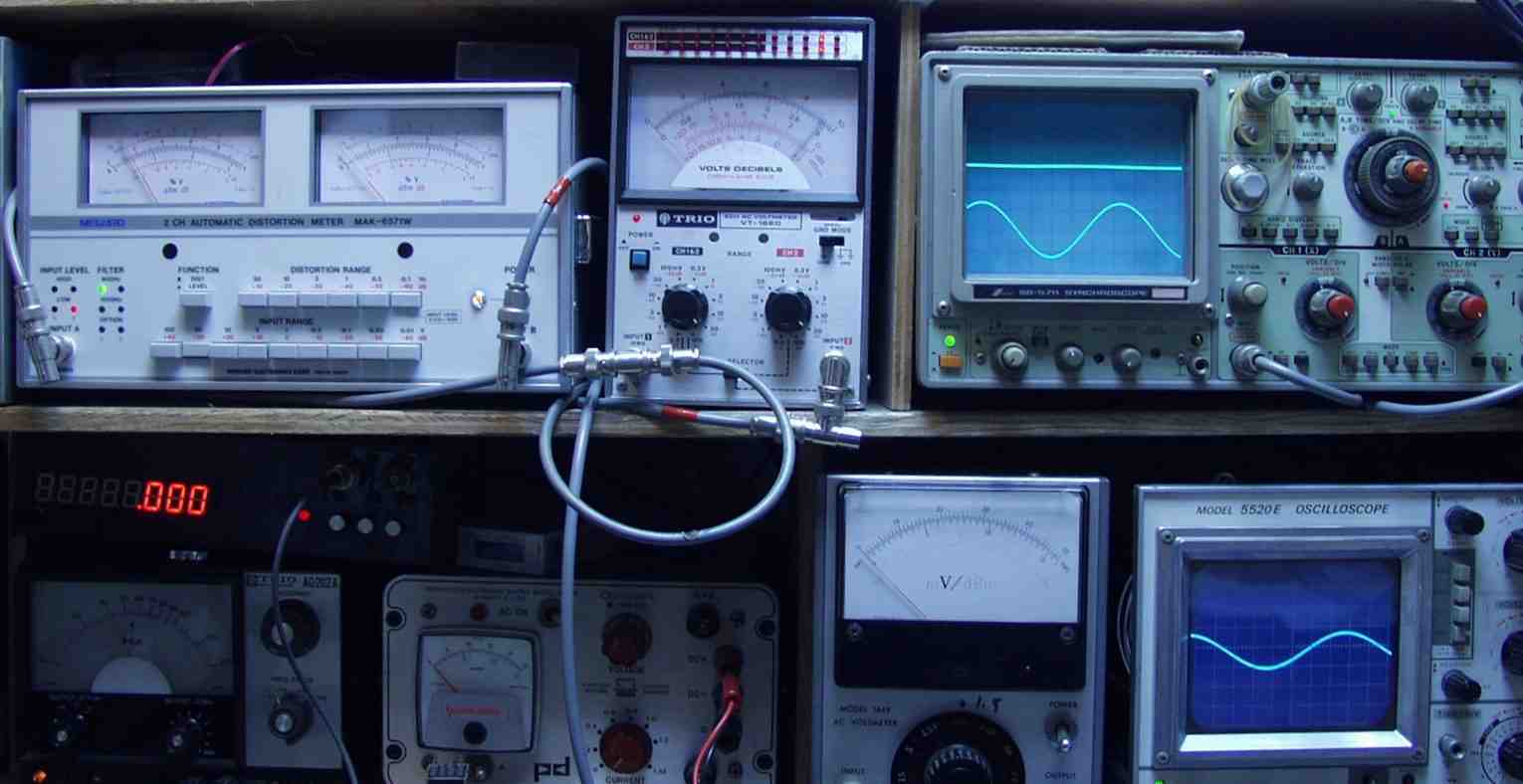

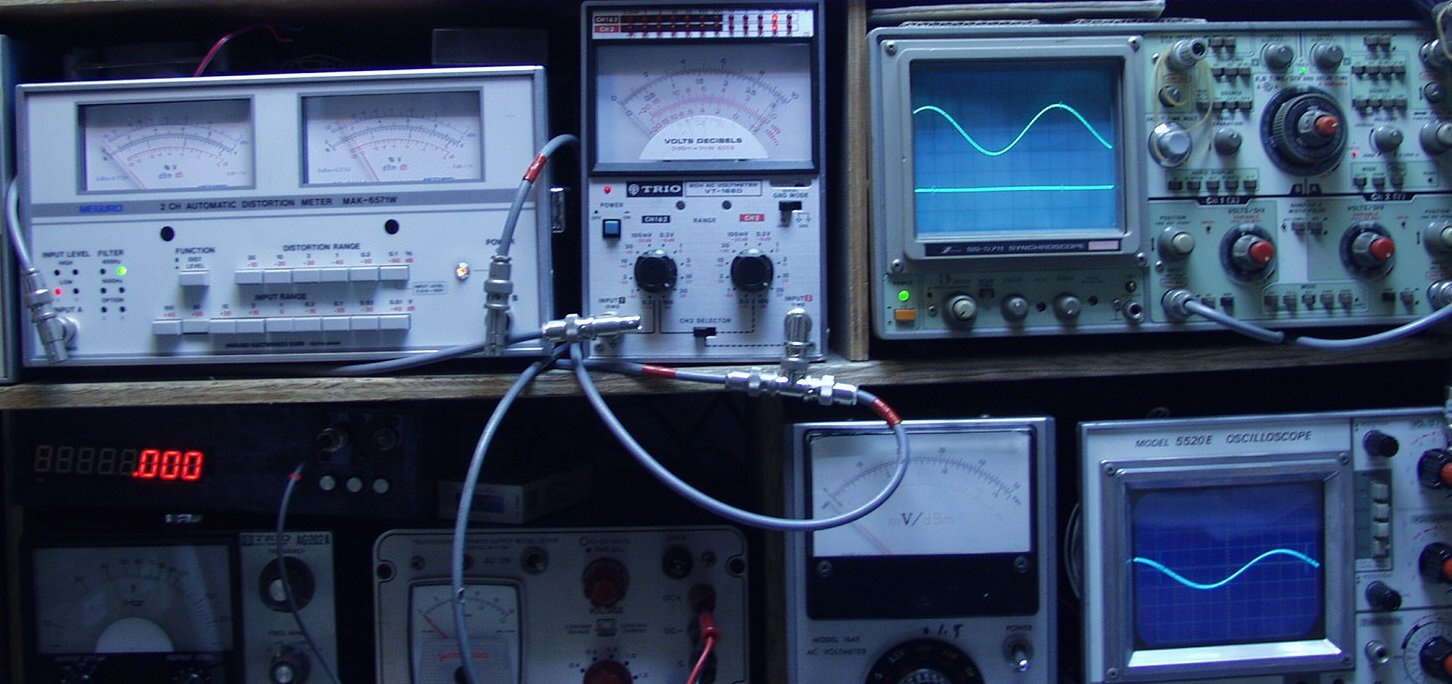

| Ｅ． 調整・測定 Ｅ－１． 出力確認、調整 |
|
 |
|

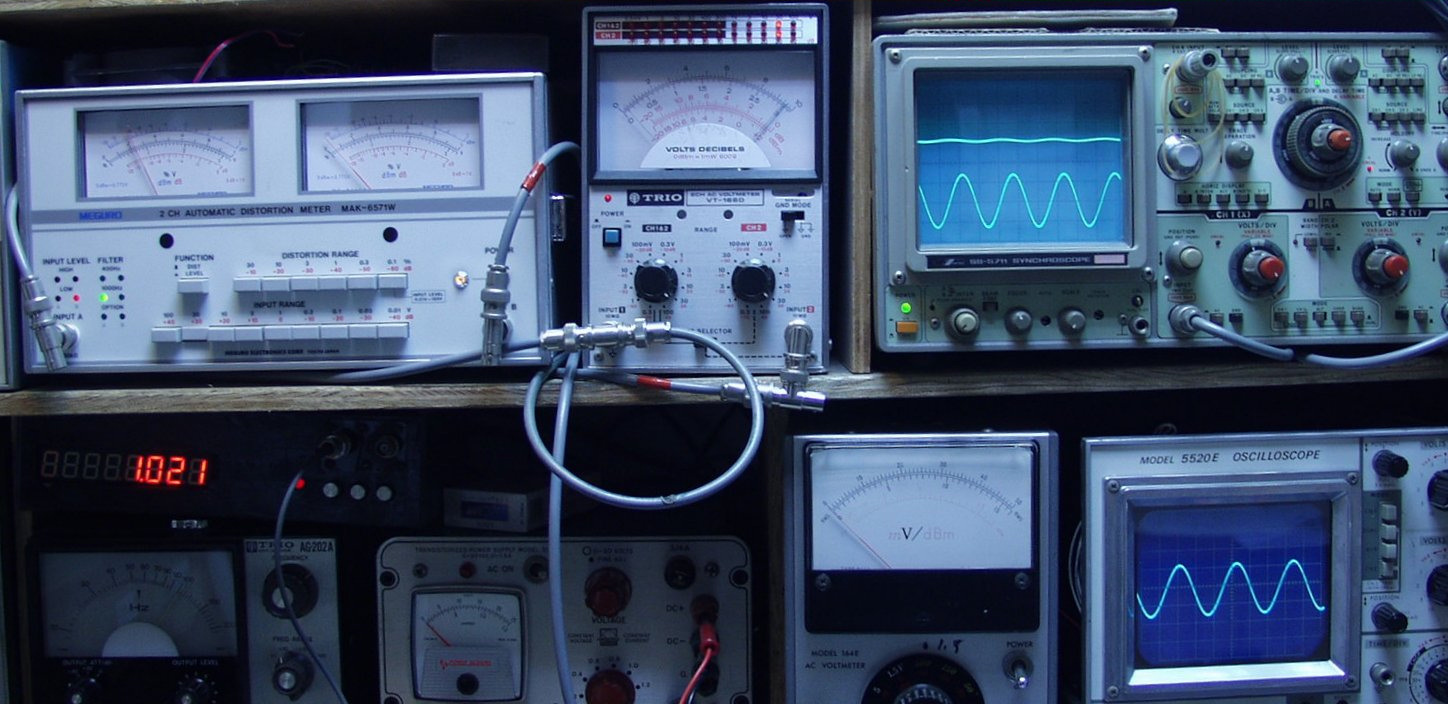

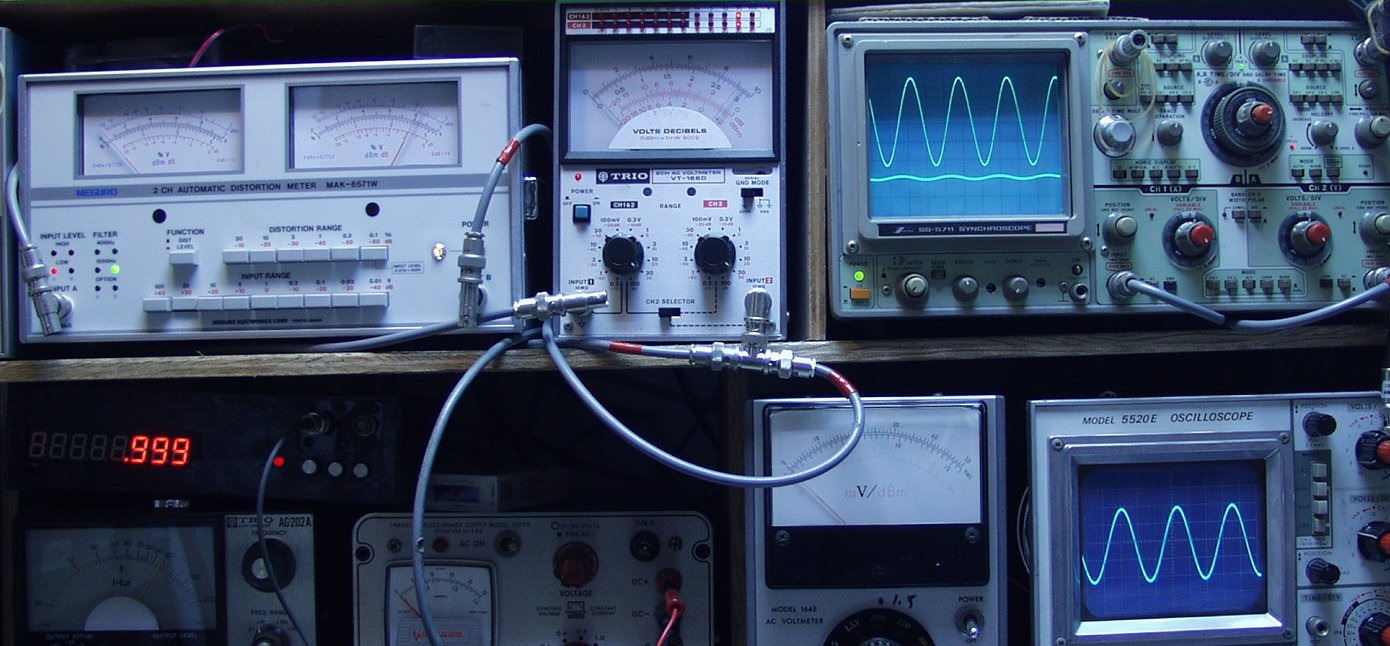

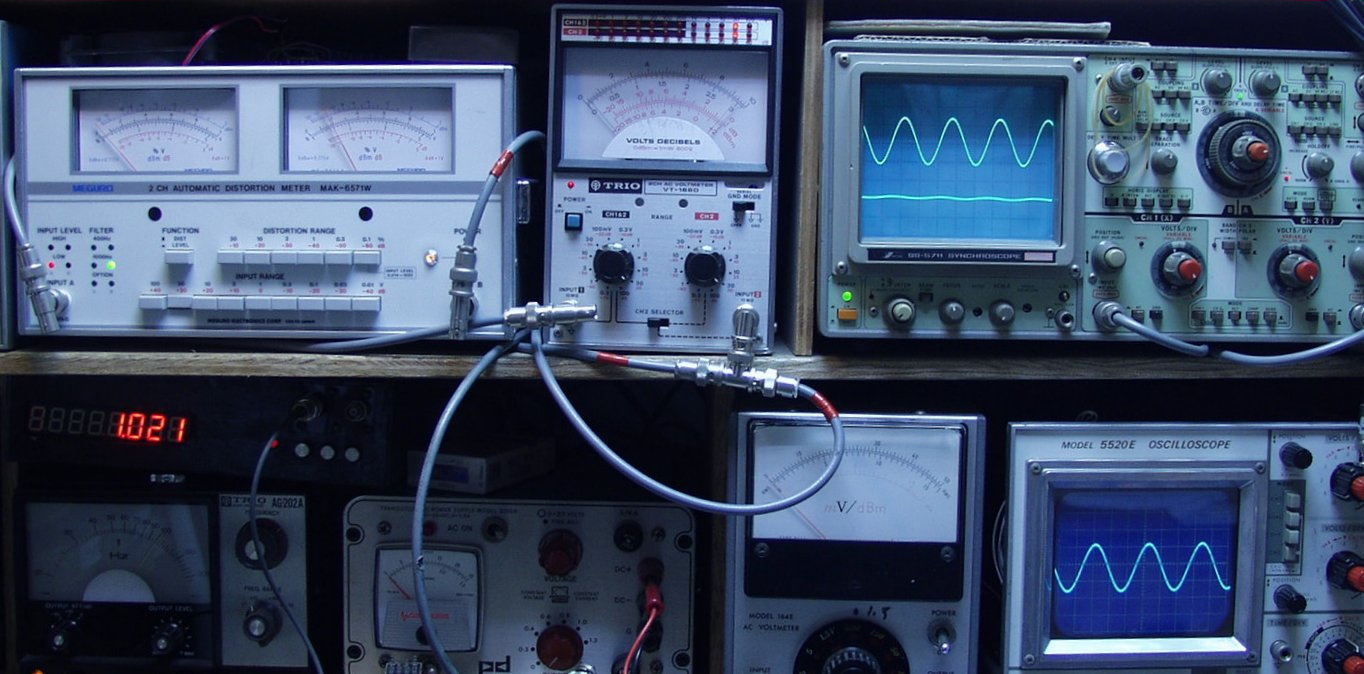

| Ｅ－２． Ｒ側 ２９Ｖ＝１０５Ｗ 歪率＝０．０８％ ＡＵＸ入力 １０００ＨＺ | |
 |
|
| Ｅ－３． Ｌ側 ２９Ｖ＝１０５Ｗ 歪率＝０．０８％ ＡＵＸ入力 １０００ＨＺ | |
.jpg) |
|

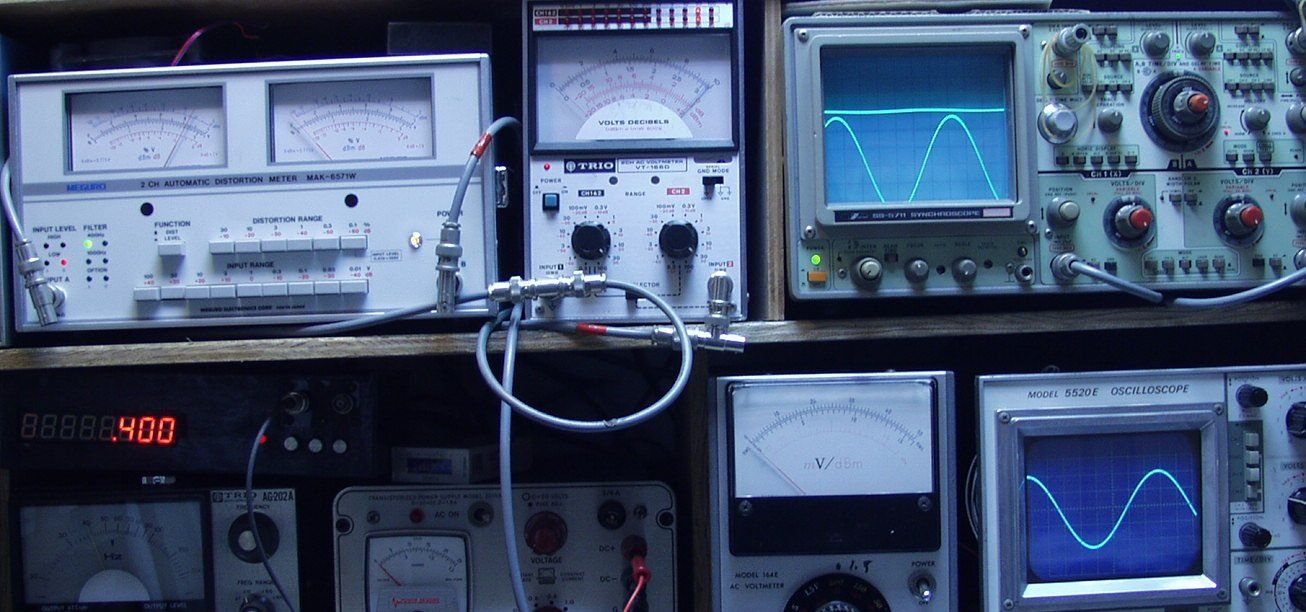

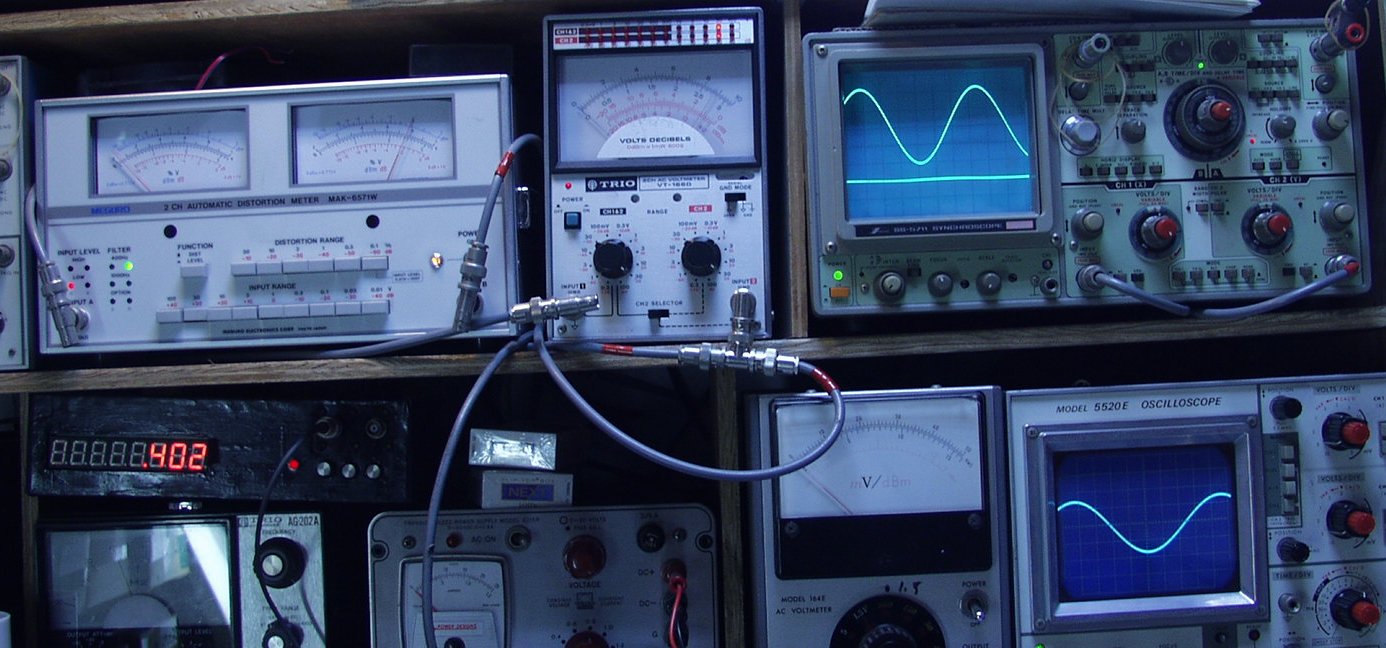

| Ｅ－４． Ｒ側 ２９Ｖ＝１０５Ｗ 歪率＝０．０８％ ＡＵＸ入力 ４００ＨＺ | |
 |
|
| Ｅ－５． Ｌ側 ３０Ｖ＝１１２Ｗ 歪率＝０．０８％ ＡＵＸ入力 ４００ＨＺ | |
 |
|
| Ｅ－６． Ｒ側 ２９Ｖ＝１０５Ｗ 歪率＝０．０？％ ＭＭ入力 １０００ＨＺ | |
 |
|
| Ｅ－７． Ｌ側 ３０Ｖ＝１１２Ｗ 歪率＝０．０？％ ＭＭ入力 １０００ＨＺ | |
 |
|
| Ｅ－８． Ｒ側 ２９Ｖ＝１０５Ｗ 歪率＝０．０？％ ＭＭ入力 ４００ＨＺ | |
 |
|
| Ｅ－９． Ｌ側 ２９Ｖ＝１０５Ｗ 歪率＝０．０？％ ＭＭ入力 ４００ＨＺ | |
 |
|

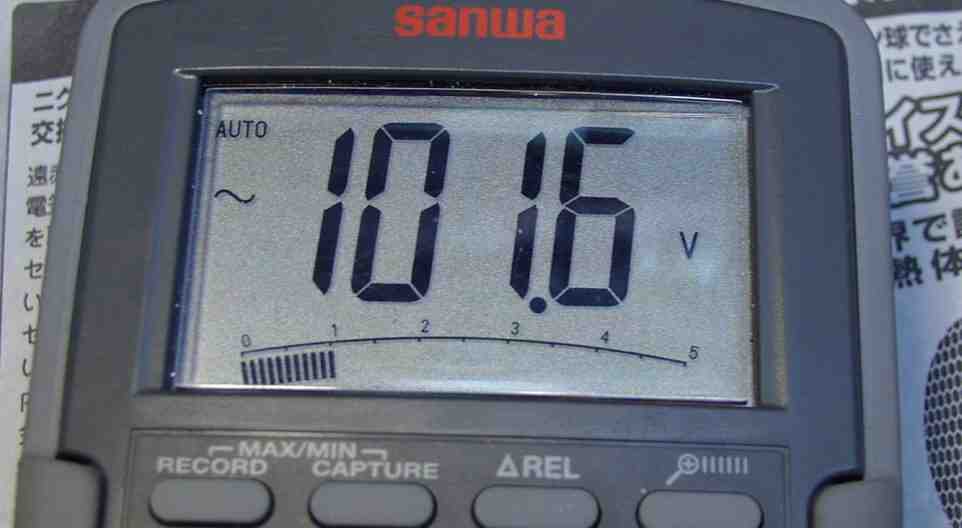

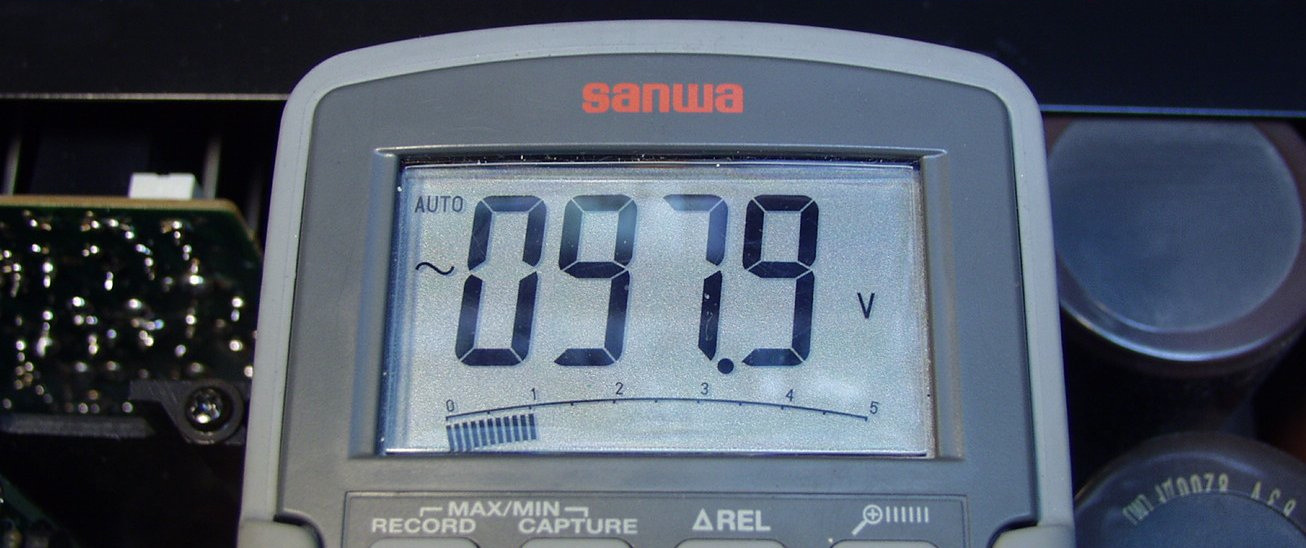

| Ｅ－１０． その時の無信号時電源電圧 | Ｅ－１０． ＲＬ１０５Ｗ出力時電源電圧 |
 |
 |
| Ｅ－１１． １２時間エージング | |
 |
|
