Ｓａｎｓｕｉ　ＡＭＰ　ＡＵ−α９０７　修理記録

平成１４年５月６日到着　　６月６日終了

寸評　なかなか出来ないでしょうが、この位の内のオ−バ−ホ−ルするのが賢明です。 　　　　プロテクトを多用して、ＴＲ（トランジスタ−）に沢山ストレスをあたえ手からでは、遅いです。

A．修理前の状況 　完全オ−バ−ホ−ル。 B．原因 　各部劣化の復元 Ｃ．修理状況 　ＳＰ接続リレ−交換 　メインＡＭＰバイアス／バランス半固定ＶＲ交換 　終段ＴＲ（トランジスタ−）交換 　メインAMP初段ＦＥＴ交換 　コントロ−ルAMP初段ＦＥＴ交換 　ＥＱAMP初段ＦＥＴ交換 　各ＡＭＰカプリング電解コンデンサ−をＢＰコンデンサ−に交換 　半田補正 Ｄ．使用部品 　ＳＰ接続リレ−　　　　　　　　　　　　　　　　　２個 　半固定ＶＲ　　　　　　　　　　　　　　　 　　　１２個 　終段ＴＲ（トランジスタ−）　　　　　　　　　　　１６個 　メインAMP初段ＦＥＴ　　　　　　　　　　　　　　２個 　コントロ−ルAMP初段ＦＥＴ　　　　　　　　　　４個 　ＥＱAMP初段ＦＥＴ　　　　　　　　　　　　　　　４個 　電源コンデンサ−　　　　　　　　　　　　　　　１２個 Ｅ．修理費　５２，０００円　　　　　　＜＜オ−バ−ホ−ル修理＞＞

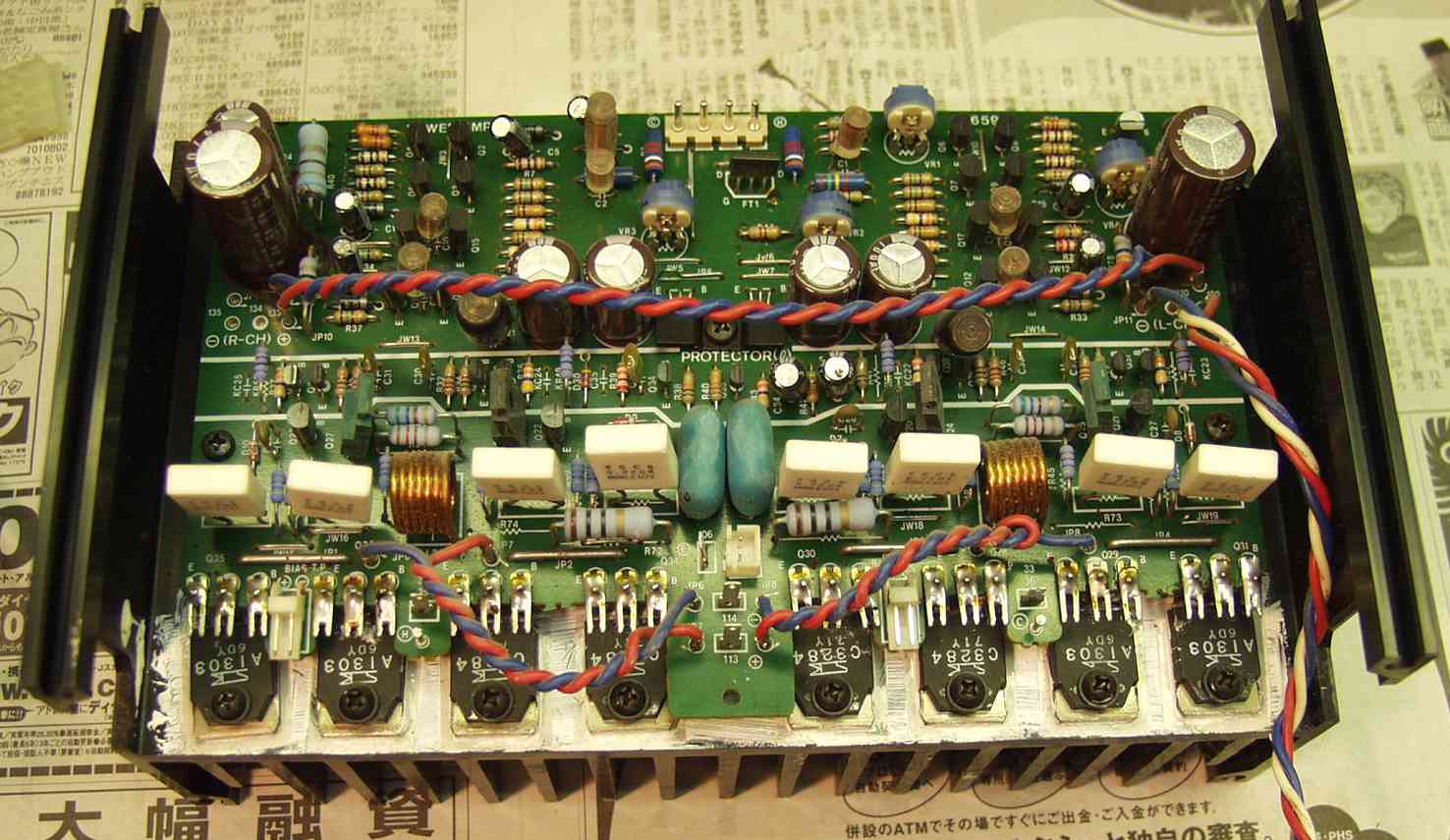

１．修理前の片側メインＡＭＰ基板。 　　下に８個付いているのが、終段ＴＲ（トランジスタ−）損失＝１２５Ｗ。

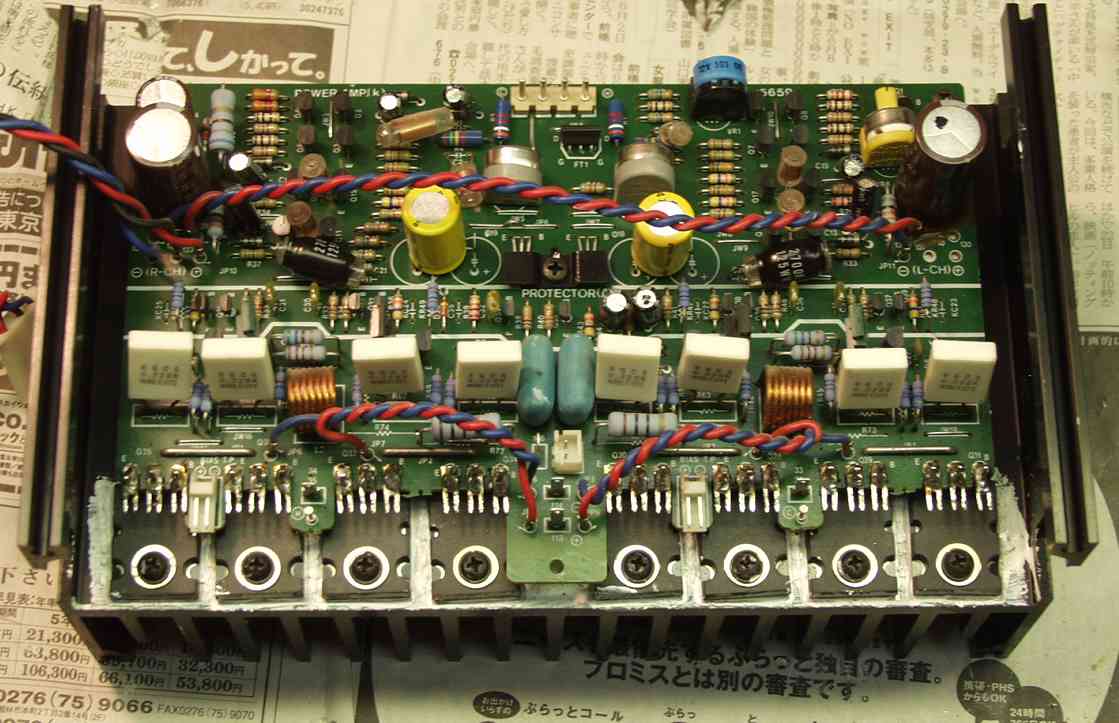

２．修理後の片側メインＡＭＰ基板 　　下に８個付いているのが、終段ＴＲ（トランジスタ−）損失＝１８０Ｗに交換 　　これで、増幅率も上がり前段が楽になる。 　　カップリングコンデンサ−はＢＰコンデンサ−交換 　　４個の半固定ＶＲも１３φ密閉型（金メッキ足）に交換 　　初段FET（電界トランジスタ−）交換

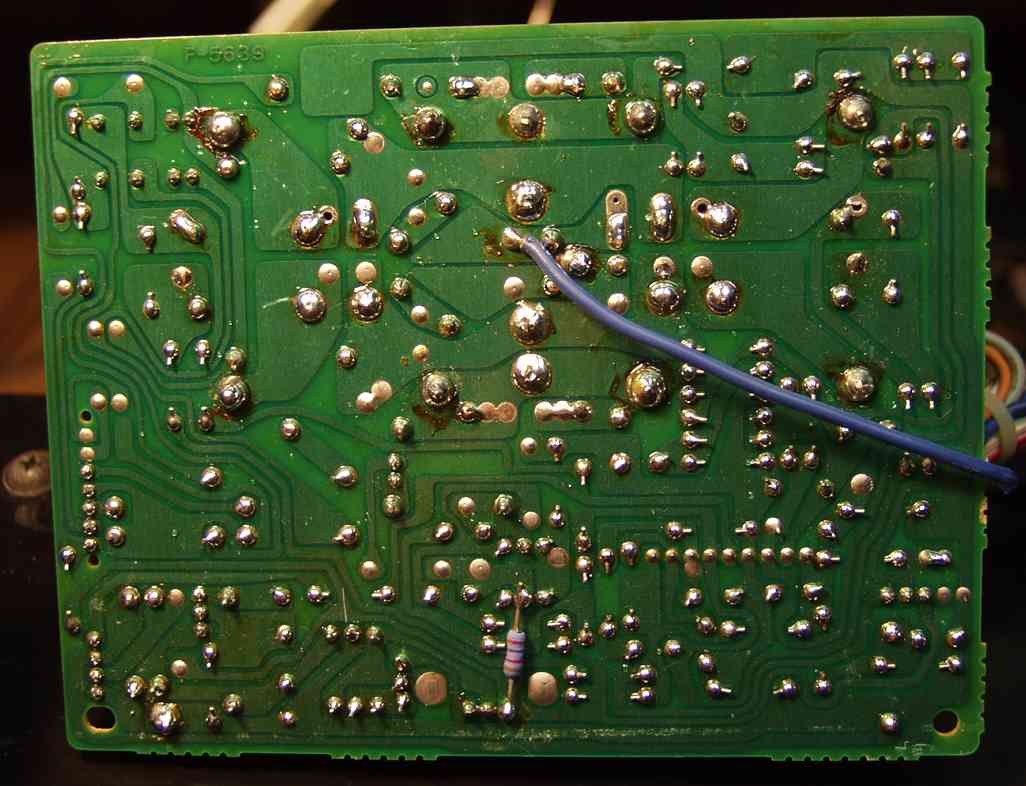

３．メインＡＭＰ基板の半田補正 　　量産で、「ドブツケ半田」なので熱を持つ所、力の加わる所は半田不良になりやすい

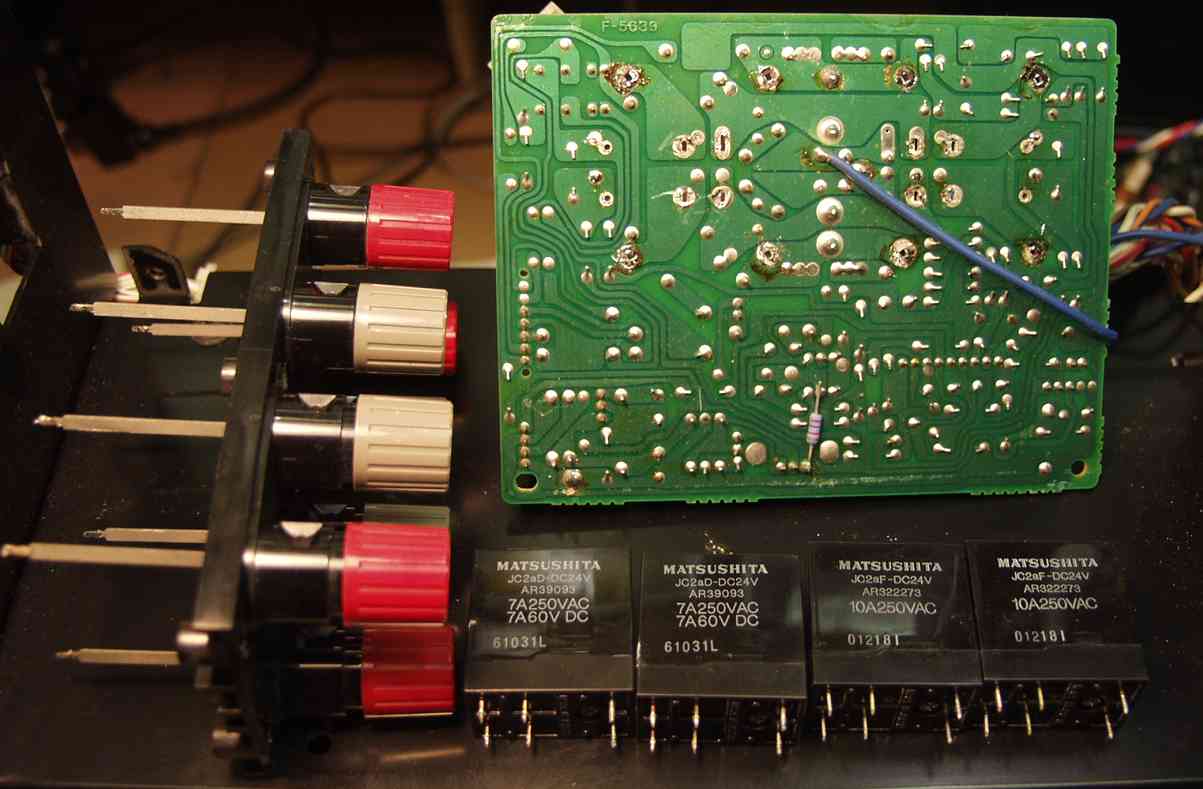

４．ＳＰ接続リレ−交換

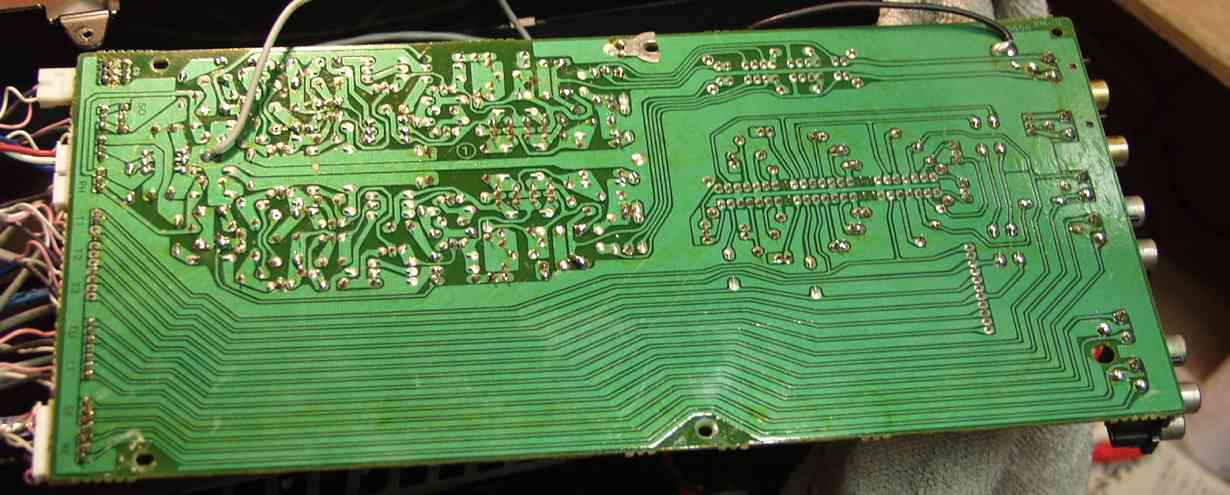

５．プロテクト基板の半田補正

６．ＥＱ（イコライザ−）ＡＭＰの修理

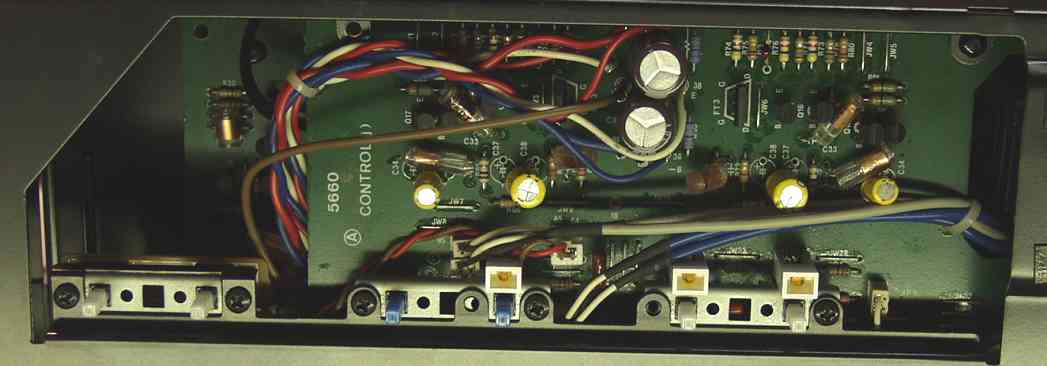

７．コントロ−ルＡＭＰの修理、取り出すの大変 　　FET（電界トランジスタ−）交換、 　　カップリングコンデンサ−はＢＰコンデンサ−交換。

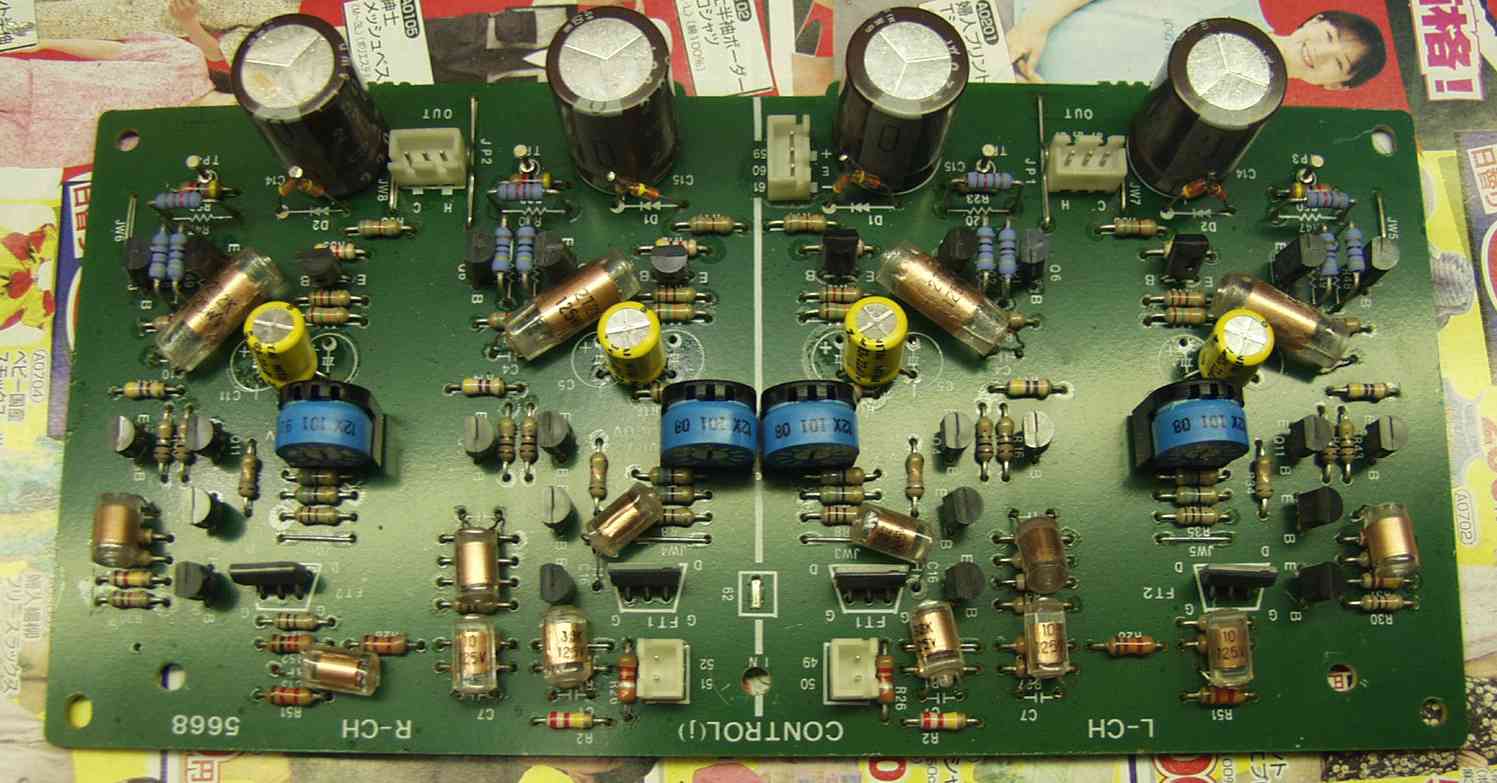

８．バッファＡＭＰの修理、初段FET（電界トランジスタ−）交換 　　半固定ＶＲ交換、カップリングコンデンサ−はＢＰコンデンサ−交換。

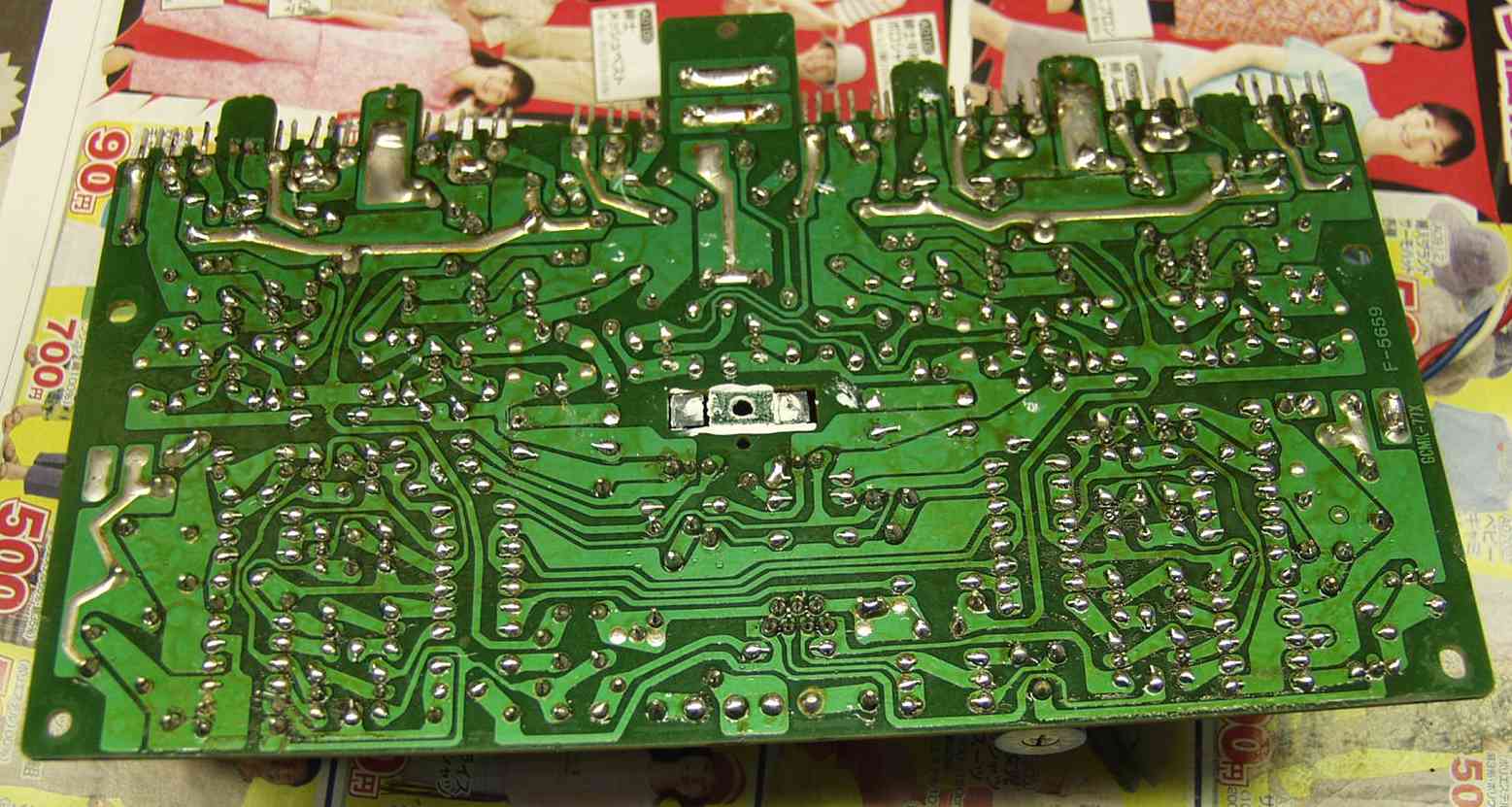

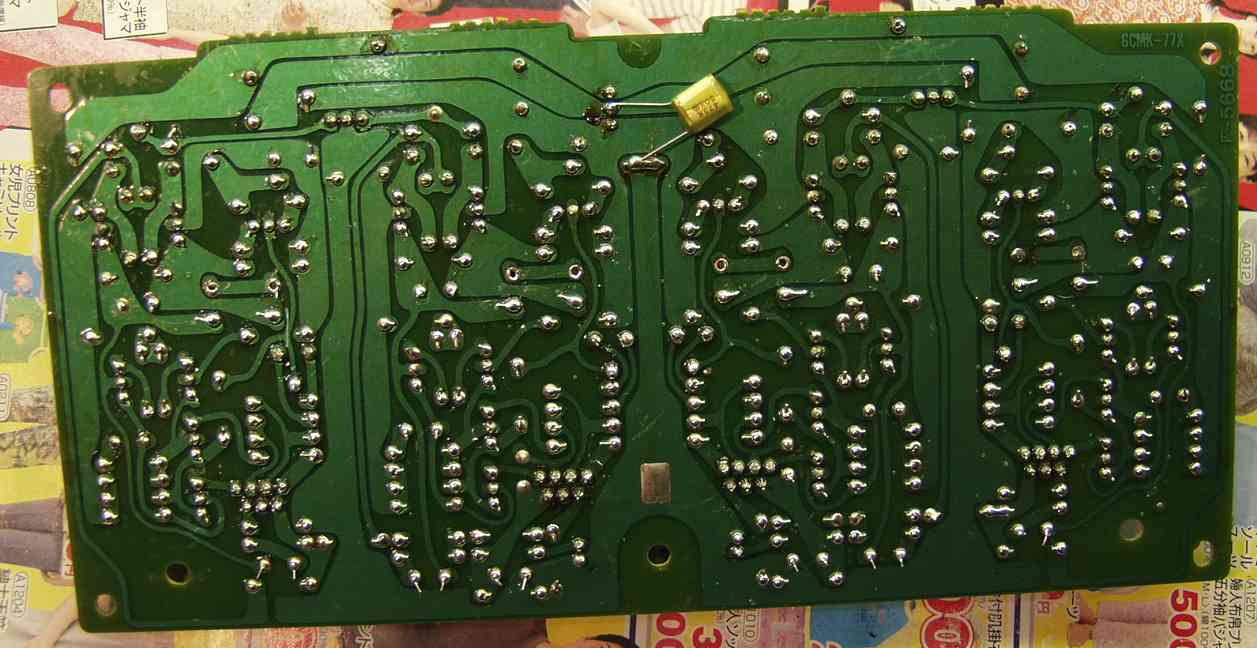

９．バッファＡＭＰ基板の半田補正

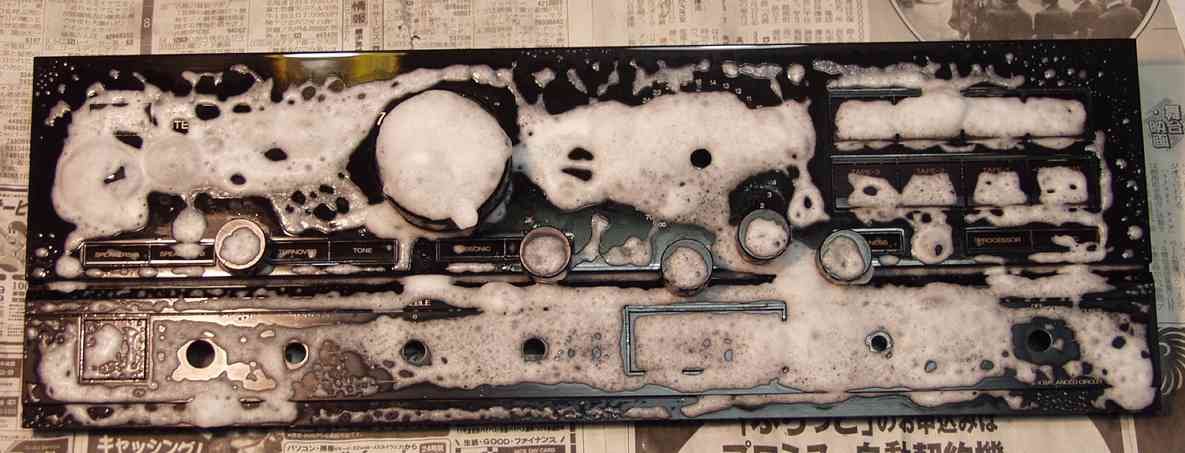

１０．ガラスクリ−ナ−でパネルの洗浄。黄色いのはタバコのヤニ。

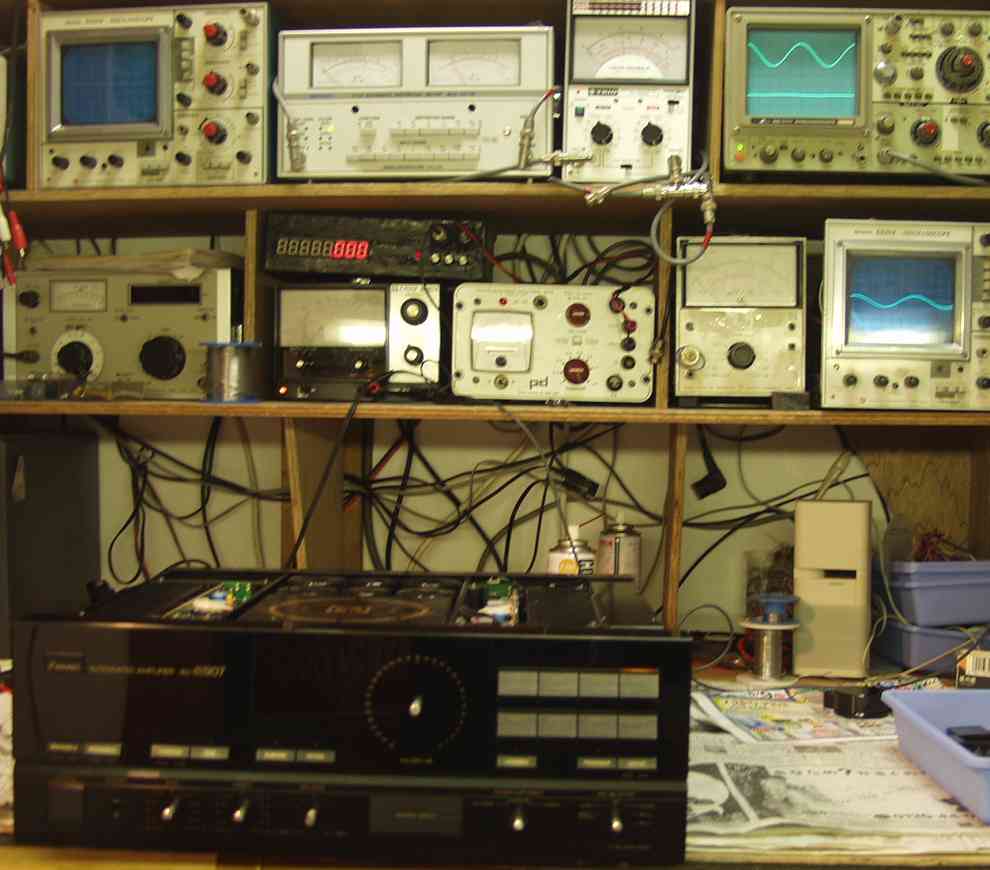

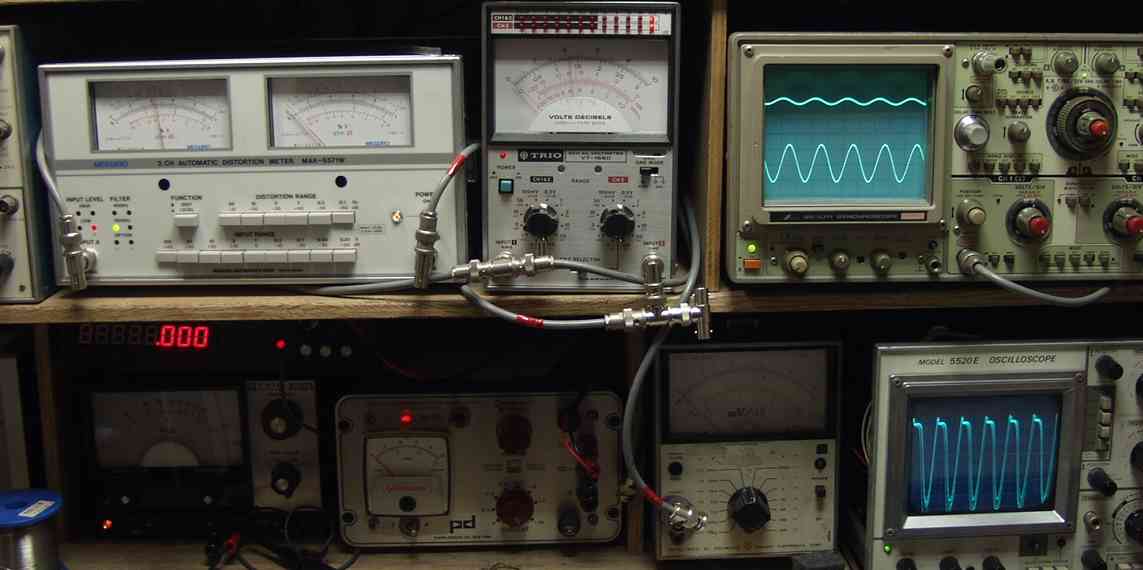

１１．出力／歪み率測定

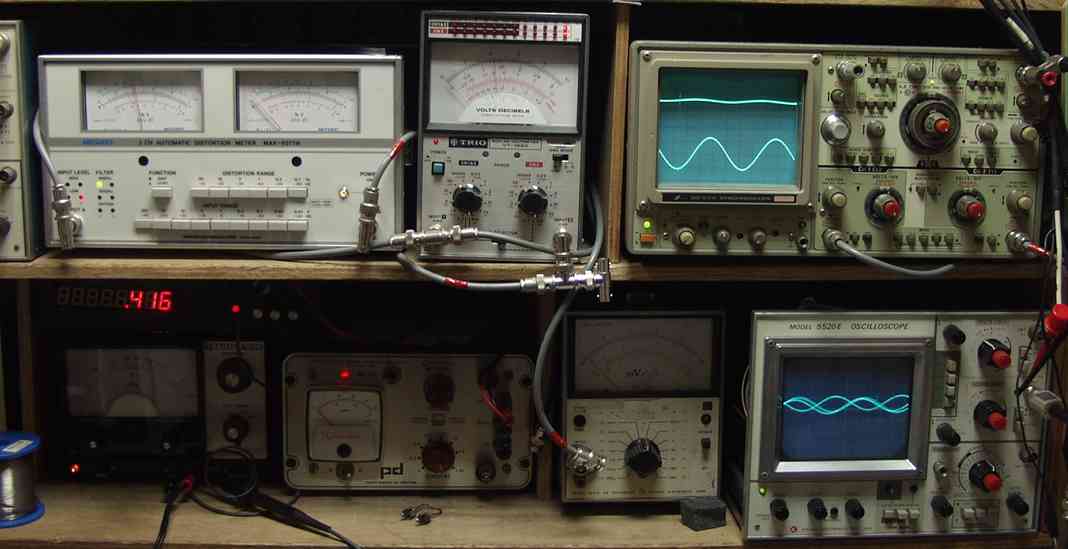

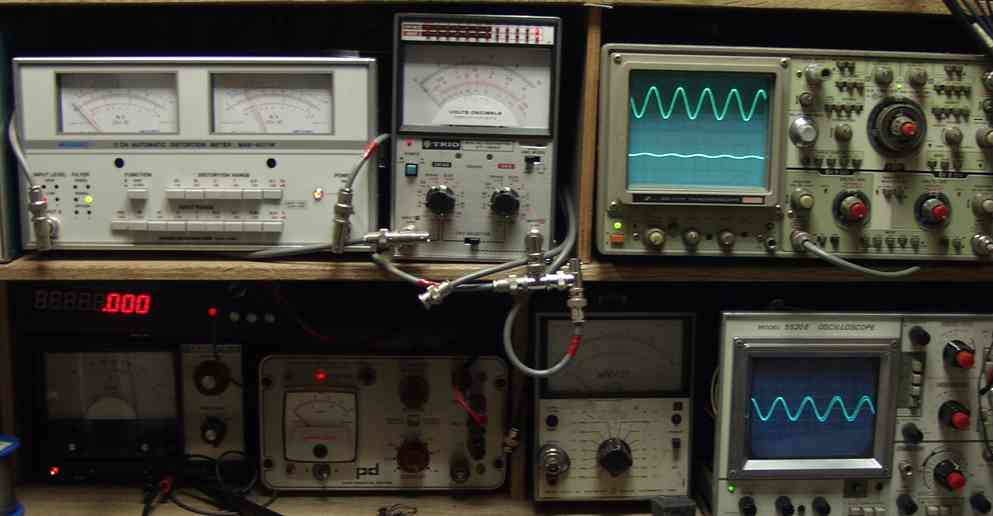

１２．Ｒ出力４２Ｖ＝２００Ｗ／８Ω　歪み率＝０．０３％（測定レンジ０．１％）、４００ＨＺ 　　　終段ＴＲ（トランジスタ−）が良いと軽く出る、入力端子ＭＭ＝２ｍＶ

１３．Ｌ出力４２Ｖ＝２００Ｗ／８Ω　歪み率＝０．０３％（測定レンジ０．１％）、４０００ＨＺ 　　　終段ＴＲ（トランジスタ−）が良いと軽く出る、入力端子ＭＭ＝２ｍＶ

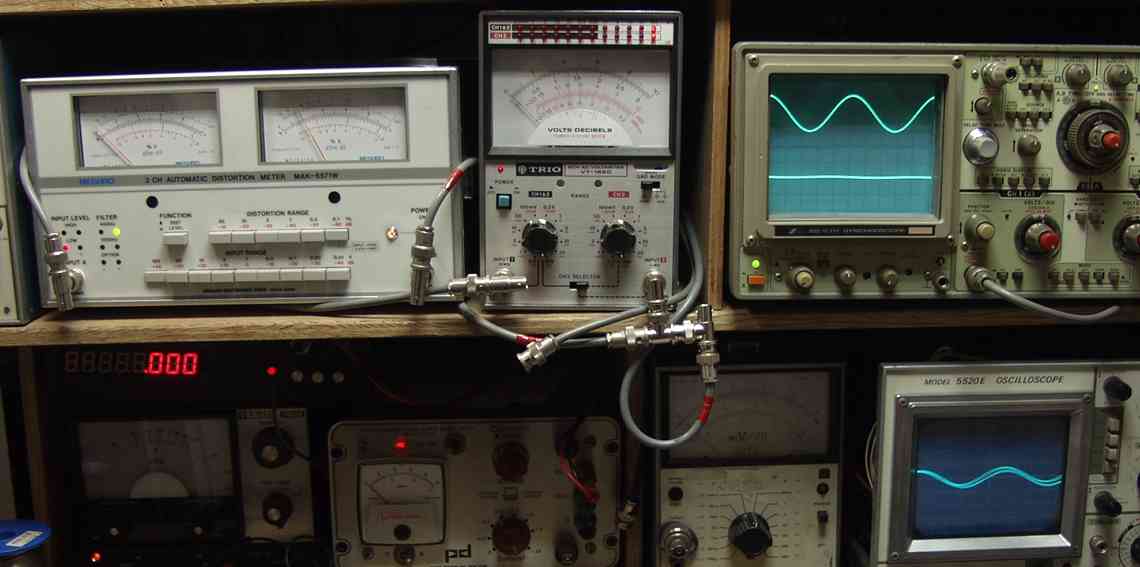

１４．Ｒ出力４２Ｖ＝２００Ｗ／８Ω　歪み率＝０．０３％（測定レンジ０．１％）、１０００ＨＺ 　　　終段ＴＲ（トランジスタ−）が良いと軽く出る、入力ＭＭ端子＝２ｍＶ

１５．Ｌ出力４２Ｖ＝２００Ｗ／８Ω　歪み率＝０．０３％（測定レンジ０．１％）、１０００ＨＺ 　　　終段ＴＲ（トランジスタ−）が良いと軽く出る、入力端子ＭＭ＝２ｍＶ

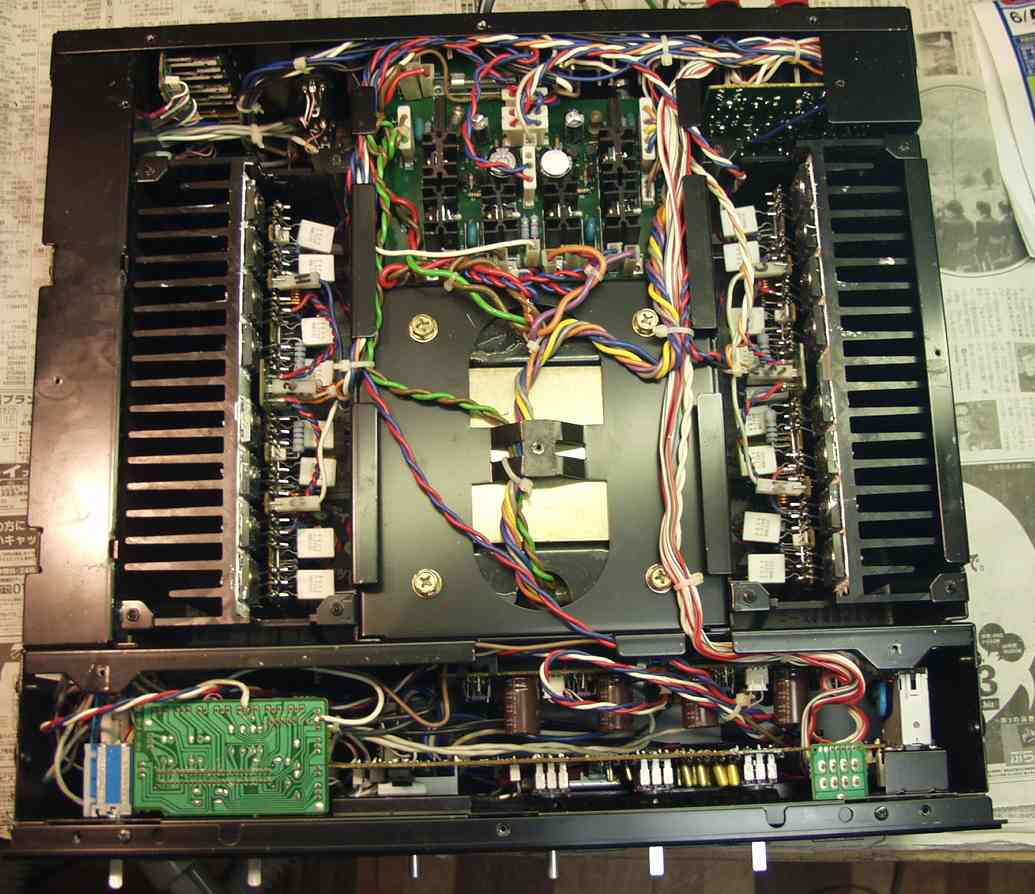

１６．完成、下から見る

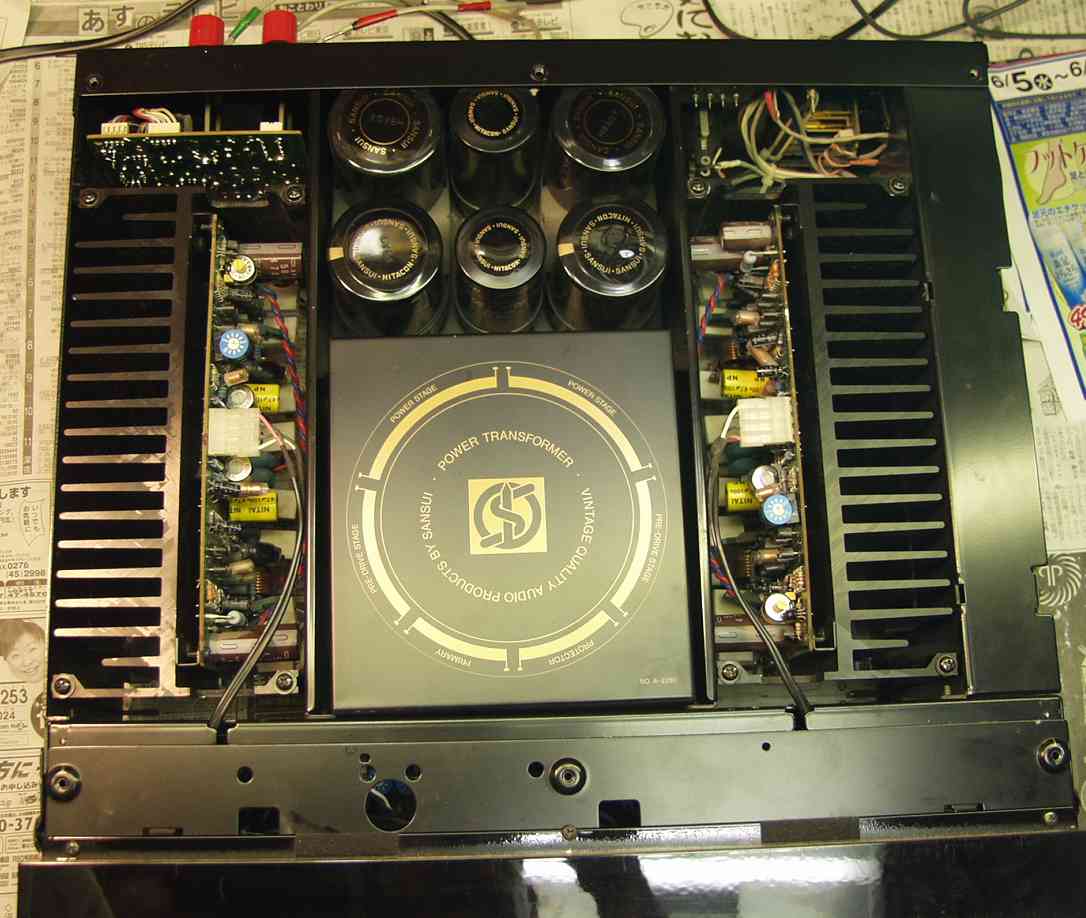

１７．完成、上から見る

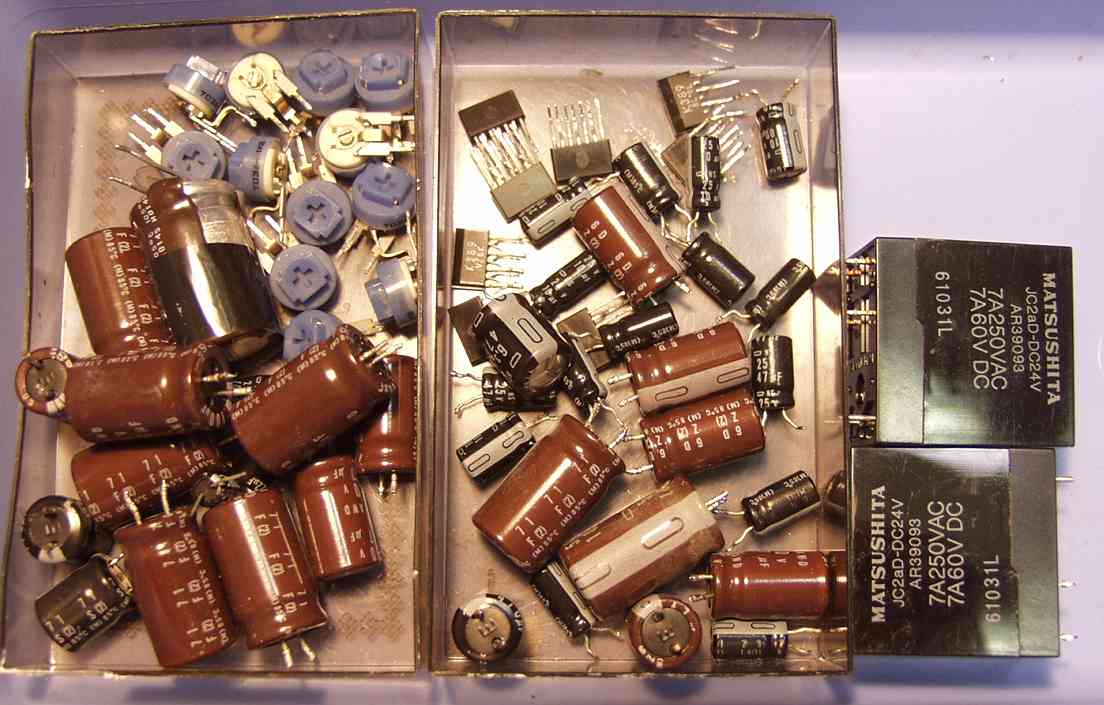

１８．交換部品

１８．　２４時間エ−ジング。
