Ｓａｎｓｕｉ　ＡＵ−１１０００　修理記録

平成１３年１０月

A．　修理前の状況 　ヤフーオークションで落札したAU-１１０００プリメインアンプが届くなり１０分後にリレー回路が働き切れてしまい 　スイッチ自体ランプもつかなくなくました。　フューズを見たのですが異常なさそうです。 　送られてきたときにスピーカーからの異音を１０分後にボリュームを絞り聞いて見ましたがバリ音などはなかったのですが。 　そのときに一時的に右の音が切れてします状況もありましたが２分ほどで復音しました。 B．　原因 　メインAMPのＴＲ（トランジスター）劣化 　フラットAMP、イコライザーAMPのＴＲ（トランジスター）の劣化 Ｃ．　修理状況 　メインAMPのバランス、バイアス調整用　半固定ＶＲ交換 　メインAMPのＴＲ（トランジスター）交換 　コントロールAMPのＴＲ（トランジスター）、ＦＥＴ（電界トランジスター）交換、 　イコライザーAMPのＴＲ（トランジスター）、ＦＥＴ（電界トランジスター）交換 　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） 　配線手直し、補強 　経年劣化による各部ハンダ補正 Ｄ．　使用部品 　終段ＴＲ（トランジスター） 　ＳＰ接続リレー 　バランス、バイアス調整用　半固定ＶＲ　　　　　　　４個 　メインAMPのＴＲ（トランジスター）　　　　　　　　　　　　　８個 　コントロールAMP−ＴＲ（トランジスター）　　　　　　１２個 　イコライザーAMP−ＴＲ（トランジスター）　　　　　　６個 　コントロールAMP−ＦＥＴ（電界トランジスター）　４個 　イコライザーAMP−ＦＥＴ（電界トランジスター）　　４個 　電解コンデンサー　　　　　　　　　　　　　　　　　　　６個 　抵抗　　　　８個 Ｅ．　修理費　３５，０００円　　　　＜＜通常修理＞＞

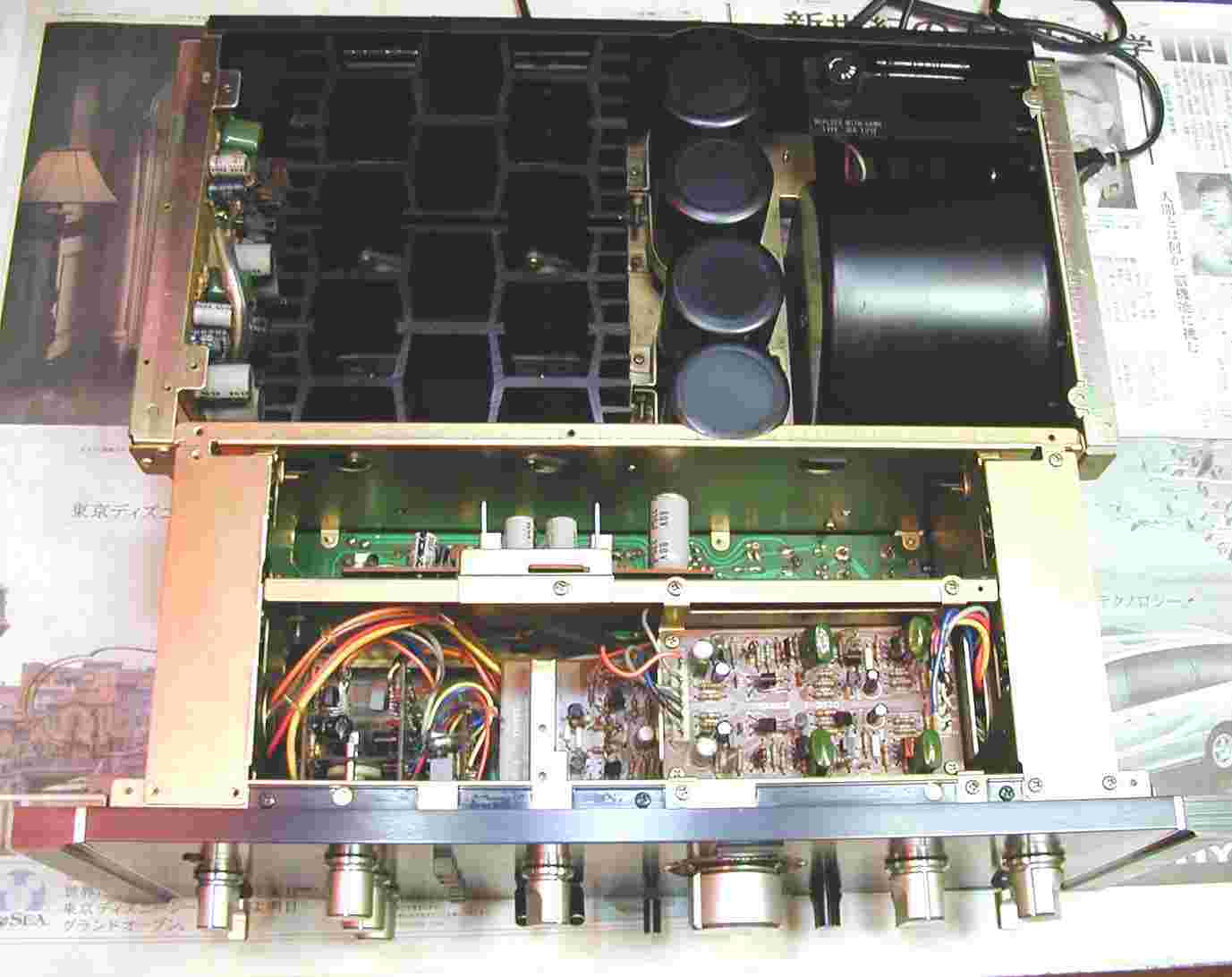

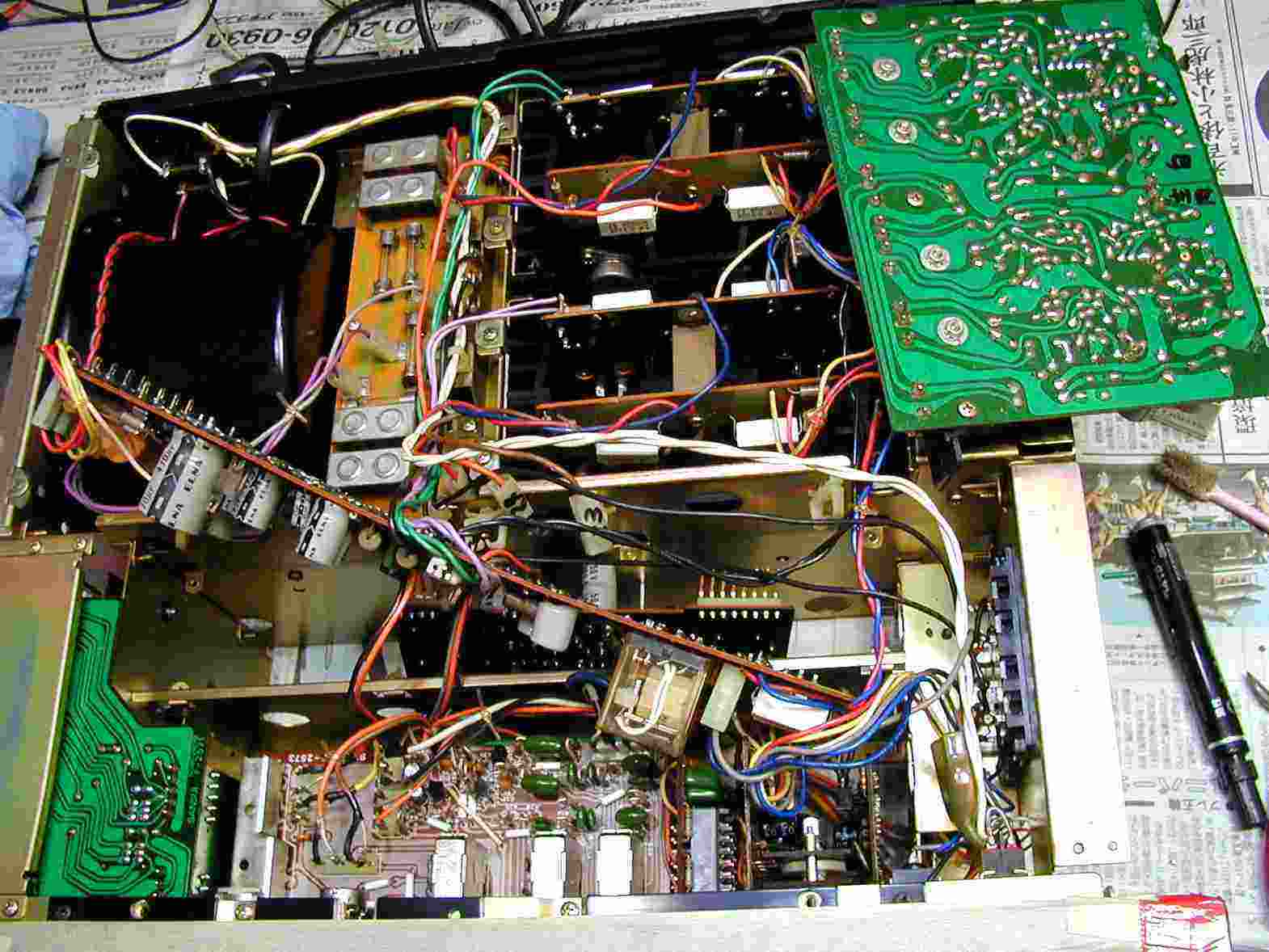

１．　上蓋を開け、前上から見た全体、シリコンが塗って（吹きつけ）ありべたべた。 　　写真写りを良くするために、吹き付けたと思われる。

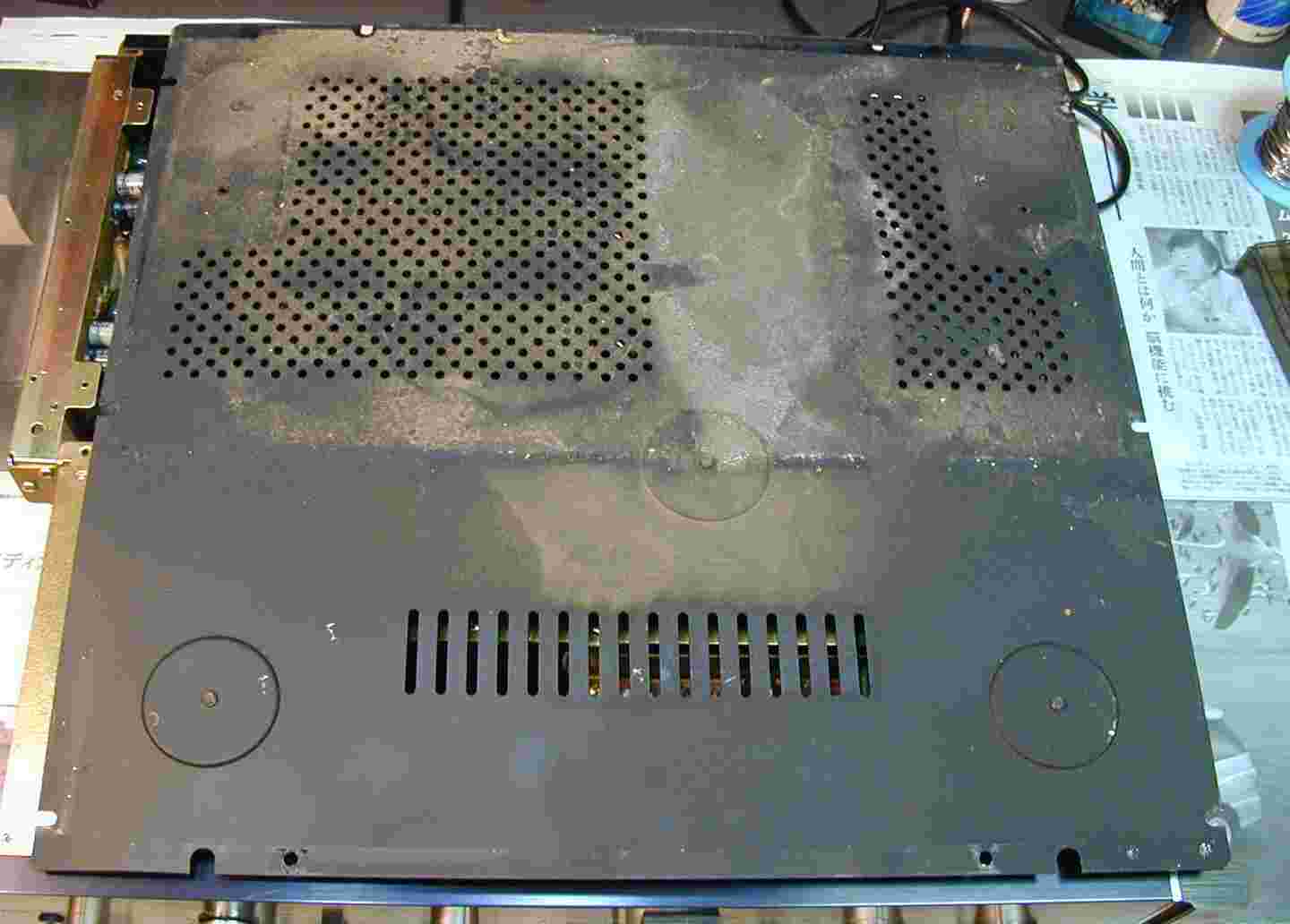

２．　下蓋、上とは対照的に、何もしていない。埃だらけ！！

３．　ＳＰ接続リレー交換、新しいのは１．５倍の容量お持つ。

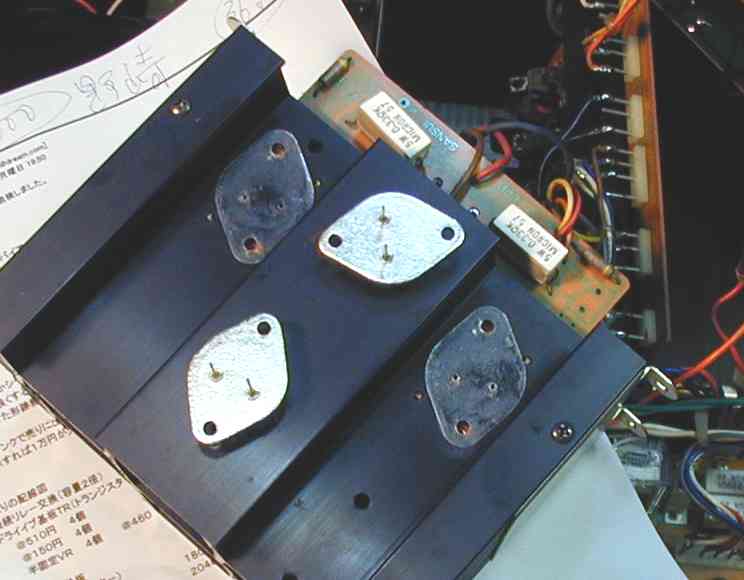

３．　終段ＴＲ（トランジスター）交換前。 　　放熱を良くするシリコングリスが、熱のため流れたのか、殆ど付着していない。

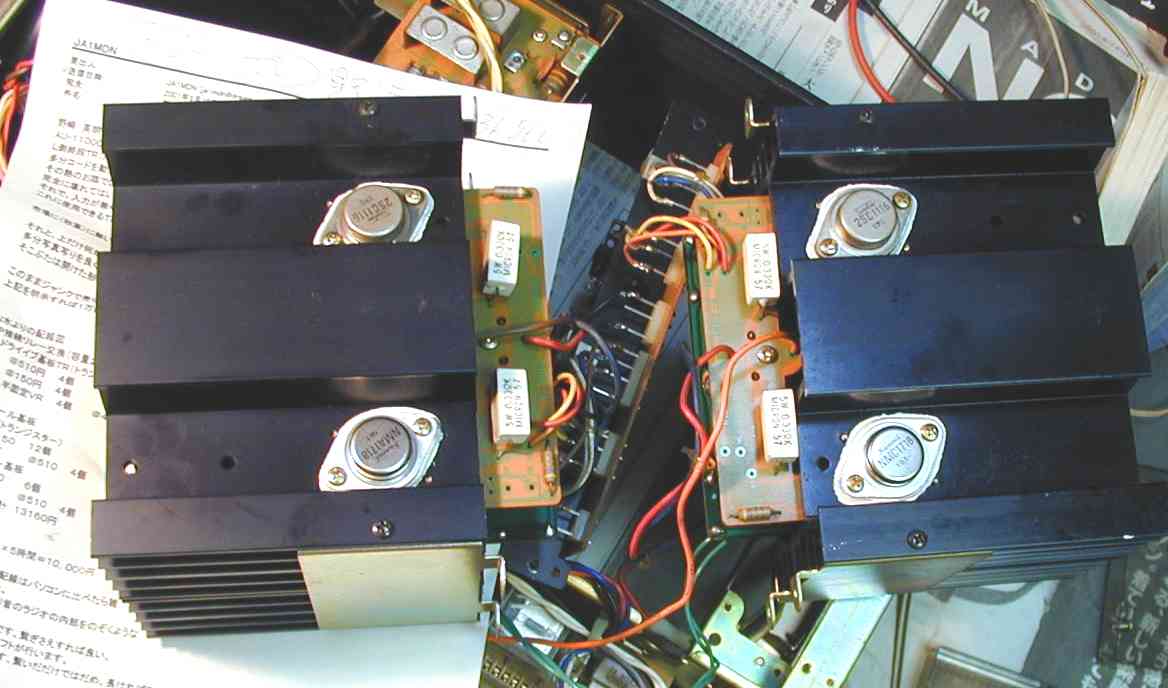

４．　終段ＴＲ（トランジスター）交換後。 　　１８０Ｗ損失を持つ新品を４個使用、古い１５０Ｗ損失のと、バランス良く混在させる。

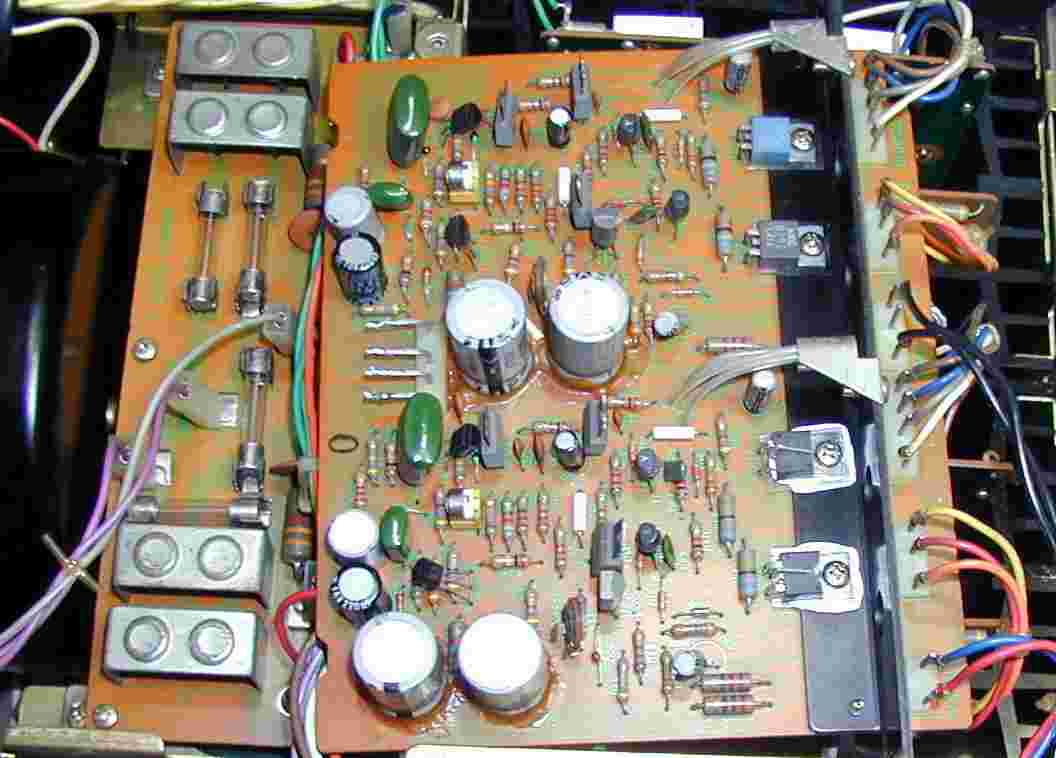

５．　　修理中のメインＡＭＰ基板。 　多分ノイズがでて、その原因と思いこみ、コネクターを取り外し、ハンダ付けしてある。 　初心者が犯す、ミス。　お陰で作業性が非常に悪い。

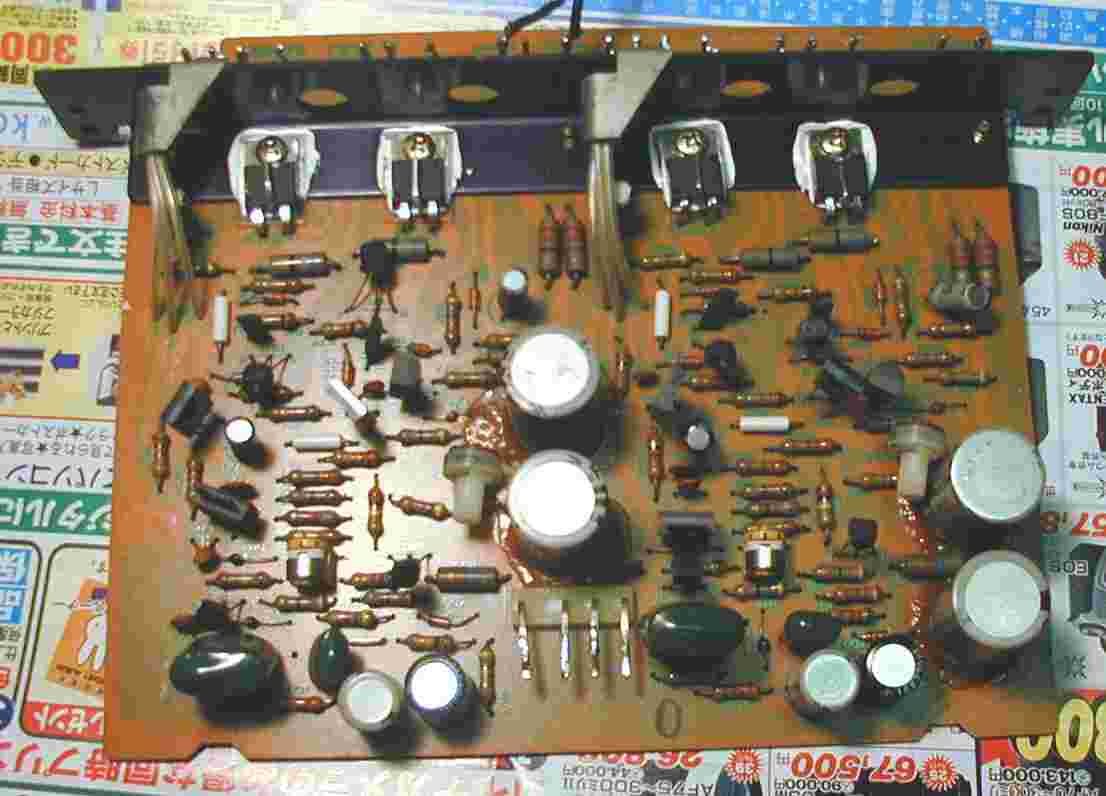

６．　修理後のメインＡＭＰ基板。 　やはり、古い機器なので、殆どのＴＲ（トランジスター）を交換した

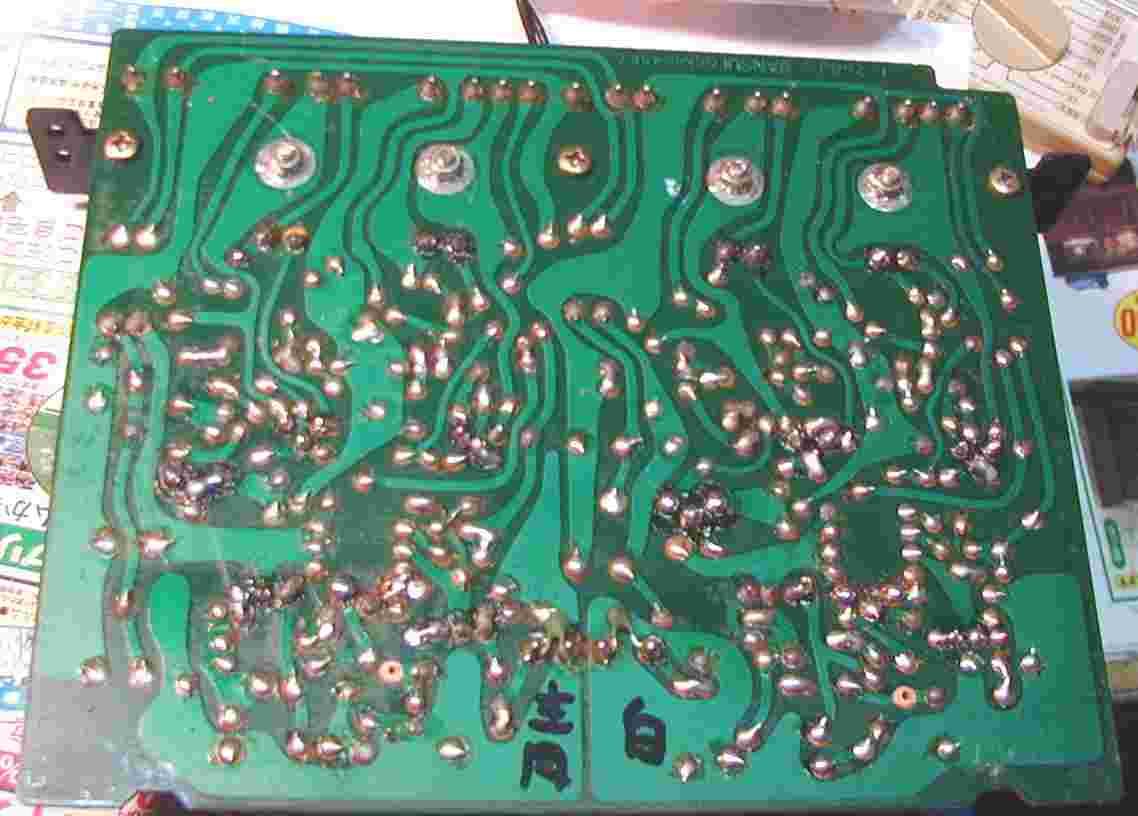

７．　基板裏の銅泊面、ハンダは十分盛る。

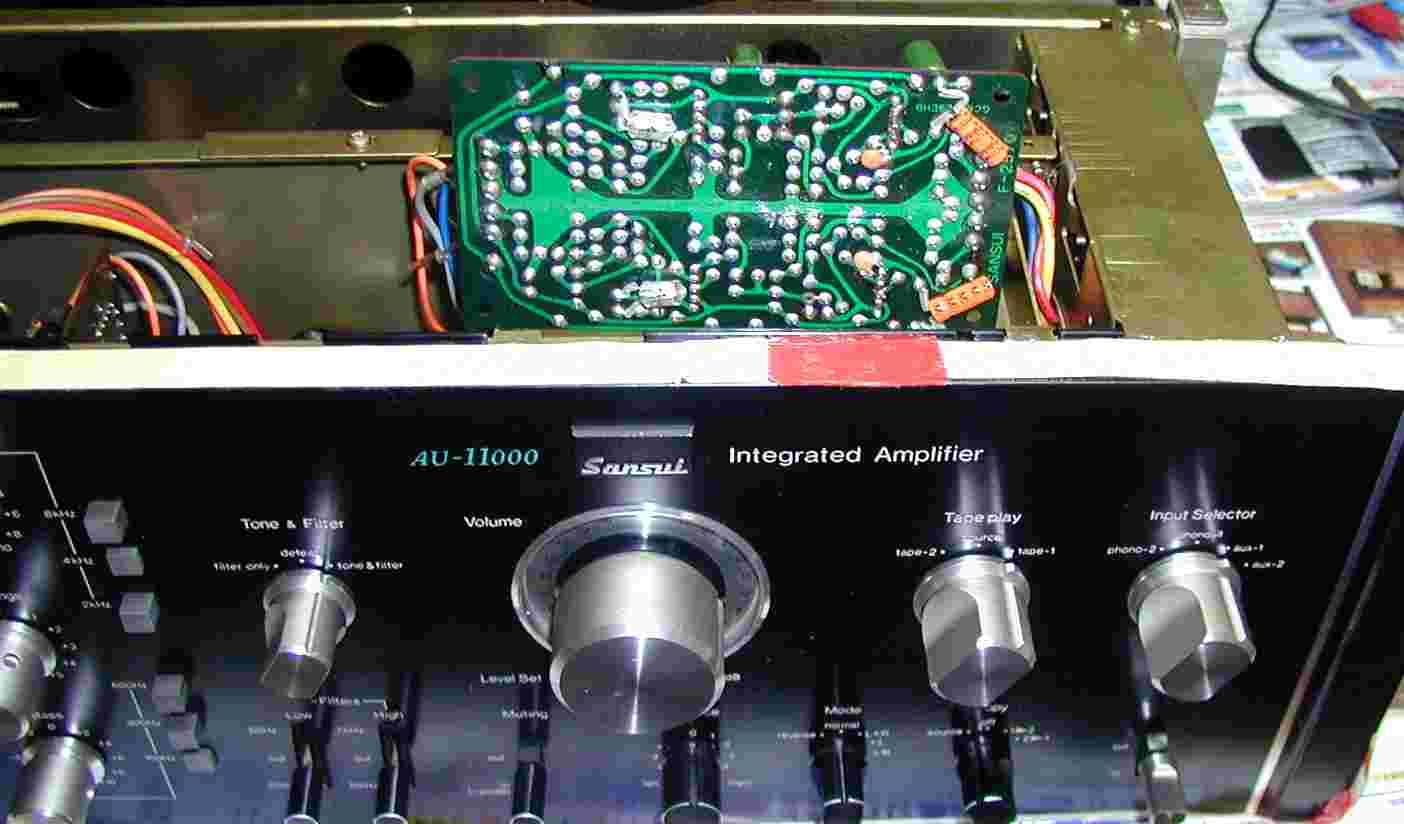

８．　ＥＱ（イコライザー）_ＡＭＰの修理。

９．　終段ＴＲ（トランジスター）バイアス、バランス調整。

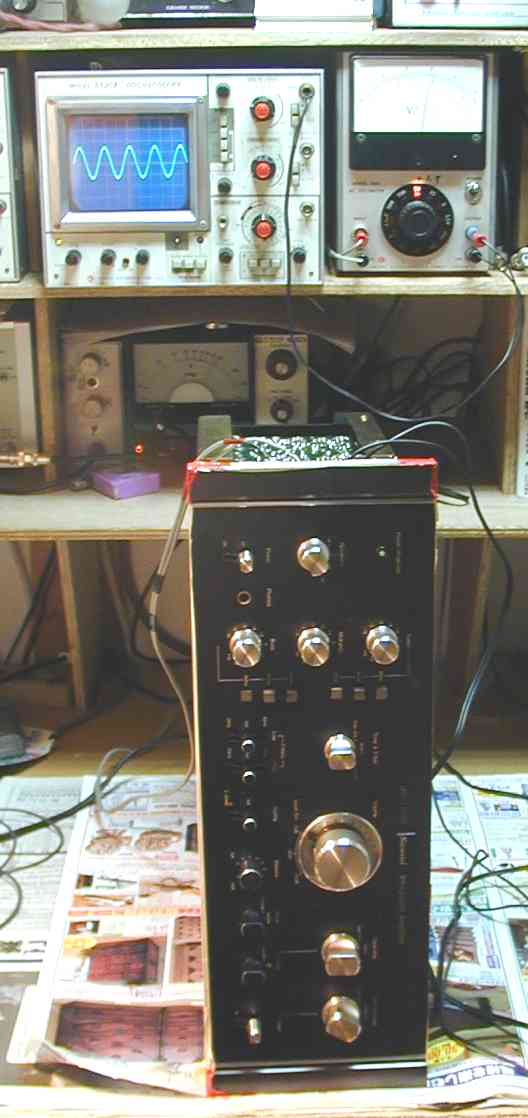

１０．　出力測定、１１０Ｗクリヤー

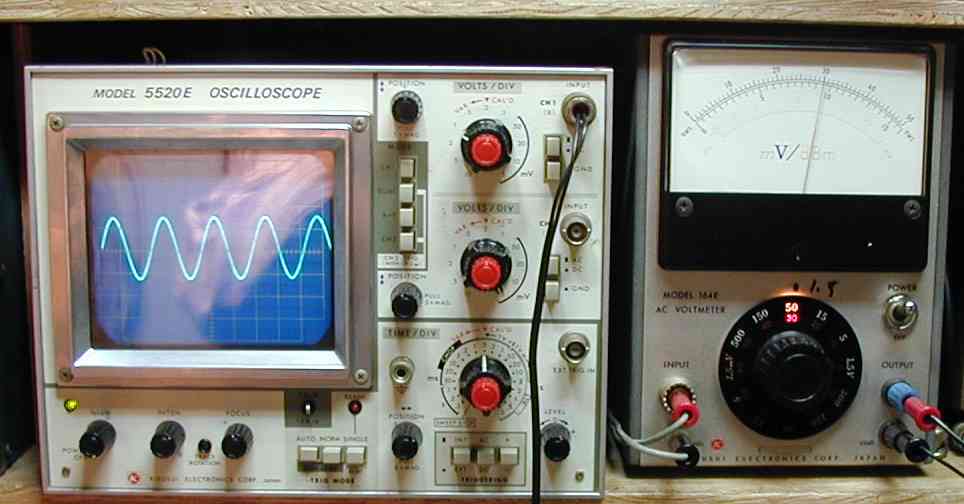

１１．　出力測定、３０Ｖ×３０Ｖ／８＝１１２．５Ｗ

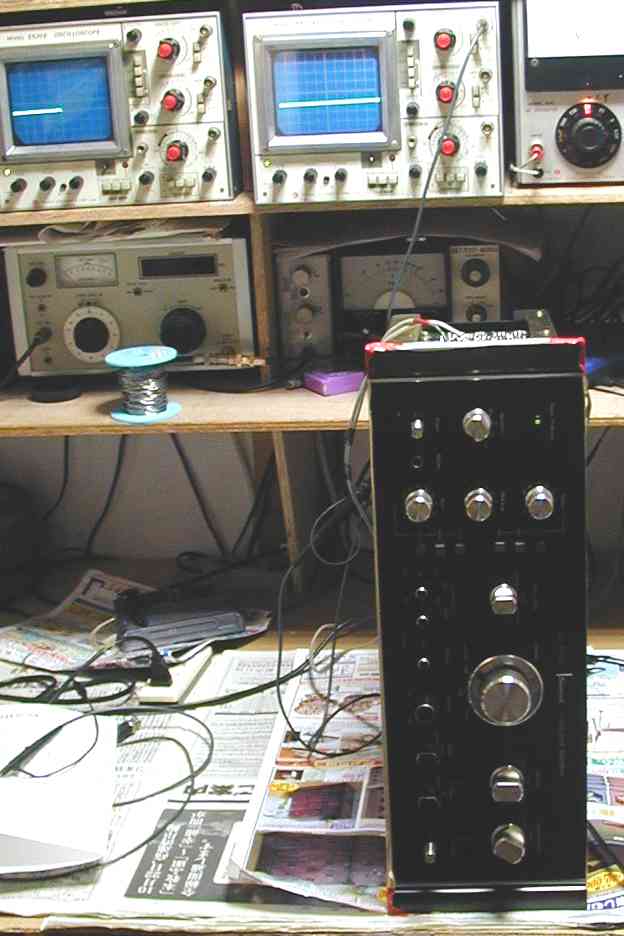

１２．　１２時間エージング。　　AU１１０００d
