Ｓａｎｓｕｉ　ＡＵ−１１０００．　２台目修理記録
ユザ−の希望で修理中断し返却
平成１４年１０月３０日到着　１２月１９日返却
  • Ａ．　修理前の状況
    　ＹＡＨＯＯで購入、先ほど、まず、右のスピーカーから音がでなくなり、 その後、電源スイッチを入れてもランプがつかなくなり、 とうとう死んでしまいました。。。。

  • Ｂ．　原因
    電源トランスの巻線の短絡

  • Ｃ．　修理状況

  • Ｄ．　使用部品

  • Ｅ．　調整・測定

  • Ｆ．　修理費　　６５，０００円　　　　　　＜＜オーバーホール修理＞＞
    　　　　　　　　　　　　　　　　　　　　　　　＜＜但し、電源トランスは別途＞＞
    　　　　　　　　　　　　　　　　　　　　　　　　電源トランスはジャンクを見つけるしかない

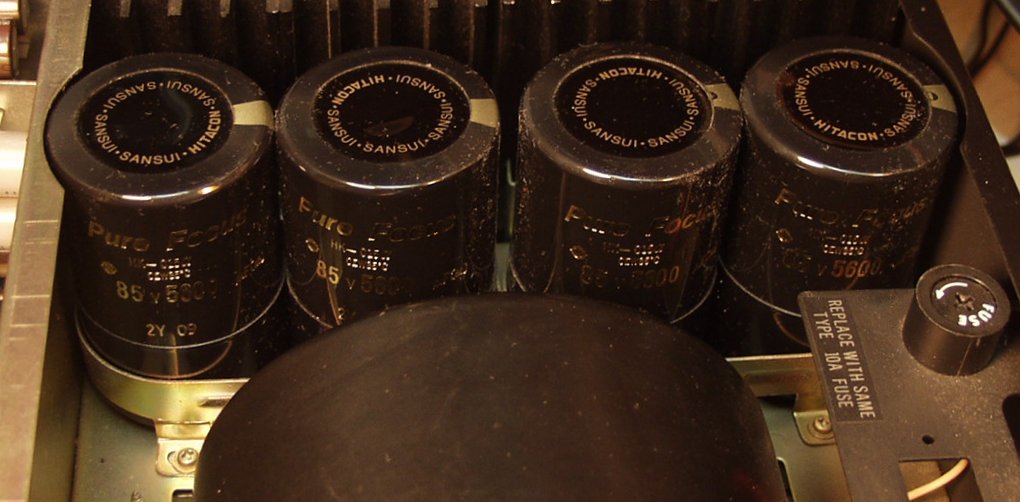

Ａ−１．　修理前　終段電源部への電源コンデンサー交換してある（写真とは異なり、ピカピカの新品、汚く見えるのは、あまりにも綺　　　　　麗なので他の物が写って居る）。
　　　　　この事故の後遺症が電源トランスに残り、巻き線が短絡した可能性あり

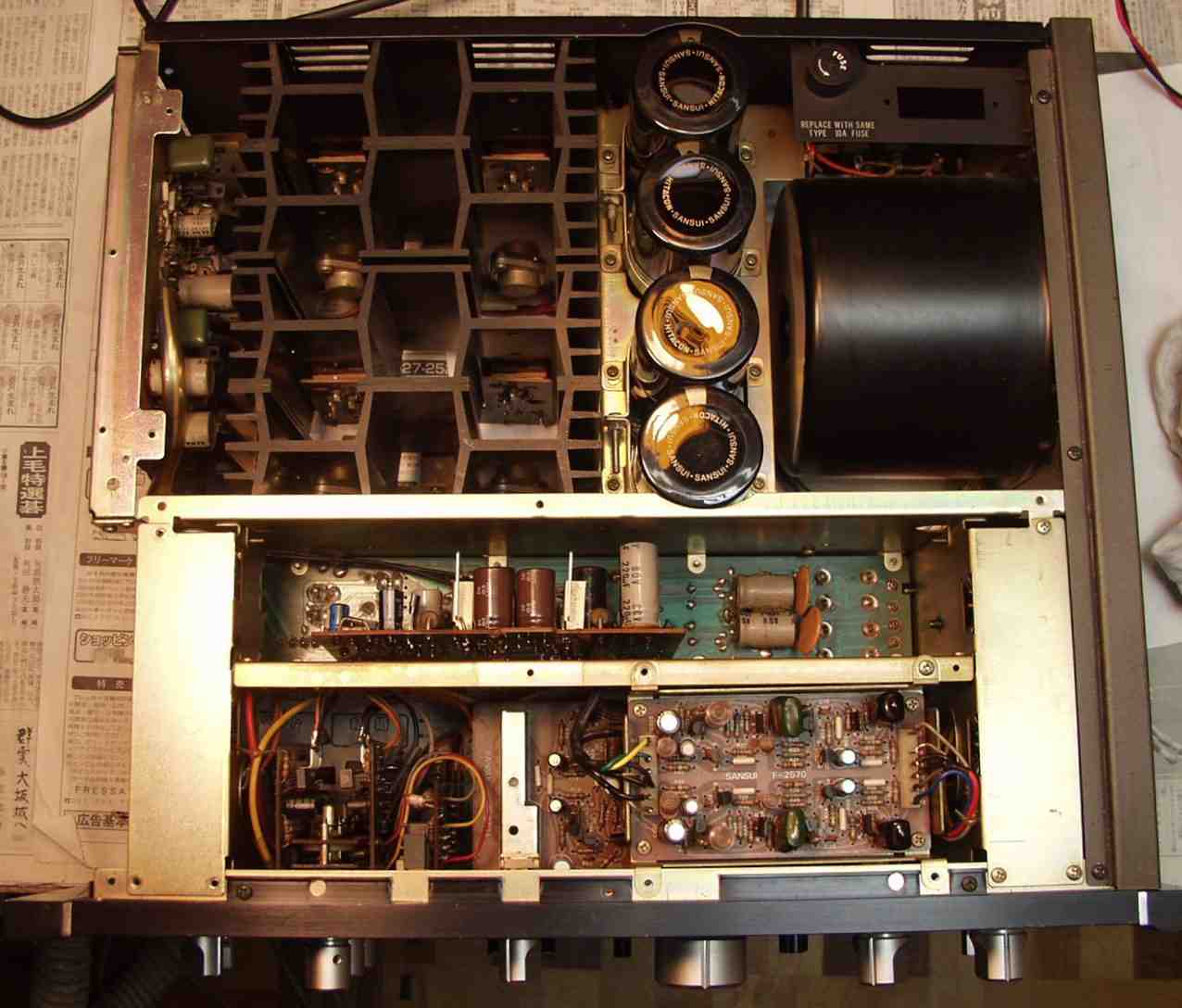

Ａ−４．　修理前　上から見る
　　　　　　　　　　整流ダイオード、フューズは異常ないので、湿気でも入り、巻き線が短絡した模様
　　　　　　　　　　コネクターは皆、半田付けされている　終段ＴＲ（トランジスター）も交換必要？

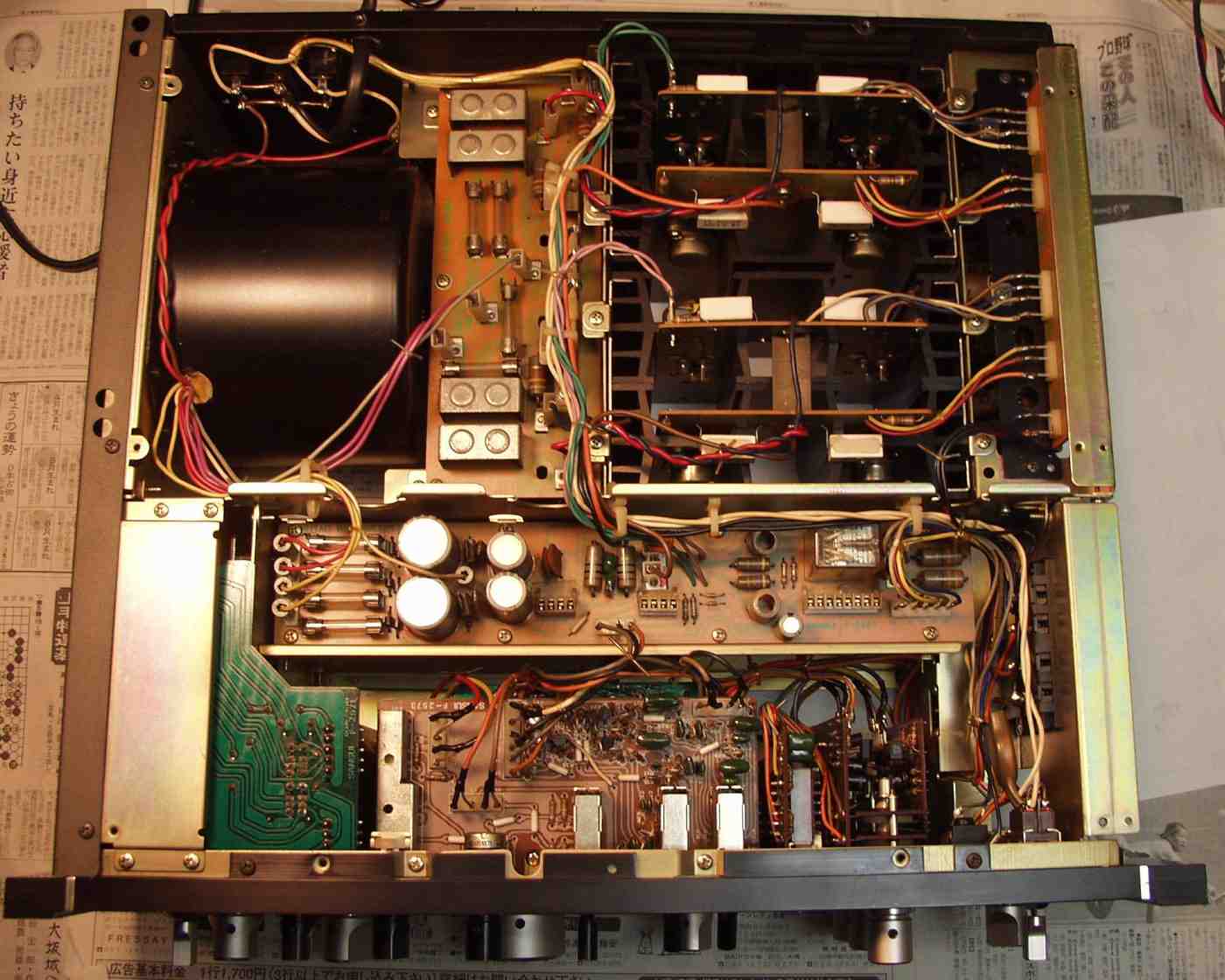

Ａ−５．　修理前　下から見る、コネクターは皆、半田付けされている
