| Ｓａｎｓｕｉ ＡＵ−５５５ 修理記録 |
| 平成１３年９月 |
| A． 修理前の状況 あたたまると右側からサーというノイズが出る。
音を出さないで、ボリュームをあげるとノイズが出ます。 アンプが熱くなります。 B． 原因 メインAMPのＴＲ（トランジスター）劣化 フラットAMP、イコライザーAMPのＴＲ（トランジスター）の劣化 Ｃ． 修理状況 終段ＴＲ（トランジスタ−）４個交換 メインAMPのＴＲ（トランジスター）４個交換 フラットAMPのＴＲ（トランジスター）１０個交換、 イコライザーAMPのＴＲ（トランジスター）４個交換 配線手直し、補強 経年劣化による各部ハンダ補正 Ｄ． 使用部品 バランス、バイアス調整用 半固定ＶＲ ４個 フラットAMP、イコライザーAMP ＴＲ（トランジスター） １８個 ｺﾝﾃﾞﾝｻー ４個 終段ＴＲ（トランジスター）４個 Ｅ． 修理費 １５４００円 ＜＜通常修理＞＞ |

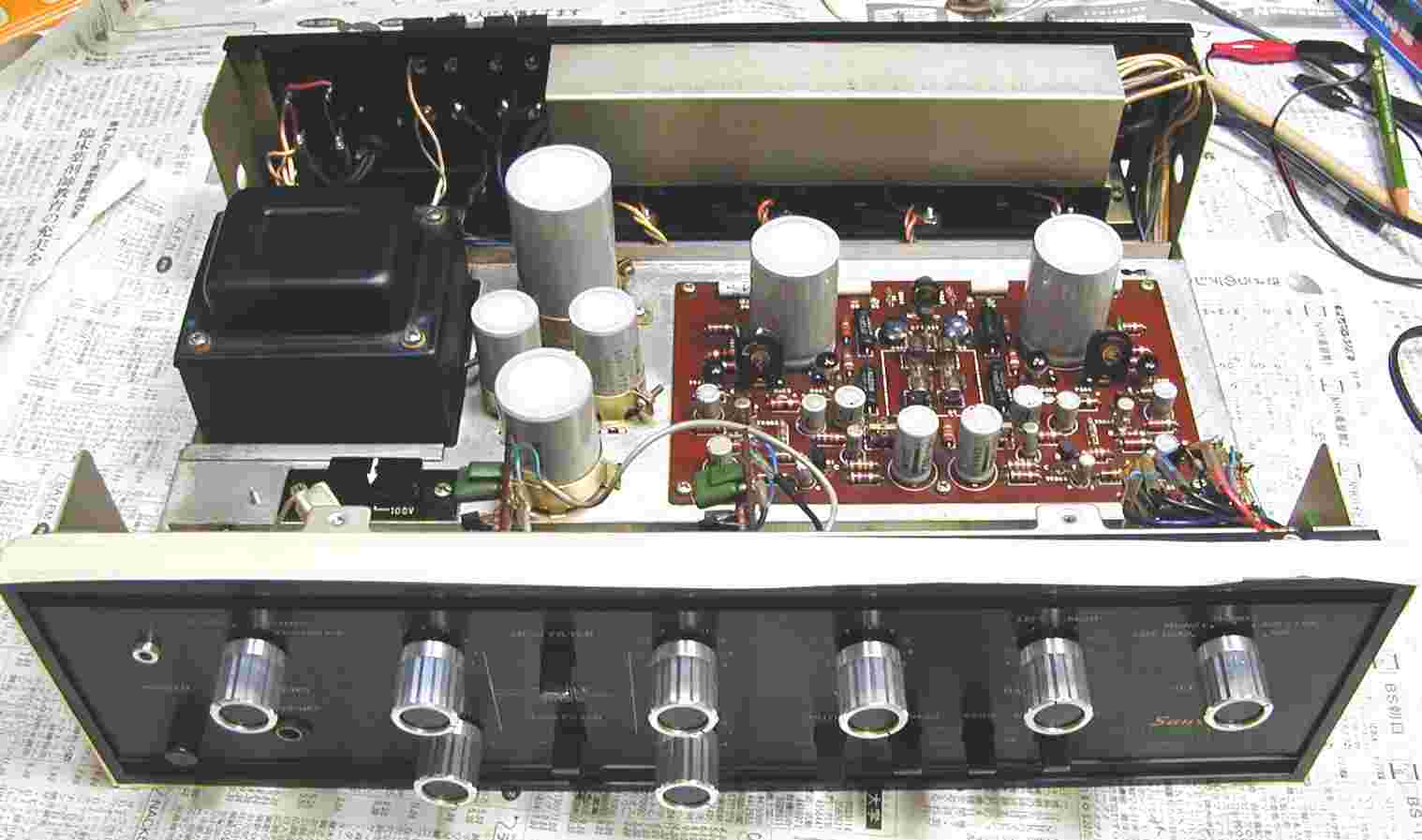

| １． 清掃後、前上から見た全体 |
 |

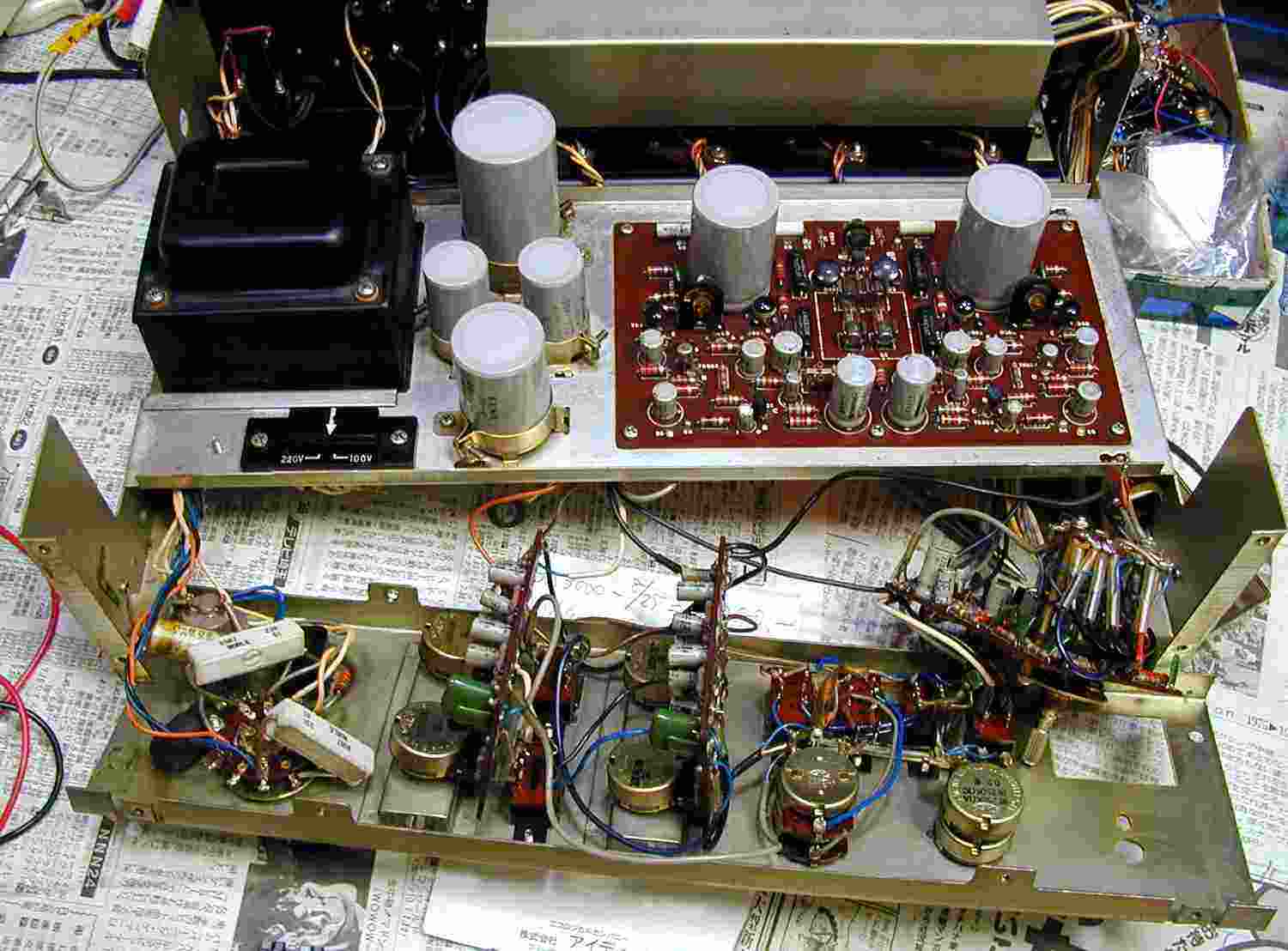

| ２． 前面パネルを取り外し修理に入る |
 |

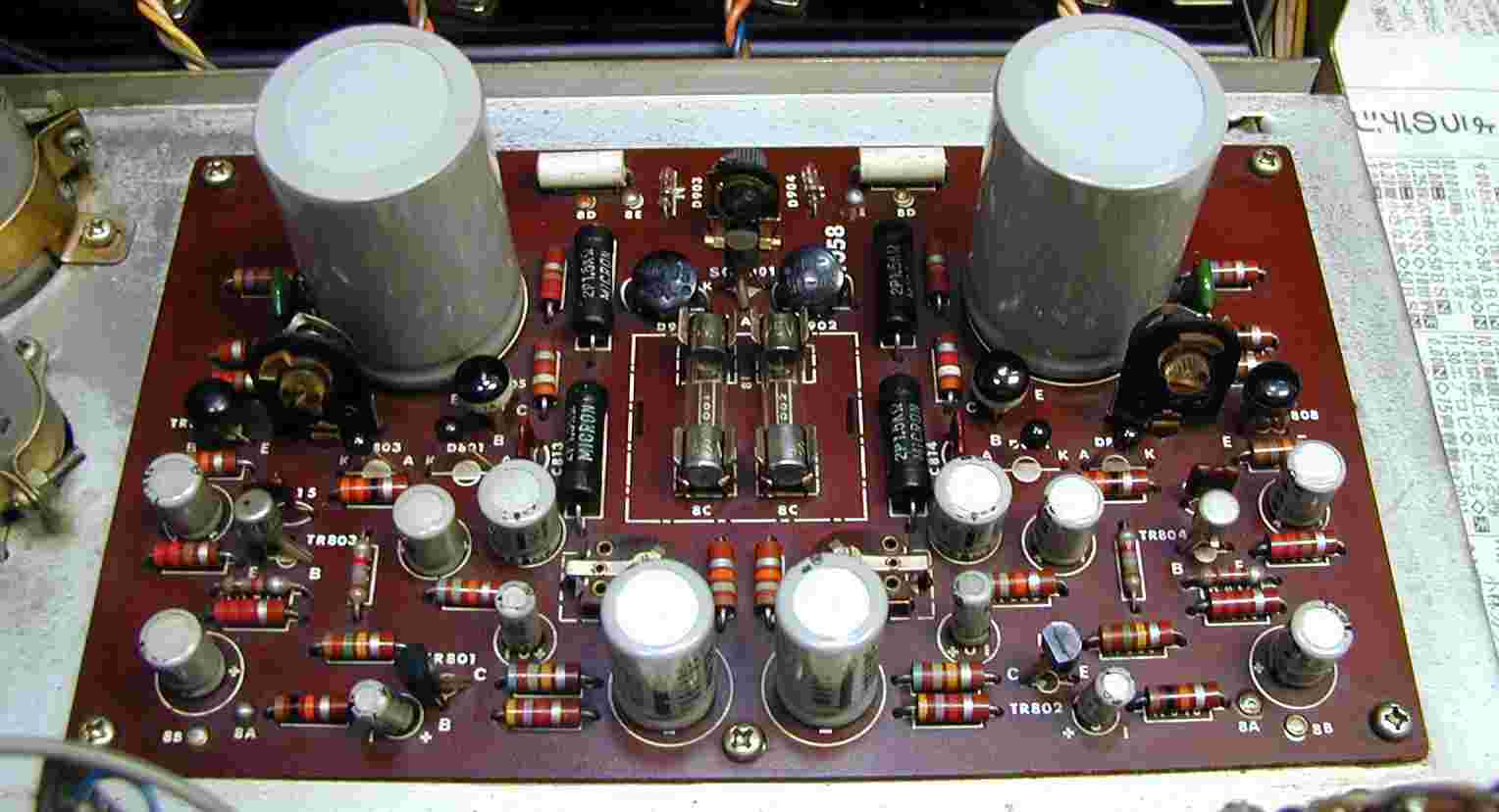

| ３． 基板上から見た修理前のドライバーＡＭＰ |
 |

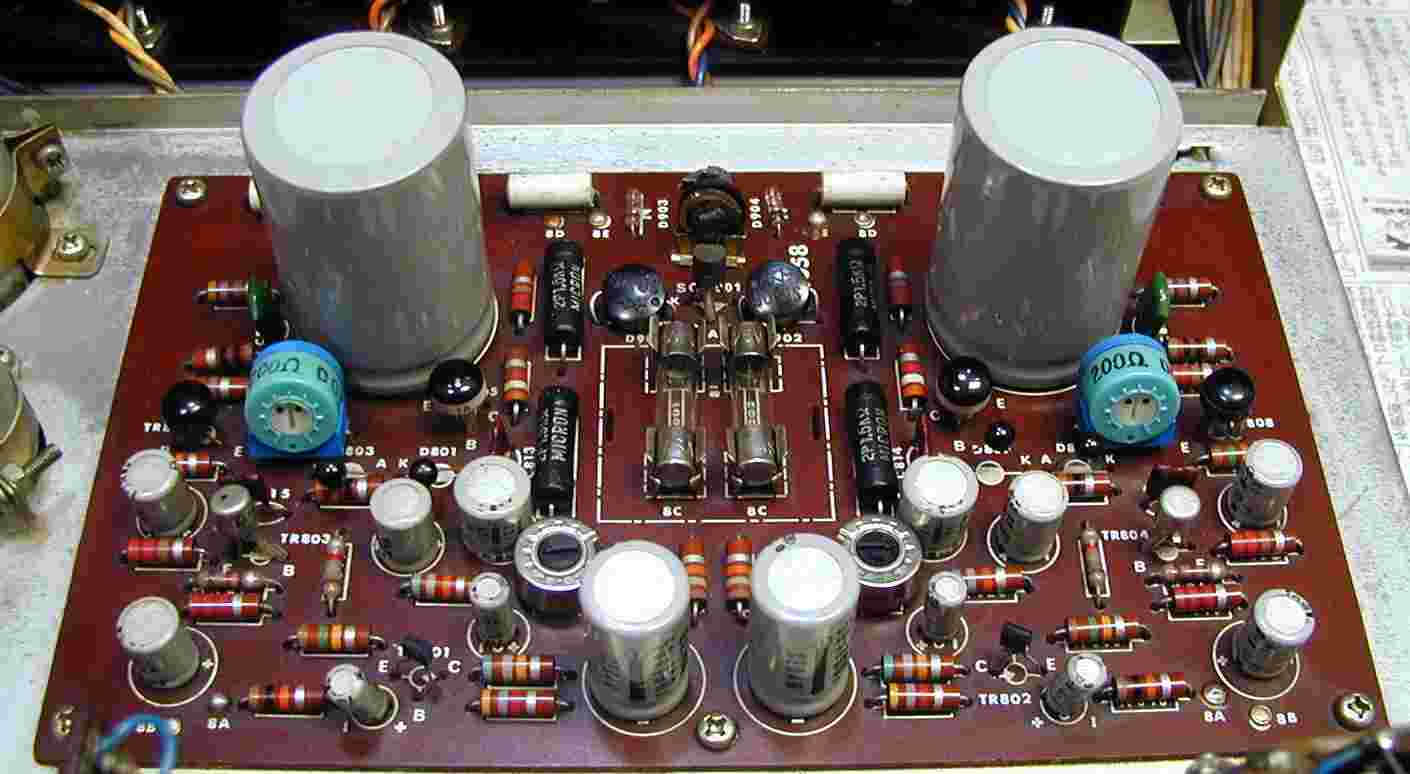

| ３． 修理後のドライバーＡＭＰ |
 |

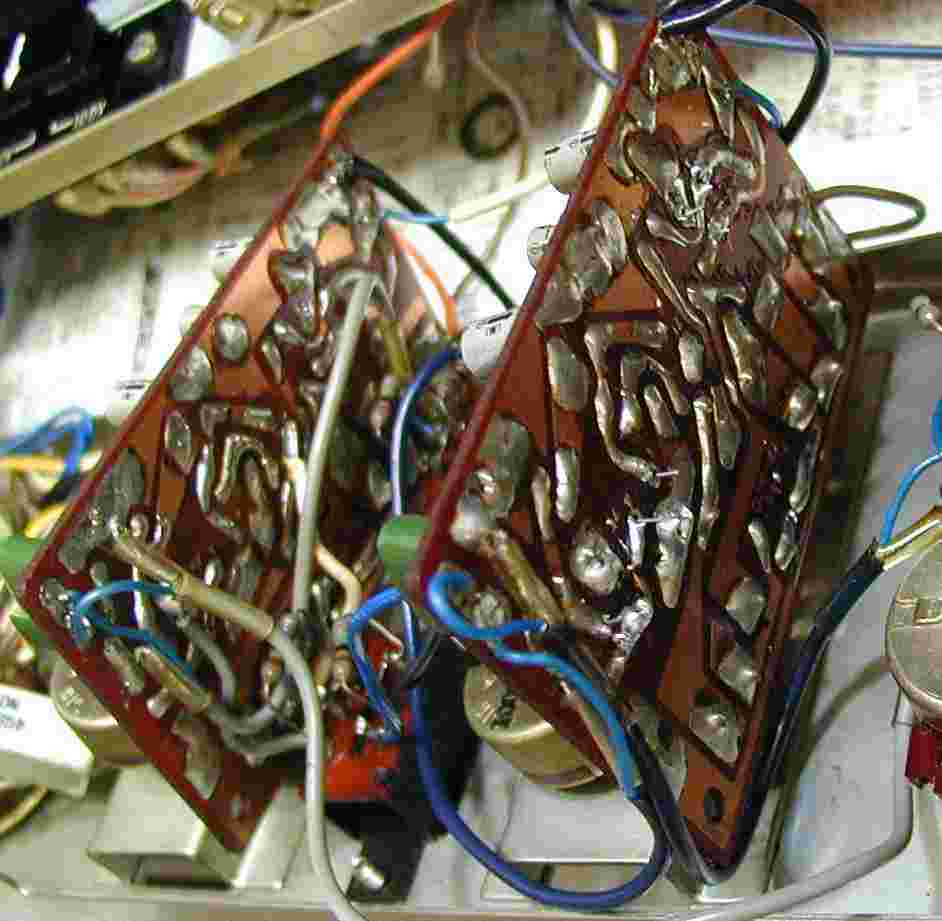

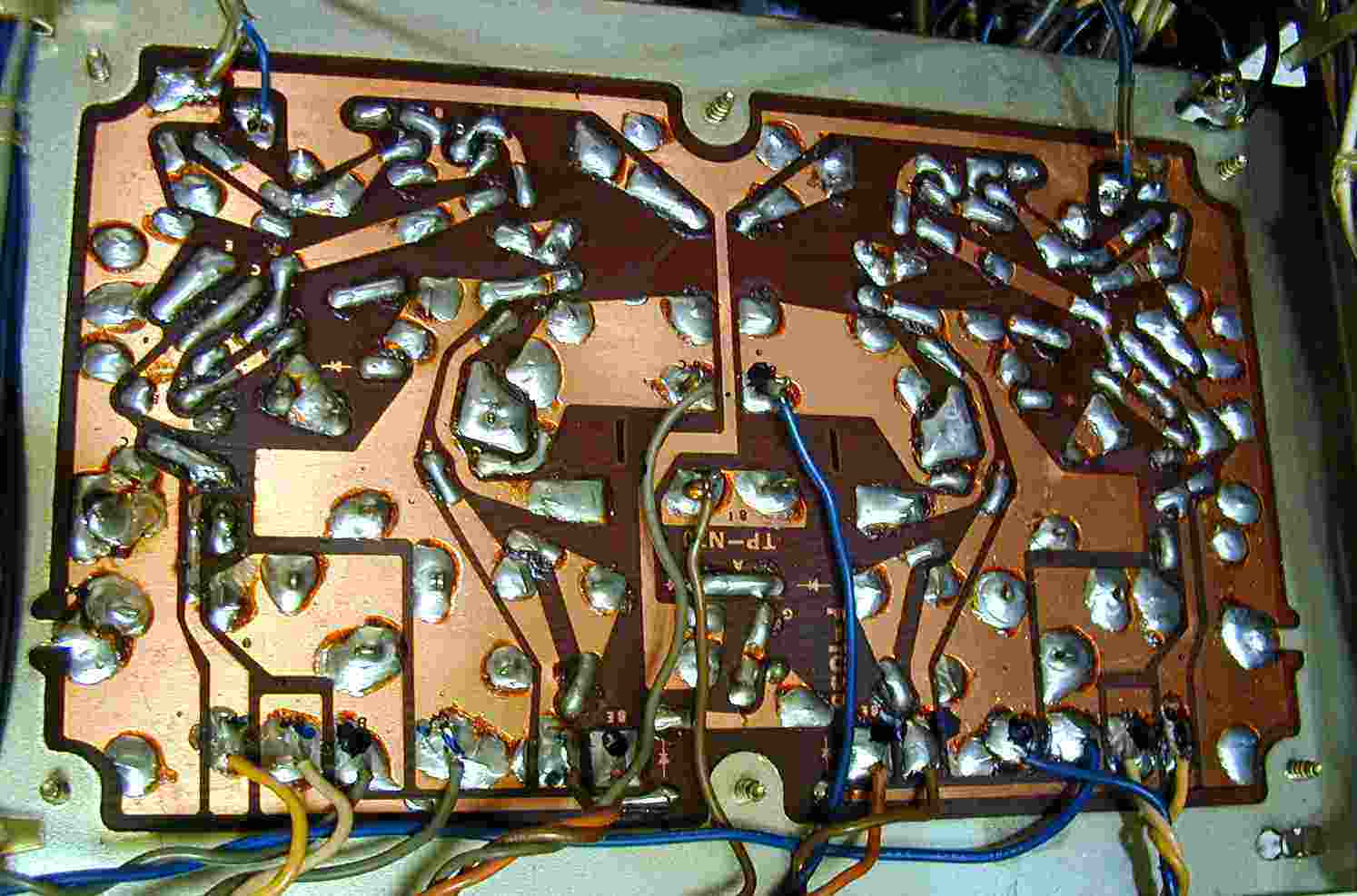

| ４． 基板下から見たドライバーＡＭＰ基板、ハンダは十分盛る |
 |

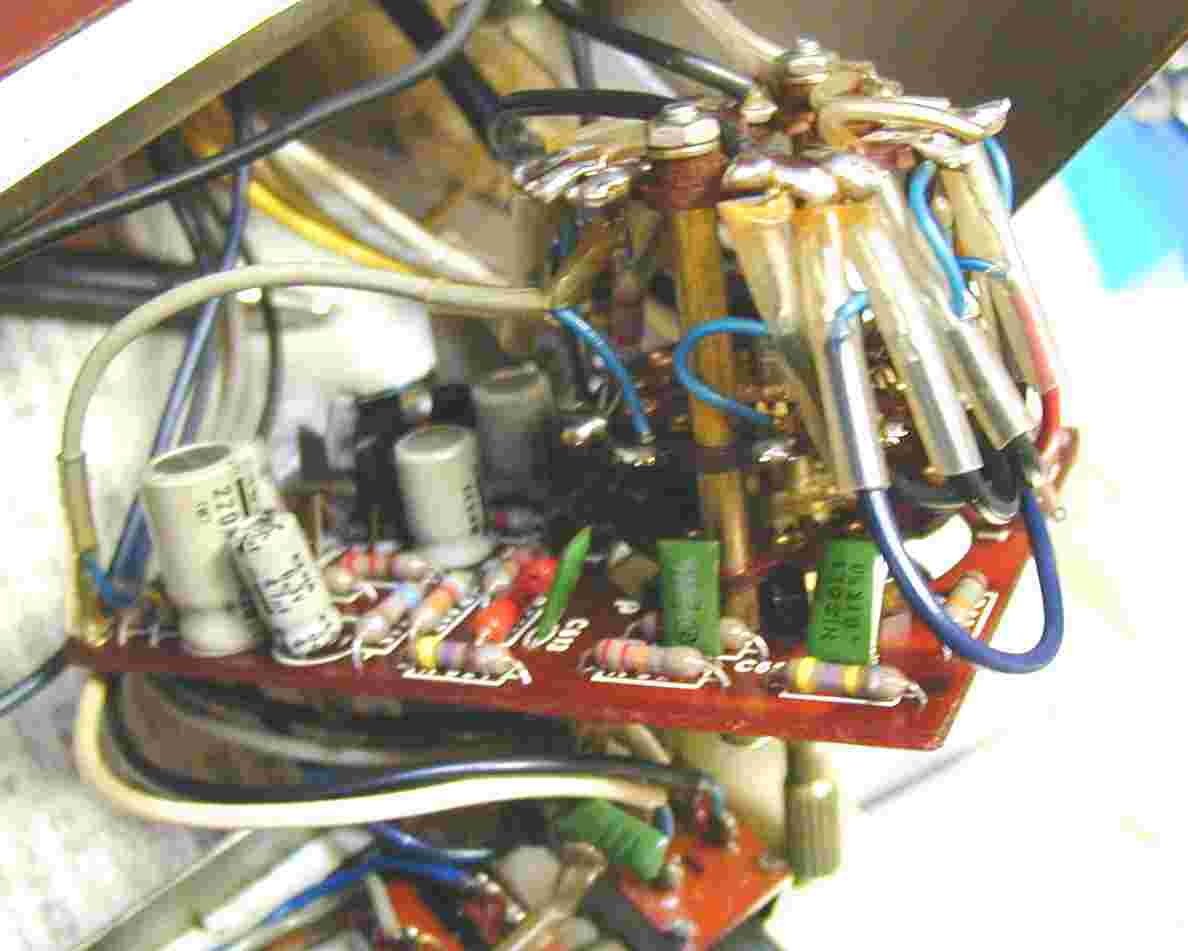

| ５． 修理中コントロール基板、ＴＲ（トランジスター）を外している所 ＴＲ（トランジスター）等は頭を壊して外すと取れやすい。 |
 |

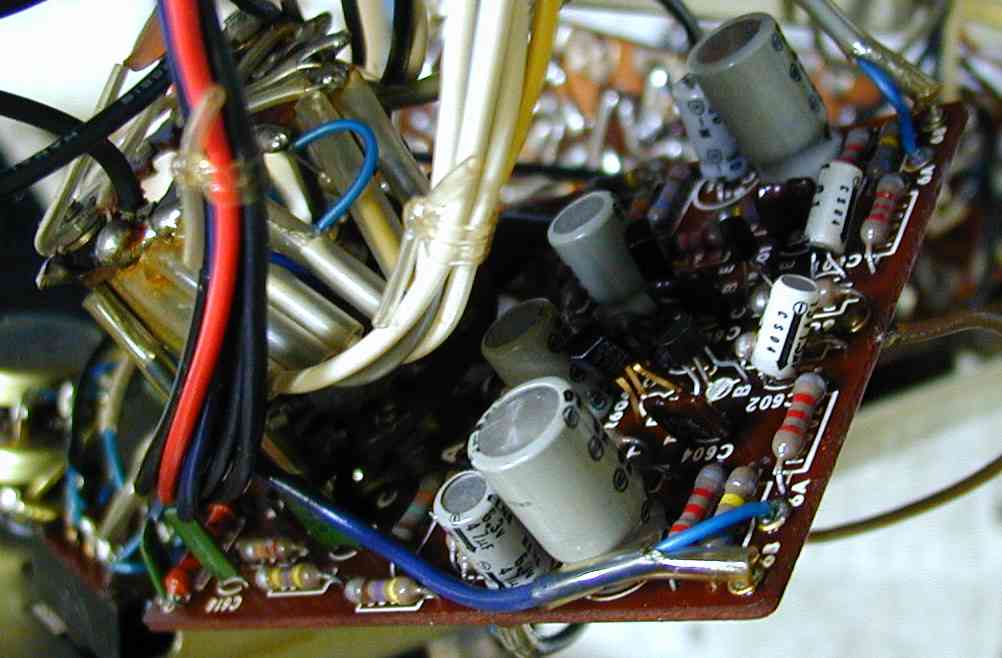

| ６． 修理終り、取り付けられた、コントロール基板 |
 |

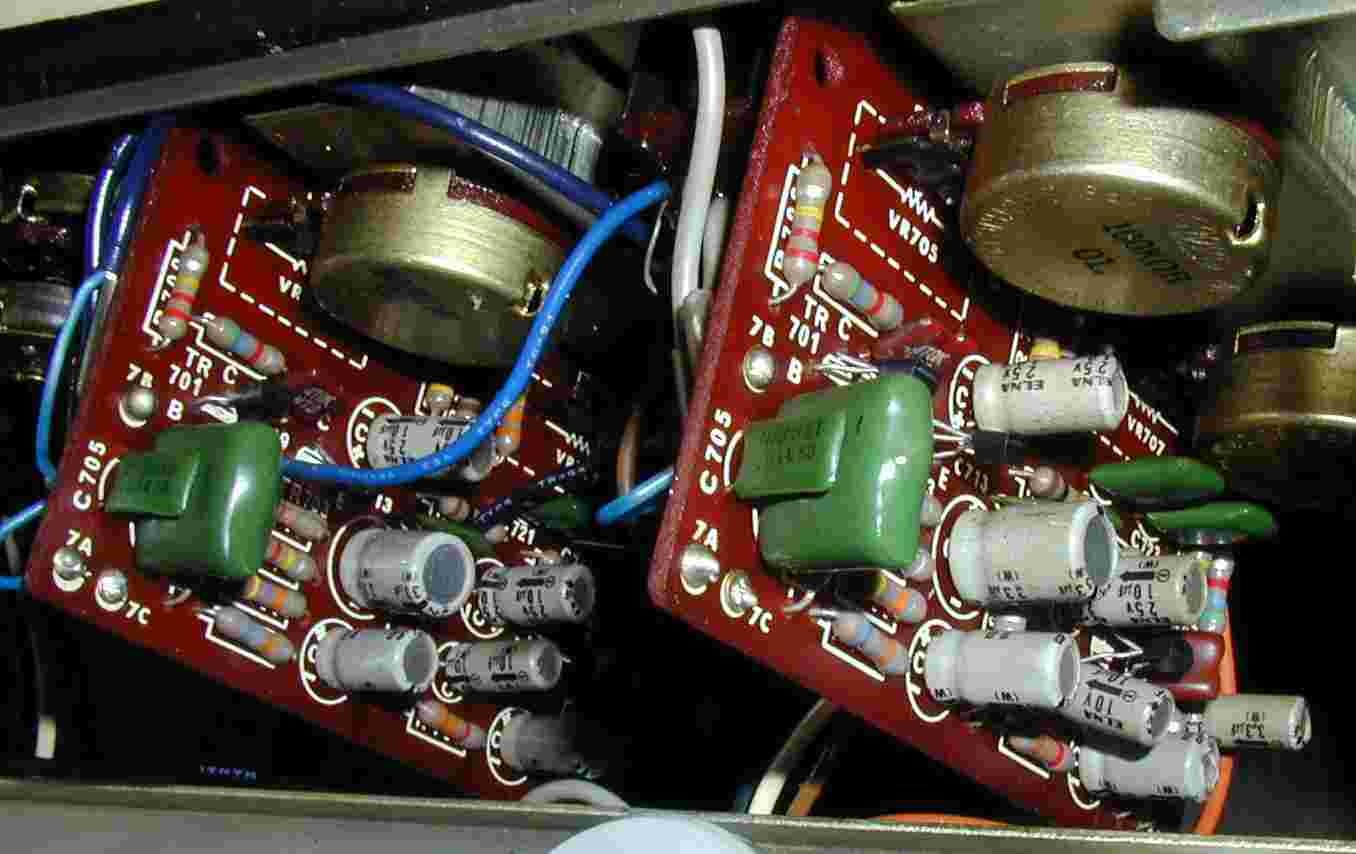

| ７． 修理中のＥＱ（イコライザー）ＡＭＰ基板 |
 |
| ８． 修理後、取り付けた、ＥＱ（イコライザー）ＡＭＰ基板 |
 |

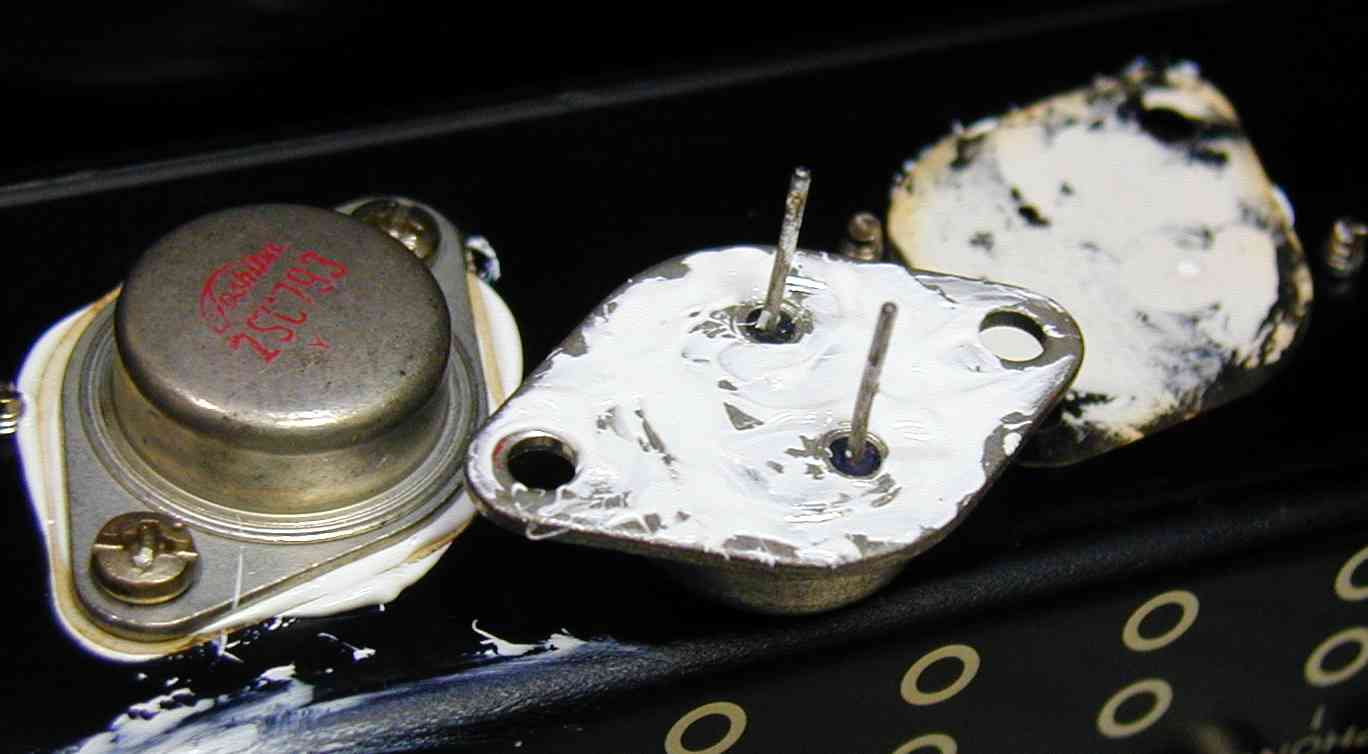

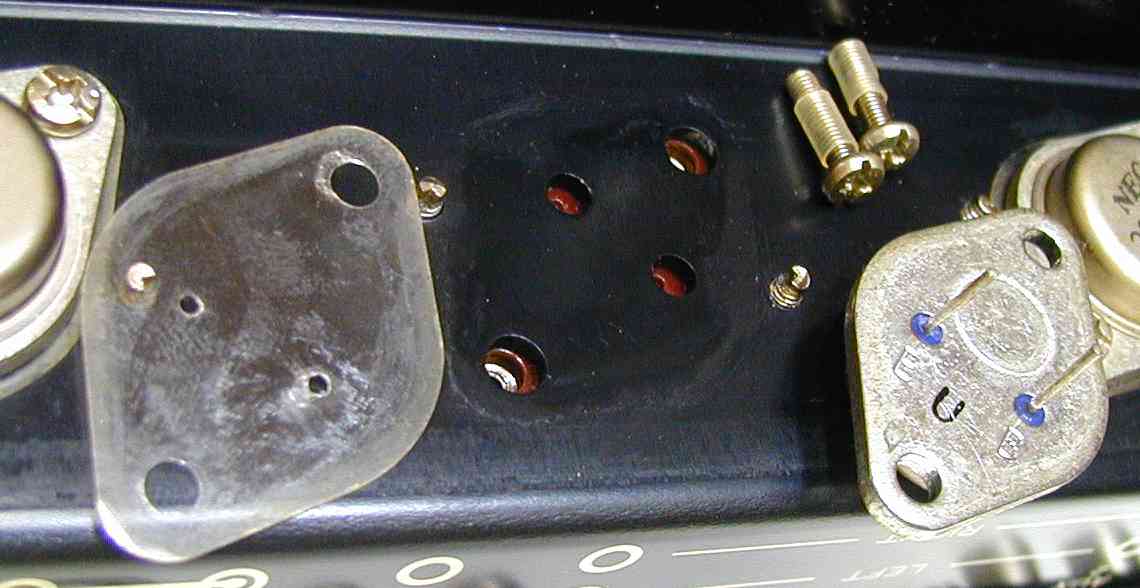

| ９． 経年でシリコンが流れ落ち、放熱の悪い終段ＴＲ（トランジスター） |
 |
| １０． 終段ＴＲ（トランジスター）取り付け、シリコングリスは均等に塗る。 |
 |

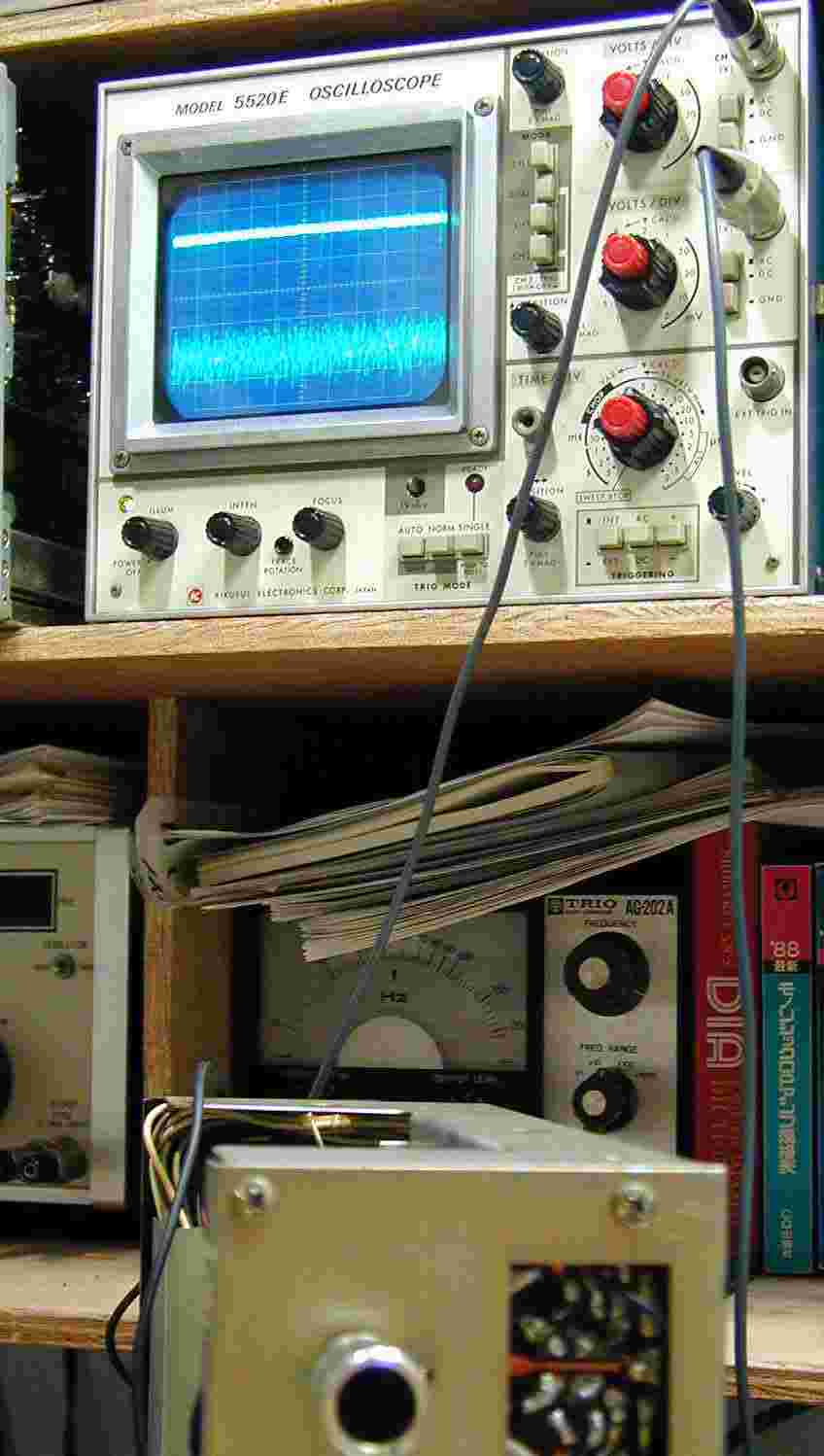

| １２． ノイズ比較、ＭＭＣポジション、ＶＲ最大、上＝修理後、下＝修理前 |
 |

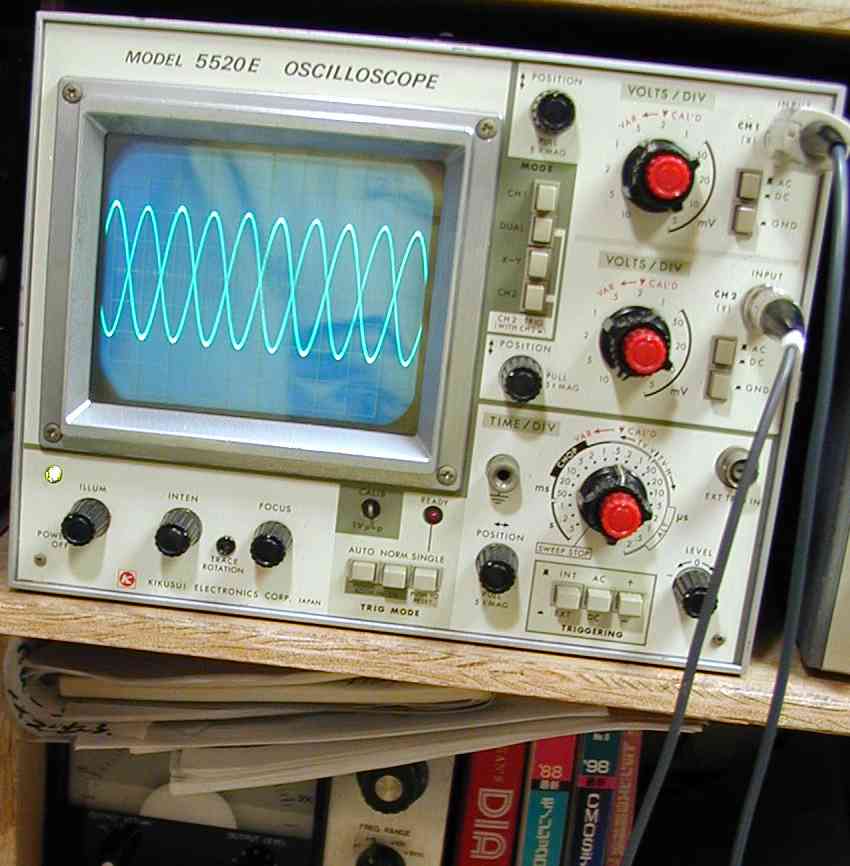

| １３． 入出力波形、出力はＳＰ端子で測定、縦目盛り、出力＝１０Ｖ/Ｃｍ 入力＝０．５Ｖ/Ｃｍ |
 |

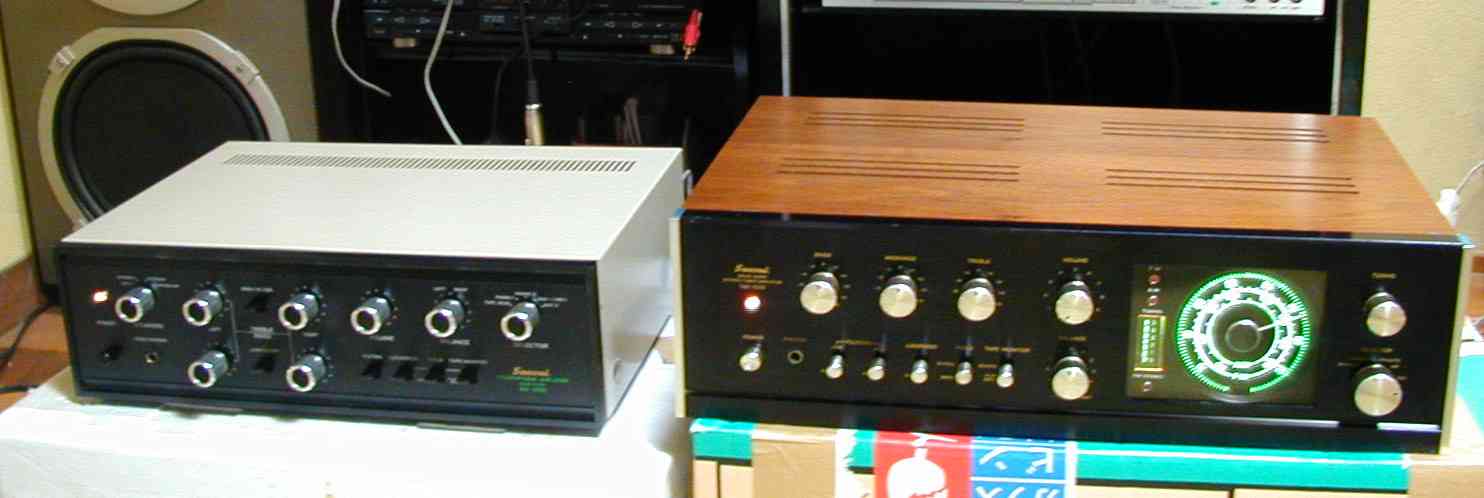

| １ ４． ３０分の定格出力実働確認、そして引き続き１２時間エージング 右は兄のＴＡＣ−５０５ |
 |
