Ｓａｎｓｕｉ　ＡＵ−９９００．　５台目修理記録

１５年４月１日到着　　４月２５日完成

A．　修理前の状況 　プロテクト動作 Ｂ．　原因 　経年変化による劣化、何回か修理履歴がある、最後の修理方法が悪い Ｃ．　修理状況 　　ＳＰ接続リレー交換 　　メインＡＭＰバイアス／バランス半固定ＶＲ交換 　　メインAMP　ＴＲ（トランジスター）交換 　　コントロールAMP　ＴＲ（トランジスター）交換 　　ＥＱ−ＡＭＰ　ＴＲ（トランジスタ−）交換 　　結合コンデンサー交換 　　電源ケーブル交換 　　ＳＷ、ＶＲ清掃 　　配線手直し、補強 　　経年劣化による各部ハンダ補正 　　 Ｄ．　使用部品 　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　１個 　　メインＡＭＰバイアス／バランス半固定ＶＲ　　　　　４個 　　メインAMP　ＴＲ（トランジスター）　　　　　＋ 　　コントロールAMP　ＴＲ（トランジスター）　＋ 　　ＥＱ−ＡＭＰ　ＴＲ（トランジスター）　　　　　　＝　　４６個 　　電解コンデンサー　　　　　　　　　　　　　　　　　　　６０個 　　整流ダイオード　　　　　　　　　　　　　　　　　　　　　　６本 　　フュ−ズ　　　　　　　　　　　　　　　　　　　　　　　　　　２本 　　電源コード Ｅ．　調整 Ｆ．　修理費　　　９４，６００円　　　　＜＜オーバーホール修理＞＞

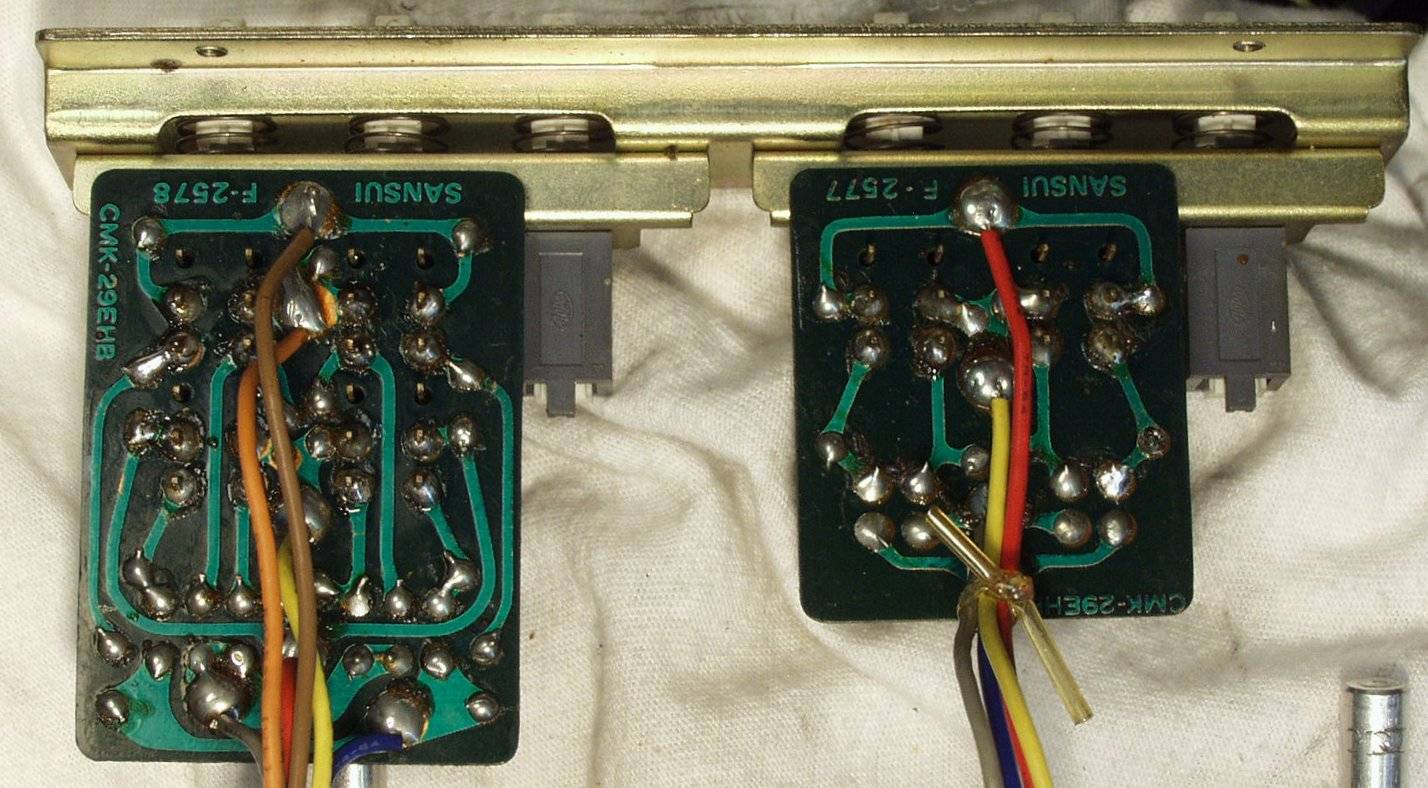

Ａ．　修理前の点検状況 Ａ−１．　修理前　　雑音がコネクターと思い半田付けした物　その１ 　　　　　　　　　　お陰で、修理は倍の時間が必要、基盤が抜けない

Ａ−２．　修理前　雑音がコネクターと思い半田付けした物　その２

Ａ−３．　修理前　雑音がコネクターと思い半田付けした物　その３　コントロール部

Ａ−４．　修理前　雑音がコネクターと思い半田付けした物　その４

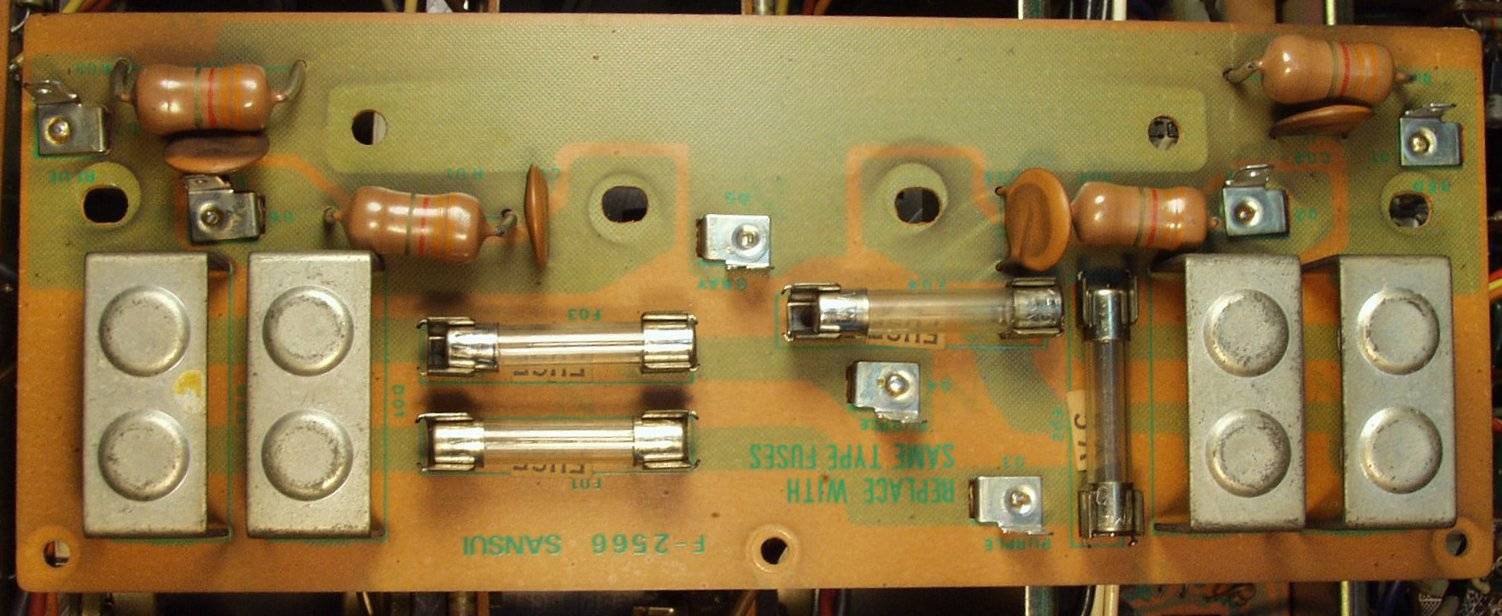

Ｃ．　修理状況 Ｃ−１Ａ．　修理後　終段整流基盤

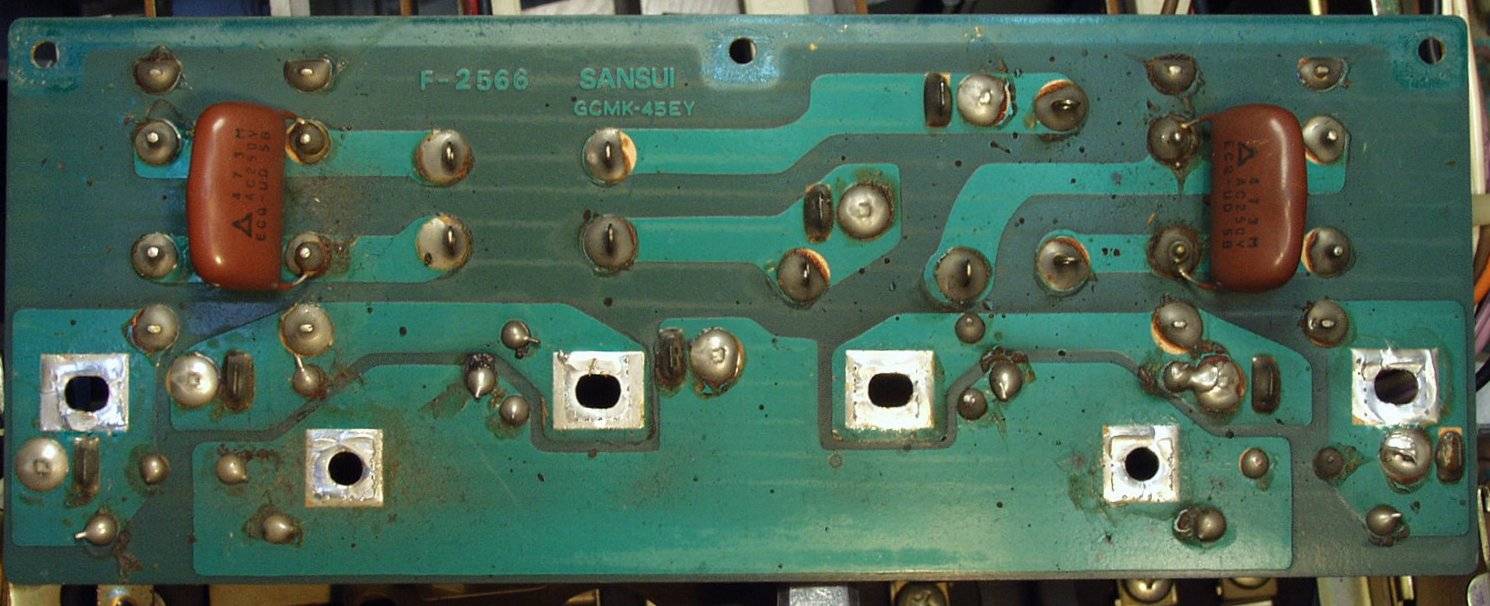

Ｃ−１Ｂ．　修理前　終段整流基盤裏

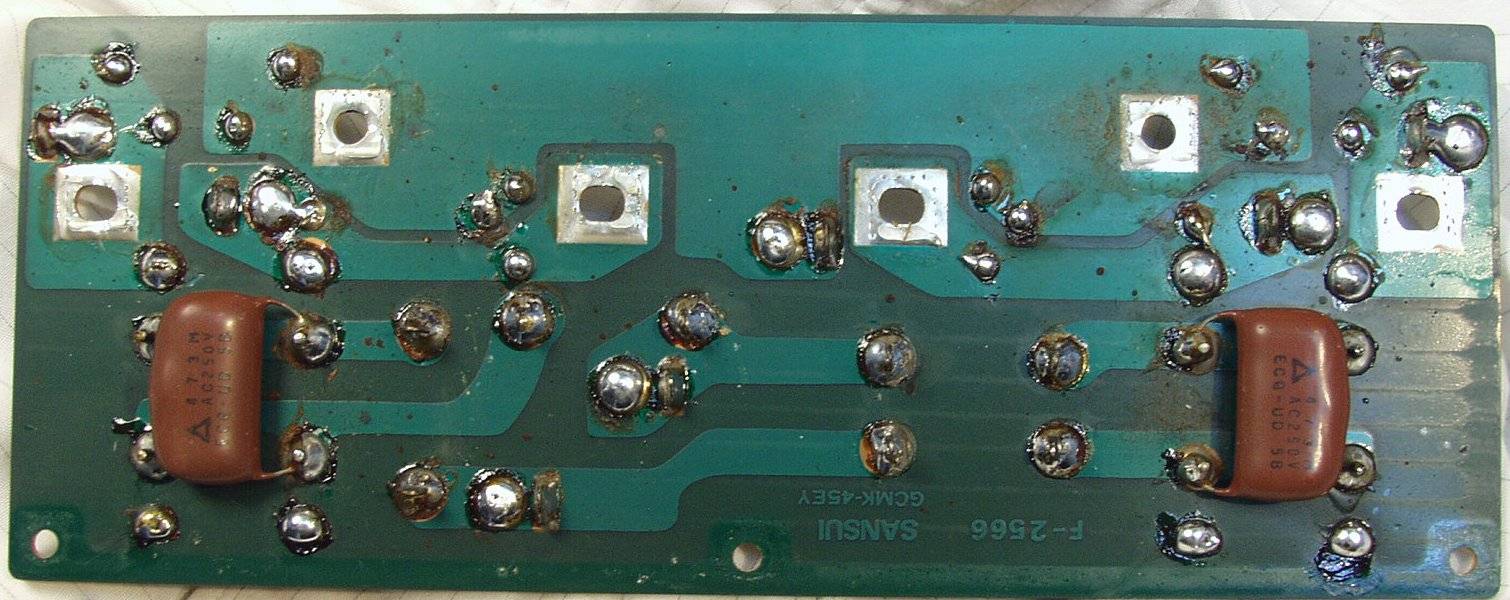

Ｃ−１Ｃ．　修理（半田補正）後　終段整流基盤裏　全半田やり直す

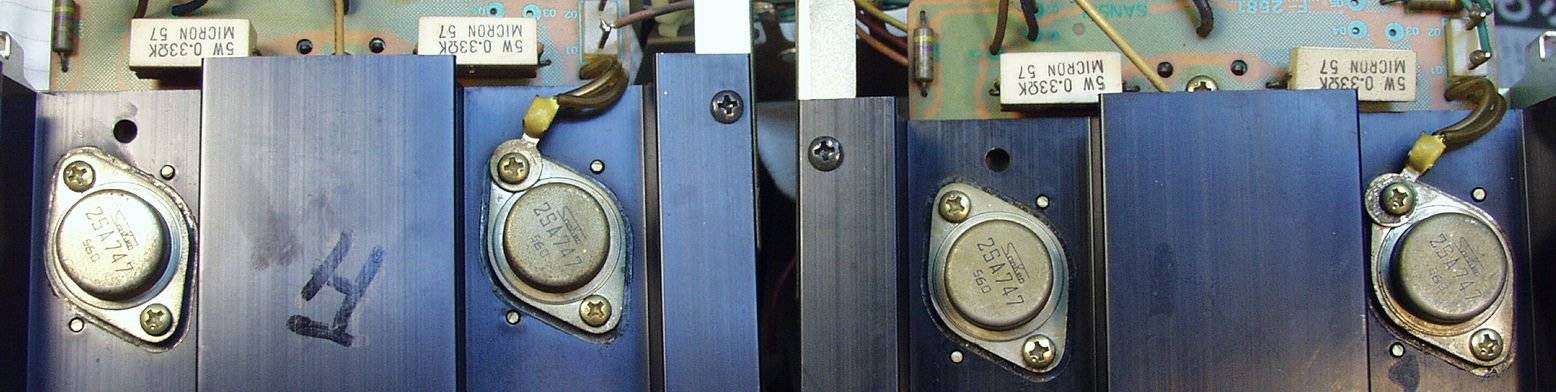

Ｃ−１Ｄ．　修理前　終段ＴＲ（トランジスター）ＮＰＮ側　シリコングリスが殆ど無い

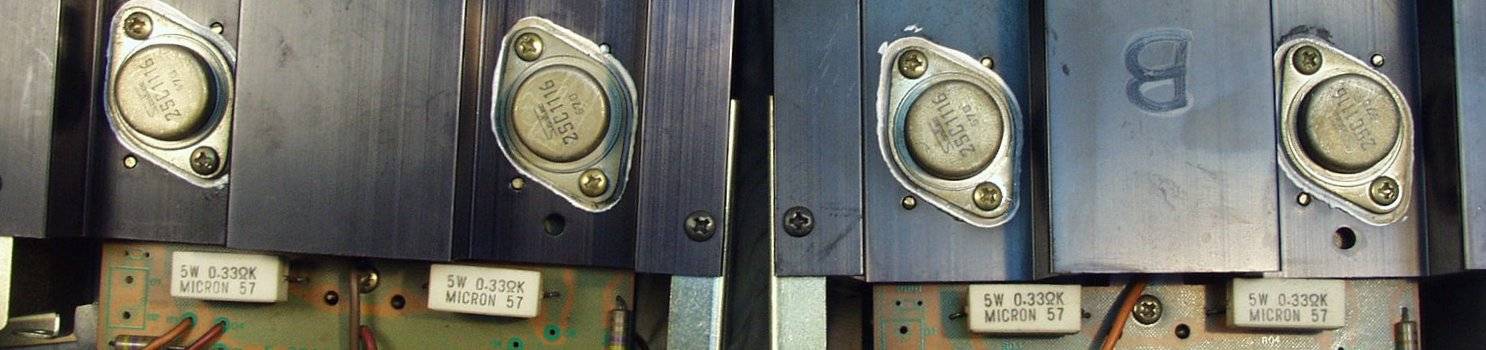

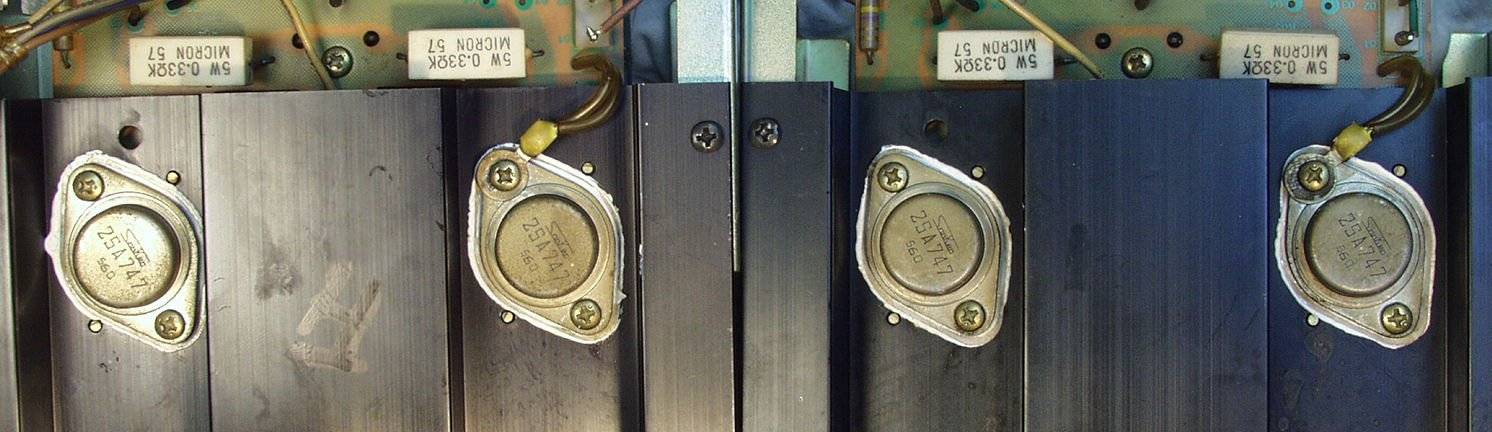

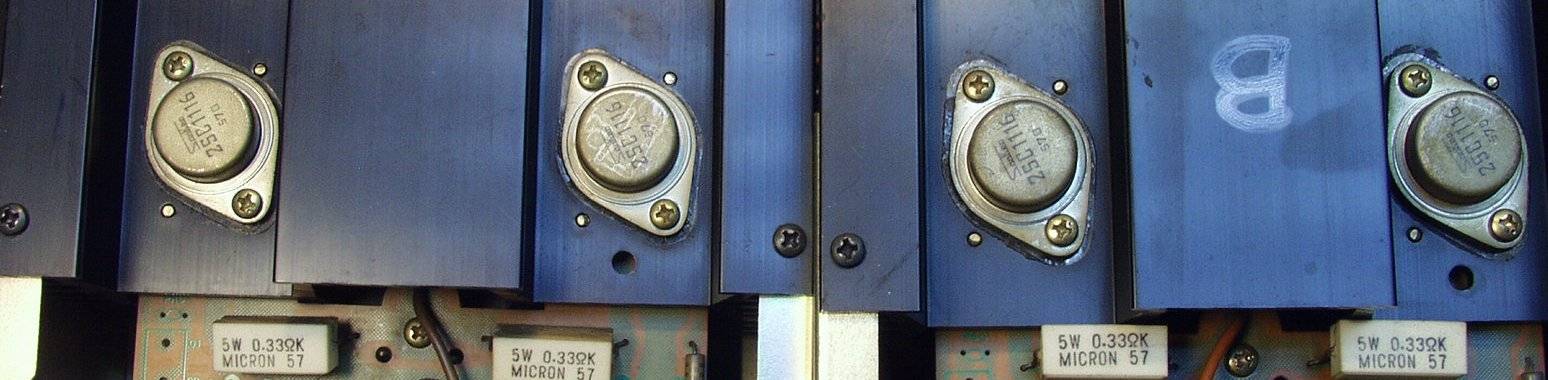

Ｃ−１Ｅ．　修理後　終段ＴＲ（トランジスター）

Ｃ−１Ｆ．　修理前　終段ＴＲ（トランジスター）ＰＮＰ側　シリコングリスが殆ど無い

Ｃ−１Ｇ．　修理後　終段ＴＲ（トランジスター）

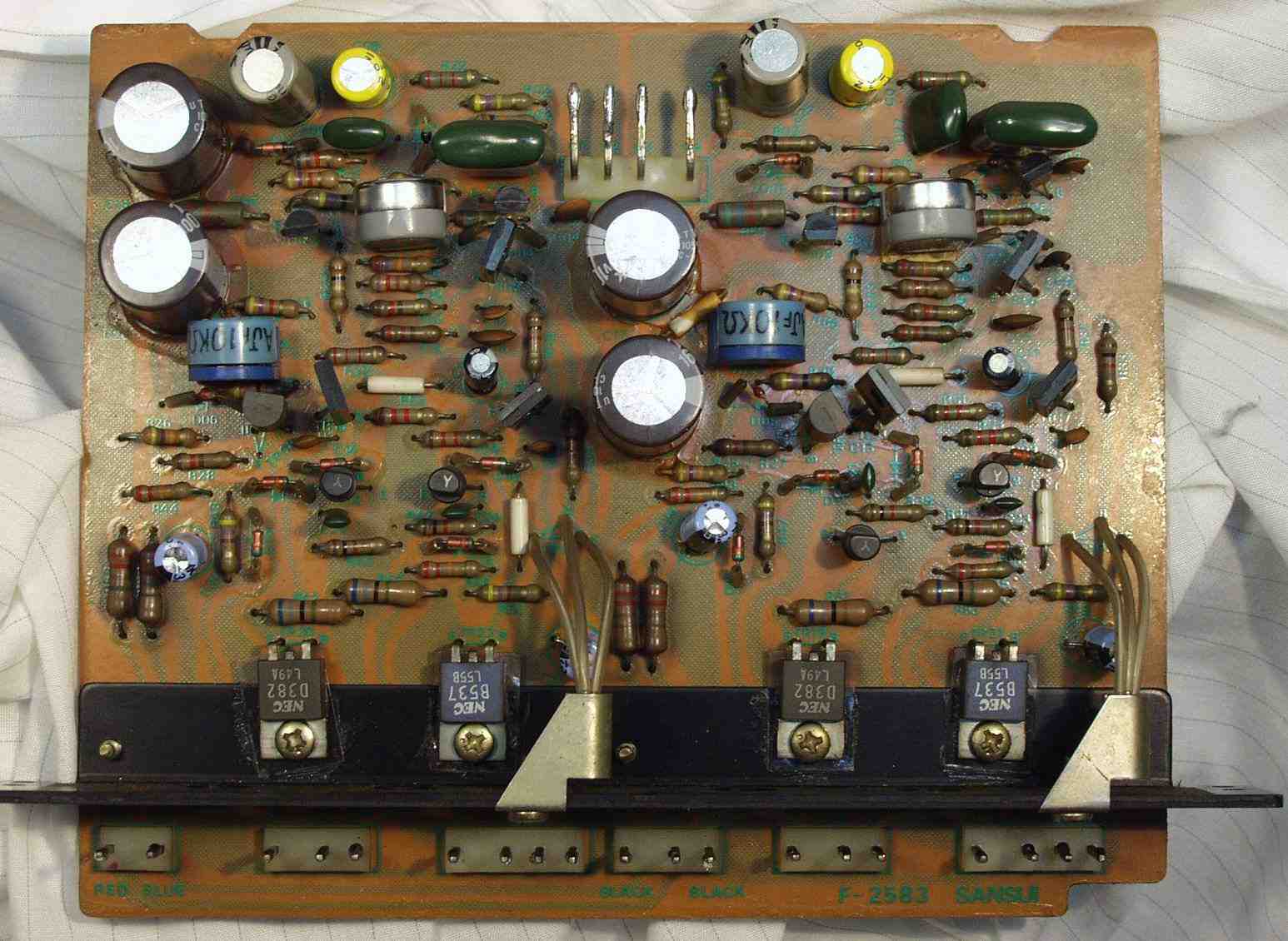

Ｃ−２Ａ．　修理前　ドライバー基盤

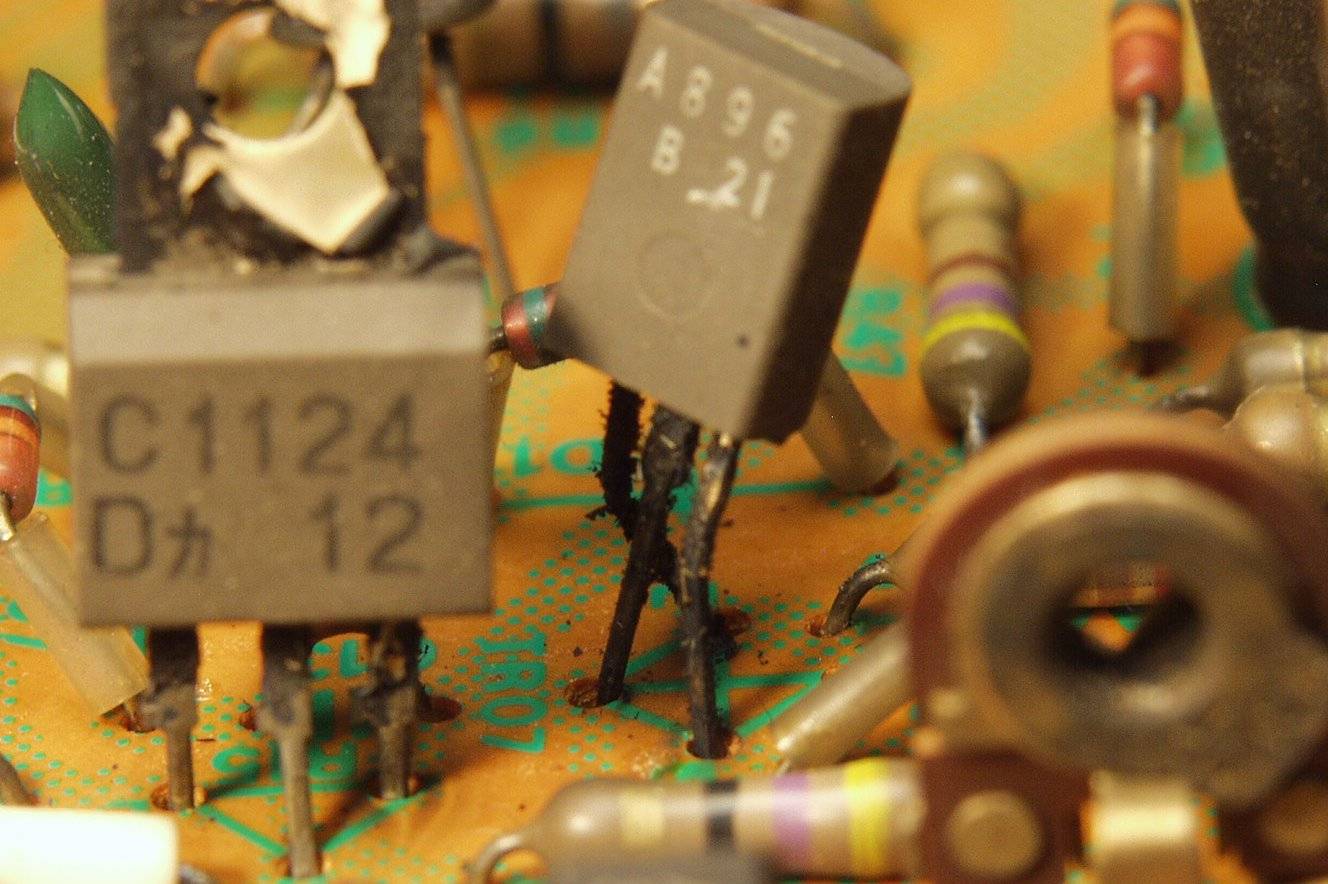

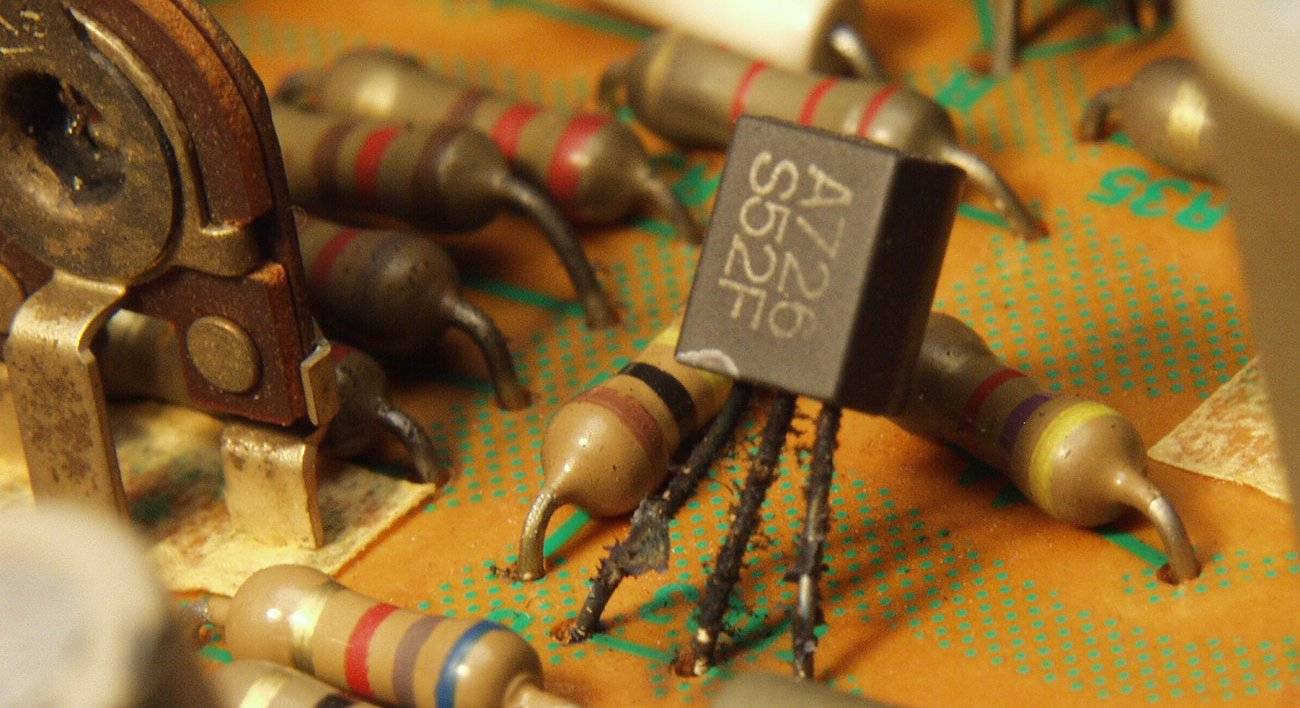

Ｃ−２Ｂ．　修理前　ドライバー基盤　左＝半固定ＶＲ　　右＝腐食した初段ＴＲ（トランジスター）　何れも交換

Ｃ−２Ｃ．　修理前　ドライバー基盤　左＝腐食した中段ＴＲ（トランジスター）　右＝半固定ＶＲ　何れも交換

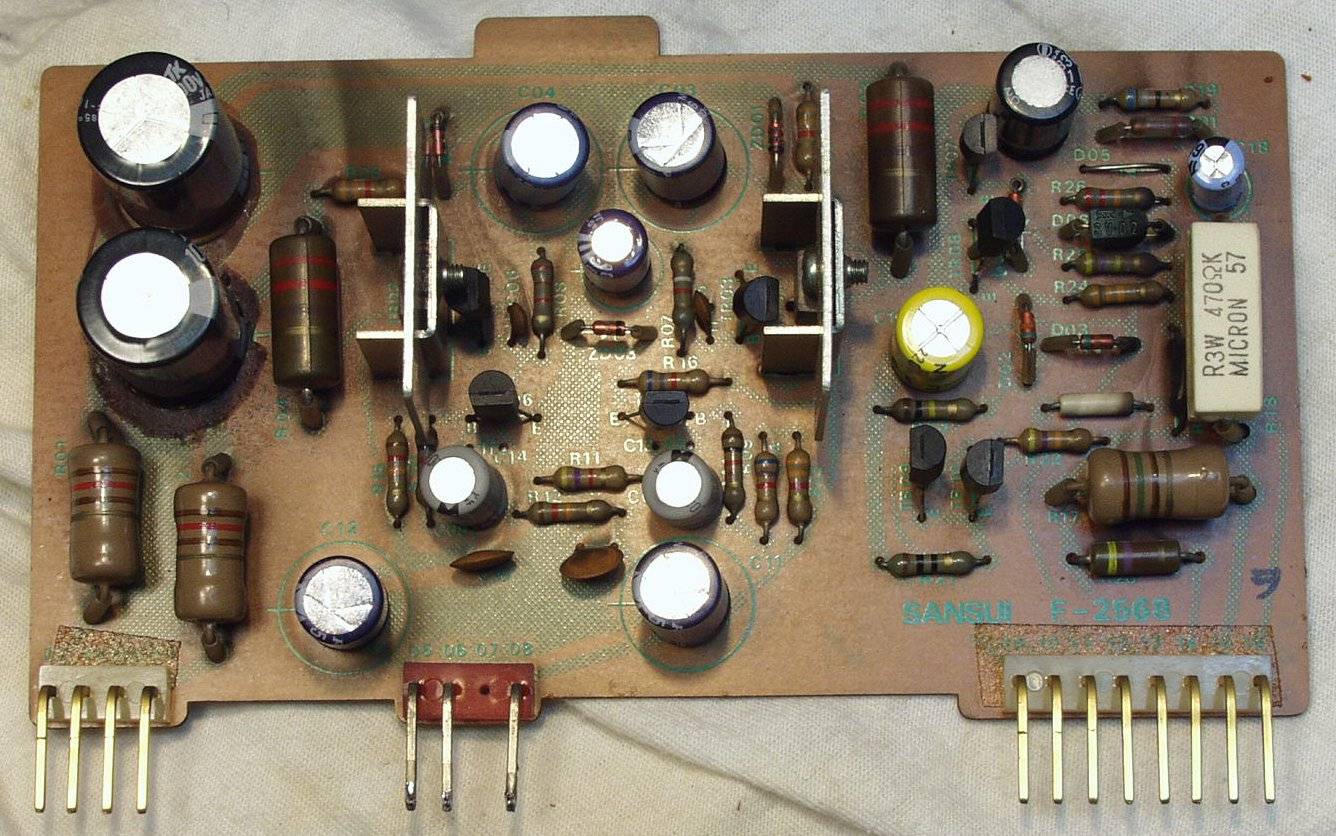

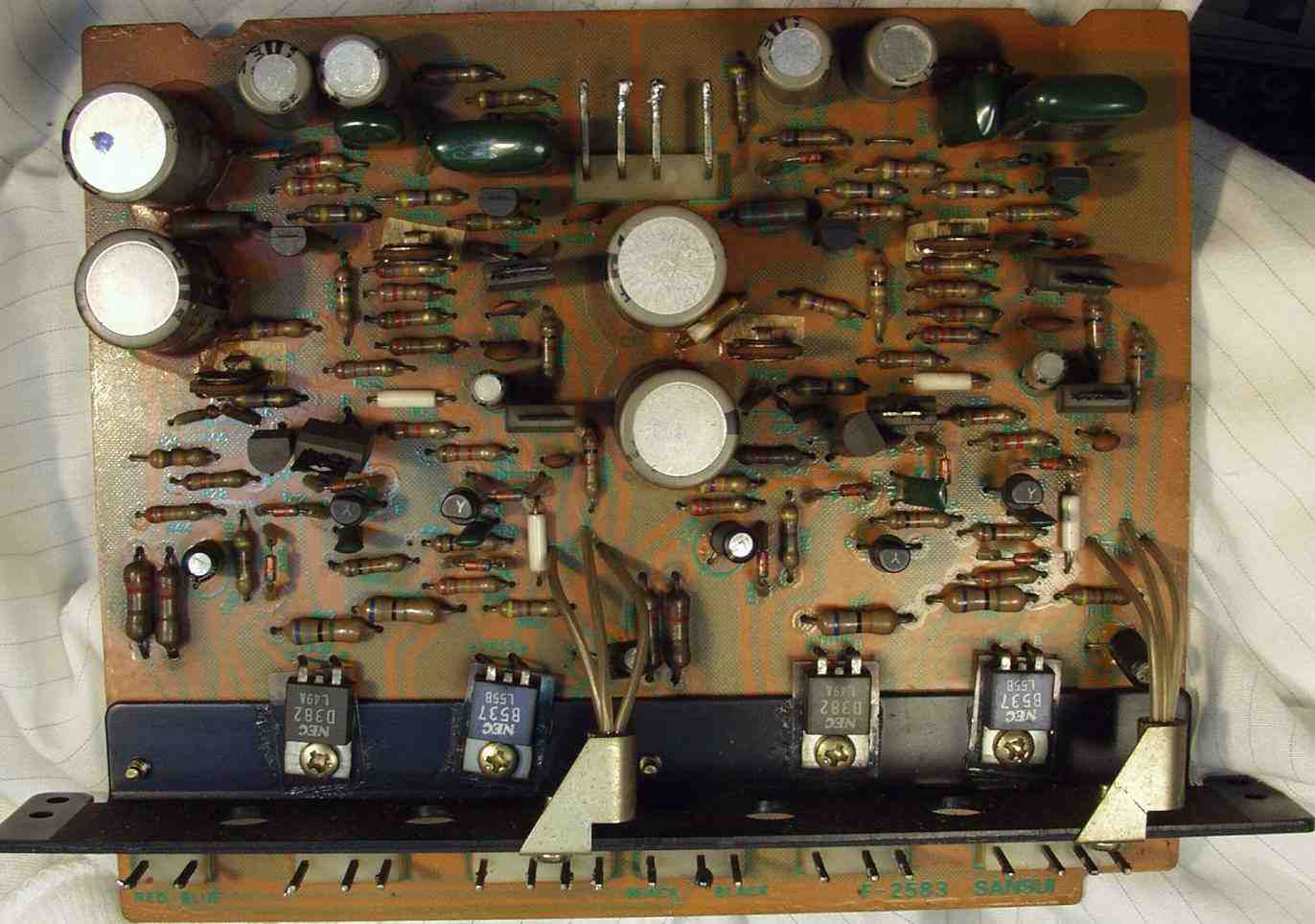

Ｃ−２Ｄ．　修理後　ドライバー基盤　初段ＴＲ（トランジスター）４個　中段ＴＲ（トランジスター）６個　半固定ＶＲ４個 　　　　　　　　　　　　電解コンデンサー１４個交換

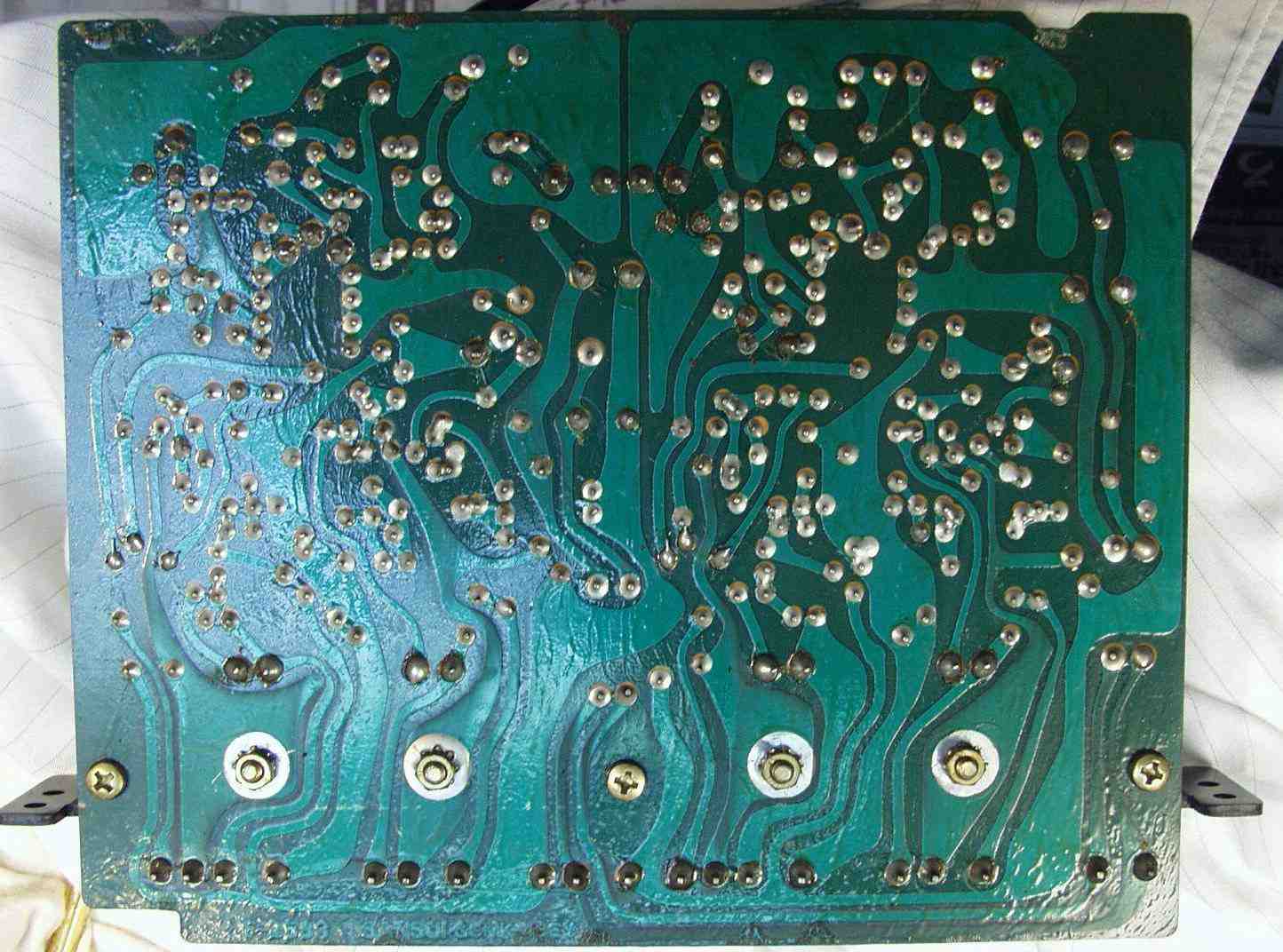

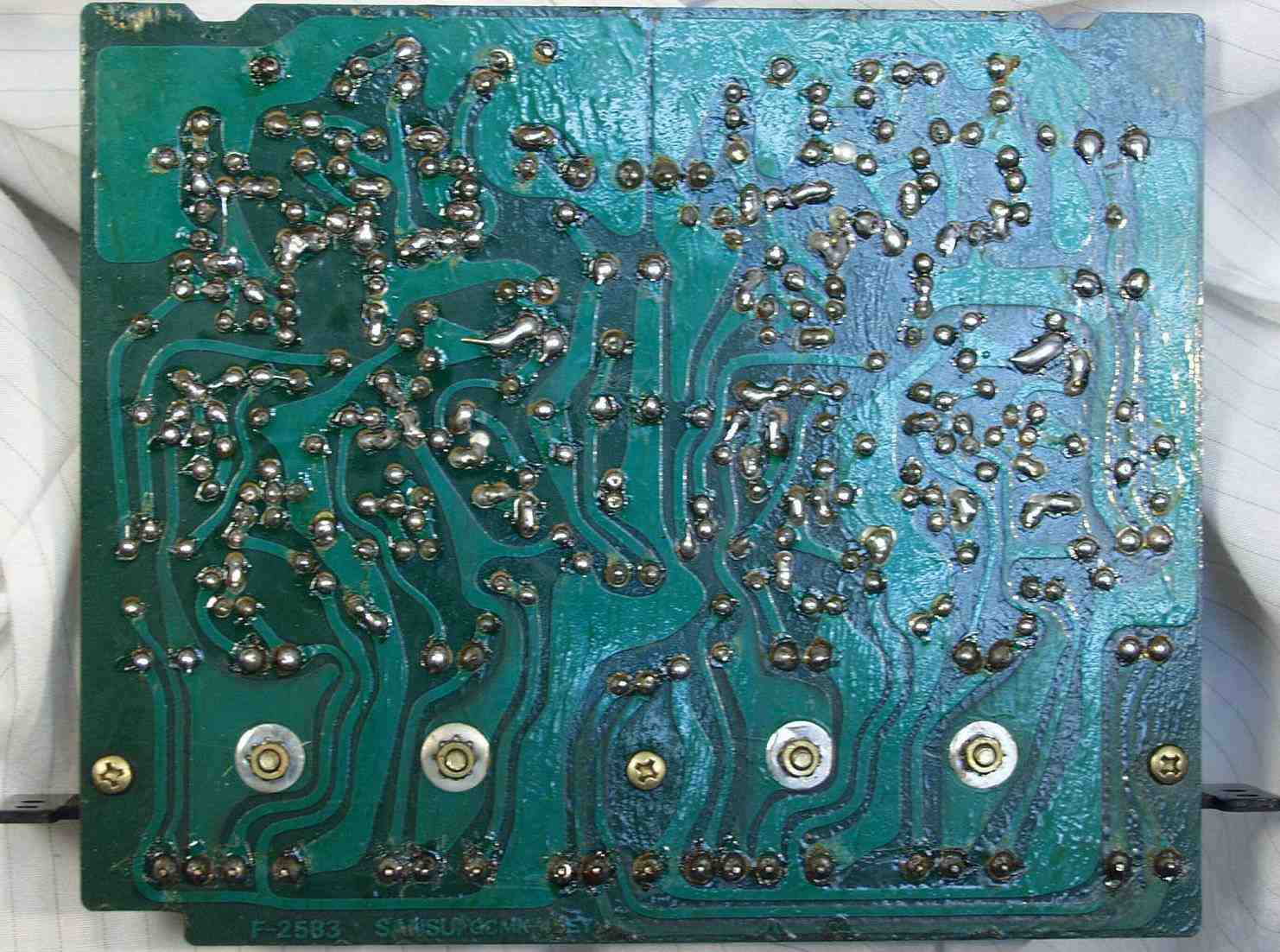

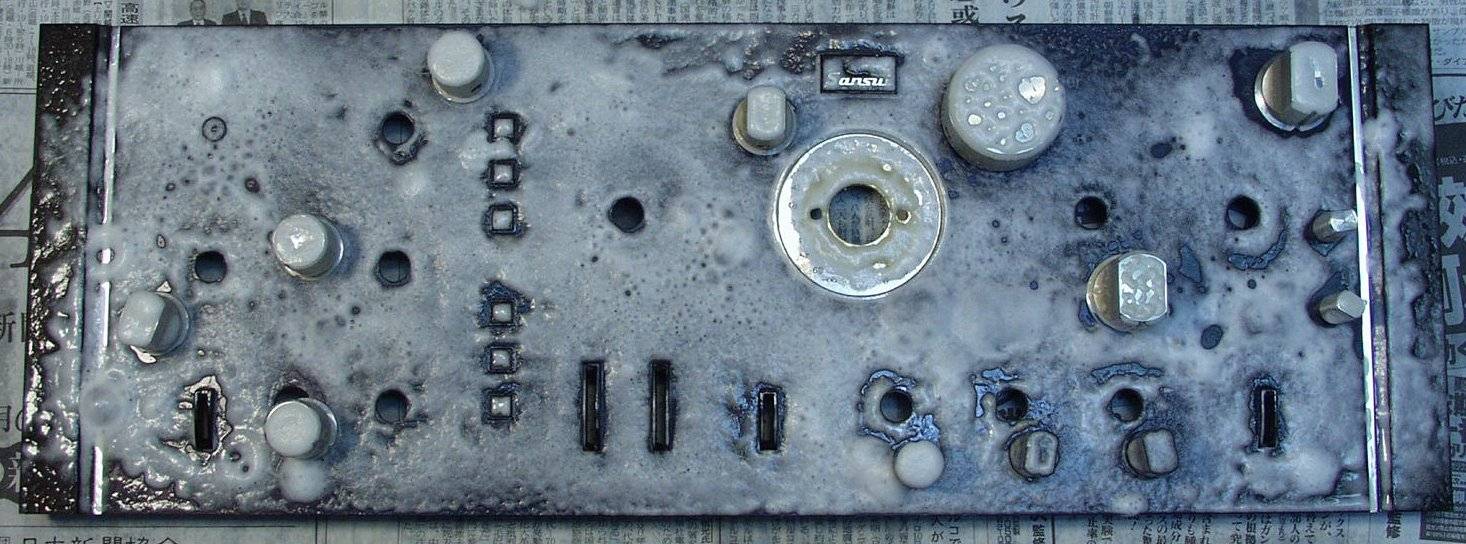

Ｃ−２Ｅ．　修理前　ドライバー基盤裏

Ｃ−２Ｆ．　修理（半田補正）後　ドライバー基盤裏　全半田やり直す

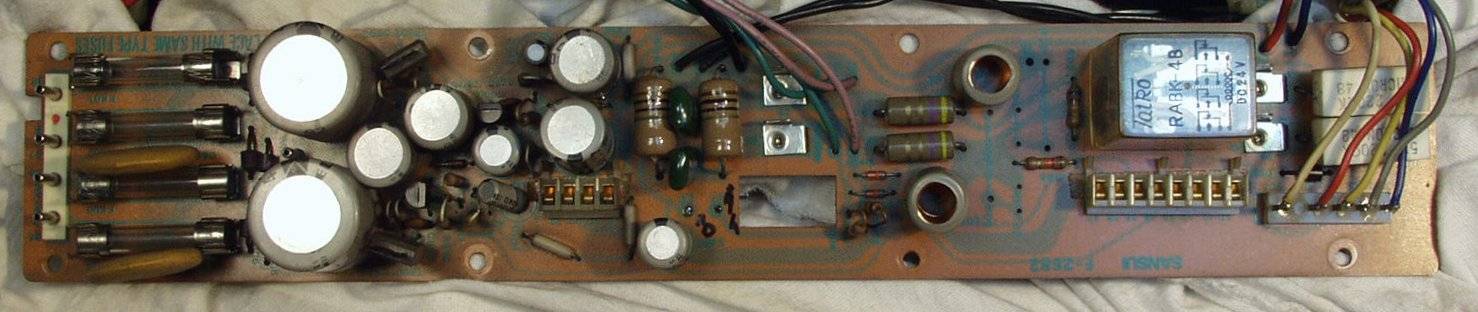

Ｃ−３Ａ．　修理前　整流プロテクト基盤

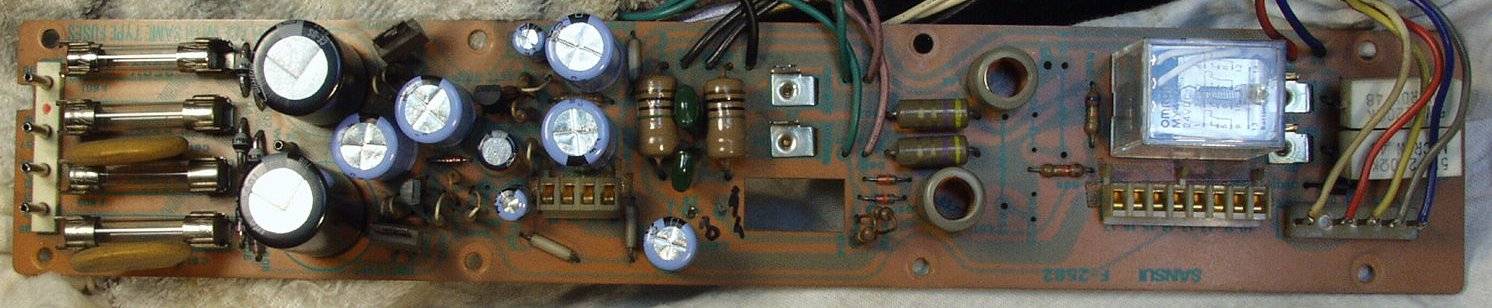

Ｃ−３Ｂ．　修理後　整流プロテクト基盤　SP接続リレー　電解コンデンサー１０個　ＴＲ（トランジスター）２個整流ダイオ−ド６本交換

Ｃ−３Ｃ．　修理前　整流プロテクト基盤裏

Ｃ−３Ｄ．　修理（半田補正）後　整流プロテクト基盤裏　全半田やり直す

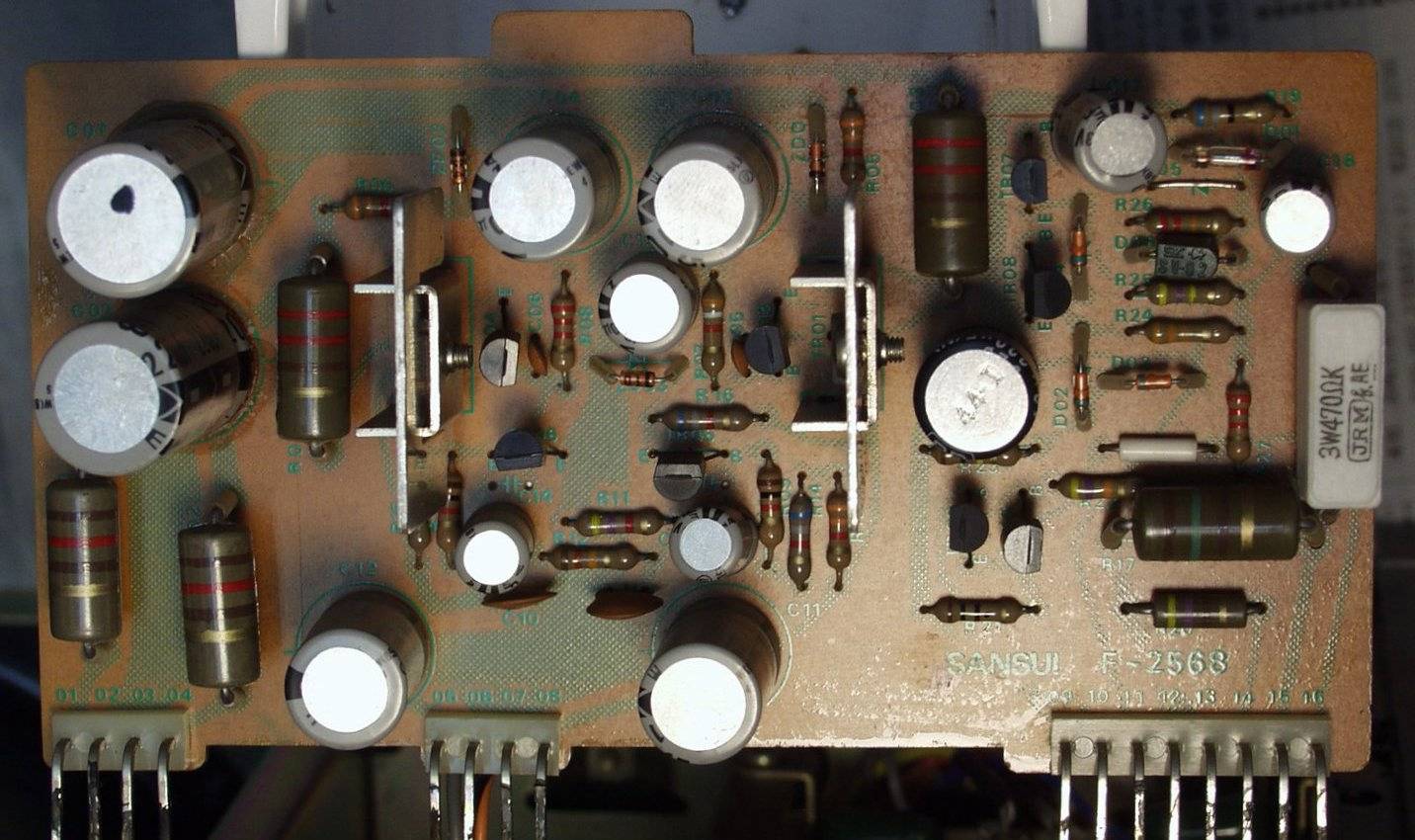

Ｃ−３Ｅ．　修理前　定電圧基盤

Ｃ−３Ｆ．　修理後　定電圧基盤　電解コンデンサー１２個交換

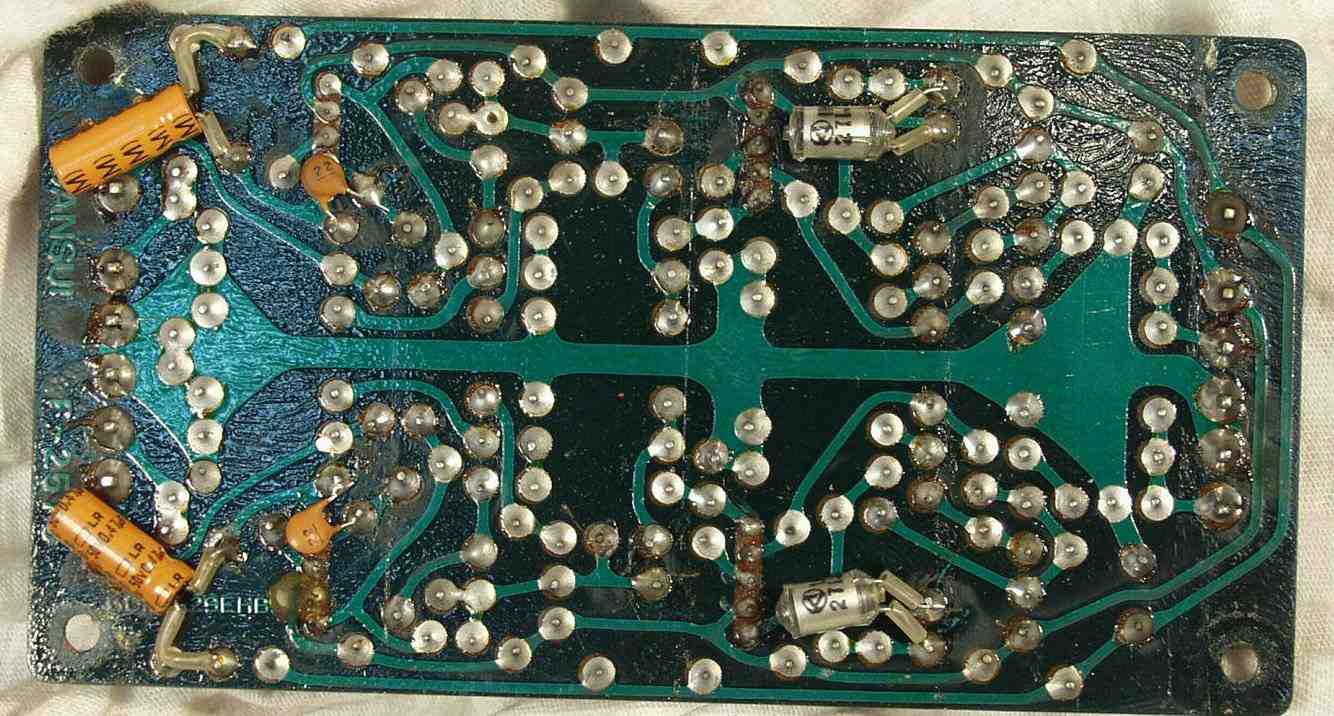

Ｃ−３Ｇ．　修理前　定電圧基盤裏

Ｃ−３Ｈ．　修理（半田補正）後　定電圧基盤裏　全半田やり直す

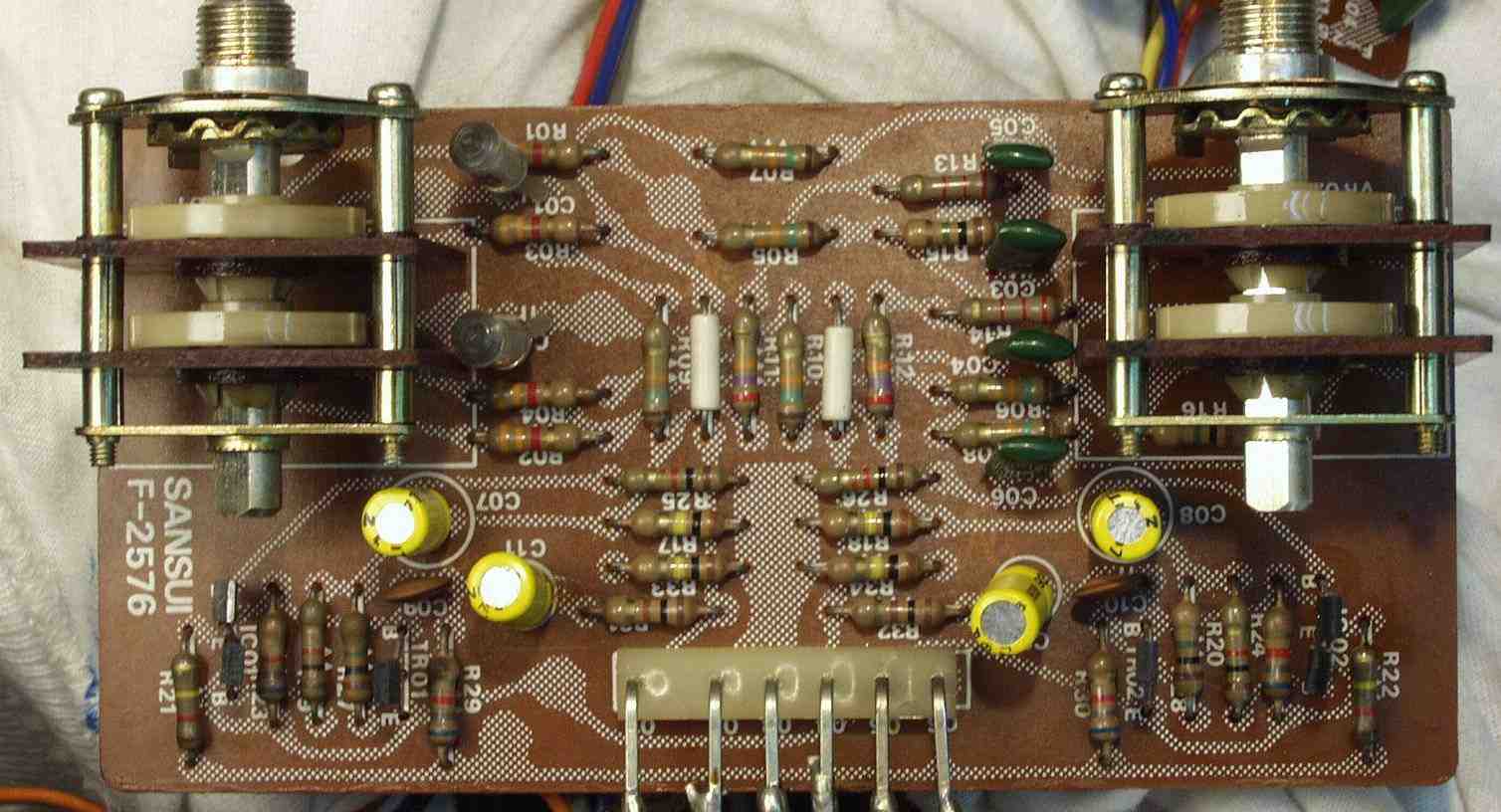

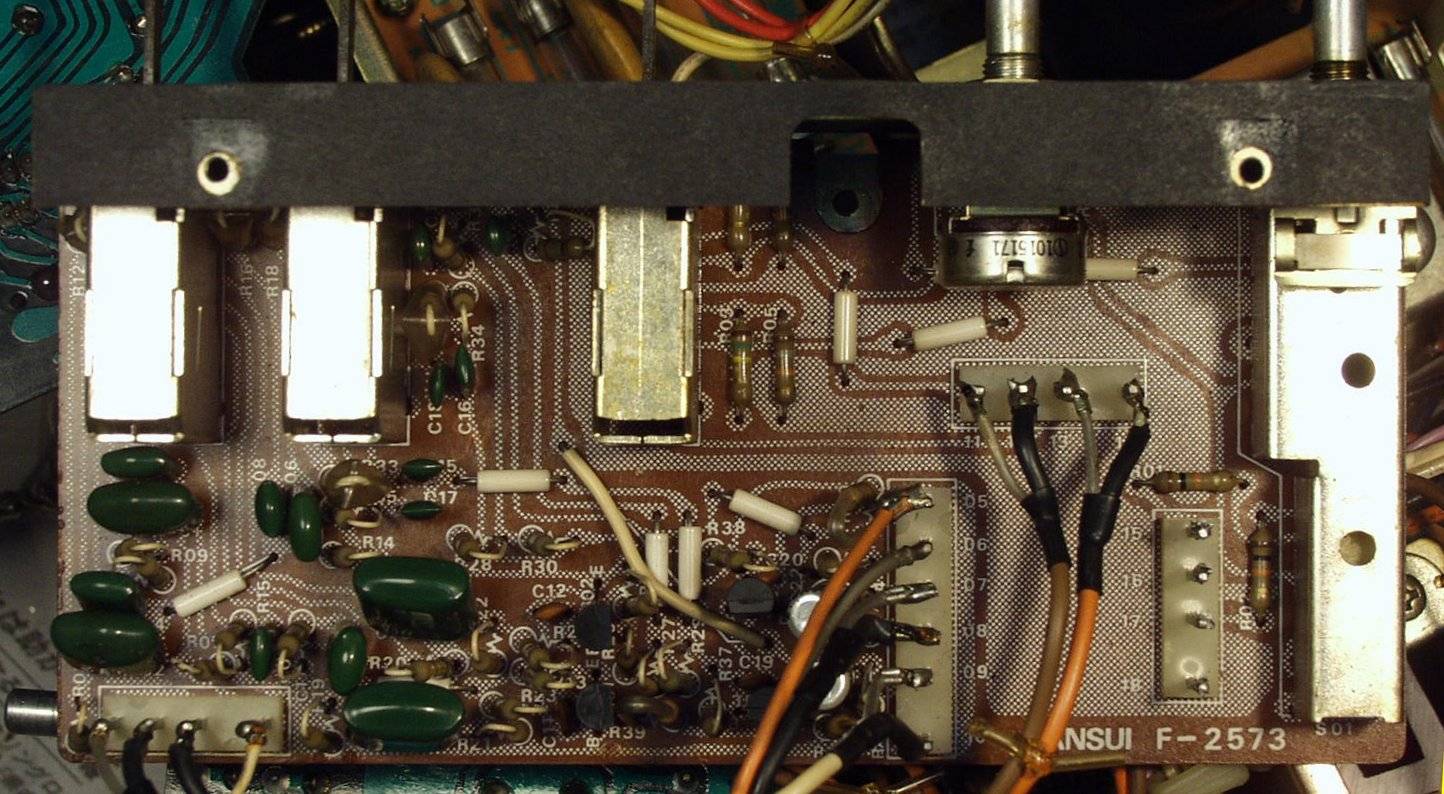

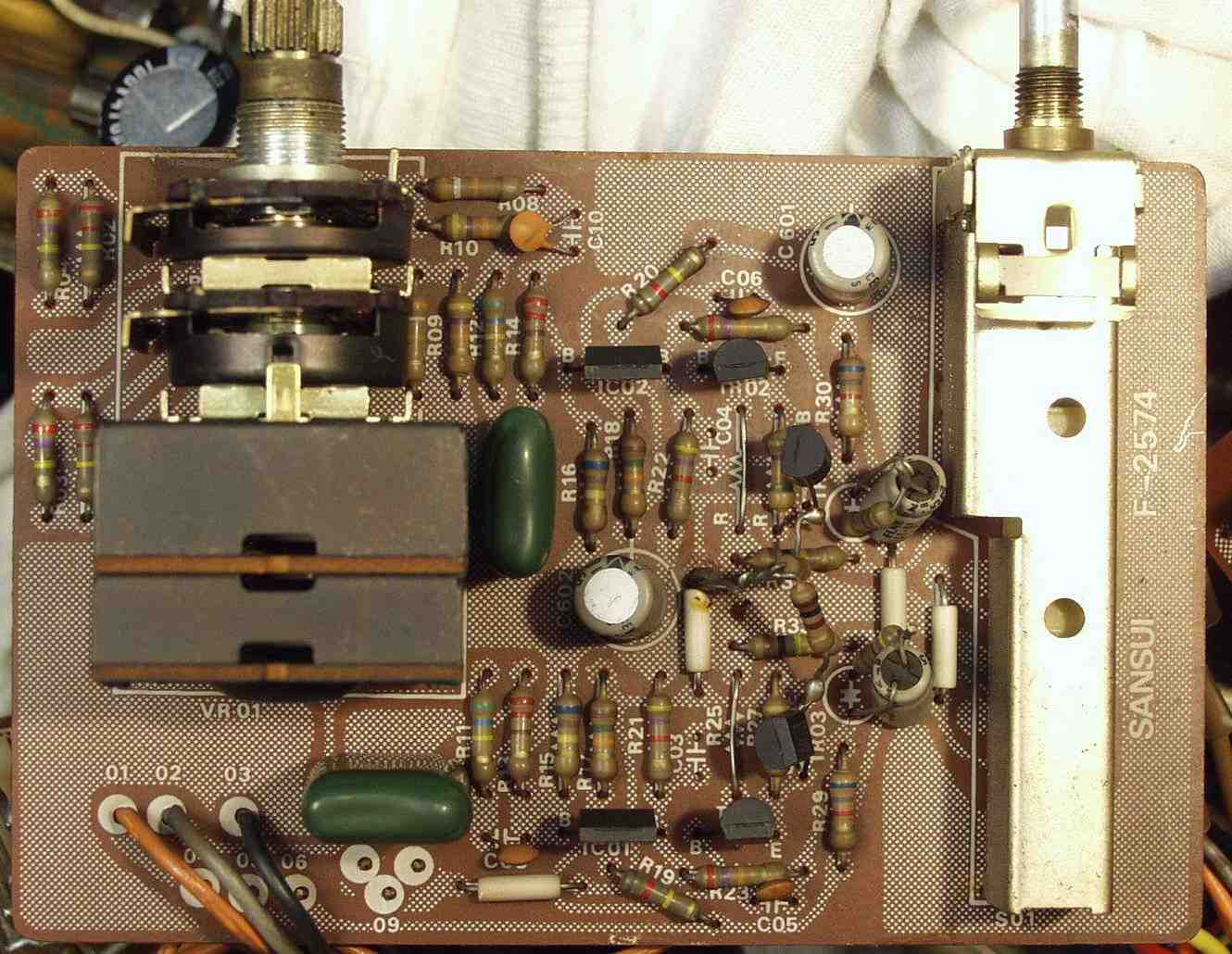

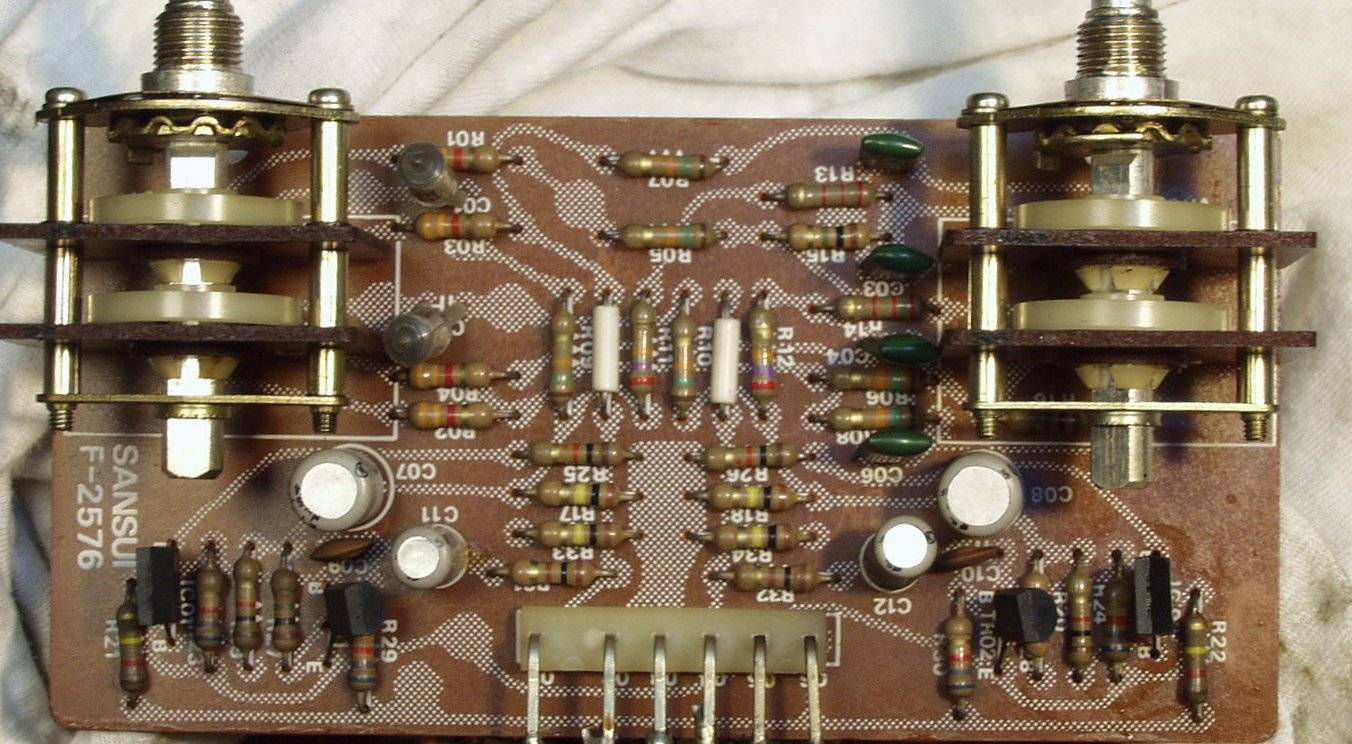

Ｃ−４Ａ．　修理前　コントロール（低音＋高音）基盤

Ｃ−４Ｂ．　修理後　コントロール（低音＋高音）基盤　ＴＲ（トランジスター）６個　電解コンデンサー４個交換

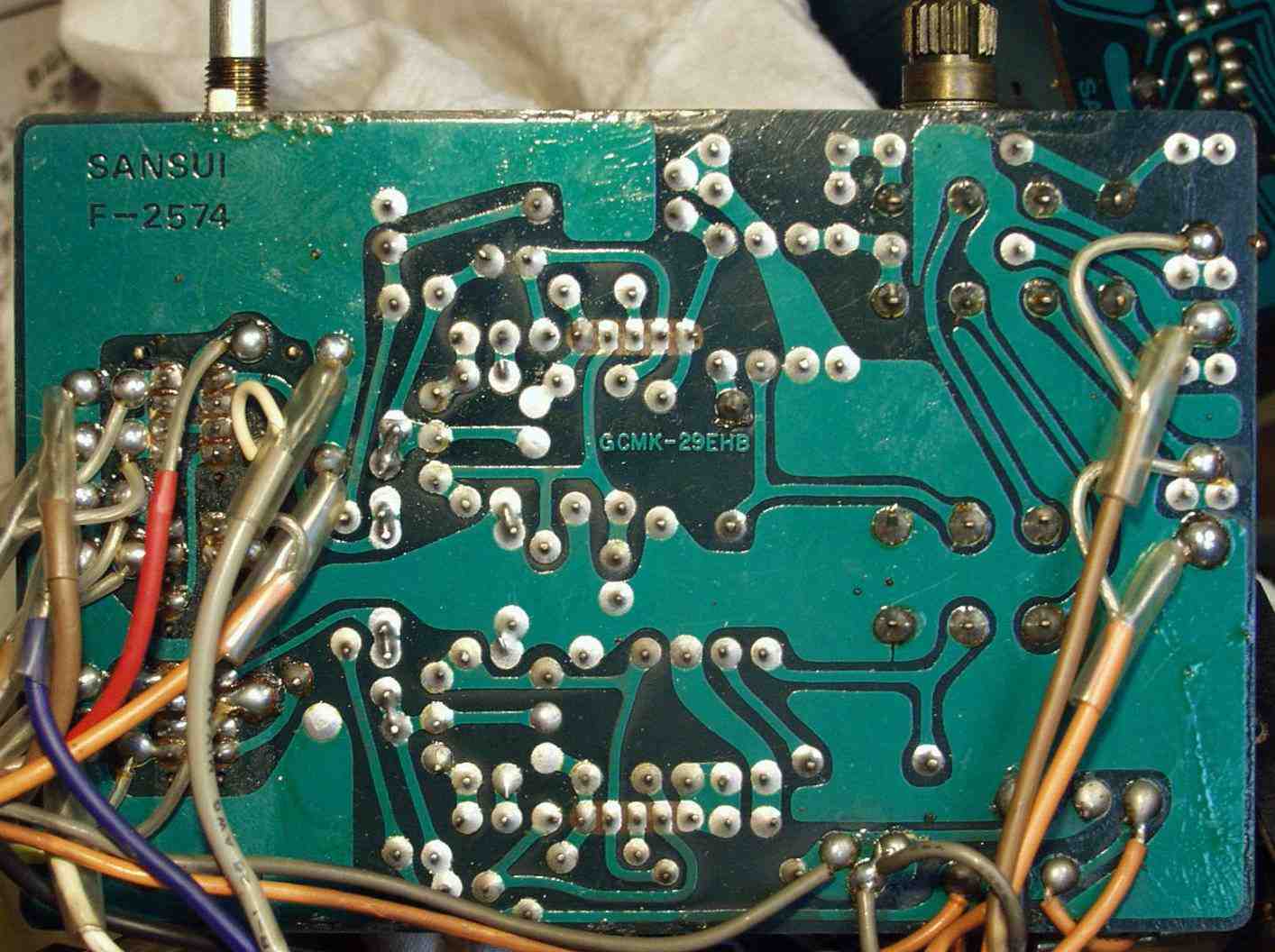

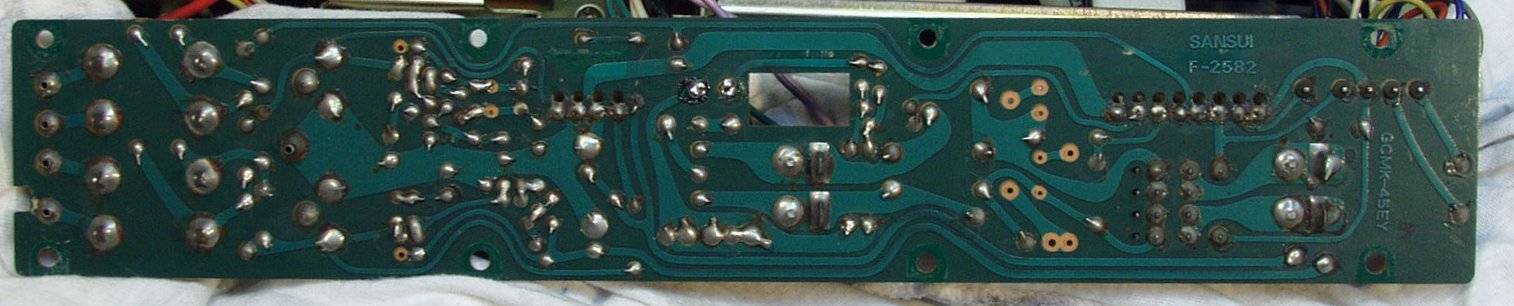

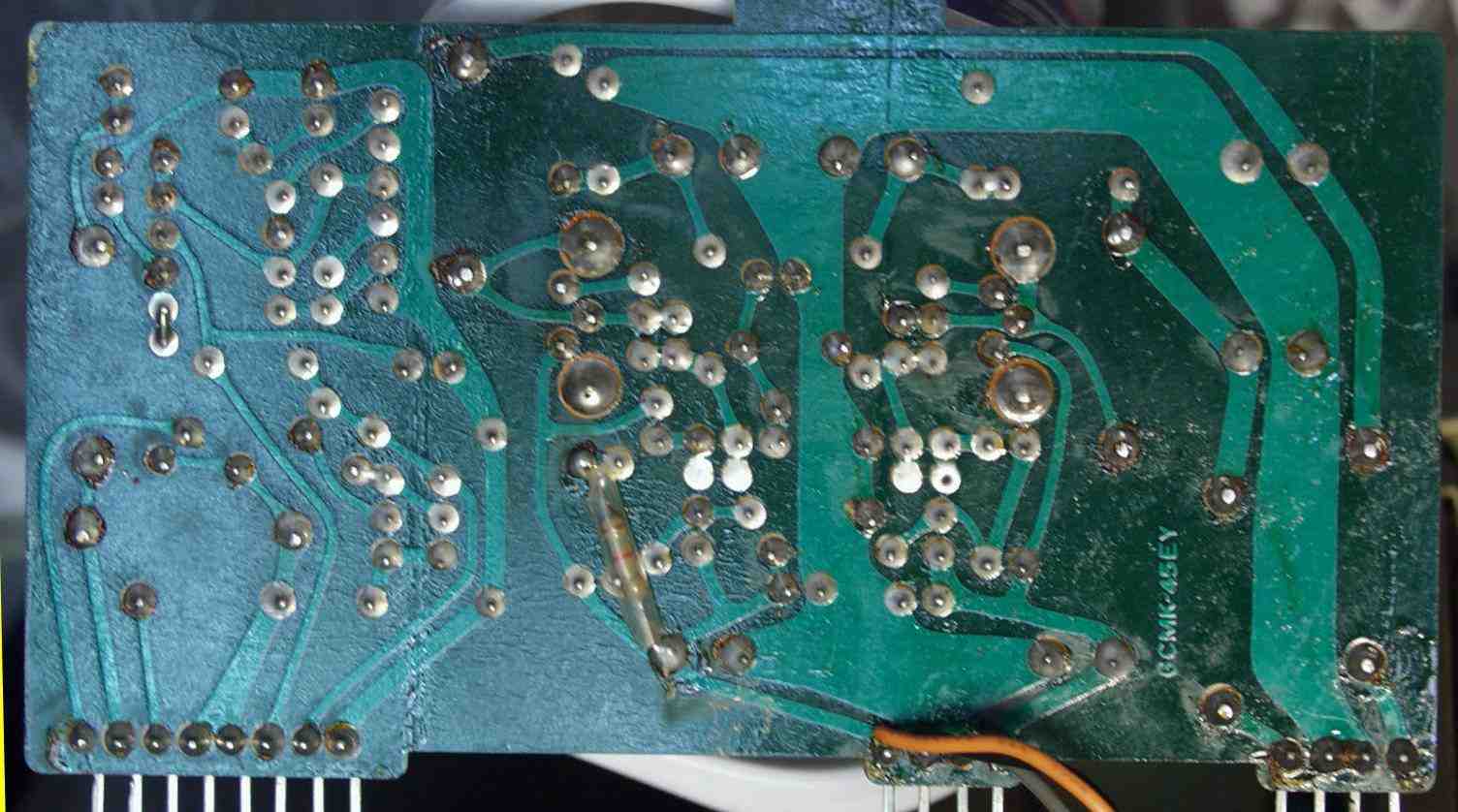

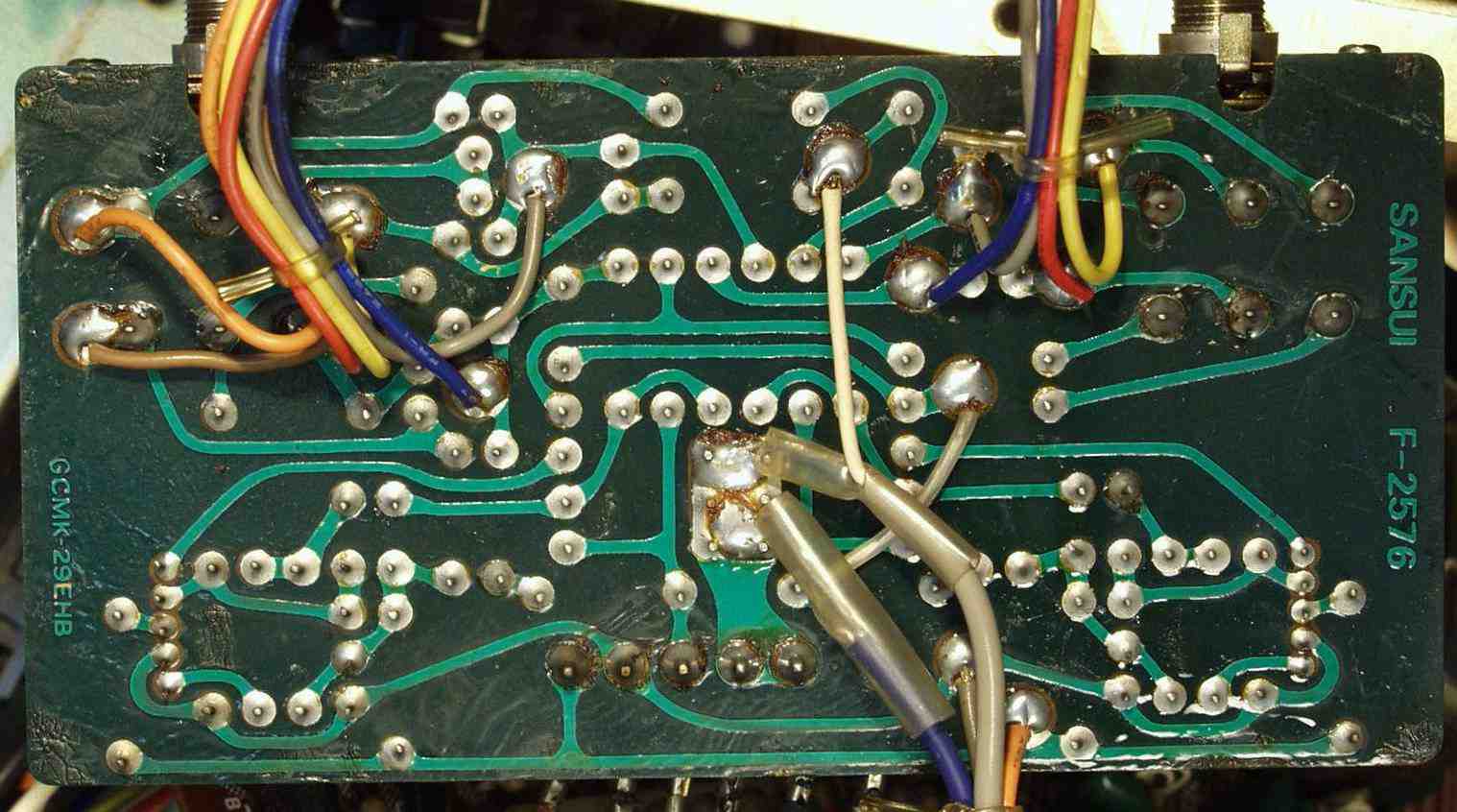

Ｃ−４Ｃ．　修理前　コントロール（低音＋高音）基盤裏

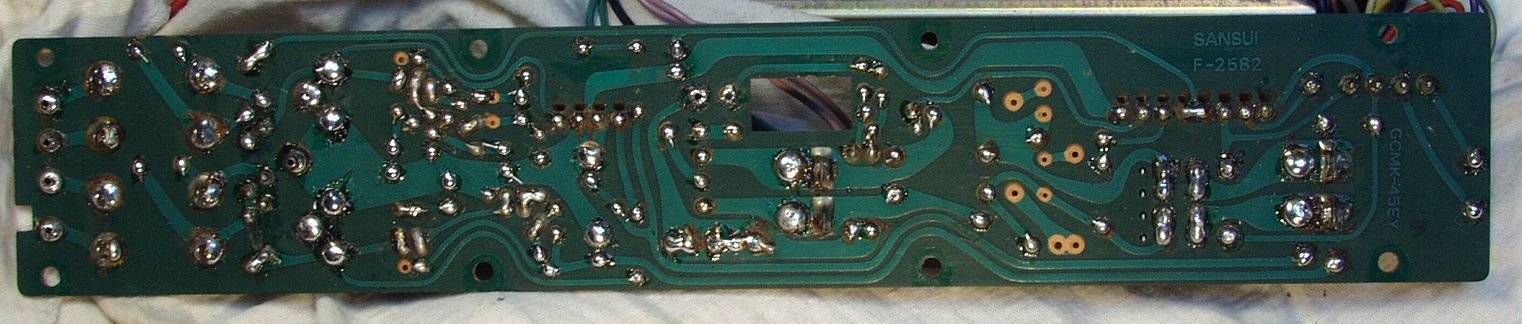

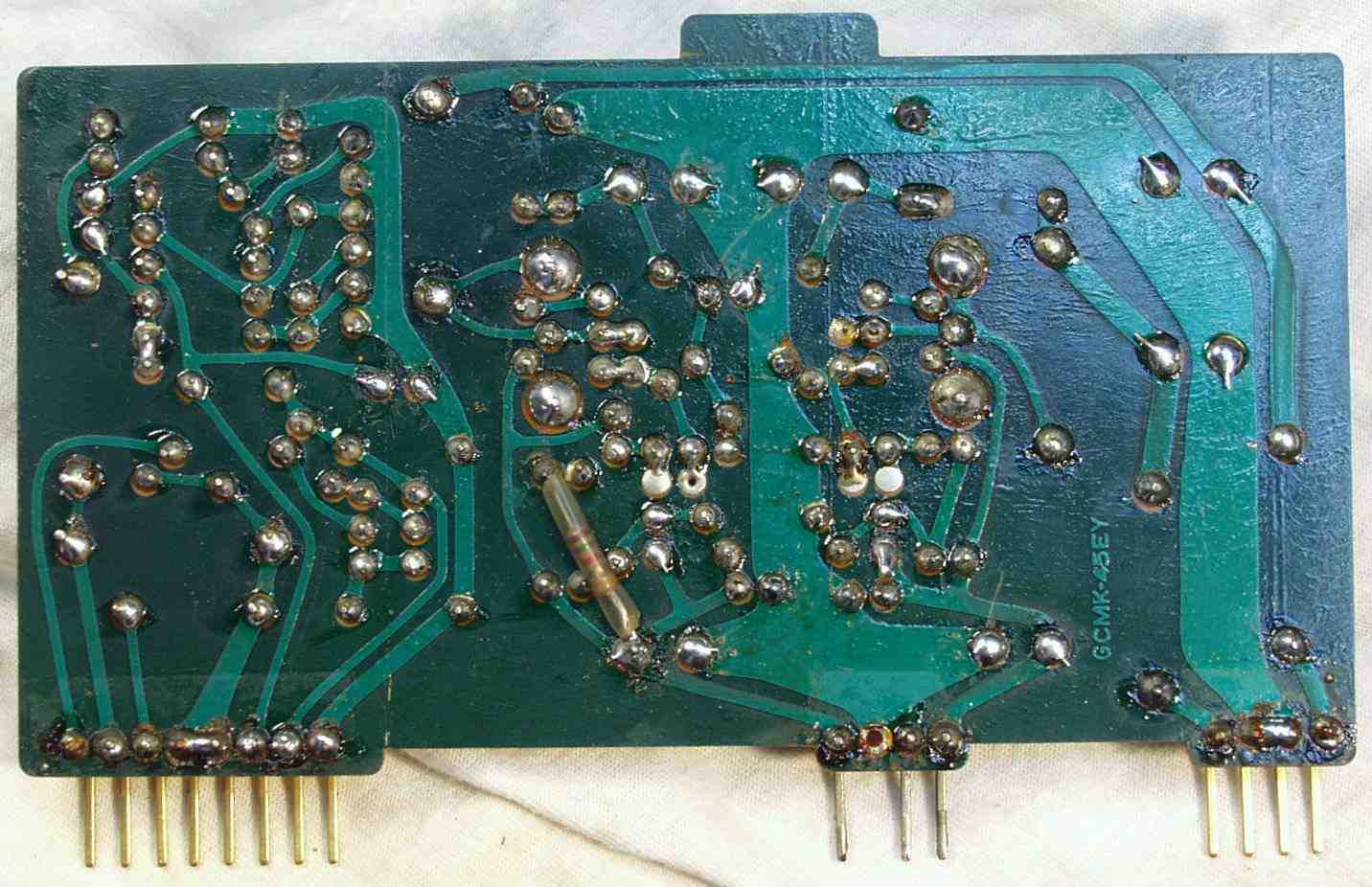

Ｃ−４Ｄ．　修理（半田補正）後　コントロール（低音＋高音）基盤裏　全半田やり直す

Ｃ−４Ｅ．　修理前　コントロール（中音）基盤

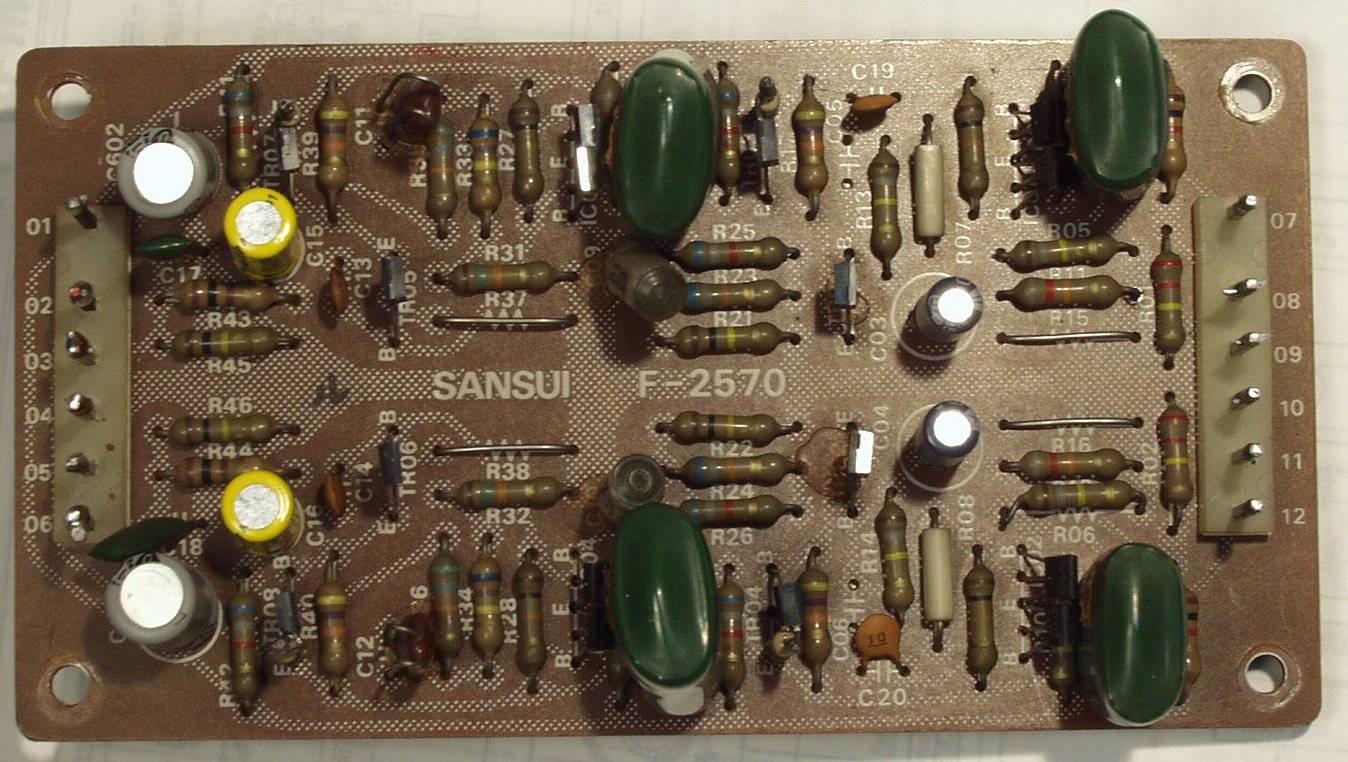

Ｃ−４Ｆ．　修理後　コントロール（中音）基盤　ＴＲ（トランジスター）６個　電解コンデンサー４個交換

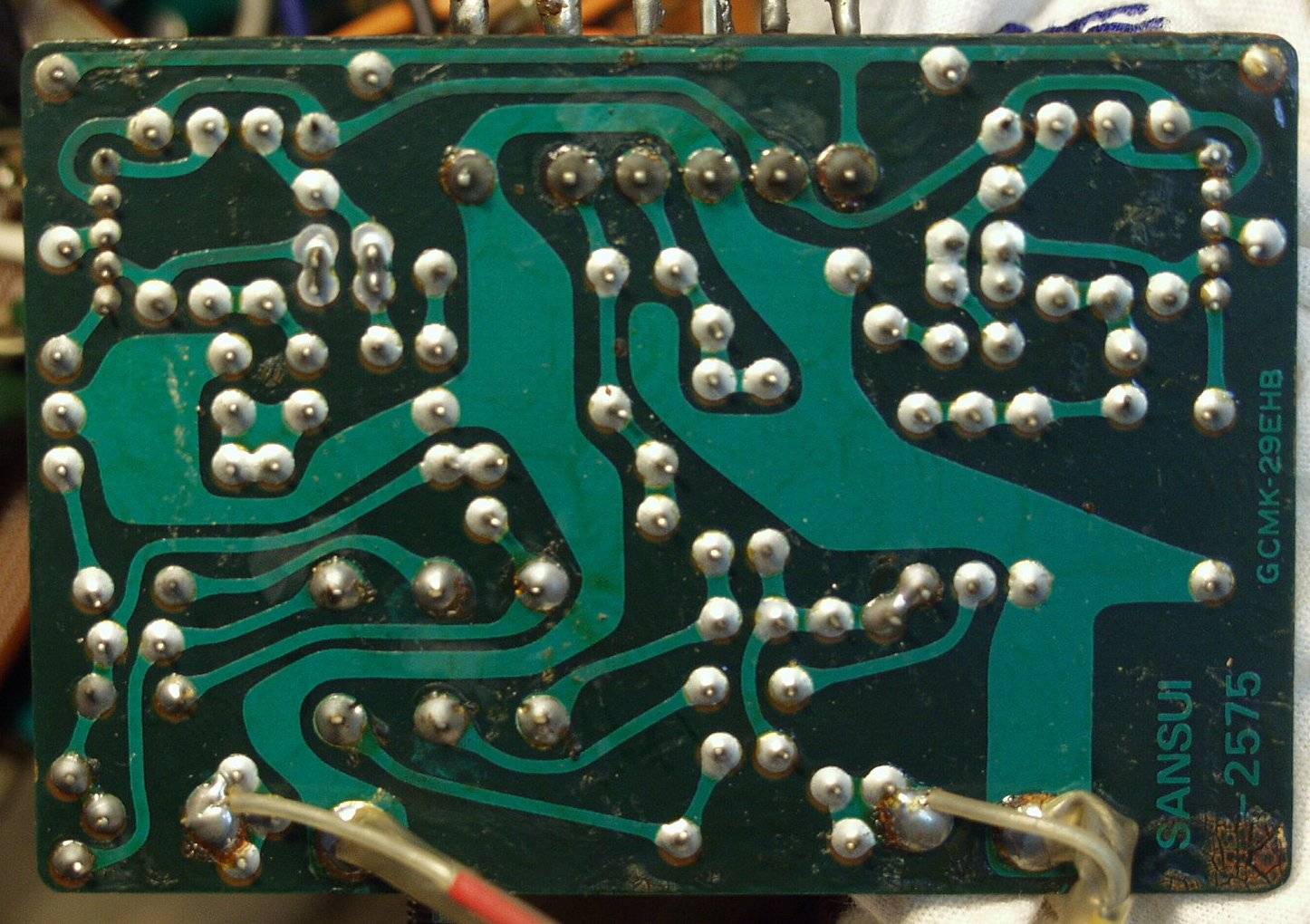

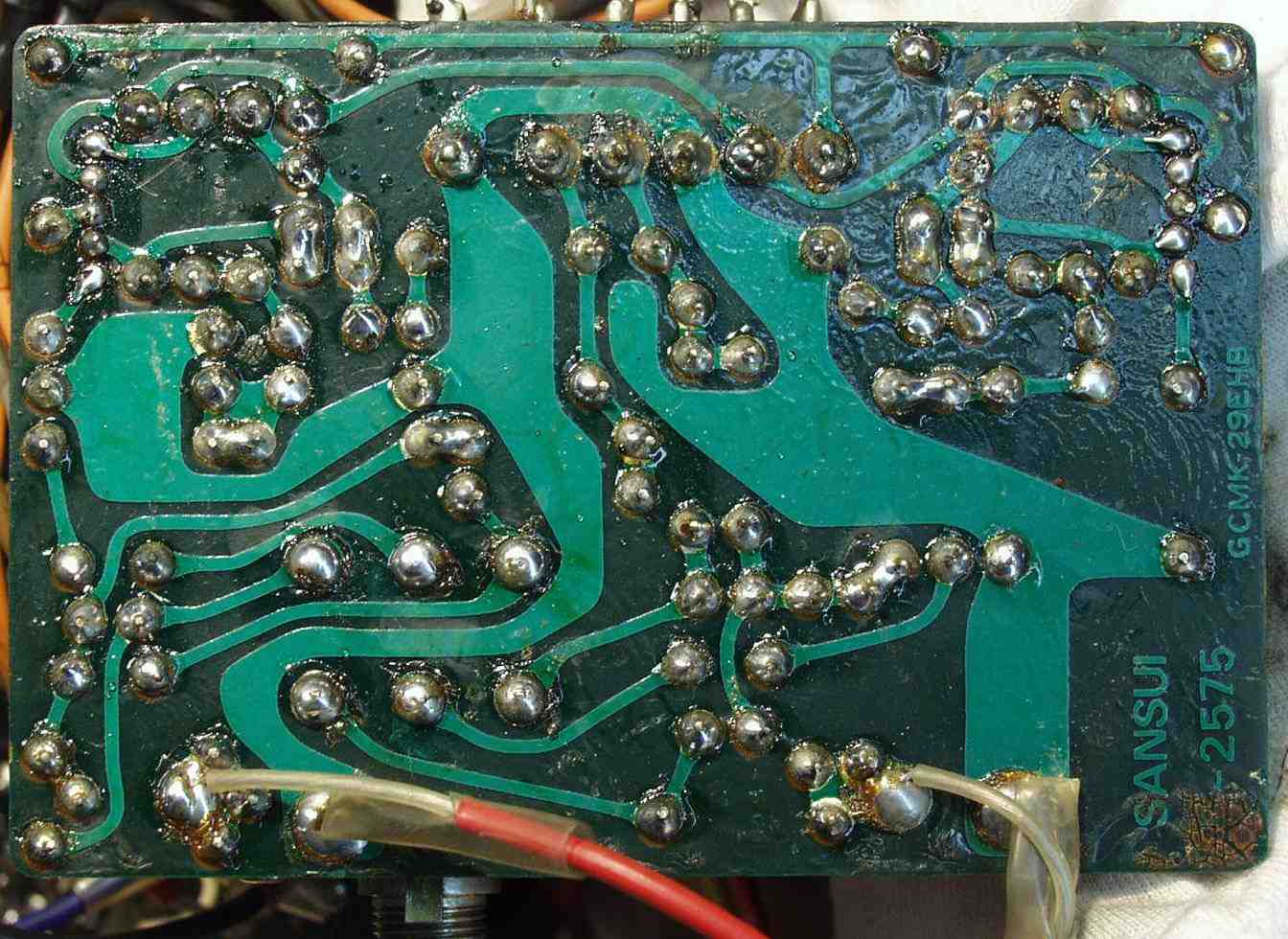

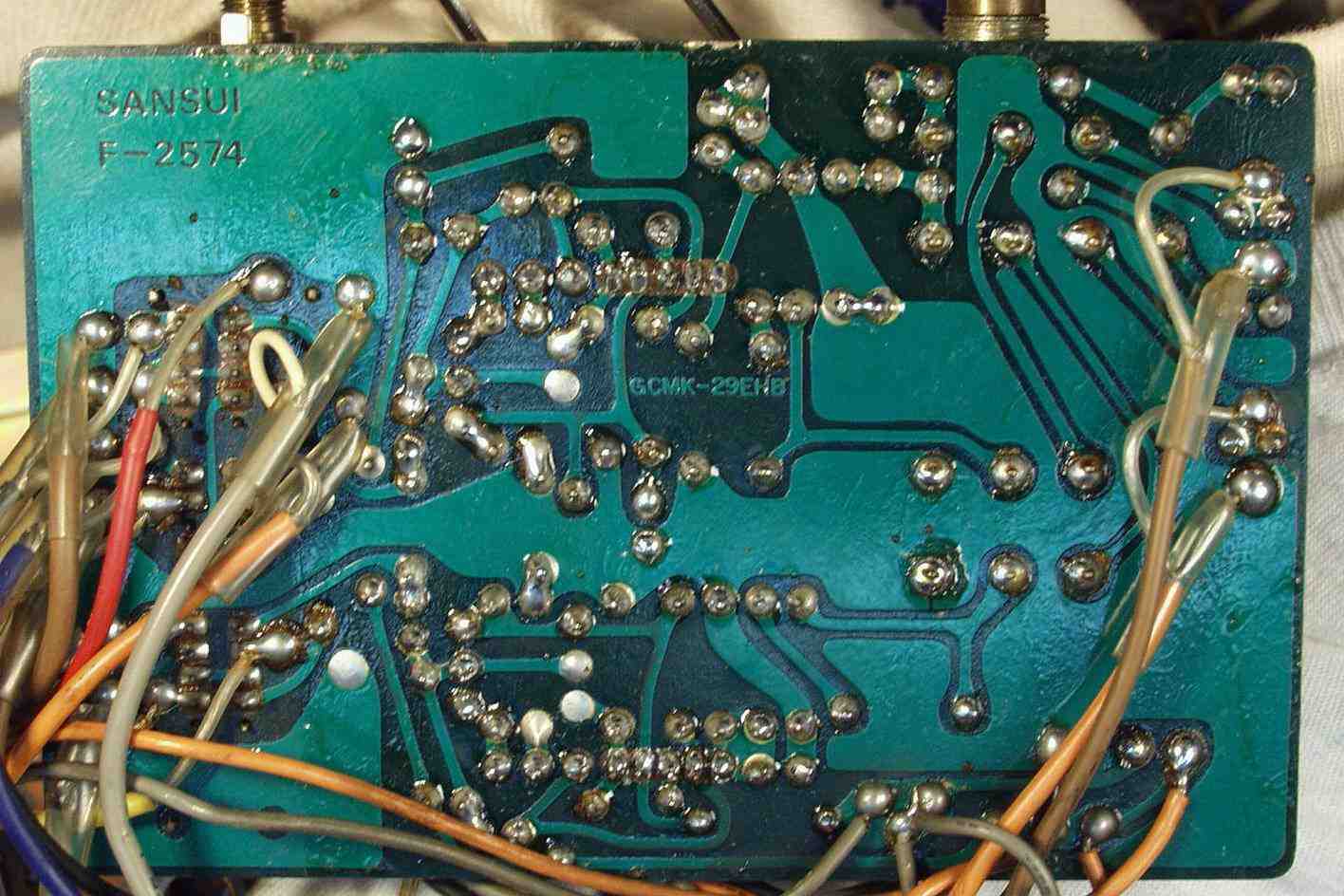

Ｃ−４Ｇ．　修理前　コントロール（中音）基盤裏

Ｃ−４Ｈ．　修理（半田補正）後　コントロール（中音）基盤裏　全半田やり直す

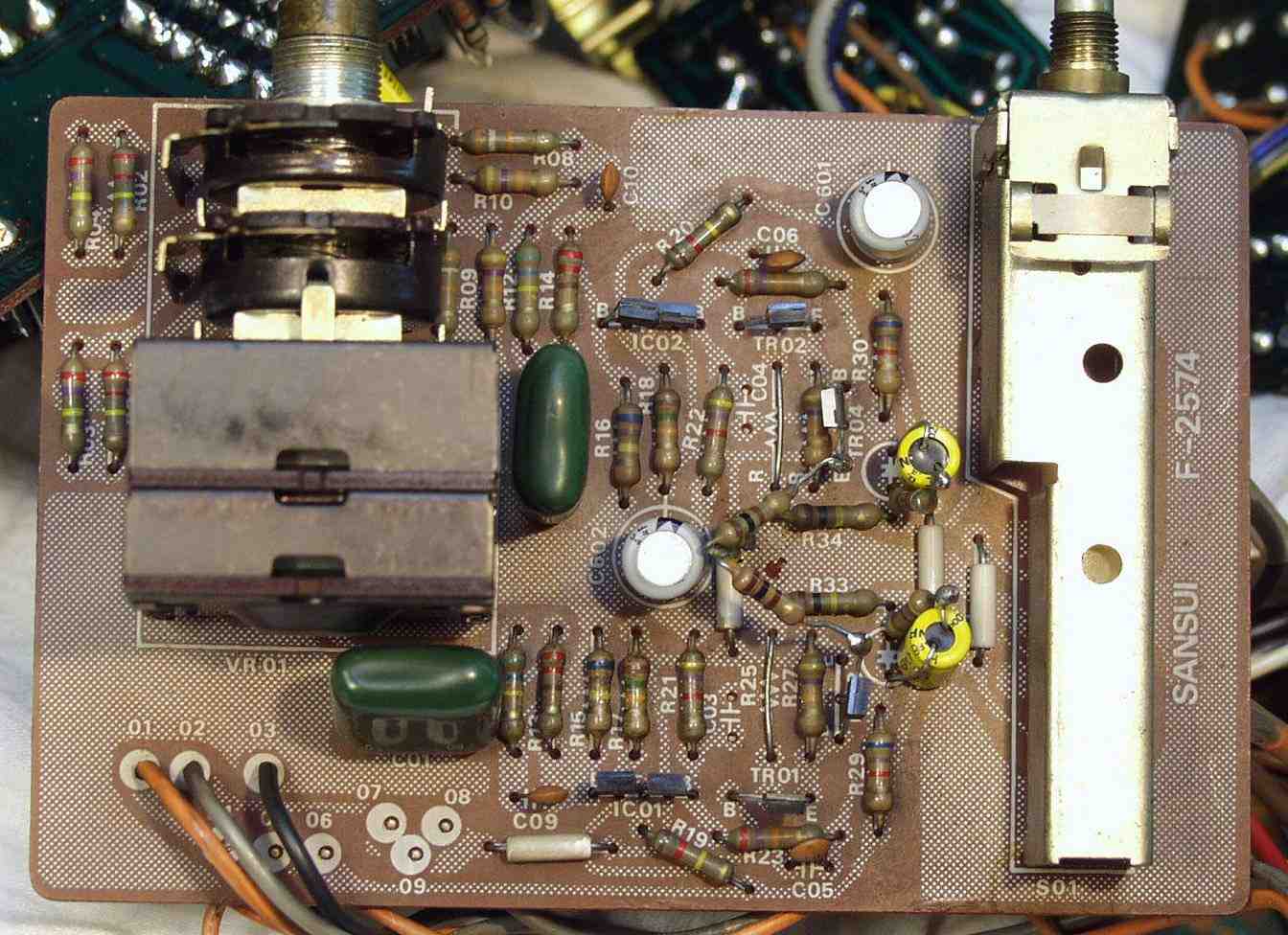

Ｃ−４Ｉ．　修理前　メインＶＲ基盤　このVRは特殊な２軸構造

Ｃ−４Ｊ．　修理後　メインＶＲ基盤　ＴＲ（トランジスター）６個　電解コンデンサー４個交換

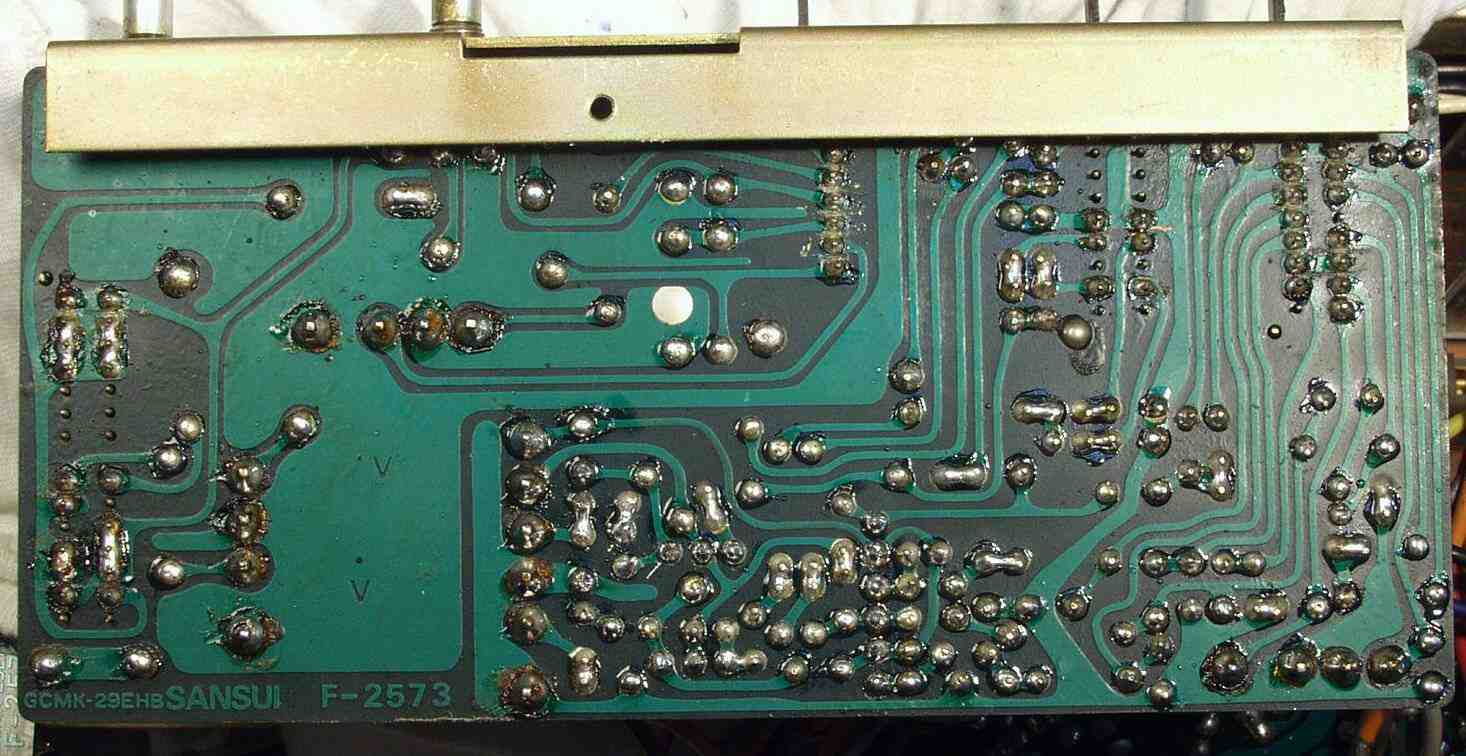

Ｃ−４Ｋ．　修理前　メインＶＲ基盤裏

Ｃ−４Ｌ．　修理（半田補正）後　メインＶＲ基盤裏　全半田やり直す

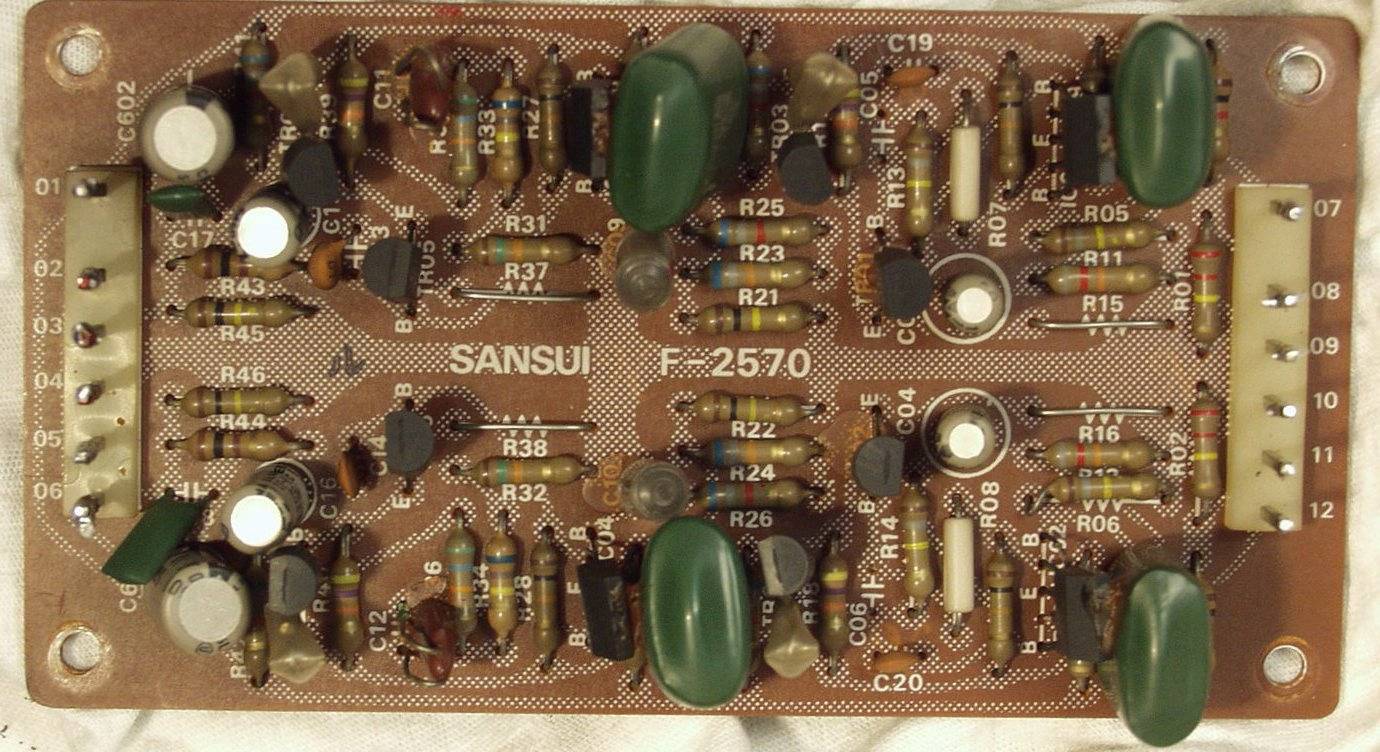

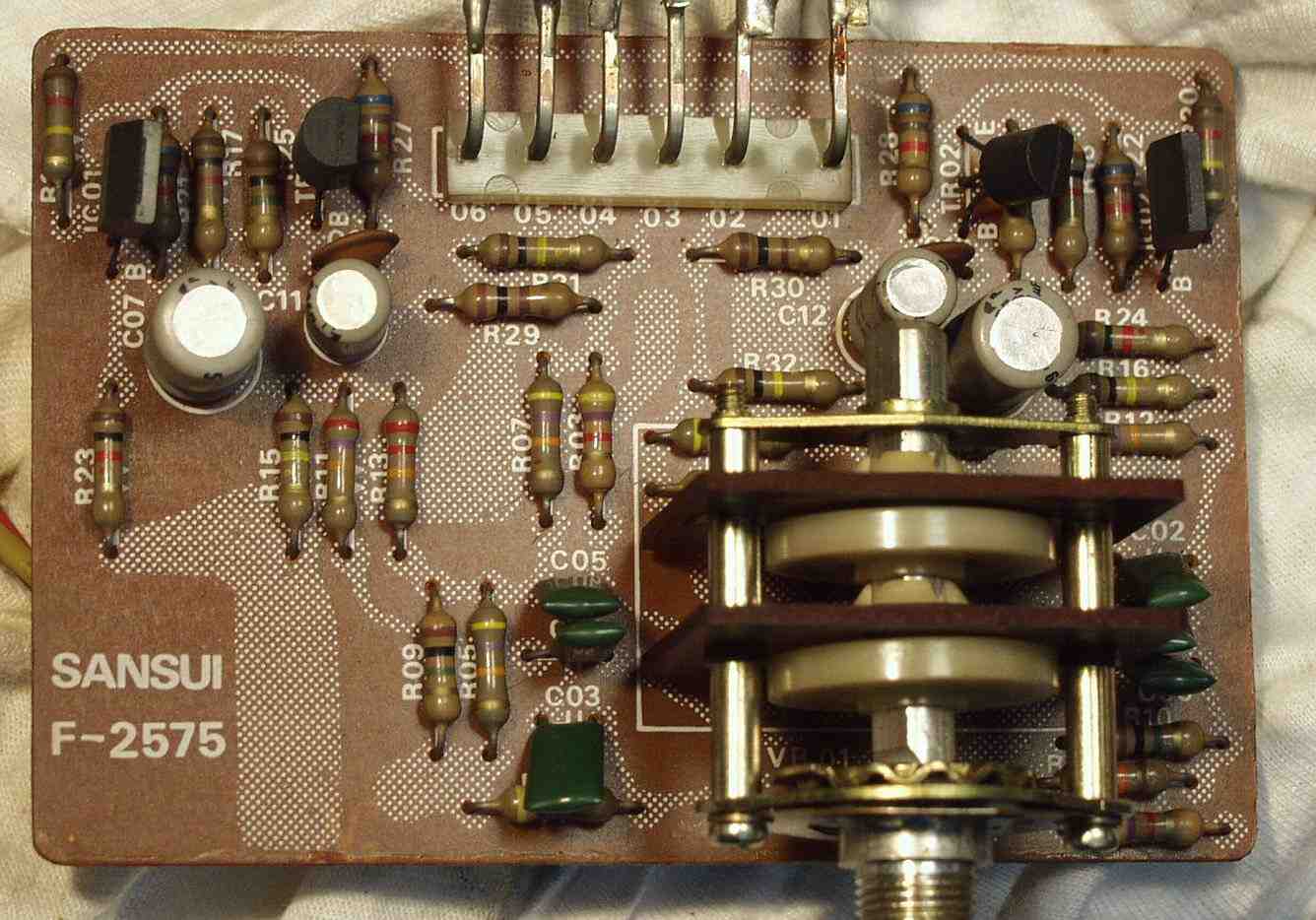

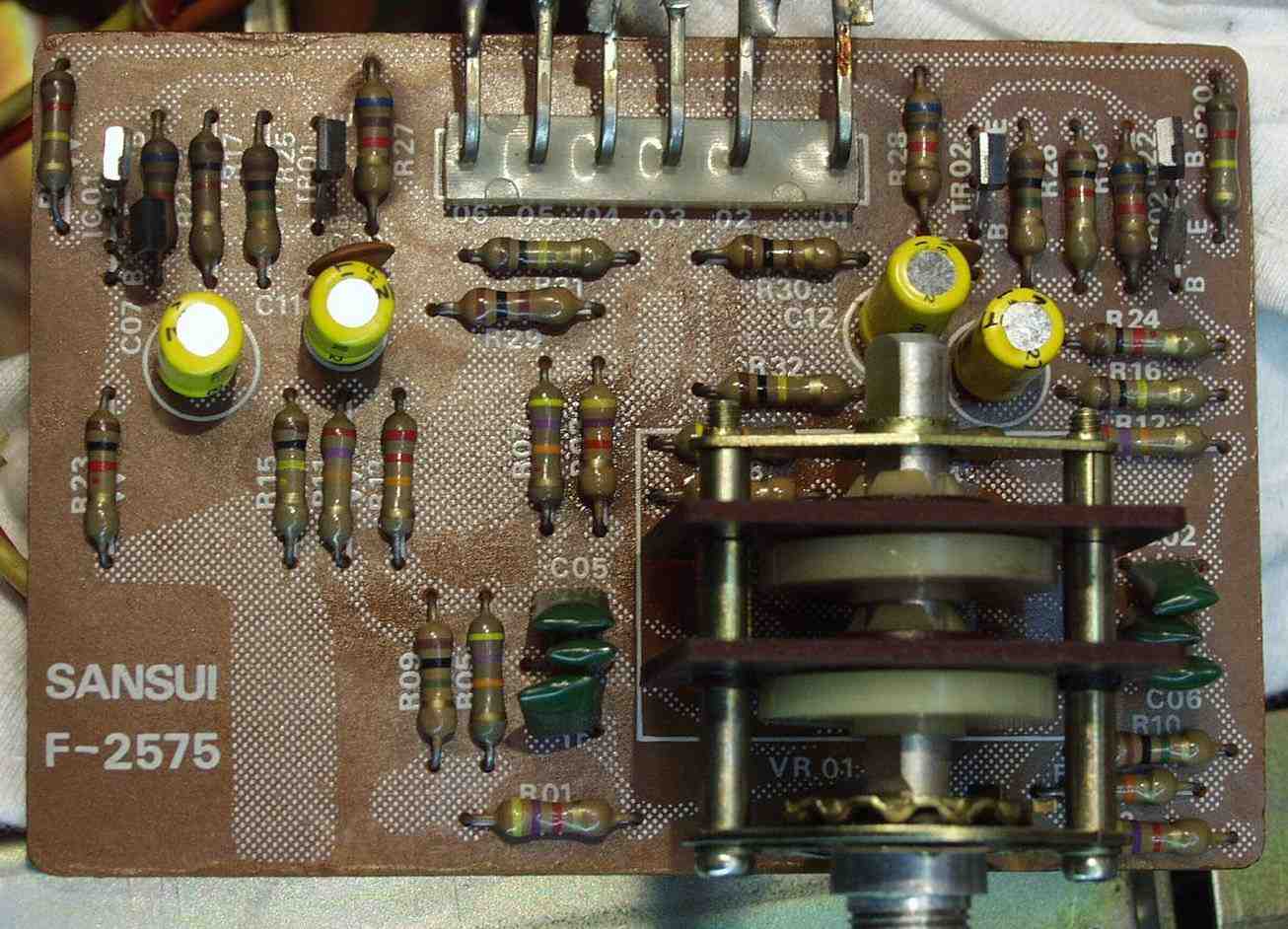

Ｃ−４Ｍ．　修理前　フイルター基盤

Ｃ−４Ｎ．　修理後　フイルター基盤　電解コンデンサー２個　ＴＲ（トランジスター）４個交換

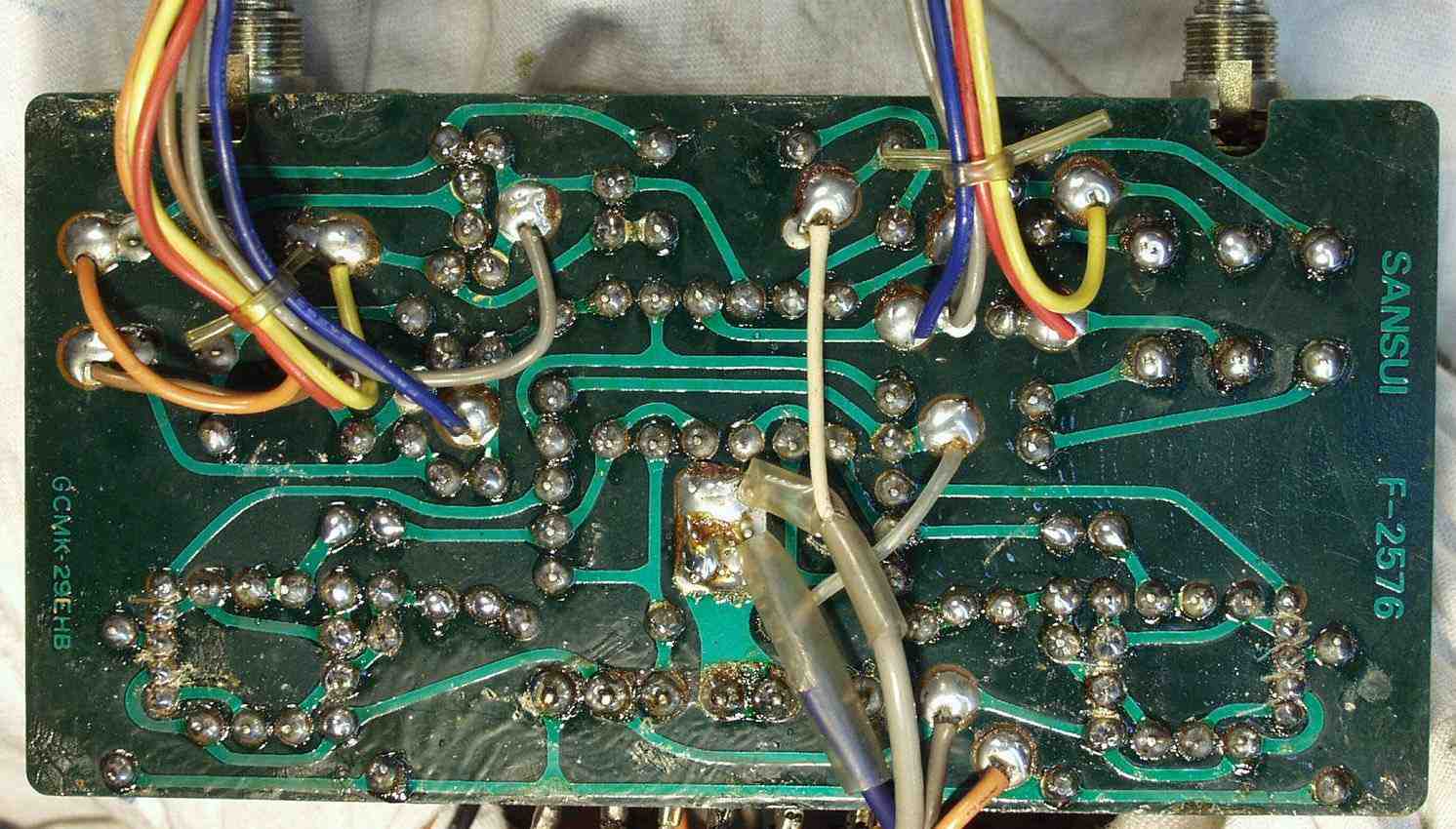

Ｃ−４Ｏ．　修理前　フイルター基盤裏

Ｃ−４Ｐ．　修理（半田補正）後　フイルター基盤裏

Ｃ−４Ｑ．　修理（半田補正）後　ＳＷ基盤　裏　全半田やり直す

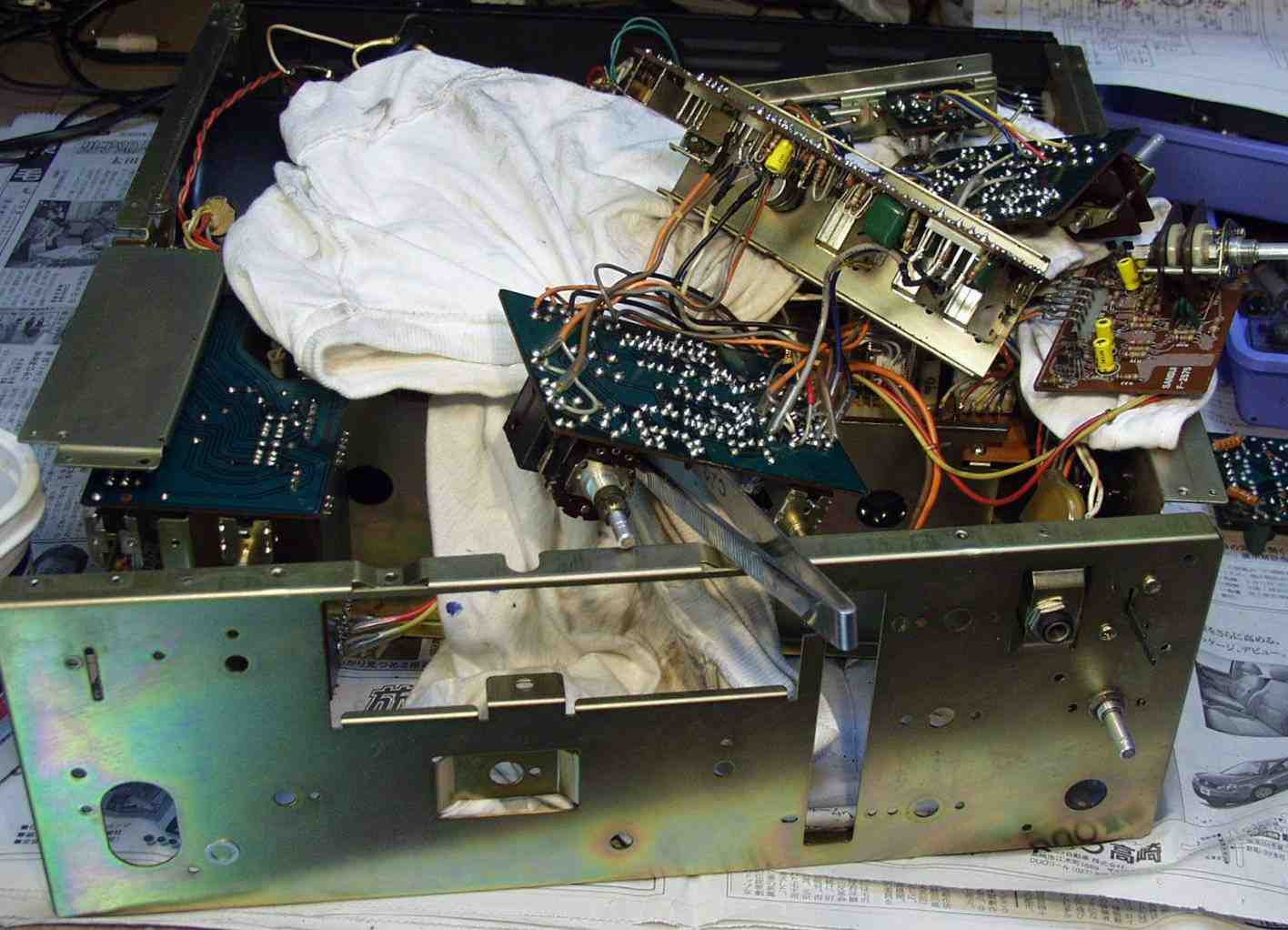

Ｃ−５．　修理中　パネルを取り基盤を取り出す

Ｃ−６Ａ．　修理前　EQ＿AMP基盤

Ｃ−６Ｂ．　修理後　EQ＿AMP基盤　ＴＲ（トランジスター）１２個　電解コンデンサー６個交換

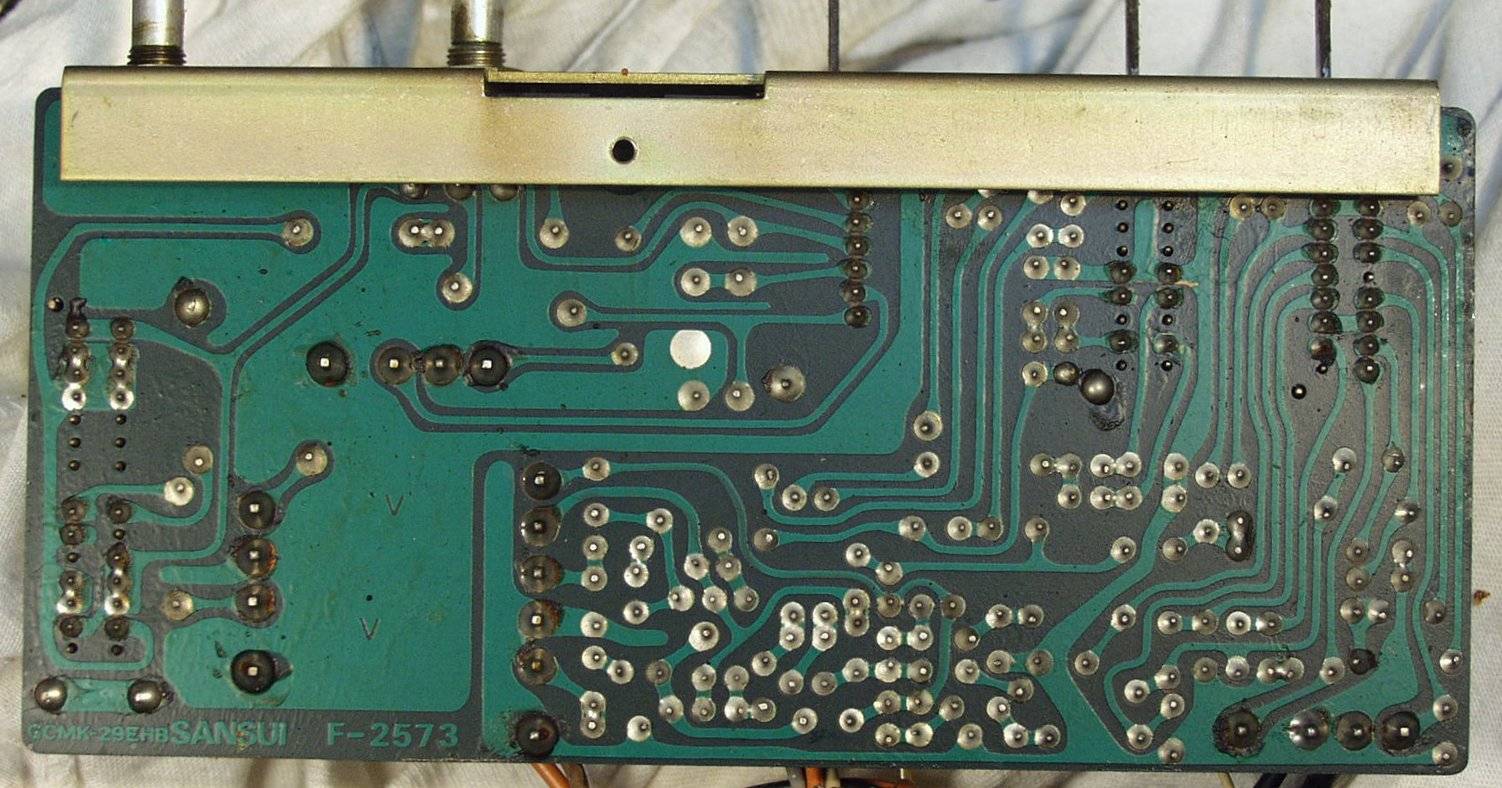

Ｃ−６Ｃ．　修理前　EQ＿AMP基盤裏

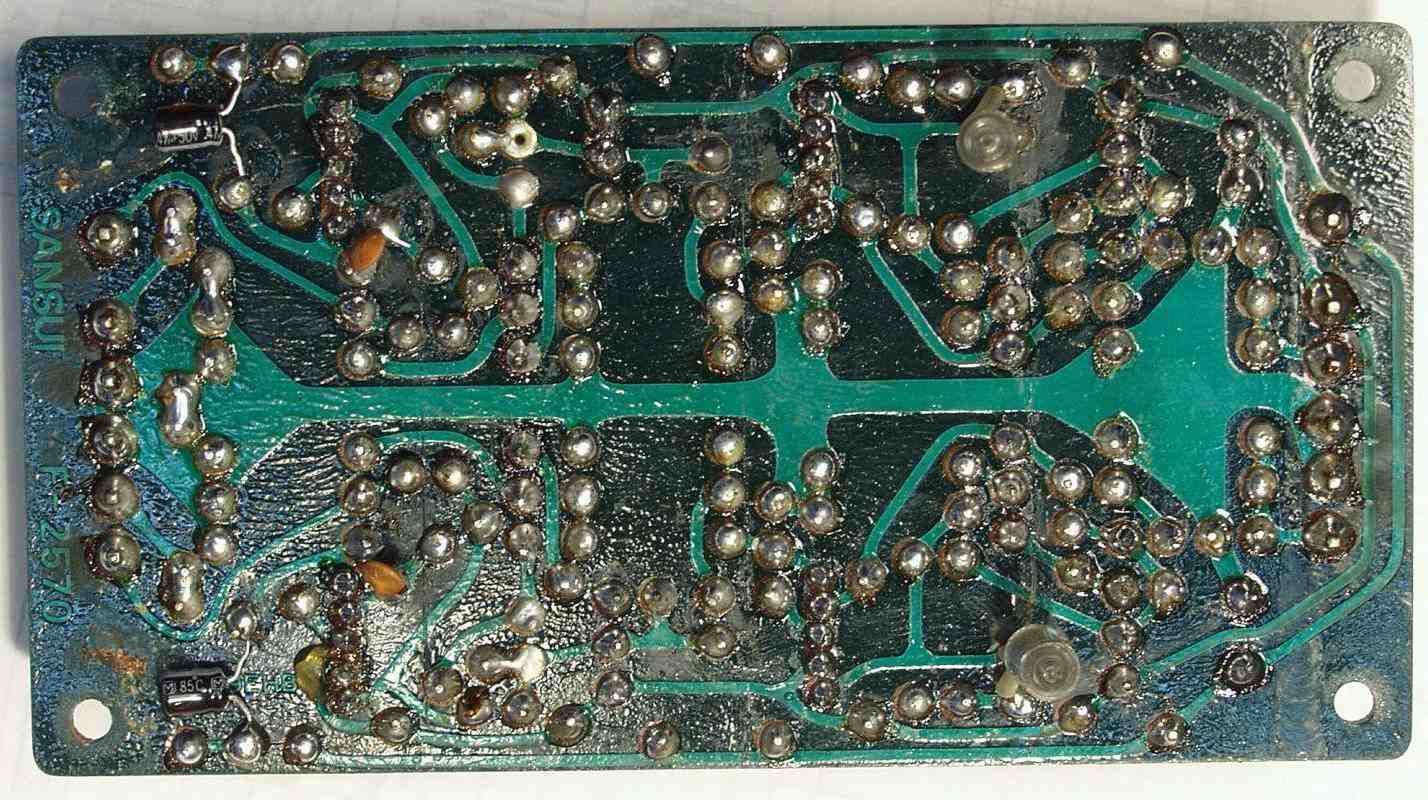

Ｃ−６Ｄ．　修理（半田補正）後　EQ＿AMP基盤裏　全半田やり直す　電解コンデンサー２個交換

Ｃ−７Ａ．　パネル、ツマミ清掃

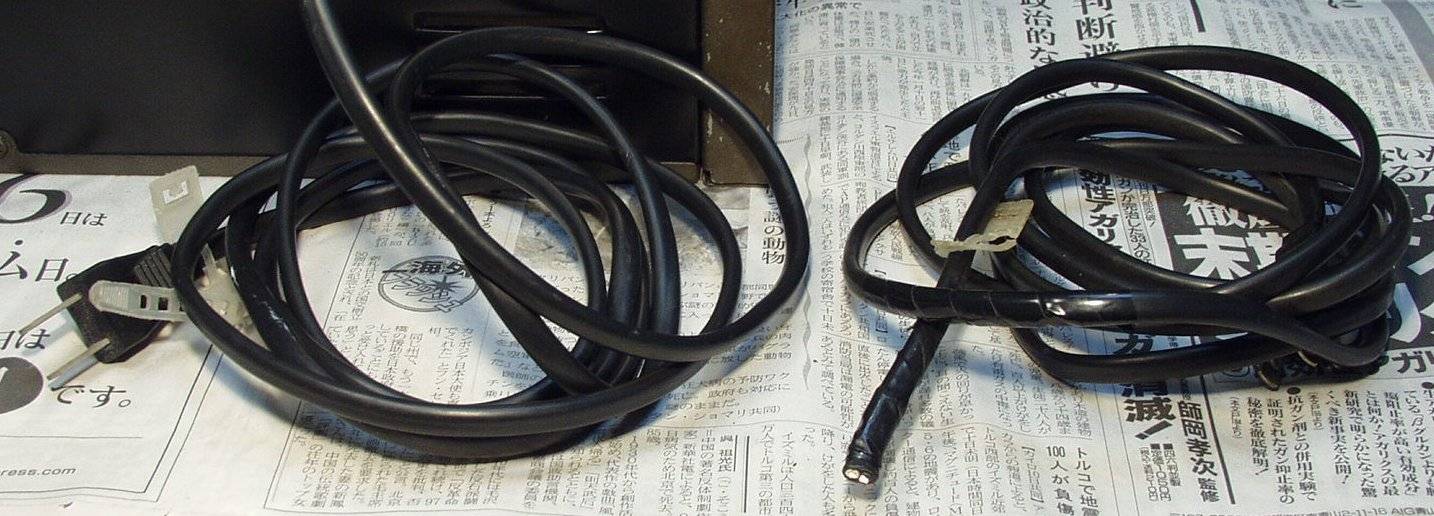

Ｃ−７Ｂ．　電源コード交換　右＝交換したコード

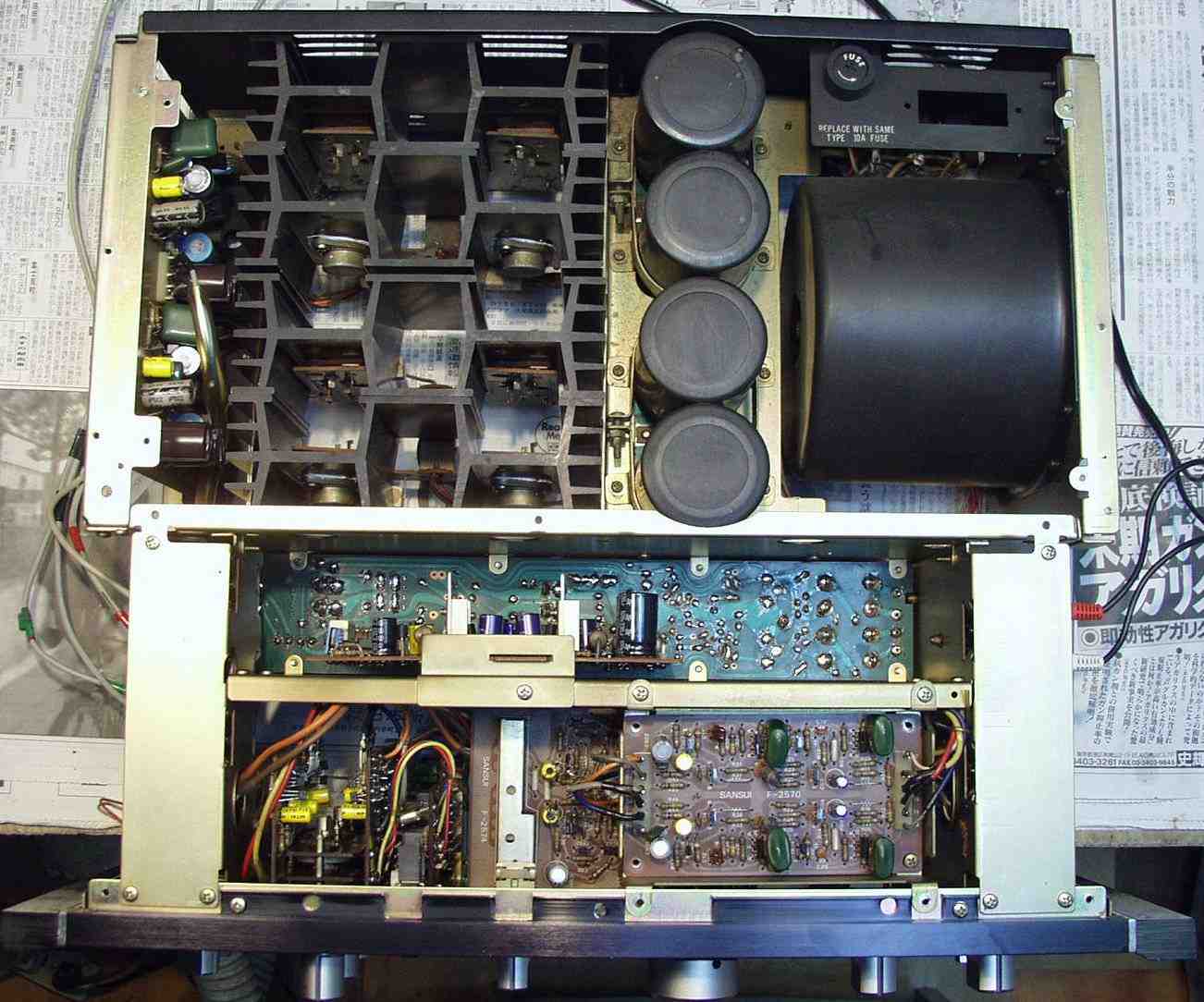

Ｃ−８Ａ．　修理後　上から

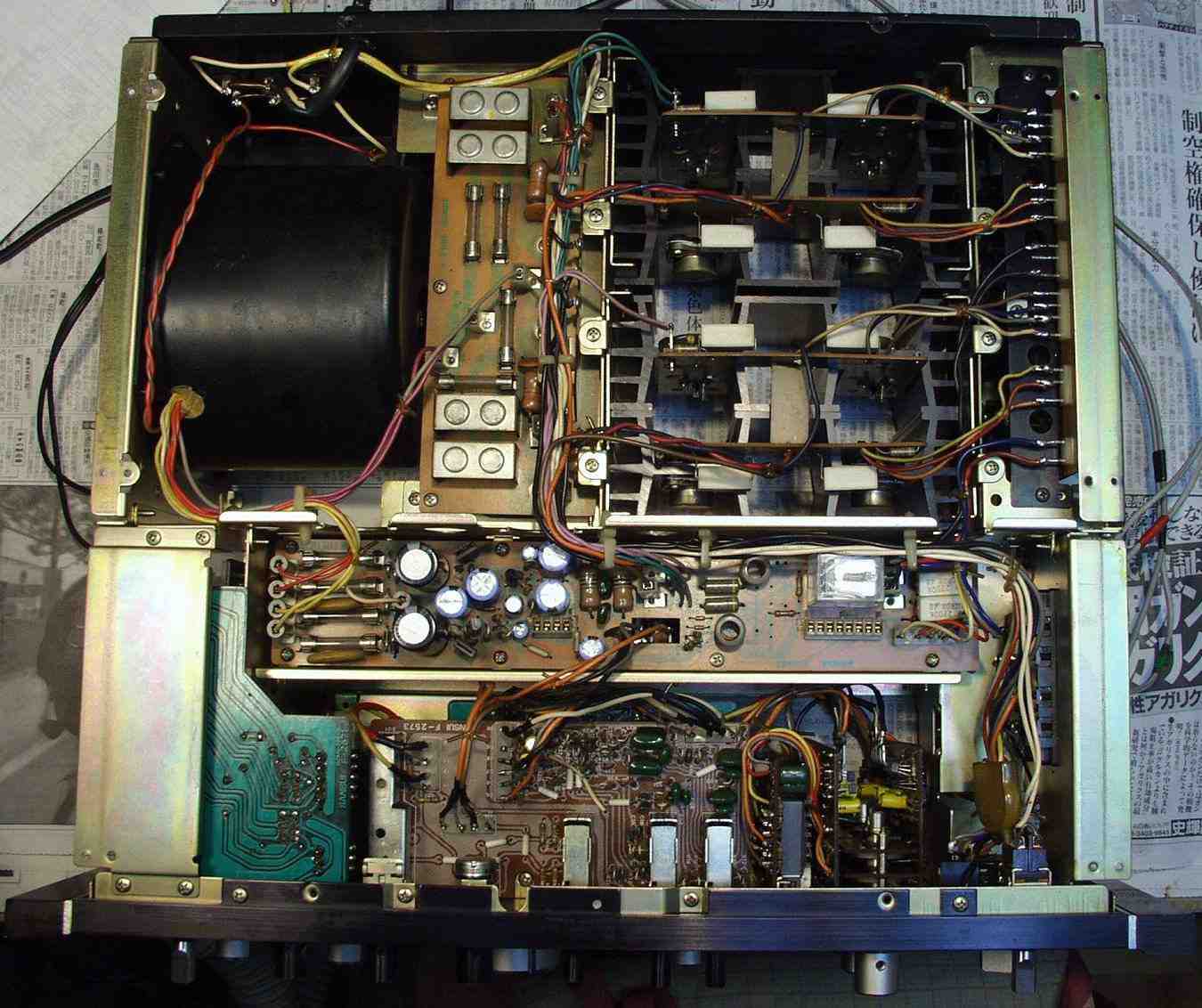

Ｃ−８Ｂ．　修理後　下から

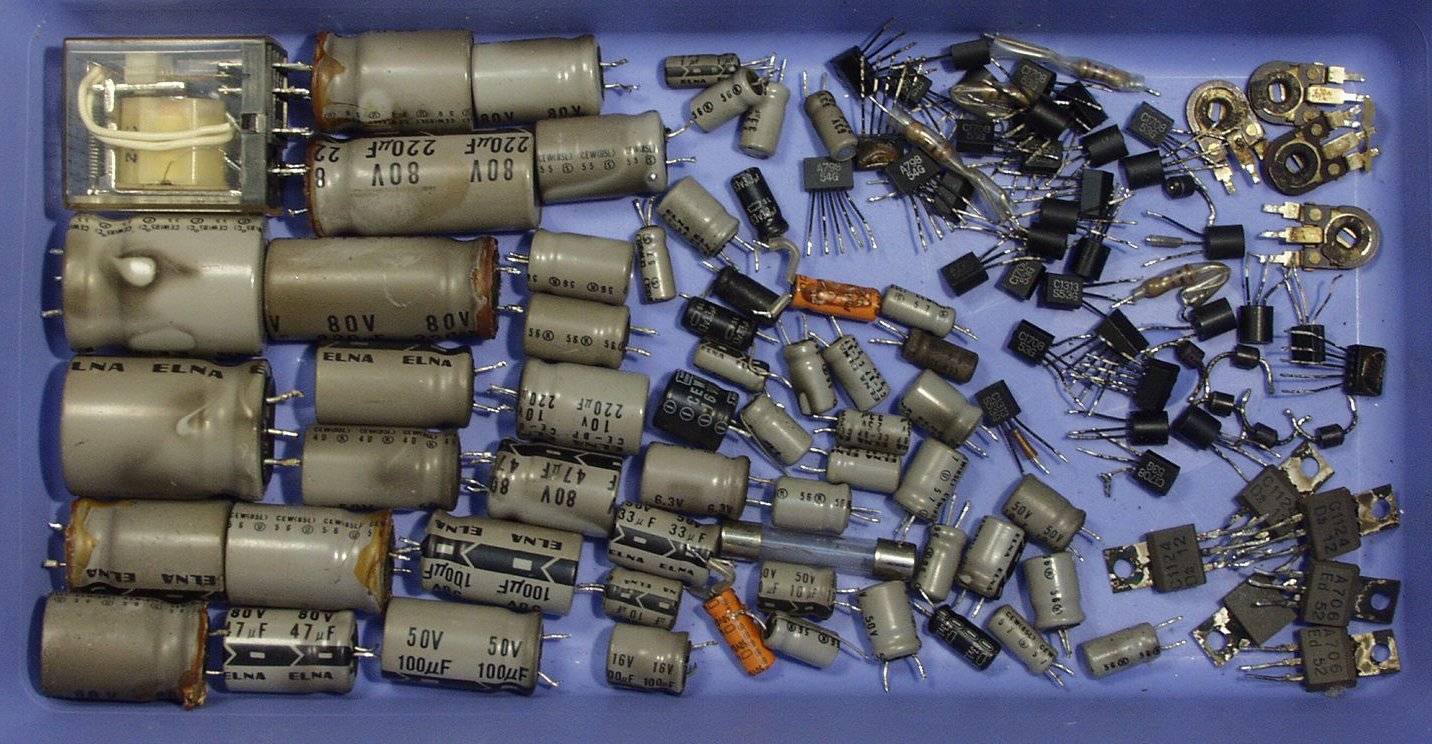

Ｃ−９．　交換部品

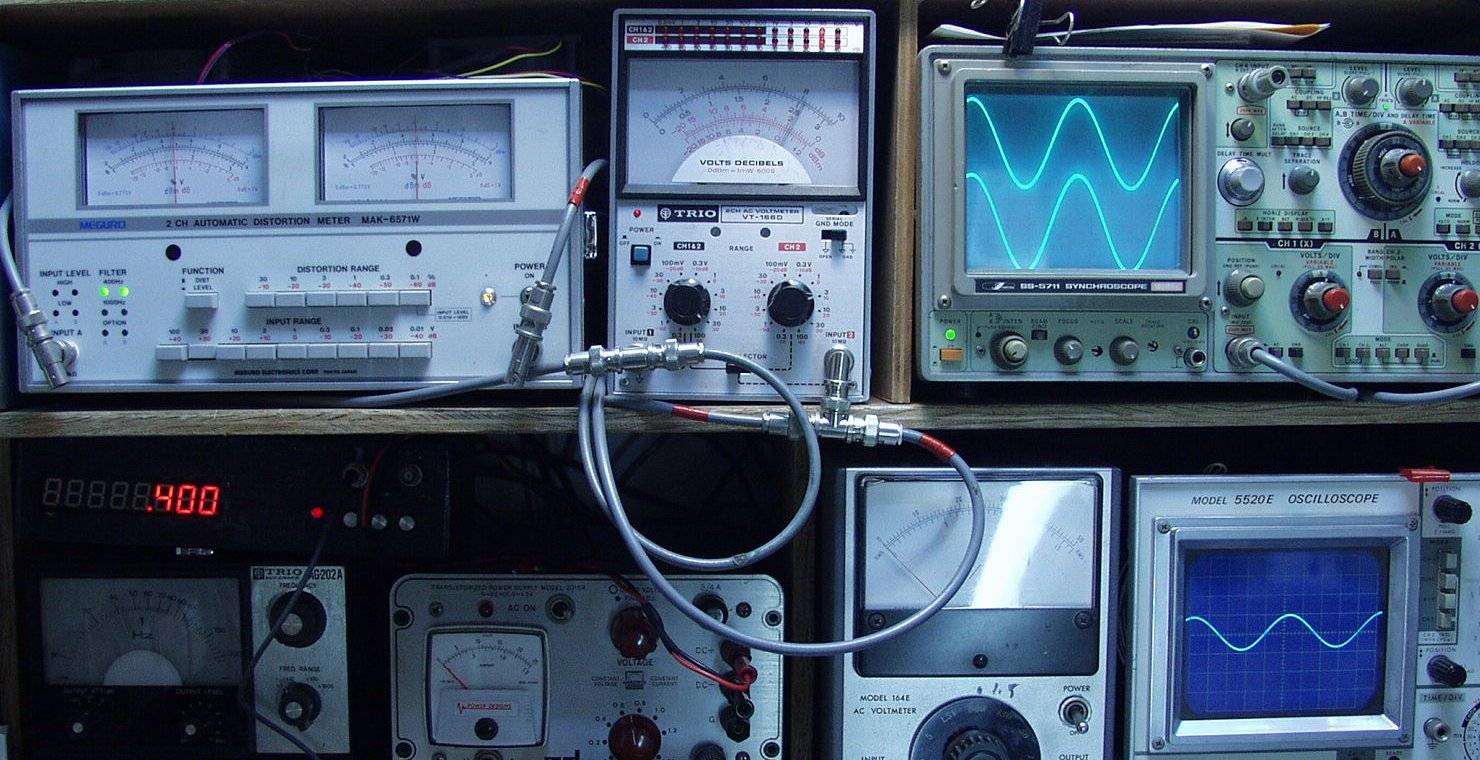

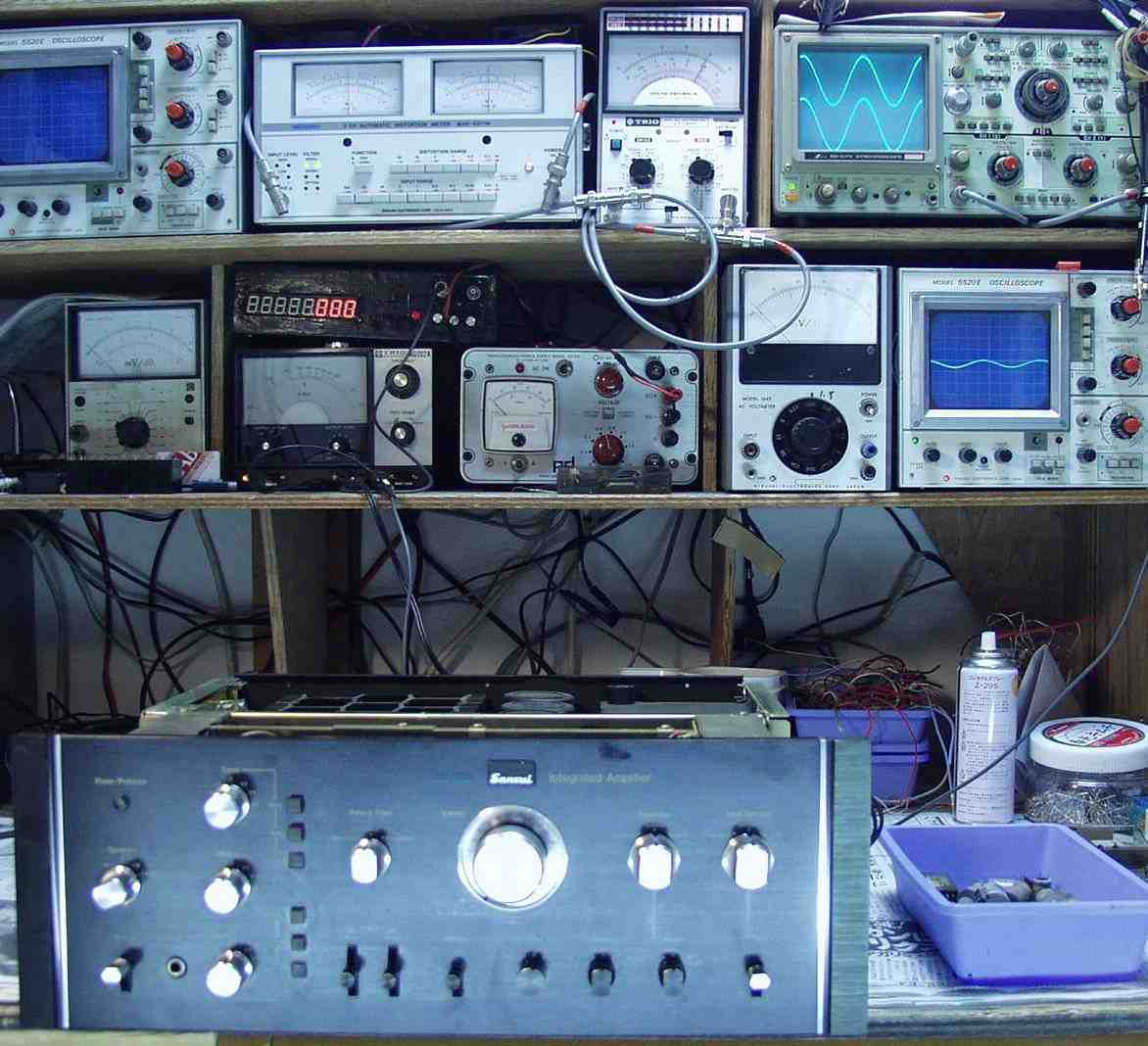

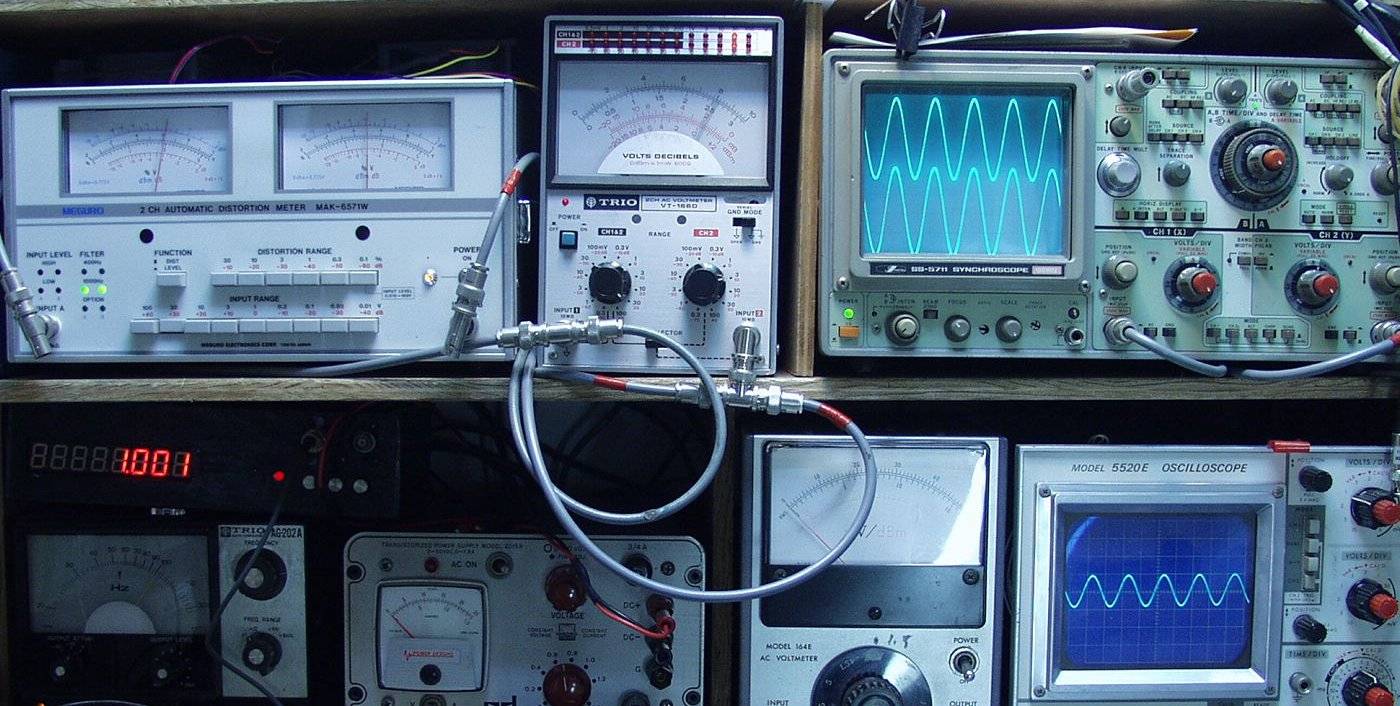

Ｅ．　測定・調整 Ｅ−１．　出力／歪み率測定・調整

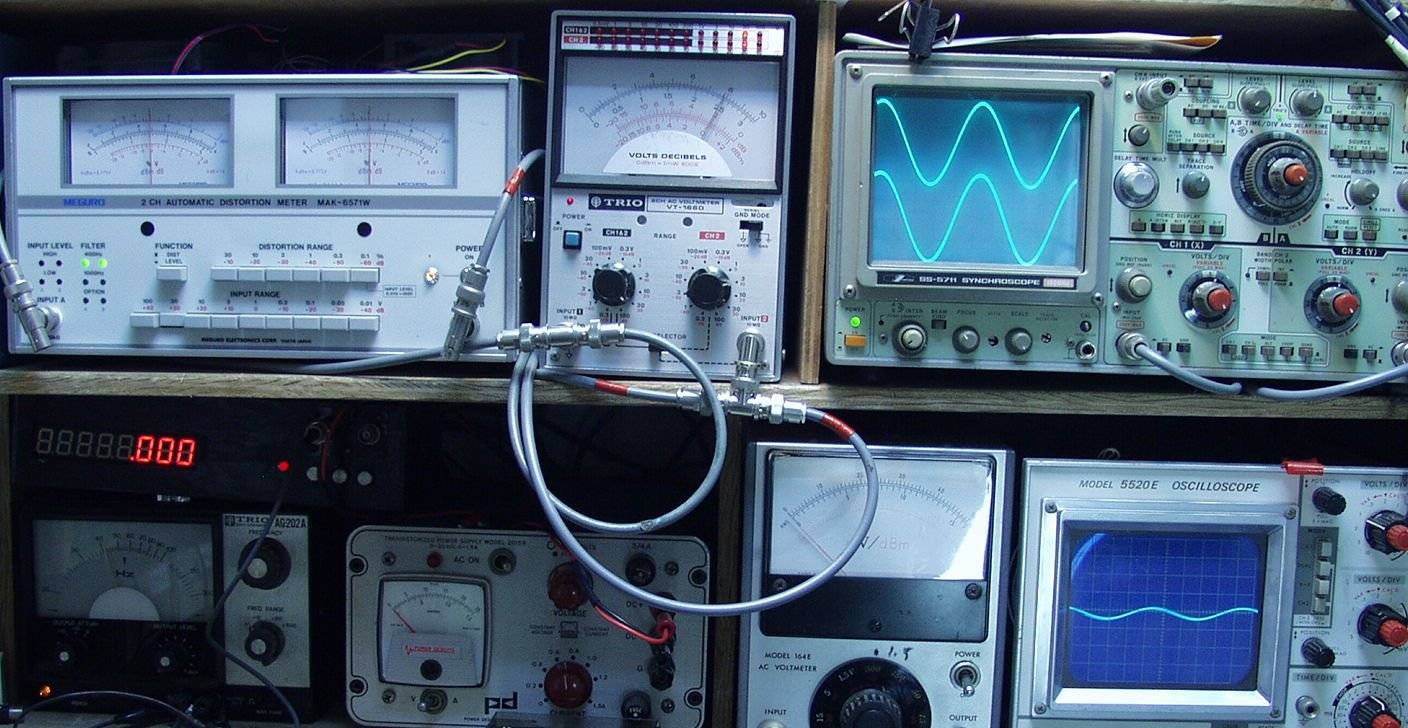

Ｅ−２Ａ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０６％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

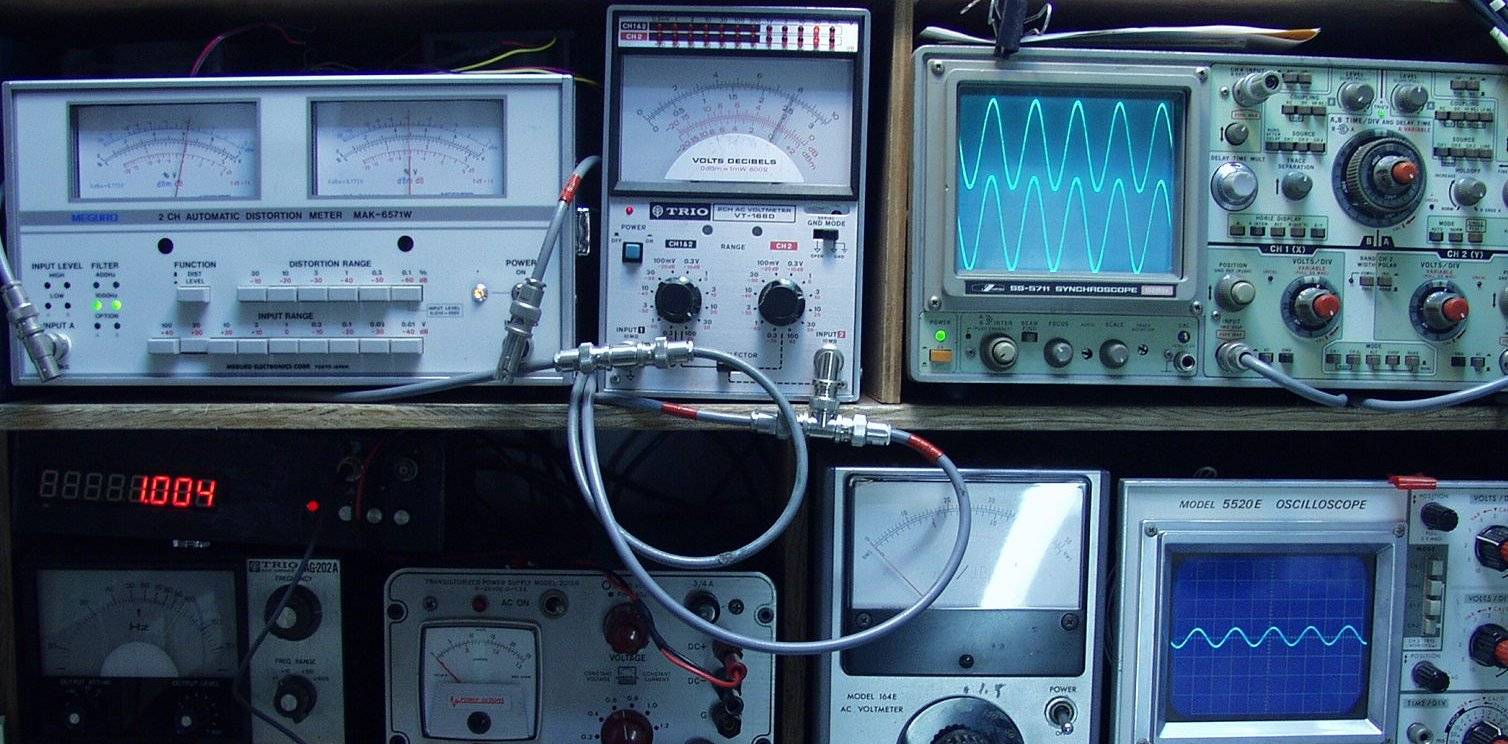

Ｅ−２Ｂ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０５％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−３Ａ．　出力／歪み率測定・調整　　出力＝２４Ｖ＝７２Ｗ　歪み率０．０６％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ−３Ｂ．　出力／歪み率測定・調整　　出力＝２４Ｖ＝７２Ｗ　歪み率０．０５％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ−５．　２４時間エージング。
