Ｓａｎｓｕｉ　ＡＵ−７７７Ｄ．　２台目　修理記録

平成１５年４月１６日　　４月１８日完成

Ａ．　修理前の状況 　　左チャンネル　パワーが出ません。後部ＴＲ（トランジスター） 、カバーを取り付ける際にコンセントを抜き忘れショートさせました 。 　　レコードは、もう聞きません B．　原因 　　終段ＴＲ（トランジスター）焼損 Ｃ．　修理状況 　　調整用半固定ＶＲ交換 　　終段ＴＲ（トランジスター）交換 　　初段TR交換 　　配線手直し、補強 　　各部、半田補正 　　電解コンデンサー交換 Ｄ．　使用部品 　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　 　　　５個 　　終段TR 　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　４個 　　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　 　　　　１０個 　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　５２個 　　フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　６個 　　ブロック電解コンデンサー　　　　　　　　　　　　　　　　　　　　６個 Ｅ．　測定・調整 Ｆ．　修理費　　　　　　　３８，０００円　　　　通常修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−７７７Ｄ　の仕様（マニアル・カタログより）

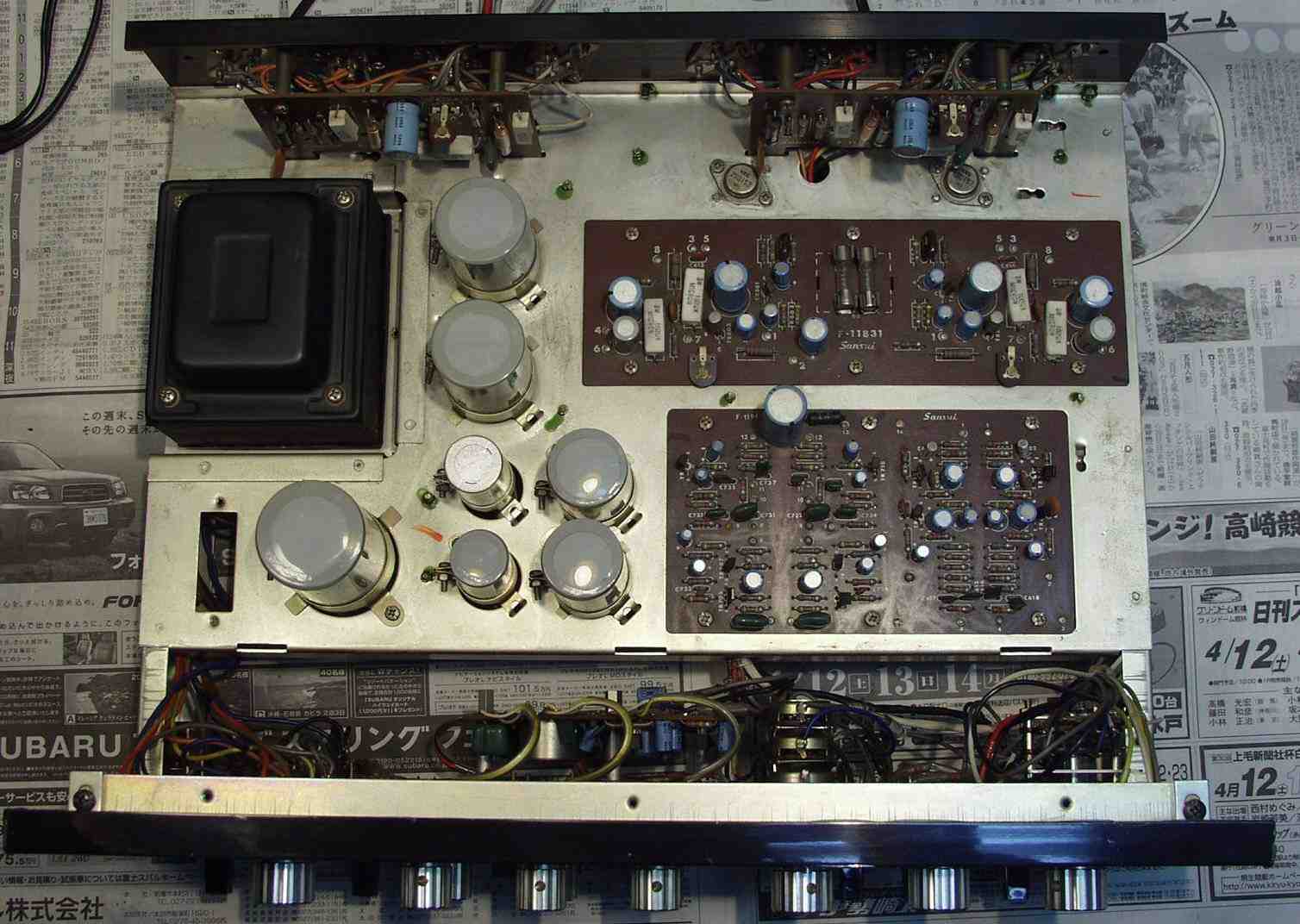

Ａ．　修理前の状況 Ａ−１．　修理前　上から見る

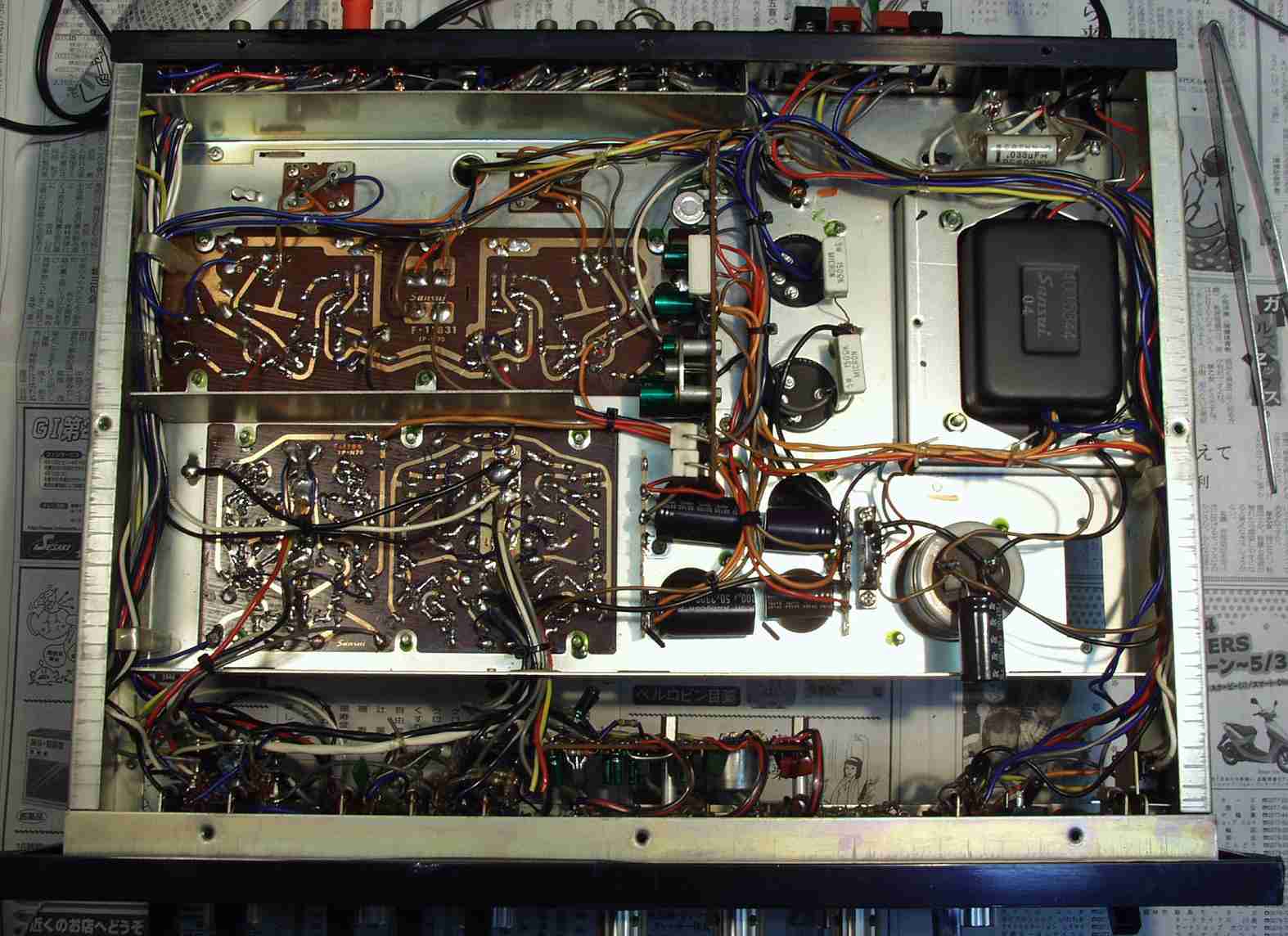

Ａ−２．　修理前　下から見る

Ａ−３．　修理前　コントロール部

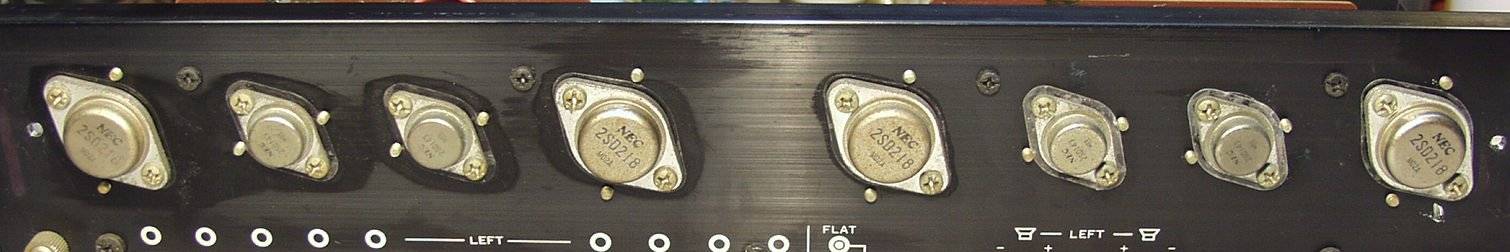

Ｃ．　修理状況 Ｃ−１A．　修理前　上から見る。　大＝終段トランジスター、　中＝ドライブ・トランジスター 　　　　　　　　　　　熱でシリコングリスが流れ出し殆ど無い

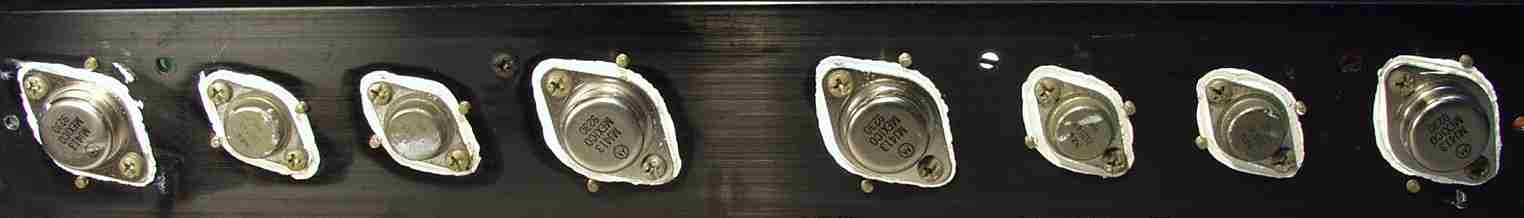

Ｃ−１Ｂ．　修理後　大＝終段トランジスター　中＝ドライブ・トランジスター

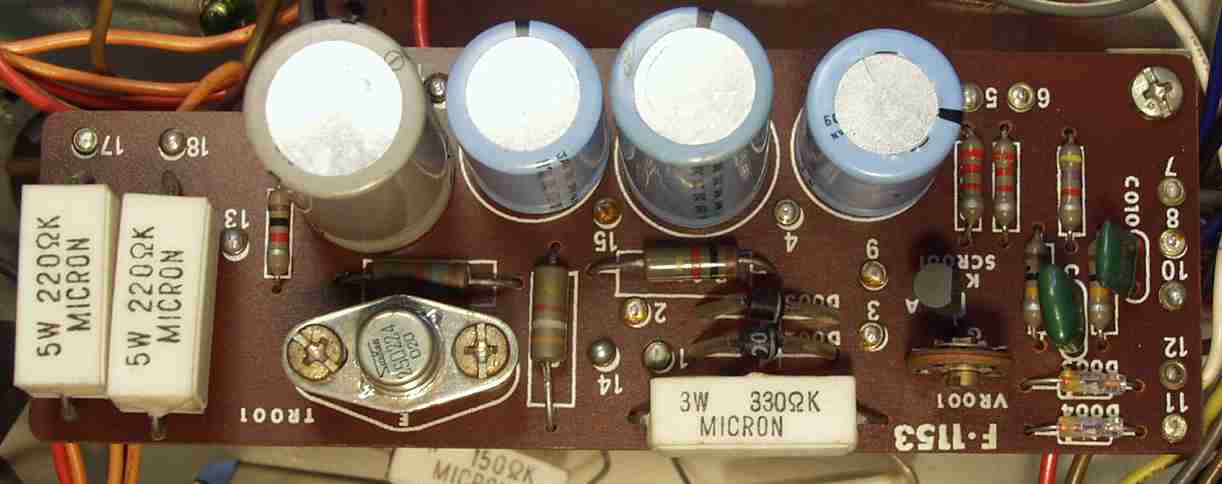

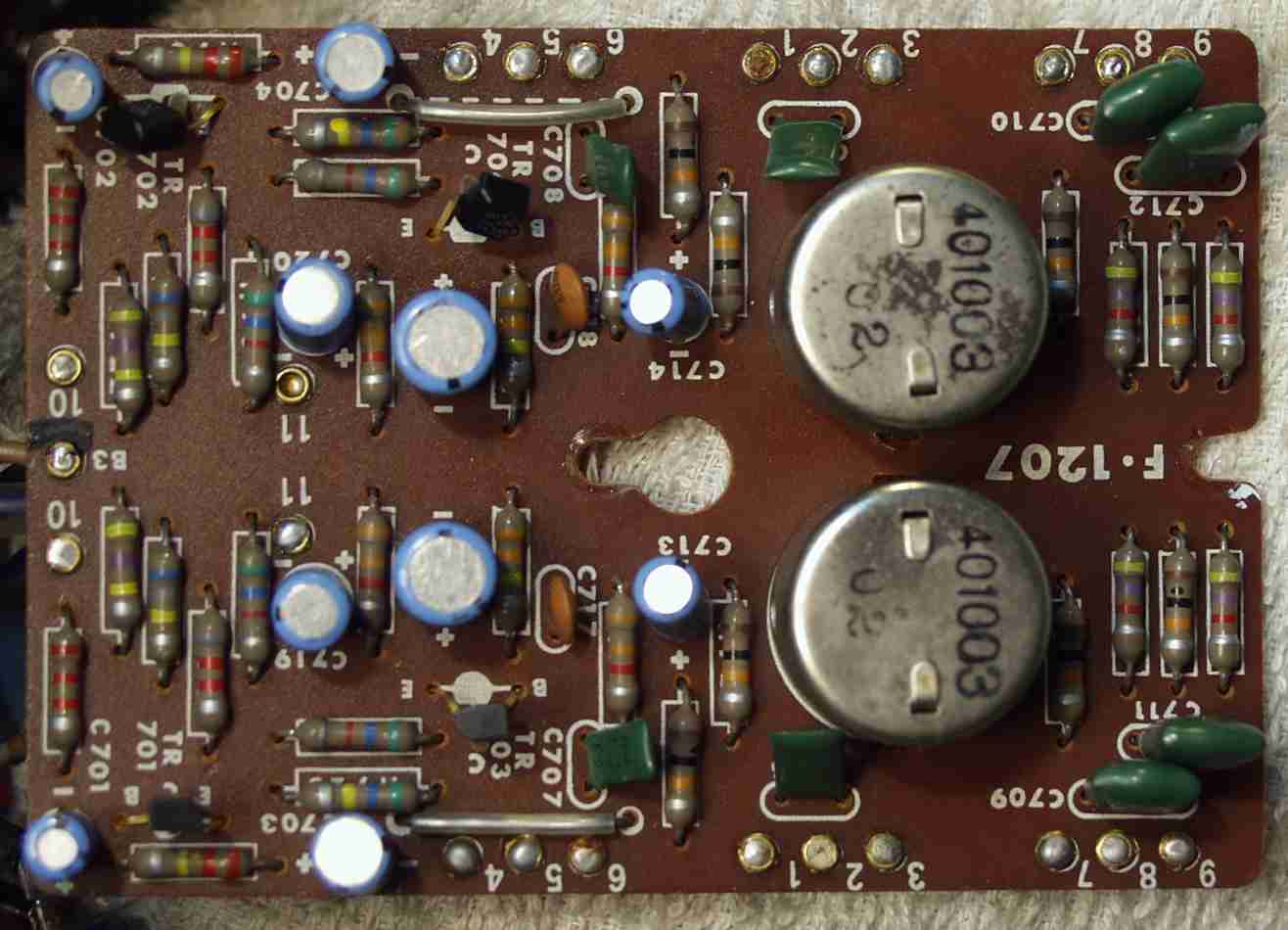

Ｃ−２Ａ．　修理前　右終段基板

Ｃ−２Ｂ．　修理後　右終段基板　半固定ＶＲ　電解コンデンサー　フイルムコンデンサー交換

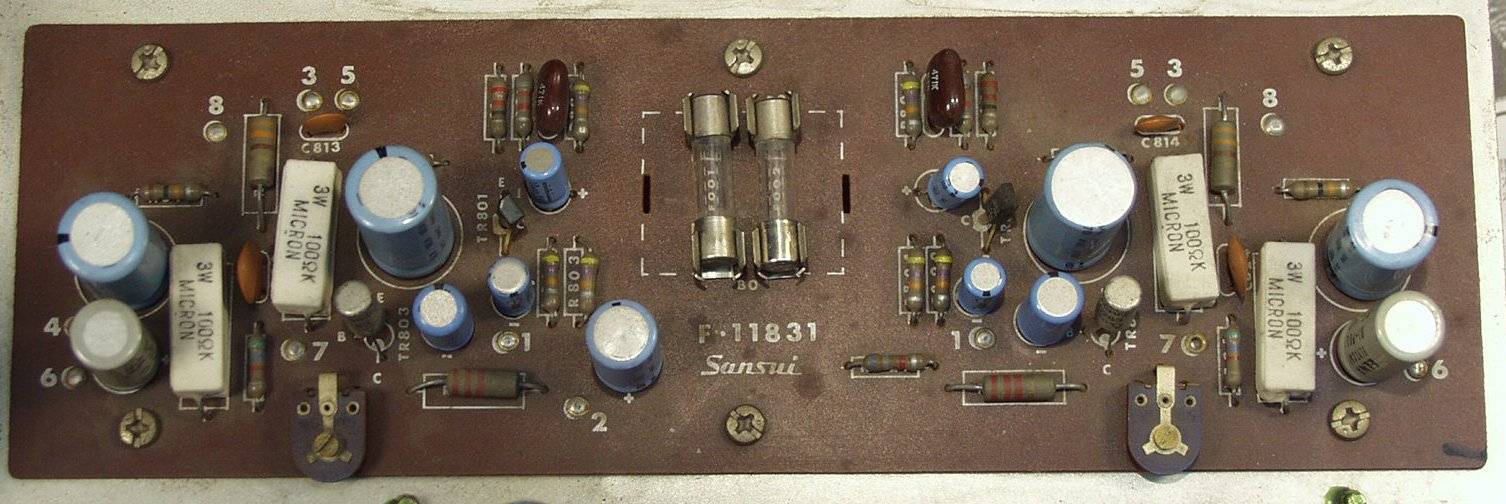

Ｃ−２Ｃ．　修理前　左終段基板

Ｃ−２Ｄ．　修理後　左終段基板　半固定ＶＲ　電解コンデンサー　フイルムコンデンサー交換

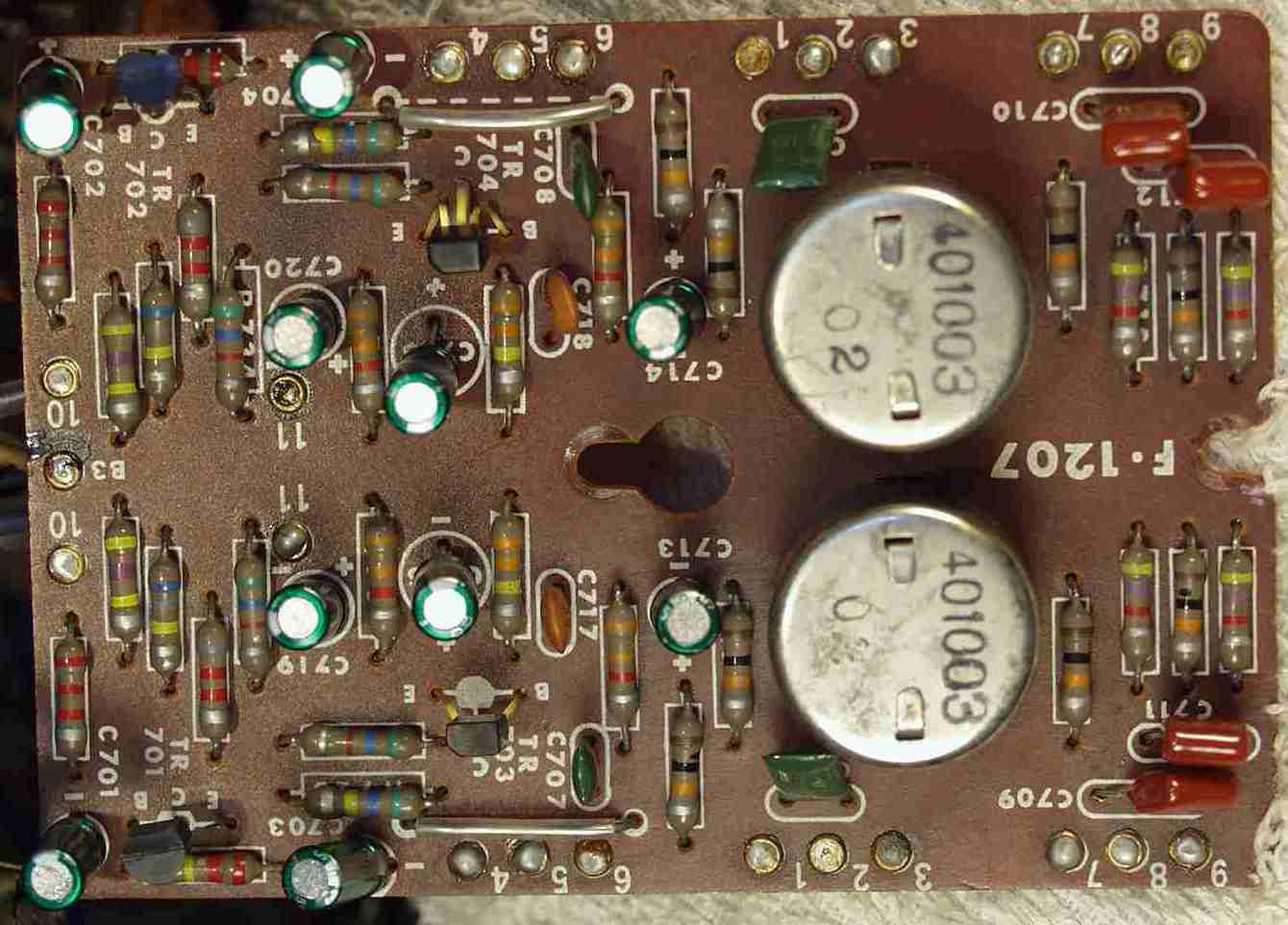

Ｃ−３Ａ．　修理前　ドライブ基板

Ｃ−３Ｂ．　修理後　ドライブ基板　半固定ＶＲ２個　電解コンデンサー１３個　ＴＲ（トランジスター）４個交換

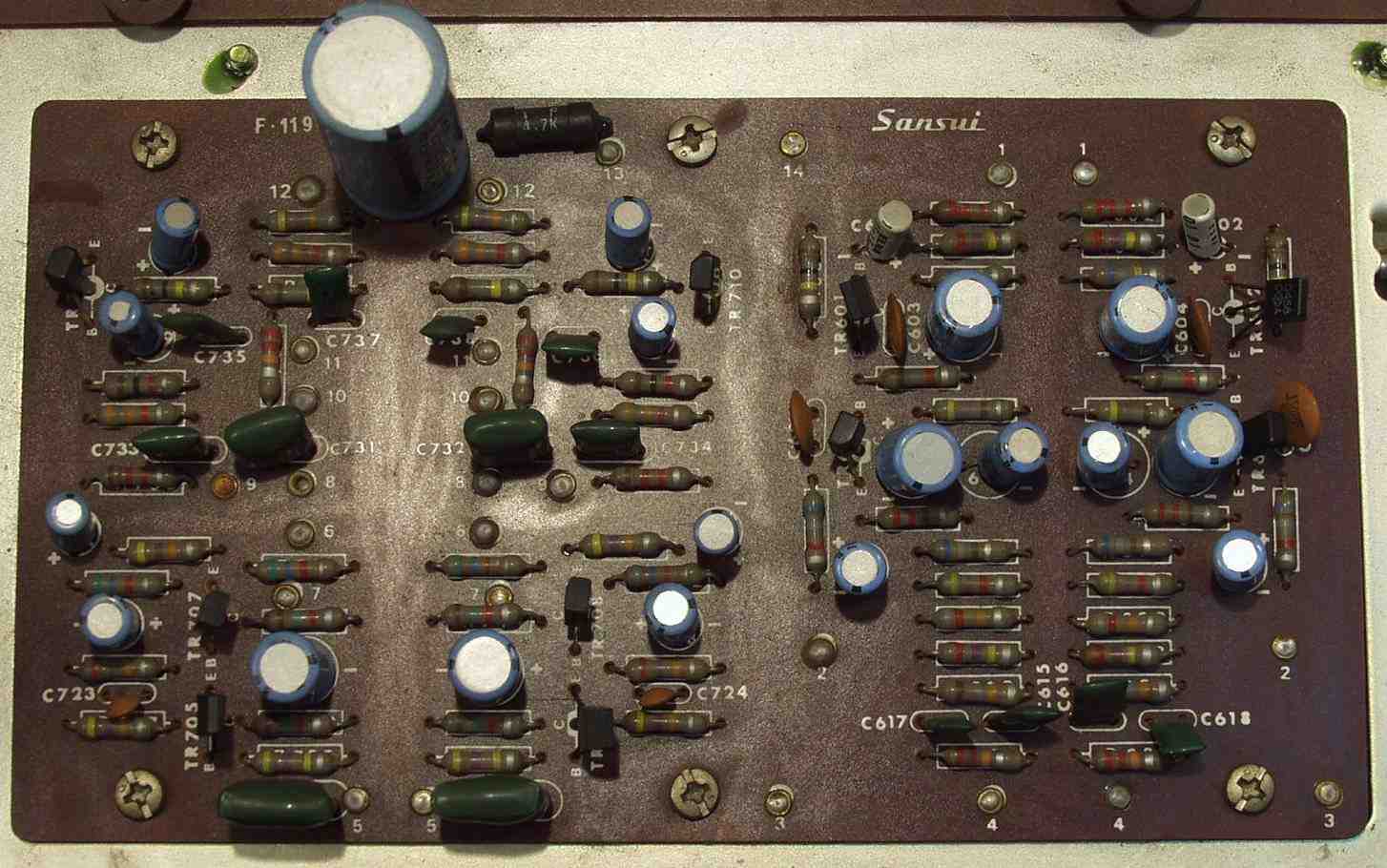

Ｃ−４Ａ．　修理前　コントロール基板

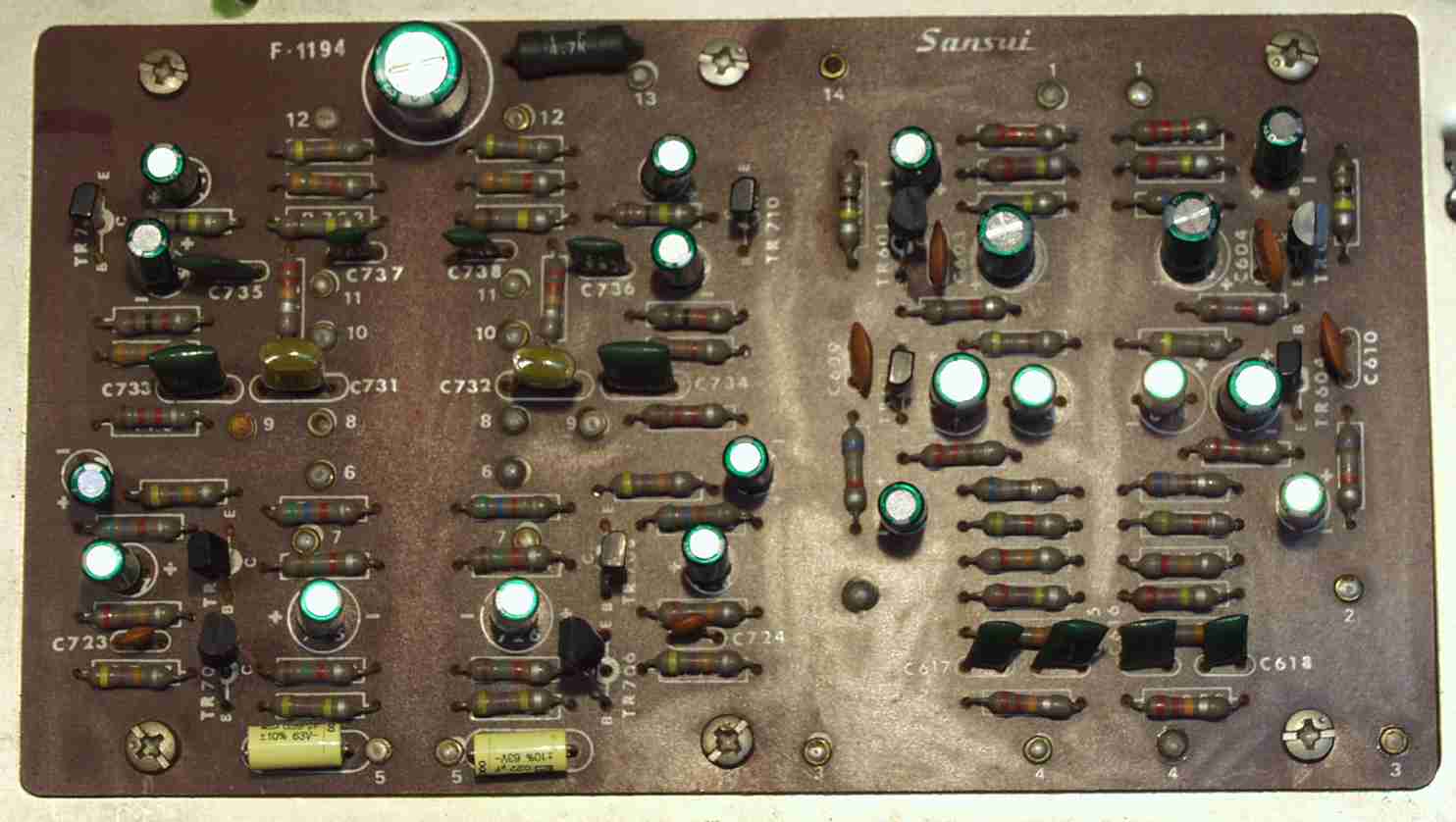

Ｃ−４Ｂ．　修理後　コントロール基板　電解コンデンサー１０個　フイルムコンデンサー４個　ＴＲ（トランジスター）２個交換

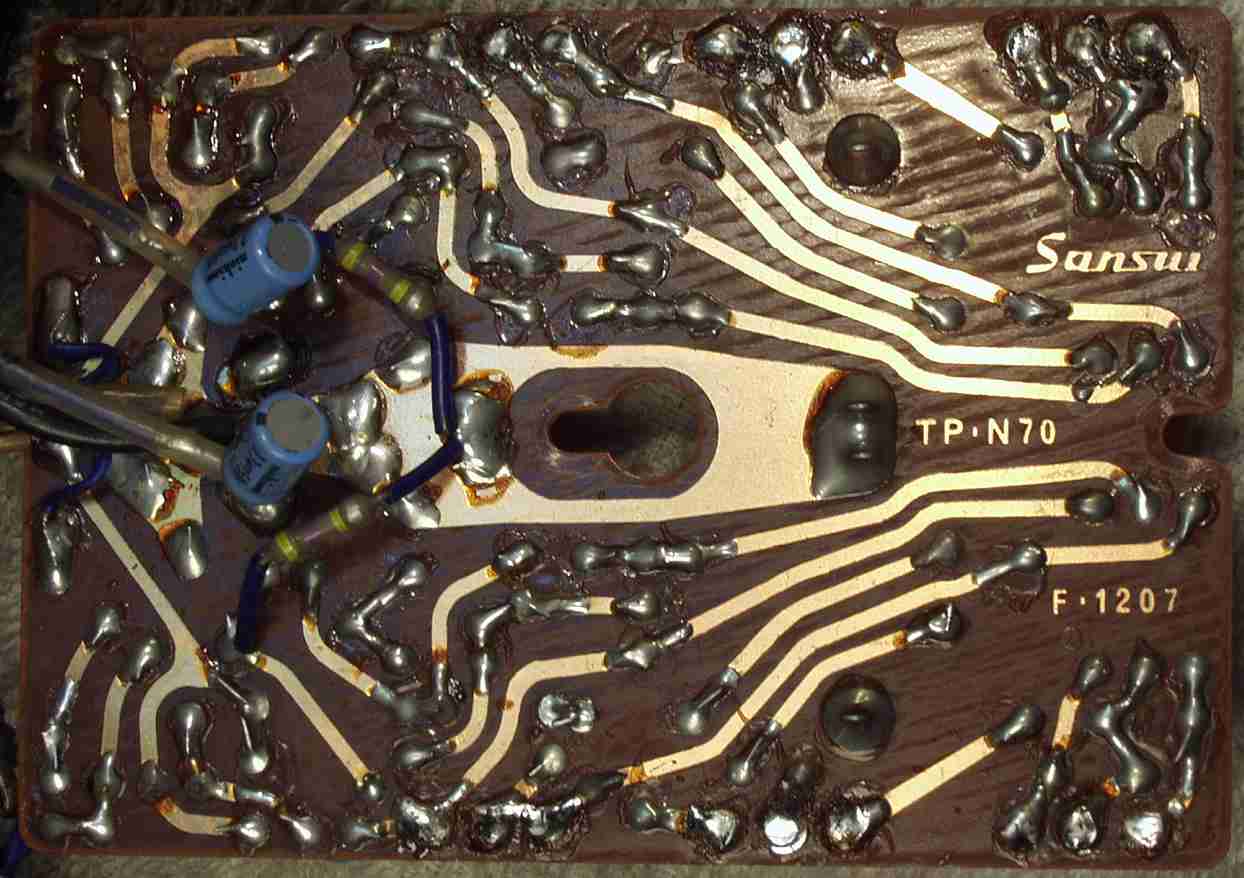

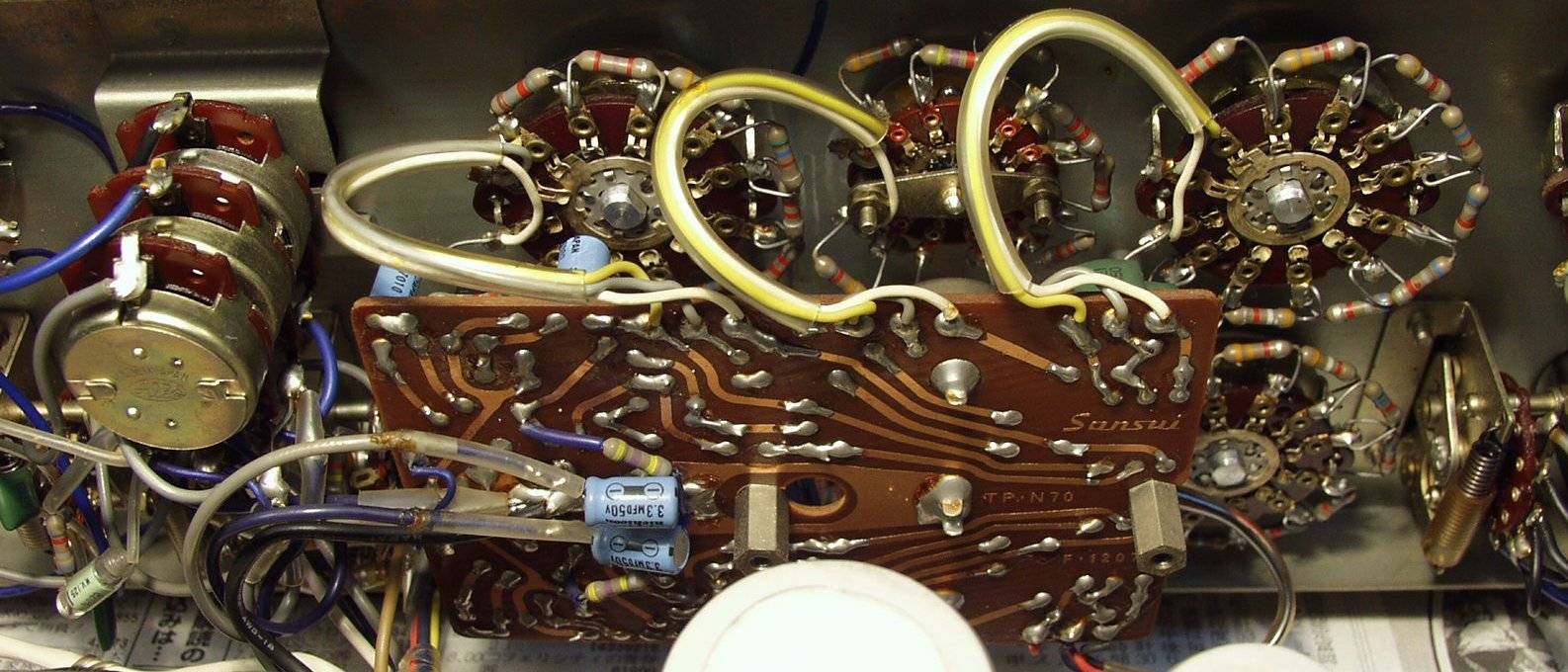

Ｃ−４Ｃ．　修理前　コントロール基板裏

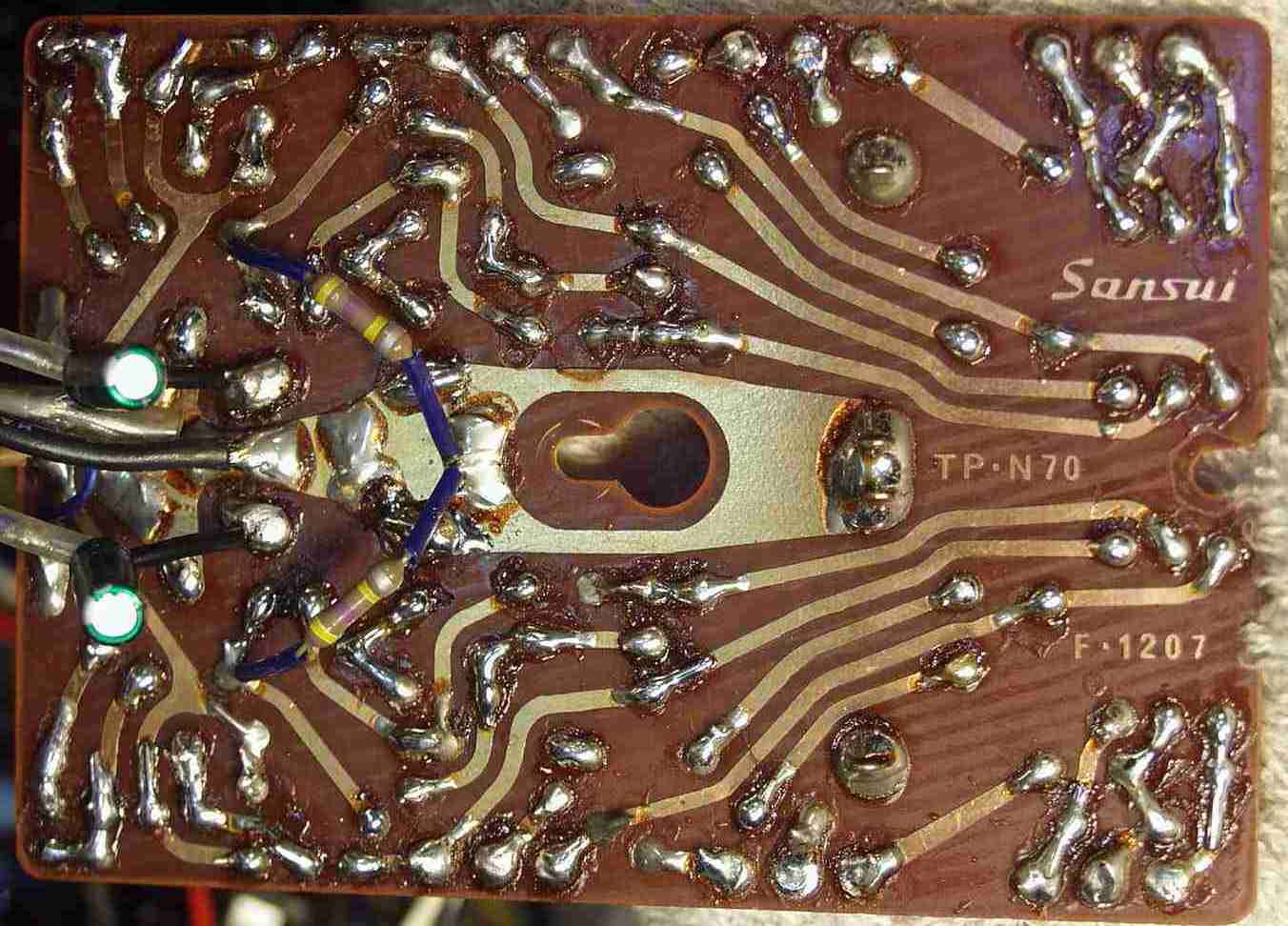

Ｃ−４Ｄ．　修理後　コントロール基板裏　電解コンデンサー２個交換

Ｃ−５Ａ．　修理前　EQ−AMP

Ｃ−５Ｂ．　修理後　EQ−AMP　電解コンデンサー２１個　フイルムコンデンサー２個　ＴＲ（トランジスター）４個交換

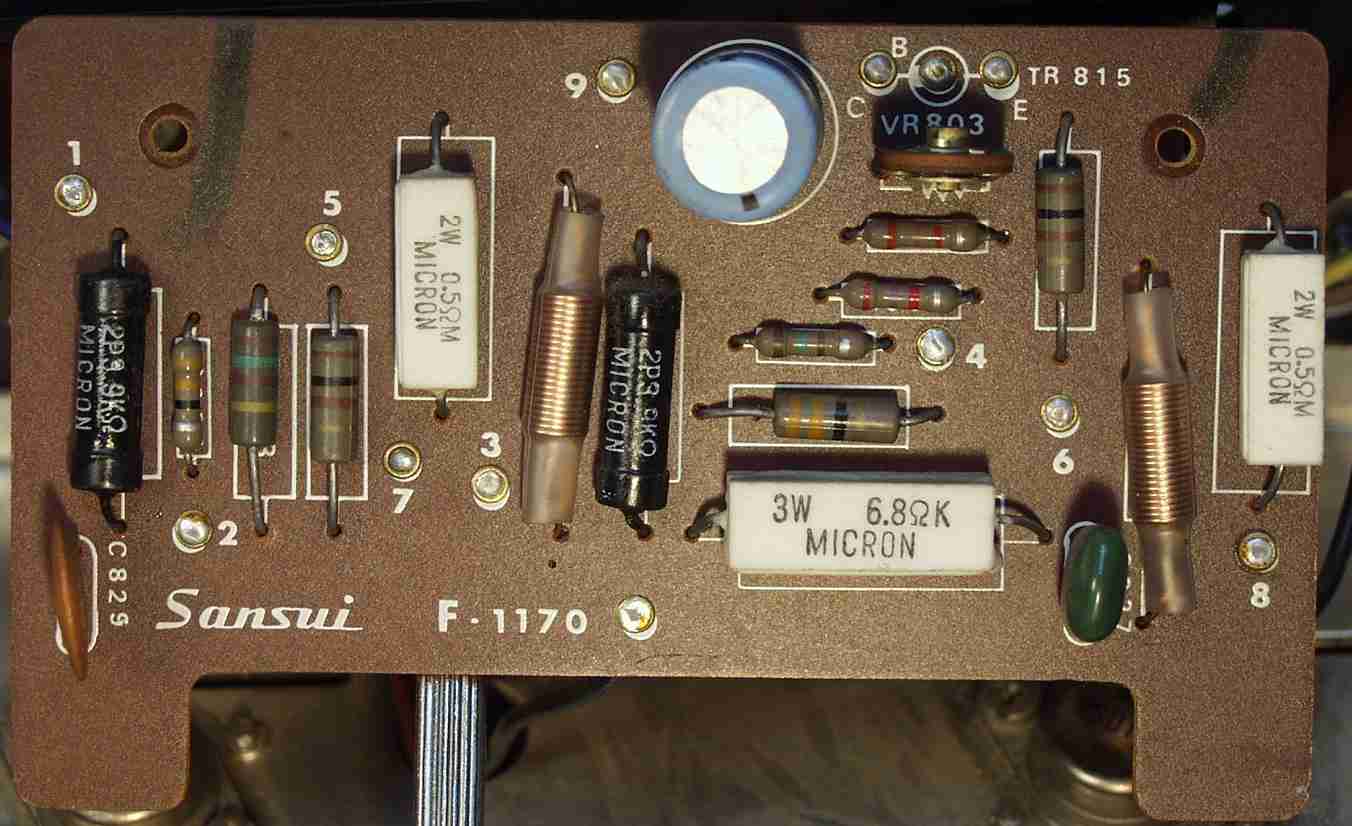

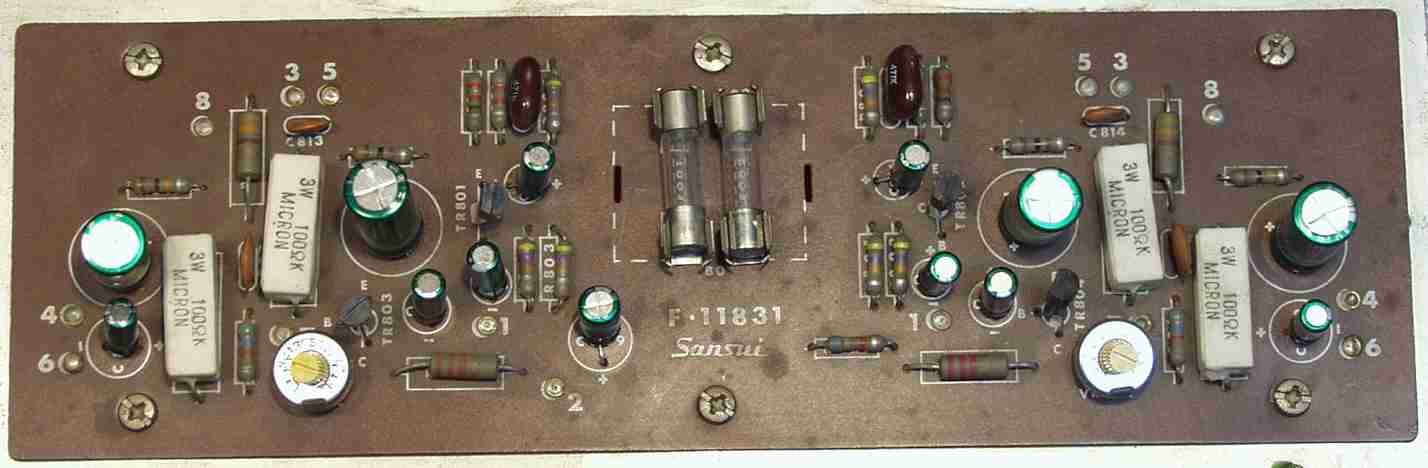

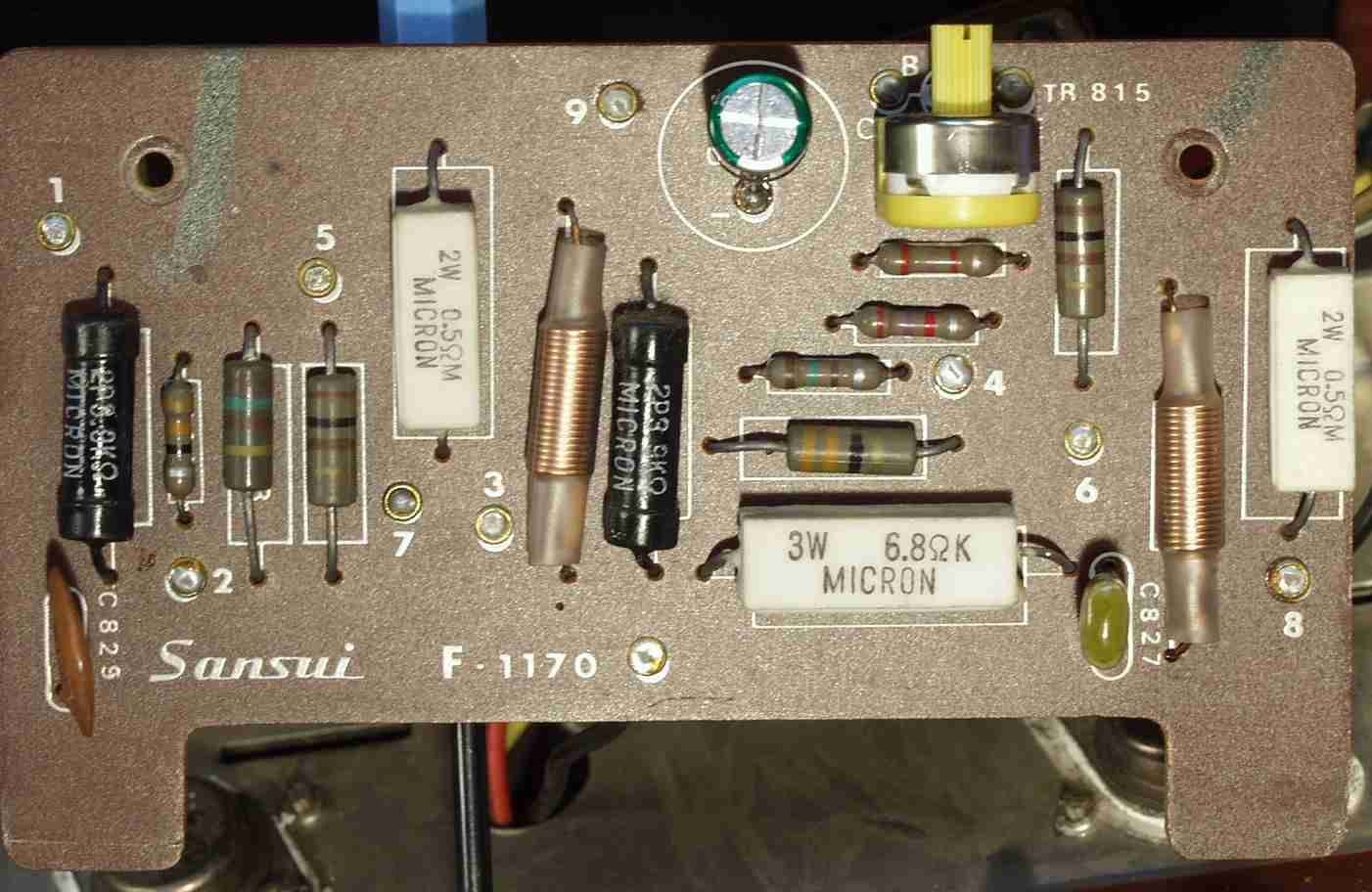

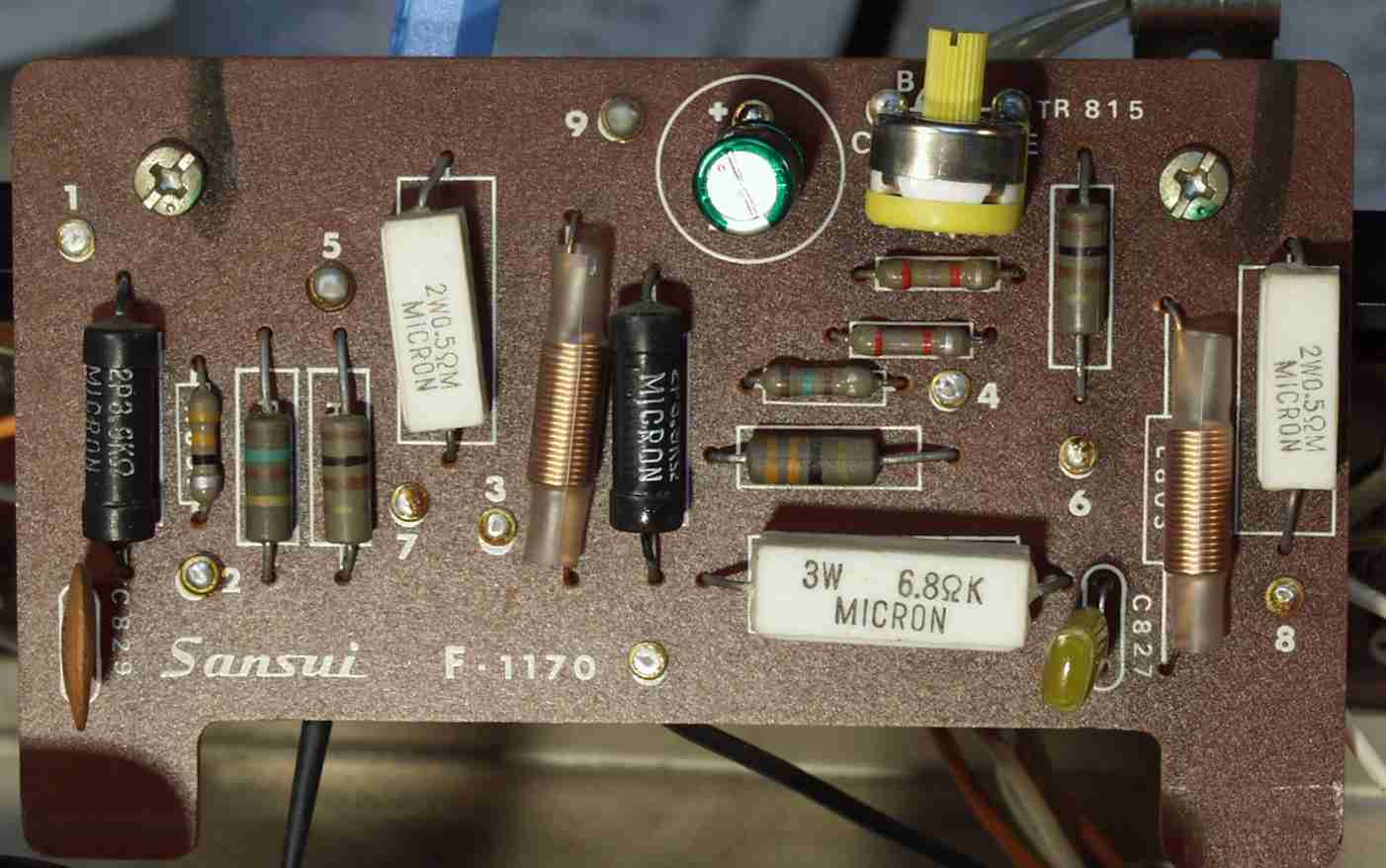

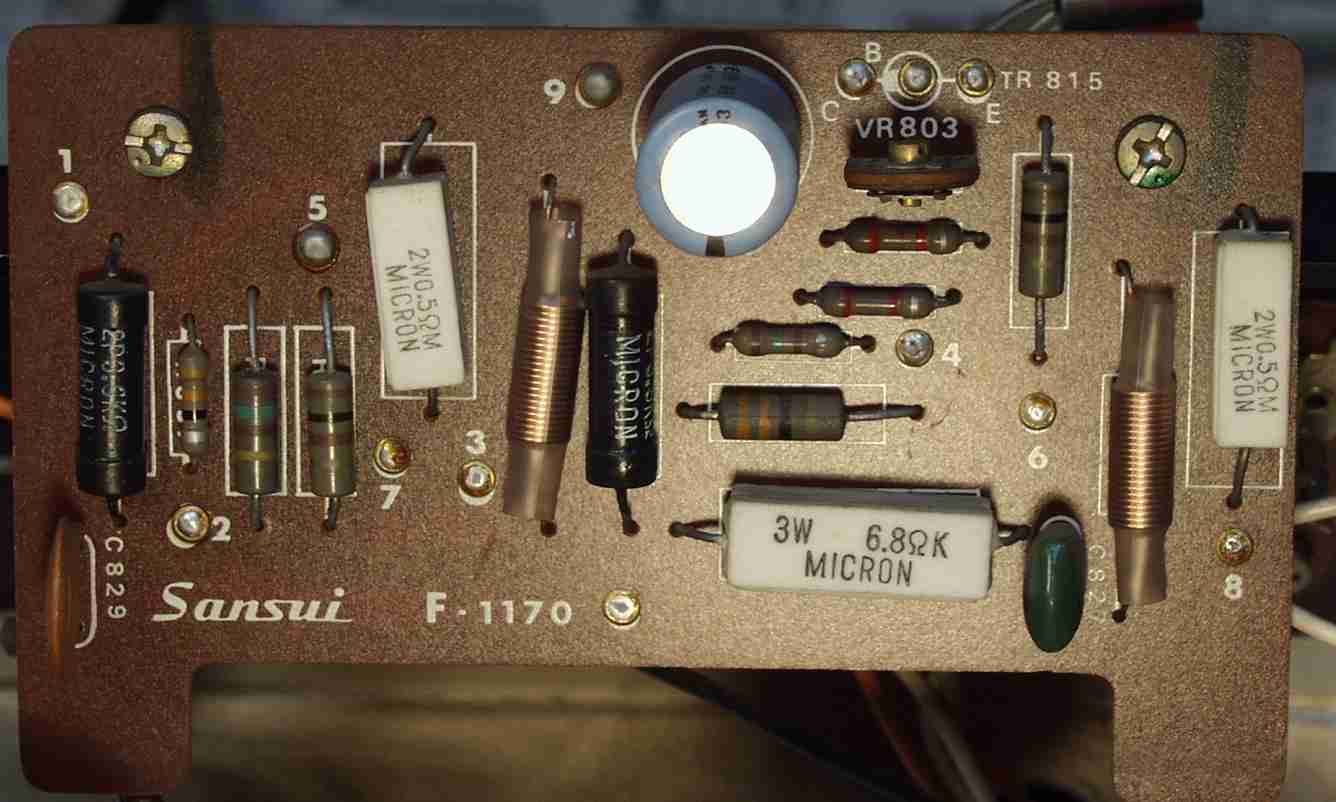

Ｃ−６Ａ．　修理前　プロテクト基板

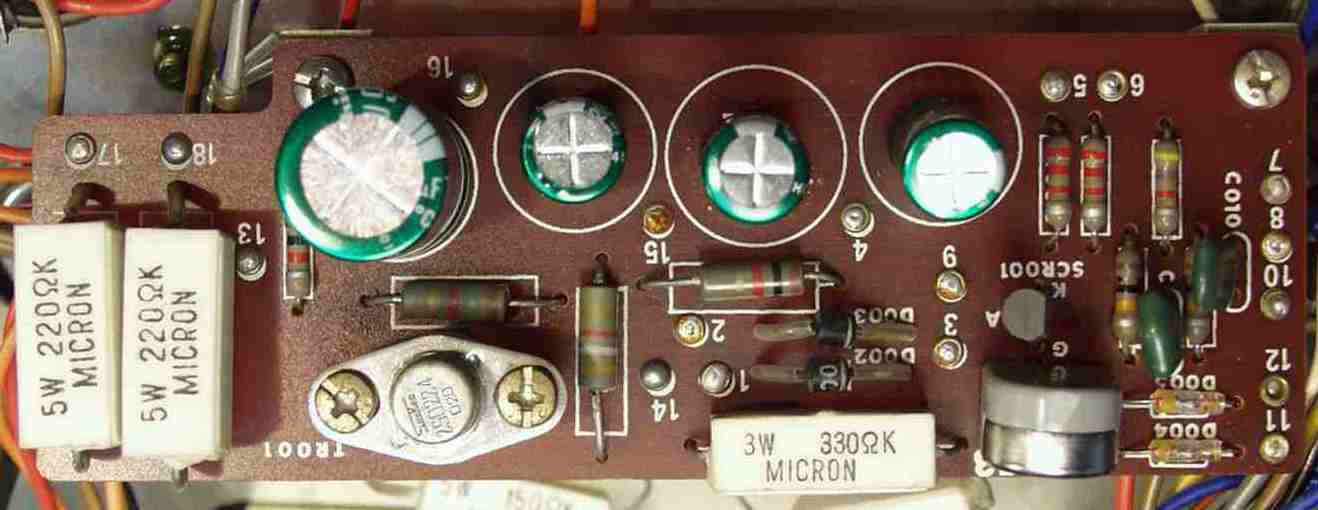

Ｃ−６Ｂ．　修理後　プロテクト基板　半固定ＶＲ　電解コンデンサー４個交換

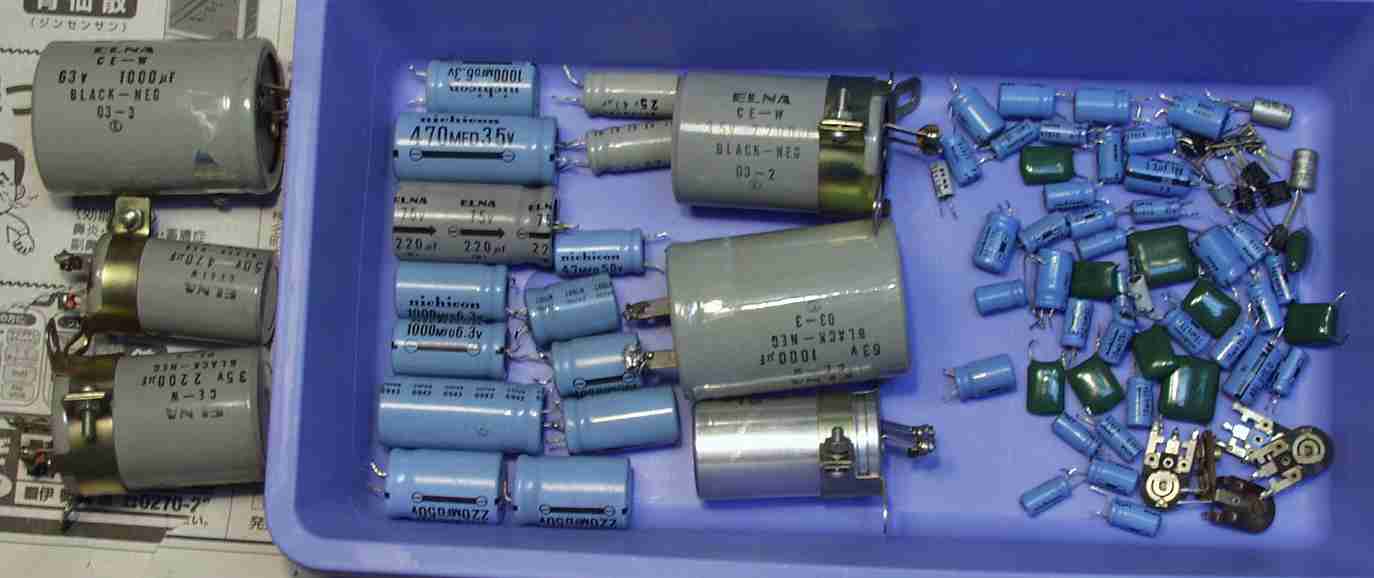

Ｃ−７．　交換部品

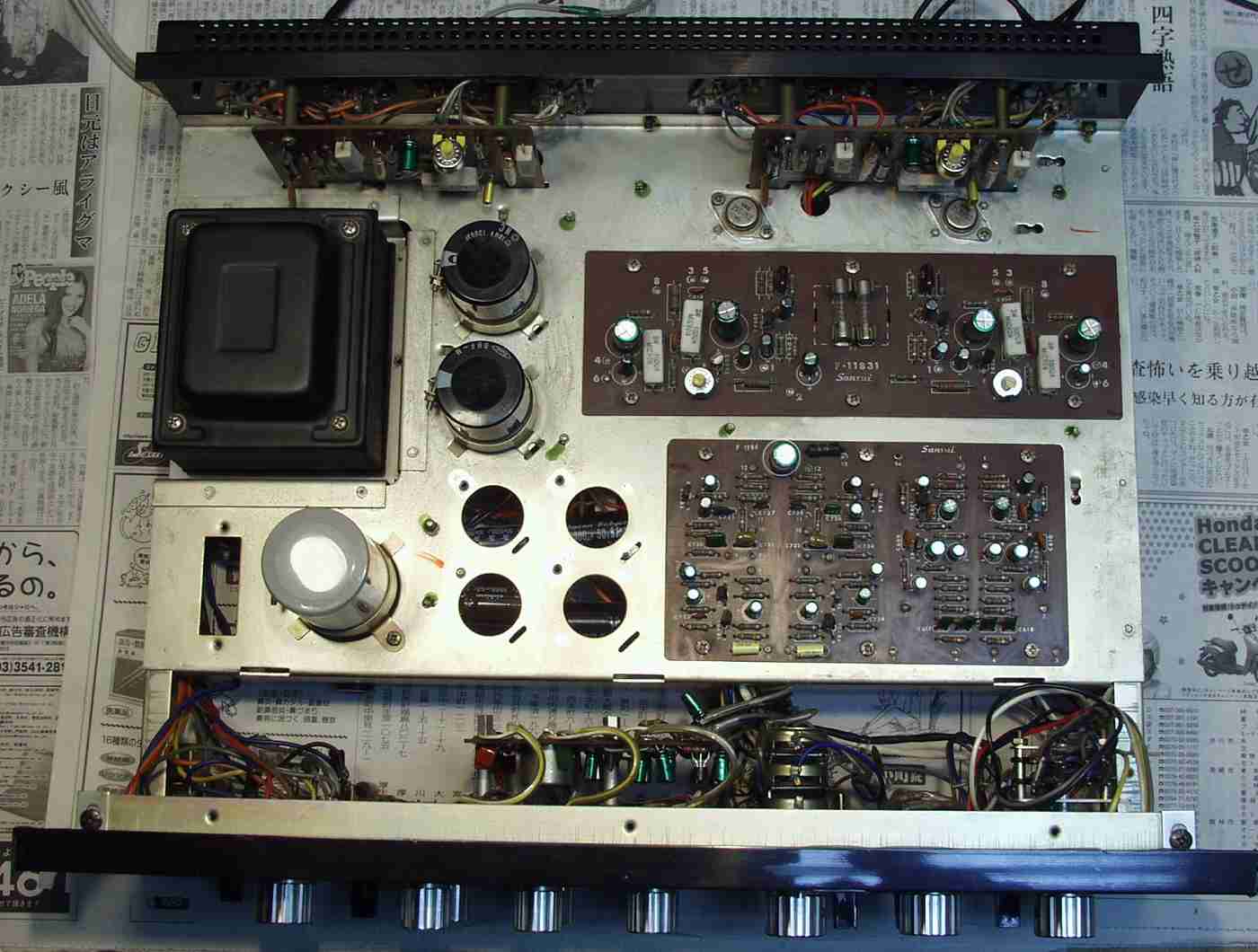

Ｃ−８Ａ．　修理後　上から

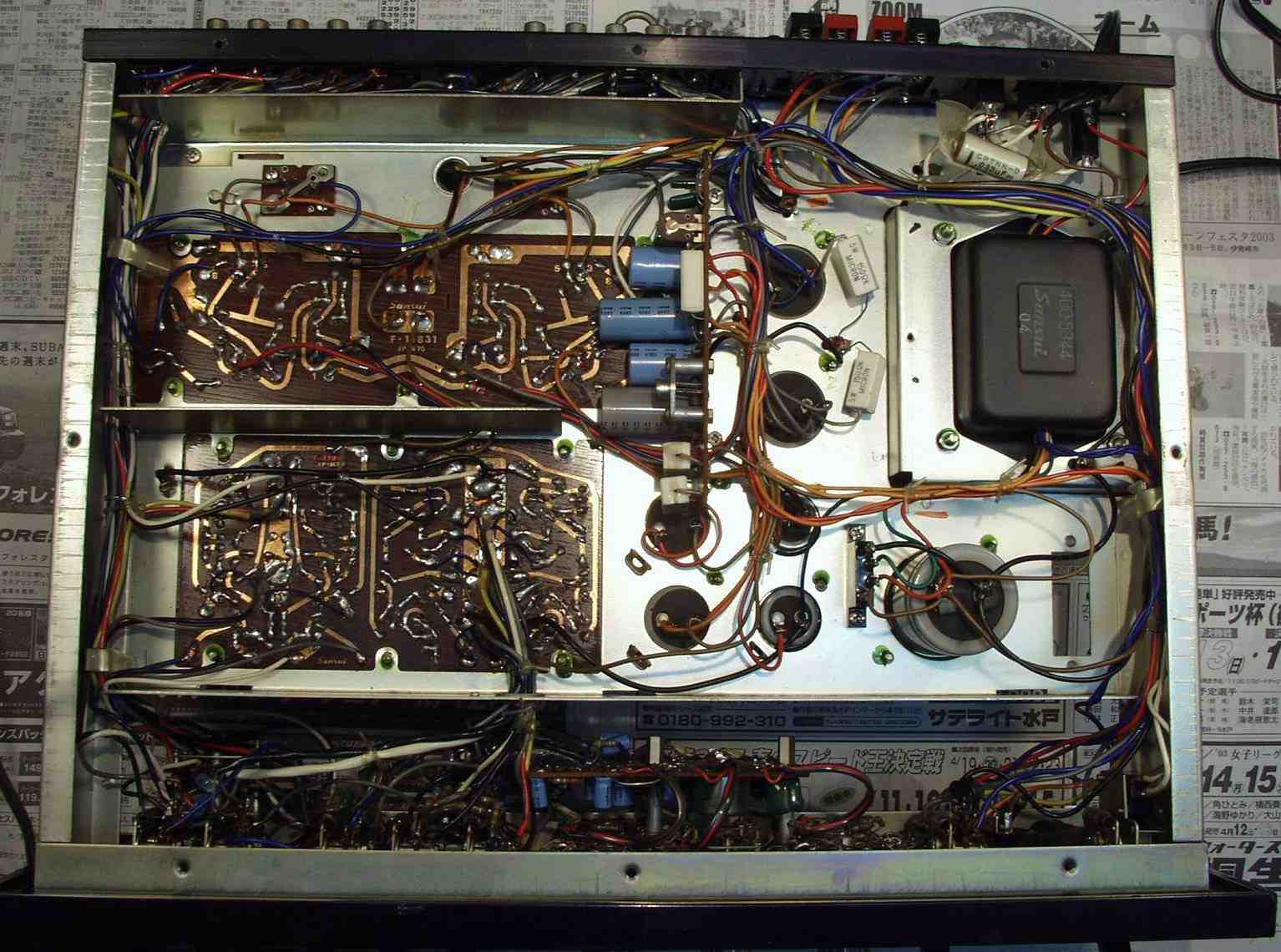

Ｃ−８Ｂ．　修理後　下から

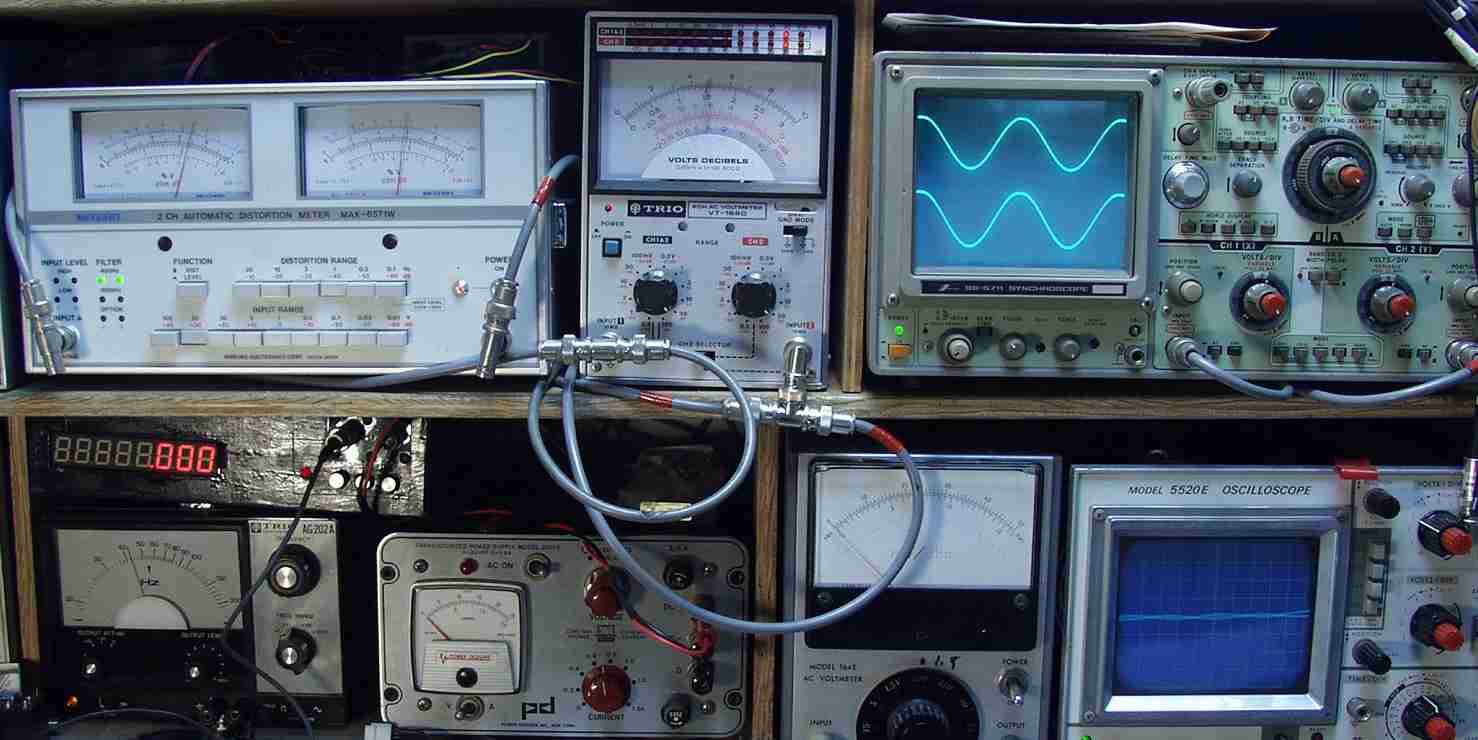

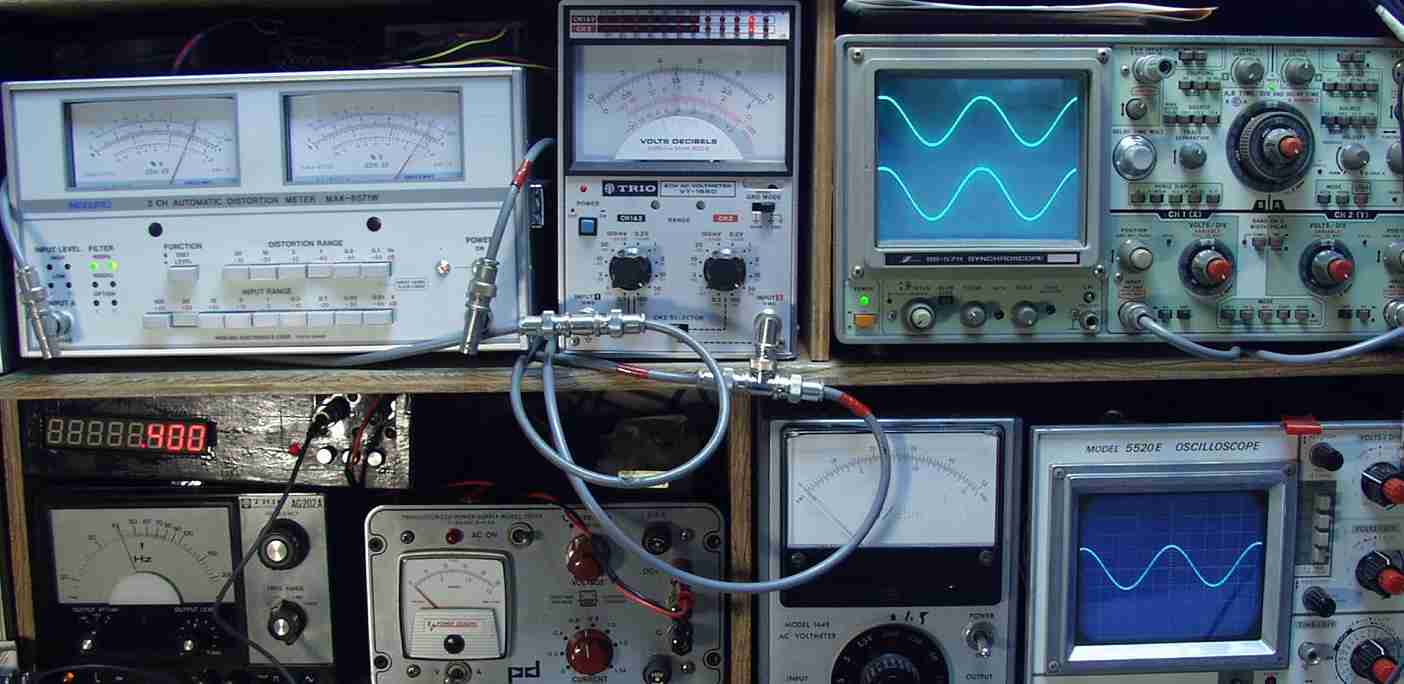

Ｅ．　測定・調整 Ｅ−１．　出力／歪み率測定・調整

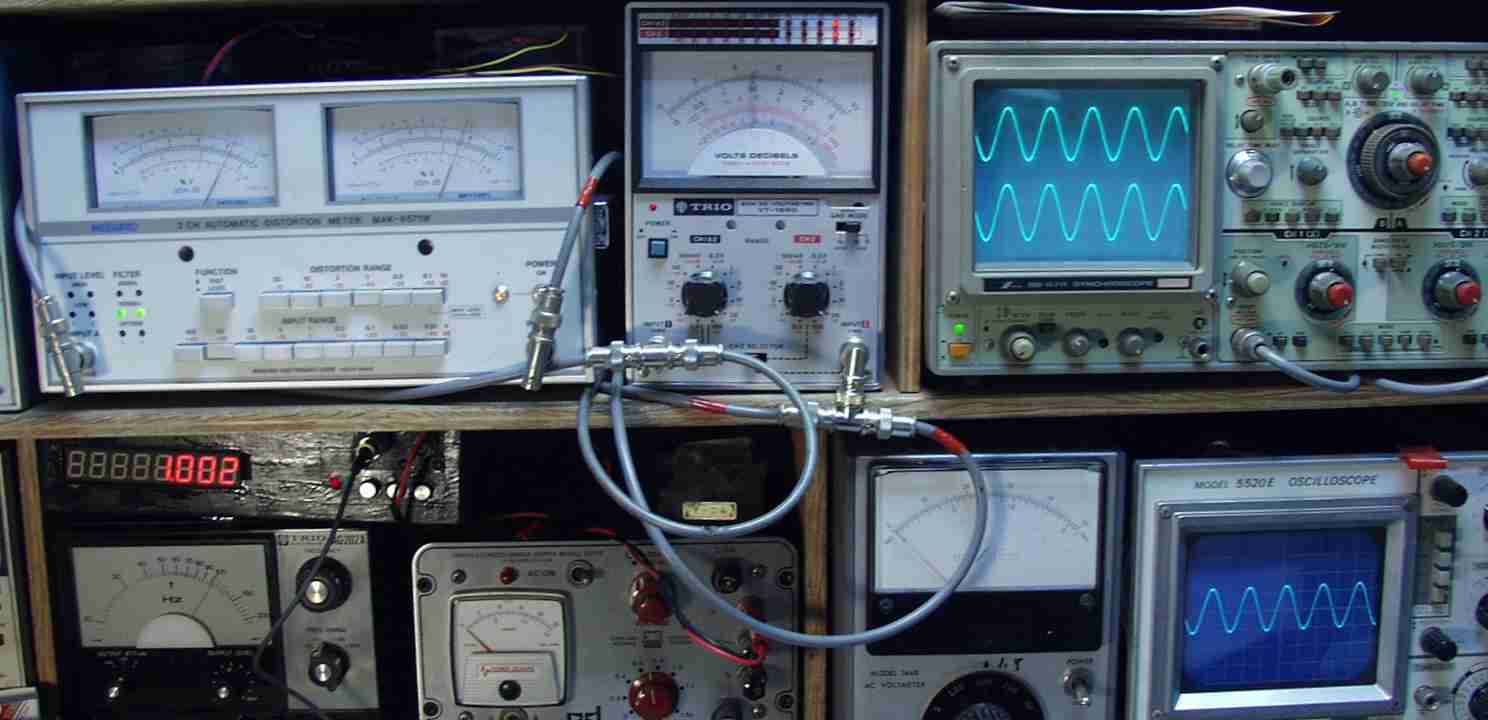

Ｅ−２Ａ．　出力／歪み率測定・調整　　出力＝１５Ｖ＝２８Ｗ　歪み率０．７％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ−２Ｂ．　出力／歪み率測定・調整　　出力＝１５Ｖ＝２８Ｗ　歪み率０．７％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−３Ａ．　出力／歪み率測定・調整　　出力＝１５Ｖ＝２８Ｗ　歪み率０．７％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

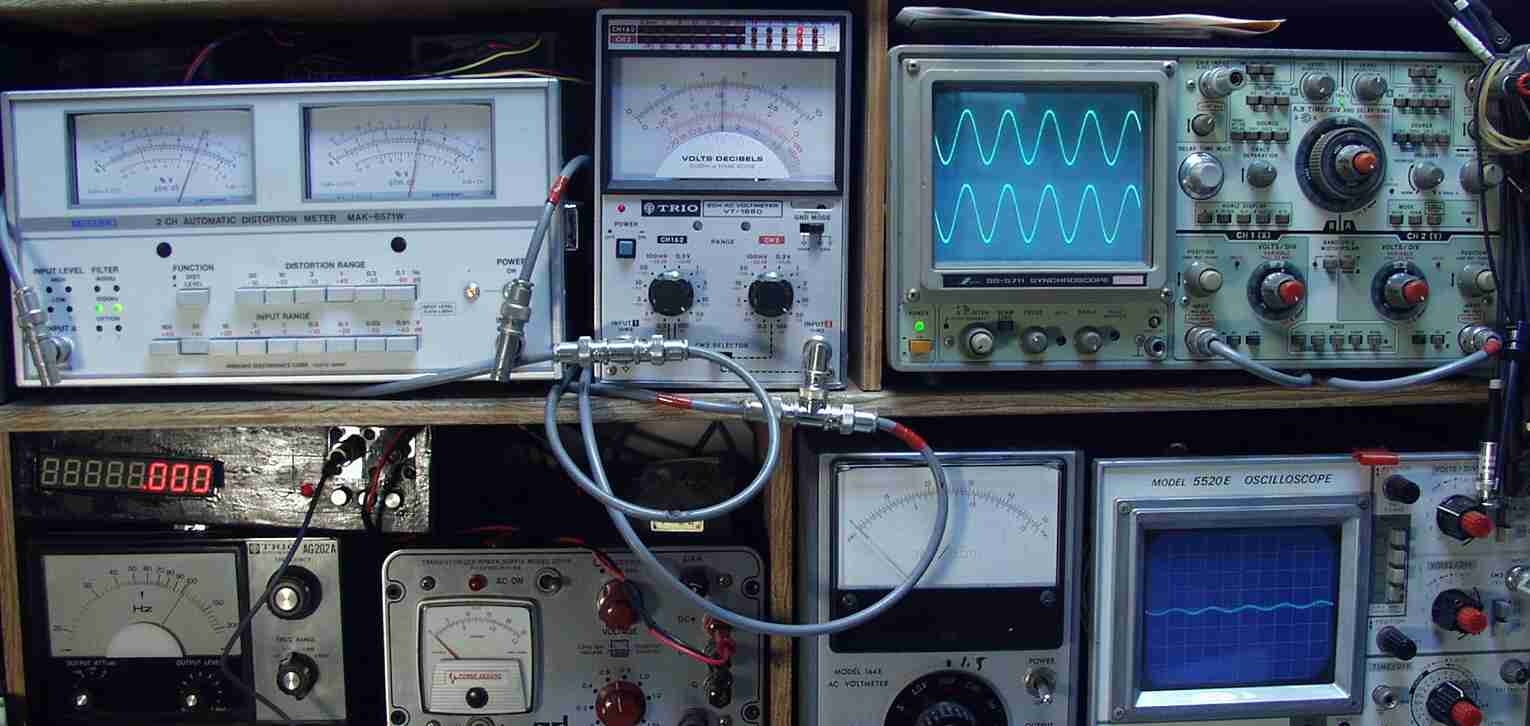

Ｅ−３Ｂ．　出力／歪み率測定・調整　　出力＝１５Ｖ＝２８Ｗ　歪み率０．７％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−７７７Ｄ　の仕様（マニアル・カタログより）

型式 ソリッド・ステート/プリメインアンプ　ＡＵ−７７７Ｄ メインアンプ部 定格出力 ミュージックパワー(IHF):70W±1dB(8Ω) 実効出力:30W/30W±1dB(8Ω) 全高調波歪率 0.5%以下 混変調歪率(60Hz:7kHz＝4:1) 0.8%以下 パワーバンドウィズ(IHF) 20Hz〜50000Hz(歪率0.5%) 周波数特性 20Hz〜100,000Hz、±1dB チャンネルセパレーション 20dB以上(1000Hz) ハム及び雑音(IHF) 100dB以上(クローズドサーキット) 入力感度/インピーダンス 1V/300kΩ(定格出力、1kHz) ダンピングファクター 15(8Ω) 負荷インピーダンス 4Ω〜16Ω センターチャンネル出力電圧 フラット出力:10V(1kHz) ハイカット出力(fo＝159Hz):10V(50Hz) プリアンプ部 出力電圧 最大出力電圧:4V 定格出力電圧:1V 全高調波歪率 0.1%(定格出力電圧) 周波数特性 20Hz〜70,000Hz、+0.5 -1.5dB ハム及び雑音(IHF、最大出力電圧) Phono1、2:80dB以上(クローズドサーキット) MIC:85dB以上(クローズドサーキット) Tuner:85dB以上(オープンサーキット) AUX:85dB以上(オープンサーキット) 入力感度/インピーダンス (定格出力電圧、1kHz) Phono1:2mV±3dB/50kΩ Phono2:2mV±3dB/30kΩ、50kΩ、100kΩ MIC:3.5mV±3dB/50kΩ Tuner:140mV±3dB/100kΩ AUX:140mV±3dB/100kΩ Tape Mon(Pin):140mV±3dB/100kΩ Tape Recorder(Din):140mV±3dB/100kΩ 録音出力 Tape Rec(Pin):150mV±3dB Tape Recorder(Din):30mV±3dB コントロール Bass:20Hz±15dB(3dBステップ) Midrange:1,500Hz±5dB(1dBステップ) Treble:20,000Hz±15dB(3dBステップ) ラウドネス(ボリューム-30dB):50Hz +8dB、10,000Hz +2.5dB スイッチ ハイフィルター:20,000Hz、-18dB(12dB/oct) ローフィルター:20Hz、-26dB(12dB/oct) ミューティング:-20dB 総　合 構成 31Tr、5Di 電源電圧 100V、50Hz/60Hz 外形寸法 幅435x高さ155x奥行334mm 重量 12.5kg 別売 ウォルナット製ウッドケース(￥4,150) 価格 ￥59,500(1969年6月発売)
