Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．　２台目修理記録
平成１４年１０月３日到着　１０月１７日完成
注意　このＡＭＰはアースラインが浮いています
　　　　ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません
　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません
　　　　又、ＤＣ−入力が可能ですが、絶対に使用しないこと＝ここ参照
  • Ａ．　修理前の状況
    　　ヤフーオークションの故障品の買取
    　　オークションの商品説明では、電源を入れるとヒューズが飛んだ。
    　　修理ができる環境の人　又、部品取り用。
    　　写真では、外観は悪い、木の側板は、はがれあったそうです。
    　　現在の症状：
    • ●　ヒューズが切れている。<F1> １２５Ｖ　１５Ａ　　<F2> ２５０Ｖ　１Ａ　２本とも　
    • ●　ヒューズが切れの原因は、素人の私では解りません。
    • ●　 したがって、アンプとしての機能は全く解りません。
    • ●　スピーカ接続端子の取付け部分がへっこんでいる（輸送梱包の悪さかな！）
    • ●　電解コンデンサーの取付け基礎部分が曲がっている（輸送梱包の悪さかな！）
      　　　直立せず、少し斜めになっている。
    • ● 　AC outlet コンセントの上部欠け　　---＞　この部分は実用上問題なし（使用しない？）
    • ●　ｉｎｐｕｔ　ＬＥＶＥＬつまみが無い　---＞　この部分は実用上問題なし
    • ●　木の側板はがれ　---＞　この部分は後日、修復可能（木工の加工部分）　

  • Ｂ．　原因
    　　酷使の為（大出力）、終段ＴＲ（トランジスター）短絡
    　　その為、電解コンデンサ−の破壊

  • Ｃ．　修理状況
    　　終段ＴＲ（トランジスター）交換、
    　　電源大型電解コンデンサー交換
    　　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用）
    　　配線手直し、補強

  • Ｄ．　使用部品
    　　終段ＴＲ（トランジスター）　　　　　　　　　　　１６個
    　　電源大型電解コンデンサー交換　　　　　　　２個
    　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　２個
    　　バランス、バイアス調整用　半固定ＶＲ　　　８個
    　　ＦＥＴ（電界トランジスター）　　　　　　　　　　　４個
    　　電解コンデンサー　　　　　　　　　　　　　　　　　２個
    　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　４個

  • Ｅ．　調整・測定

  • Ｆ．　修理費　　８０，０００円　　　　＜＜通常修理＞＞
    　　　　　　　　　　　　　　　　　　　　　　＜＜但し、大型電源用電解コンデンサーはユーザより支給＞＞

  • Ｇ．　再修理
    　　このＡＭＰは、ＤＣ入力しかなく、バランスの崩れたプリＡＭＰを繋ぐと、過大入力となります
    　　詳しくはここを参照してください

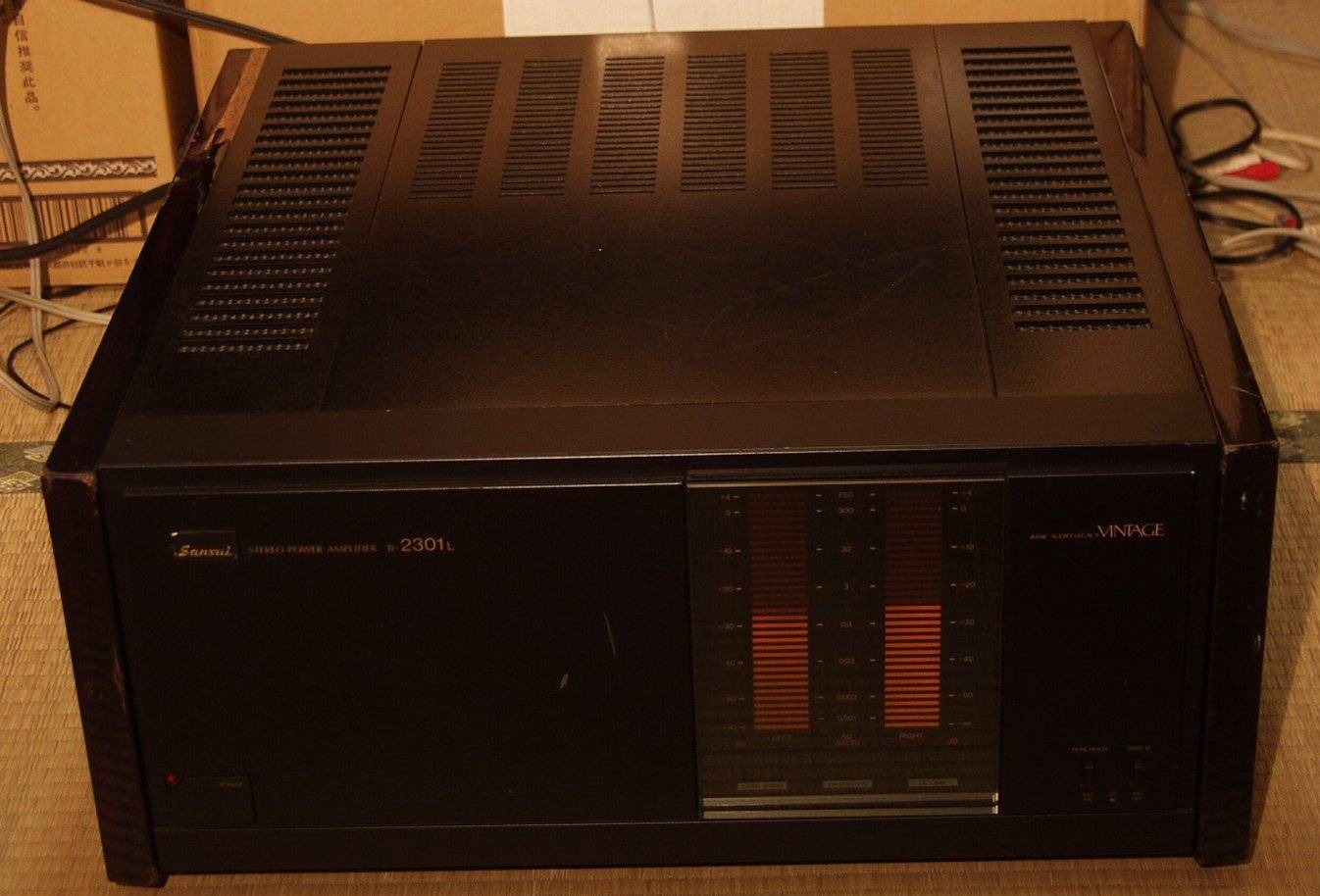

Ａ．　修理前の状況
Ａ−１．　修理前　終段ブロック部の銅版がへっこんでいる
Ａ−２．　修理前　電解コンデンサーの取付け基礎部分が曲がっている

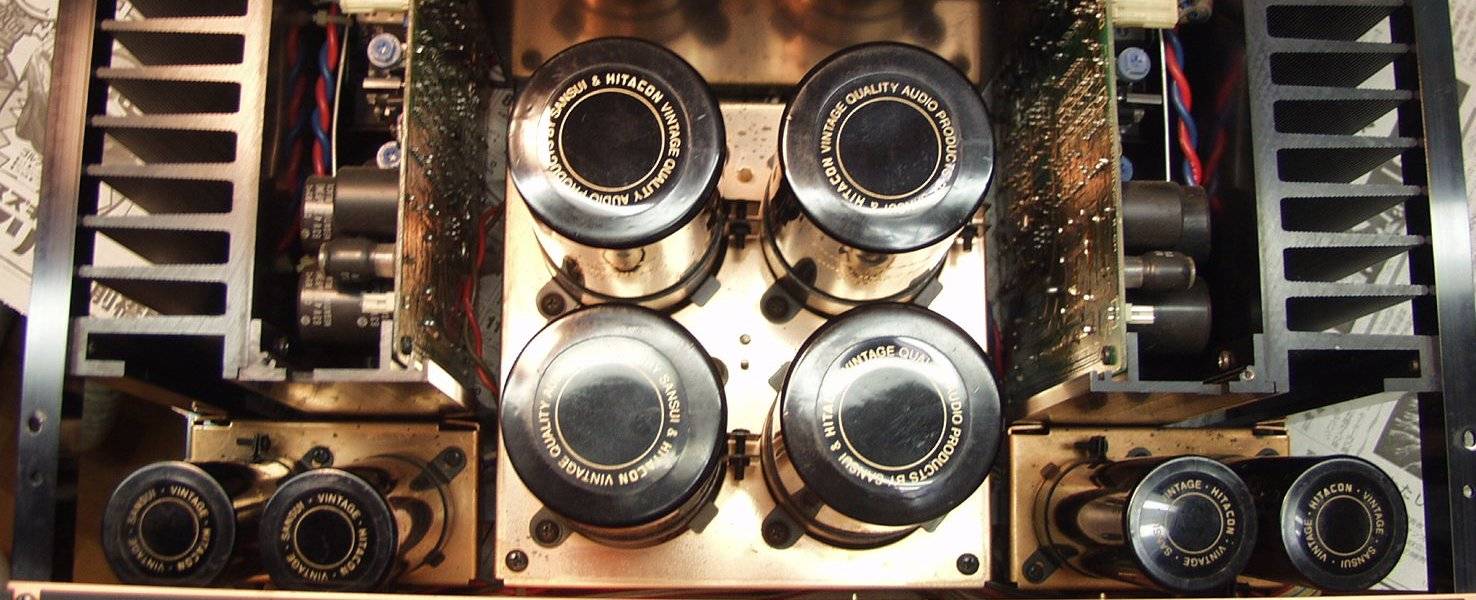

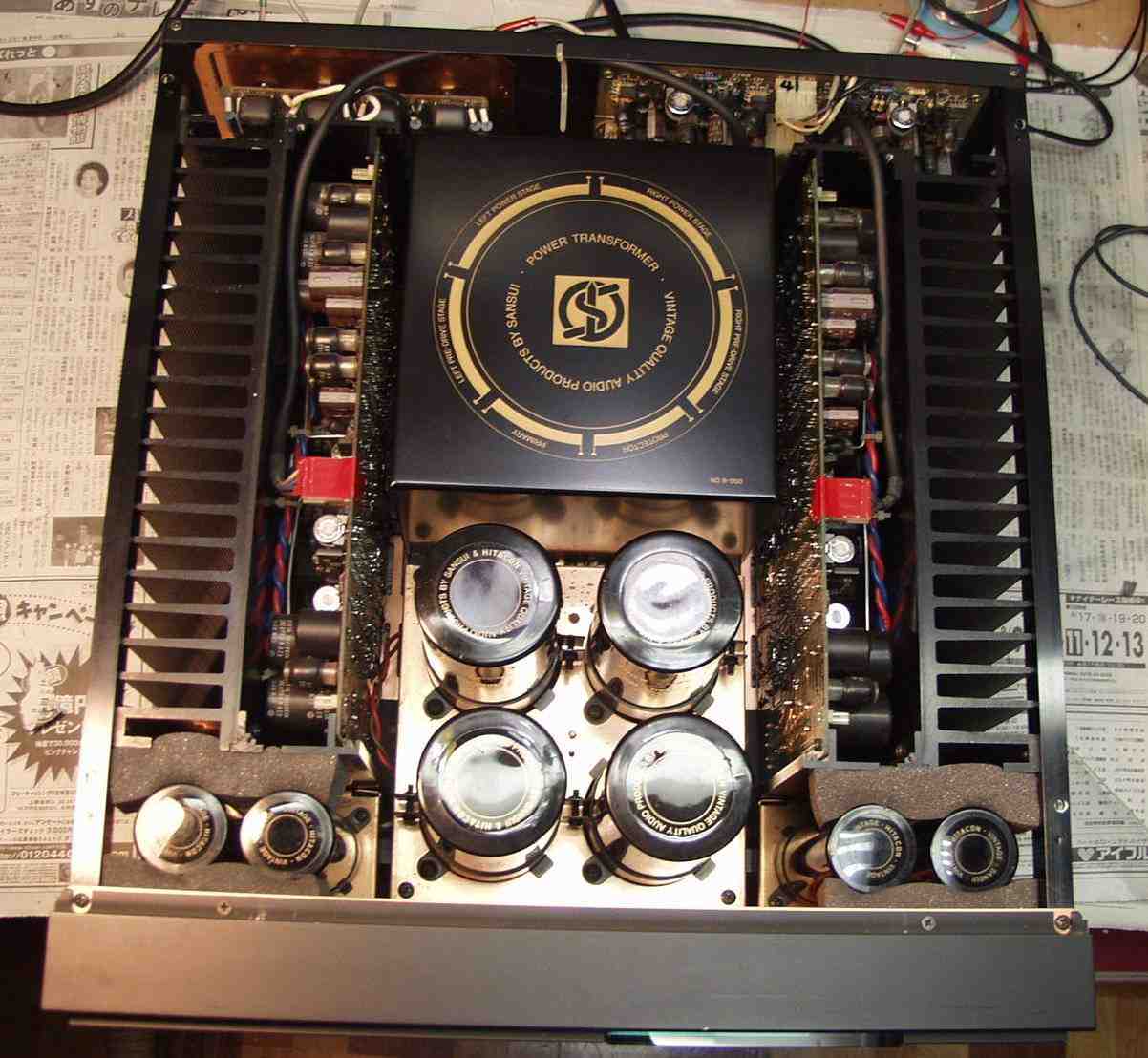

Ａ−３．　修理前　真ん中の４本の電解コンデンサーが不良
　　　　　　　　　　終段ＴＲ（トランジスター）のショートで、急激な放電で、大電流が流れ、内部がで破壊された
　　　　　　　　　　通電すると、約３０分くらいで、５０度くらいに熱を持つ、これでは、その内、短絡する
　　　　　　　　　　４本の内、右側が２本が並列接続で「＋電圧」、左側が２本が並列接続で「−電圧」用
　　　　　　　　　　壊れたのは、下側の２本、上側２本は熱を持たないが、交換したほうが無難
　　　　　　　　　　並列接続で壊れる側は、性能が良い場合が多いい為（下２本は２００００μ）です

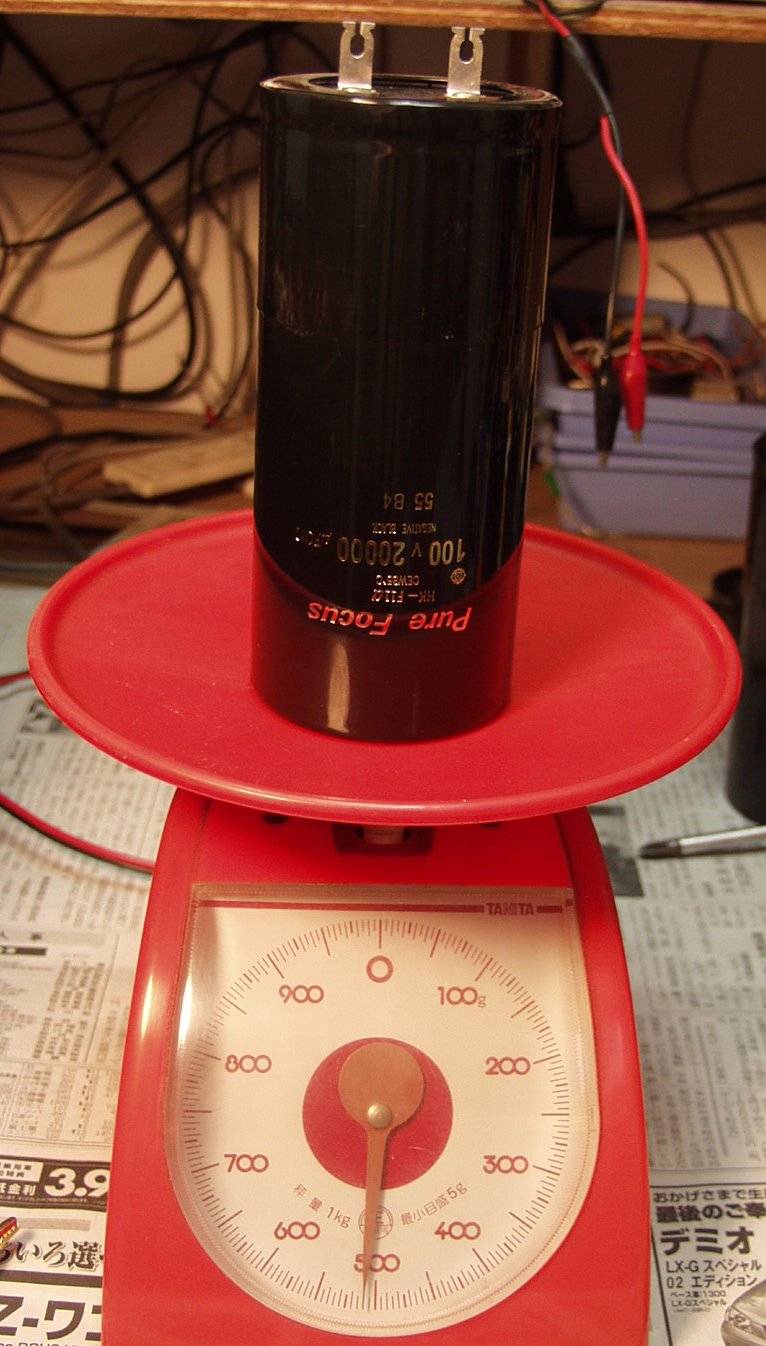

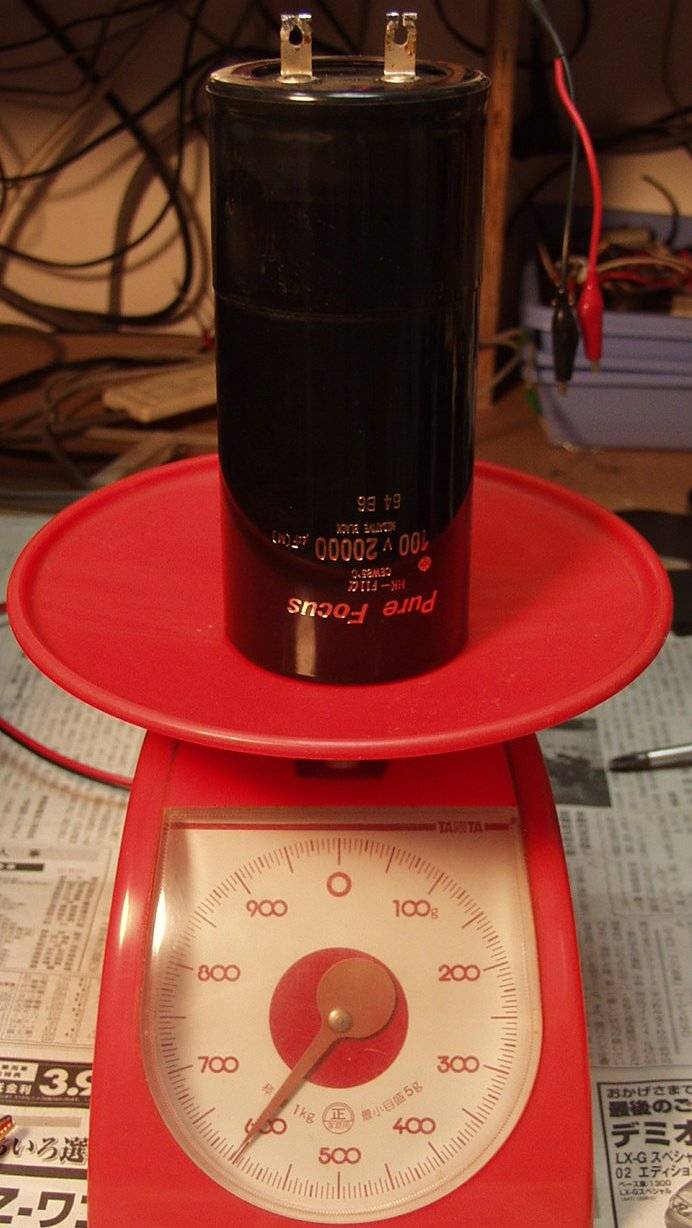

Ａ−４．　修理前　電解コンデンサーの重さの比較測定　左＝古い物（製造ロット新しい）、右＝新規購入の物（製造ロット古い）
　　　　　　　　　　経年変化の電解液漏れではないので古い方が重い
　　　　　　　　　　多分、仕様が変わったのではないか

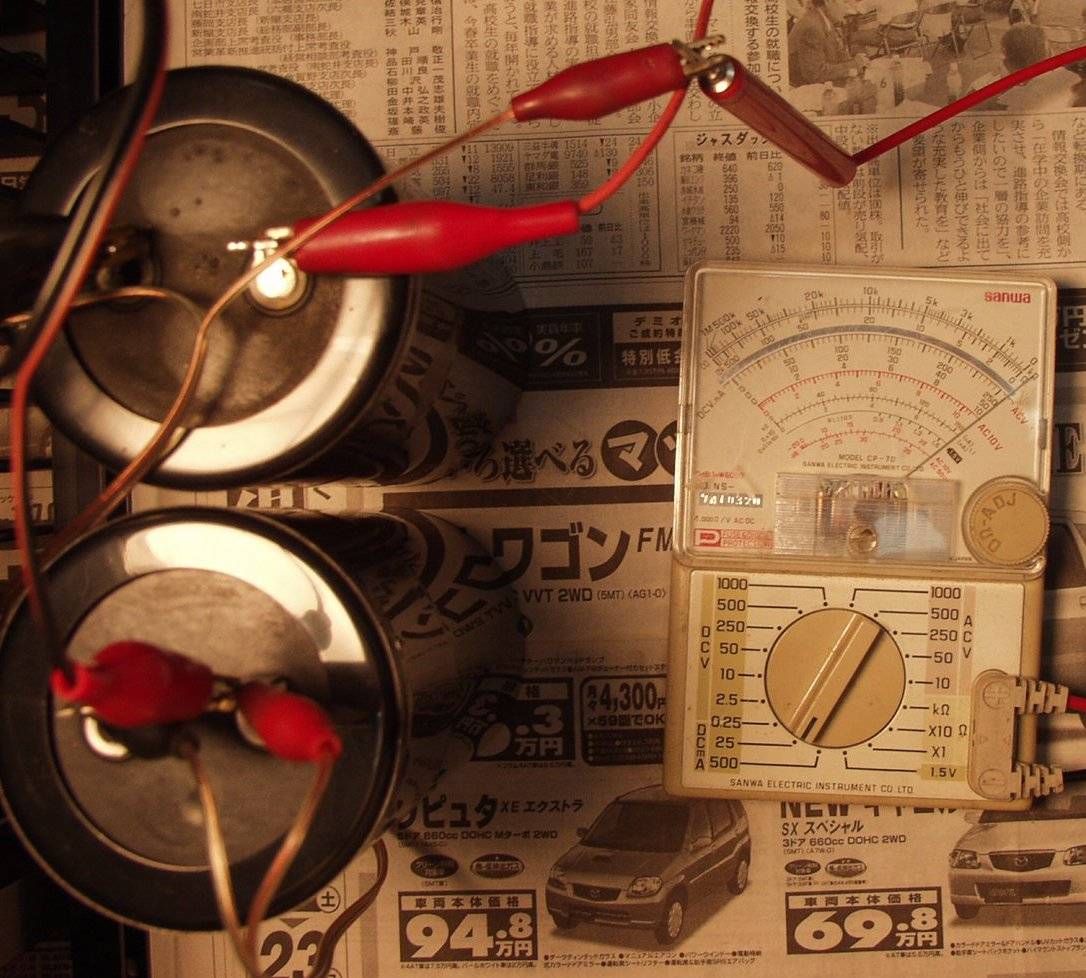

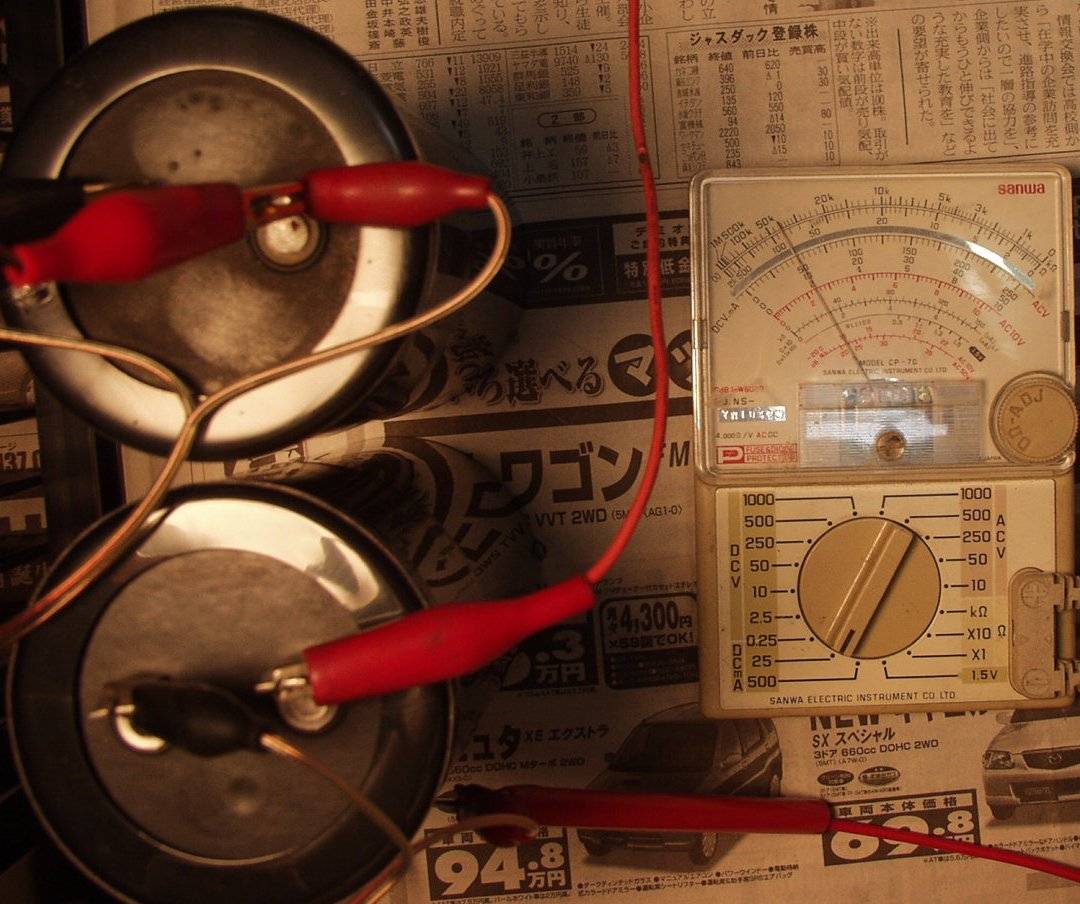

Ａ−５．　修理前　電解コンデンサーの漏れ電流測定　左＝古い物＝２７ｍＡ以上、右＝新規購入の物＝５ｍＡ
　　　　　古い物の発熱量＝２．７Ｗ、新規購入の発熱量＝０．５Ｗ
Ａ−６．　修理前　終段ＴＲ（トランジスター）が短絡し、大電流が流れたため、熱で変形したＳＰ接続リレ−端子基盤

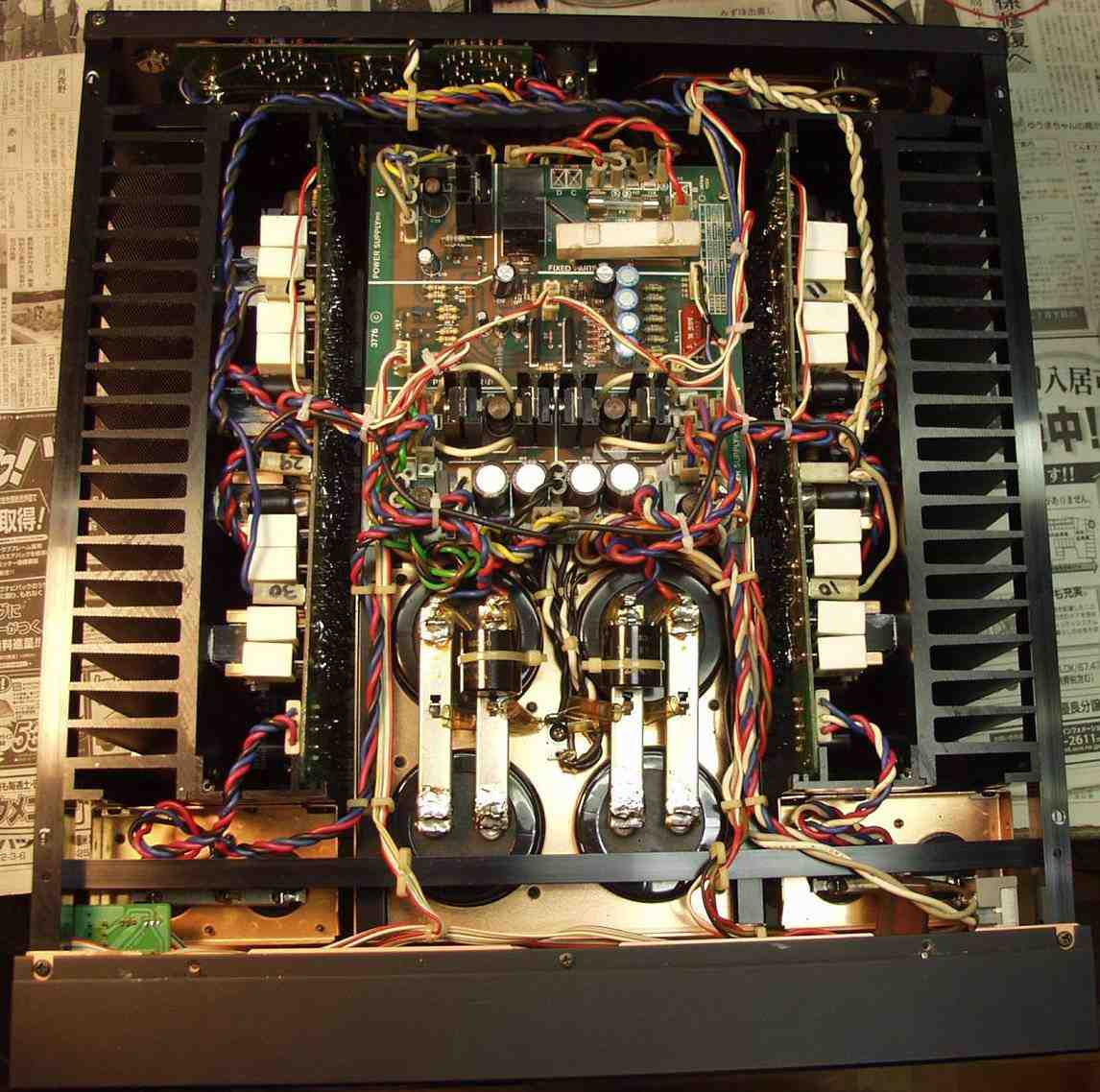

Ａ−７．　修理前　空けてみたら、何とユーザがリレーを曲げて接続していた！！！
Ｃ．　修理状況

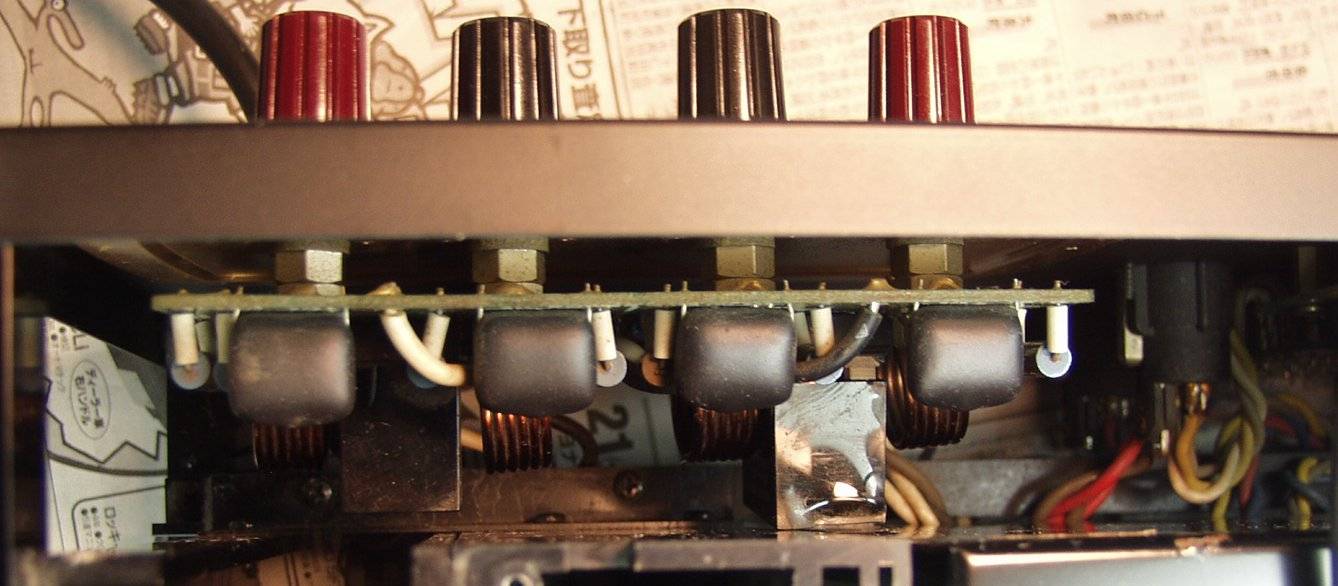

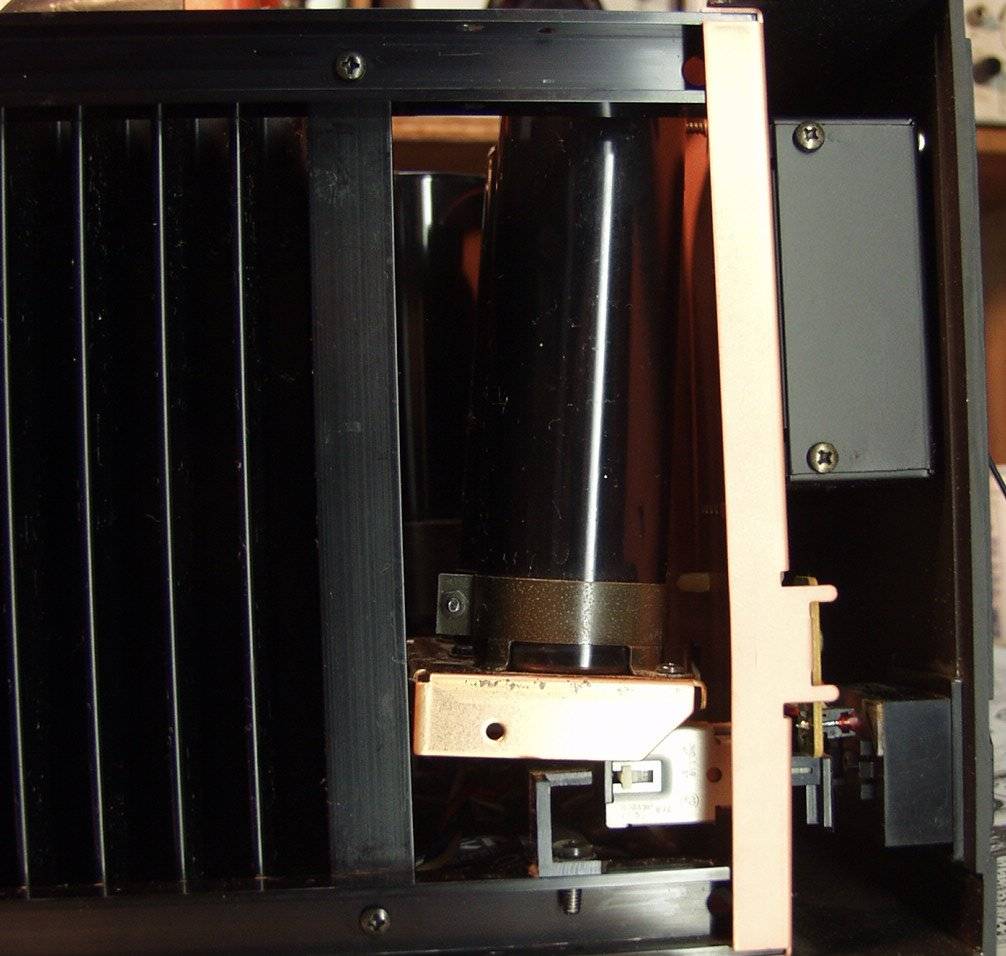

Ｃ−１．　修理前　ヘビーデュティをこなす業務使用で、何処かにぶつけたのでしょう、曲がったＳＰ端子台

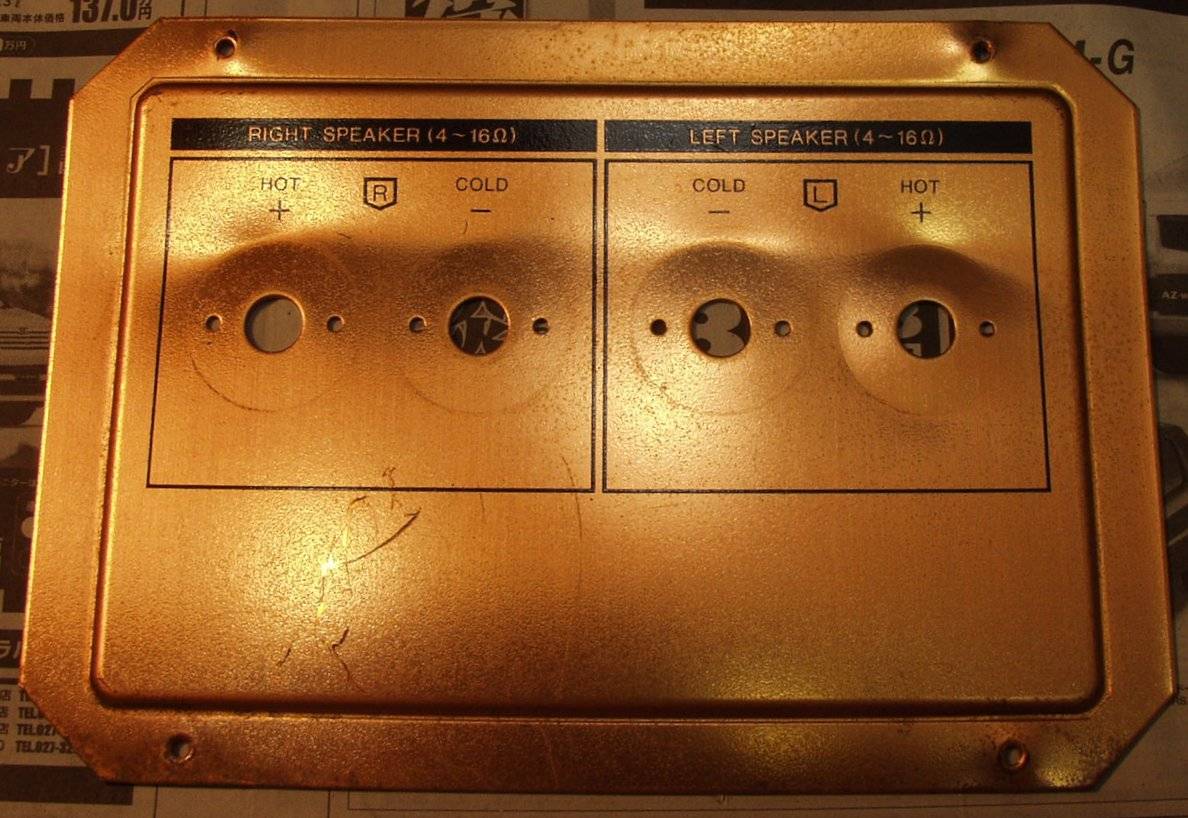

Ｃ−２．　修理前　ＳＰ端子台板

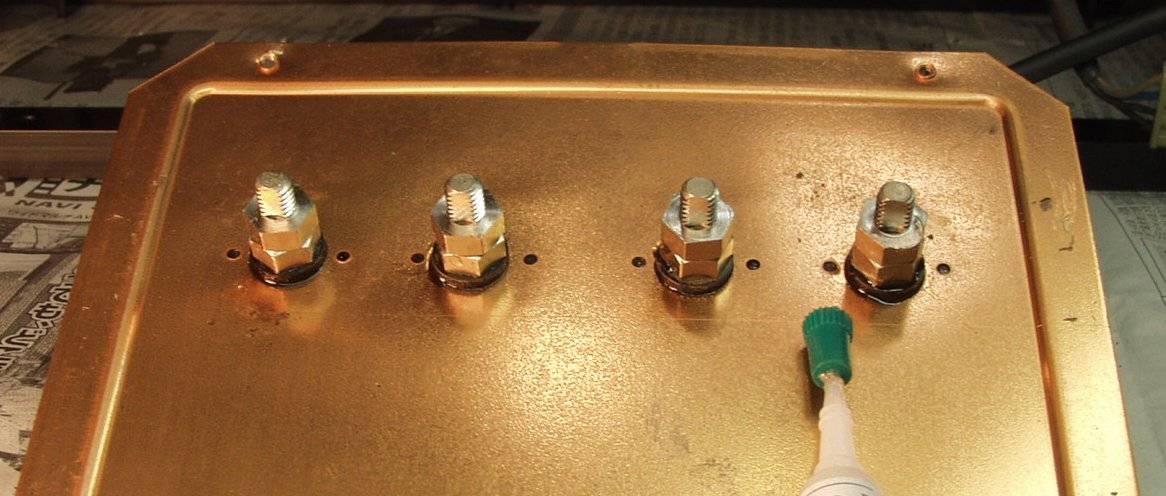

Ｃ−３．　修理前　曲がったＳＰ端子板を治し、端子を取り付ける、緩まないよう様に、瞬間接着剤を滲みこませる

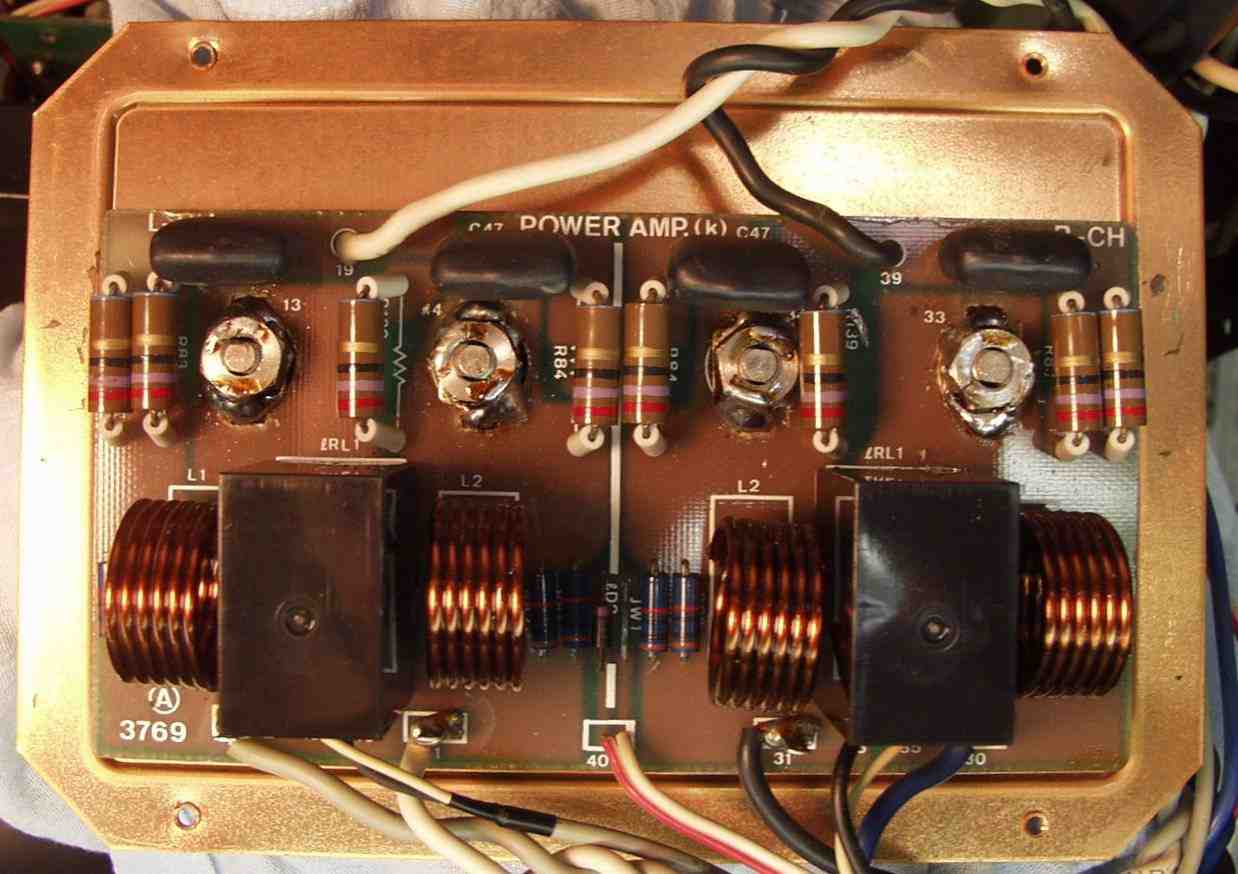

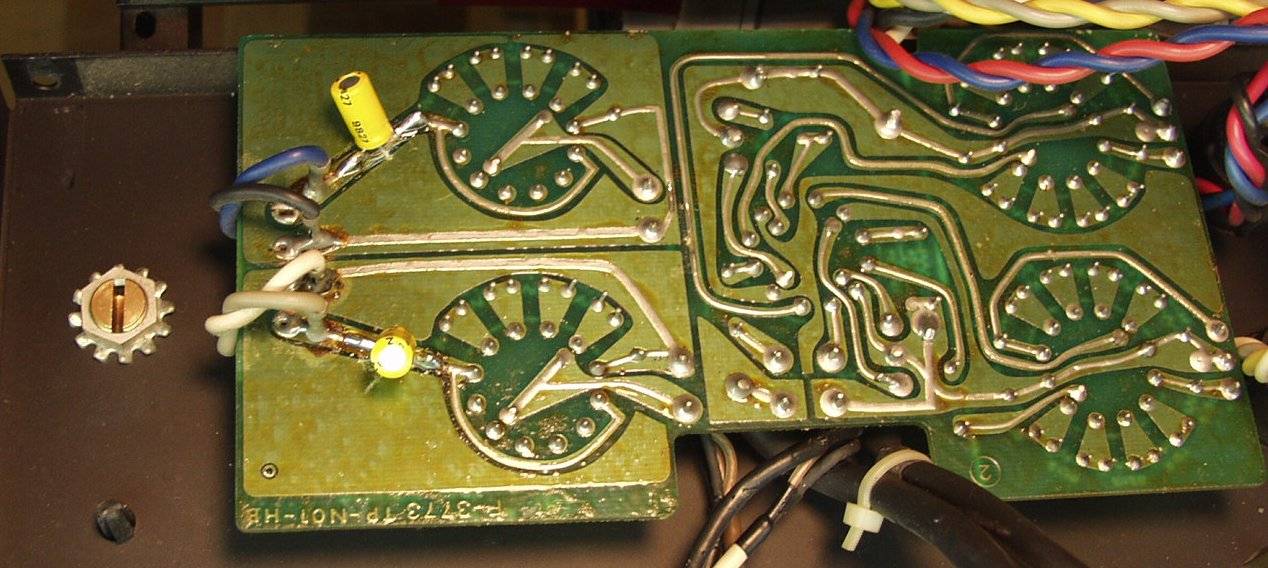

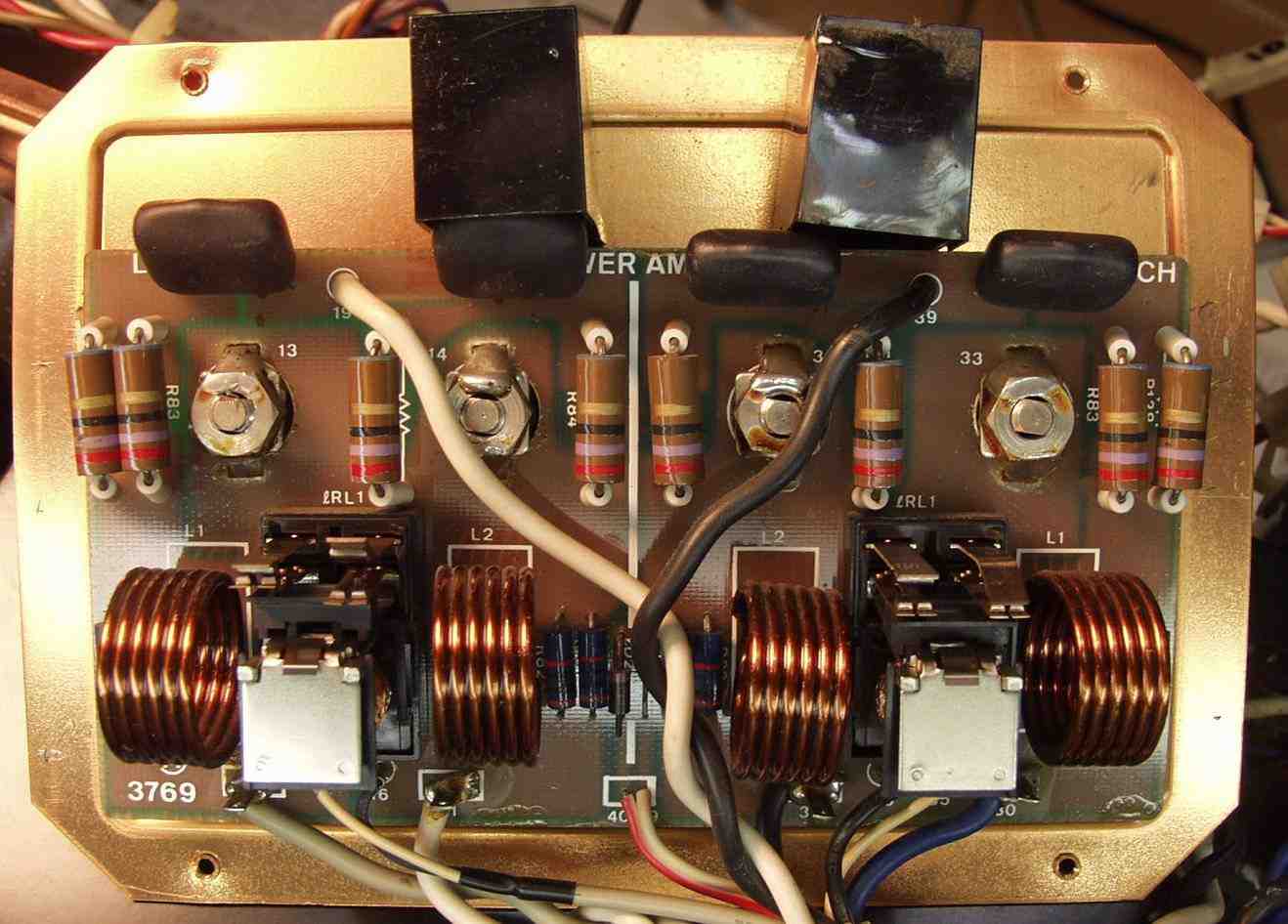

Ｃ−４．　修理後　ＳＰ接続リレー端子基盤

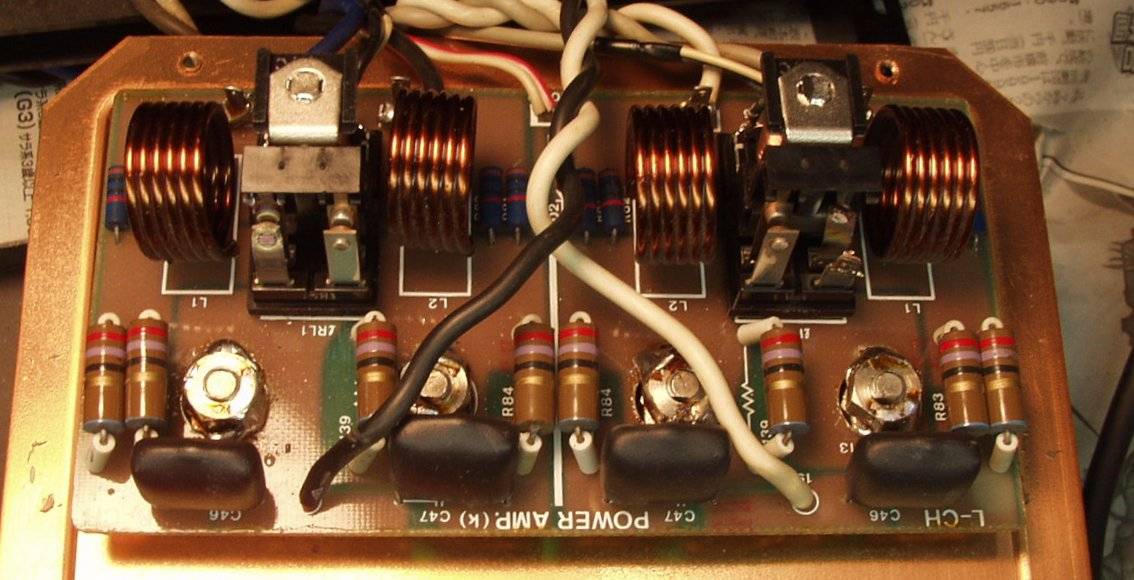

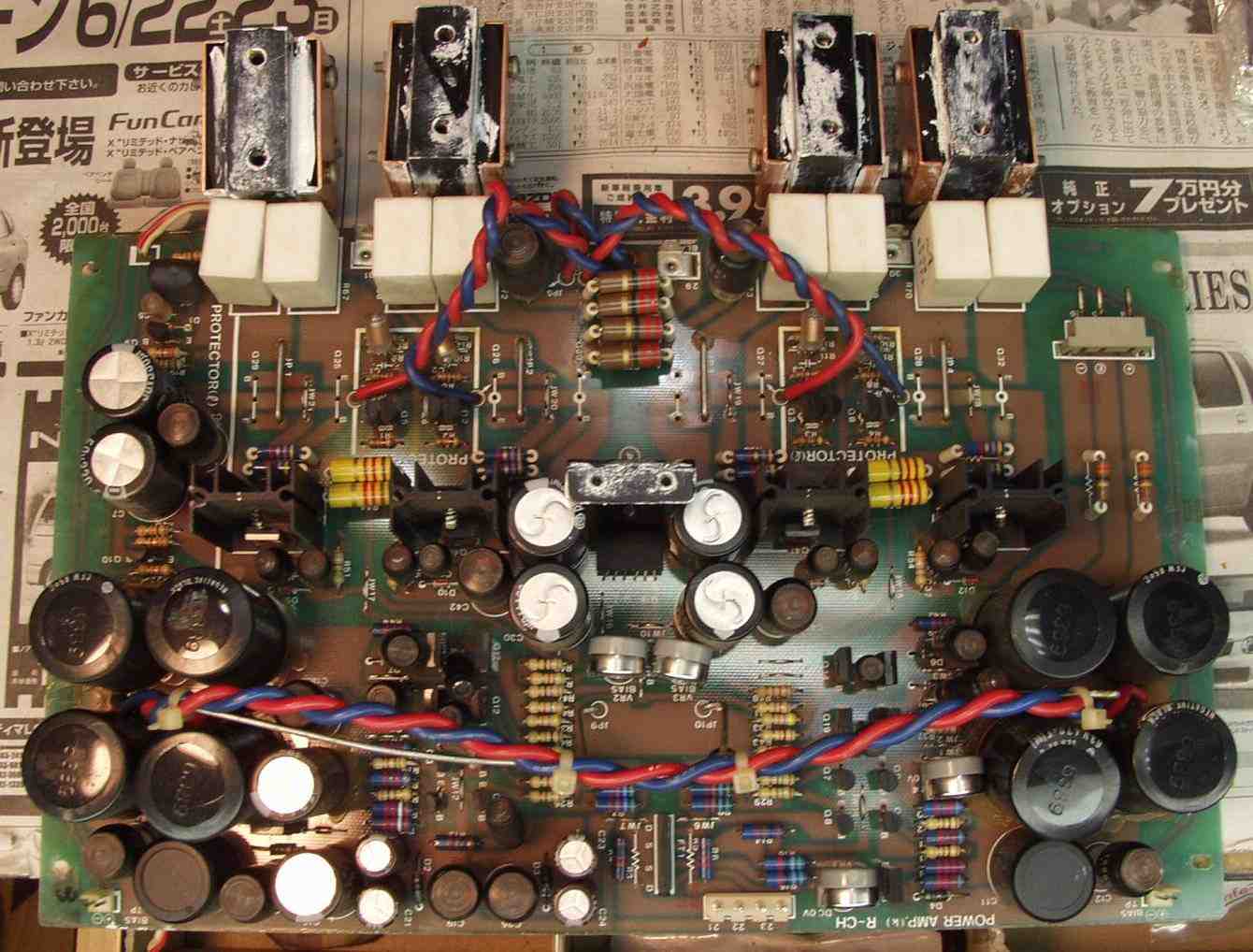

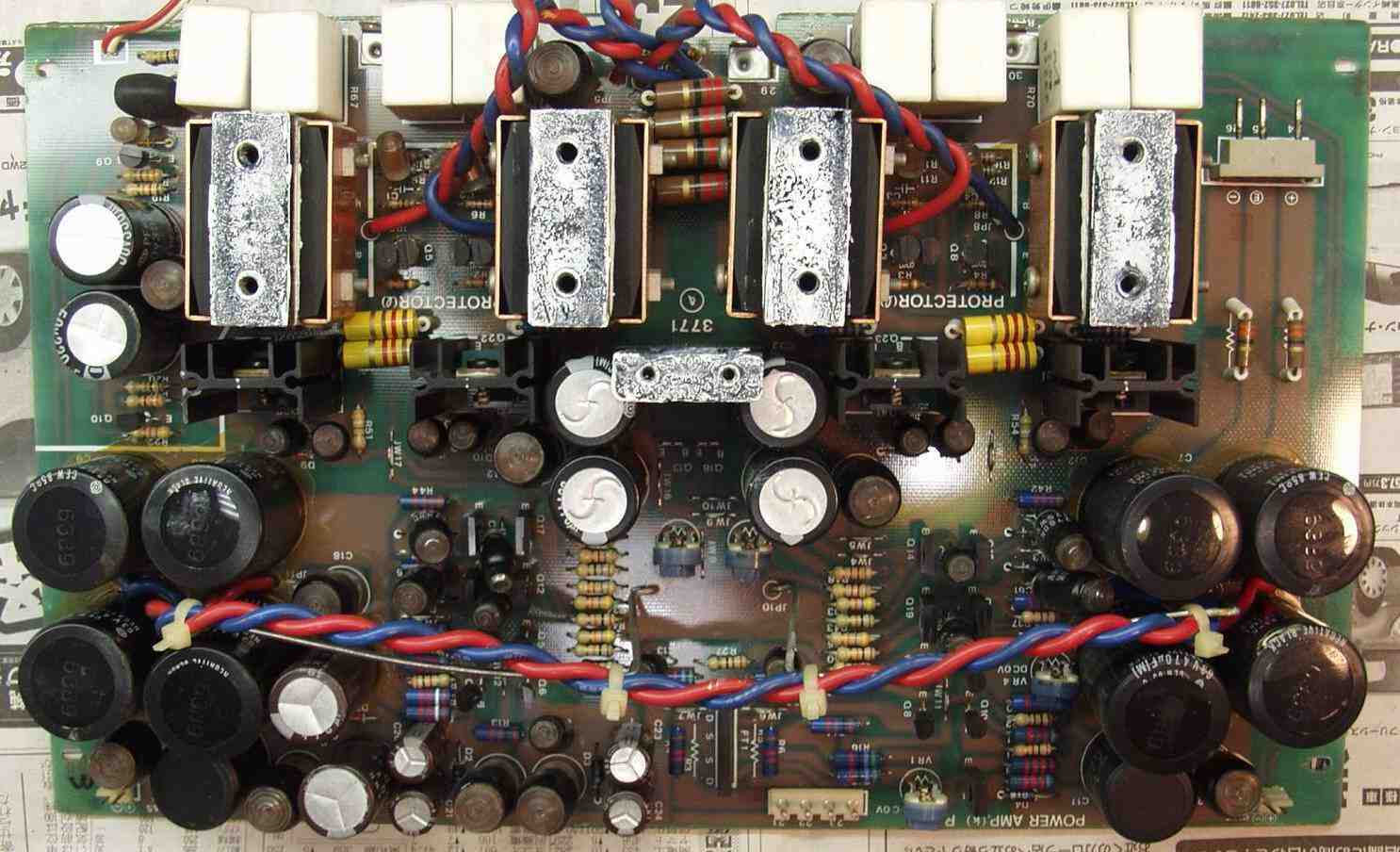

Ｃ−５．　修理前　終段基盤

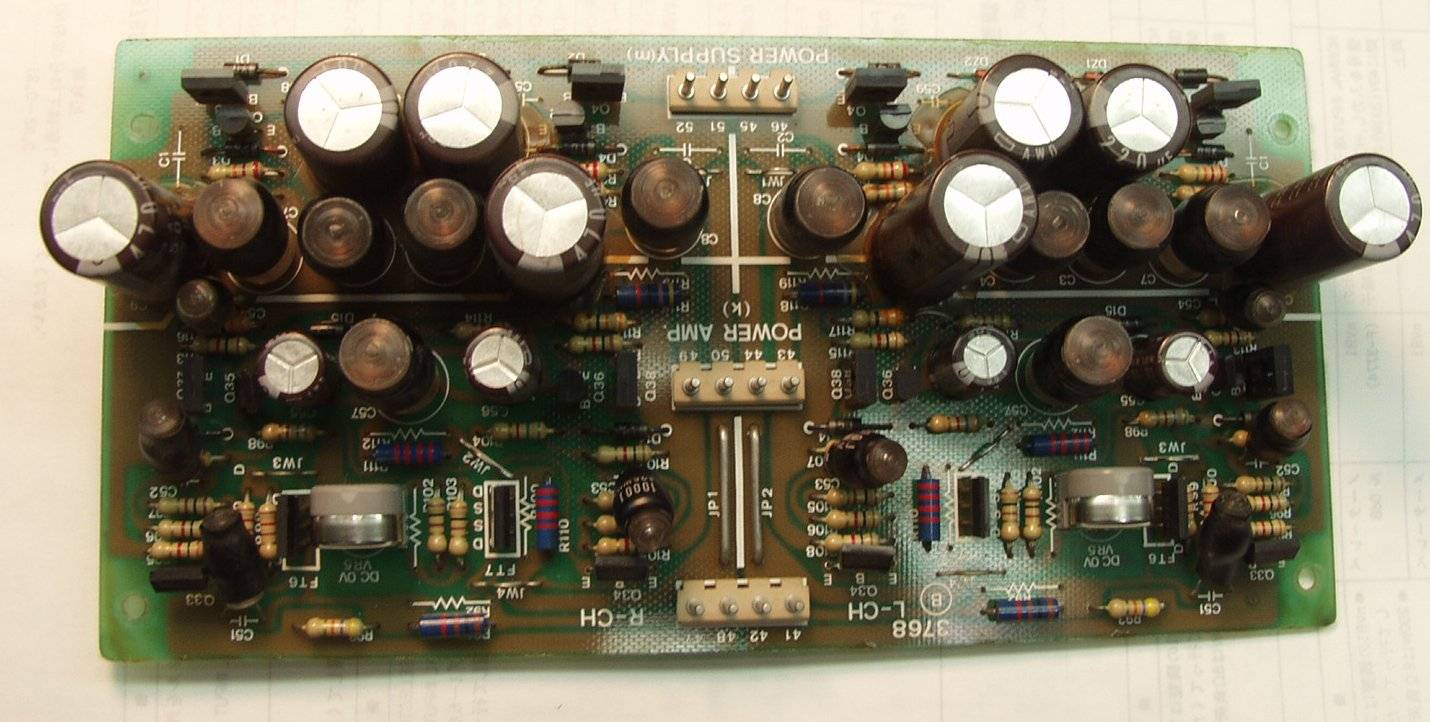

Ｃ−６．　修理後　終段基盤、半固定ＶＲ、初段ＦＥＴ、終段ＴＲ（トランジスター）交換
　　　　　　　　　　上の４個の塊が、終段ＴＲ（トランジスター）が２個付いている物

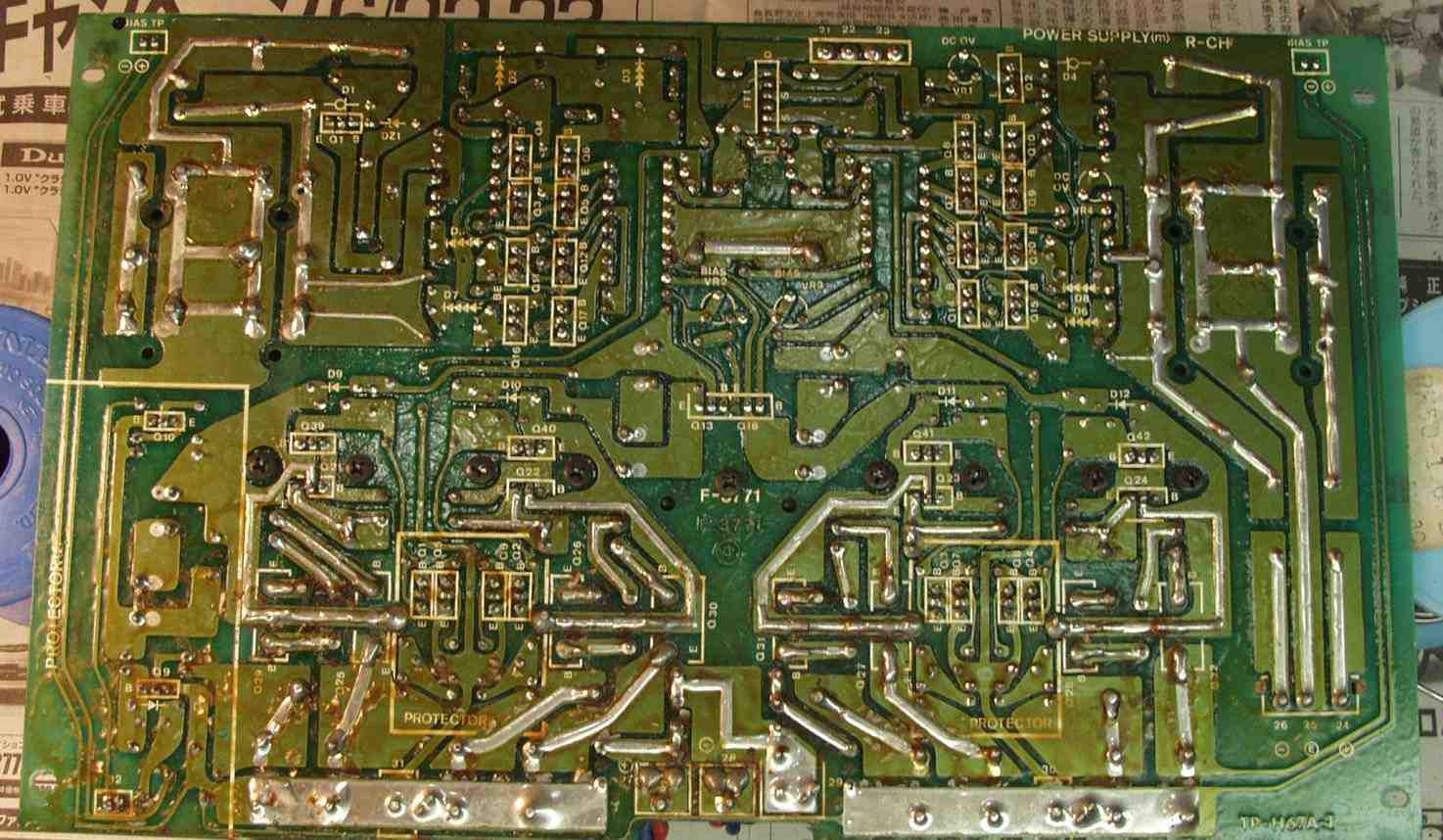

Ｃ−７．　修理前　終段基盤裏
Ｃ−８．　修理後（ハンダ補正）　終段基盤裏　そして放熱器に組み付けた所

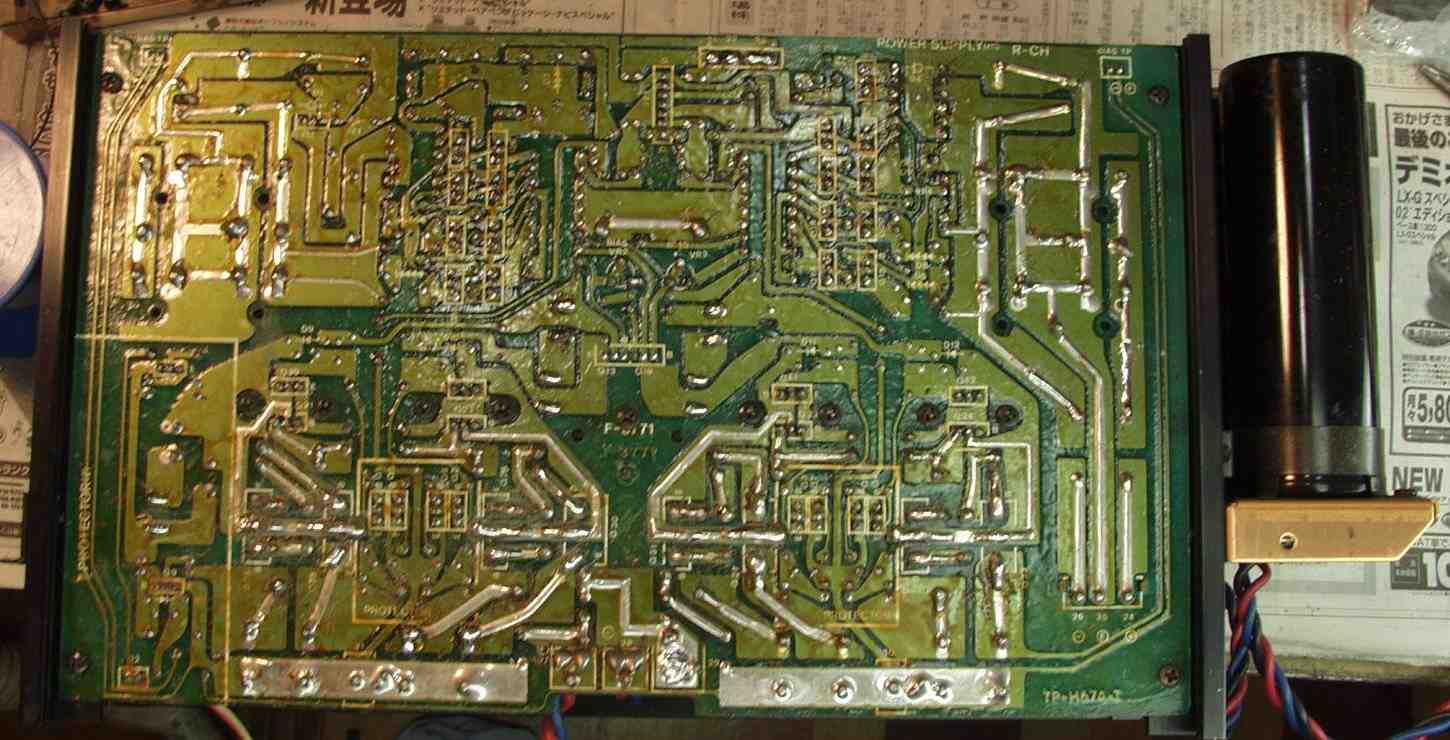

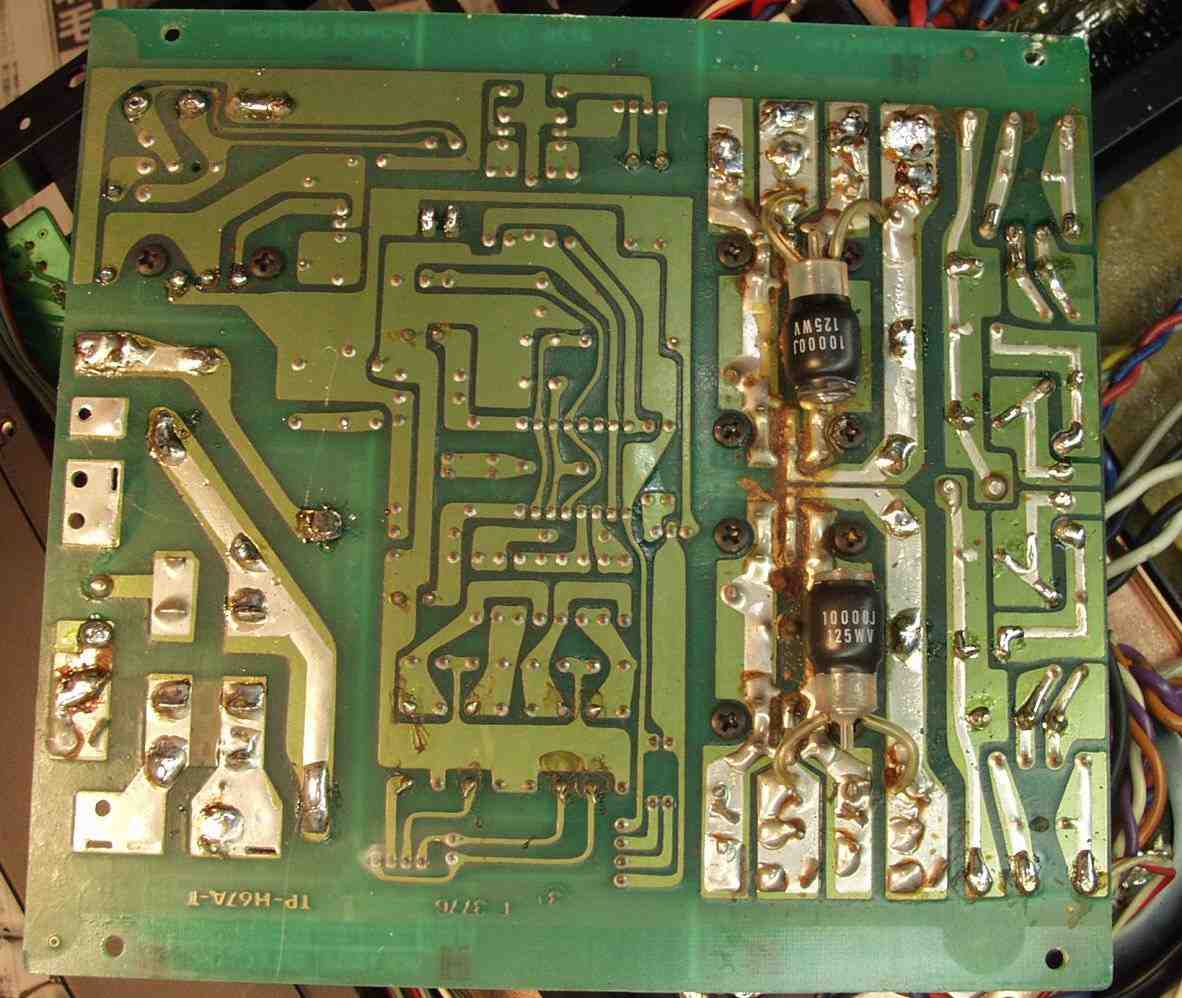

Ｃ−９．　修理後（ハンダ補正）　電源基盤裏
Ｃ−１０．　修理後　入力ＡＭＰ基盤
Ｅ．　調整・測定
Ｅ−１．　出力確認、調整　ＬＥＤも０ｄＢ

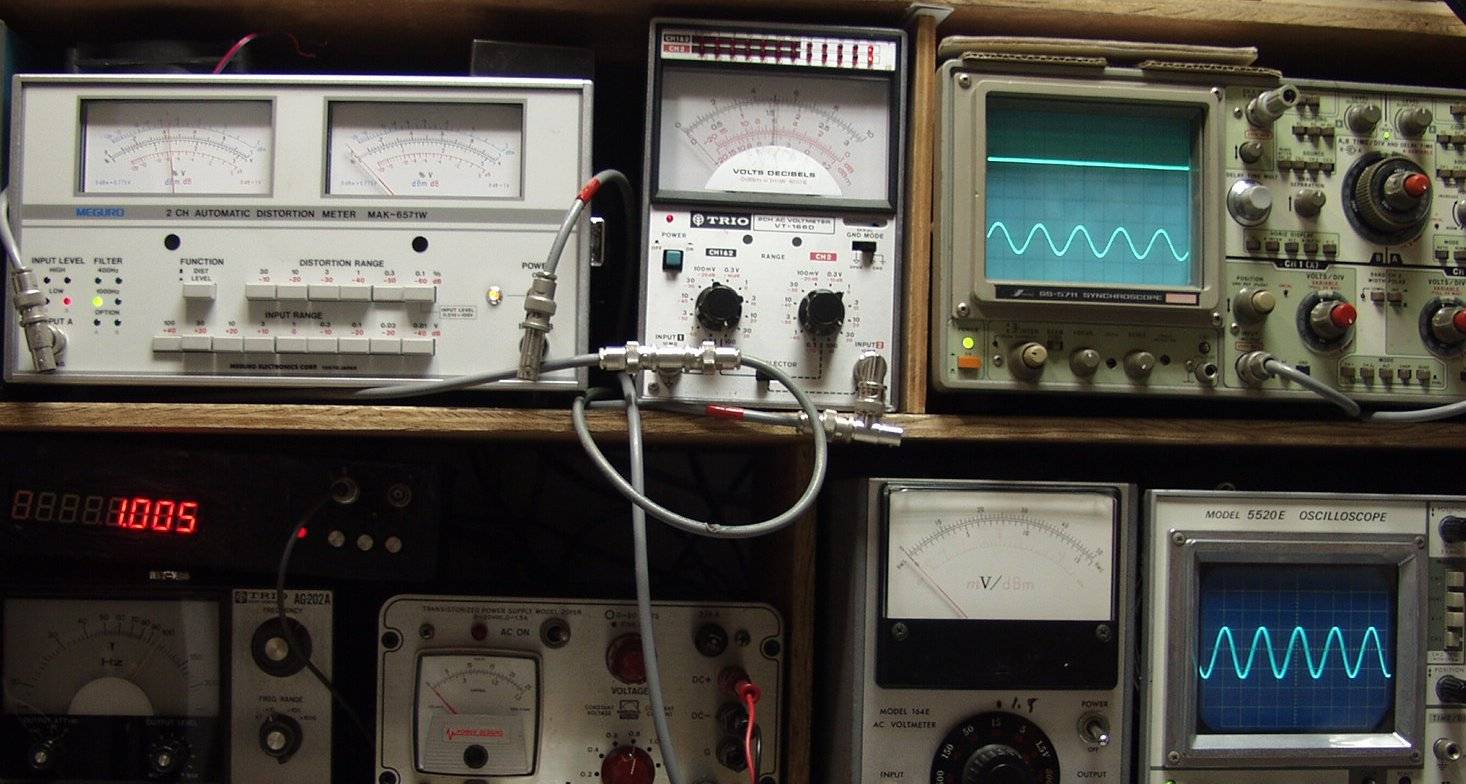

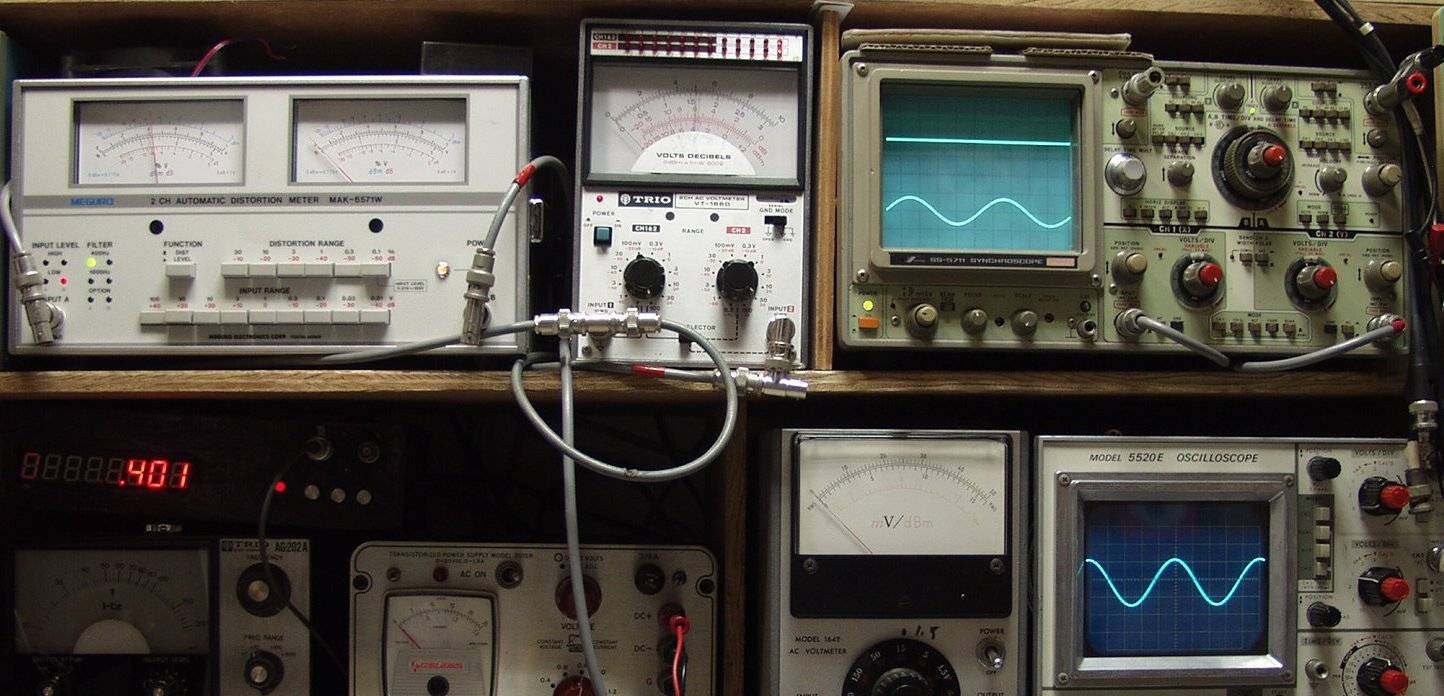

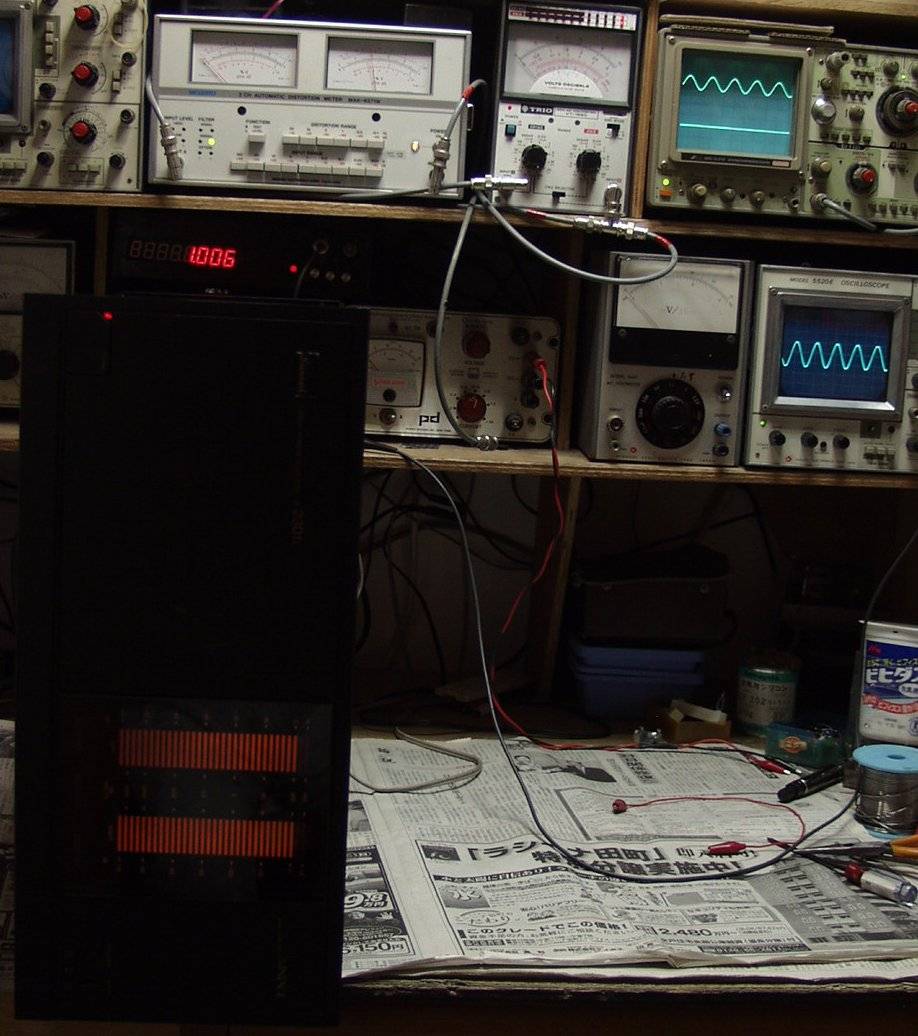

Ｅ−２．　Ｒ側ＳＰ出力電圧５０Ｖ＝３１２Ｗ　歪率＝０．１５％　１０００ＨＺ入力
Ｅ−３．　Ｌ側ＳＰ出力電圧５０Ｖ＝３１２Ｗ　歪率＝０．１５％　１０００ＨＺ入力

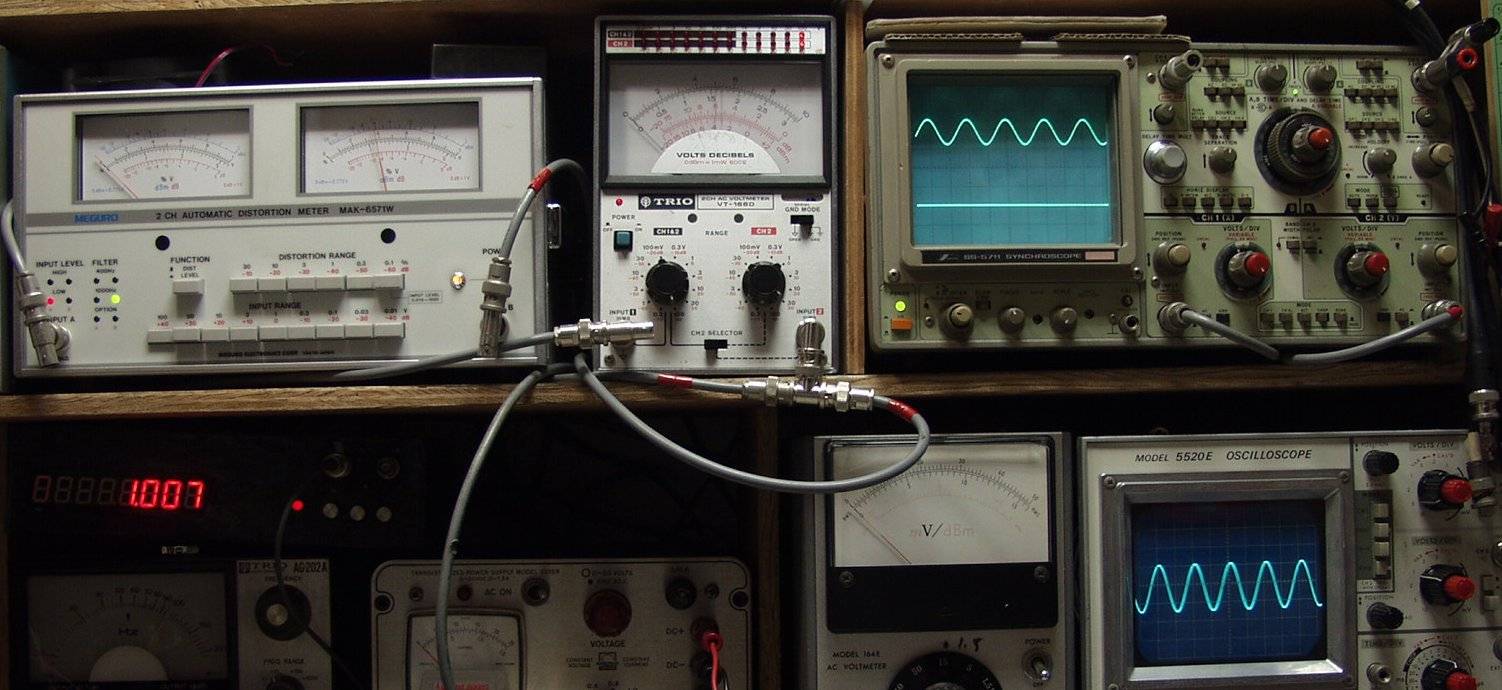

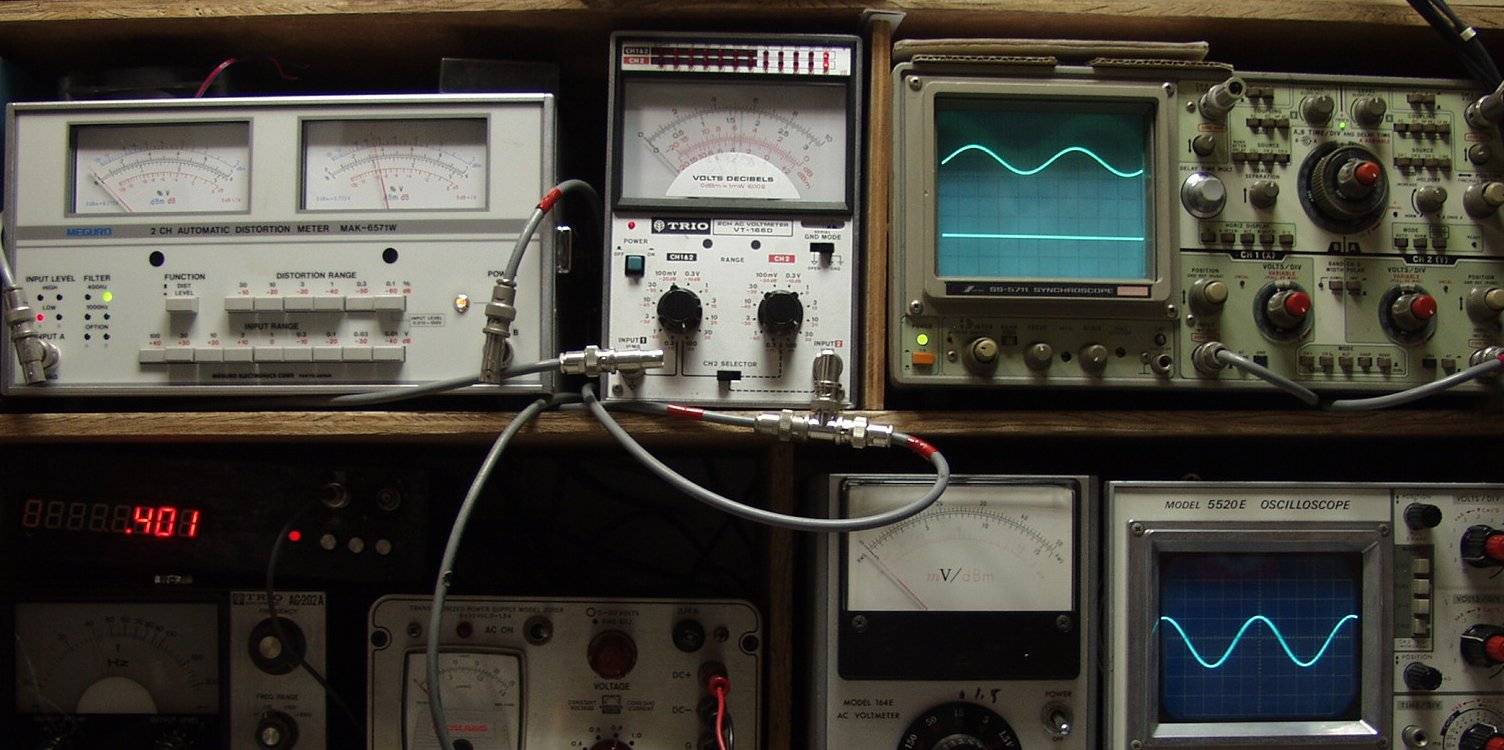

Ｅ−４．　Ｒ側ＳＰ出力電圧５０Ｖ＝３１２Ｗ　歪率＝０．１５％　４００ＨＺ入力
Ｅ−５．　Ｌ側ＳＰ出力電圧５０Ｖ＝３１２Ｗ　歪率＝０．１５％　４００ＨＺ入力

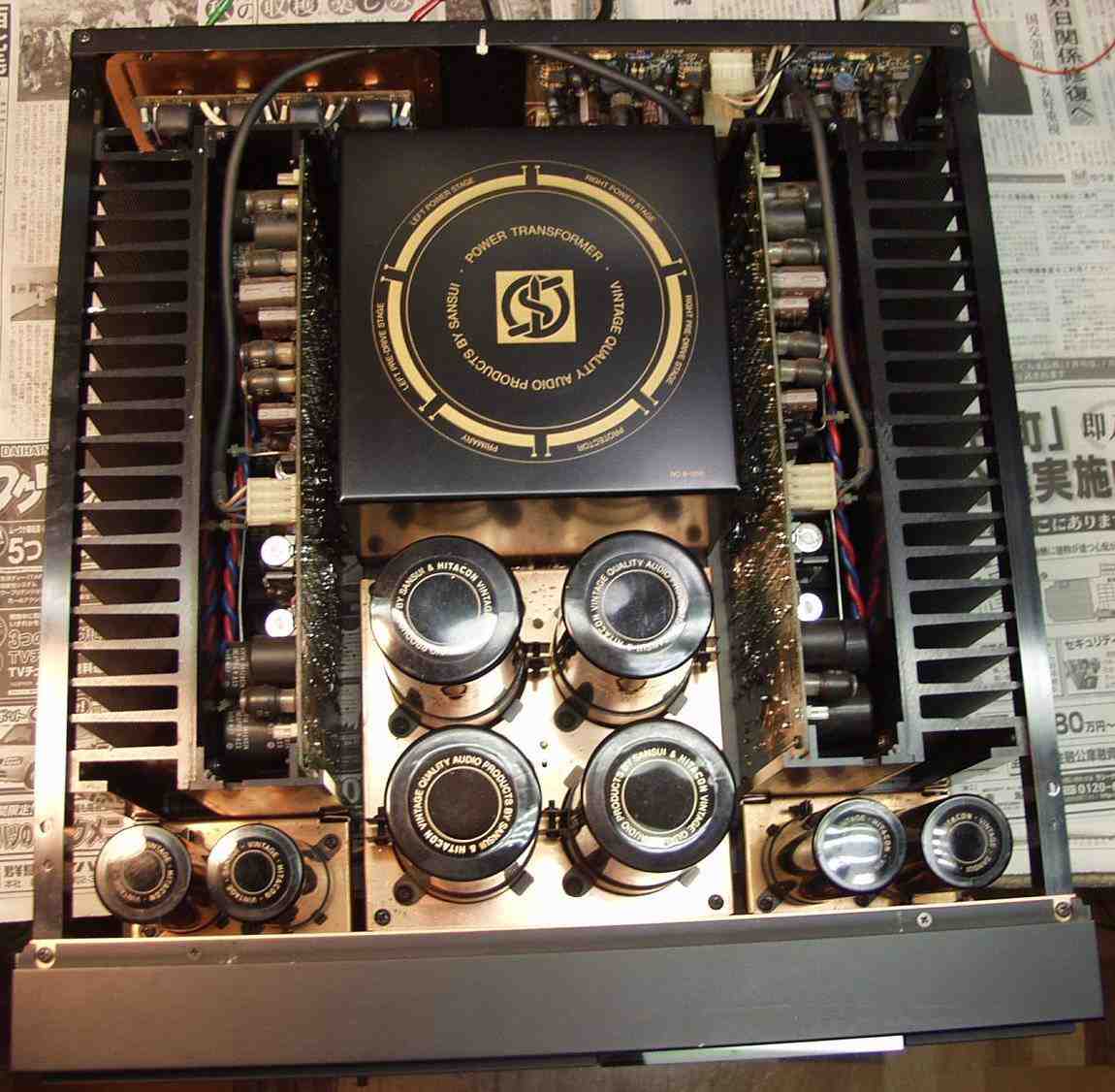

Ｅ−６．　完成　上から
Ｅ−８．　完成　下から
Ｅ−９．　２４時間エージング
Ｇ．　再修理
Ｇ−１．　プリＡＭＰのＤＣバランス崩れの為、過大入力で解けたリレー
Ｇ−２．　ノーマル入力にコンデンサーを取り付ける
Ｇ−３．　再修理完成
　　　　　輸送途中に、コネクターが抜けないようテープ止め、コンデンサーが傾かないようスポンジを挟む
