Ｓａｎｓｕｉ　ＢＡ−３０００　修理記録

平成１３年１０月

A．修理前の状況 　プロテクト解除せず。 B．原因 　過故に終段ＴＲ（トランジスター）の、交換の履歴有り。 　この時、根本原因の初段〜中段ＴＲを交換していないので、今回の故障につながった。 Ｃ．修理状況 　メインAMPのバランス、バイアス調整用　半固定ＶＲ４個交換 　メインAMPの終段ＴＲ（トランジスター）２個交換 　メインAMPのＴＲ（トランジスター）１６個交換 　フラットAMPのＴＲ（トランジスター）２個交換、 　配線補強。 　経年劣化によるハンダ補正。 Ｄ．使用部品 　バランス、バイアス調整用　半固定ＶＲ　　　　４個 　メインAMPの終段ＴＲ（トランジスター）　　　　　２個 　メインAMPのＴＲ（トランジスター）　　　　　　　１６個 　フラットAMPのＴＲ（トランジスター）　　　　　　　２個 　電解ｺﾝﾃﾞﾝｻー　　　　　　　　　　　　　　　　　　　８個 　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　４個 Ｅ．修理費　　　３３，８００円　　　　通常修理。

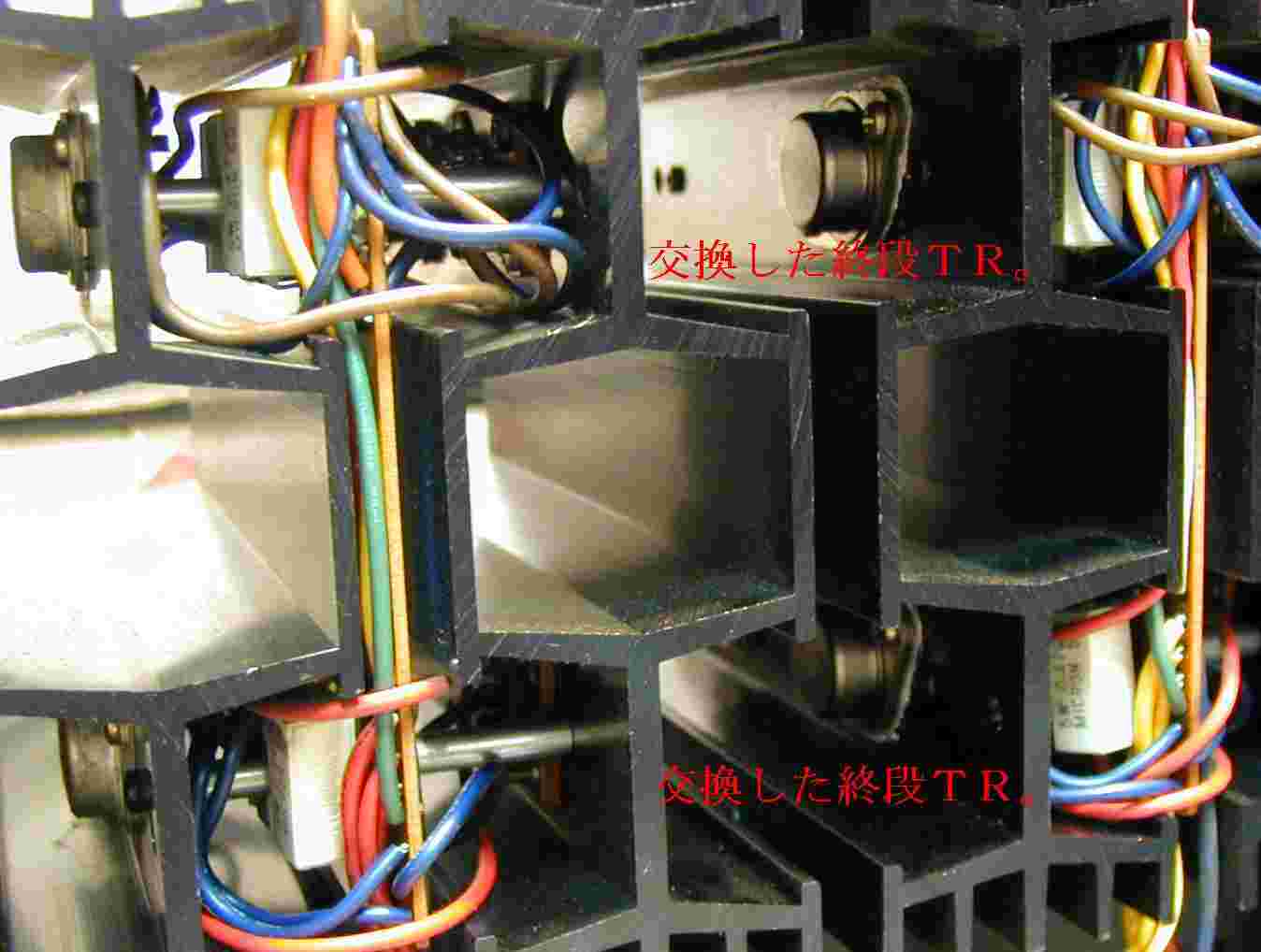

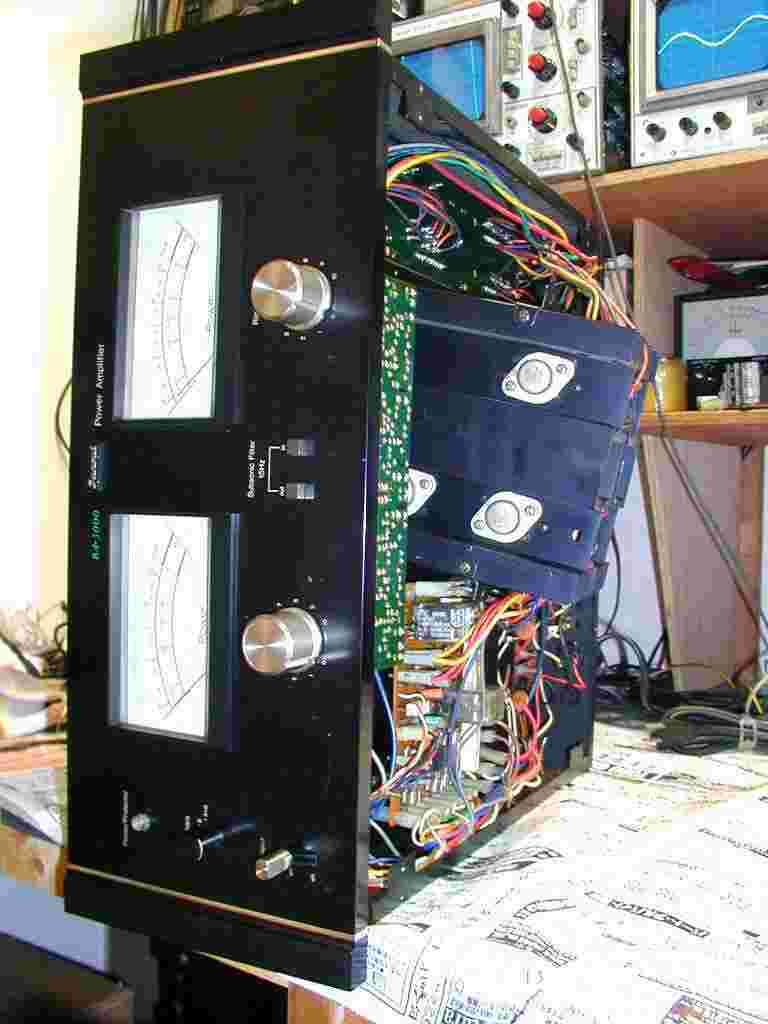

１．終段ＴＲを２個交換

２．拡大図

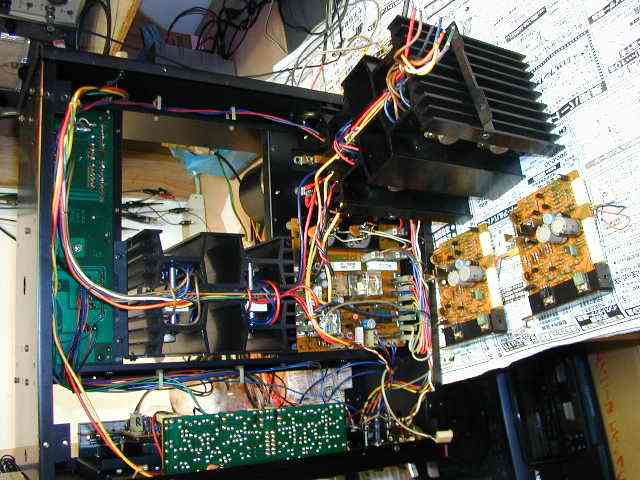

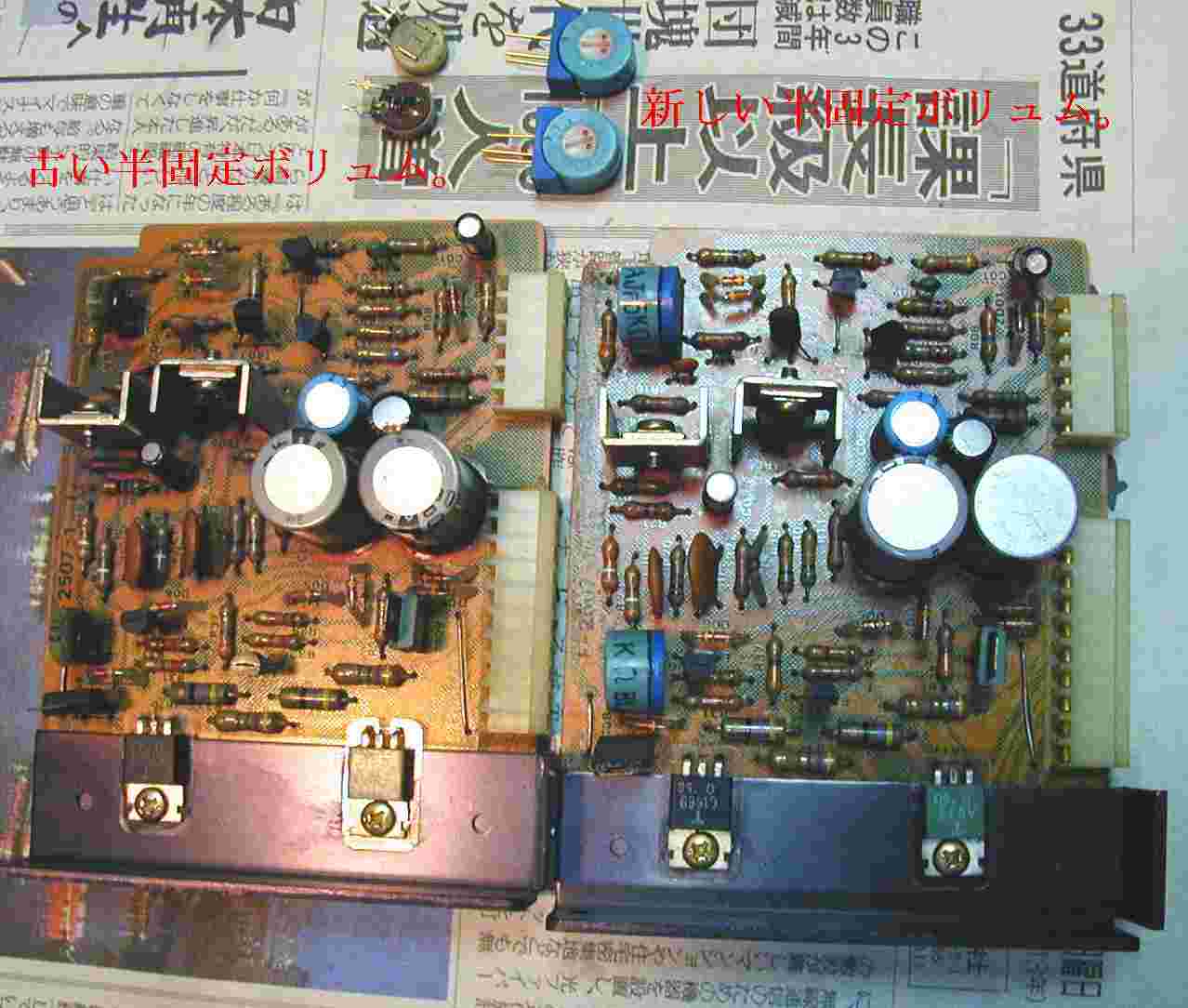

３．ドライブ基板修理 　バランス、バイアス電流調整用の半固定ＶＲ４個交換 　初段のＴＲ、中段のＴＲも交換する。

４．拡大図

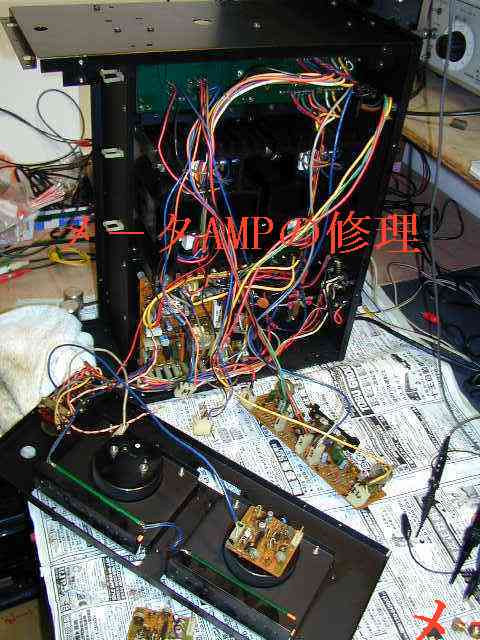

５．メ−タAMPの修理

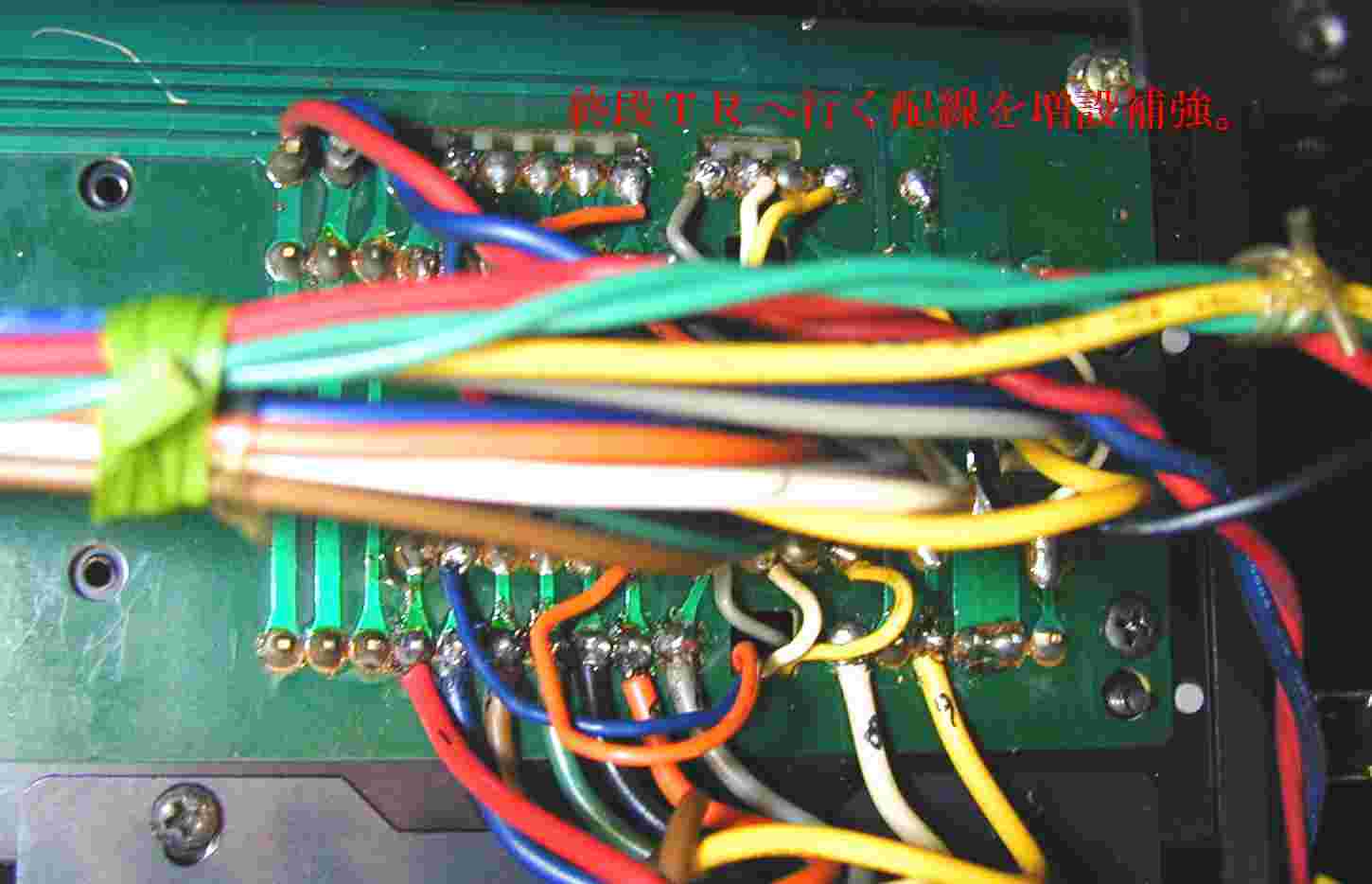

６．（コネクタ−）配線の補強

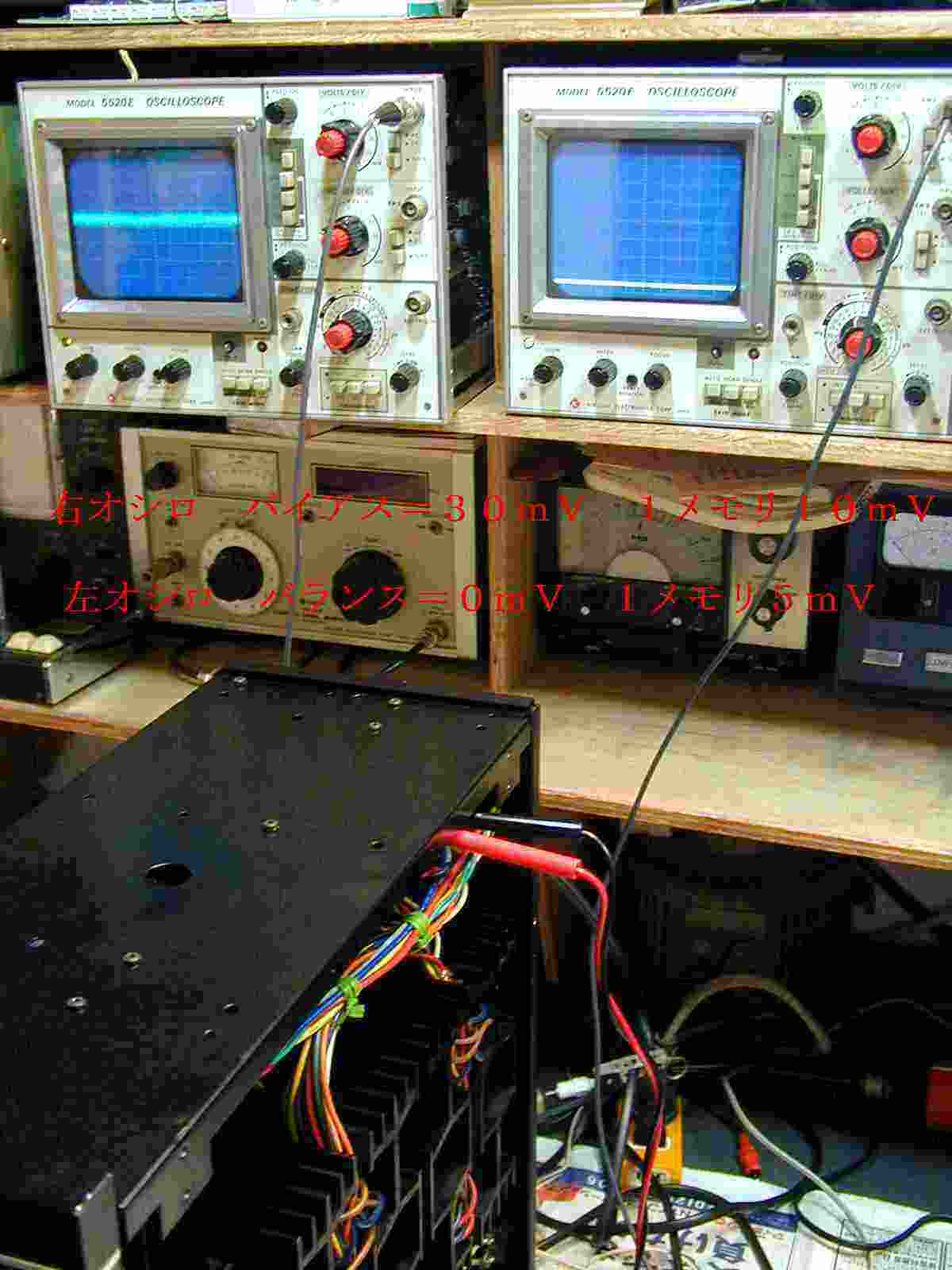

７．バイアス、バランス調整

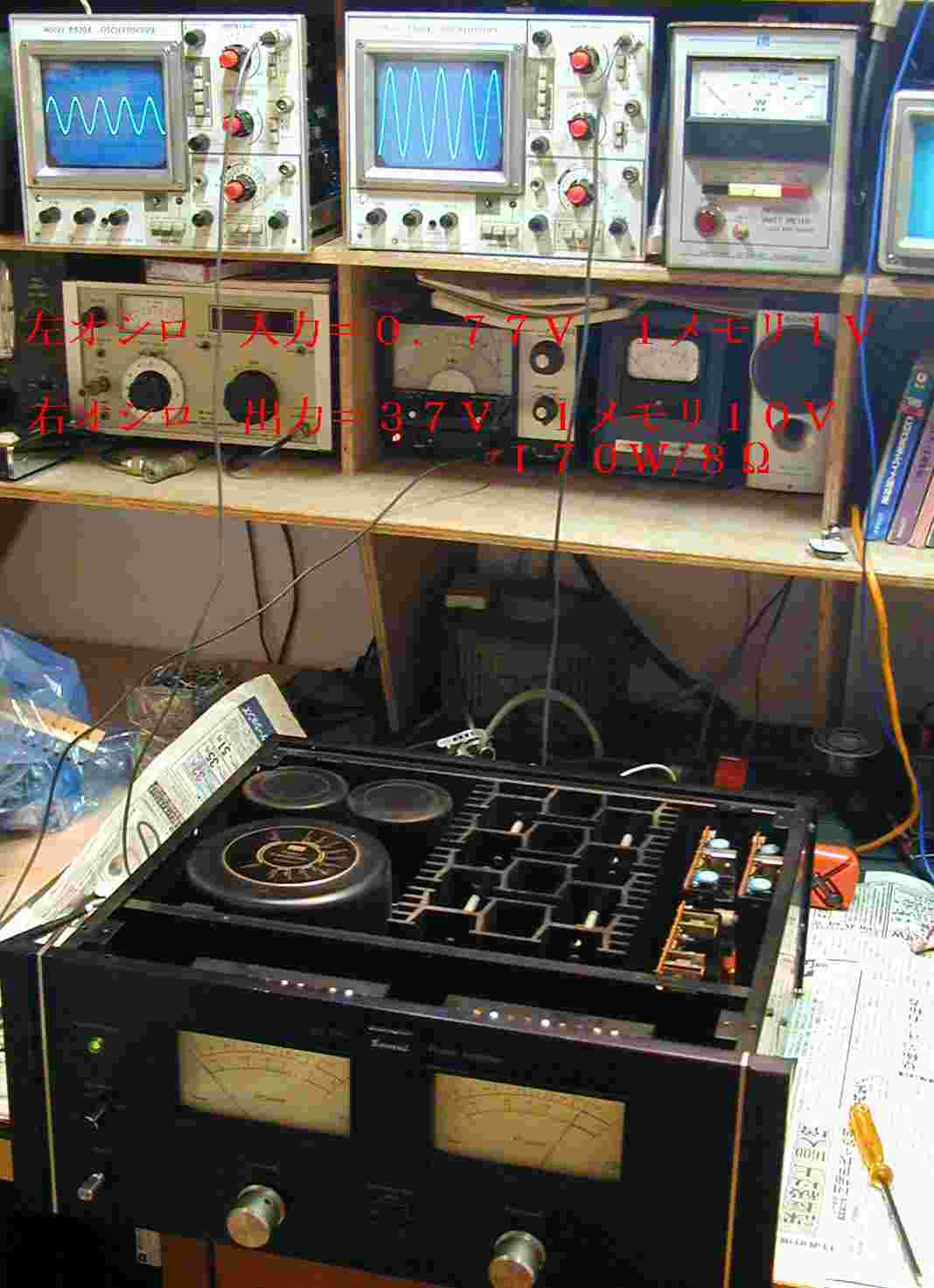

８．出力調整、確認

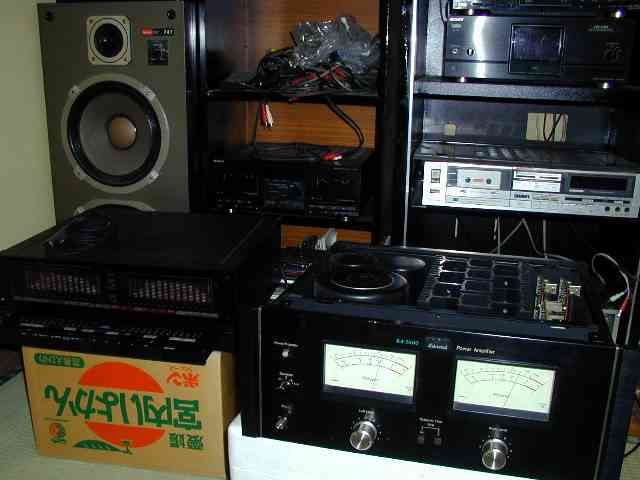

９．３０分定格１７０Ｗ連続出力後、２４時間のエ−ジング中
