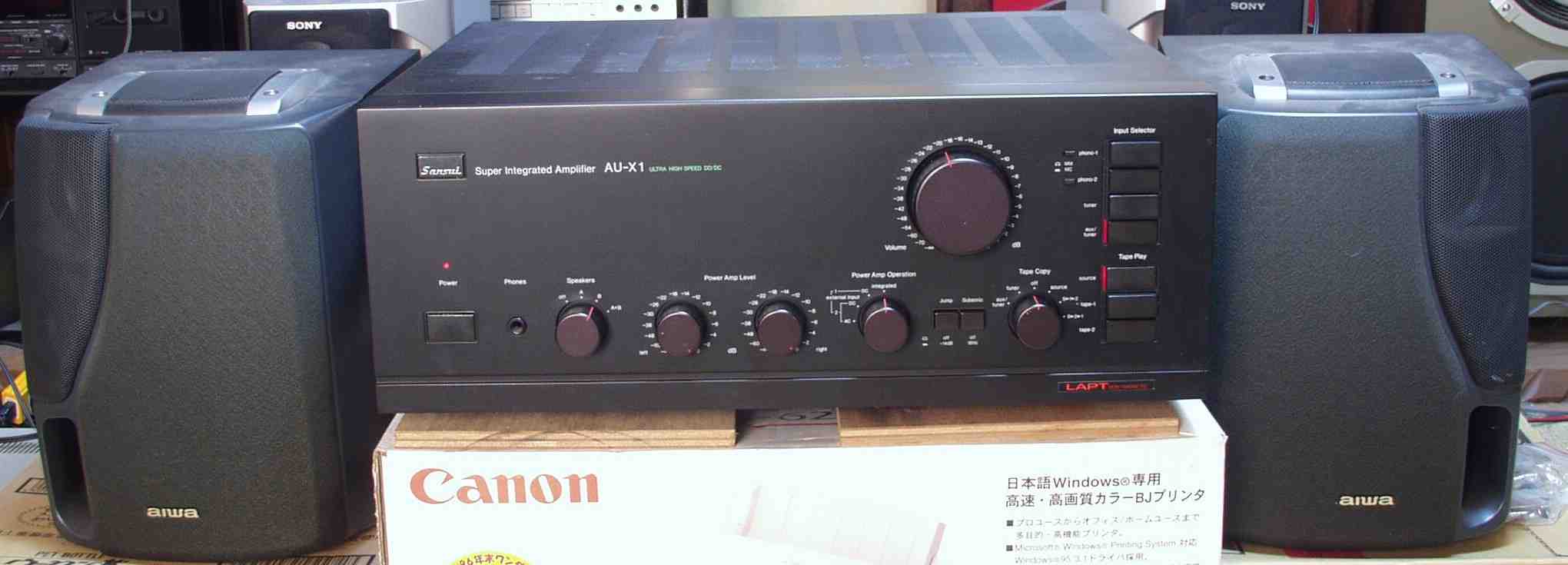

Ｓａｎｓｕｉ　ＡＵ−Ｘ１．　５台目修理記録

平成１５年１２月２０日到着　　　平成１６年１月２５日完了

Ａ．　修理前の状況 　長期間使用していましたアンプが先日故障いたしまして、メーカー修理を依頼いたしましたが「部品がない」との理由で断られ。 今回の対象機は私が安月給のころ、どうしても入手したく苦労をして手に入れた（新品）物です。 　故障内容： 　　１．ボリュームのガリ 　　２．動作中右スピーカより「ガリガリ」と大きな雑音発生、以後未使用 　　３．スピーカ端子のプラスチック部ヒビ割れ これを機会にグレードアップ（チューン）により、より高音質、長寿命が可能であれば是非お願いしたいと思います。 B．原因 　　各部劣化 　　初段ＦＥＴ Ｃ．　修理状況 　　調整用半固定ＶＲ交換 　　終段初段ＦＥＴ（電解トランジスター）交換 　　ＥＱ−AMP初段ＦＥＴ交換 　　コントロールAMP初段ＦＥＴ交換 　　カップリング・コンデンサー交換（ＢＰ使用） 　　配線手直し、補強 　　各部、半田補正 　　SP接続端子交換 　　電源投入リレー遅延交換 　　ＥＱ切り替えリレー交換 Ｄ．　使用部品 　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　 　　　１６個 　　終段初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　 　　　２個 　　ＥＱ−AMP初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　 　　　２個 　　コントロールAMP初段ＦＥＴ　　　　　　　　　　　　　　　　　　 　４個 　　電解コンデンサー（オーディオコンデンサー使用）　　　　　１２６個 　　SP接続端子交換　　　　　　　　　　　　　　　　　　　　　　　　　　８個 　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　電源投入リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　１個 　　ＥＱ切り替えリレー　　　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　測定・調整 Ｅ．　修理費　　　　　　　１６０，０００円　　　　＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　　　＜＜チュンＵＰの為に、Ａ−１の大型コンデンサーを除く電解コンデンサー交換＞＞

A．　修理前の状況 Ａ−１．　修理前　上から見る

Ａ−２．　修理前　下から見る

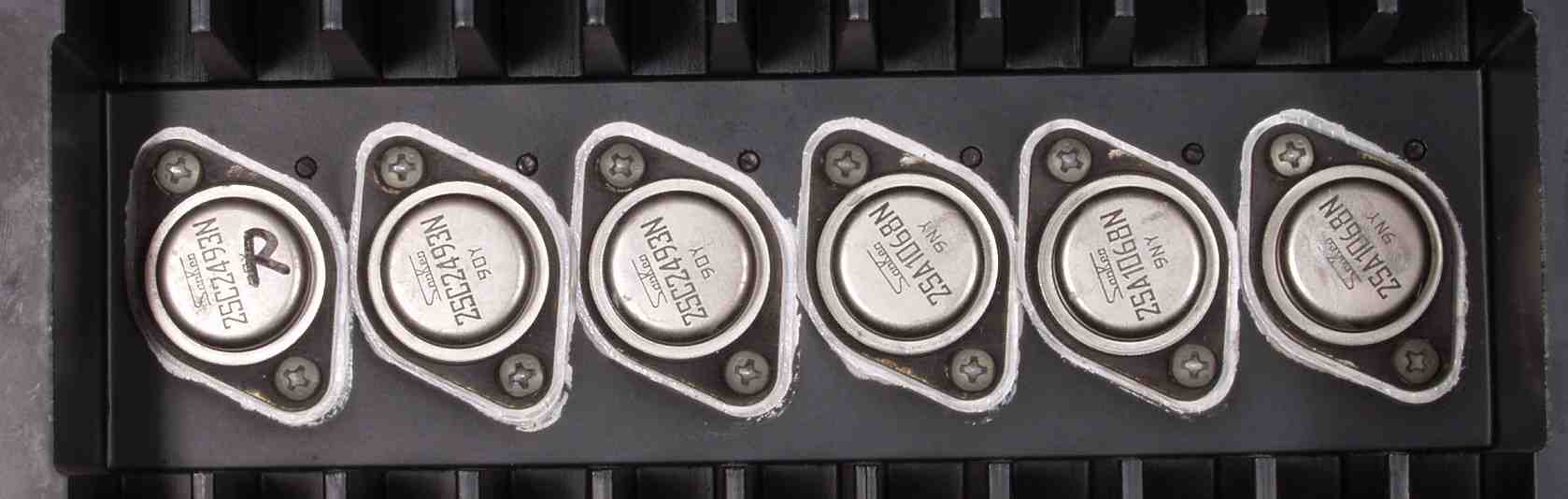

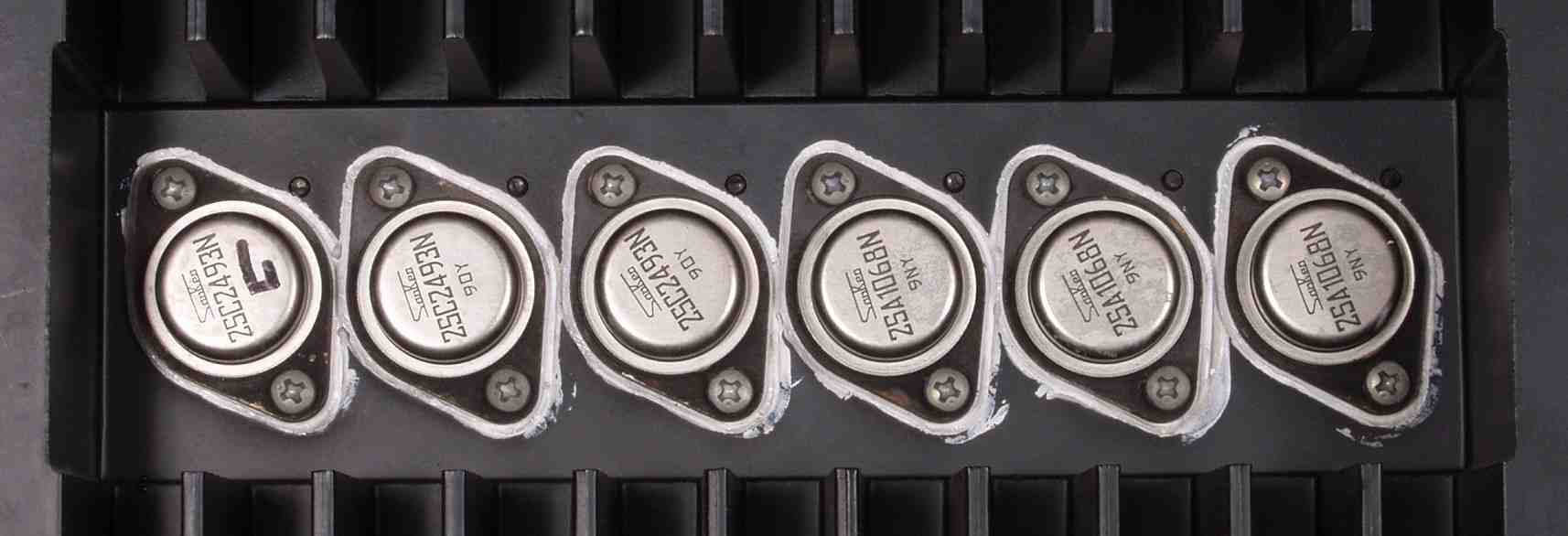

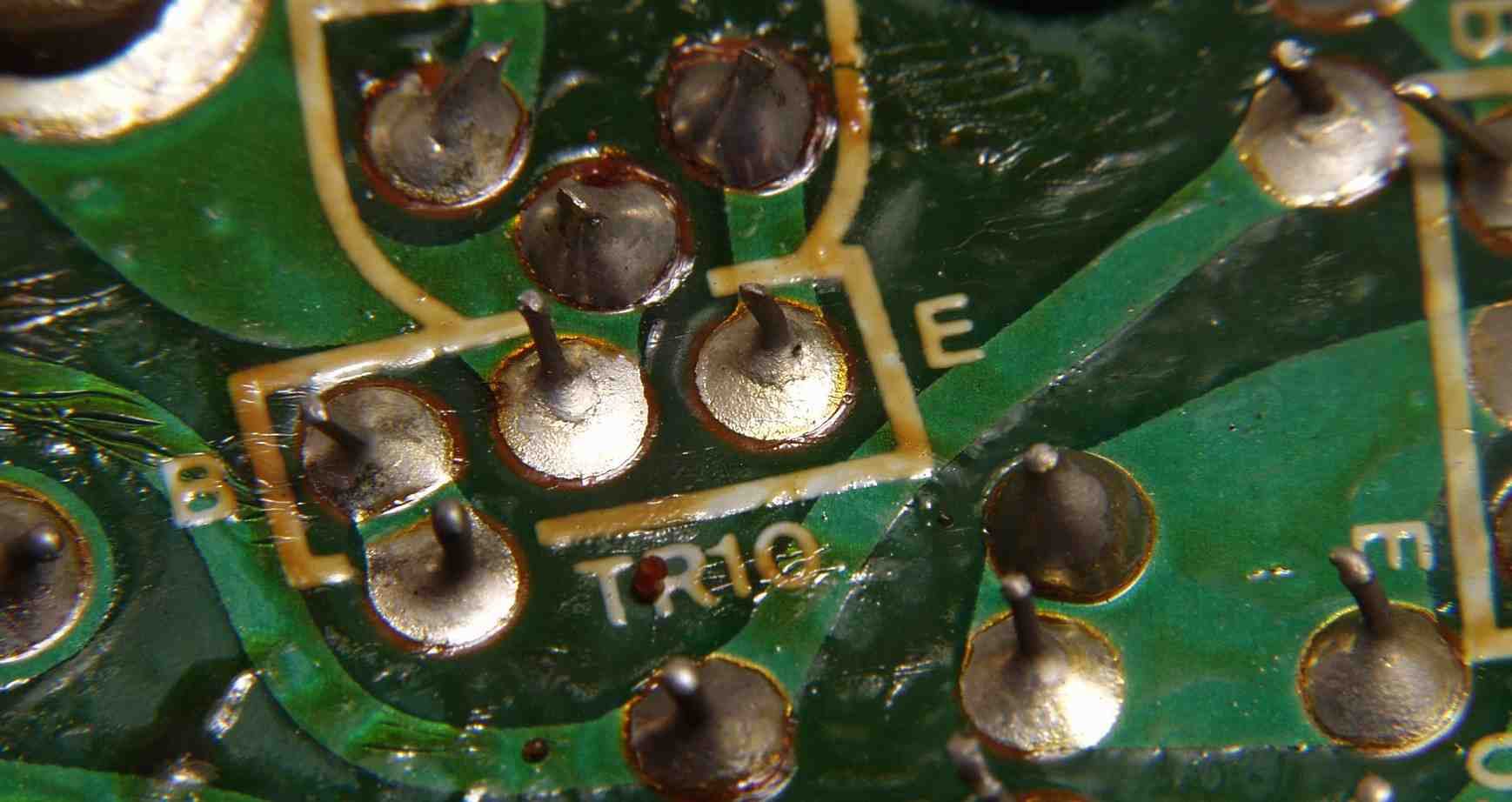

Ａ−３．　修理前　Ｒ側終段トランジスタ−　露結で真っ黒　　＜＜防ぐ方法はこちら＞＞

Ａ−４．　修理前　Ｌ側終段トランジスタ−　露結で真っ黒　　＜＜防ぐ方法はこちら＞＞

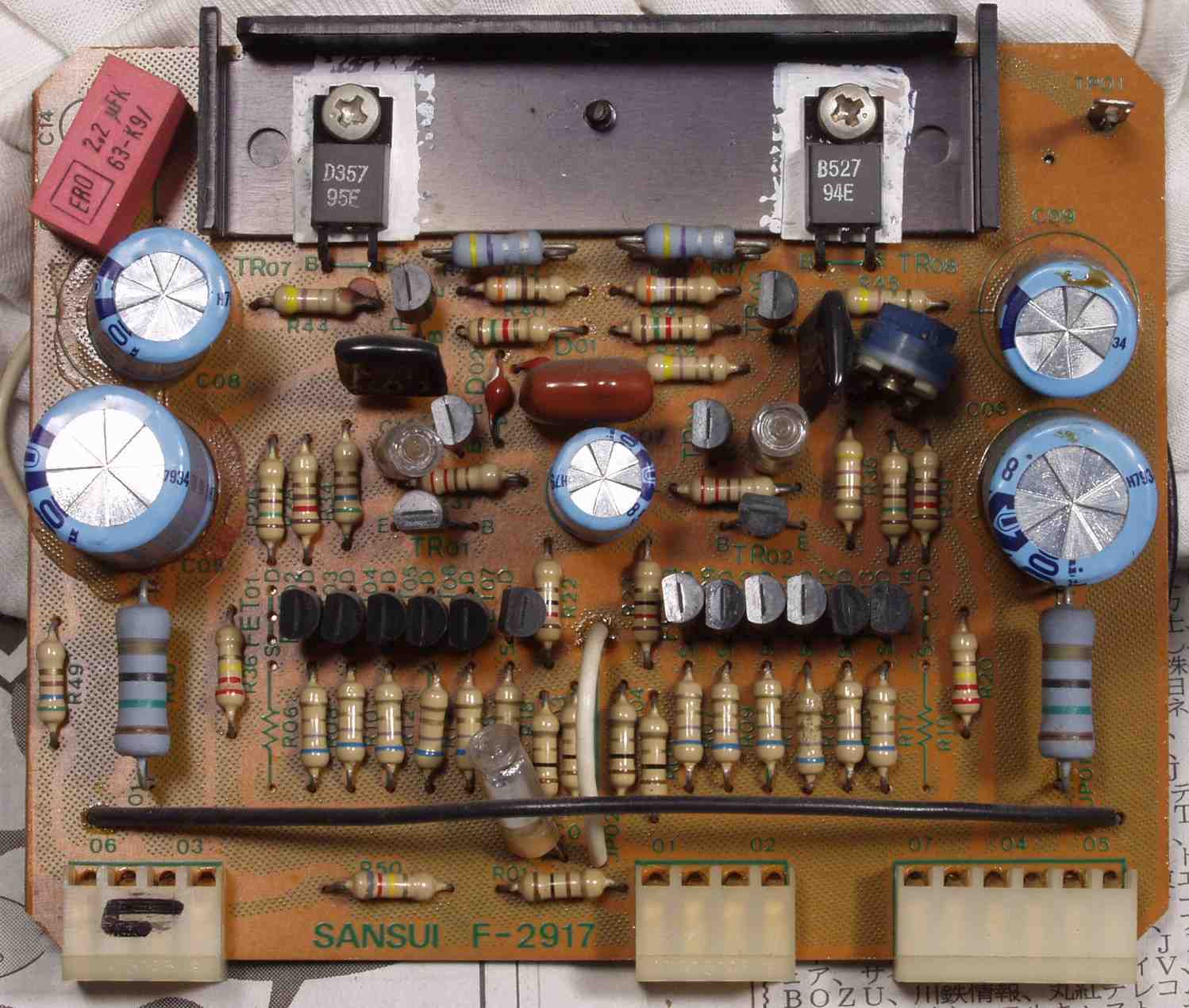

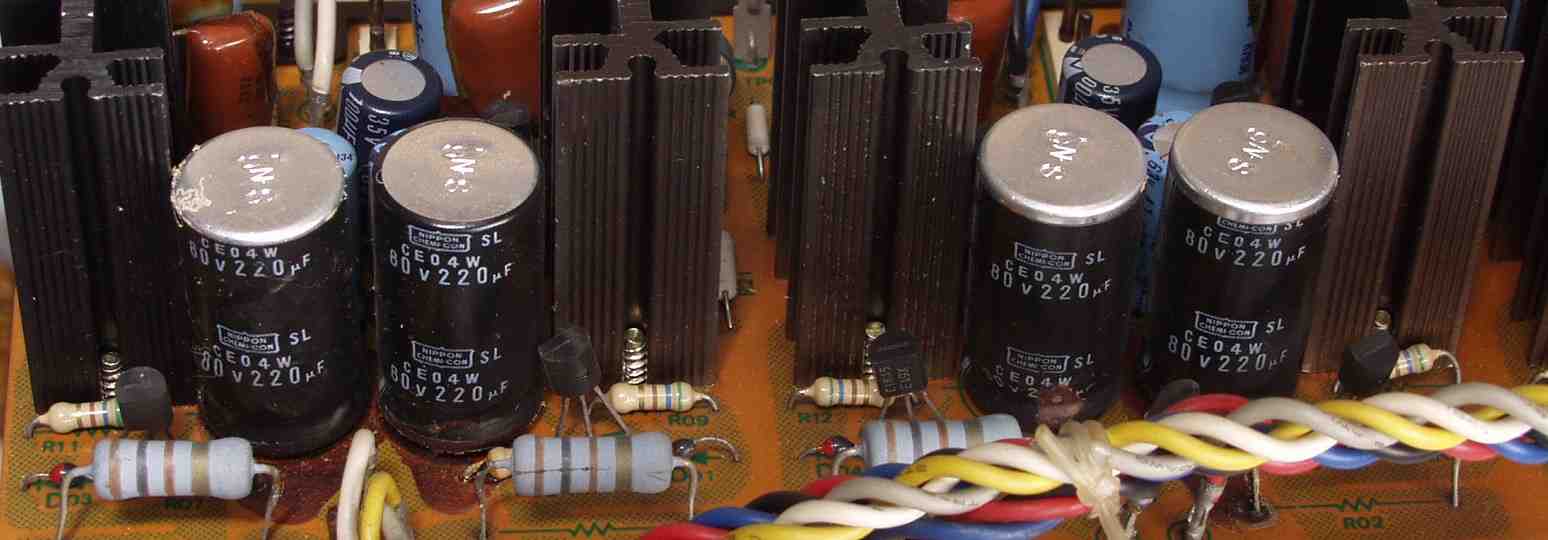

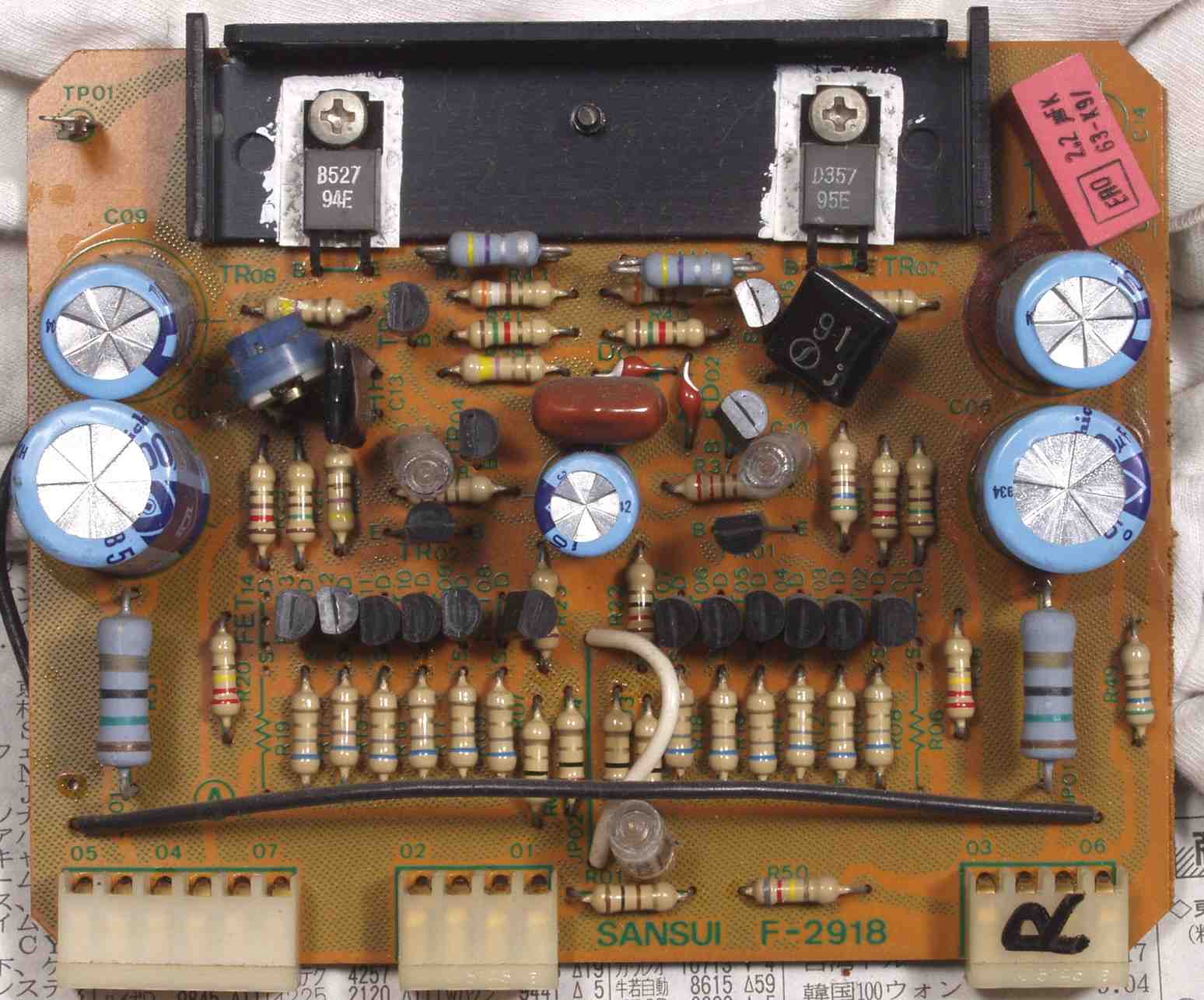

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒ側終段基板

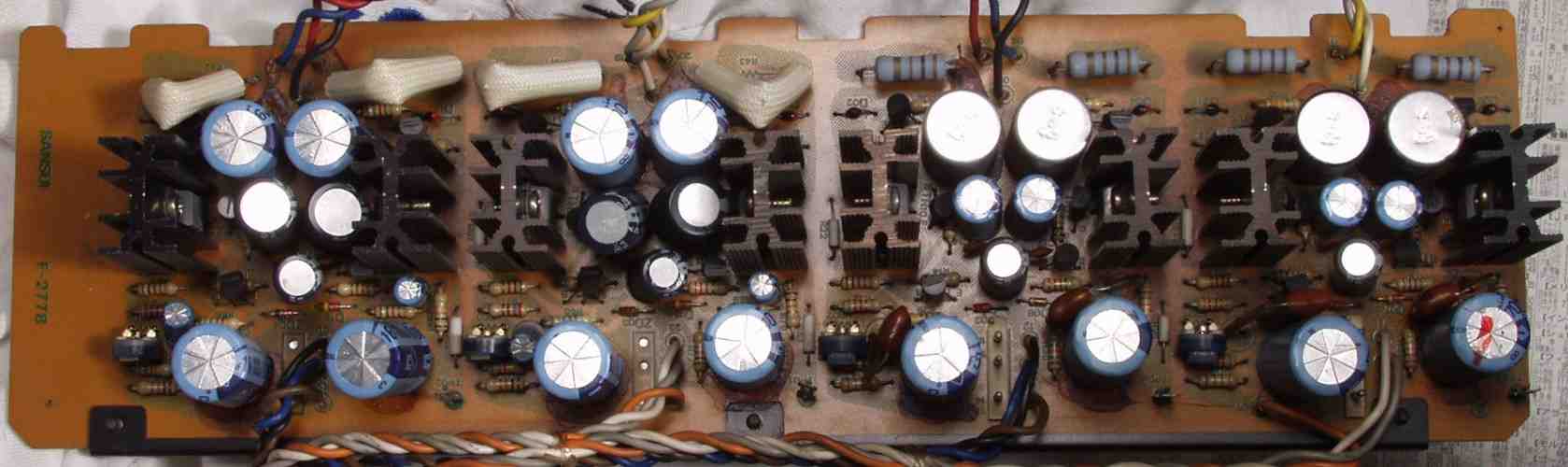

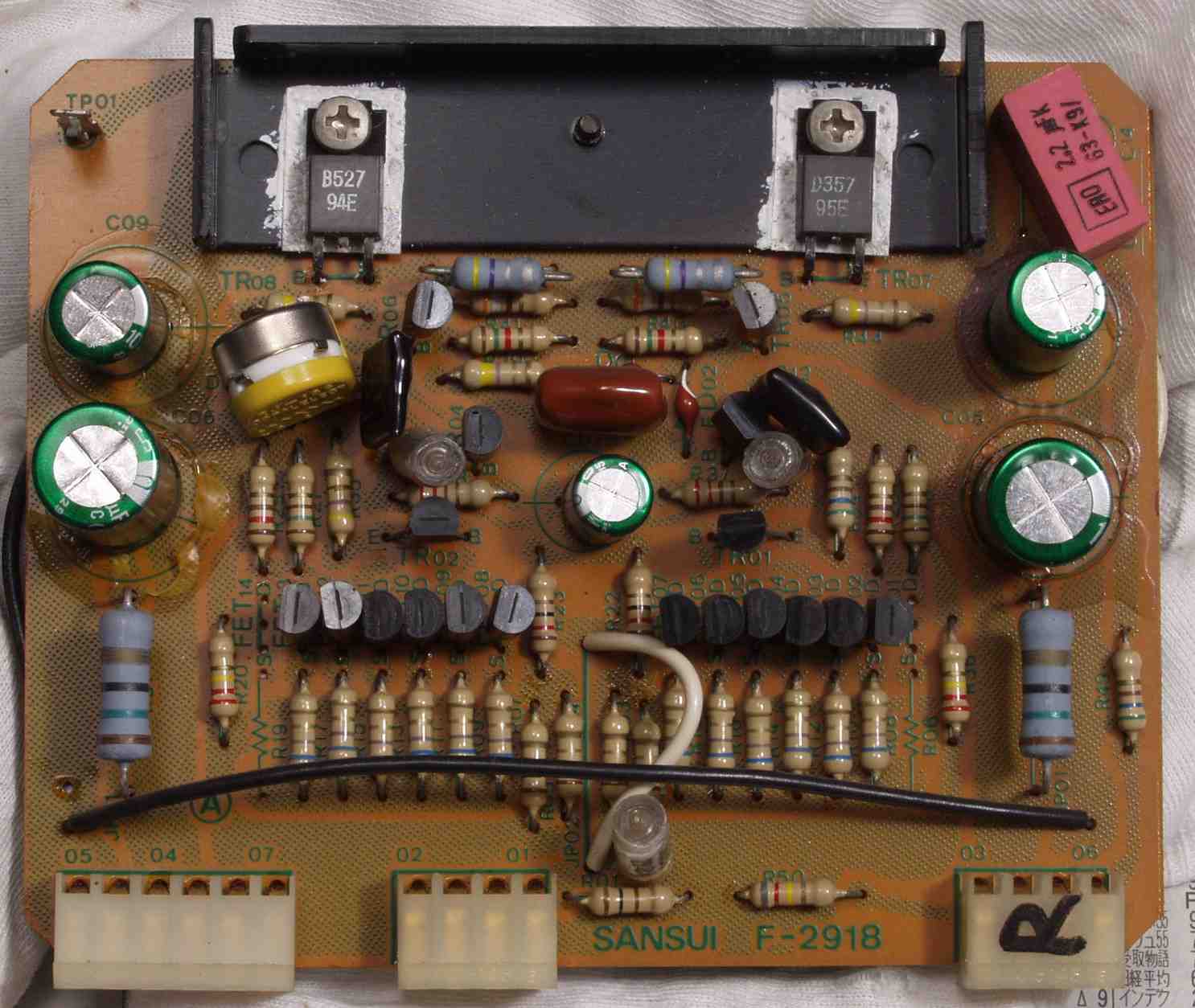

Ｃ−１Ｂ．　修理後　Ｒ側終段基板　初段ＦＥＴ（電解トランジスタ−）、半固定ＶＲ＝２個　電解コンデンサー＝１１個交換

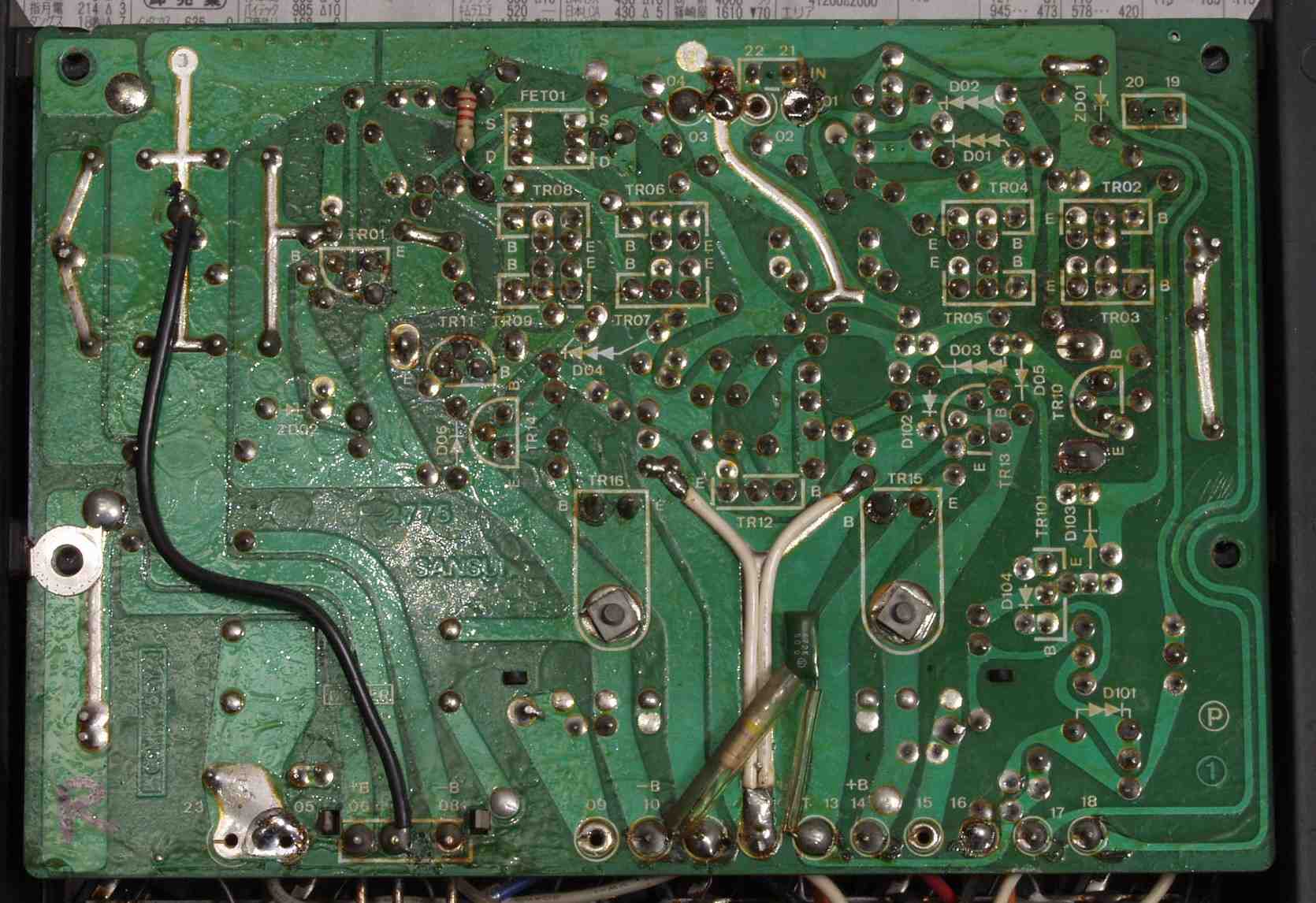

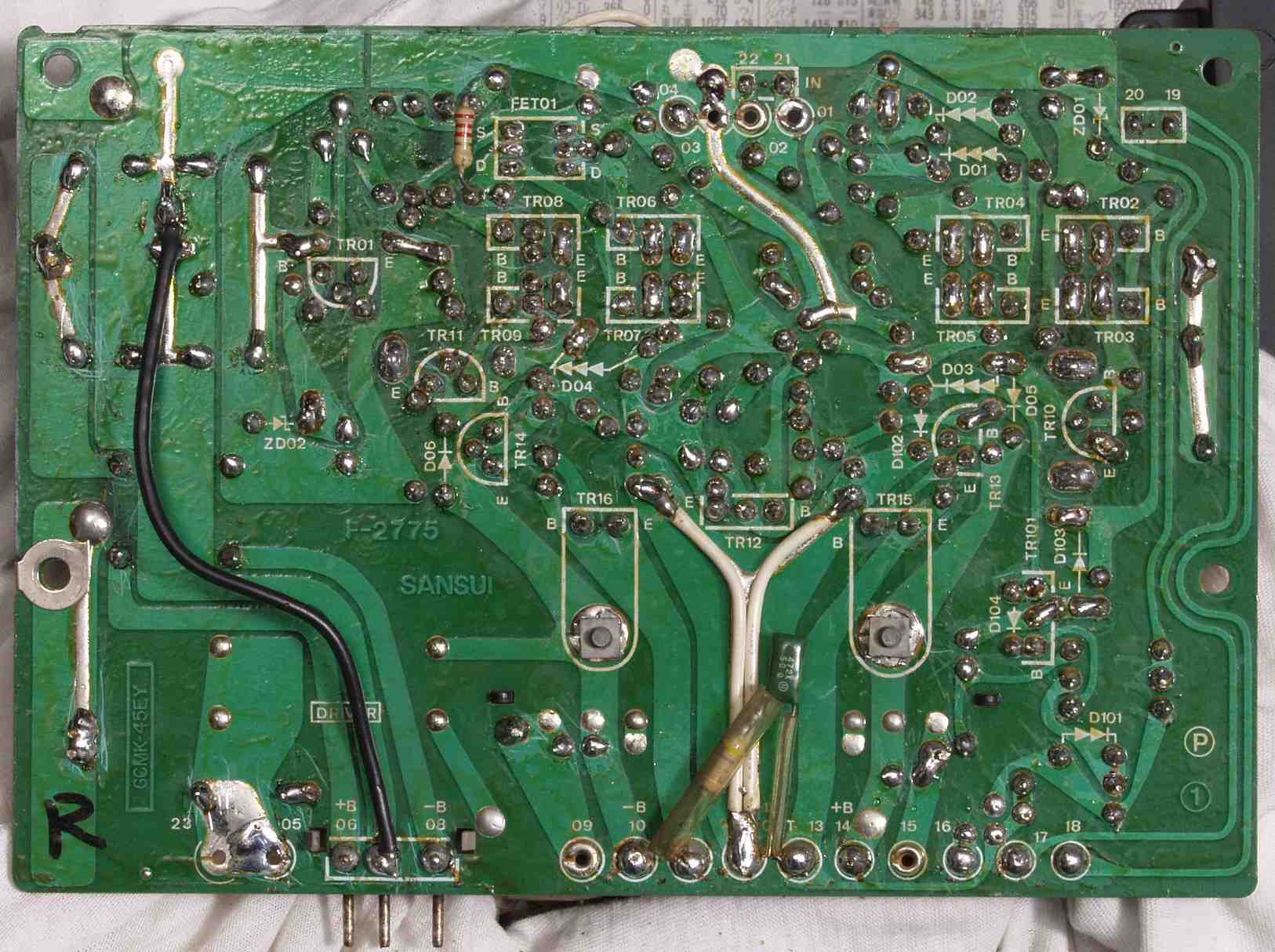

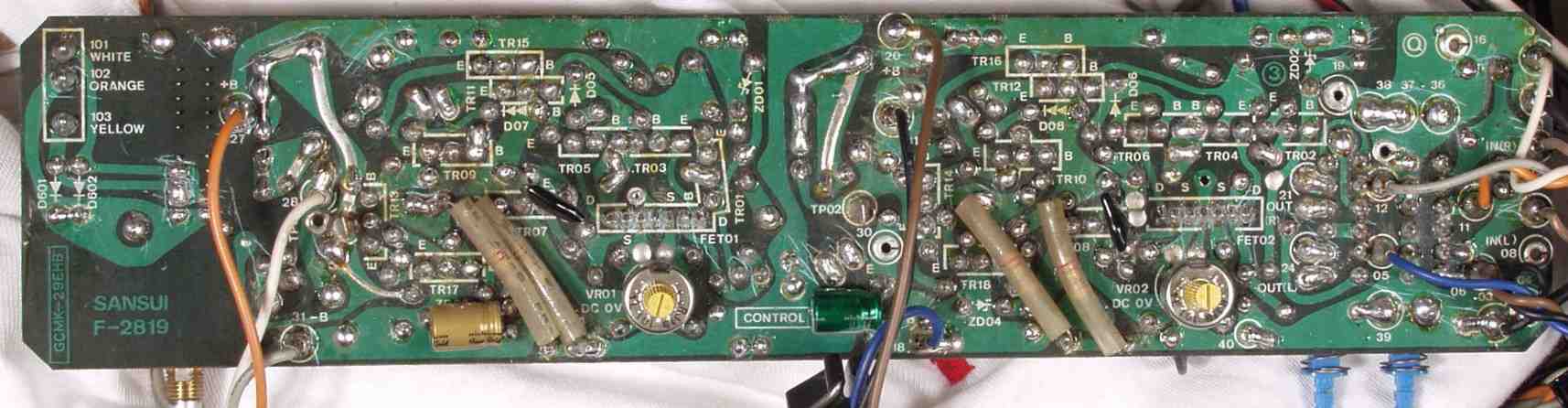

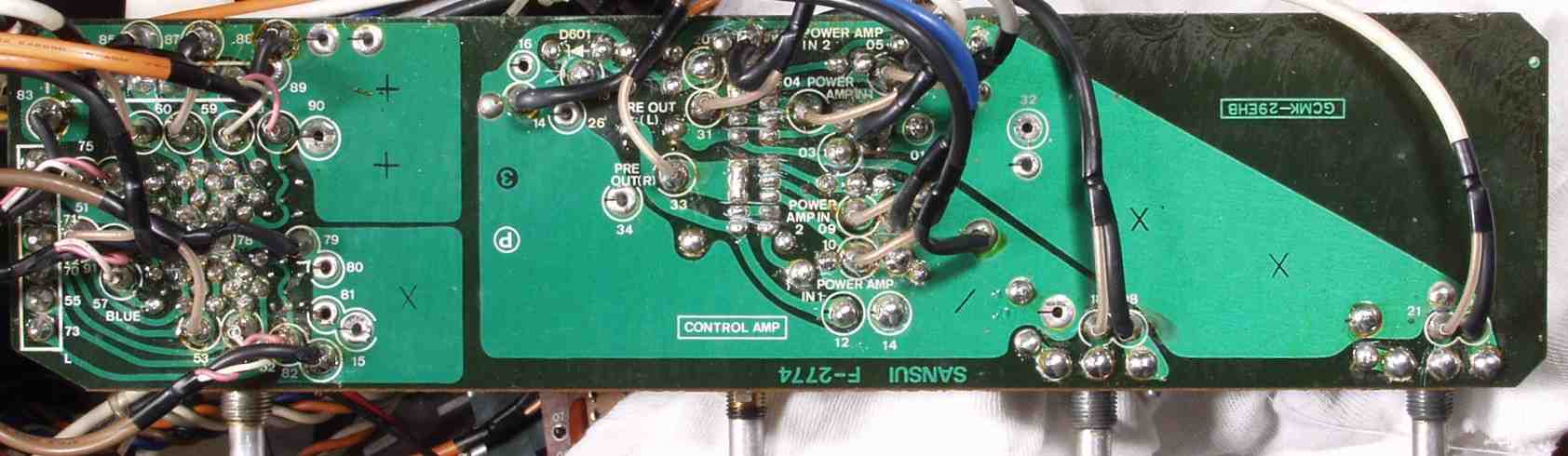

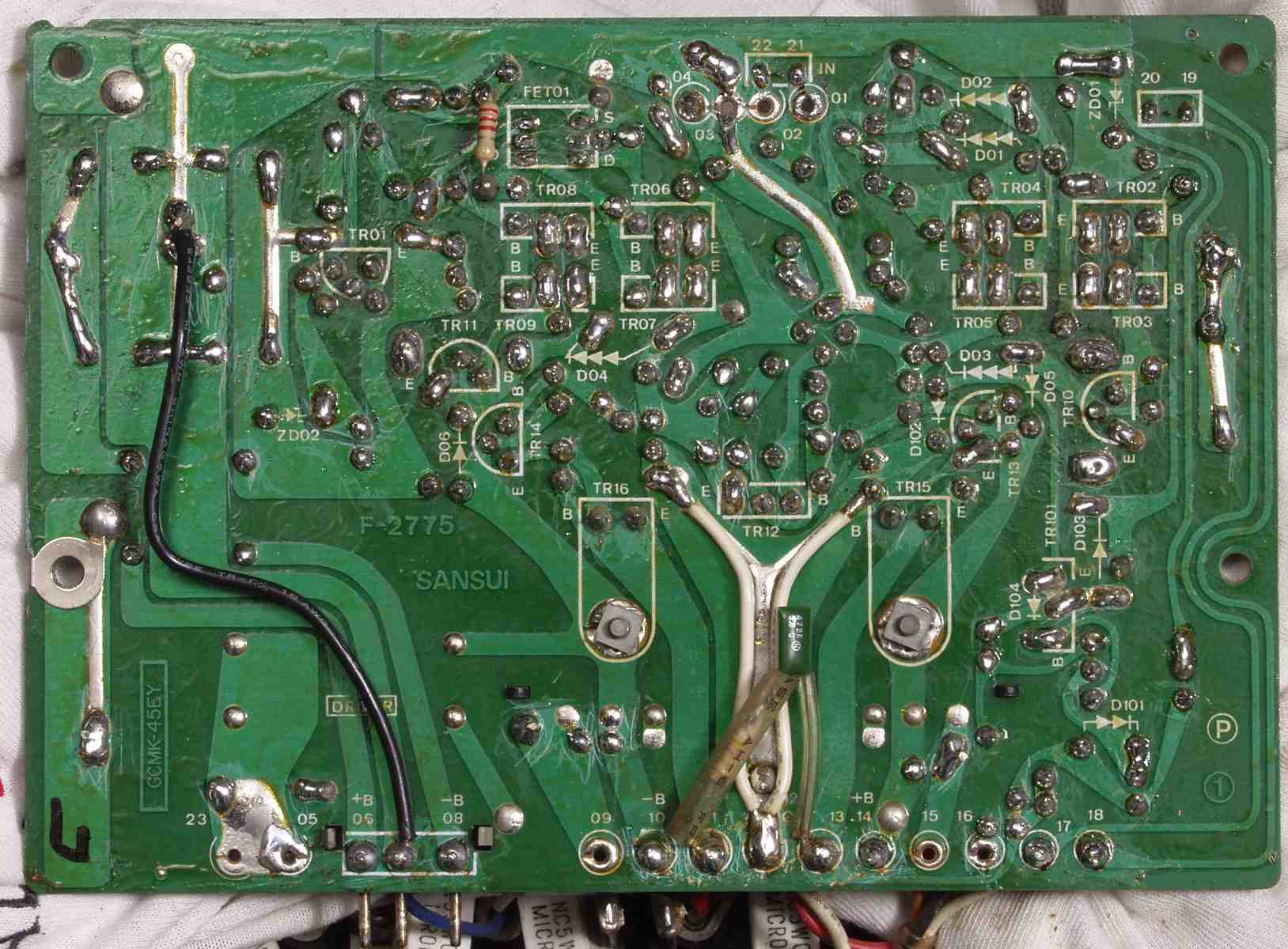

Ｃ−１Ｃ．　修理前　Ｒ側終段基板裏

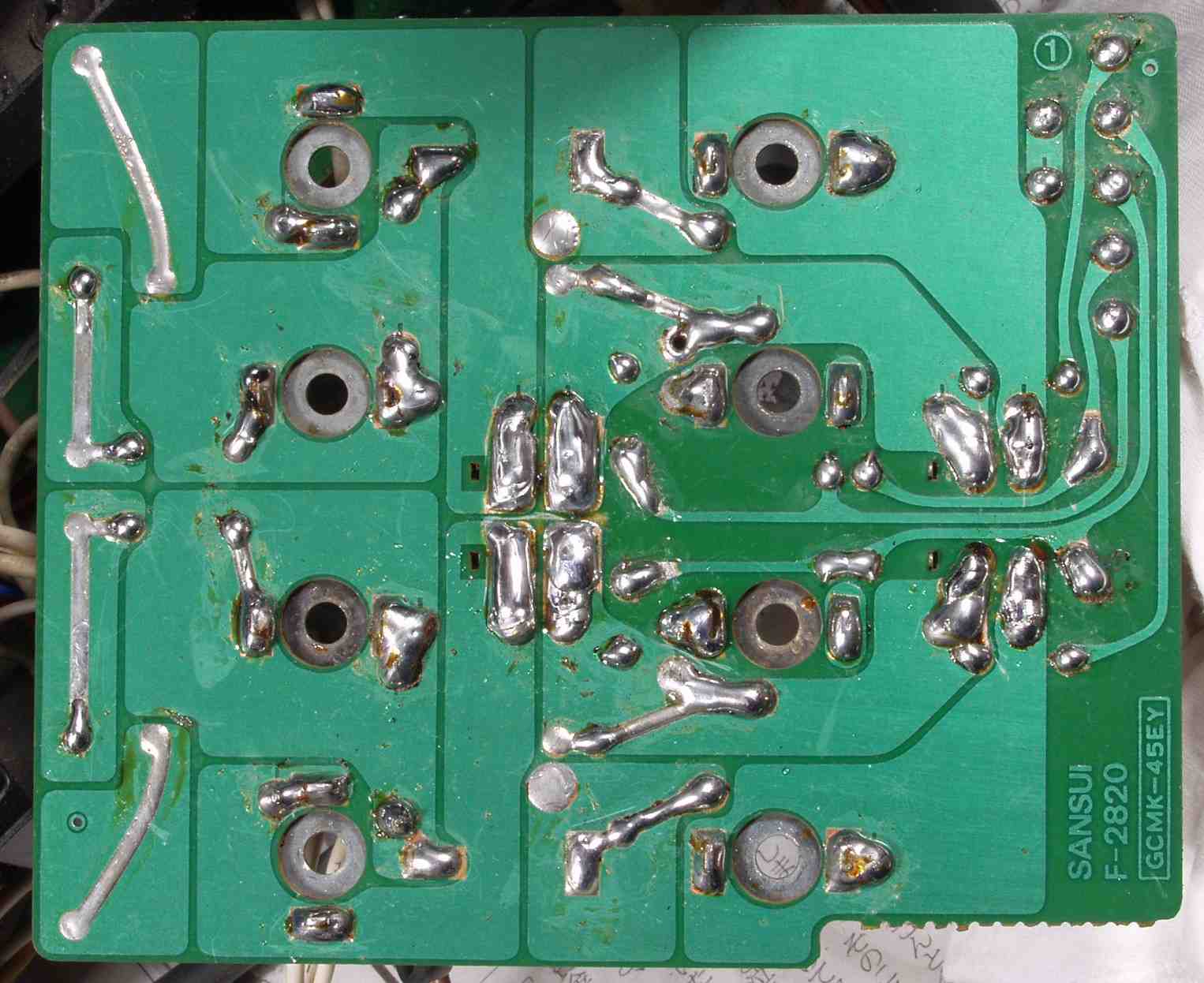

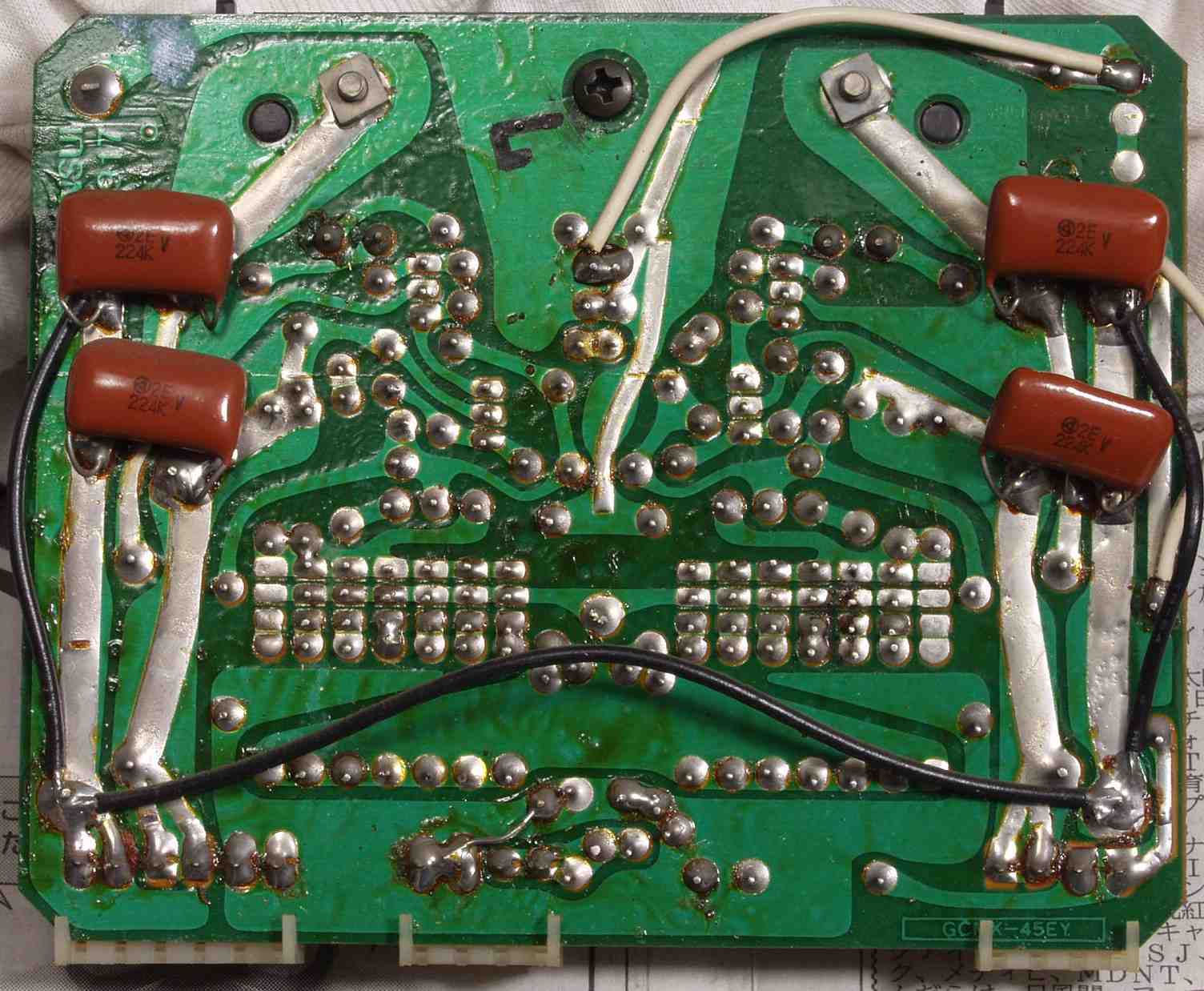

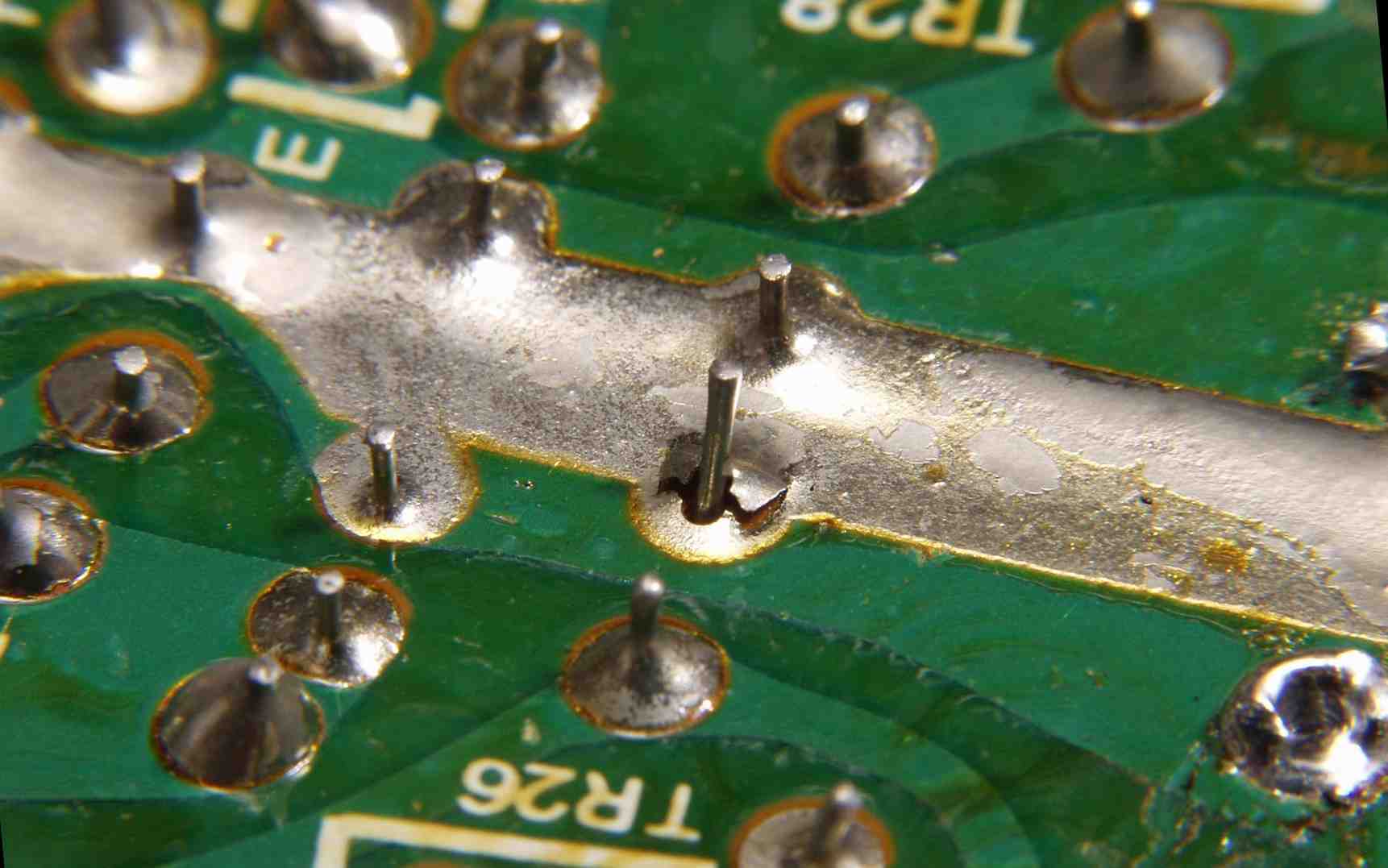

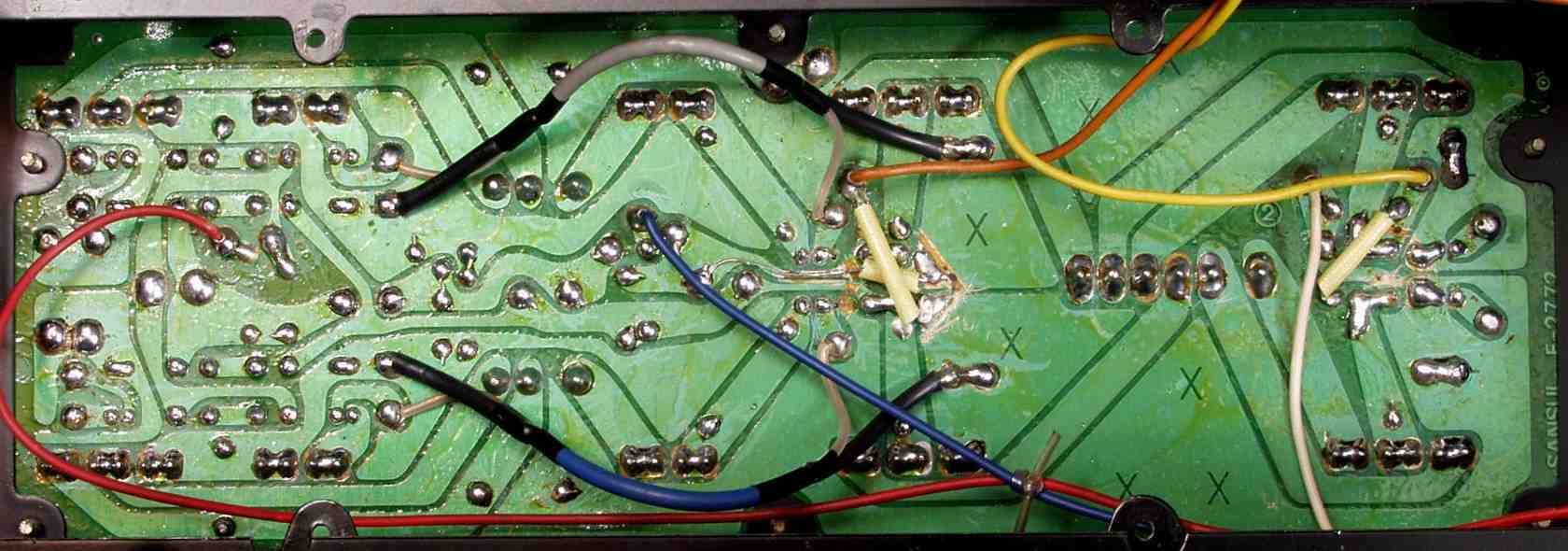

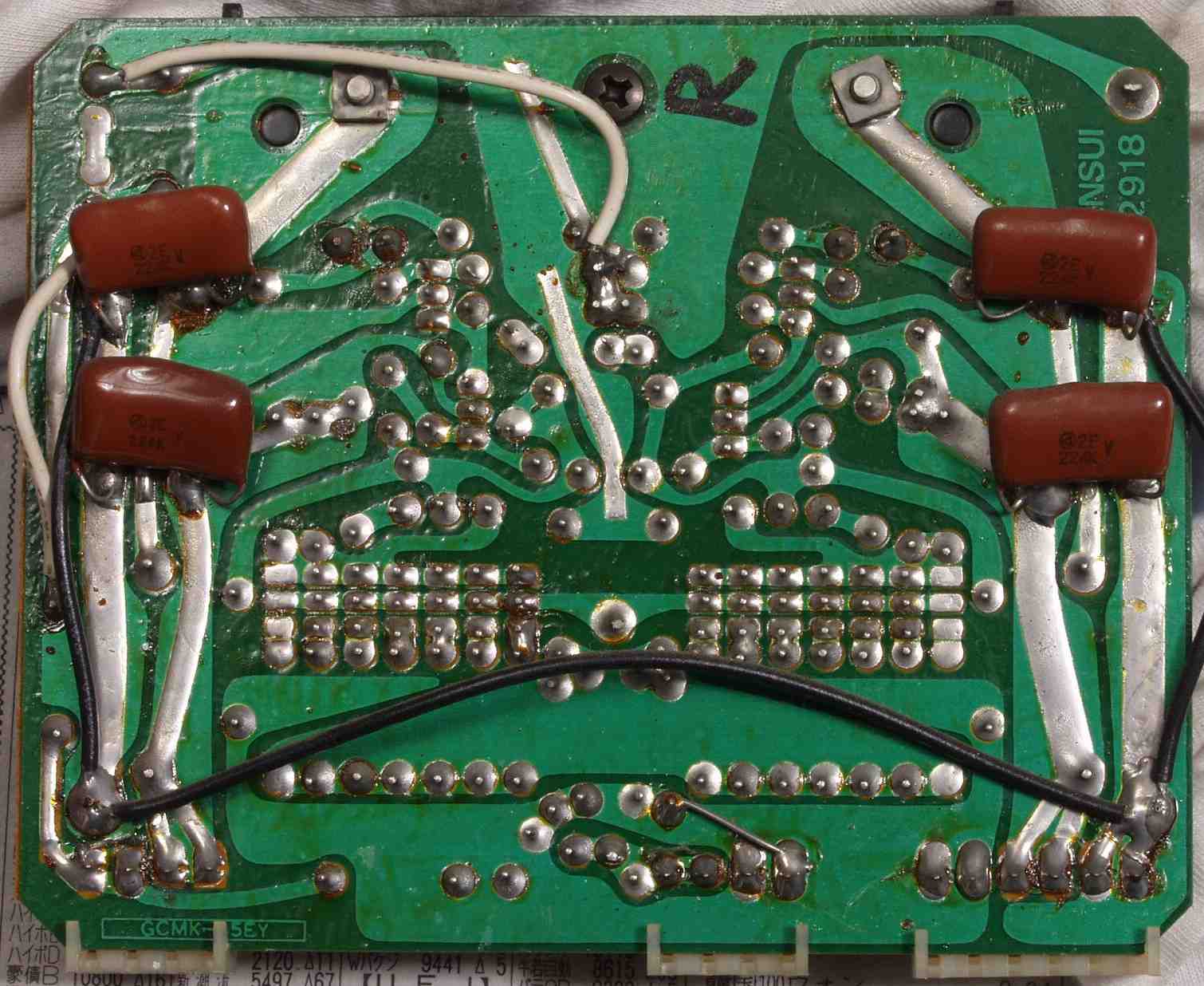

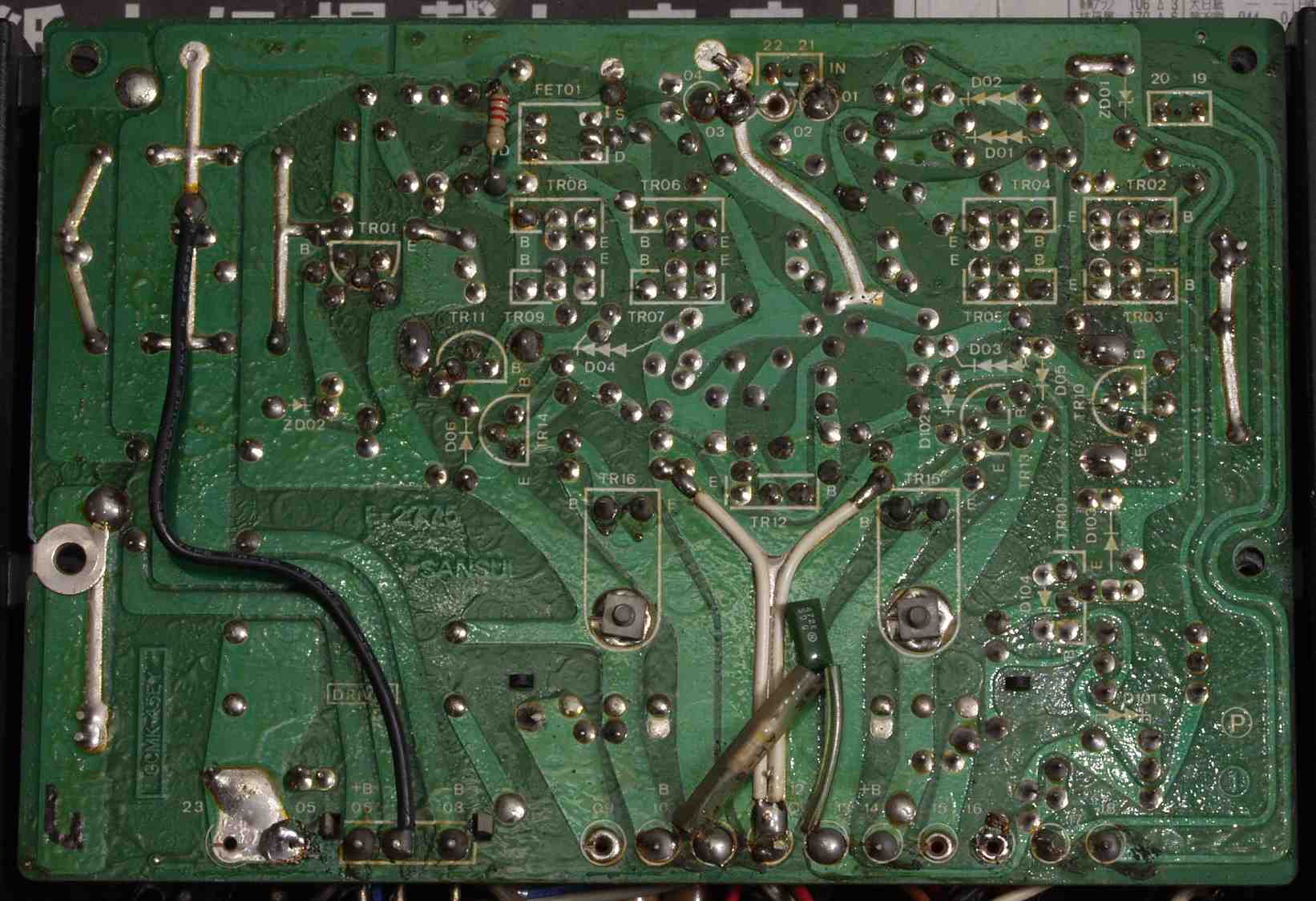

Ｃ−１Ｄ．　修理後（半田補正）　Ｒ側終段基板裏　　全ての半田をやり修す

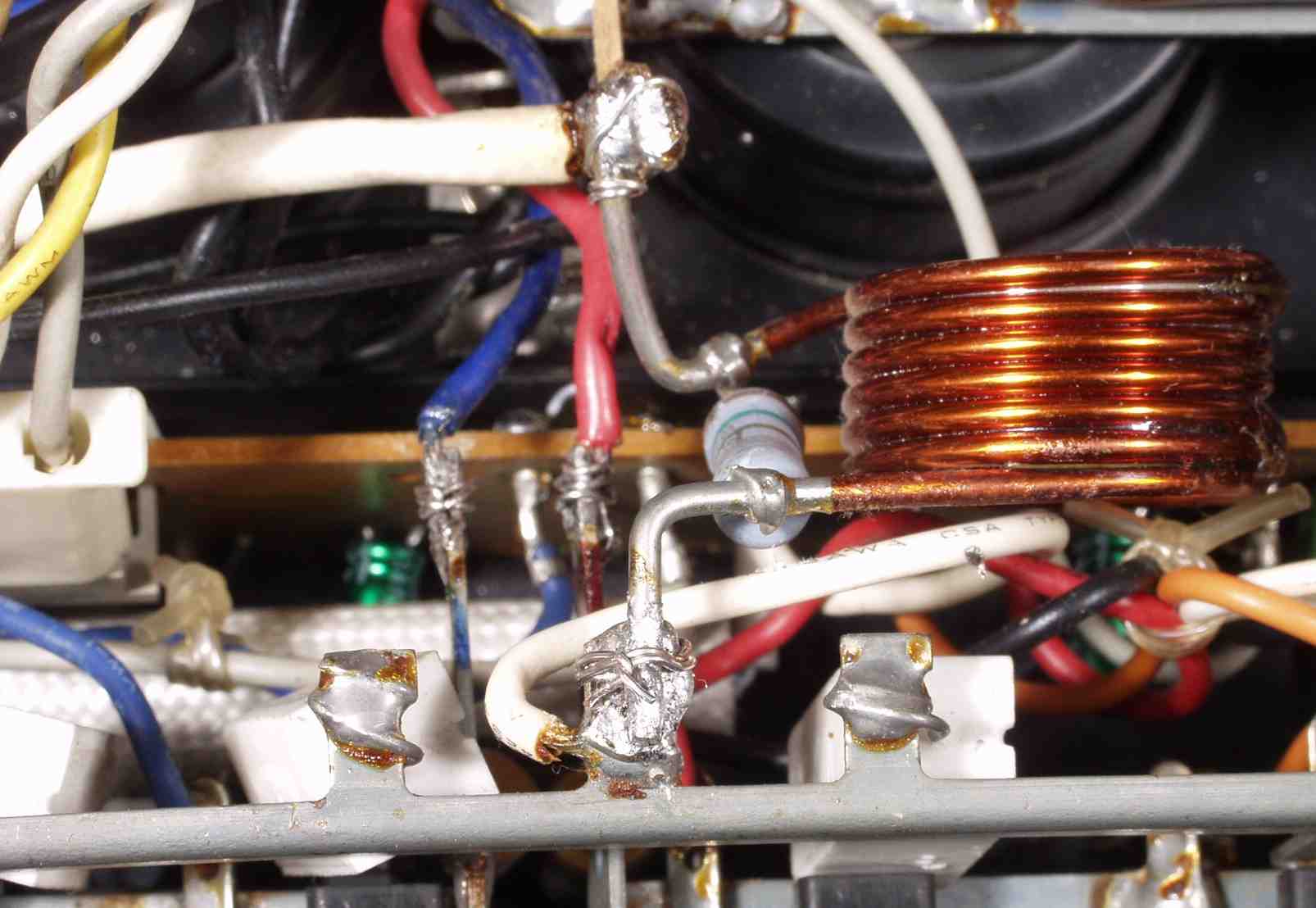

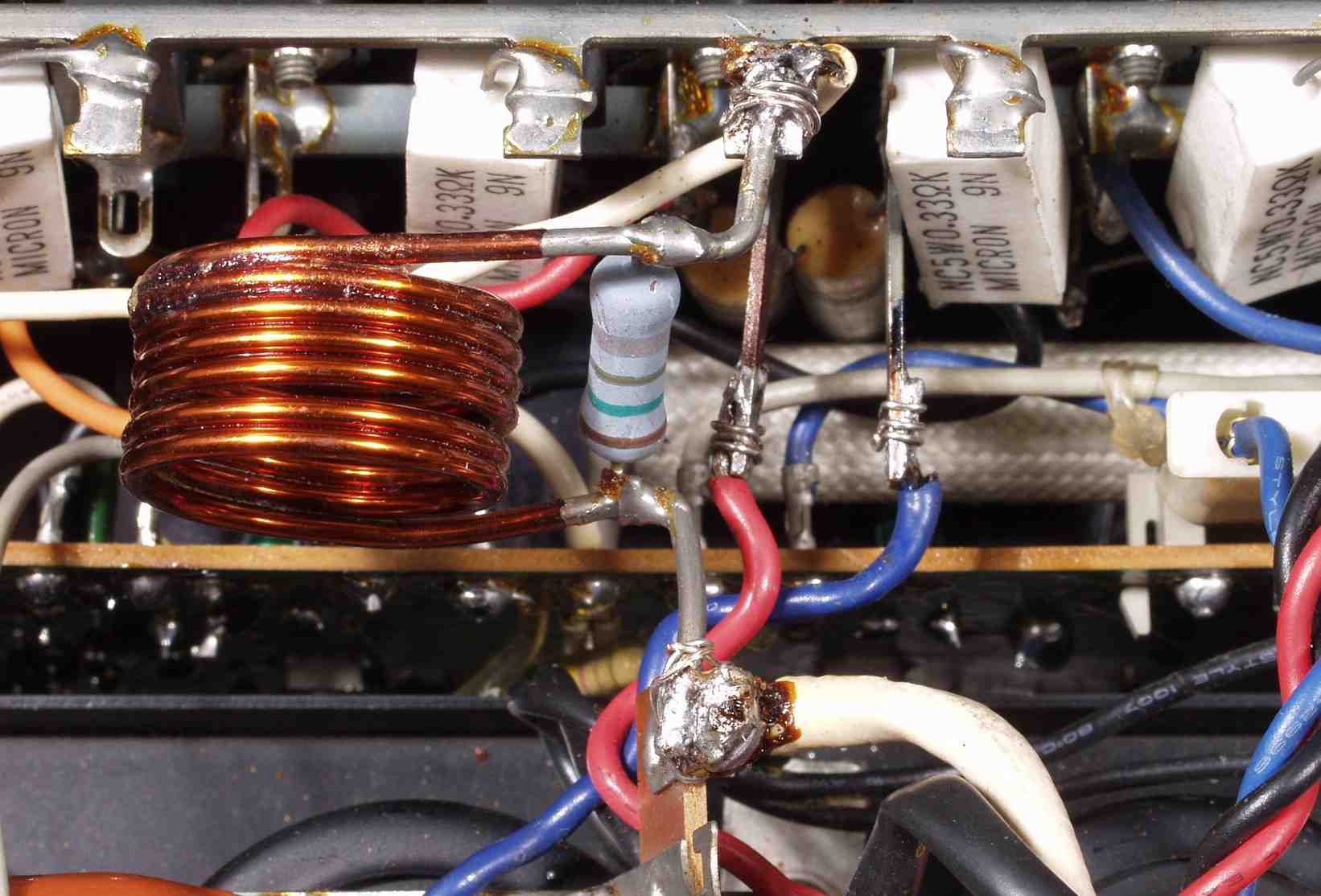

Ｃ−１Ｅ．　修理中　ＳＰ出力線＆電源線はメッキ線で絡げて固定してから、ハンダを染みこませる。（４ヶ所）

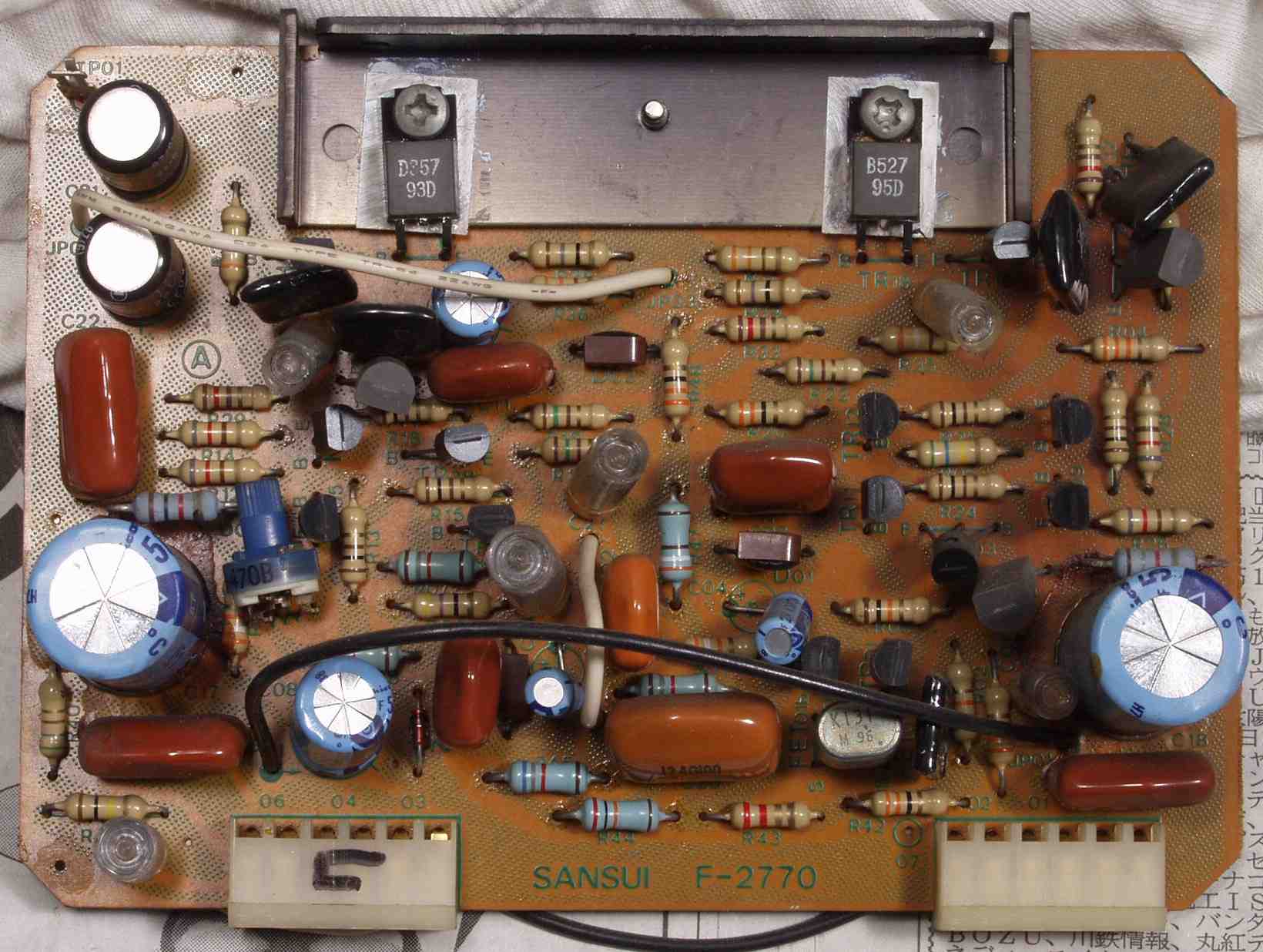

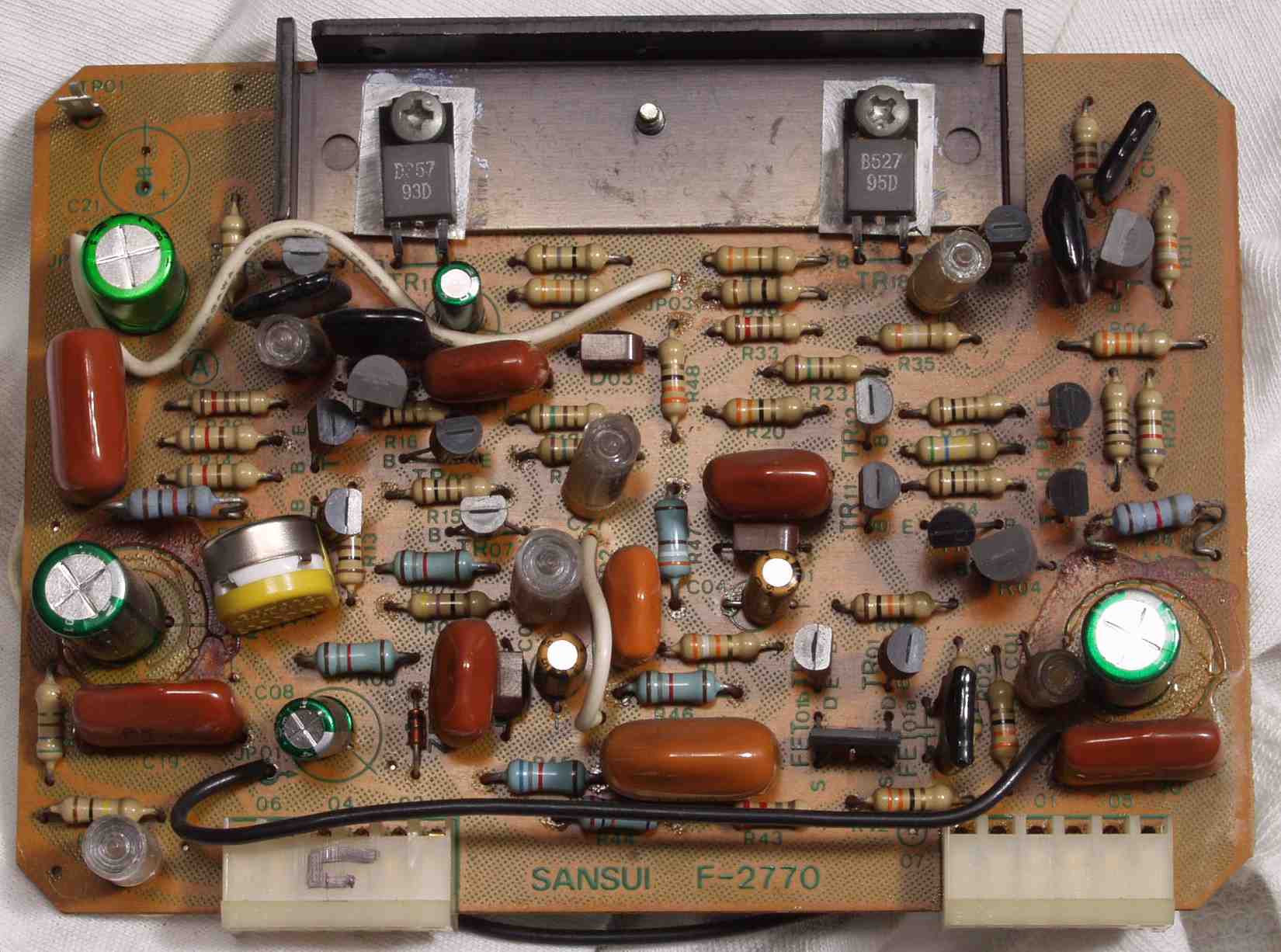

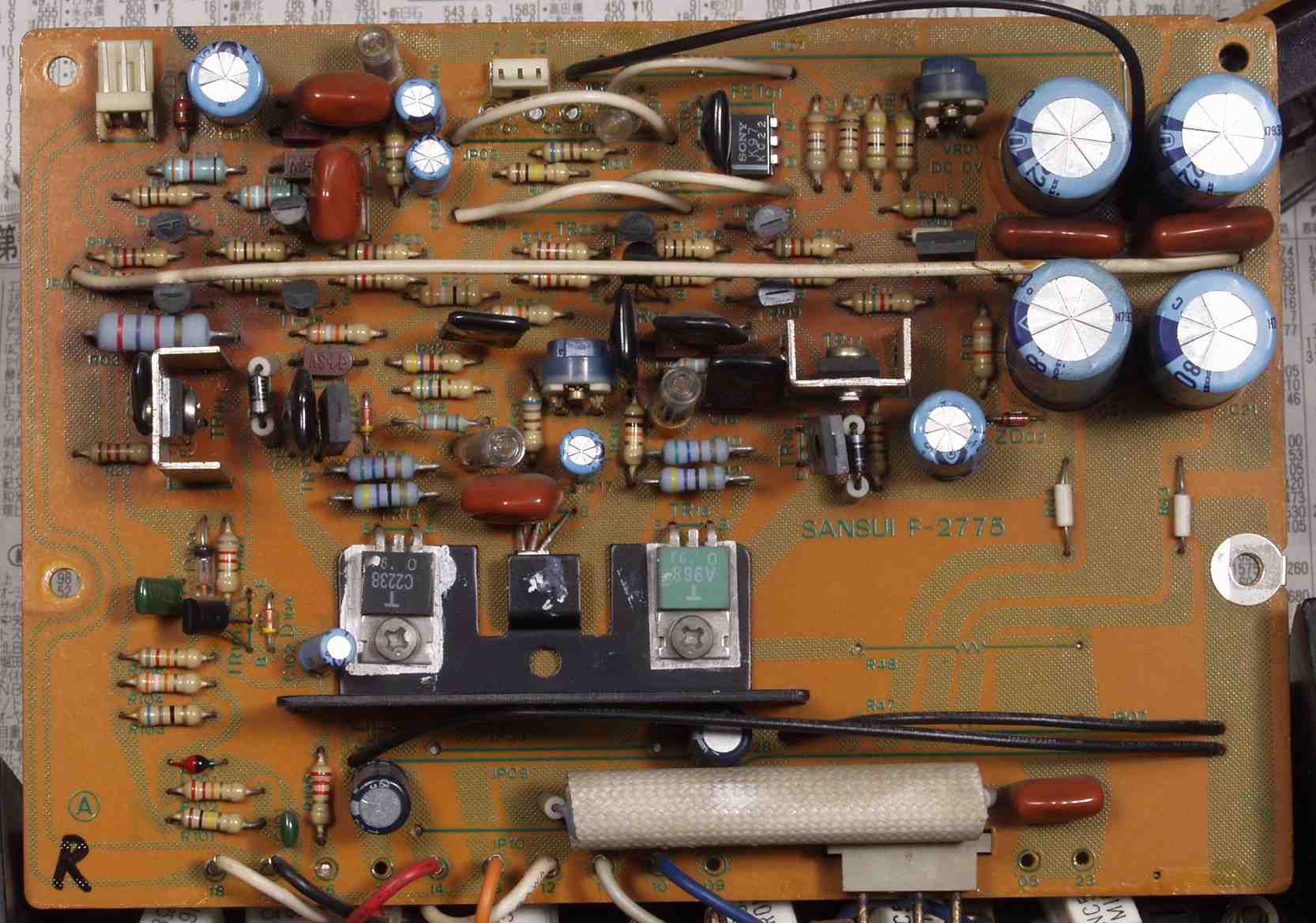

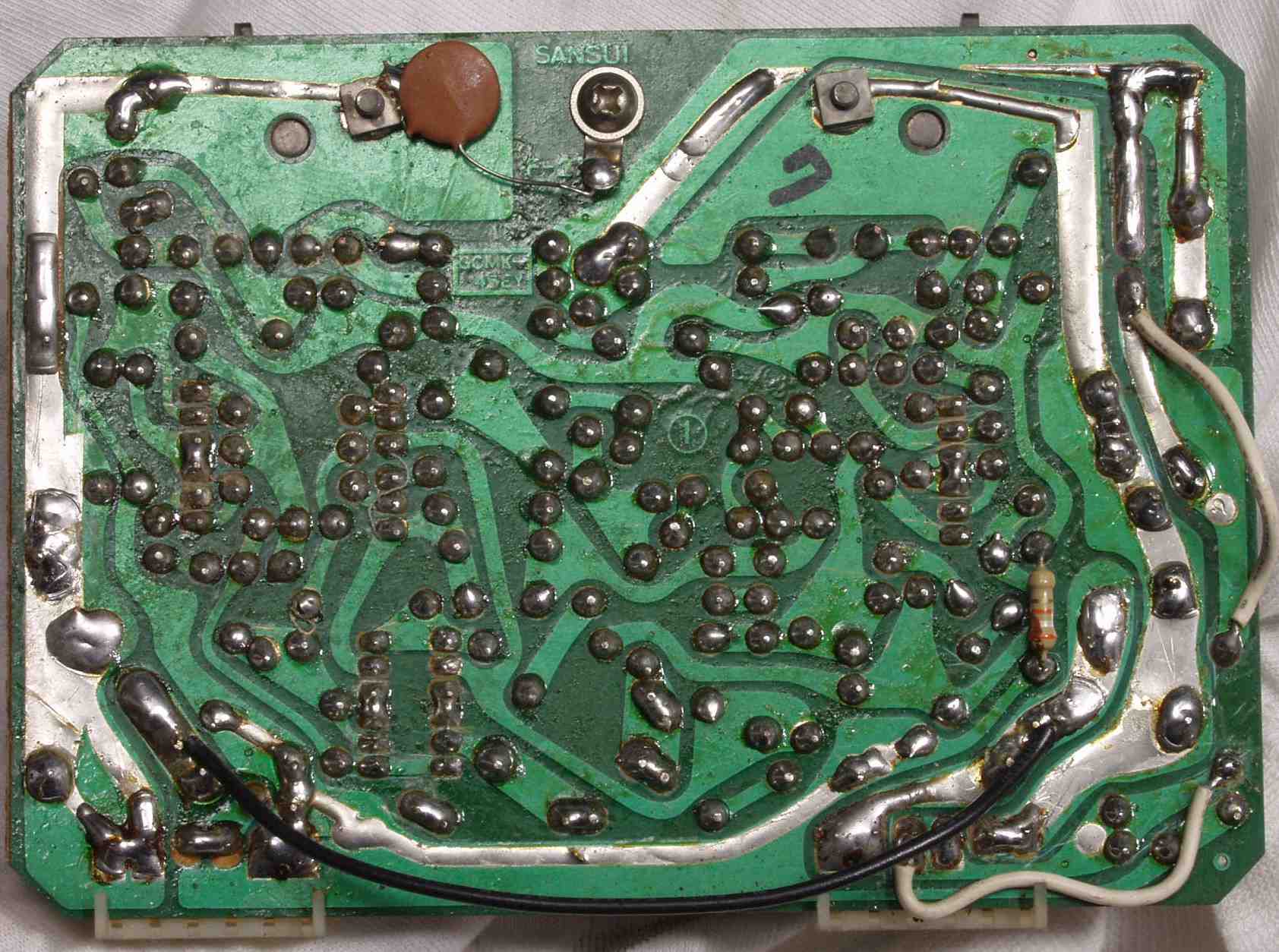

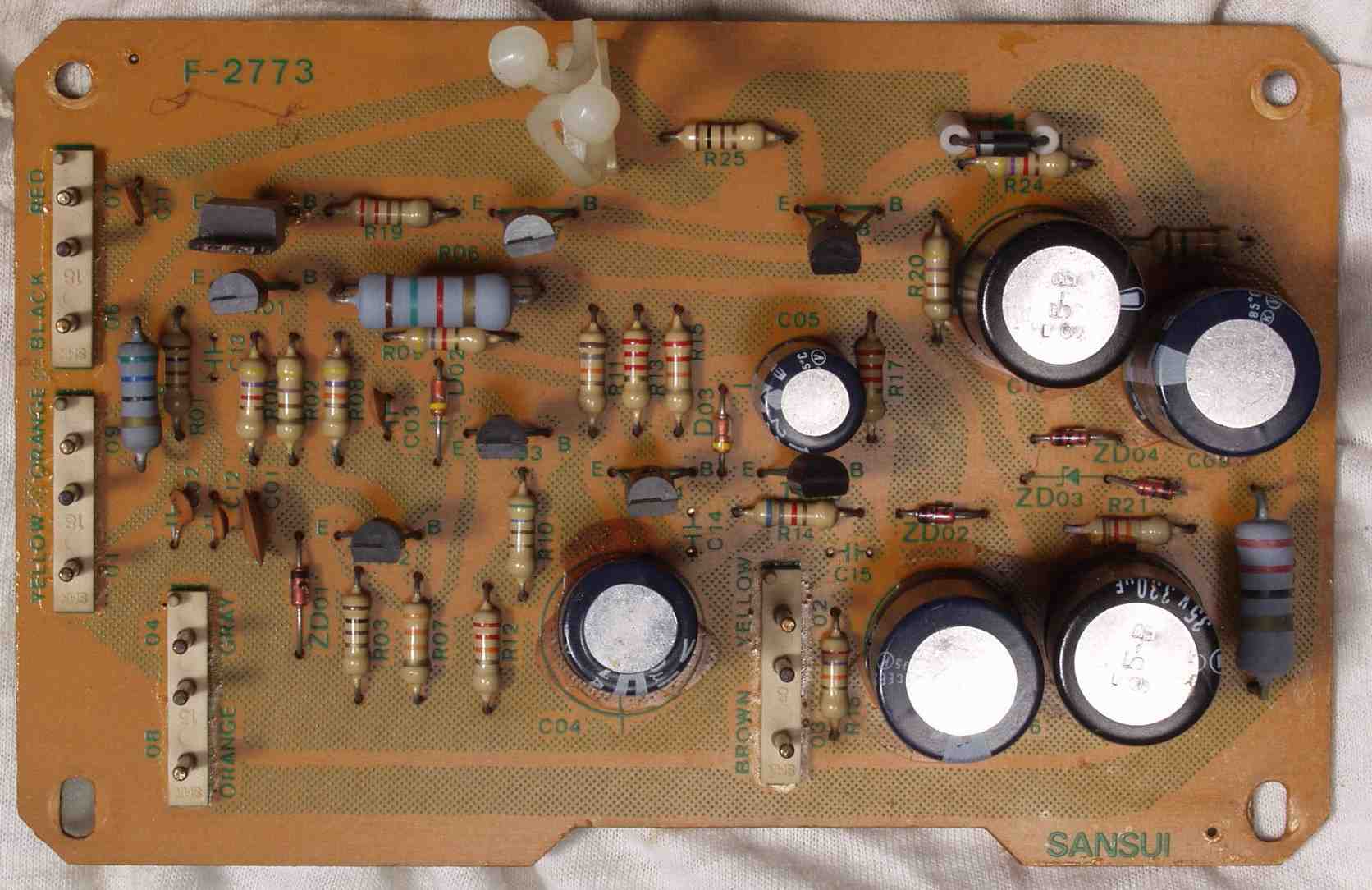

Ｃ−２Ａ．　修理前　Ｌ側終段基板

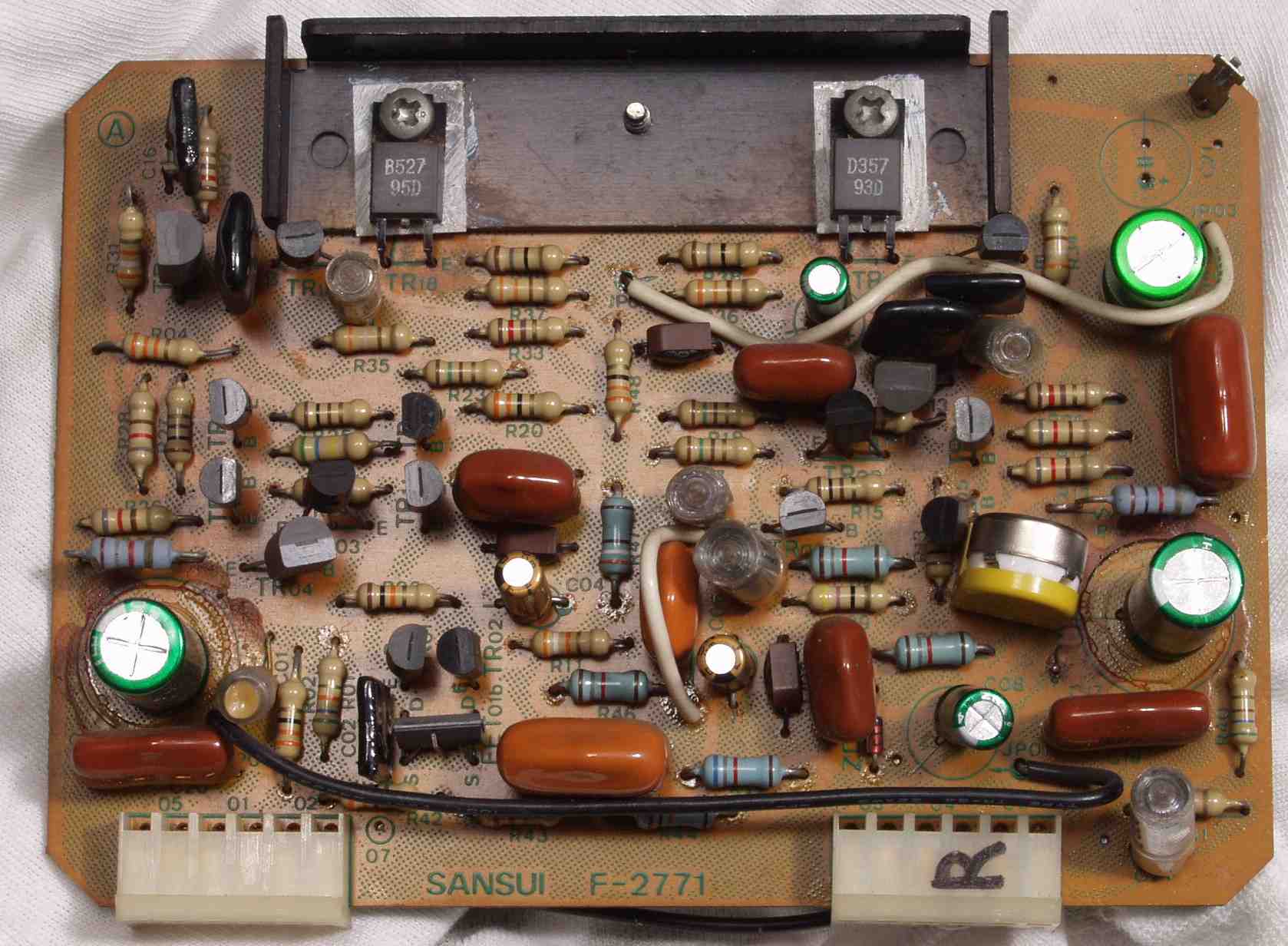

Ｃ−２Ｂ．　修理後　Ｌ側終段基板　初段ＦＥＴ（電解トランジスタ−）、半固定ＶＲ＝２個　電解コンデンサー＝１１個交換

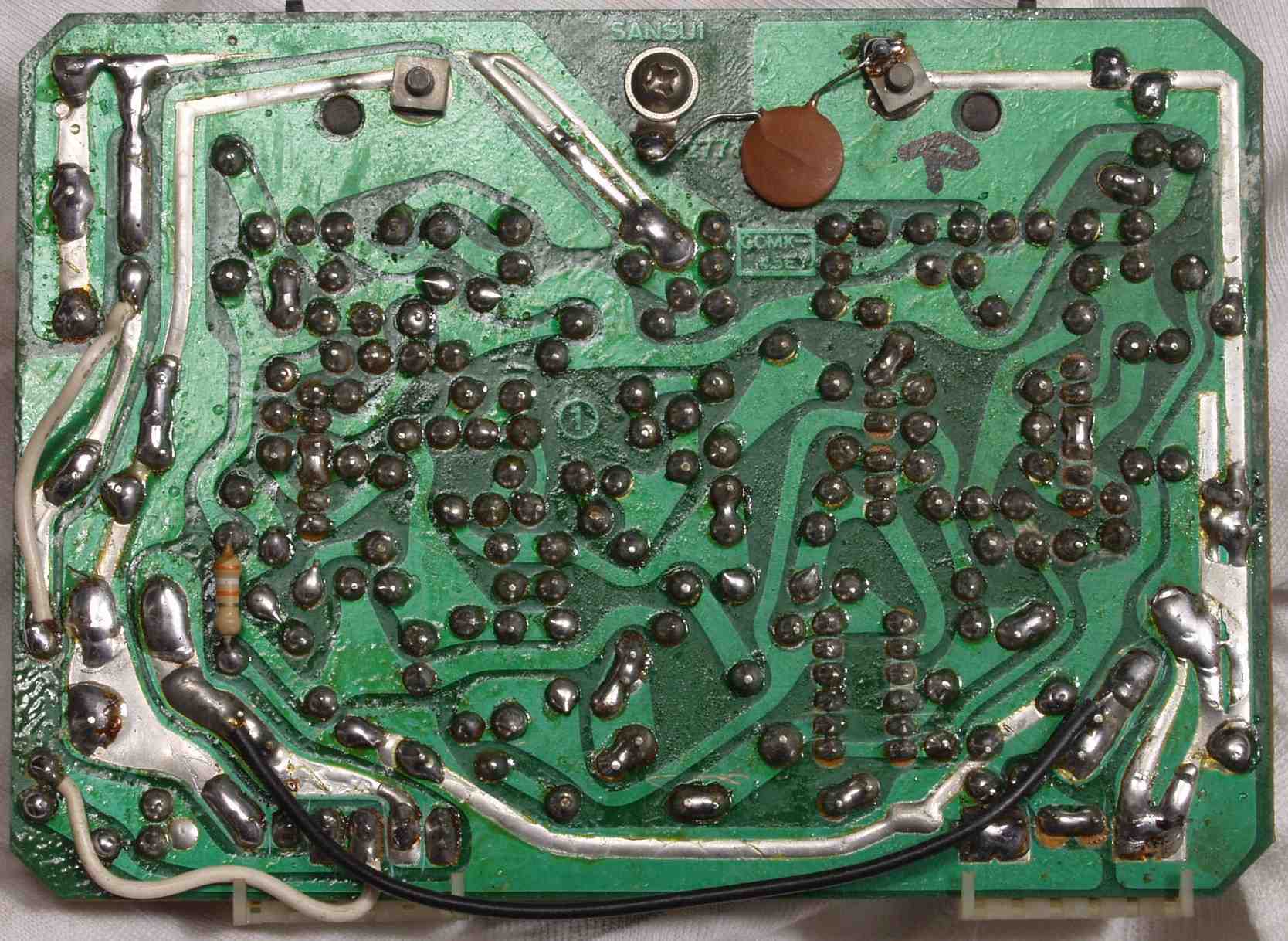

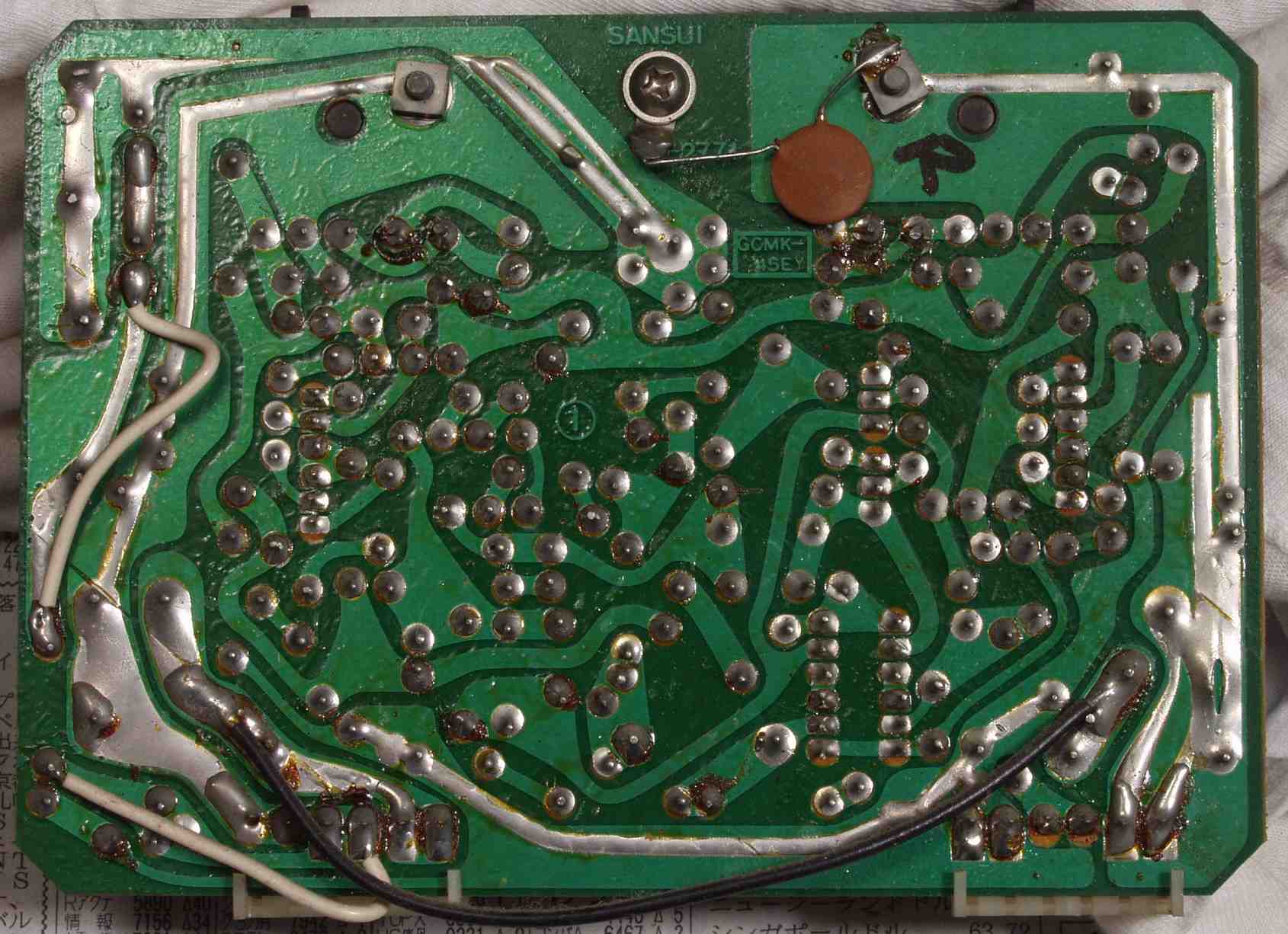

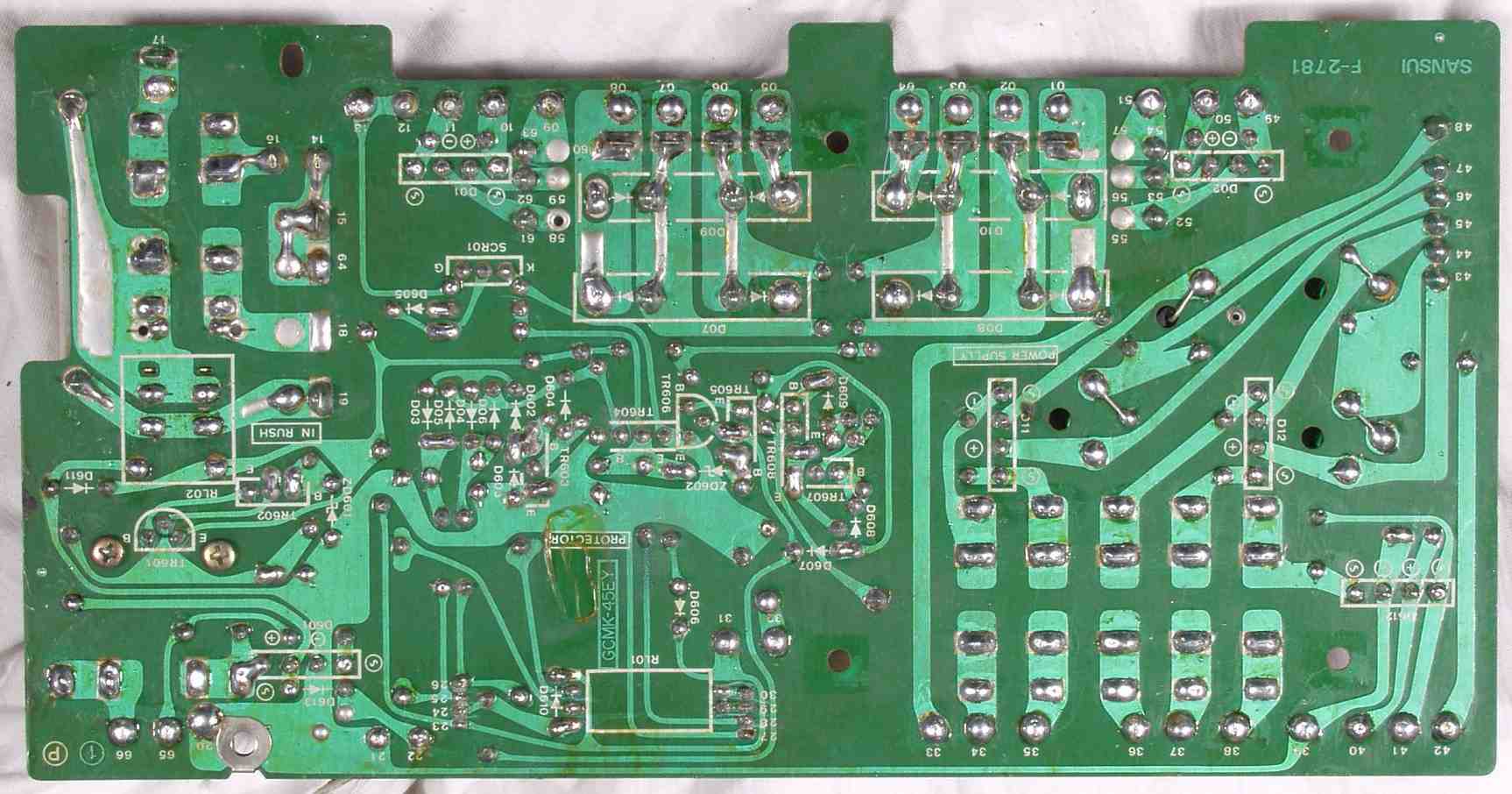

Ｃ−２Ｃ．　修理前　Ｌ側終段基板裏

Ｃ−２Ｄ．　修理後（半田補正）　Ｌ側　終段基板裏　　全ての半田をやり修す

Ｃ−２Ｅ．　修理中　ＳＰ出力線＆電源線はメッキ線で絡げて固定してから、ハンダを染みこませる（４ヶ所）

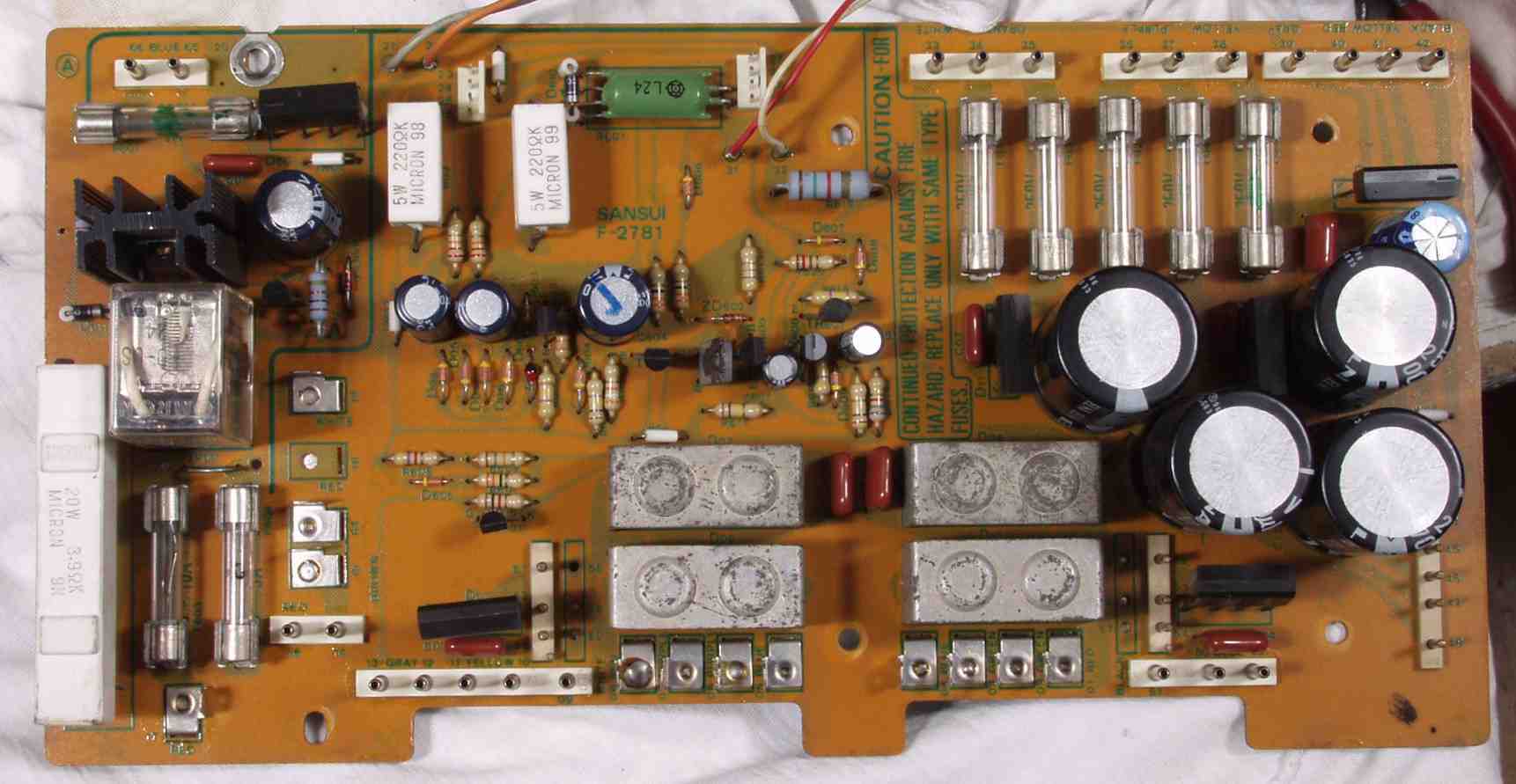

Ｃ−３Ａ．　修理前　整流・プロテクト基板

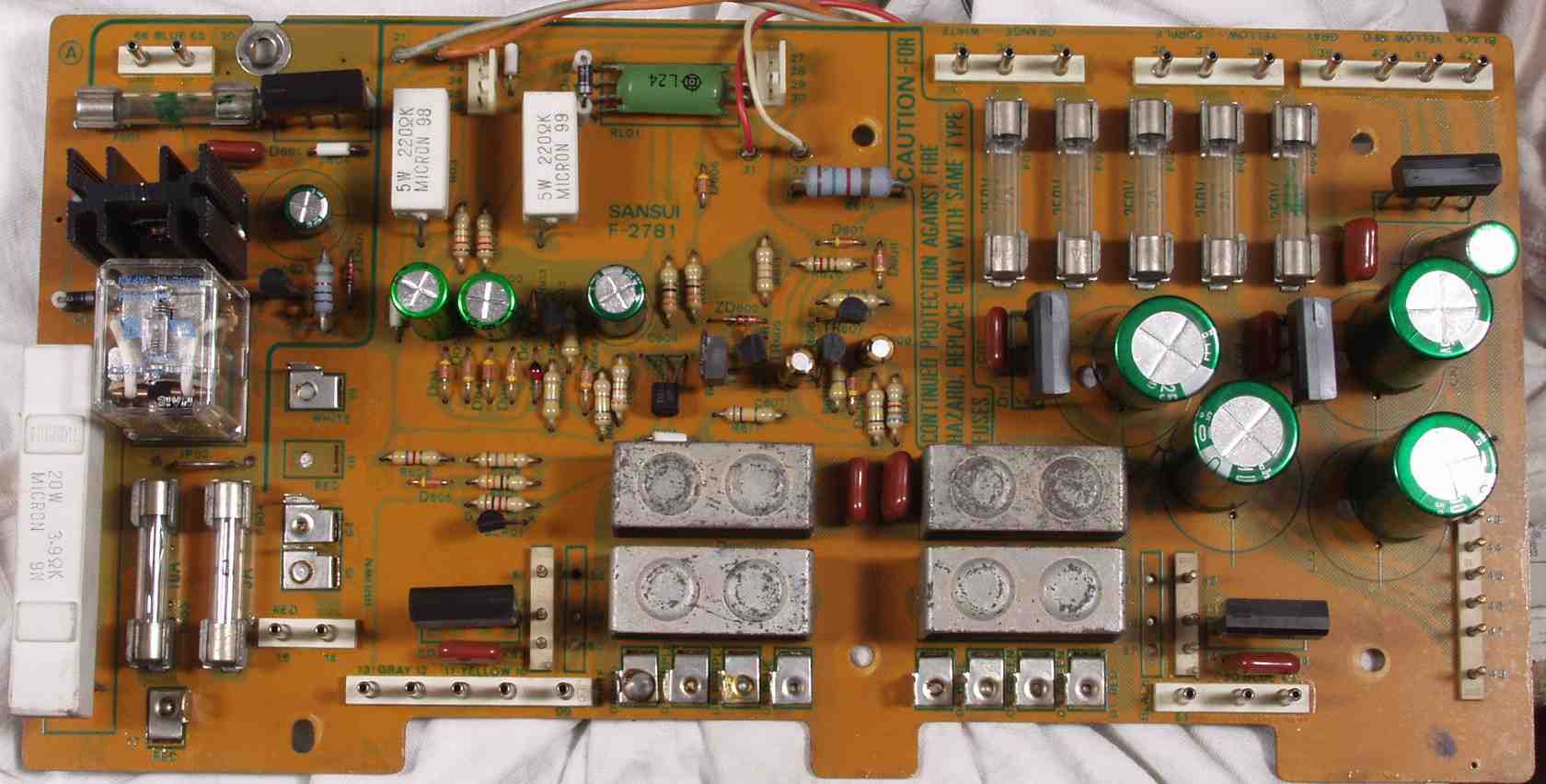

Ｃ−３Ｂ．　修理後　整流・プロテクト基板　電解コンデンサー１２個、リレー交換

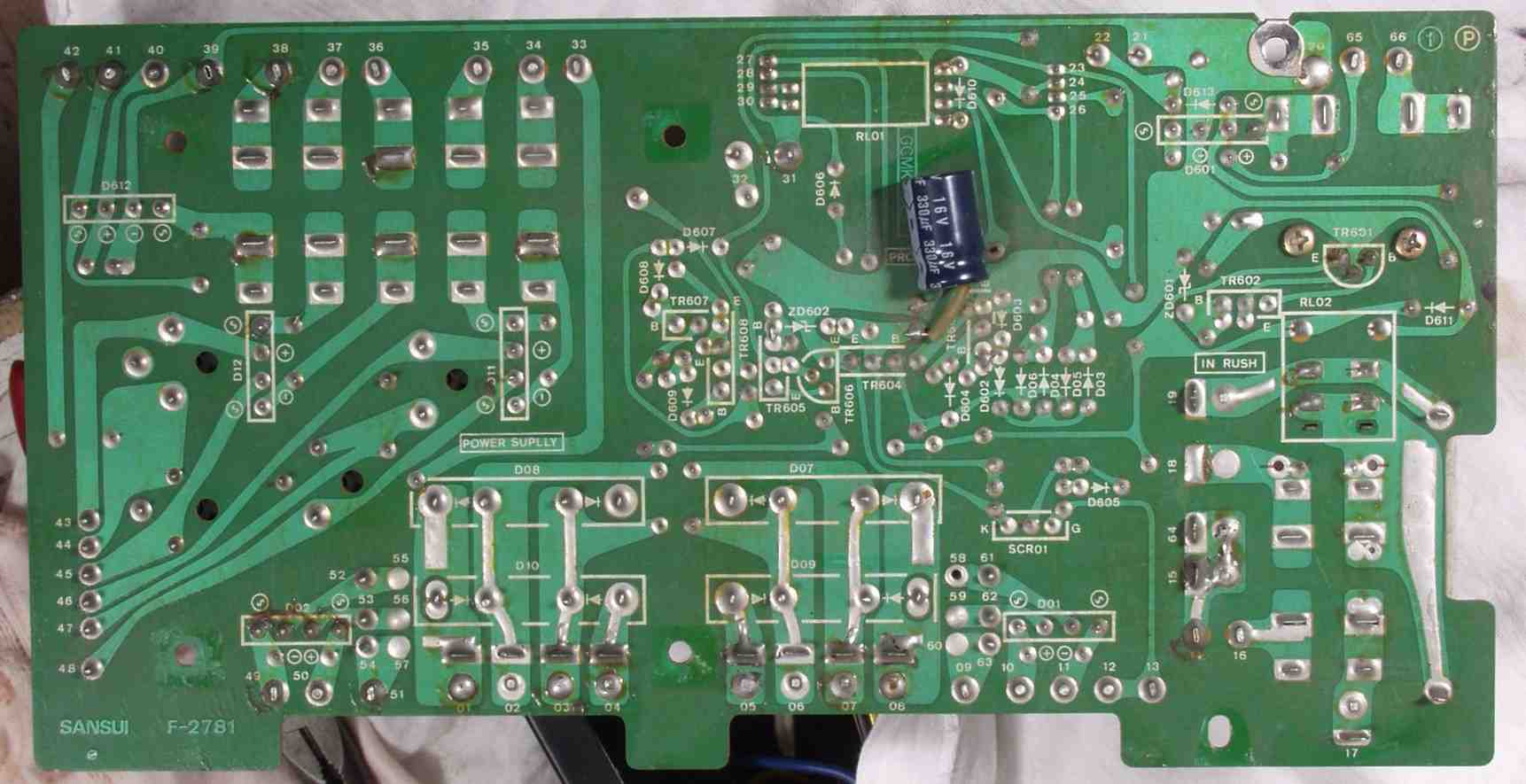

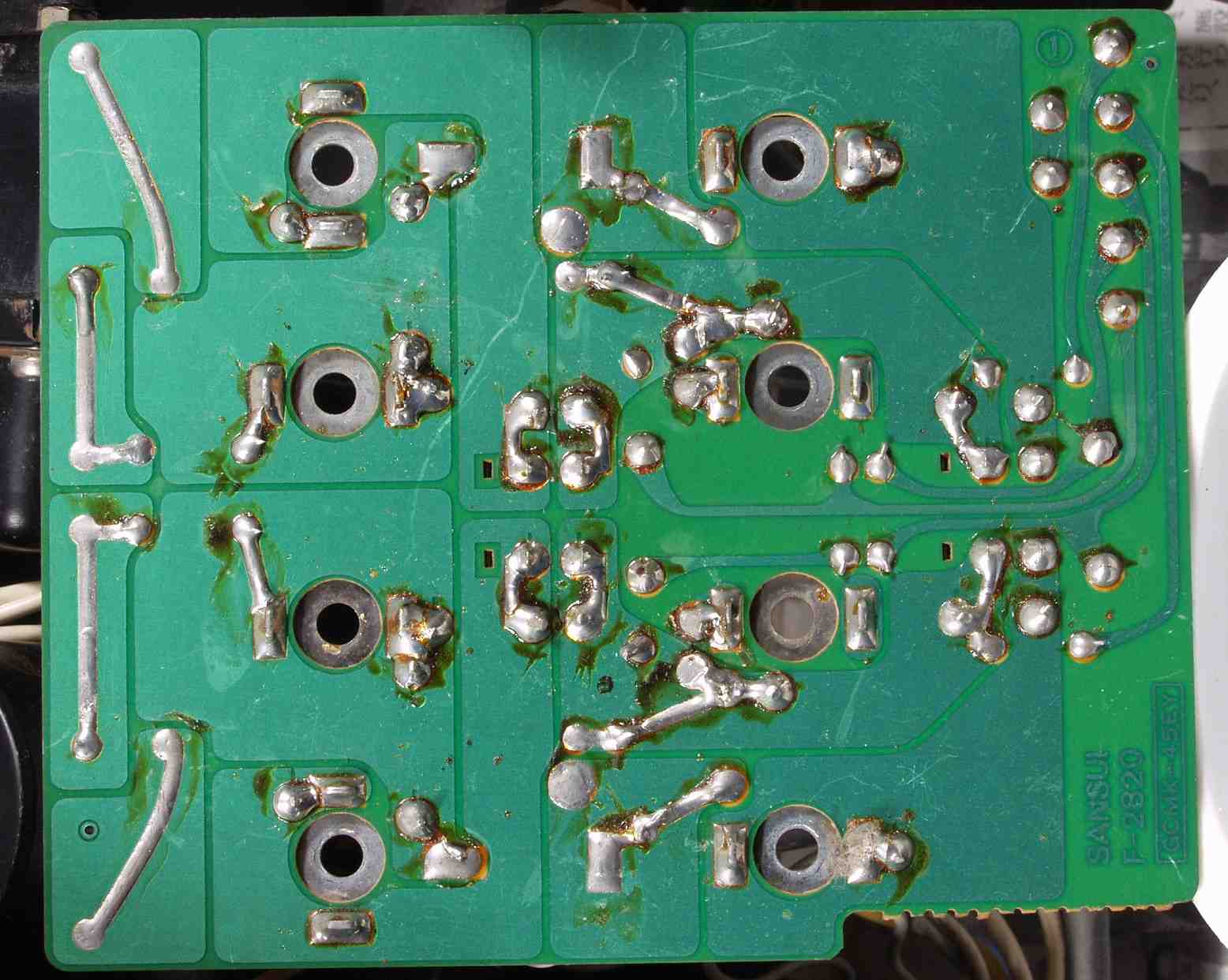

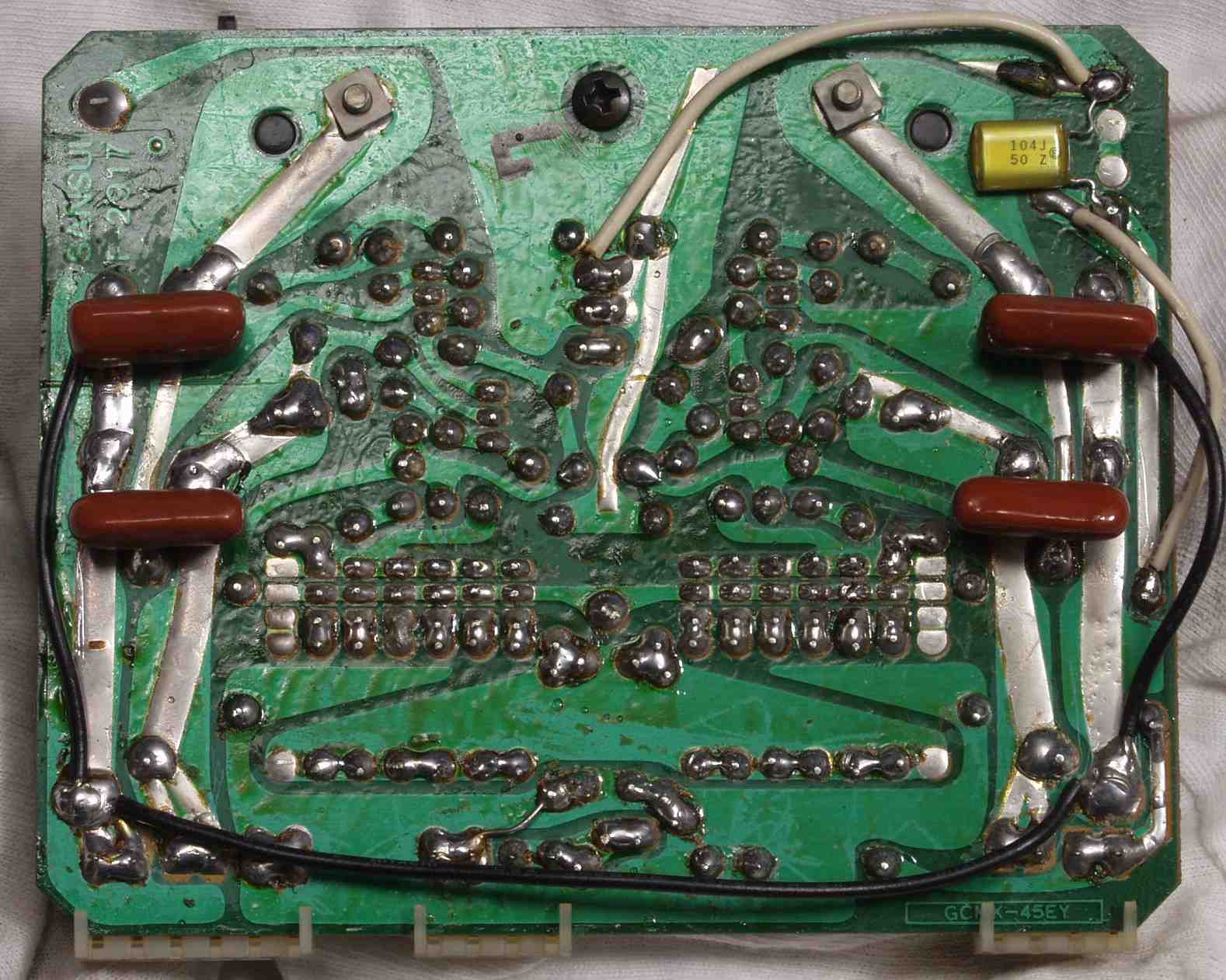

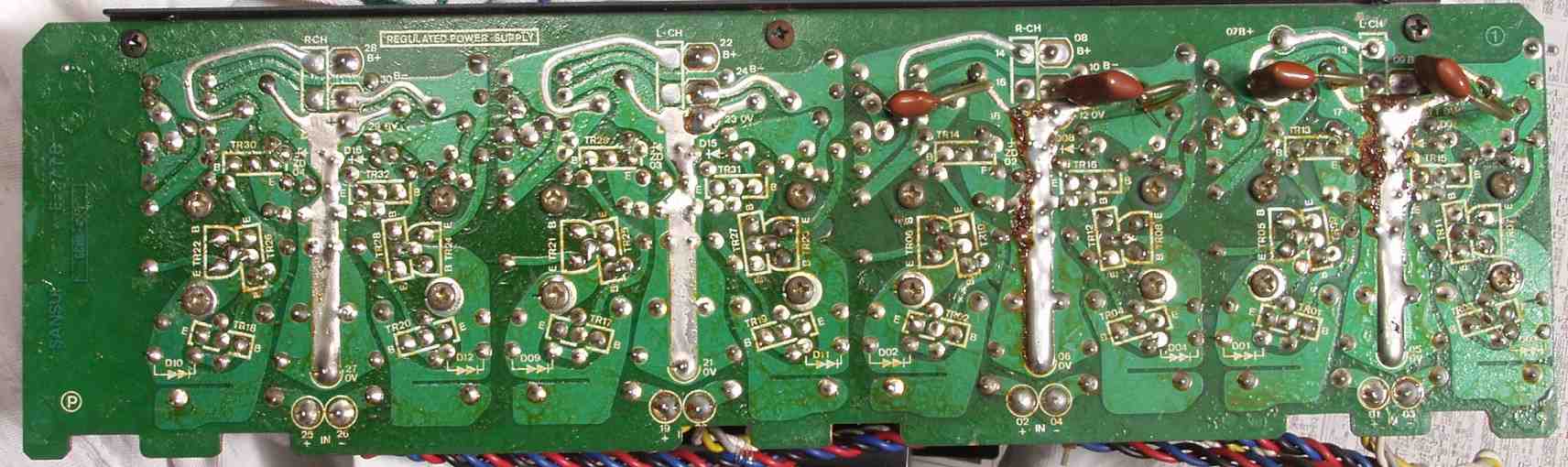

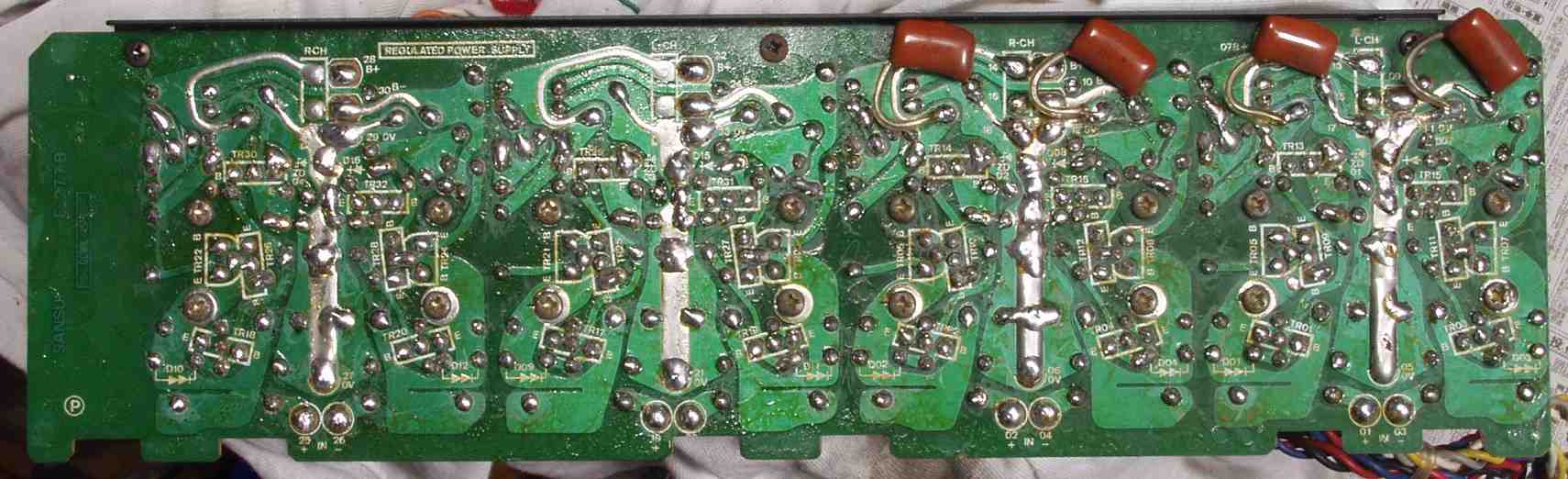

Ｃ−３Ｃ．　修理前　整流・プロテクト基板裏

Ｃ−３D．　修理後（半田補正）　整流・プロテクト基板裏　　全ての半田をやり修す

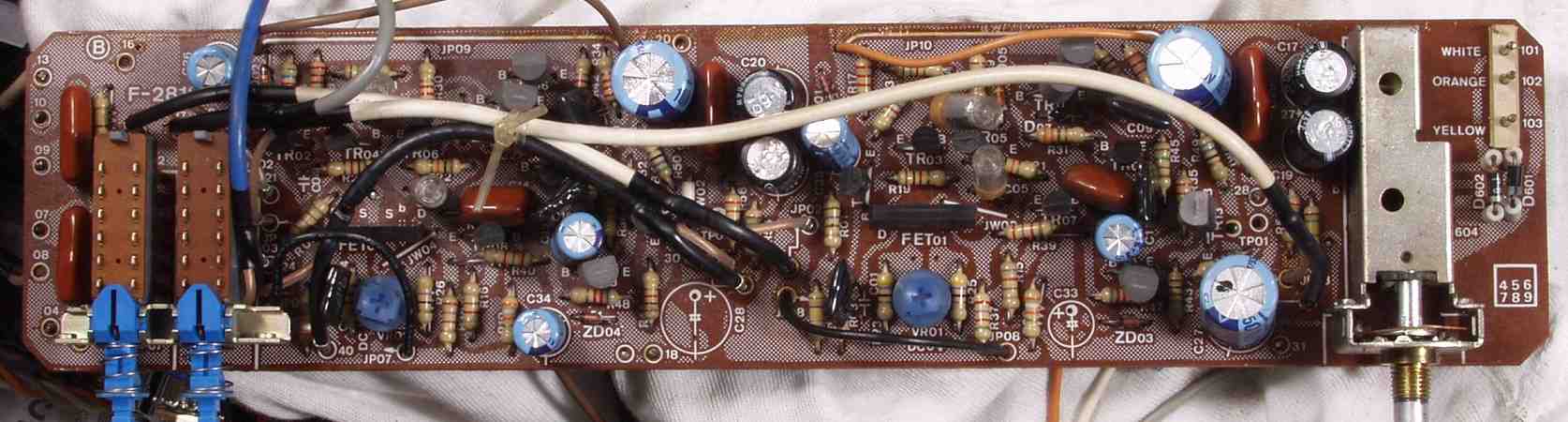

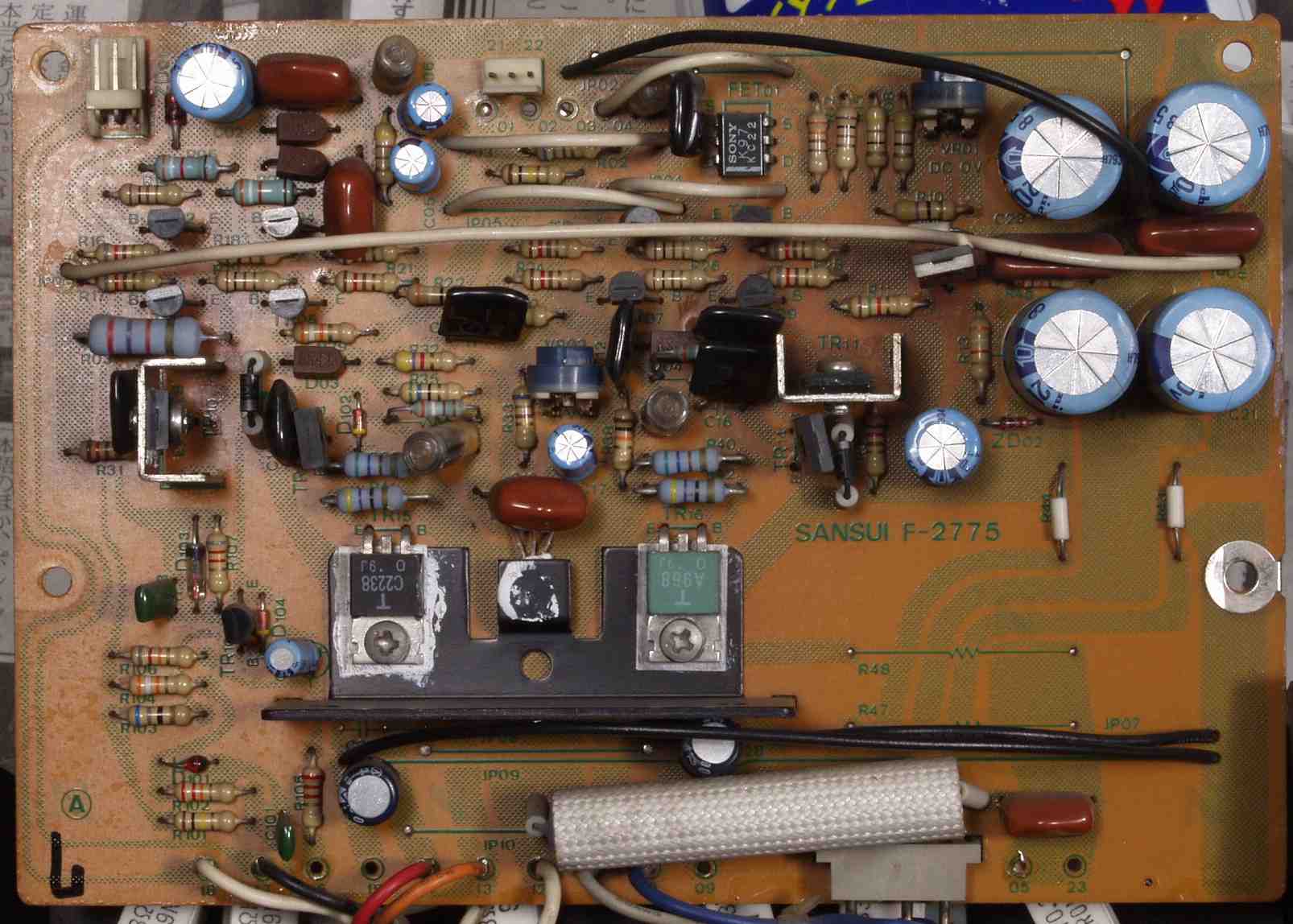

Ｃ−４Ａ．　修理前　Ｒ側ＥＱ−ＡＭＰ基板

Ｃ−４Ｂ．　修理後　R側ＥＱ−ＡＭＰ基板　半固定ＶＲ、電解コンデンサー７個、初段ＦＥＴ（電界トランジスタ−）交換

Ｃ−４Ｃ．　修理前　R側ＥＱ−ＡＭＰ基板裏

Ｃ−４Ｄ．　修理後（半田補正）　R側ＥＱ−ＡＭＰ基板（半田補正）　終段基板裏　　全ての半田をやり修す

Ｃ−５Ａ．　修理前　Ｌ側ＥＱ−ＡＭＰ基板

Ｃ−５Ｂ．　修理後　Ｌ側ＥＱ−ＡＭＰ基板　　半固定ＶＲ、電解コンデンサー７個、初段ＦＥＴ（電界トランジスタ−）交換

Ｃ−５Ｃ．　修理前　Ｌ側ＥＱ−ＡＭＰ基板裏

Ｃ−５Ｄ．　修理後（半田補正）　Ｌ側ＥＱ−ＡＭＰ基板（半田補正）裏　　全ての半田をやり修す

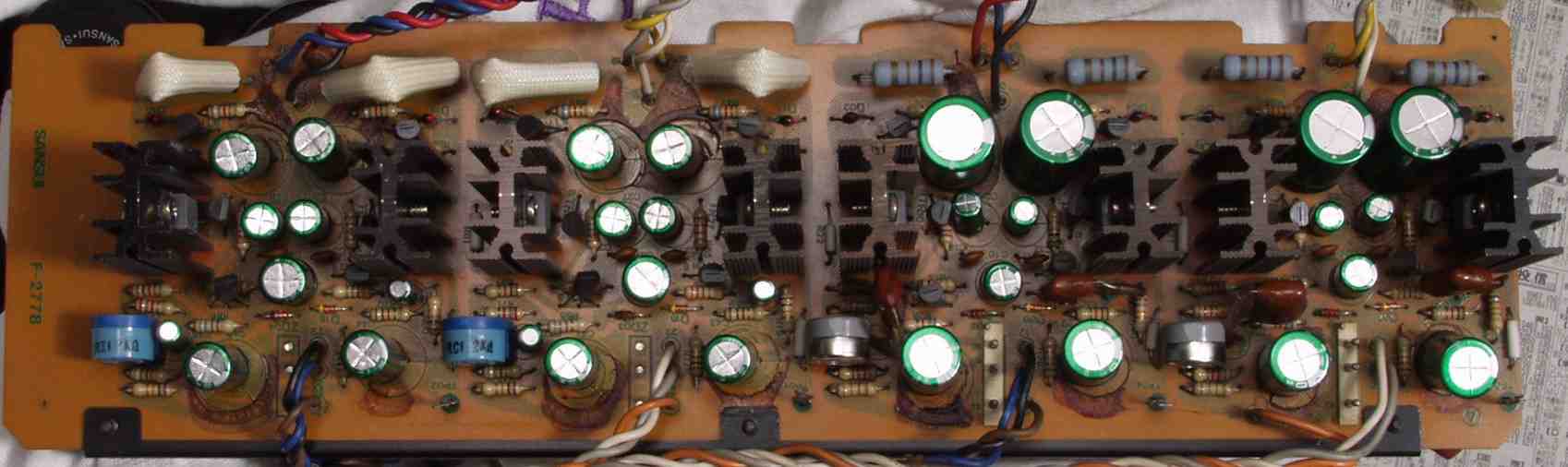

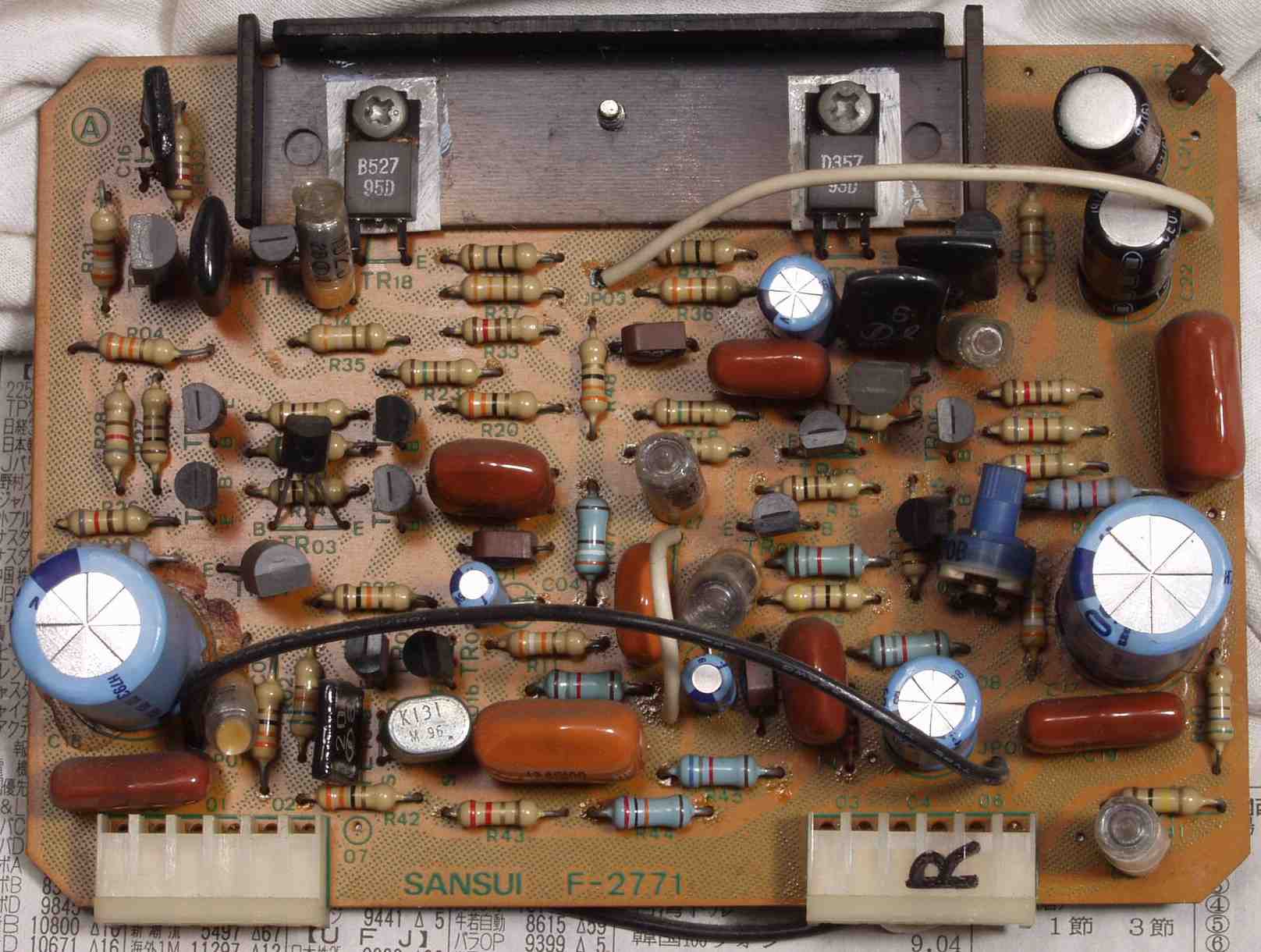

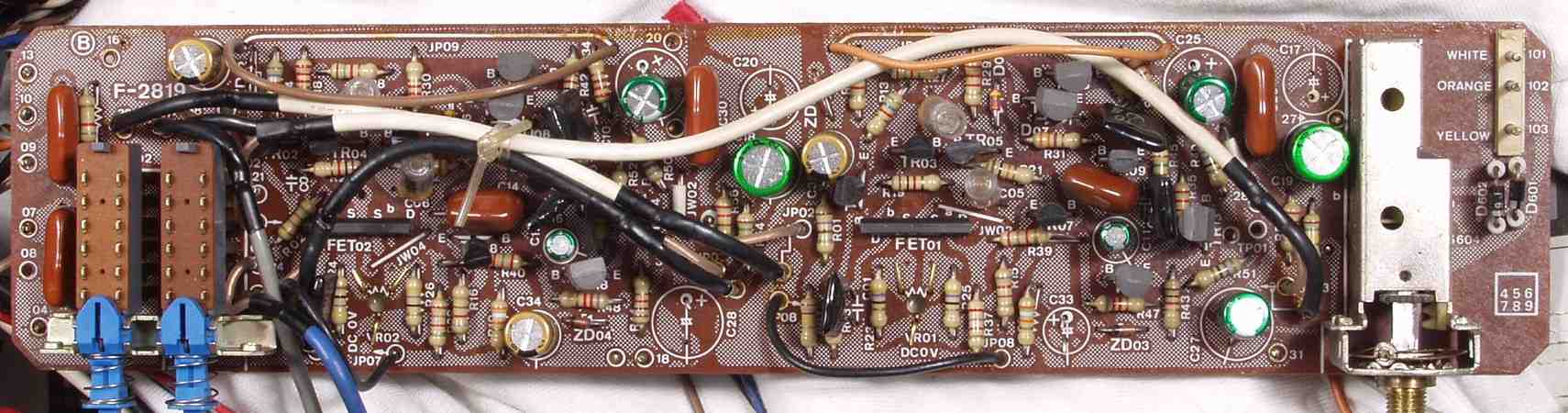

Ｃ−６Ａ．　修理前　Ｒ側ＭＣ−ＡＭＰ基板

Ｃ−６Ｂ．　修理後　Ｒ側ＭＣ−ＡＭＰ基板　半固定ＶＲ、電解コンデンサー5個交換、フイルムコンデンサー追加

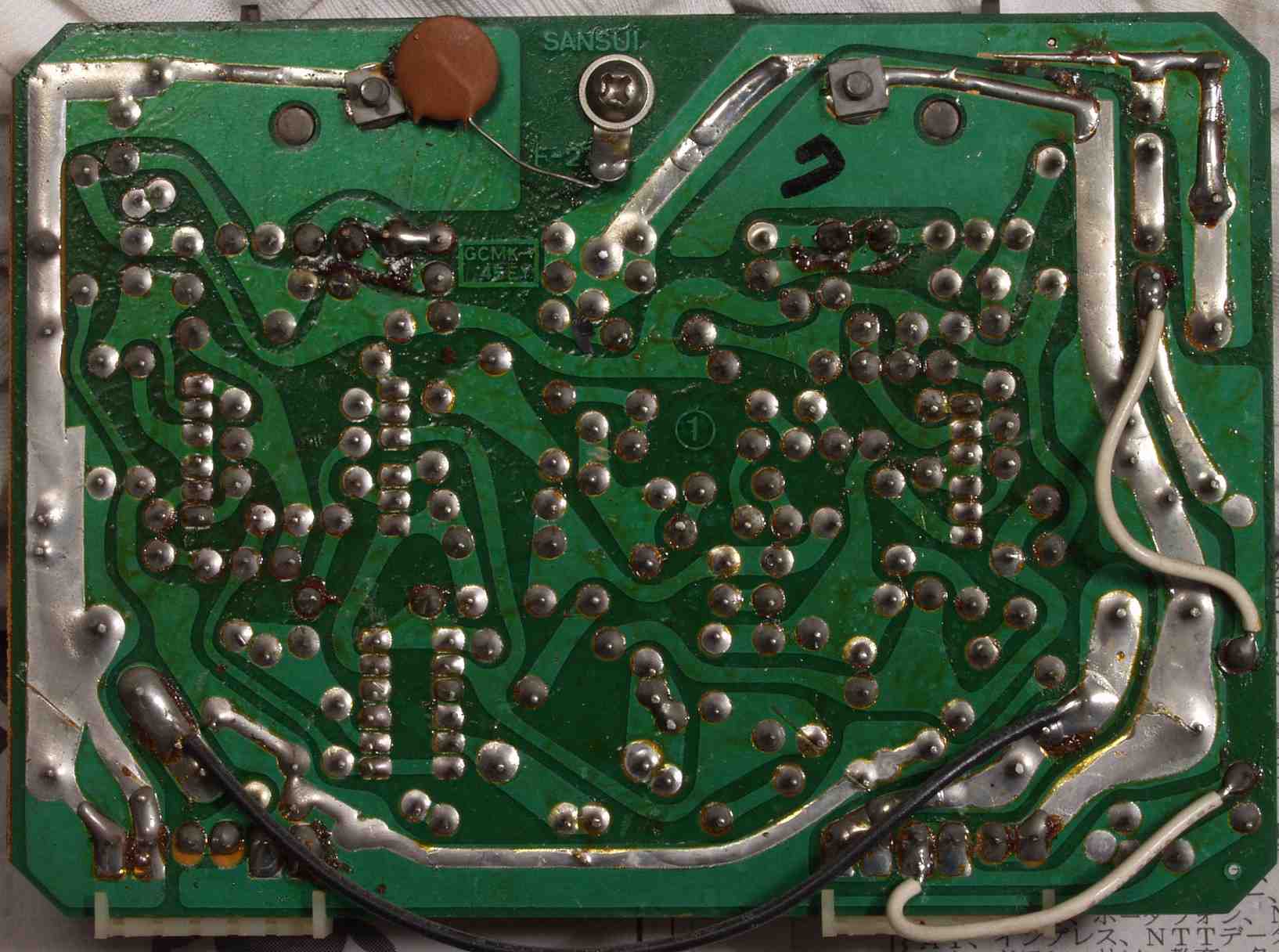

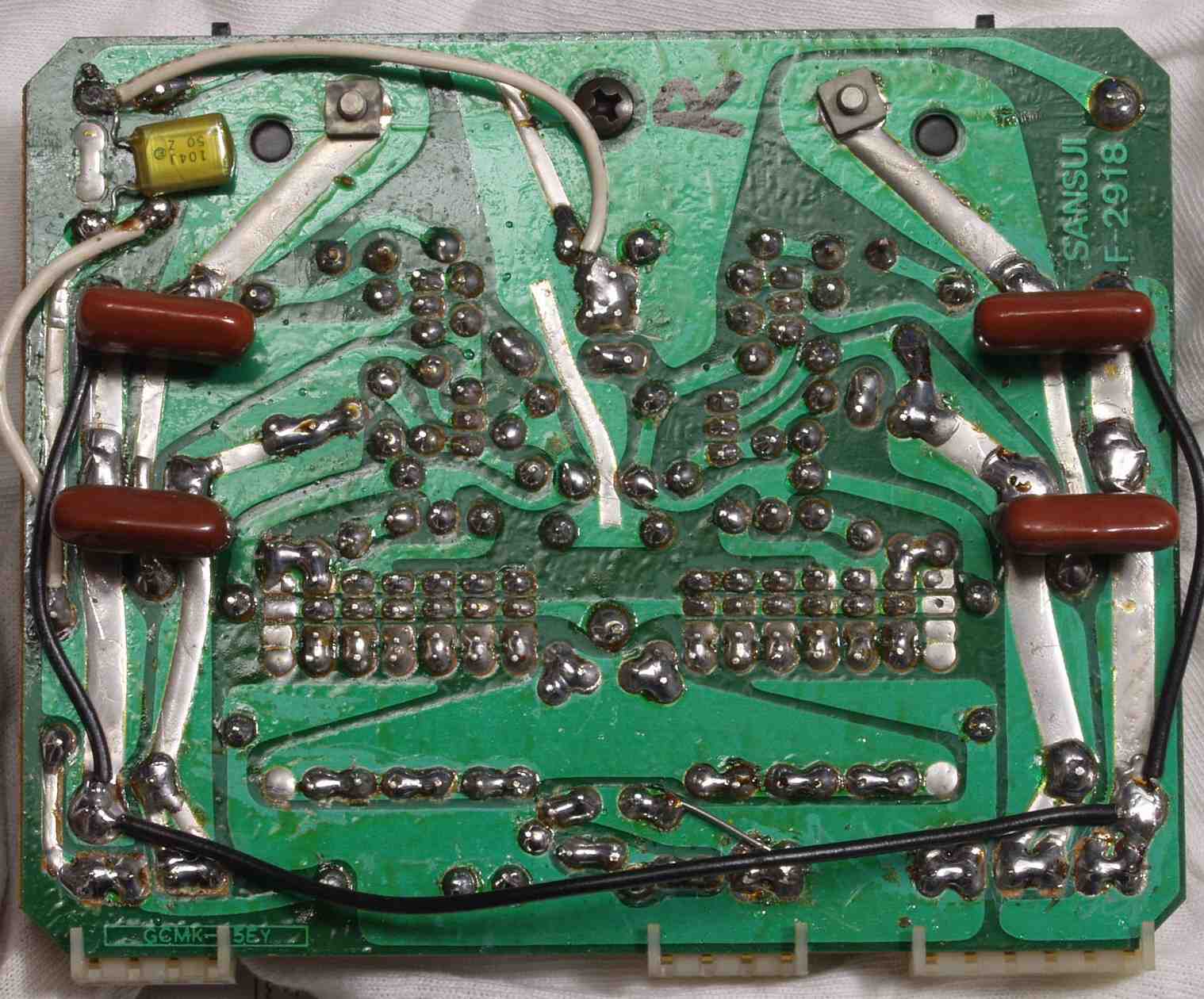

Ｃ−６Ｃ．　修理前　Ｒ側ＭＣ−ＡＭＰ基板裏

Ｃ−６Ｄ．　修理後（半田補正）　Ｒ側ＭＣ−ＡＭＰ基板裏　　全ての半田をやり修す

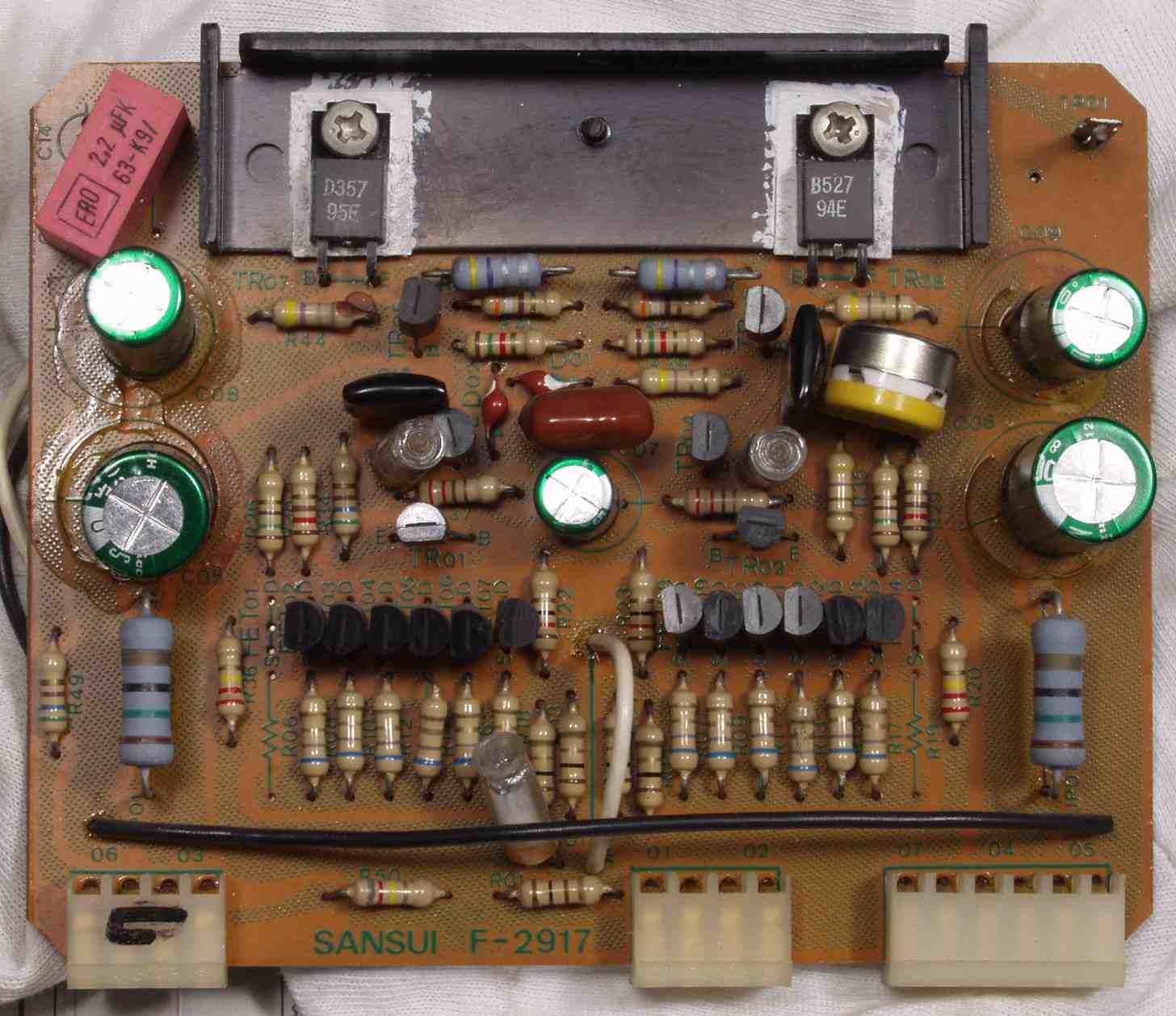

Ｃ−７Ａ．　修理前　Ｌ側ＭＣ−ＡＭＰ基板

Ｃ−７Ｂ．　修理後　Ｌ側ＭＣ−ＡＭＰ基板　　半固定ＶＲ、電解コンデンサー5個交換、フイルムコンデンサー追加

Ｃ−７Ｃ．　修理前　Ｌ側ＭＣ−ＡＭＰ基板裏

Ｃ−７Ｄ．　修理後（半田補正）　Ｌ側ＭＣ−ＡＭＰ基板裏　　全ての半田をやり修す

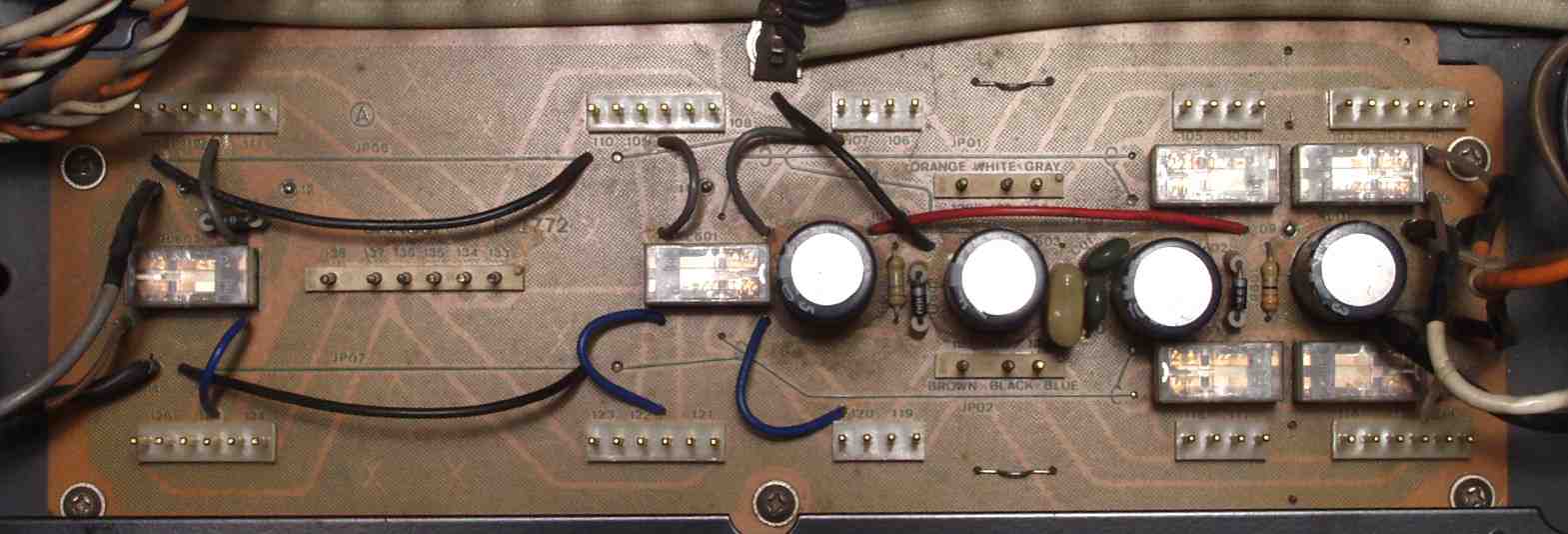

Ｃ−８Ａ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ取付基板

Ｃ−８Ａ−１．　修理前　ＥＱ＆ＭＣ−ＡＭＰ取付基板　リレー比較 　　　　　　　　　　　　　　左＝新しい物　右＝付いていた物　同じ様に見えるが、足のピッチだけでなく、順番も異なる 　　　　　　　　　　　　　　よって、交換は基板カットが生じ、リレーの１０倍以上の修理費になる 　　　　　　　　　　　　　　使用するのは、腐食に強い密閉型

Ｃ−８Ｂ．　修理後　ＥＱ＆ＭＣ−ＡＭＰ取付基板　電解コンデンサー＝２個交換 　　　　　　　　　　　ＥＱ−ＡＭＰの切り替え用のみ交換

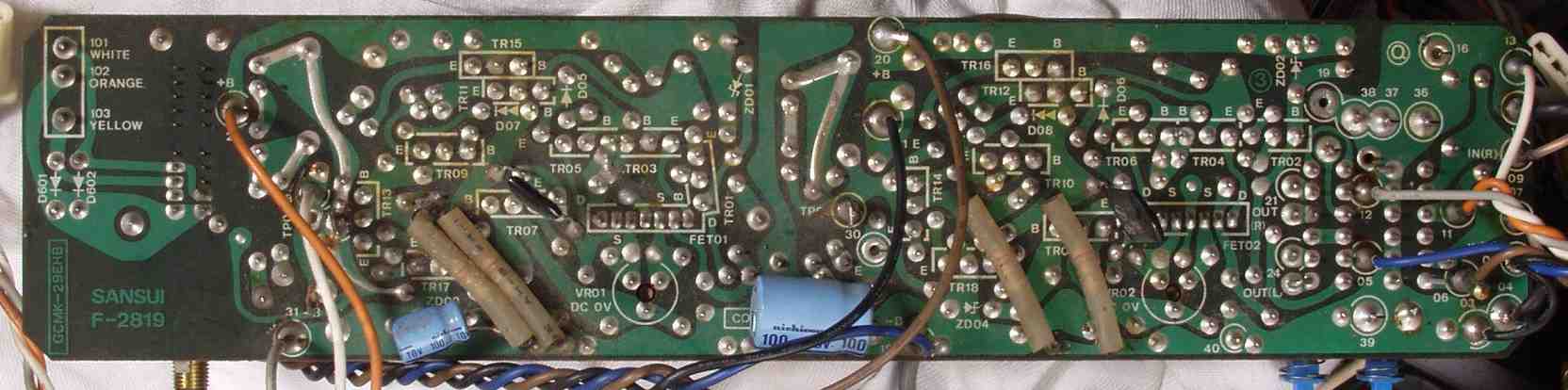

Ｃ−８Ｃ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ取付基板裏

Ｃ−８Ｄ．　修理後　ＥＱ＆ＭＣ−ＡＭＰ取付基板裏　　全ての半田をやり修す

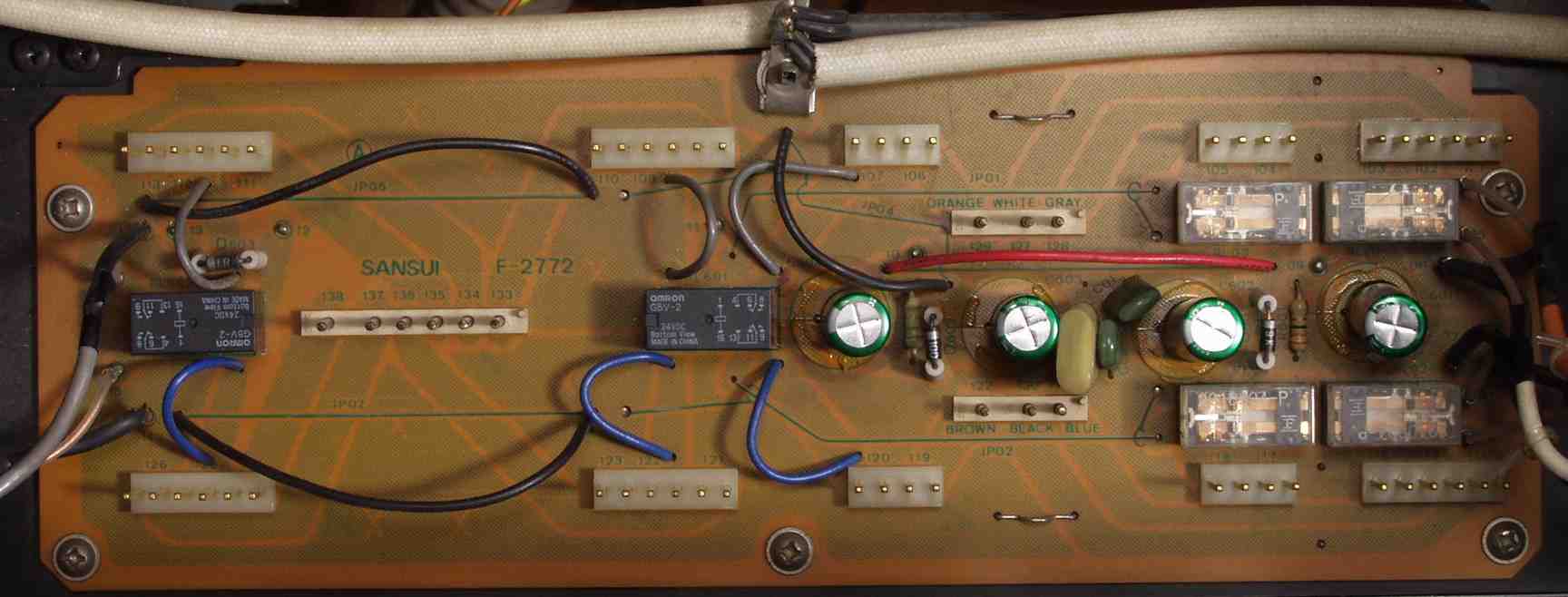

Ｃ−８Ｅ．　修理前　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板

Ｃ−８Ｆ．　修理後　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板　電解コンデンサー６個交換

Ｃ−８G．　修理前　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板裏

Ｃ−８H．　修理（半田補正）後　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板裏

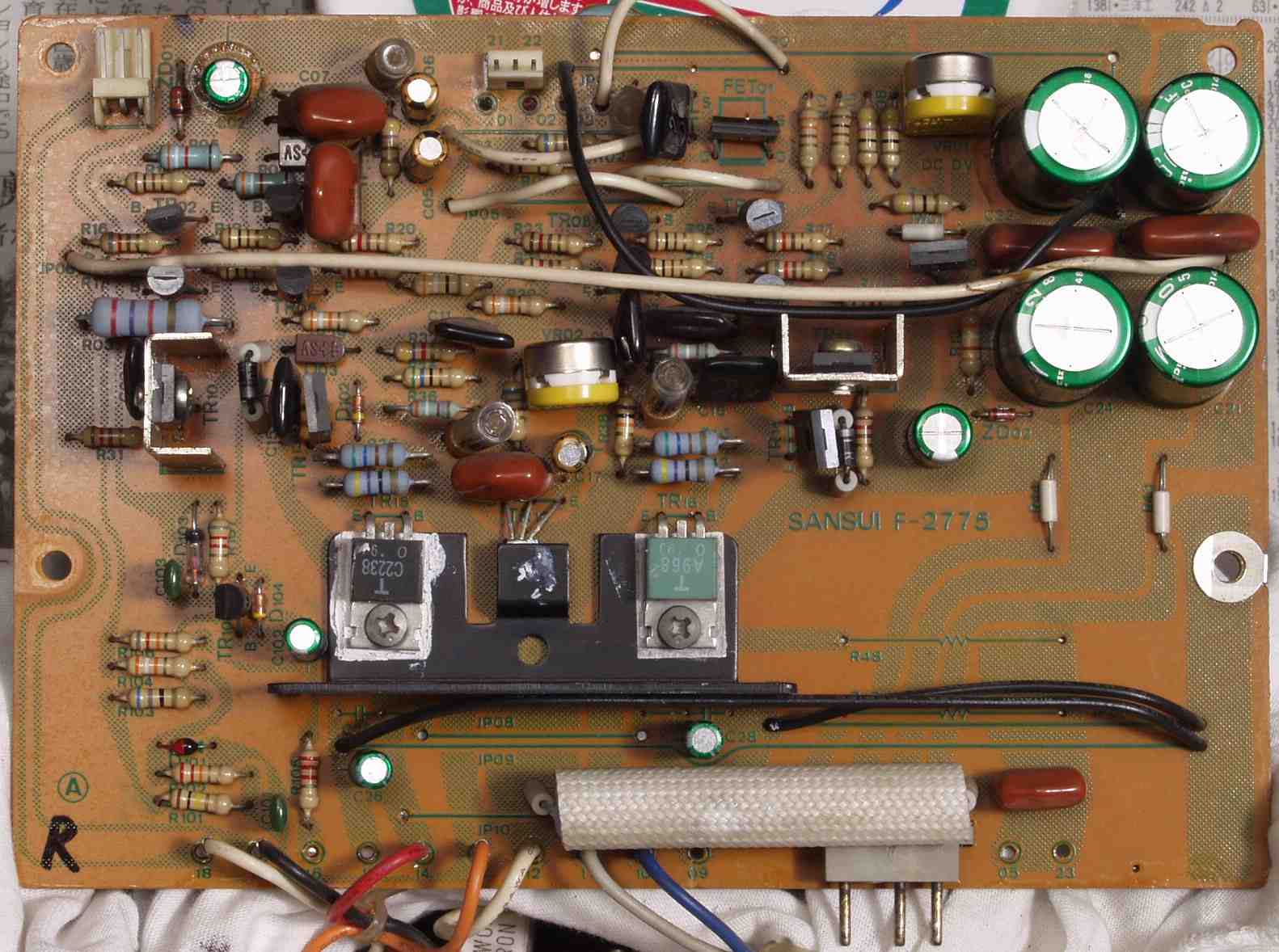

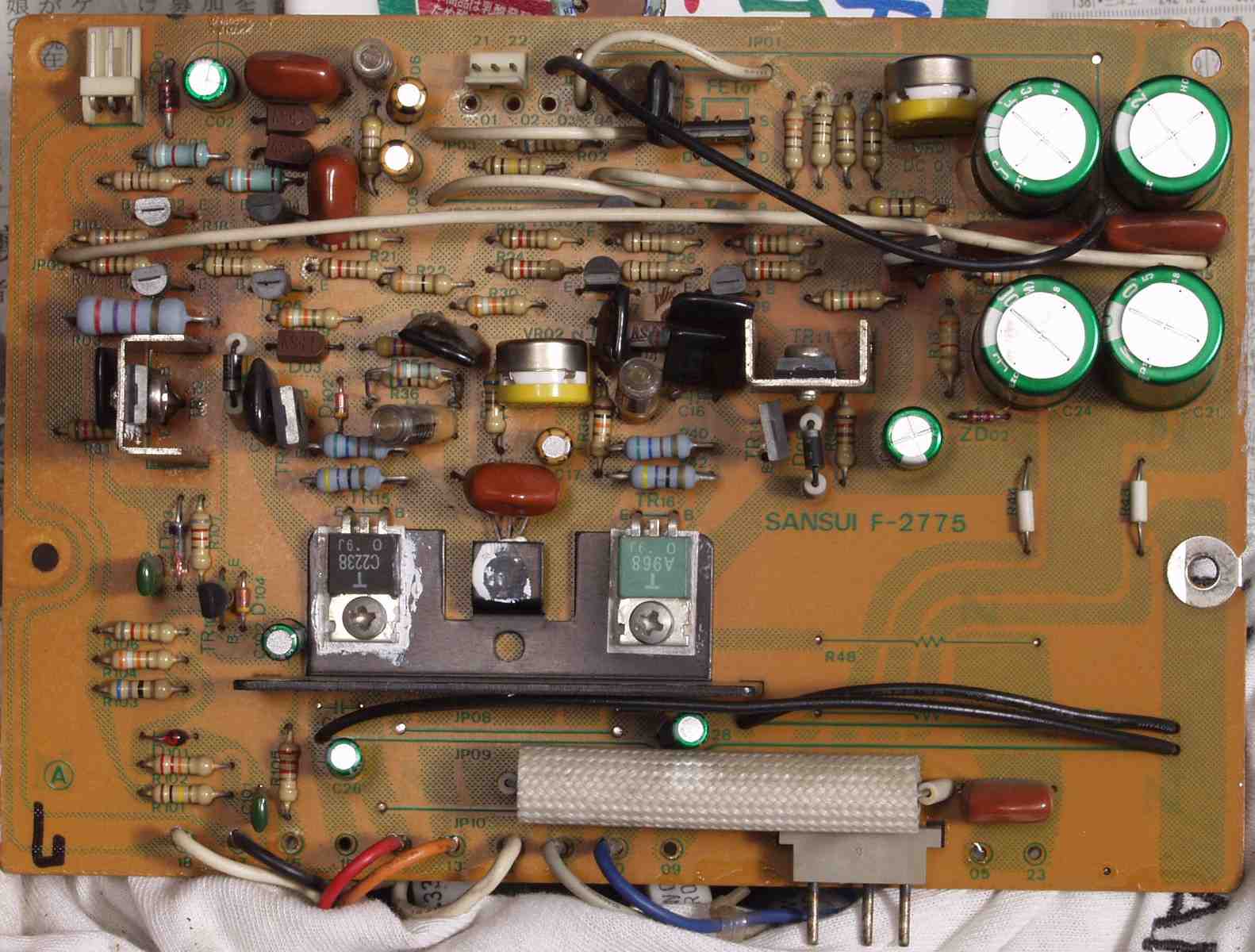

Ｃ−９Ａ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ電源基板

Ｃ−９Ａ−１．　修理中　ＥＱ＆ＭＣ−ＡＭＰ電源基板　熱の為後退した電解コンデンサーのビニール

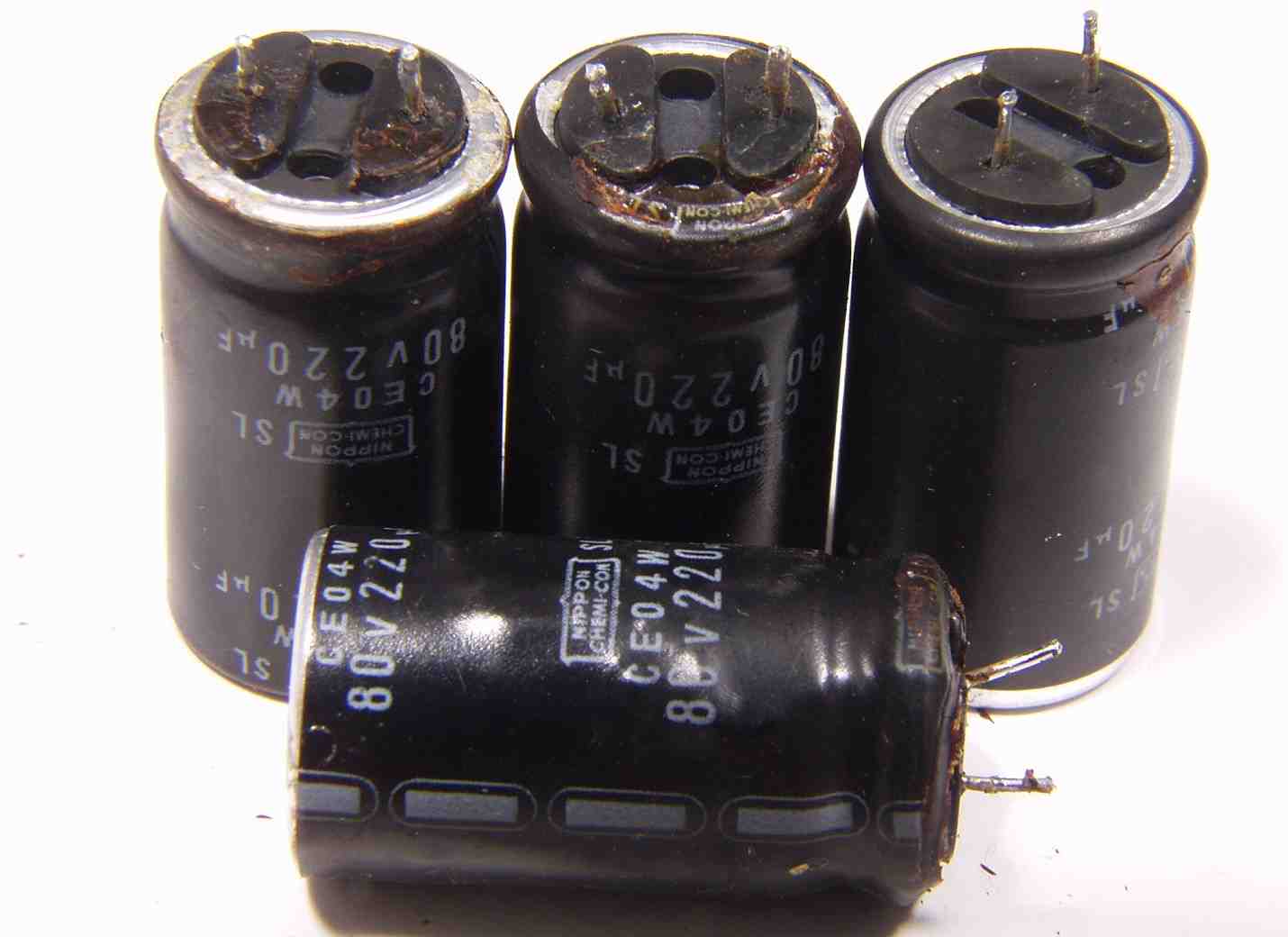

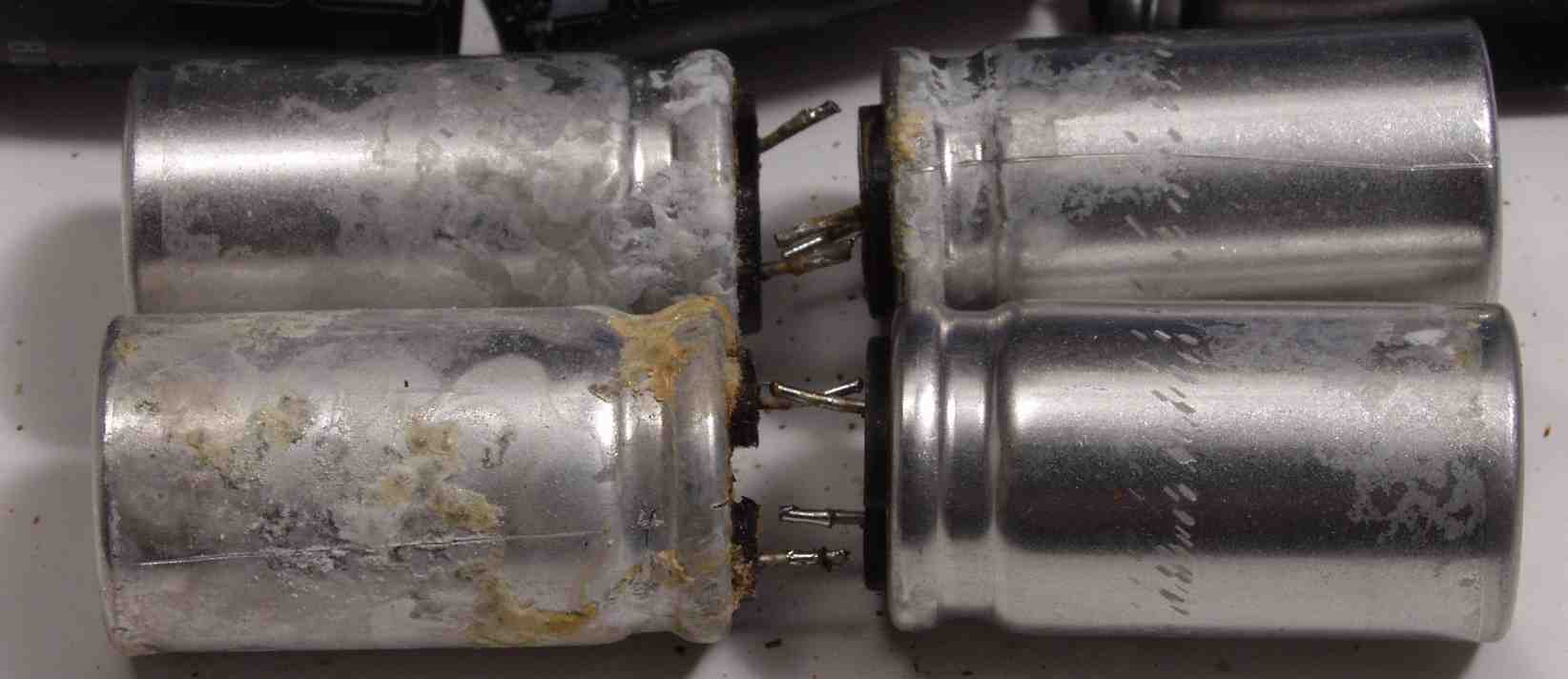

Ｃ−９Ａ−２．　修理中　ＥＱ＆ＭＣ−ＡＭＰ電源基板　取り外した電解コンデンサー

Ｃ−９Ａ−３．　修理中　ＥＱ＆ＭＣ−ＡＭＰ電源基板　取り外した電解コンデンサーをビニールを剥いて見る

Ｃ−９Ｂ．　修理後　ＥＱ＆ＭＣ−ＡＭＰ電源基板　半固定ＶＲ＝４個　電解コンデンサー＝２８個交換

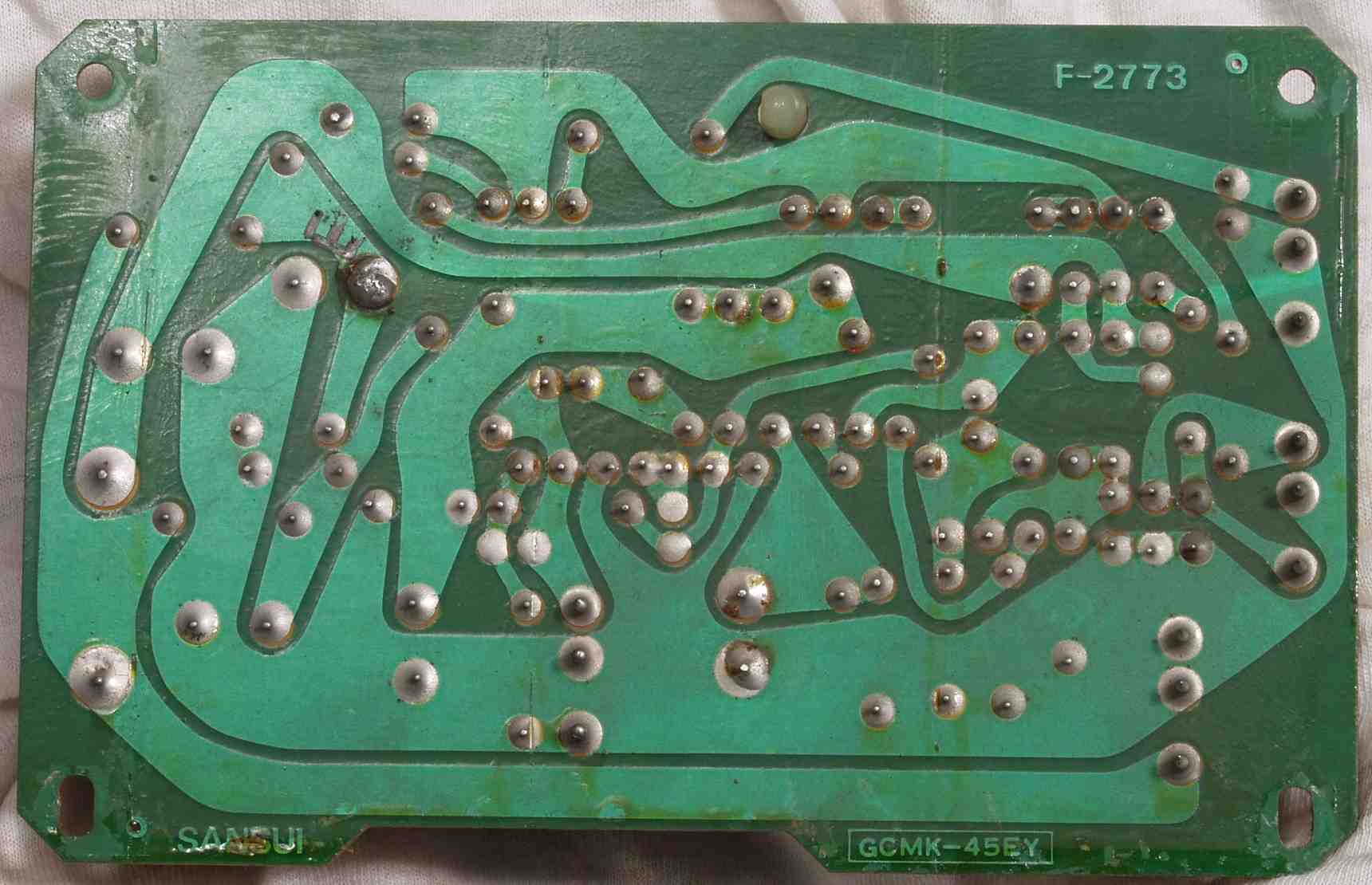

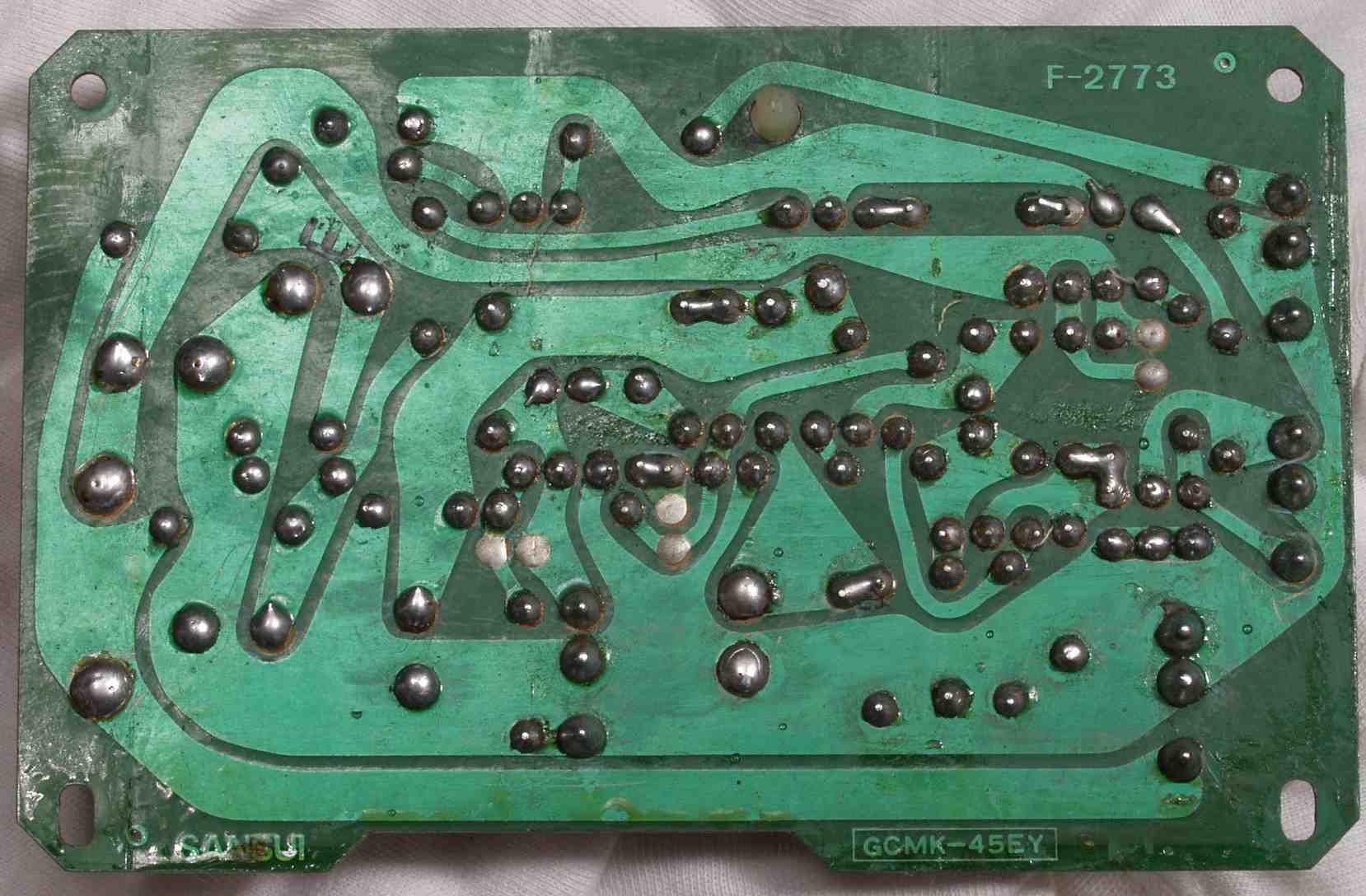

Ｃ−９Ｃ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏

Ｃ−９Ｃ−１．　修理中　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏　ハンダ不良間近

Ｃ−９Ｃ−１．　修理中　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏　此方は製造から？

Ｃ−９Ｄ．　修理（半田補正）後（半田補正）　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏　　全ての半田をやり修す

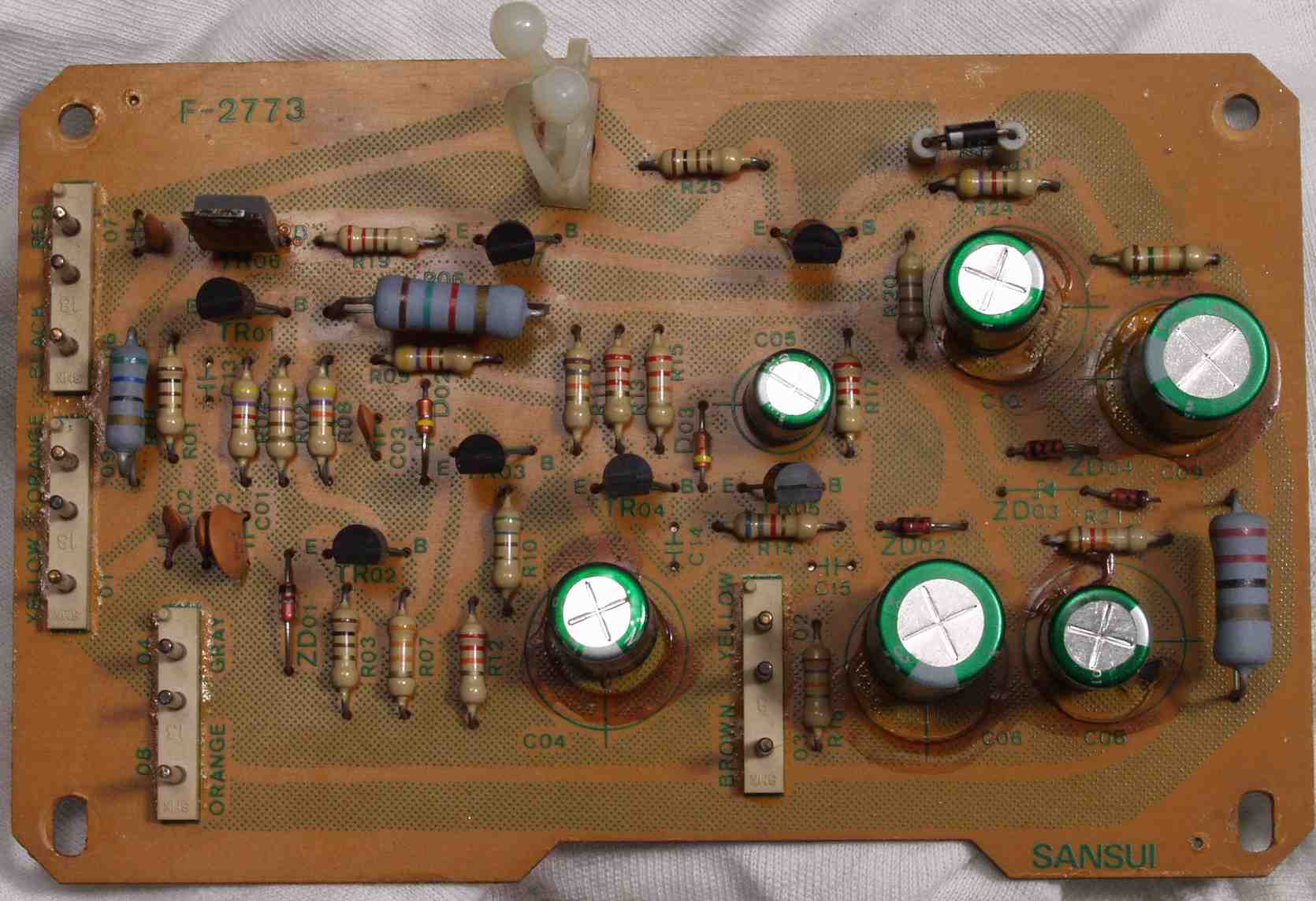

Ｃ−１０Ａ．　修理前　コントロール基板

Ｃ−１０Ｂ．　修理後　コントロール基板　電解コンデンサー＝１１個交換　ＢＰを２個使用

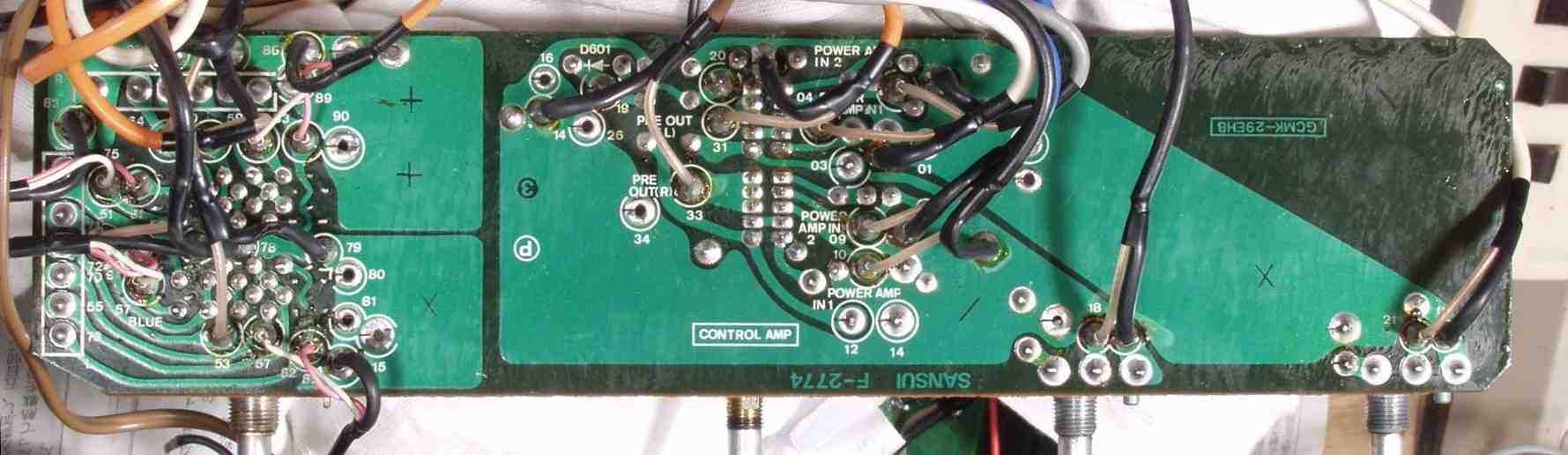

Ｃ−１０Ｃ．　修理前　コントロール基板裏

Ｃ−１０Ｄ．　修理後（半田補正）　コントロール基板裏　　全ての半田をやり修す

Ｃ−１１Ａ．　修理前　ＶＲ基板

Ｃ−１１Ｂ．　修理後　ＶＲ基板

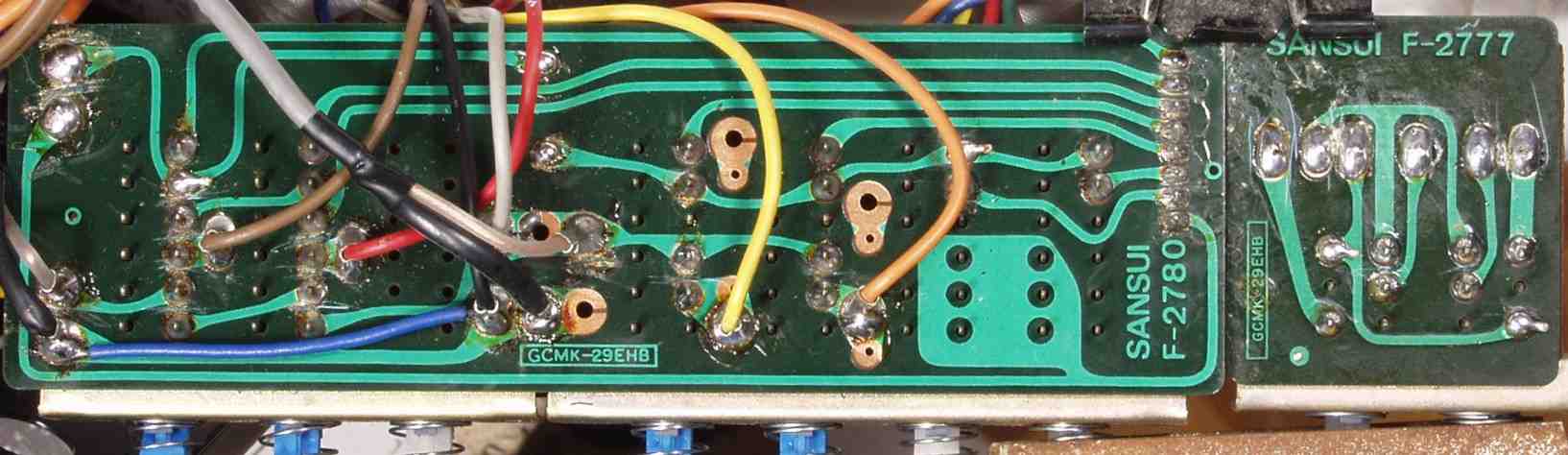

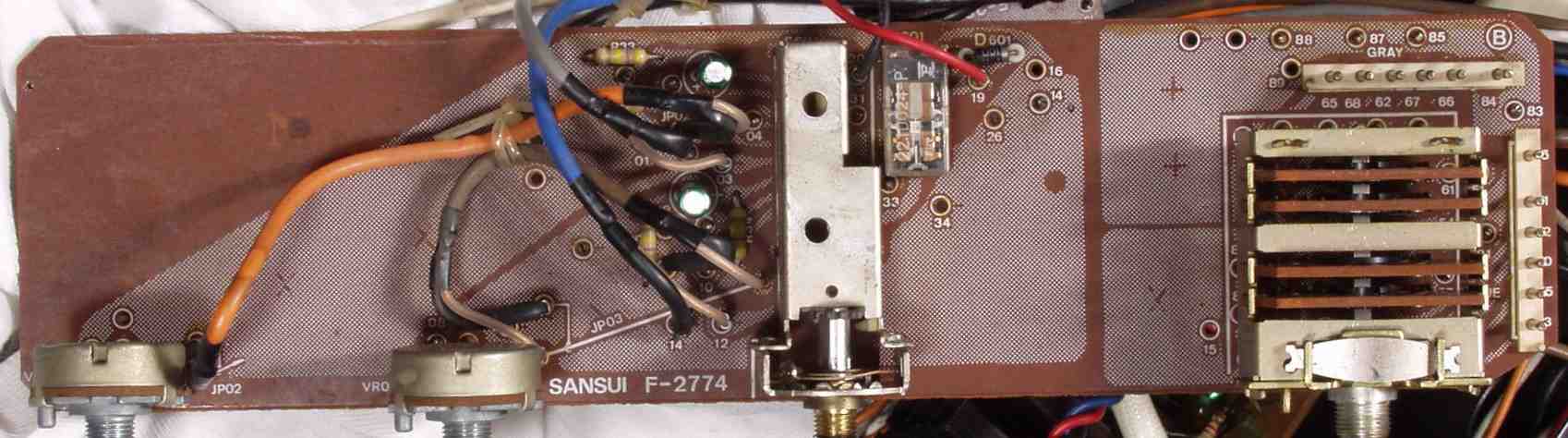

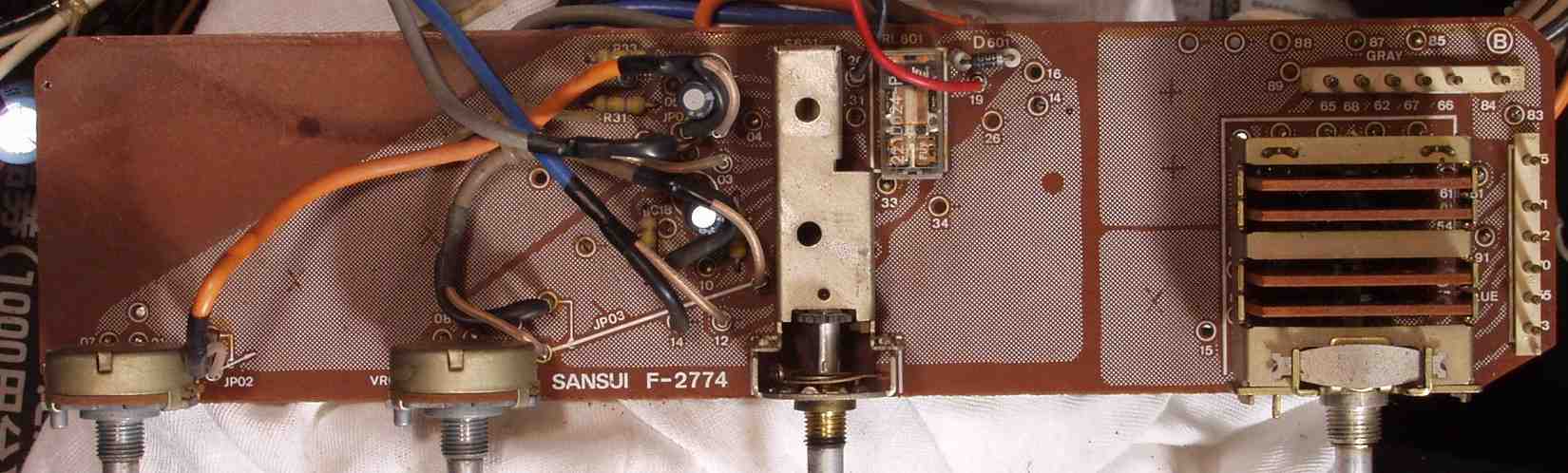

Ｃ−１１Ｃ．　修理前　ＶＲ基板裏

Ｃ−１１Ｄ．　修理（半田補正）後　修理前　ＶＲ基板裏

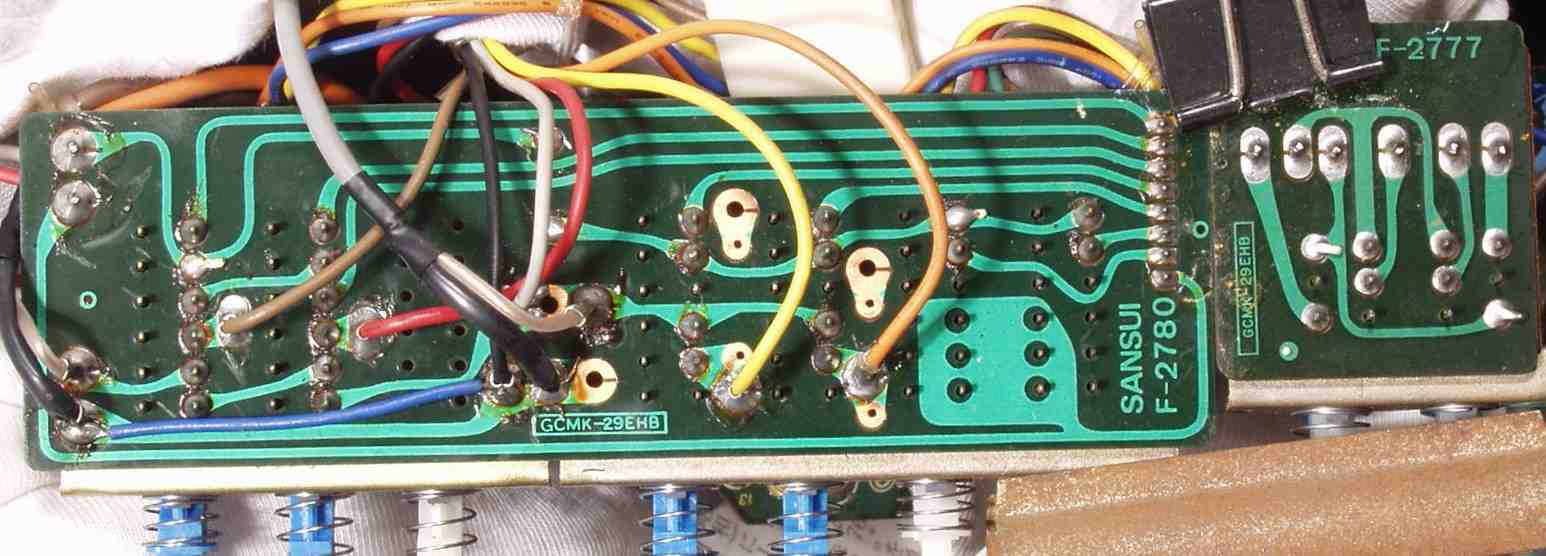

Ｃ−１１Ａ．　修理前　ＳＷ基板裏

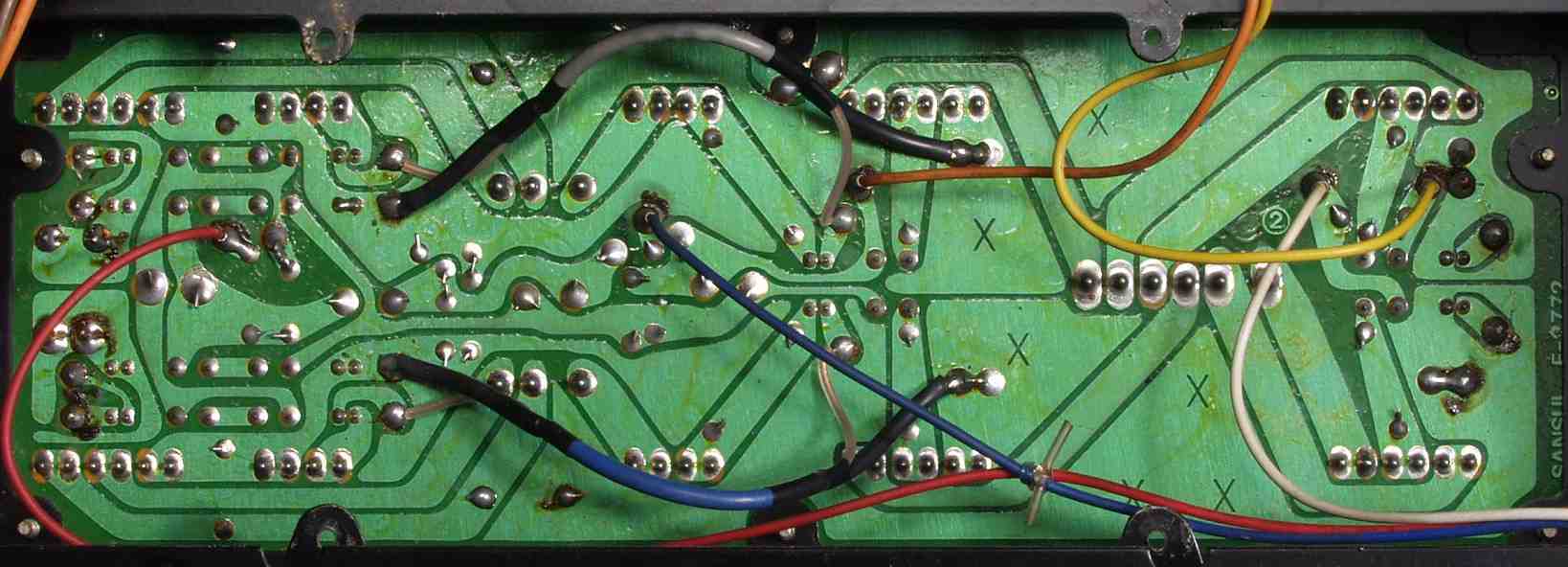

Ｃ−１１Ｂ．　修理後（半田補正）　ＳＷ基板裏

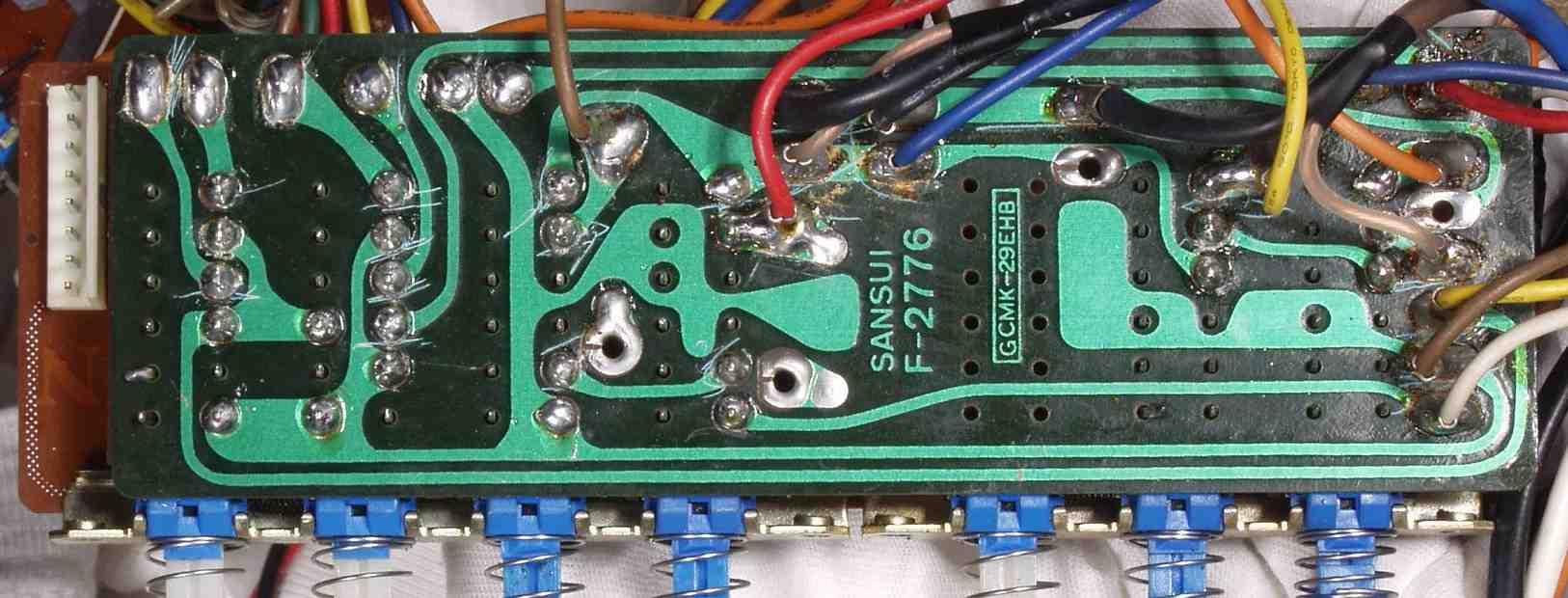

Ｃ−１１Ｃ．　修理前　ＳＷ基板２裏　左はメインＶＲ基板

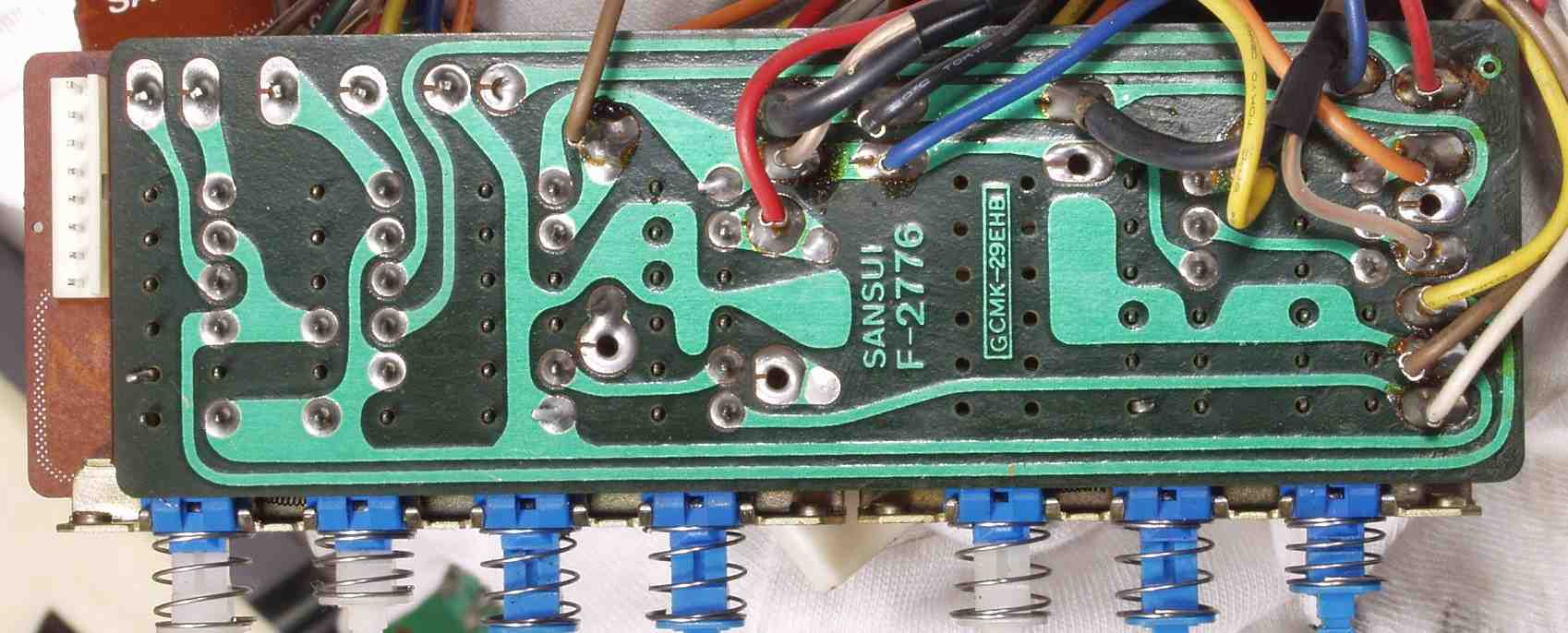

Ｃ−１１Ｃ．　修理後（半田補正）　ＳＷ基板２裏　左はメインＶＲ基板

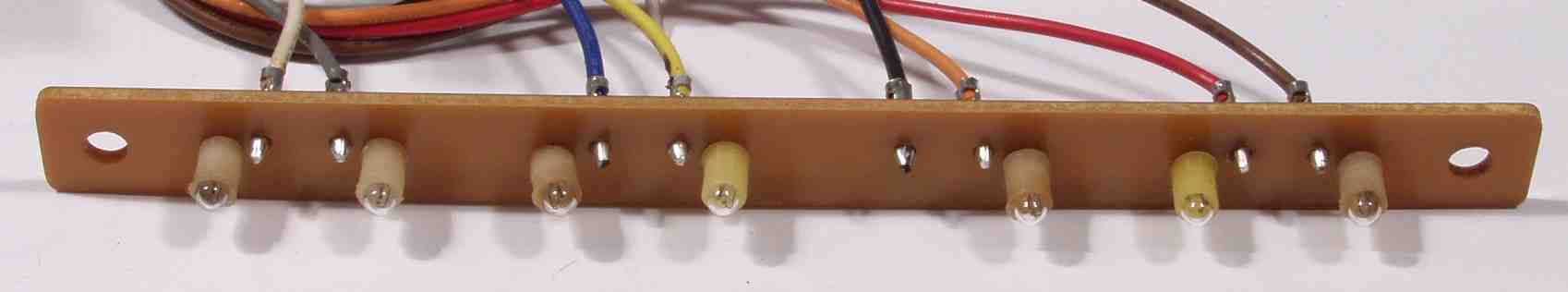

Ｃ−１２Ａ．　修理前　入力表示電球

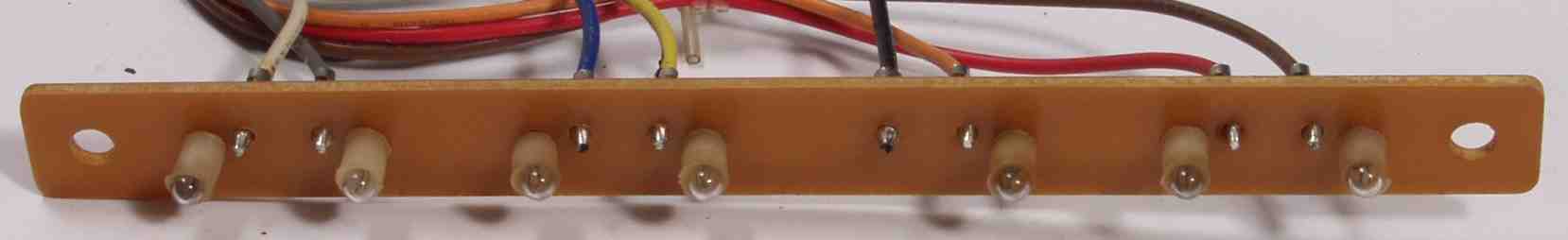

Ｃ−１２Ｂ．　修理後　入力表示電球　４個交換

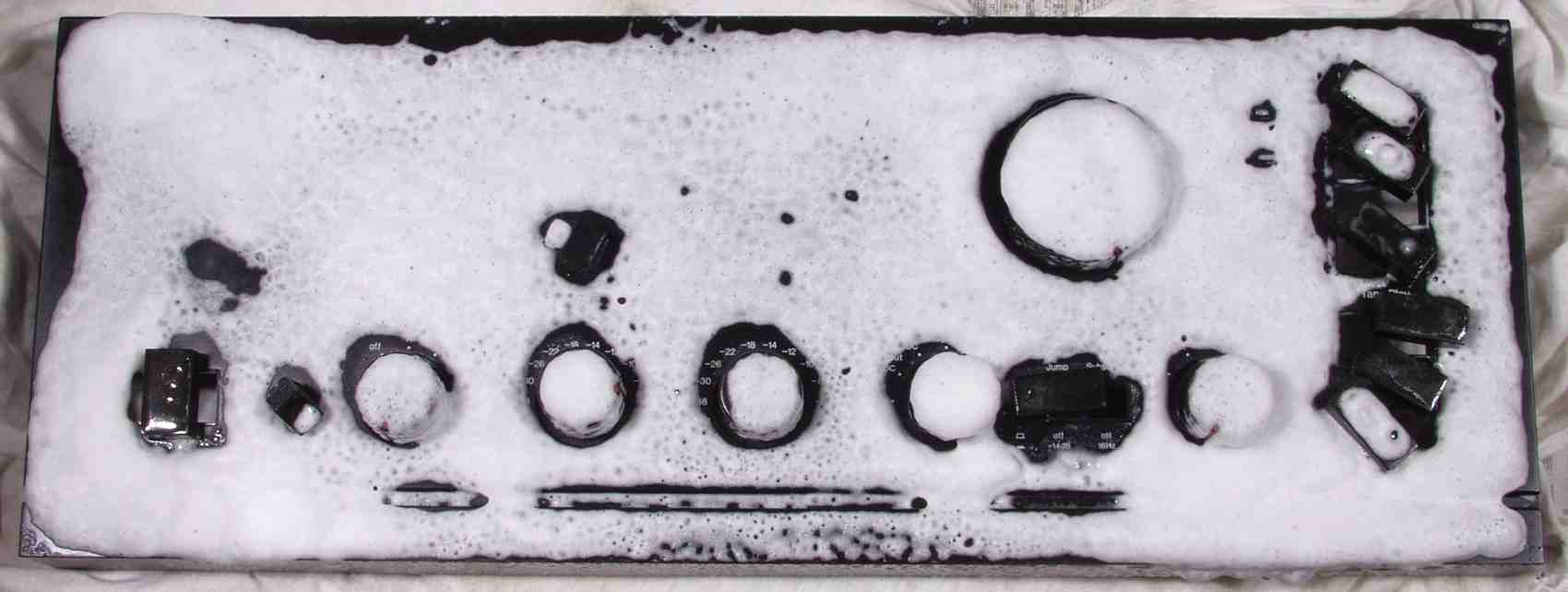

Ｃ−１３．　パネル清掃

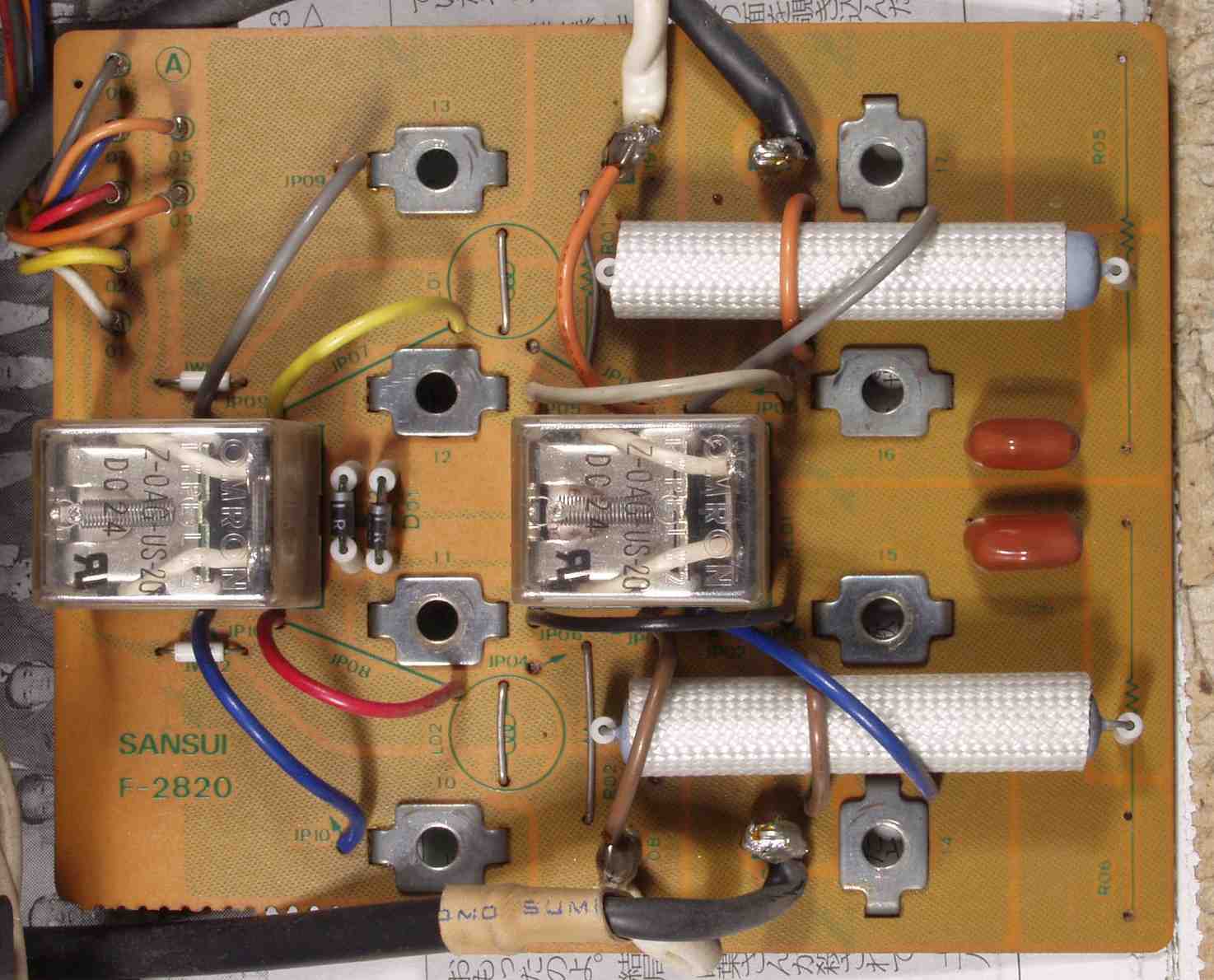

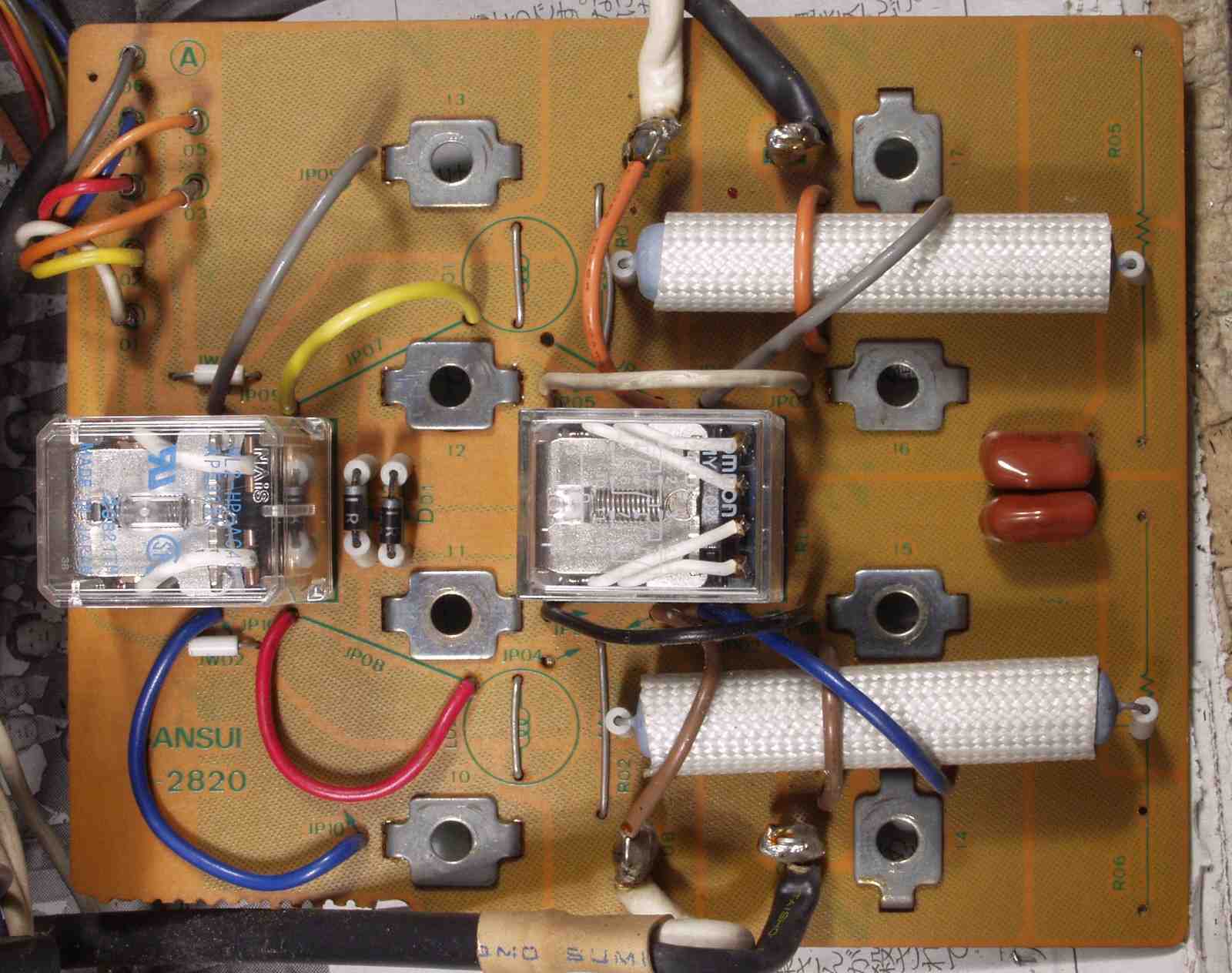

Ｃ−１４Ａ．　修理前　ＳＰ端子基板

Ｃ−１４Ｂ．　修理後　ＳＰ端子基板　リレー２個交換

Ｃ−１４Ｃ．　修理前　ＳＰ端子基板裏

Ｃ−１４Ｄ．　修理後　ＳＰ端子基板裏　　全ての半田をやり修す

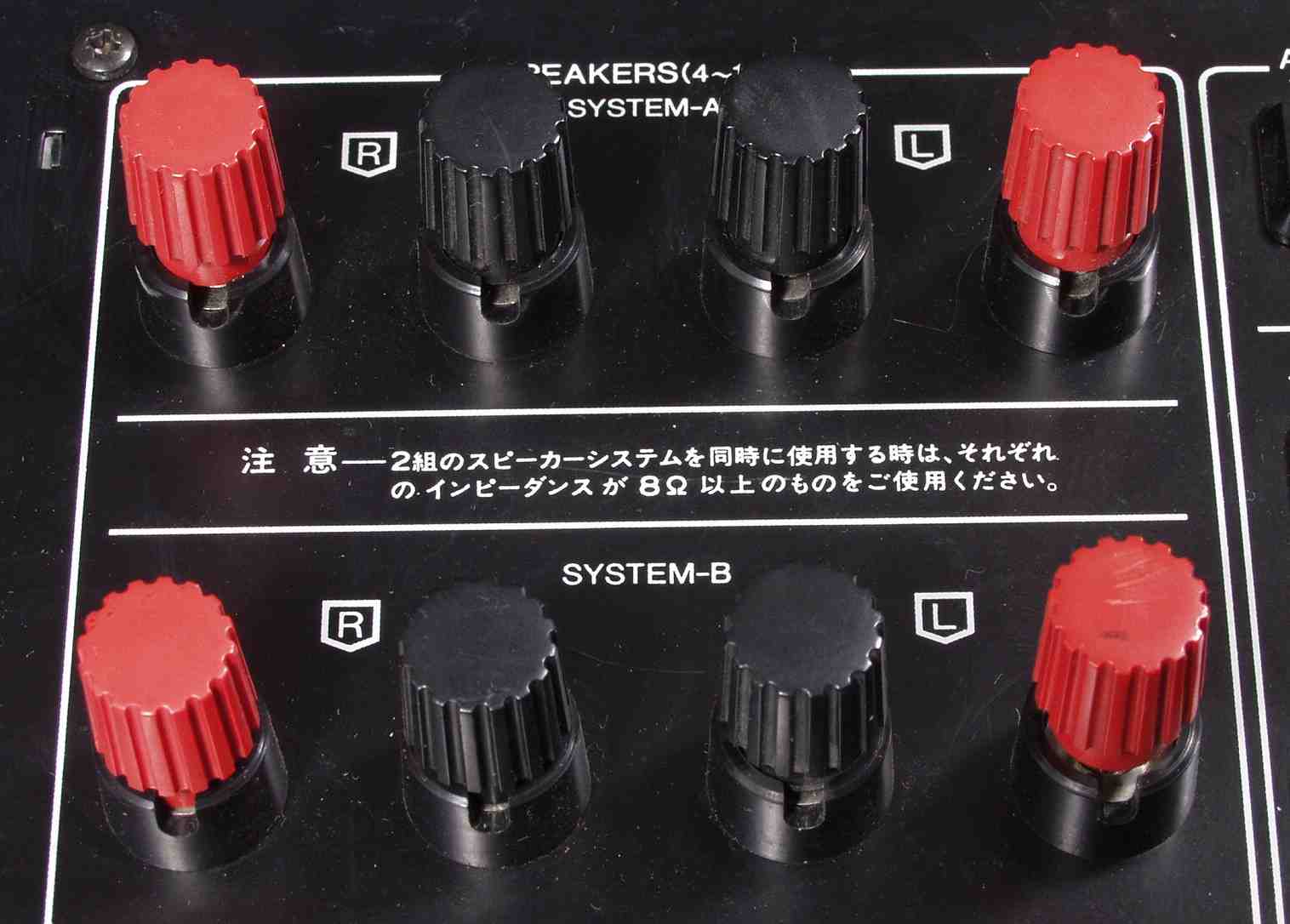

Ｃ−１５Ａ．　修理前　ＳＰ端子

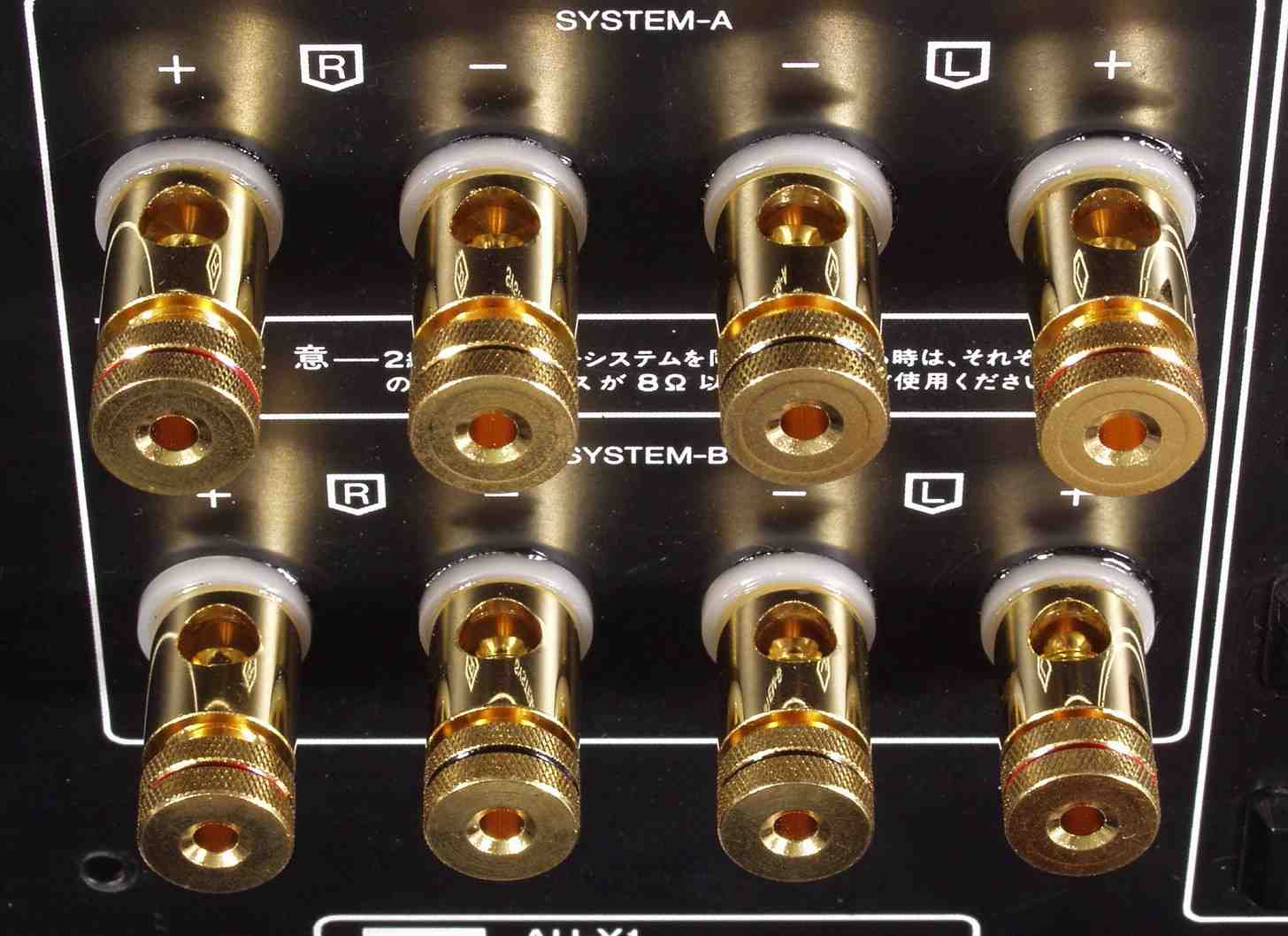

Ｃ−１５Ｂ．　修理後　交換したＳＰ端子

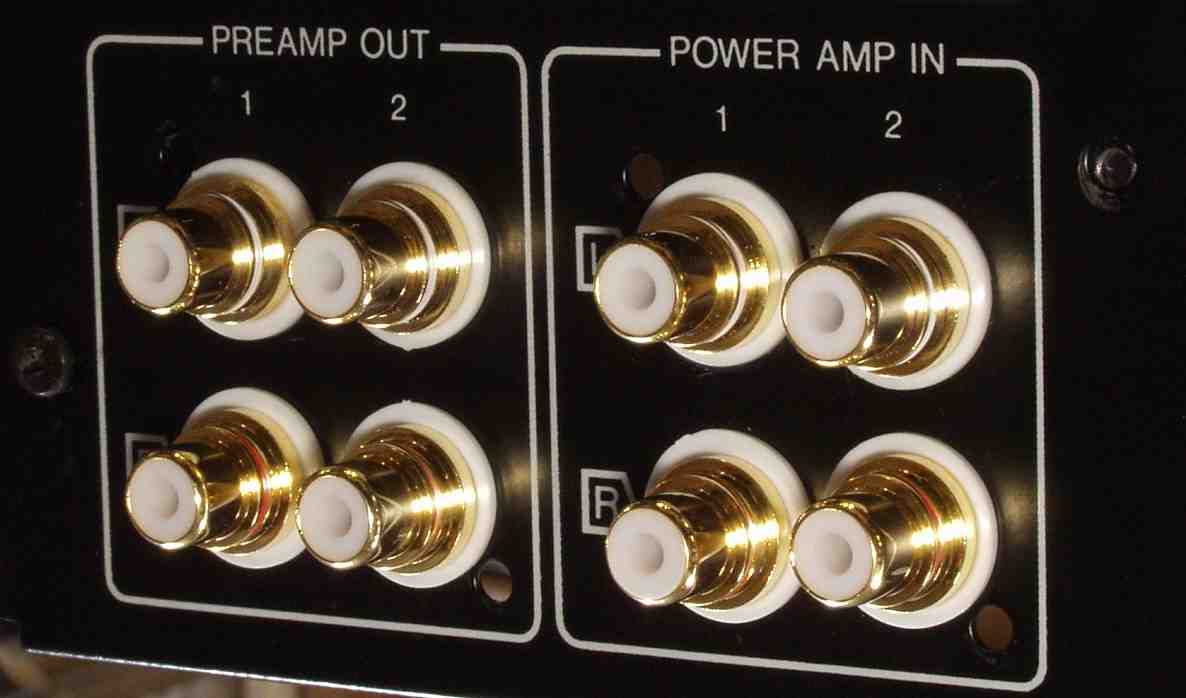

Ｃ−１６Ａ．　修理前　ＲＣＡ端子

Ｃ−１６Ｂ．　修理後　ＲＣＡ端子　ユーザーの要望で交換する

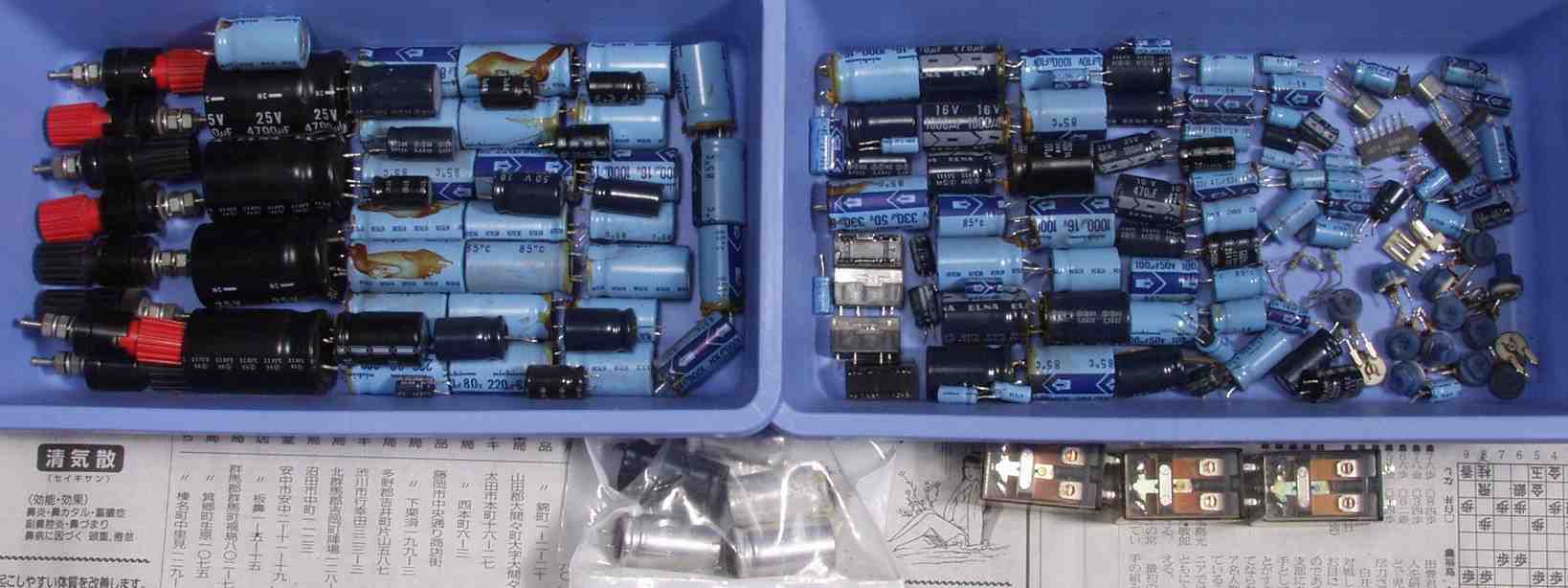

Ｃ−１７．　交換部品　電解コンデンサー１２６個？？

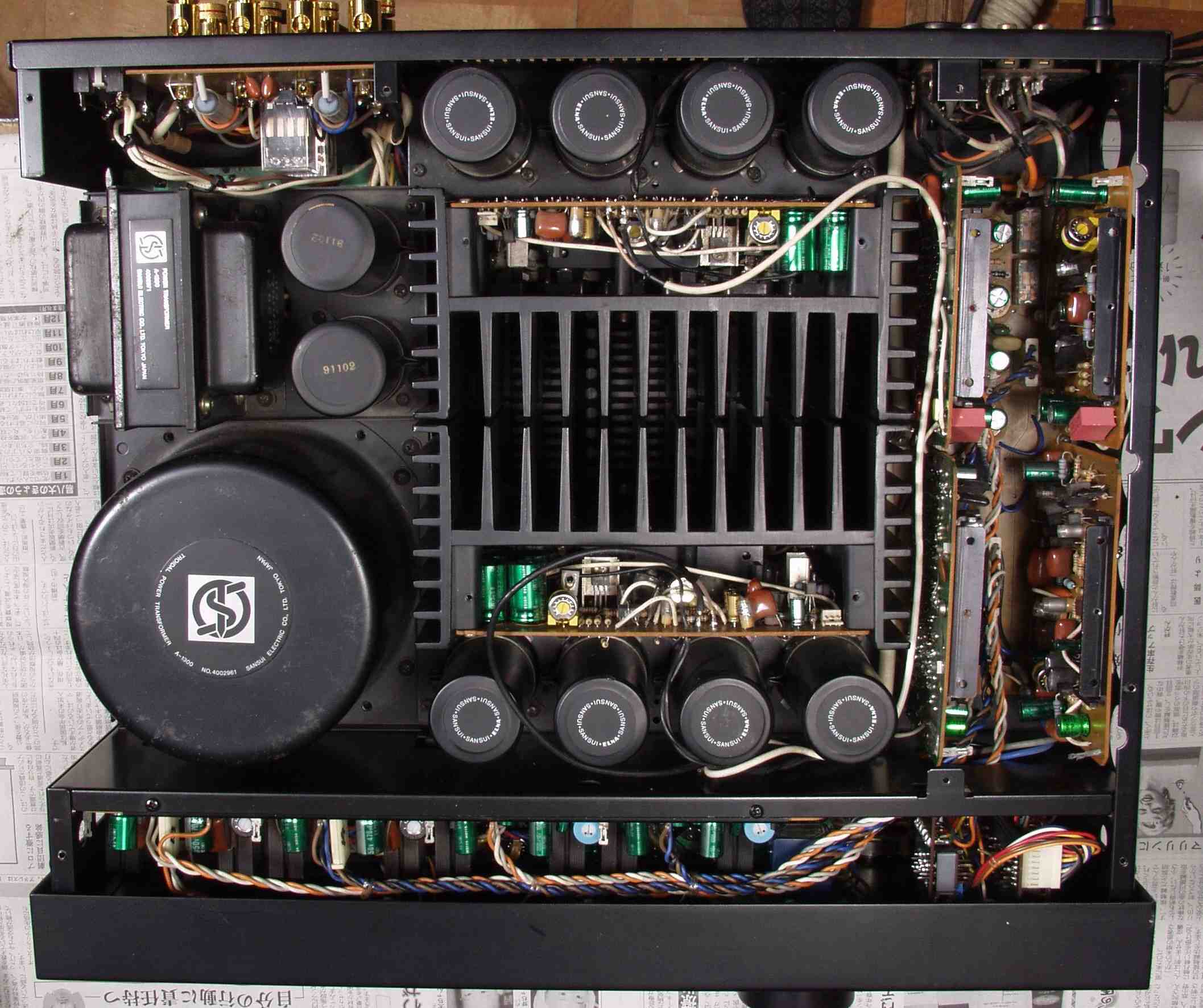

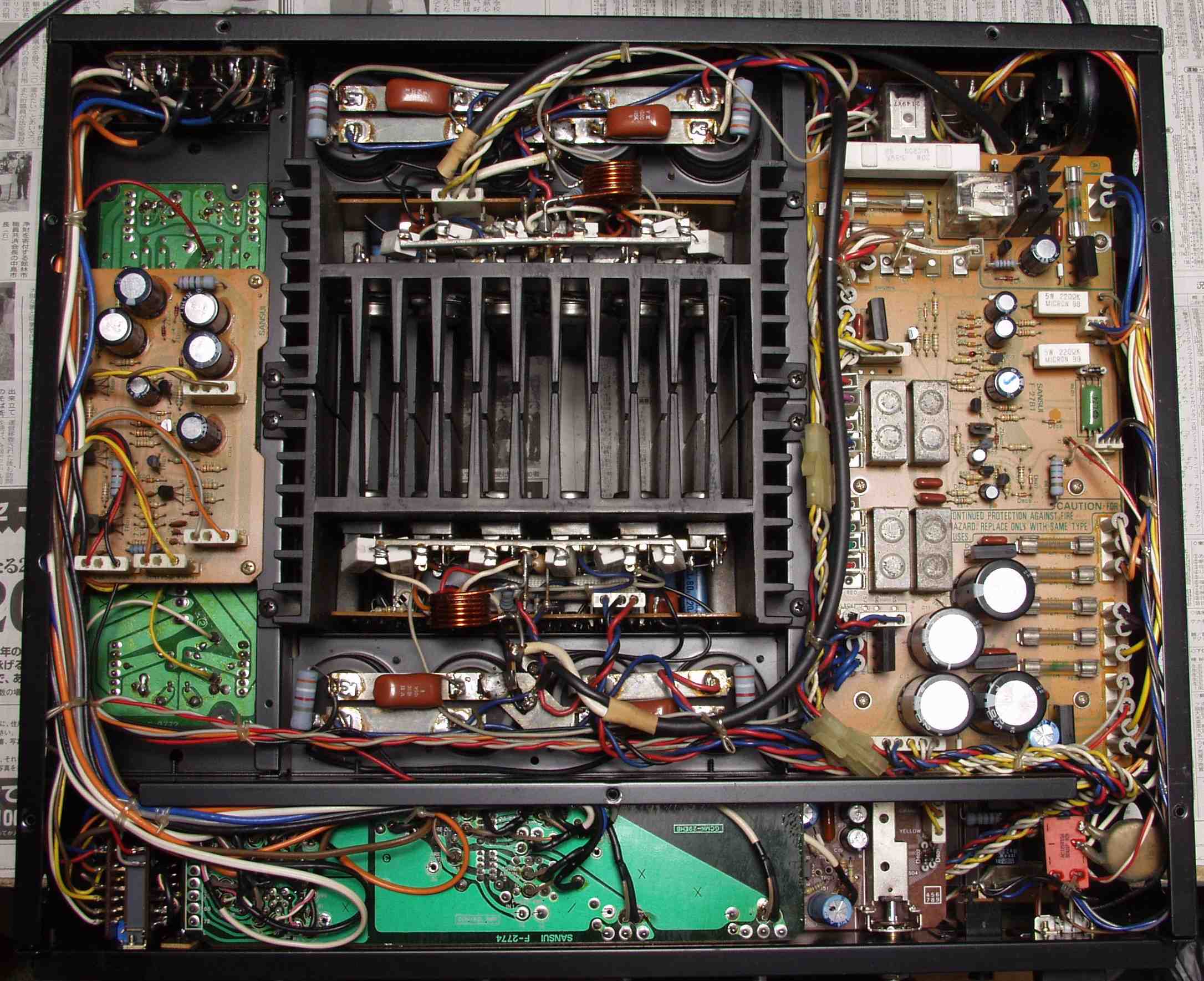

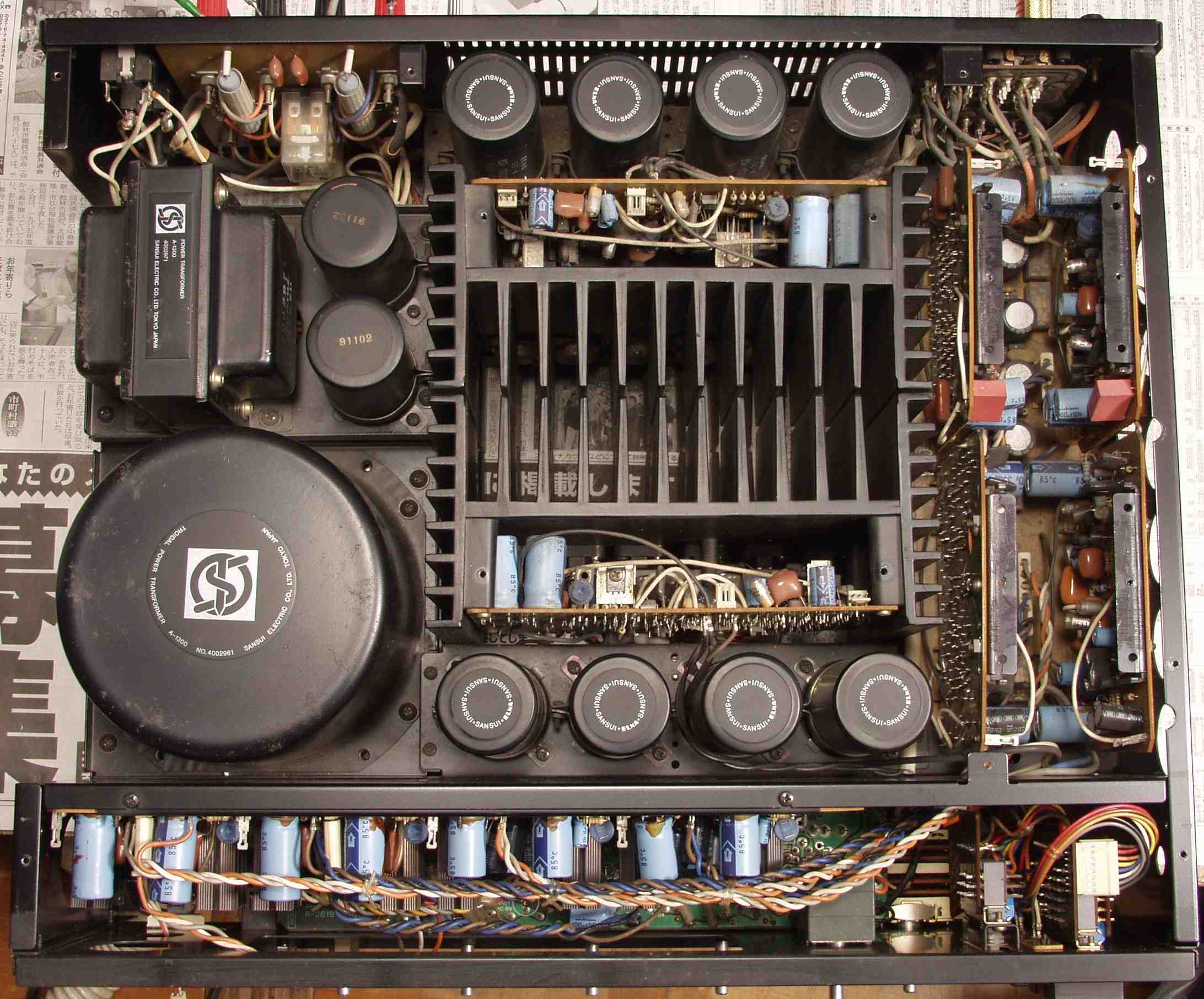

Ｃ−１８Ａ．　修理前　上から

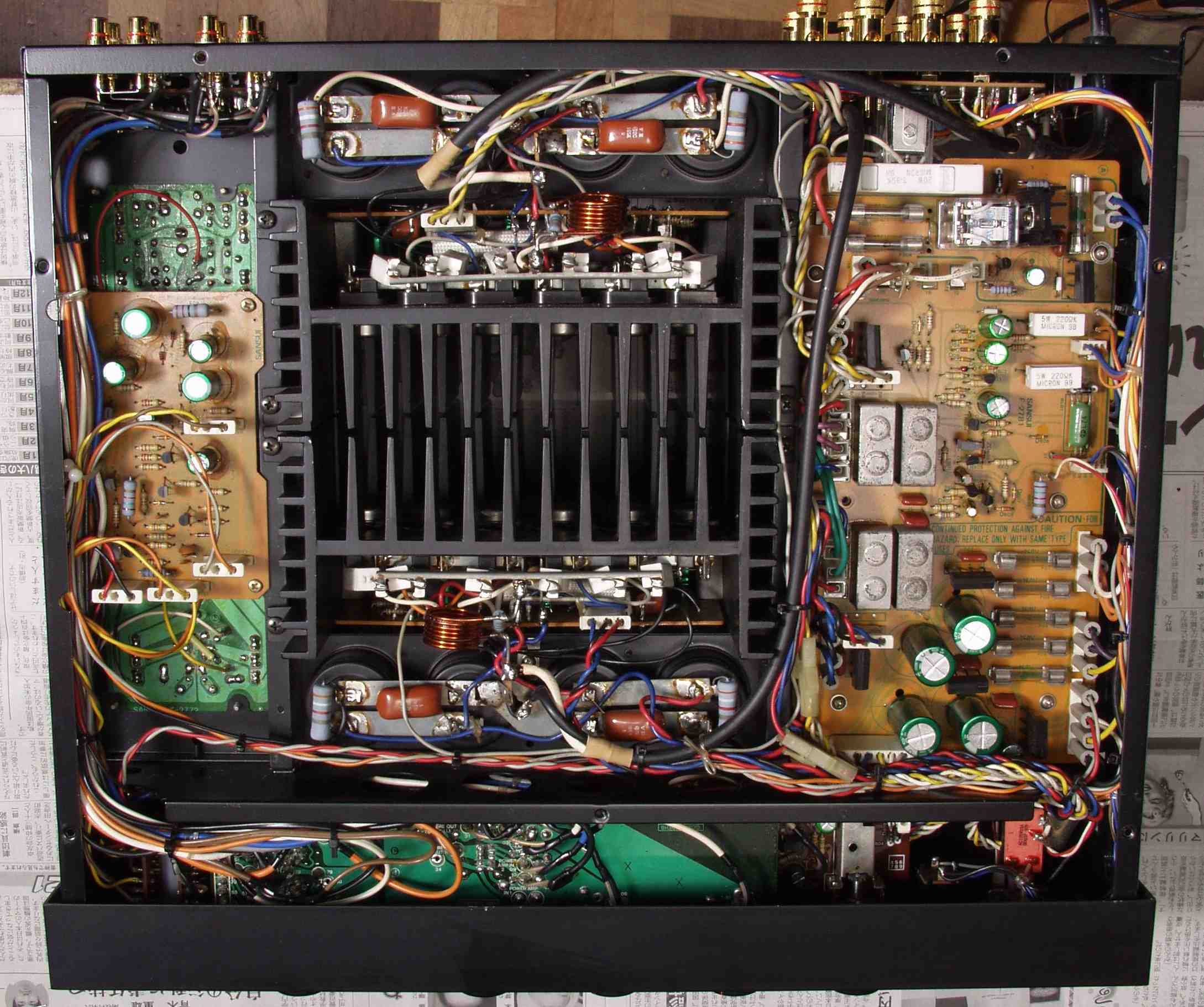

Ｃ−１８Ｂ．　修理後　上から

Ｃ−１８Ｃ．　修理前　下から

Ｃ−１８Ｄ．　修理後　下から

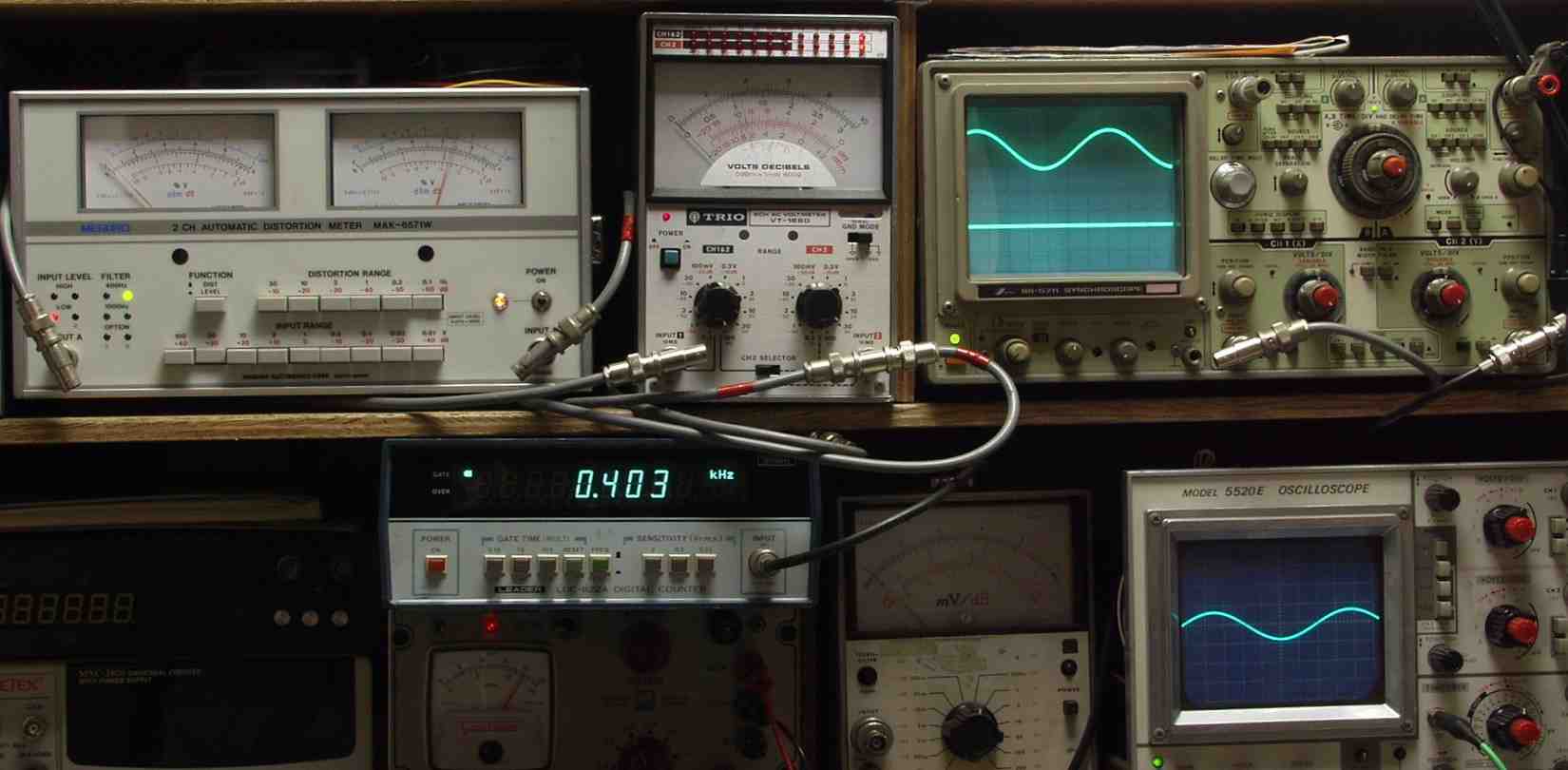

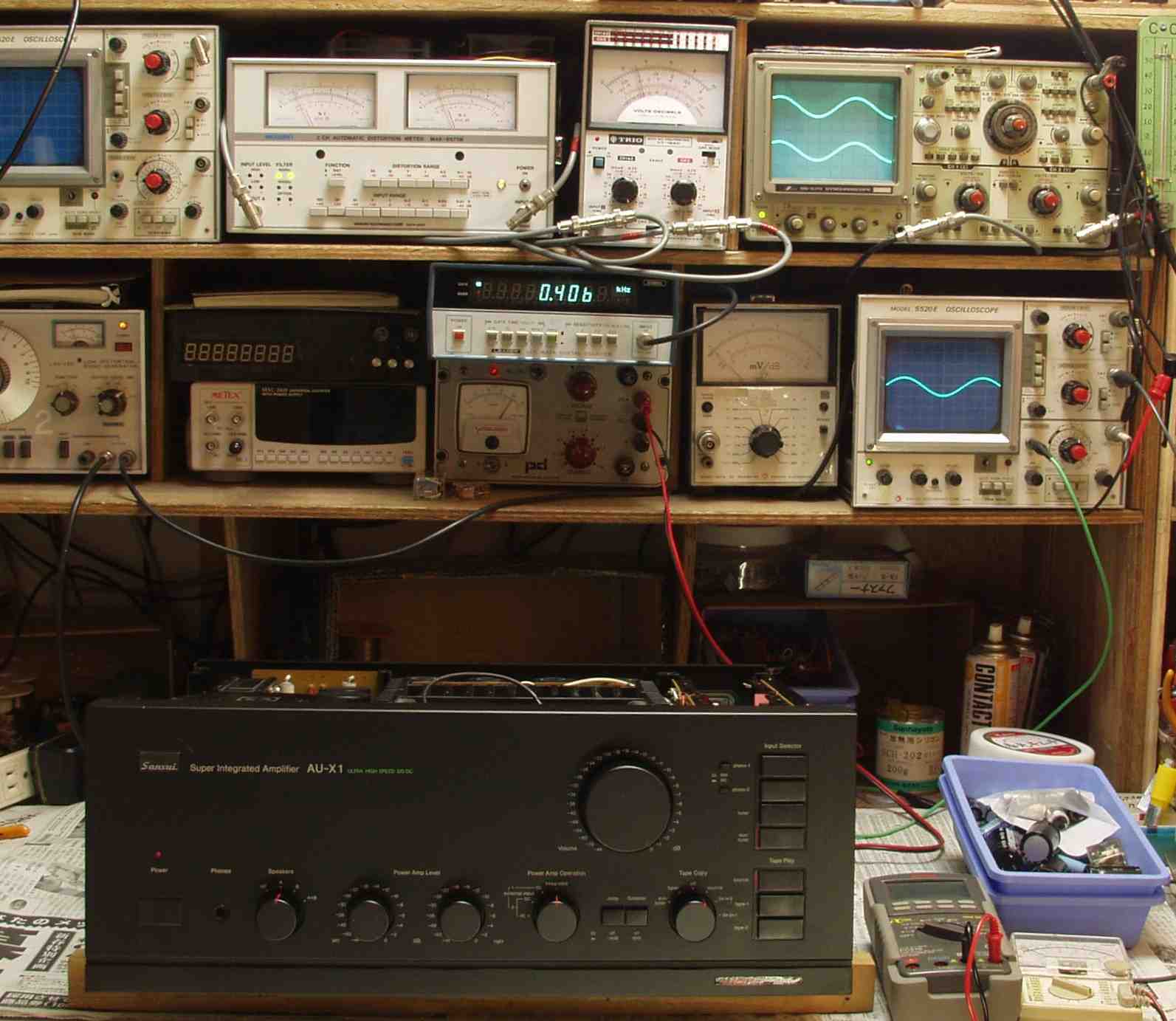

Ｅ．　測定・調整 Ｅ−１．　出力／歪み率測定・調整

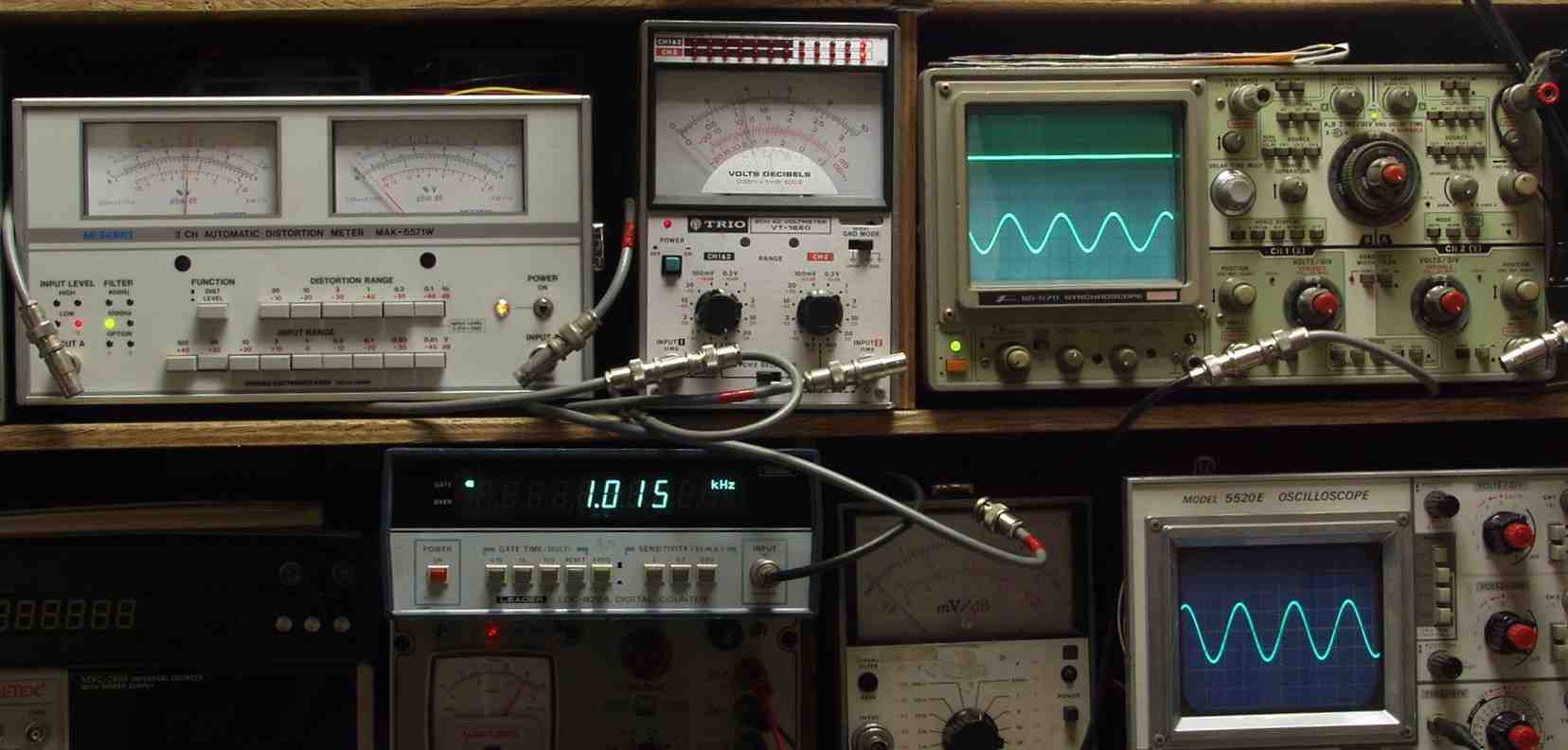

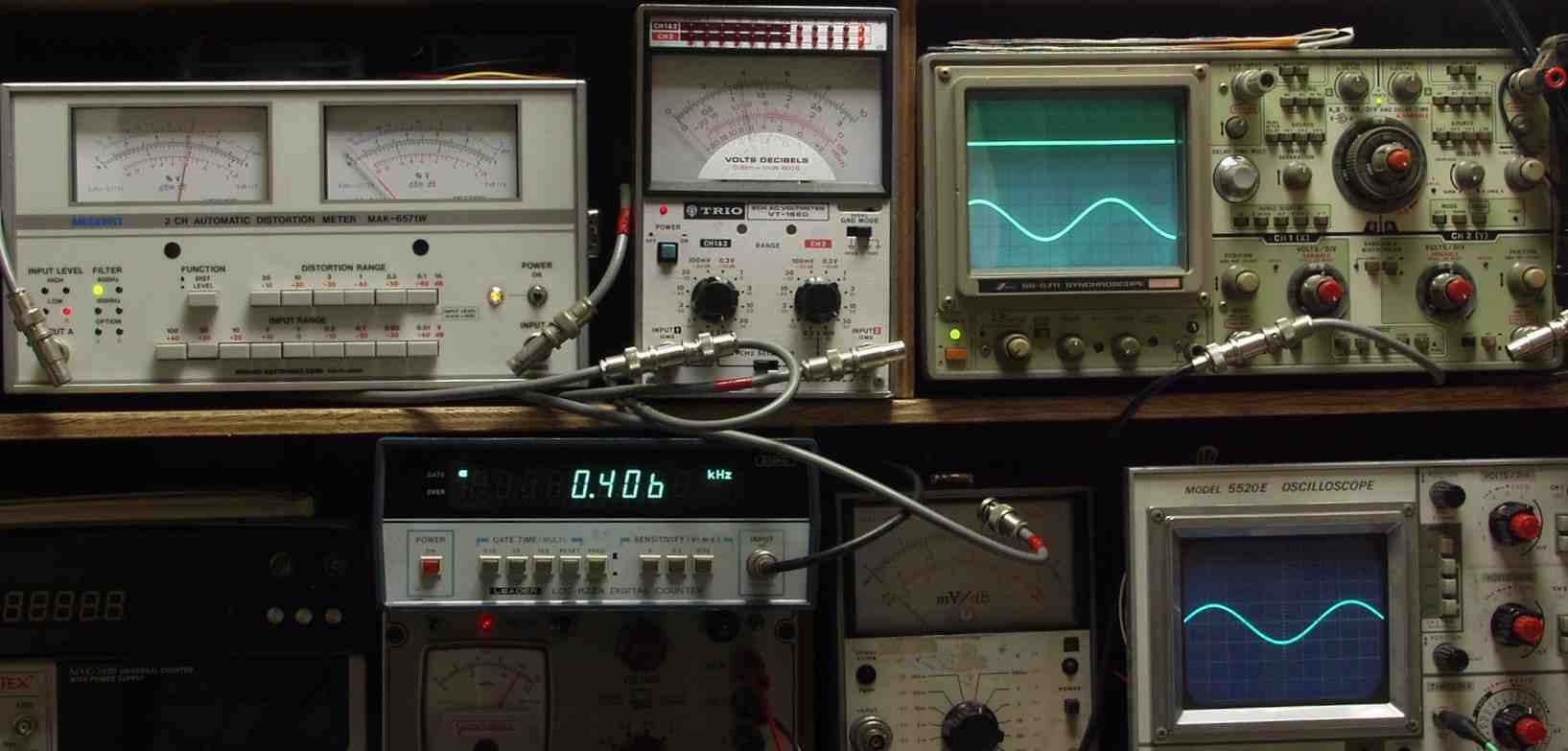

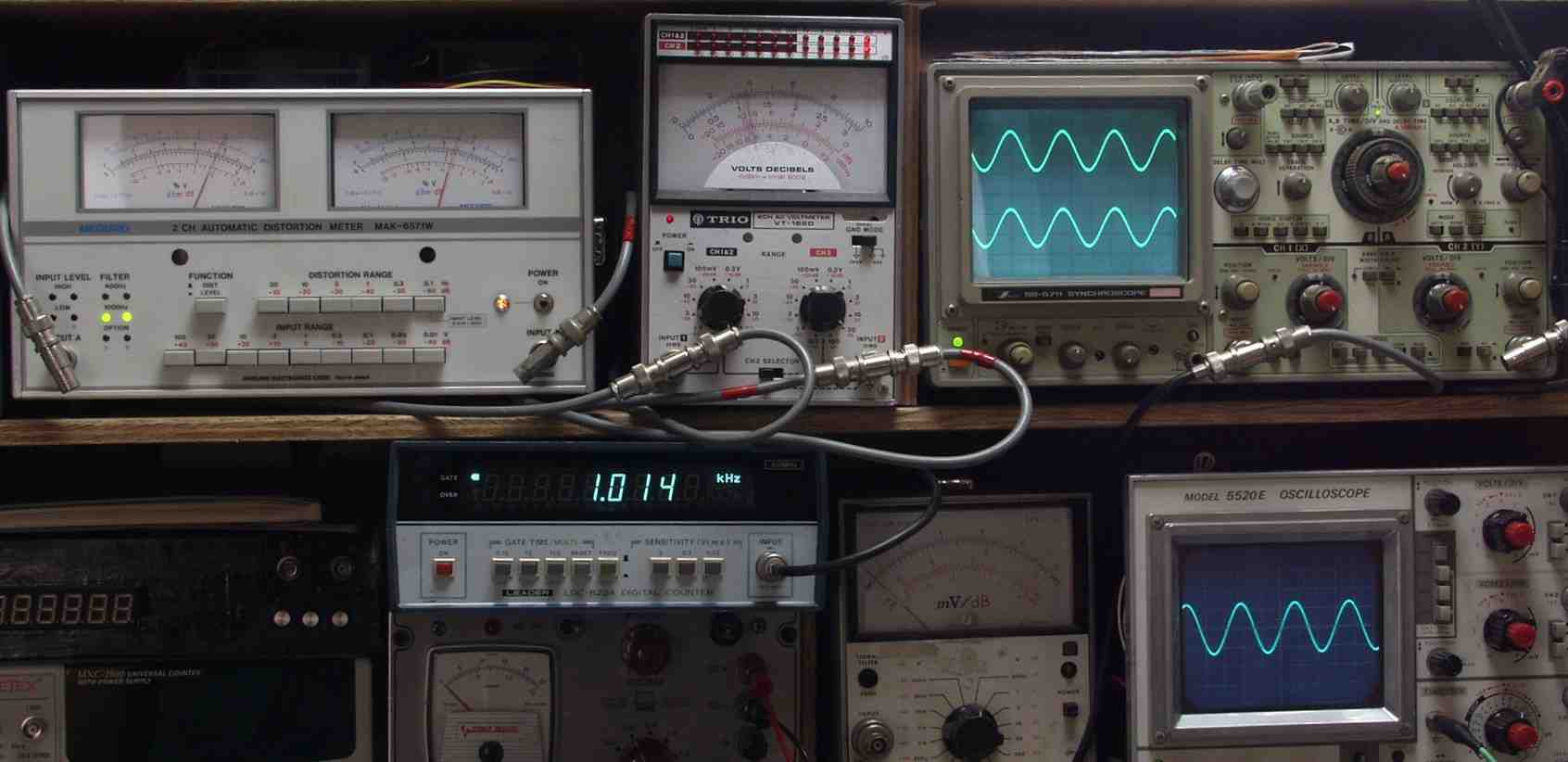

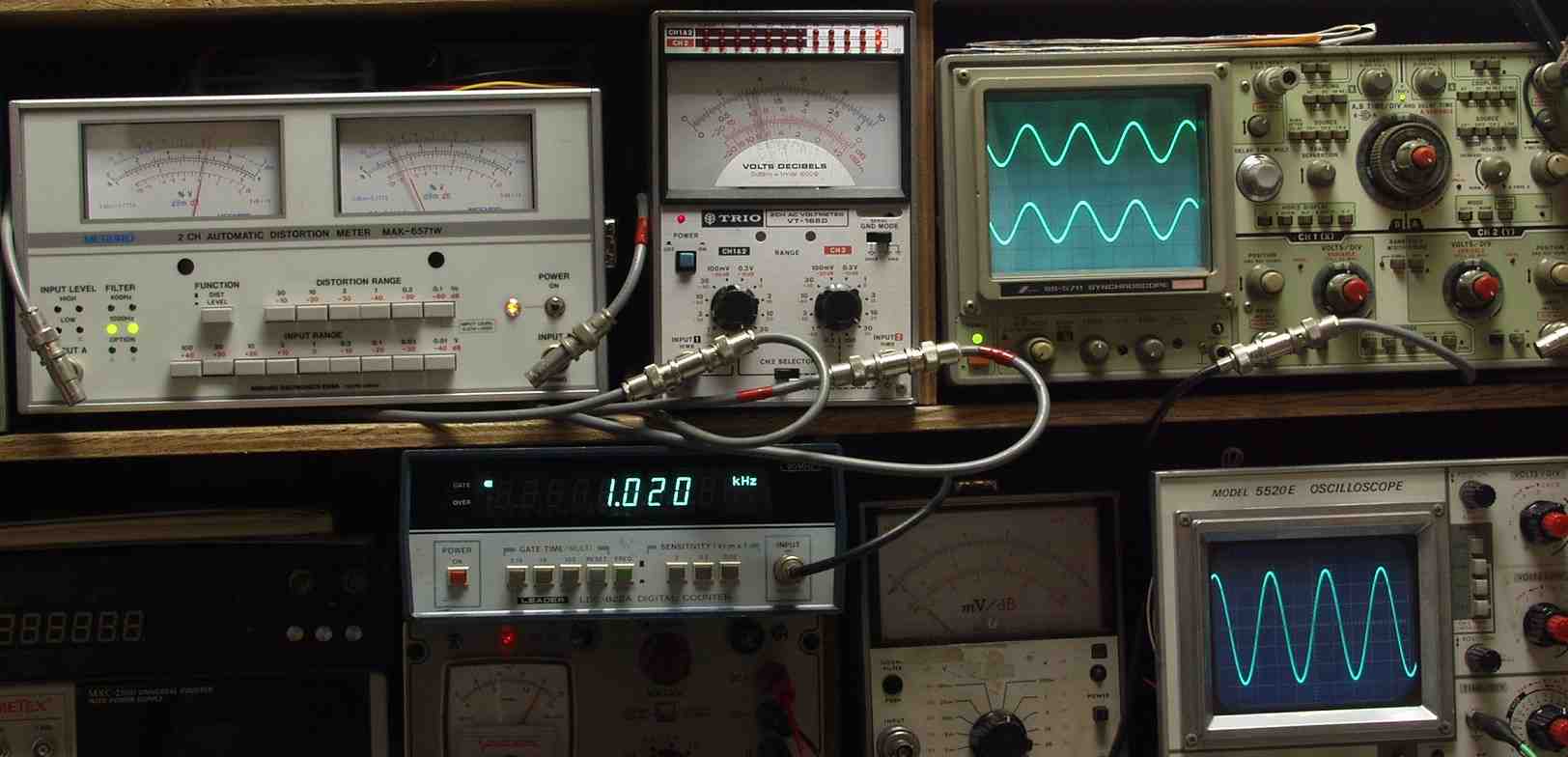

Ｅ−２Ａ．　出力・歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０８％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

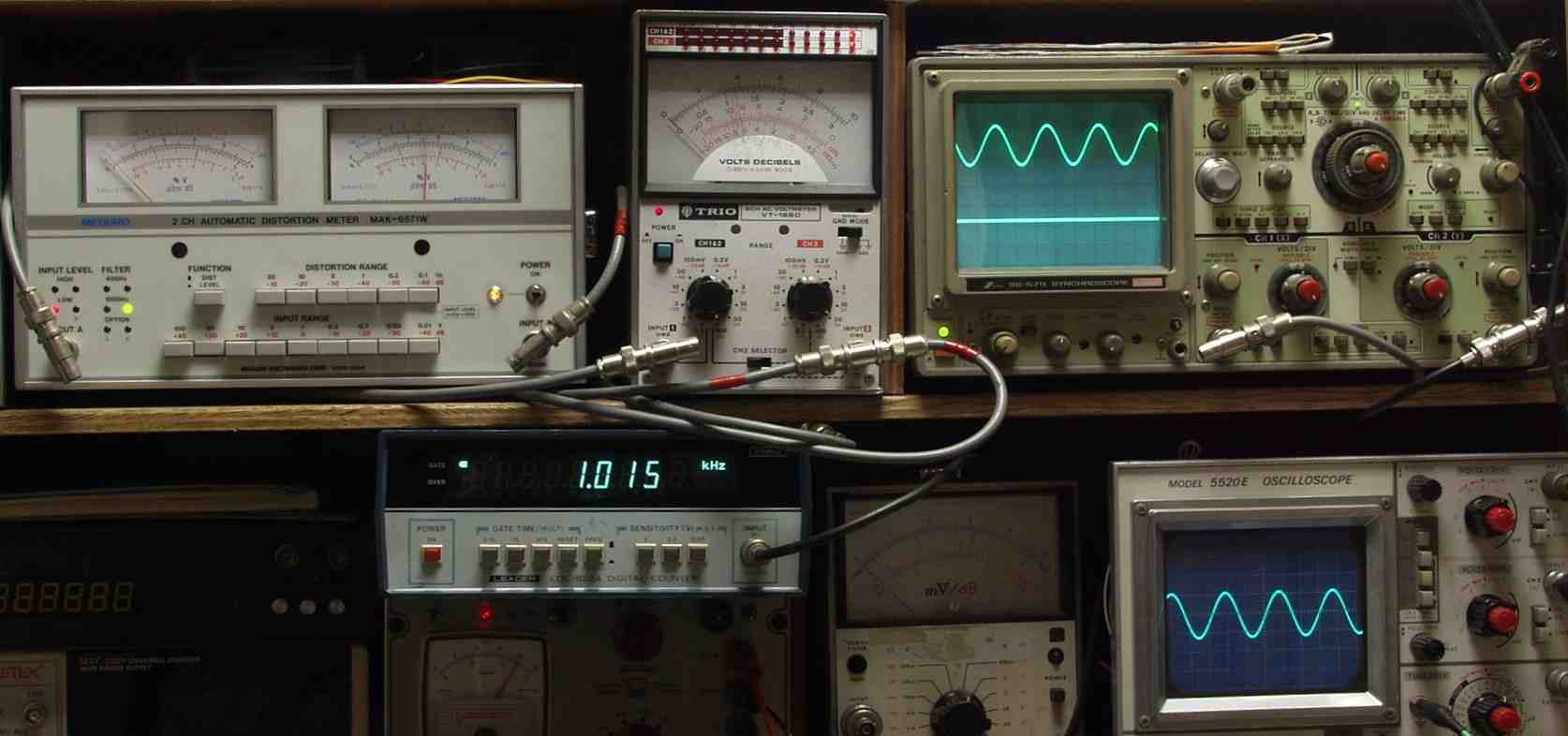

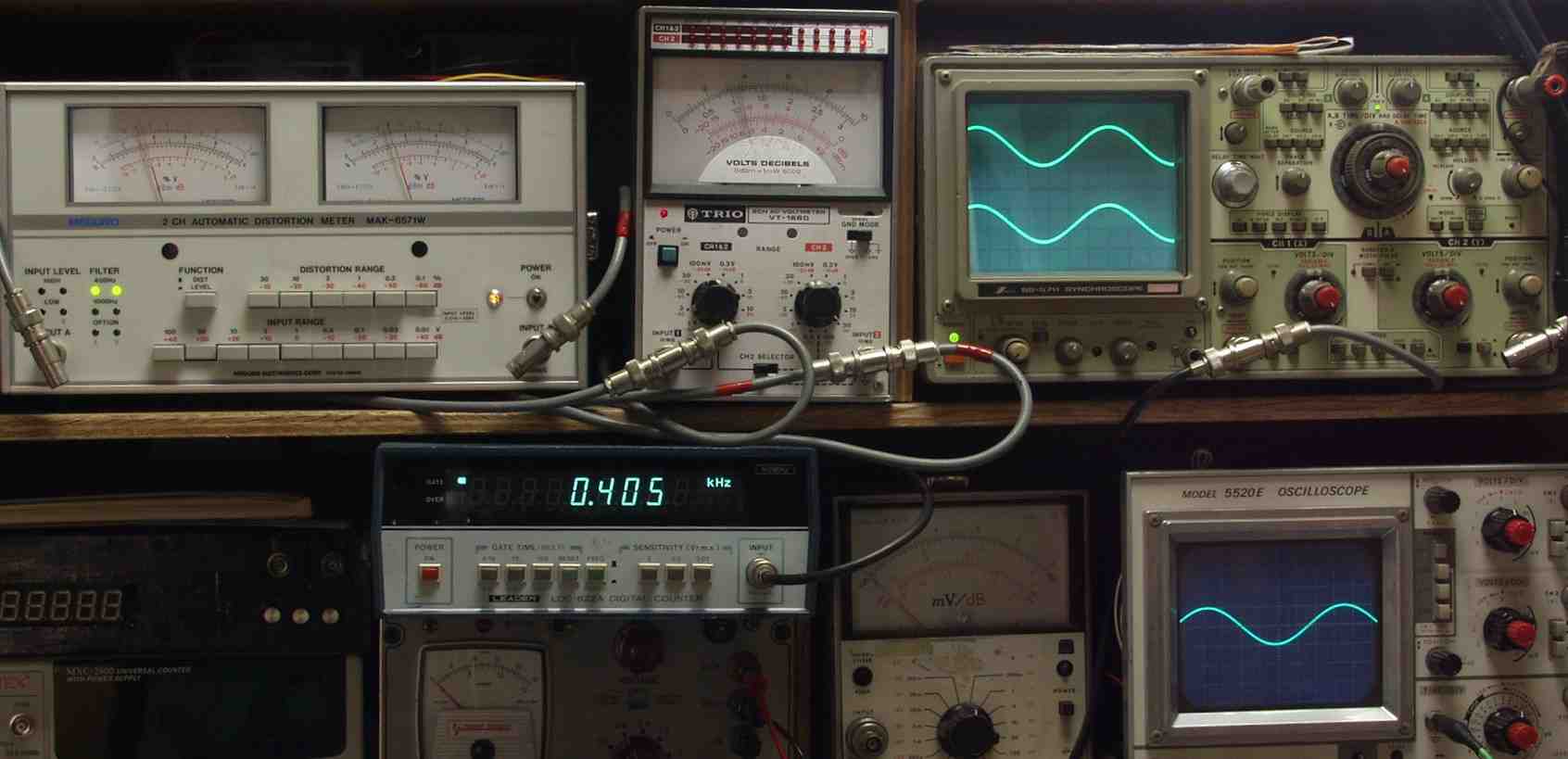

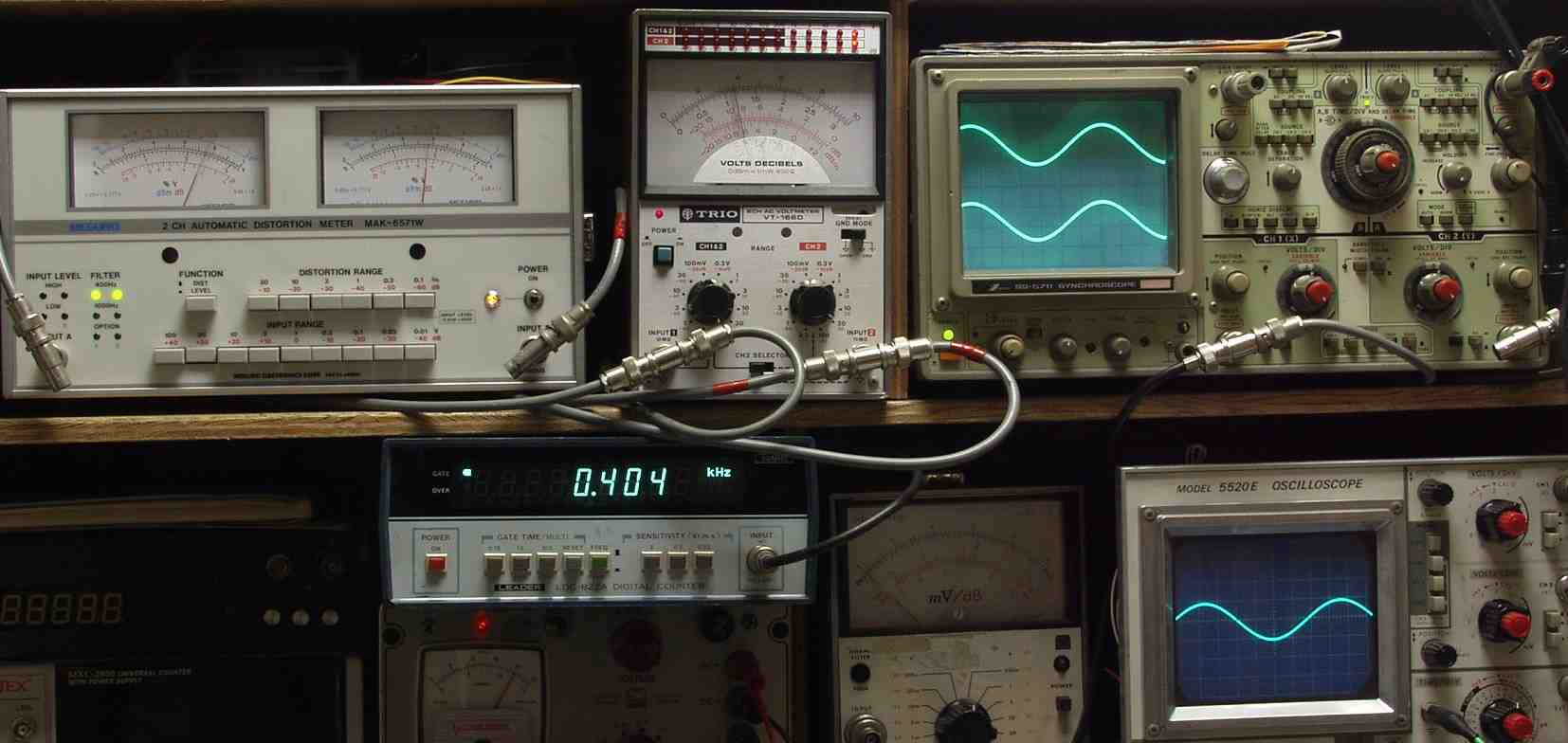

Ｅ−２Ｂ．　出力・歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０４％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−３Ａ．　出力・歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０７％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ−３Ｂ．　出力・歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０８％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ−４Ａ．　出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３６Ｖ＝１６２Ｗ　歪み率０．０５％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−４Ｂ．　出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３６Ｖ＝１６２Ｗ　歪み率０．０６％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ−４Ｃ．　出力．歪み率測定・調整　　Ｌ−ＳＰ出力＝３６Ｖ＝１６２Ｗ　歪み率０．０５％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−４Ｄ．　出力．歪み率測定・調整　　Ｌ−ＳＰ出力＝３６Ｖ＝１６２Ｗ　歪み率０．０６％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−８．　２４時間エージング。
