| Ｓａｎｓｕｉ ＡＵ−Ｘ１． ６台目修理記録 |
| 平成１６年７月５日到着 １１月２日完了 |
|

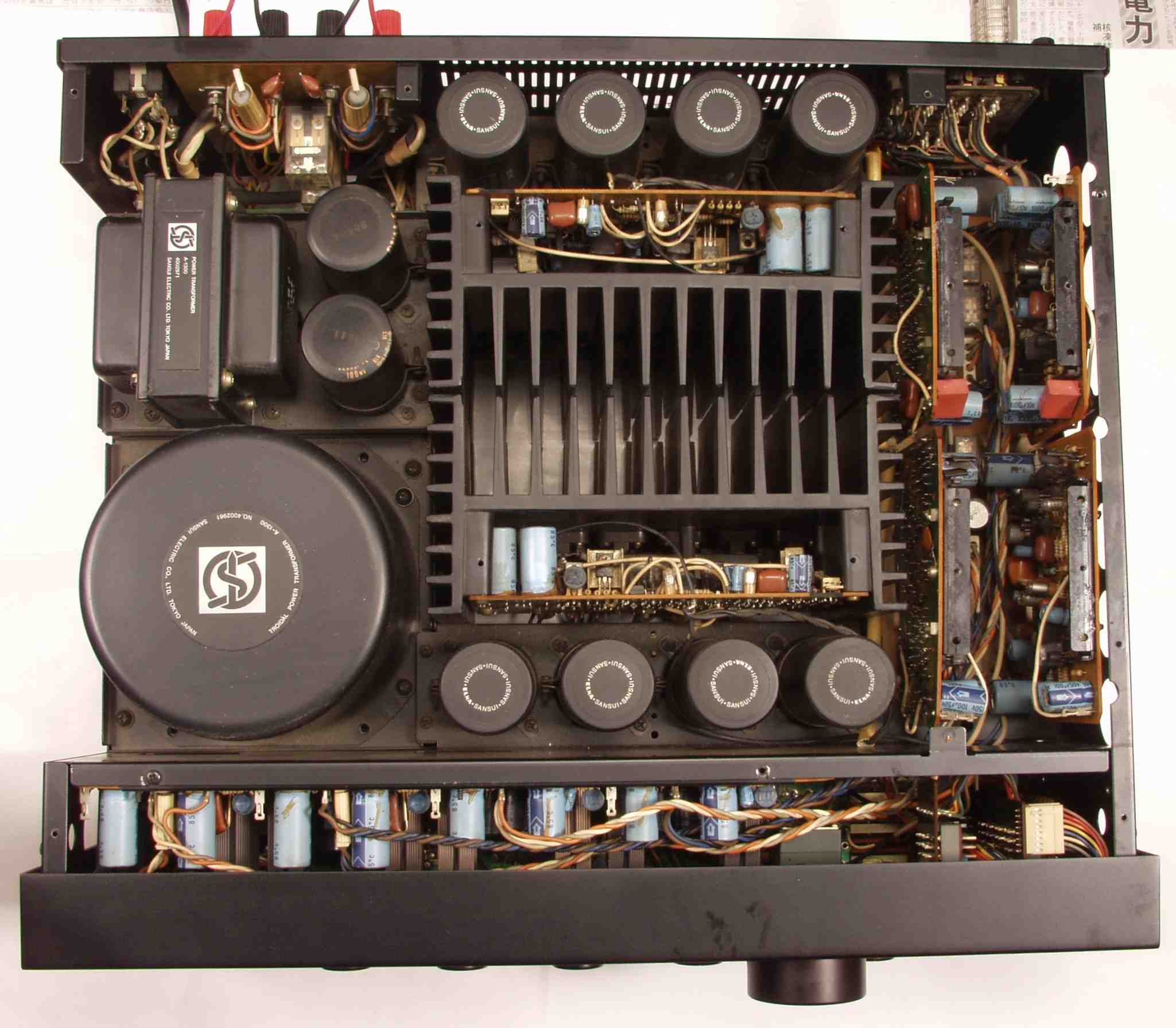

| A． 修理前の状況 Ａ−１． 点検中 上から見る |
 |

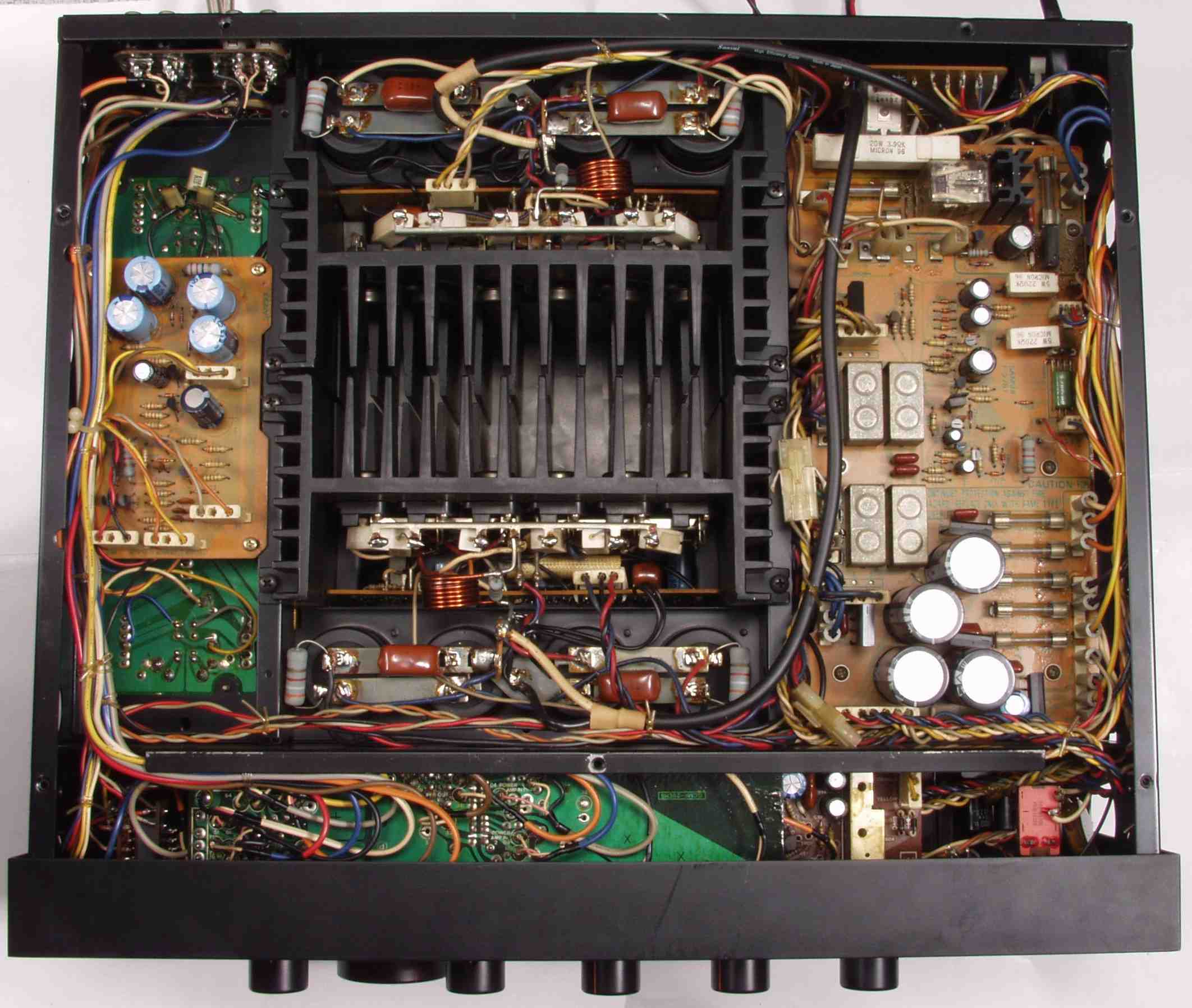

| Ａ−２． 点検中 下から見る |
 |
| Ａ−３．点検中 出力・歪み率測定 出力＝３２Ｖ＝１２８Ｗ 歪み率０．８％ ａｔ＝４００ＨＺ メインＡＭＰ入力 少し悪いが、依頼範囲外＆通常修理なので、対処せず |
 |
| Ａ−４． 点検中 出力・歪み率測定中 |
 |

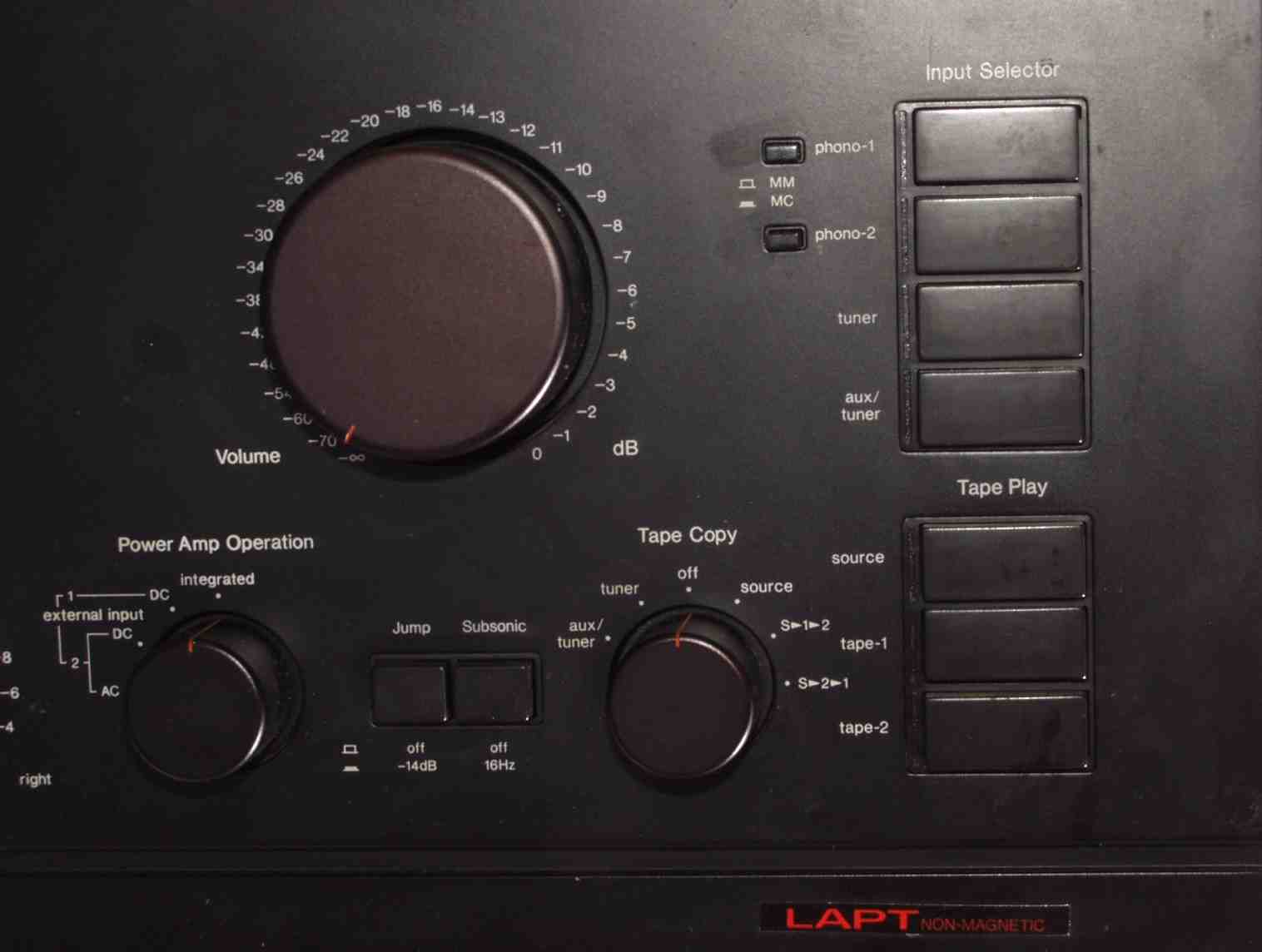

| Ａ−５． 点検中 表示ランプ２個切れている（Ｐｈｏｎｏ−１＆Ｔａｐｅ−１） 依頼範囲外＆通常修理なので、対処せず |
 |

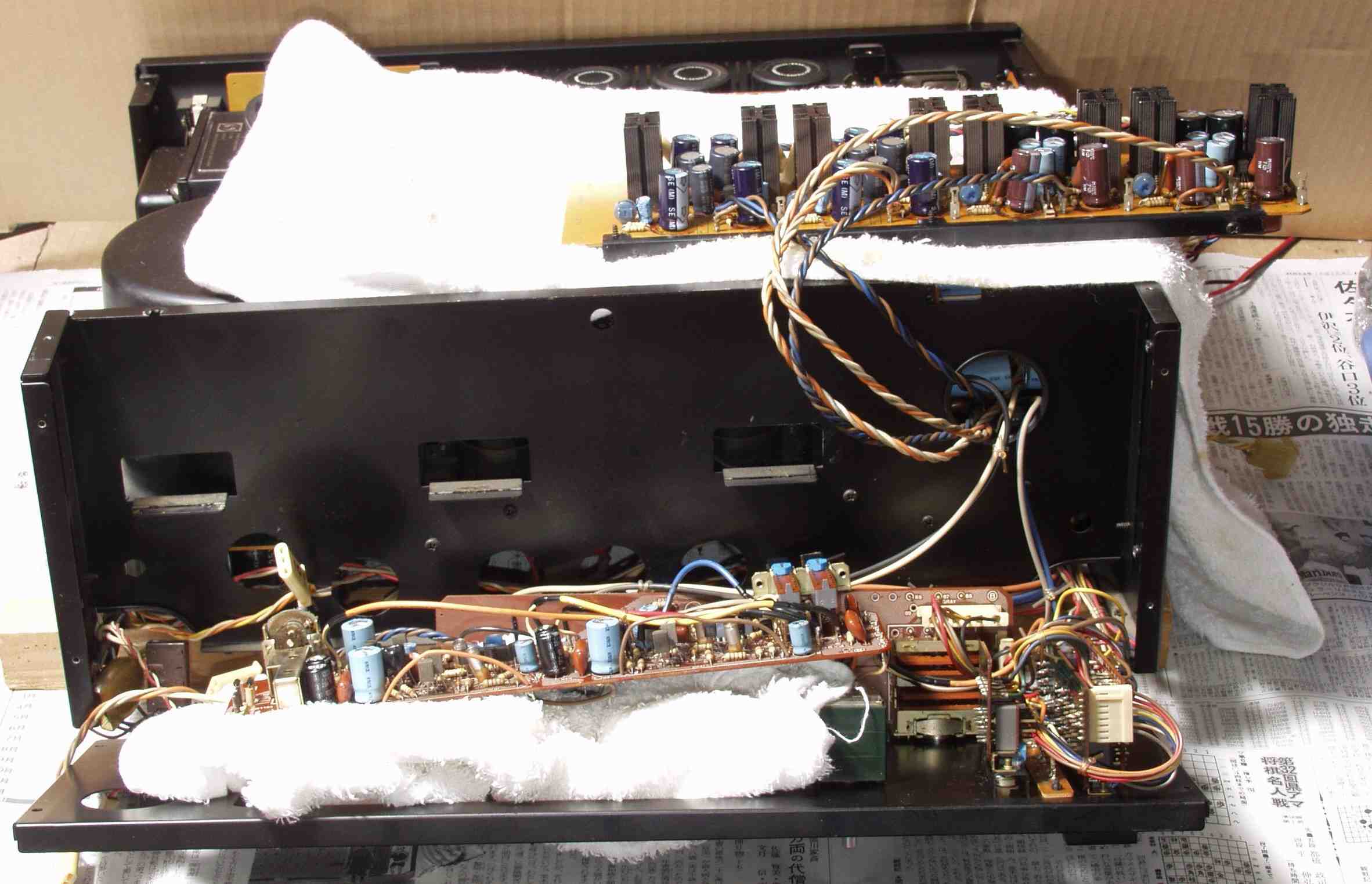

| Ｃ． 修理状況 Ｃ−１． 修理中 汎用機器は、この様に前パネルを取らないと基板が取り出せない |
 |

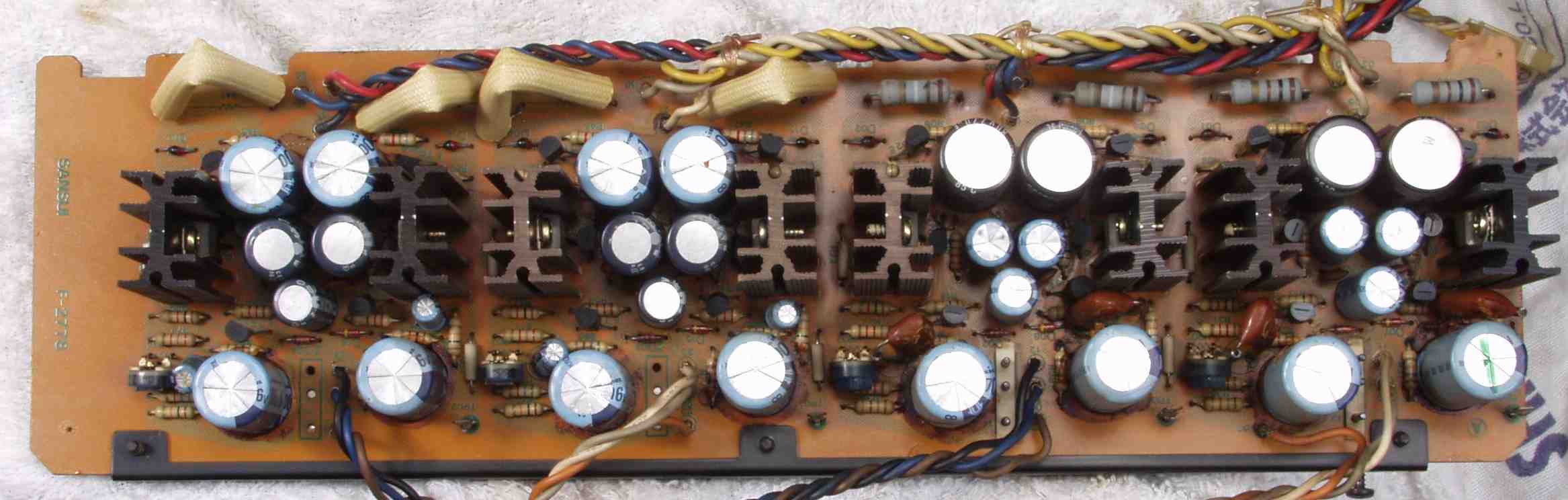

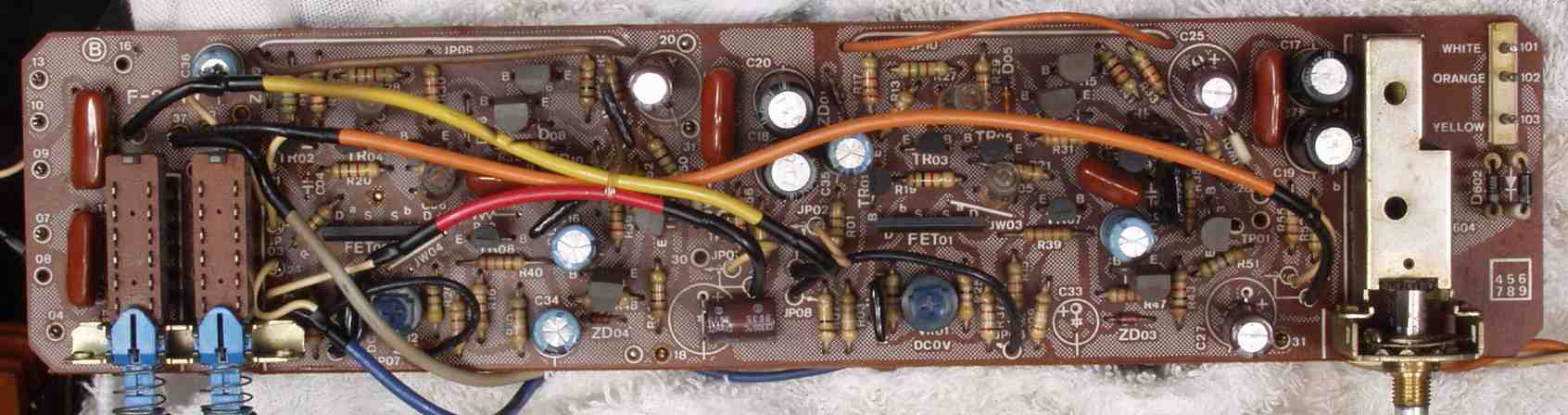

| Ｃ−２Ａ． 修理前 ＥＱ＆ＭＣ−ＡＭＰ電源基板 |
 |

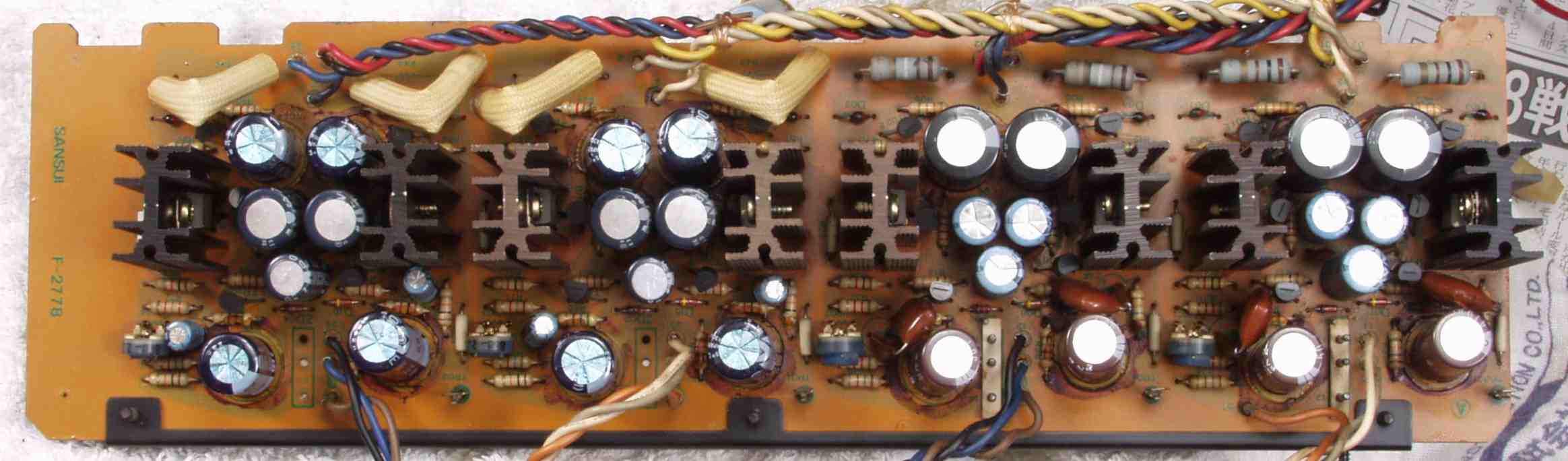

| Ｃ−２Ｂ． 修理後 ＥＱ＆ＭＣ−ＡＭＰ電源基板 電解コンデンサー１６個交換 |
 |

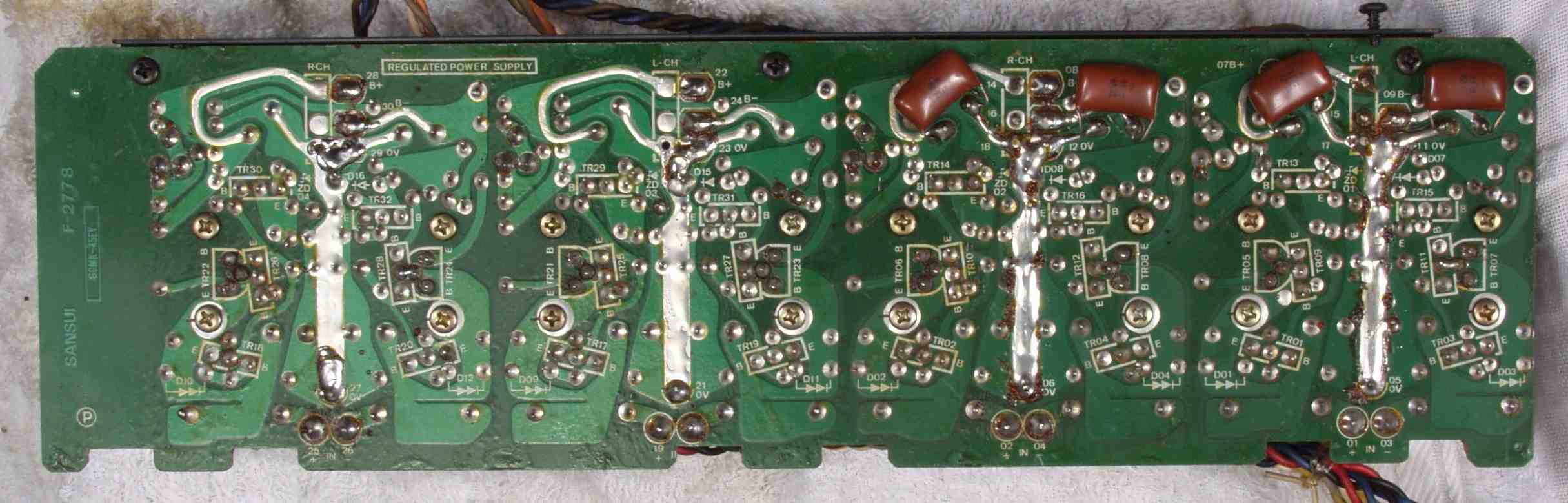

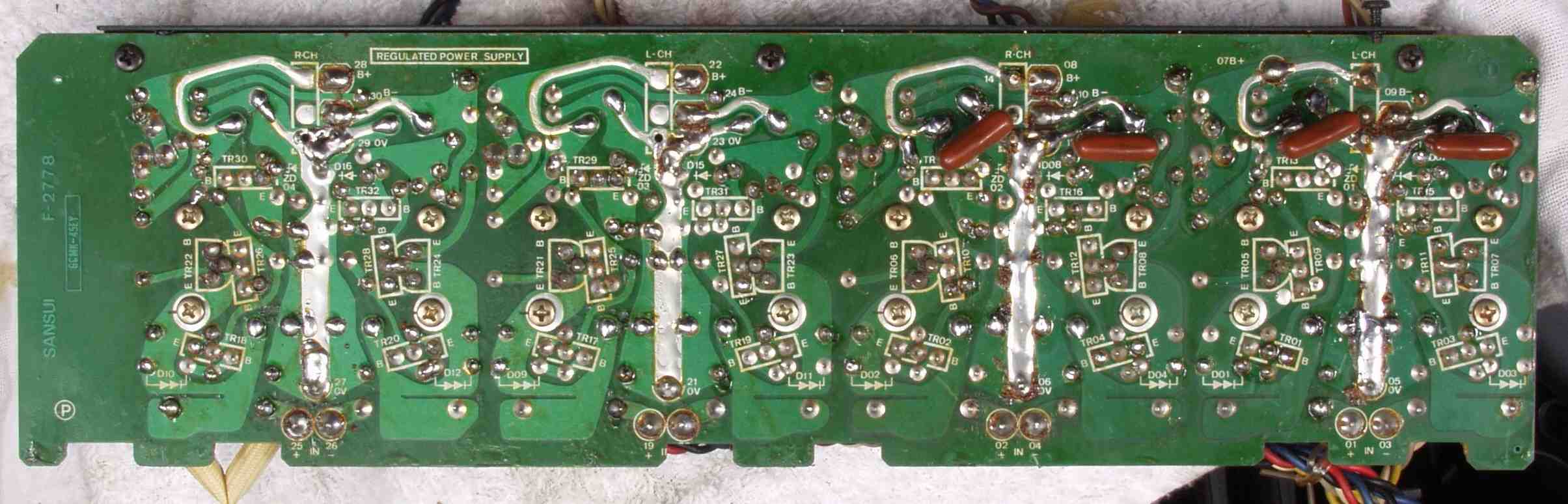

| Ｃ−２C． 修理前 ＥＱ＆ＭＣ−ＡＭＰ電源基板裏 |
 |
| Ｃ−２B． 修理後（悪所の半田補正） ＥＱ＆ＭＣ−ＡＭＰ電源基板裏 |
 |

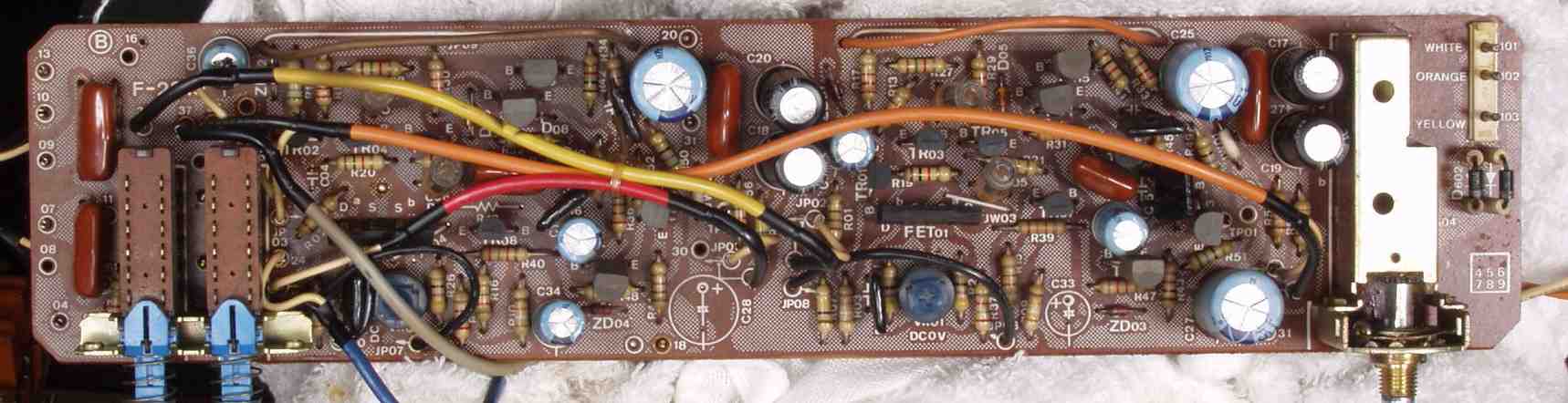

| Ｃ−３Ａ． 修理前 コントロール基板 電解コンデンサー４個、複合FET２個交換 |
 |
| Ｃ−３Ｂ． 修理後 コントロール基板 |
 |

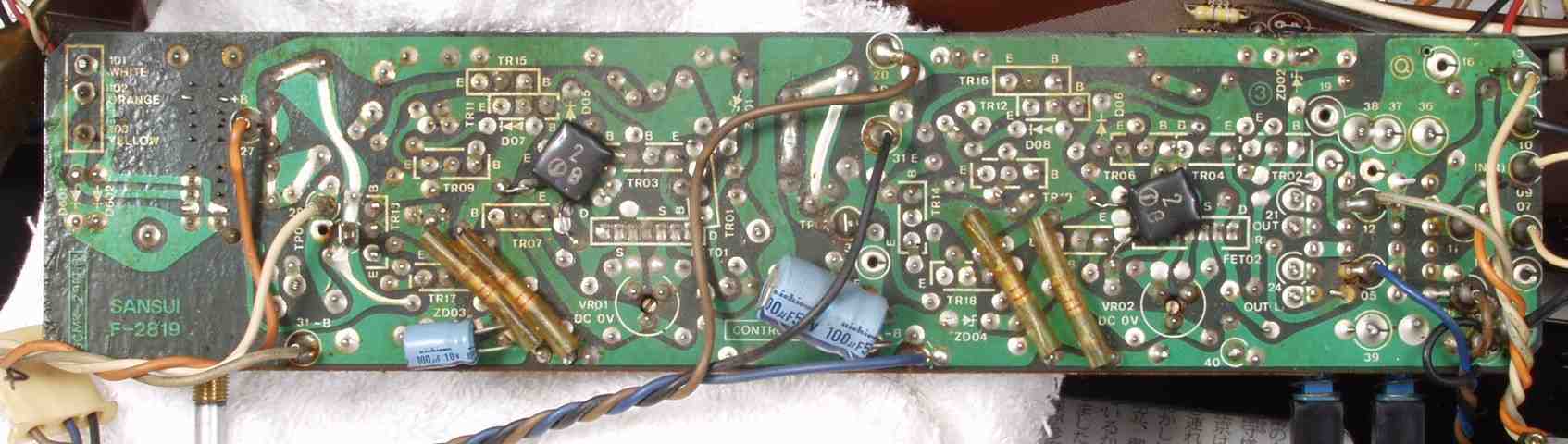

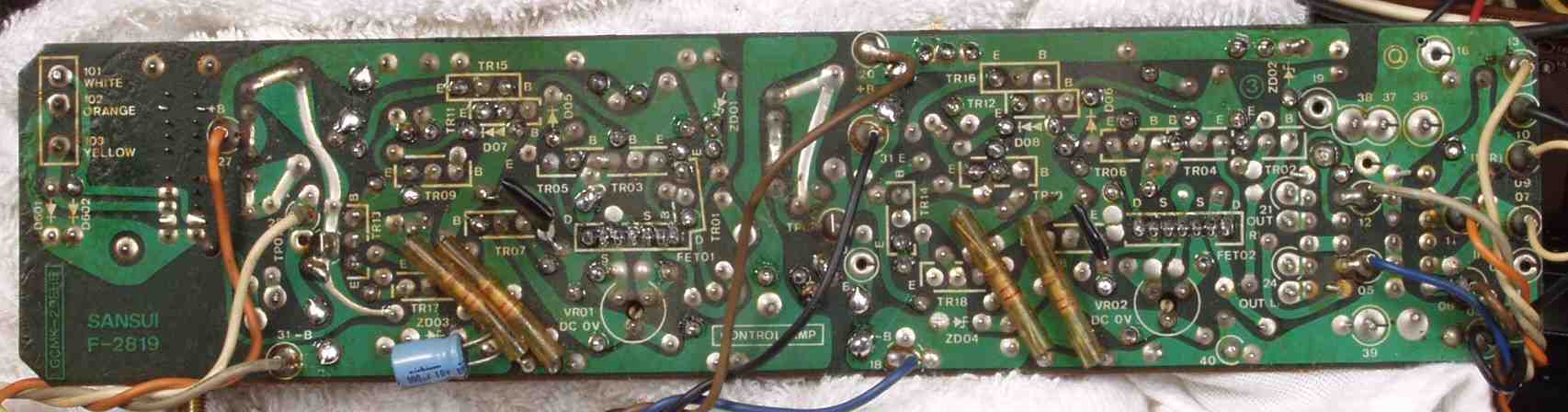

| Ｃ−３C． 修理前 コントロール基板裏 |
 |
| Ｃ−３D． 修理後（悪所の半田補正） コントロール基板裏 |
 |

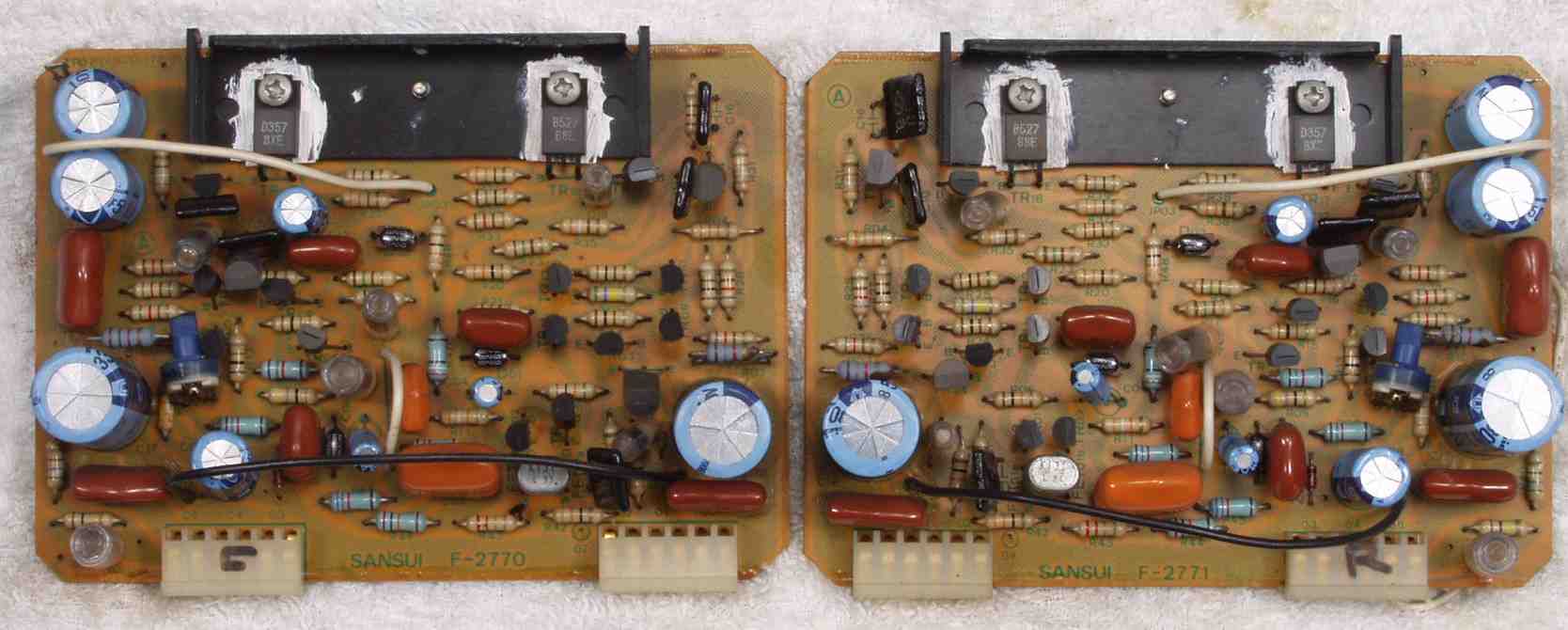

| Ｃ−４Ａ． 修理前 ＲＬ ＥＱ−ＡＭＰ基板 |
 |
| Ｃ−４Ｂ． 修理後 ＲＬ ＥＱ−ＡＭＰ基板 電解コンデンサー４個、複合ＦＥＴ（電界トランジスタ−）２個交換 |
 |

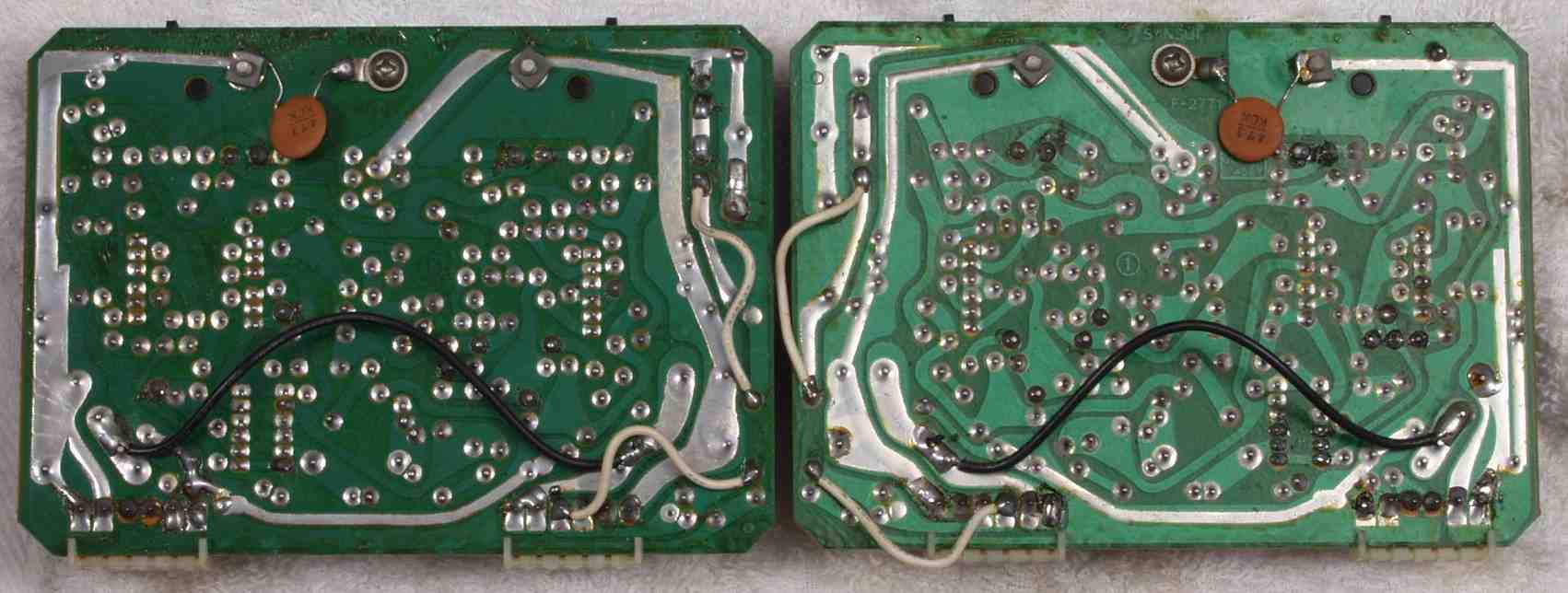

| Ｃ−４Ｃ． 修理前 ＲＬ ＥＱ−ＡＭＰ基板裏 |
 |

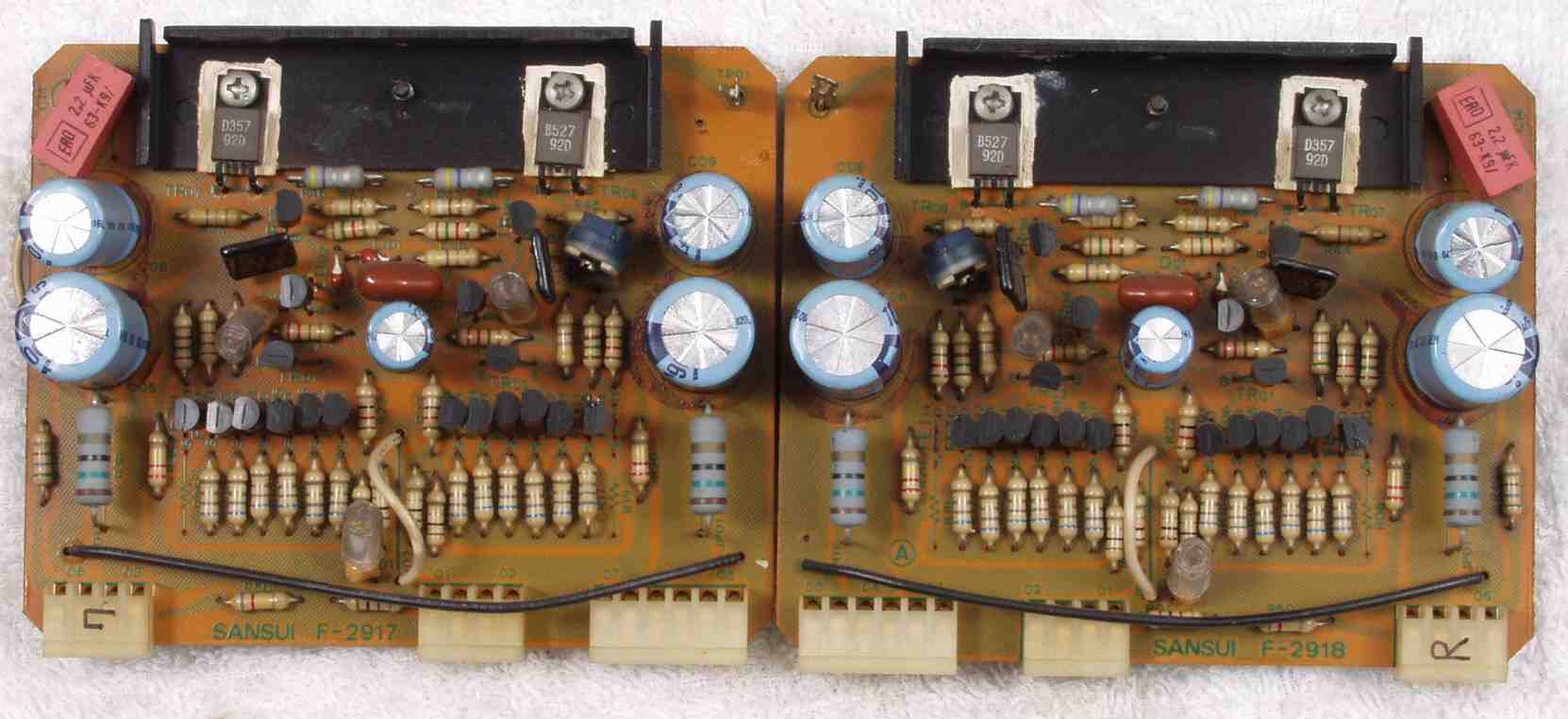

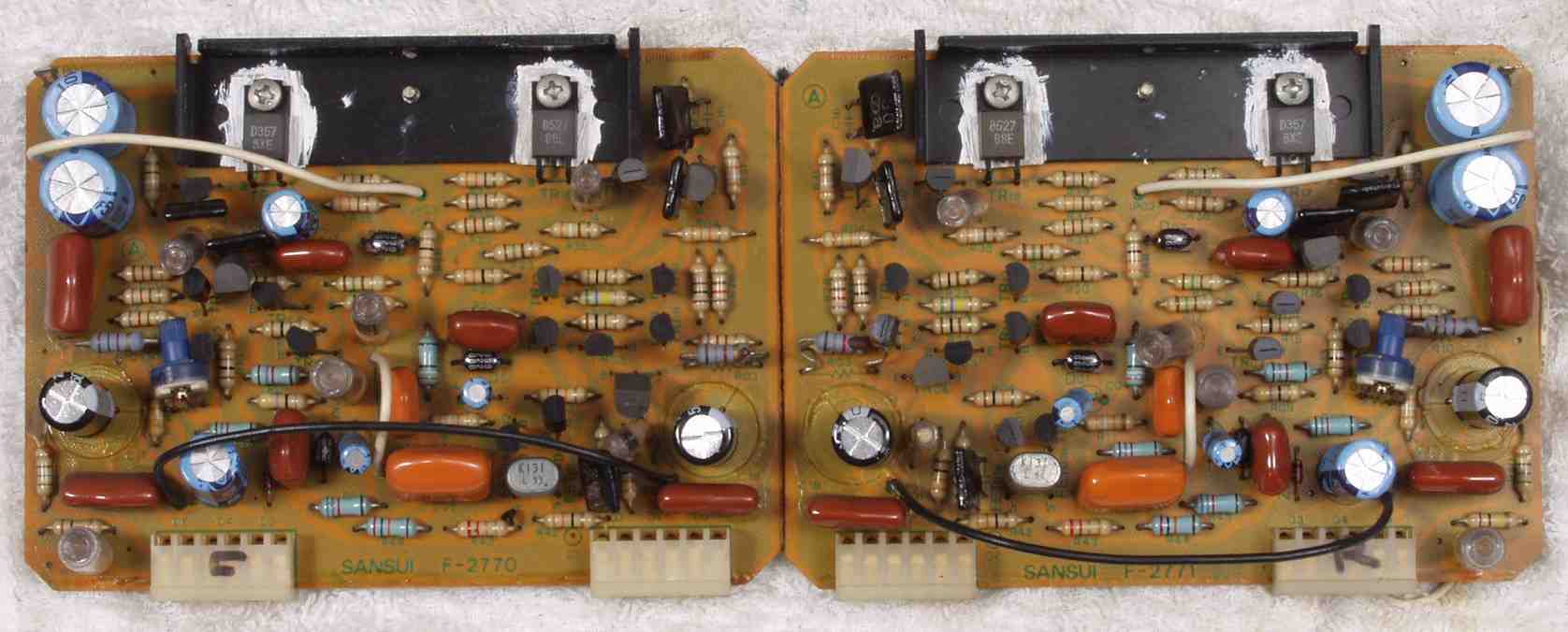

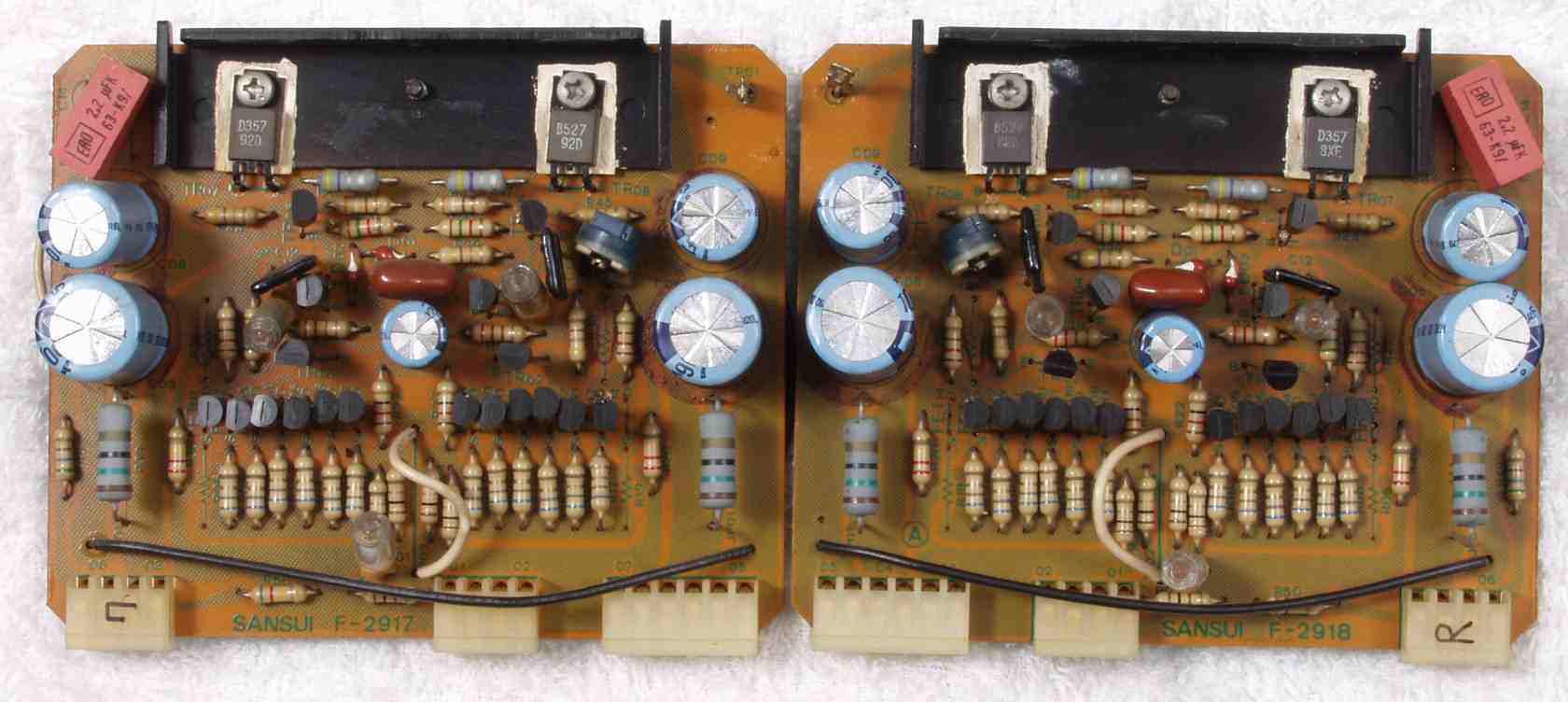

| Ｃ−５Ａ． 修理前 ＲＬ ＭＣ−ＡＭＰ基板 |
 |
| Ｃ−５Ｂ． 修理後 ＲＬ ＭＣ−ＡＭＰ基板 ＴＲ（トランジスター）３個交換 |
 |

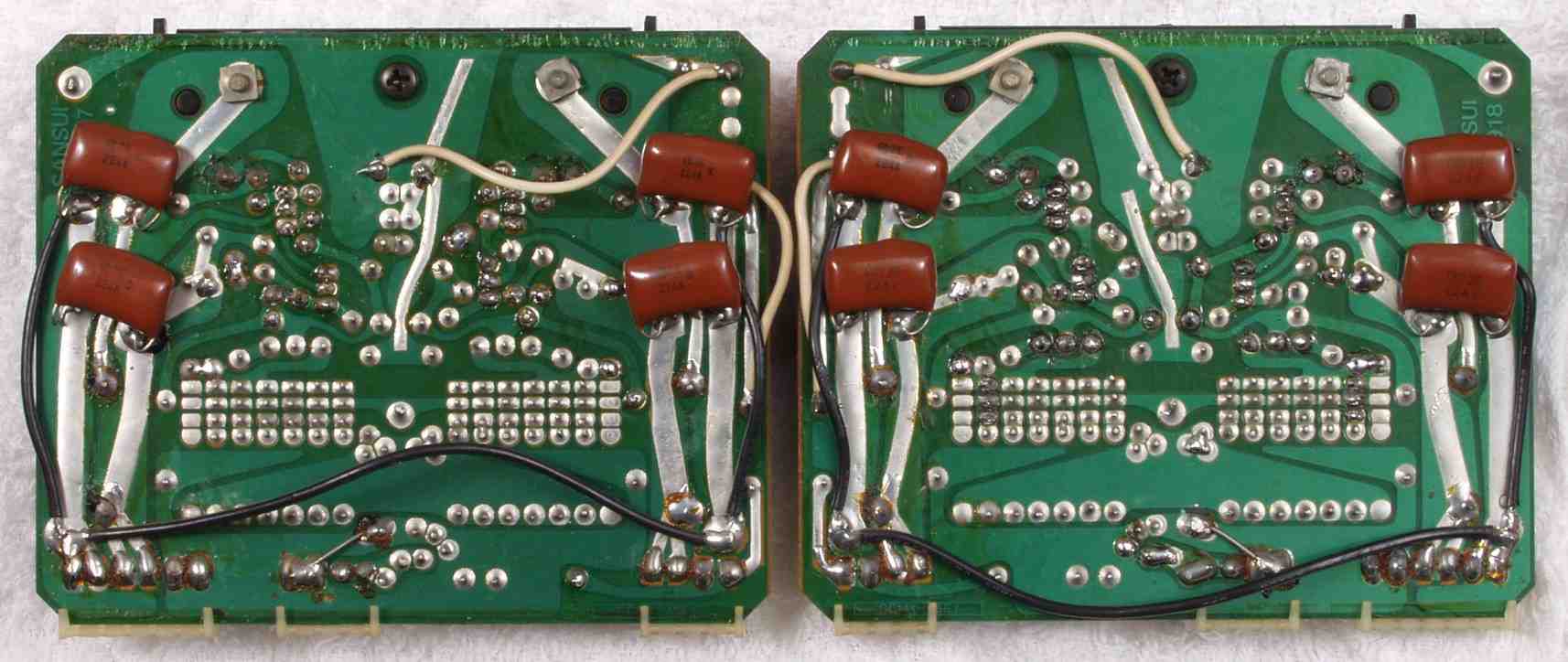

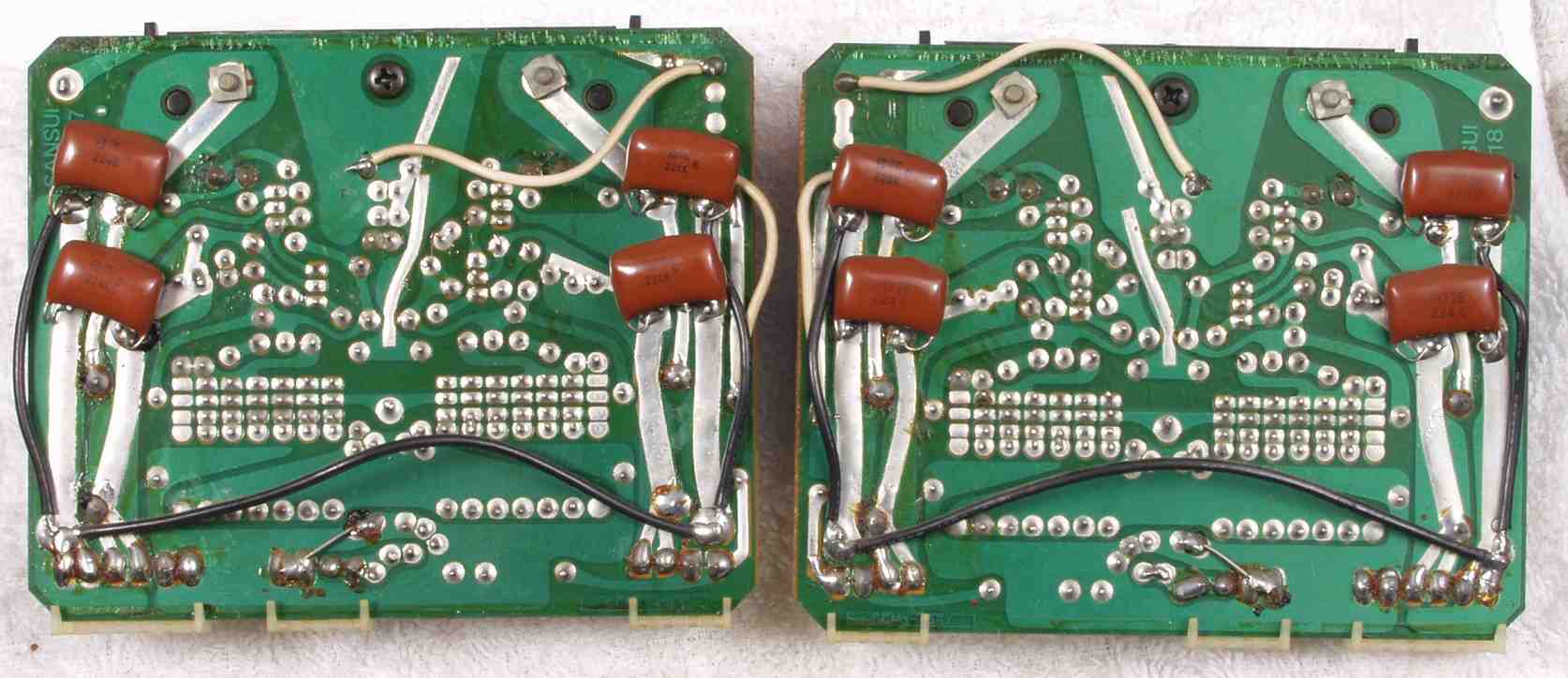

| Ｃ−５Ｃ． 修理前 Ｒ ＭＣ−ＡＭＰ基板 裏 |
 |
| Ｃ−５Ｄ． 修理後（半田補正） Ｒ ＭＣ−ＡＭＰ基板 裏 |
 |

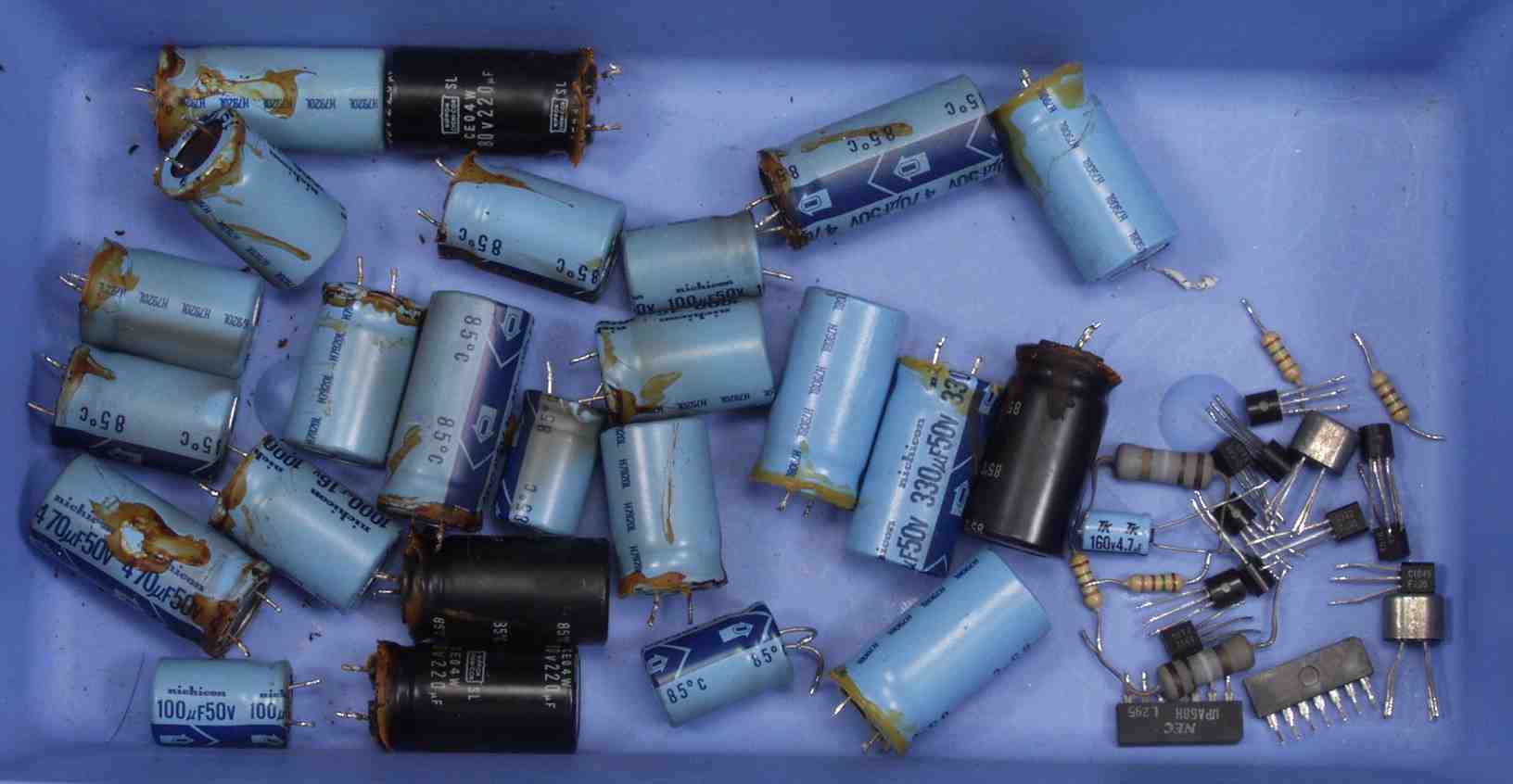

| Ｃ−６． 交換部品 |
 |

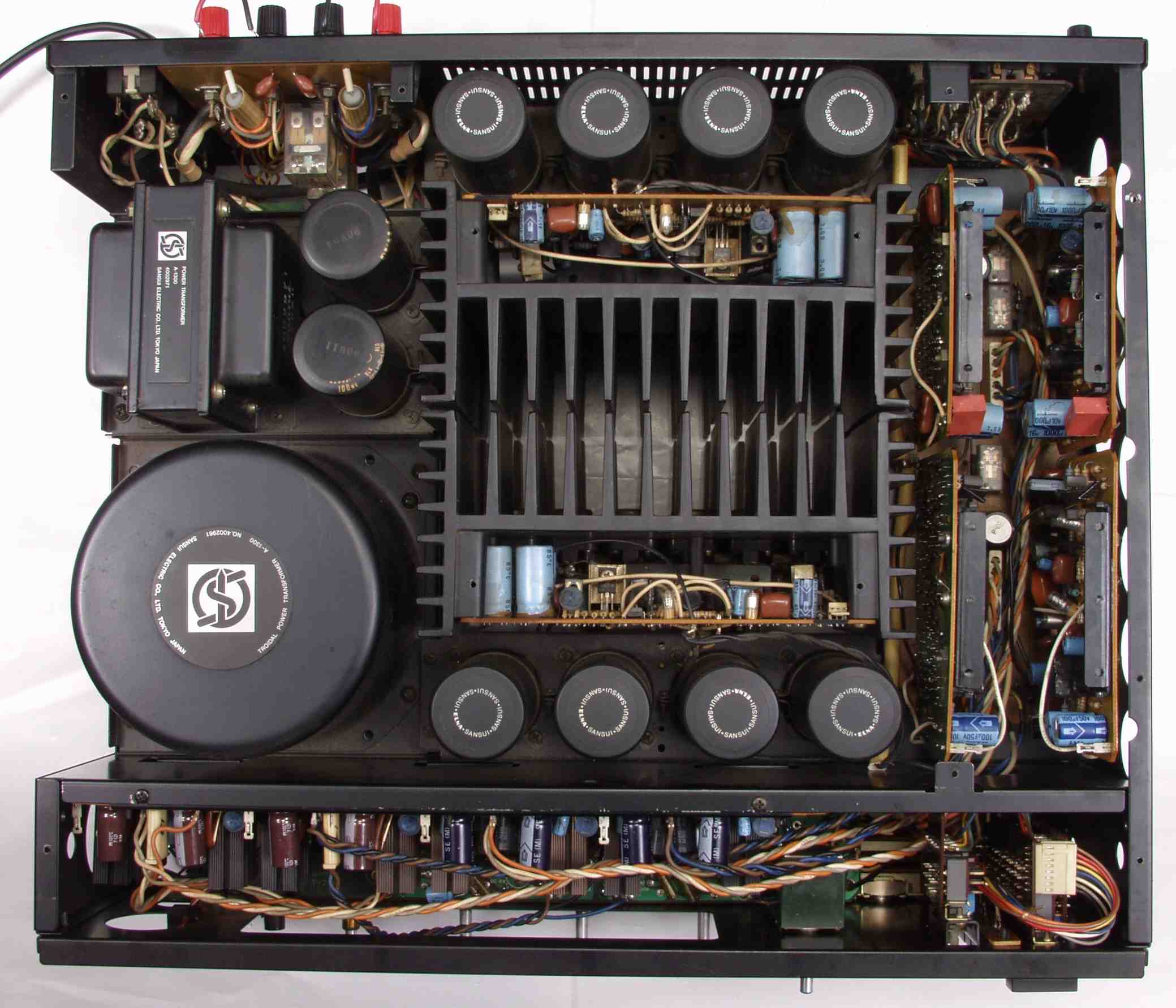

| Ｃ−７Ａ． 修理前 上から |
|
| Ｃ−７Ｂ． 修理後 上から |
 |

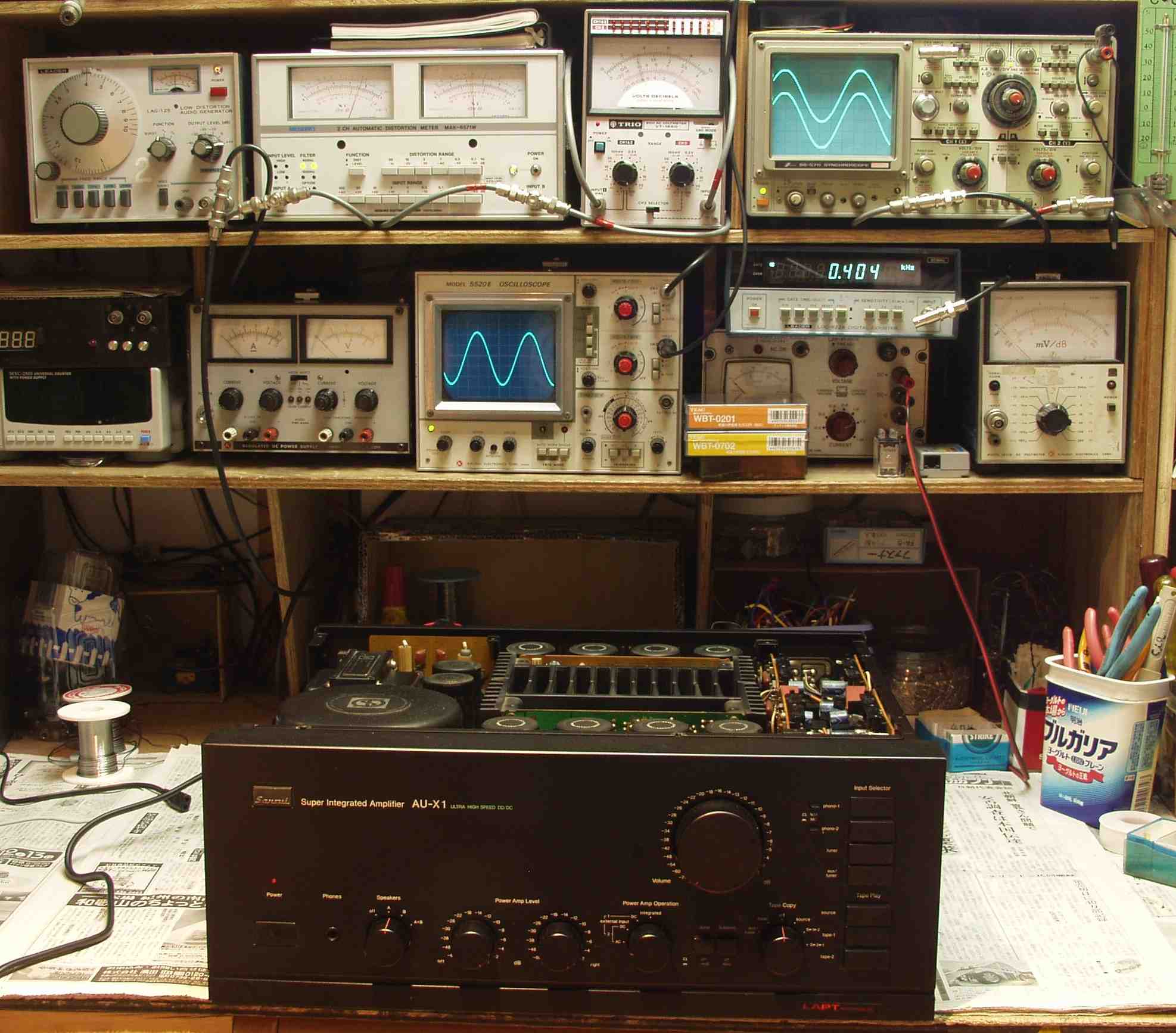

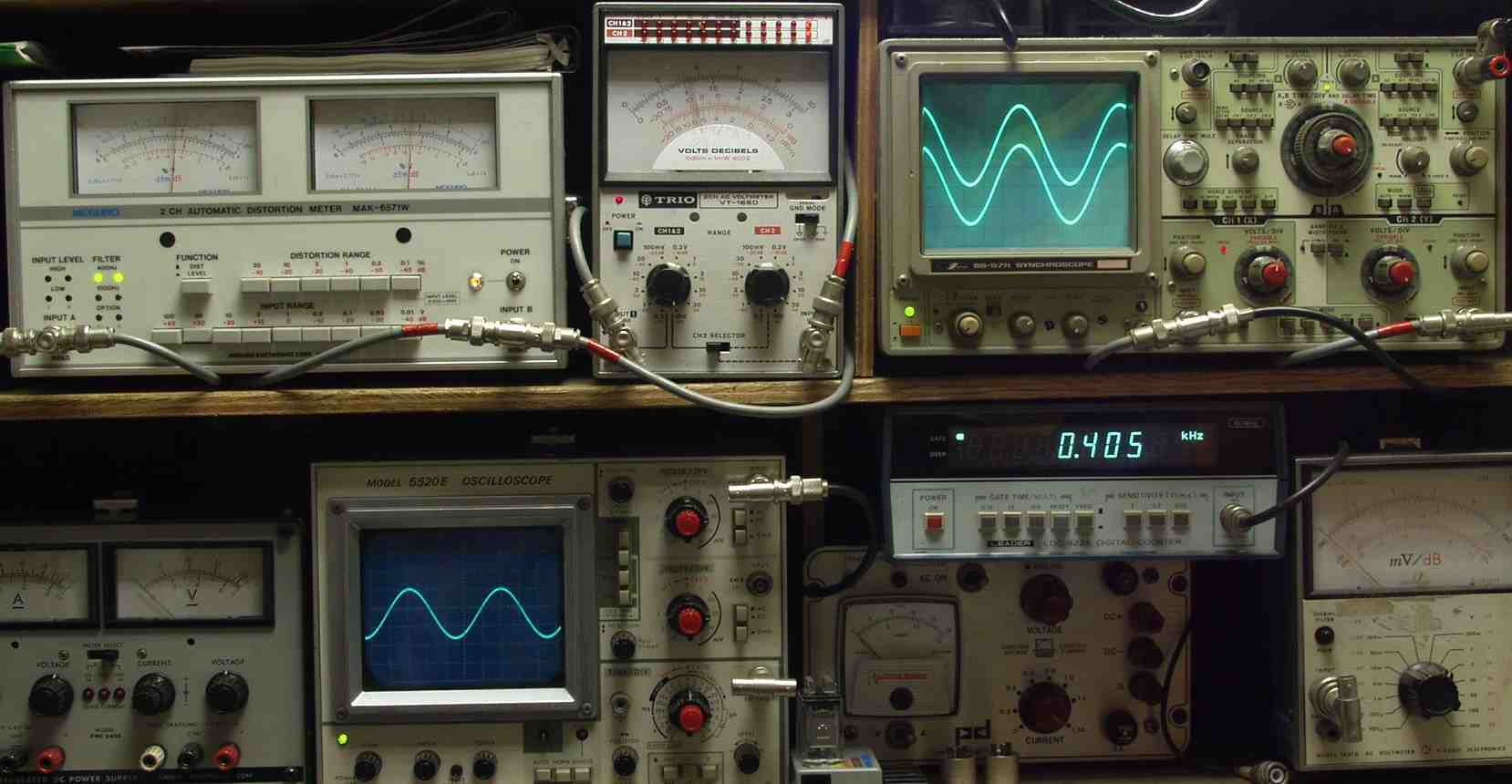

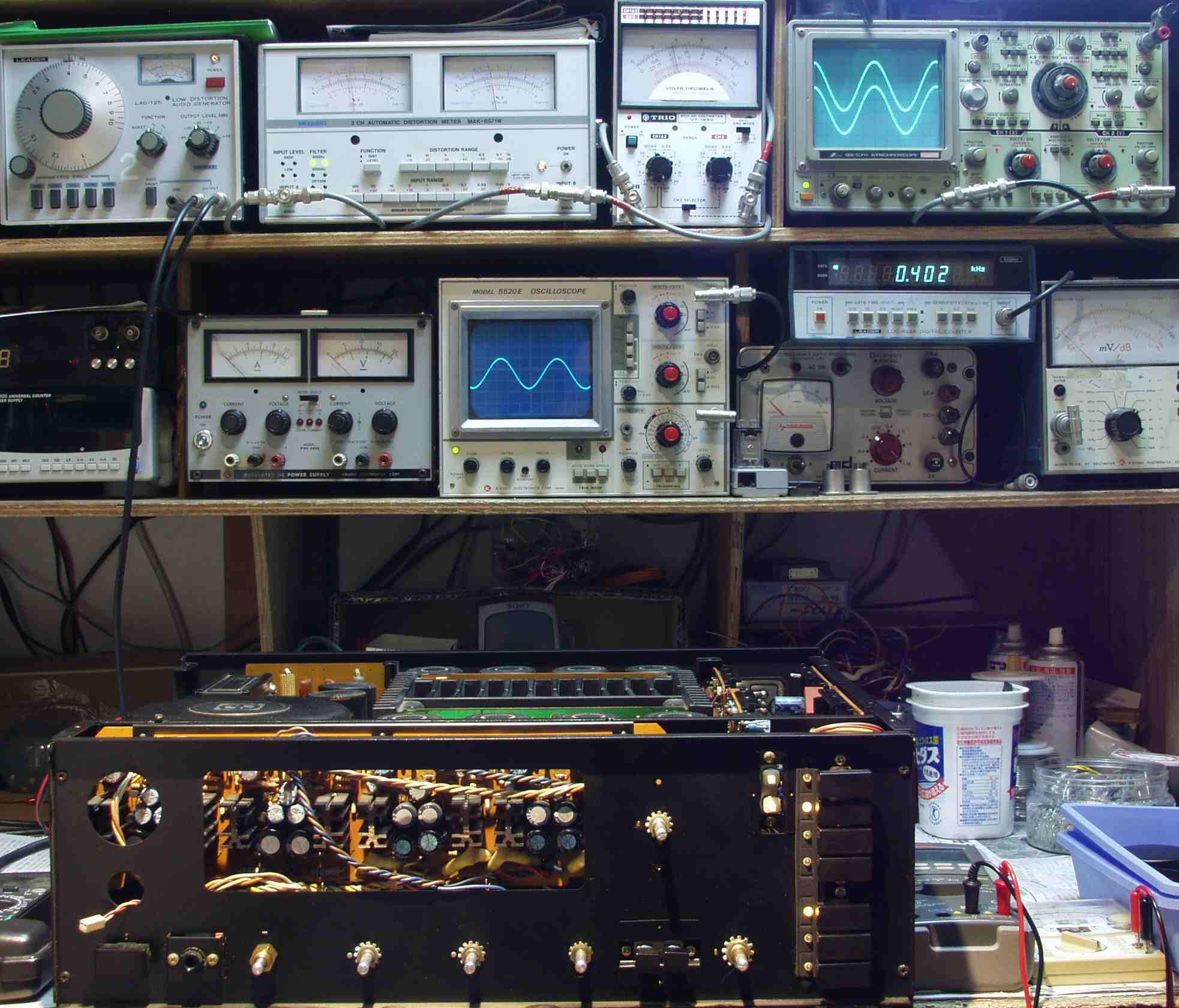

| Ｅ． 測定・調整 Ｅ−１． 出力／歪み率測定・調整 ＜見方＞ 下左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーデオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |

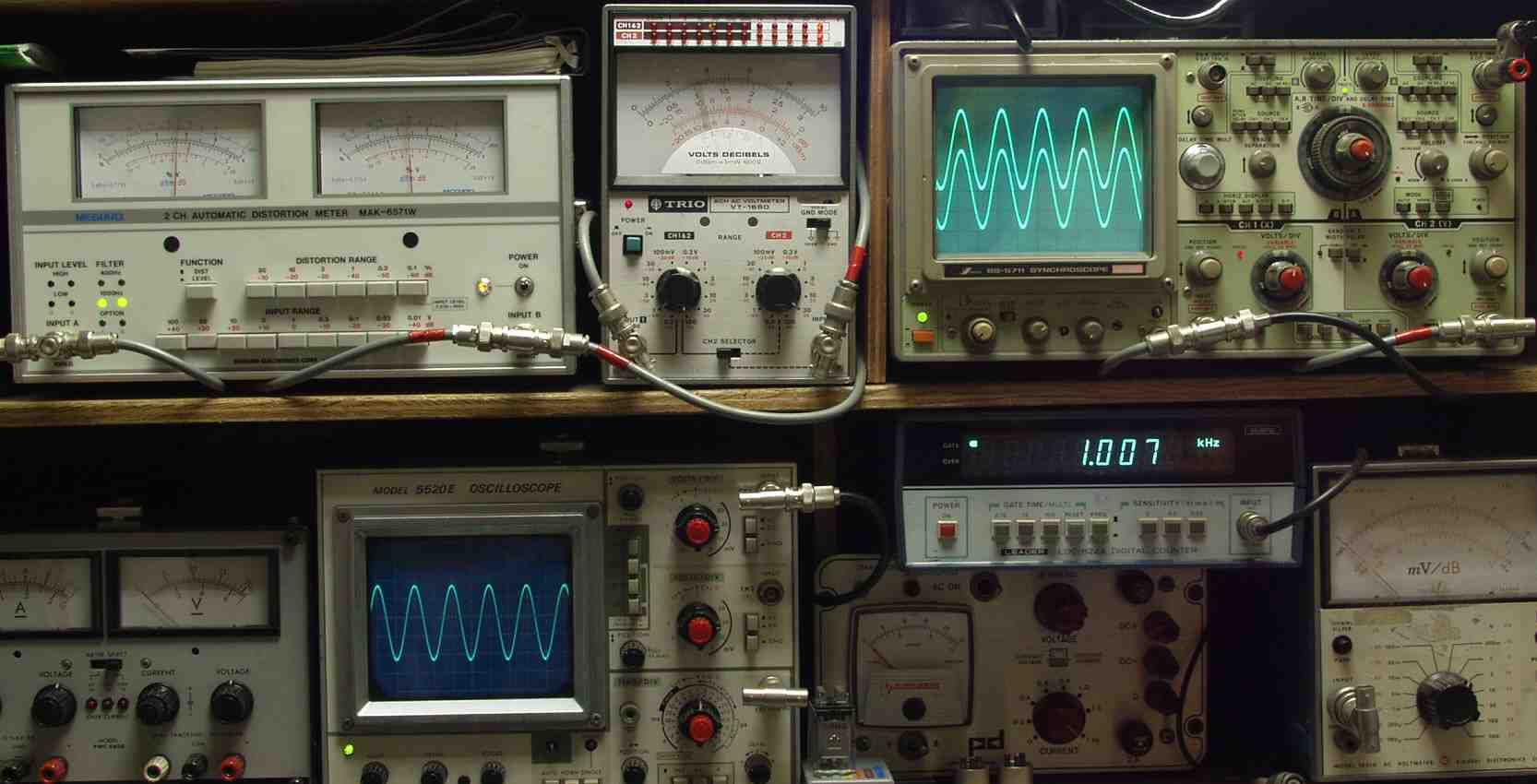

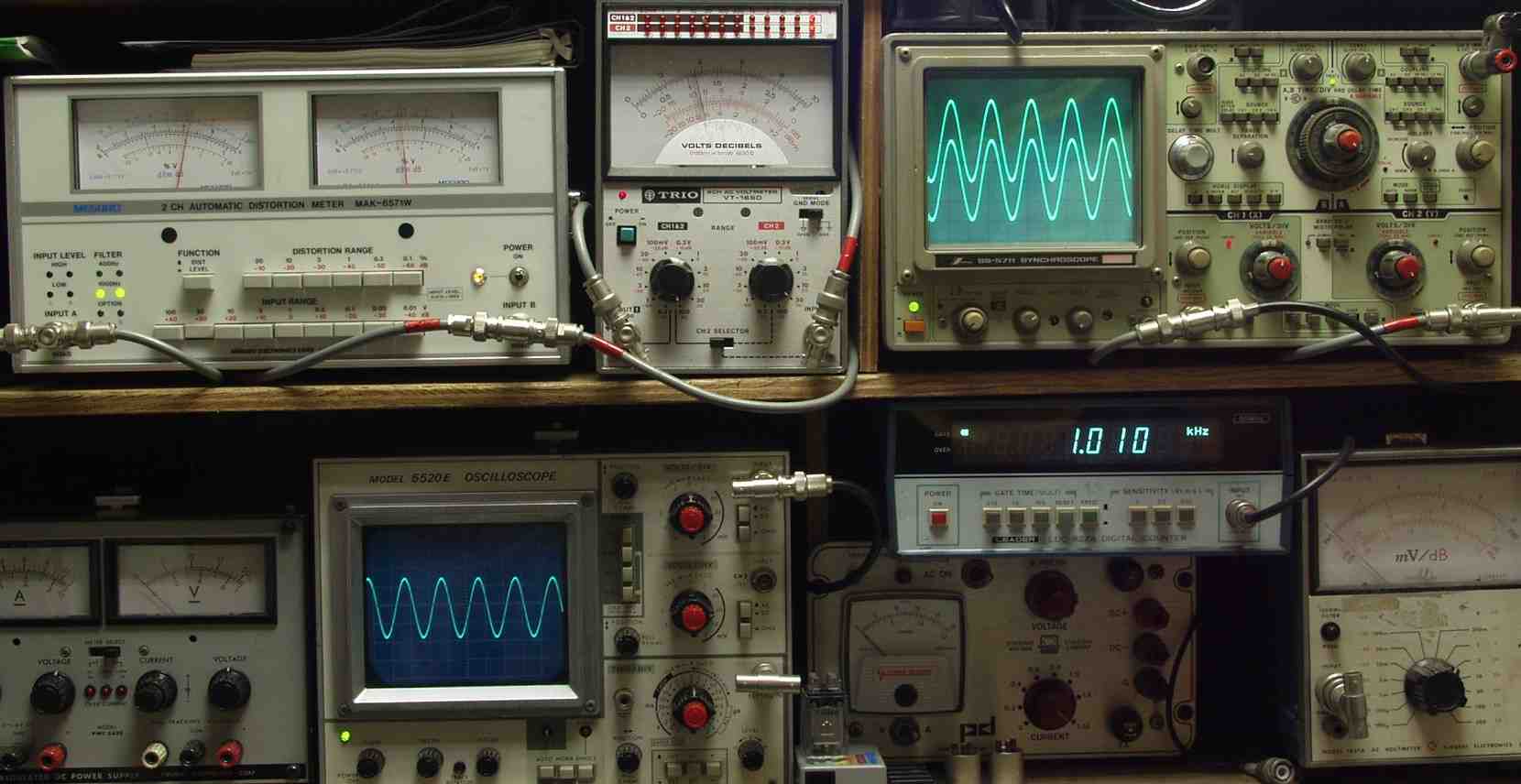

| Ｅ−２Ａ． 出力・歪み率測定・調整 出力＝３６Ｖ＝１６２Ｗ 歪み率０．０８％ ａｔ＝１０００ＨＺ ＡＵＸ端子入力 |
 |

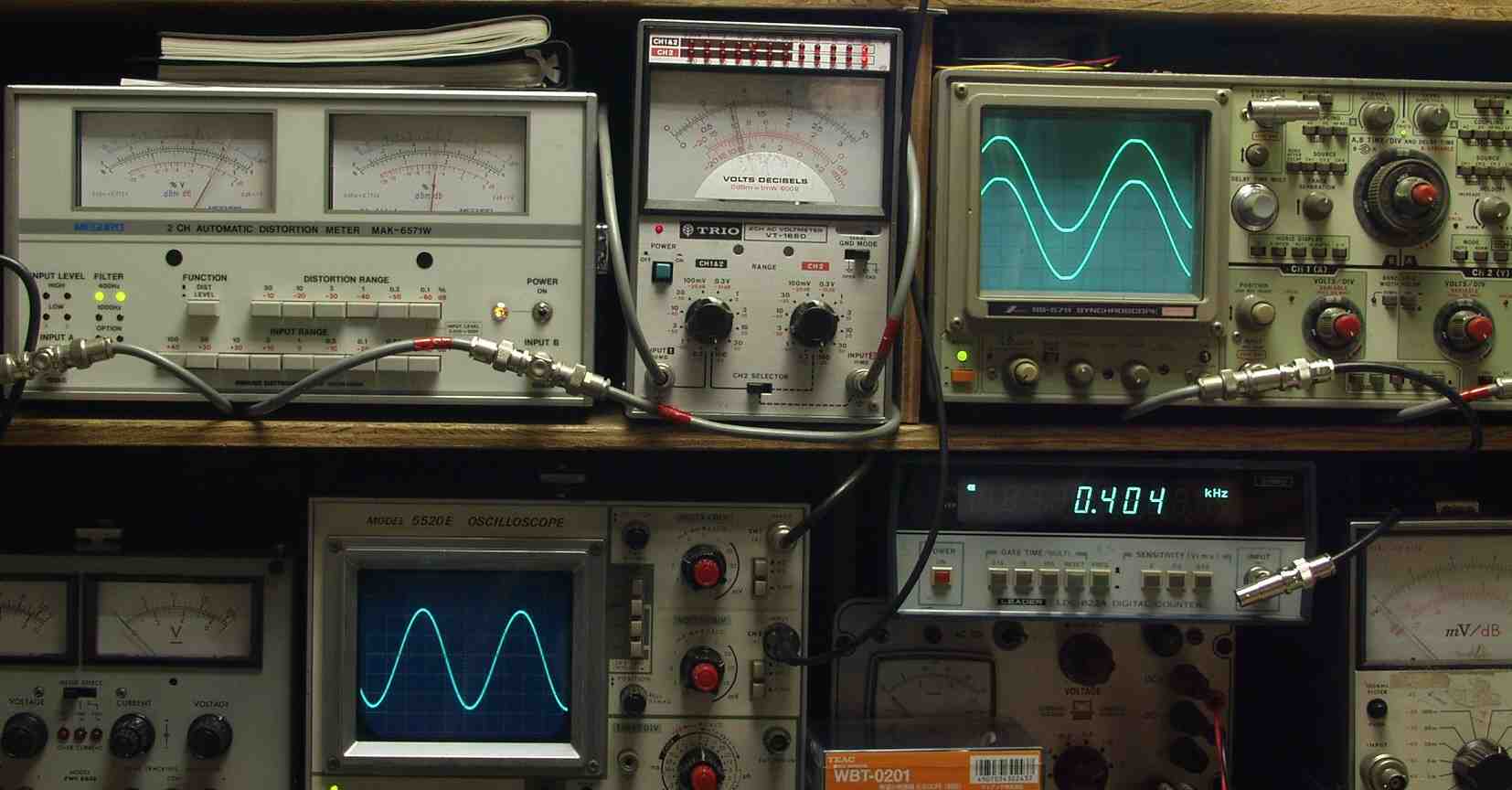

| Ｅ−２Ｂ． 出力・歪み率測定・調整 出力＝３６Ｖ＝１６２Ｗ 歪み率０．０９％ ａｔ＝４００ＨＺ ＡＵＸ端子入力 |
 |
| Ｅ−３Ａ． 出力・歪み率測定・調整 出力＝３６Ｖ＝１６２Ｗ 歪み率０．０８％ ａｔ＝１０００ＨＺ ＭＭ端子入力 |
 |
| Ｅ−３Ｂ． 出力．歪み率測定・調整 Ｒ−ＳＰ出力＝３６Ｖ＝１６２Ｗ 歪み率０．０６％ ａｔ＝４００ＨＺ ＭＣ端子入力 |
 |
| Ｅ−４Ａ． 出力．歪み率測定・調整 Ｒ−ＳＰ出力＝３６Ｖ＝１６２Ｗ 歪み率０．２％ ａｔ＝１０００ＨＺ ＭＣ端子入力 |
 |
| Ｅ−４Ｂ． 出力．歪み率測定・調整 Ｌ−ＳＰ出力＝３６Ｖ＝１６２Ｗ 歪み率０．１５％ ａｔ＝４００ＨＺ ＭＣ端子入力 |
 |

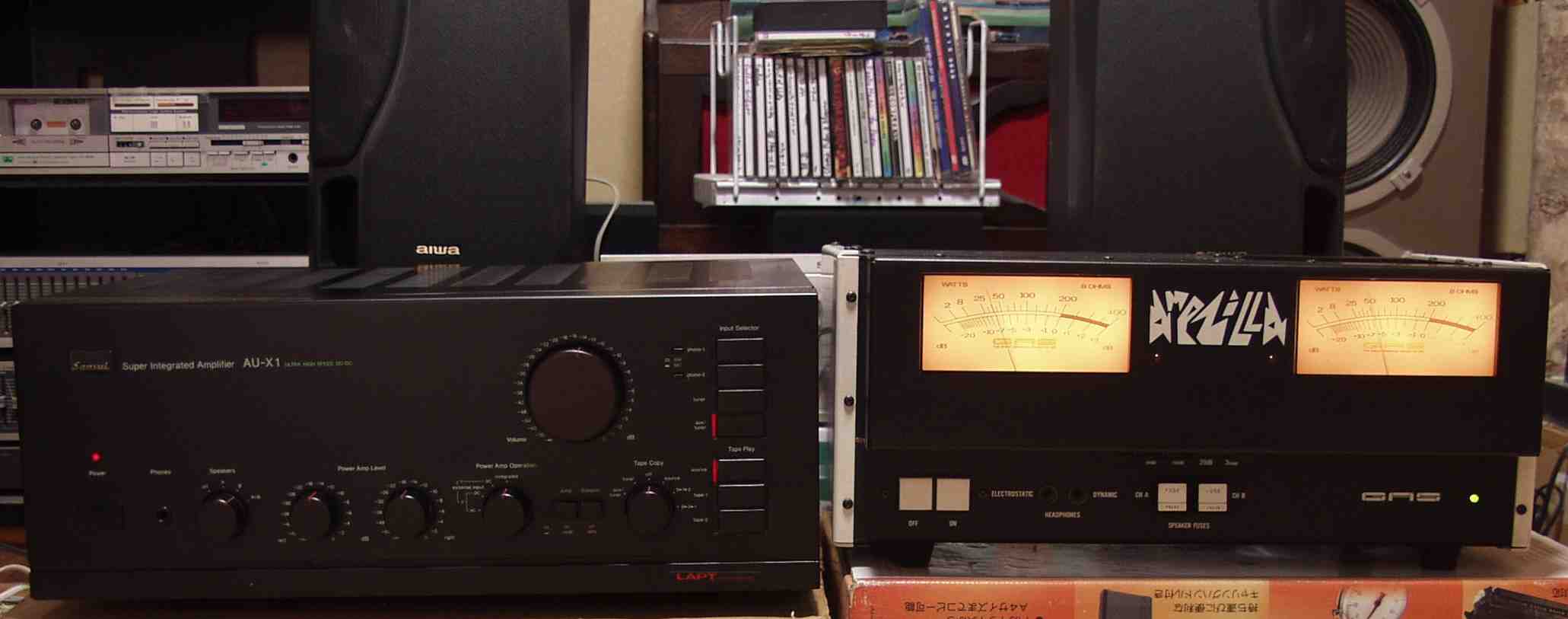

| Ｅ−５． 完成 引き続き２４時間エージング。 |
 |
