Ｓａｎｓｕｉ　ＡＵ−Ｘ１．　８台目　修理記録

平成１８年８月２８日到着　　　１０月２３日完了

Ａ．　修理前の状況 約５年前にＡＵ−Ｘ１を中古で購入し、ＬＰやＣＤでＪＢＬの4312Aを鳴らして、ジャズなどを楽しんでおります。 しかし、最近はPHONO入力（MC、MMとも）の調子が悪く、R-chの出力も半分以下（AUXへ直接入力しても）となり、VRを回すとガリ音も出るようになりました。 Ｔ．　バラック修理後の測定 B．　原因 プリＡＭＰ電源故障。 ＥＱ−ＡＭＰ・ＭＣ−ＡＭＰ故障。 Ｃ．　修理状況 調整用半固定ＶＲ交換。 終段初段ＦＥＴ（電界効果トランジスター）交換。 ＥＱ−AMP初段ＦＥＴ（電界効果トランジスター）交換。 コントロールAMP初段ＦＥＴ（電界効果トランジスター）交換。 カップリング・コンデンサー交換（ＢＰ使用）。 配線手直し、補強。 各部、半田補正。 SP接続端子交換。 ＳＰ接続リレー交換。 電源投入リレー遅延交換。 ＥＱ切り替えリレー交換。 ＲＣＡ端子交換。 表示ランプ交換。 入力切替ＳＷボタン修理。 終段放熱器蓋止めネジ山修理。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　１６個。 終段初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　 　　　２個。 ＥＱ−AMP初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　 　　　２個。 コントロールAMP初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　 　４個。 電解コンデンサー（オーディオコンデンサー使用）　　　　　１２６個。 SP接続端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　４個。 電源投入リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 ＥＱ切り替えリレー　　　　　　　　　　　　　　　　　　　　　　　　　６個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２４個。 ＬＥＤ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　７個。 Ｅ．　調整・測定 Ｅ．　修理費　　　　　　　　　　　　１７０，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　チュンＵＰの為に、Ａ１の大型コンデンサーを除く電解コンデンサー交換。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１　の仕様（マニアル・カタログより）

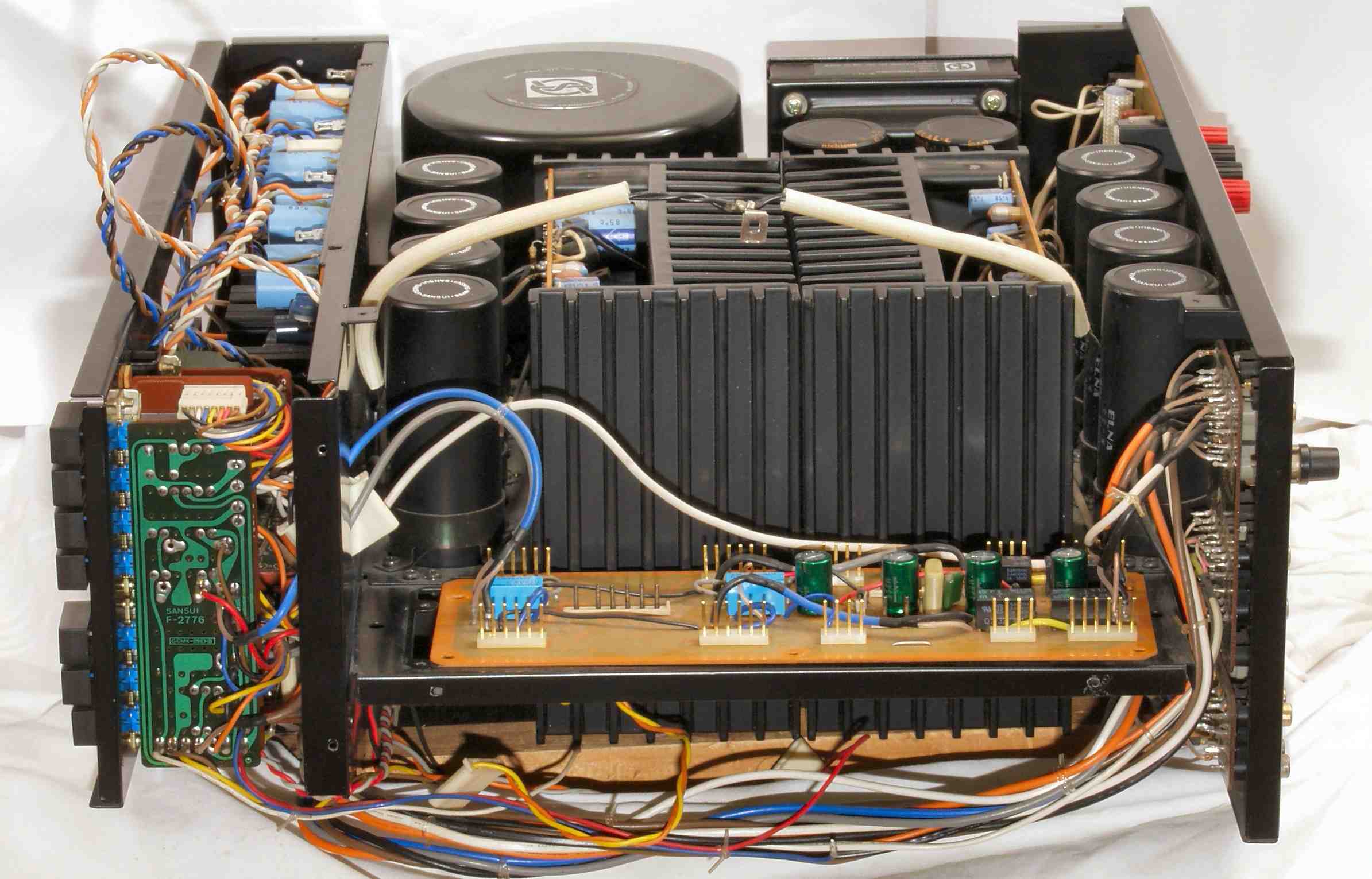

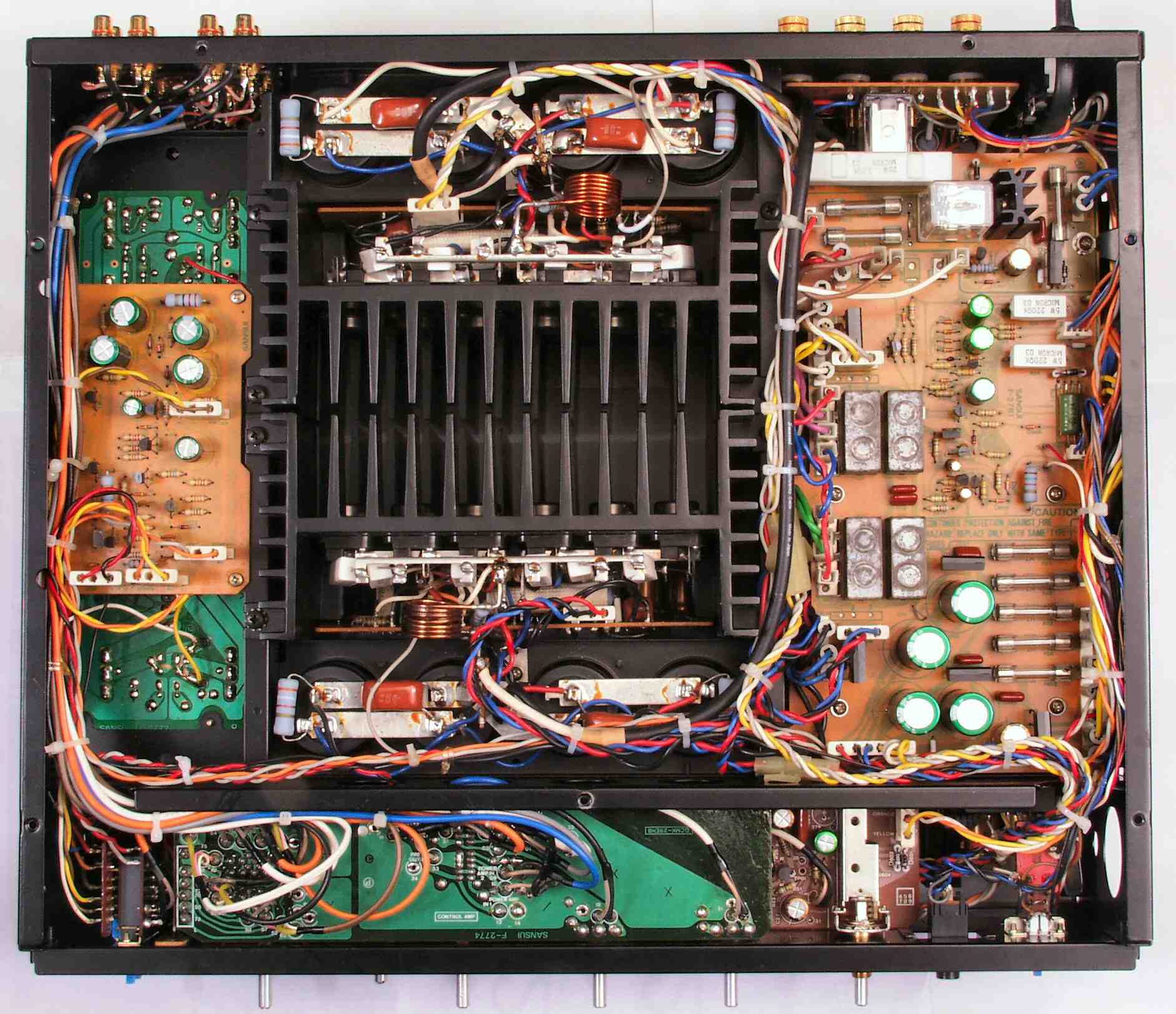

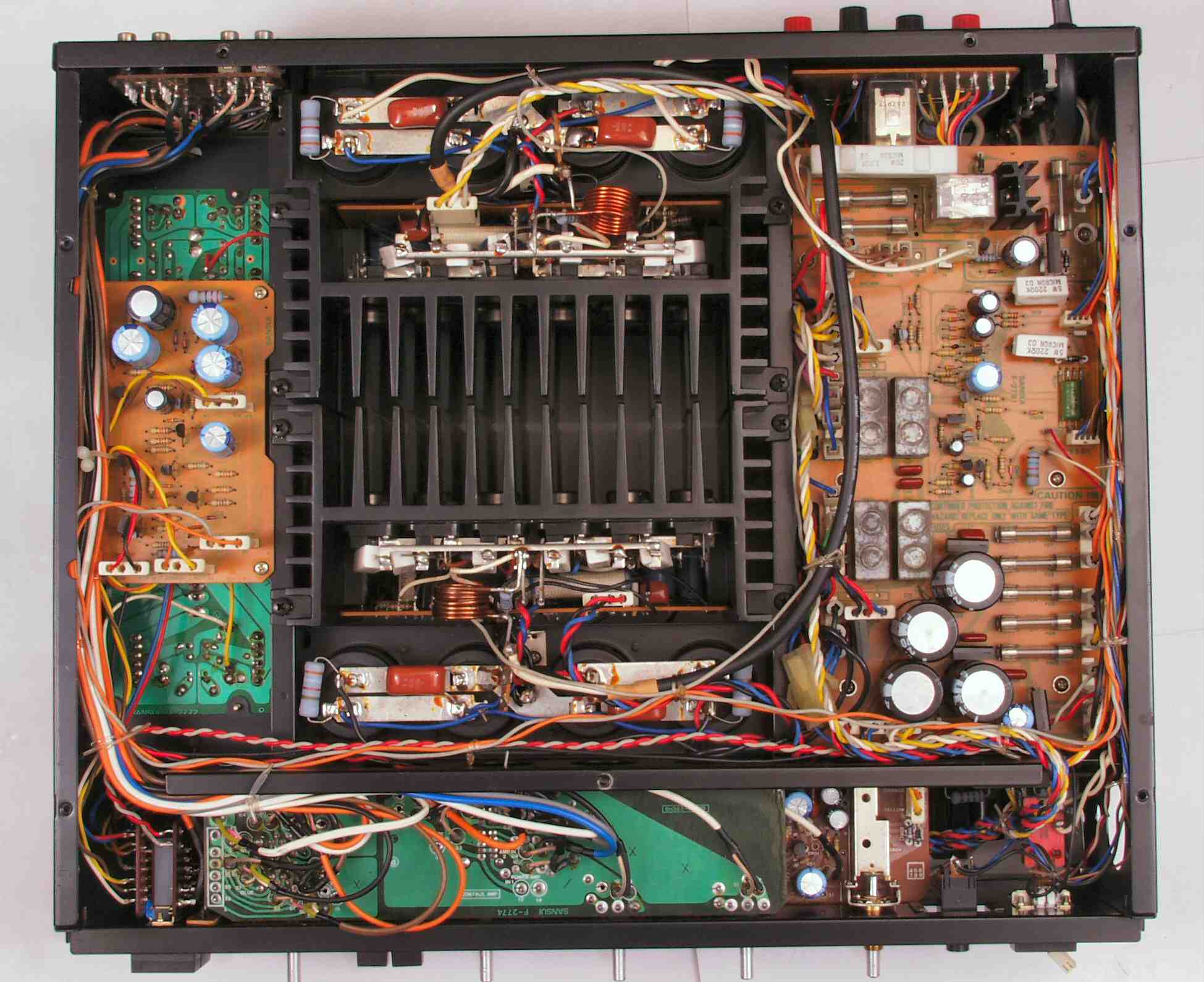

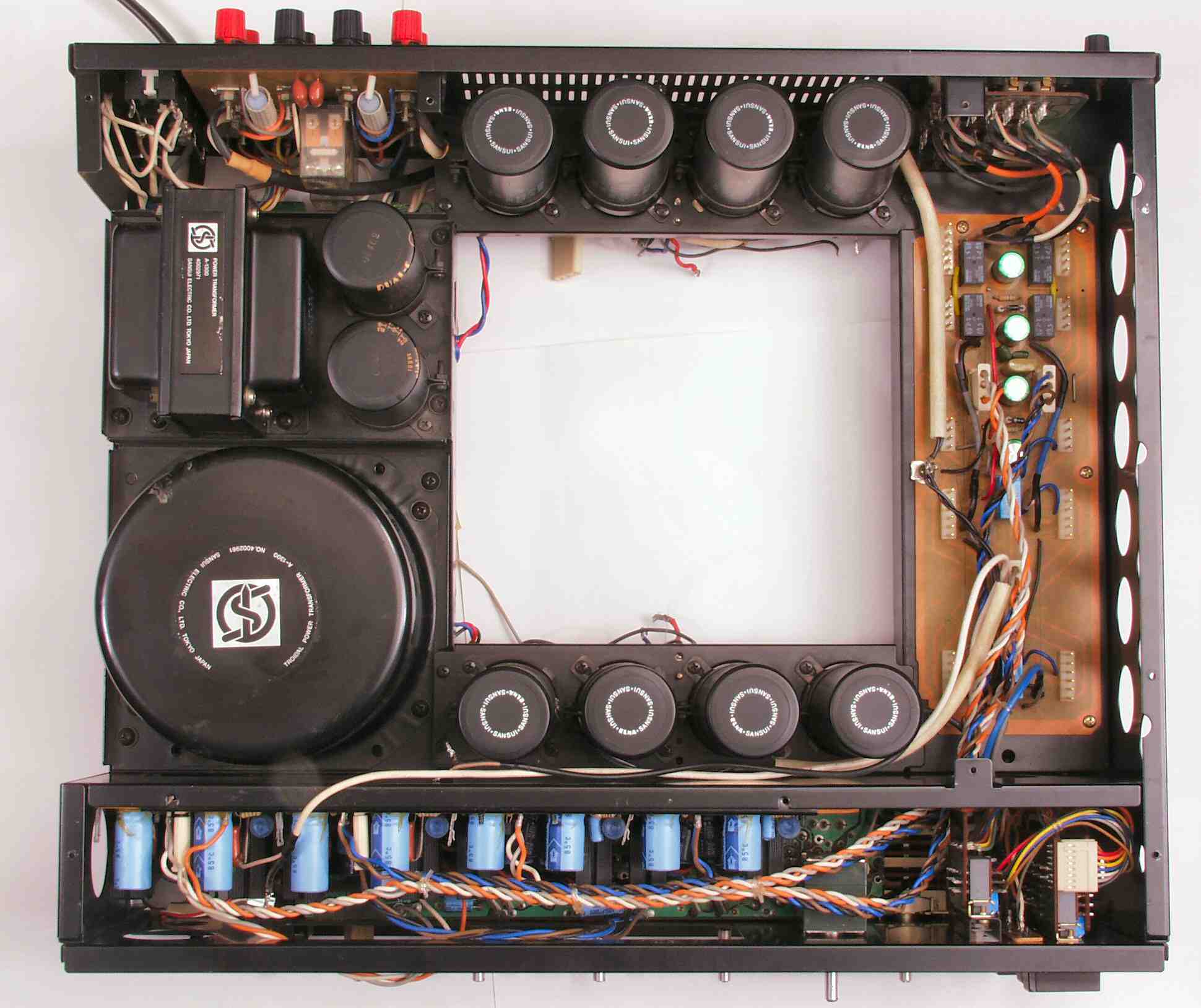

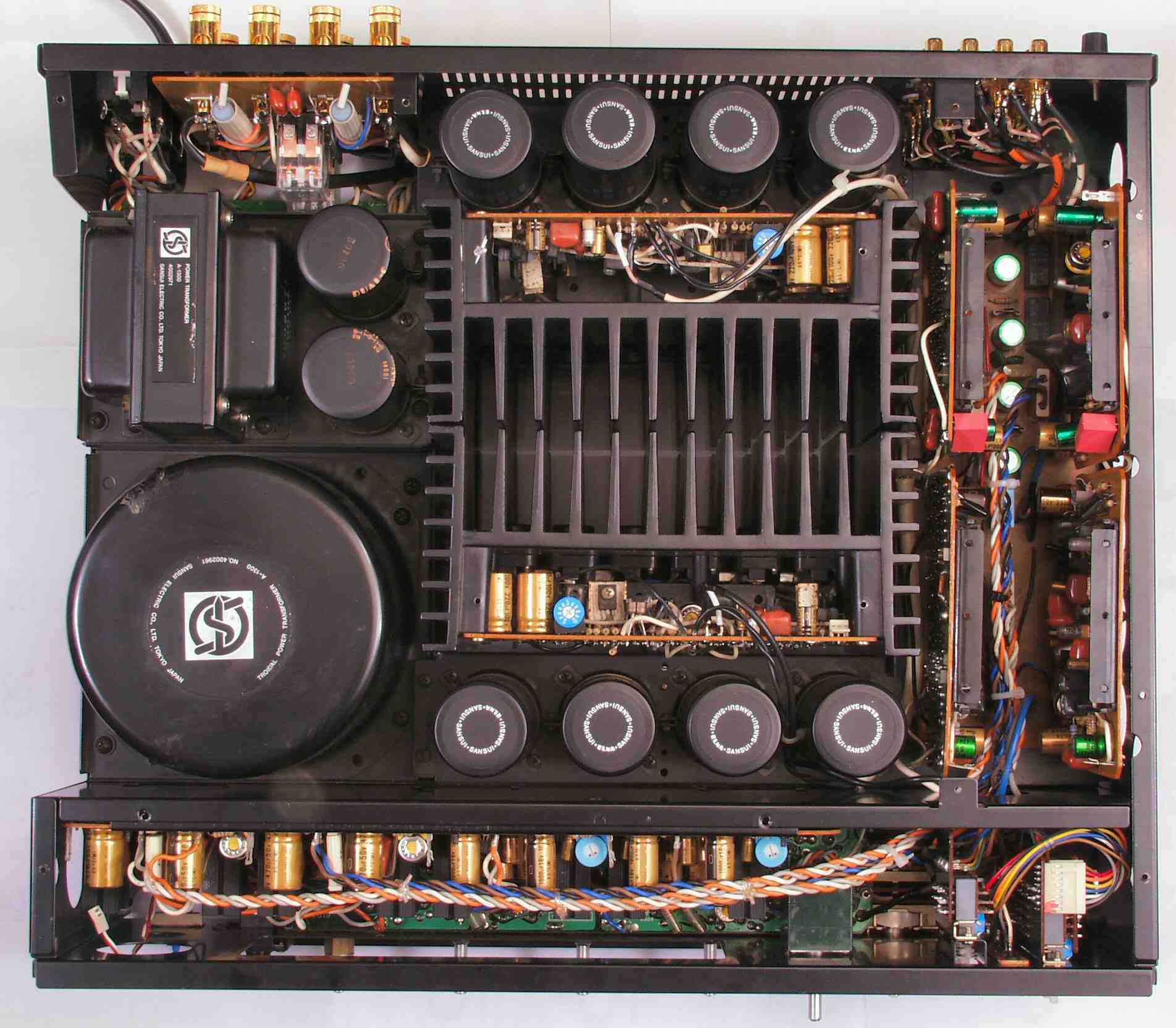

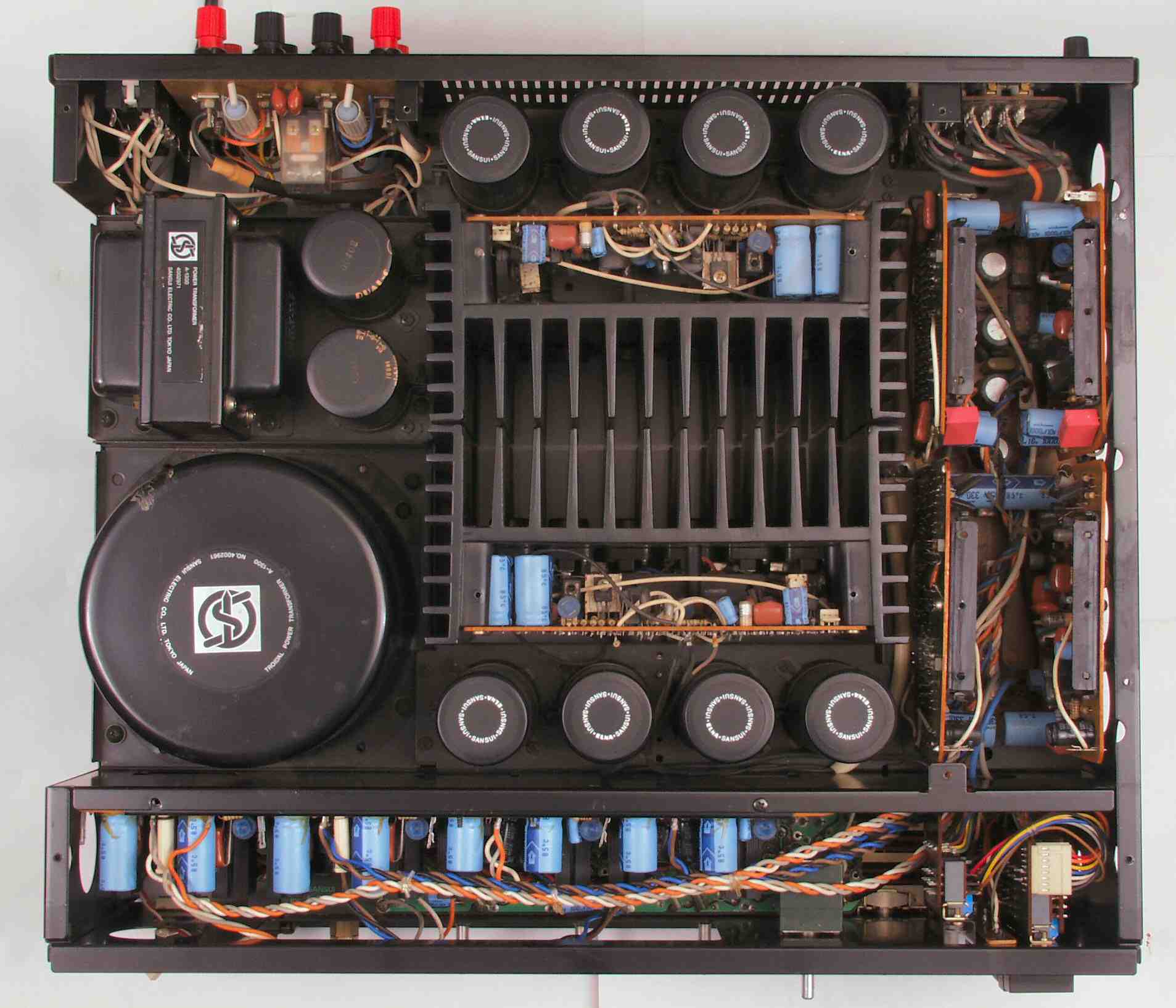

Ａ．　修理前の状況 Ａ１Ａ．　点検中　上蓋を取る、　シールドを取り清掃後　上から見る

Ａ２Ｂ．　点検中　下から見る

Ａ３．　点検中　終段放熱器　蓋の止ビスが折れている

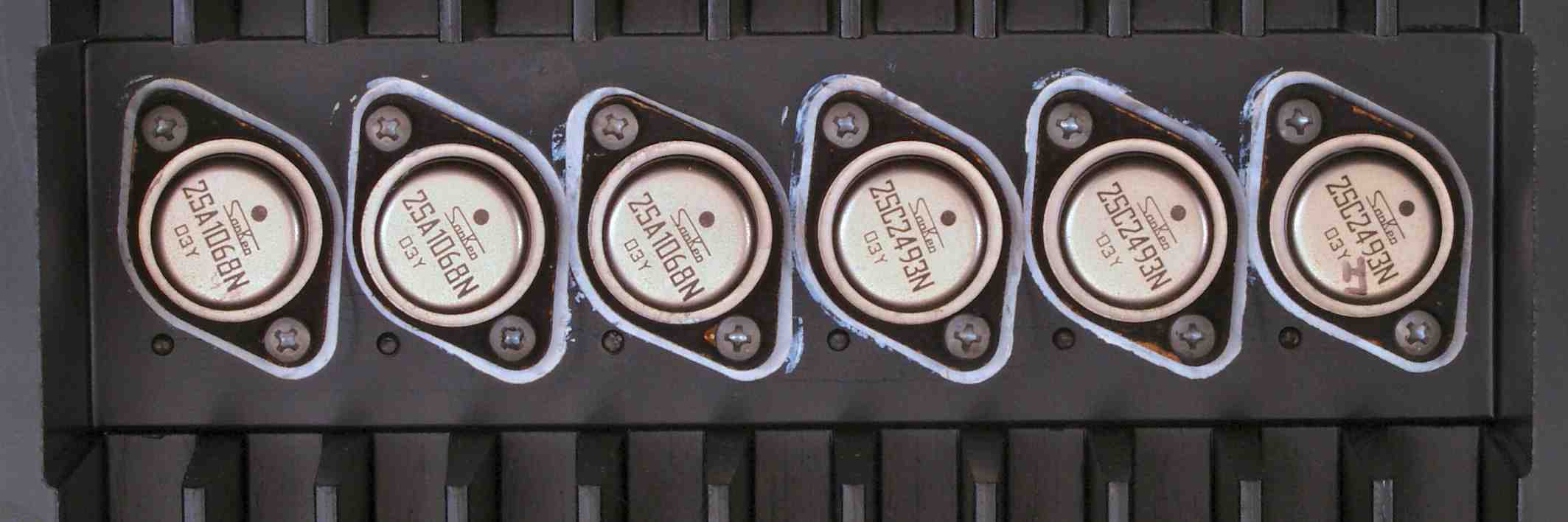

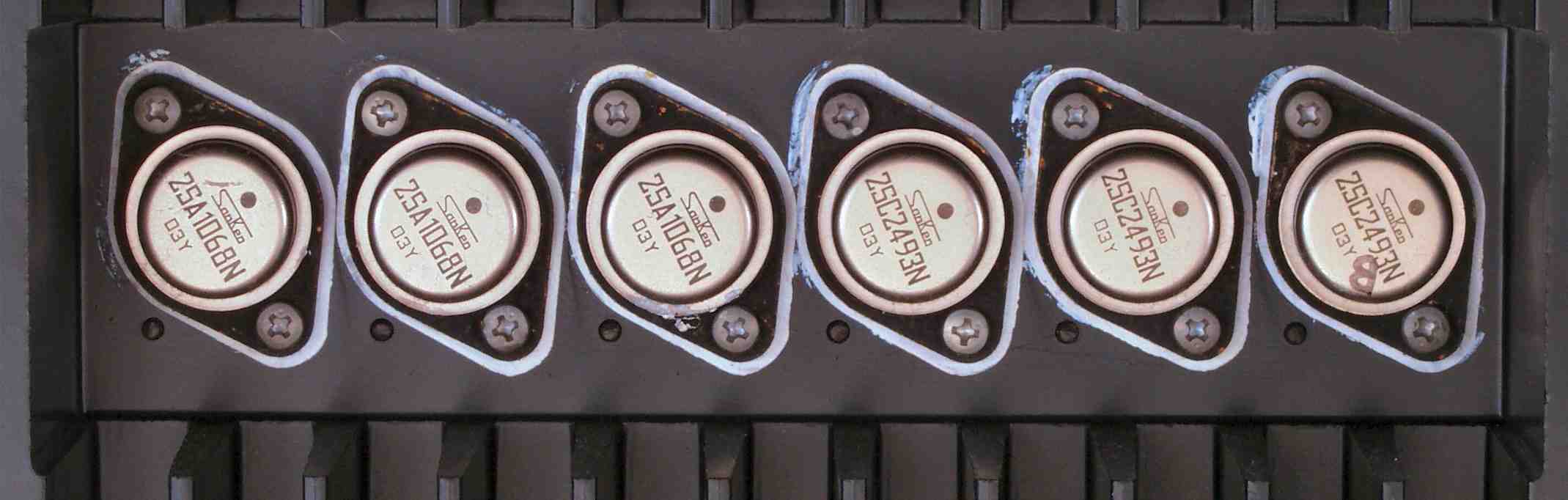

Ａ４．　点検中　Ｒ側終段トランジスター　露結で真っ黒　　防ぐ方法はこちら

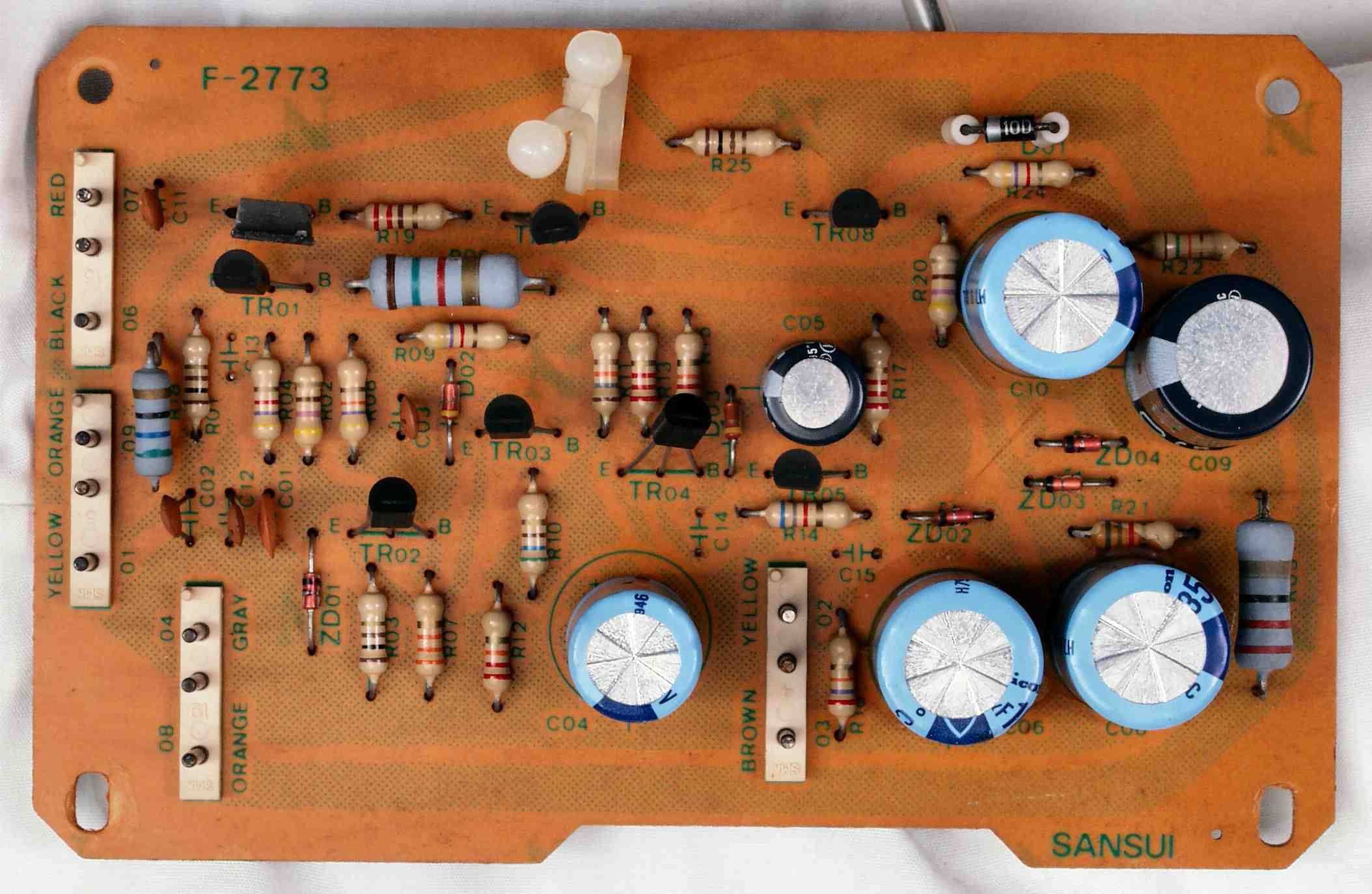

Ａ５．　点検中　Ｌ側終段トランジスター　露結で真っ黒　　防ぐ方法はこちら

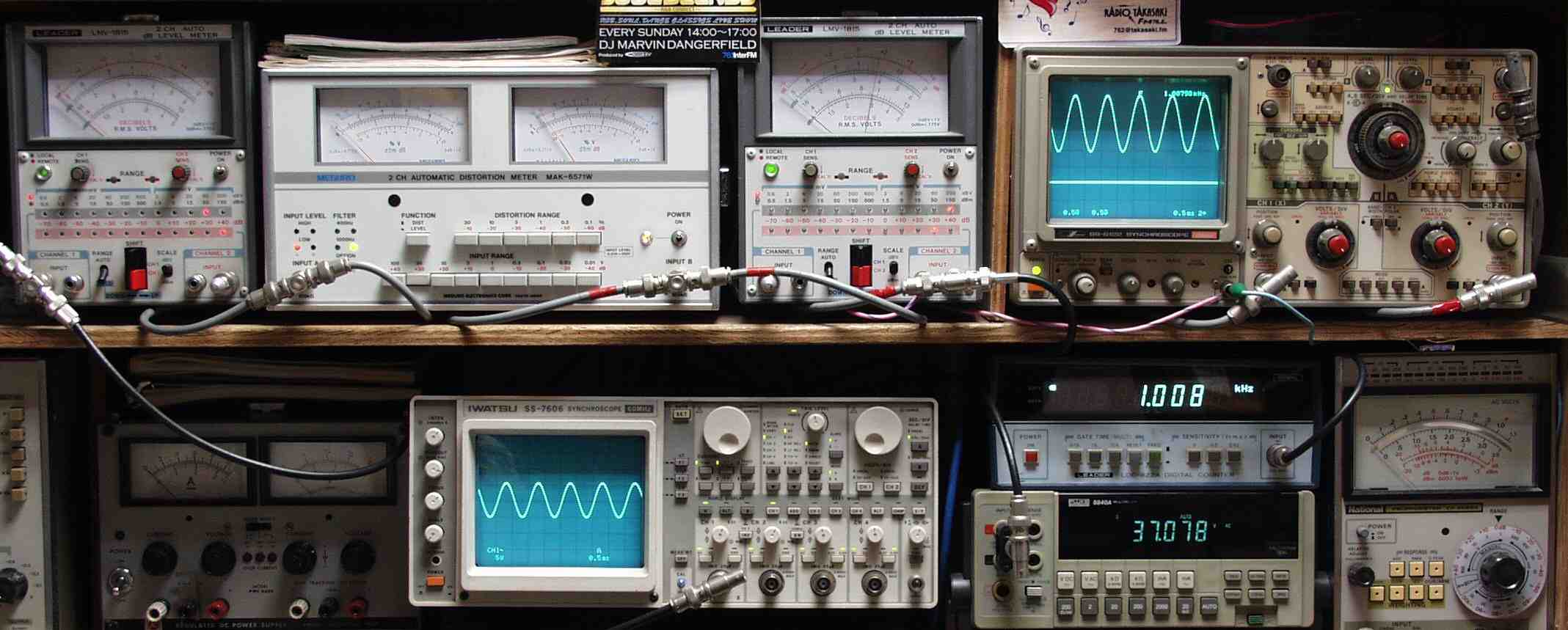

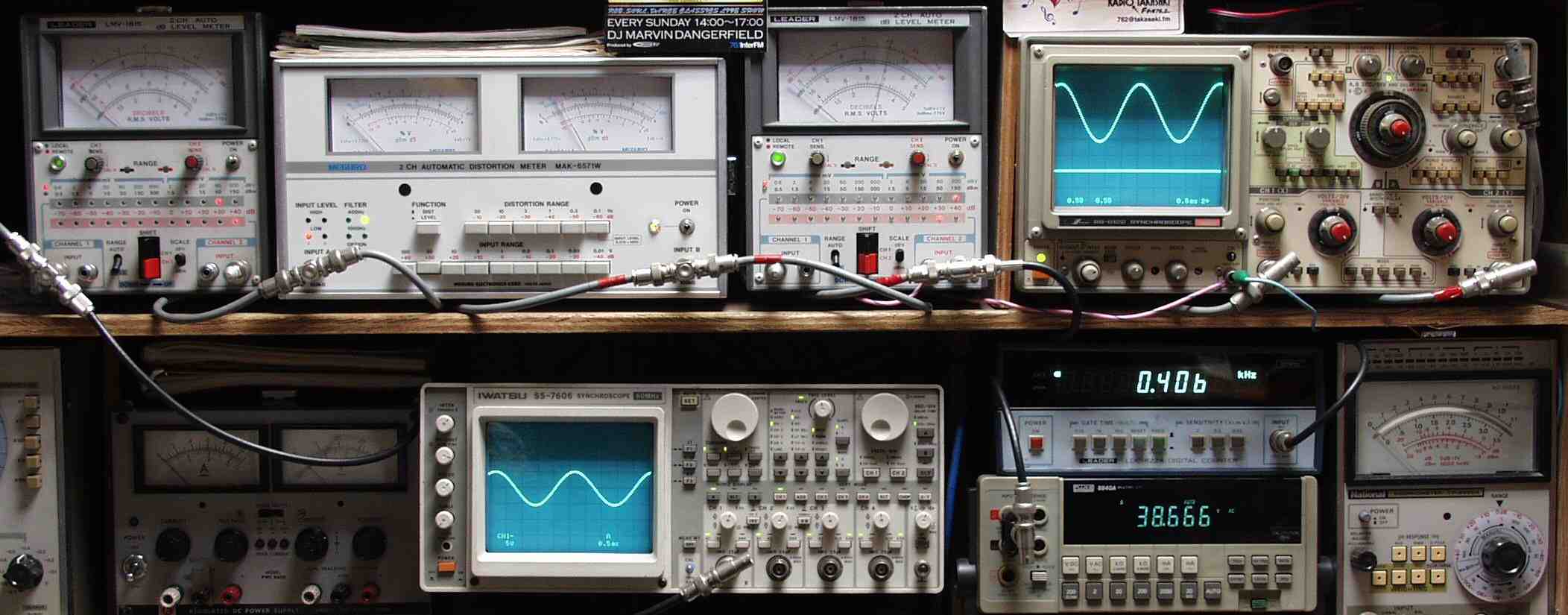

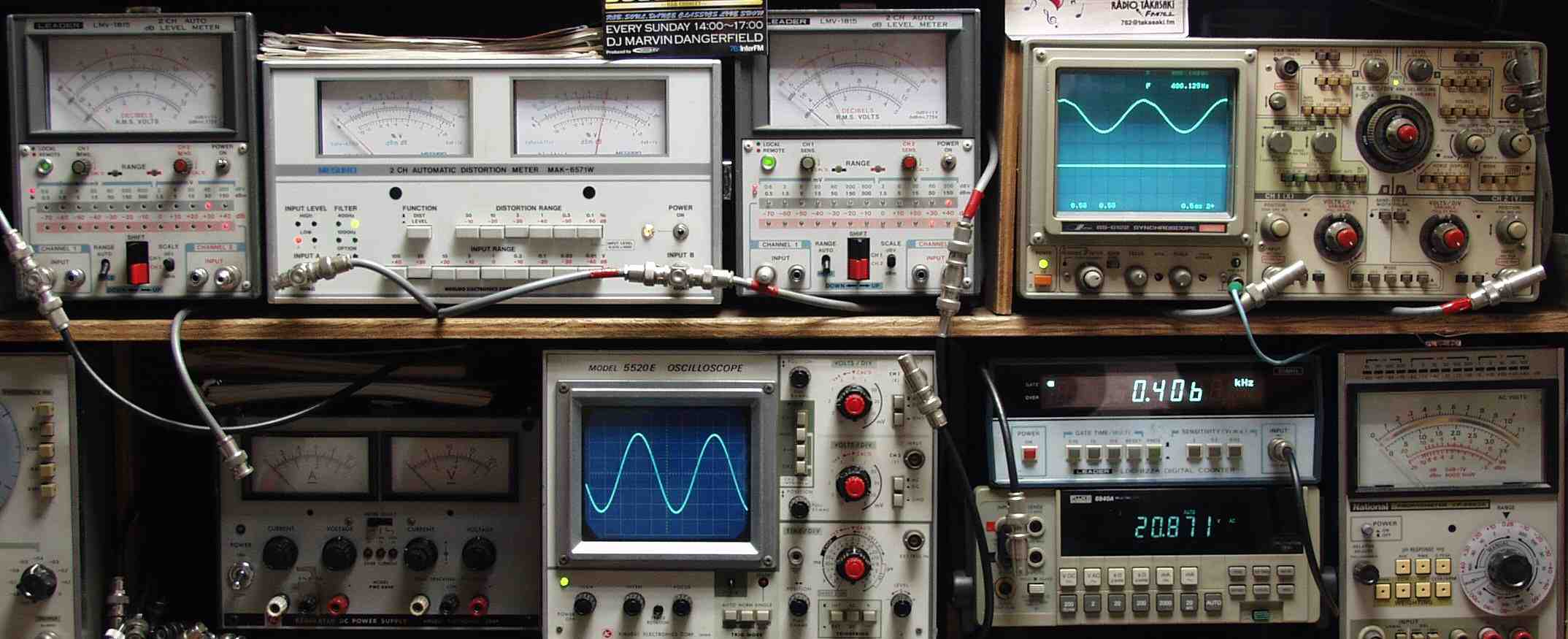

Ｔ．　仮修理での測定 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル） 　　　下中右上＝周波数計 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｔ２Ａ．　Ｒ側ＳＰ出力＝２０Ｖ＝５０Ｗ　歪率＝２％　４００ＨＺ入力

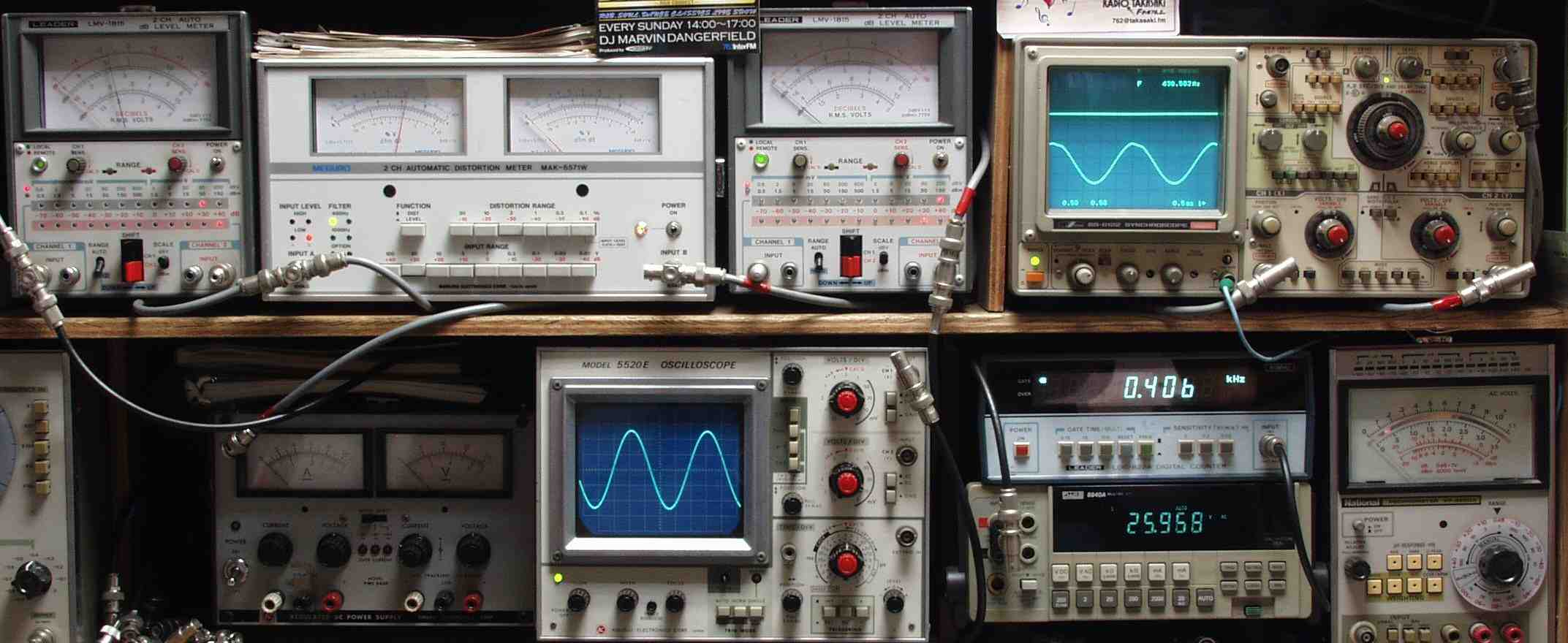

Ｔ２Ａ．　Ｒ側ＳＰ出力＝２５Ｖ＝７８Ｗ　歪率＝２％　４００ＨＺ入力

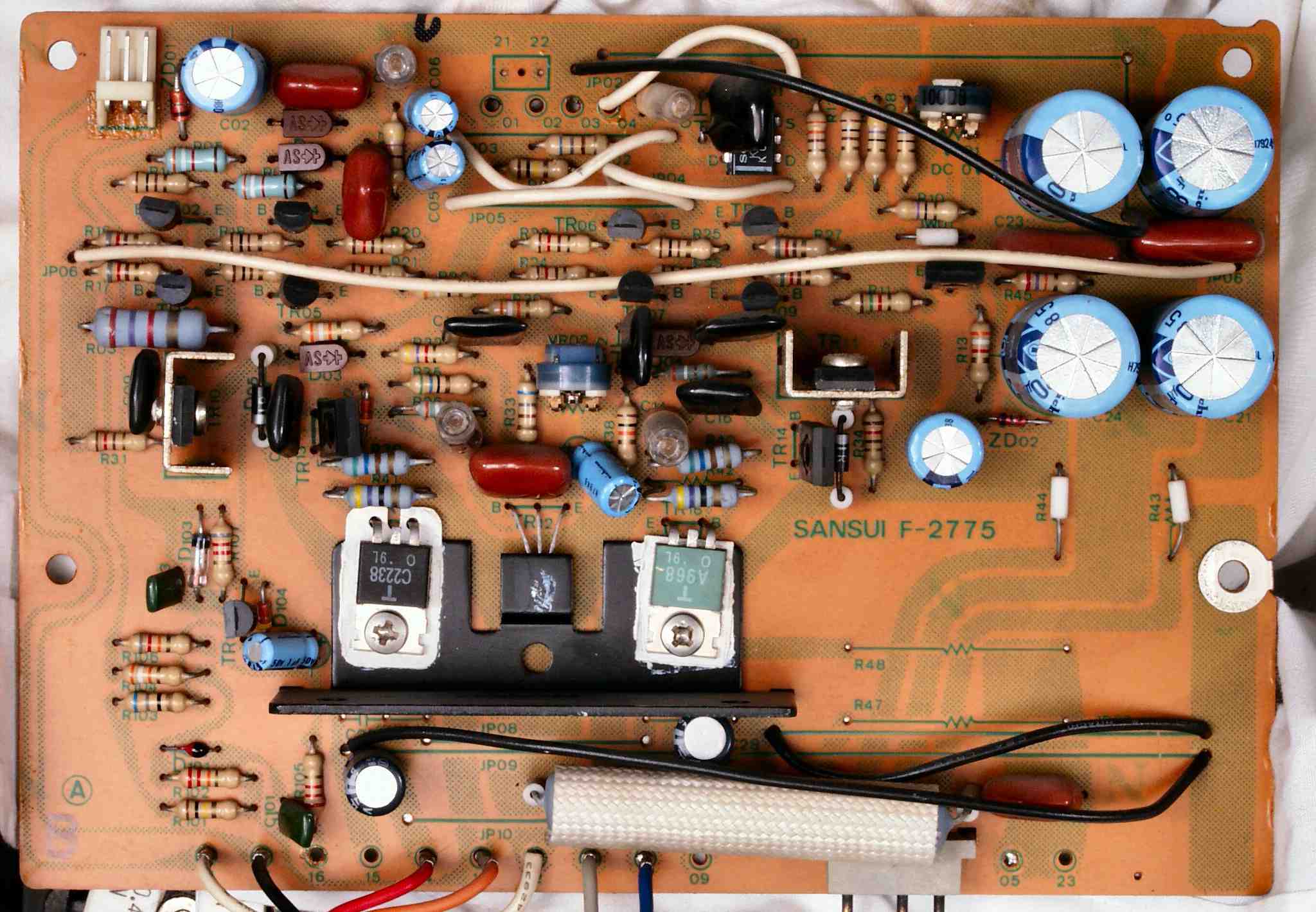

Ｃ．　修理状況 Ｃ１．　修理中　終段ユニット

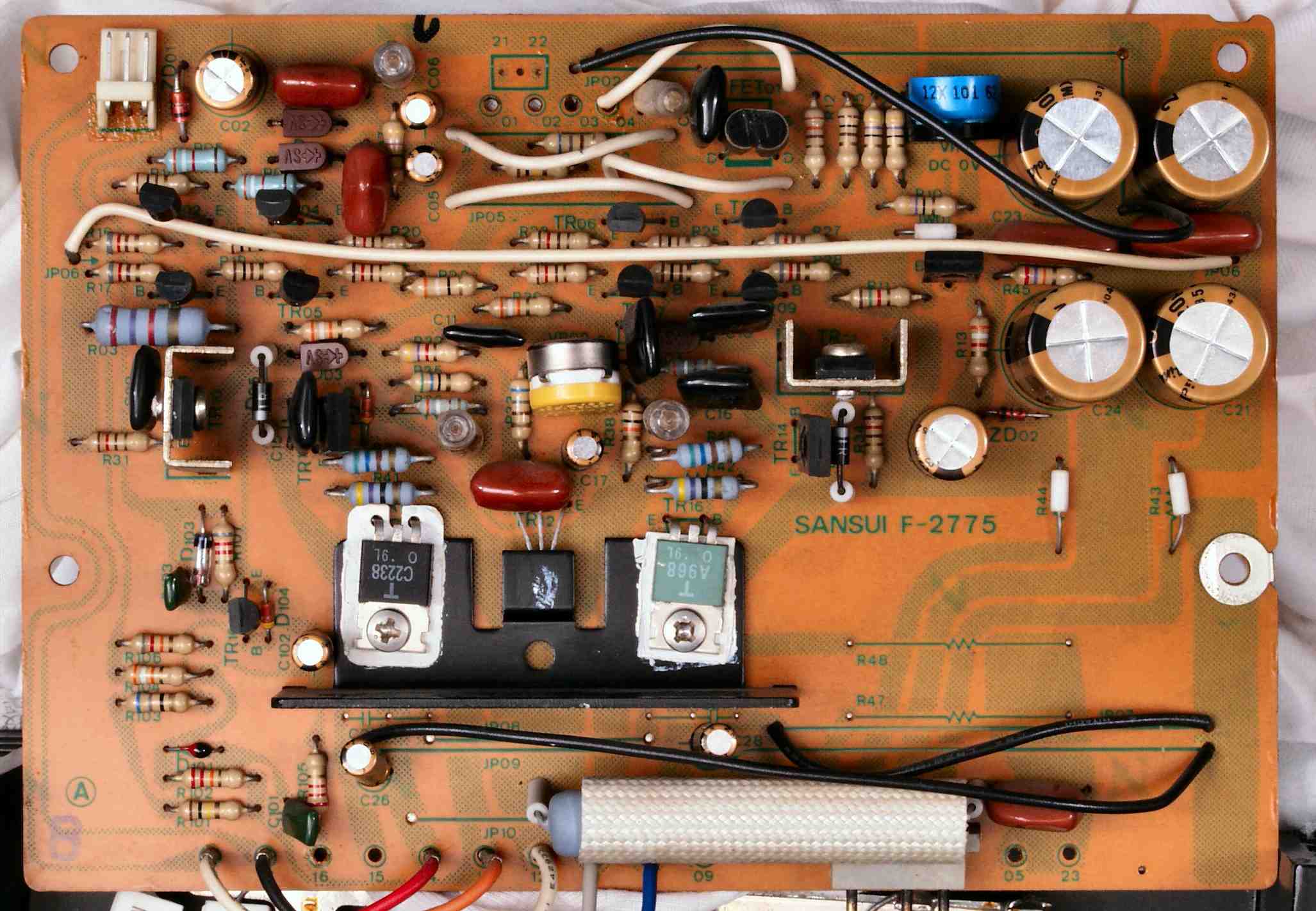

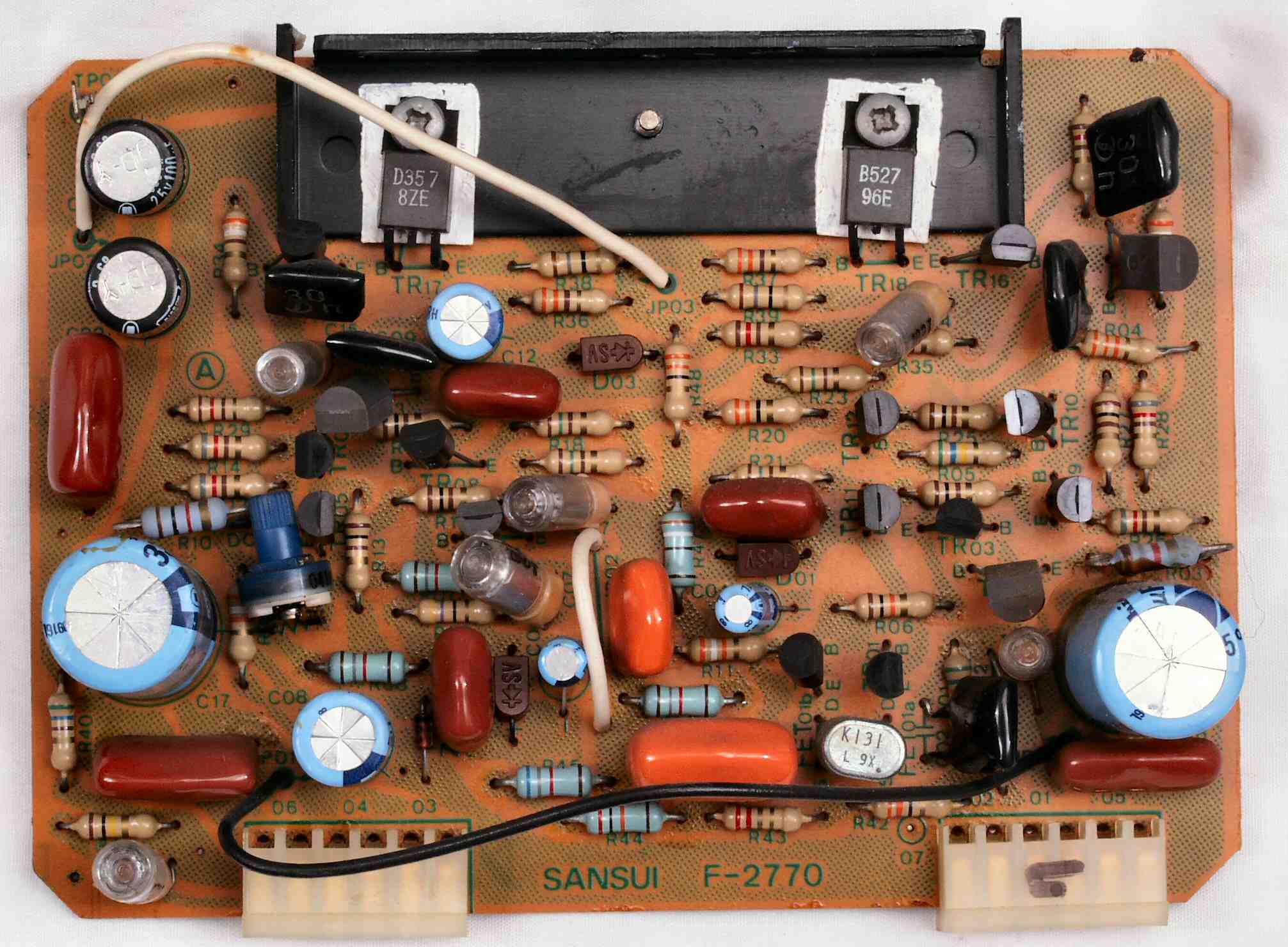

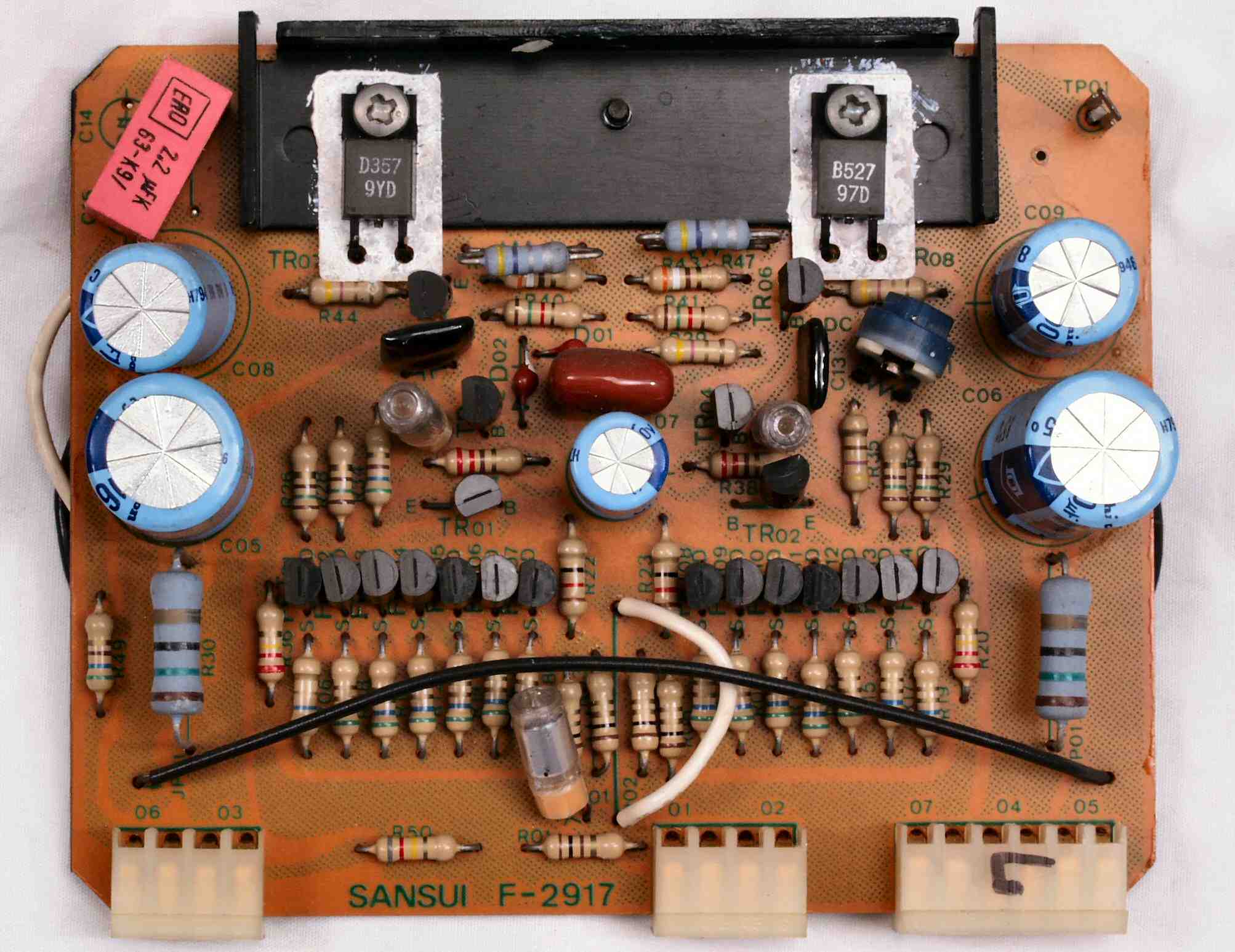

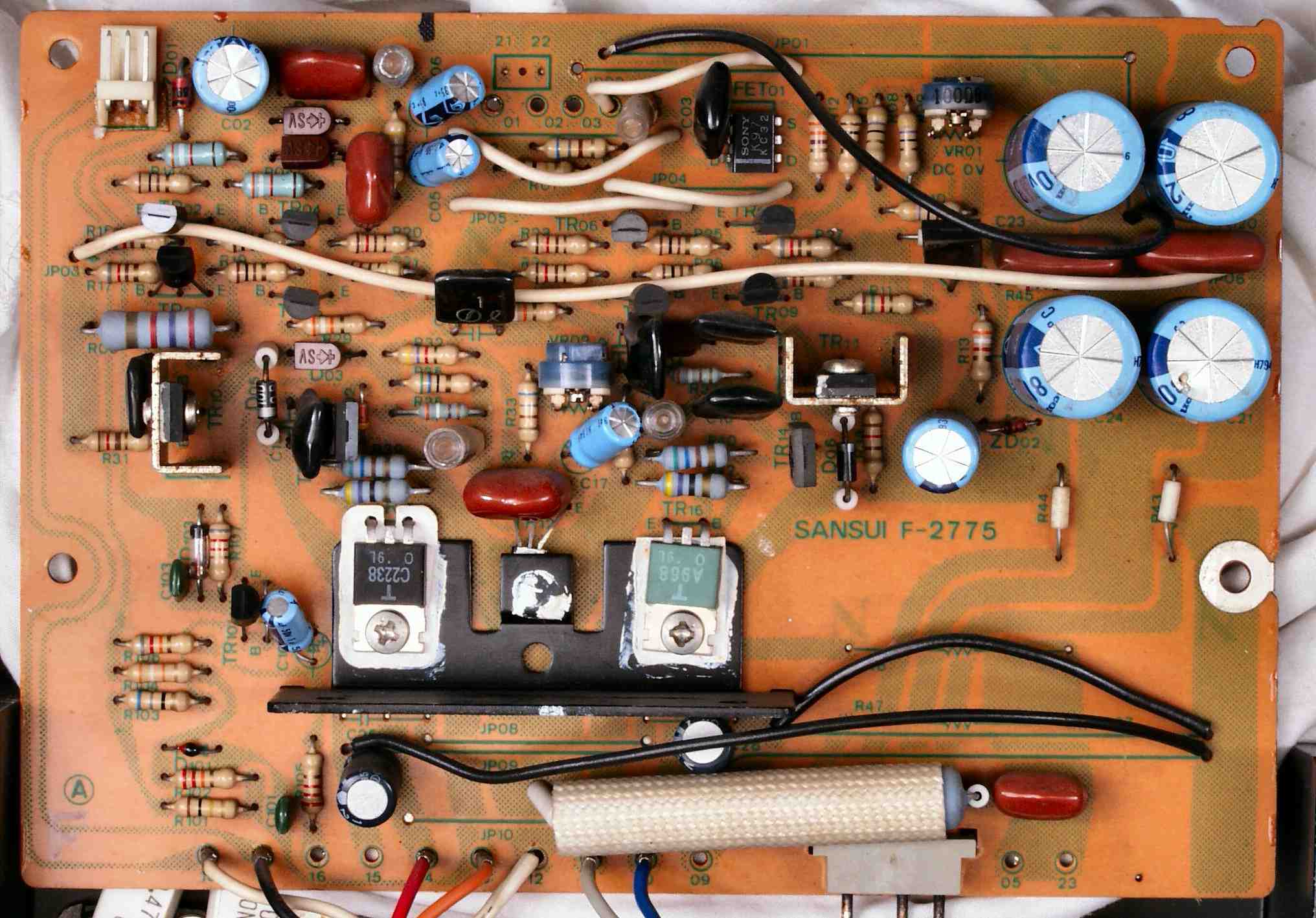

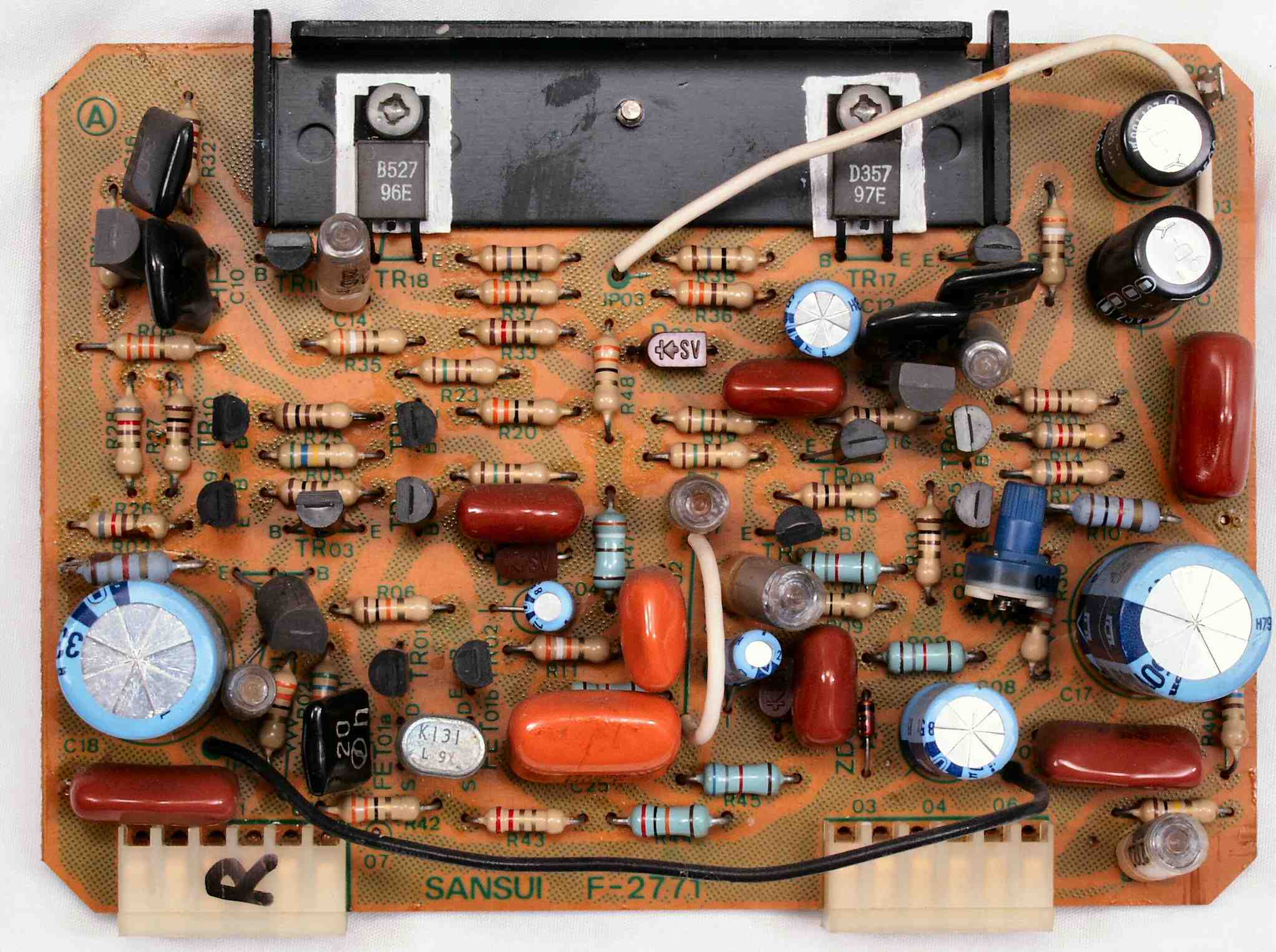

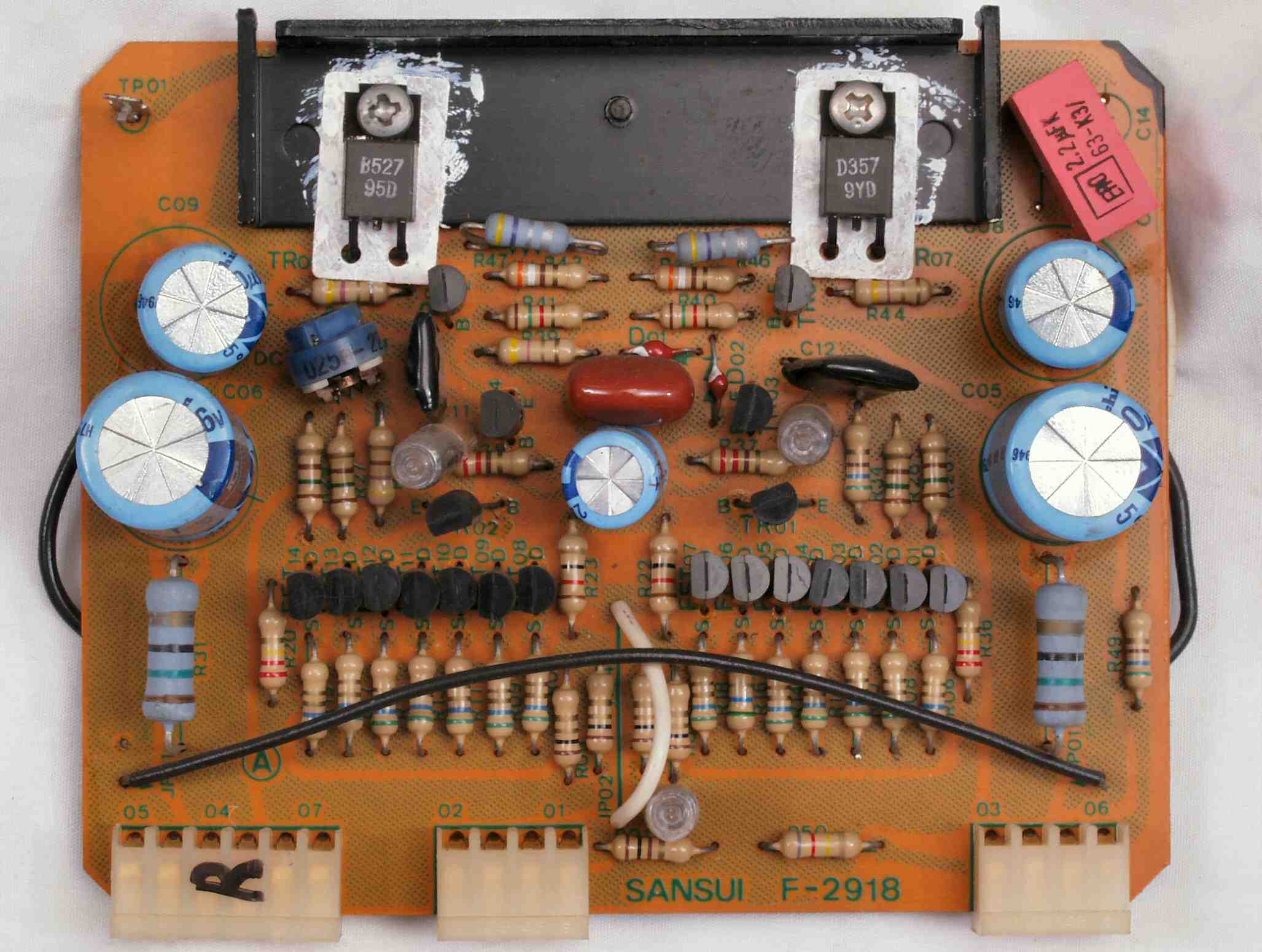

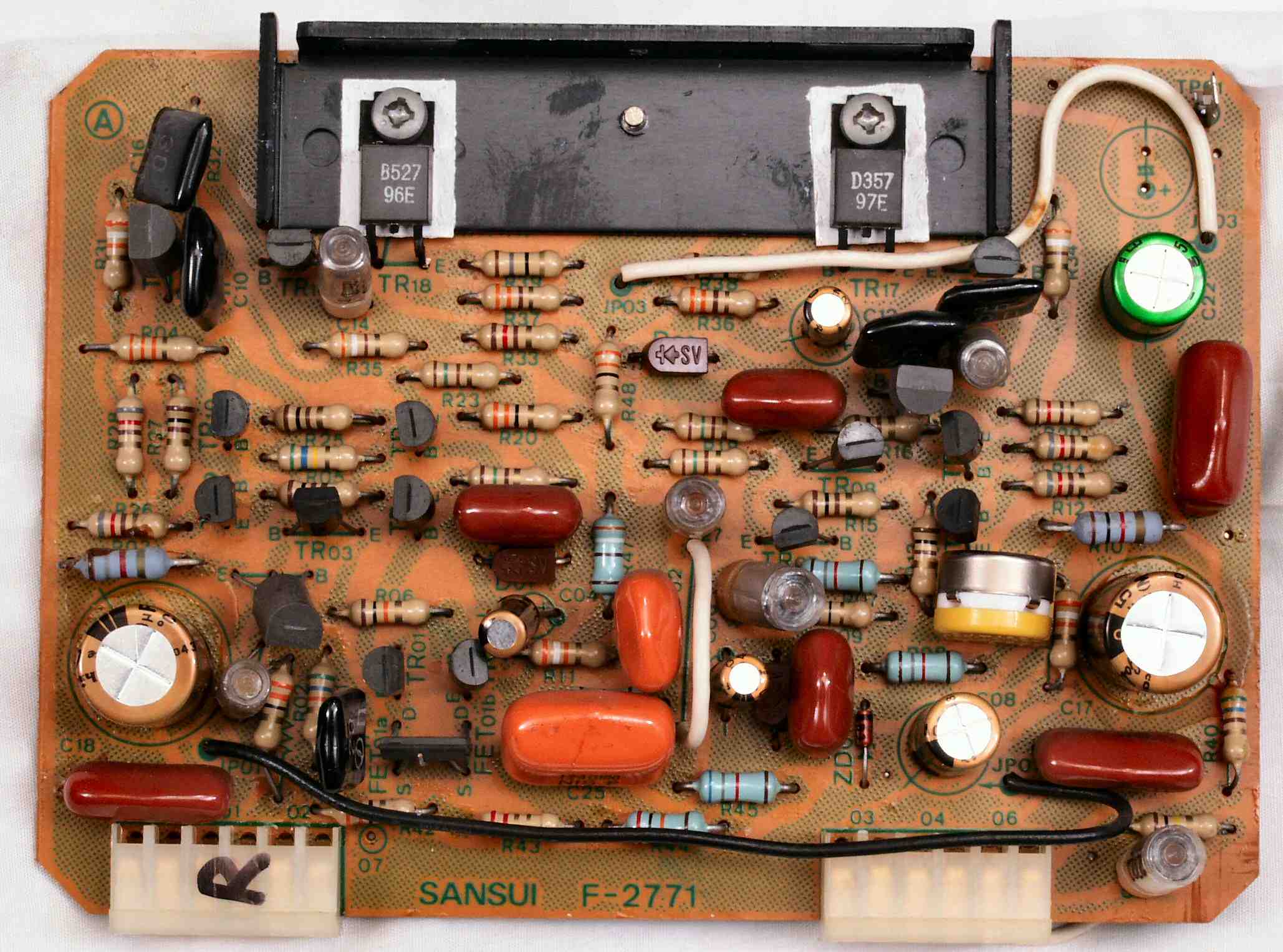

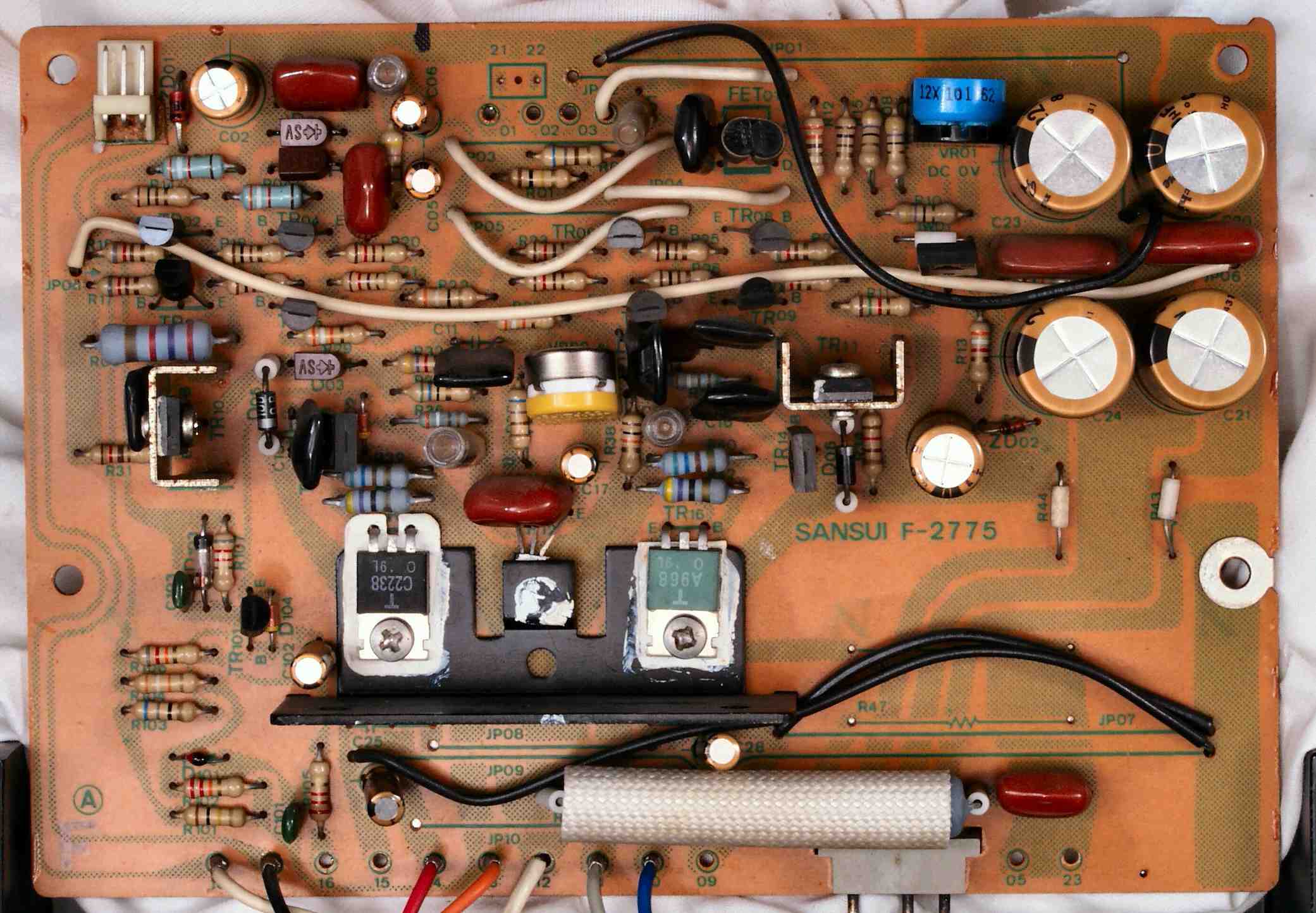

Ｃ１Ａ．　修理前　Ｒ側終段基板

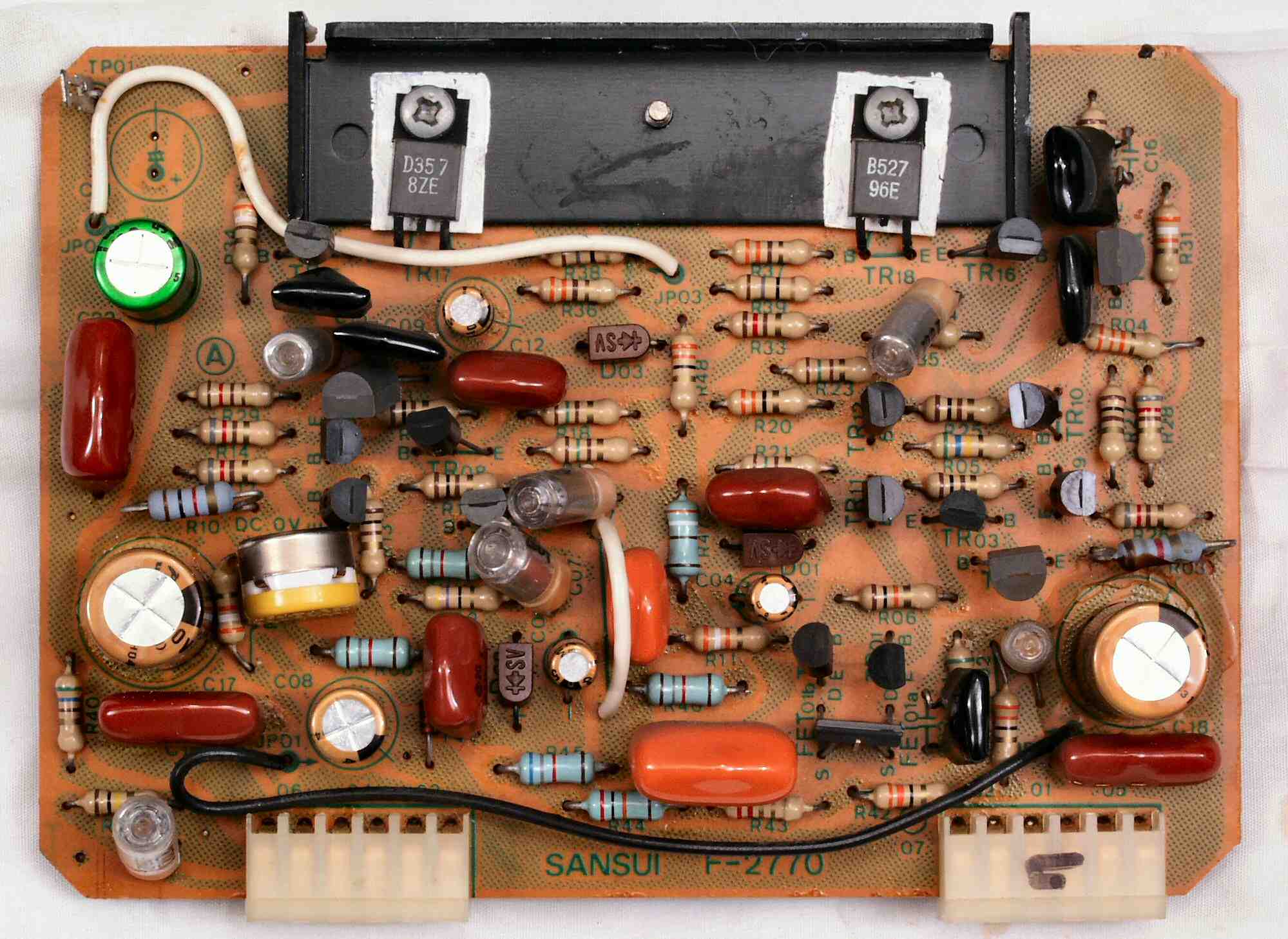

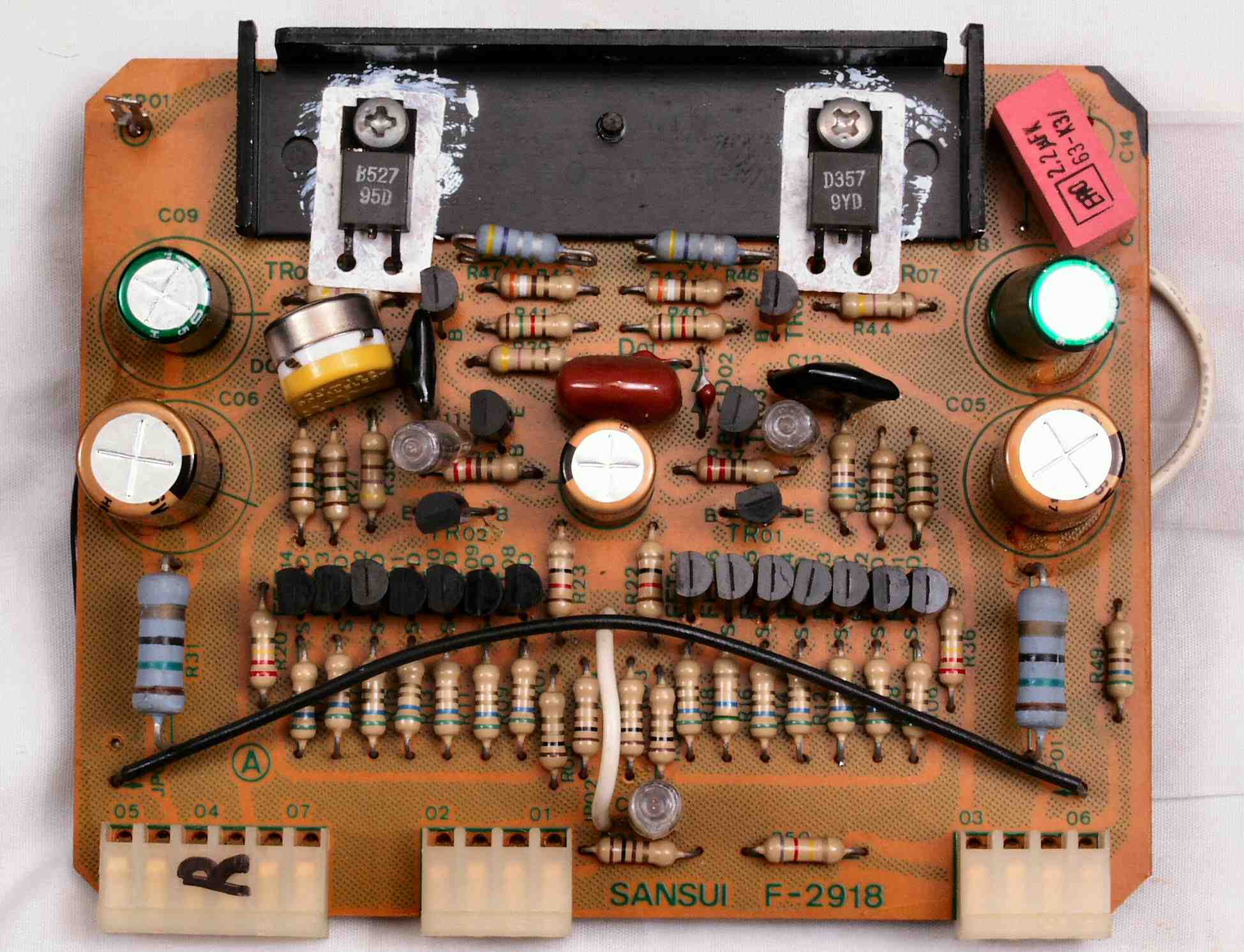

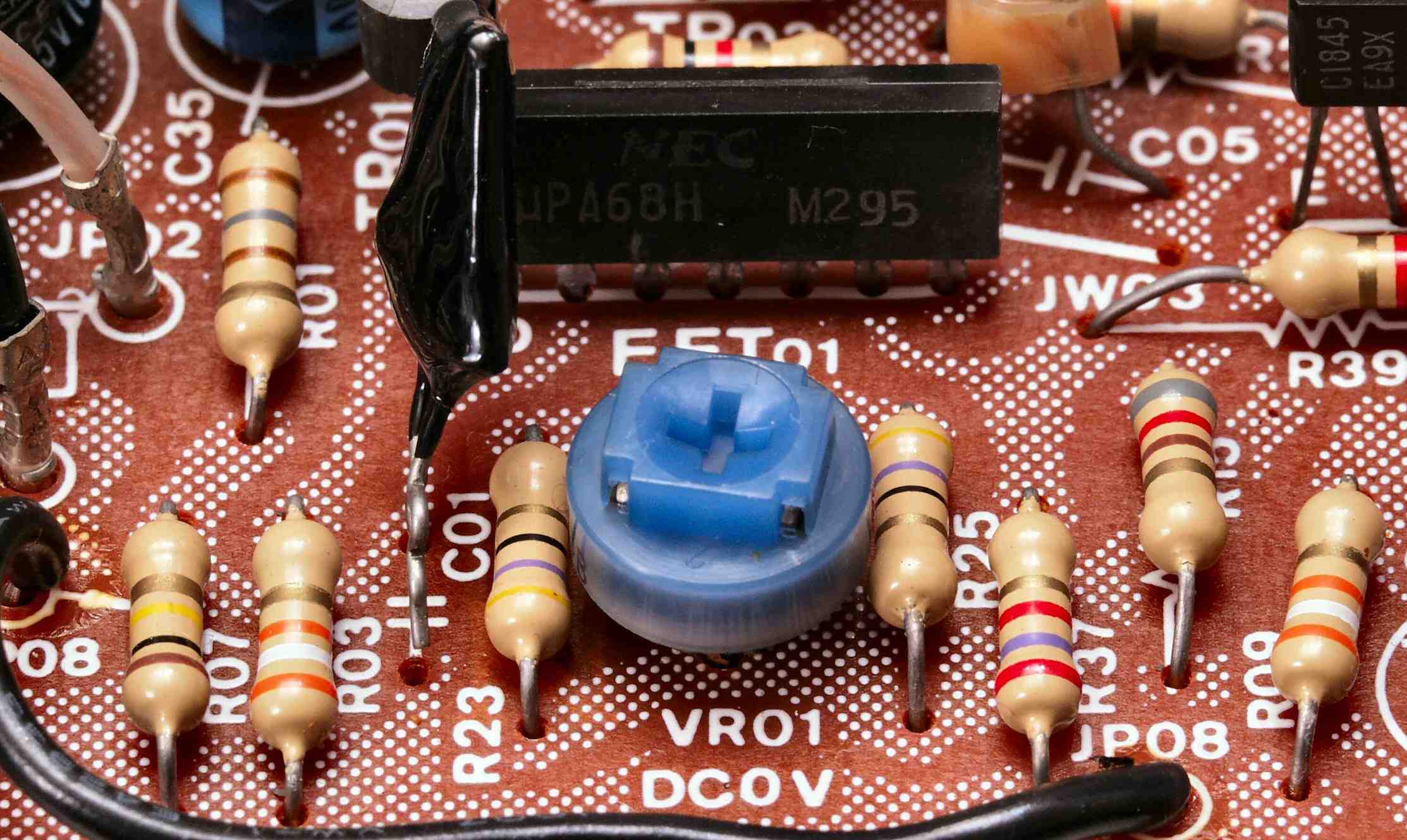

Ｃ１Ｂ．　修理後　Ｒ側終段基板　初段ＦＥＴ（電界効果トランジスター）、半固定ＶＲ２個　電解コンデンサー１１個交換

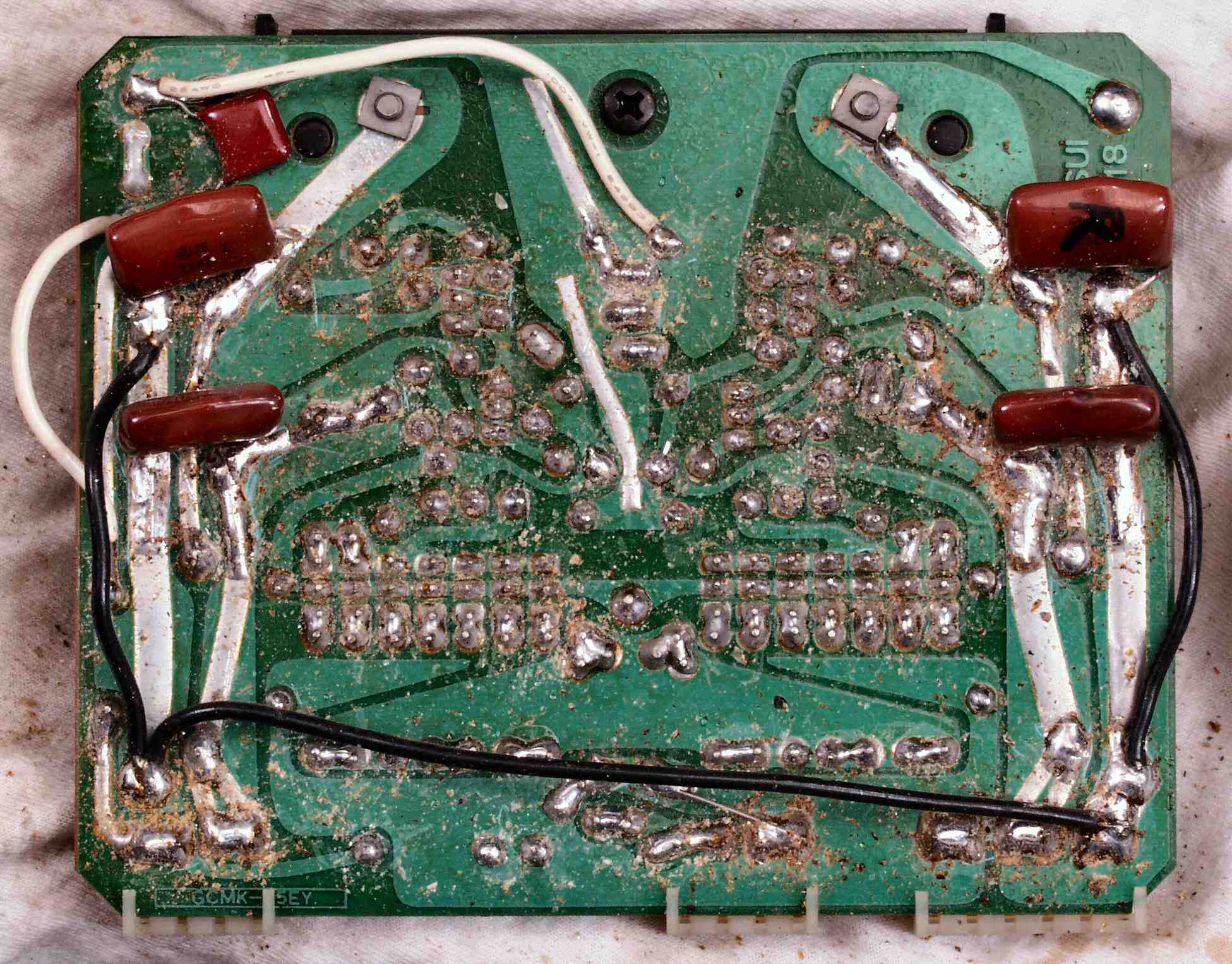

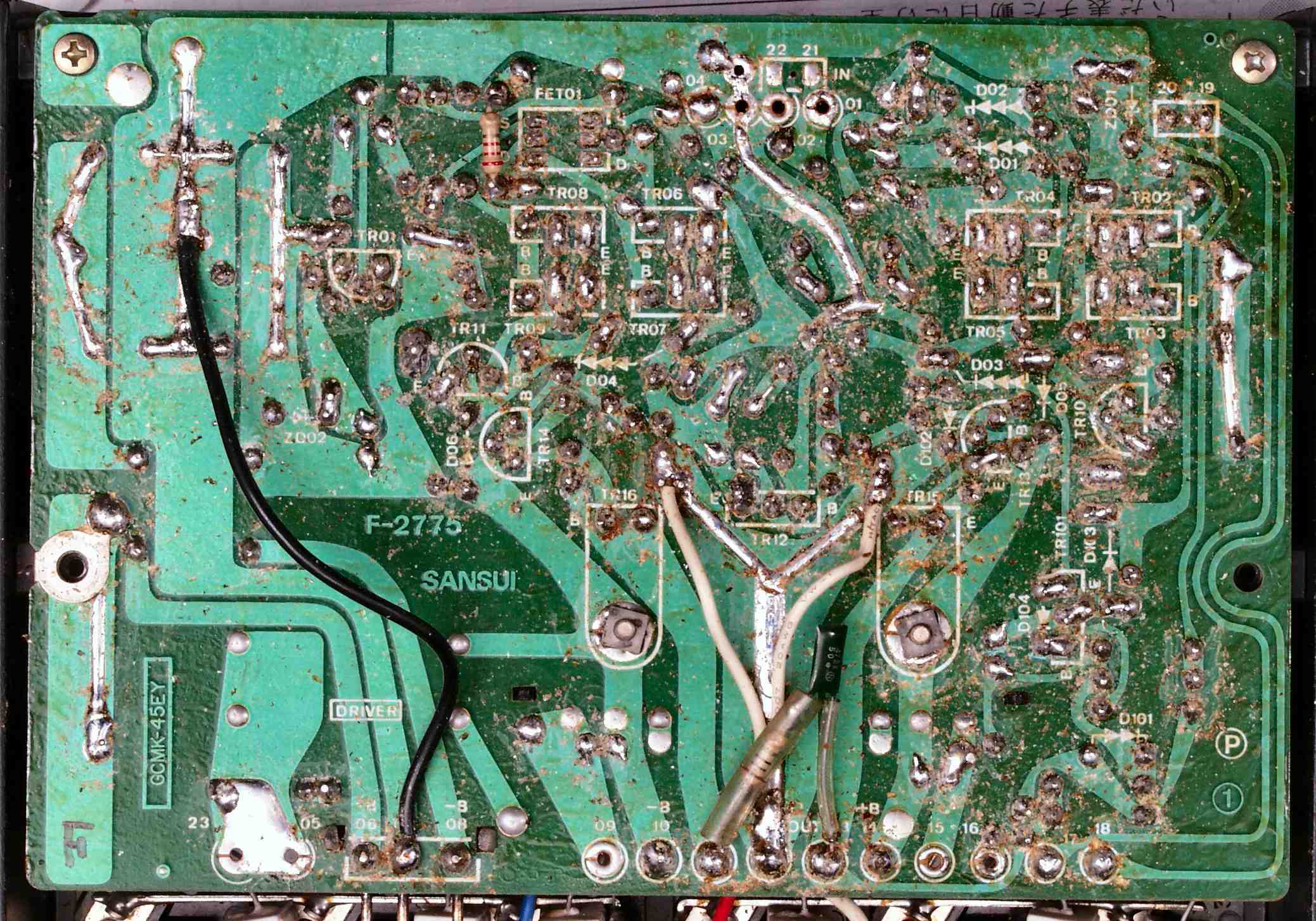

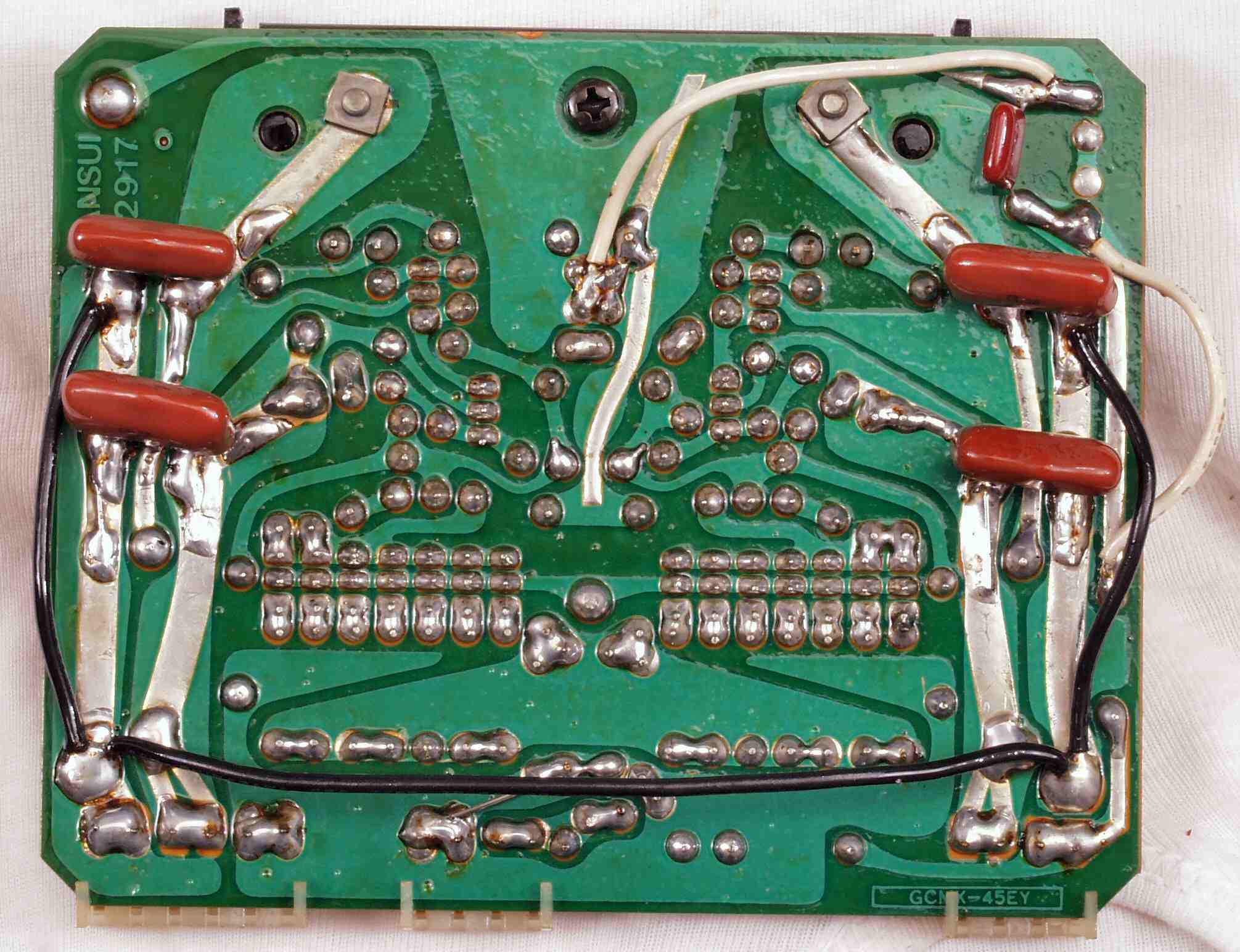

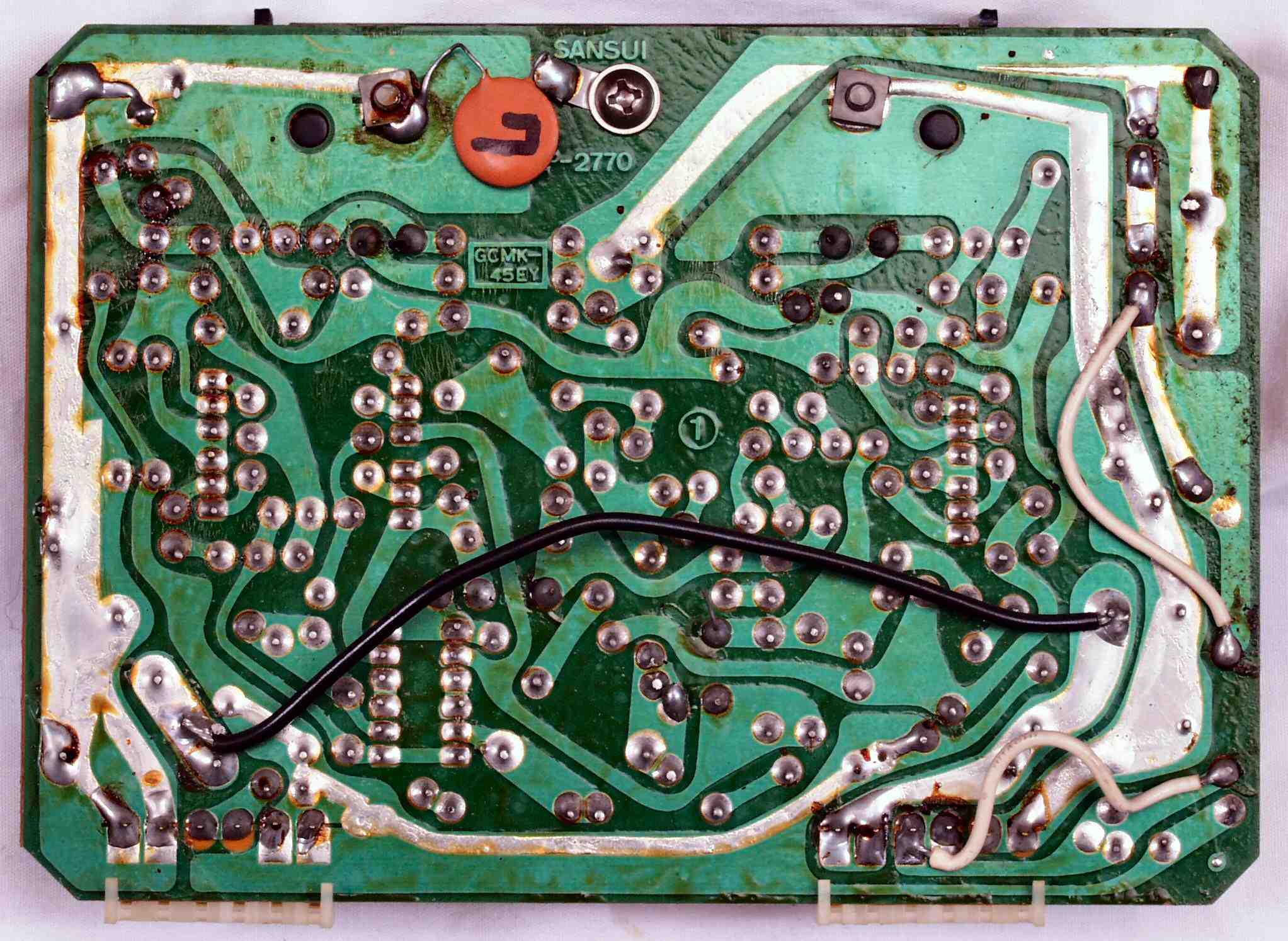

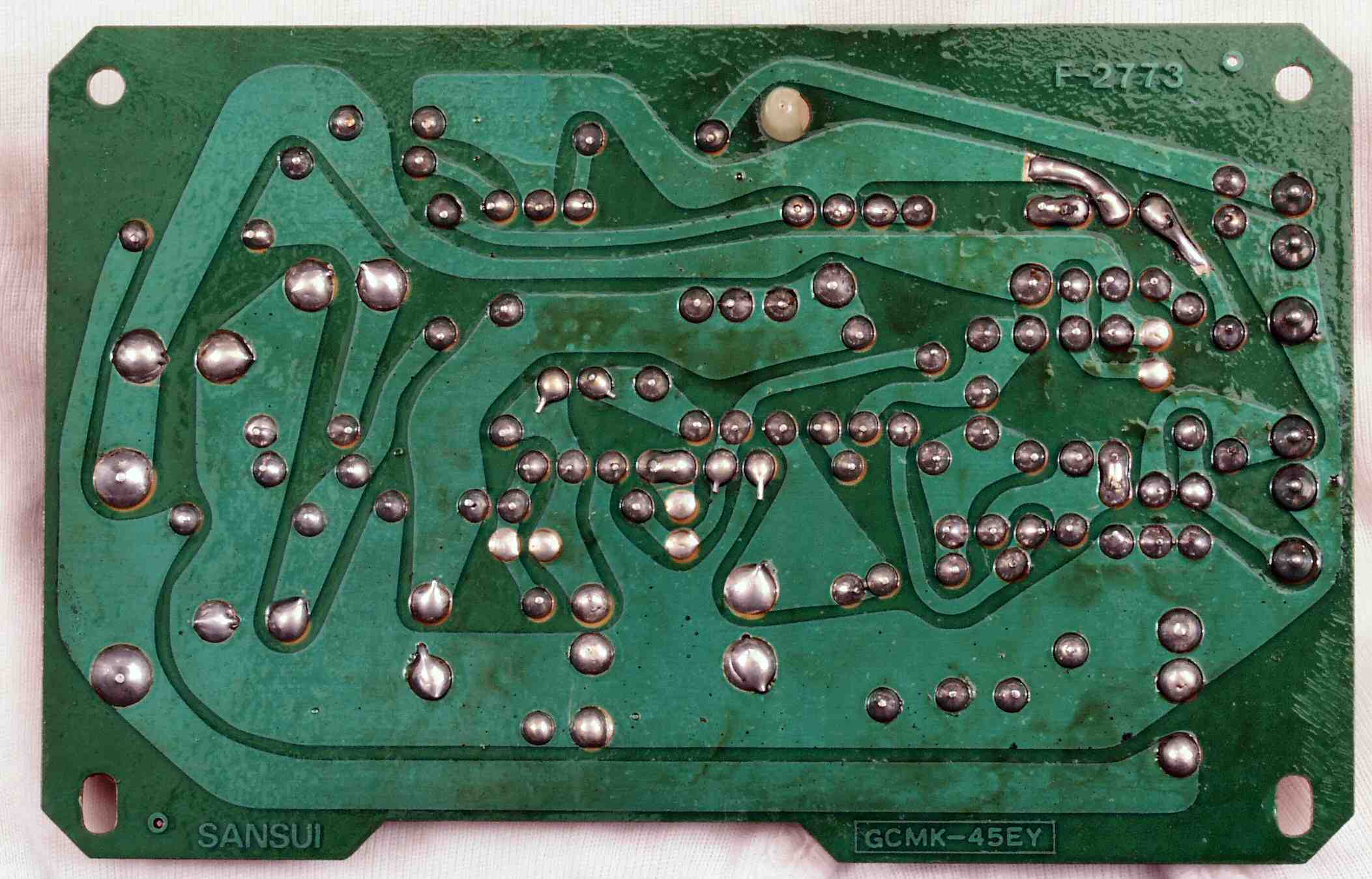

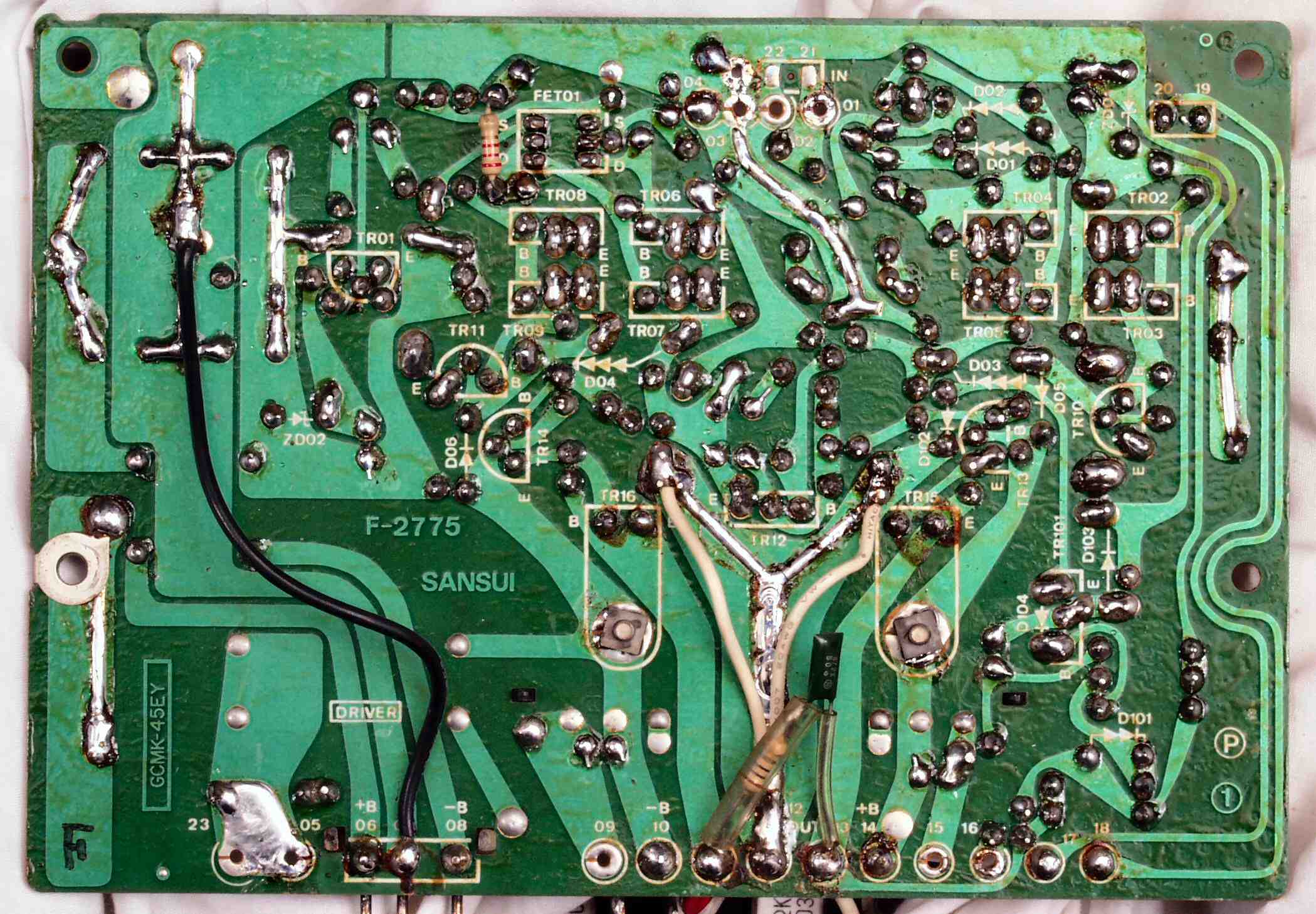

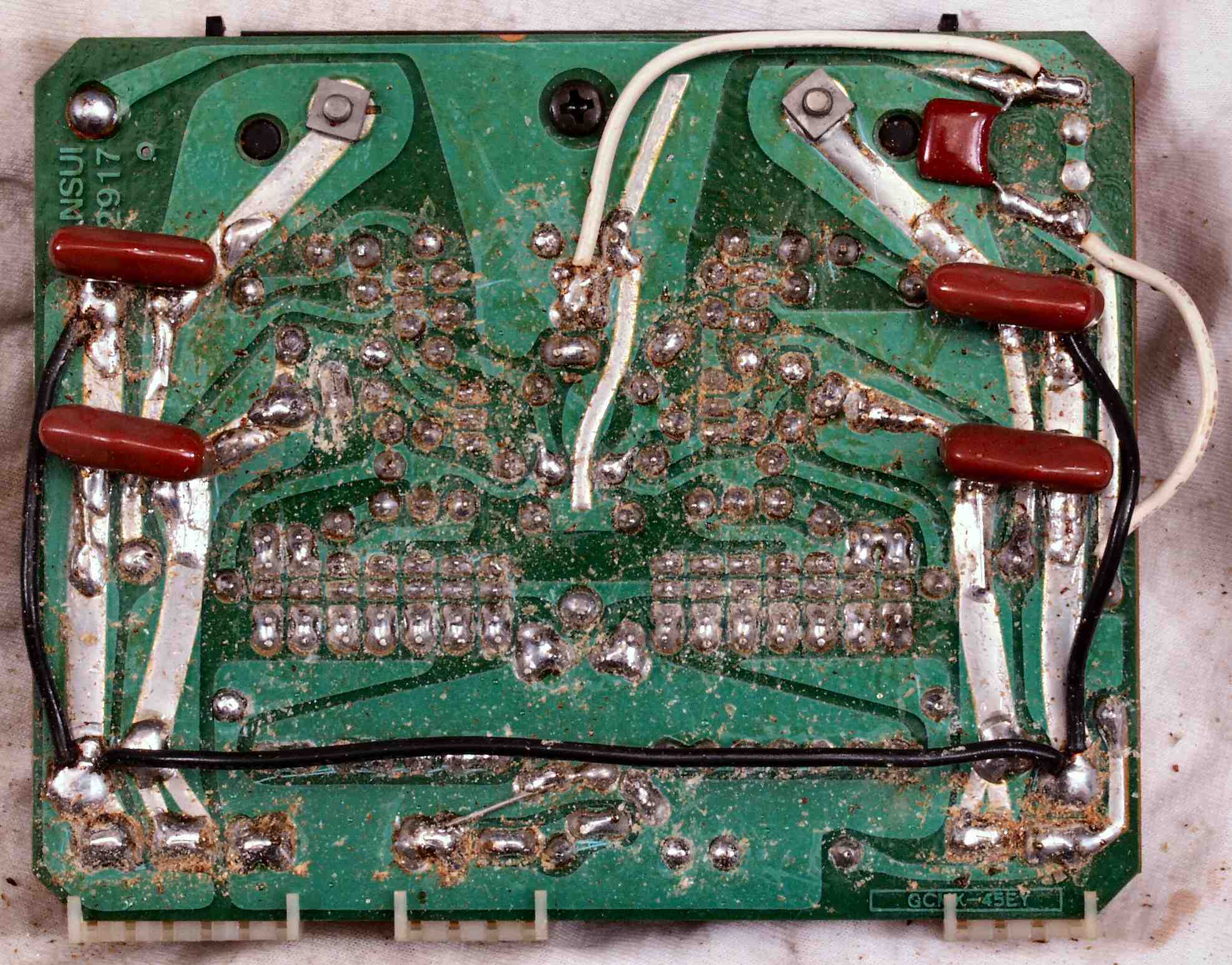

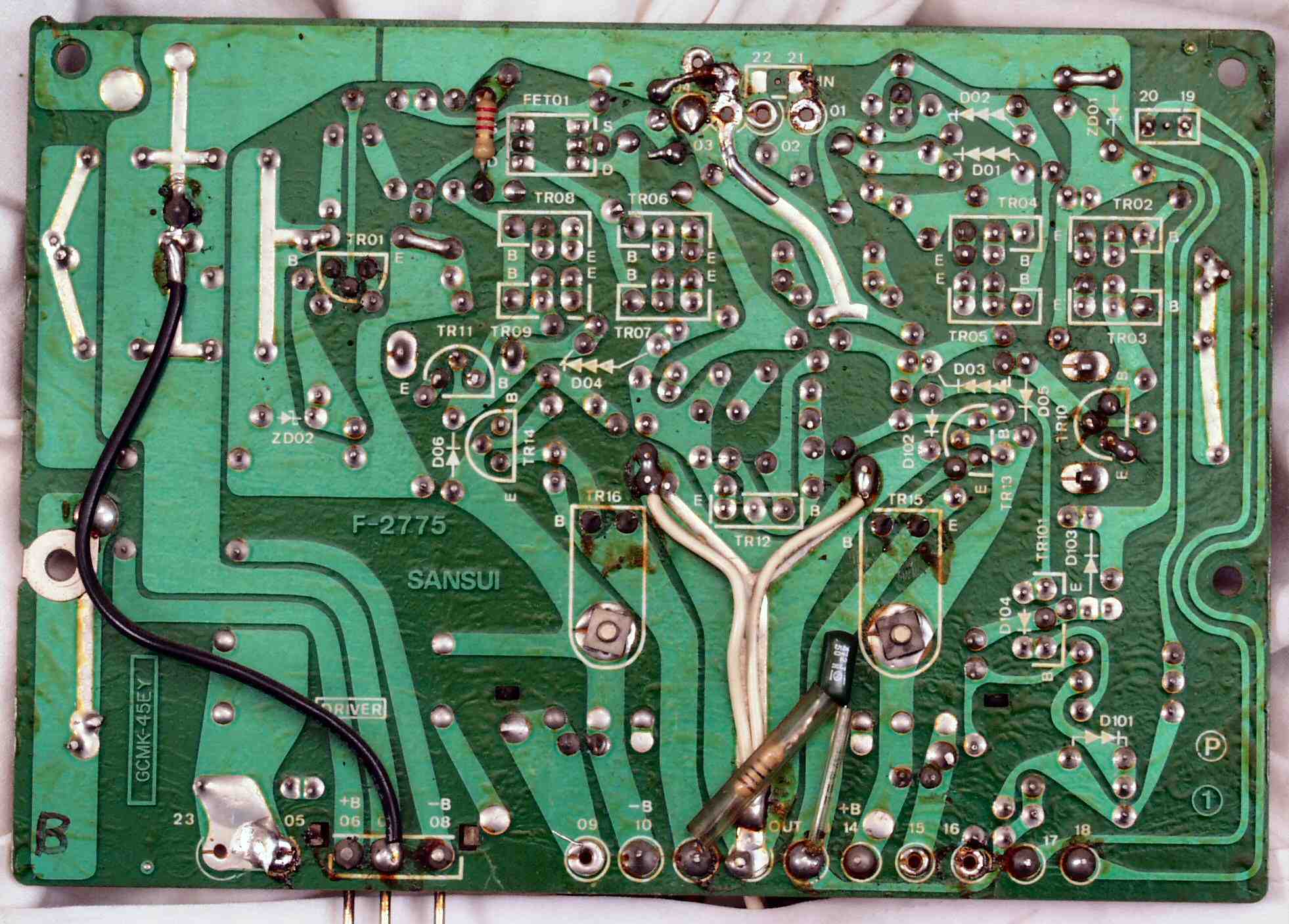

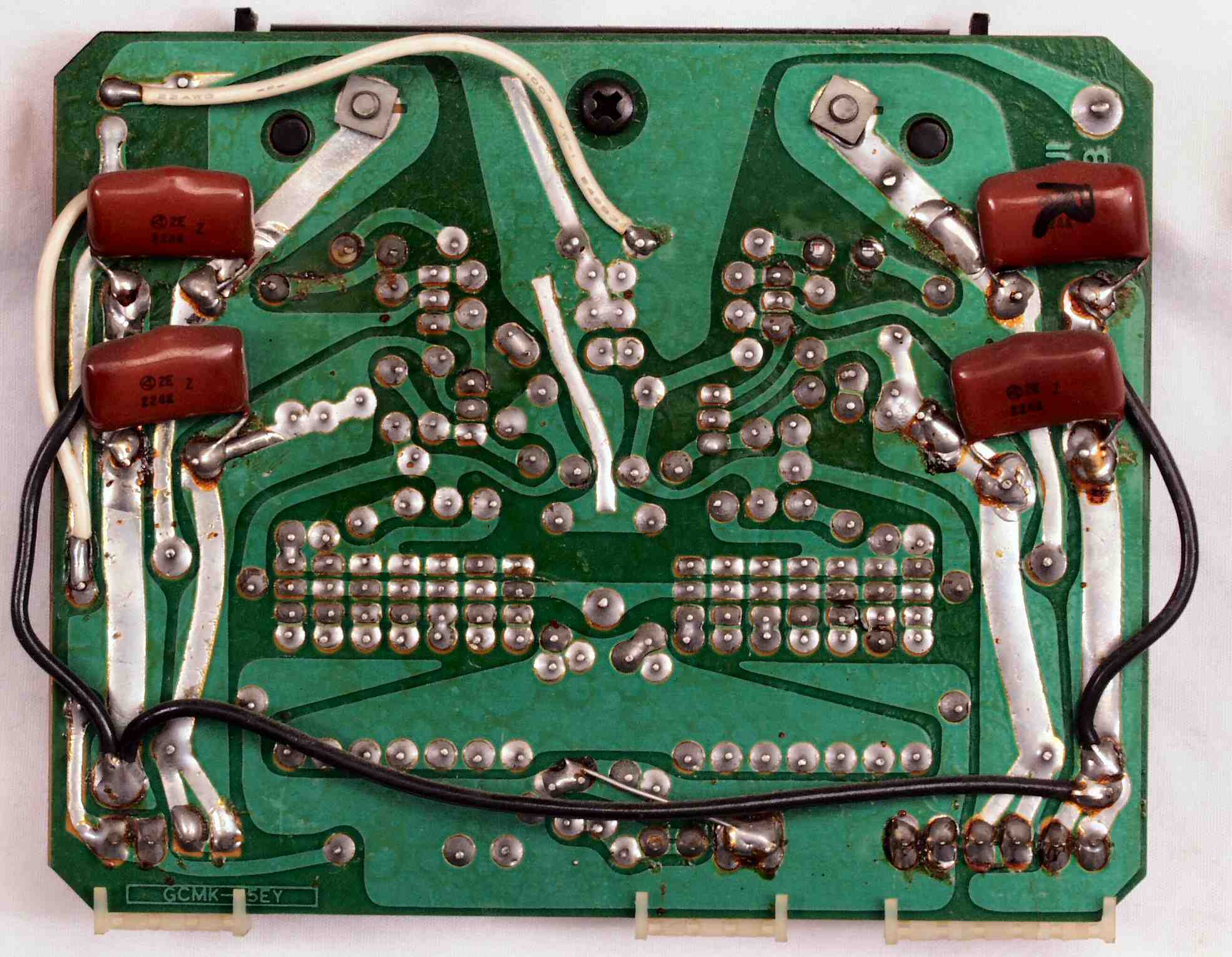

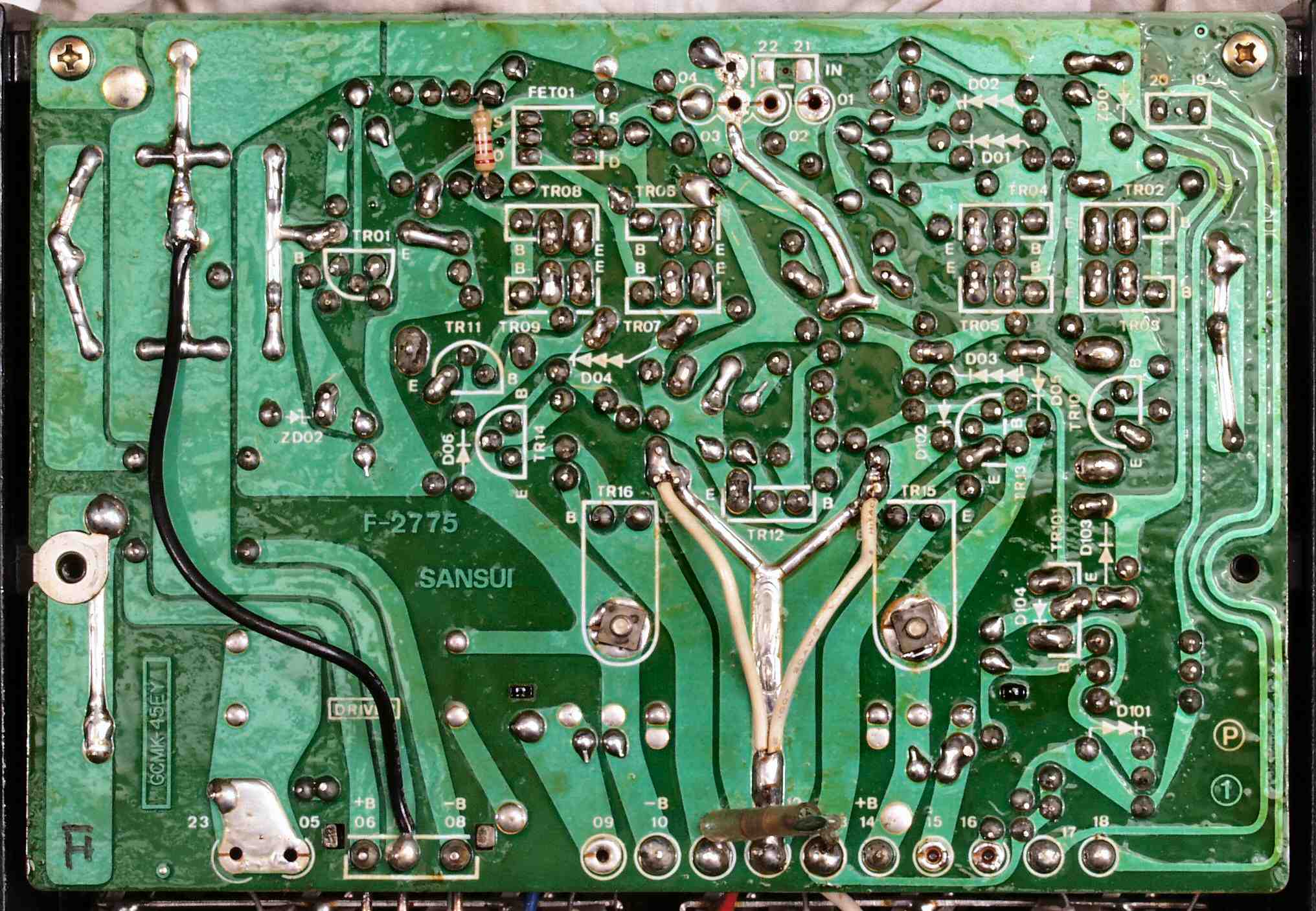

Ｃ１Ｃ．　修理前　Ｒ側終段基板裏

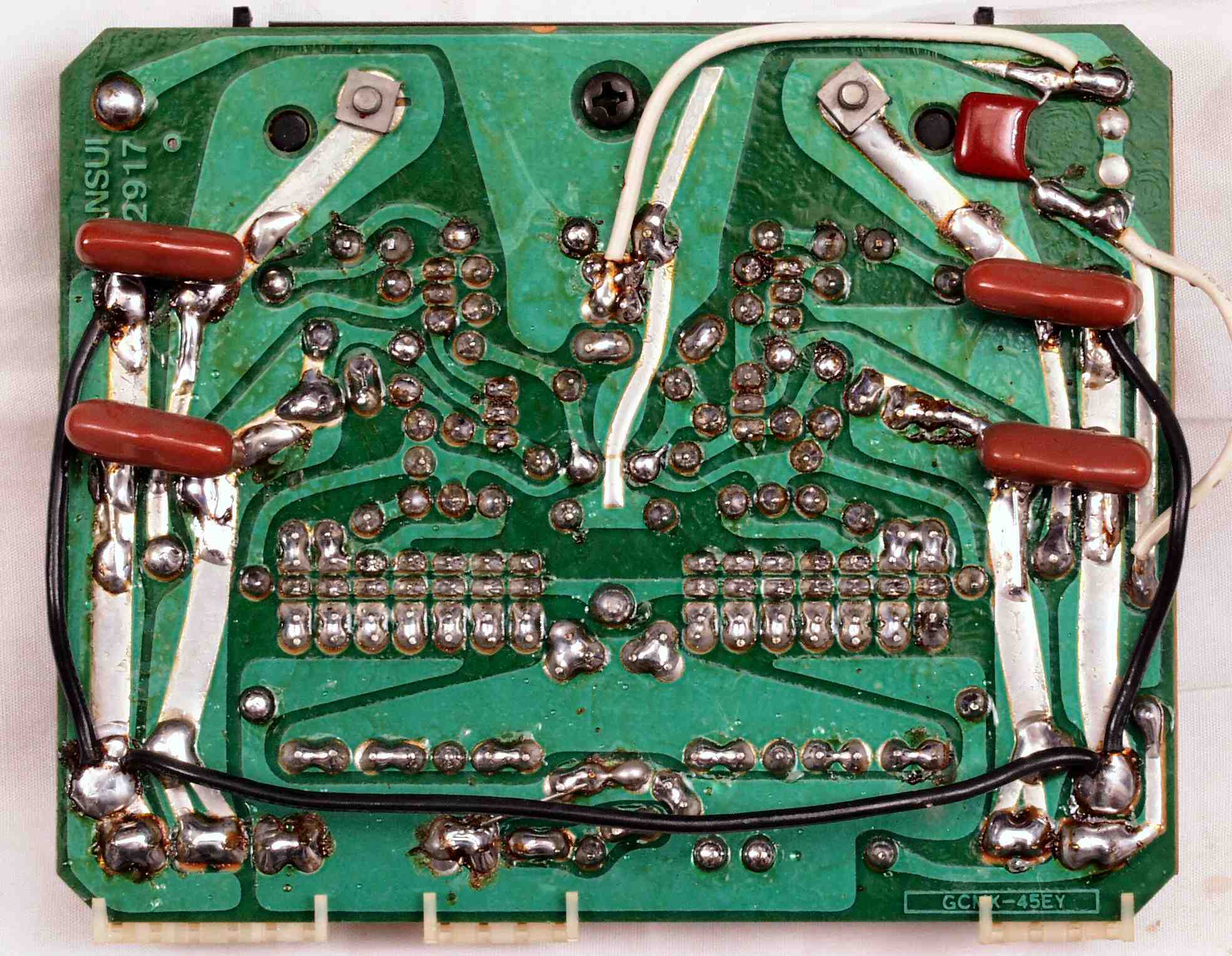

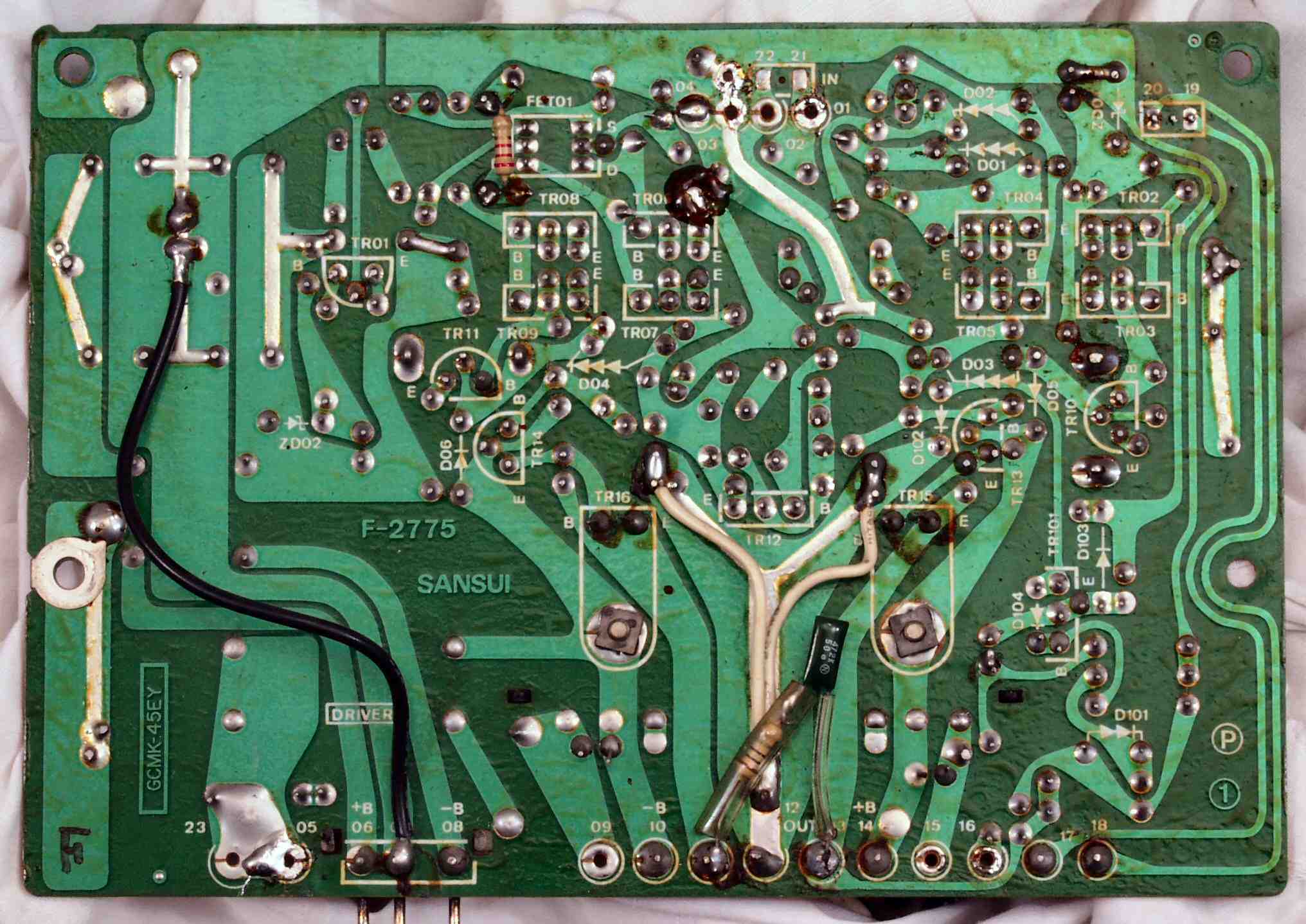

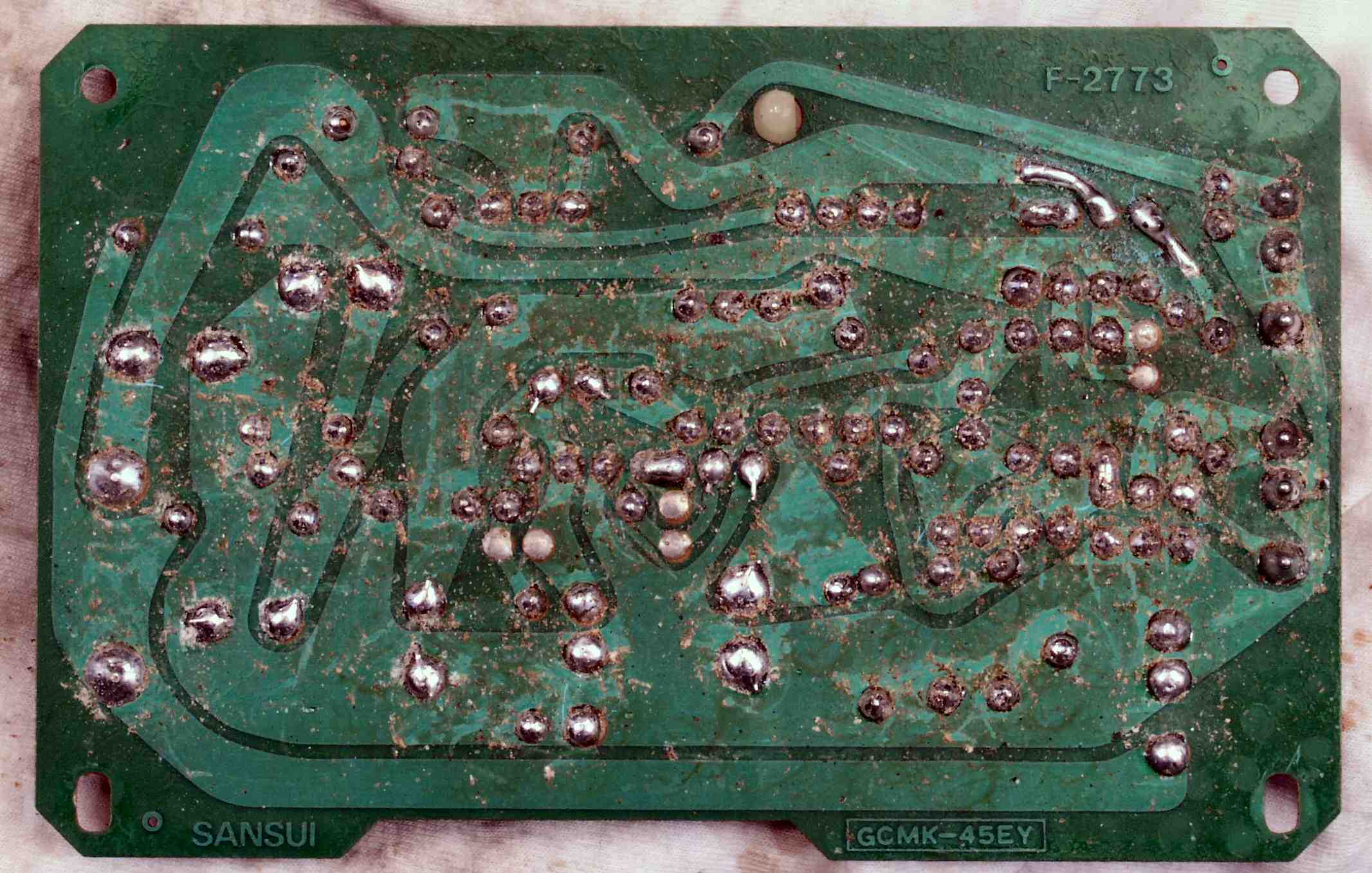

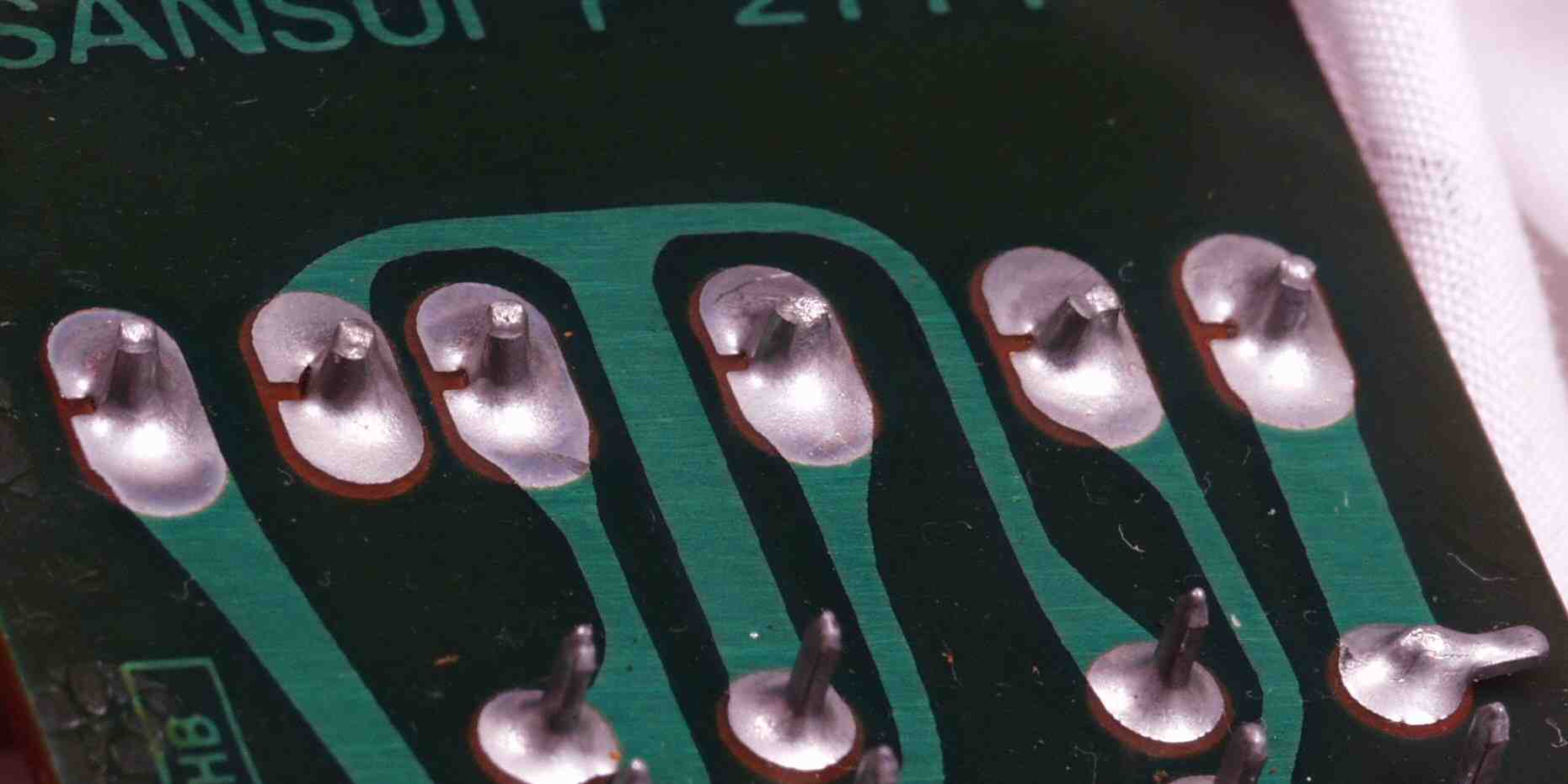

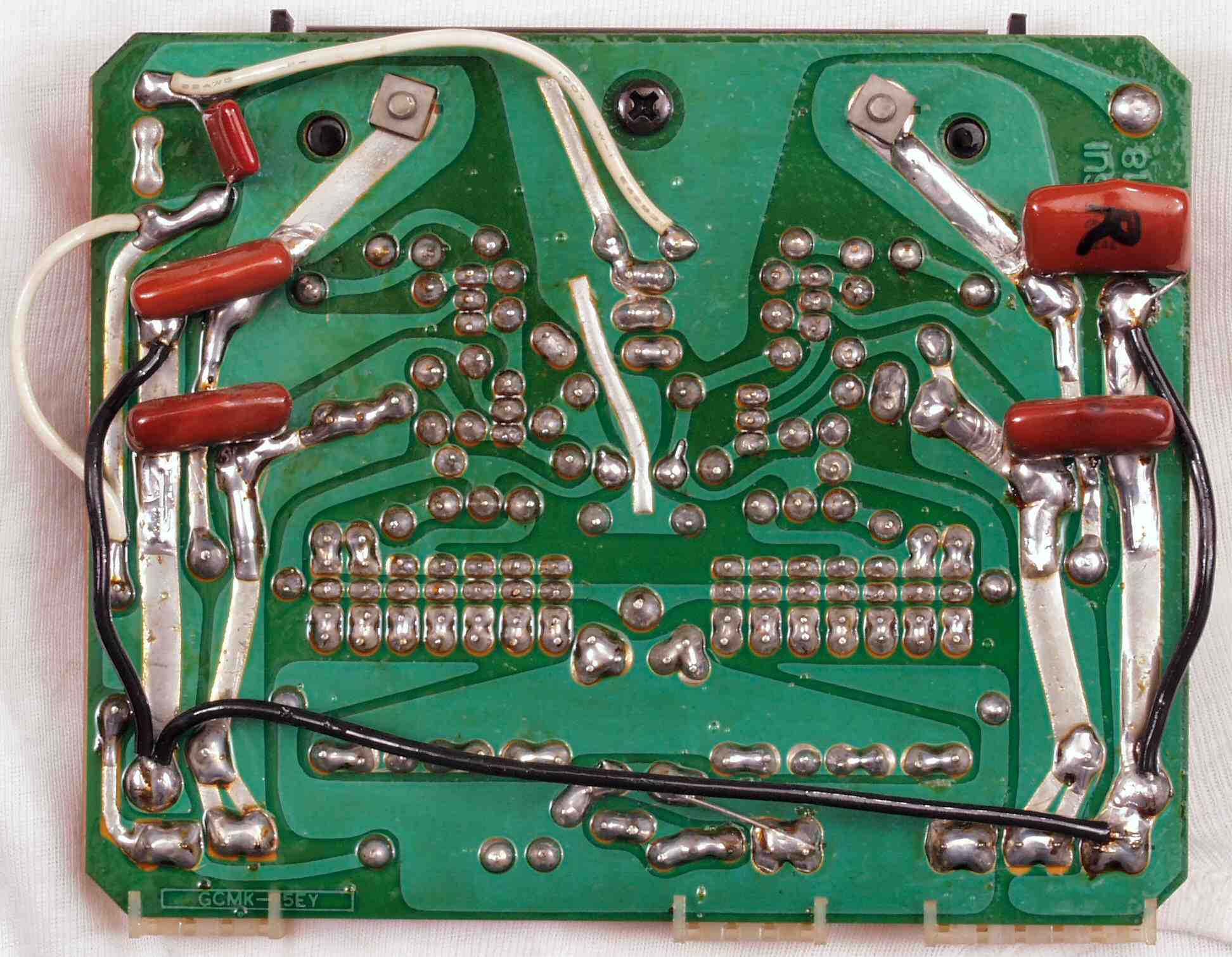

Ｃ１Ｄ．　修理後（半田補正）　Ｒ側終段基板裏　　全ての半田をやり修す

Ｃ１Ｅ．　修理中　Ｒ側終段基板裏　余計なフラックスを取る

Ｃ１Ｆ．　完成　Ｒ側終段基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

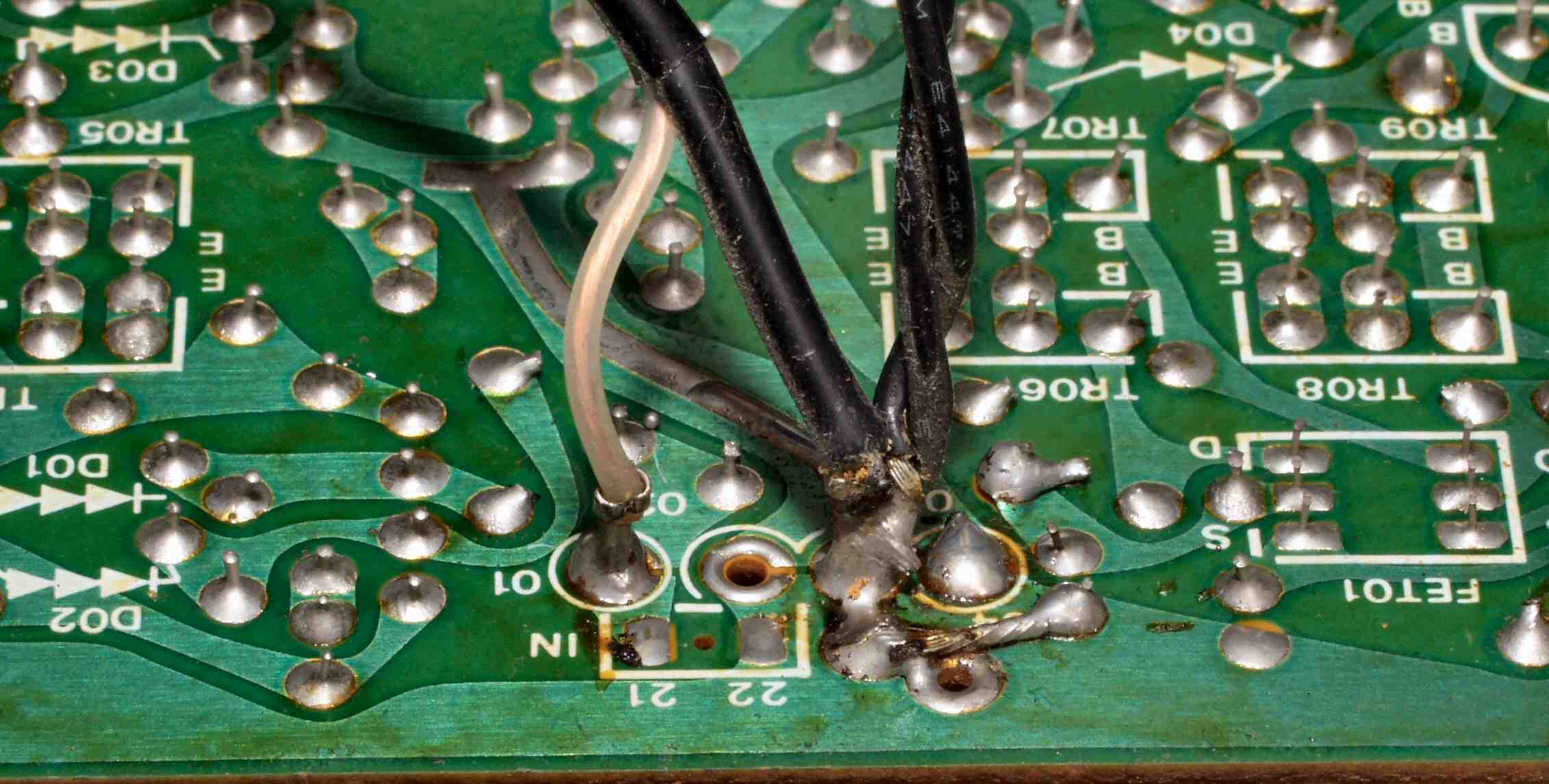

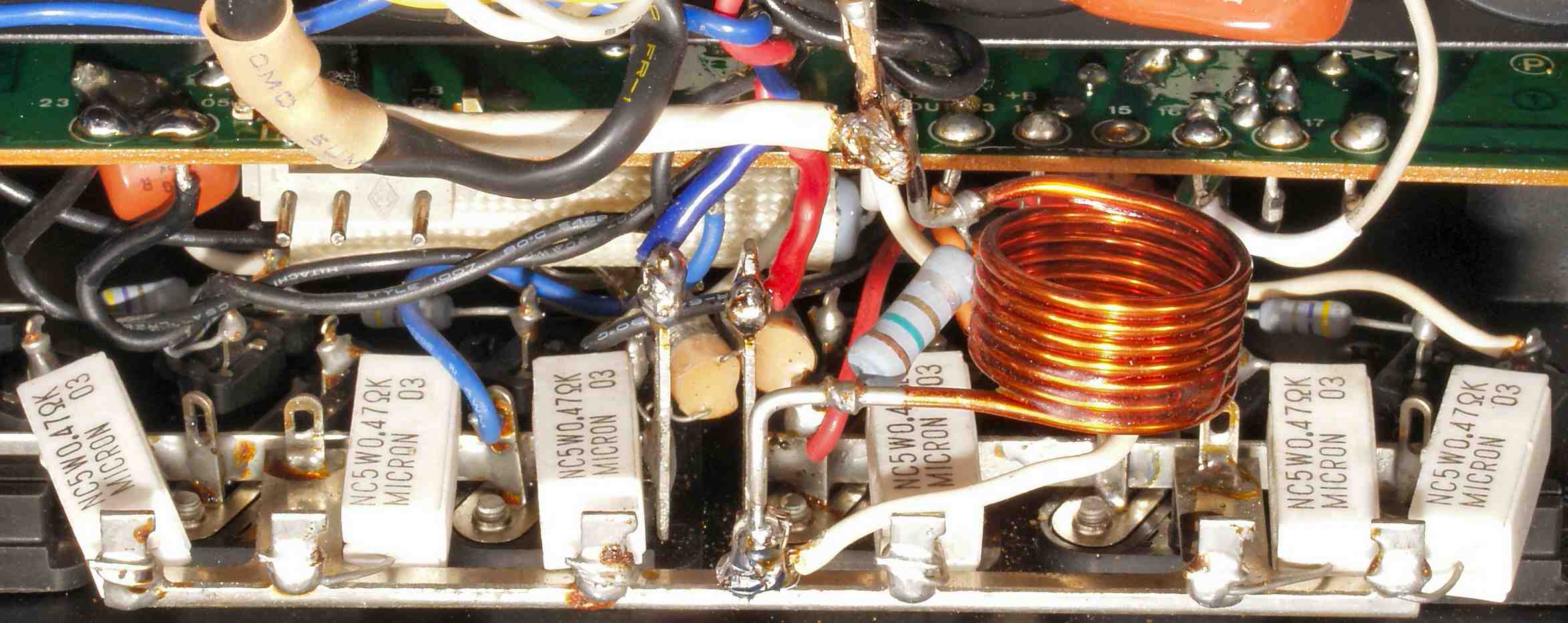

Ｃ１Ｇ．　修理前　Ｒ側電源供給線

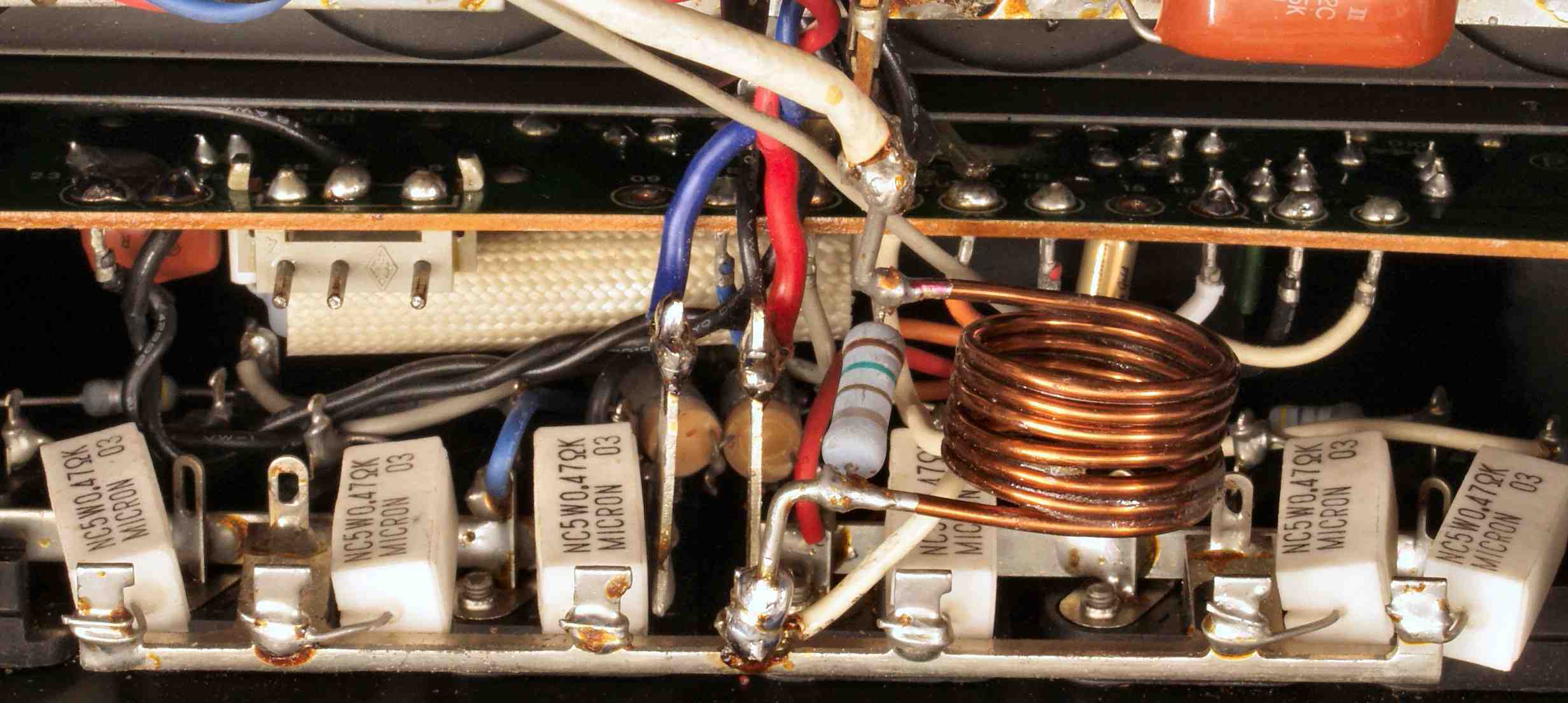

Ｃ１Ｉ．完成　Ｒ側電源供給線＆Ｒ側ＳＰ出力線（細線で絡げて固定してから）ハンダ付け

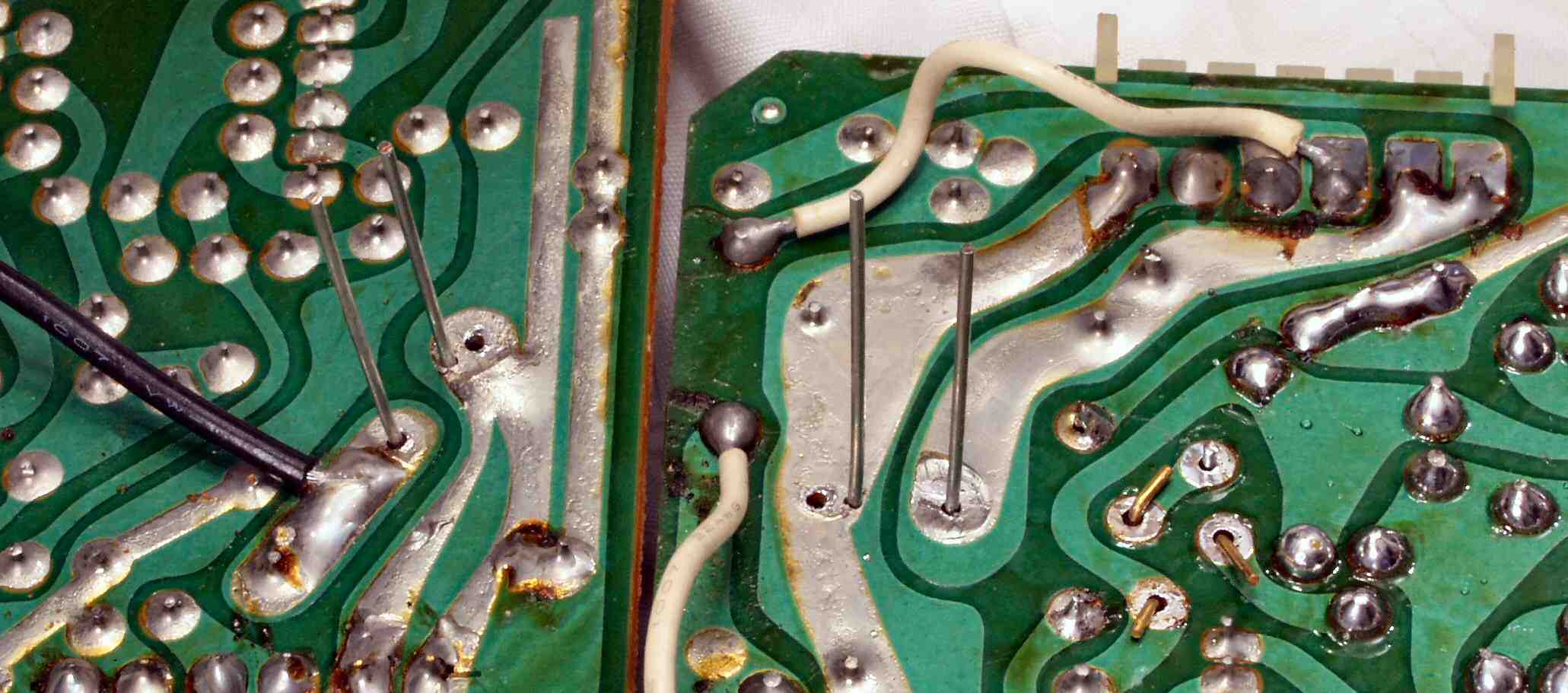

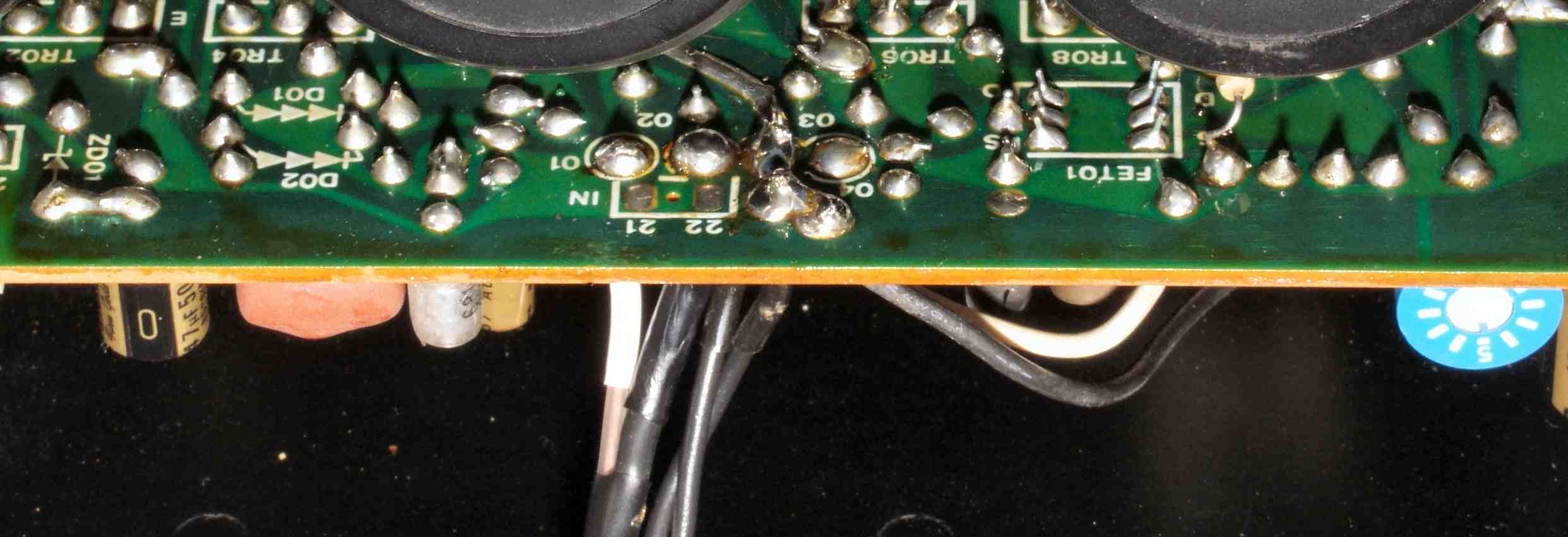

Ｃ１Ｊ．　修理前　Ｒ側終段基板の入力線の半田、銅箔の為出来れば基板表から挿入したい

Ｃ１Ｋ．　修理後　Ｒ側終段基板の入力線

Ｃ２Ａ．　修理前　Ｌ側終段基板

Ｃ２Ｂ．　修理後　Ｌ側終段基板　初段ＦＥＴ（電界効果トランジスター）、半固定ＶＲ２個　電解コンデンサー１１個交換

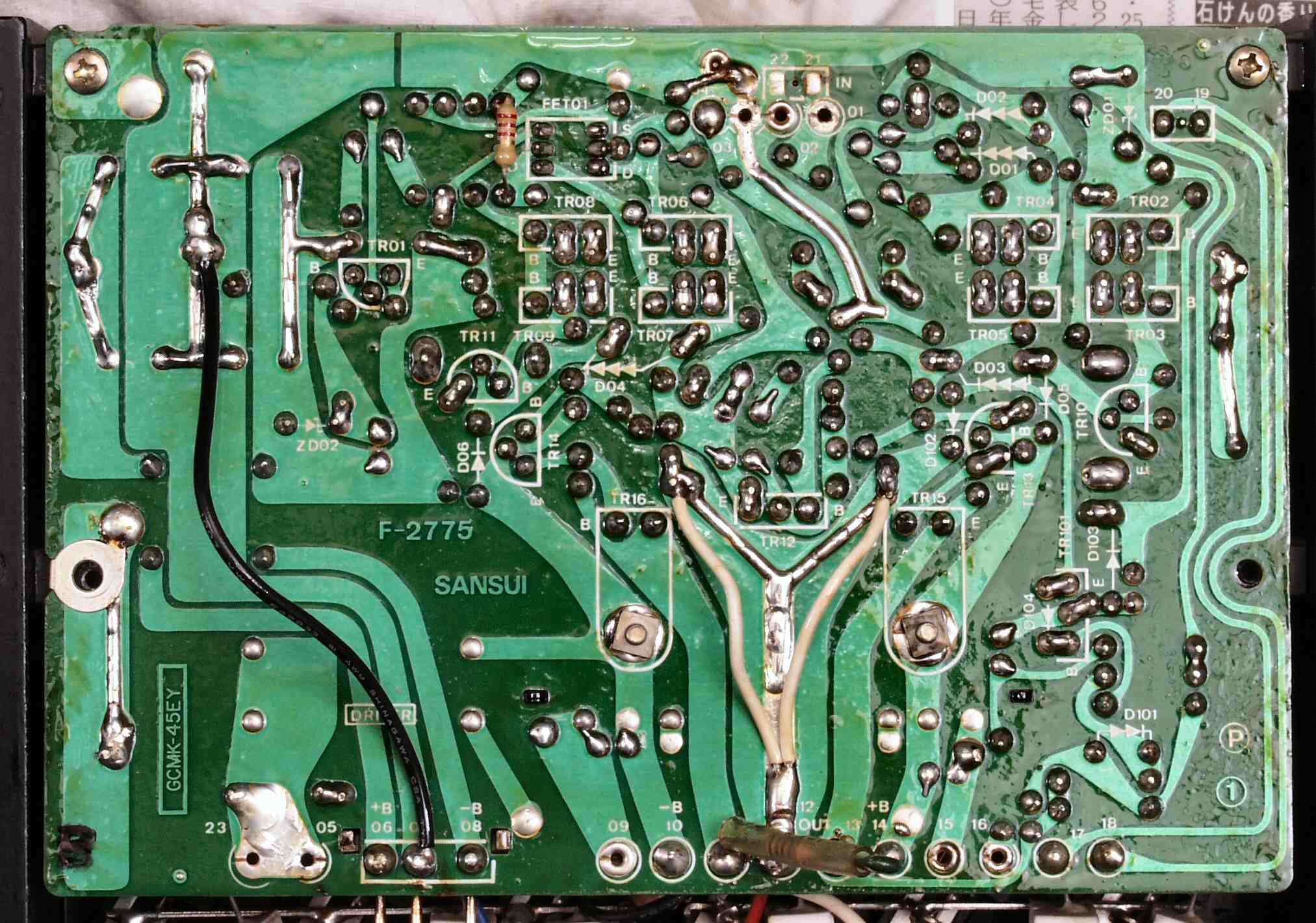

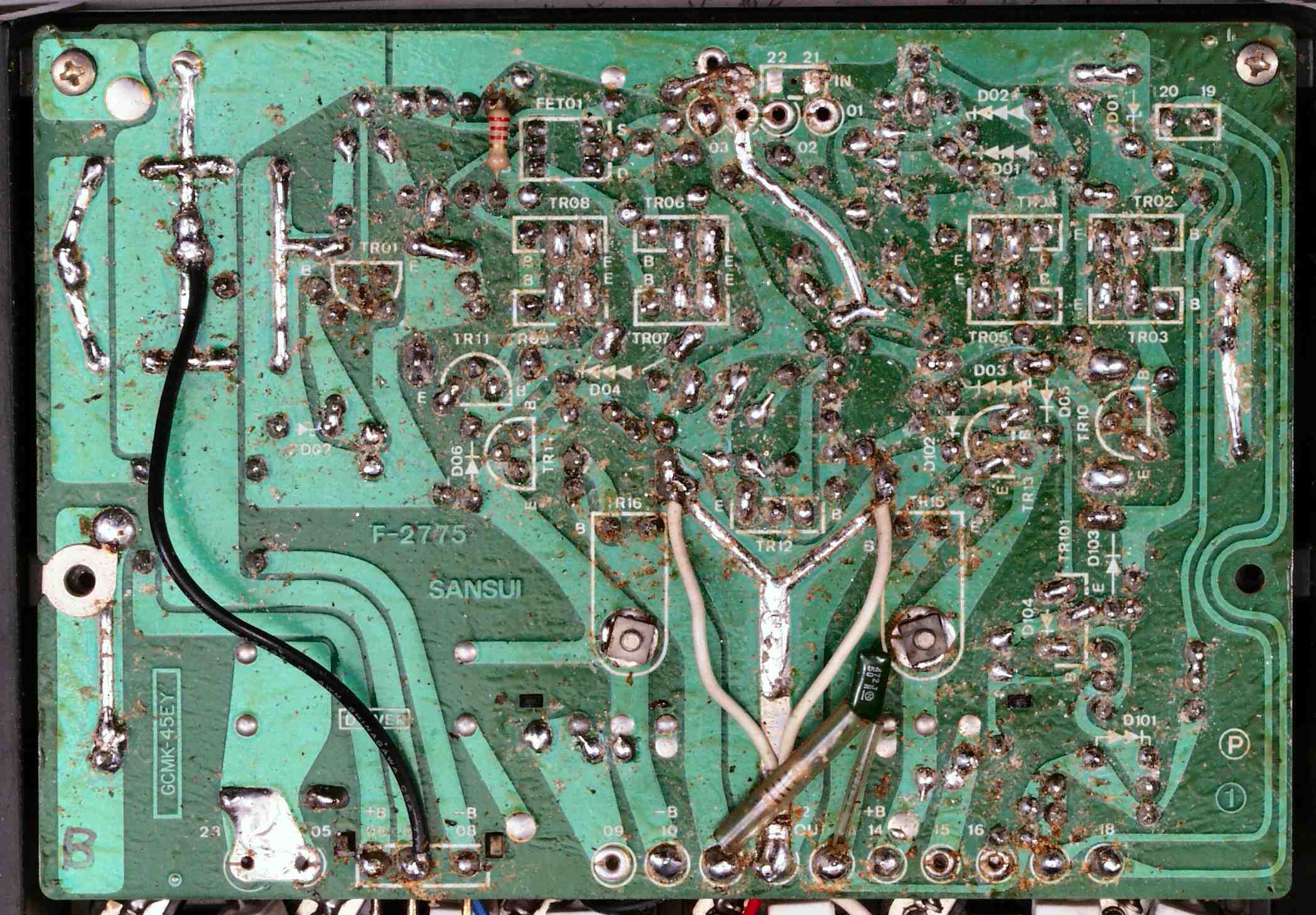

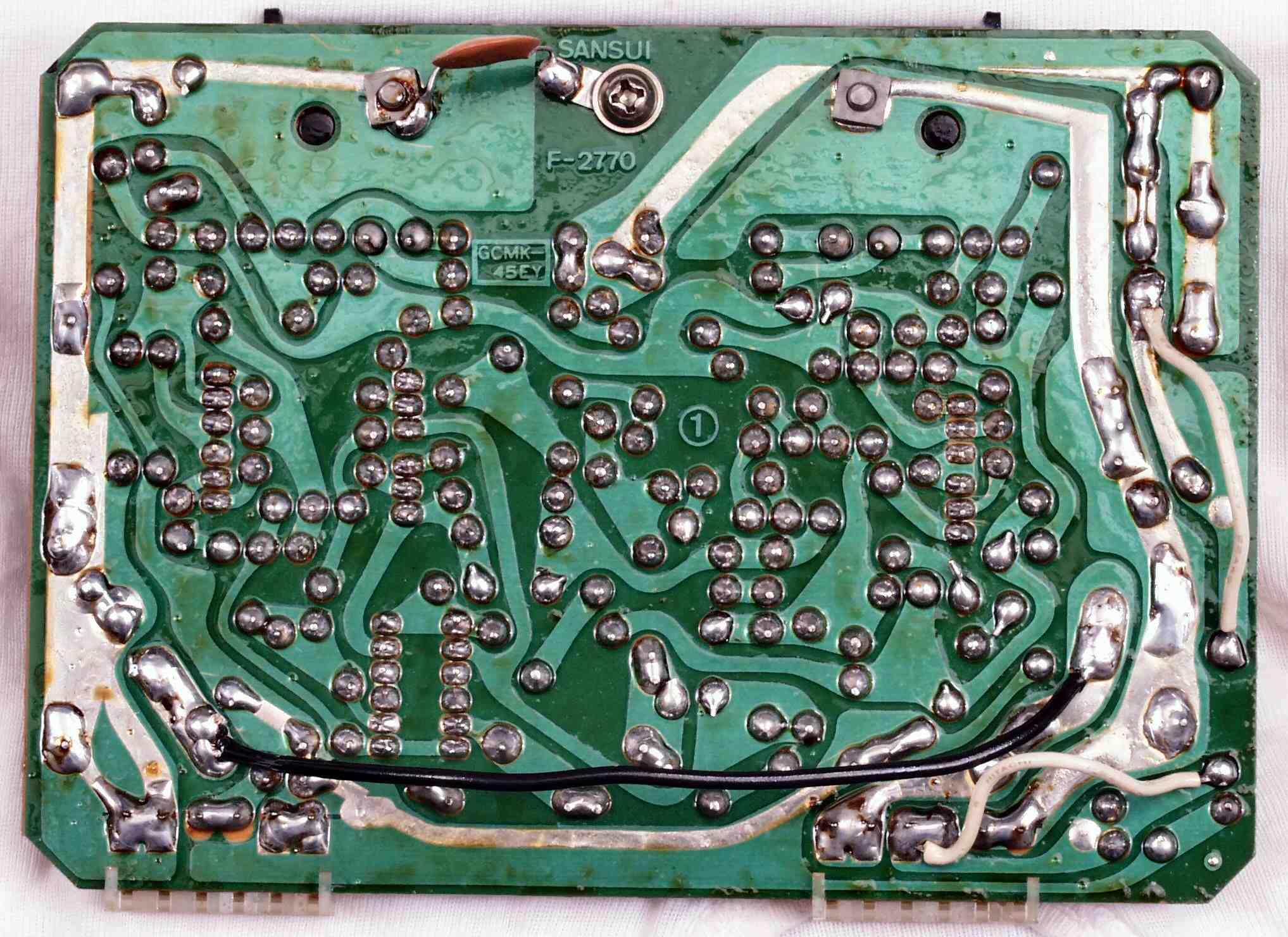

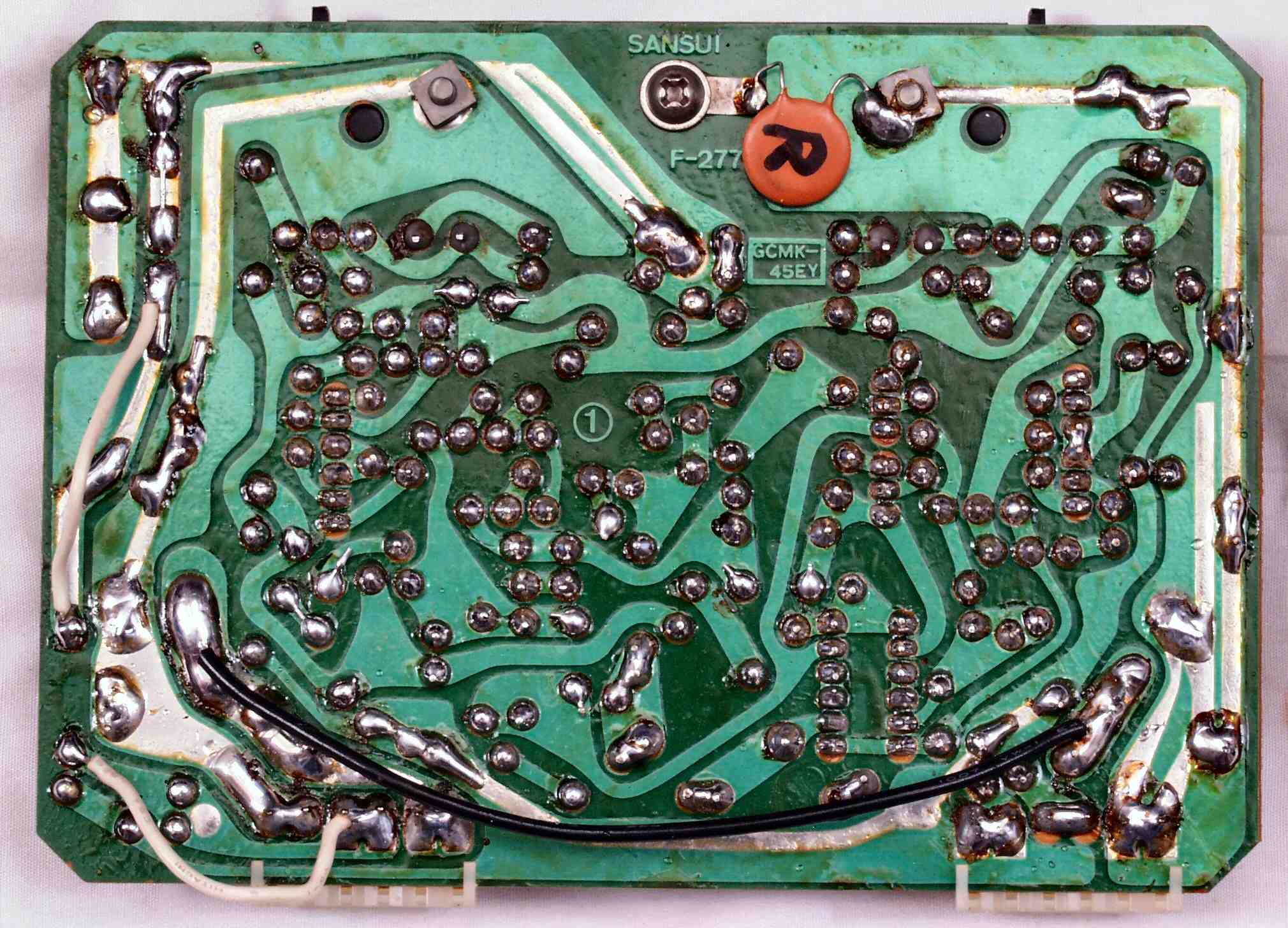

Ｃ２Ｃ．　修理前　Ｌ側終段基板裏

Ｃ２Ｄ．　修理後（半田補正）　Ｌ側終段基板裏　　全ての半田をやり修す

Ｃ２Ｅ．　修理中　Ｌ側終段基板裏　余計なフラックスを取る

Ｃ２Ｆ．完成　Ｌ側終段基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

Ｃ２Ｇ．　修理前　Ｌ側電源供給線

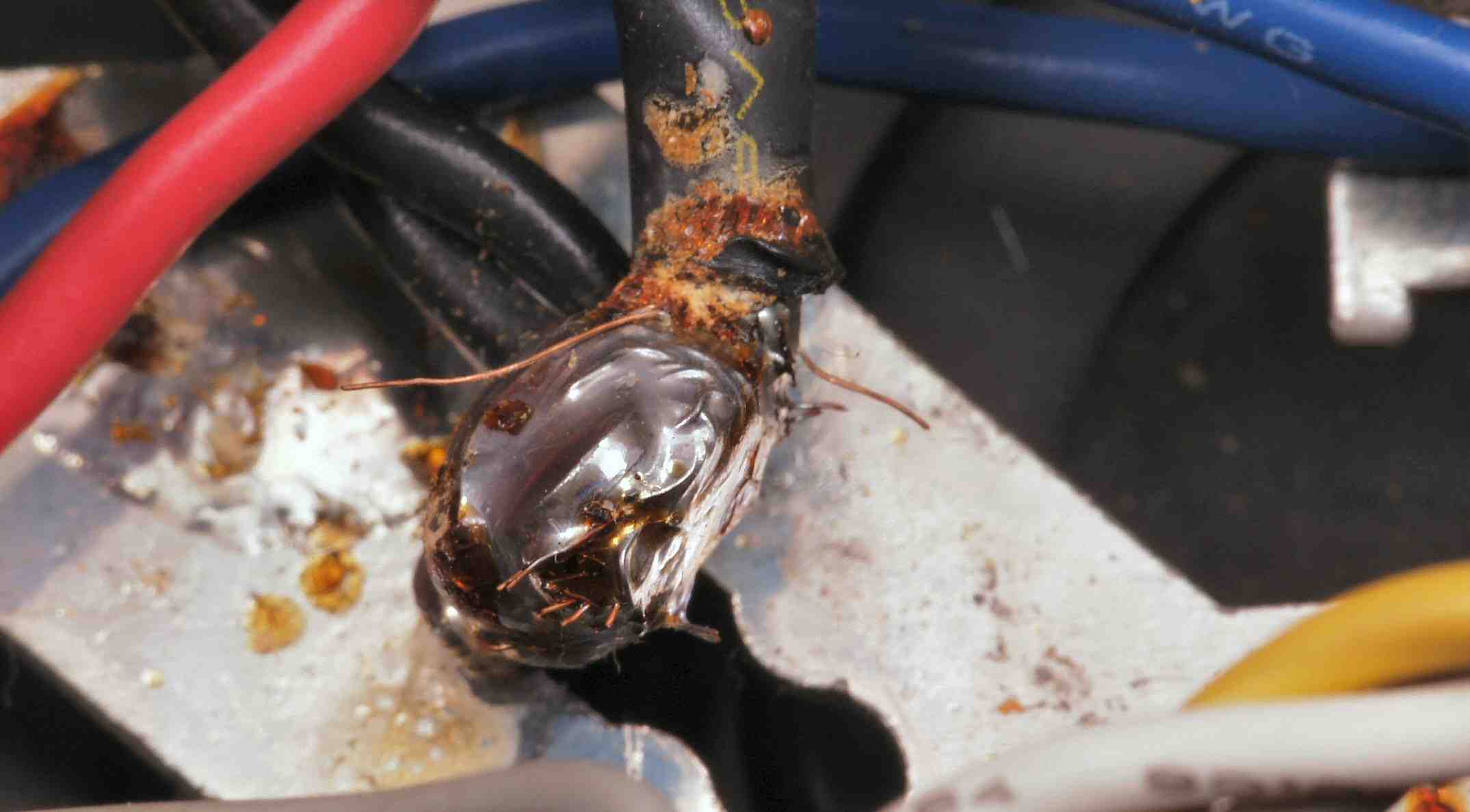

Ｃ２Ｇ−１．　修理前　Ｌ側電源供給線　ヒゲが出ている

Ｃ２Ｉ．完成　Ｌ側電源供給線＆Ｌ側ＳＰ出力線（細線で絡げて固定してから）ハンダ付け

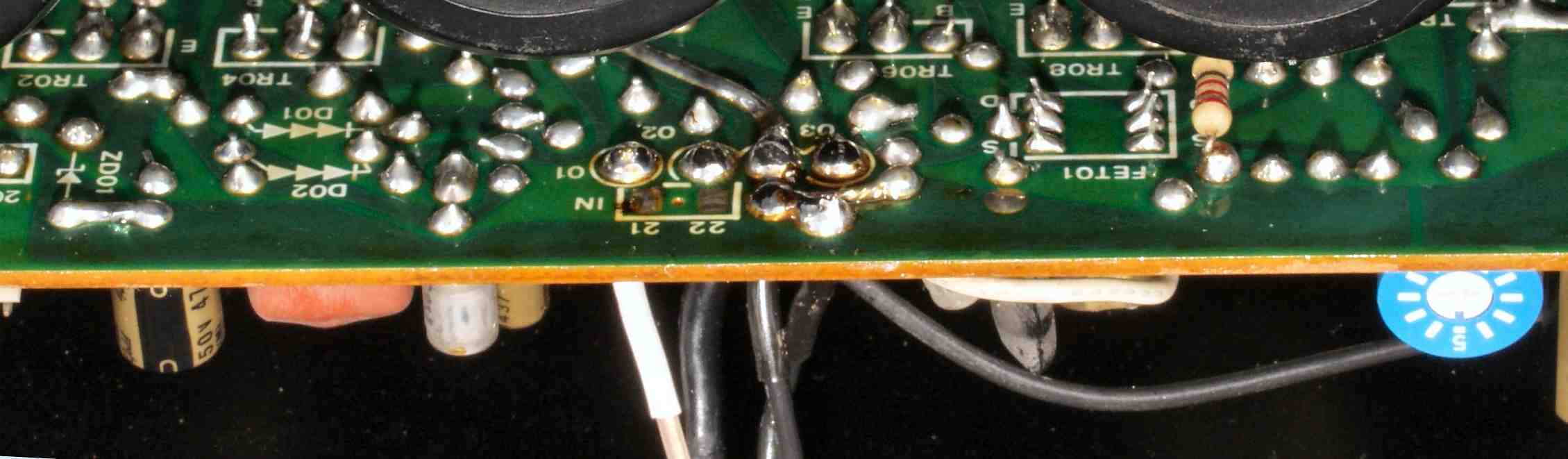

Ｃ２Ｊ．　修理前　Ｌ側終段基板の入力線の半田、銅箔の為出来れば基板表から挿入したい

Ｃ２Ｋ．　修理後　Ｌ側終段基板の入力線

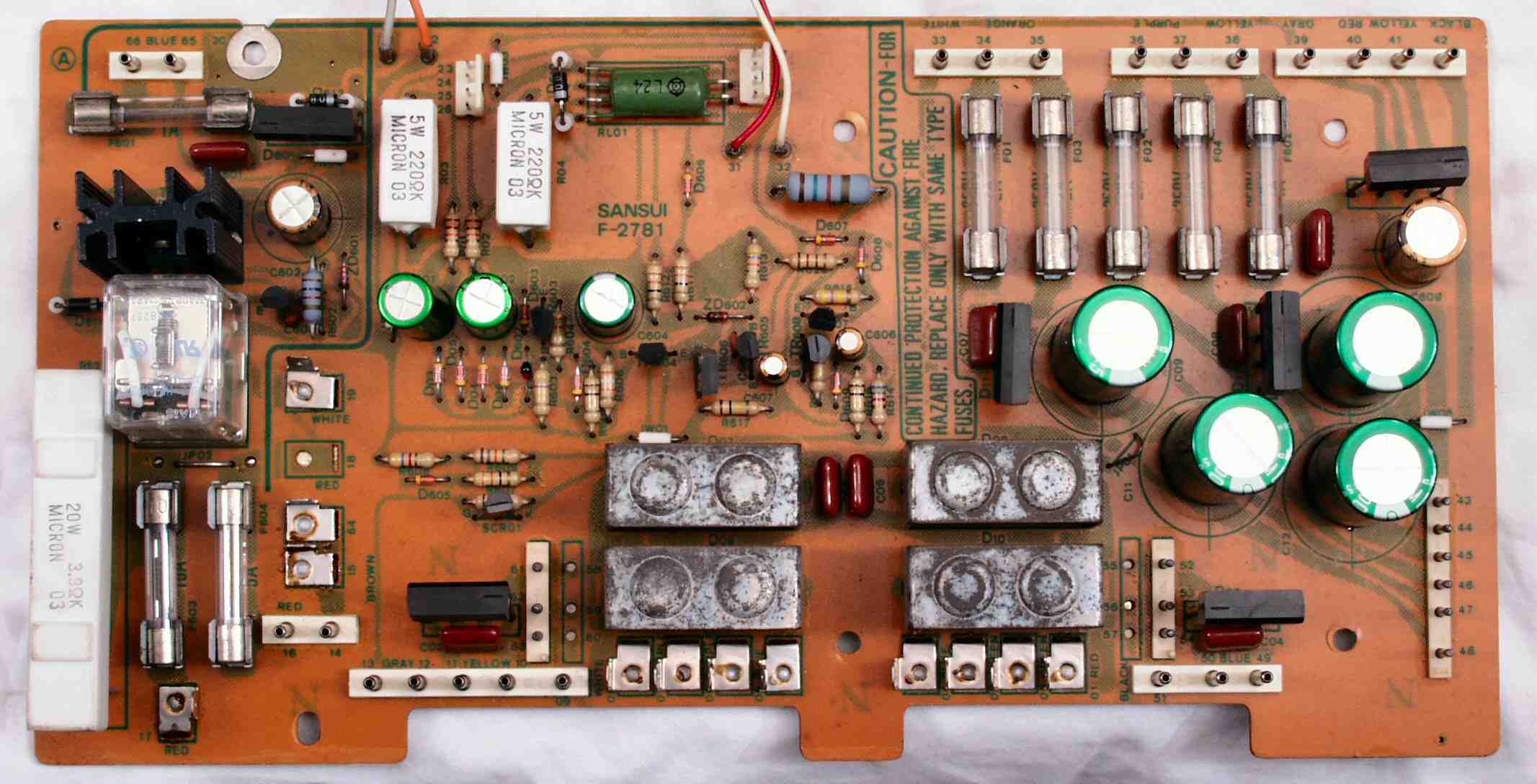

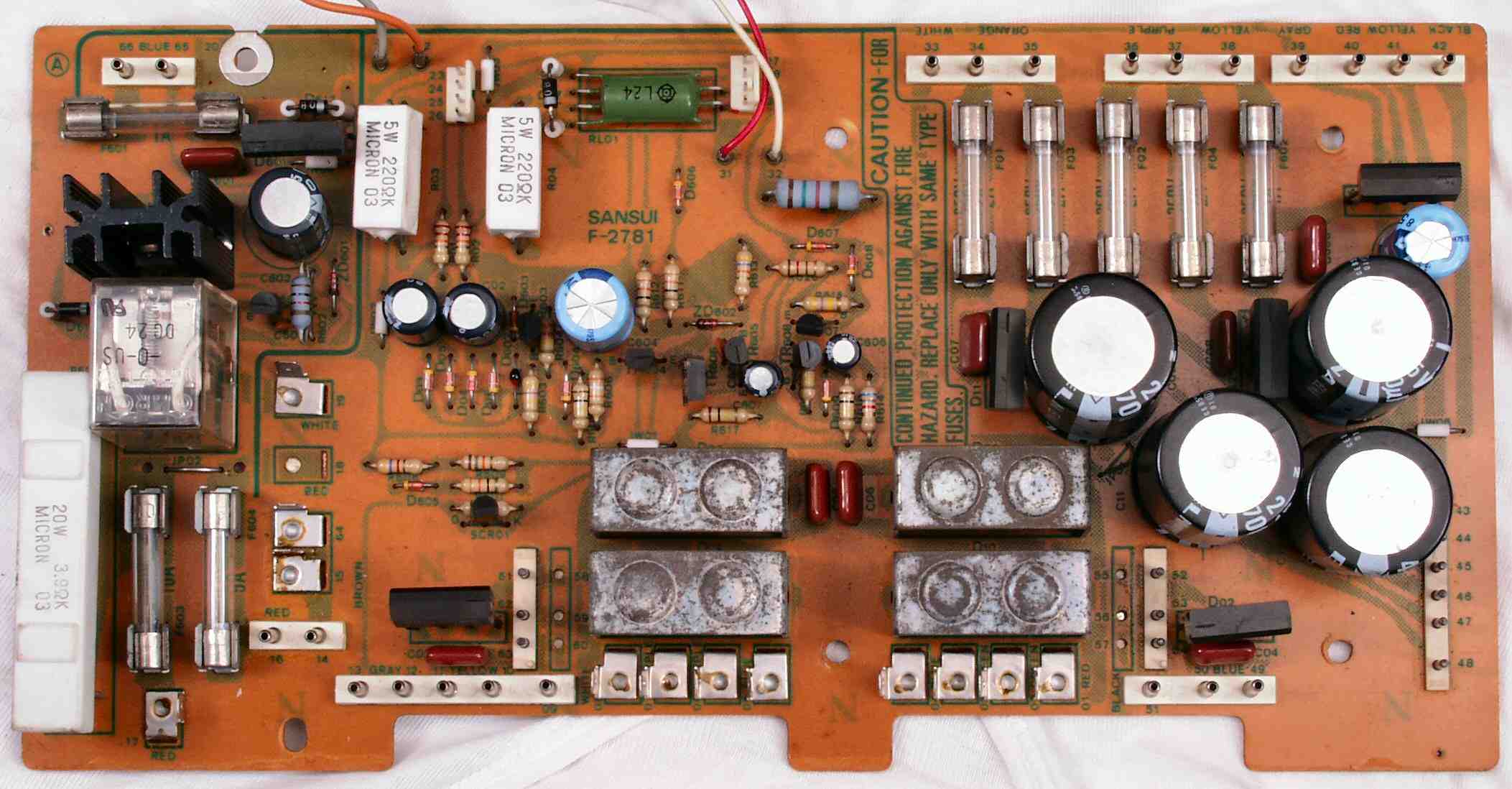

Ｃ３Ａ．　修理前　整流・プロテクト基板

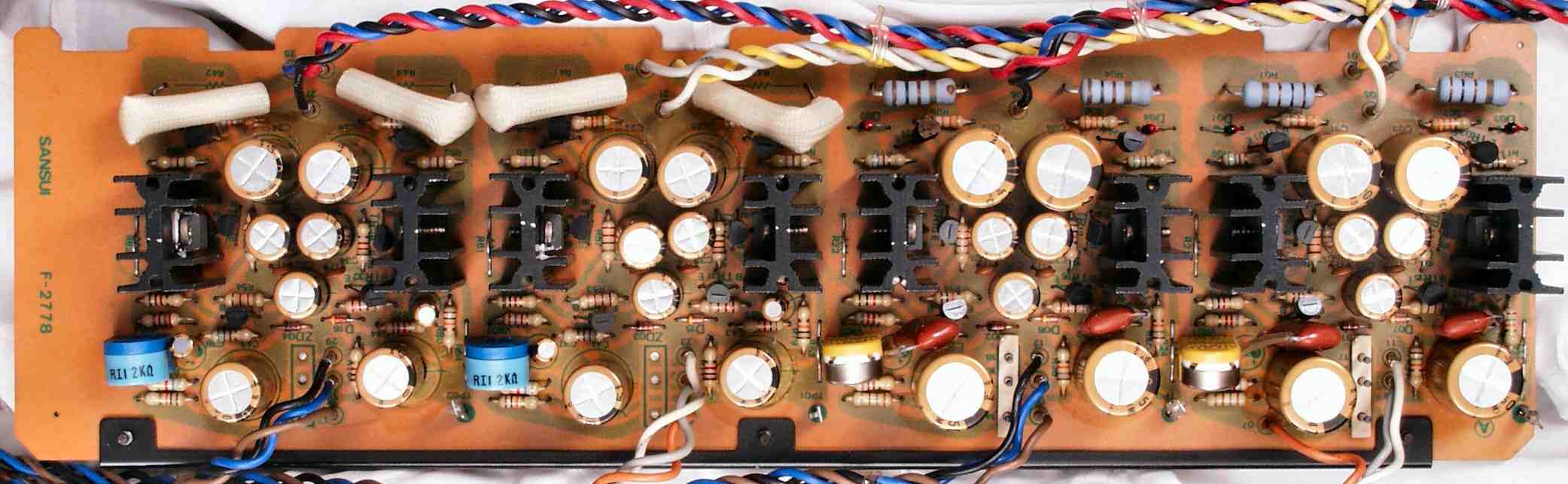

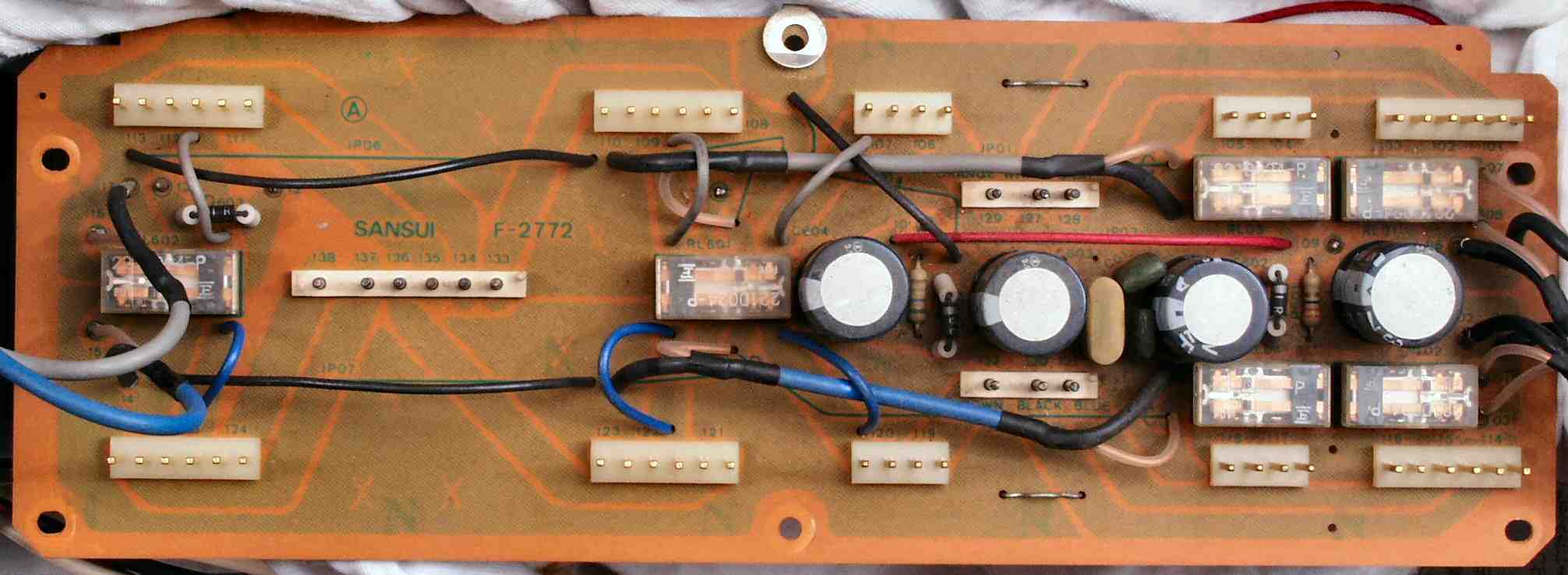

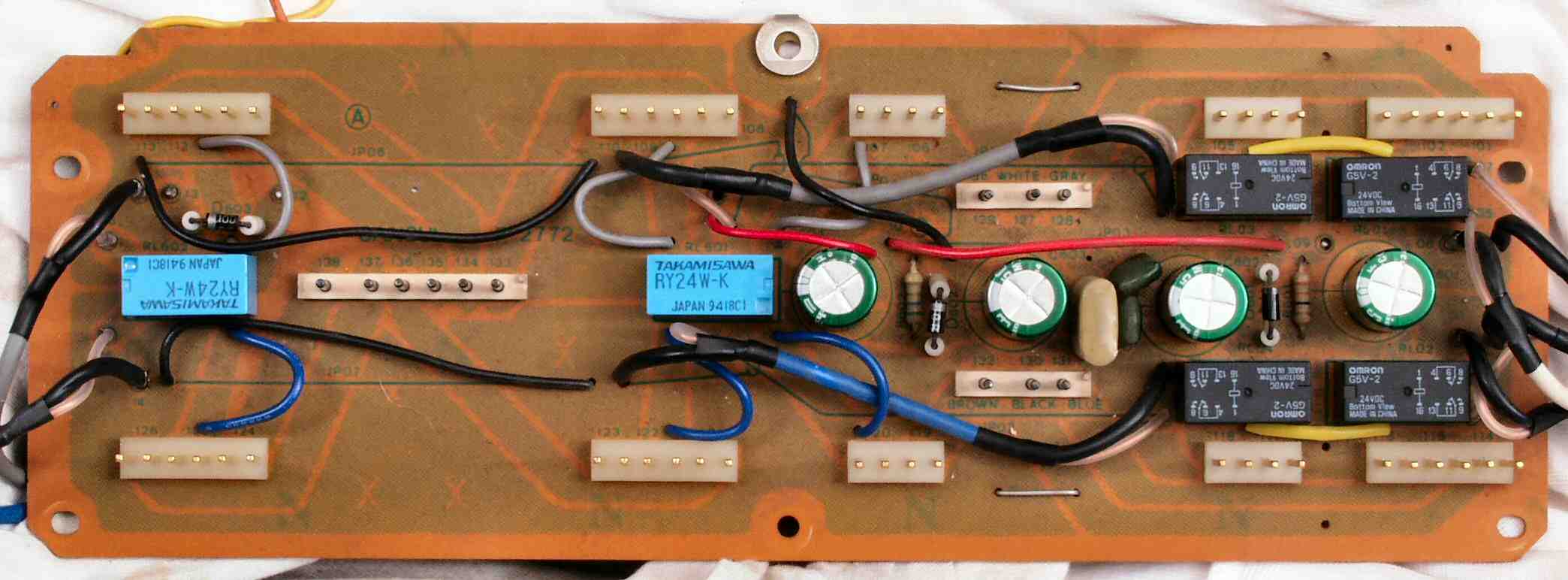

Ｃ３Ｂ．　修理後　整流・プロテクト基板　電解コンデンサー１２個、リレー交換

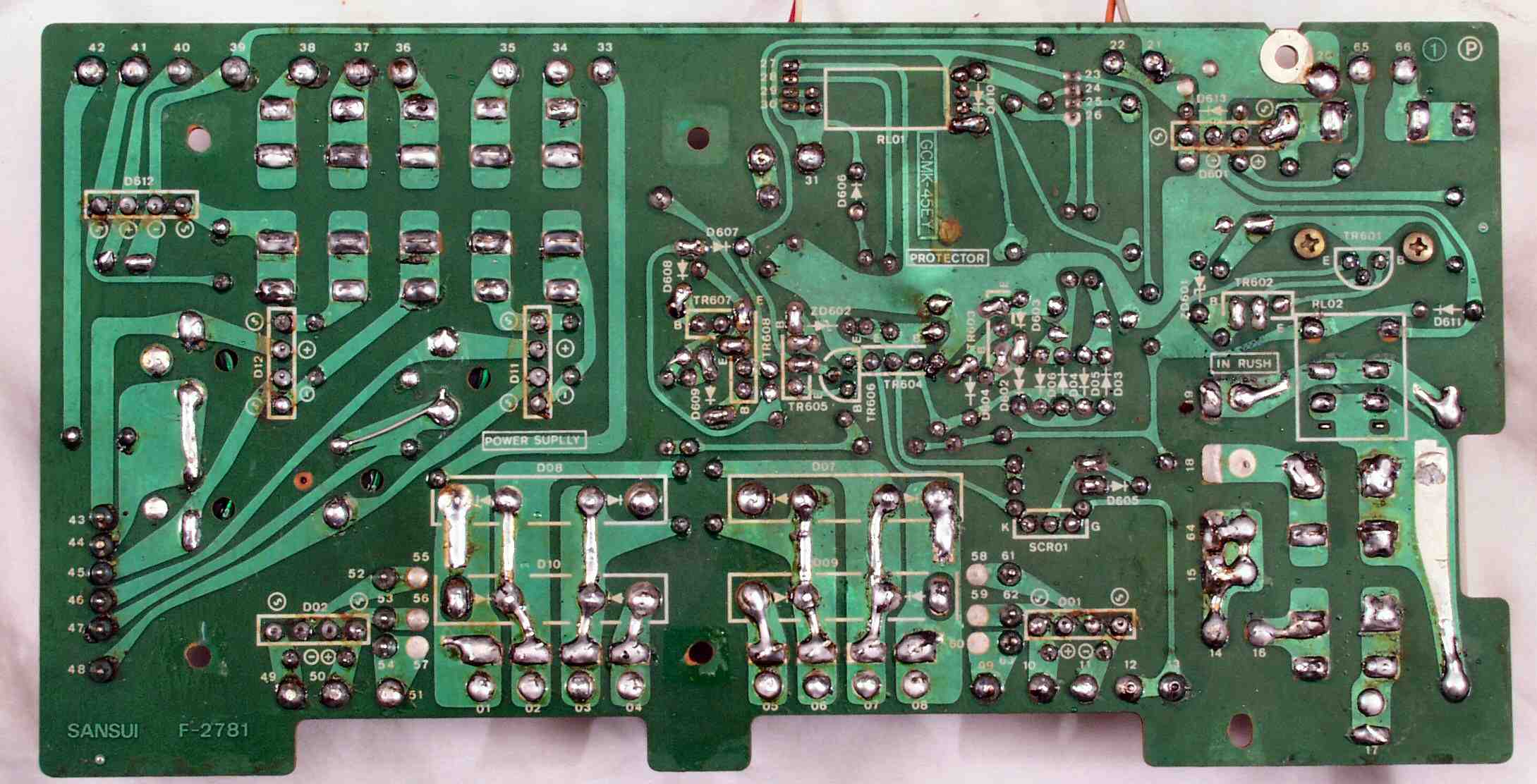

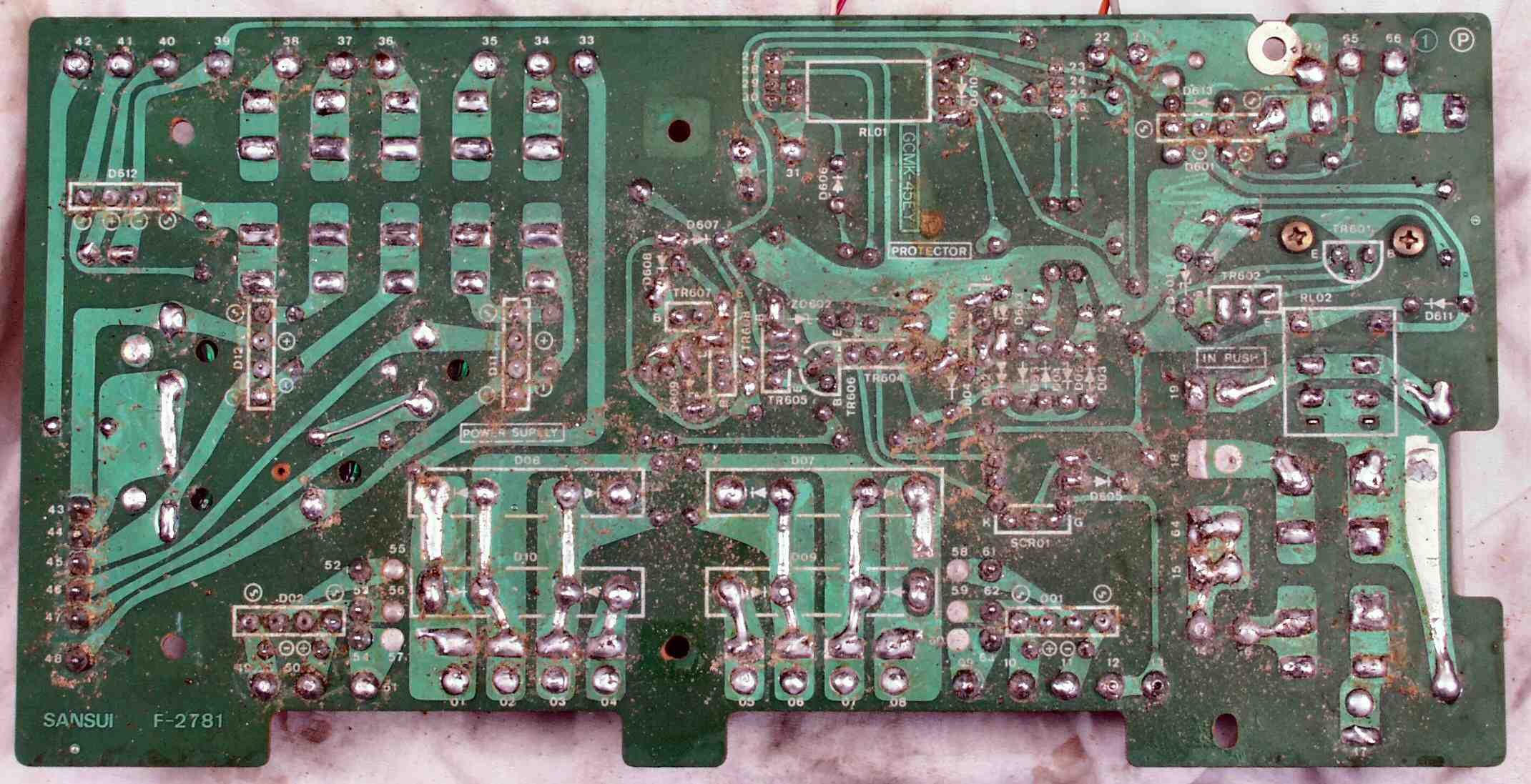

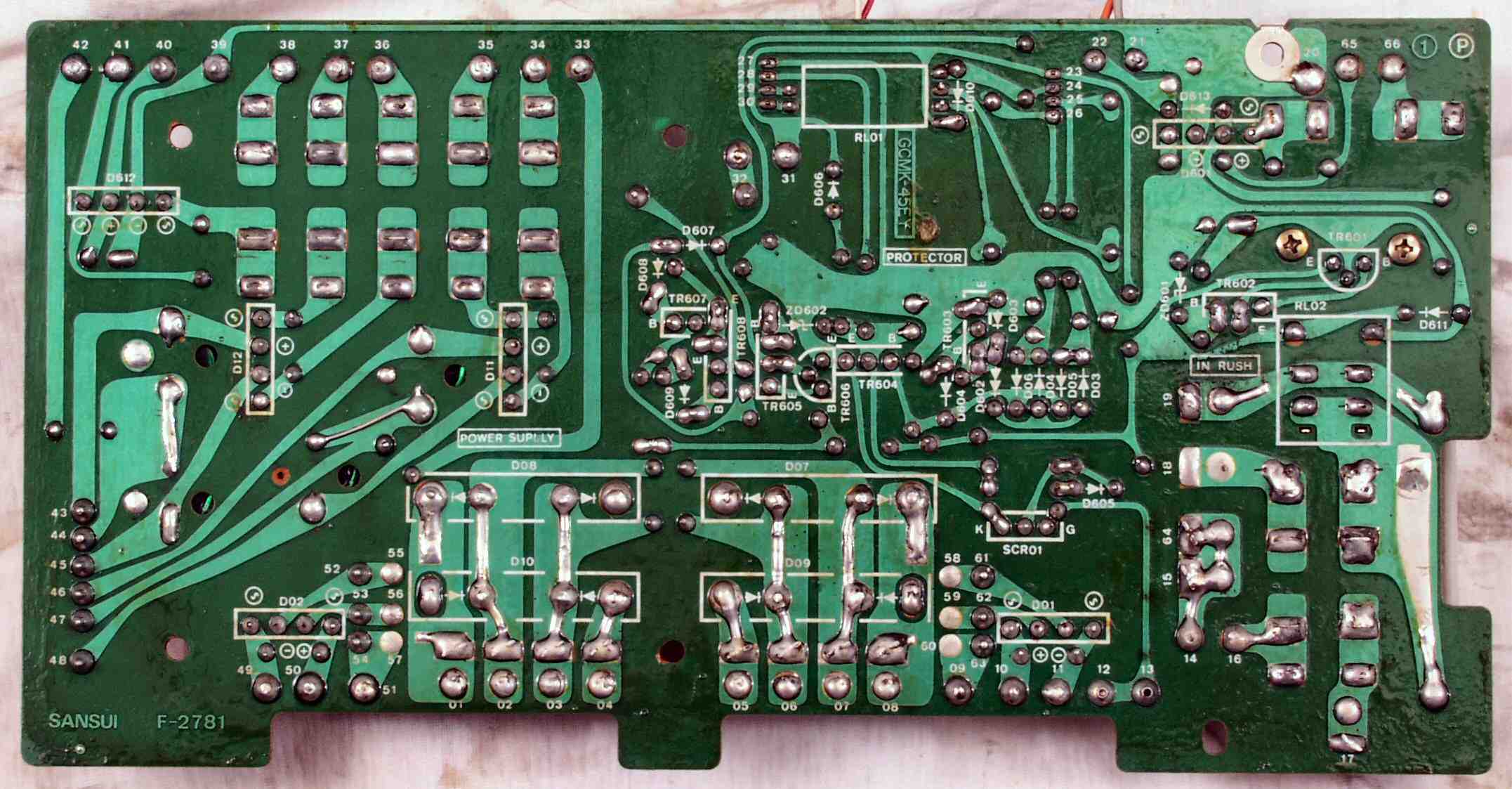

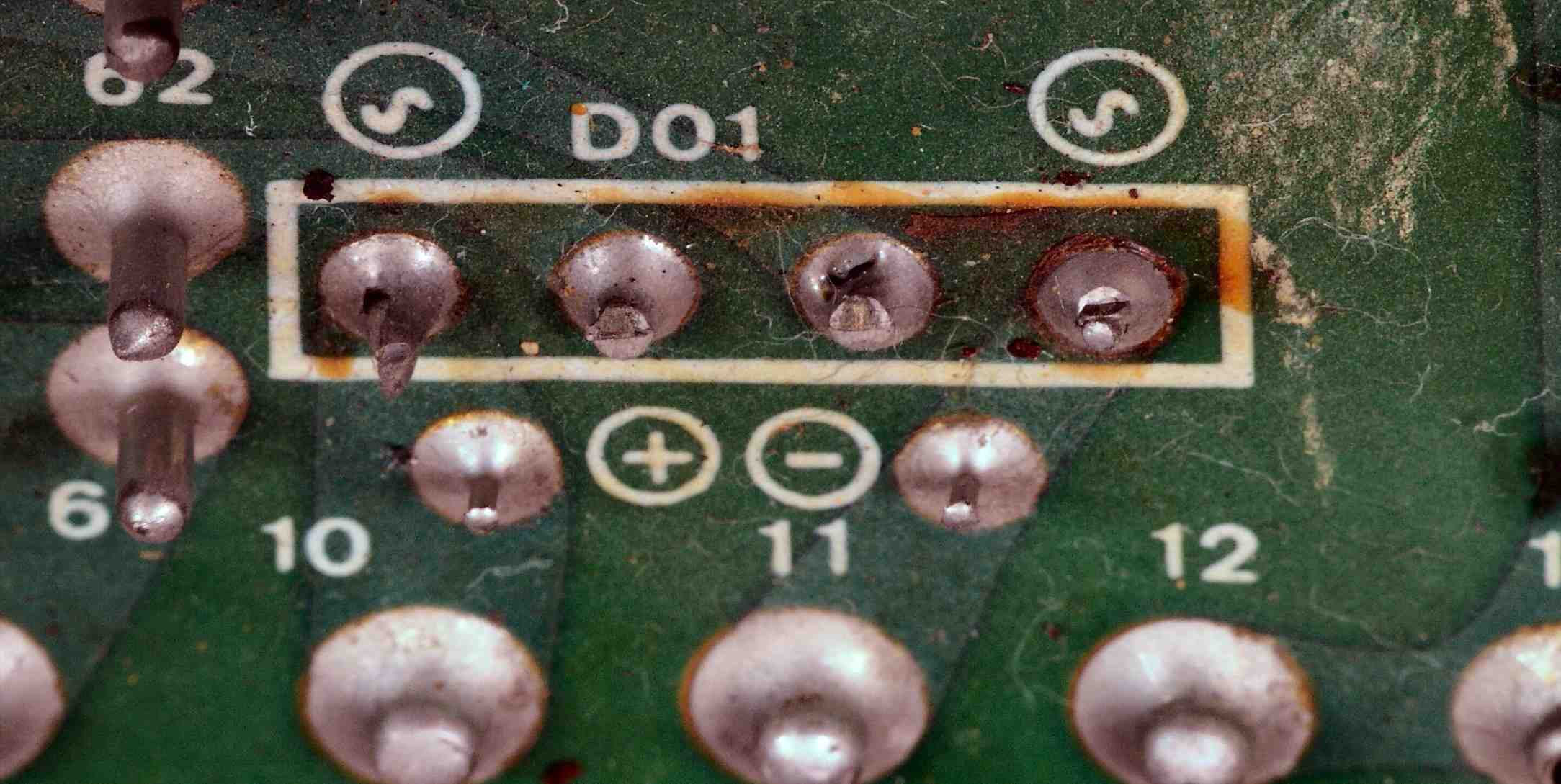

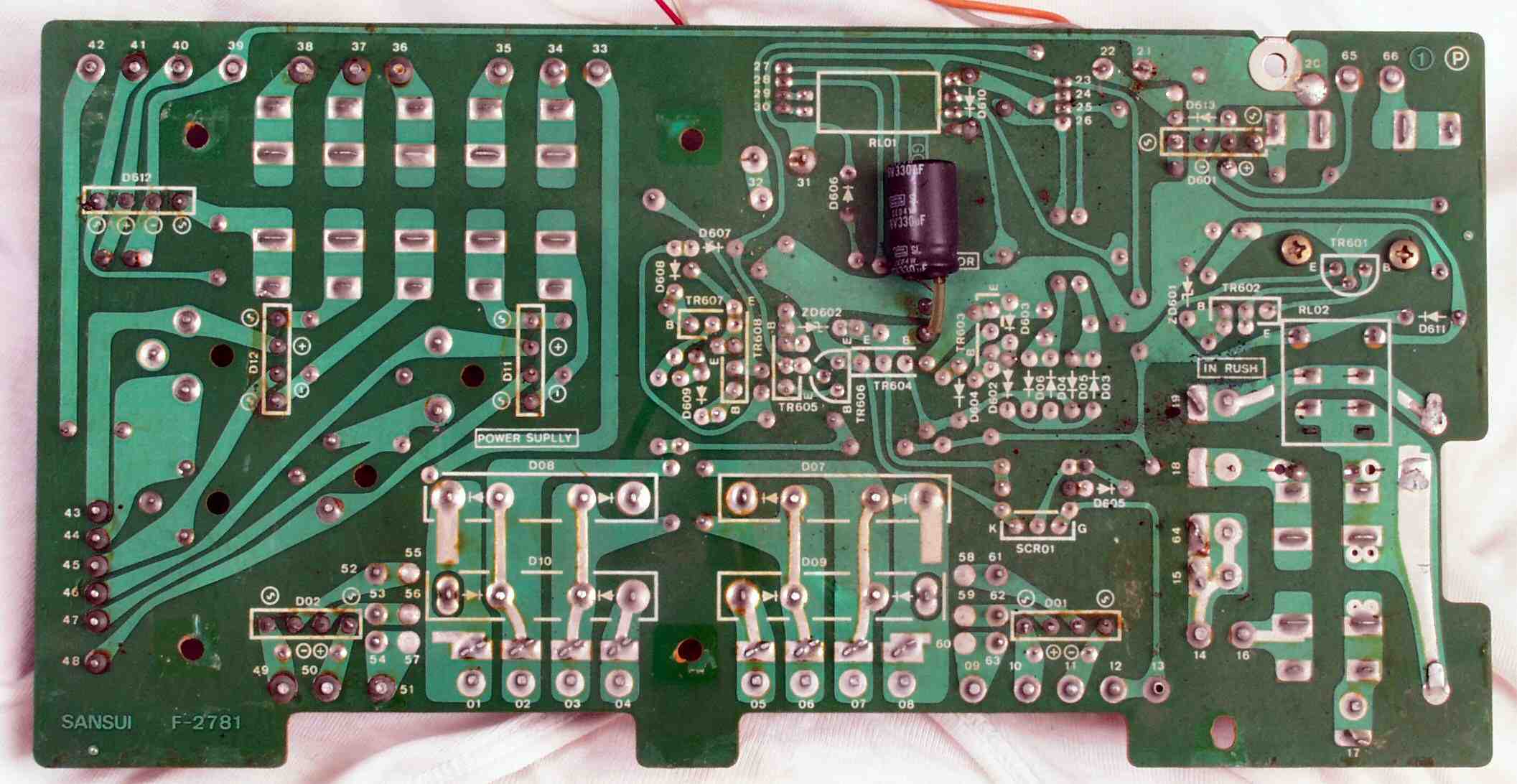

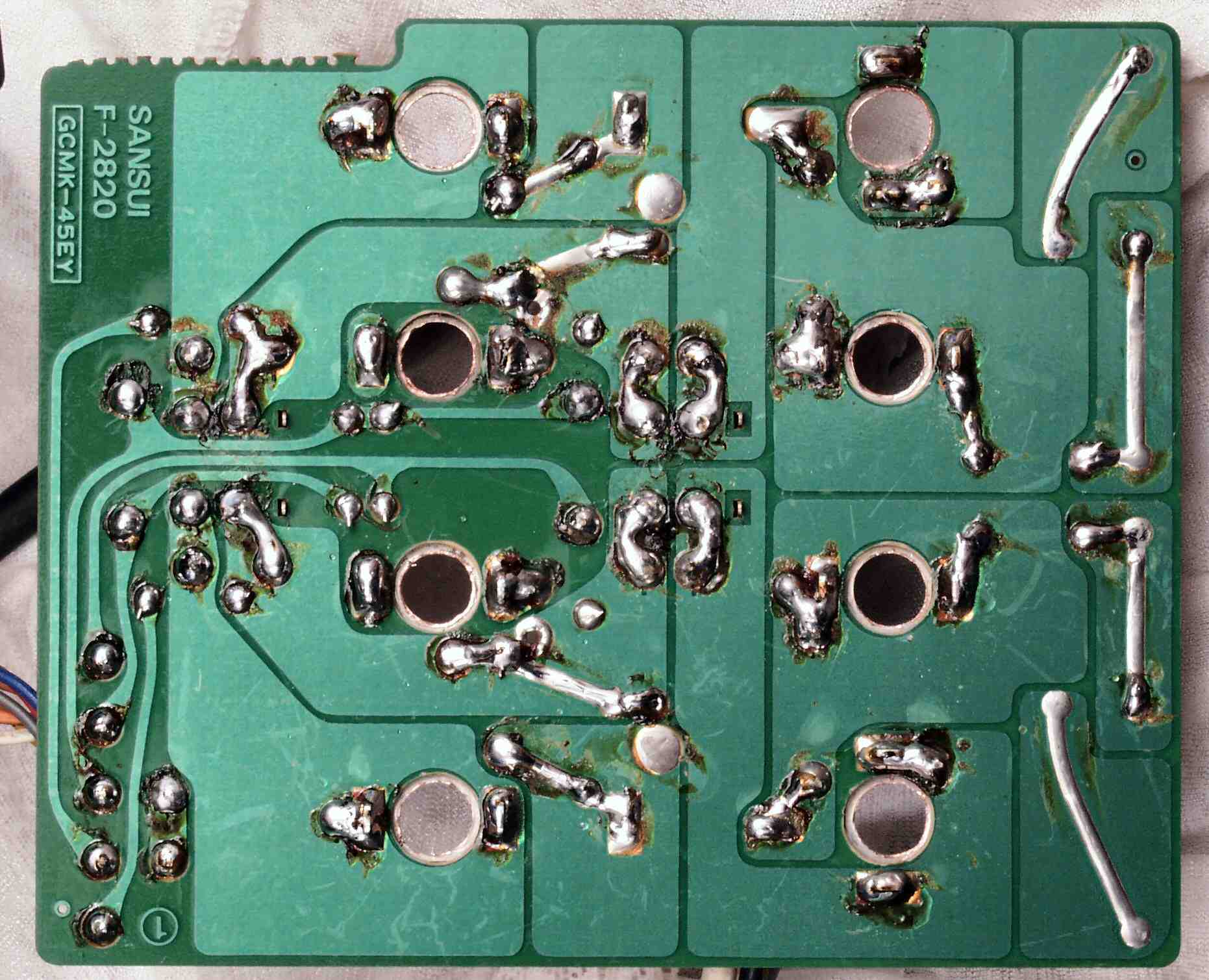

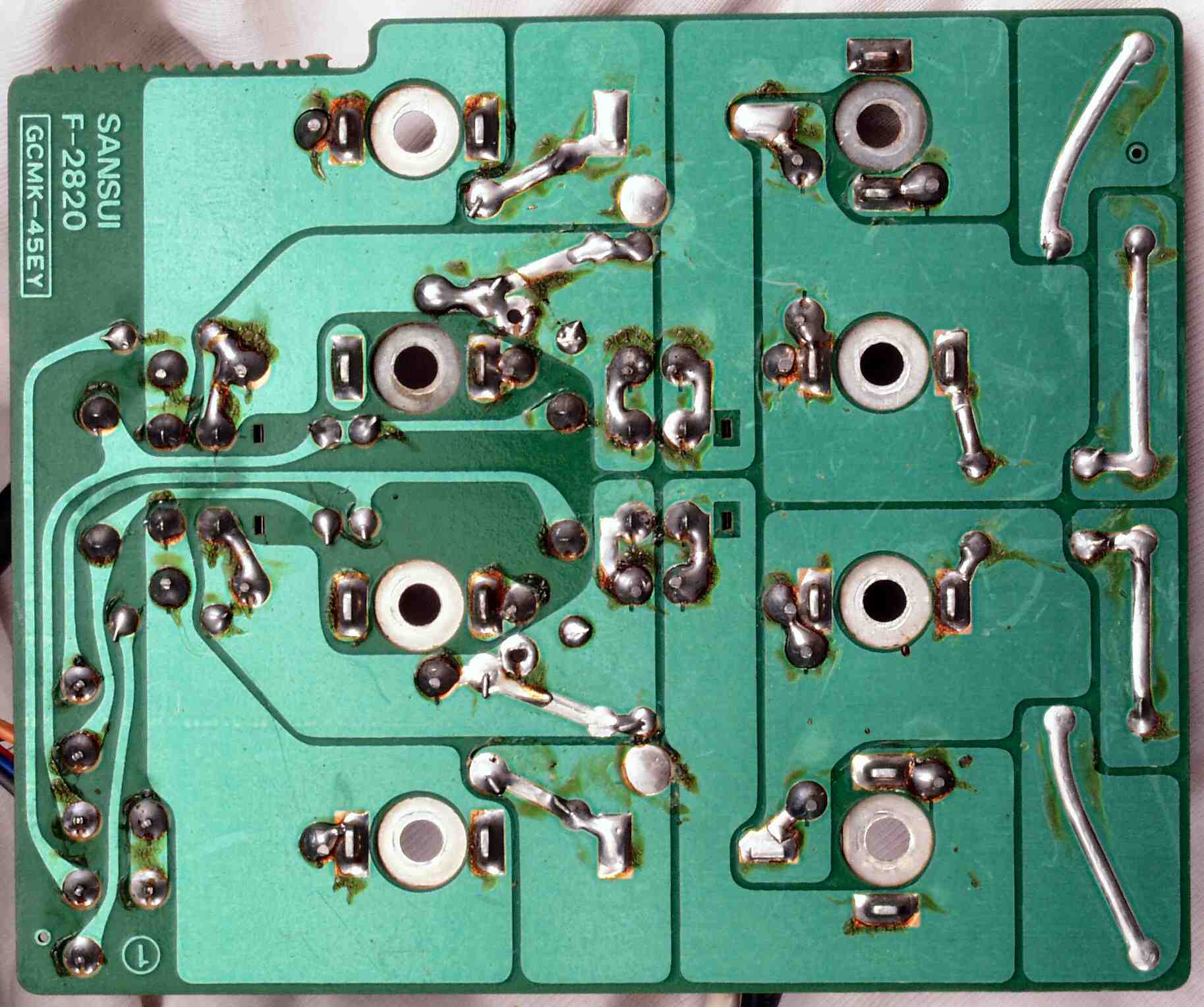

Ｃ３Ｃ．　修理前　整流・プロテクト基板裏

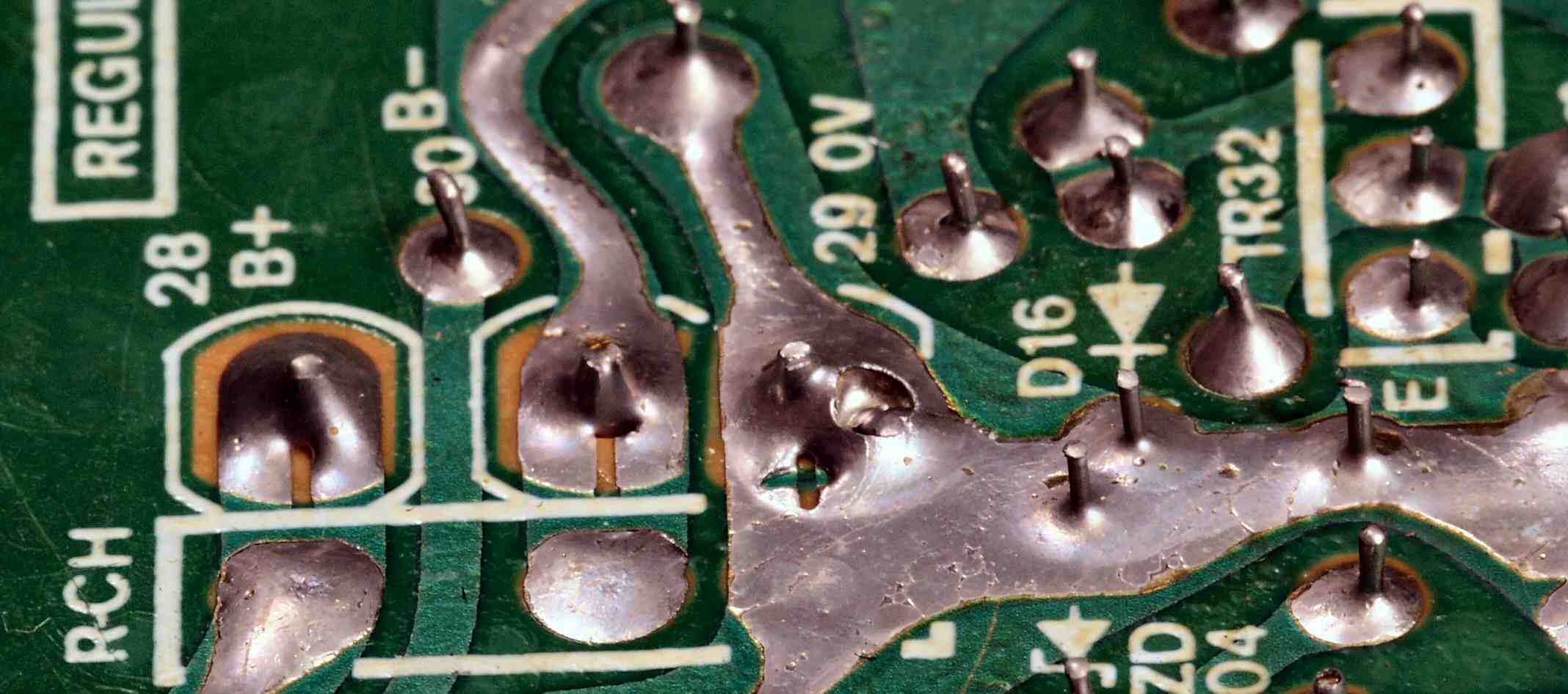

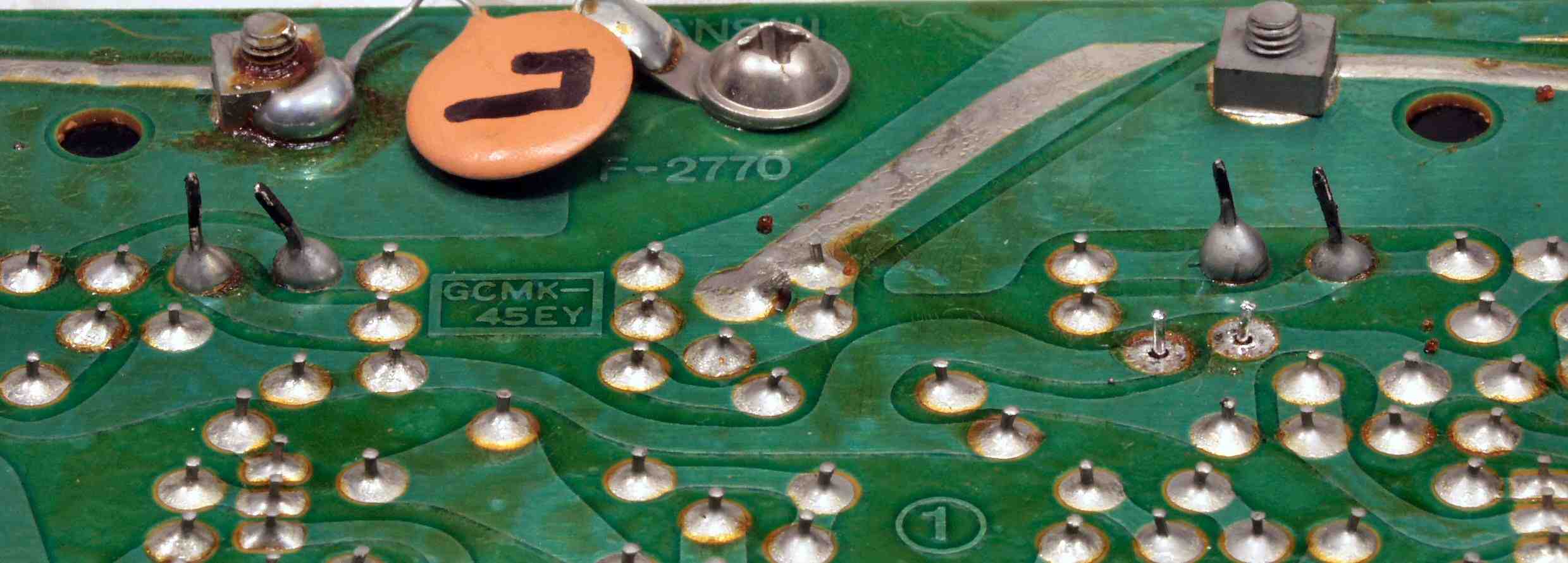

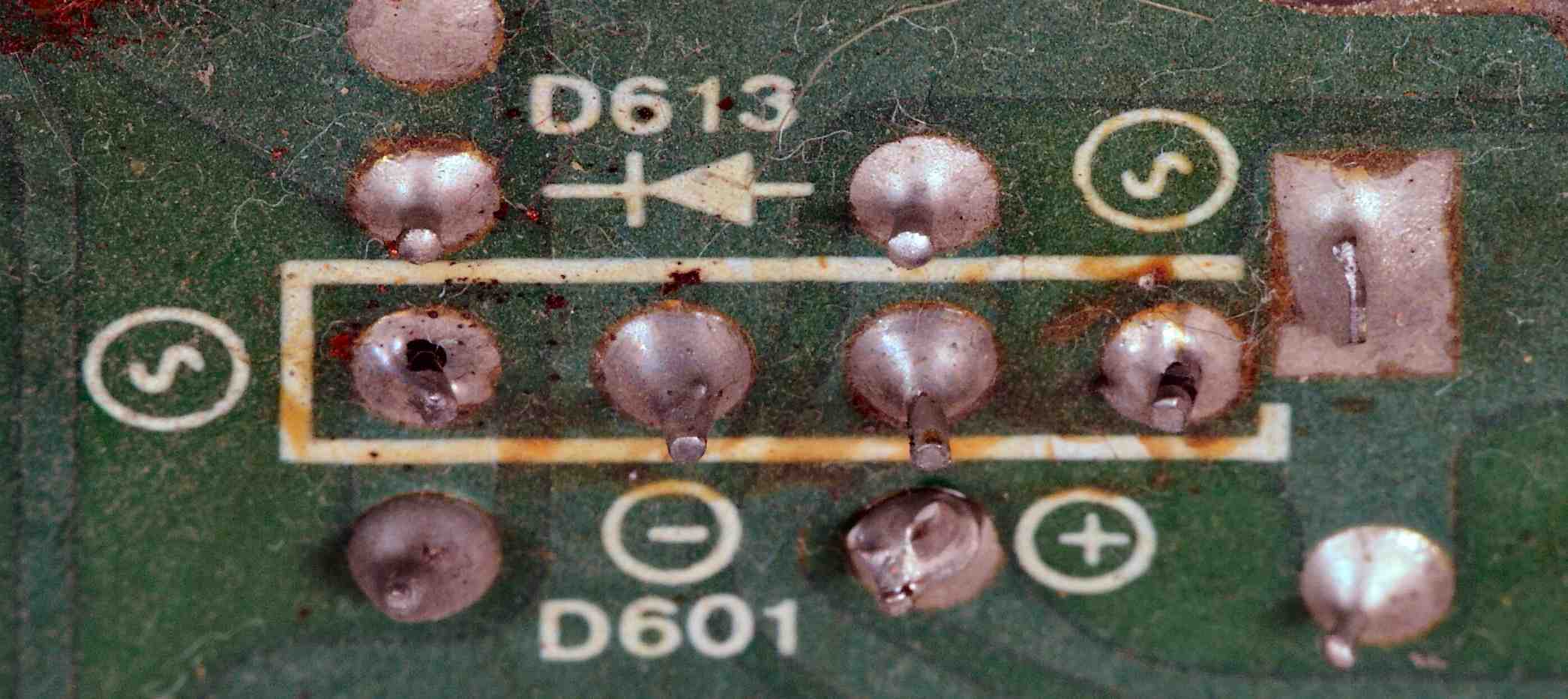

Ｃ３Ｃ１．　修理中　整流・プロテクト基板裏、半田不良１

Ｃ３Ｃ２．　修理中　整流・プロテクト基板裏、半田不良２

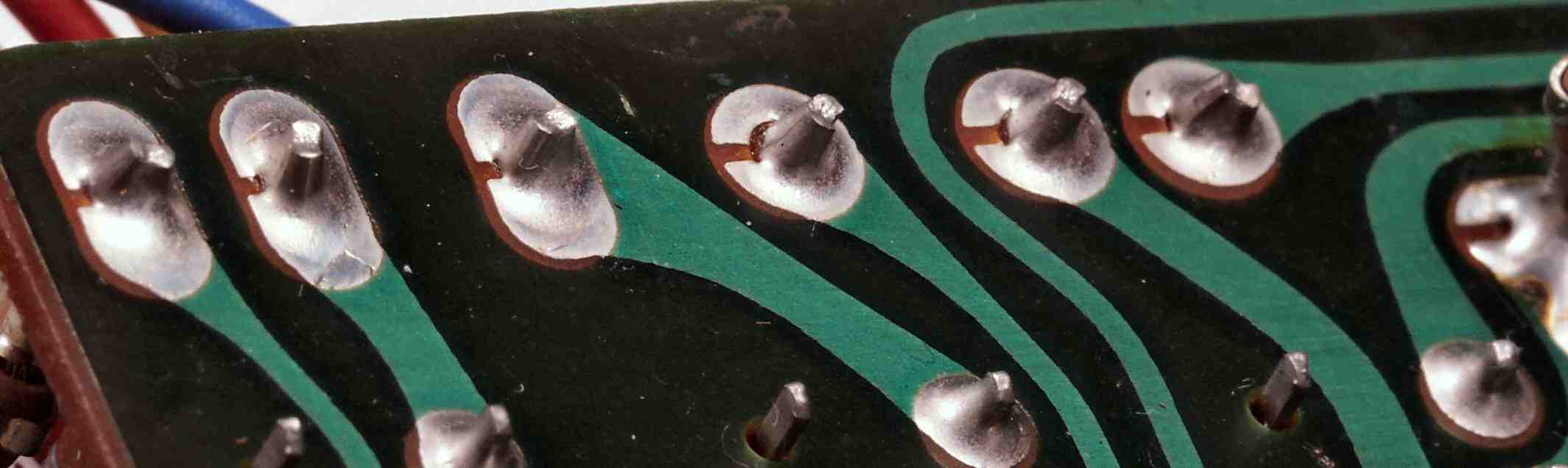

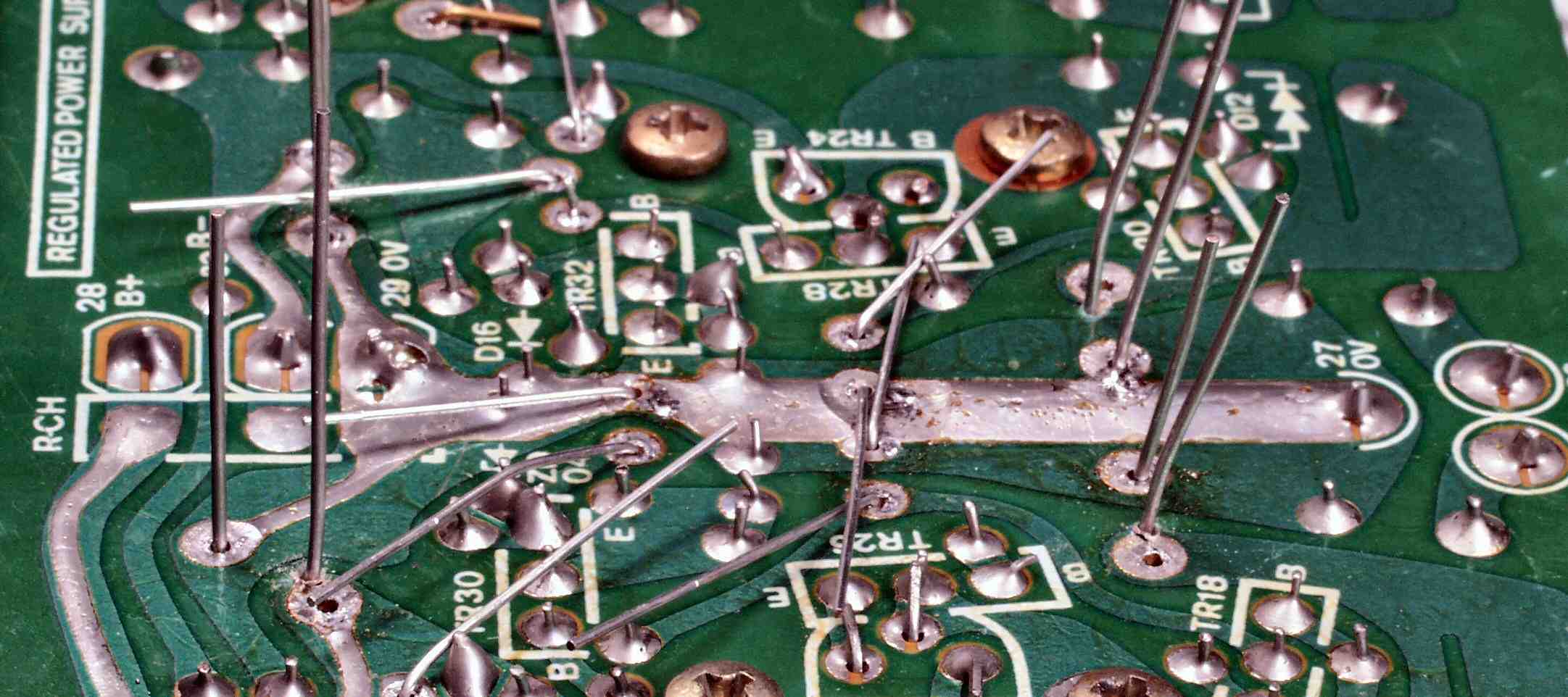

Ｃ３D．　修理後（半田補正）　整流・プロテクト基板裏　　全ての半田をやり修す

Ｃ３Ｅ．　修理中　整流・プロテクト基板裏　余計なフラックスを取る

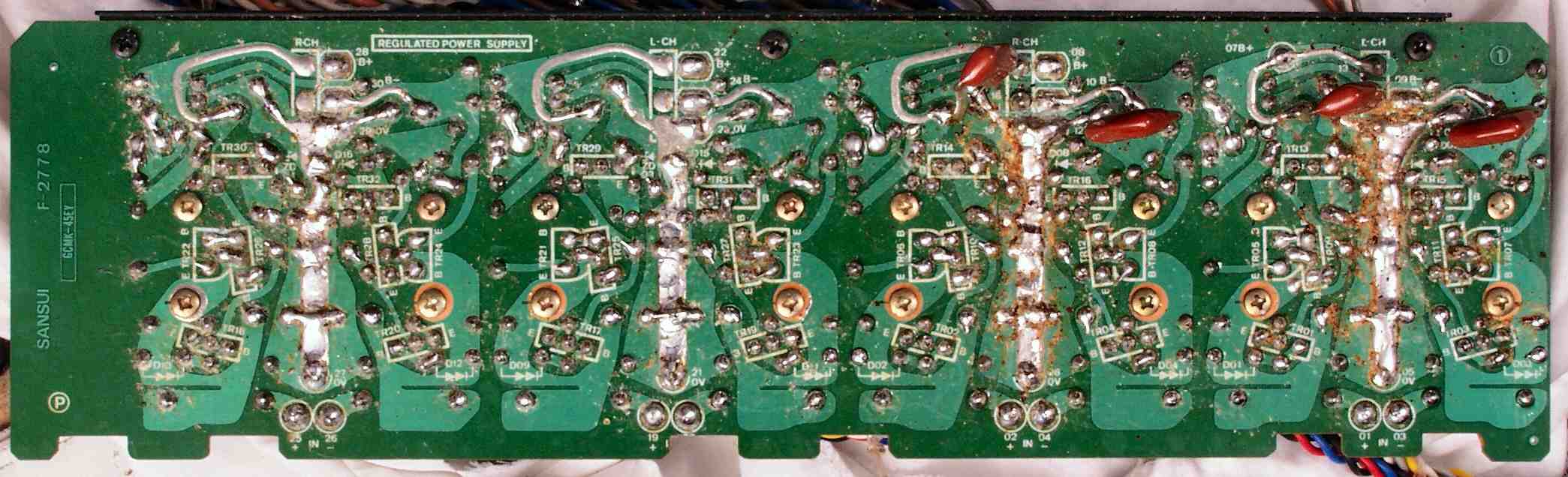

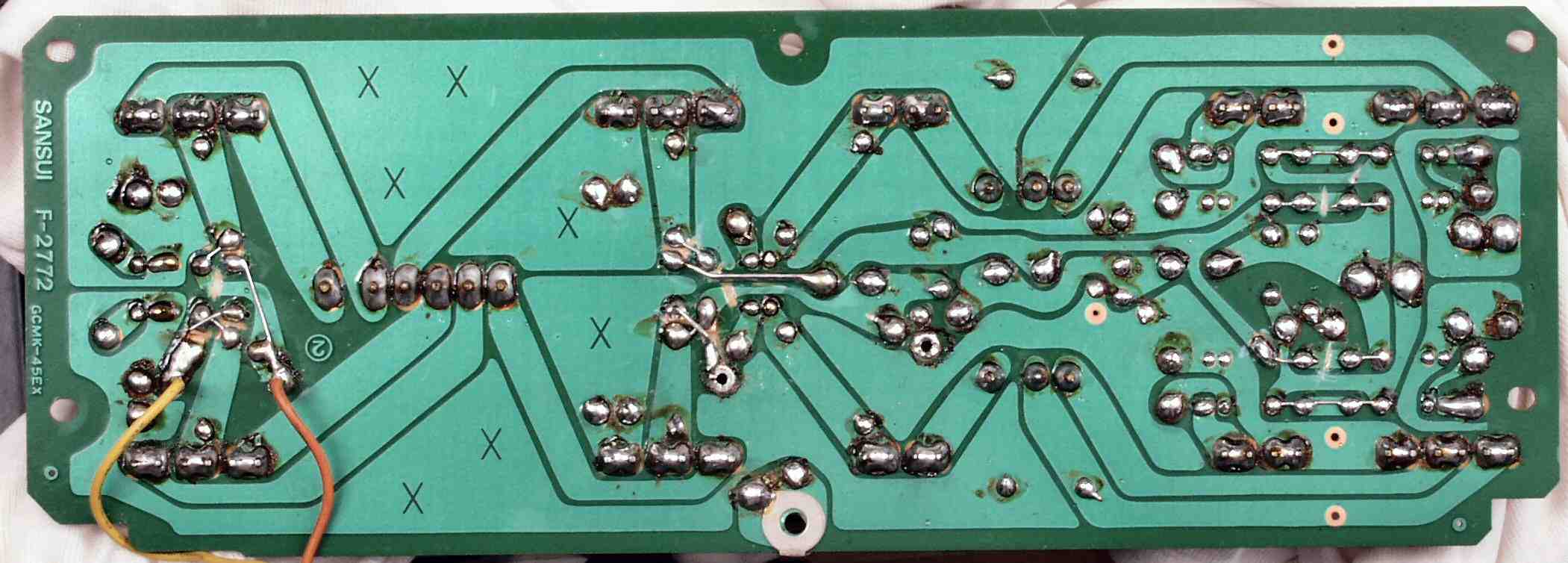

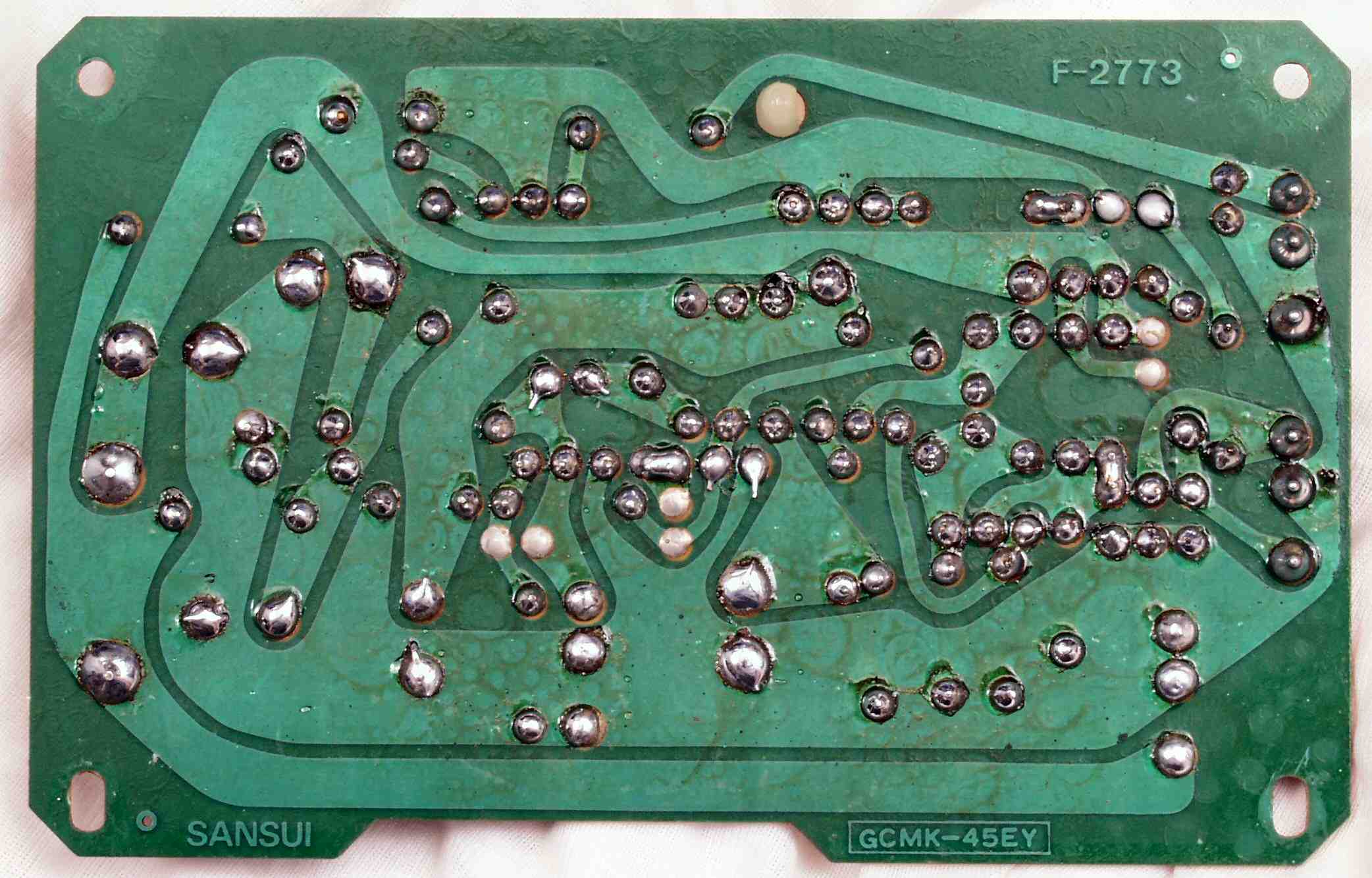

Ｃ３Ｆ．完成　整流・プロテクト基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

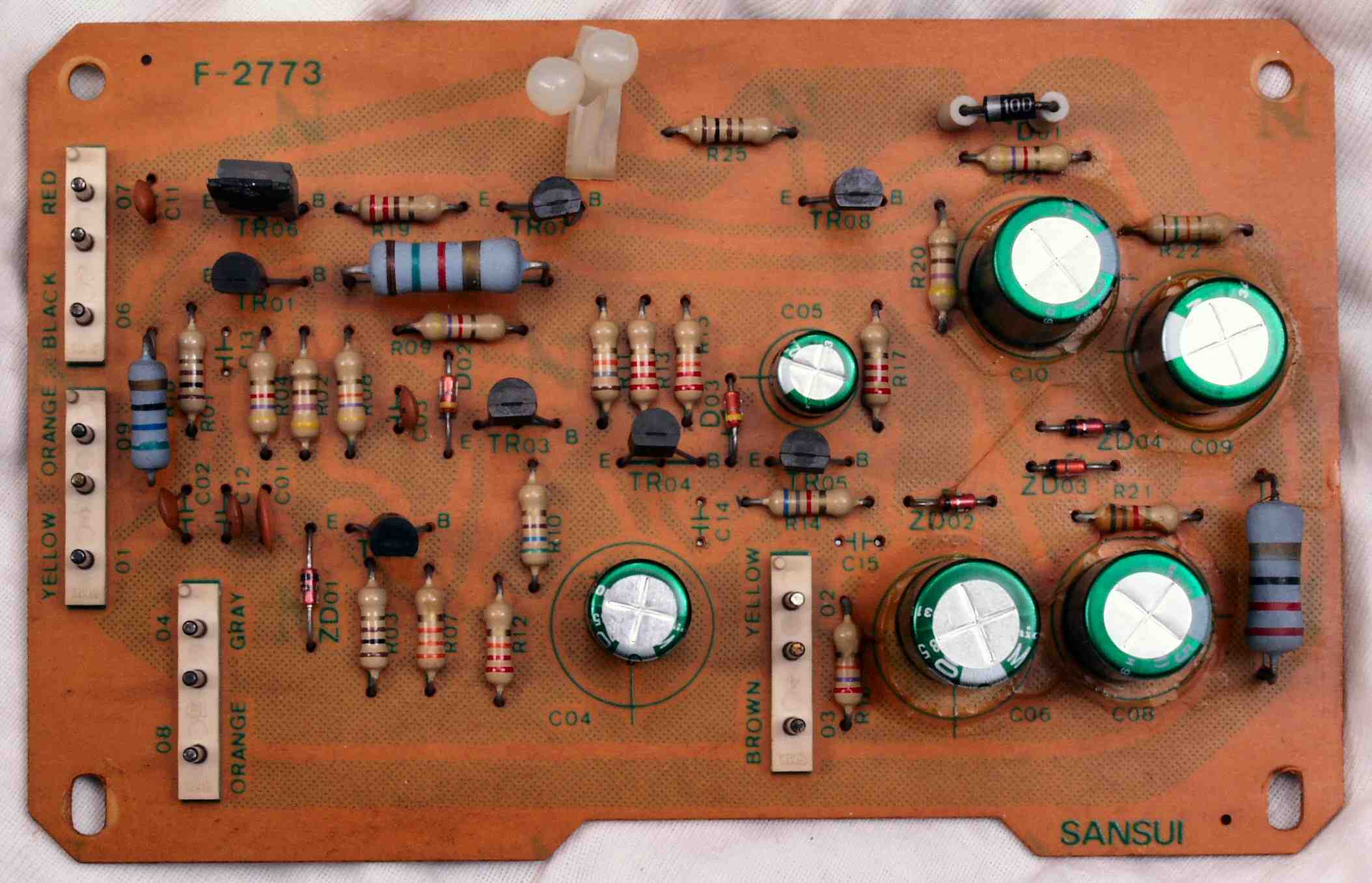

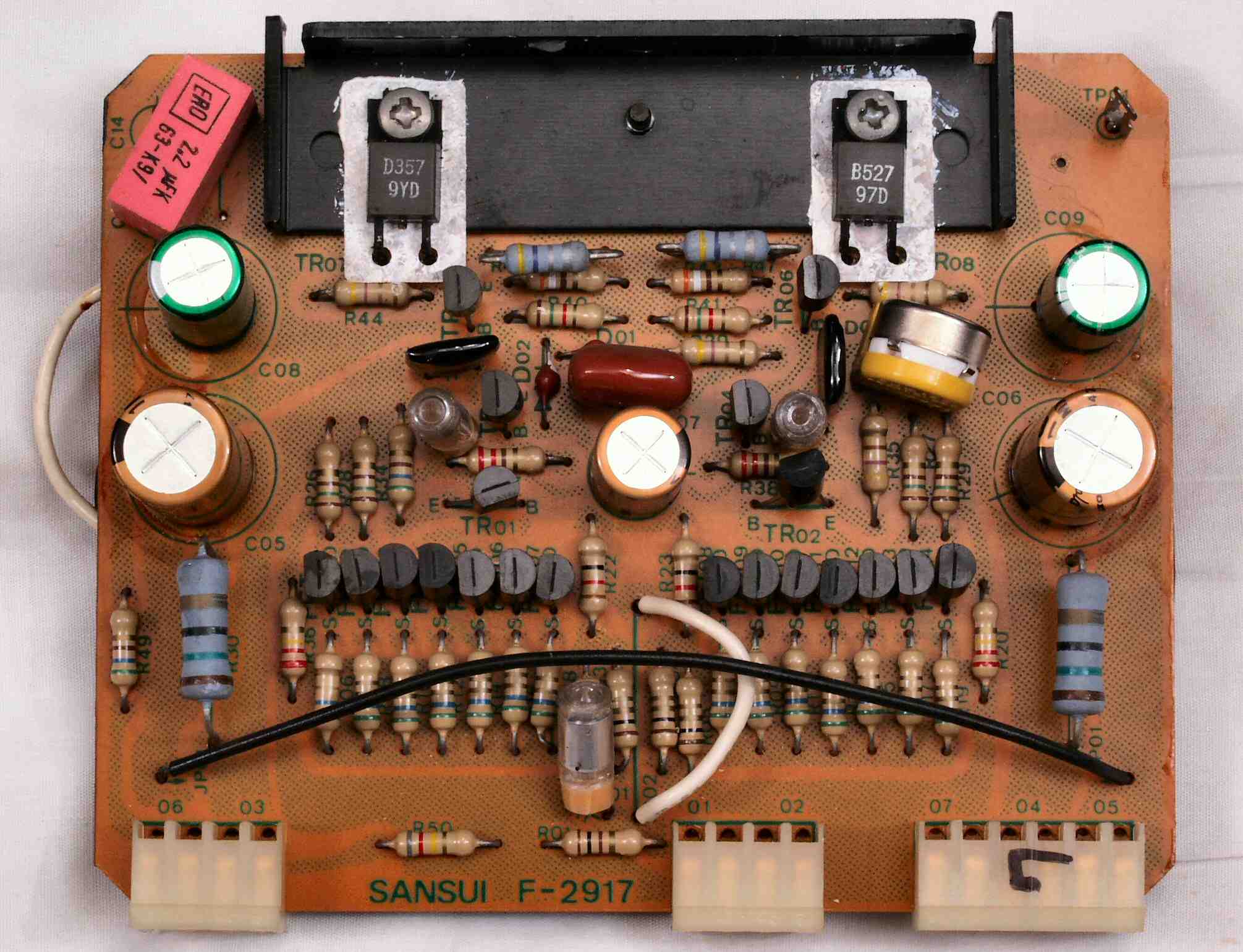

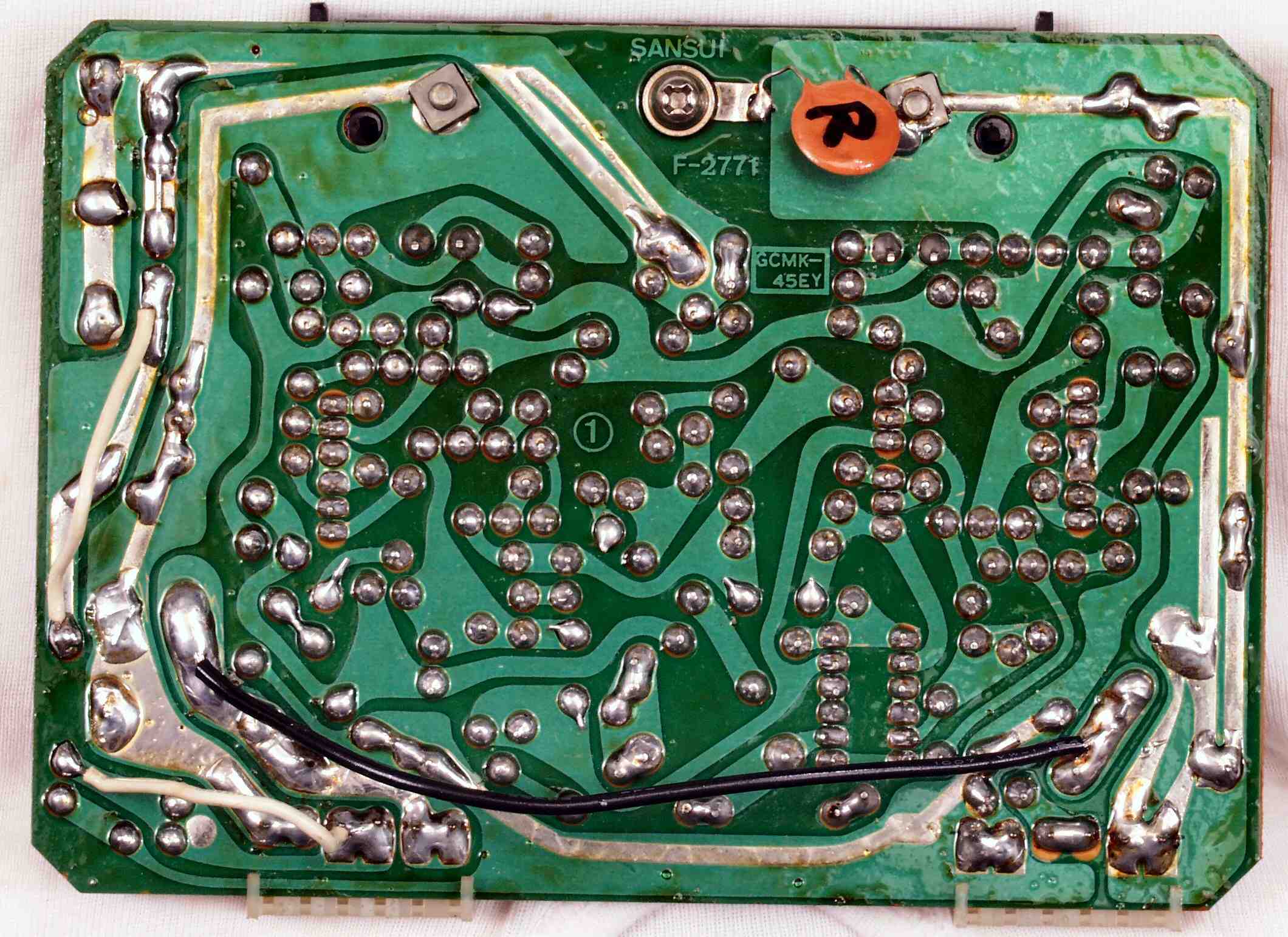

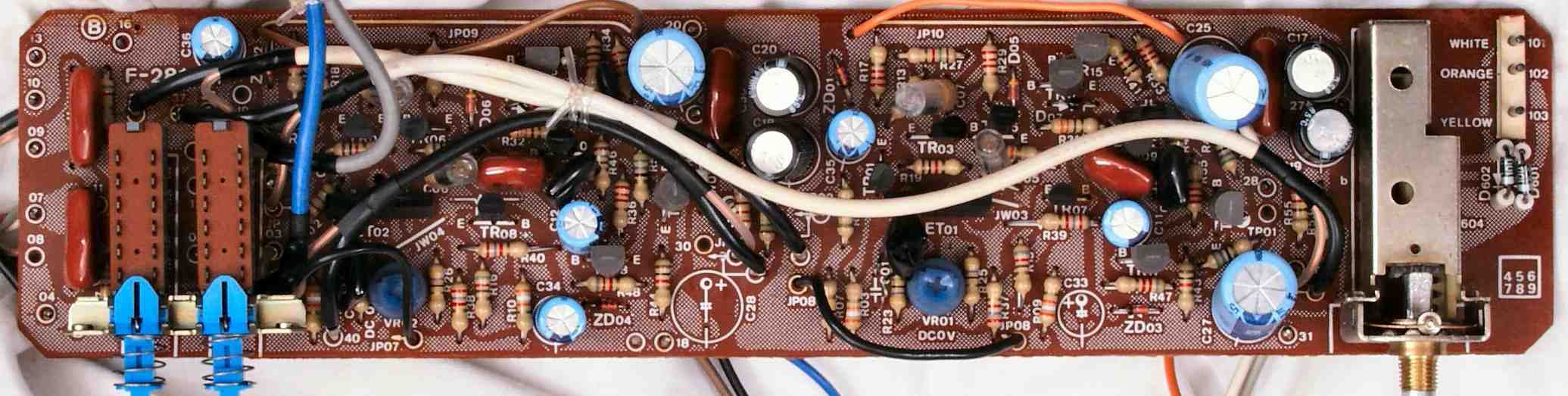

Ｃ４Ａ．　修理前　Ｒ−ＥＱ−ＡＭＰ基板

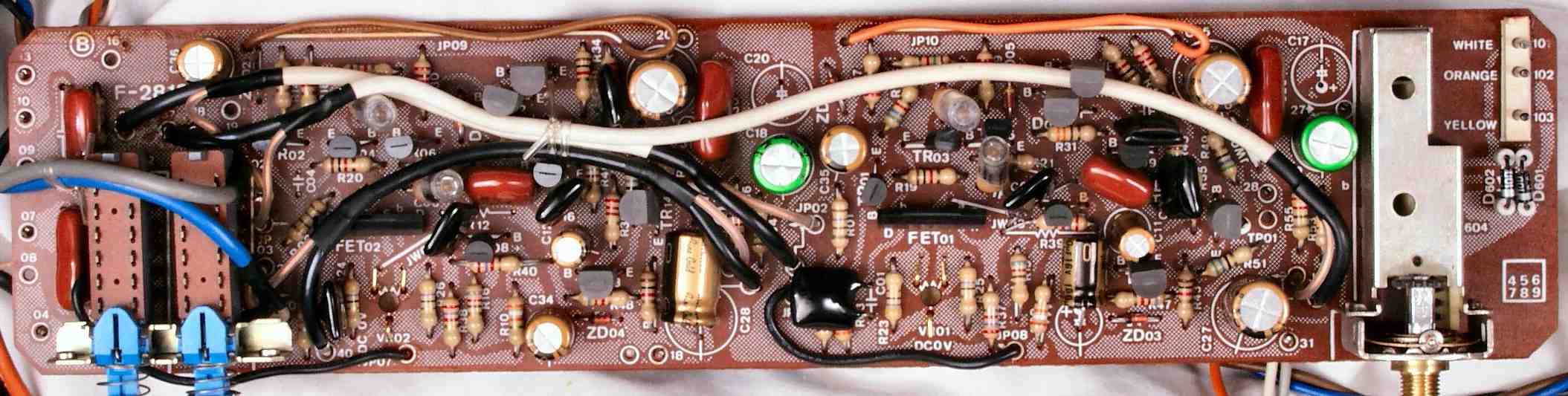

Ｃ４Ｂ．　修理後　R−ＥＱ−ＡＭＰ基板　半固定ＶＲ、電解コンデンサー８個、初段ＦＥＴ（電界トランジスター）交換

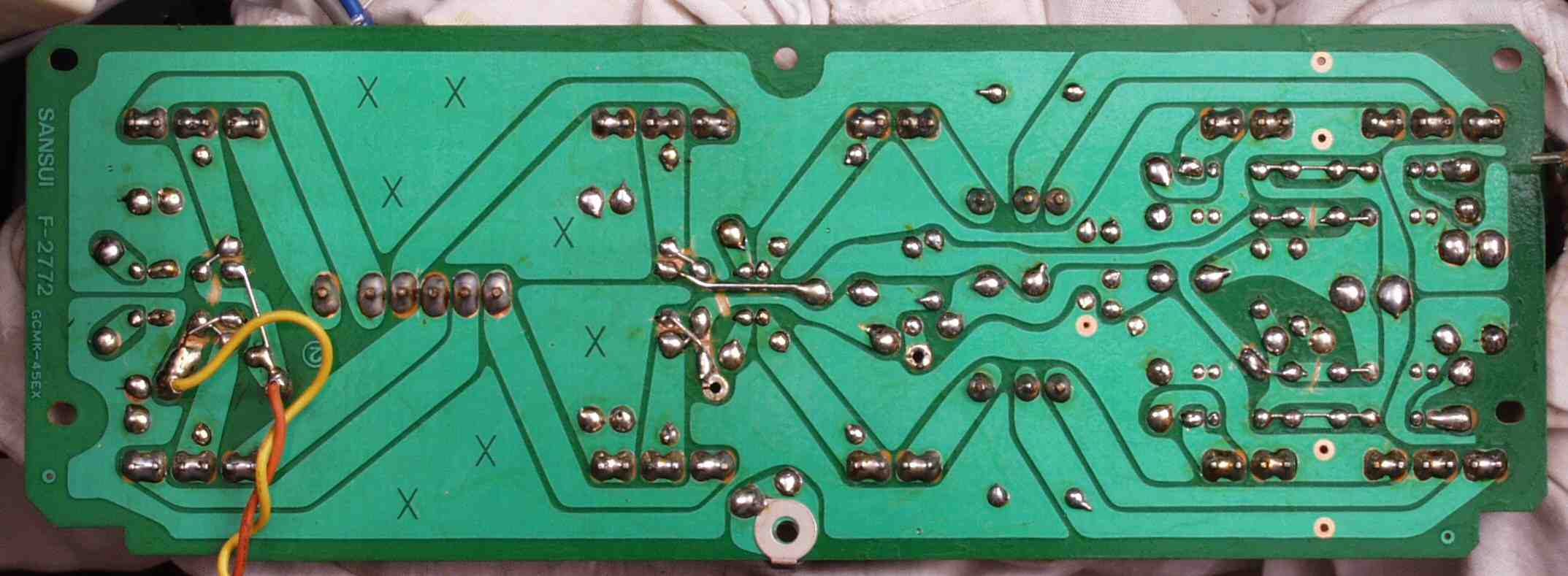

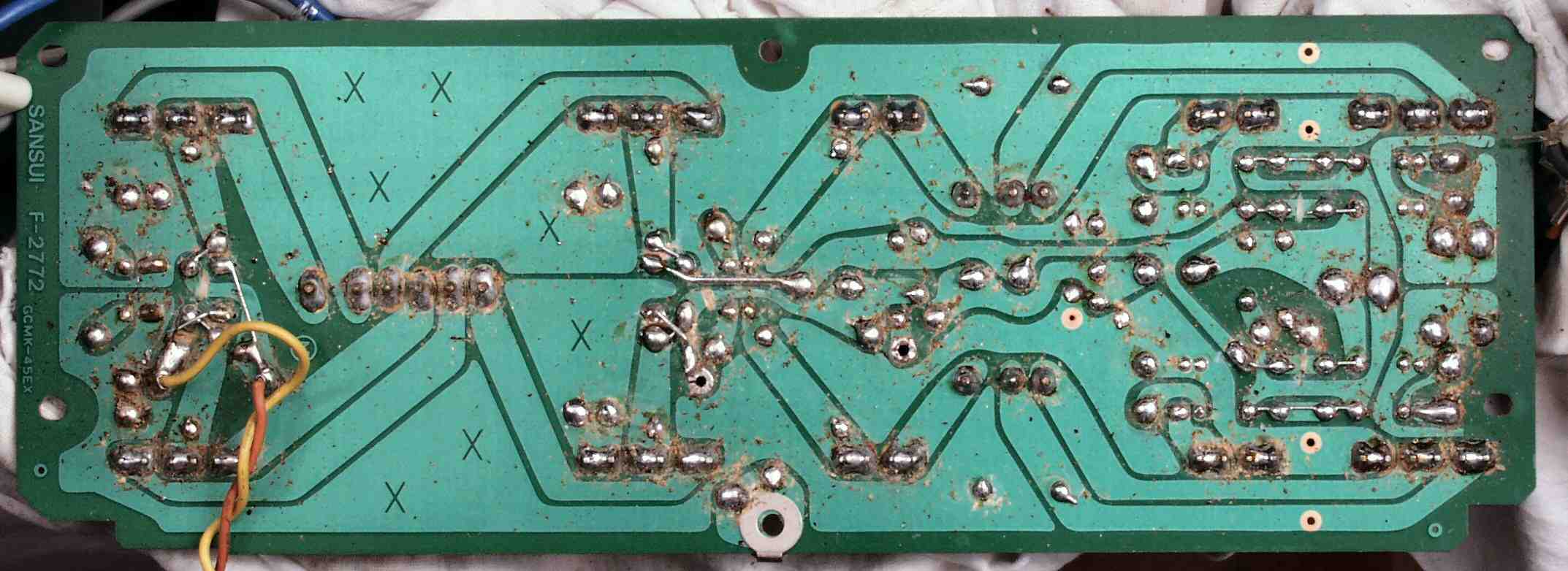

Ｃ４Ｃ．　修理前　R−ＥＱ−ＡＭＰ基板裏

Ｃ４Ｃ１．　修理前　RＬ−ＥＱ−ＡＭＰ基板裏　交換する電解コンデンサーの足のピッチが異なるので穴あけする

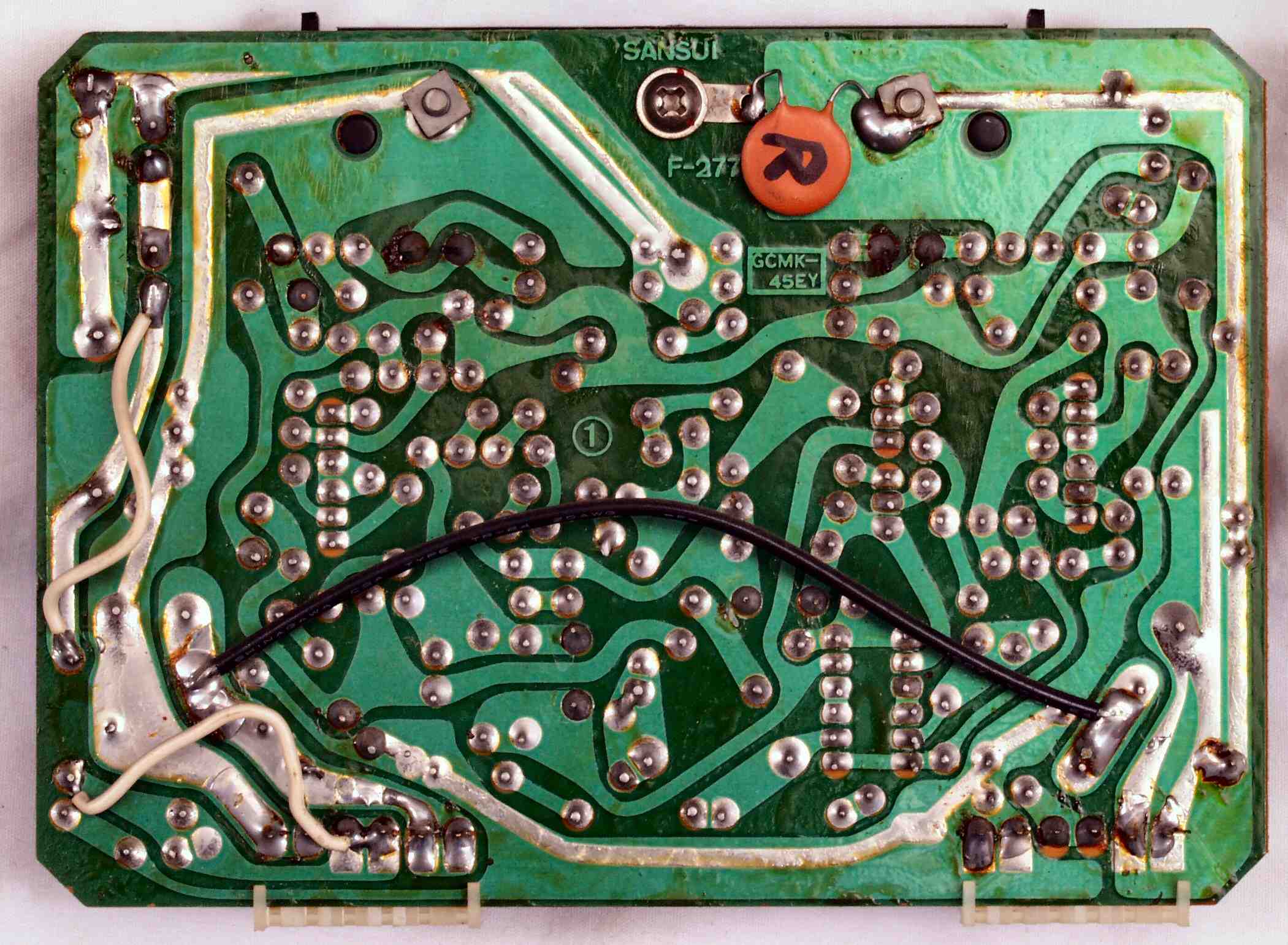

Ｃ４Ｄ．　修理後（半田補正）　R−ＥＱ−ＡＭＰ基板裏　全ての半田をやり修す

Ｃ４Ｅ．　修理中　R−ＥＱ−ＡＭＰ基板裏　余計なフラックスを取る

Ｃ４Ｆ．　完成　R−ＥＱ−ＡＭＰ基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

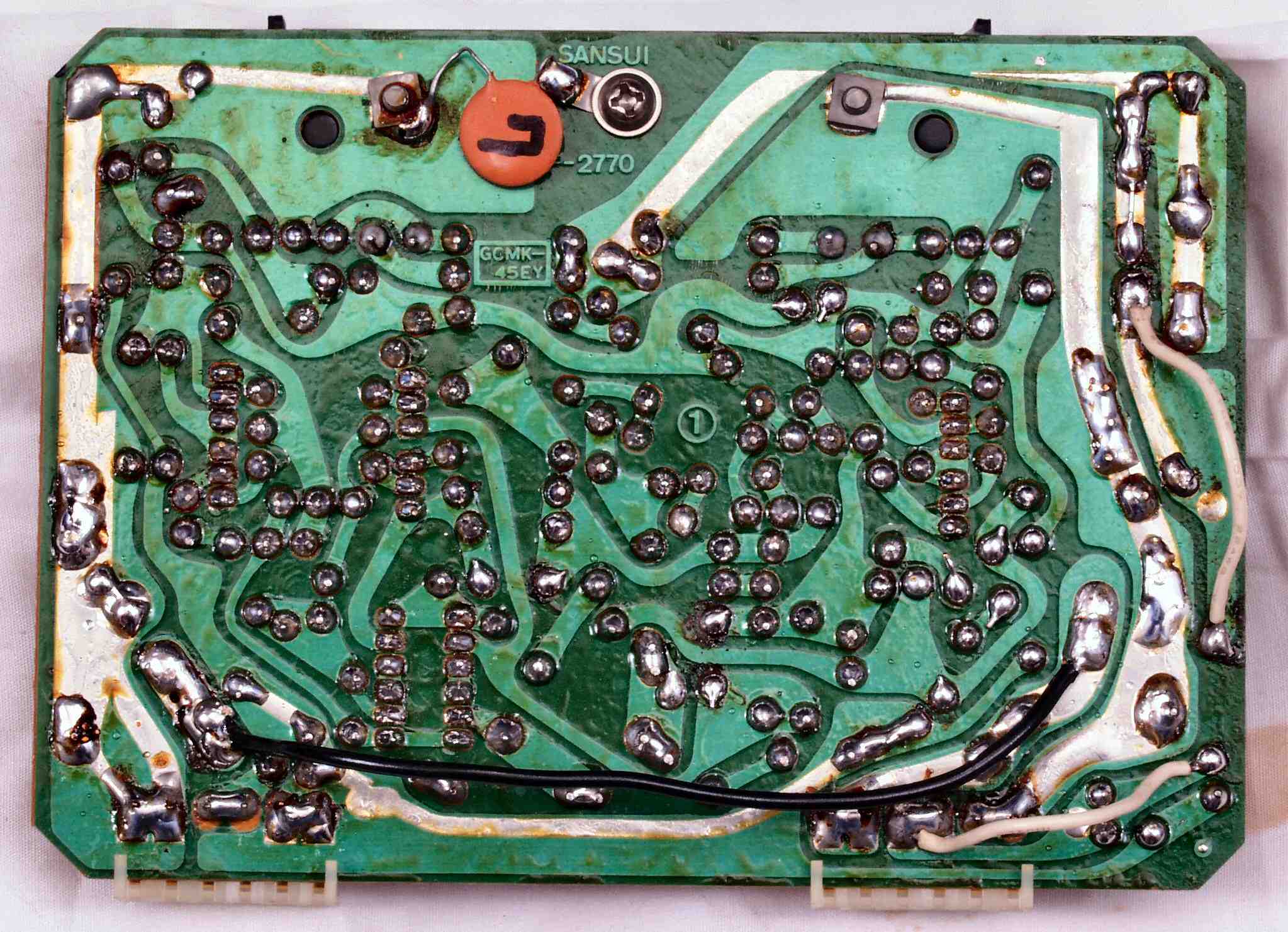

Ｃ５Ａ．　修理前　Ｌ−ＥＱ−ＡＭＰ基板

Ｃ５Ｂ．　修理後　Ｌ−ＥＱ−ＡＭＰ基板　　半固定ＶＲ、電解コンデンサー８個、初段ＦＥＴ（電界トランジスター）交換

Ｃ５Ｃ．　修理前　Ｌ−ＥＱ−ＡＭＰ基板裏

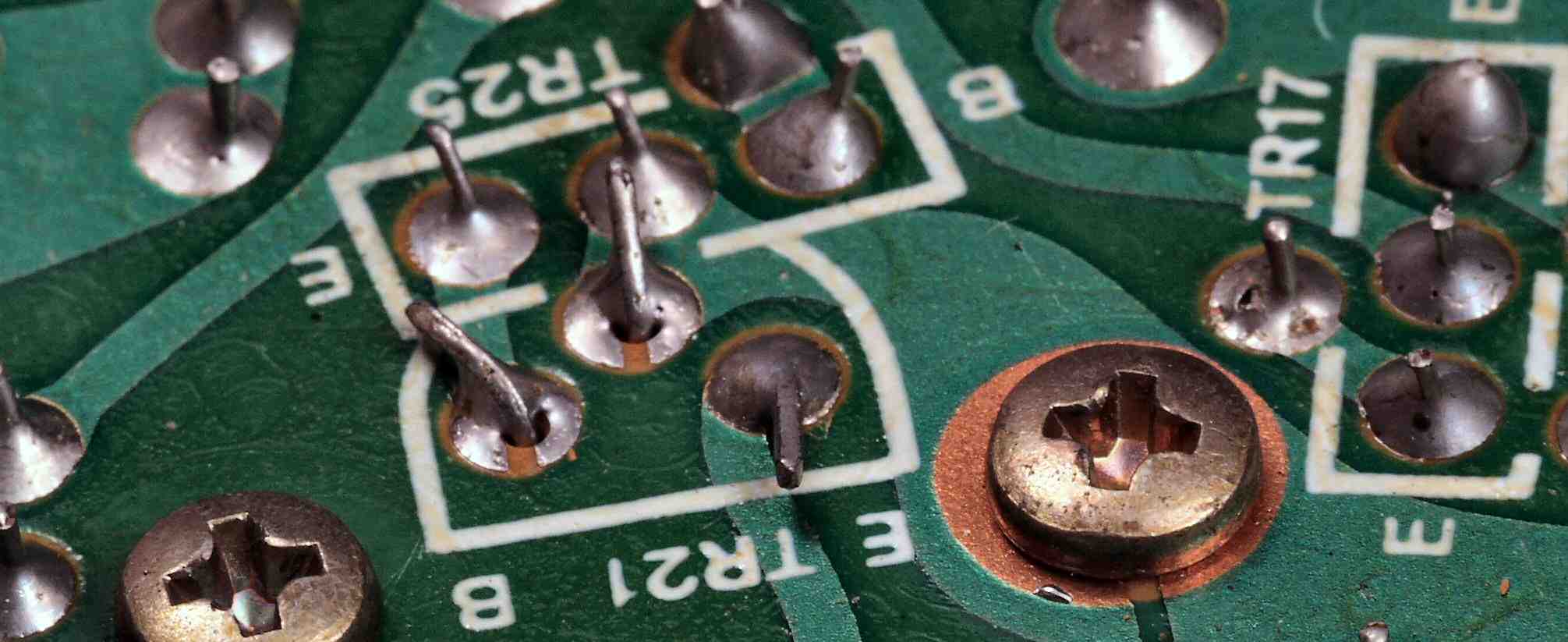

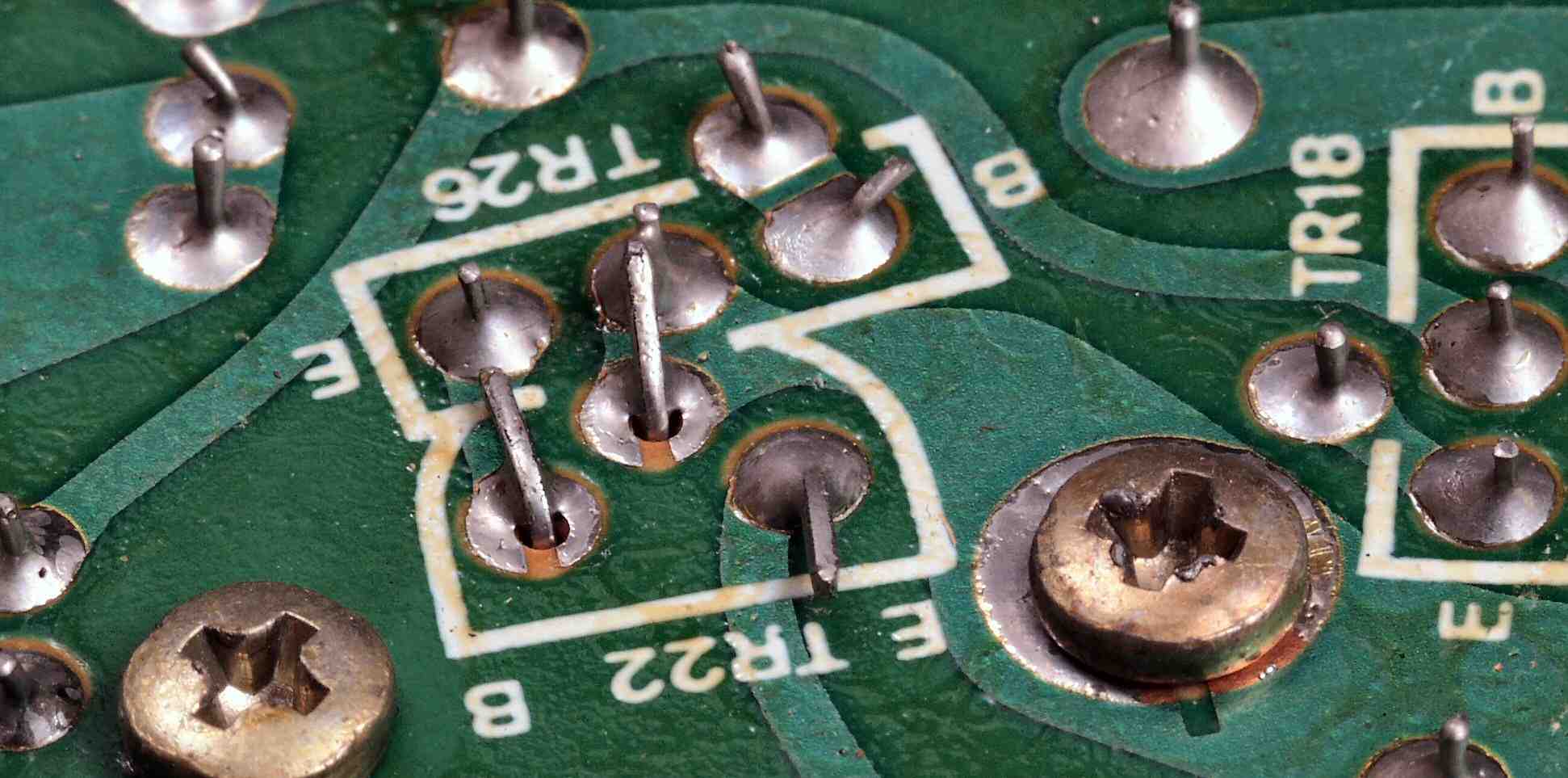

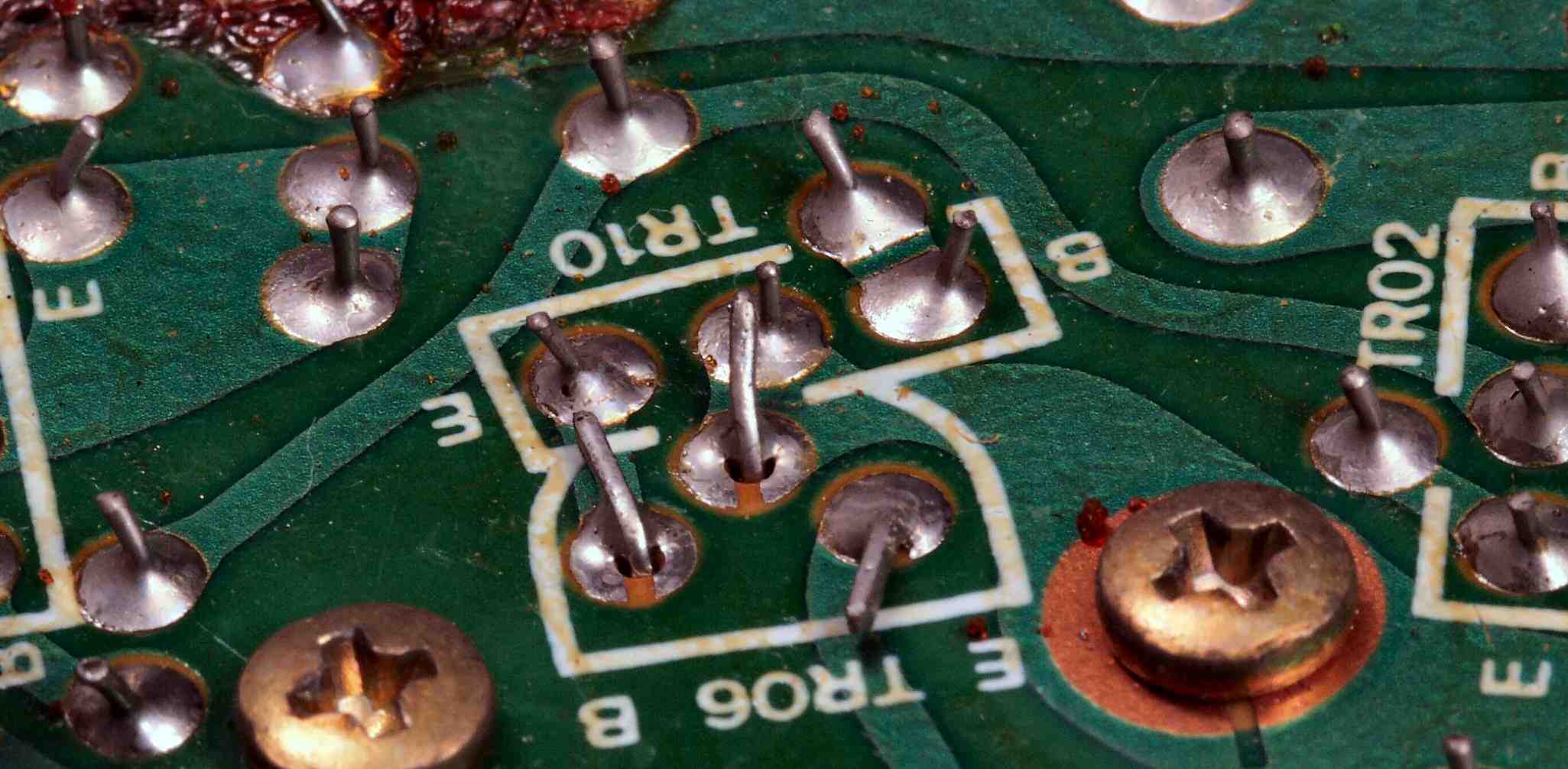

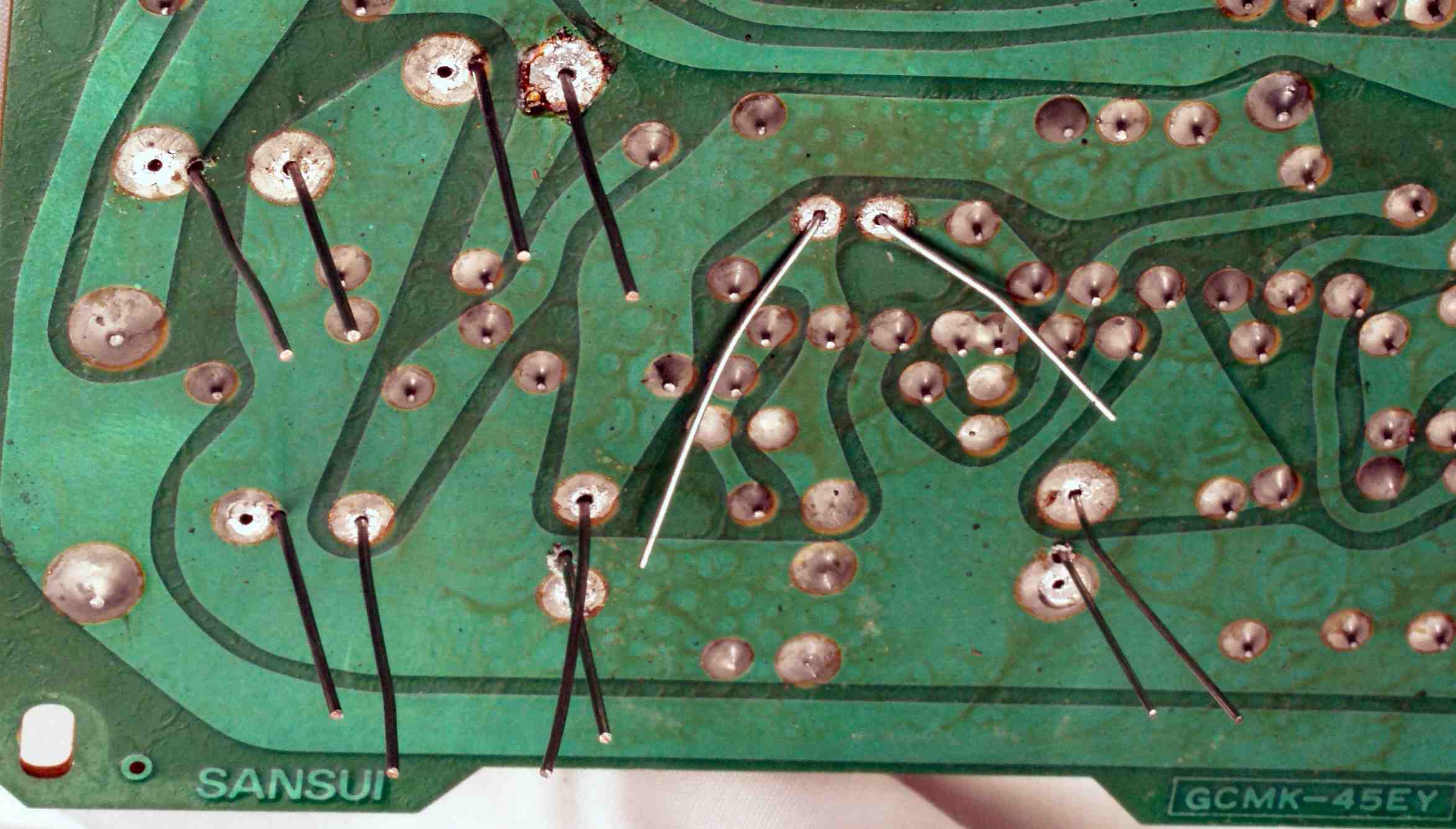

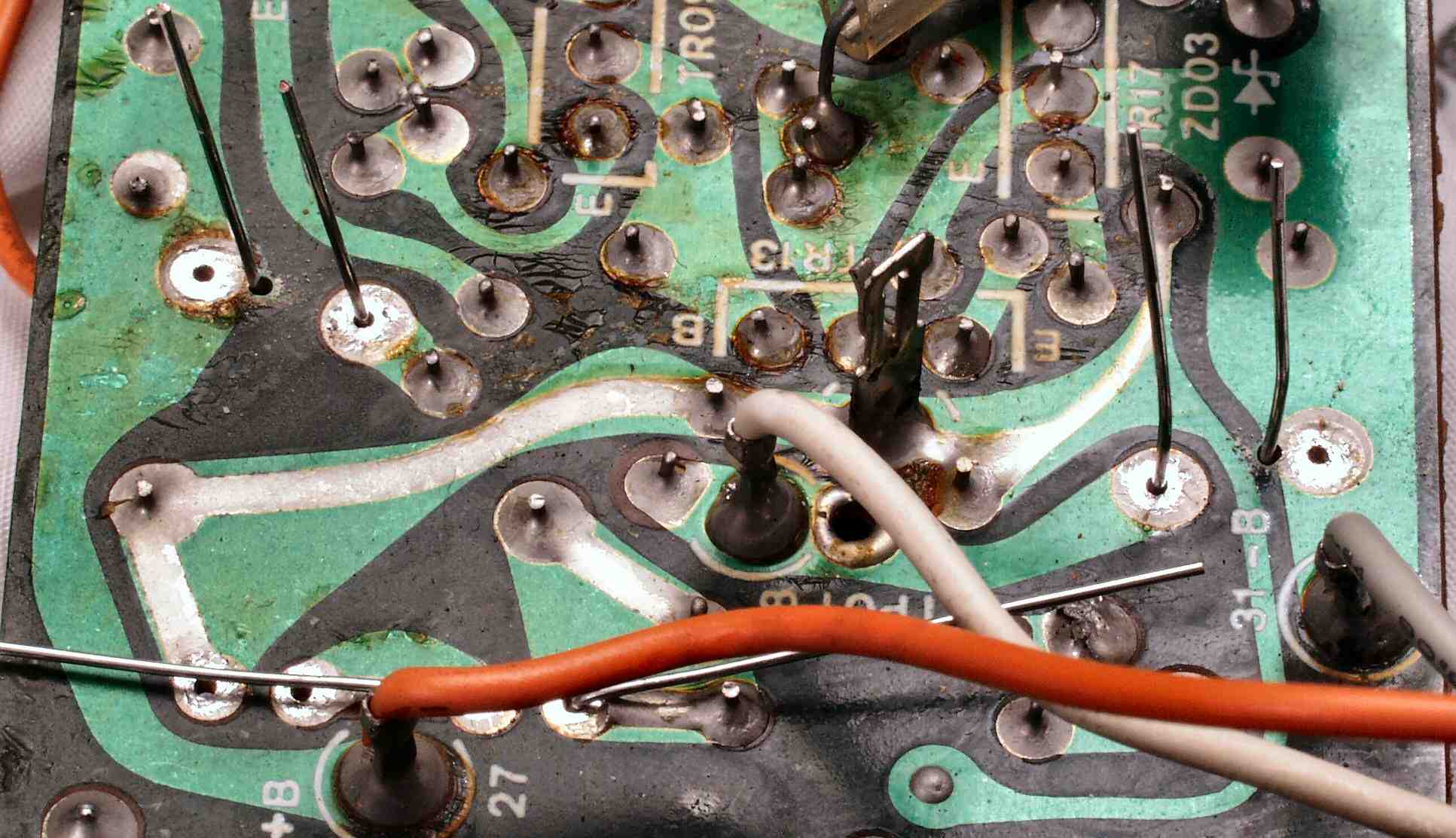

Ｃ５Ｃ１．　修理前　Ｌ−ＥＱ−ＡＭＰ基板裏　ＴＲ（トランジスター）の足が長いまま！

Ｃ５Ｃ２．　修理前　Ｌ−ＥＱ−ＡＭＰ基板裏　電解コンデンサーの足が長いまま！

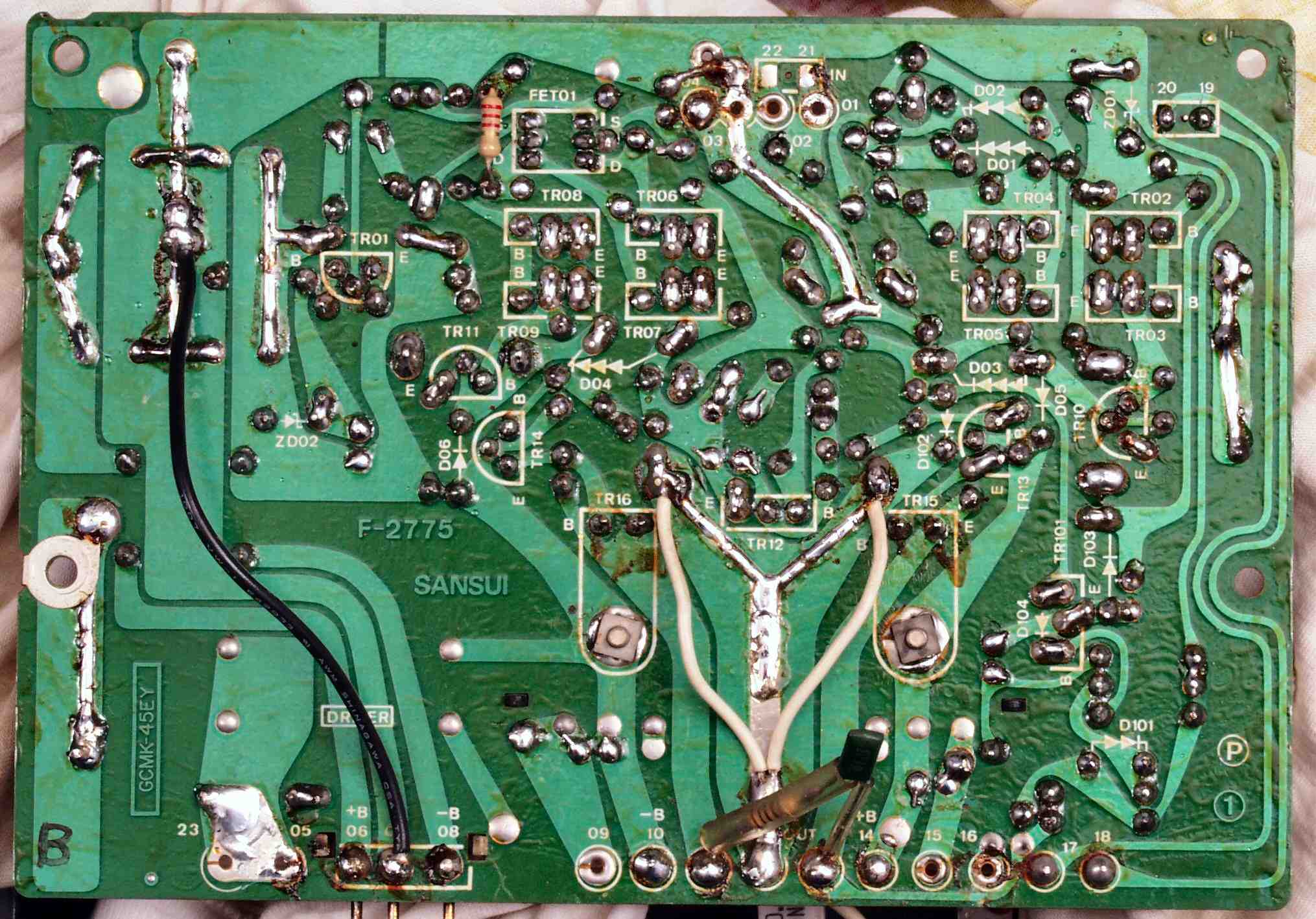

Ｃ５Ｄ．　修理後（半田補正）後　Ｌ−ＥＱ−ＡＭＰ基板裏　　全ての半田をやり修す

Ｃ５Ｅ．　修理中　Ｌ−ＥＱ−ＡＭＰ基板裏　余計なフラックスを取る

Ｃ５Ｆ．　完成　Ｌ−ＥＱ−ＡＭＰ基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

Ｃ６Ａ．　修理前　Ｒ−ＭＣ−ＡＭＰ基板

Ｃ６Ｂ．　修理後　Ｒ−ＭＣ−ＡＭＰ基板　半固定ＶＲ、電解コンデンサー5個交換、フイルムコンデンサー追加

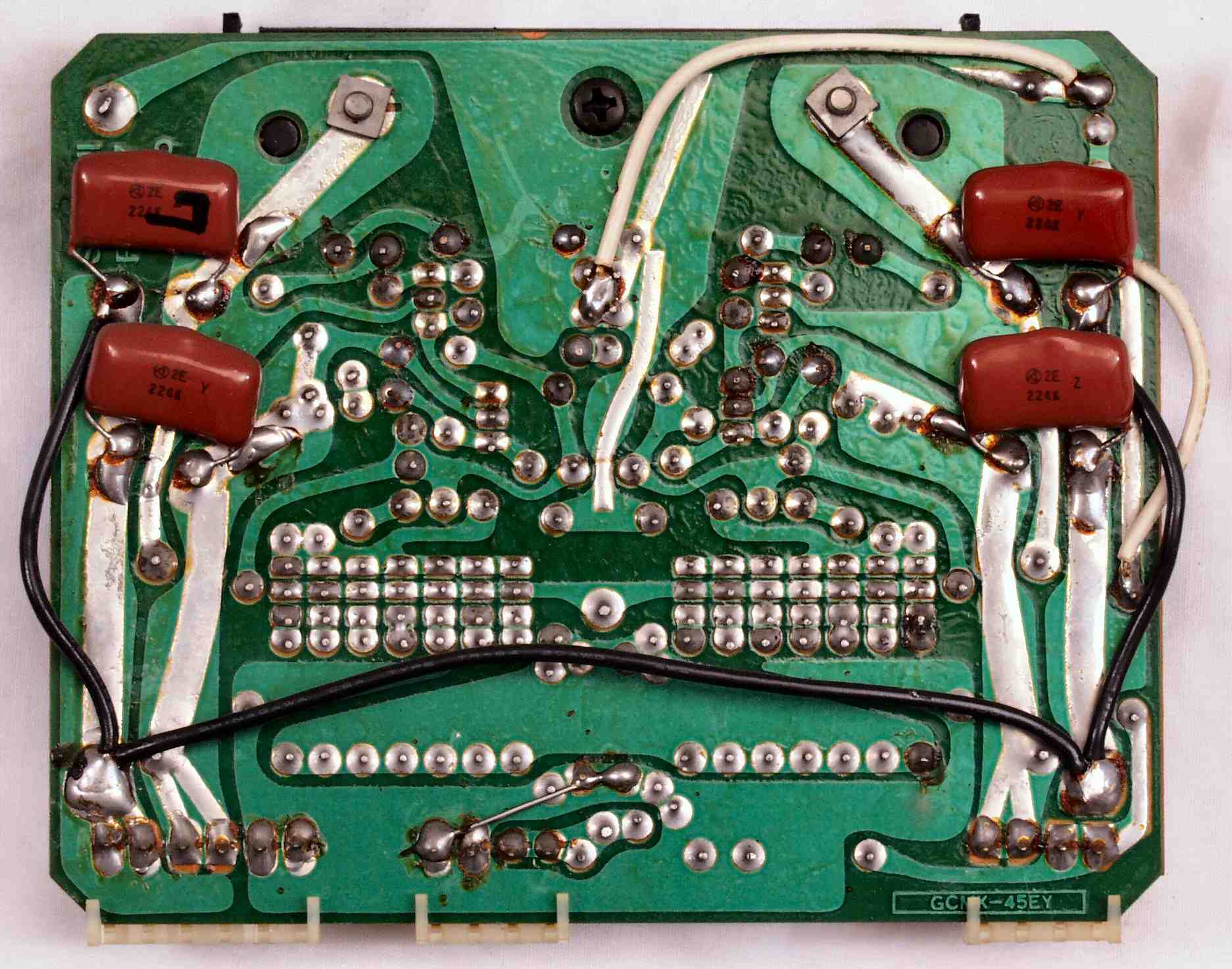

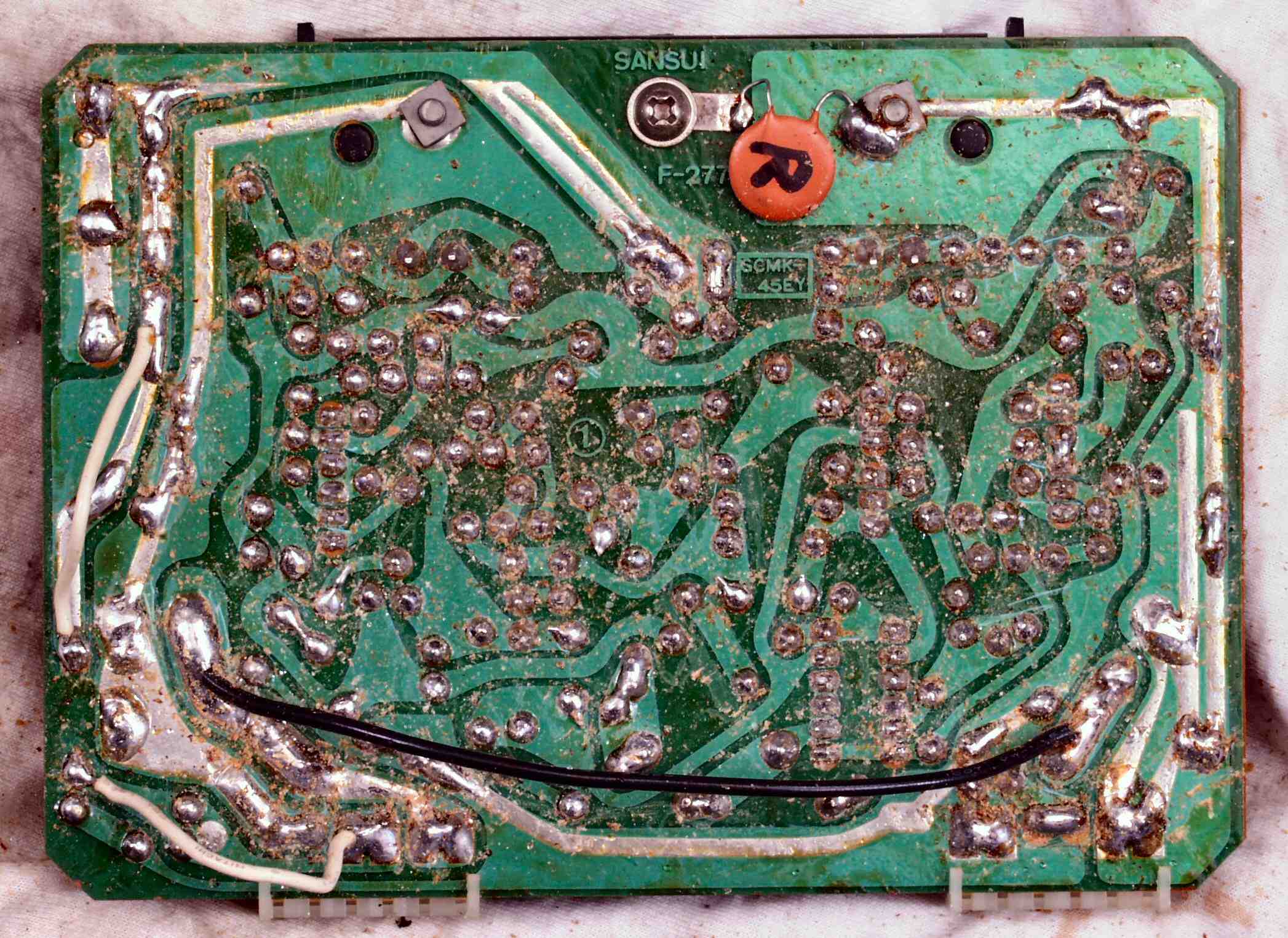

Ｃ６Ｃ．　修理前　Ｒ−ＭＣ−ＡＭＰ基板裏

Ｃ６Ｃ１．　修理中　ＲＬ−ＭＣ−ＡＭＰ基板裏　交換する電解コンデンサーの足のピッチが異なるので穴あけする

Ｃ６Ｄ．　修理後（半田補正）　Ｒ−ＭＣ−ＡＭＰ基板裏　全ての半田をやり修す

Ｃ６Ｅ．　修理中　R−ＭＣ−ＡＭＰ基板裏　余計なフラックスを取る

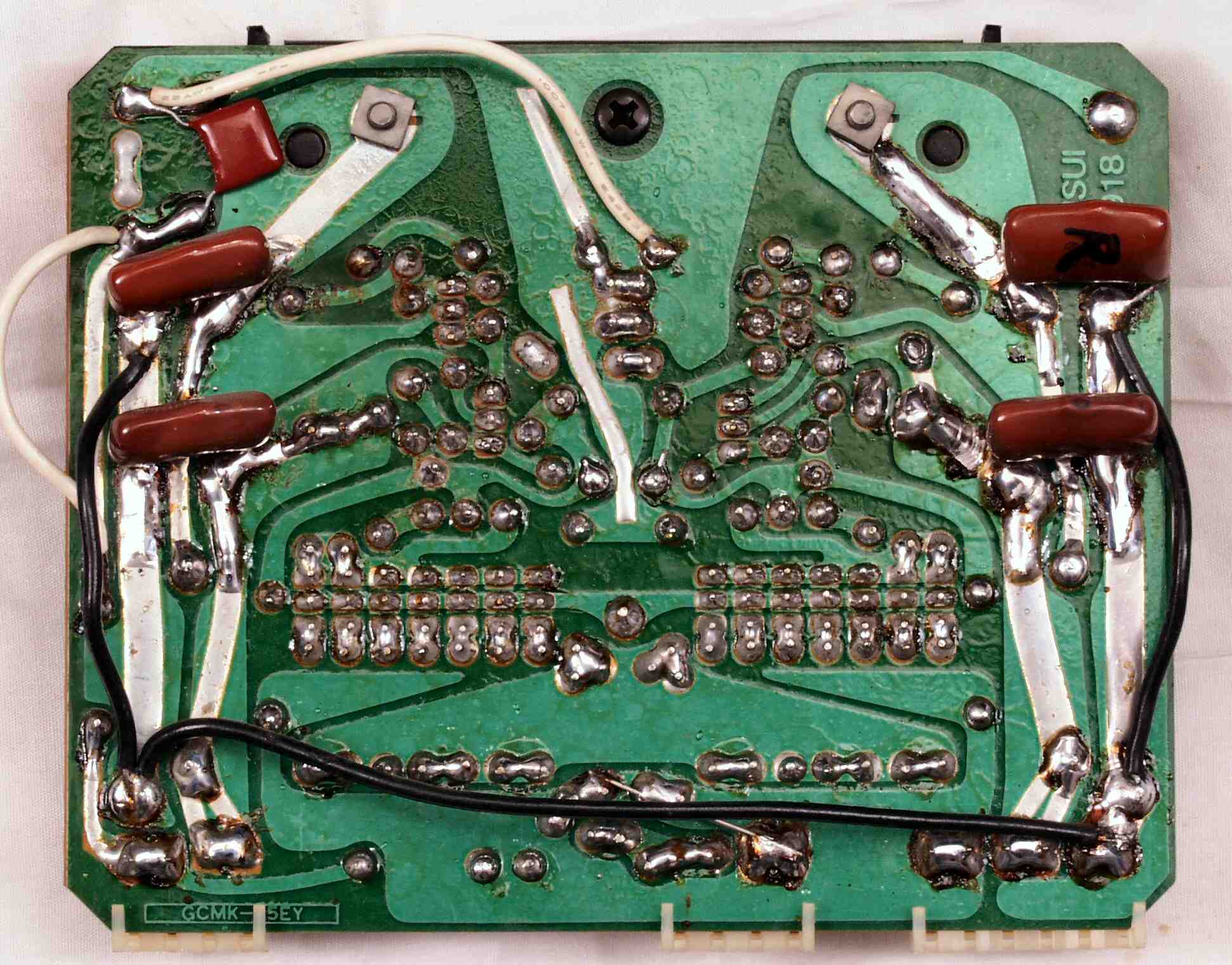

Ｃ６Ｆ．完成　R−ＭＣ−ＡＭＰ基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

Ｃ７Ａ．　修理前　Ｌ−ＭＣ−ＡＭＰ基板

Ｃ７Ｂ．　修理後　Ｌ−ＭＣ−ＡＭＰ基板　　半固定ＶＲ、電解コンデンサー5個交換、フイルムコンデンサー追加

Ｃ７Ｃ．　修理前　Ｌ−ＭＣ−ＡＭＰ基板裏

Ｃ７Ｄ．　修理後（半田補正）　Ｌ−ＭＣ−ＡＭＰ基板裏　　全ての半田をやり修す

Ｃ７Ｅ．　修理中　Ｌ−ＭＣ−ＡＭＰ基板裏　余計なフラックスを取る

Ｃ７Ｆ．完成　Ｌ−ＭＣ−ＡＭＰ基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

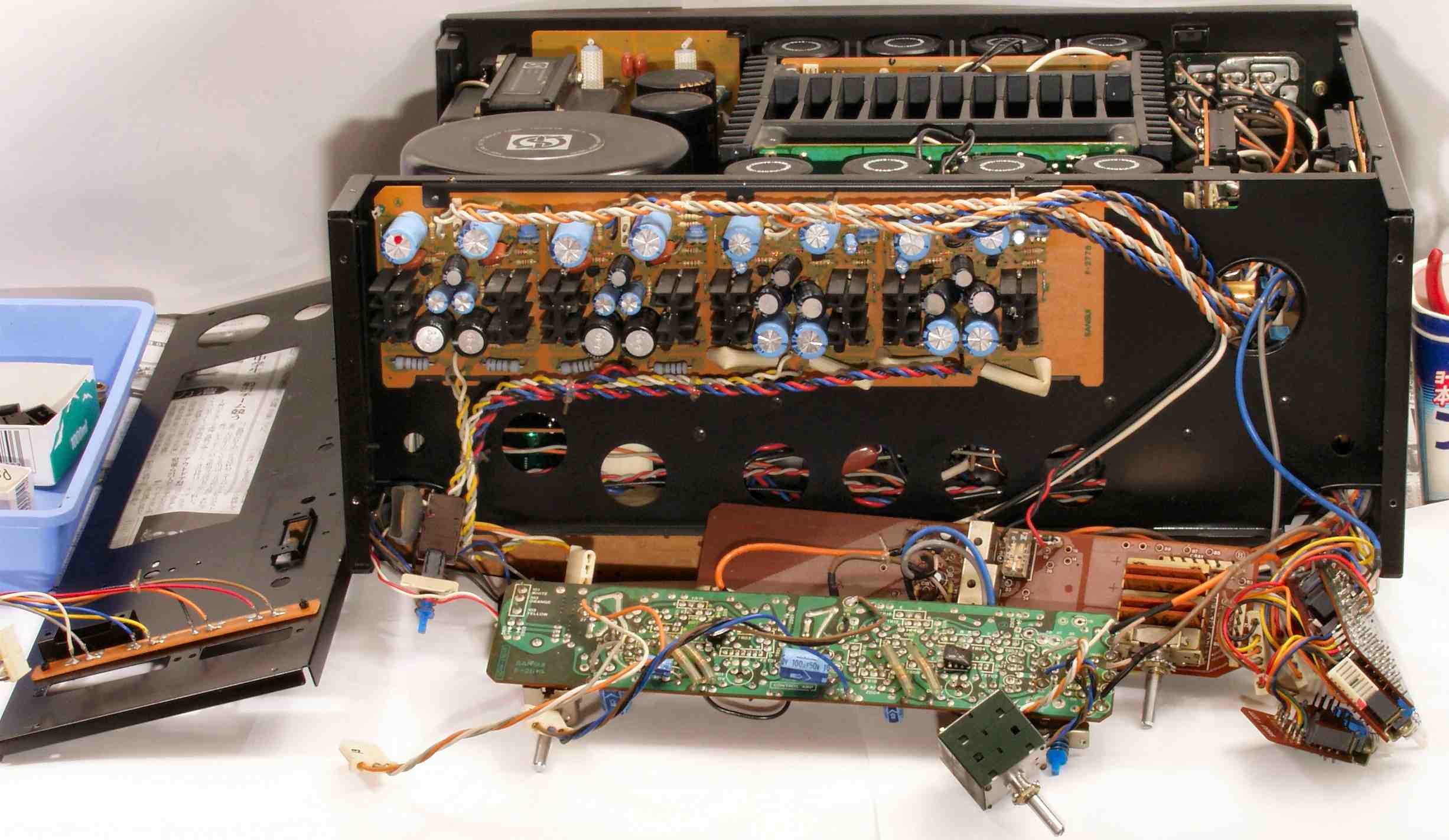

Ｃ８．　修理中　側パネルを取り　ＥＱ＆ＭＣ−ＡＭＰ取付基板修理中

Ｃ８Ａ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ取付基板

Ｃ８Ａ１．　修理中　ＥＱ＆ＭＣ−ＡＭＰ取付基板使用リレー比較。 左＝交換する新しい物で接点腐食に強い密閉型で不活性ガス（窒素）封入。 右＝付いていた物　同じ様に見えるが、足のピッチだけでなく、足の順番も異なる。 よって、交換は基板カットが生じ、リレーの価格の１０倍以上の修理費になる。

Ｃ８Ｂ．　修理後　ＥＱ＆ＭＣ−ＡＭＰ取付基板　電解コンデンサー４個、リレー６個交換

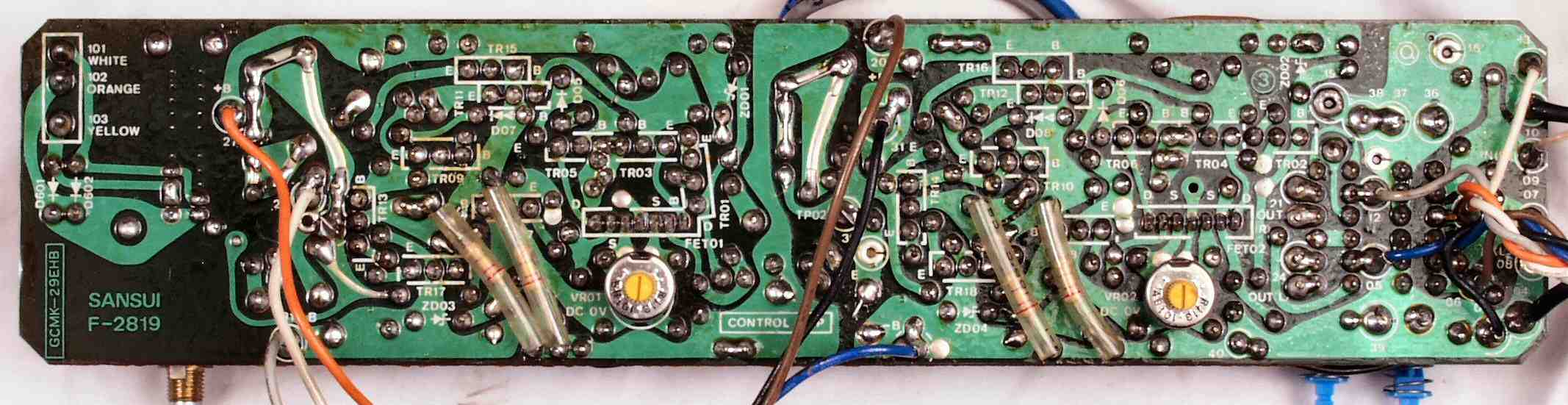

Ｃ８Ｃ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ取付基板裏

Ｃ８Ｄ．　修理後　ＥＱ＆ＭＣ−ＡＭＰ取付基板裏　　全ての半田をやり修す

Ｃ８Ｅ．　修理中　ＥＱ＆ＭＣ−ＡＭＰ取付　余計なフラックスを取る

Ｃ８Ｆ．完成　ＥＱ＆ＭＣ−ＡＭＰ取付基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

Ｃ９Ａ．　修理前　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板

Ｃ９Ｂ．　修理後　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板　電解コンデンサー６個交換

Ｃ９Ｃ．　修理前　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板裏

Ｃ９Ｃ１．　修理前　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板裏　半田不良予備郡

Ｃ９Ｃ１．　修理中　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板裏　交換する電解コンデンサーの足のピッチが異なるので穴あけする

Ｃ９Ｄ．　修理（半田補正）後　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板裏

Ｃ９Ｅ．　修理中　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板裏　余計なフラックスを取る

Ｃ９Ｆ．完成　ＥＱ＆ＭＣ−ＡＭＰリレーコントロール基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

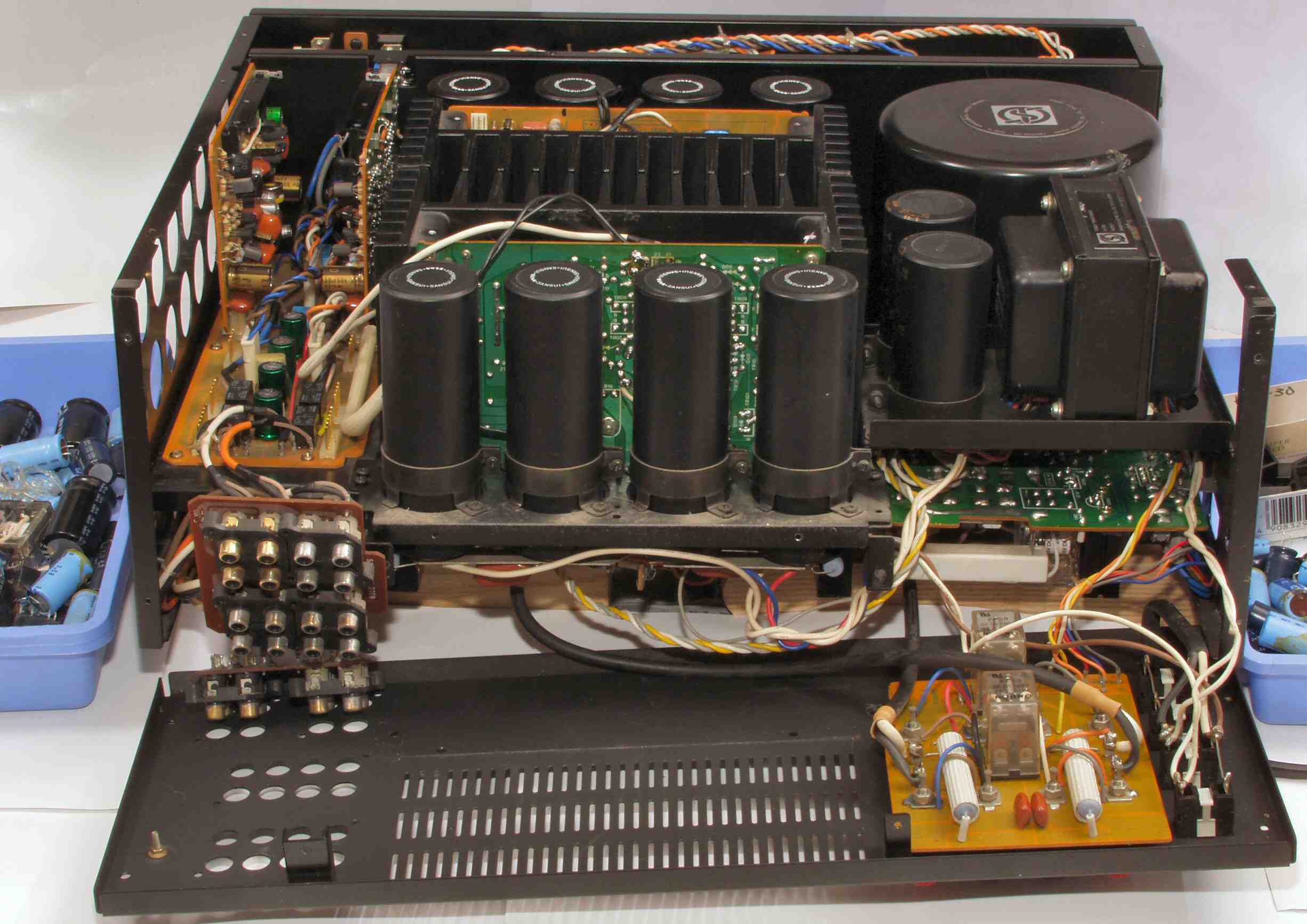

ＣＡ．　修理中　前パネルを取り修理中

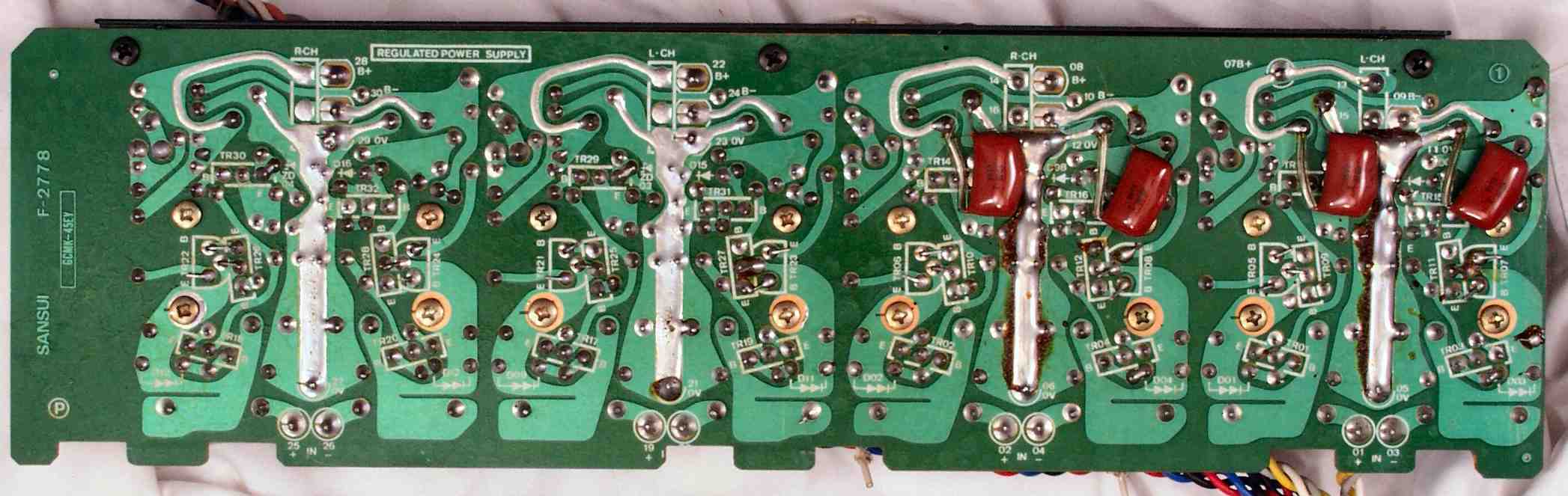

ＣＡＡ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ電源基板

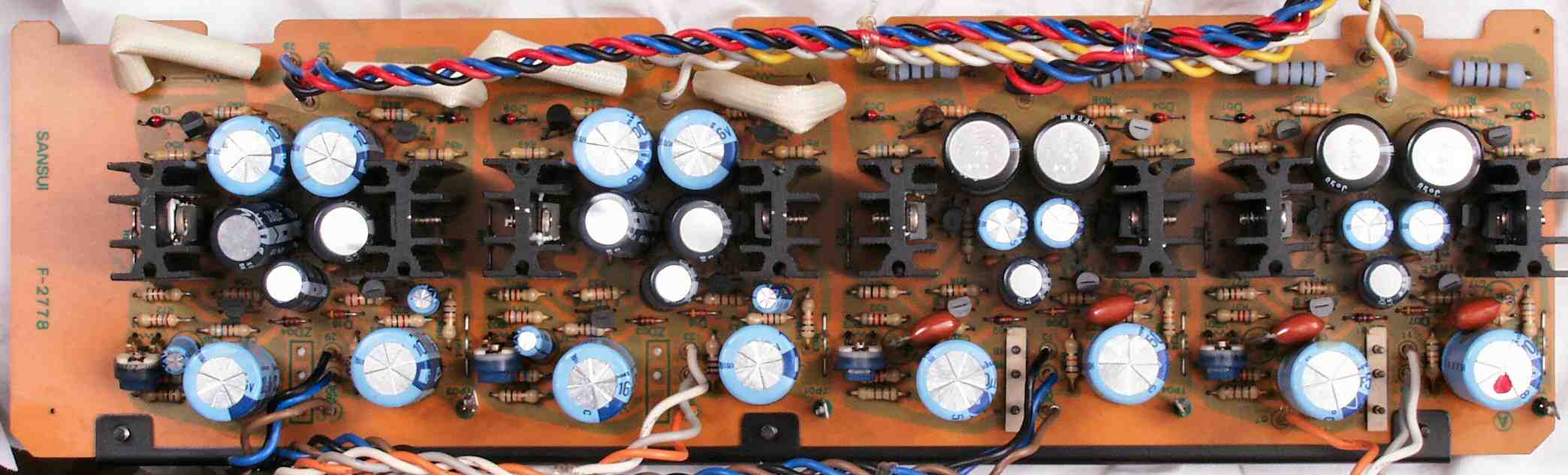

ＣＡＢ．　修理後　ＥＱ＆ＭＣ−ＡＭＰ電源基板　半固定ＶＲ＝４個　電解コンデンサー＝３２個交換

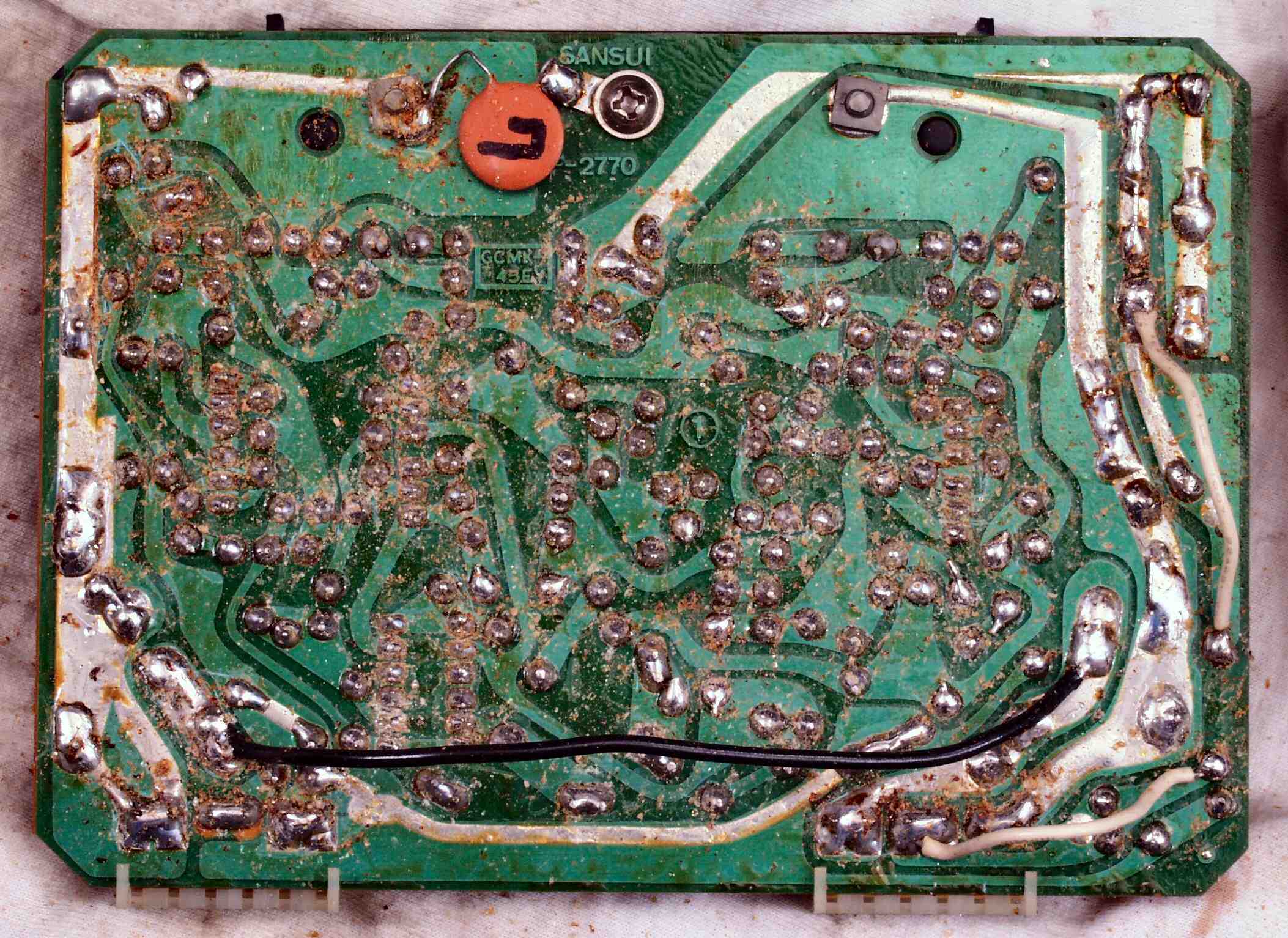

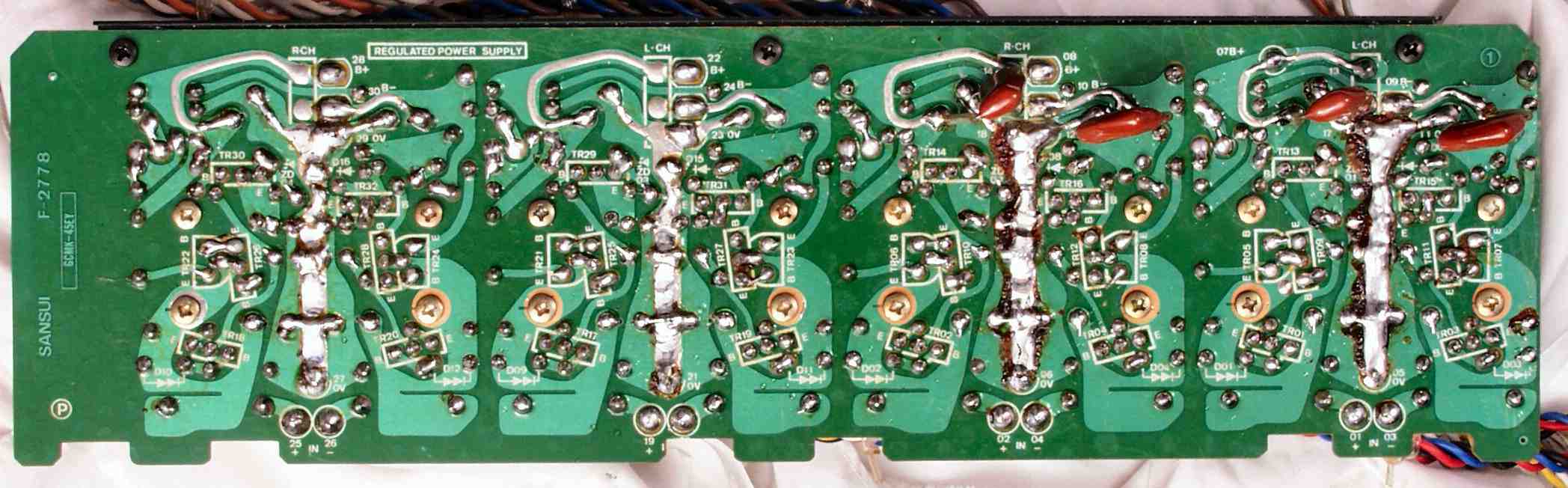

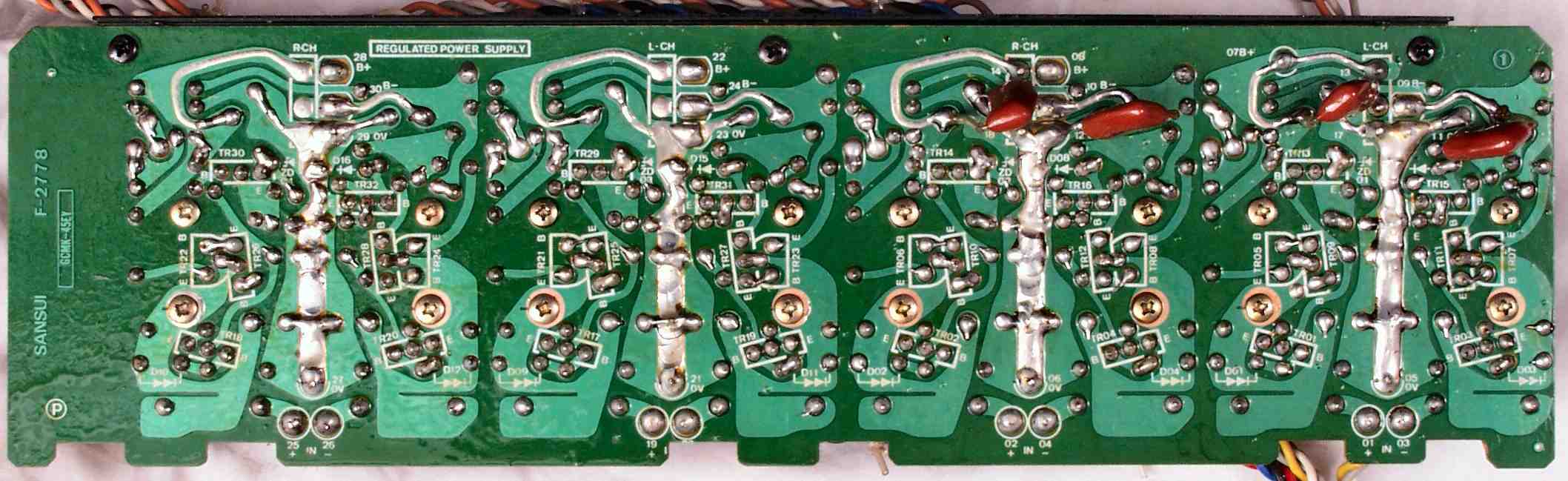

ＣＡＣ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏

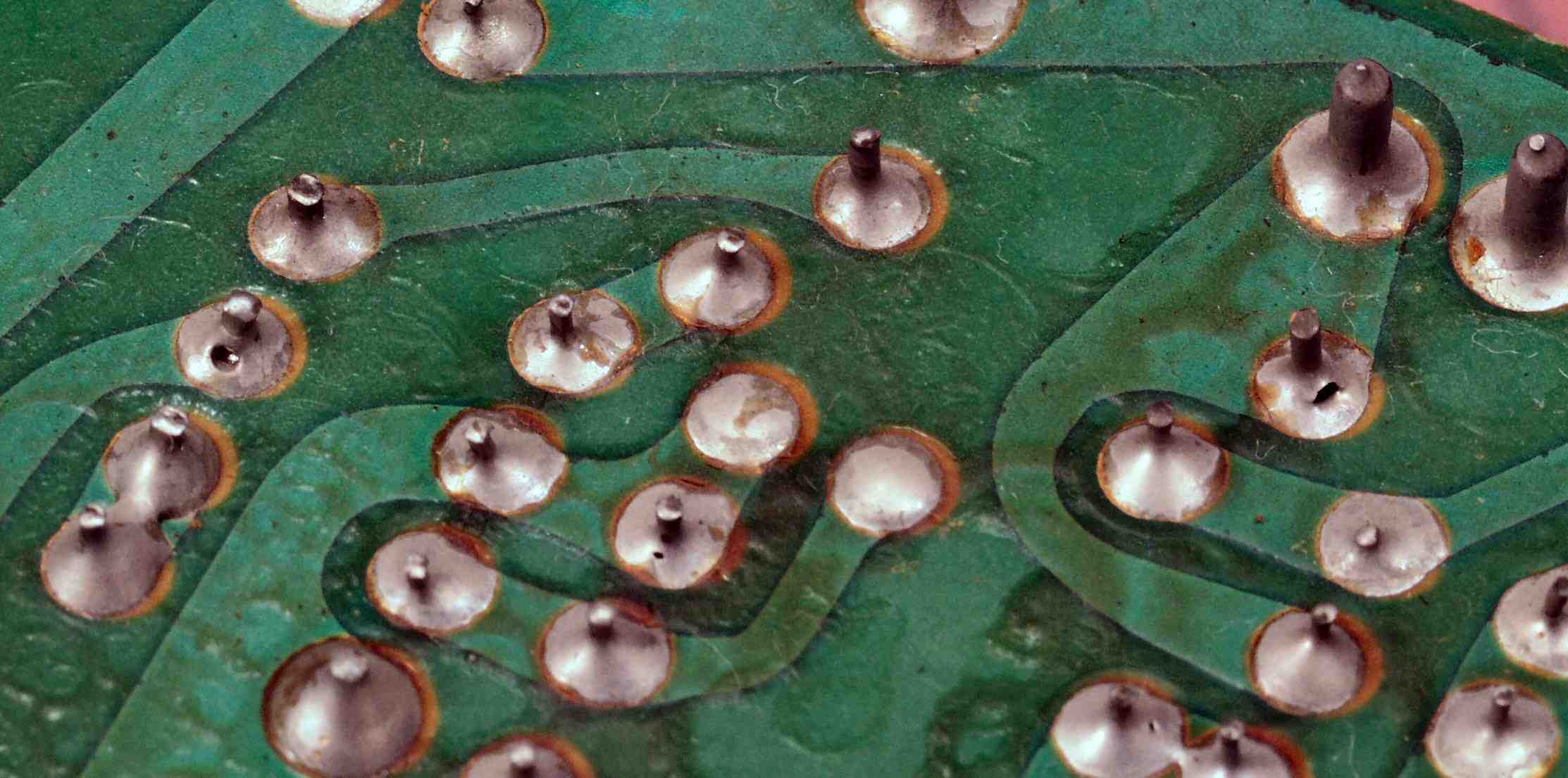

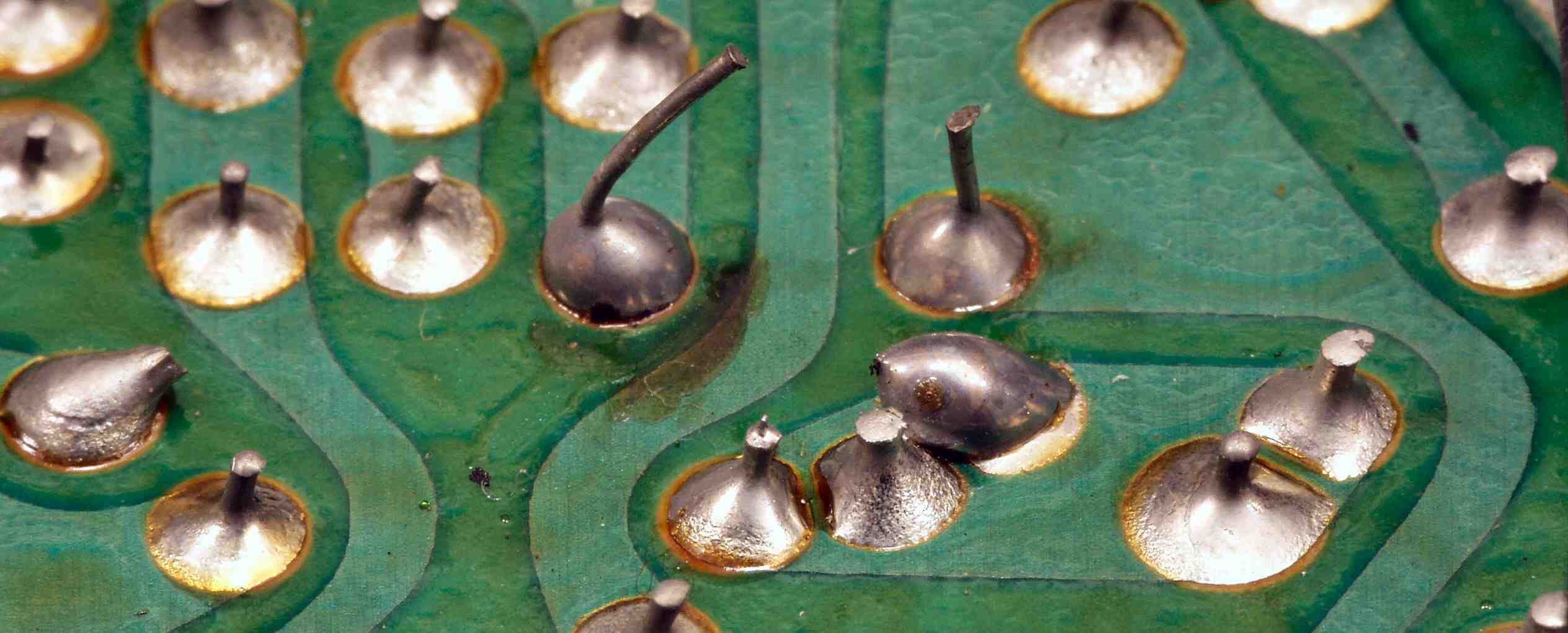

ＣＡＣ１．　修理中　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏　ハンダの載りが少ない

ＣＡＣ２．　修理中　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏　ハンダの載りが少ない

ＣＡＣ３．　修理中　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏　ハンダの載りが少ない

ＣＡＣ４．　修理中　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏　ハンダの載りが少ない

ＣＡＣ１．　修理中　ＥＱ＆ＭＣ−ＡＭＰ電源裏　交換する電解コンデンサーの足のピッチが異なるので穴あけする

ＣＡＤ．　修理（半田補正）後（半田補正）　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏　　全ての半田をやり修す

ＣＡＥ．　修理中　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏　余計なフラックスを取る

ＣＡＦ．完成　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

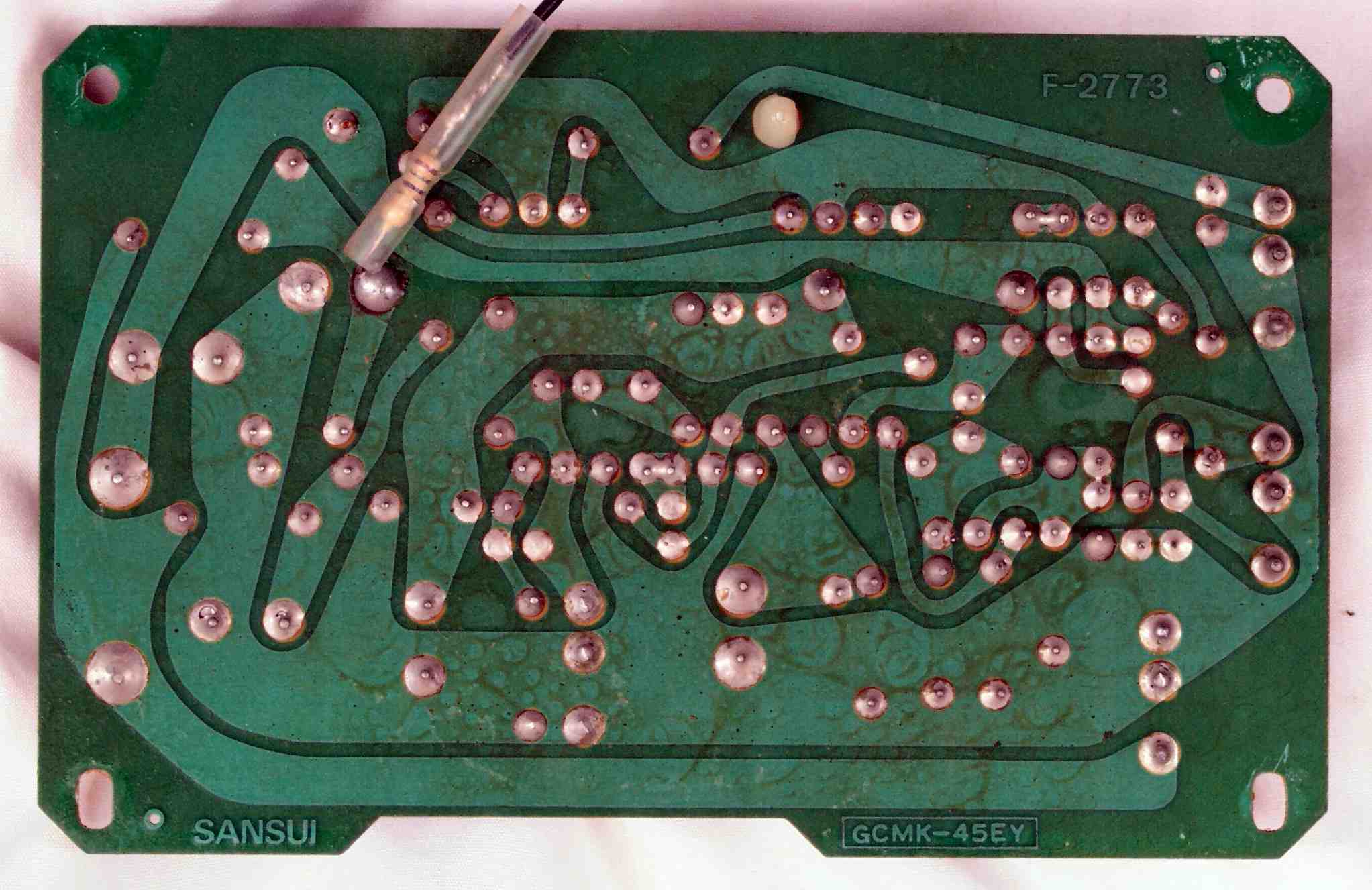

ＣＢＡ．　修理前　コントロール基板

ＣＢＡ１．　修理前　コントロール基板　製造時の未半田部分、測定器で無ければ、ＲＬの違いは解らないでしょう？

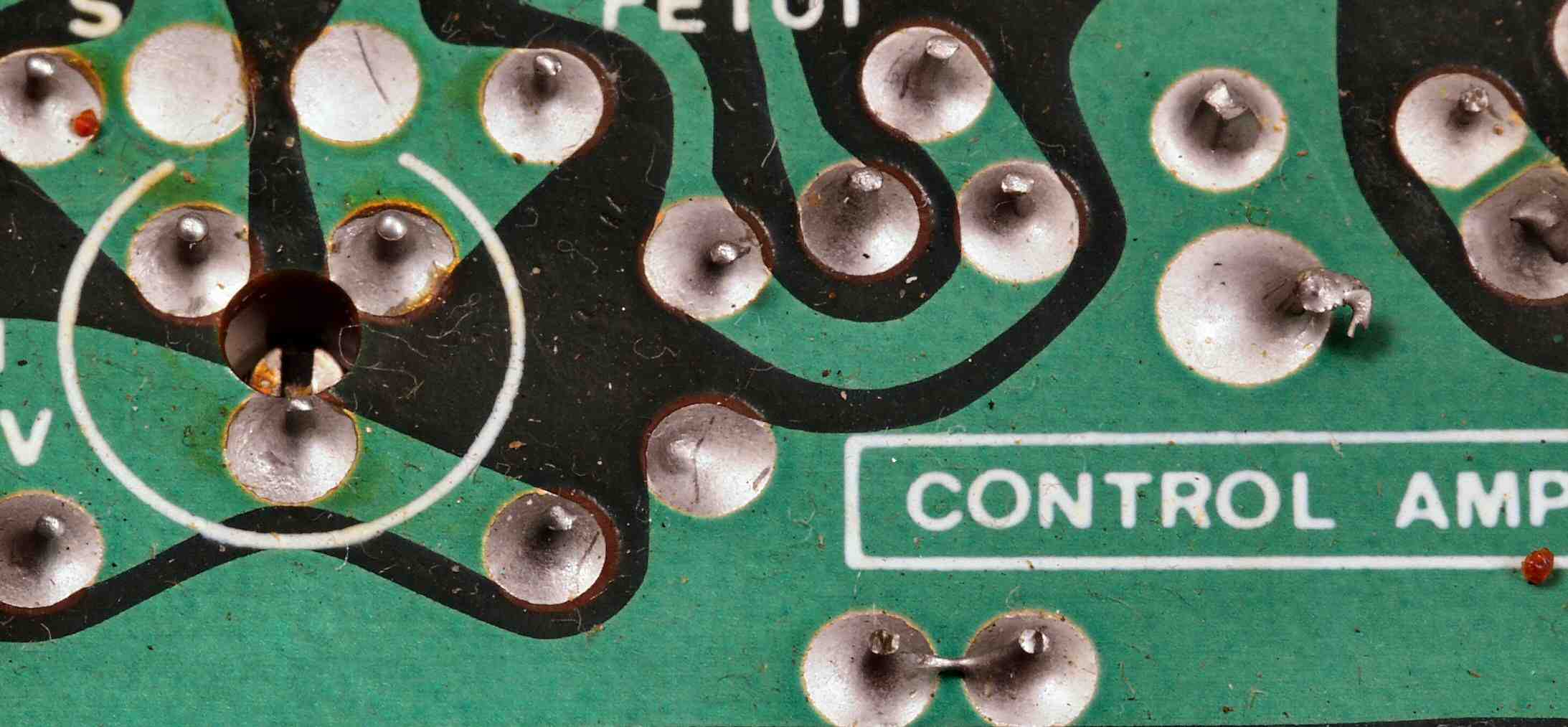

ＣＢＡ２．　修理前　コントロール基板　製造時の未半田部分の半田側

ＣＢＢ．　修理後　コントロール基板　初段ＦＥＴ（電界効果トランジスター）２個、電解コンデンサー１４個、半固定ＶＲ２個交換

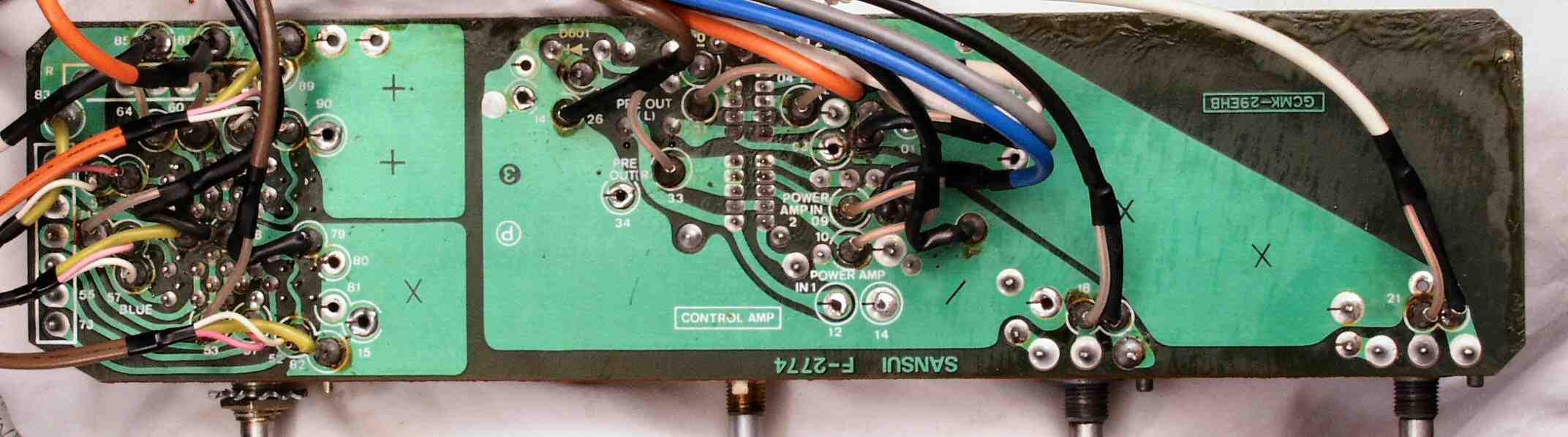

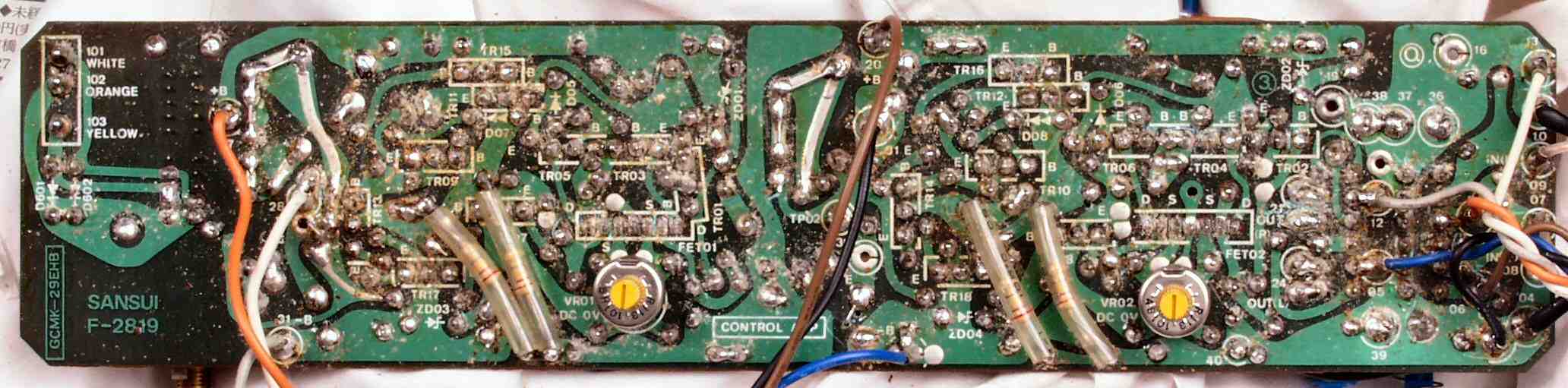

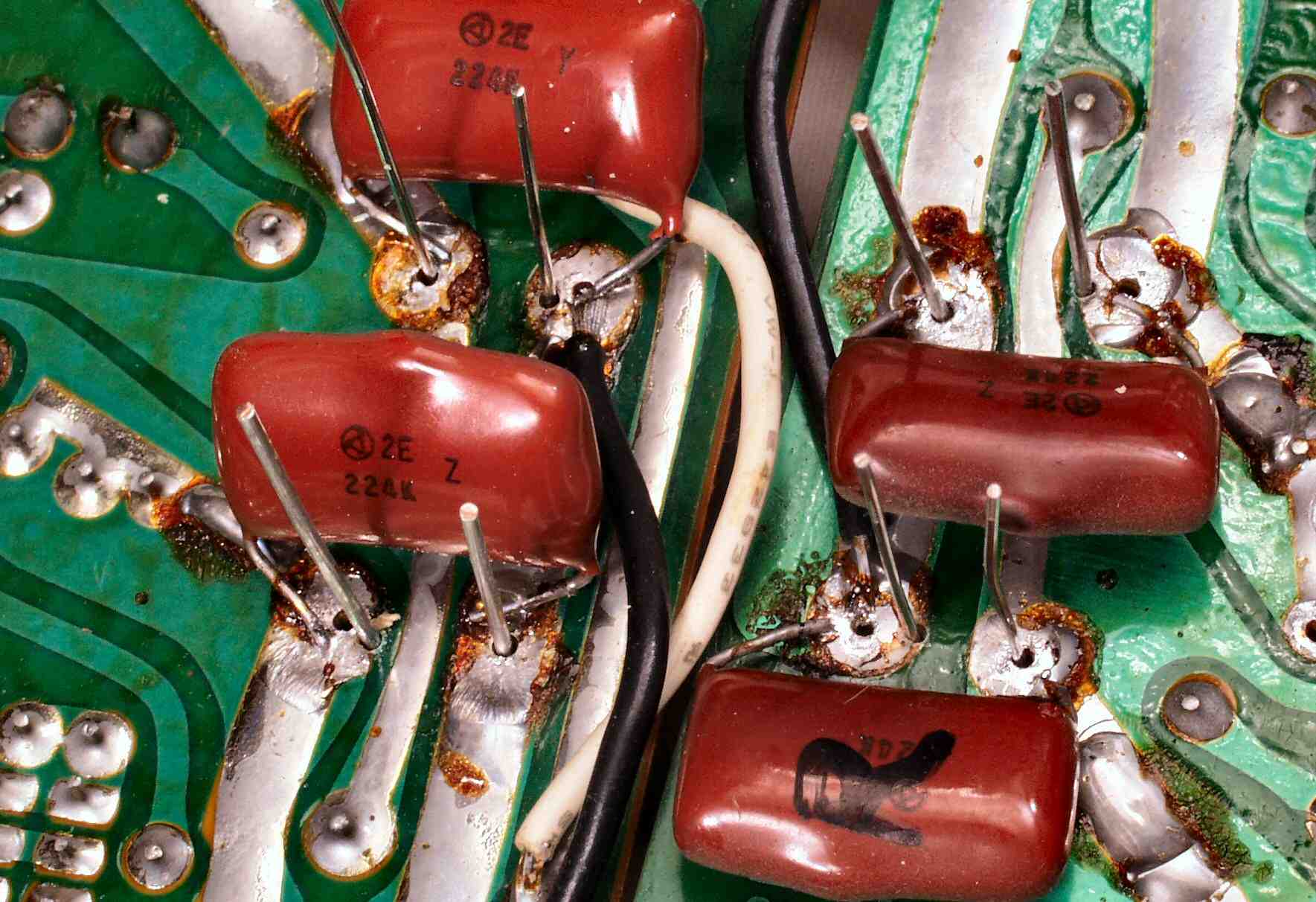

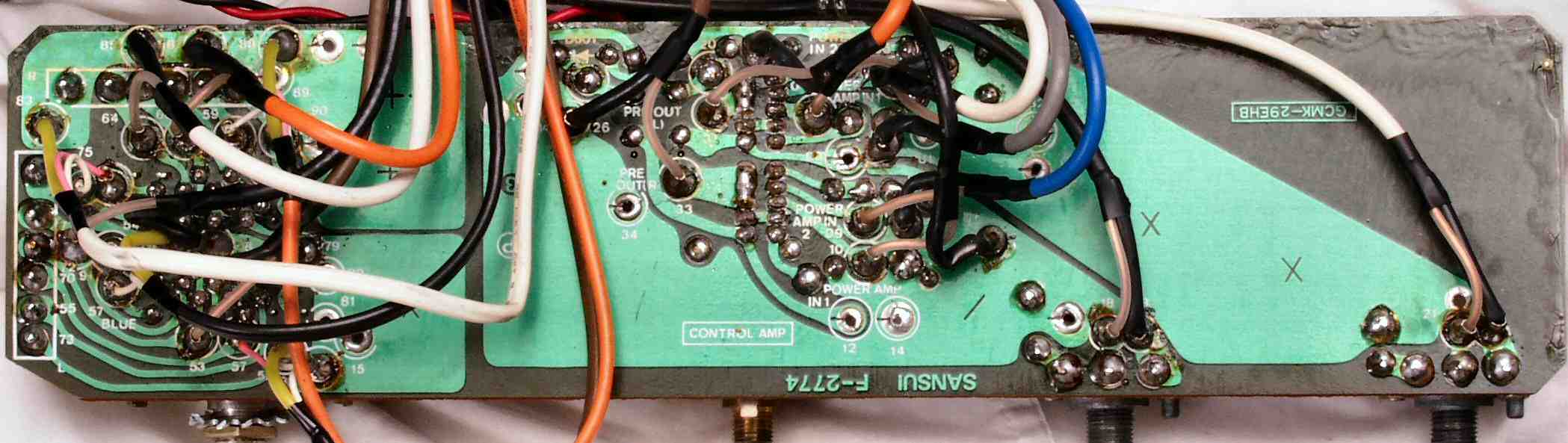

ＣＢＣ．　修理前　コントロール基板裏　基板裏に付いている部品は出来るだけ表に移動する

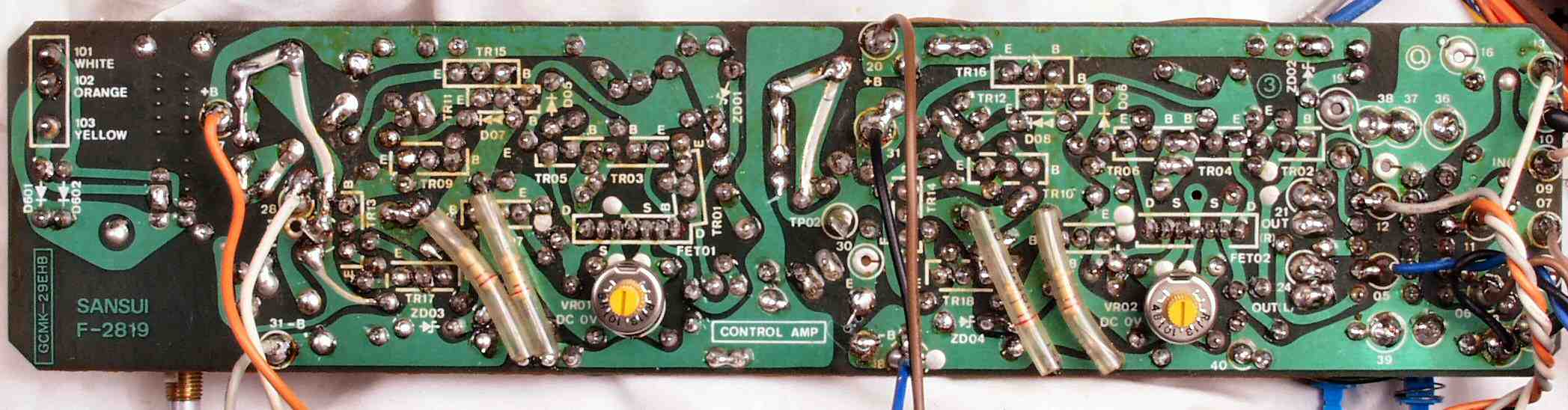

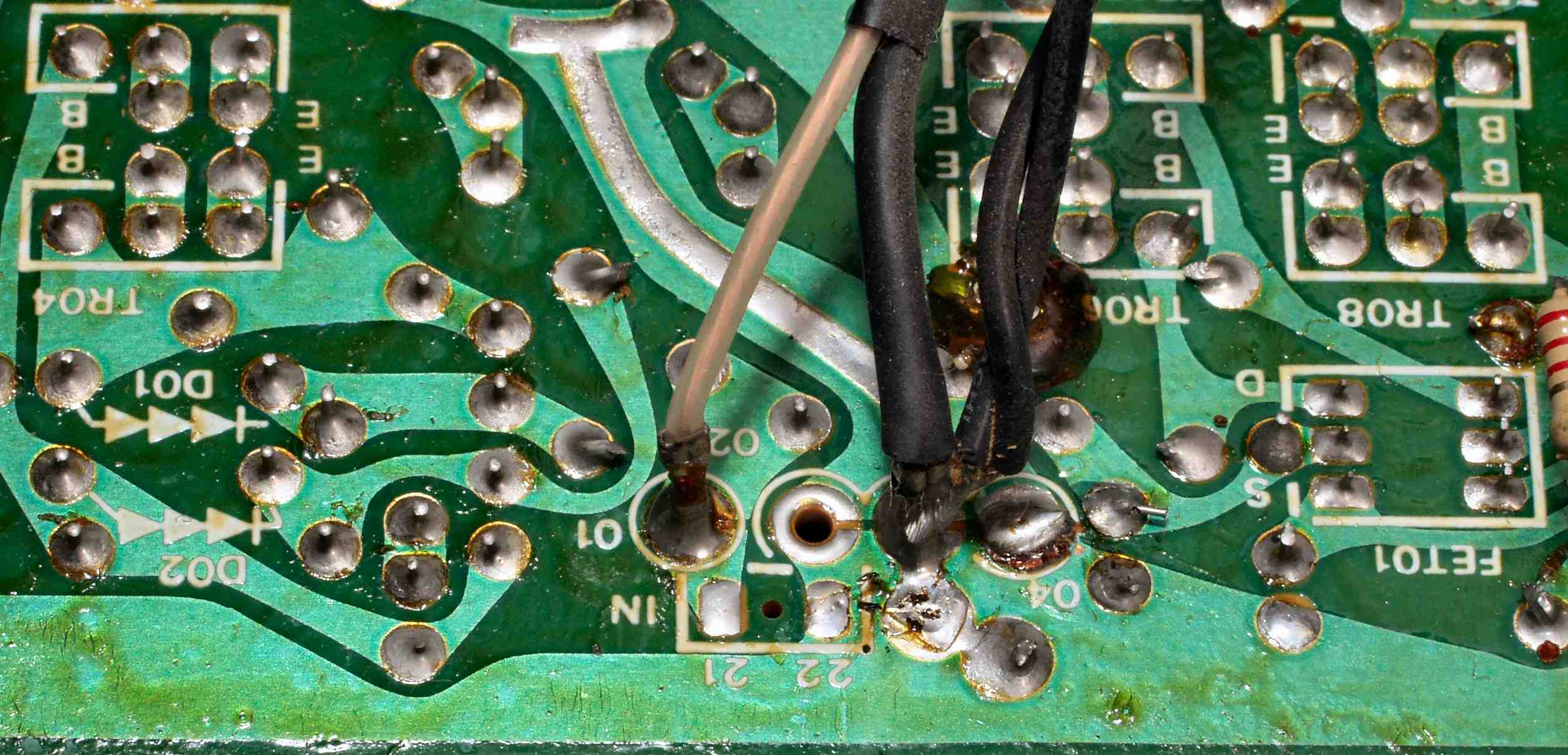

ＣＢＣ１．　修理中　コントロール基板裏　配線が切られている！

ＣＢＣ２．　修理中　コントロール基板裏　交換する電解コンデンサーの足のピッチが異なるので穴あけする

ＣＢＤ．　修理後（半田補正）　コントロール基板裏　全ての半田をやり修す

ＣＢＥ．　修理中　コントロール基板裏　余計なフラックスを取る

ＣＢＦ．完成　コントロール基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

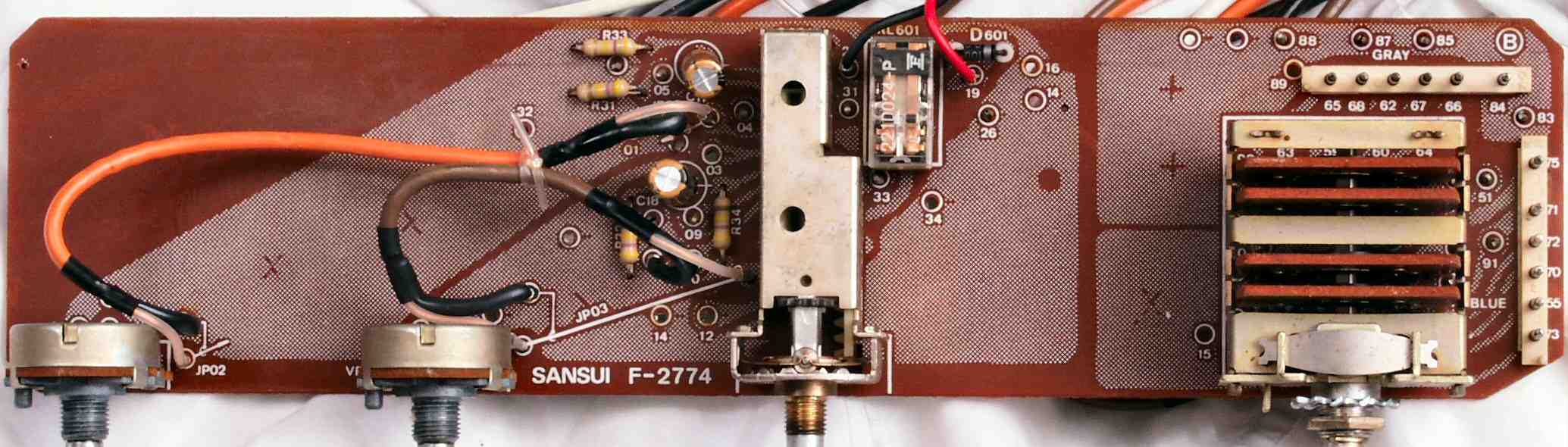

ＣＣＡ．　修理前　ＶＲ基板

ＣＣＢ．　修理後　ＶＲ基板　電解コンデンサー２個交換

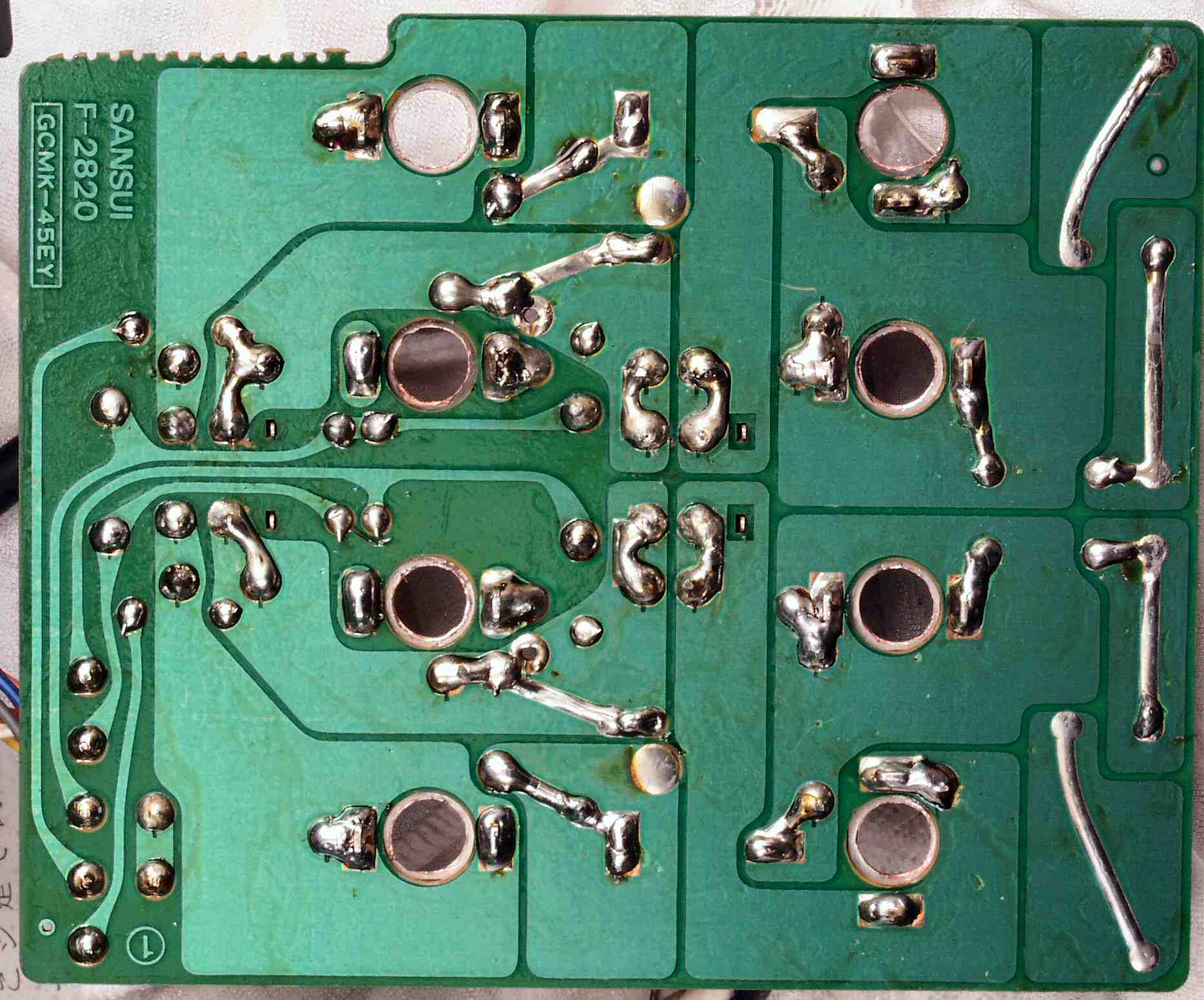

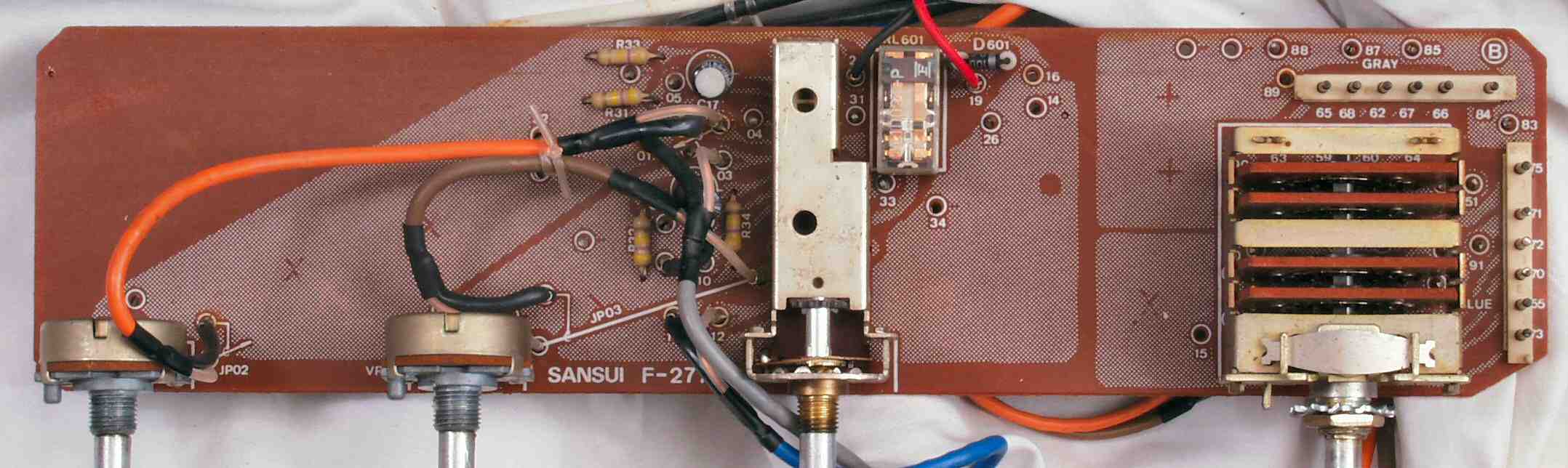

ＣＣＣ．　修理前　ＶＲ基板裏

ＣＣＤ．　修理（半田補正）後　修理前　ＶＲ基板裏

ＣＣＦ．完成　ＶＲ基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

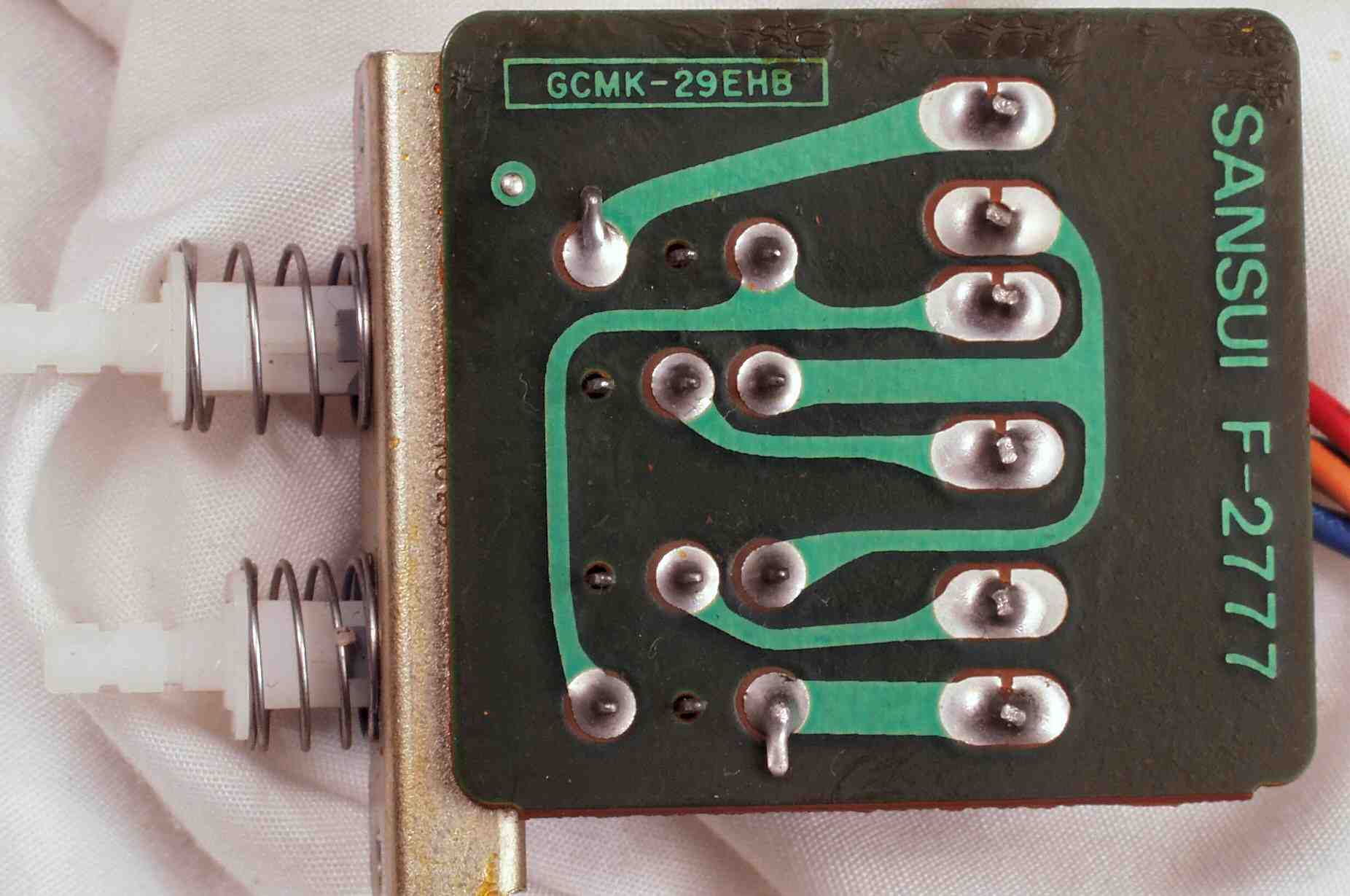

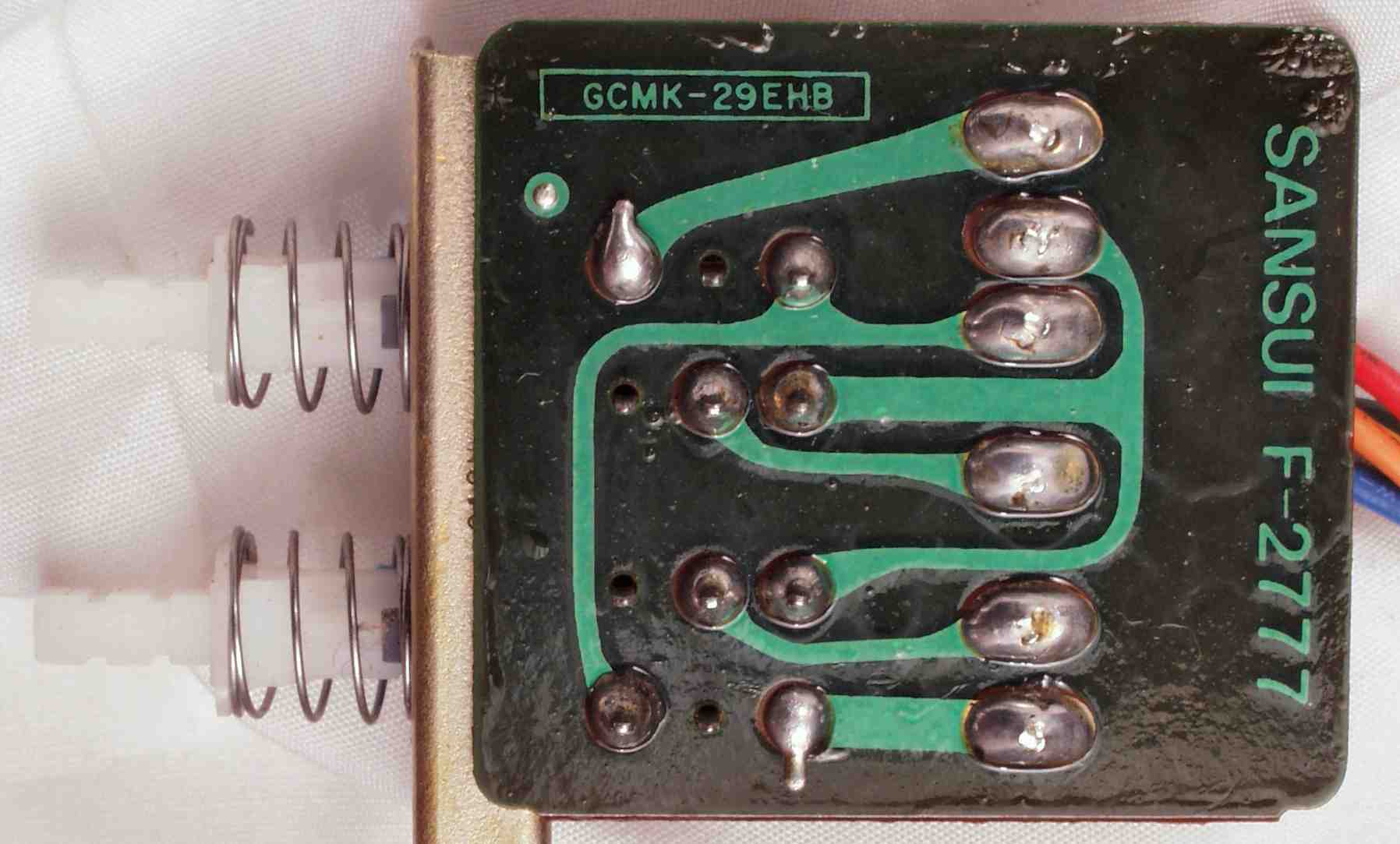

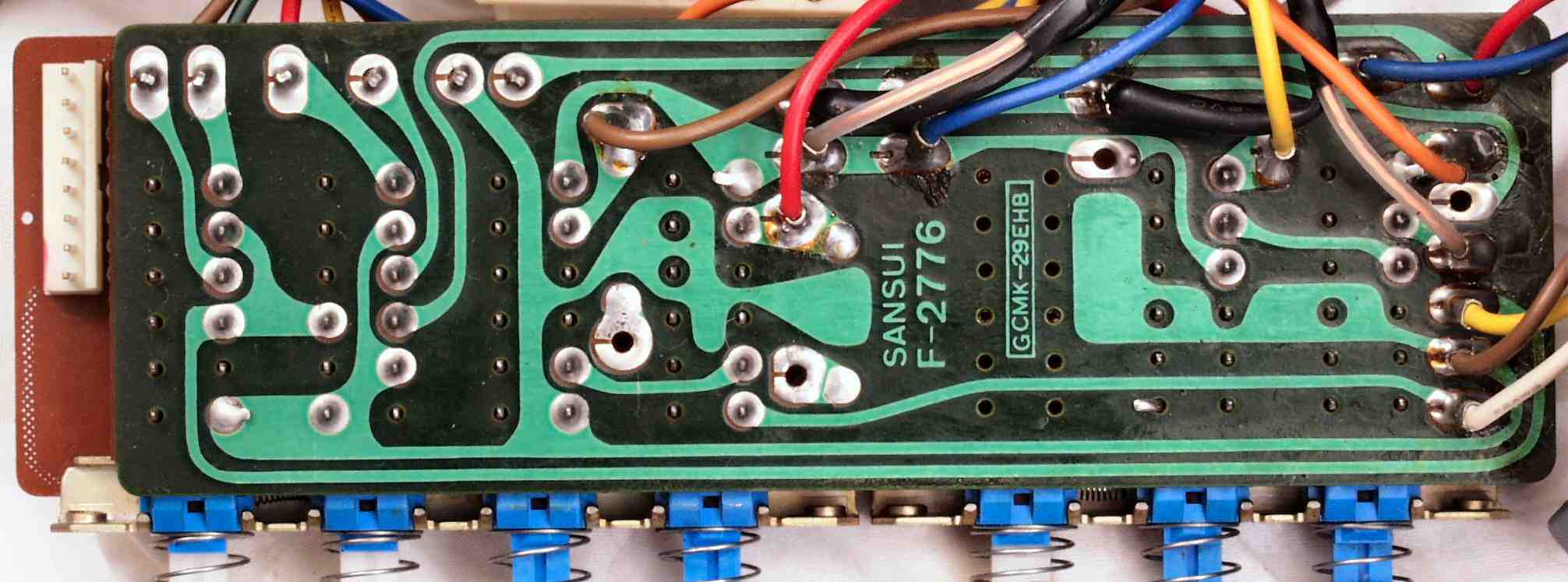

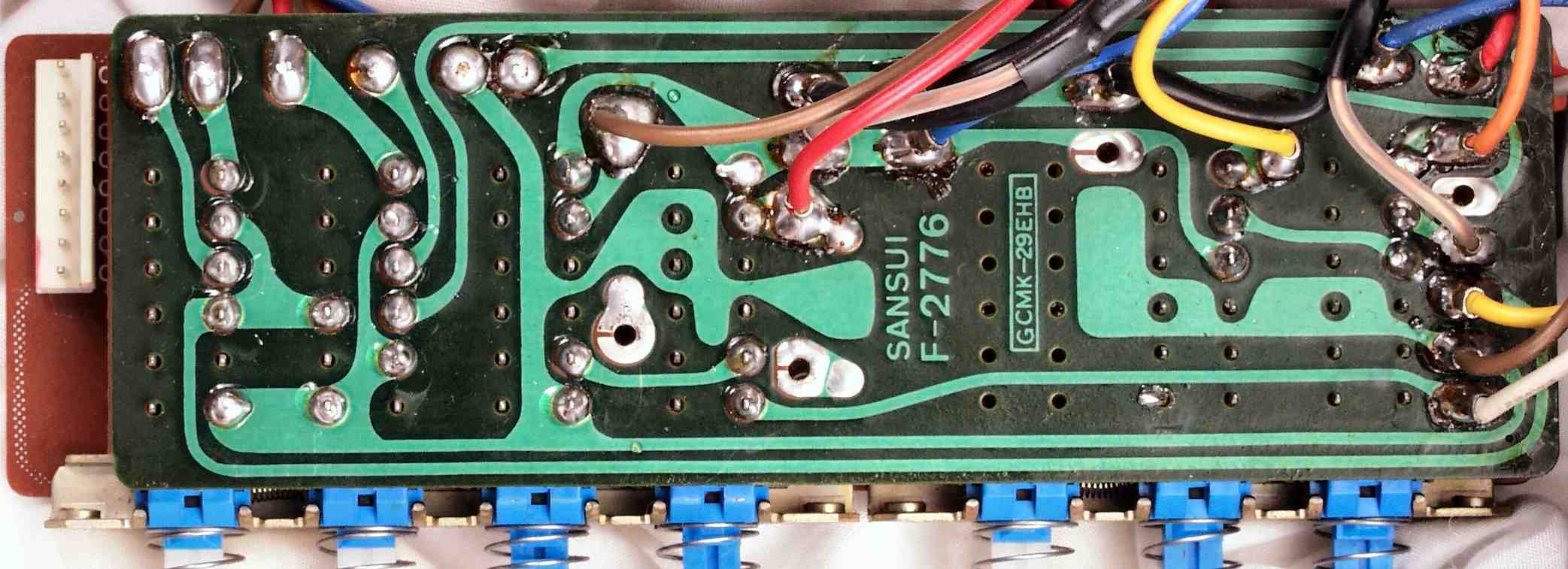

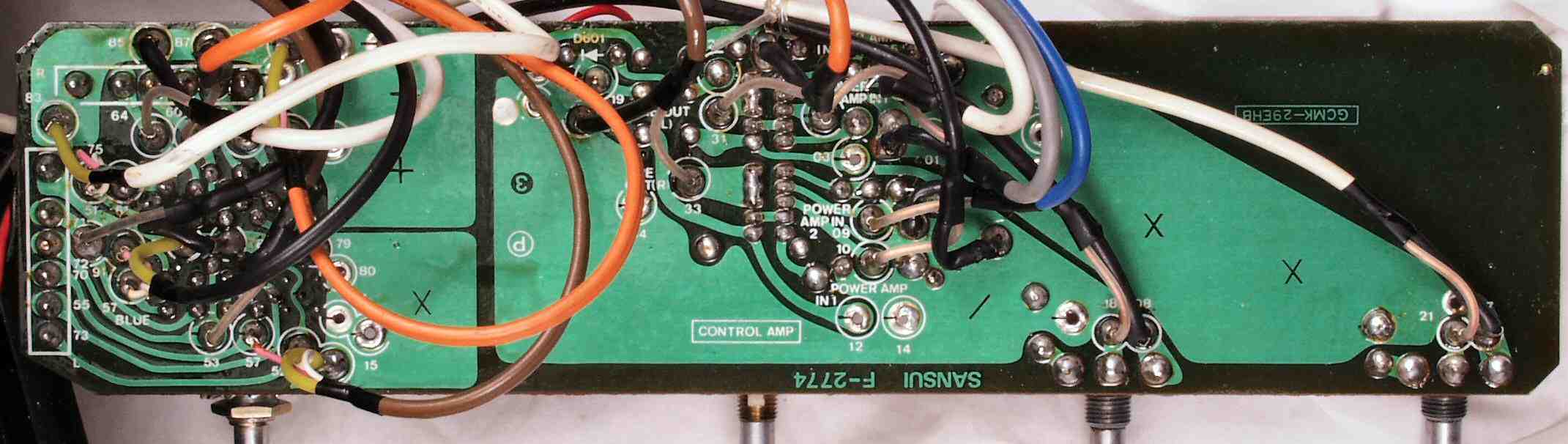

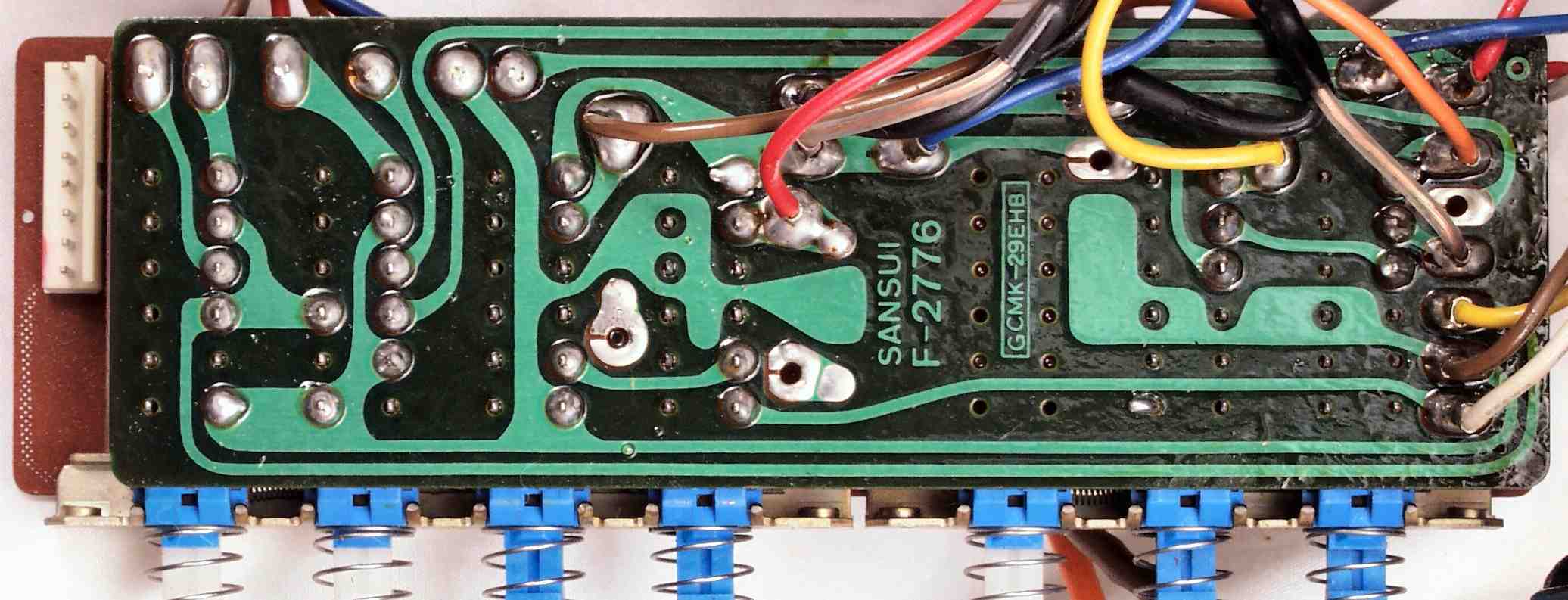

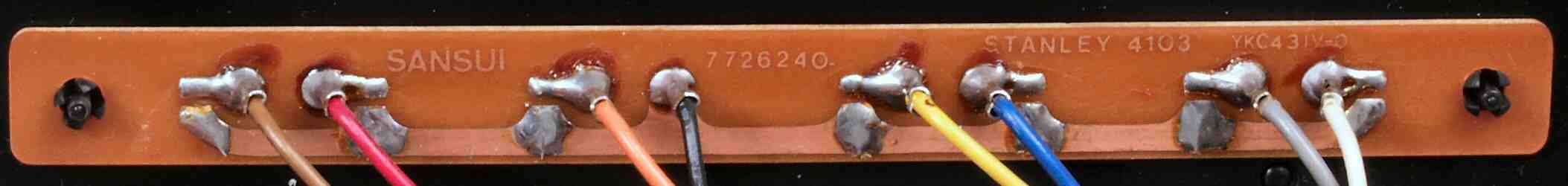

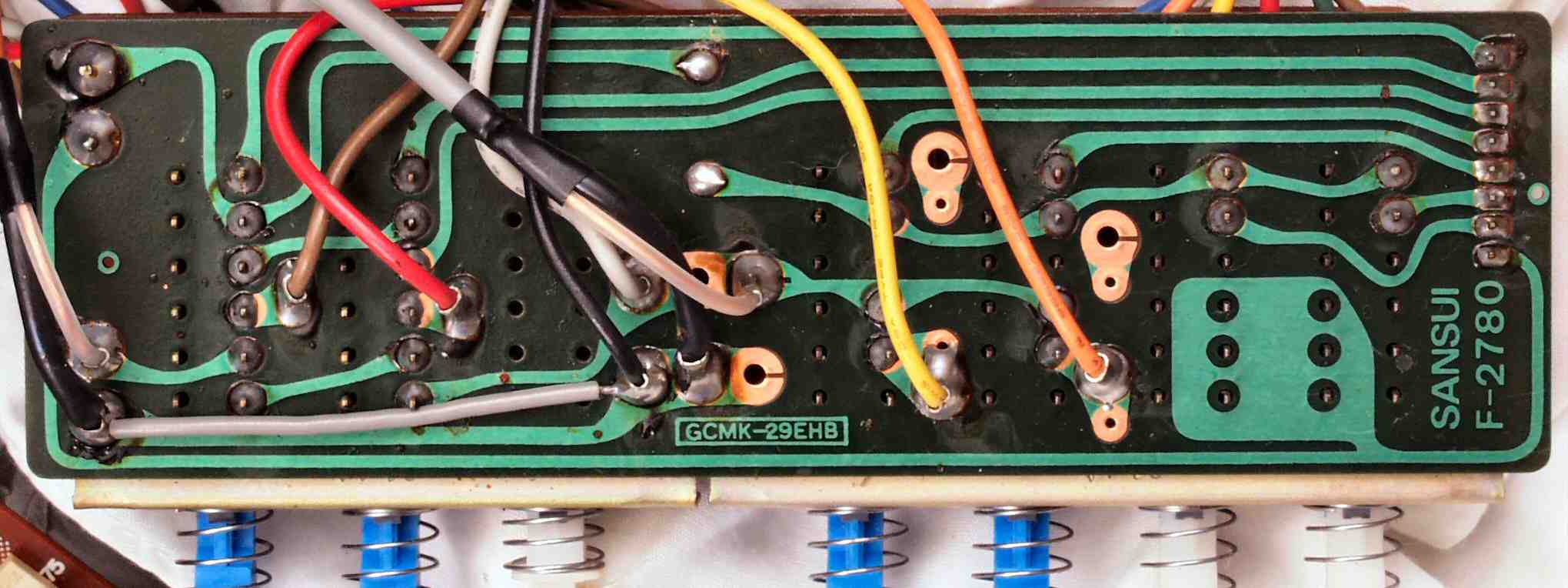

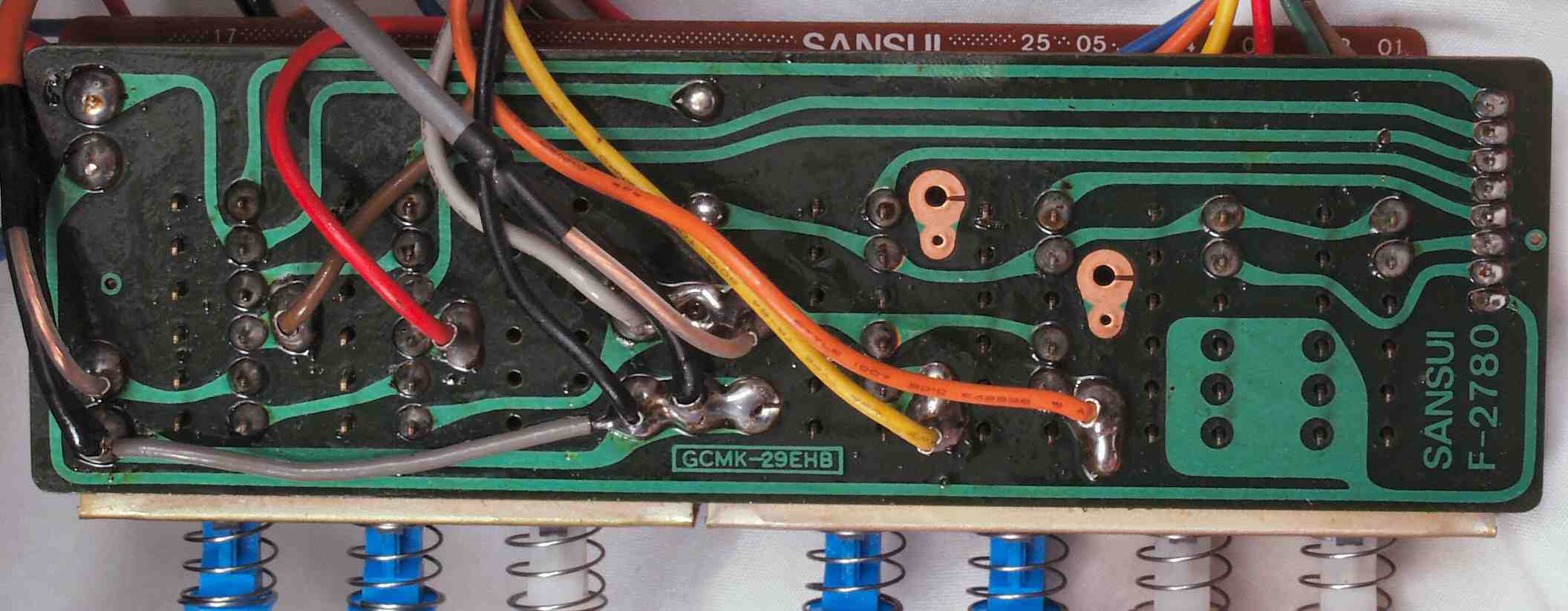

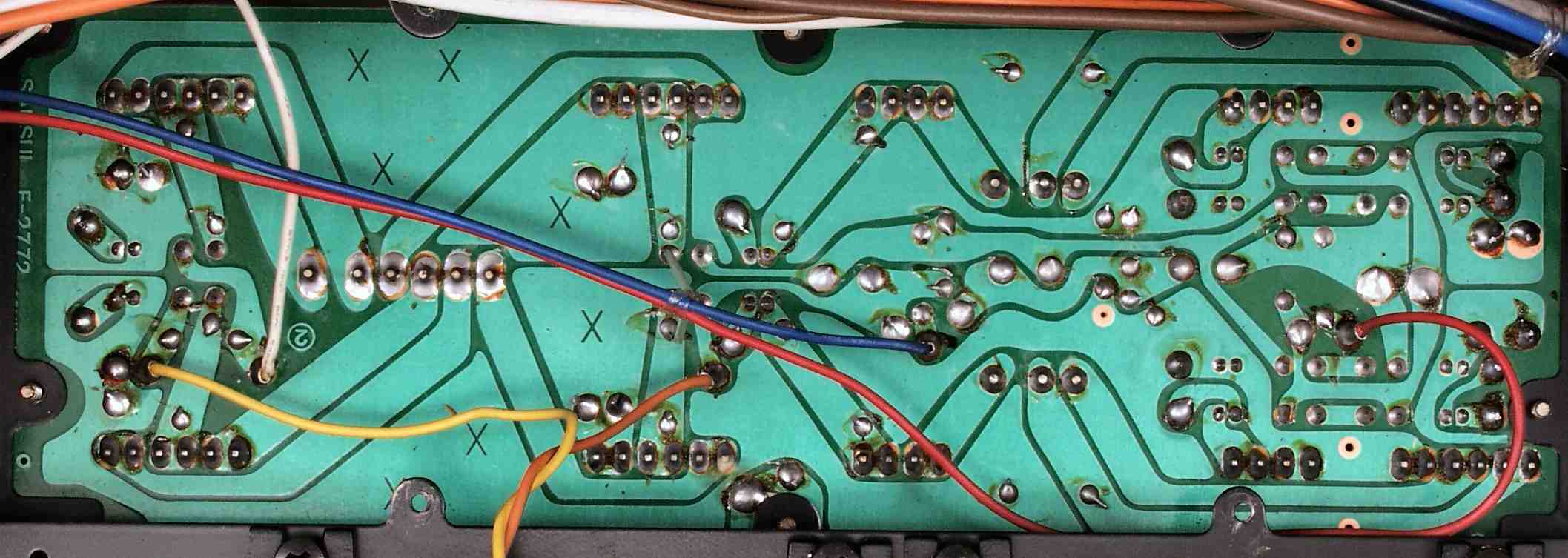

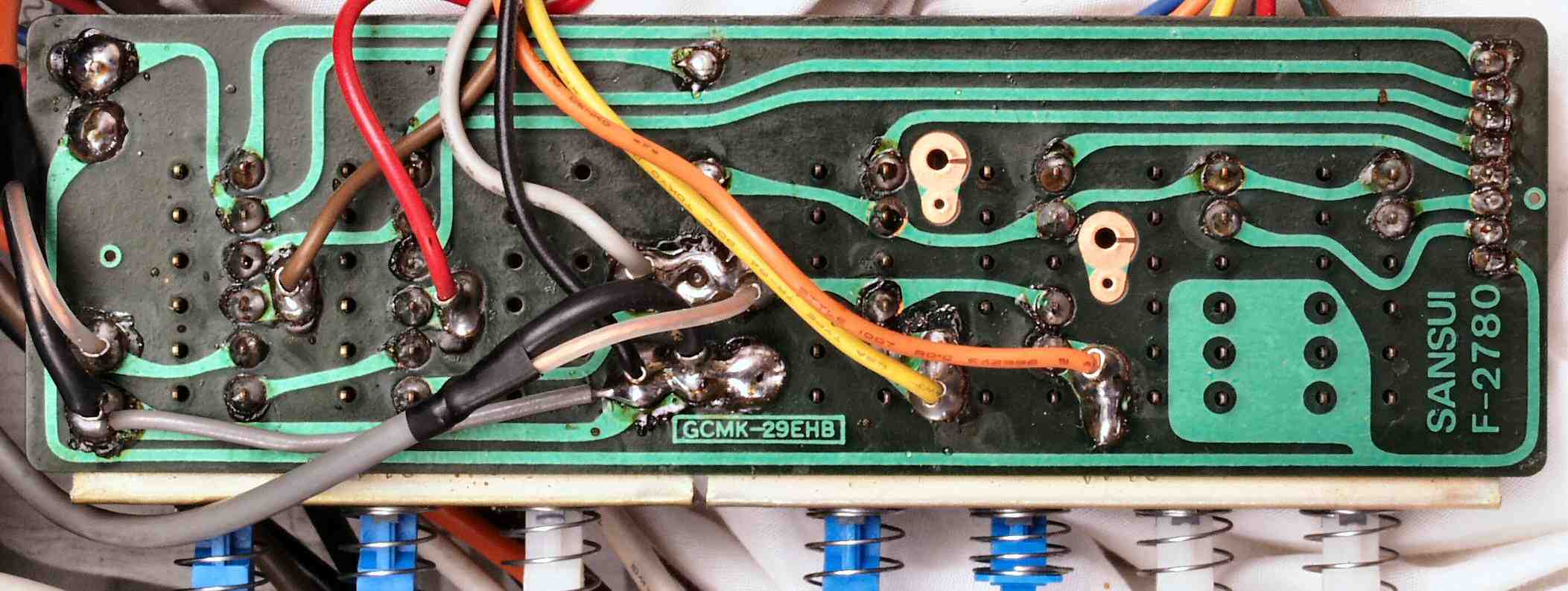

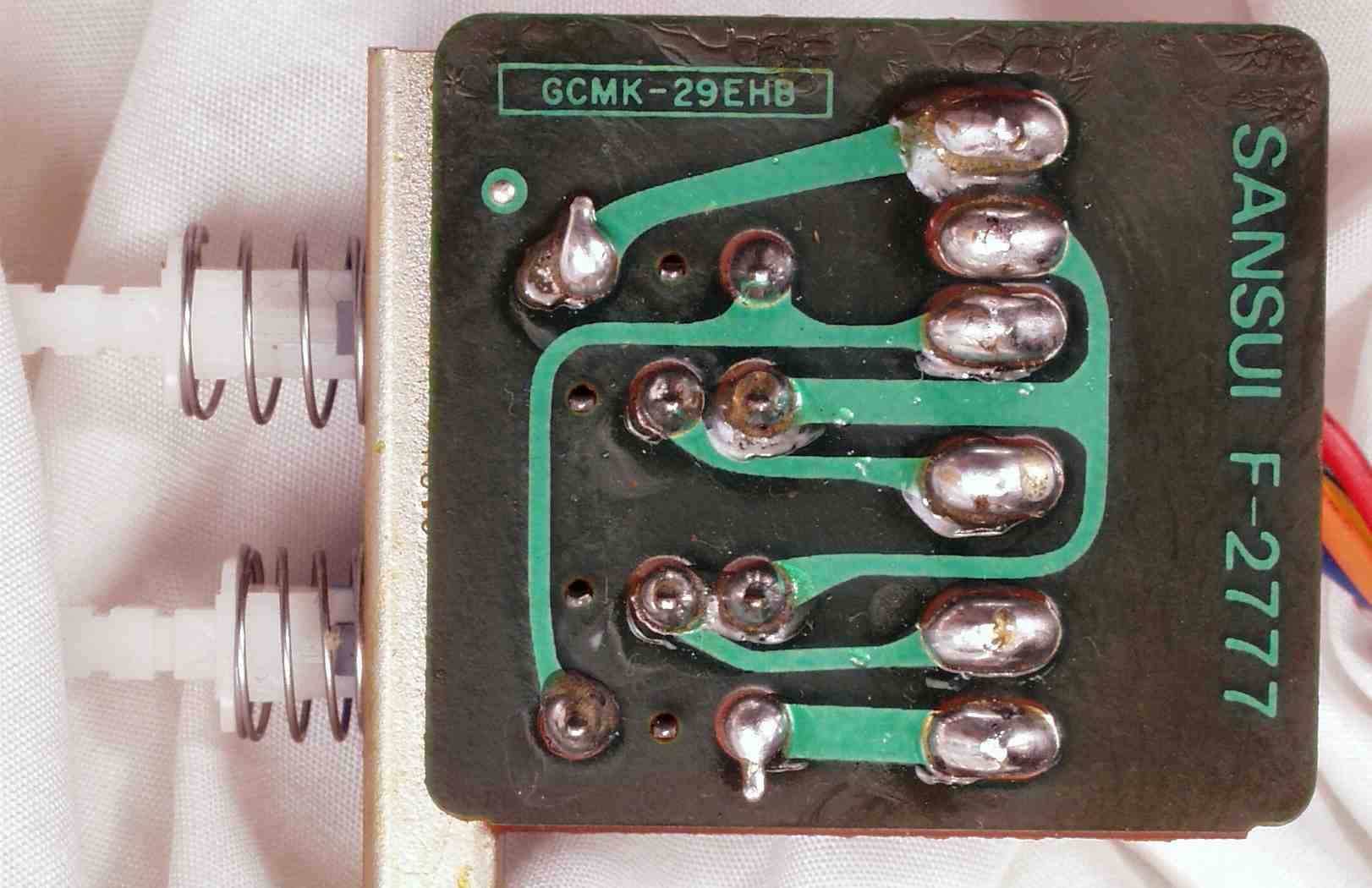

ＣＤＡ．　修理前　ＳＷ基板裏

ＣＤＡ１．　修理中　ＳＷ基板裏　ハンダの載りが少ない

ＣＤＢ．　修理後（半田補正）　ＳＷ基板裏

ＣＤＣ．完成　ＳＷ基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

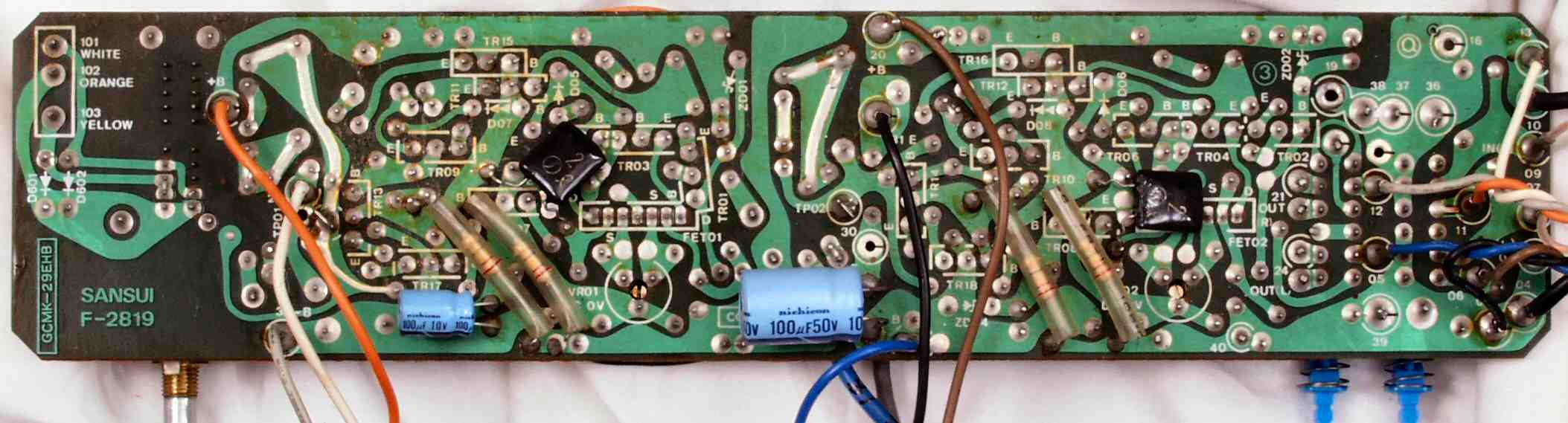

ＣＥＡ．　修理前　ＳＷ基板２裏

ＣＥＢ．　修理後（半田補正）　ＳＷ基板２裏

ＣＥＣ．完成　ＳＷ２基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

ＣＦＡ．　修理前　ＳＷ基板３裏

ＣＦＡ１．　修理中　ＳＷ基板３裏　ハンダの載りが少ない

ＣＦＢ．　修理後（半田補正）　ＳＷ基板３裏

ＣＦＣ．完成　ＳＷ３基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

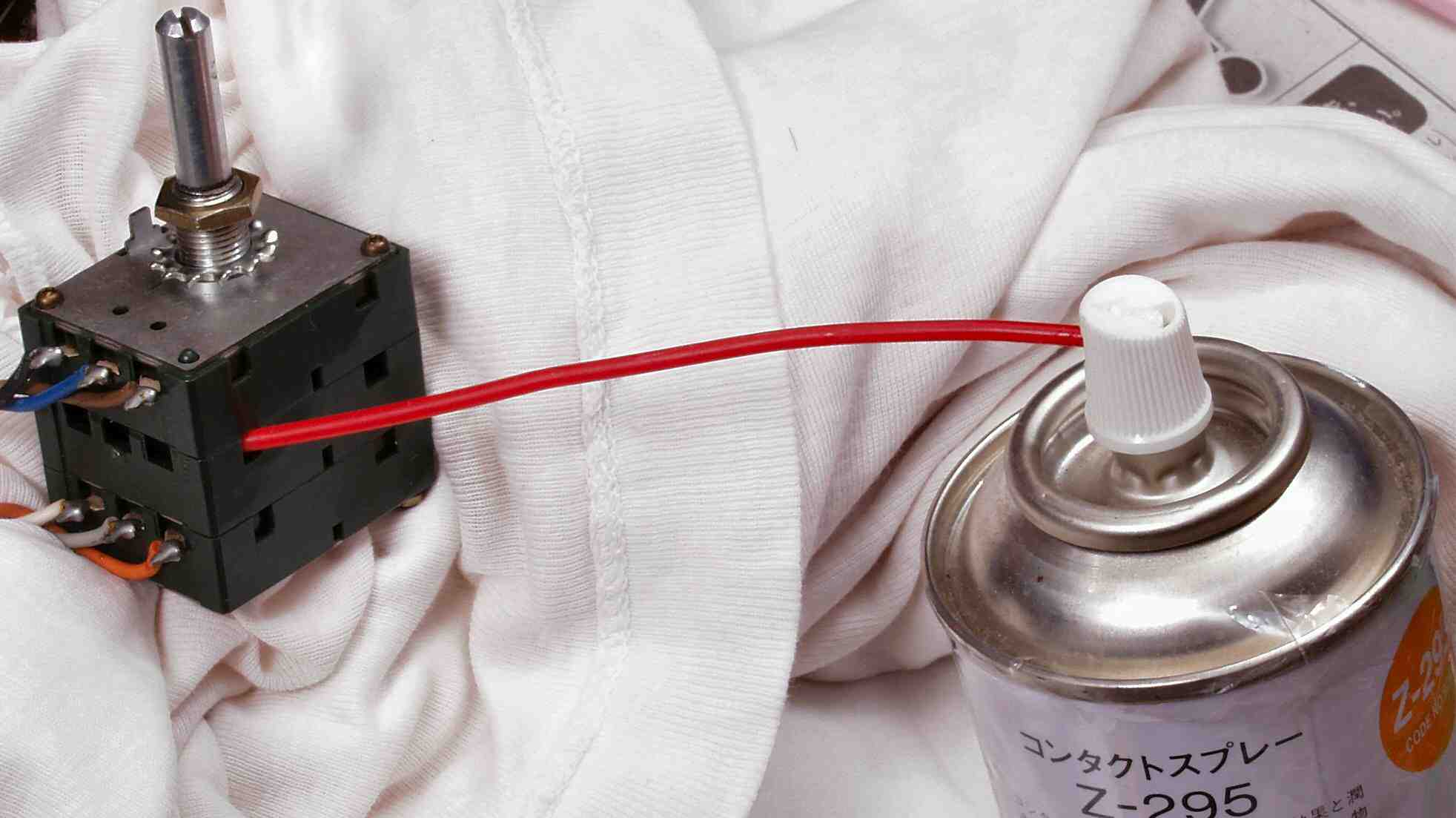

ＣＧＢ．　修理中　メインＶＲ　この様に軸を上に向けグリスが流れ出さない様に少しずつ使用する

ＣＨＡ．　修理前　入力表示電球

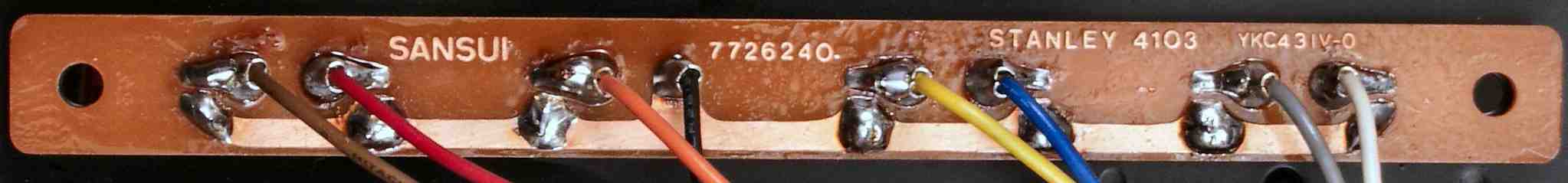

ＣＨＢ．　修理後　入力表示電球をＬＥＤに交換

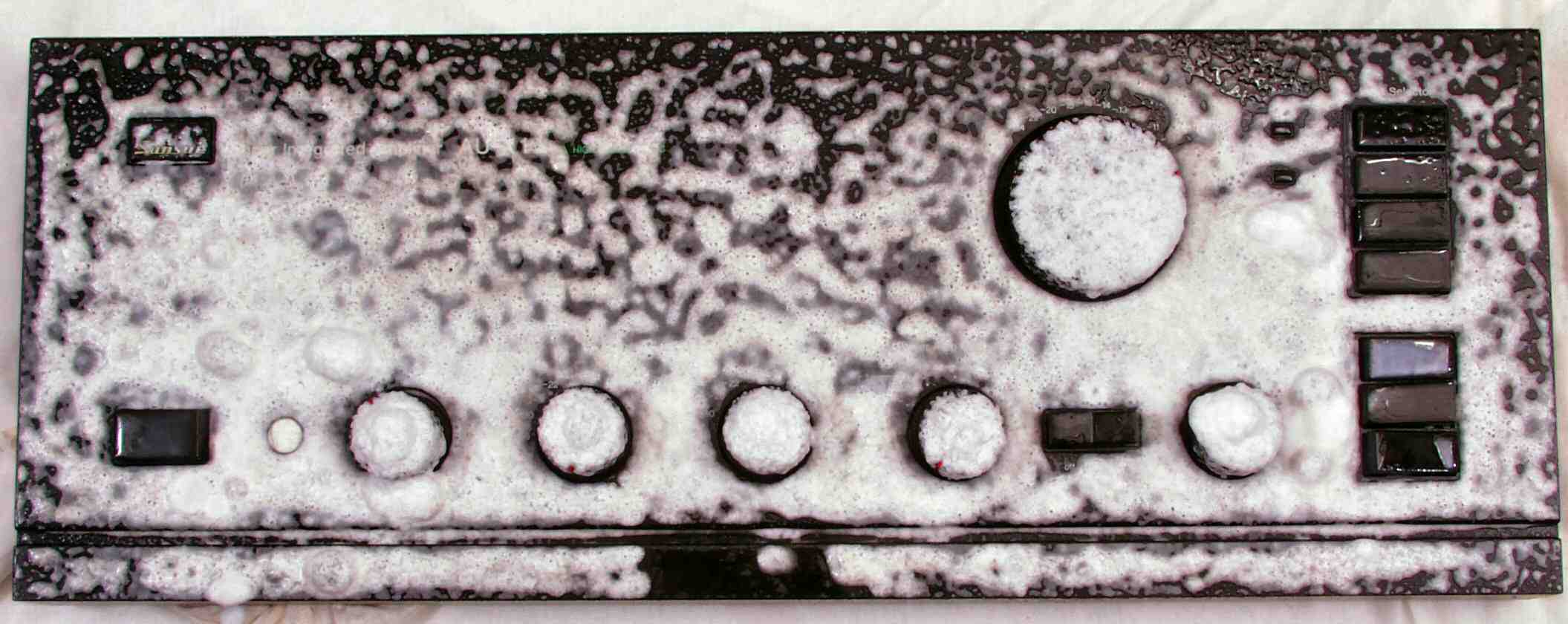

ＣＩ．パネル清掃

ＣＪ．　修理中　後パネルを取り　ＳＰ端子基板・ＲＣＡ端子基板修理中

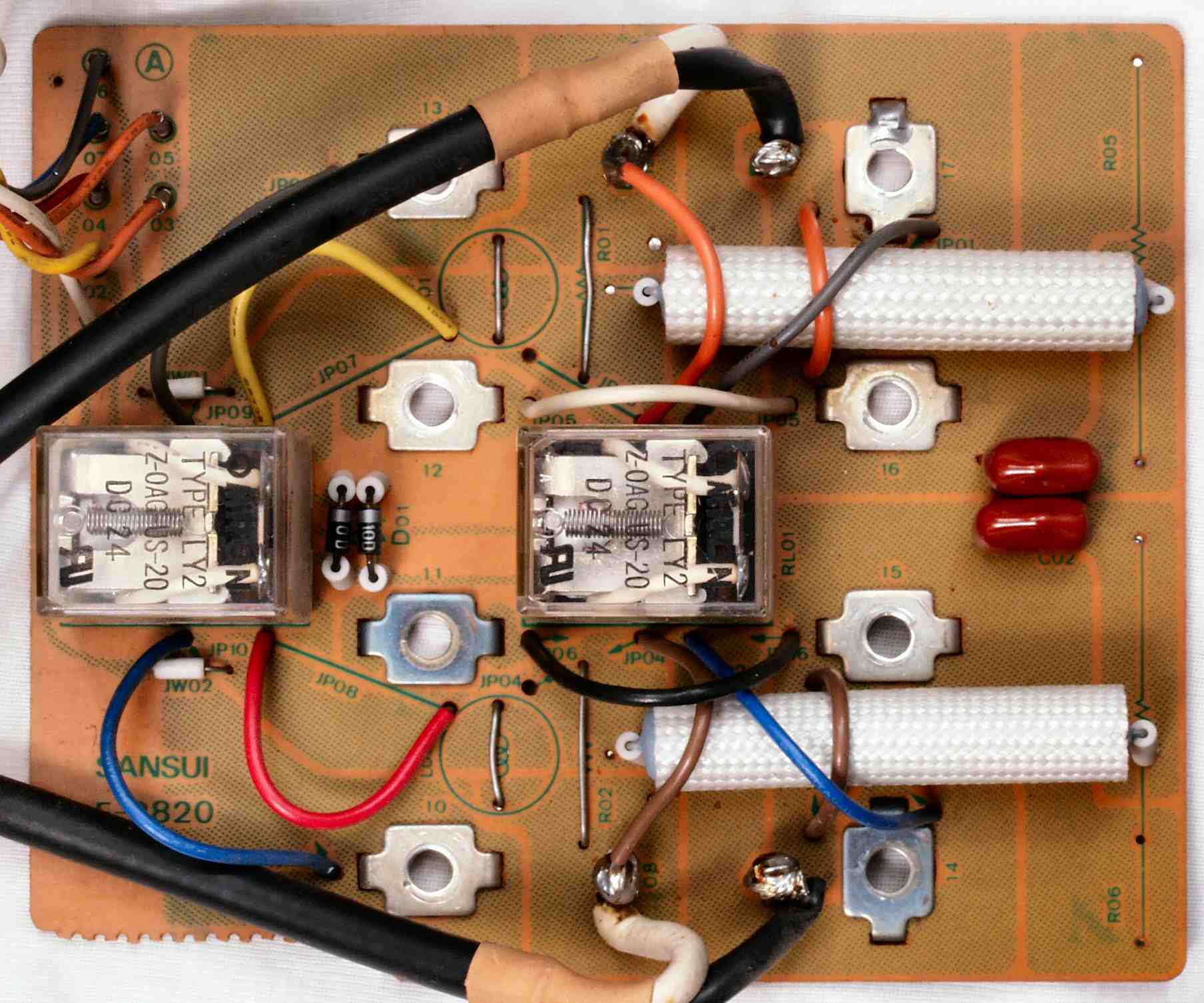

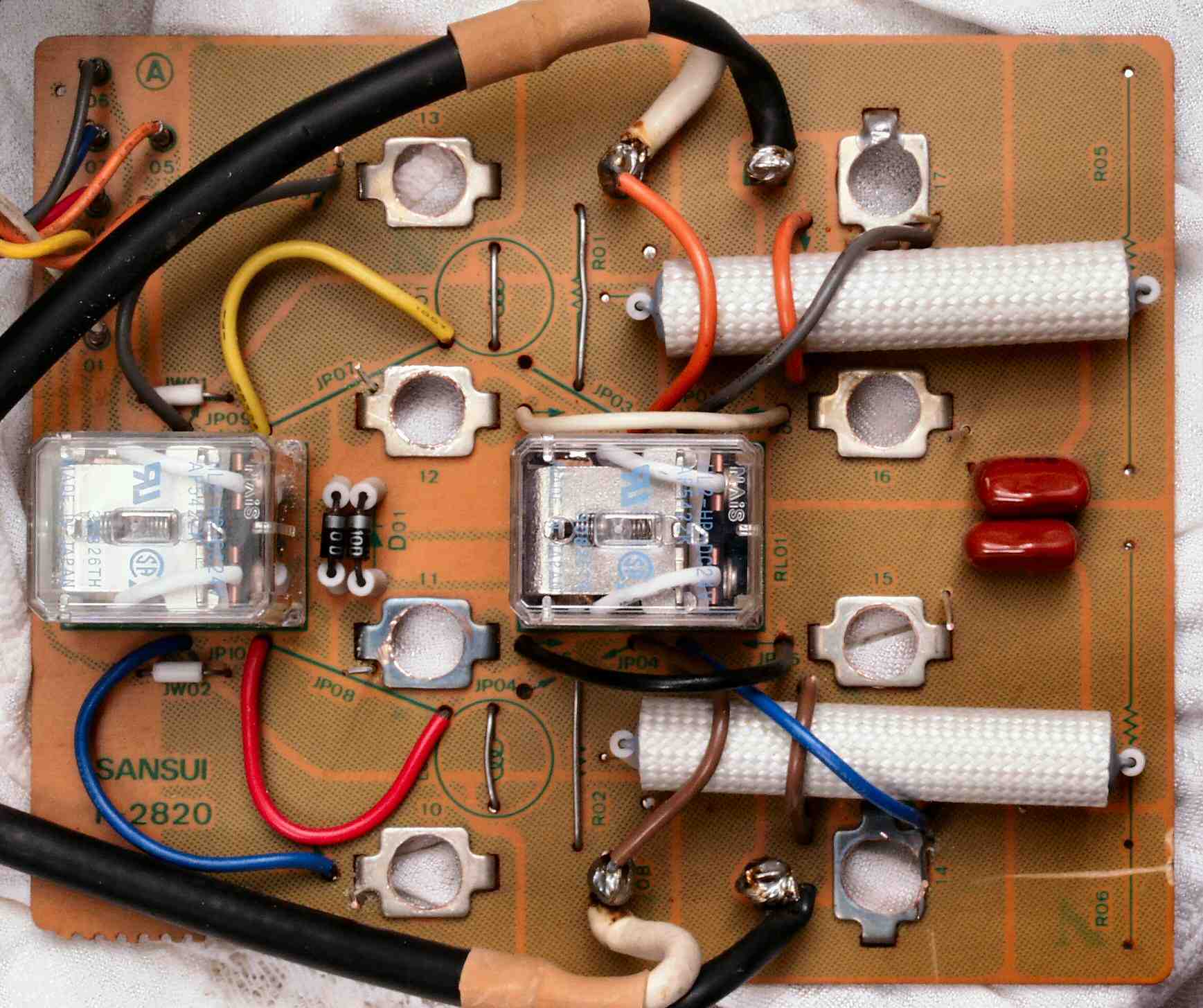

ＣＪＡ．　修理前　ＳＰ端子基板

ＣＪＢ．　修理後　ＳＰ端子基板　リレー２個交換

ＣＪＣ．　修理前　ＳＰ端子基板裏

ＣＪＤ．　修理（半田補正）後　ＳＰ端子基板裏　　全ての半田をやり修す

ＣＪＥ．完成　コントロール基板裏、不要なフラックスを取って洗浄し、コートを塗布後。

ＣＧＡ．　修理前　ＳＰ端子

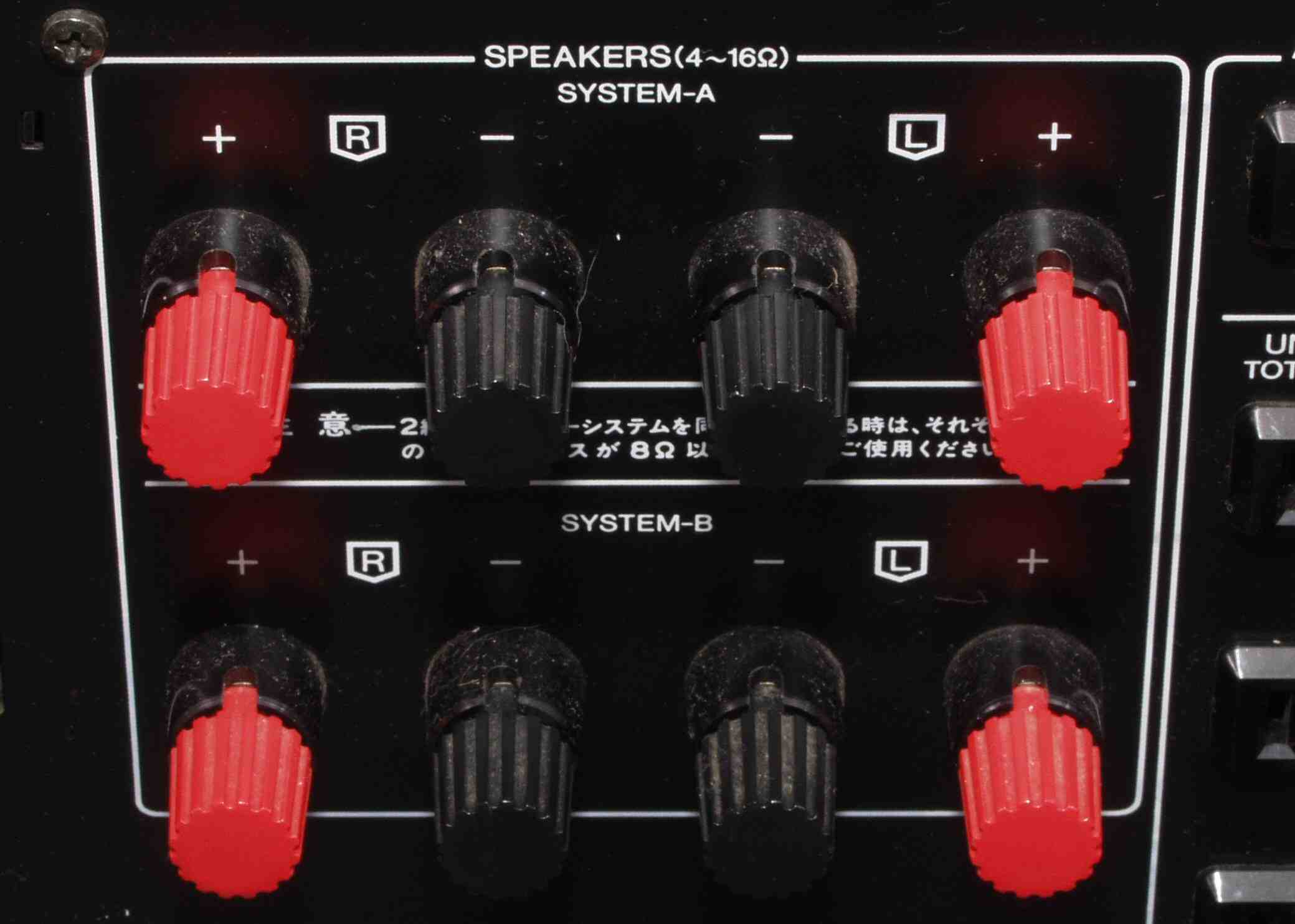

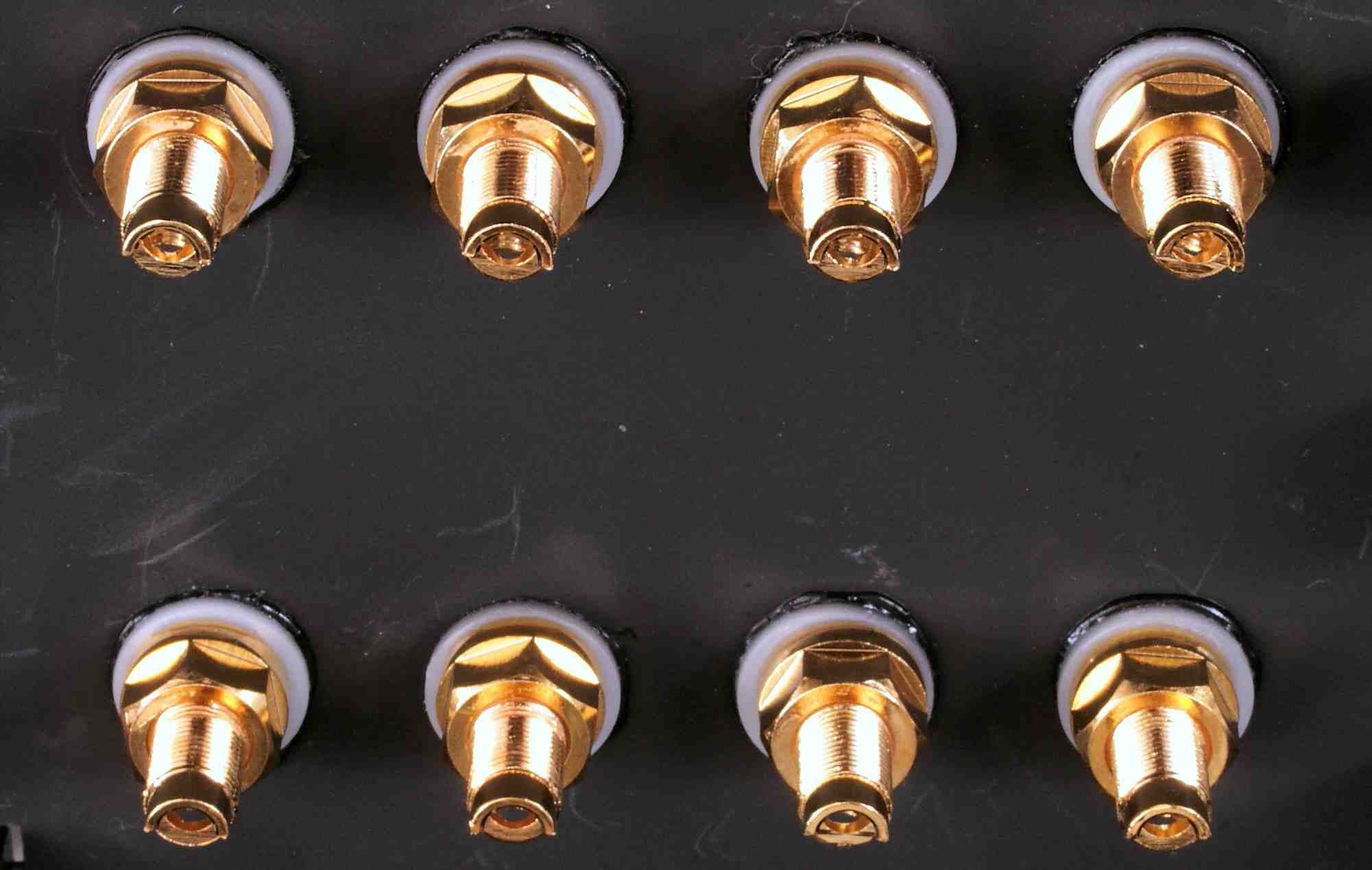

ＣＧＢ．　修理後　交換したＳＰ端子

ＣＧＣ．　修理後　交換したＳＰ端子裏側、接着材を十分染みこませる

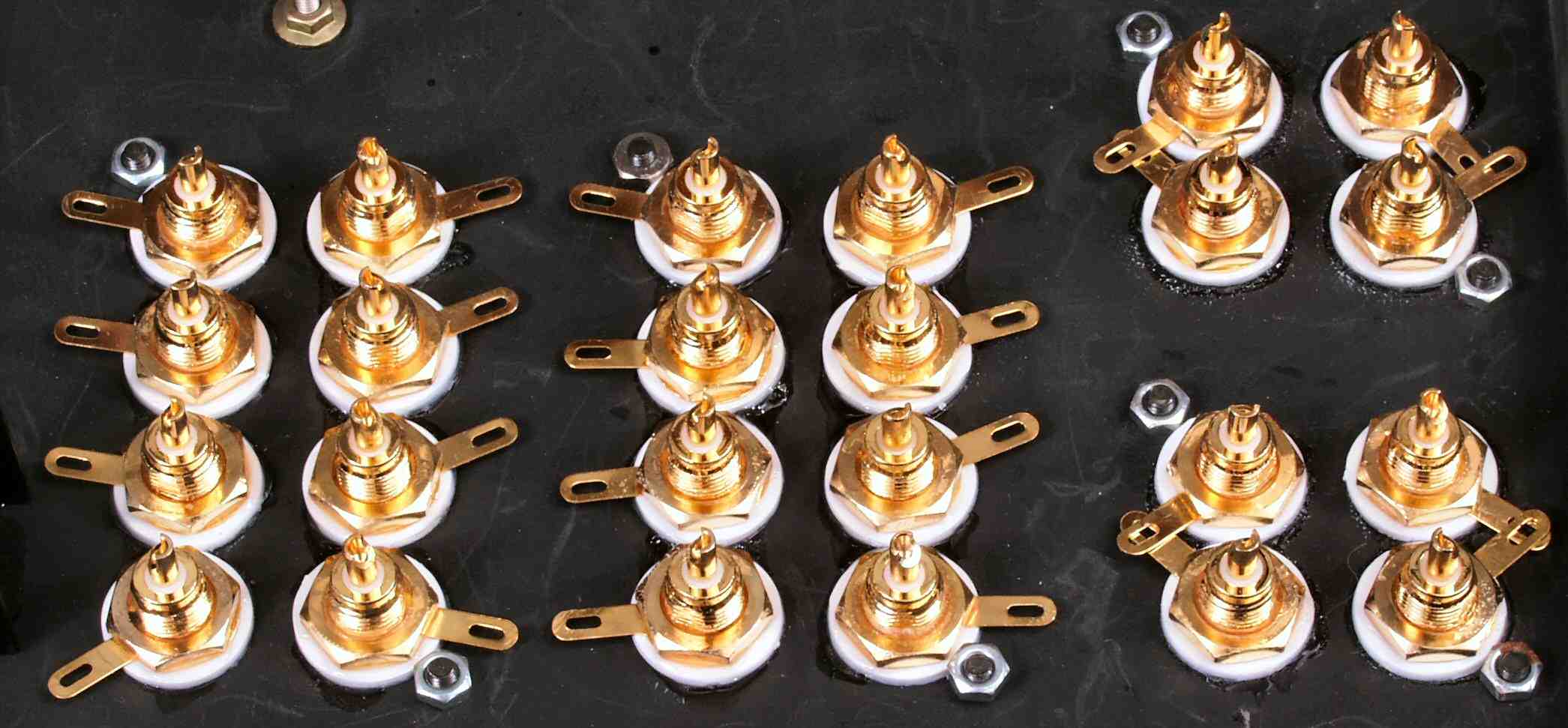

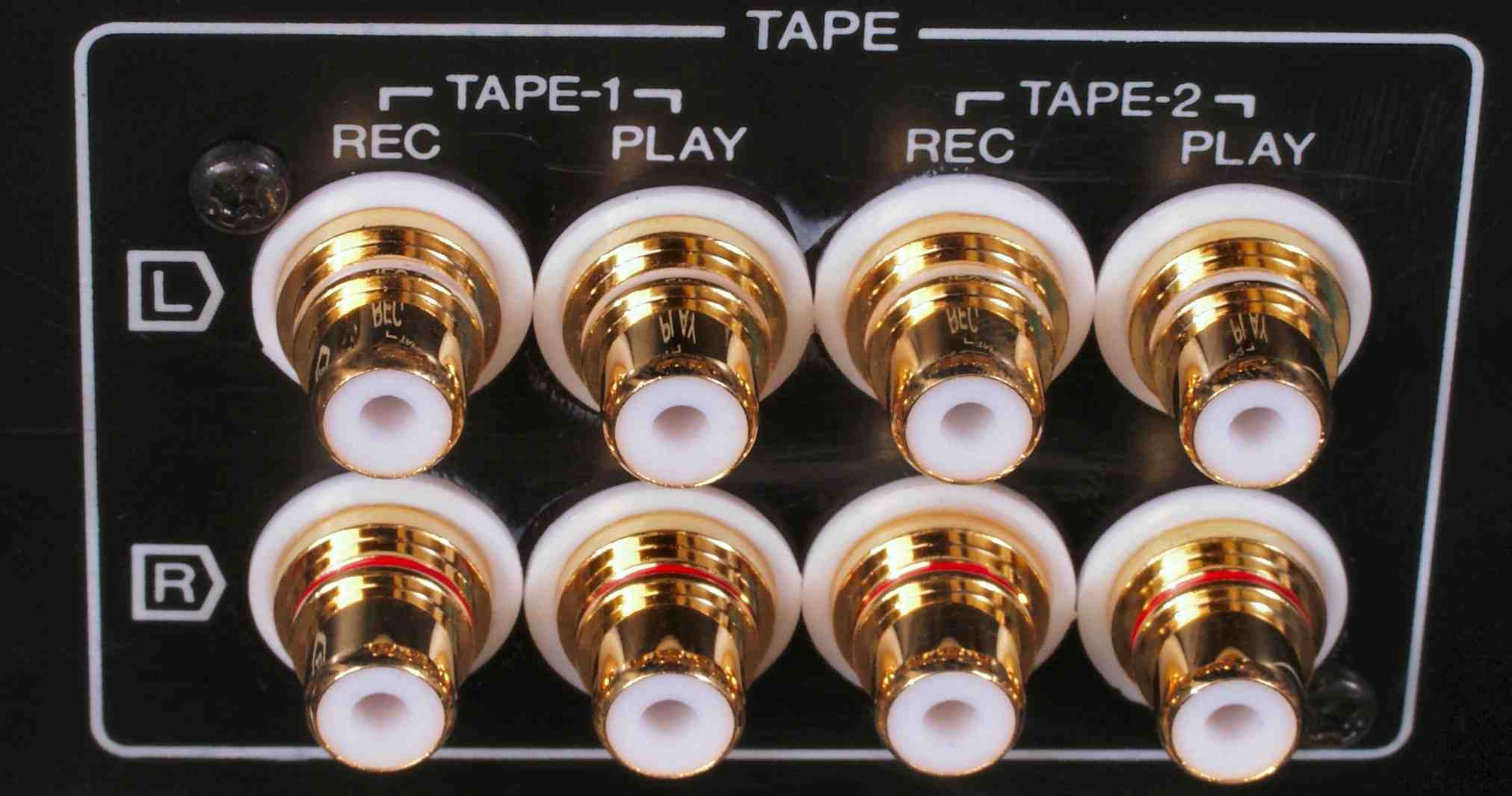

ＣＨＡ．　修理前　ＩＮＰＵＴ−ＲＣＡ端子

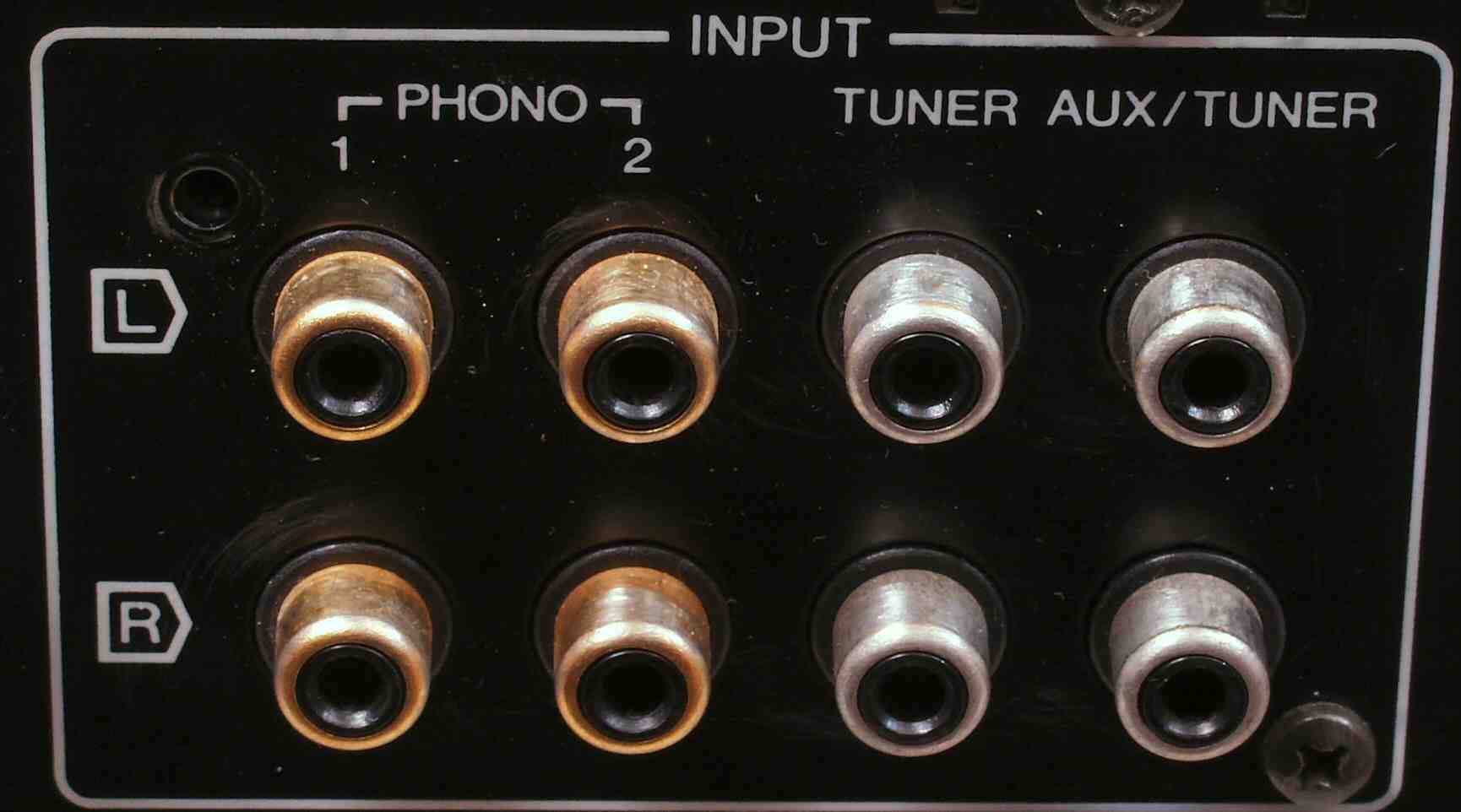

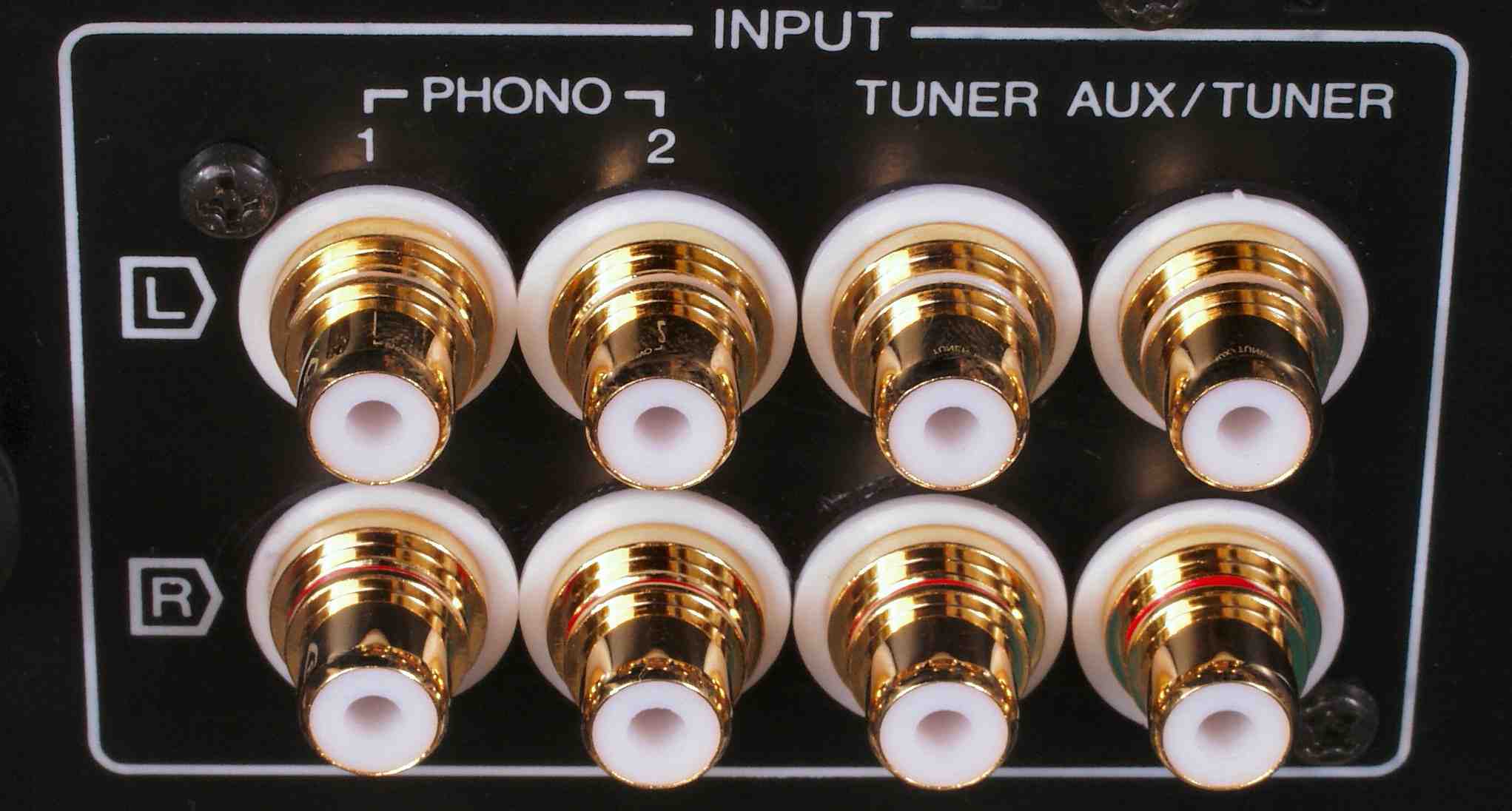

ＣＨＢ．　修理後　ＩＮＰＵＴ−ＲＣＡ端子

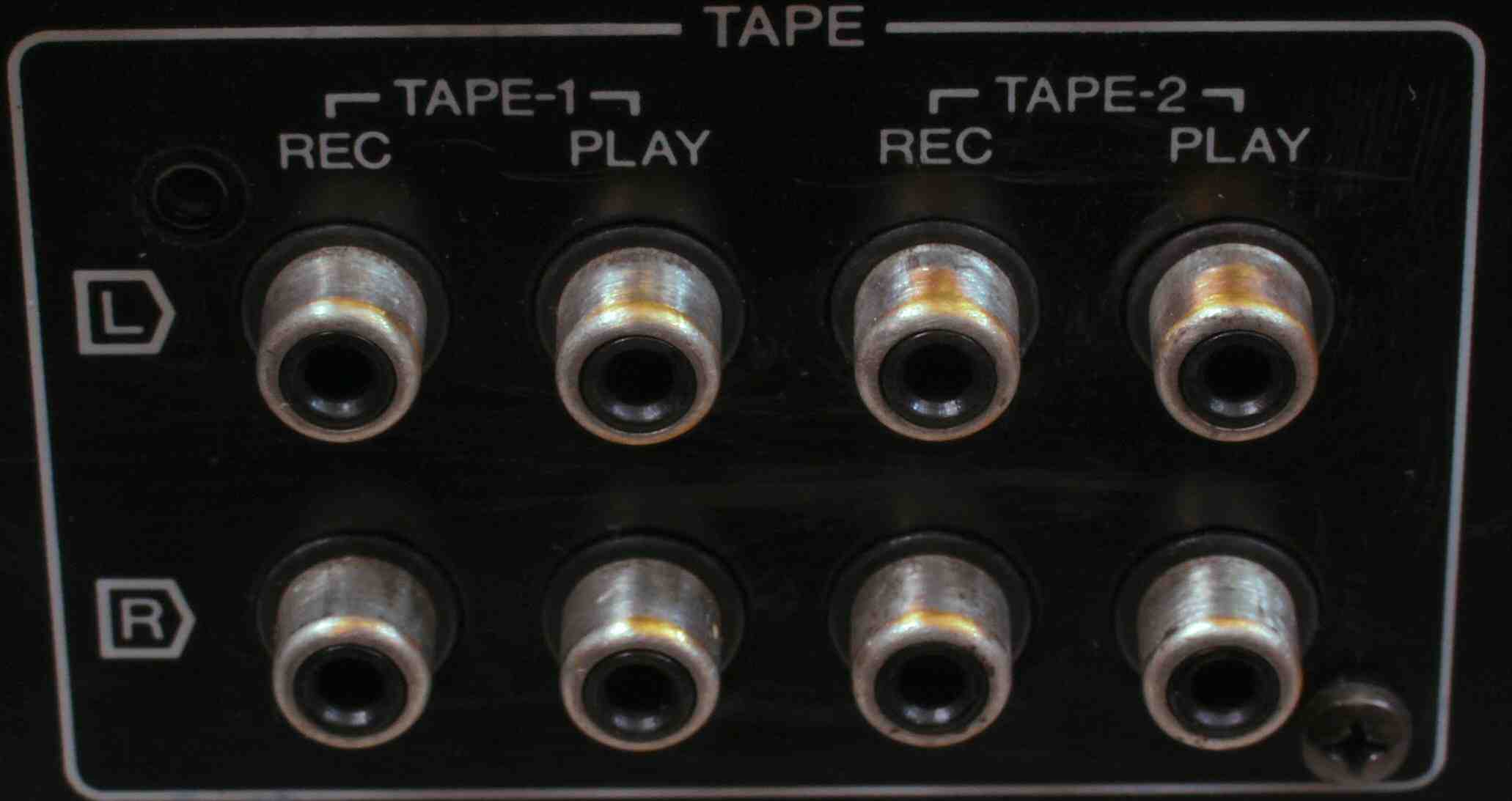

ＣＨＣ．　修理前　ＴＡＰＥ−ＲＣＡ端子

ＣＨＤ．　修理後　ＴＡＰＥ−ＲＣＡ端子

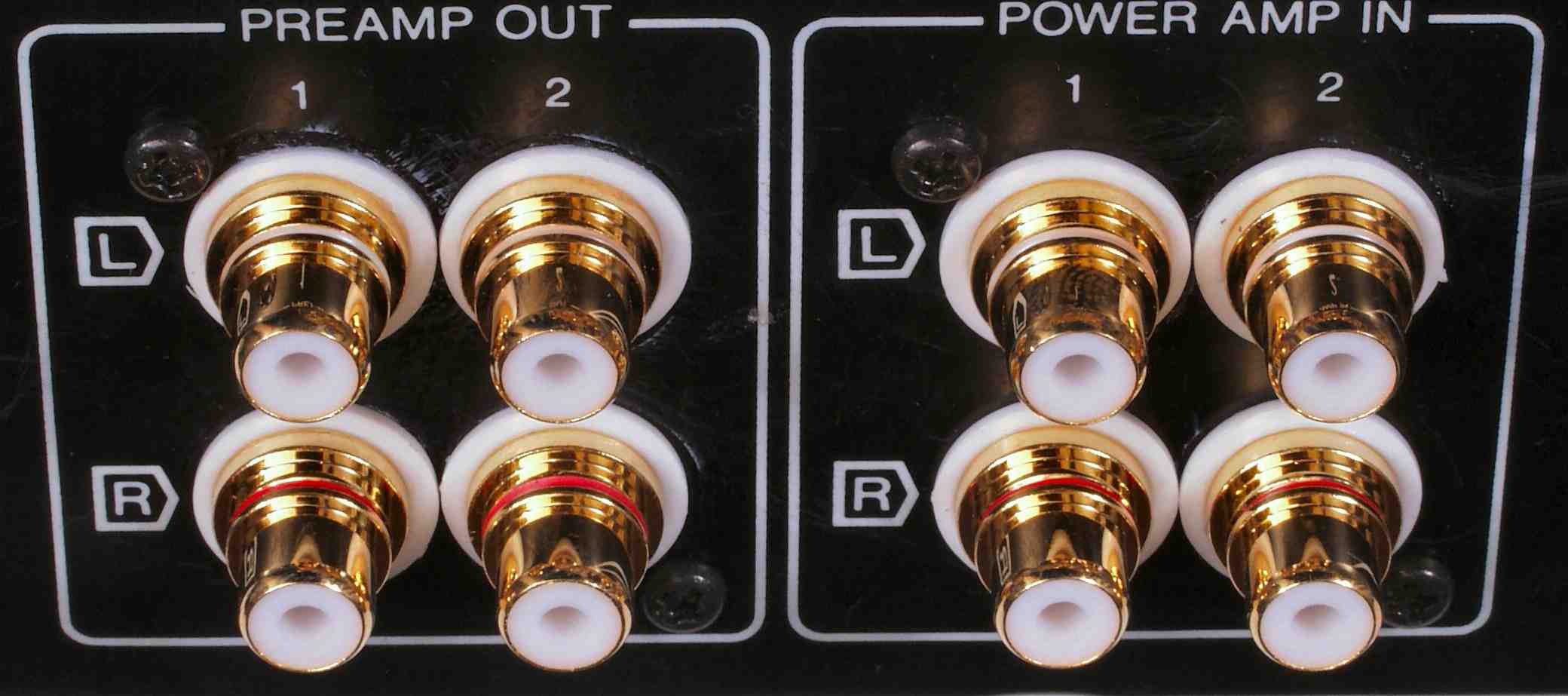

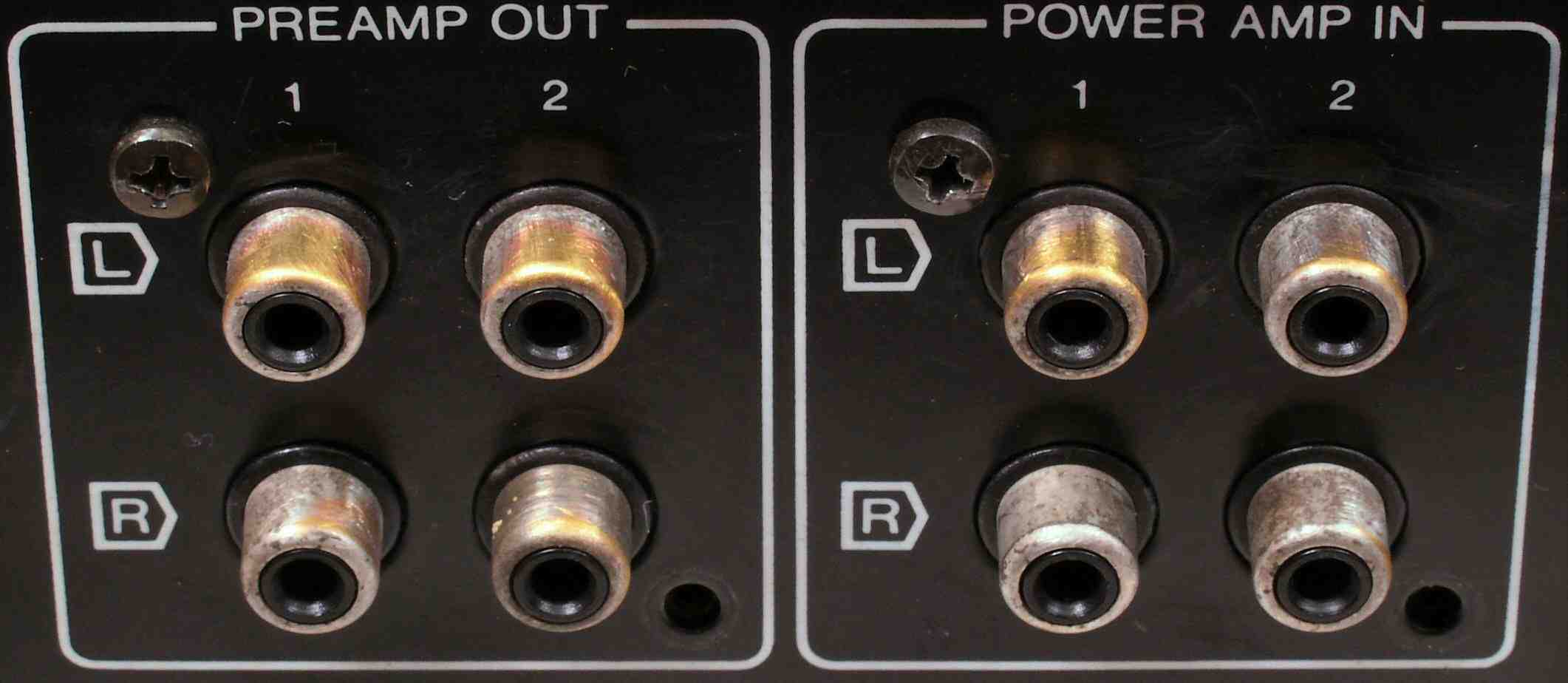

ＣＨＥ．　修理前　ＰＲＥＡＭＰ−ＯＵＴ　＆　ＰＯＷＥＲ−ＩＮ−ＲＣＡ端子

ＣＨＦ．　修理後　ＰＲＥＡＭＰ−ＯＵＴ　＆　ＰＯＷＥＲ−ＩＮ−ＲＣＡ端子

ＣＨＧ．　修理後　ＲＣＡ端子裏側、接着材を十分染みこませる

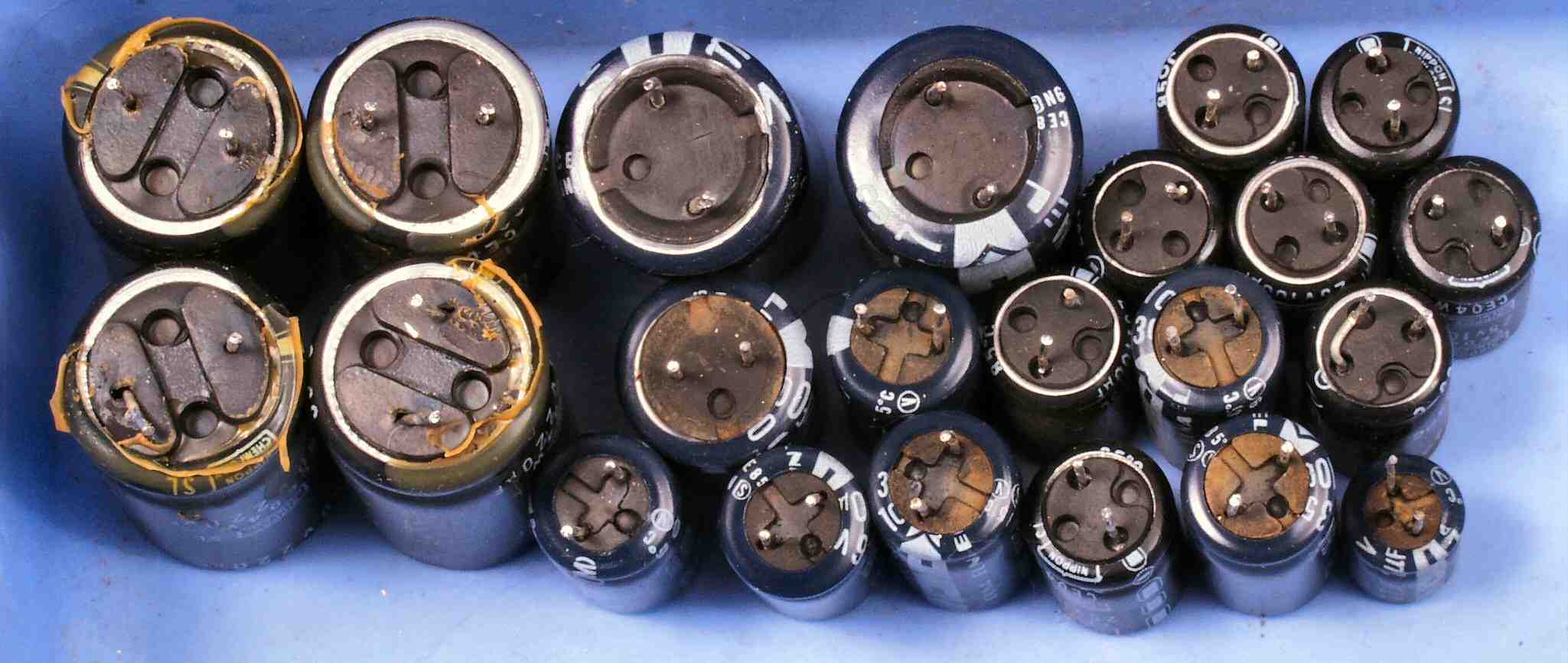

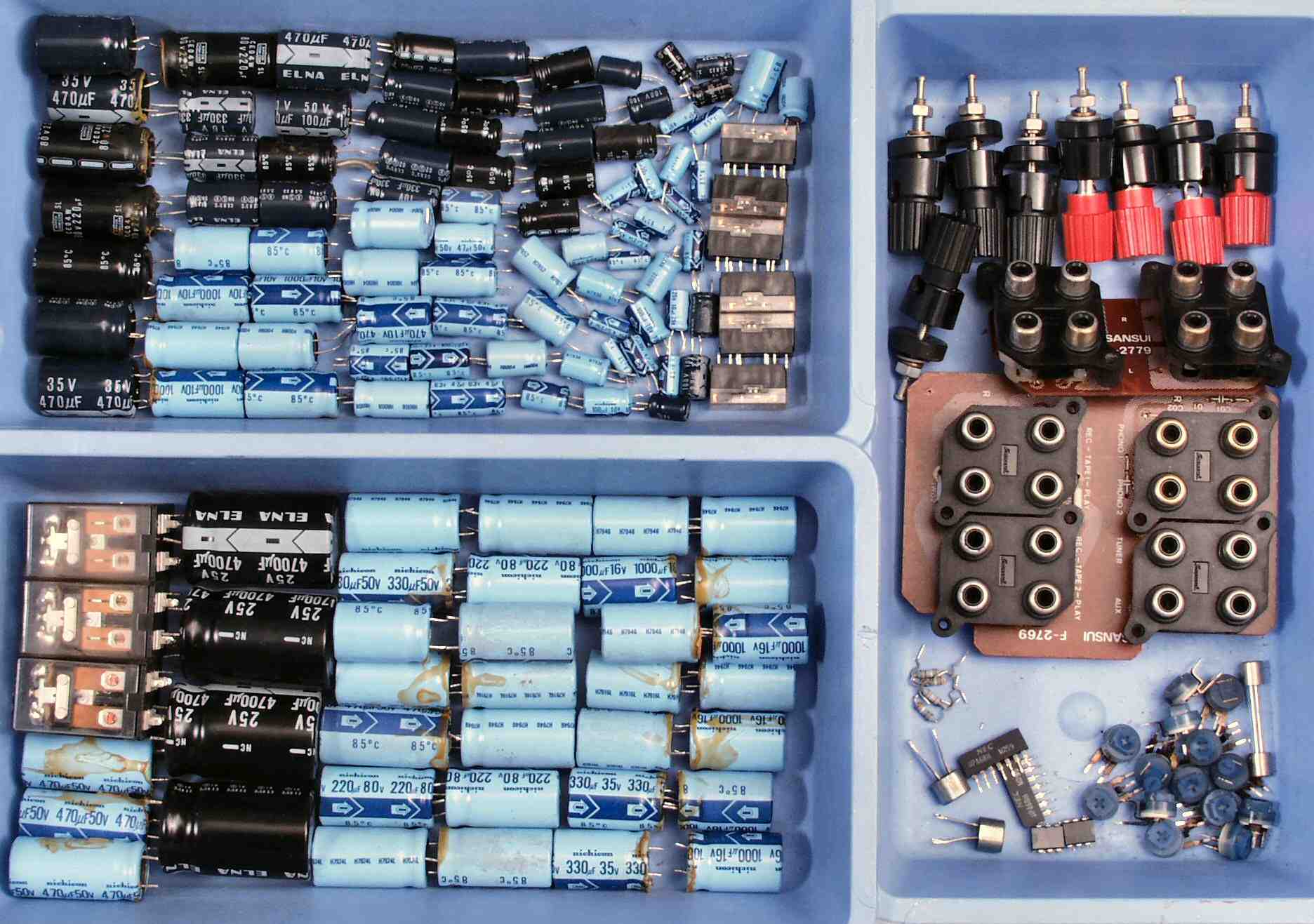

ＣＩＡ．　交換部品　電解コンデンサー１２６個？？

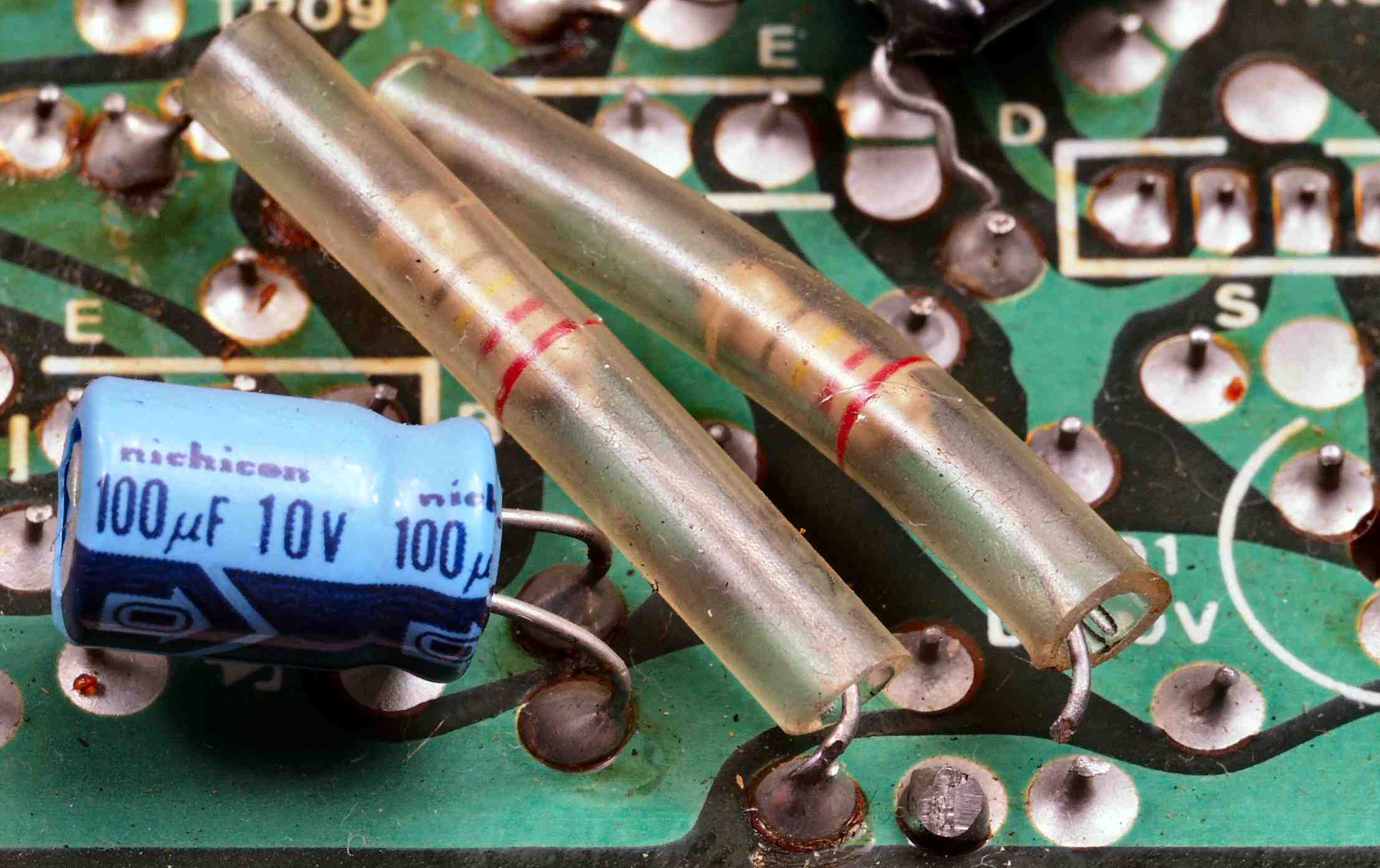

ＣＩＢ．　交換部品　交換電解コンデンサー、頭のビニールはＯＫでも、お尻の方のビニールが剥けている

ＣＪＡ．　修理前　上から

ＣＪＢ．　修理後　上から

ＣＪＣ．　修理前　下から

ＣＪＤ．　修理後　下から

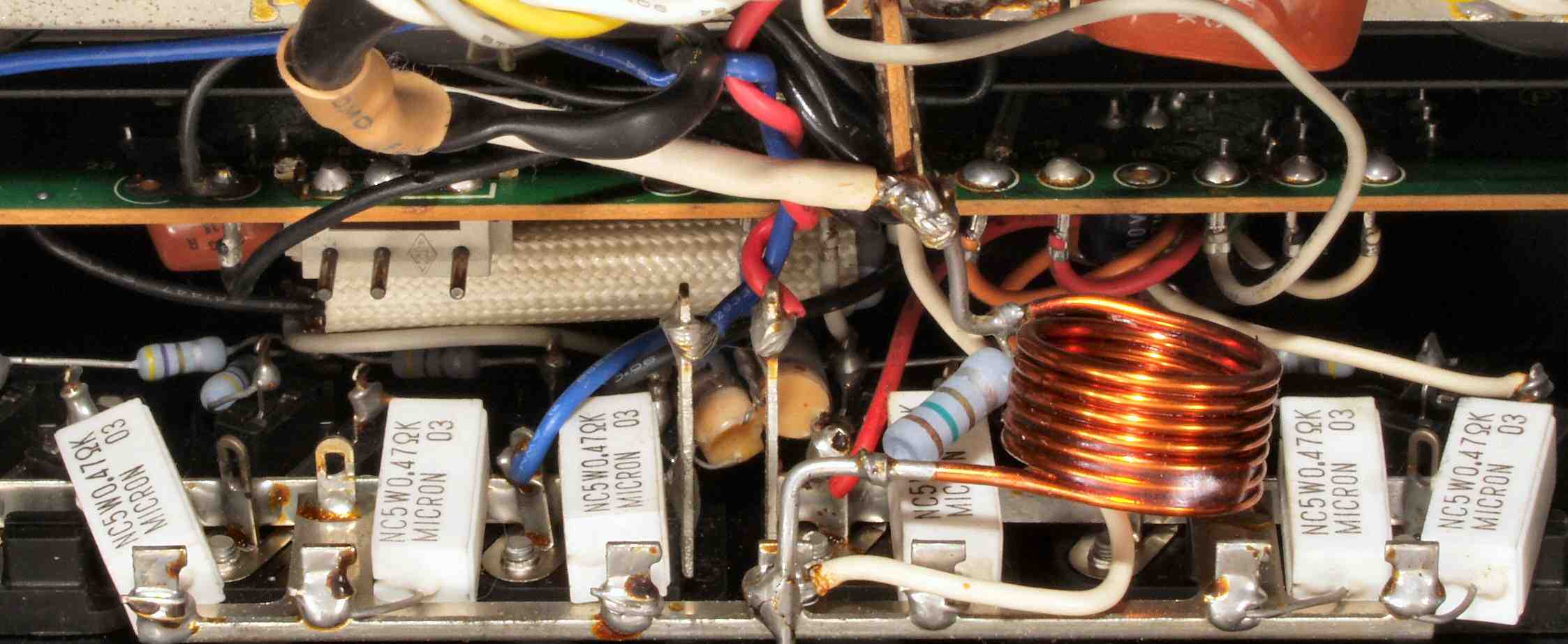

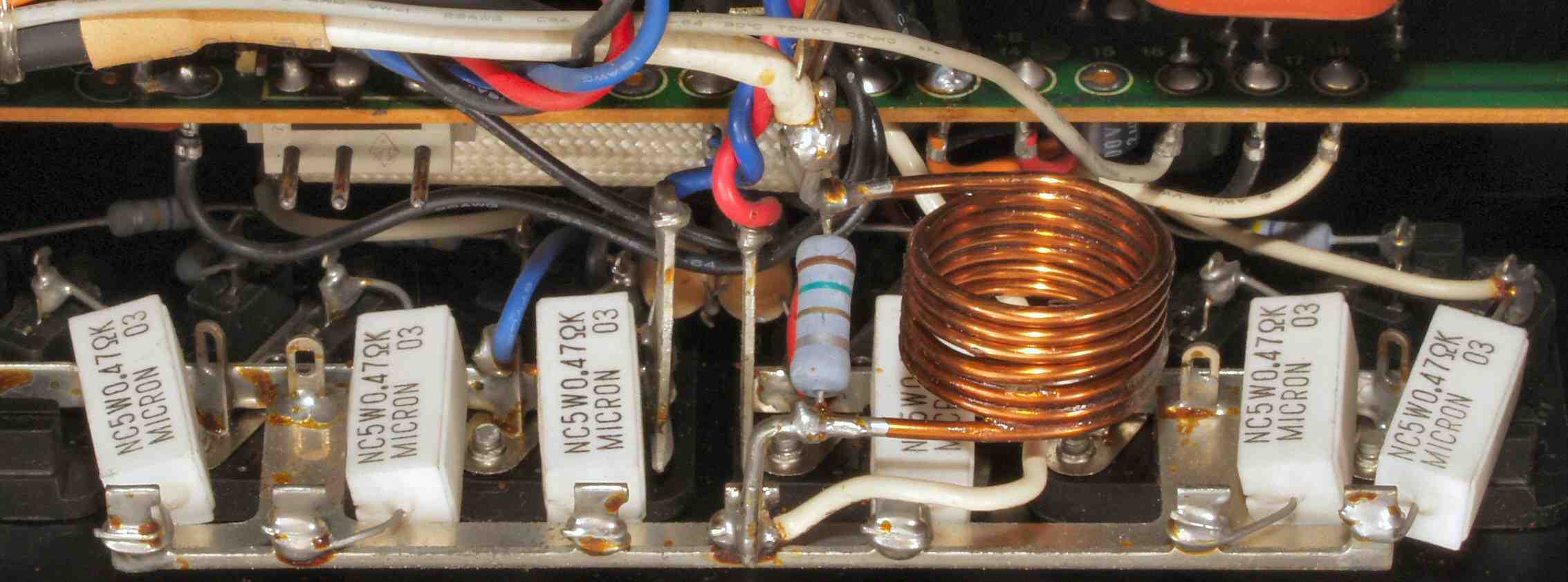

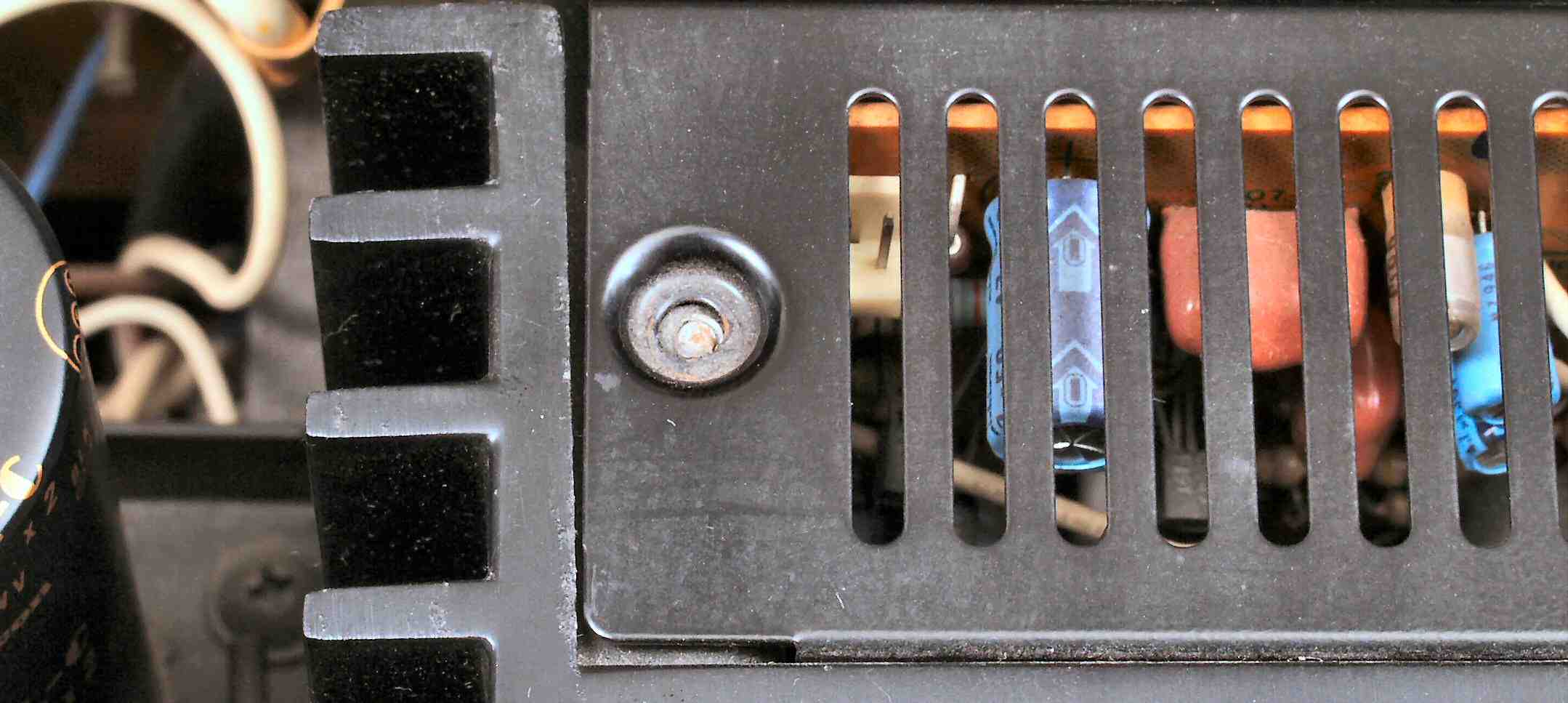

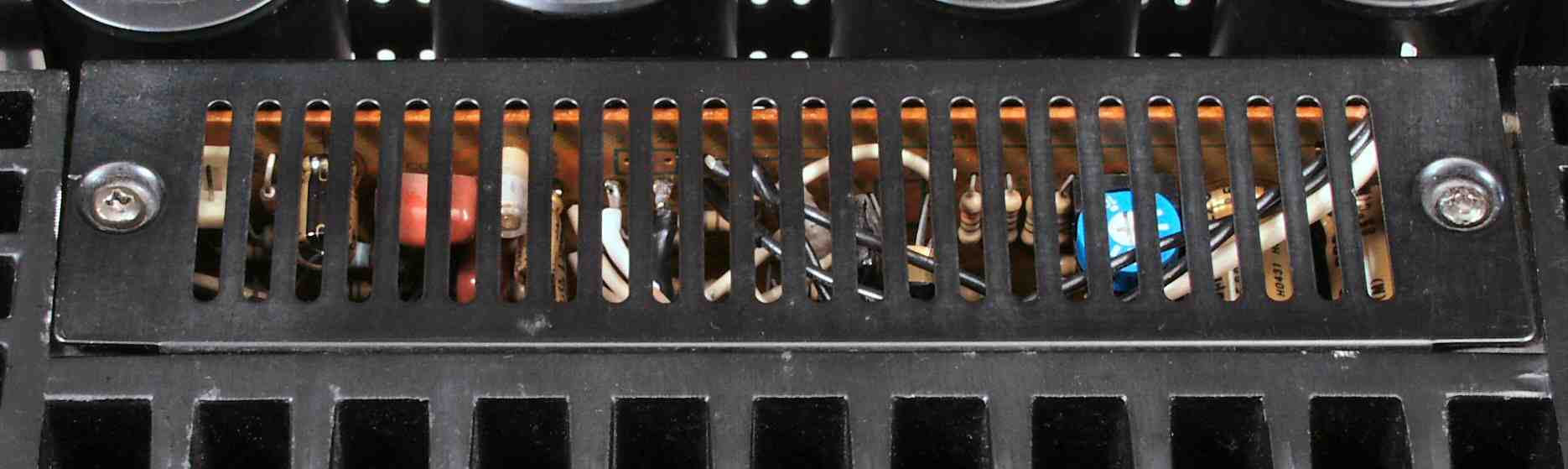

ＣＪＥ．　終段放熱器の蓋の止めビスも修理

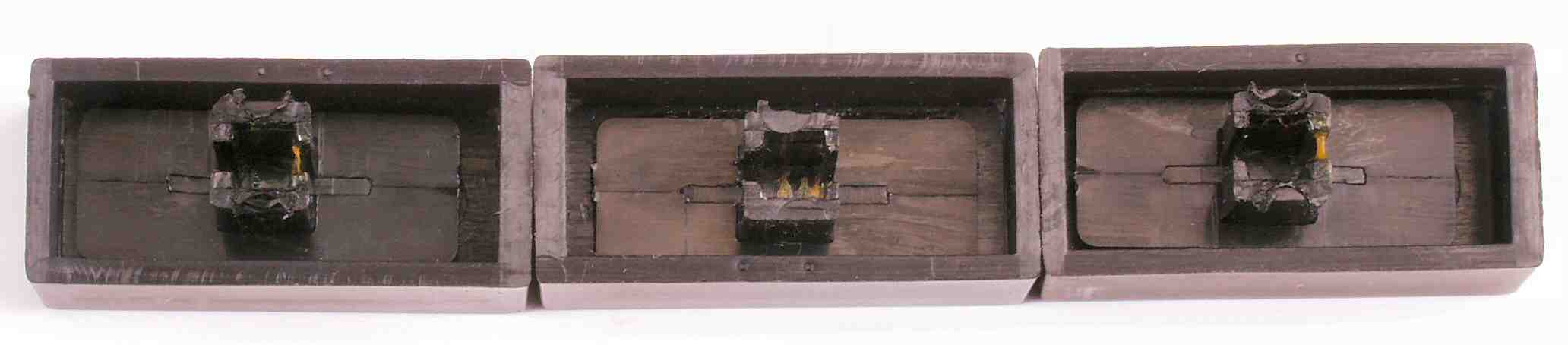

ＣＪF．　ボタンＳＷのキャップ修理　真ん中の物はセンターに有る、接着剤を溶かし、左右と同じ位置に移動する。

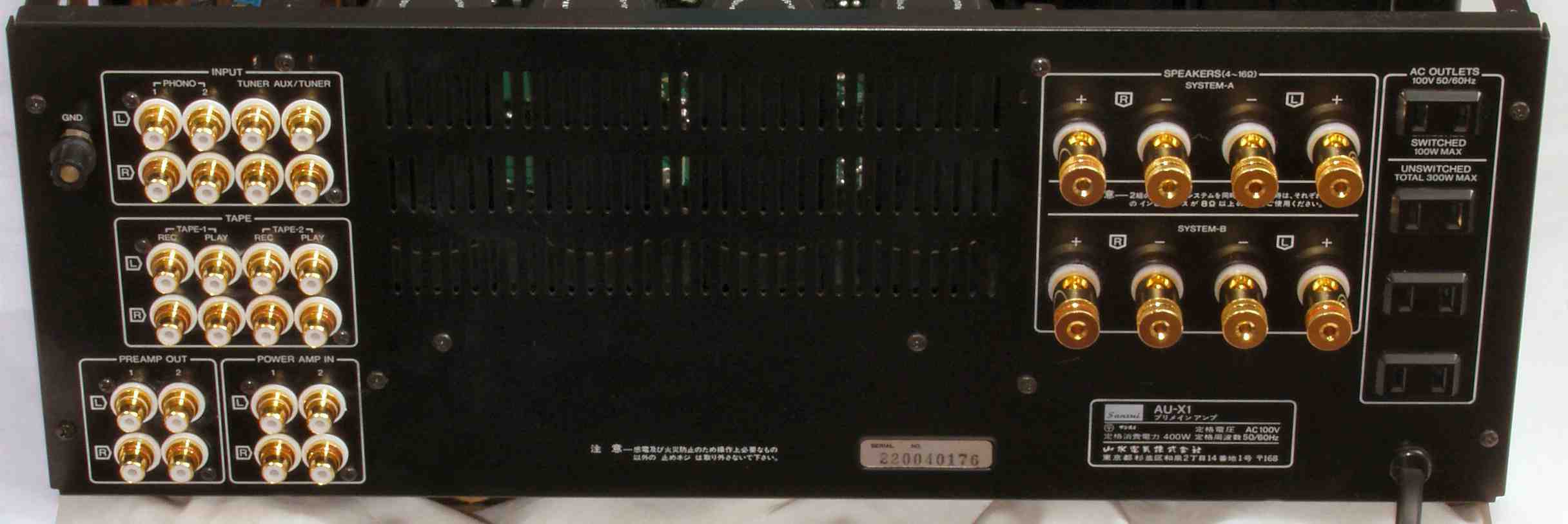

ＣＪF．　完成　綺麗なお尻で帰ります

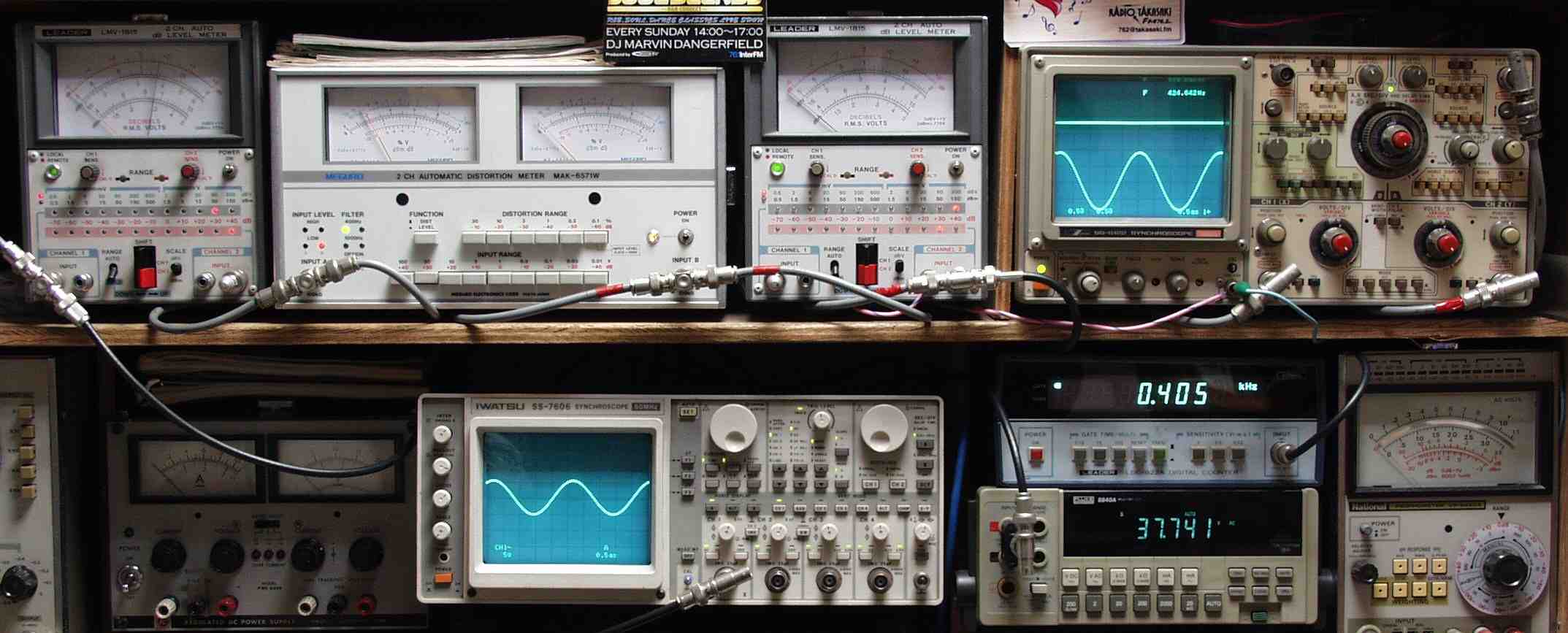

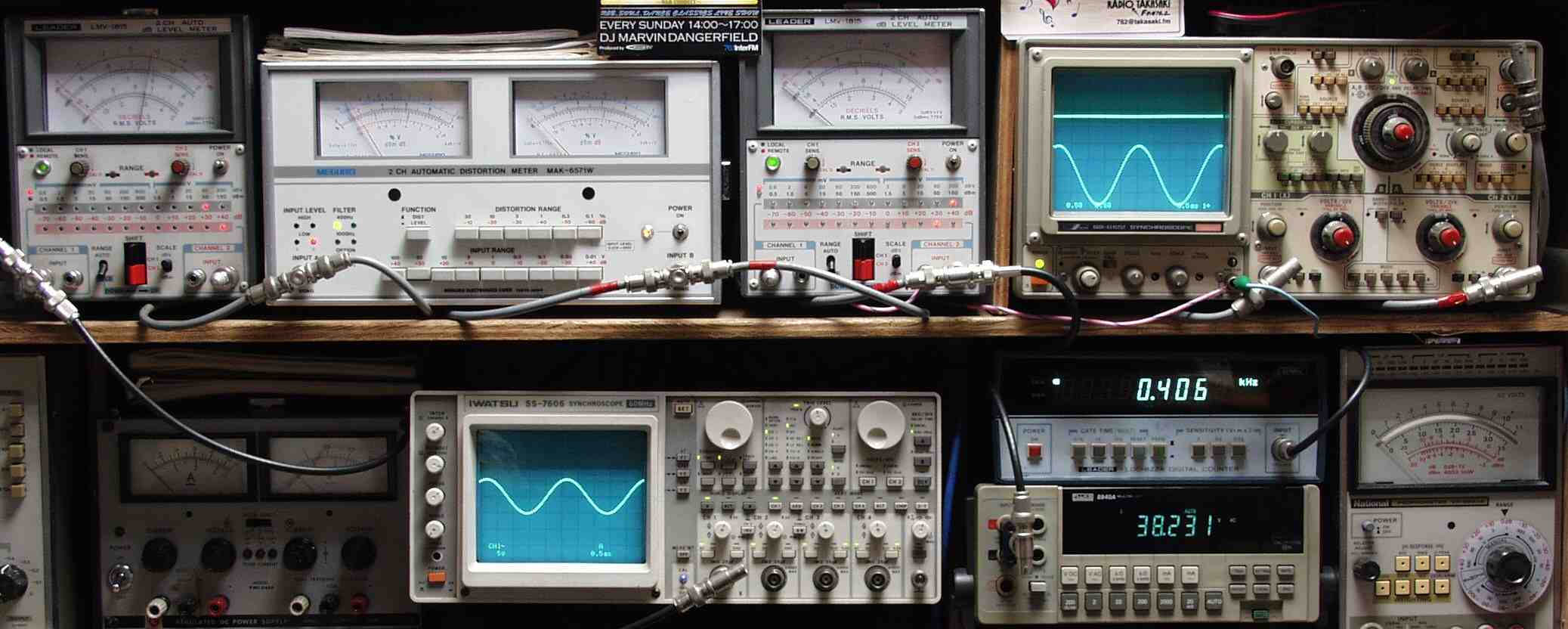

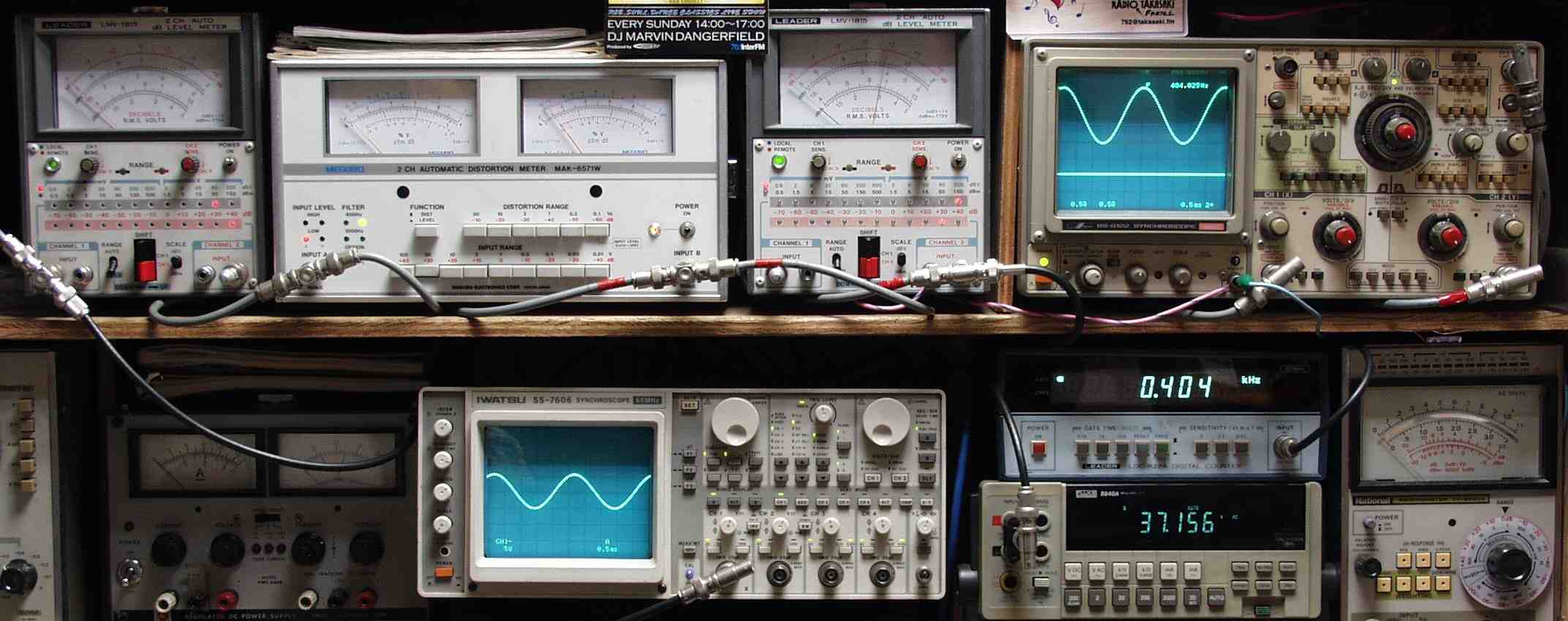

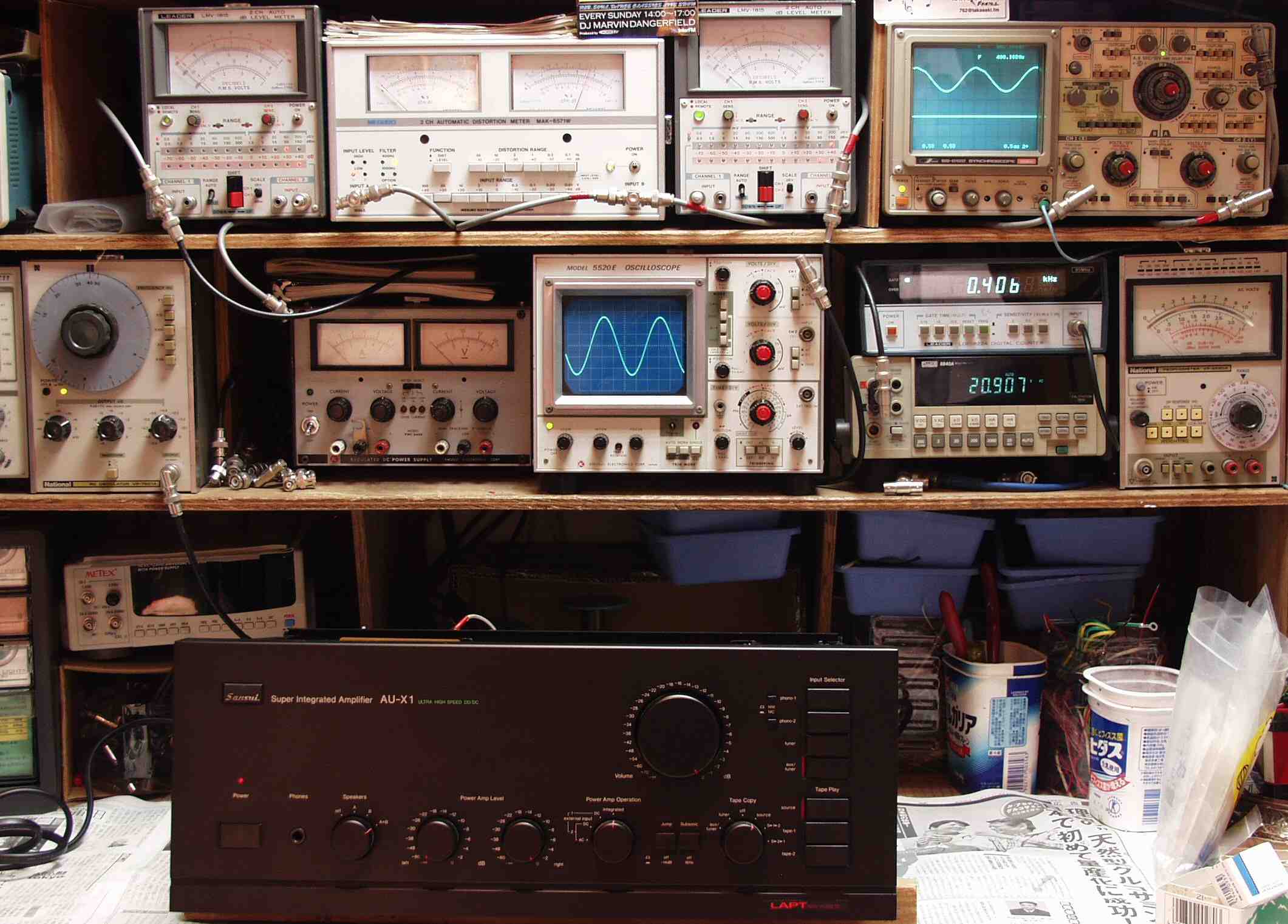

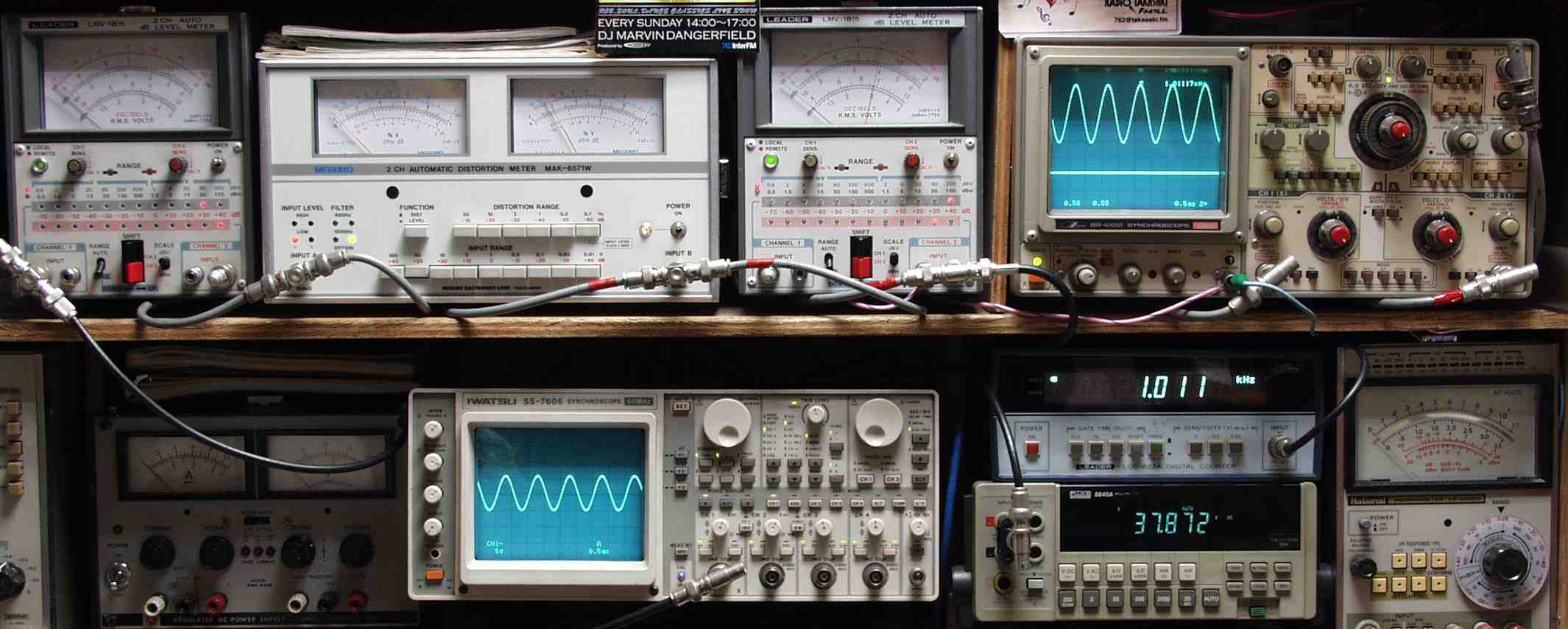

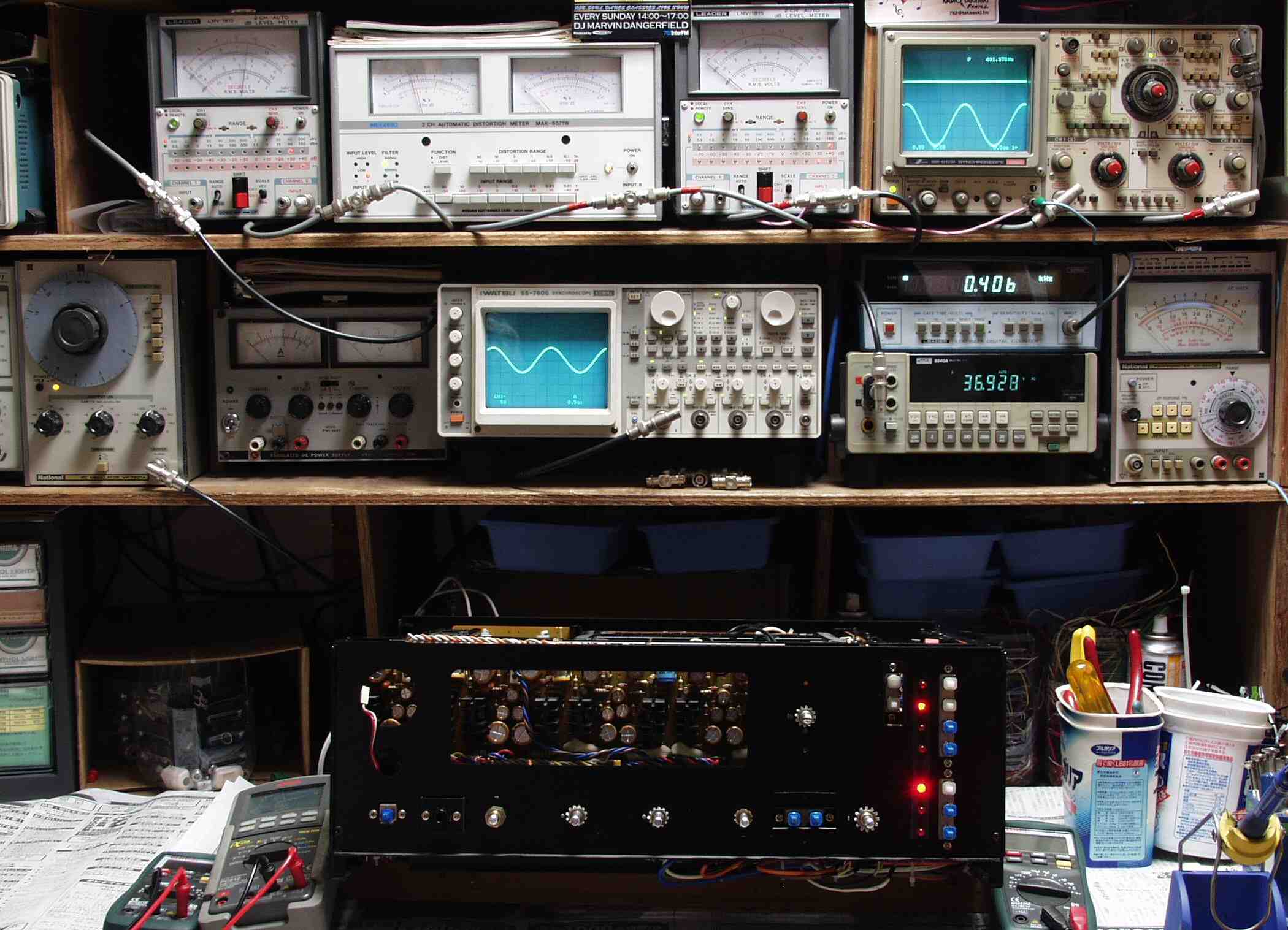

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル） 　　　下中右上＝周波数計 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 ＜注＞測定時間が昼（１２時）と重なったので、電源電圧が低いため出力が低い、ＭＣ測定時は１３時になったので、復活した。

Ｅ２Ａ．　出力・歪み率測定・調整　　Ｒ−ＳＰ出力＝３７Ｖ＝１７１Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ２Ｂ．　出力・歪み率測定・調整　　Ｒ−ＳＰ出力＝３７Ｖ＝１７１Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ３Ａ．　出力・歪み率測定・調整　　Ｌ−ＳＰ出力＝３７Ｖ＝１７１Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ３Ｂ．　出力・歪み率測定・調整　　Ｌ−ＳＰ出力＝３７Ｖ＝１７１Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ４Ａ．　出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３７Ｖ＝１７１Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ４Ｂ．　出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３７Ｖ＝１７１Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ４Ｃ．　出力．歪み率測定・調整　　Ｌ−ＳＰ出力＝３７Ｖ＝１７１Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ４Ｄ．　出力．歪み率測定・調整　　Ｌ−ＳＰ出力＝３７Ｖ＝１７１Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

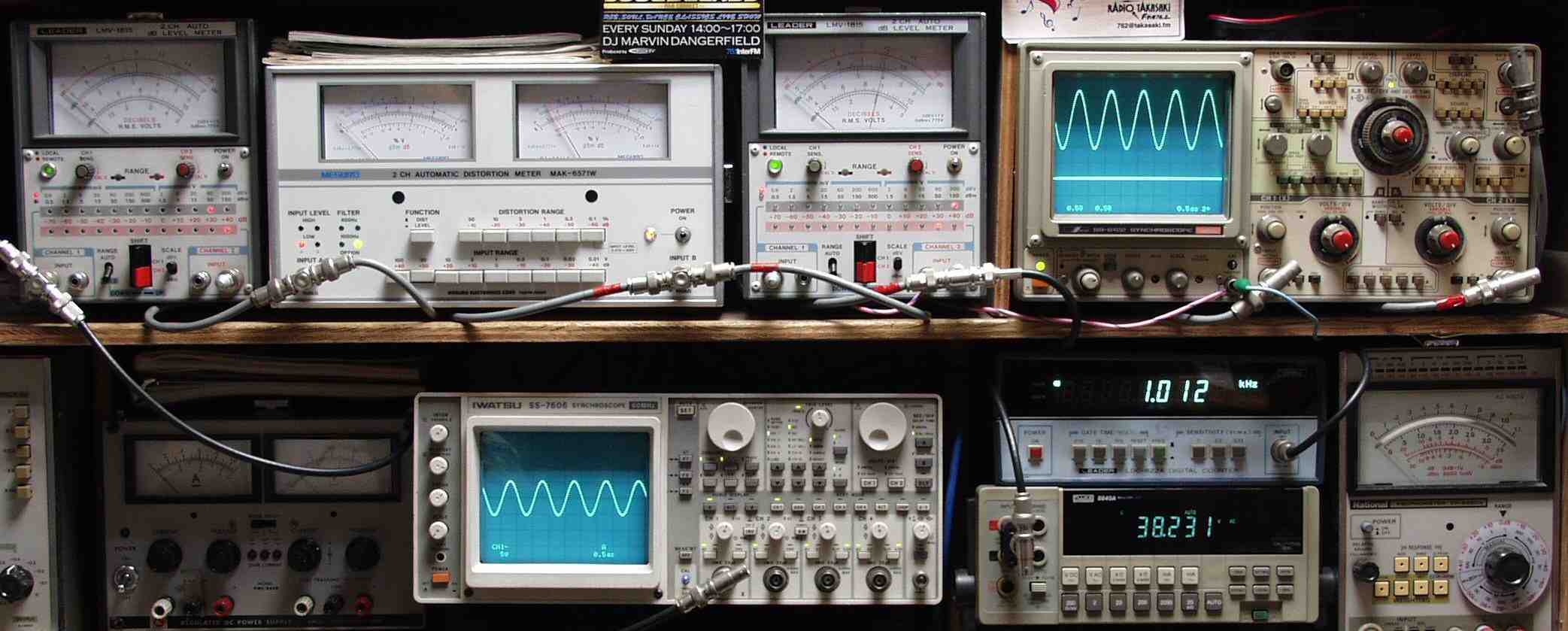

Ｅ５Ａ．　出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３８Ｖ＝１８１Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ５Ｂ．　出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３８Ｖ＝１８１Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ５Ｃ．　出力．歪み率測定・調整　　Ｌ−ＳＰ出力＝３８Ｖ＝１８１Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ５Ｄ．　出力．歪み率測定・調整　　Ｌ−ＳＰ出力＝３８Ｖ＝１８１Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＣ端子入力

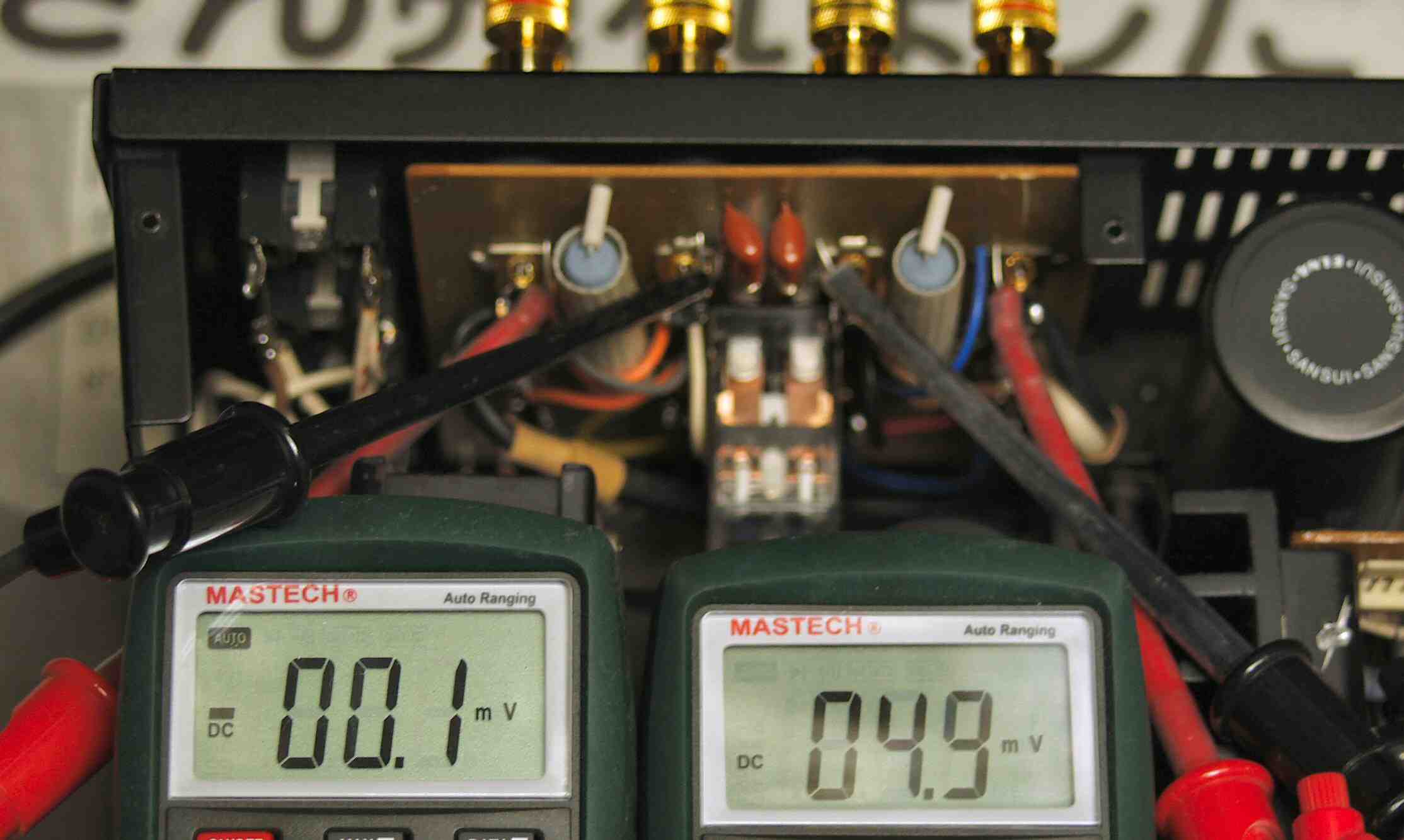

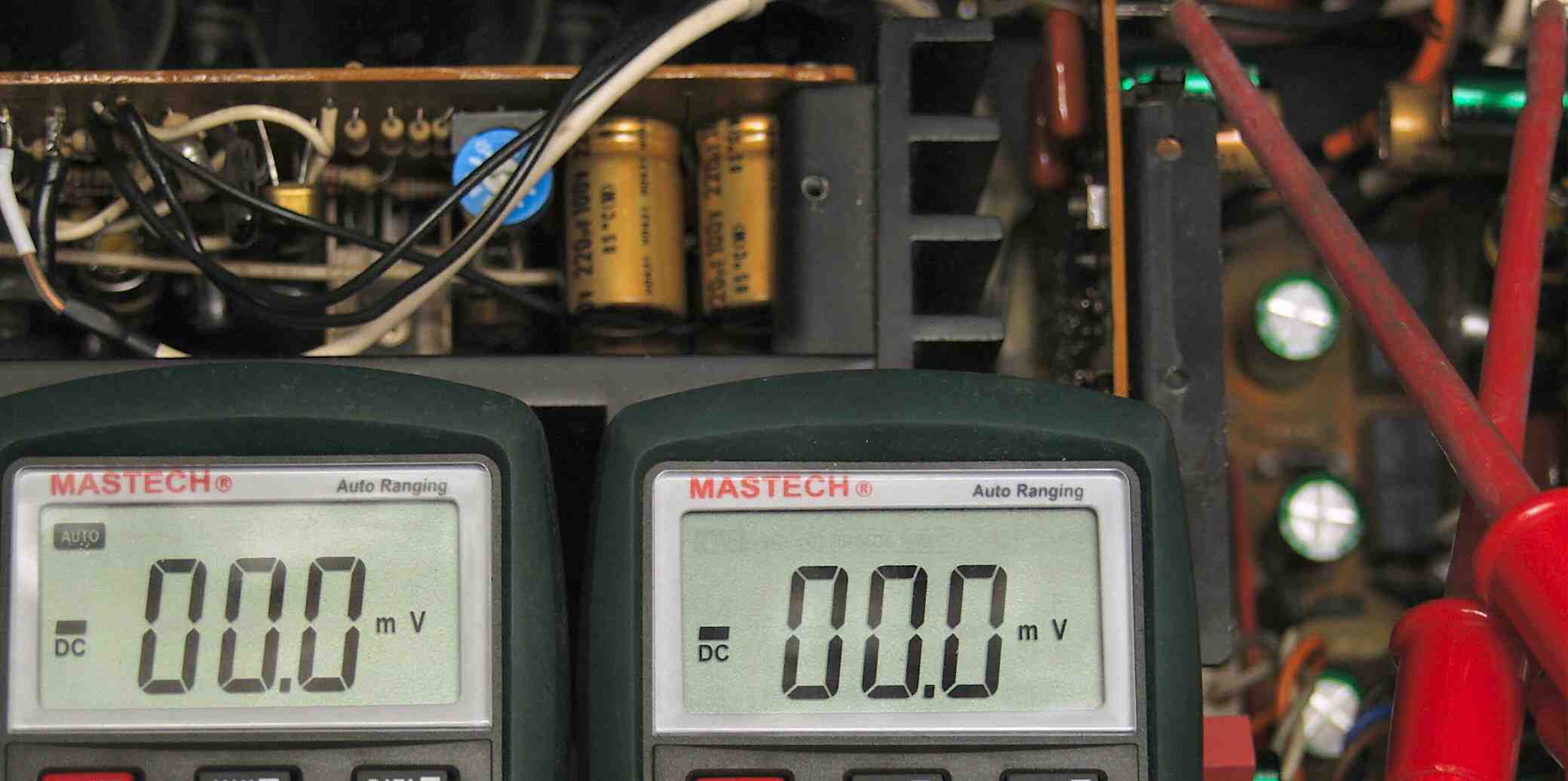

Ｅ６Ａ．　ＭＣ−ＡＭＰのＤＣバランス調整　　Ｌメータ＝Ｌ−ＭＣ−ＡＭＰ、Ｒメータ＝Ｒ−ＭＣ−ＡＭＰ

Ｅ６Ｂ．　ＥＱ−ＡＭＰのＤＣバランス調整　　Ｌメータ＝Ｌ−ＥＱ−ＡＭＰ、Ｒメータ＝Ｒ−ＥＱ−ＡＭＰ

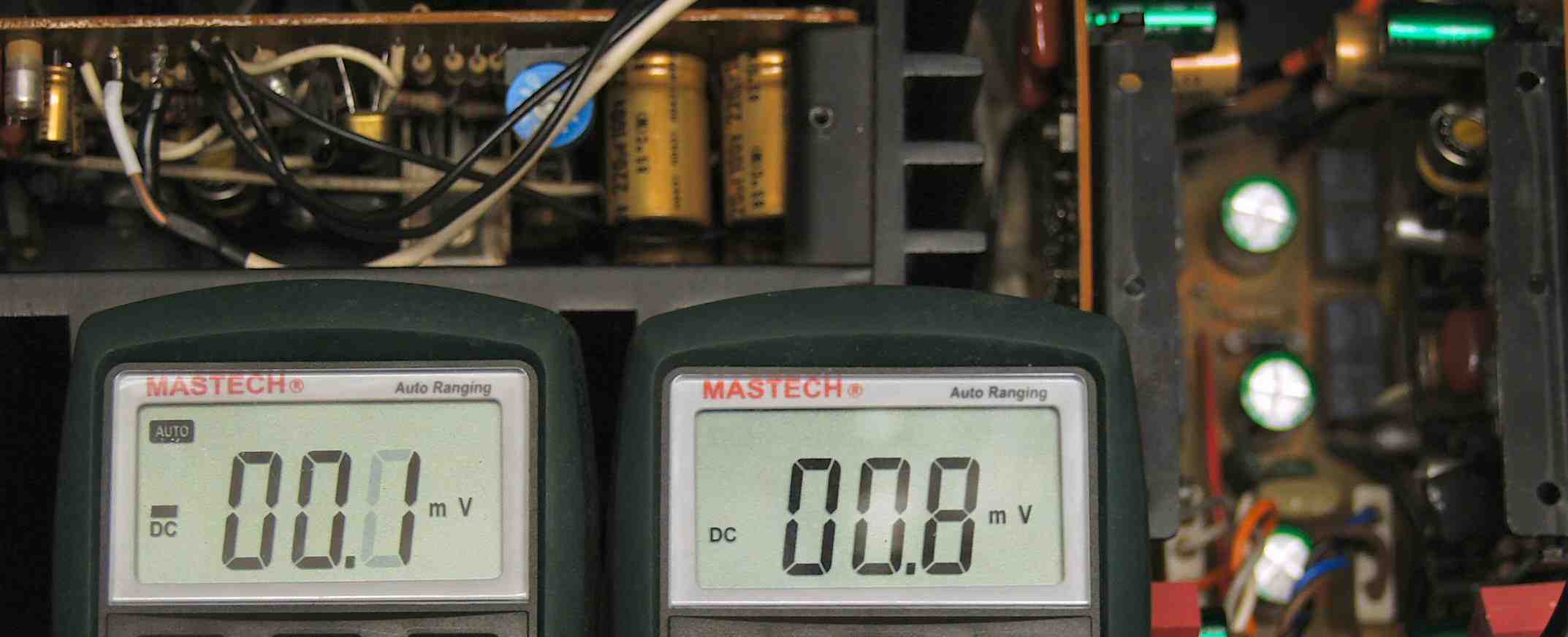

Ｅ６Ｃ．　メインＡＭＰのＤＣバランス調整　　Ｌメータ＝Ｌ−メインＡＭＰ、Ｒメータ＝Ｒ−メインＡＭＰ

Ｅ８．　２４時間エージング。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１　の仕様（マニアル・カタログより）

型式 ステレオプリメインアンプ、　ＡＵ−Ｘ１ パワーアンプ 実効出力（5Hz〜20kHz、THD 0.007％） 160W＋160W（8Ω）、　220W＋220W（4Ω） 実効出力（1kHz、THD 0.003％） 160W＋160W（8Ω）、　220W＋220W（4Ω） 全高調波歪率（5Hz〜20kHz） 0.007％以下（8Ω）、　0.008％以下（4Ω） 混変調歪率（70Hz：7kHz＝4：1） 0.007％以下（8Ω）、　0.008％以下（4Ω） 出力帯域幅（IHF、THD 0.02％） 5Hz〜70kHz（8Ω） 周波数特性（1W） DC〜500kHz（+0dB、-3dB） 入力感度/インピーダンス（1kHz） 1V/33kΩ S/N比（IHF、Aネットワーク） 125dB以上 チャンネルセパレーション（IHF、1kHz） 95dB以上 ライズタイム/フォールタイム 0.5μsec スルーレイト ±260V/μsec ヘッドホン端子出力 150mW（8Ω） 使用スピーカー 4〜16Ω（A、B）、　8Ω以上（A＋B） プリアンプ部 入力感度/インピーダンス（1kHz） Phono1、2（MM）＝2.5mV（47kΩ） Phono1、2（MC）＝0.1mV（0.2kΩ以下） AUX、Tuner＝200mV（33kΩ） Tape、Play1、2（PIN）＝200mV（33kΩ） 最大許容入力（1kHz、THD 0.01％） Phono1、2（MM）＝330mV Phono1、2（MC）＝40mV 出力電圧（1kHz） Tape、Rec1、2（PIN）＝200mV（47kΩ時） Pre Out1、2＝1V（47kΩ時） Max Pre Out（THD 0.05％）＝10V（47kΩ時） 出力インピーダンス（1kHz） Tape Rec1、2（PIN）＝600Ω以下 Pre Out1、2＝600Ω以下 全高調波歪率 MC（1kHz、Rec Out）＝0.005％以下 MM（20Hz〜20kHz、Rec Out）＝0.005％以下 Aux、Tuner、Tape Play1、2＝0.005％以下 混変調歪率（70Hz：7kHz＝4：1） Aux、Tuner、Tape Play1、2（1V時）＝0.005％以下 周波数特性 Phono1、2（MC、RIAA偏差、20Hz〜20kHz）＝±0.2dB Phono1、2（MM、RIAA偏差、20Hz〜20kHz）＝±0.2dB SN比（IHF、Aネットワーク、ショートサーキット） Phono1、2（MC）＝76dB以上 Phono1、2（MM）＝91dB以上 Aux、Tuner、Tape Play1、2＝100dB以上 入力換算雑音 （Aネットワーク、ショートサーキット） Phono1、2（MC）＝-156dBV Phono1、2（MM）＝-143dBV チャンネルセパレーション （IHF、1kHz） Phono1、2（MC）＝70dB以上 Phono1、2（MM）＝75dB以上 Aux、Tuner、Tape Play1、2＝80dB以上 入力間セパレーション （1kHz、ショートサーキット） Tuner-Phono1、2（MM）＝90dB以上 Tape Play1、2-Phono1、2（MM)＝90dB以上 Tuner-Tape Play1、2＝100dB以上 Tape Play1-Tape Play2＝100dB以上 サブソニックフィルター 16Hz（-3dB、6dB/oct） その他 消費電力 400W（電気用品取締法） 外形寸法 幅480×高さ195×奥行450mm 重量 27.7kg
