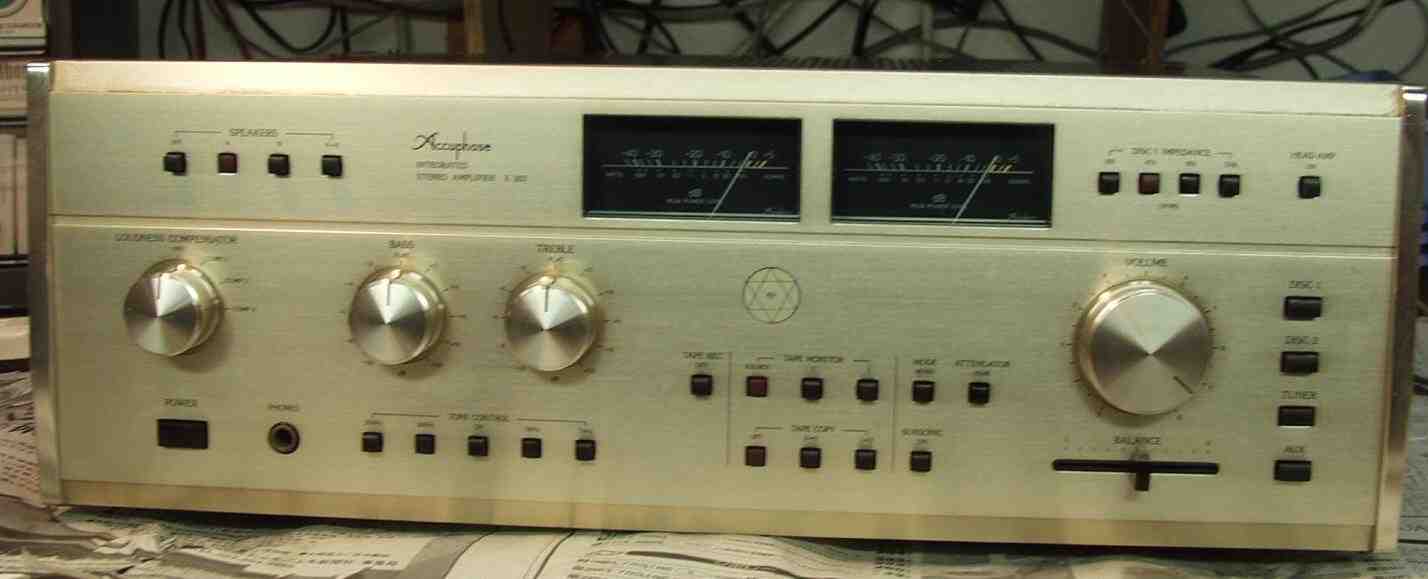

Ａｃｃｕｐｈａｓｅ　Ｅ−３０３　修理記録
平成１４年７月３０到着　８月７日完成
A．　修理前の状況
　　アキュフェーズのプリメイン E303が突然音がでなくなり知り合いの電気屋を通じメーカーに修理依頼をしたところ、
　　故障の「原因は、わかったが部品がない」　といわれそのまま戻って来ました。
　　（リレー不良） 私が社会人になって初めてのボーナスで購入した思い入れのある物なので、残念でしたがあきらめていました。
　　メインアンプとしては、使えます。
B．　　原因
Ｂ−１．　　ＳＰ接続リレー焼損、１．５倍の接点容量の物に交換
Ｂ−２．　　終段ＦＥＴ（電解トランジスター）交換
　　　　　　　リレーは片側は生きており、出たり／出なかったり／途中で出なくなるのは、ＦＥＴのバランスが崩れプロテクト動作の為
　　　　　　　キャンタイプは無いのでモールド製、ＰＣは１００Ｗ→１５０ＷにＵＰ
Ｂ−３．　　終段基盤コンデンサー交換
　　　　　　熱の為、ビニールの剥けたコンデンサー　　　

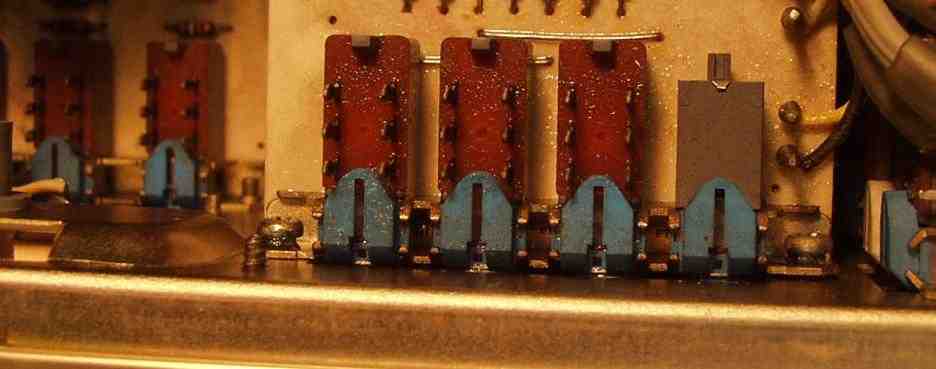

Ｂ−４．　　プシュＳＷ修理
　　　　　　　バラして修理

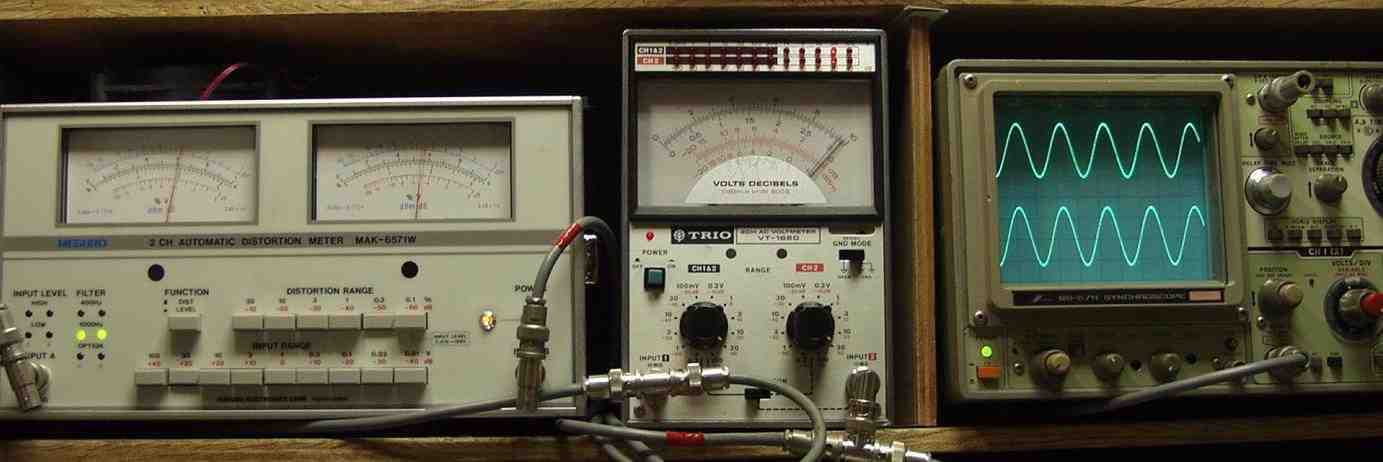

Ｃ．　　修理前測定
　　ＦＥＴは自己回復能力があるので、バラック修理後は１度もプロテクト動作なし
　　ＡＵＸ入力　４００ＨＺ　ＳＰ出力電圧３０Ｖ＝１１２Ｗ　歪み率＝１．８％
Ｃ−２．　　ＡＵＸ入力　１０００ＨＺ　ＳＰ出力電圧３０Ｖ＝１１２Ｗ　歪み率＝１．７％
Ｄ．　修理内容
　　結合コンデンサーは全部交換
　　ＳＰ接続リレー交換
　　メインＡＭＰバランス、バイアス半固定ＶＲ交換
　　ＲＬドライブ基板／コントロールＡＭＰ電解コンデンサー交換
　　コントロールＡＭＰ　ＦＥＴ交換
　　配線手直し、補強
　　基板ハンダ補正

　
Ｅ．　使用部品
　　ＳＰ接続リレー　　　　　　　　　　　　　　２個
　　半固定ＶＲ　　　　　　　　　　　　　　　　６個
　　電解コンデンサー　　　　　　　　　　　２０個
　　ＦＥＴ（電解トランジスター）　　　　　　　８個
　　ＴＲ（トランジスター）　　　　　　　　　　　個
　　抵抗　　　　　　　　　　　　　　　　　　　　個
Ｆ．　修理費　　６５，０００円　　　＜＜オーバーホール修理＞＞

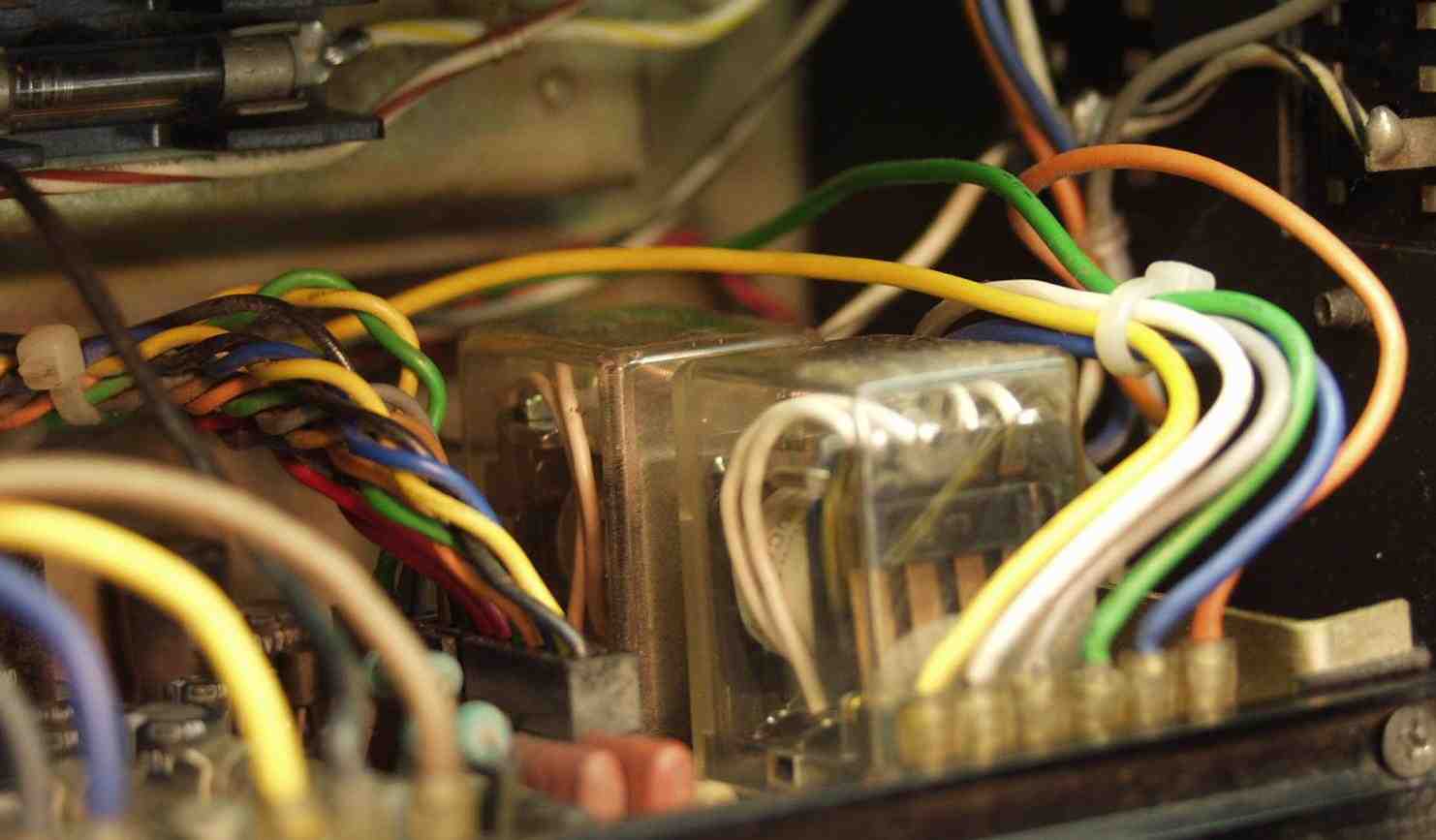

１．　　修理前　ＳＰ接続リレー（プロテクト）基盤

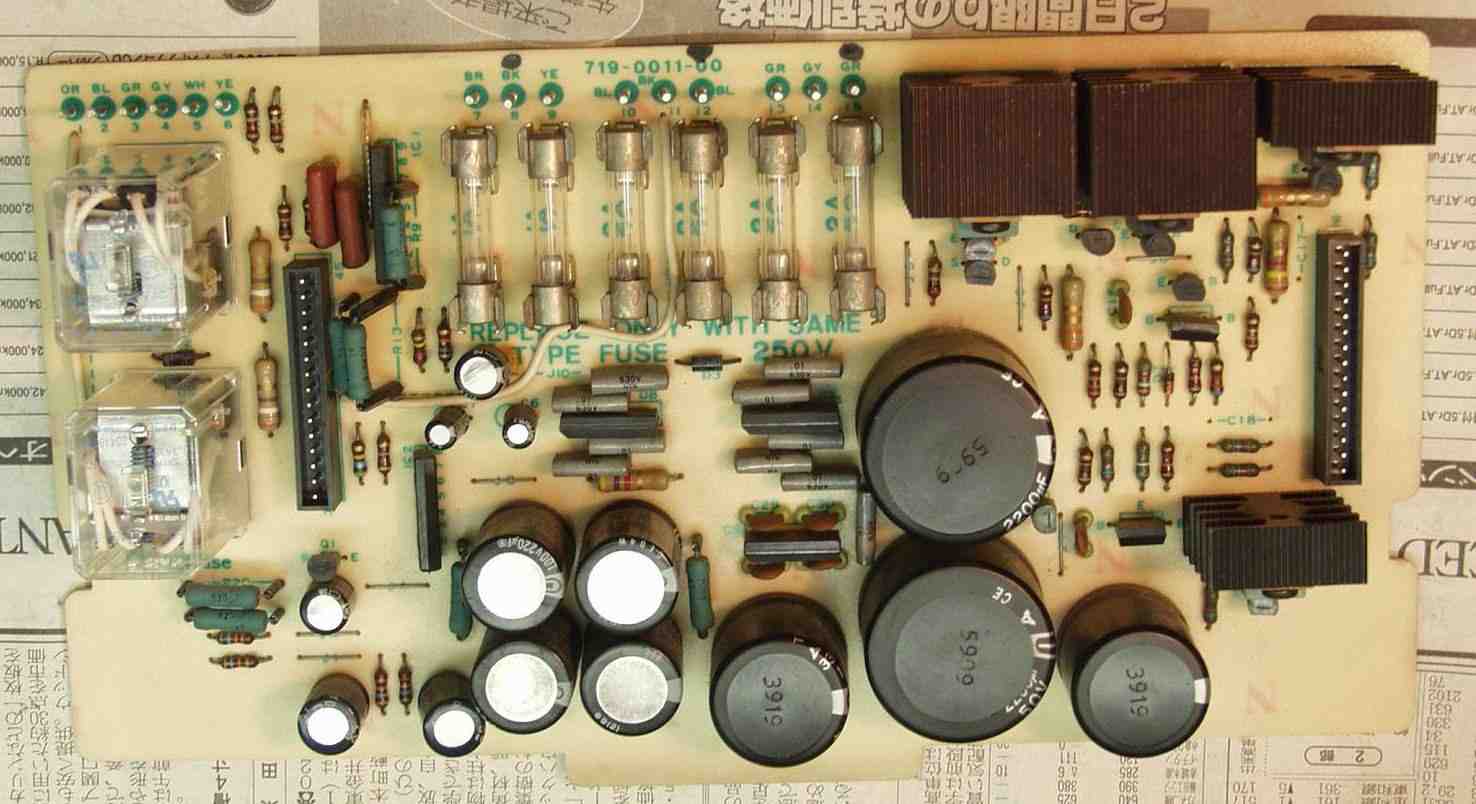

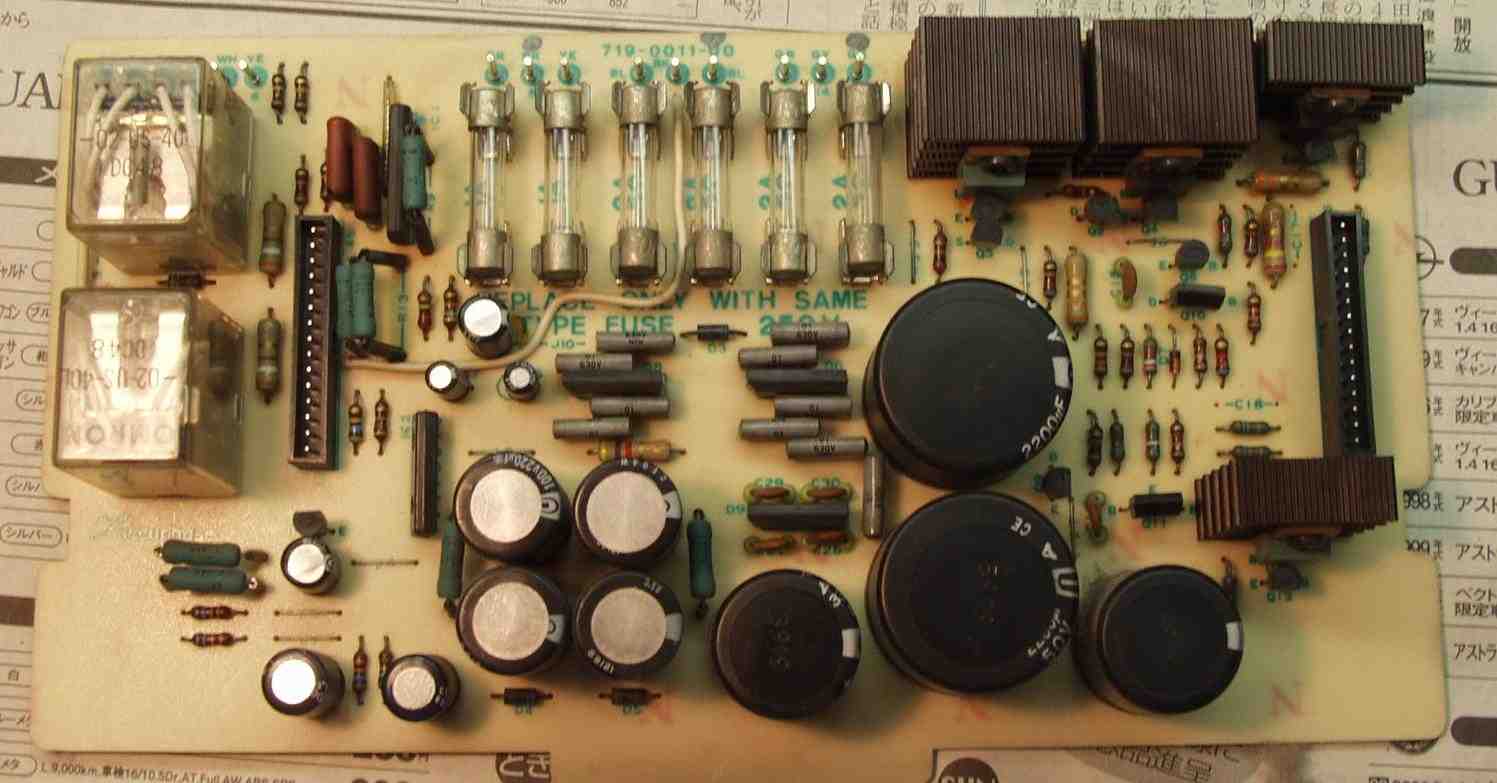

２．　修理後　ＳＰ接続リレー（プロテクト）基盤

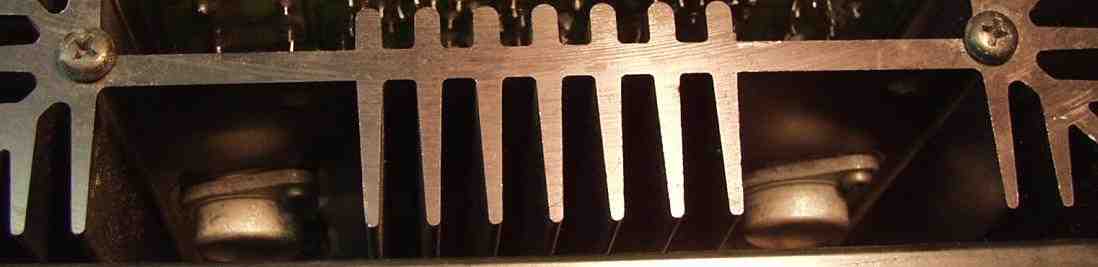

　　ＳＰ接続リレーは接点容量１．５倍の物に交換、終段ＴＲ（トランジスター）の取り付けネジは必ず増す締めする

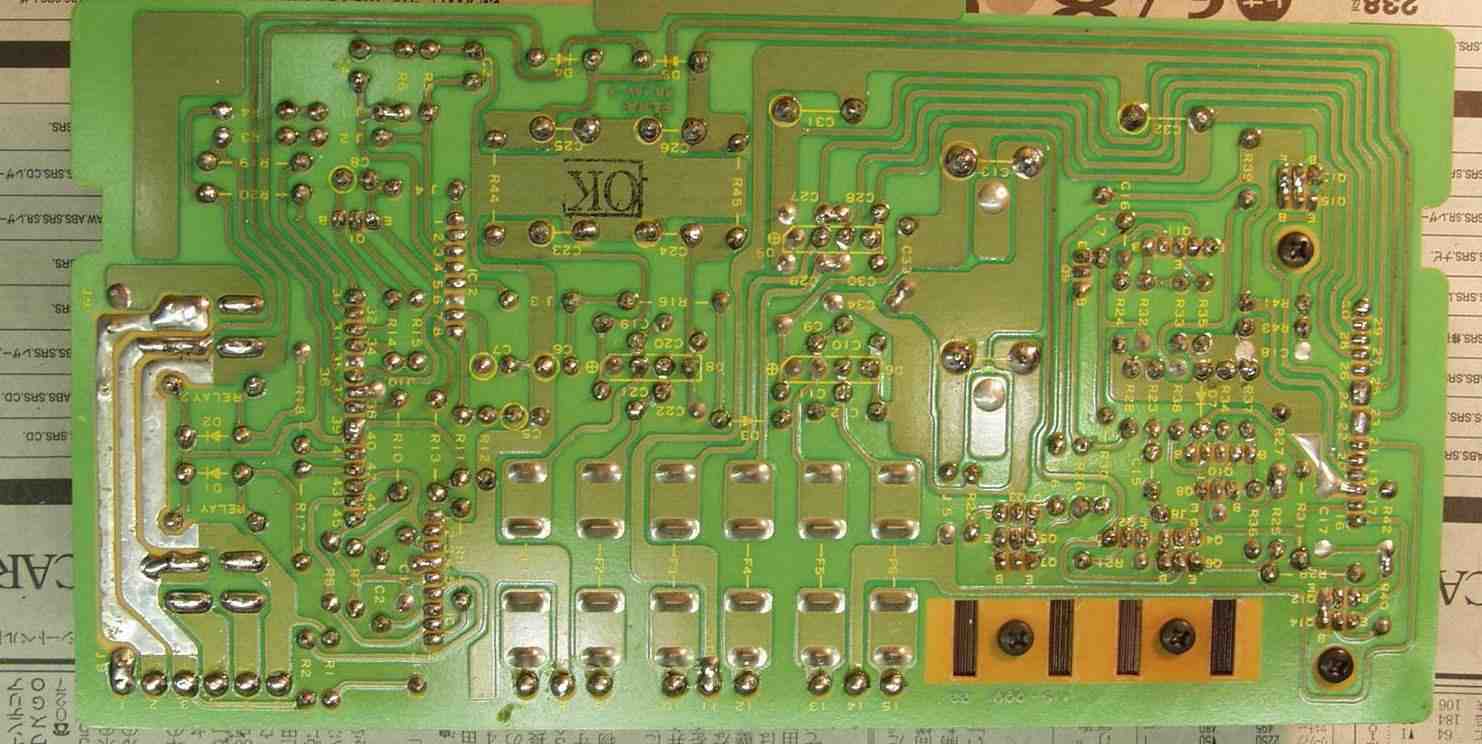

３．　修理前　ＳＰ接続リレー（プロテクト）基盤裏

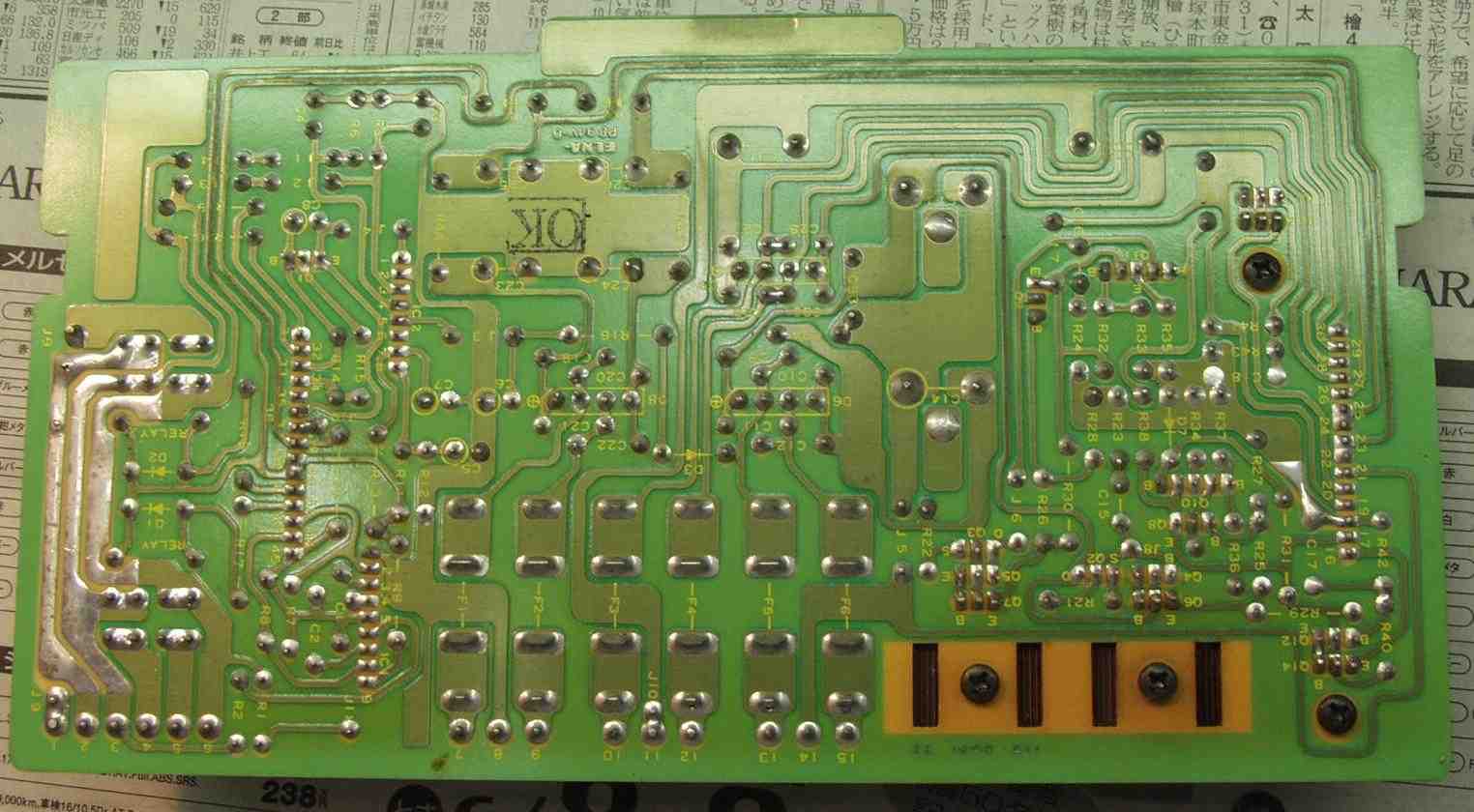

４．　　修理後（半田補正）　ＳＰ接続リレー（プロテクト）基盤裏
　　大きい電流が流れる所、力のかかる所、高熱になる所は必ず半田補正する

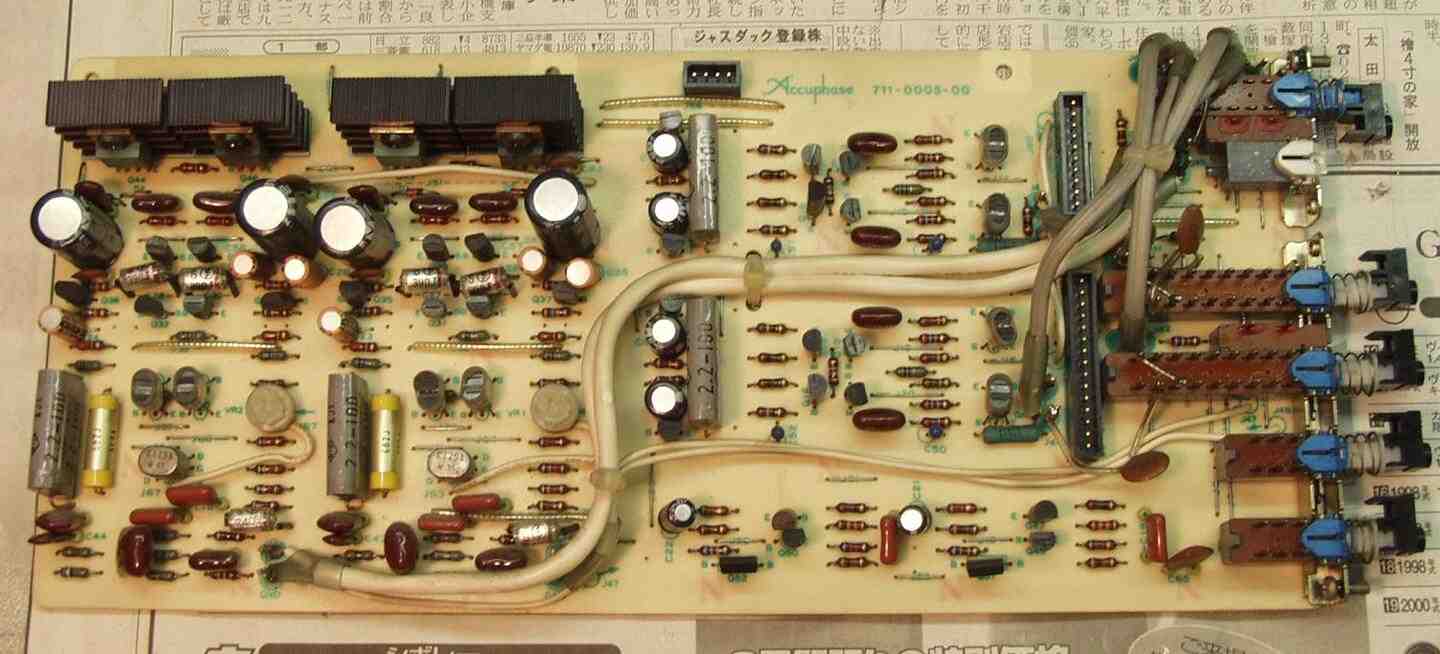

５．　修理前　コントロール基板

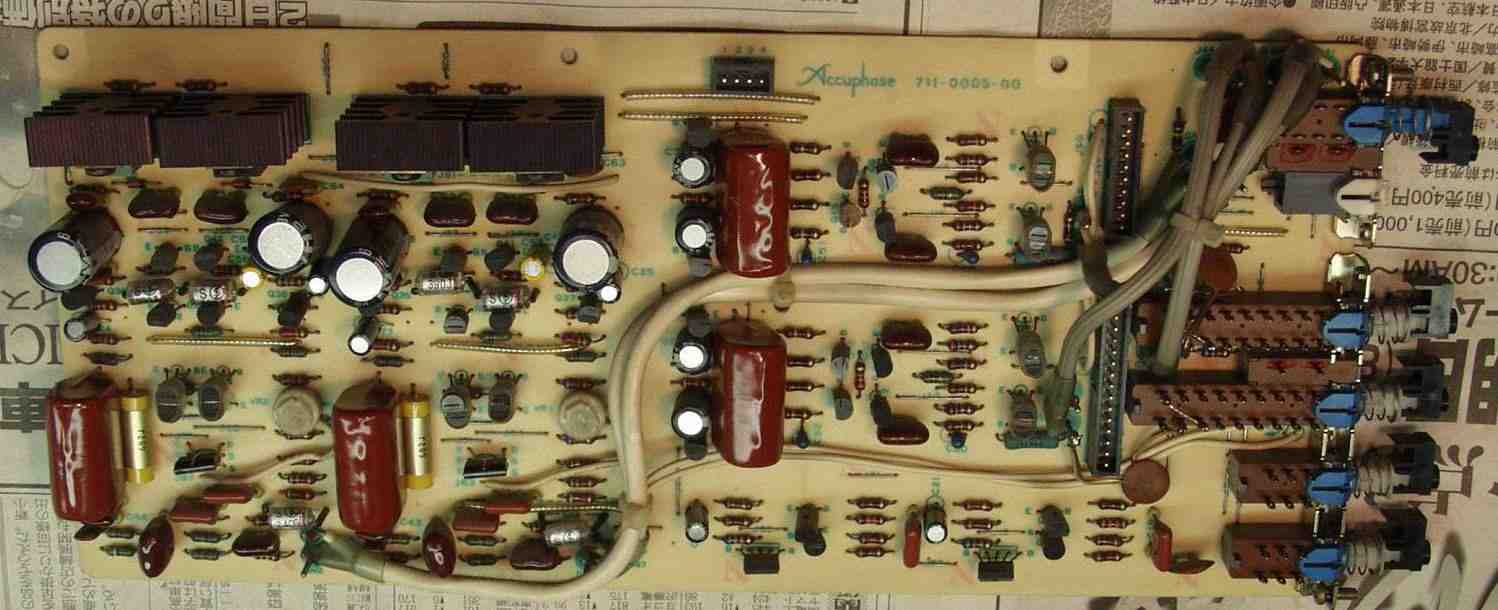

６．　修理後　コントロール基板
　　初段複合ＦＥＴ（電解トランジスター）、半固定ＶＲ交換

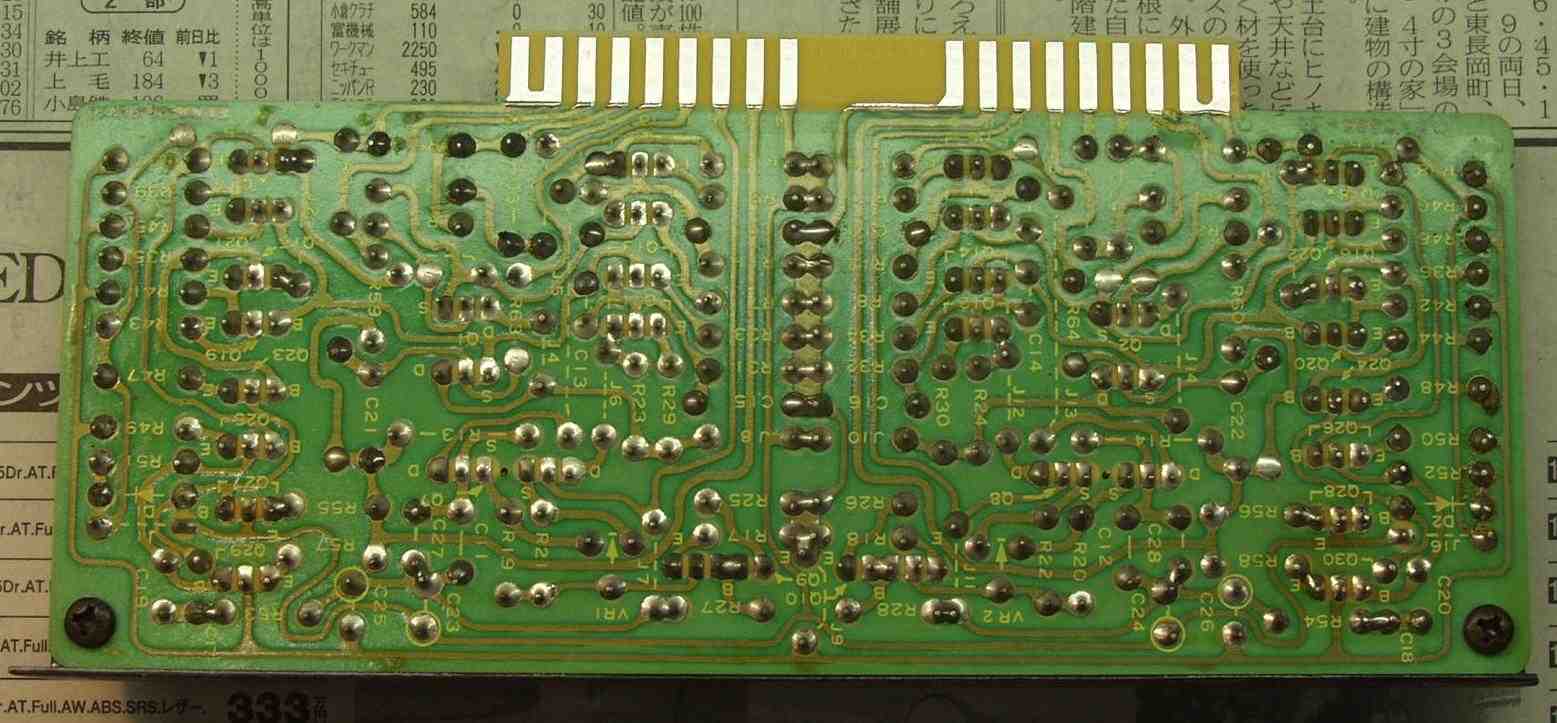

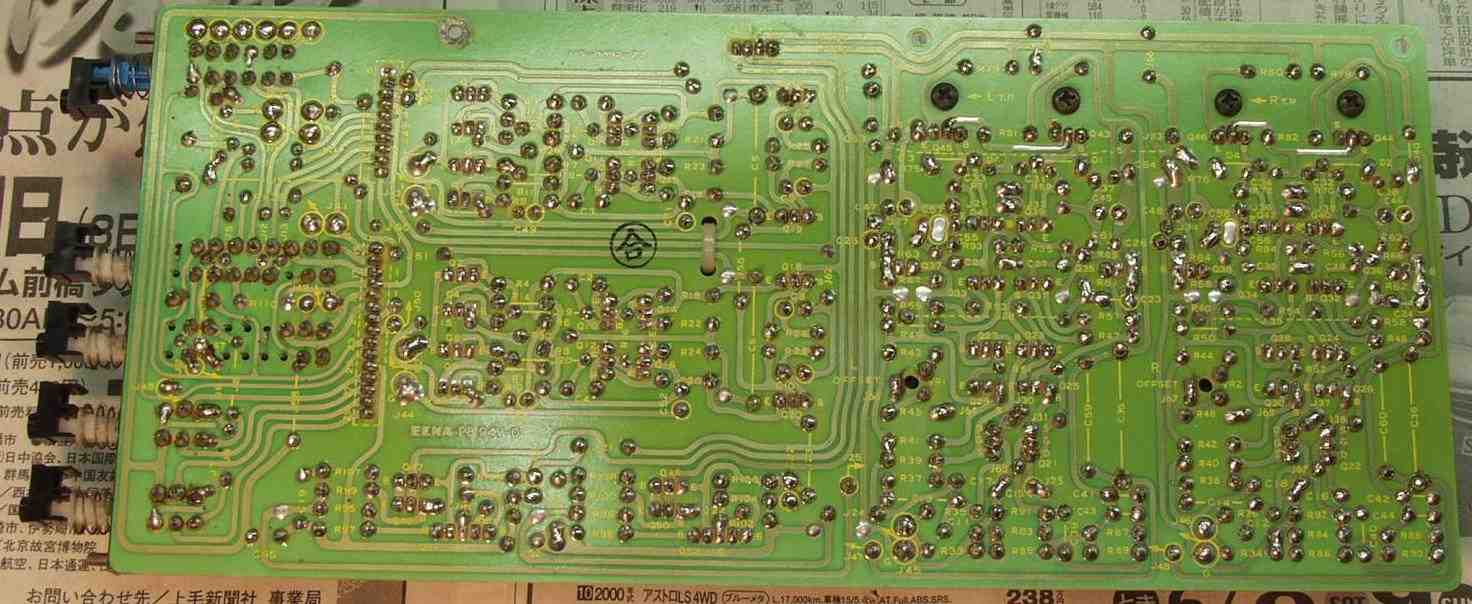

７．　修理前　コントロール基板裏

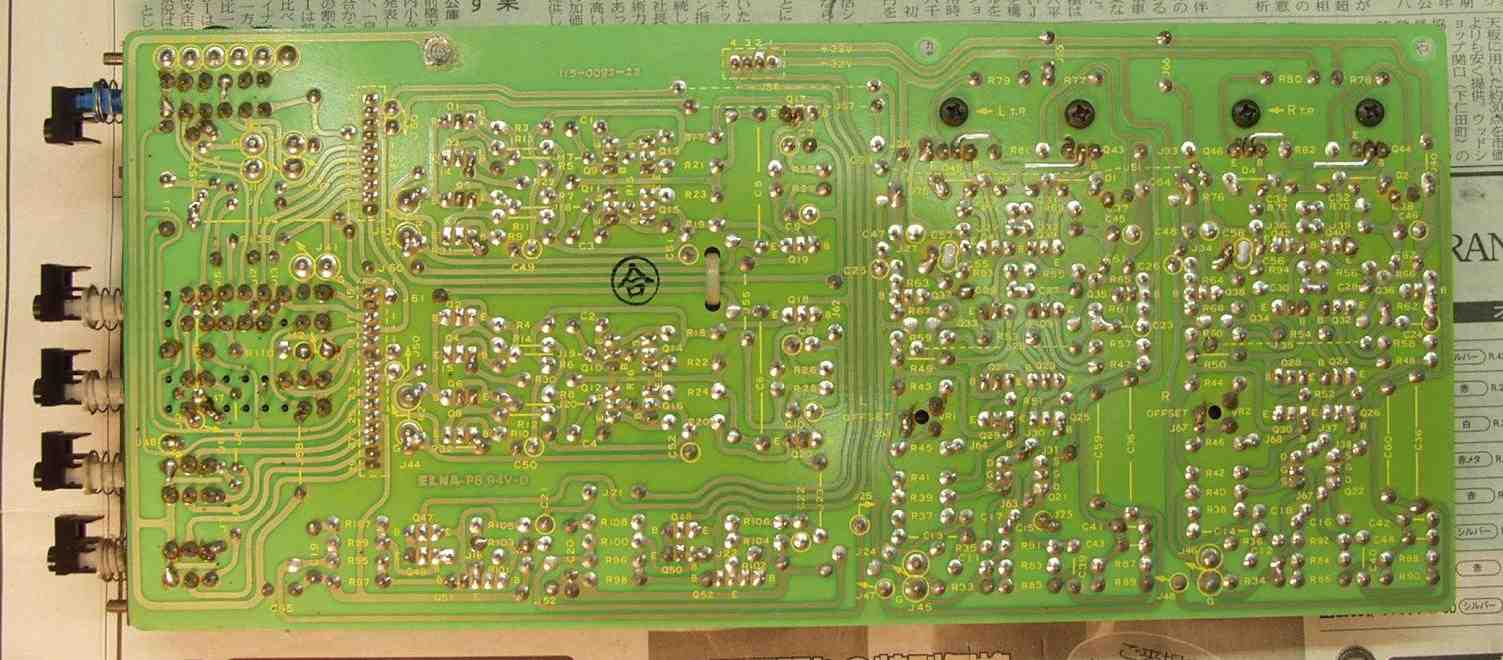

８．　　修理後（半田補正）　コントロール基板裏

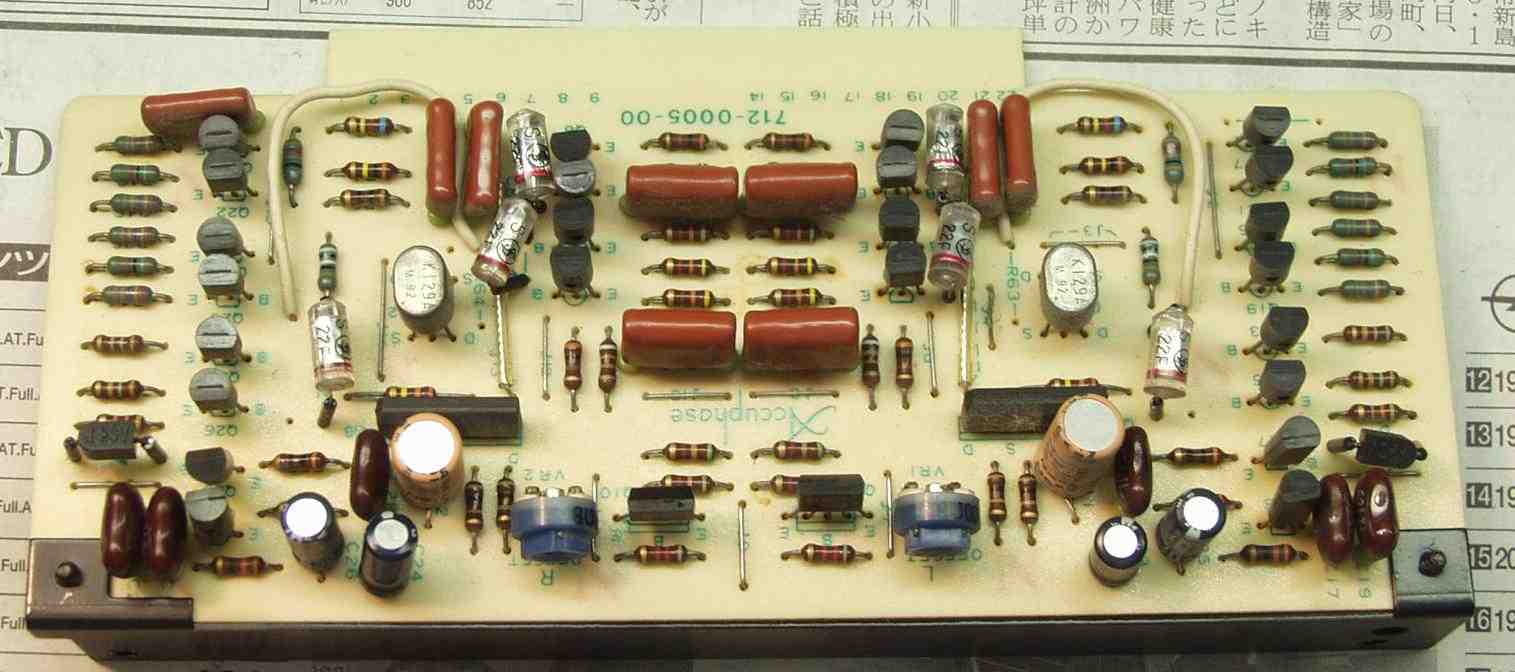

９．　　修理前　ＥＱ基板

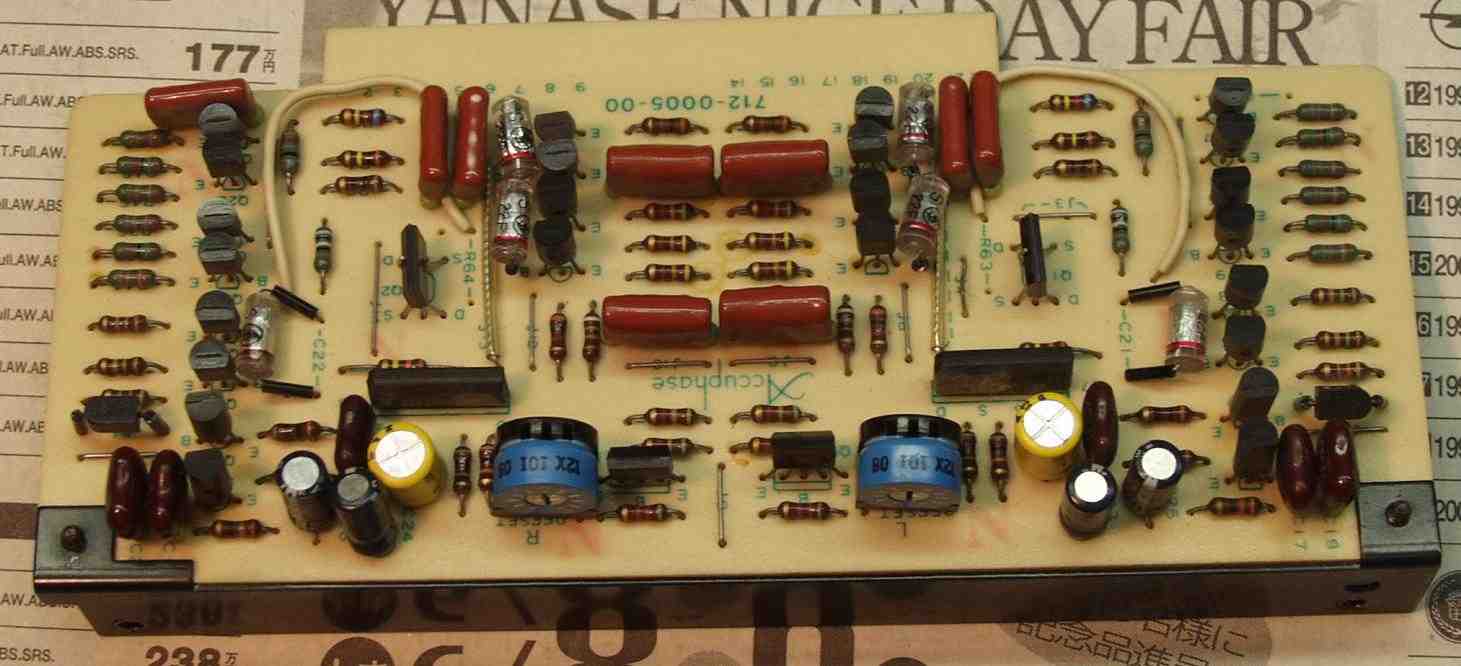

１０．　　修理後　ＥＱ基板

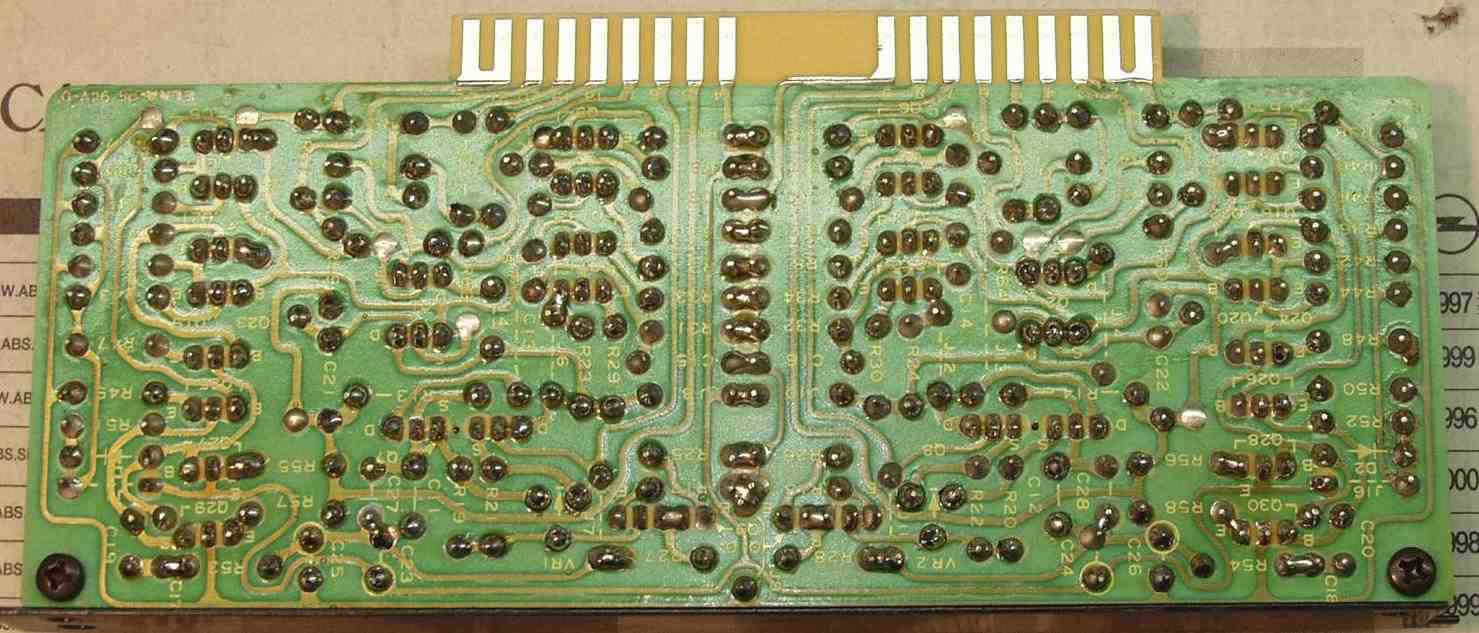

１１．　　修理前　ＥＱ基板裏
１２．　　修理後（半田補正）　ＥＱ基板裏

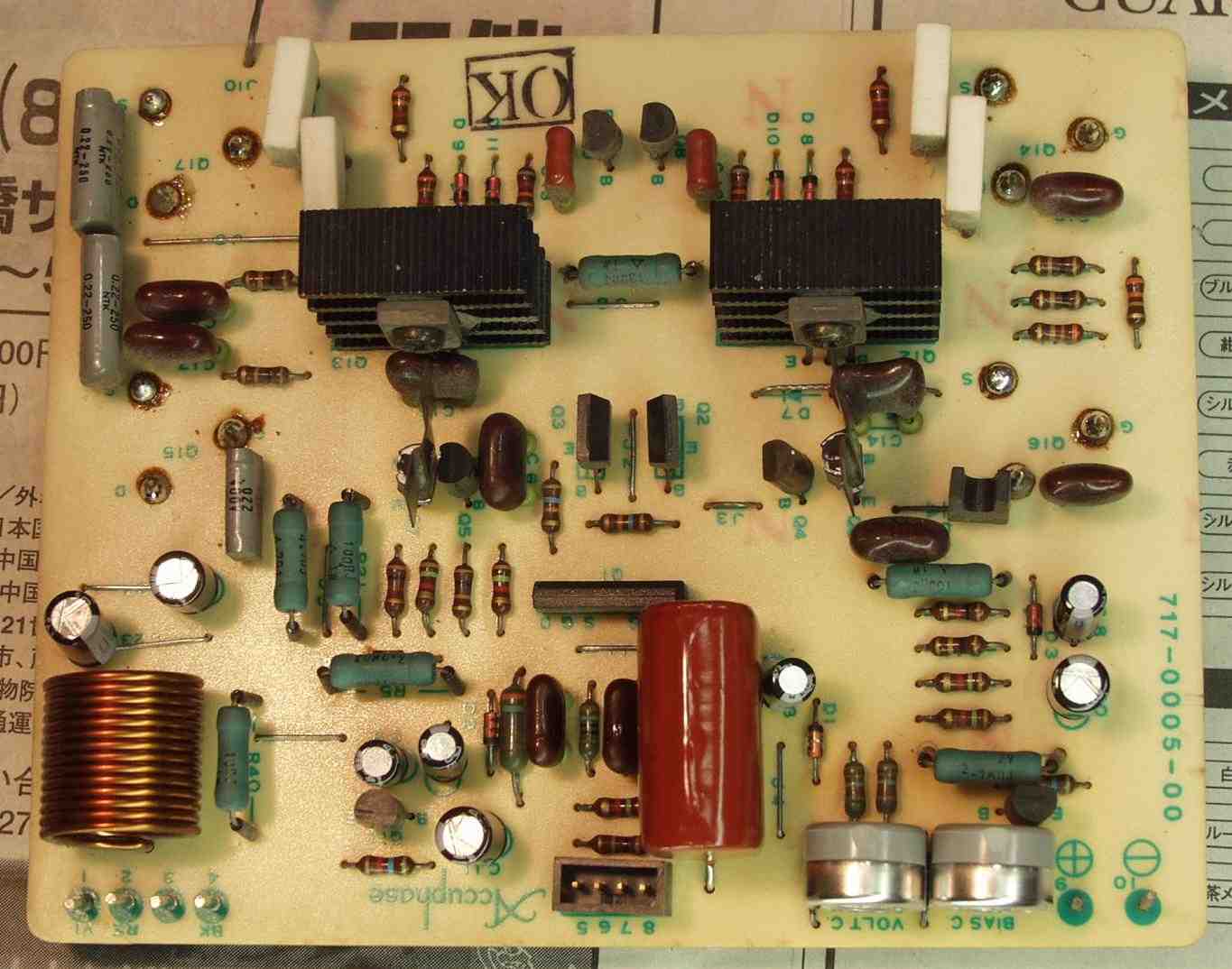

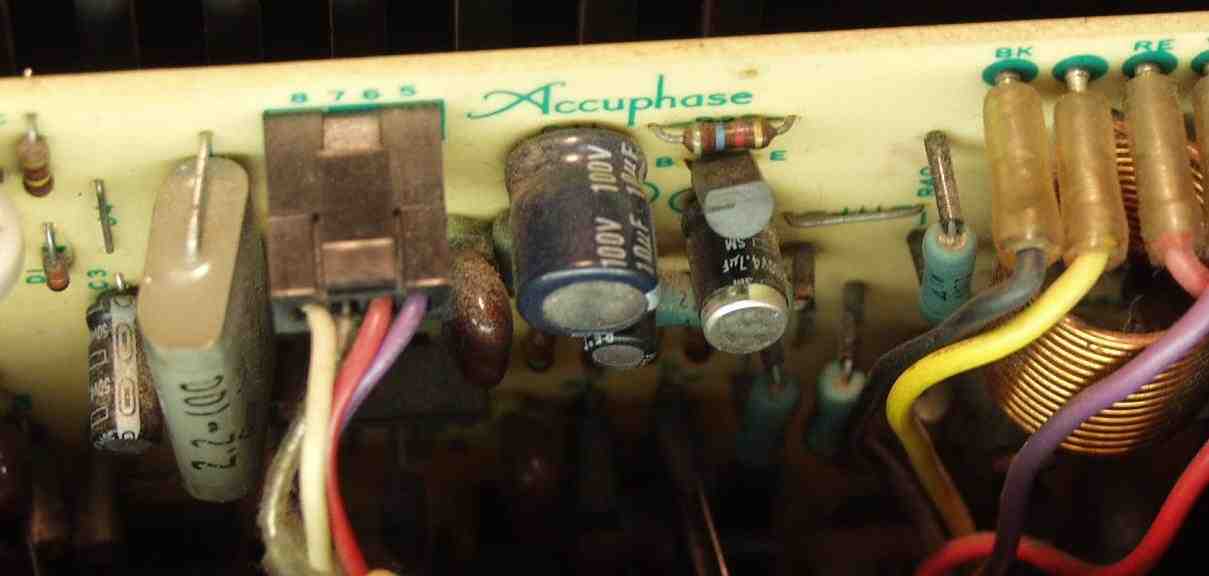

１３．　　修理前　終段基板

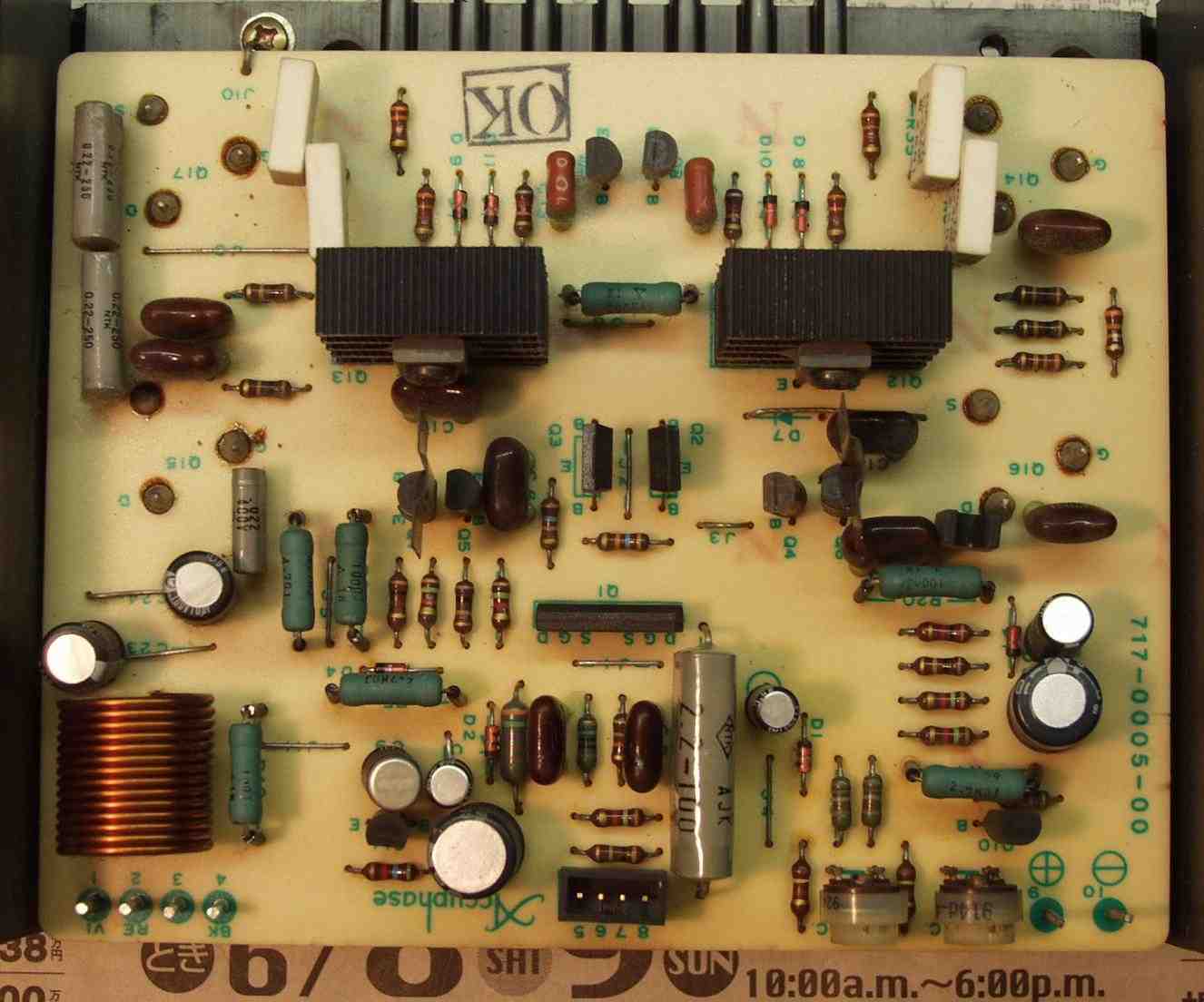

１４．　　修理後　終段基板
　　　フイルムコンデンサー、電解コンデンサ−交換

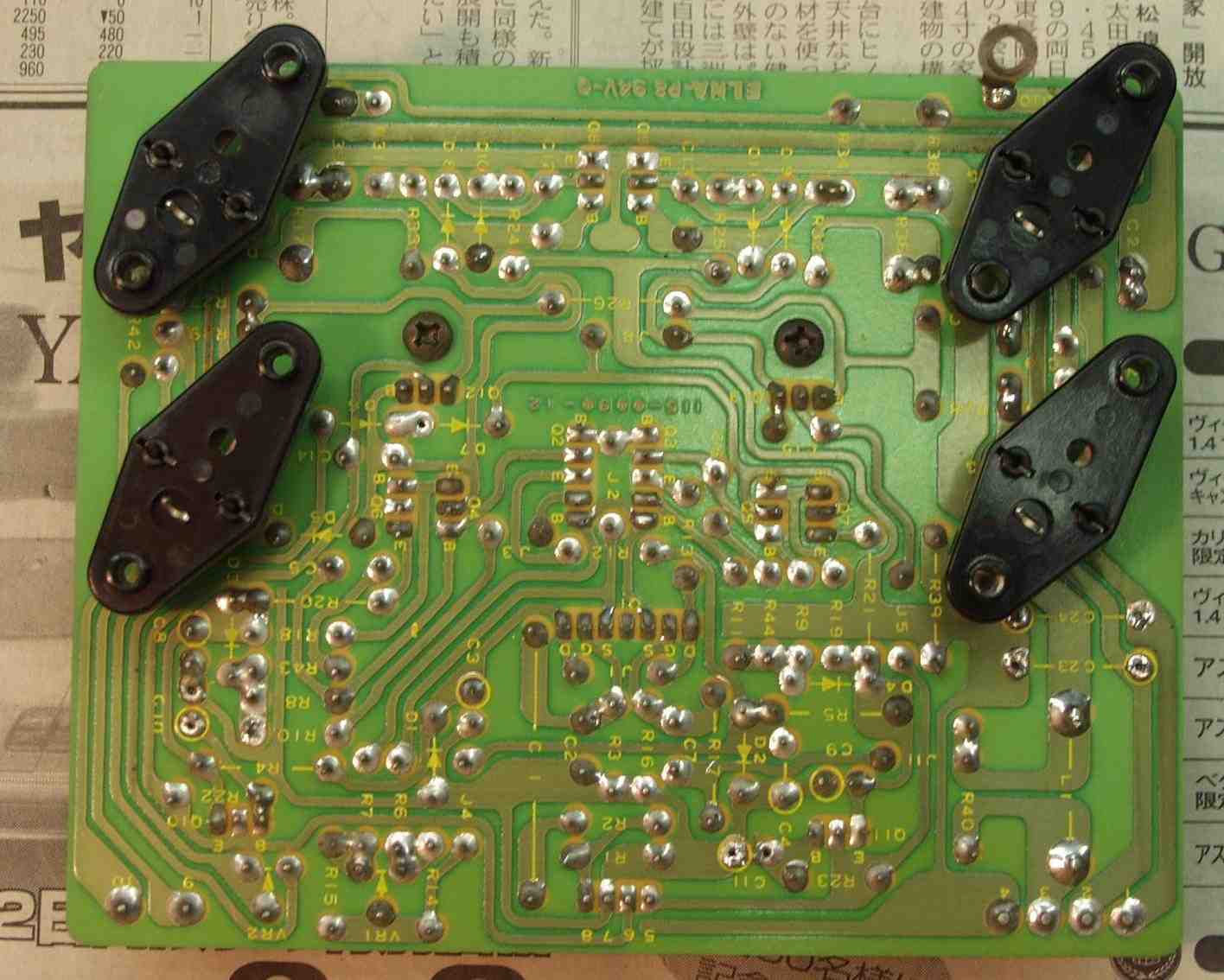

１５．　　修理前　終段基板裏

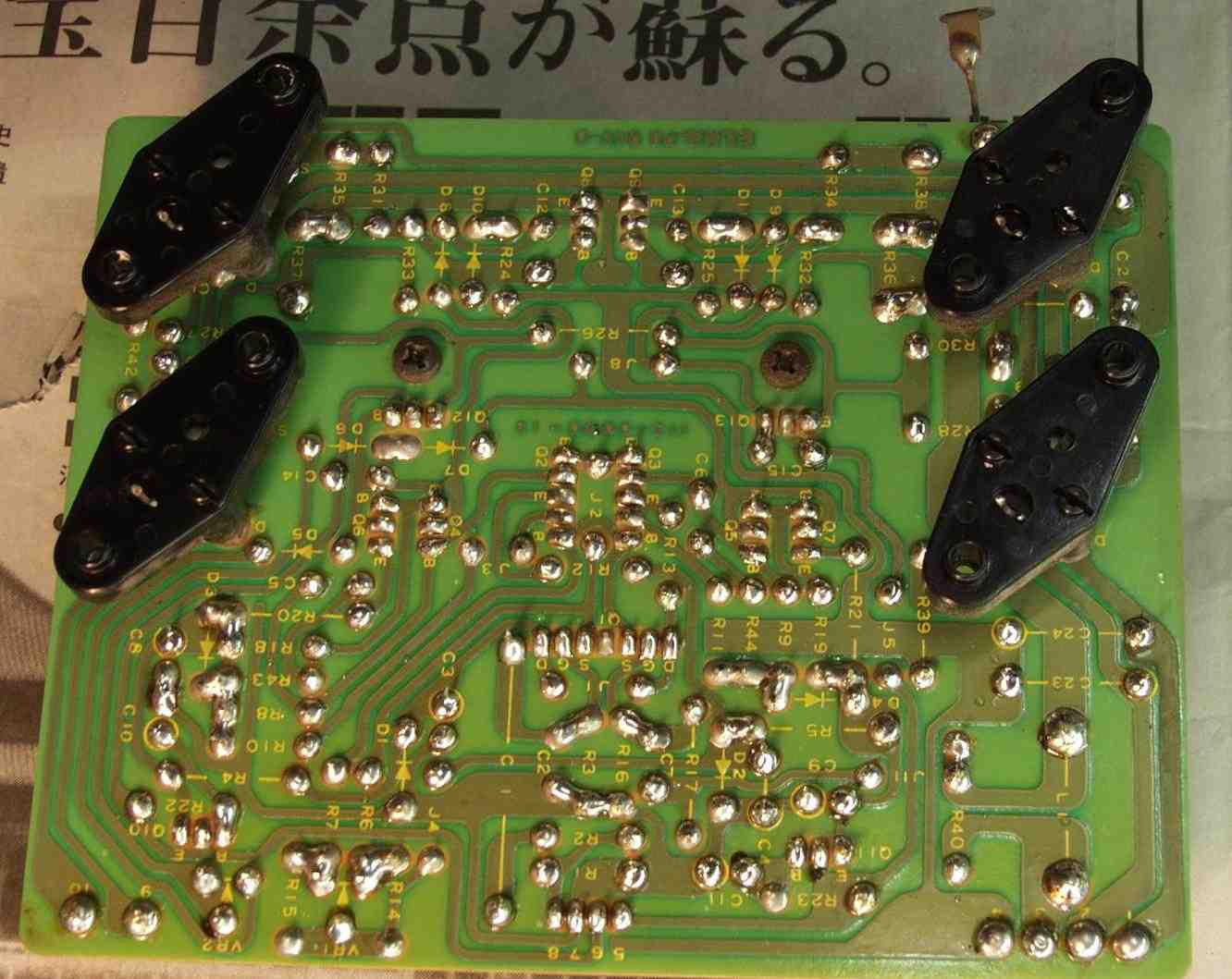

１６．　　修理後　終段基板裏　　　

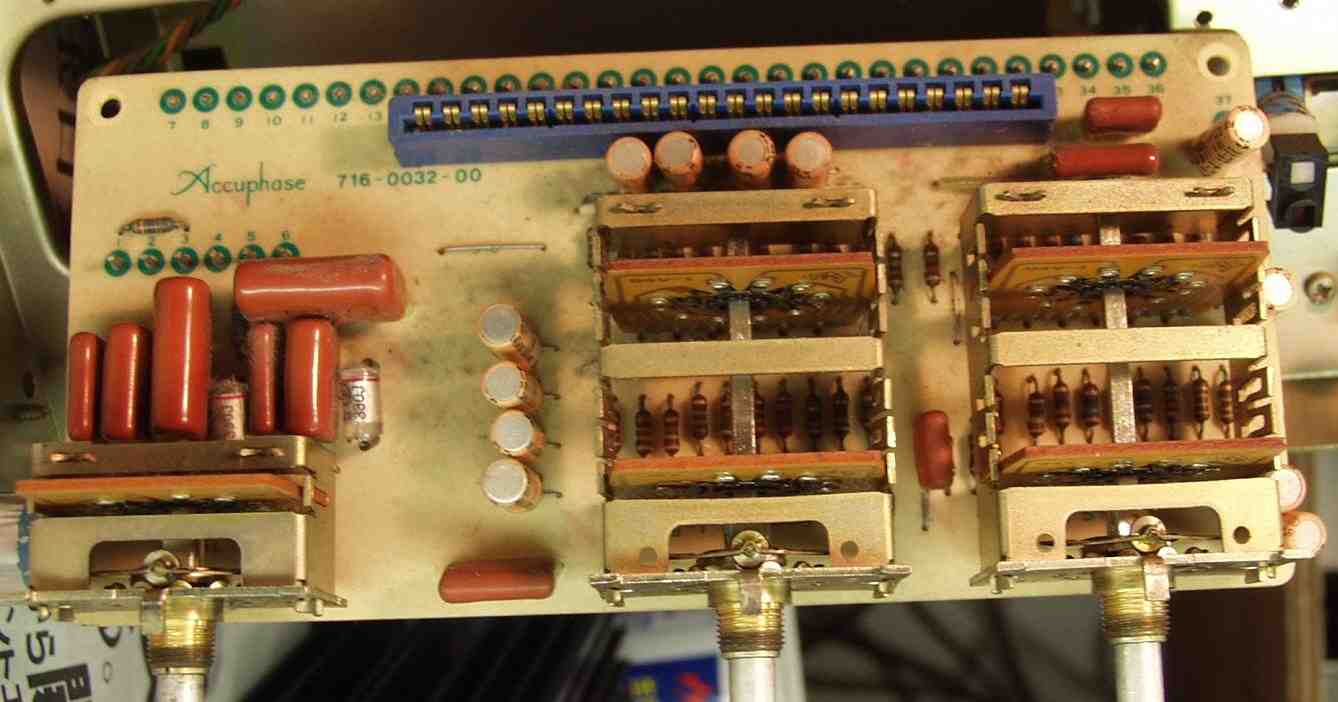

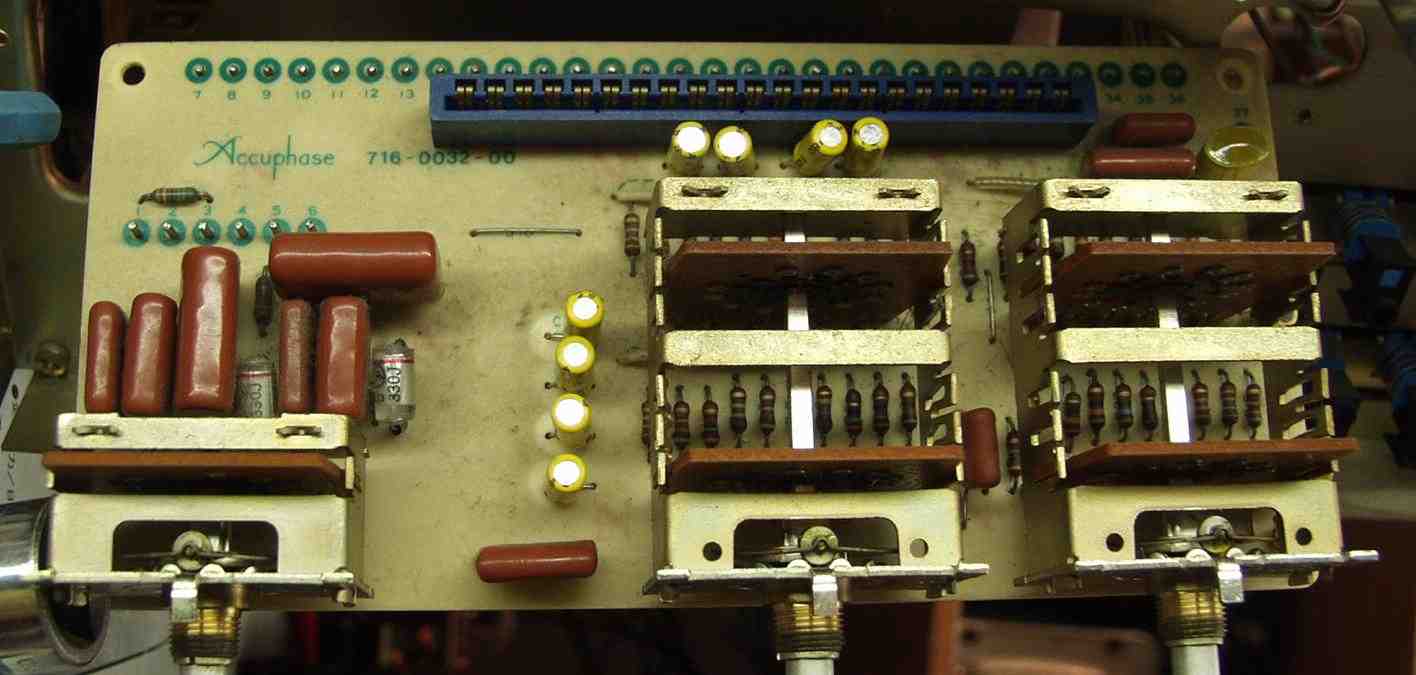

１７．　　修理前　ＥＱ−ＳＷ基板
１８．　　修理後　ＥＱ−ＳＷ基板
　　　メタライズド・フイルムコンデンサー、ＢＰ−ＣＯＮ取り替え

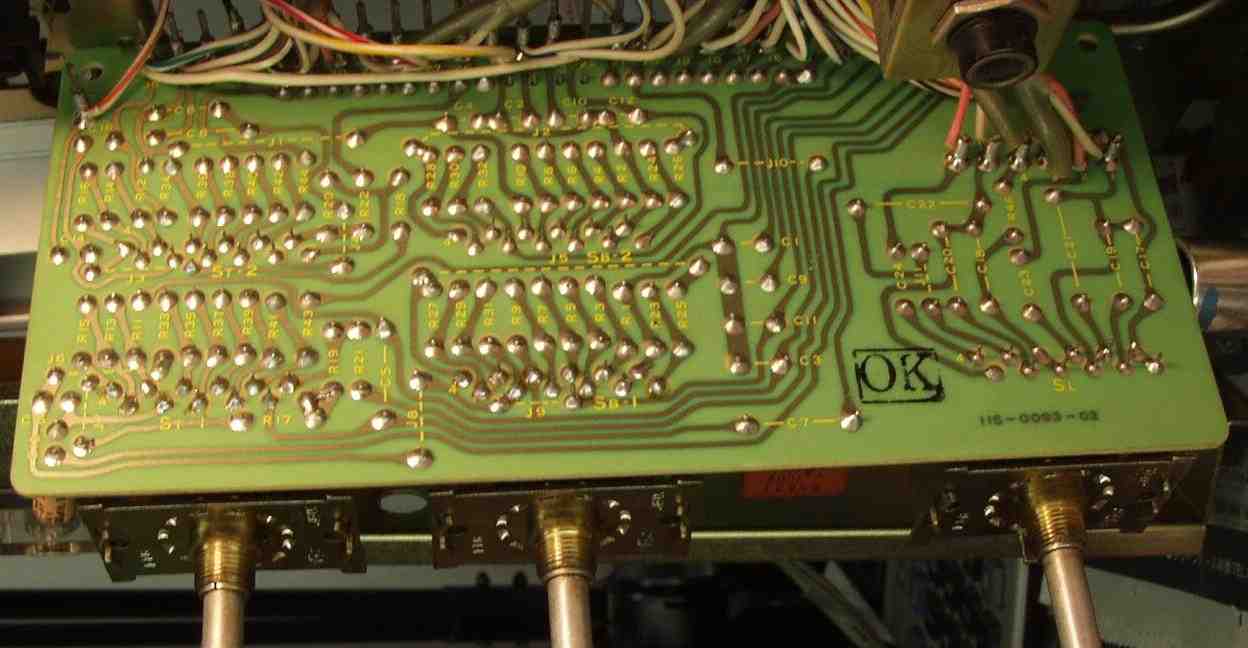

１９．　　　修理前　ＥＱ−ＳＷ基板裏

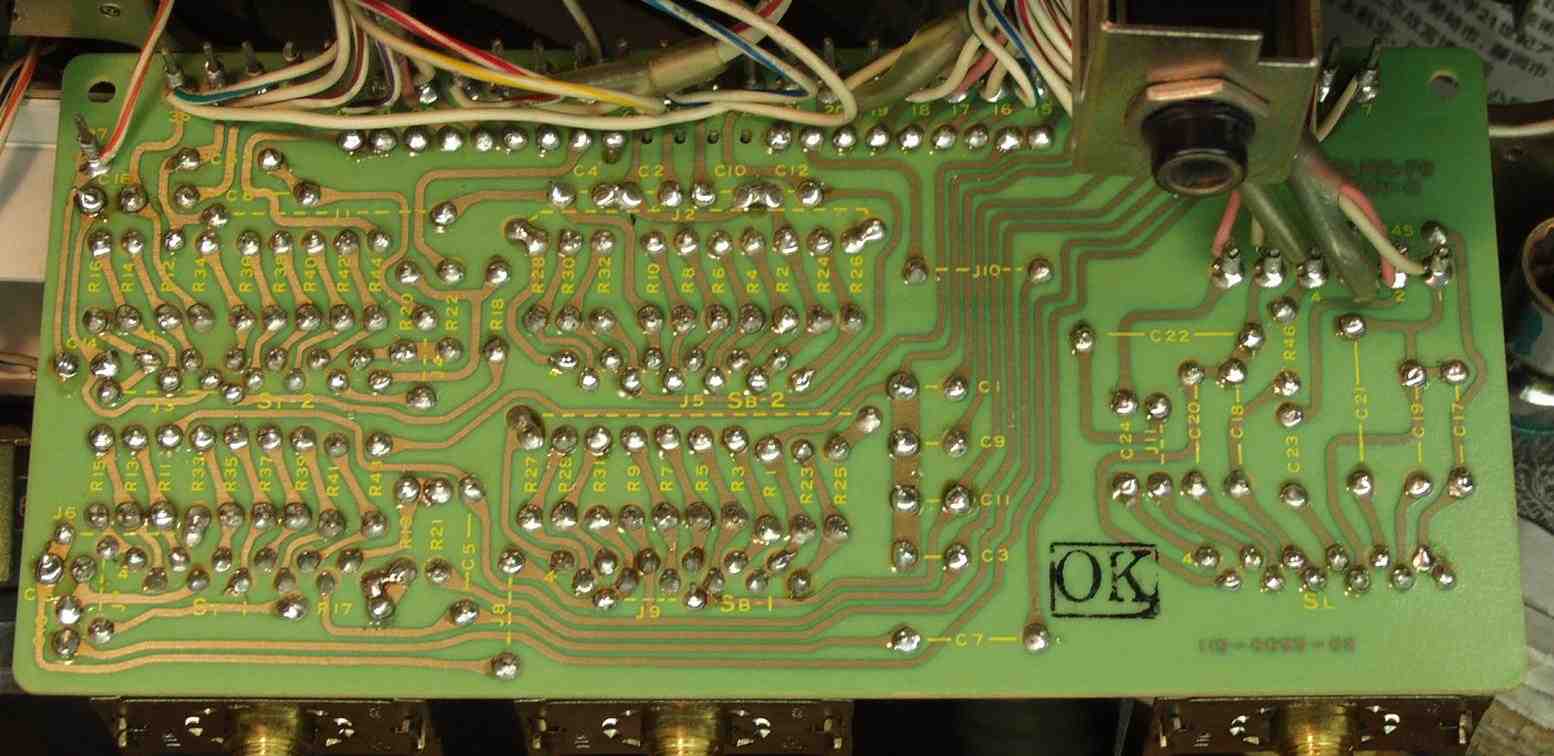

２０．　　　　修理後（半田補正）　ＥＱ−ＳＷ基板裏

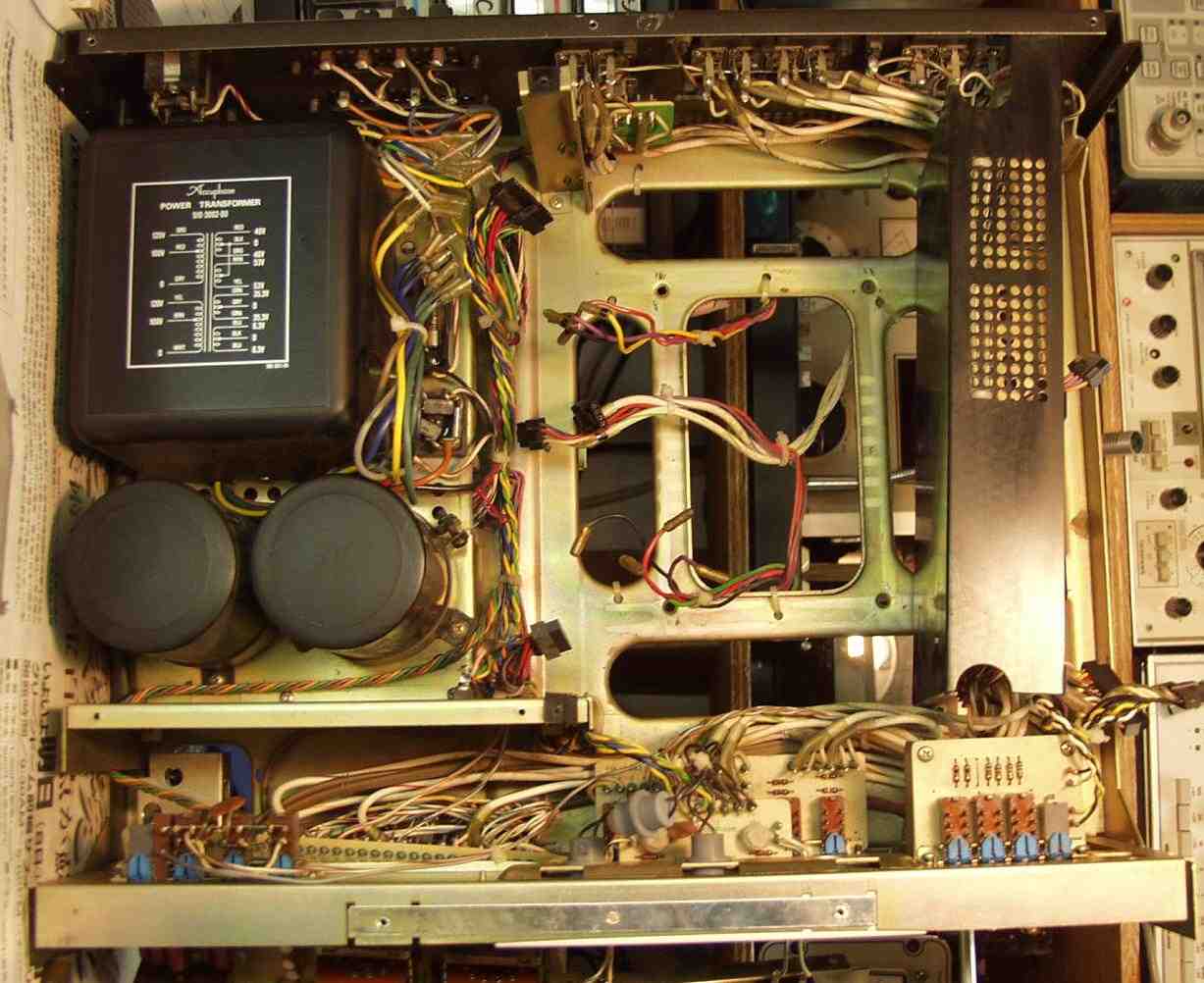

２１．　　基盤を抜かれた本体

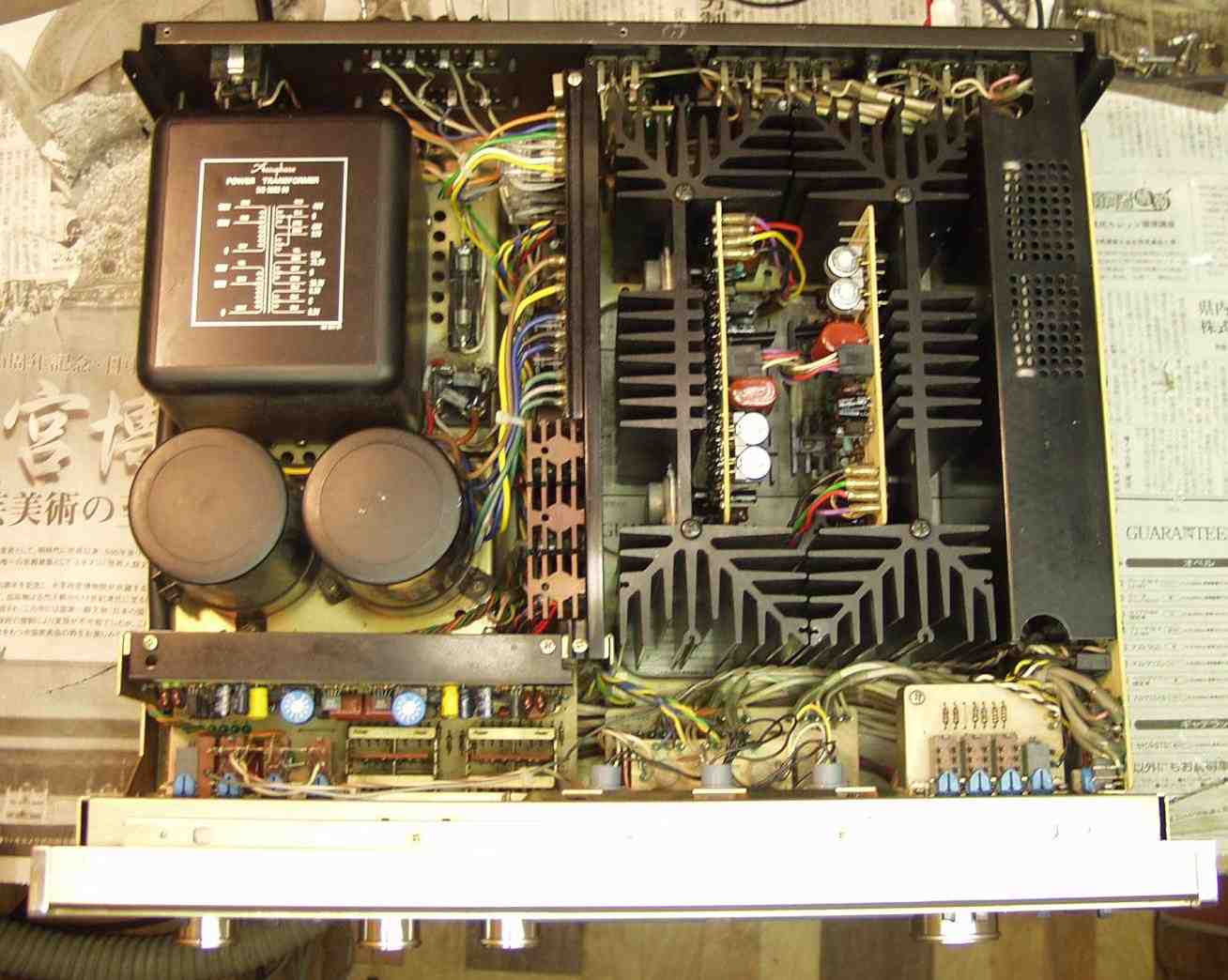

２２．　　　完成　上から見る

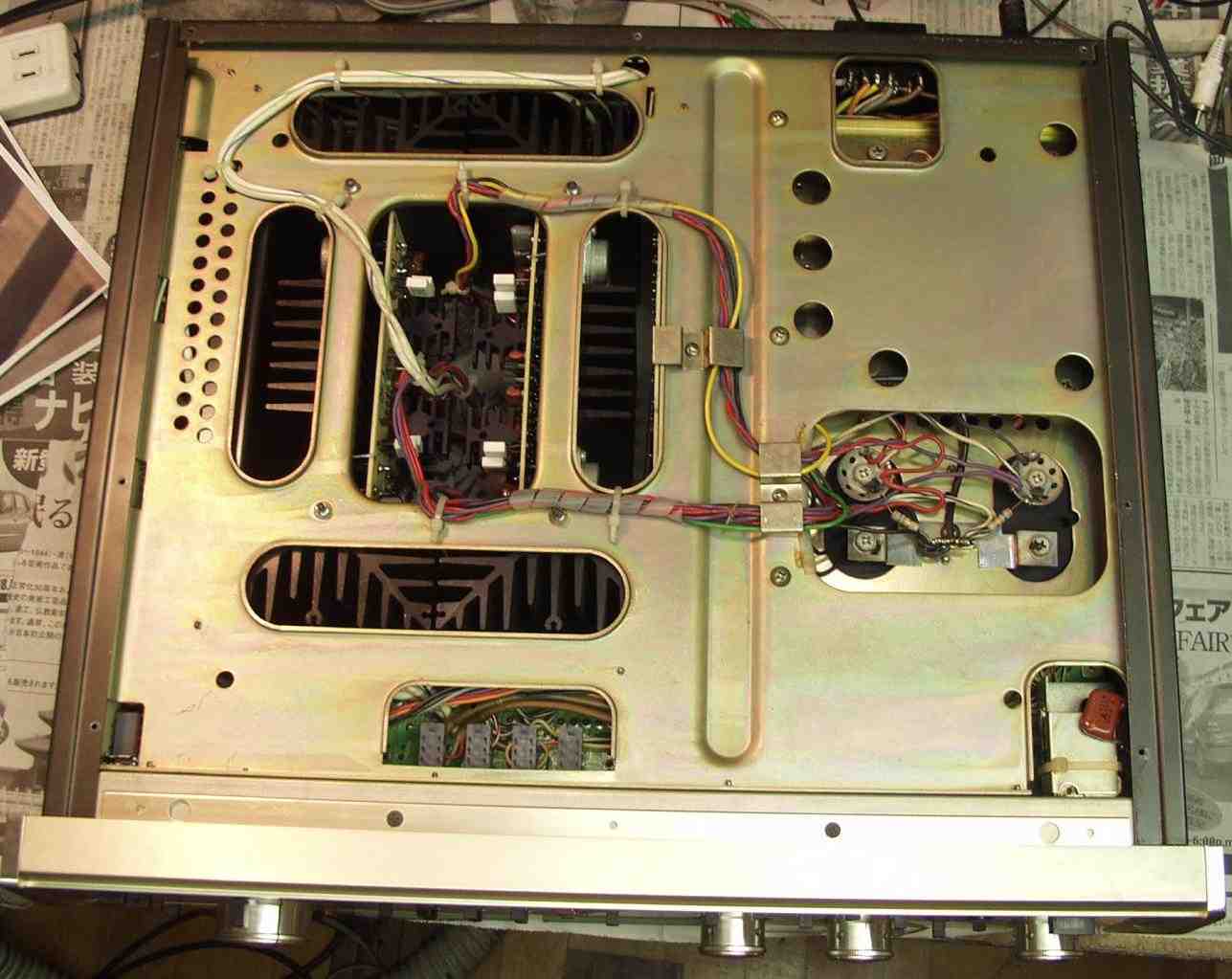

２３．　　完成　下から見る８．

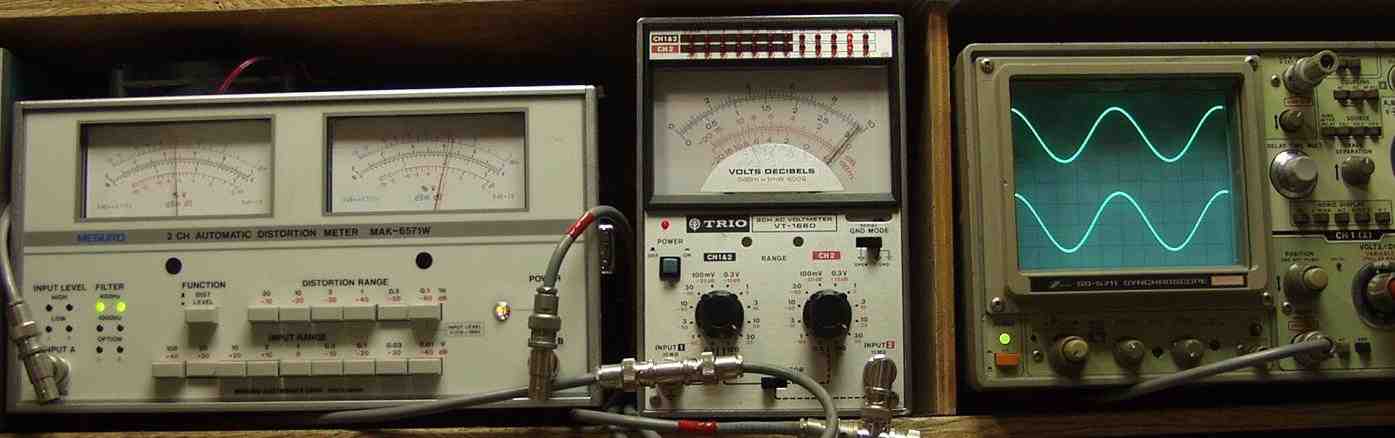

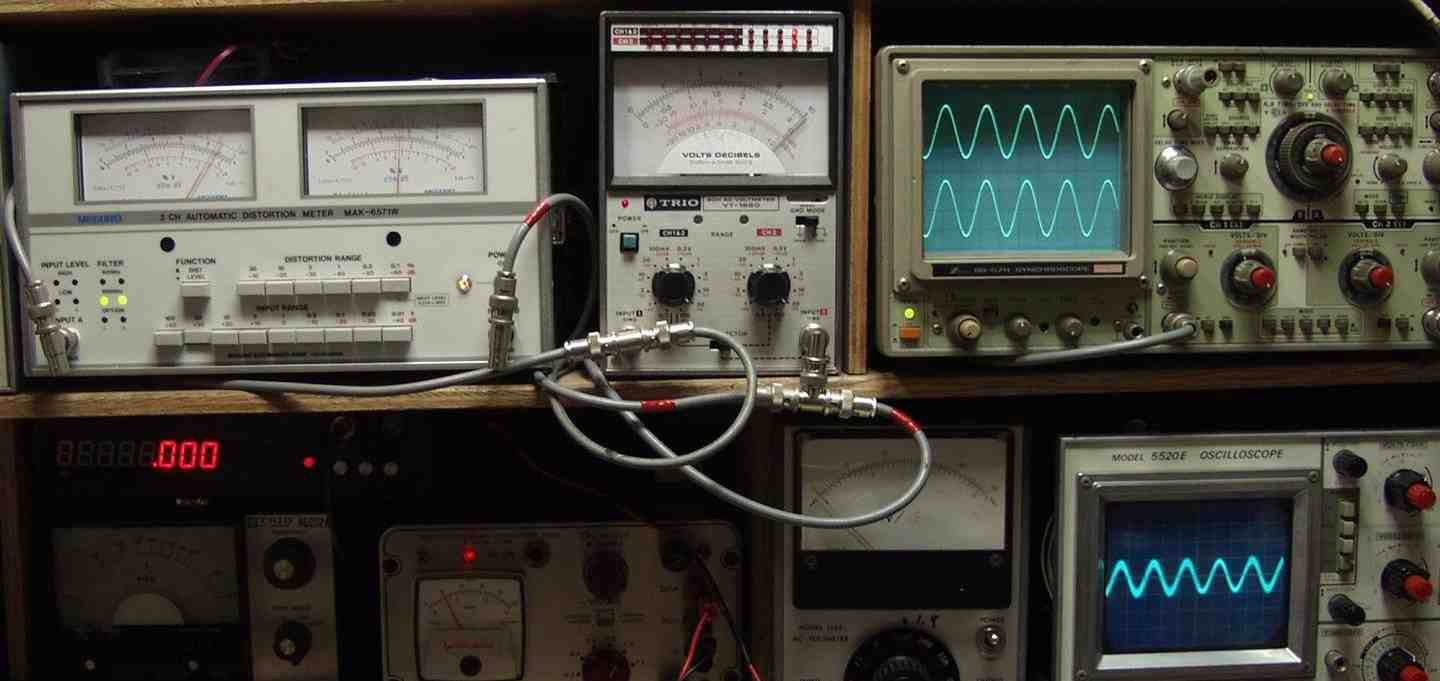

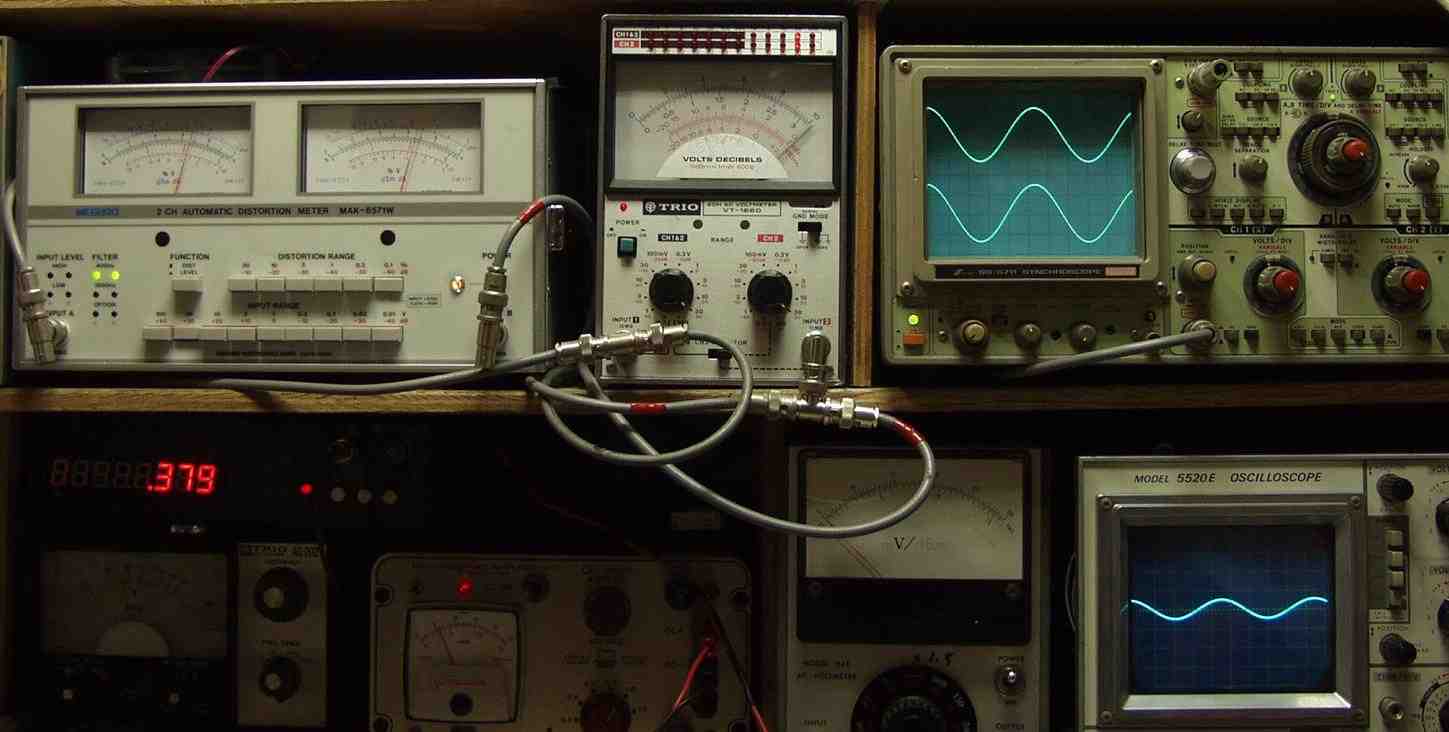

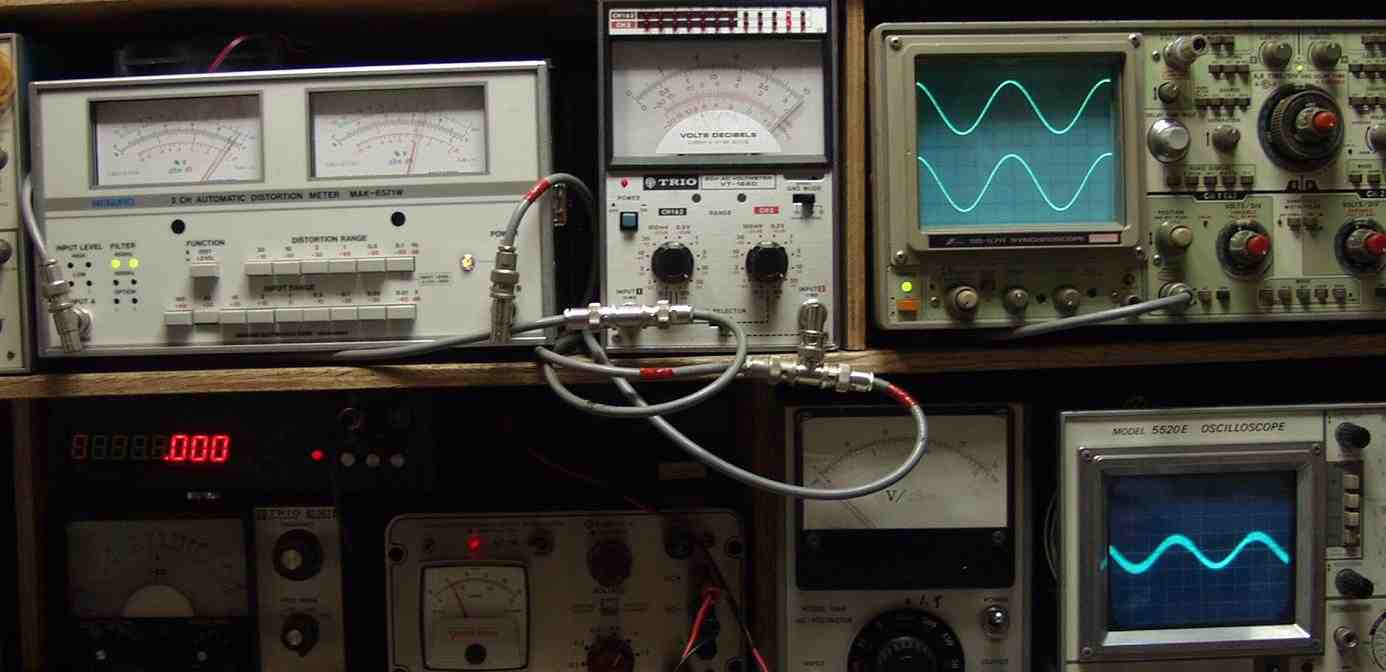

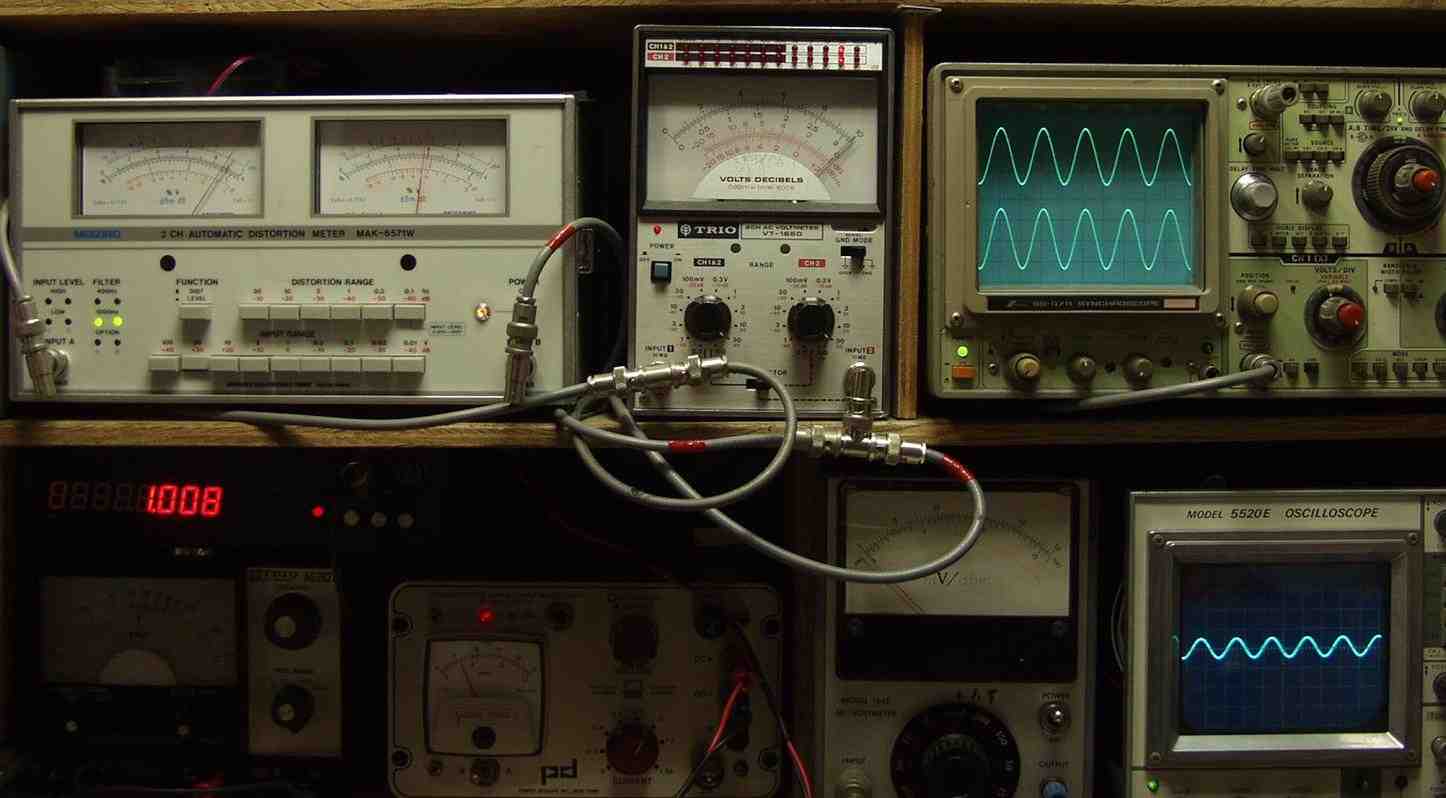

２４．　　出力／歪み率測定
　　　ＳＰ出力電圧３４Ｖ＝１４４Ｗ　歪み率＝０．０８％　ＭＣ入力　１０００ＨＺ
２５．　　ＳＰ出力電圧３４Ｖ＝１４４Ｗ　歪み率＝０．０９％　ＭＣ入力　４００ＨＺ
２６．　　ＳＰ出力電圧３４Ｖ＝１４４Ｗ　歪み率＝０．０８％　ＡＵＸ入力　１０００ＨＺ
２７．　　ＳＰ出力電圧３４Ｖ＝１４４Ｗ　歪み率＝０．０７％　ＡＵＸ入力　４００ＨＺ

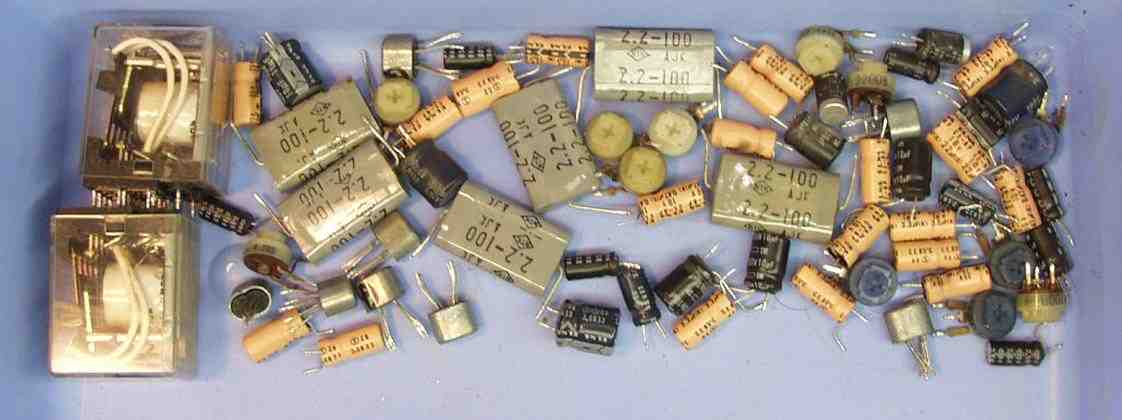

２８．　　交換部品
２９．　２４時間エージングで完成
納品後のユーザー様の声
　Ｅ３０３無事に届きました。 早速セッティングして聞きました。 前よりもクリアーナ音がします。
私は、真空管の温かみのある音が好きで、ずっと石のアンプは聞いてなかったのですが 久しぶりに聞くとこれはこれで、新鮮な音に聞こえます。
おそらくこのアンプへの愛着心がそうさせているのだと思います。 末永く大事にしたいと思っています。
