| ＤＥＮＯＮ ＰＯＡ−３０００． ２台目修理記録 | |
| ＜＜在庫品、希望有れば修理後販売＞＞平成１５年６月１日持込 月日完成 | |
Ａ． 修理前の状況
Ｆ． 修理費（販売価格） ２９５，０００円 |
|

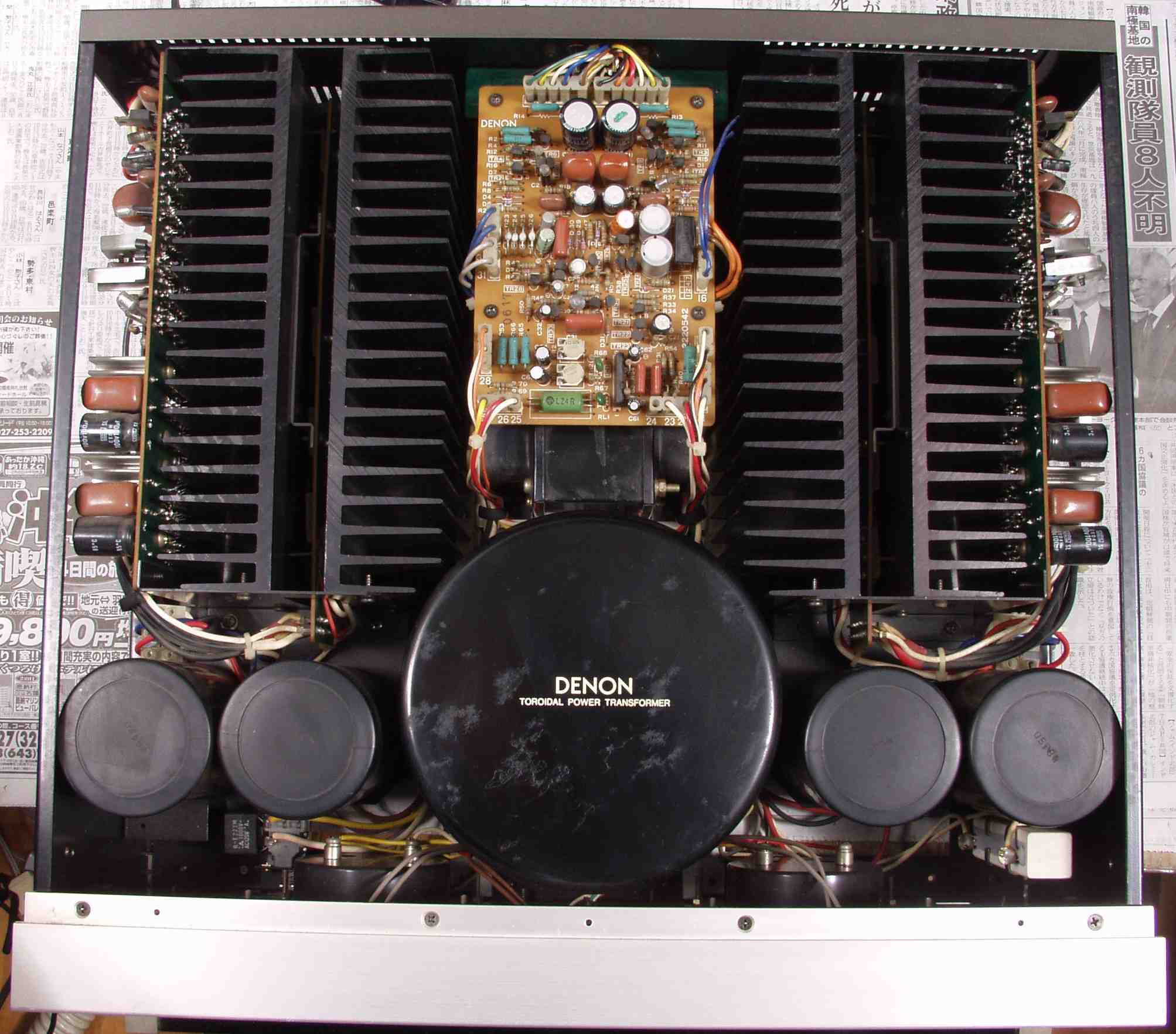

| Ａ． 修理前の状況 Ａ−１． 修理前 上から見る ３０００ＺＲとは根本的に異なる |
|
 |
|

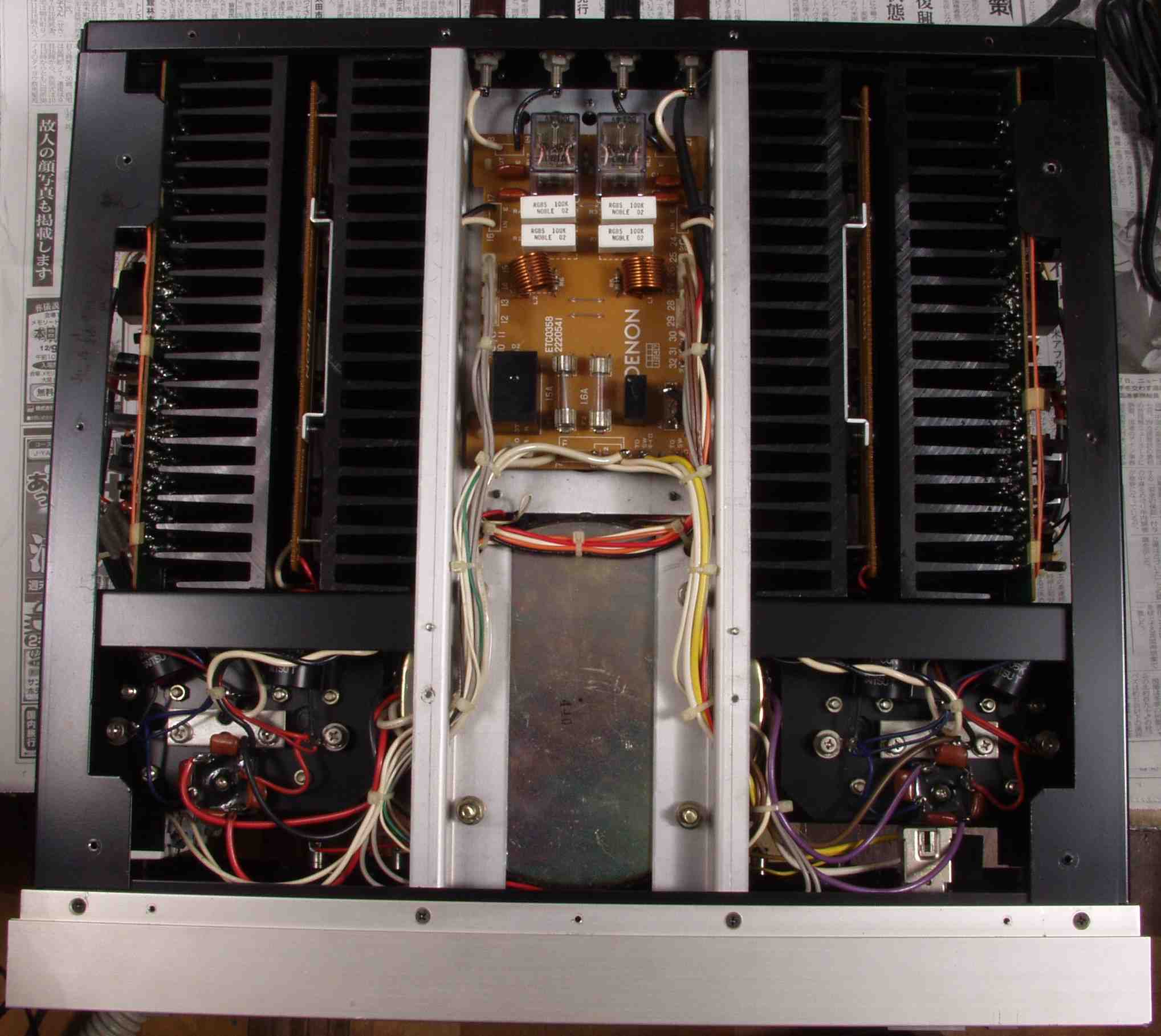

| Ａ−２． 修理前 下から見る | |
 |
|
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｒ終段基板 |
|
| Ｃ−１Ｂ． 修理後 Ｒ終段基板 電解コンデンサー１６個、半固定ＶＲ３個交換 | |

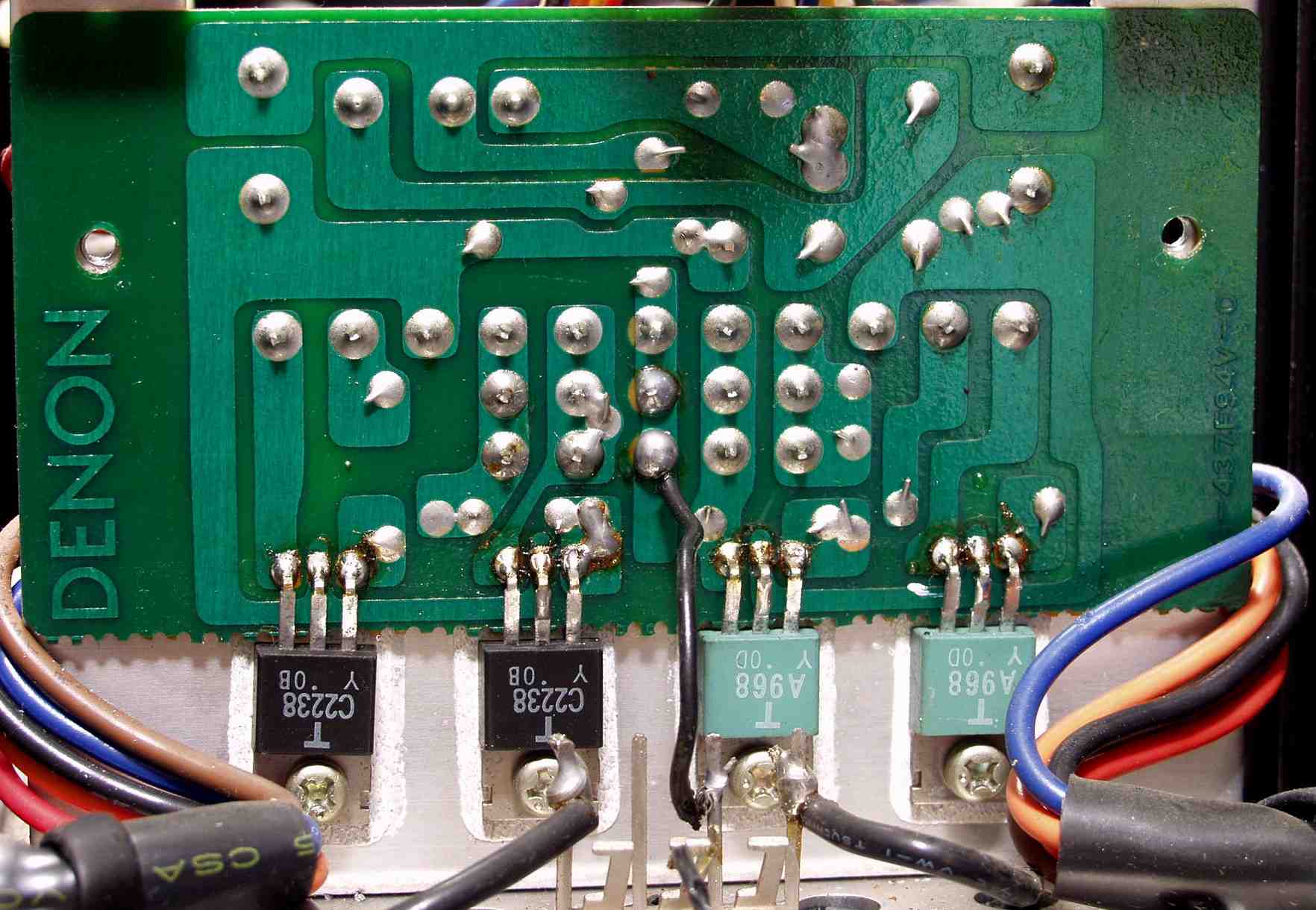

| Ｃ−１Ｃ−１． 修理前 Ｒ終段基板 裏 | |
| Ｃ−１Ｃ−１． 修理前 Ｒ終段基板 裏 ハンダ不良ヶ所拡大 周りの光っているのが補正した物 |
|
| Ｃ−１Ｄ． 修理（半田補正）後 Ｒ終段基板 裏 半田を全部やり直す | |
| Ｃ−１Ｅ． 修理前 Ｌ終段基板 | |
| Ｃ−１Ｆ． 修理後 Ｌ終段基板 電解コンデンサー１６個、半固定ＶＲ３個交換 | |
| Ｃ−１Ｇ． 修理前 Ｌ終段基板 裏 | |
| Ｃ−１Ｇ−１． 修理前 Ｌ終段基板 裏 ハンダ不良ヶ所拡大 | |
| Ｃ−１Ｈ． 修理（半田補正）後 Ｌ終段基板 裏 半田を全部やり直す | |
| Ｃ−２Ａ． 修理前 Ｒ入力ＡＭＰ・電源基板 | |
| Ｃ−２B． 修理後 Ｒ入力ＡＭＰ・電源基板 初段ＦＥＴ、電解コンデンサー１７個交換 | |
| Ｃ−２Ｃ． 修理前 Ｒ入力ＡＭＰ・電源基板 裏 | |
| Ｃ−２Ｃ−１． 修理前 Ｒ入力ＡＭＰ・電源基板 裏 ハンダ不良ヶ所拡大 | |
| Ｃ−２Ｄ． 修理（半田補正）後 Ｒ入力ＡＭＰ・電源基板 裏 半田を全部やり直す | |
| Ｃ−２Ｅ． 修理前 Ｌ入力ＡＭＰ・電源基板 | |
| Ｃ−２Ｆ． 修理後 Ｌ入力ＡＭＰ・電源基板 初段ＦＥＴ、電解コンデンサー１７個交換 | |
| Ｃ−２Ｇ． 修理前 Ｌ入力ＡＭＰ・電源基板 裏 | |
| Ｃ−２Ｄ． 修理（半田補正）後 Ｌ入力ＡＭＰ・電源基板 裏 半田を全部やり直す | |

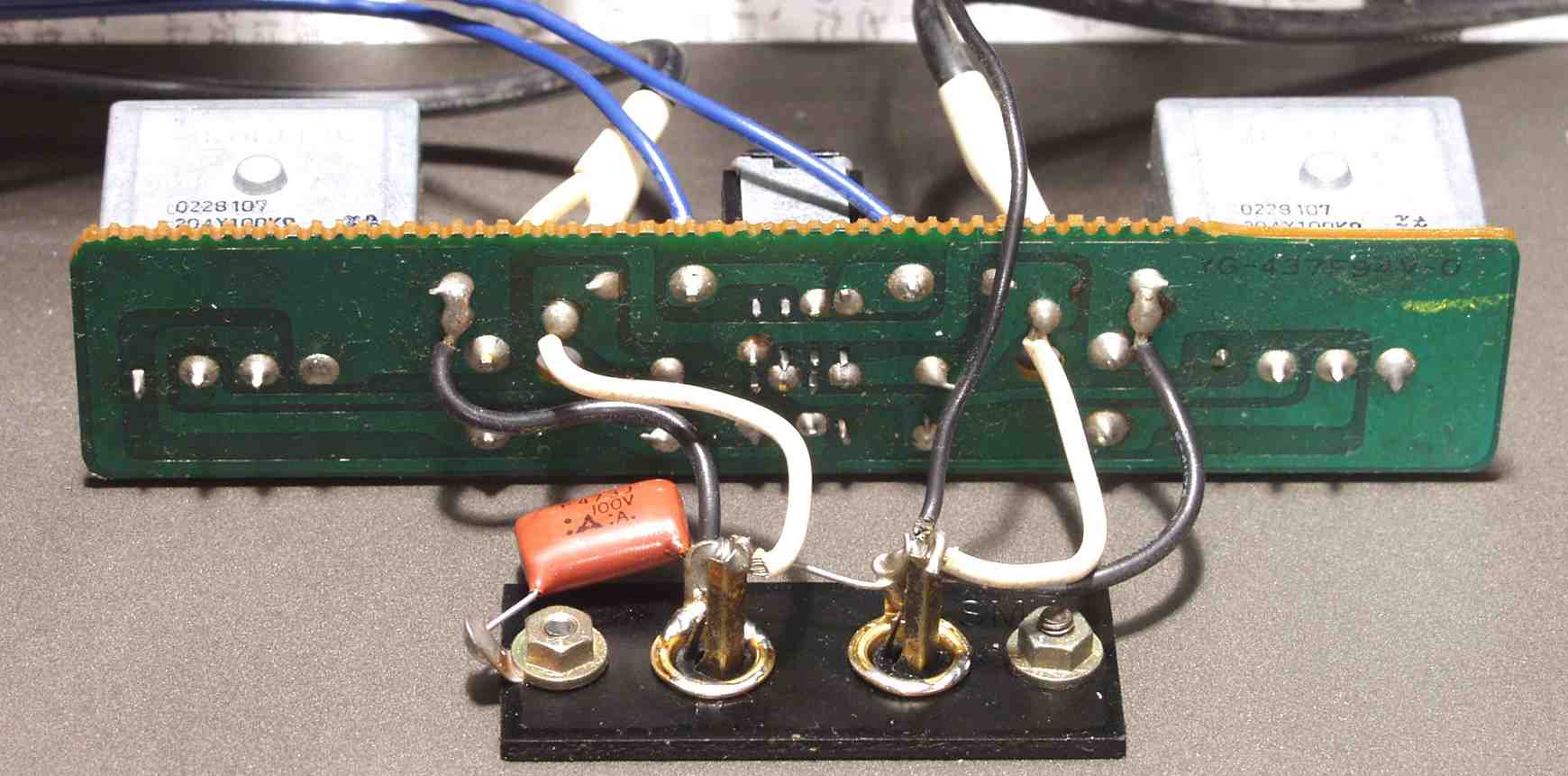

| Ｃ−３Ａ． 修理前 Ｌ側電源周り | |
 |
|
| Ｃ−３Ｂ． 修理後 Ｌ側電源周り | |

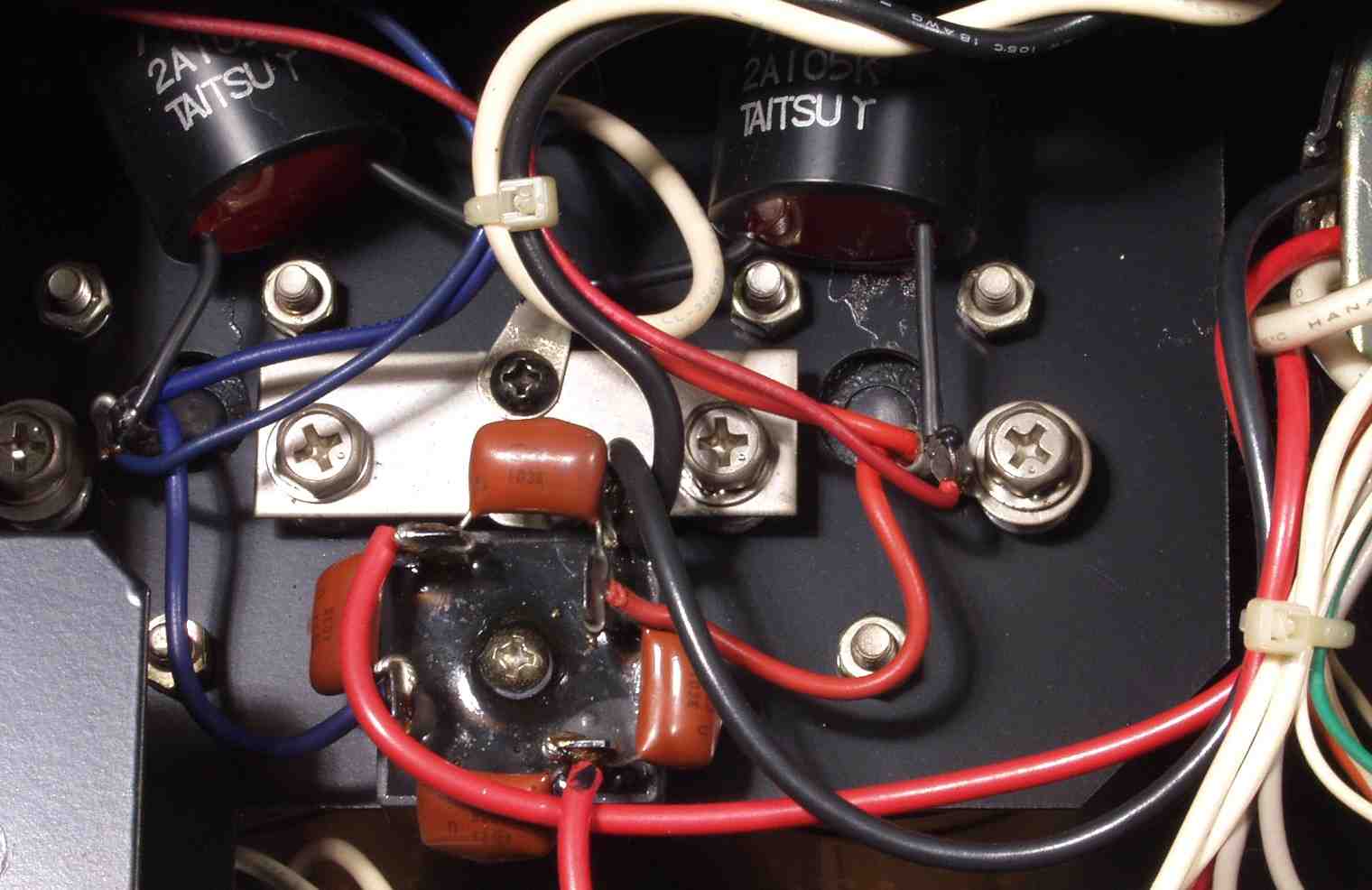

| Ｃ−３Ｃ． 修理前 Ｒ側電源周り | |
| Ｃ−３Ｄ． 修理後 Ｒ側電源周り | |
| Ｃ−４Ａ． 修理前 入力ＲＣＡ端子＆ボリューム基盤 | |
 |
|
| Ｃ−４Ｂ． 修理後 入力ＲＣＡ端子＆ボリューム基盤 | |

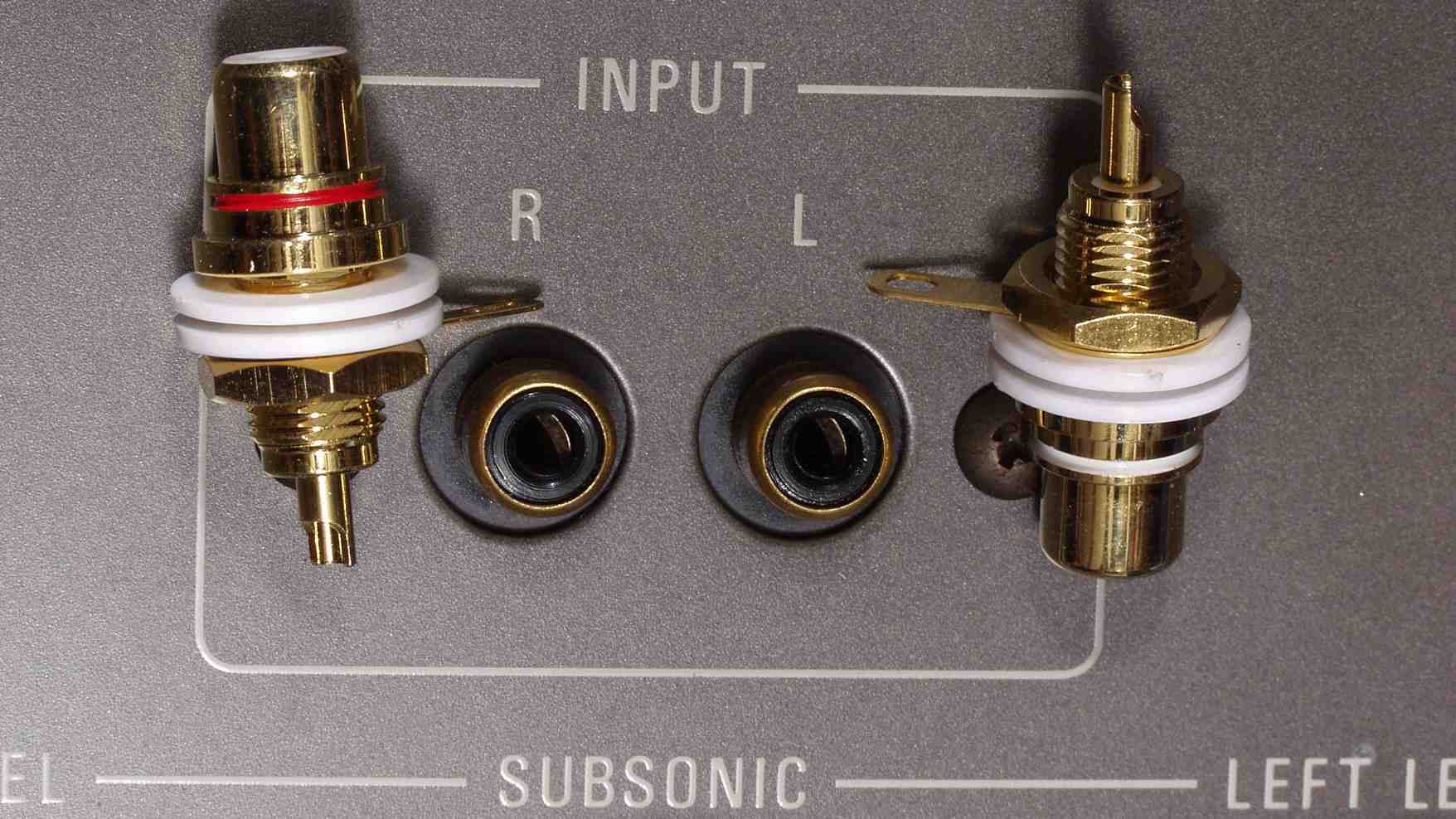

| Ｃ−４Ｃ． 修理前 入力ＲＣＡ端子、左右は交換するテフロン絶縁製 | |
 |
|
| Ｃ−４Ｄ． 修理後 入力ＲＣＡ端子 | |
| Ｃ−４Ｅ． 修理前 入力ＲＣＡ端子＆ボリューム基盤 | |
| Ｃ−４Ｆ． 修理後 入力ＲＣＡ端子＆ボリューム基盤 電解コンデンサー３個交換 | |
| Ｃ−４Ｇ． 修理前 入力ＲＣＡ端子＆ボリューム基盤 裏 | |
| Ｃ−４Ｈ． 修理（半田補正）後 入力ＲＣＡ端子＆ボリューム基盤 裏 半田を全部やり直す | |

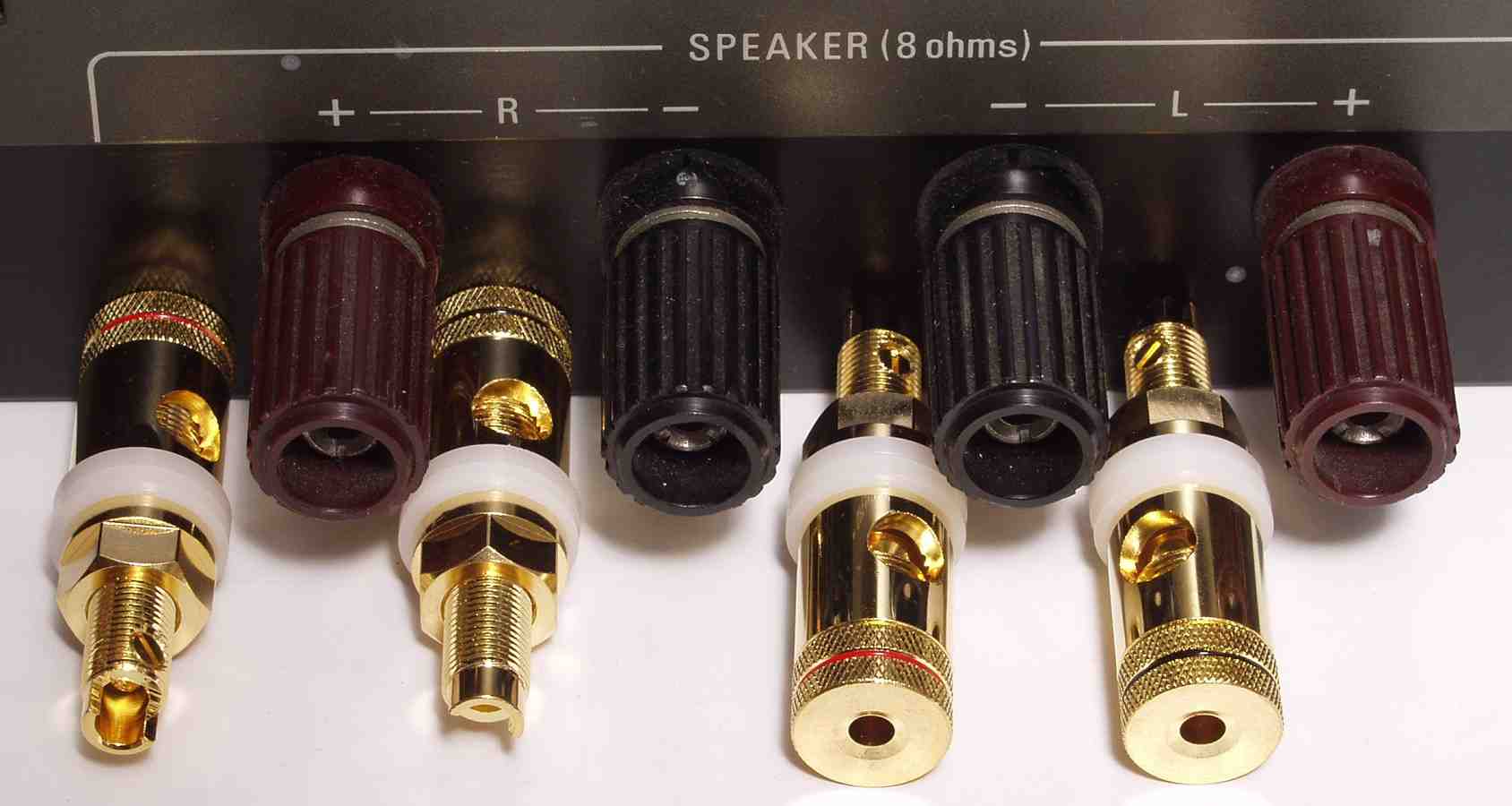

| Ｃ−５Ａ． 修理前 SP端子 下は交換する端子 | |
 |
|
| Ｃ−５B． 修理後 SP端子 | |

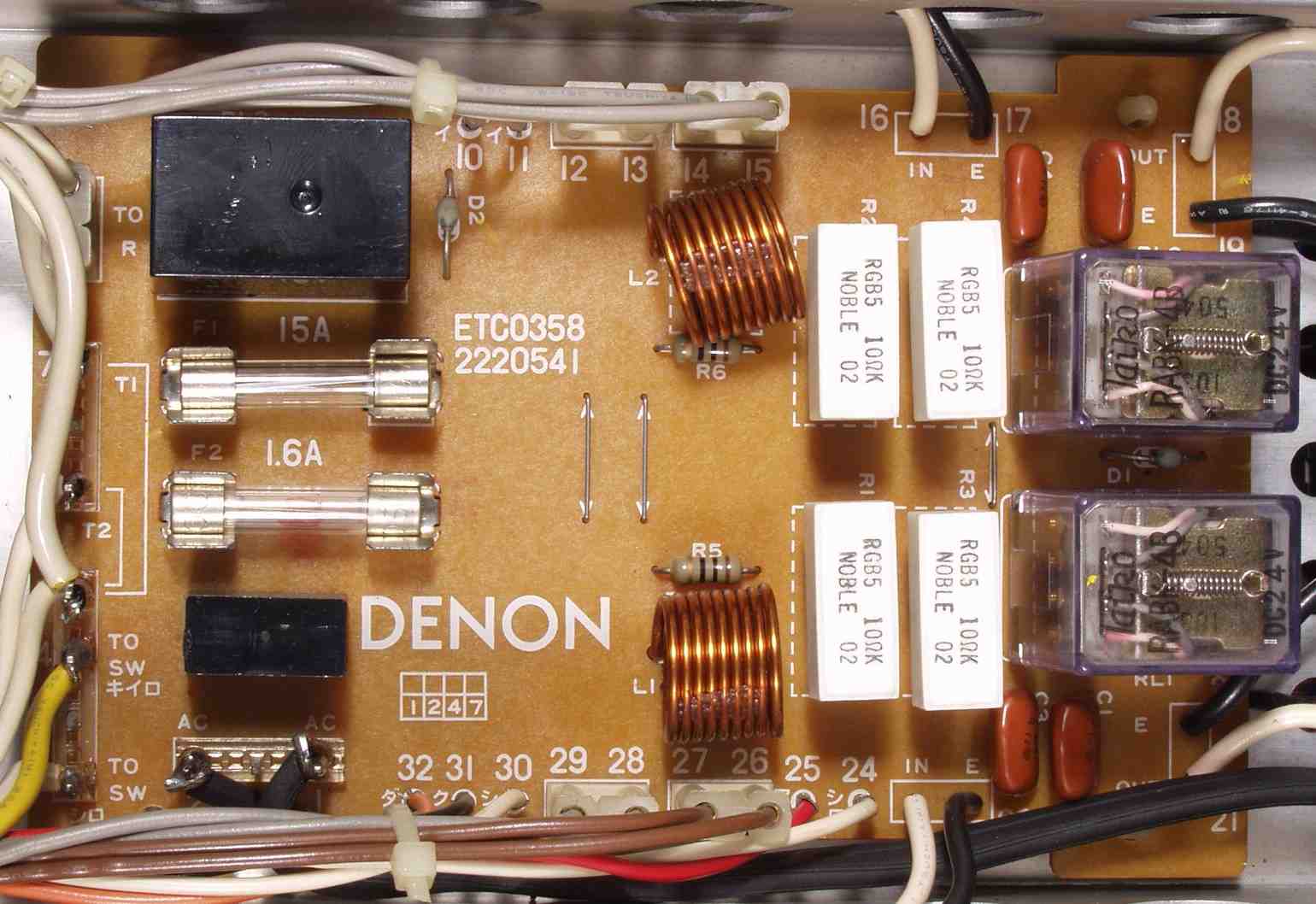

| Ｃ−６Ａ． 修理前 SP接続リレー基盤 | |
 |
|
| Ｃ−６B． 修理後 SP接続リレー基盤 リレー３個交換 | |
| Ｃ−６C． 修理前 SP接続リレー基盤 裏 | |
| Ｃ−６D． 修理（半田補正）後 SP接続リレー基盤 裏 半田を全部やり直す | |

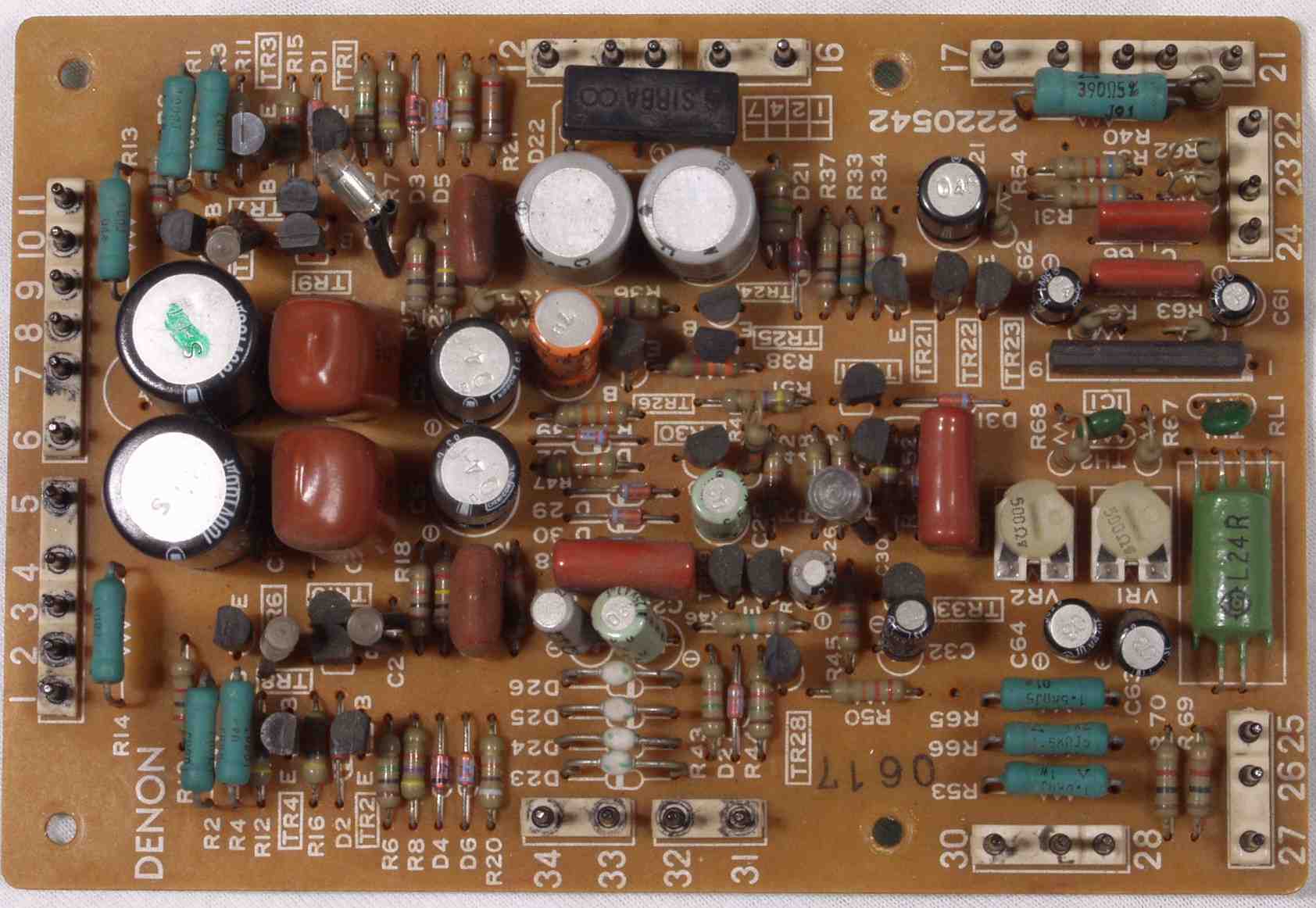

| Ｃ−７Ａ． 修理前 ＶＵ基盤 | |
 |
|
| Ｃ−７Ｂ． 修理後 ＶＵ基盤 電解コンデンサー１８個、半固定ＶＲ２個交換 | |

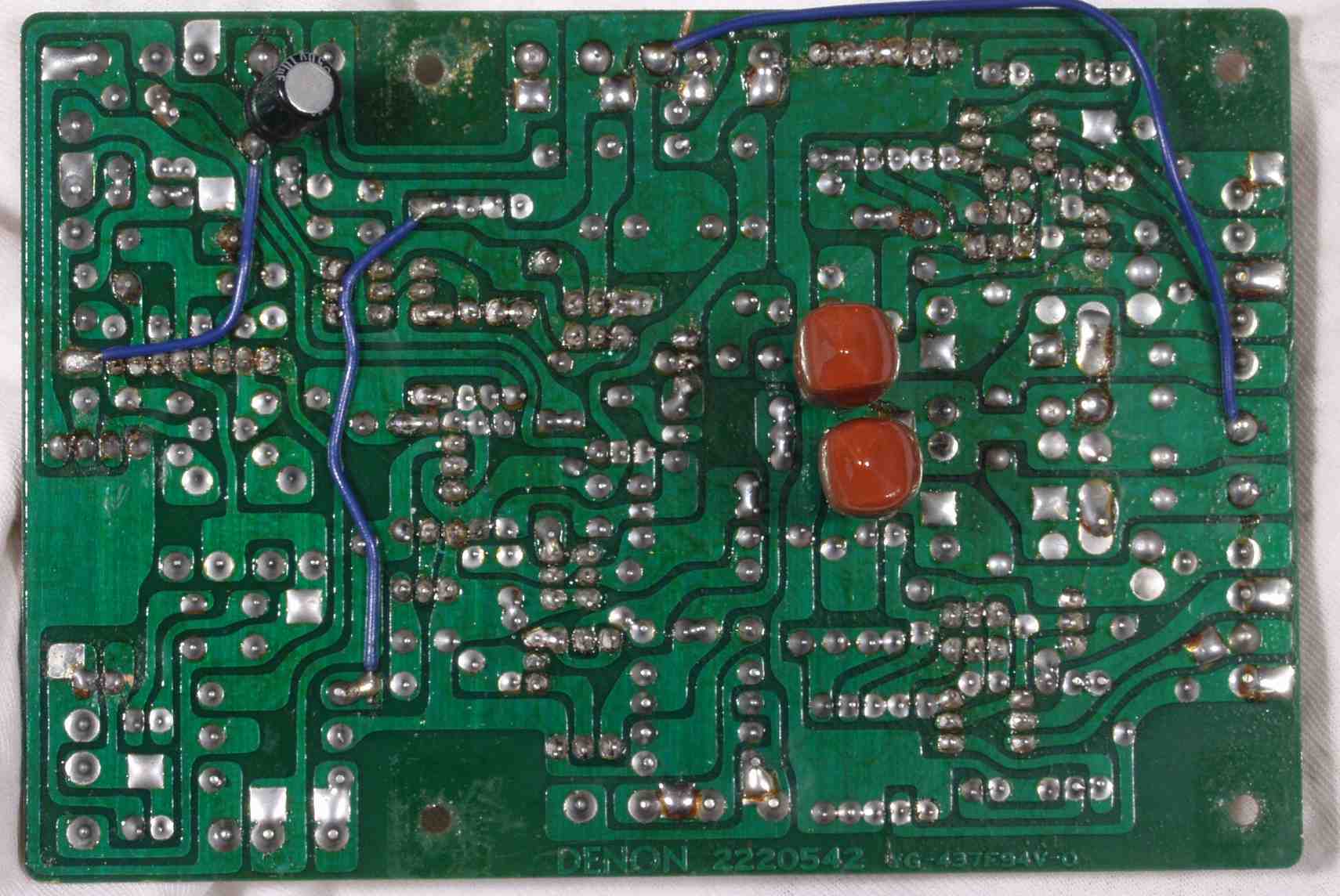

| Ｃ−７Ｃ． 修理前 ＶＵ基盤 裏 | |
 |
|
| Ｃ−７Ｃ． 修理（半田補正）後 ＶＵ基盤 裏 | |
| Ｃ−７Ａ． 修理前 定電圧基盤 | |
| Ｃ−７Ｃ． 修理前 定電圧基盤 裏 | |
 |
|
| Ｃ−７Ｃ． 修理（半田補正）後 定電圧基盤 裏 | |
| Ｃ−７．パネル清掃、ガラスの厚みは１．５Cm位ある | |
| Ｃ−８．交換した部品 | |
| Ｃ−９Ａ． 修理前 下から見る | |
| Ｃ−９Ｂ． 修理後 下から見る | |
| Ｃ−９C． 修理前 上から見る | |
| Ｃ−９D． 修理後 上から見る | |
| Ｅ． 調整・測定 Ｅ−１． 出力／歪み率測定・調整 |
|
| Ｅ−２Ａ． Ｌ側、４３Ｖ＝２３１０Ｗ出力 ０．０３％歪み １０００ＨＺ | |
| Ｅ−２Ｂ． Ｌ側、４３Ｖ＝２３１Ｗ出力 ０．０２％歪み ４００ＨＺ | |
| Ｅ−２Ｃ． Ｒ側、４１Ｖ＝２３１Ｗ出力 ０．０３％歪み １０００ＨＺ | |
| Ｅ−２Ｄ． Ｒ側、４３Ｖ＝２３１Ｗ出力 ０．０２％歪み ４００ＨＺ | |
| Ｅ−３． VUメーター２００Wに調整 | |
| Ｅ−４． 完成 ２４時間エ−ジング | |
