| ＰＲＡ−２０００． ３台目修理記録 | |
| 平成１９年６月１持込 ６月５日完成 | |
| 注意 このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 よって、メインAMPに、DC入力が有る場合、これを使用しないように！ HMA−９５００やB-2301等 |
|
|
|

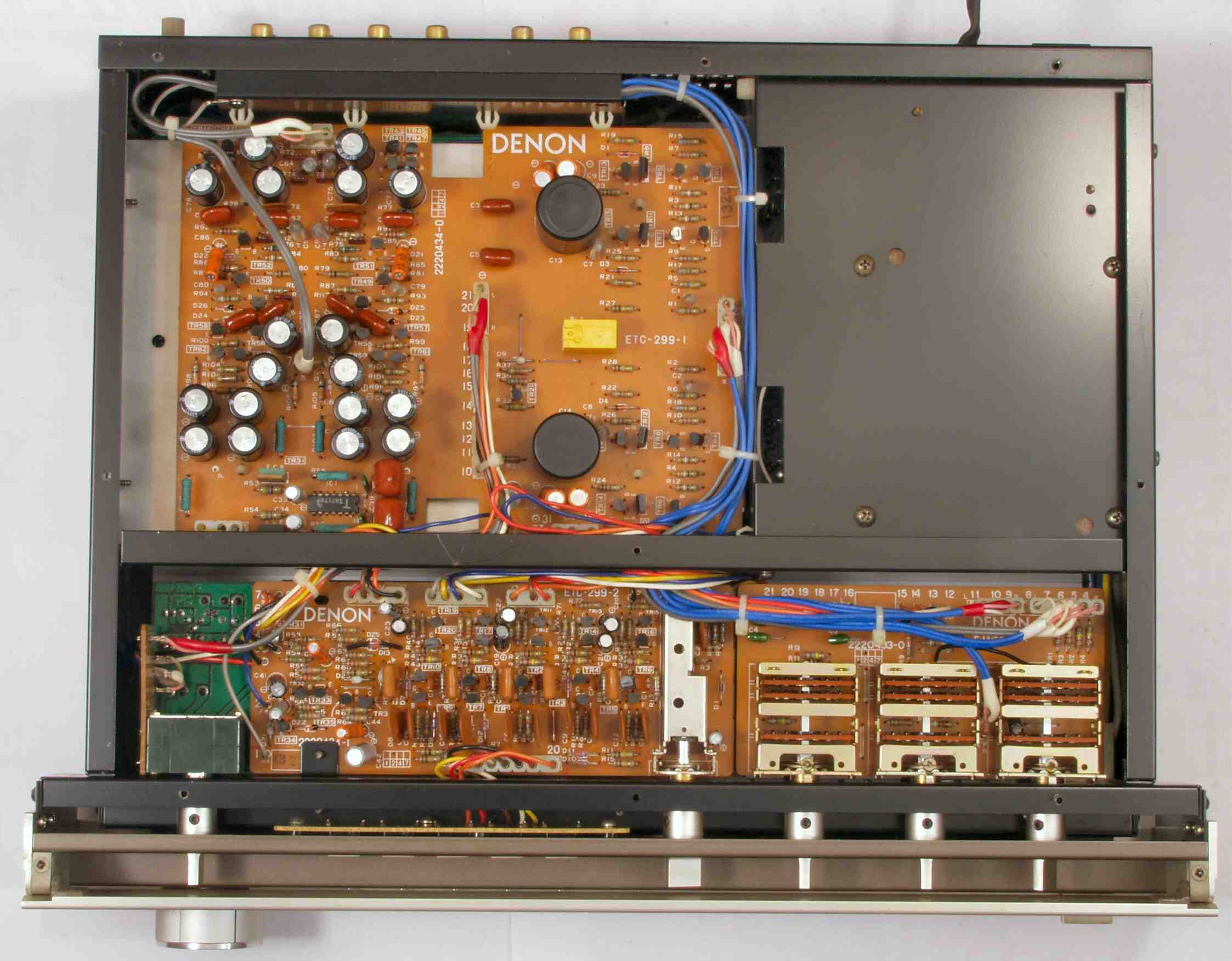

| Ａ． 修理前の状況 Ａ−１． 点検中 清掃前、上から見る |
|
 |
|
| Ａ−２． 点検中 清掃後、上から見る | |
 |
|

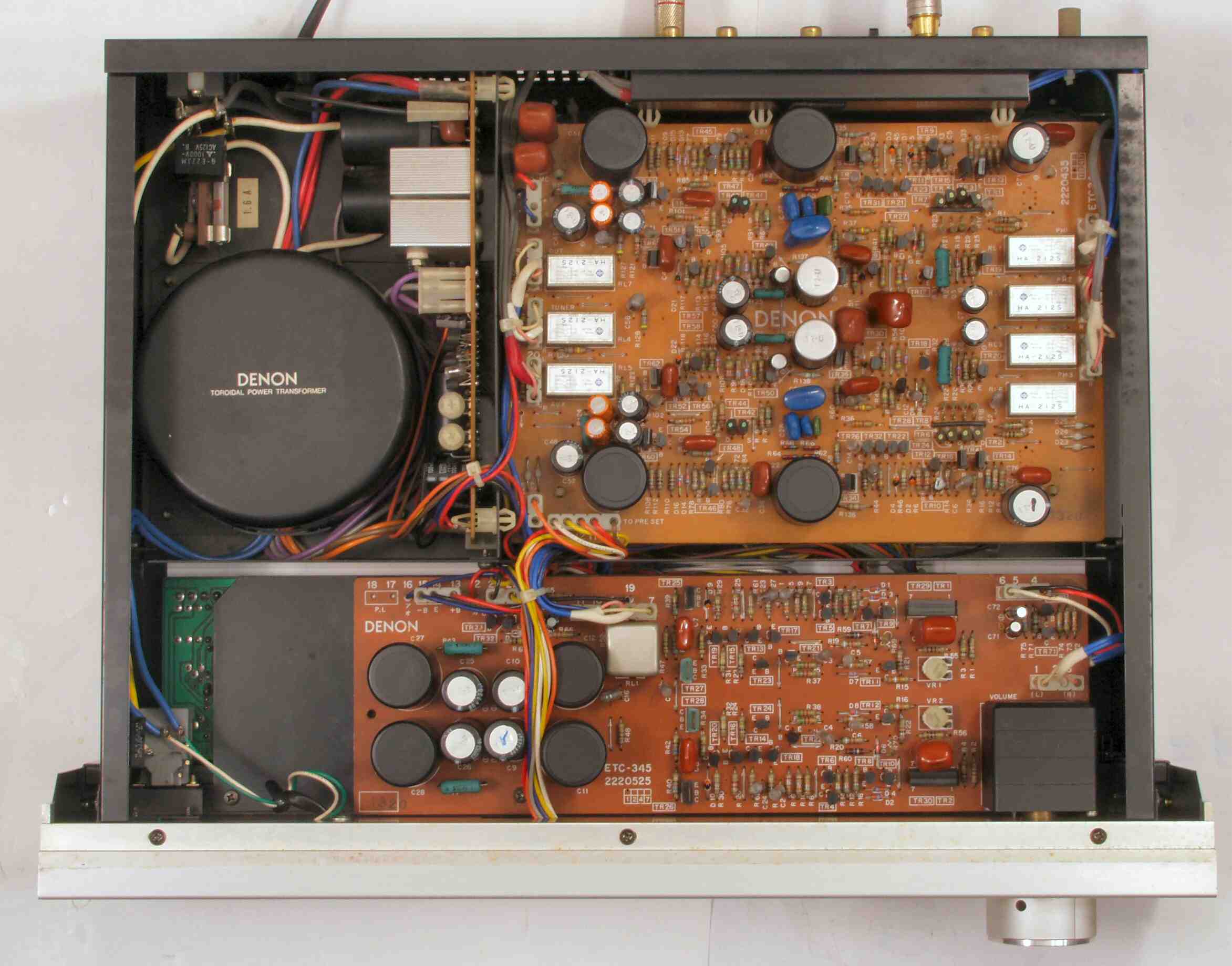

| Ａ−３． 点検中 下から見る | |
 |
|

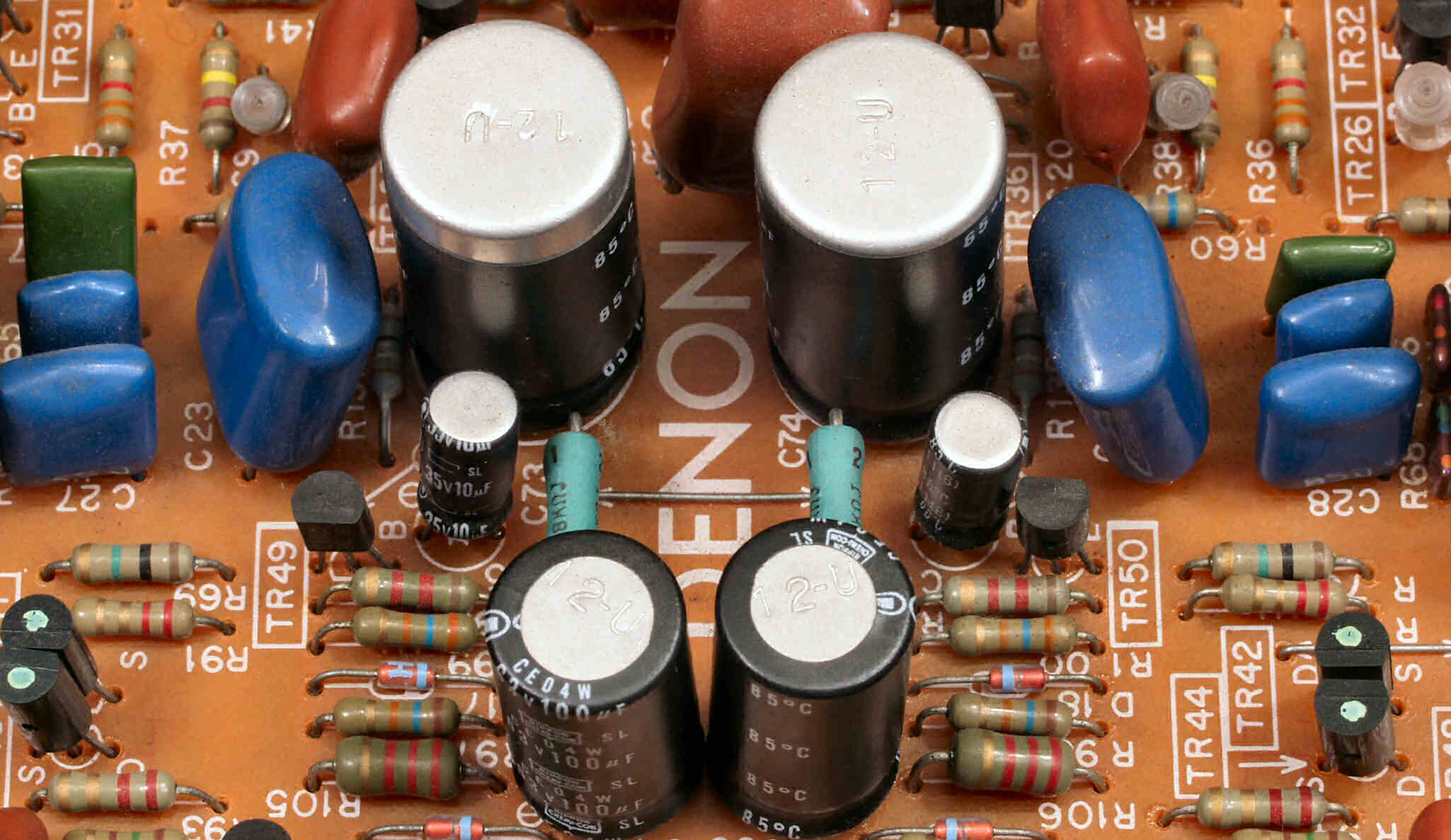

| Ａ−４． 点検中 熱で頭のビニールが後退した電解コンデンサー | |
 |
|

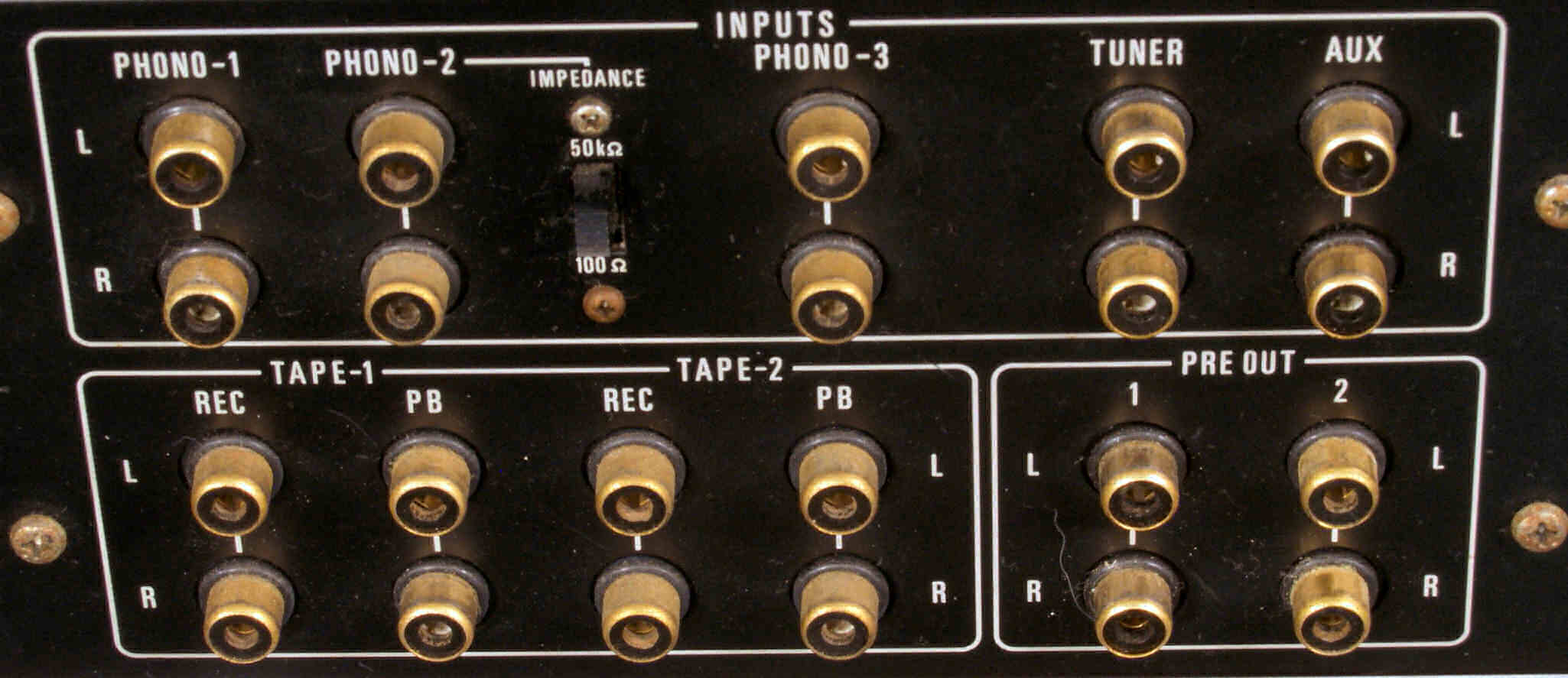

| Ａ−５． 点検中 入出力ＲＣＡ端子 | |
 |
|

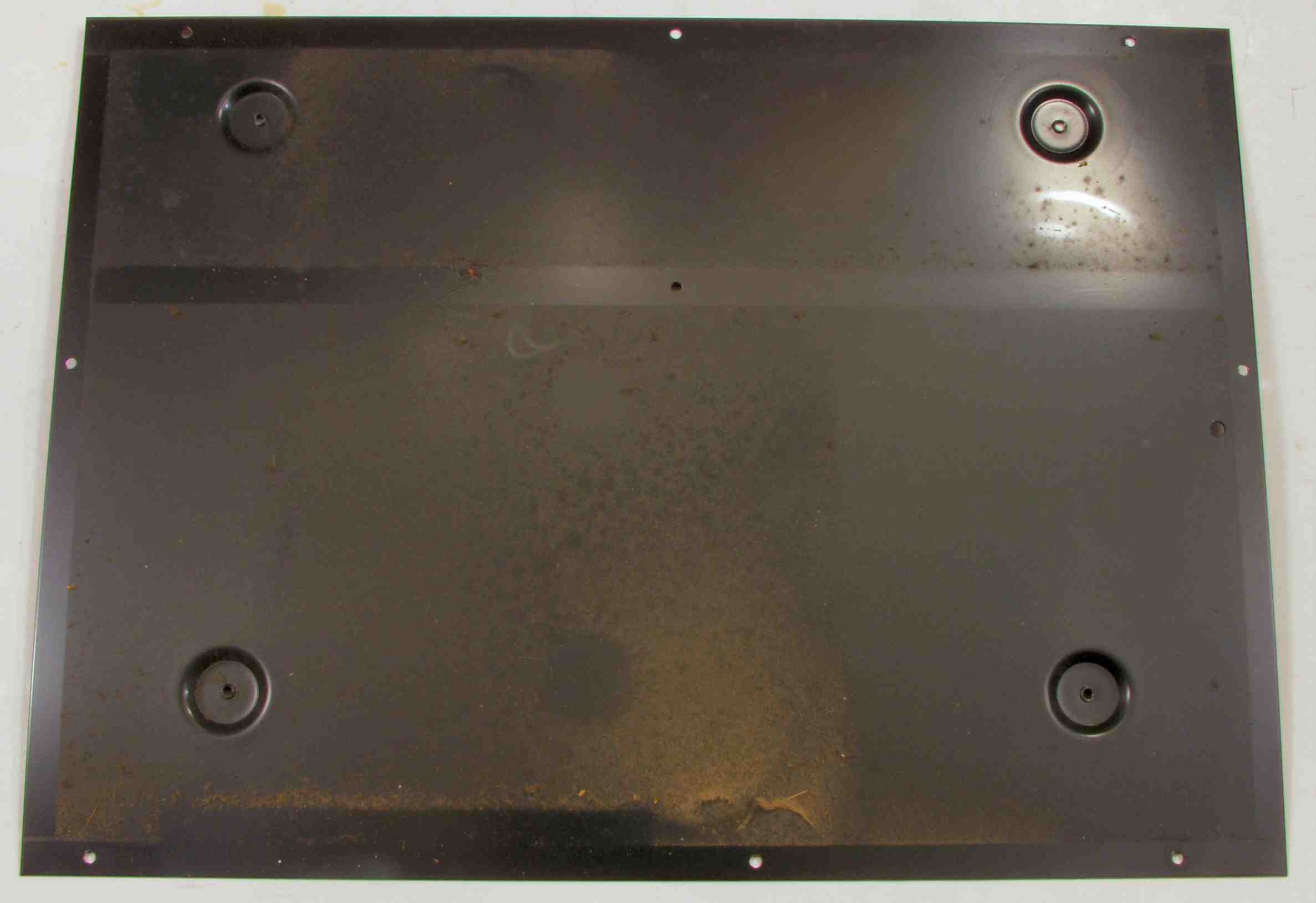

| Ａ−６． 点検中 底板埃 | |
 |
|
|
|
 |
|

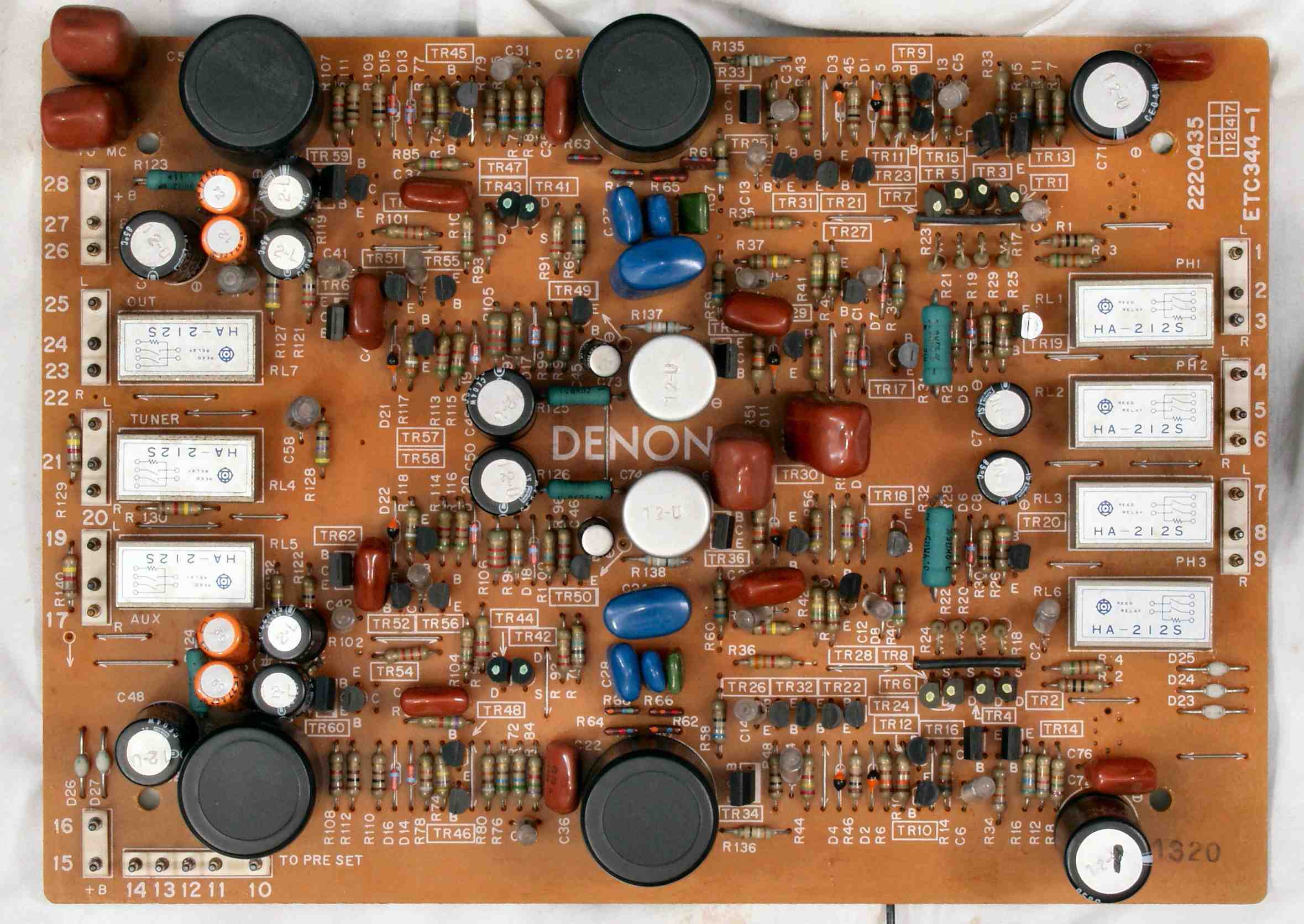

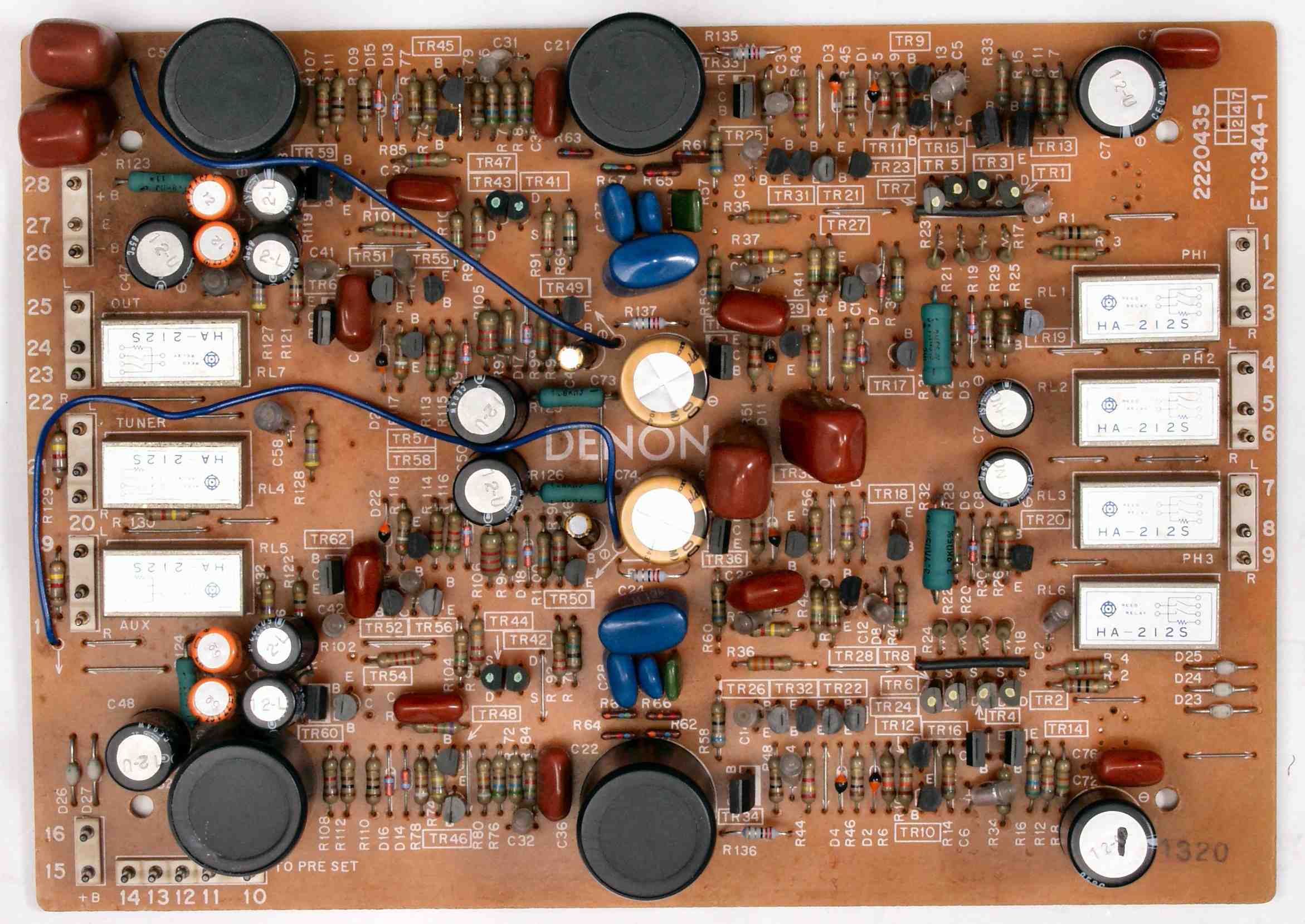

| Ｃ−１Ｂ． 修理後 ＥＱ−ＡＭＰ基盤 電解コンデンサ−４個、抵抗４個交換 |
|
 |
|

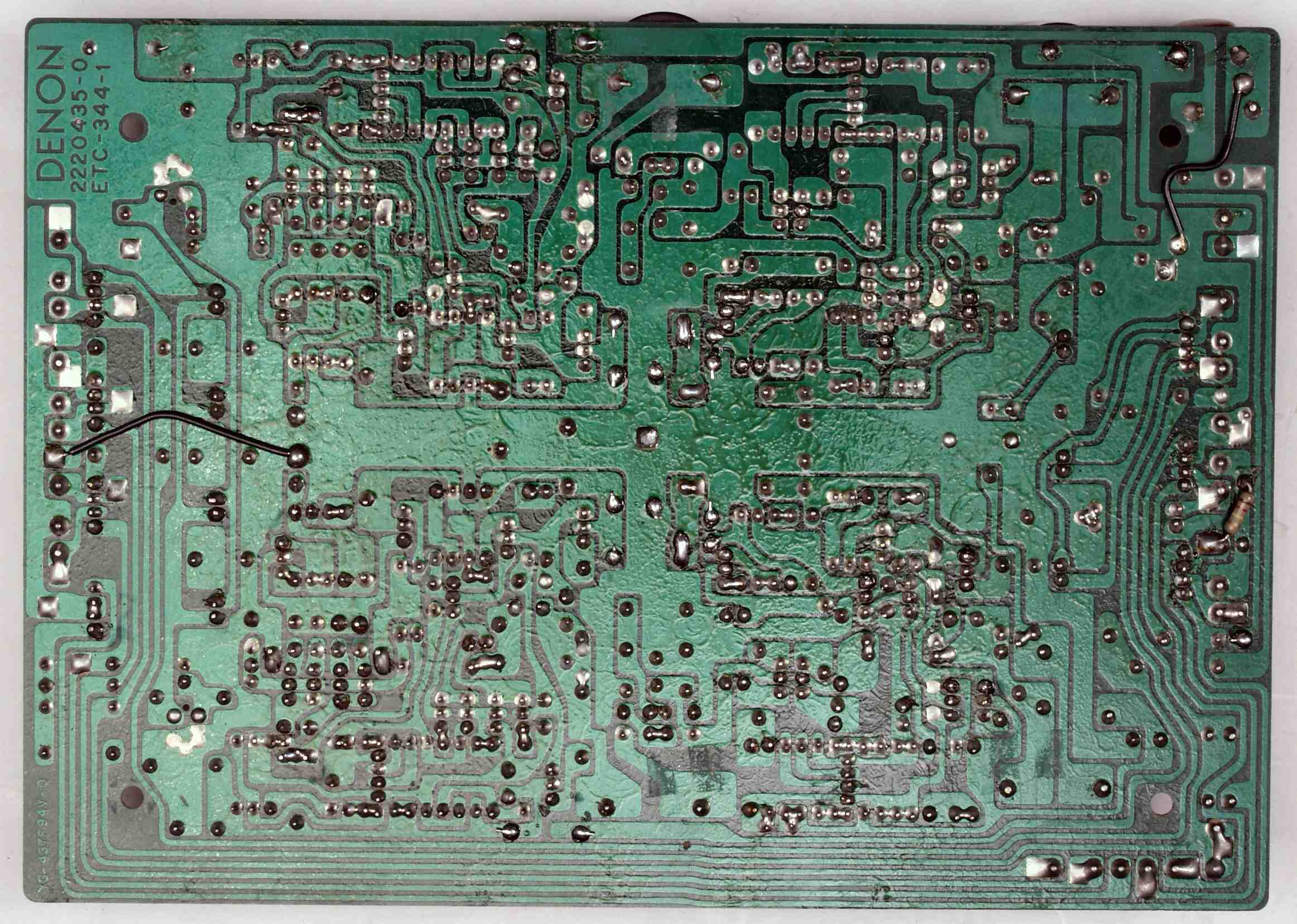

| Ｃ−１Ｅ． 修理前 ＥＱ・ＭＣ−ＡＭＰ基盤裏 | |
 |
|

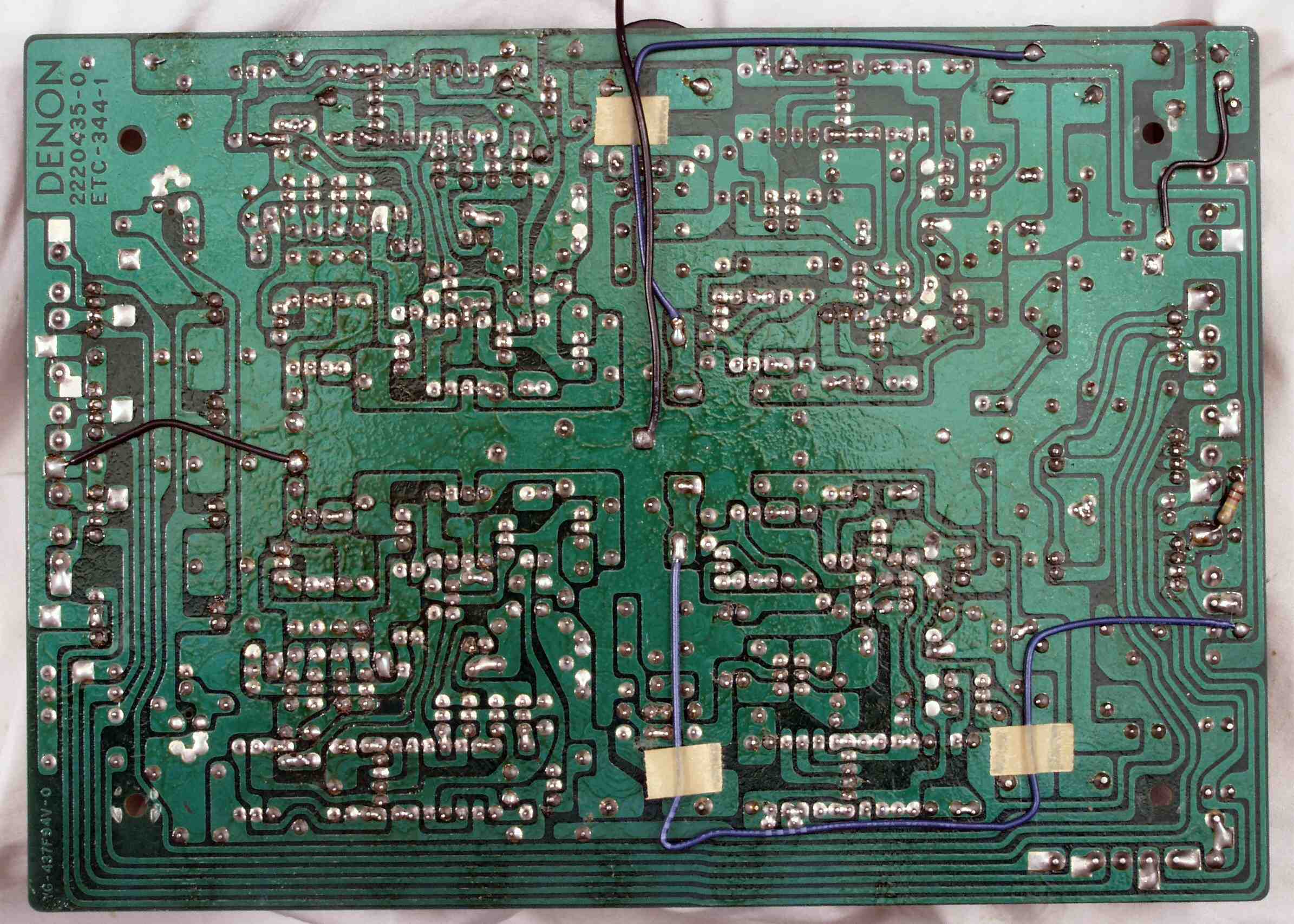

| Ｃ−１Ｆ． 修理後 ＥＱ・ＭＣ−ＡＭＰ基盤裏 | |
 |
|

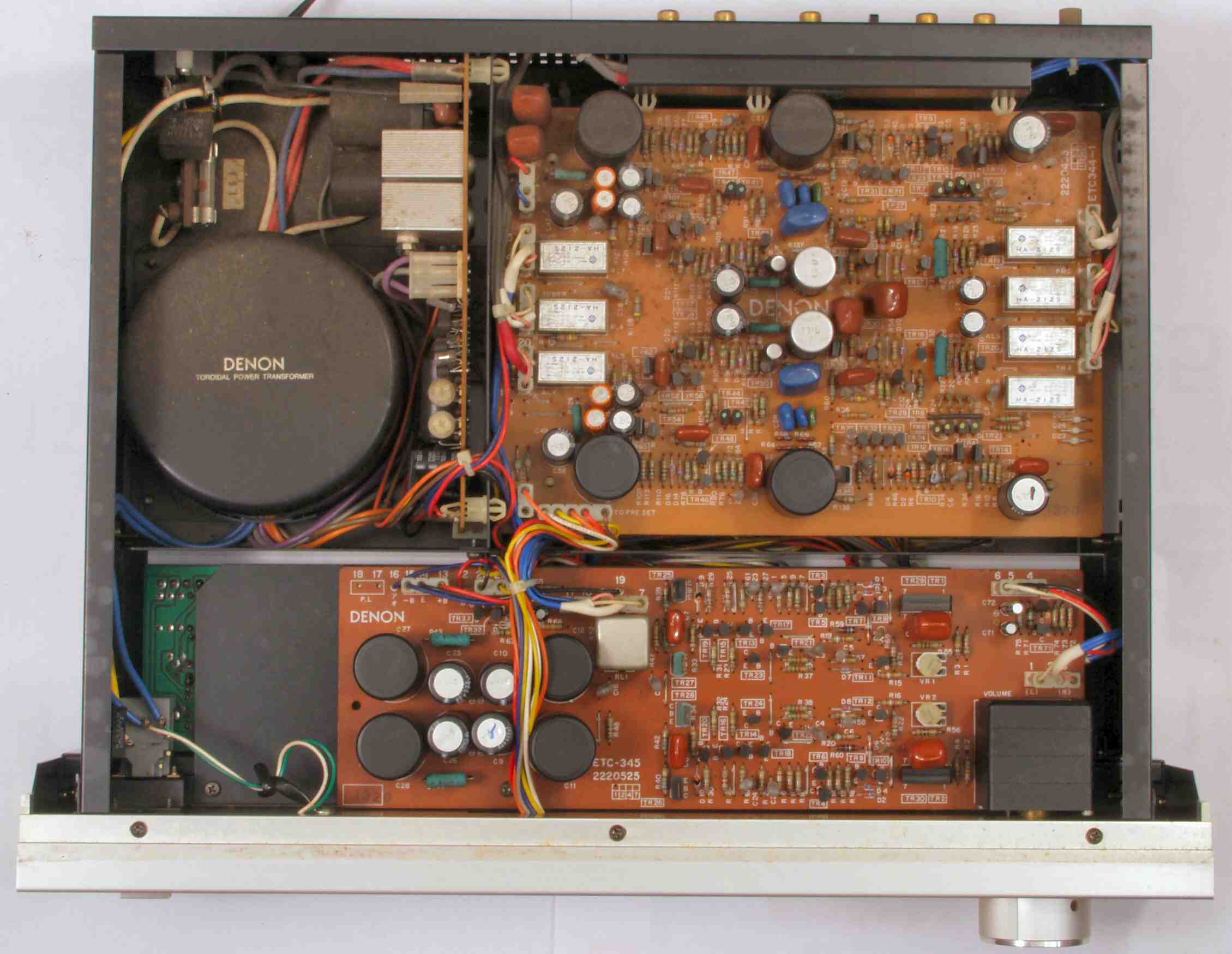

| Ｃ−ＣＡ． 修理前 上から | |
|
|

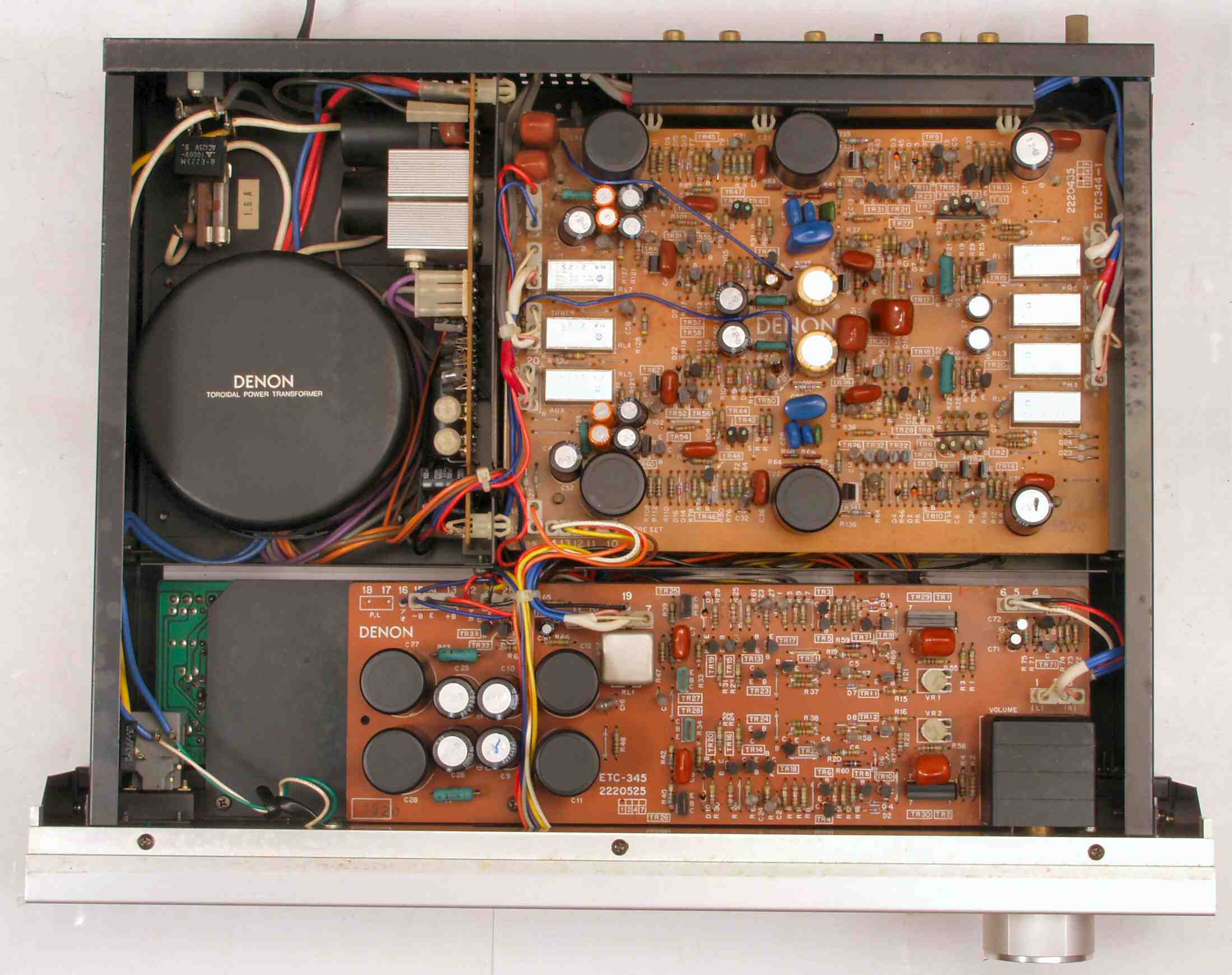

| Ｃ−ＣＢ． 修理後 上から | |
 |
|
| Ｃ−ＣＣ． 修理前 下から | |
|
|

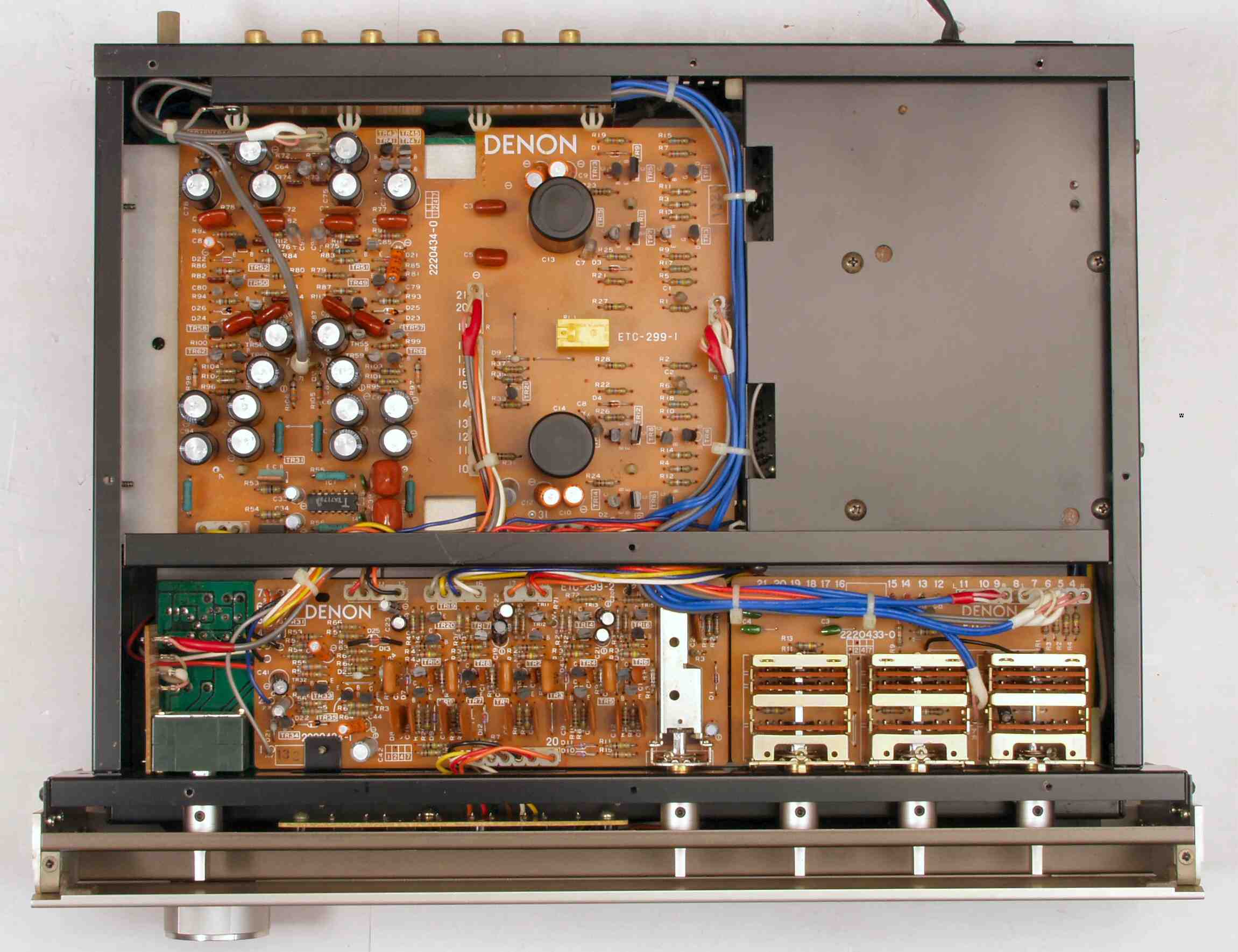

| Ｃ−ＣＤ． 修理後 下から | |
 |
|

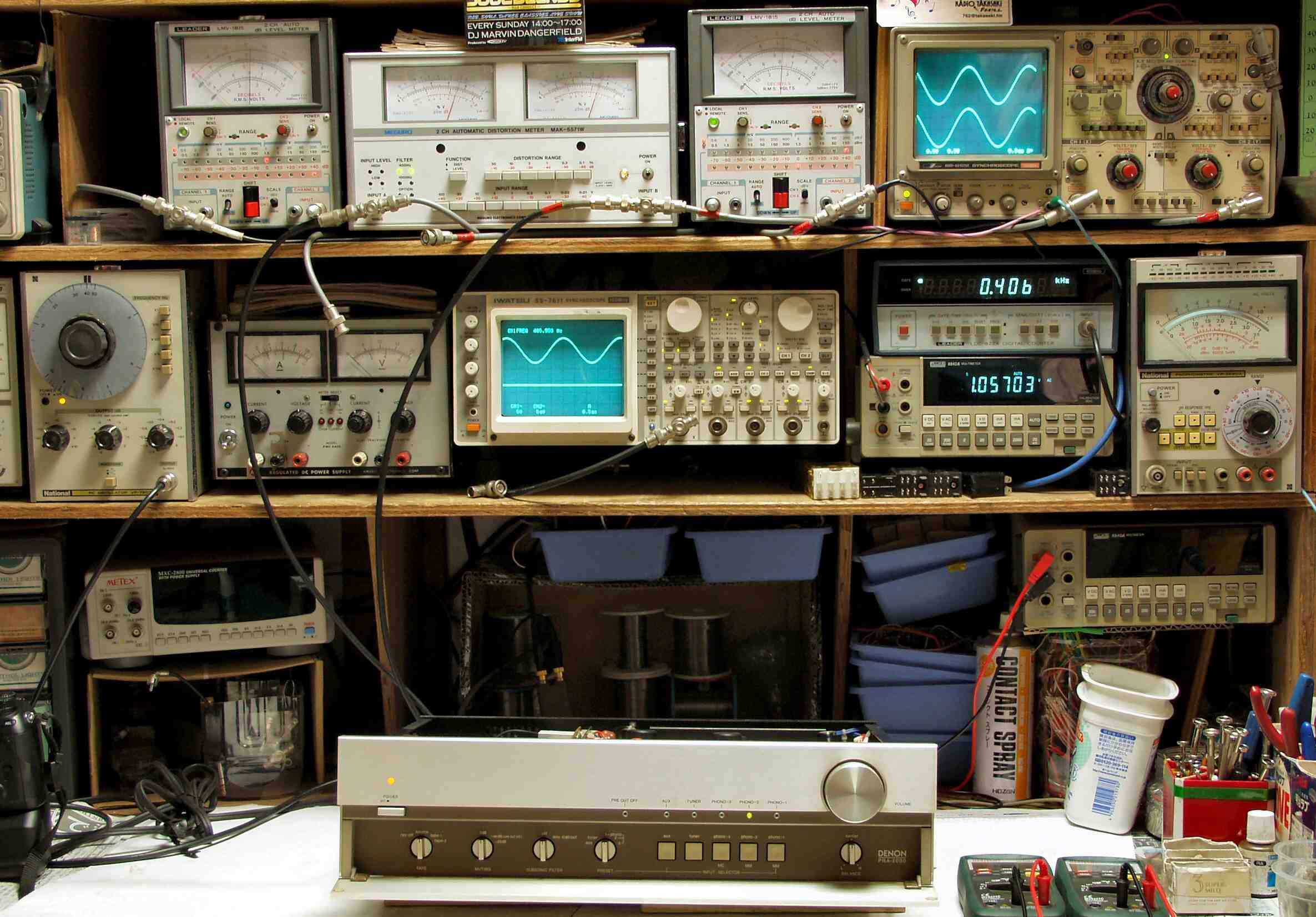

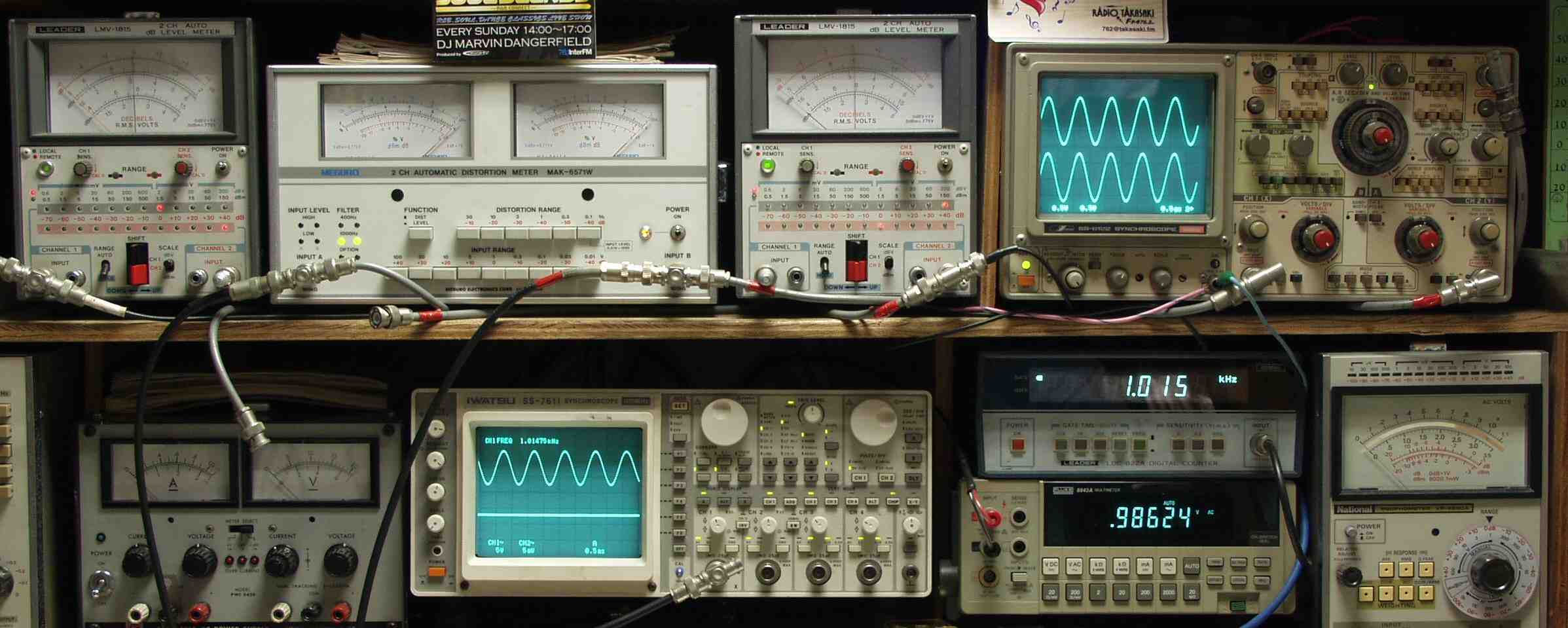

| Ｅ． 調整・測定 Ｅ−１． 出力・歪み率測定・調整 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰ出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 上段中左 歪み率計＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 上段右端 オシロ＝ＳＰ出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定 |
|
 |
|

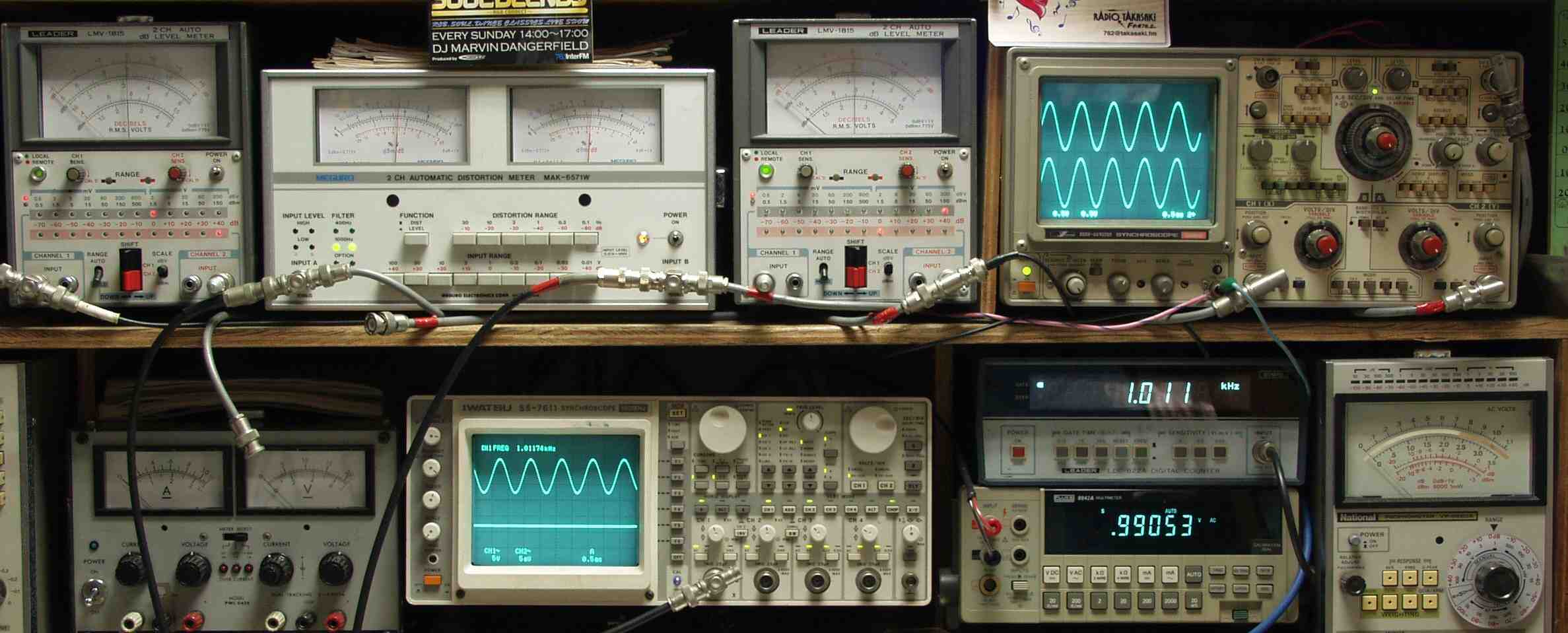

| Ｅ−１Ａ． 出力電圧１Ｖ 歪み率＝０．０６％ 測定レンジ＝０．１％ ＡＵＸ入力 １０００ＨＺ | |
 |
|

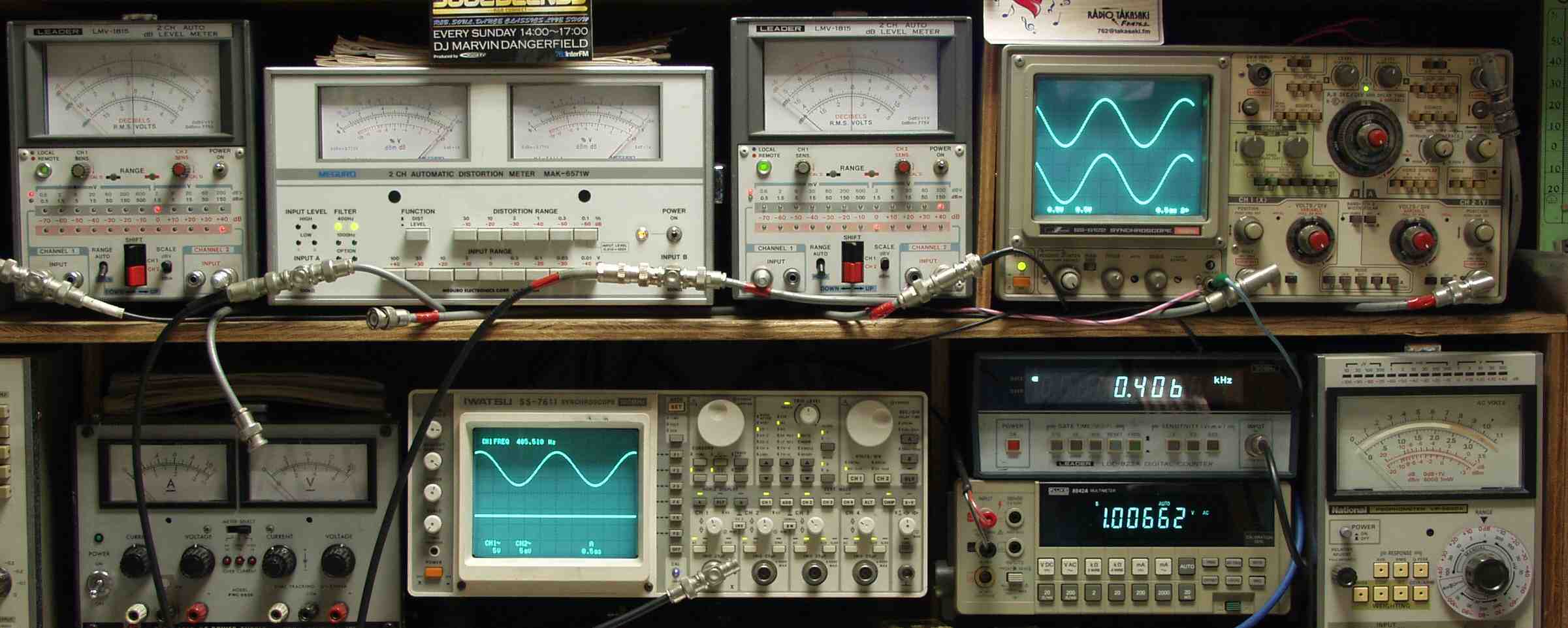

| Ｅ−１Ｂ． 出力電圧１Ｖ 歪み率＝０．０６％ 測定レンジ＝０．１％ ＡＵＸ入力 ４００ＨＺ | |
 |
|
| Ｅ−２Ａ． 出力電圧１Ｖ 歪み率＝０．１％ 測定レンジ＝０．１％ ＭＭ入力 １０００ＨＺ | |
 |
|

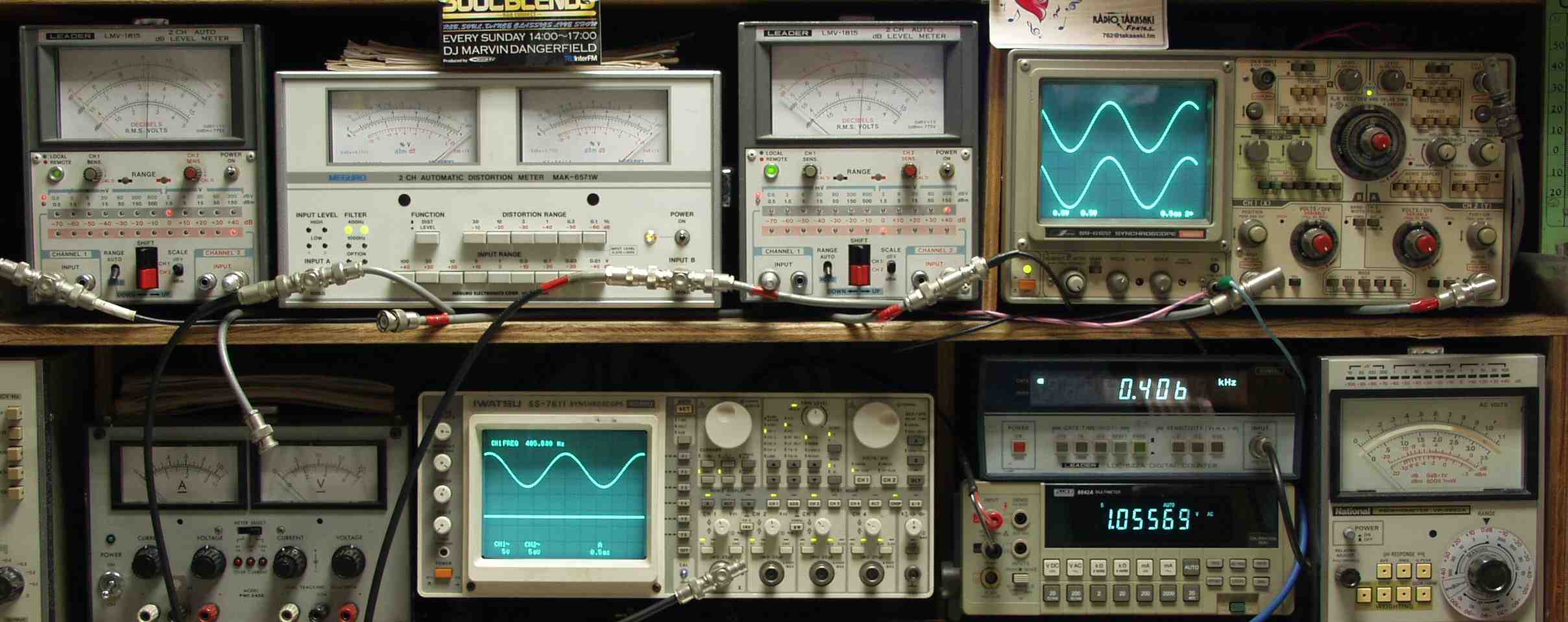

| Ｅ−２Ｂ． 出力電圧１Ｖ 歪み率＝０．１％ 測定レンジ＝０．１％ ＭＭ入力 ４００ＨＺ | |
 |
|
| Ｅ−３Ａ． 出力電圧１Ｖ 歪み率＝０．０９％ 測定レンジ＝０．１％ ＭＣ入力 １０００ＨＺ | |
 |
|
| Ｅ−３Ｂ． 出力電圧１Ｖ 歪み率＝０．１％ 測定レンジ＝０．１％ ＭＣ入力 ４００ＨＺ | |
 |
|
