| ＤＥＮＯＮ ＰＲＡ−２０００ＺＲ． ２台目修理記録 |
| 平成１４年７月２５到着 平成１５年４月２０日完成 |
| 修理依頼者の要望によりさらなるチュンUPを行い、音が通る所を改善します＝この改造は表題が青で表示します |
| 注意 このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 よって、メインAMPに、DC入力が有る場合、これを使用しないように！ HMA−９５００やB-2301等 |
|
|
 |

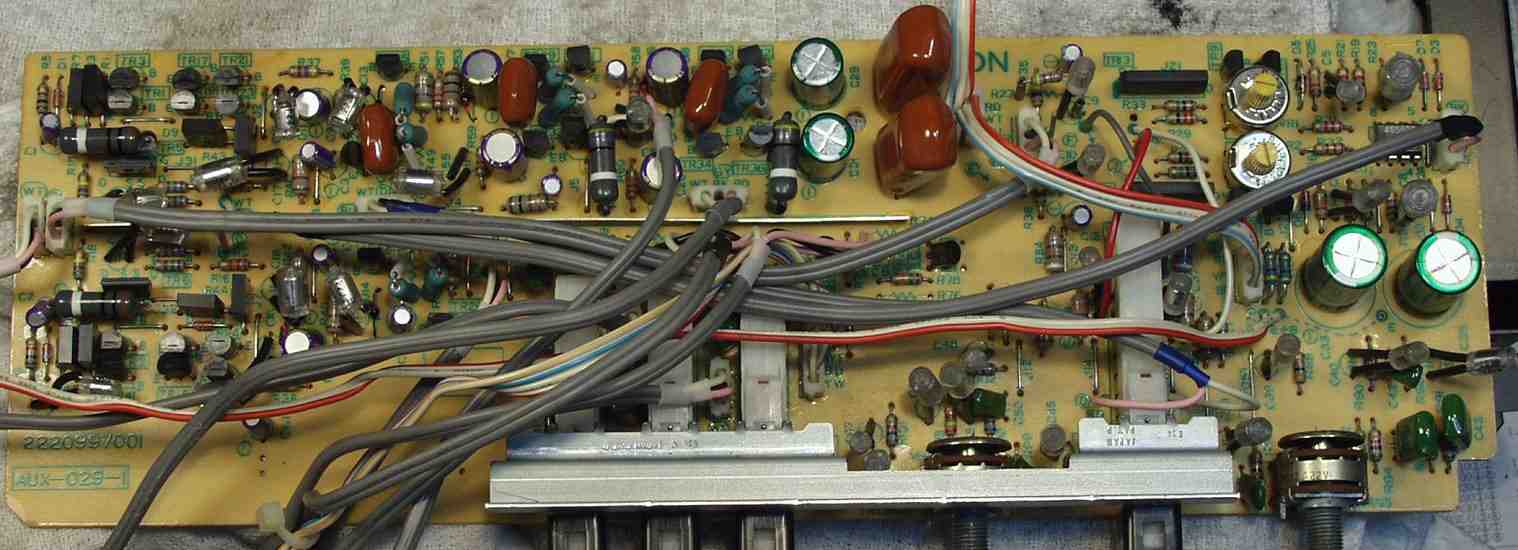

| Ｃ−１Ｂ． 修理後 ＥＱ−HEAD-ＡＭＰ基盤 電解コンデンサー交換 |
 |
| Ｃ−１Ｃ． 修理後 ＥＱ−ＡＭＰのRCA端子 太いケーブルを繋ぐのでホットボンドで補強 |
 |

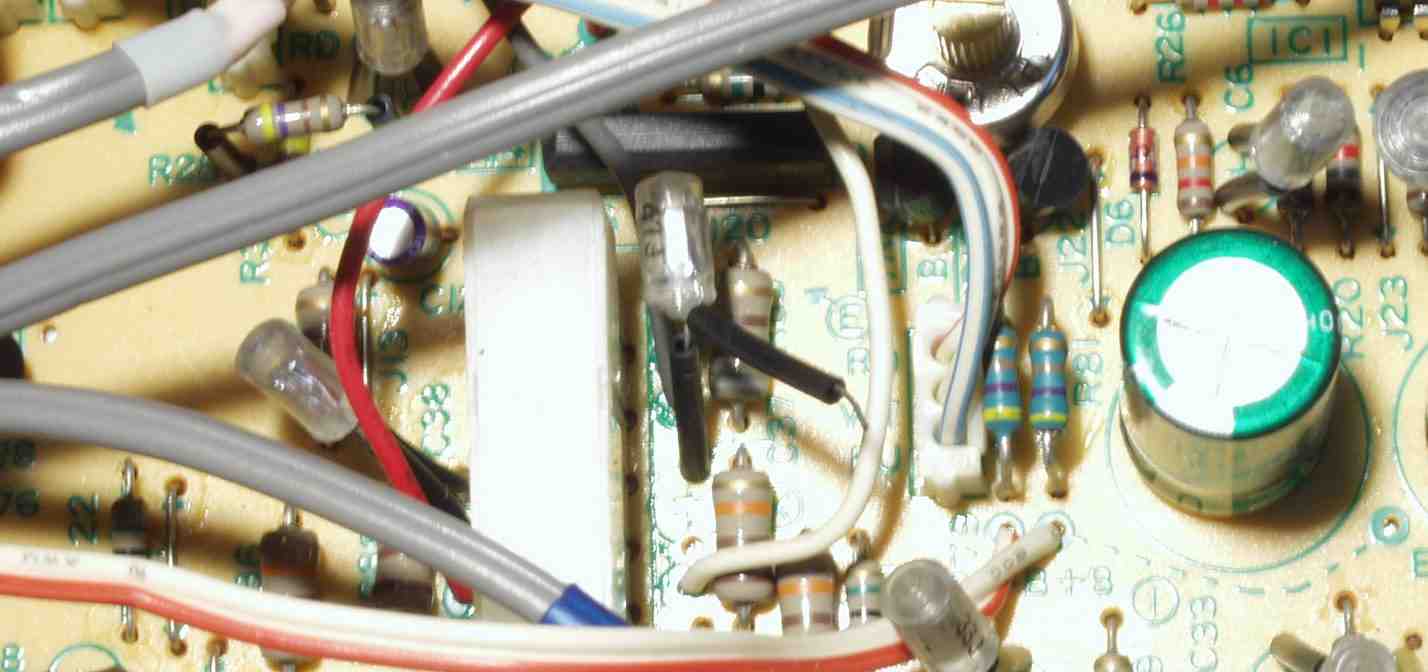

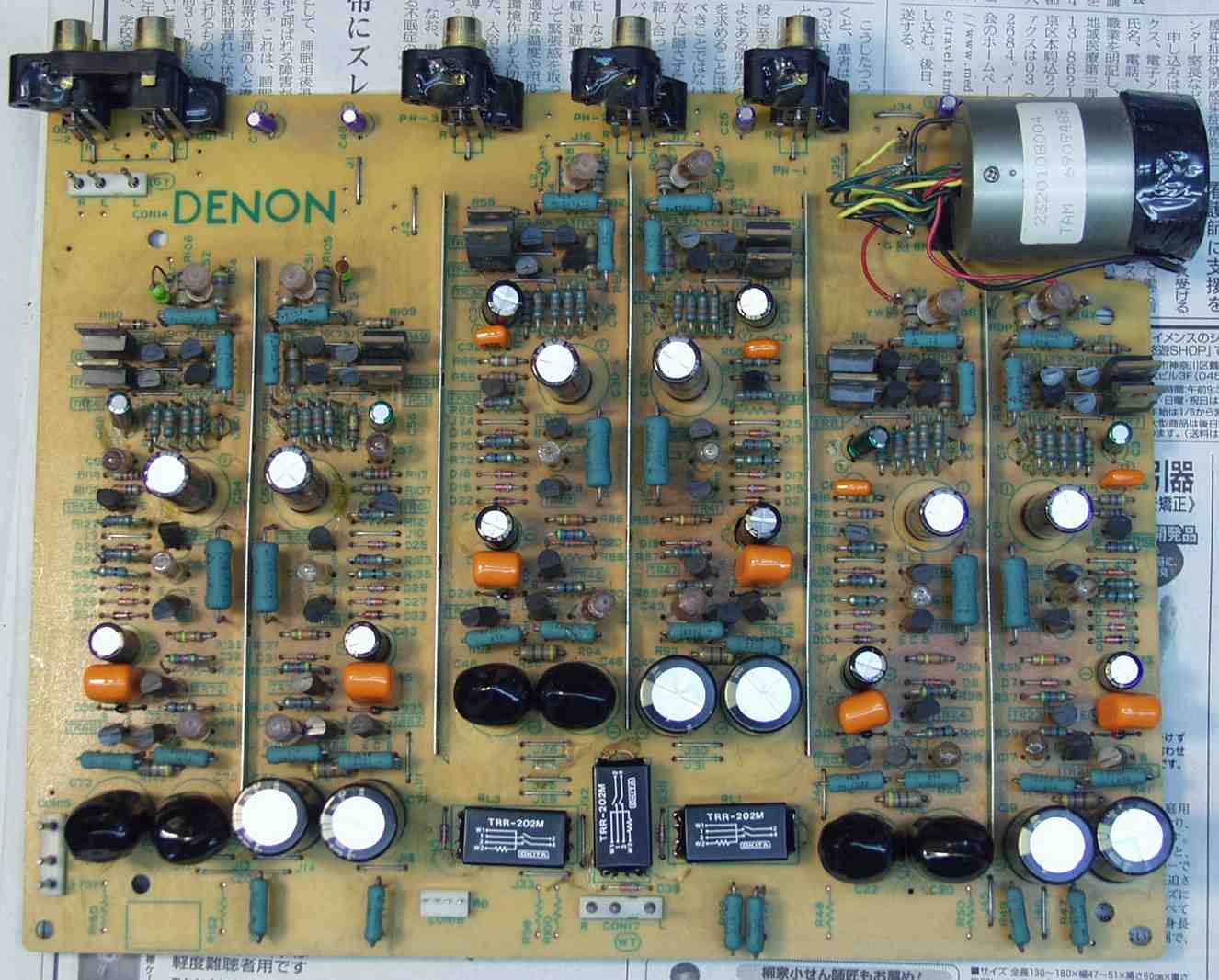

| Ｃ−１Ｄ． 修理前 ＥＱ−HEAD-ＡＭＰ基盤裏 |
 |

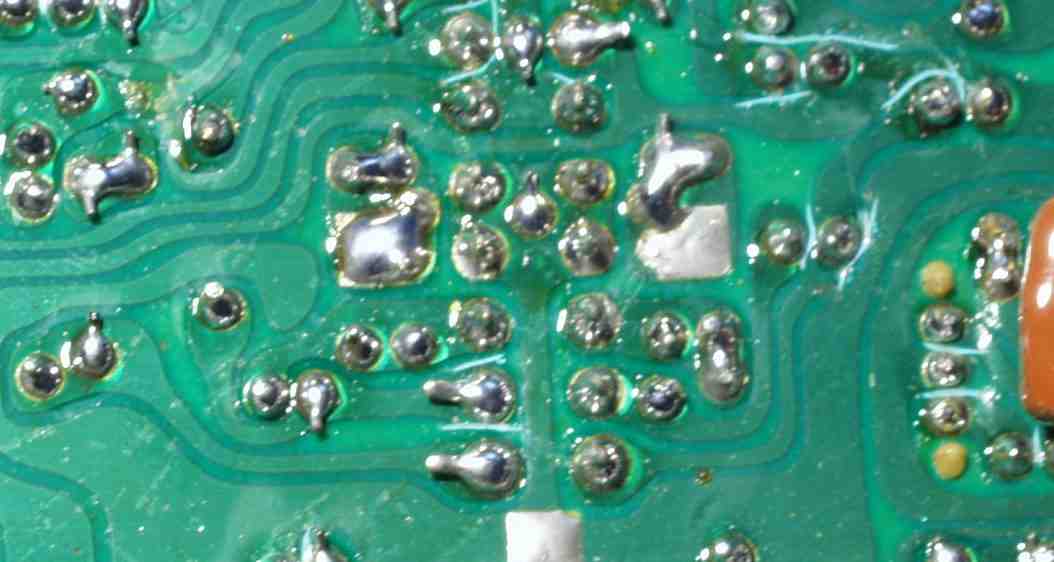

| Ｃ−１Ｅ． 修理（半田補正）後 ＥＱ−HEAD-ＡＭＰ基盤裏 全ての半田をやり修す |
 |

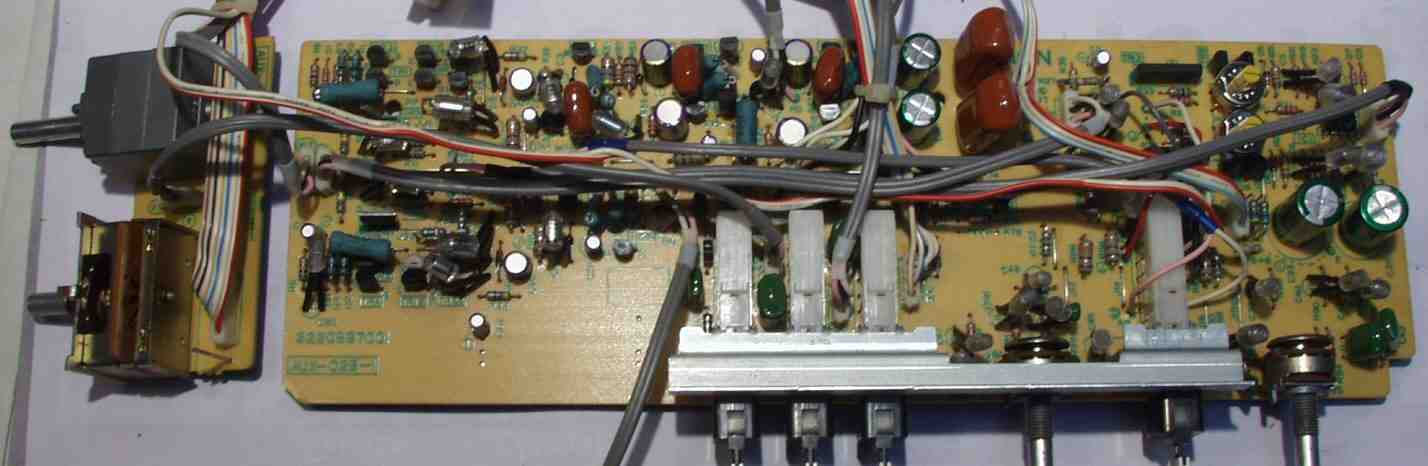

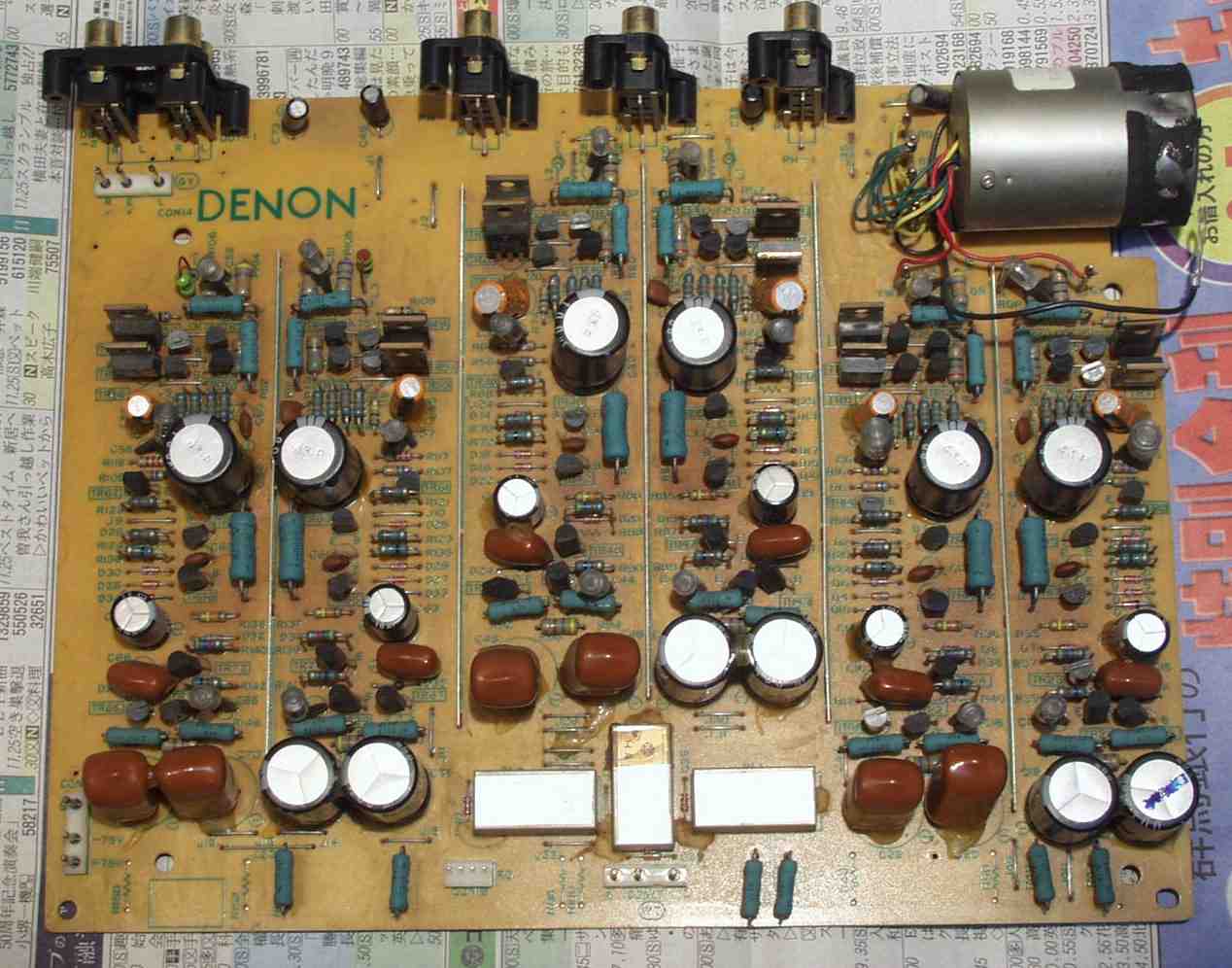

| Ｃ−２Ａ． 修理前 ＥＱ−ＡＭＰ |
 |
| Ｃ−２Ｂ． 修理後 ＥＱ−ＡＭＰ基盤 電解コンデンサー交換 |
 |

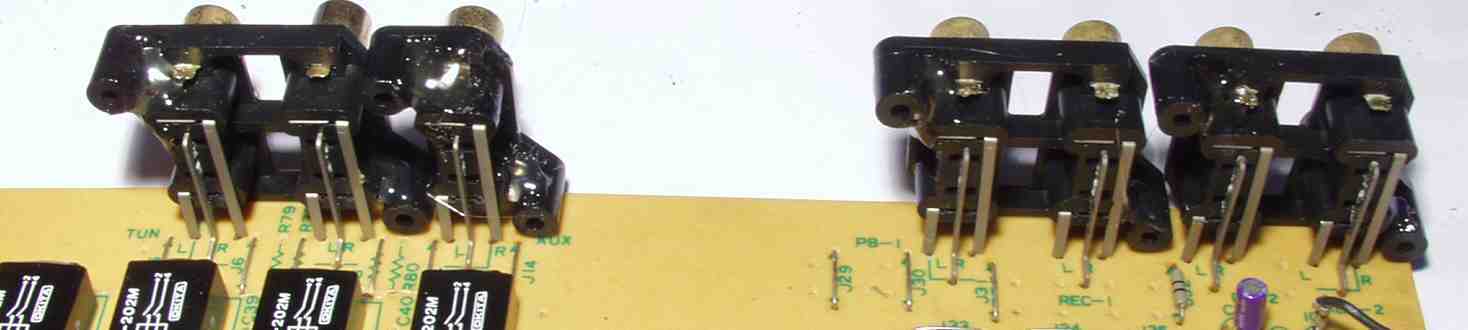

| Ｃ−２Ｃ． 修理後 RCA端子 太いケーブルを繋ぐのでホットボンドで補強 |
 |

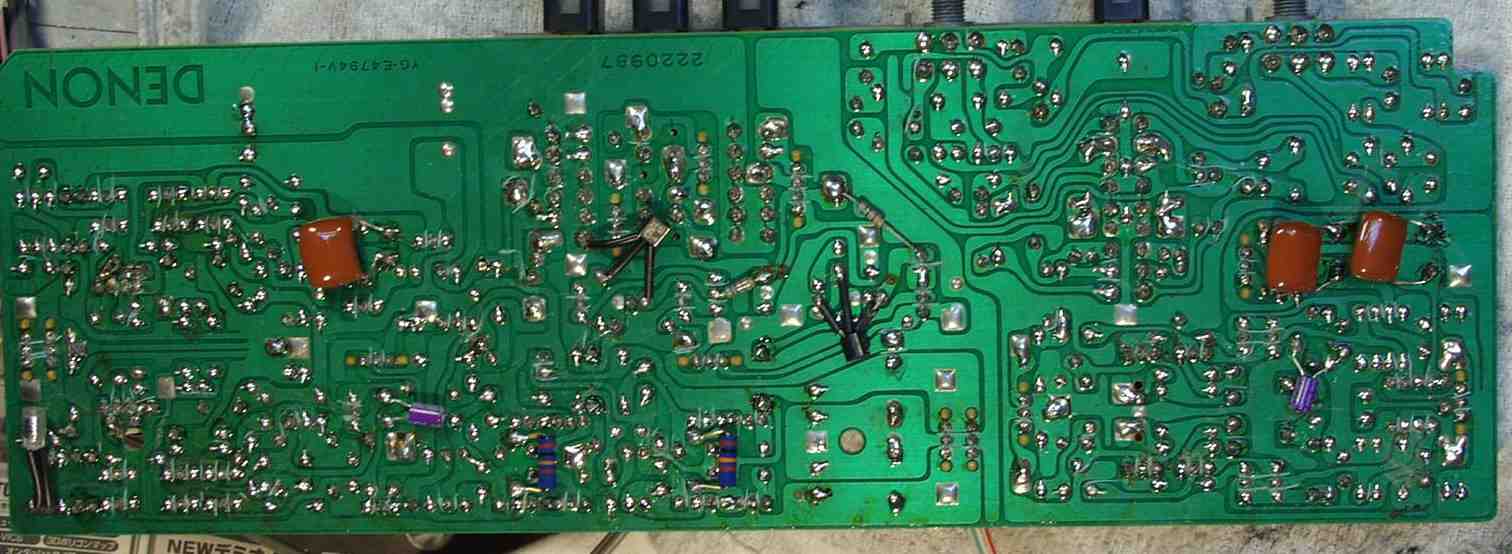

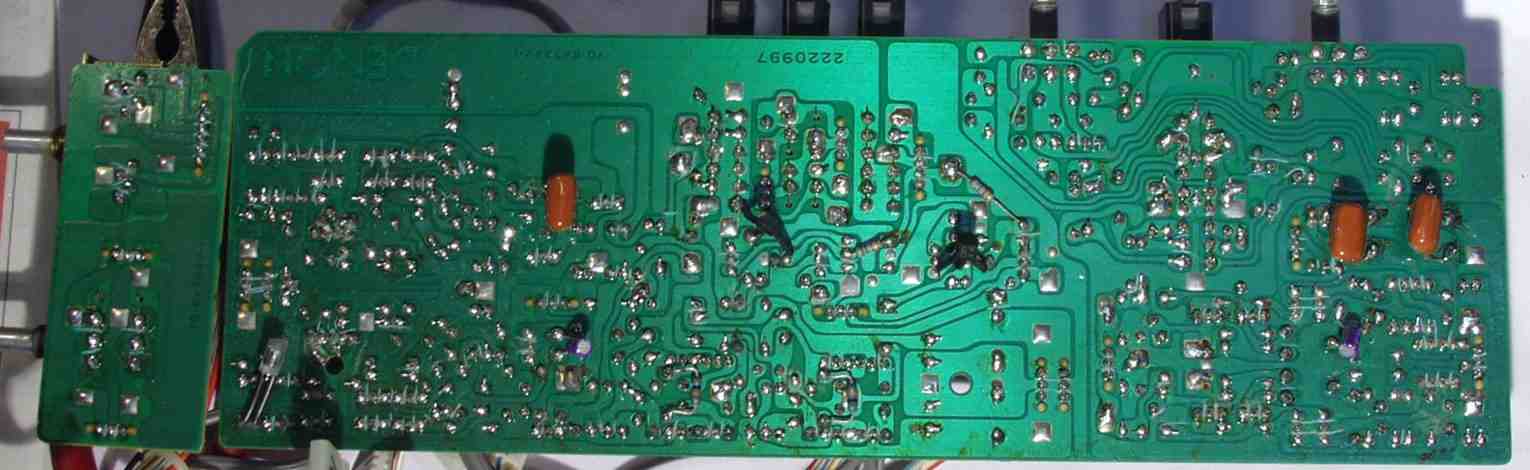

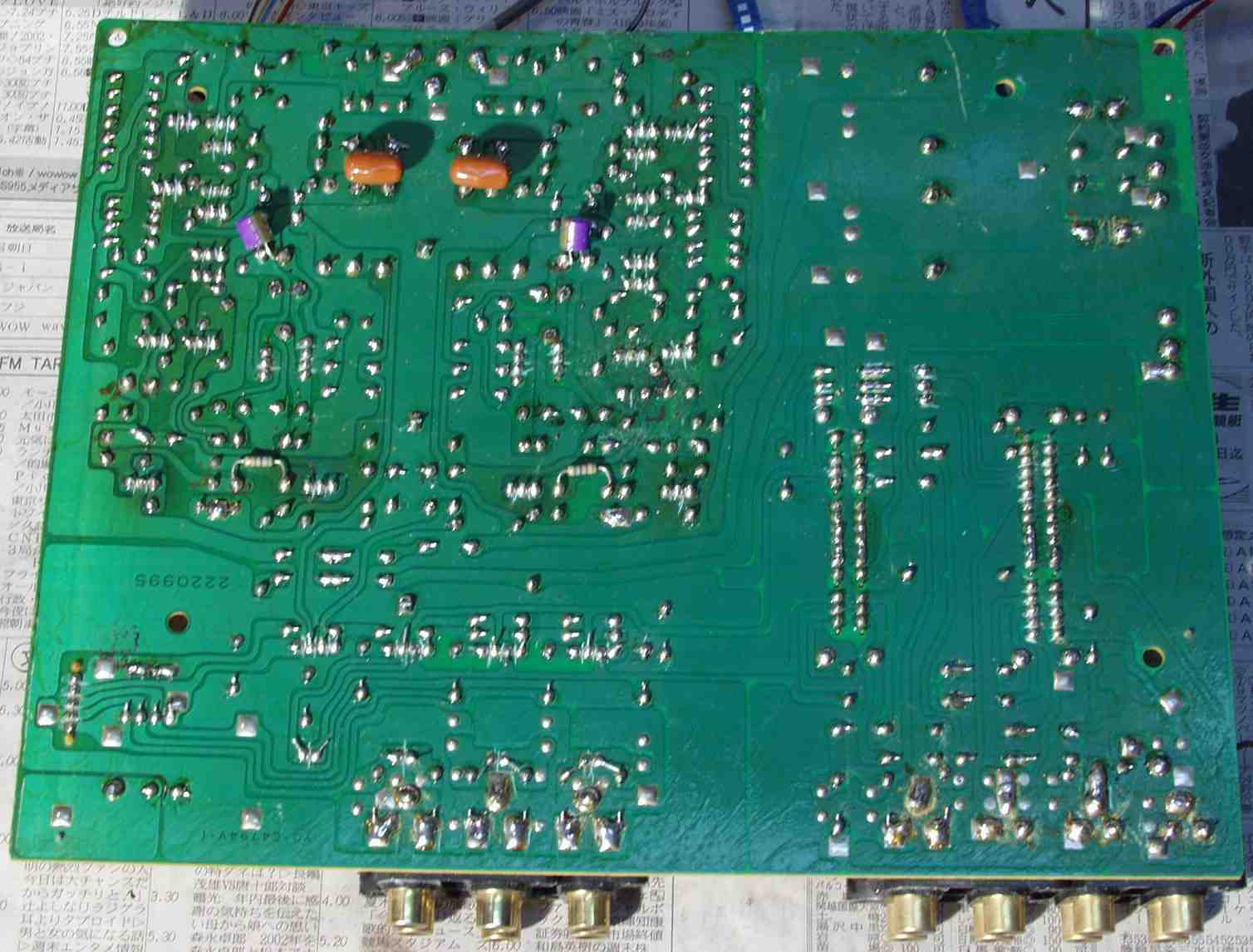

| Ｃ−２Ｄ． 修理前 ＥＱ−ＡＭＰ基盤裏 |
 |
| Ｃ−２Ｅ． 修理（半田補正）後 ＥＱ−ＡＭＰ基盤裏 全ての半田をやり修す |
 |

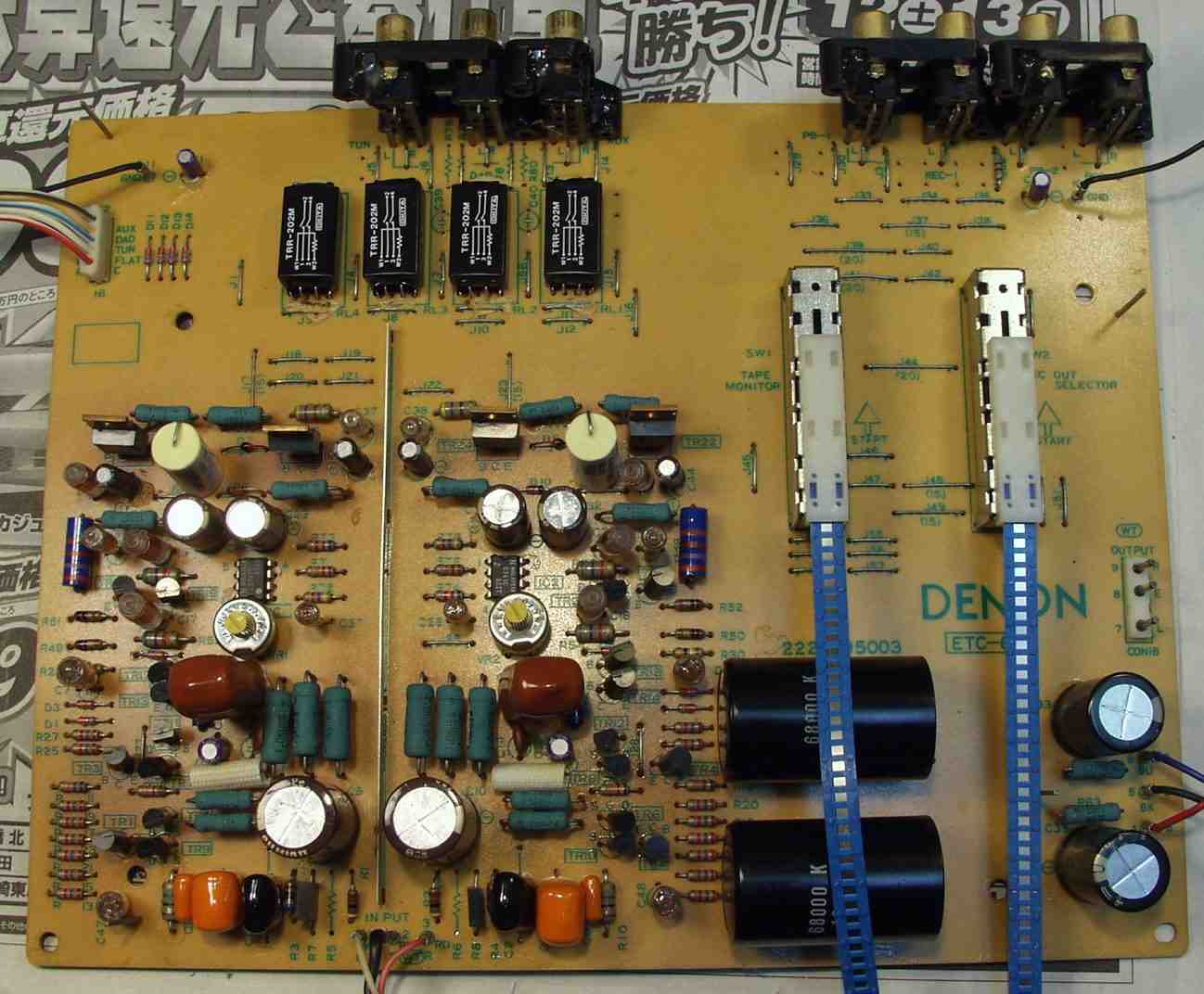

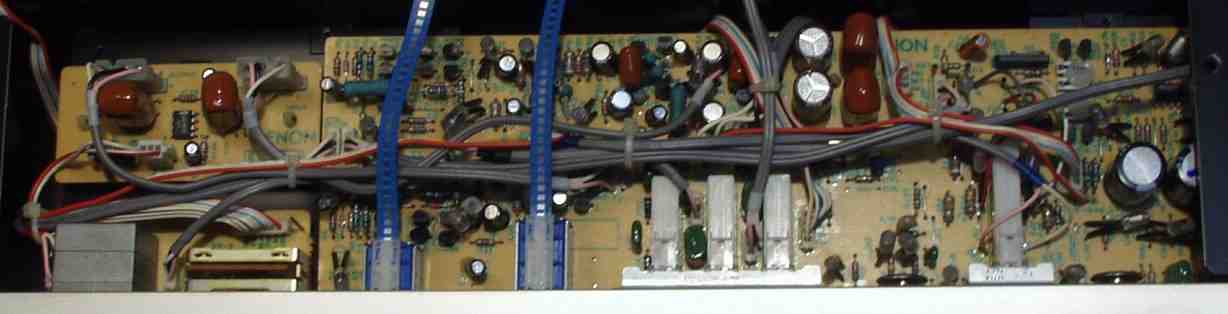

| Ｃ−３Ａ． 修理前 電源・コントロール基盤 |
 |
| Ｃ−３Ｂ． 修理後 電源・コントロール基盤 電解コンデンサー交換 |
 |

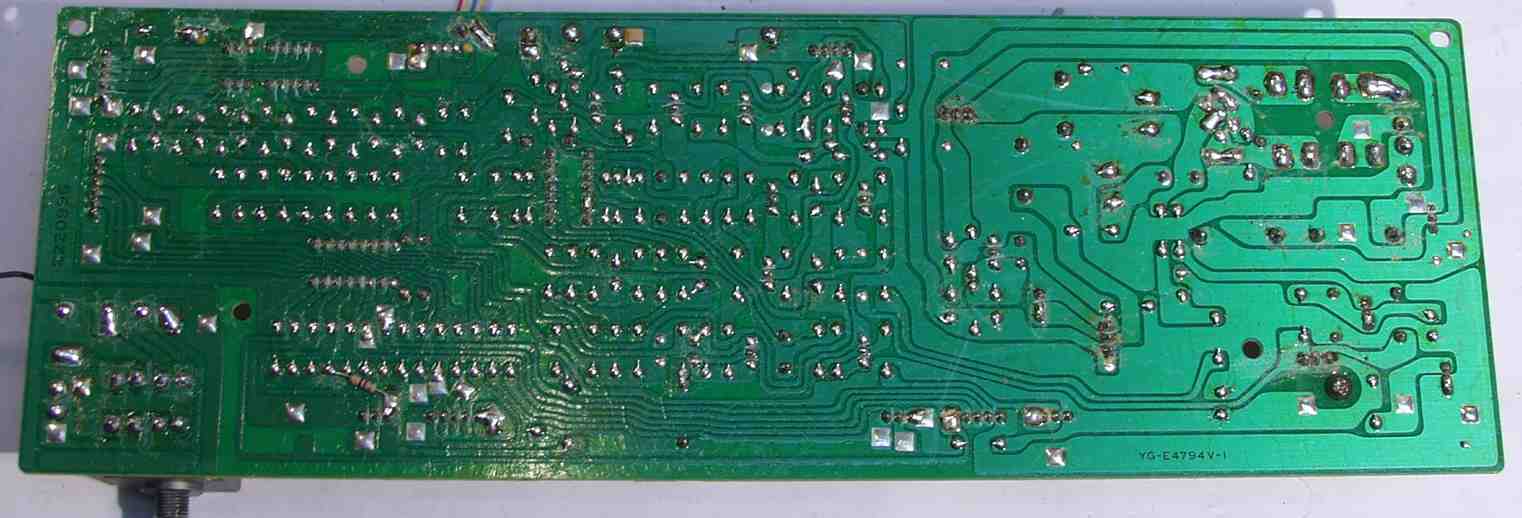

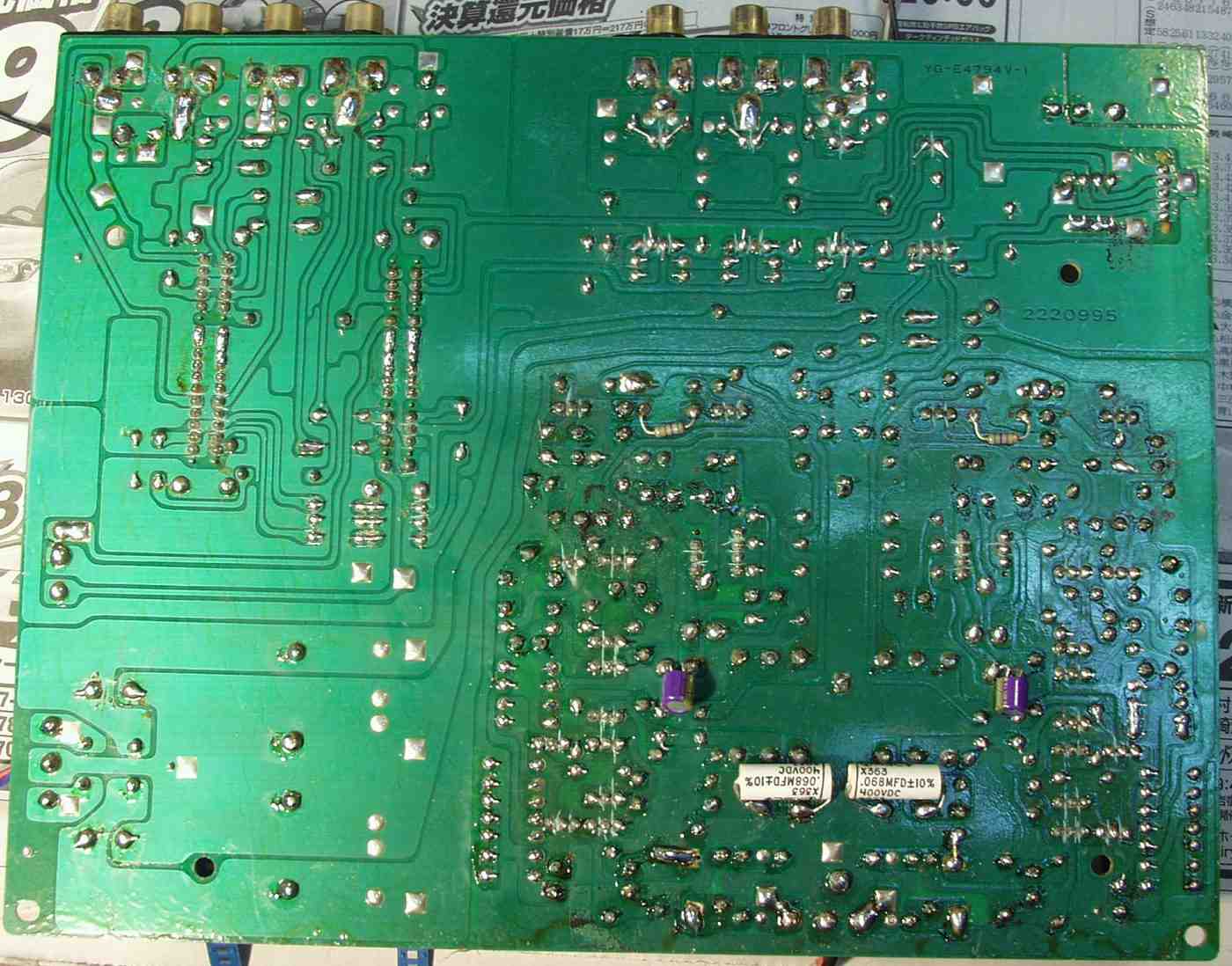

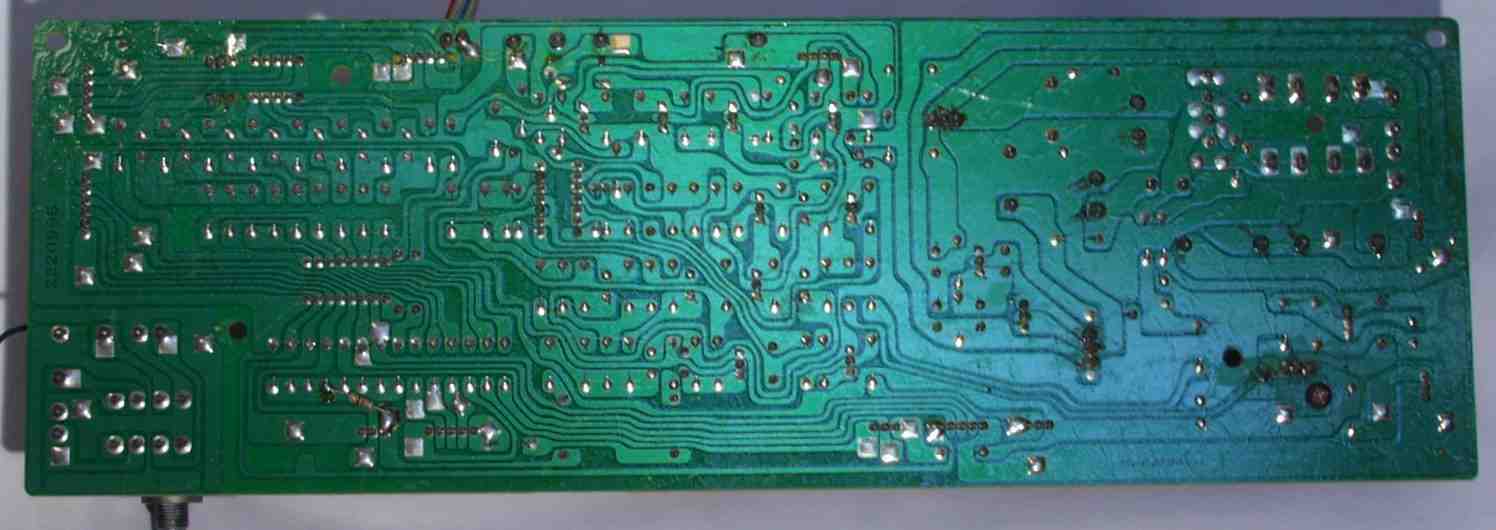

| Ｃ−３Ｃ． 修理前 電源・コントロール基盤裏 |
 |
| Ｃ−３Ｄ． 修理（半田補正）後 電源・コントロール基盤裏 全ての半田をやり修す |
 |
| Ｃ−３Ｅ． 修理後 電源・コントロール・リレー基盤 |
 |
| Ｃ−３Ｆ． 修理（半田補正）後 電源・コントロール基盤・リレー基盤裏 |
 |

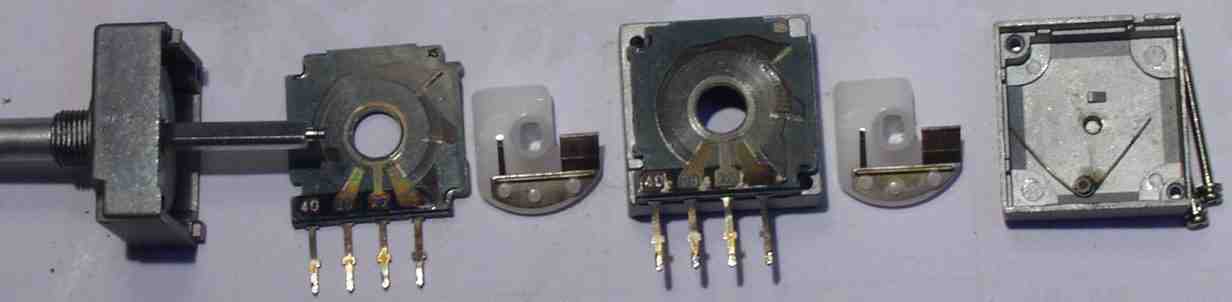

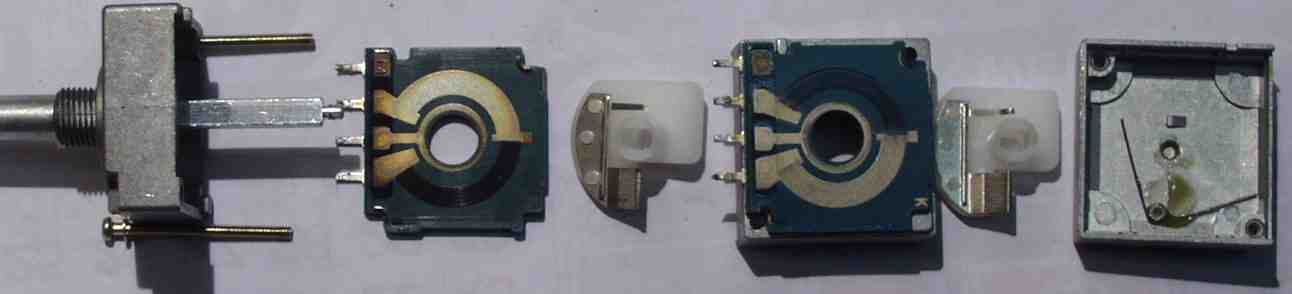

| Ｃ−３Ｇ． メインＶＲの分解 |
 |
| Ｃ−３Ｈ． 清掃前 抵抗体摺動部 内側の丸い所が酸化しているのが見える |
 |
| Ｃ−３Ｉ． 清掃後 抵抗体摺動部 |
 |

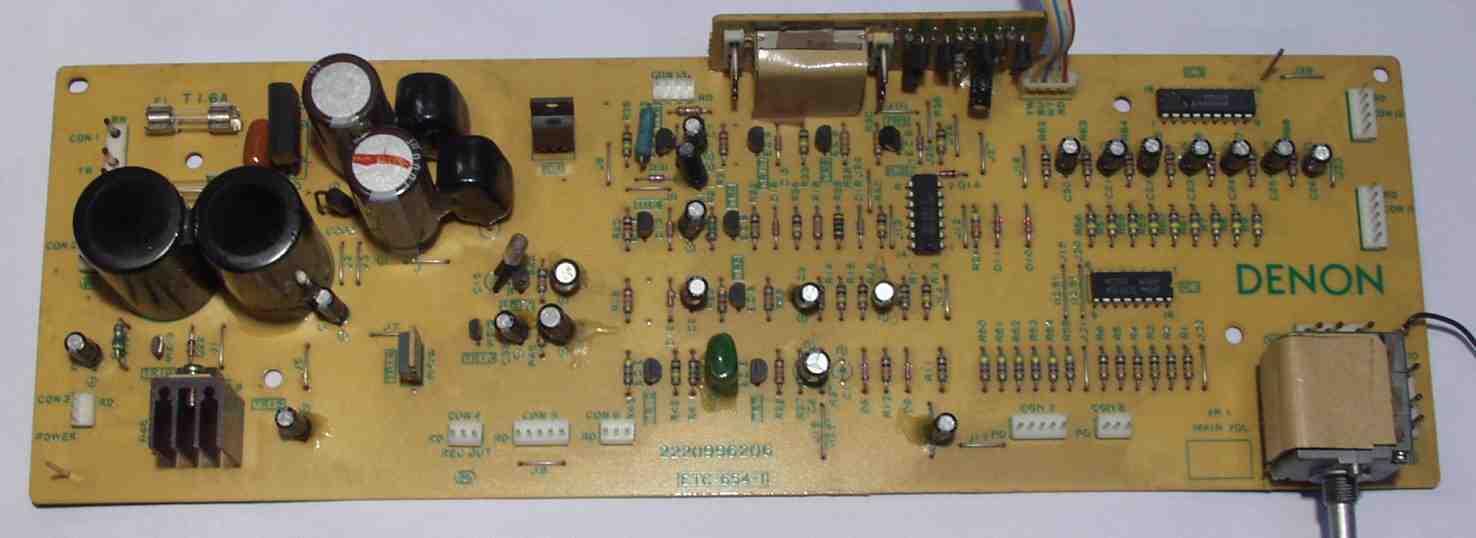

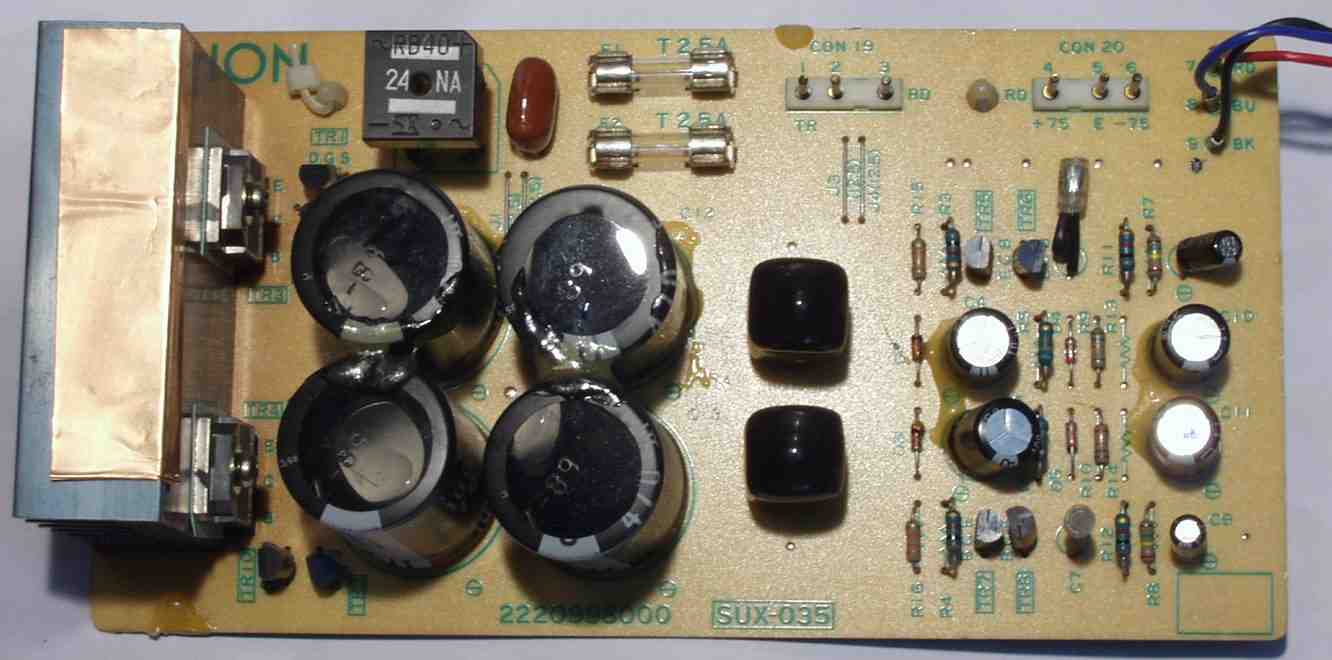

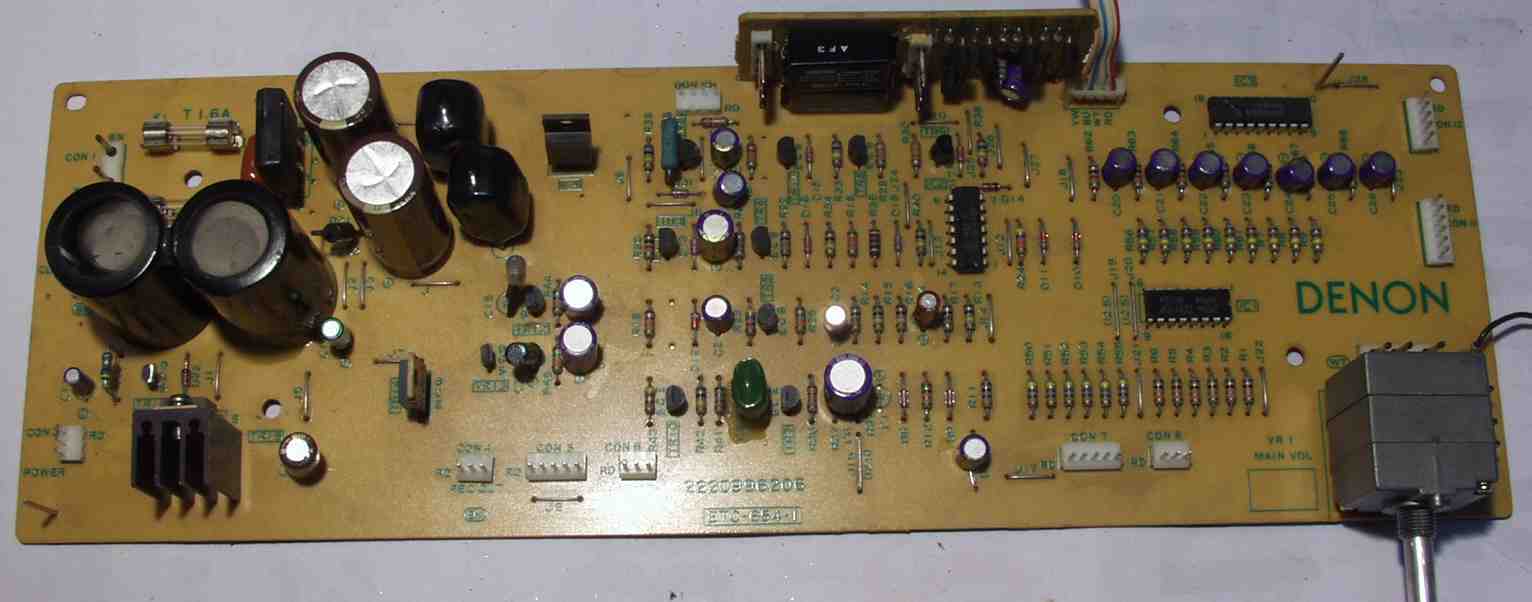

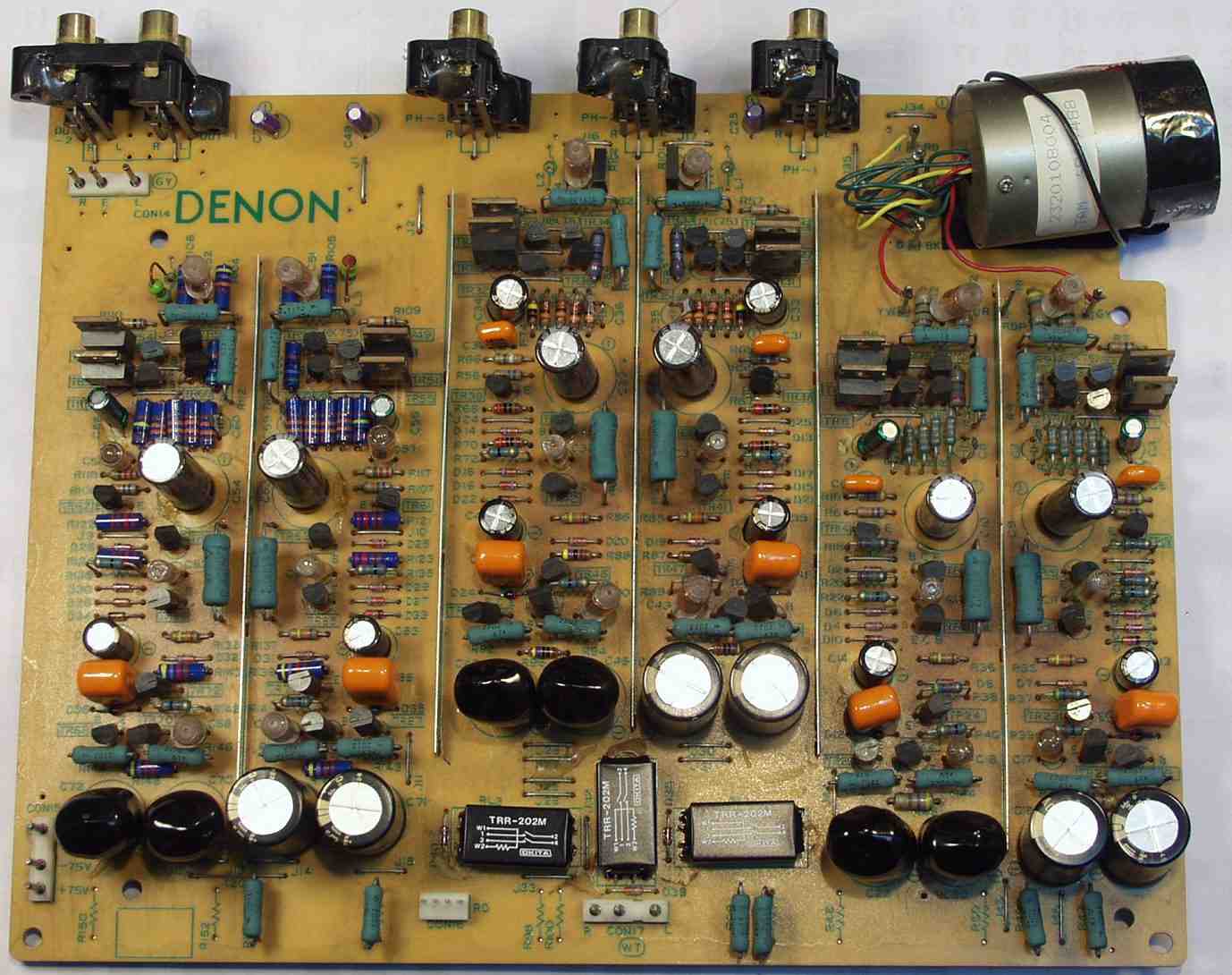

| Ｃ−４Ａ． 修理前 電源基盤 |
 |

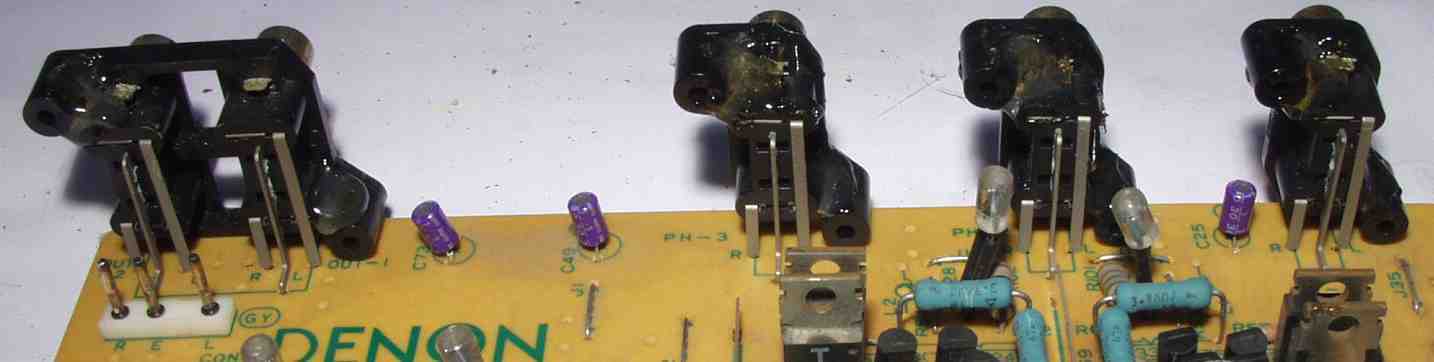

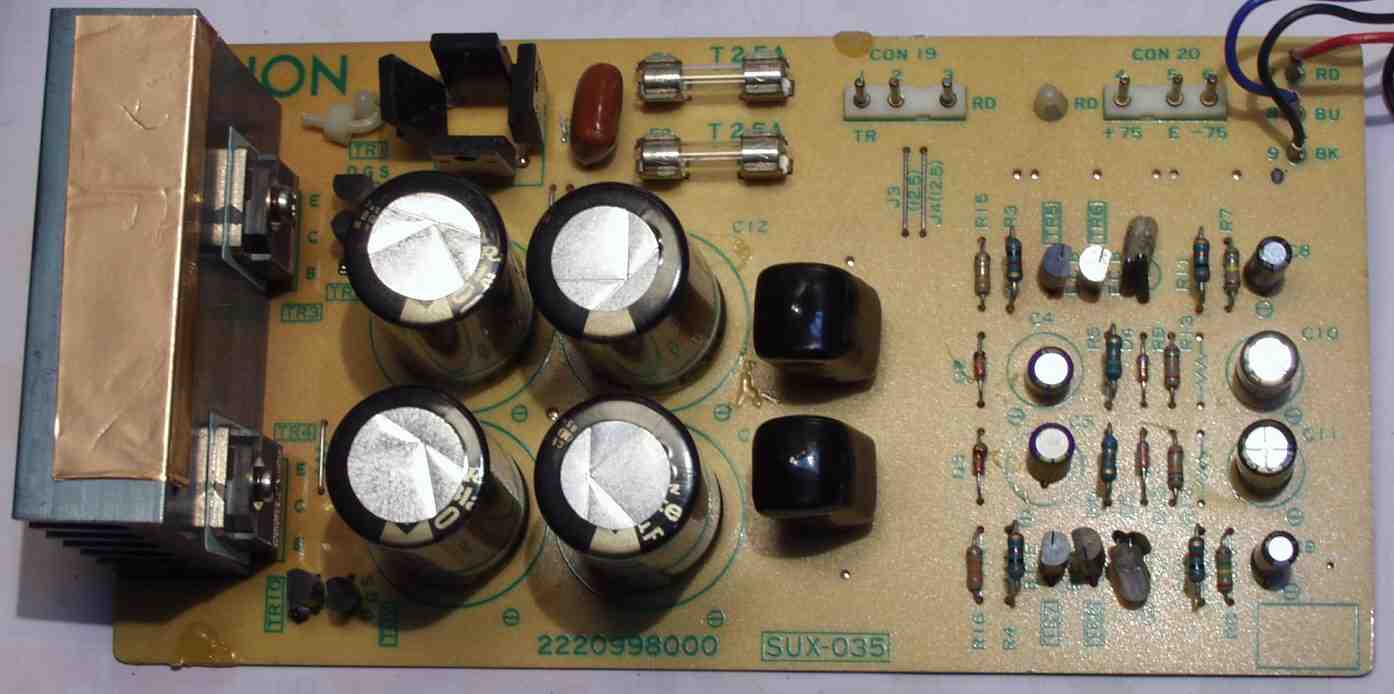

| Ｃ−４Ｂ． 修理後 電源基盤 電解コンデンサー交換 そこのけそこのけブラックゲ−トが鎮座 |
 |

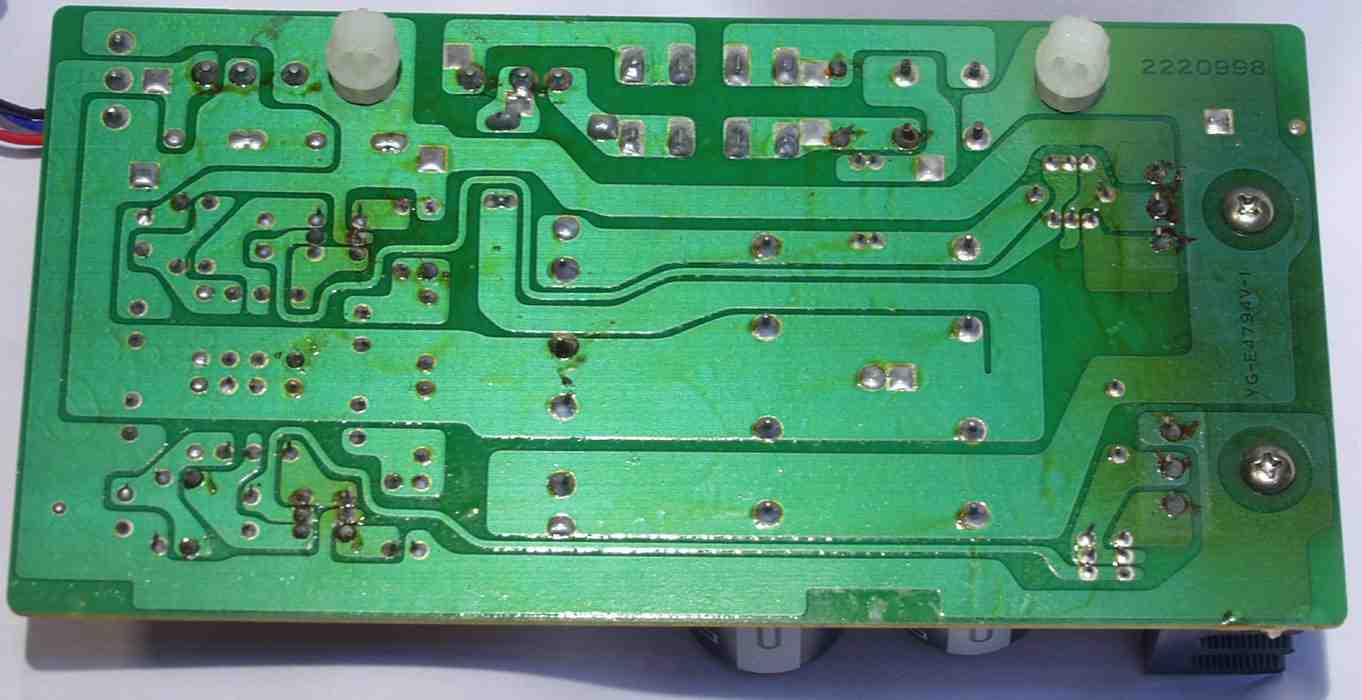

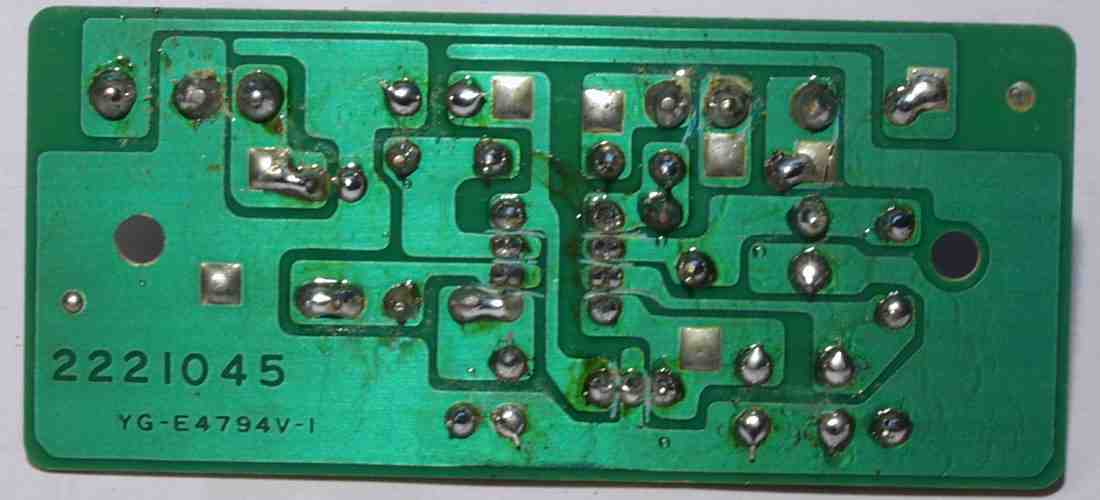

| Ｃ−４Ｃ． 修理前 電源基盤裏 |
 |

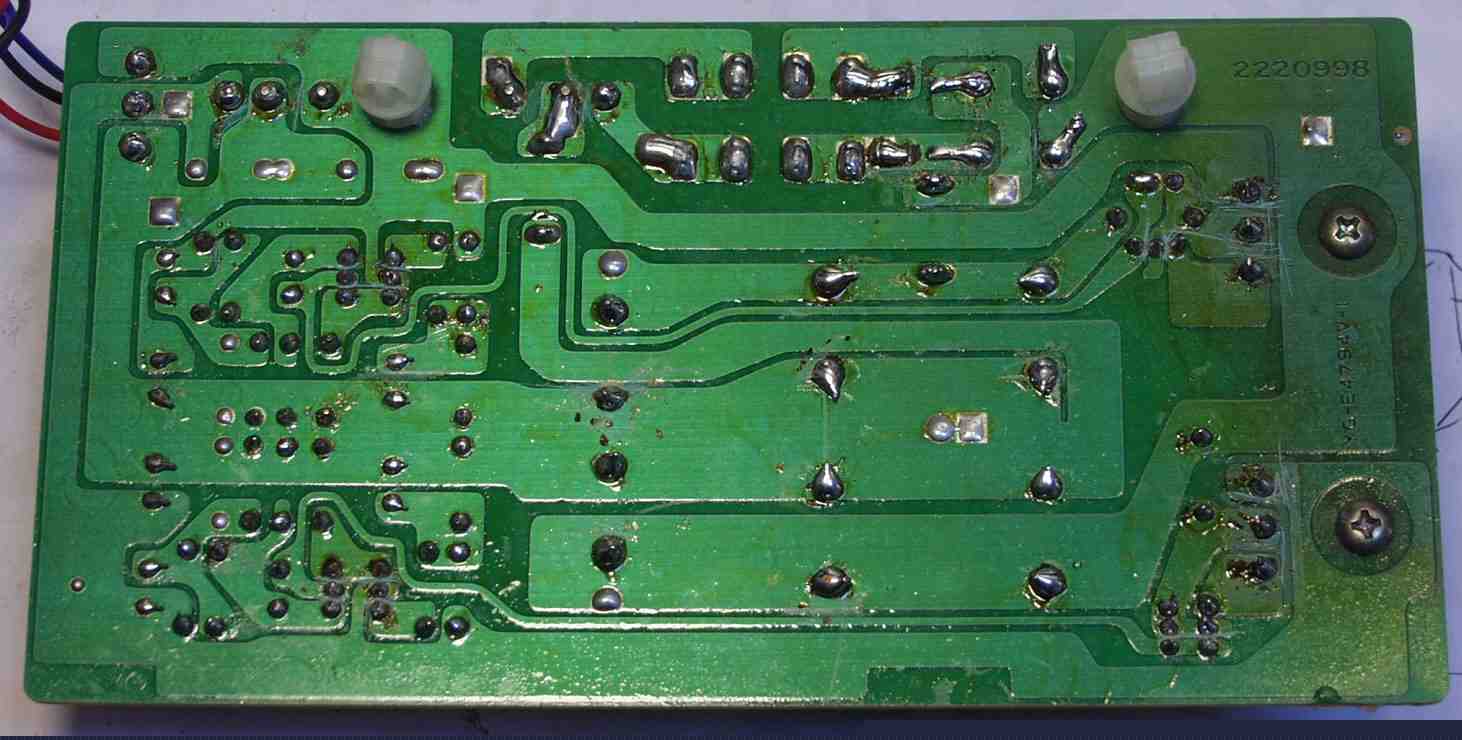

| Ｃ−４Ｄ． 修理（半田補正）後 電源基盤裏 全ての半田をやり修す |
 |

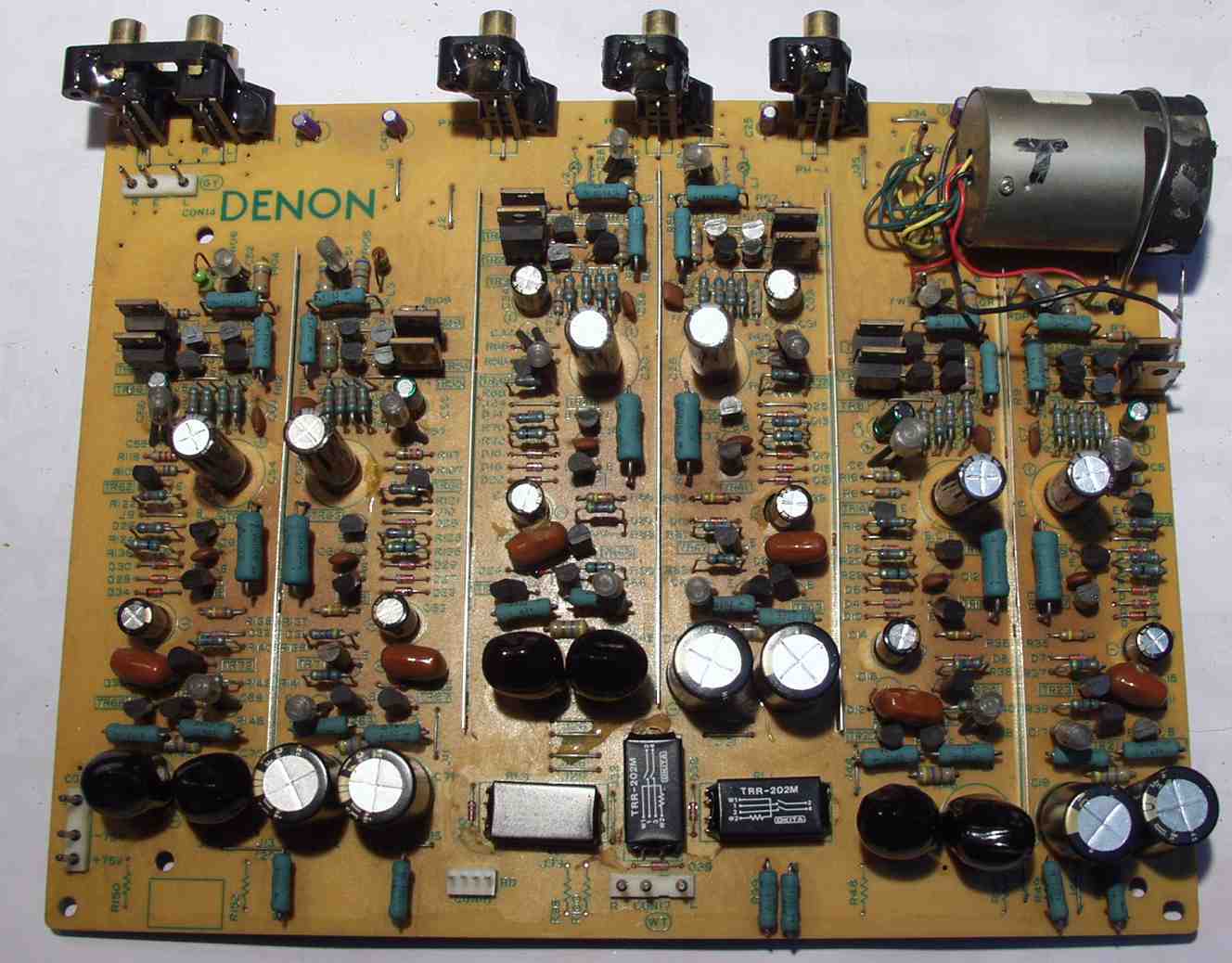

| Ｃ−５Ａ． 修理前 バッファーＡＭＰ・ＳＷコントロール基盤 |
 |
| Ｃ−５Ｂ． 修理後 バッファーＡＭＰ・ＳＷコントロール基盤 電解コンデンサー交換 |
 |

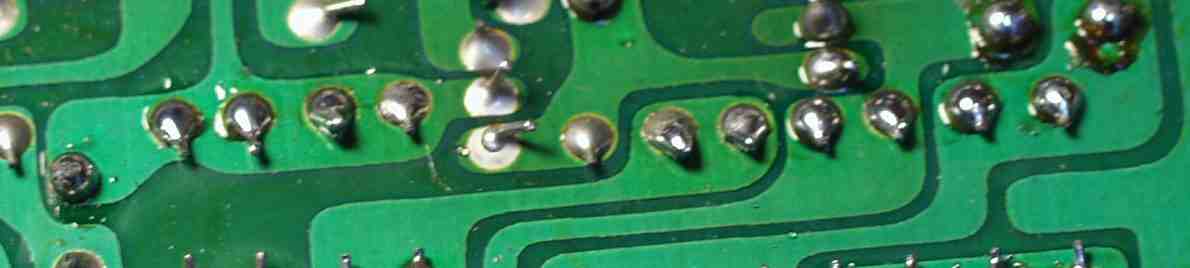

| Ｃ−５Ｃ． 修理（半田補正）中 バッファーＡＭＰ・ＳＷコントロール基盤裏 半田不良 |
 |
| Ｃ−５Ｄ． 修理（半田補正）後 バッファーＡＭＰ・ＳＷコントロール基盤裏 全ての半田をやり修す |
 |

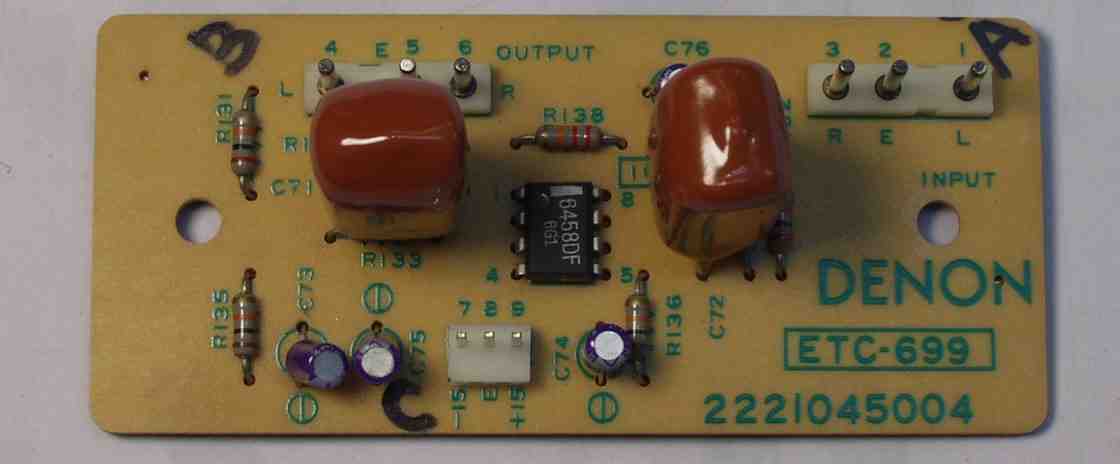

| Ｃ−５Ｅ． 修理後 ＮＦＢ−ＡＭＰ基板 |
 |

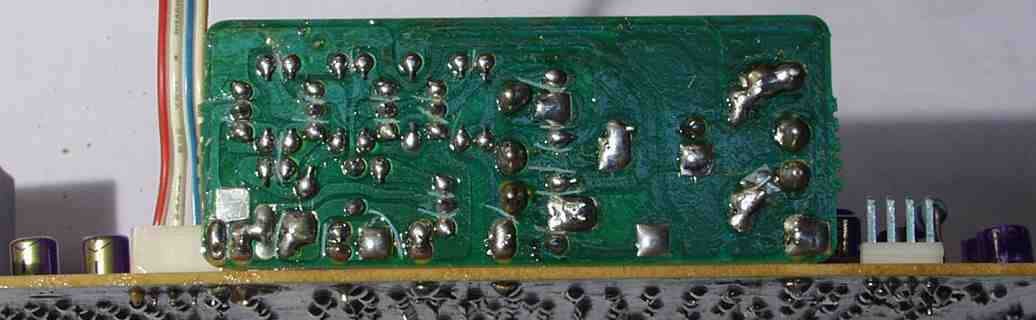

| Ｃ−５Ｆ． 修理（半田補正）後 ＮＦＢ−ＡＭＰ基板裏 |
 |

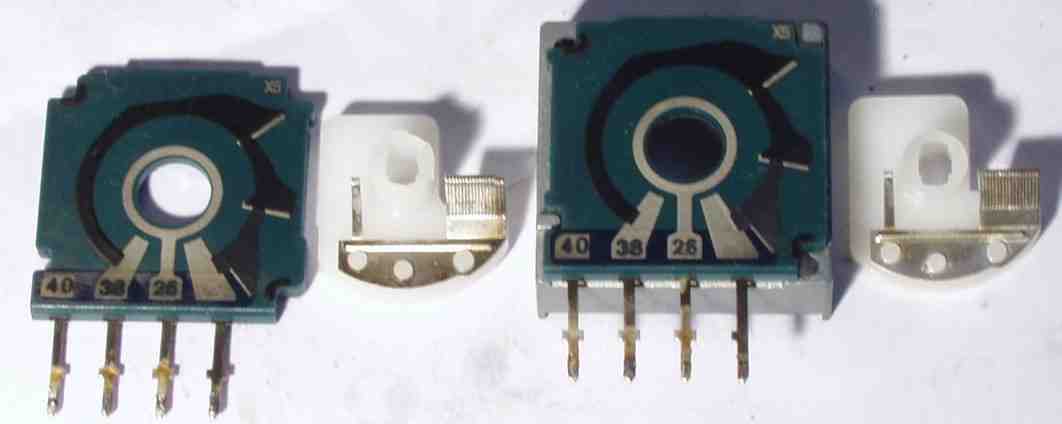

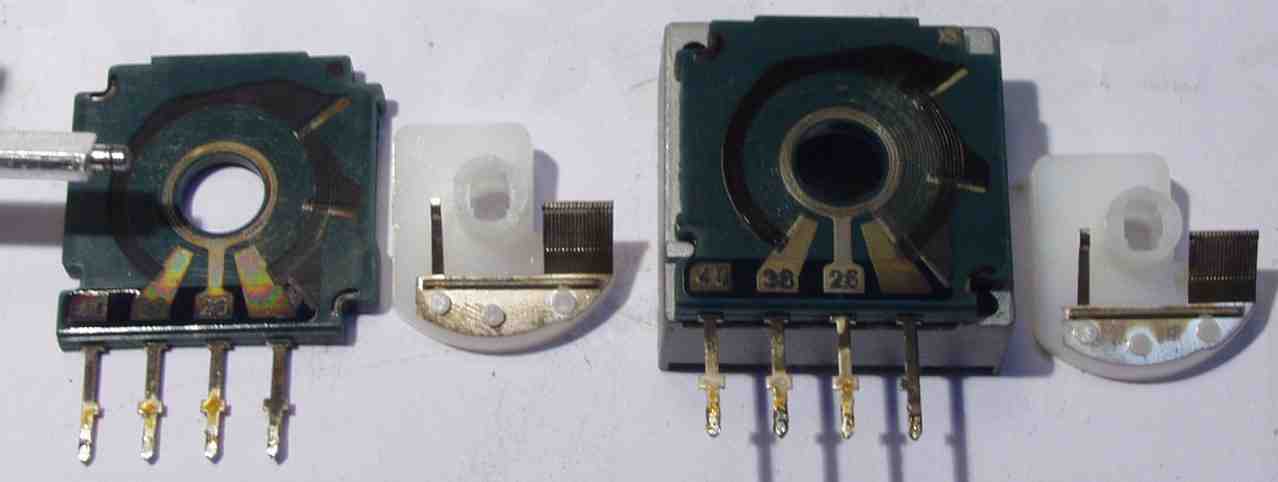

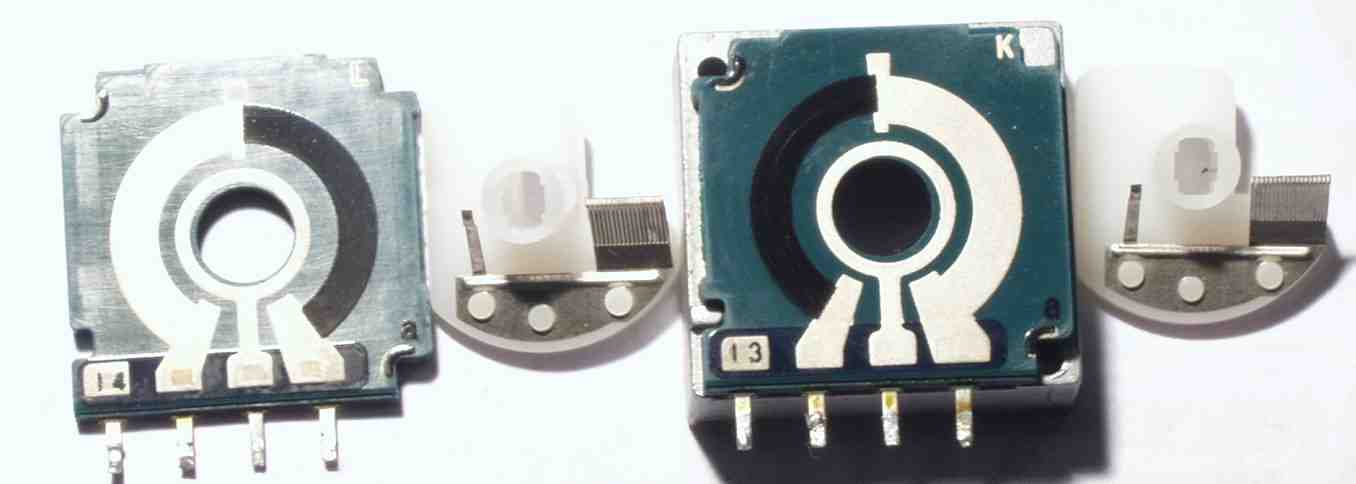

| Ｃ−５Ｇ． バランスＶＲの分解 内側の丸い所が酸化しているのが見える |
 |
| Ｃ−５Ｈ． バランスＶＲ 清掃後 |
 |

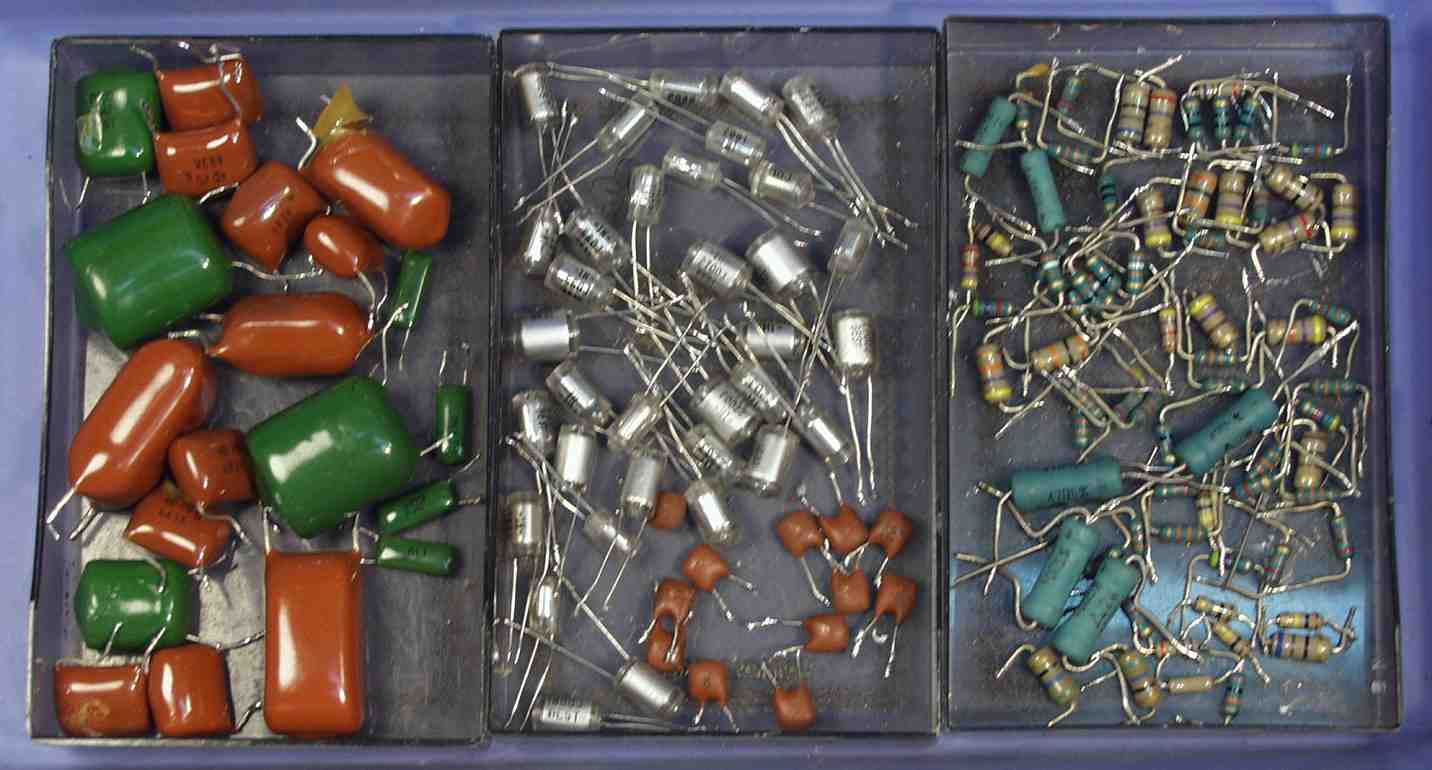

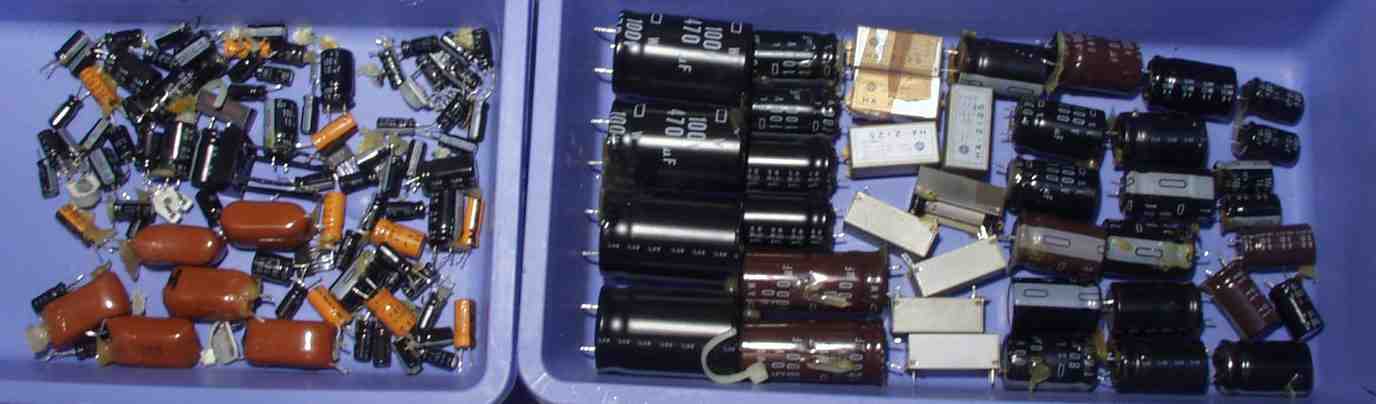

| C-６． 交換部品 |
 |
| Ｅ． 調整・測定 Ｅ−１． 出力／歪み率測定 |

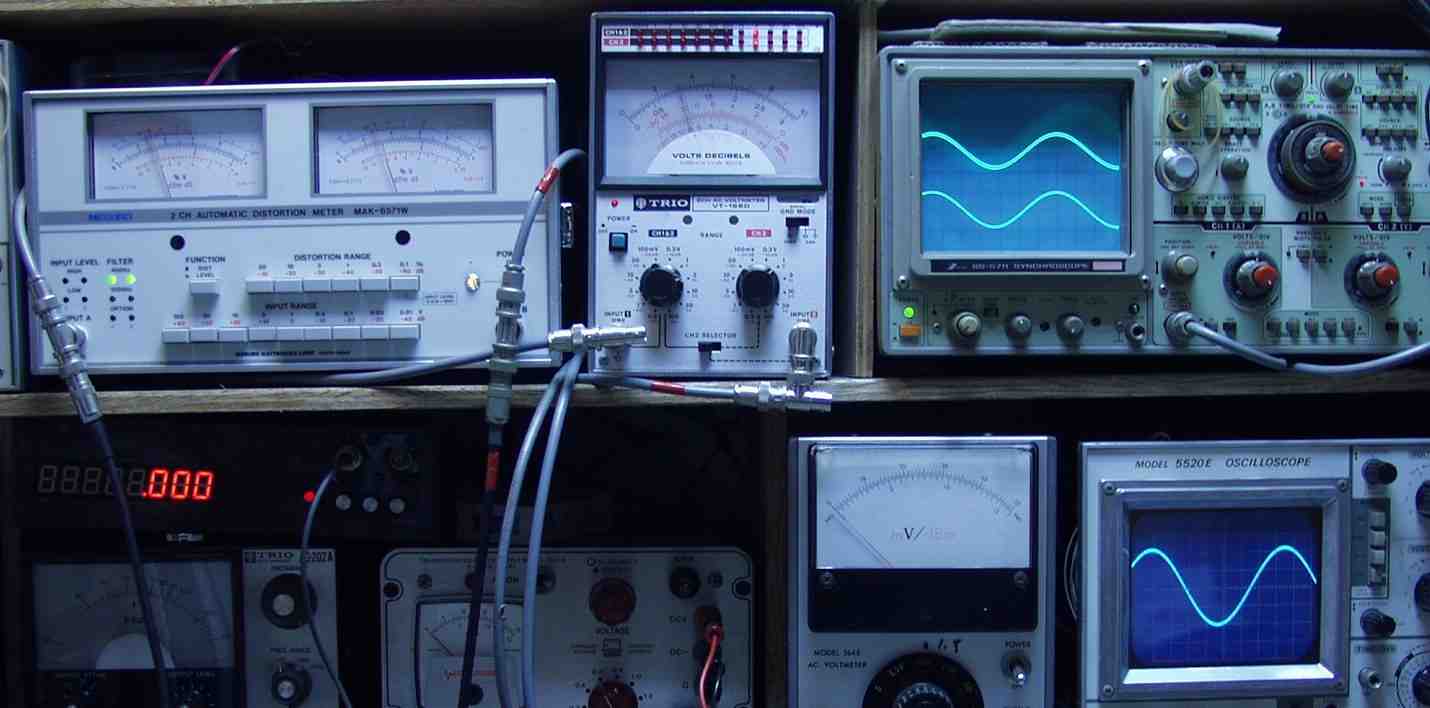

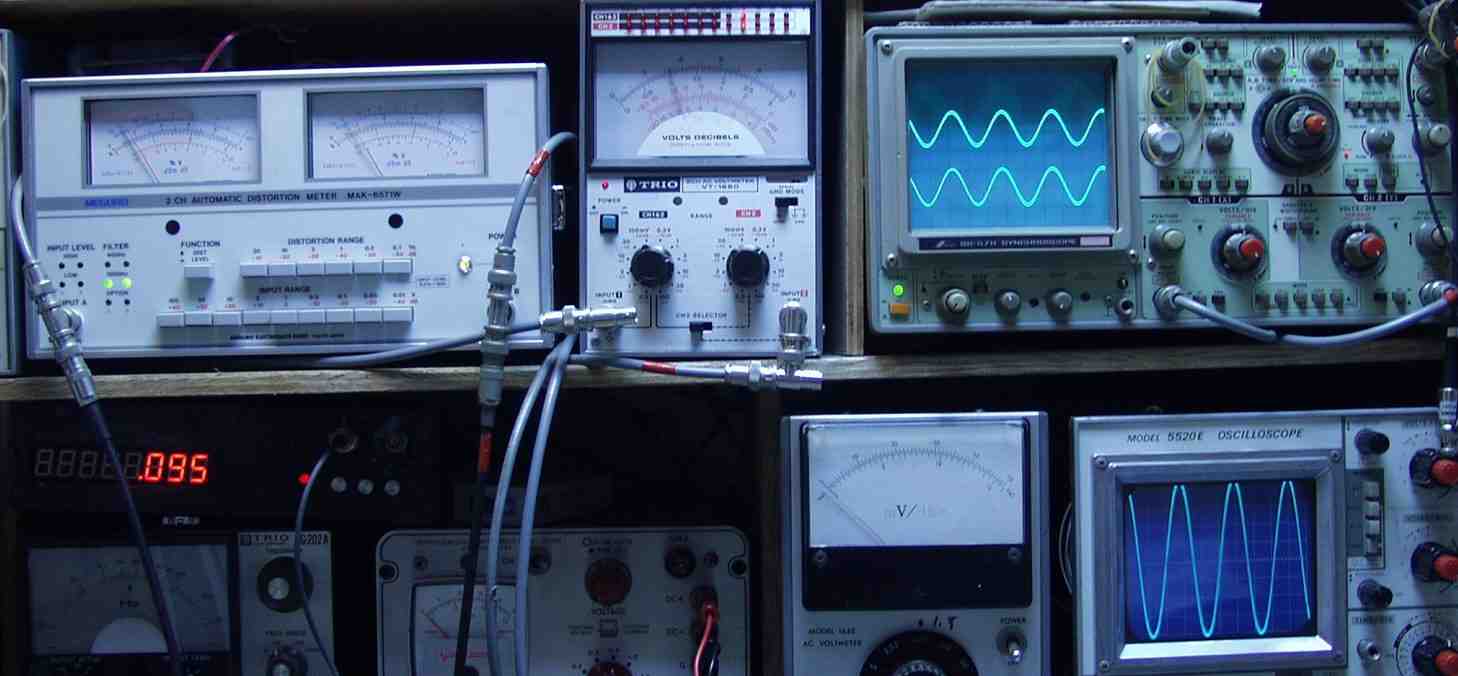

| Ｅ−１Ａ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−１Ｂ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−２Ａ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＣ（トランス）入力 １０００ＨＺ |
 |
| Ｅ−２Ｂ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＭ（トランス）入力 ４００ＨＺ |
 |

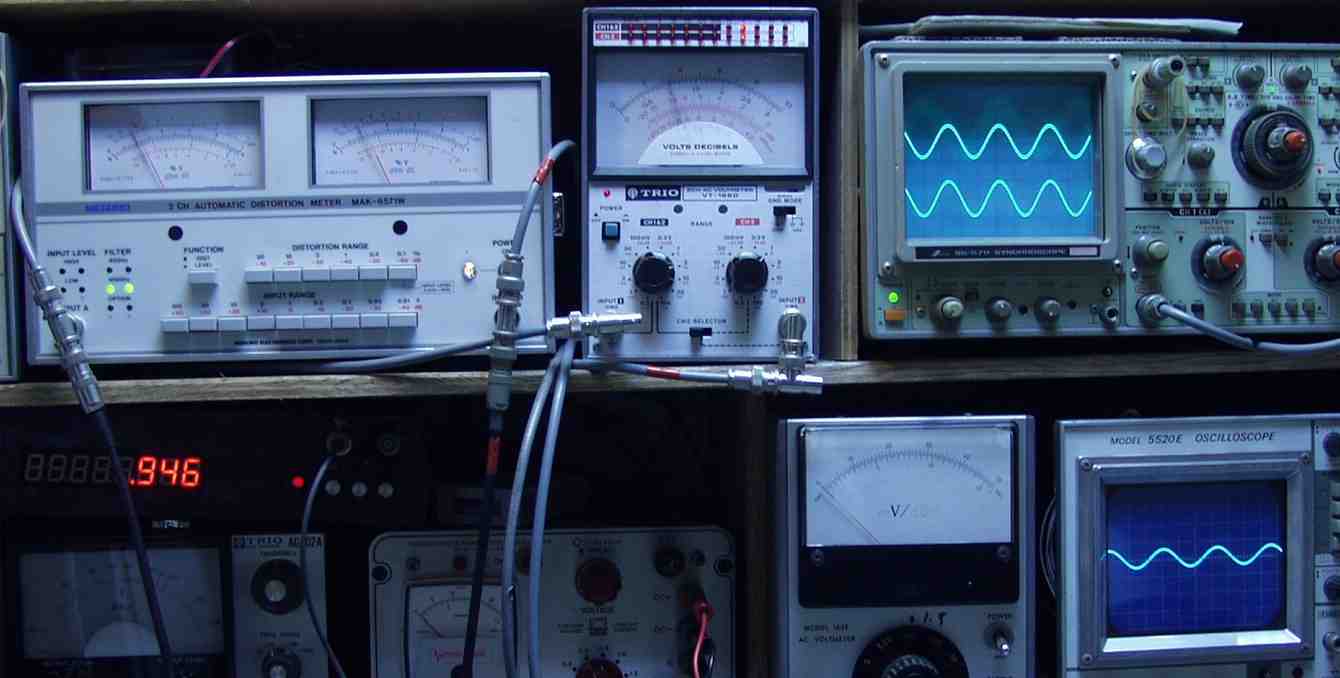

| Ｅ−３Ａ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＭ入力 ４００ＨＺ |
.jpg) |
| Ｅ−４． 左右のばらつきが有るので点検すると、製造時のコンデンサーが半田付け（穴に差し込んでない） このお陰で、全部解体する事になる |
| 真ん中のスチールコンデンサー |
 |
| ↑ |
| 真ん中左右で半田のノリが違う |
 |
| ↑ ↑ |

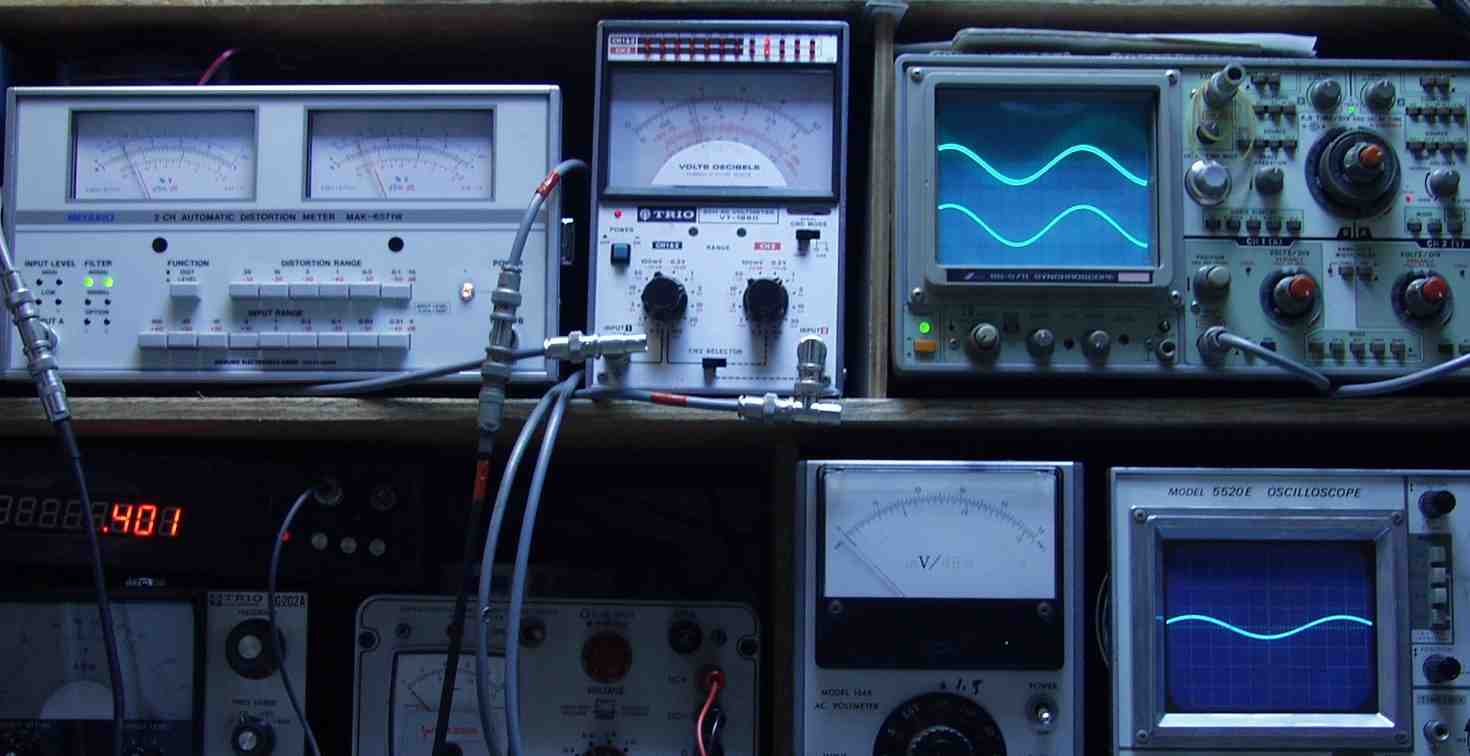

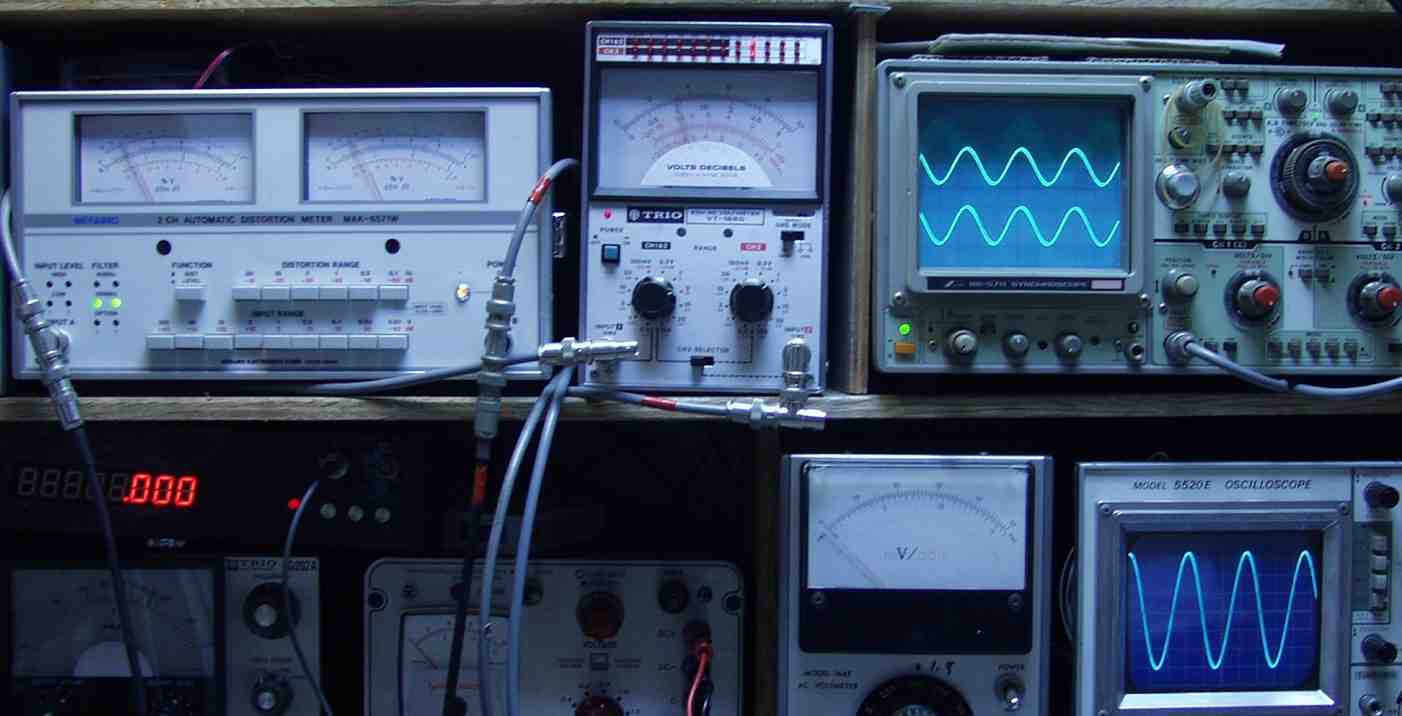

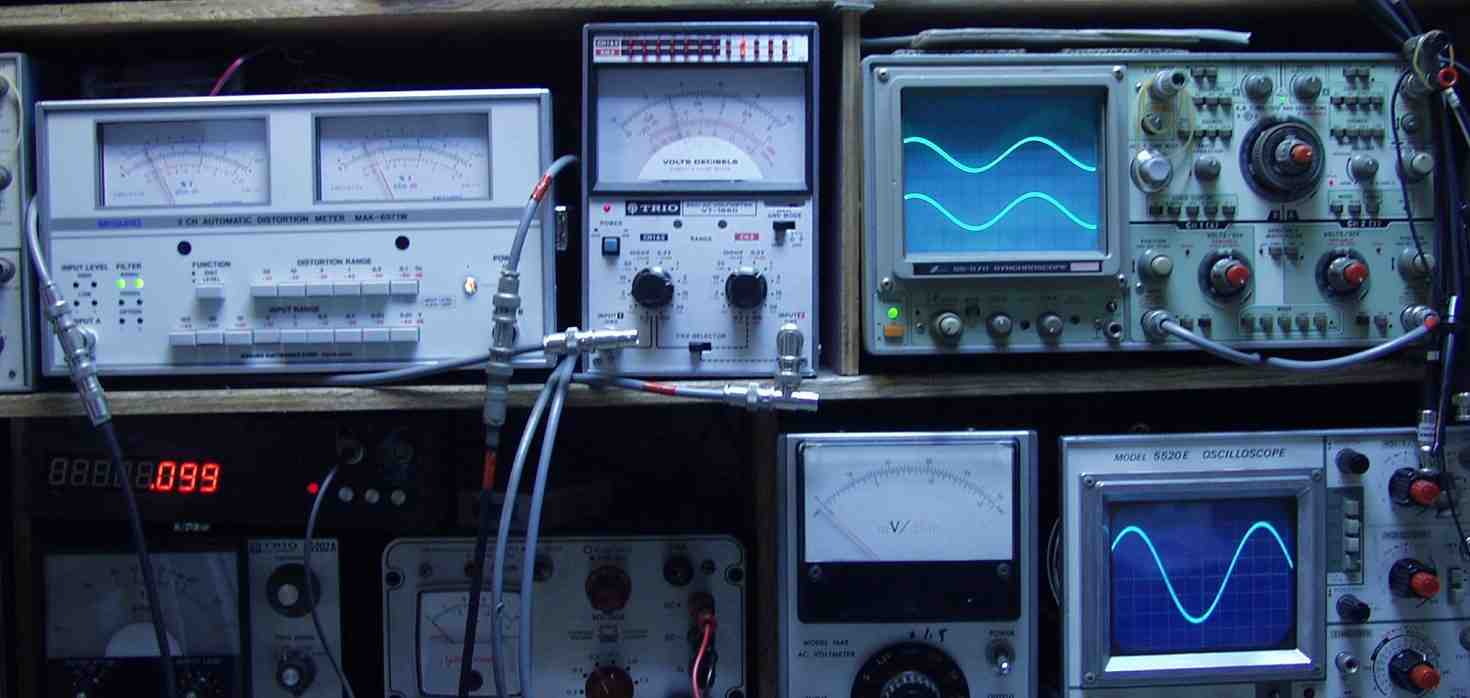

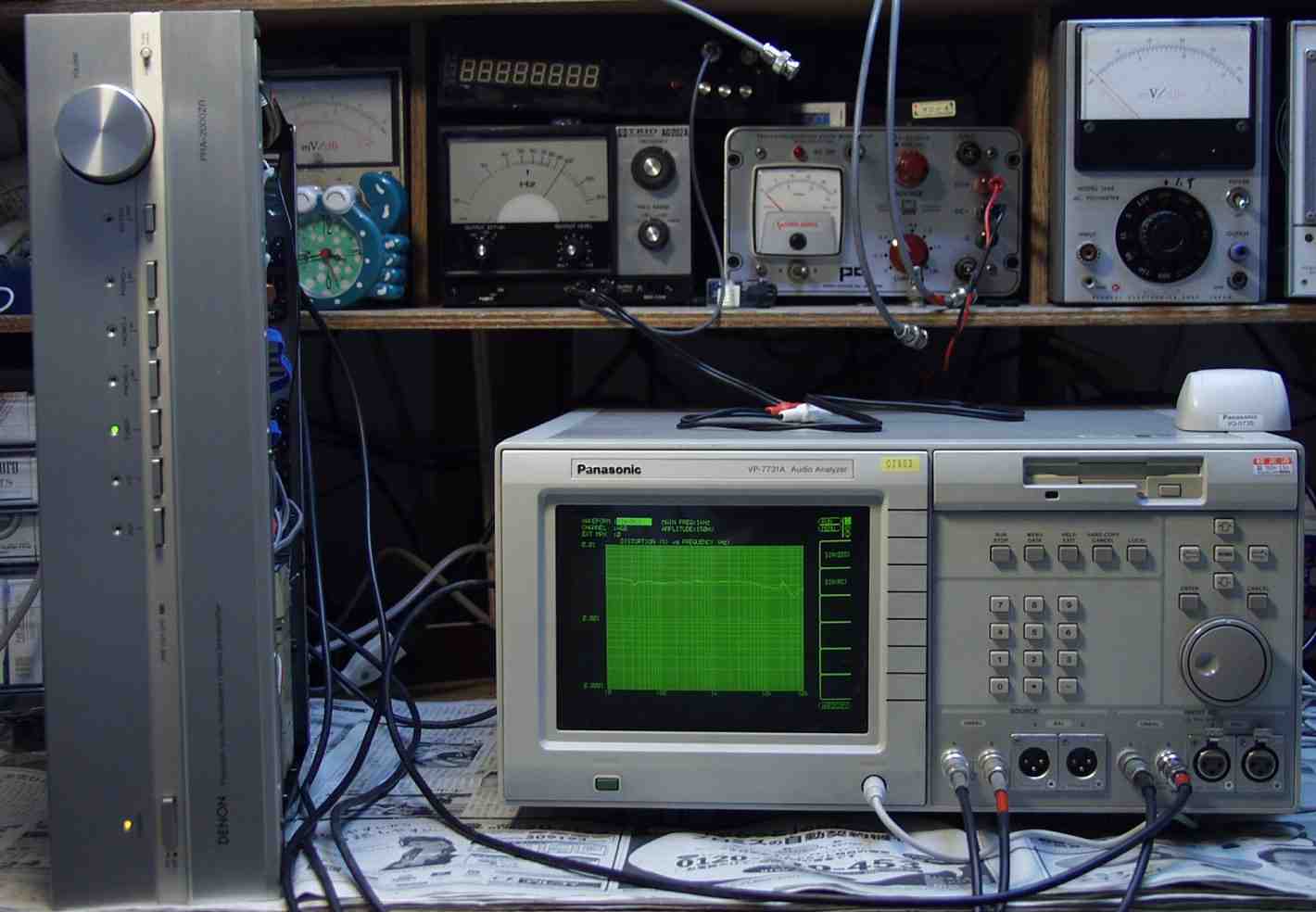

| ＥＥ． 上位測定器による 調整・測定 |
 |

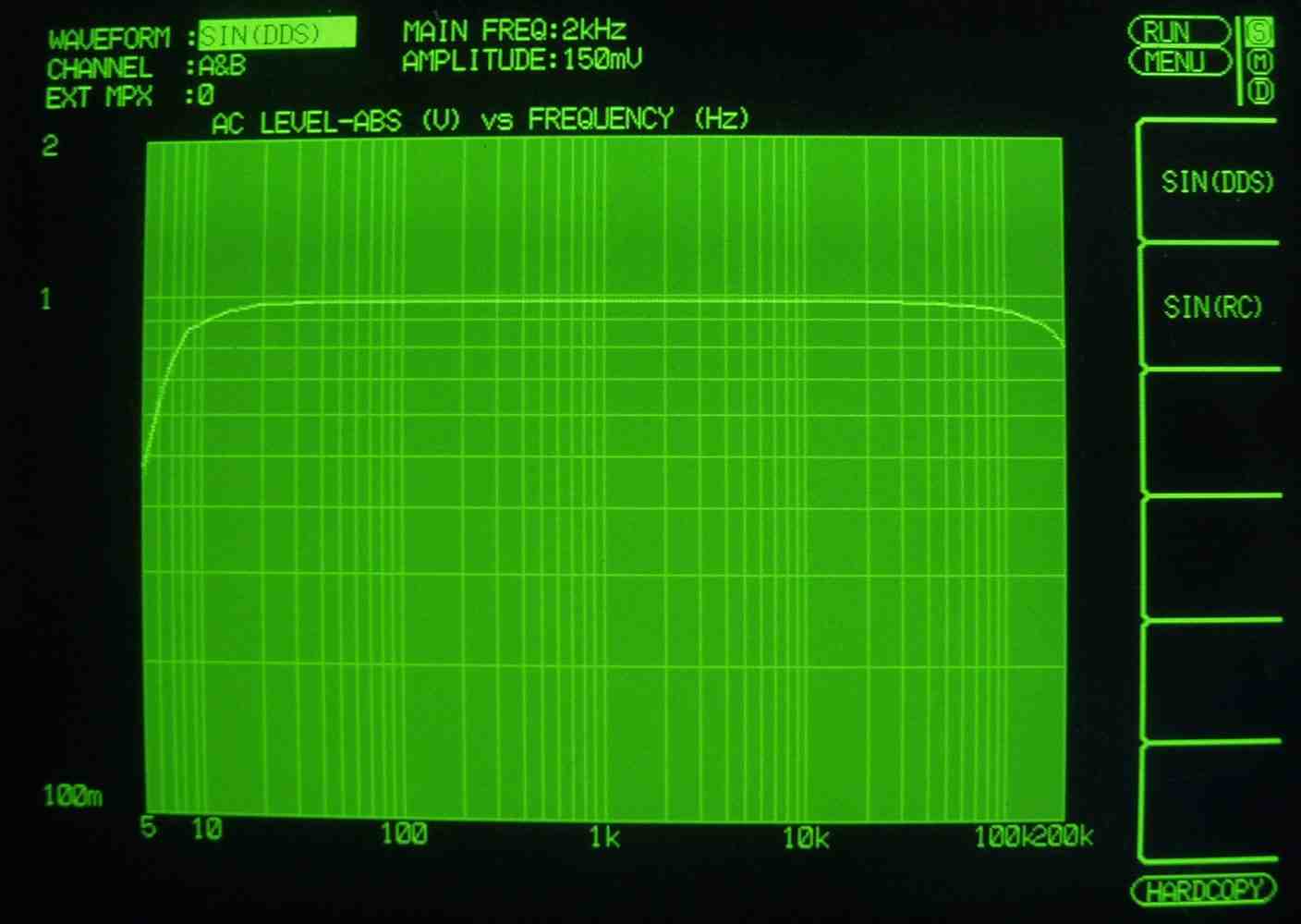

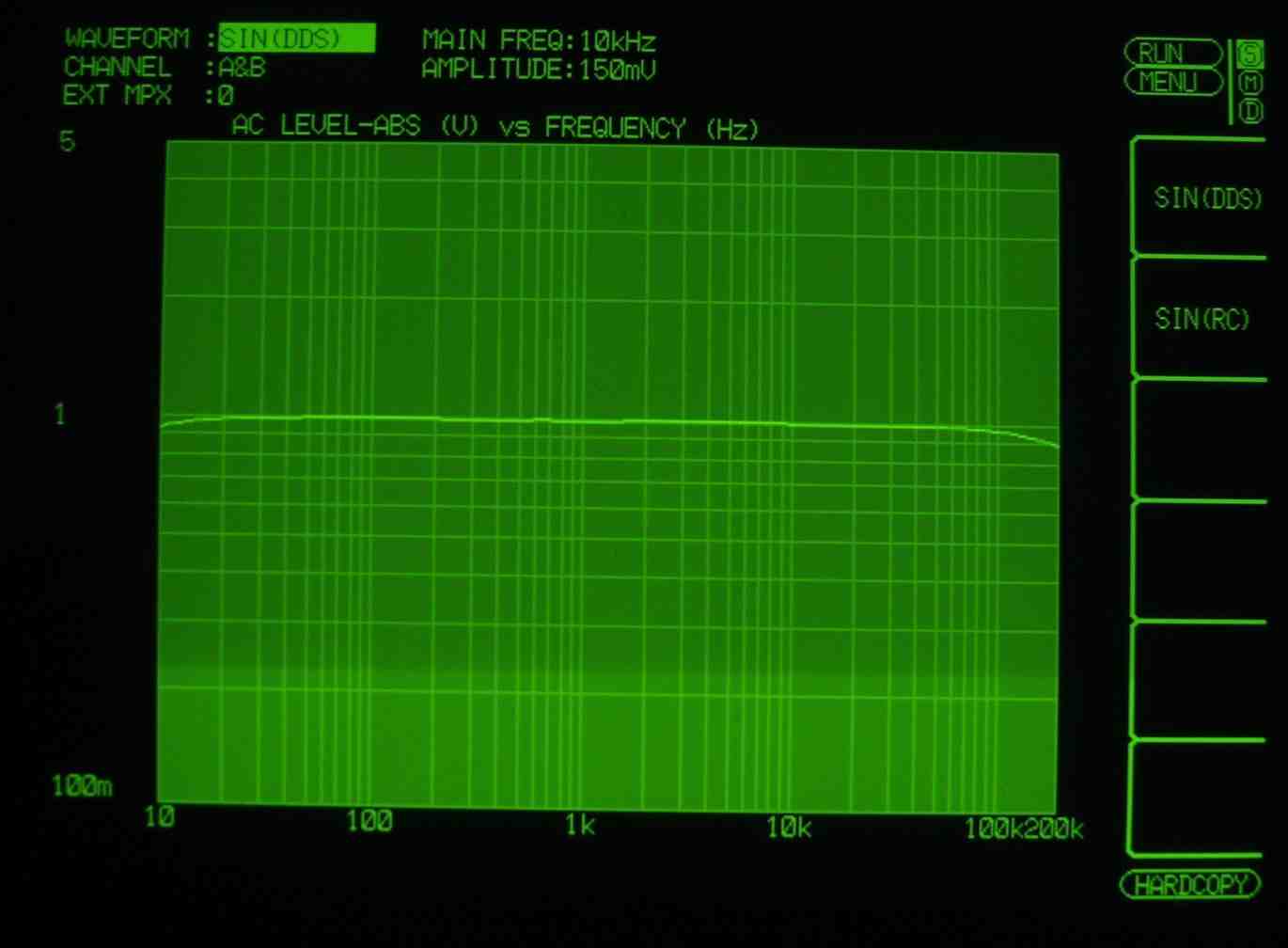

| ＥＥ−１Ａ． 入出力特性測定（AUX入力） ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 平均で０．９Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

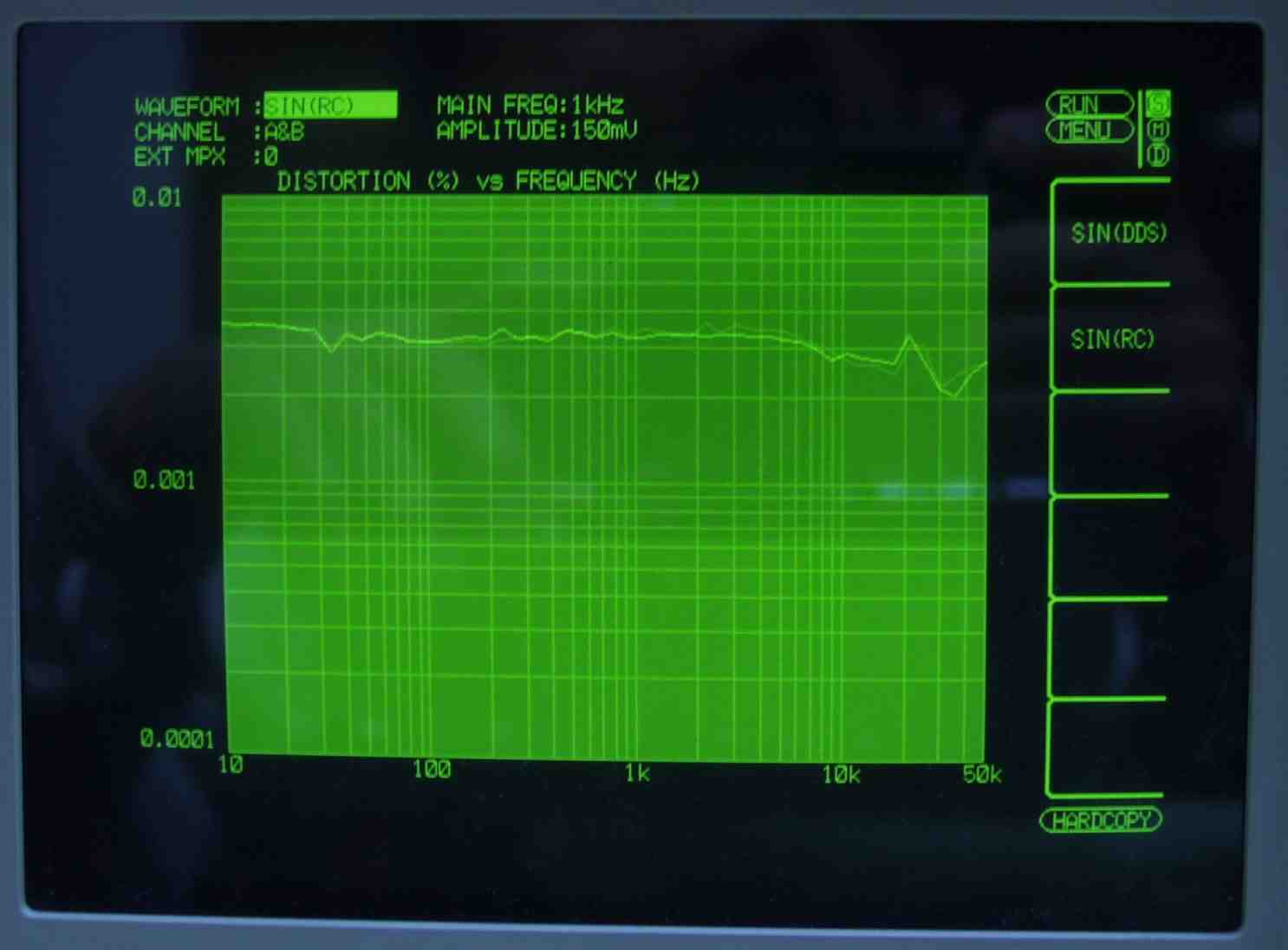

| ＥＥ−１Ｂ． 歪み率特性測定（AUX入力） ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

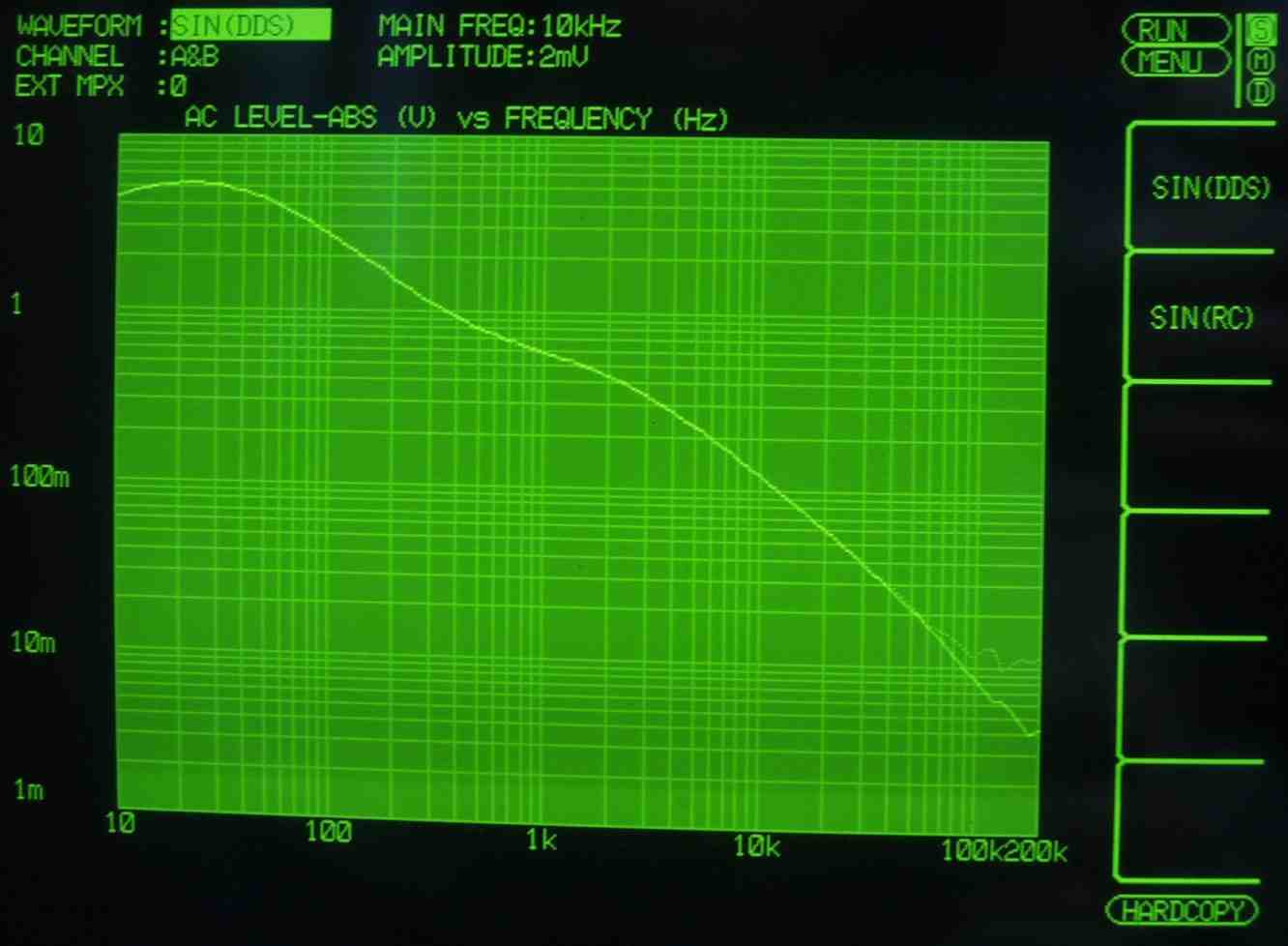

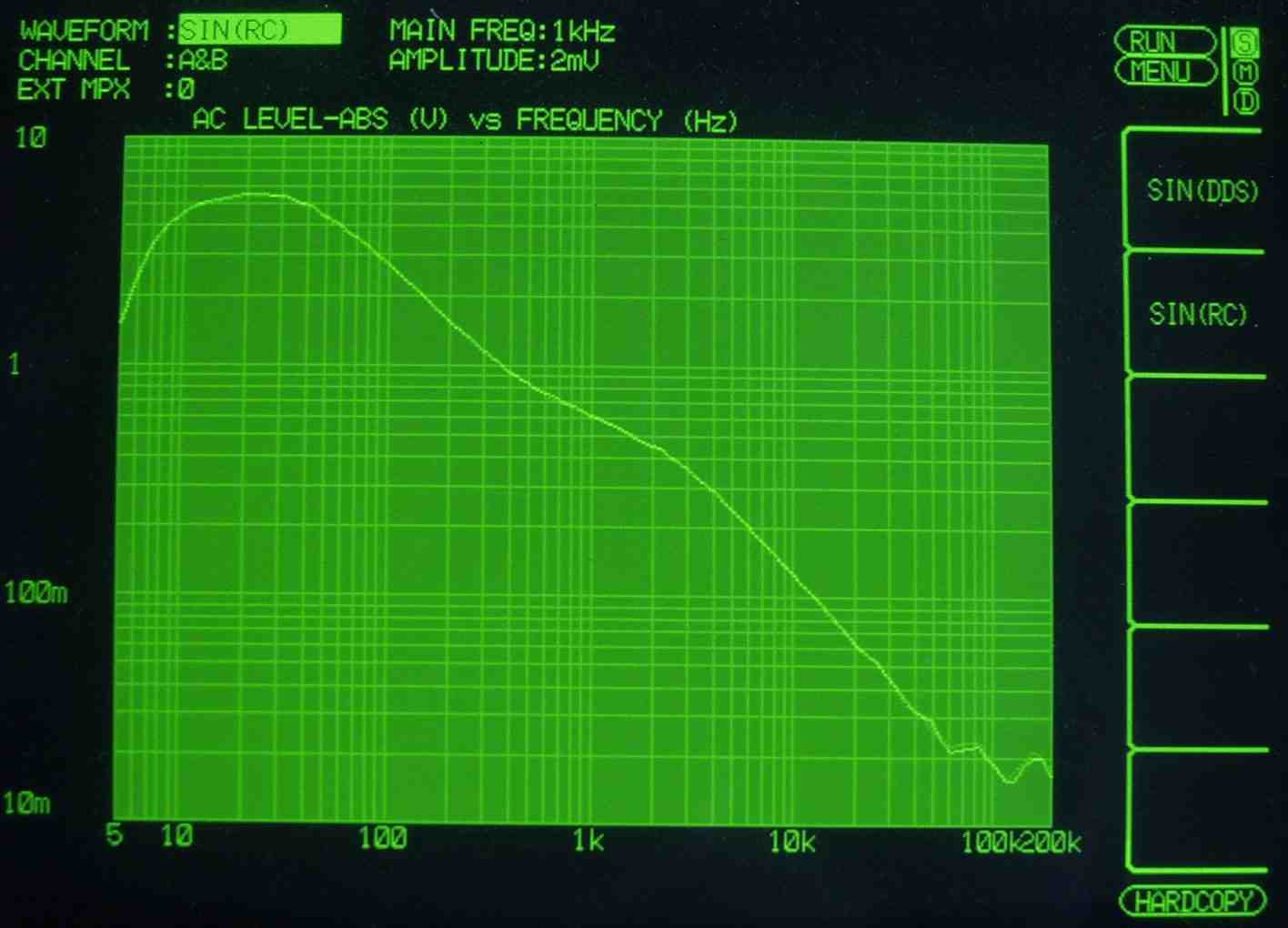

| ＥＥ−２Ａ． 入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ ＭＭ入力 入力電圧＝２ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 高域５０ｋHZから左右に差が出ているのは、EQ-AMPのフイルムコンデンサ−の劣化でしょう |
 |

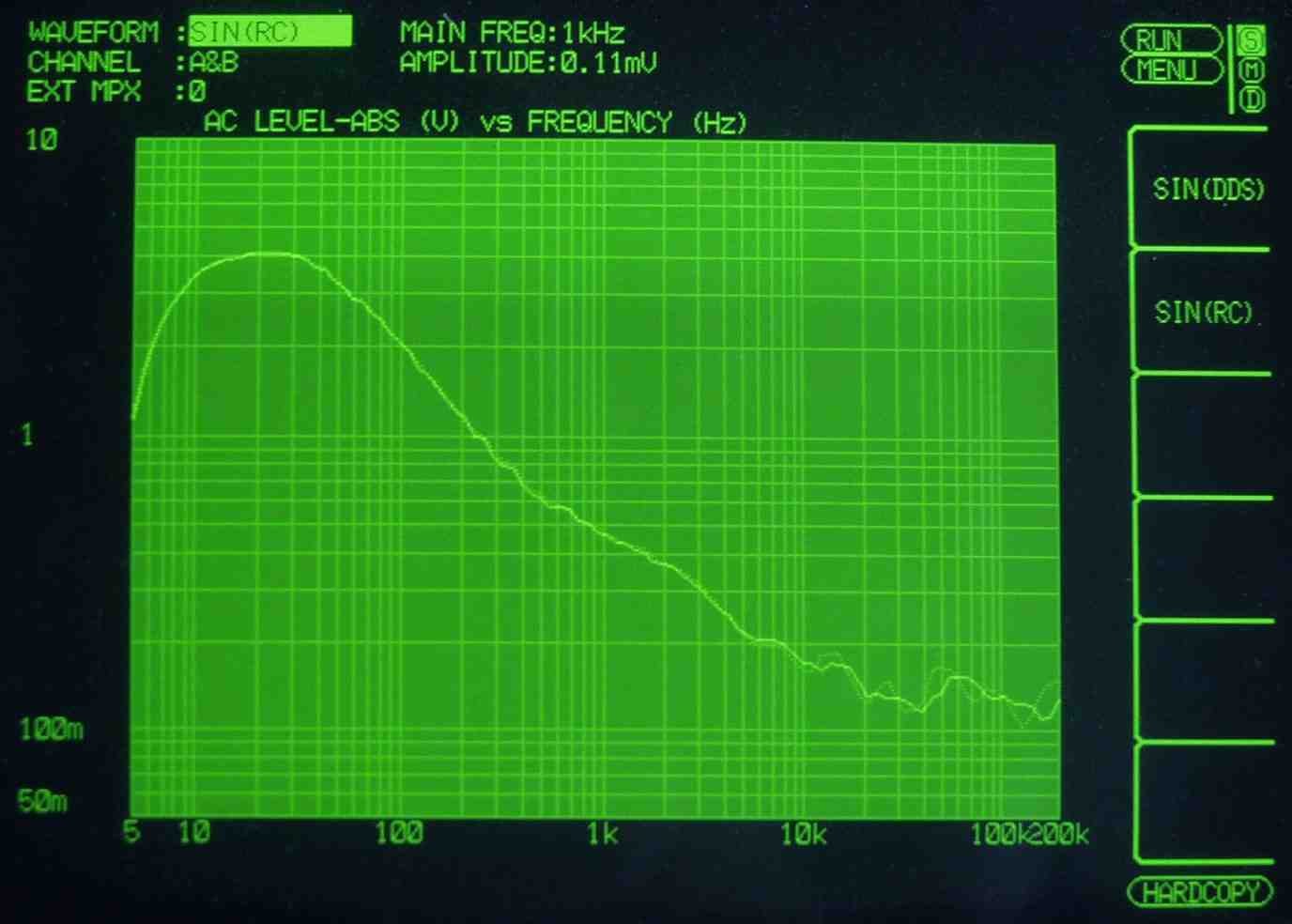

| ＥＥ−３Ａ． 入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 高域５０ｋHZから左右に差が出ているのは、AMPのフイルムコンデンサ−の劣化でしょう |
 |

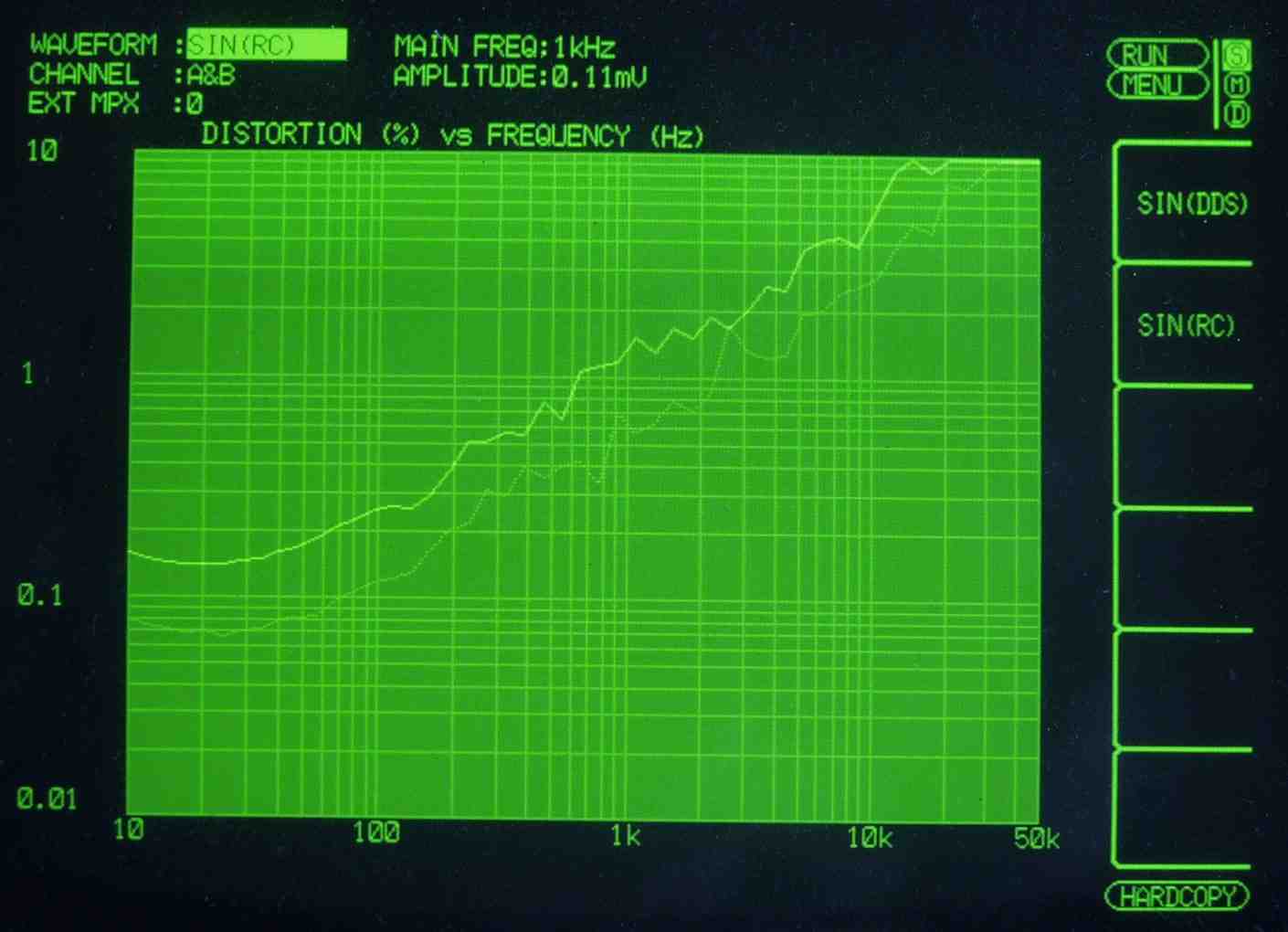

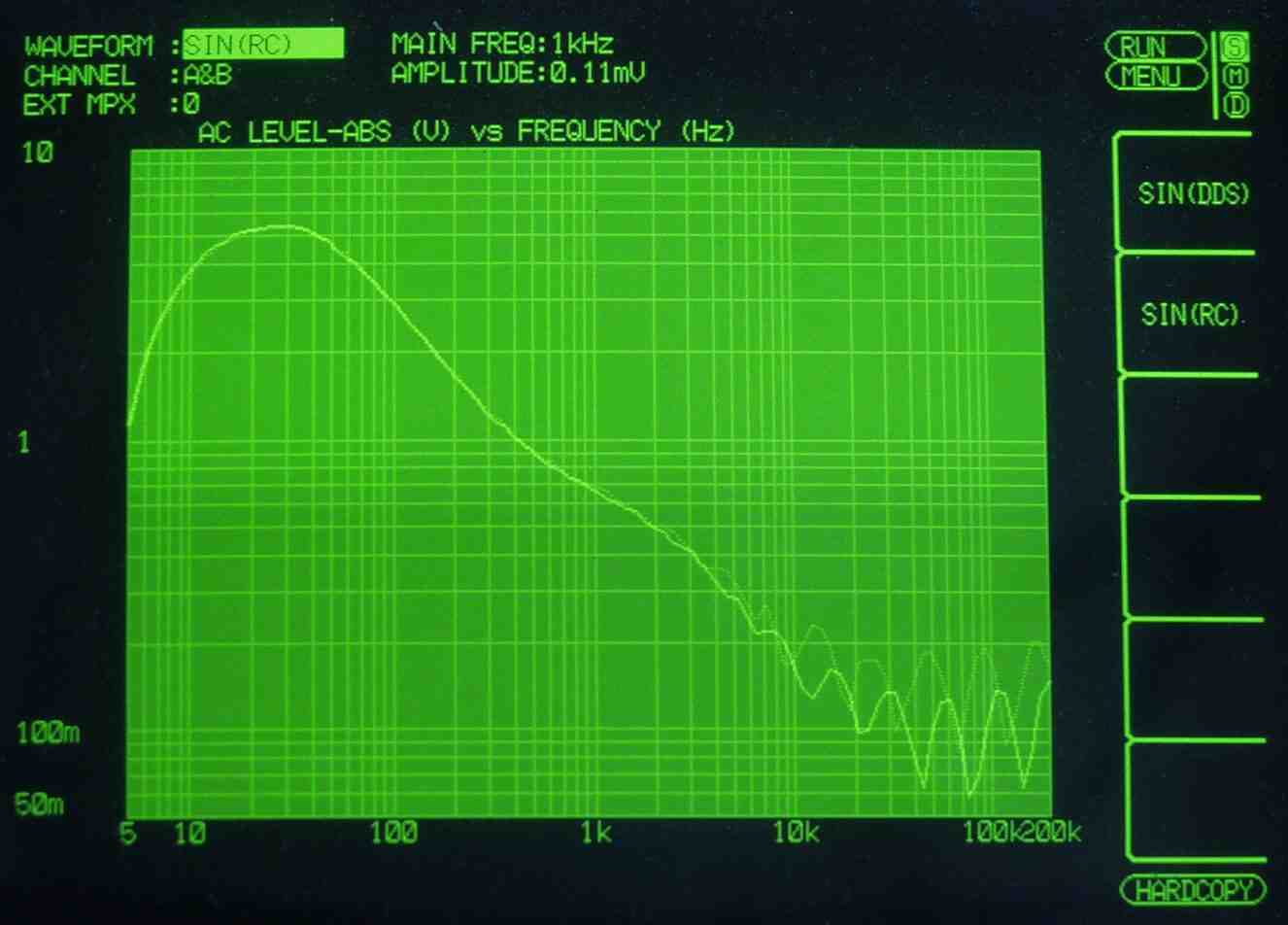

| ＥＥ−４． 歪み率測定（ＭC入力）＝ＰＨＯＮＯ−２ 左出力＝薄（細い）色 右出力＝濃い（太い）色 ＭＣ入力端子へ０．１１ｍＶ一定入力 ＶＲはｍａｘ この測定器は入力レベルが変化すると、正しく測定できない、 入力に逆RIAAフイルタ−を入れ、入力レベルを一定にしないと、正確な測定は出来ないので参考程度 |
 |
| Ｇ． ＥＱ−ＡＭＰの左右差を修理 Ｇ-１Ａ． 修理前 ＥＱ−ＨＥＡＤ−ＡＭＰ基板 高域の差を無くす |
 |

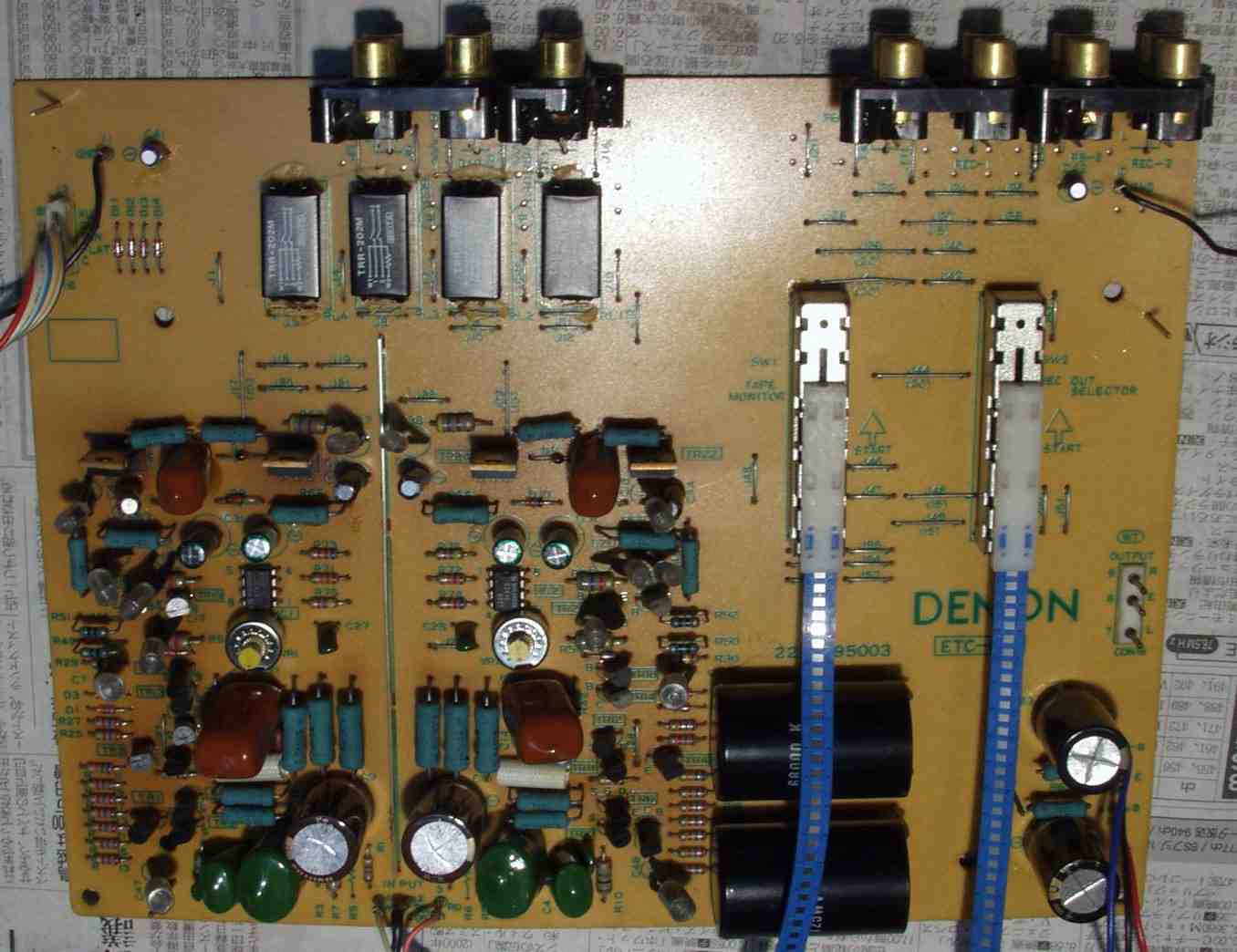

| Ｇ-１Ａ−１． 修理後 ＥＱ−ＨＥＡＤ−ＡＭＰ基板 |
 |
| Ｇ-１Ｂ． 高域の差を無くす修理後 ＥＱ−ＨＥＡＤ−ＡＭＰ基板裏 |
 |
| Ｇ-２Ａ． 修理前 バッファー ＳＷ コントロール基盤 音が通る所を改善します |
|
| Ｇ-２Ａ−１． 修理後 バッファー ＳＷ コントロール基盤 |
 |

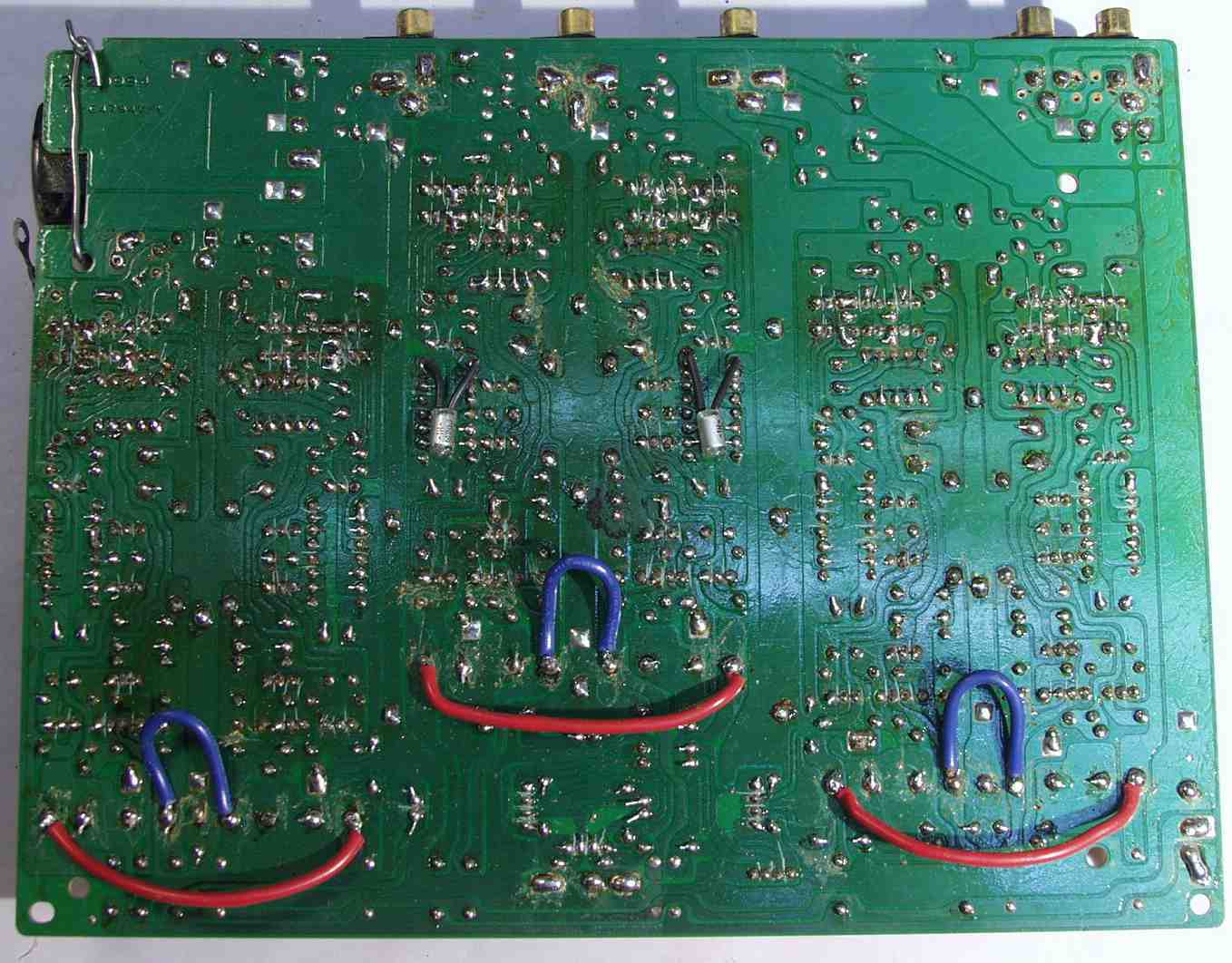

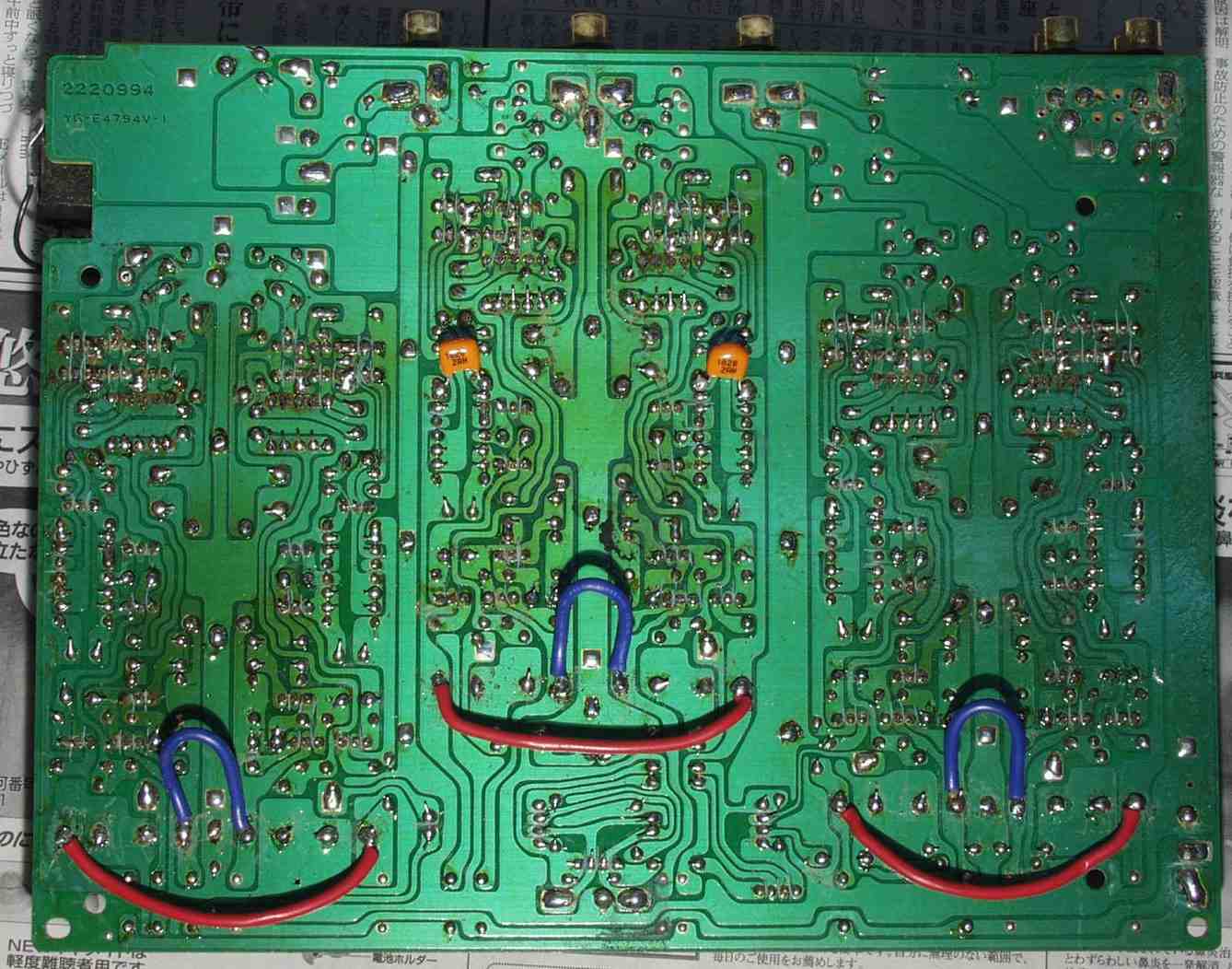

| Ｇ-２Ｂ． 音が通る所を改善します バッファー ＳＷ コントロール基盤裏 |
 |

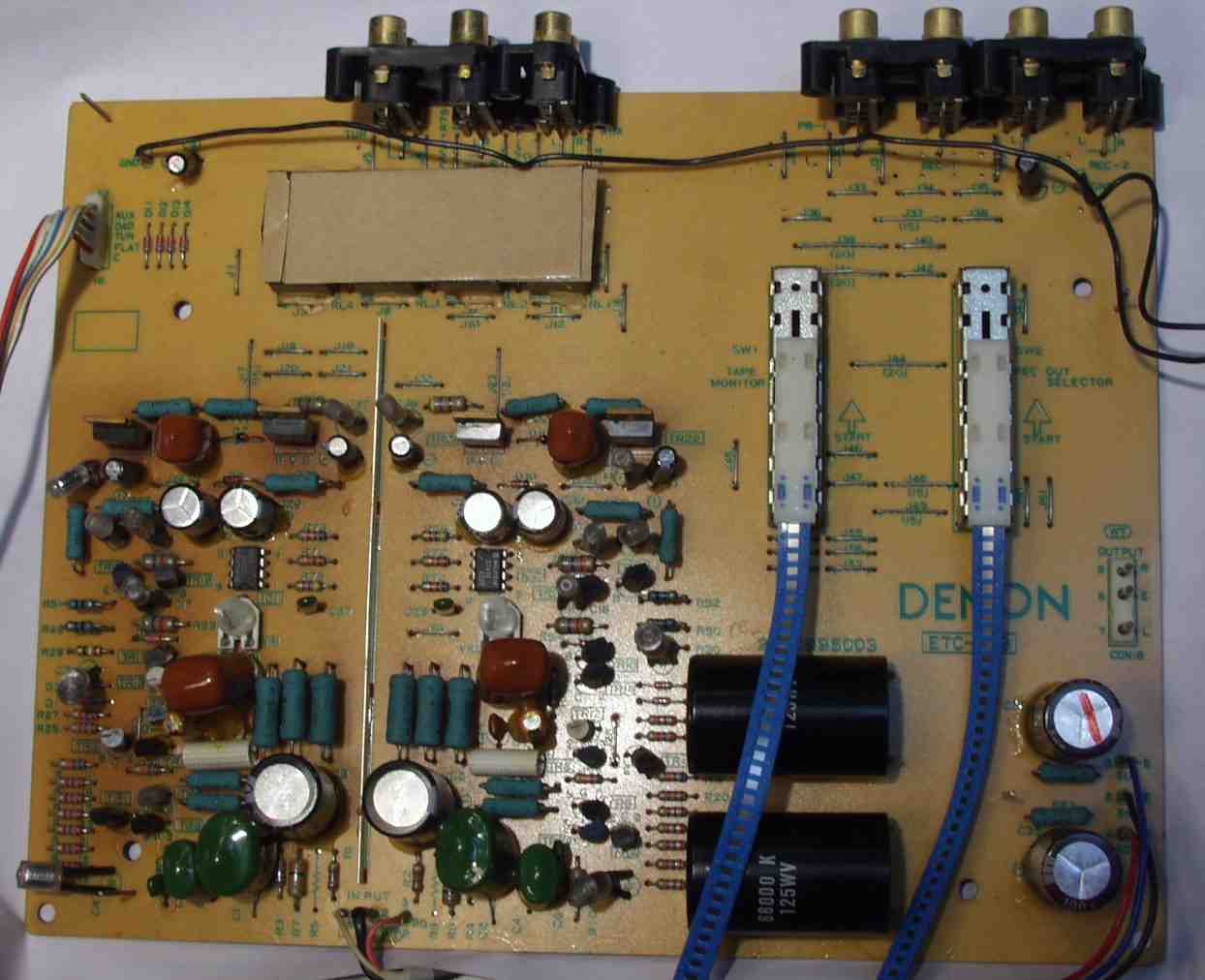

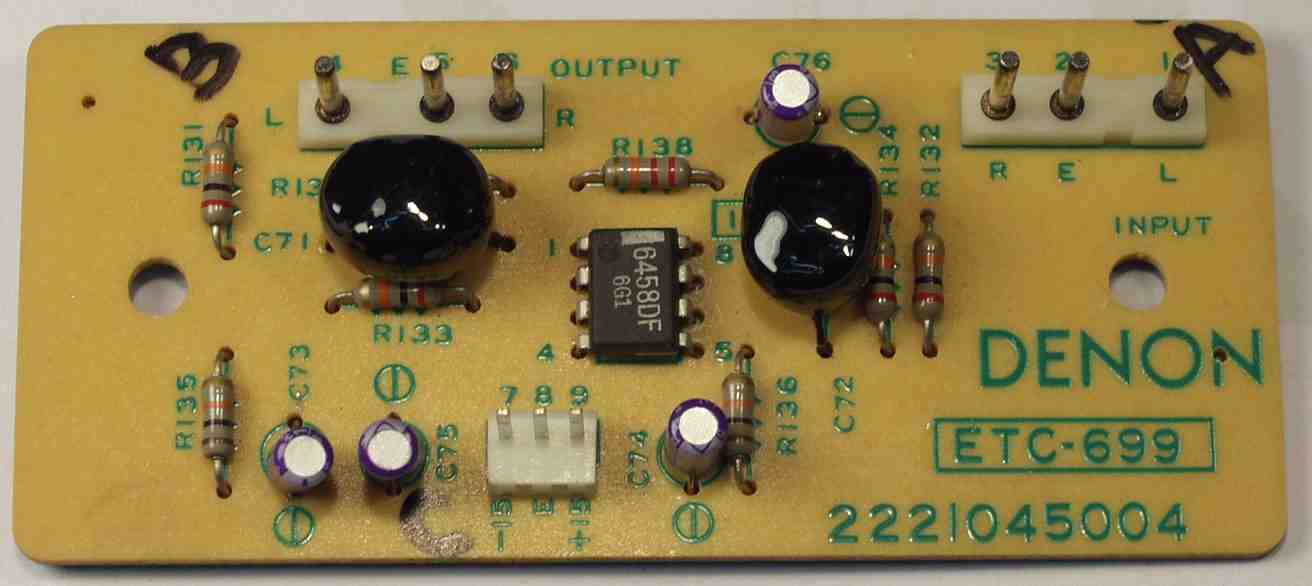

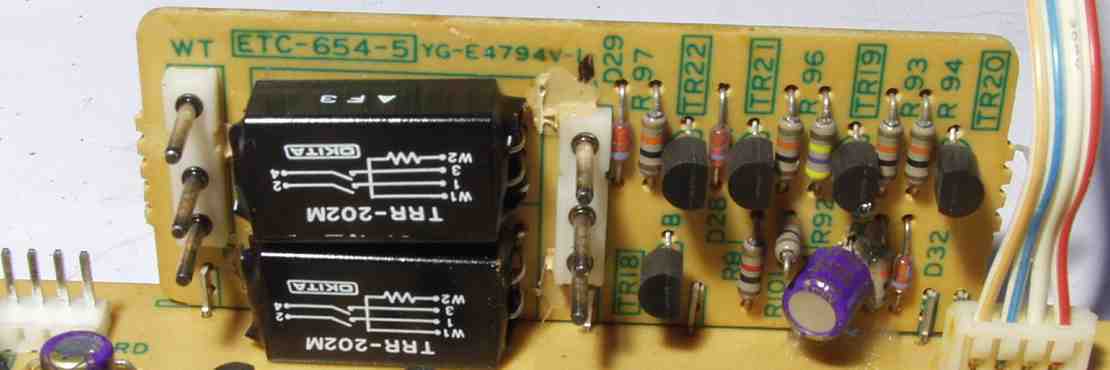

| Ｇ-２Ｃ． 修理前 ＮＦＢ−ＡＭＰ基板 音が通る所を改善します |
|
| Ｇ-２Ｃ−１． 修理後 ＮＦＢ−ＡＭＰ基板 音が通る所を改善します |
 |
| Ｇ−３Ａ． 修理後 ＥＱ−ＡＭＰ基板 音が通る所を改善します |
|
| Ｇ−３Ａ−１． 修理後 ＥＱ−ＡＭＰ基板 |
 |

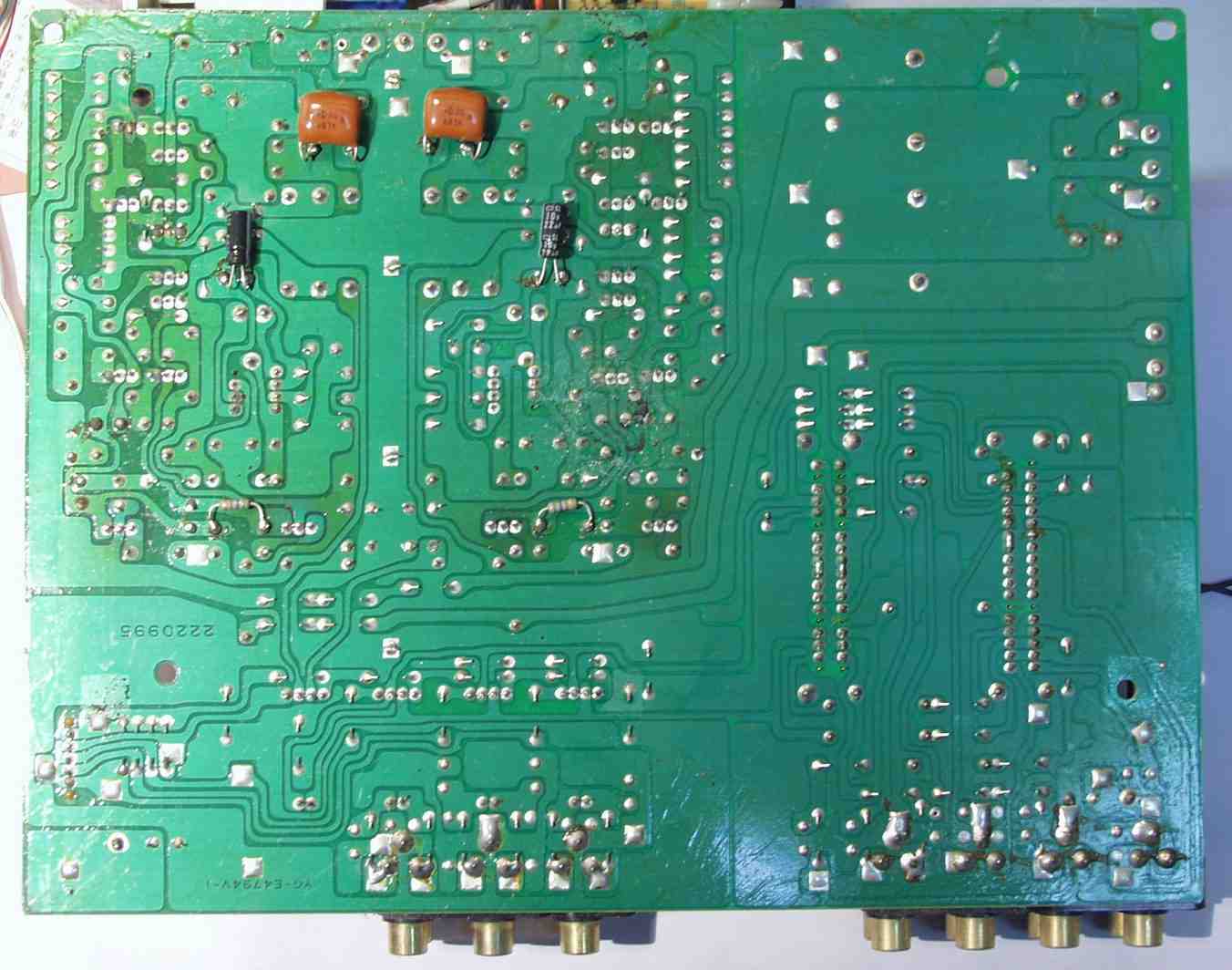

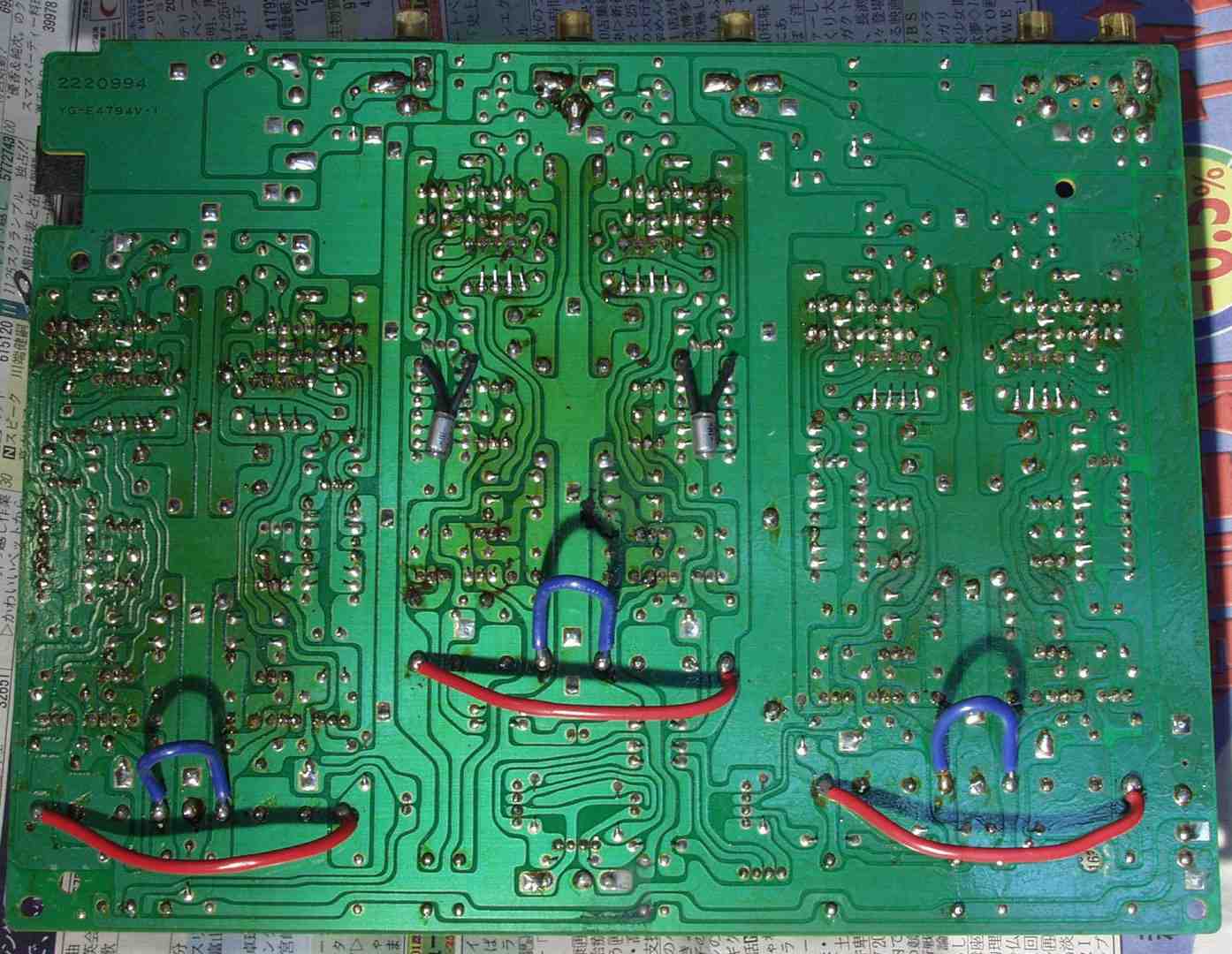

| Ｇ−３Ｂ． 修理前 ＥＱ−ＡＭＰ基板裏 音が通る所を改善します |
|
| Ｇ−３Ｂ−１． 修理後 ＥＱ−ＡＭＰ基板裏 |
 |
| Ｇ−４． 交換部品 |
 |

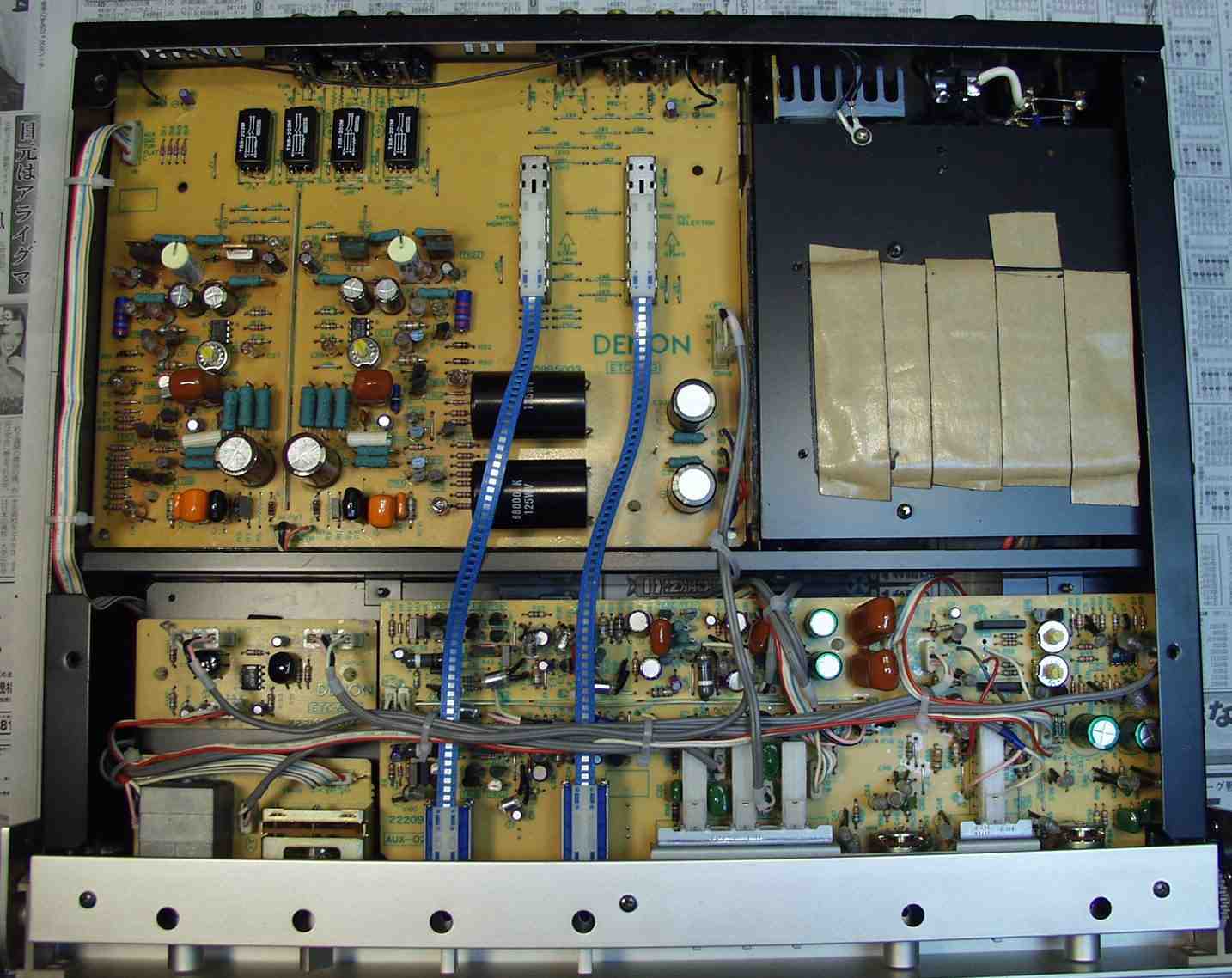

| Ｇ−５Ａ． 最終完成 上から見る |
 |
| Ｇ−５Ｂ． 最終完成 下から見る |
 |
| ＧＥ−１Ａ． 入出力特性測定（AUX入力） ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 平均で０．９Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

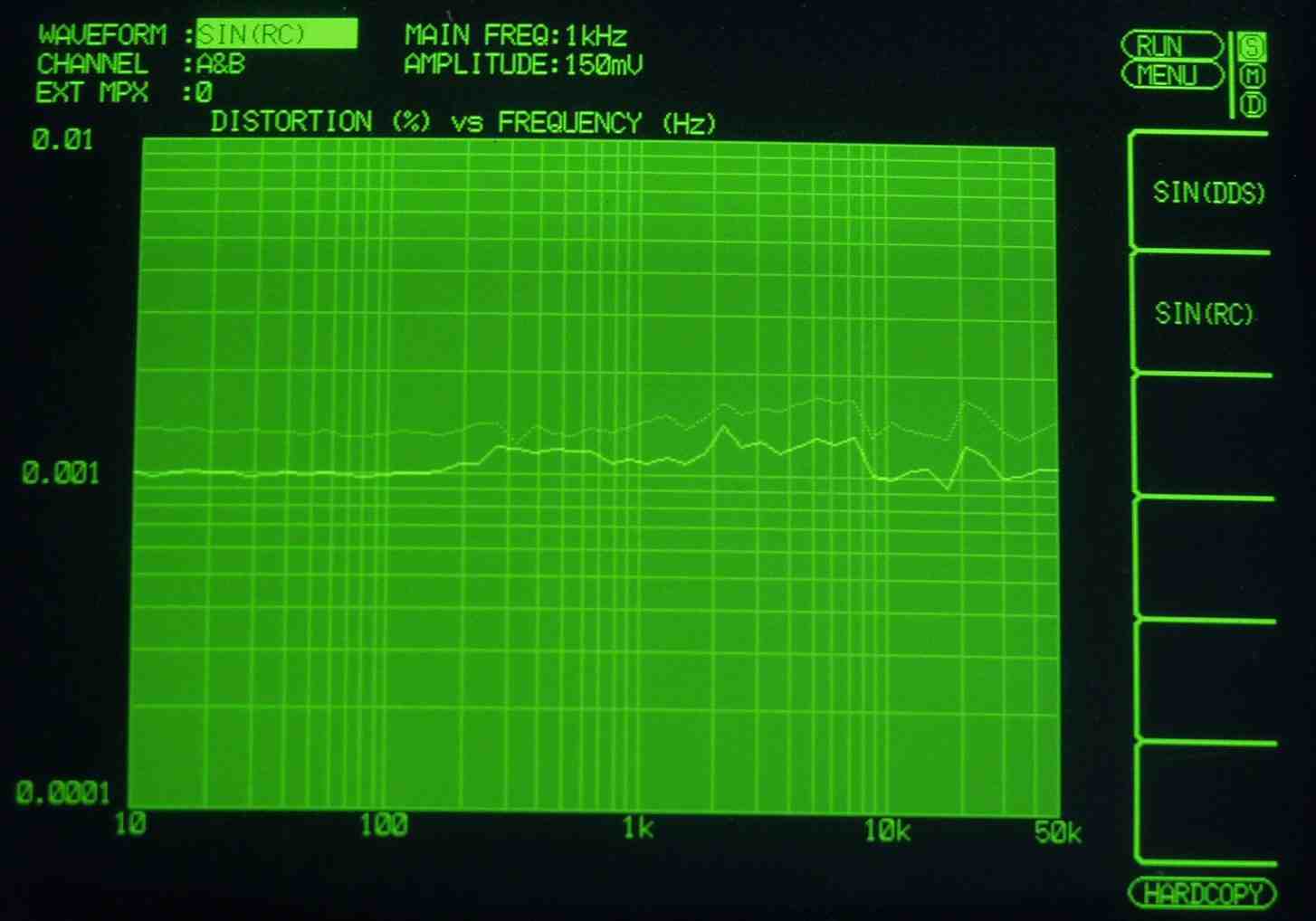

| ＧＥ−１Ｂ． 歪み率特性測定（AUX入力） ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＧＥ−２Ａ． 入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ ＭＭ入力 入力電圧＝２ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 手を入れればこの通り |
 |

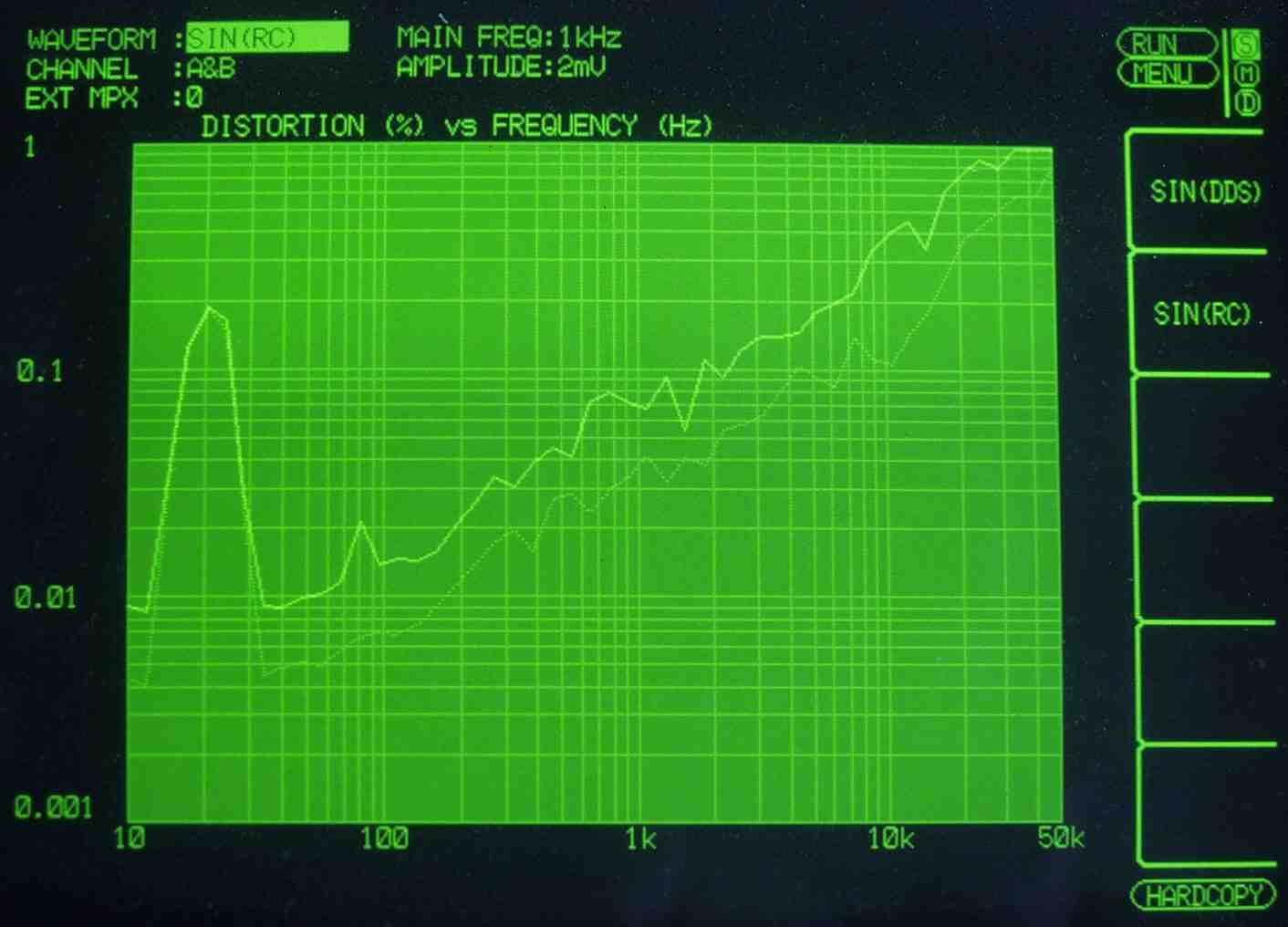

| GＥ−２B． 歪み率測定（ＭM入力）＝ＰＨＯＮＯ−３ 左出力＝薄（細い）色 右出力＝濃い（太い）色 ＭＣ入力端子へ＝２ｍＶ一定入力 ＶＲはｍａｘ この測定器は入力レベルが変化すると、正しく測定できない、 入力に逆RIAAフイルターを入れ、入力レベルを一定にしないと、正確な測定は出来ないので参考程度 |
 |
| ＧＥ−３Ａ． 入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

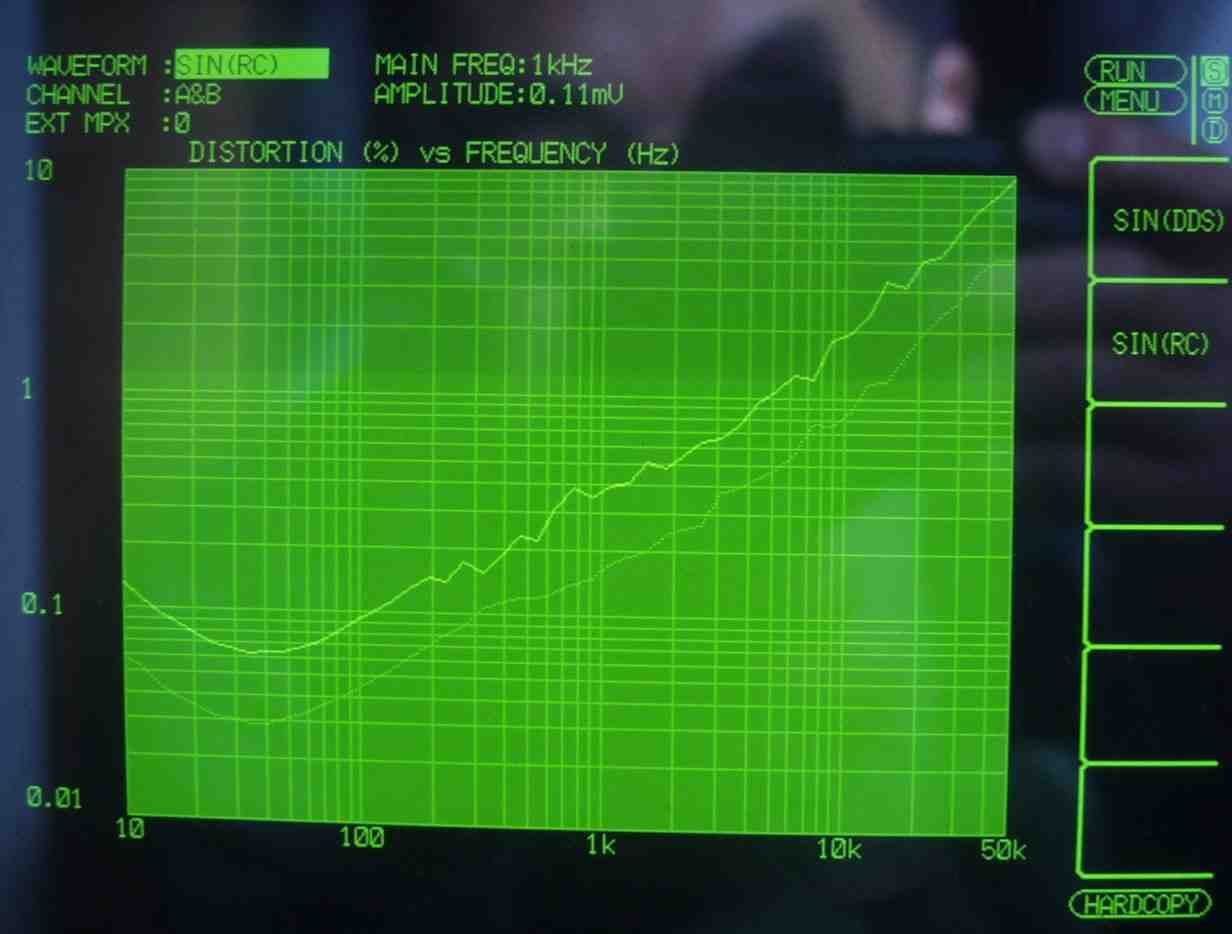

| GＥ−３B． 歪み率測定（ＭC入力）＝ＰＨＯＮＯ−２ 左出力＝薄（細い）色 右出力＝濃い（太い）色 ＭＣ入力端子へ０．１１ｍＶ一定入力 ＶＲはｍａｘ この測定器は入力レベルが変化すると、正しく測定できない、 入力に逆RIAAフイルターを入れ、入力レベルを一定にしないと、正確な測定は出来ないので参考程度 |
 |

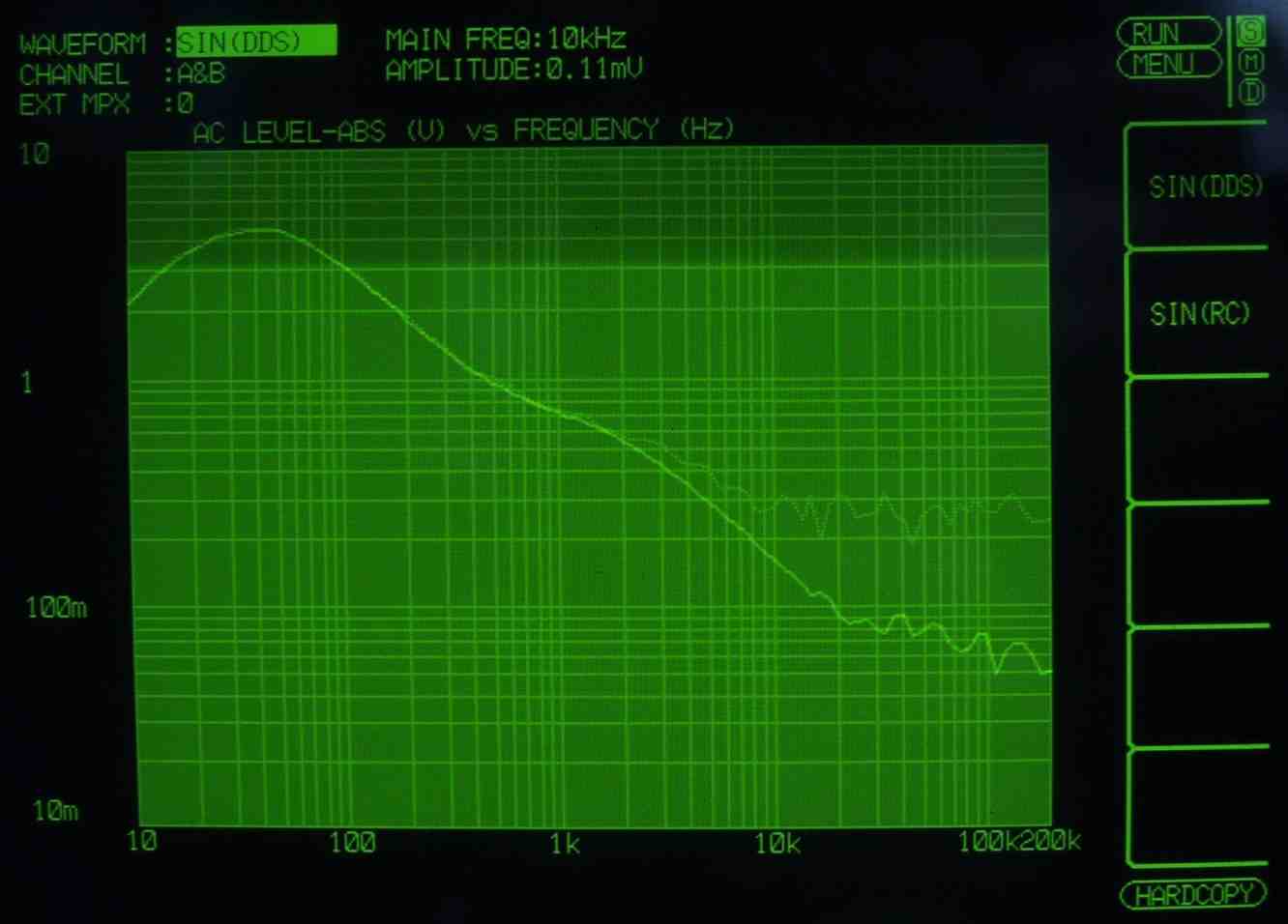

| ＧＥ−４Ａ． 入出力特性測定（ＭＣ TR入力）＝ＰＨＯＮＯ−１ ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 高域１０ｋHZから左右に差が出ているのは、入力トランスの特性でしょ |
 |
