ＡＧＩ−５１１　修理記録

平成１４年７月１日到着　７月２０日完成

修理前の状況。 高音の歪みがあります。 原因。 経年劣化。 修理状況。 各基板の半田不良を修理します、所謂、半田補正作業。 使用部品。 修理費　　１８，０００円　　　通常修理 ＡＧＩ−５１１　の仕様（マニアル・カタログより）

１．　上ケ−スを外し、上から見る、ＲＣＡ端子ハンダ補正をする

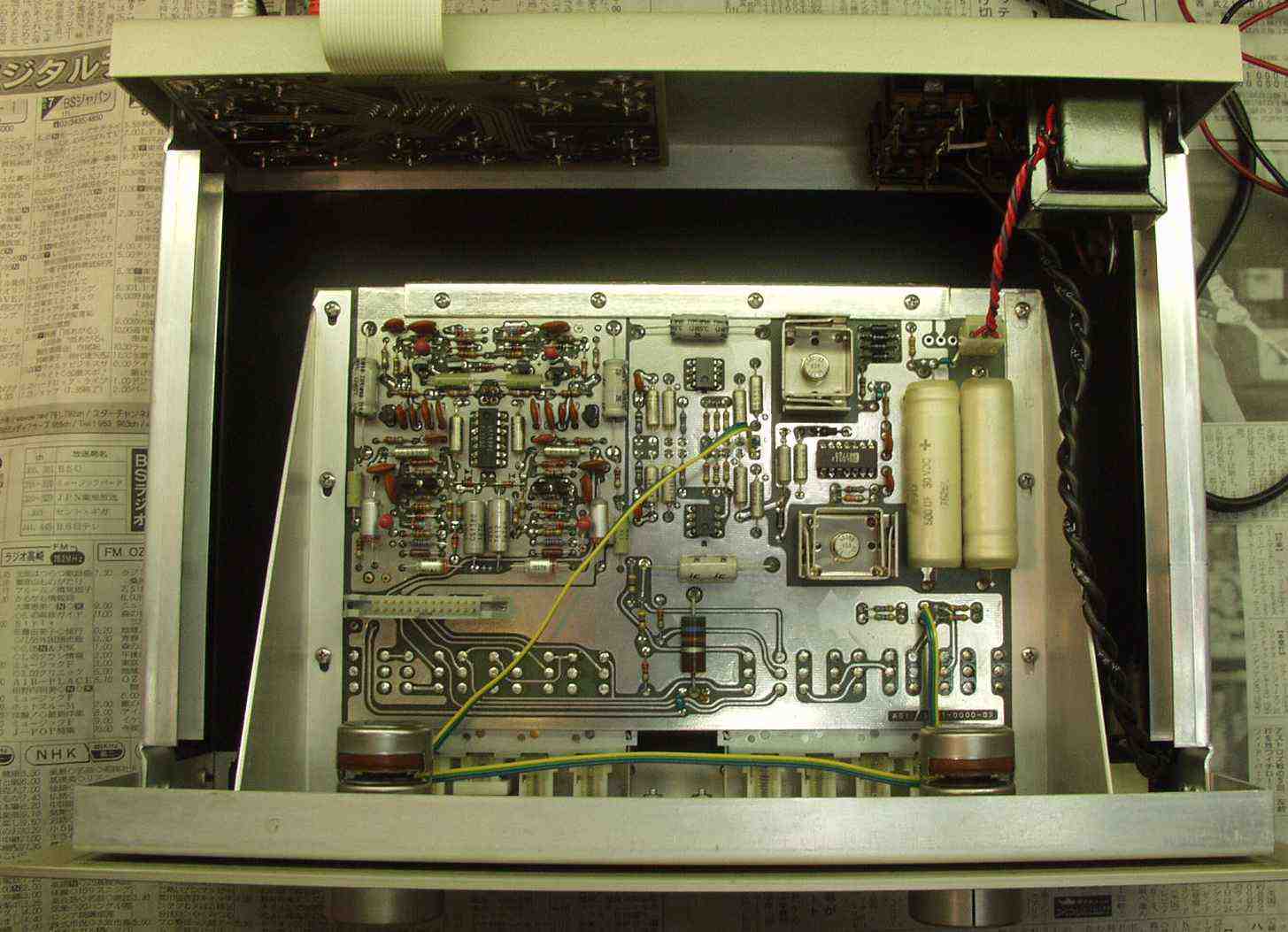

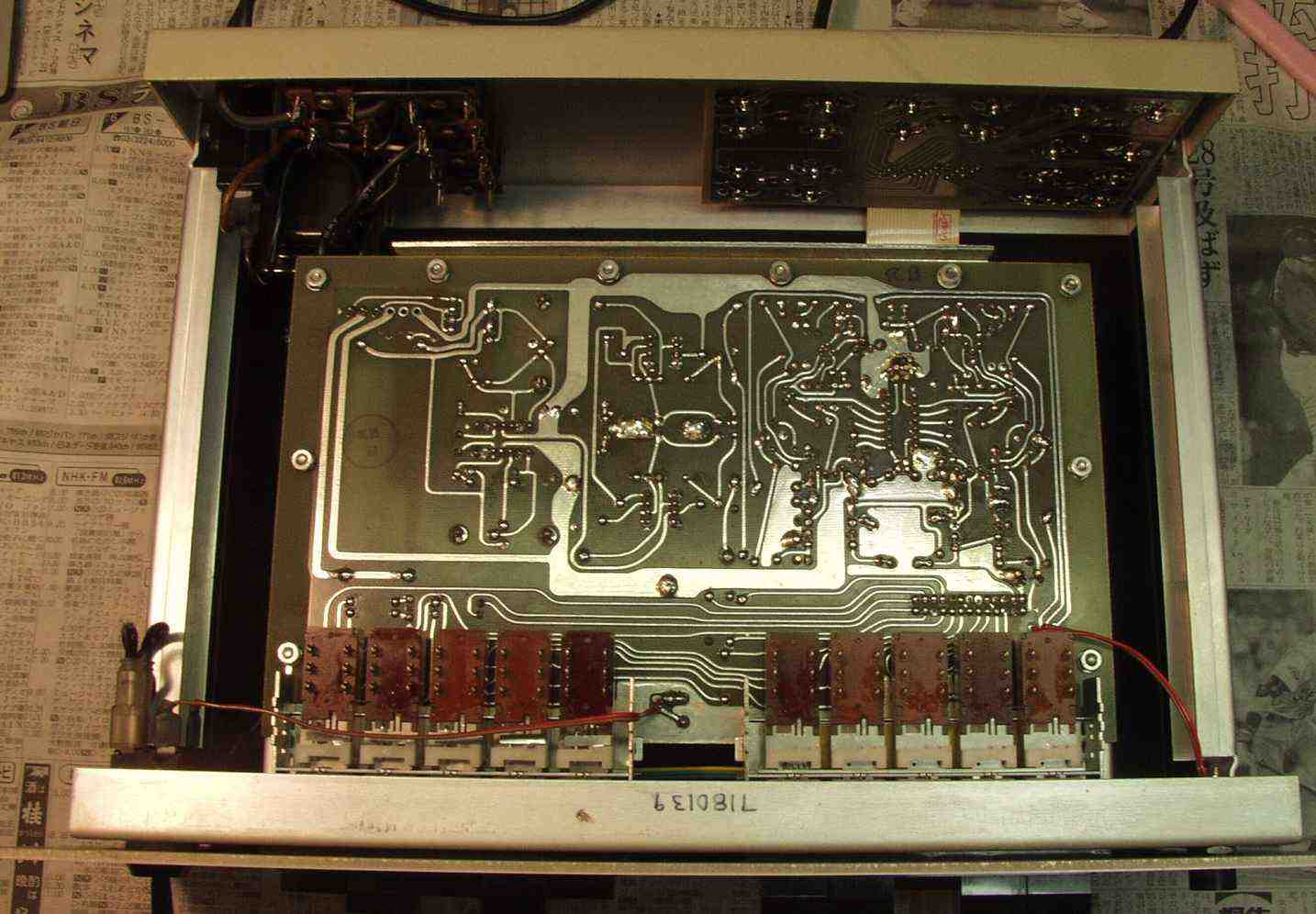

２．　下ケ−スを外し、下から、基板ハンダ補正をする

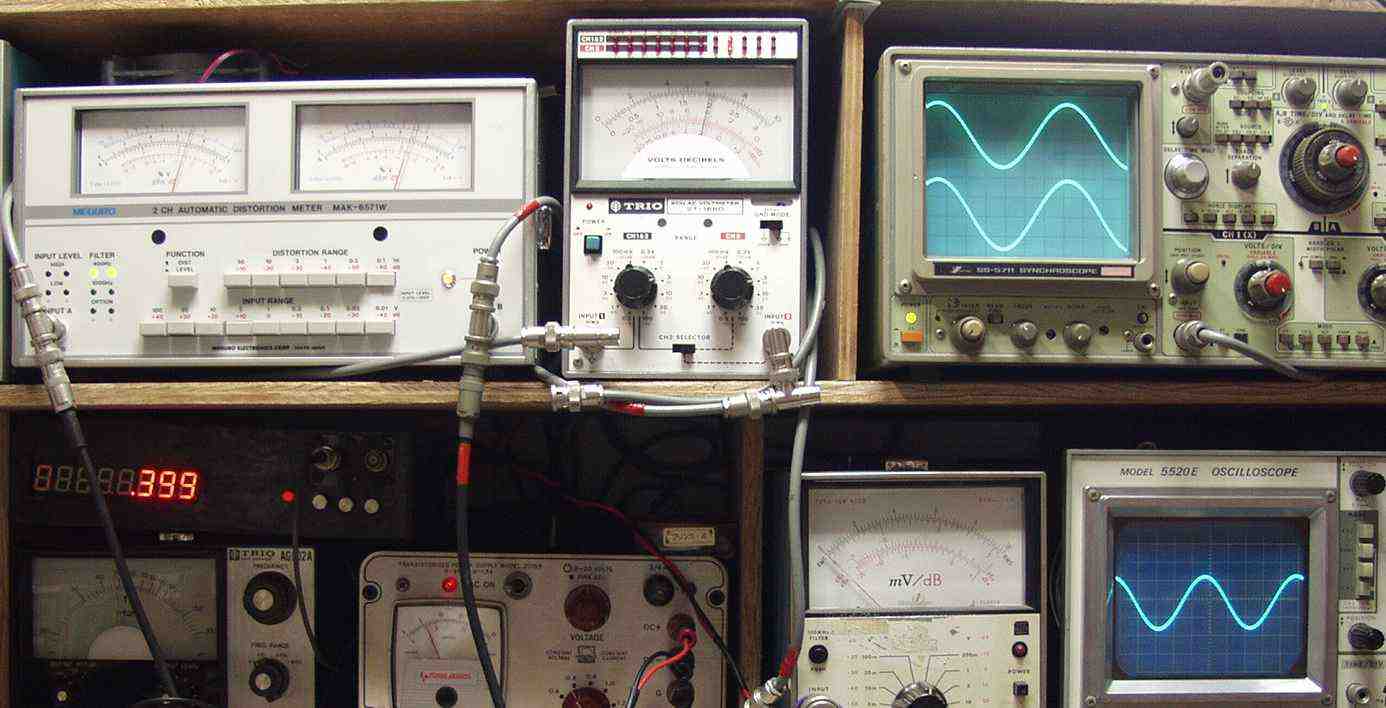

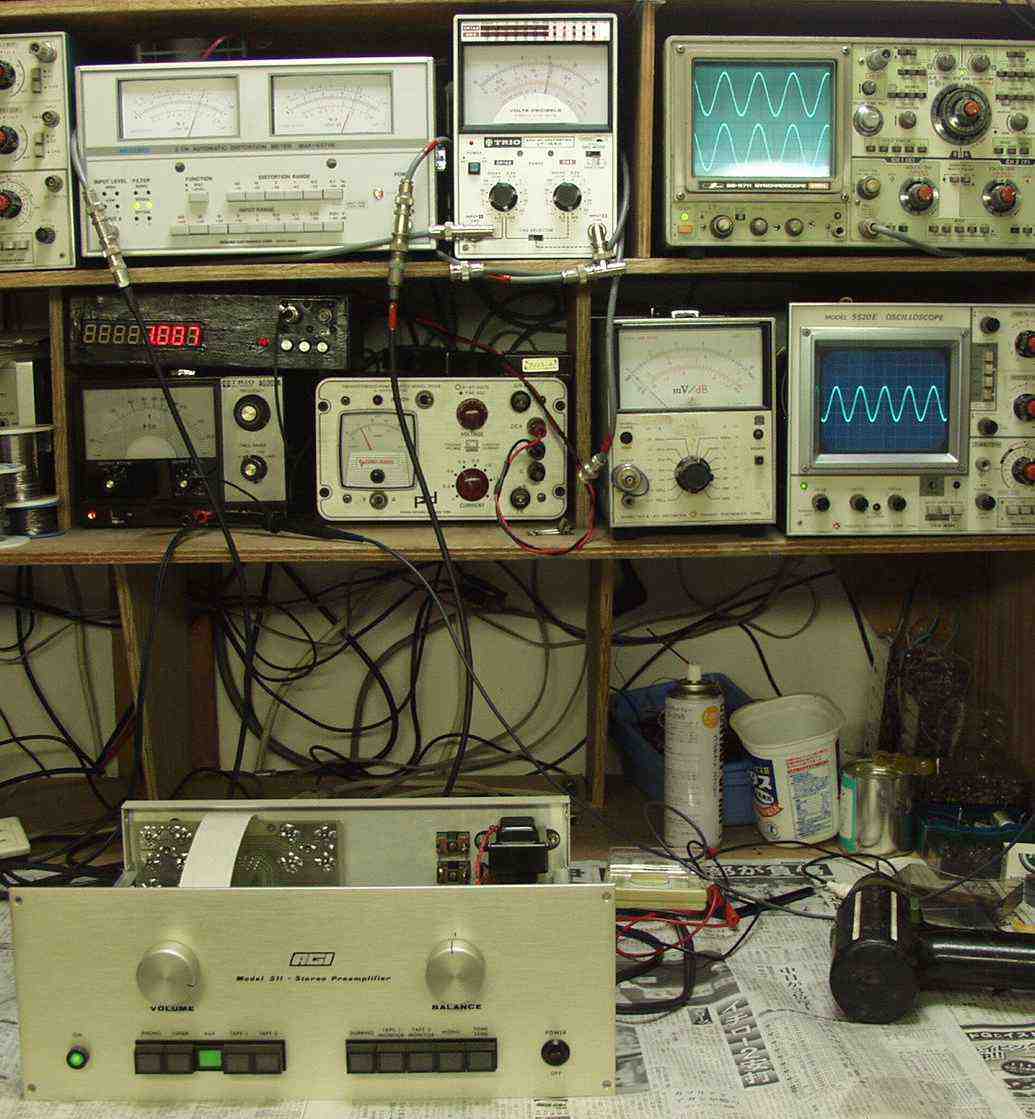

３．　出力／歪み率測定・調整

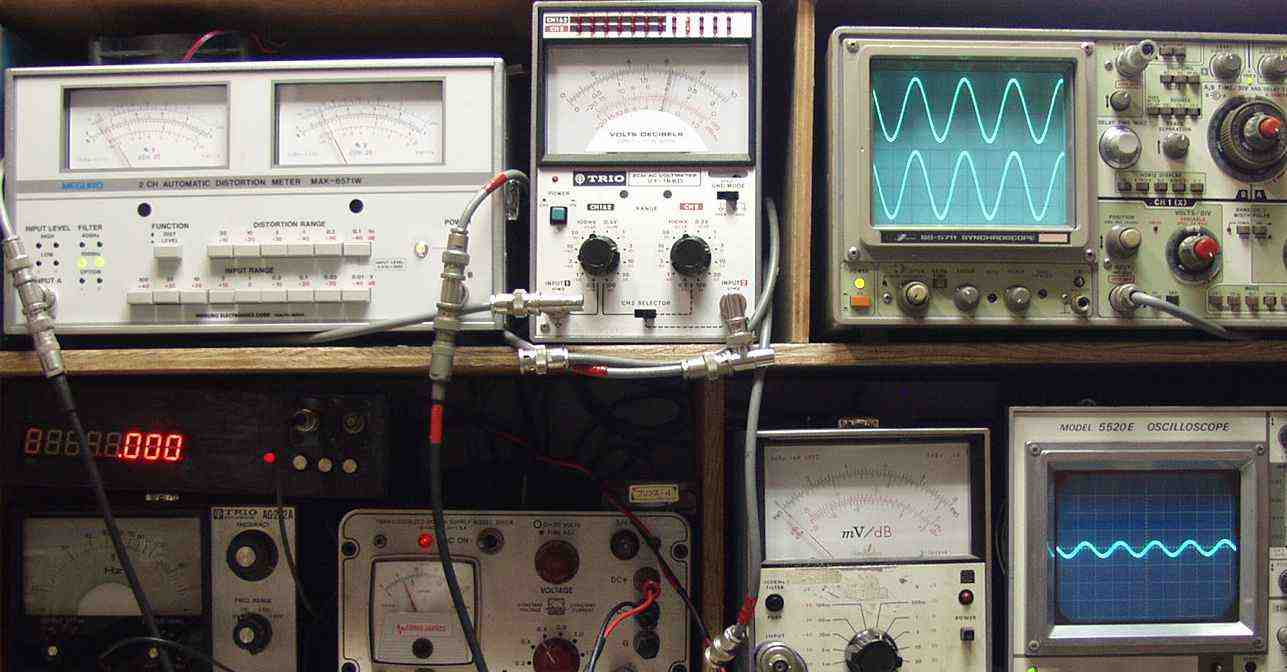

４．　出力／歪み率測定・調整　　２Ｖ　歪み率０．０？％　ａｔ＝１０００ＨＺ　ＭＭ端子入力 　　　右＝赤針＝上、左＝黒針＝下、右下オシロ＝入力波形

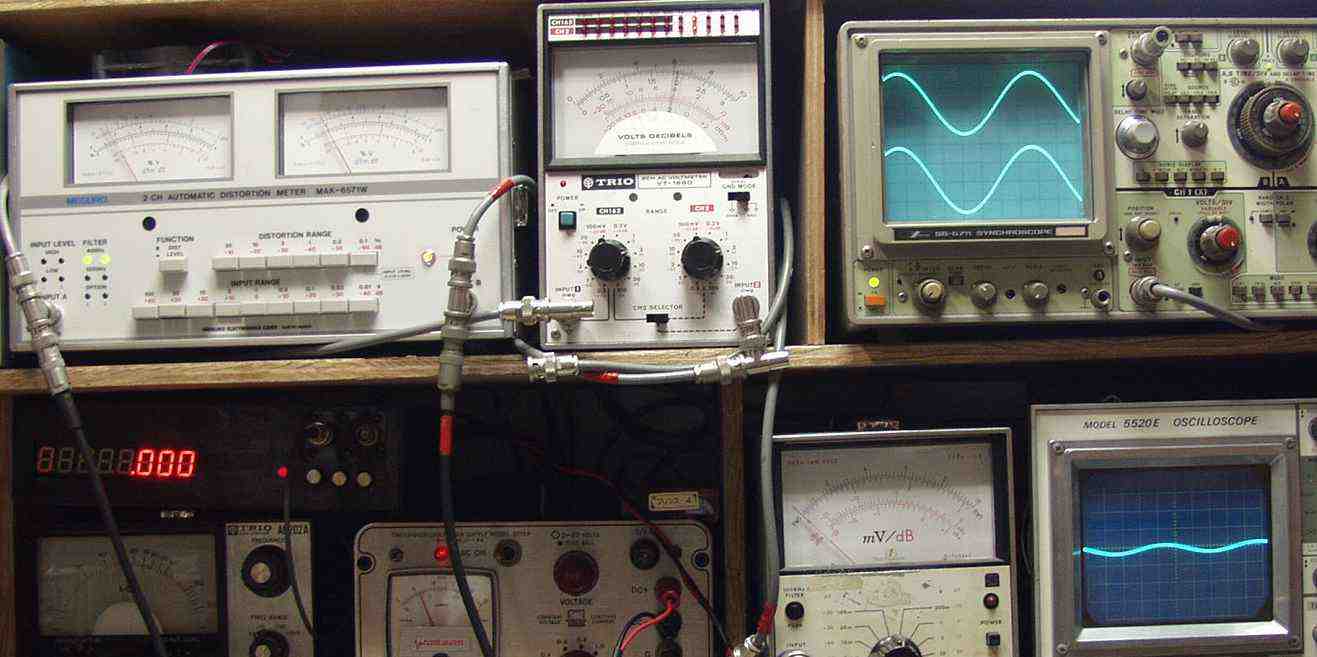

５．　出力／歪み率測定・調整　　２Ｖ　歪み率０．０？％　ａｔ＝４００ＨＺ　ＭＭ端子入力 　　　右＝赤針＝上、左＝黒針＝下、右下オシロ＝入力波形

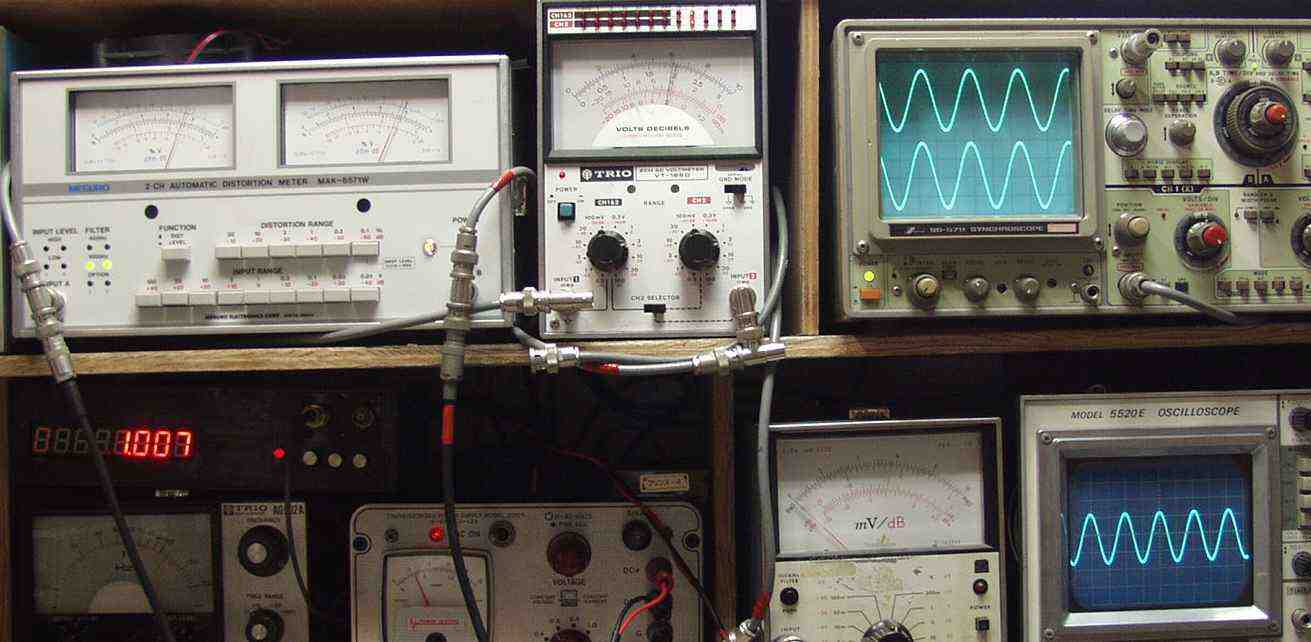

６．　出力／歪み率測定・調整　　２Ｖ　歪み率０．０７％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力 　　　右＝赤針＝上、左＝黒針＝下、右下オシロ＝入力波形

７．　出力／歪み率測定・調整　　２Ｖ　歪み率０．０７％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力 　　　右＝赤針＝上、左＝黒針＝下、右下オシロ＝入力波形

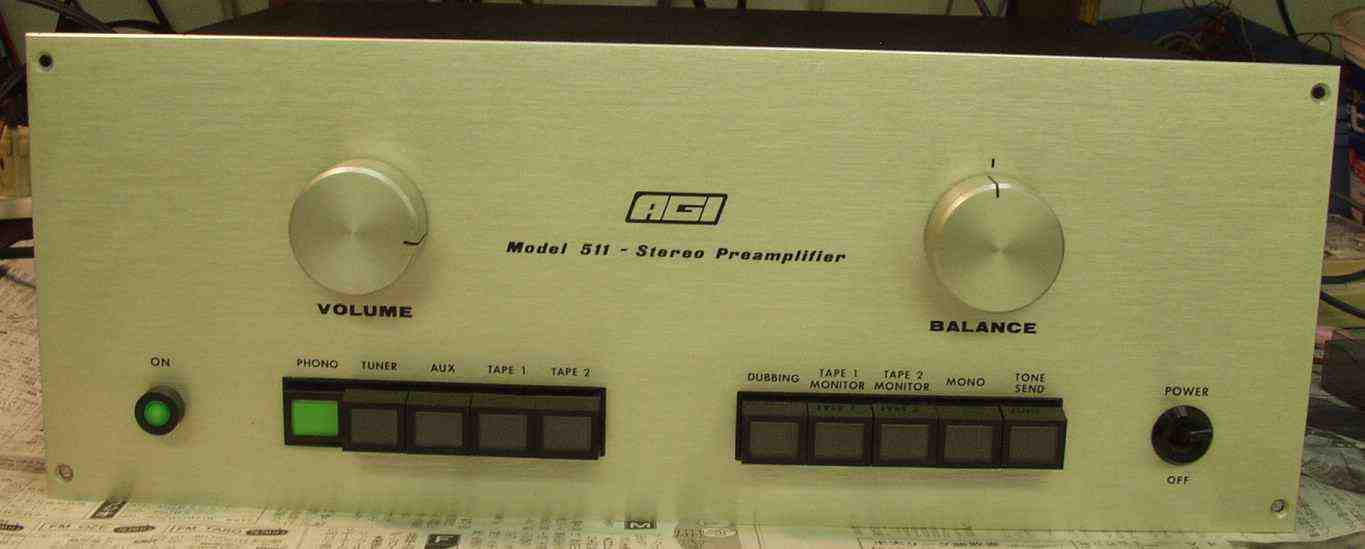

８．　２４時間エージング

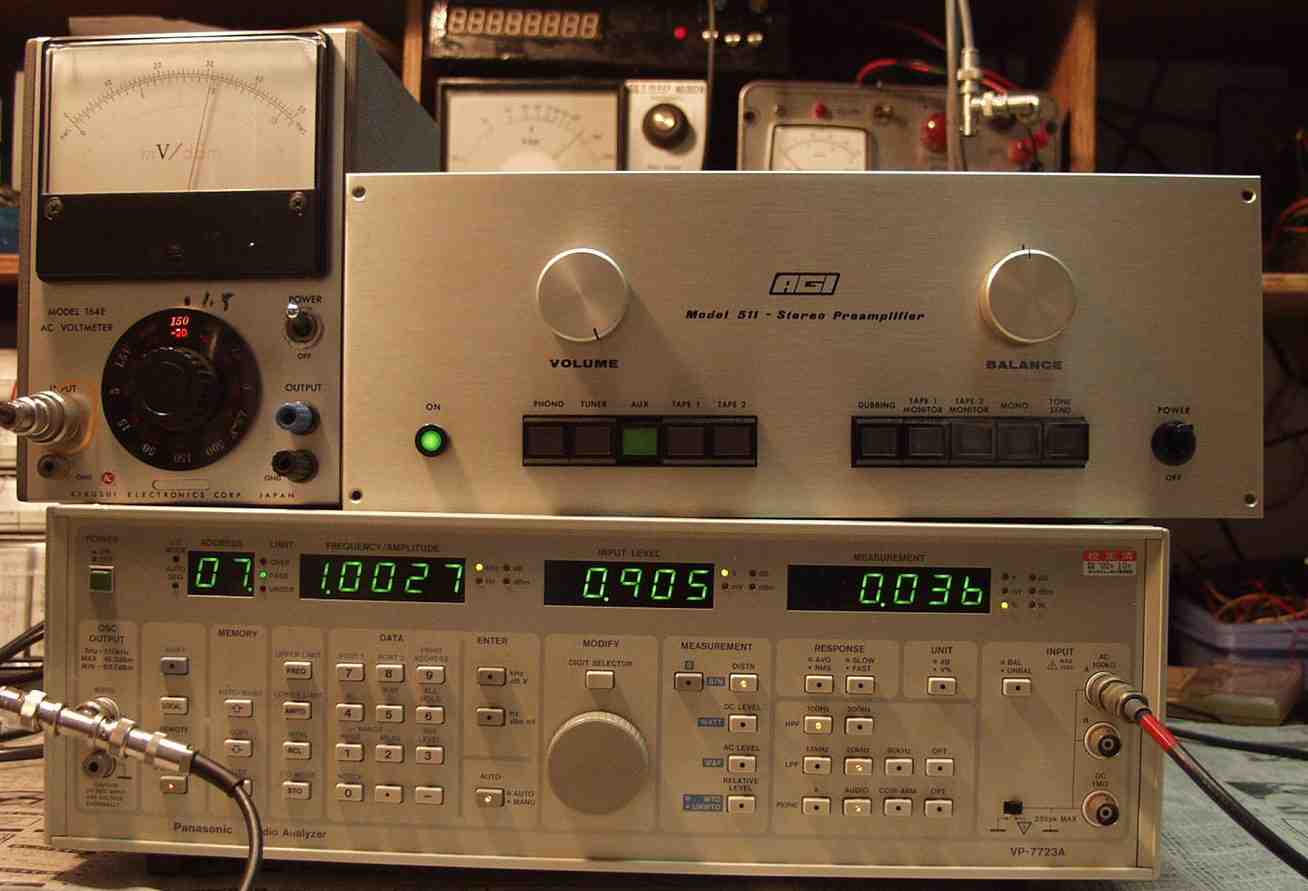

２−１．再度１桁上のクラスで測定する 　　　　Ｒ出力／歪み率測定・調整 　　　　出力＝０．９０５Ｖ　歪み率＝０．０３６％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力＝１００ｍＶ

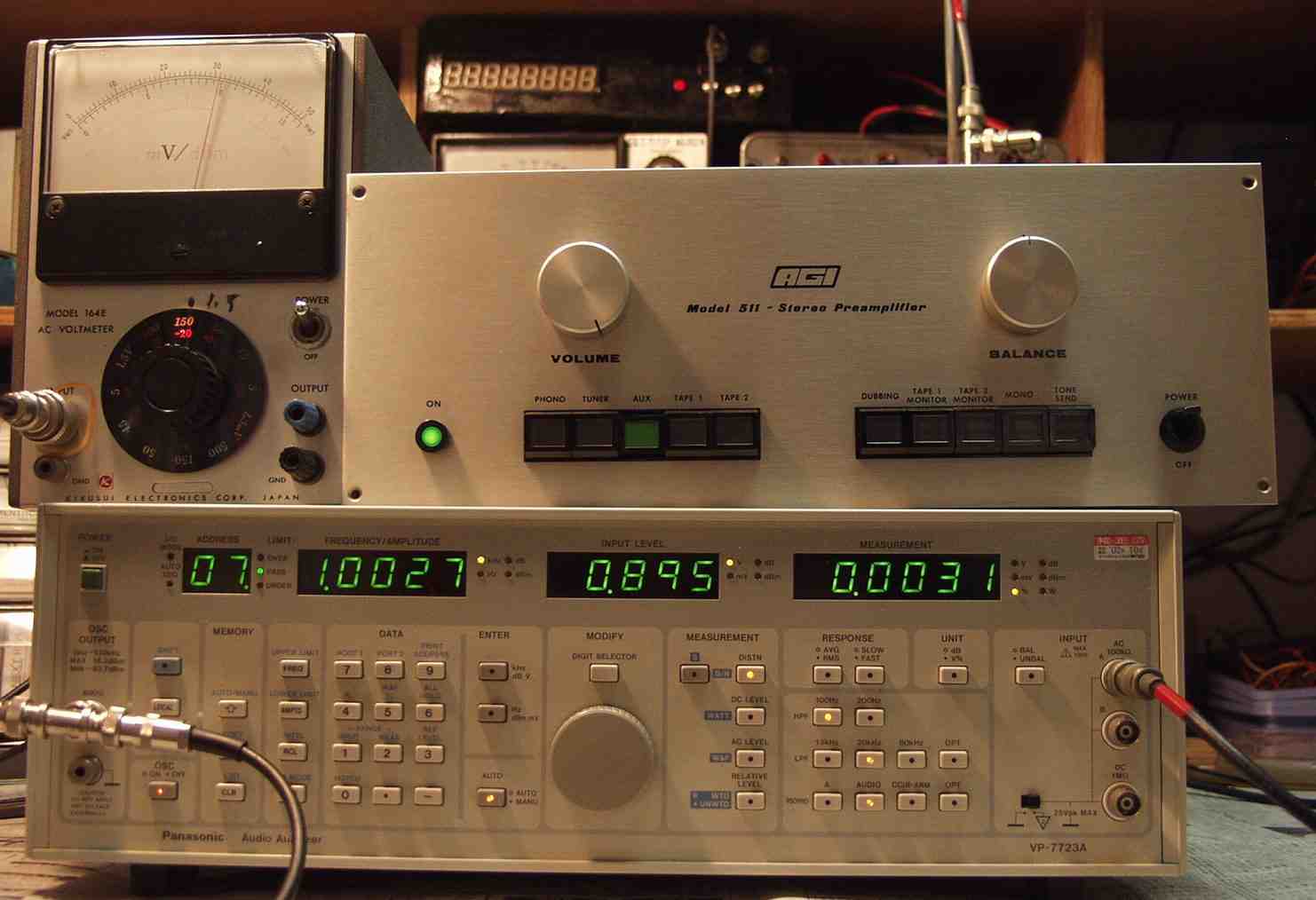

２−２．Ｌ出力／歪み率測定・調整 　　　　出力＝０．８９５Ｖ　歪み率＝０．００３１％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力＝１００ｍＶ

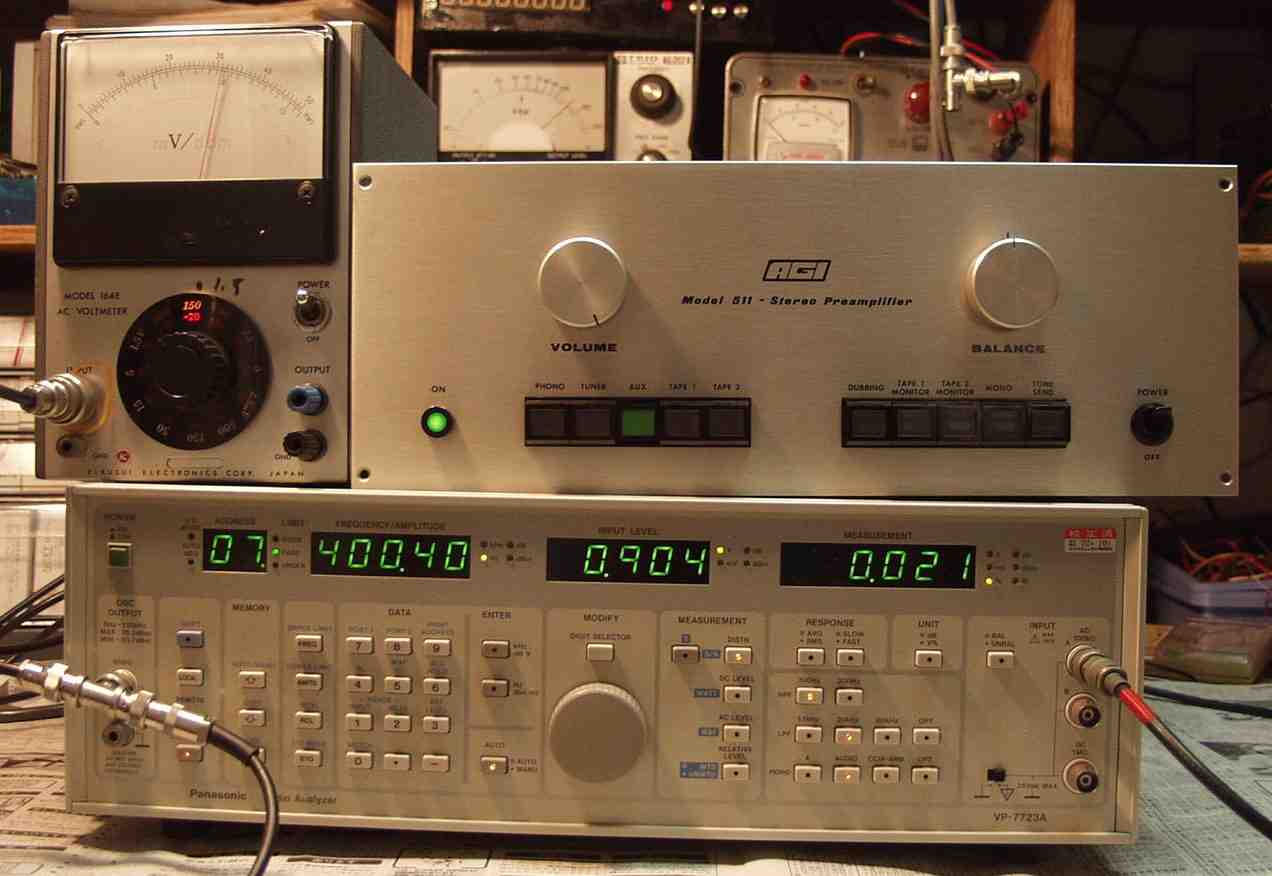

２−３．Ｒ出力／歪み率測定・調整 　　　　出力＝０．９０４Ｖ　歪み率＝０．０２１％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力＝１００ｍＶ

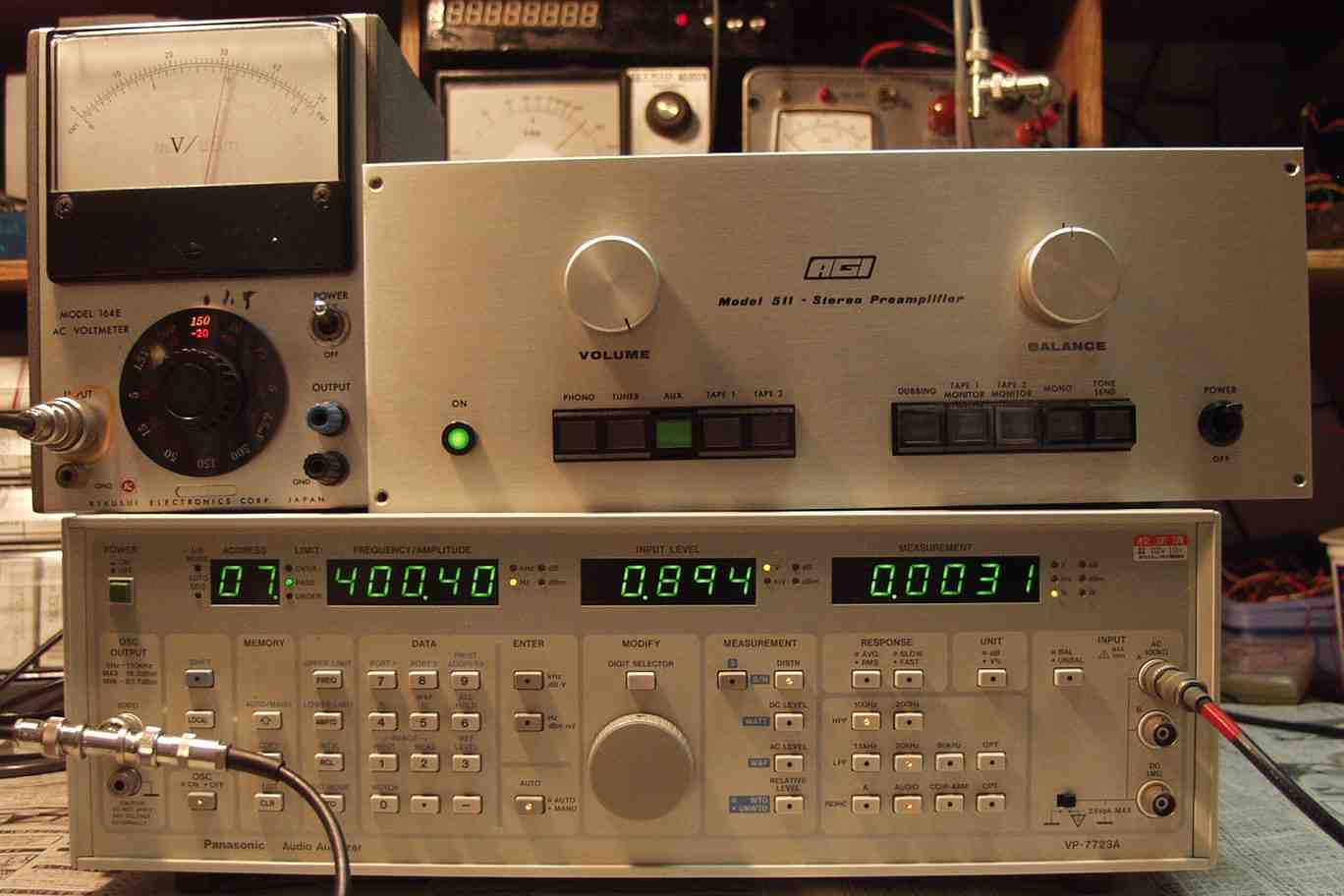

２−４．Ｌ出力／歪み率測定・調整 　　　　出力＝０．８９４Ｖ　歪み率＝０．００３１％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力＝１００ｍＶ

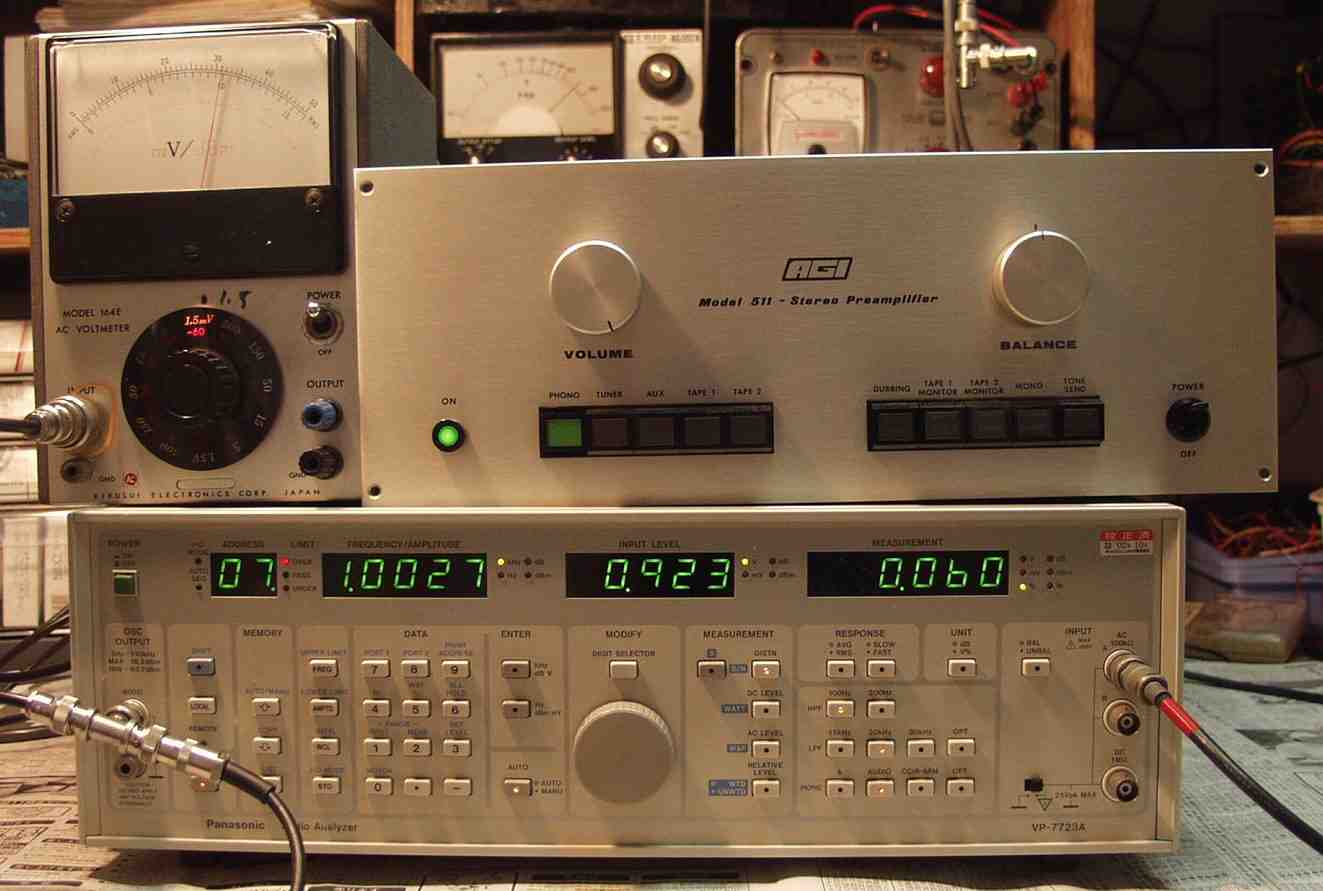

２−５．Ｒ出力／歪み率測定・調整 　　　　出力＝０．９２３Ｖ　歪み率＝０．０６０％　ａｔ＝１０００ＨＺ　ＭＭ端子入力＝１ｍＶ

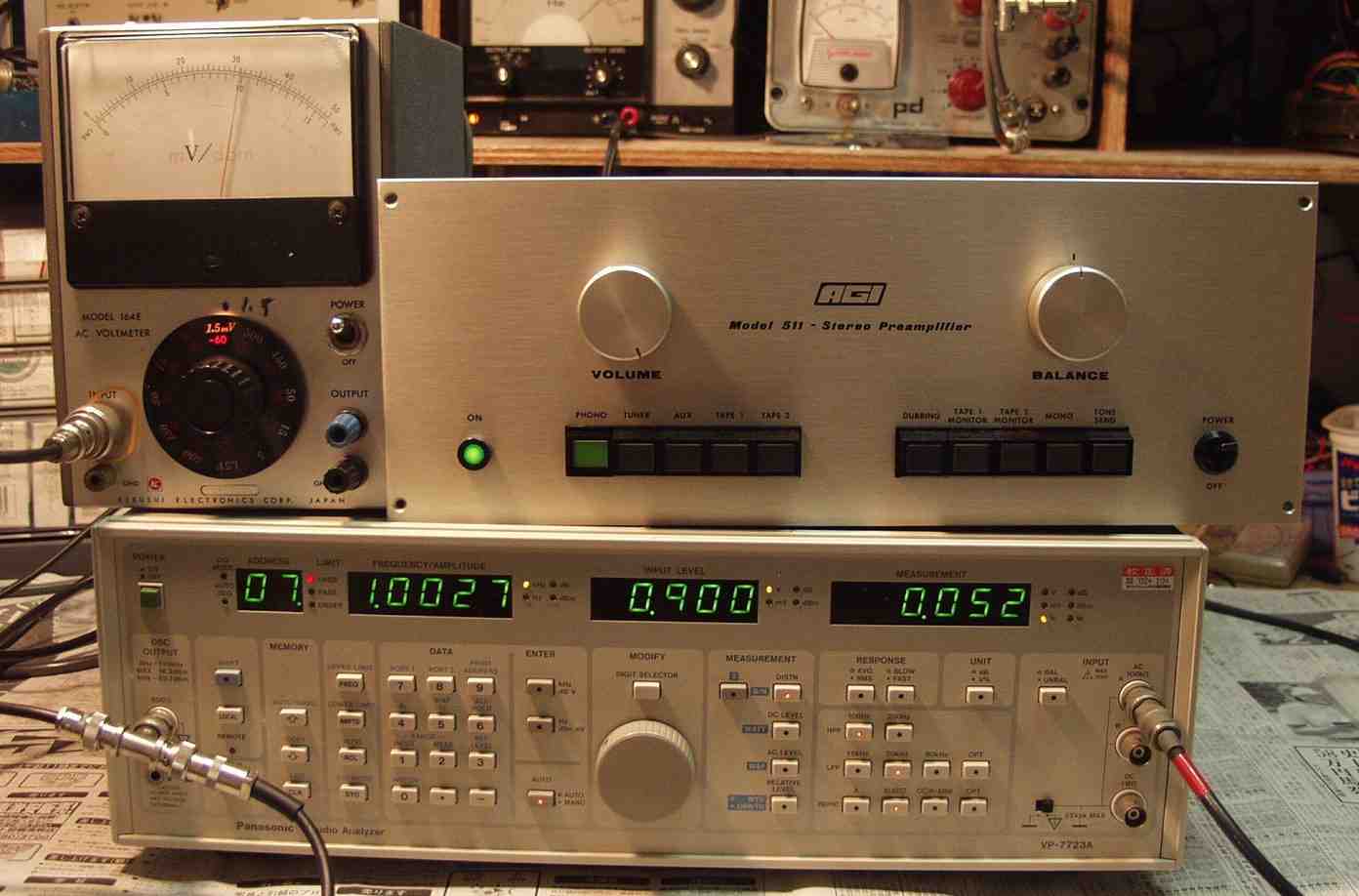

２−６．Ｌ出力／歪み率測定・調整 　　　　出力＝０．９００Ｖ　歪み率＝０．０５２％　ａｔ＝１０００ＨＺ　ＭＭ端子入力＝１ｍＶ

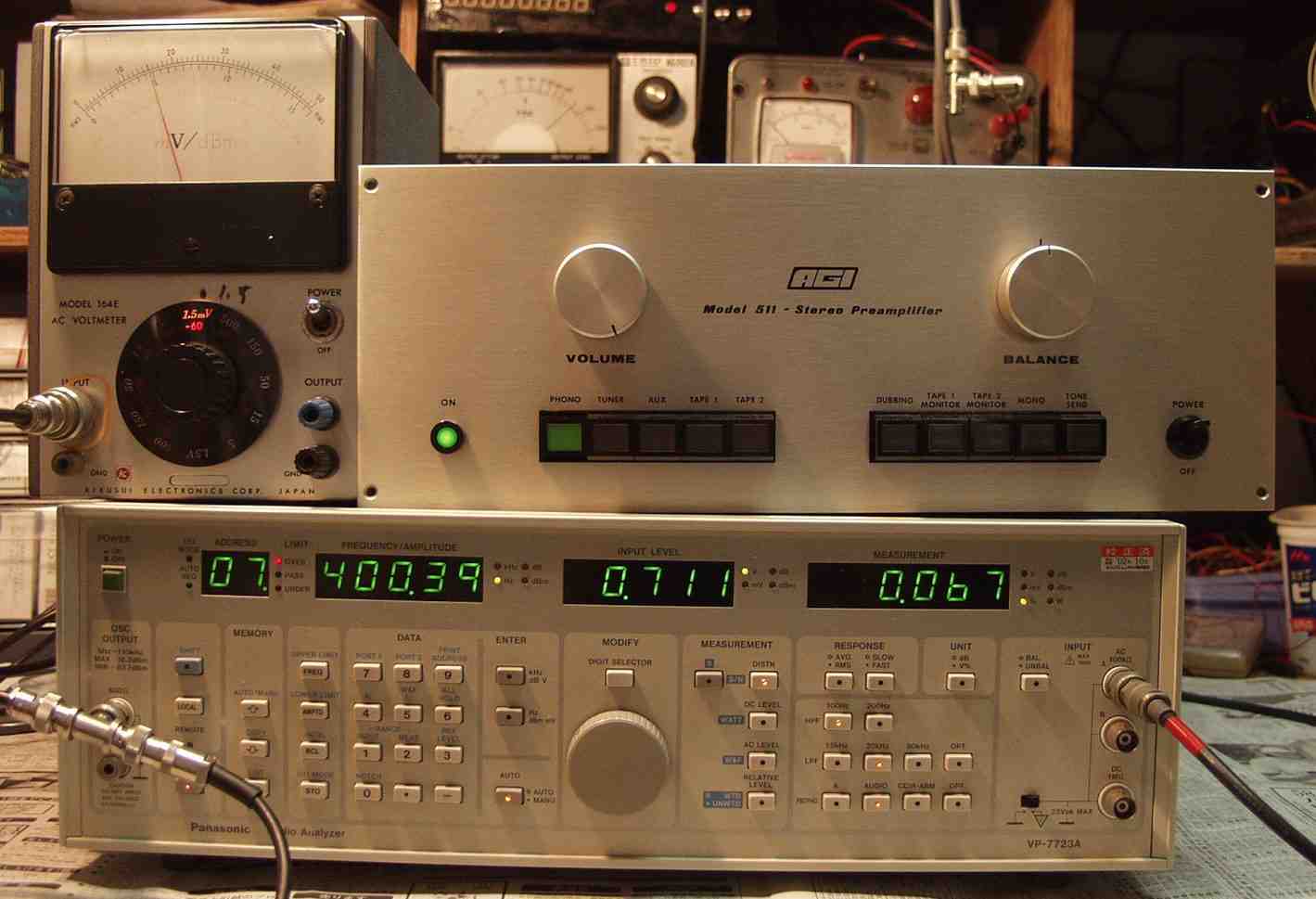

２−７．Ｒ出力／歪み率測定・調整 　　　　出力＝０．７１１Ｖ　歪み率＝０．０６７％　ａｔ＝４００ＨＺ　ＭＭ端子入力＝０．５ｍＶ

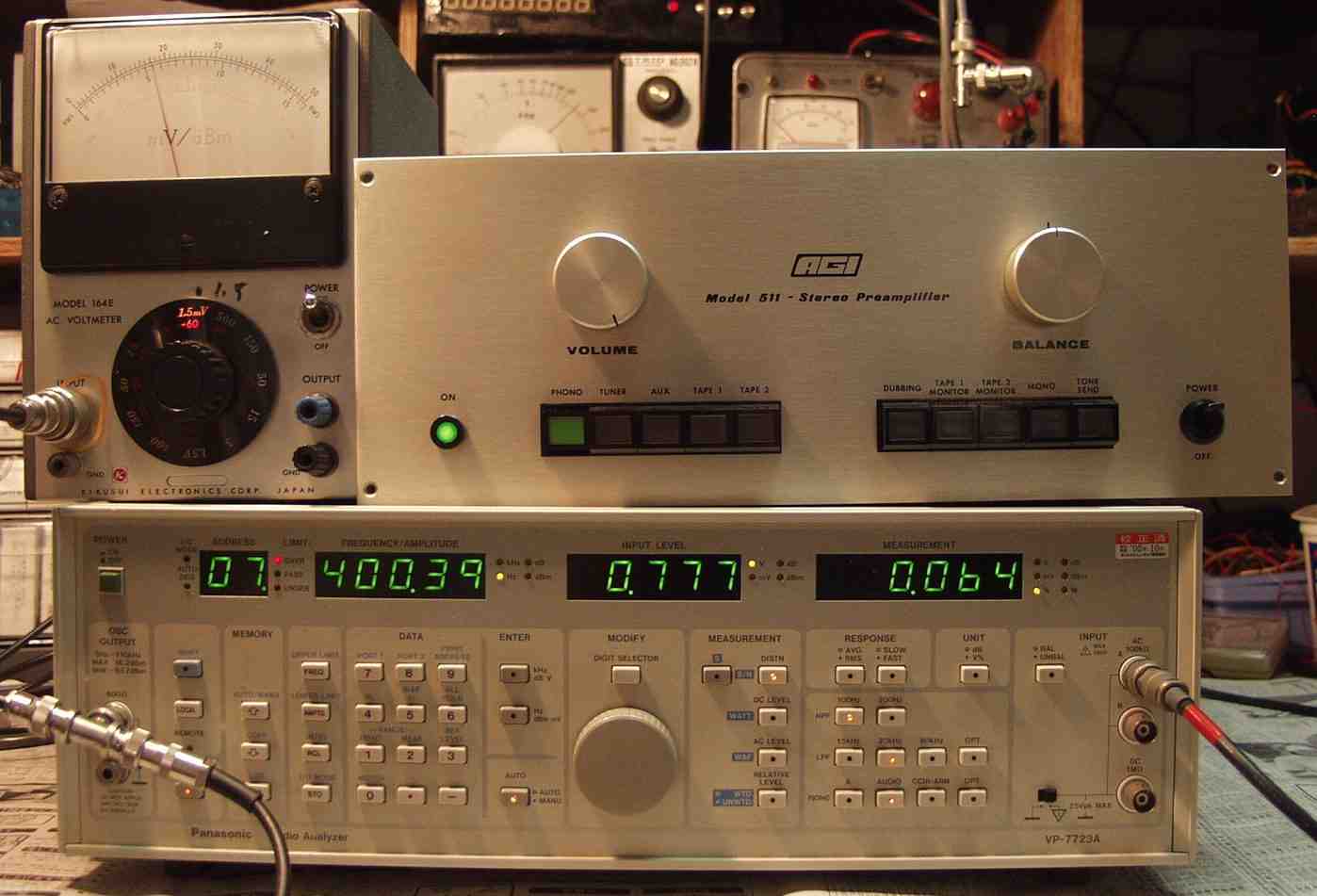

２−８．Ｌ出力／歪み率測定・調整 　　　　出力＝０．７７７Ｖ　歪み率＝０．０６４％　ａｔ＝４００ＨＺ　ＭＭ端子入力＝０．５ｍＶ

Ｓ．　ＡＧＩ−５１１　の仕様（マニアル・カタログより）

型式 プリアンプ　　ＡＧＩ−５１１ 　　フォノアンプ部 ゲイン 33.0dB±0.25dB（1kHz） 入力インピーダンス 47kΩ（90pF） 最大許容入力 160mV（1kHz） 出力インピーダンス Rec out＝220Ω 最大出力レベル 7V/10kΩ 周波数特性 RIAA偏差±0.25dB以内 位相特性 +12゜、-4゜（20Hz〜20kHz） SN比 88dB以上（10mV、1kHz、IHF-A） 歪率（5V/10kΩ時） THD＝0.005％以下（通常0.001％以下、20Hz〜20kHz） IMD＝0.005％以下（通常0.001％以下、SMPTE法） 過渡特性 スルーレイト＝250V/μsec以上 ライズ/フォール・タイム＝0.01μsec以下（2Vp-p） タイムディレイ＝0.0035μsec以下 　　ハイレベルアンプ部 ゲイン 18.7dB±0.25dB 入力インピーダンス 38kΩ 出力インピーダンス 47Ω 最大出力レベル 9.5V/10kΩ 6V/600Ω 周波数特性 20Hz〜20kHz ±0.1dB 位相特性 +1゜、-3゜（20Hz〜20kHz） 歪率（5V/10kΩ時） THD＝0.005％以下（通常0.001％以下、20Hz〜20kHz） IMD＝0.005％以下（通常0.001％以下、SMPTE法） 過渡特性 スルーレイト＝50V/μsec以上 ライズ/フォールタイム＝0.25μsec以下（10Vp-p） 方形波ディルト＝2％以下（20Hz、1000Ω負荷） 　　その他 電源 AC100V（90V〜111V）、50Hz/60Hz 消費電力 5W 外形寸法 幅354×高さ132×奥行243mm 重量 約6kg 付属 木製ケース 価格 \260,000（1978年頃） 、\185,000（1979年頃）、 \230,000（1980年頃）
