Ａｕｒａ　Ｎｏｔｅ　Ｐｒｅｍｉｅｒ　修理記録

２０１９／７／７到着　　　７／１０完成

Ａ．修理前の状況

自身で、部品交換をしておりメーカ修理が受けられないため修理をお願い申し上げます。
【現象】Lチャネルのみ音が割れる。
　　　　小音量、ヘッドホン使用時は普通に聴こええます。
　　　　以下の処理をしましたが現象は変わりませんでした。
【経過】前所有者が修理を諦めたものを譲っていただきました。
　　　　これまでの修理内容
　　　　前所有者：
　　　　　　電源系コンデンサーの一つに膨張が見られ電圧が低下していた電源系のコンデンサーを交換。
　　　　当方：
　　　　　　出力用、ヘッドフォン用のリレー交換、気になる半田部分の修正。
工房注記。
初心者はこの様な資料も少ない機器は向いていません。
勉強には大手メーカーの機器がお薦めです、その中でも多く生産された機器が良いです。
この時、回路図を入手して下さい。
そして、必ず現在の修理箇所と回路図の場所を１対１で認識してから行動します。
そうすると回路図から基板部品類、基板部品類から回路図と瞬時に対処できます。
その他はここ参照。

B．原因．

終段ＦＥＴ（電界効果トランジスター）焼損。
立ち上がりリレー焼損。

Ｃ．修理状況

リレ－交換。
終段ＦＥＴ（電界効果トランジスター）交換。
ＯＰ－ＡＭＰ交換。

Ｄ．使用部品．

ＦＥＴ（電界効果トランジスター）　　　２組４個。
リレー　　　　　　　　　　　　　　　　　　　　　１個。
ＯＰ－ＡＭＰ　　　　　　　　　　　　　　　　　１個。

Ｆ．修理費　　　５０，０００円　　通常修理。
　　　　　　　　　　　　　　　　　　　特別にHP製作。

Ｓ．　ＡｕｒａＮｏｔｅ　Ｐｒｅｍｉｅｒ　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

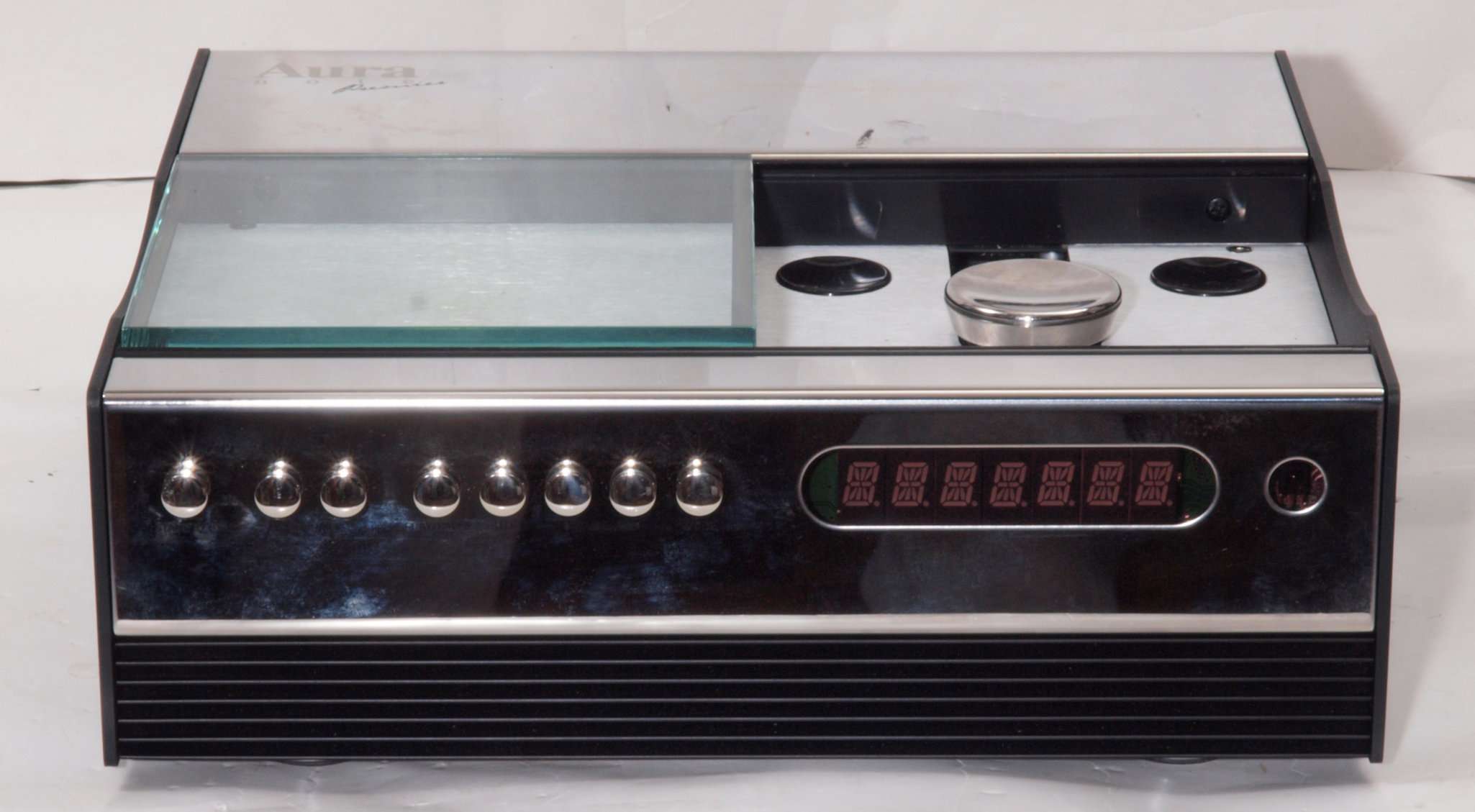

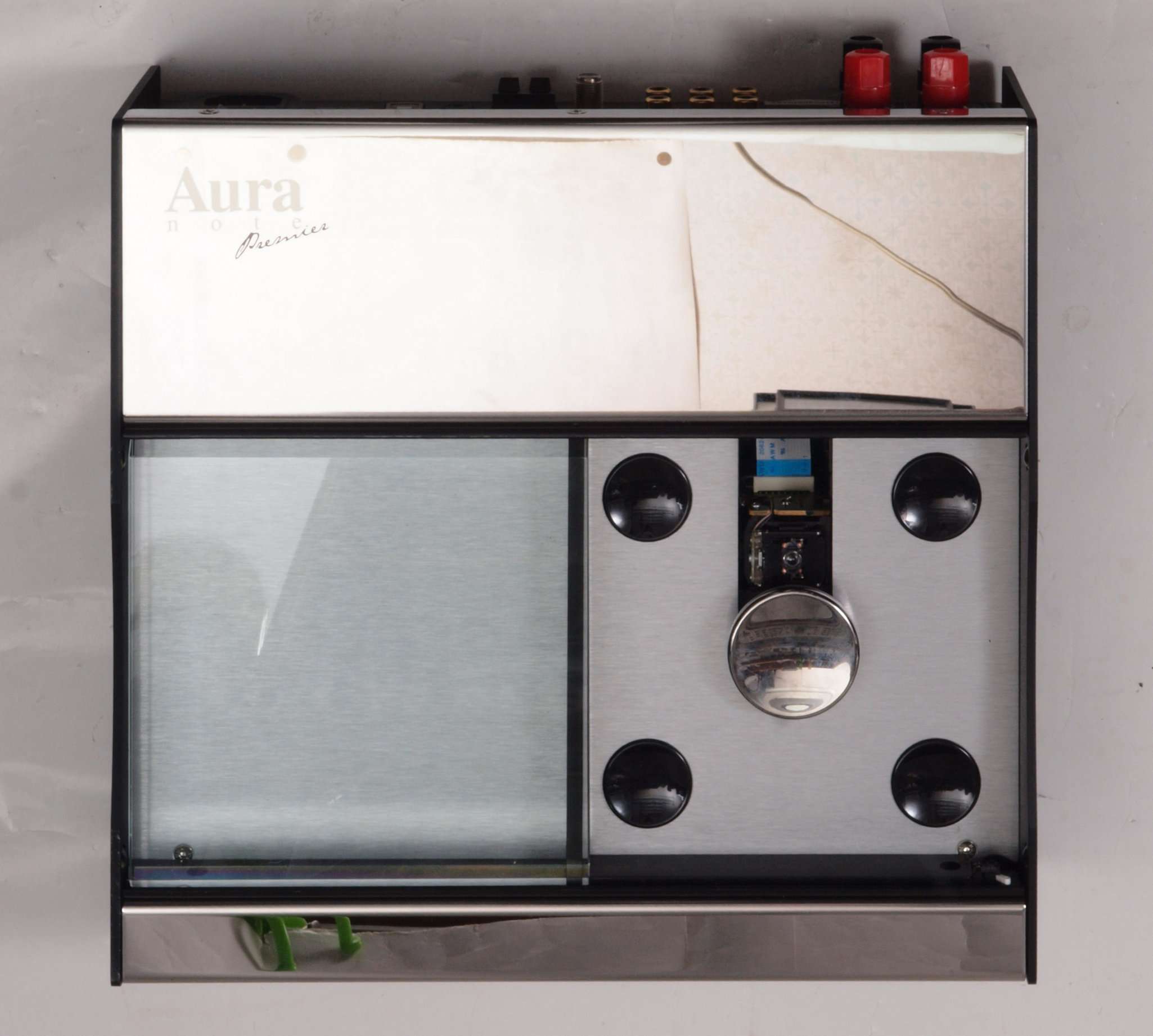

Ａ１．　点検中　前から見る

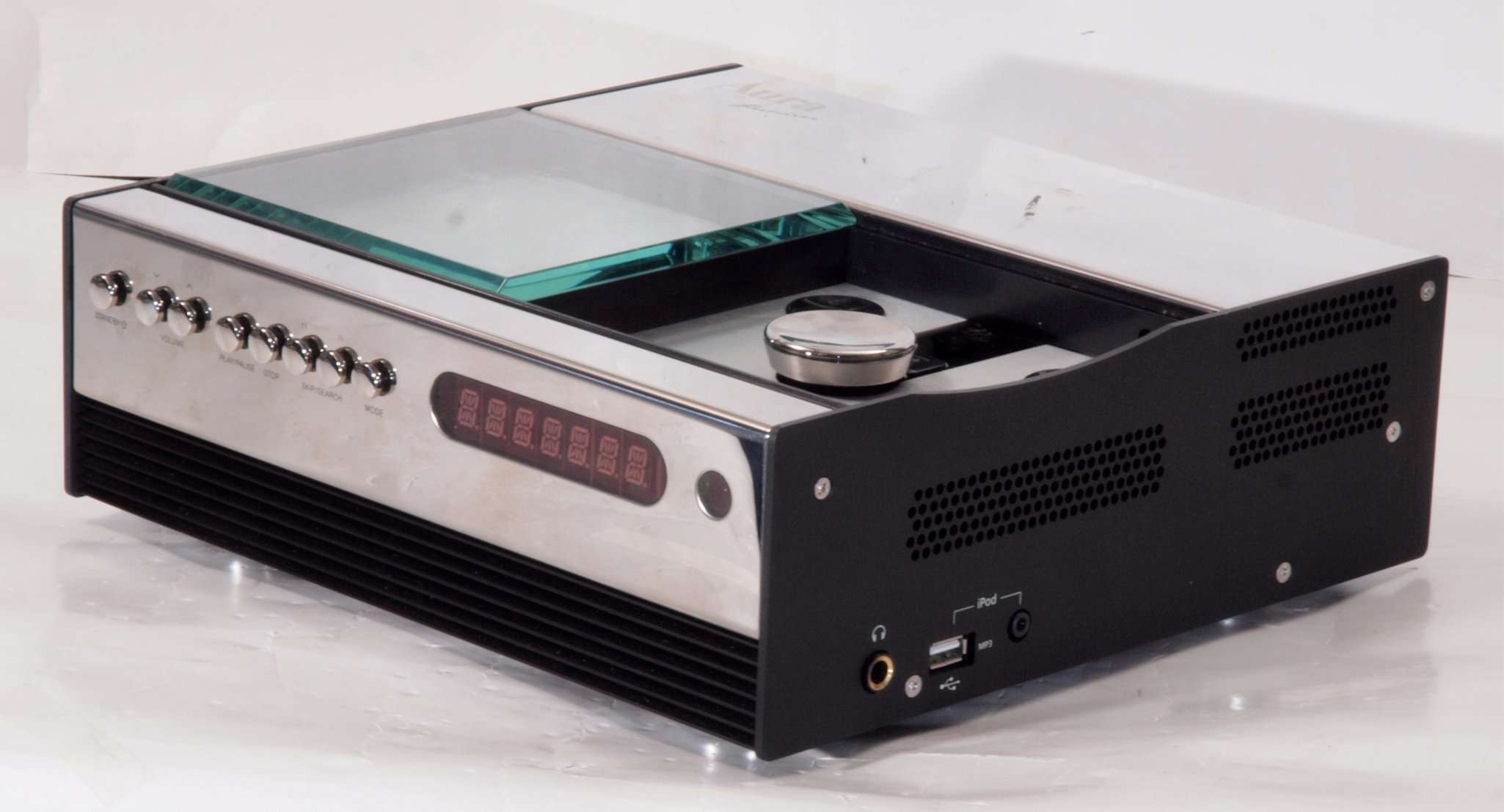

Ａ２．　点検中　前右から見る

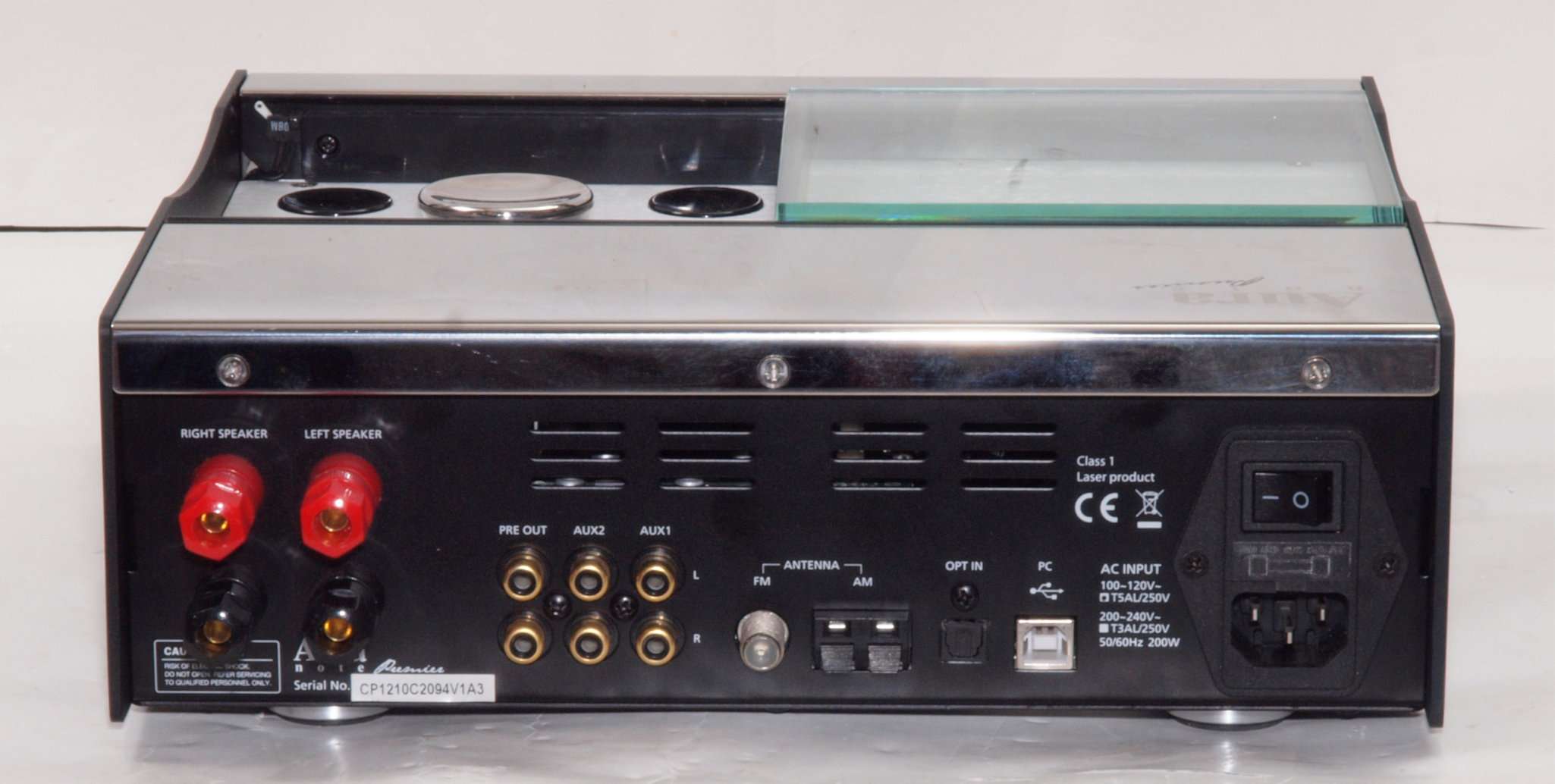

Ａ３．　点検中　後から見る

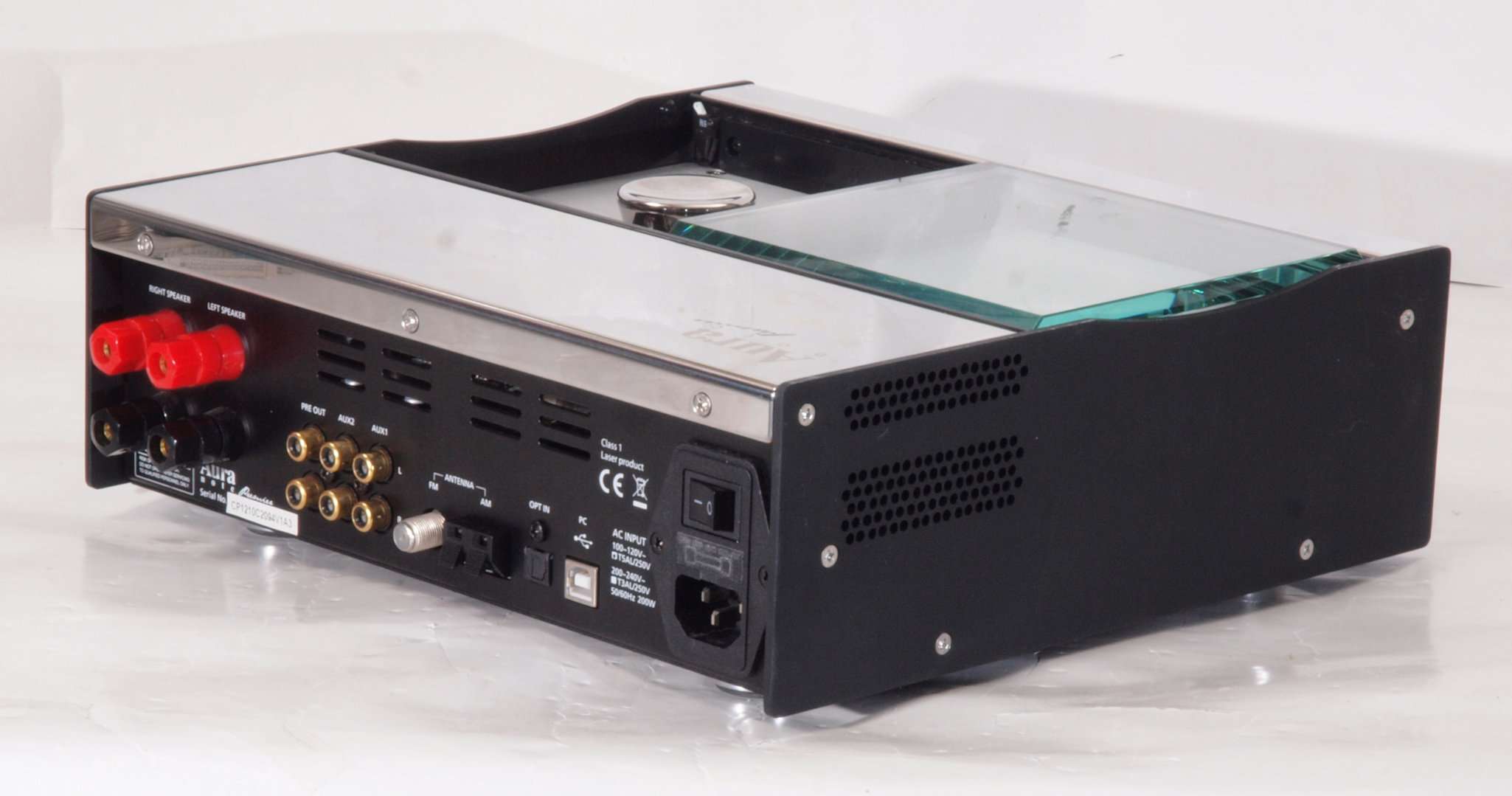

Ａ４．　点検中　後左から見る

Ａ５．　点検中　上から見る

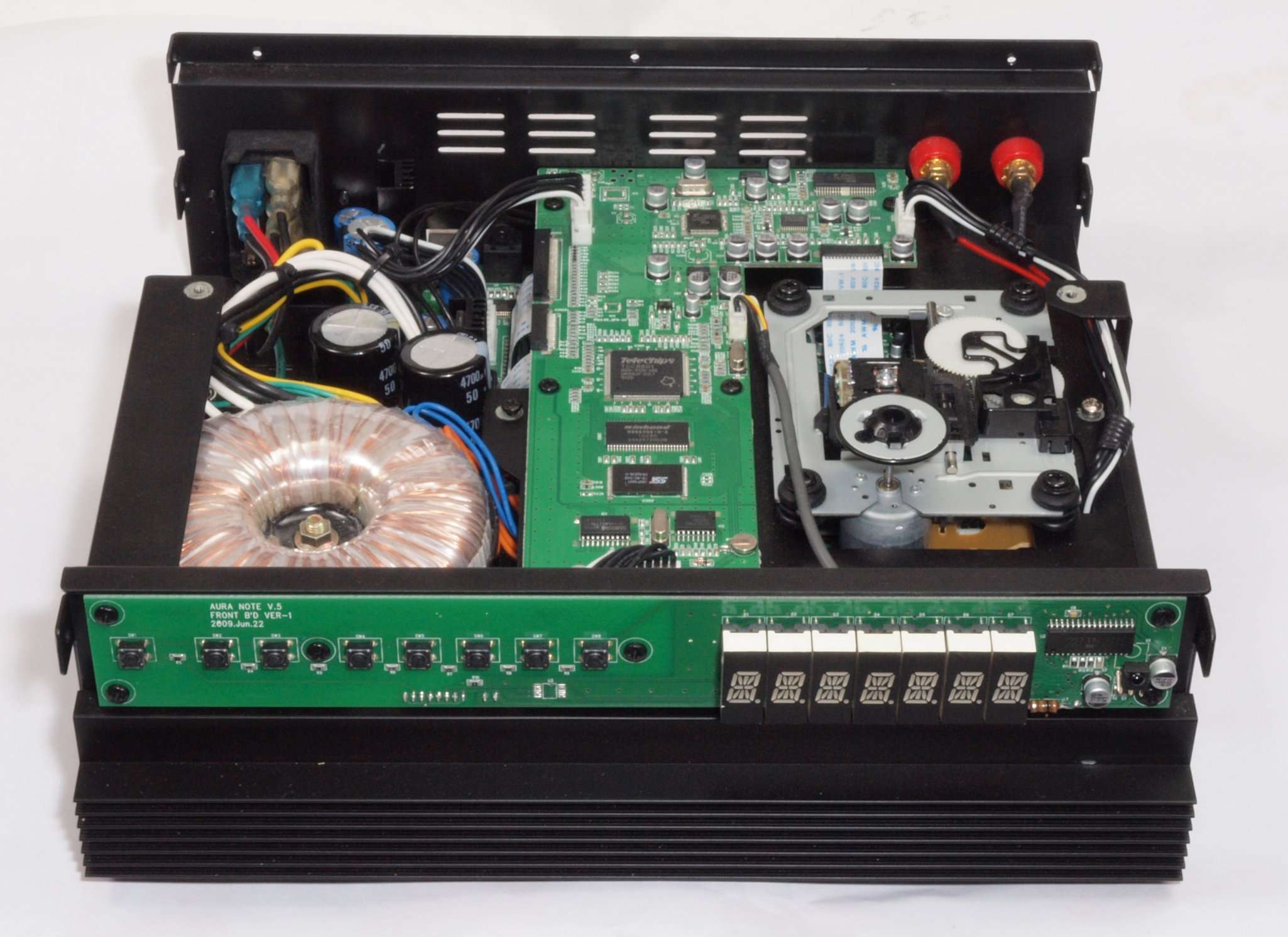

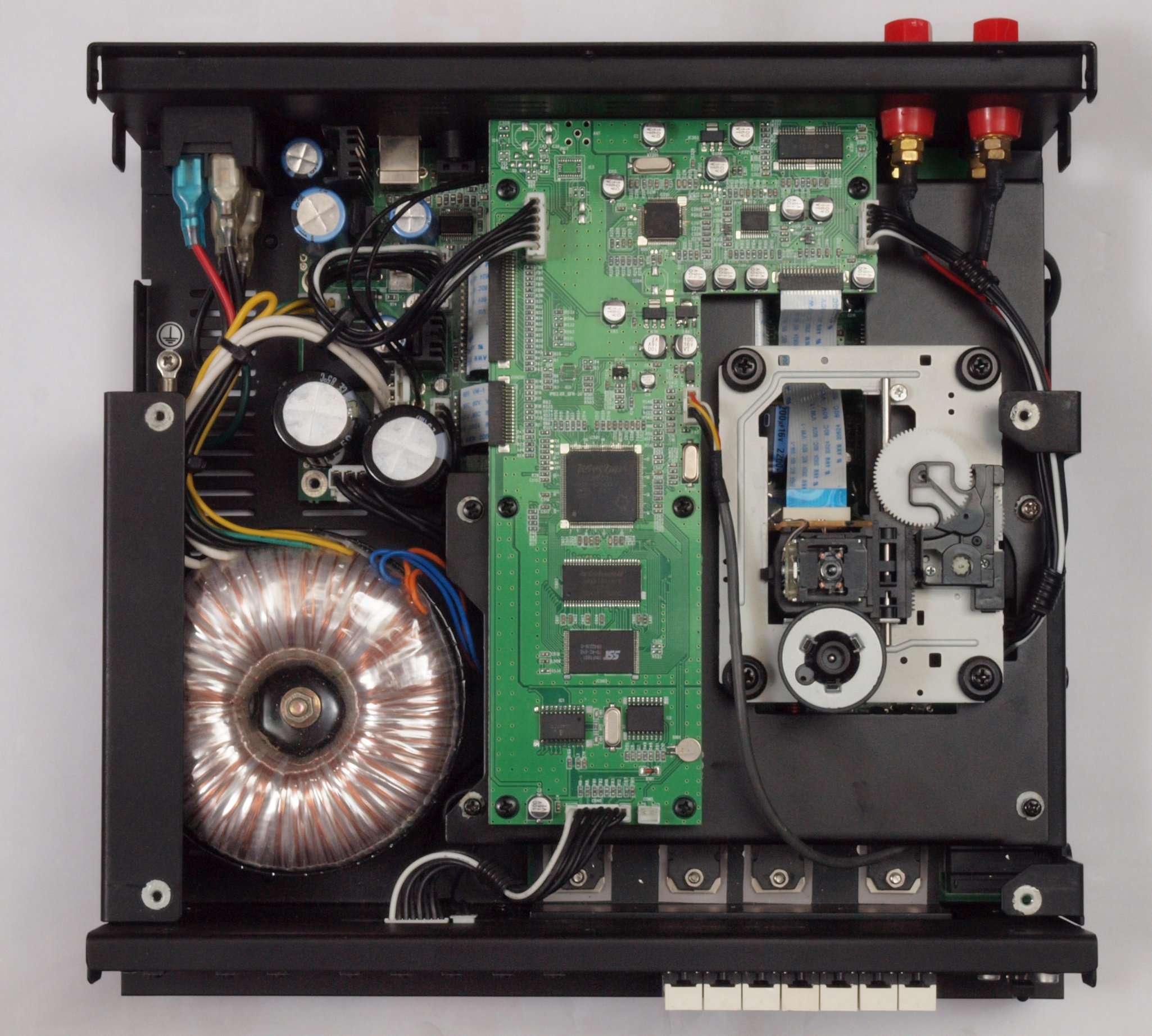

Ａ６．　点検中　前左右パネル、上蓋を外し、上から見る。
　　　　　　　　　　交換した電解コンデンサーは足長の宙ぶらりん！自分での使用は良いが、他に転売（オークションを含）するときはPL方が適用されますので、注意の事。

Ａ６２．　点検中　前左右パネル、上蓋を外し、前上から見る。

Ａ７．　点検中　下前左から見る

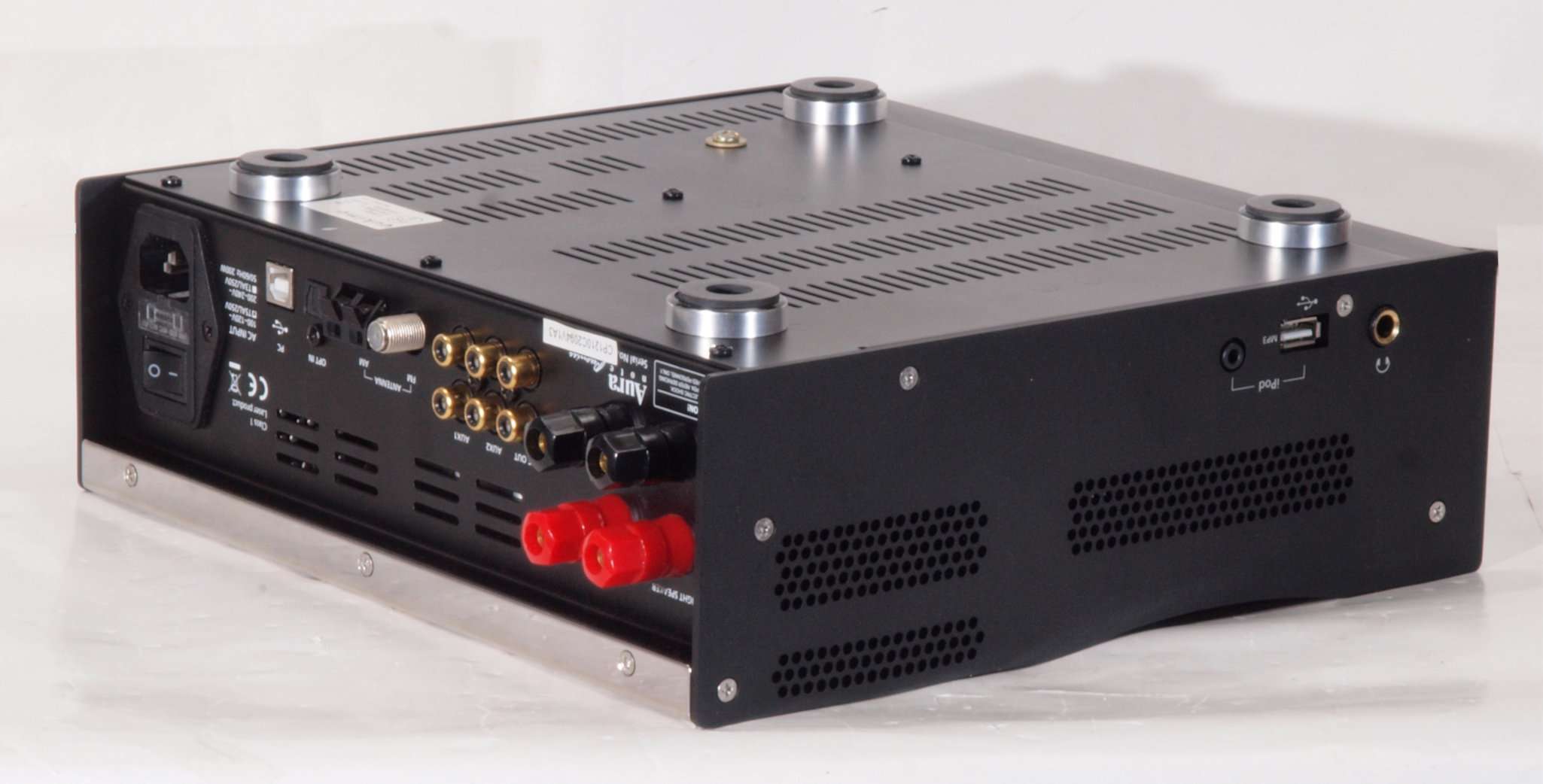

Ａ８．　点検中　下後右から見る

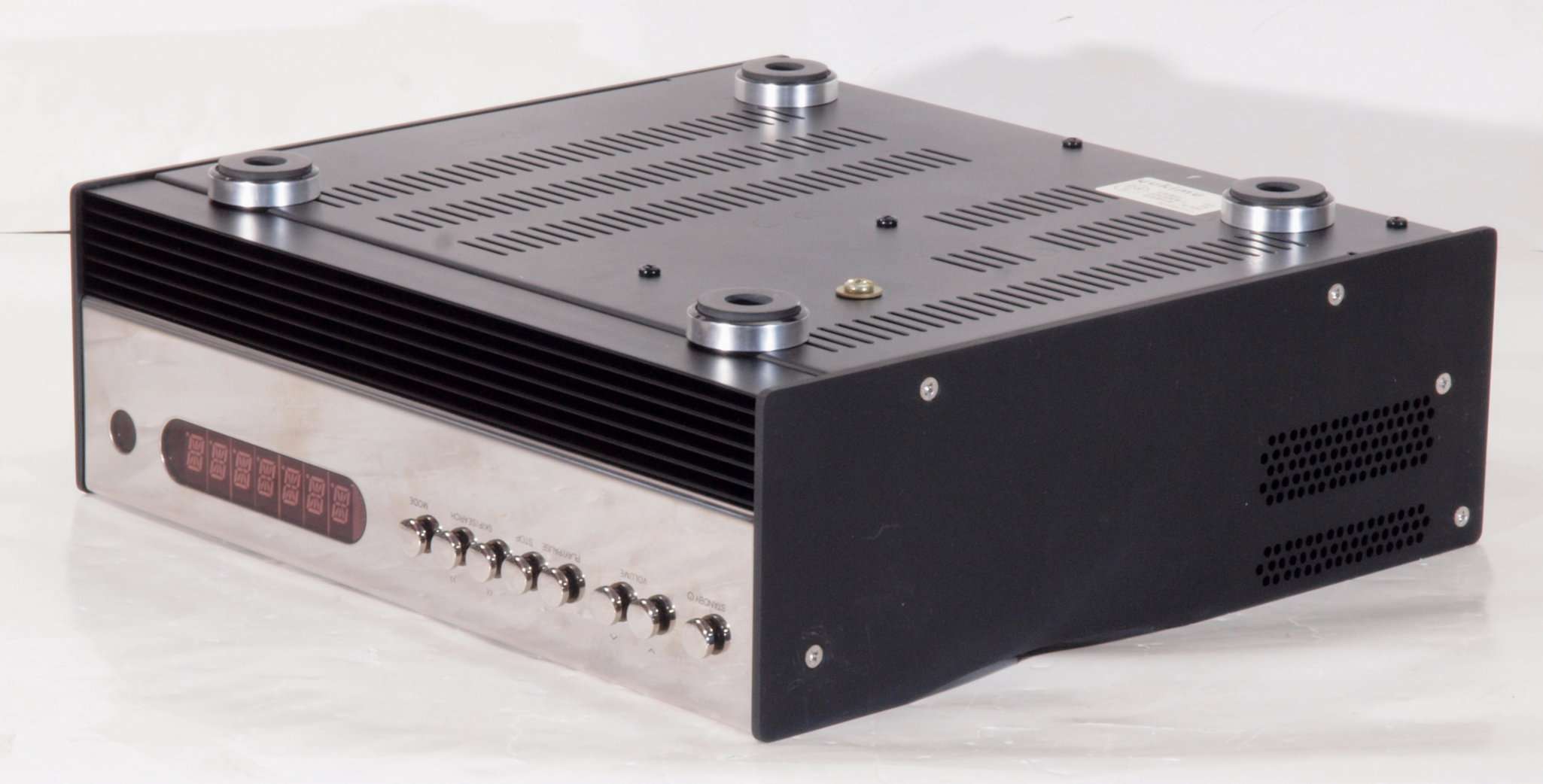

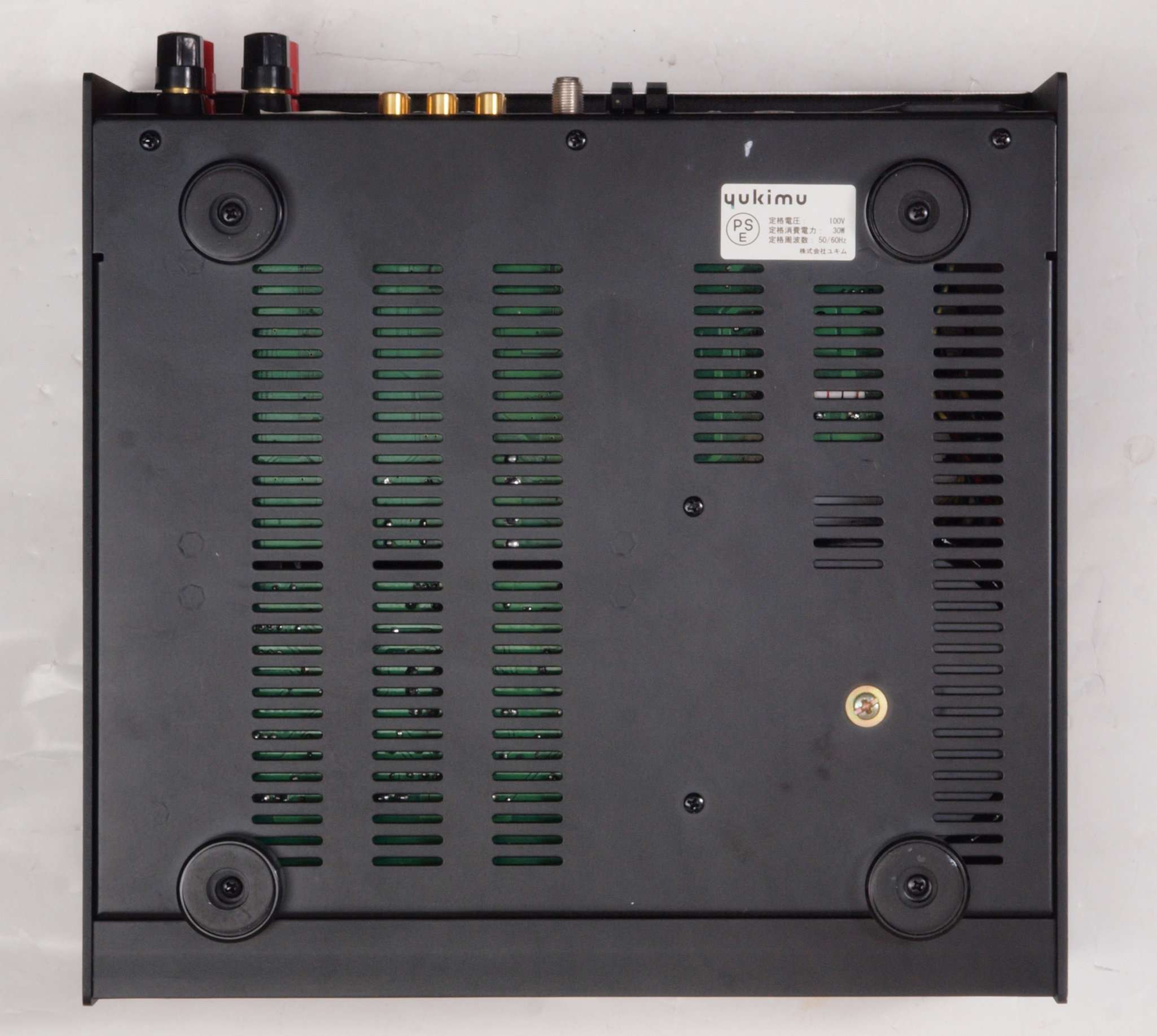

Ａ９．　点検中　下から見る

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

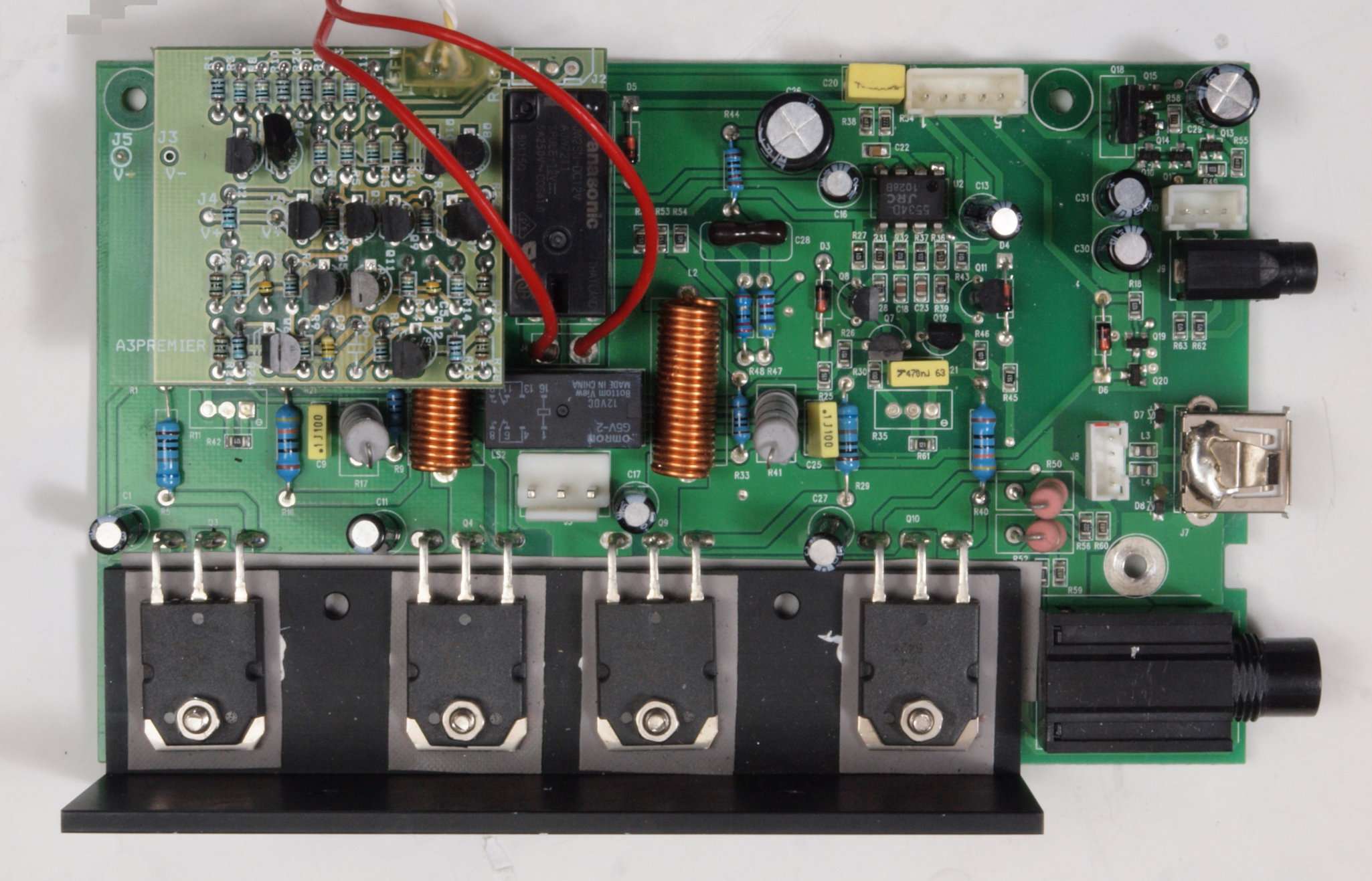

Ｃ１．修理前　ＡＭＰ基板

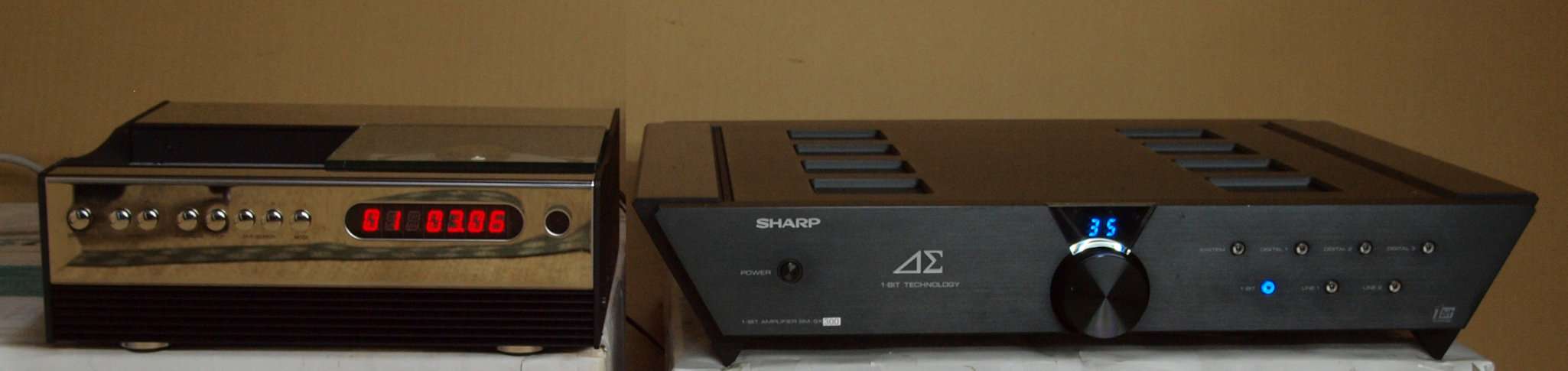

Ｅ．完成　　２４時間エ－ジング。　　　　右はＳＨＡＲＰ　ＳＭ－ＳＸ２００．　３台目

＊　ＡｕｒａＮｏｔｅ　Ｐｒｅｍｉｅｒ　の仕様（カタログ・マニアルより）

形式	FMチューナー内蔵CD/AMP一体型レシーバー
アンプ部
出力	50W+50W(8Ω)
周波数特性	20Hz-25kHz(-0.5dB)
入力	AUX(RCA)x2, USB-Ax1(for iPod, MP3 Player, or USB memory(MP3, WMA,OGG files)), USB-Bｘ1 (for PC), Optical ｘ l
出力	I Pair of speaker, Headphone, Preamplifier output
ボリューム	CIRRUS LOGIC CS3310
POWER AMP	HITACHI J162/K1058 MOSFET SINGLE- ENDED PUSH-PULL
CD/DAC部
ＴＯＰ･LOADING CD MECHANISM
MEDIA	CD / MP3 CD / USB Memory / iPod
D/Aコンバーター	CIRRUS LOGIC CS4398
DIGITAL FILTER	PROPRIETARY 3rd ORDER FILTER
DIGITAL BUFFER	32 MB SRAM
チューナー部
受信バンド	FM(76.0-90.0MHz)/AM(522-1602kHz)
プリセット	20局
USB
USB A	PLAYBACK FORMAT : MP3/ＷＭＡ/ＯＧＧ(UP T0 320 kbps) RECORDING FORMAT : MP3 128 kbps (FIXED) SAMPLE RATE : 32 － 48 kHz / 16 bit
USB Ｂ	Tl PCM2704 USB DAC
総合
SIZE : 　WEIGHT: 　POWER CONSUMPTION : 11W (STANDBY),30W(NOMINAL),200W(ＭＡＸＩＭＵＭ)
サイズ	W278 ｘ H84 ｘ D278 mm (W10.94 x H3.3 ｘ D10.94 1nch)
重量	7kg (15.41b. Net)
POWER CONSUMPTION	11W (STANDBY),30W(NOMINAL),200W(ＭＡＸＩＭＵＭ)
Aura note V2参考	Aura note V2は全てのUSB聴きでの動作を保証するものではありません。また、著作権保護システムにて保護されたファイルなど、再生に対応しないものがあります。当社ではAura note V2のUSB接続の際、オーディオデータの破損などに対する責任は負えません。予めご了承ください。 Aura note V2はWindows OSとMac OSの両方にてご使用いただけます。 Windows OSでのUSB接続には専用の「USB2.0ドライバー」が必要となります。Mac OSではドライバーのインストールの必要はありません。 Windows10には現在のところ対応しておりません。今後の対応につきましては対応の確認が取れ次第ホームページ、並びにカタログ等でご案内してまいります。
