Aura VA−50 2台目修理記録
平成18年3月18日到着  8月26日完成
  • A. 修理前の状況.
      年数が経っている事もあり、音が「モコモコ」して、 電源の入り切り時には、バスン!と大きな音がスピーカーから出て、 ユニットを破損してしまいそうな勢いです。

  • B. 原因・現状
      経年変化による劣化。
      但し、このAMPはSP接続リレーが有りません、よって電源入り切り時は、SPから異音が出ます.

  • C. 修理状況
      全電解コンデンサー交換.
      半固定VR交換.
      OP−AMP交換.
      フイルム・コンデンサー追加.

  • D. 使用部品
      オーディオ用電解コンデンサー         19個(ニチコン・ミューズ使用).
      半固定VR                      4個.
      OP−AMP                     2個.
      フイルム・コンデンサー              2個.

  • E. 調整・測定

  • F. 修理費       52,000円.
                    <<オーバーホール修理>>

A. 修理前の状況

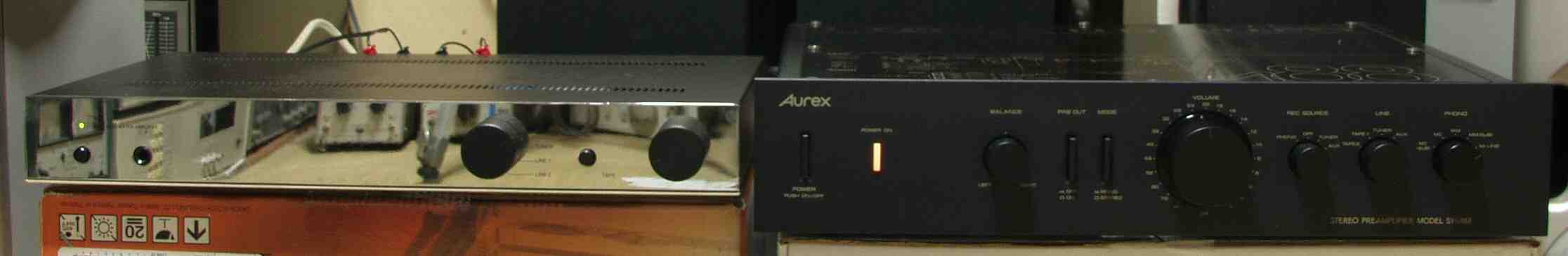

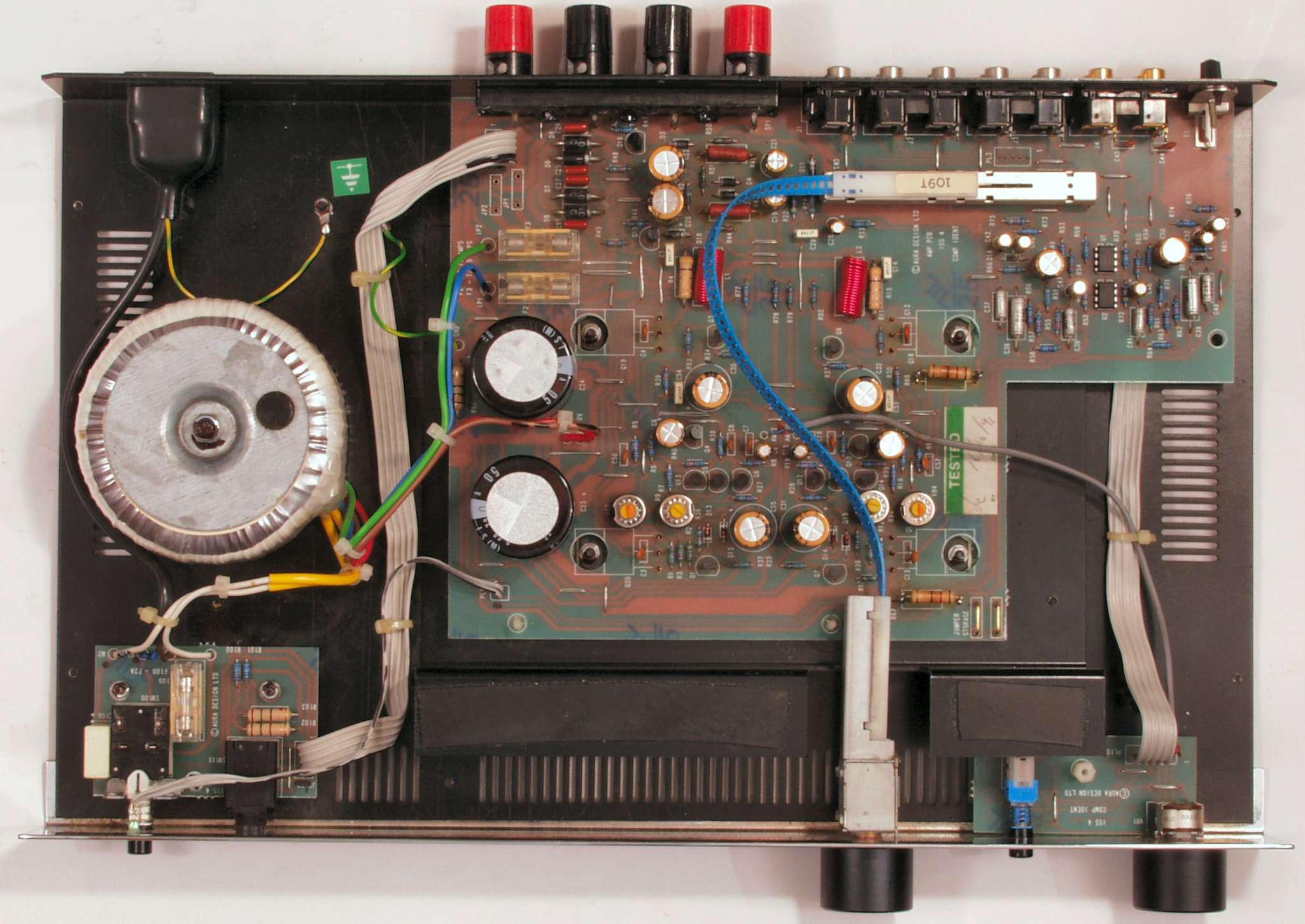

A−1. 点検中 上から見る

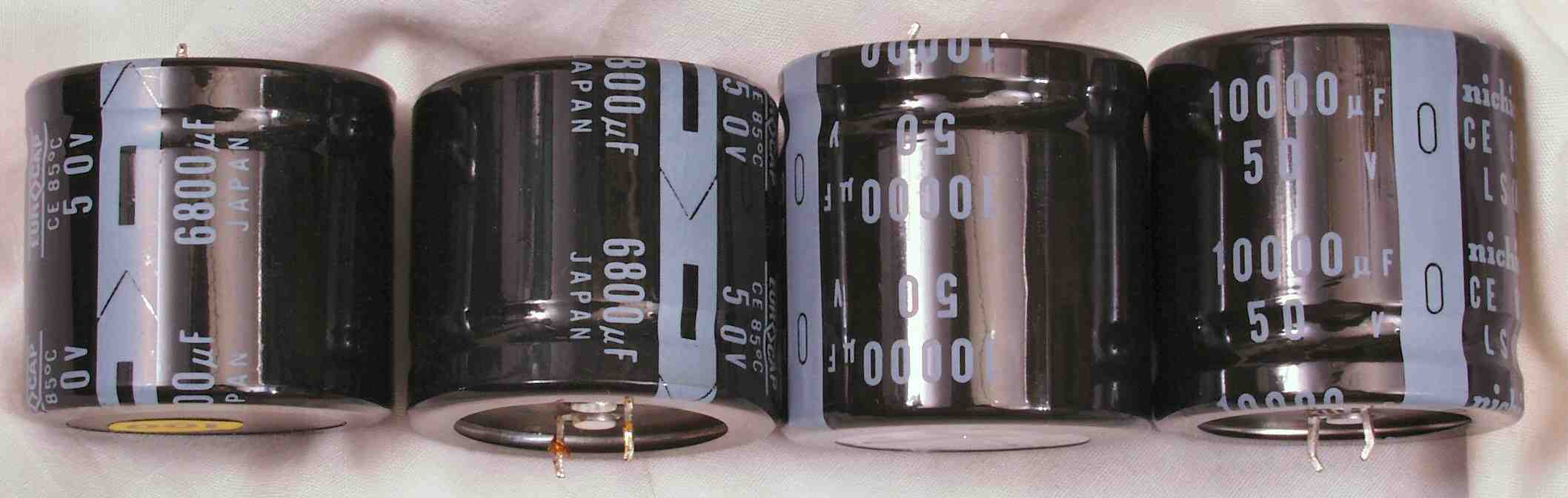

A−2. 点検中 交換する電解コンデンサー比較
C. 修理状況

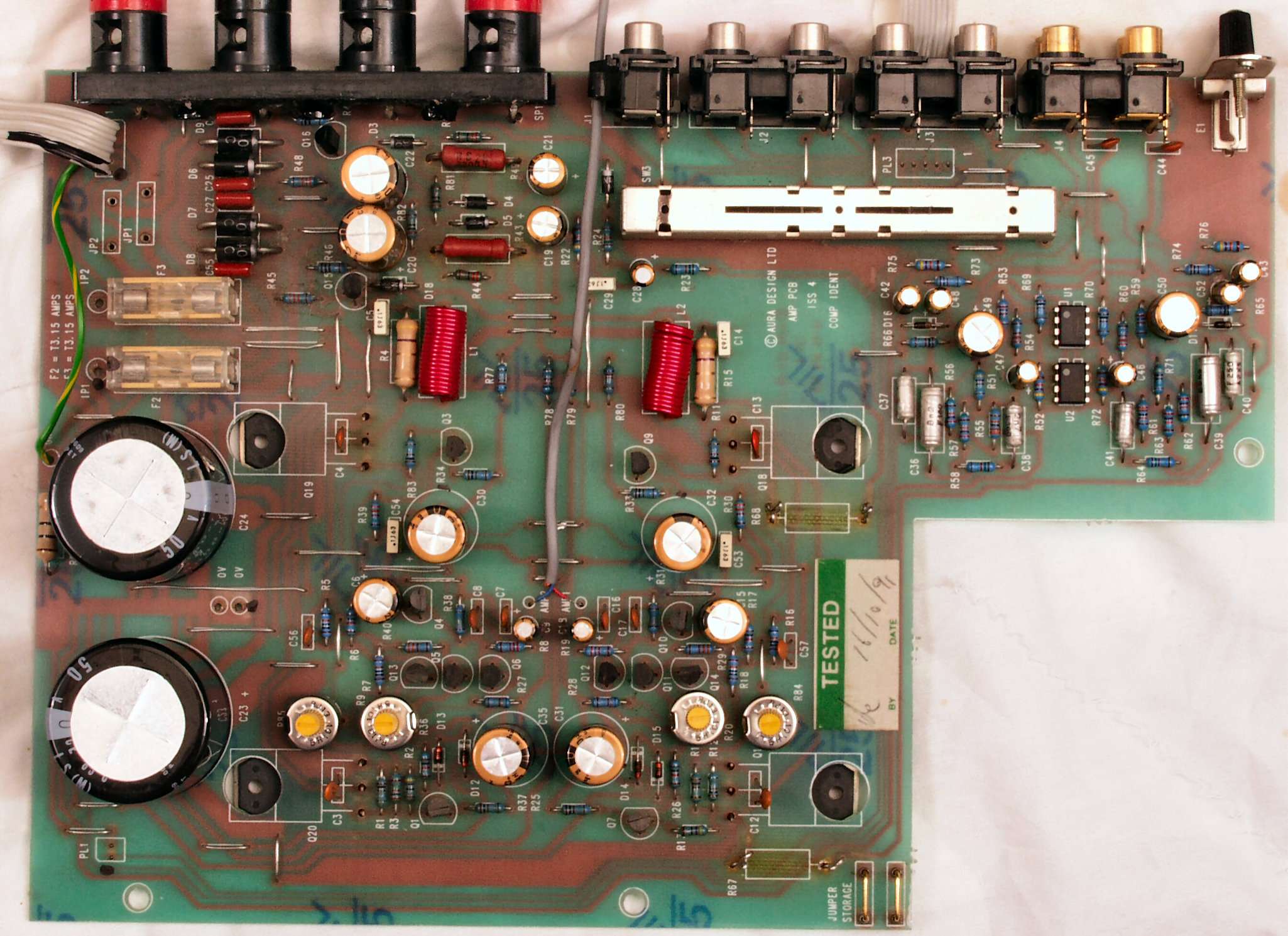

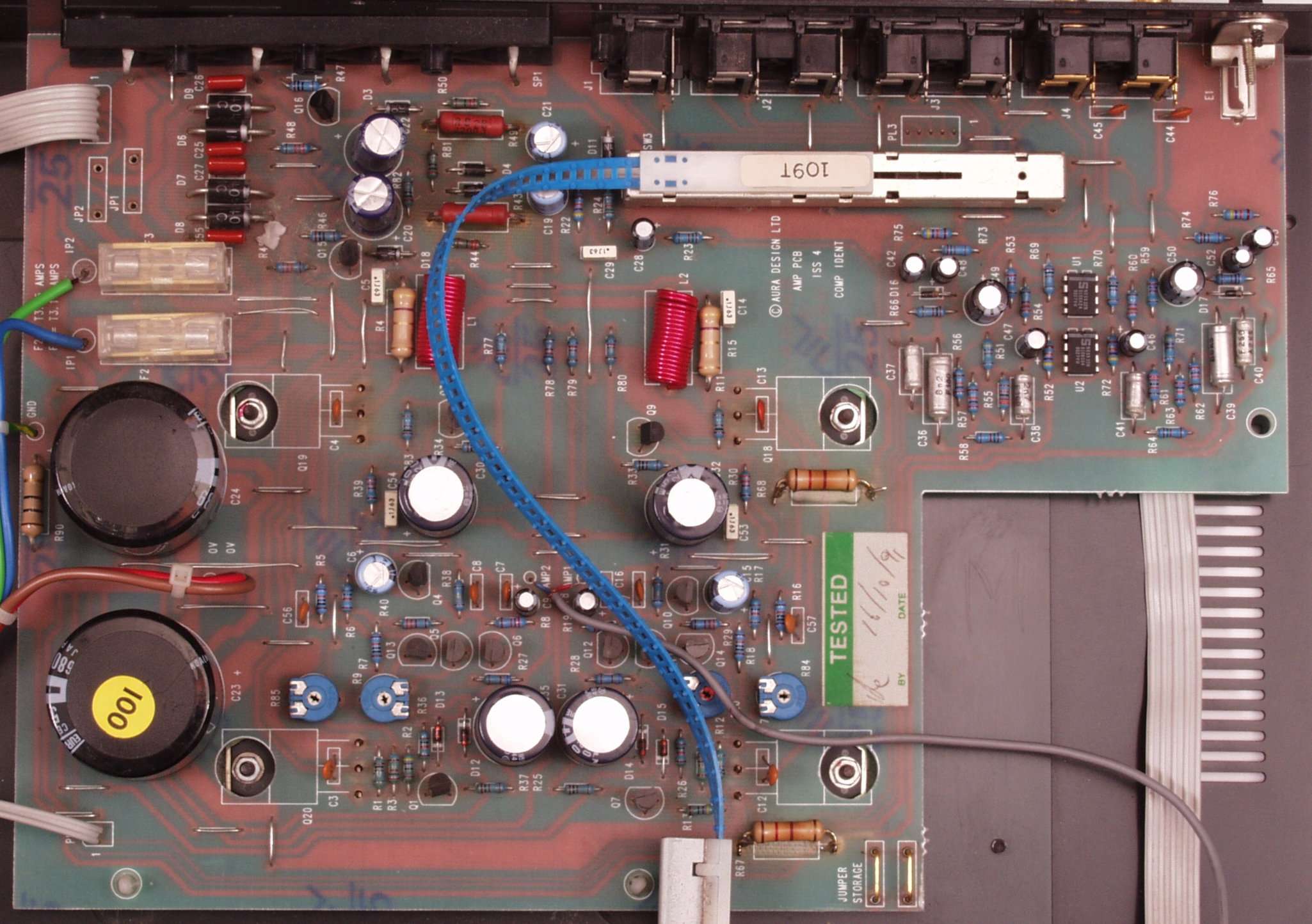

C−1A. 修理前 メイン基板
C−1B. 修理後 メイン基板 電解コンデンサー19個、半固定VR4個、OP−AMP2個交換

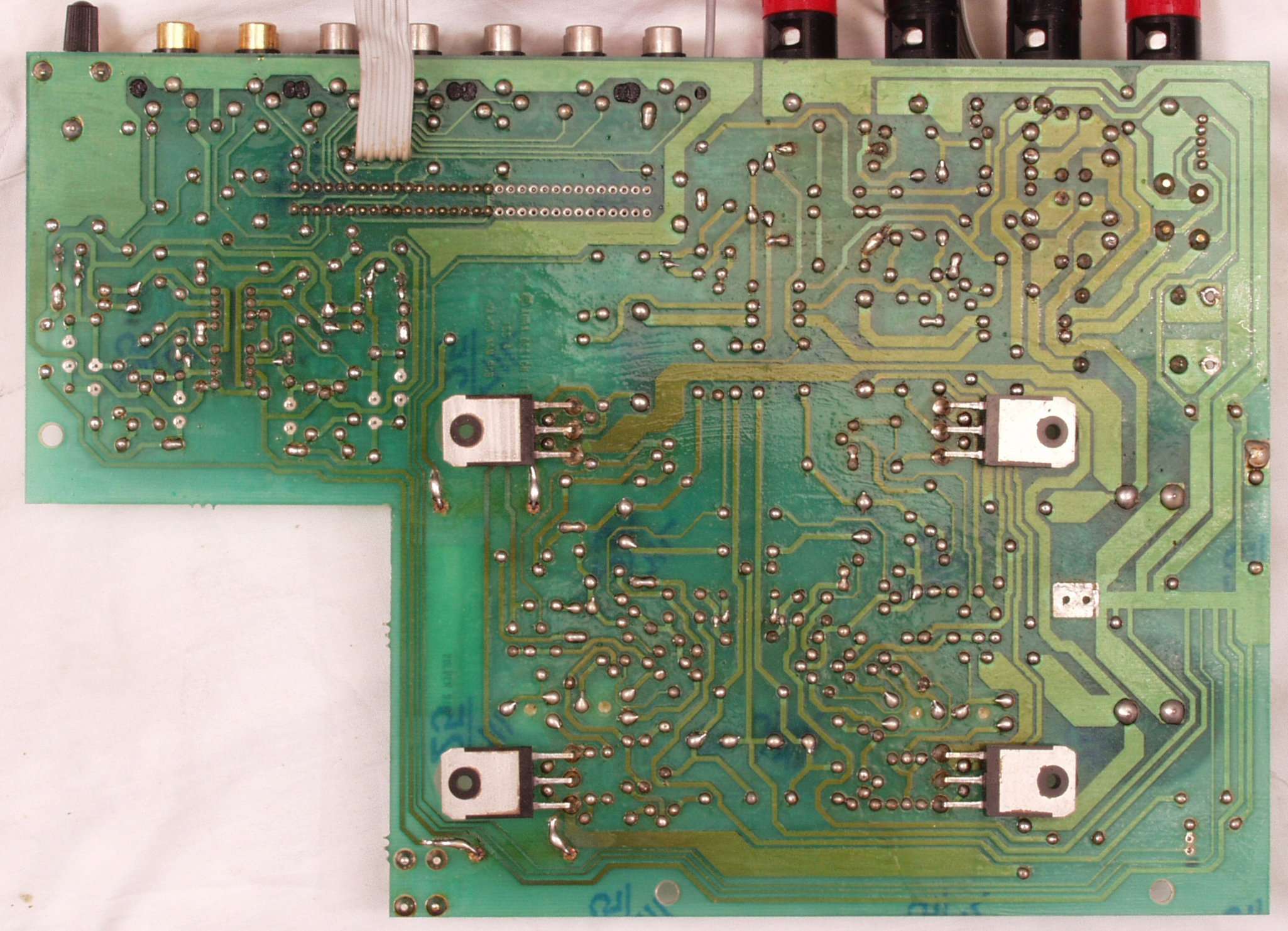

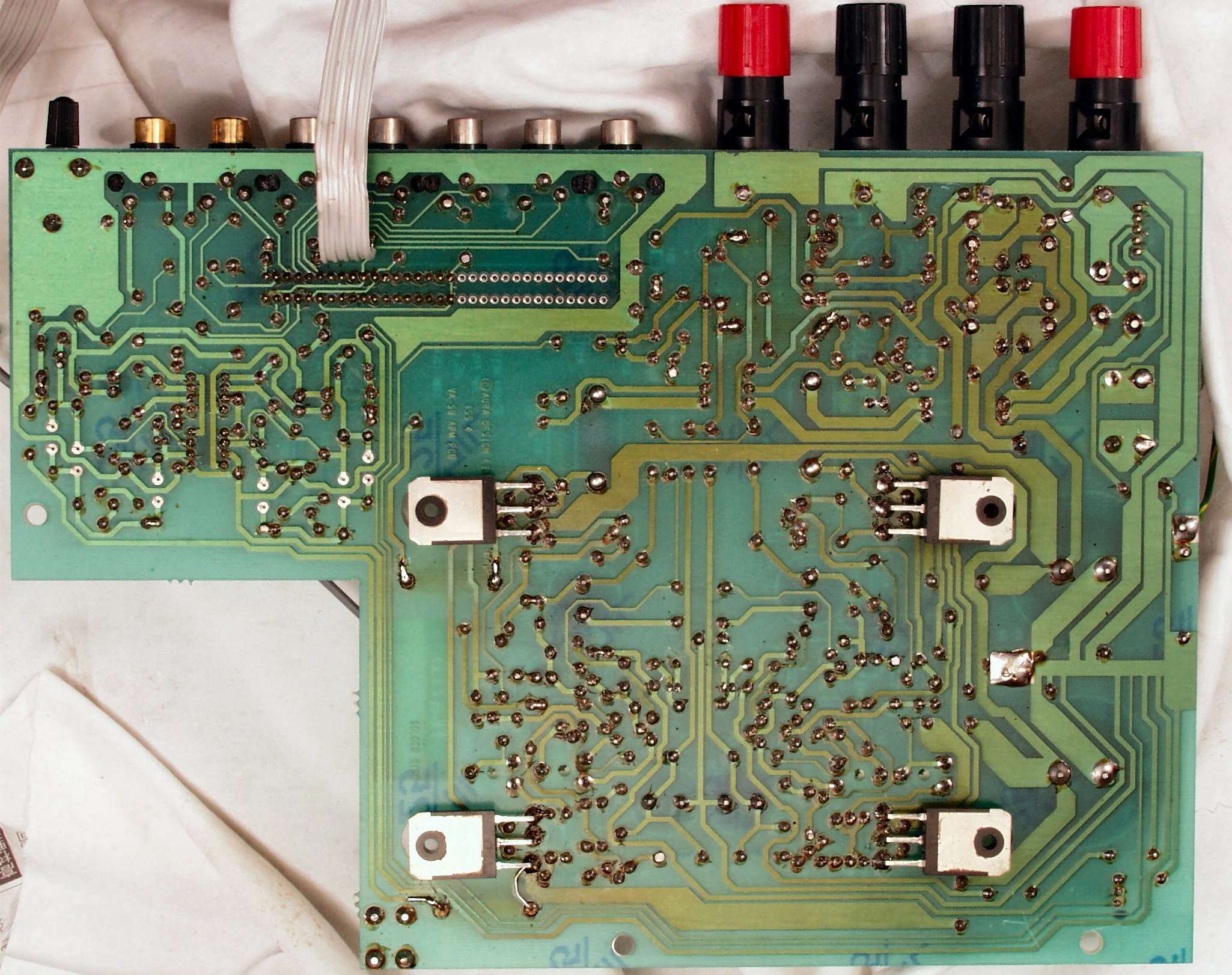

C−1C. 修理前 メイン基板裏

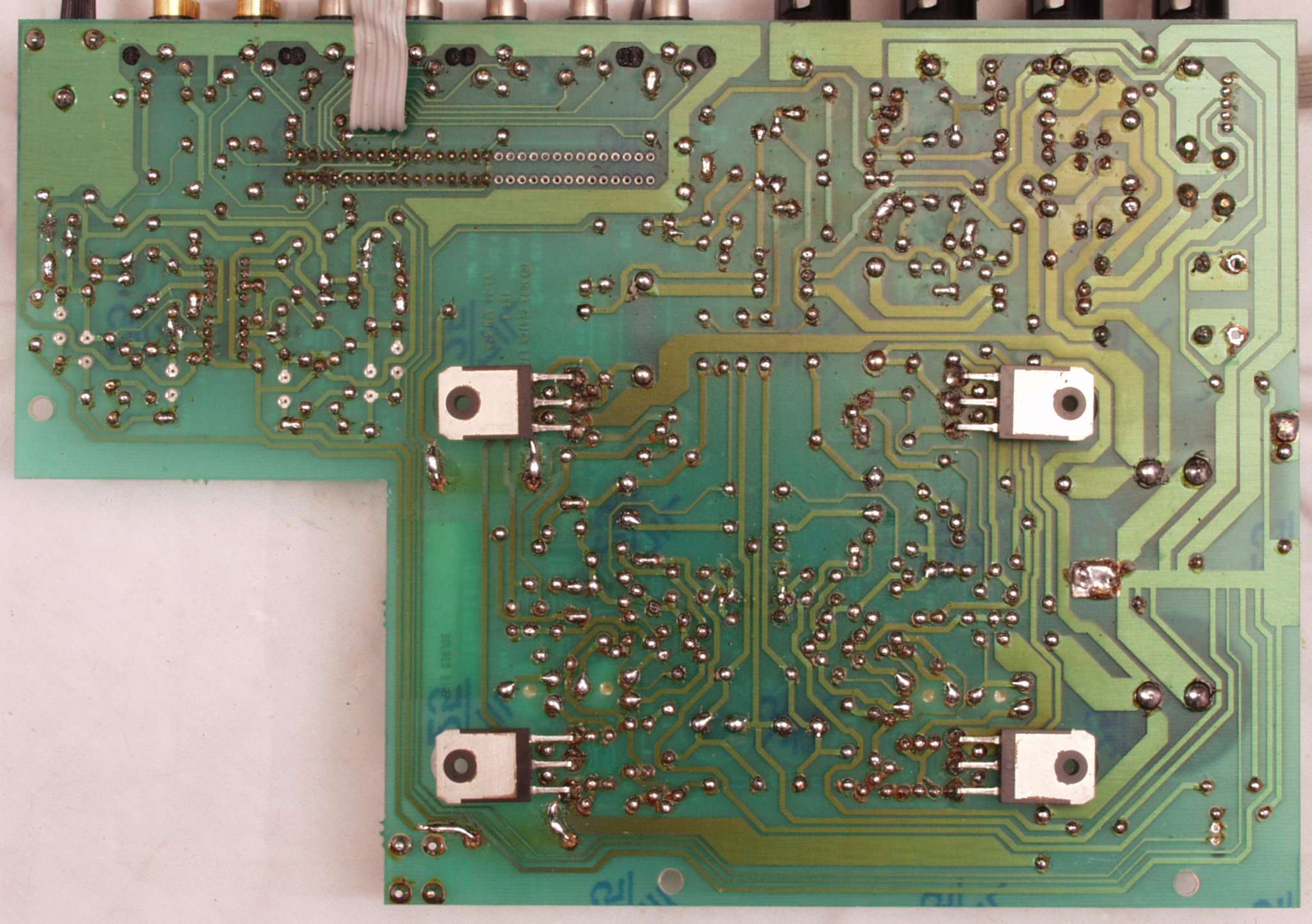

C−1D. 修理(半田補正)後 メイン基板裏  全ての半田をやり修す
C−1E.完成メイン基板裏 洗浄後、コート塗る

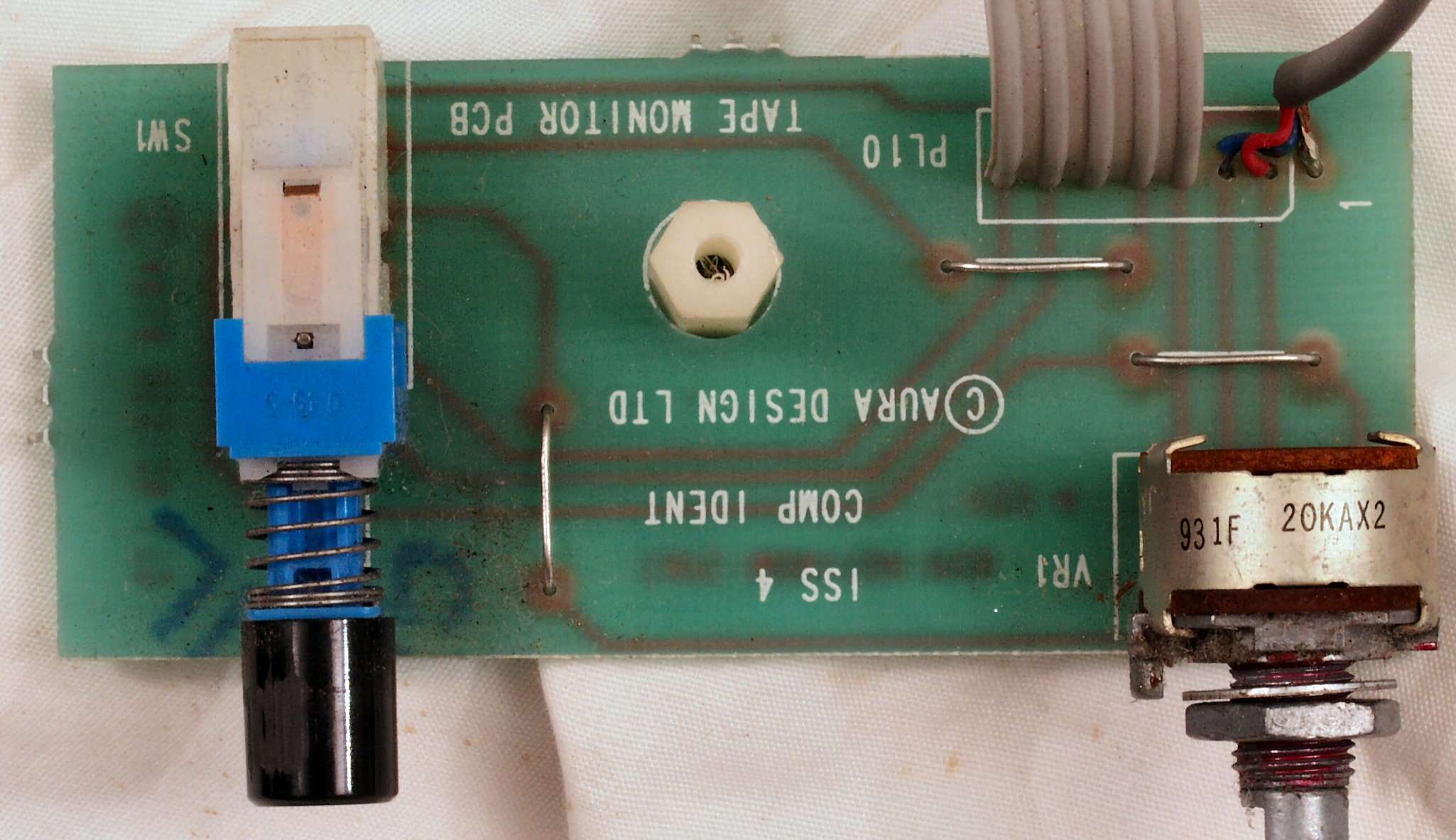

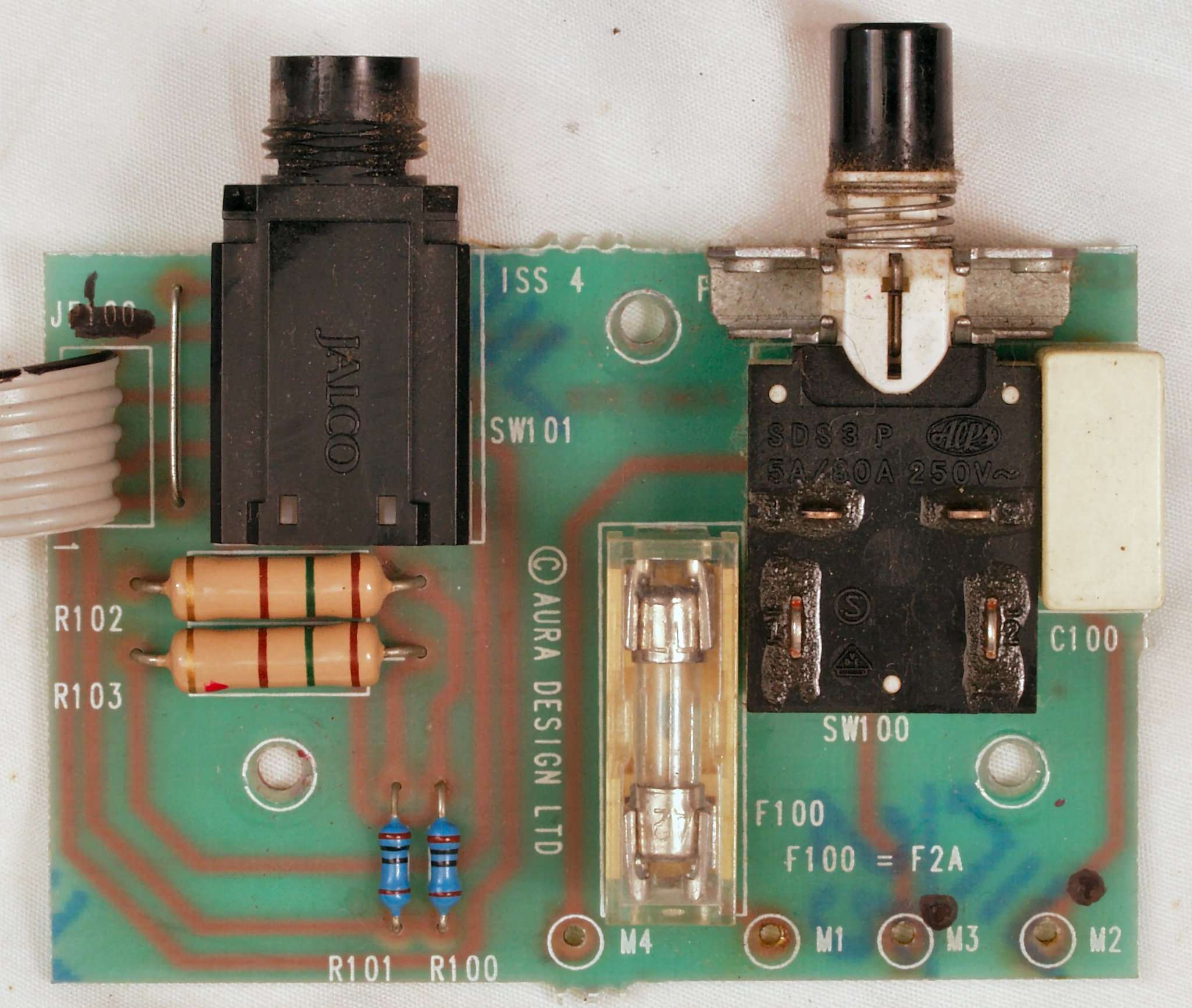

C−2A. 修理前 電源SW・ヘッドホン・ジャック基板

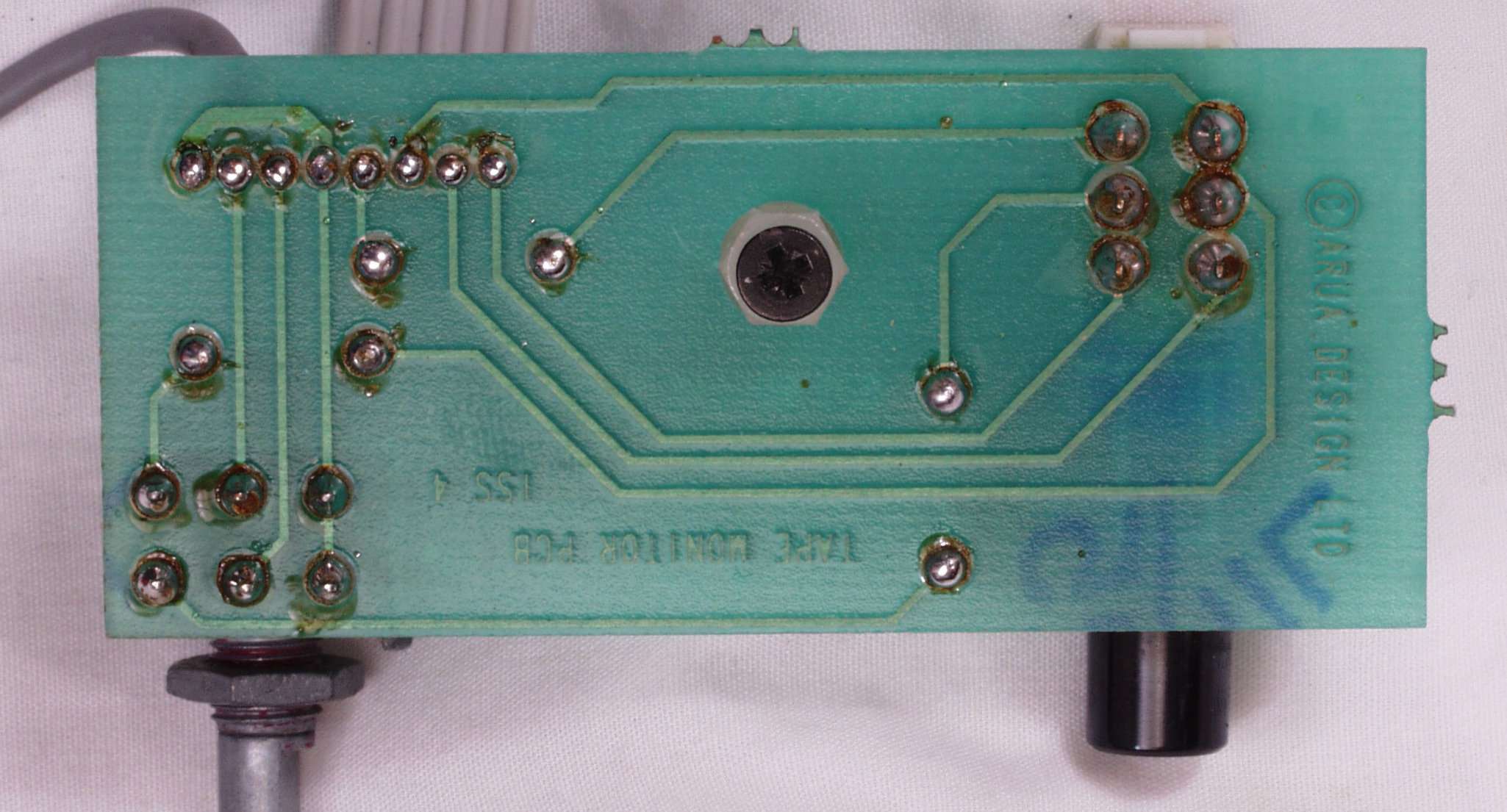

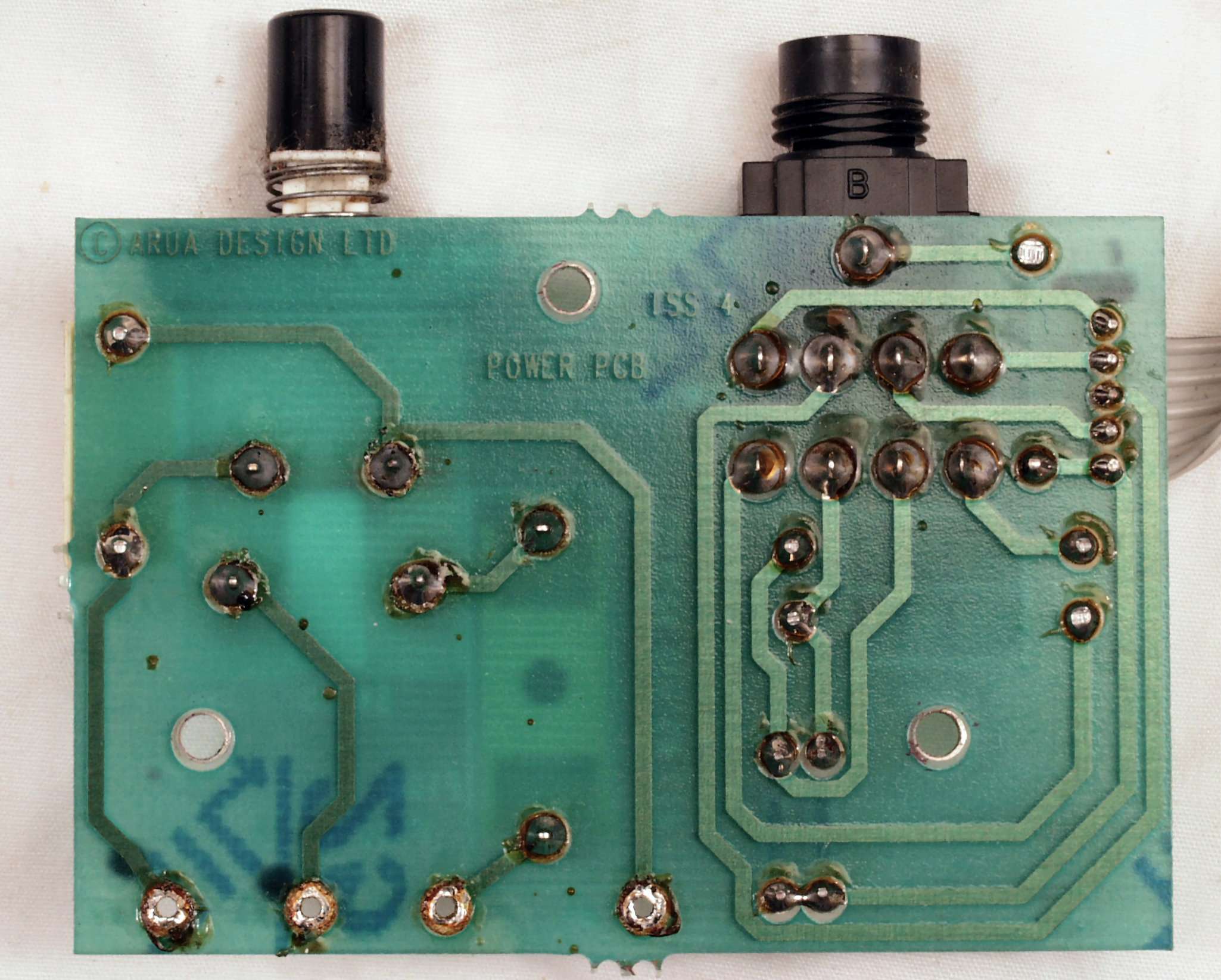

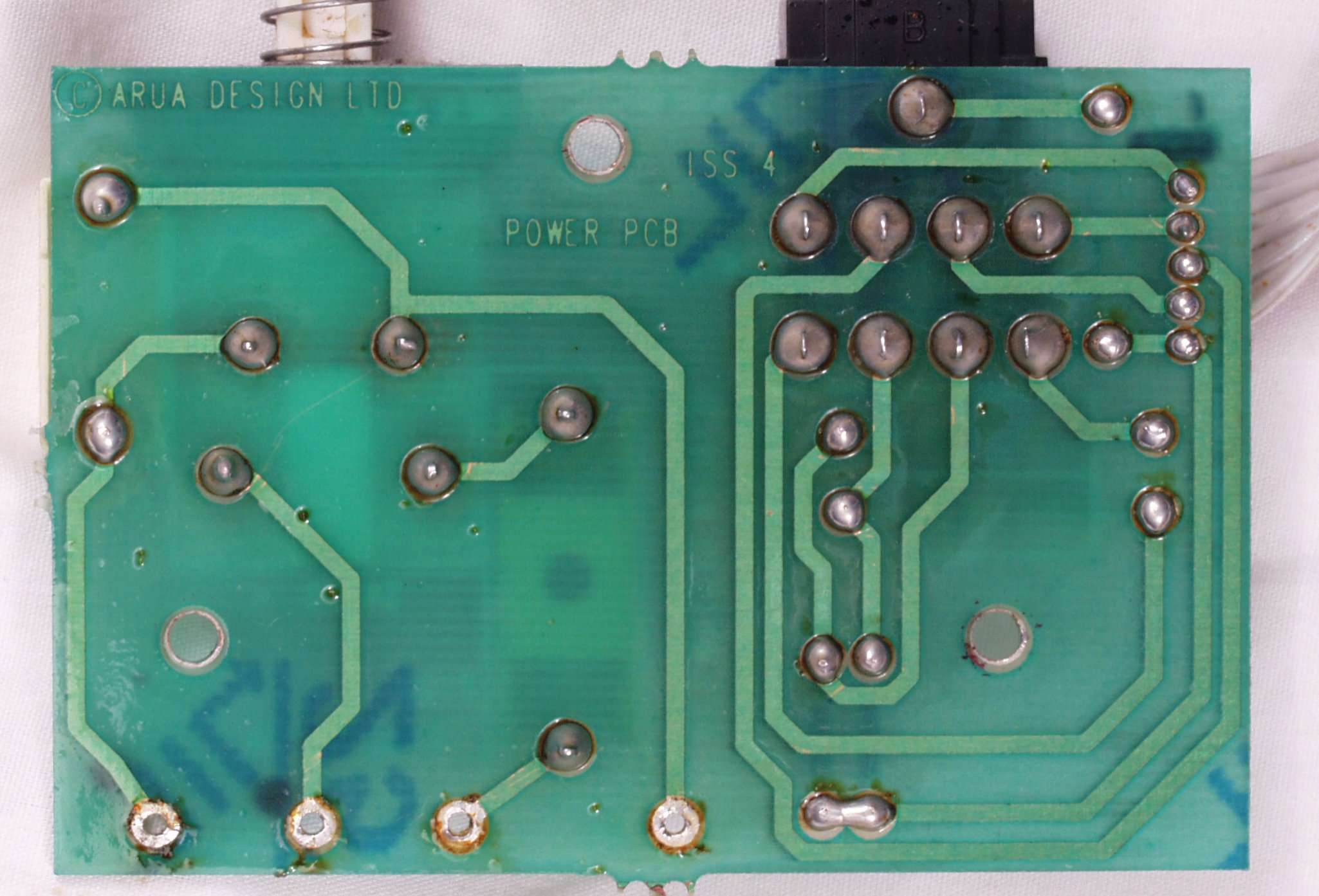

C−2B. 修理前  電源SW・ヘッドホン・ジャック基板裏

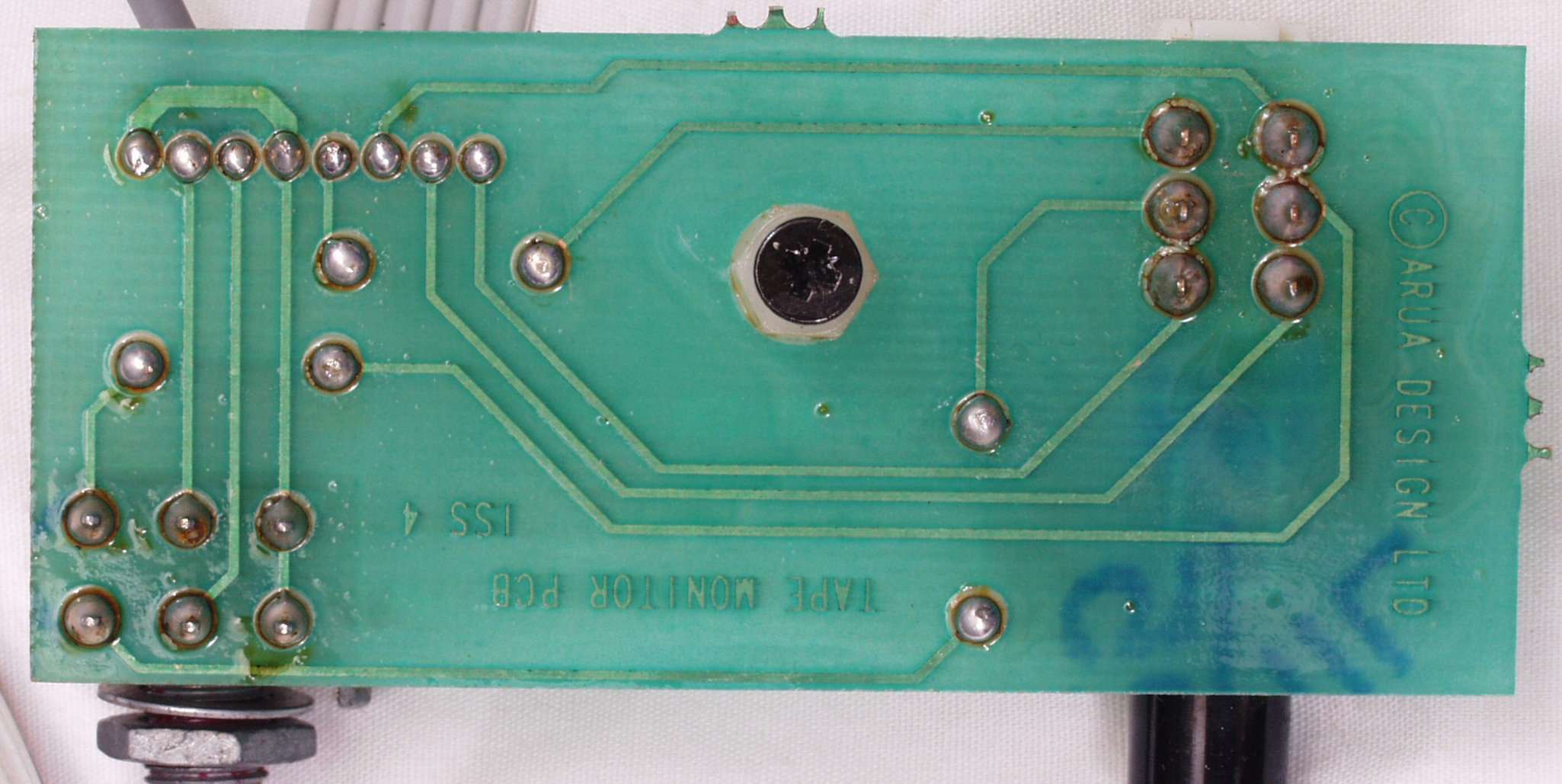

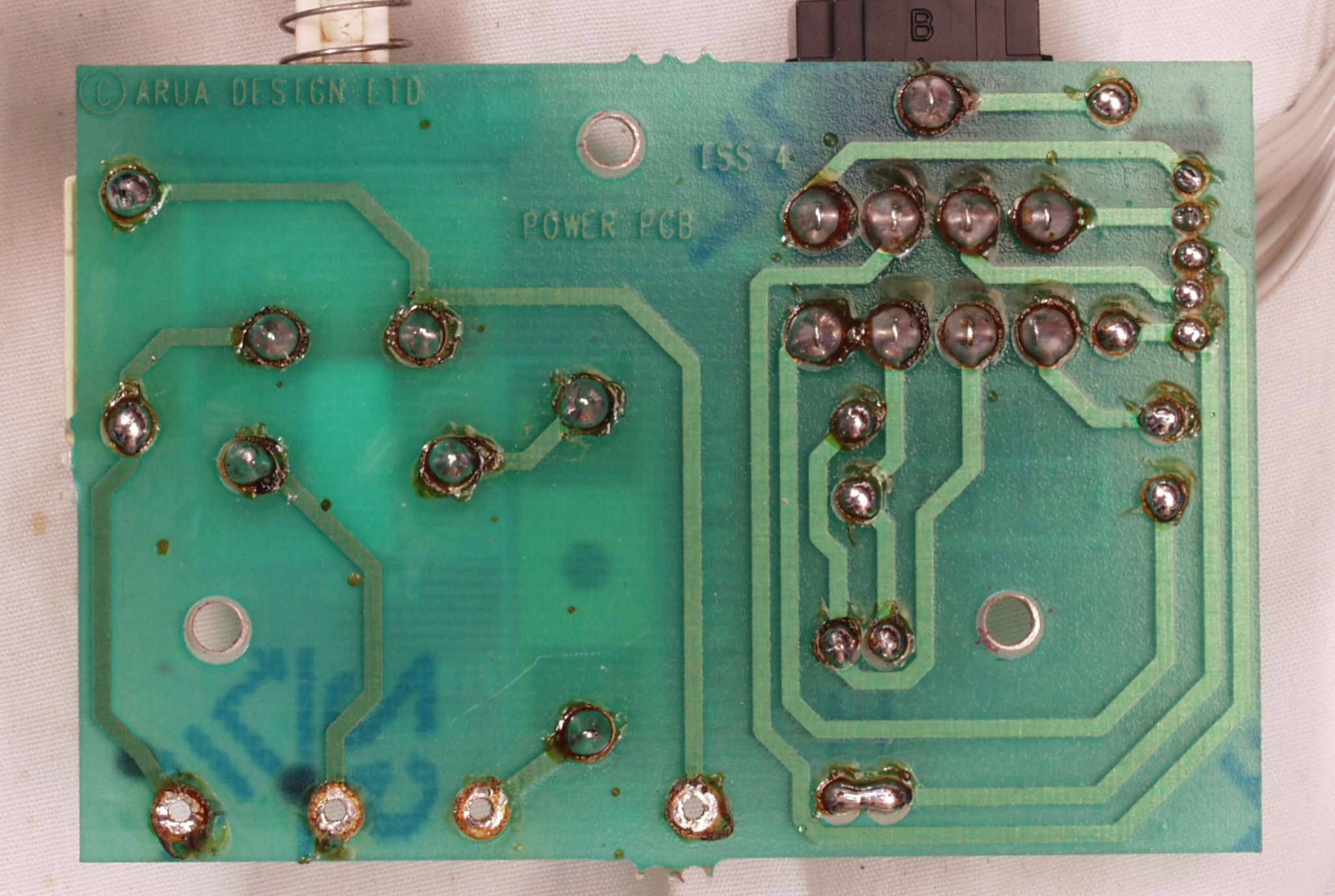

C−2C. 修理(半田補正)後 電源SW・ヘッドホン・ジャック基板裏 全ての半田をやり修す
C−2D. 完成電源SW・ヘッドホン・ジャック基板裏 洗浄後、コート塗る
C−3A. 修理前 VR基板

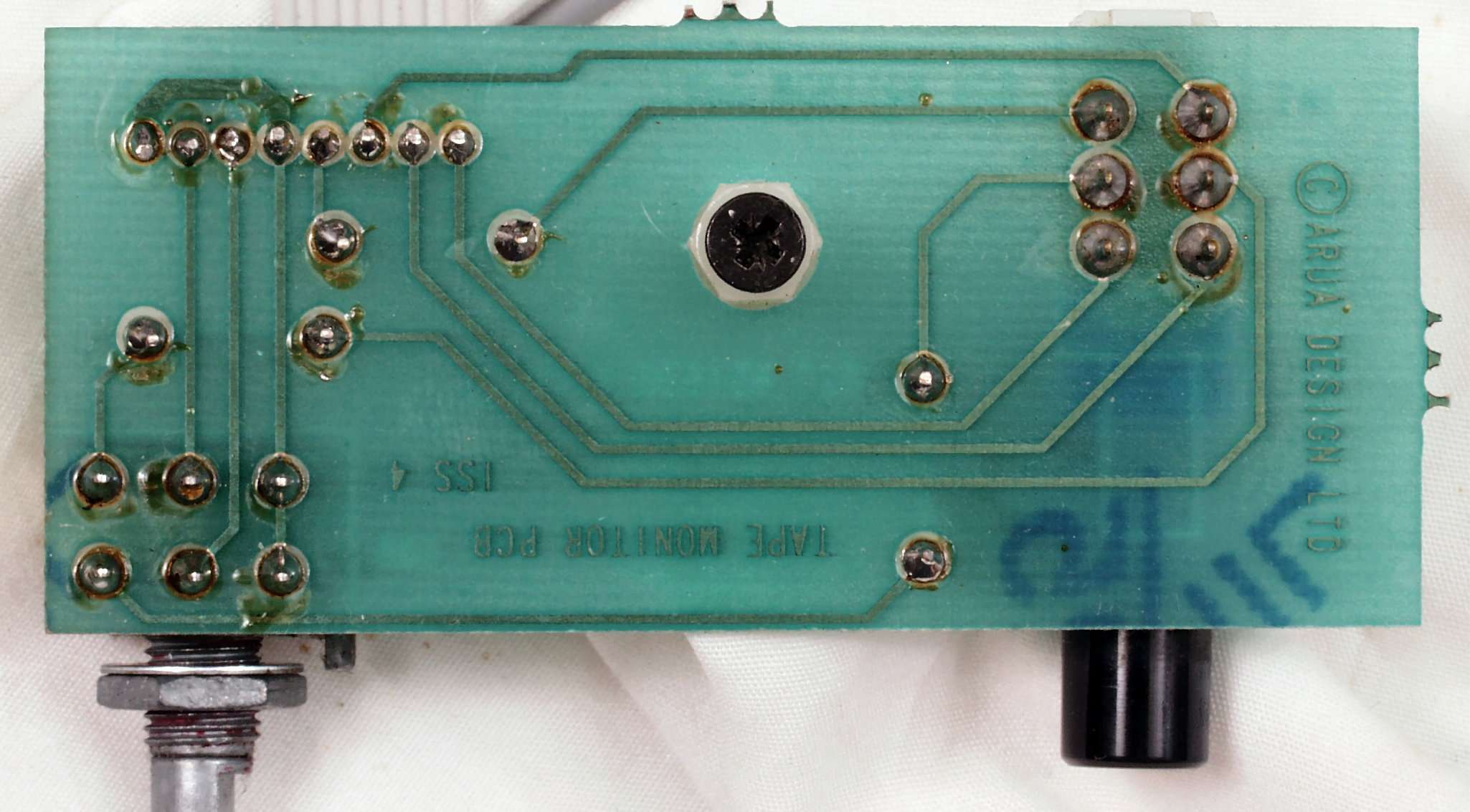

C−3B. 修理前 VR基板裏
C−3C. 修理(半田補正)後 VR基板裏 全ての半田をやり修す
C−3D. 完成VR基板裏 洗浄後、コート塗る

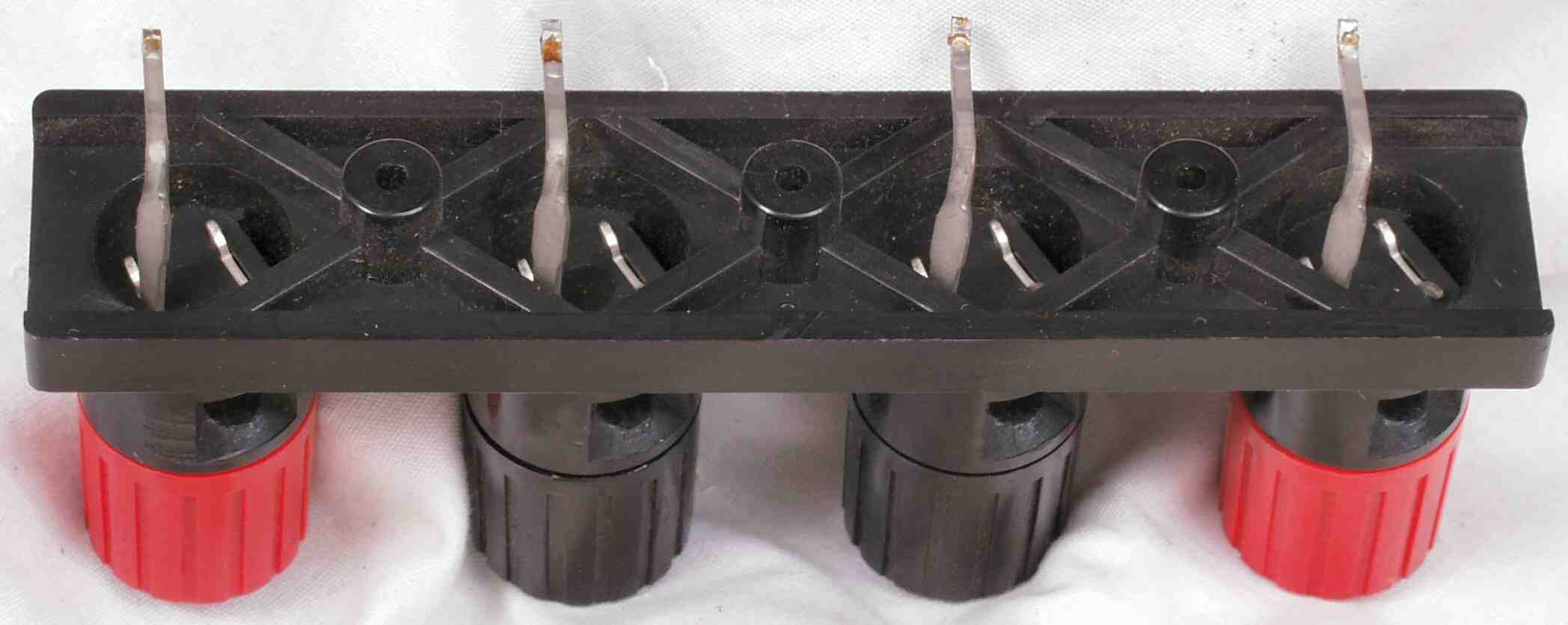

C−4A. 修理前 SP端子

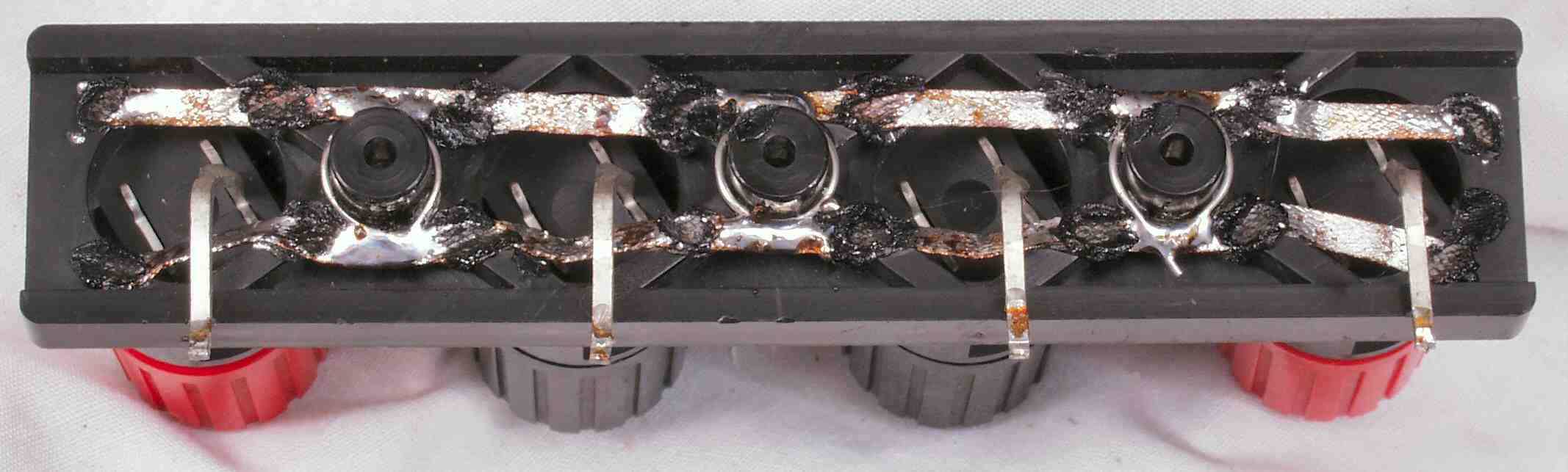

C−4B. 修理中 SP端子 網線や錫メッキ線で補強する

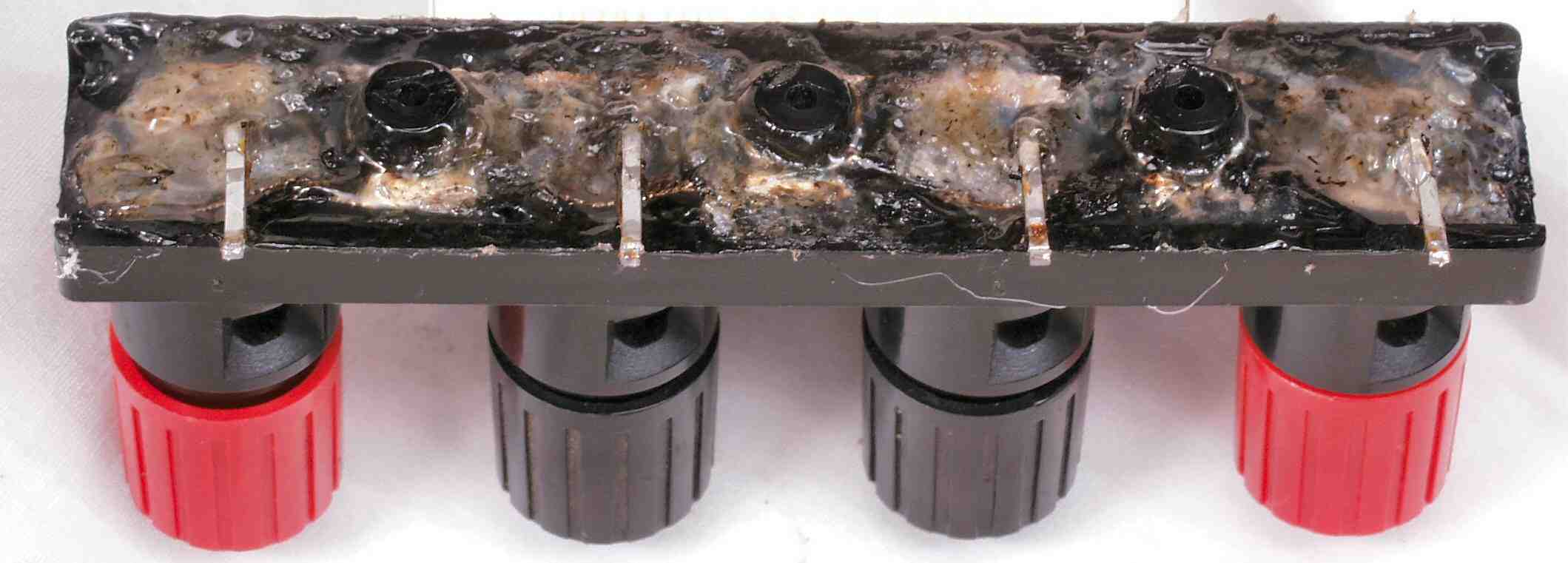

C−4C. 修理前 SP端子 ホットボンドで固める

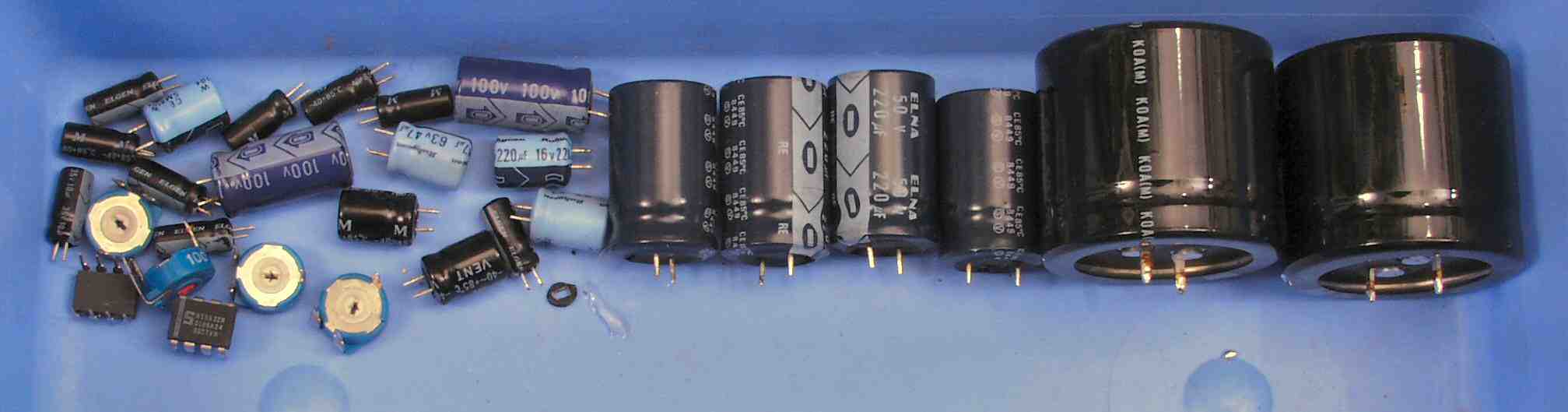

C−5. 交換部品

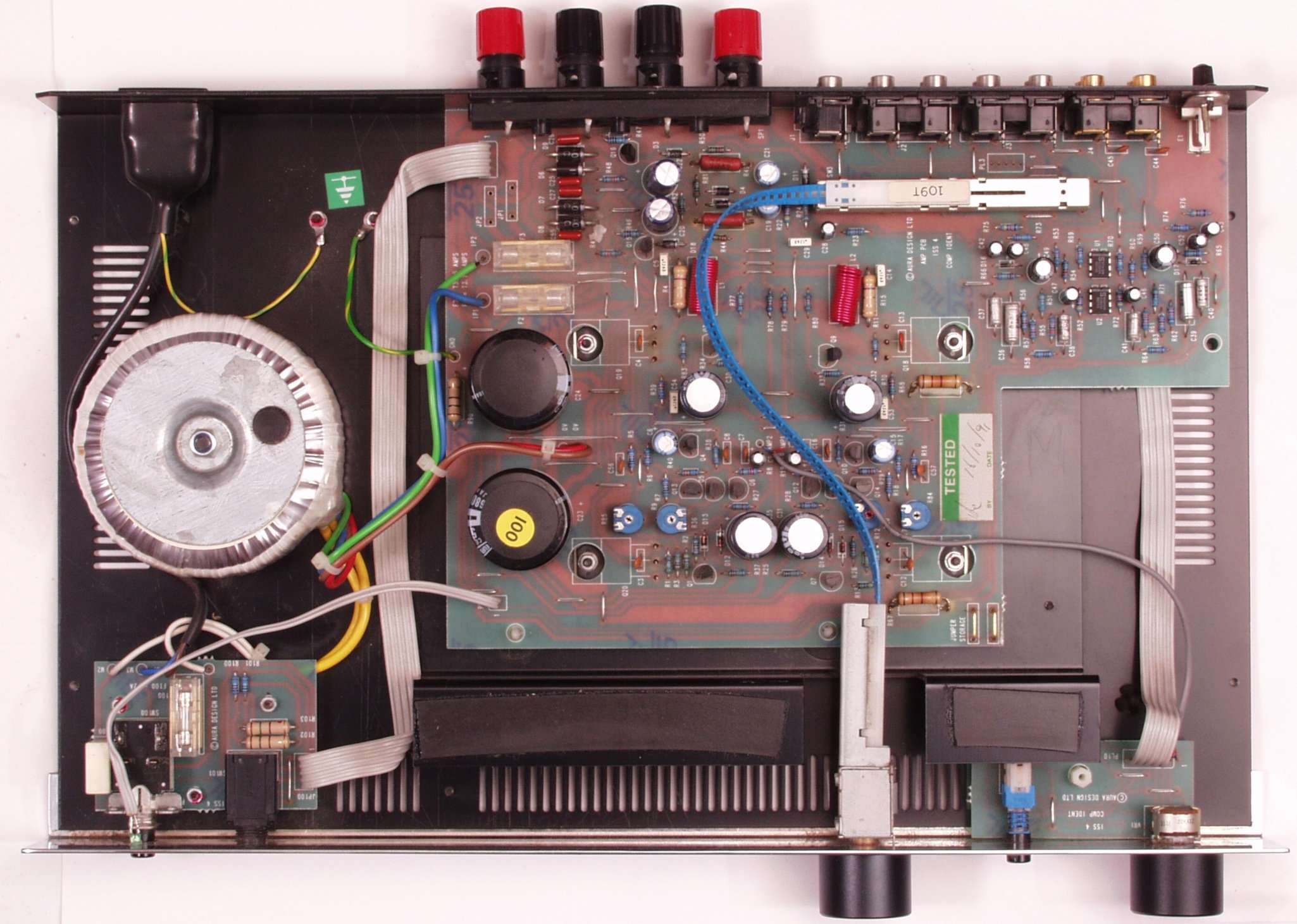

C−8A. 修理前 上から
C−8B. 修理後 上から
E. 調整・測定

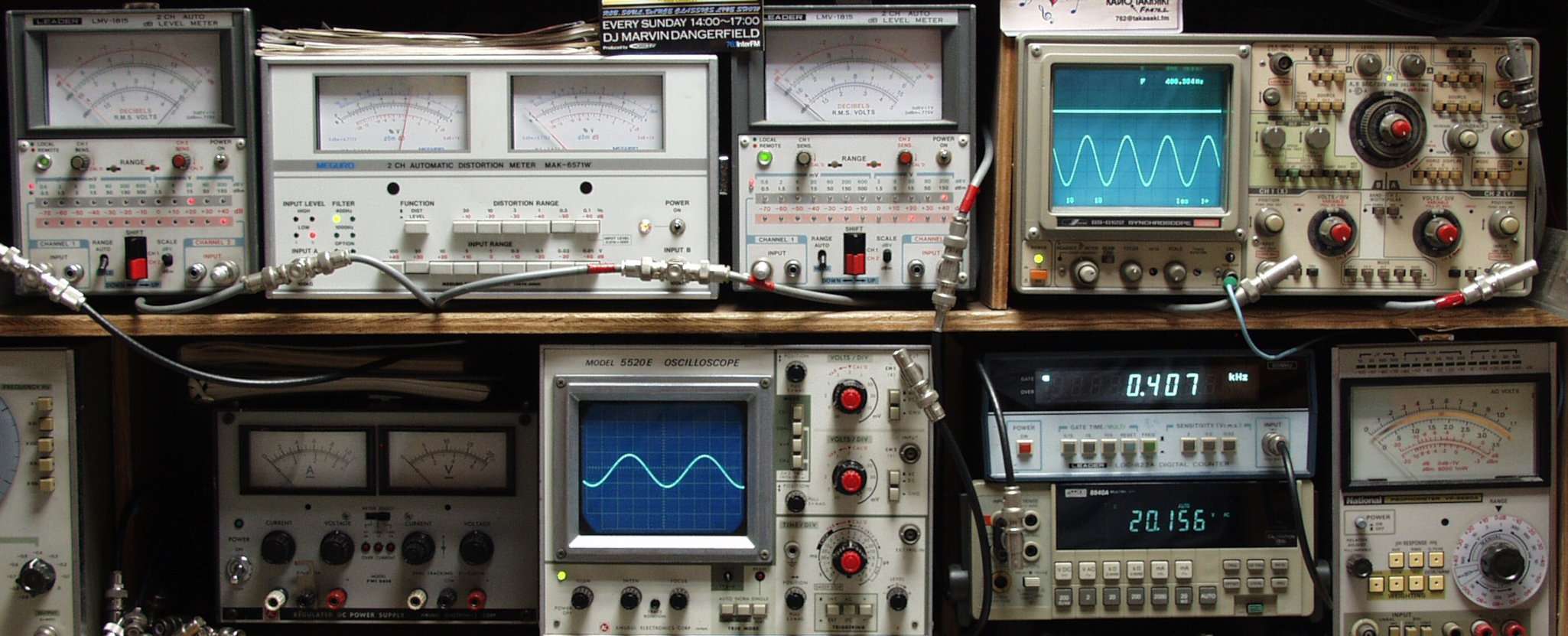

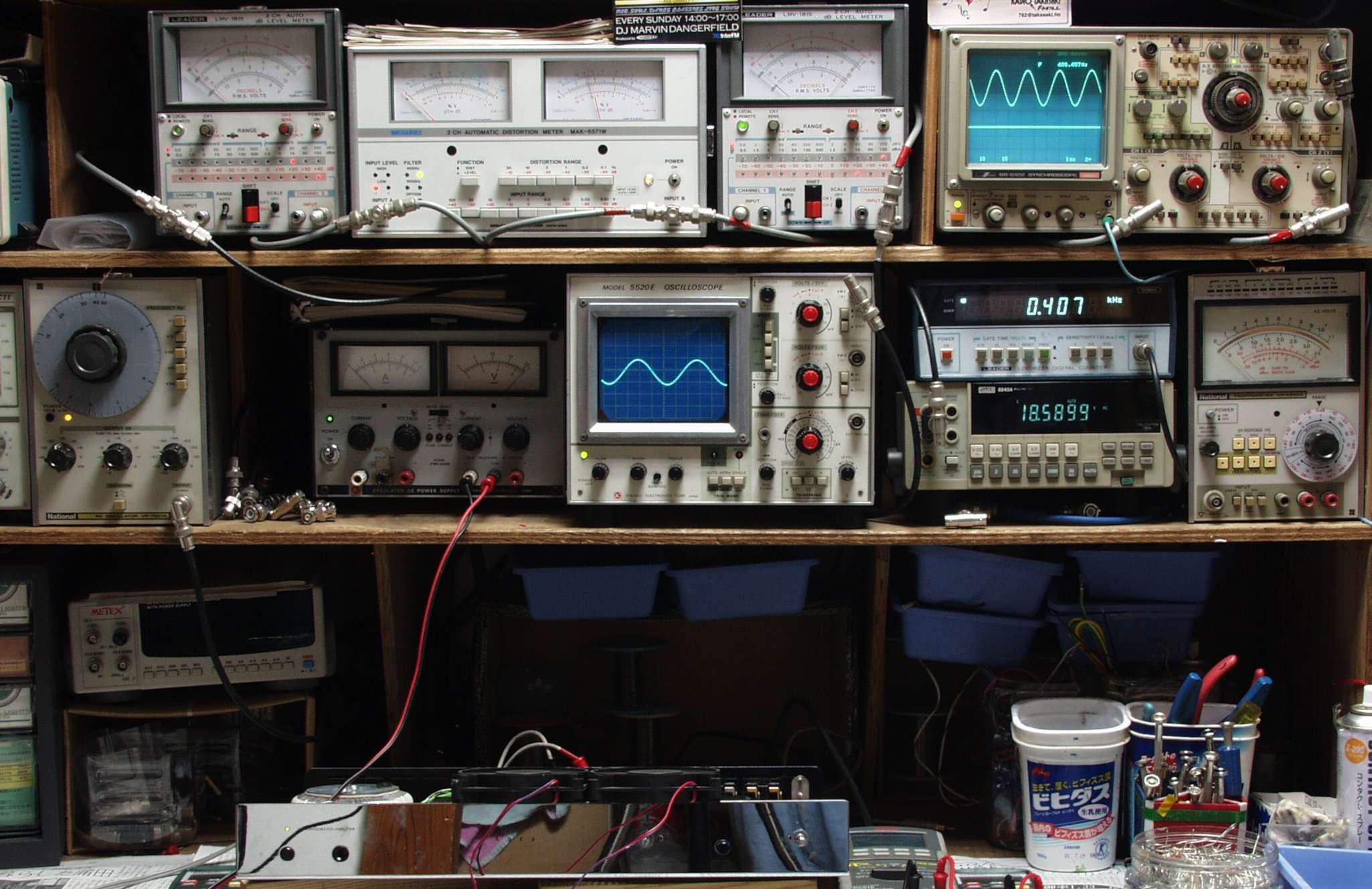

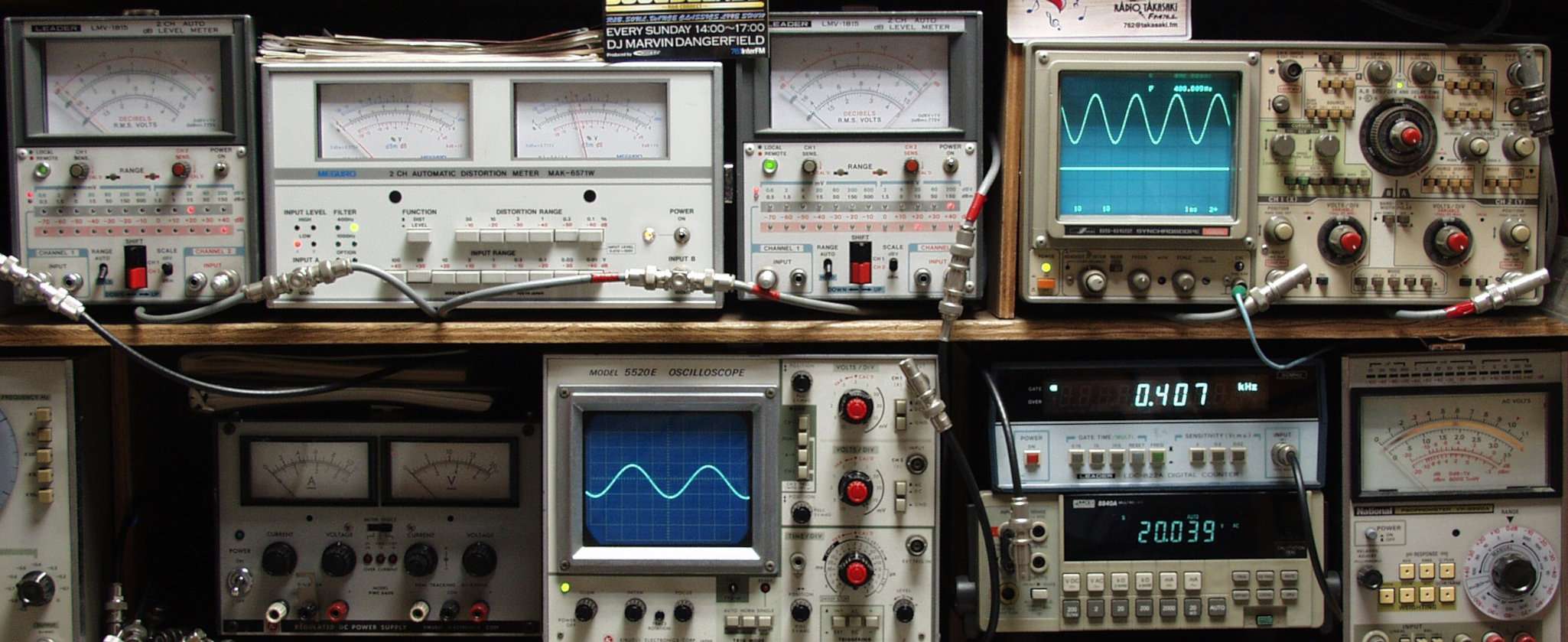

E−1. 出力・歪み率測定・調整.
    <見方>
   下左オーデオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、SPからの出力を測定.
   下中オシロ=入力波形(オーデオ発振器のTTLレベル).
   下右上=周波数計.
   上左端電圧計=L側SP出力電圧測定、黒針のみ使用.
   上中左歪み率計=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力.
   上中右=R側SP出力電圧測定、赤針のみ使用.
   上右端オシロ=SP出力波形 上=R出力、下=L出力.
   下中右上デジタル電圧計=SP出力電圧測定RLは切り替えて測定.

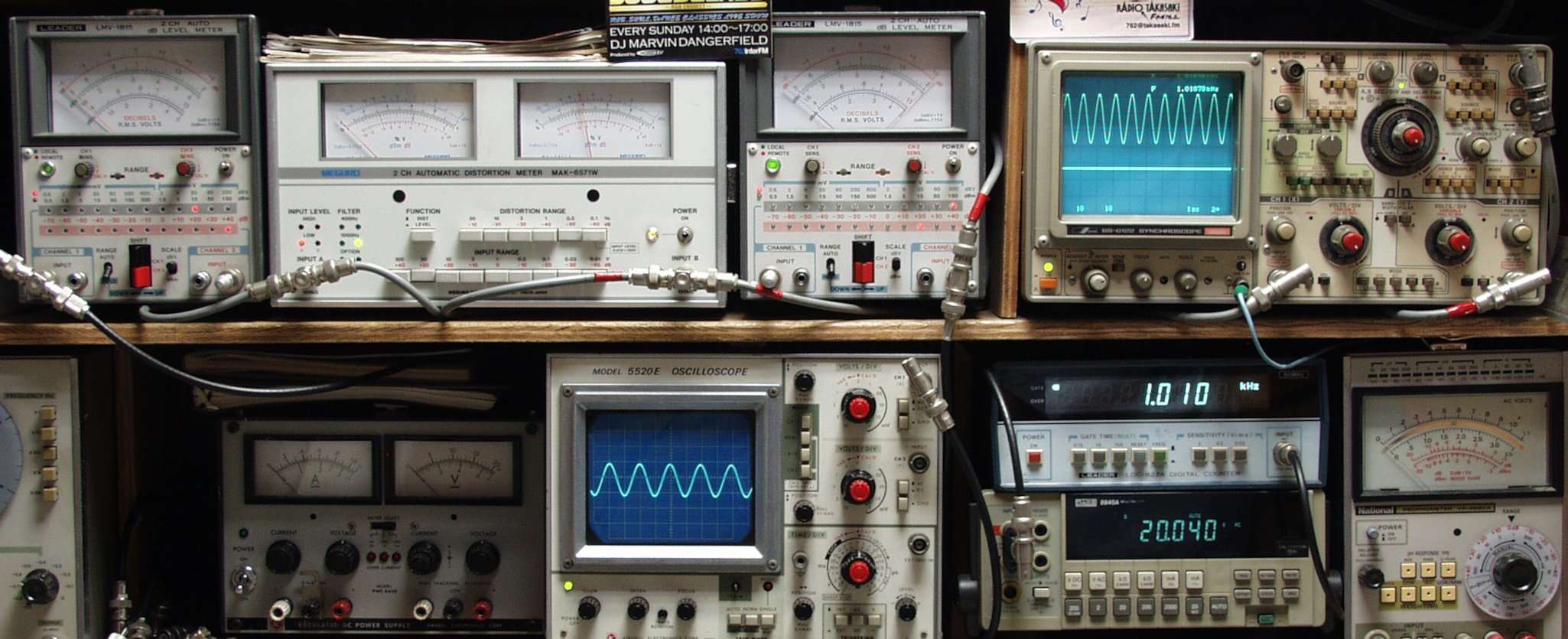

E−2A. R−SP出力電圧20V 歪み率=0.1% 測定レンジ=0.3% AUX入力 1000HZ
E−2B. L−SP出力電圧20V 歪み率=0.2% 測定レンジ=0.3% AUX入力 1000HZ

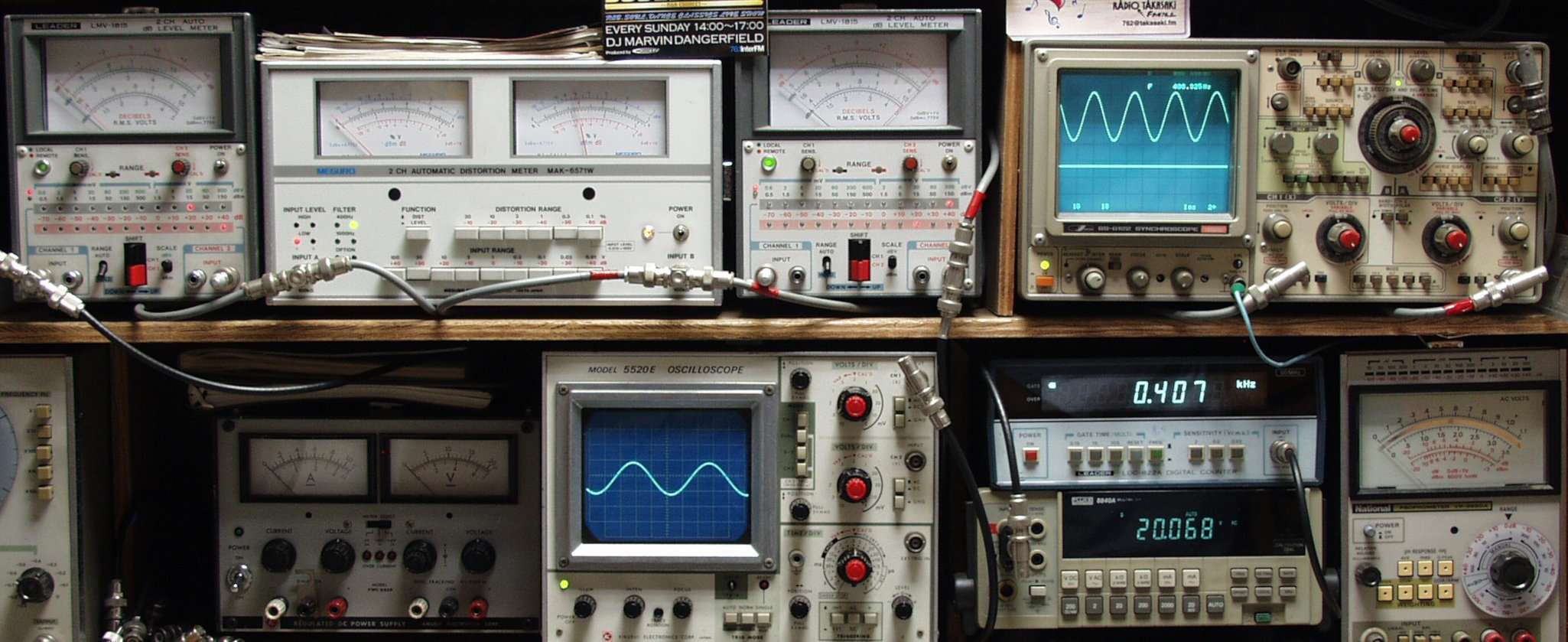

E−2C. R−SP出力電圧20V 歪み率=0.15% 測定レンジ=0.3% AUX入力 400HZ

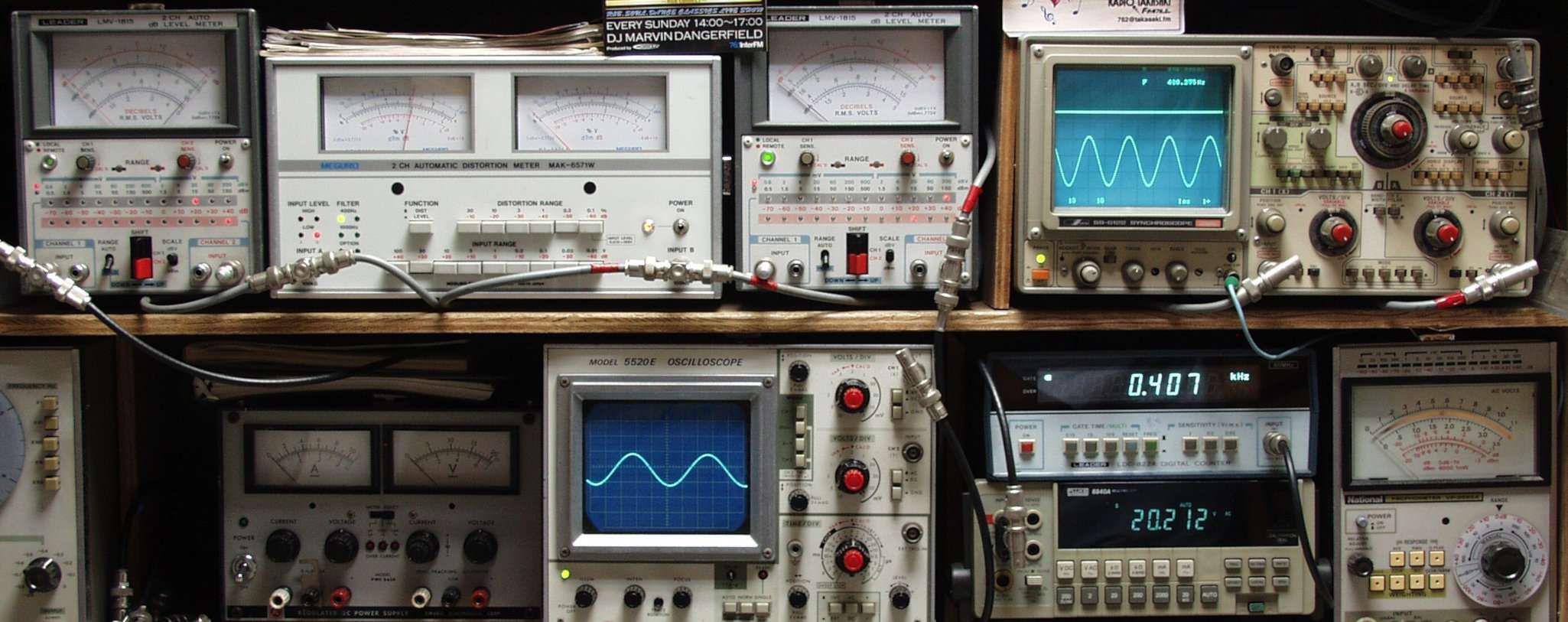

E−2D. L−SP出力電圧20V 歪み率=0.2% 測定レンジ=0.3% AUX入力 400HZ

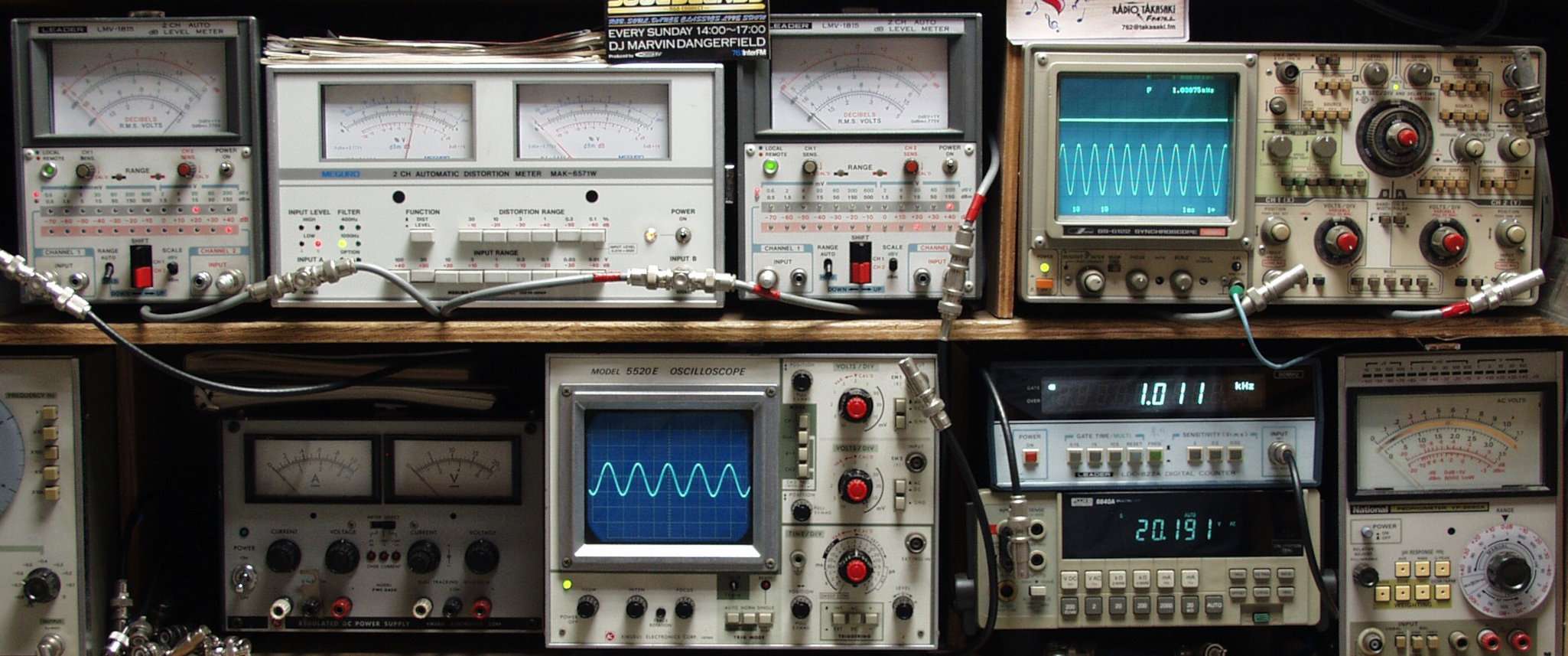

E−3A. R−SP出力電圧20V 歪み率=0.015% 測定レンジ=0.3% MM入力 1000HZ
E−3B. L−SP出力電圧20V 歪み率=0.2% 測定レンジ=0.3% MM入力 1000HZ
E−3C. R−SP出力電圧20V 歪み率=0.2% 測定レンジ=0.3% MM入力 400HZ
E−3D. L−SP出力電圧20V 歪み率=0.2% 測定レンジ=0.3% MM入力 400HZ
E−5. 引き続き24時間エージング
