CounterPoint SA−12 修理
平成14年10月28日到着 11月16日返却
  • A.修理前の状況
     ハイブリッドのアンプを持っておりますが、電源を入れると同時に電源のマイナス側のヒューズが切れ片chが動きません。すでにメーカはなく、代理店も不明で修理依頼が全くできない状態です。

  • B.原因
     終段FETの断線、短絡

  • C.修理状況
     終段FET8個交換
     メインAMPのバランス、バイアス半固定VR交換
     結合コンデンサ−交換
     配線手直し、補強
     経年劣化による各部ハンダ補正


  • D.使用部品
     終段FET             8個 東芝製150W損失
     半固定VR交換
     結合コンデンサ−       6個

  • E.調整・測定

  • F.修理費  92,000円<<終段FETをモ−ルド型に交換>><<オーバーホール修理>>
             55,000円<<終段FET支給の場合>>
  • G.ユ−ザ−の都合で返却

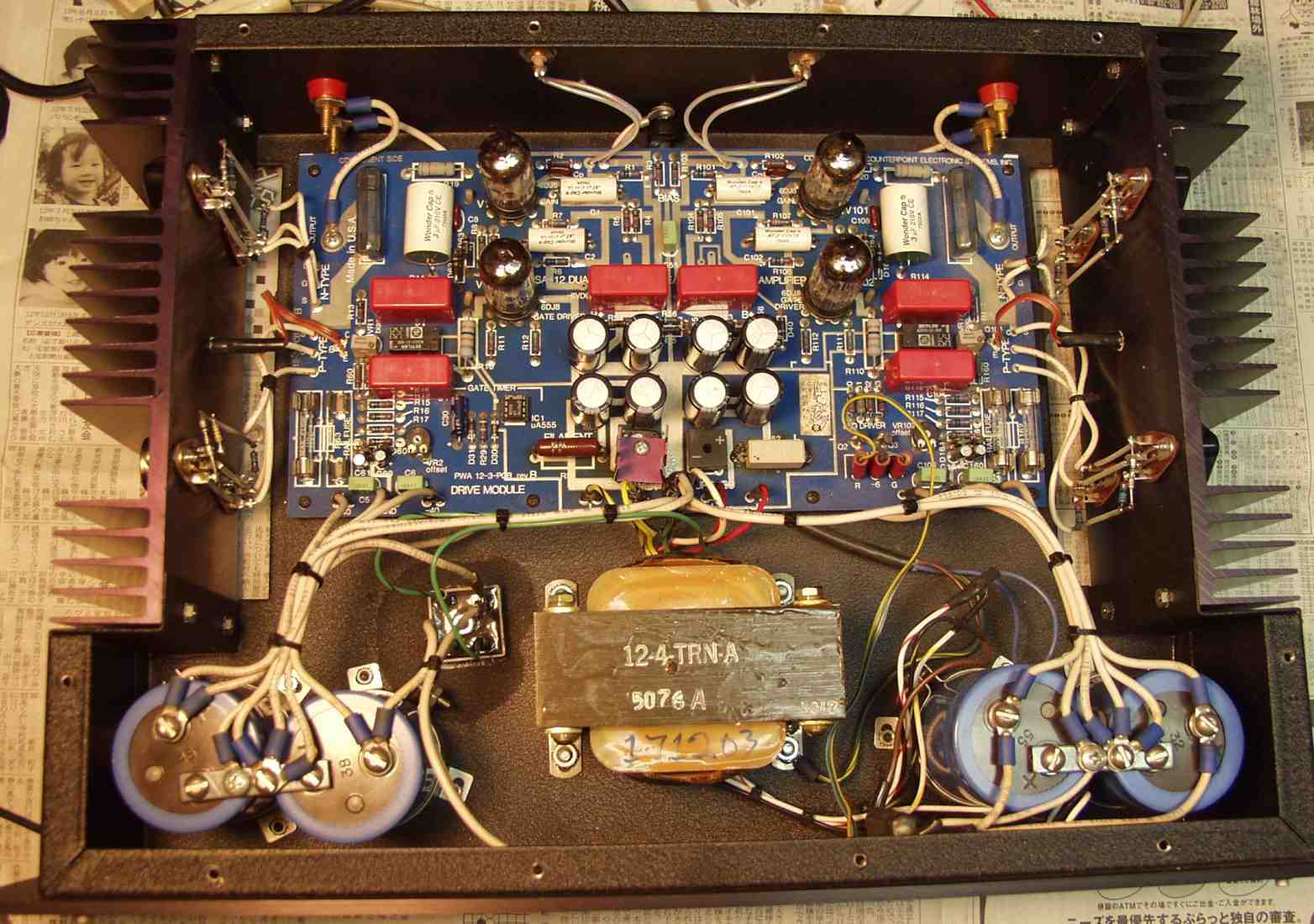

A−1.修理前 上から見る

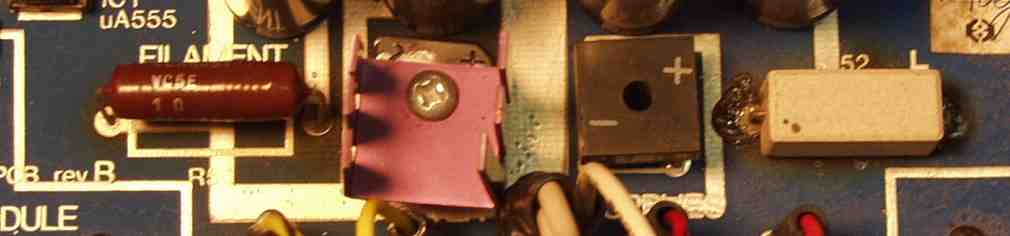

A−2.修理前 左右で異なる抵抗

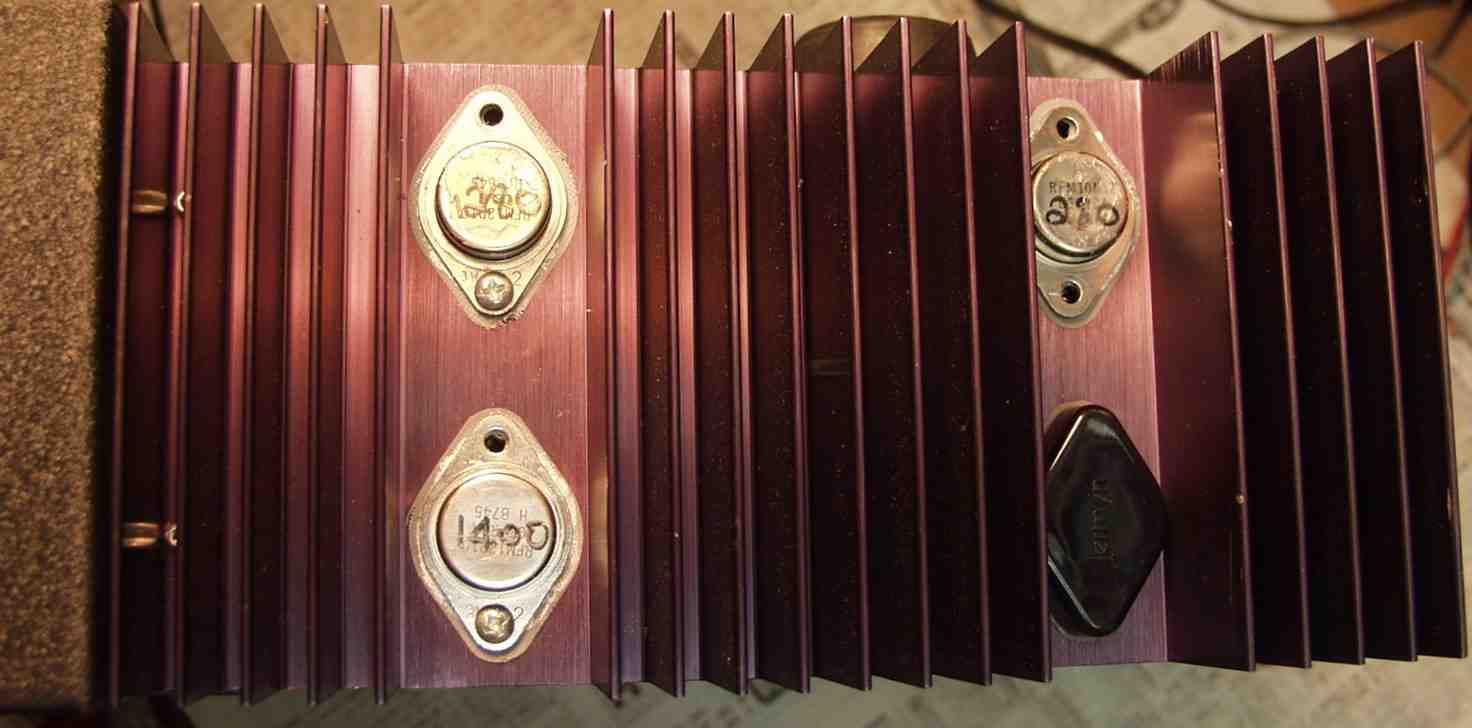

A−3.修理前 死んでいるL側FET、3個が断線、1個が短絡、右も出力不足

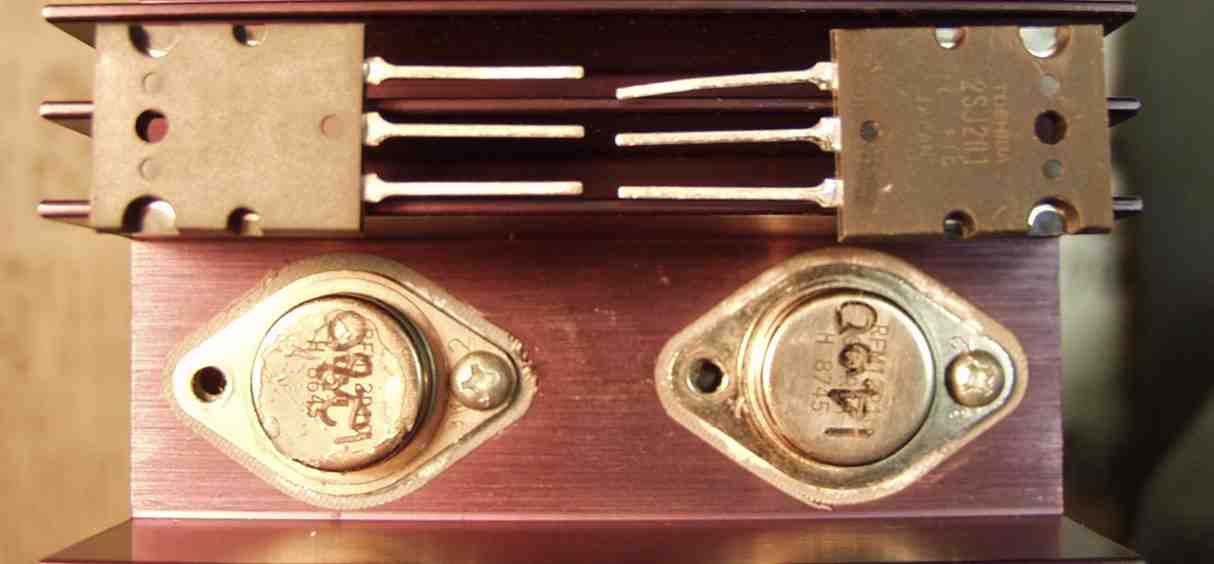

A−3.修理前 上=交換する新しい損失150WのFET、下=死んだ損失100WのFET=多分日立製品
          形状が異なるので、加工が必要です
