ＢＧＷ７５０Ｂ修理記録

平成１８年４月１５到着　　６月２４日完成

Ａ．　修理前の状況 　　ＹＡＨＯＯオークションで「ジャンク、オーバーロードで故障品」を購入 売り主（つまり）壊した人から飲メッセージ 私が見たのは、まずカバーをあけてトランジスタが並んで いる上、 そこにサーモスタットだと思うのですが4つあり、それを「テス ター（回路計）」で計ってみまし た。 ｢その中の2つが導通がなく2つは導通があったのです が、そのまま時間もかかりそう だったのであきらめて、 蓋をしておきました。 また、修理にもまだ見せてなく、とても重い物でしたので、だれか修理 か使用してい ただけたらと思い。 だした次第です。 そのサーモスタットか？わかりません。 すぐ直ると良いのですが。 ＡＢ．　部品取り品点検 Ｂ．　原因・現状 　　多分過大入力による初段ＯＰ−ＡＭＰを焼損させた。 　　それが原因で終段ＴＲ（トランジスター）焼損 Ｃ．　修理状況 　　電解コンデンサー交換 　　終段ＴＲ（トランジスター）交換 　　初段ＯＰ−ＡＭＰ交換 　　ＷＢＴ　ＳＰ端子に交換 D．使用部品 　　オ−ディオ用電解コンデンサー　　　　　　　　　　１０個（ニチコン・ミューズ使用） 　　終段ＴＲ（トランジスター）　　　　　　　　　　　　　１２個　部品取りより 　　ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　２個　部品取りより 　　フイルムコンデンサー　　　　　　　　　　　　　　　　２個 　　ＳＰ接続端子　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３０ Ｅ．　調整・測定 F．　修理費　　　　　　　１０９，９００円　　＜＜オーバーホール　修理＞＞ 　　　　　　　　　　　　　　部品取り１台支給

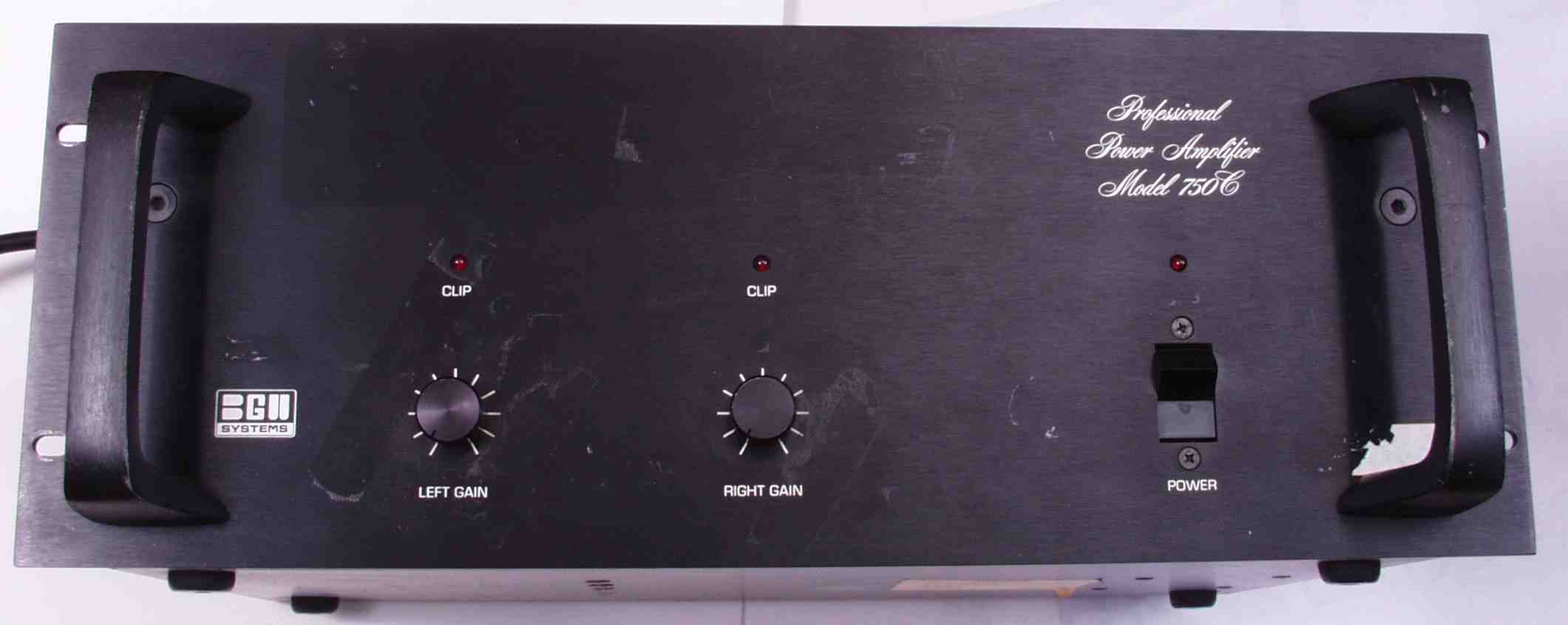

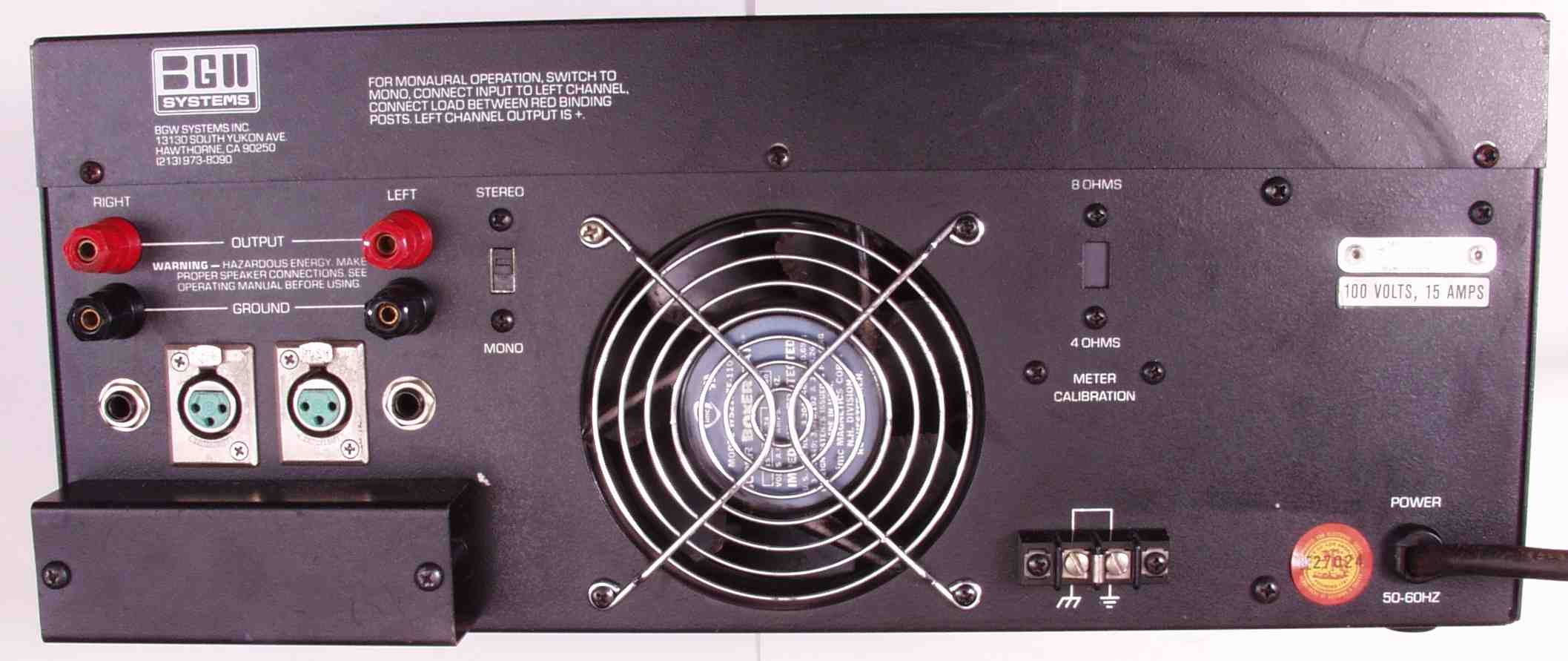

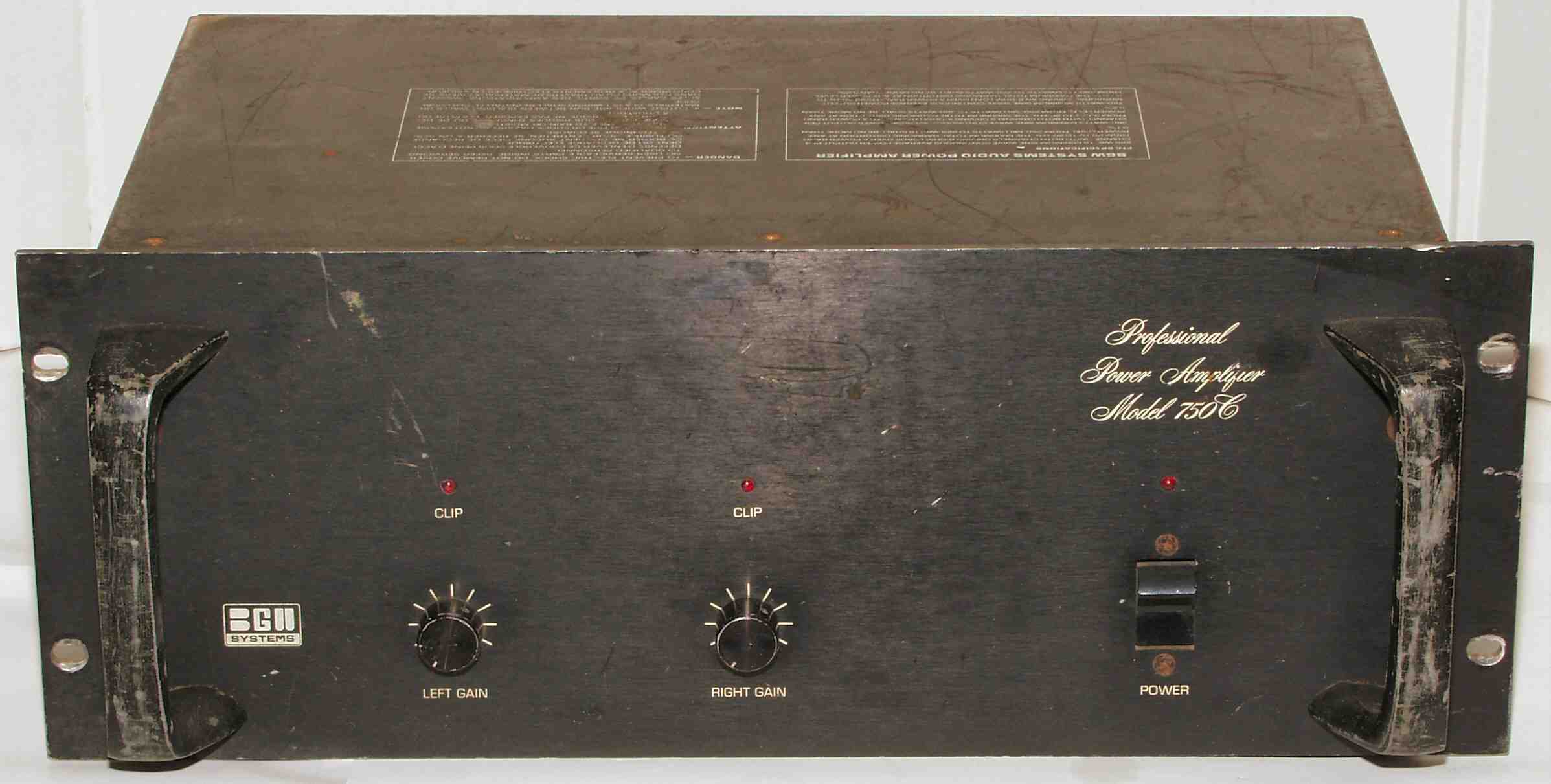

Ａ．　修理前の状況 Ａ−１．　点検中　前から見る

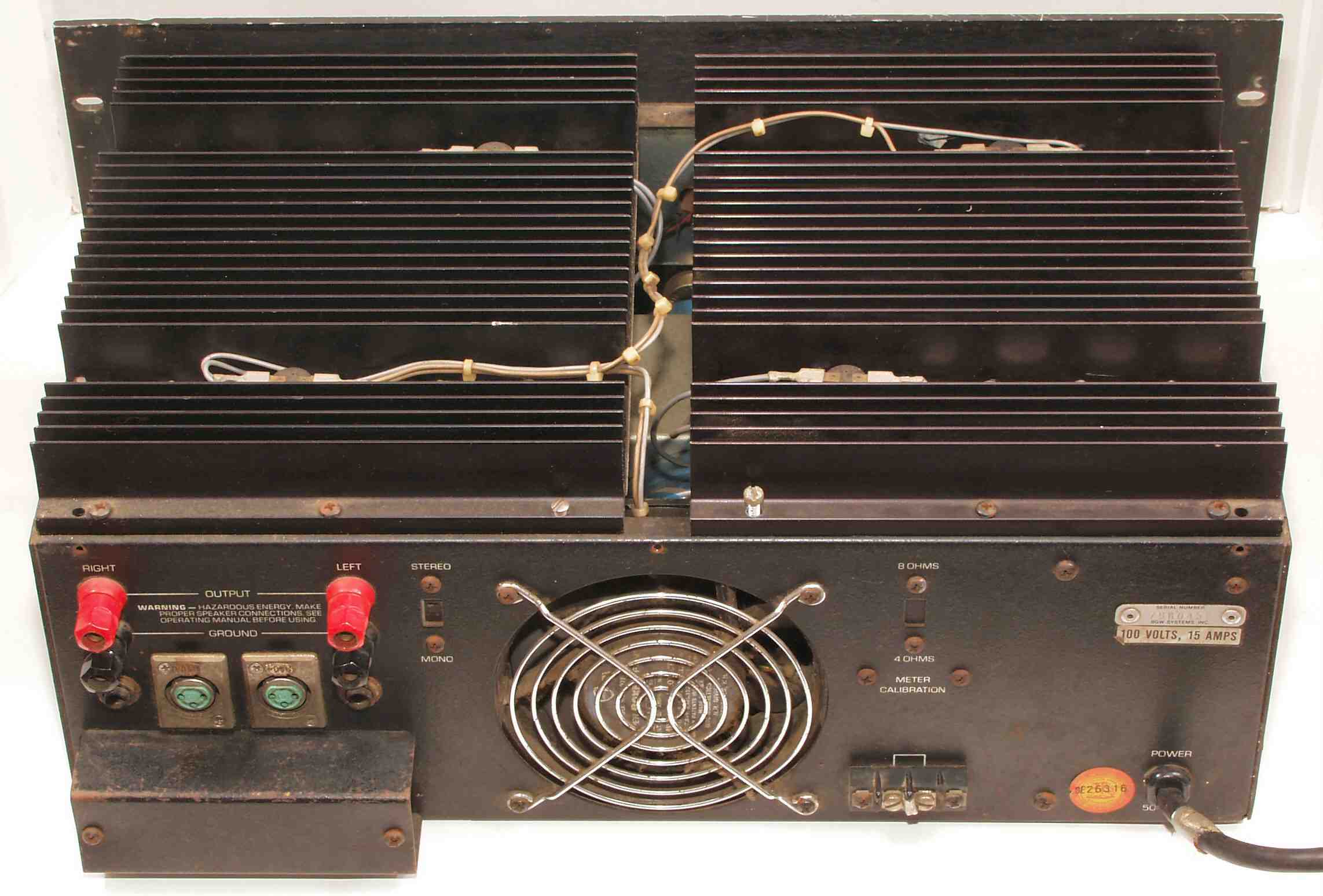

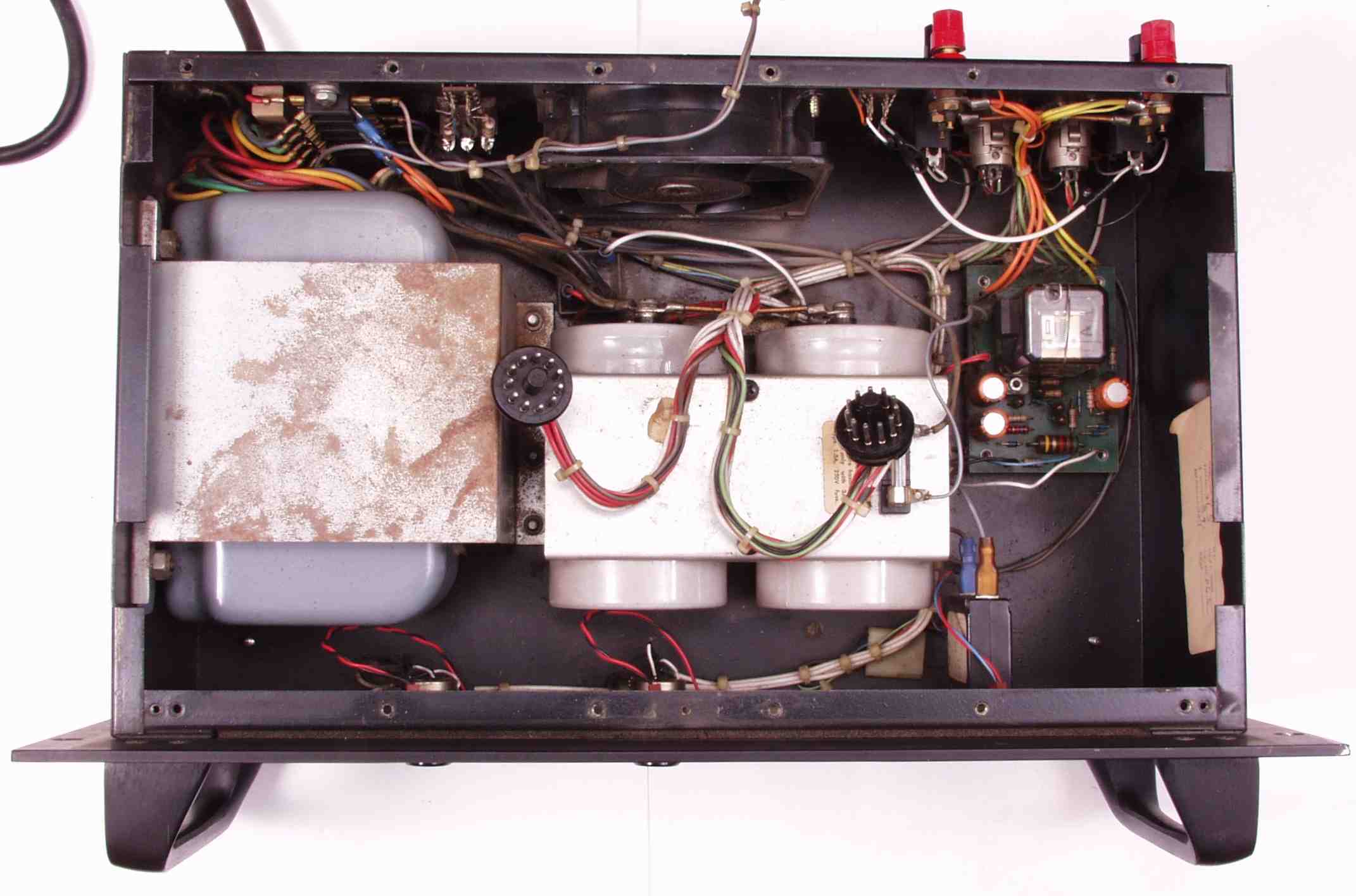

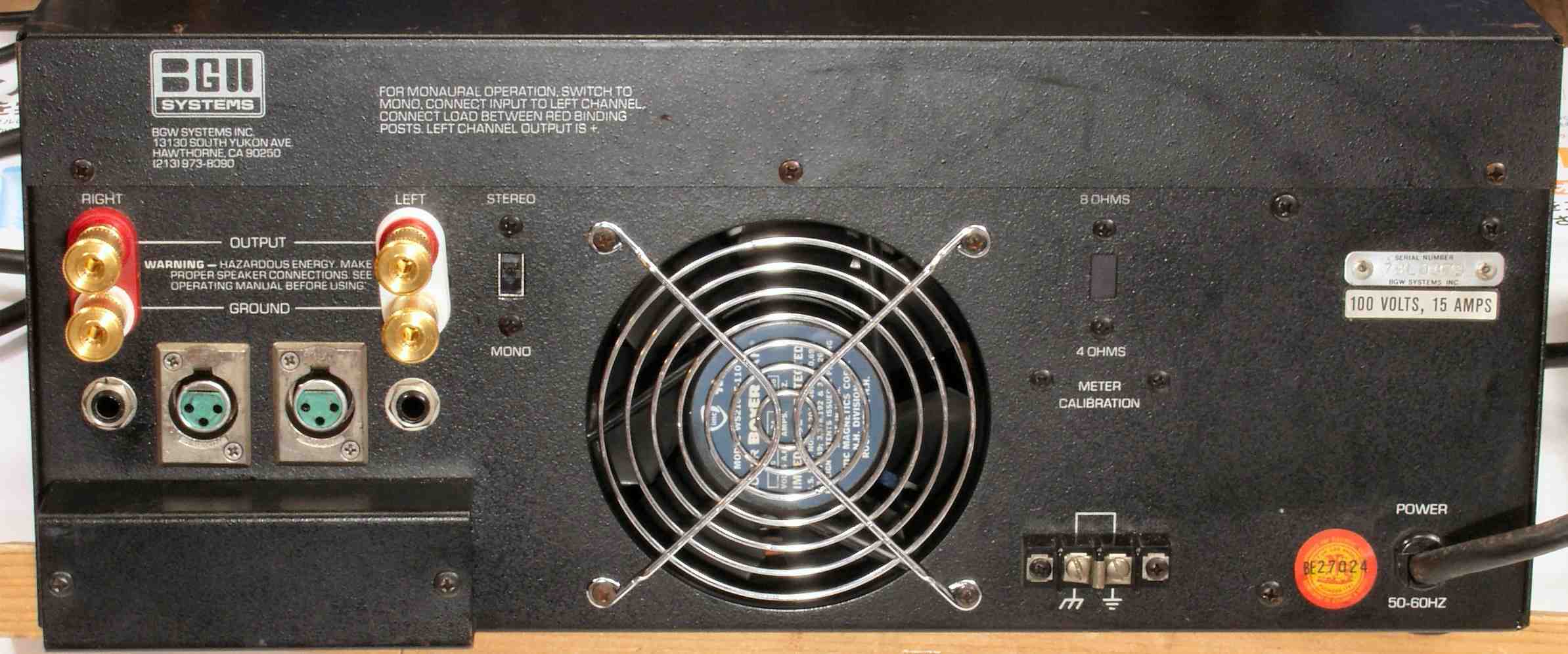

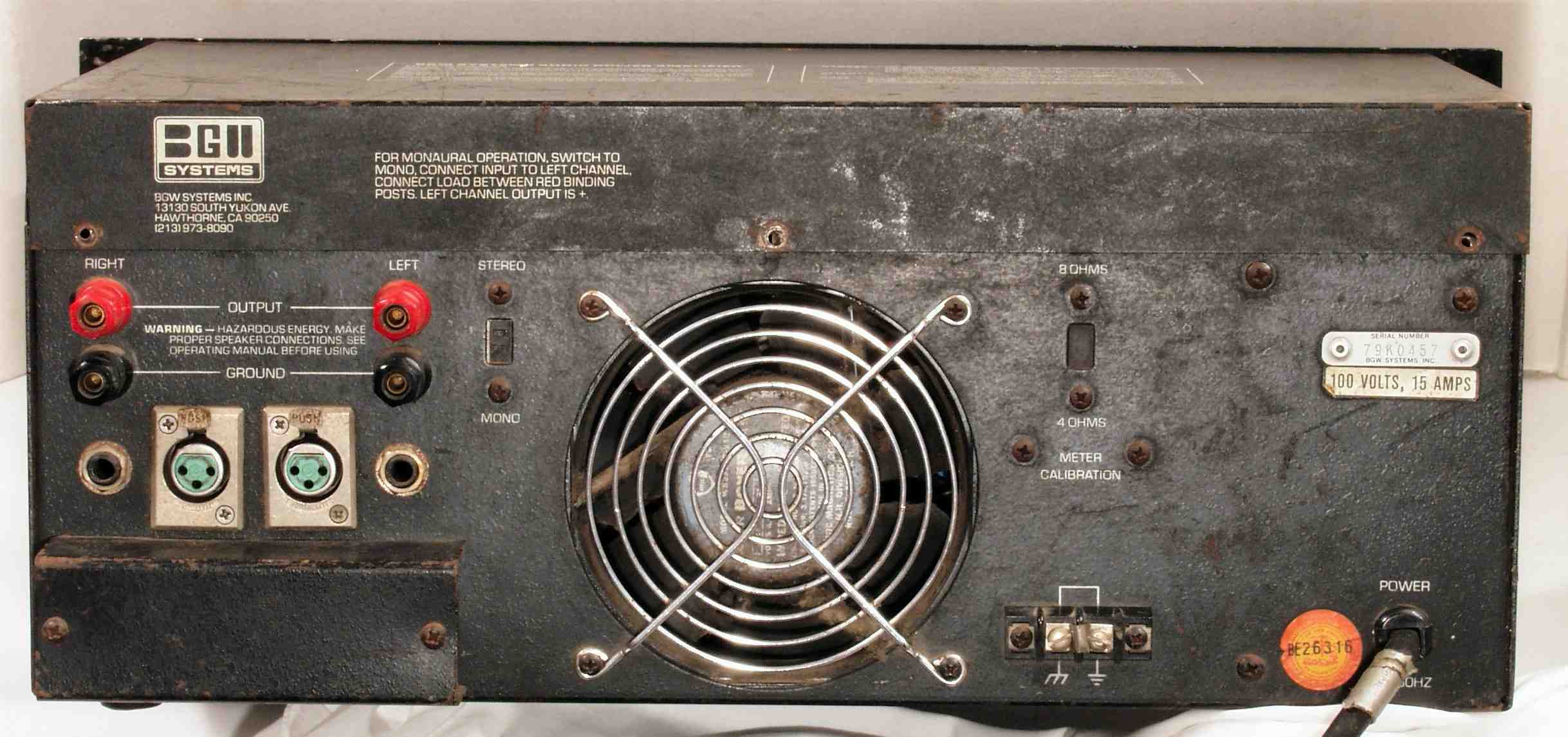

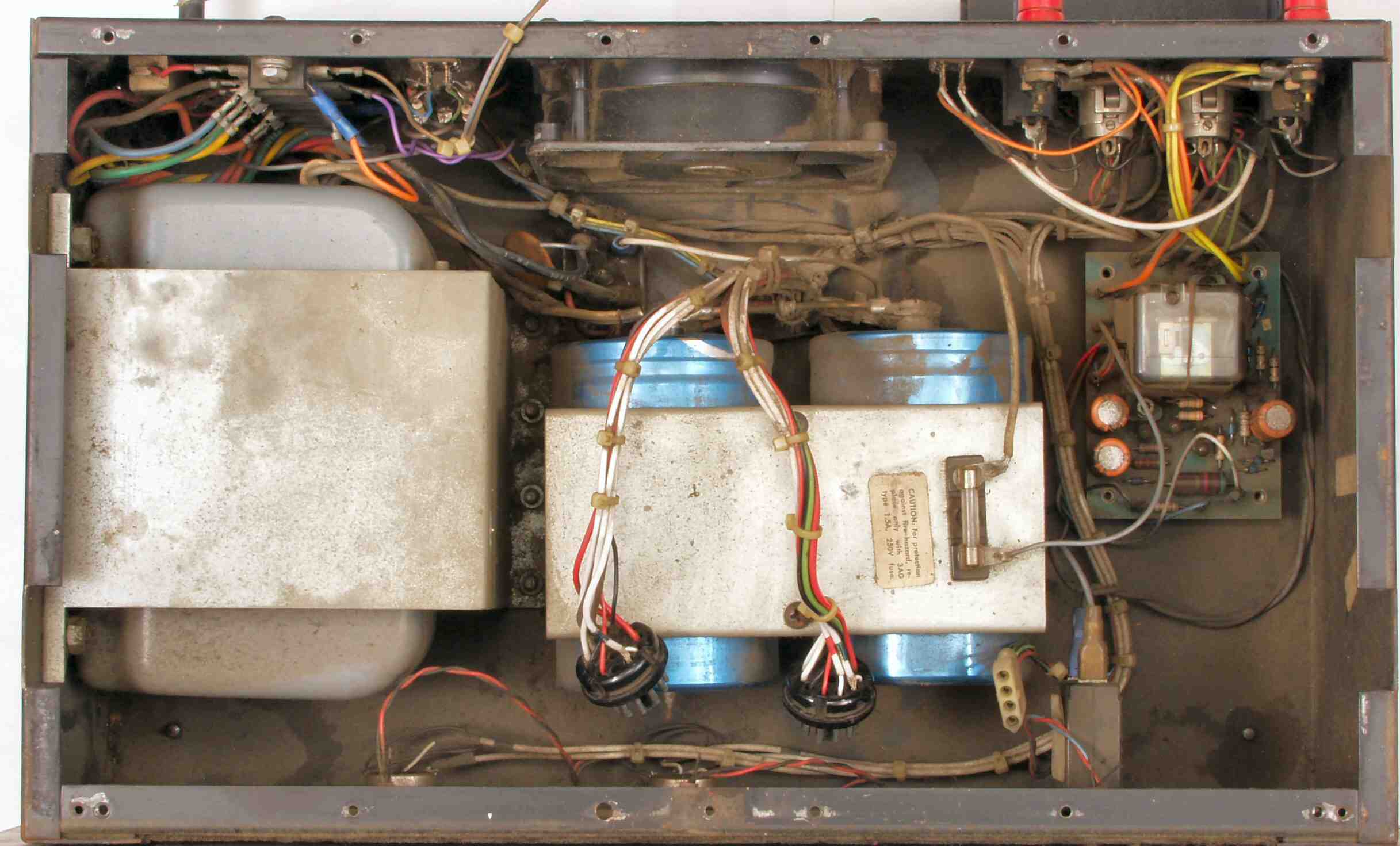

Ａ−２Ａ．　点検中　後から見る

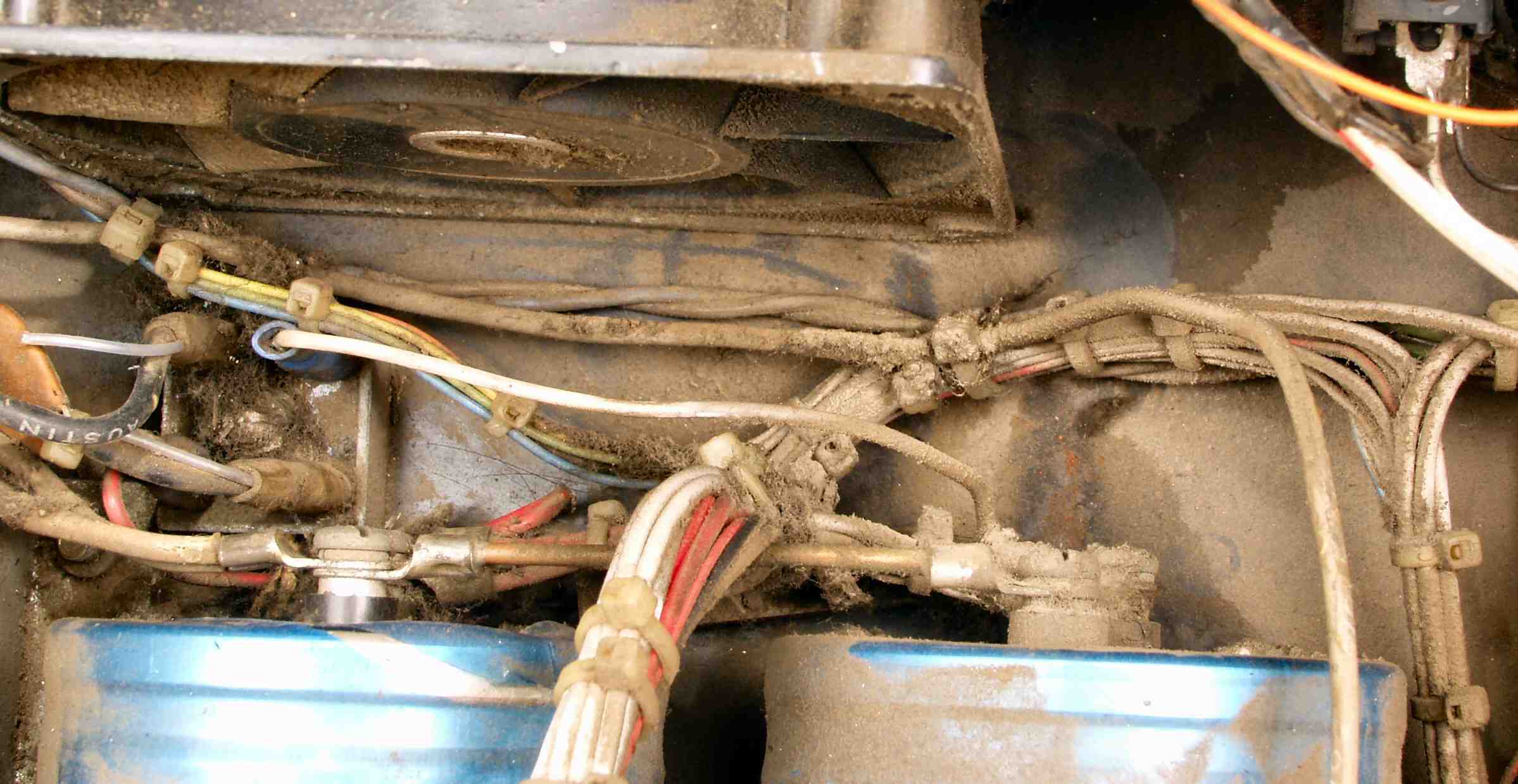

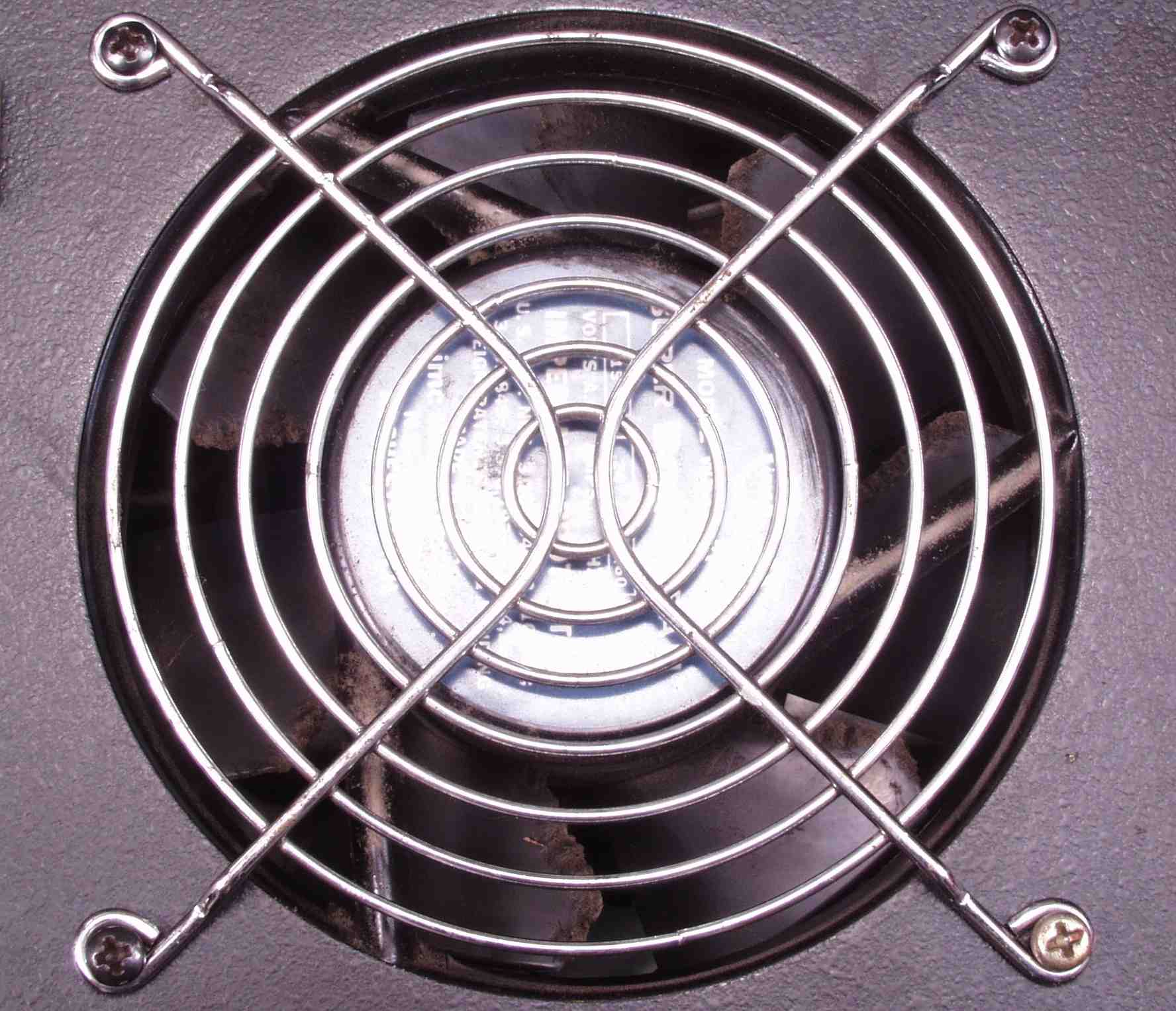

Ａ−２Ｂ．　点検中　フアンの埃が硬くなり「こびり」付いている

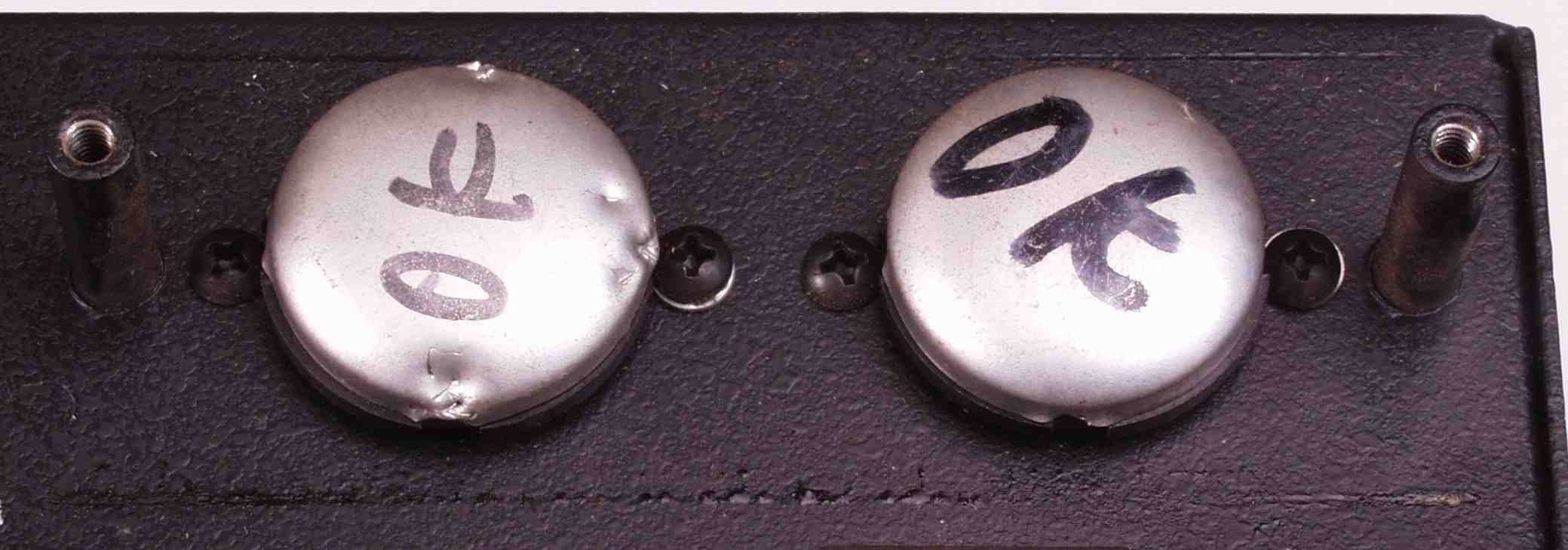

Ａ−２Ｃ．　点検中　コジ開けた後がある、ＶＲ封印

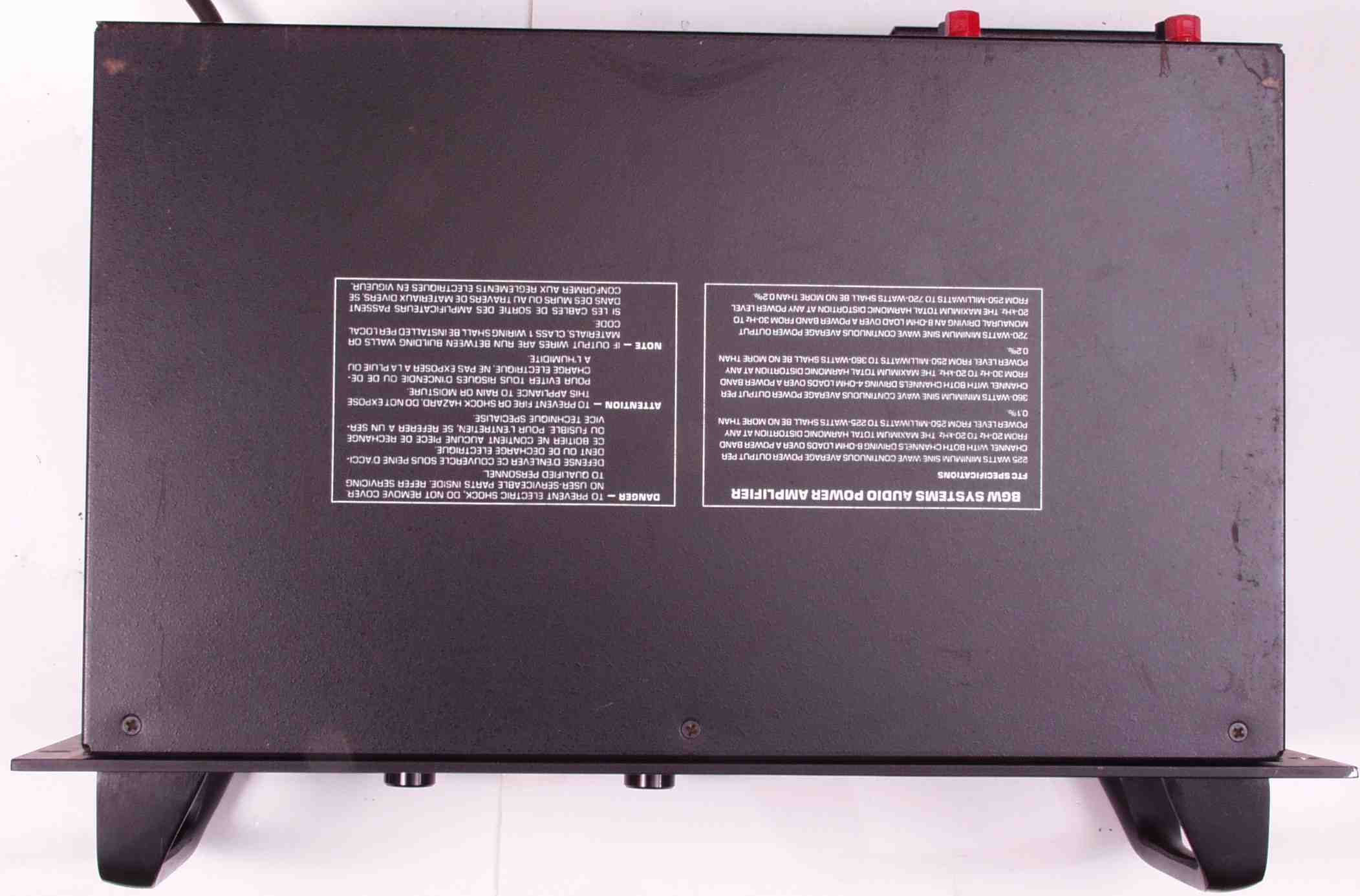

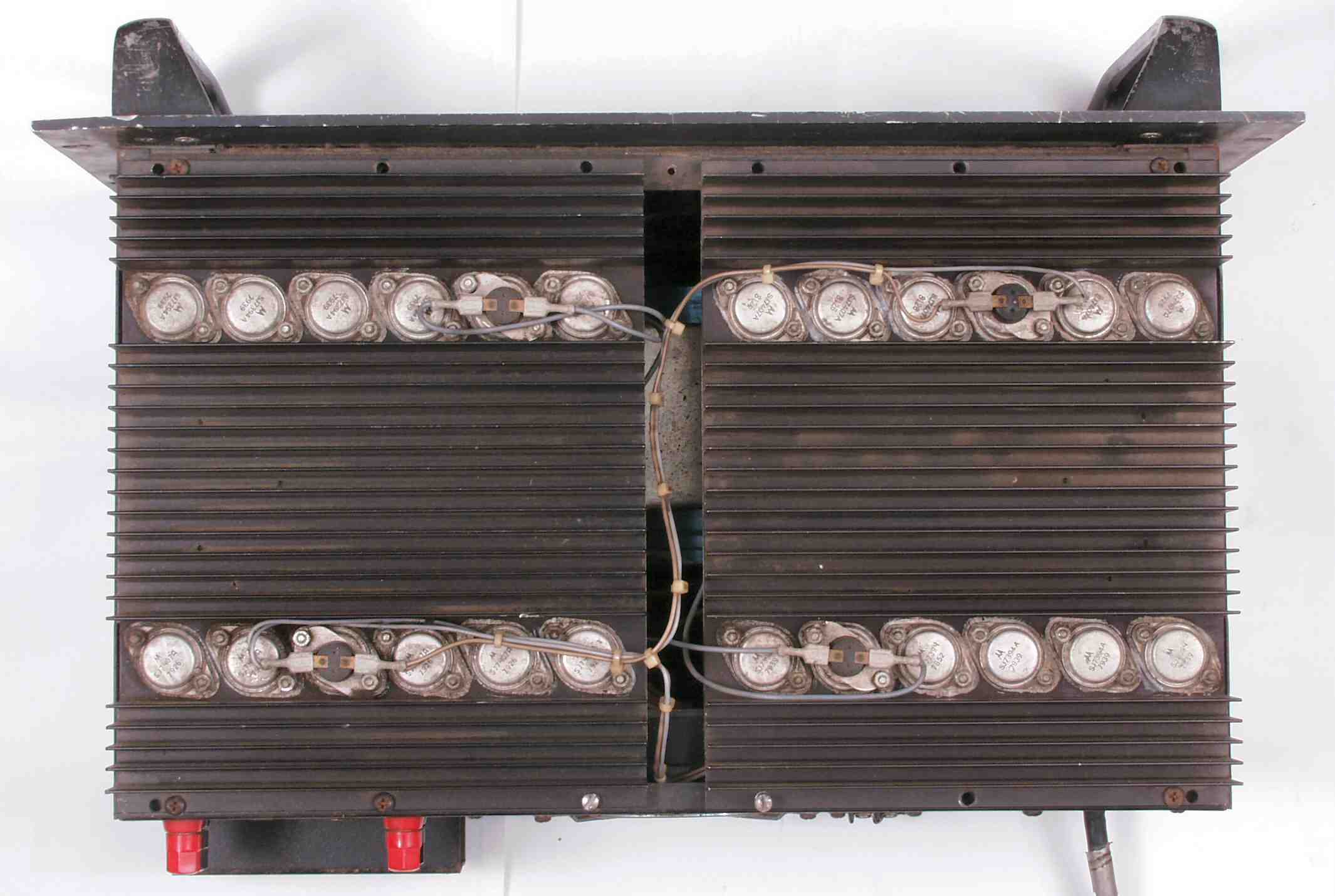

Ａ−３Ａ．　点検中　上から見る

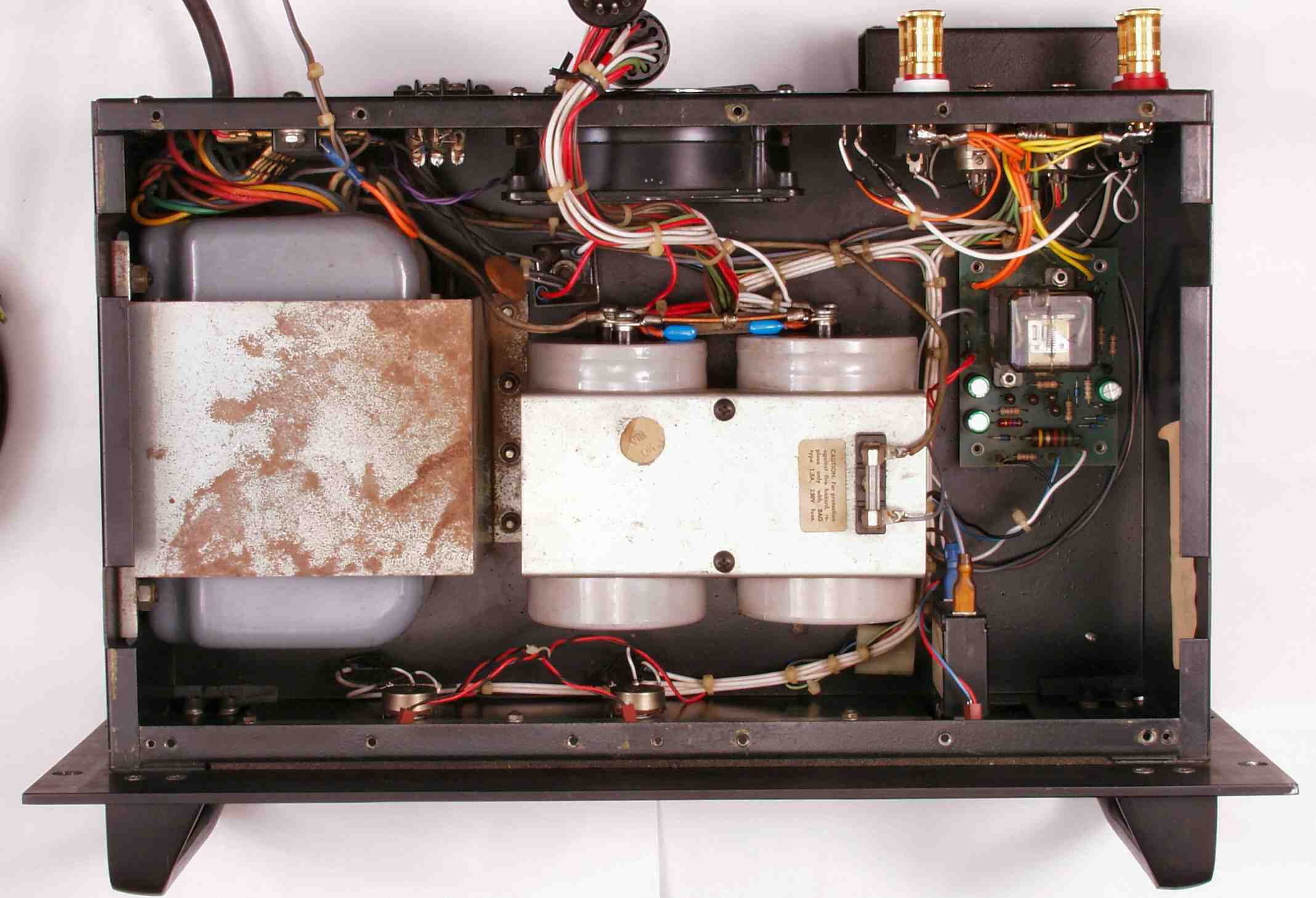

Ａ−３Ｂ．　点検中　上蓋を取る

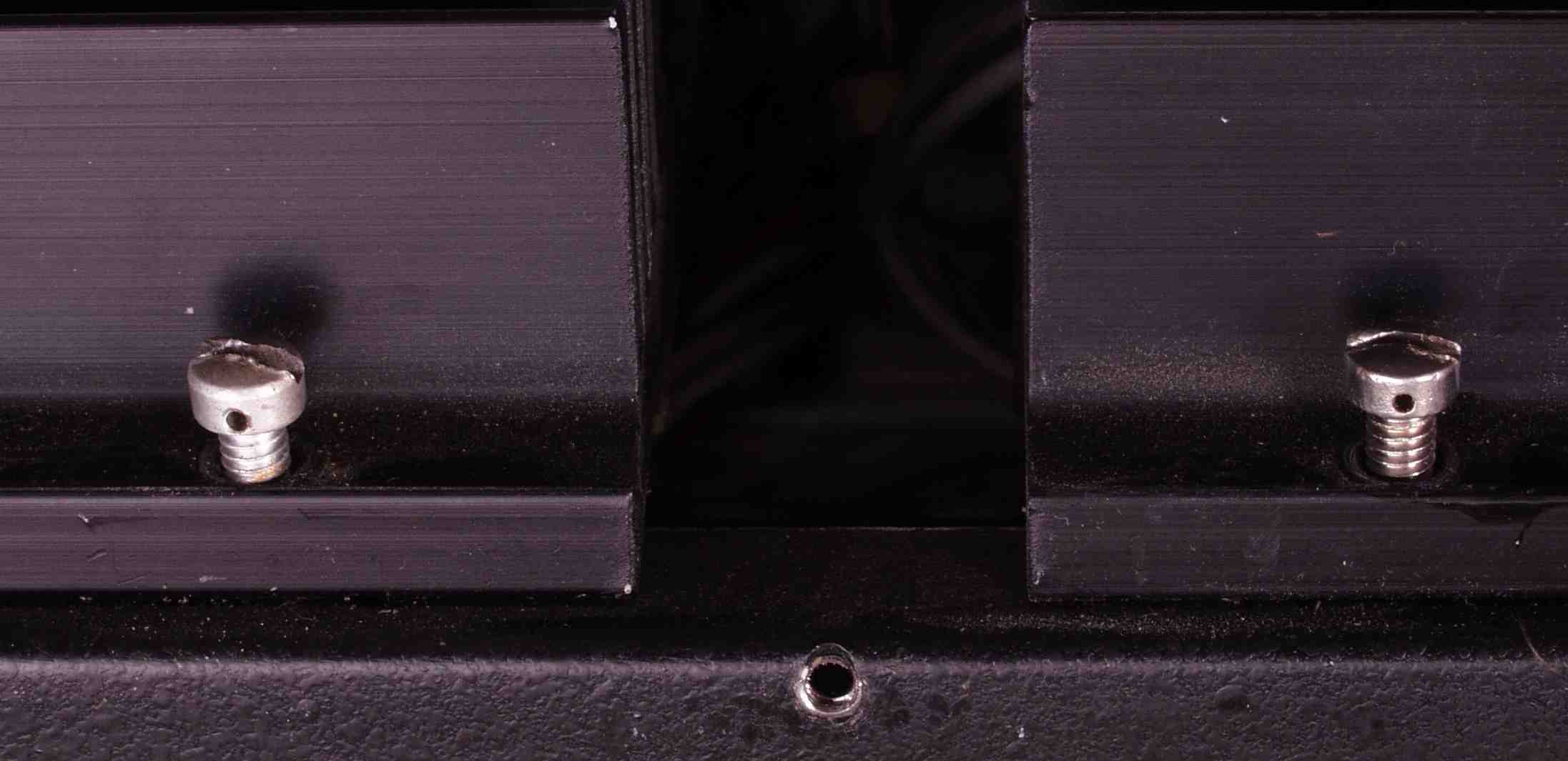

Ａ−３Ｃ．　点検中　終段ＴＲ（トランジスター）放熱器を封印するネジ、封印が切られている

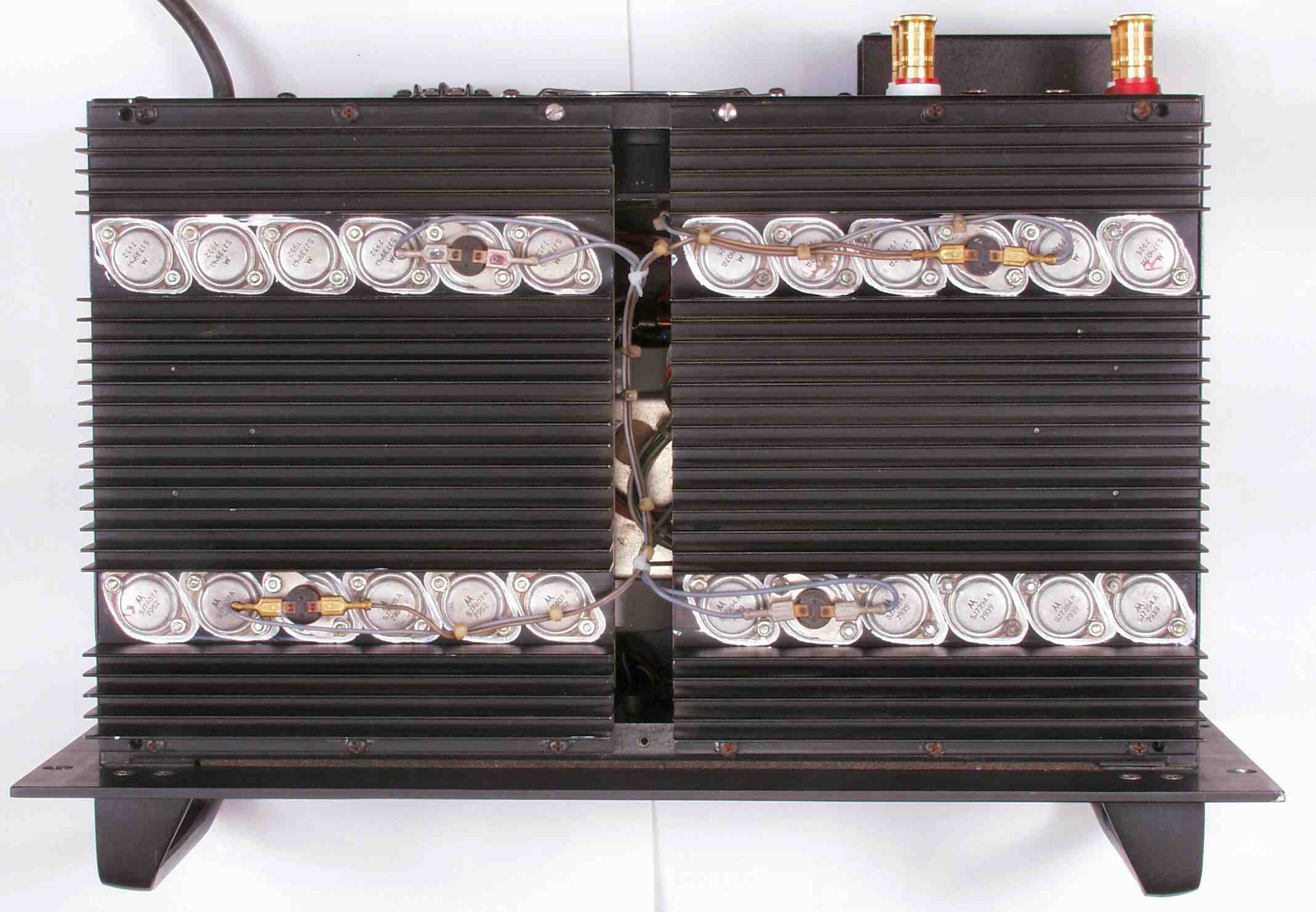

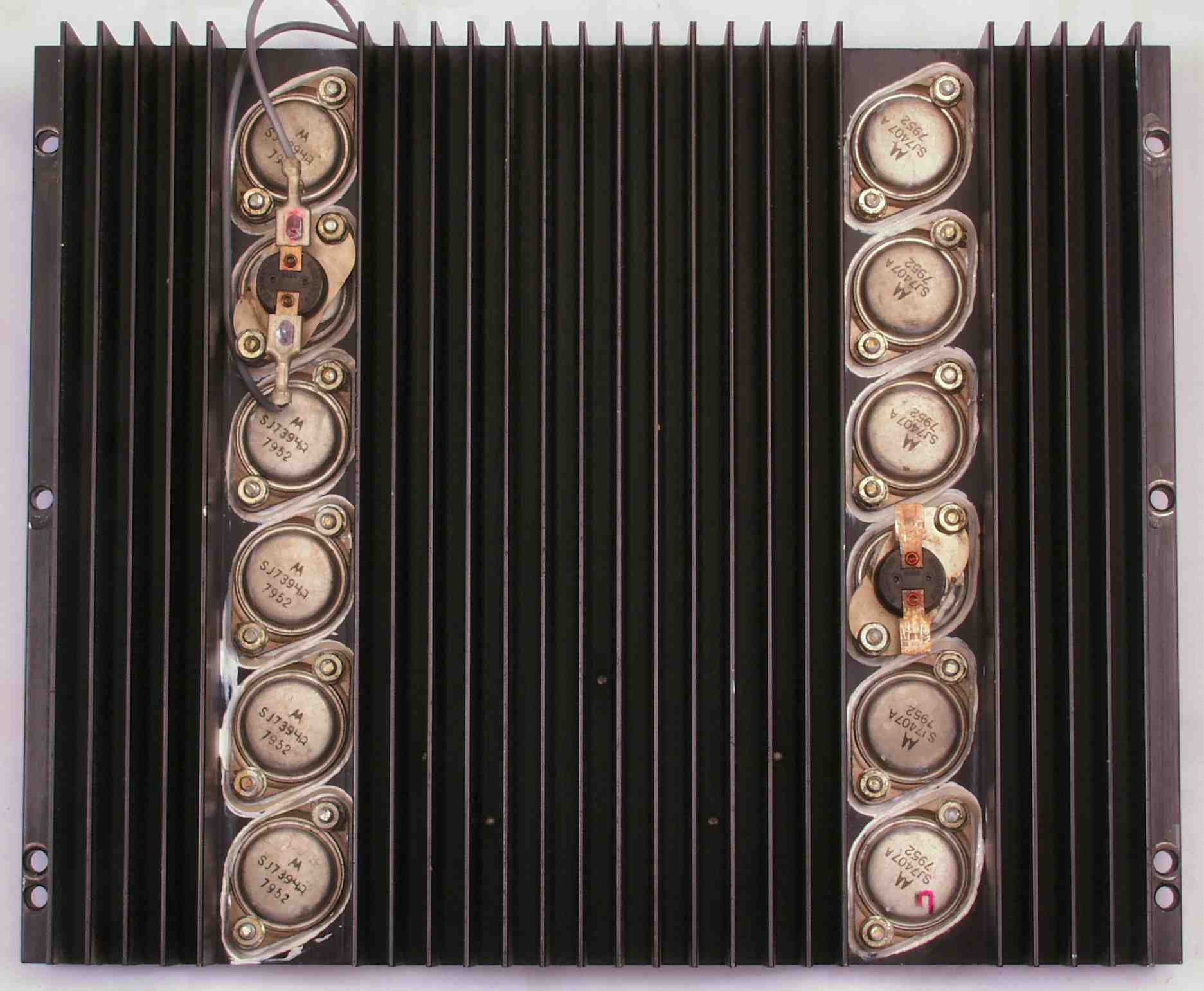

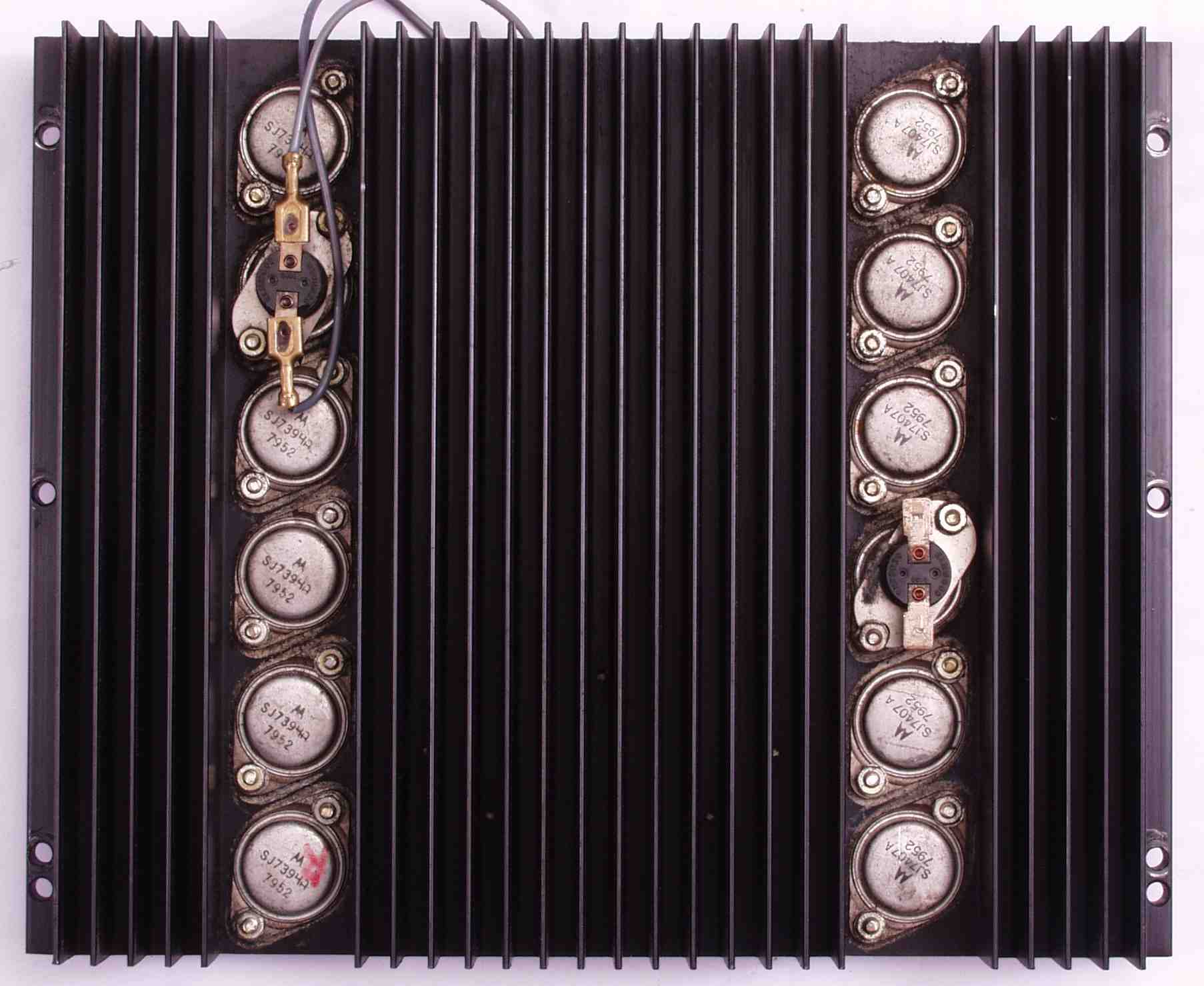

Ａ−４Ａ．　点検中　終段ＴＲ（トランジスター）放熱器を取る

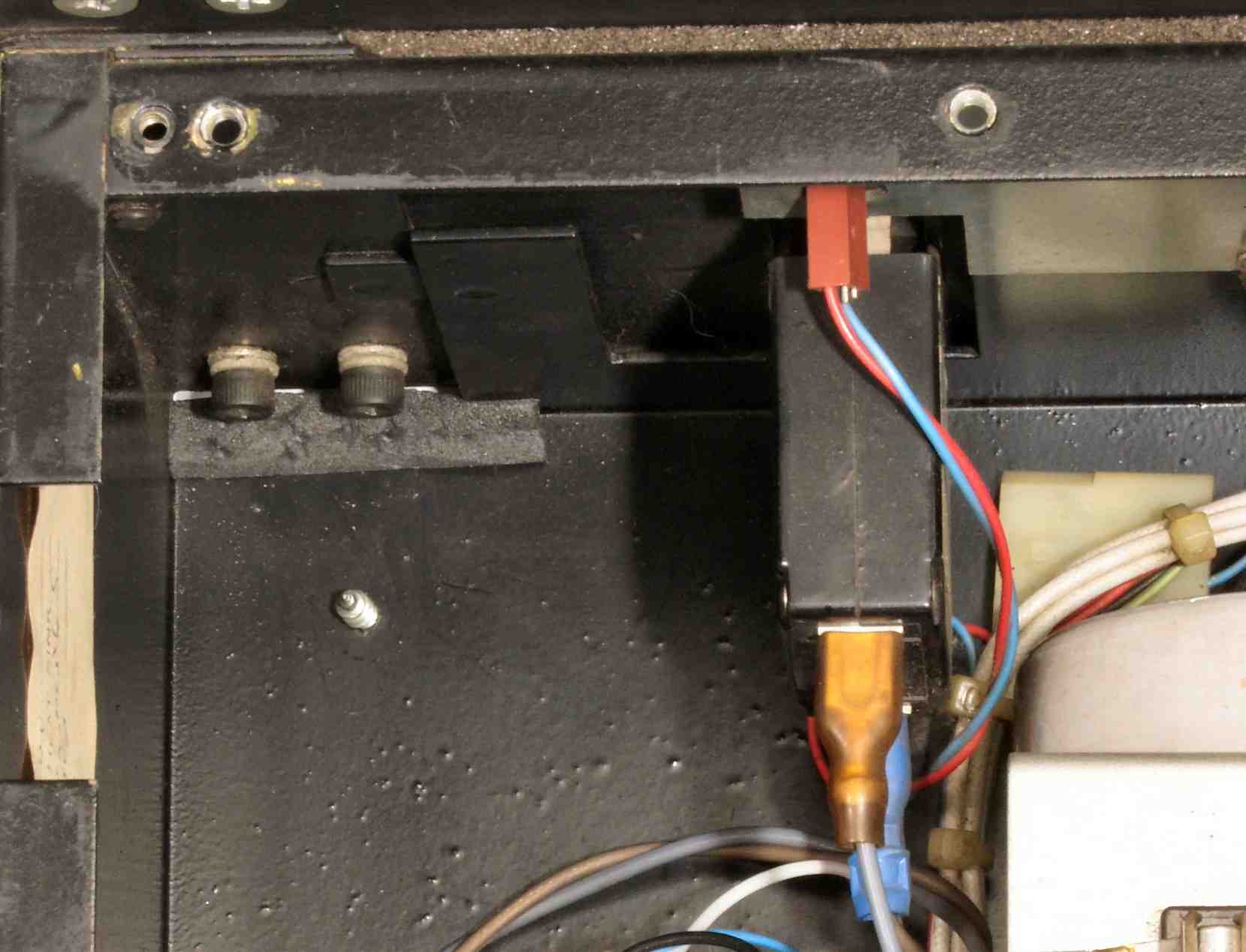

Ａ−４Ｂ．　点検中　ＳＰ接続リレーも取り外した形跡あり、取り付けネジが無い

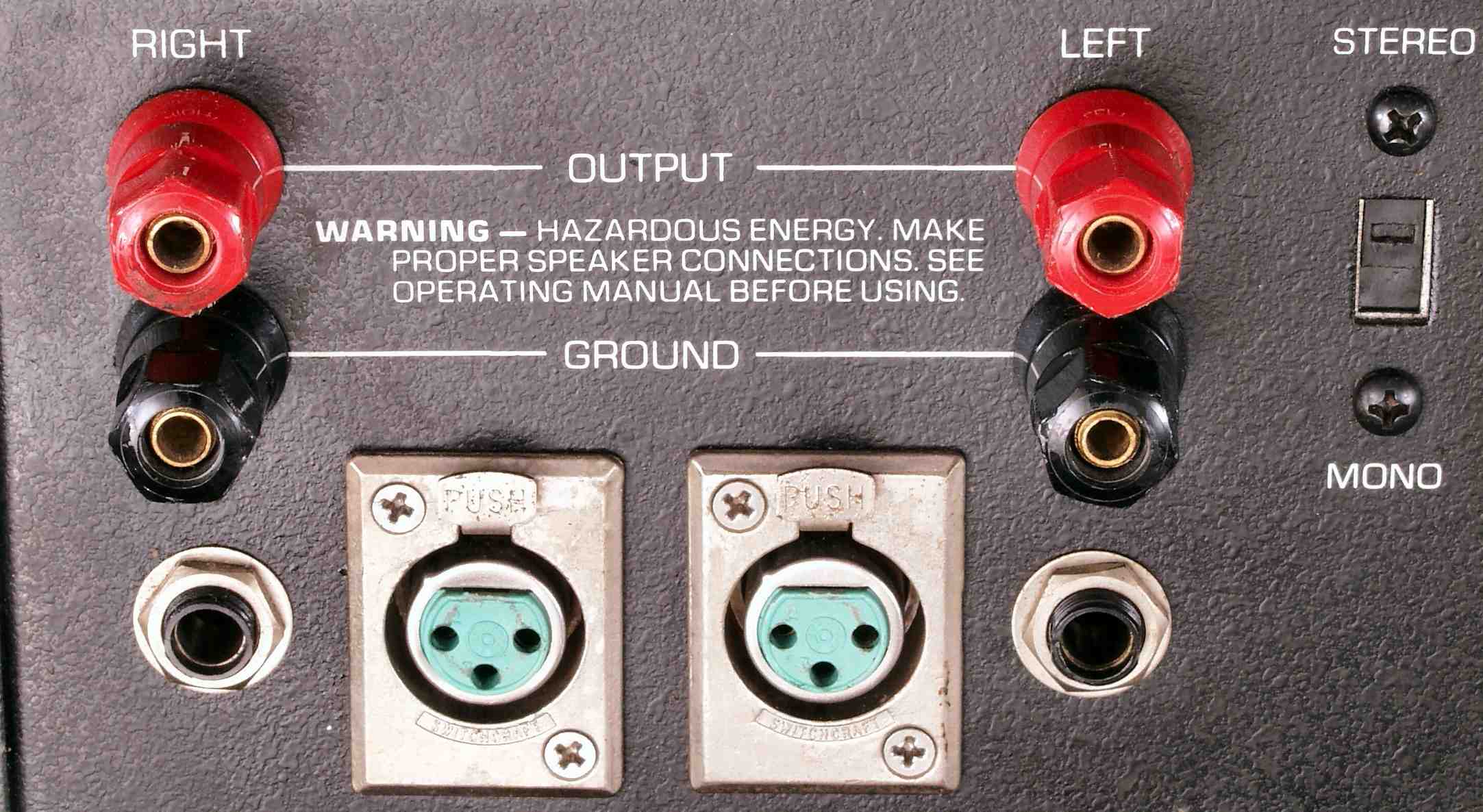

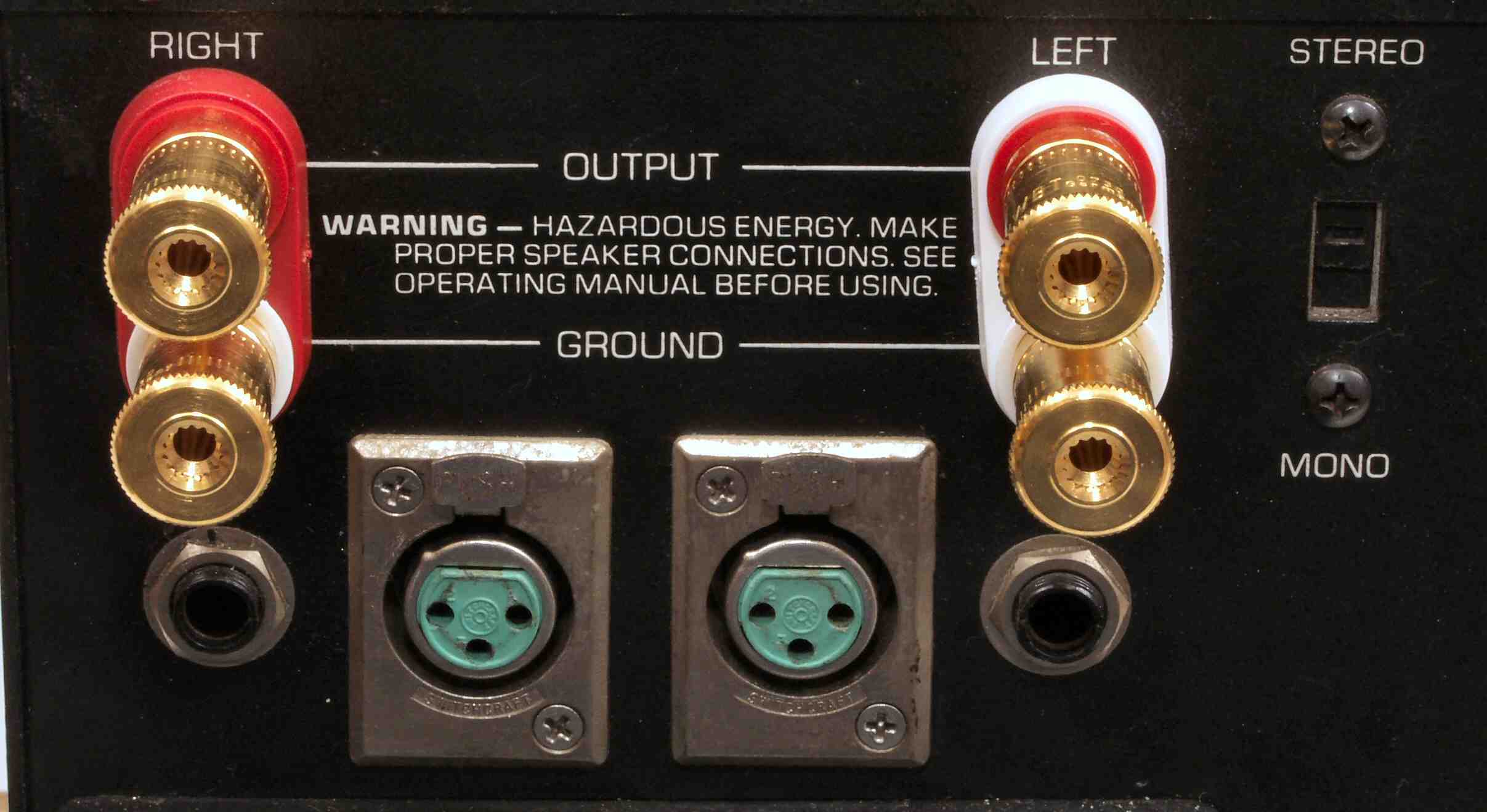

Ａ−５Ａ．　点検中　ＳＰ接続端子　入力端子

Ａ−５Ｂ．　点検中　キャノン入力端子が有るのだから、これを使用したい、下記はそのケーブルの例

ＡＢ．　部品取り品点検 ＡＢ−１Ａ．　点検中　前から見る、かなり酷使されている

ＡＢ−１Ｂ．　点検中　後から見る、上カバーの止めネジが無

ＡＢ−２Ａ．　点検中　後上から見る、　後上から見る、放熱器止めネジも、ピッチの合わないメートルネジ、しかも途中で中断

ＡＢ−２Ｂ．　点検中　上から見る、放熱器の前の部分の止めネジが無い

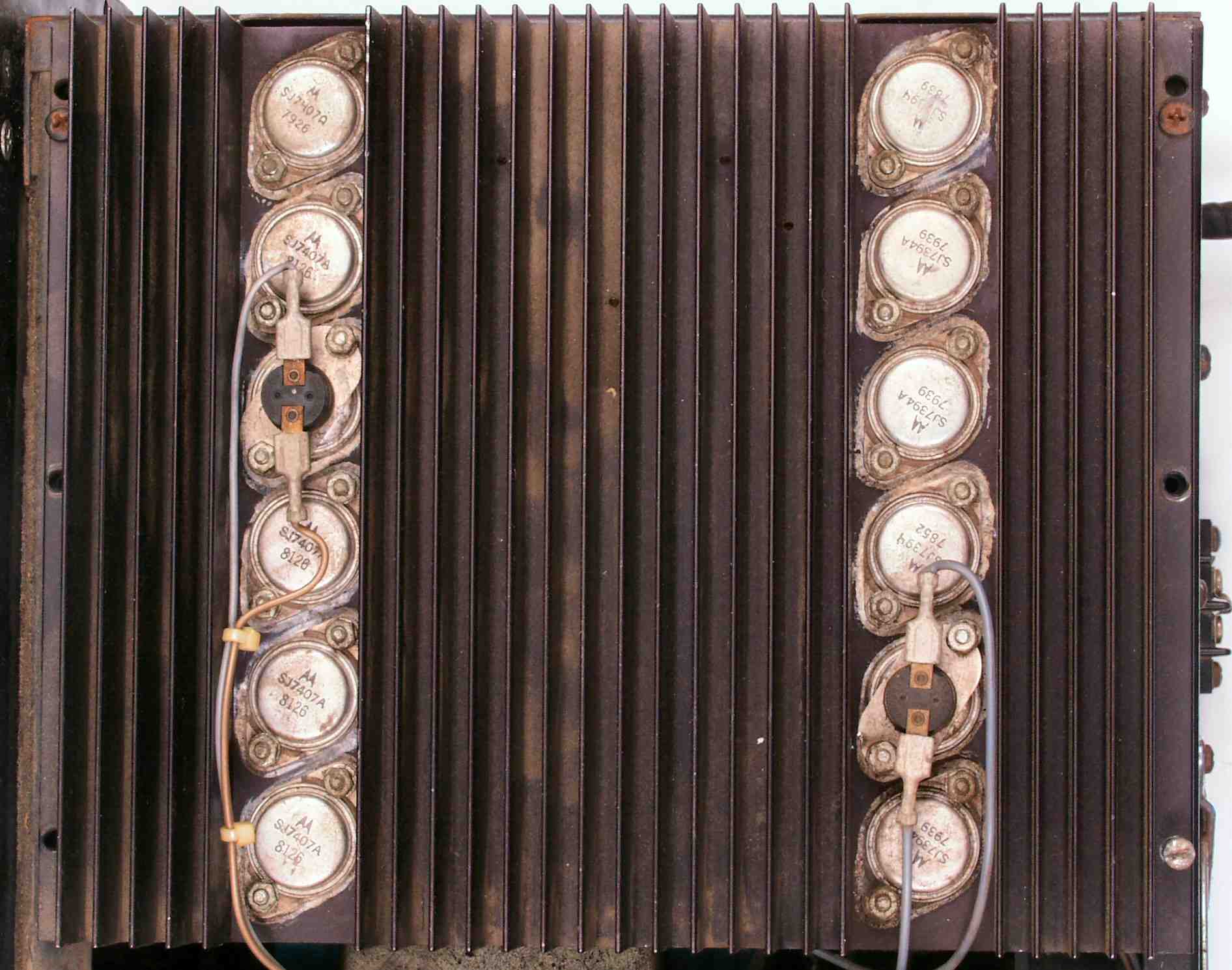

ＡＢ−２Ｃ．　点検中　終段ＴＲ（トランジスター）放熱器を取る、埃が一杯

ＡＢ−３Ａ．　点検中　電解コンデンサーの液漏れ跡ある

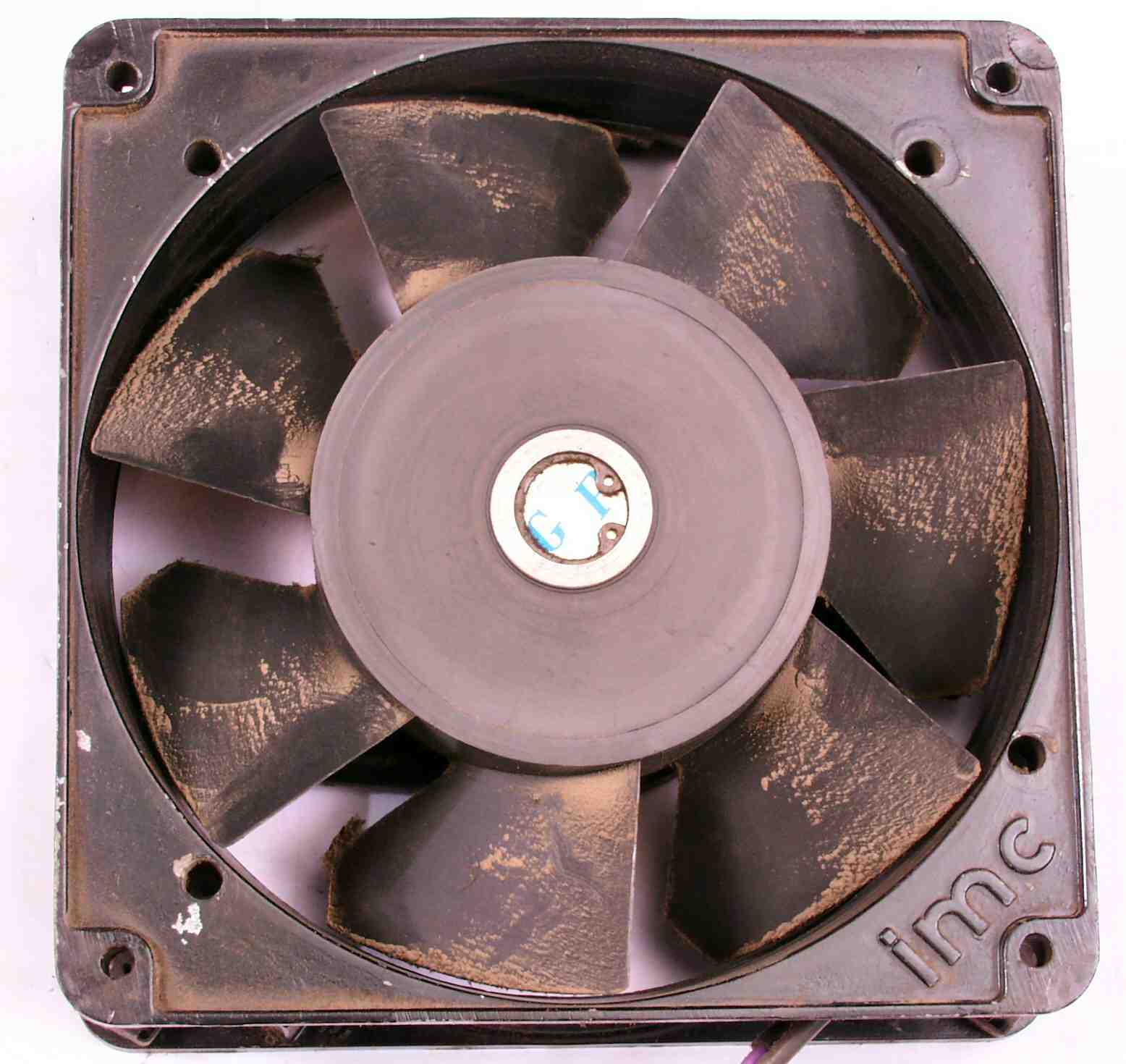

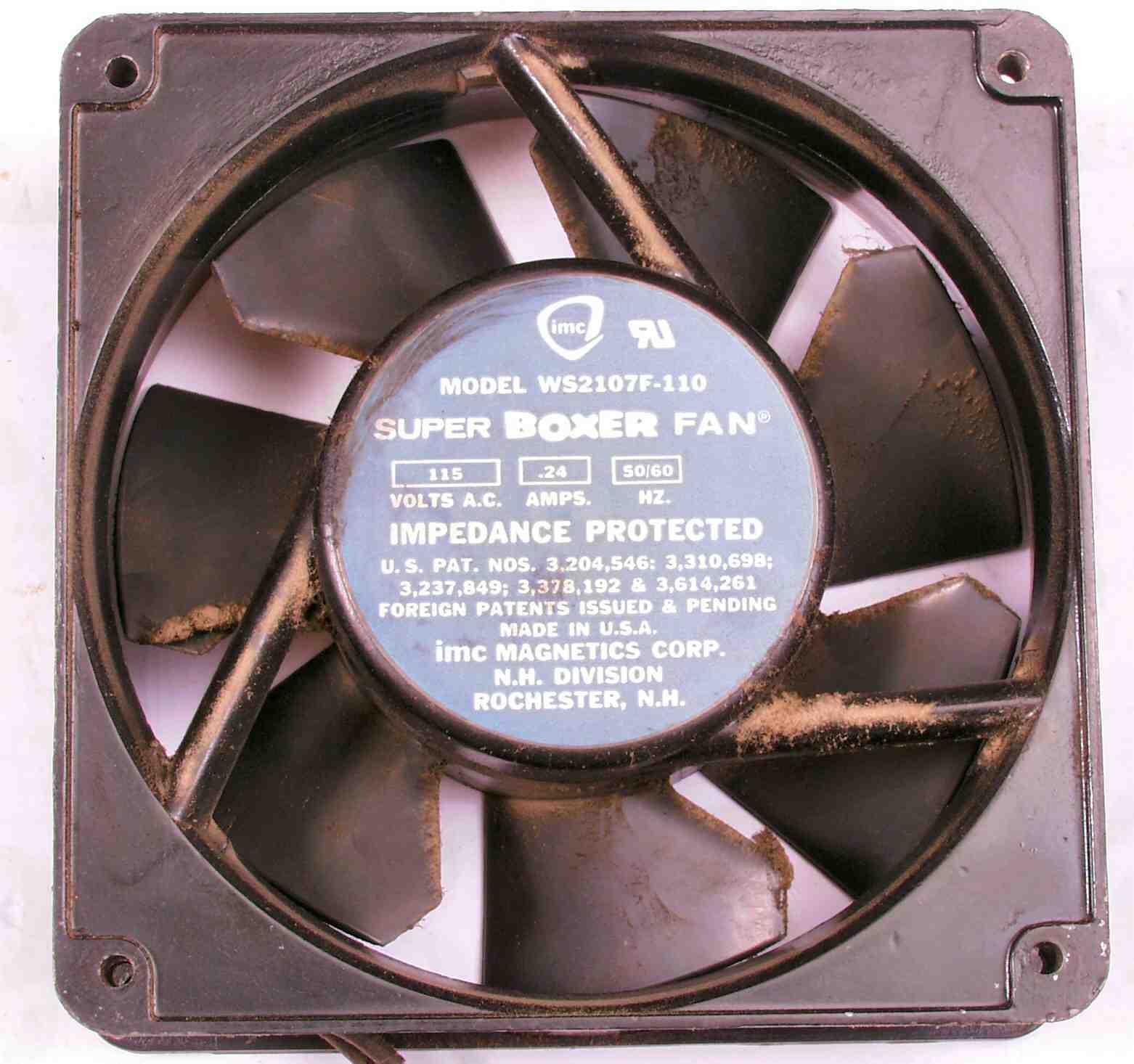

ＡＢ−３Ｂ．　点検中　フアンに埃がこびり付いている

ＡＢ−３Ｃ．　点検中　ＳＰ接続リレー埃の中

ＡＢ−３Ｄ．　点検中　ＶＲ封印はそのまま

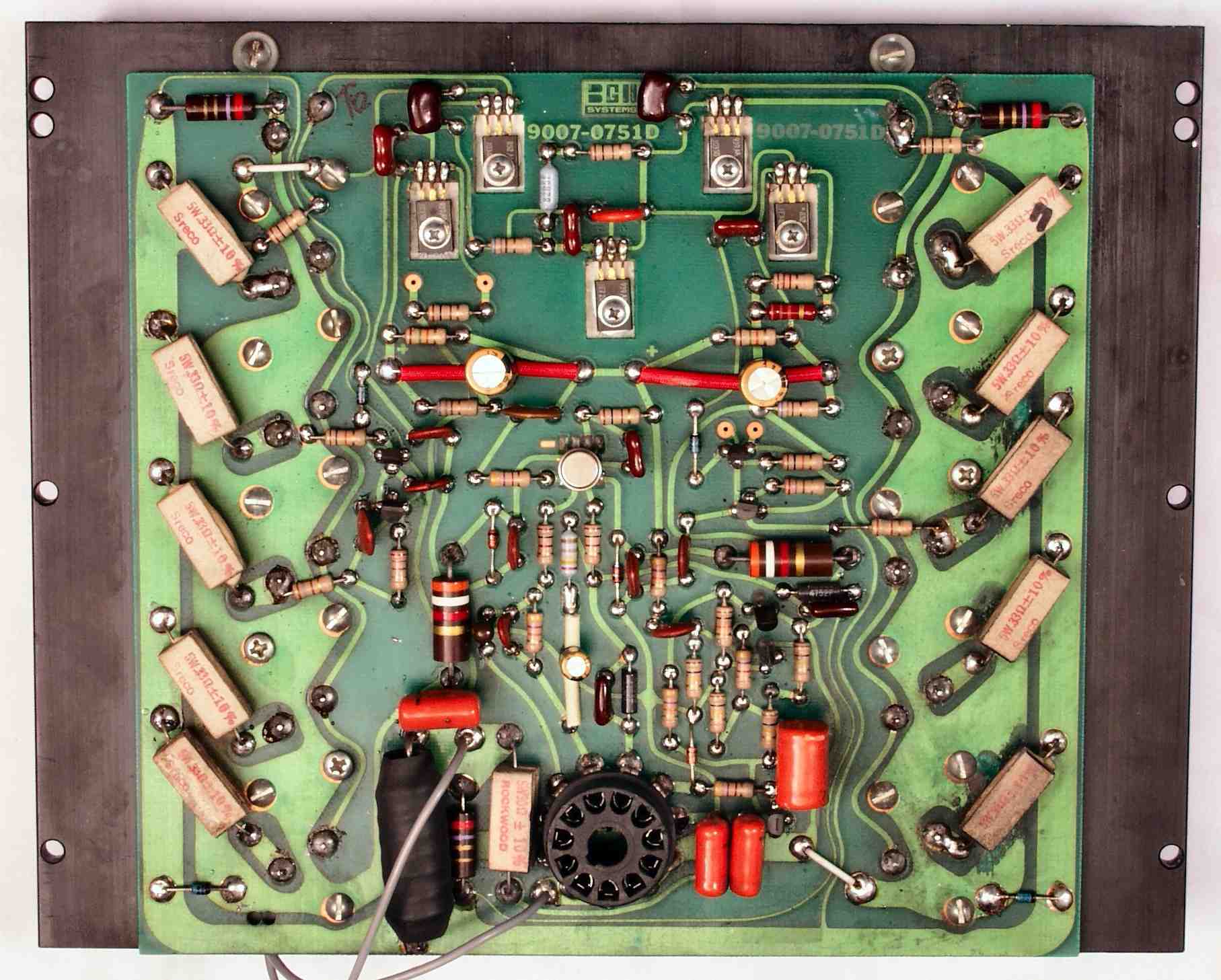

ＡＢ−４Ａ．　点検中　Ｒ終段ＴＲ（トランジスター）

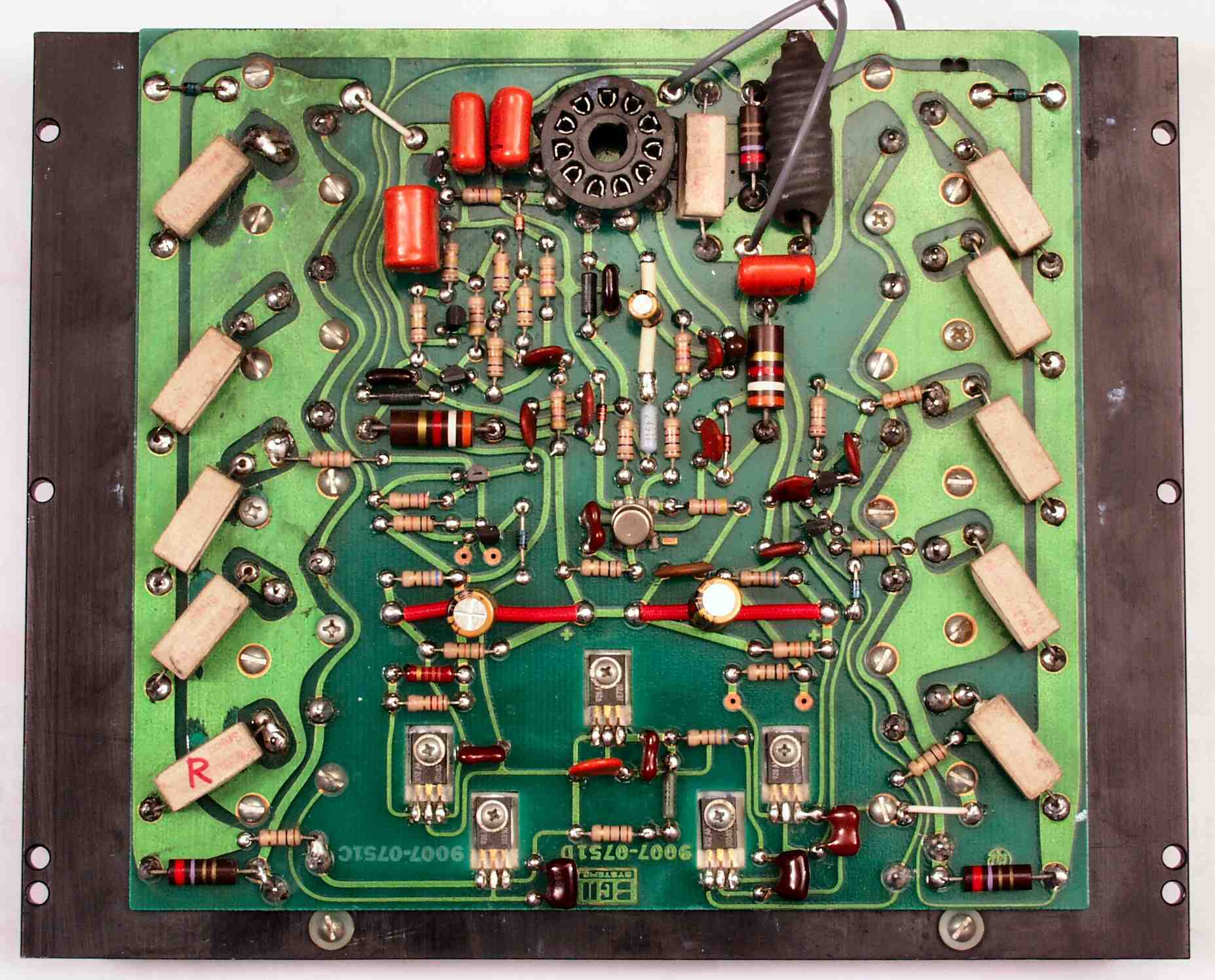

ＡＢ−４Ｂ．　点検中　Ｒ終段ＴＲ（トランジスター）基板

ＡＢ−４Ｃ．　点検中　Ｌ終段ＴＲ（トランジスター）

ＡＢ−４Ｄ．　点検中　Ｌ終段ＴＲ（トランジスター）基板

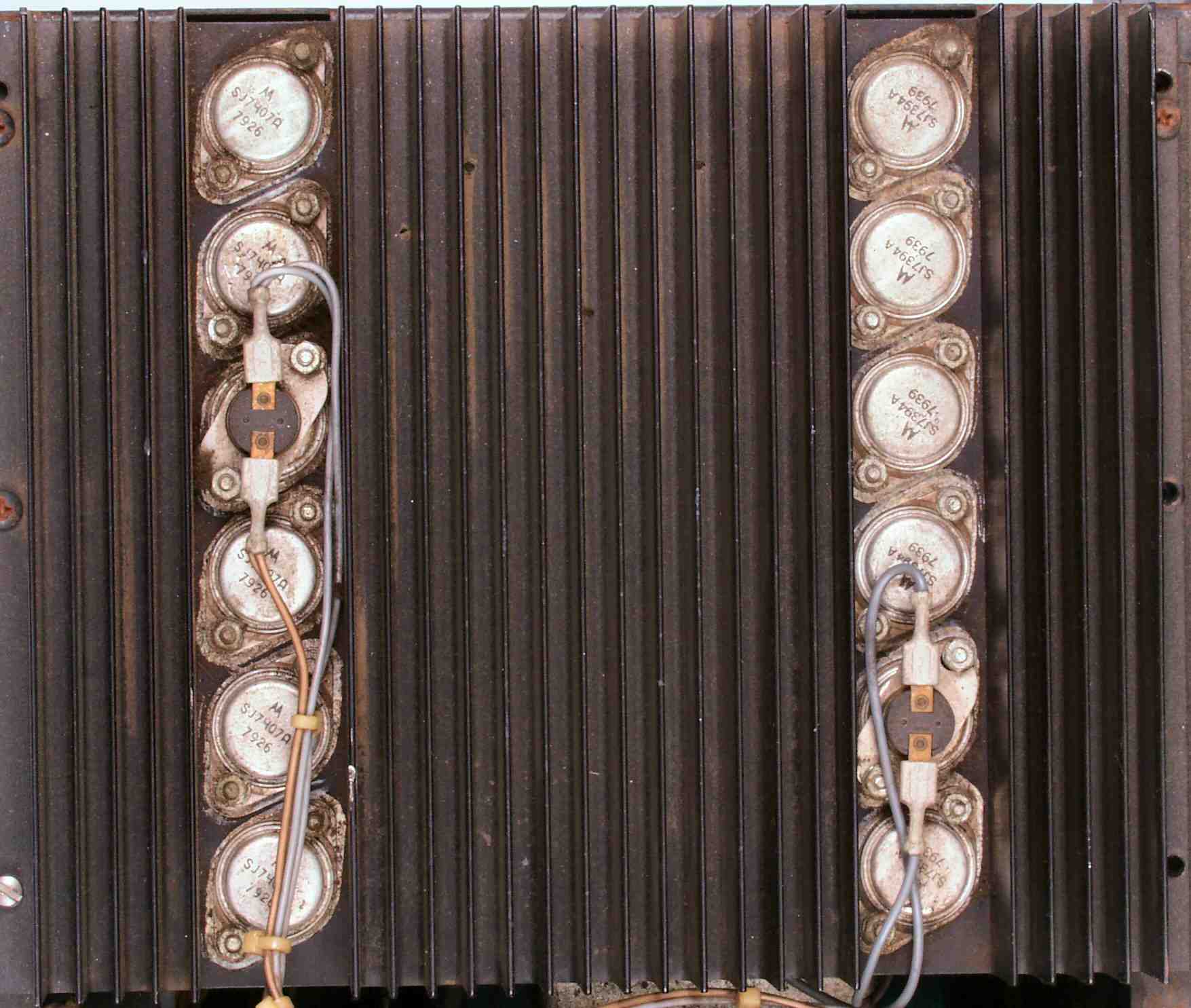

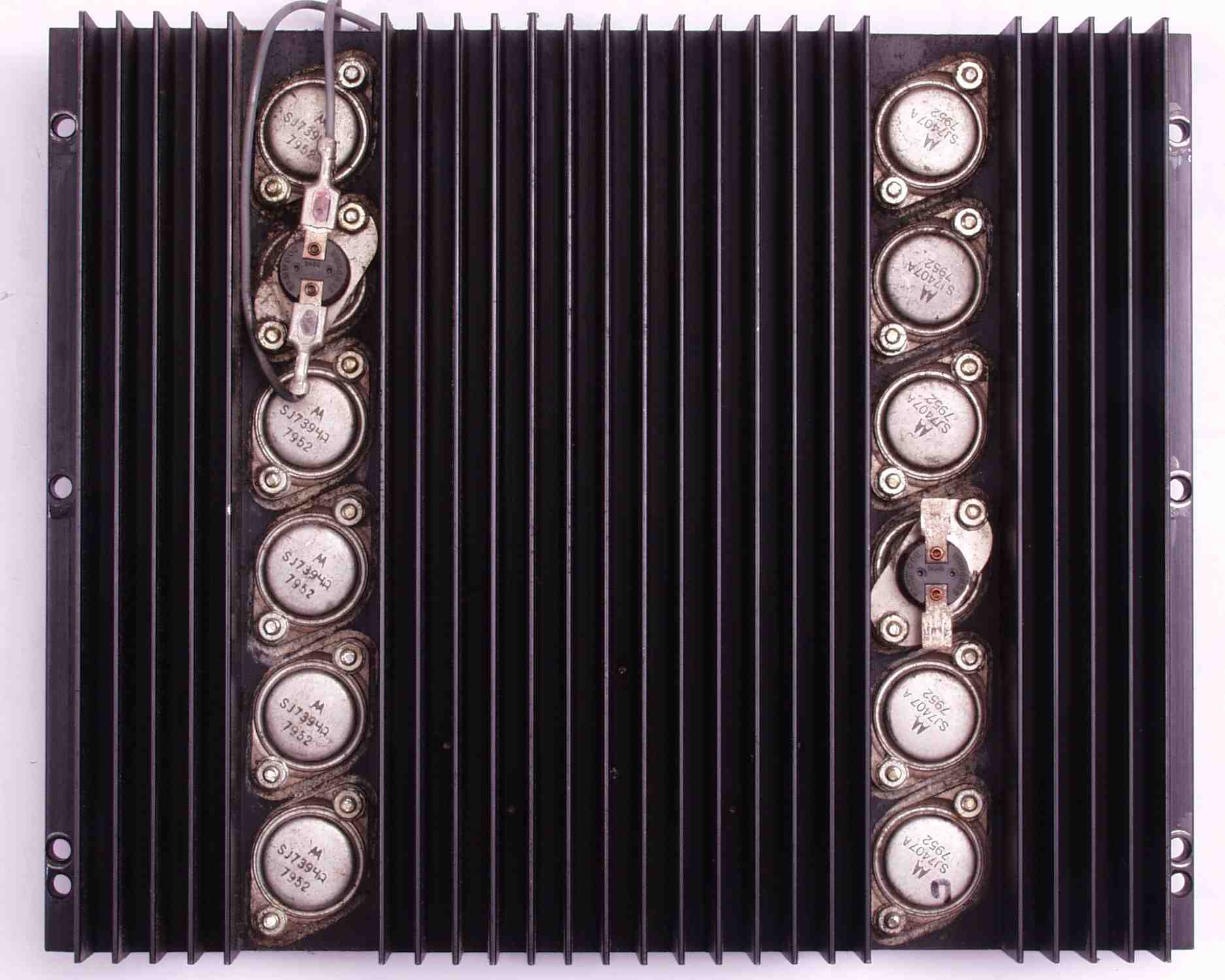

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒ終段ＴＲ（トランジスター）

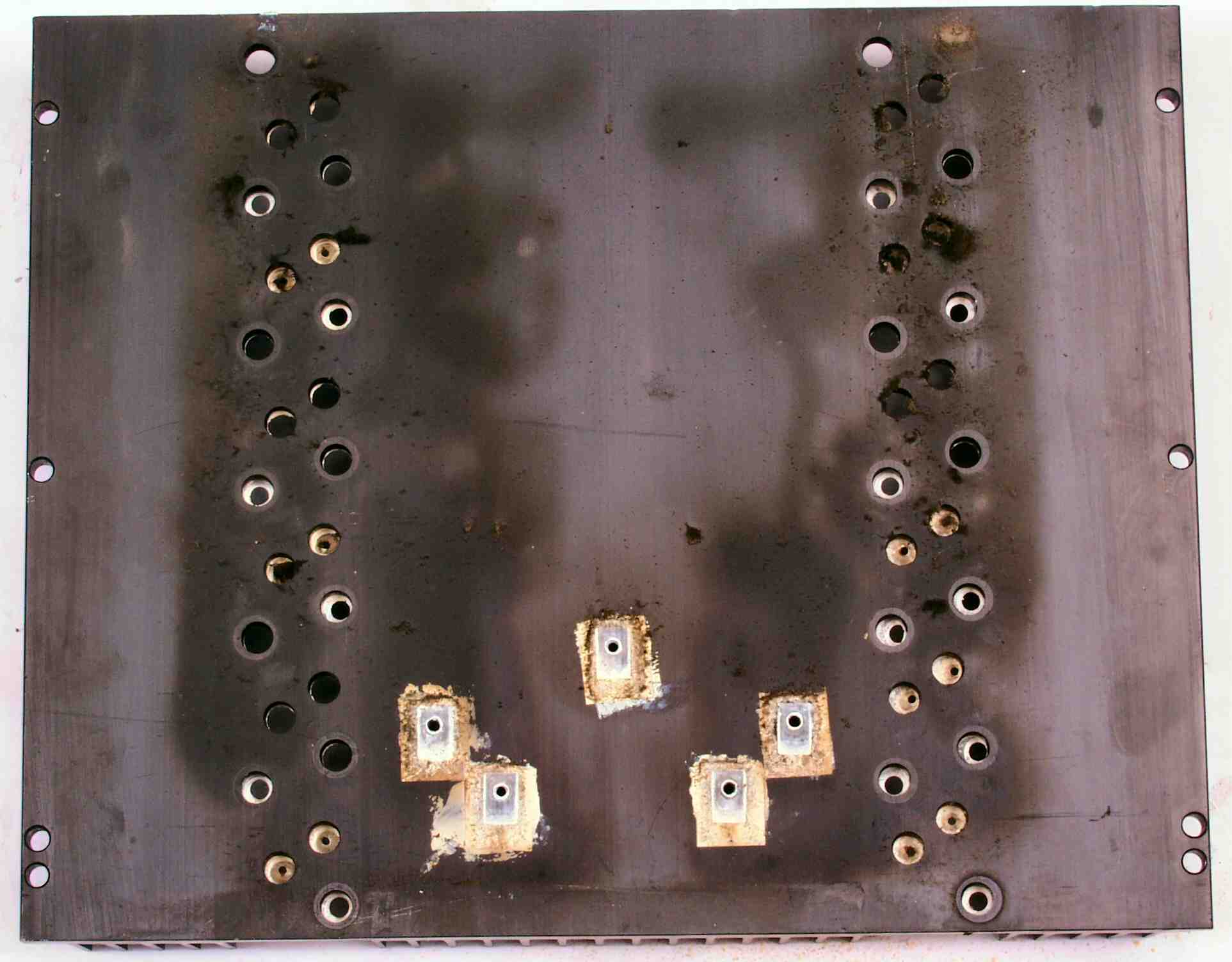

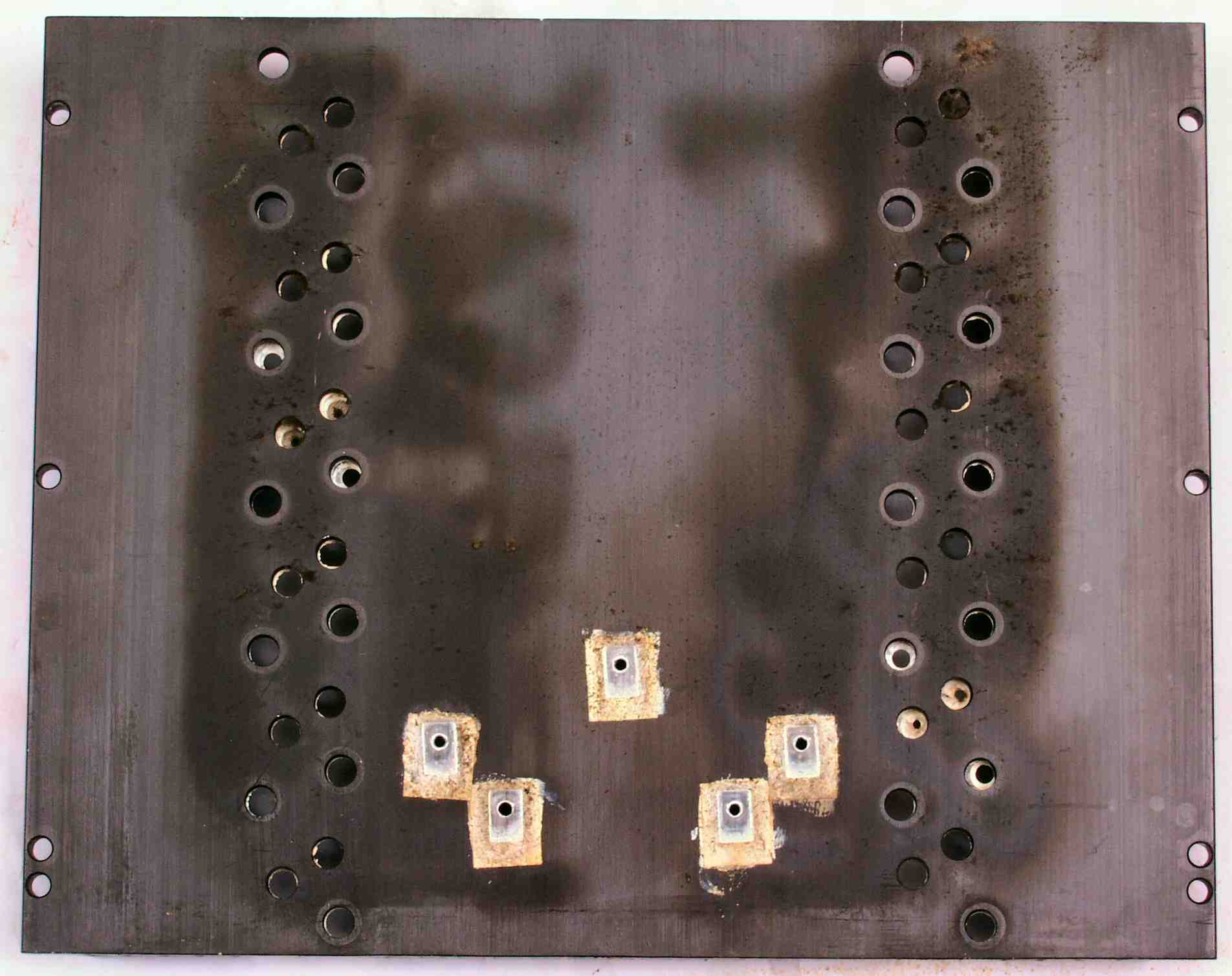

Ｃ−１Ａ−１．　修理中　Ｒ終段放熱器裏埃

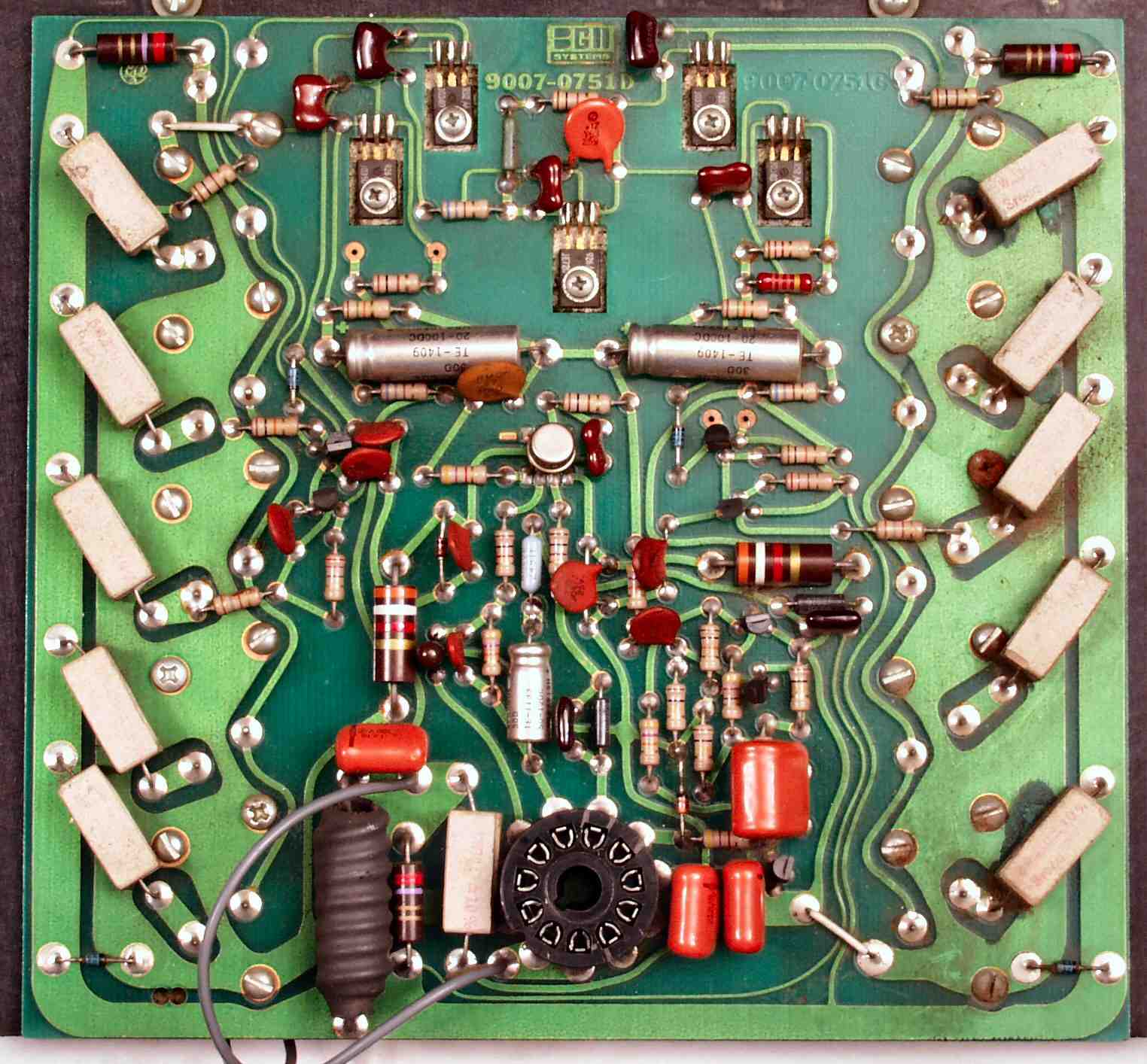

Ｃ−１Ｂ．　修理後　Ｒ終段ＴＲ（トランジスター）

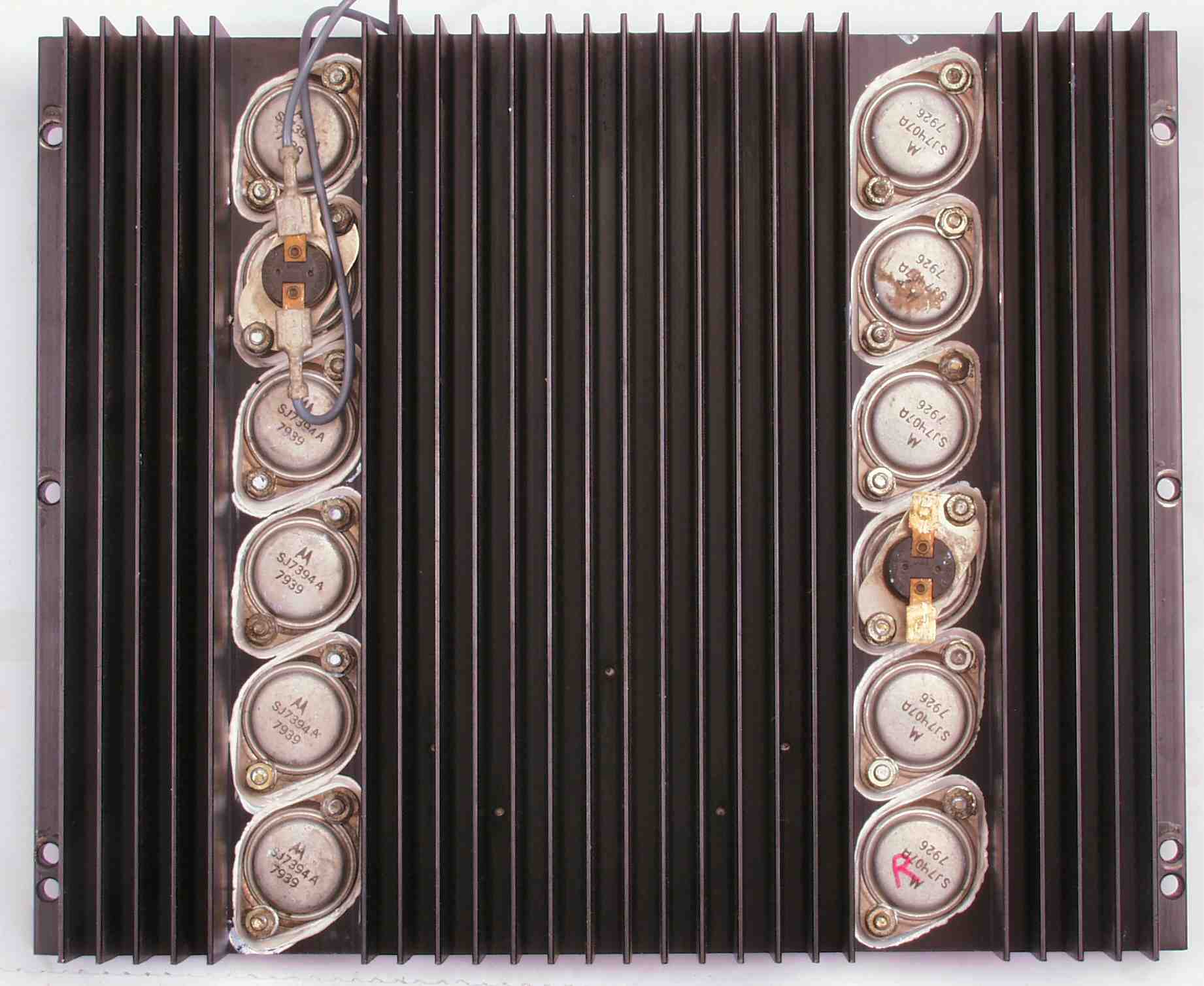

Ｃ−２Ａ．　修理前　Ｌ終段ＴＲ（トランジスター）

Ｃ−２Ａ−１．　修理中　Ｌ終段放熱器裏埃

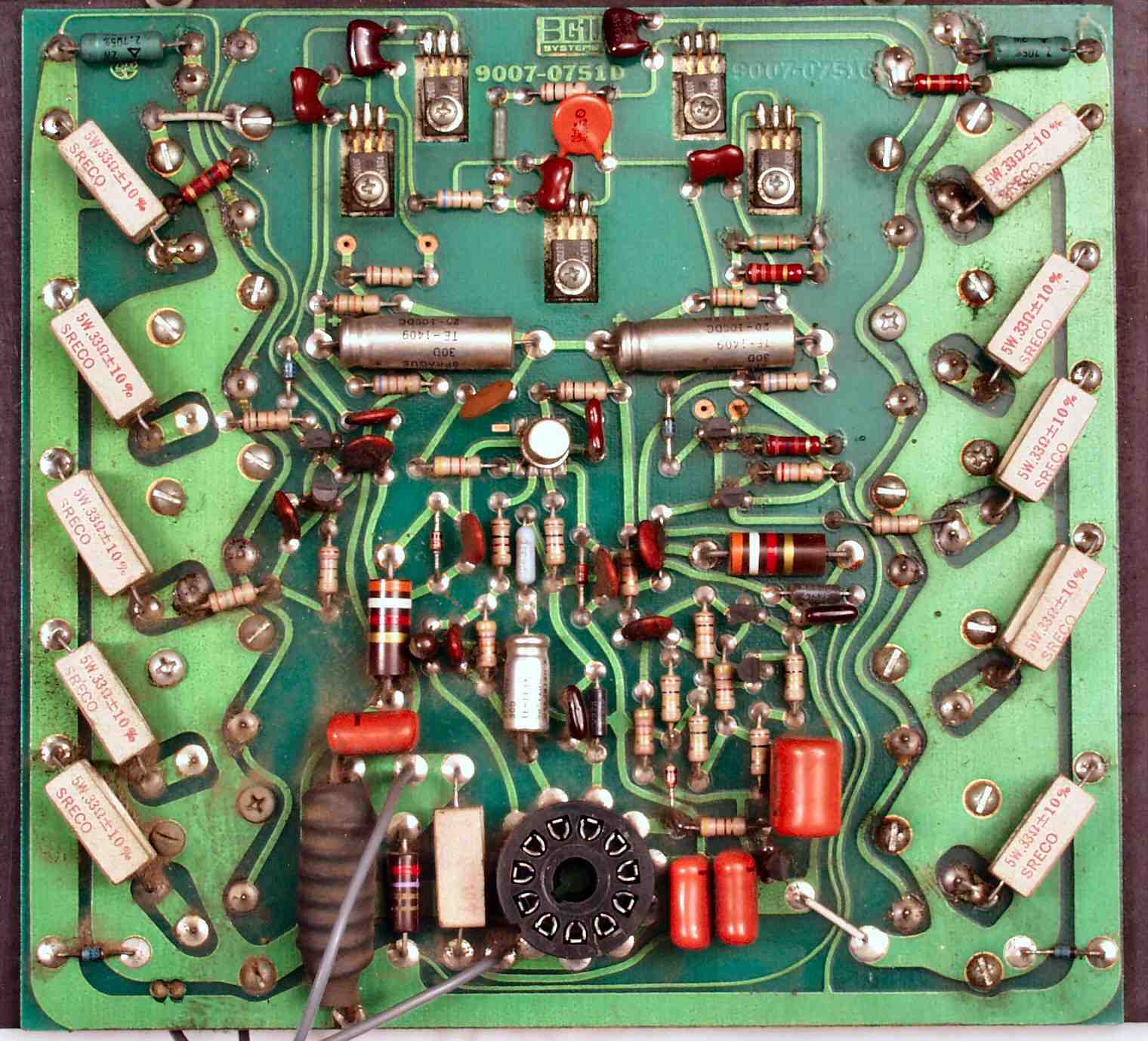

Ｃ−２Ｂ．　修理後　Ｌ終段ＴＲ（トランジスター）

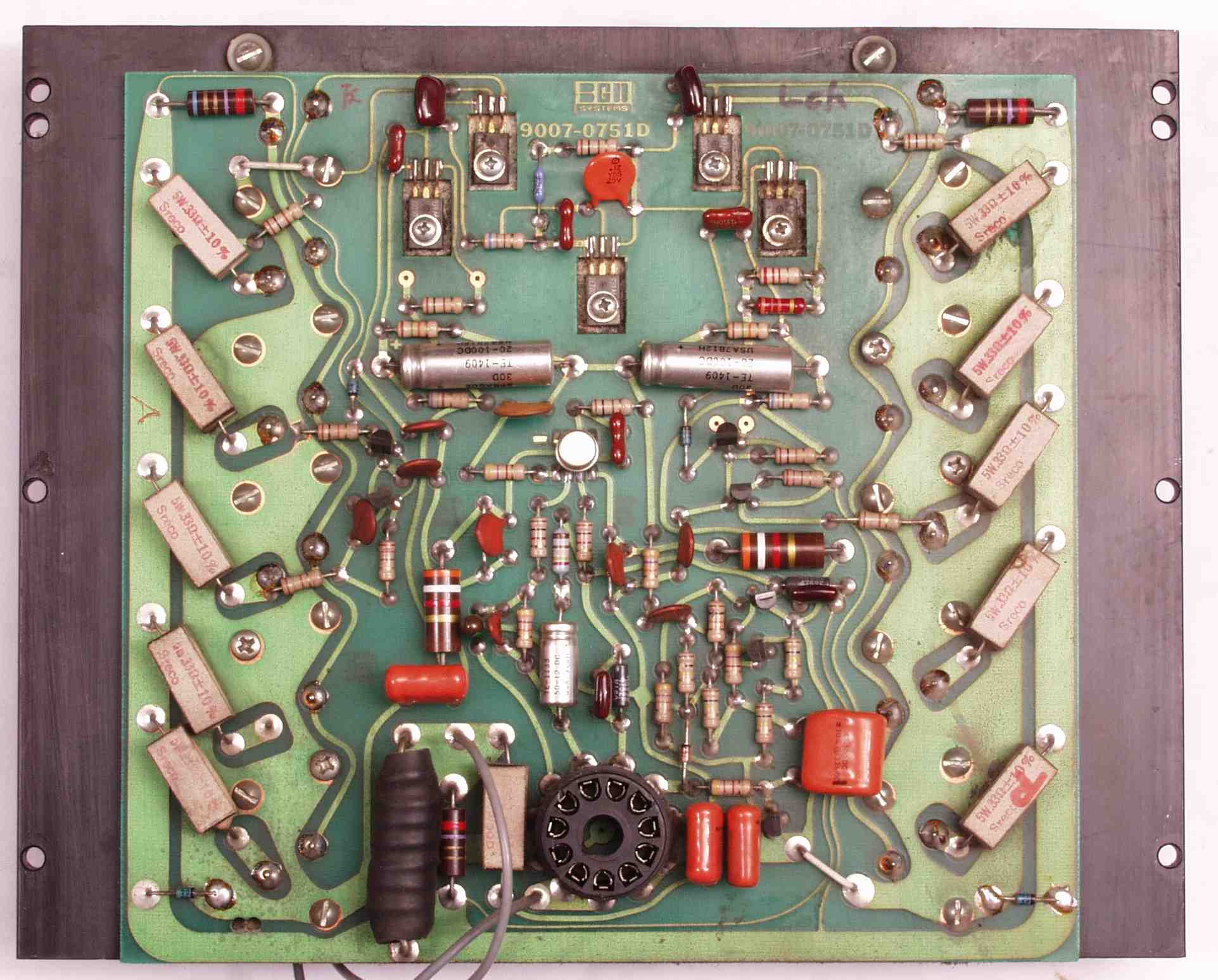

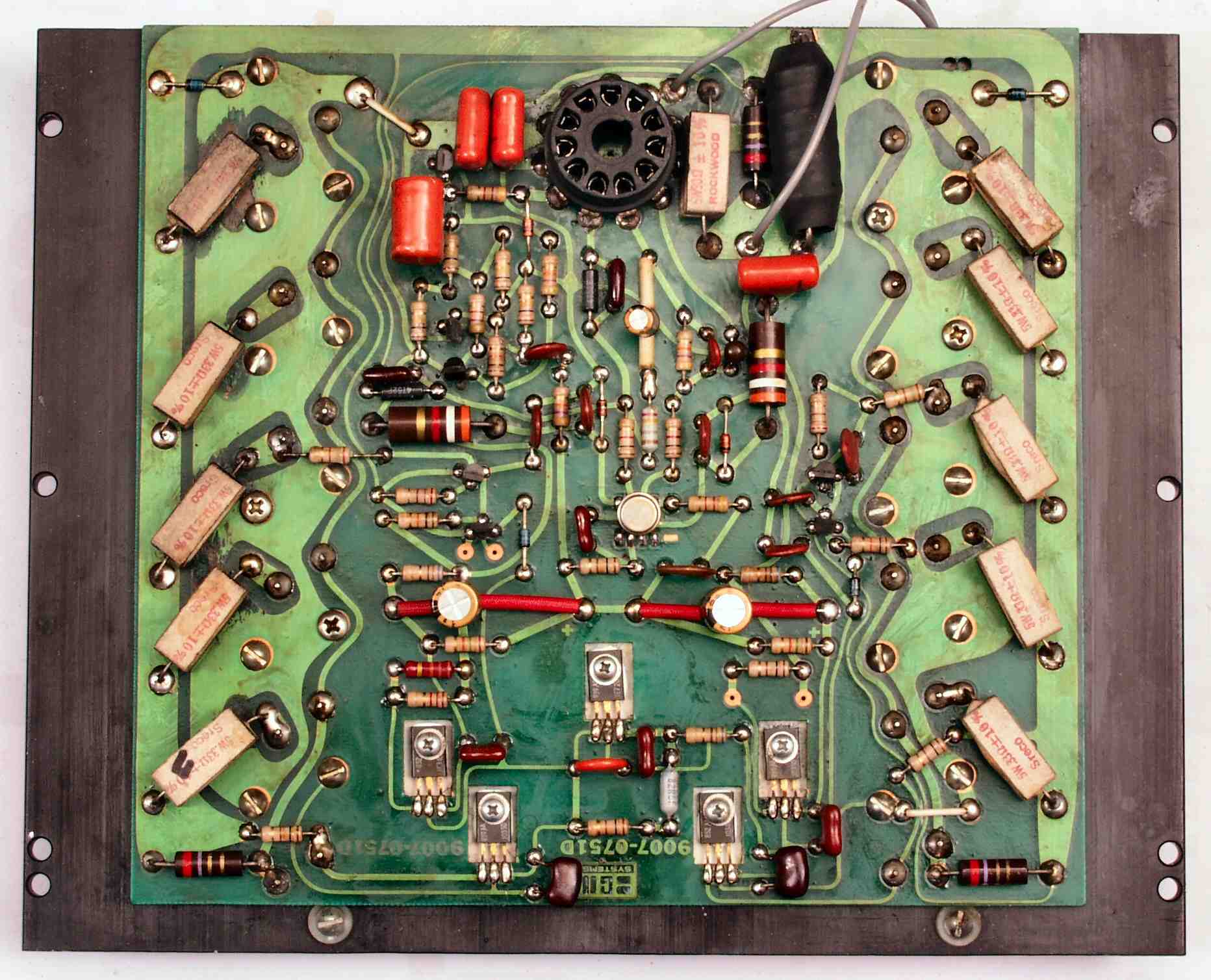

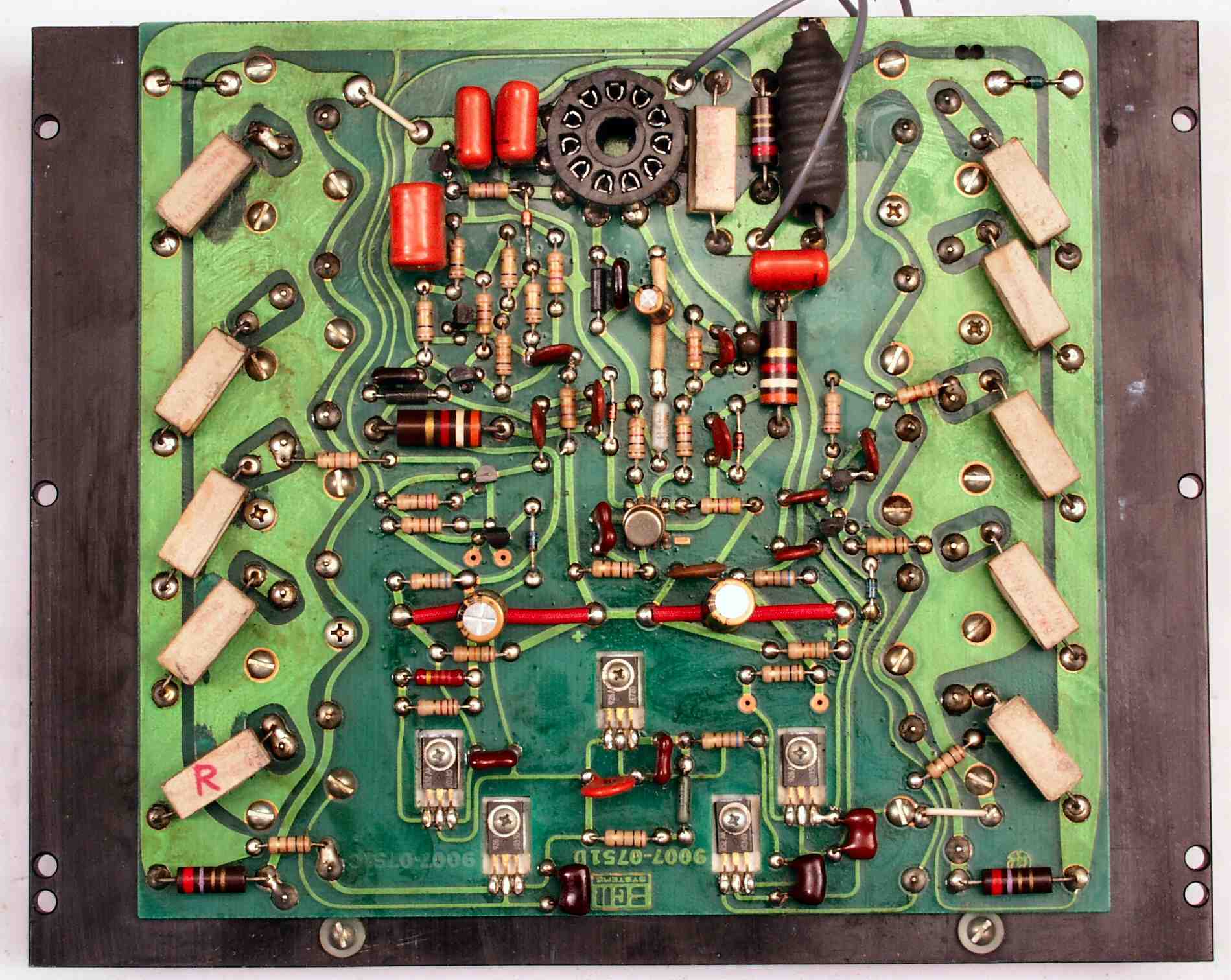

Ｃ−３Ａ．　修理前　Ｒ−ＡＭＰ基盤

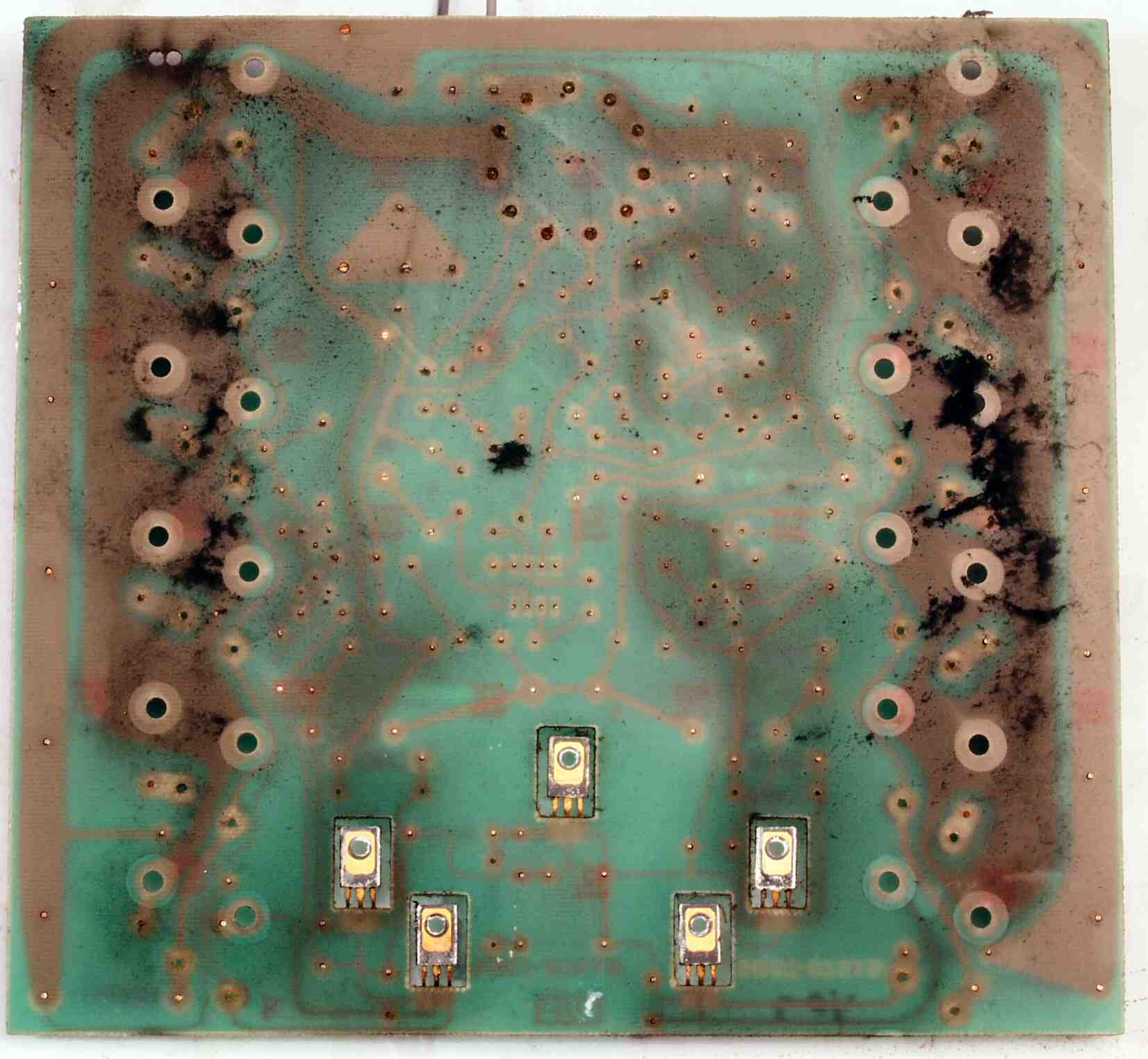

Ｃ−３Ａ−１．　修理中　Ｒ−ＡＭＰ基盤裏埃

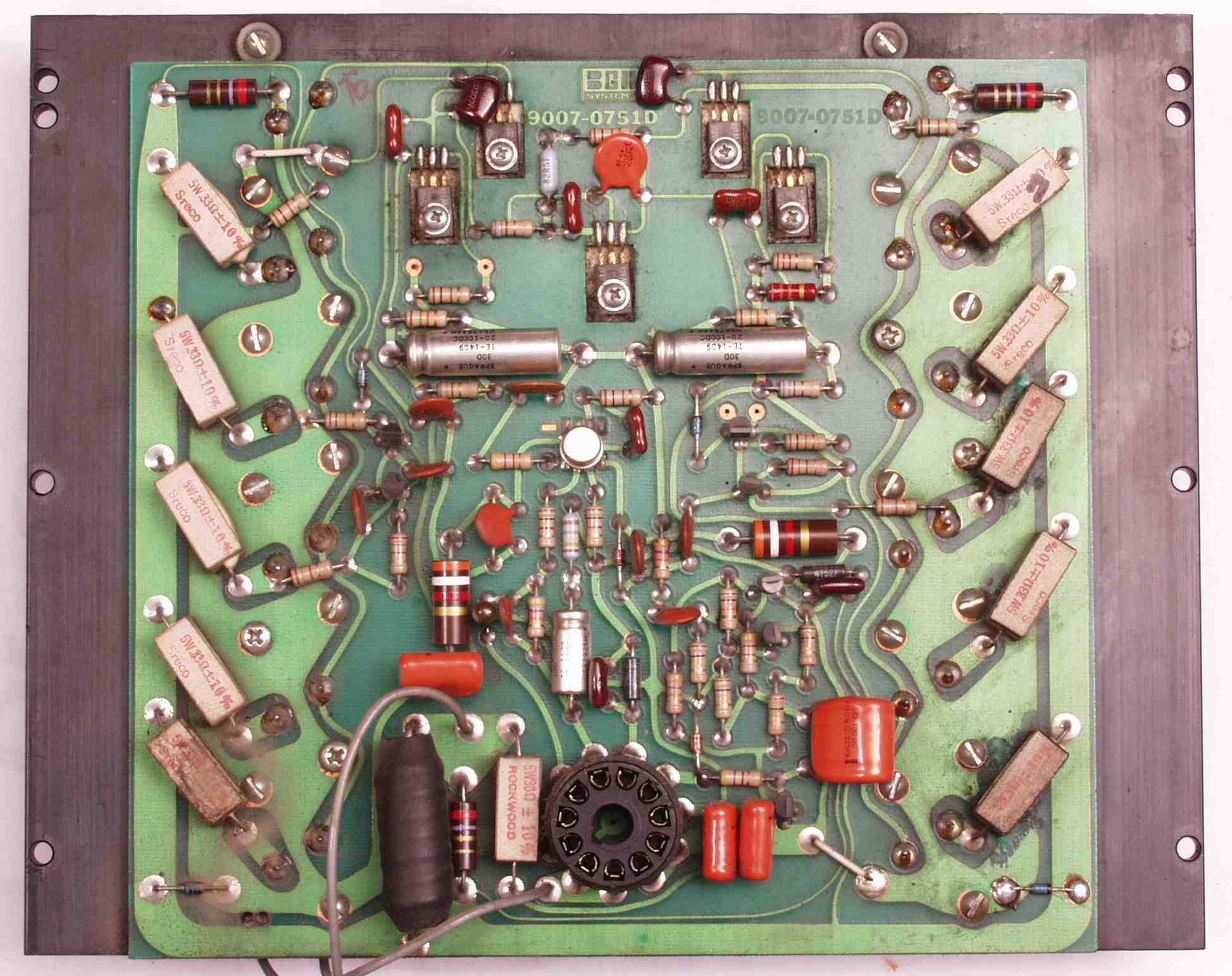

Ｃ−３Ｂ．　修理後　Ｒ−ＡＭＰ基盤　ＯＰ−ＡＭＰ、電解コンデンサー３個交換

Ｃ−３Ｃ．　完成Ｒ−ＡＭＰ基盤　洗浄後

Ｃ−４Ａ．　修理前　Ｌ−ＡＭＰ基盤

Ｃ−４Ａ−１．　修理中　Ｌ−ＡＭＰ基盤裏埃

Ｃ−４Ｂ．　修理後　Ｌ−ＡＭＰ基盤　ＯＰ−ＡＭＰ、電解コンデンサー３個交換

Ｃ−３Ｃ．　完成Ｒ−ＡＭＰ基盤　洗浄後

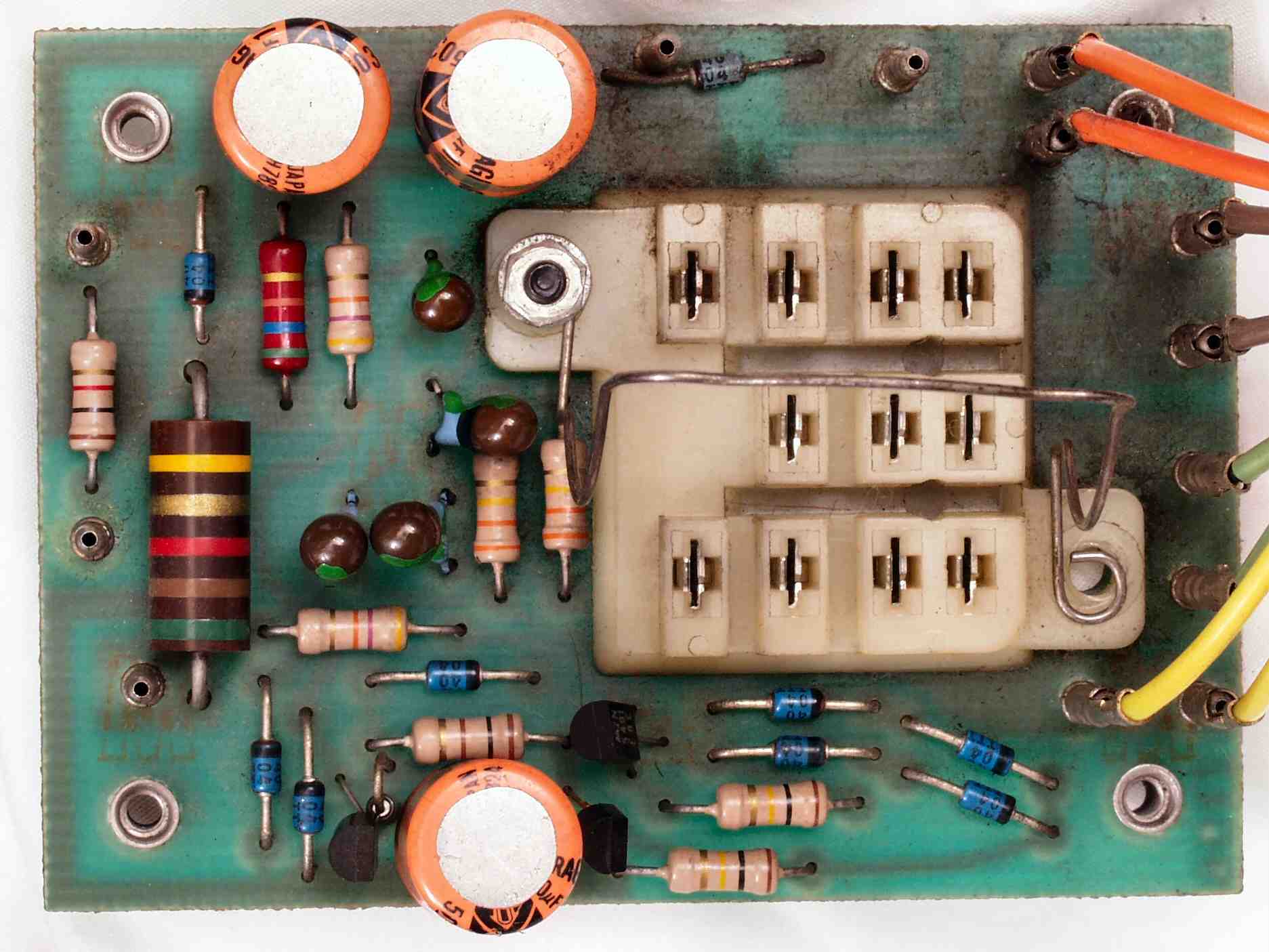

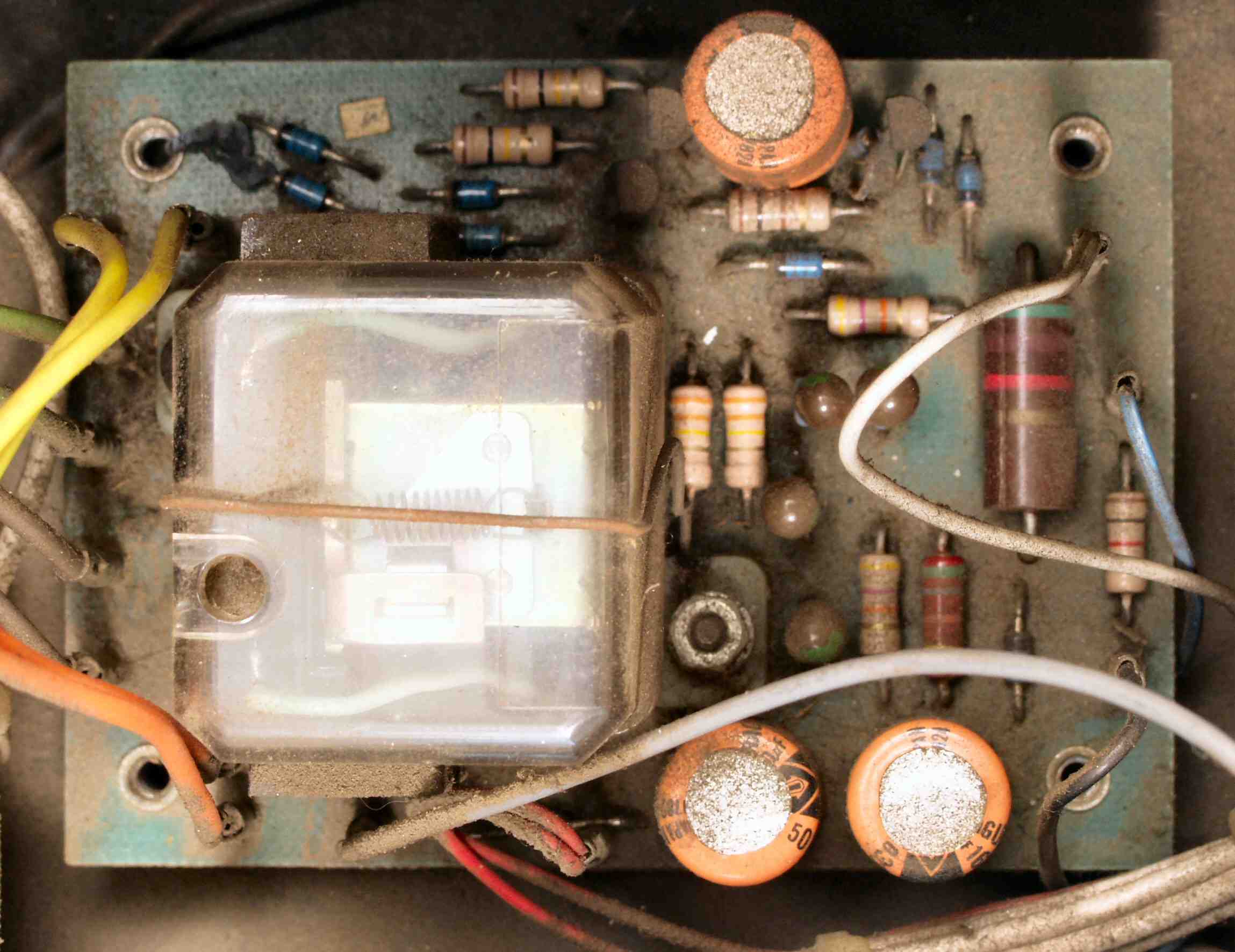

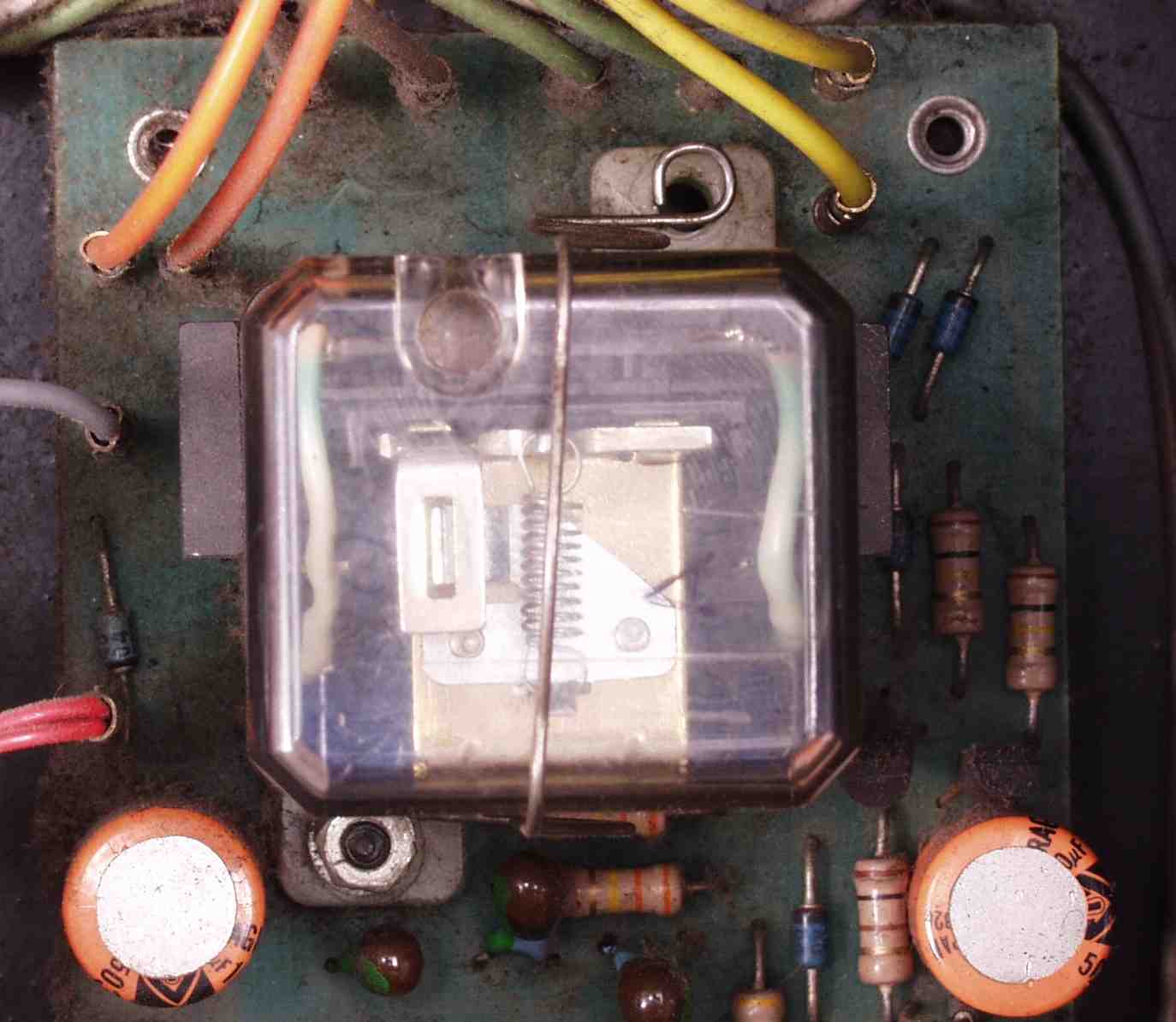

Ｃ−５Ａ．　修理前　ＳＰ接続リレー・プロテクト基盤

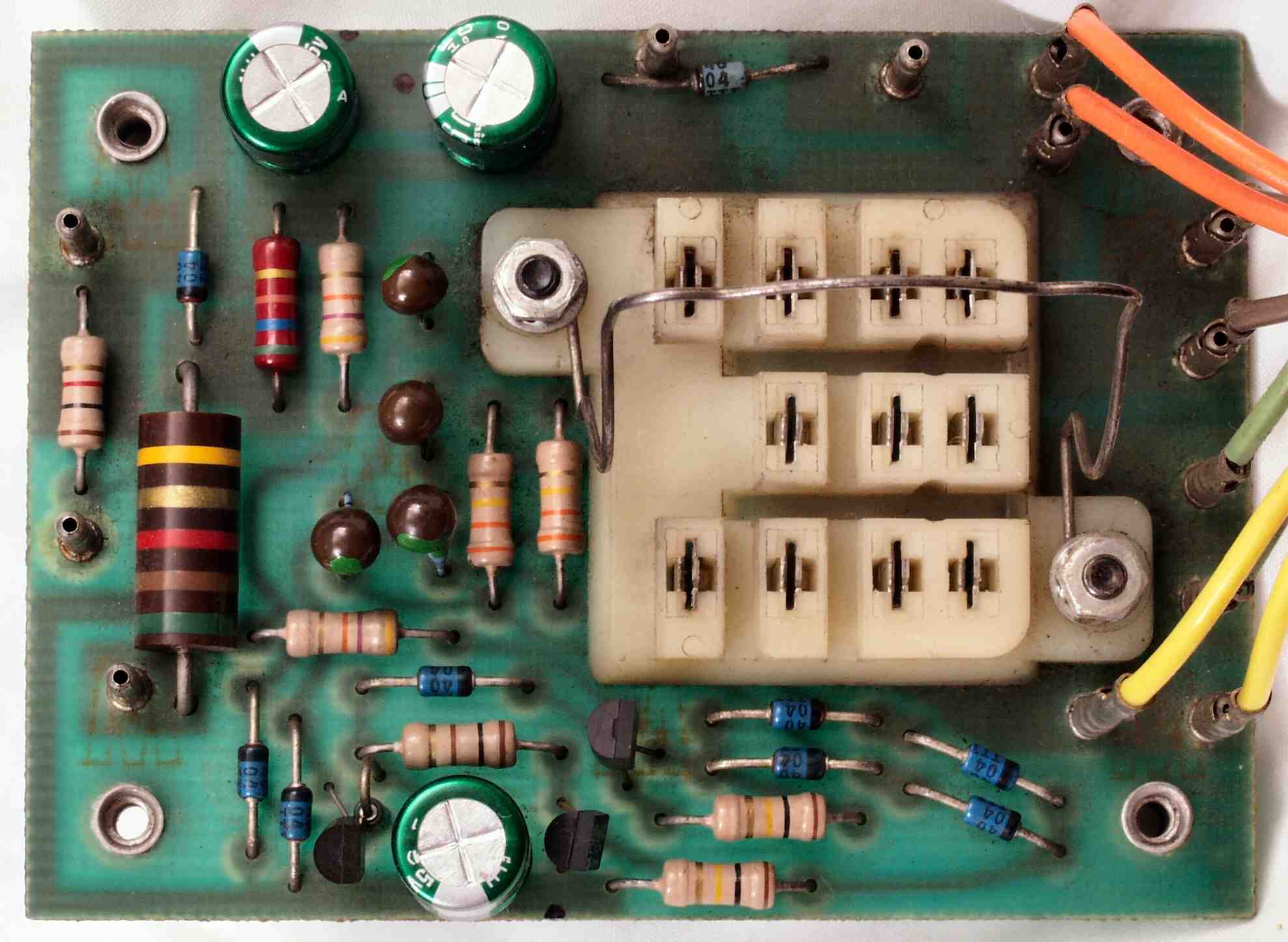

Ｃ−５Ｂ．　修理後　ＳＰ接続リレー・プロテクト基盤　電解コンデンサ−３個交換

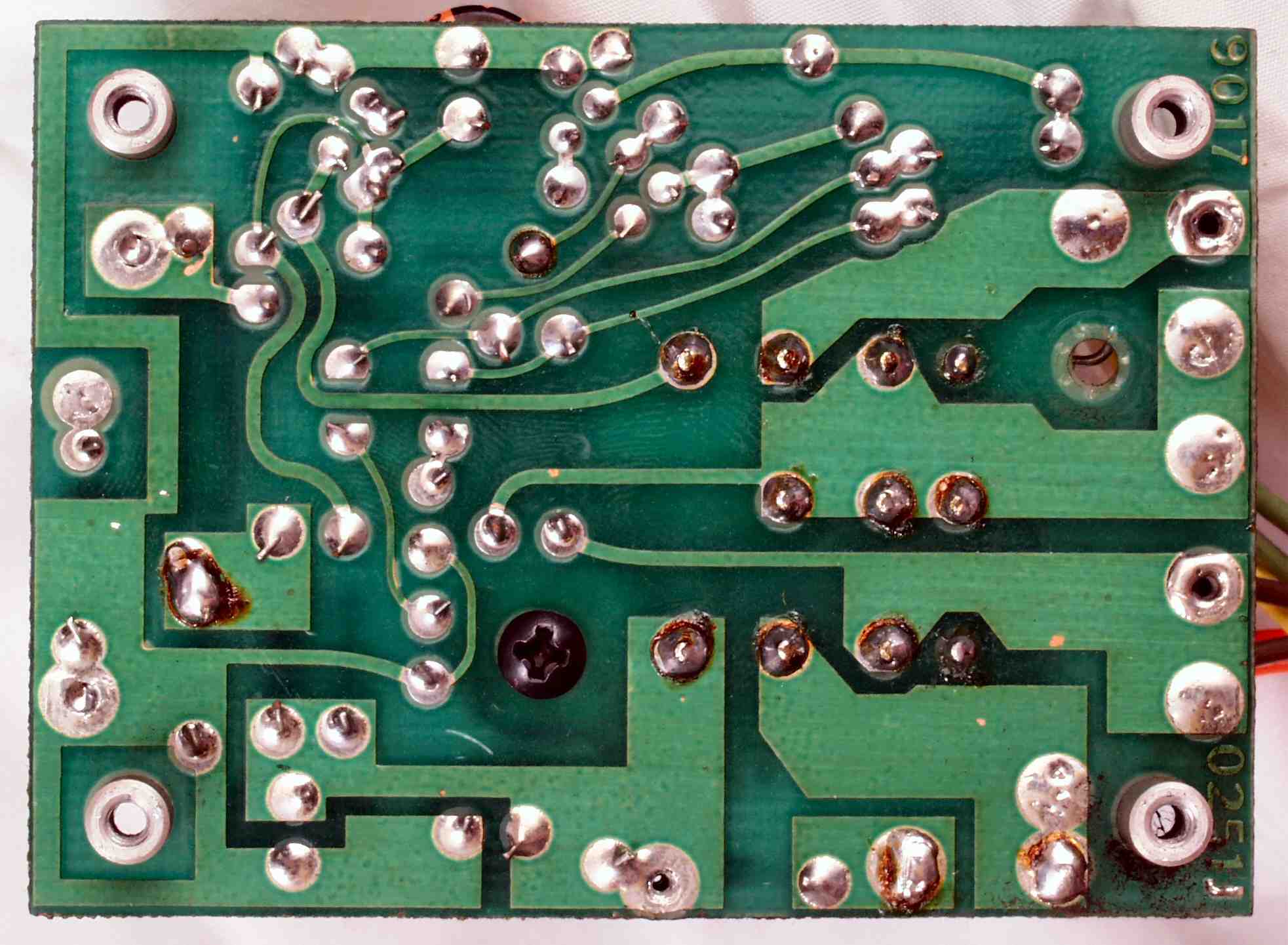

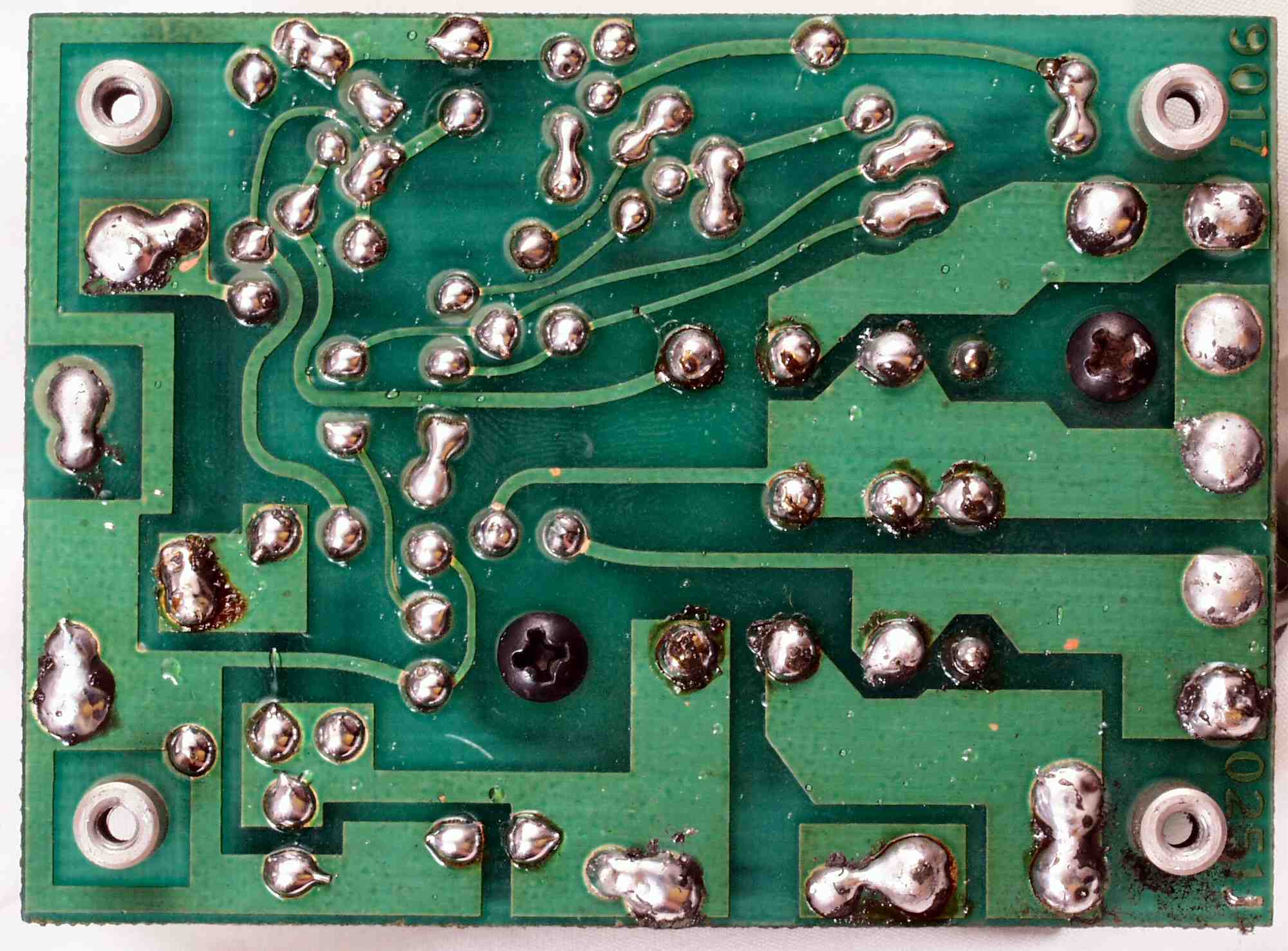

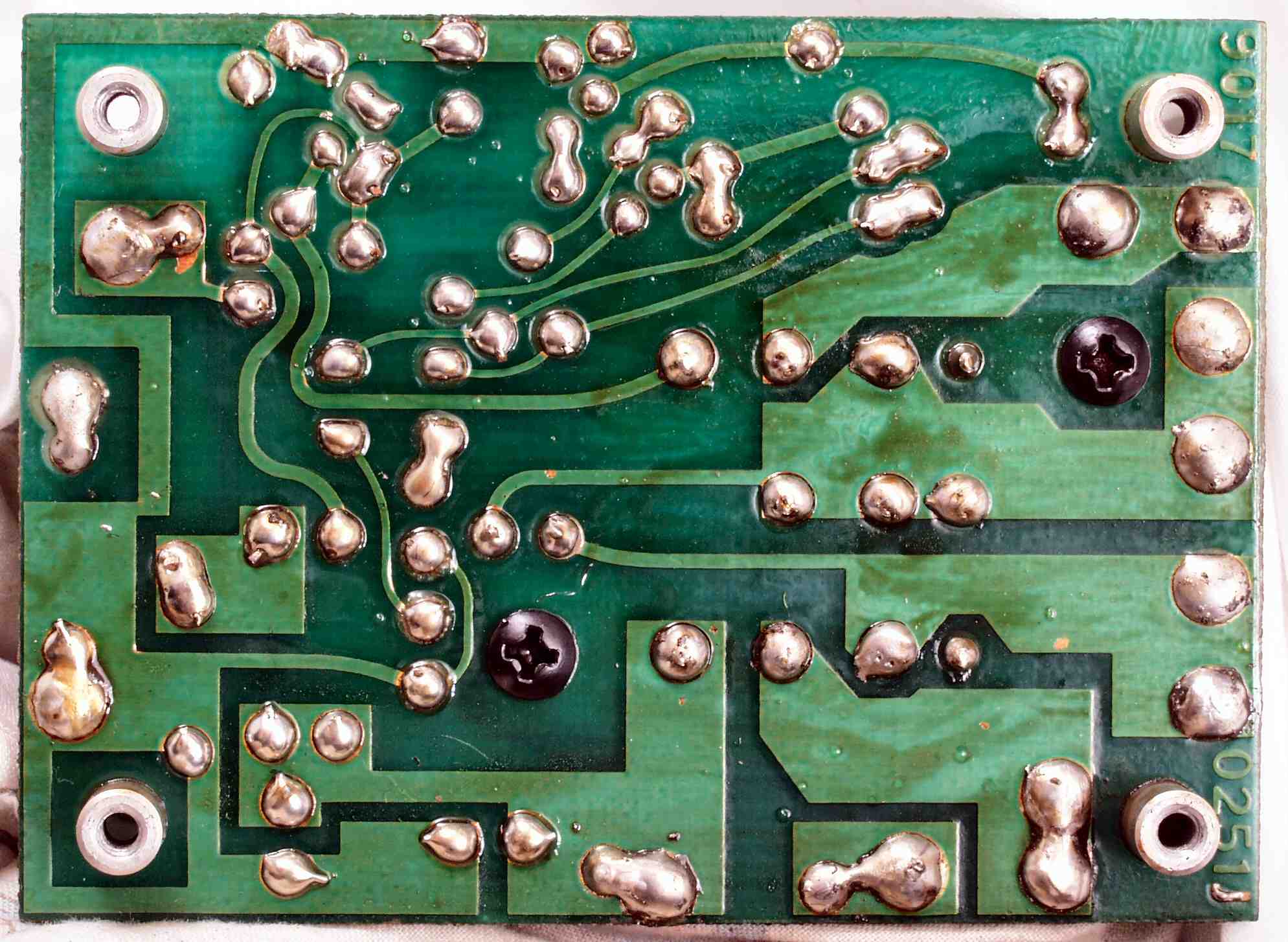

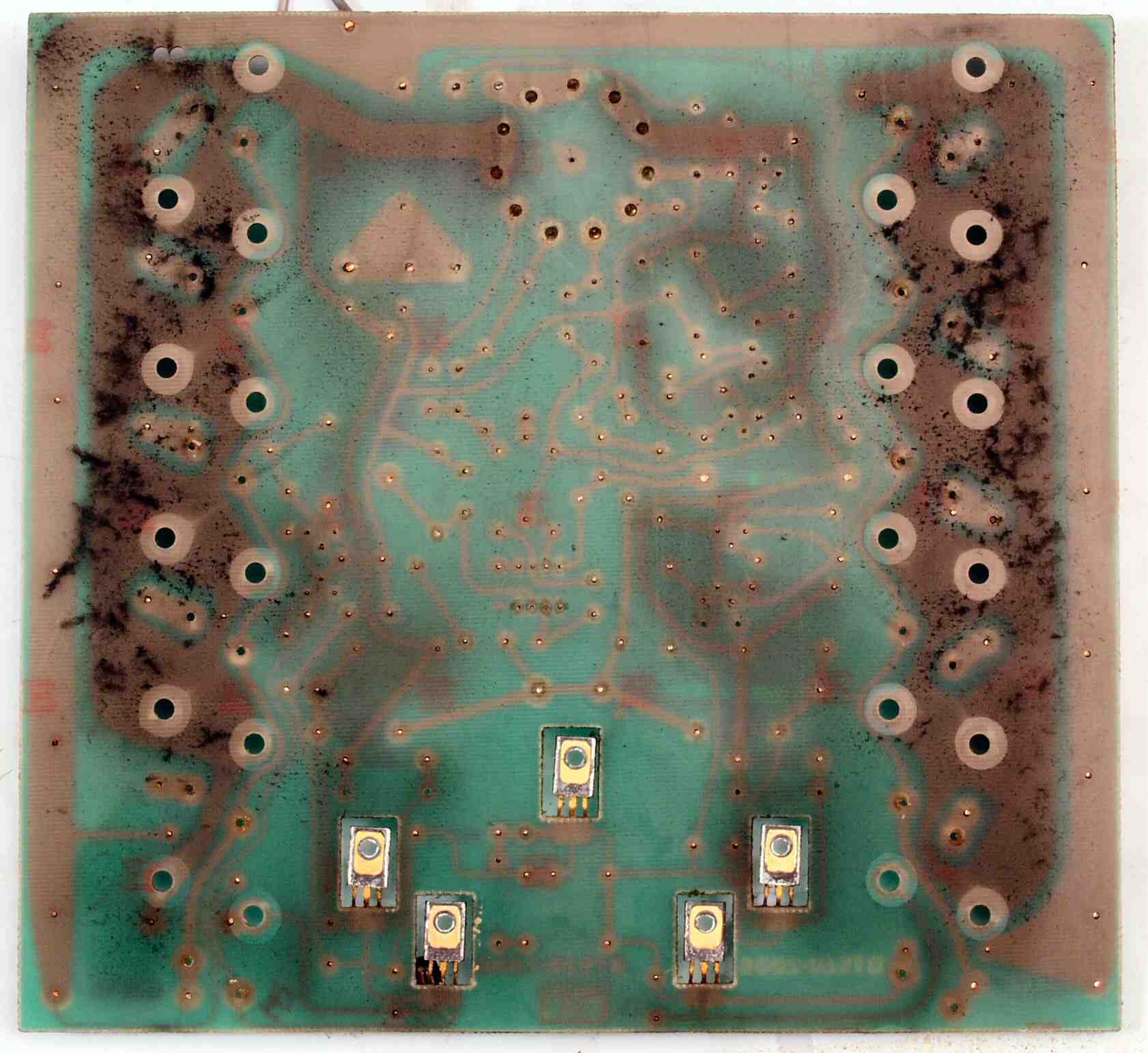

Ｃ−５Ｃ．　修理前　ＳＰ接続リレー・プロテクト基盤裏

Ｃ−５Ｄ．　修理（半田補正）後　ＳＰ接続リレー・プロテクト基盤裏

Ｃ−５Ｅ．　完成ＳＰ接続リレー・プロテクト基盤裏　洗浄後

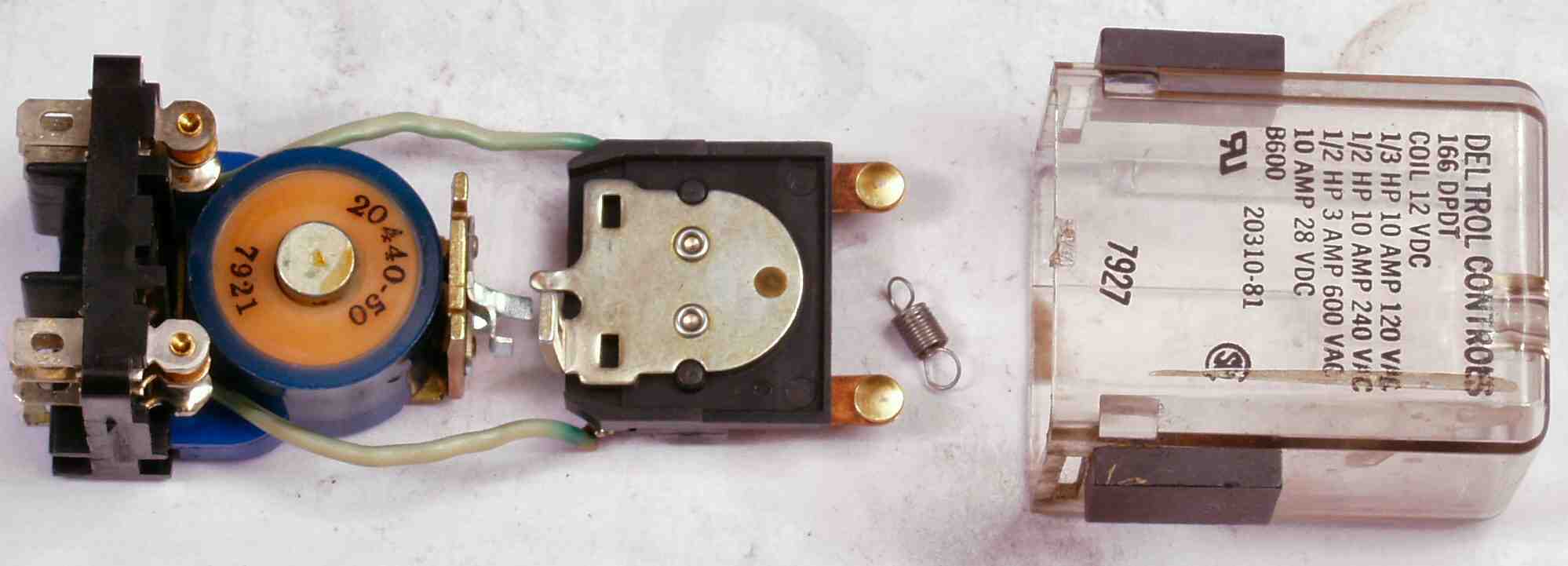

Ｃ−６Ａ．　修理中　ＳＰ接続リレー分解清掃

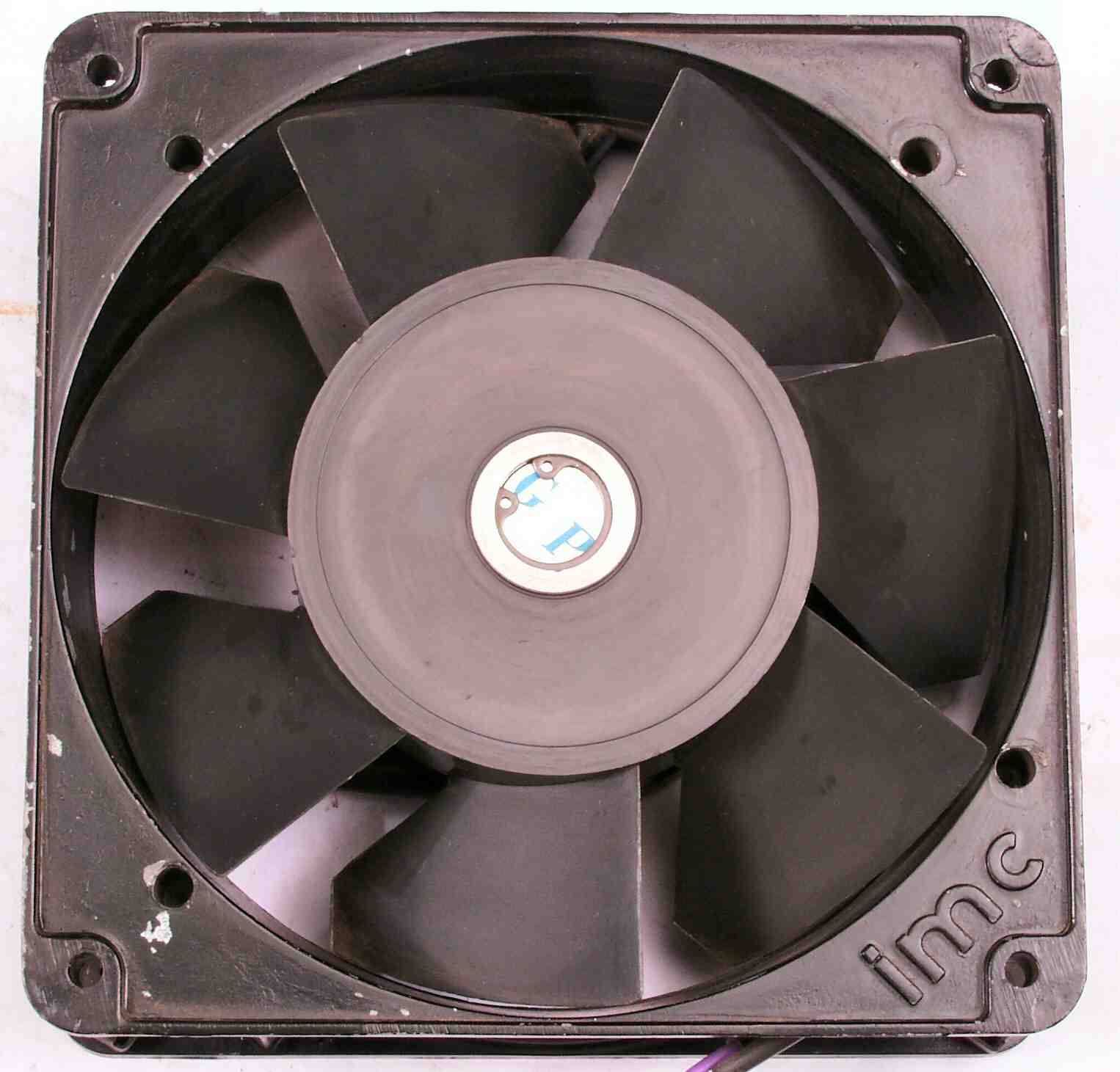

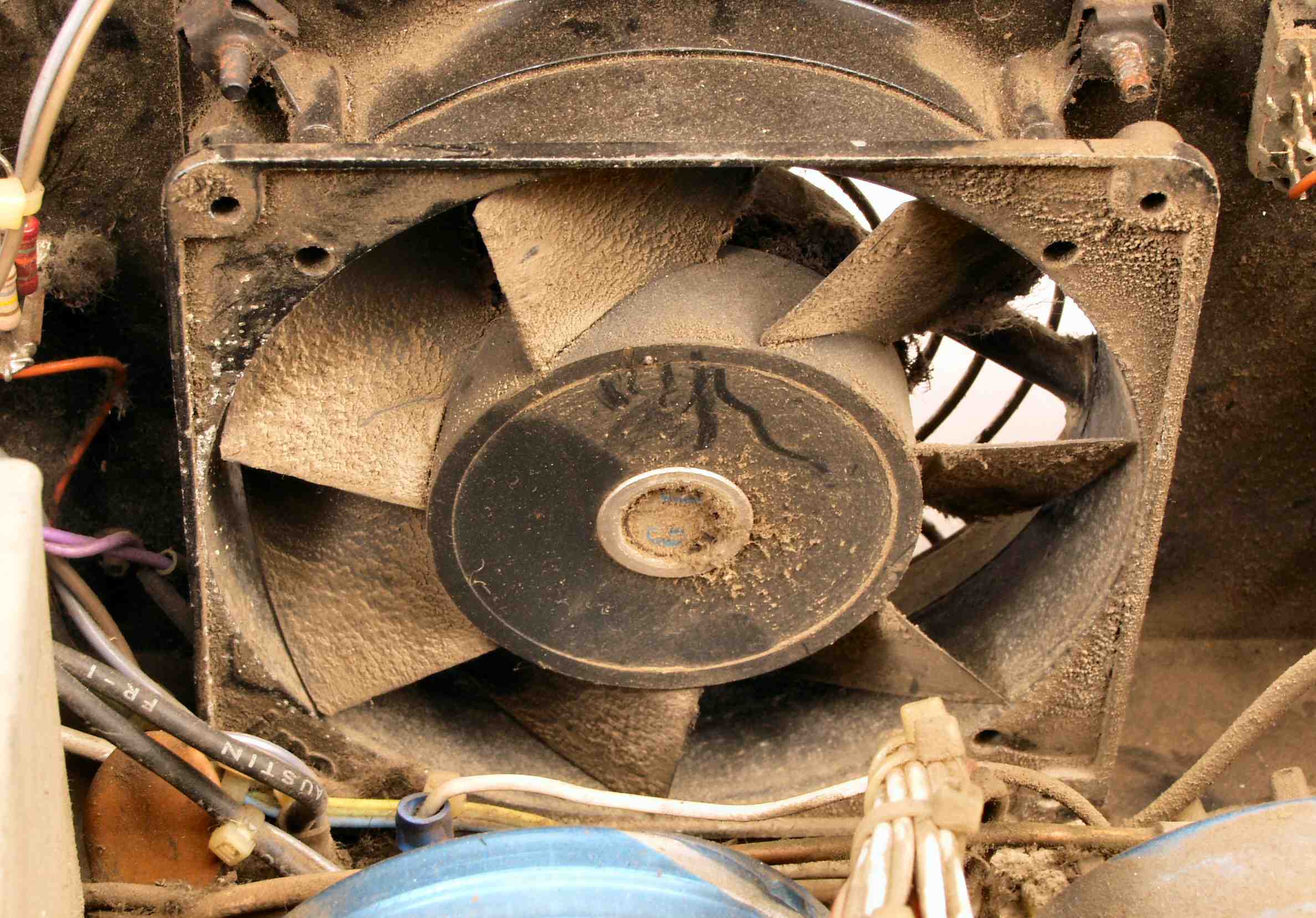

Ｃ−７Ａ．　修理前　冷却フアン表

Ｃ−７Ｂ．　修理前　冷却フアン裏

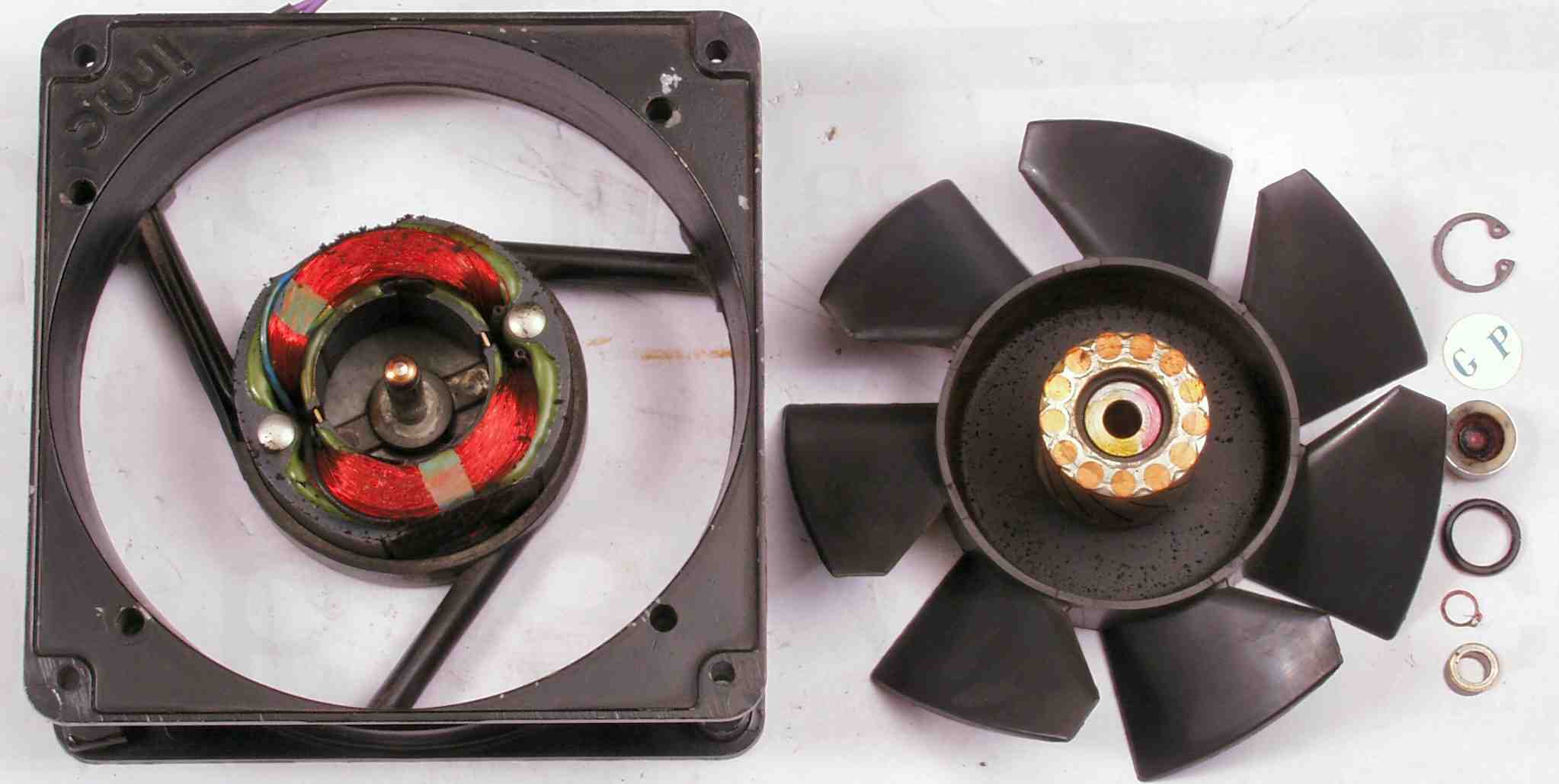

Ｃ−７Ｃ．　修理中　冷却フアン、オイルが無くなり、軸のブッシングが摩耗して無い

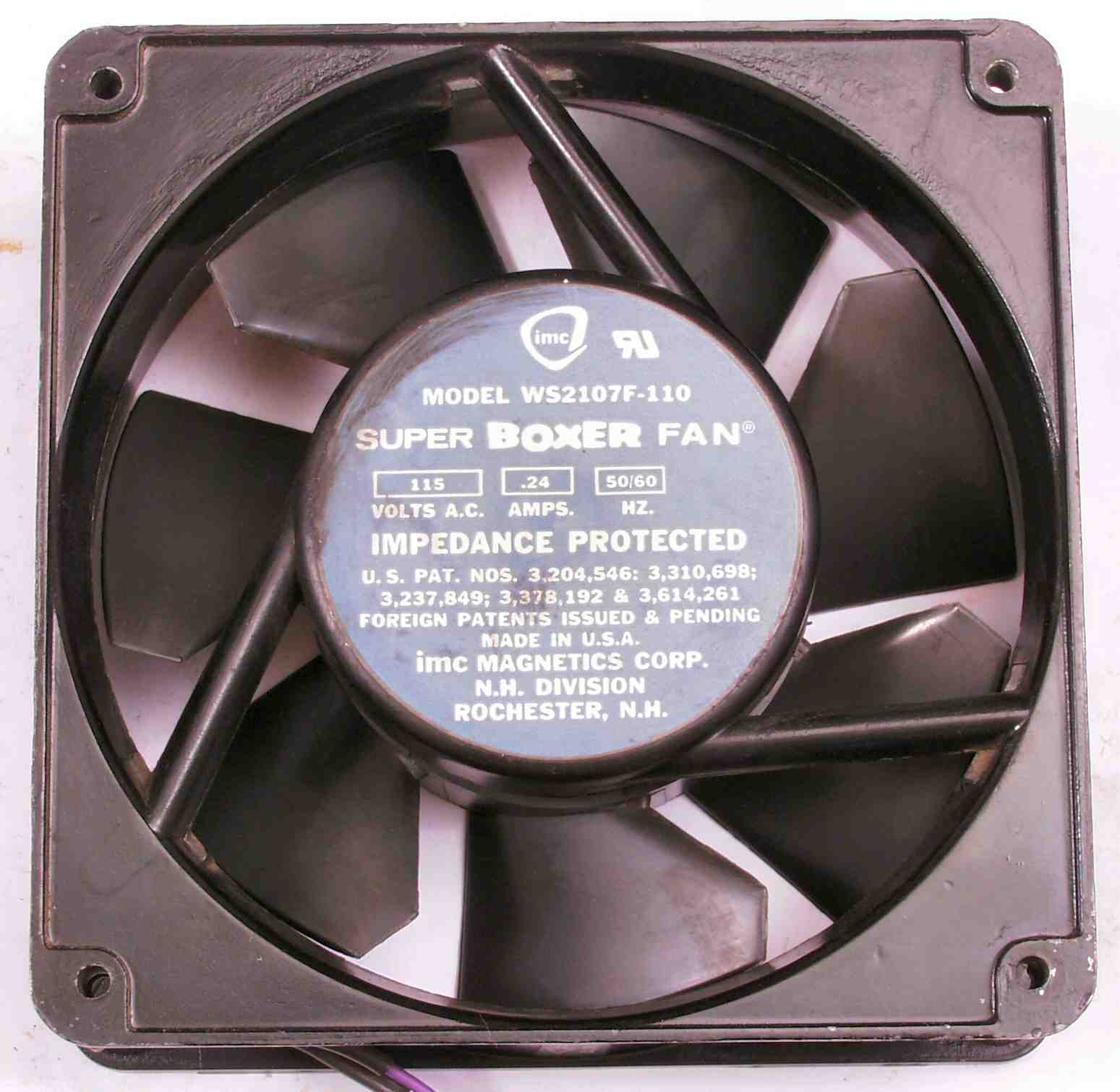

Ｃ−７Ｄ．　修理後　冷却フアン表

Ｃ−７Ｅ．　修理後　冷却フアン裏

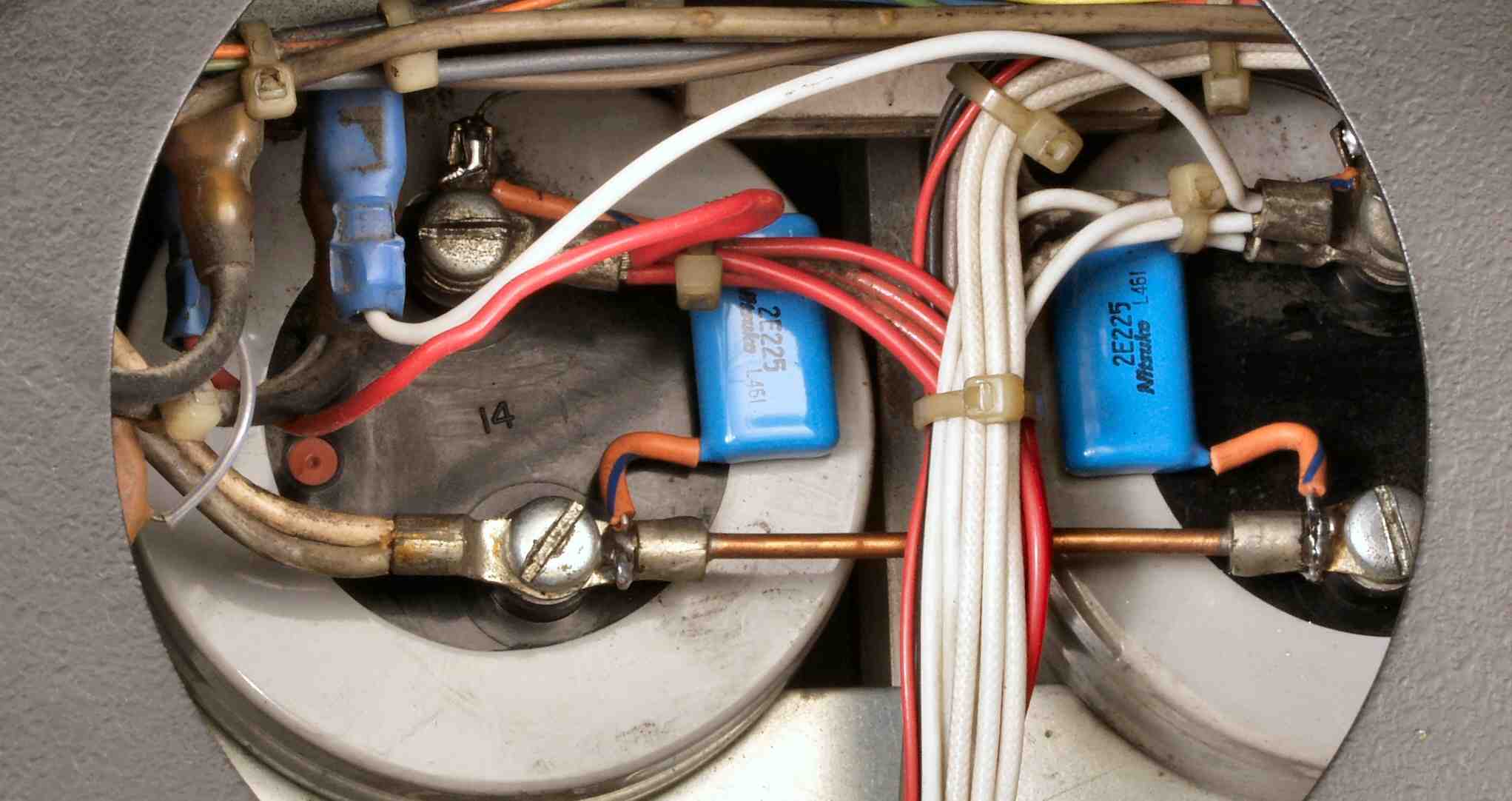

Ｃ−８．　修理後　増設したフイルムコンデンサー

Ｃ−９Ａ．　修理前　ＳＰ接続端子

Ｃ−９Ｂ．　修理後　ＳＰ接続端子

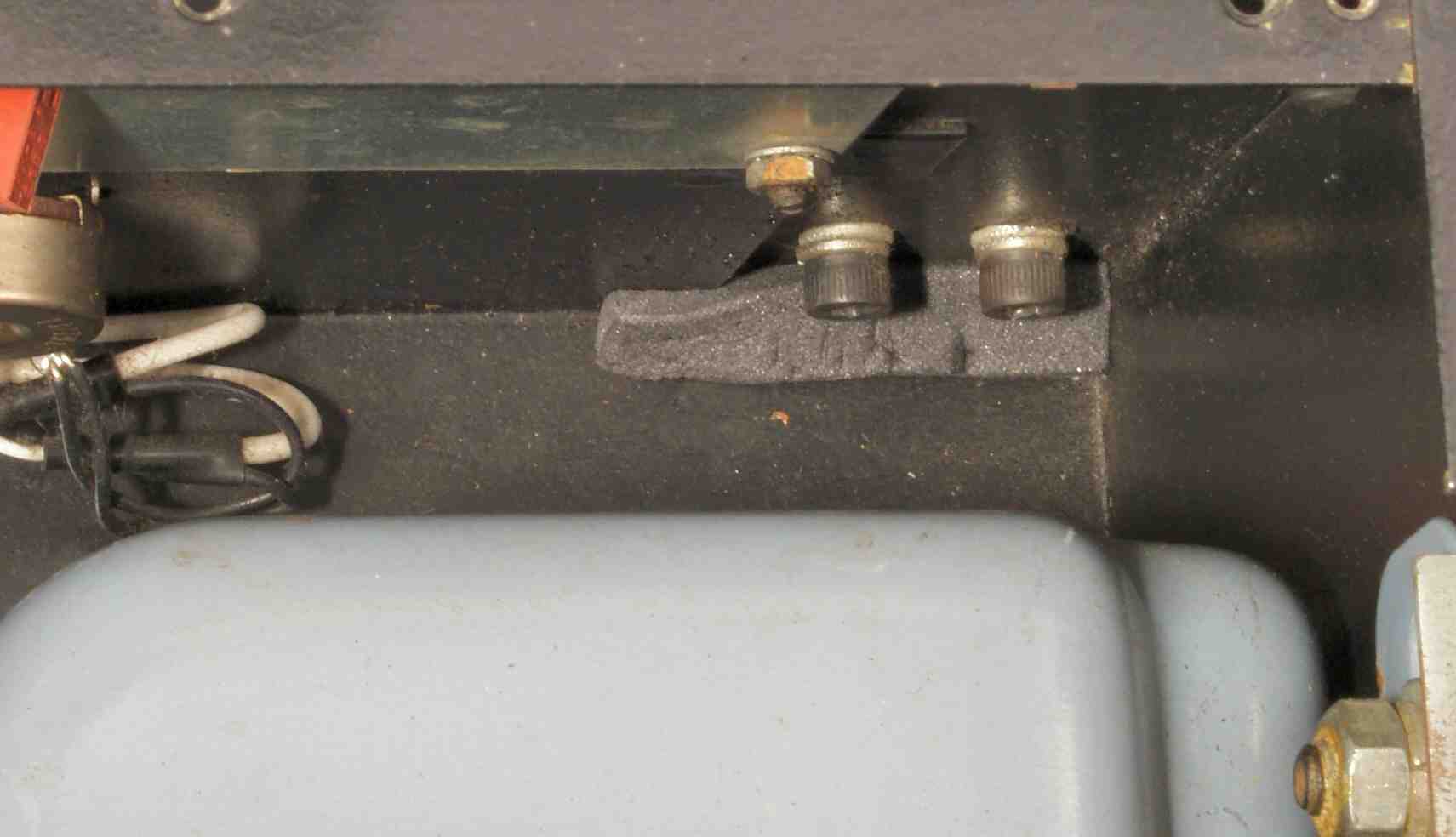

C−ＡＡ．　修理後　冷却空気が漏れないようにシールする、右側

C−ＡＢ．　修理後　冷却空気が漏れないようにシールする、左側

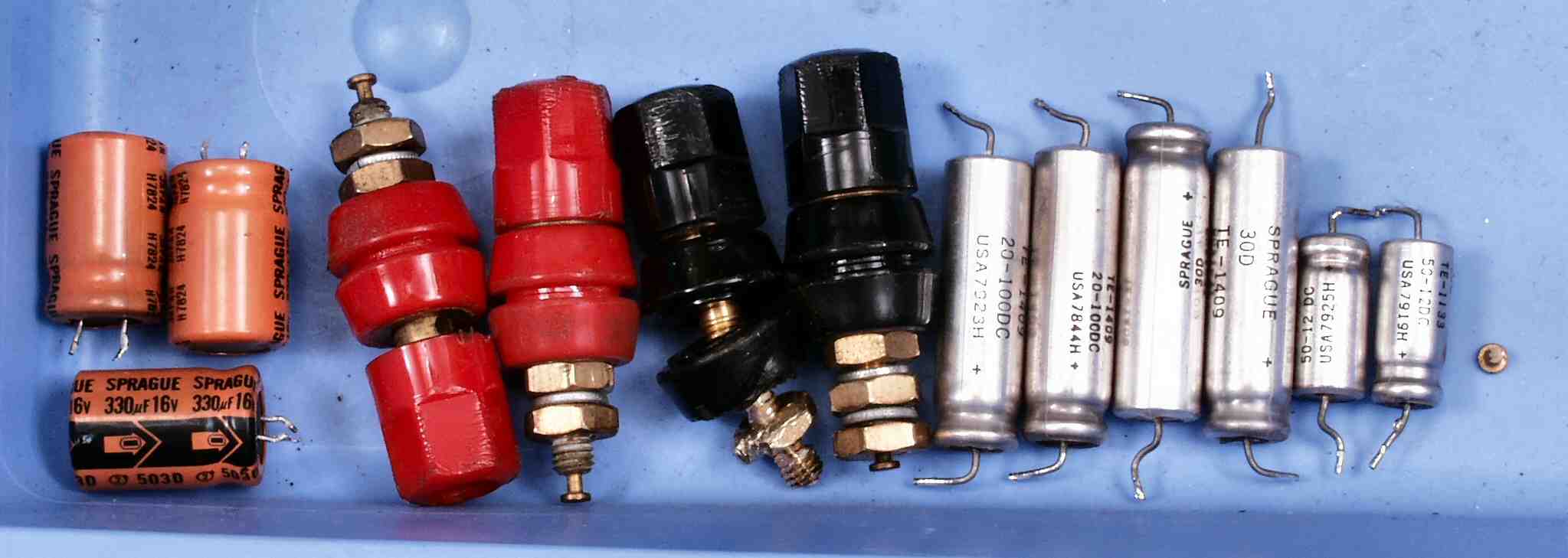

C−Ｂ．交換部品、ＴＲ（トランジスター）は除く

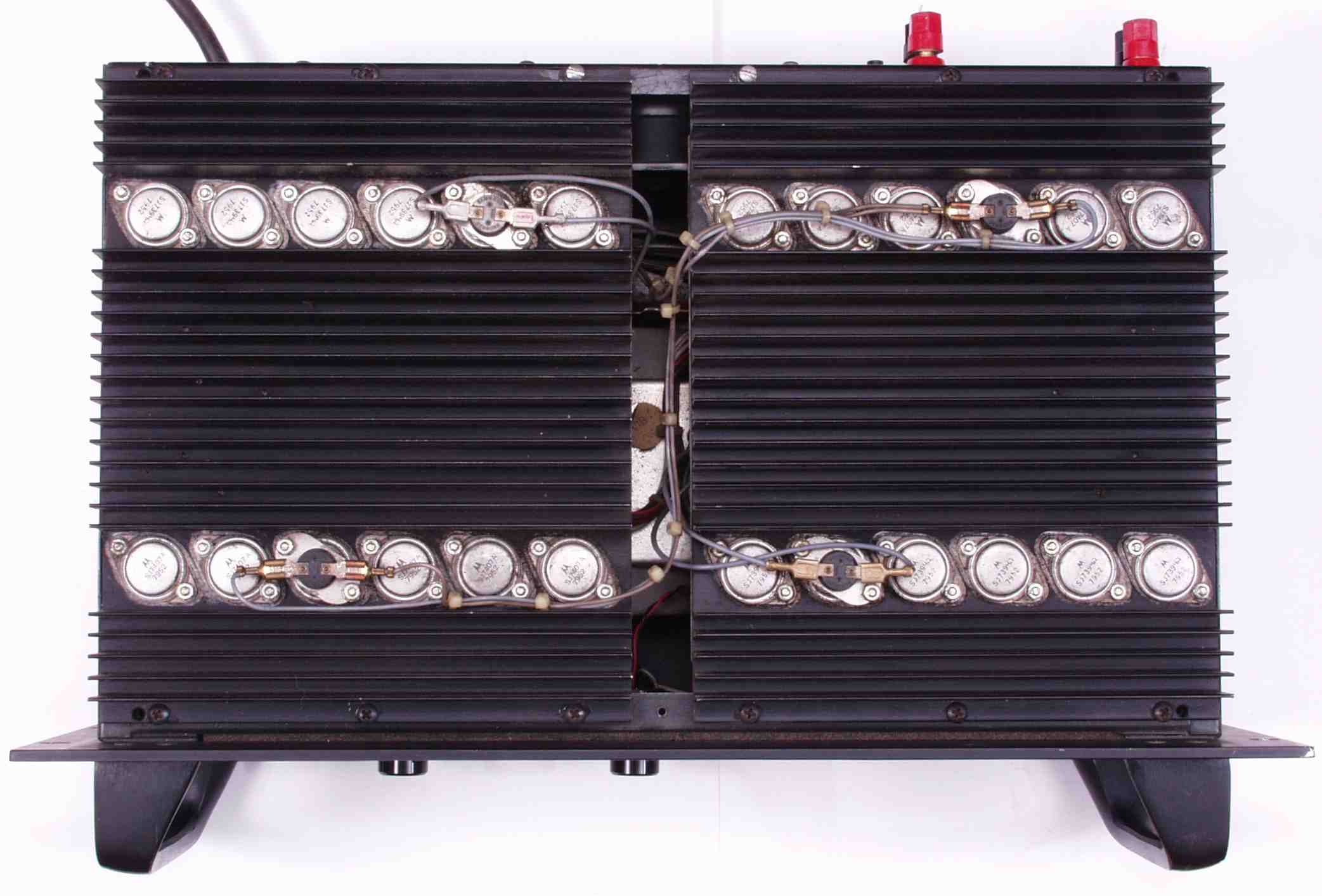

Ｃ−ＣＡ．　修理前　上から

Ｃ−ＣＢ．　修理後　上から

Ｃ−ＣＣ．　修理後　終段ＴＲ（トランジスター）が付いた放熱器を取り付ける

Ｃ−ＤＡ．　修理前　後から

Ｃ−ＤＢ．　修理後　後から

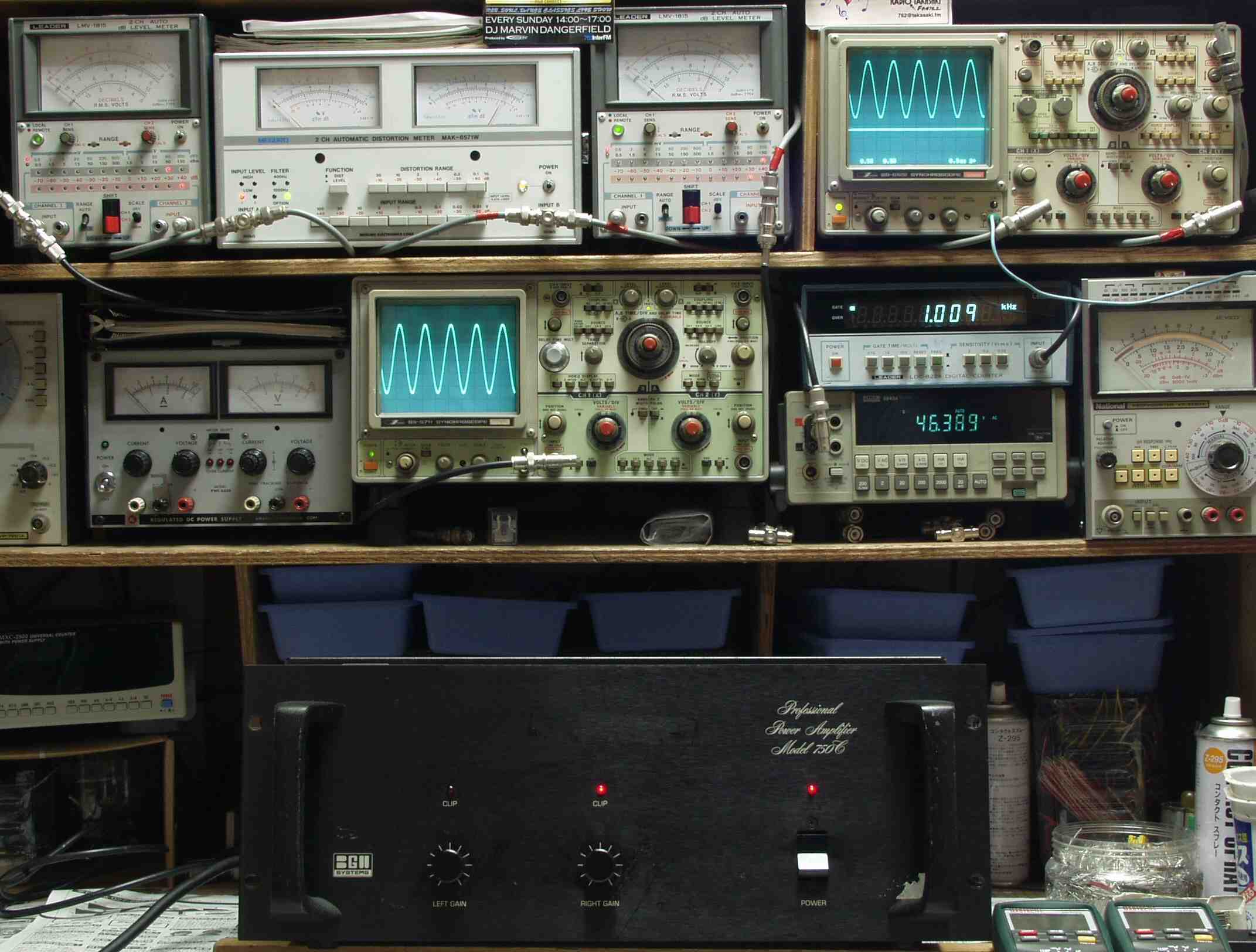

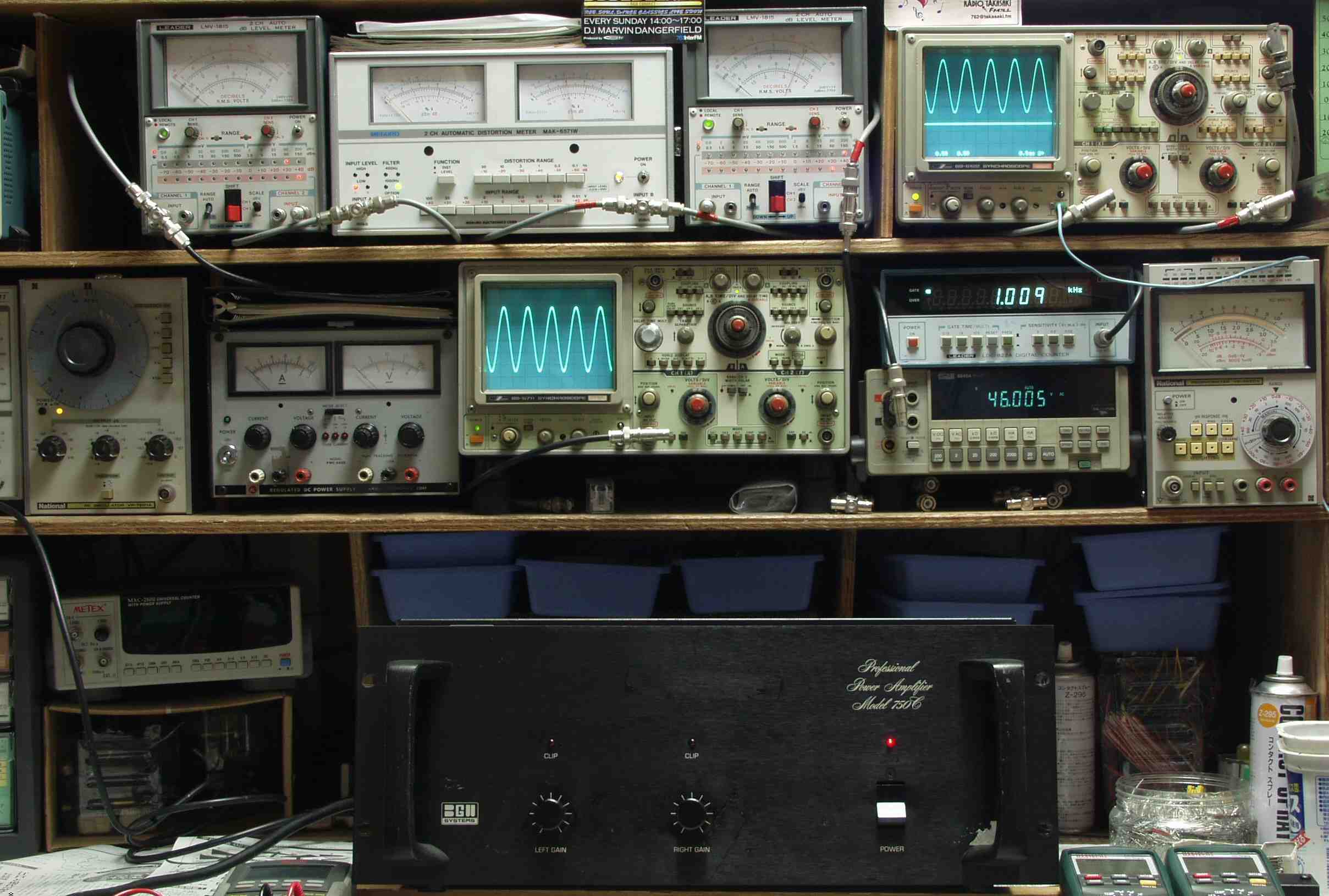

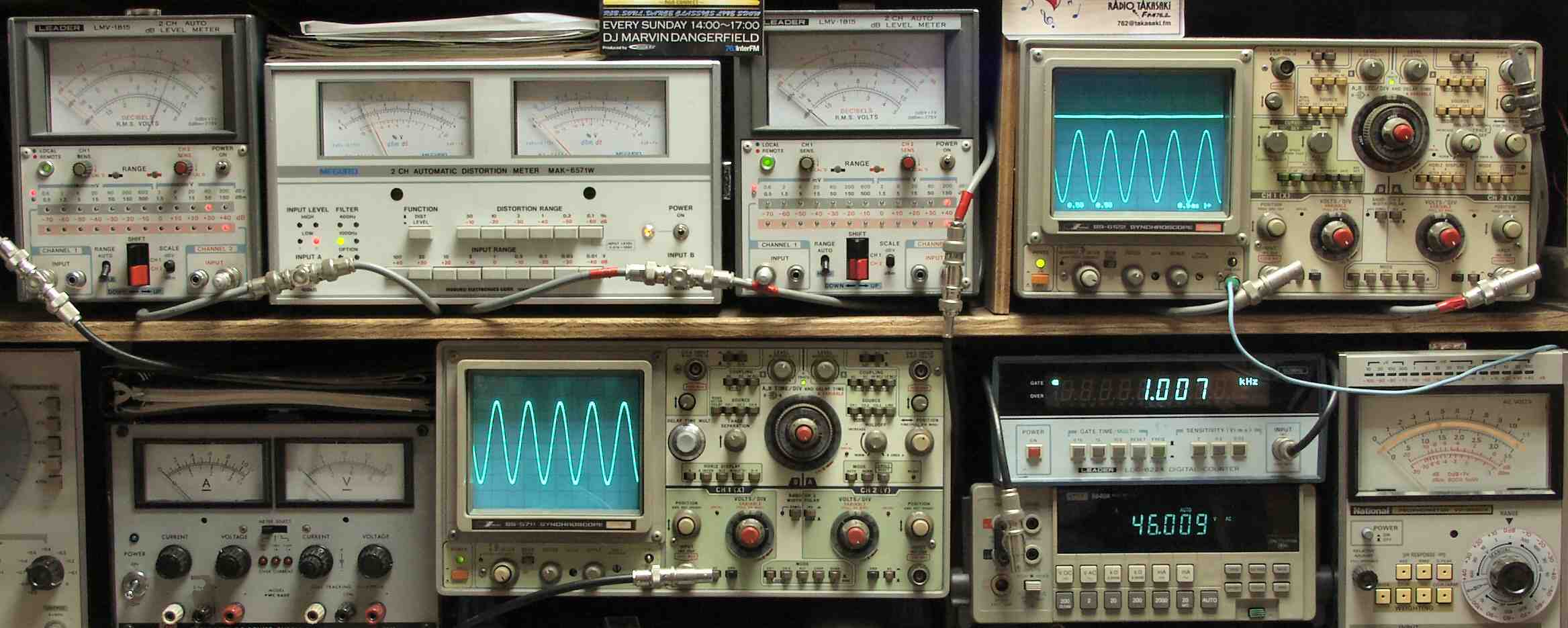

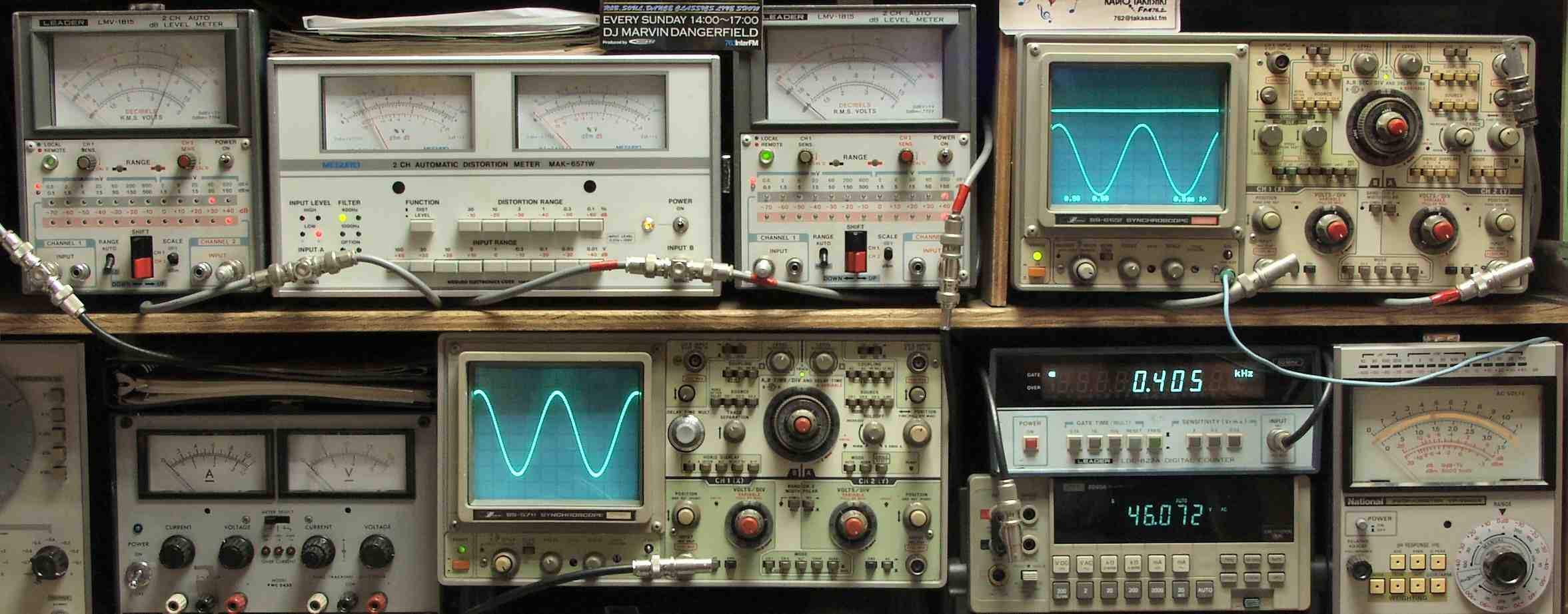

Ｅ．　測定・調整 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

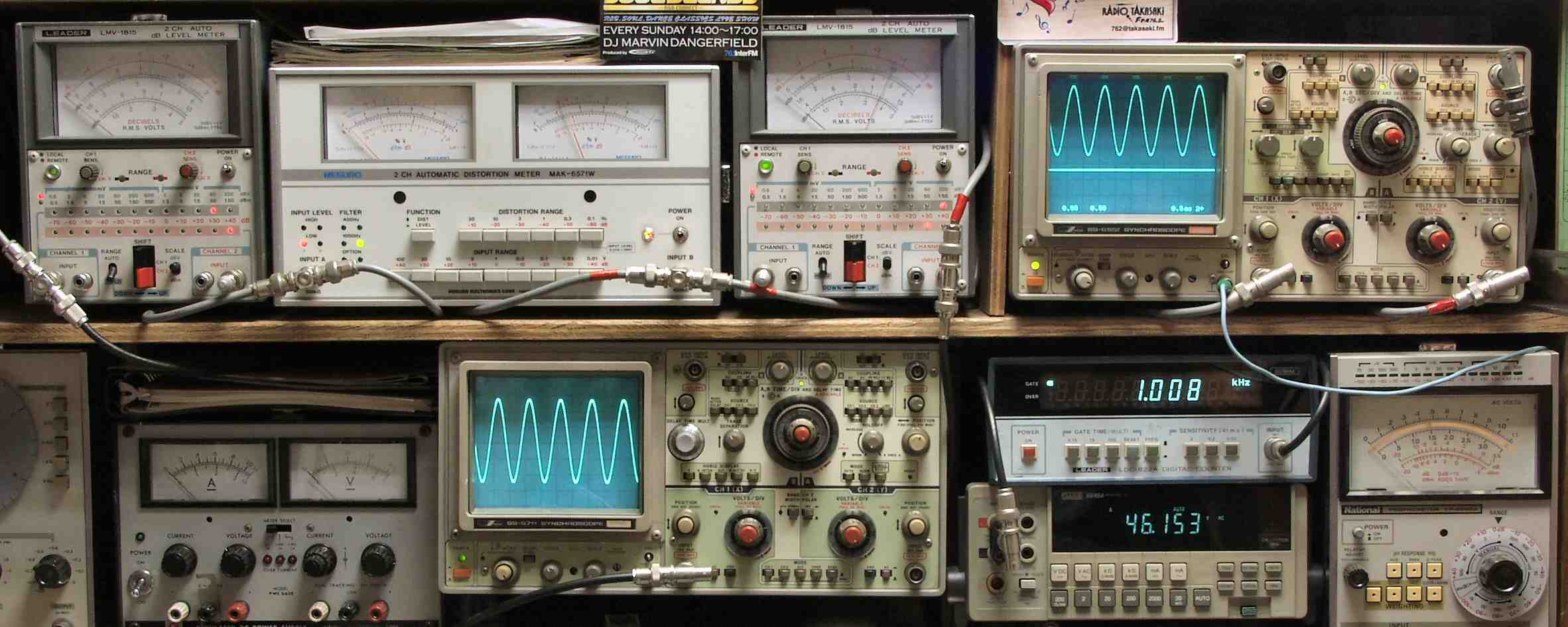

Ｅ−２Ａ．　Ｒ−ＳＰ出力電圧４６Ｖ＝２６４Ｗ　歪み率０．０４％　ａｔ＝１０００ＨＺ

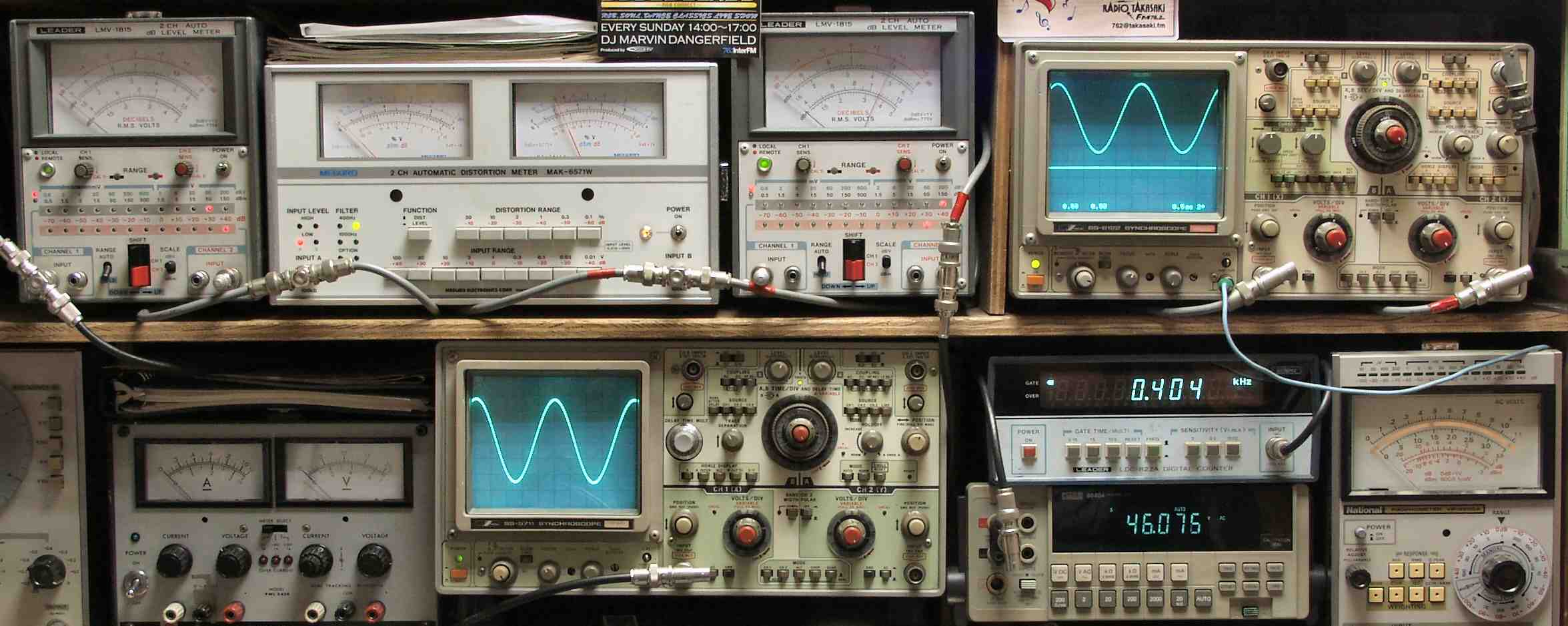

Ｅ−２Ｂ．　Ｒ−ＳＰ出力電圧４６Ｖ＝２６４Ｗ　歪み率０．０４％　ａｔ＝４００ＨＺ

Ｅ−３Ａ．　Ｌ−ＳＰ出力電圧４６Ｖ＝２６４Ｗ　歪み率０．０４％　ａｔ＝１０００ＨＺ

Ｅ−３Ｂ．　Ｌ−ＳＰ出力電圧４６Ｖ＝２６４Ｗ　歪み率０．０４％　ａｔ＝４００ＨＺ

Ｅ−４Ａ．　Ｒ側出力クリープ電圧４６．３Ｖ

Ｅ−４Ａ．　Ｌ側出力クリープ電圧４６．３Ｖ

Ｅ−５．　引き続き２４時間エージング
