DB SYSTEMS DB−1 修理記録
平成16年8月12日到着  9月25日完成
  • A. 修理前の状況
      「ブーン」と言う「ハム」音が鳴り最初は音楽が鳴っていましたが、そのうちに鳴らなくなりました。
    1980年頃買った物で修理歴はありません。

  • B. 原因
      各部劣化

  • C. 修理状況
      RCA端子交換
      電解コンデンサー交換
      フイルムコンデンサー交換
      OP−AMP交換
      半固定VR交換
      電源SW取り付け
      配線手直し、補強
      経年劣化による各部ハンダ補正


  • D. 使用部品
      RCA端子                      18個
      電解コンデンサー                 13個
      フイルムコンデンサー               6個
      OP−AMP                     2個
      半固定VR
      電源SW

  • E. 調整・測定

  • F. 修理費              55,000円
                         <<3台目からの、お馴染みさん価格>>

A. 修理前の状況
A−1. 点検中 上から見る
A−2. 点検中 下から見る
A−3. 点検中 電源部を上から見る
A−4. 点検中 RCA端子郡、テフロン使用に交換
A−5. 点検中 RCA端子は半田付けで固定
C. 修理状況

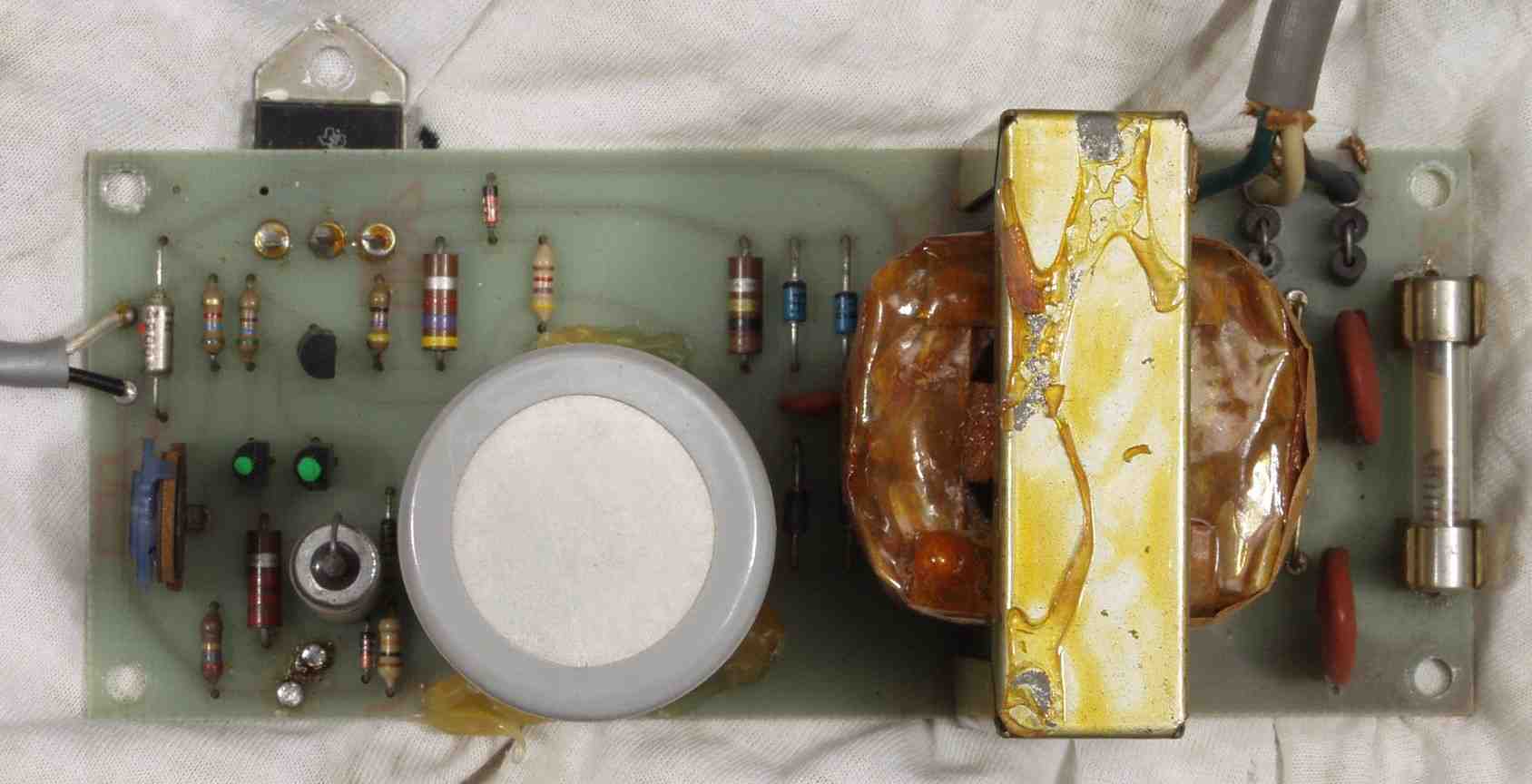

C−1A. 修理前 電源部基板

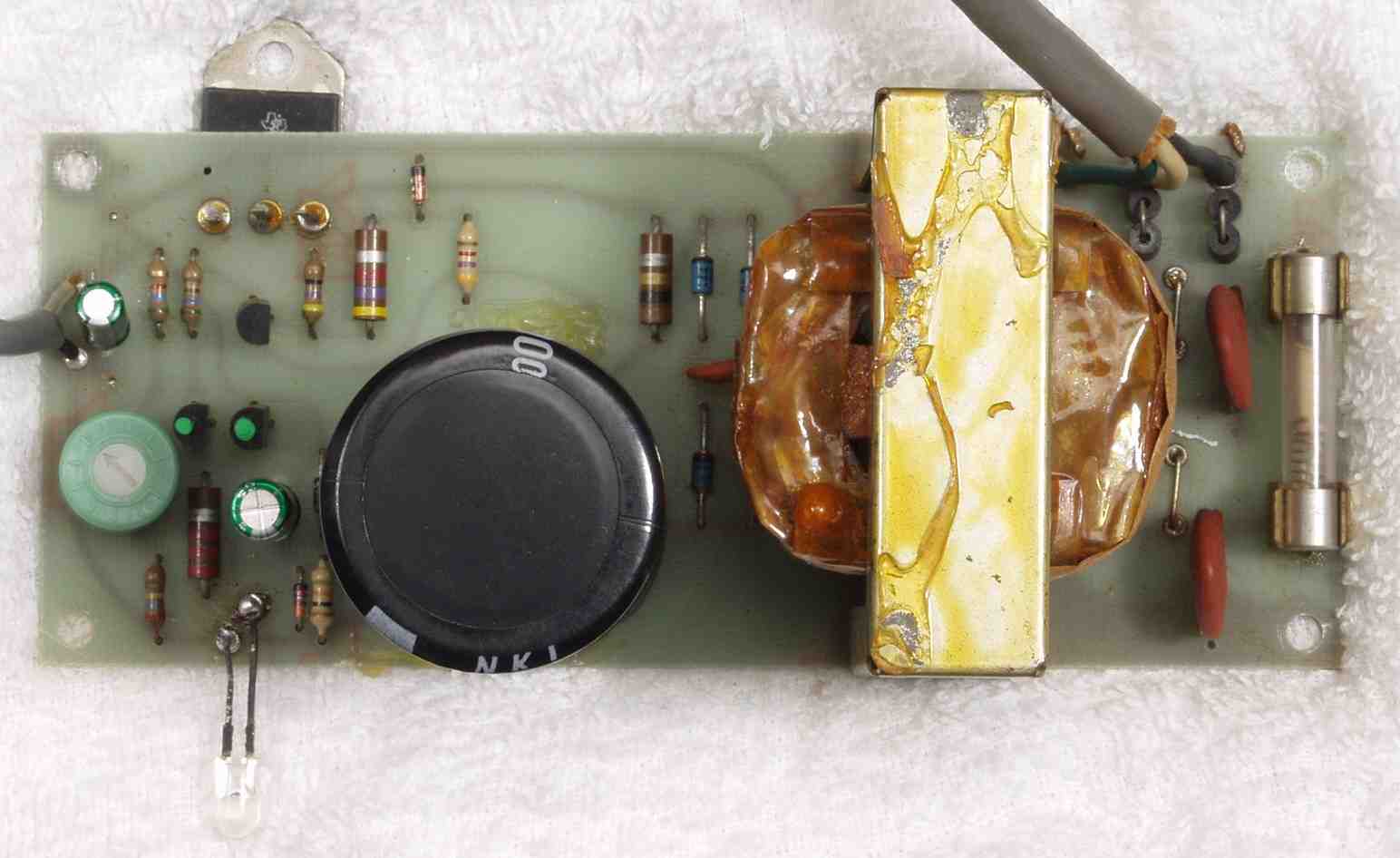

C−1B. 修理後 電源部基板 半固定VR、電解コンデンサー2個交換

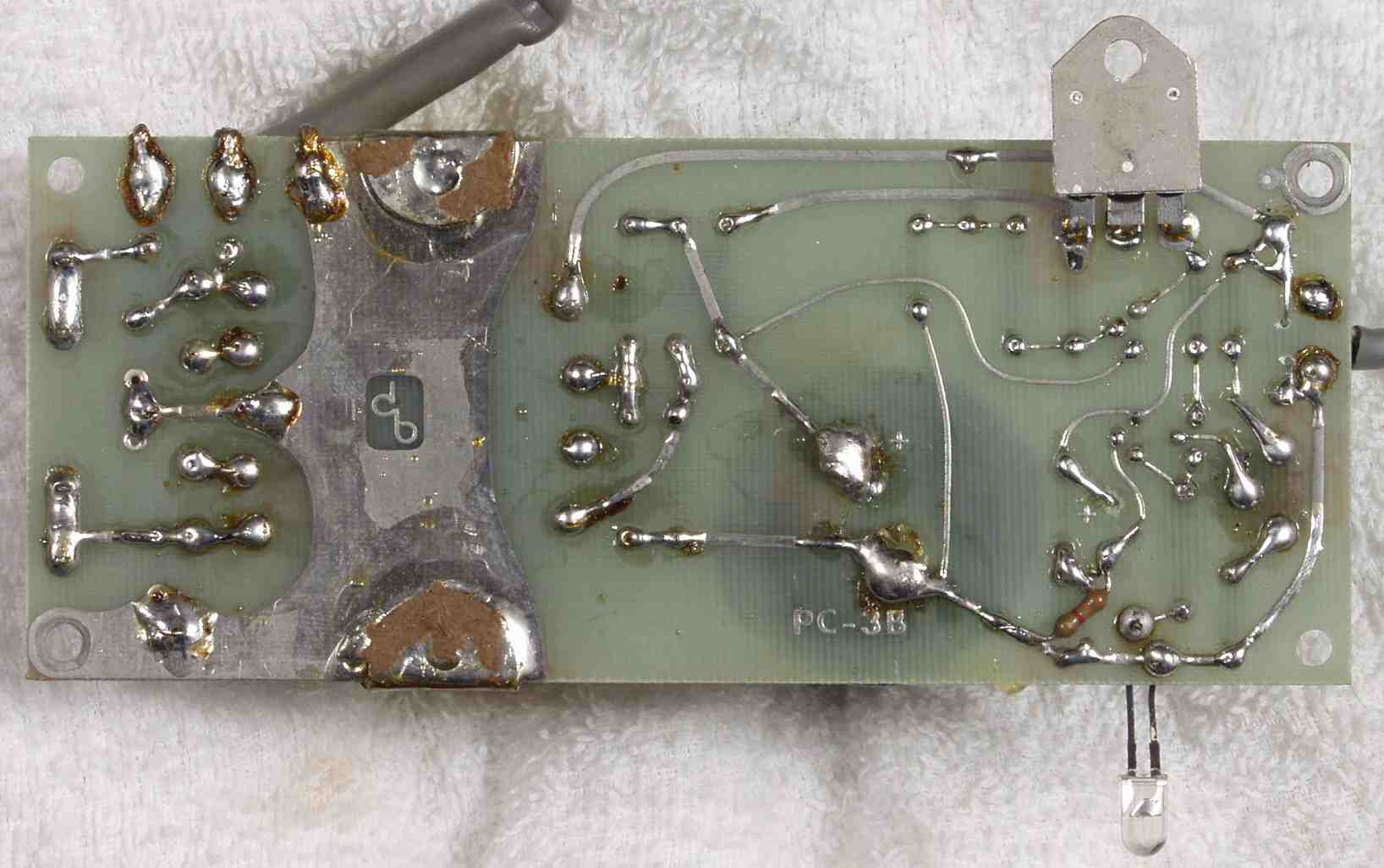

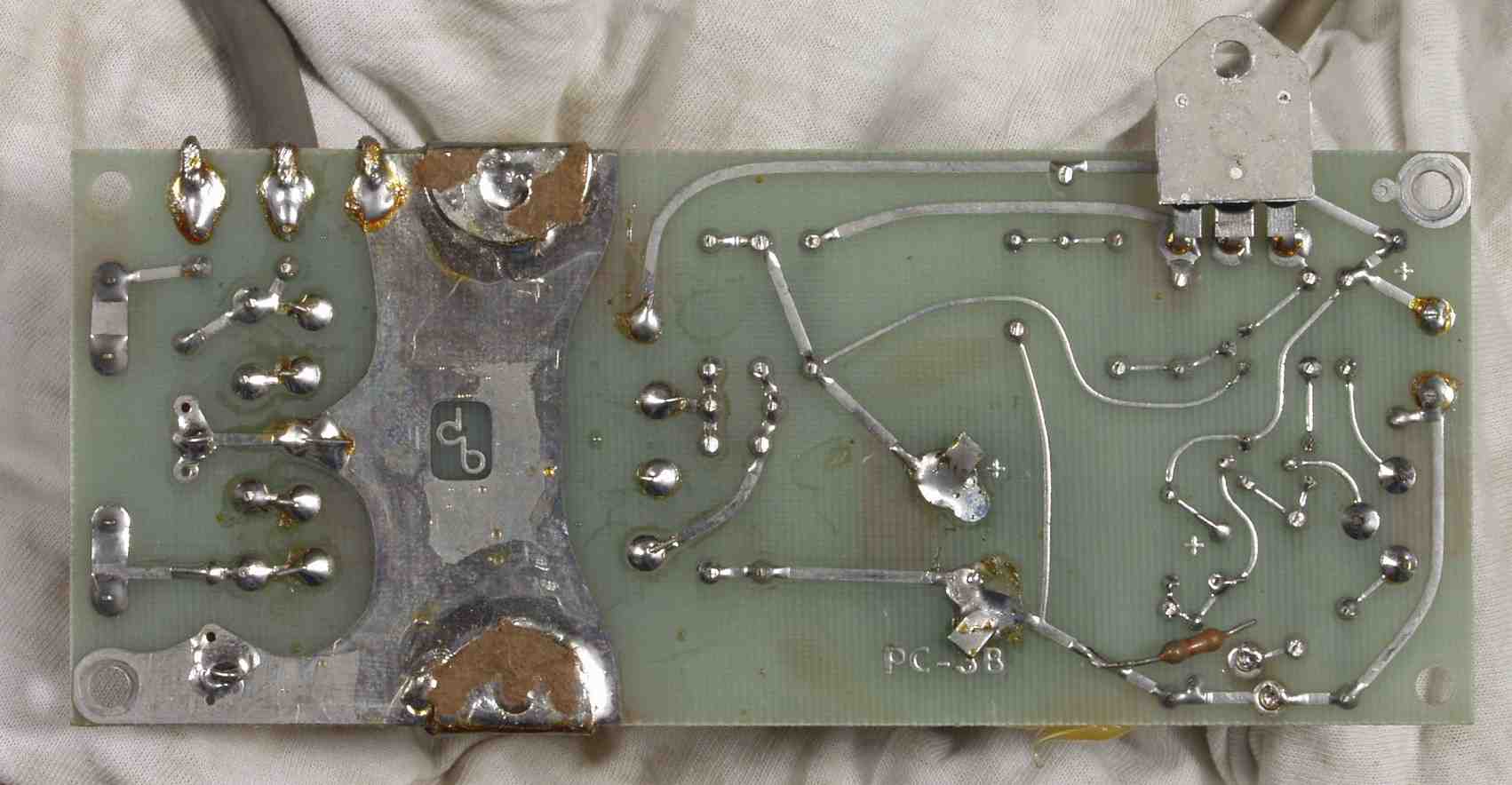

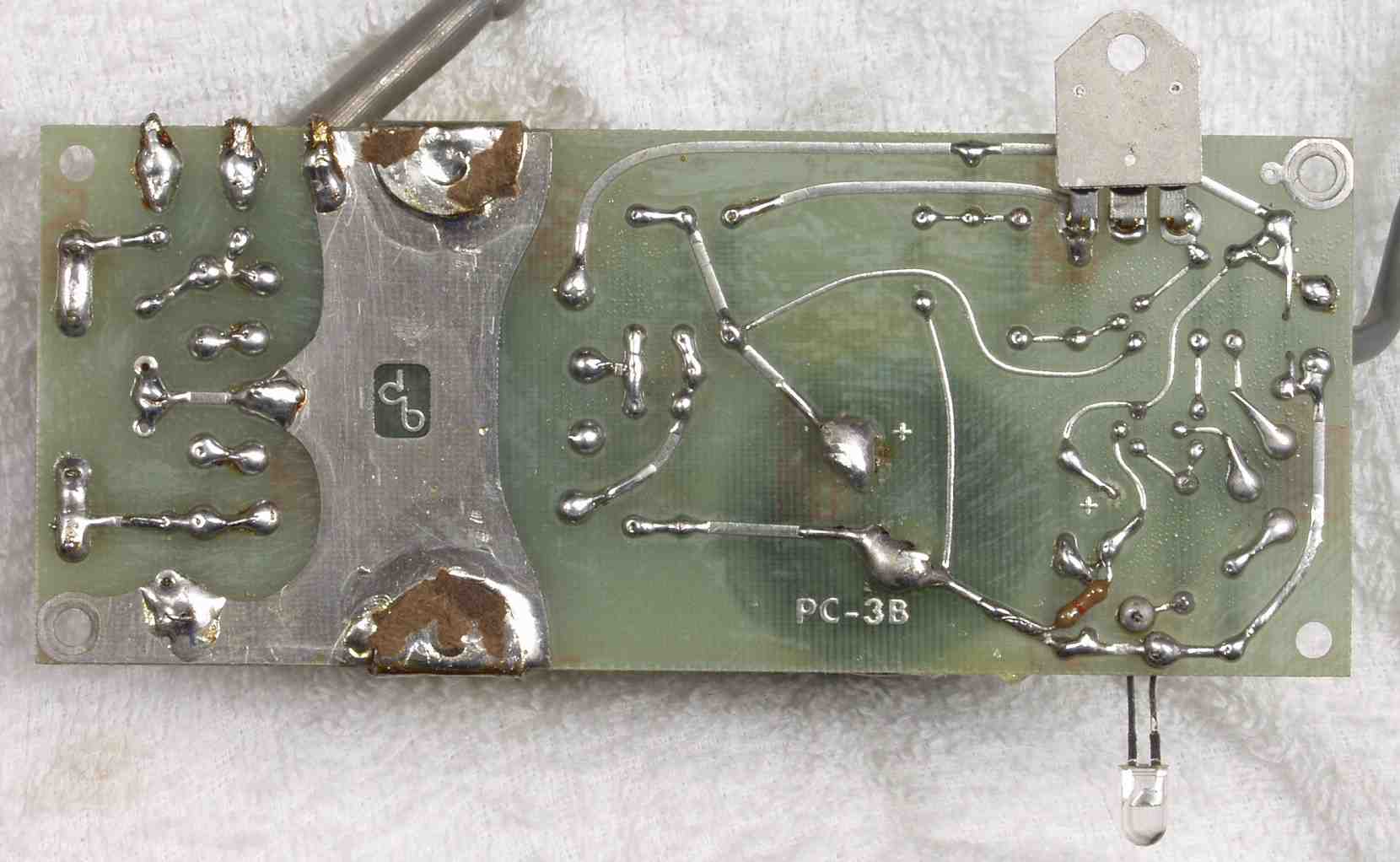

C−1C. 修理前 電源部基板裏
C−1D. 修理(半田補正)後 電源部基板裏
C−1E. 完成電源部基板裏 洗浄後

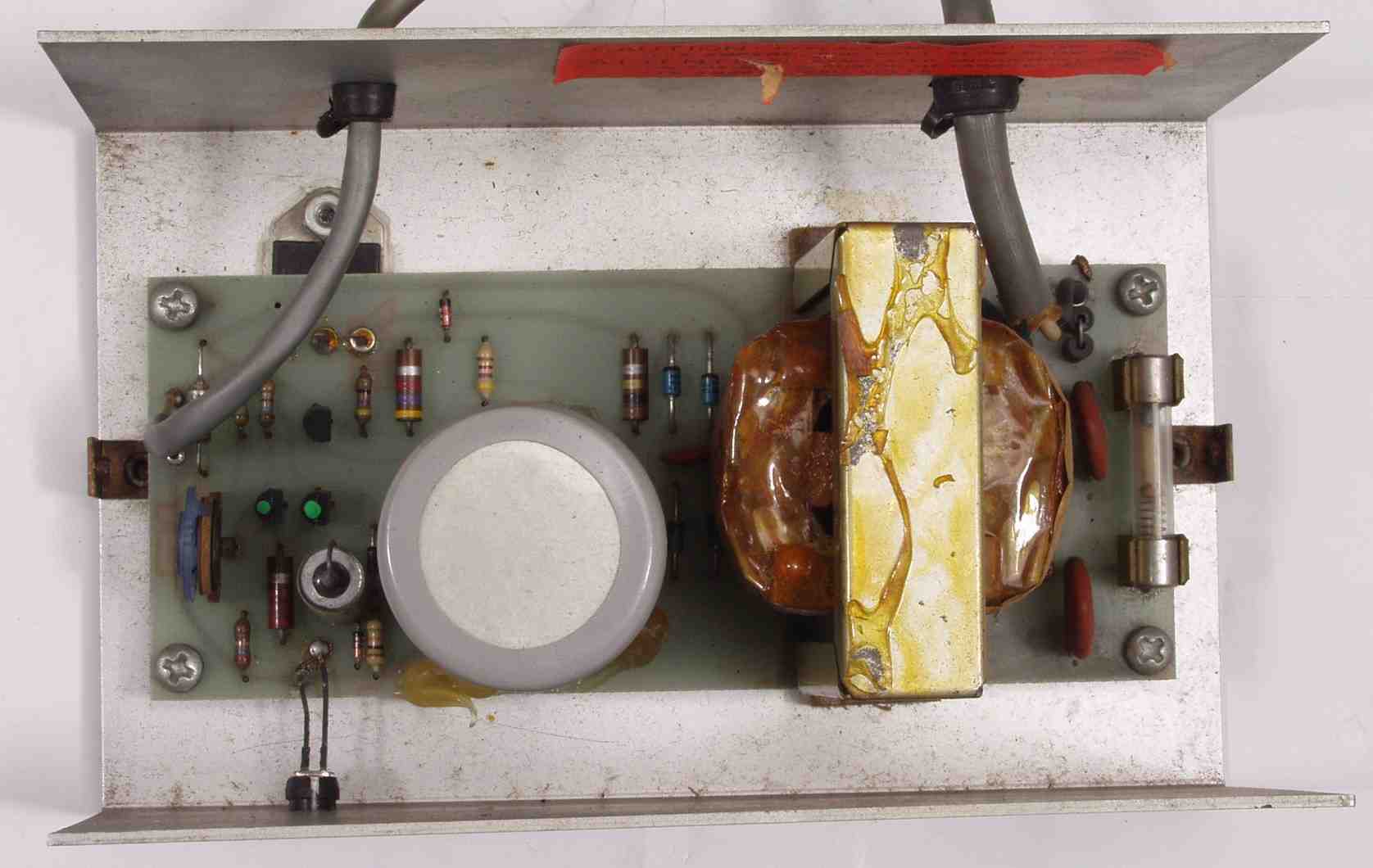

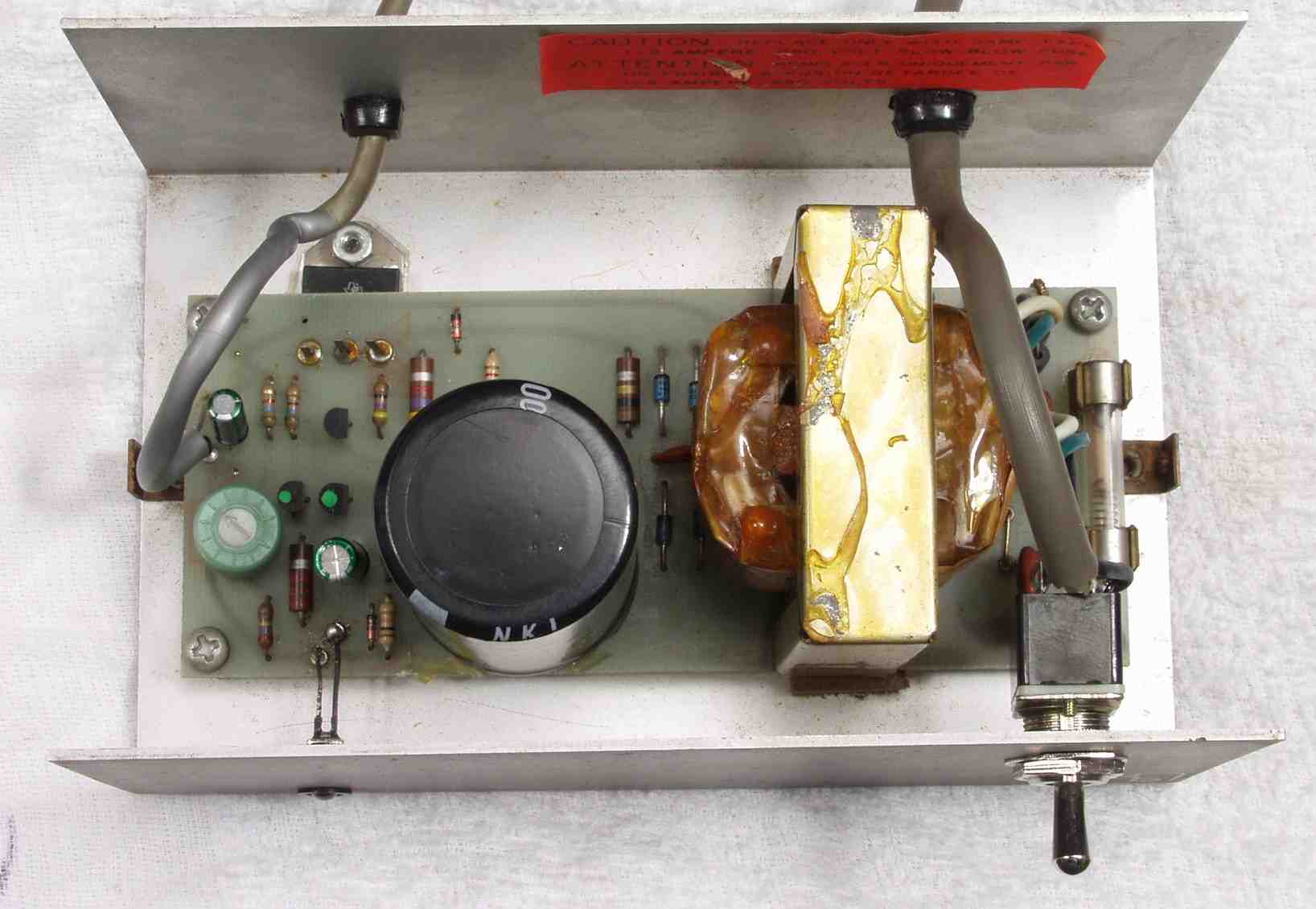

C−2A. 修理前 電源部上から見る

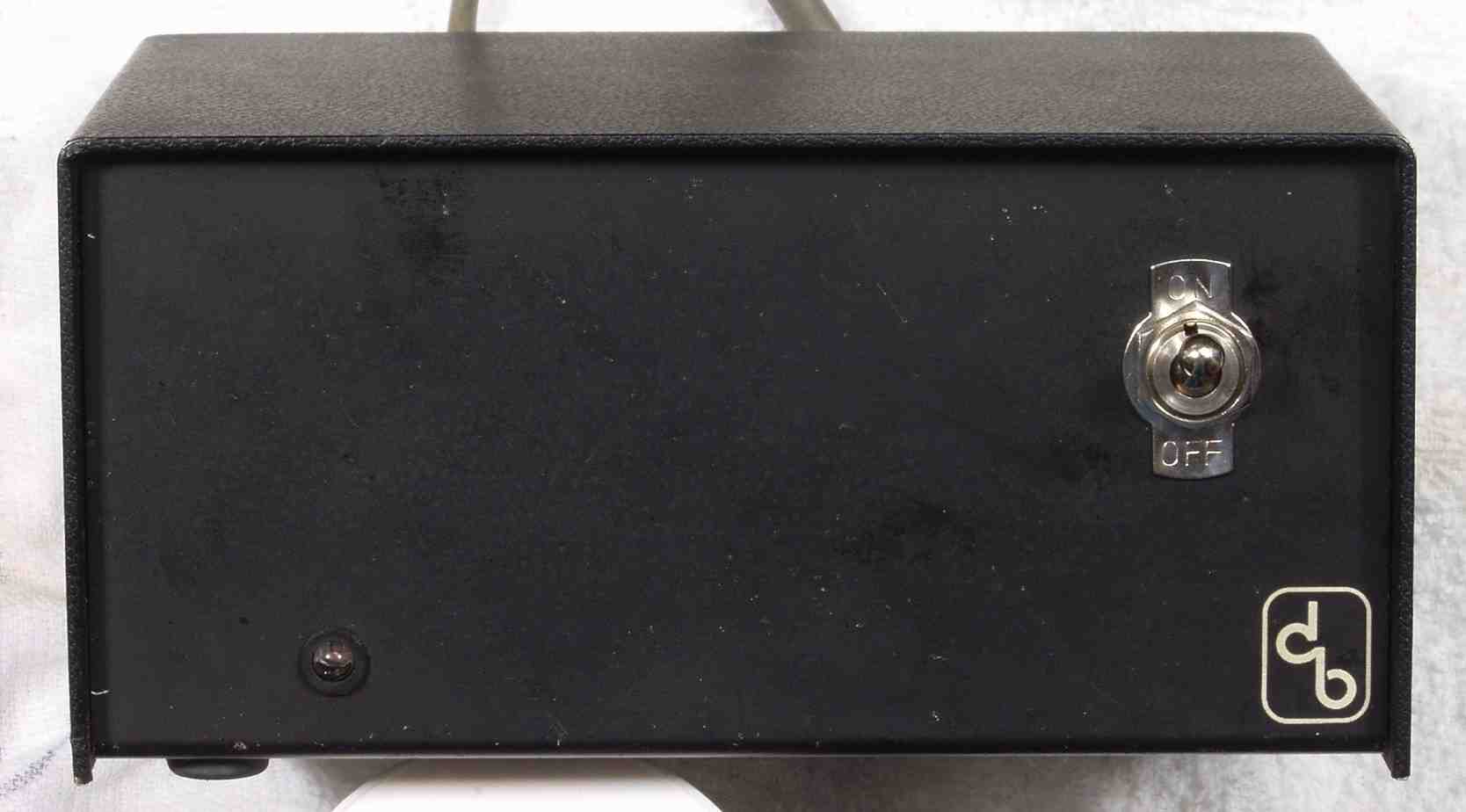

C−2B. 修理後 電源部上から見る 電源SW取り付け
C−2C. 完成電源部

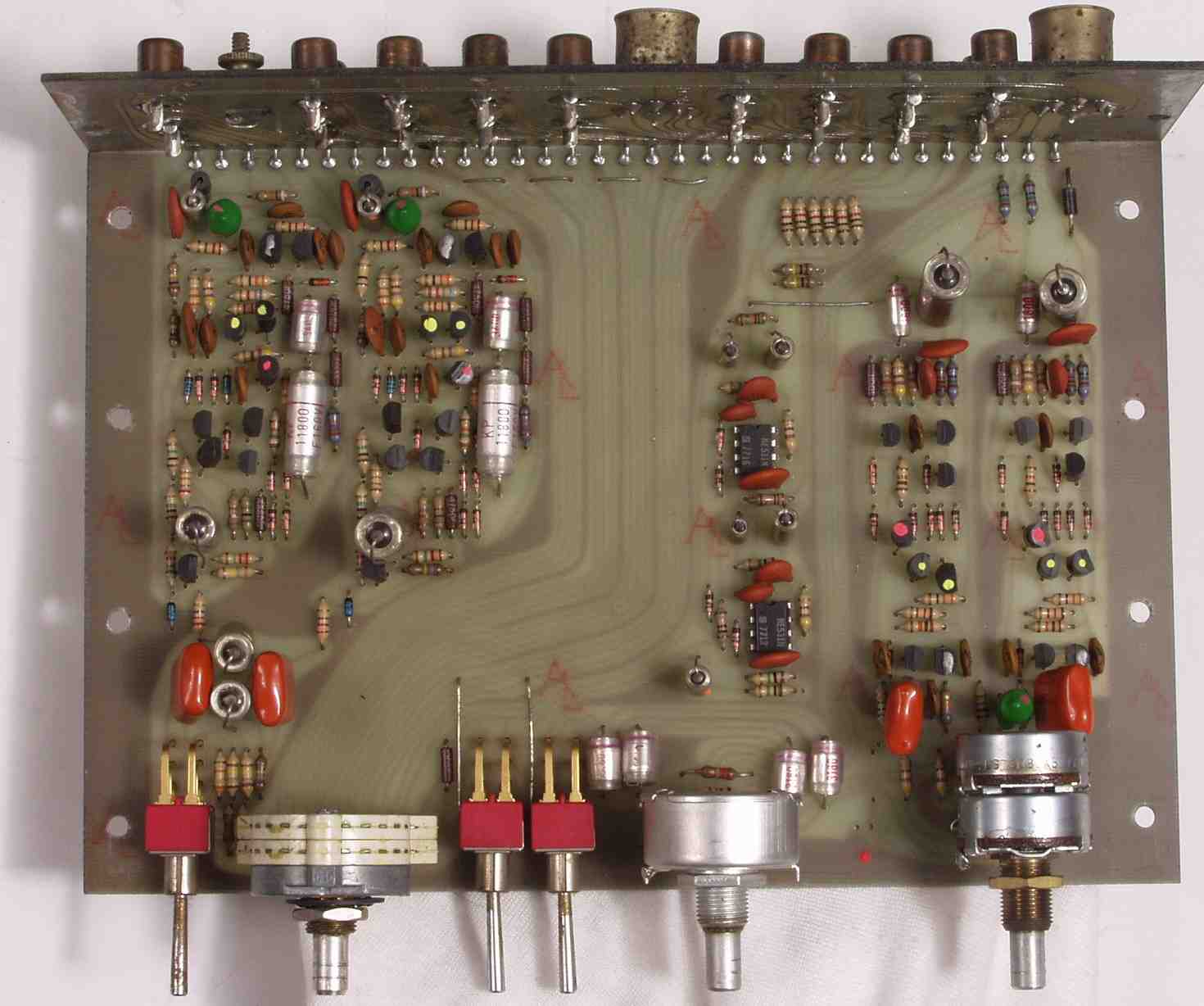

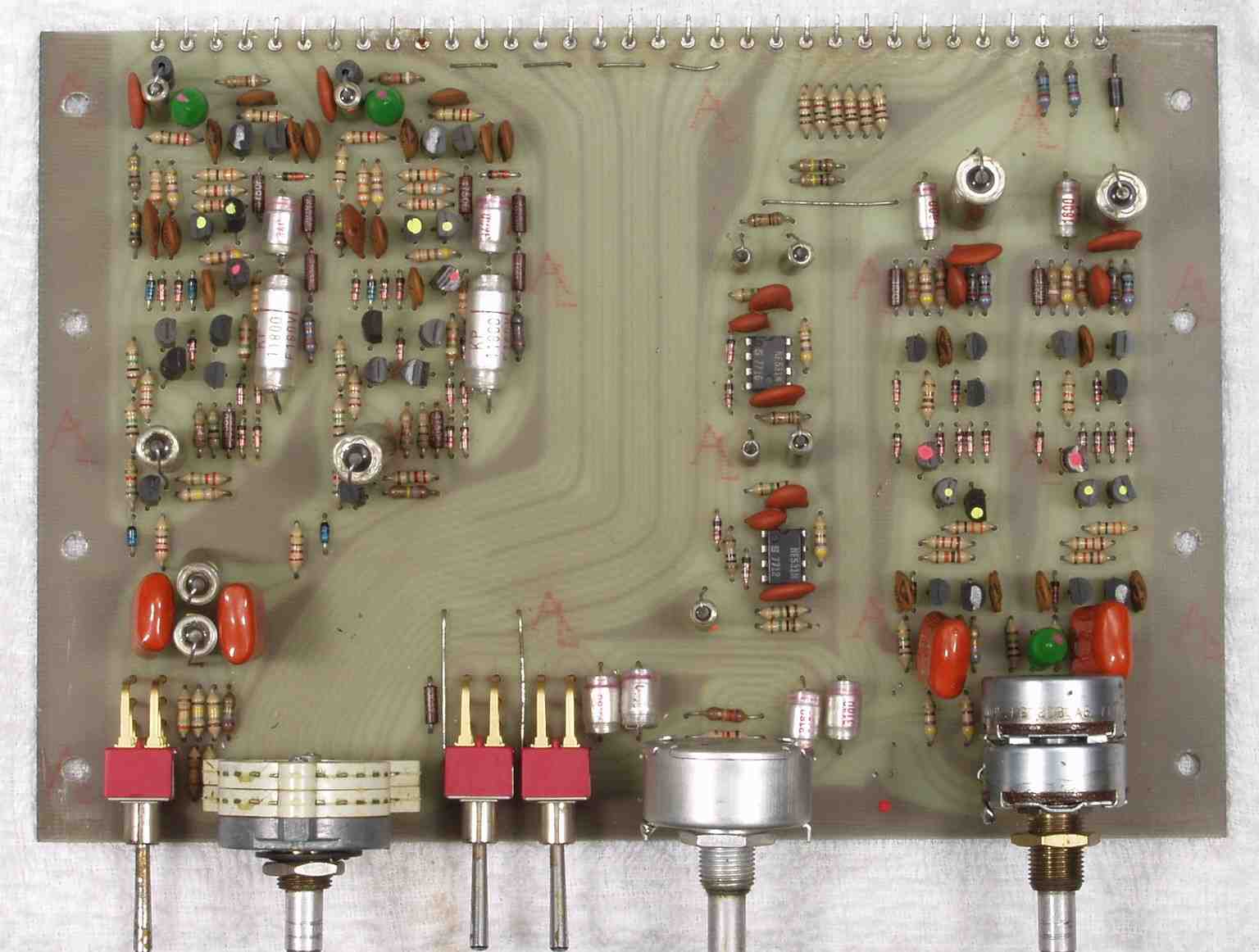

C−3A. 修理前 AMP基板

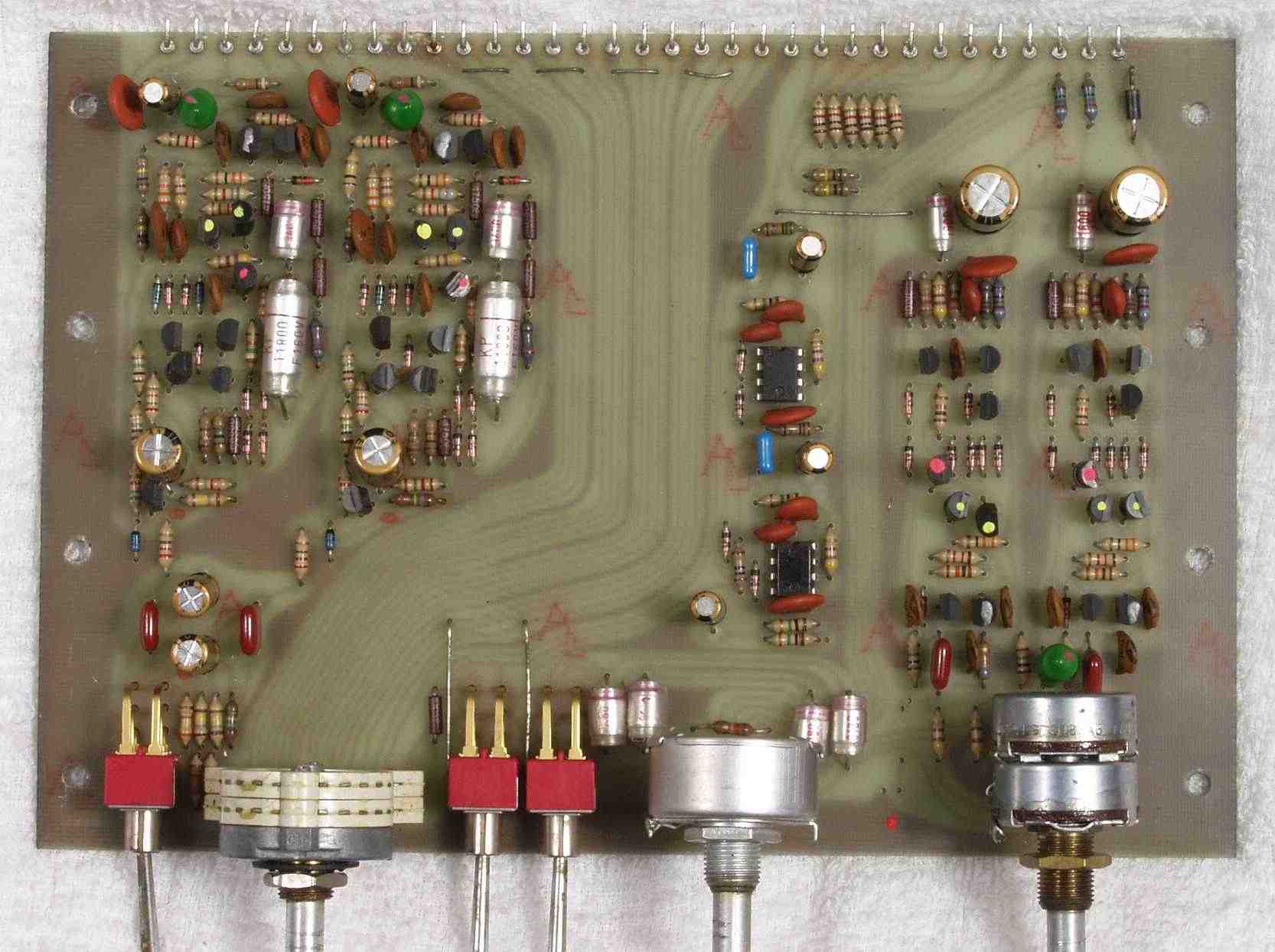

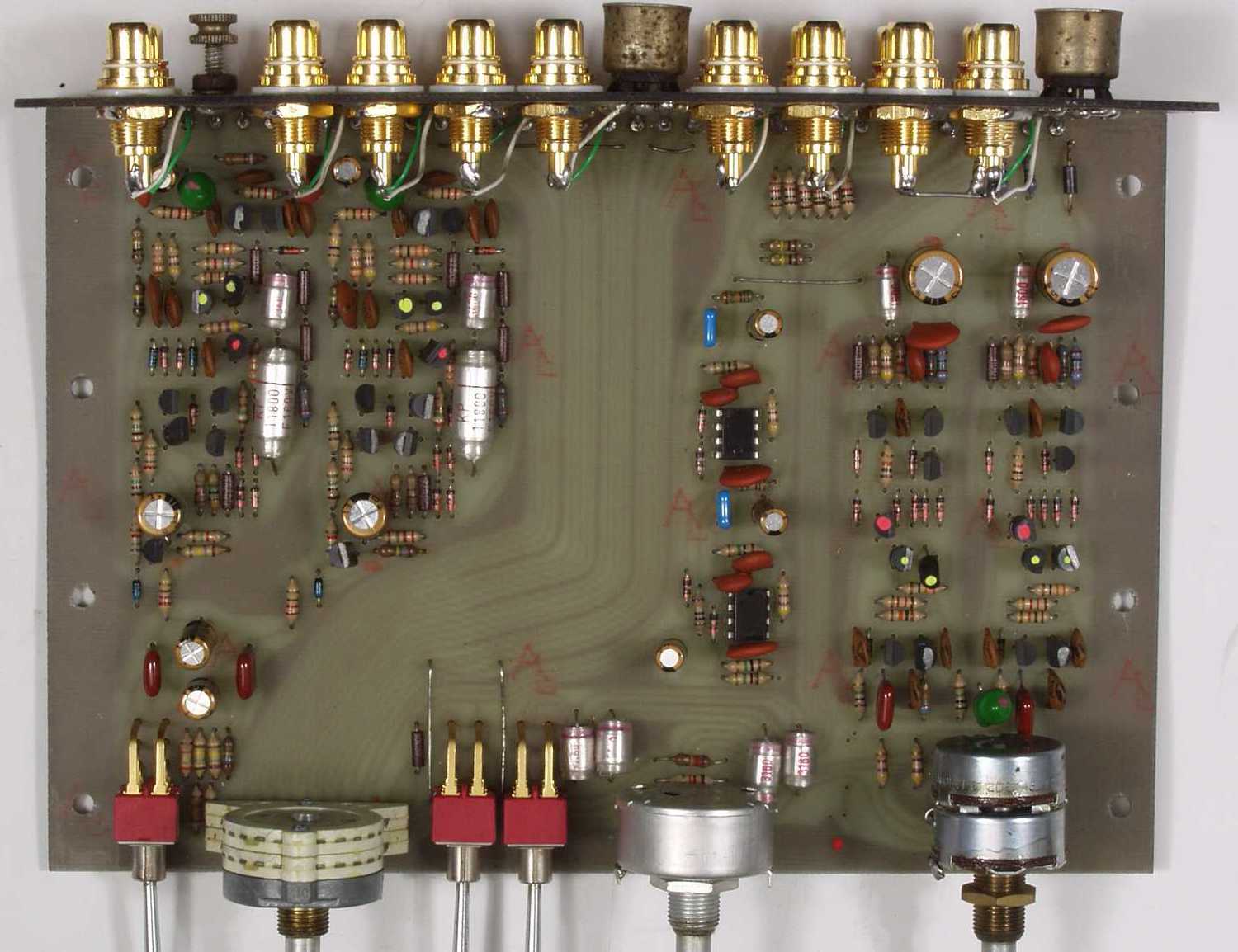

C−3B. 修理後 AMP基板 電解コンデンサー11個、フイルムコンデンサー6個、OP−AMP2個交換

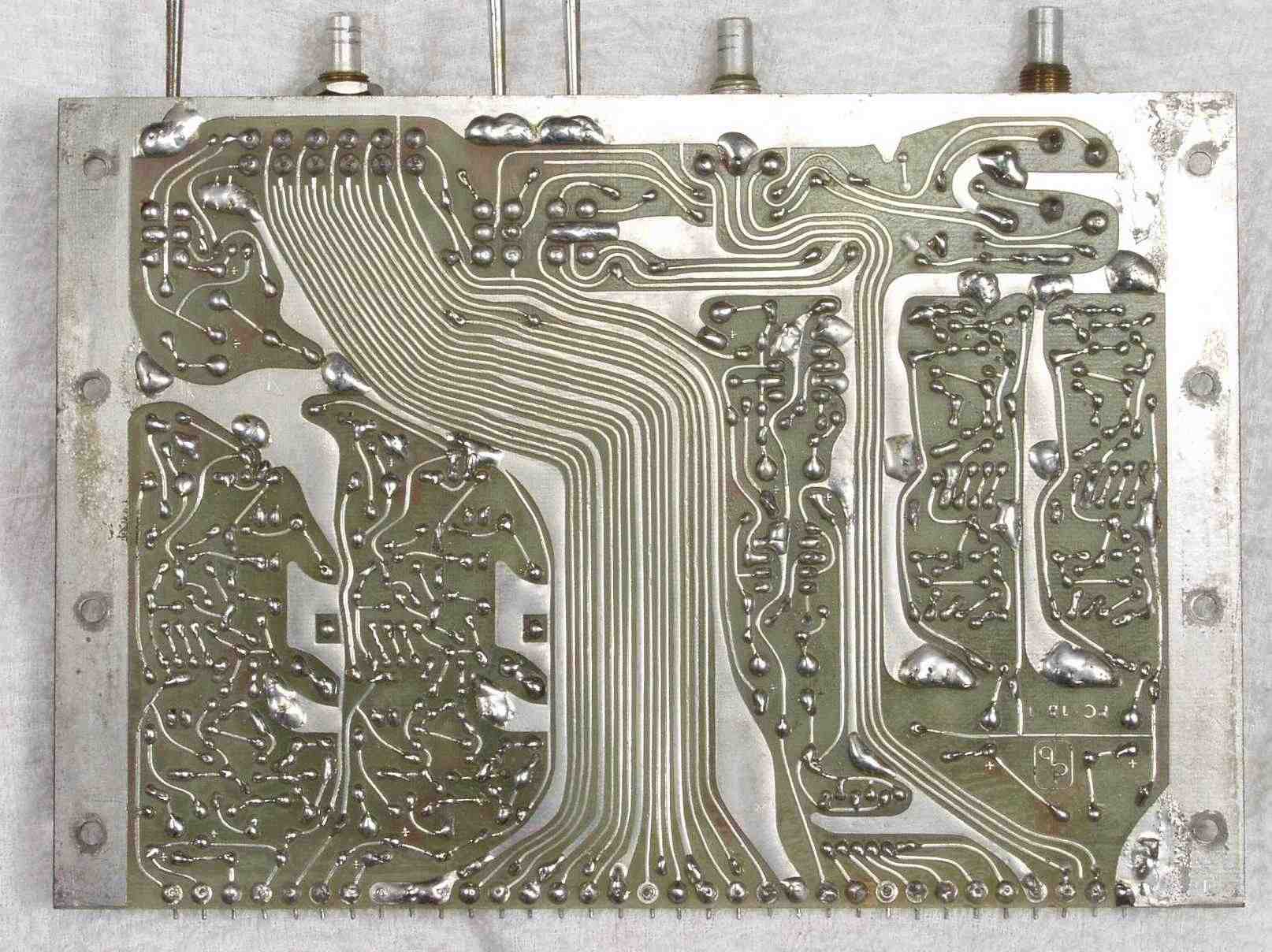

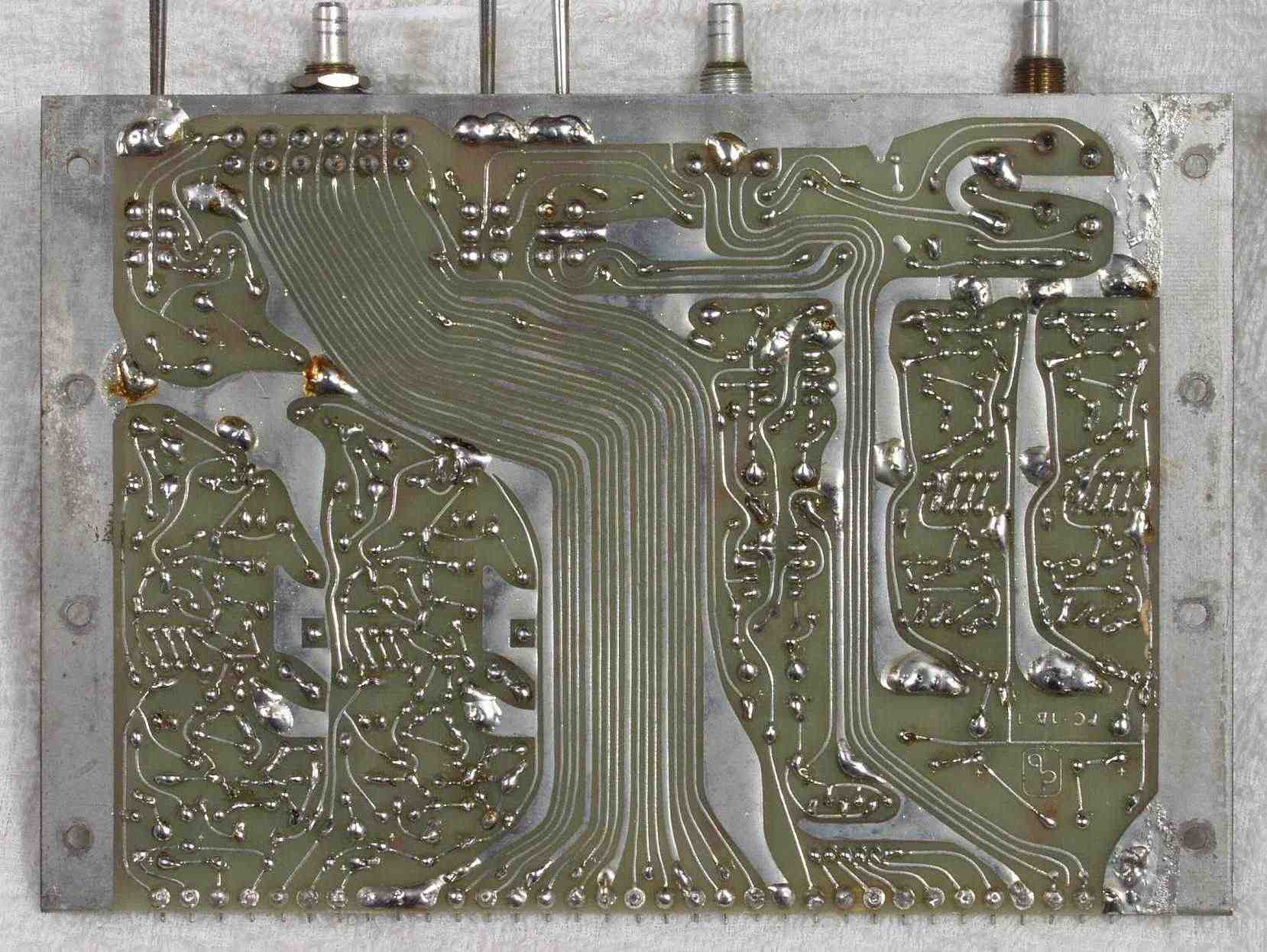

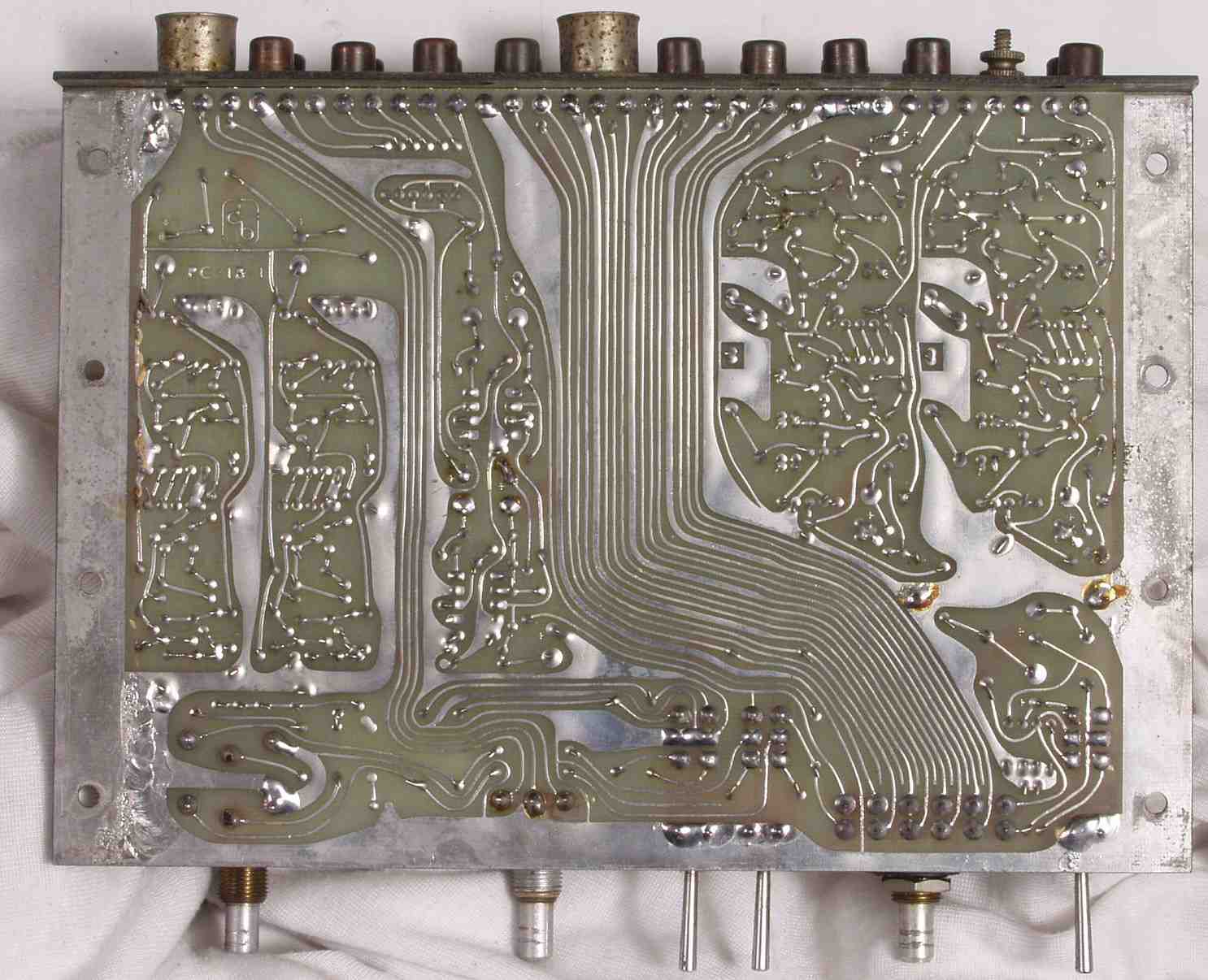

C−3C. 修理前 AMP基板裏

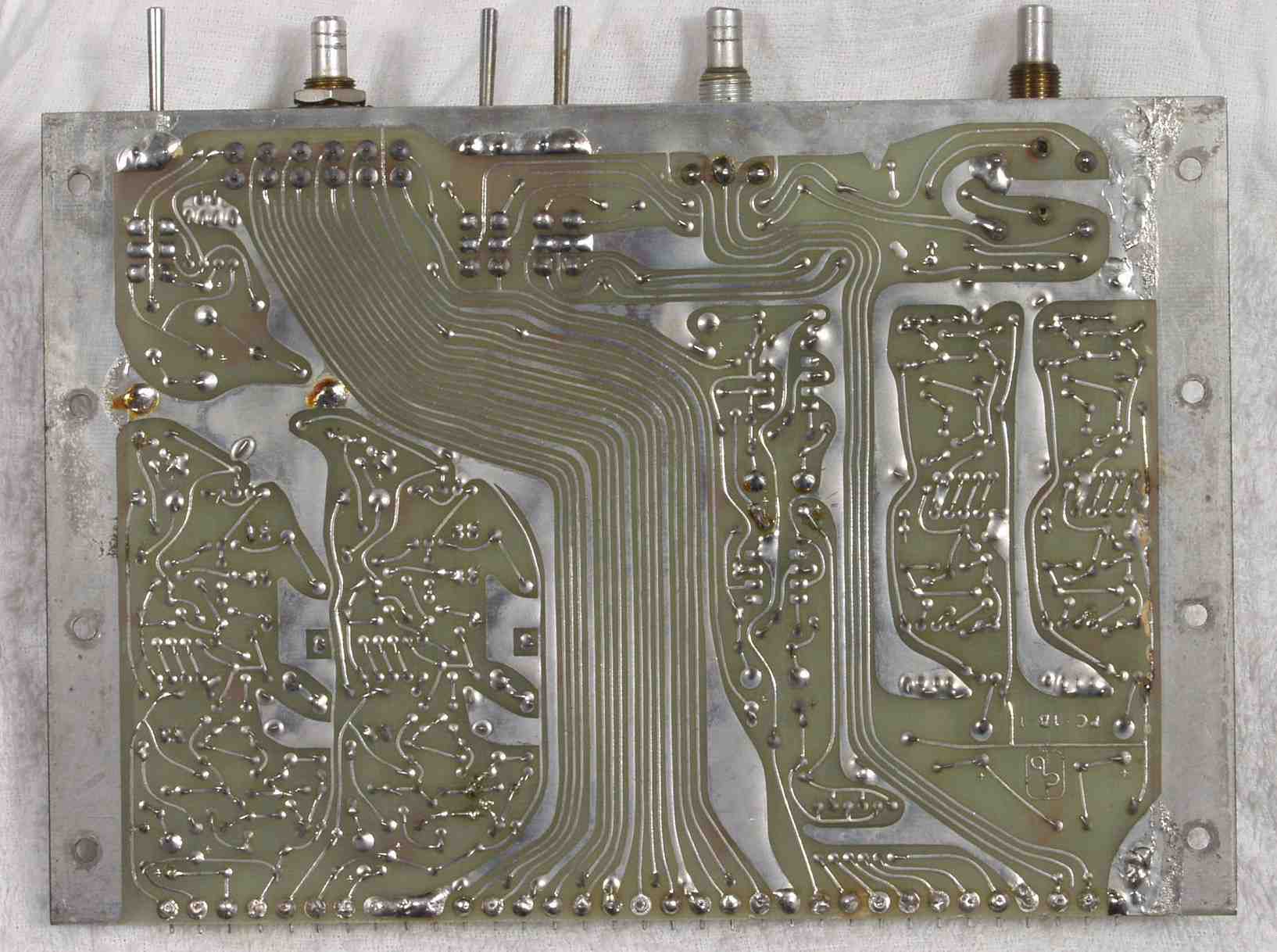

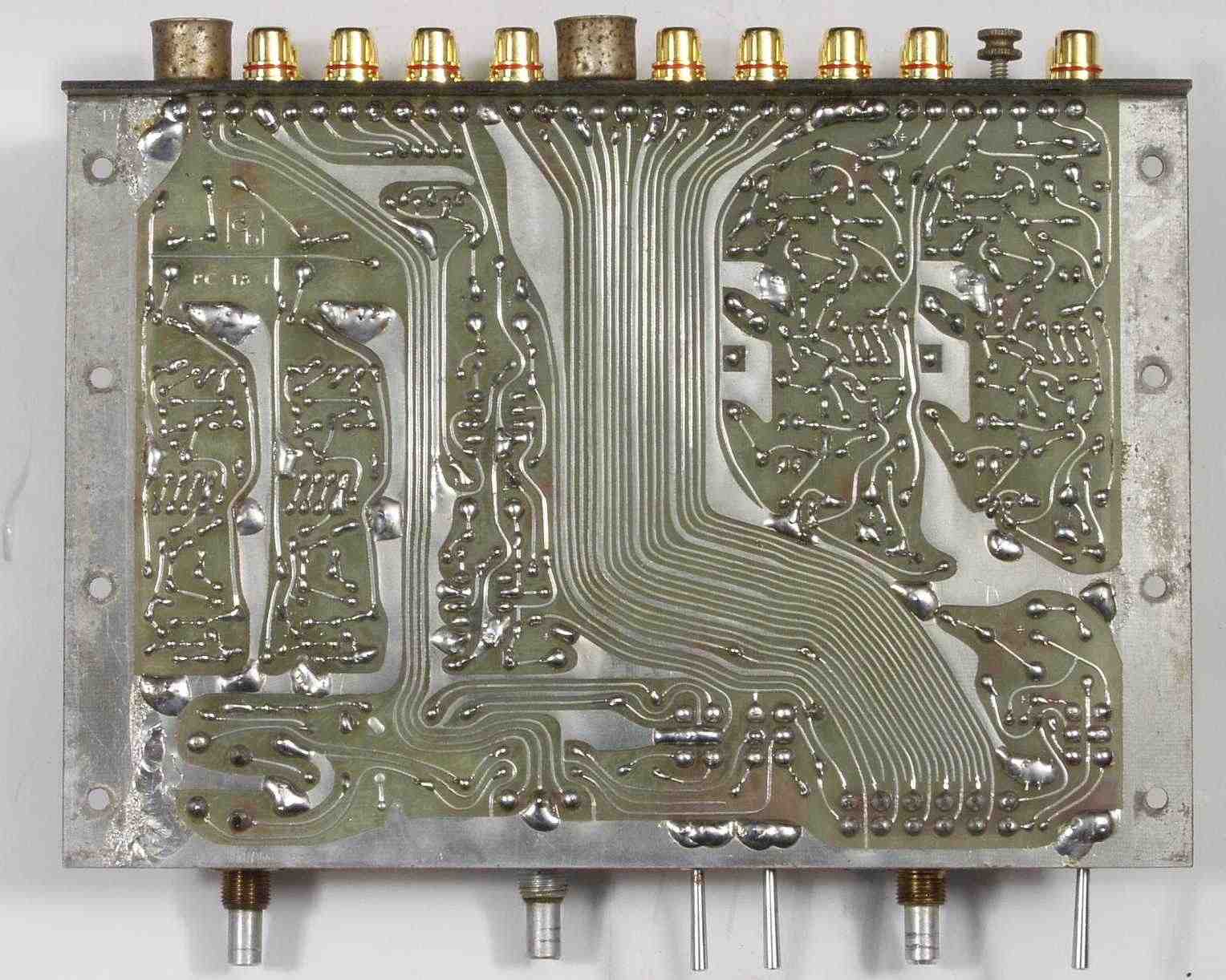

C−3D. 修理(半田補正)後 AMP基板裏
C−3E. 完成AMP基板裏 洗浄後

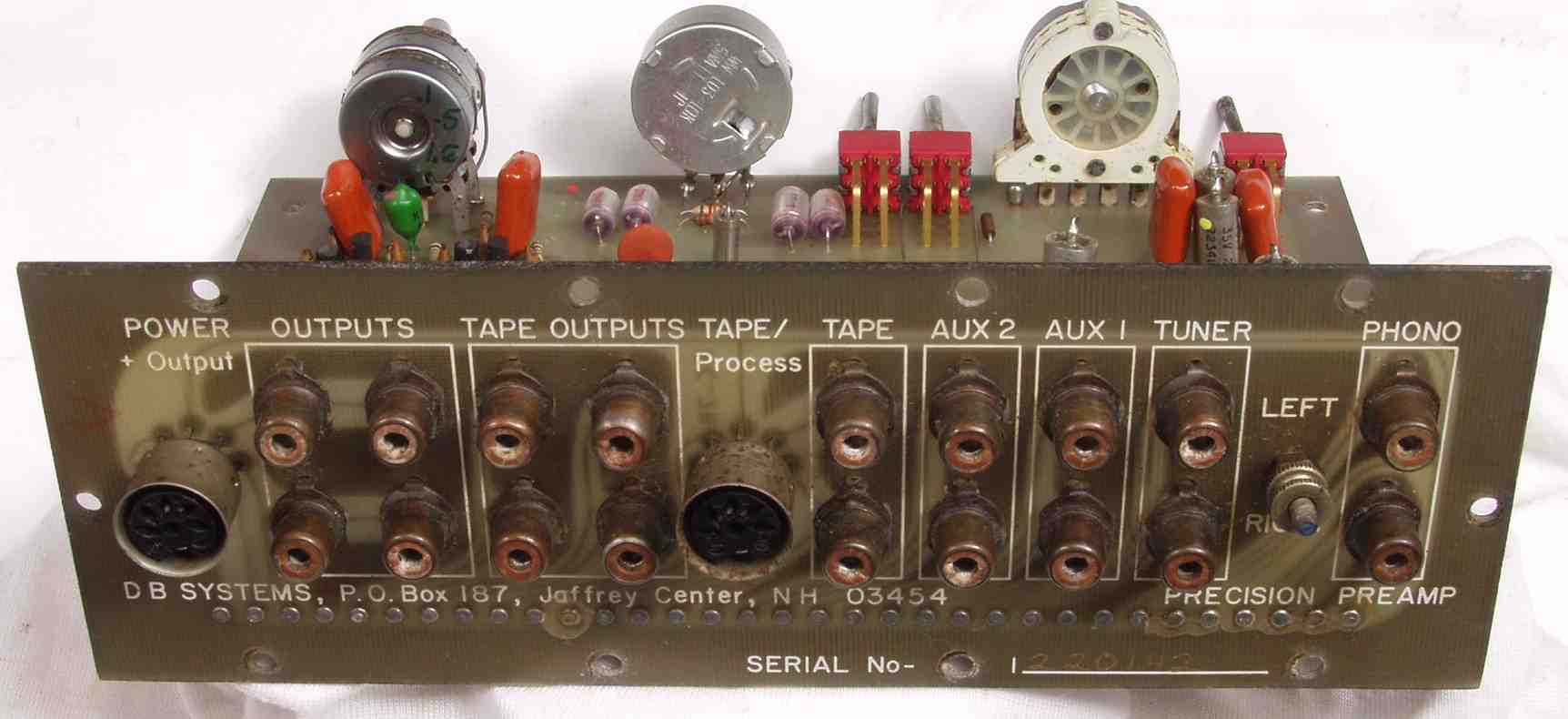

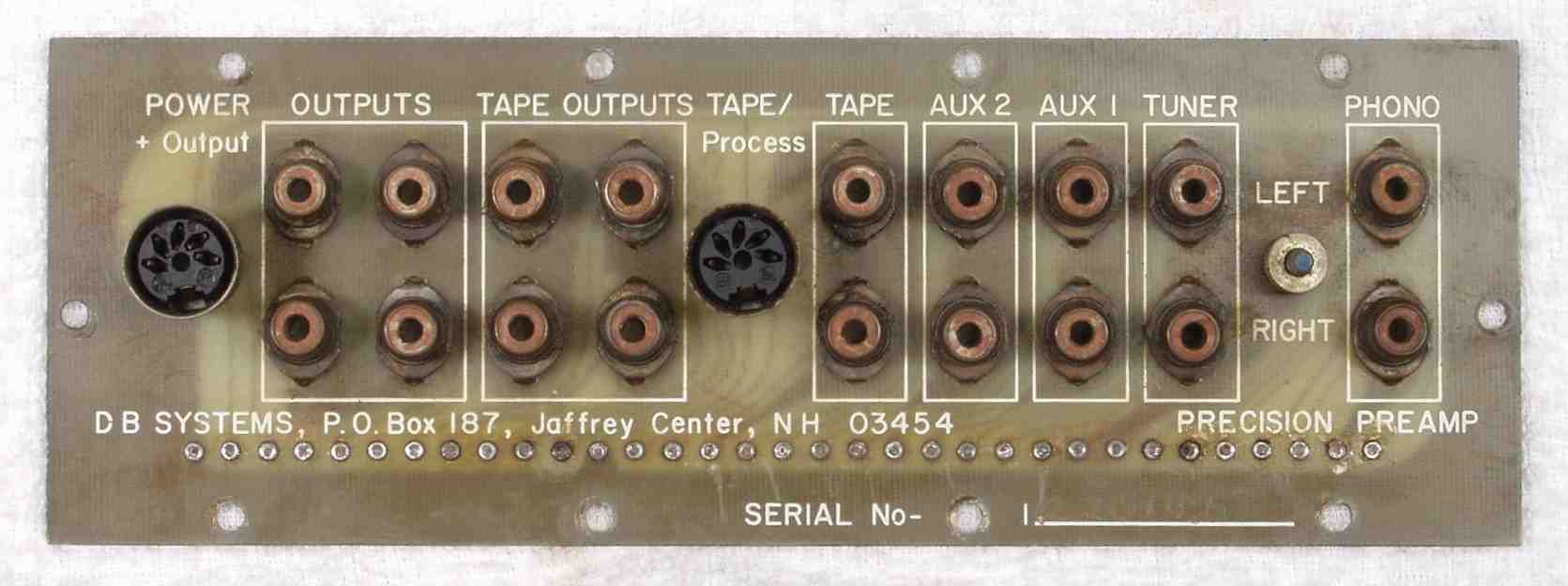

C−4A. 修理前 RCA端子基板

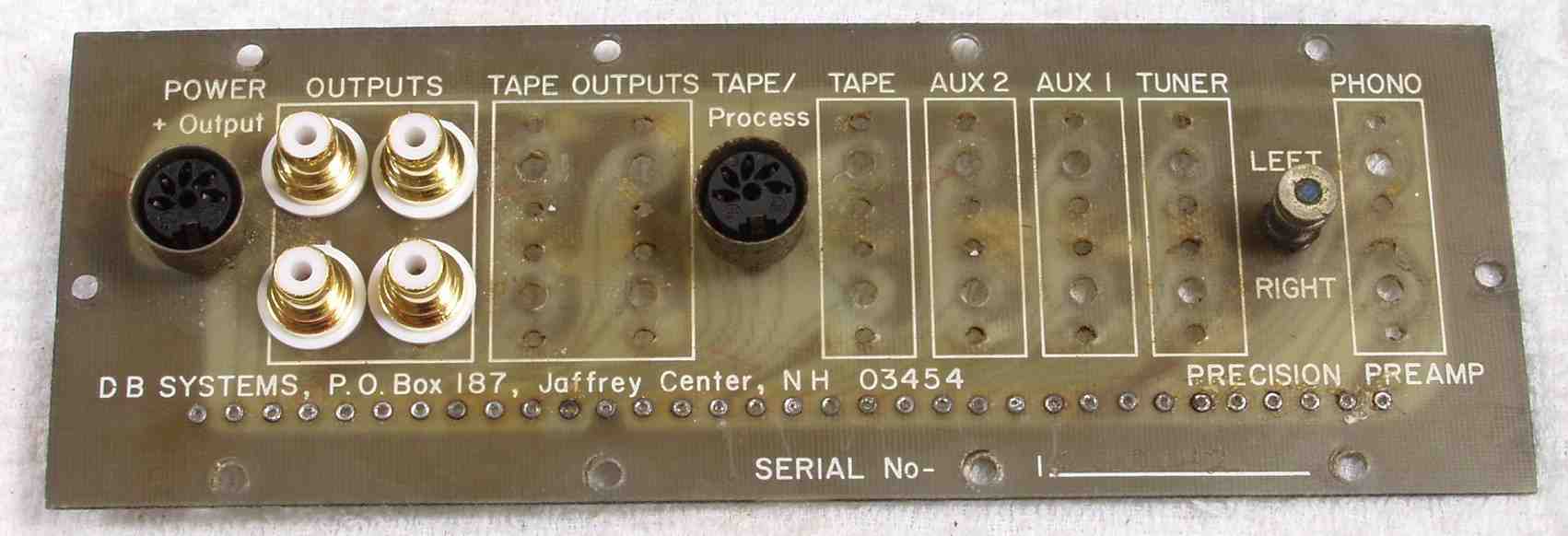

C−4A−1. 修理中 RCA端子基板

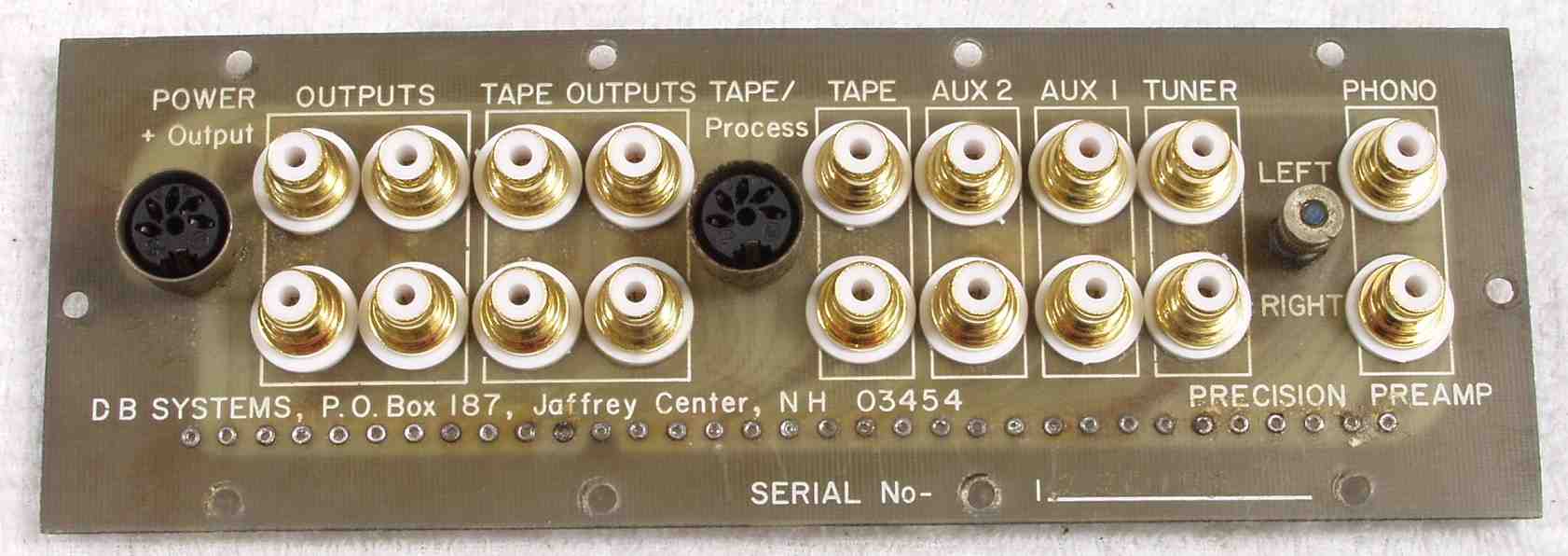

C−4B. 修理後 RCA端子基板 個交換

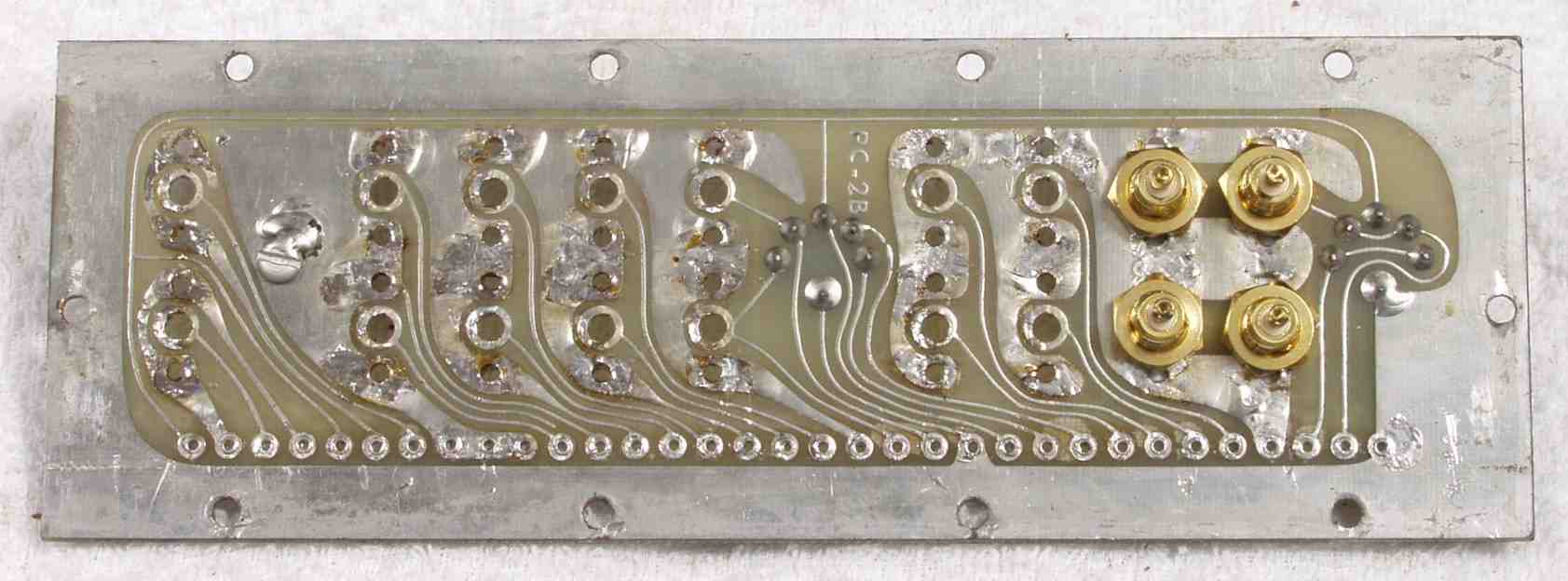

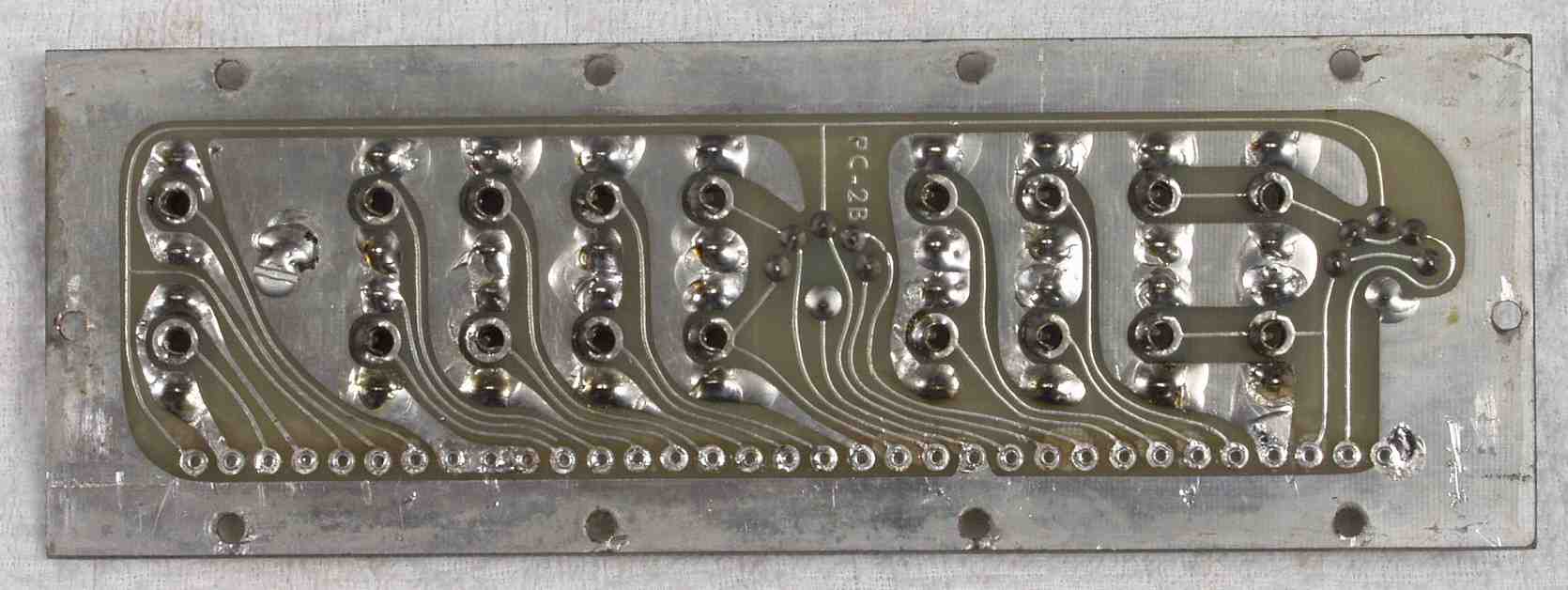

C−4C. 修理前 RCA端子基板裏

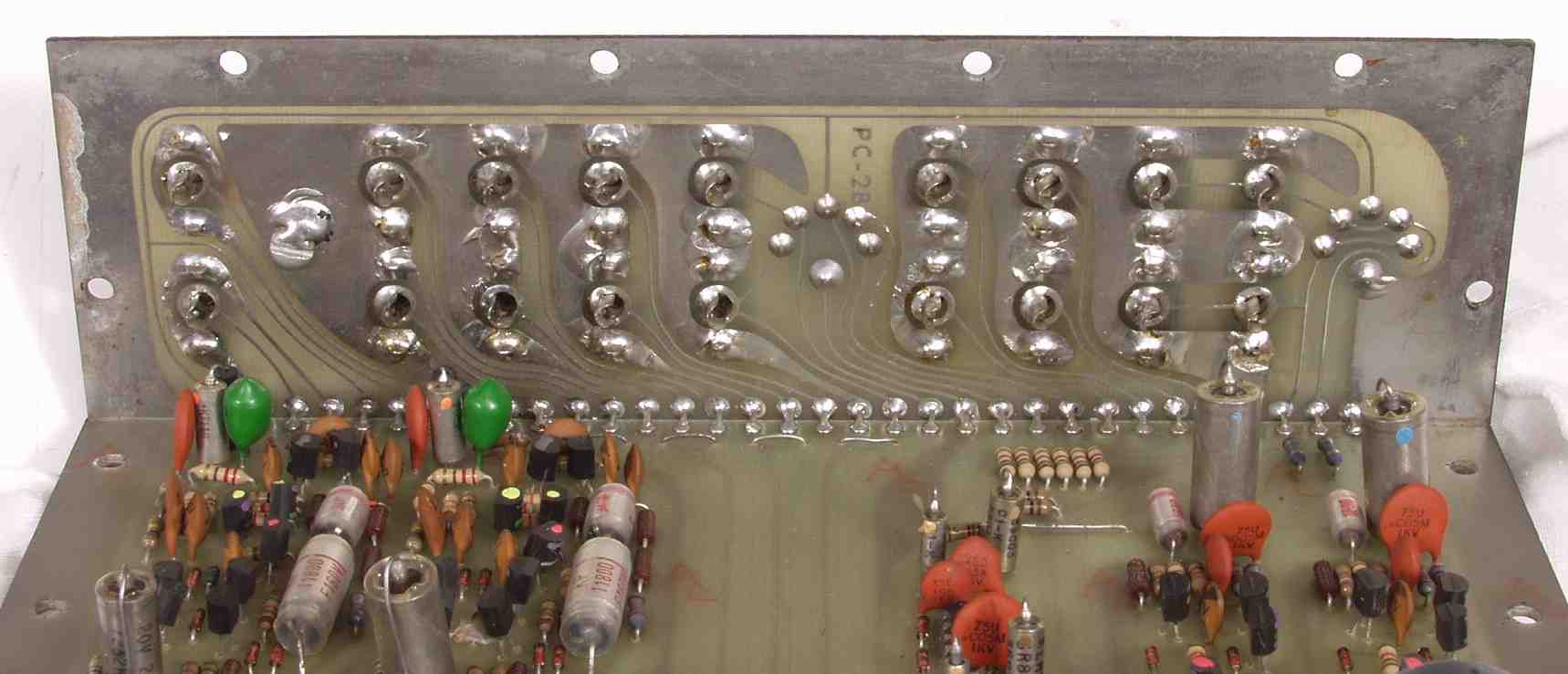

C−4C−1. 修理中 RCA端子基板裏

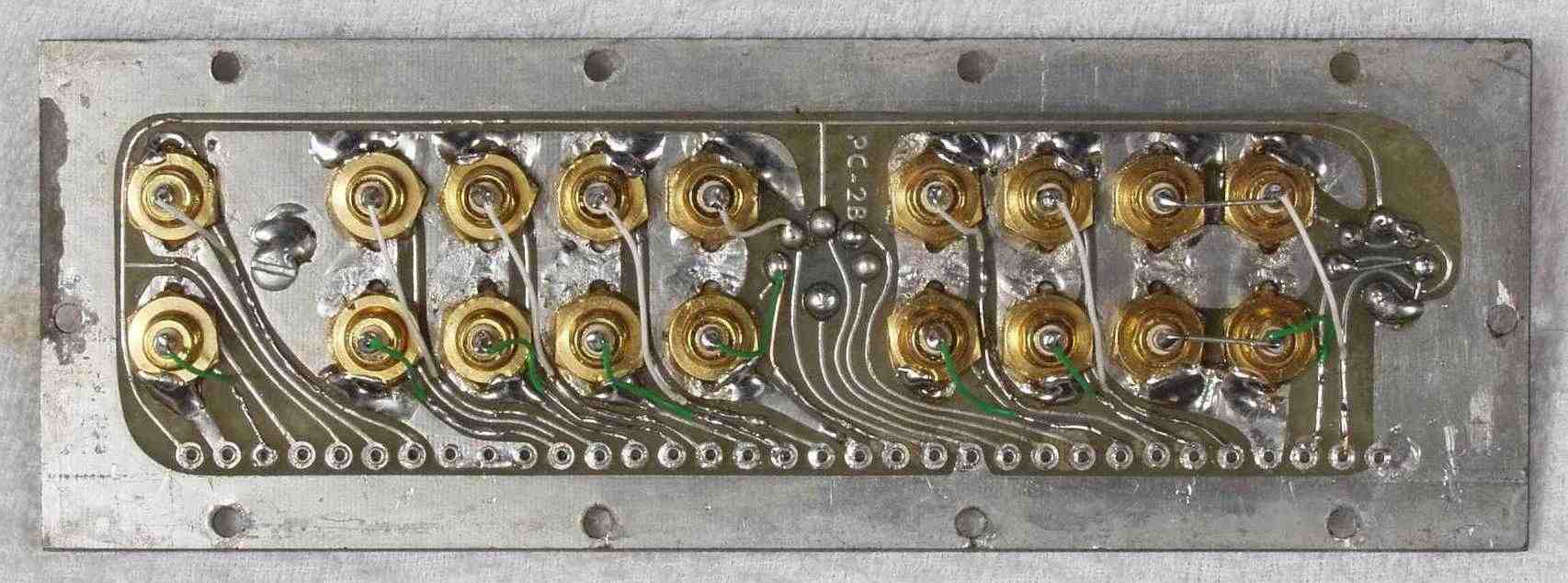

C−4E. 完成RCA端子基板裏 洗浄後

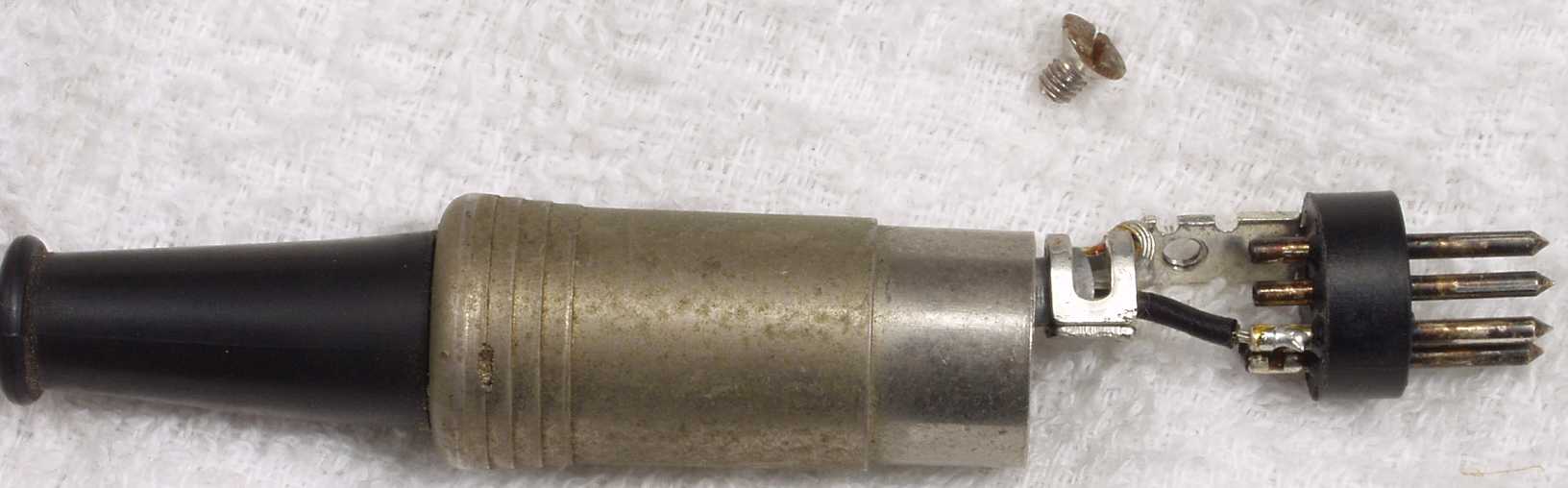

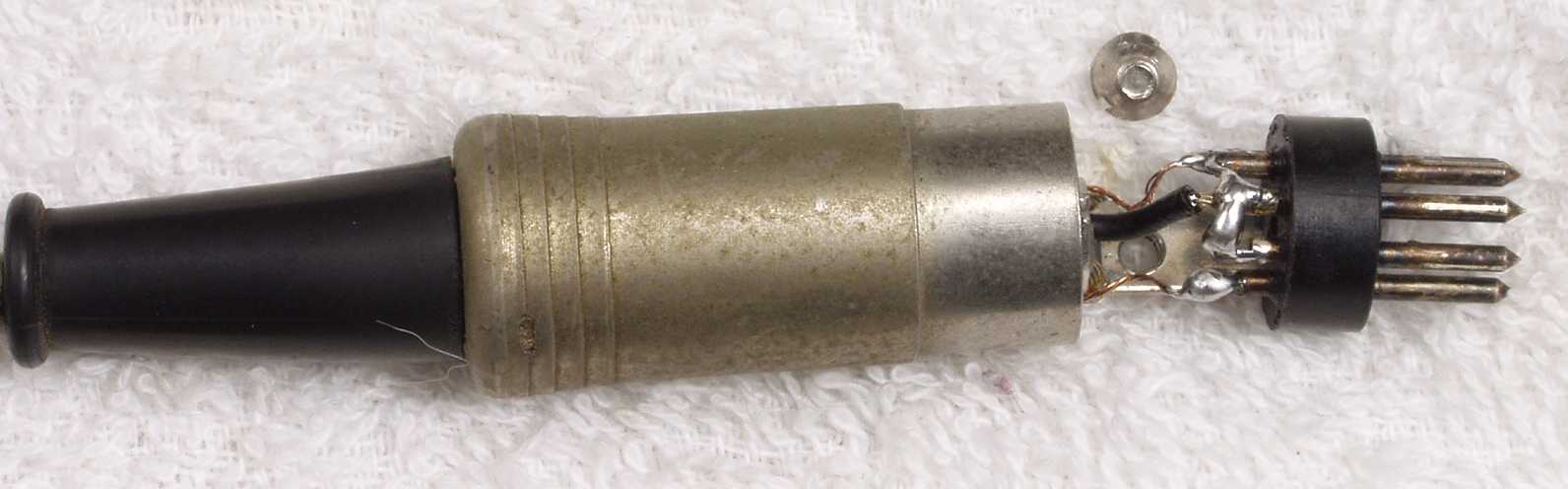

C−5A. 修理前 電源供給DINコード・コネクター 各1ピンしか使用していない
C−5B. 修理前 電源供給DINコード・コネクター 使用ピンを増やす。
                                但し、他の機器に使用出来ないし、Processに挿入しない事

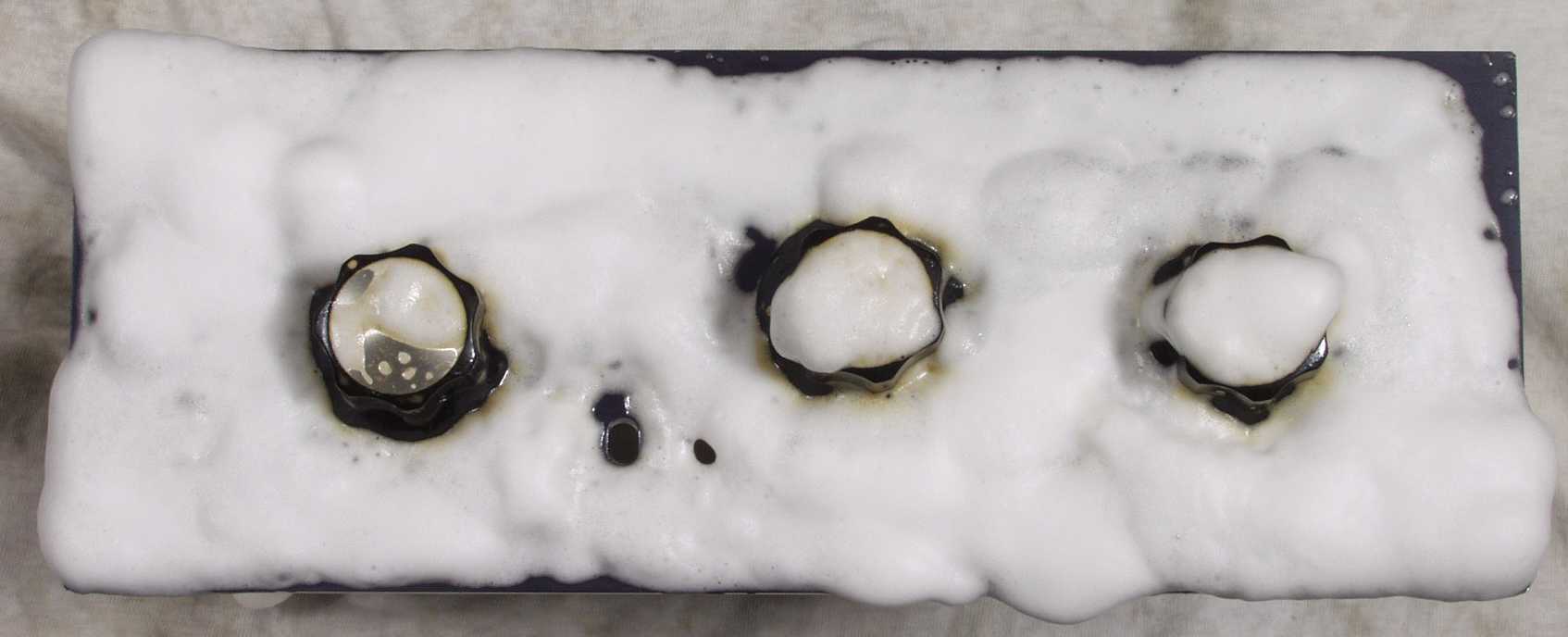

C−6. パネル・ツマミ清掃

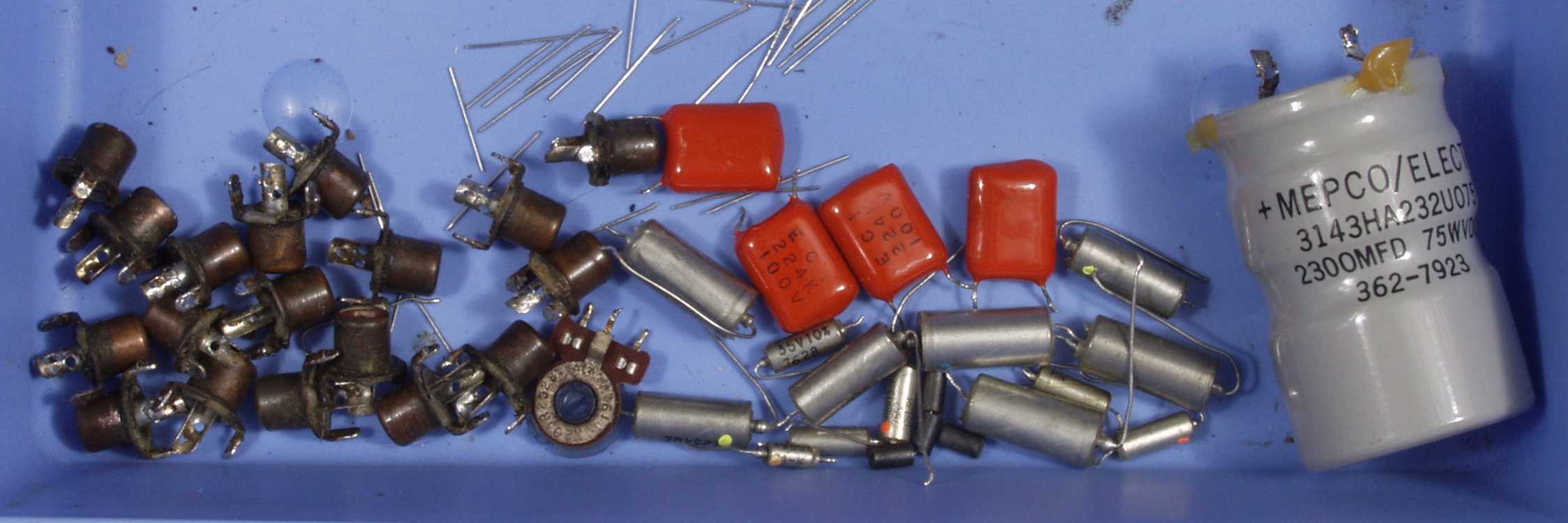

C−7. 交換部品

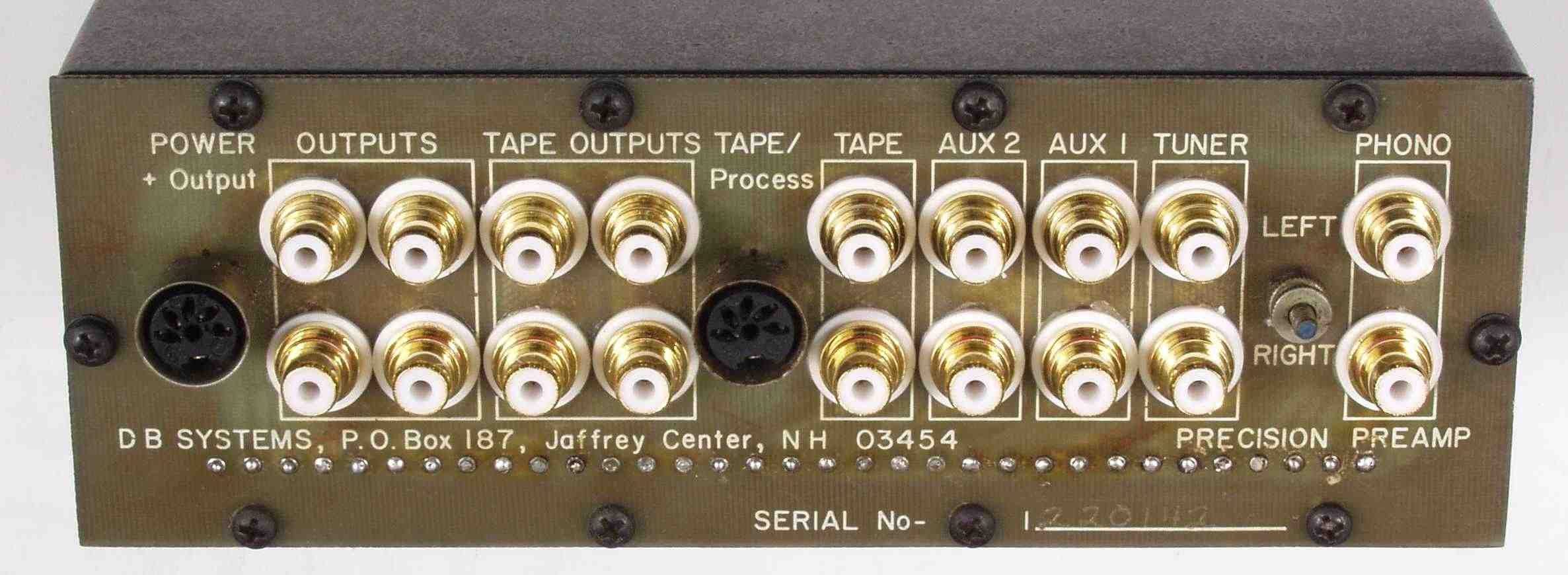

C−8A. 修理前 上から見る
C−8B. 修理後 上から見る
C−8C. 修理前 下から見る
C−8D. 修理後 下から見る

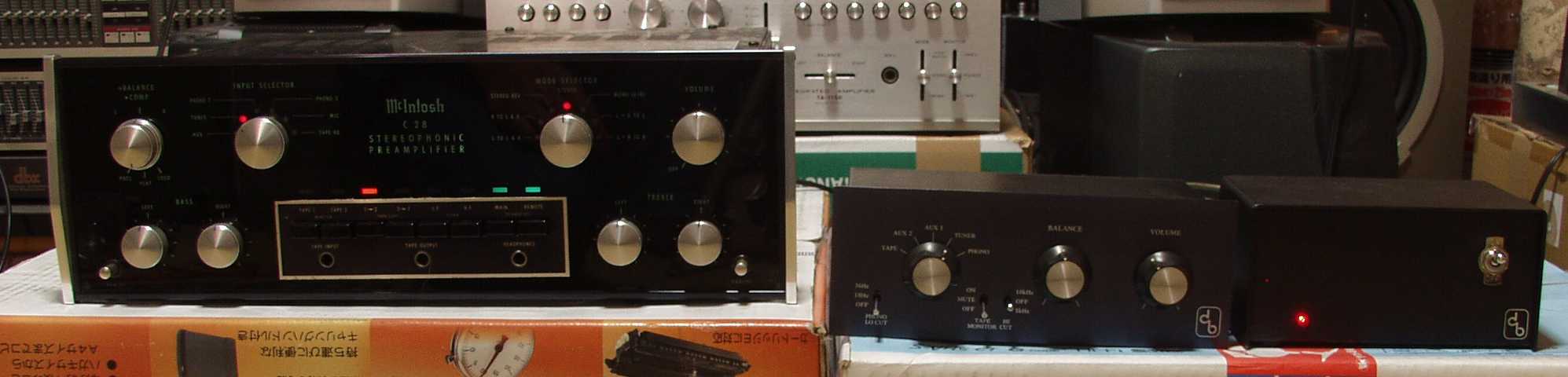

C−9A. 完成 綺麗なお尻で帰ります

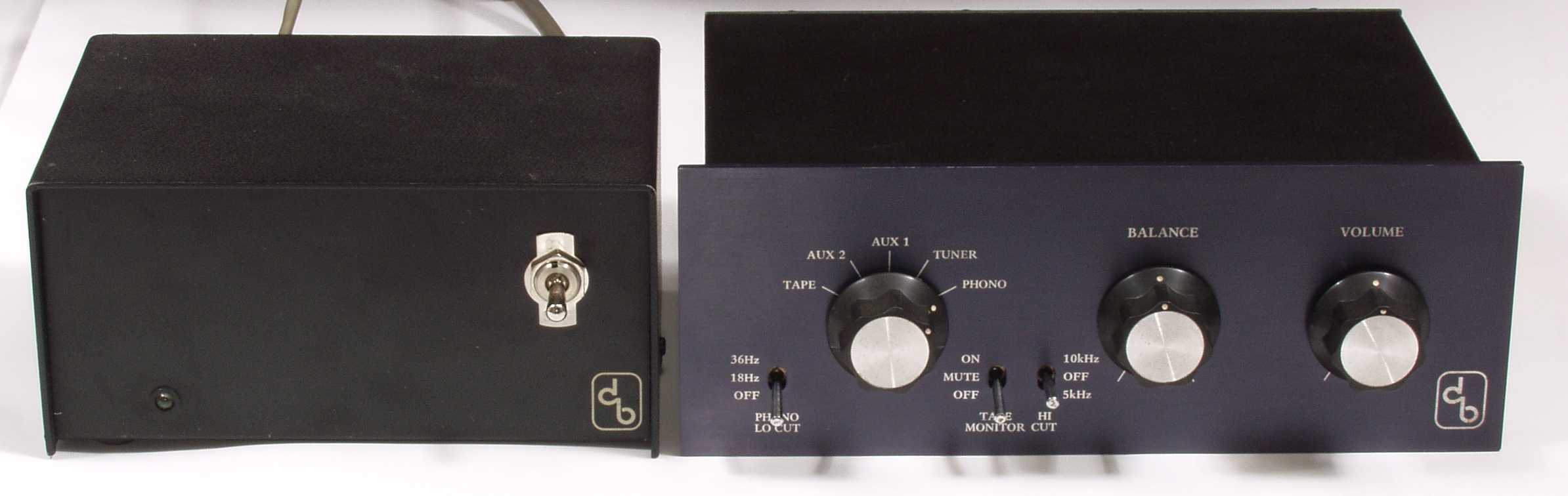

C−9B. 完成
E. 調整・測定

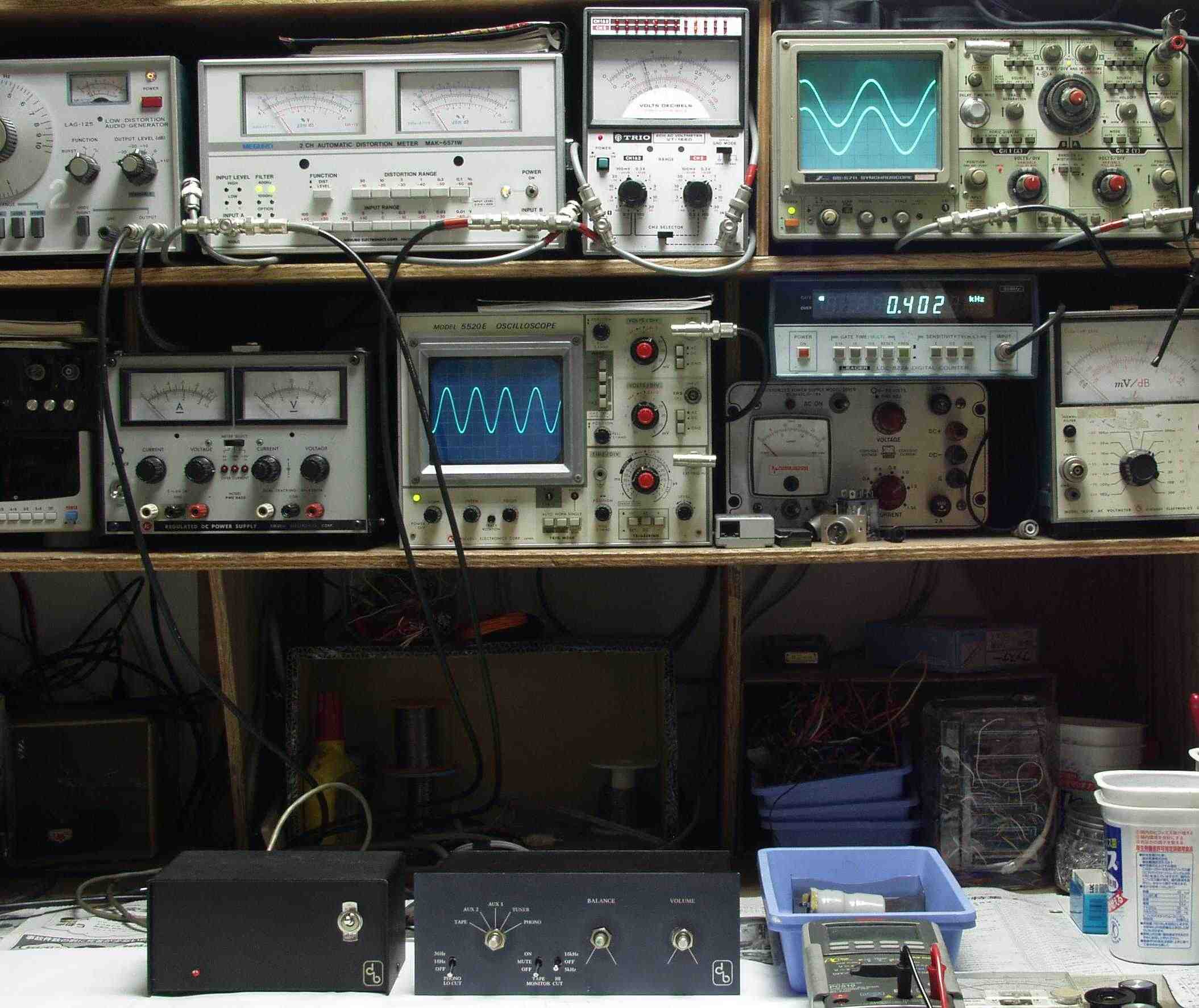

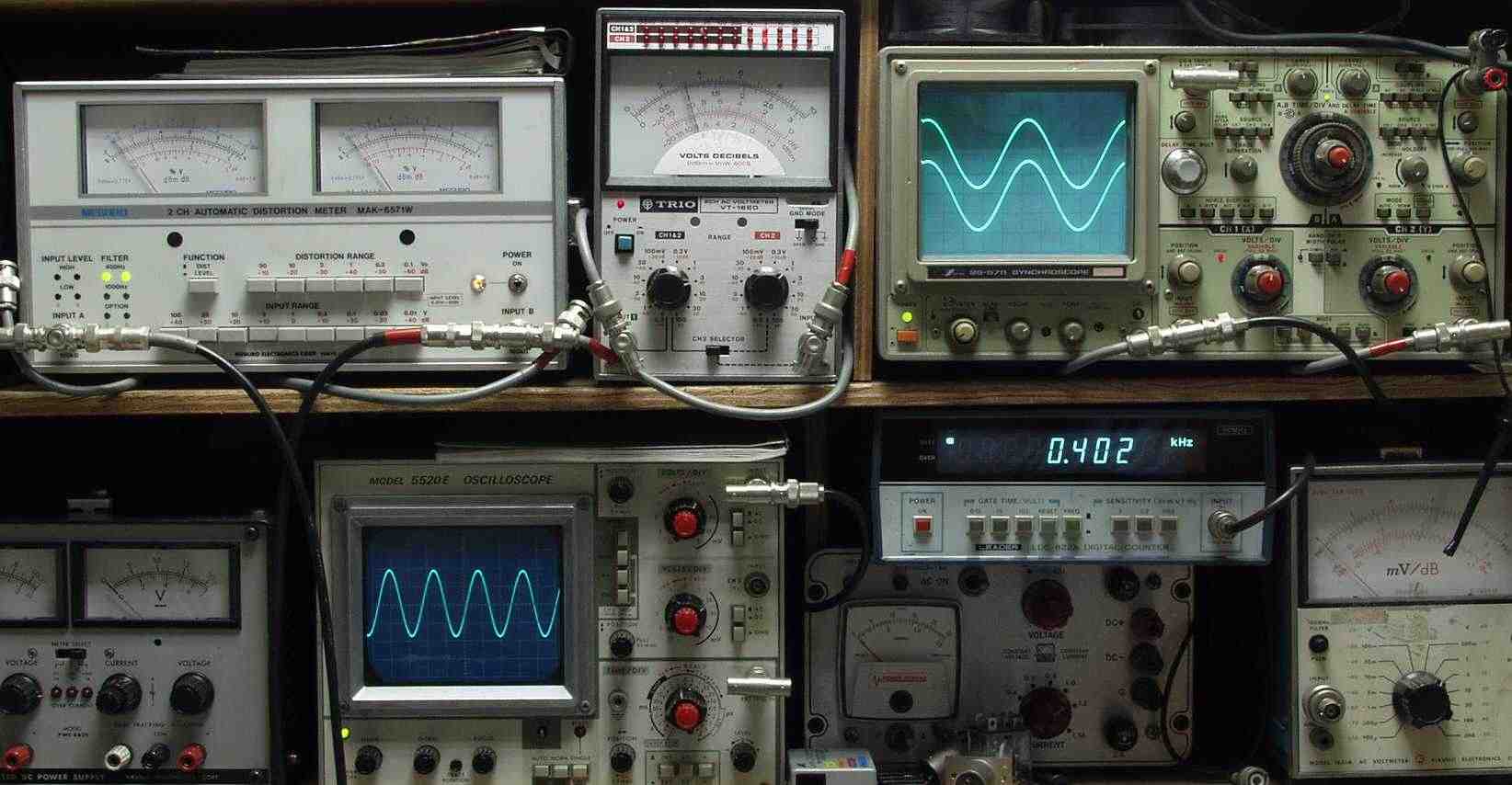

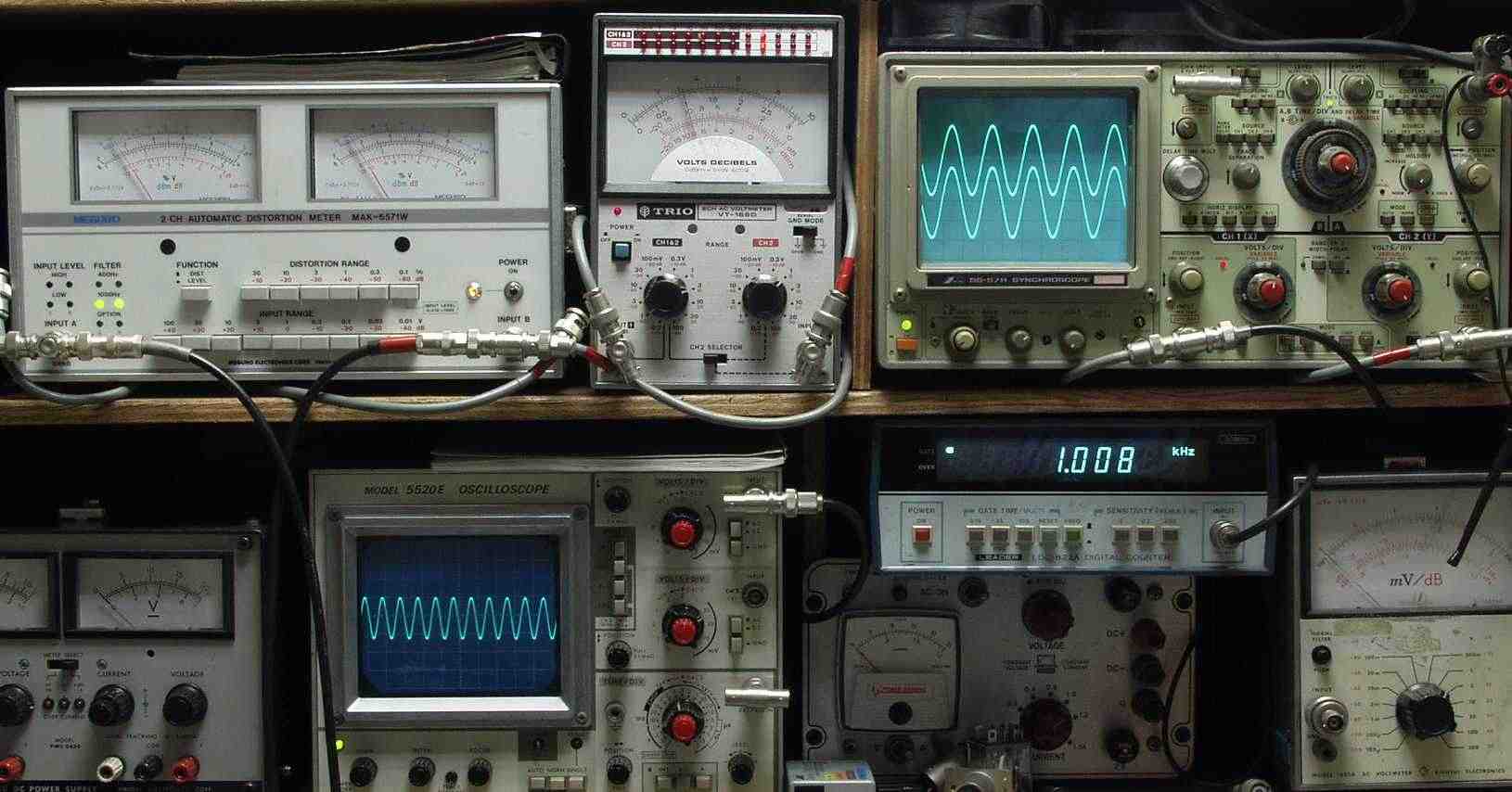

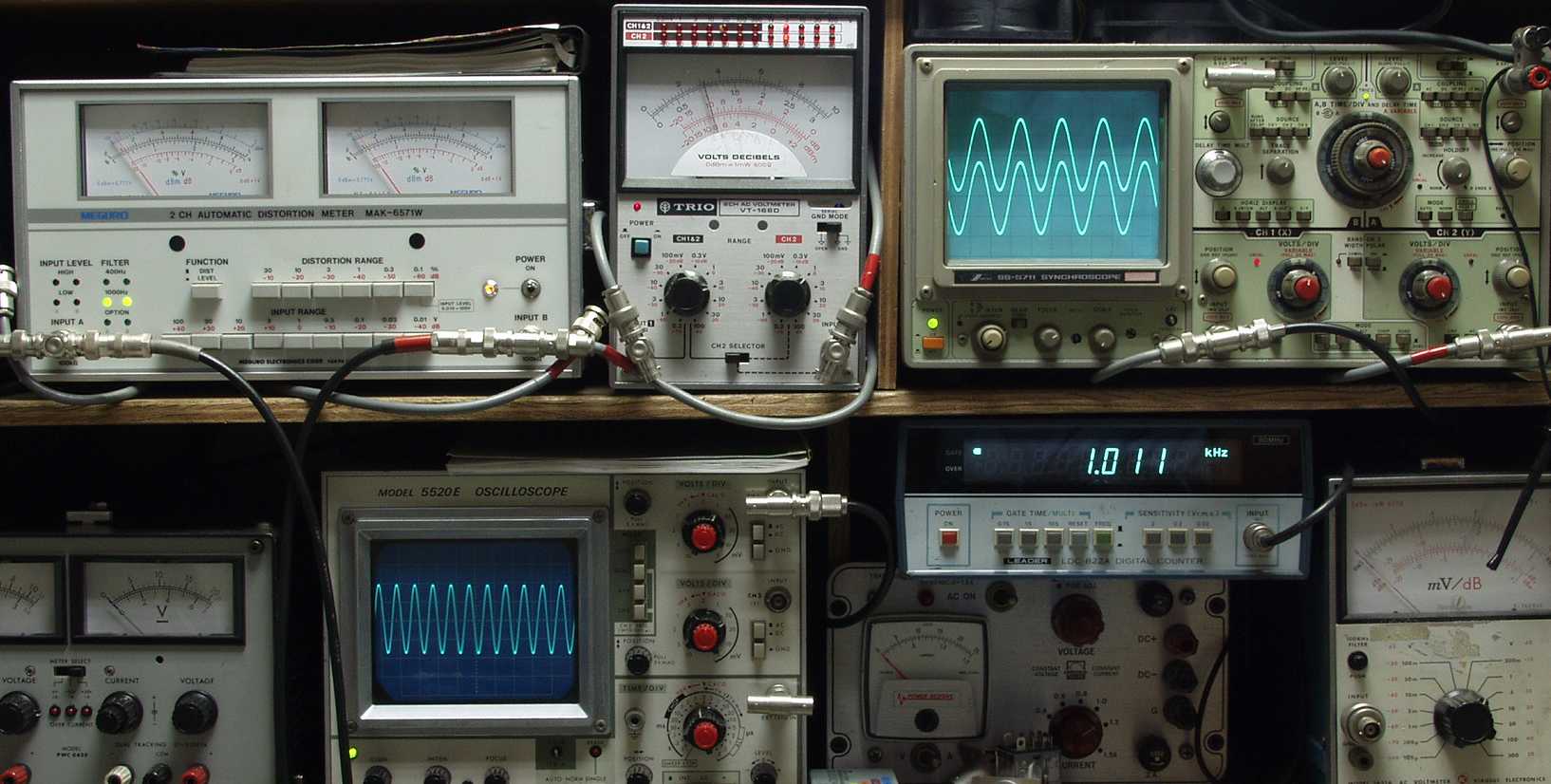

E−1. 出力/歪み率測定・調整

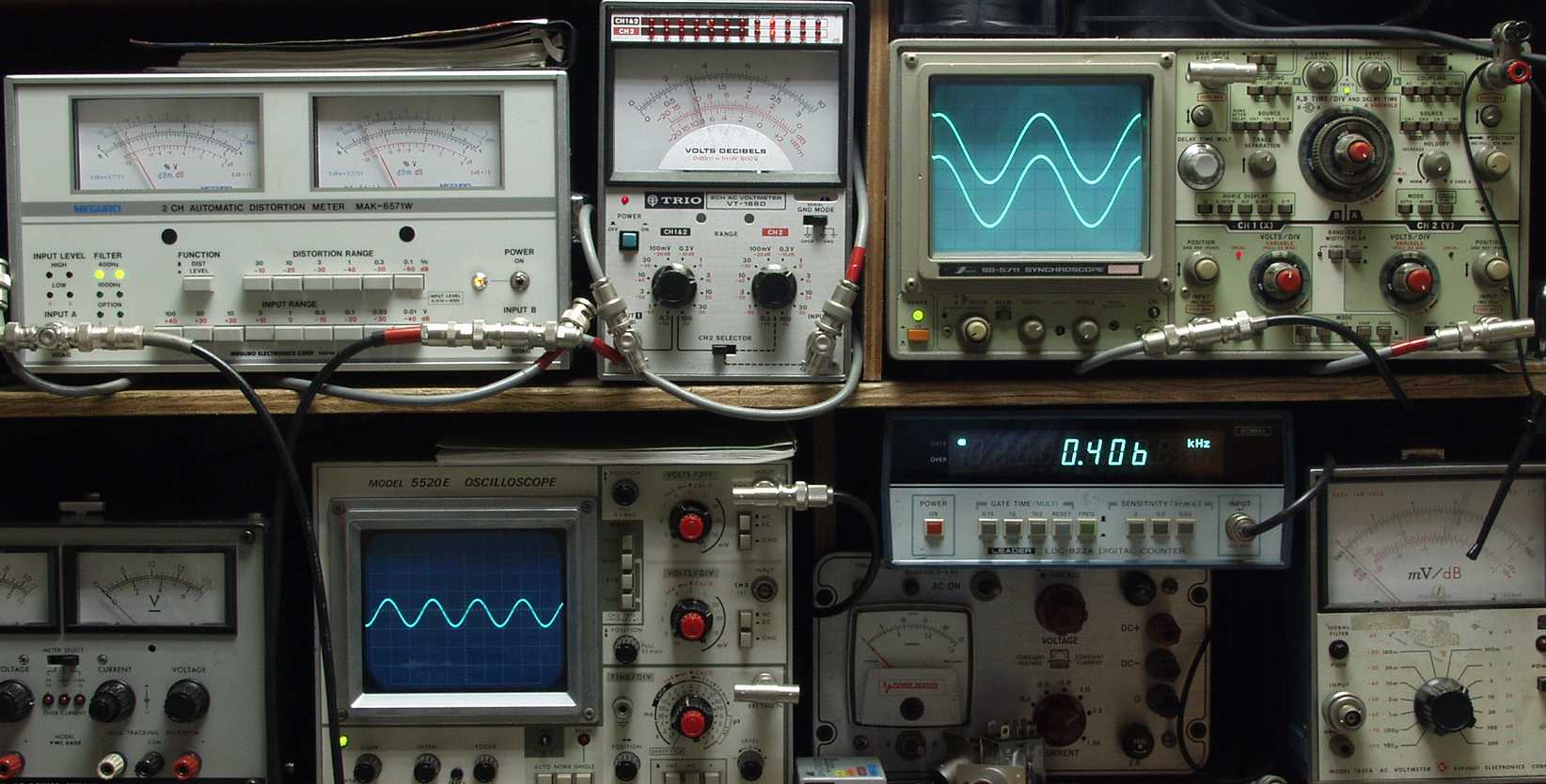

E−2A. 出力電圧1V 歪み率=0.01% 測定レンジ=0.1% AUX入力 1000HZ
E−2B. 出力電圧1V 歪み率=0.01% 測定レンジ=0.1% AUX入力 400HZ
E−3A. 出力電圧1V 歪み率=0.015% 測定レンジ=0.1% MM入力 1000HZ
E−3B. 出力電圧1V 歪み率=0.02% 測定レンジ=0.1% MM入力 400HZ
E−3. 完成  24時間エージング
