| AUDIOLAB 8000C 修理記録 |


        | 平成15年7月28日  7月29日完成 |




          - A. 修理前のユーザーからの状況

            R側音出ない。

           - B. 原因

            各部経年変化の劣化による、TR(トランジスター)焼損
           - C. 修理状況

            電解コンデンサー交換
            半固定VR交換
            配線手直し、補強
            経年劣化による各部ハンダ補正


           - D. 使用部品

            半固定VR                  2個
            電解コンデンサー              9個
            TR(トランジスター)            4個
            フイルム・コンデンサー          2個

           - E. 調整


           - F. 修理費   35,000円   通常修理



         |


        A. 修理前
        A−1A. 修理前 上から見る、使用されている部品は日本製が95%    |


          |


        | A−1B. 修理前 下から見る、半田ののりは全体に薄い  |


          |


        C. 修理状況

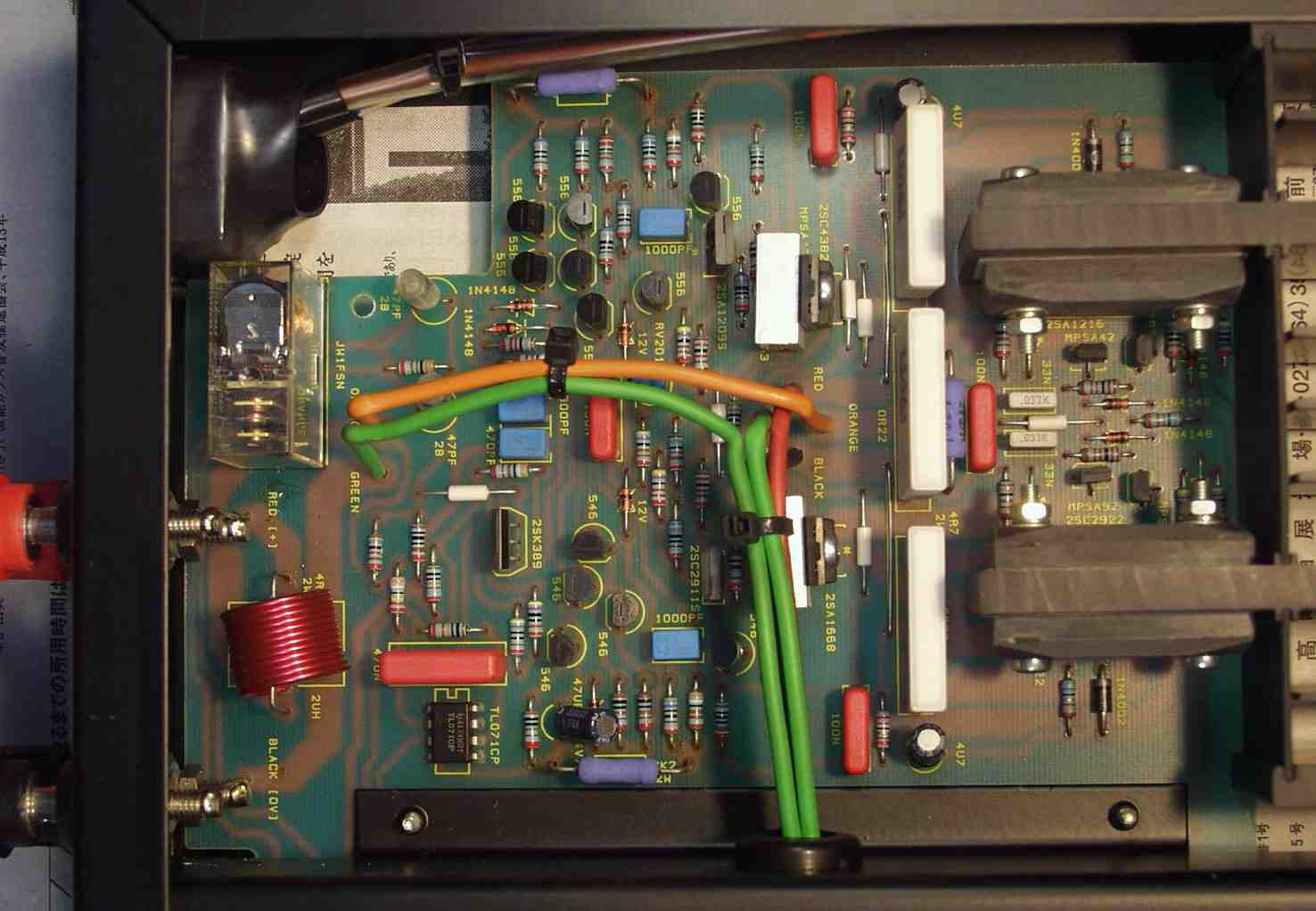

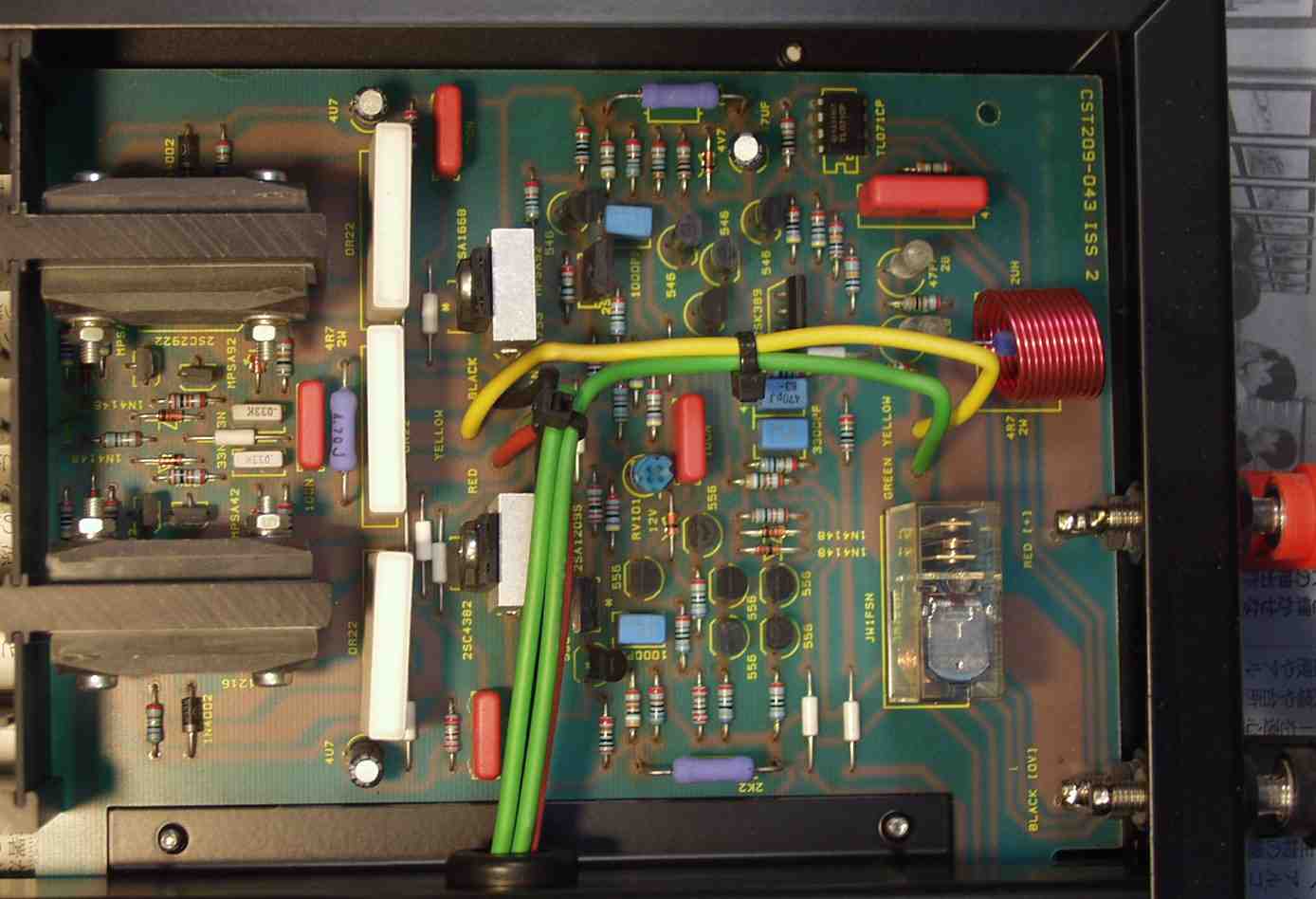

        C−1A. 修理前 R側AMP |


          |

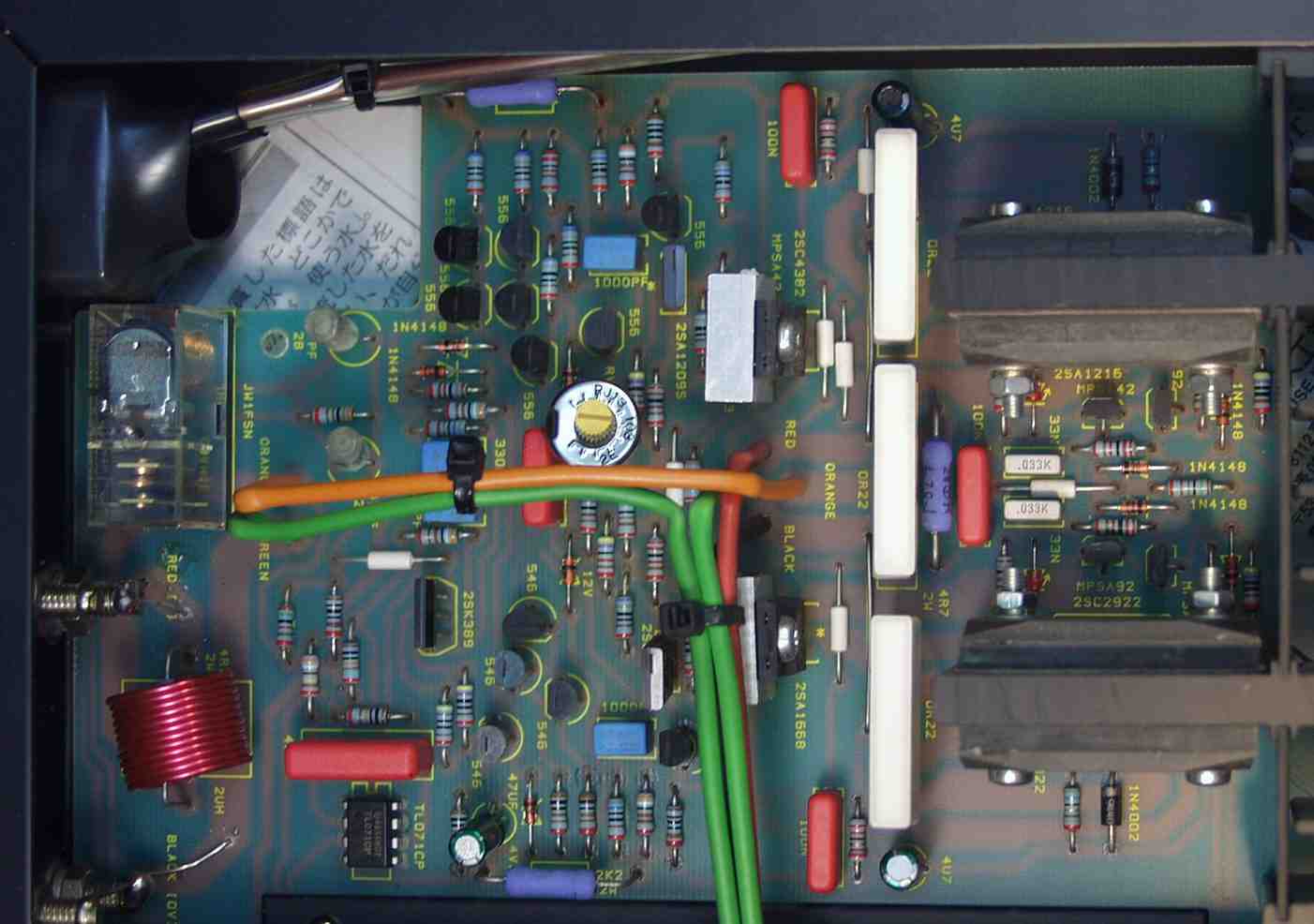

        | C−1B. 修理後 R側AMP 半固定VR1個、電解コンデンサー3個、TR(トランジスター)4個交換 |


          |

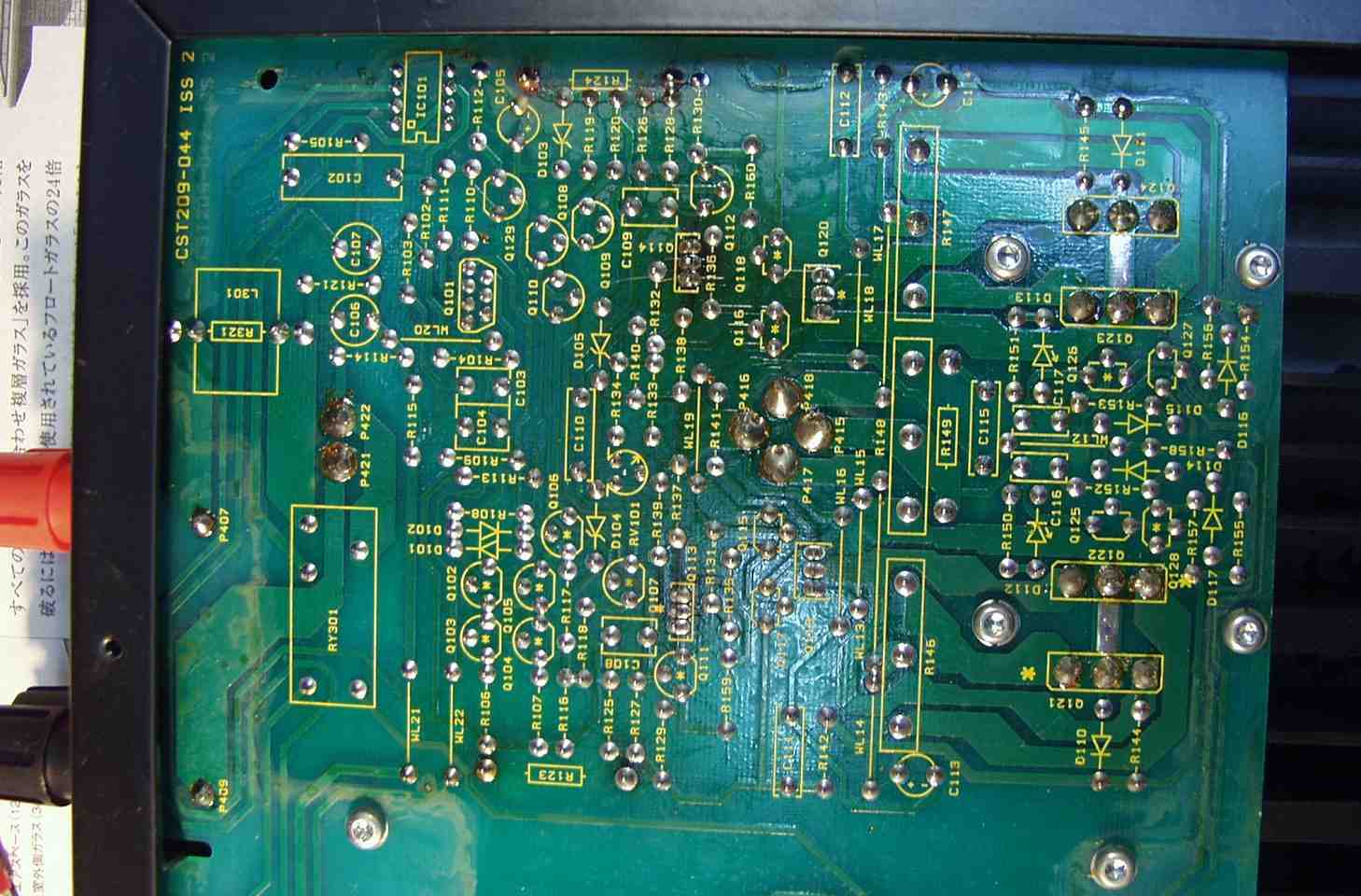

        | C−1C. 修理前 R側AMP 基板裏  |


          |

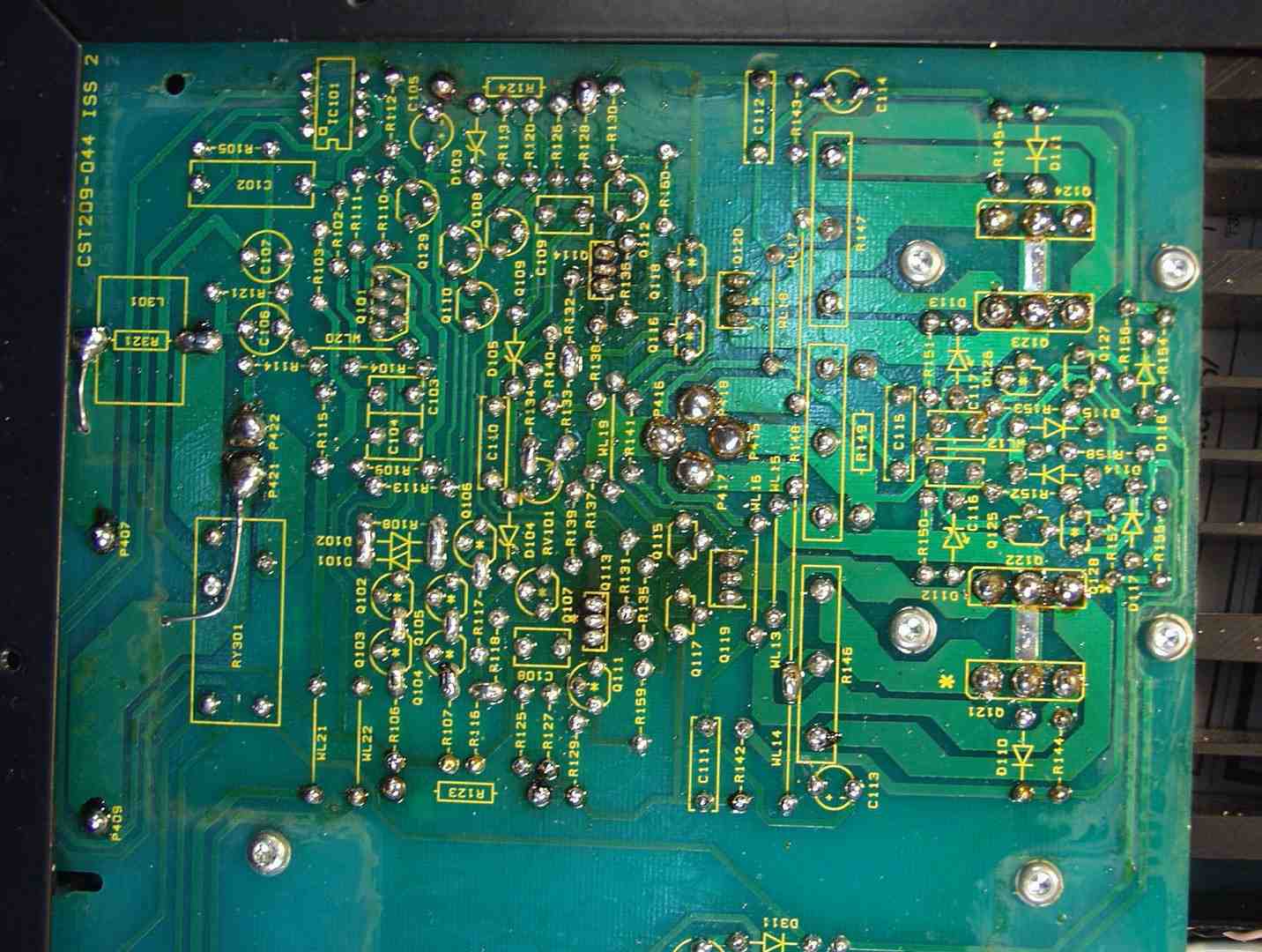

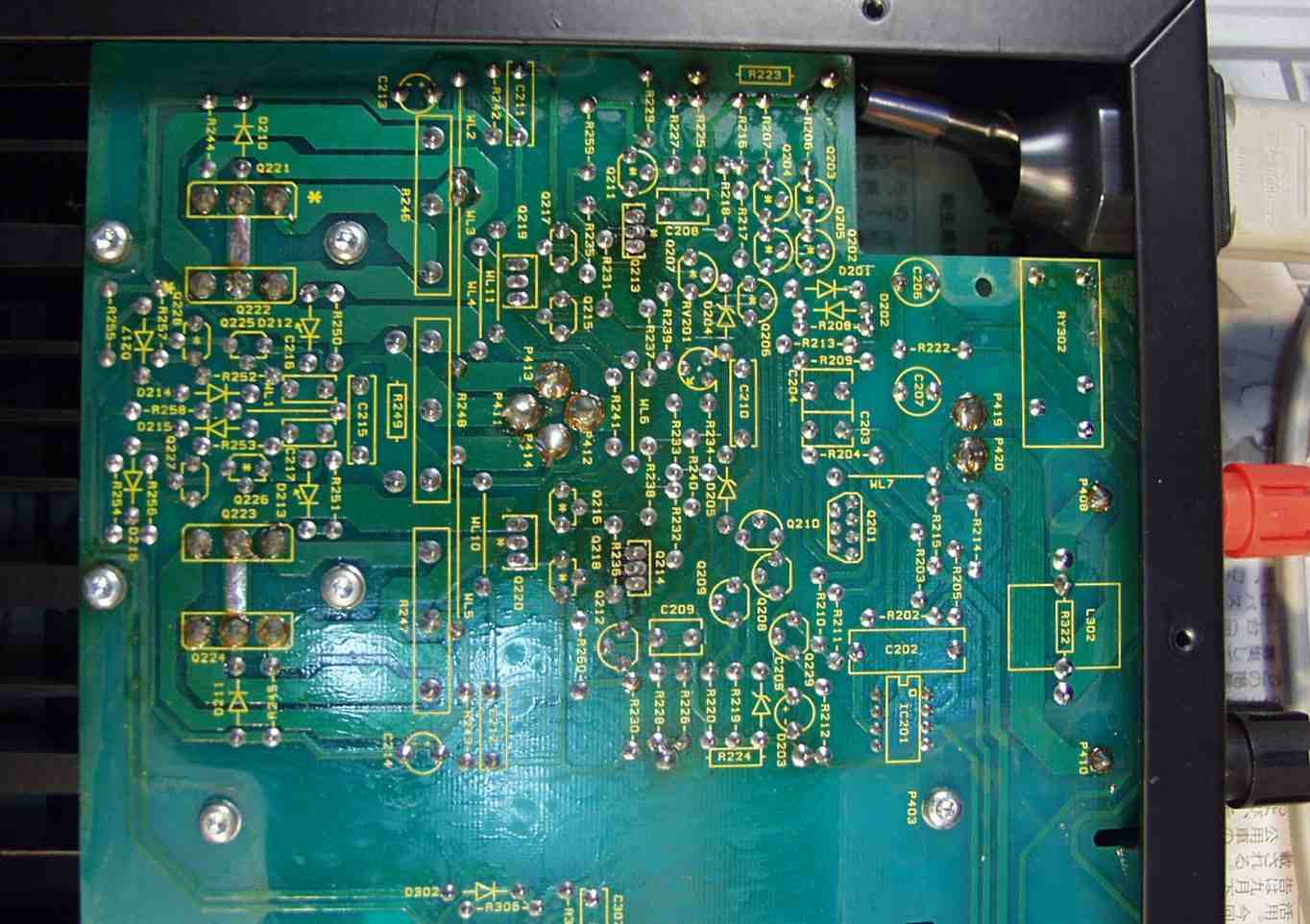

        | C−1D. 修理(ハンダ補正)後 R側AMP 基板裏 |


          |


        | C−2A. 修理前 L側AMP  |


          |

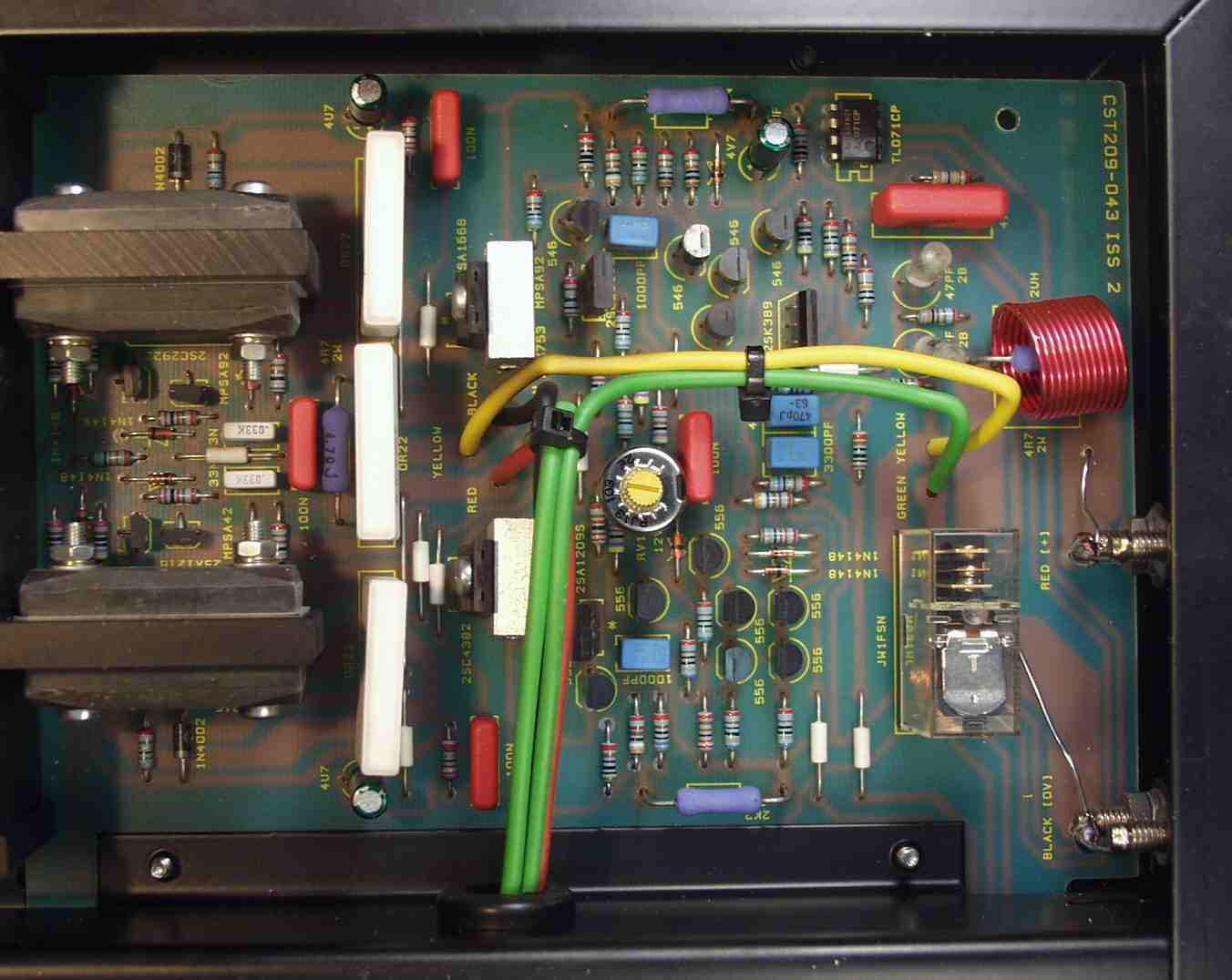

        | C−2B. 修理後 L側AMP  半固定VR1個、電解コンデンサー3個交換 |


          |


        | C−2C. 修理前 L側AMP 基板裏 |


          |

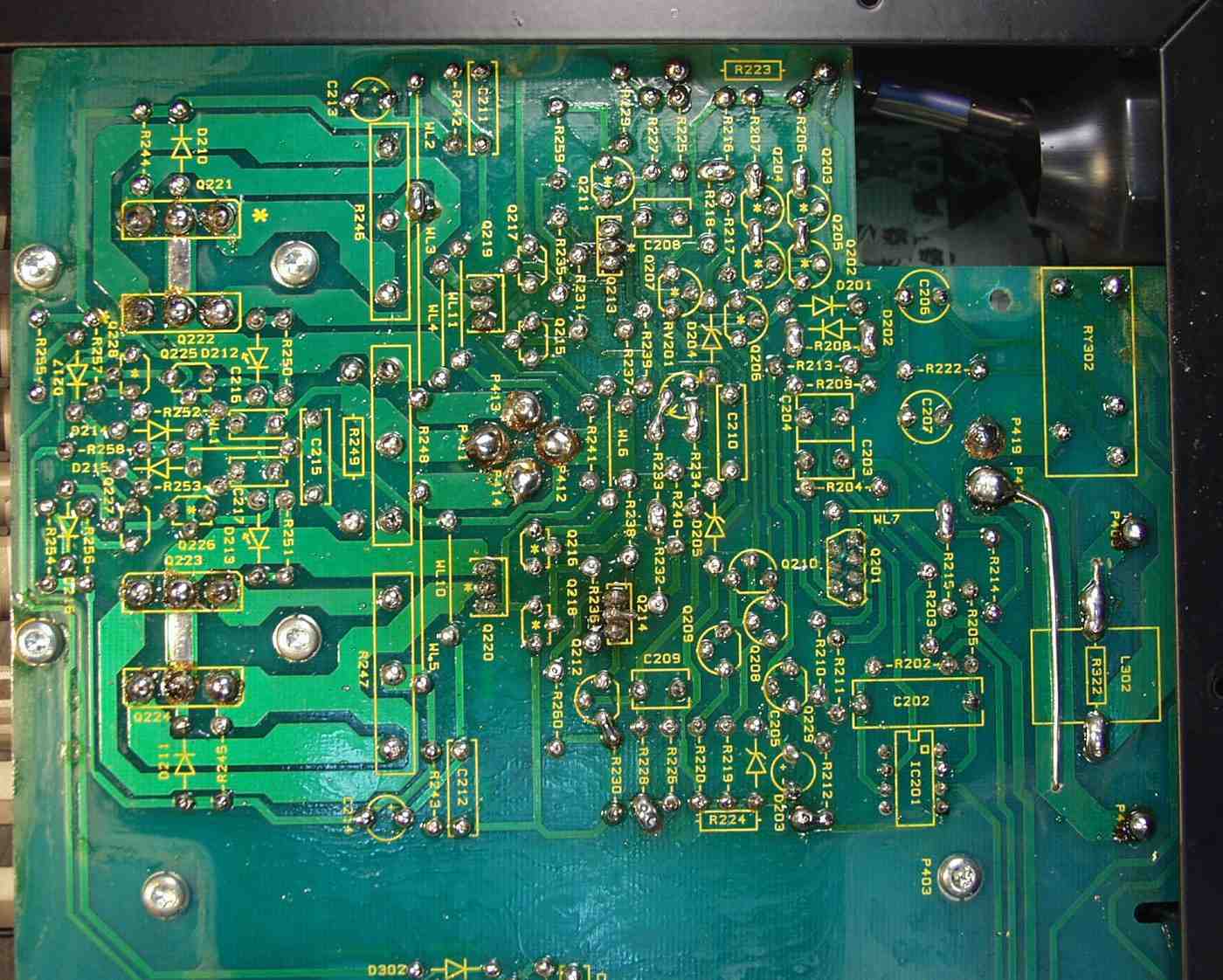

        | C−2D. 修理(ハンダ補正)後 L側AMP 基板裏 |


          |

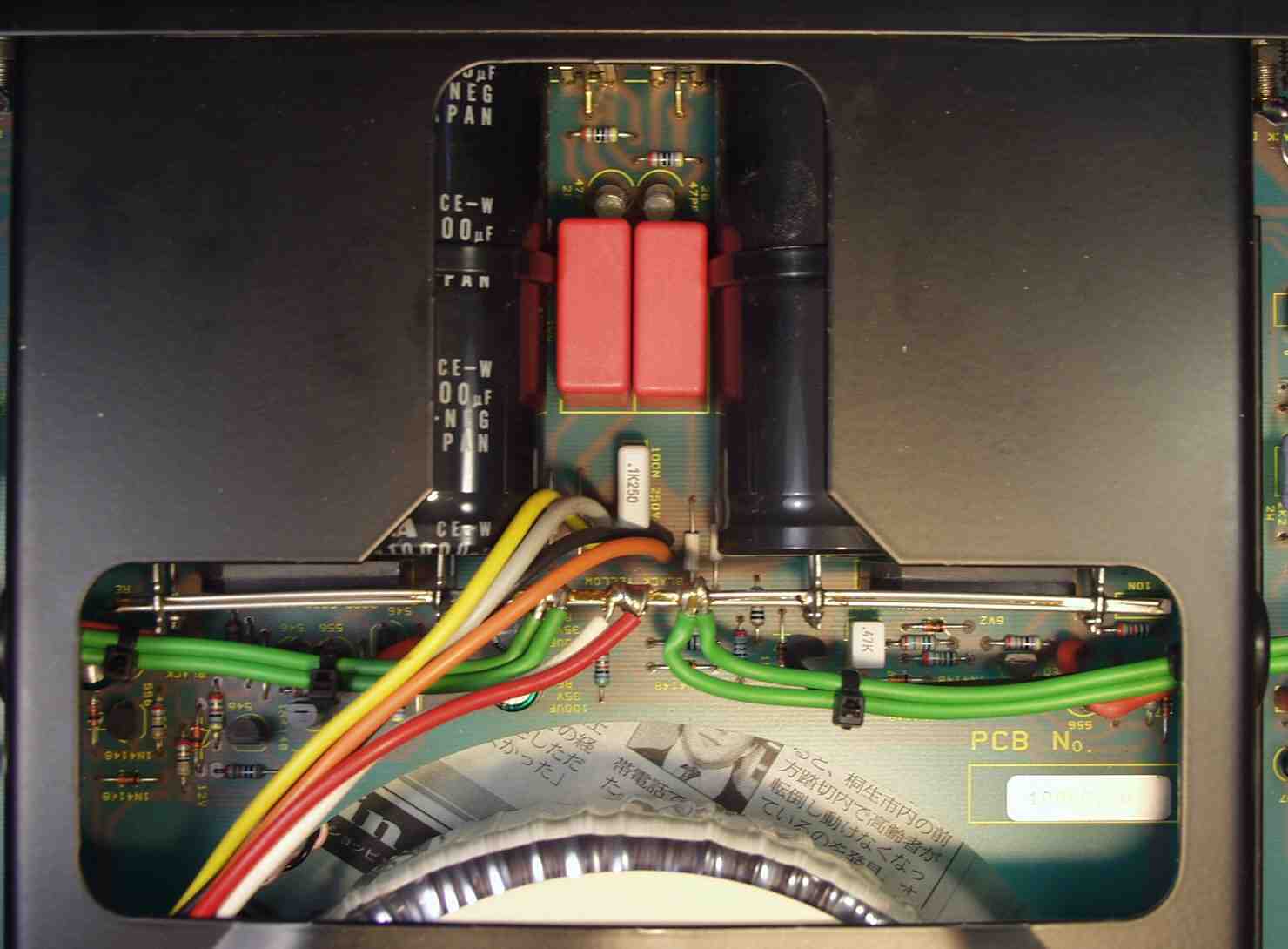

        | C−3A. 修理前 入力・電源 |


          |

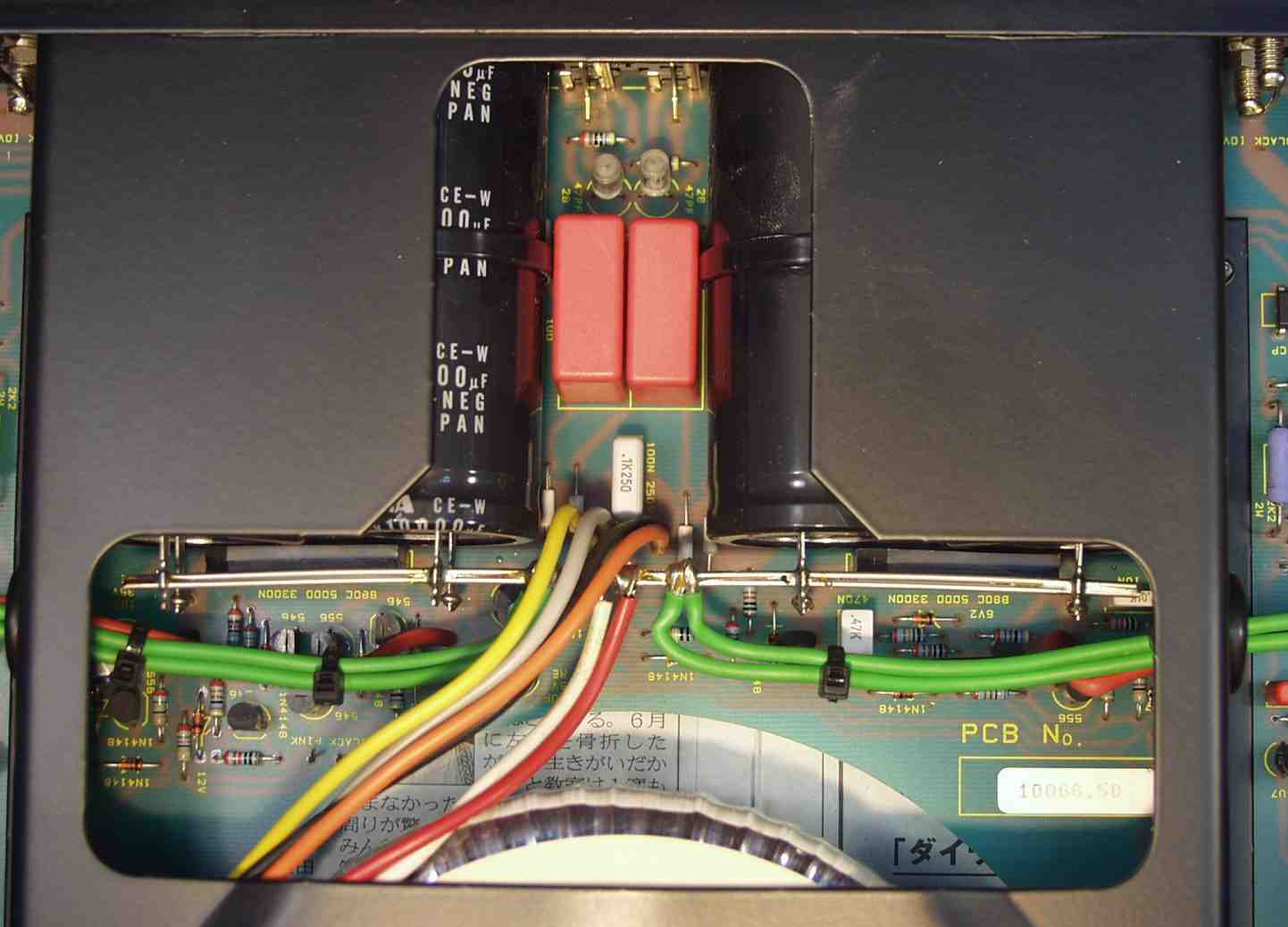

        | C−3B. 修理後 入力・電源 電解コンデンサー3個交換 |


          |

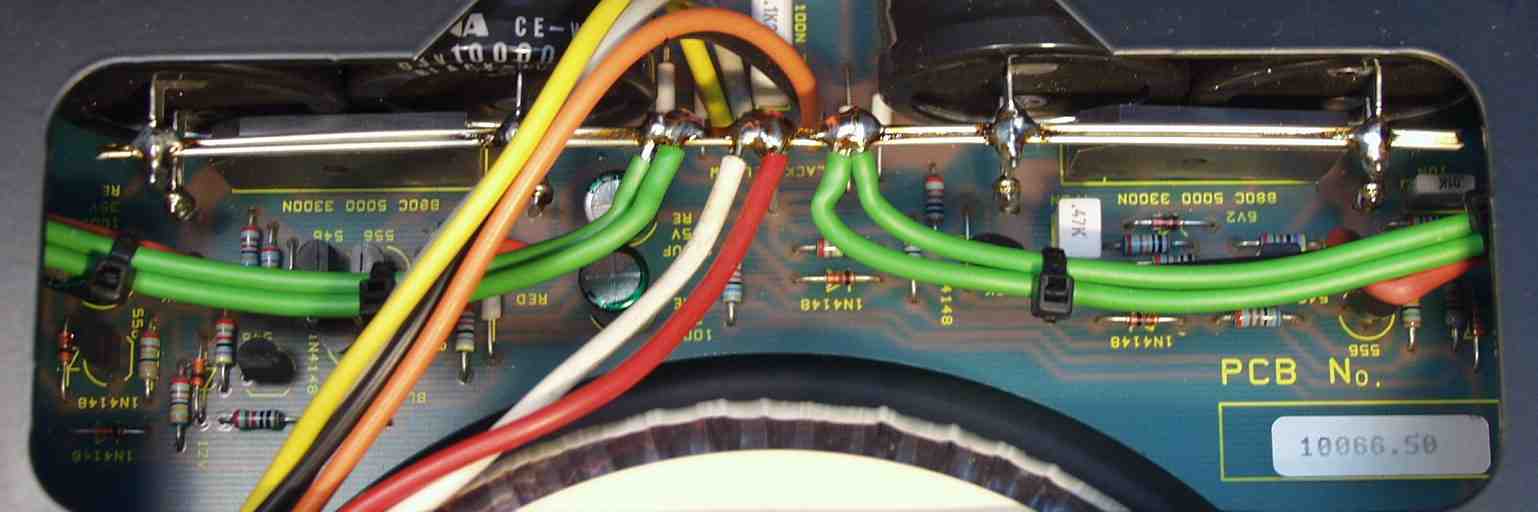

        | C−3C. 修理後 アース・ラインの半田補正後 |


          |

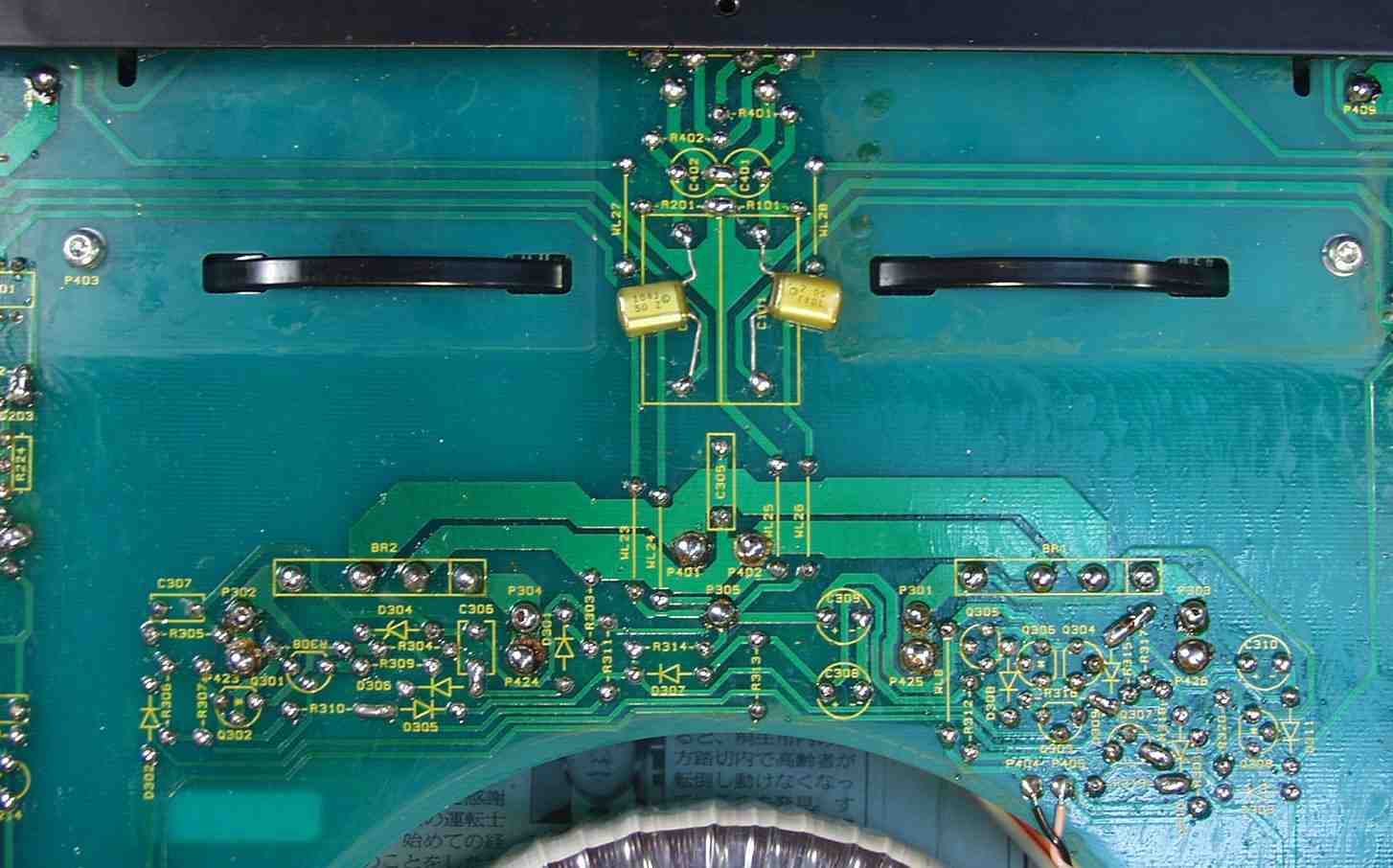

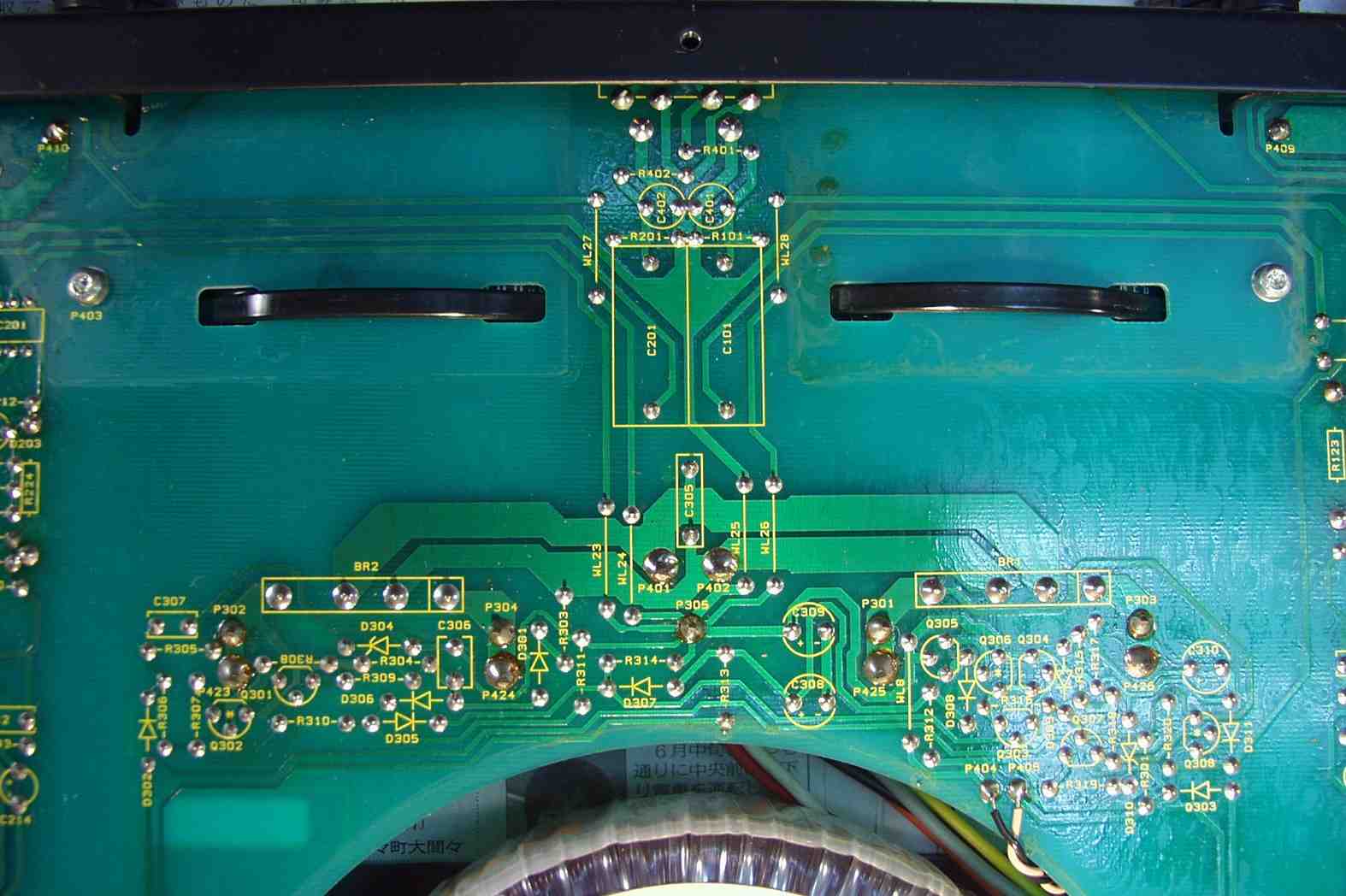

        | C−3D. 修理前 入力・電源 基板裏 |


          |


        | C−3E. 修理(ハンダ補正)後 入力・電源 基板裏 |


          |

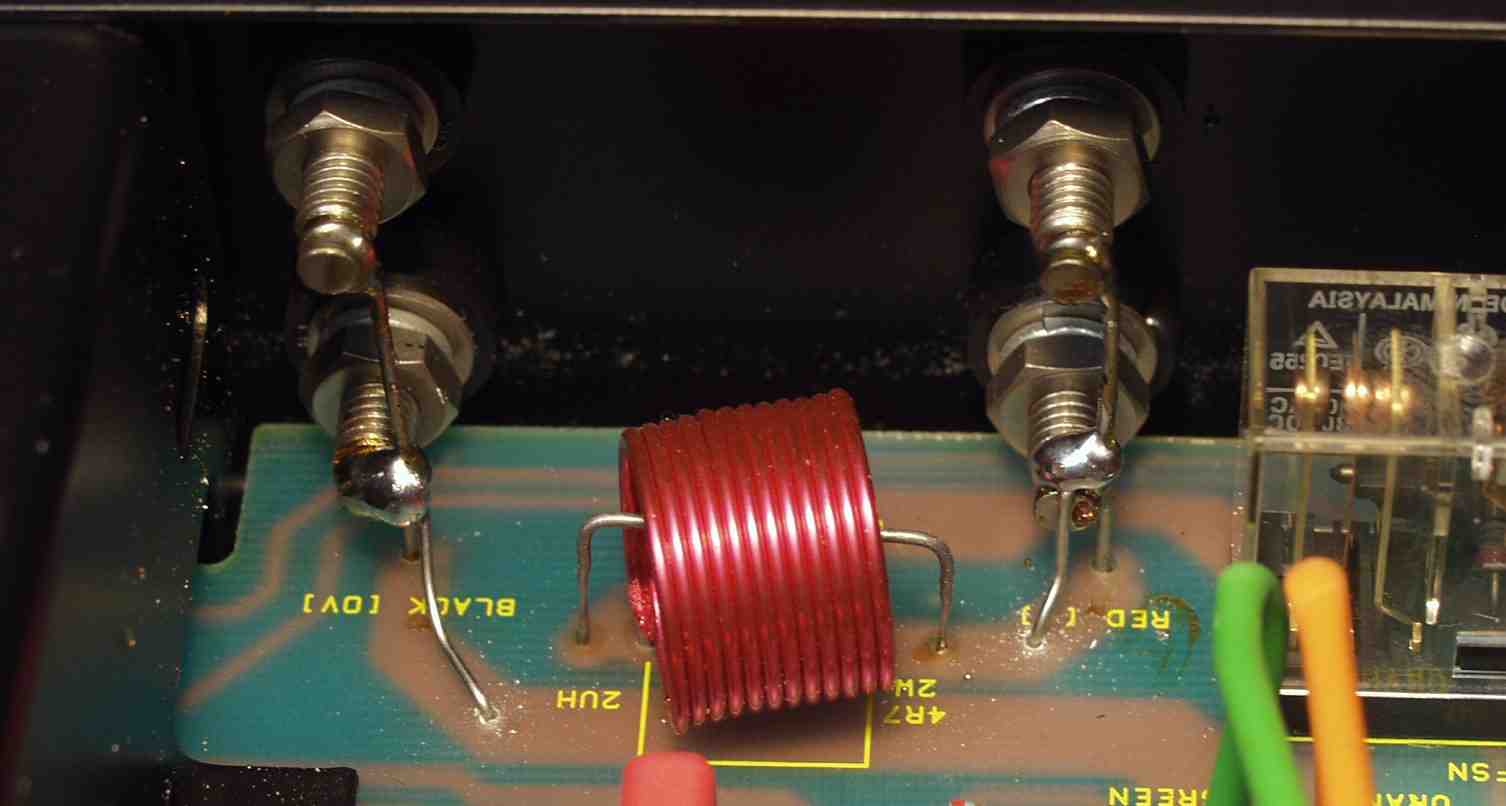

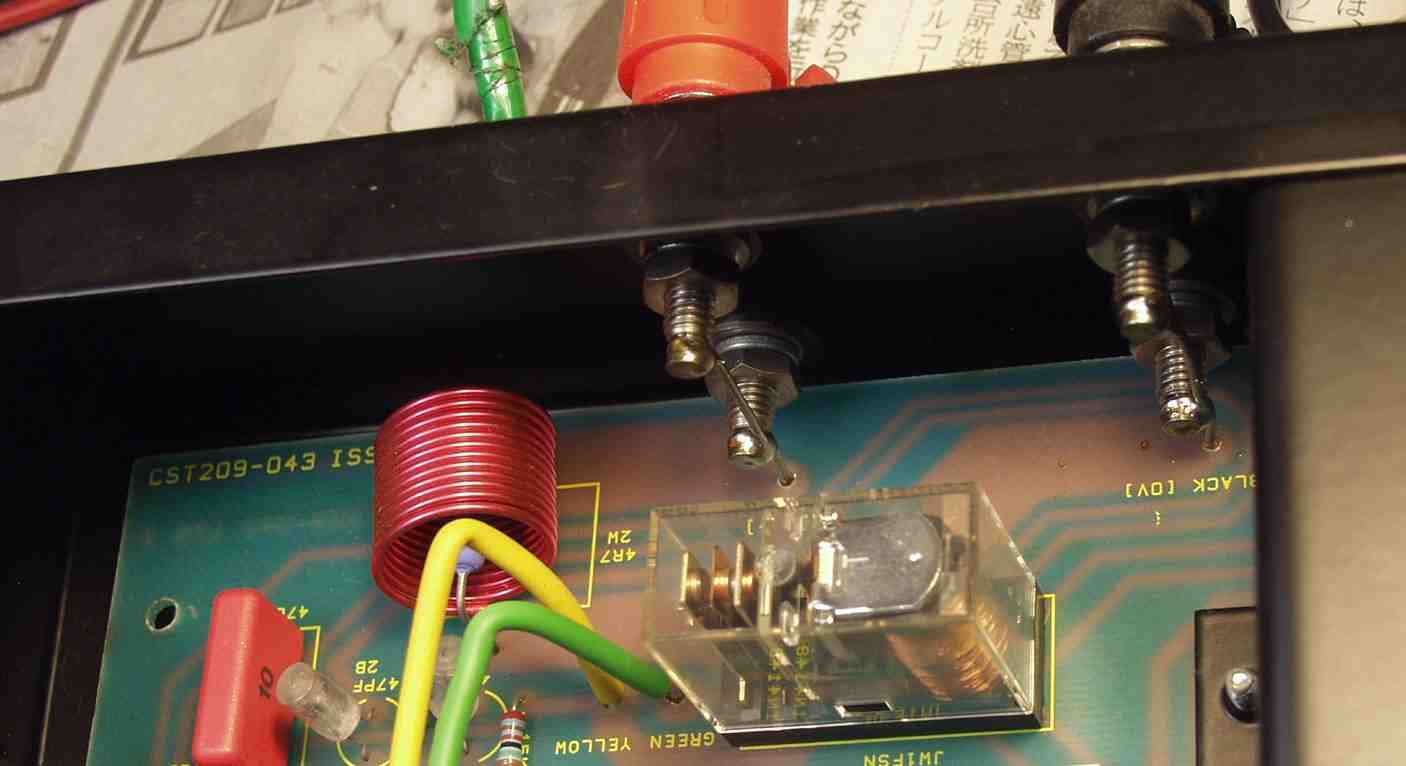

        C−4A. 修理前 R側SP接続端子への配線に配慮がない
                      この角の所は基板は固定されておらず、SP端子の配線に力が加わり、半田不良になる |


          |

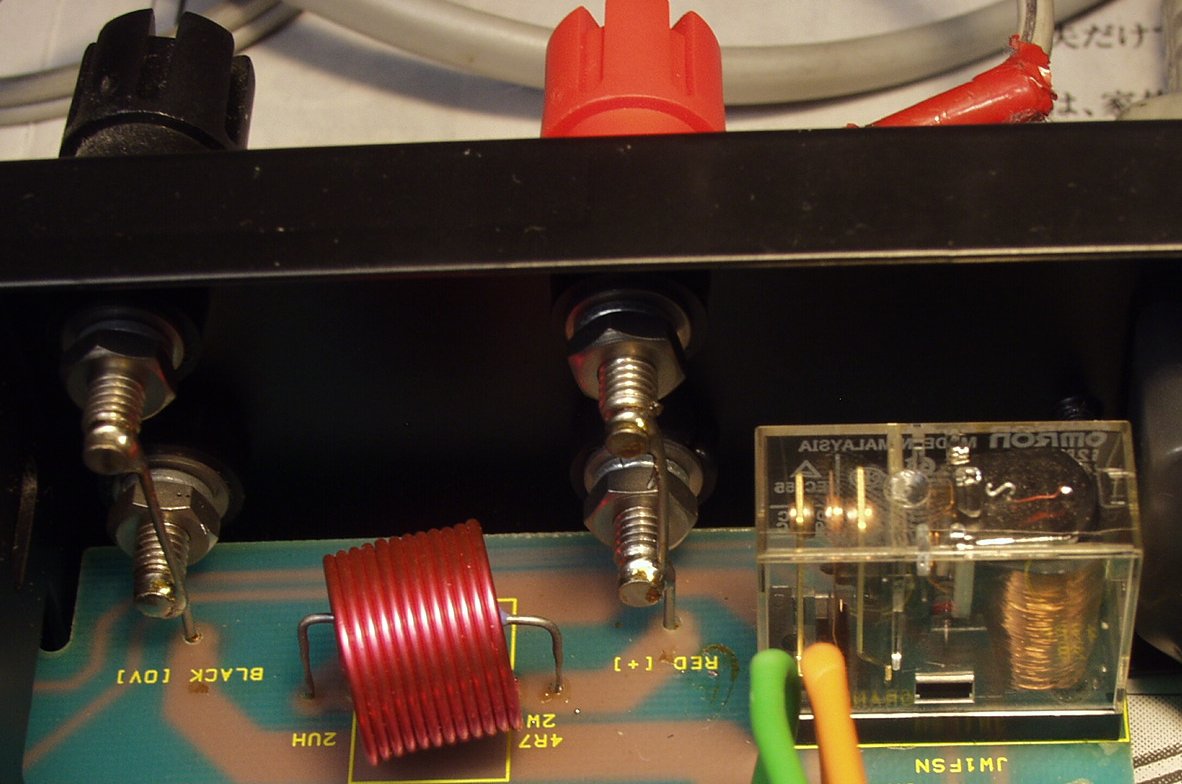

        | C−4B. 修理後 R側SP接続端子への配線 |


          |

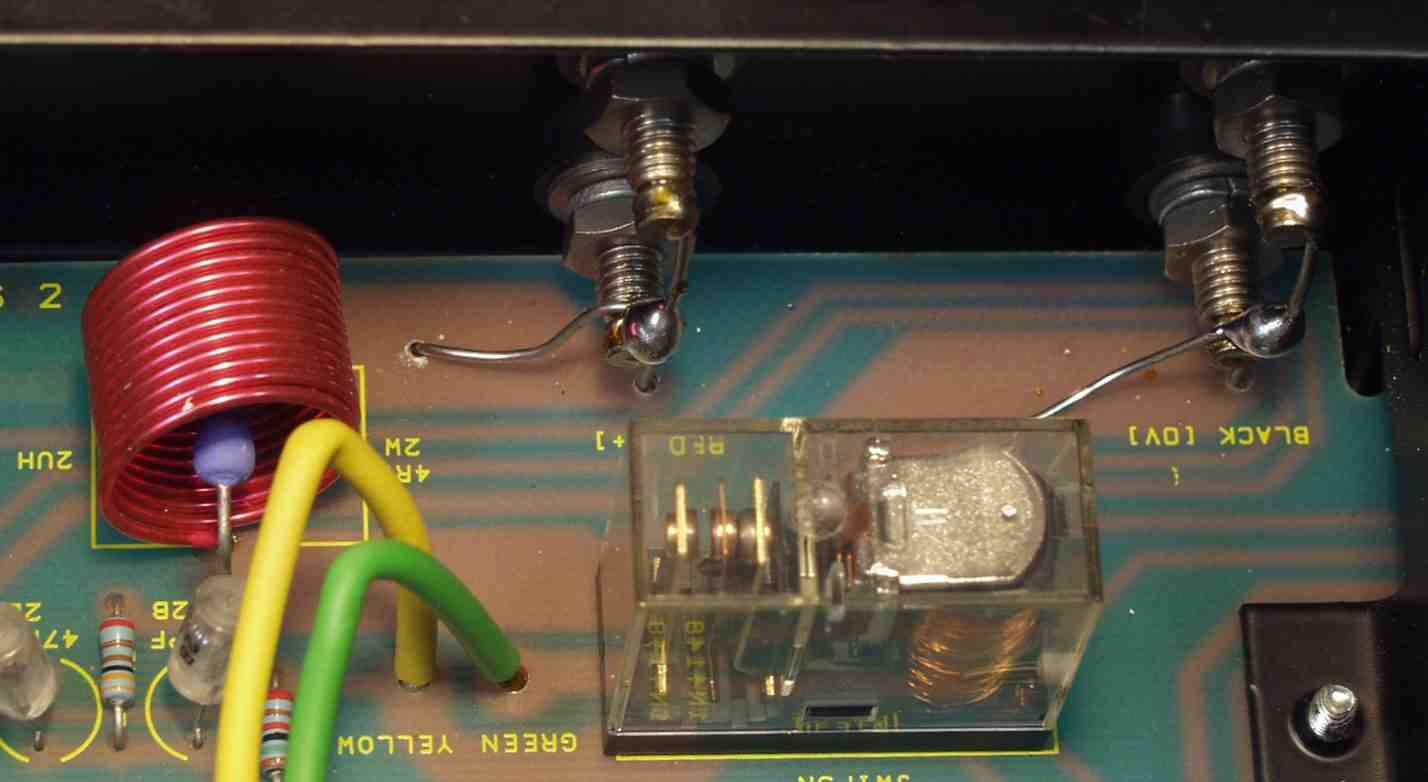

        C−4C. 修理前 L側SP接続端子への配線に配慮がない
                      この角の所は基板は固定されておらず、SP端子の配線に力が加わり、半田不良になる |


          |


        | C−4D. 修理後 L側SP接続端子への配線 |


          |

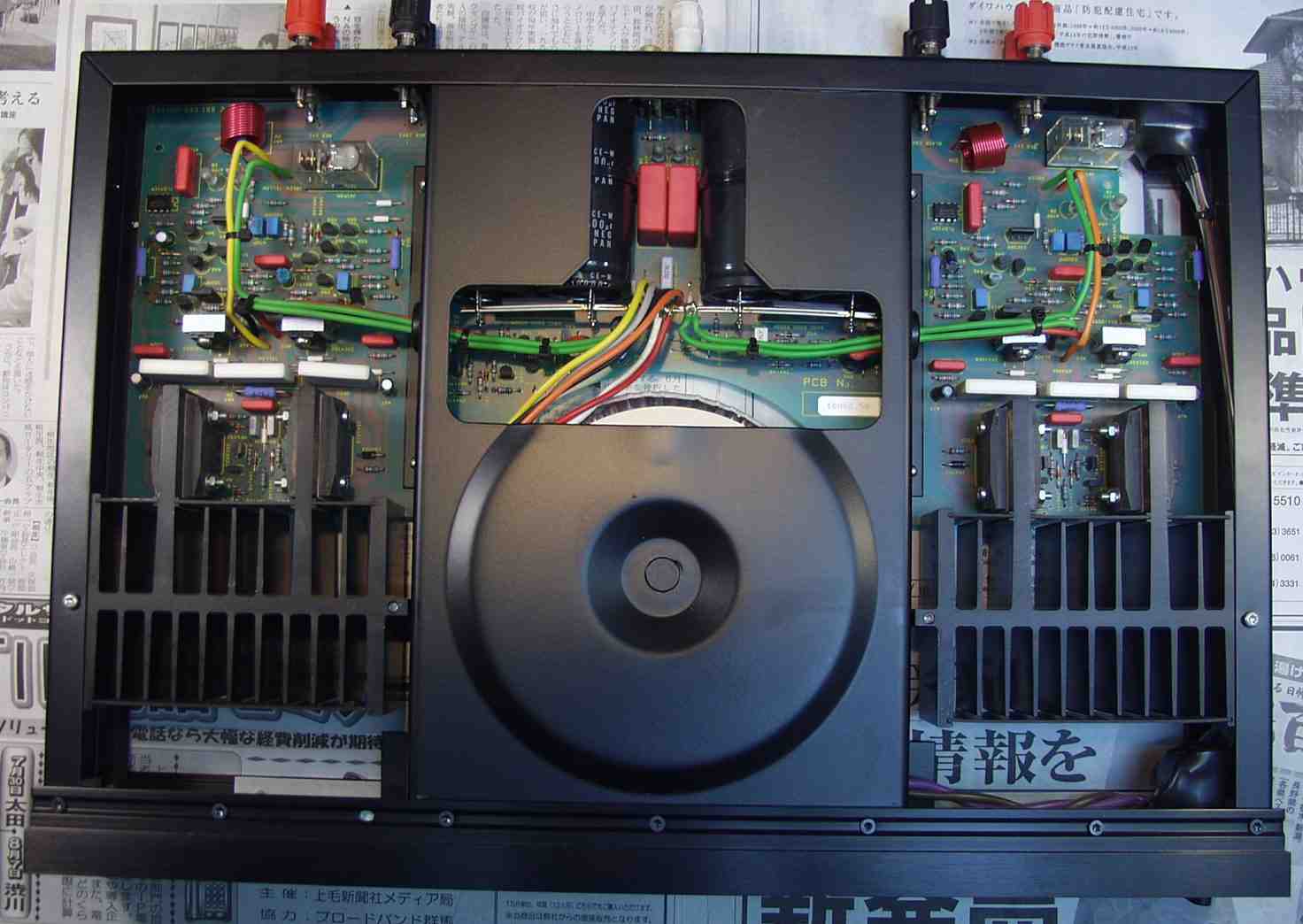

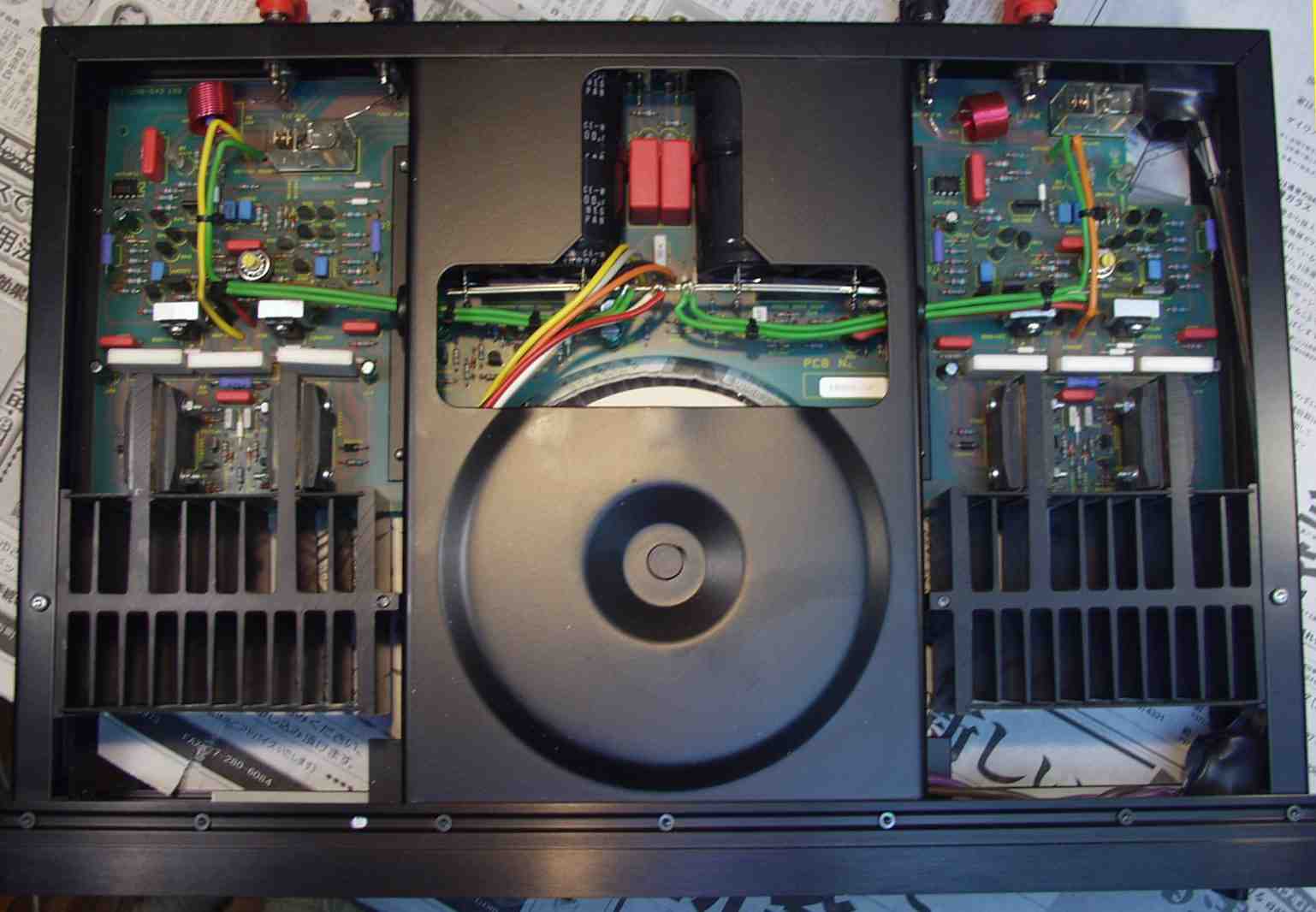

        | C−5A. 修理前 上から見る |


          |


        | C−5B. 修理後 上から見る |


          |

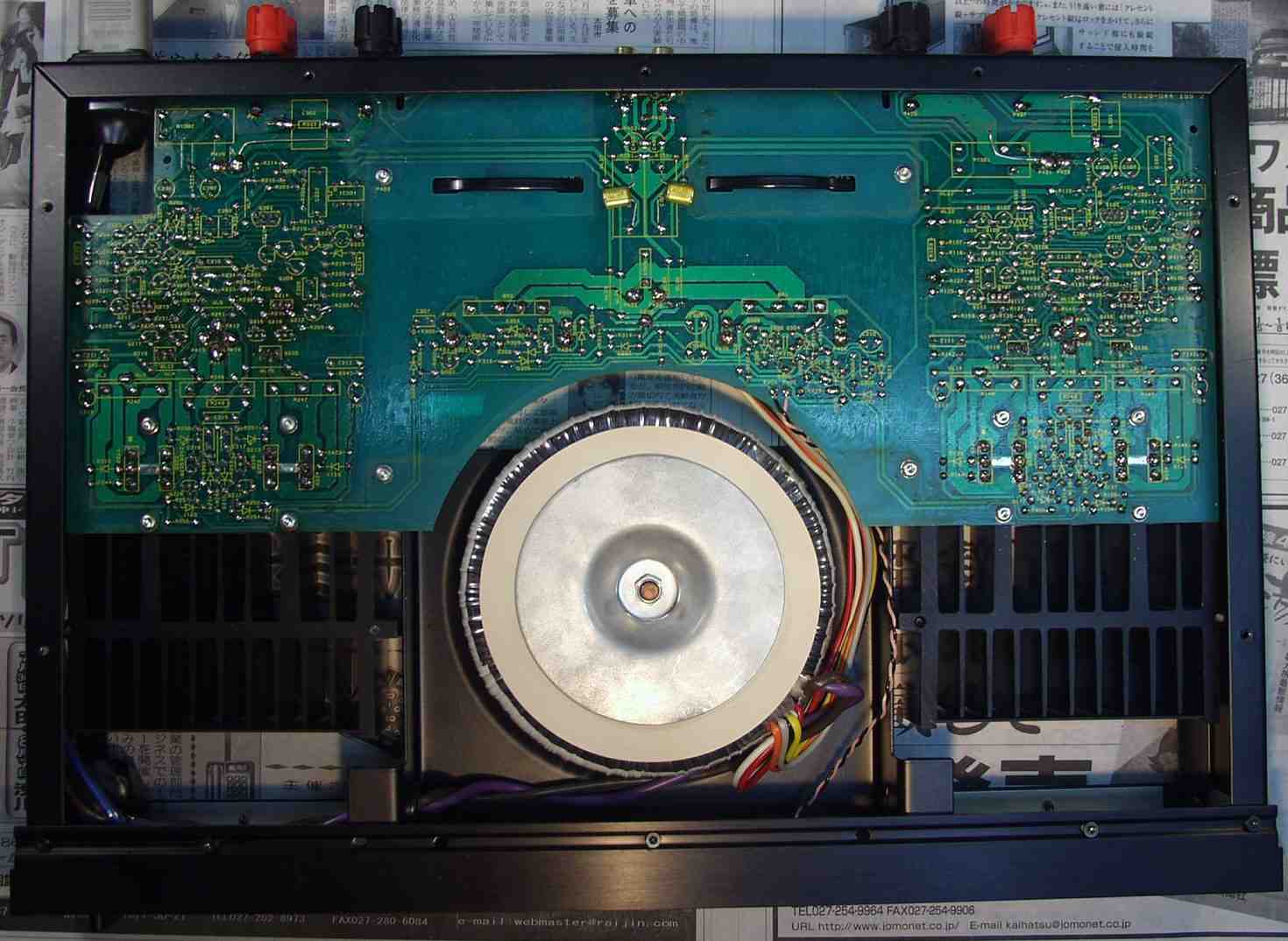

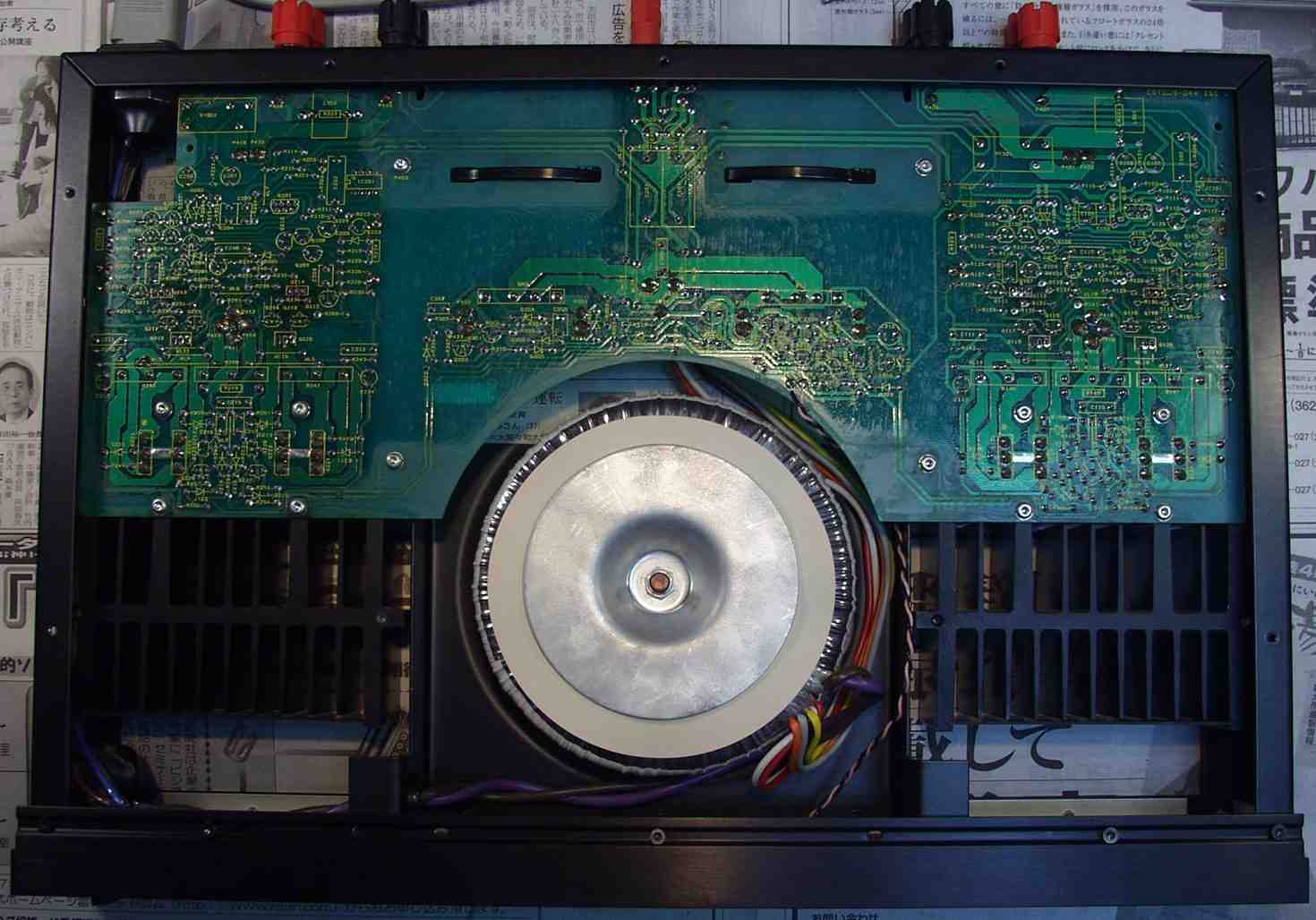

        | C−5C. 修理前 下から見る |


          |


        | C−5D. 修理後 下から見る |


          |

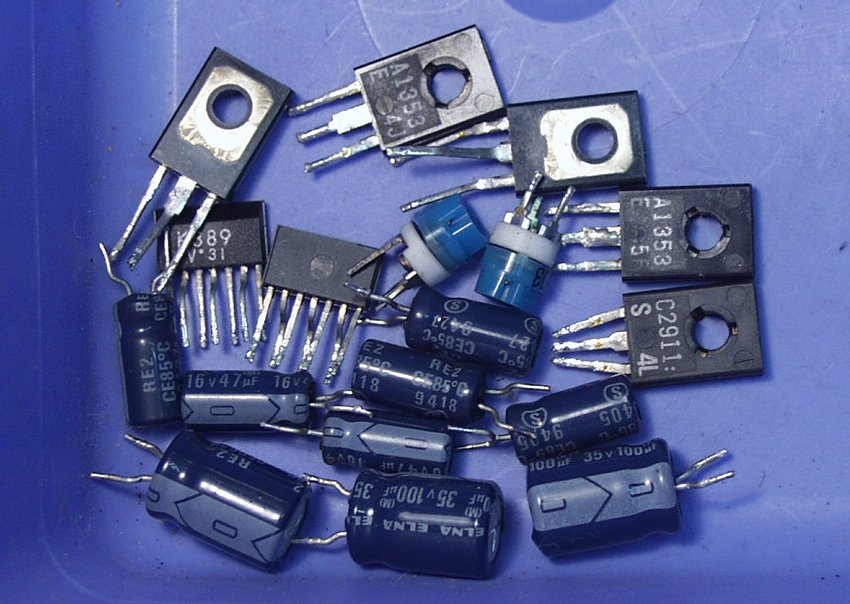

        | C−6. 交換部品 |


          |


         |


        E. 調整・測定

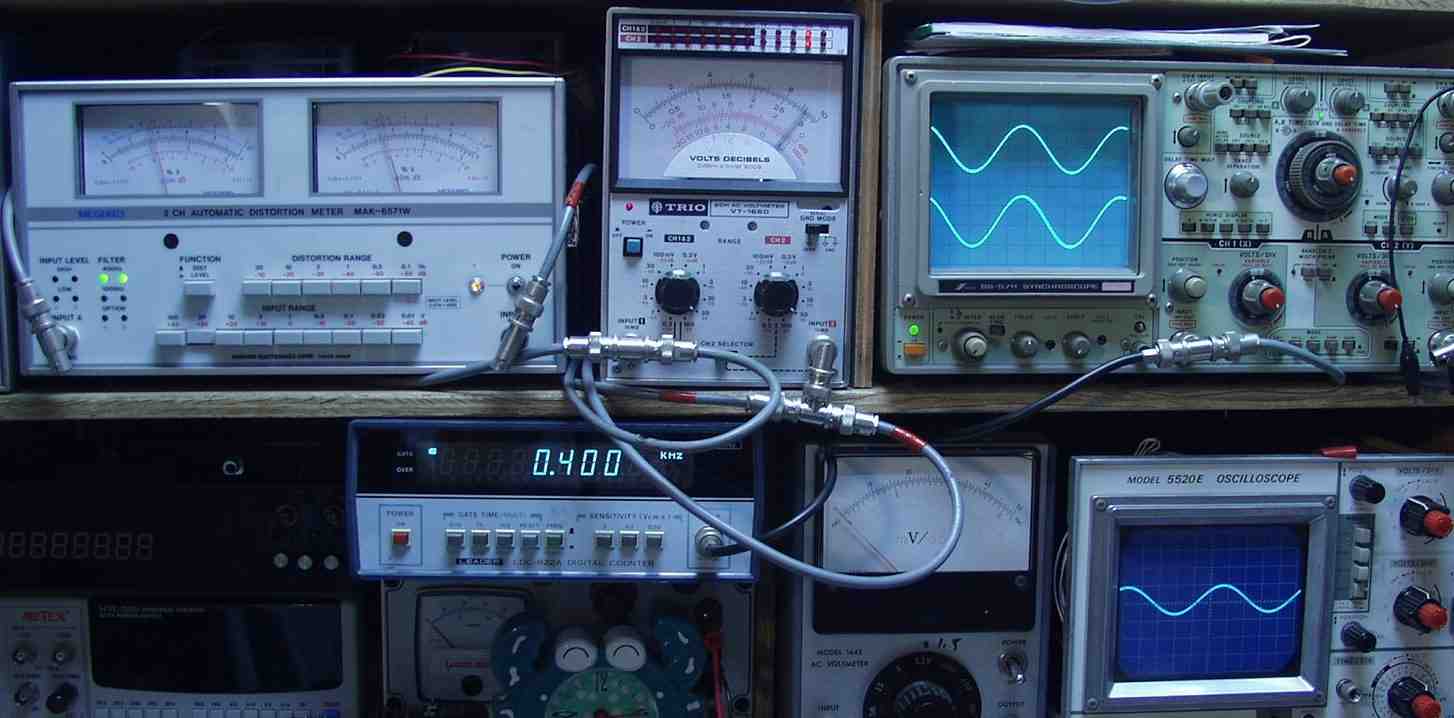

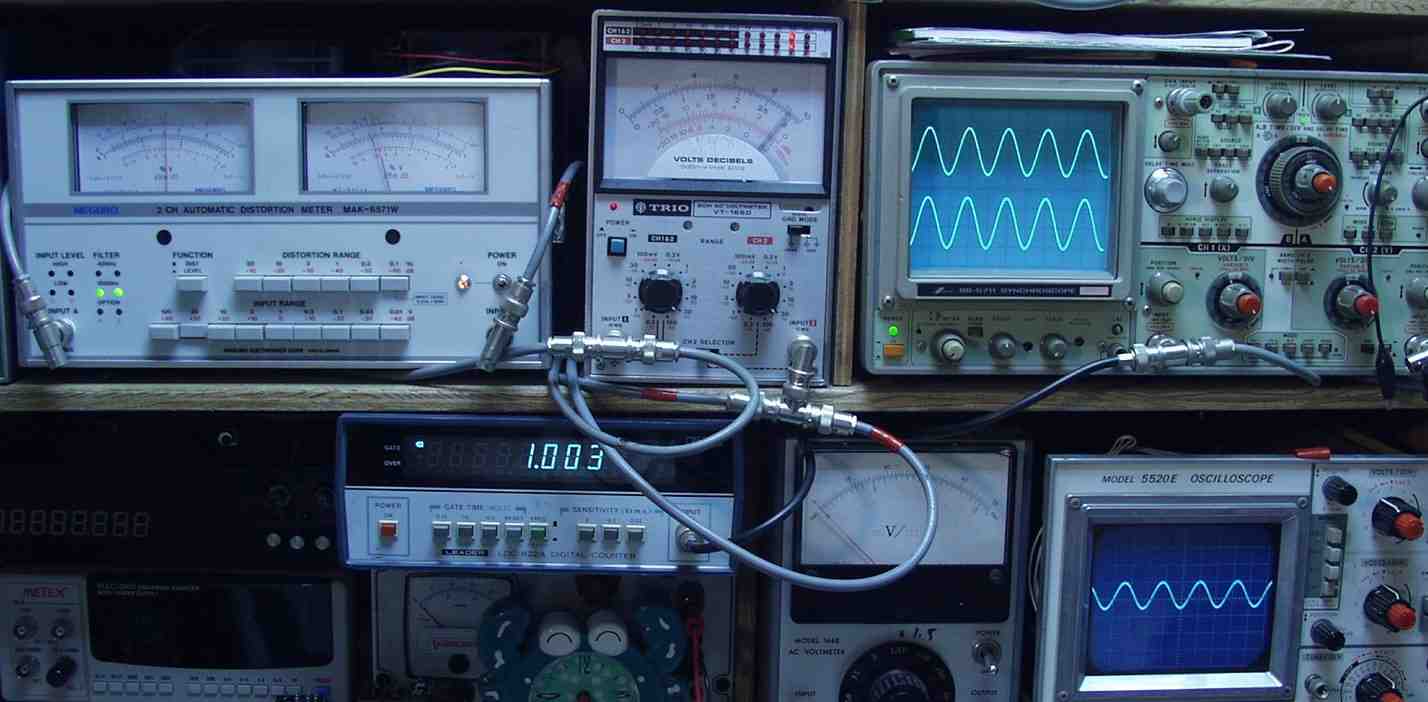

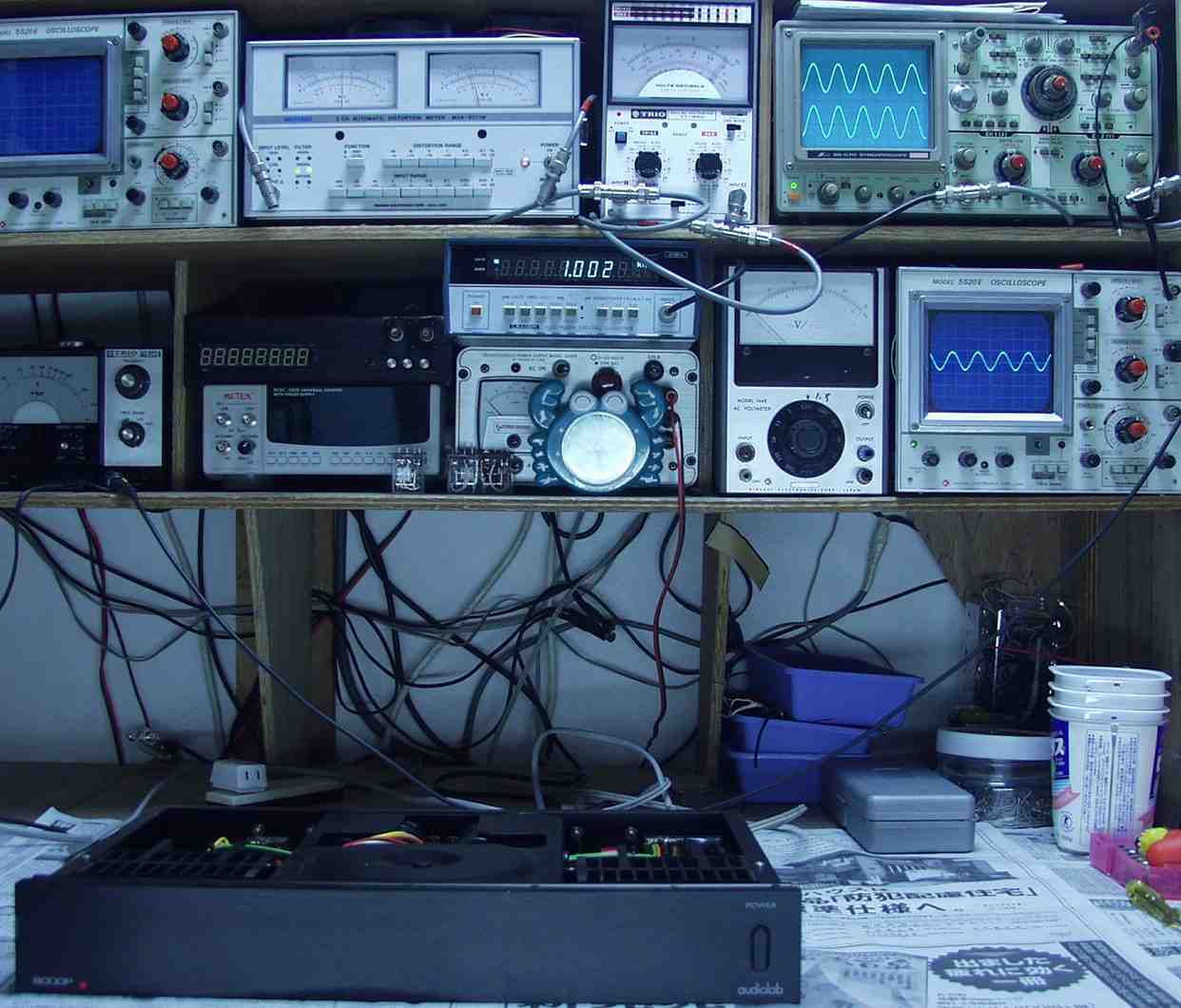

        E−1. 出力/歪み率測定・調整 |


          |


        | E−2. SP端子出力=29V=105W出力 0.04%歪み 1000HZ入力 |


          |


        | E−3. SP端子出力=29V=105W出力 0.04%歪み 4000HZ入力 |


          |

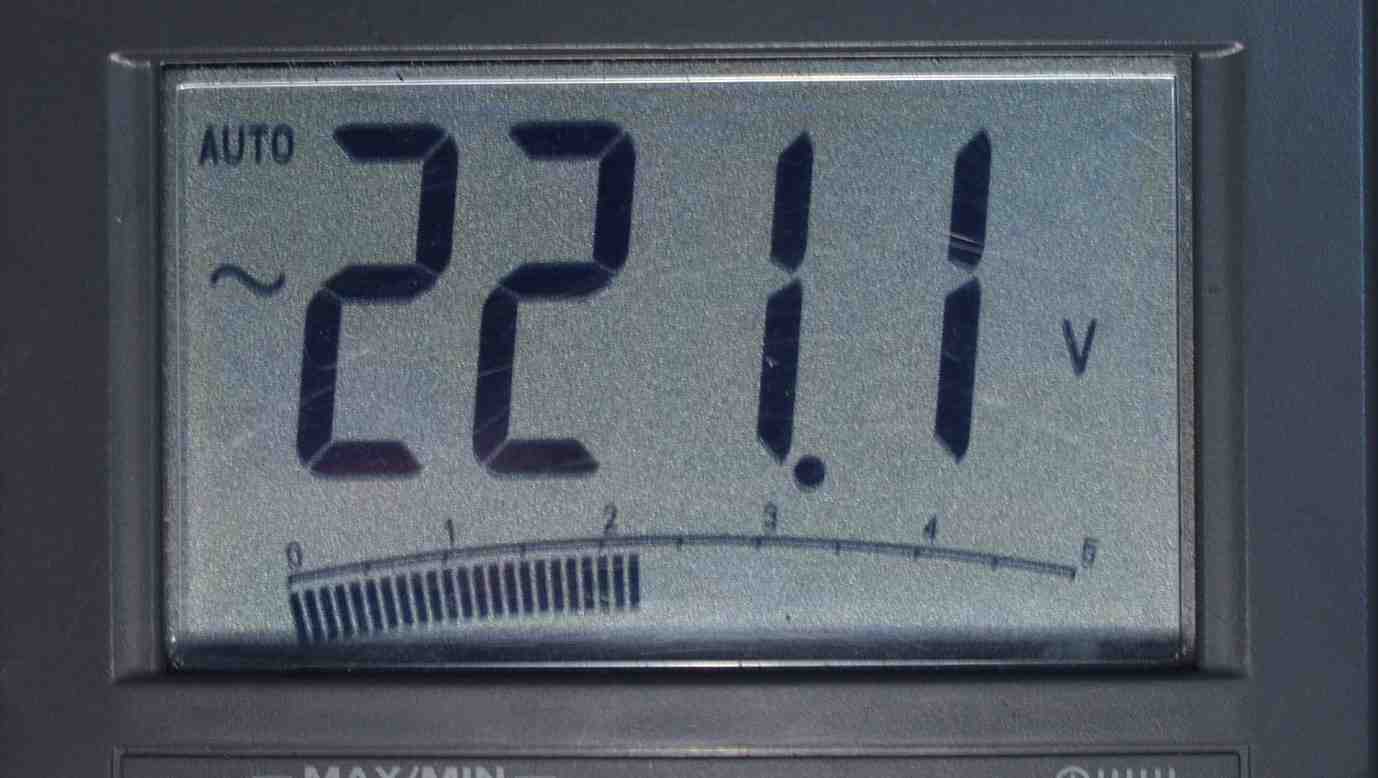

        | E−4A.その時の供給電圧 221V |

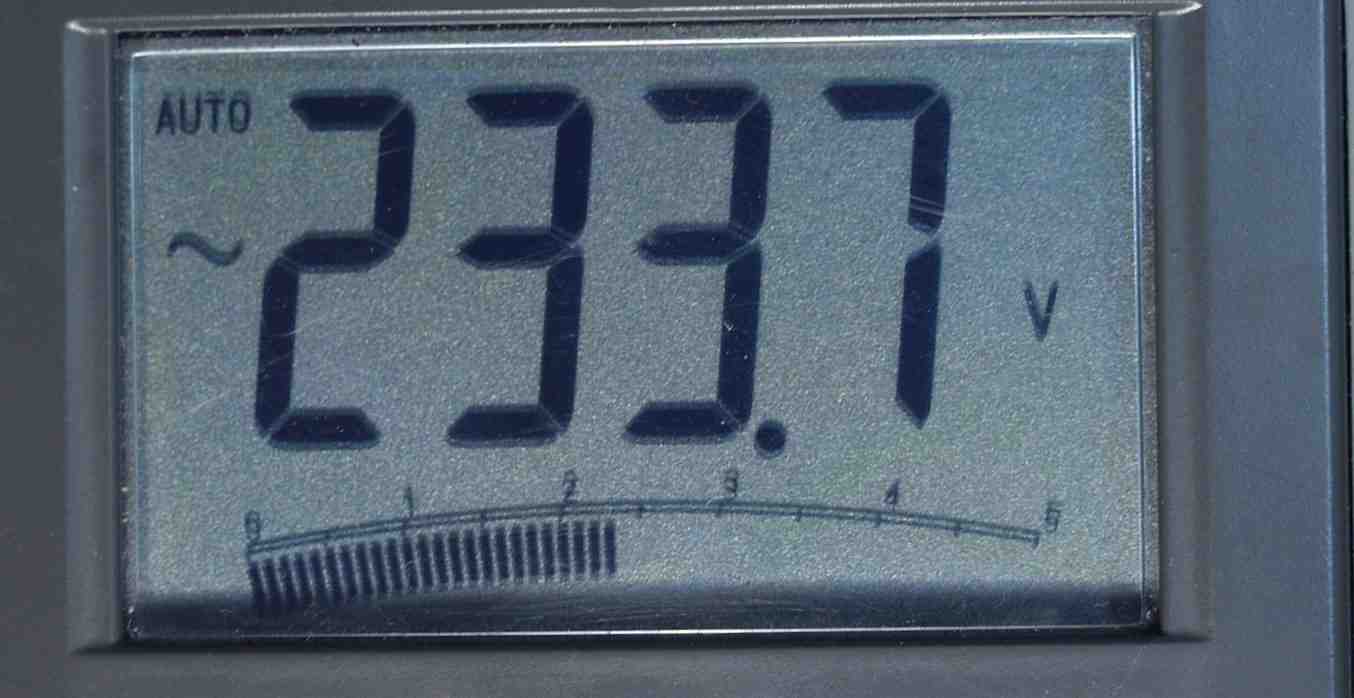

        E−4B.無出力時の供給電圧 233V |


          |
          |

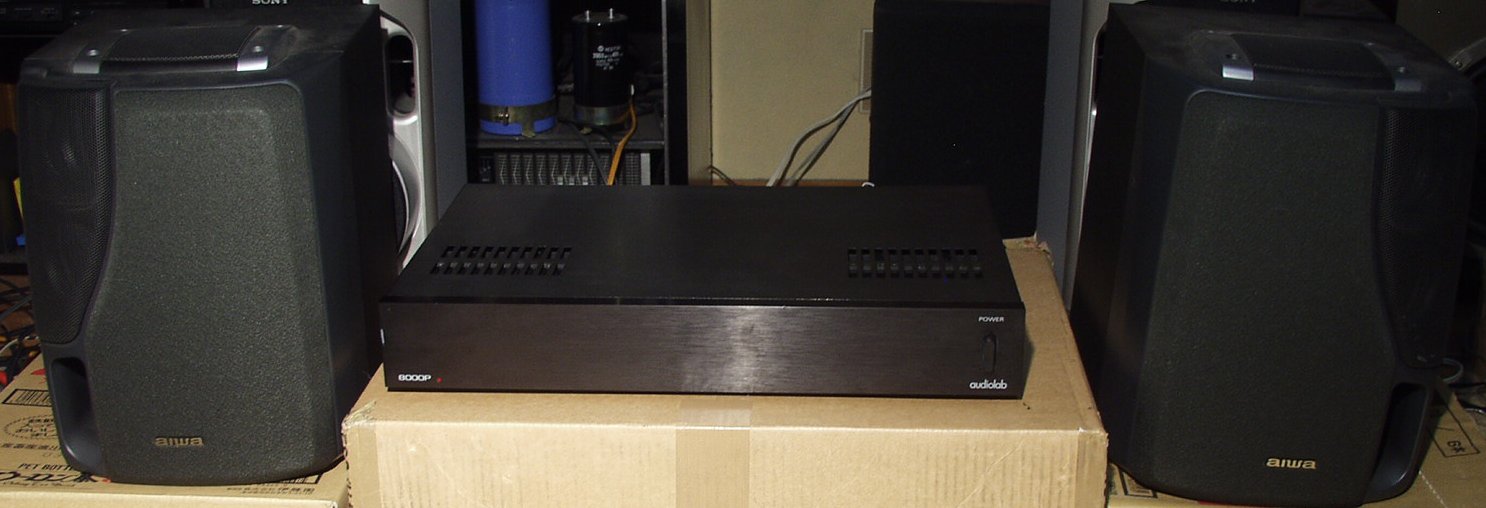

        | E−5. 24時間エージング |


          |
