VENDETTA RESEARCH SCP-2A 修理記録
平成18年6月18日持込  8月27日完成
  • A.  修理前の状況
      個人的に海外から購入したフォノイコライザーAMPです。 開封したところ 「ベタベタ」と液体が機器に付着しています。
       コンデンサーの液漏れだと思います。 送り主からは、発送時はそんなことは決してないので搬送時のトラブル ではないかとの指摘。
      いずれにしましても、個人的にどうしても使いたかった機 器なので 先方には返送せず、何とか使用したいと思います

  • B. 原因・現状
  • AE. 仮修理での測定

  • C. 修理状況
      電解コンデンサー交換
      OP−AMP交換
      フイルムコンデンサー交換

  • D. 使用部品
      オ−ディオ用電解コンデンサー             24個(ニチコン・ミューズ使用)
      OP−AMP                         4個
      フイルムコンデンサー                  12個

  • E. 調整・測定

  • F. 修理費       85,000円
                    <<オーバーホール修理>>

A. 修理前の状況
A−1. 点検中
AE. 仮修理での測定
AE−1. 出力・歪み率測定・調整

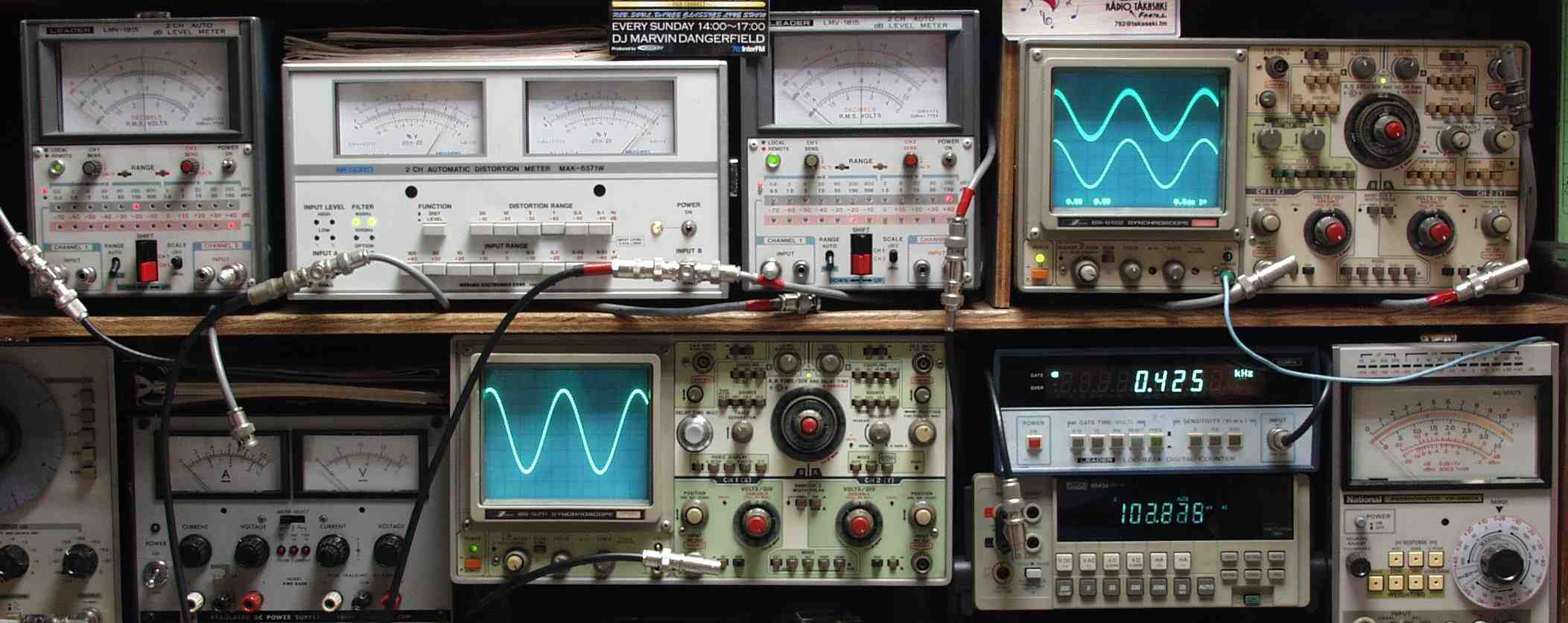

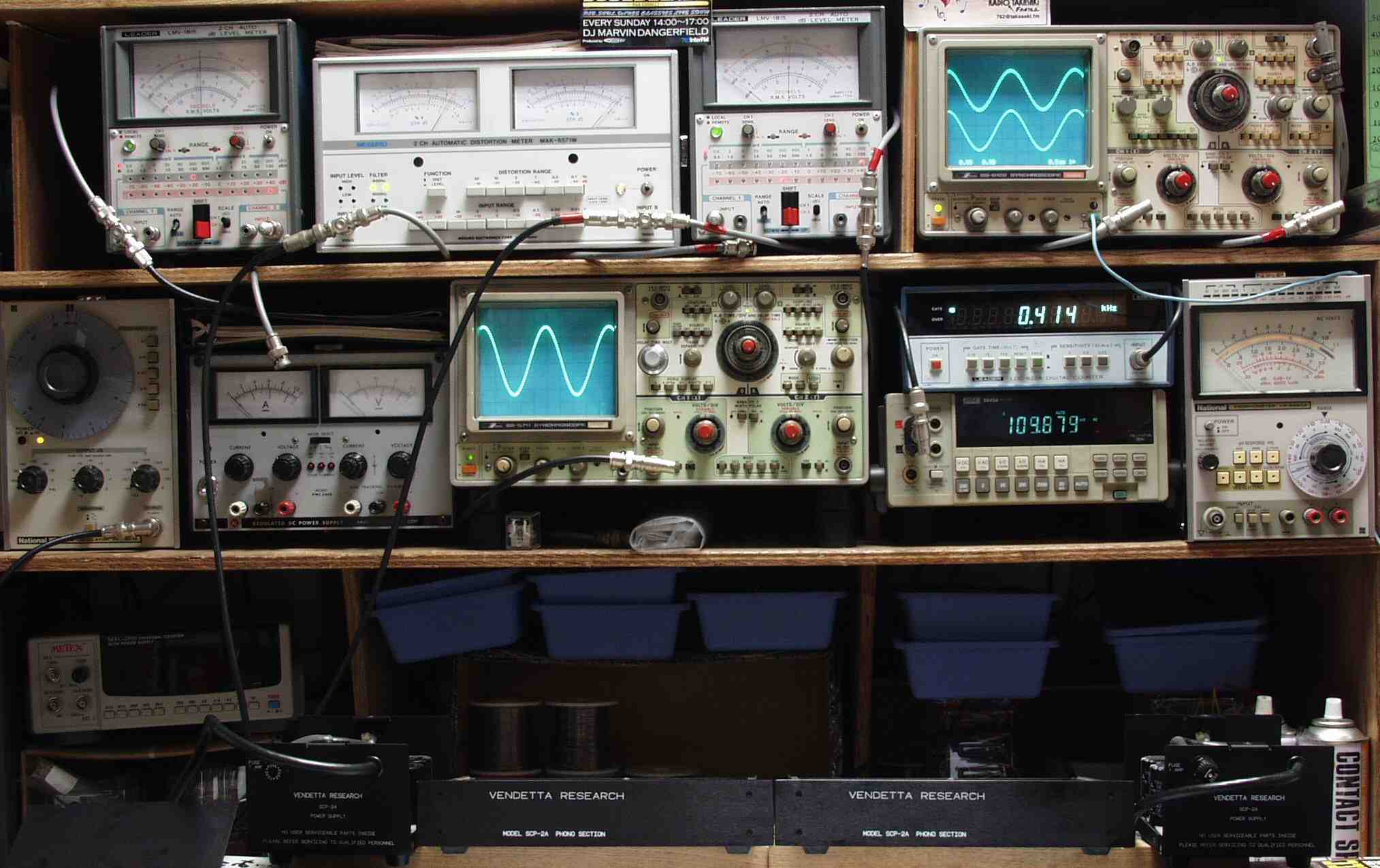

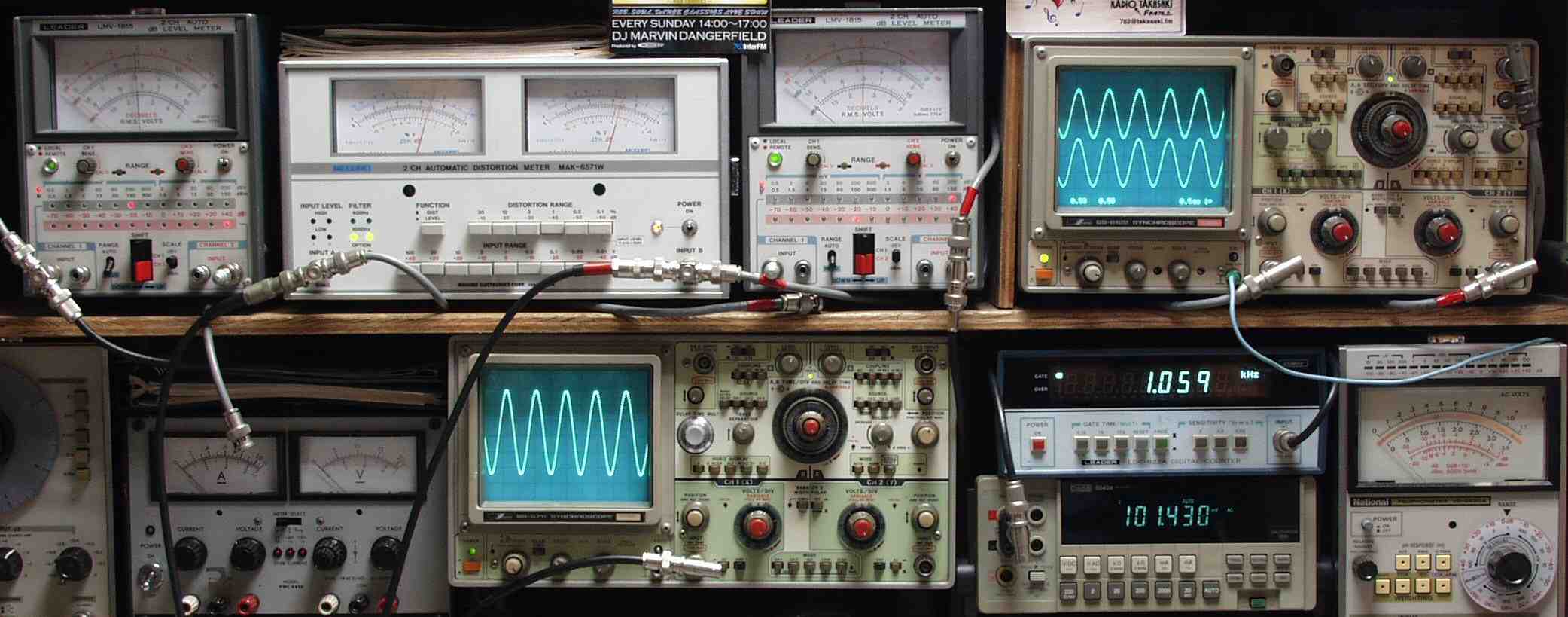

    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)   下段中右上=周波数計
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用
   上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用
   上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max=1V」を観測)
   下段中右上 デジタル電圧計=出力電圧測定RLは切り替えて測定
AE−2A. 修理前歪み率測定 出力電圧100mV 歪み率=0.8% 測定レンジ=1% 1000HZ入力
AE−2B. 修理前歪み率測定 出力電圧100mV 歪み率=0.9% 測定レンジ=1% 400HZ入力

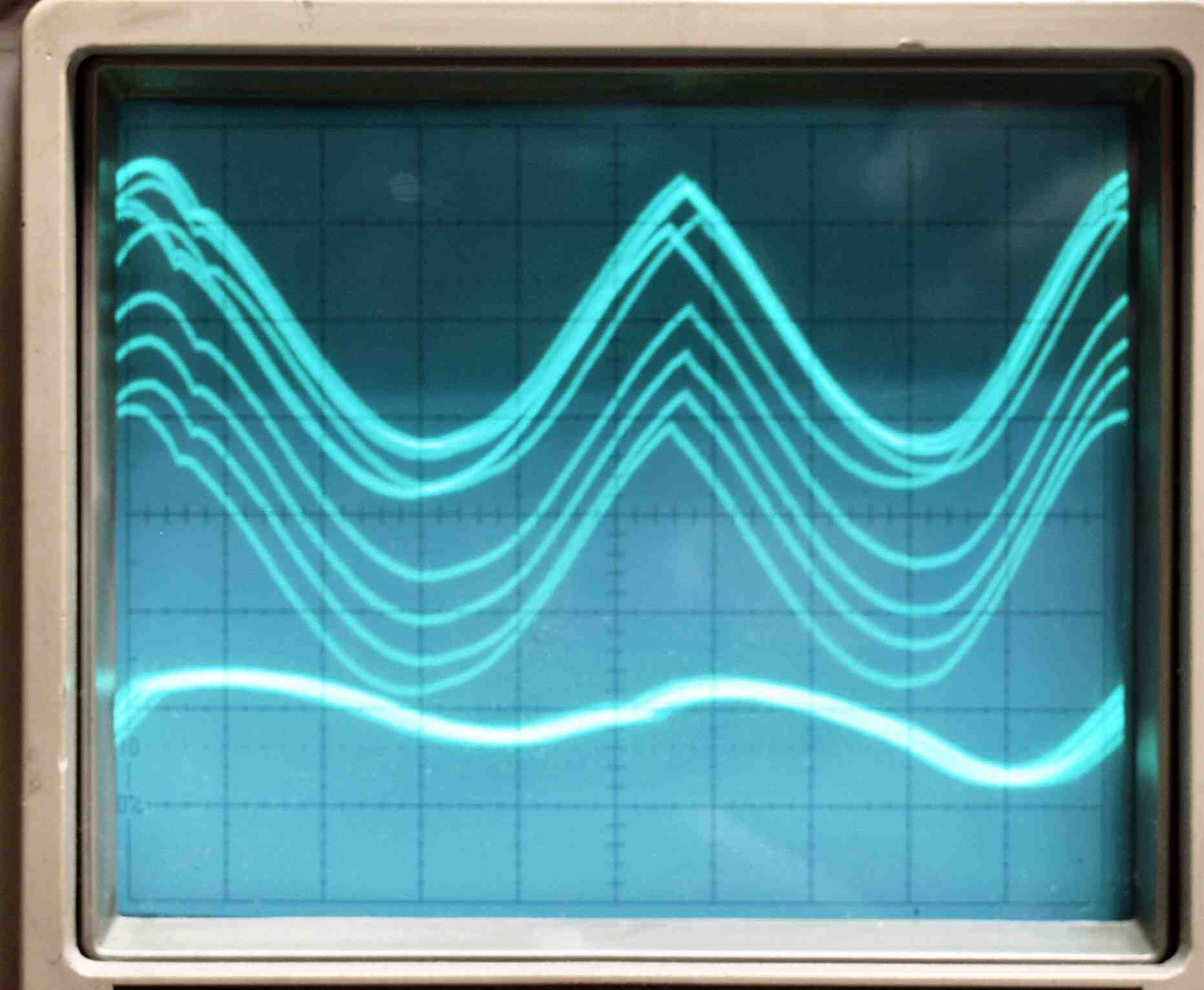

AE−3. 点検中 入力を短絡してノイズの測定 上=B 下=A

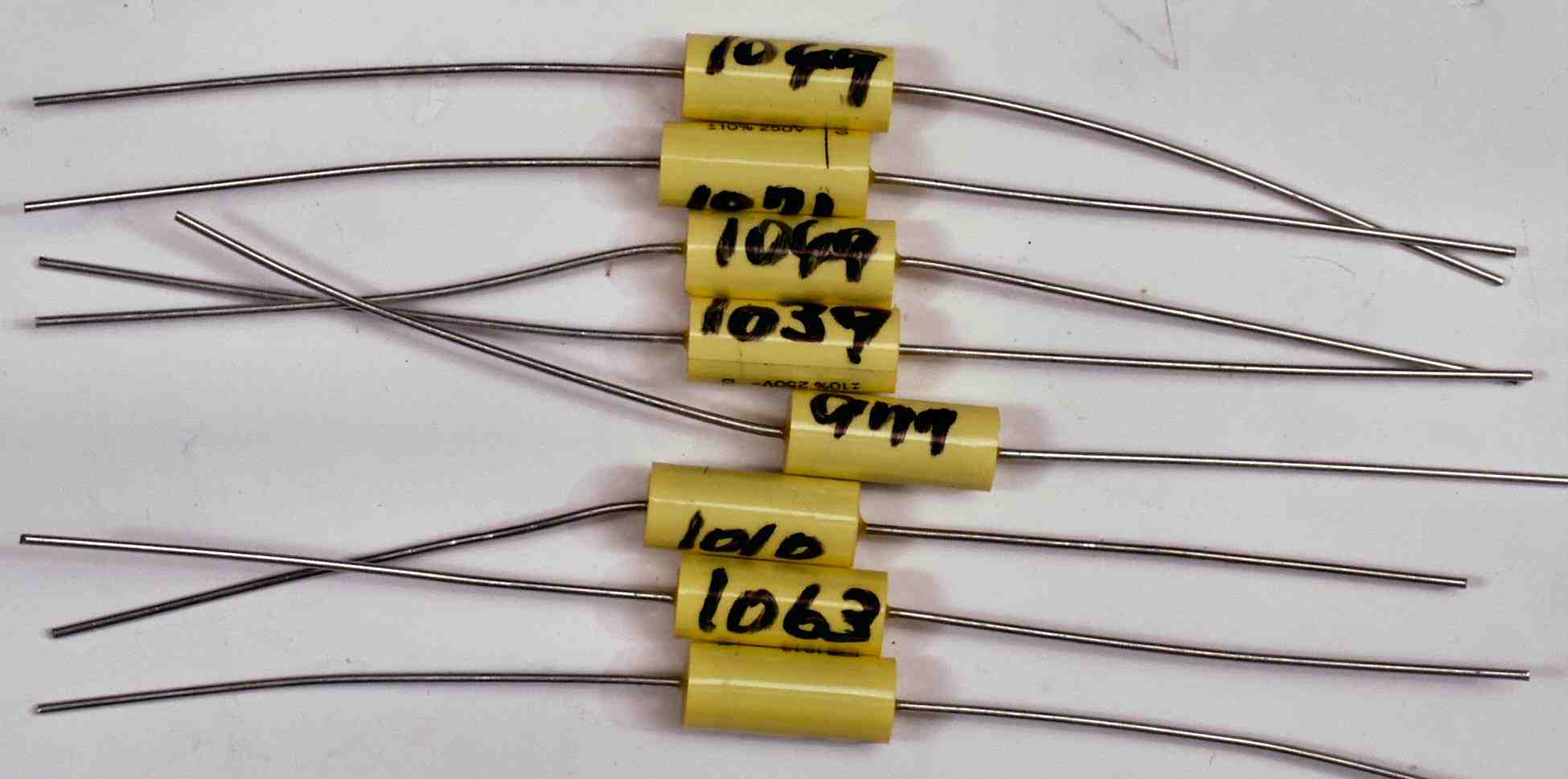

AE−4. 点検中 フイルムコンデンサーは測定して選別して使用する
C. 修理状況

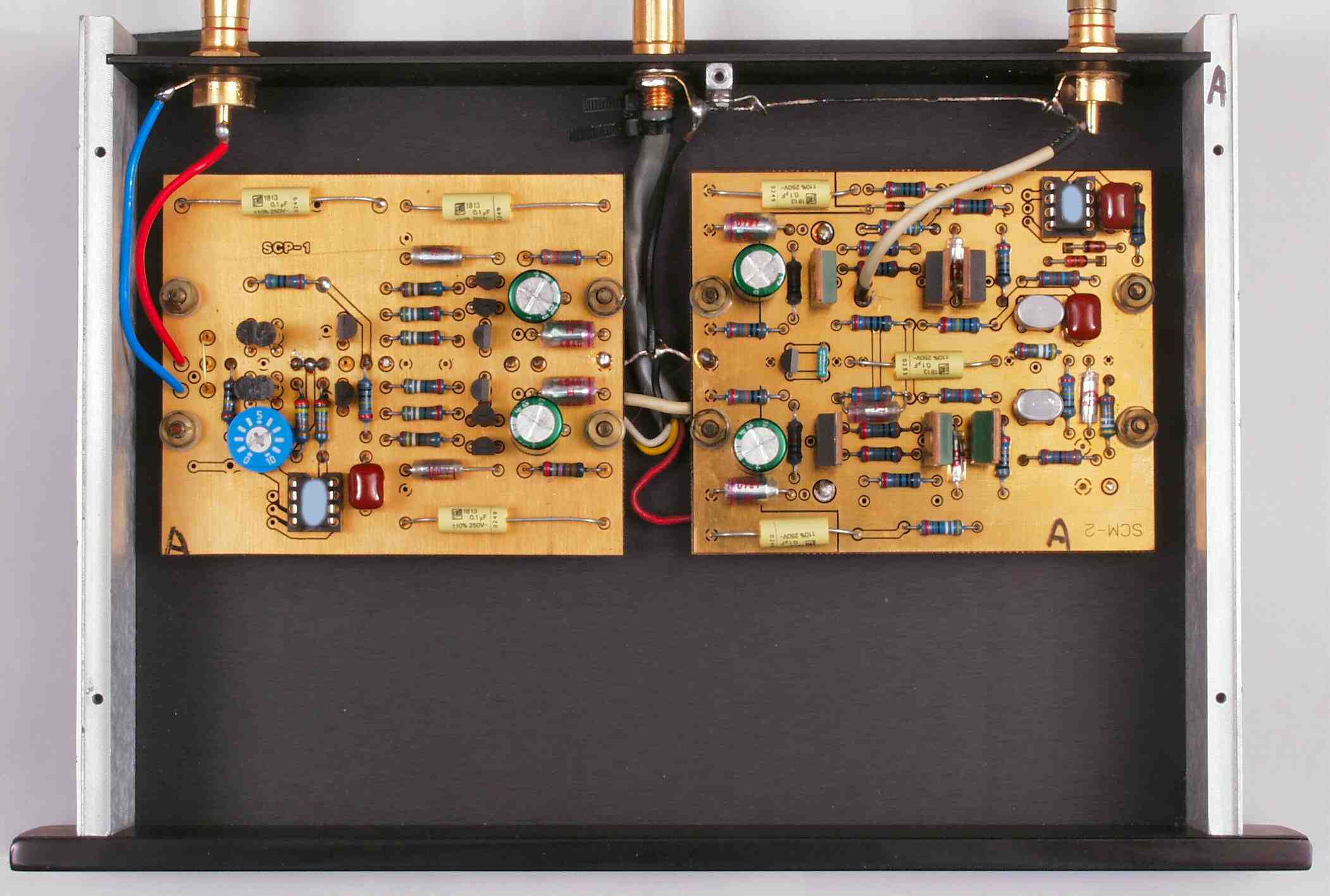

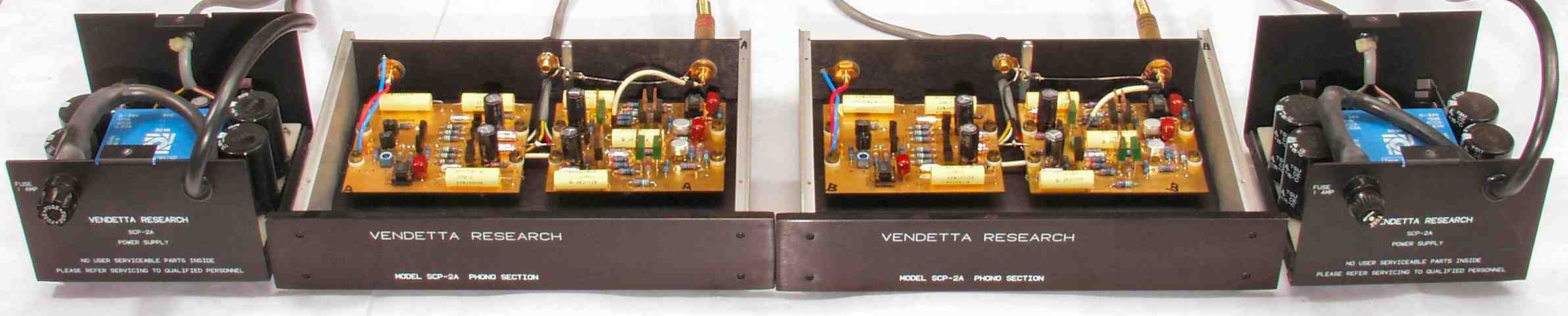

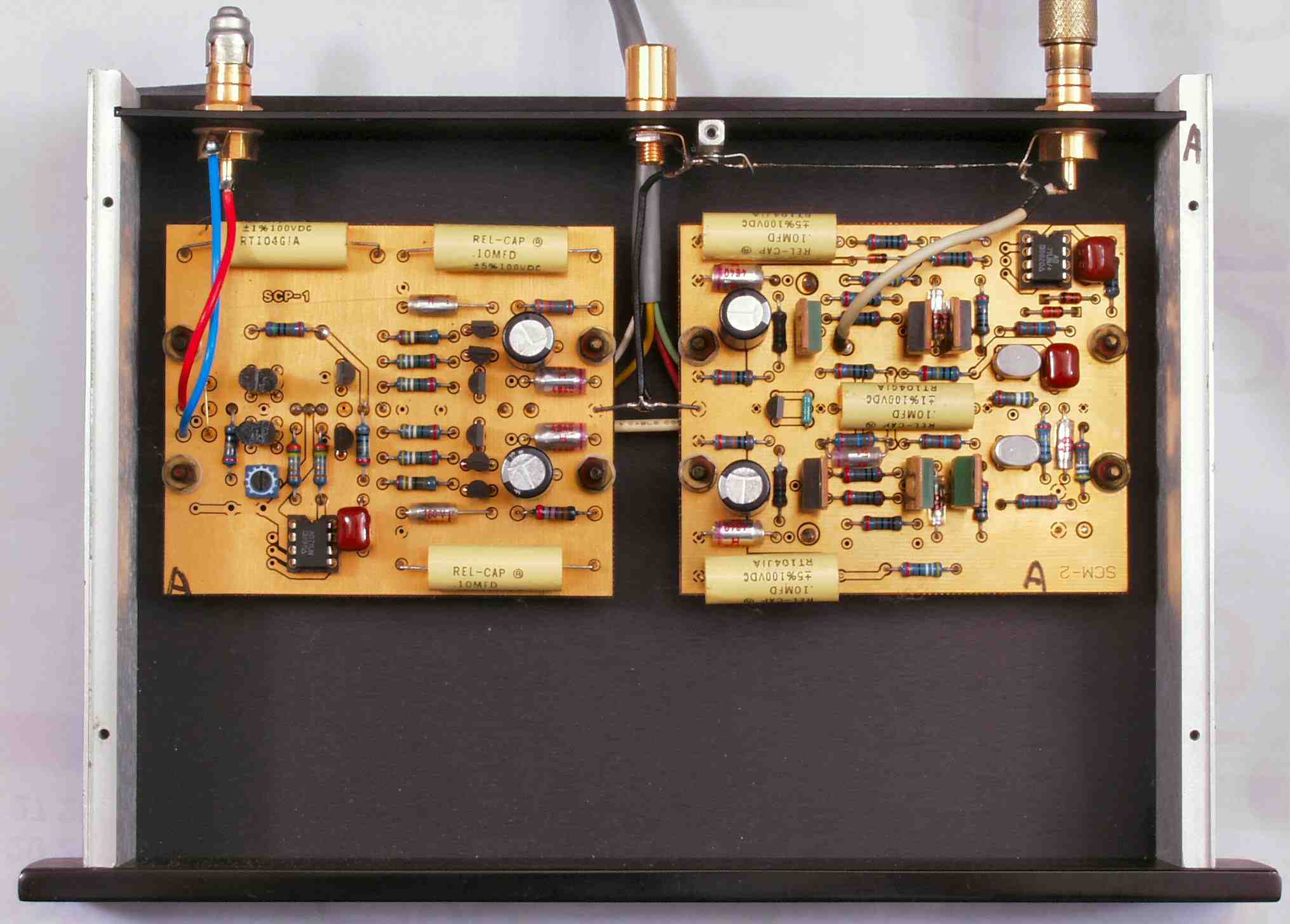

C−1A. 修理前 AMP−A 上から見る
C−1B. 修理後 AMP−A 上から見る

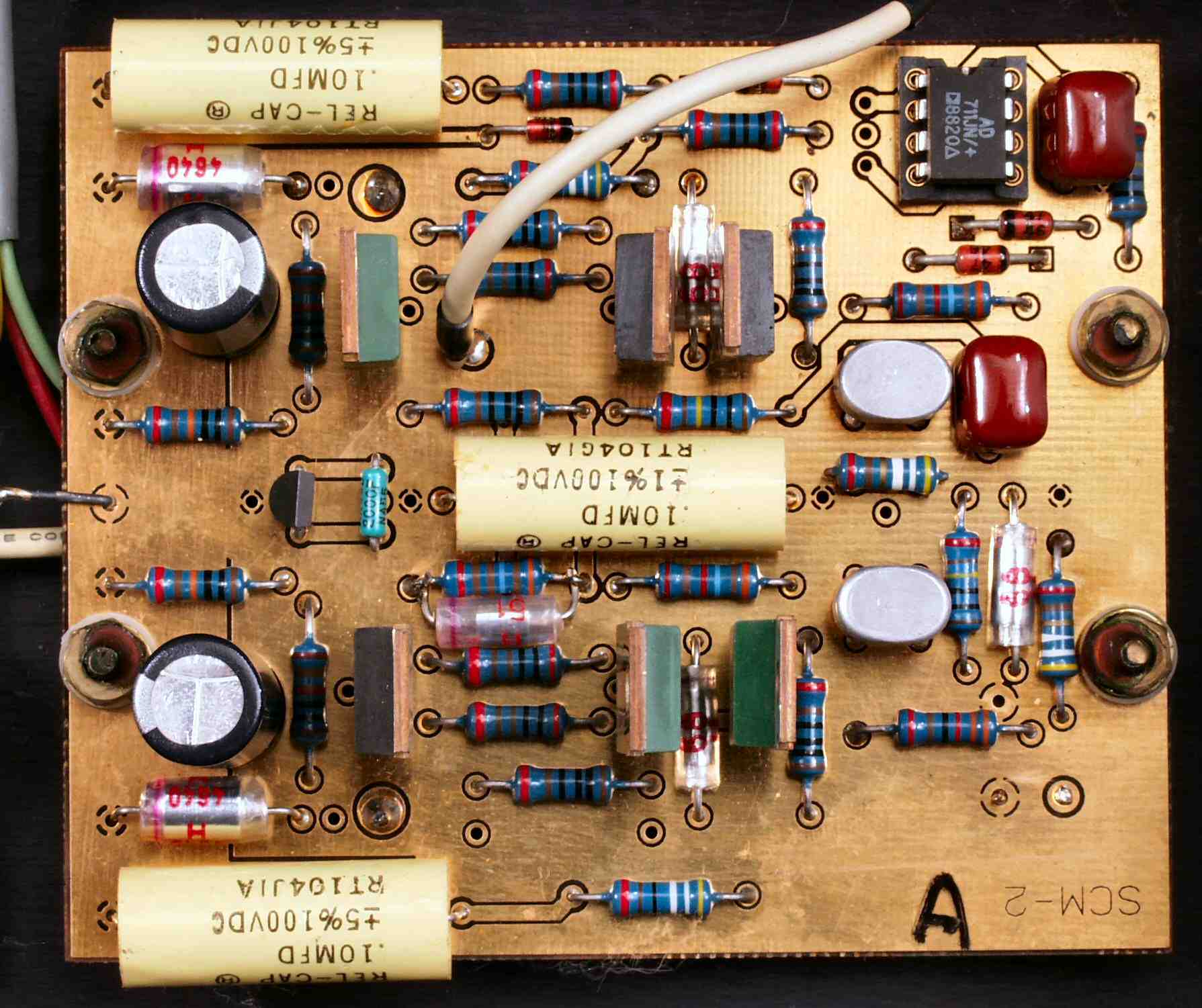

C−2A. 修理前 MC−HEAD-AMP基板

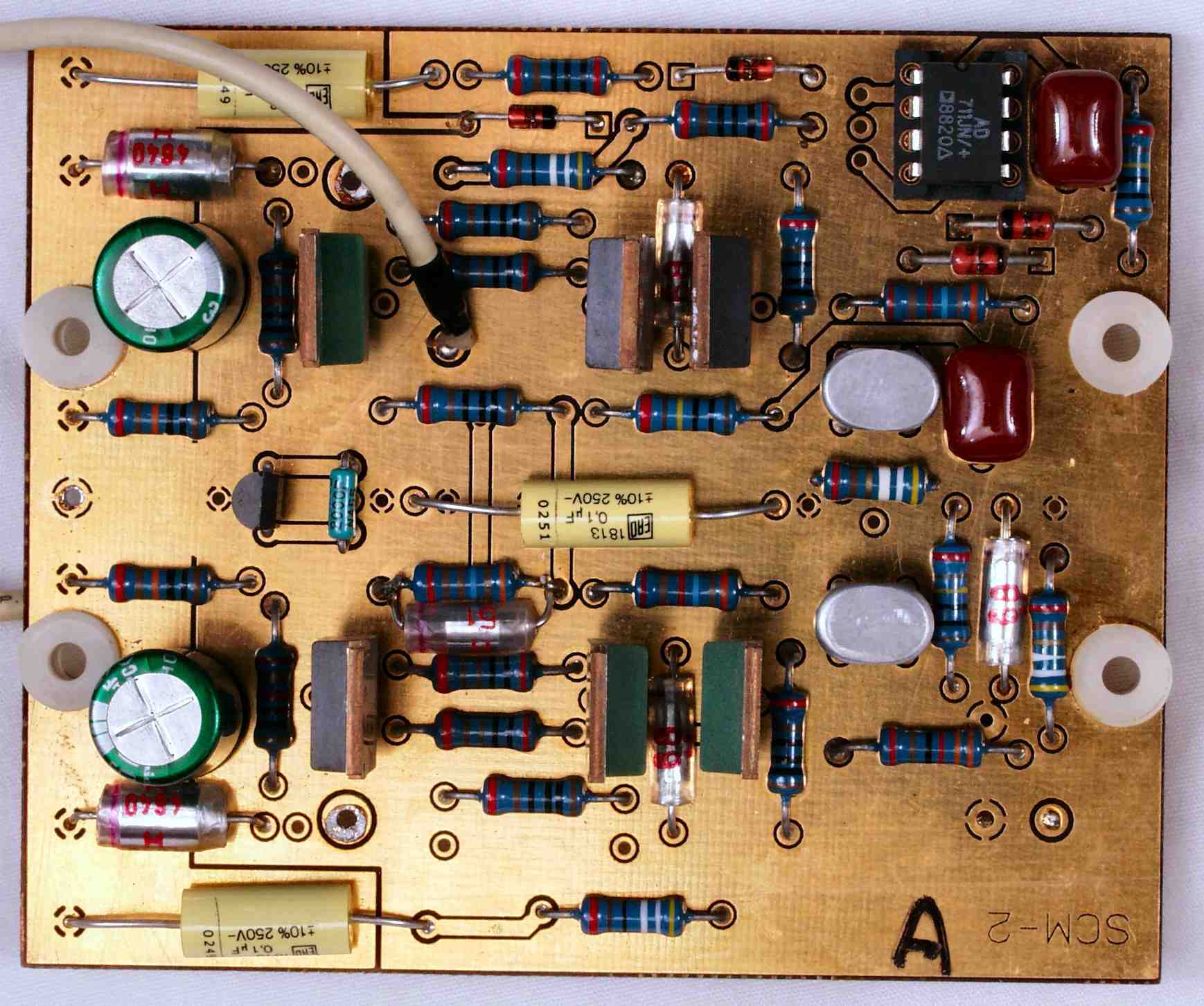

C−2B. 修理後 MC−HEAD-AMP基板 電解コンデンサー2個、フイルムコンデンサー3個、半固定VR2個交換

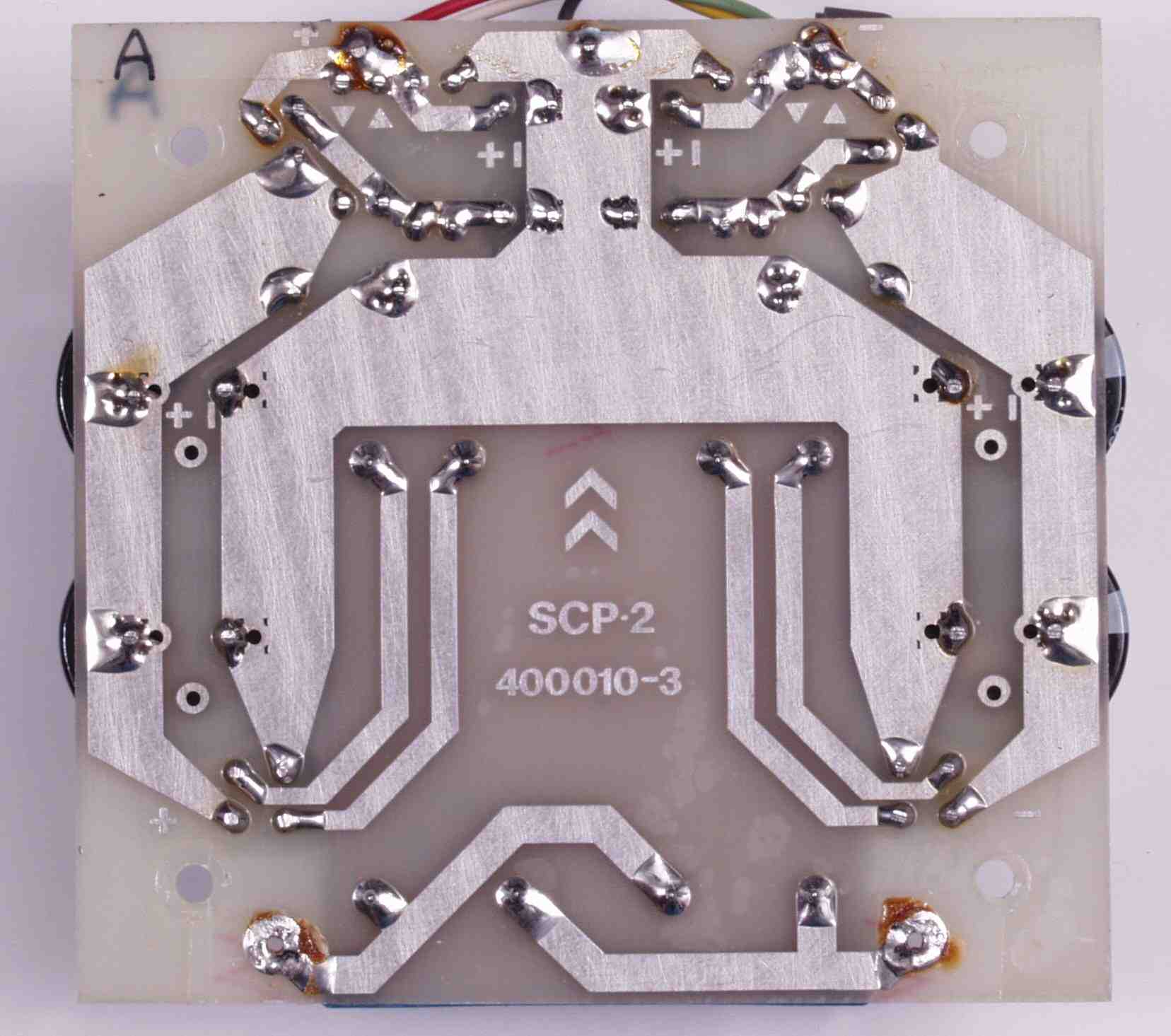

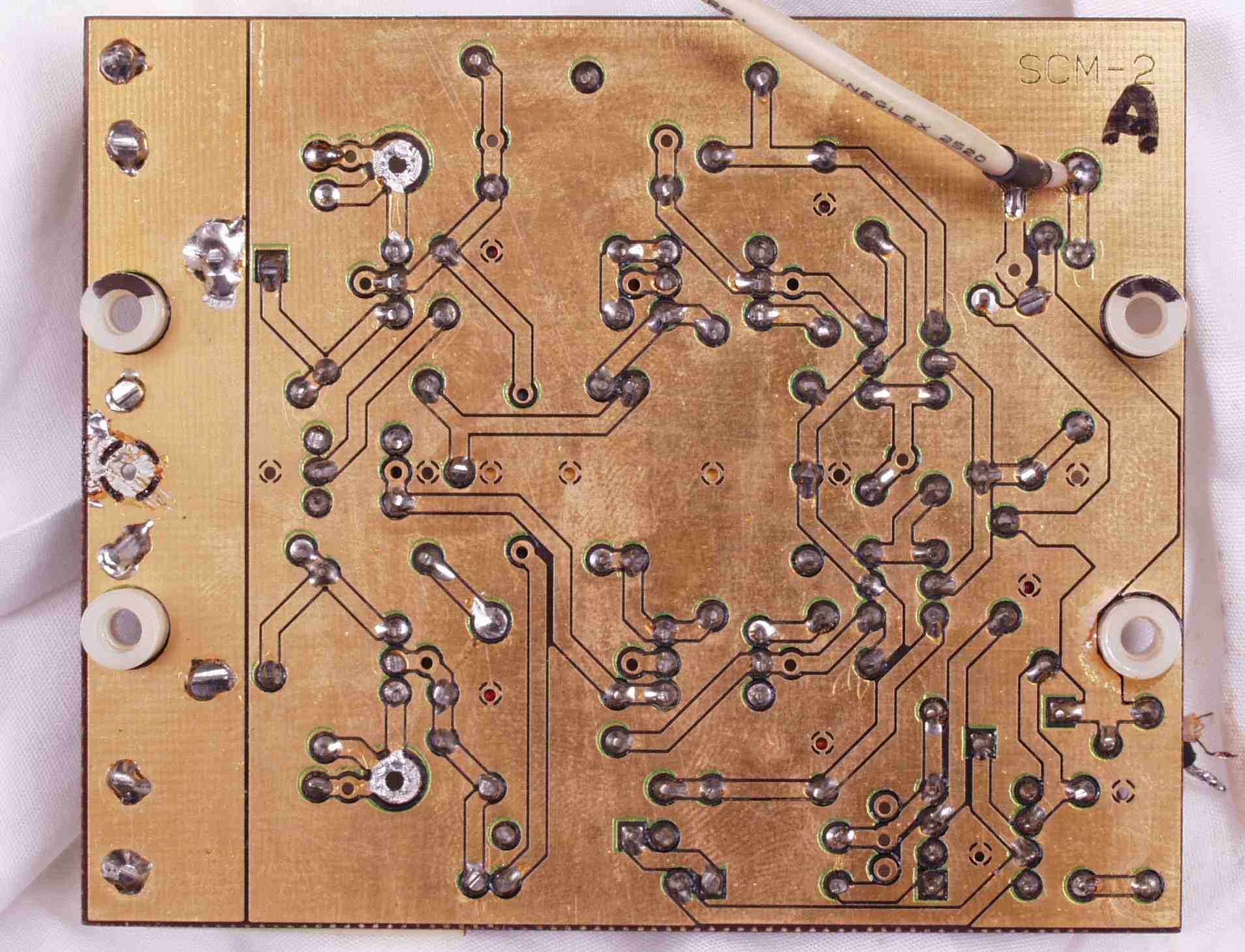

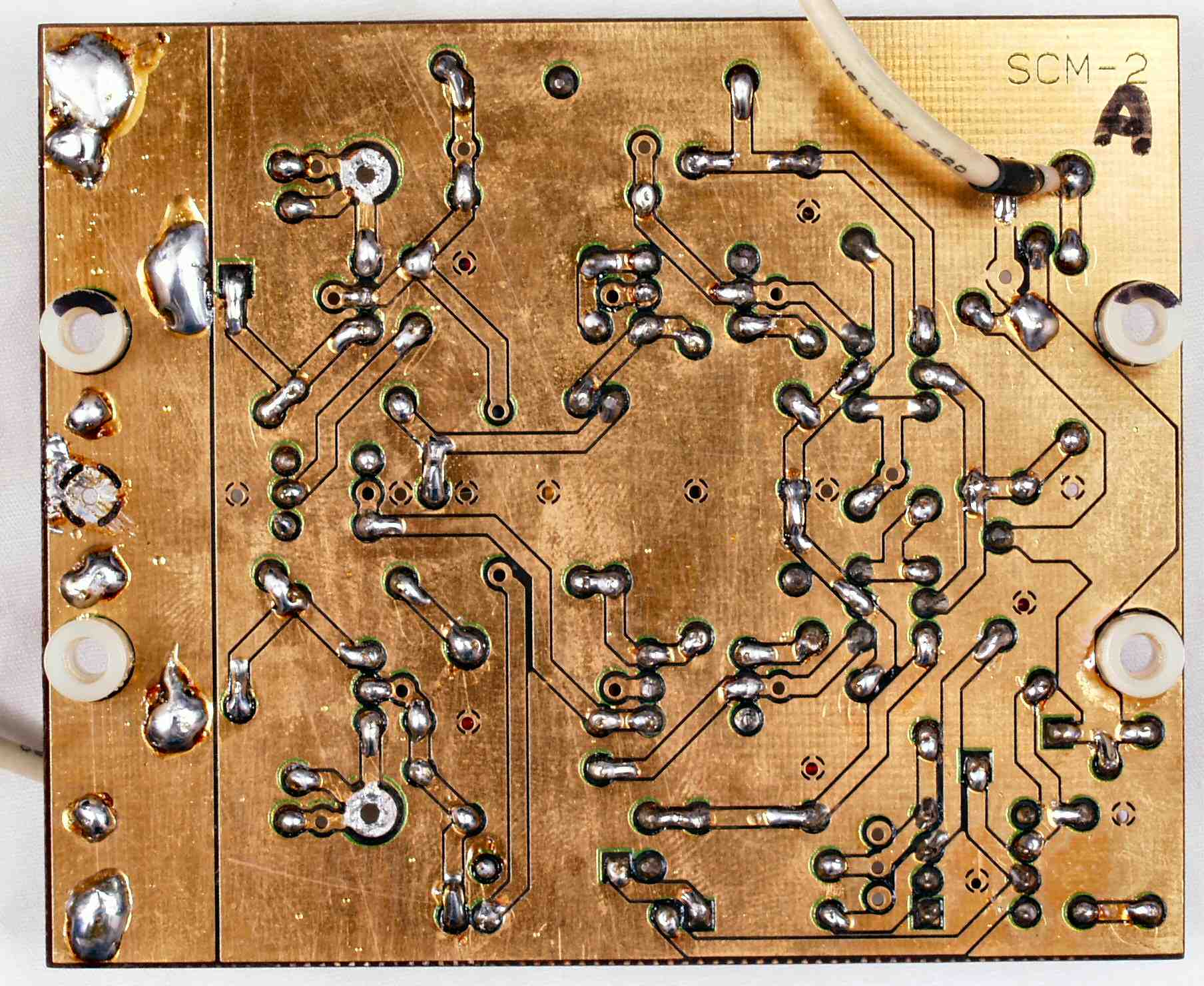

C−2C. 修理前 MC−HEAD-AMP基板裏
C−2D. 修理(半田補正)後 MC−HEAD-AMP基板裏  全ての半田をやり修す
C−2E. 完成MC−HEAD-AMP基板裏  洗浄後

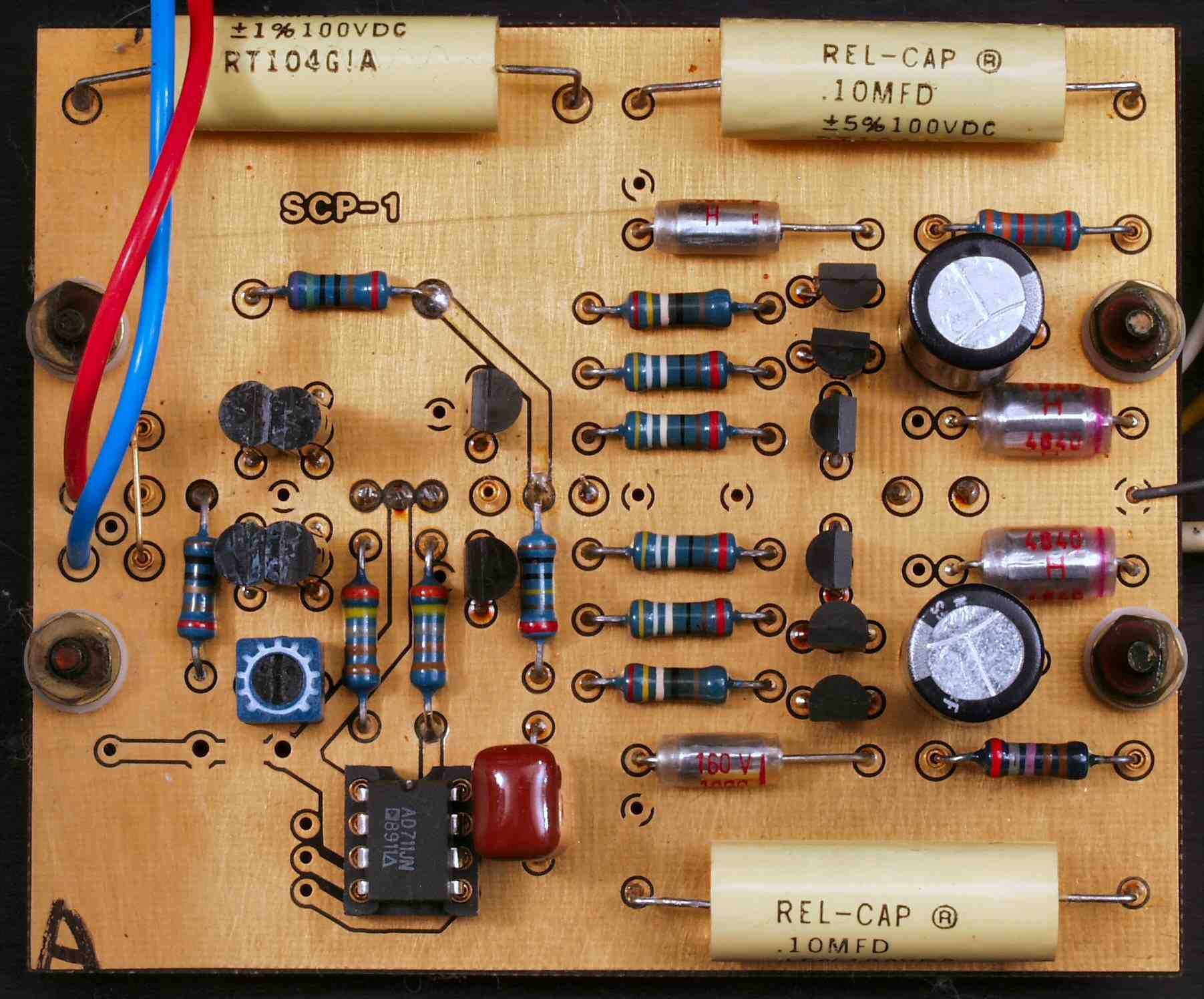

C−3A. 修理前 EQ−AMP基板

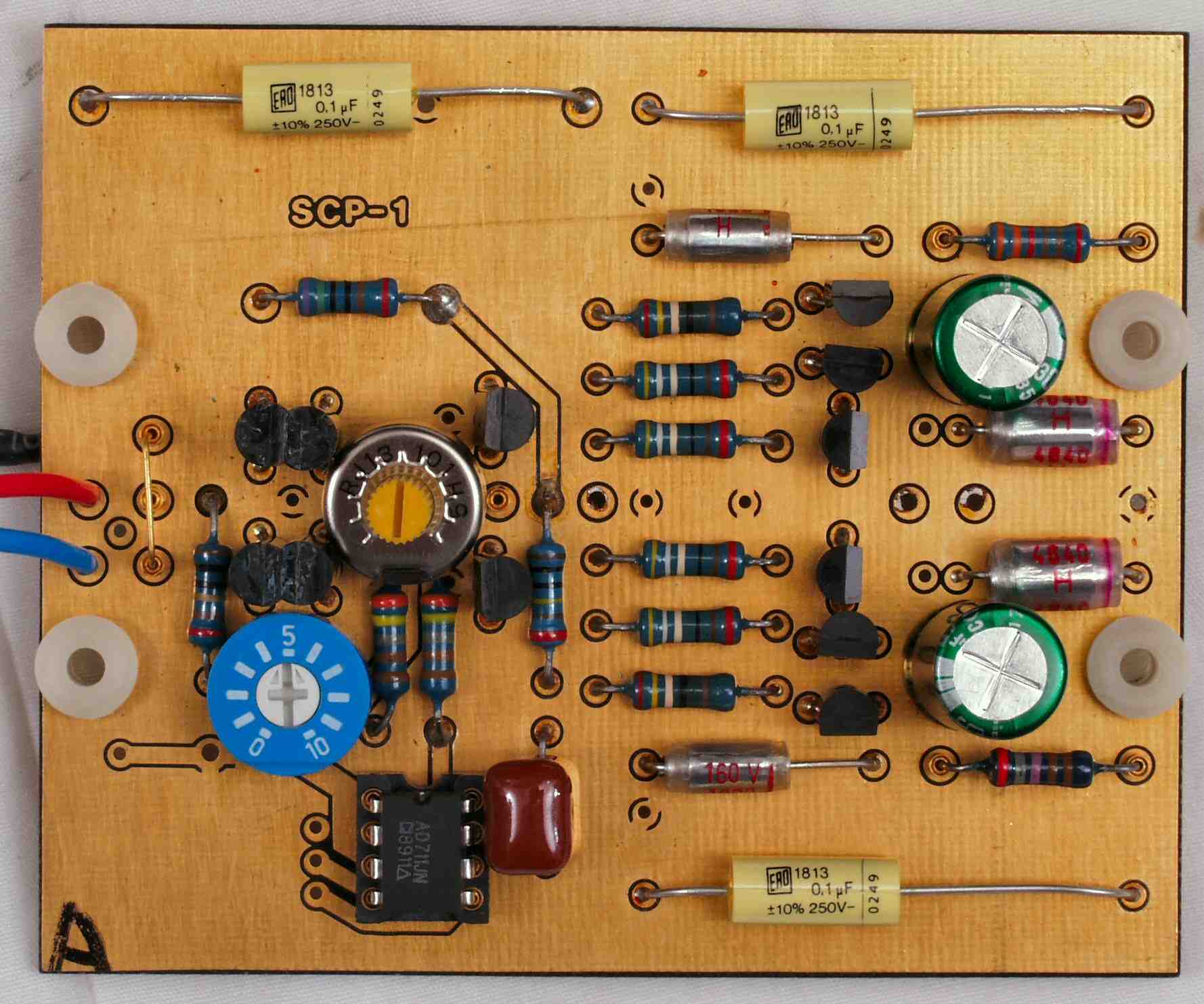

C−3B. 修理後 EQ−AMP基板 電解コンデンサー2個、フイルムコンデンサー3個、OP−AMP交換

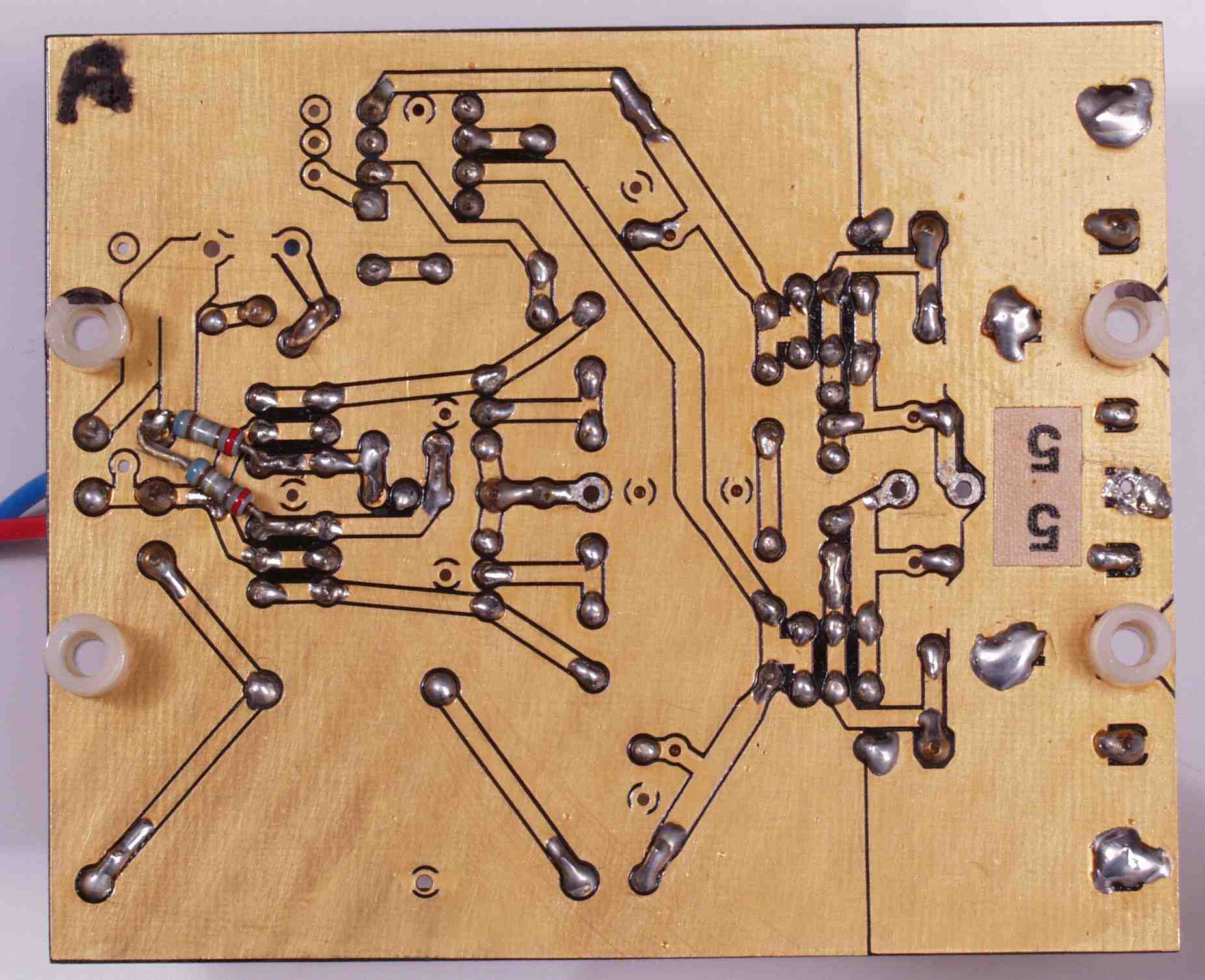

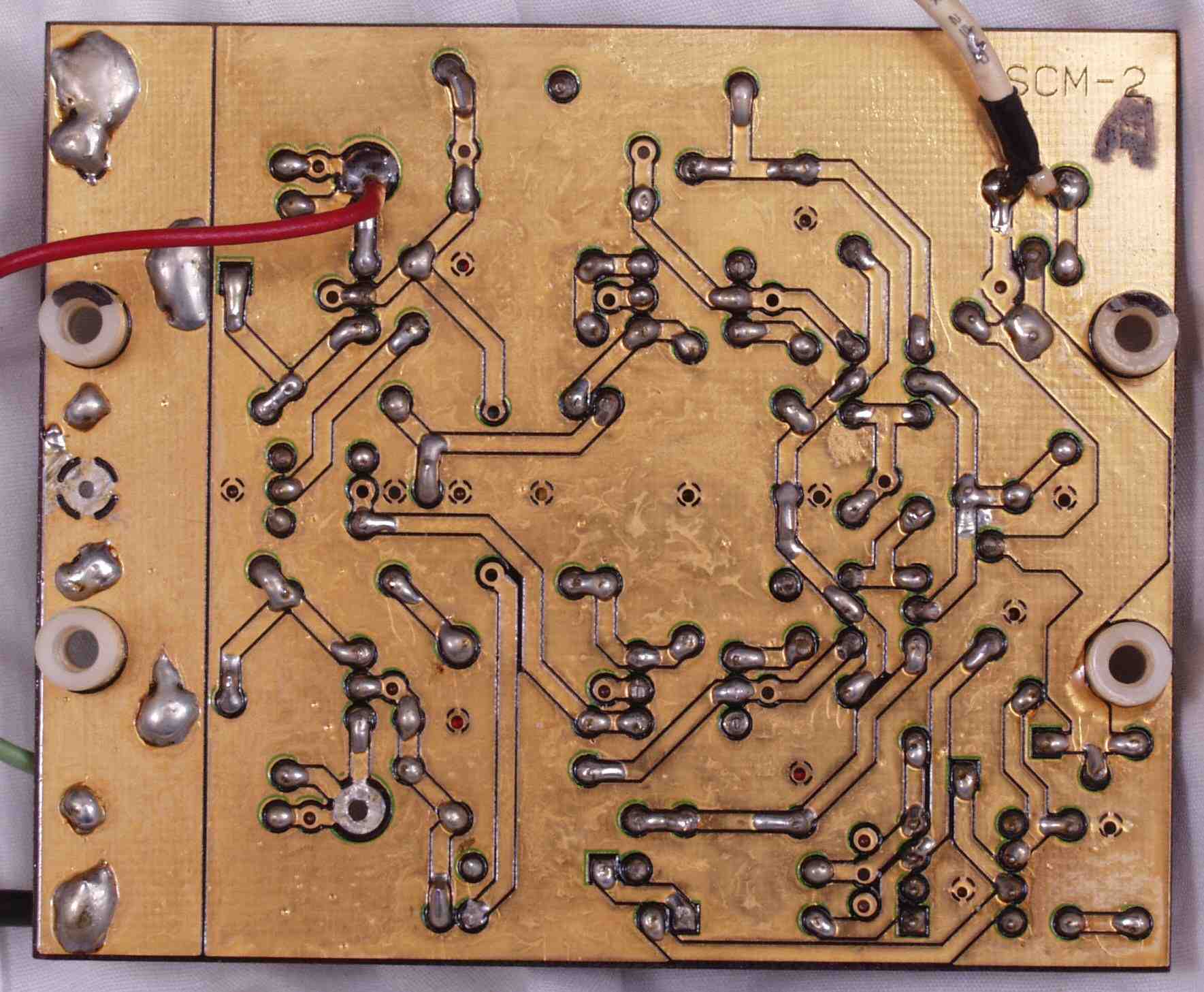

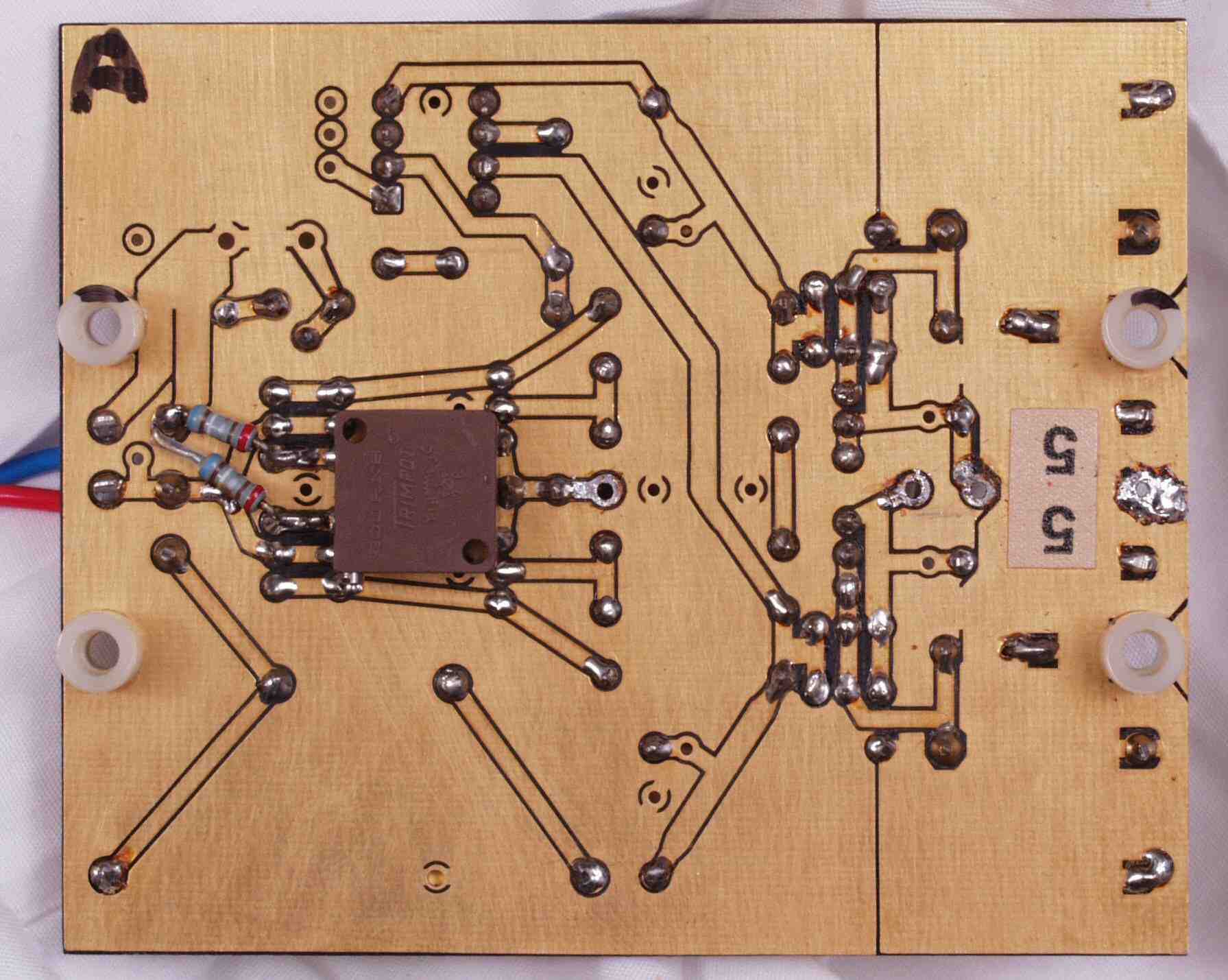

C−3C. 修理前 EQ−AMP基板裏

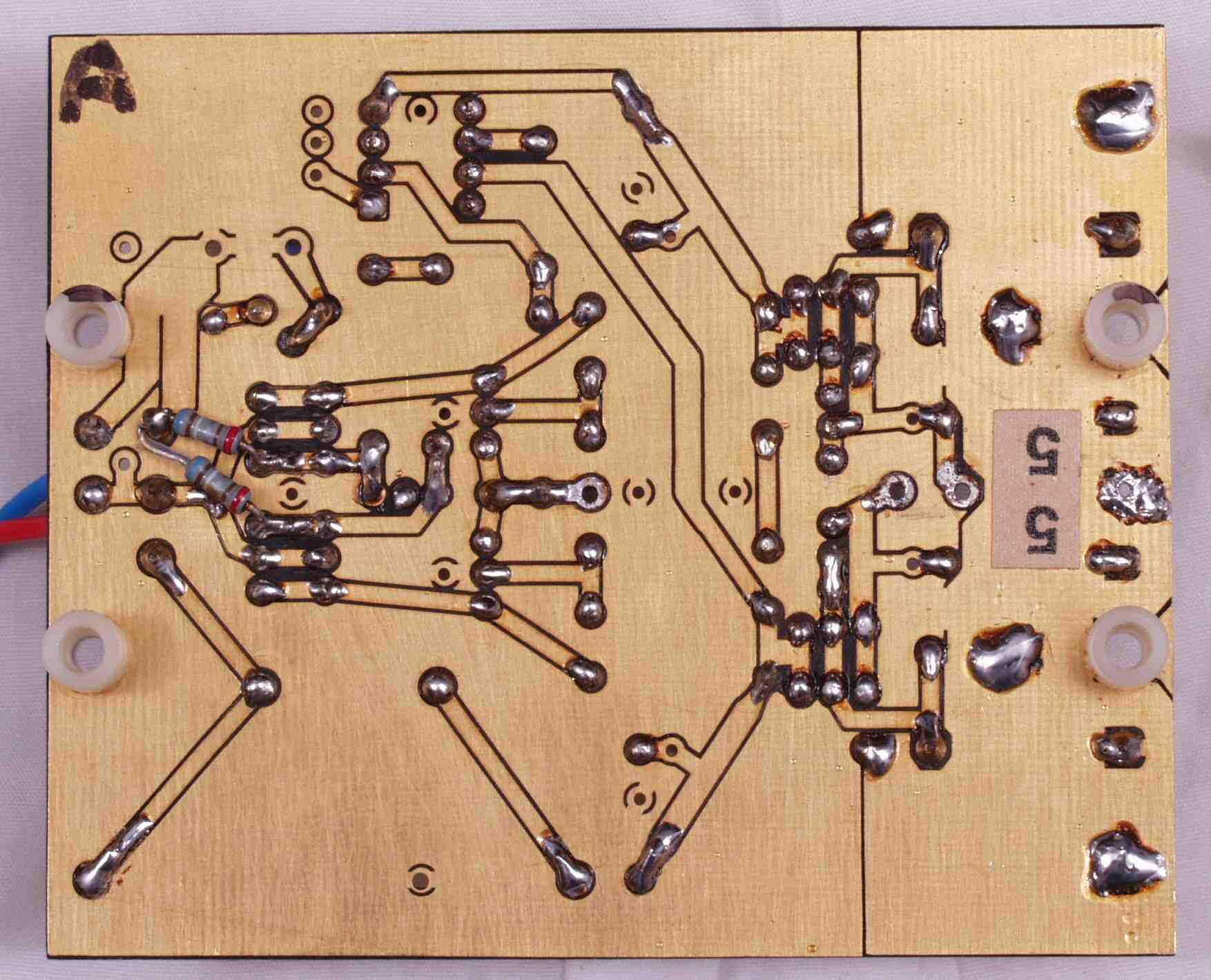

C−3D. 修理(半田補正)後 EQ−AMP基板裏  全ての半田をやり修す
C−3E. 完成EQ−AMP基板裏  洗浄後

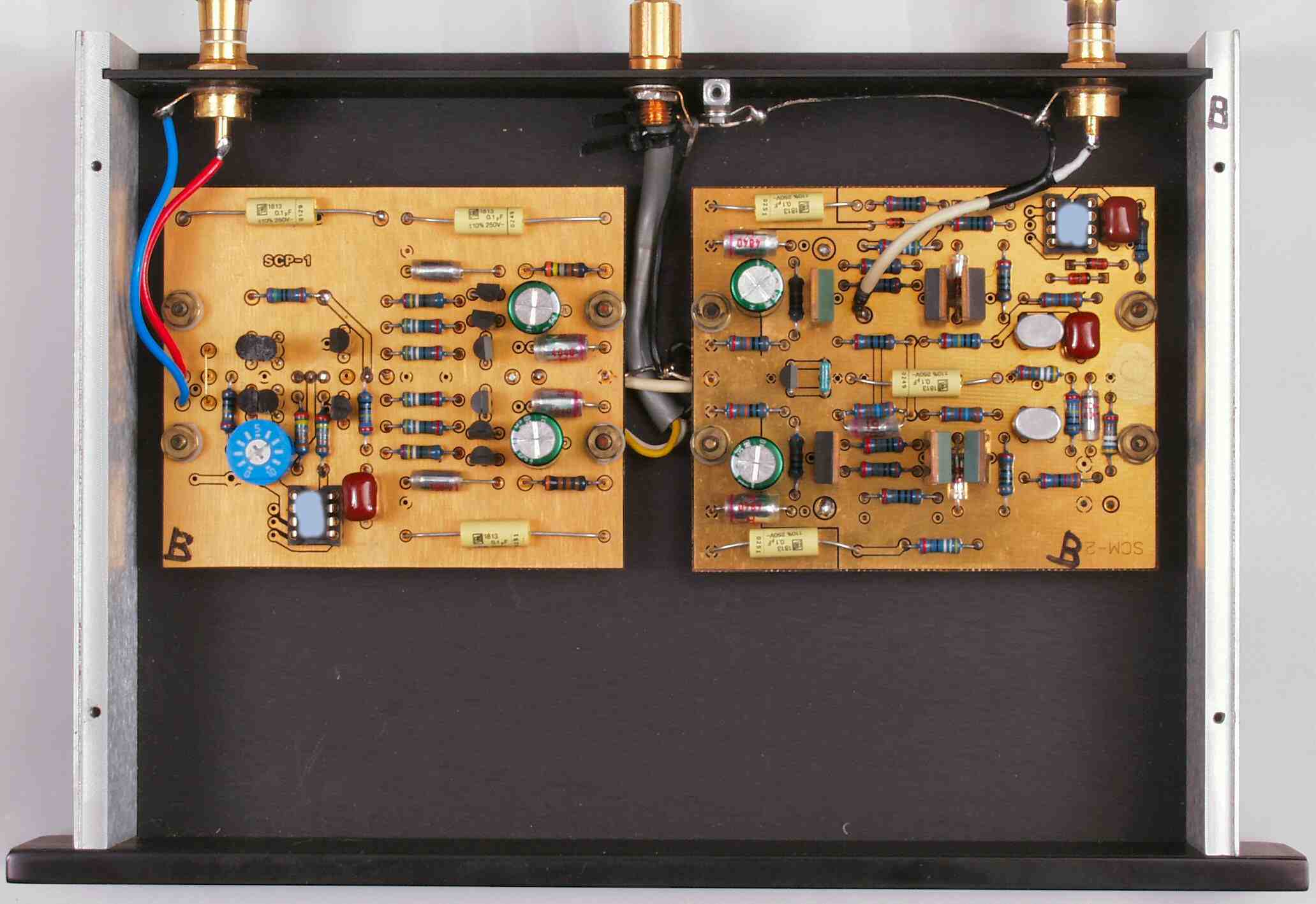

C−4A. 修理前 AMP−B 上から見る

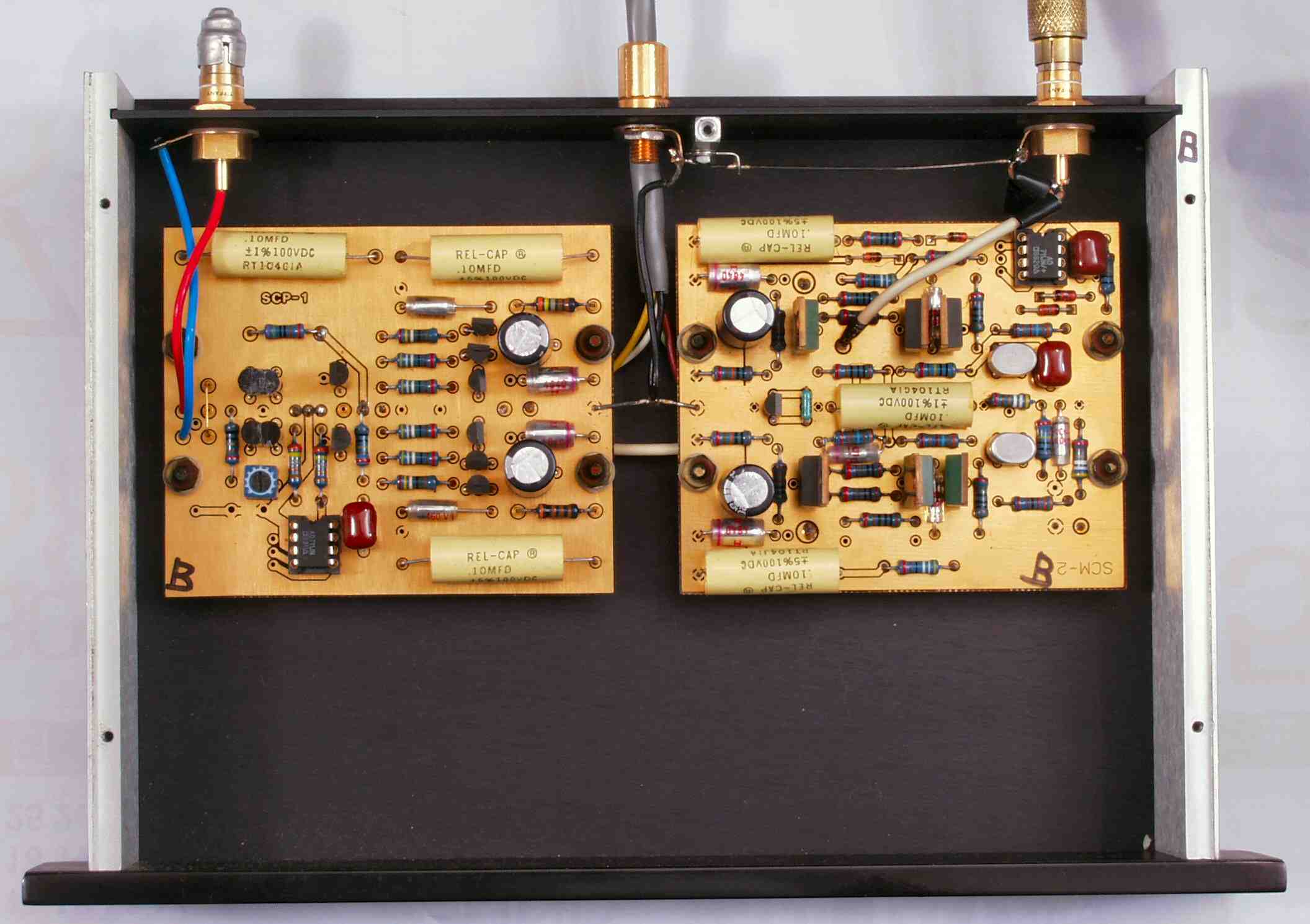

C−4B. 修理後 AMP−B 上から見る
C−5A. 修理前 MC−HEAD-AMP基板

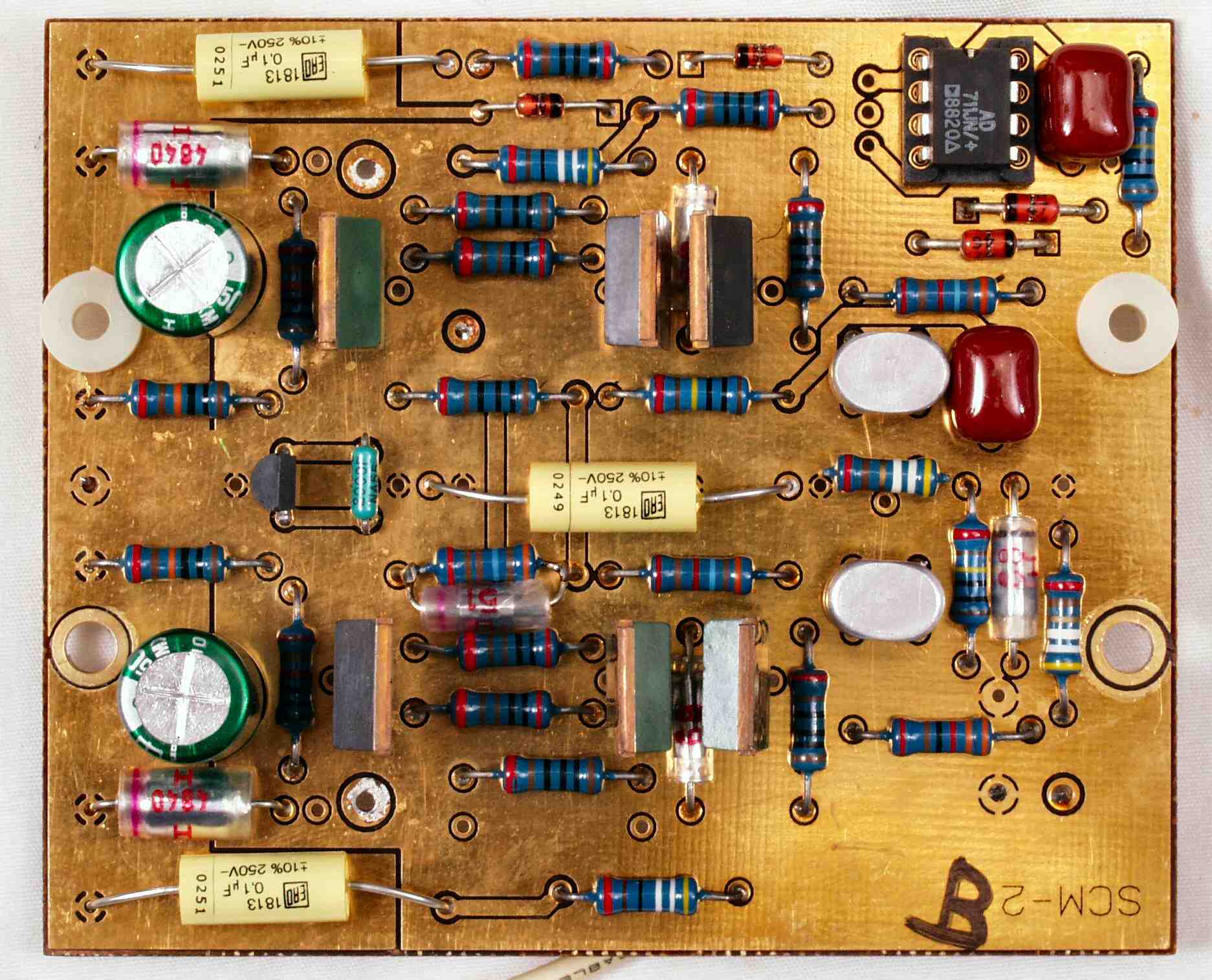

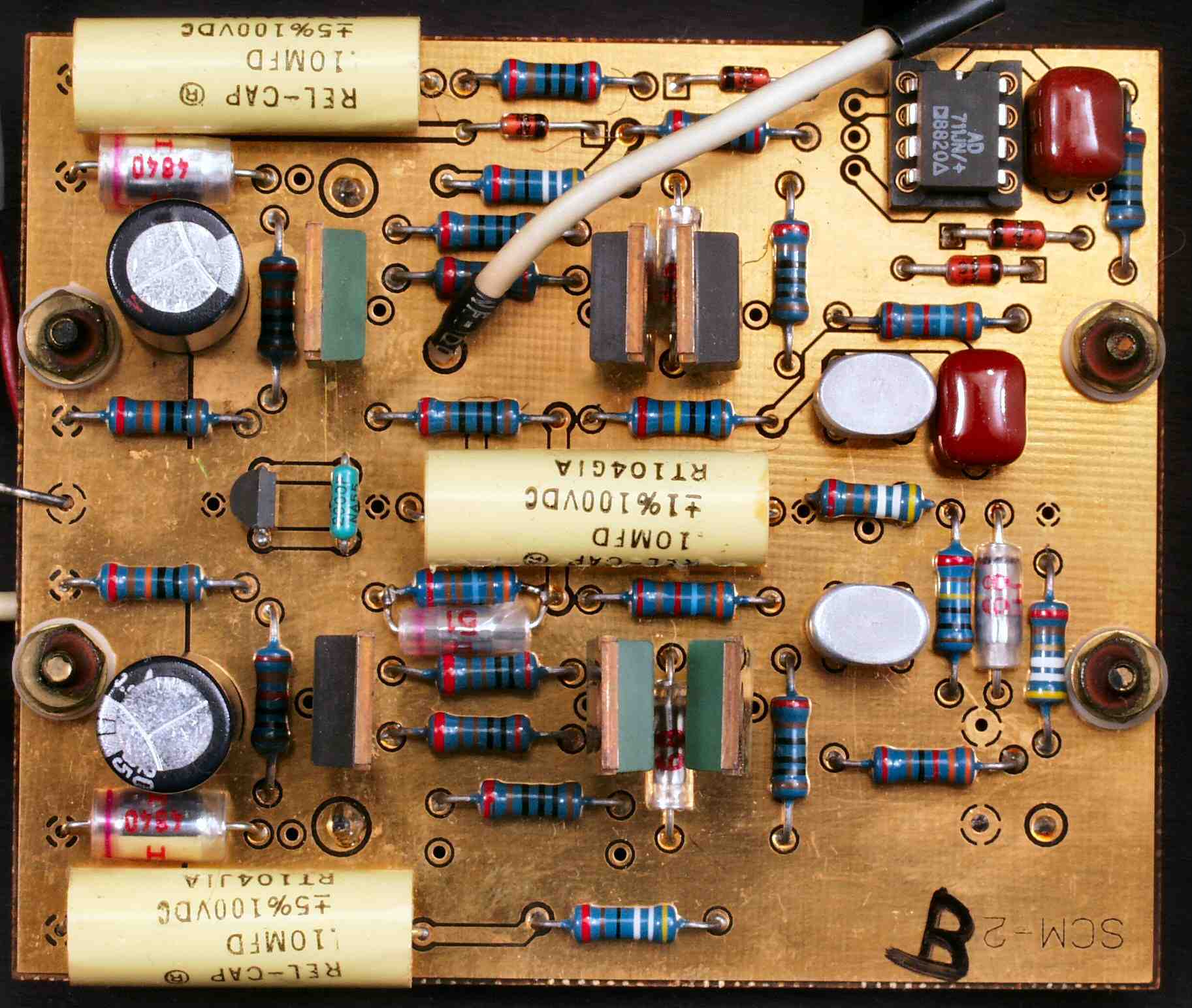

C−5B. 修理後 MC−HEAD-AMP基板 電解コンデンサー2個、フイルムコンデンサー3個、半固定VR2個交換

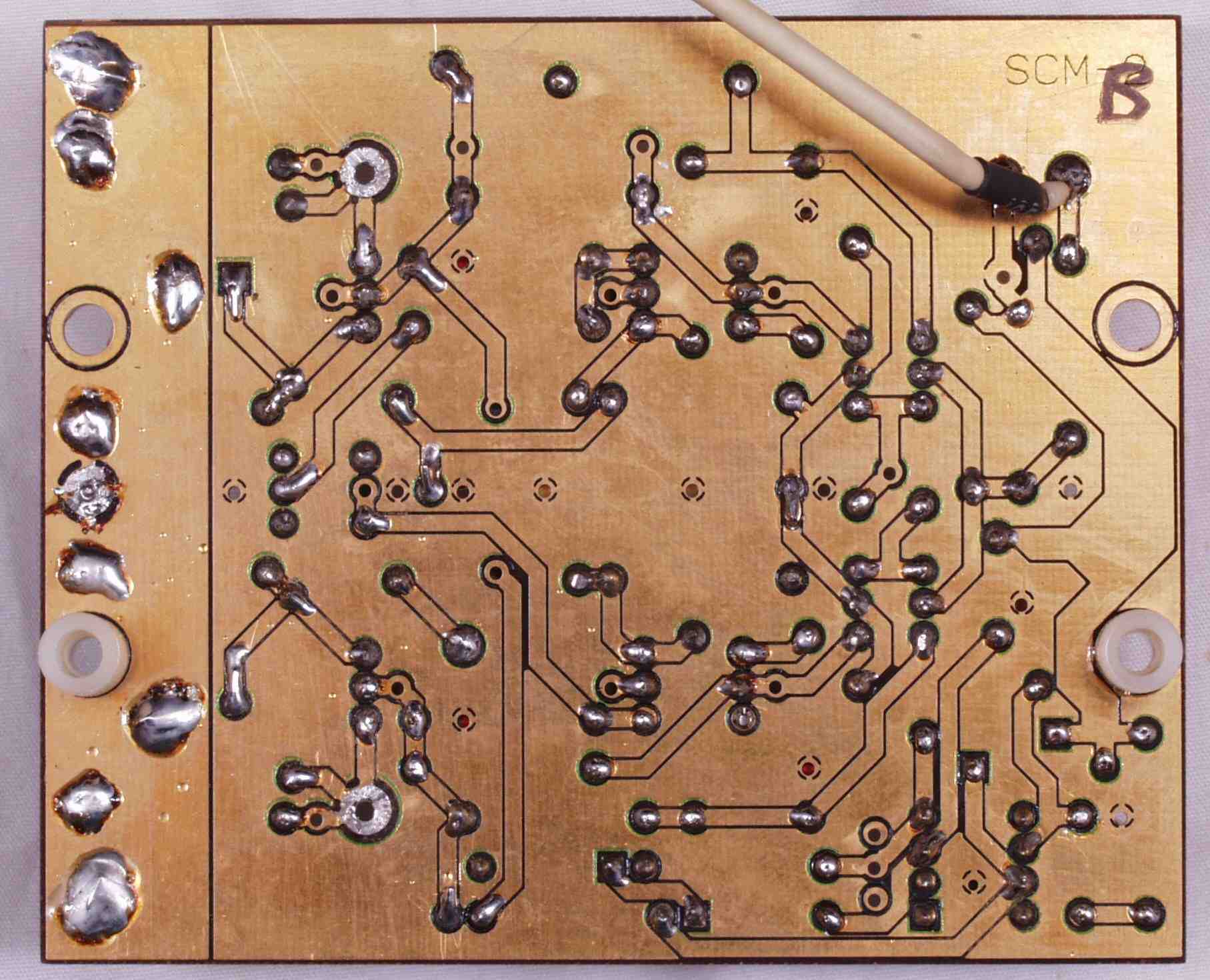

C−5C. 修理前 MC−HEAD-AMP基板裏

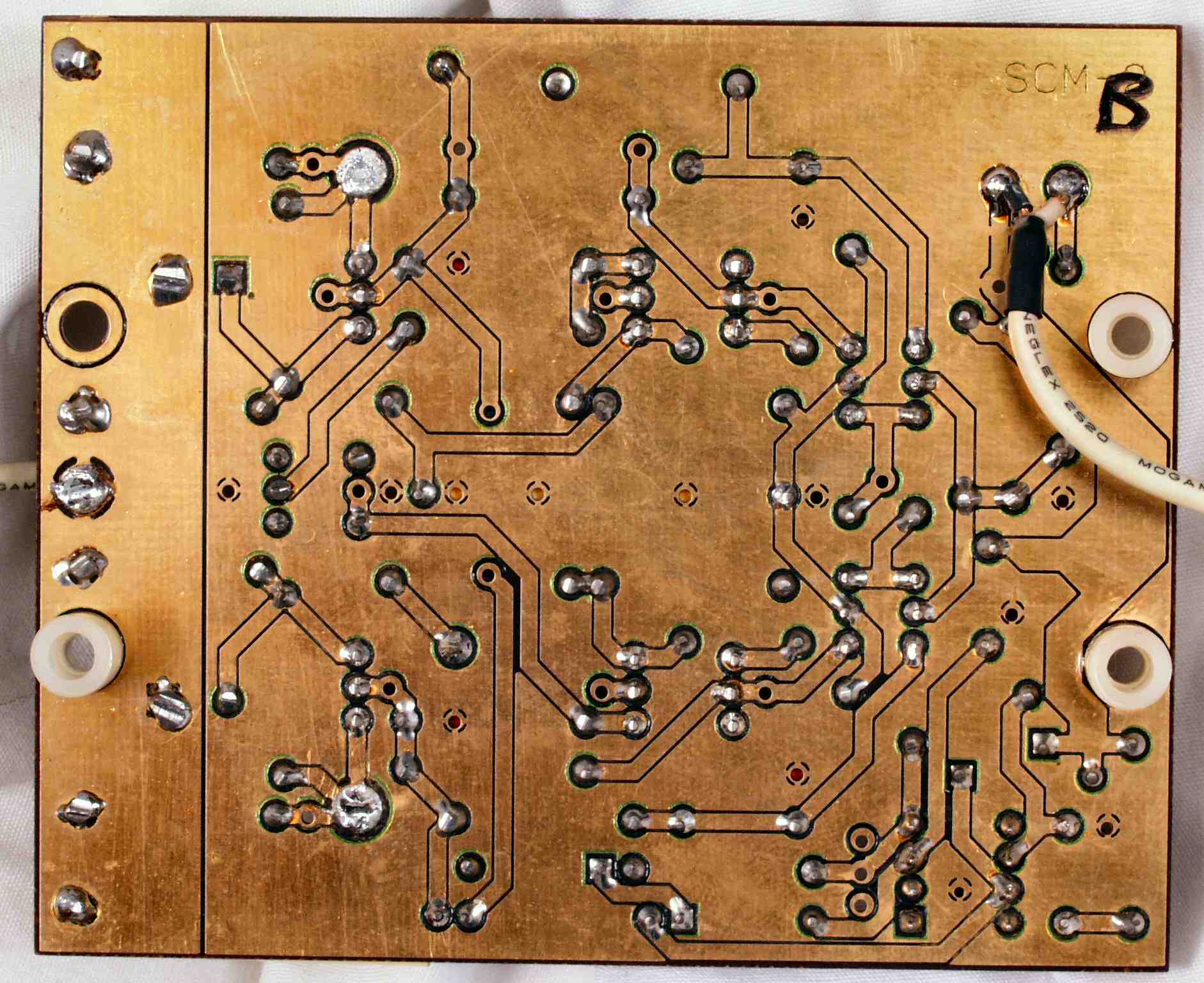

C−5D. 修理(半田補正)後 MC−HEAD-AMP基板裏  全ての半田をやり修す
C−5E. 完成MC−HEAD-AMP基板裏  洗浄後

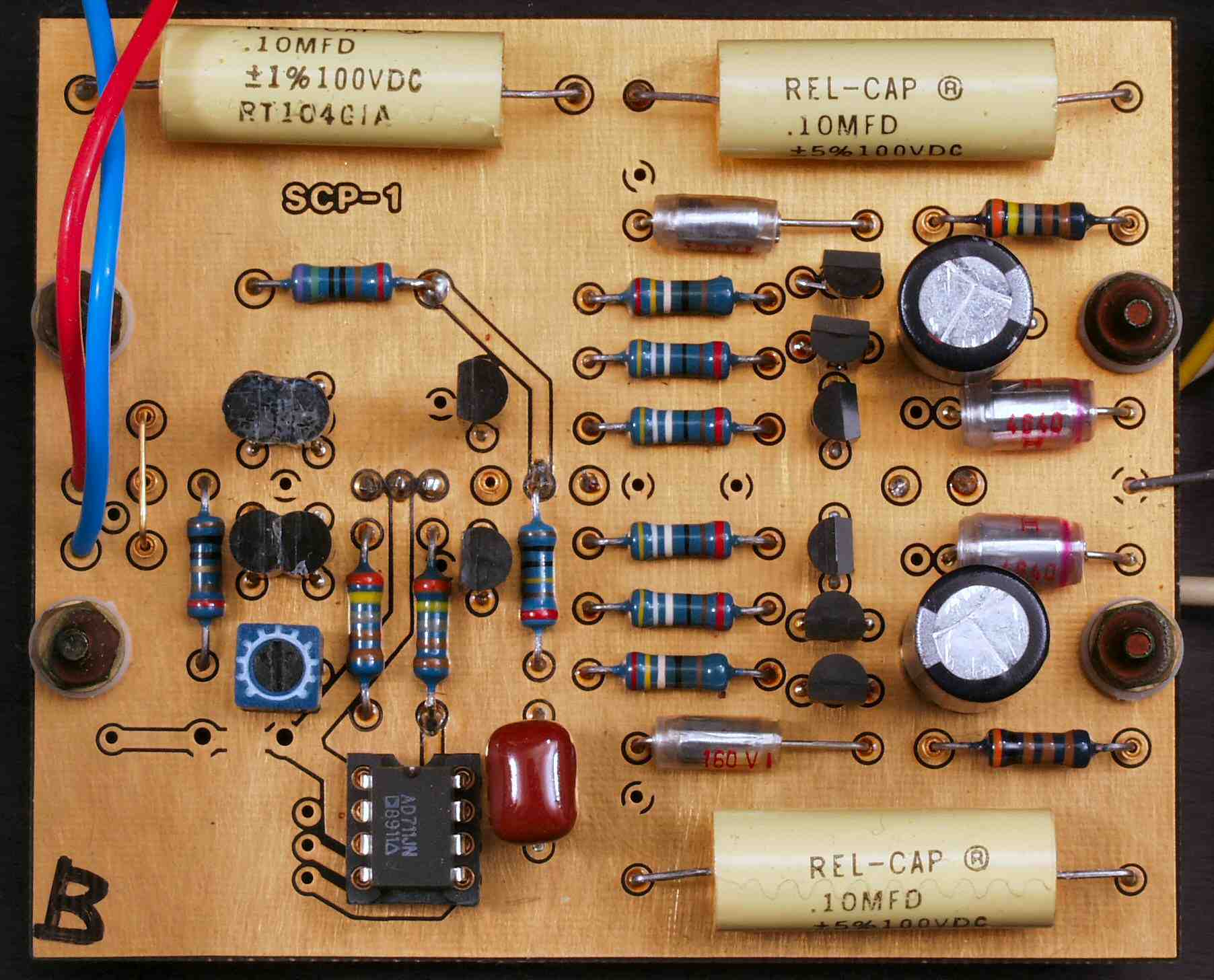

C−6A. 修理前 EQ−AMP基板

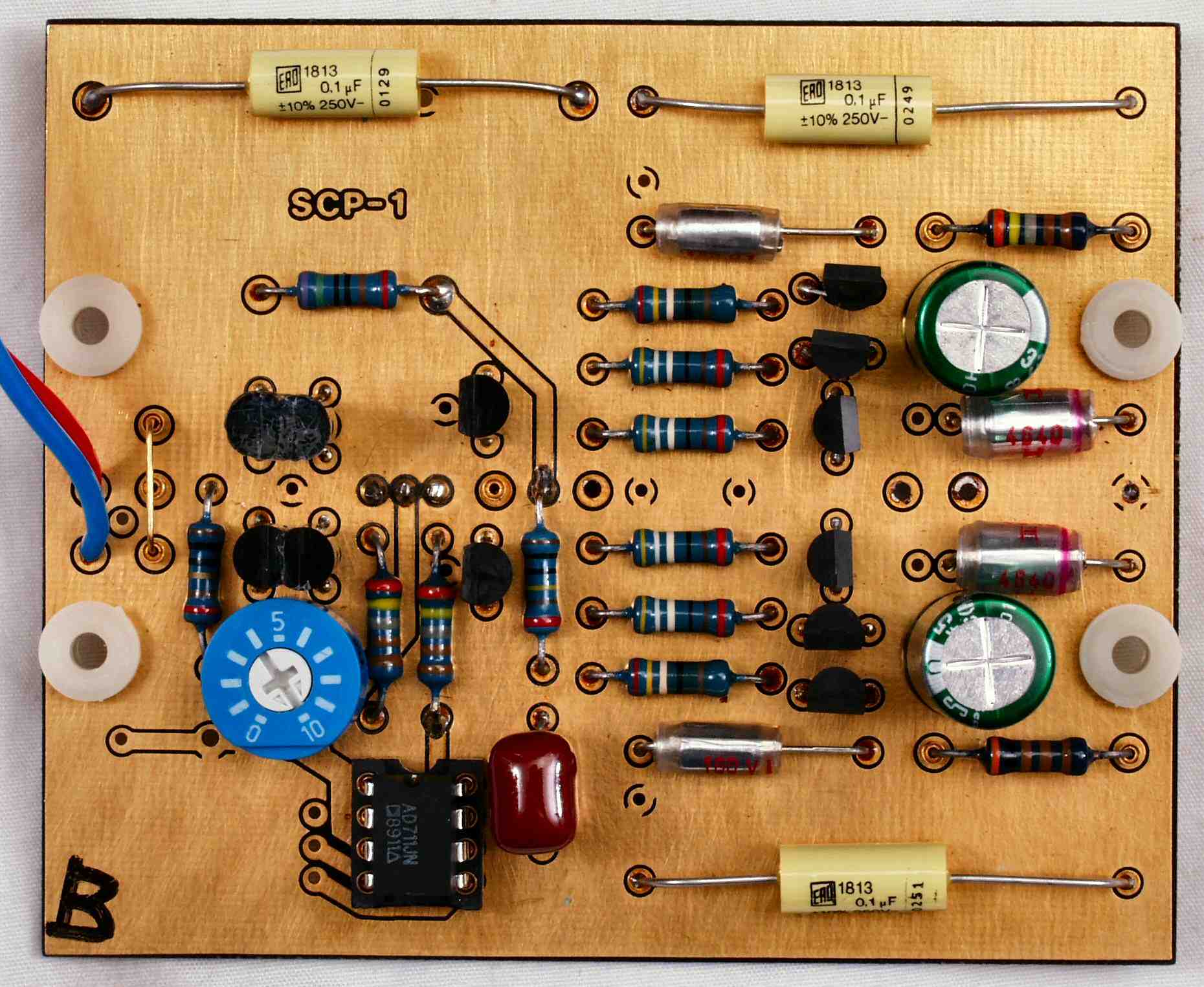

C−6B. 修理後 EQ−AMP基板 電解コンデンサー2個、フイルムコンデンサー3個、OP−AMP交換

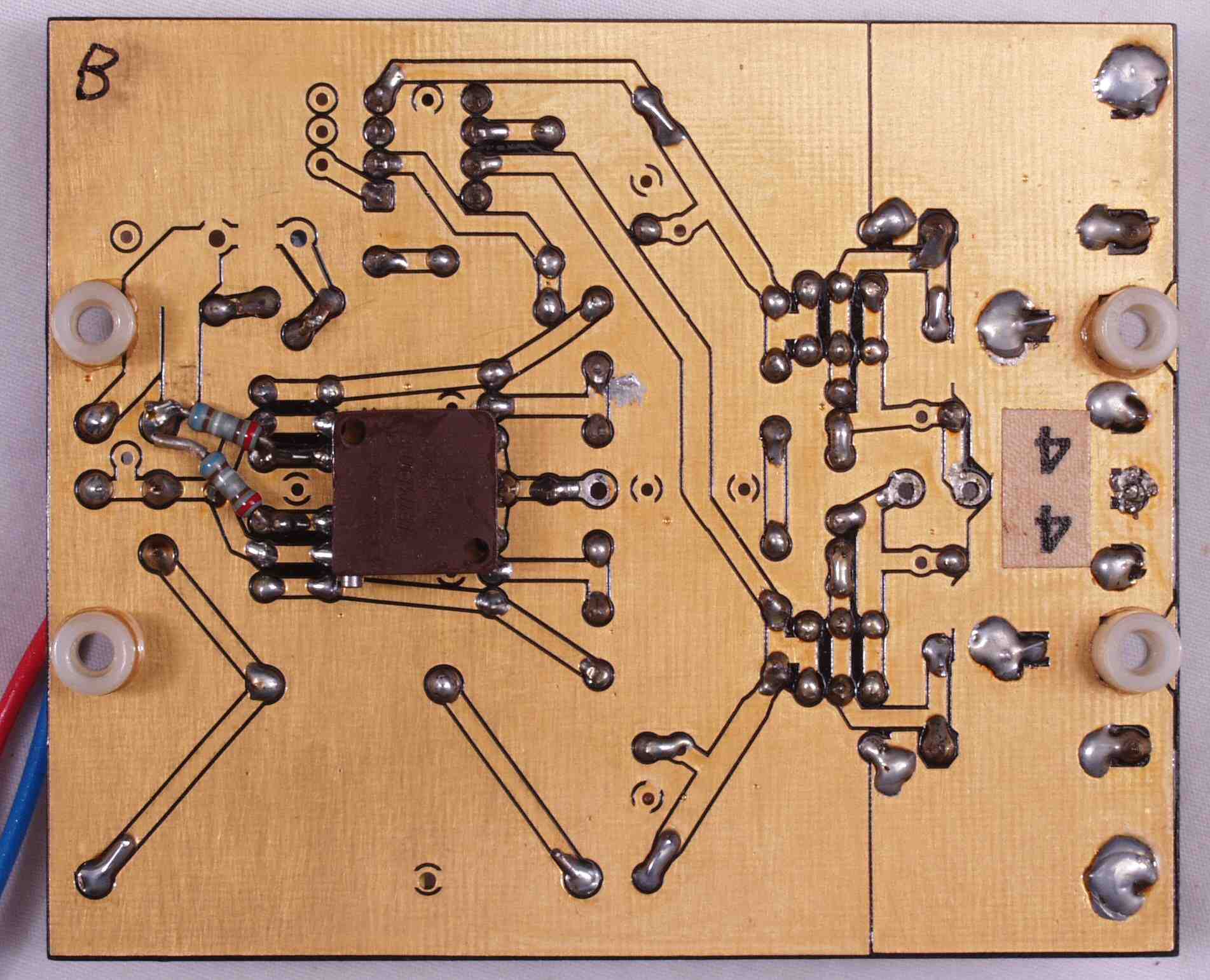

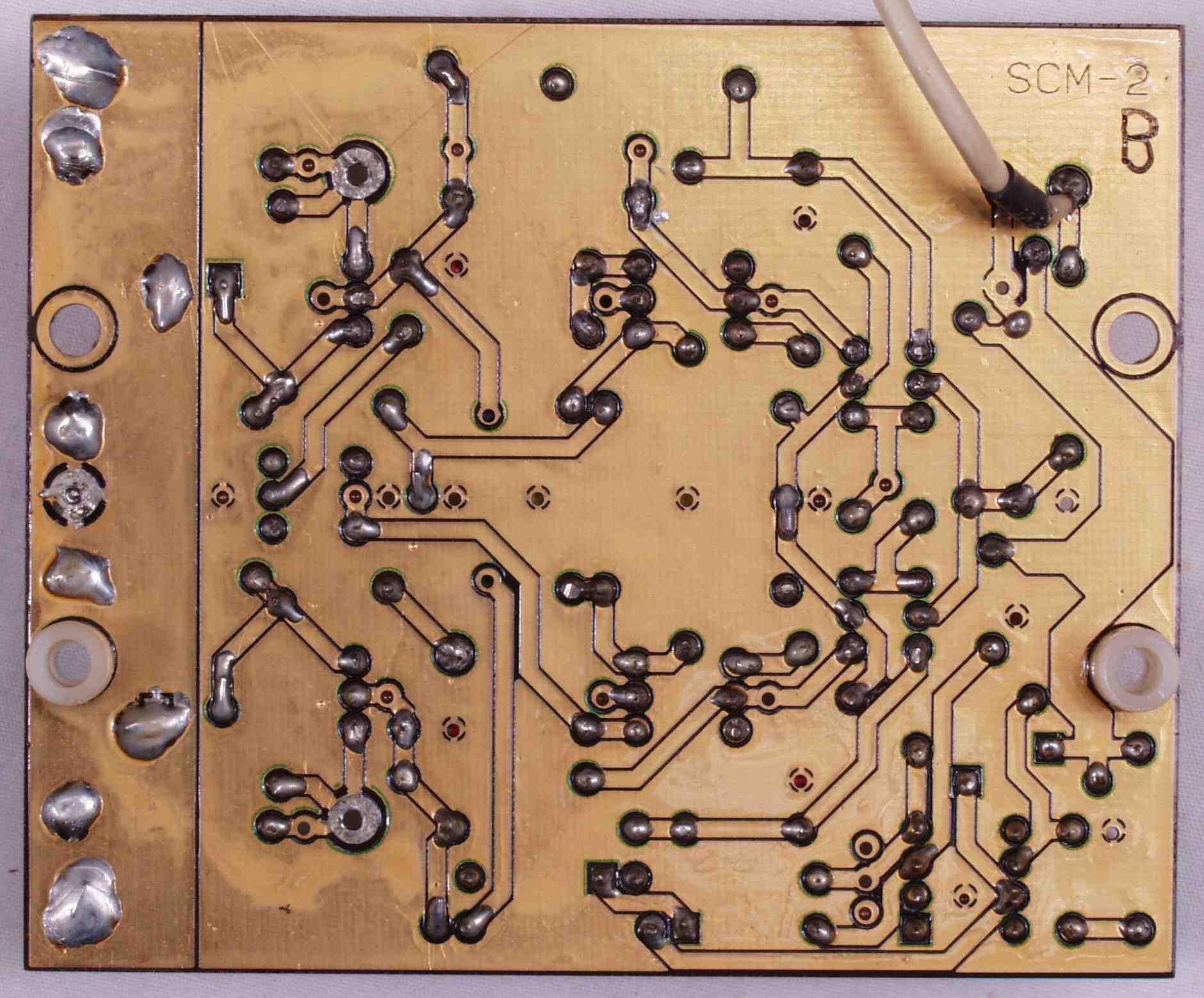

C−6C. 修理前 EQ−AMP基板裏

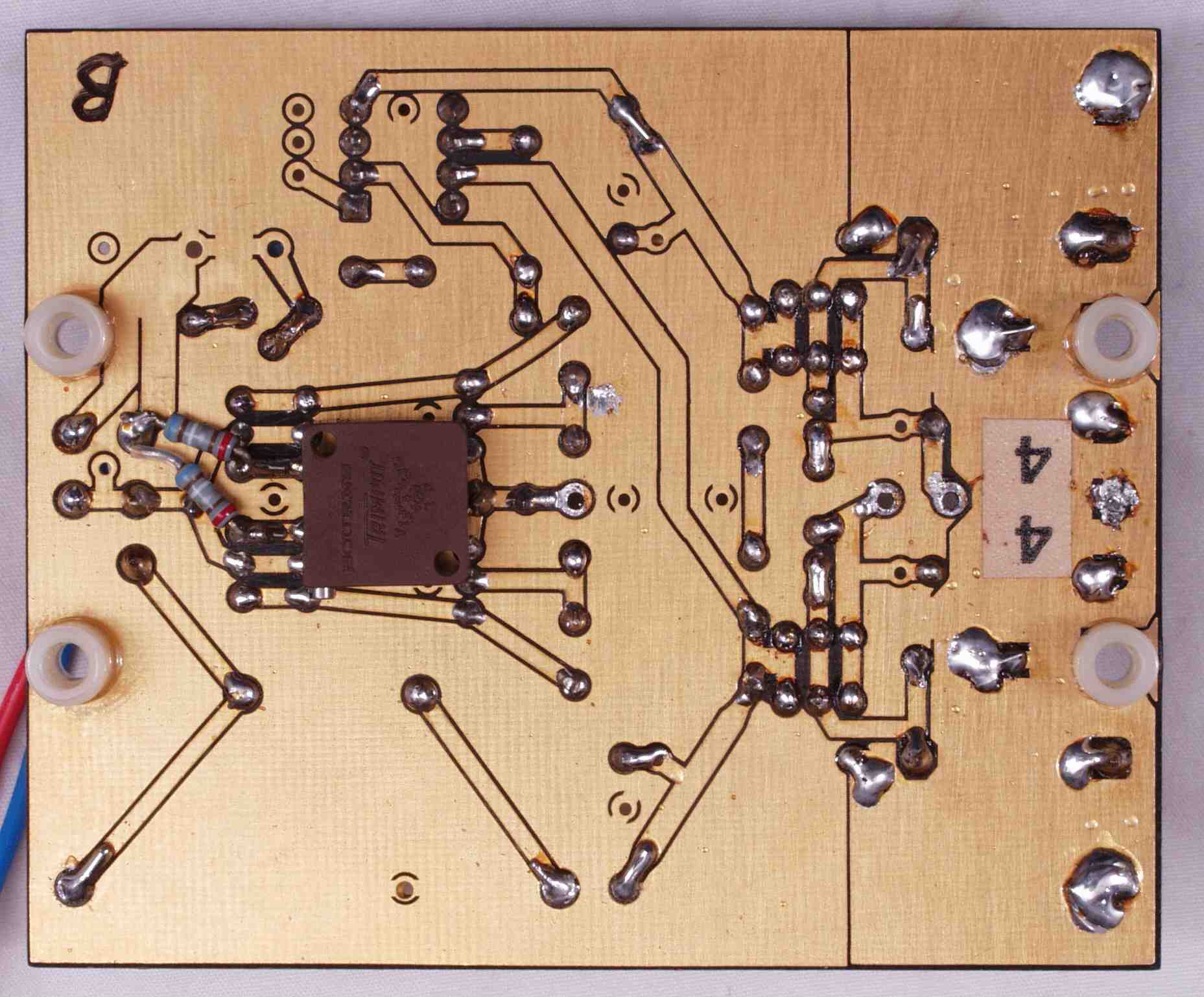

C−6D. 修理(半田補正)後 EQ−AMP基板裏  全ての半田をやり修す

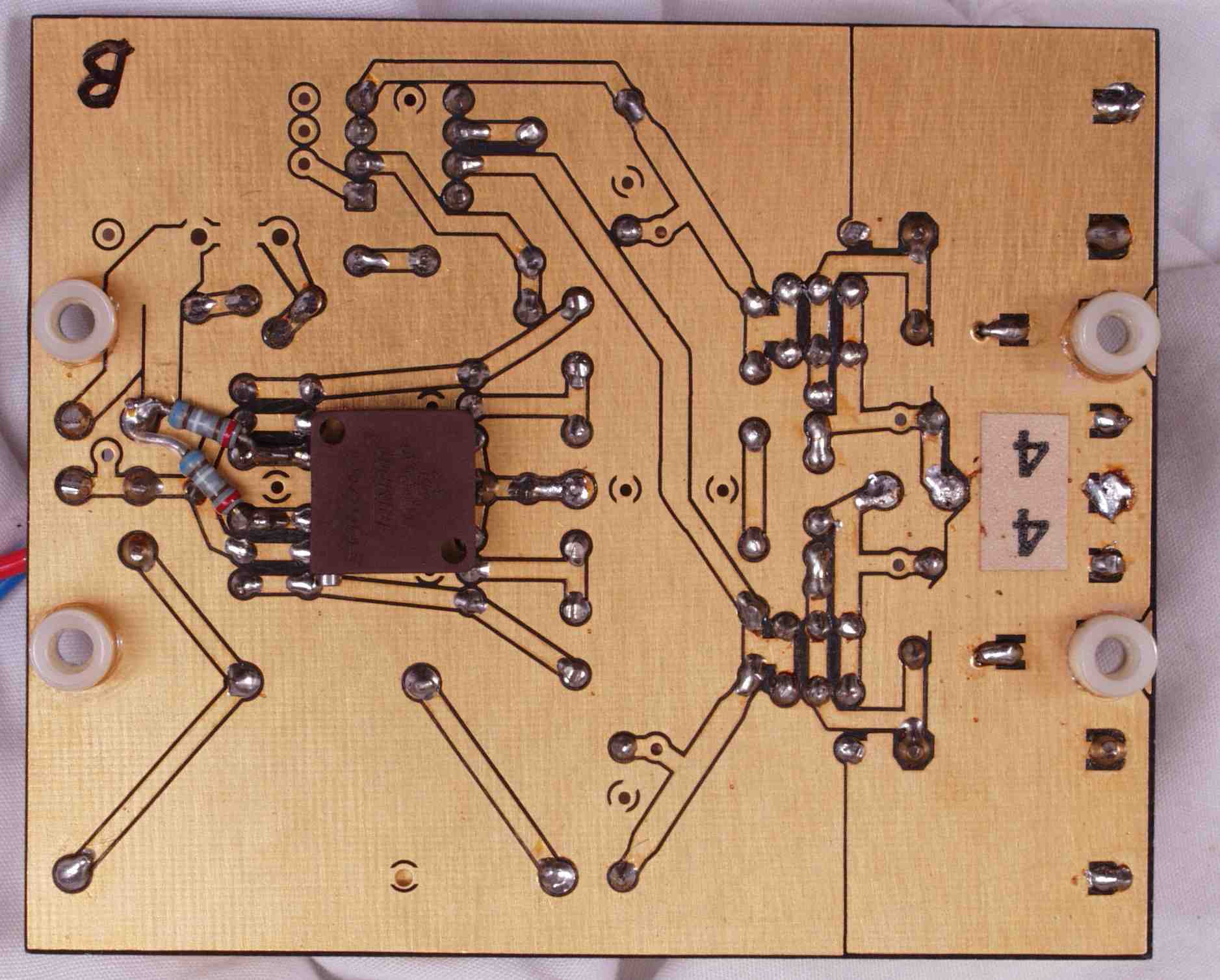

C−6E. 完成EQ−AMP基板裏  洗浄後

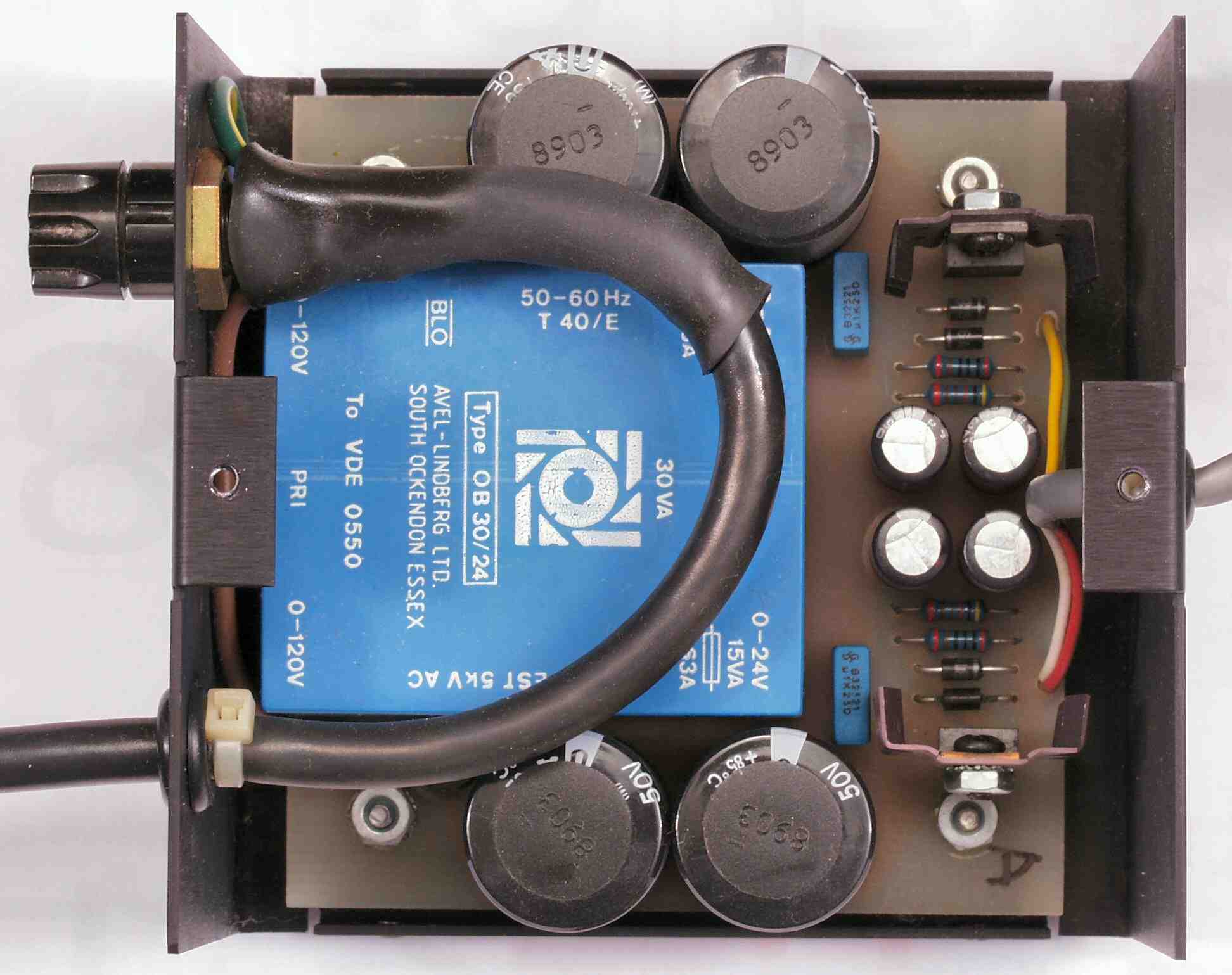

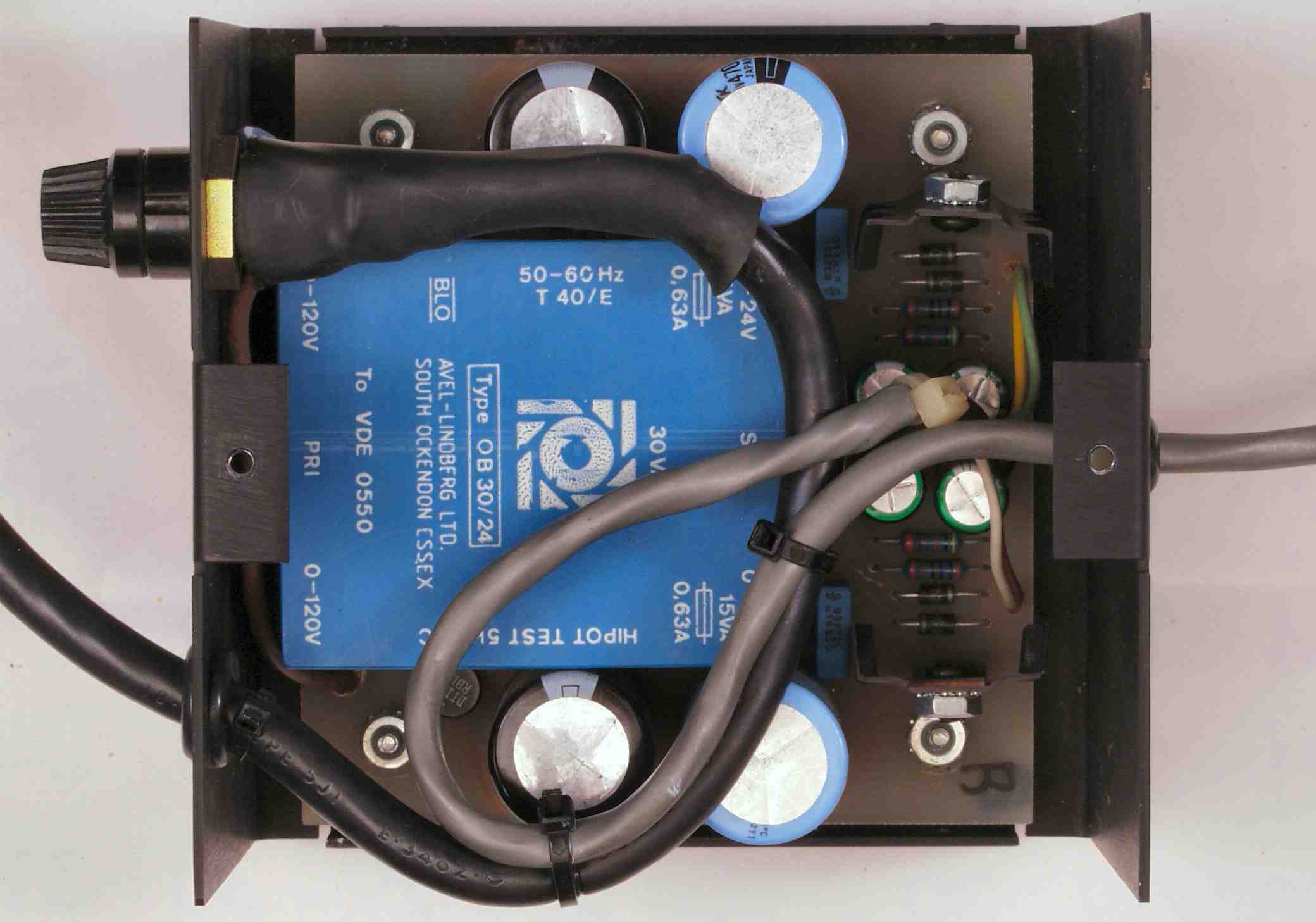

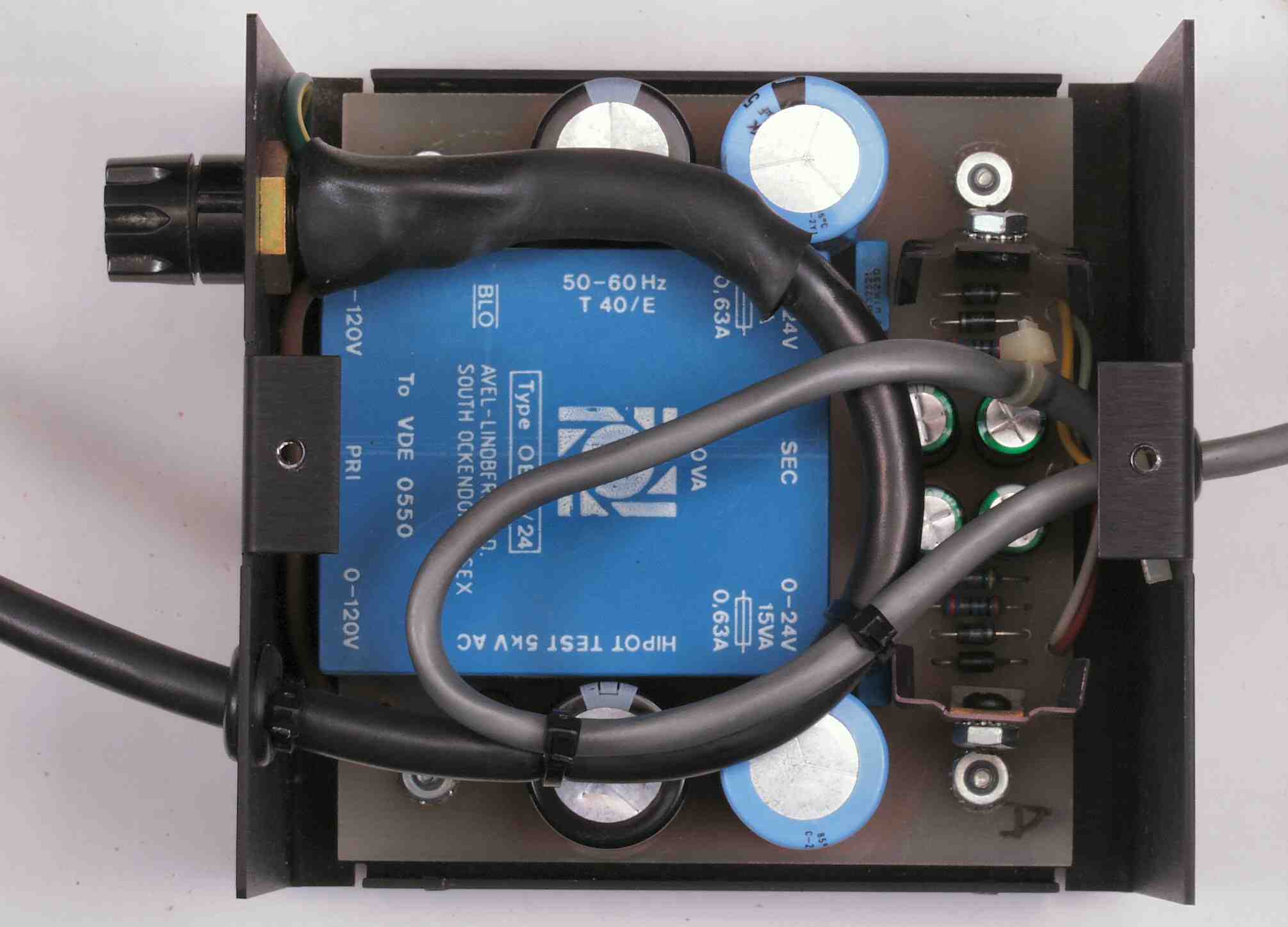

C−7A. 修理前 電源−A 上から見る
C−7B. 修理後 上から見る

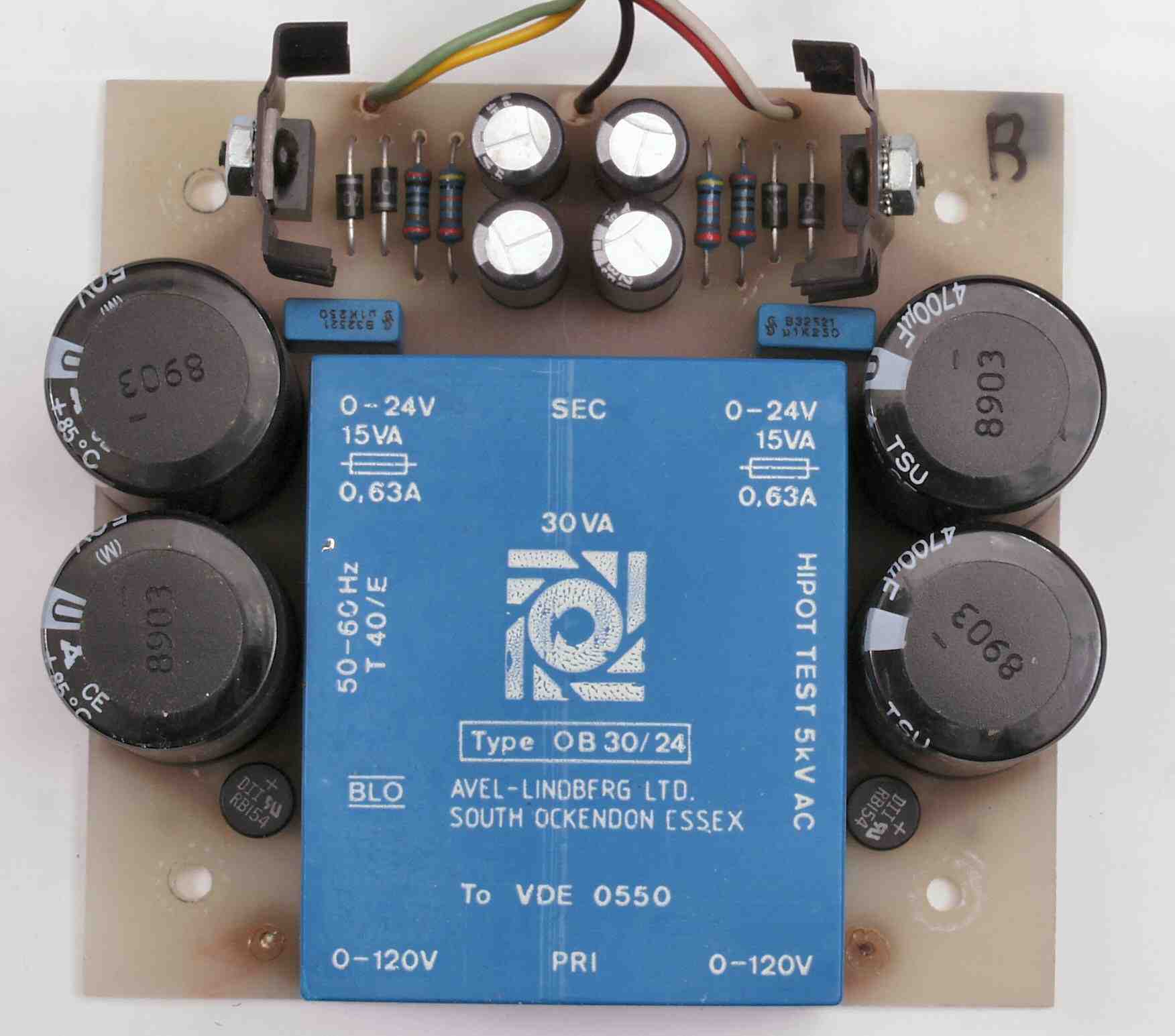

C−8A. 修理前 電源基板

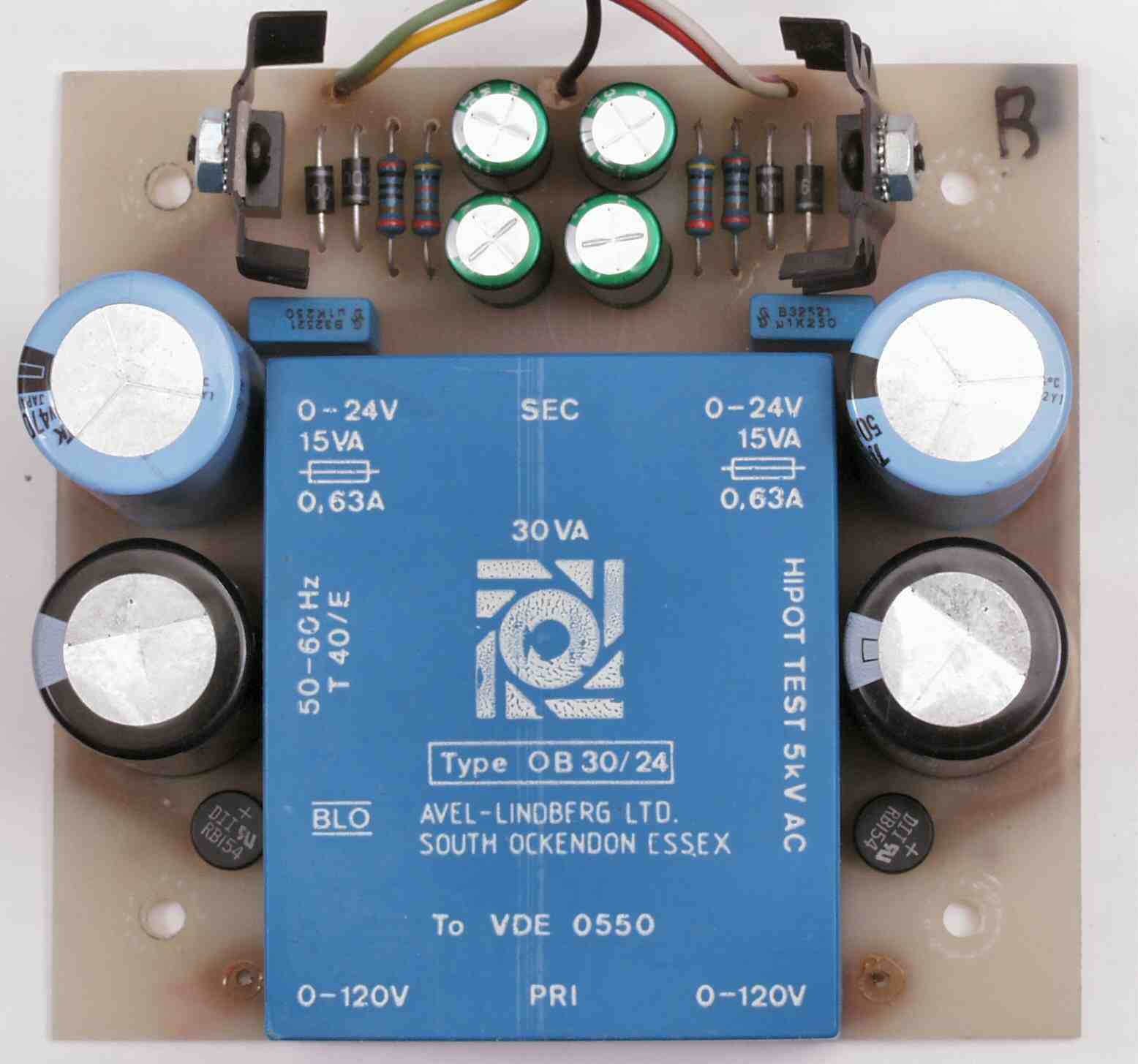

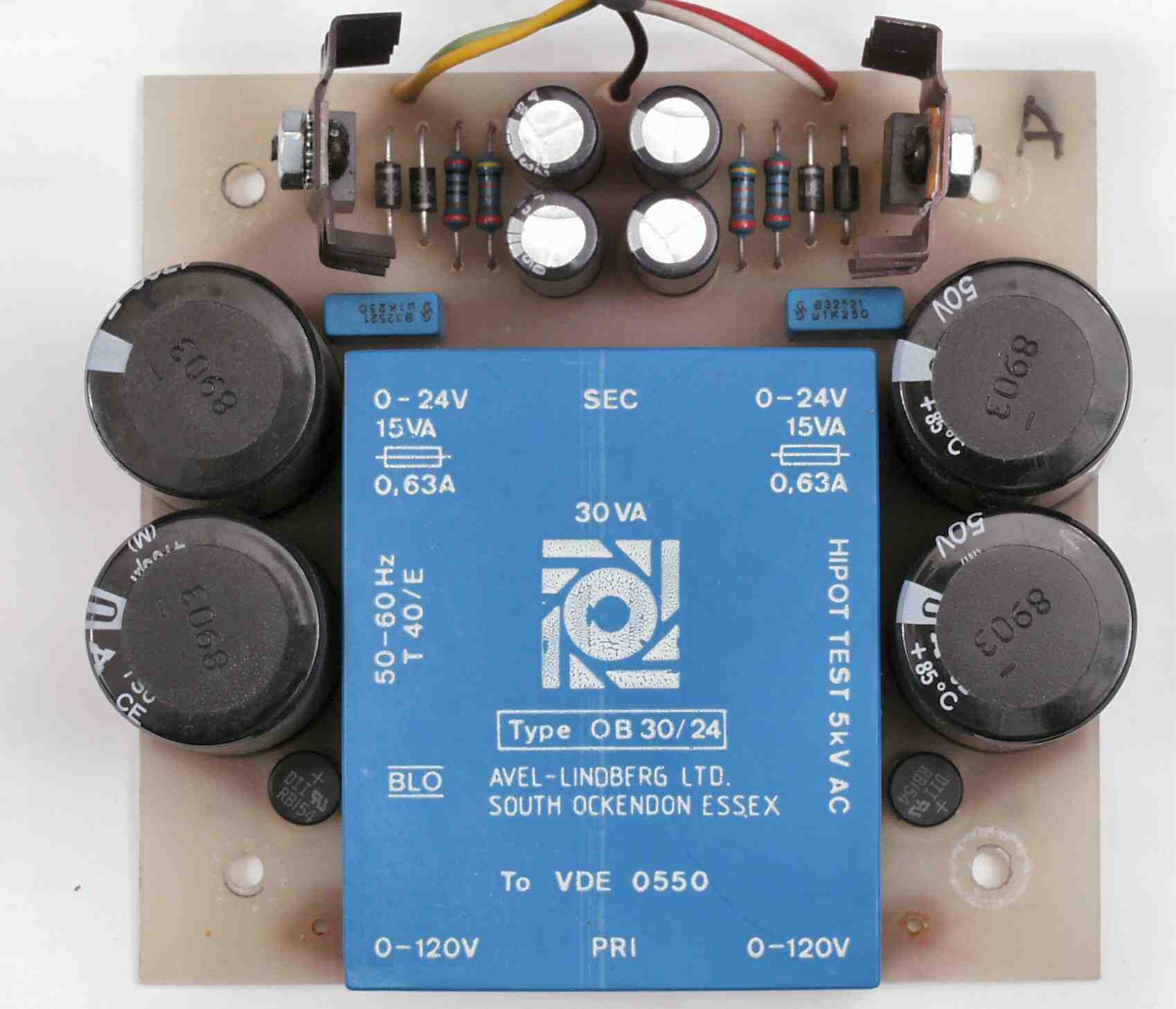

C−8B. 修理後 電源基板 電解コンデンサー8個交換

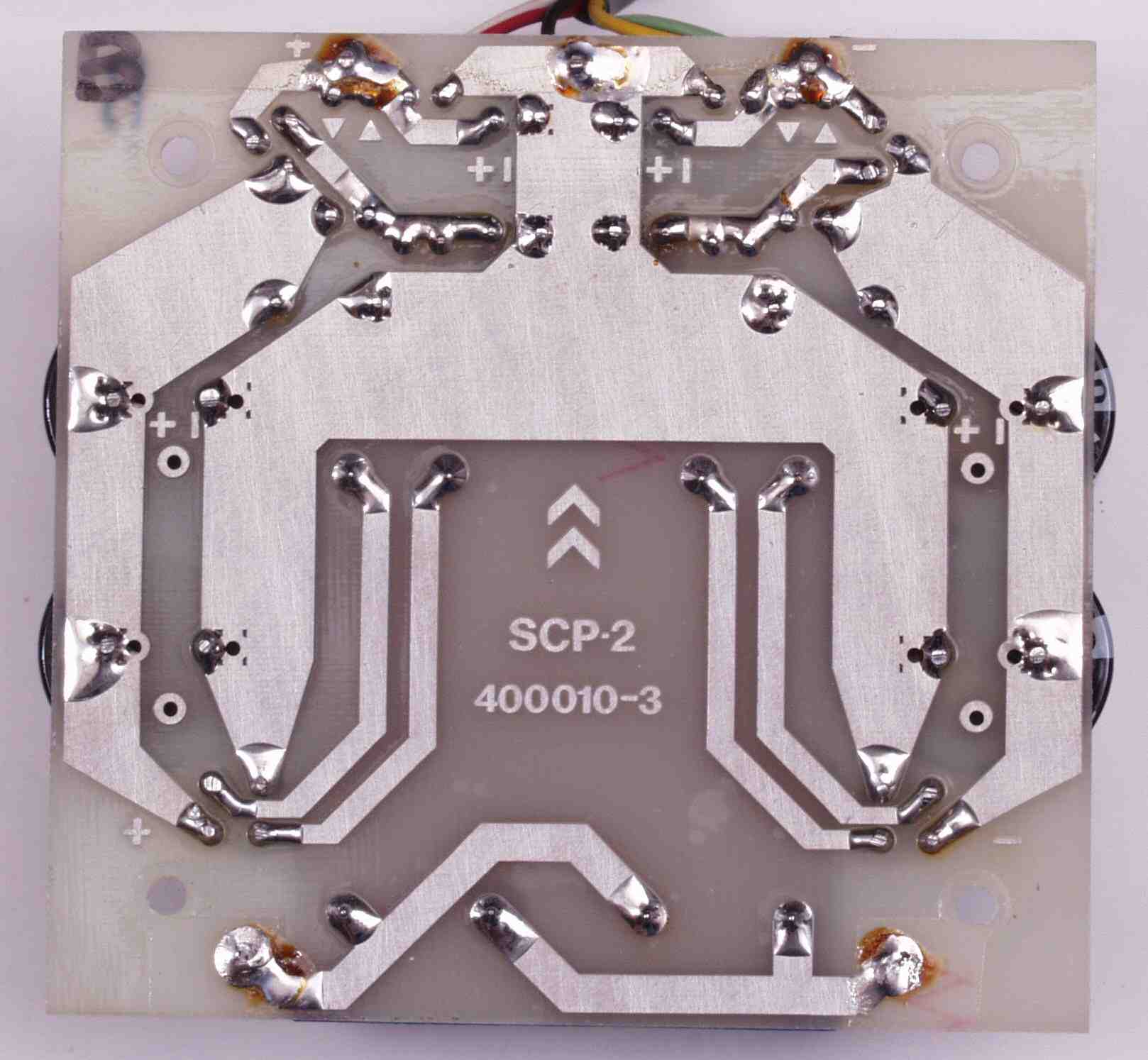

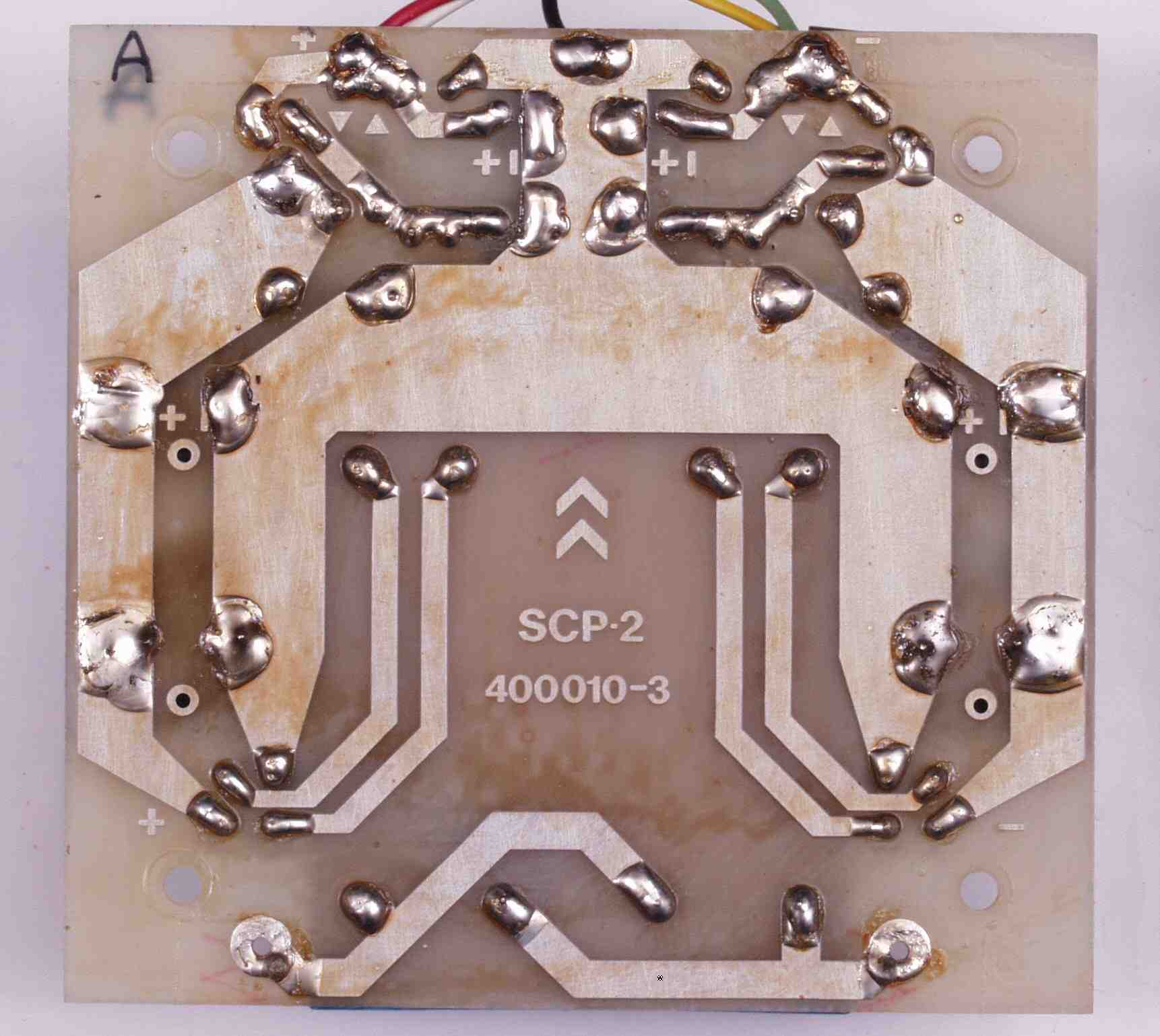

C−8C. 修理前 電源基板裏

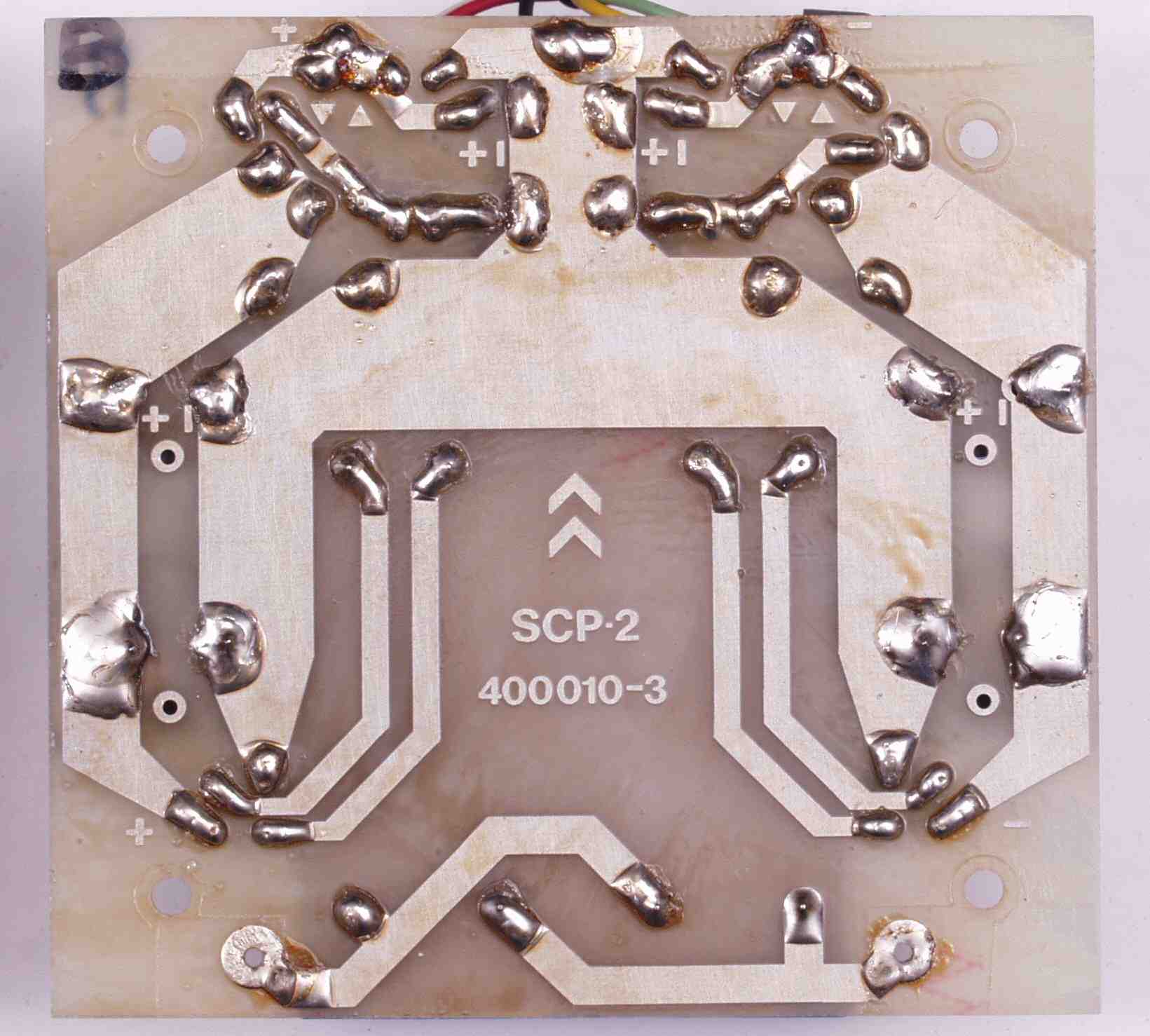

C−8D. 修理(半田補正)後 電源基板裏 全ての半田をやり修し洗浄後

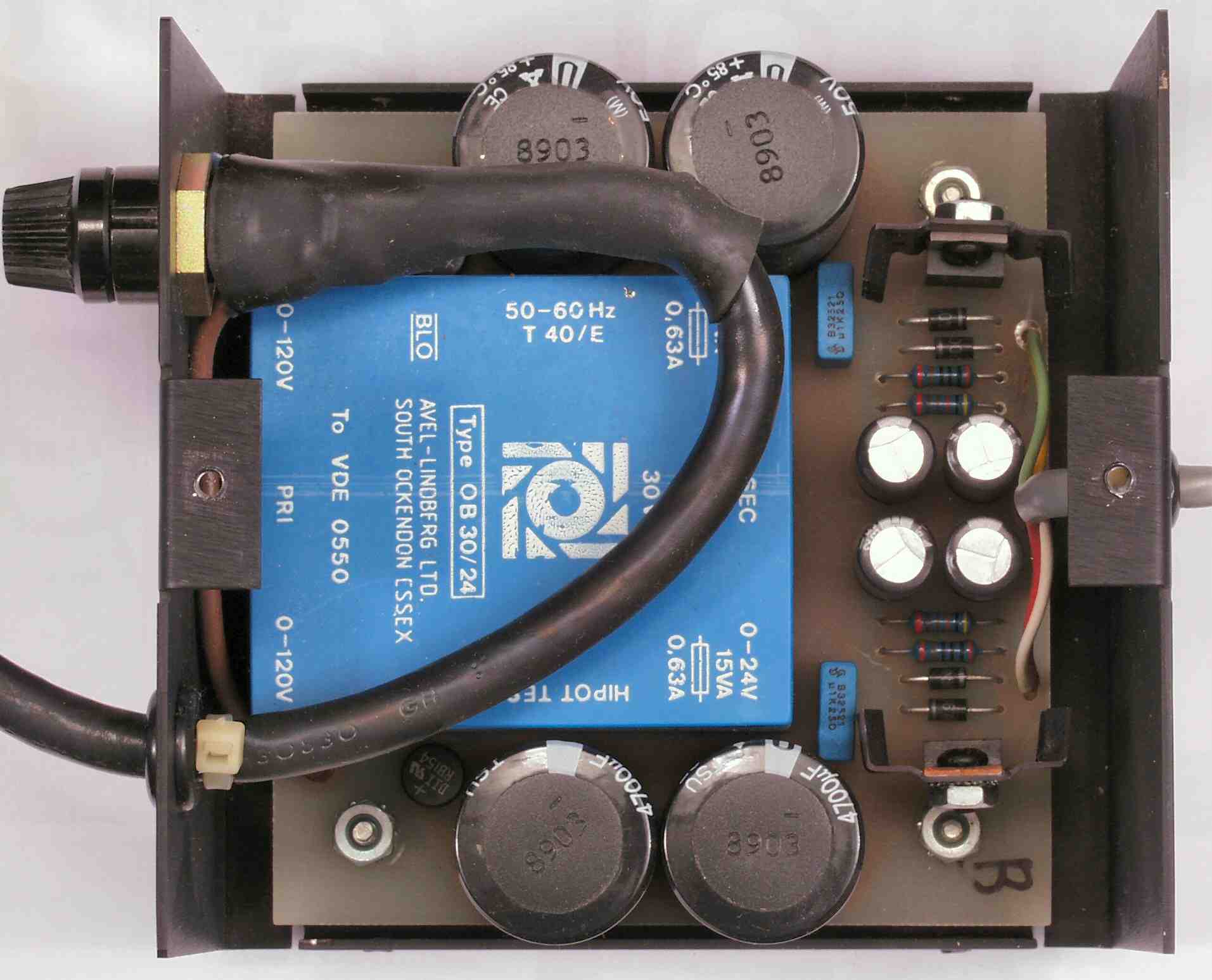

C−9A. 修理前 電源−B 上から見る
C−0B. 修理後 上から見る
C−AA. 修理前 電源基板
C−AB. 修理後 電源基板 電解コンデンサー8個交換
C−AC. 修理前 電源基板裏
C−AD. 修理(半田補正)後 電源基板裏  全ての半田をやり修し洗浄後

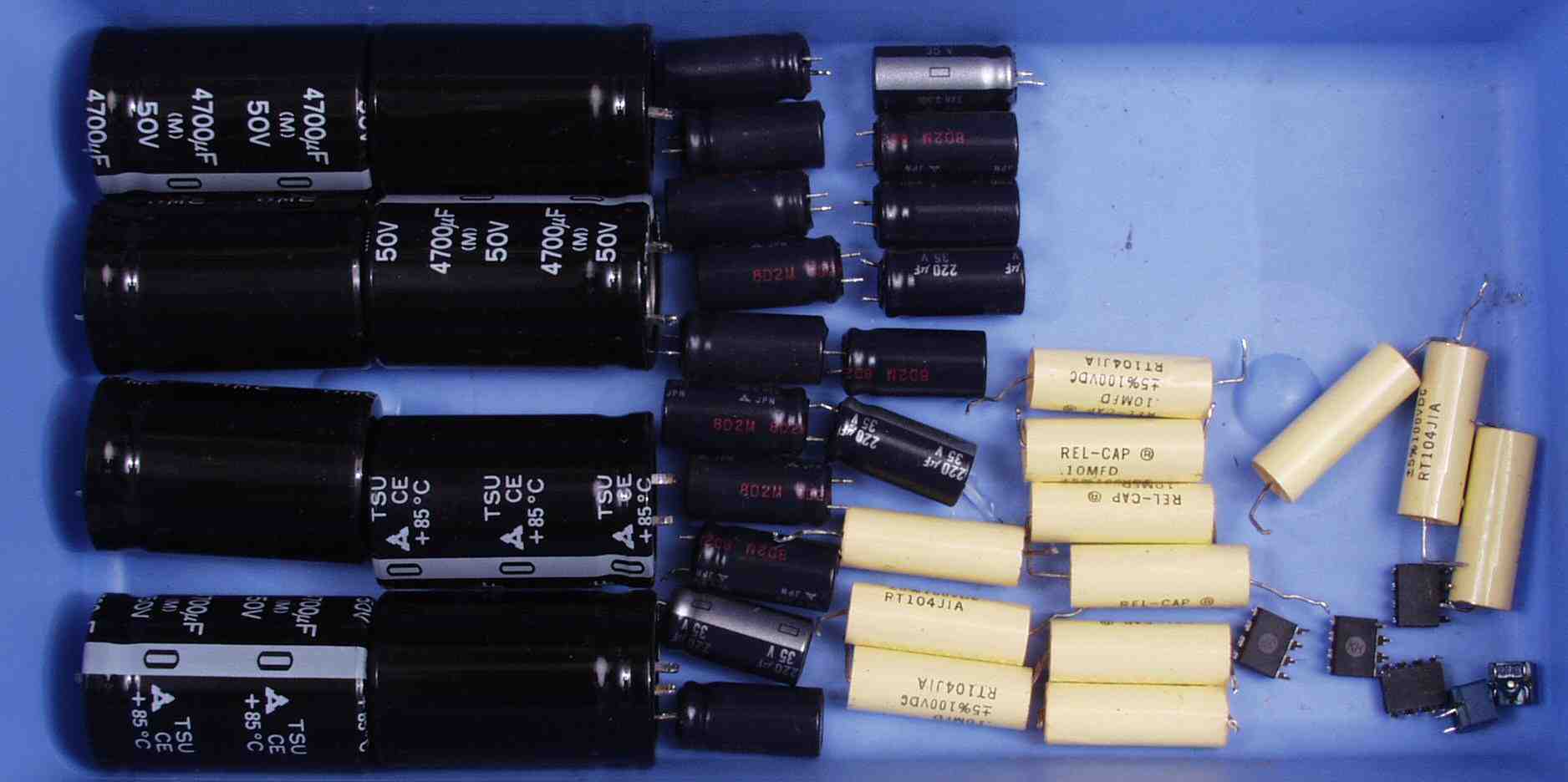

C−9. 交換部品
E. 調整・測定

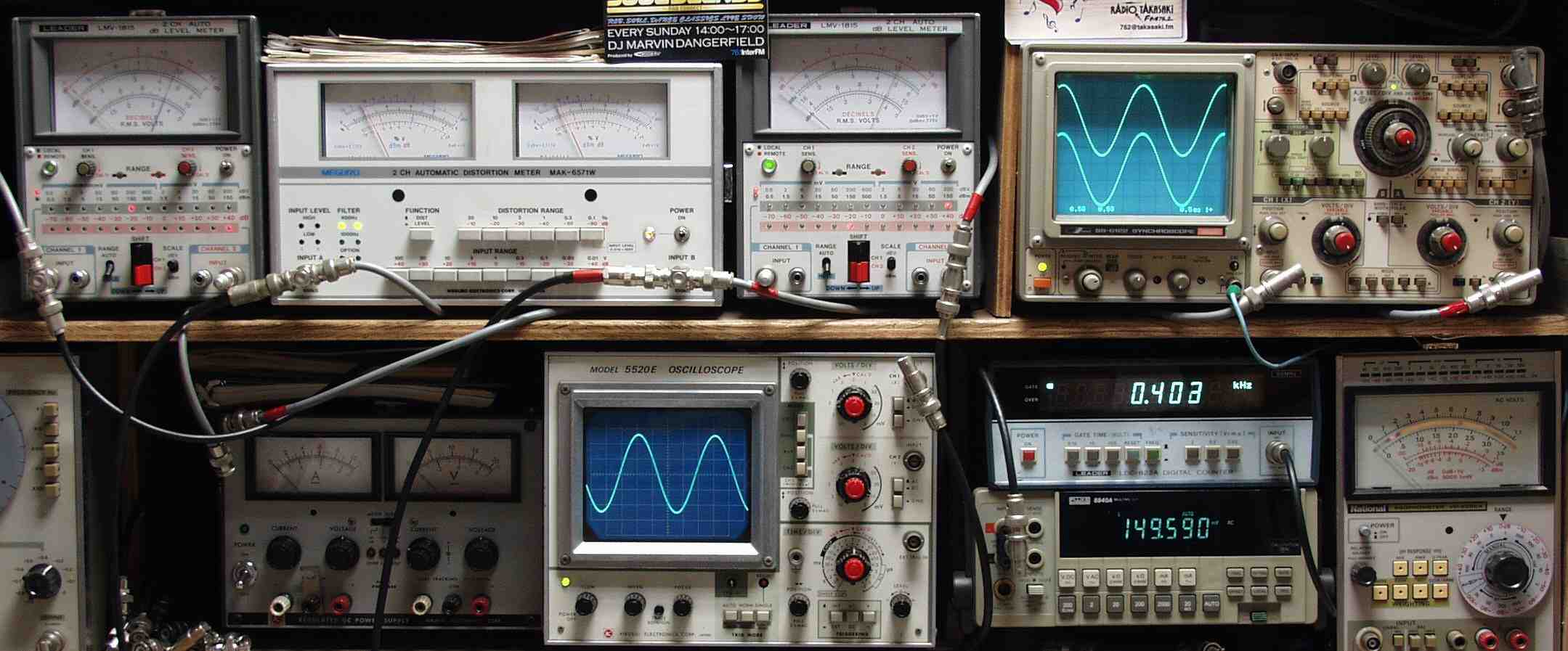

E−1. 出力・歪み率測定・調整

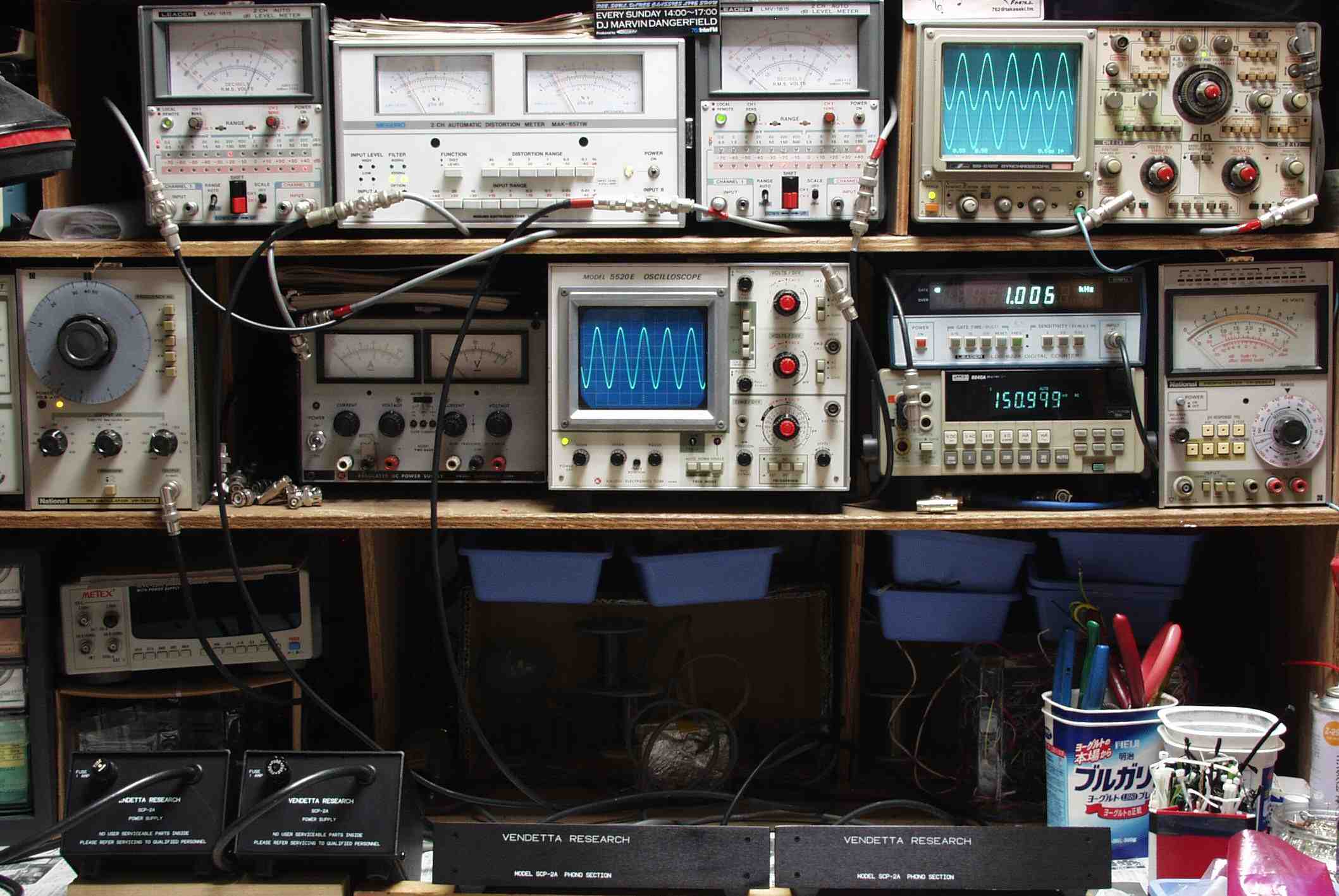

    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)   下段中右上=周波数計
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用
   上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用
   上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max=1V」を観測)
   下段中右上 デジタル電圧計=出力電圧測定RLは切り替えて測定

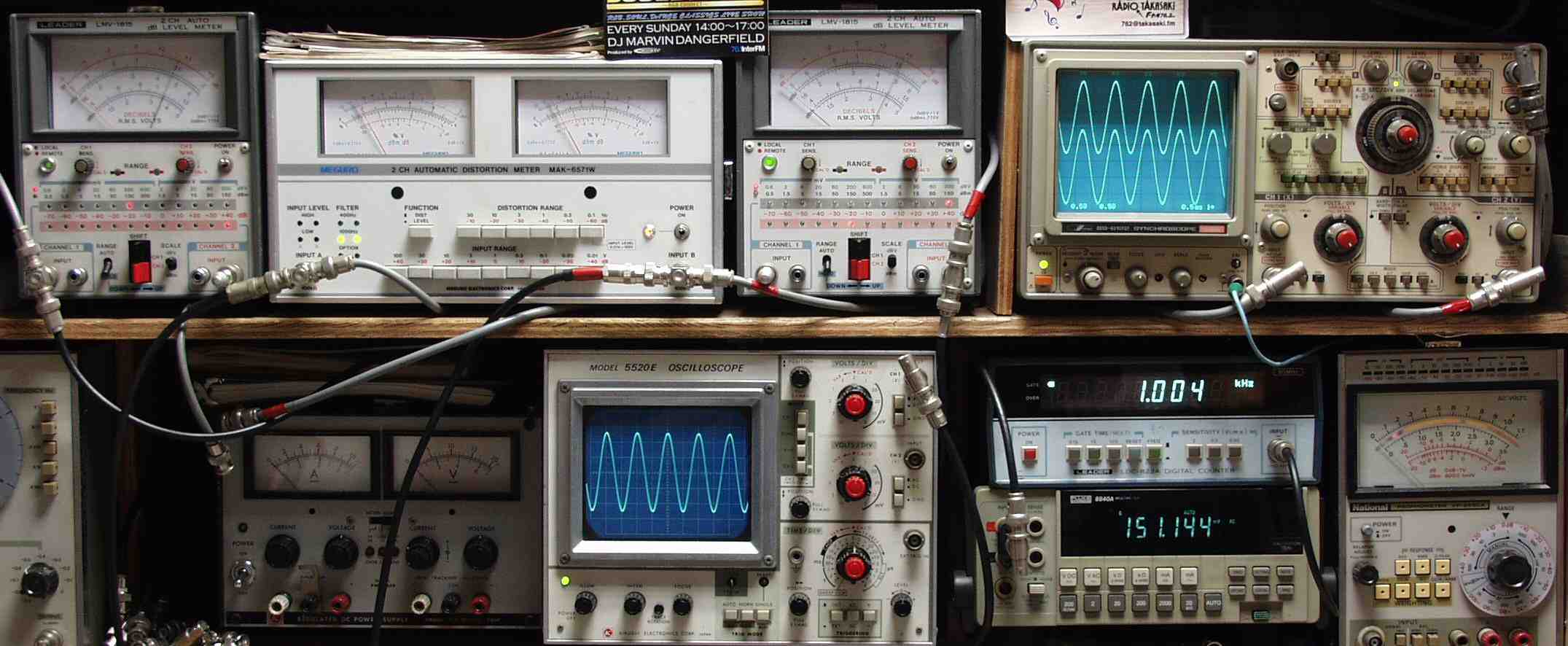

E−1A. 出力電圧150mV 歪み率=0.02% 測定レンジ=0.1% 1000HZ
E−1B. 出力電圧150mV 歪み率=0.02% 測定レンジ=0.1% 400HZ

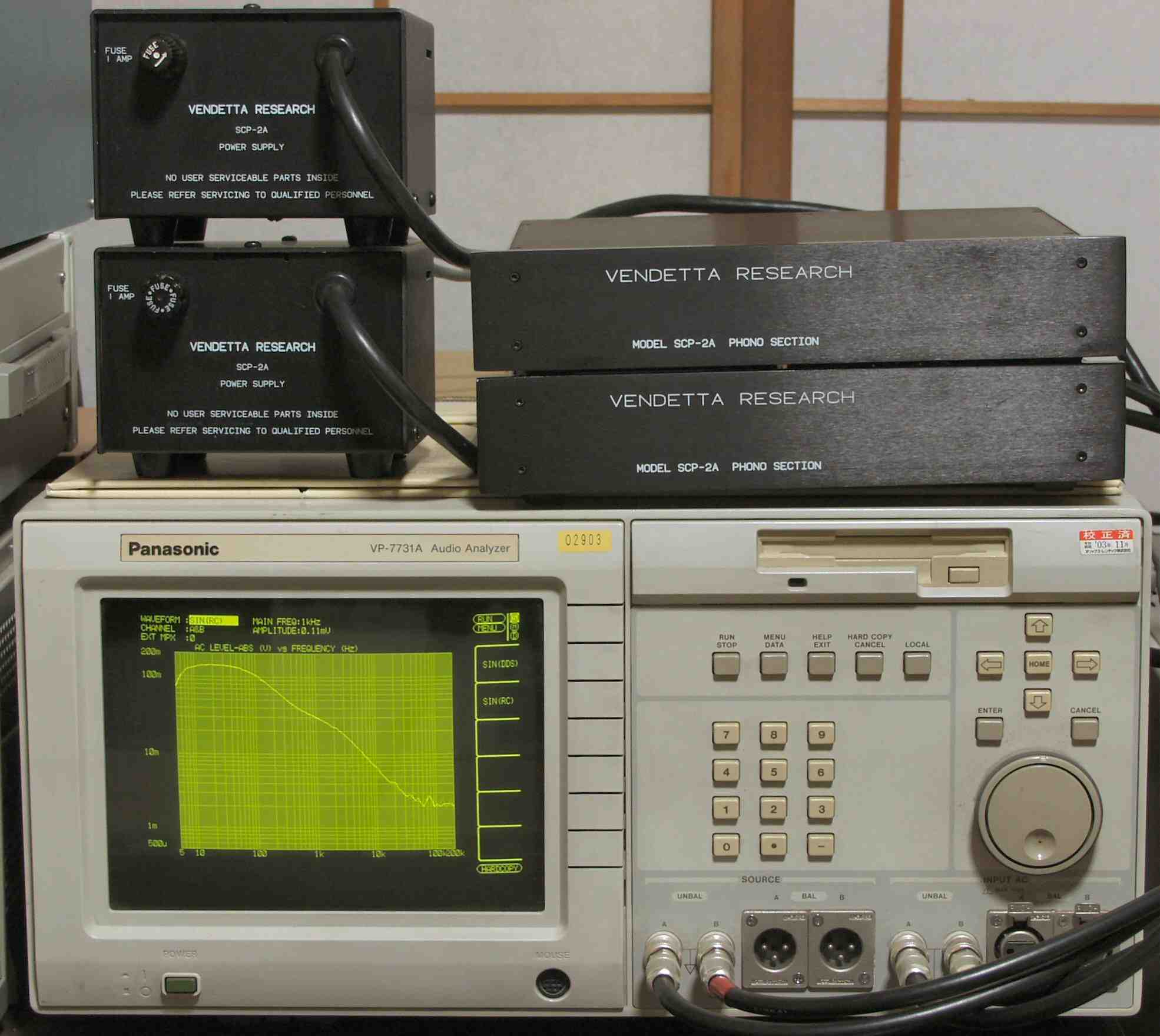

EE. 上位測定器による 調整・測定

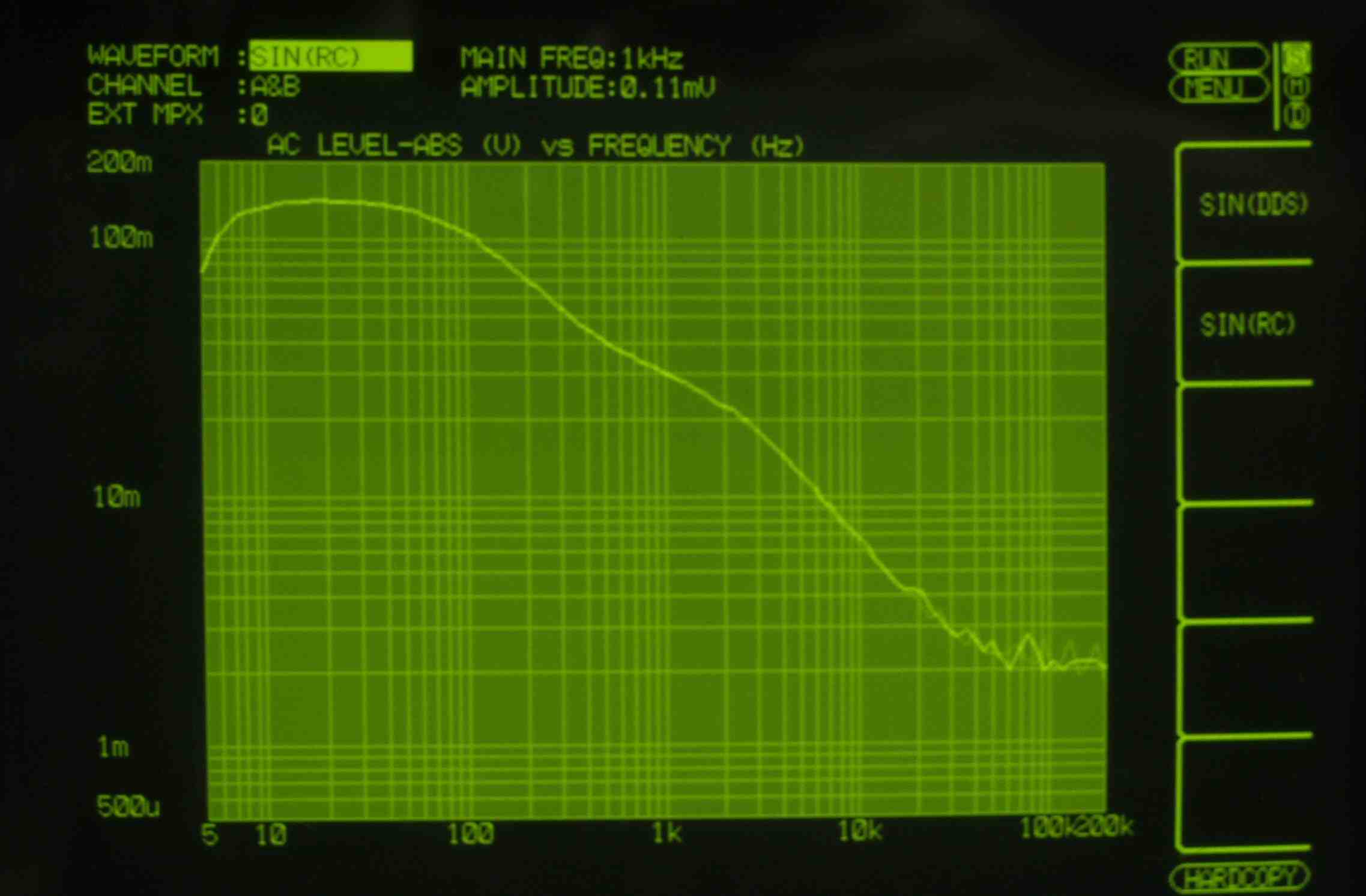

EE−1. 入出力特性測定 入力端子へ0.11mV入力 左出力=薄(細い)色 右出力=濃い(太い)色
E−5. 引き続き24時間エージング
