ＦＭ　Ａｃｏｕｓｔｉｃｓ　ＦＭ８０１Ａ　修理記録

平成１８年６月２３到着　　１２月３０日完成

Ａ．　修理前の状況 ほとんど使っていなかったのではと思うぐらいきれいな状態のＦＭ８０１Ａアンプなのですが 、 基盤の真ん中あたりに黒くこげた跡があります。 音が出ません。 電源ＯＮで添付写真のように左インジケーターとＤＣ　ＯＦＦＳＥＴが 点灯した状態で、本体が熱くならない （冷却ファンも回っていない）ので アンプが稼動してない状態です。 Ｂ．　原因・現状 多分、過大入力によるドライブＴＲ（トランジスター）焼損 Ｃ．　修理状況 電解コンデンサー交換 ドライブＴＲ（トランジスター）交換 Ｄ．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　　　　１６個（ニチコン・ミューズ使用） ドライブＴＲ（トランジスター）　　　　　　　　　　　　　　　　４個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　１３個 抵抗　　　　　 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　１００，０００円　　オーバーホール修理。 Ｓ．　ＦＭ　Ａｃｏｕｓｔｉｃｓ　ＦＭ８０１Ａ　の仕様（マニアル・カタログより）

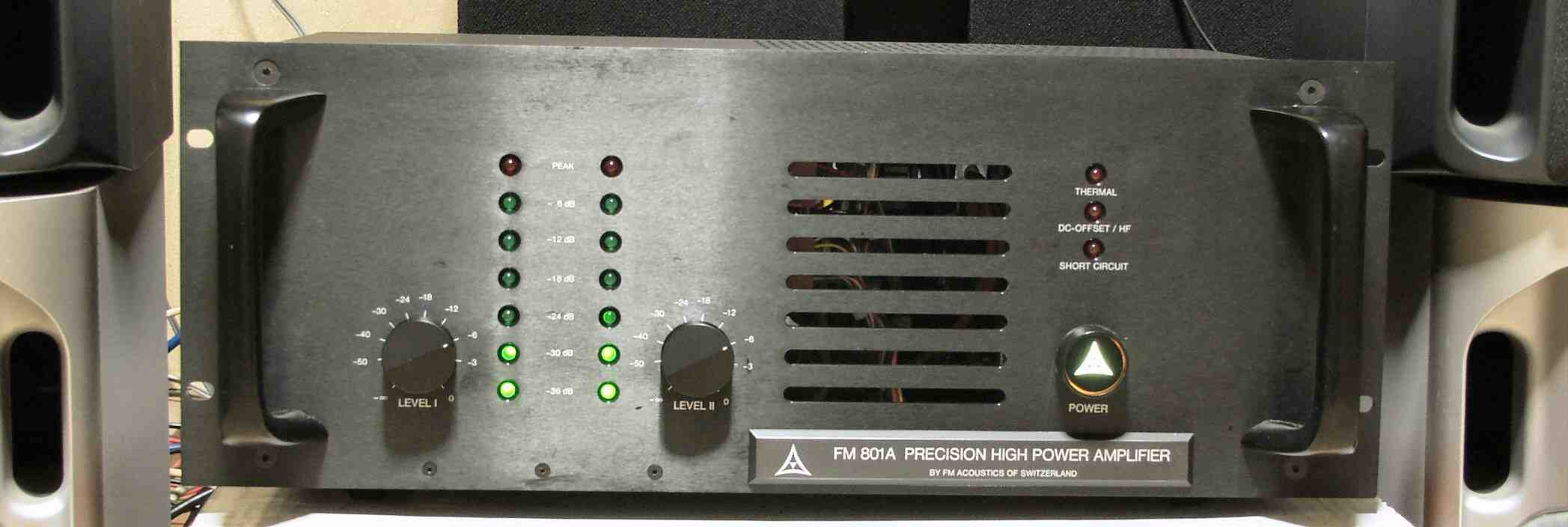

Ａ．　修理前の状況 Ａ１Ａ．　点検中　ケースを見る、艶消しの深みの有る黒色塗装

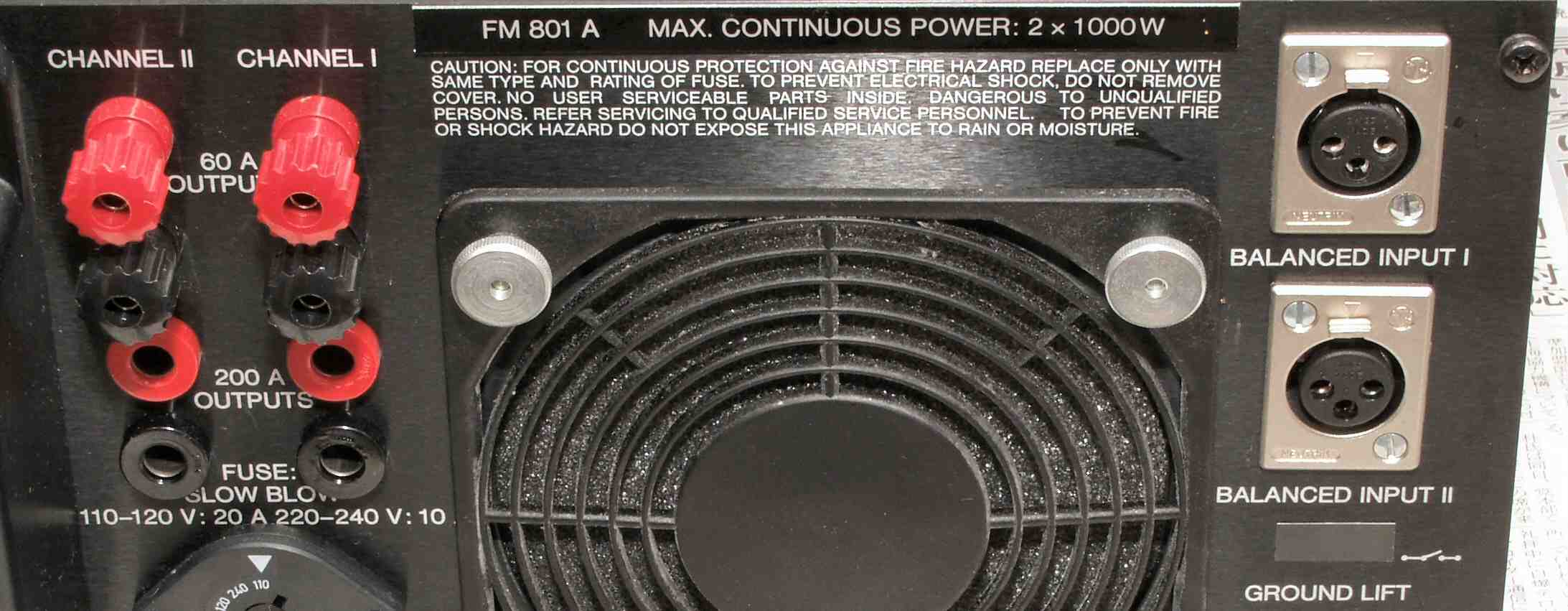

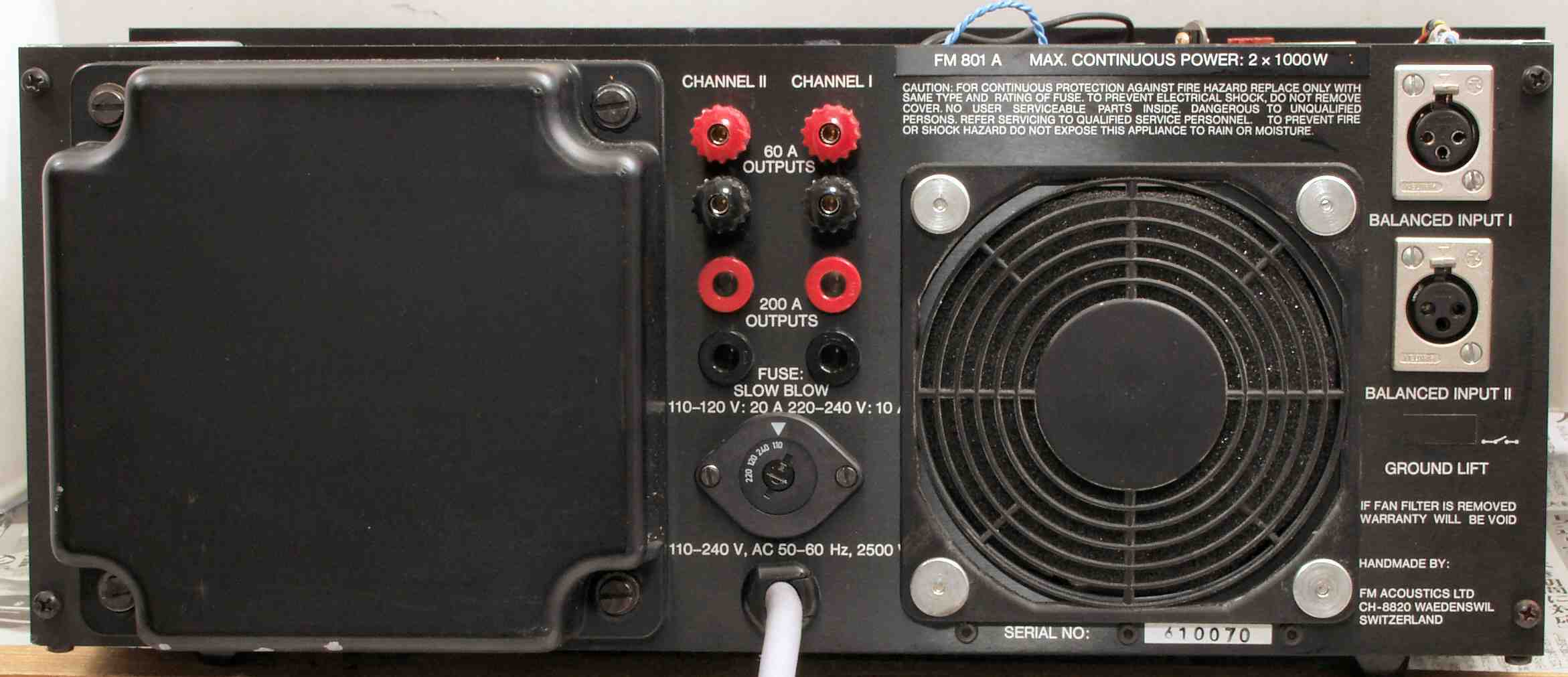

Ａ１Ｂ．　点検中　後から見る

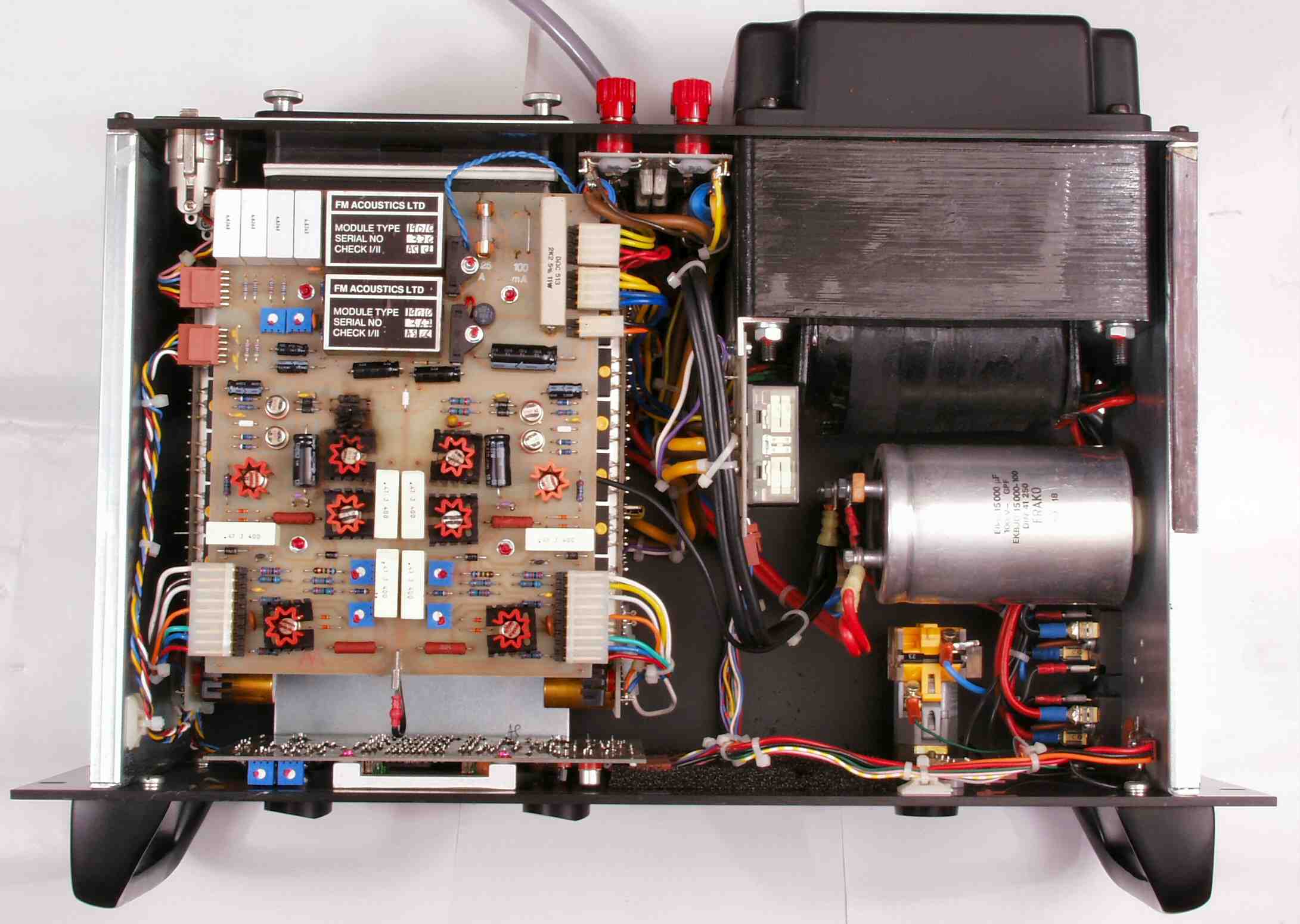

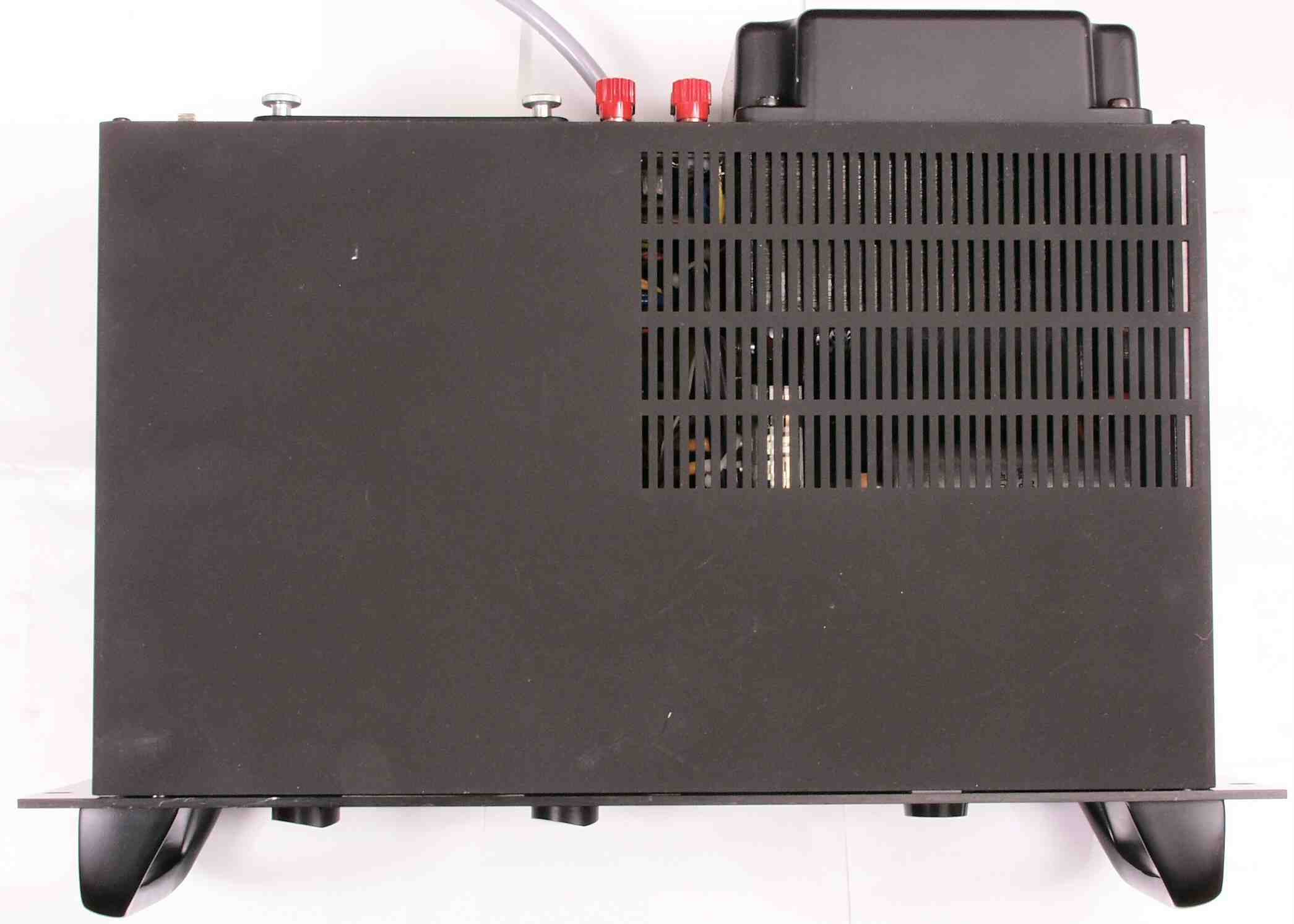

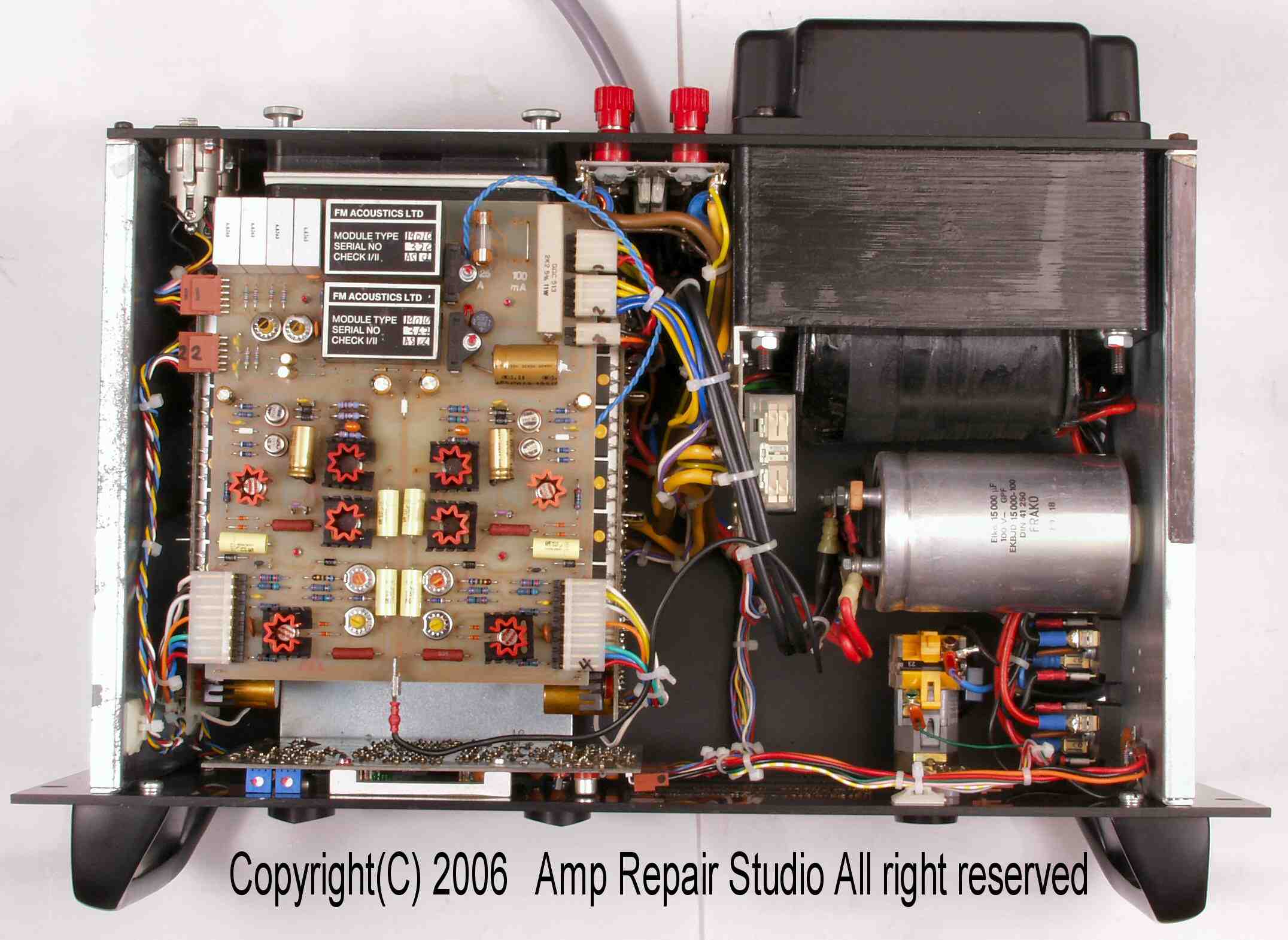

Ａ２Ａ．　点検中　上から見る

Ａ２Ｂ．　点検中　終段ＴＲ（トランジスター）はモールド型

Ａ３Ａ．　点検中　ＳＰ接続端子　入力端子

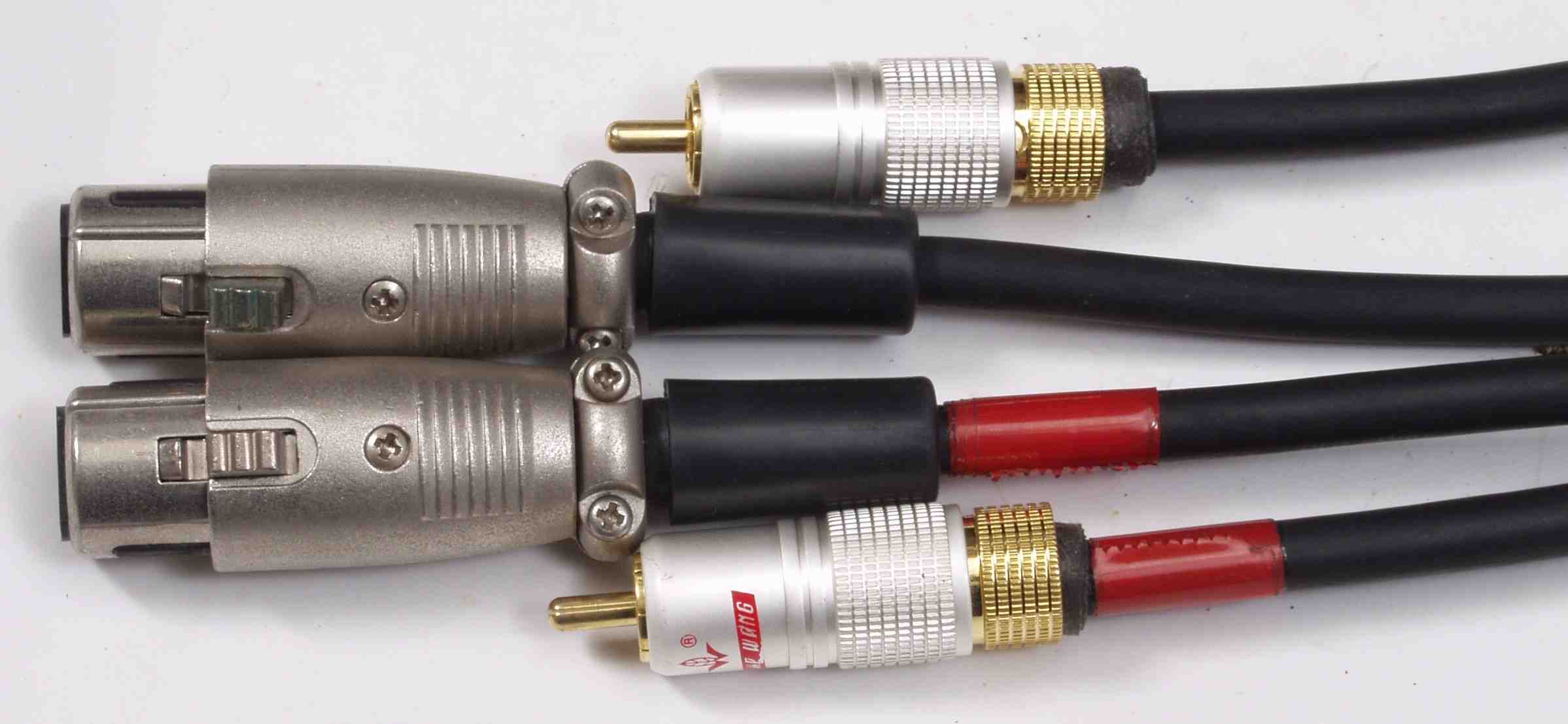

Ａ３Ｂ．　点検中　キャノン入力端子が有るのだから、これを使用したい、下記はそのケーブルの例

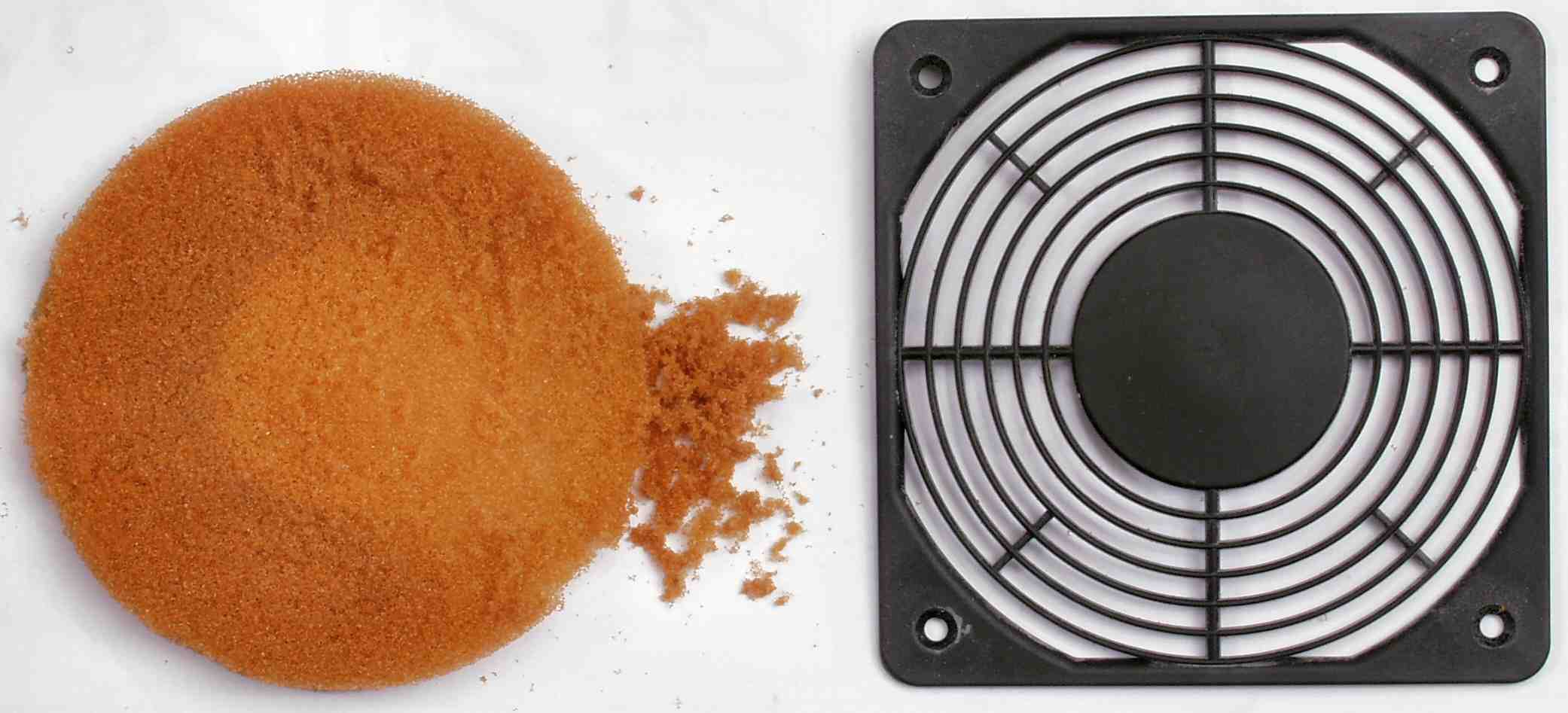

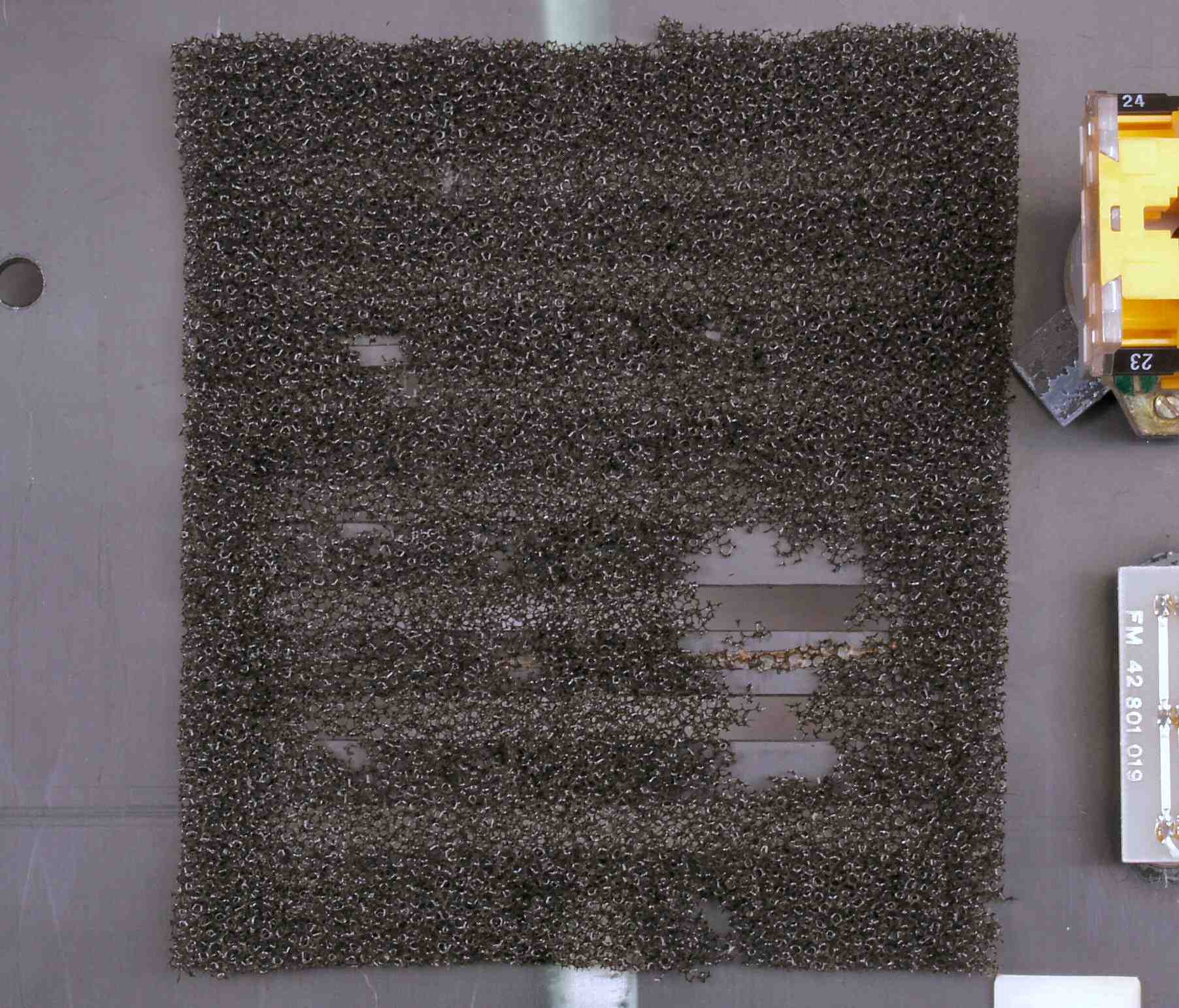

Ａ４Ａ．　点検中　冷却フアンの吸い込み口フイルター、気候が異なる性か、ボロボロ

Ａ４Ｂ．　点検中　冷却フアンの吐き出し口フイルター、気候が異なる性か、ボロボロ

Ａ４Ｃ．　点検中　冷却フアンの吐き出し口フイルター

Ｃ．　修理状況 Ｃ１Ａ．　修理前　ドライブ基板

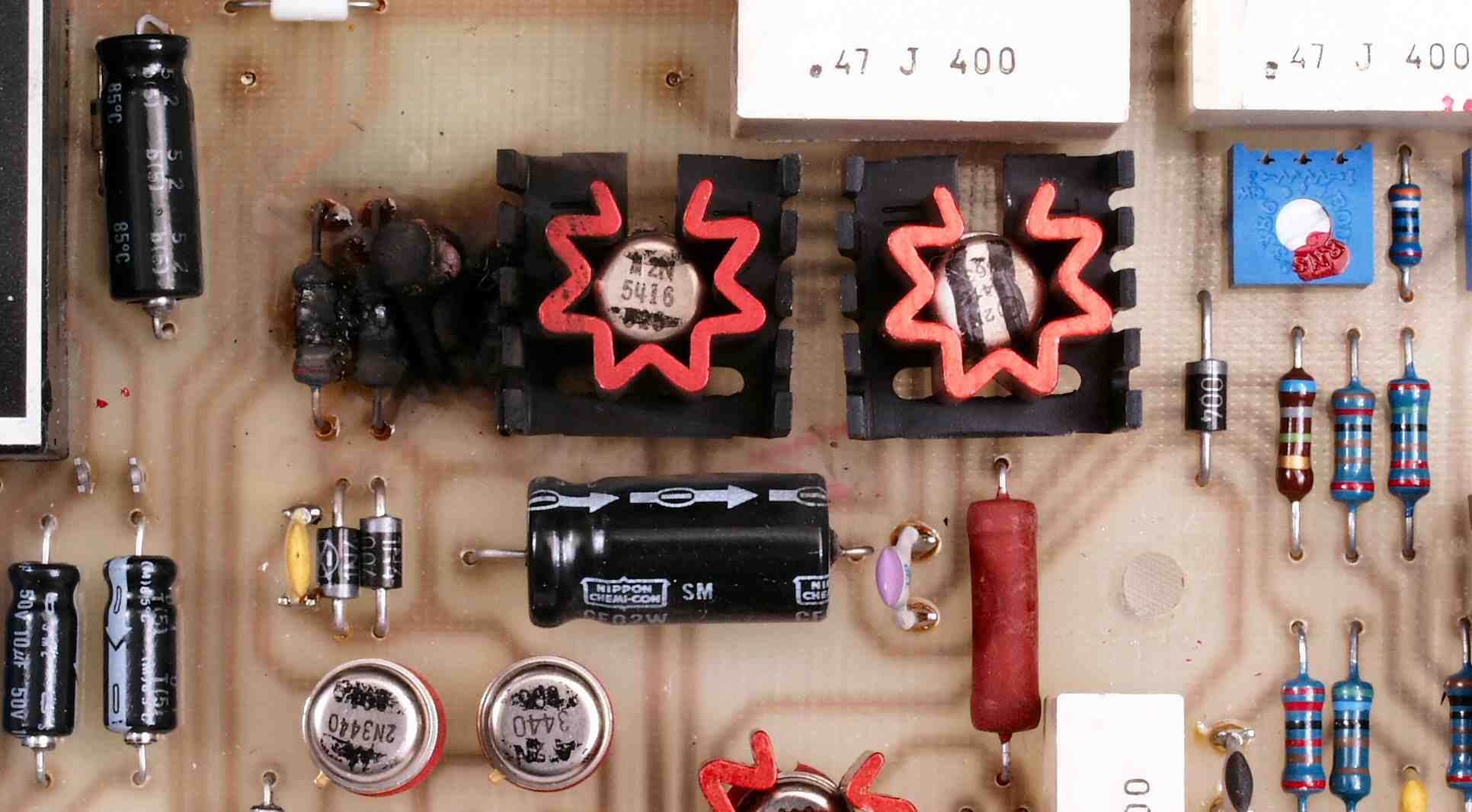

Ｃ１Ａ１．　修理前　ドライブ基板、焼損部

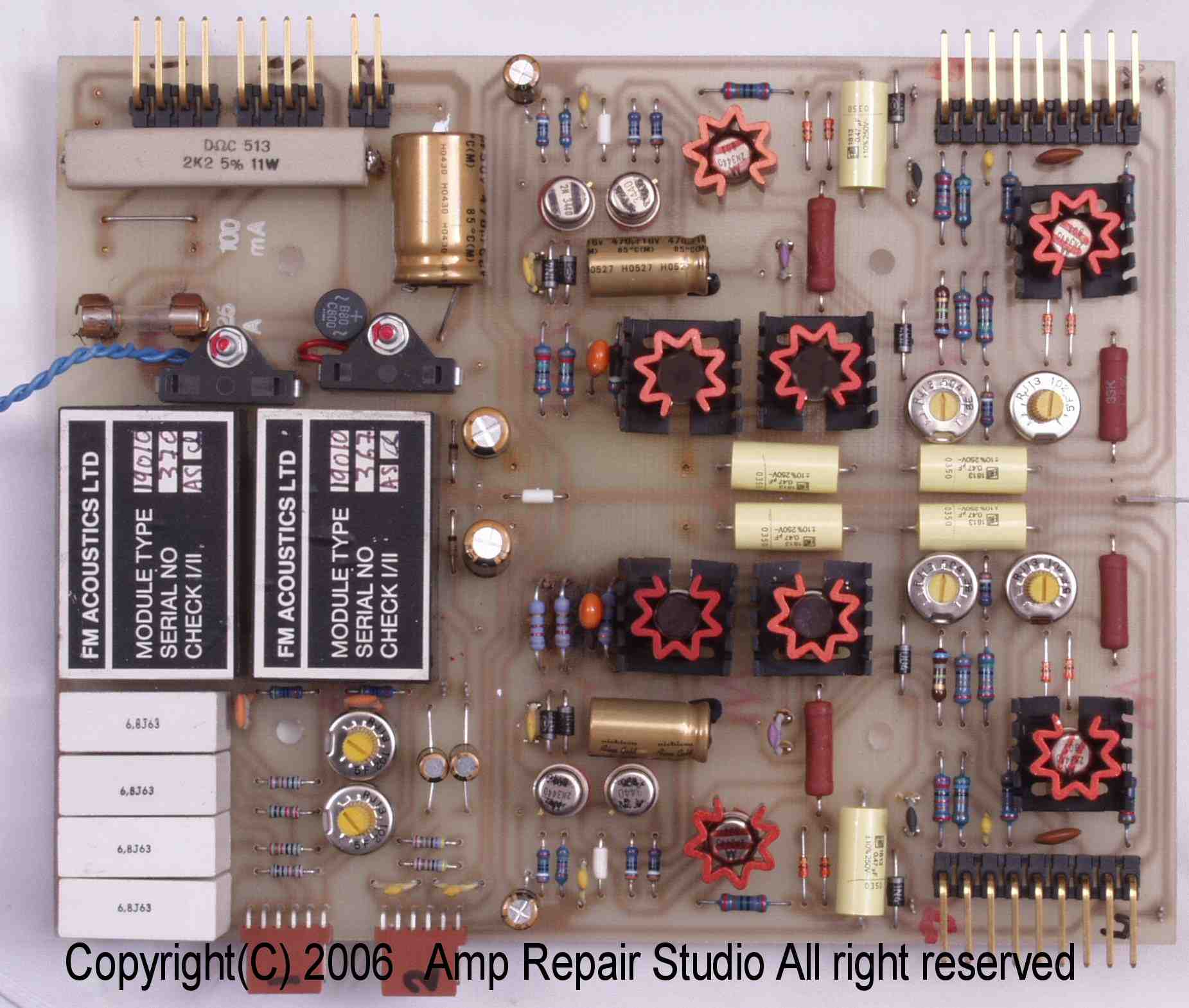

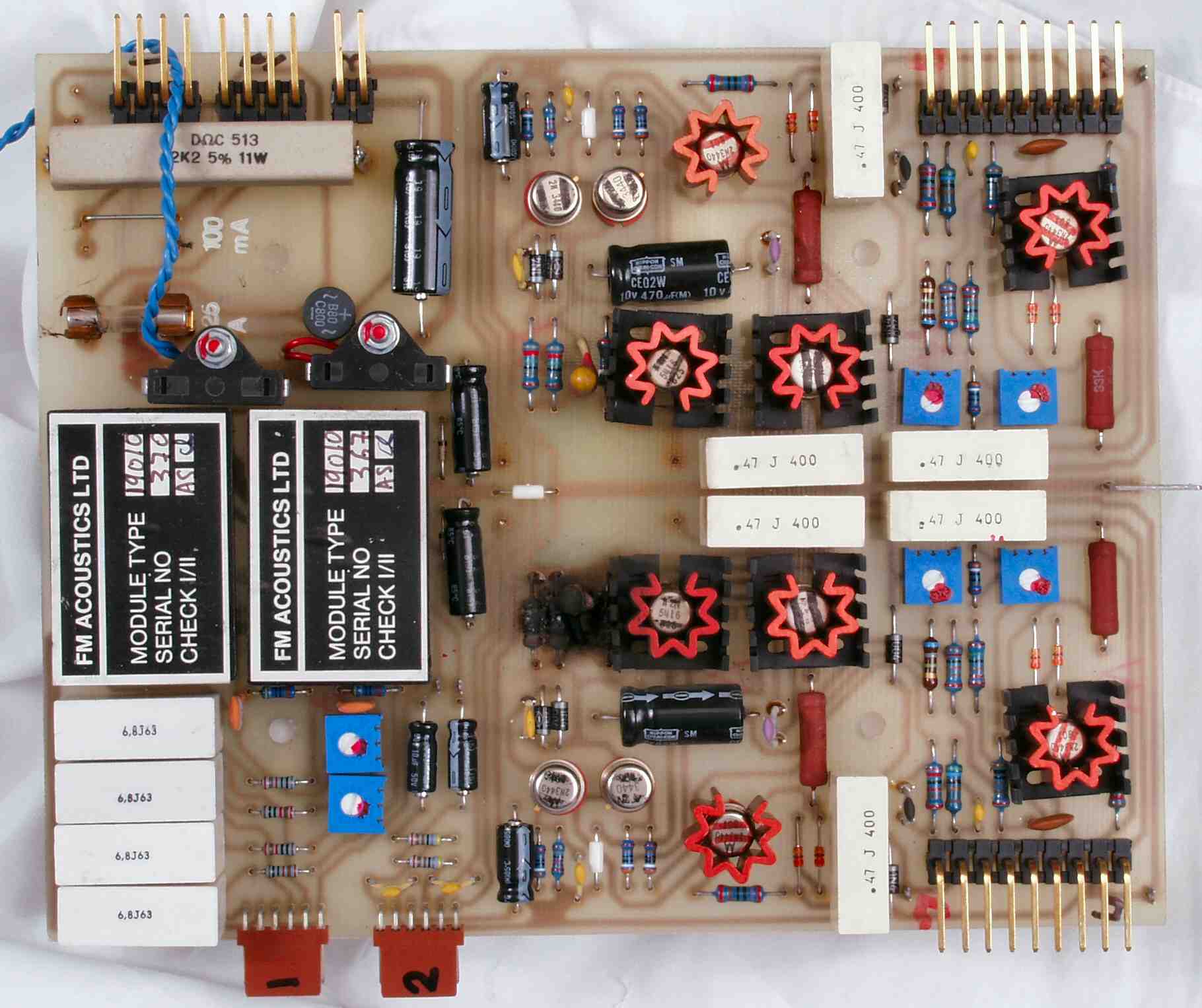

Ｃ１Ｂ．　修理後　ドライブ基板 　　　　　　　　　　　　　　抵抗３個、半固定ＶＲ６個、ＴＲ（トランジスター）４個、電解コンデンサー７個、フイルムコンデンサー１２個交換

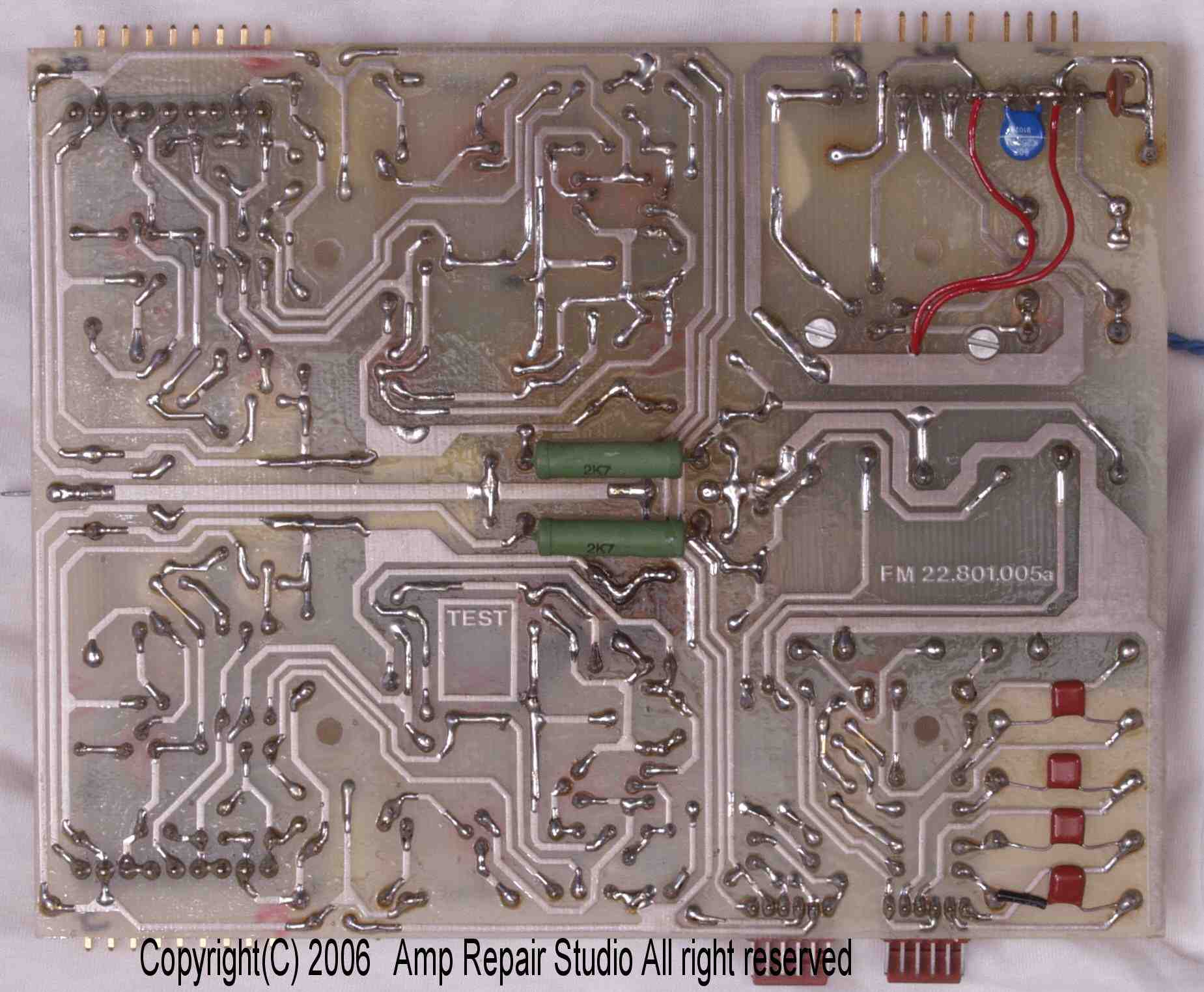

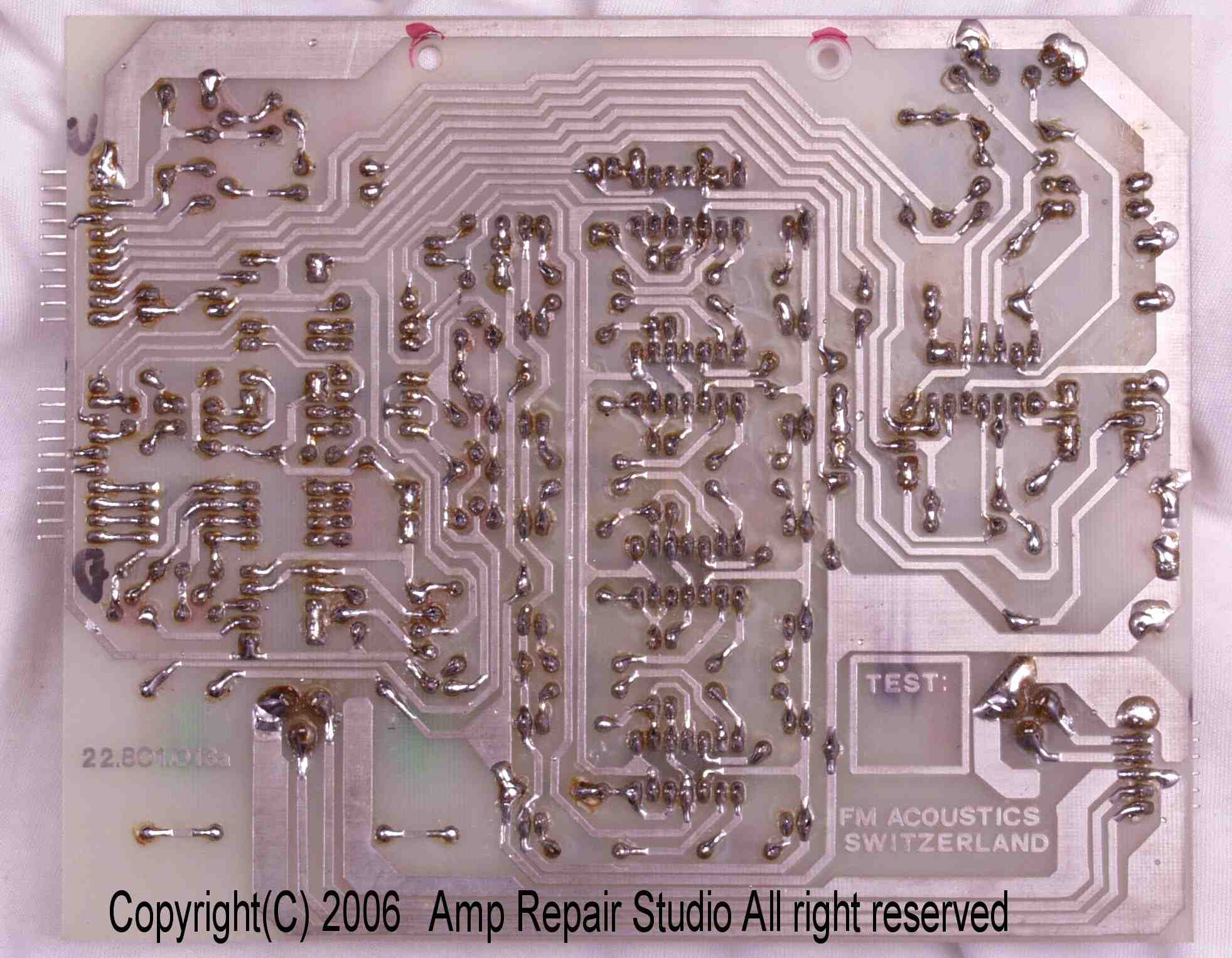

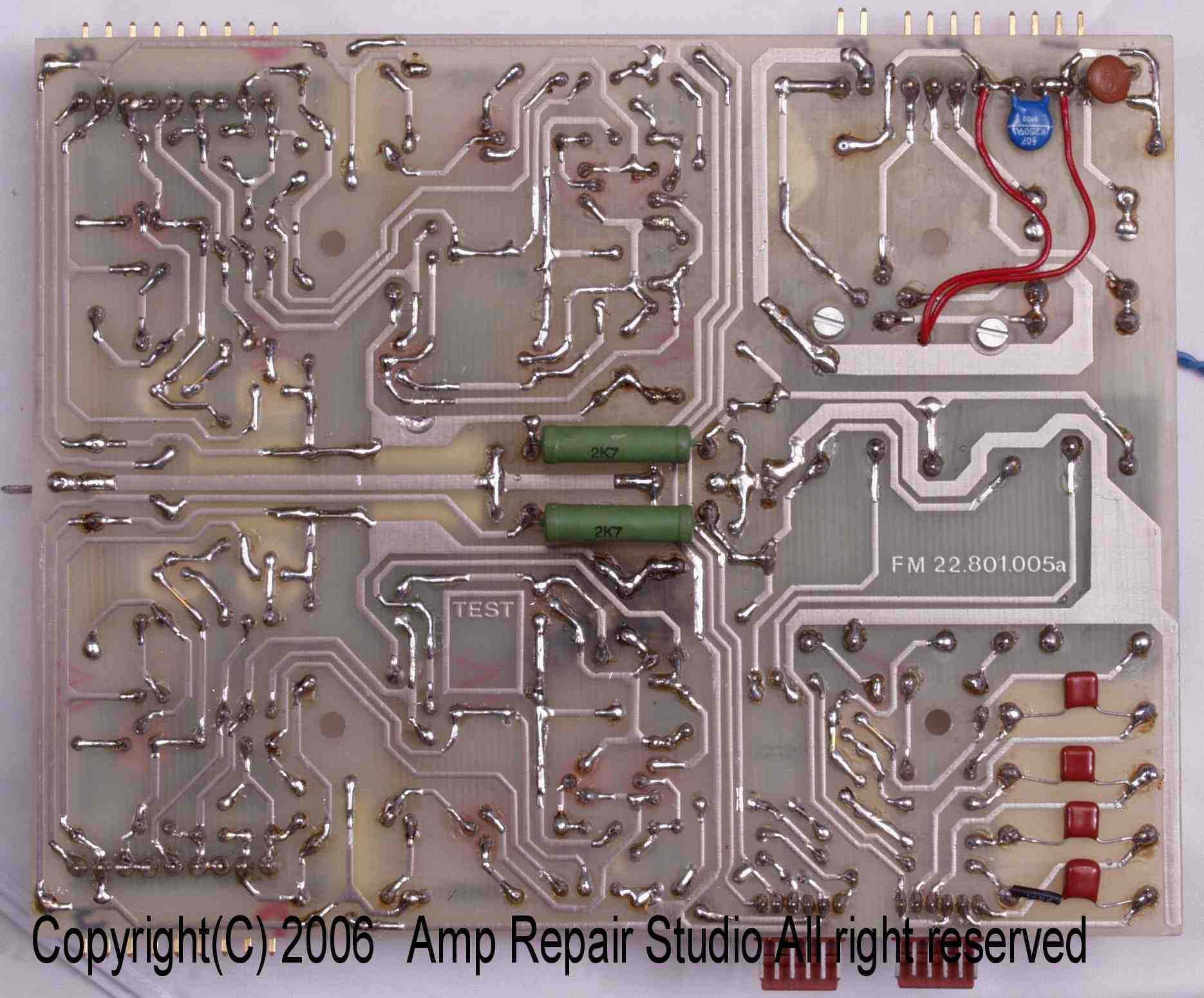

Ｃ１Ｃ．　修理前　ドライブ基板裏

Ｃ１Ｄ．　修理（半田補正）後　ドライブ基板裏

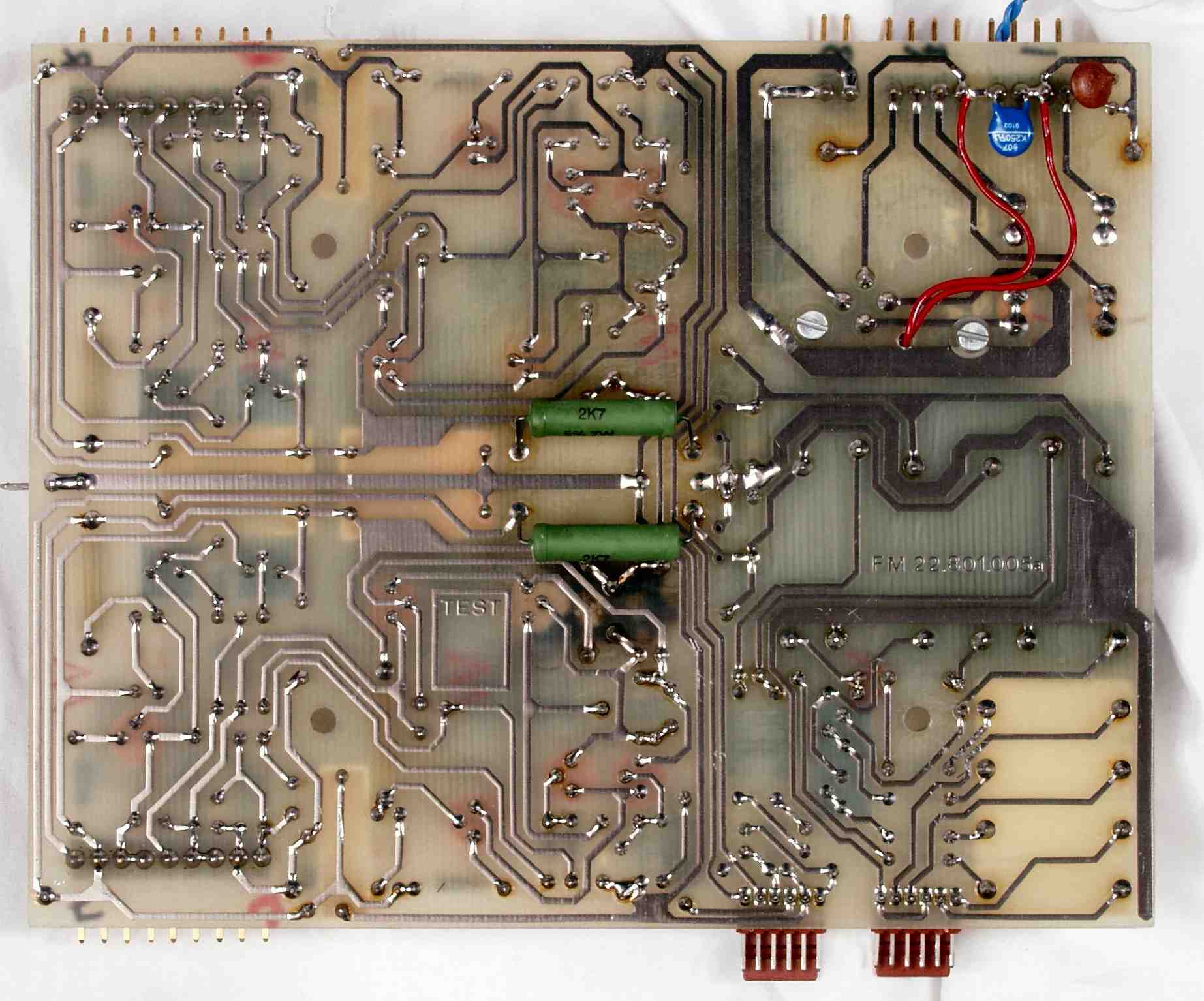

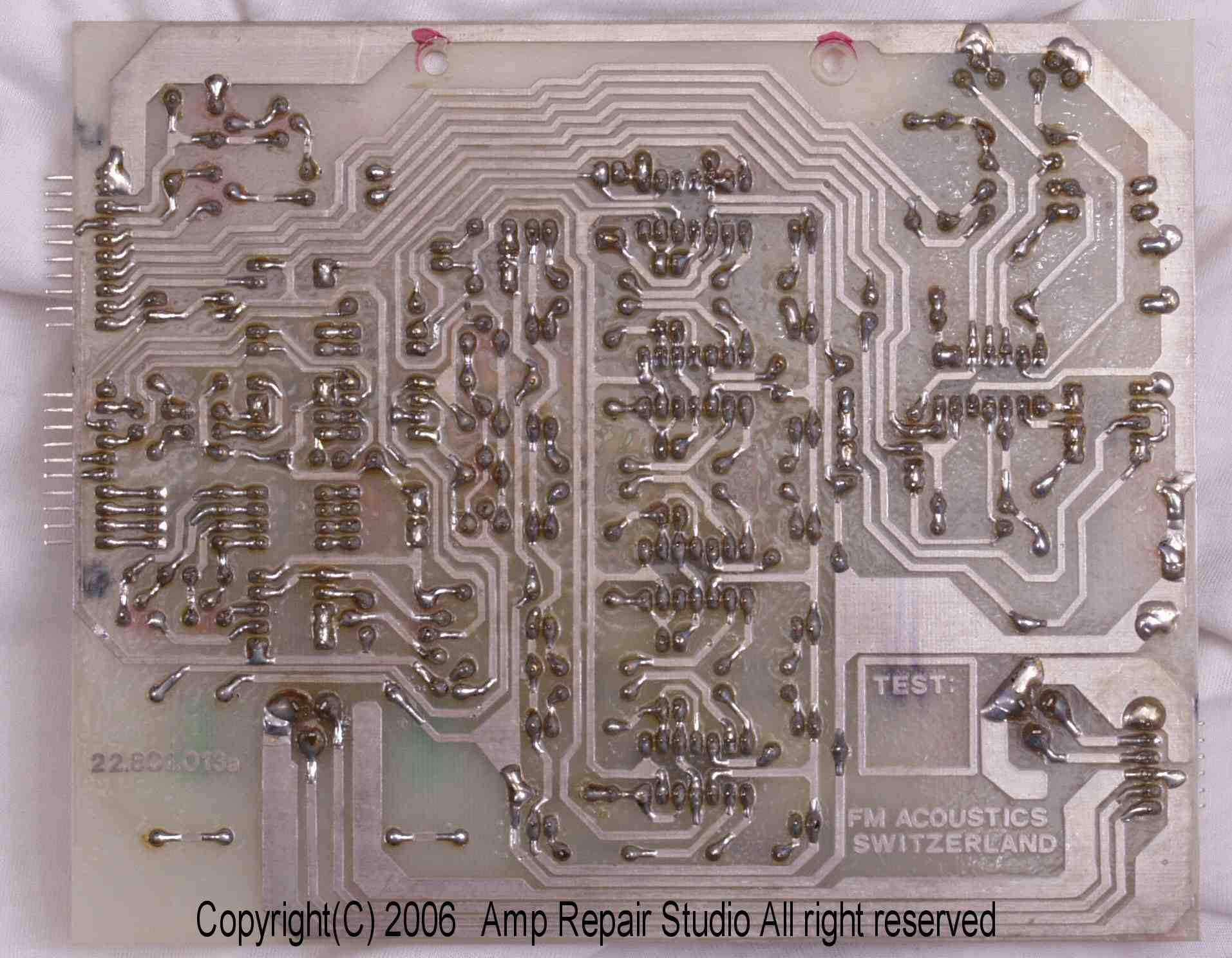

Ｃ１Ｅ．　完成ドライブ基板裏　洗浄後

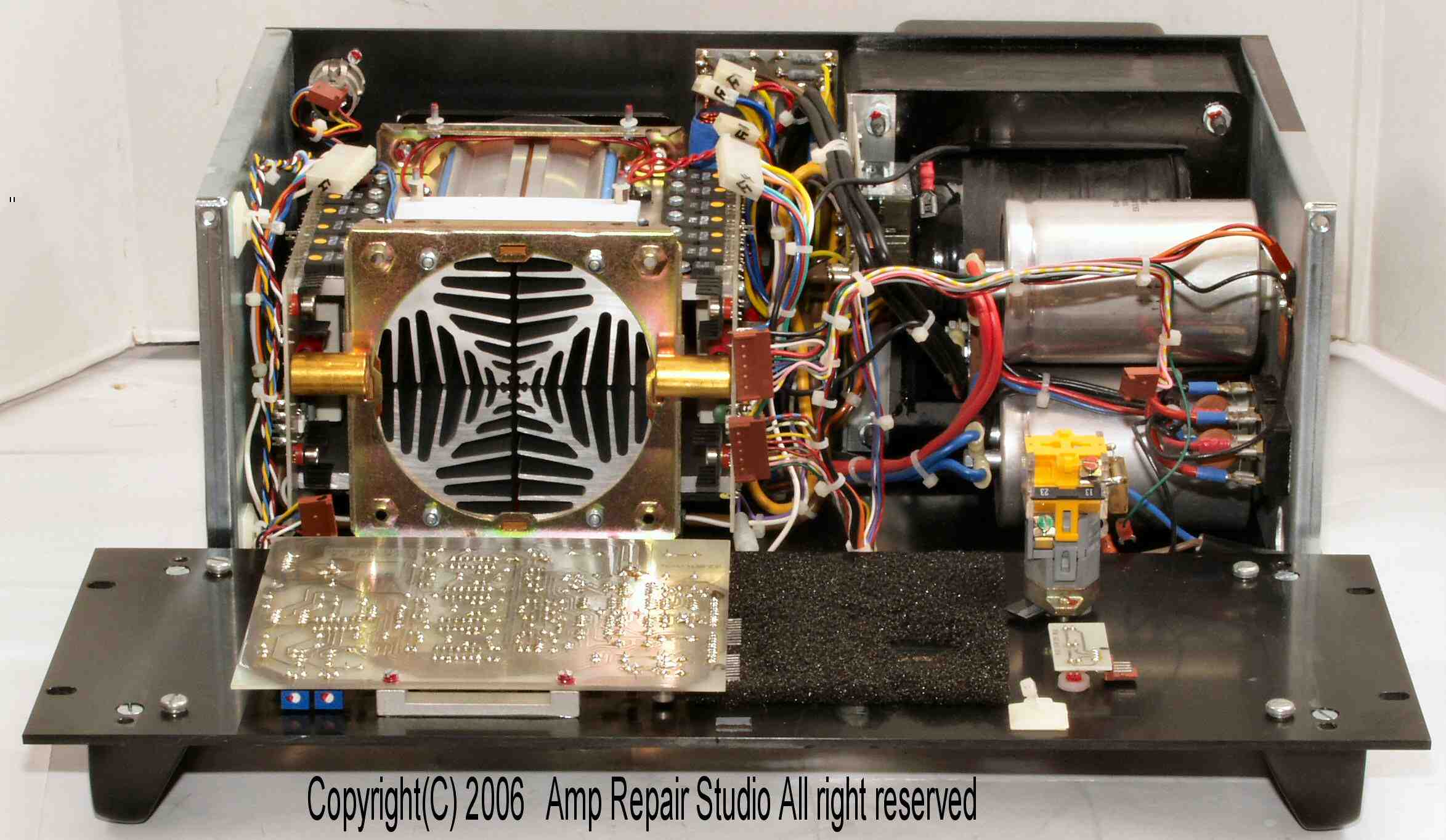

Ｃ２．　フロントパネルを外して修理中

Ｃ２Ａ．　修理前　ＶＵメータ（ＬＥＤ表示）基板

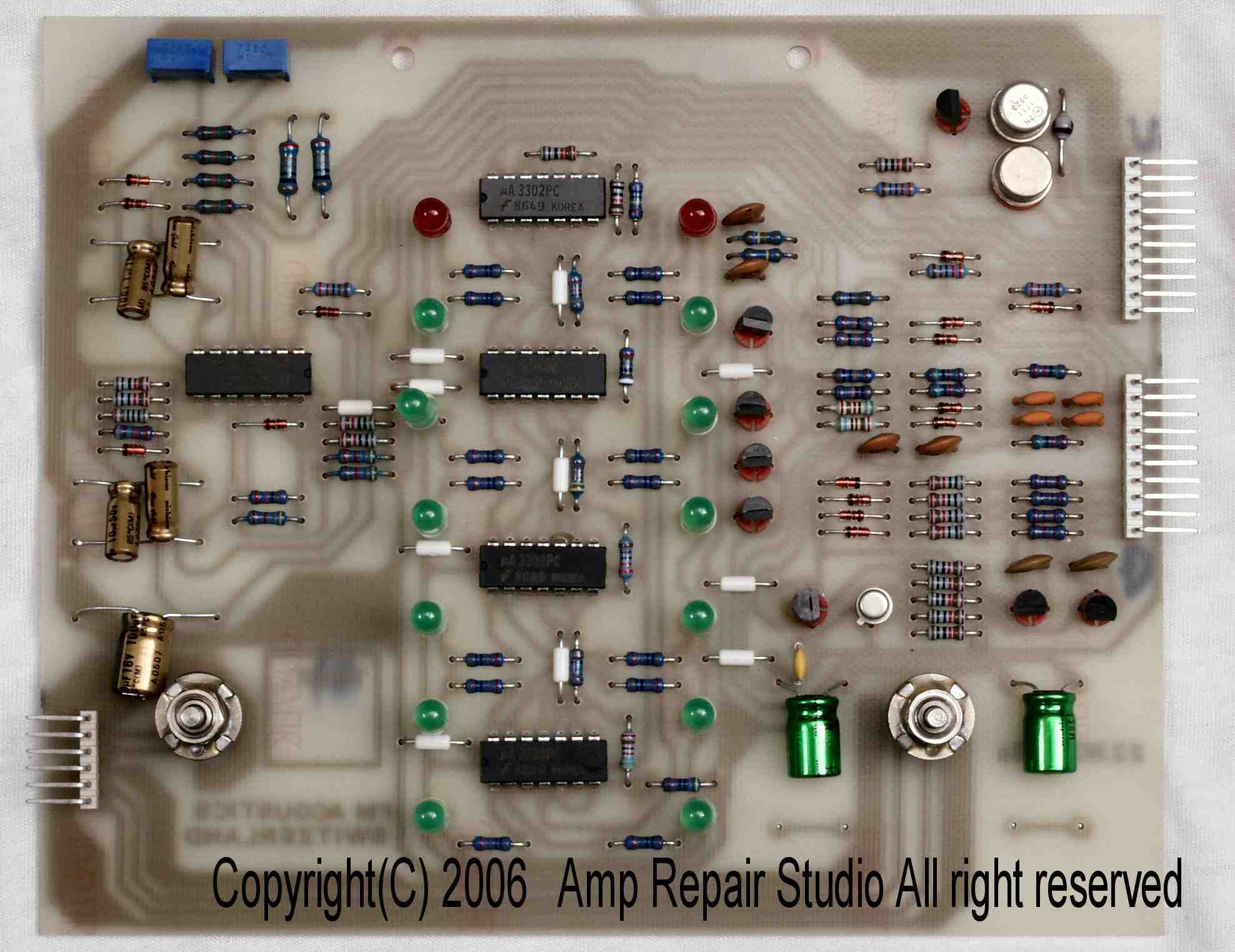

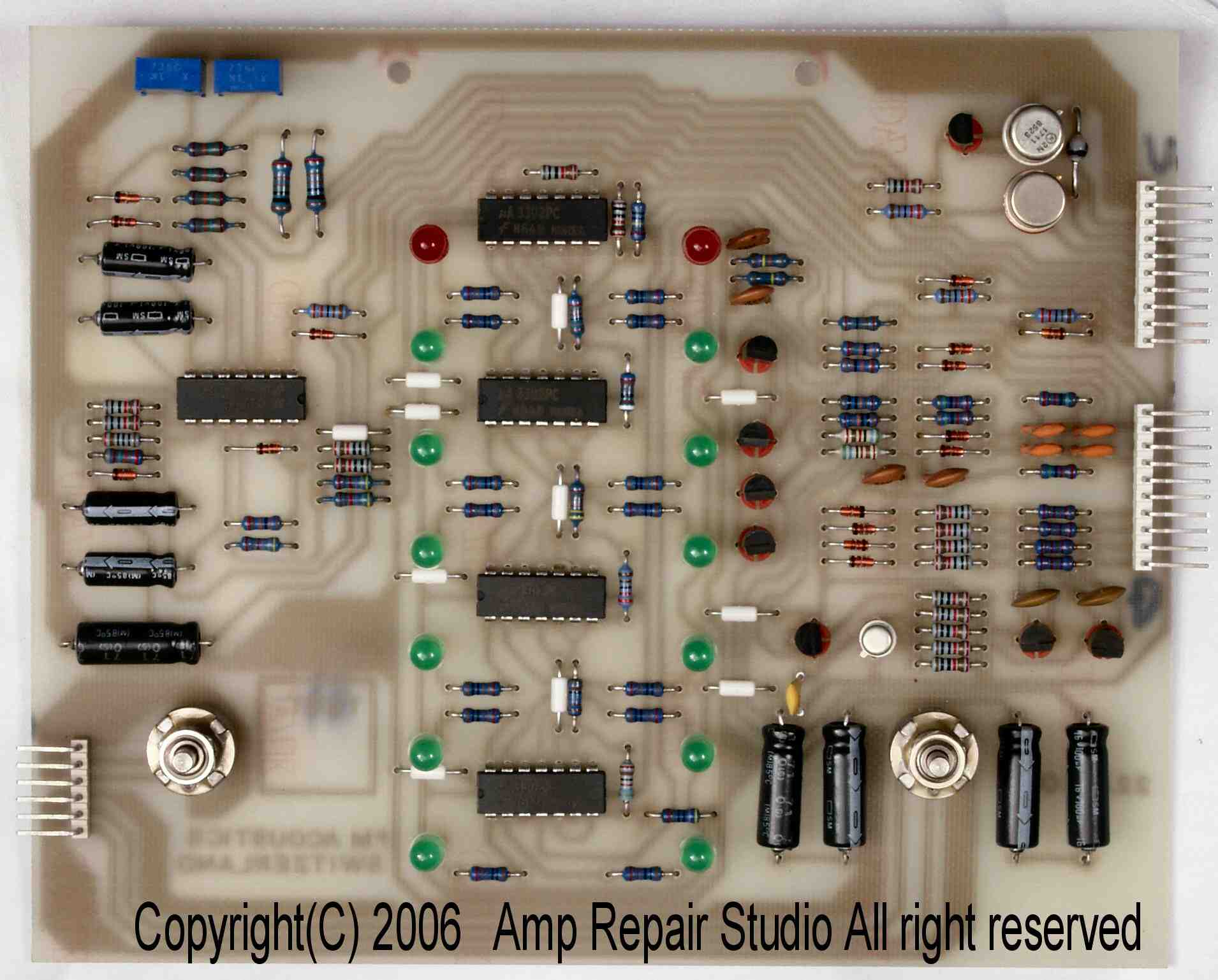

Ｃ２Ｂ．　修理後　ＶＵメータ（ＬＥＤ表示）　電解コンデンサー９個交換

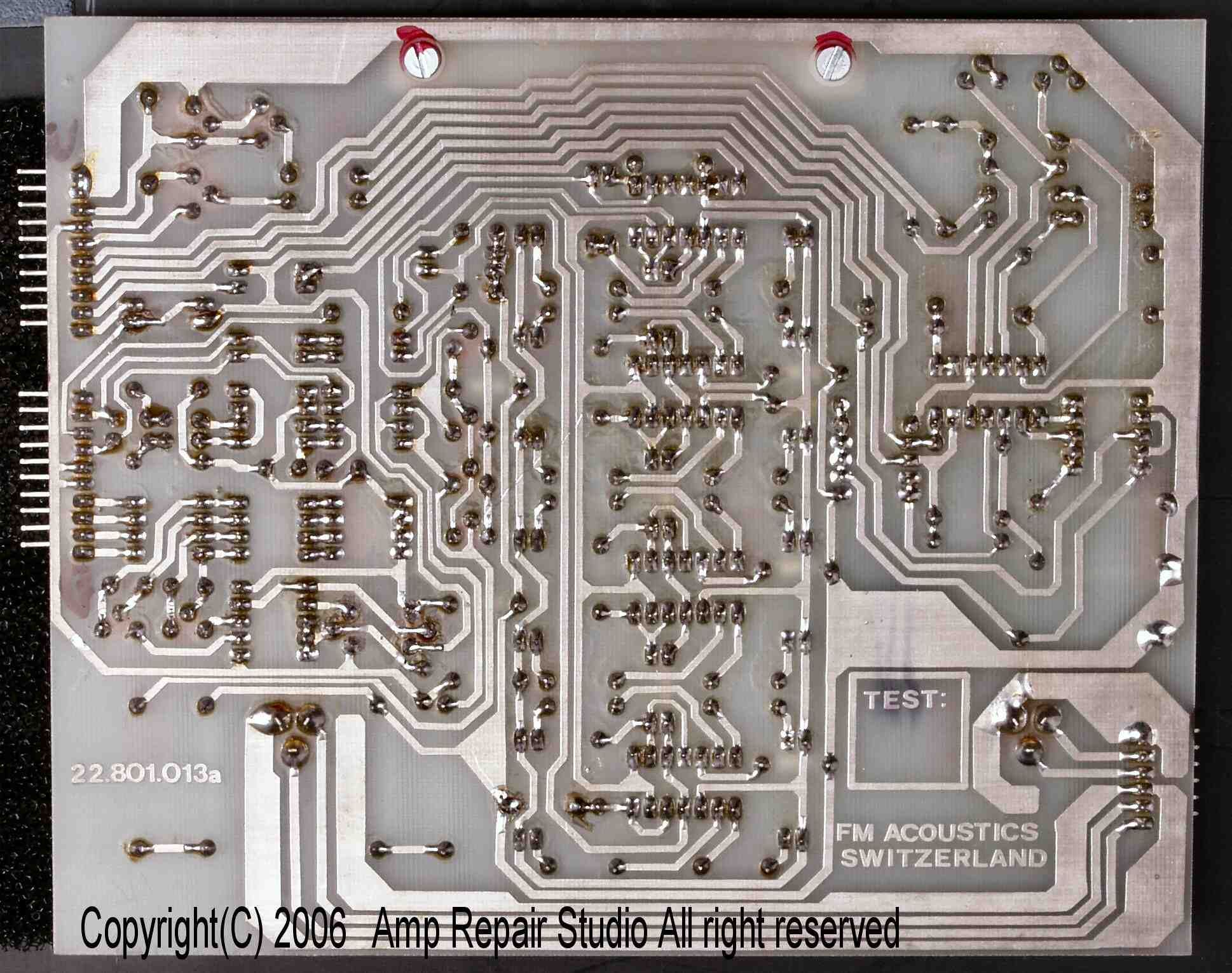

Ｃ２Ｃ．　修理前　ＶＵメータ（ＬＥＤ表示）基板裏

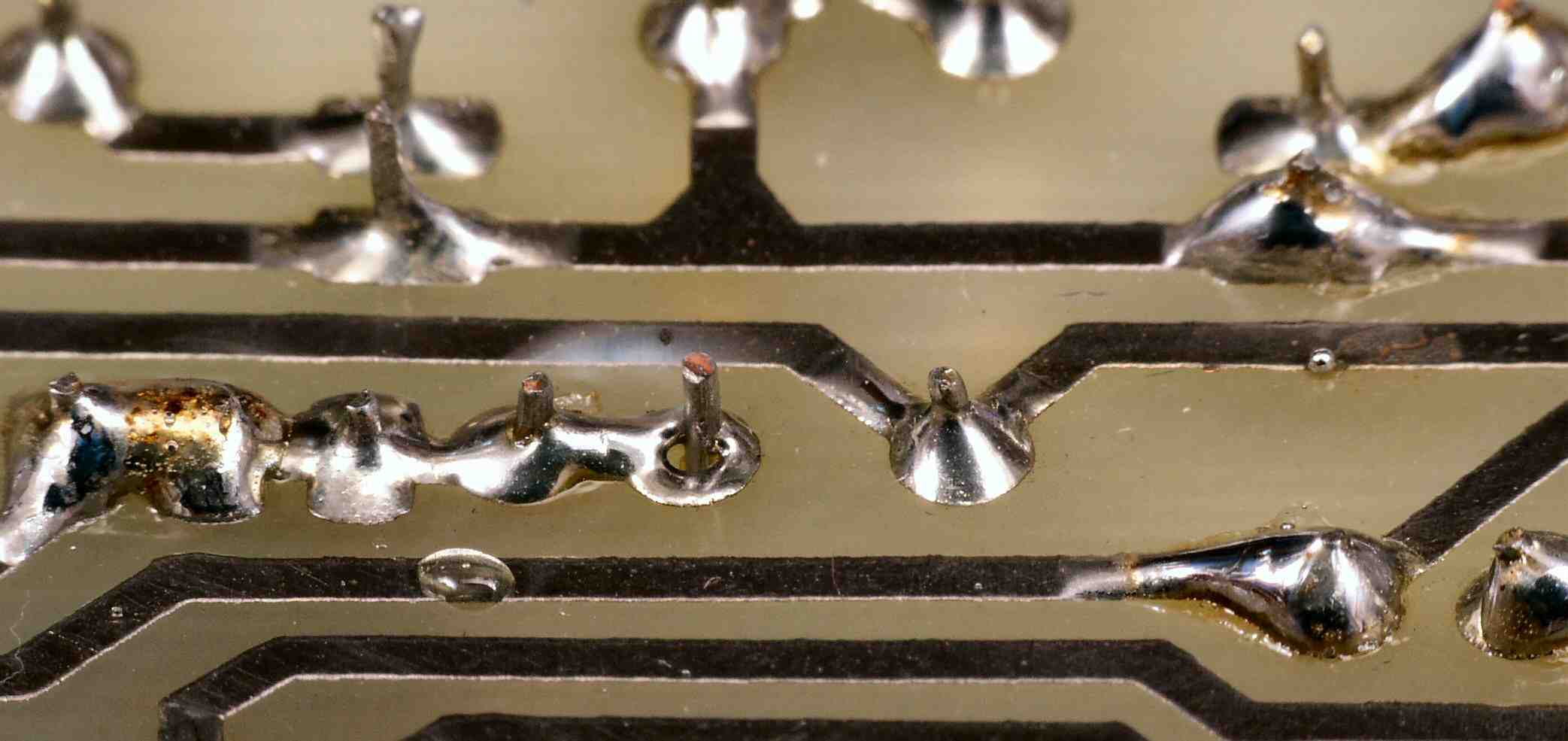

Ｃ２Ｃ-1．　修理中　ＶＵメータ（ＬＥＤ表示）基板裏、半田不良ヶ所

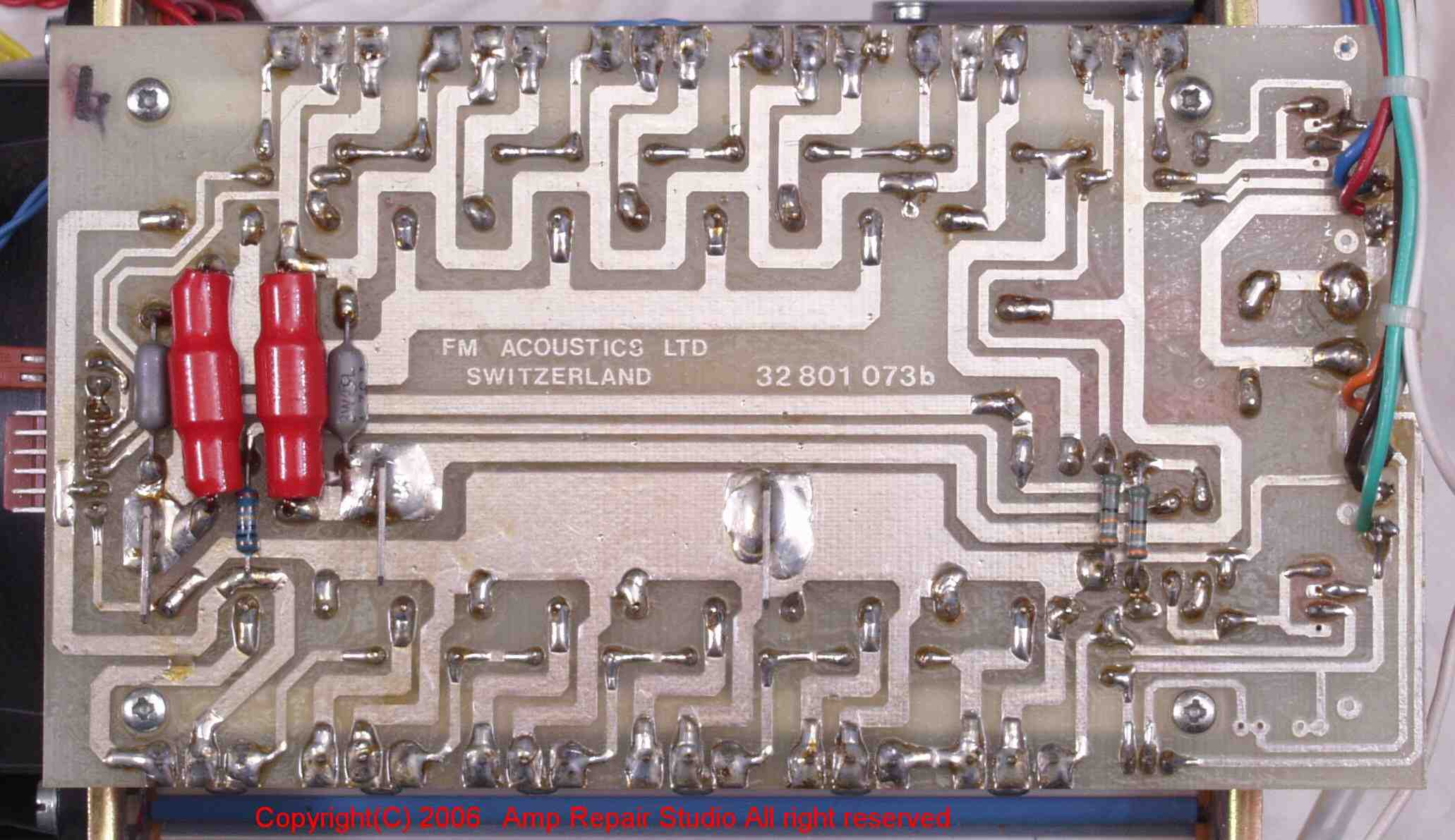

Ｃ２Ｄ．　修理（半田補正）後　ＶＵメータ（ＬＥＤ表示）基板裏

Ｃ２Ｅ．　完成ＶＵメータ（ＬＥＤ表示）基板裏　洗浄後

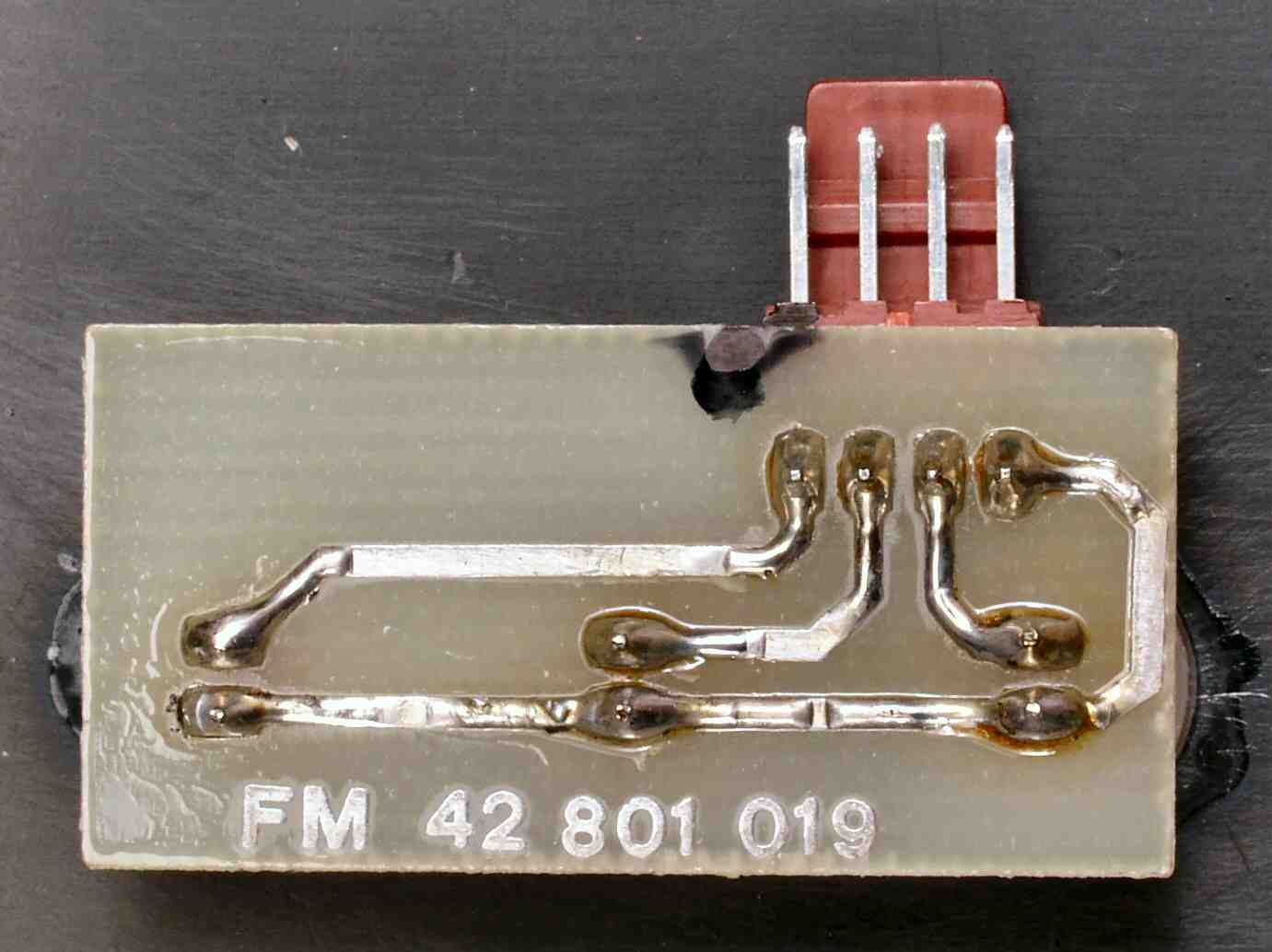

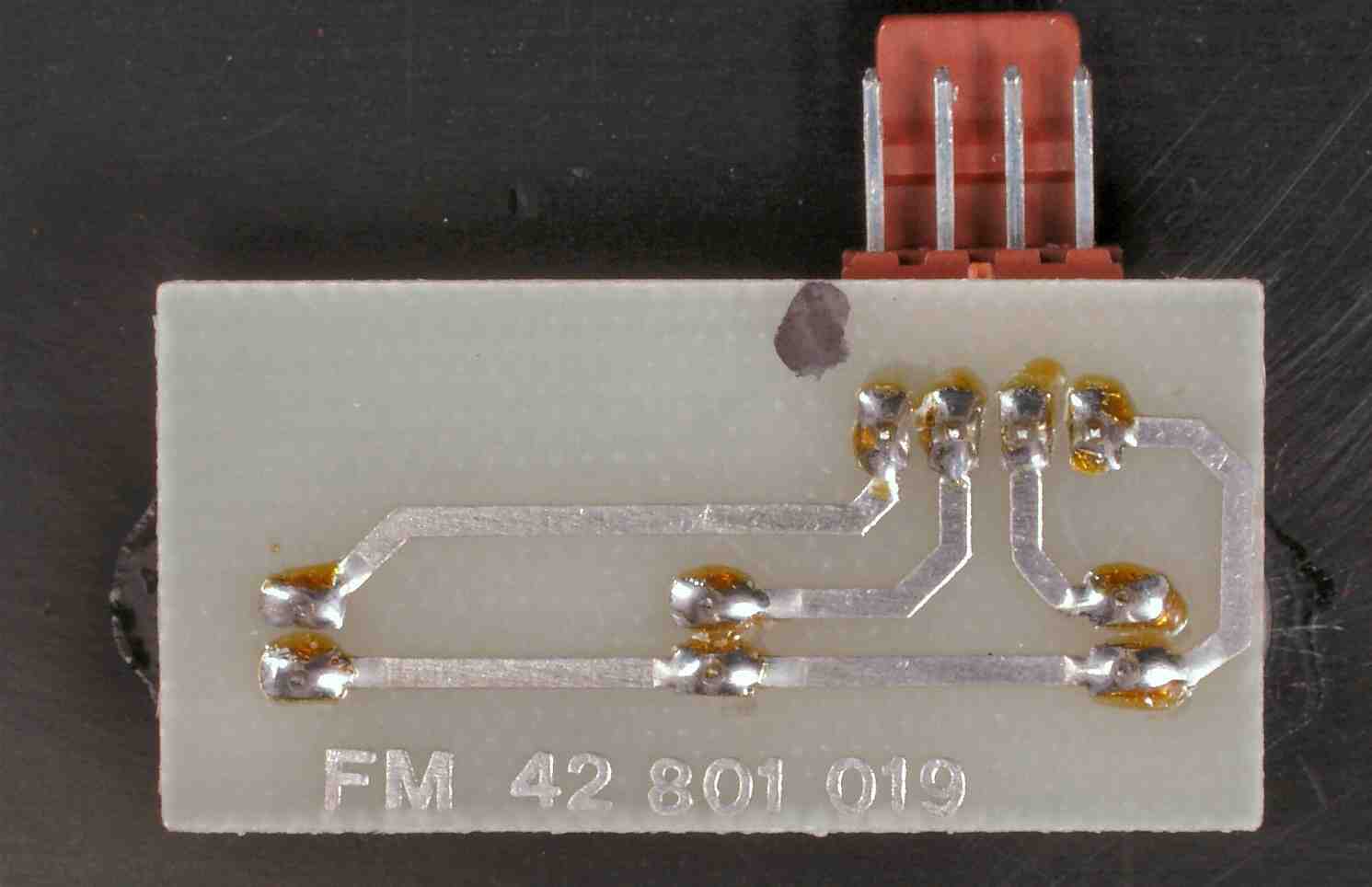

Ｃ３Ａ．　修理前　ＬＥＤ表示基板２裏

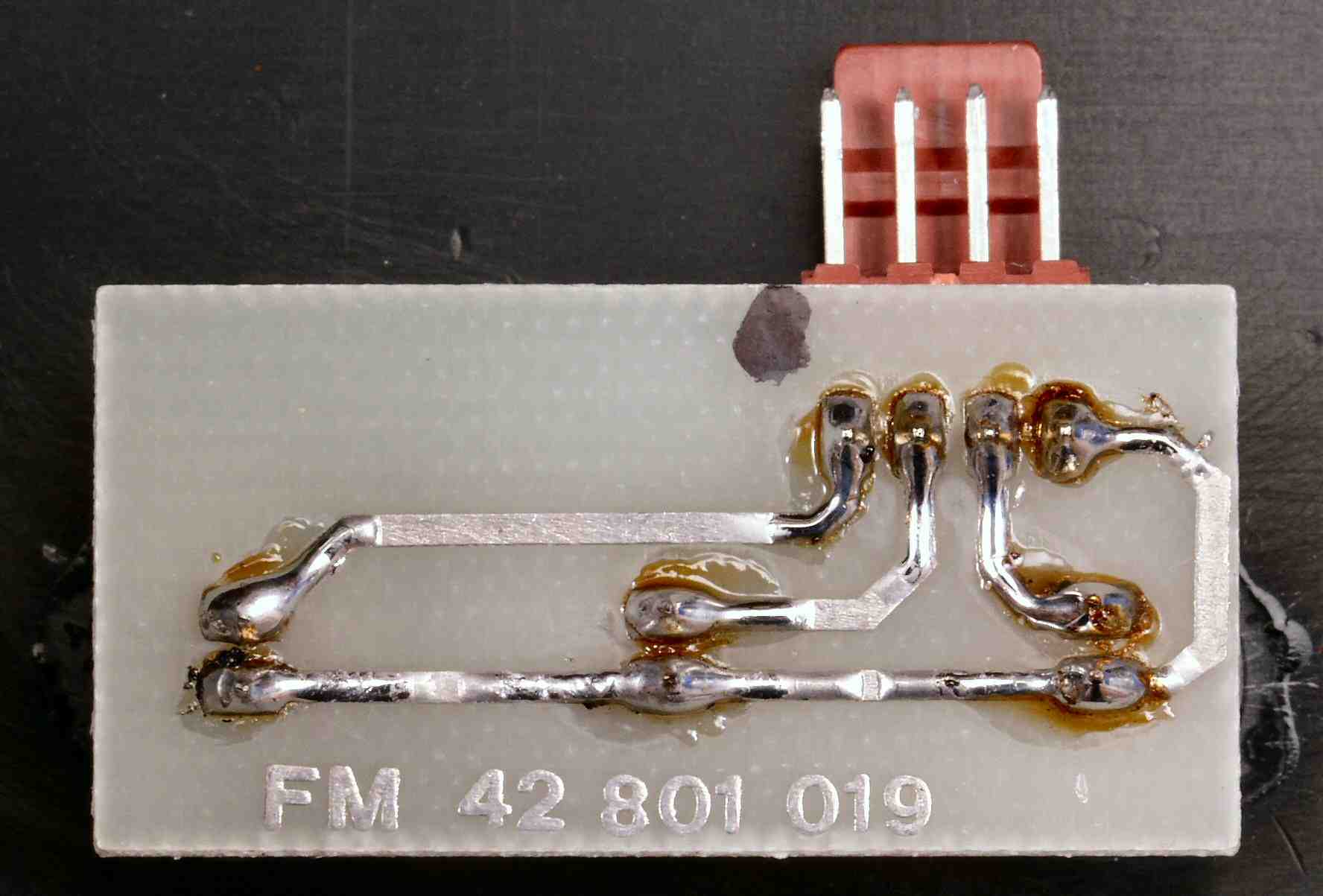

Ｃ３Ｂ．　修理（半田補正）後　ＬＥＤ表示基板２裏

Ｃ３Ｃ．　完成ＬＥＤ表示基板２裏　洗浄後

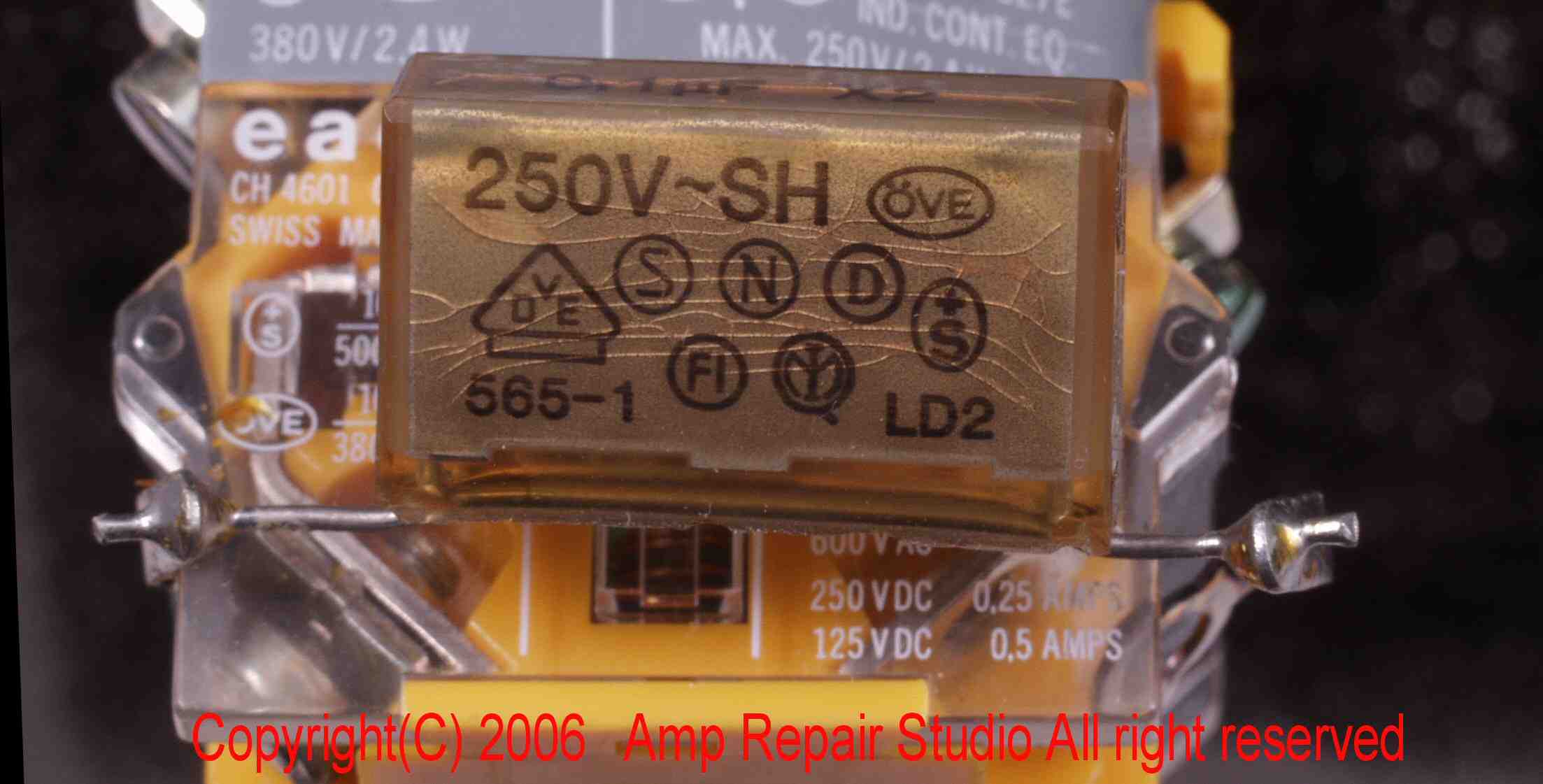

Ｃ４Ａ．　修理前　電源ＳＷの雑音防止コンデンサー

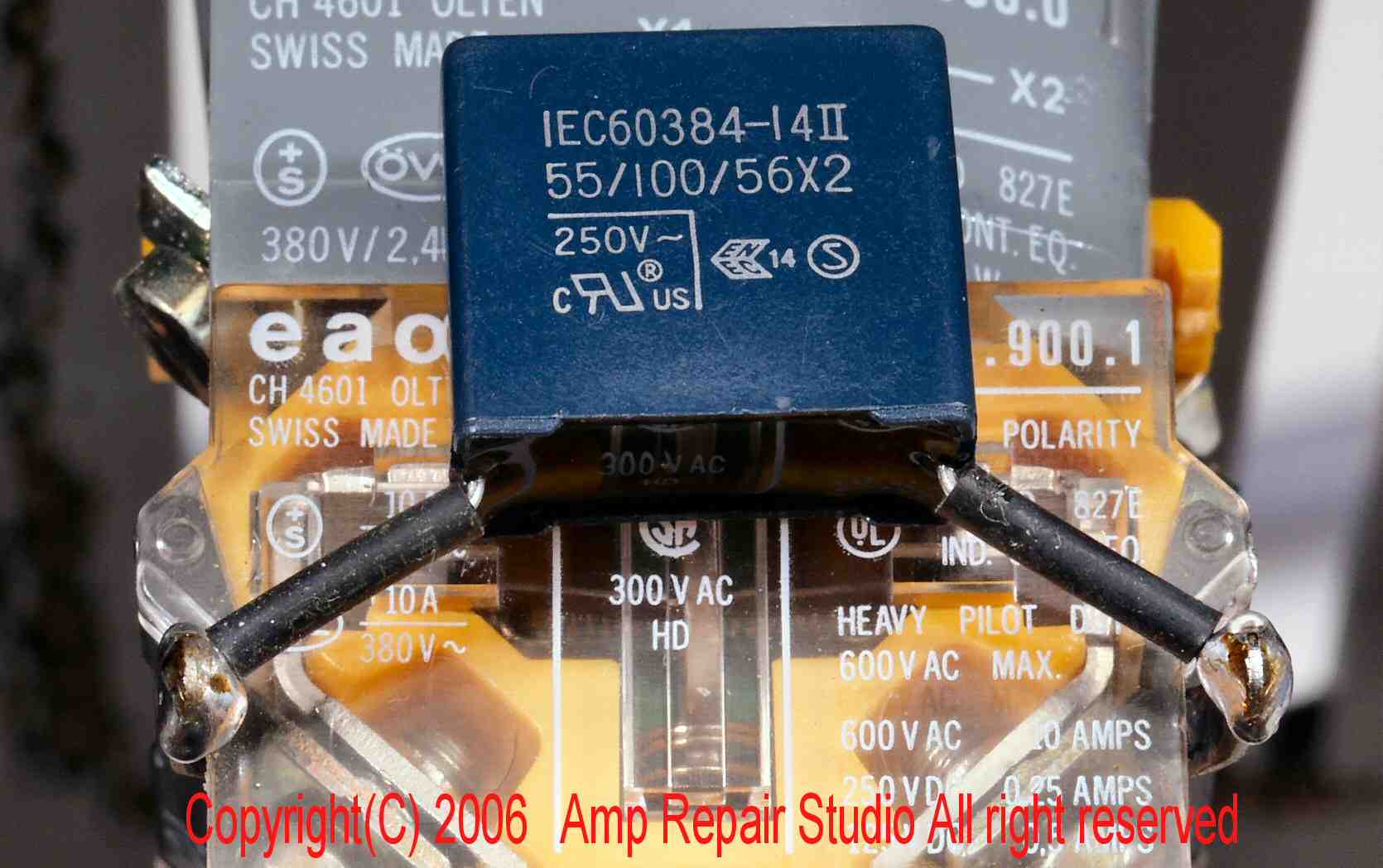

Ｃ４Ｂ．　修理後　電源ＳＷの雑音防止コンデンサー

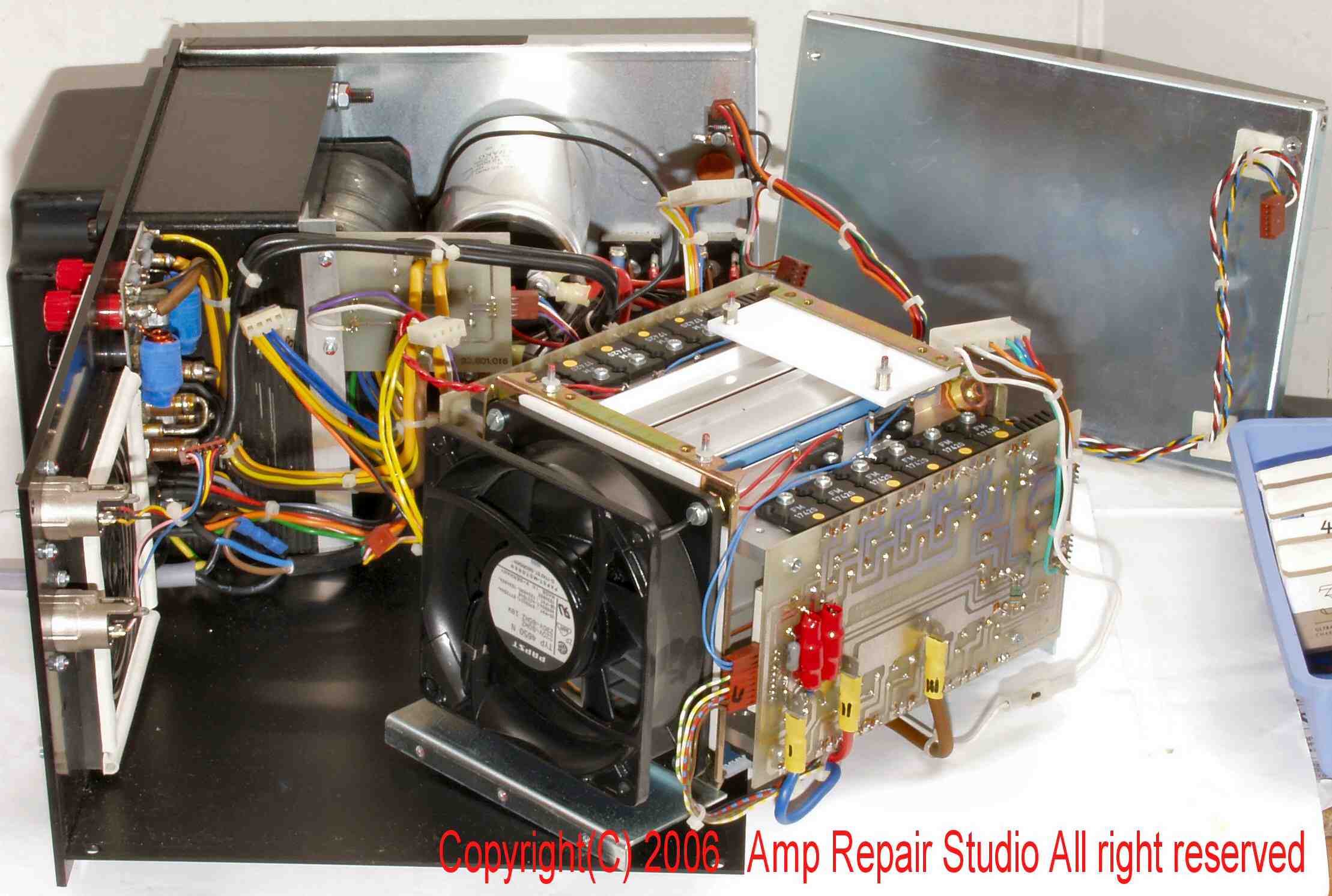

Ｃ５．　フロントパネル＋側面パネルを外して修理中

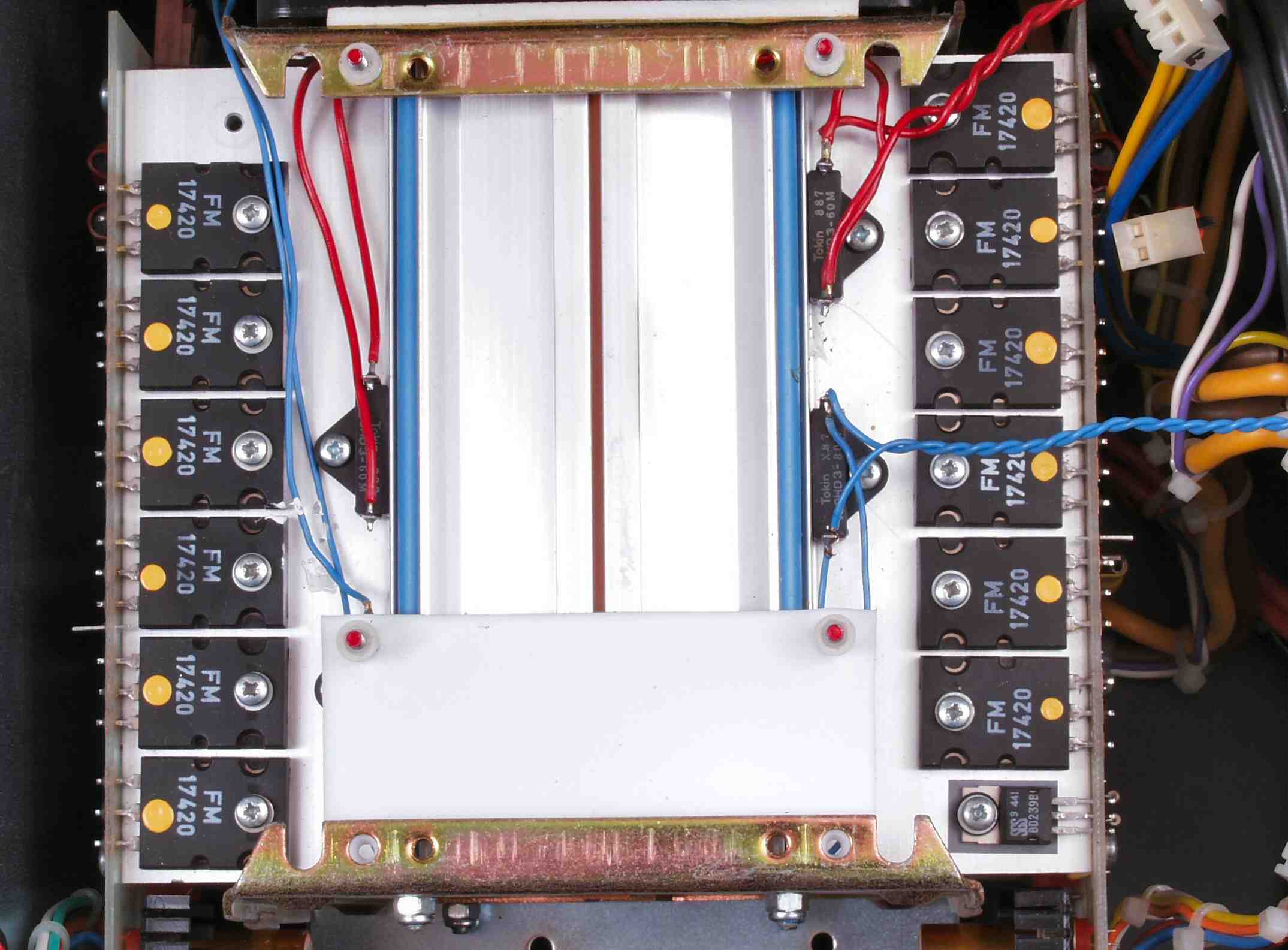

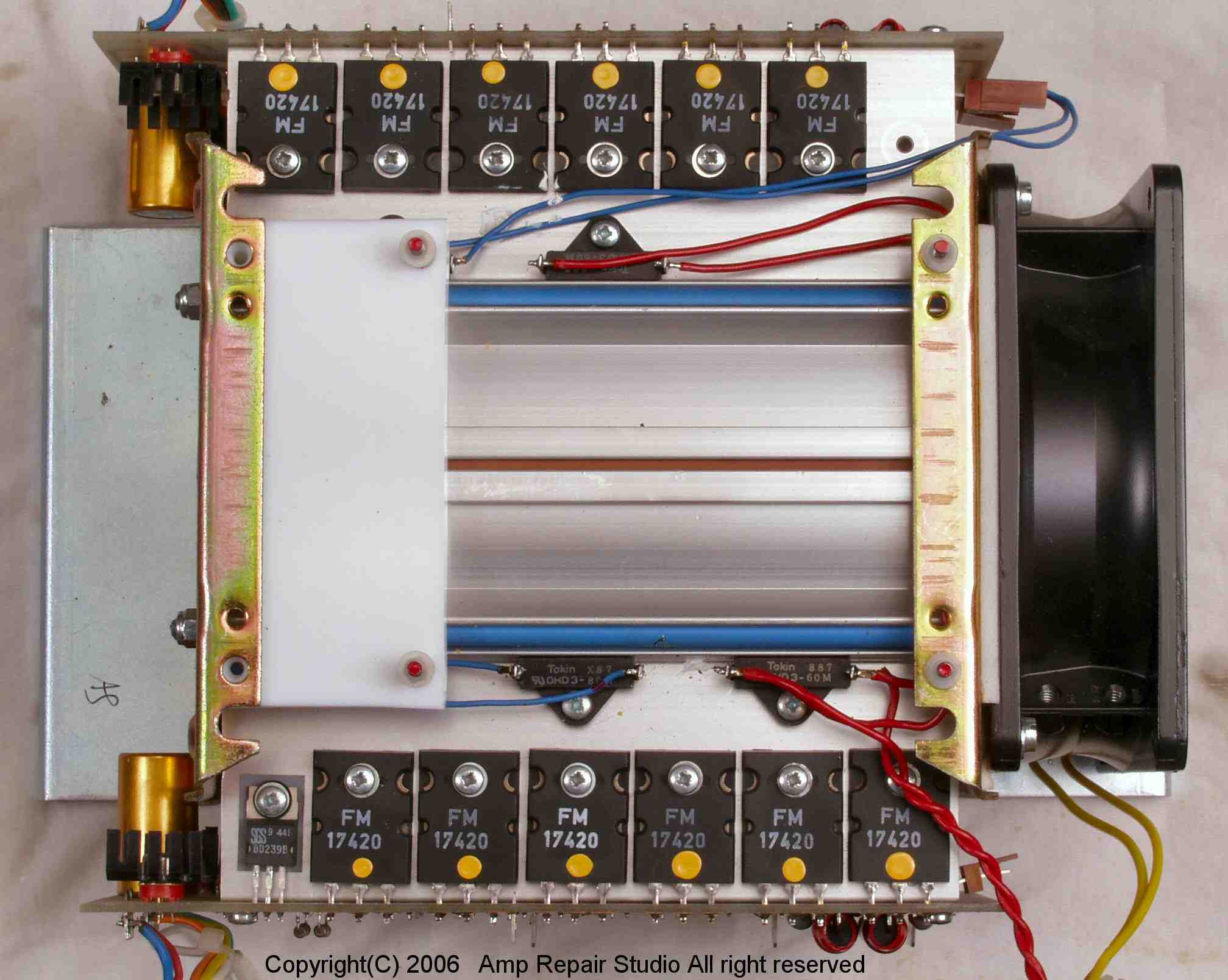

Ｃ５Ａ．　修理前　終段ブロック、上から見る

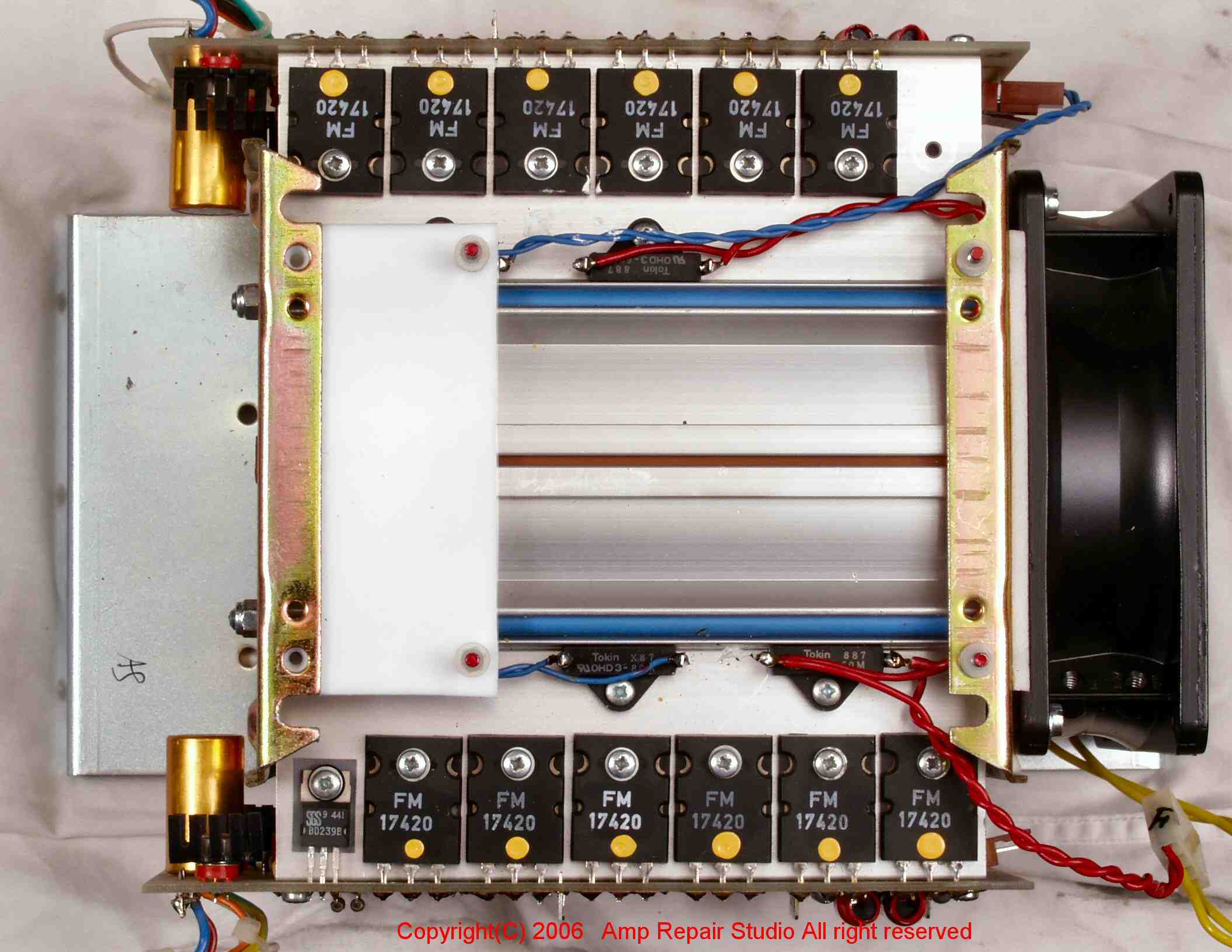

Ｃ５Ｂ．　修理後　終段ブロック、上から見る、全ての止めネジを増締めする

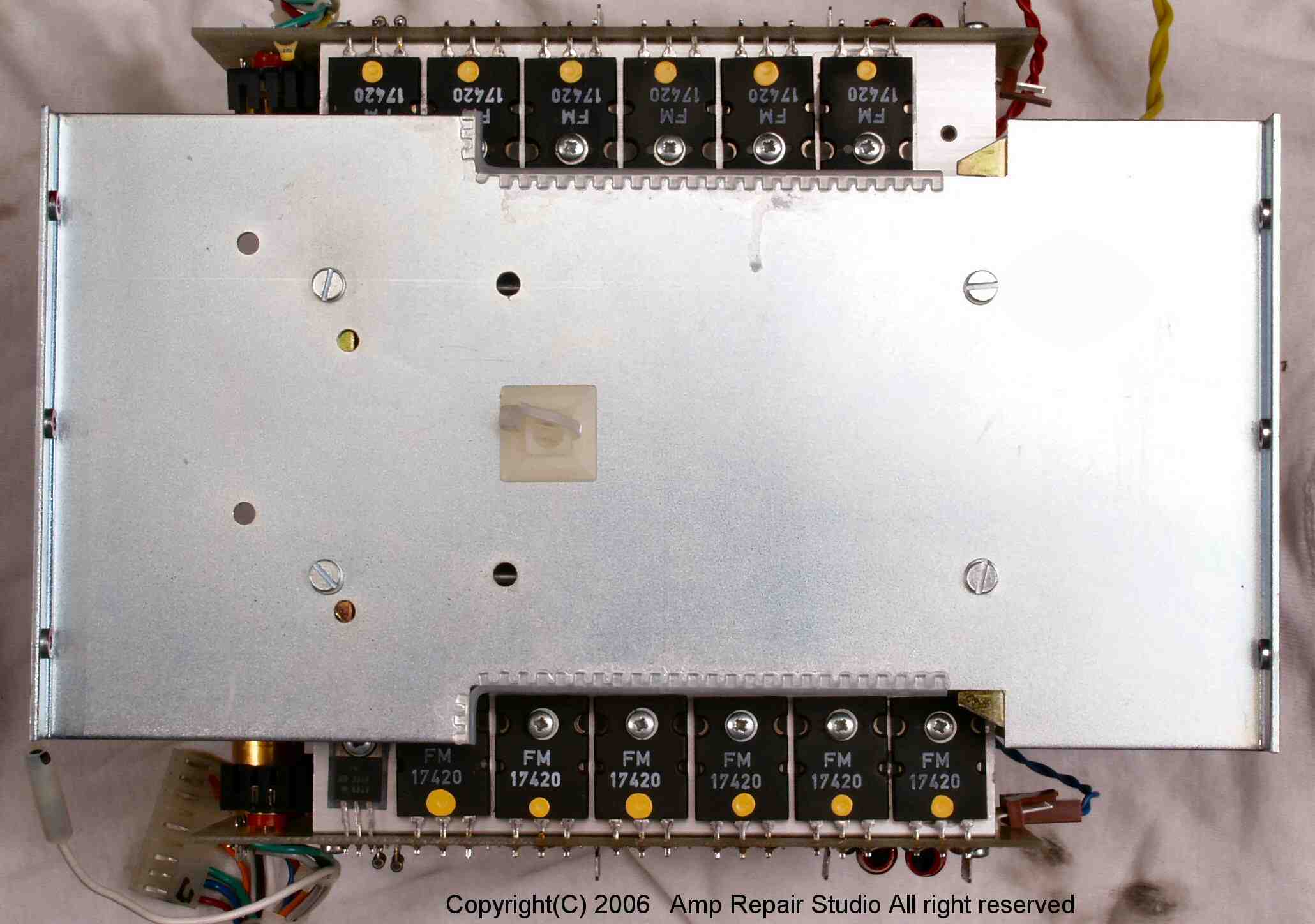

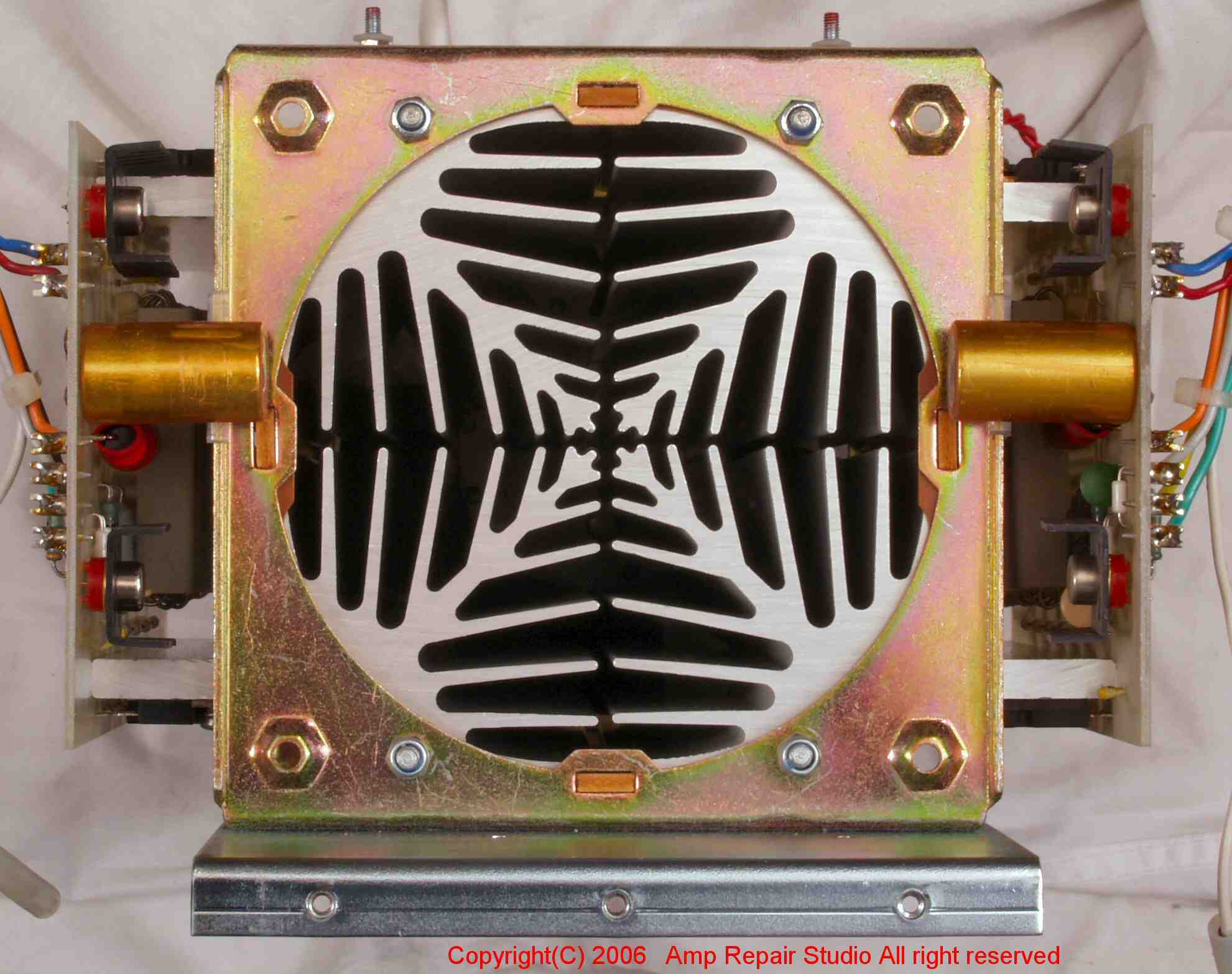

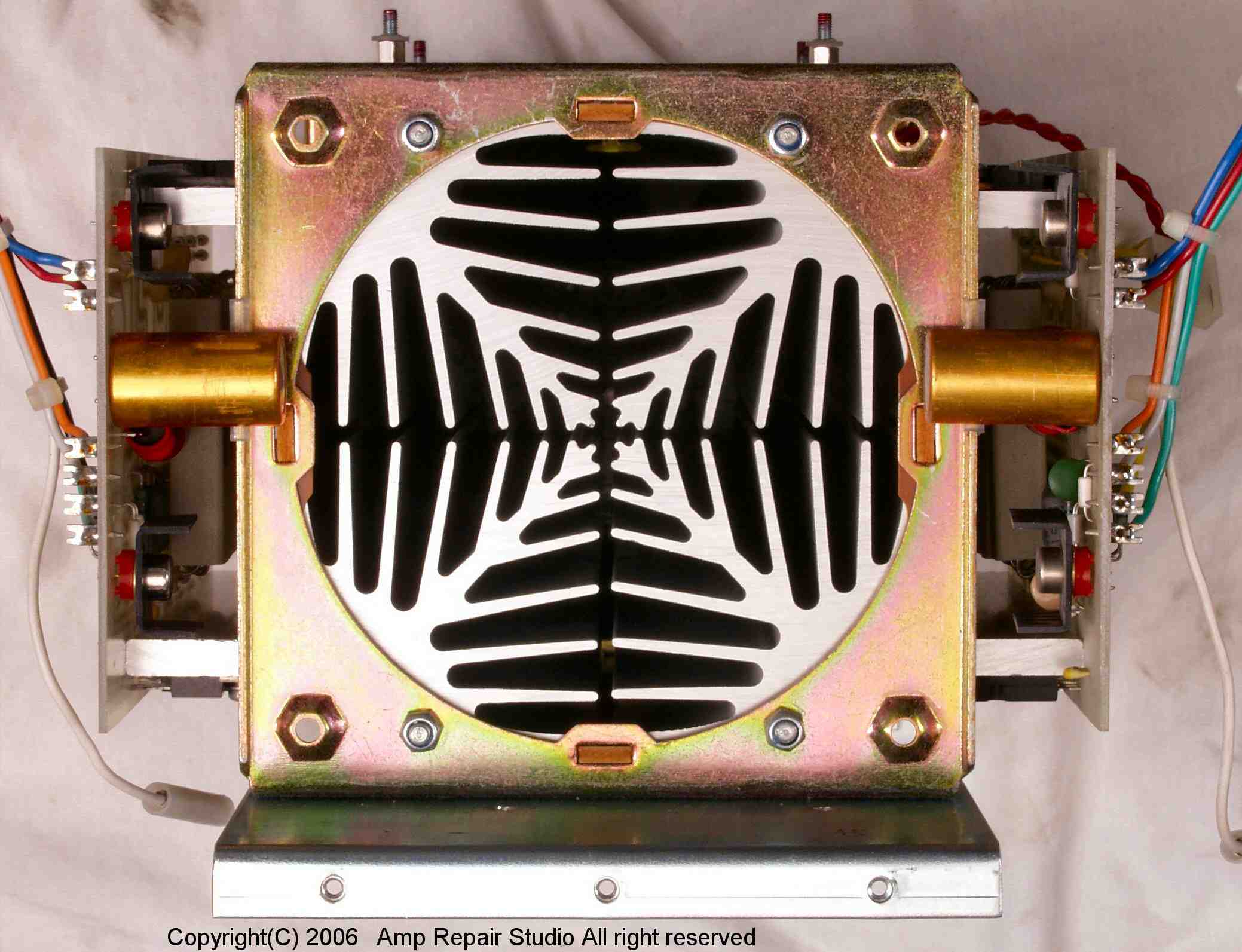

Ｃ５Ｃ．　修理前　終段ブロック、下から見る

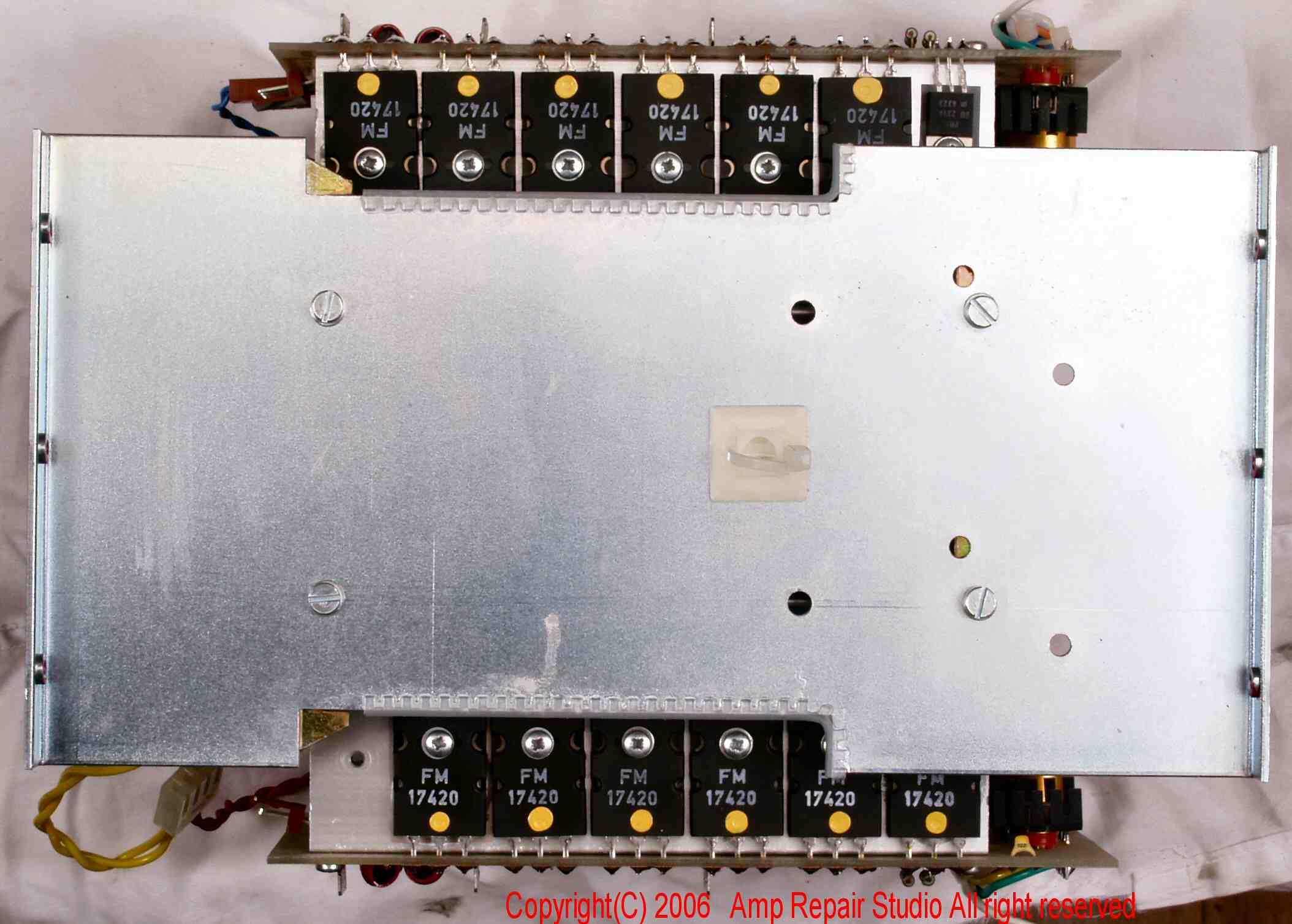

Ｃ５Ｄ．　修理後　終段ブロック、下から見る、全ての止めネジを増締めする

Ｃ５Ｅ．　修理前　終段ブロック、横から見る

Ｃ５Ｆ．　修理後　終段ブロック、横から見る、全ての止めネジを増締めする

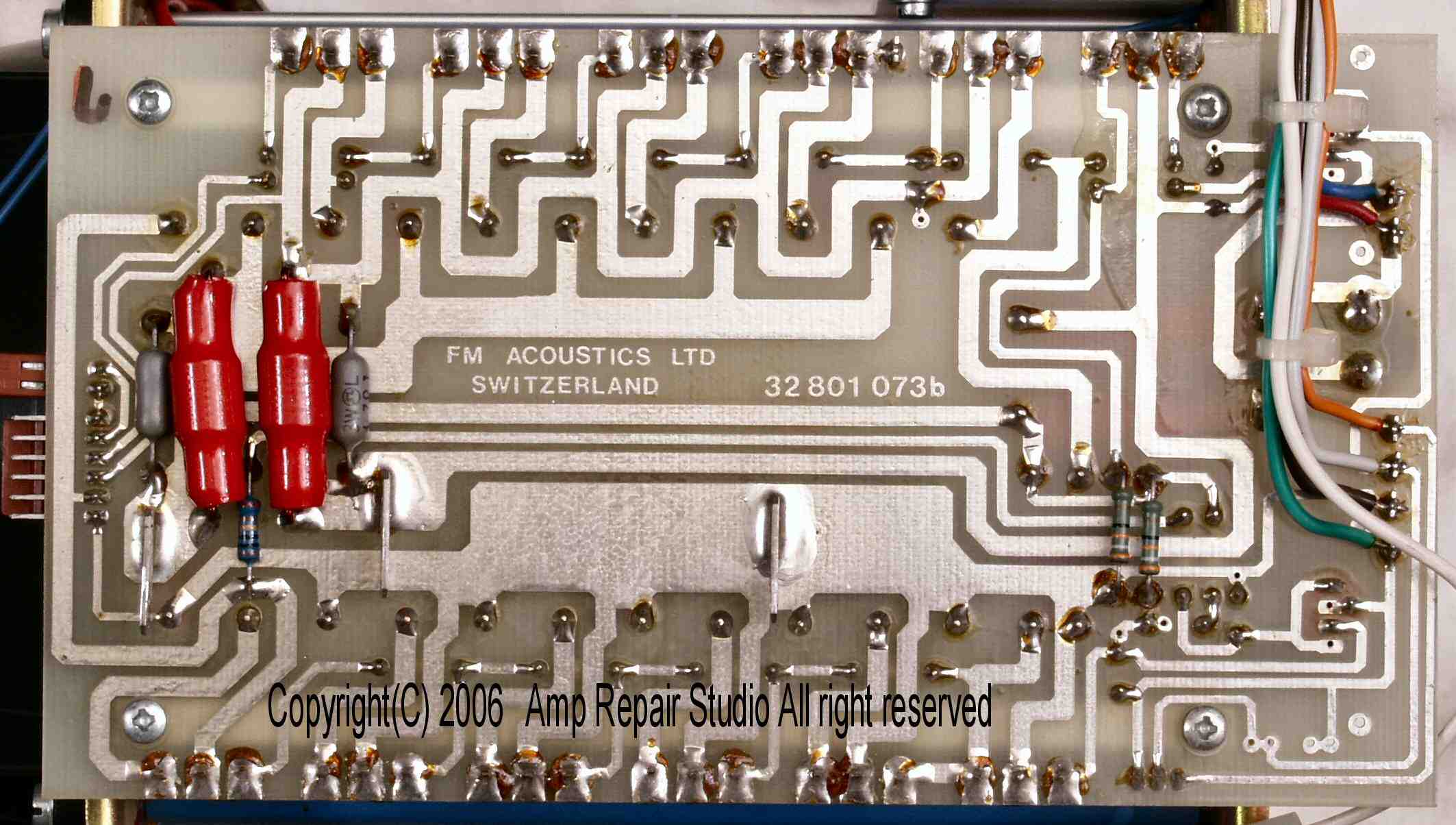

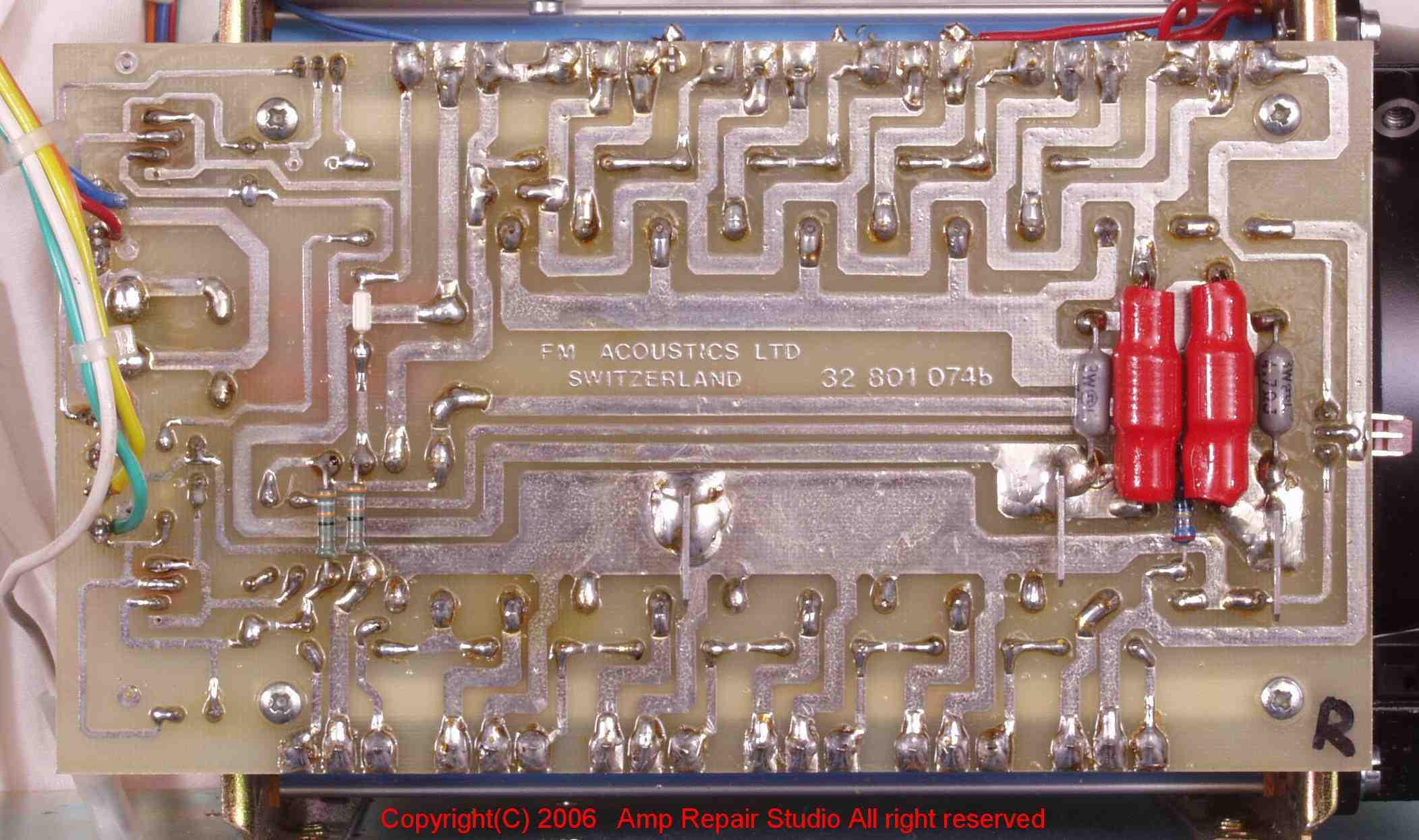

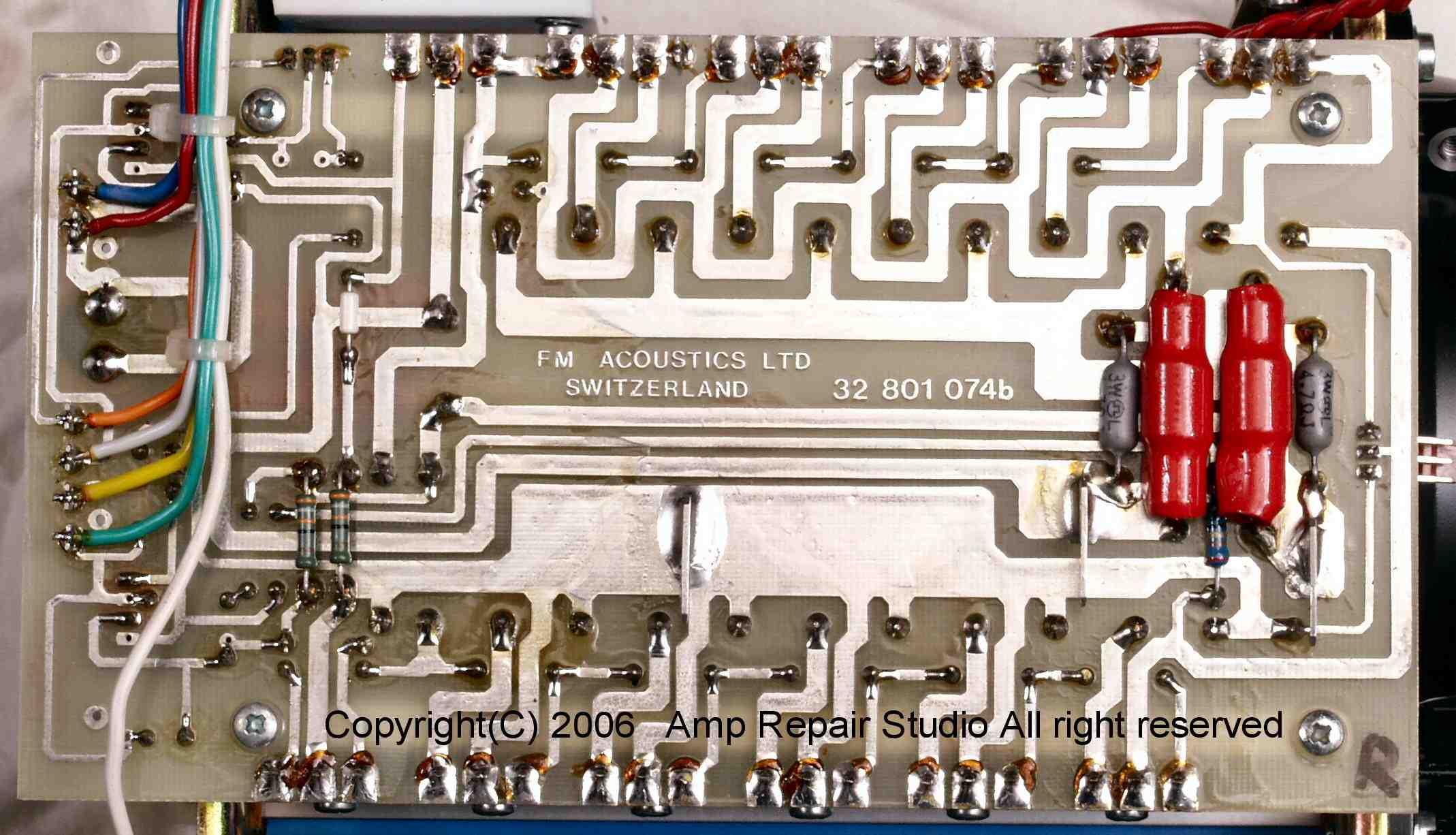

Ｃ６Ａ．　修理前　Ｒ側終段基板

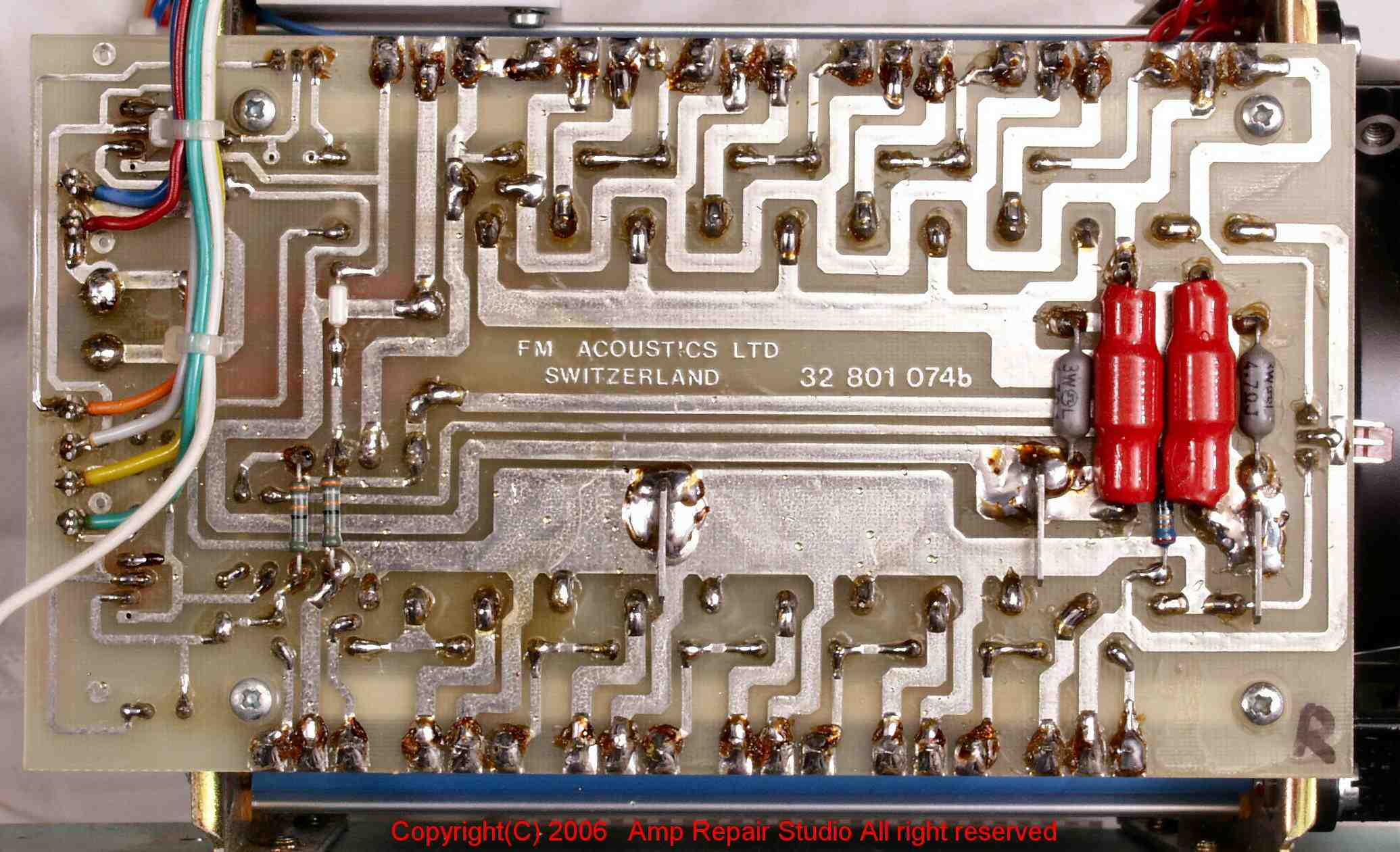

Ｃ６Ｂ．　修理（半田補正）後　Ｒ側終段基板

Ｃ６Ｃ．　完成Ｒ側終段基板　洗浄後

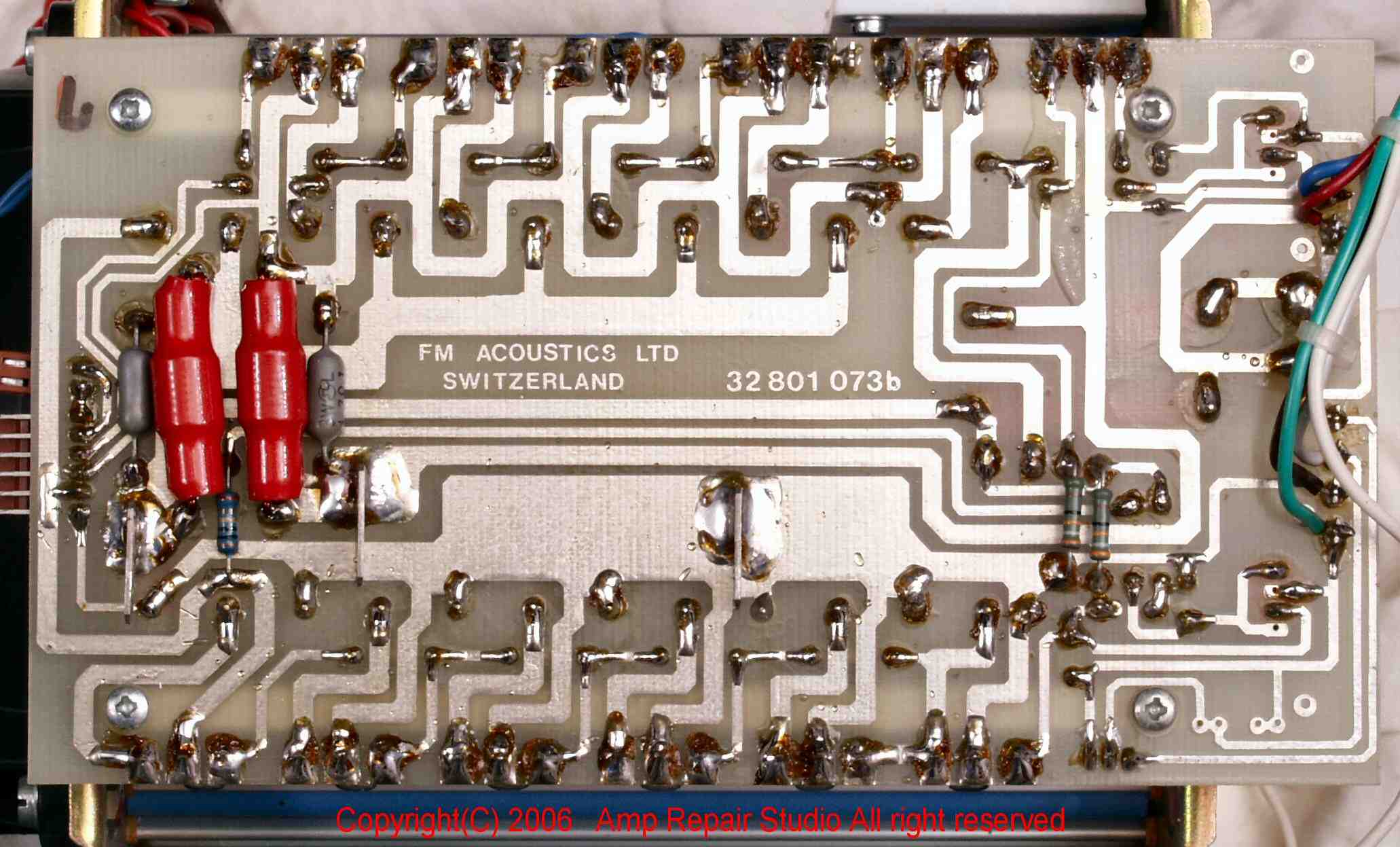

Ｃ６Ｄ．　修理前　Ｌ側終段基板

Ｃ６Ｅ．　修理（半田補正）後　Ｌ側終段基板

Ｃ６Ｆ．　完成Ｌ側終段基板　洗浄後

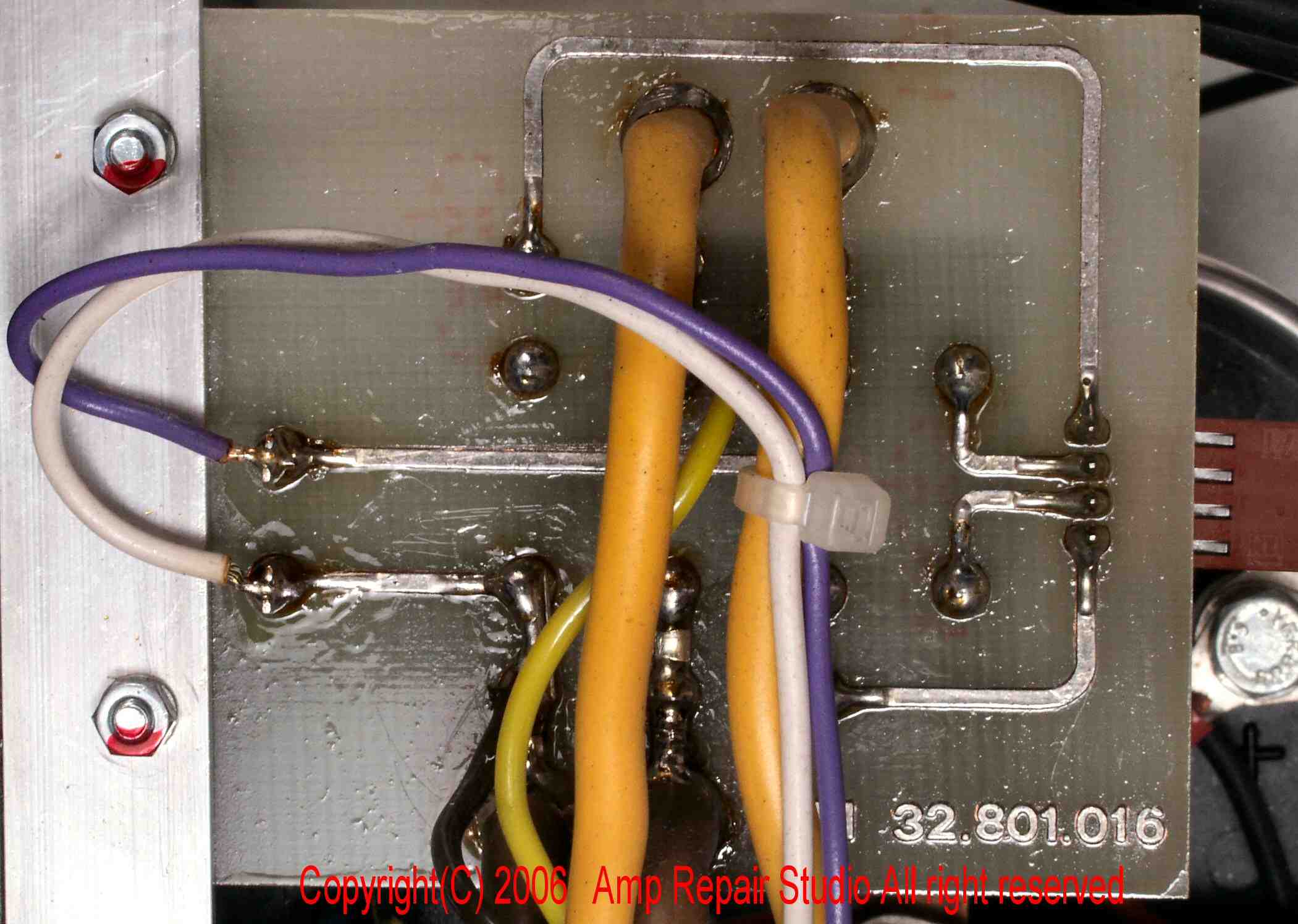

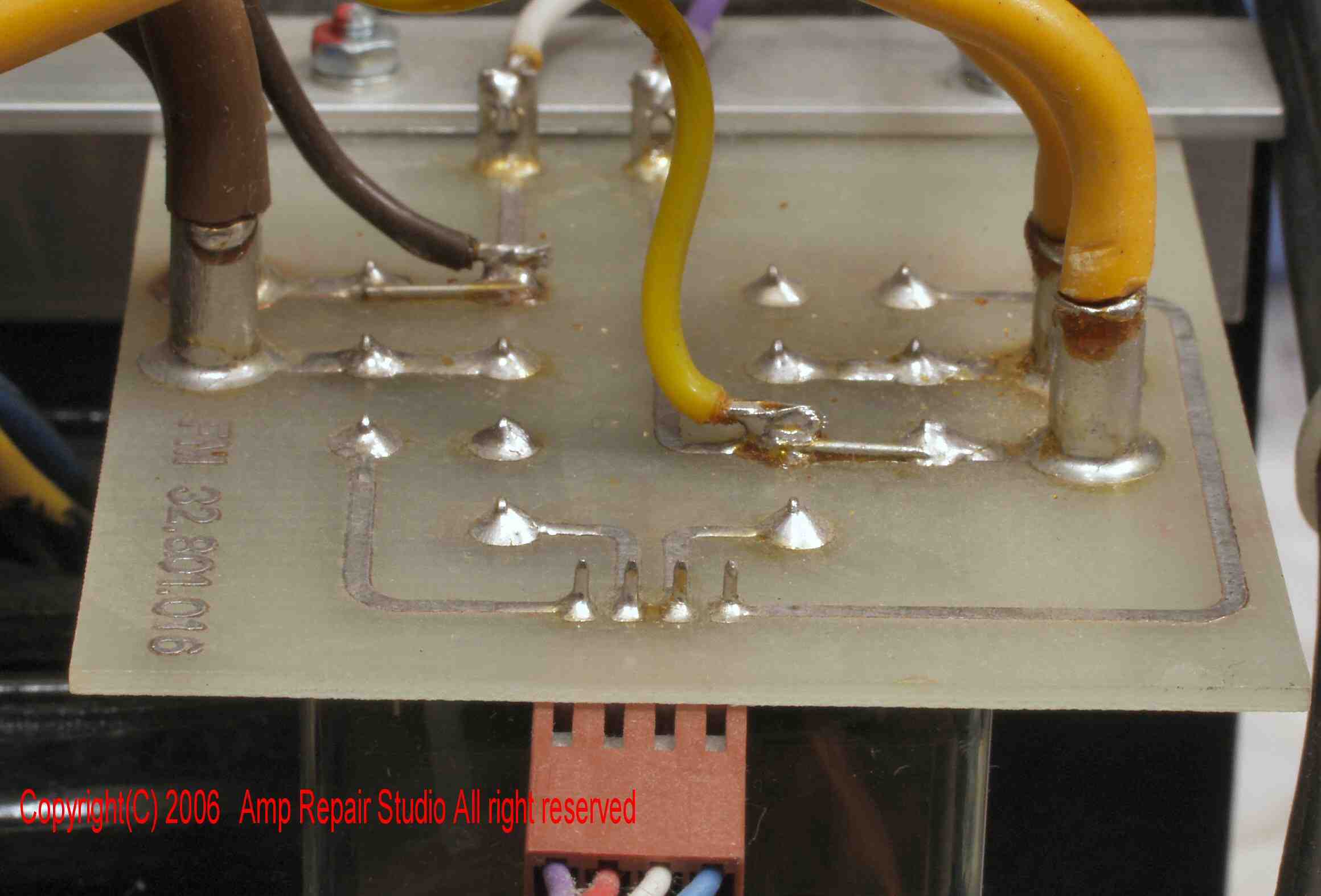

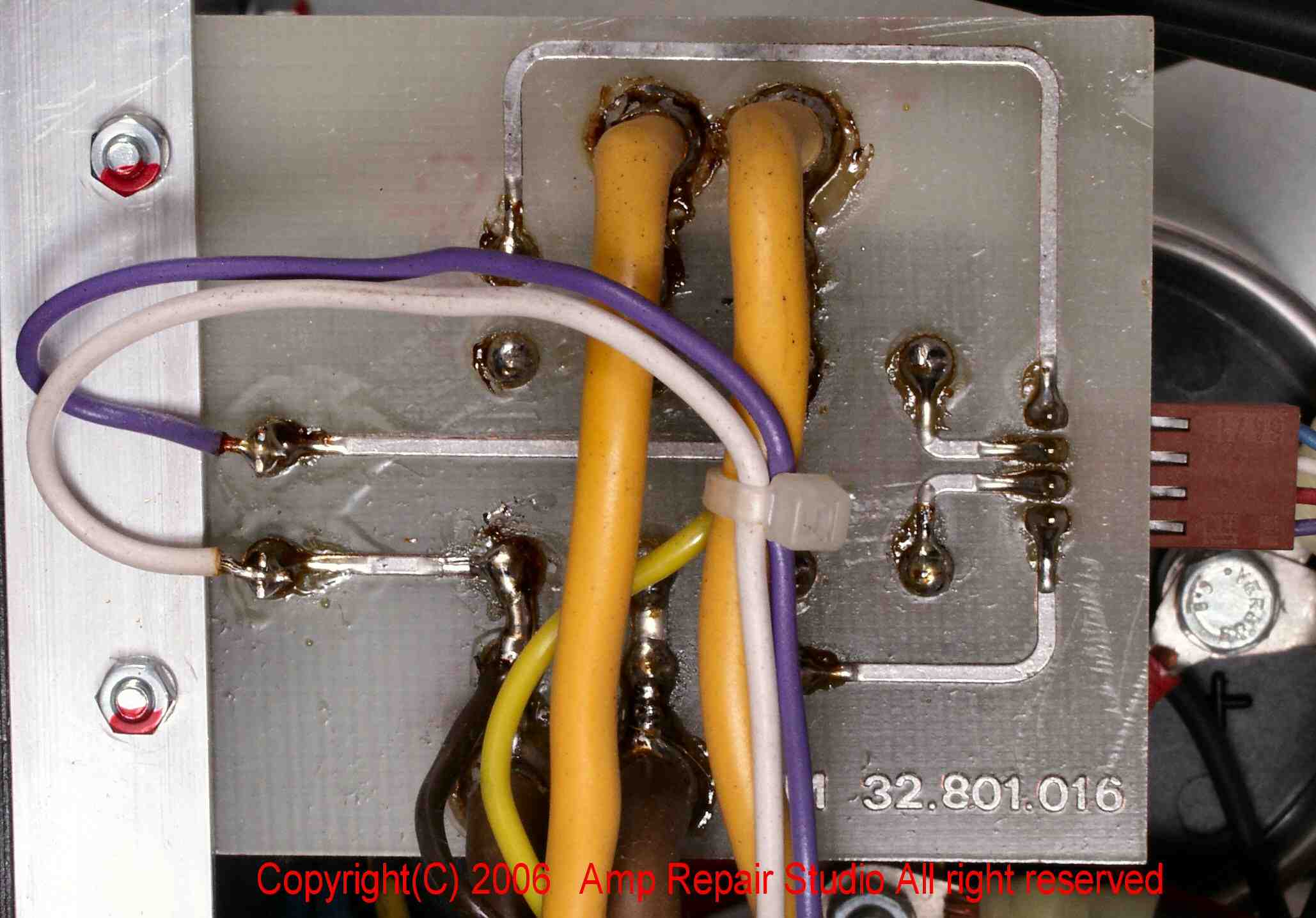

Ｃ７Ａ．　修理前　ＳＰ接続リレー基板裏

Ｃ７Ｂ．　修理（半田補正）後　ＳＰ接続リレー基板裏

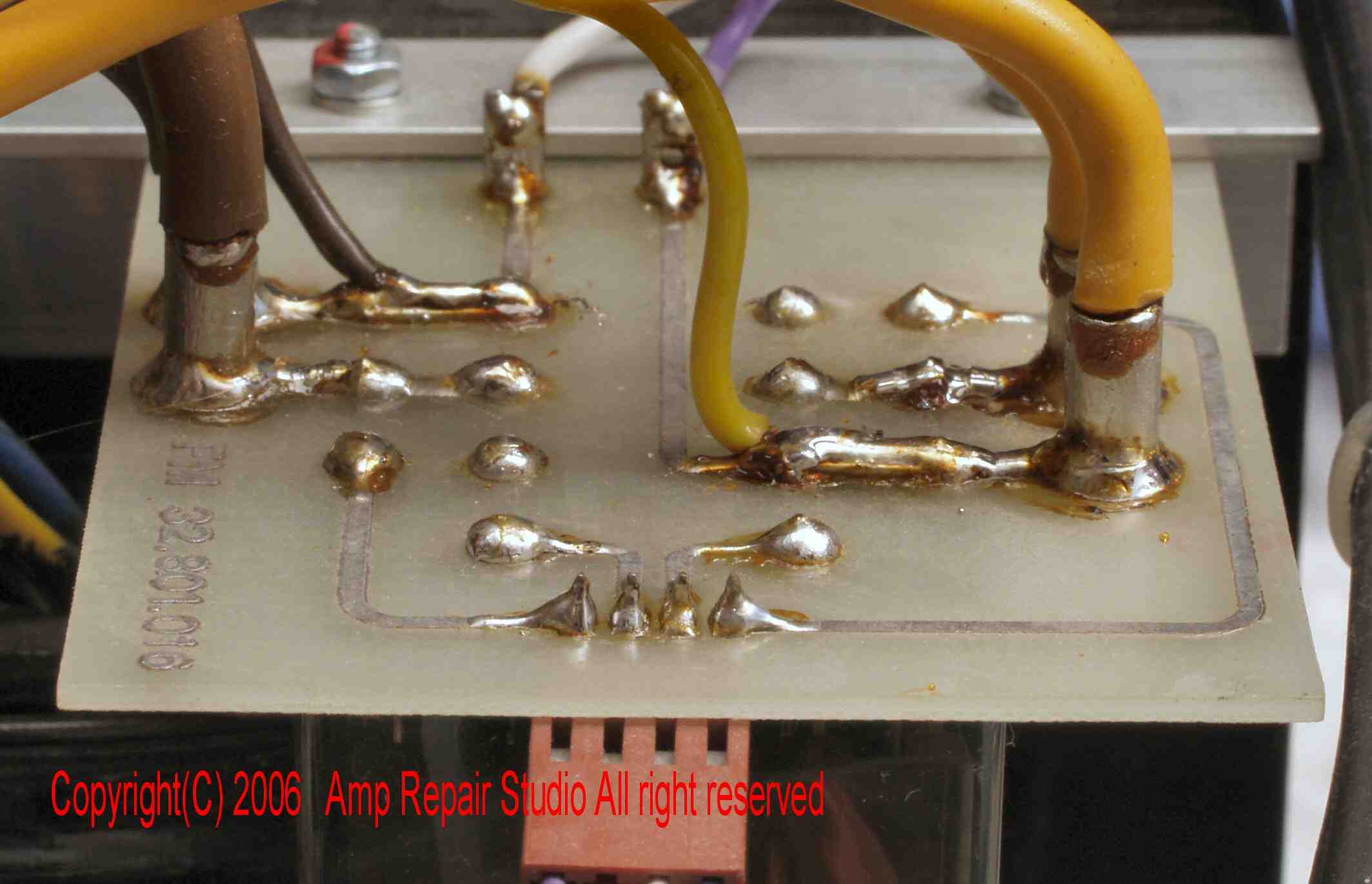

Ｃ７Ｃ．　修理前　ＳＰ接続リレー基板裏、横から見る

Ｃ７Ｄ．　修理（半田補正）後　ＳＰ接続リレー基板裏、横から見る

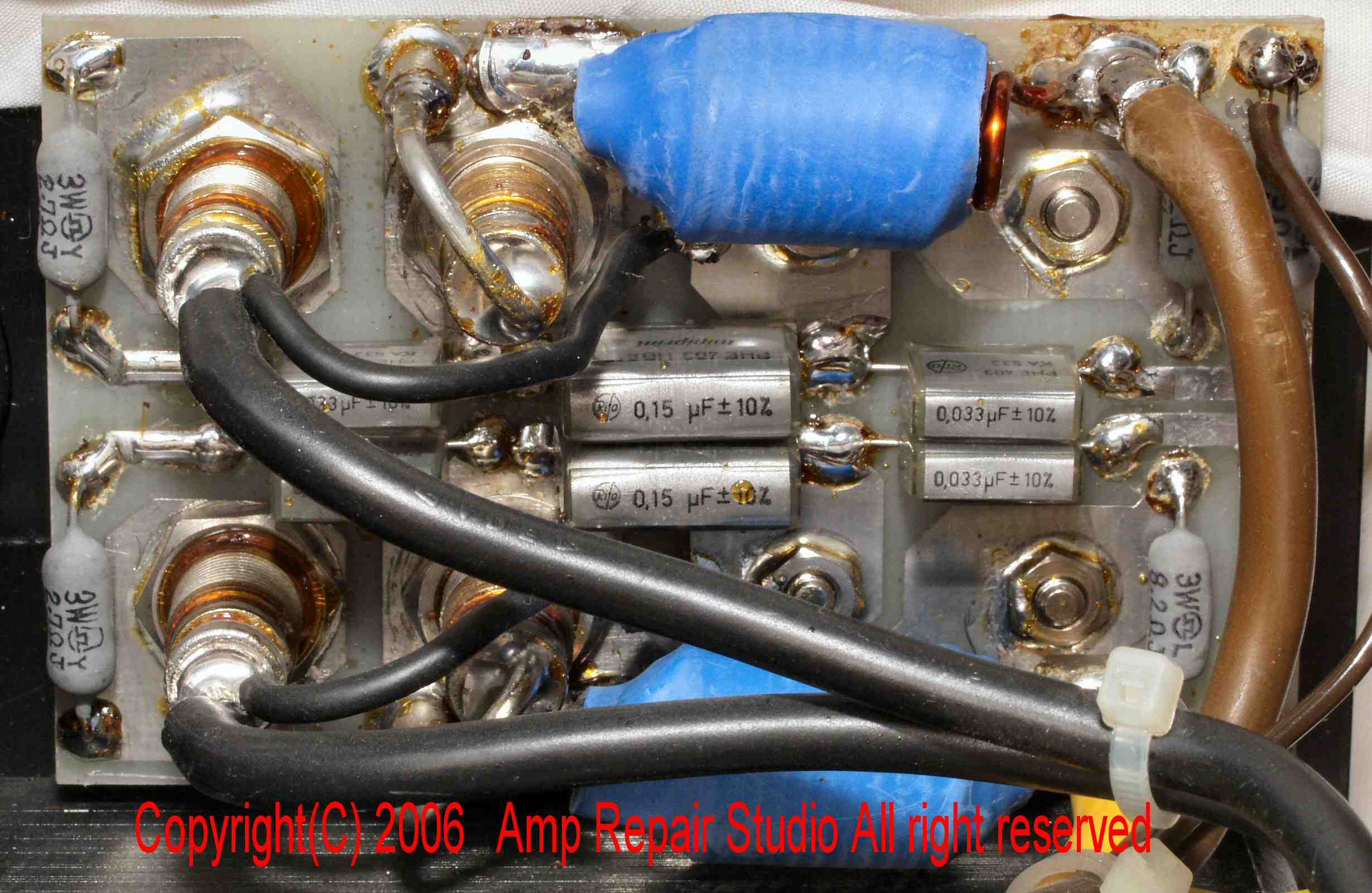

Ｃ８Ａ．　修理前　ＳＰ接続端子裏

写真紛失

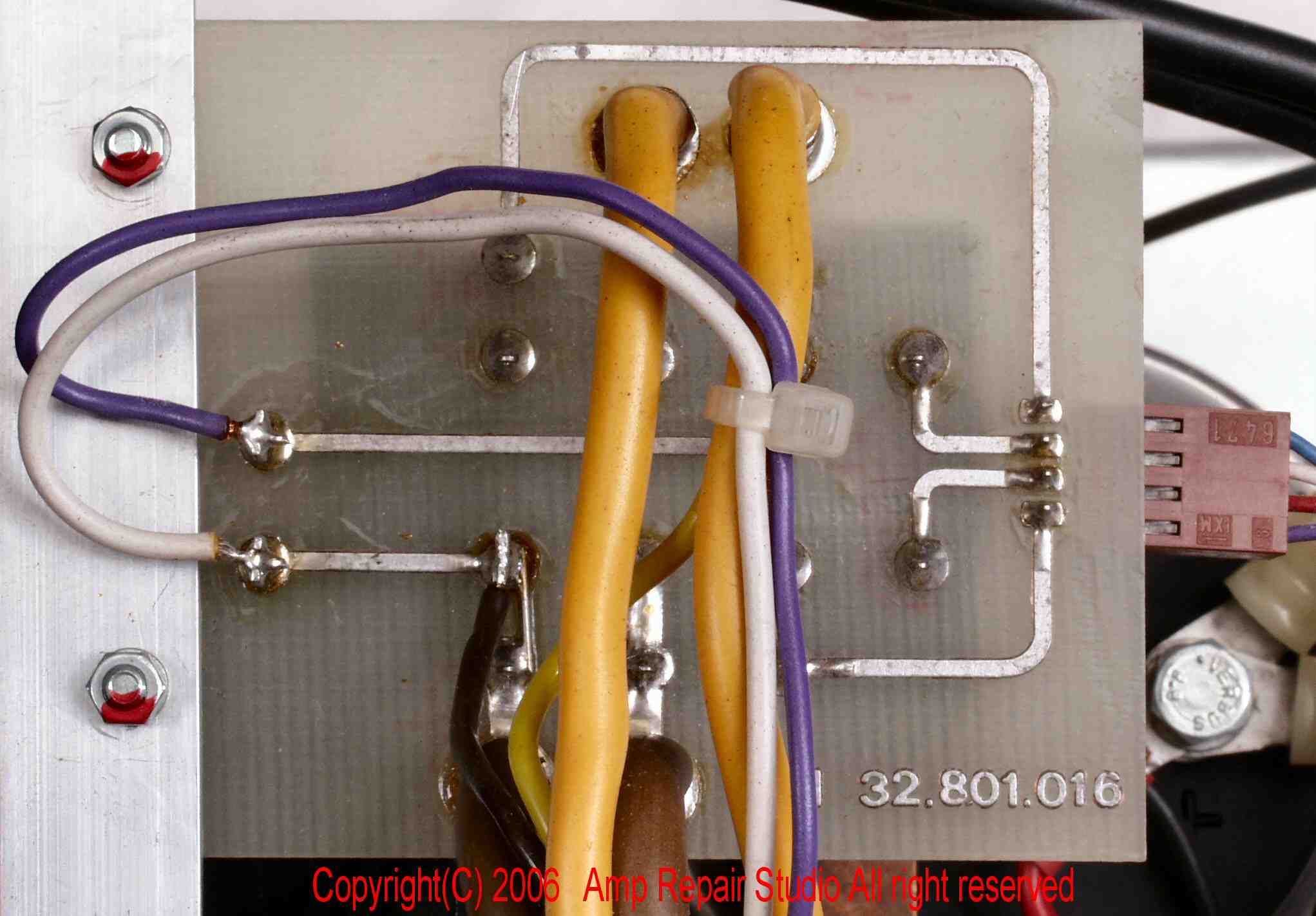

Ｃ８Ｂ．　修理（半田補正）後　ＳＰ接続端子裏

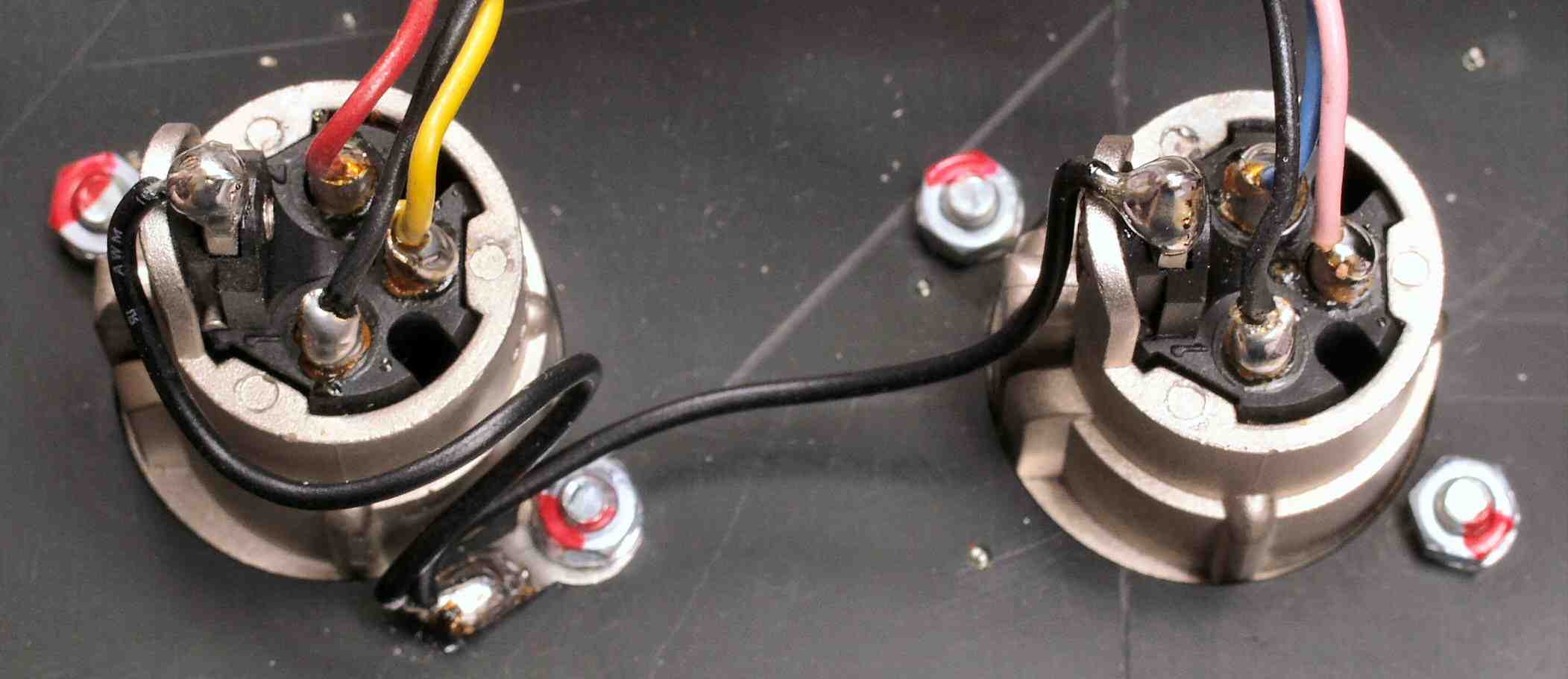

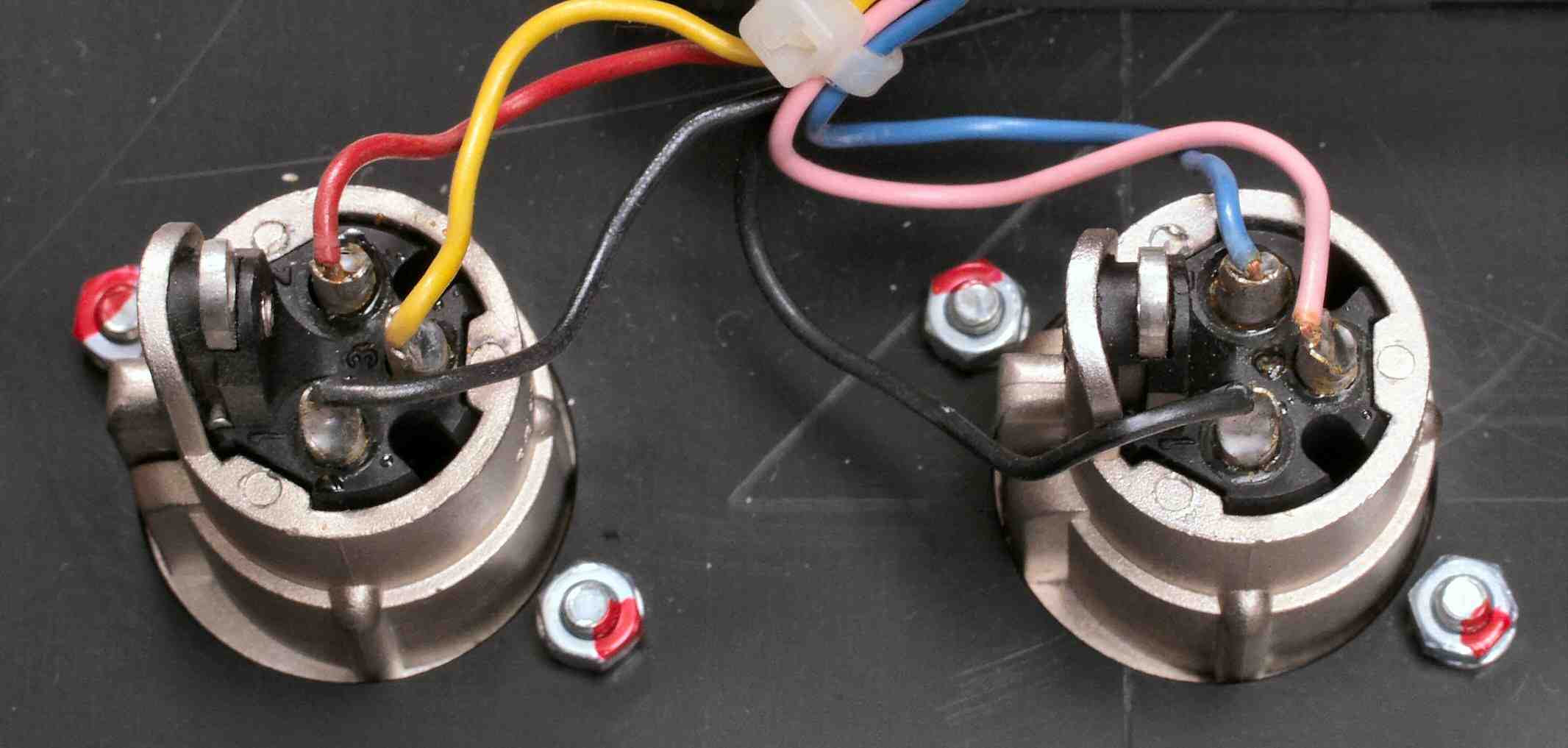

Ｃ９Ａ．　修理（半田補正）後　入力キャノンコネクター

Ｃ９Ｂ．　修理（半田補正）後　入力キャノンコネクター、念には念を入れアースを取る

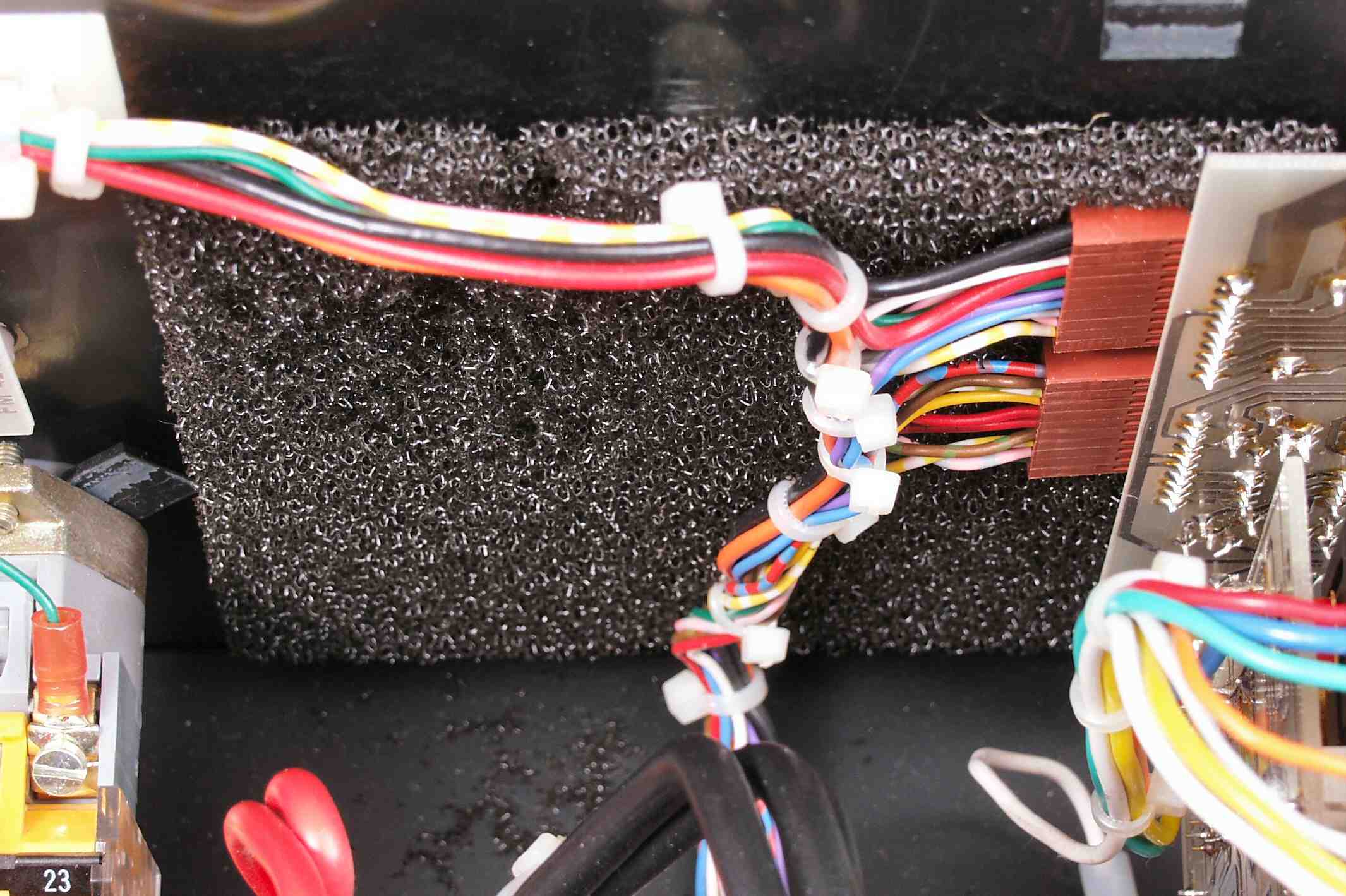

ＣＡＡ．　修理前　　冷却フアンの吸い込み口フイルター

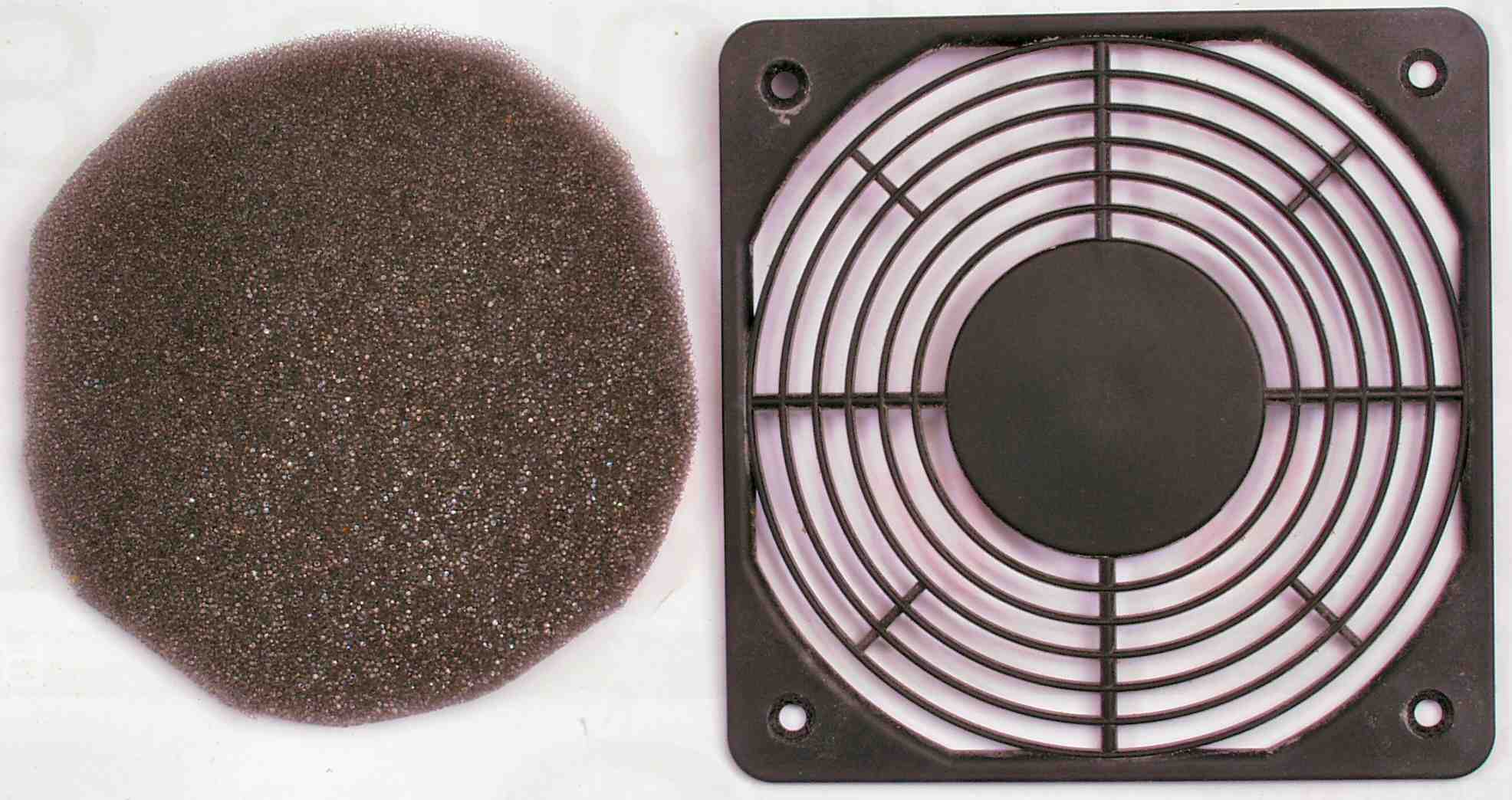

ＣＡＢ．　修理後　　冷却フアンの吸い込み口フイルター

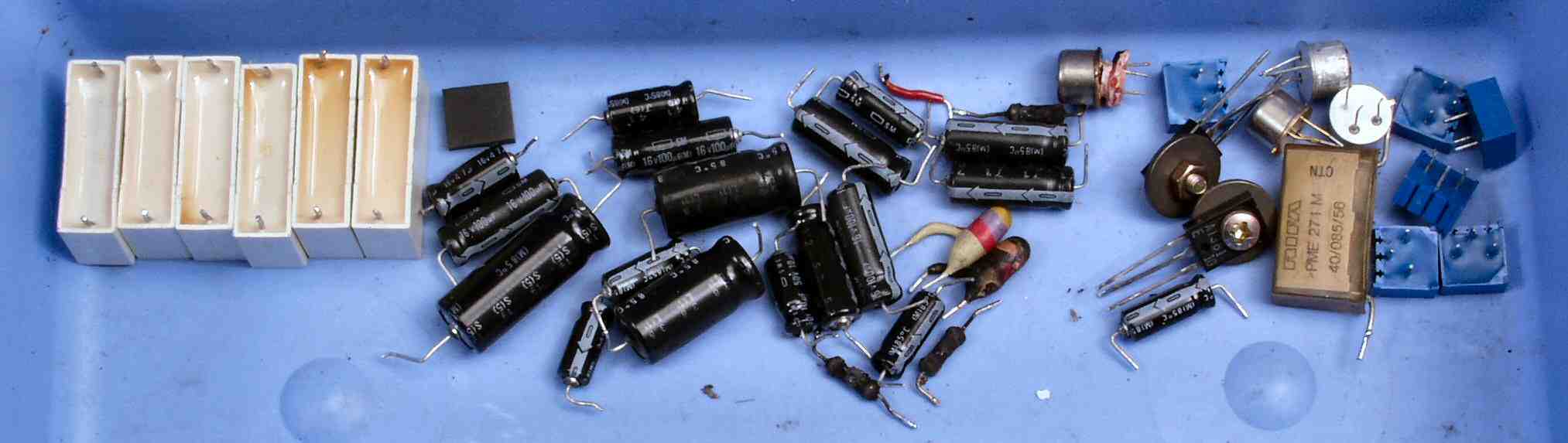

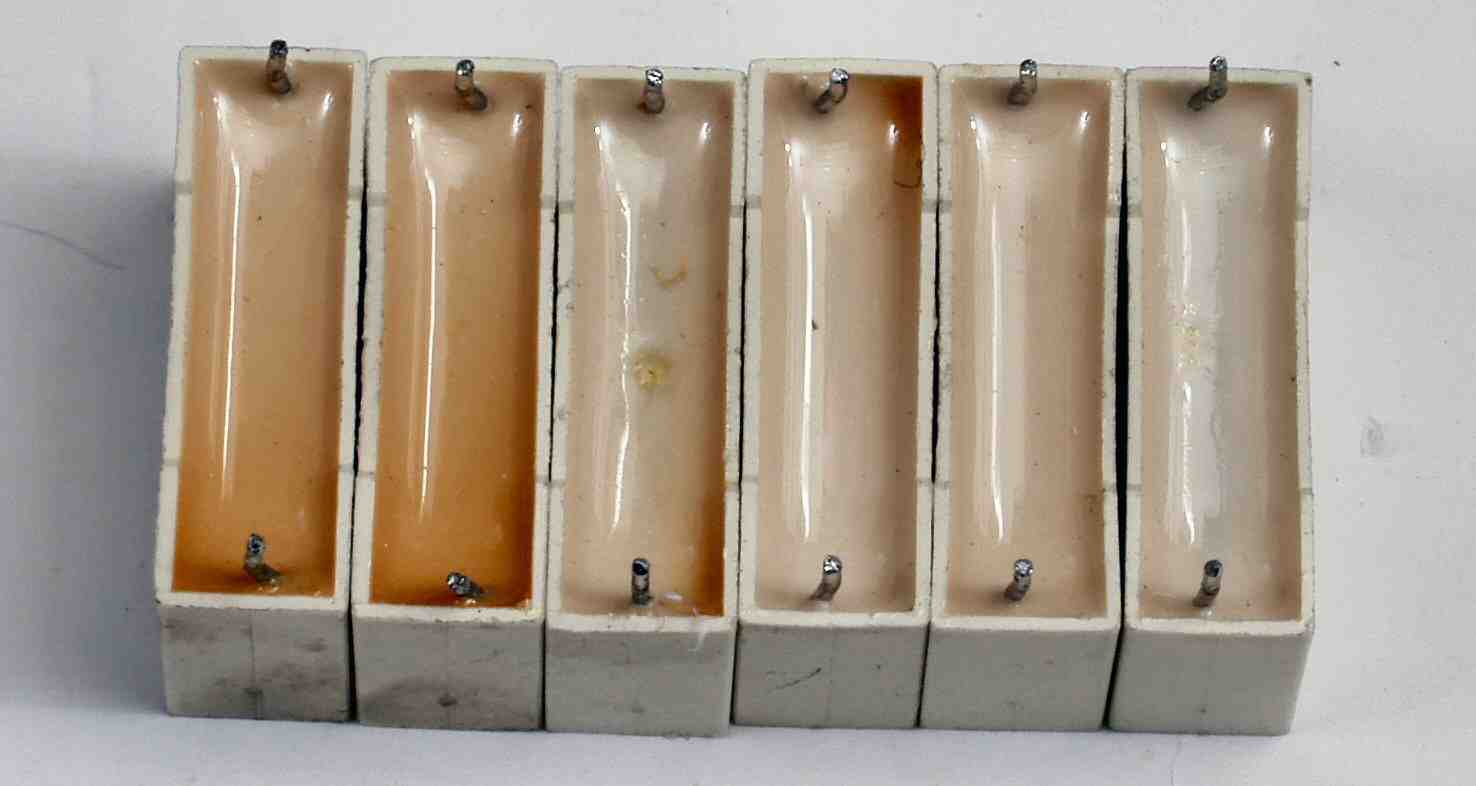

C−ＢＡ．交換部品

C−ＢＡ．交換部品、熱で変色したフイルムコンデンサー

ＣＣＡ．　修理前　上から

ＣＣＢ．　修理後　上から

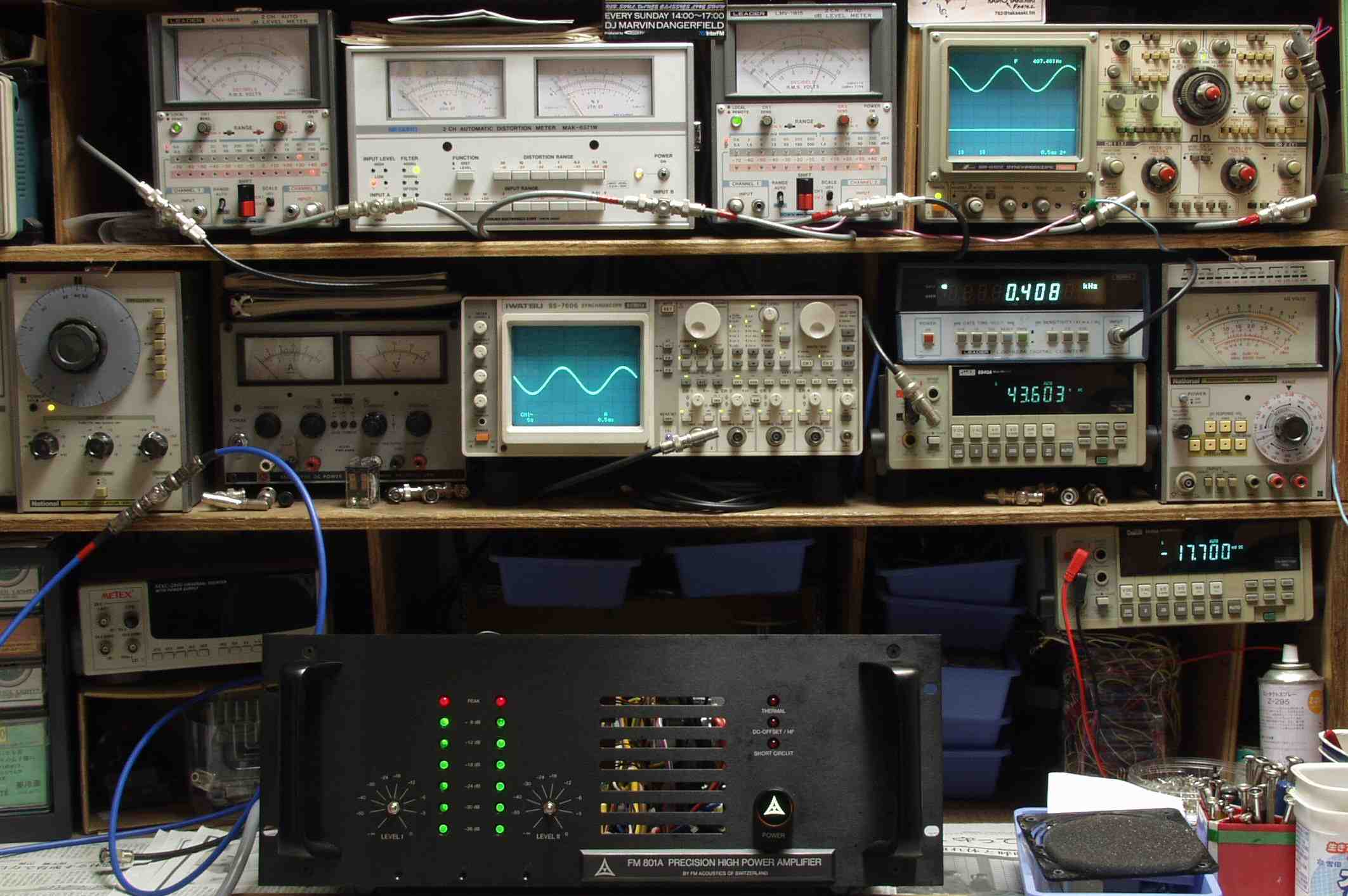

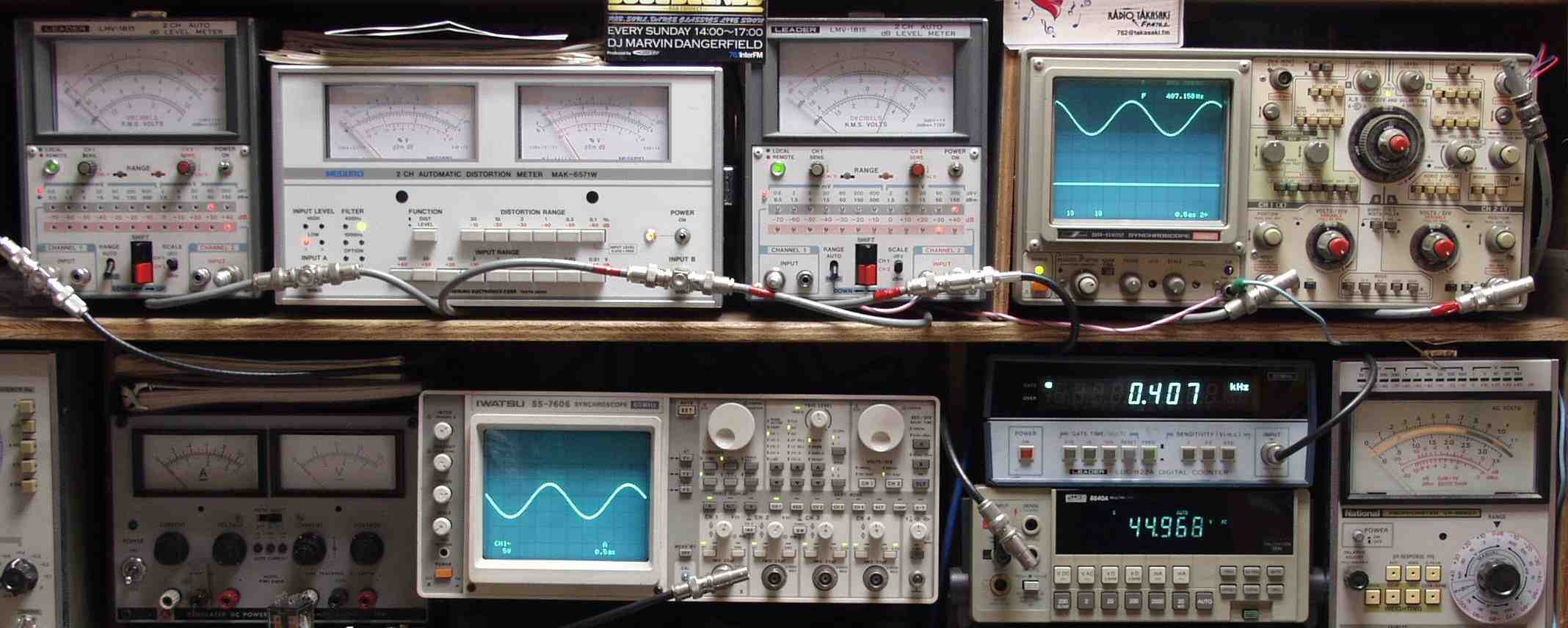

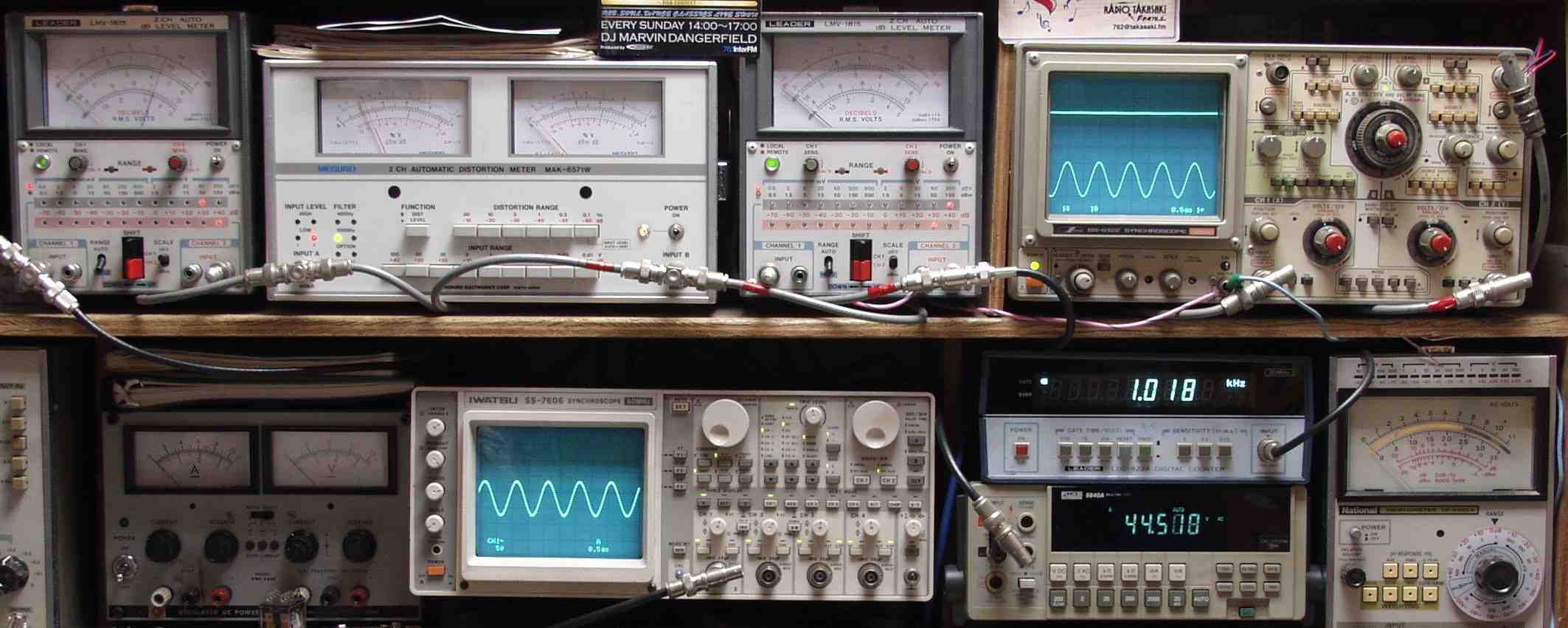

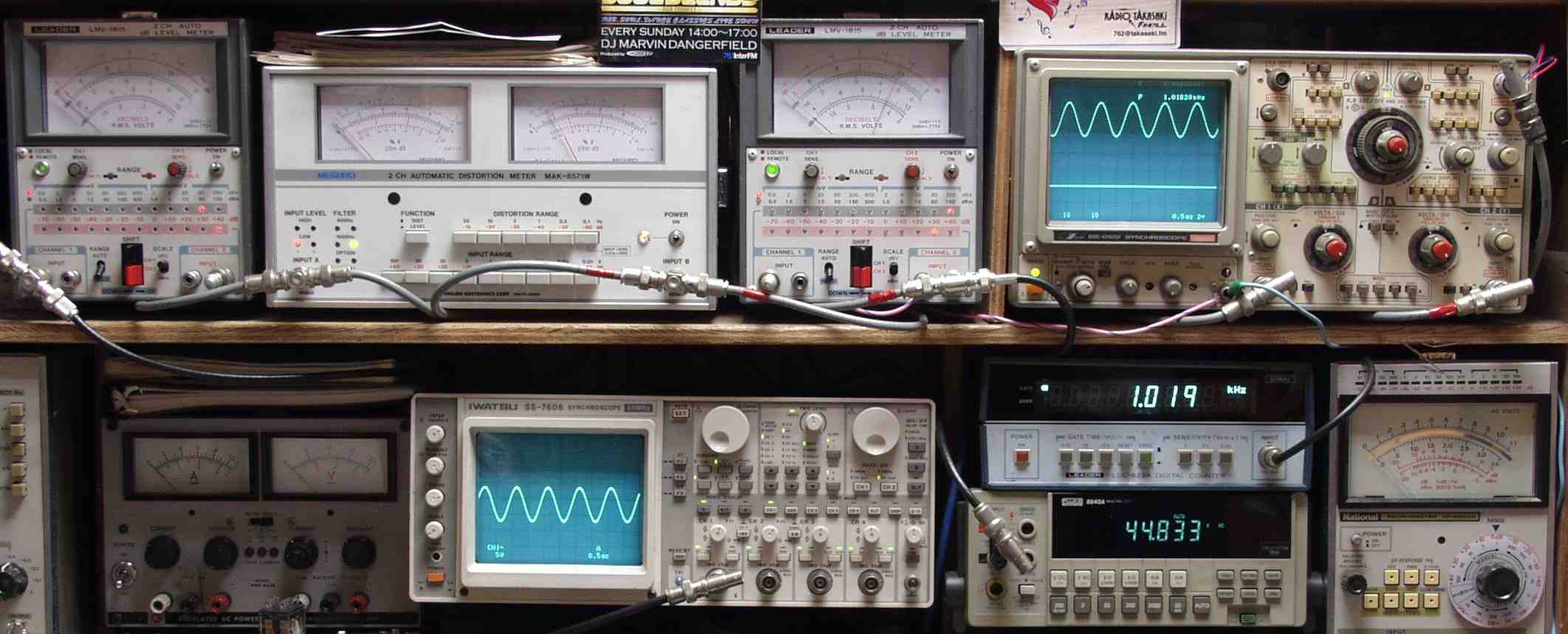

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル） 　　　下中右上＝周波数計 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｅ２Ａ．　Ｒ側、ＳＰ出力電圧４４Ｖ＝２４２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ

Ｅ２Ｂ．　Ｒ側、ＳＰ出力電圧４６Ｖ＝２４２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ

Ｅ３Ａ．　Ｌ側、ＳＰ出力電圧４６Ｖ＝２４２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ

Ｅ３Ｂ．　Ｌ側、ＳＰ出力電圧４６Ｖ＝２４２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ

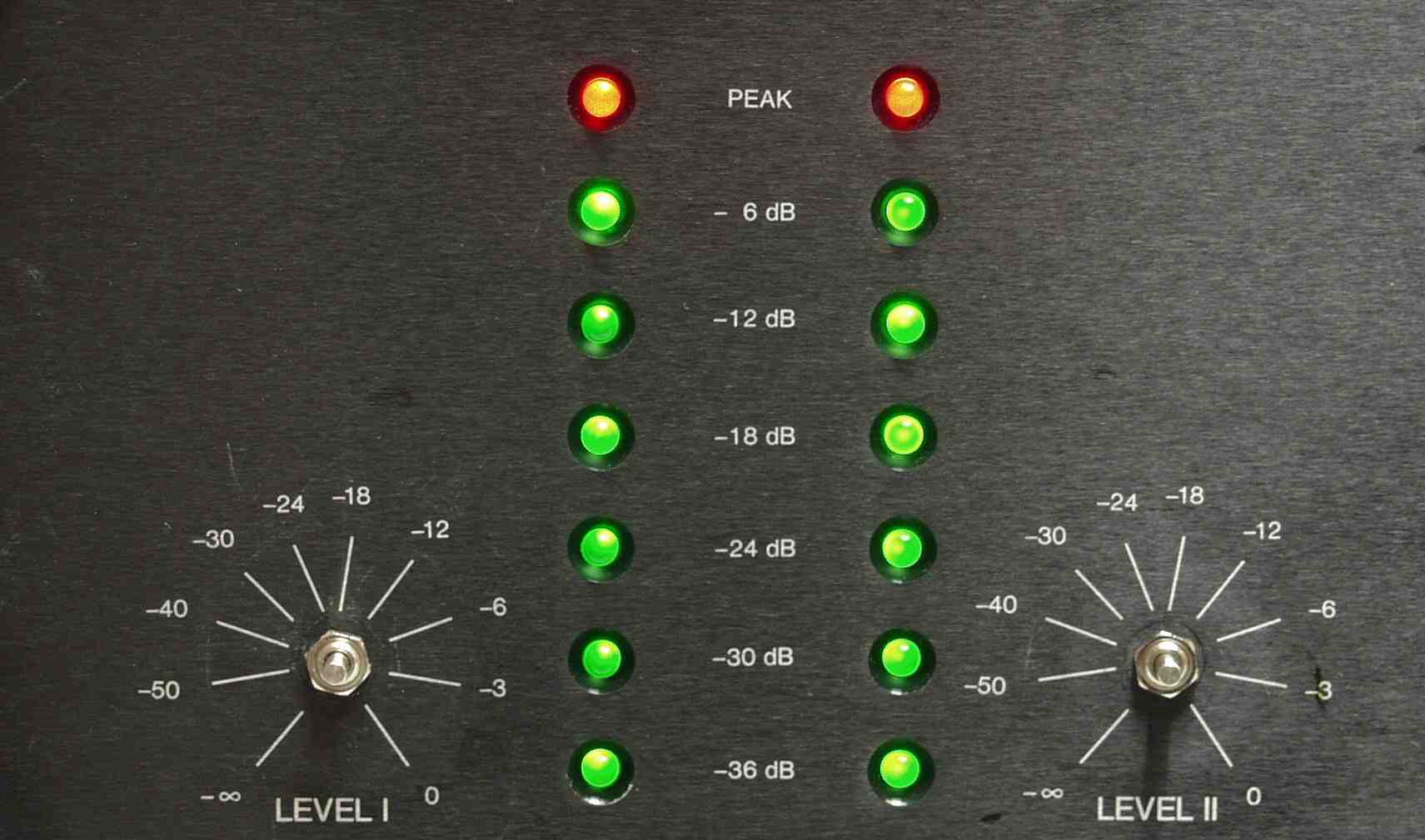

Ｅ４Ａ．　その時のＰＥＥＫ−ＬＥＤ表示

Ｅ５．　２４時間エージング

Ｅ７．　フアン吐き出し口に網を付ける

Ｓ．　ＦＭ　Ａｃｏｕｓｔｉｃｓ　ＦＭ８０１Ａ　の仕様（マニアルより）

型式 メインアンプ　ＦＭ８００Ａ 出力（r.m.s、チャンネル当り） 2Ω=850W、4Ω=600W、　8Ω=400W 周波数特性（50W出力時） 5Hz〜300kHz -3dB 高調波歪率 0.5％以下（20Hz〜20kHz） IM歪率（定格出力時） 0.25％以下（60：7kHz＝4：1、Phono入力） SN比 Phono=57dB Tuner、Tape=75dB ダンピングファクター 最大　800 入力感度 0.8V/４〜5kΩ モード stereo、mono、null 消費電力 無音時＝250W 30%出力時＝700W 最大出力時＝2500W 外形寸法 幅483×高さ110×奥行254mm 重量 29kg

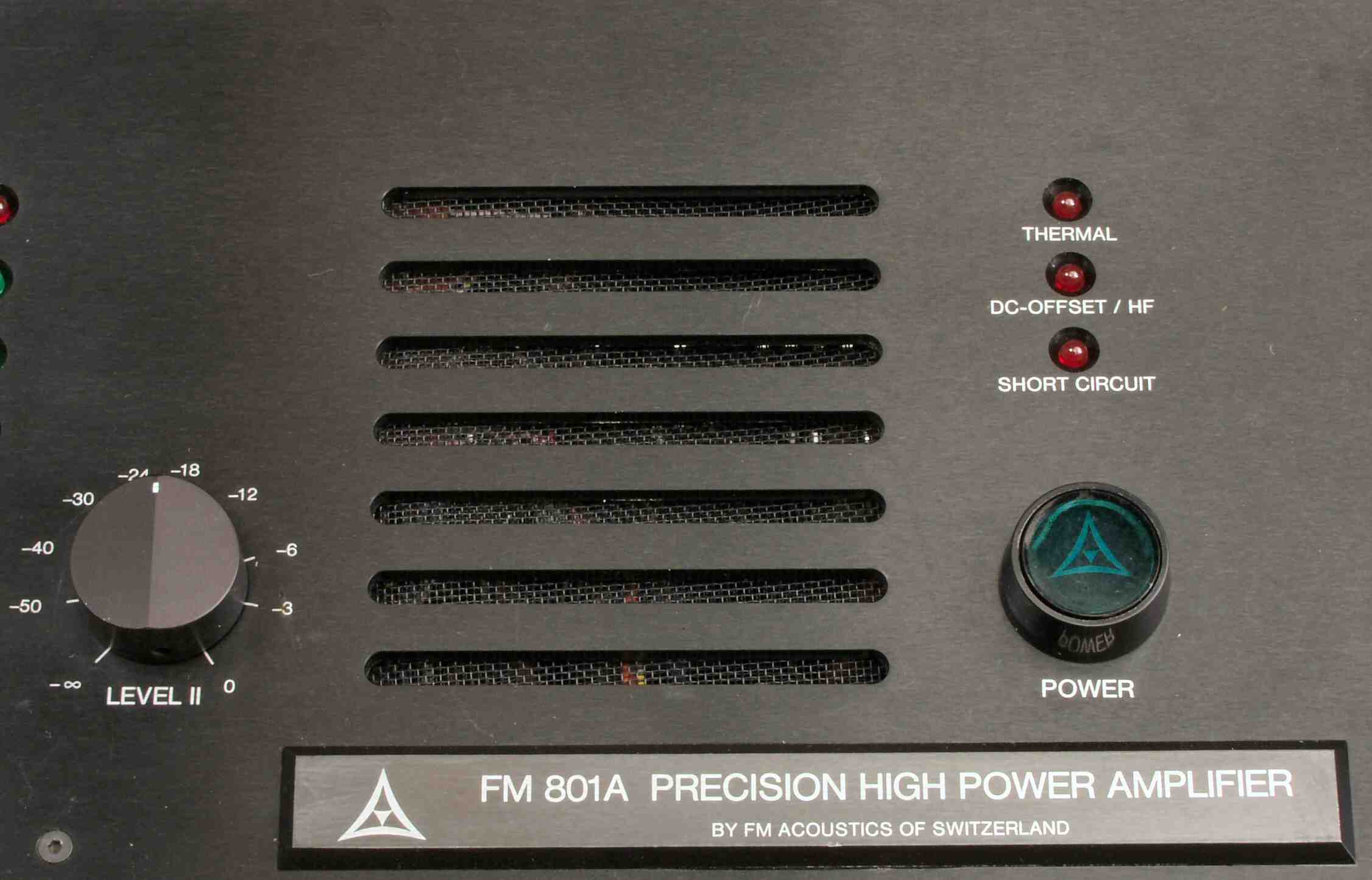

fm801a-1n
