| ＧＡＳ ＴＨＯＥＢＥ ２台目修理 |
| 平成１７年１１月２５日到着 １２月９日完成 |
| 注意 このＡＭＰもプリ出力にコンデンサーが無くＤＣ漏れの可能性が有ります、メインＡＭＰのＤＣ入力端子に接続すると、 メインＡＭＰが「チンチン」になり壊れます 更に、音質重視の為、プリ出力に安全（保護）抵抗が有りません！！ プリ出力をショウトさせると、プリのバッファＡＭＰ（出力リレー）が壊れる可能性が有ります 安全の為、ＲＣＡケーブルの接続は電源を切って行いましょう |
|

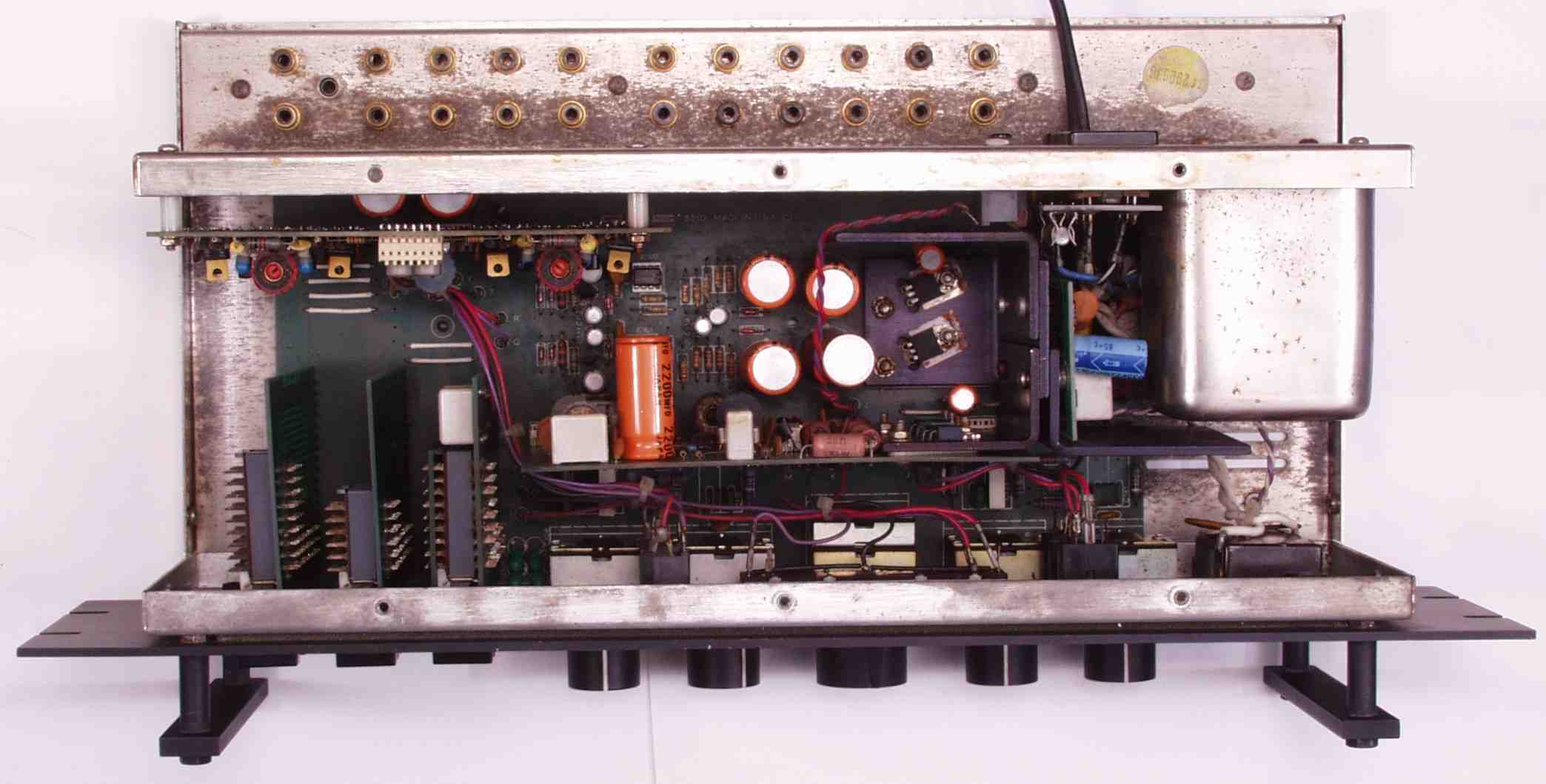

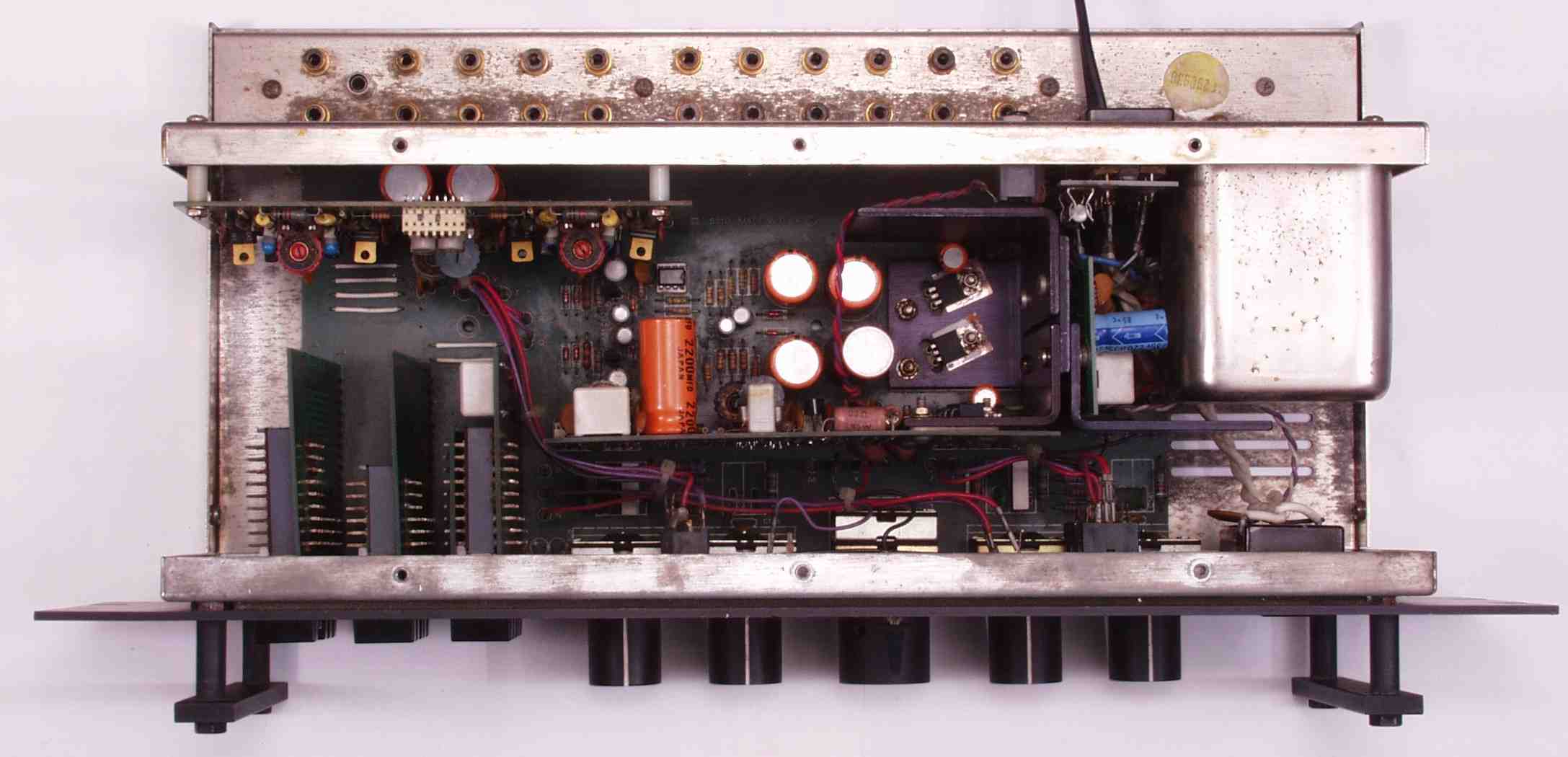

| Ａ． 修理前の状況 Ａ−１． 点検中 上から見る |
 |

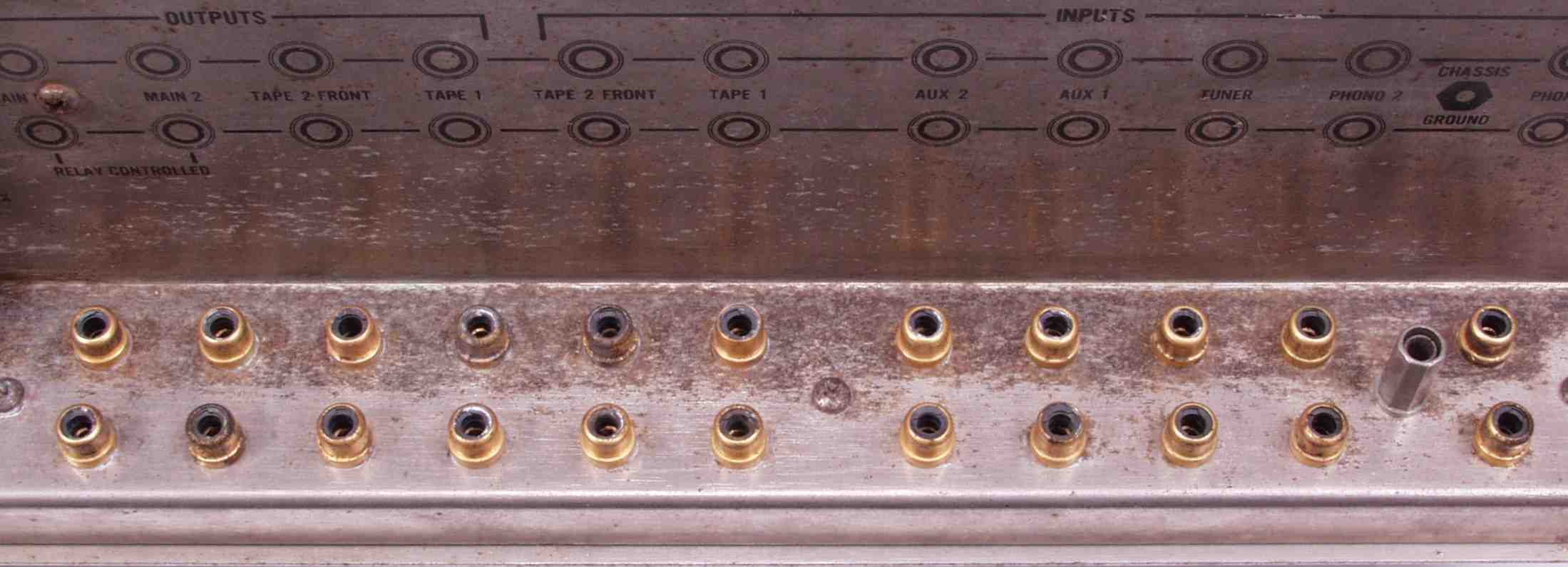

| Ａ−２． 点検中 かなりくたびれている入出力ＲＣＡ端子郡 |
 |

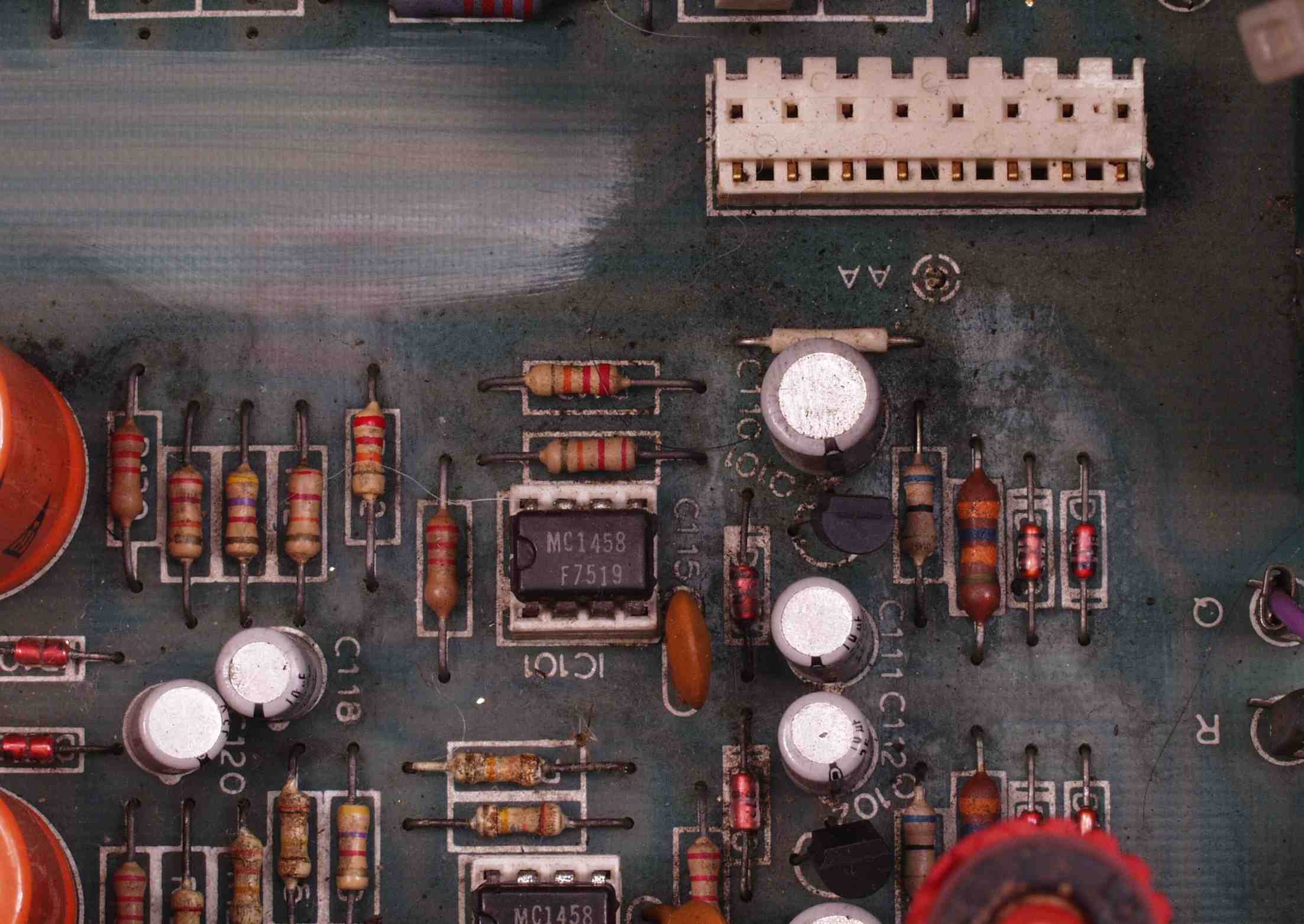

| Ａ−３． 点検中 接点復活材の多用で、「ベタベタ」のメイン基板 |
 |

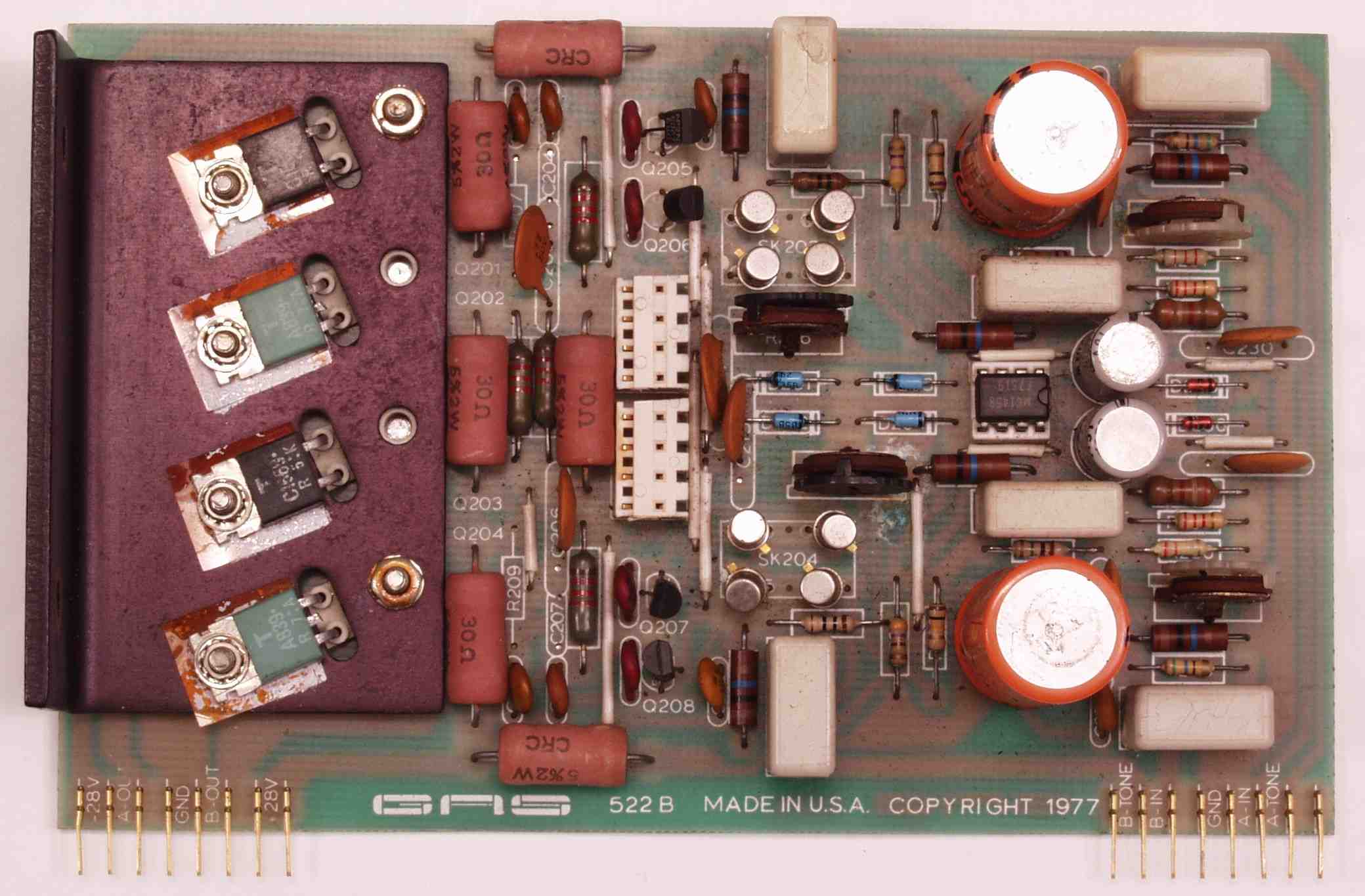

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 バッファーＡＭＰ基盤 |
 |

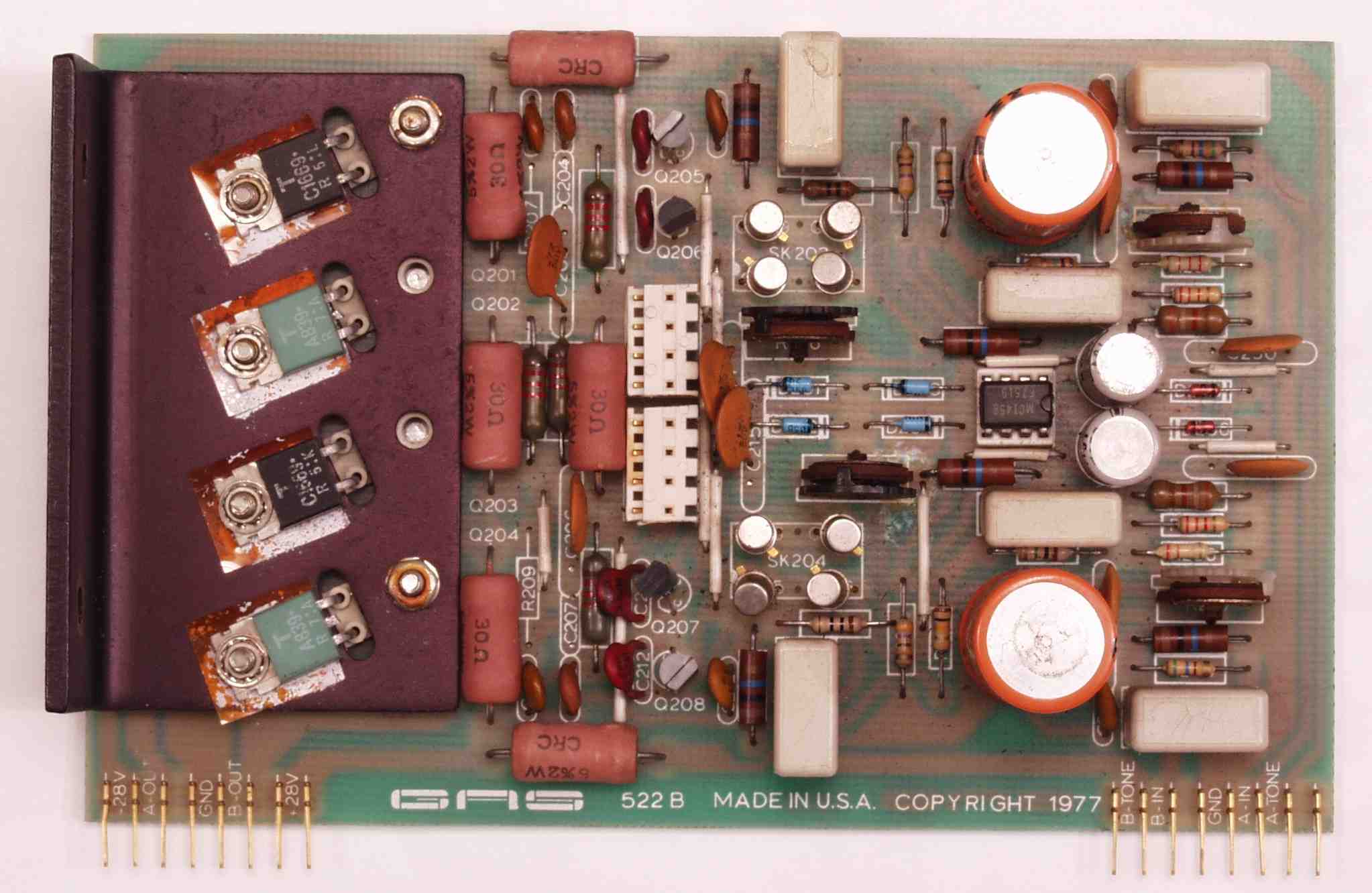

| Ｃ−１Ｂ． 修理後 バッファーＡＭＰ基盤 ＴＲ（トランジスター）４個交換 |
 |

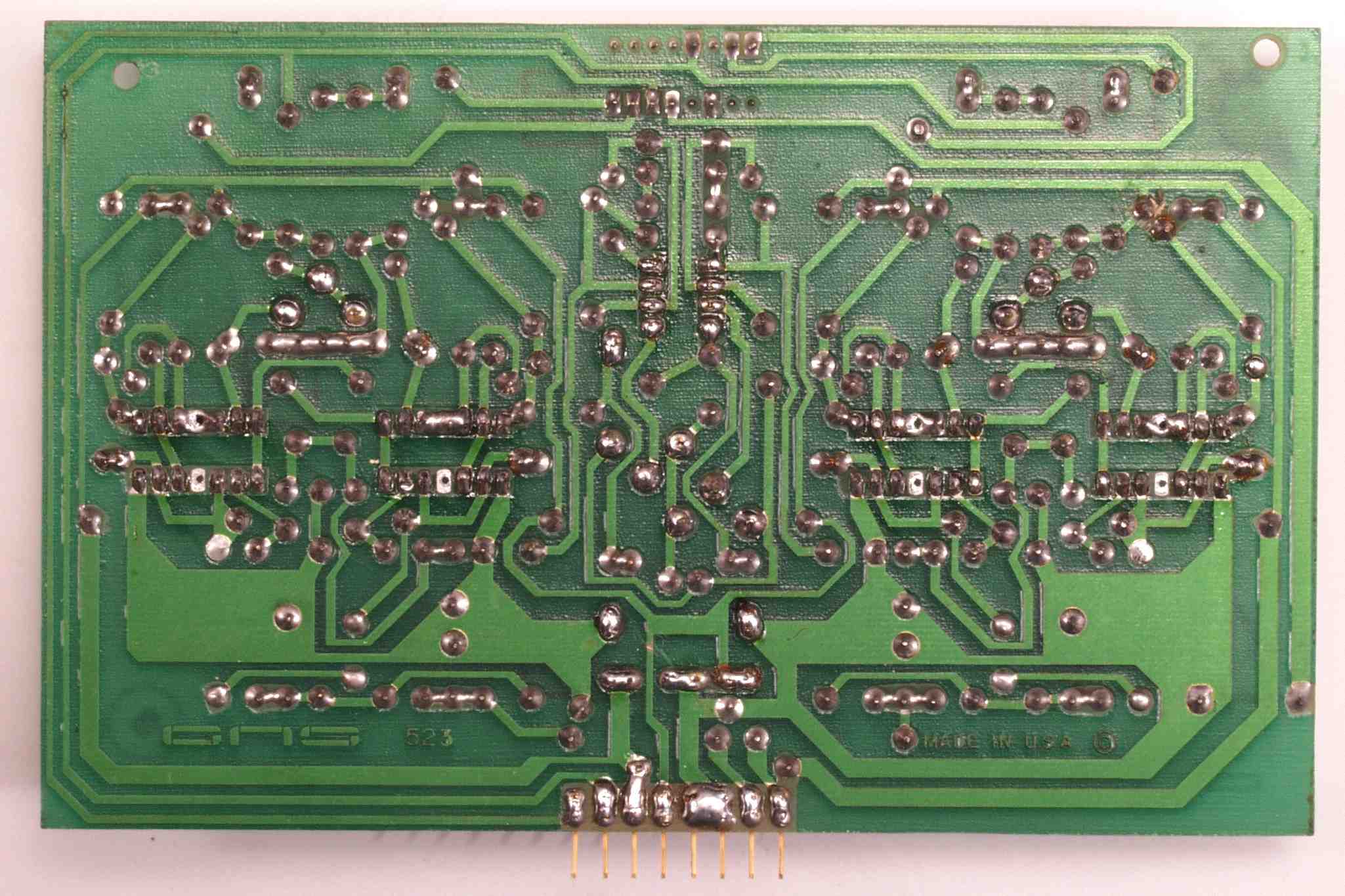

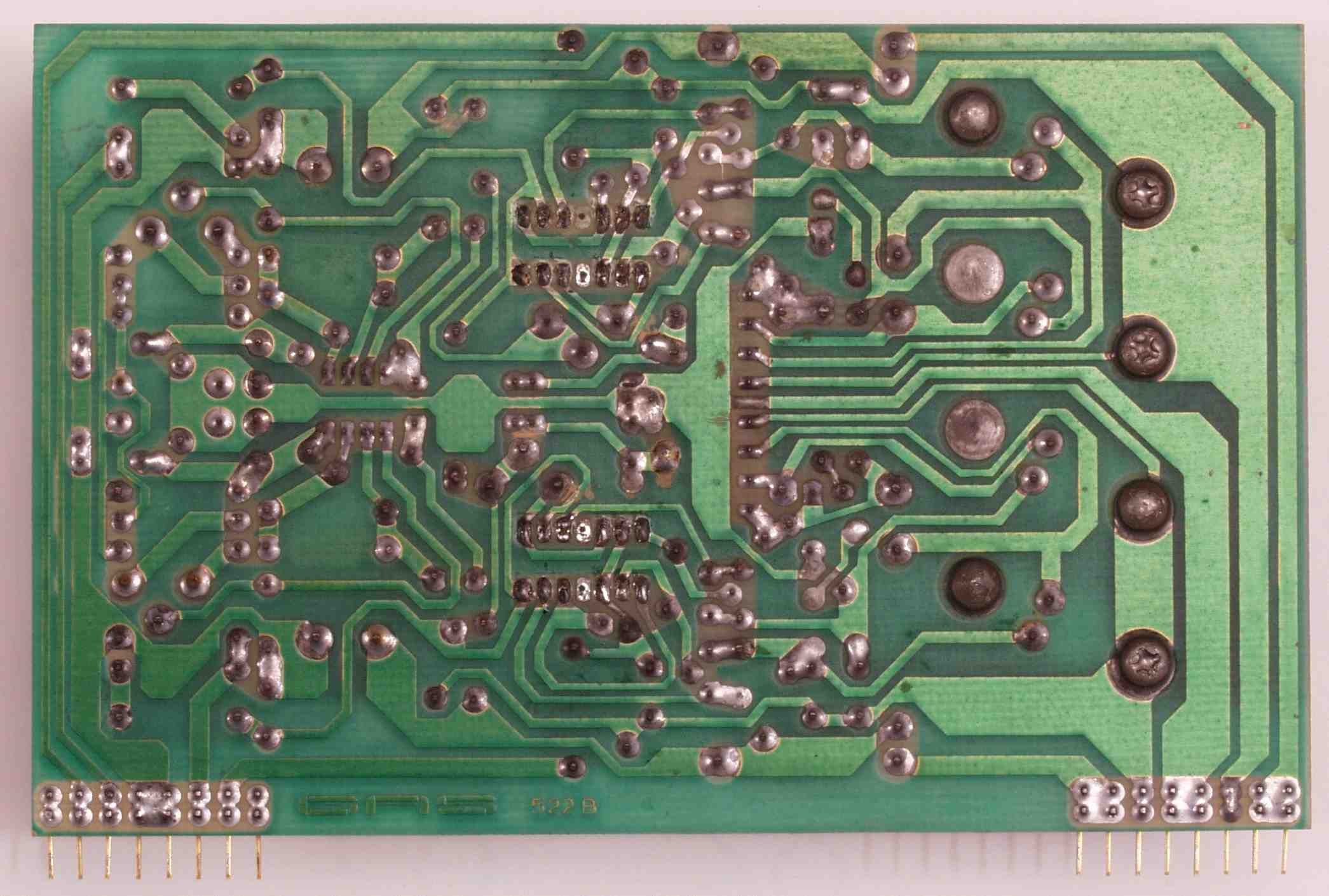

| Ｃ−１Ｃ． 修理前 バッファーＡＭＰ基盤裏 |
 |

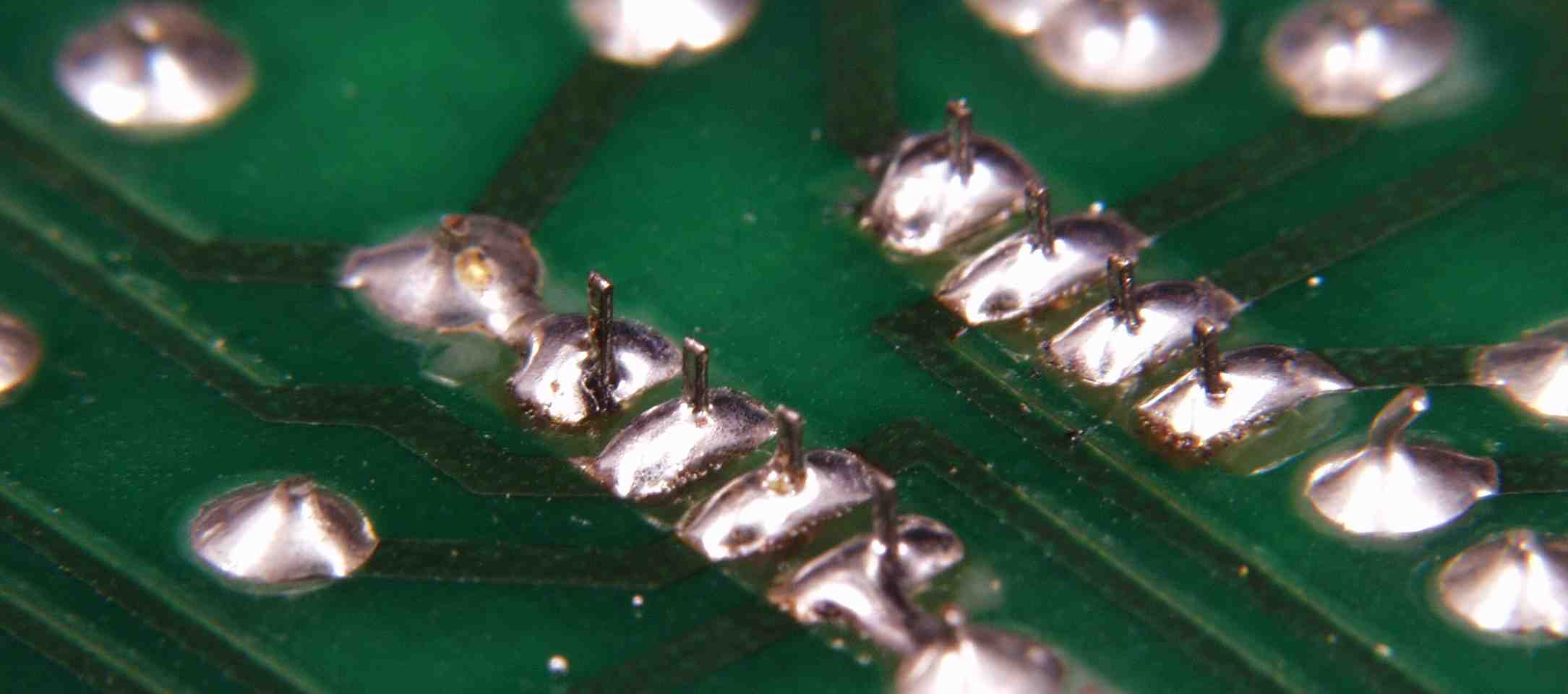

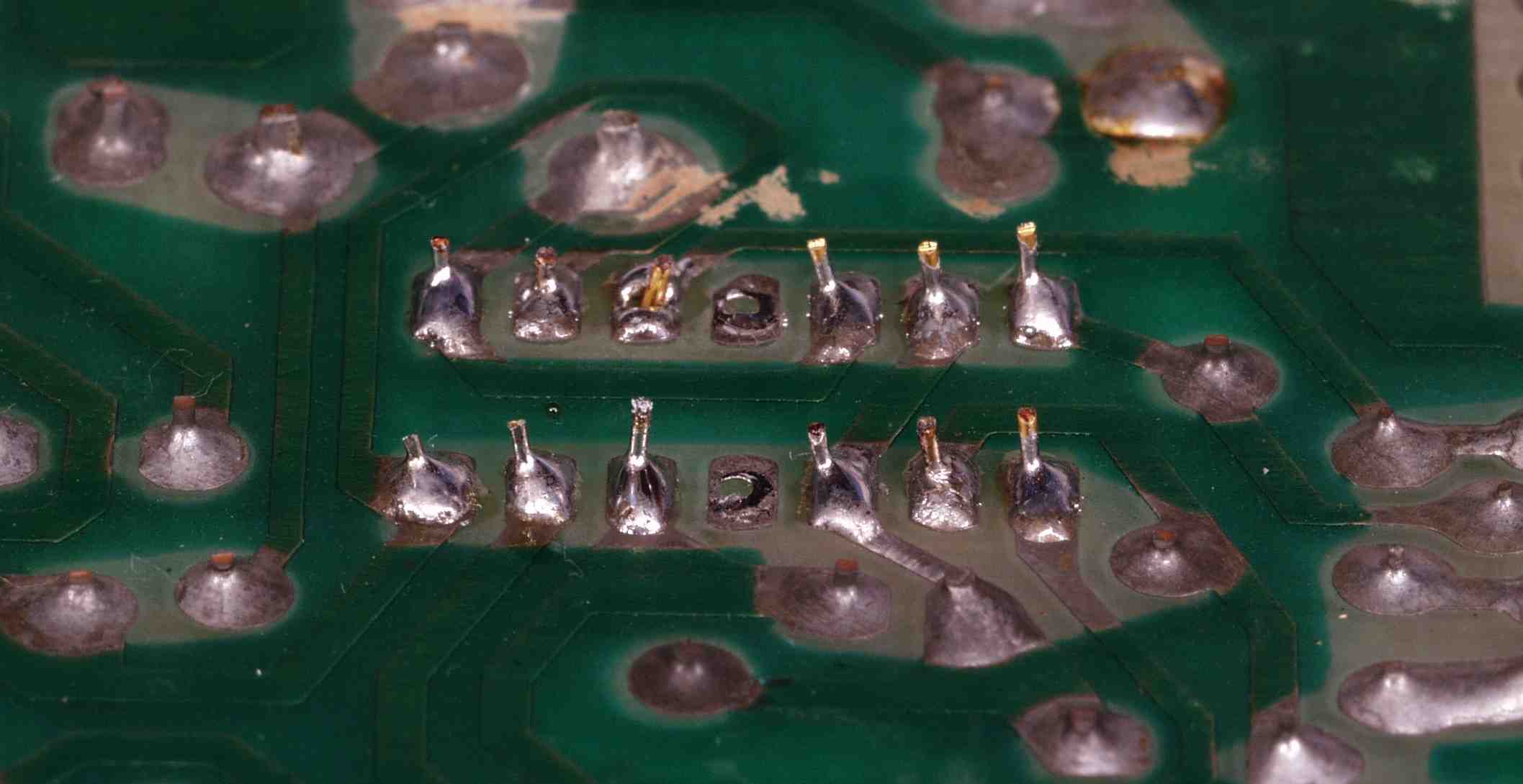

| Ｃ−１Ｃ−１． 修理前 バッファーＡＭＰ基盤裏、ハンダ不良ヶ所 |
 |

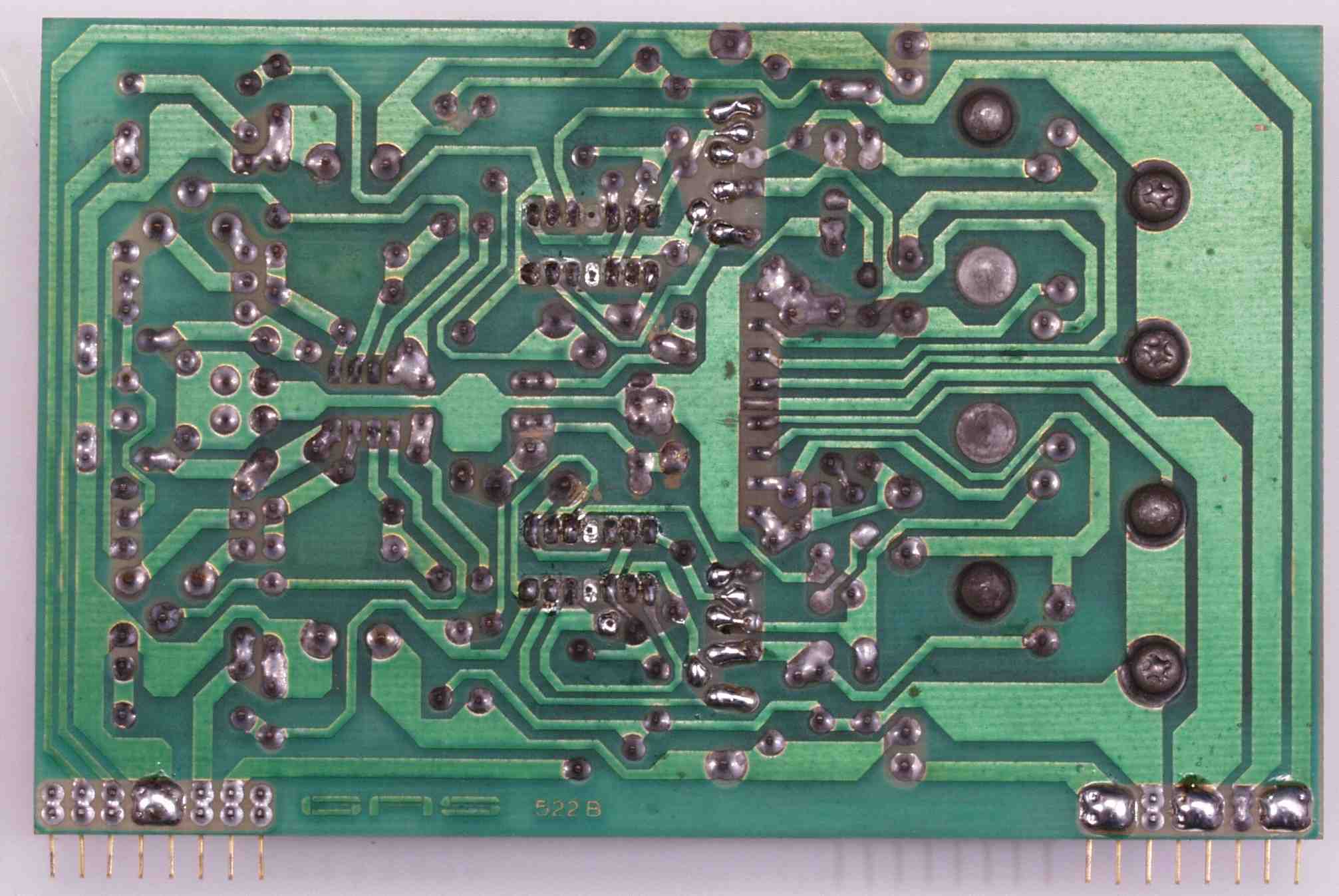

| Ｃ−１Ｄ． 修理（１部半田補正）後 バッファーＡＭＰ基盤裏 |
 |

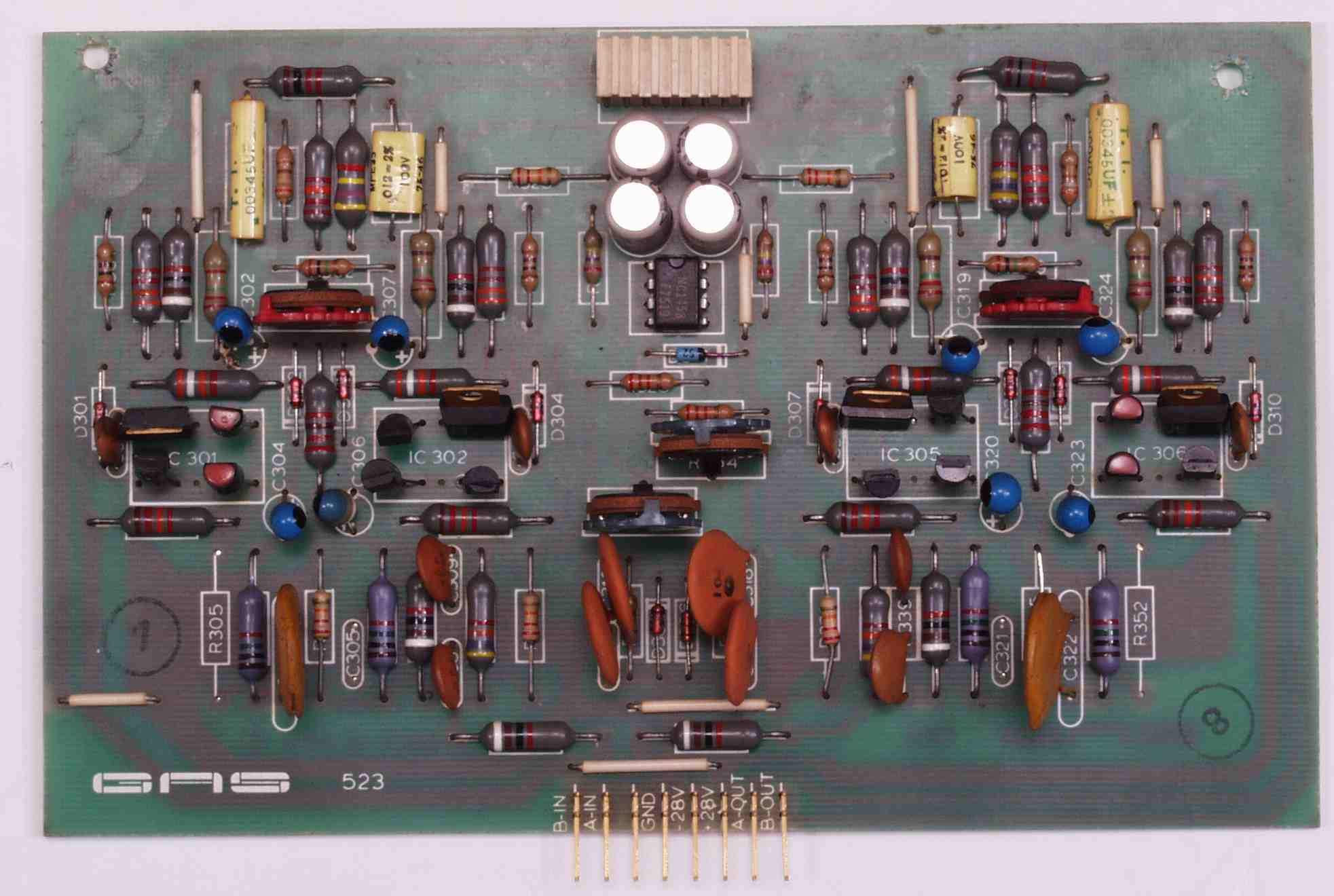

| Ｃ−２Ａ． 修理前 ＭＭ−ＥＱ−ＡＭＰ基盤 |
 |

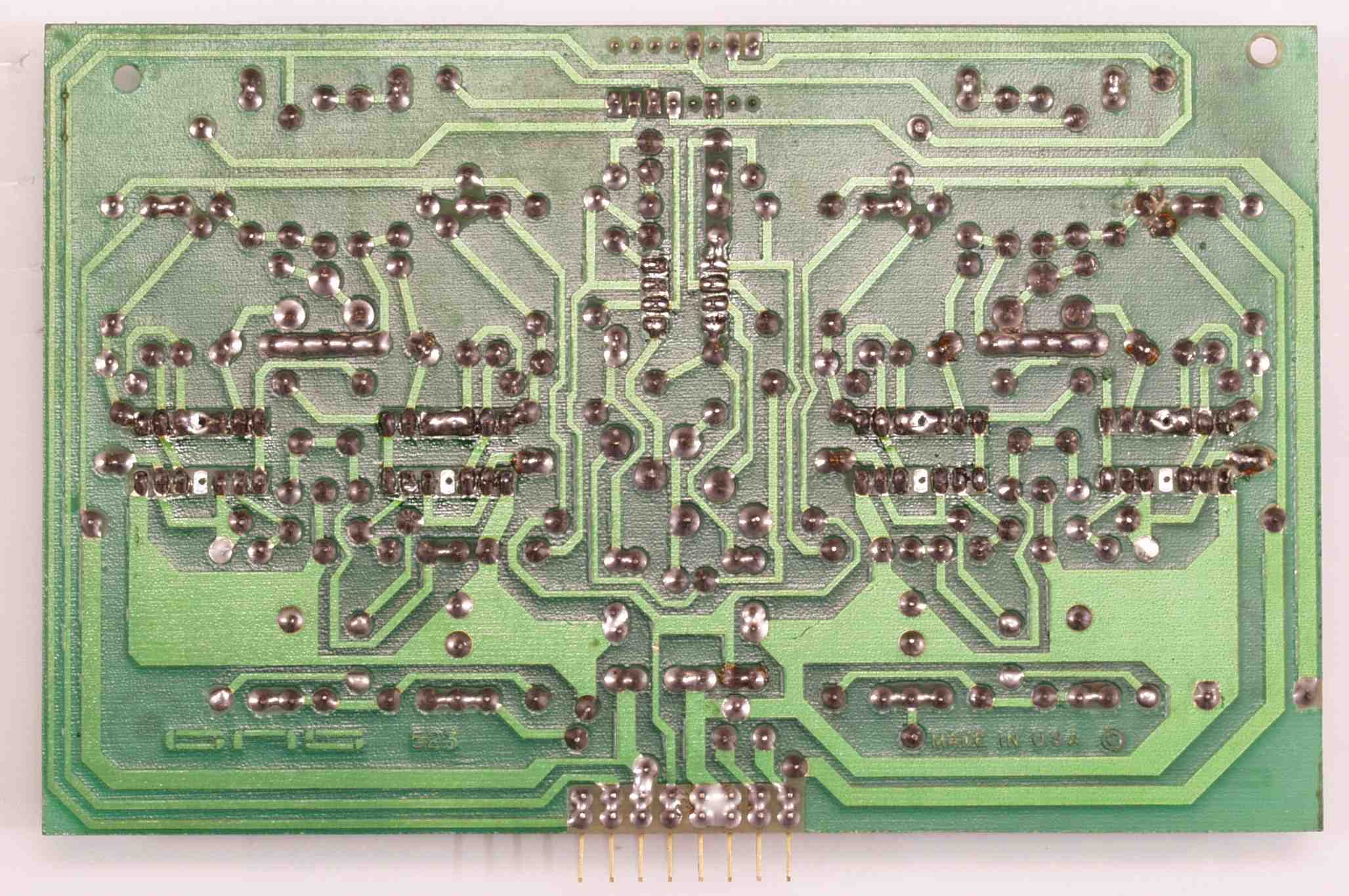

| Ｃ−２Ｃ． 修理前 ＭＭ−ＥＱ−ＡＭＰ基盤裏 |
 |
| Ｃ−２Ｃ−１． 修理前 ＭＭ−ＥＱ−ＡＭＰ基盤裏ハンダ不良ｹ所 |
 |
| Ｃ−２Ｄ． 修理（１部半田補正）後 ＭＭ−ＥＱ−ＡＭＰ基盤裏 |
 |
| Ｃ−３Ａ． 修理前 出力リレー基板 |
 |

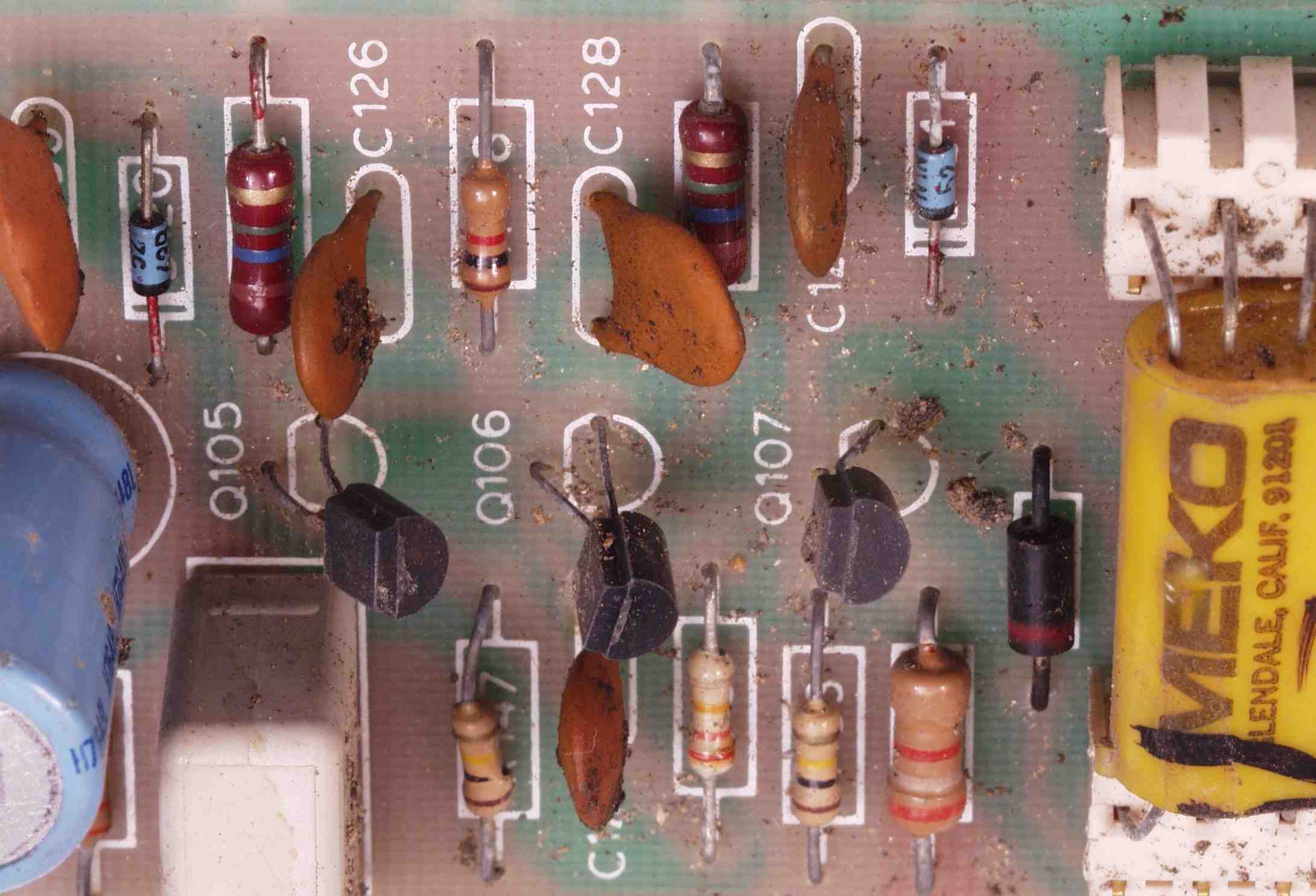

| Ｃ−３Ｂ． 修理後 出力リレー基板上のゴミ？ 電解コンデンサーが爆発したとき、飛び散る部質に似ている？ |
 |

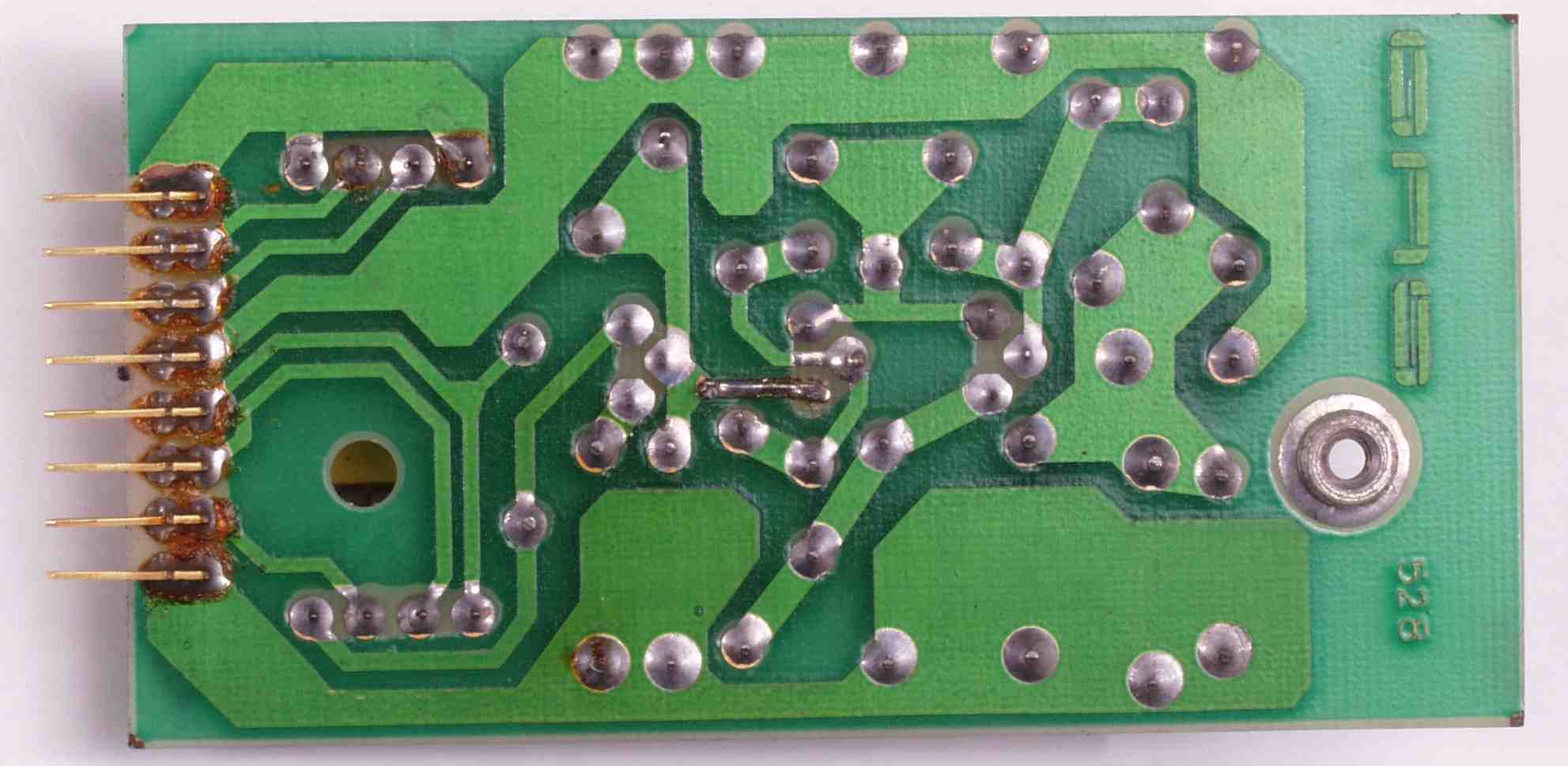

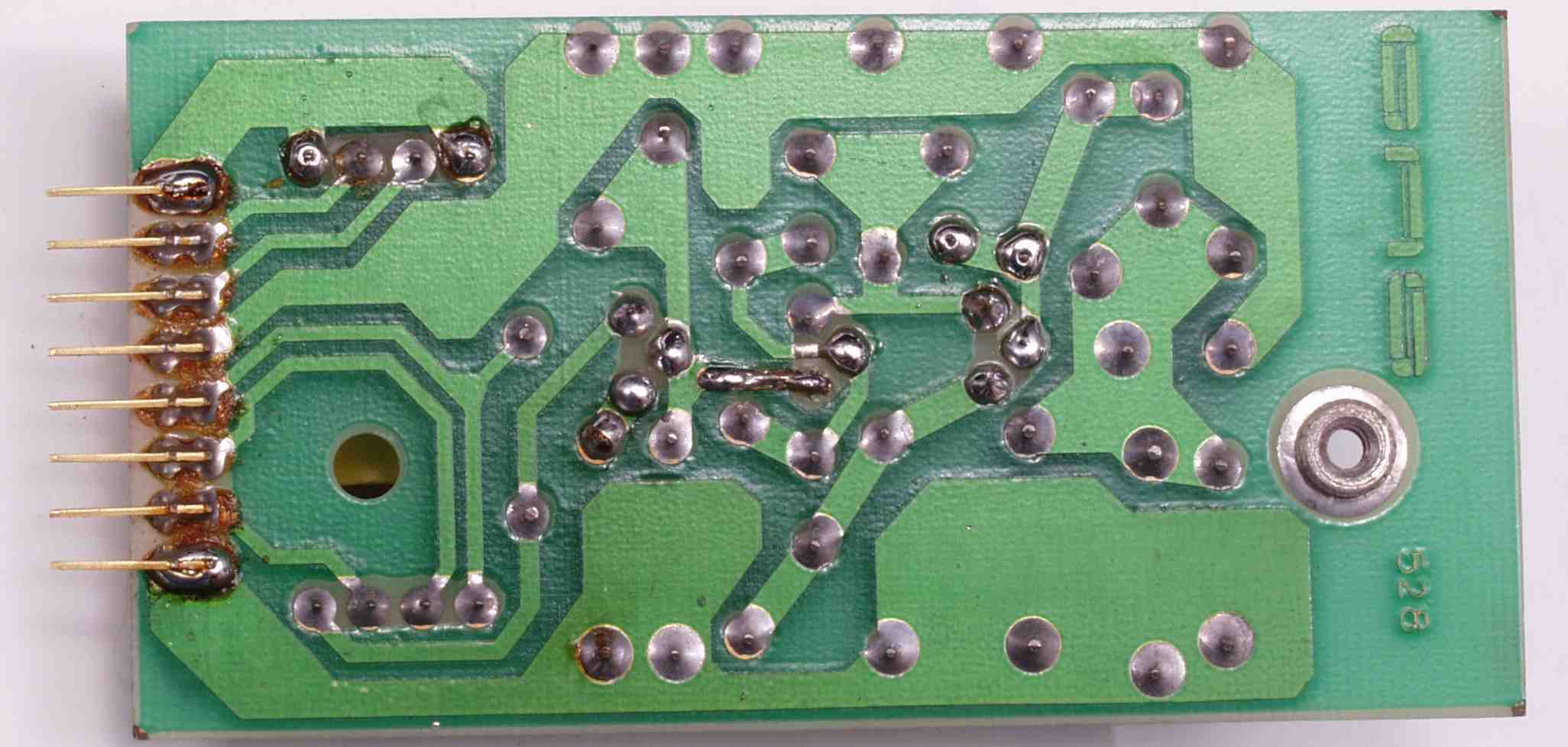

| Ｃ−３Ｃ． 修理前 出力リレー回路基板裏 |
 |
| Ｃ−３D． 修理（１部半田補正）後 出力リレー回路基板裏 |
 |
| Ｃ−４Ａ． 修理前 上から見る |
|
| Ｃ−４Ｂ． 修理後 上から見る |
 |

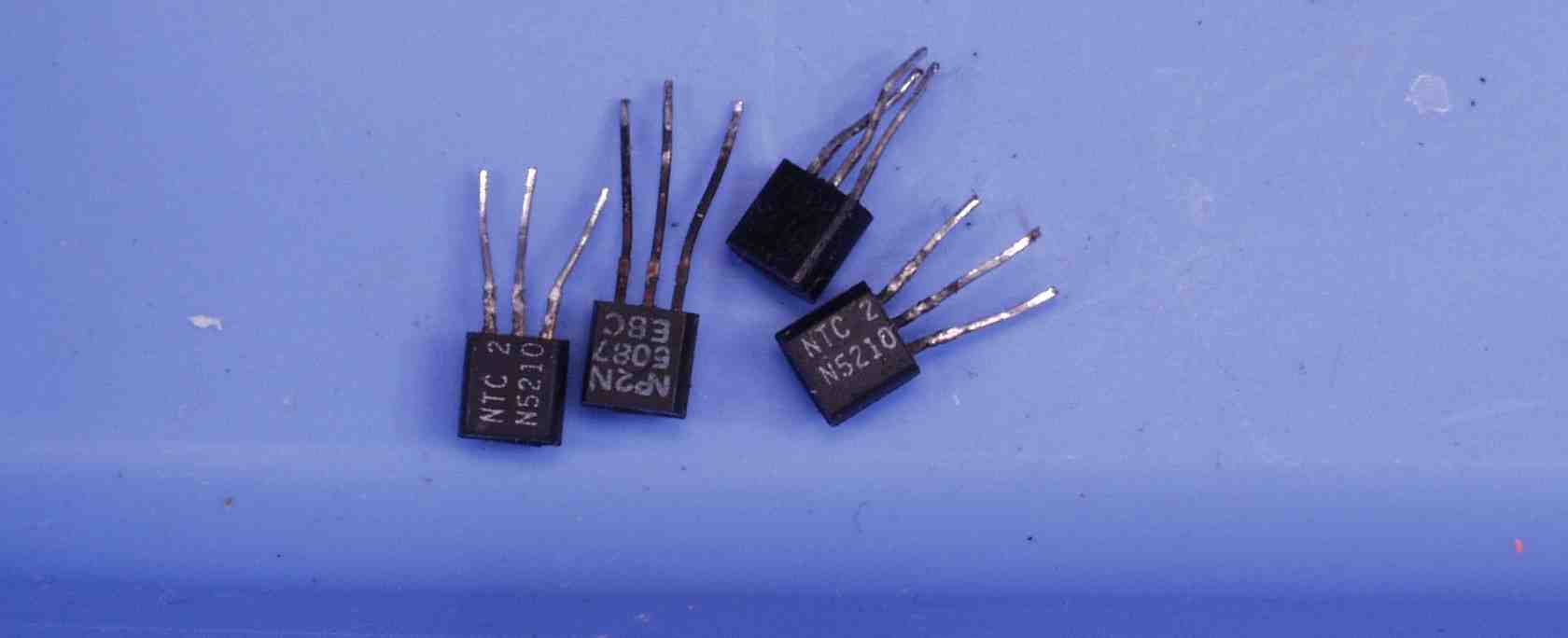

| Ｃ−５． 交換部品 |
 |

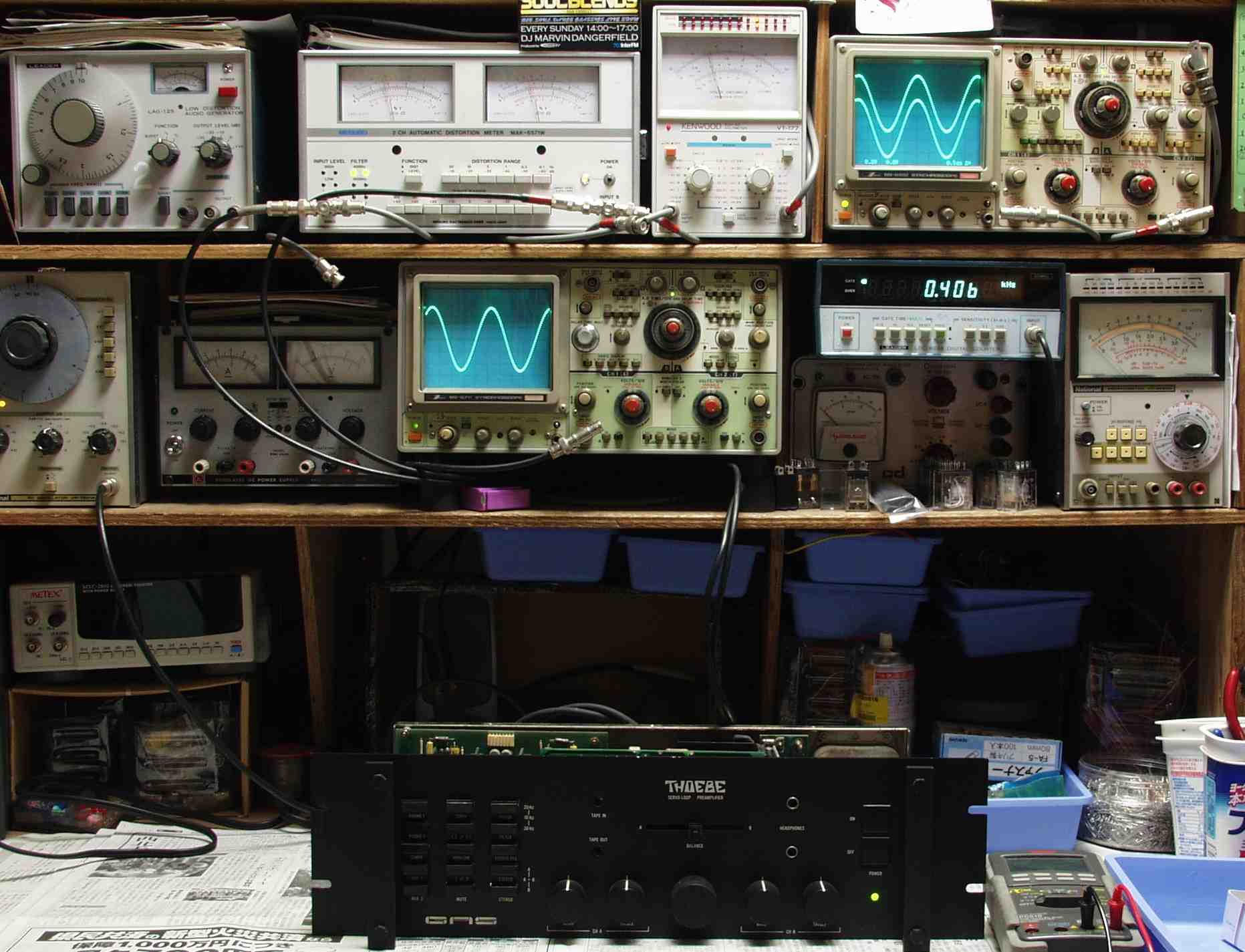

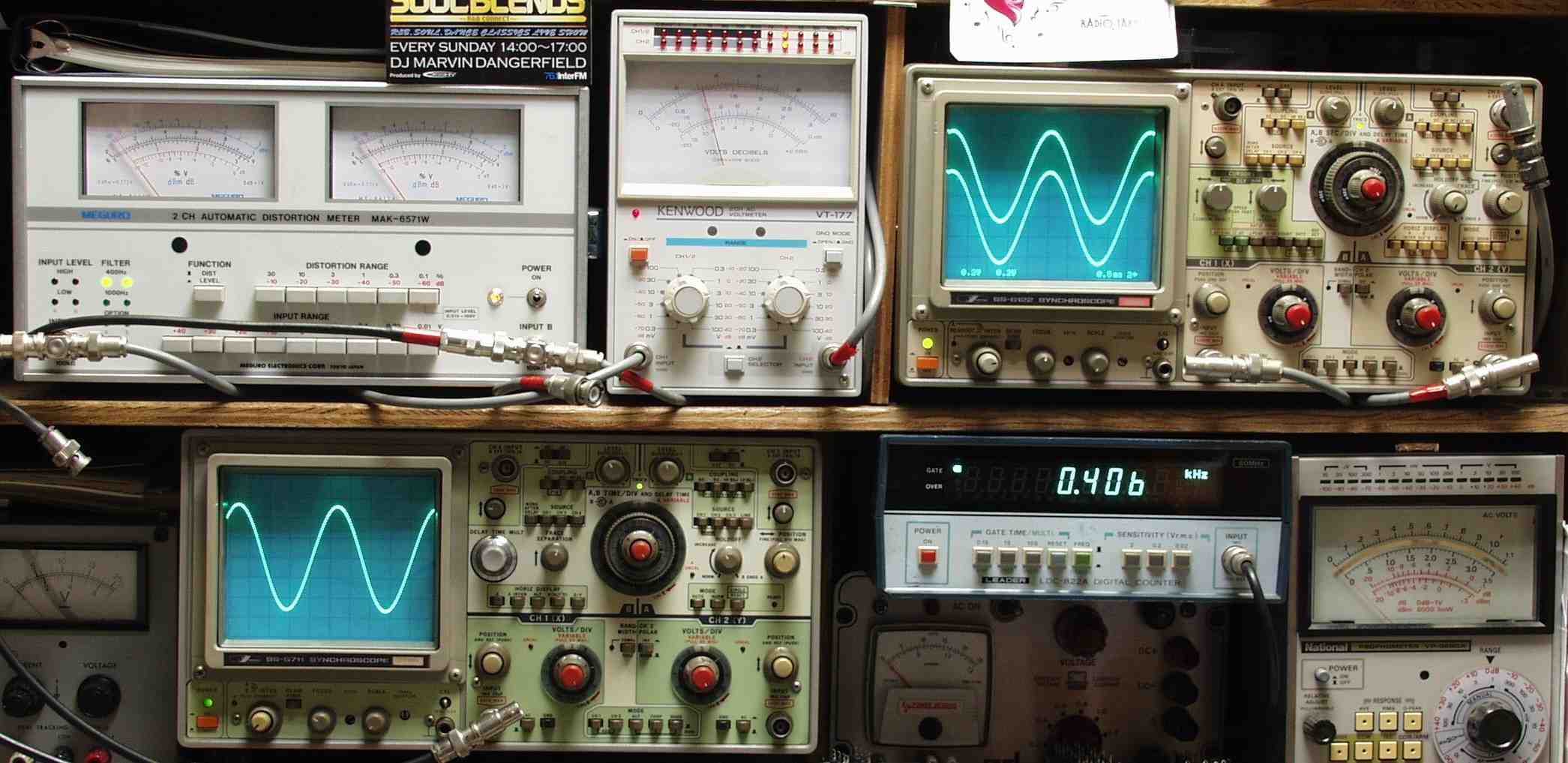

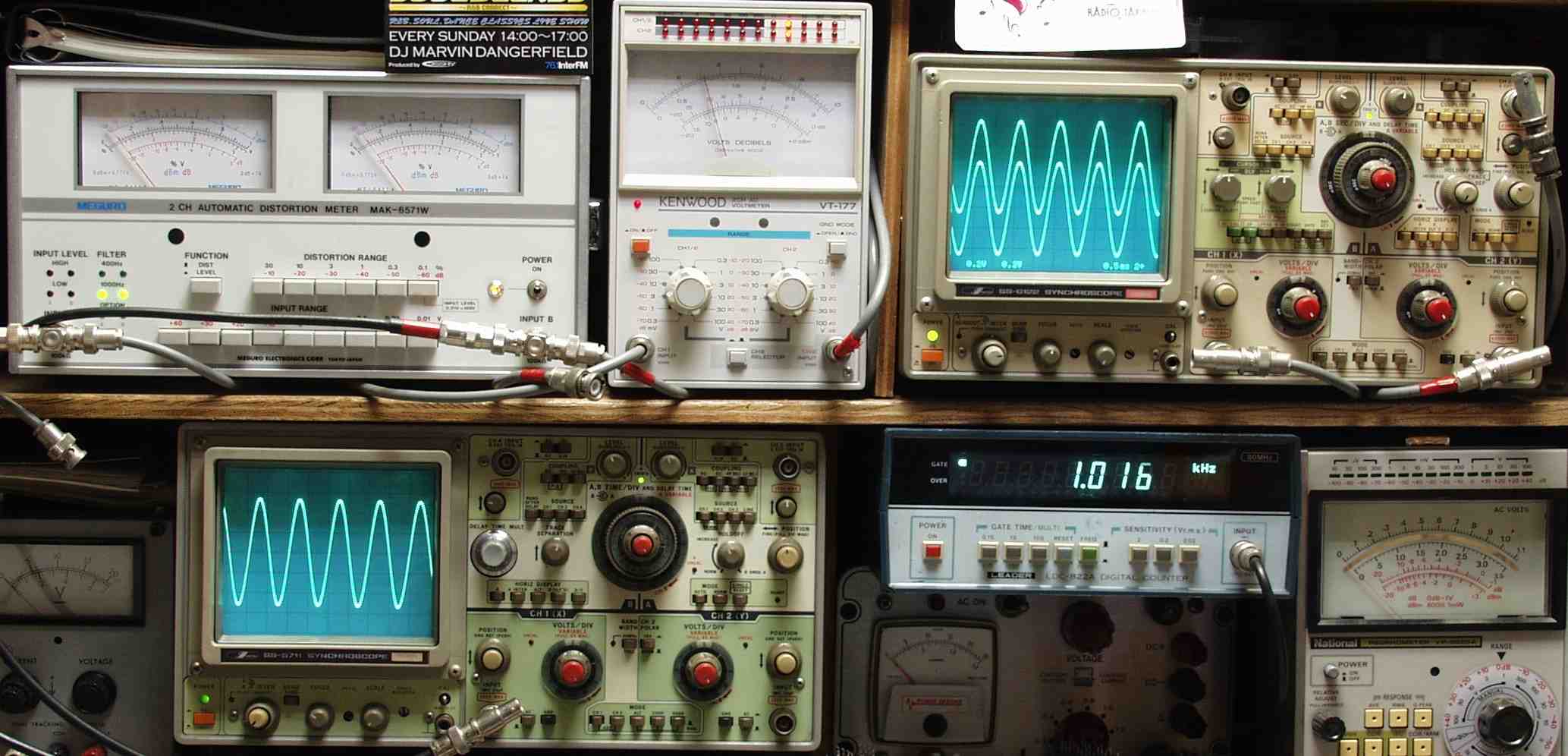

| Ｅ． 調整・測定 Ｅ−１． 出力／歪み測定・調整 ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーデオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ−＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |
| Ｅ−２． 出力＝８Ｖでも飽和しない！ 歪み率＝０．０２％ ＡＵＸ入力 １０００ＨＺ このＡＭＰは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインＡＭＰやＳＰを壊します。 |
 |

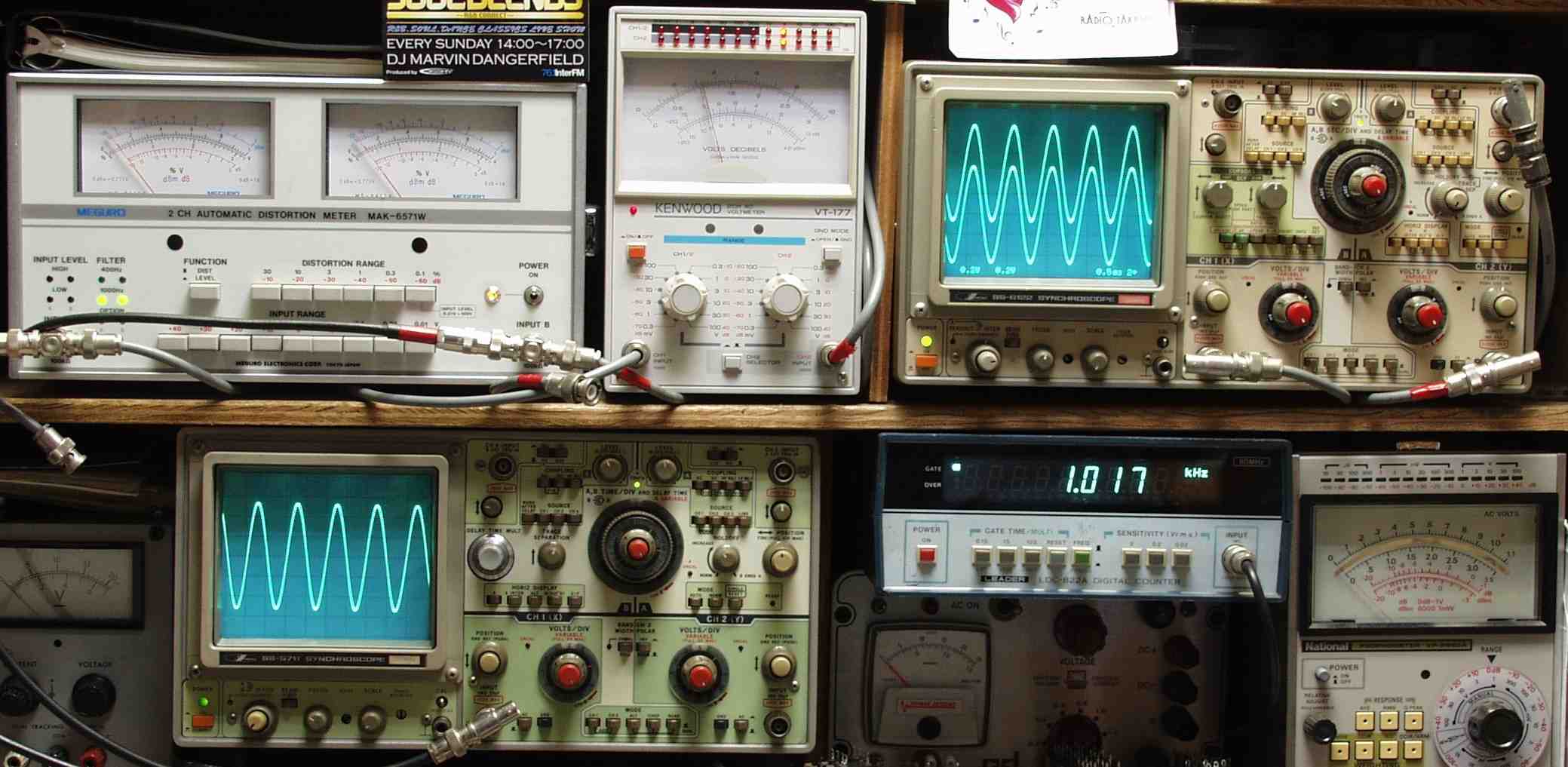

| Ｅ−３Ａ． 出力＝１Ｖ 歪み率＝０．０１％ ＡＵＸ入力 １０００ＨＺ |
 |

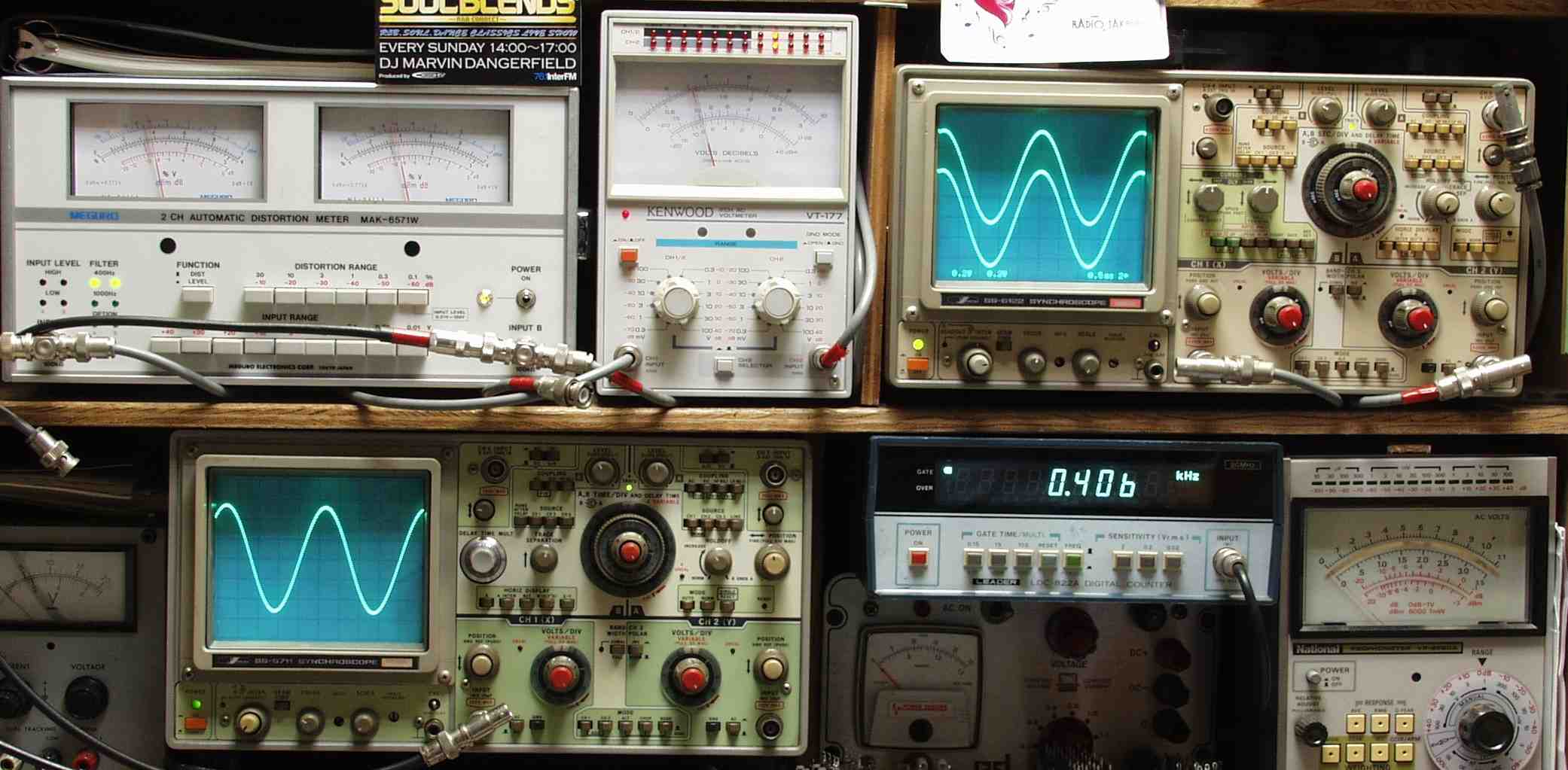

| Ｅ−３Ｂ． 出力＝１Ｖ 歪み率＝０．０１％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−４Ａ． 出力＝１Ｖ 歪み率＝０．０１％ ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−４Ｂ． 出力＝１Ｖ 歪み率＝０．０３％ ＭＭ入力 ４００ＨＺ |
 |

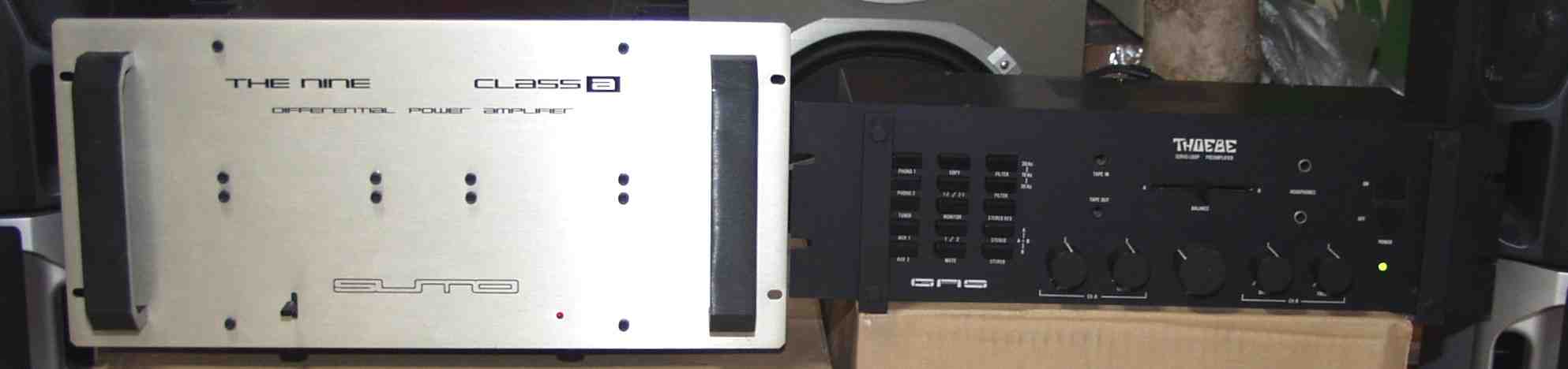

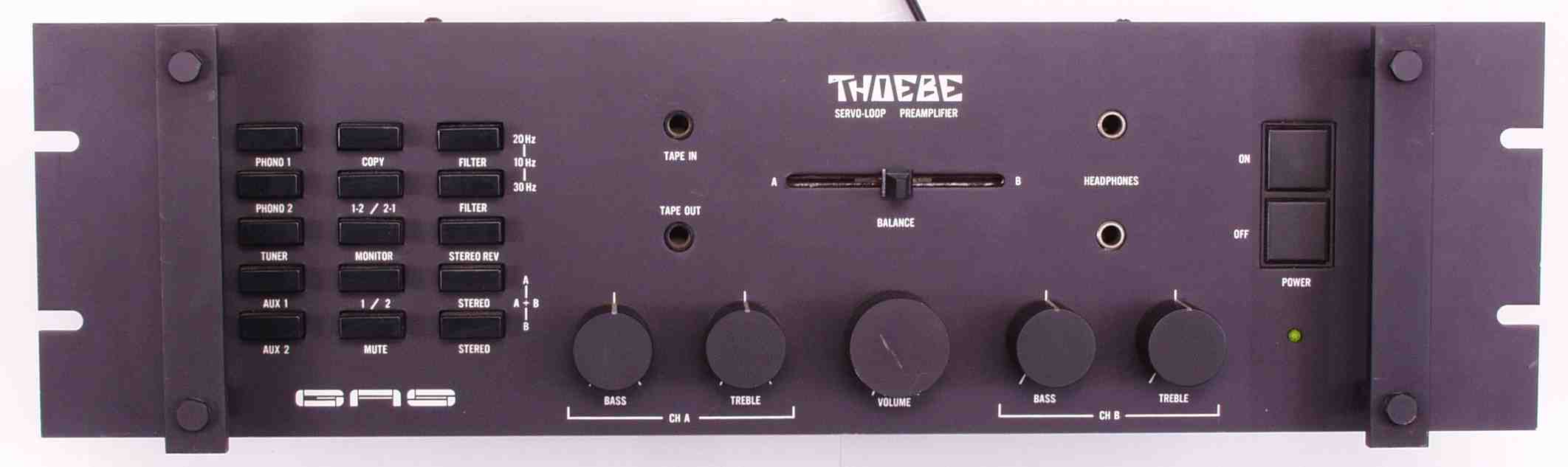

| Ｅ−５． 完成 |
 |
| Ｅ−６． エ−ジング |
 |
