| ＧＡＳ ＡＭＰＺＩＬＬＡ ⅡＡ ３台目修理 | |
| 平成１６年１０月２７日到着 １０月３０日完成 | |
| 寸評 GAS－AMPはIQ??の天才が設計した・・・・・・ とか言われているが、このAMPの使用には十分な注意が必要です。 特に、ＳＰ接続リレーが無いので、安定までの間（５分くらい）はＳＰのボイスコイルに電流が流れますので、 ネットワークの無いのは注意 |
|
|
|
| Ａ． 修理前の状況 Ａ－１．点検中 清掃後上から見る |
|
 |
|
| Ａ－２．点検中 清掃後上から見る | |
 |
|

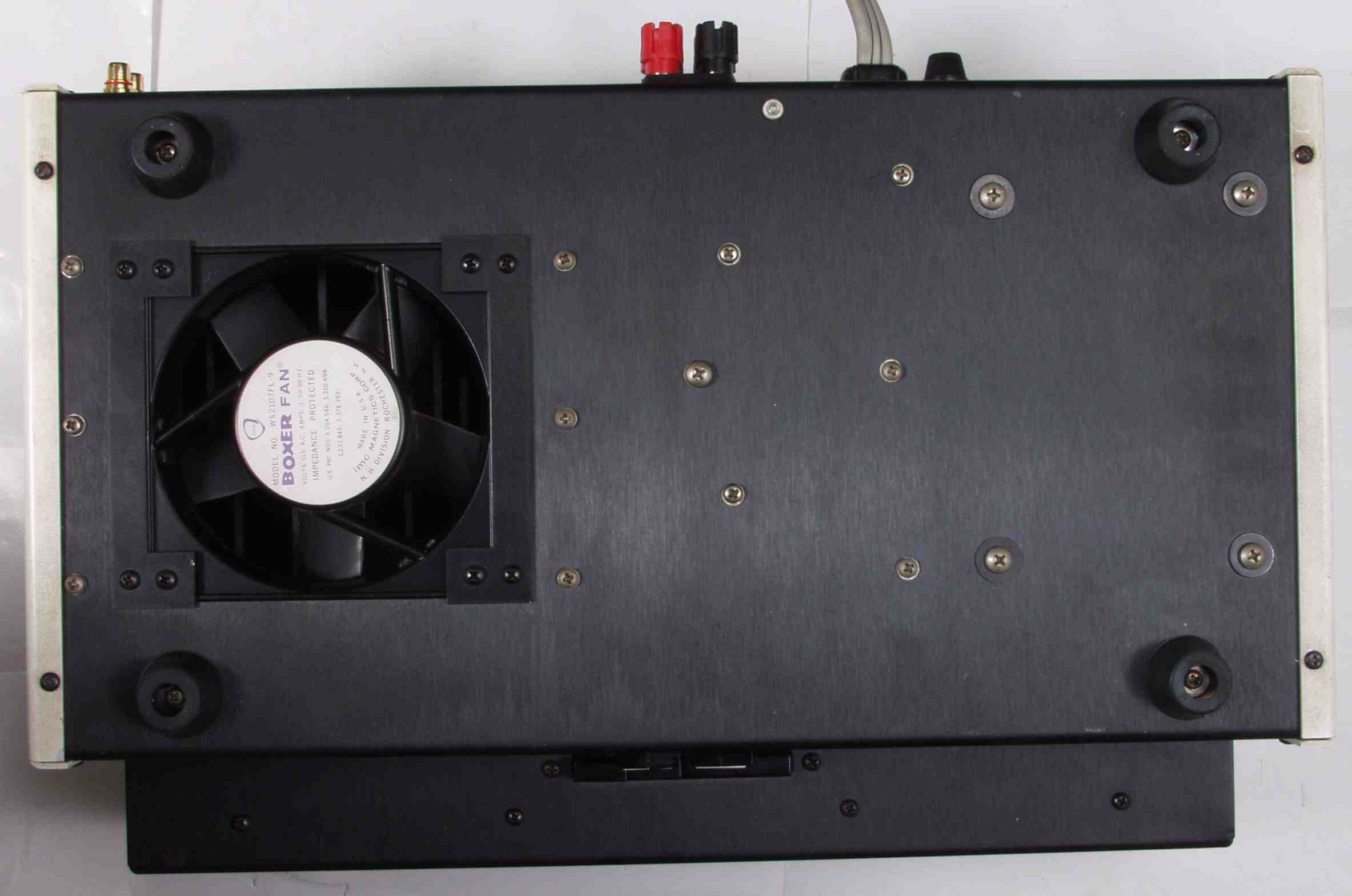

| Ａ－３．点検中 下からフアンの埃見る | |
 |
|
| Ｃ． 修理状況 Ｃ－１Ａ． 修理前 Ａ側－ＡＭＰ基盤 |
|
 |
|

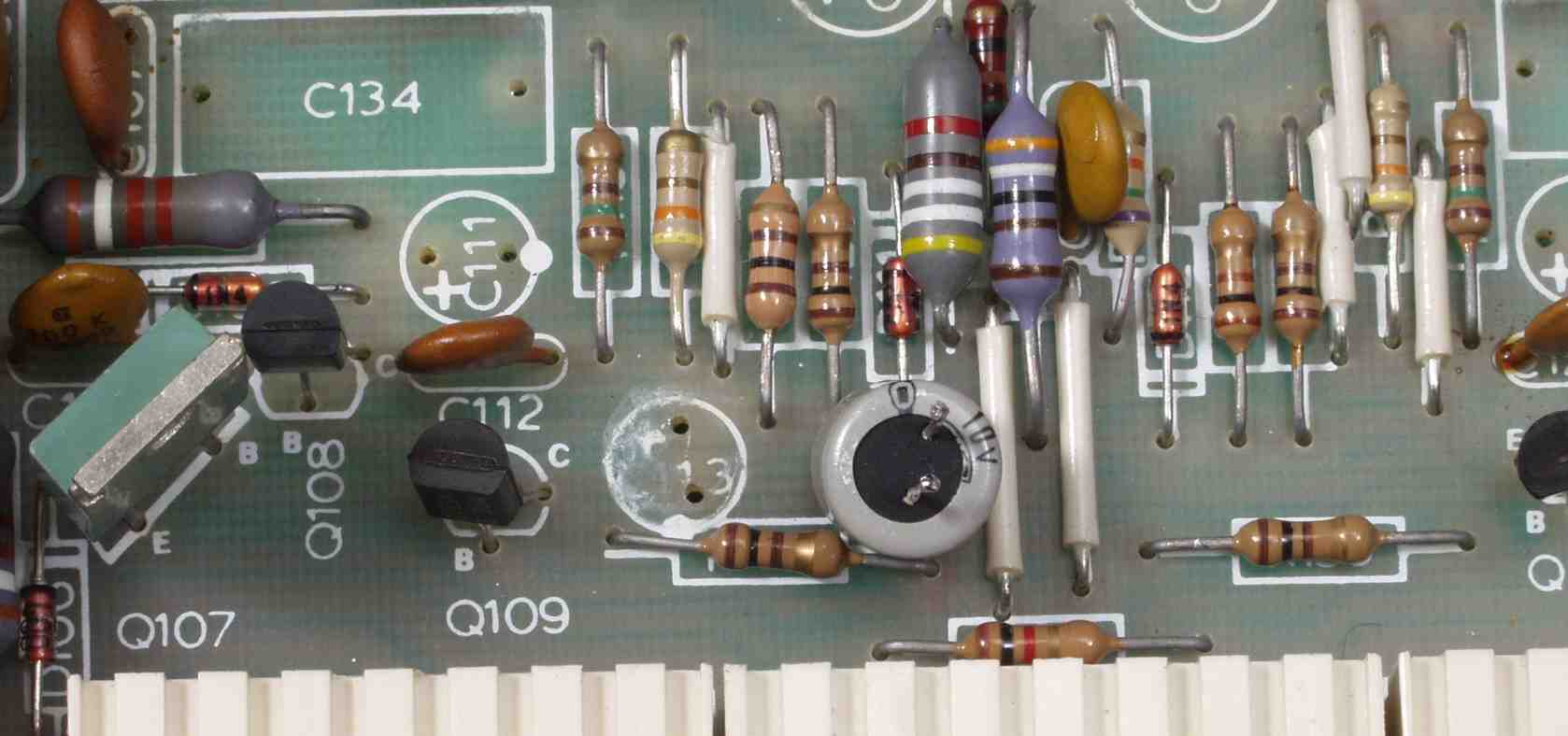

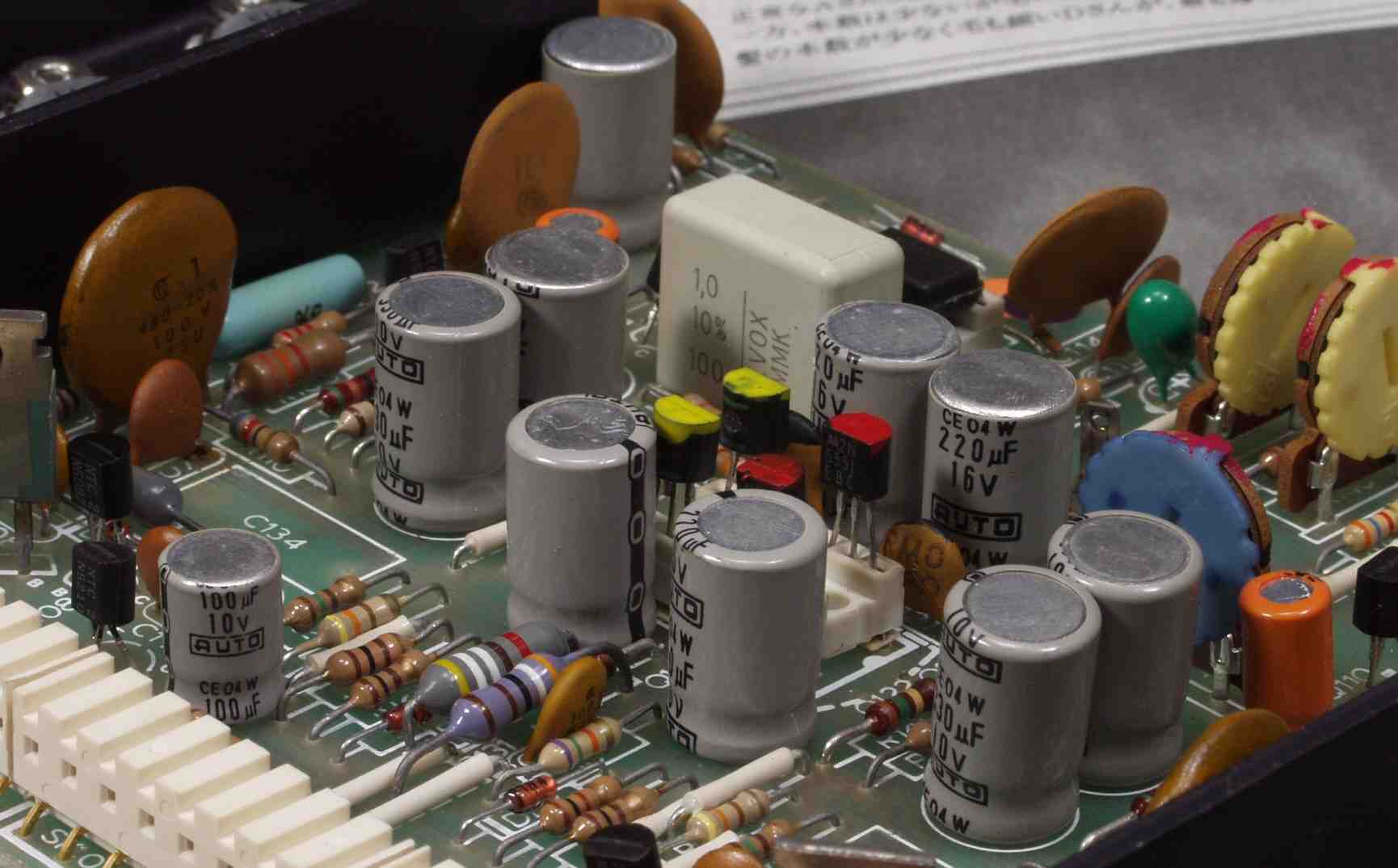

| Ｃ－１Ａ－１． 修理前 Ａ側－ＡＭＰ基盤 頭のビニールの剥けた電解コンデンサー | |
 |
|

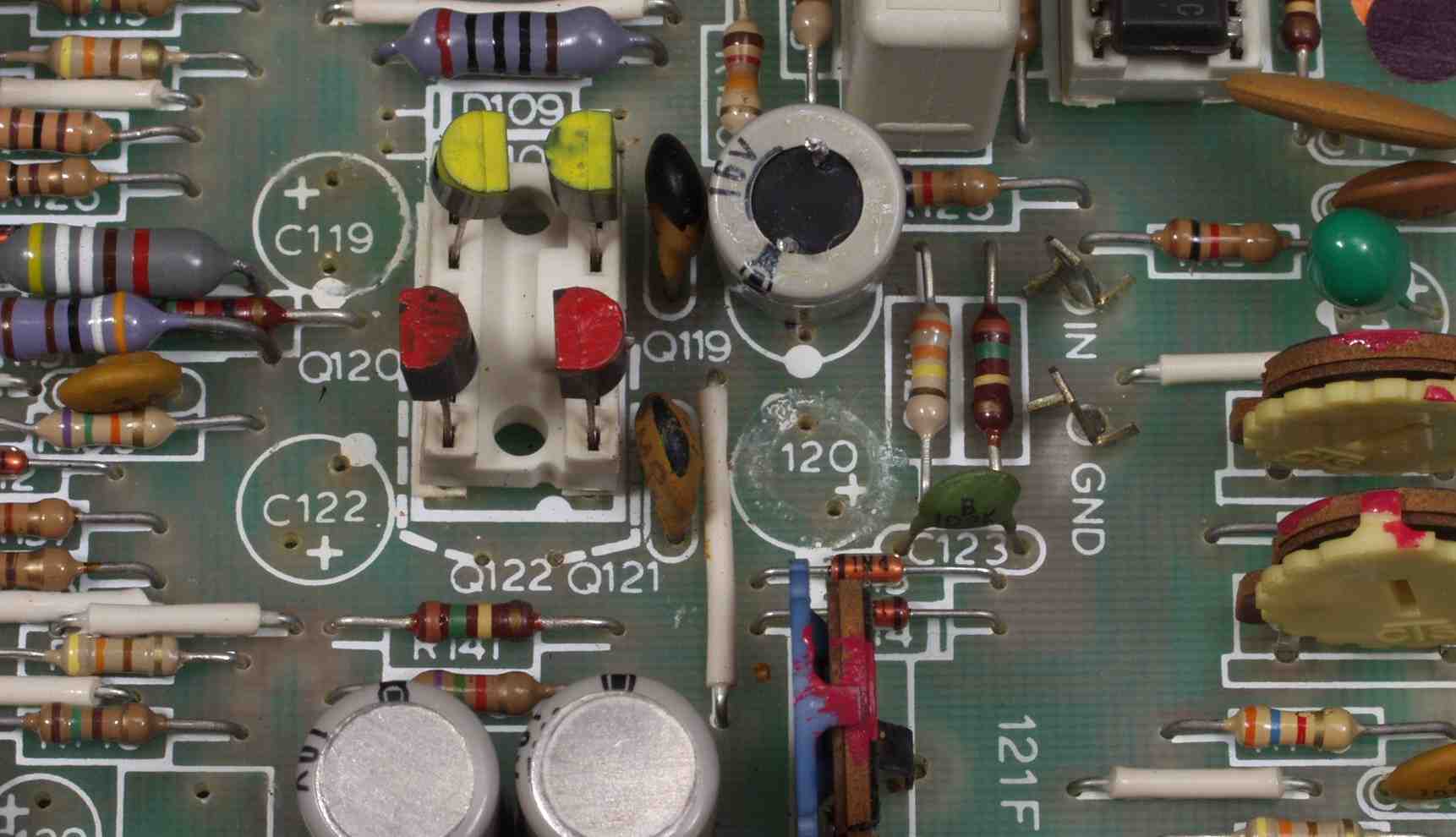

| Ｃ－１Ａ－２． 修理中 Ａ側－ＡＭＰ基盤 液漏れした電解フイルムコンデンサー | |
 |
|
| Ｃ－１Ａ－３． 修理中 Ａ側－ＡＭＰ基盤 液漏れした電解フイルムコンデンサー | |
 |
|

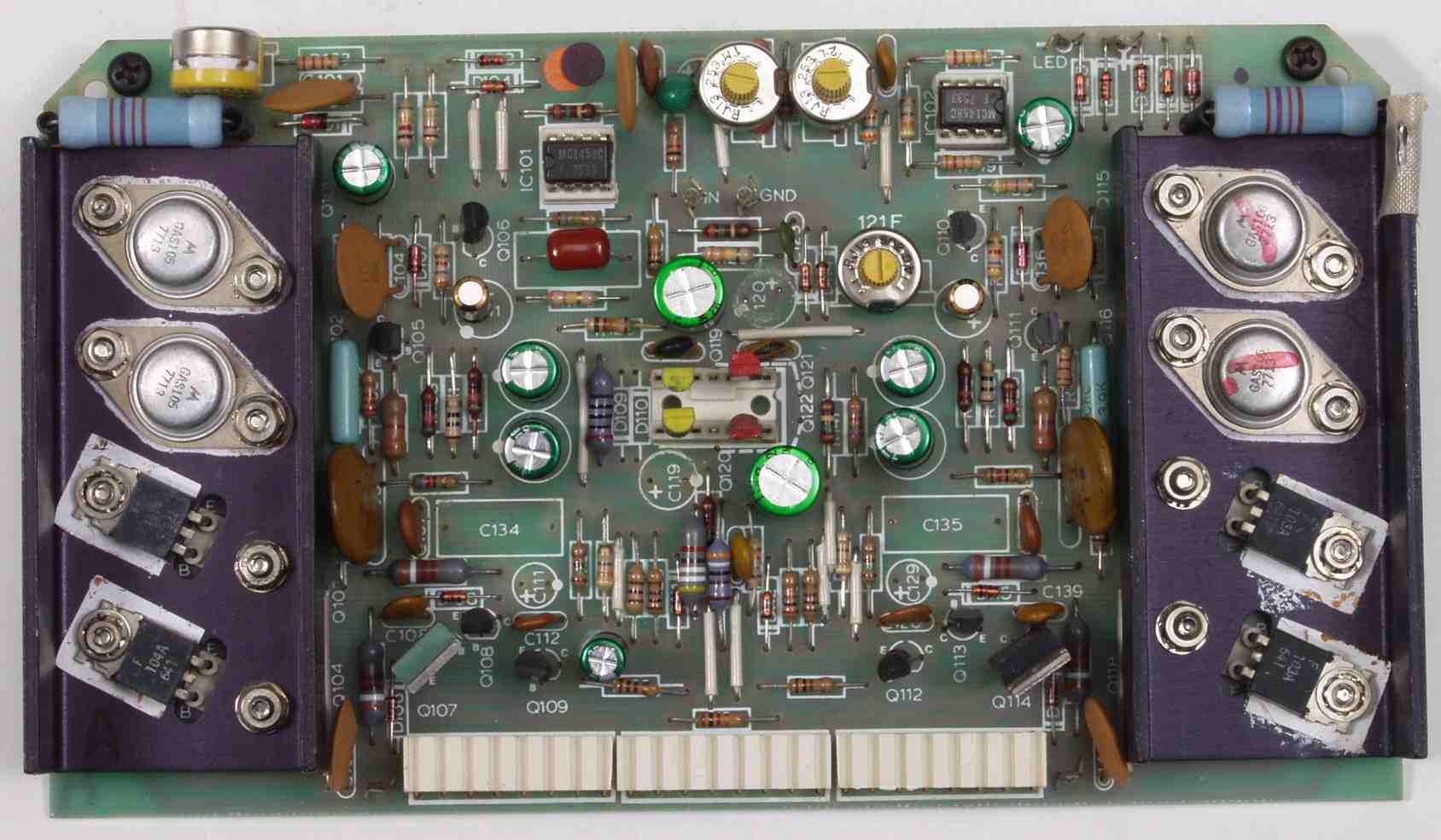

| Ｃ－１Ｂ． 修理後 Ａ側－ＡＭＰ基盤 電解コンデンサ－１５個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、 半固定ＶＲ４個、フイルムコンデンサー１個、撮影後ＯＰ－ＡＭＰ２個交換（以下同じ） |
|
 |
|

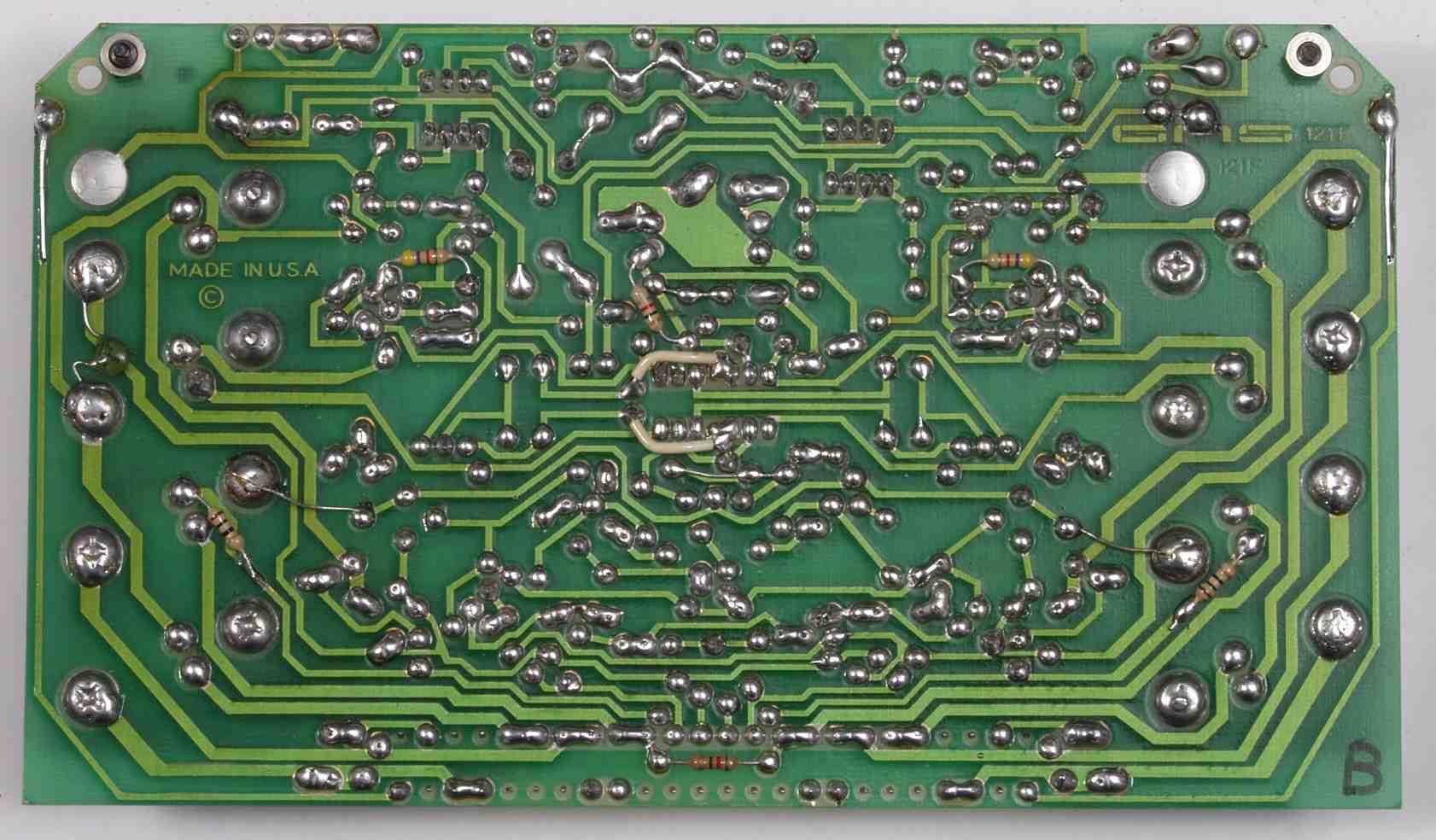

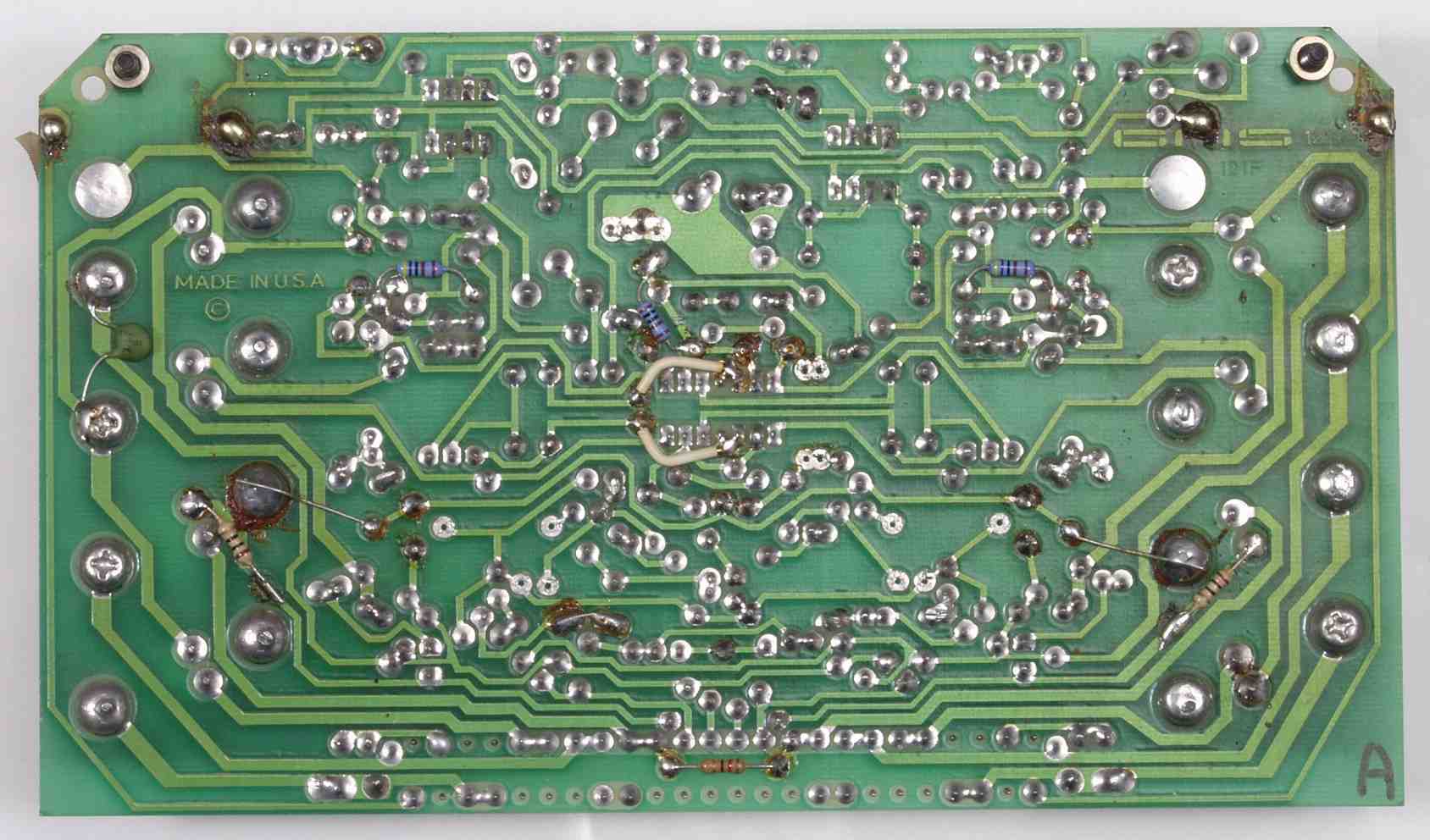

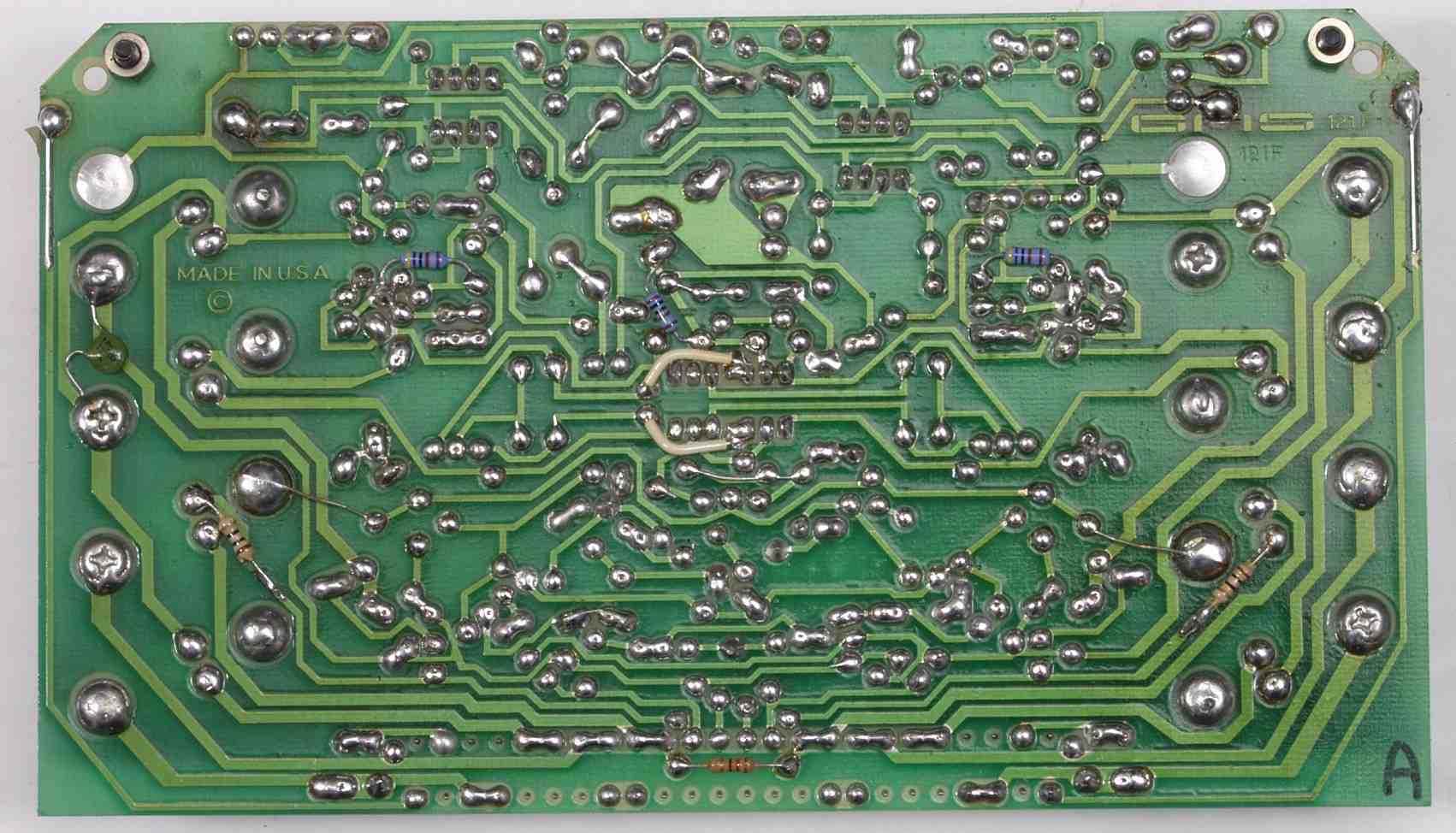

| Ｃ－１Ｃ． 修理前 Ａ側－ＡＭＰ基盤裏 | |
 |
|
| Ｃ－１Ｄ． 修理（半田補正）後 Ａ側－ＡＭＰ基盤裏 全ハンダやり直す | |
 |
|
| Ｃ－１Ｅ． 完成Ａ側－ＡＭＰ基盤裏 不要なフラックスを取り、洗浄する | |
 |
|

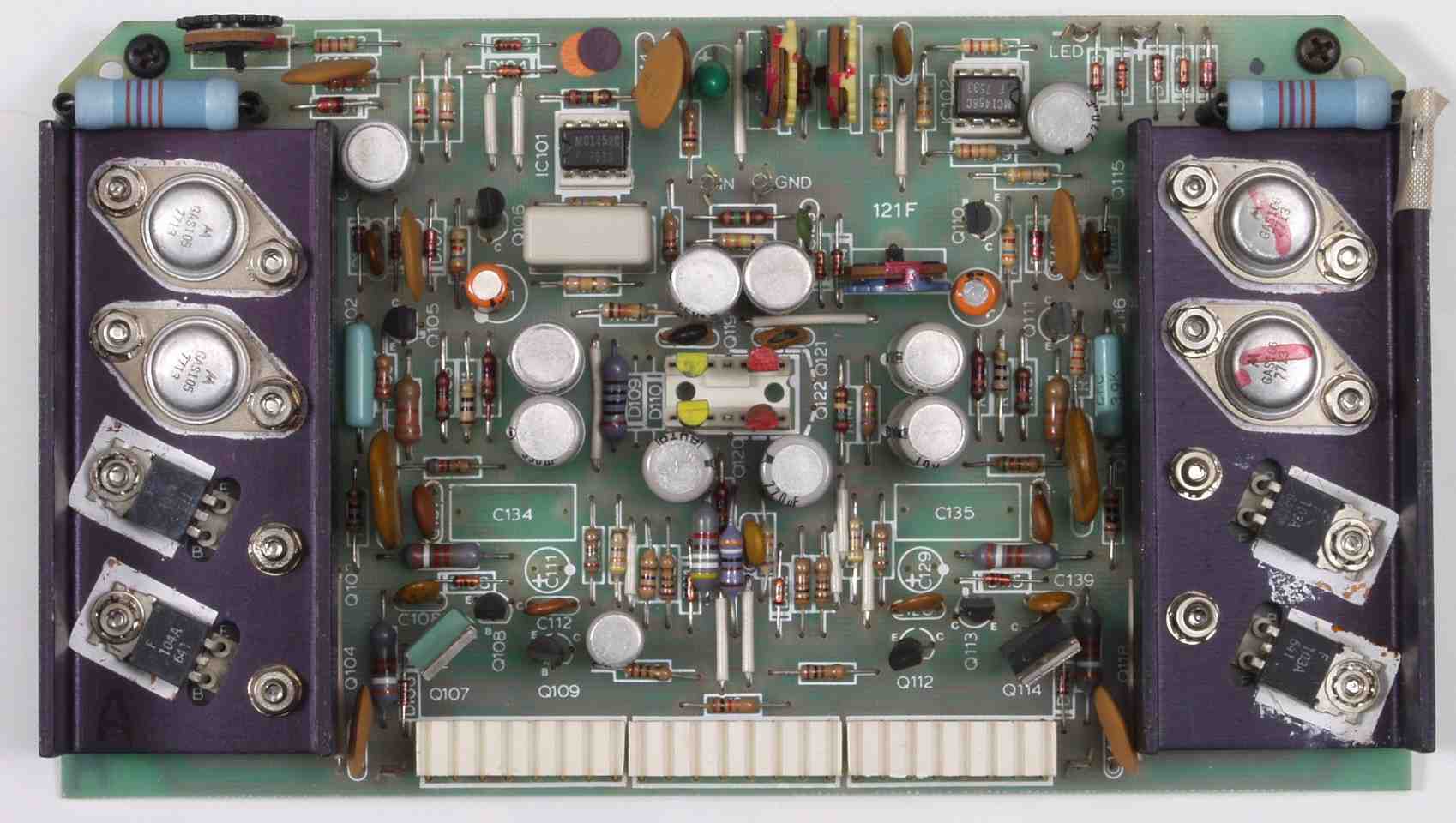

| Ｃ－２Ａ． 修理前 Ｂ側－ＡＭＰ基盤 | |
 |
|

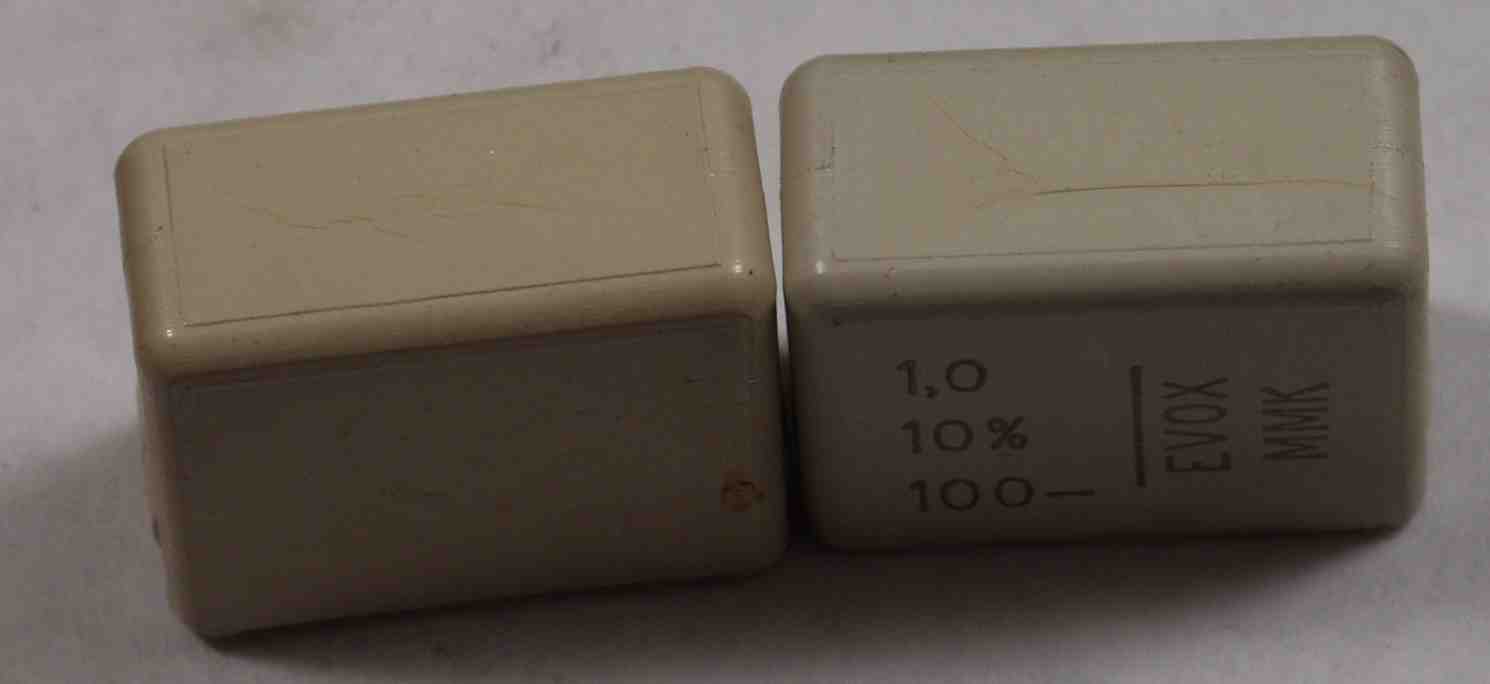

| Ｃ－２Ａ－１． 修理前 ヒビの入ったフイルムコンデンサー | |
 |
|
| Ｃ－２Ｂ． 修理後 Ｂ側－ＡＭＰ基盤 電解コンデンサー１５個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、 半固定ＶＲ４個、フイルムコンデンサー１個、撮影後ＯＰ－ＡＭＰ２個交換（以下同じ） |
|
 |
|

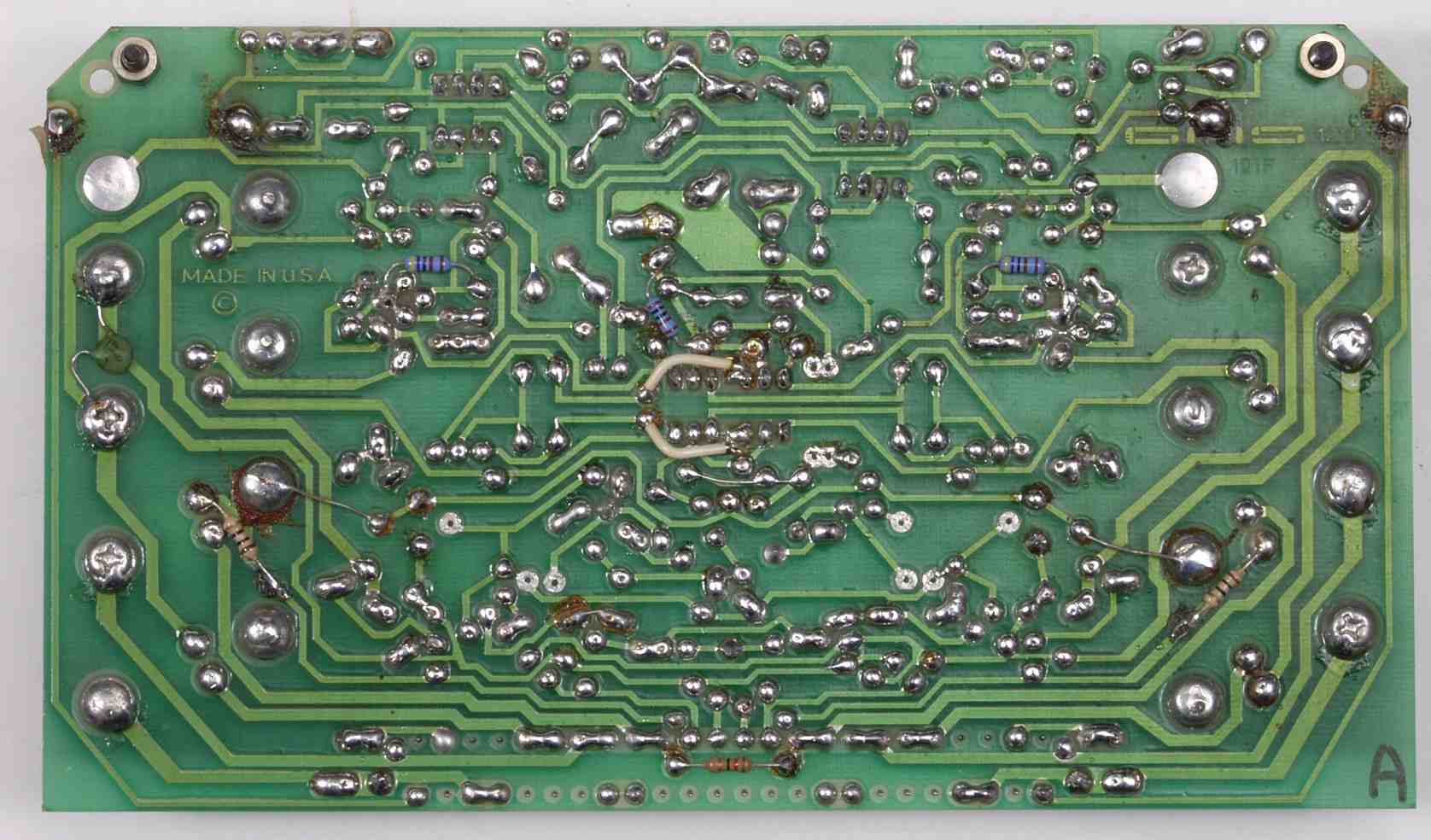

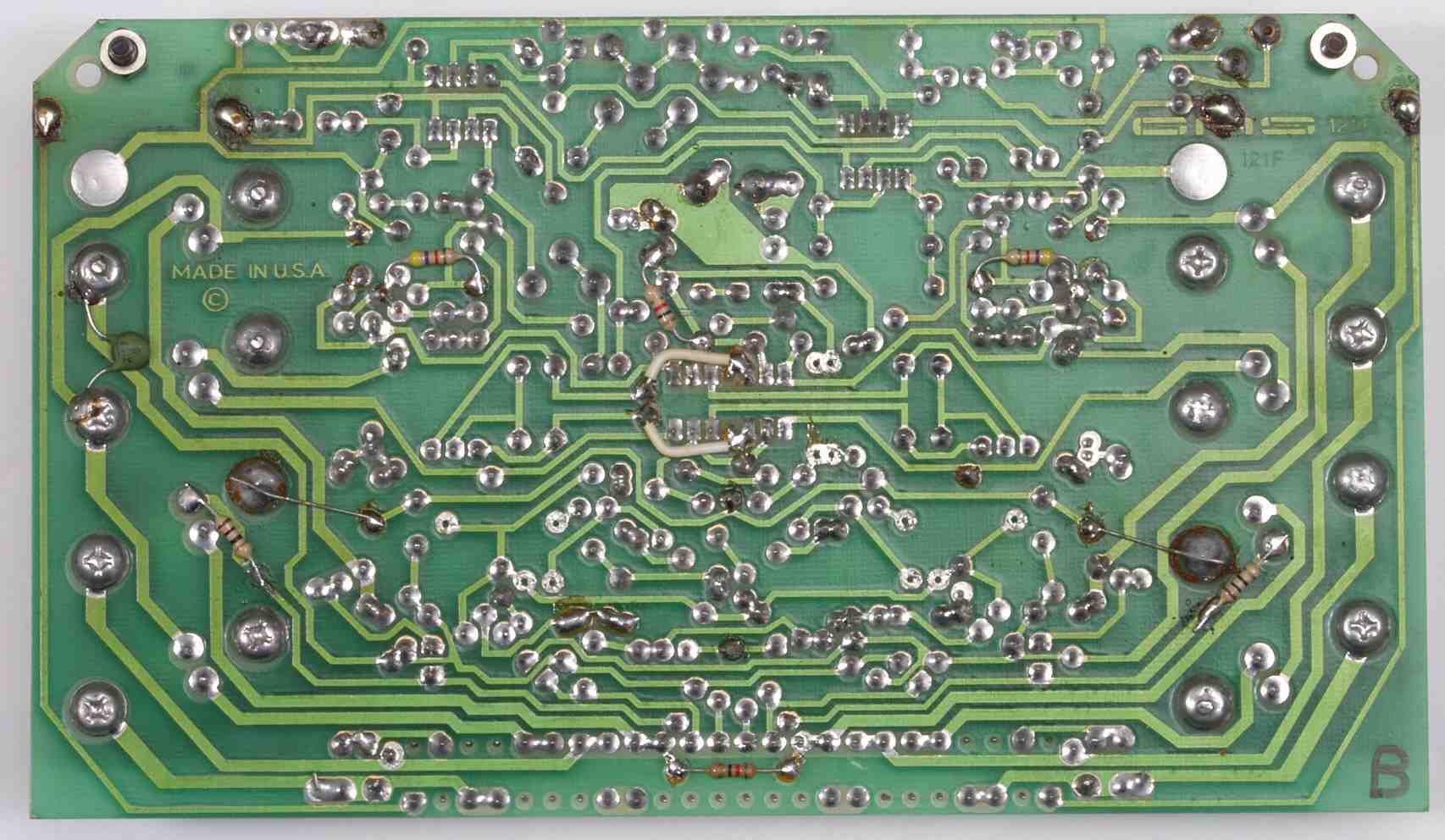

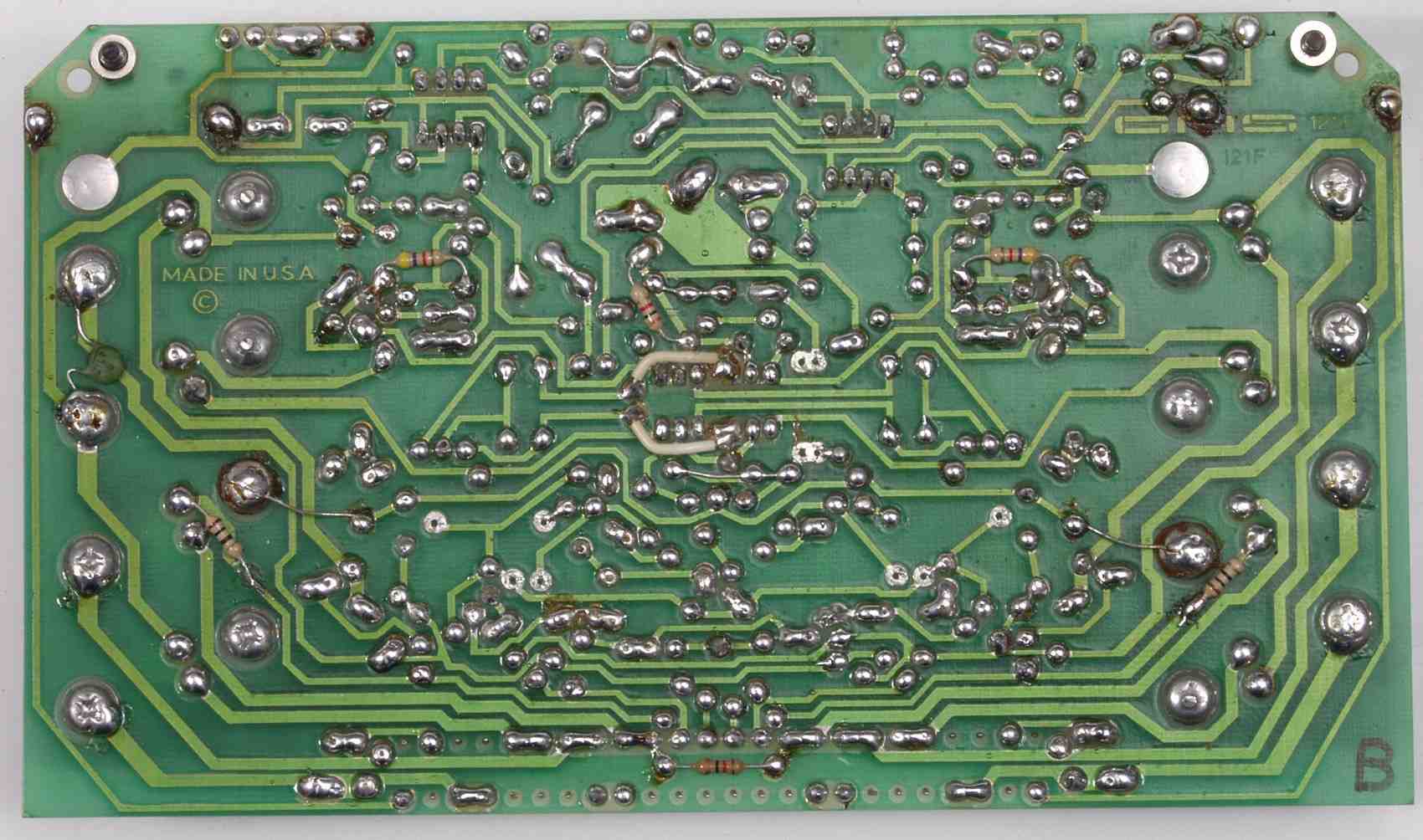

| Ｃ－２Ｃ． 修理前 Ｂ側－ＡＭＰ基盤裏 | |
 |
|
| Ｃ－２Ｄ． 修理（半田補正）後 Ｂ側－ＡＭＰ基盤裏 全ハンダやり直す | |
 |
|
| Ｃ－２Ｅ． 完成Ｂ－ＡＭＰ基盤裏 不要なフラックスを取り、洗浄する | |
 |
|

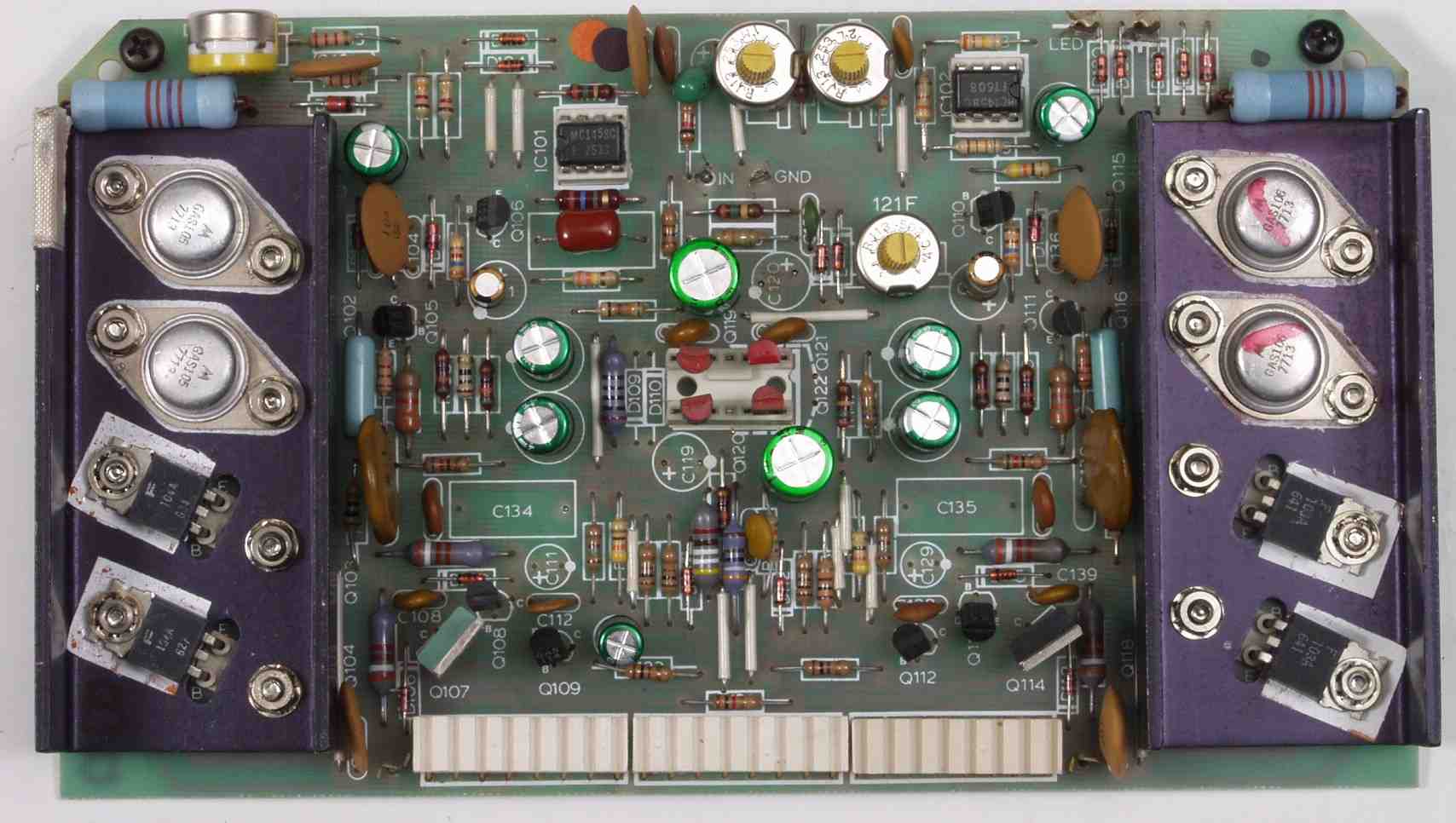

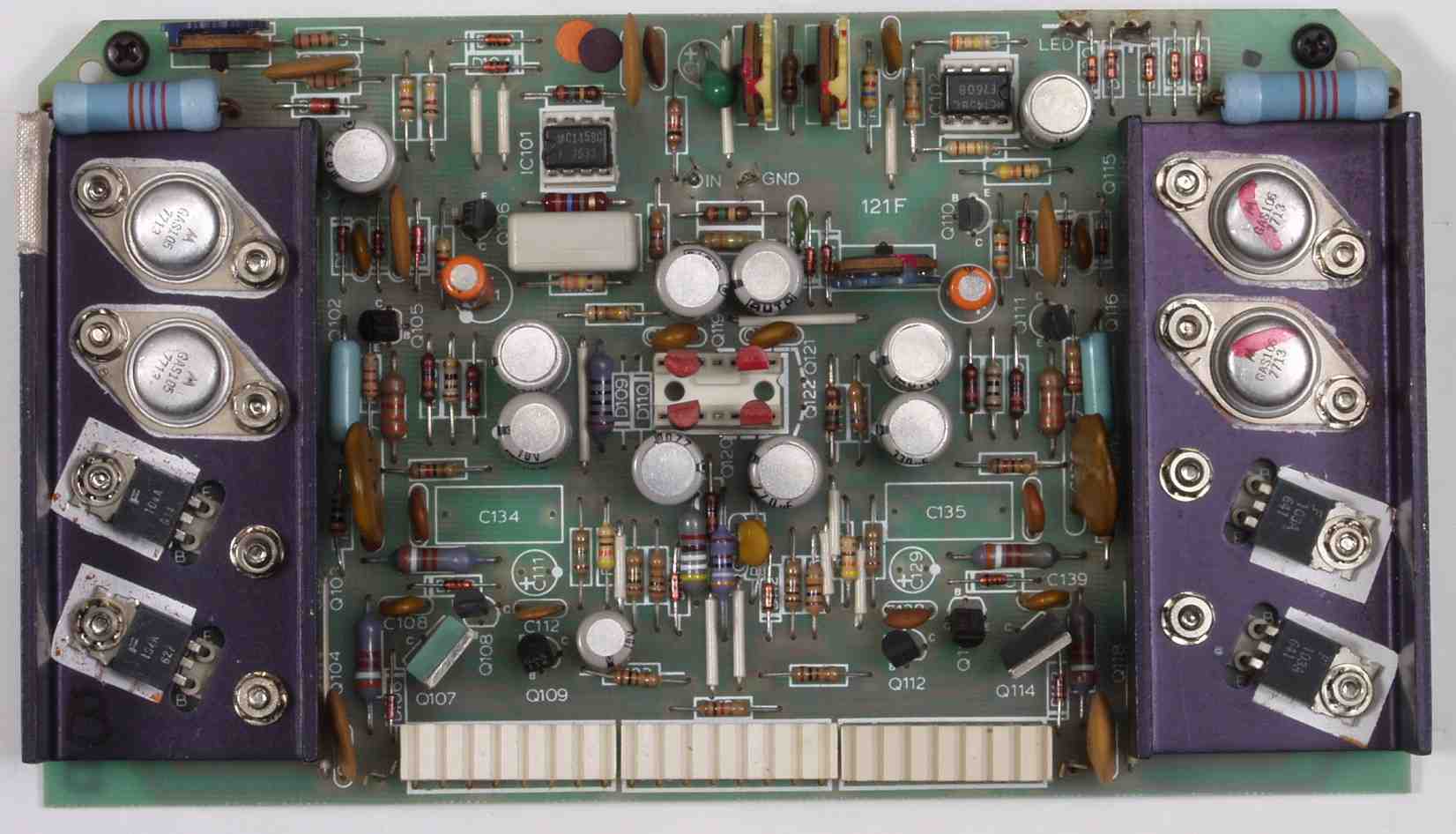

| Ｃ－３Ａ． 修理前 Ａ側－終段基盤 | |
 |
|

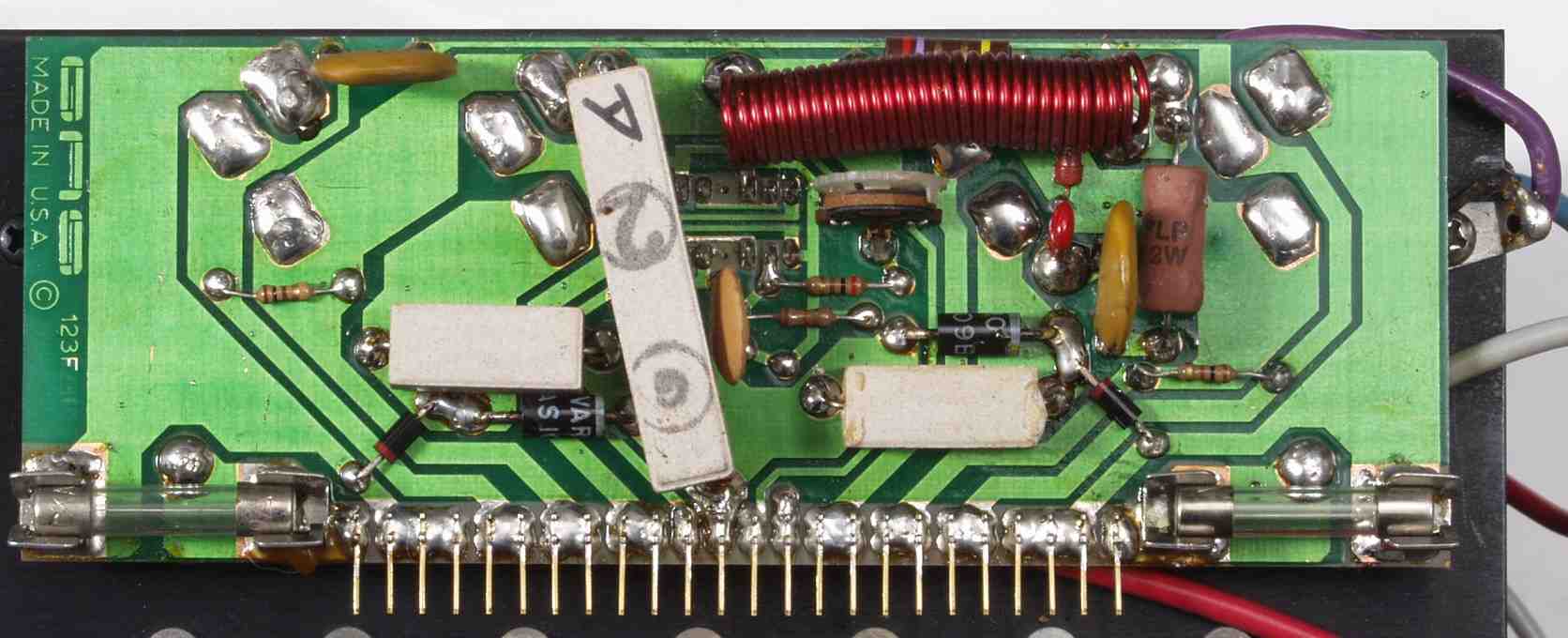

| Ｃ－３Ｂ． 修理（半田補正）後 Ａ側－終段基盤 全ハンダやり直す | |
 |
|
| Ｃ－３Ｃ． 完成Ａ側－終段基盤裏 不要なフラックスを取り、洗浄する | |
 |
|
| Ｃ－４Ａ． 修理前 Ｂ側－終段基盤 | |
 |
|

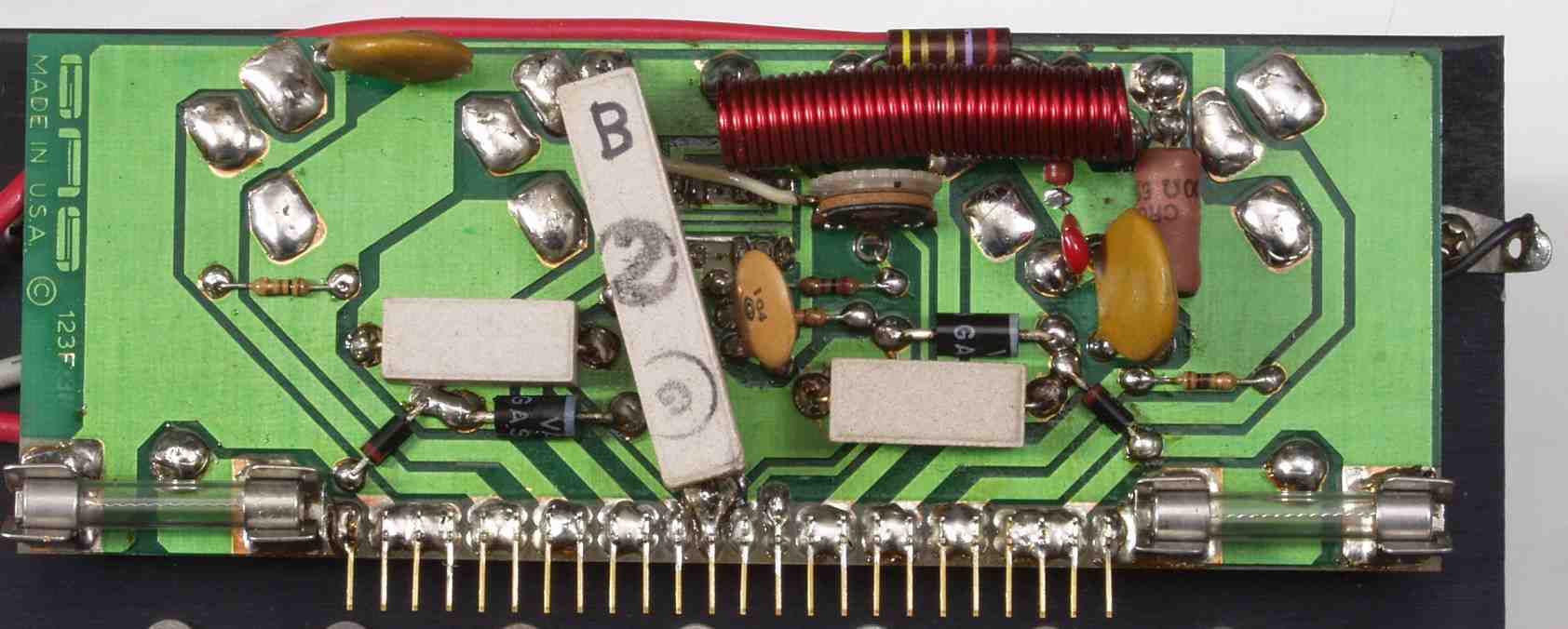

| Ｃ－４Ｂ． 修理（半田補正）後 Ｂ側－終段基盤裏 全ハンダやり直す | |
 |
|
| Ｃ－４Ｃ． 完成Ｂ－終段基盤裏 不要なフラックスを取り、洗浄する | |
 |
|

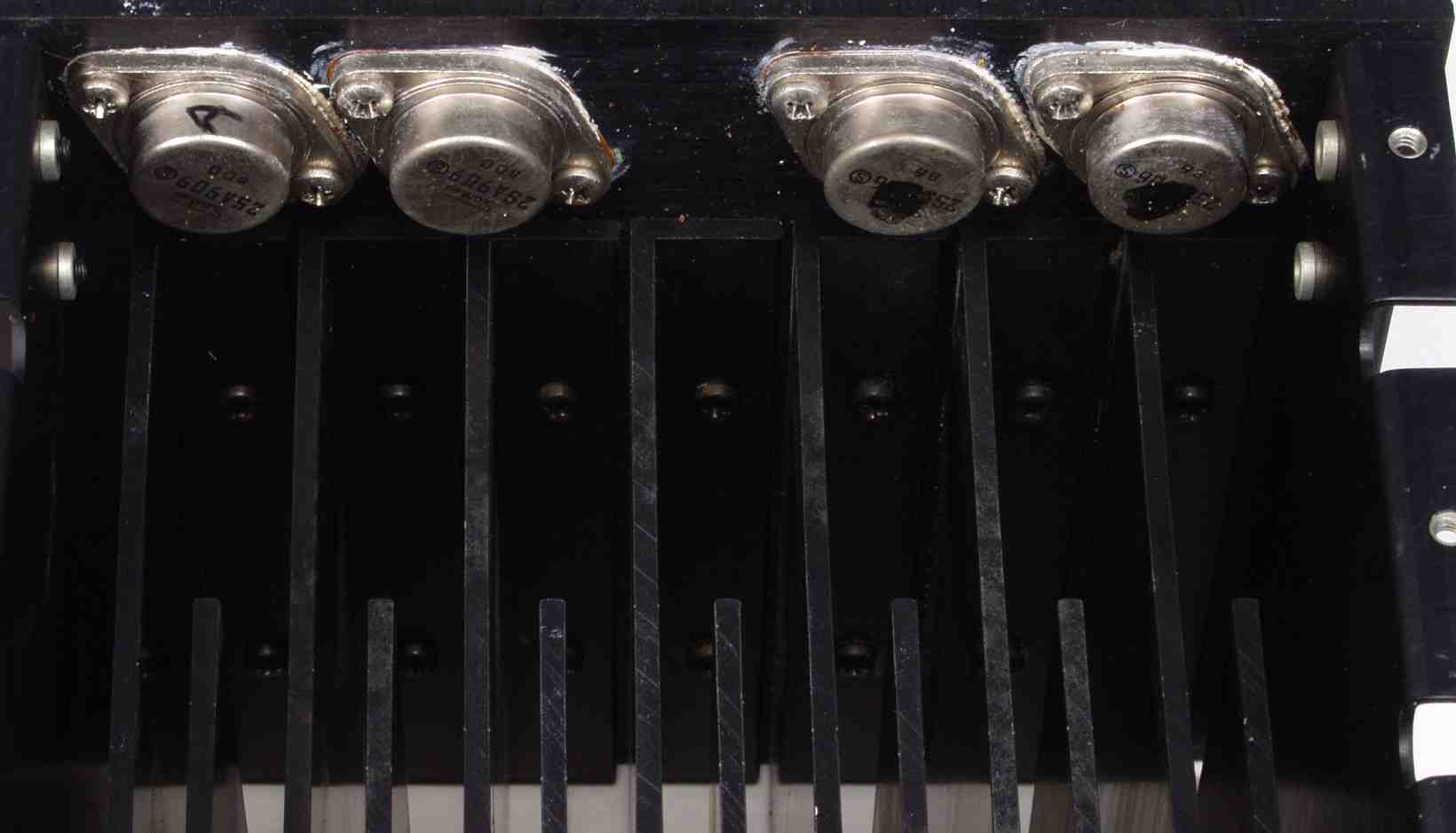

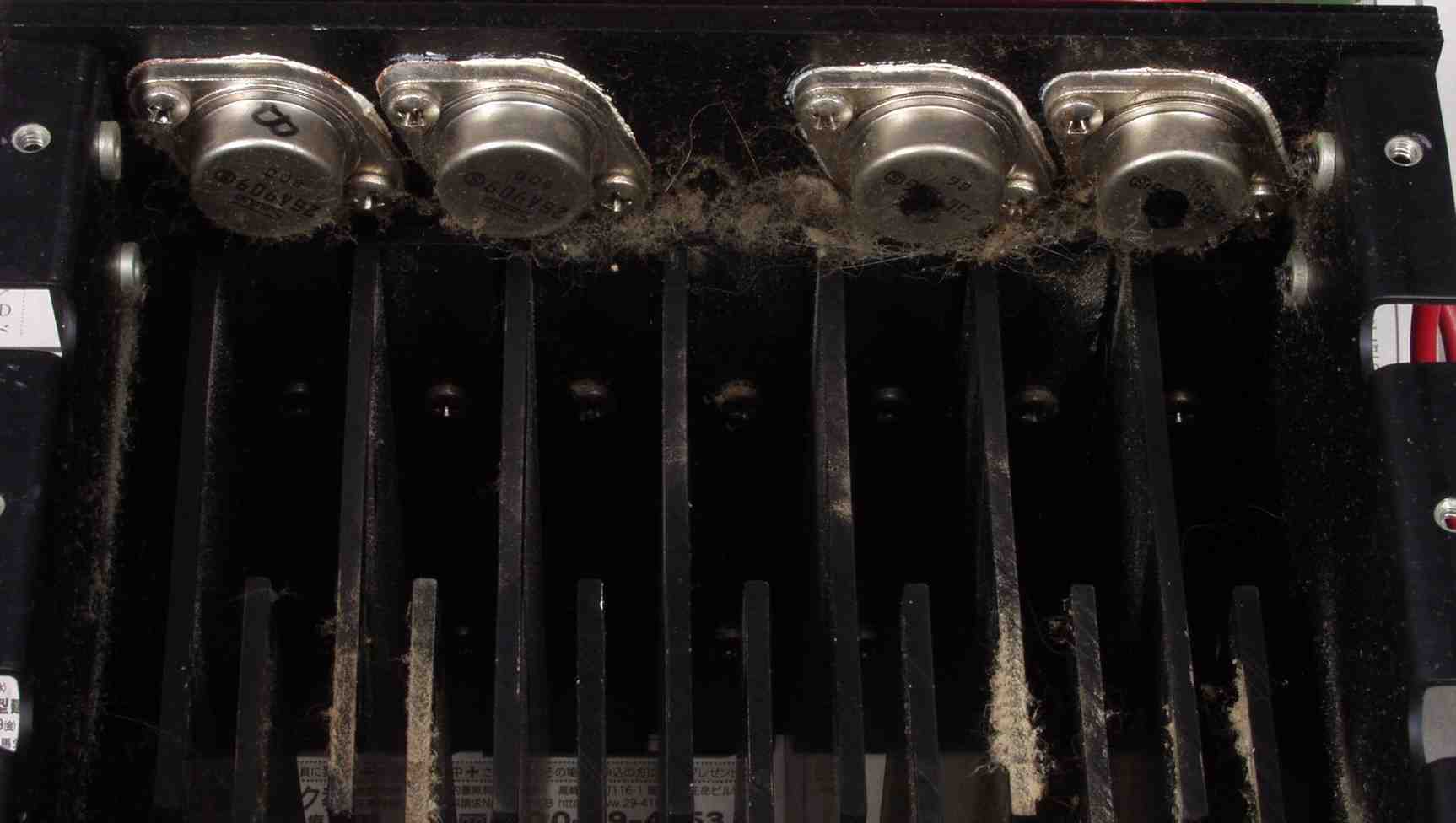

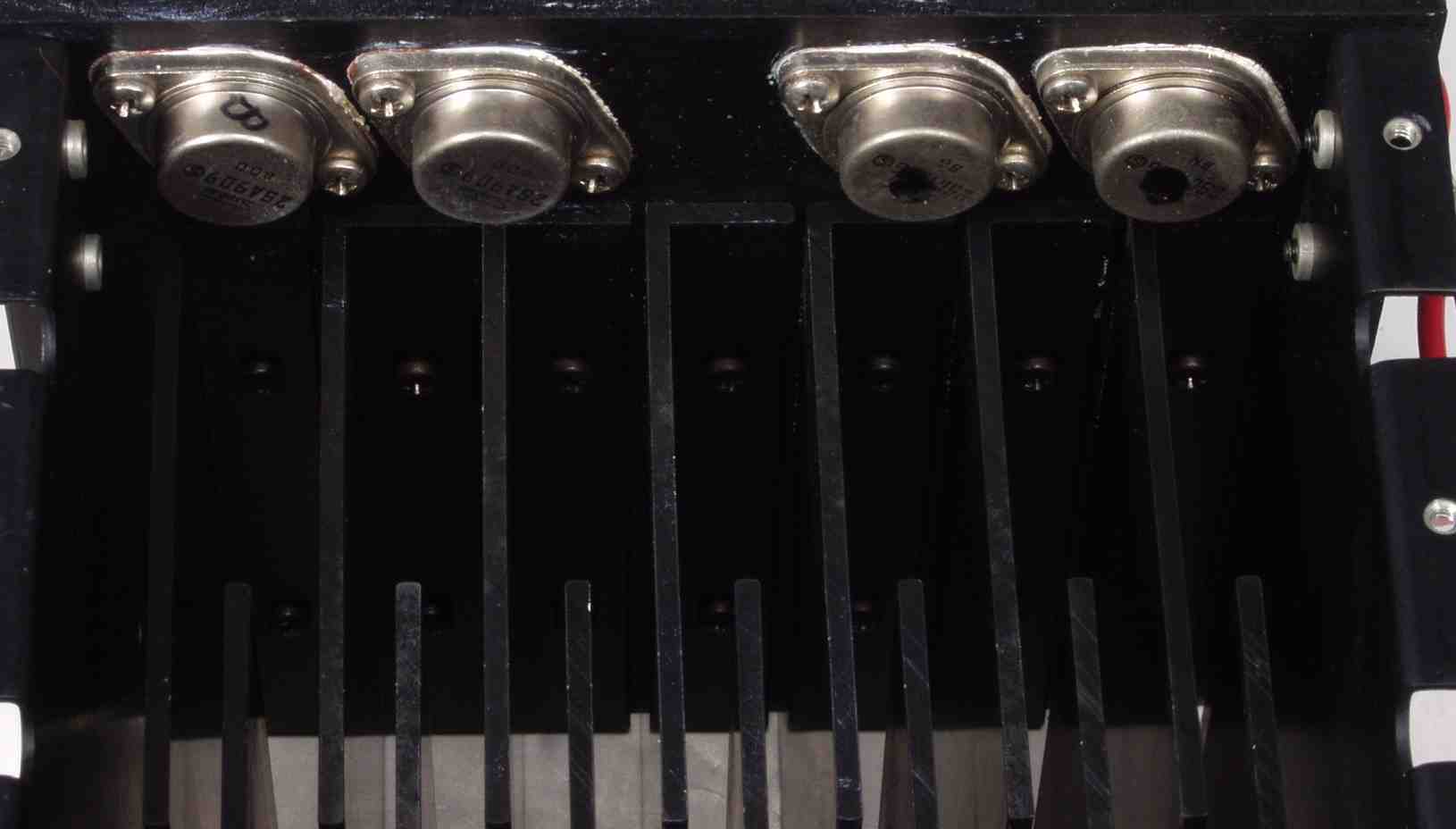

| Ｃ－５Ａ．修理前 終段ＴＲ（トランジスタ－）Ａ側 | |
 |
|
| Ｃ－５Ｂ． 修理後 終段ＴＲ（トランジスタ－）Ａ側 清掃・増締後 | |
 |
|

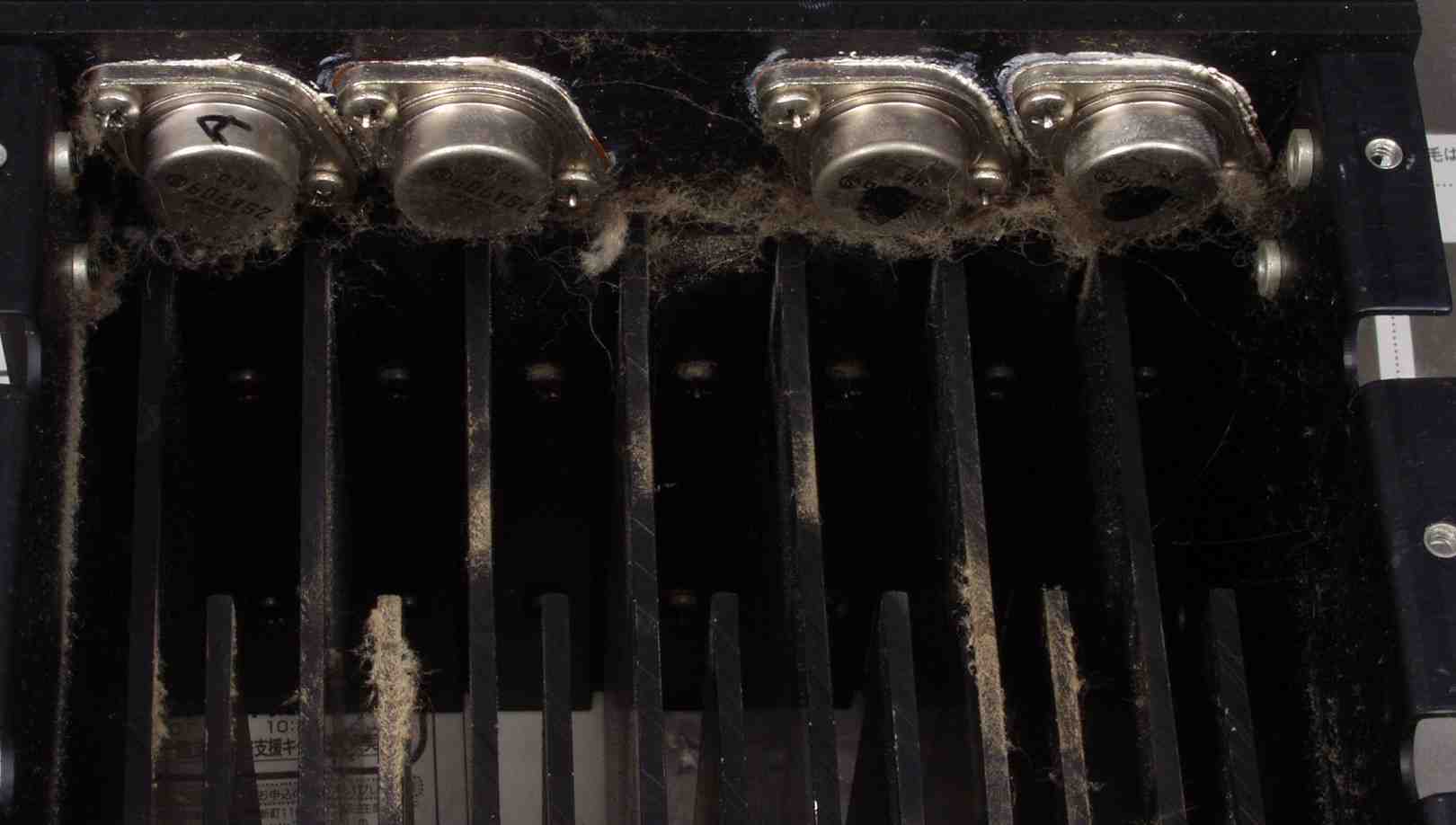

| Ｃ－５Ｃ． 修理前 終段ＴＲ（トランジスタ－）Ｂ側 | |
 |
|
| Ｃ－５Ｄ． 修理後 終段ＴＲ（トランジスタ－）Ｂ側 清掃・増締後 | |
 |
|

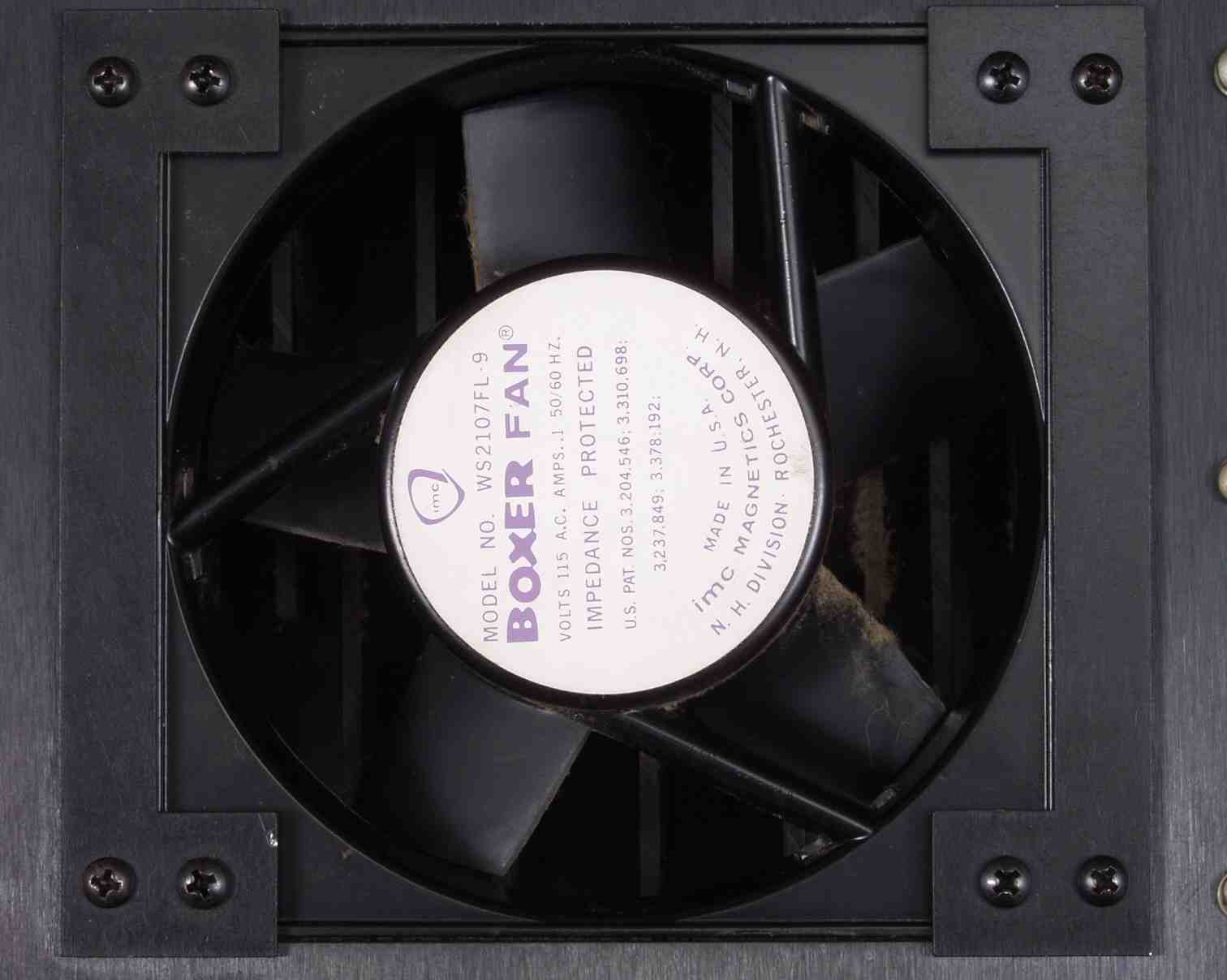

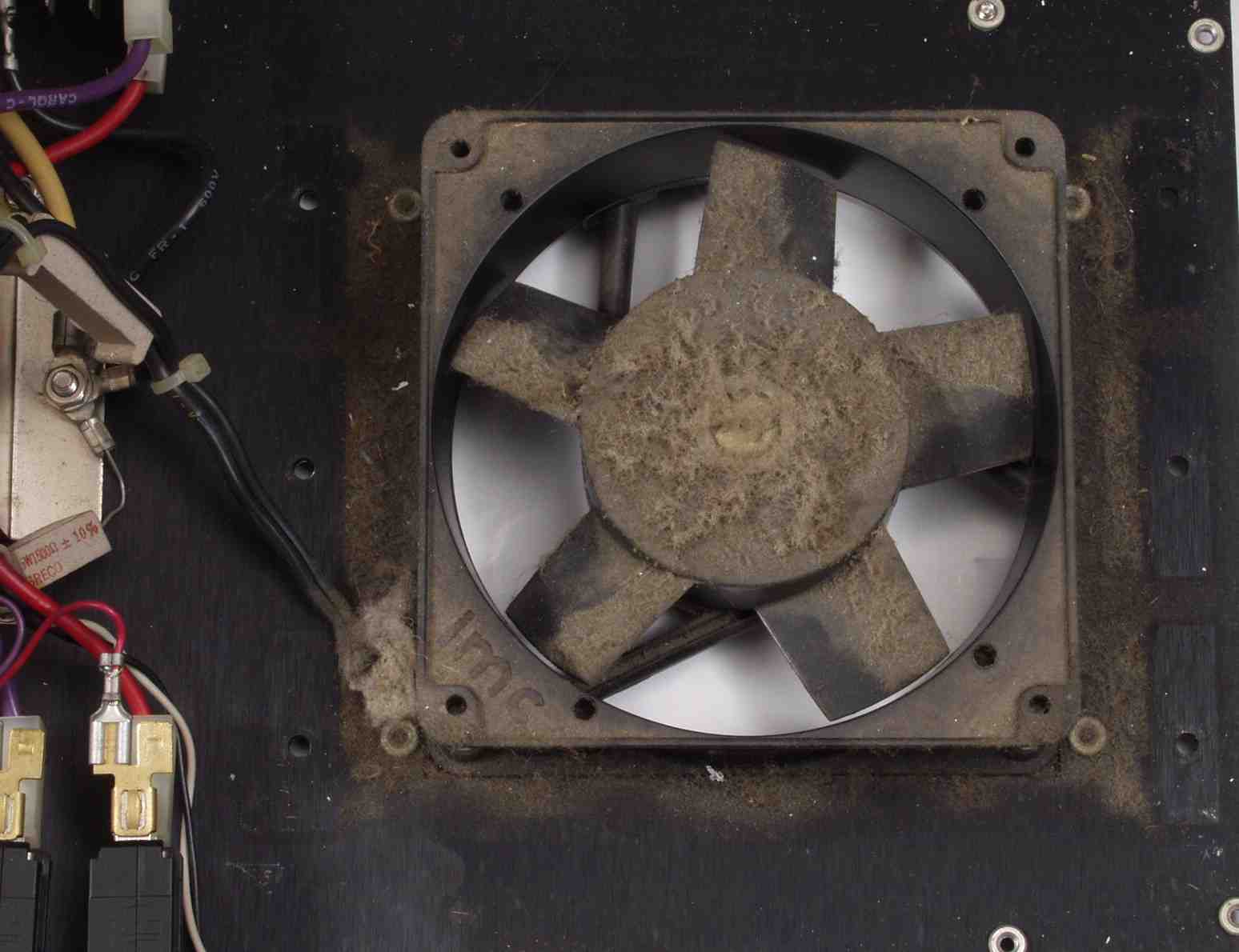

| Ｃ－６Ａ． 修理中 フアン回りの埃、一応上から「掃除機＋刷毛」で掃除したのにこの有様！ | |
 |
|

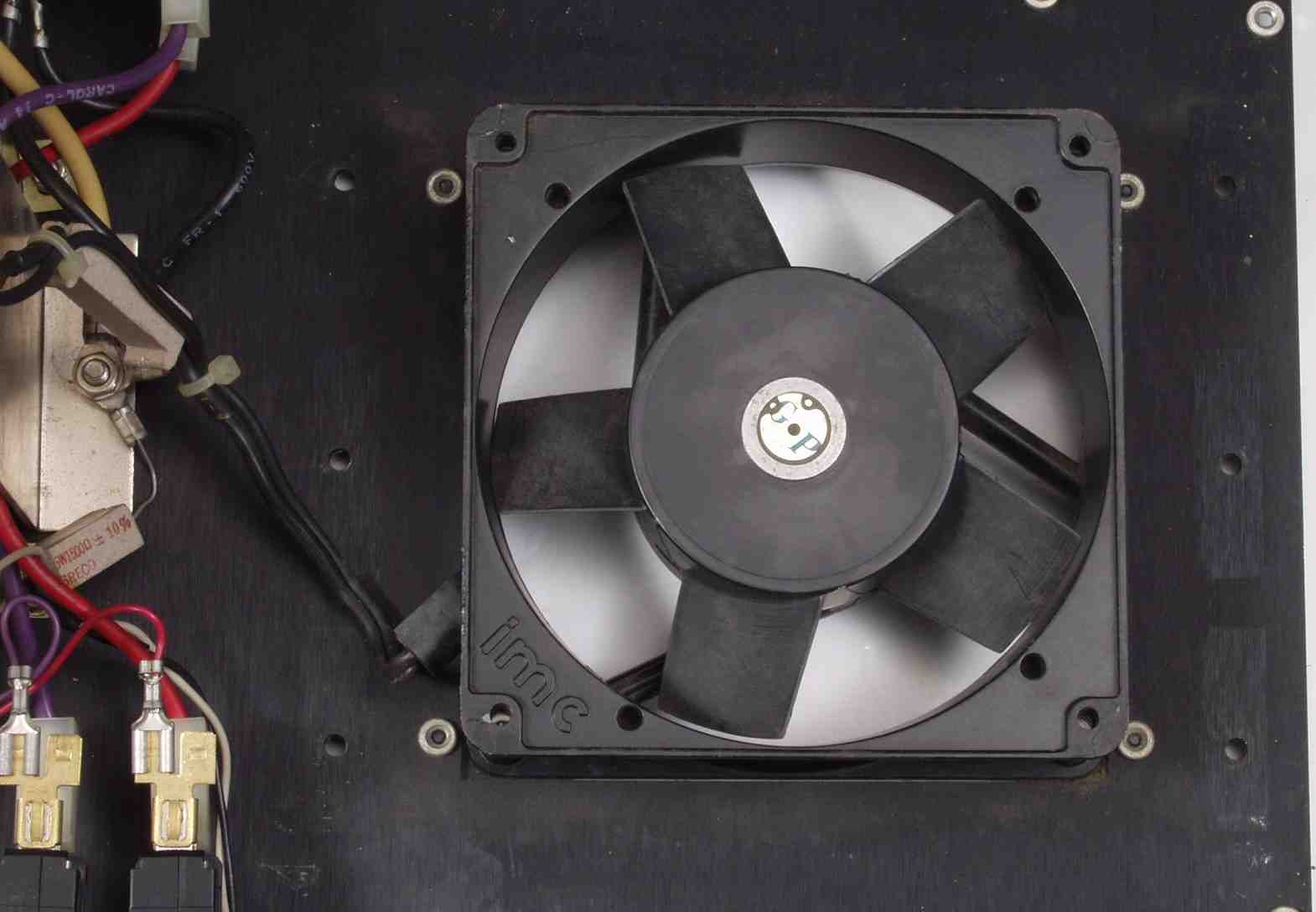

| Ｃ－６Ｂ． 修理後 フアン回り | |
 |
|

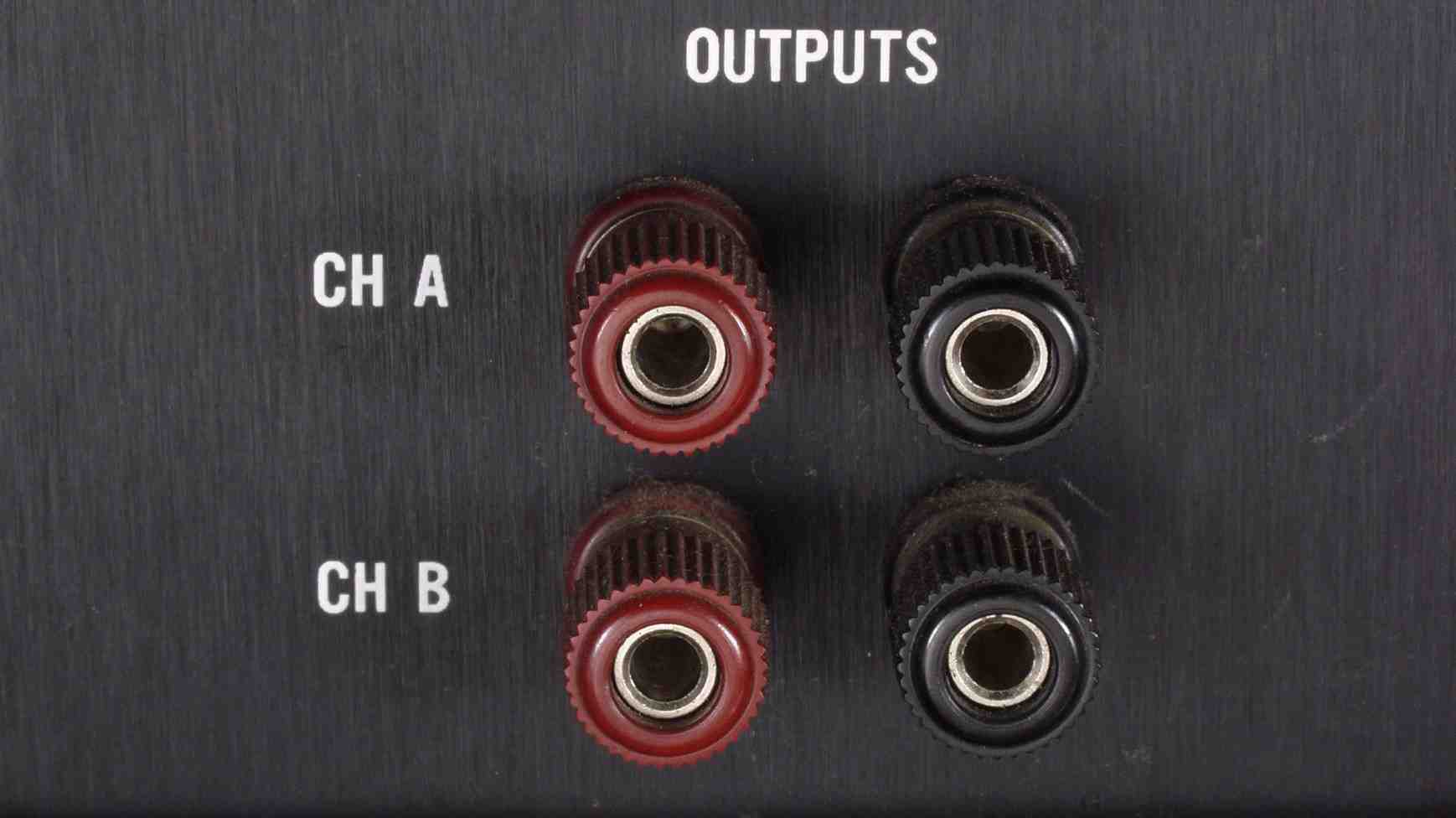

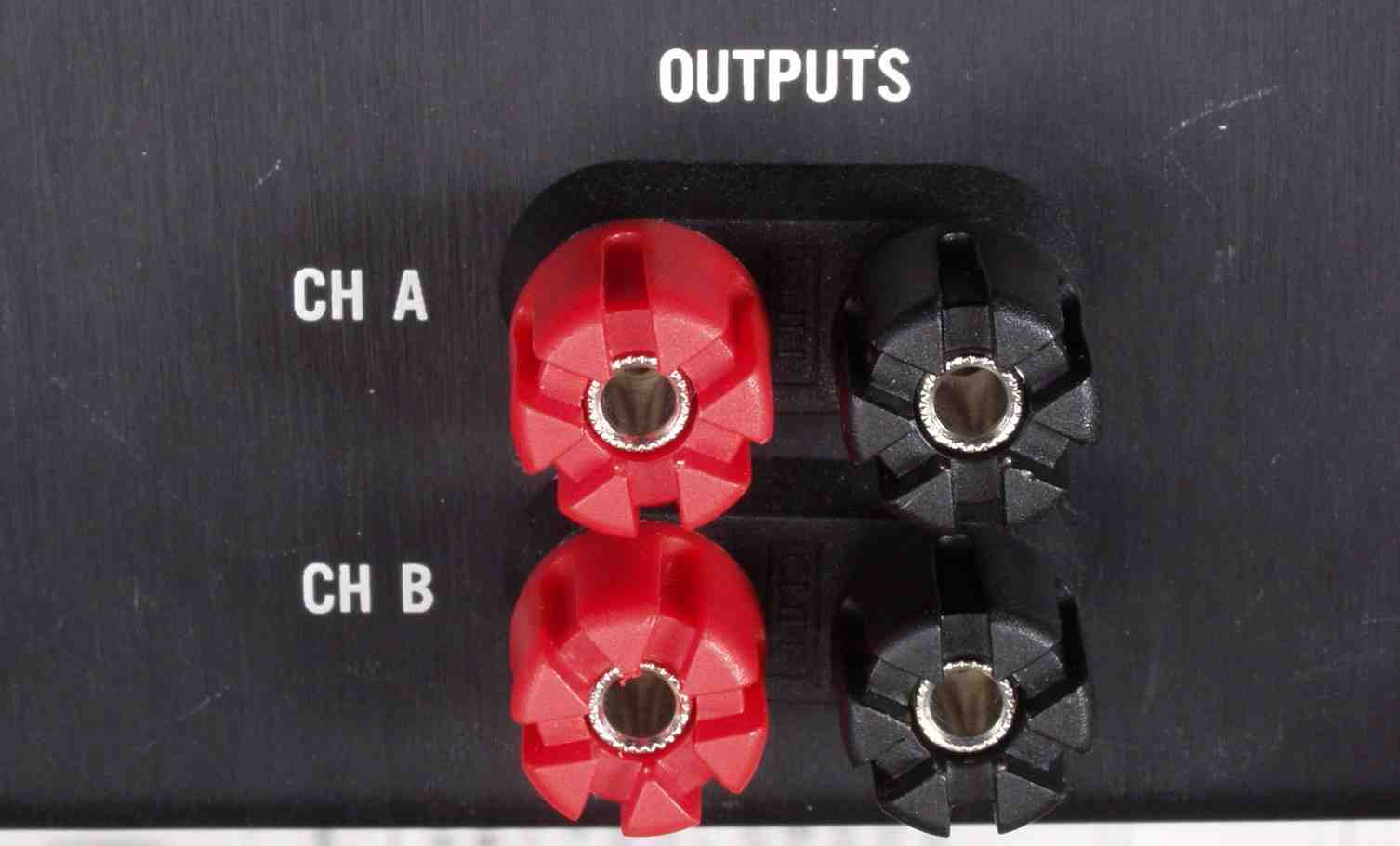

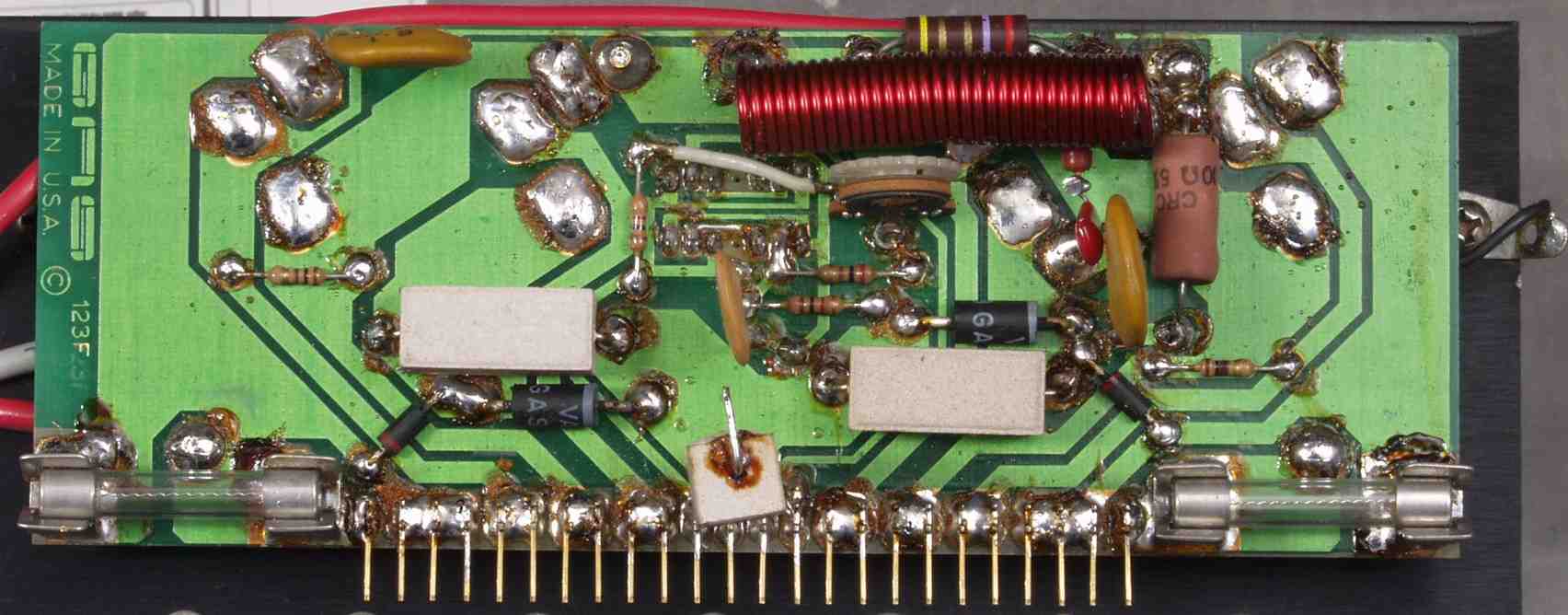

| Ｃ－７Ａ． 修理前 ＳＰ端子 | |
 |
|
| Ｃ－７Ｂ． 修理後 ＳＰ端子 | |
 |
|

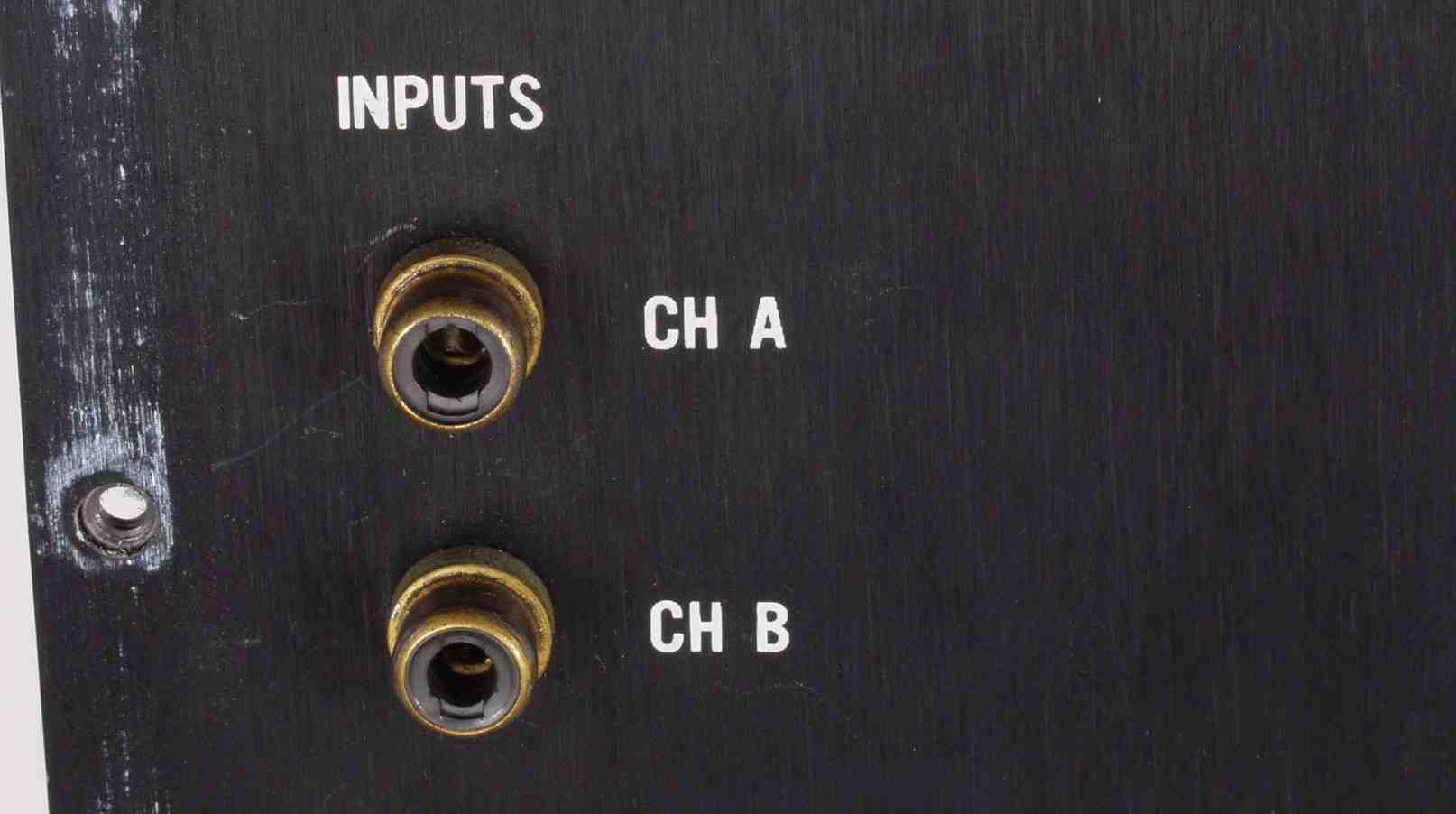

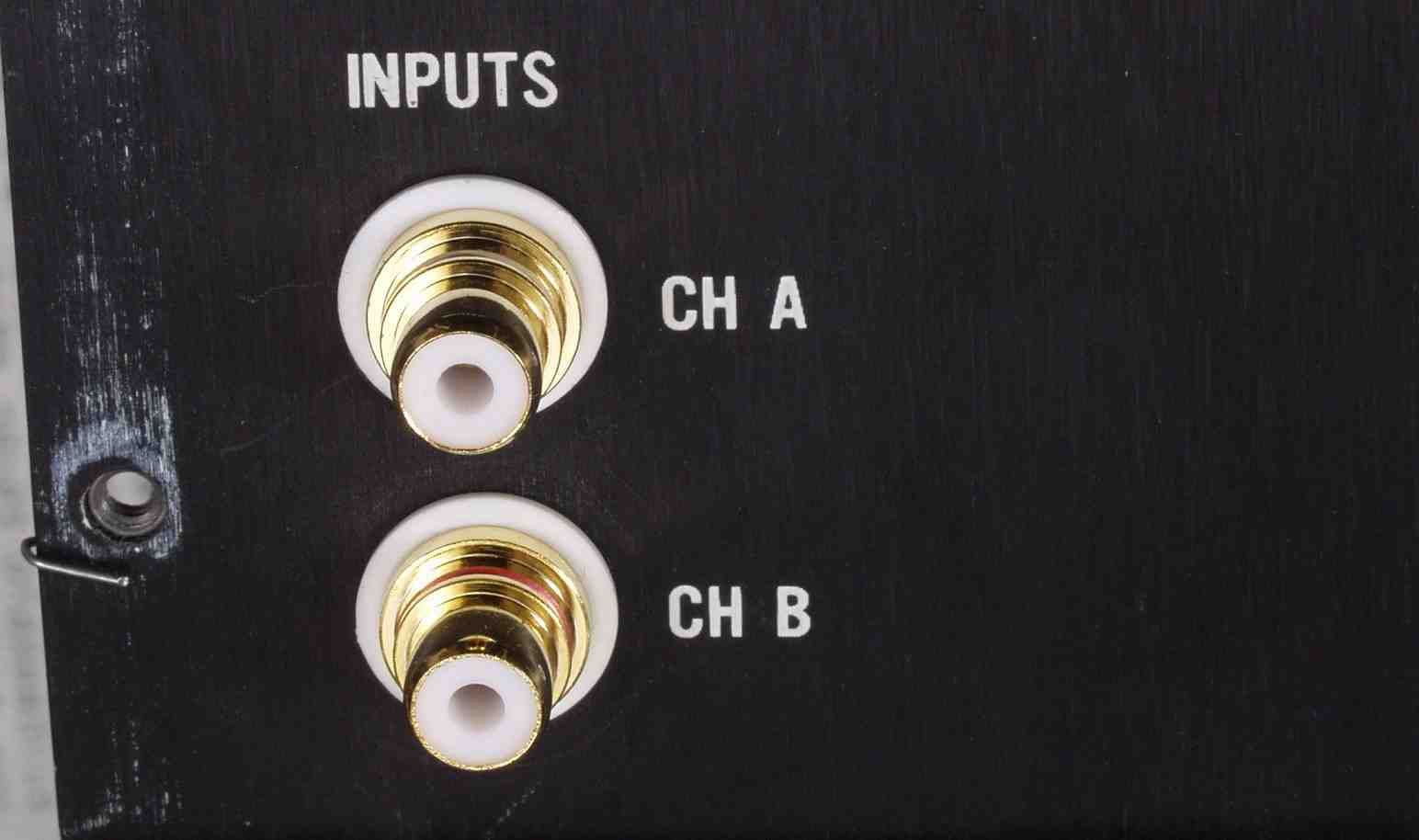

| Ｃ－７Ｃ． 修理前 ＲＣＡ端子 | |
 |
|
| Ｃ－７Ｄ． 修理後 ＲＣＡ端子 | |
 |
|

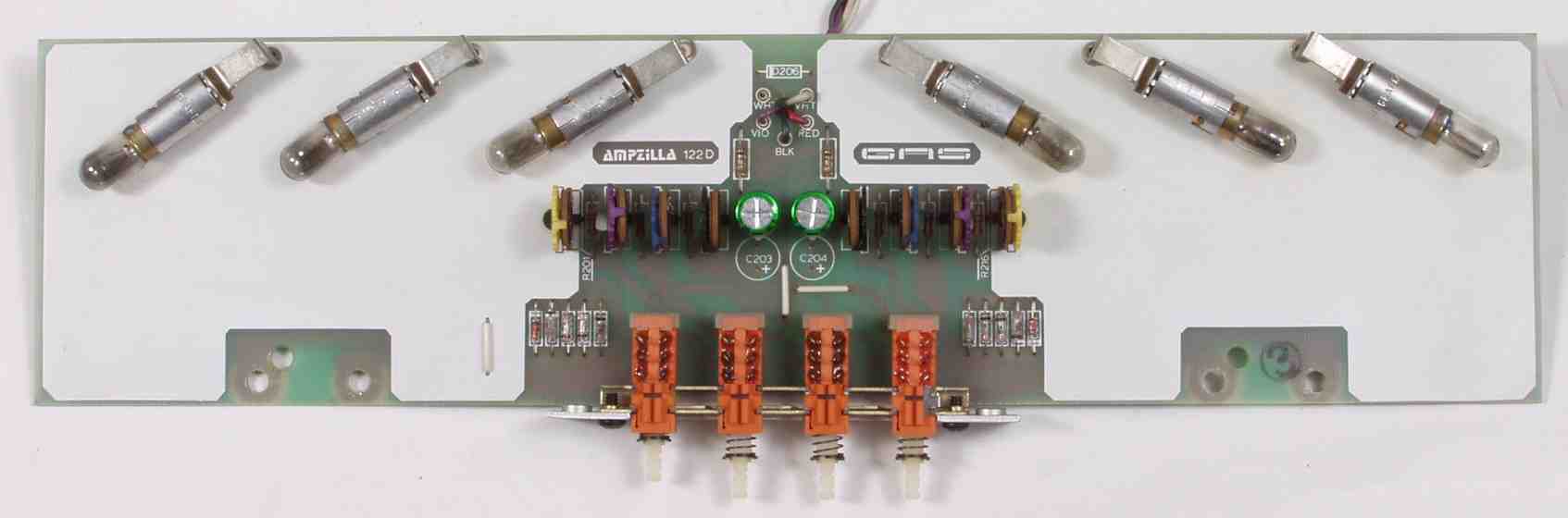

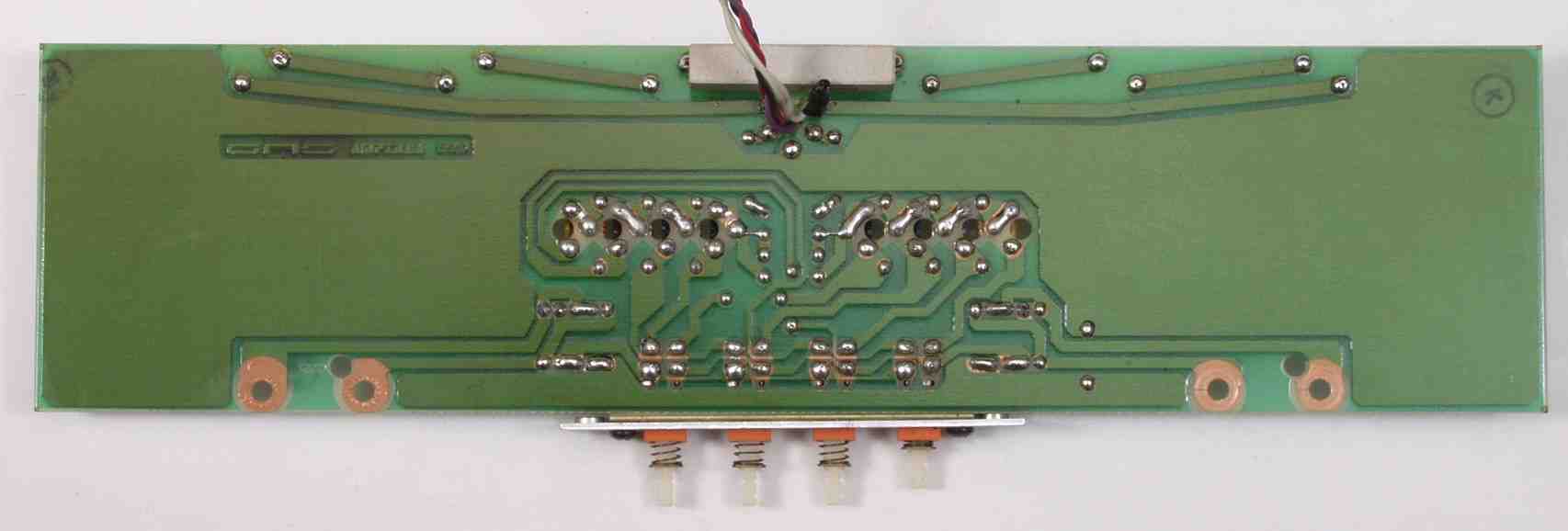

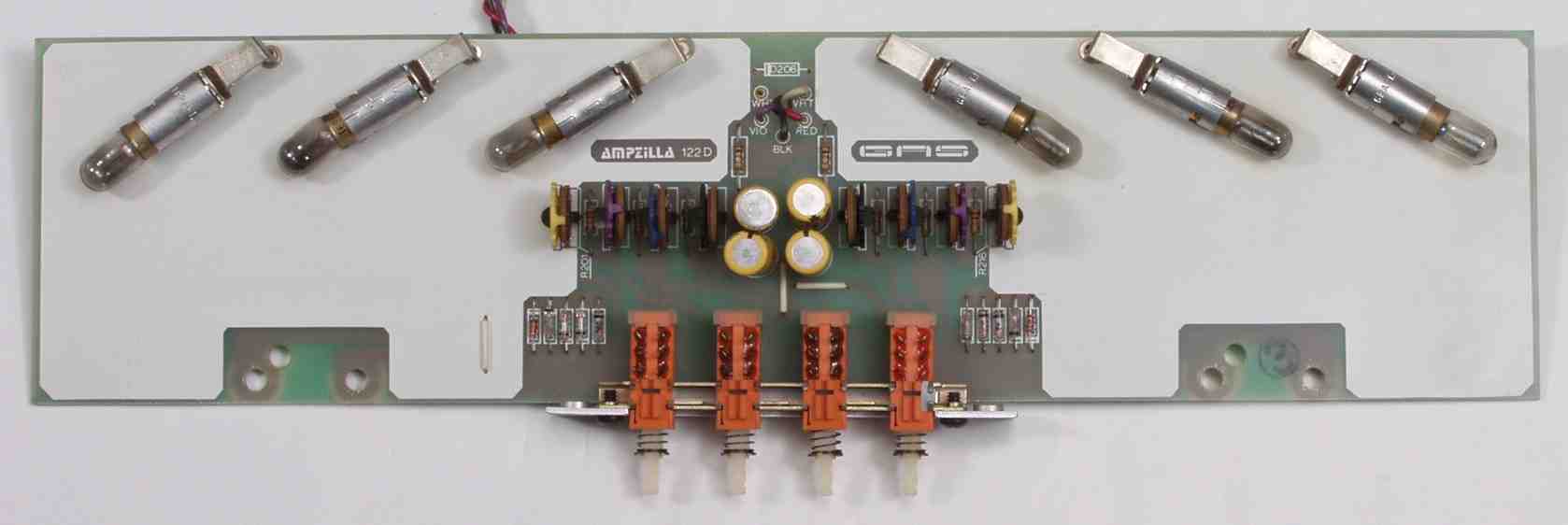

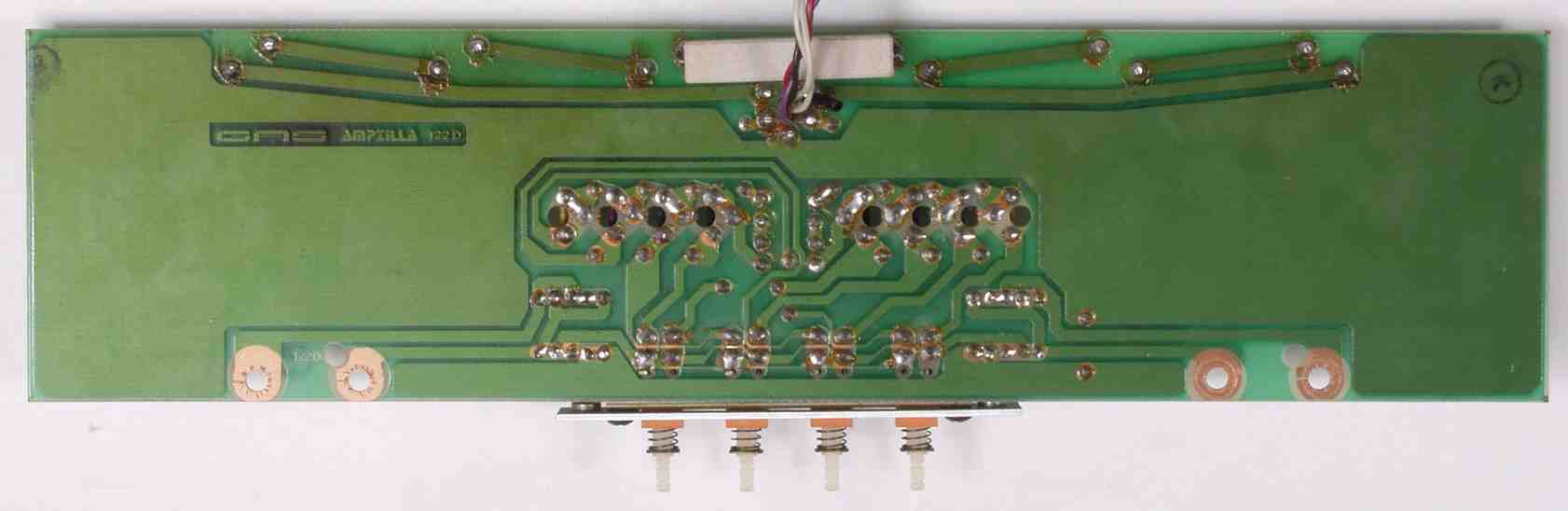

| Ｃ－８Ａ． 修理前 ＶＵ－ＡＭＰ基盤 | |
 |
|
| Ｃ－８Ｂ． 修理後 ＶＵ－ＡＭＰ基盤 電解コンデンサー４個交換（高いノンポール電解コンデンサーを使用したので２個→１個） | |
 |
|
| Ｃ－８Ｃ． 修理前 ＶＵ－ＡＭＰ基盤裏 | |
 |
|
| Ｃ－８Ｄ． 修理（半田補正）後 ＶＵ－ＡＭＰ基盤裏 全ハンダやり直す＋不要なフラックスを取り | |
 |
|
| Ｃ－８Ｅ． 完成ＶＵ－ＡＭＰ基盤裏 洗浄後 | |
 |
|

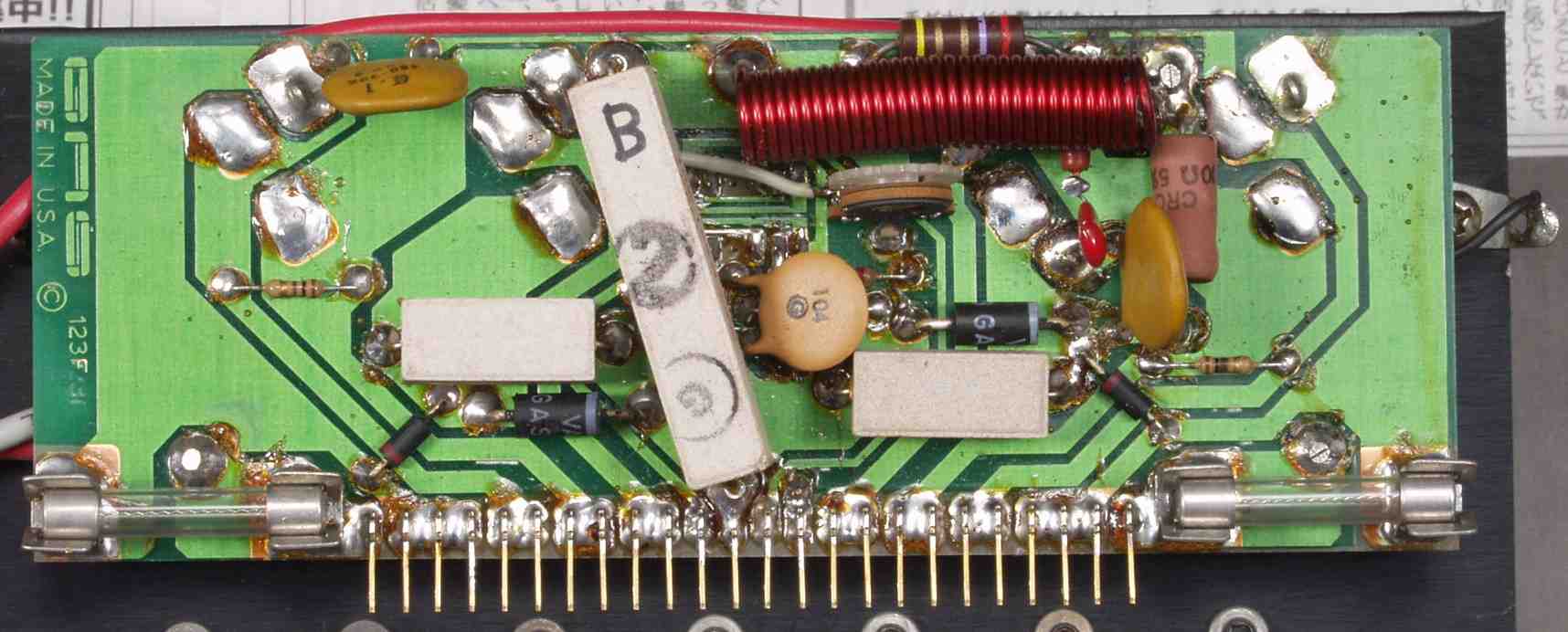

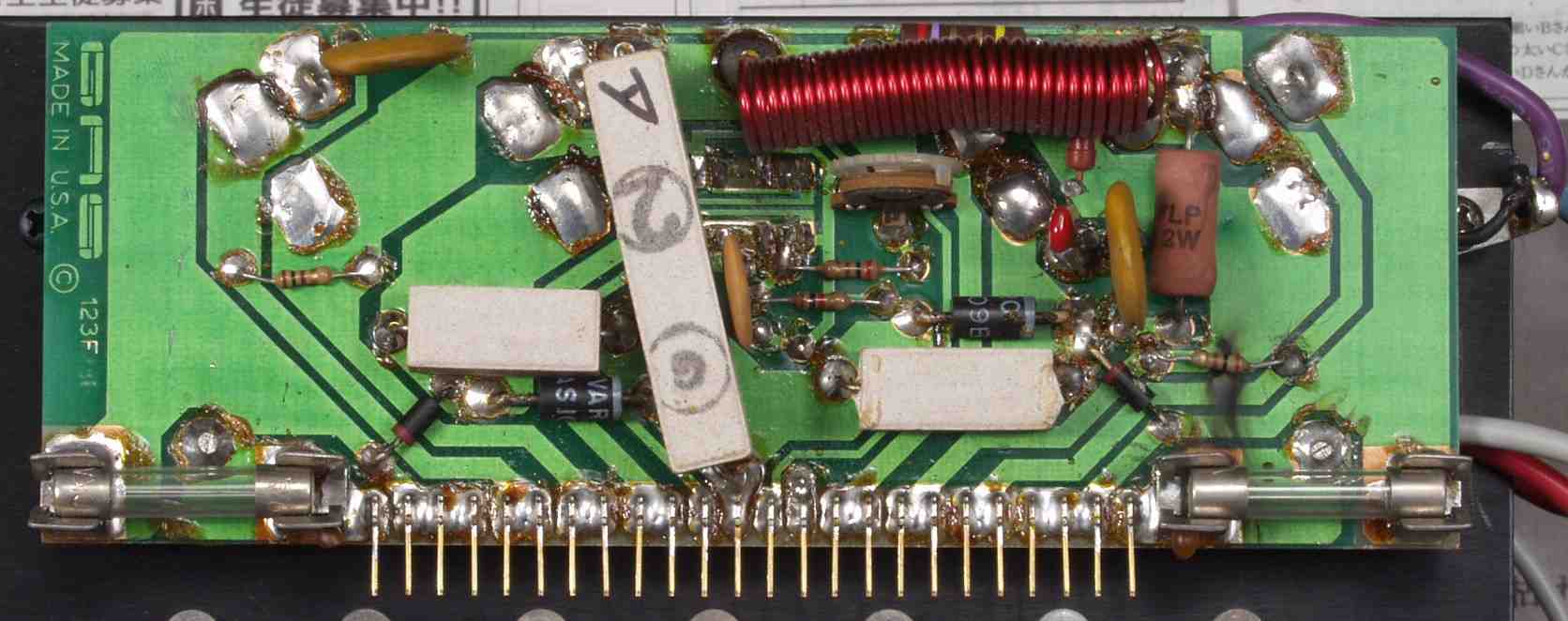

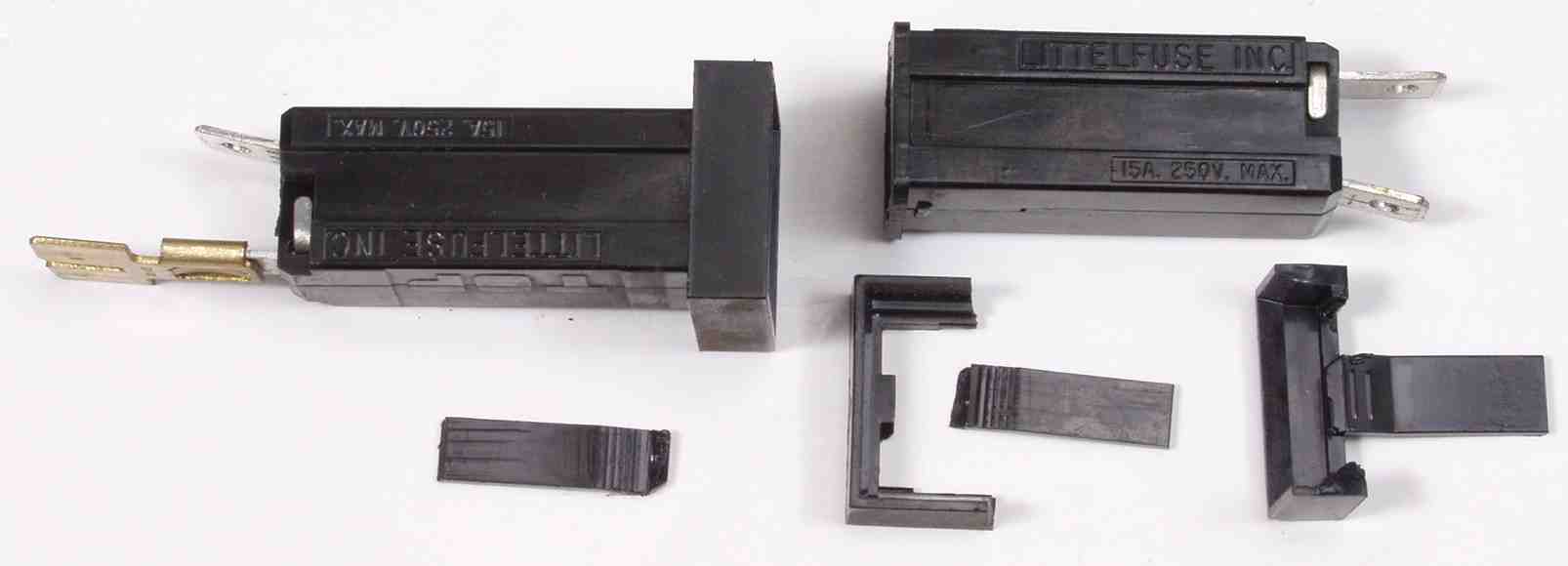

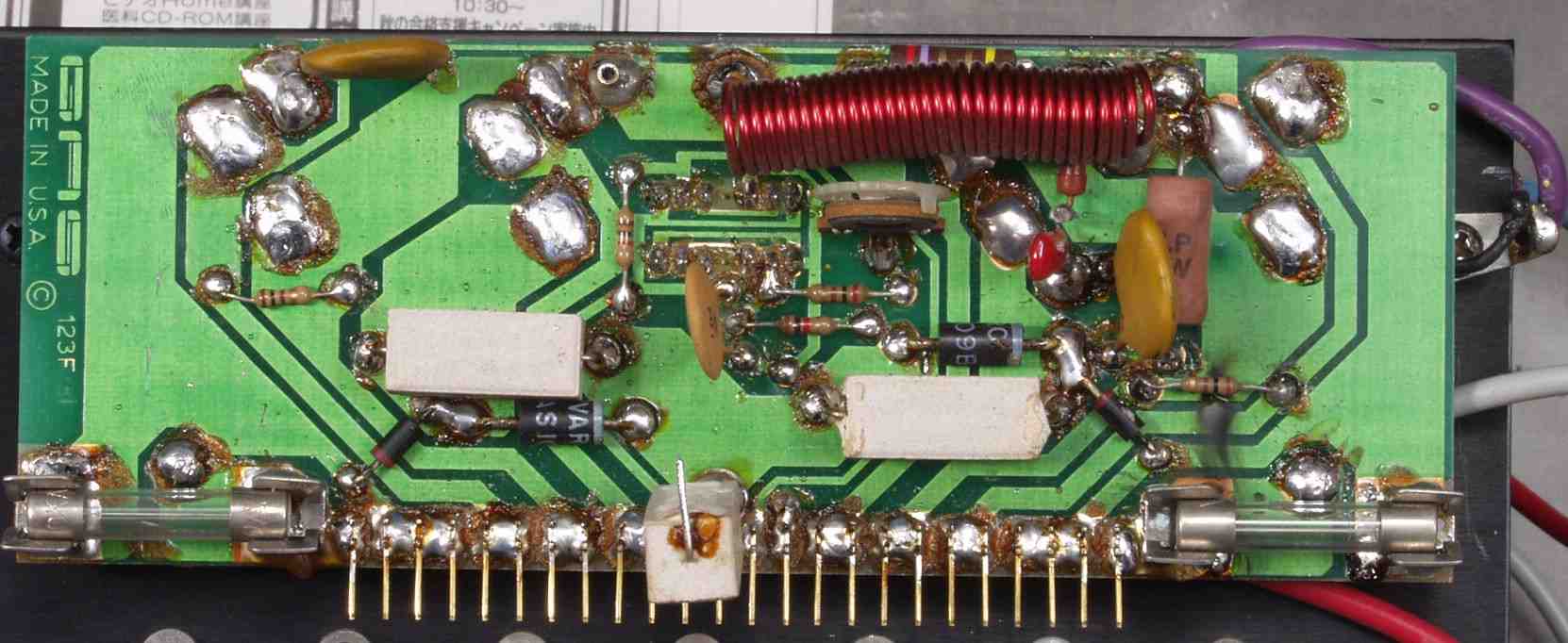

| Ｃ－９Ａ． 修理中 SP出力のフューズケース 押さえプラスチックの爪が折れて、本体にヒビが入った | |
 |
|

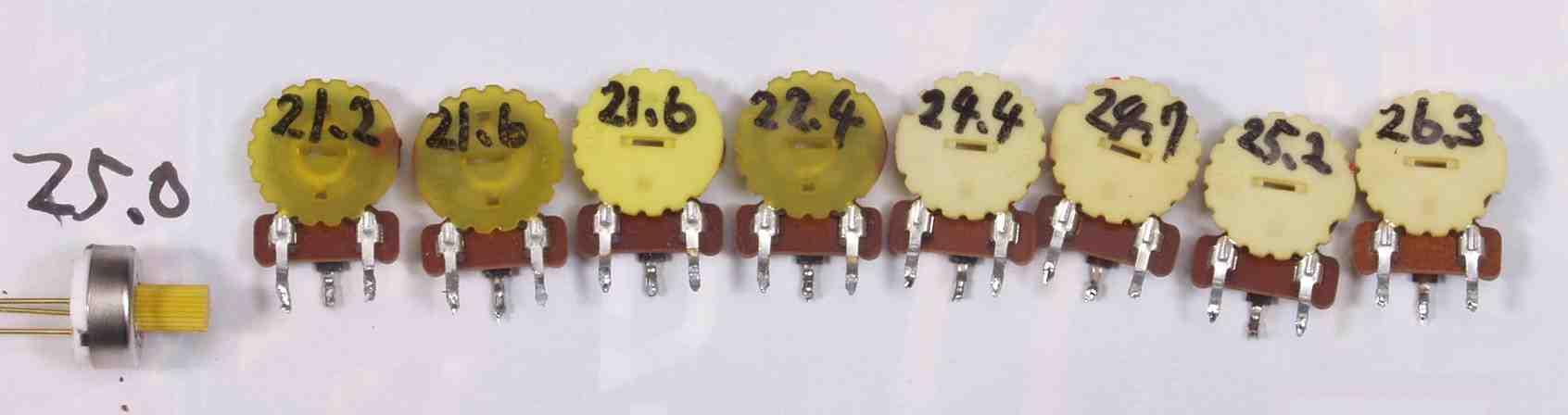

| Ｃ－９Ｂ． 修理後 ２台分の２５KΩの半固定VRを測定 ２１．２KΩ～２６．３KΩまでばらつく | |
 |
|

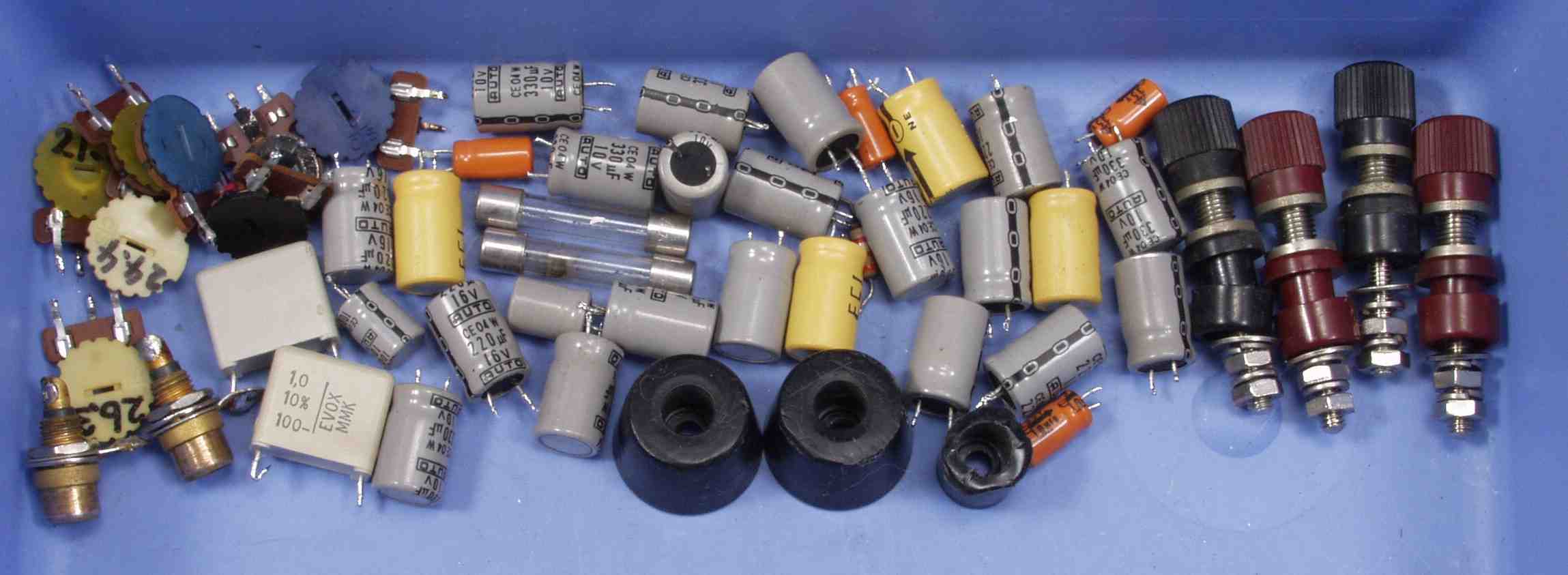

| Ｃ－ＡＡ． 交換部品 | |
 |
|

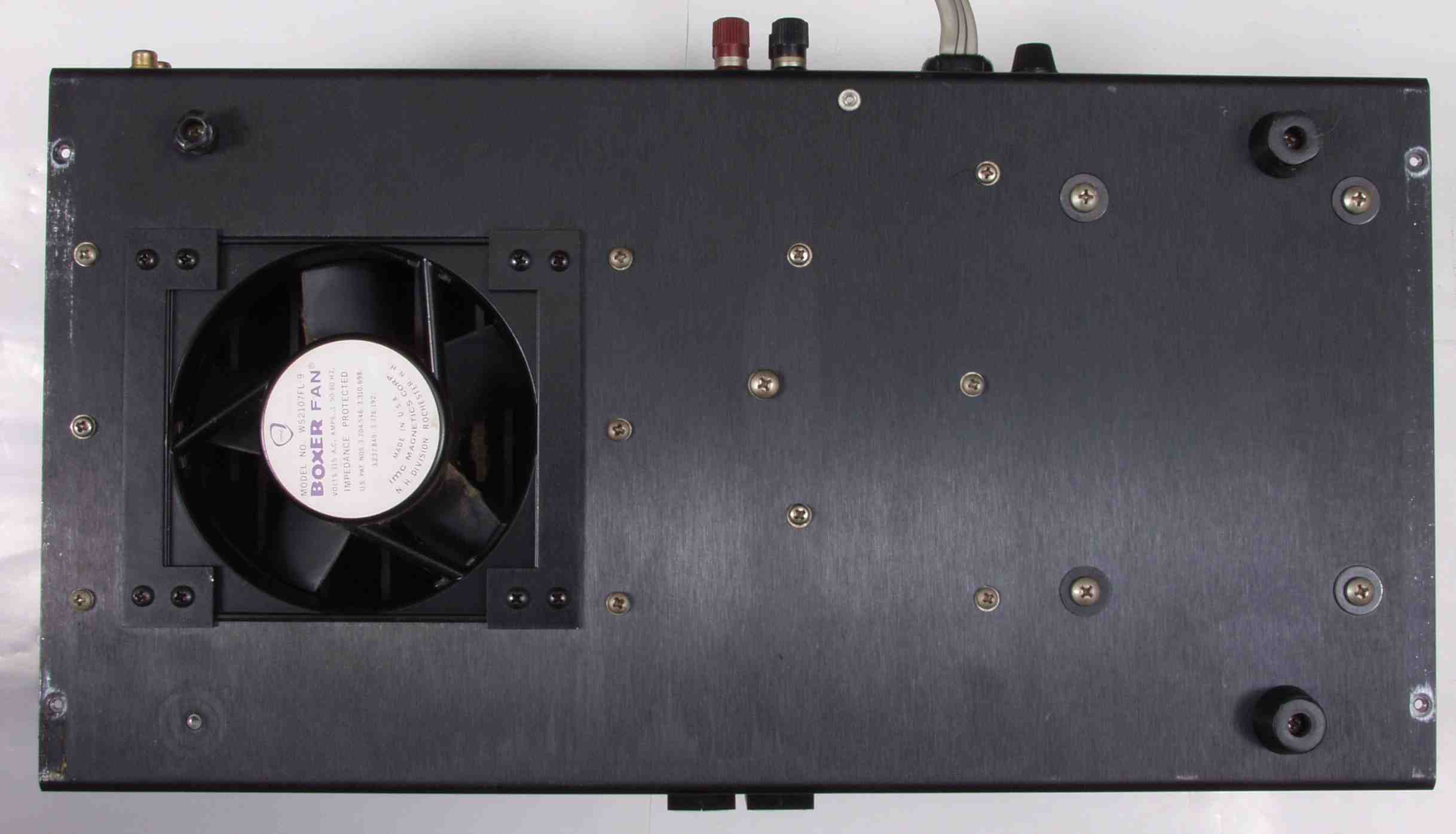

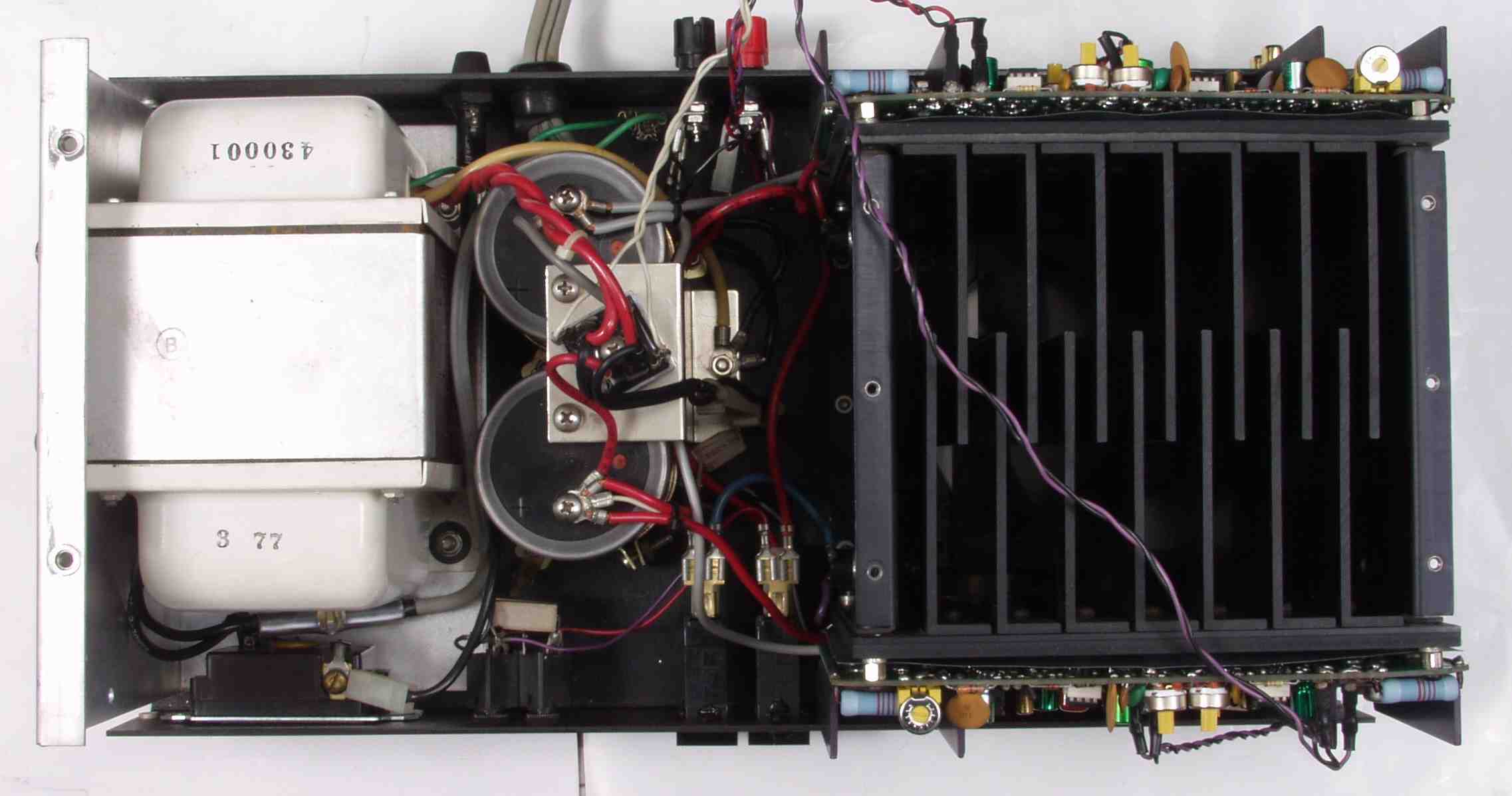

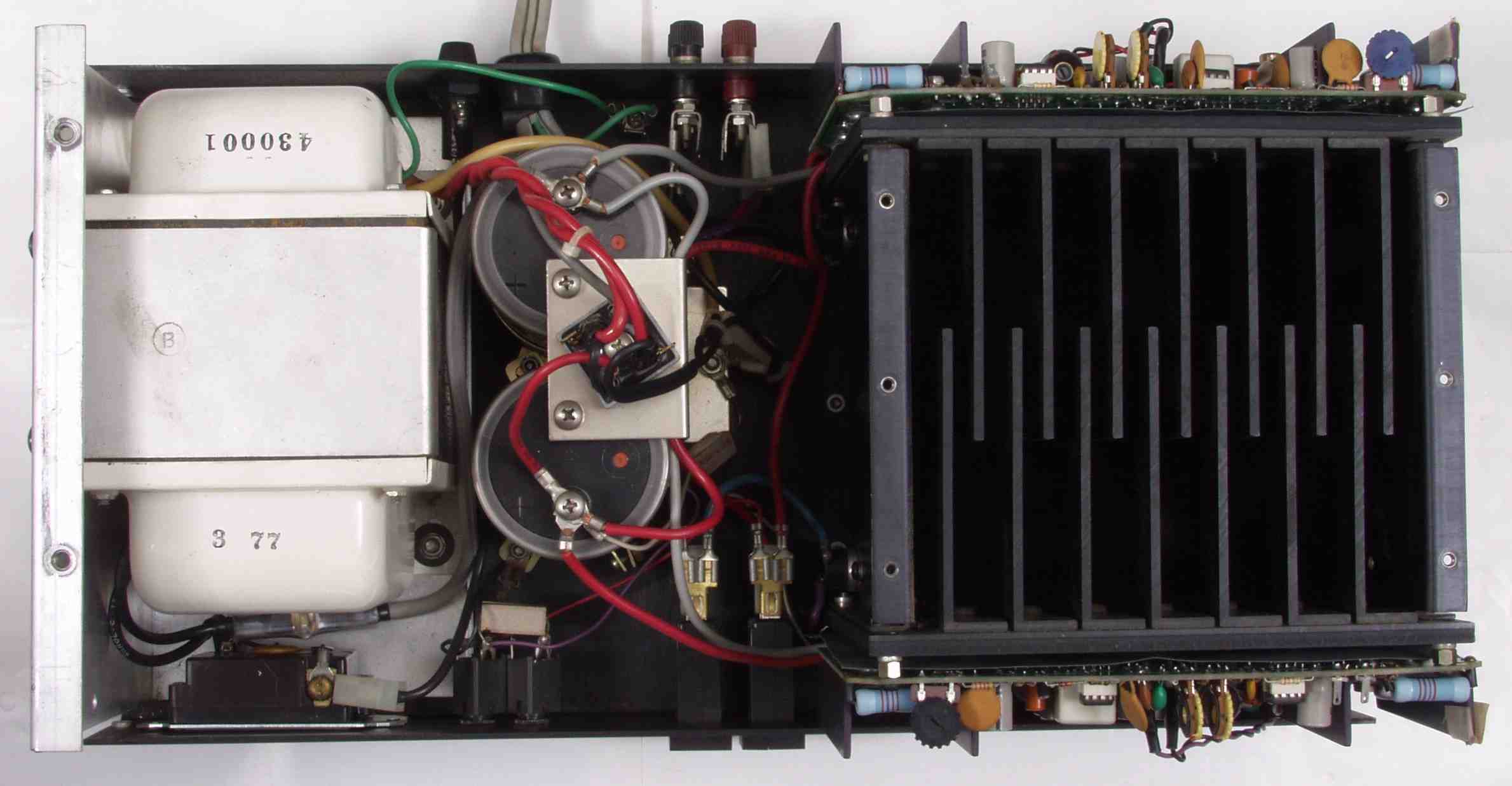

| Ｃ－ＢＡ． 修理前 上から見る | |
|
|
| Ｃ－ＢＢ． 修理後 上から見る | |
 |
|

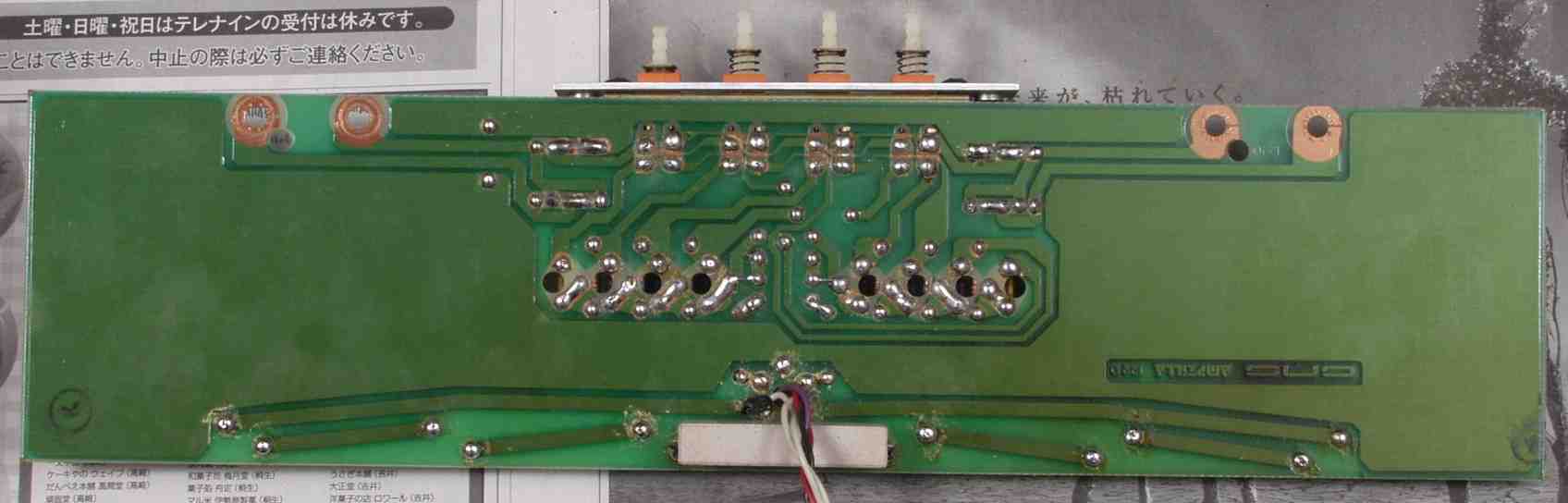

| Ｃ－ＢＣ． 修理前 下から見る | |
|
|
| Ｃ－ＢＤ． 修理後 下から見る | |
 |
|

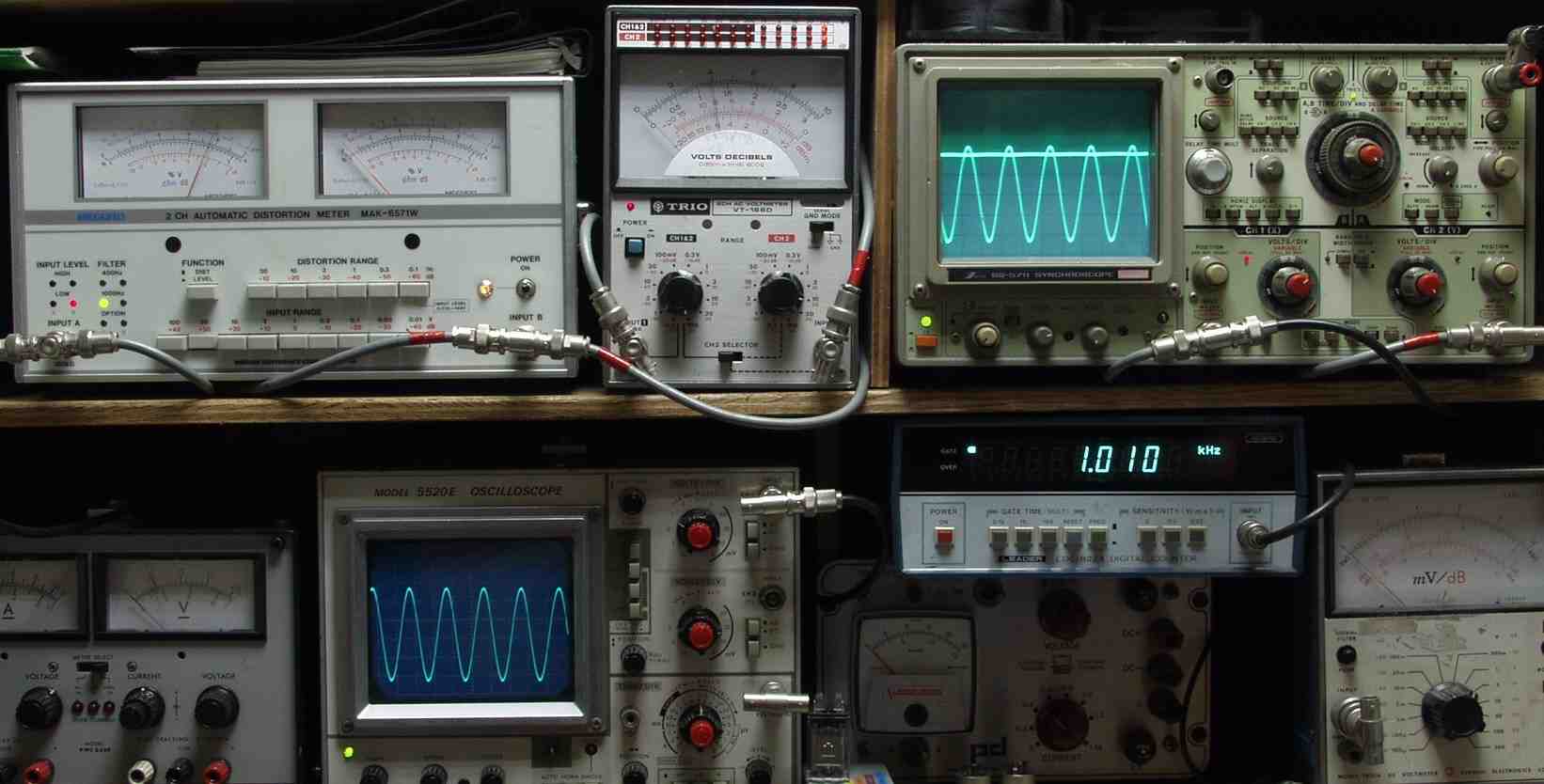

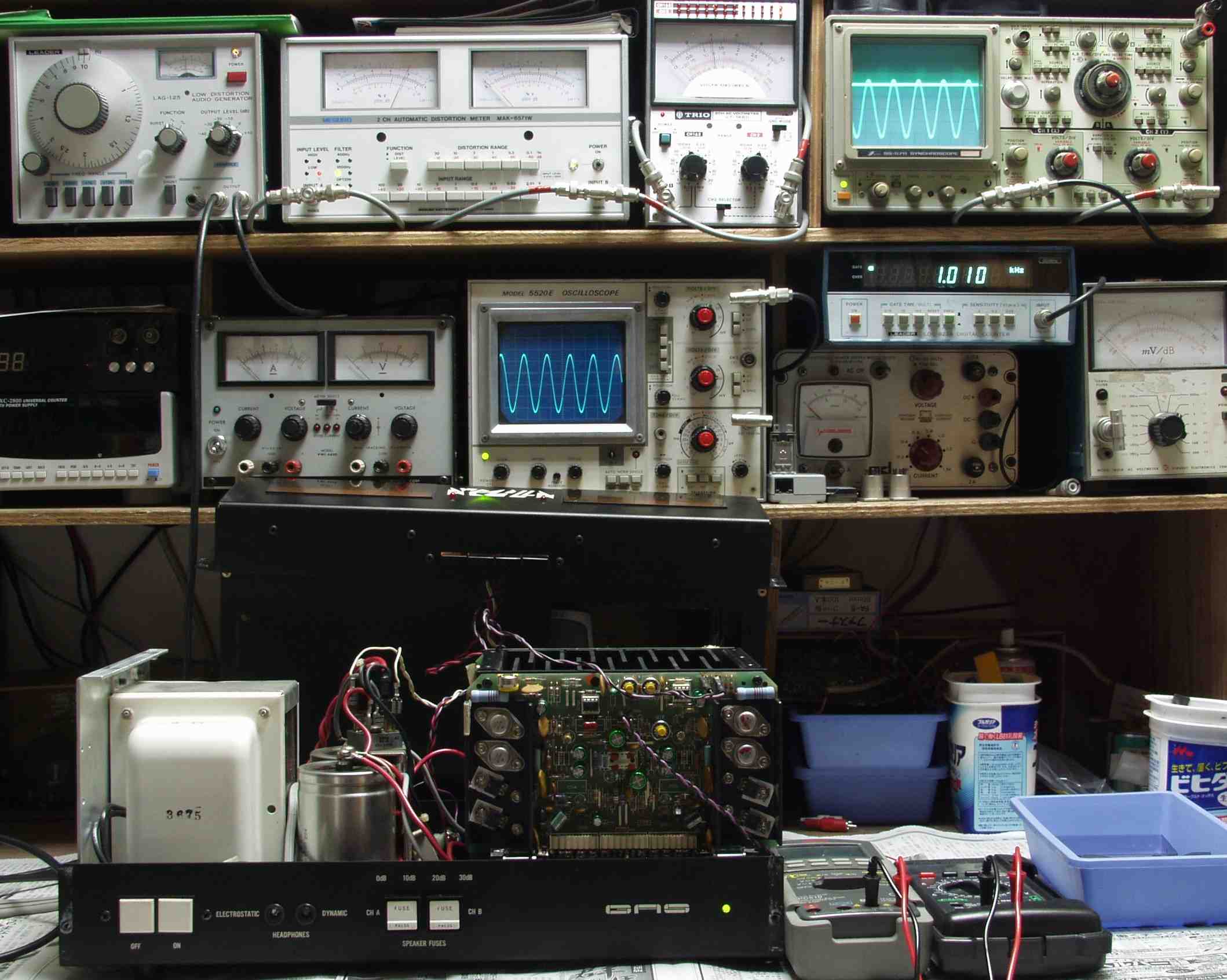

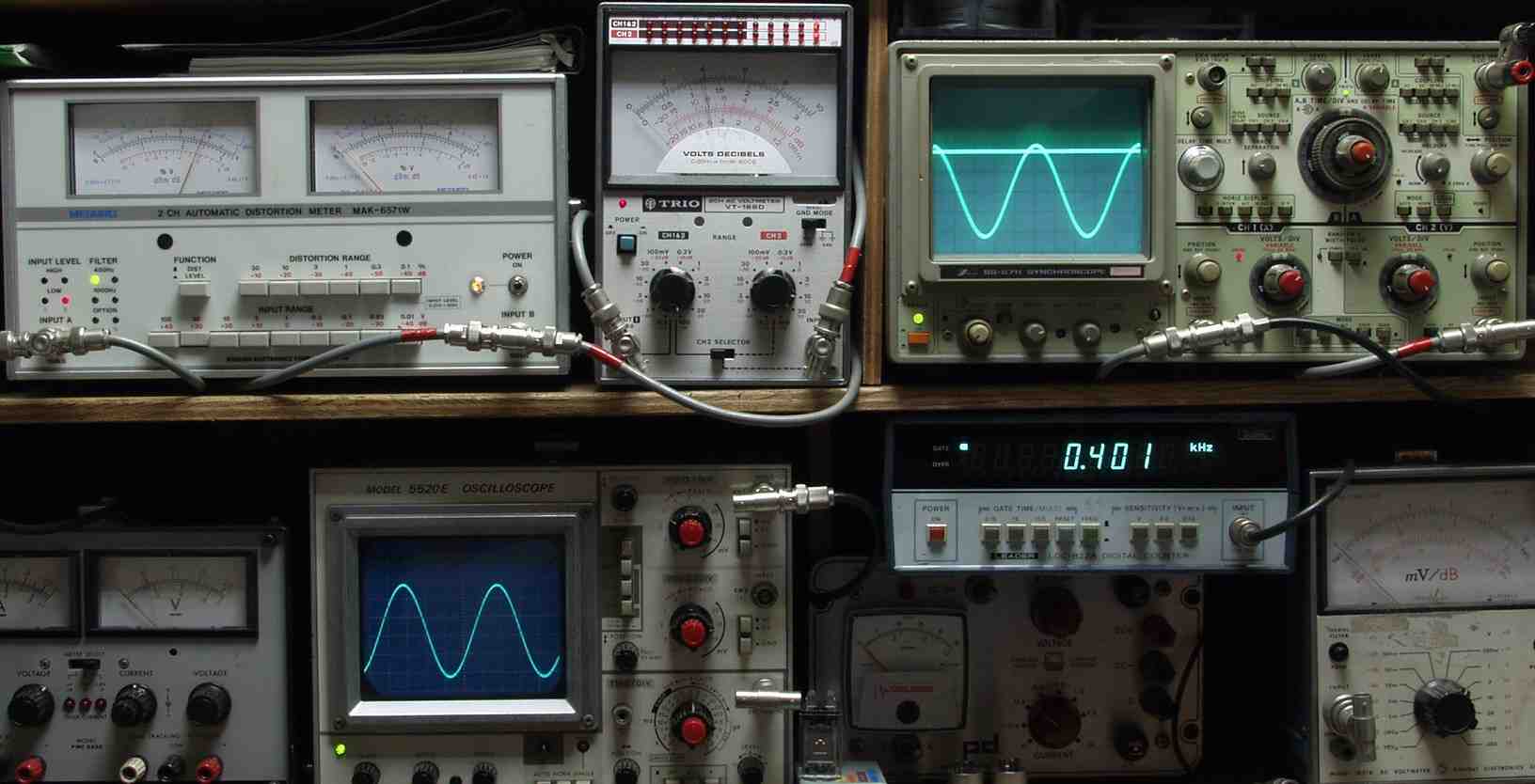

| Ｅ． 調整・測定 Ｅ－１． 出力／歪み率測定・調整 |
|
 |
|
| Ｅ－２Ａ． 「Ａ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力 ０．０７％歪み １０００ＨＺ | |
 |
|
| Ｅ－２Ｂ． 「Ａ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力 ０．０７％歪み ４００ＨＺ | |
 |
|
| Ｅ－２Ｃ． 「Ｂ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力 ０．０８％歪み １０００ＨＺ | |
 |
|
| Ｅ－２Ｄ． 「Ｂ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力 ０．０８％歪み ４００ＨＺ | |
 |
|

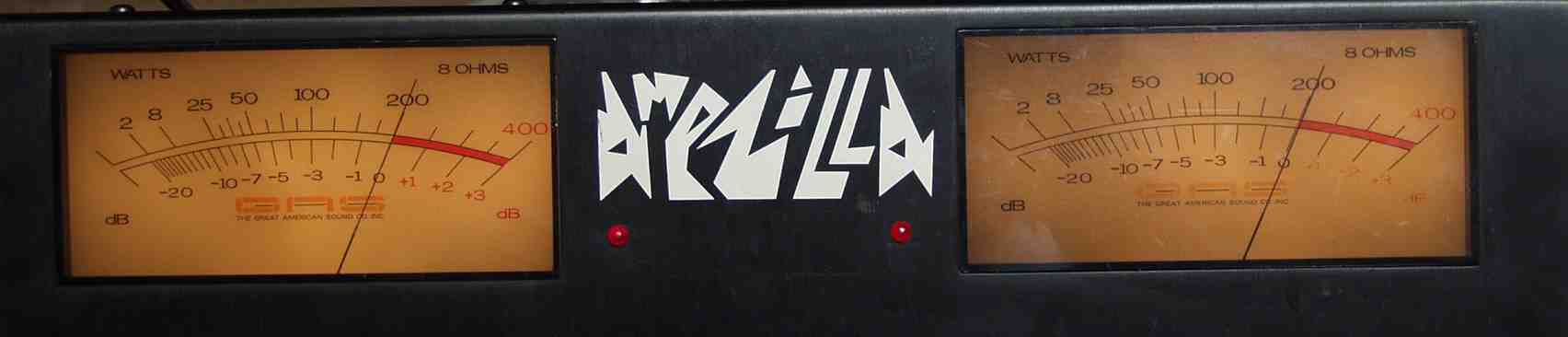

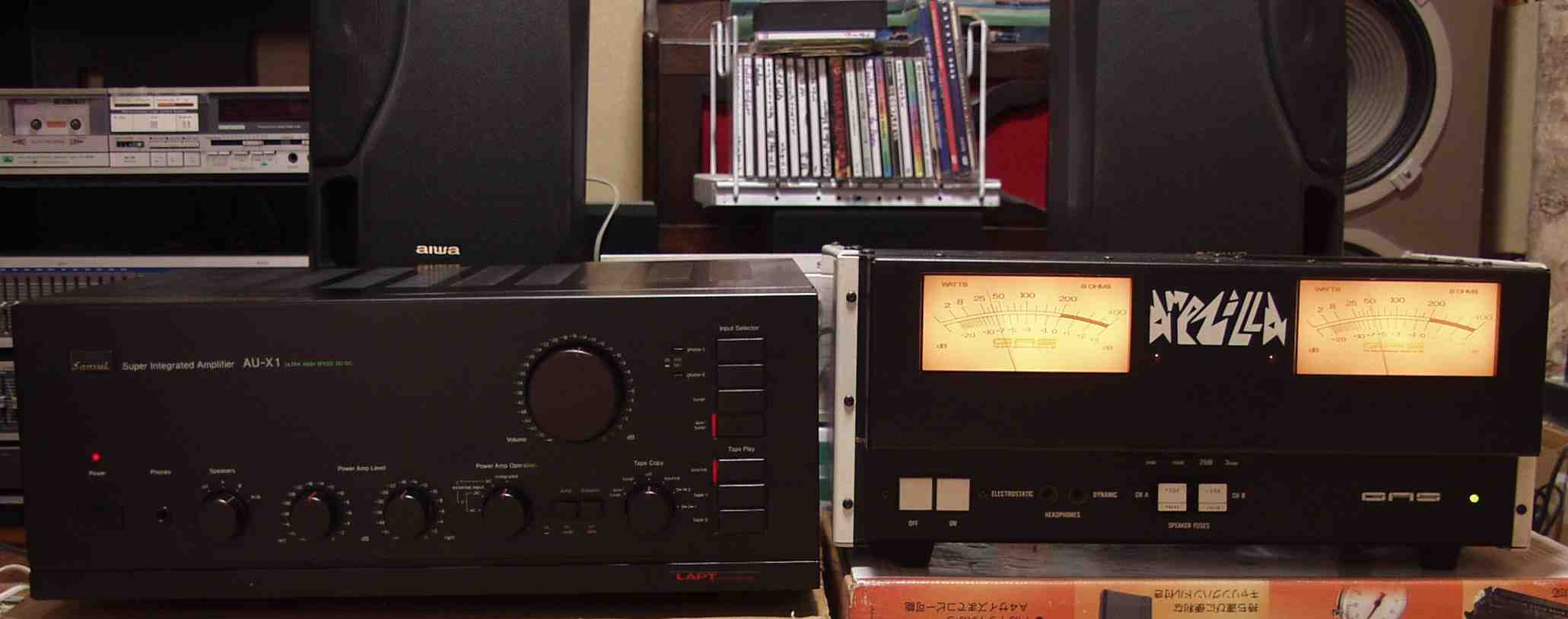

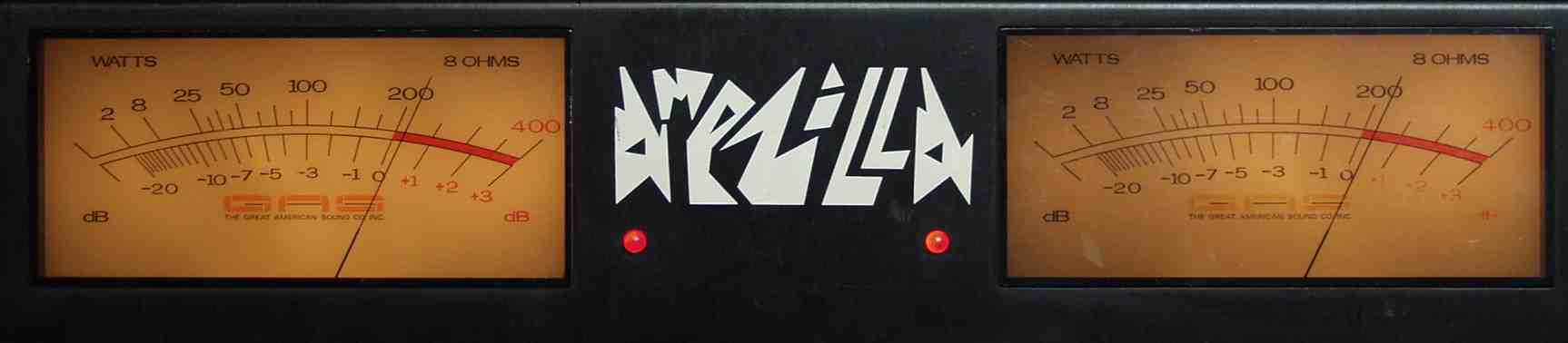

| Ｅ－３． その時の本体ＶＵメータ＝２００Ｗ | |
 |
|
| Ｅ－４． ２４０ＷくらいでオーバーロードＬＥＤ表示 | |
 |
|
| Ｅ－５． 完成 ２４時間エージング | |
 |
|
