| ＧＡＳ ＡＭＰＺＩＬＬＡ ２Ａ ４台目修理 |
| 平成１７年９月３０日到着 １２月２０日完成 |
| 寸評 GAS−AMPはIQ??の天才が設計した・・・・・・ とか言われているが、このAMPの使用には十分な注意が必要です。 特に、ＳＰ接続リレーが無いので、安定までの間（５分くらい）はＳＰのボイスコイルに電流が流れますので、 ネットワークの無いのは注意 |
|
| Ａ． 修理前の状況 Ａ−１． 点検中 清掃後上から見る |
 |

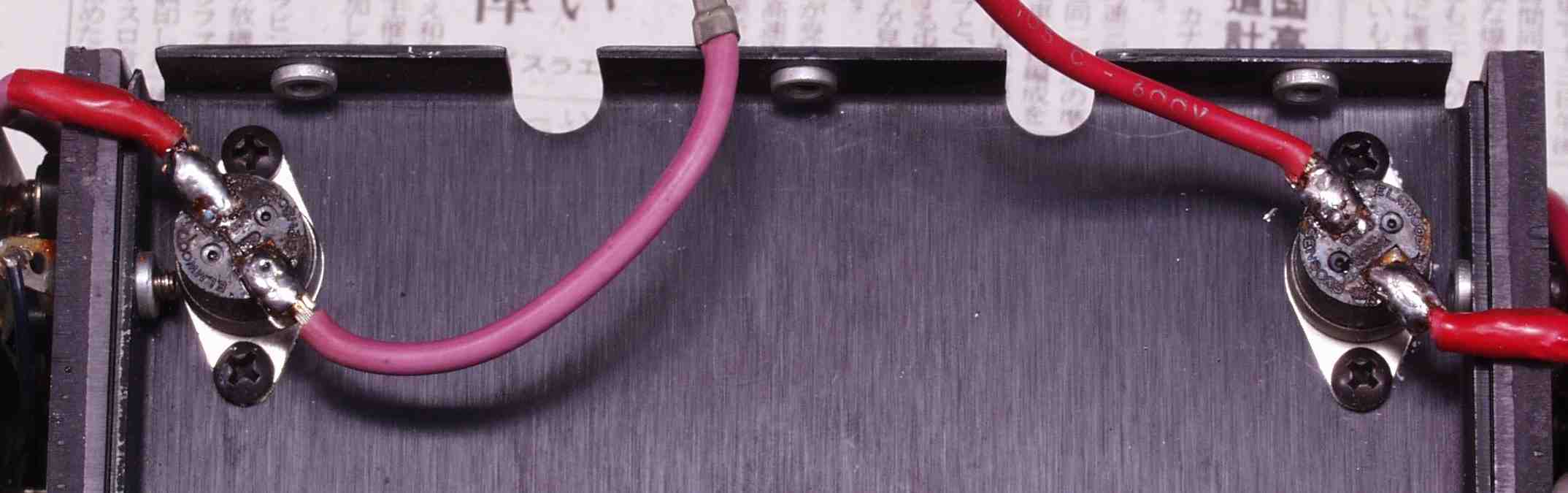

| Ａ−２． 点検中 清掃後下から見る |
 |
| Ａ−３． 点検中 ACコードから３Pインレット・プラグに交換してある、穴開け加工技術は下 |
 |
| Ａ−４A． 点検中 電源SWが交換してある |
 |

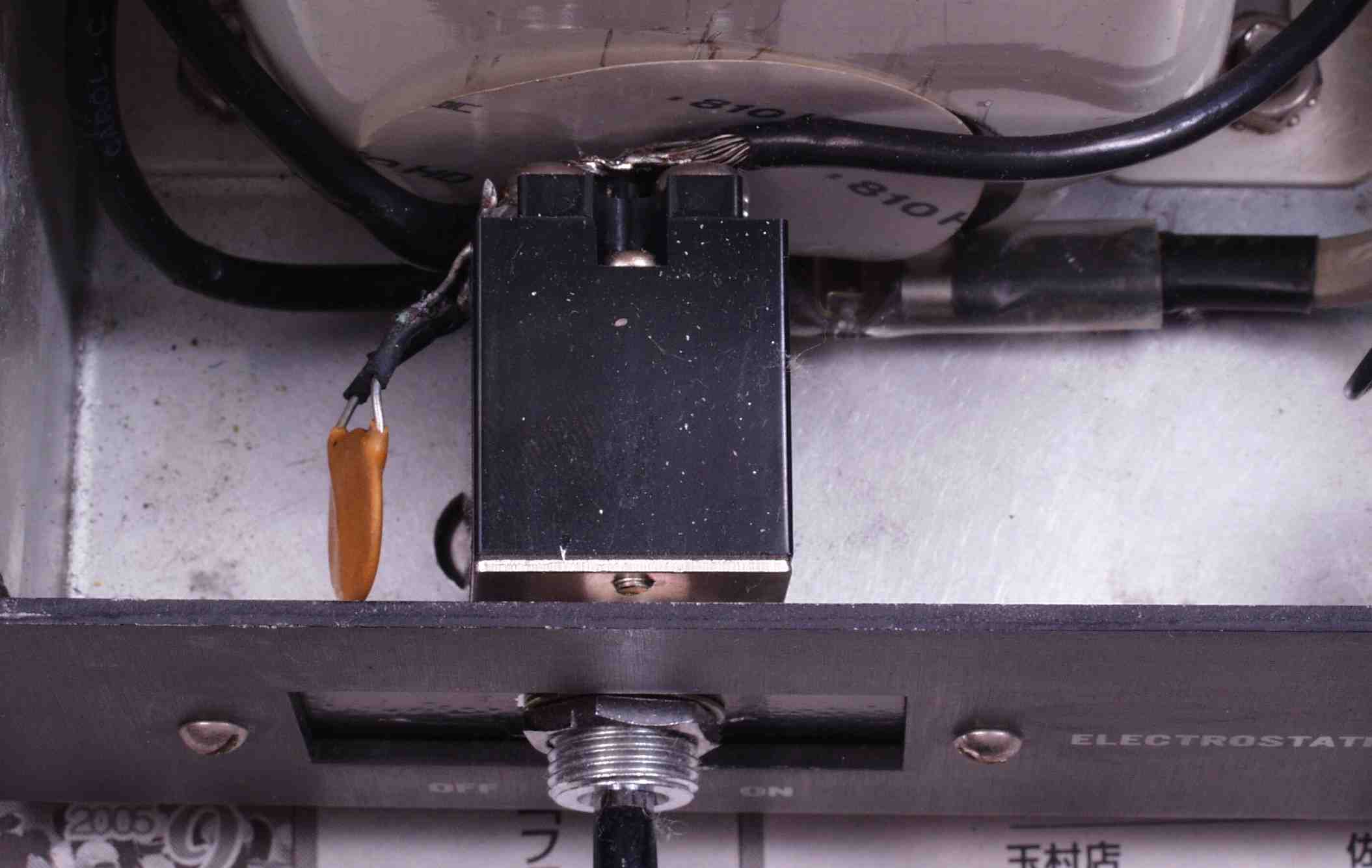

| Ａ−４B． 点検中 電源SWの接点がこの薄いシート１枚でトランスと密着している |
 |
| Ａ−５． 点検中 止めネジも下記のごとく、全部のネジを軽く締めて取り付けてから、本締めしないとこの様になる |
 |

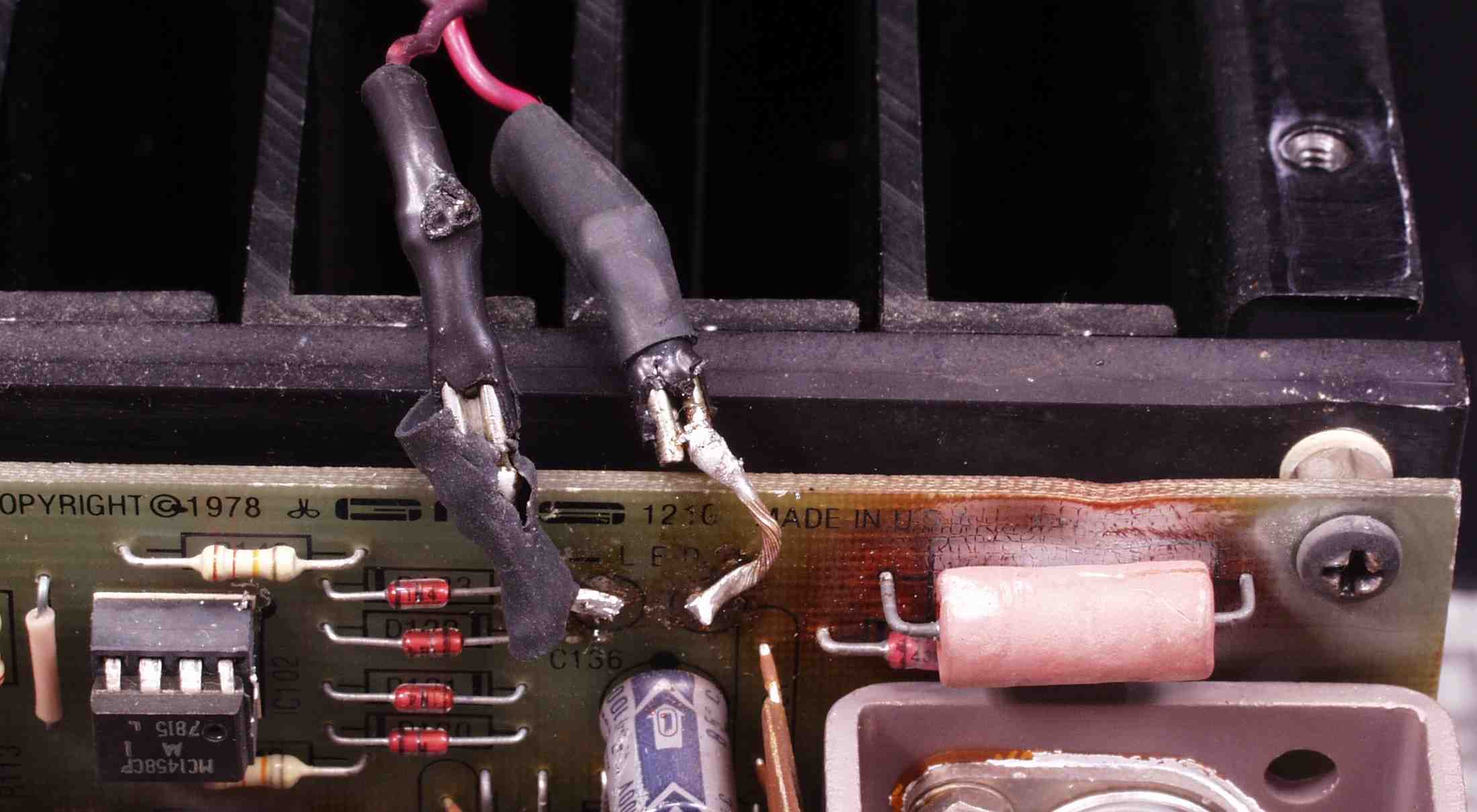

| Ａ−６． 点検中 プロテクトのサーミスターが短絡して有る！ これで音質が良くは成る（？）でしょうが、その代償は終段ＴＲ（トランジスター）を損焼した。 |
 |

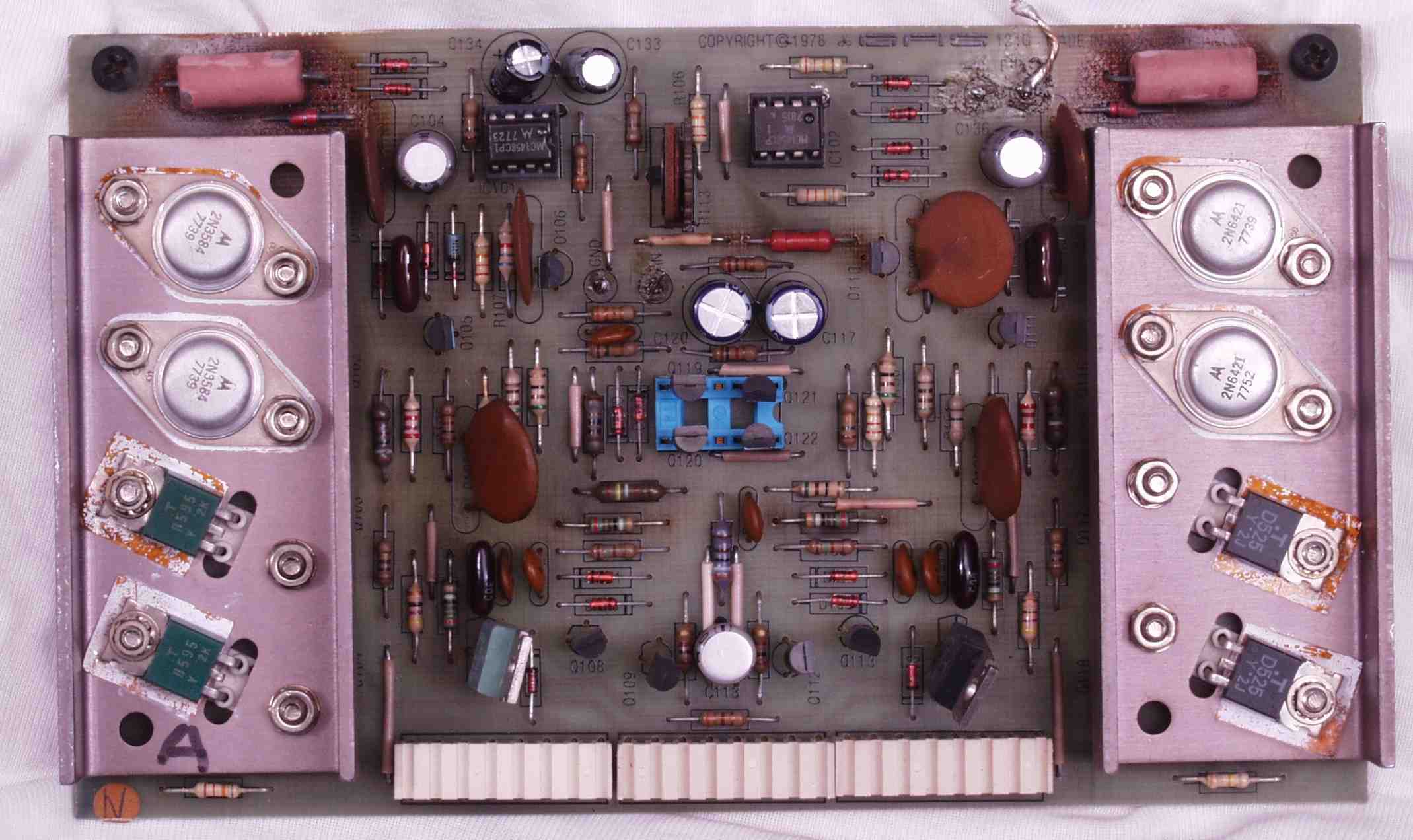

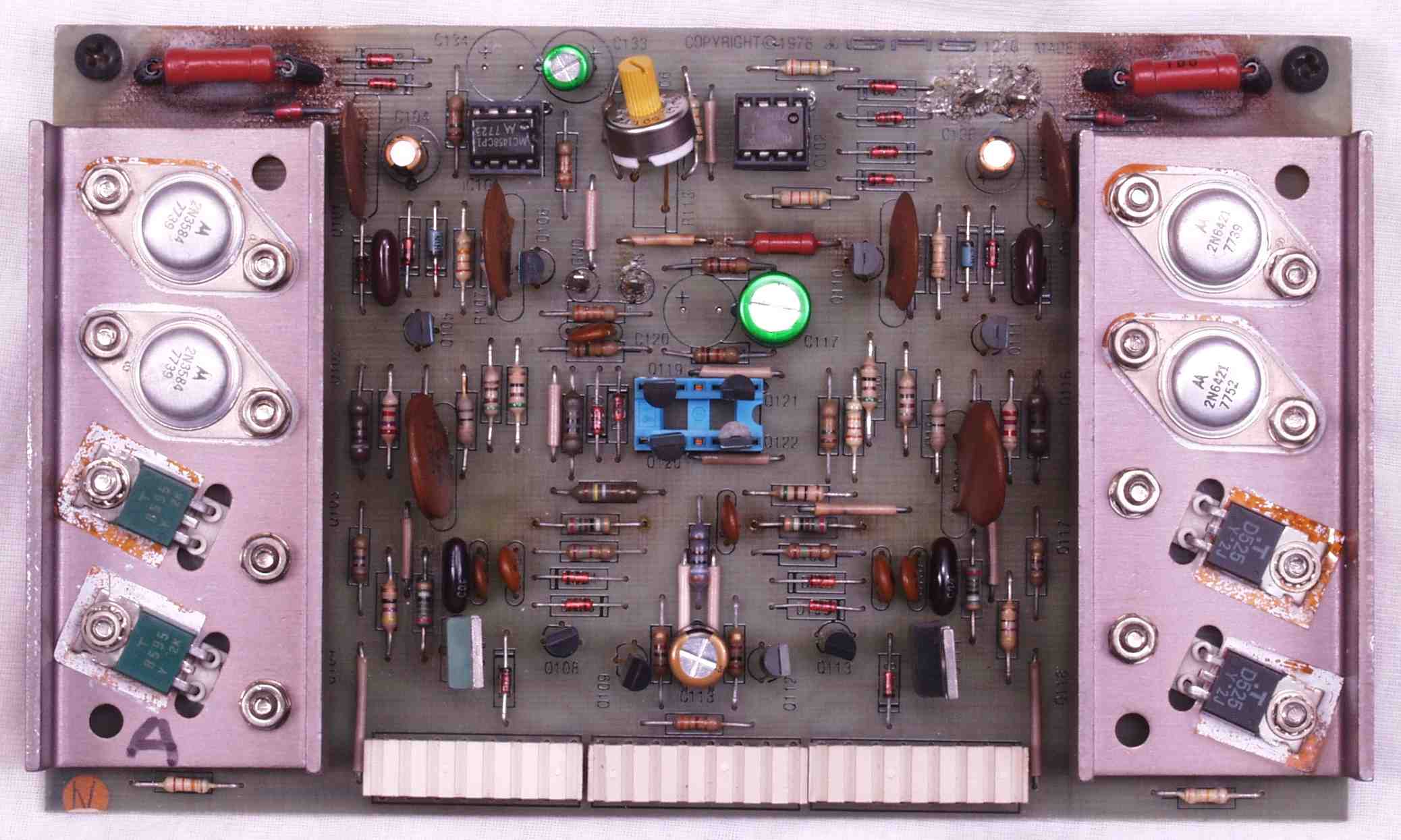

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ａ側−ＡＭＰ基盤 |
 |
| Ｃ−１Ａ−１． 修理前 Ａ側−ＡＭＰ基盤 入力の接続端子が折れたので半田付け |
 |

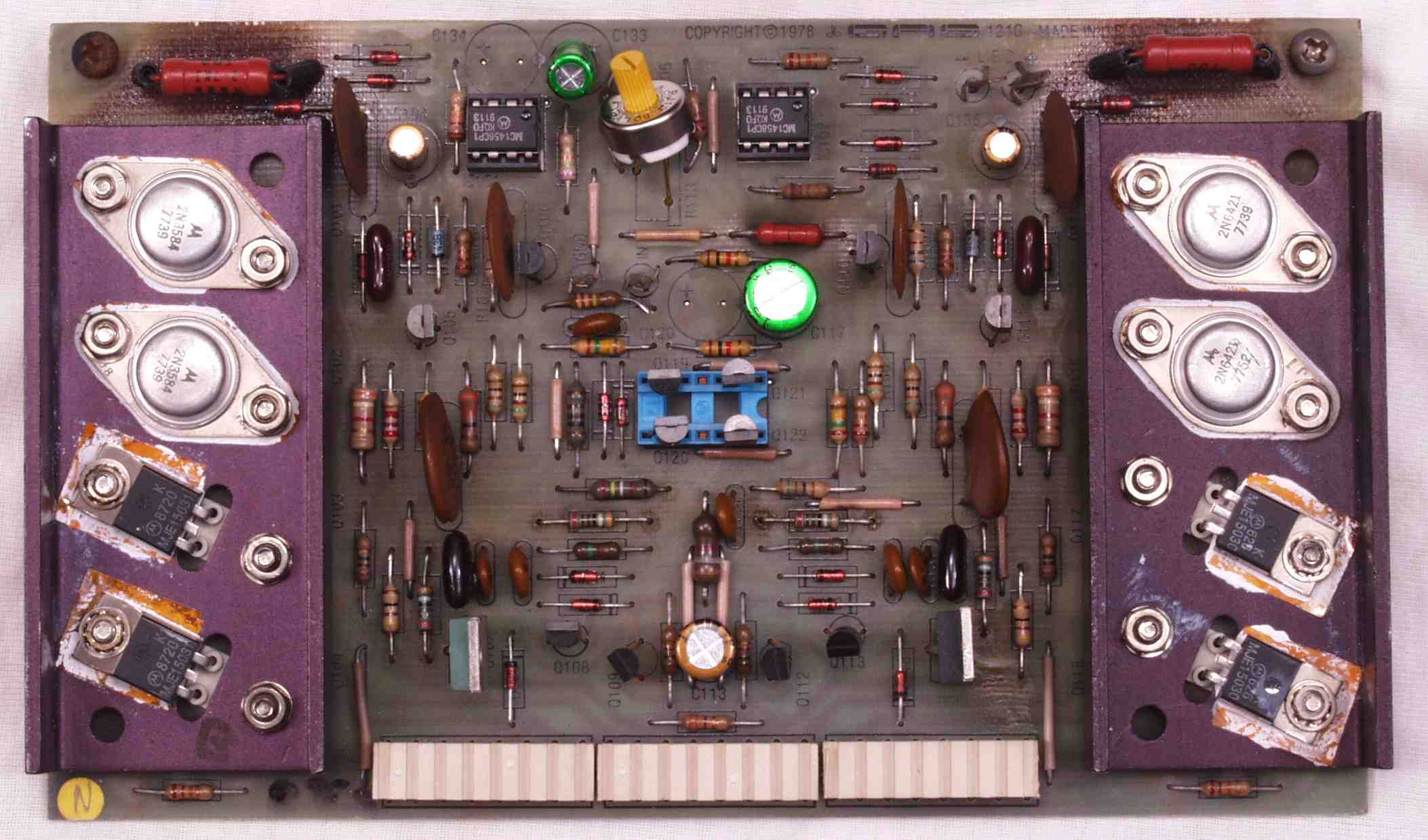

| Ｃ−１Ｂ． 修理後 Ａ側−ＡＭＰ基盤 電解コンデンサ−７個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、 半固定ＶＲ１、抵抗２個、撮影後ＯＰ−ＡＭＰ２個交換（以下同じ）、入力の接続端子も４個交換 |
 |

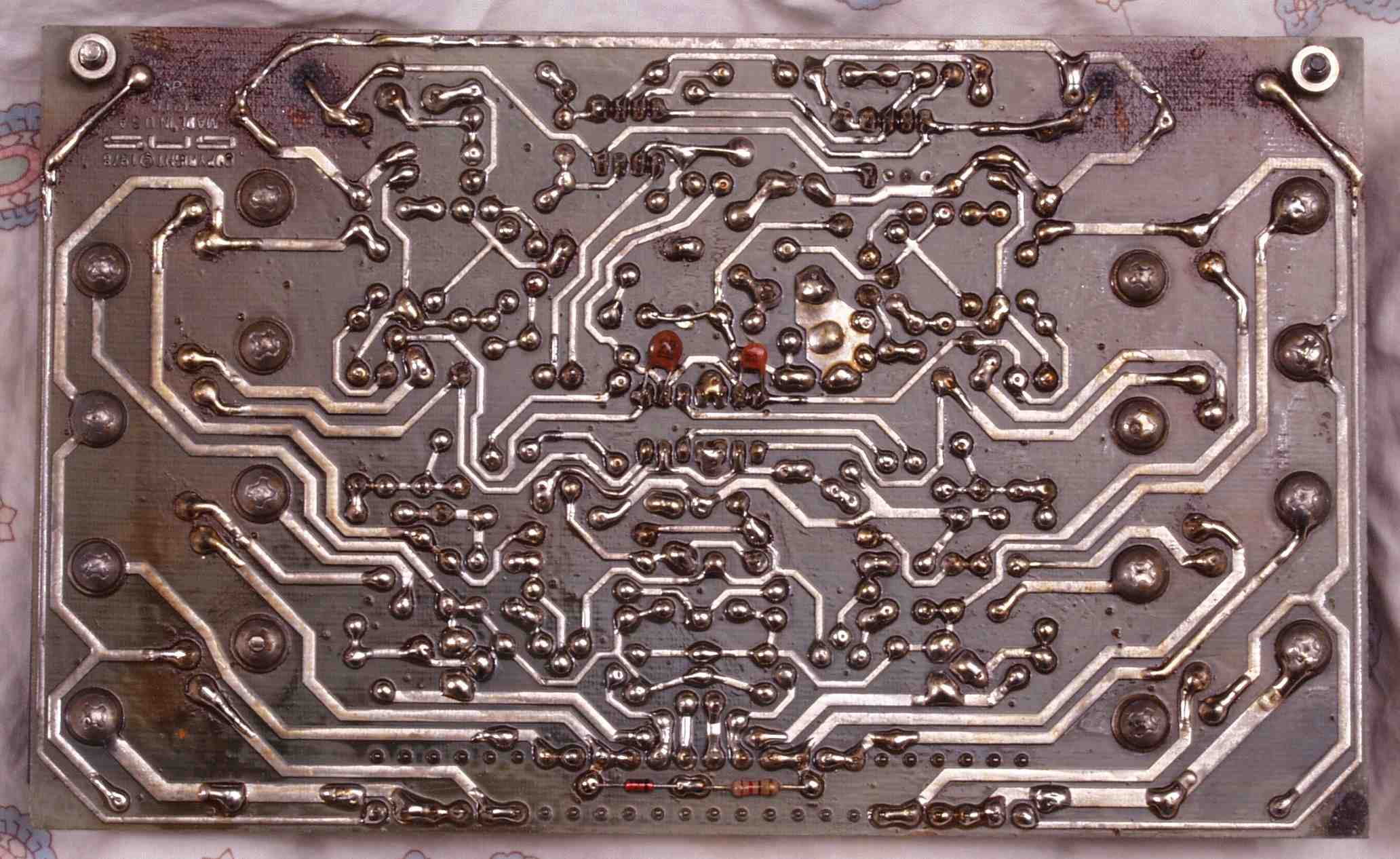

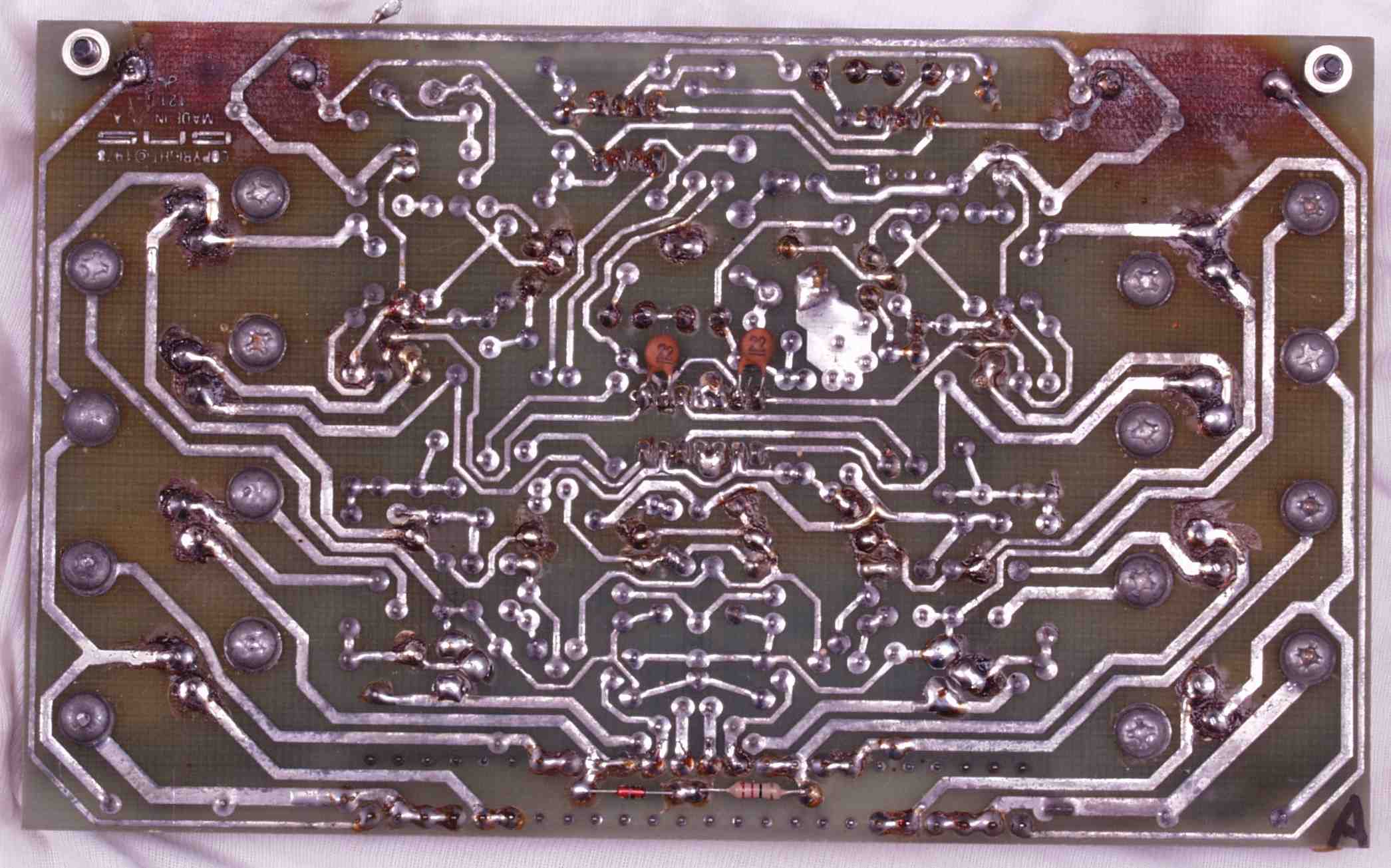

| Ｃ−１Ｃ． 修理前 Ａ側−ＡＭＰ基盤裏 |
 |

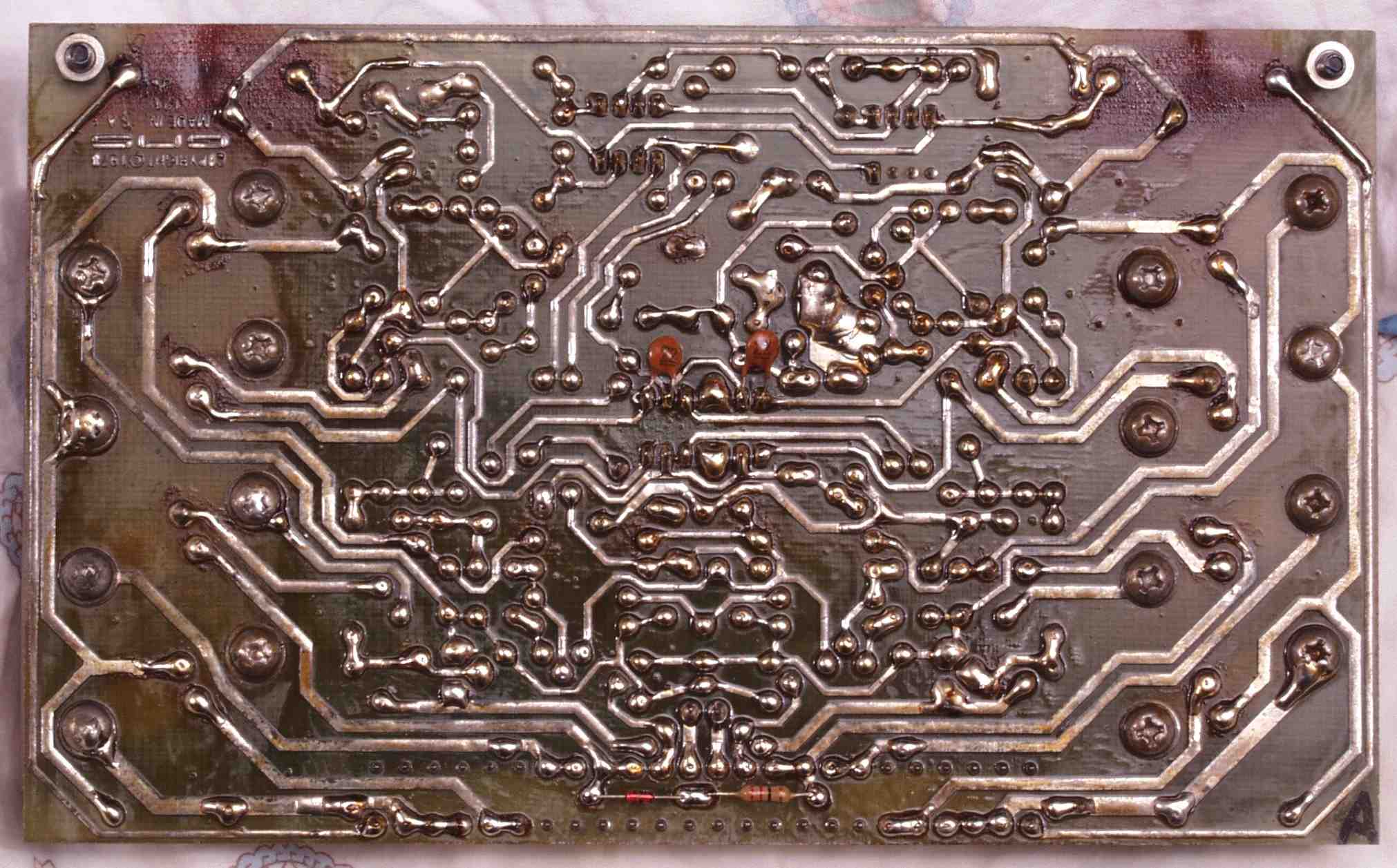

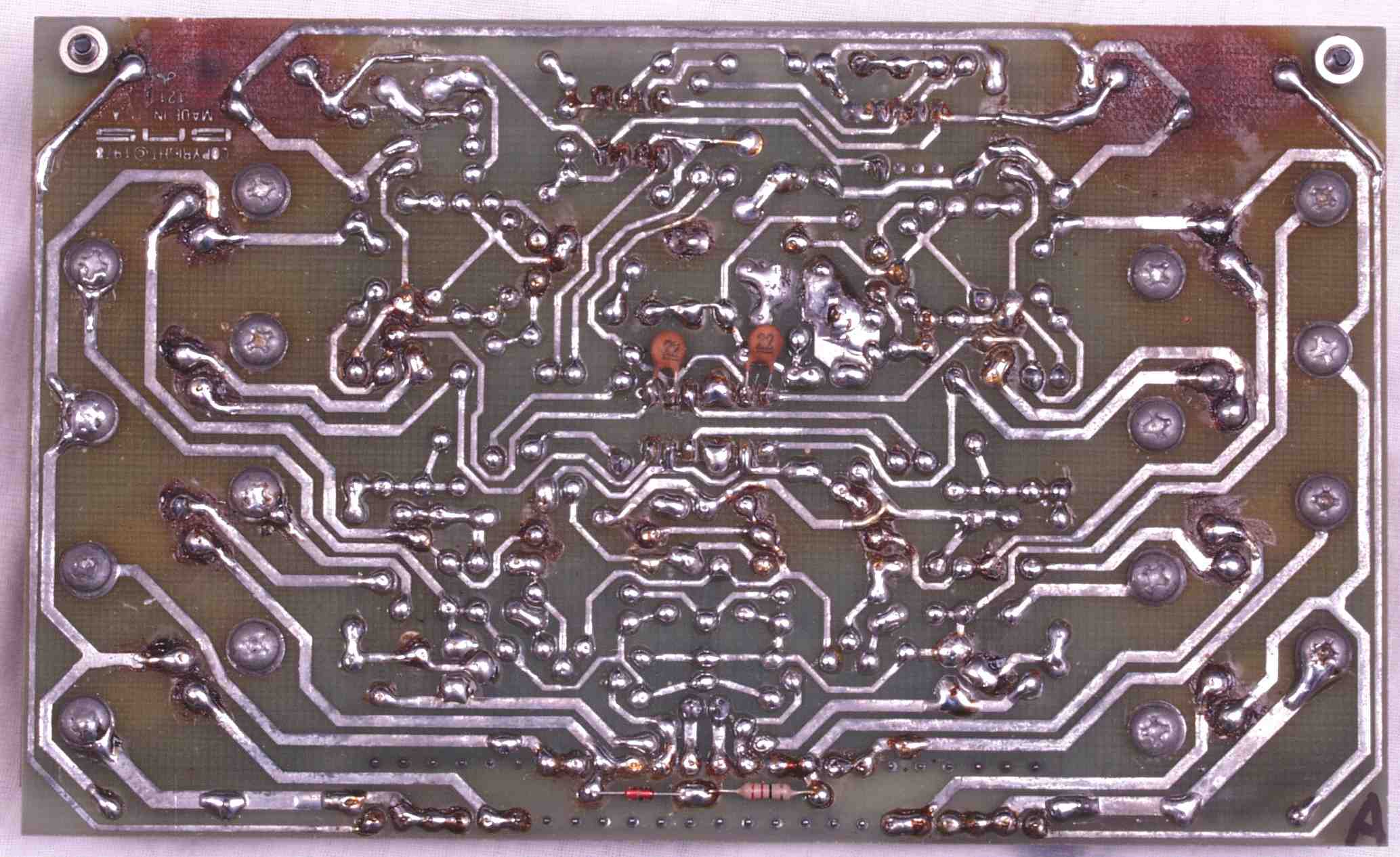

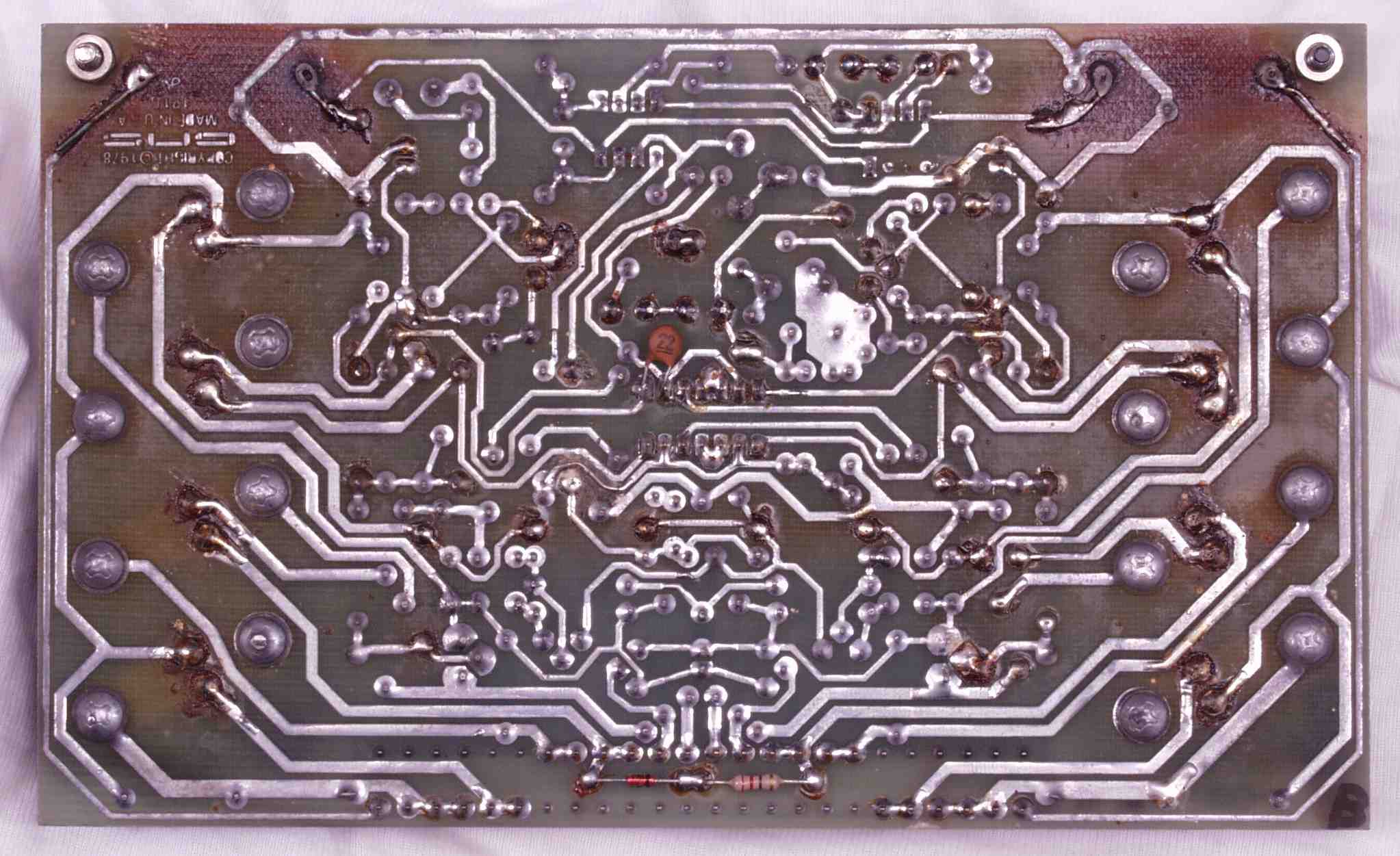

| Ｃ−１Ｄ． 修理（半田補正）後 Ａ側−ＡＭＰ基盤裏 全ハンダやり直す |
 |

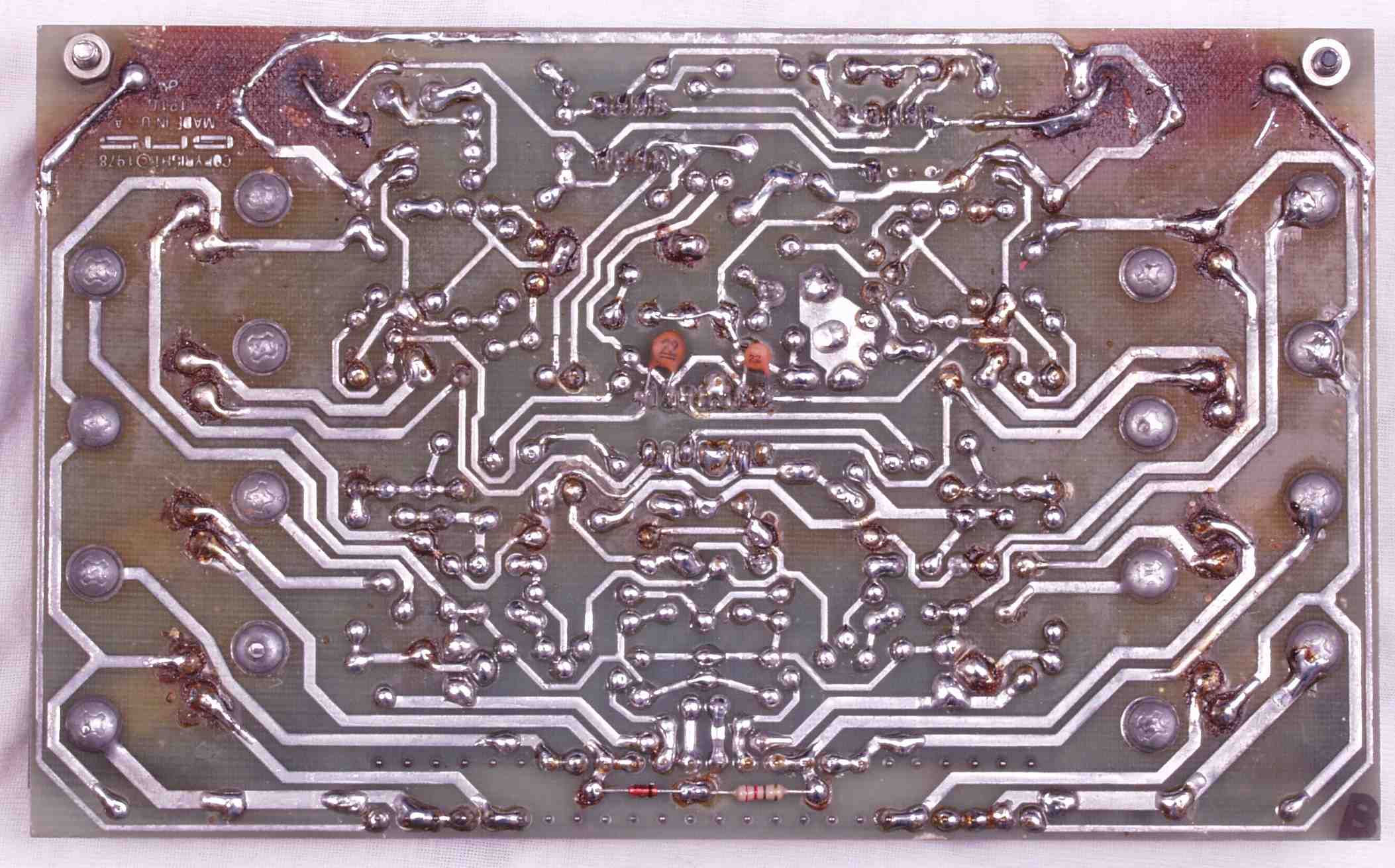

| Ｃ−１Ｅ．完成Ａ側−ＡＭＰ基盤裏 不要なフラックスを取り、洗浄する |
 |

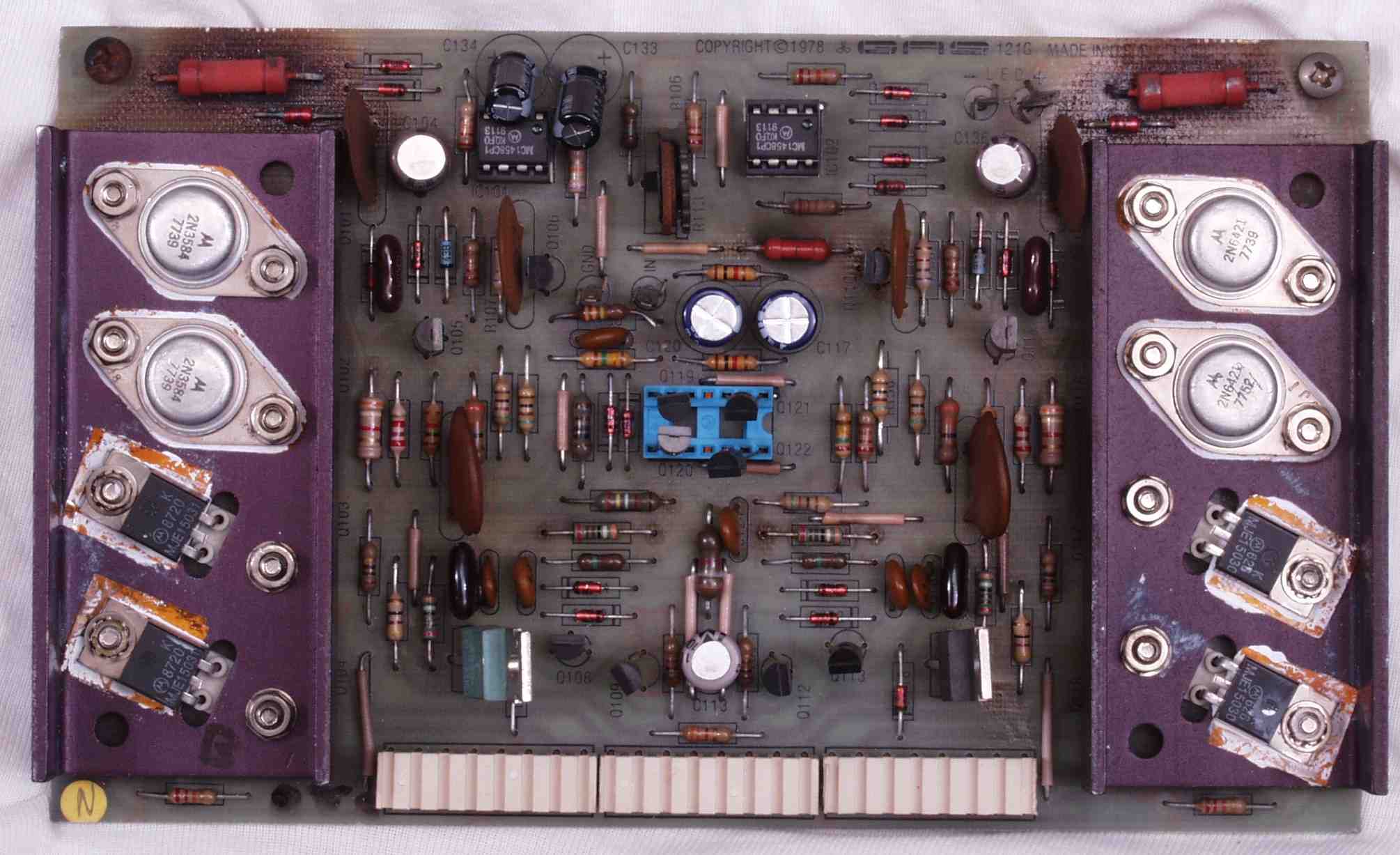

| Ｃ−２Ａ． 修理前 Ｂ側−ＡＭＰ基盤 |
 |
| Ｃ−２Ｂ． 修理後 Ｂ側−ＡＭＰ基盤 電解コンデンサ−７個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、 半固定ＶＲ１個、抵抗２個、撮影後ＯＰ−ＡＭＰ２個交換（以下同じ） |
 |
| Ｃ−２Ｃ． 修理前 Ｂ側−ＡＭＰ基盤裏 |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 Ｂ側−ＡＭＰ基盤裏 全ハンダやり直す、セラミックコンデンサー１個追加 |
 |
| Ｃ−２Ｅ．完成Ｂ−ＡＭＰ基盤裏 不要なフラックスを取り、洗浄する |
 |

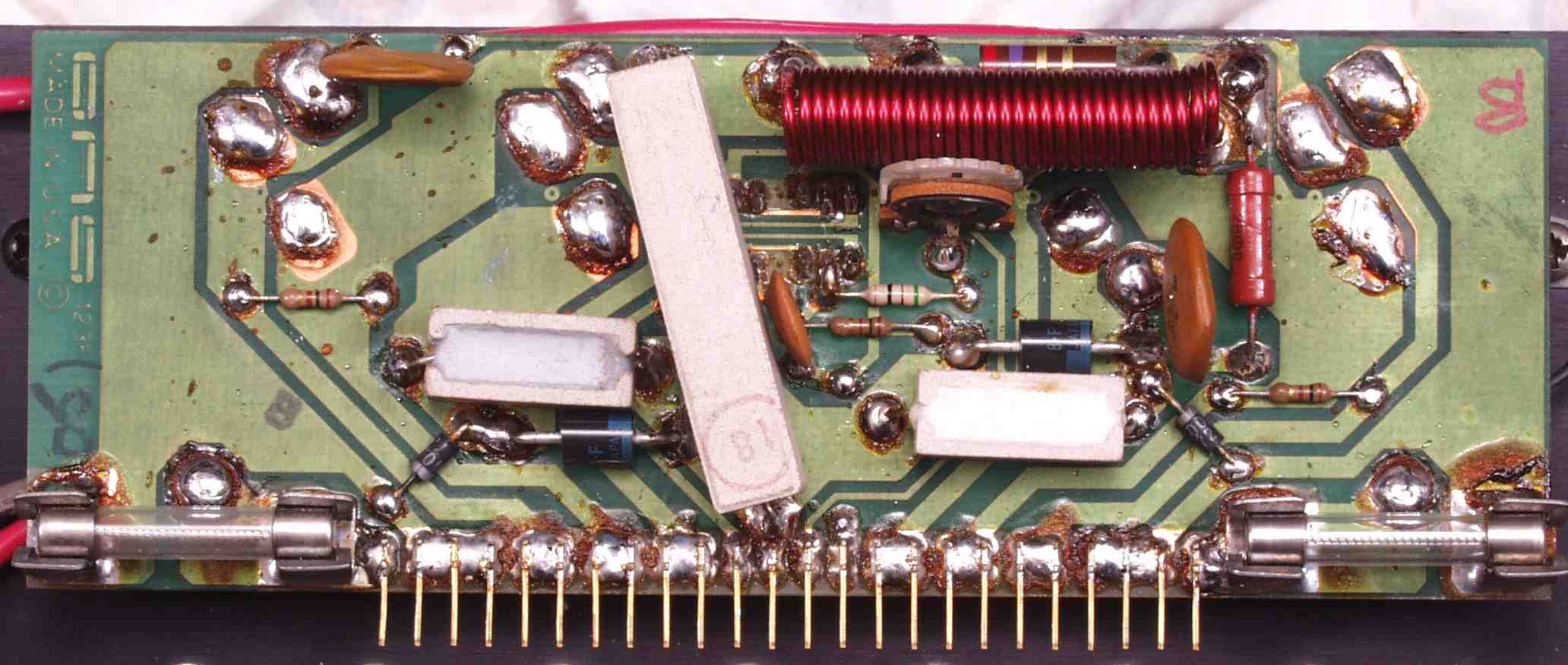

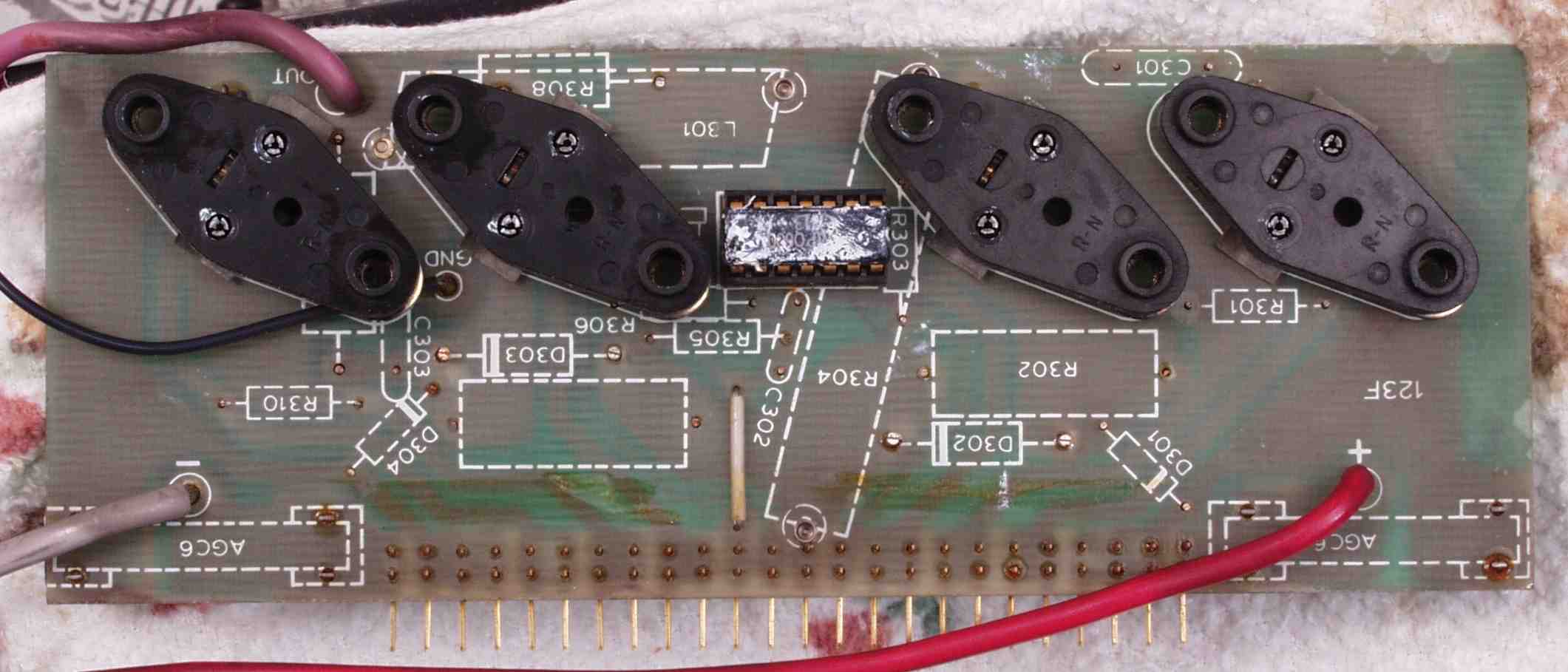

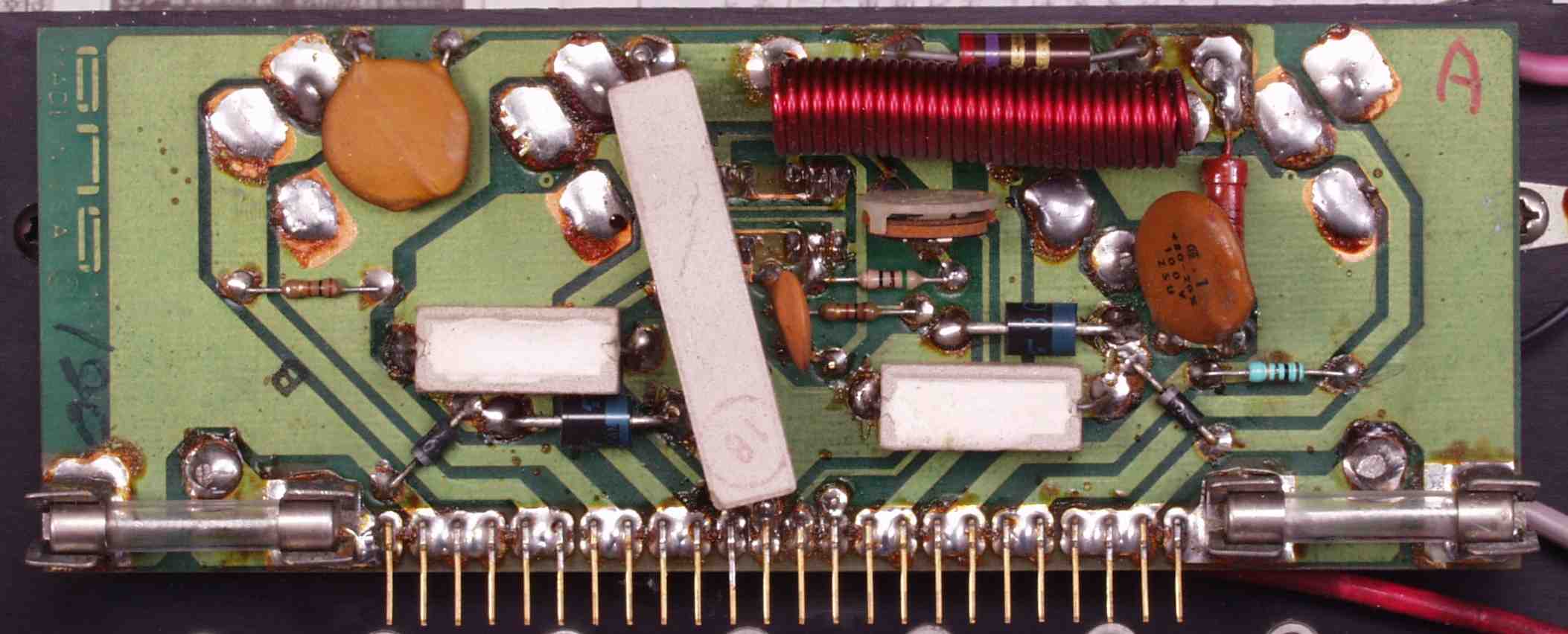

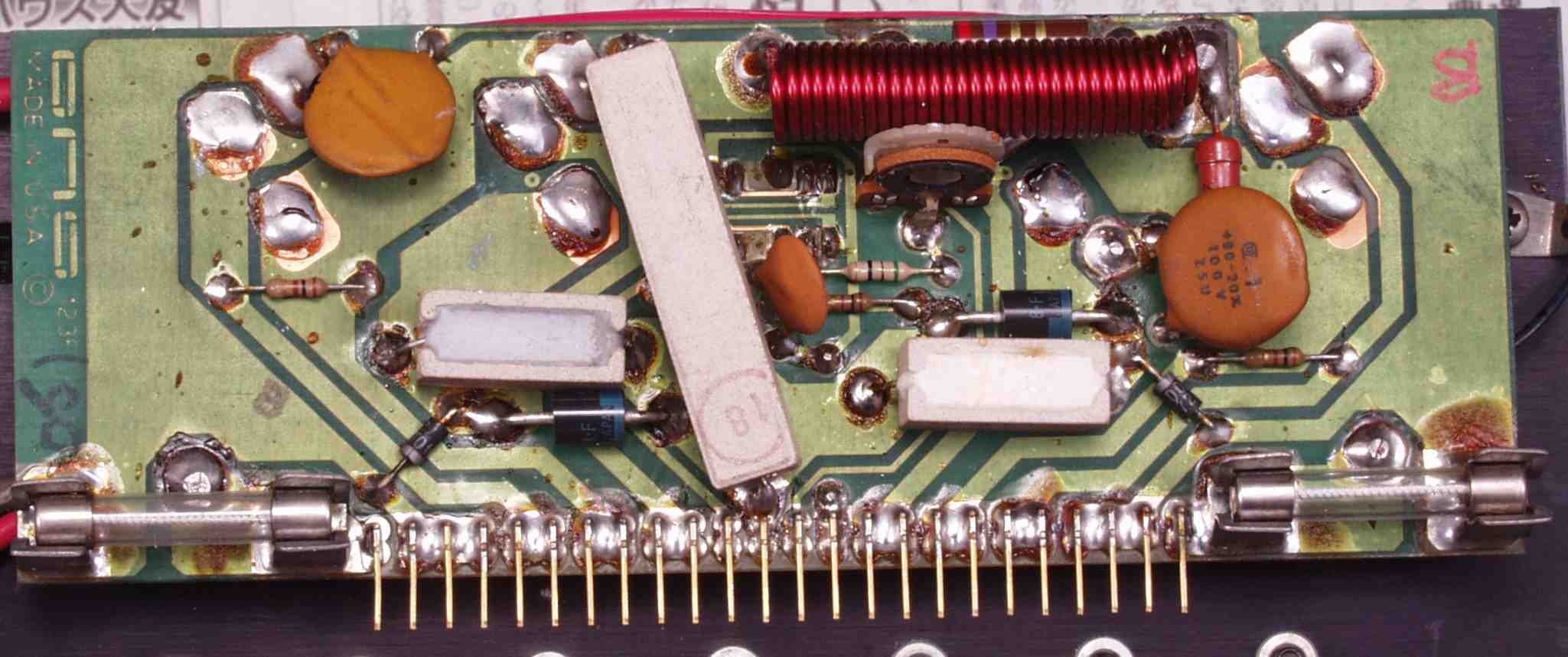

| Ｃ−３Ａ． 修理前 Ａ側−終段基盤 |
 |

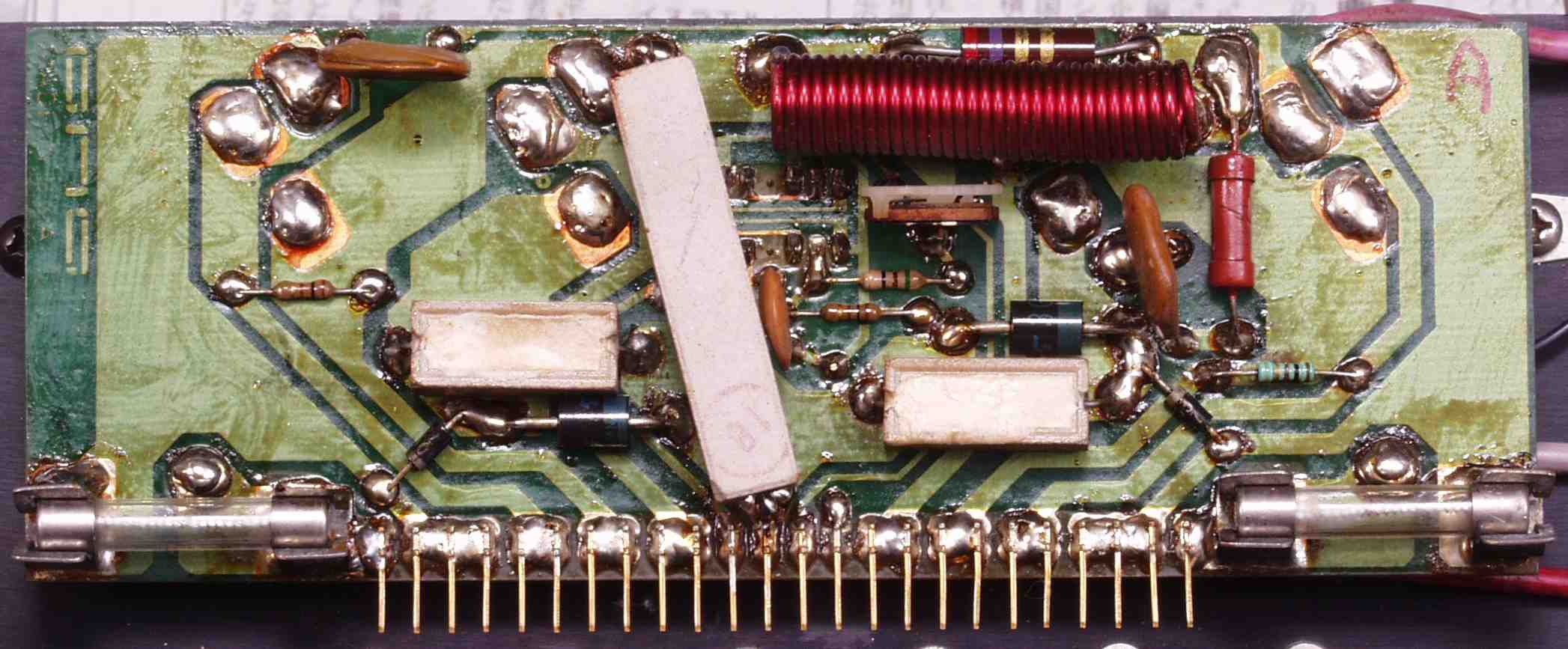

| Ｃ−３Ｂ． 修理（半田補正）後 Ａ側−終段基盤 全ハンダやり直す |
 |

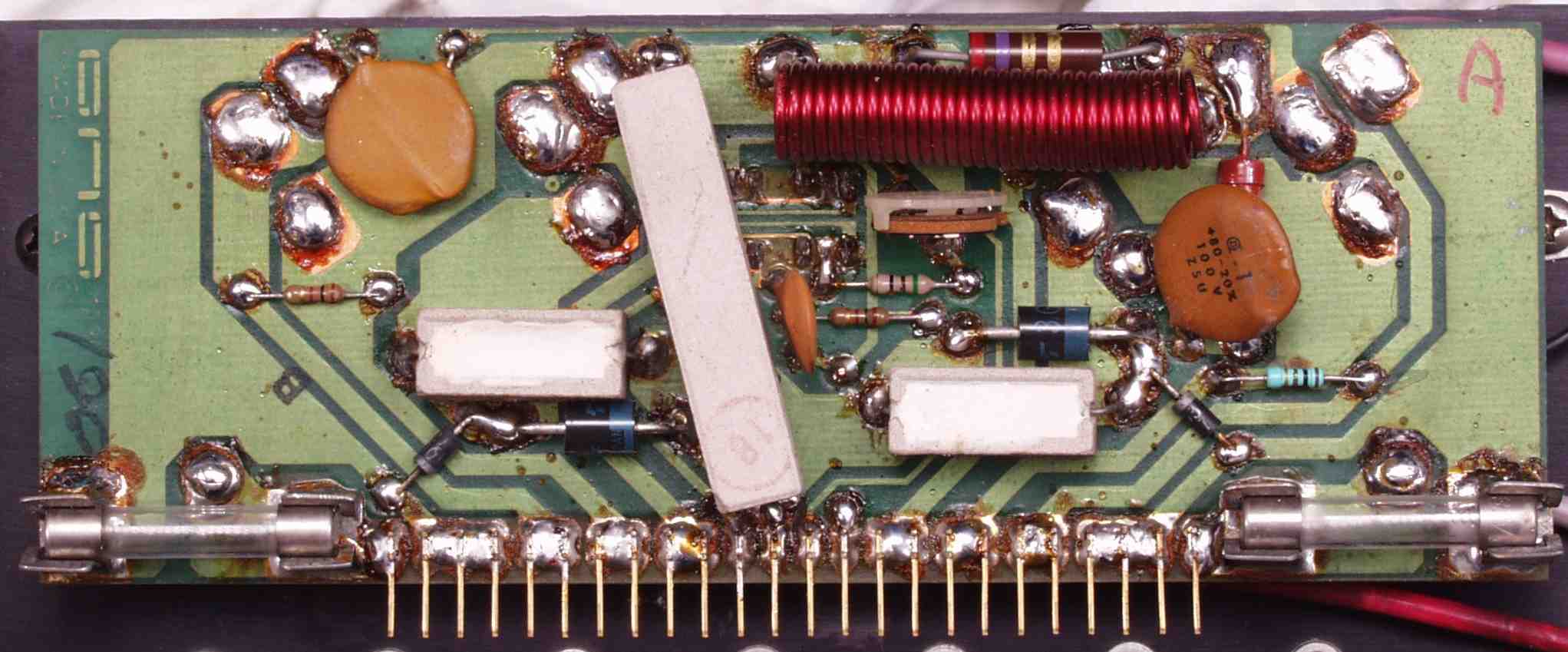

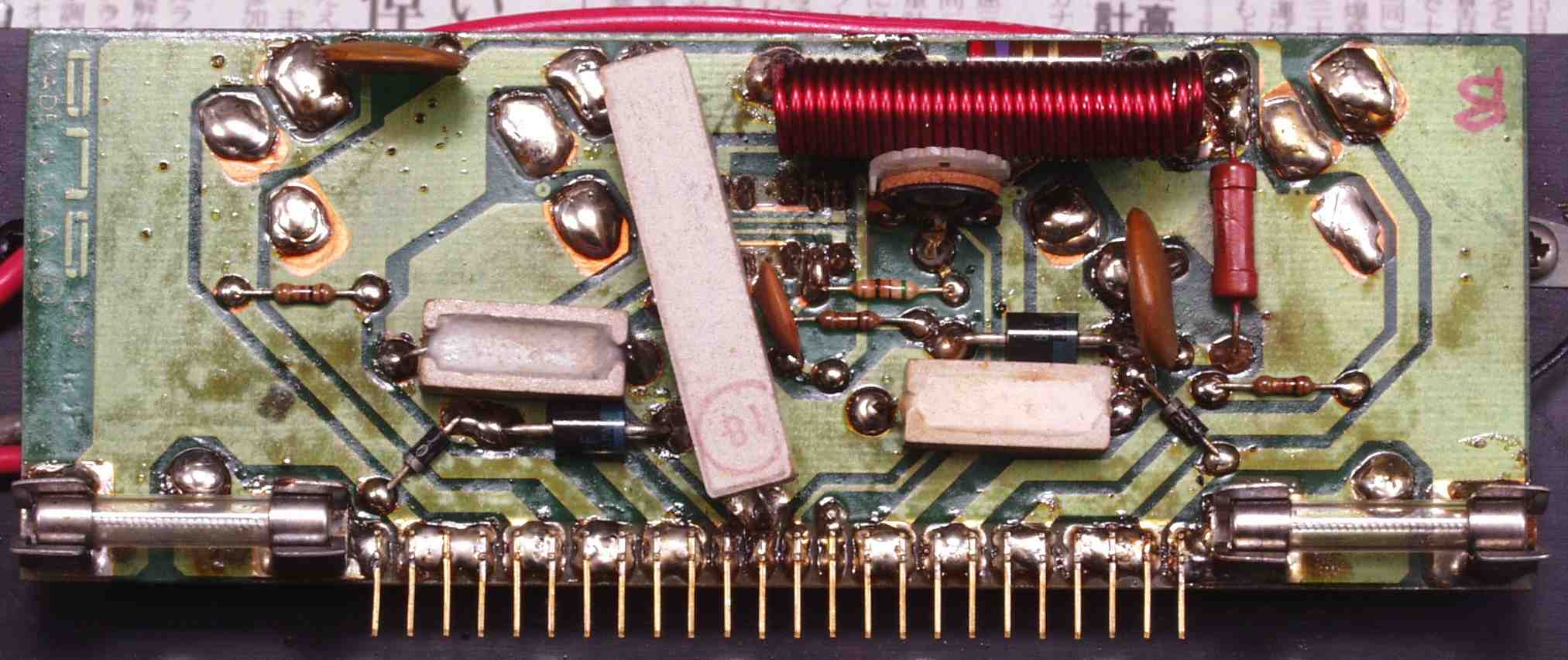

| Ｃ−３Ｃ．完成Ａ側−終段基盤裏 不要なフラックスを取り、洗浄する |
 |
| Ｃ−３Ｄ． 修理中 Ａ側−終段基盤裏 |
 |
| Ｃ−４Ａ． 修理前 Ｂ側−終段基盤 |
 |
| Ｃ−４Ｂ． 修理（半田補正）後 Ｂ側−終段基盤裏 全ハンダやり直す |
 |
| Ｃ−４Ｃ．完成Ｂ−終段基盤裏 不要なフラックスを取り、洗浄する |
 |
| Ｃ−４Ｄ． 修理中 Ｂ側−終段基盤裏 |
| 写真紛失 |

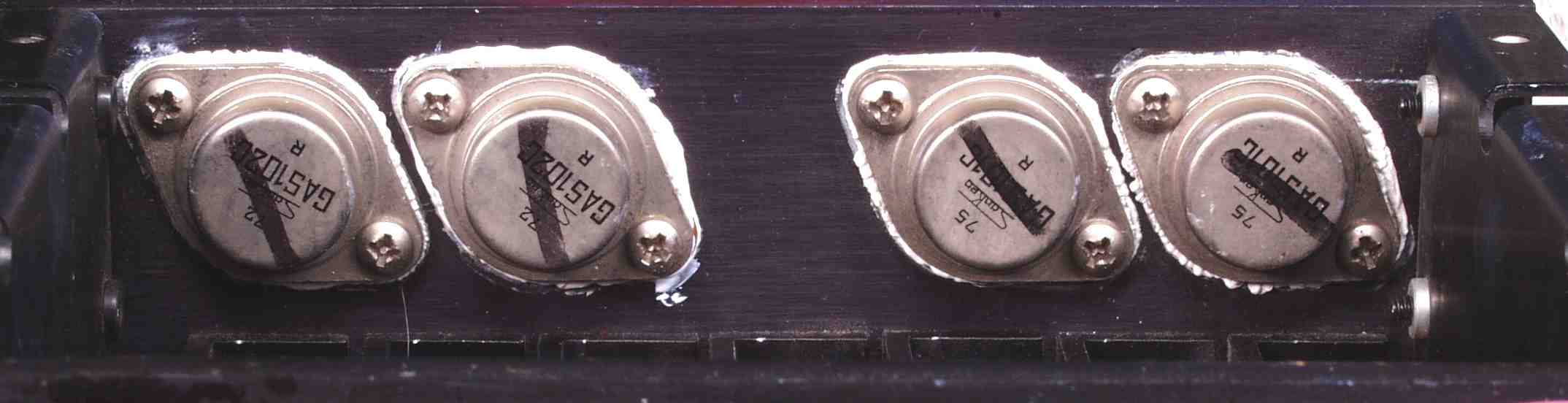

| Ｃ−５Ａ． 修理前 終段ＴＲ（トランジスタ−）Ａ側 |
 |

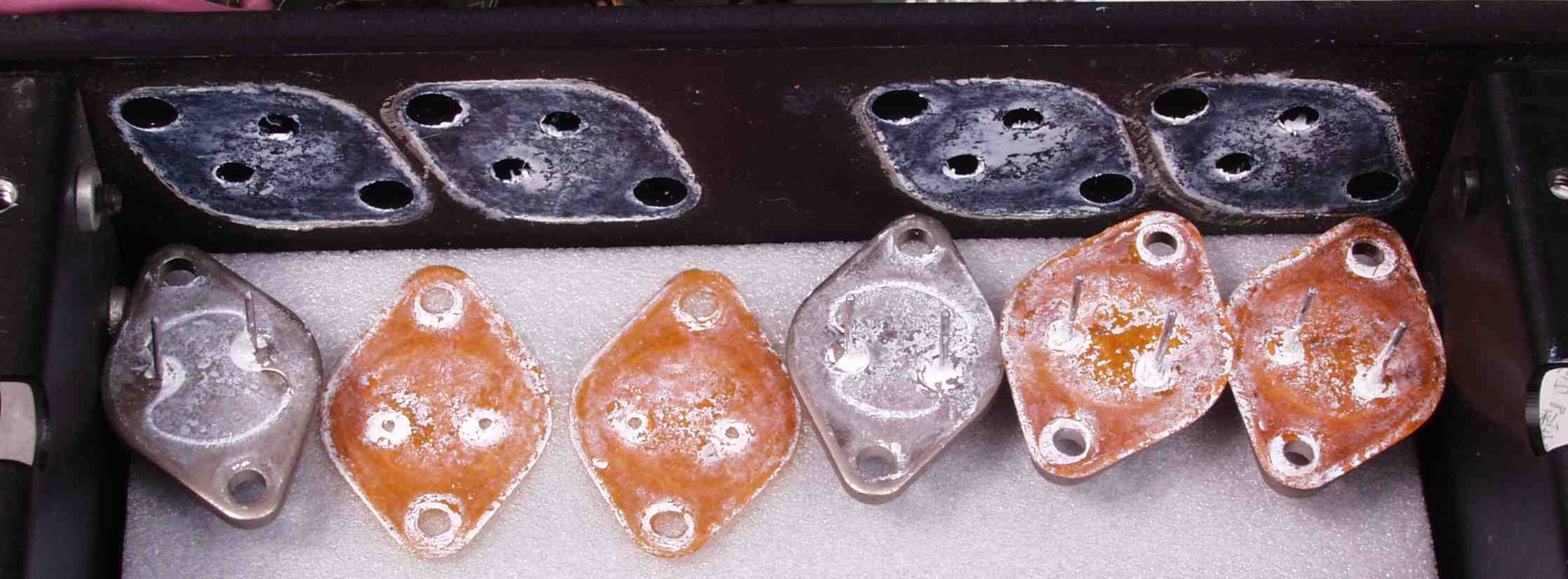

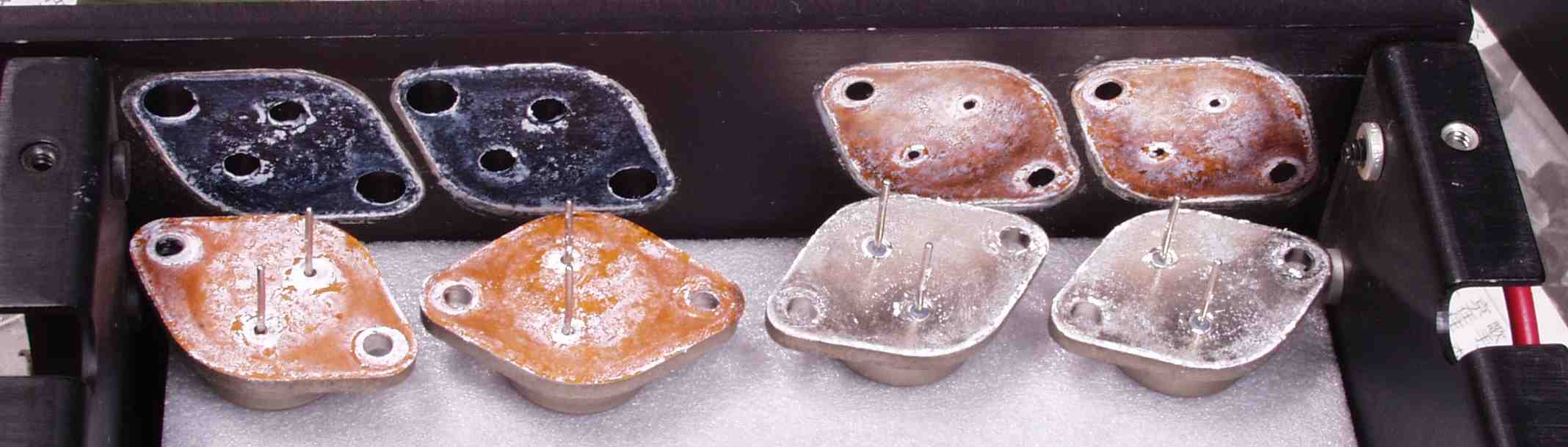

| Ｃ−５Ｂ． 修理中 終段ＴＲ（トランジスタ−）Ａ側、シリコングリスが殆ど無い |
 |

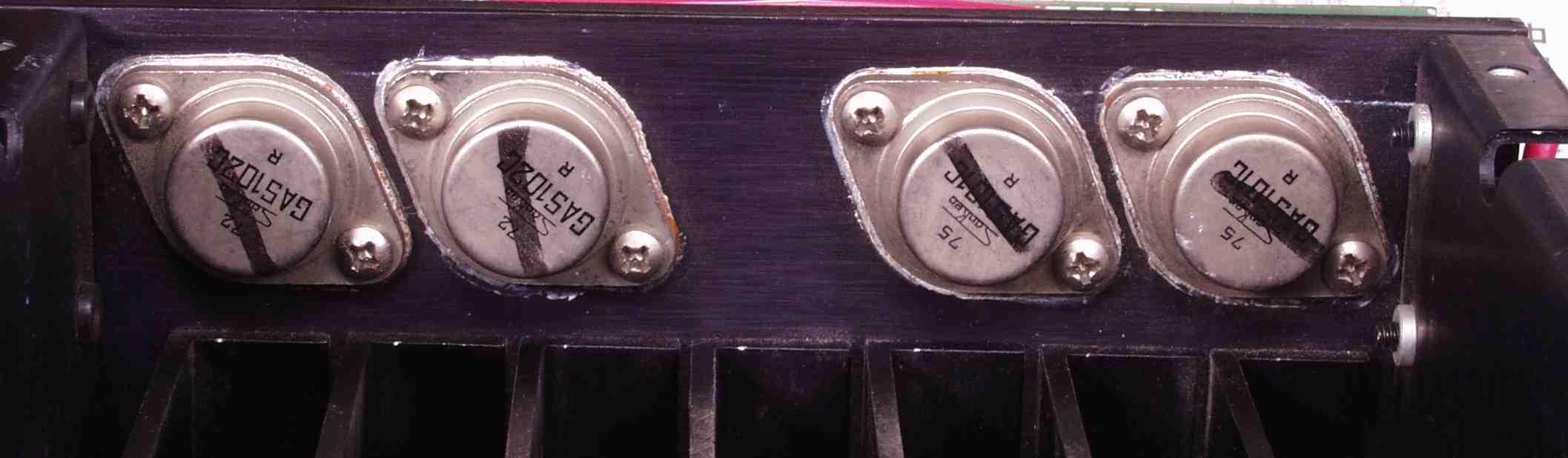

| Ｃ−５Ｃ． 修理後 終段ＴＲ（トランジスタ−）Ａ側 |
 |

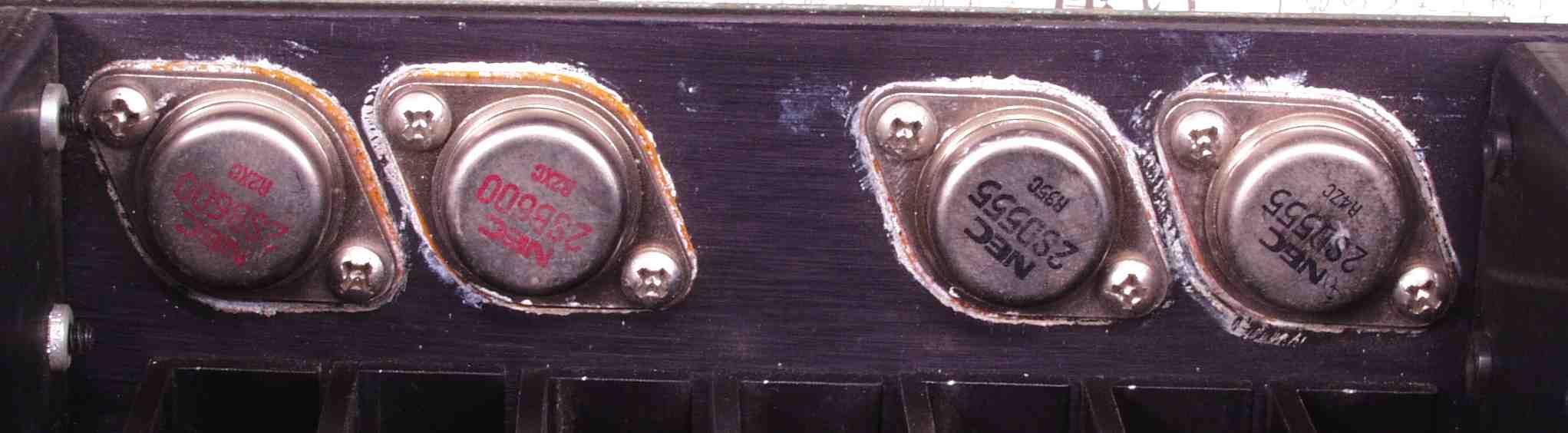

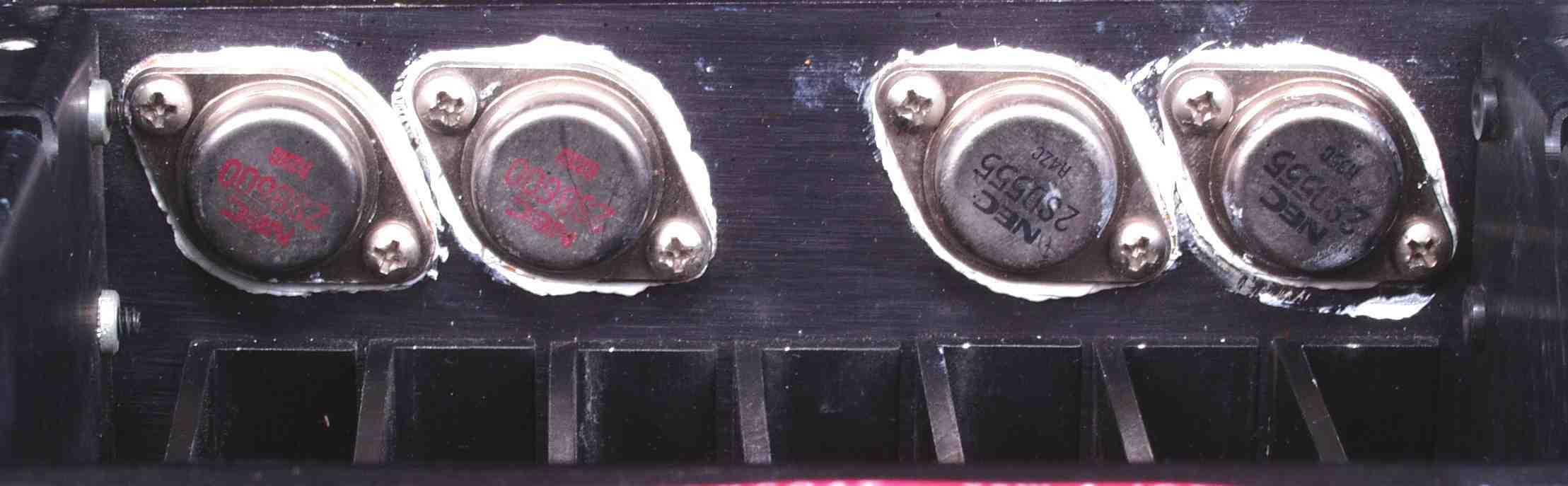

| Ｃ−５Ｄ． 修理前 終段ＴＲ（トランジスタ−）Ｂ側、短絡事故で焼損し国産に交換されている |
 |
| Ｃ−５Ｅ． 修理中 終段ＴＲ（トランジスタ−）Ａ側、シリコングリスが殆ど無い |
 |
| Ｃ−５Ｆ． 修理後 終段ＴＲ（トランジスタ−）Ａ側 |
 |

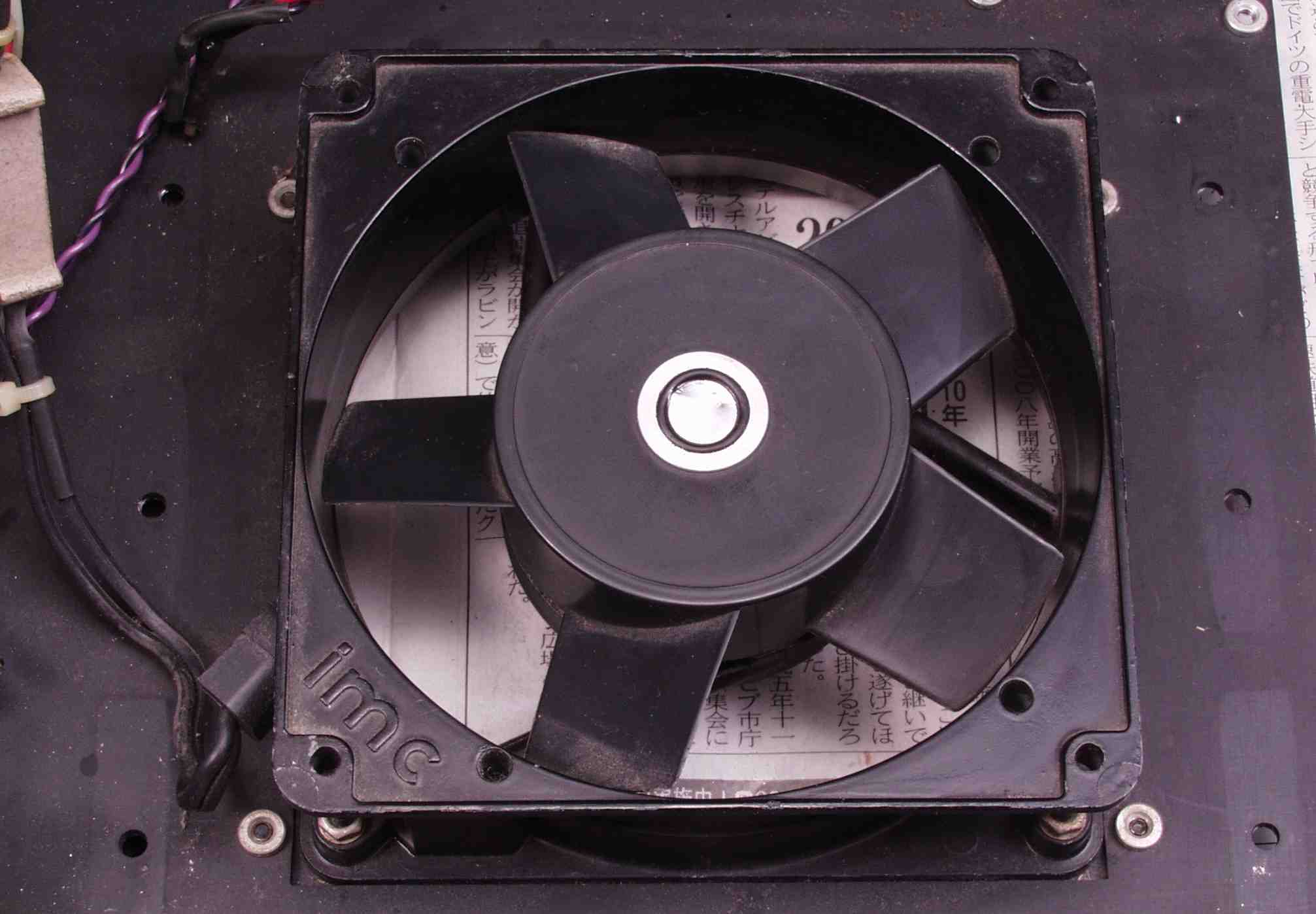

| Ｃ−６Ａ． 修理中 フアンが「ゴロゴロ」音がするので分解、なんとワッシャが入っていない、入れ忘れ！！ |
 |
| Ｃ−６Ｂ． 修理後 フアン回り、センターボスがキズ付いているのは、前回 修理者の腕が無い為 |
 |

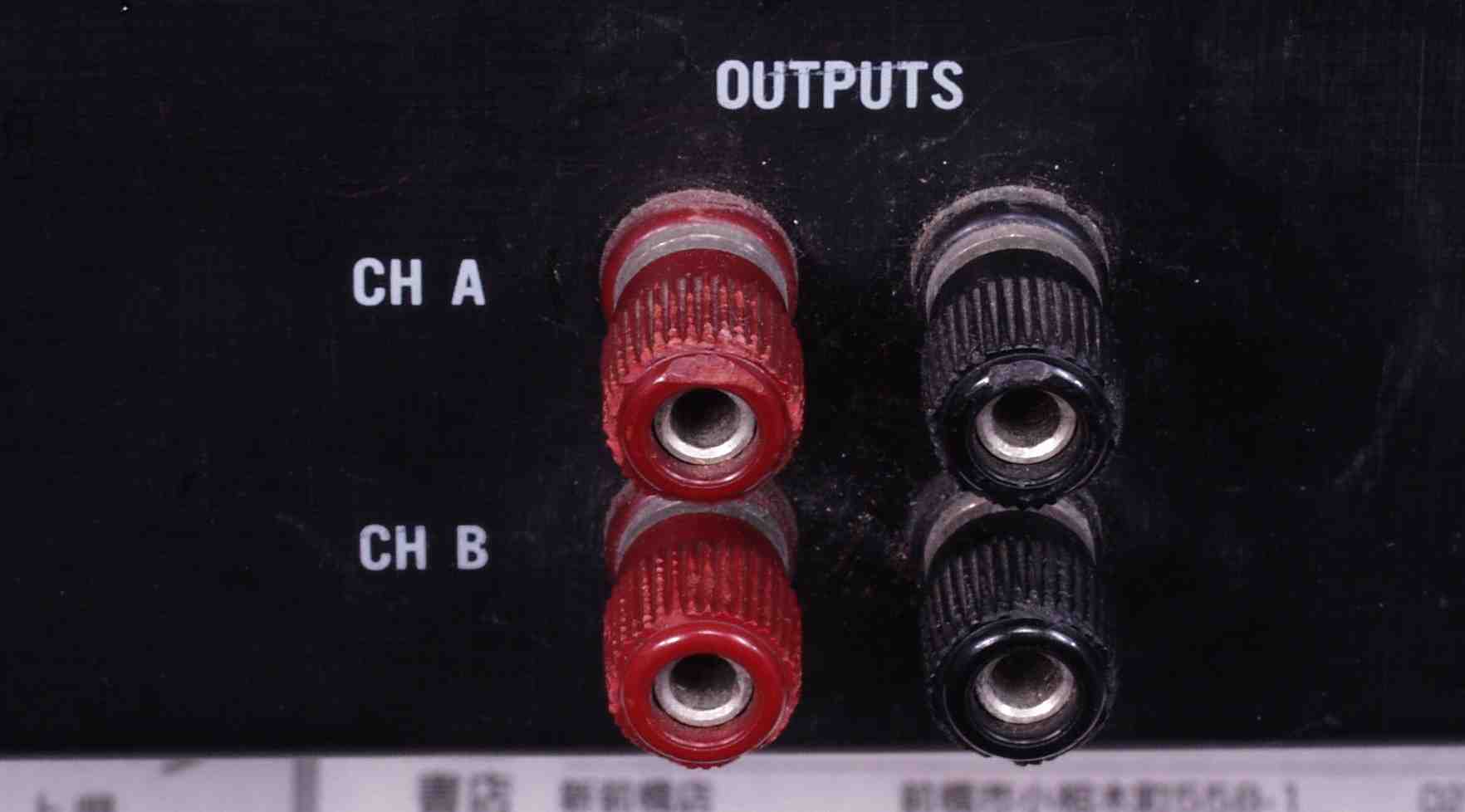

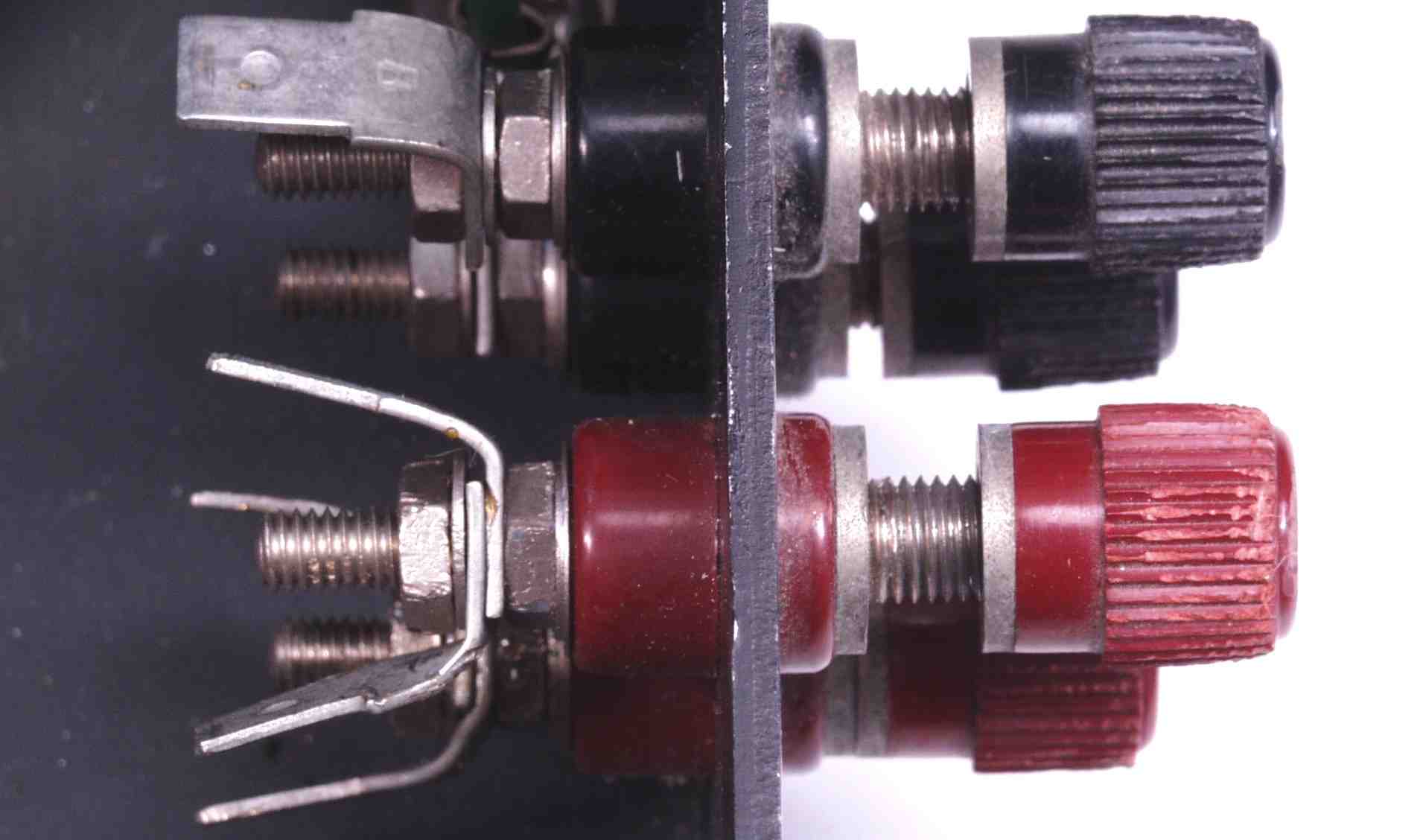

| Ｃ−７Ａ． 修理前 ＳＰ端子 |
 |
| Ｃ−７Ａ−１． 修理中 ＳＰ端子、ボックスが無く、ペンチ等で締めたのかキズだらけ |
 |

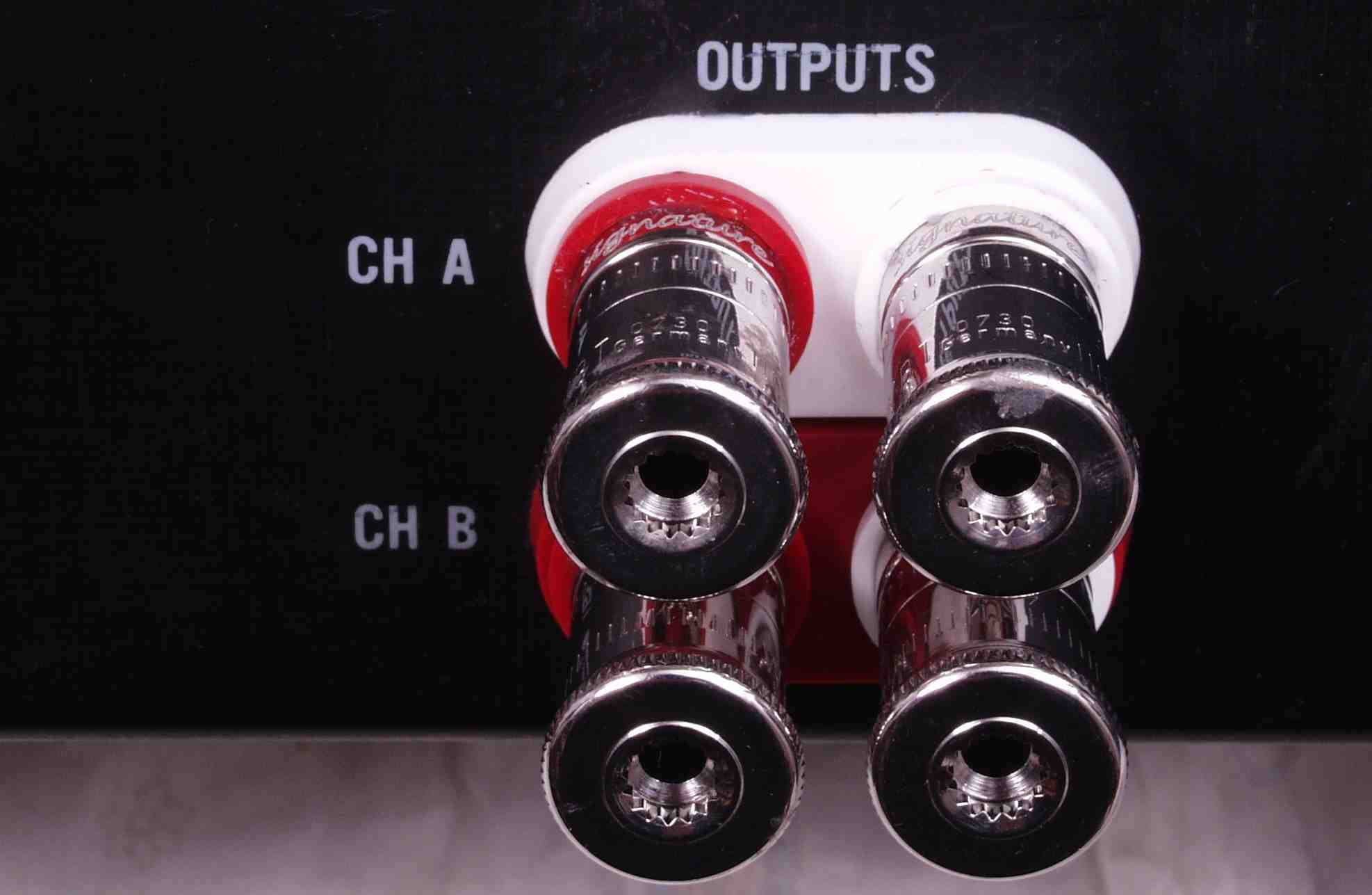

| Ｃ−７Ｂ． 修理後 ＳＰ端子 ＷＢＴ ＳＰ端子 ＷＢＴ−０７３０PLを使用 |
 |

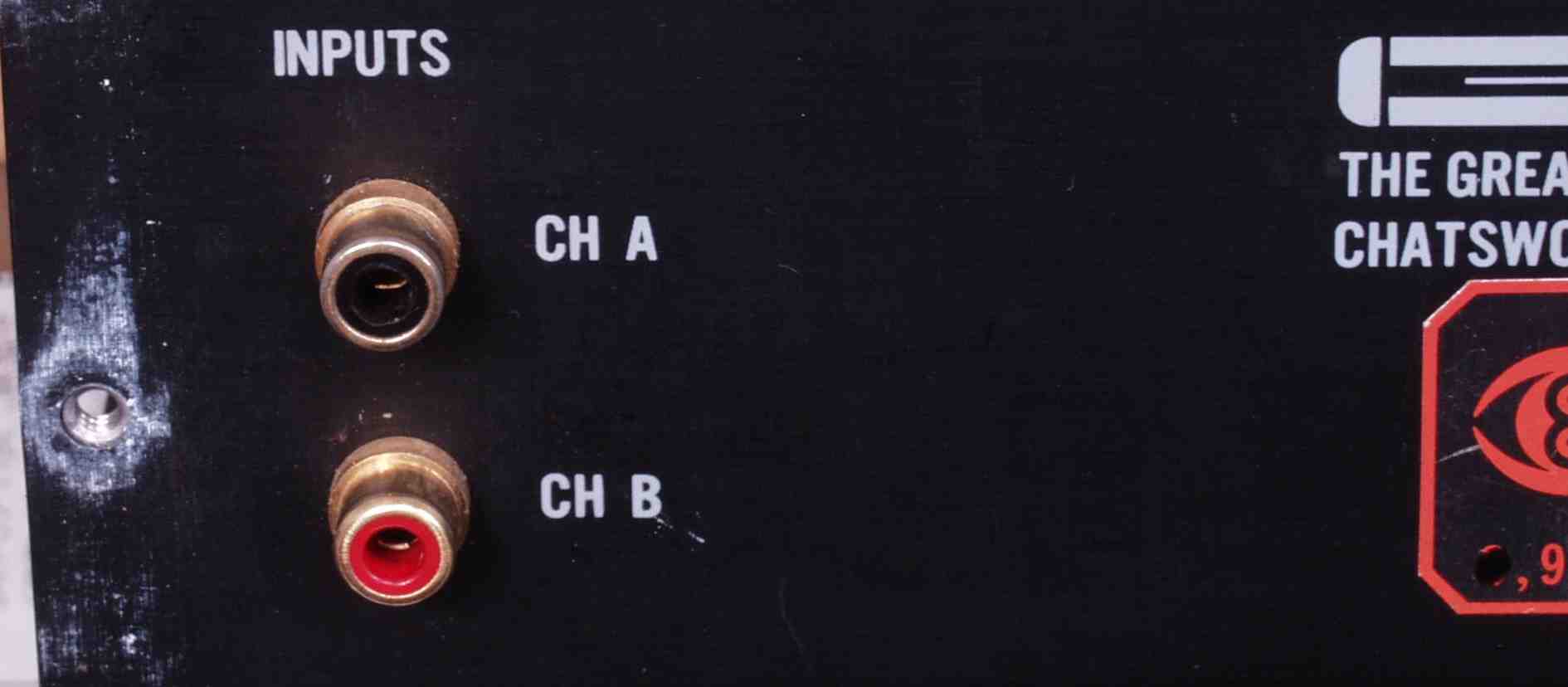

| Ｃ−７Ｃ． 修理前 ＲＣＡ端子 |
 |

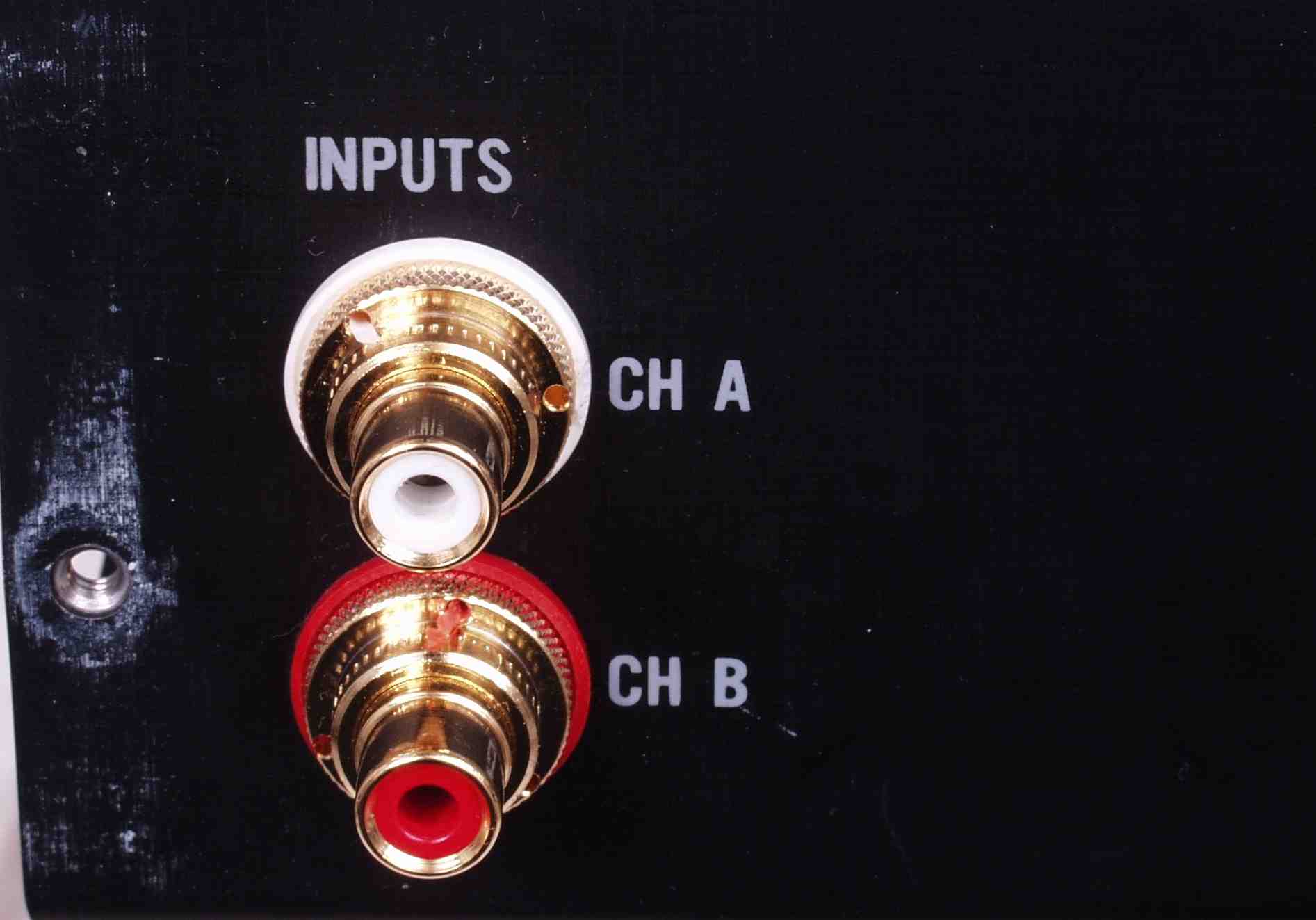

| Ｃ−７Ｄ． 修理後 ＲＣＡ端子 ＷＢＴ ＲＣＡ端子 ＷＢＴ−０２０１使用 |
 |

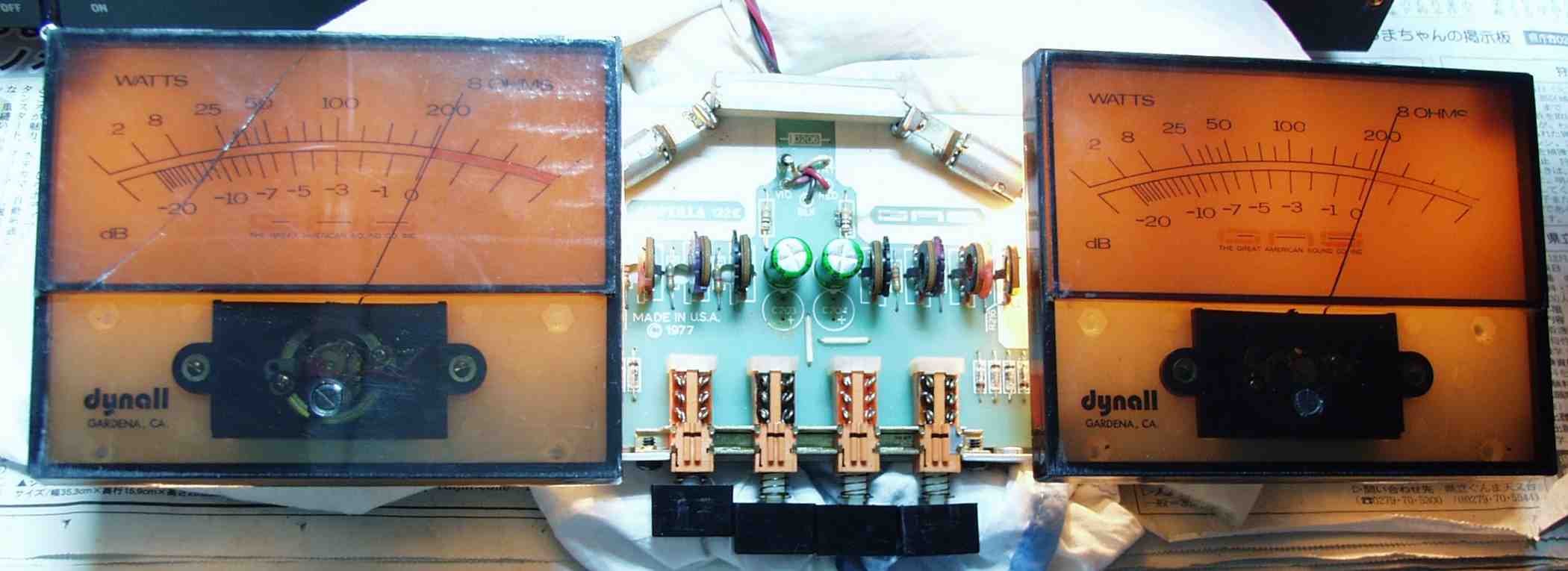

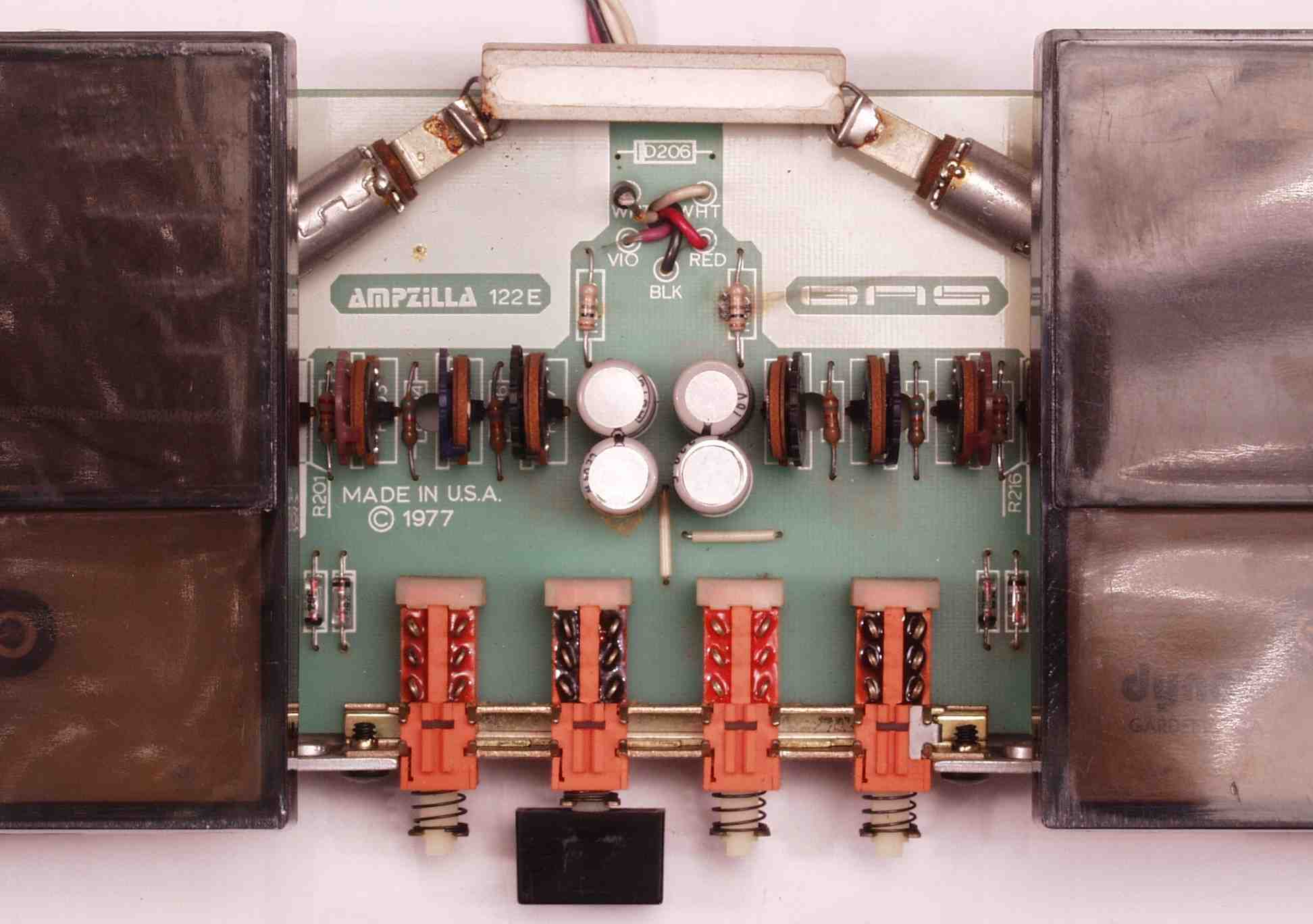

| Ｃ−８Ａ． 修理前 ＶＵ−ＡＭＰ基盤 |
 |

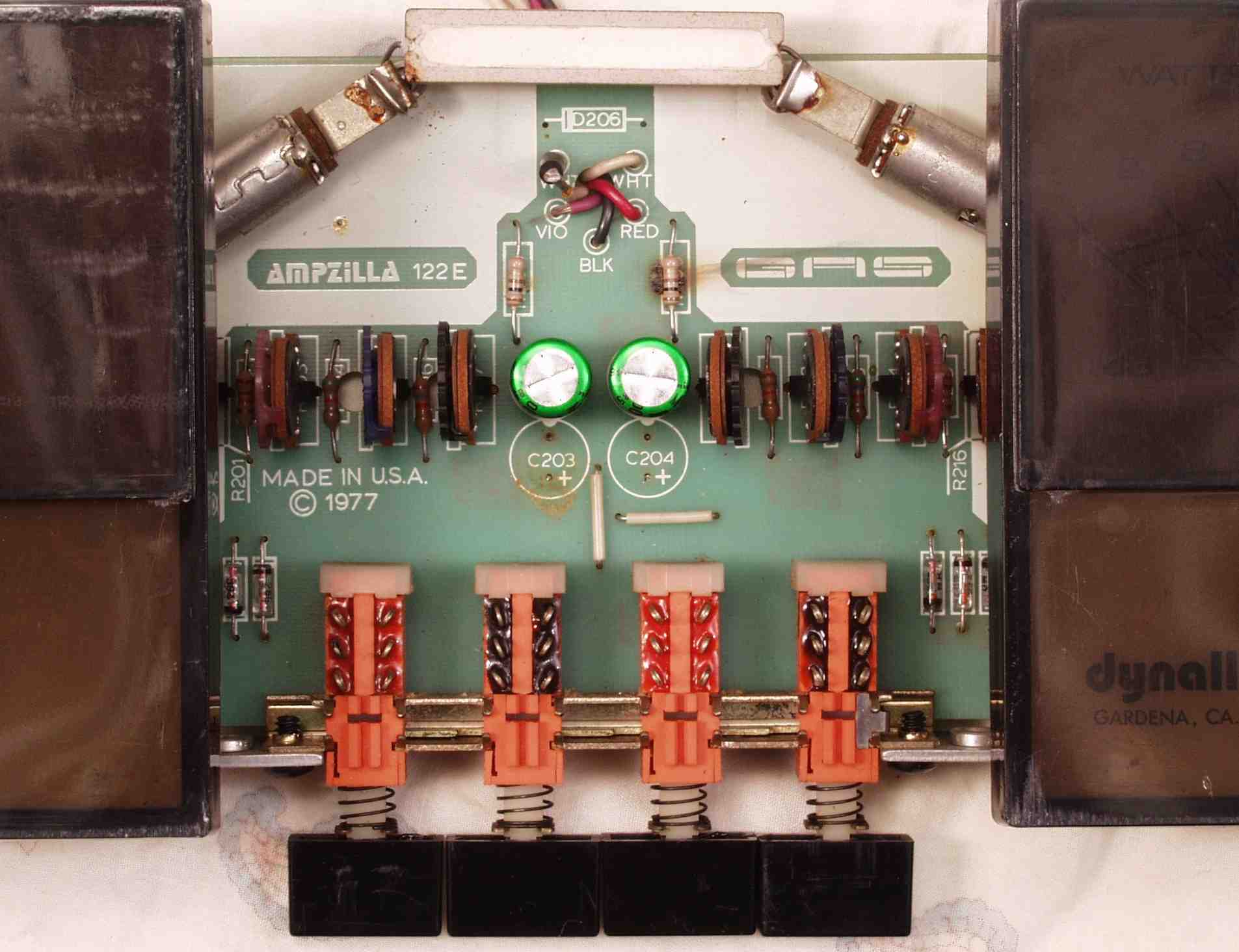

| Ｃ−８Ｂ． 修理後 ＶＵ−ＡＭＰ基盤 電解コンデンサ−４個交換（高いノンポール電解コンデンサーを使用したので２個→１個） |
 |

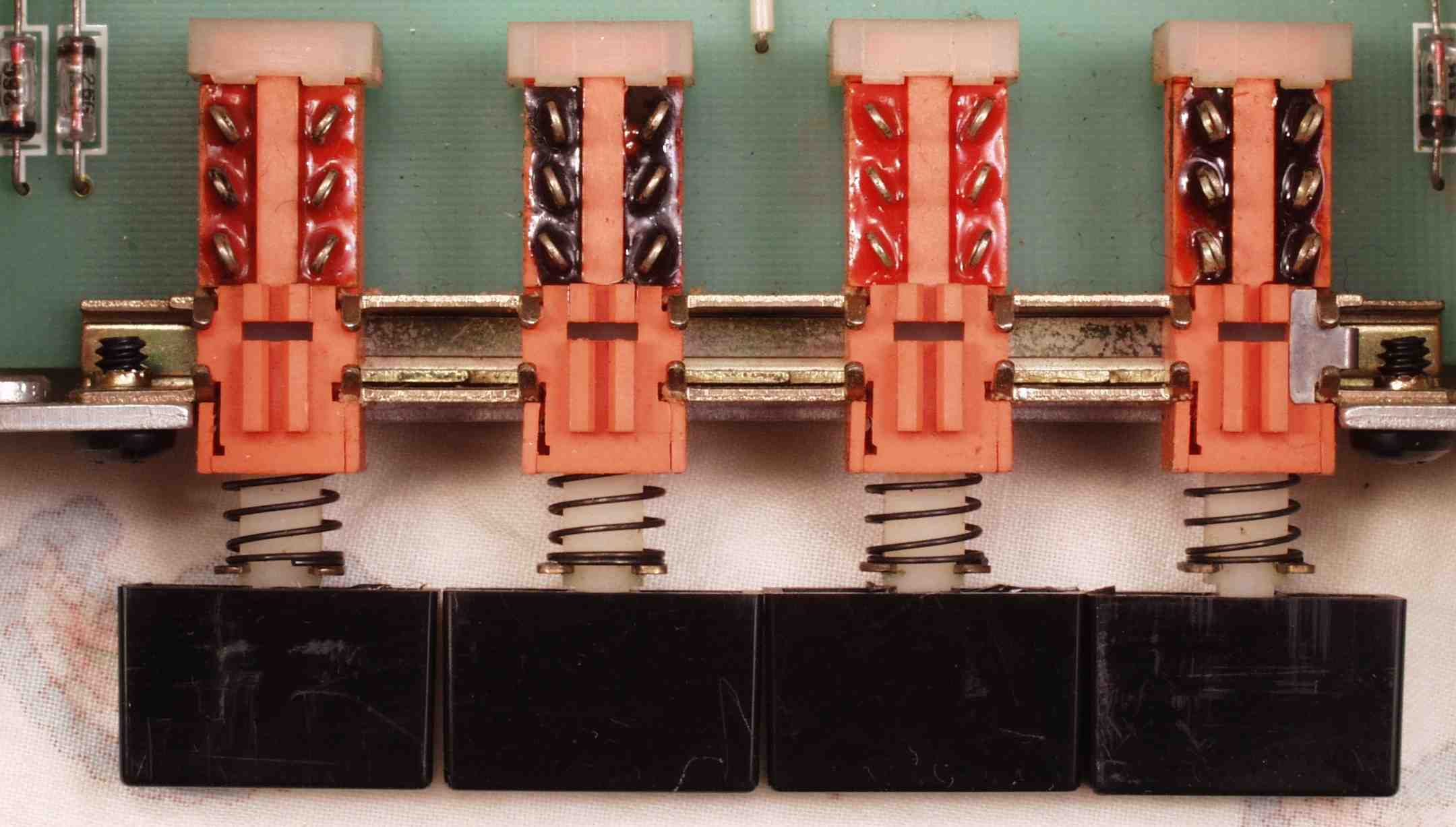

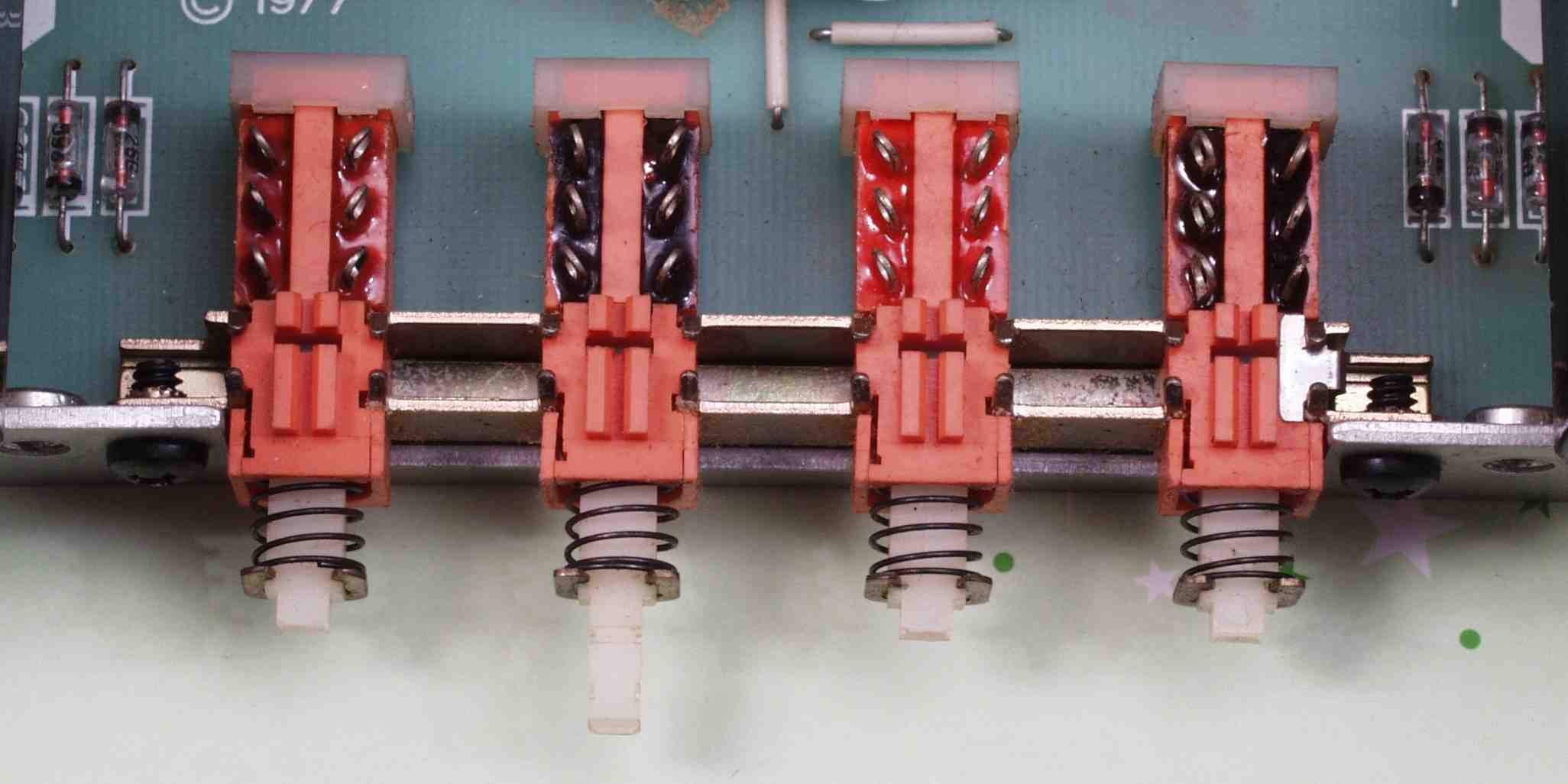

| Ｃ−８Ｂ−１． 修理前 ＶＵ−ＡＭＰ基盤、感度切り替えＳＷの軸が折れている |
 |
| Ｃ−８Ｂ−２． 修理後 ＶＵ−ＡＭＰ基盤、感度切り替えＳＷ、軸を補修する |
 |

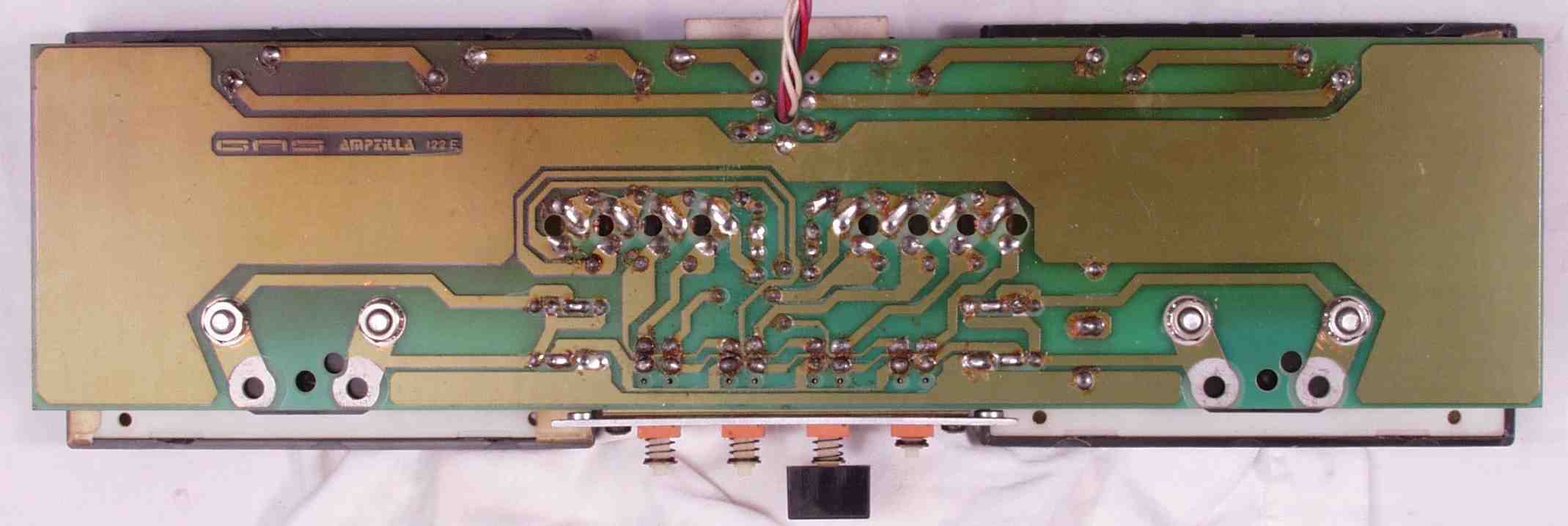

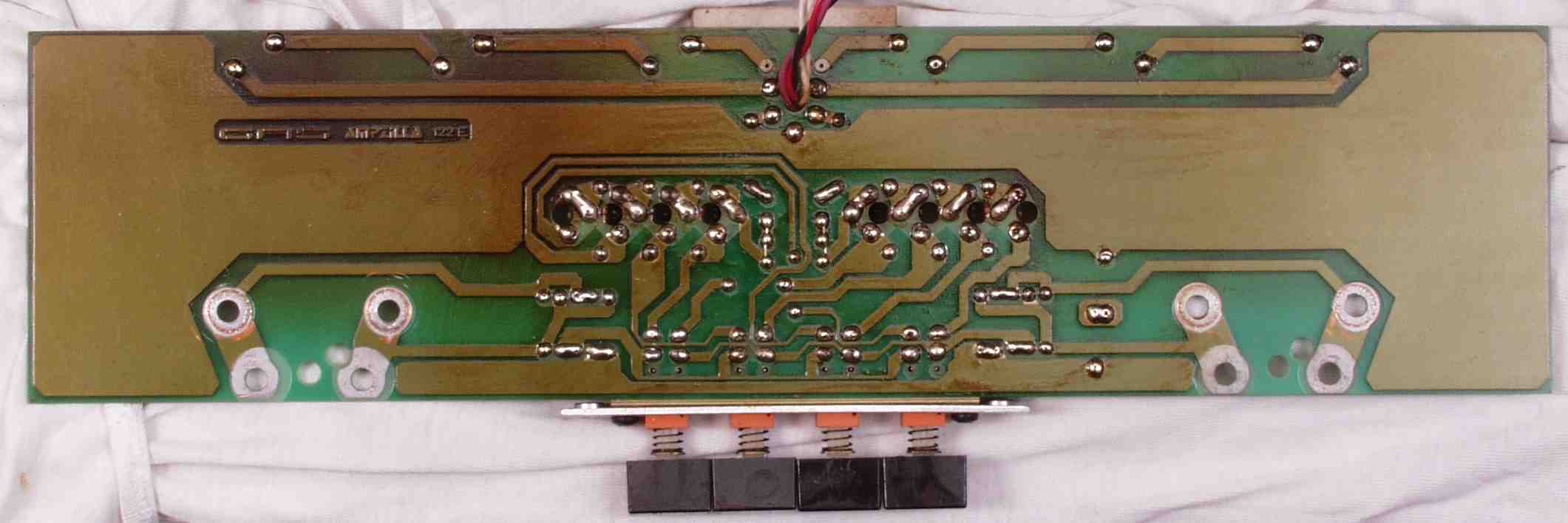

| Ｃ−８Ｃ． 修理前 ＶＵ−ＡＭＰ基盤裏 |
 |

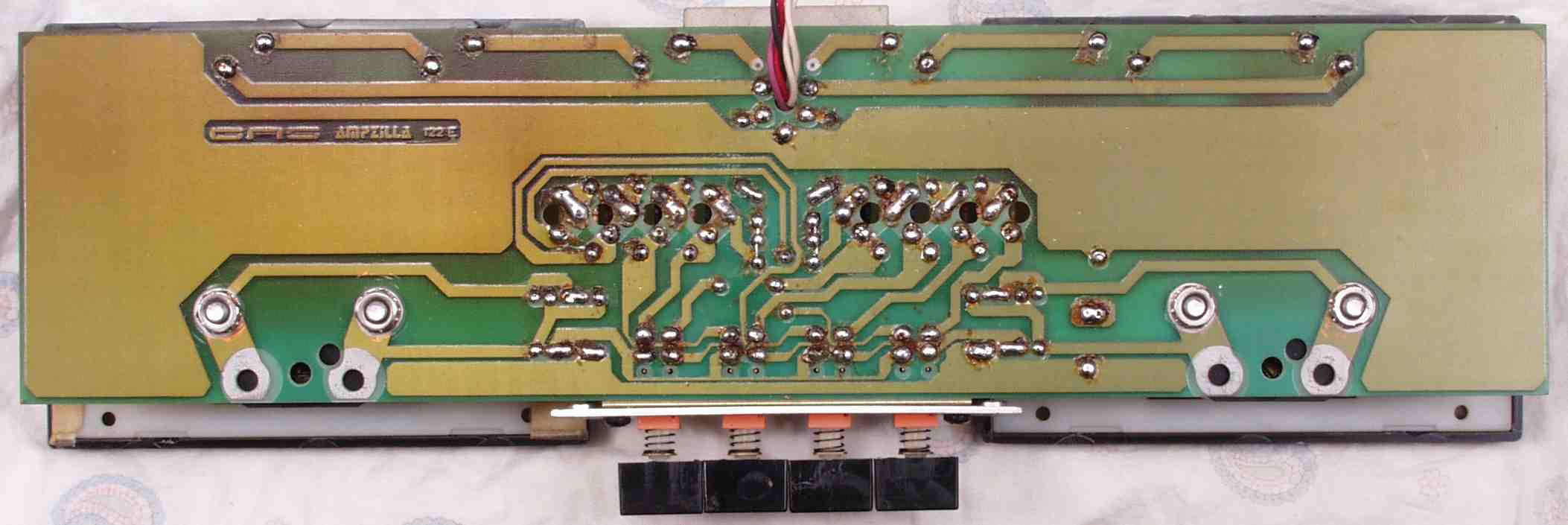

| Ｃ−８Ｄ． 修理（半田補正）後 ＶＵ−ＡＭＰ基盤裏 全ハンダやり直す |
 |
| Ｃ−８Ｅ． 完成ＶＵ−ＡＭＰ基盤裏 洗浄後 |
 |

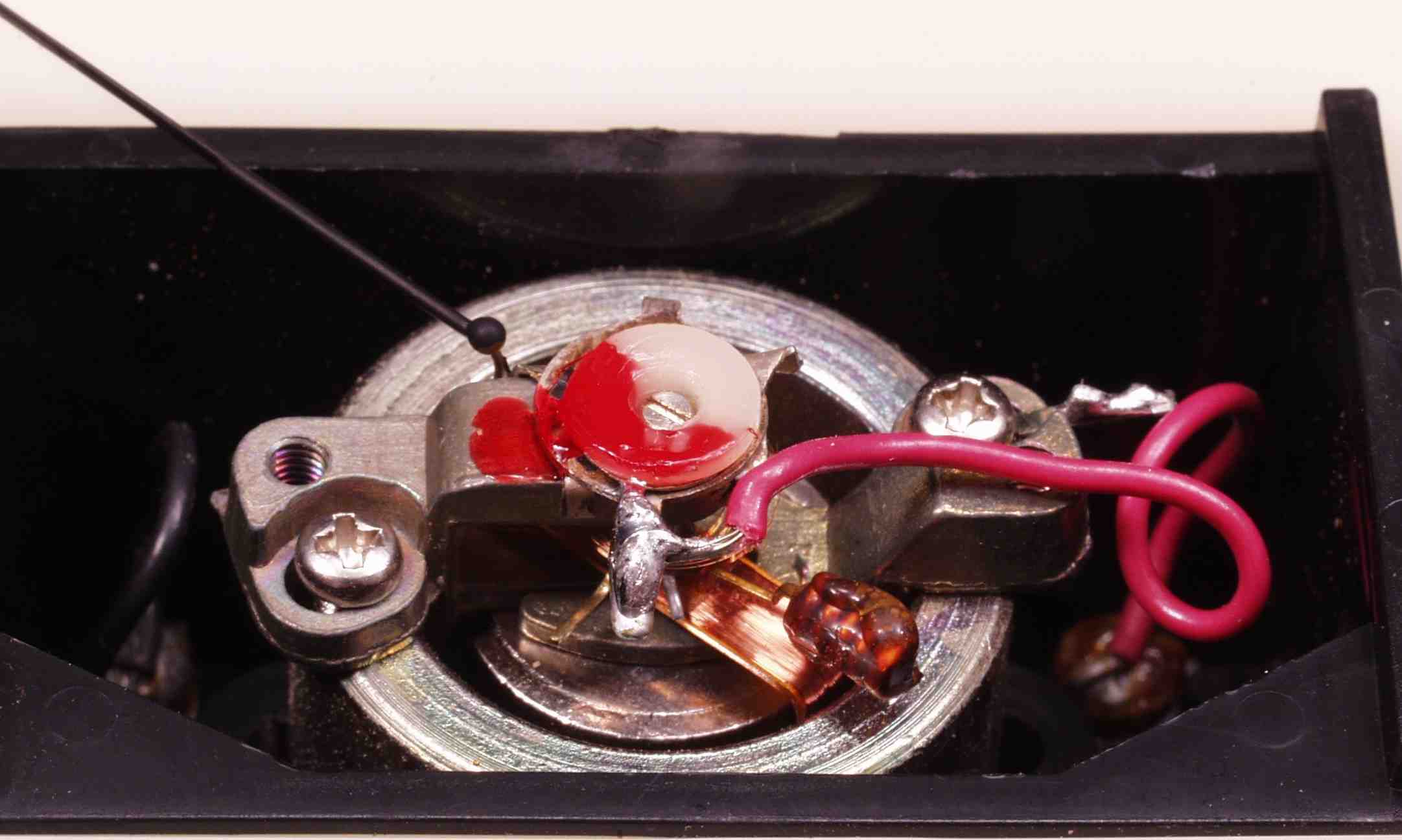

| Ｃ−９Ａ． 修理中 L-VUメーターがおかしいのでみると、軸がネジに入っていない！ |
 |

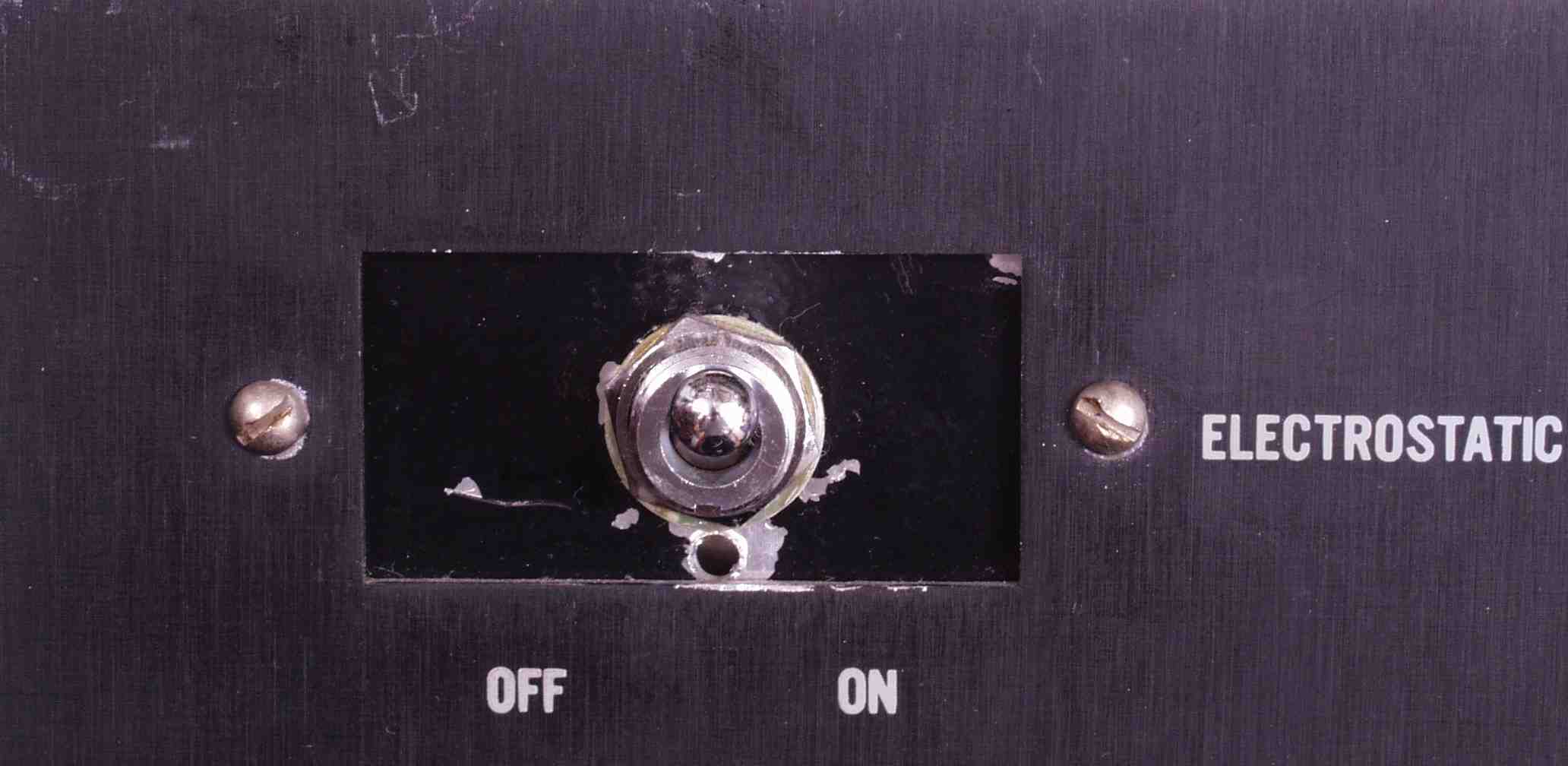

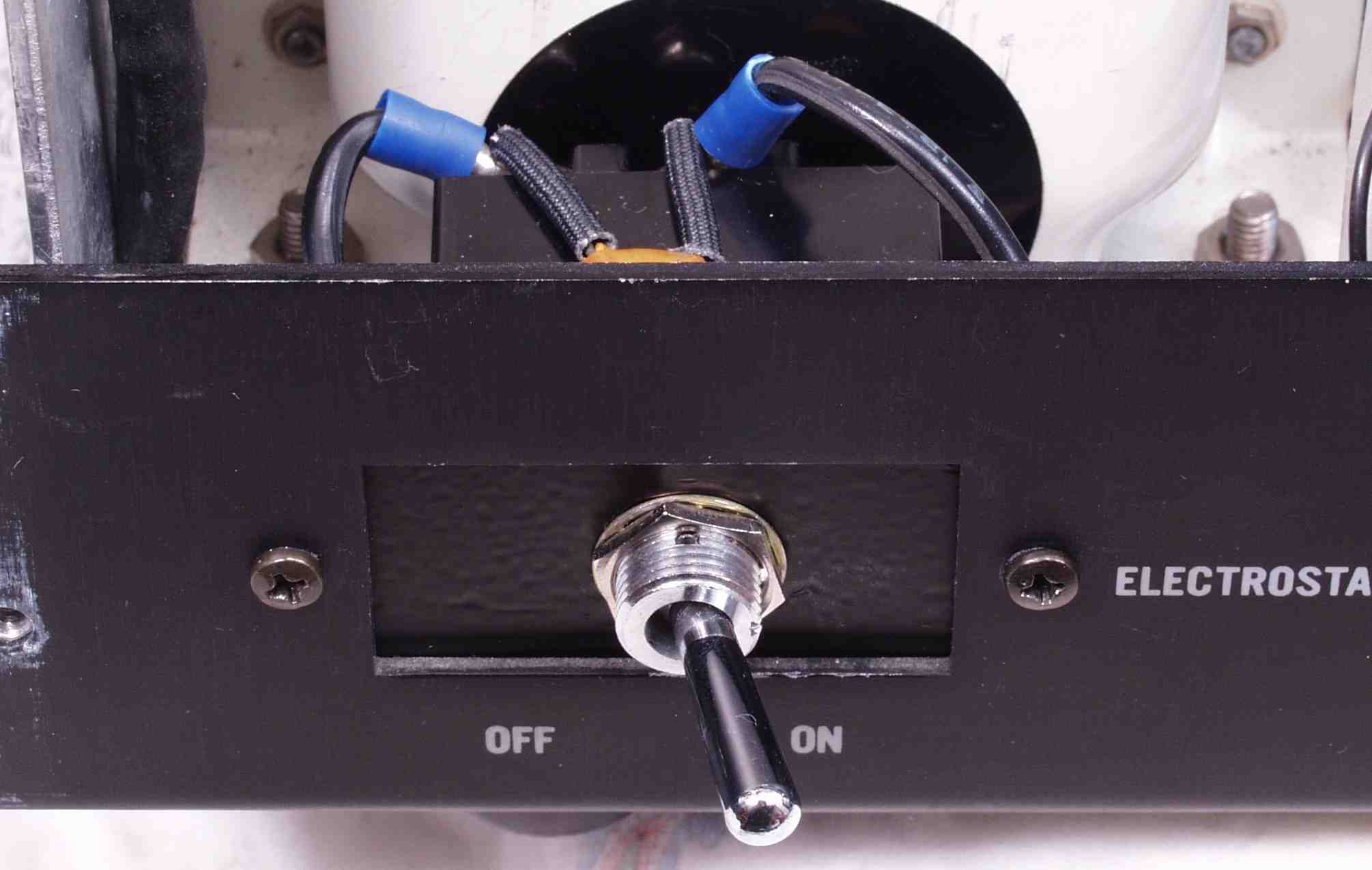

| C−ＡＡ． 修理前 電源SW |
|

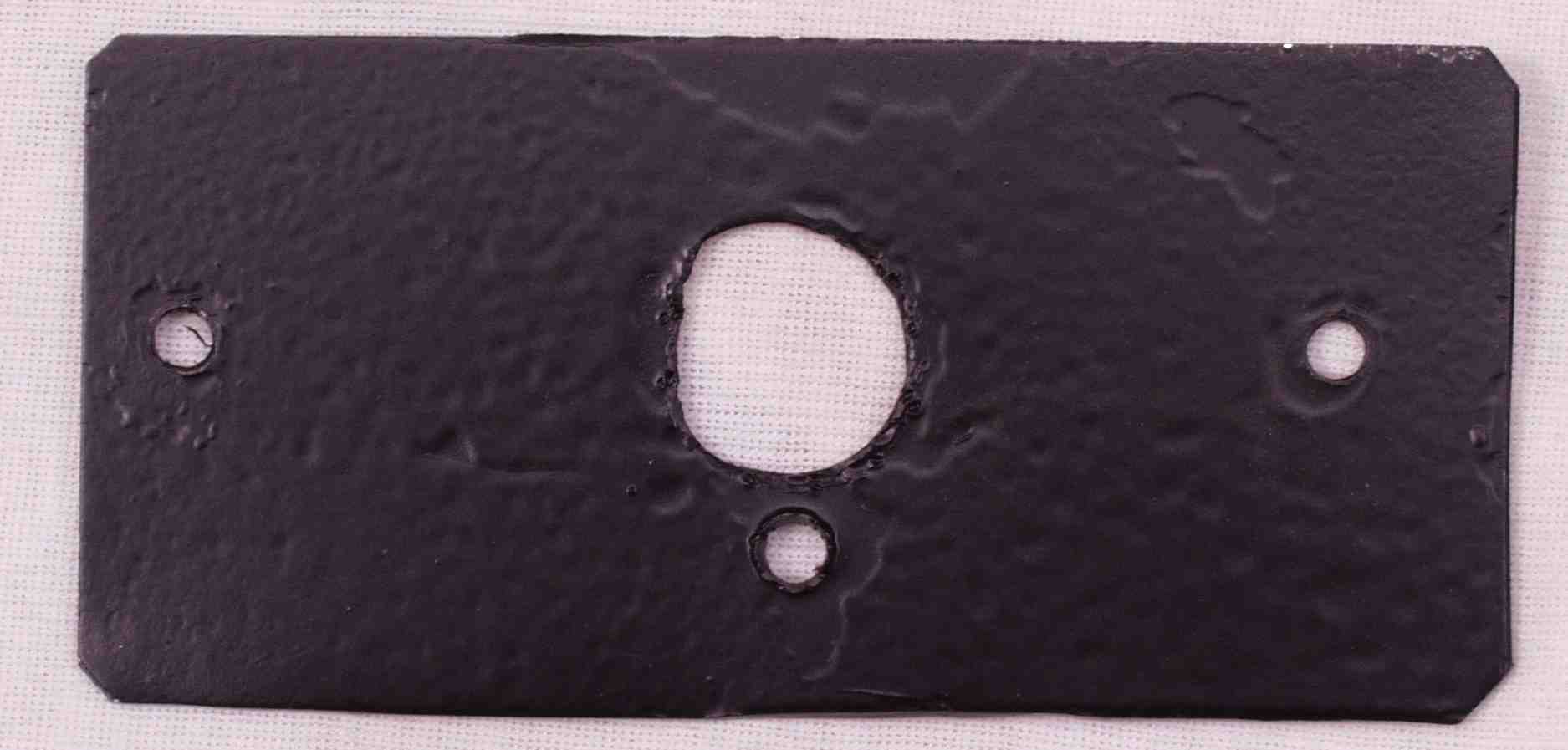

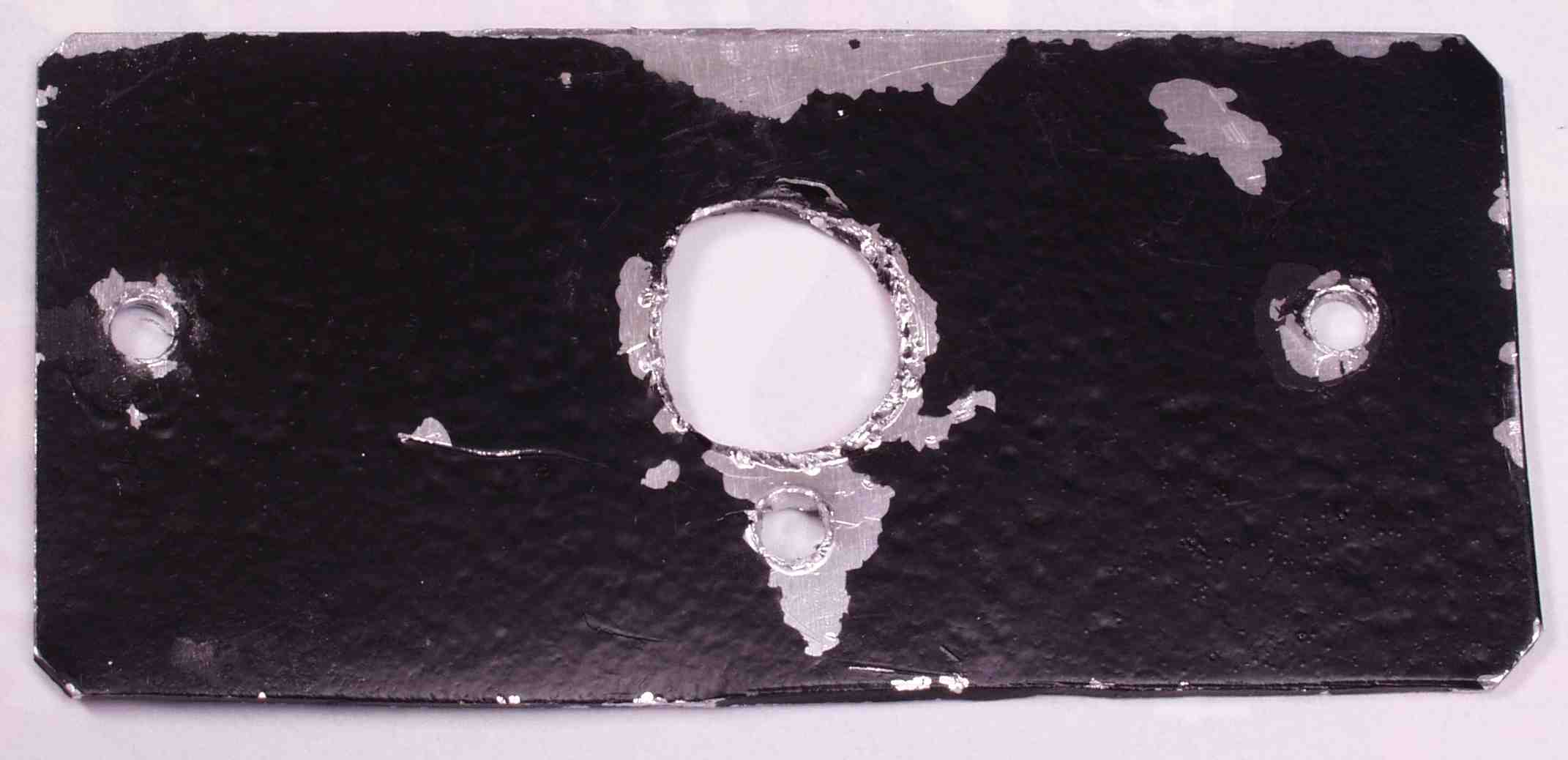

| C−ＡＡ−１． 修理前 電源SWの当て板 |
 |
| C−ＡＡ−２． 修理後 電源SWの当て板、ラッカーを吹く |
 |
| C−ＡＢ． 修理後 電源SWの後ろにも隙間がある、止めネジも黒色使用 |
 |
| Ｃ−ＡＣ． 修理前 電源SWの接点がこの薄いシート１枚でトランスと密着している |
|

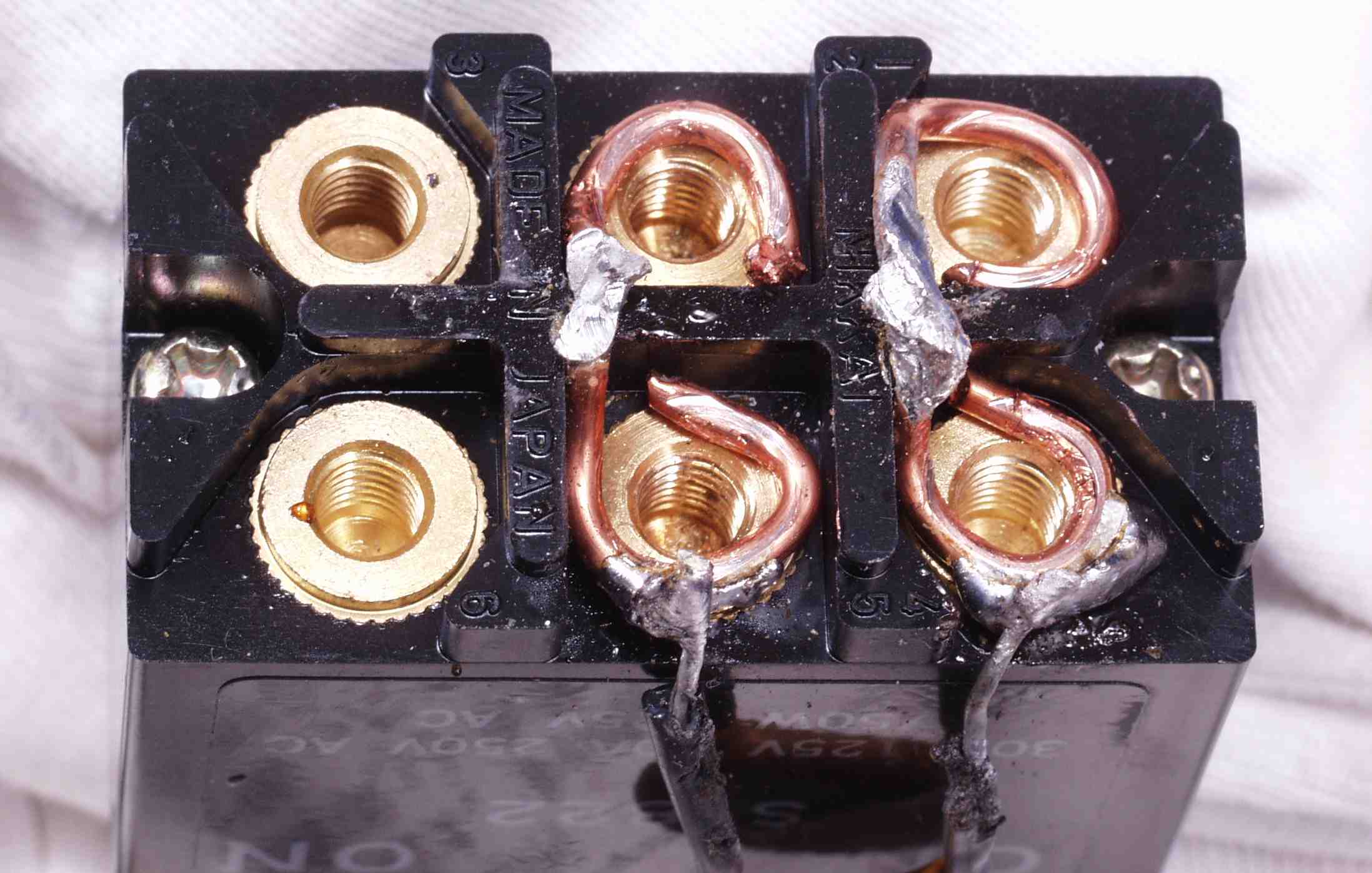

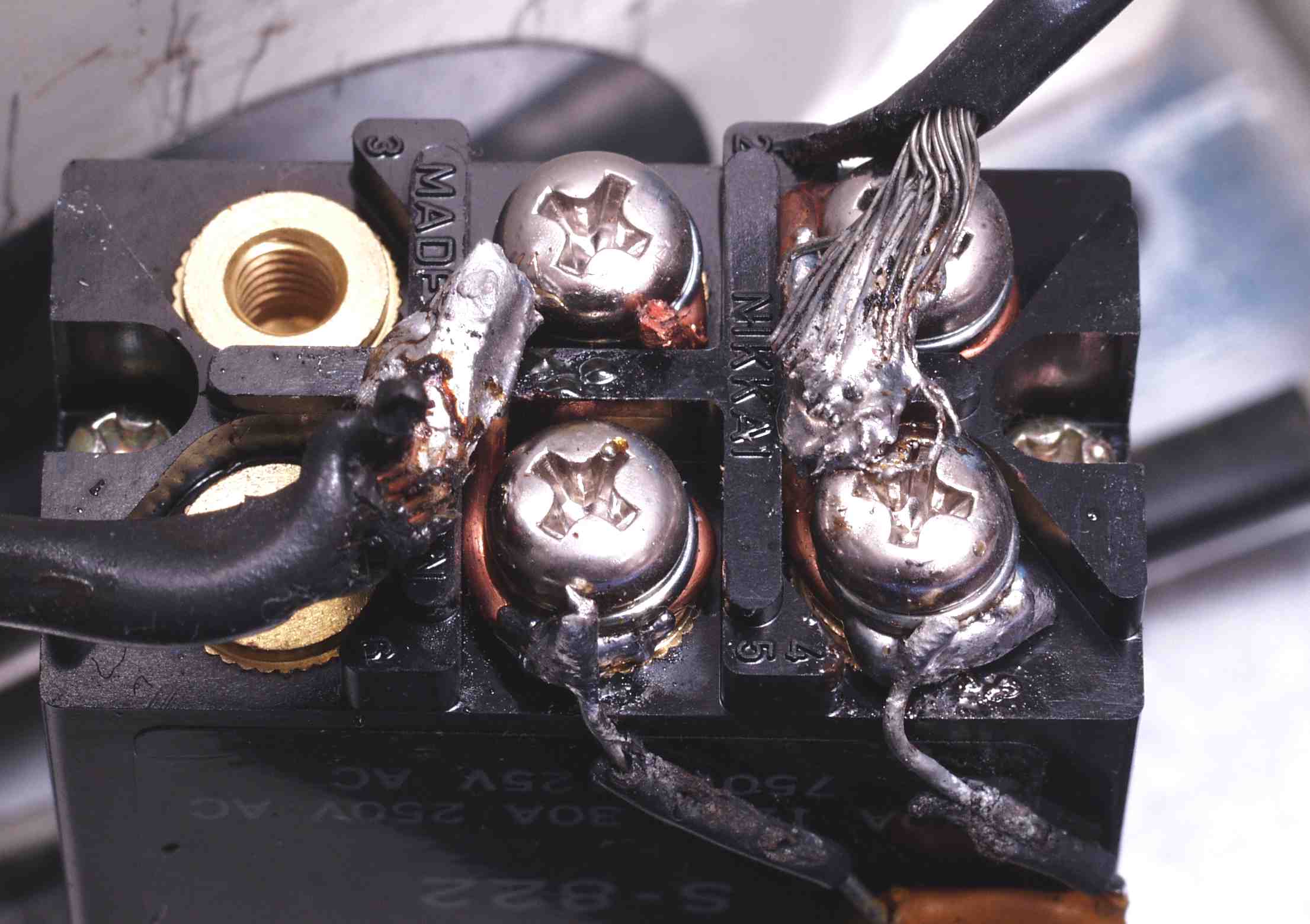

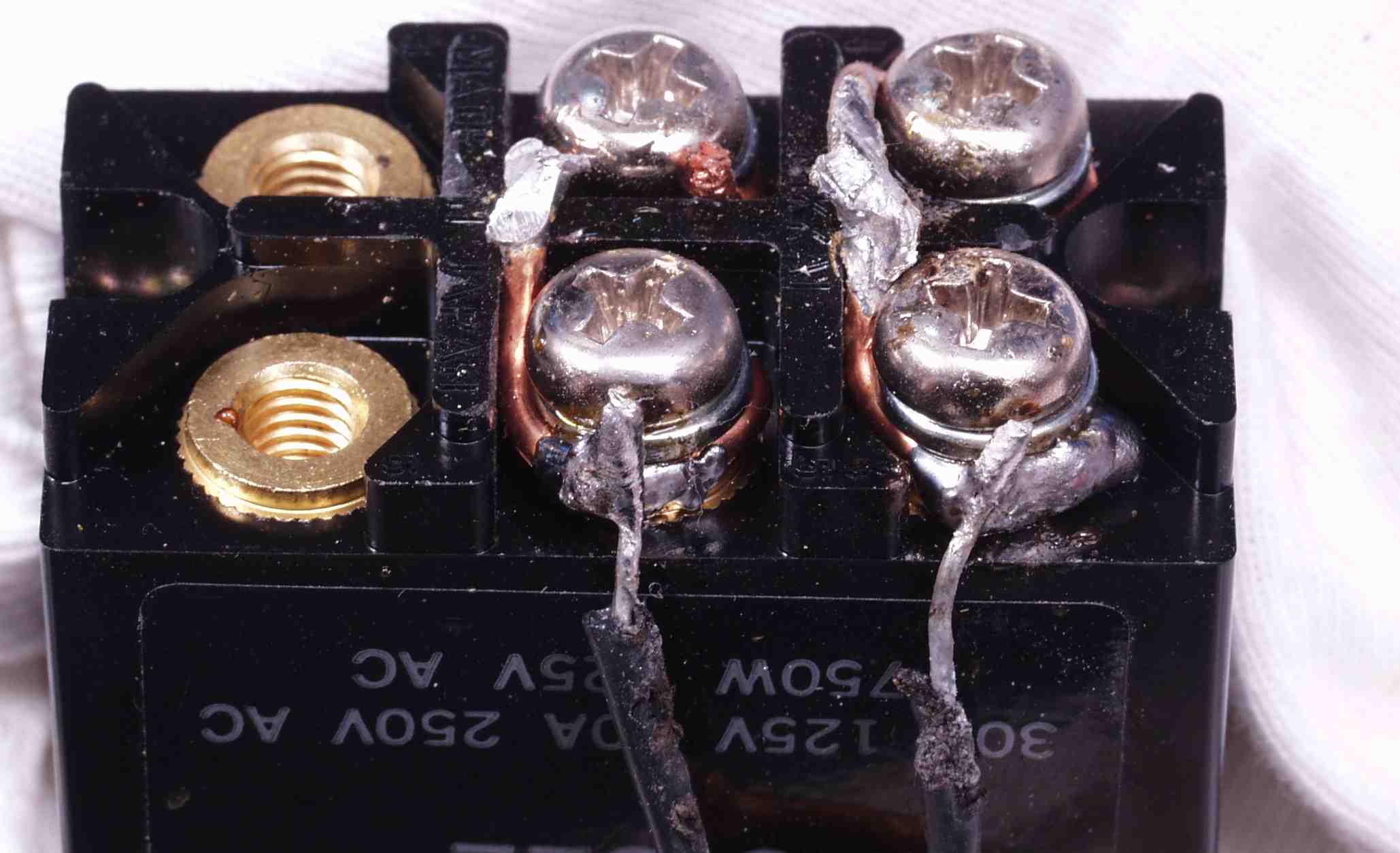

| Ｃ−ＡＤ． 修理中 電源SWの配線！ |
 |
| Ｃ−ＡＥ． 修理中 電源SW、簡単にの線が取れた！ |
 |
| Ｃ−ＡＦ． 修理中 電源SW、ネジを取る |
 |

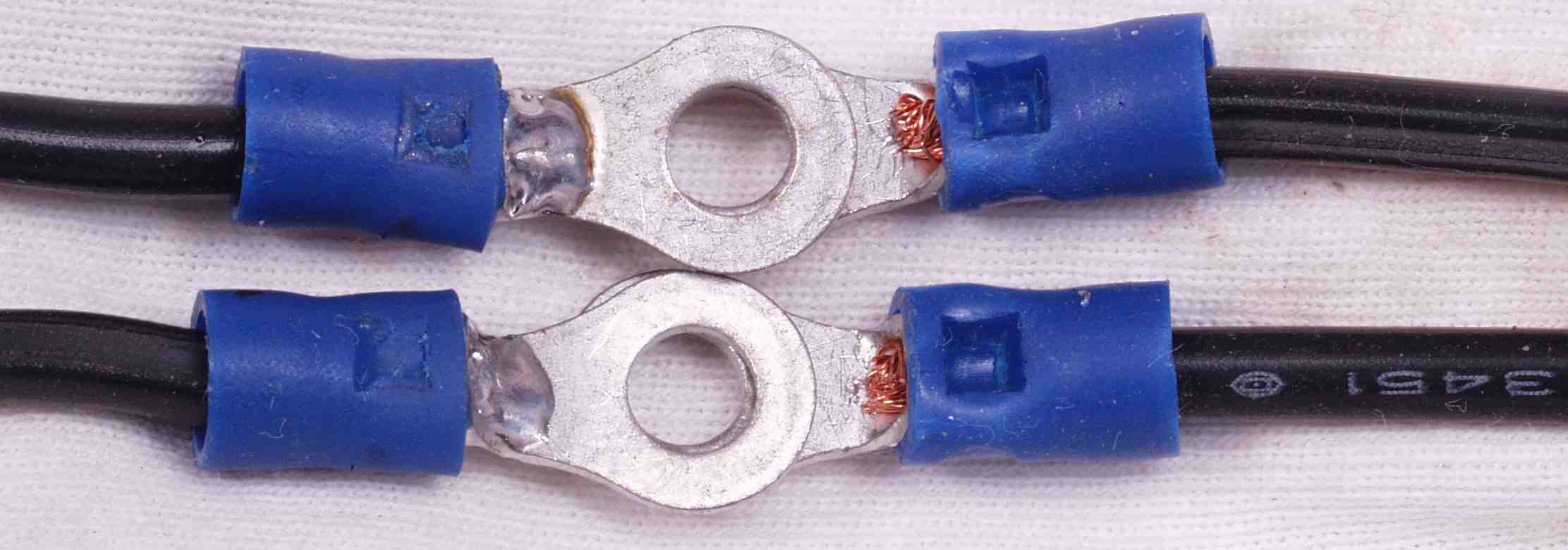

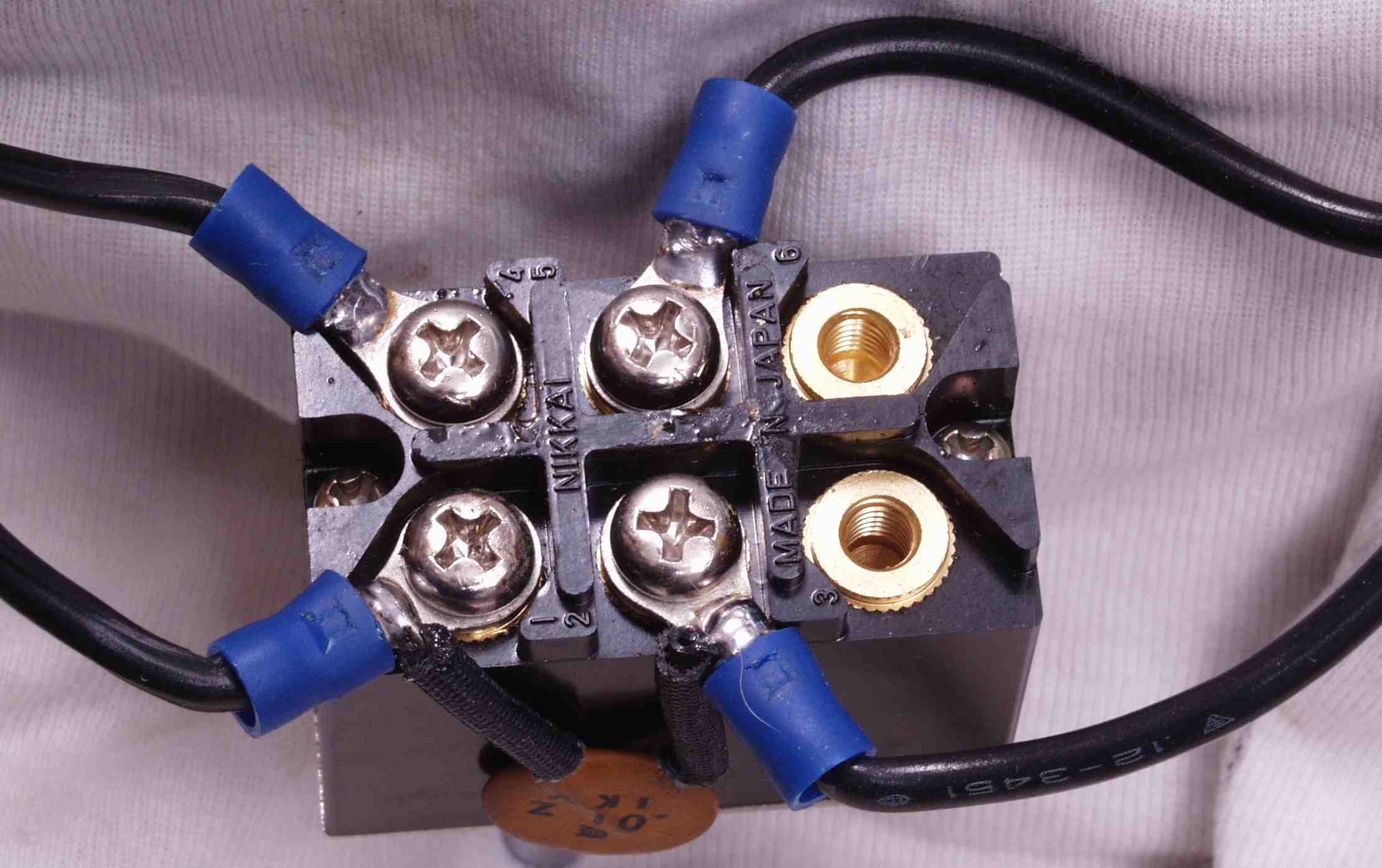

| Ｃ−ＡＧ． 修理中 電源SWの配線はラグ端子を使用する、圧着＋ハンダの２重接続 左＝ハンダをプラス 右＝圧着のみ |
 |
| Ｃ−ＡＨ． 修理後 電源SWの配線 |
 |

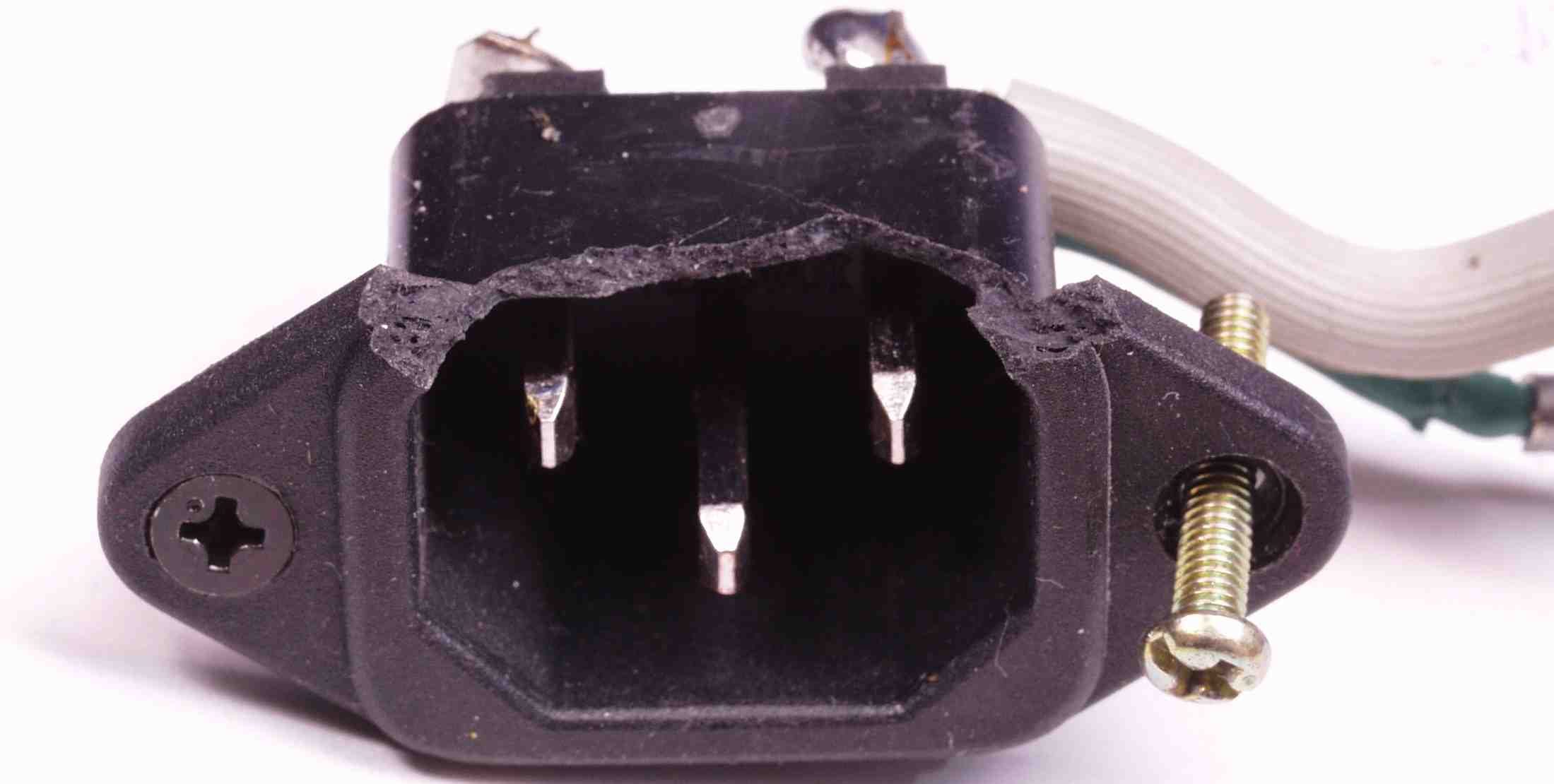

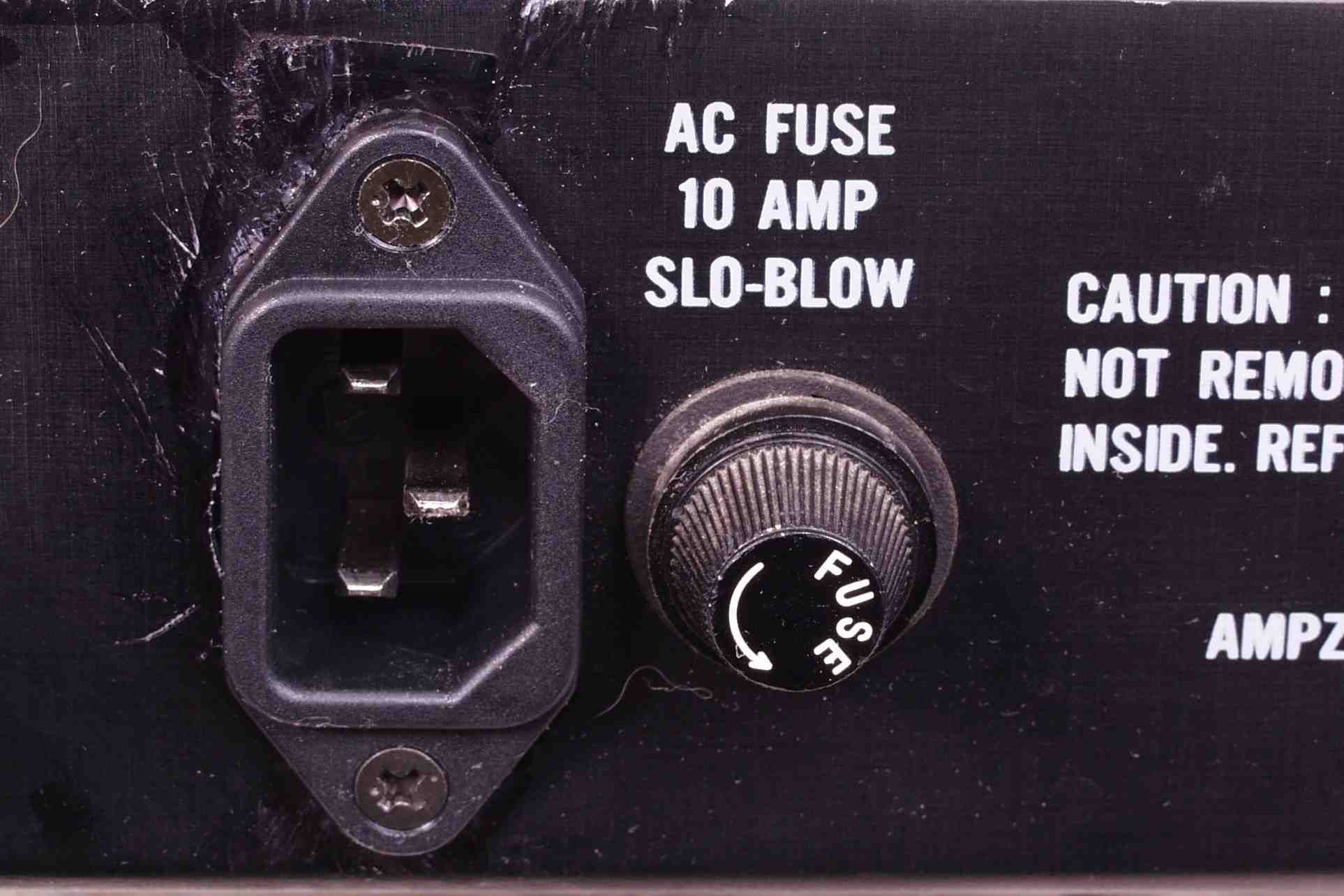

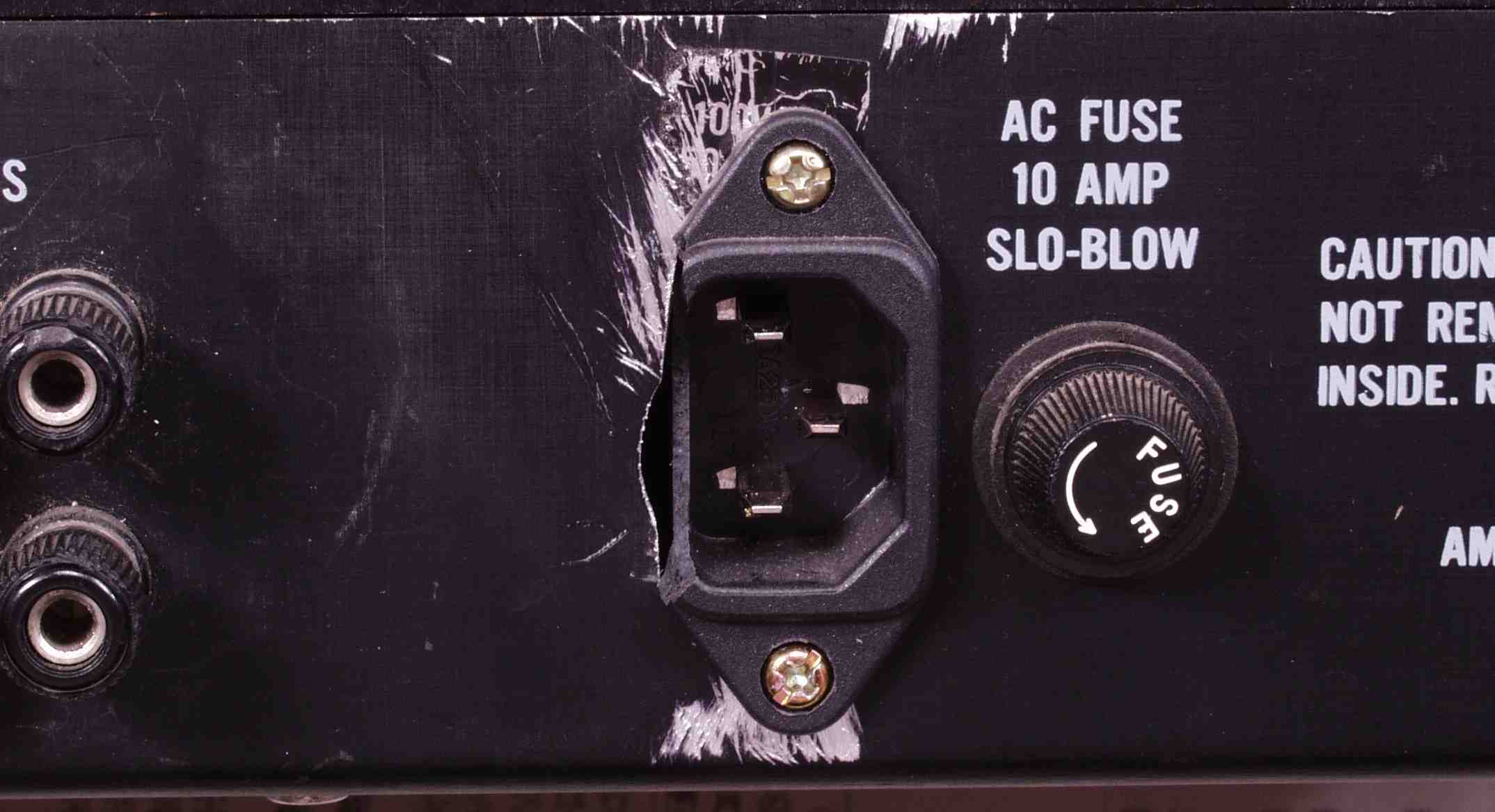

| Ｃ−ＢＡ． 修理前 ３Pインレット・プラグ、穴あけの加工技術がへた |
|

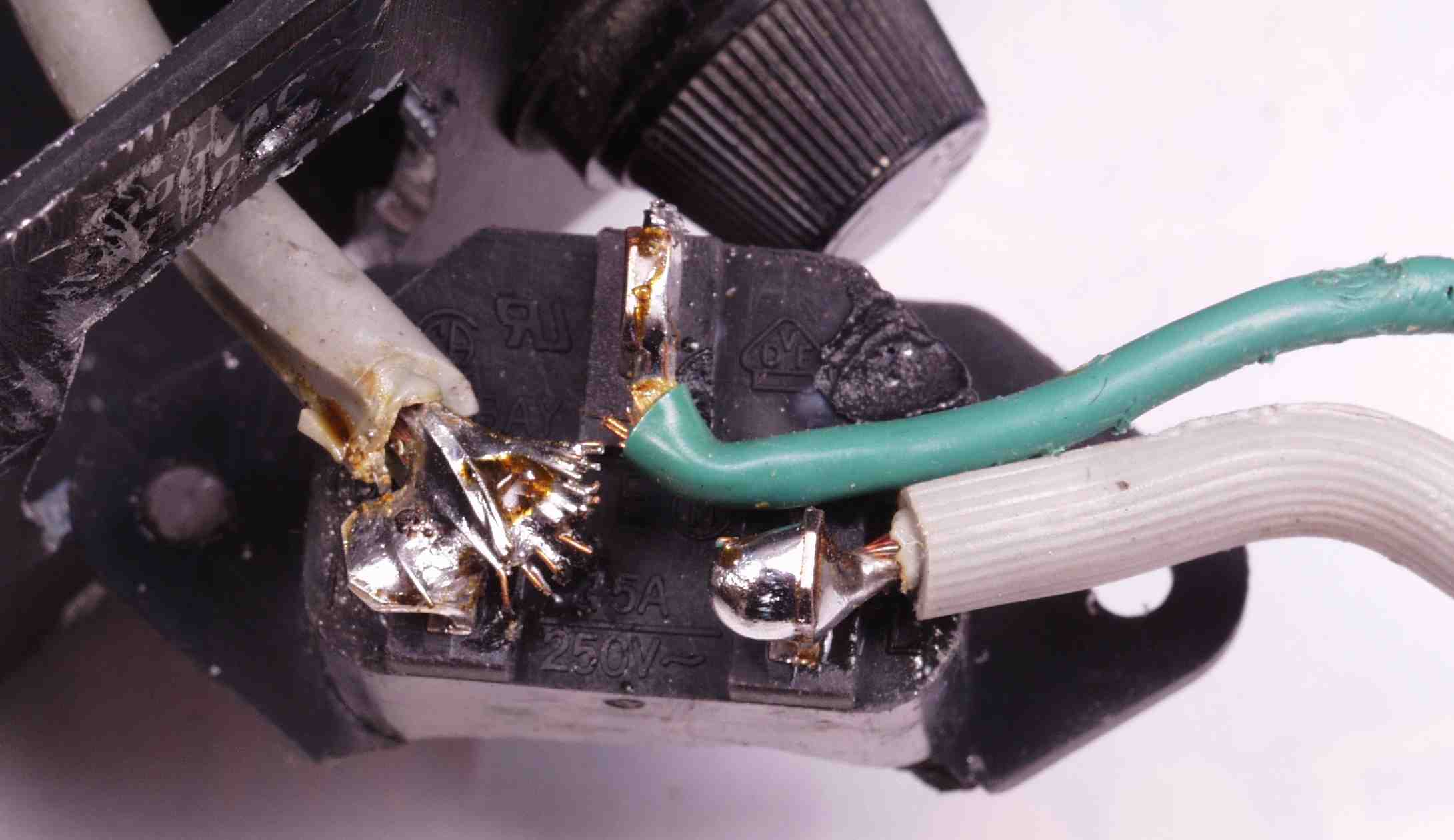

| Ｃ−ＢＢ． 修理中 ３Pインレット・プラグ、外が悪ければ、内側の配線もこの通り！ |
 |

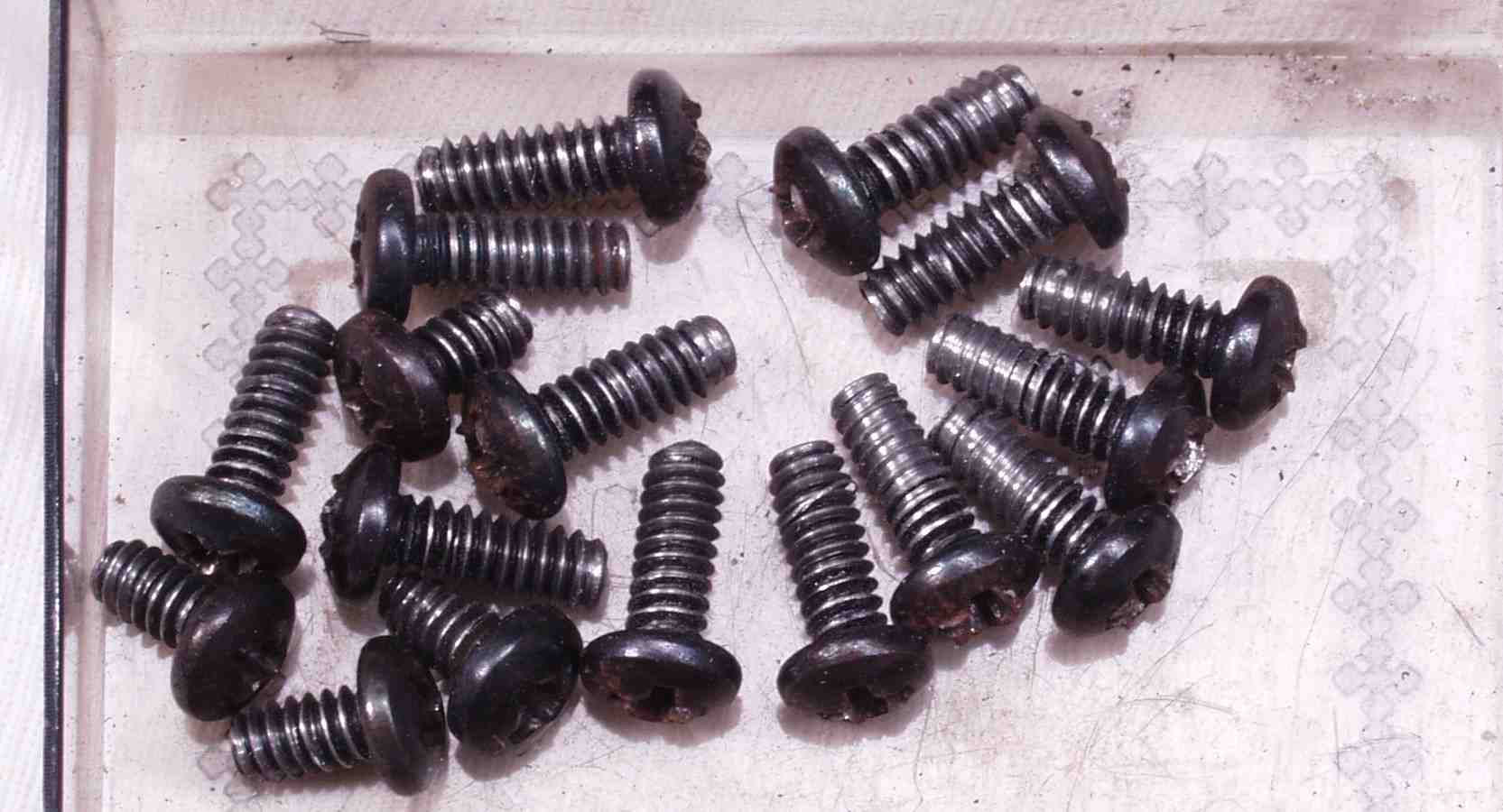

| Ｃ−ＢＣ． 修理中 ３Pインレット・プラグ、使用するネジは皿ビス（左）、右は付いていた止めネジ |
 |
| Ｃ−ＢＤ． 修理後 ３Pインレット・プラグ、キズが余りにも酷いので、タッチ・パイントで補修 |
 |

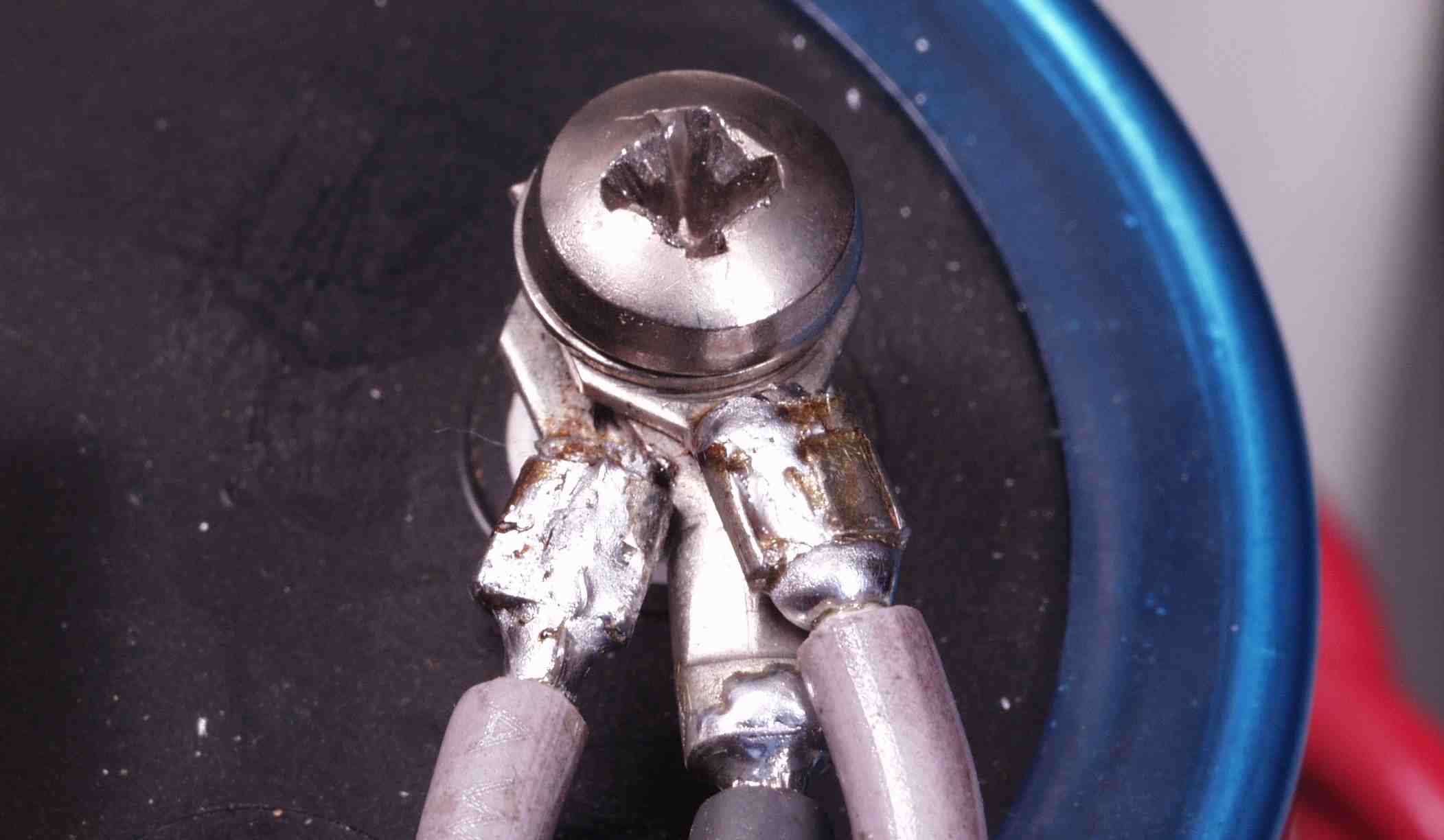

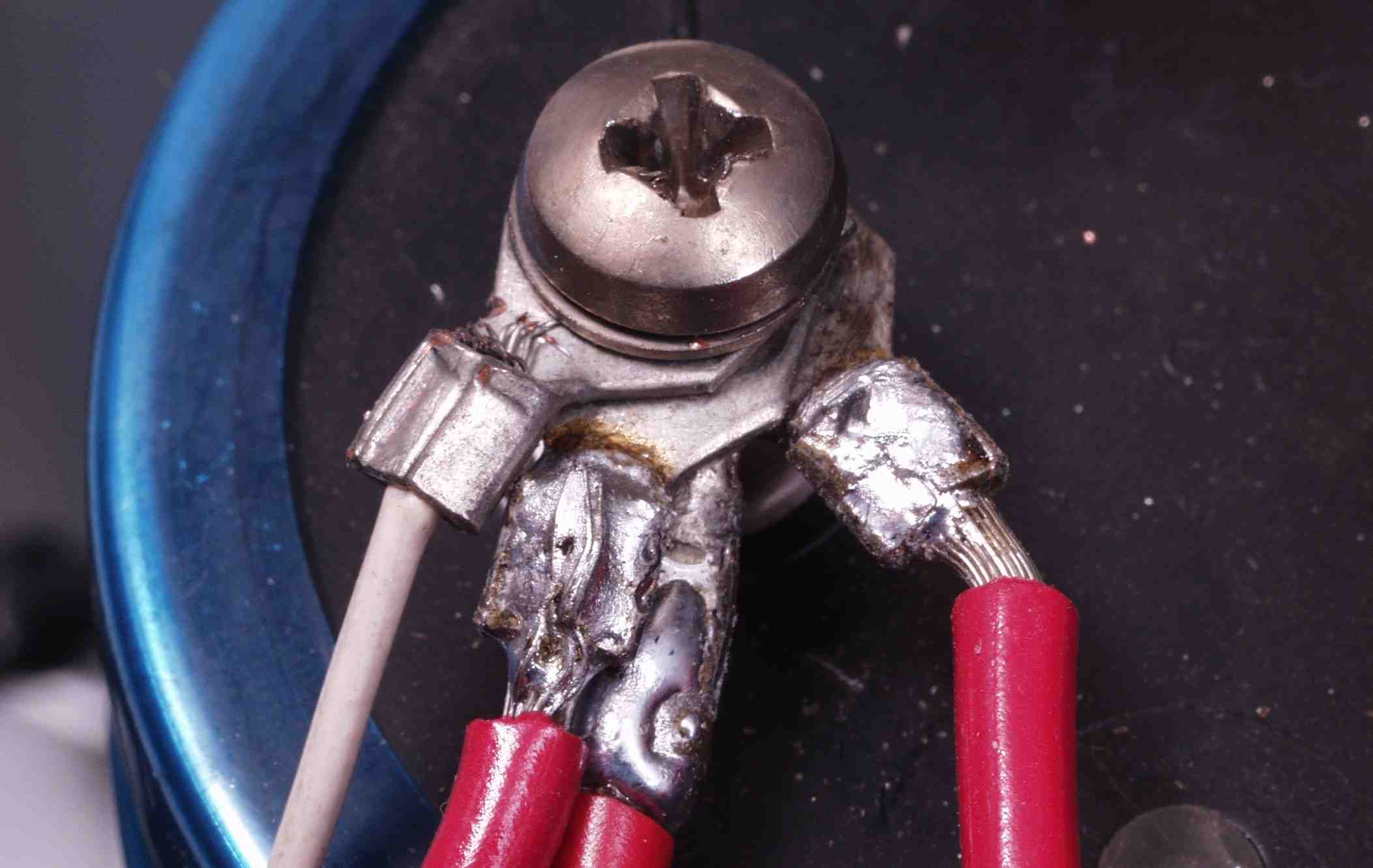

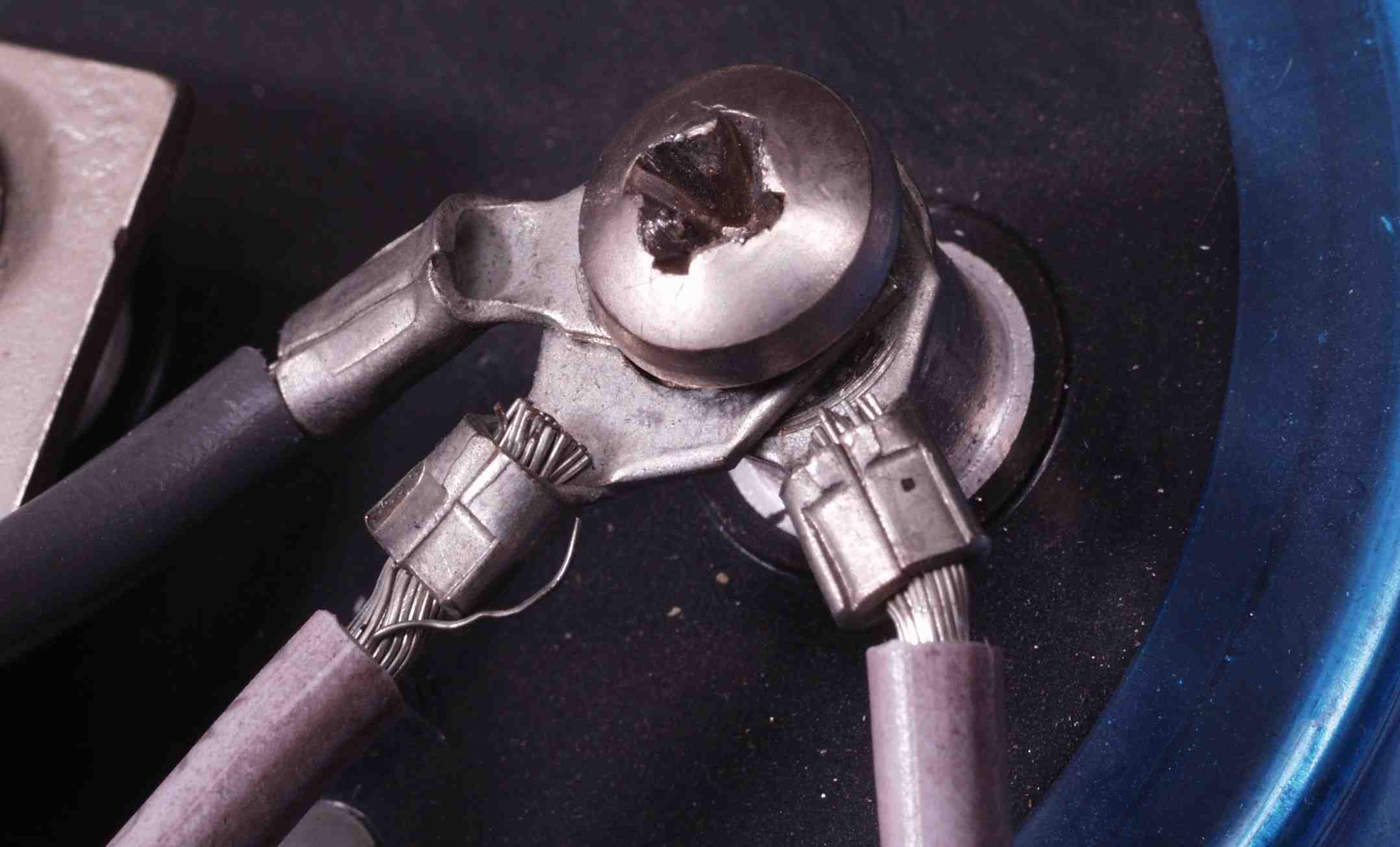

| Ｃ−ＣＡ． 修理前 ＋電源へのラグ端子、線が全部入っていない |
 |

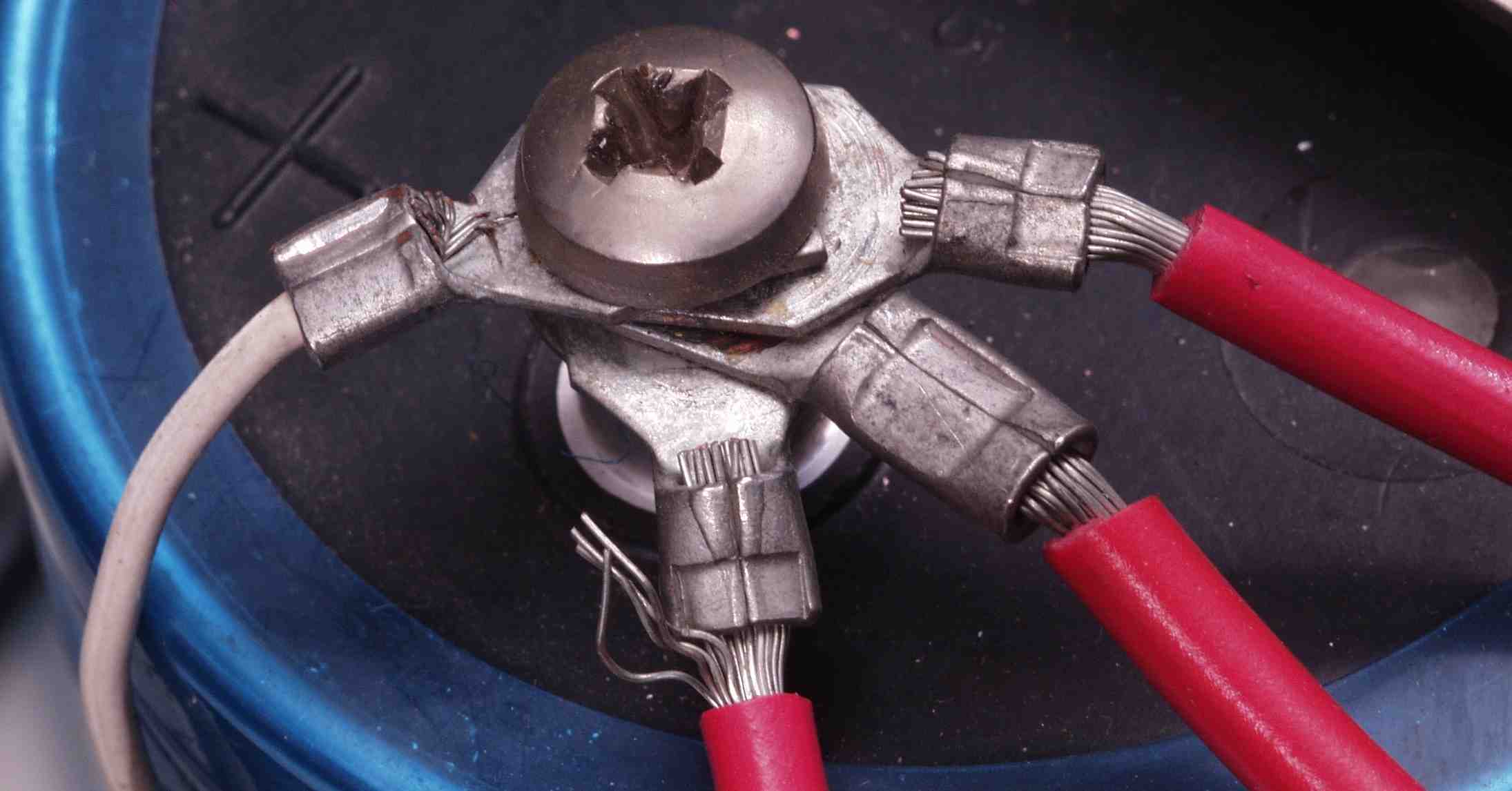

| Ｃ−ＣＢ． 修理後 「＋」電源へのラグ端子、ハンダを染み込ませる |
 |
| Ｃ−ＣＤ． 修理前 「−」電源へのラグ端子、線が全部入っていない、左上の線は奥まで心線が入れてない |
 |
| Ｃ−ＣＥ． 修理後 「−」電源へのラグ端子、ハンダを染み込ませる |
 |

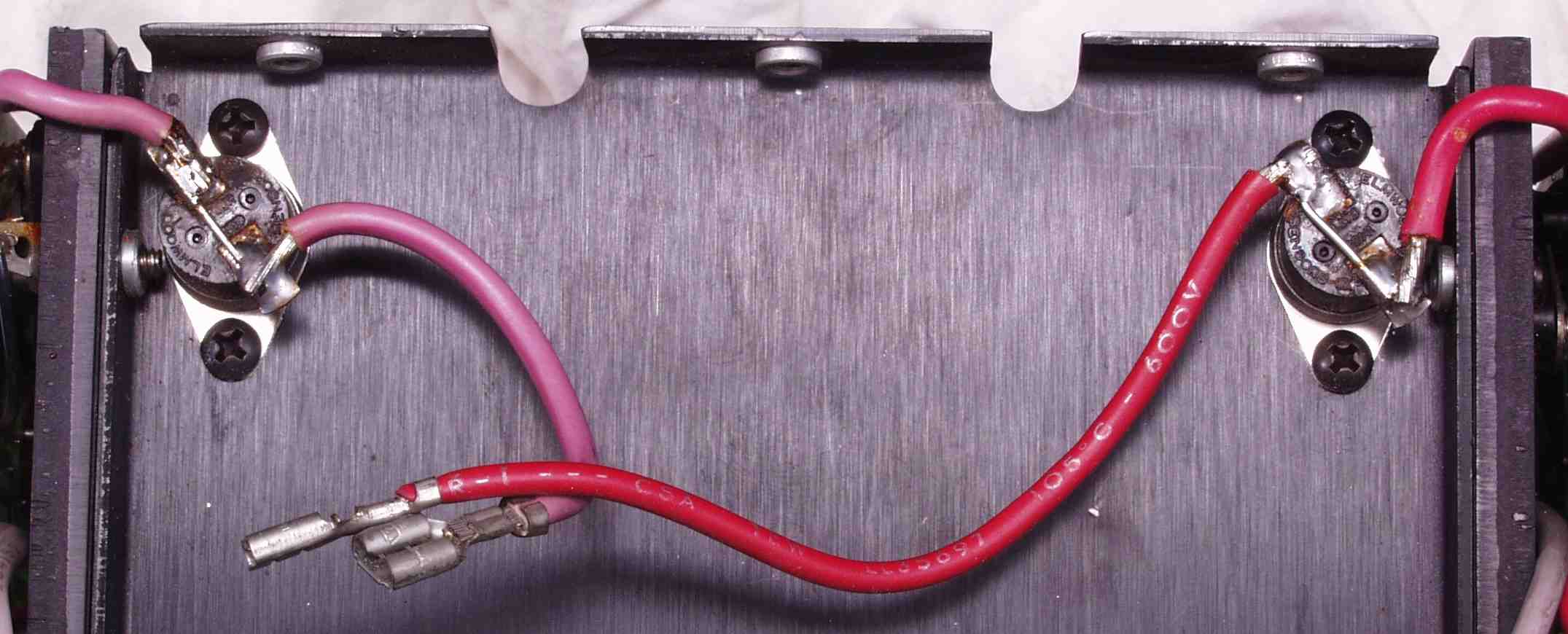

| Ｃ−ＤＡ． 修理前 プロテクトのサーミスター、短絡して有る！ これで音質が良くは成る（？）でしょうが、その代償は終段ＴＲ（トランジスター）を損焼した。 |
|
| Ｃ−ＤＢ． 修理後 プロテクトのサーミスター |
 |

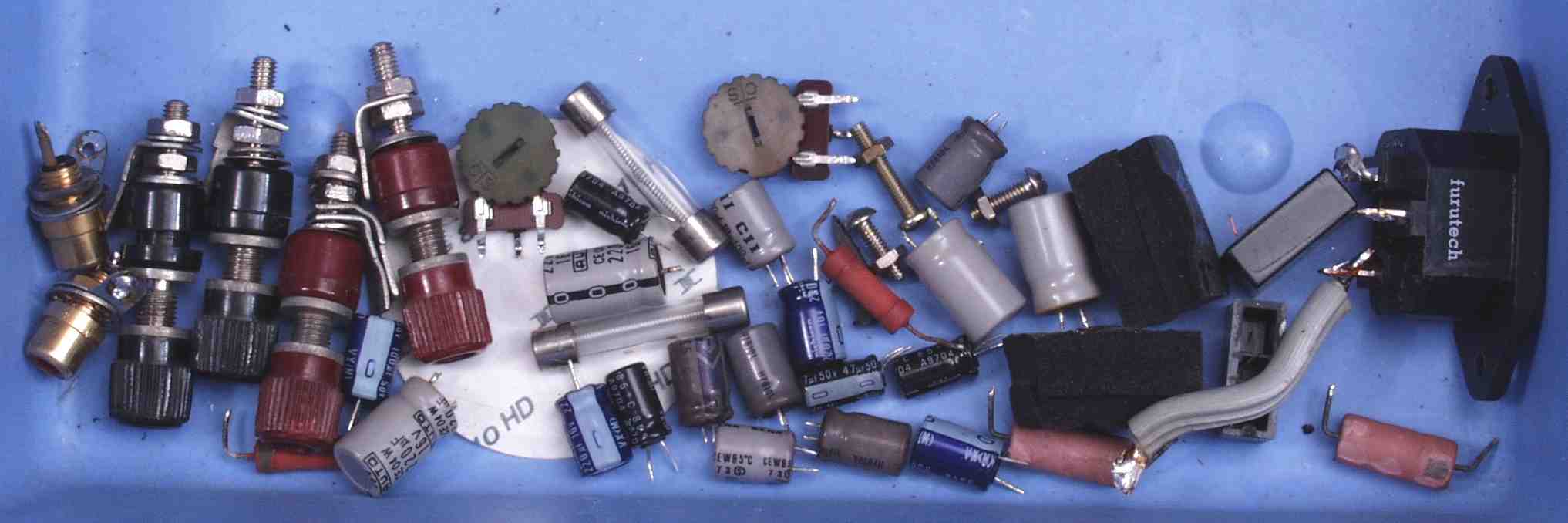

| Ｃ−Ｅ． 交換部品 |
 |

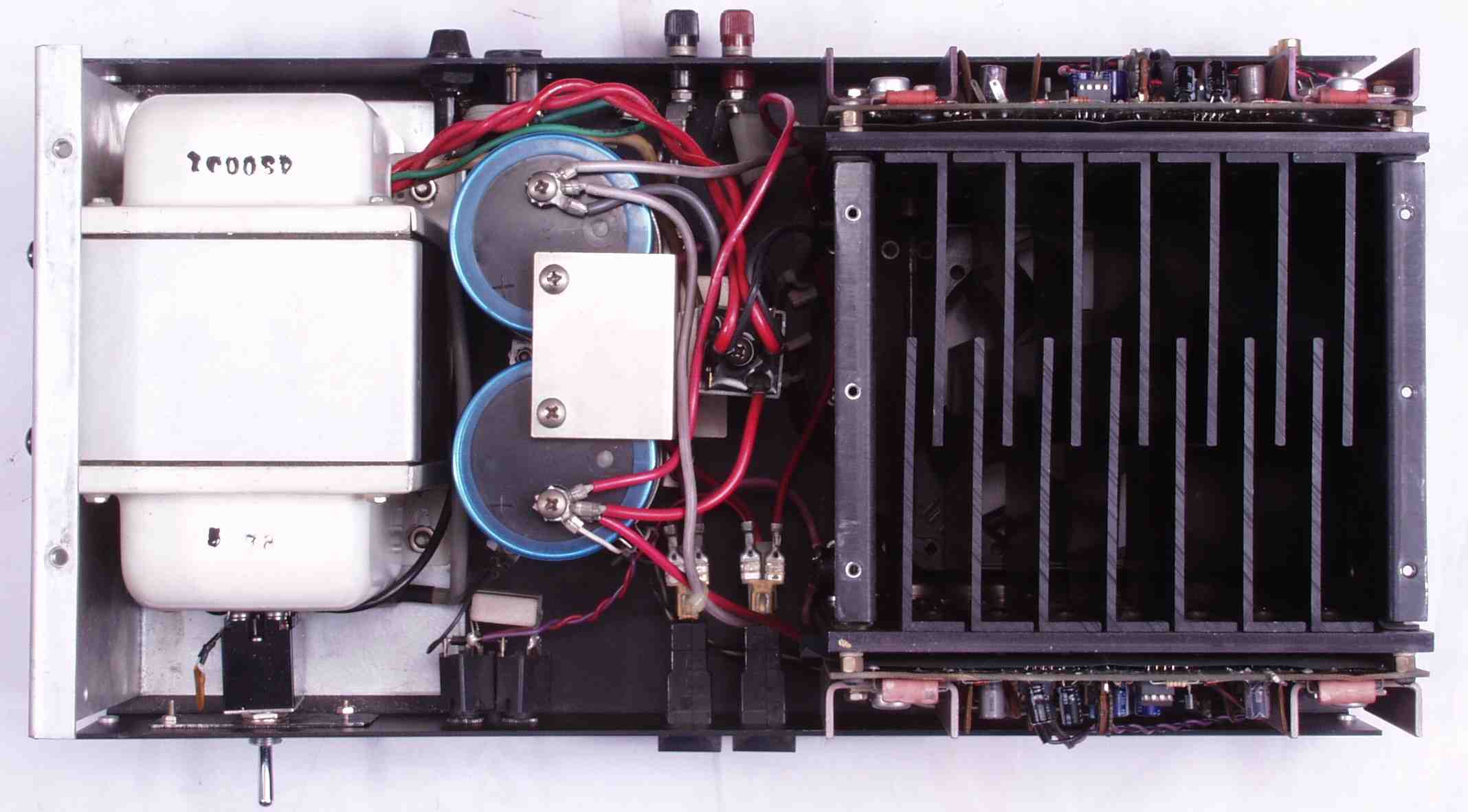

| Ｃ−ＦＡ． 修理前 上から見る |
|

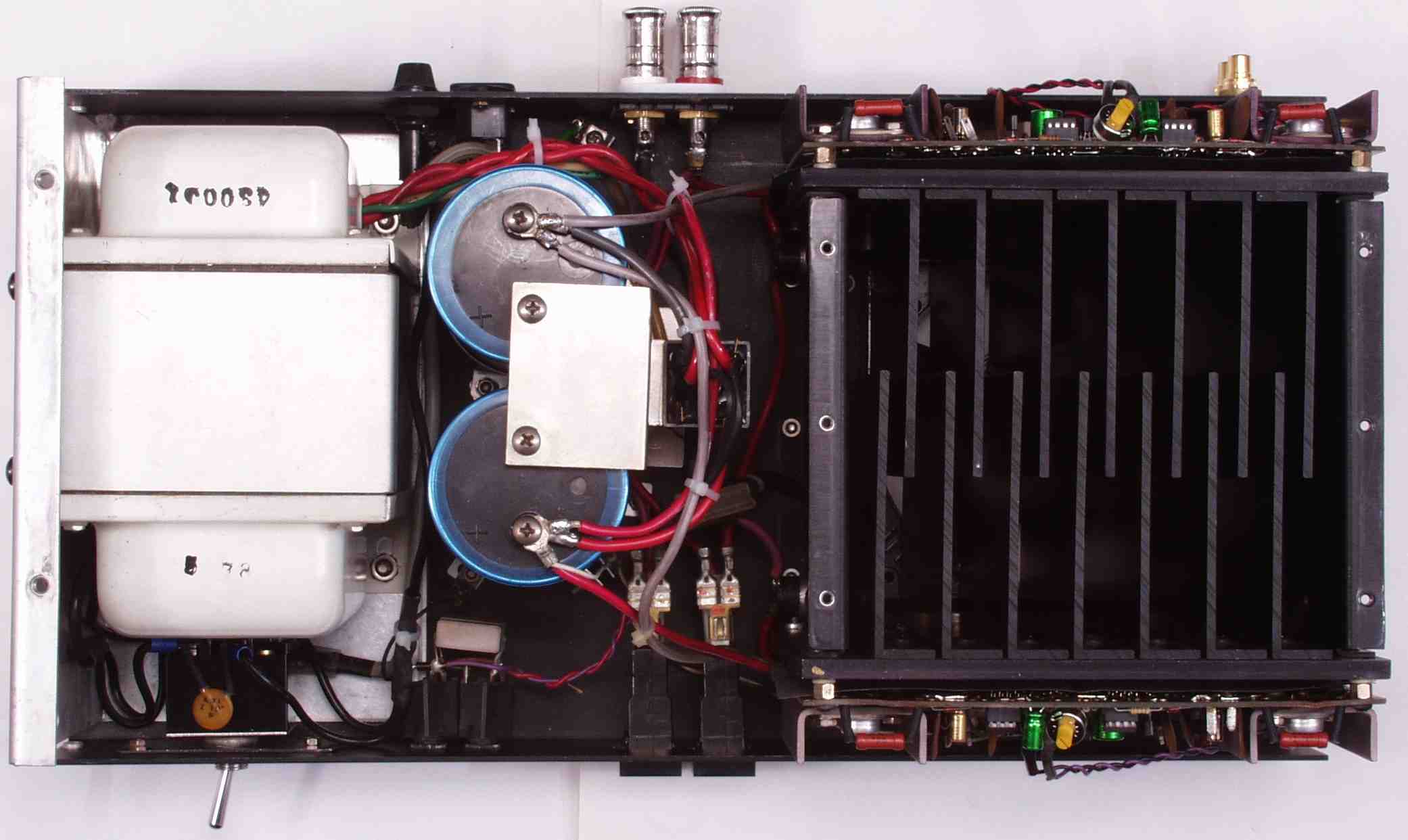

| Ｃ−ＦＢ． 修理後 上から見る |
 |

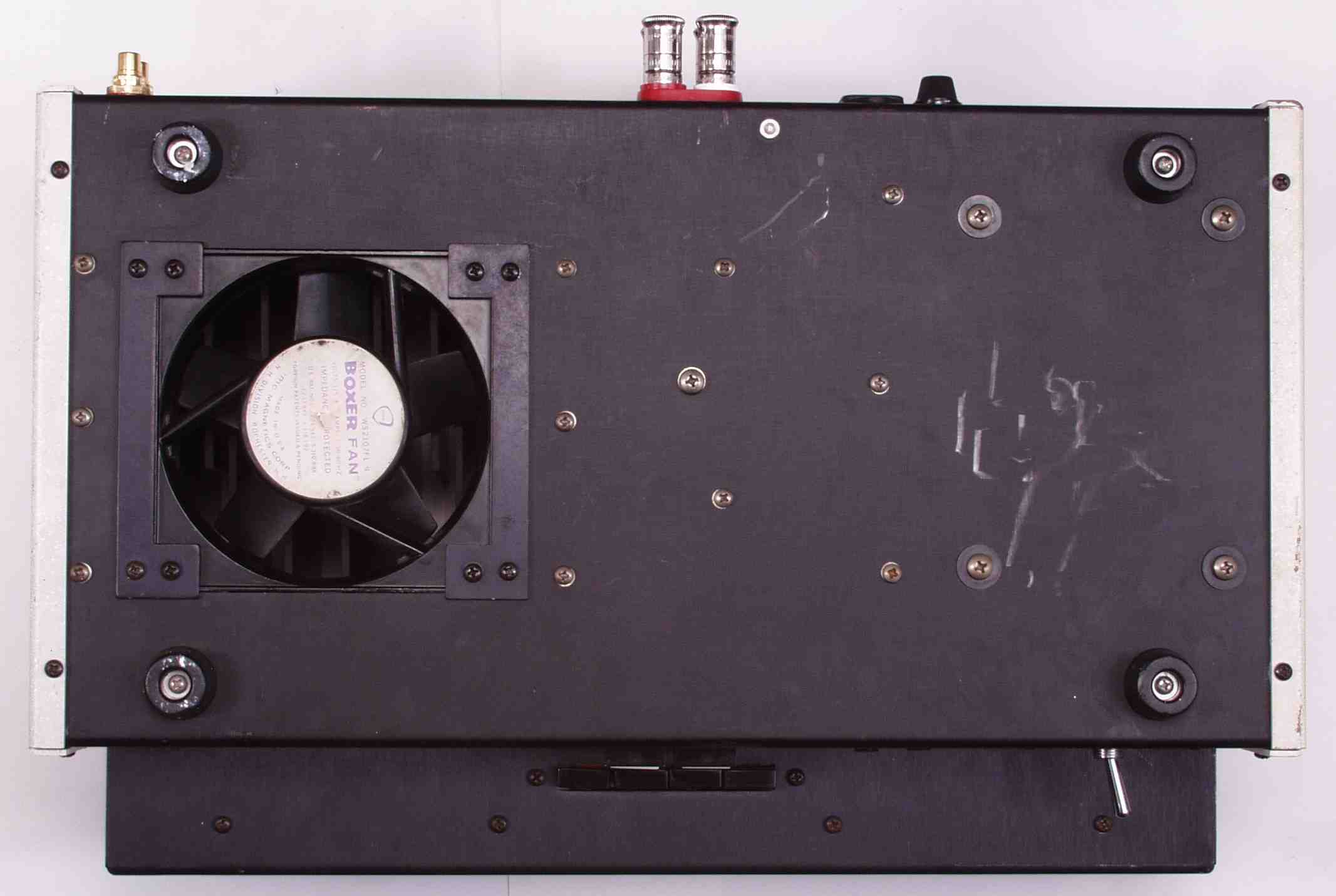

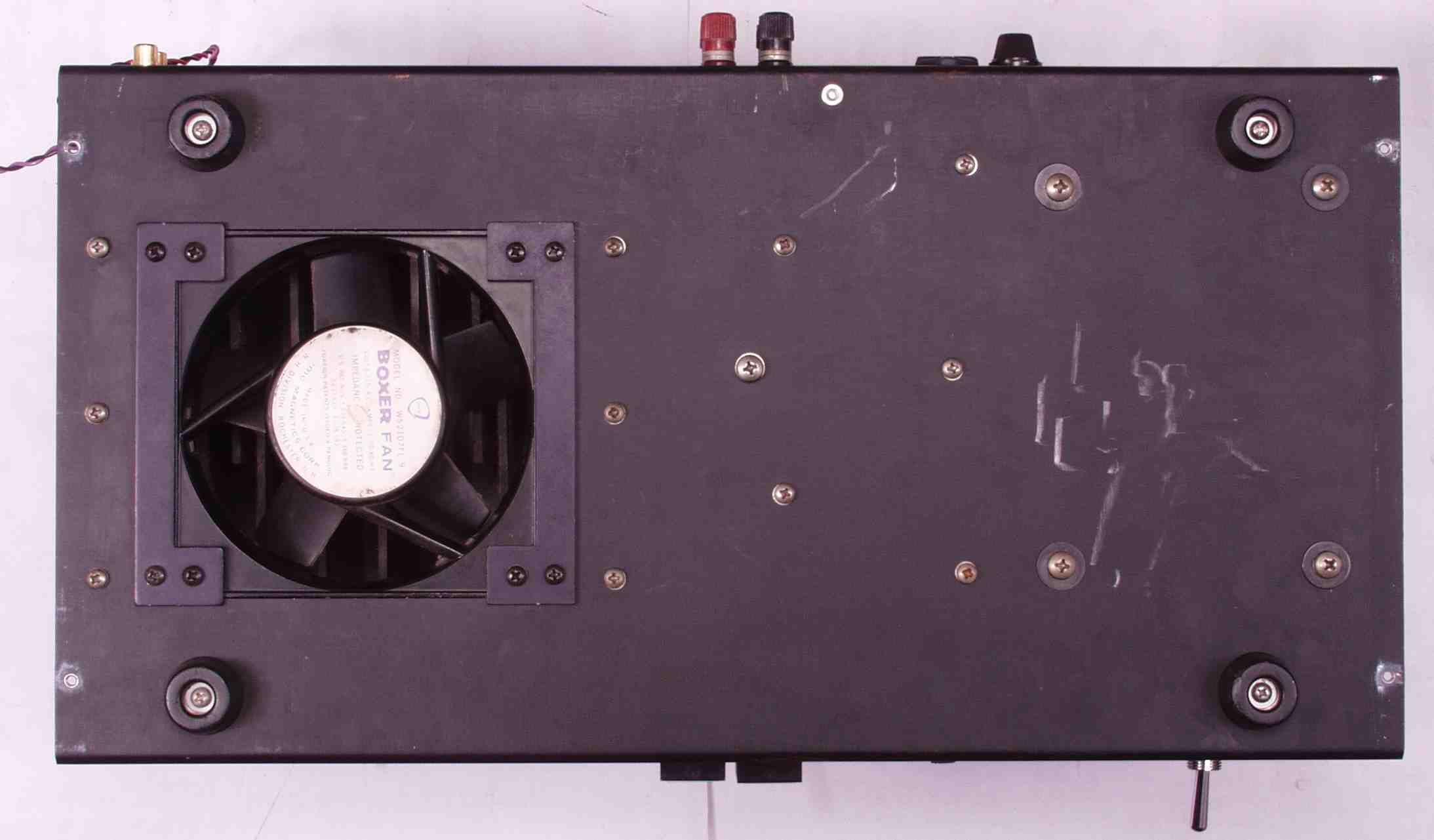

| Ｃ−ＦＣ． 修理前 下から見る |
|
| Ｃ−ＦＤ． 修理後 下から見る |
 |

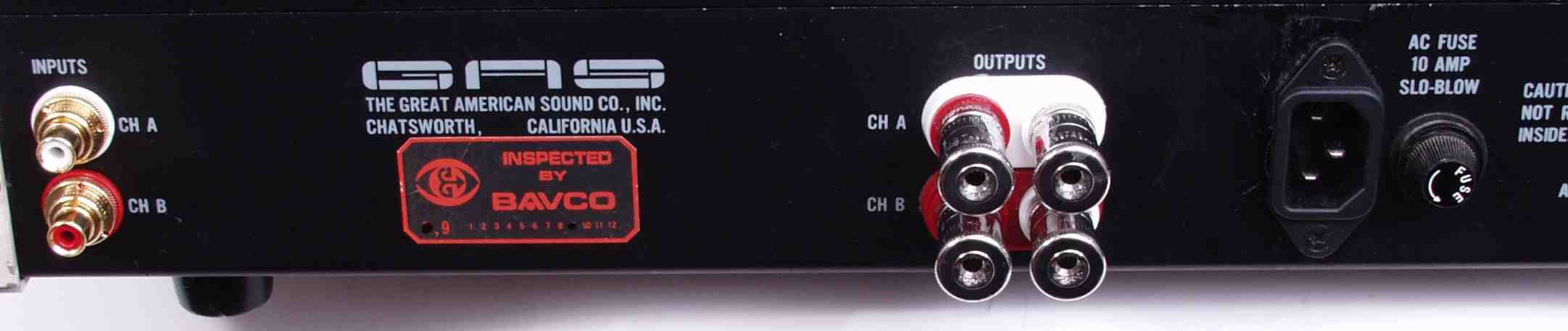

| Ｃ−ＦＥ． 完成 綺麗なお尻で帰ります |
 |

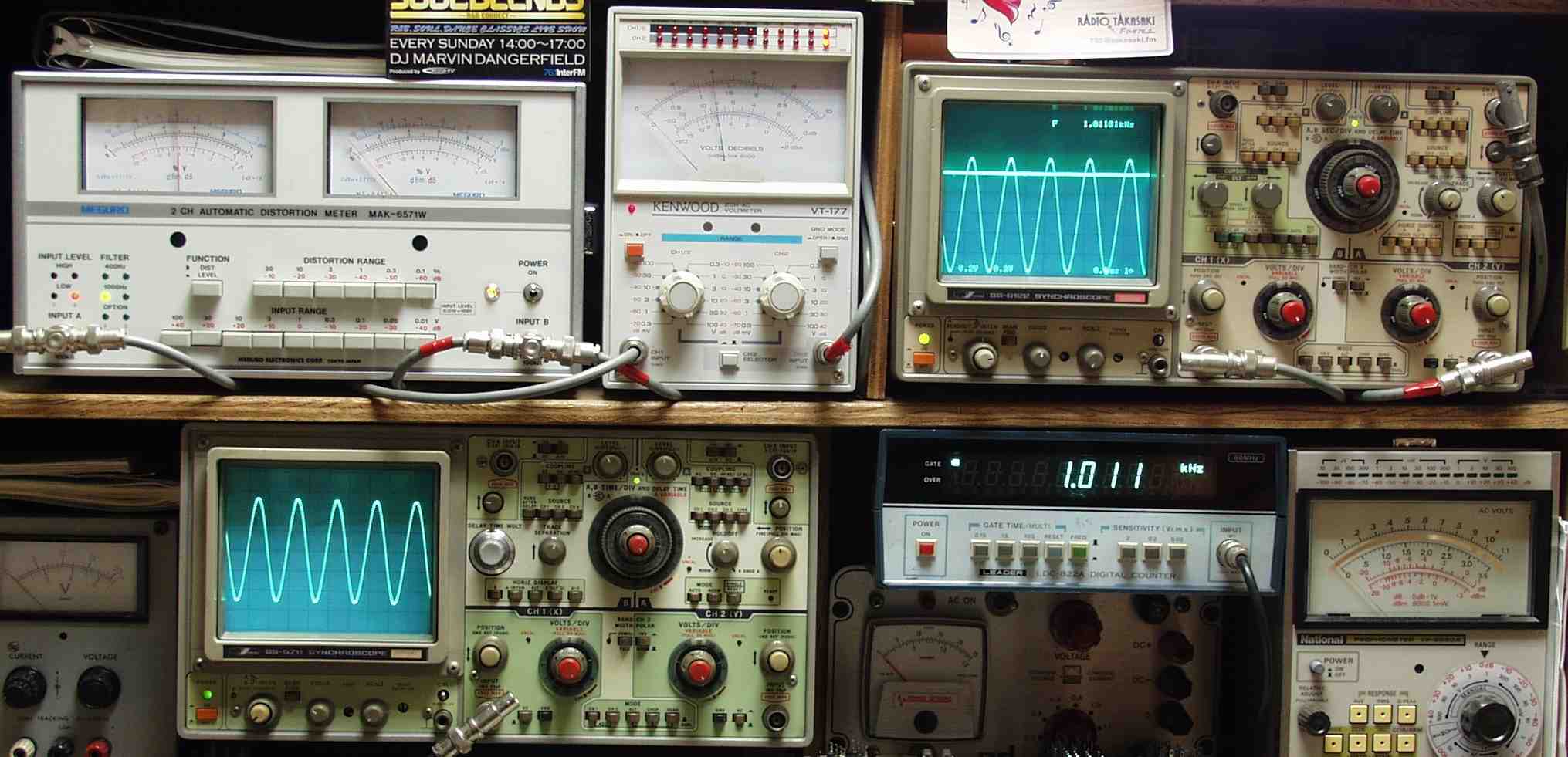

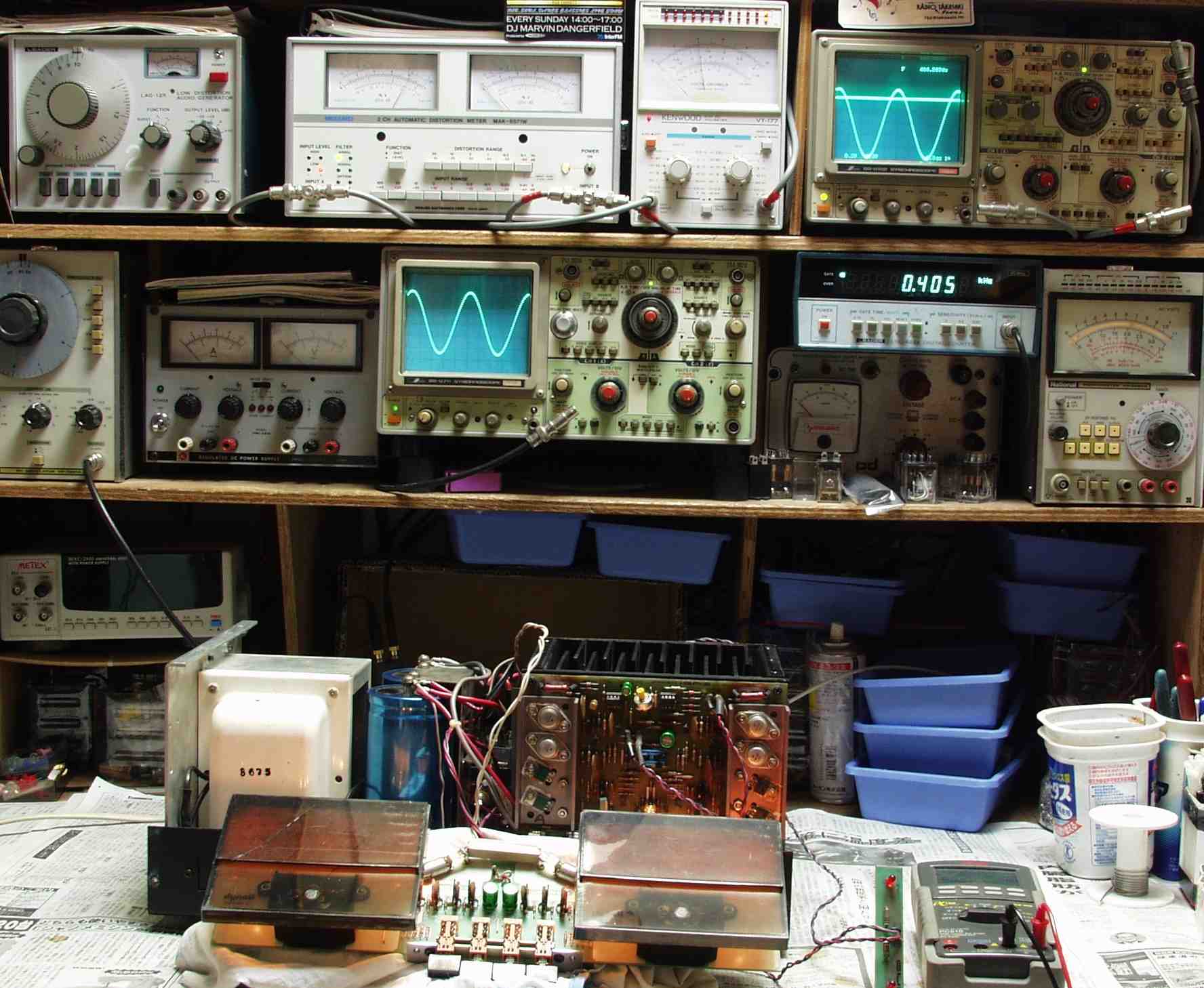

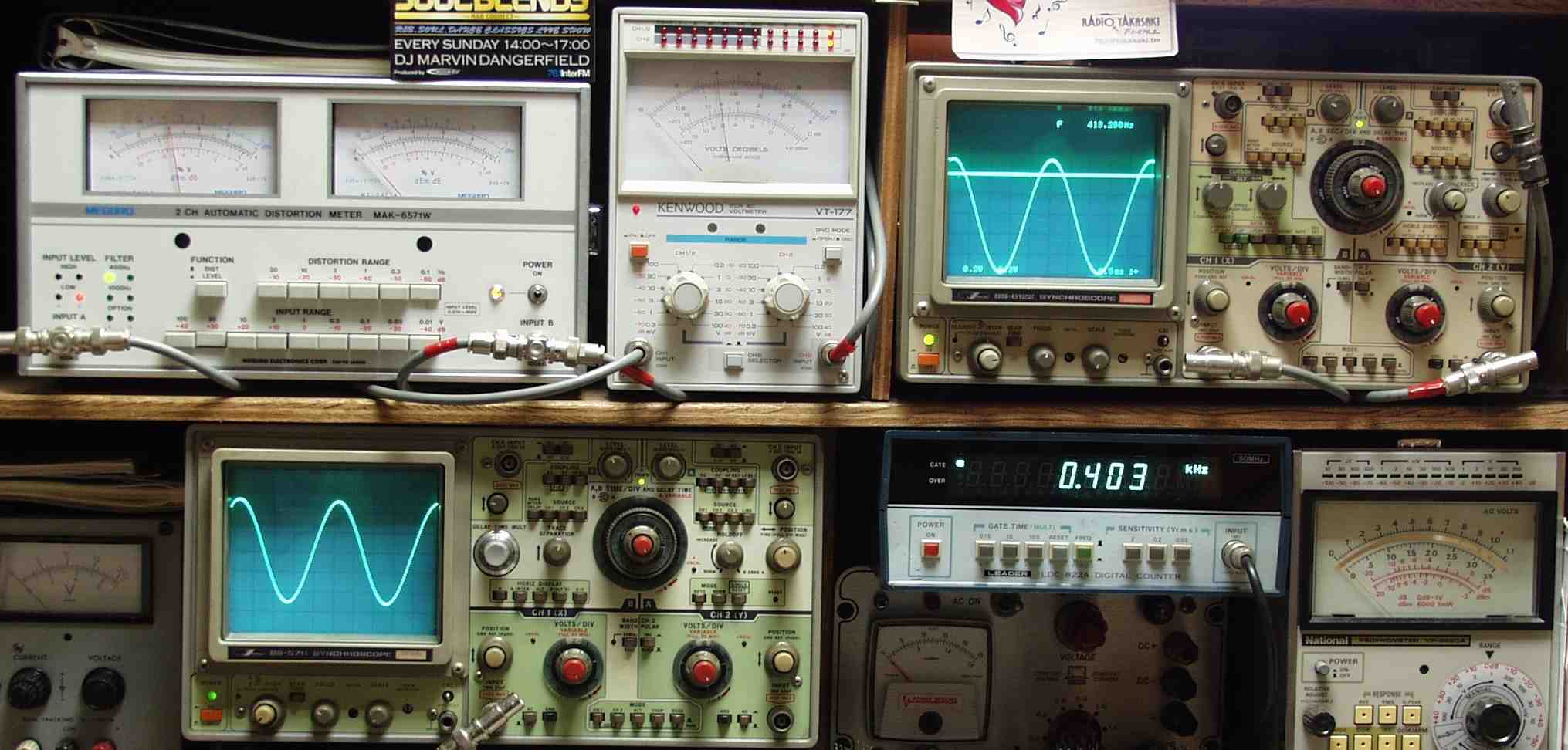

| Ｅ． 調整・測定 Ｅ−１． 出力／歪み率測定・調整 ＜見方＞ 下左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーデオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |
| Ｅ−２Ａ． Ａ側ＳＰ電圧４０Ｖ＝２００Ｗ出力 ０．０５％歪み １０００ＨＺ |
 |
| Ｅ−２Ｂ． 「Ａ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力 ０．０４％歪み ４００ＨＺ |
 |
| Ｅ−３Ａ． 「Ｂ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力 ０．０５％歪み １０００ＨＺ |
 |
| Ｅ−３Ｂ． 「Ｂ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力 ０．０５％歪み ４００ＨＺ |
 |

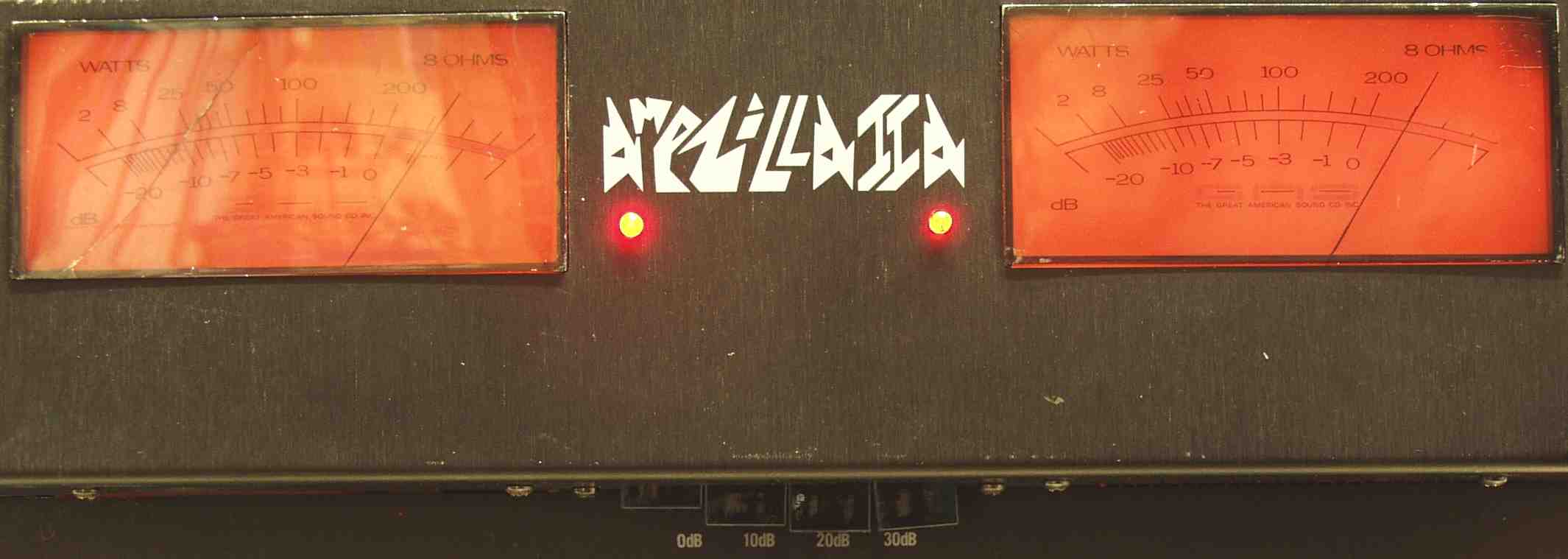

| Ｅ−４． その時の本体ＶＵメ−タ＝２００Ｗ |
 |
| Ｅ−５． ２４０ＷくらいでオーバーロードＬＥＤ表示 |
 |
| Ｅ−６．完成 ２４時間エージング、最強の組み合わせ |
 |
