| マ−ク・レビンソン Ｎｏ２８Ｌ プリＡＭＰ 修理 |
| 平成１４年６月２１到着 平成１４年７月２９日完成 |
|

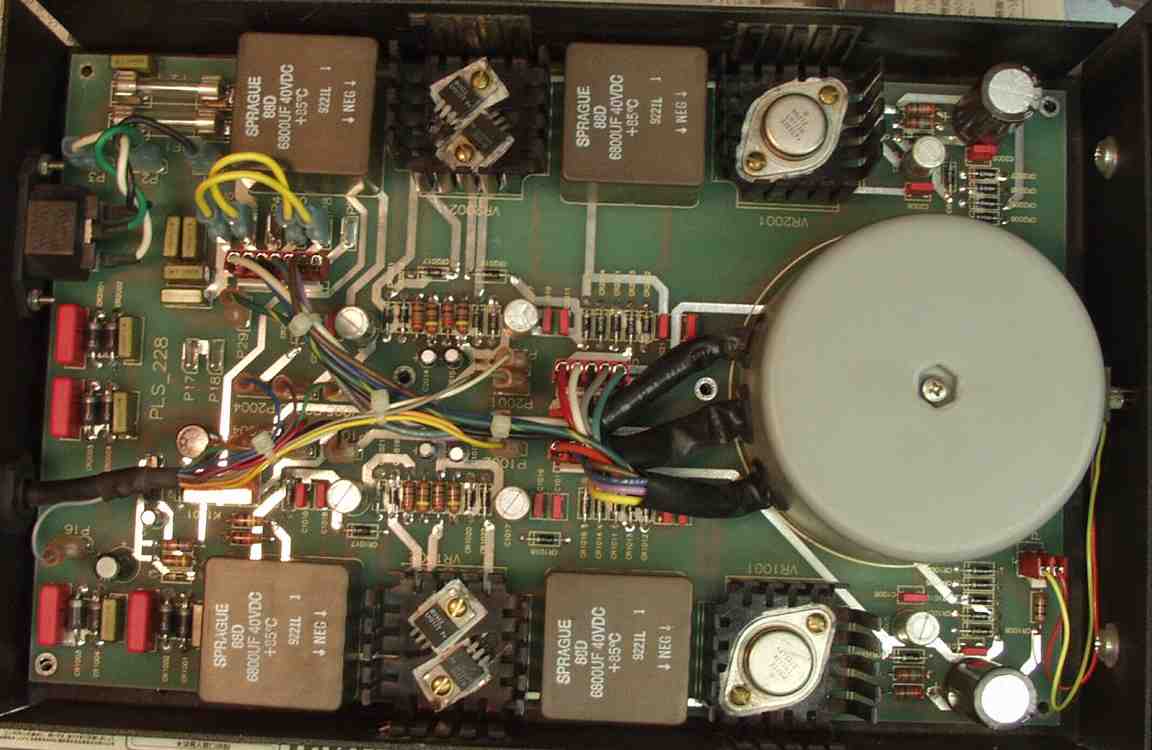

| １．電源部基板 |
 |

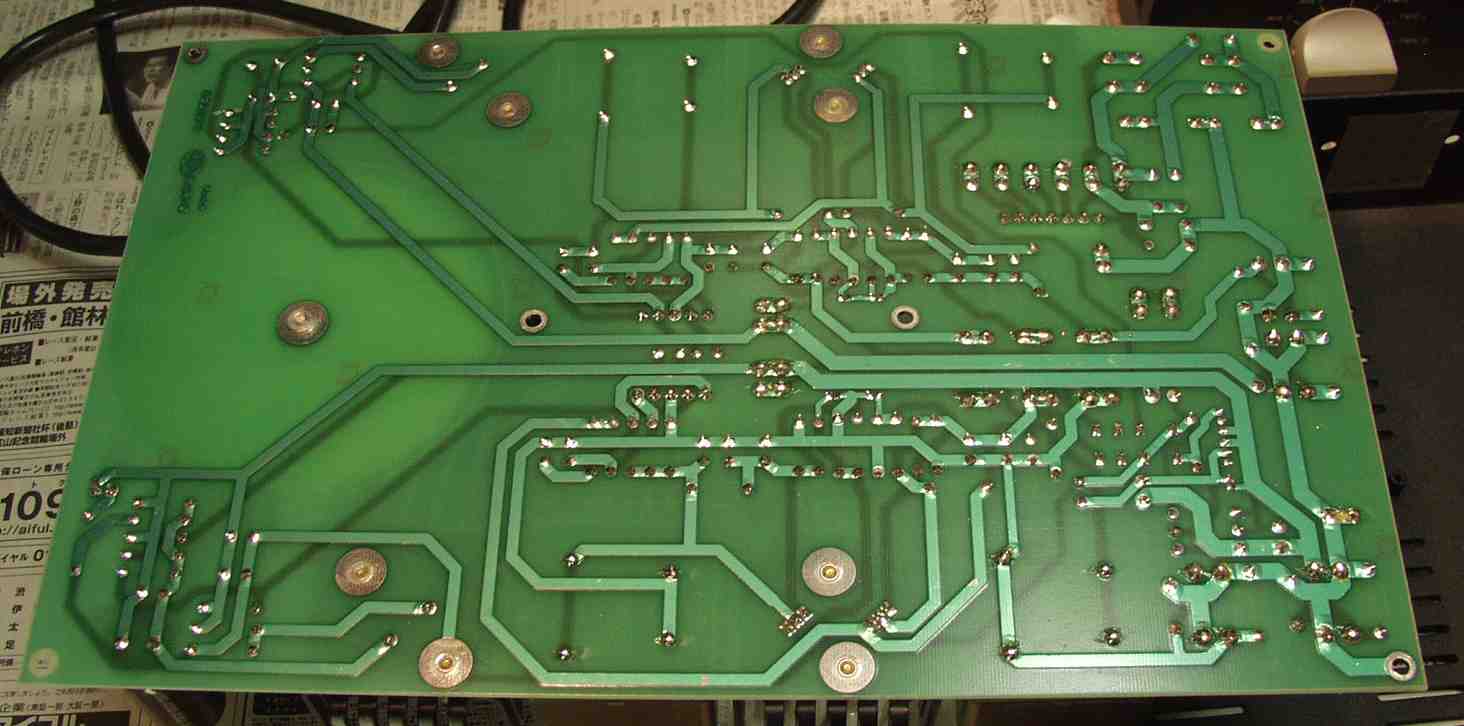

| ２．．電源部基板 半田補正作業 |
 |

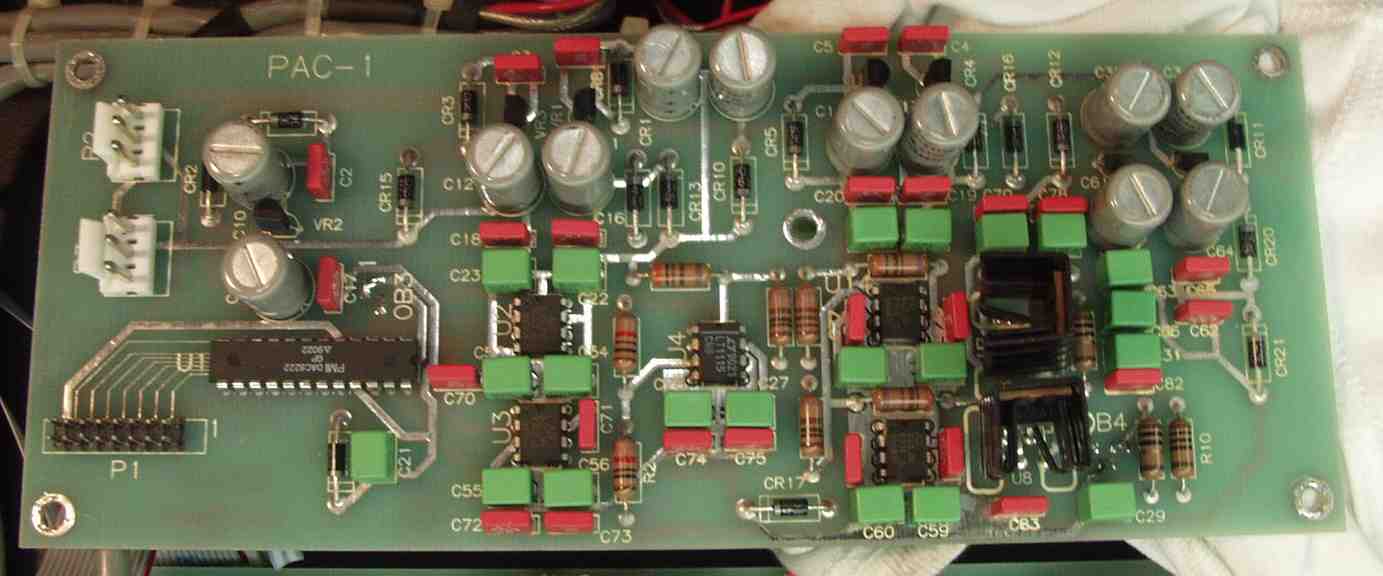

| ３．片側ＡＭＰ基盤 |
 |

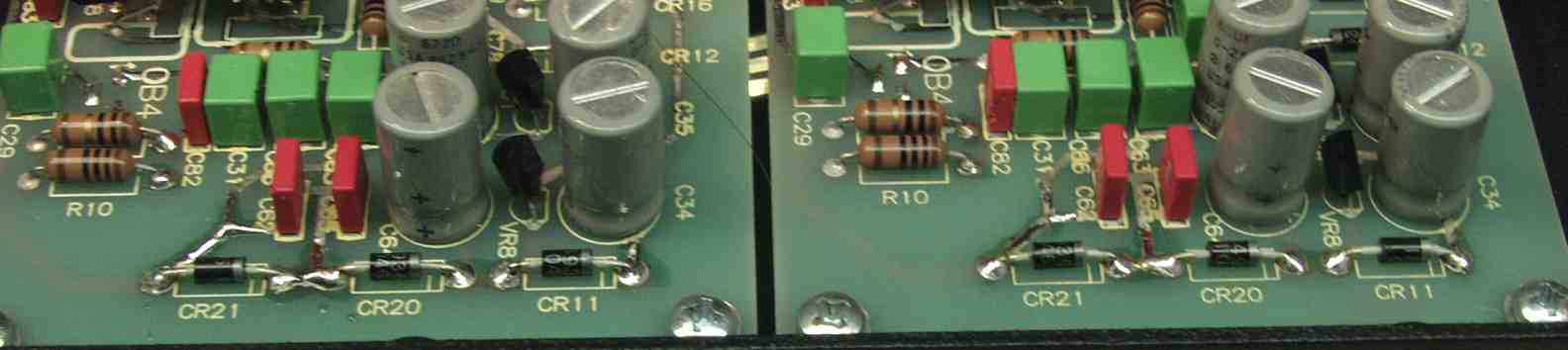

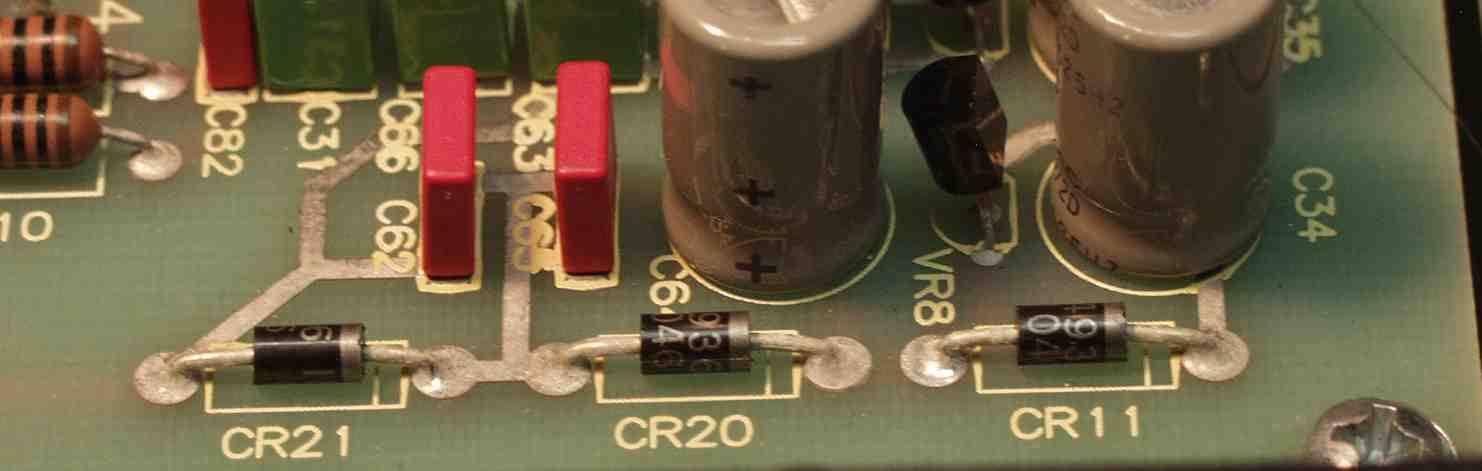

| ４．何故か半田が腐食している |
 |

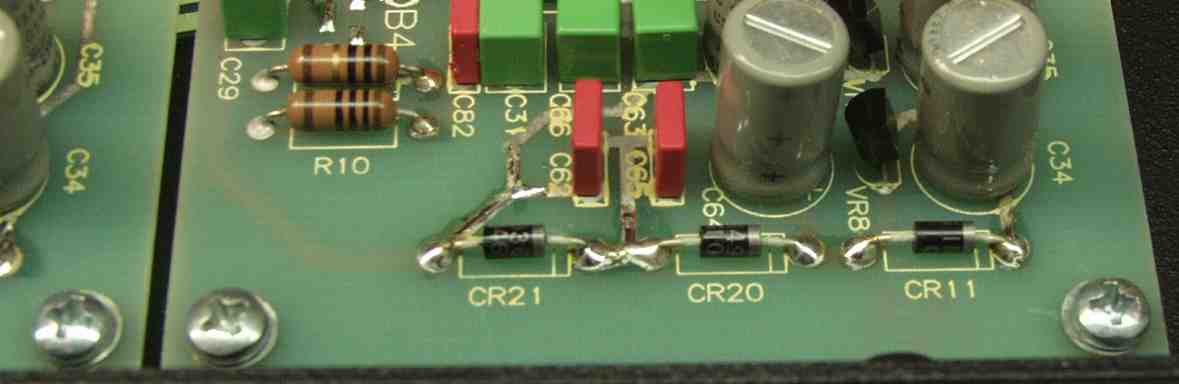

| ５．半田補正作業 |
 |
| ６．ＲＬとも半田補正 |
 |

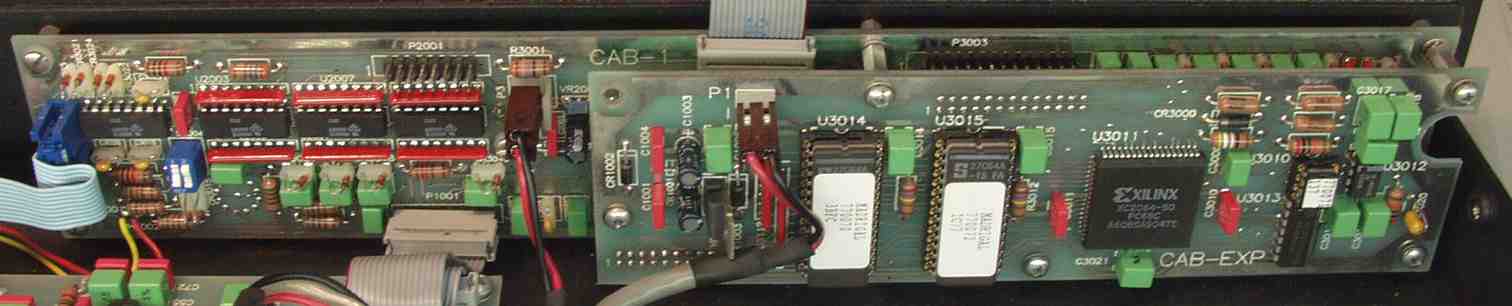

| ７．前＝ＤＡＣ基盤 後＝コントロ−ル基盤 |
 |

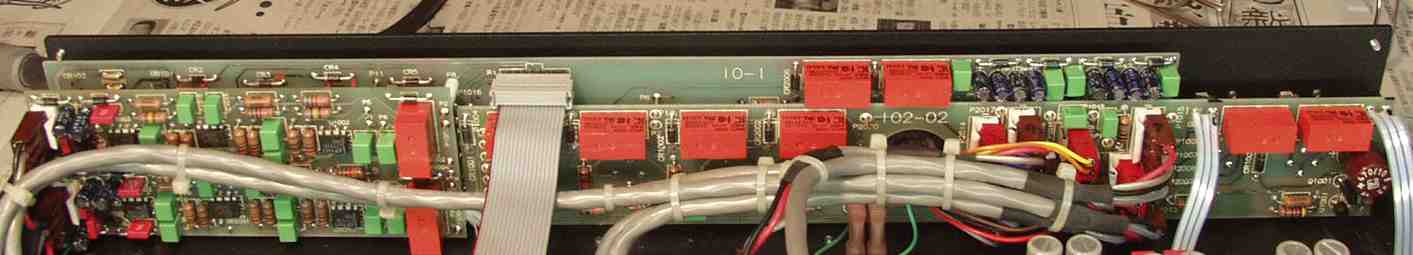

| ８．入出の切り替えは全てリレ−（赤いやつ）で行う |
 |

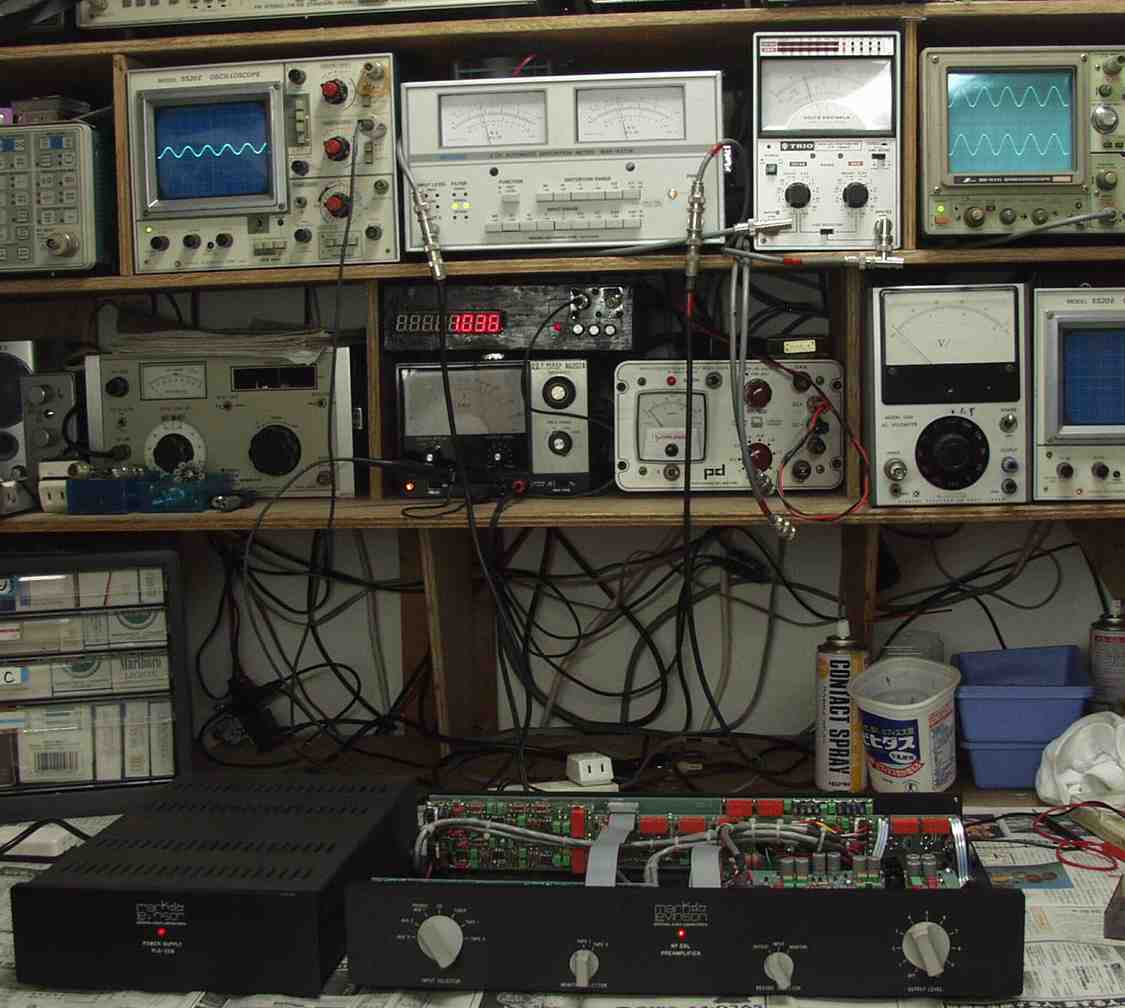

| ９．出力・歪み率測定 下記の様に、使用できるのは出力０．４ＶＭａｘ、国内の高級機は５Ｖ以上も歪み率が少ない しかし、その為に巨大な終段ＴＲ（トランジスタ−）を使用し、ベラボウな消費電力 メイン−AMPへの入力は０．２Ｖもあれば最大出力なのでこれで十分 |
 |

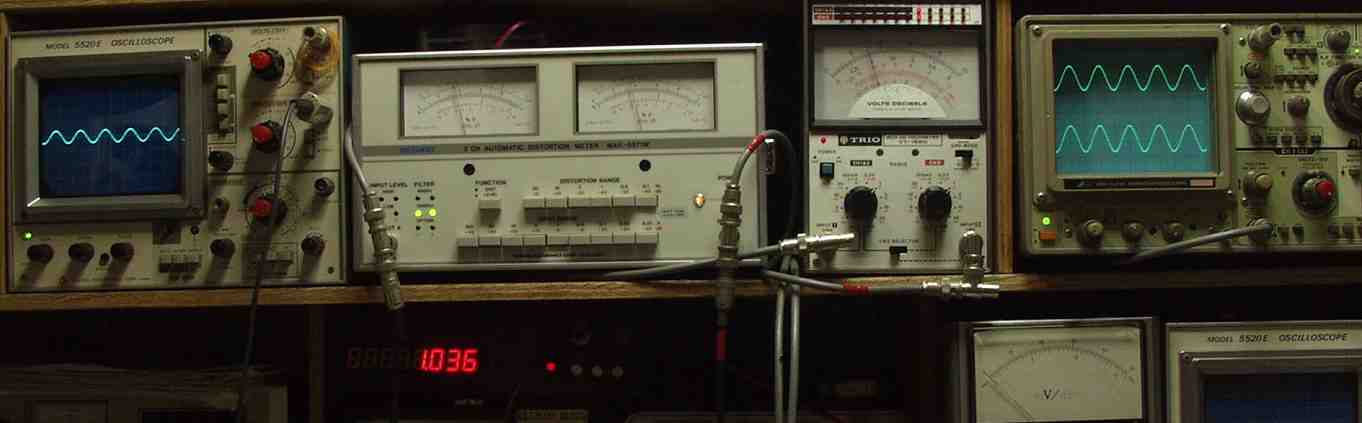

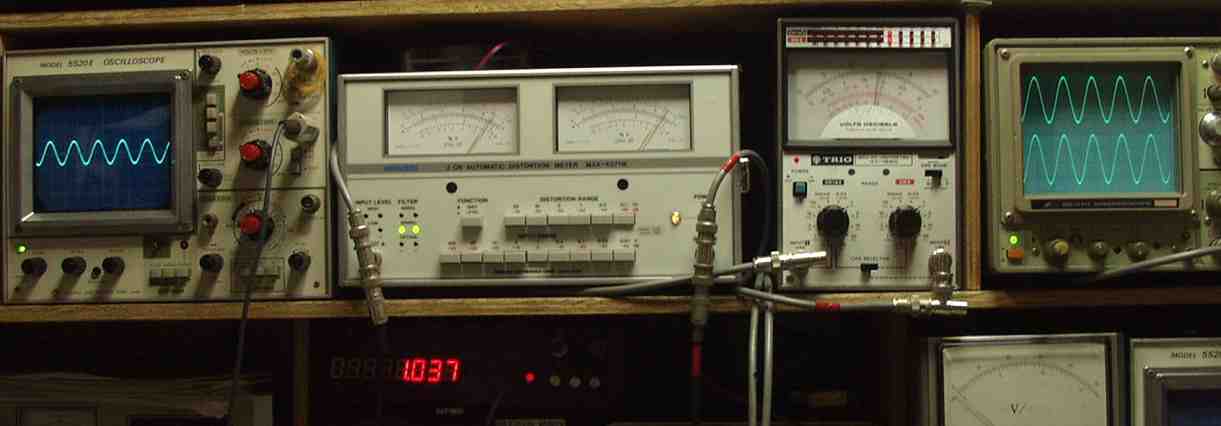

| １０．出力＝０．３Ｖ 歪み率＝０．０３％ １０００ＨＺ 右オシロ＝入力波形＝ＡＵＸ入力 左＝黒針＝下、右＝赤針＝上 |
 |
| １１．出力＝０．６Ｖ 歪み率＝０．０９％ １０００ＨＺ 右下オシロ＝入力波形＝ＡＵＸ入力 左＝黒針＝下、右＝赤針＝上 |
 |

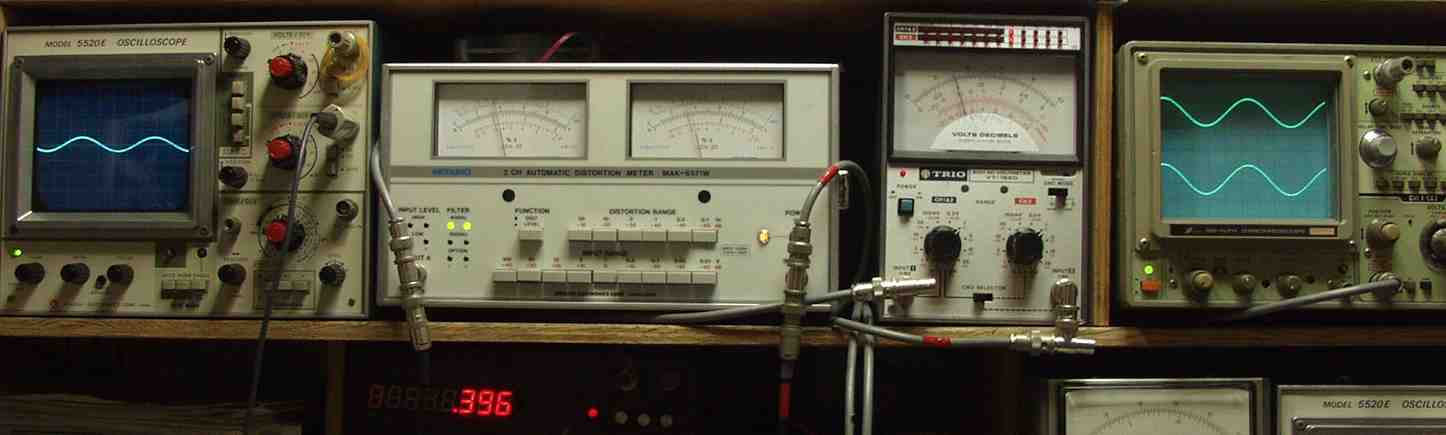

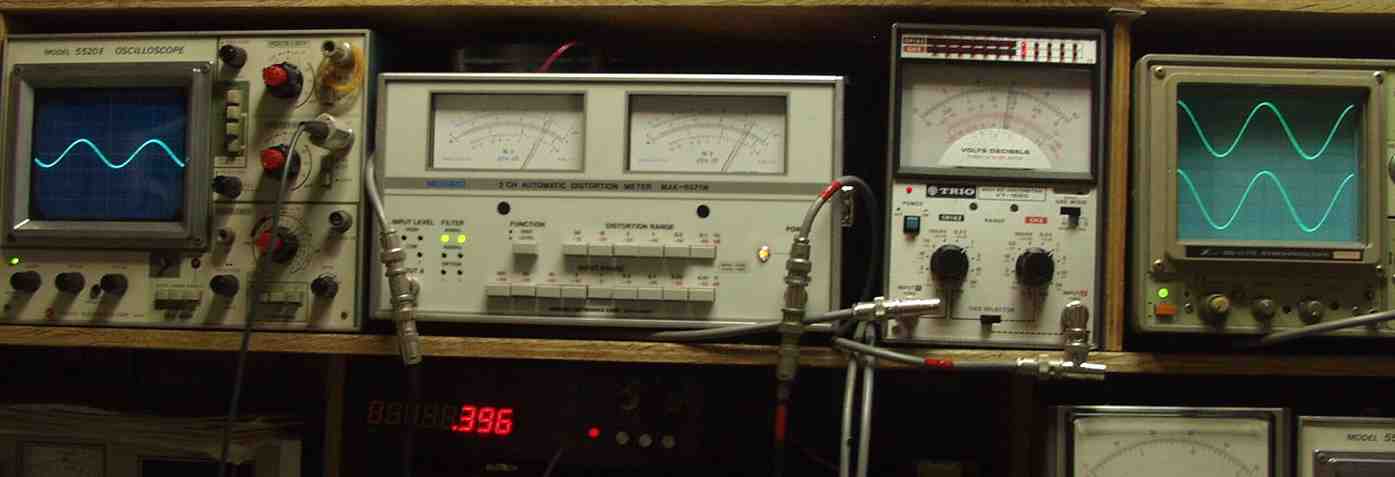

| １２．出力＝０．３Ｖ 歪み率＝０．０３％ ４００ＨＺ 右下オシロ＝入力波形＝ＡＵＸ入力 左＝黒針＝下、右＝赤針＝上 |
 |
| １３．出力＝０．６Ｖ 歪み率＝０．０９％ ４００ＨＺ 右下オシロ＝入力波形＝ＡＵＸ入力 左＝黒針＝下、右＝赤針＝上 |
 |

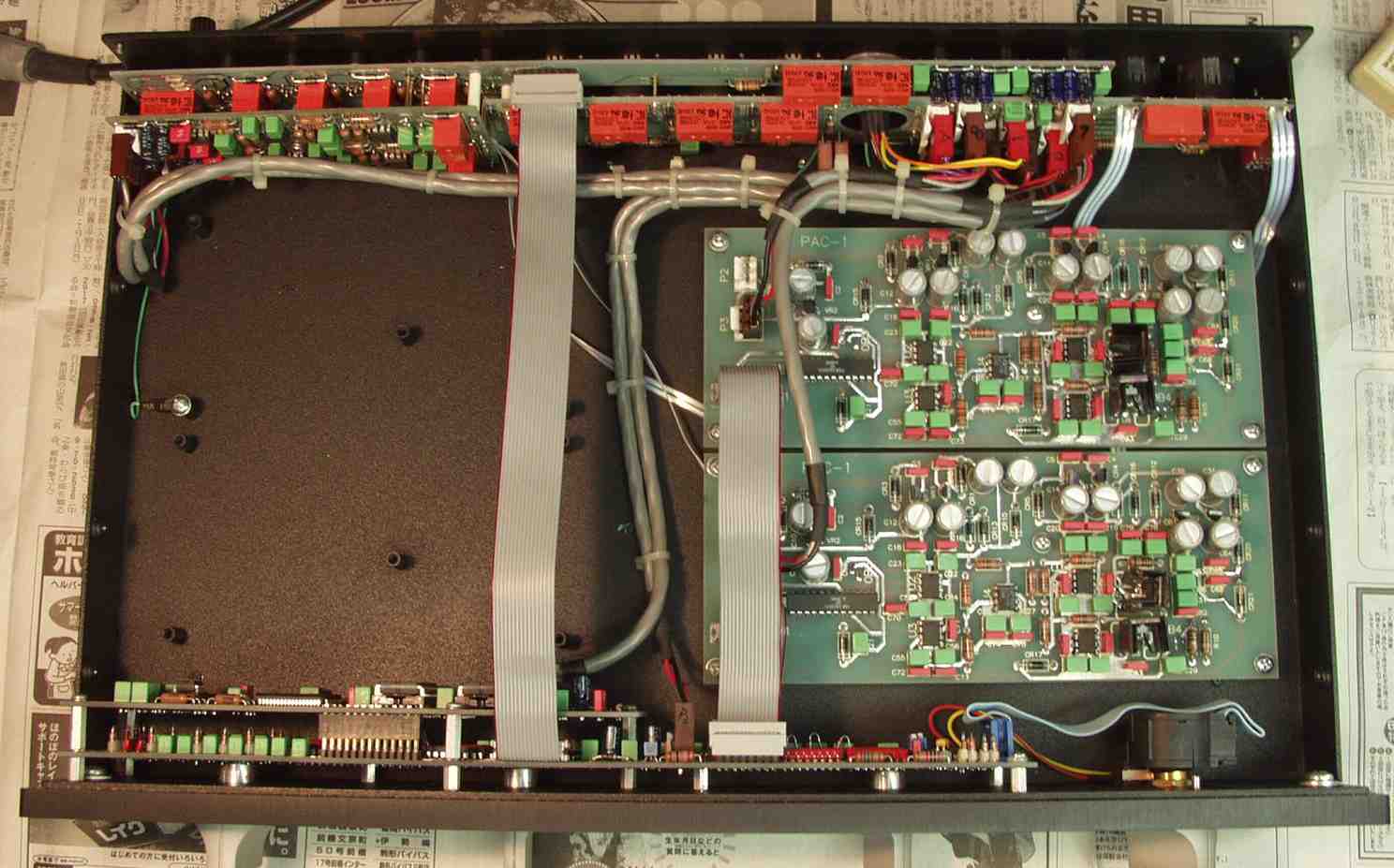

| １４．完成 上から見る、左の開いている所にＥＱ−ＡＭＰ基盤が入る所＝ＯＰ |
 |

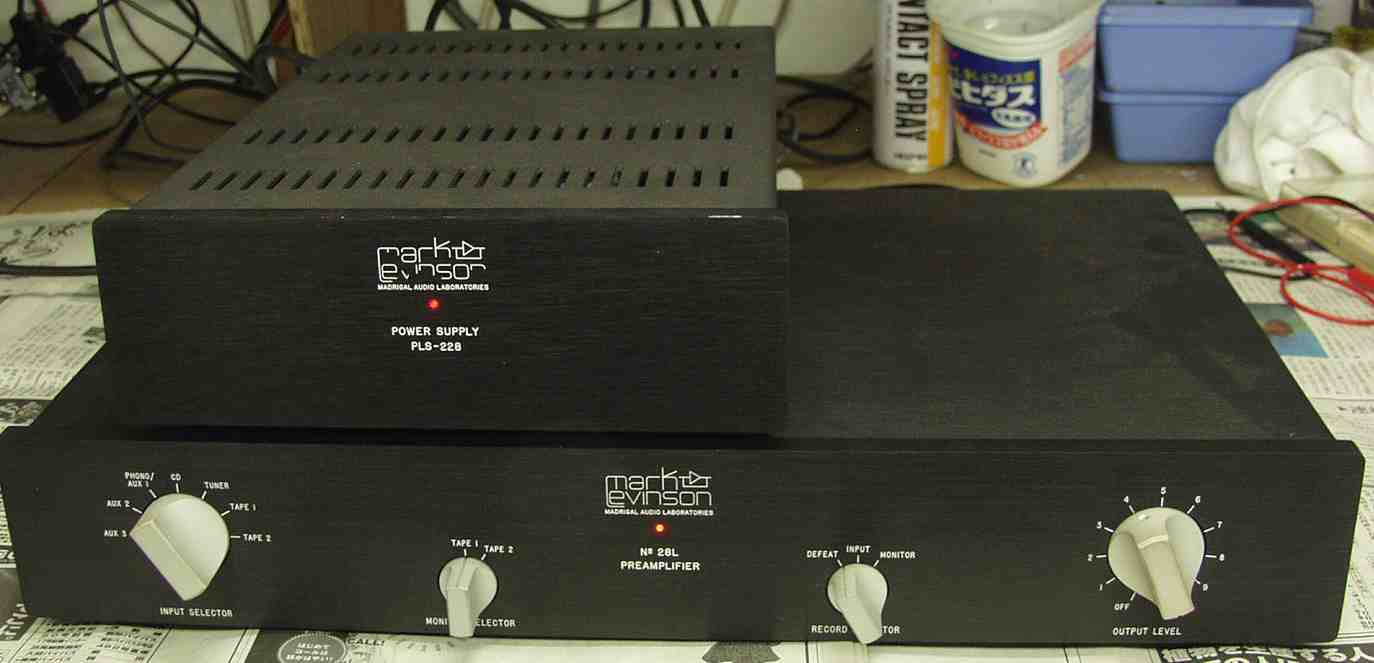

| １５．２４時間 エ−ジング |
 |
