McIntosh MC2505修理記録
平成16年9月14日到着  9月28日完成
  • A. 修理前の状況

  • B. 原因
      経年変化による劣化

  • C. 修理状況
      ブロック電解コンデンサー交換
      電源電解コンデンサー交換
      半固定VR交換
      フイルムコンデンサー追加
      配線手直し、補強
      経年劣化による各部ハンダ補正


  • D. 使用部品
      ブロック電解コンデンサー           2個
      電解コンデンサ−               13個
      半固定VR                     2個
      フイルムコンデンサー2個

  • E. 調整・測定

  • F. 修理費  68,000円   オーバーホール修理
  • S. McIntosh MC2505 仕様(マニアルより)
A. 修理前の状況
A−1. 点検中 上から
A−2. 点検中 下から

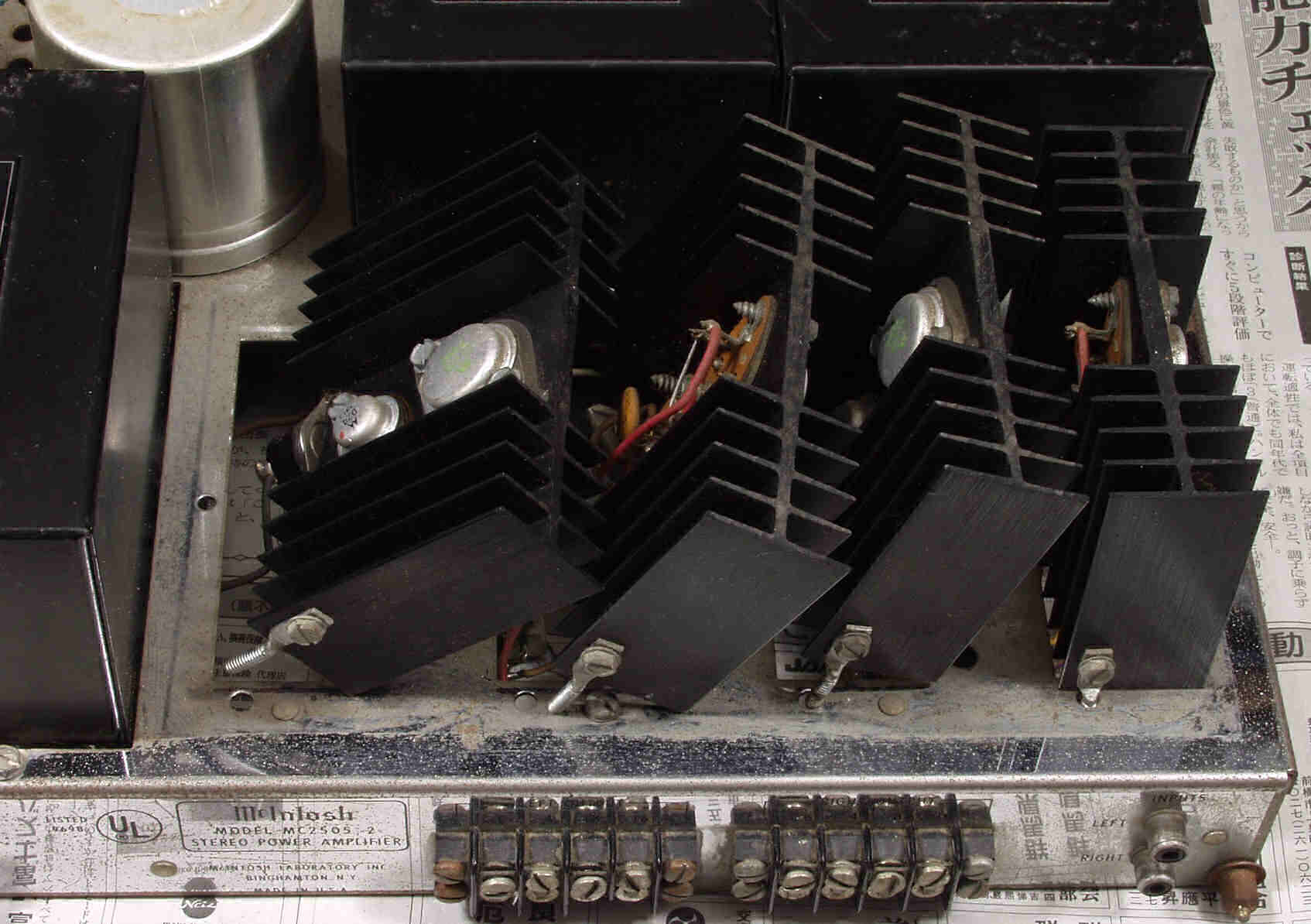

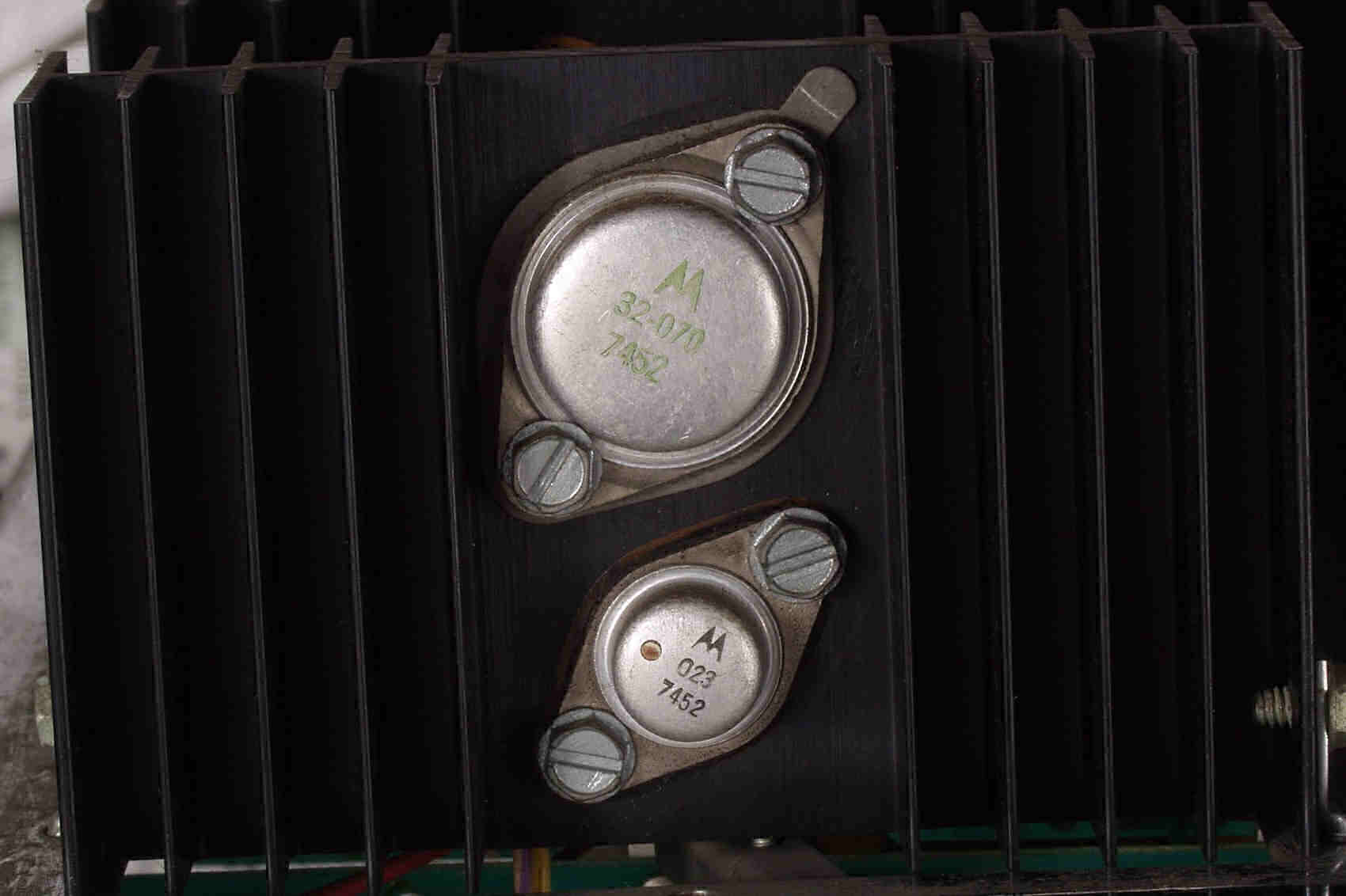

A−3. 点検中 終段TR(トランジスタ−) 絶縁テフロンシートなので増締めのみ
C. 修理状況

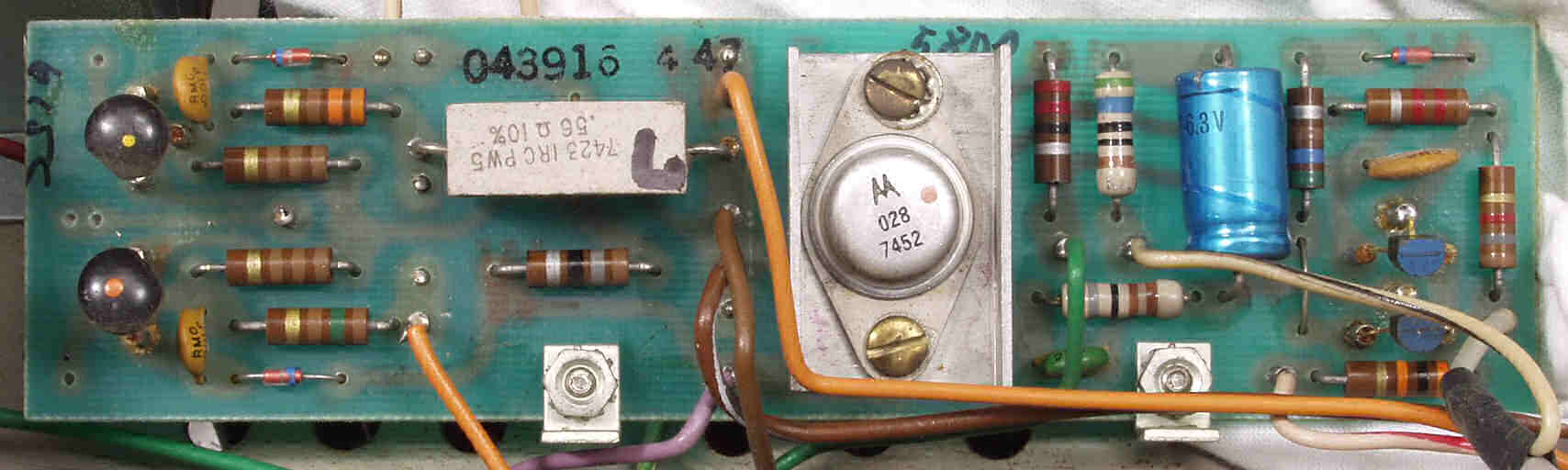

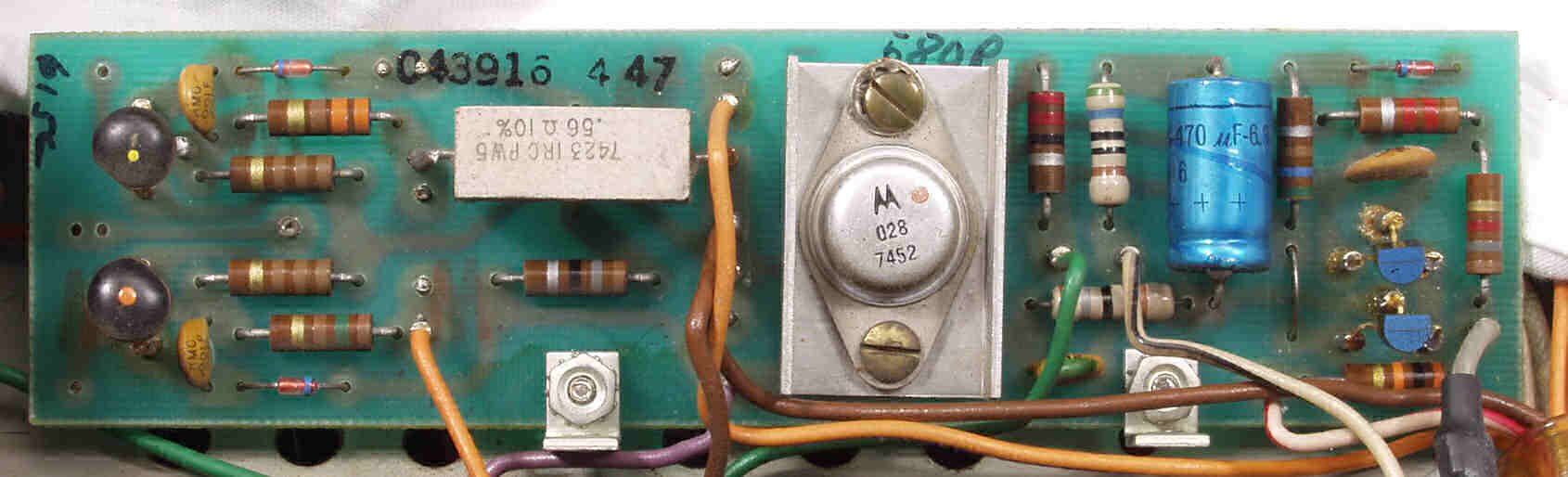

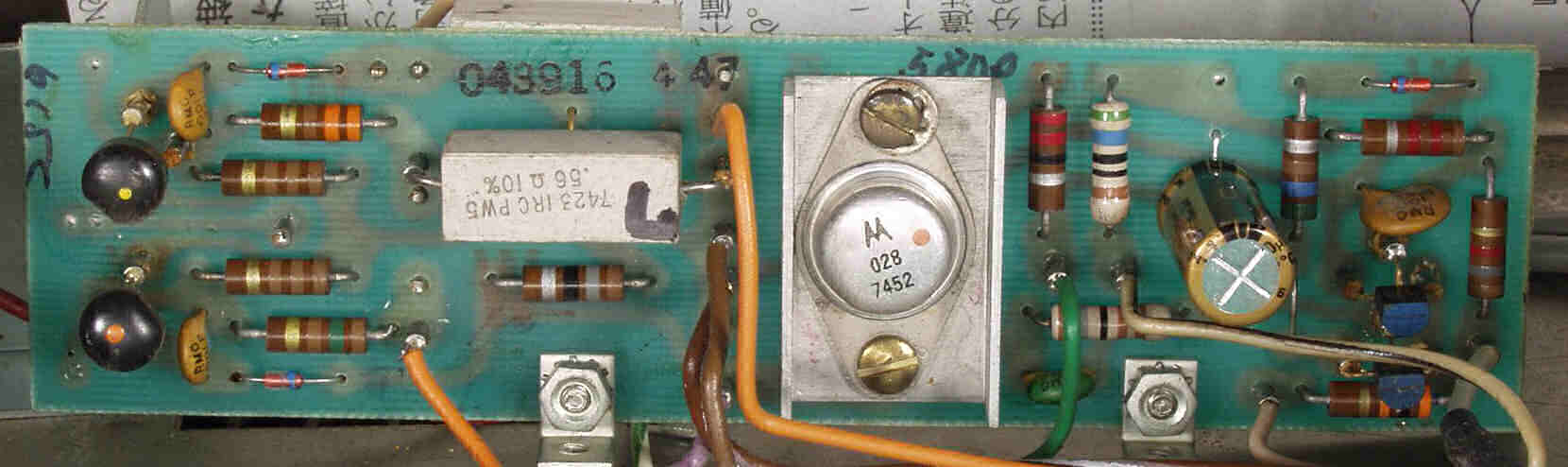

C−1A. 修理前 R−AMP基盤

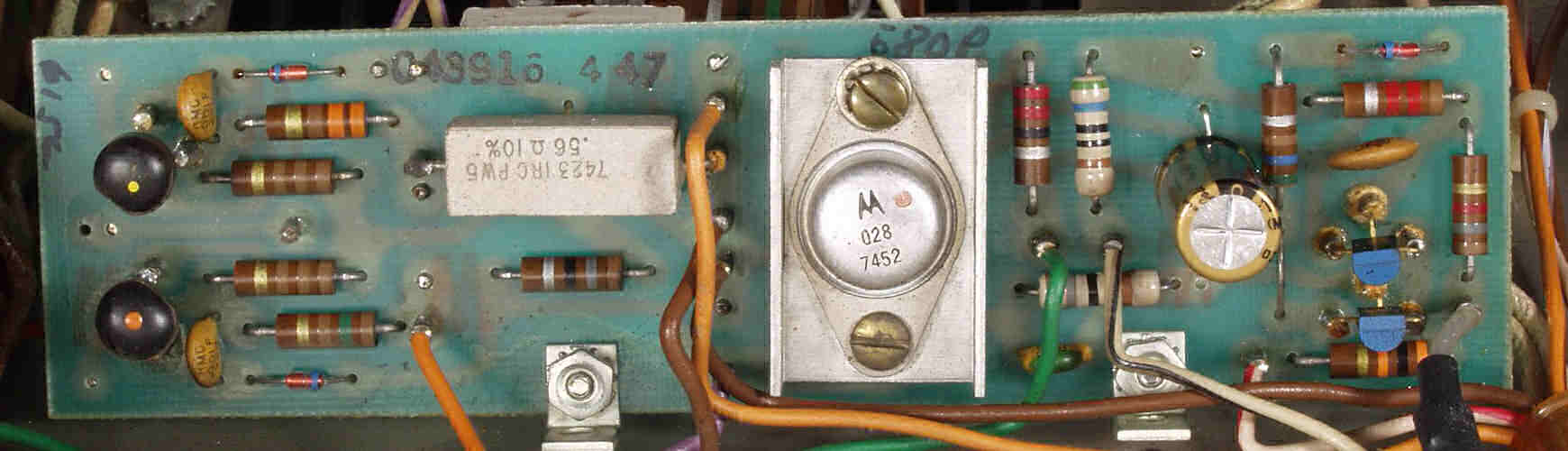

C−1B. 修理後 R−AMP基盤  電解コンデンサ−交換

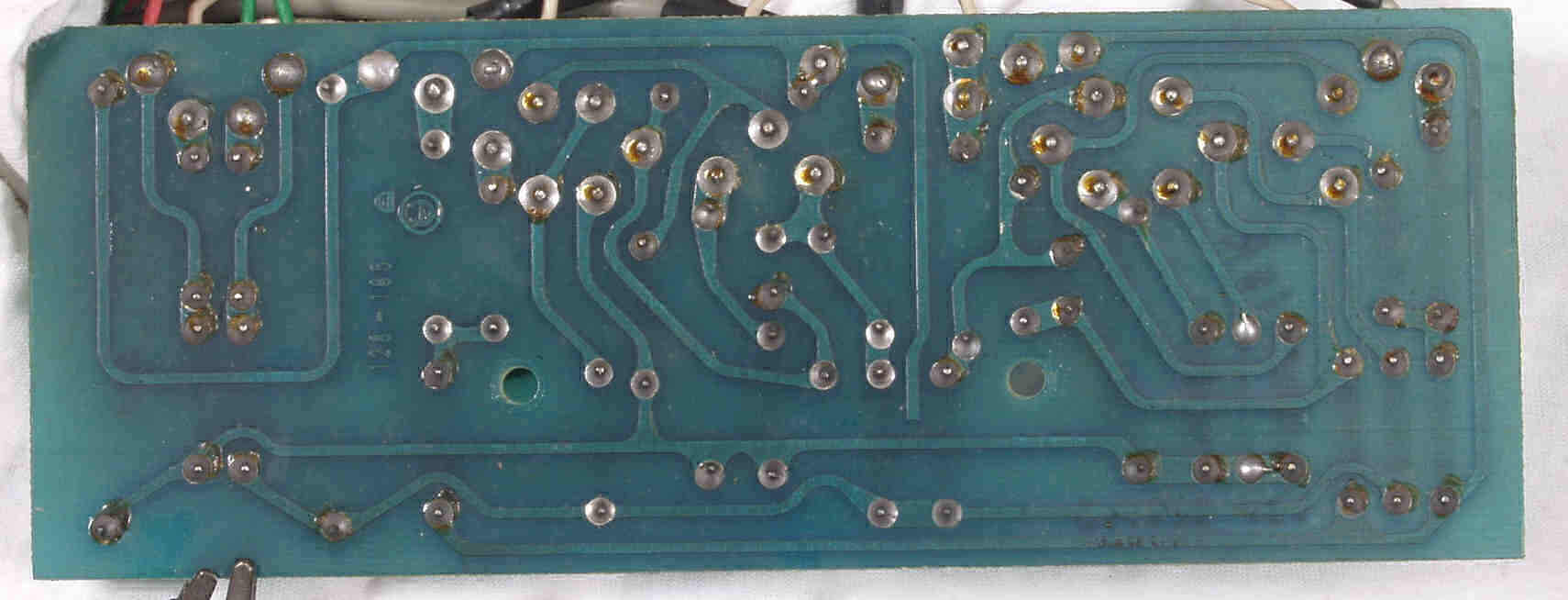

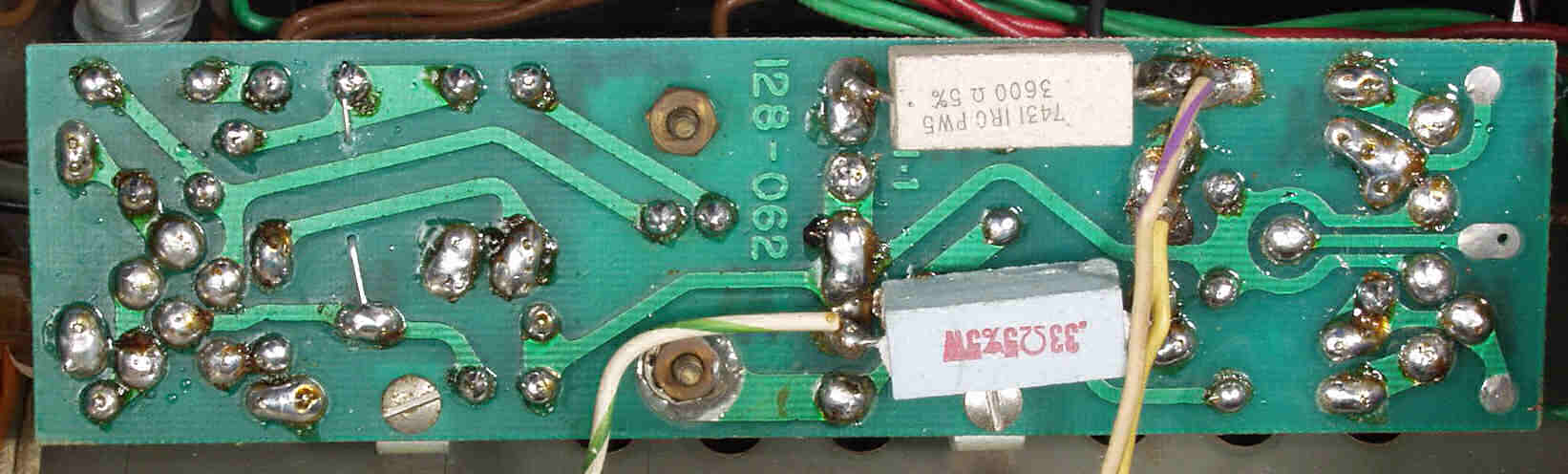

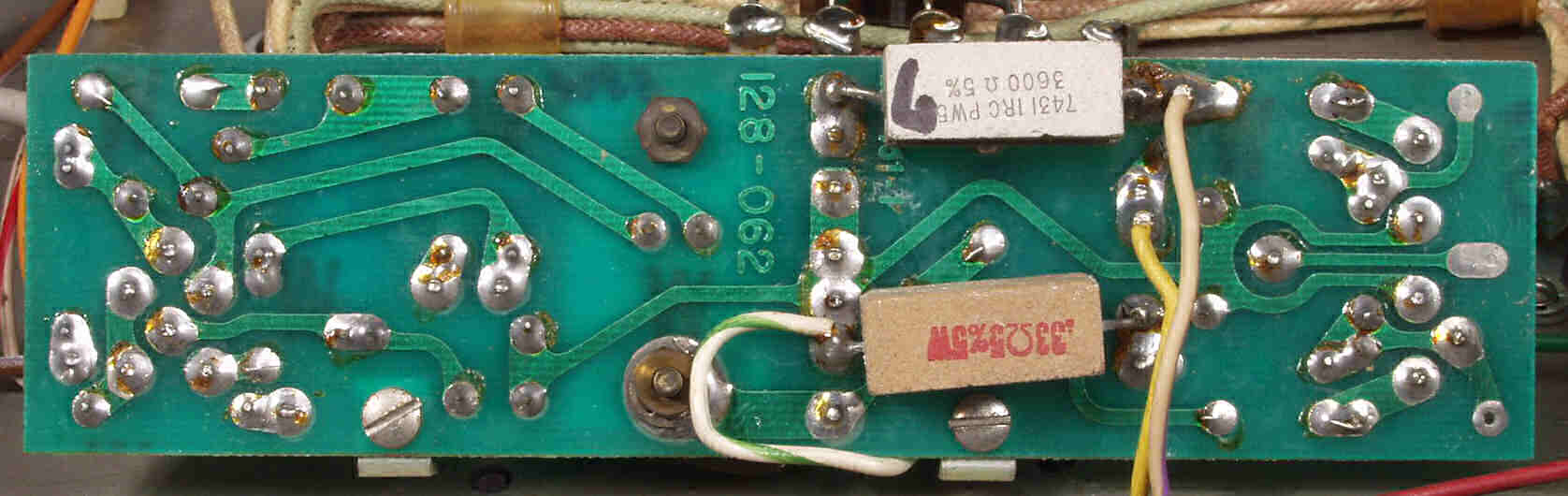

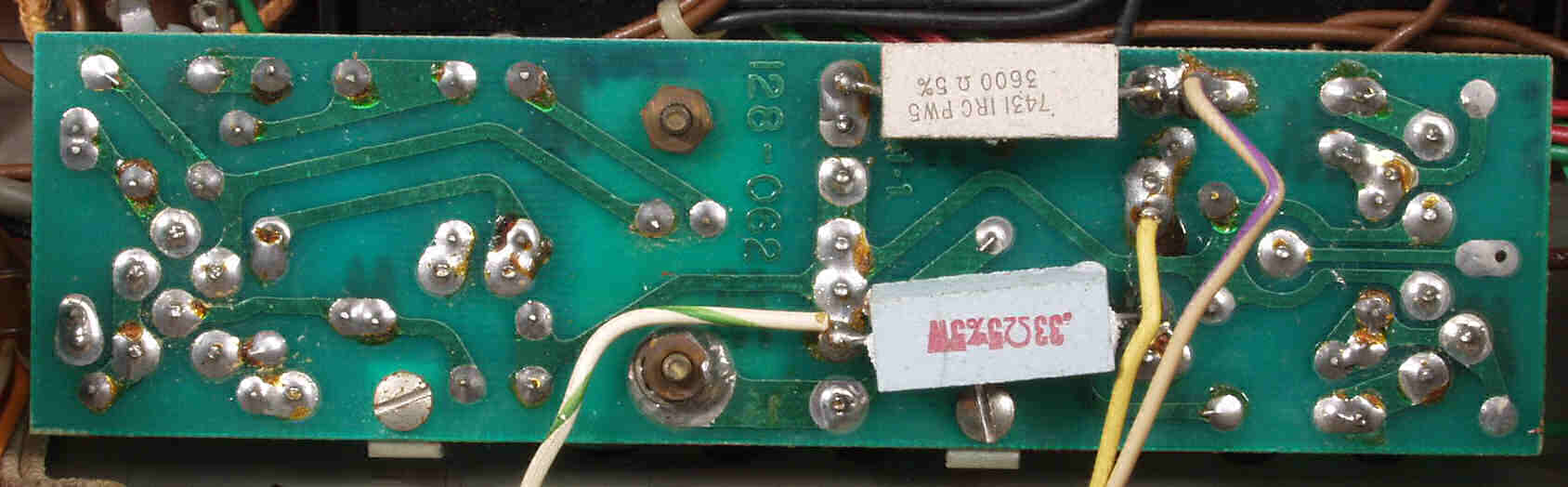

C−1C. 修理前 R−AMP基盤裏

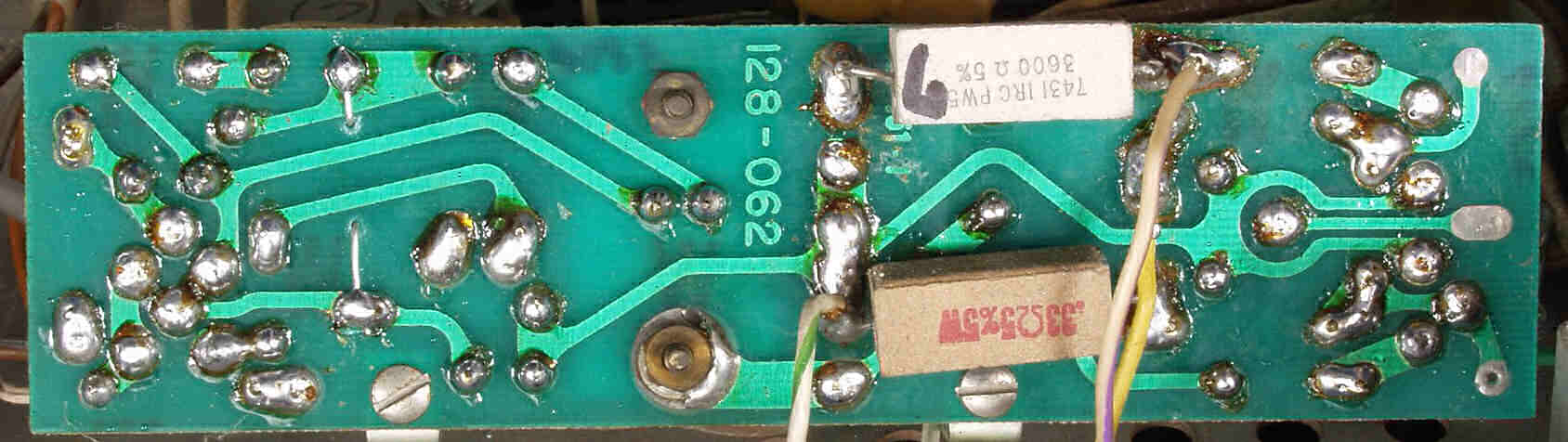

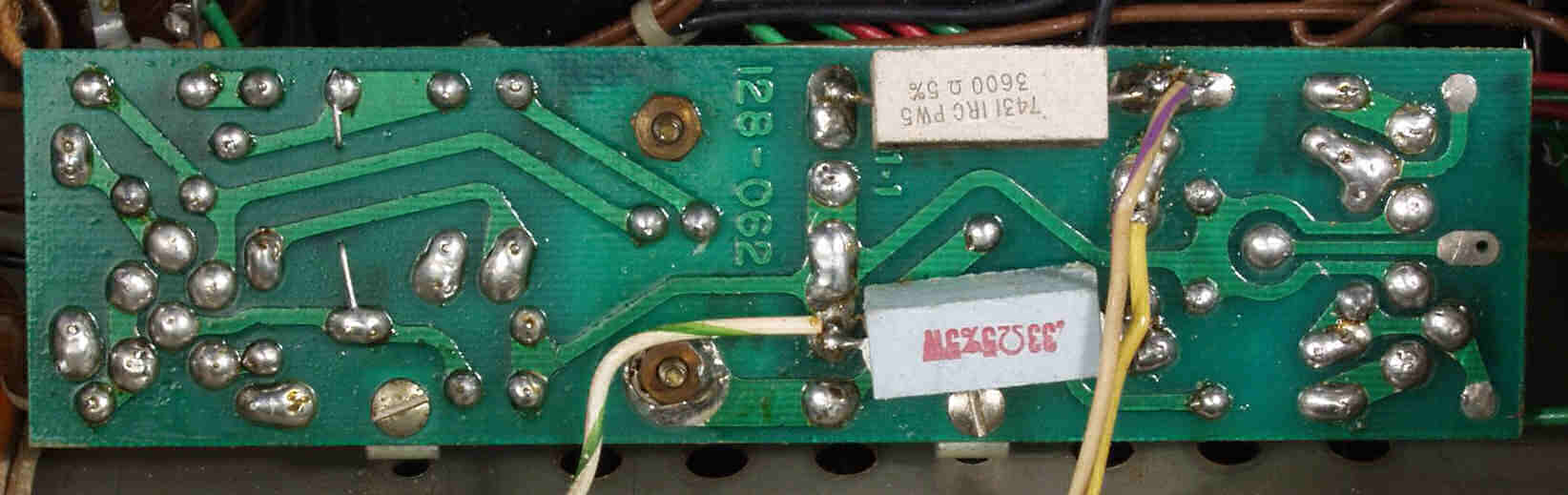

C−1D. 修理(半田補正)後  R−AMP基盤裏。 半田を全部やり直す。

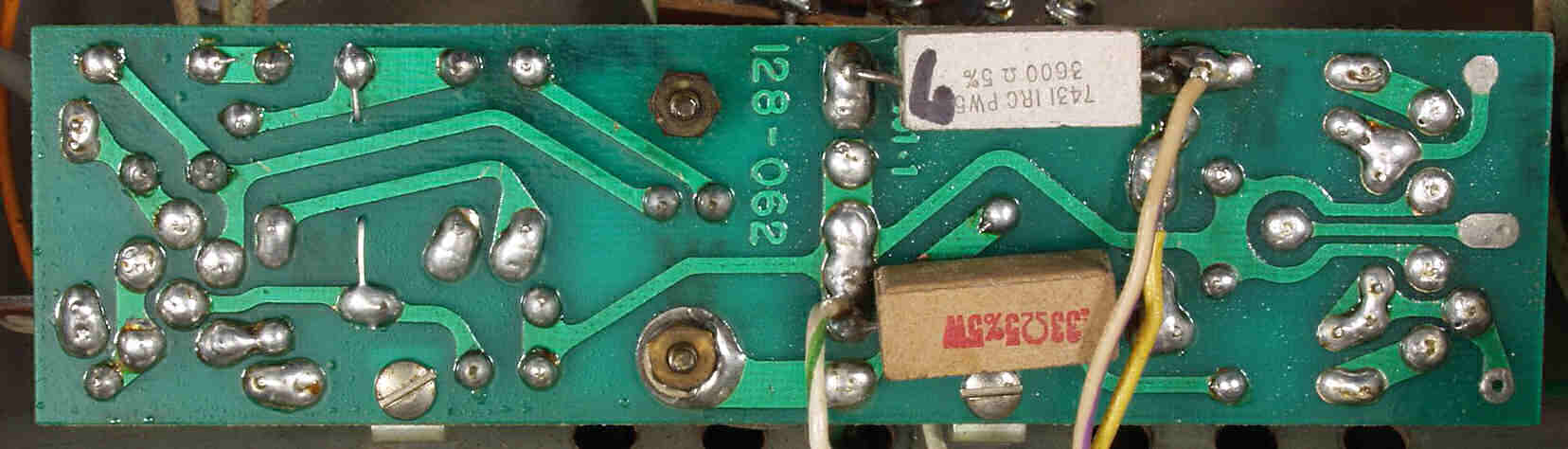

C−1E. 完成R−AMP基盤裏。 洗浄後防湿材を塗る。
C−2A. 修理前 L−AMP基板
C−2B. 修理後 L−AMP基盤  電解コンデンサ−交換
C−2C. 修理前 L−AMP基盤裏
C−2D. 修理(半田補正)後  R−AMP基盤裏。 半田を全部やり直す。
C−2E. 完成R−AMP基盤裏。 洗浄後防湿材を塗る。

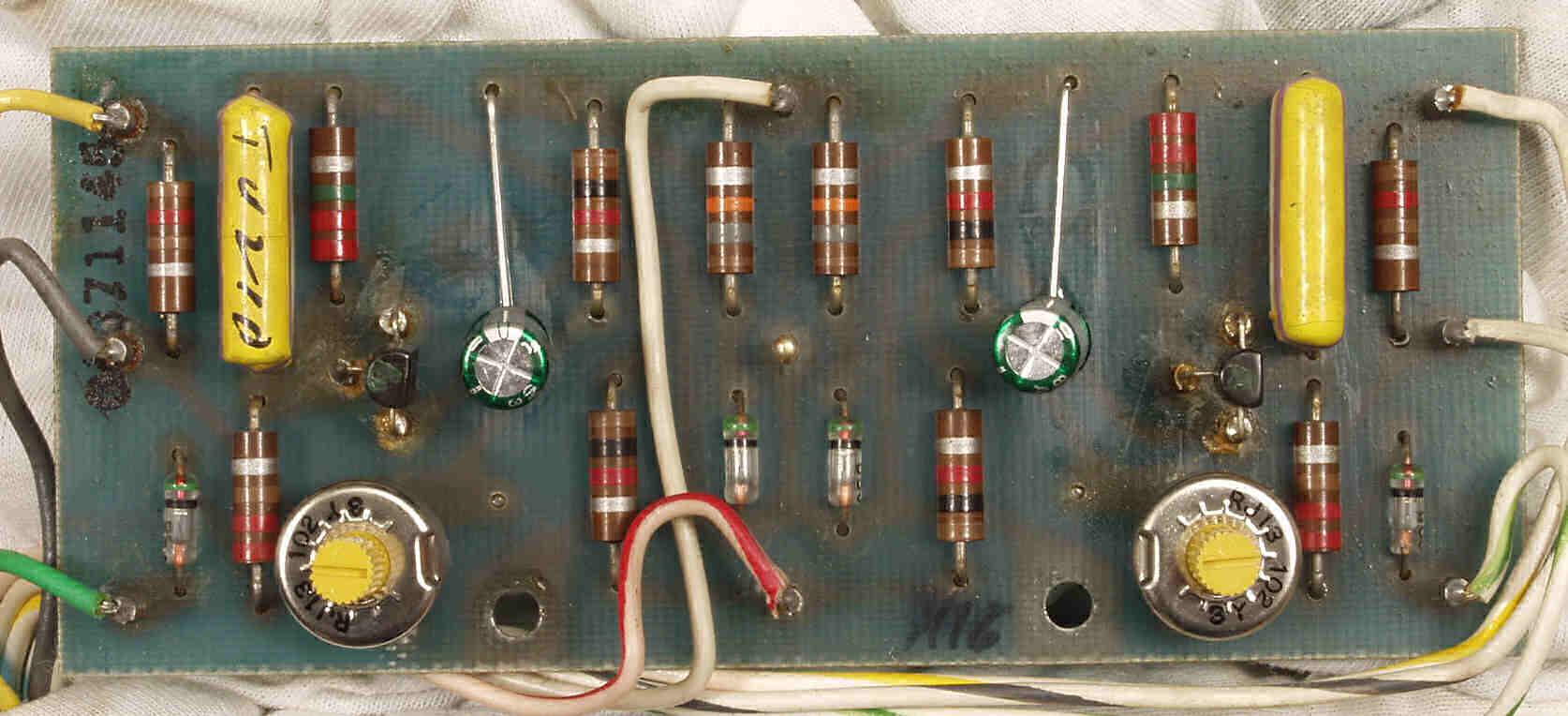

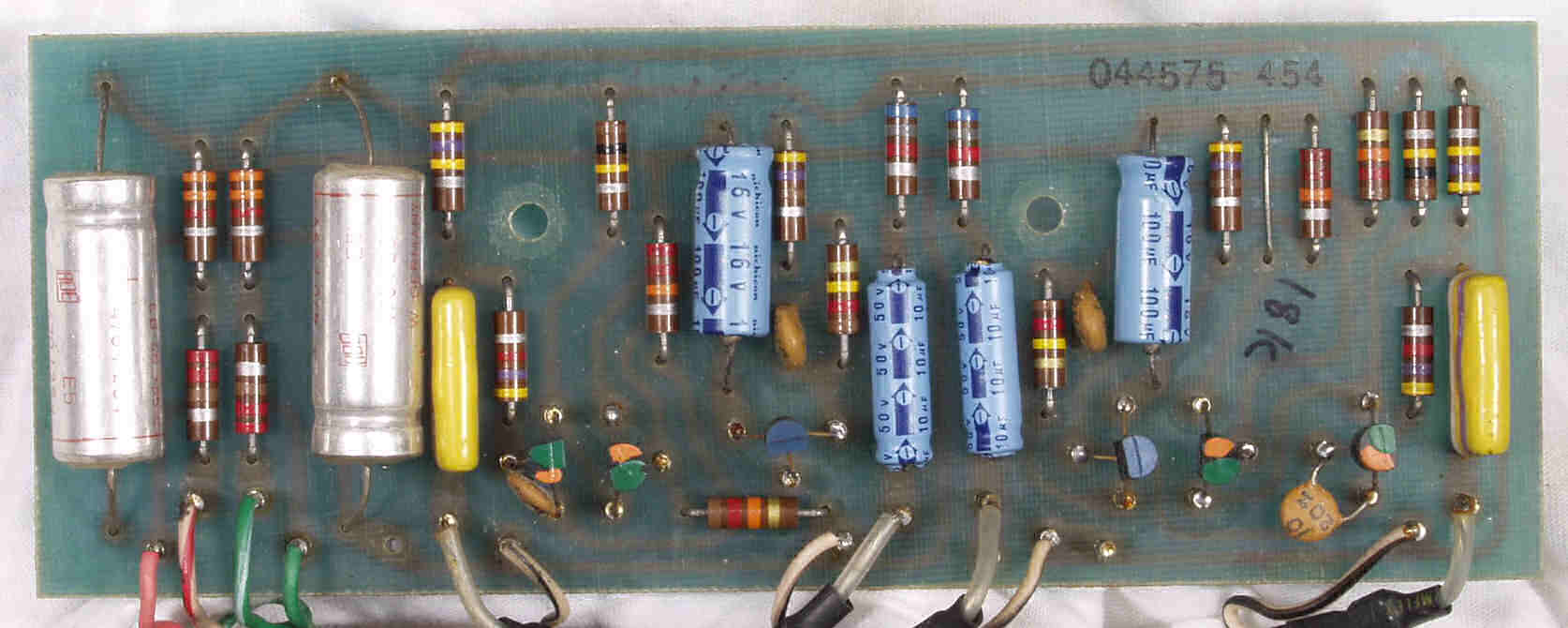

C−3A. 修理前 初段基盤

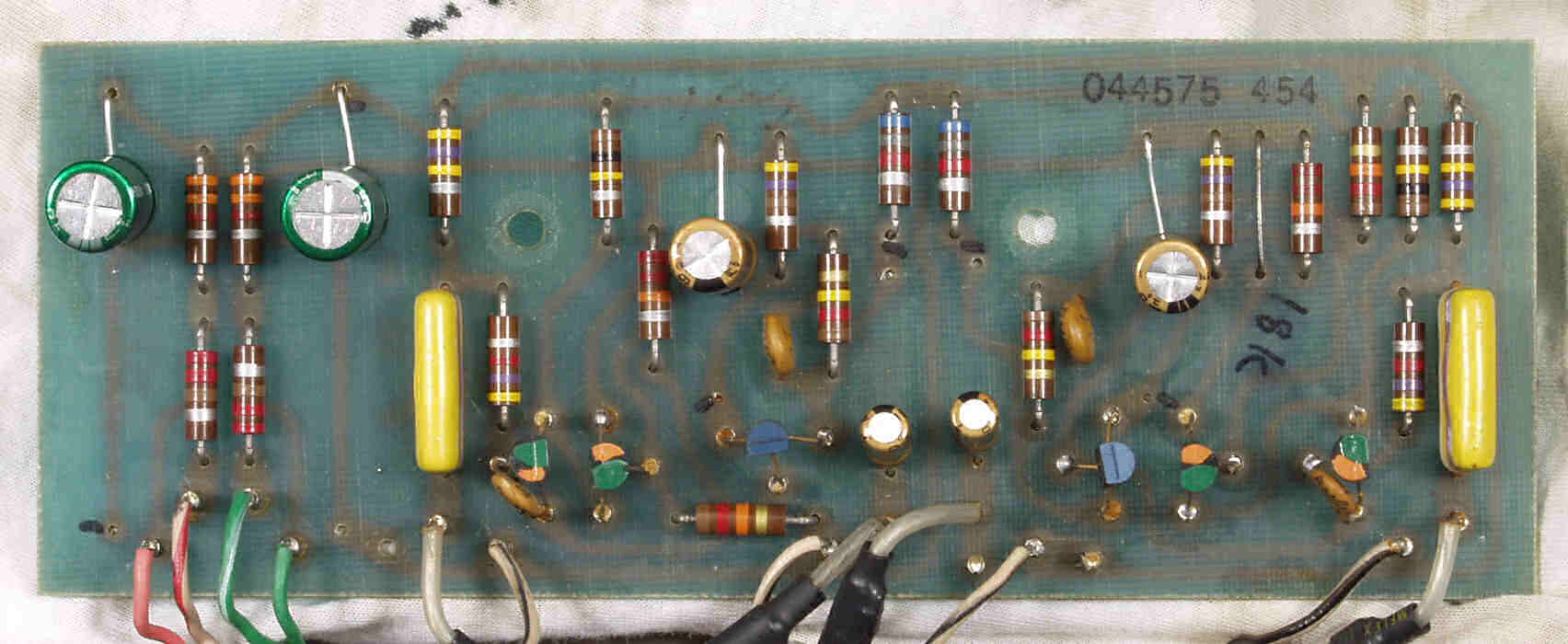

C−3B. 修理後 初段基盤 電解コンデンサー6個交換
C−3C. 修理前 初段基盤裏

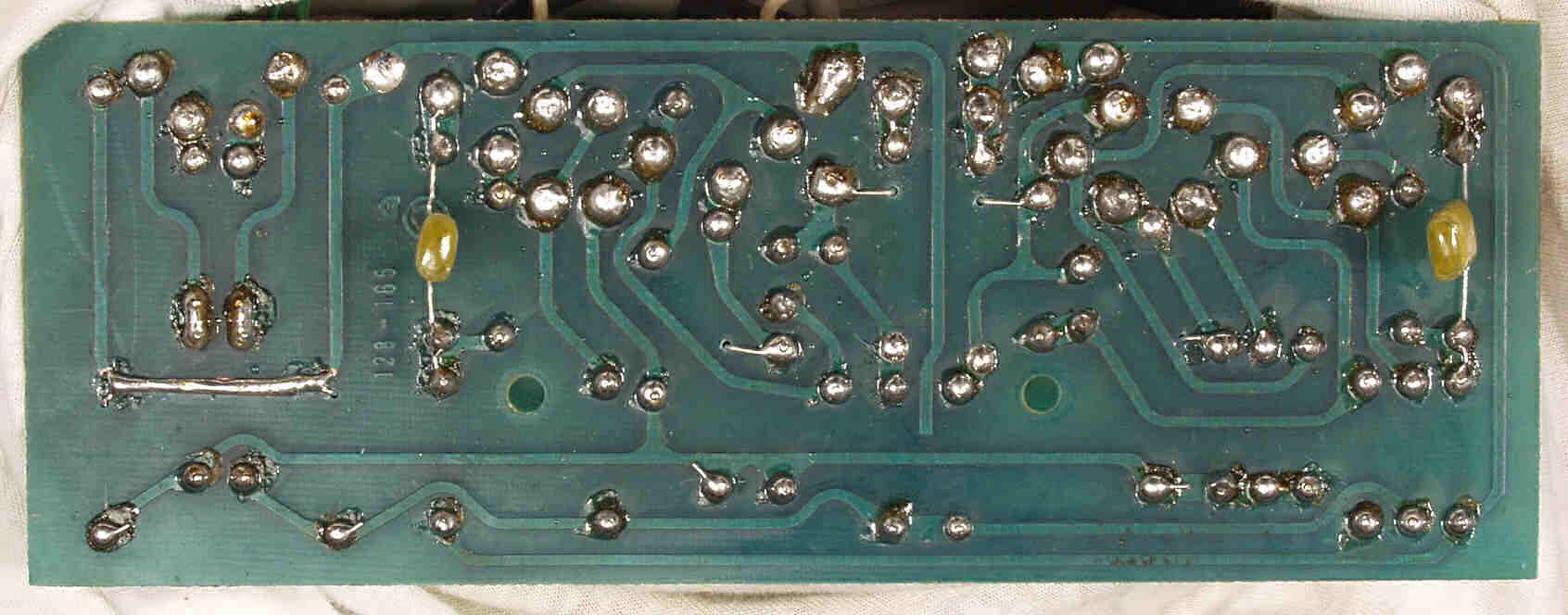

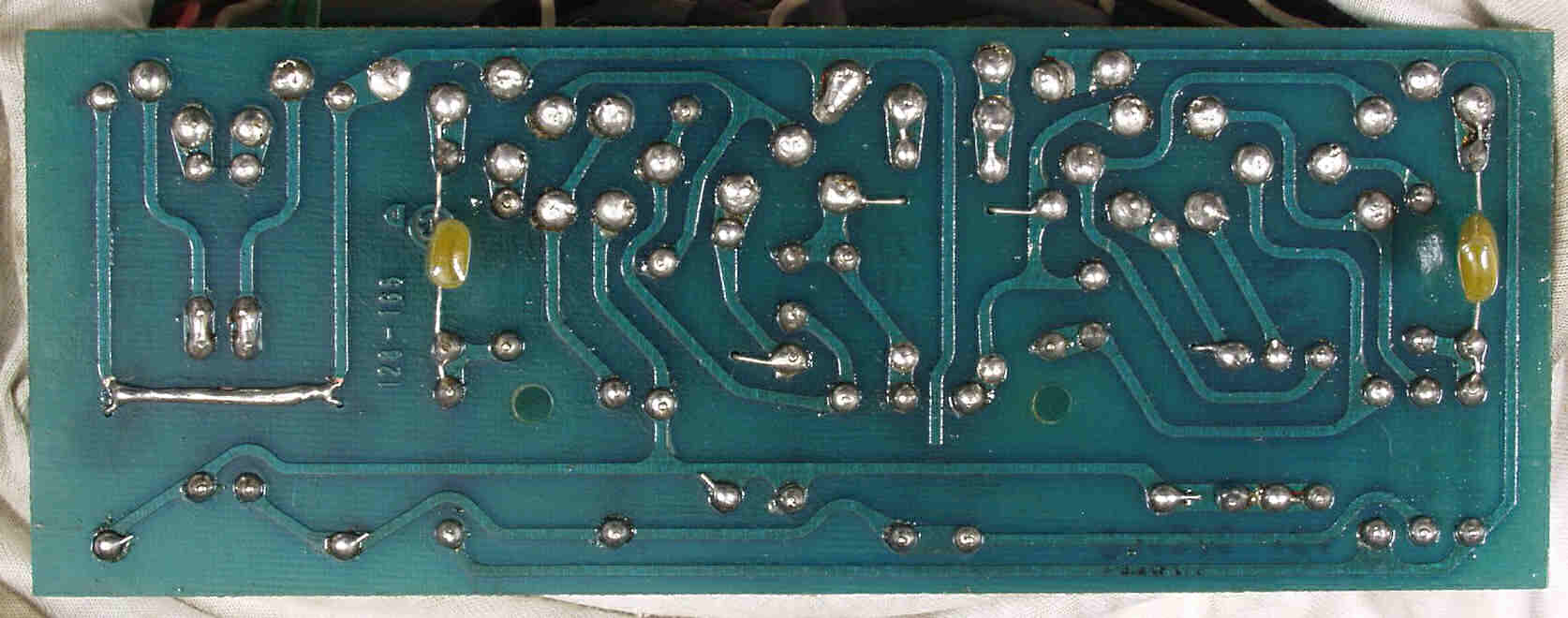

C−3D. 修理(半田補正)後 初段基盤裏。 半田を全部やり直す。
C−3E. 完成初段基盤裏。 洗浄後防湿材を塗る。

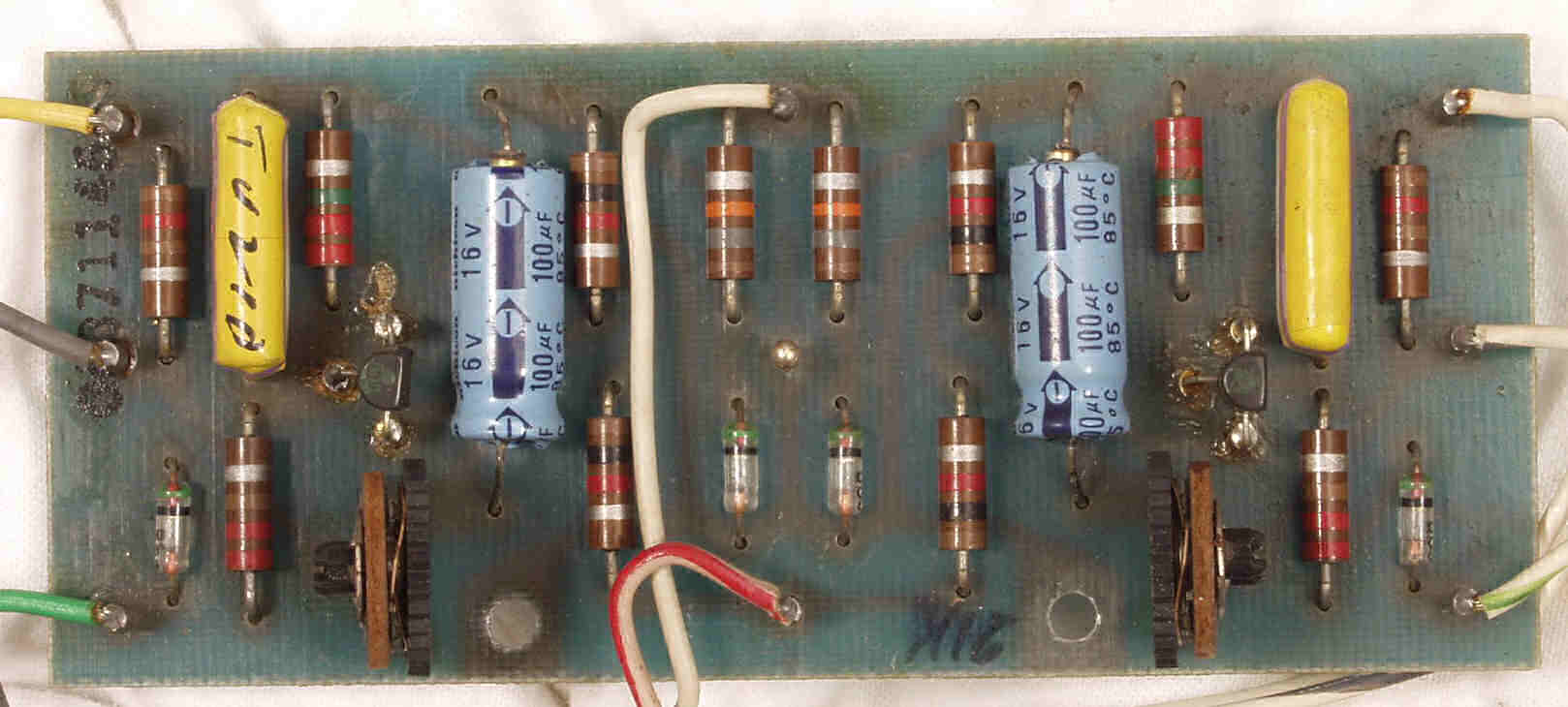

C−4A. 修理前 VU−AMP基盤
C−4B. 修理後 VU−AMP基盤 電解コンデンサー2個交換
C−4C. 修理前 VU−AMP基盤裏

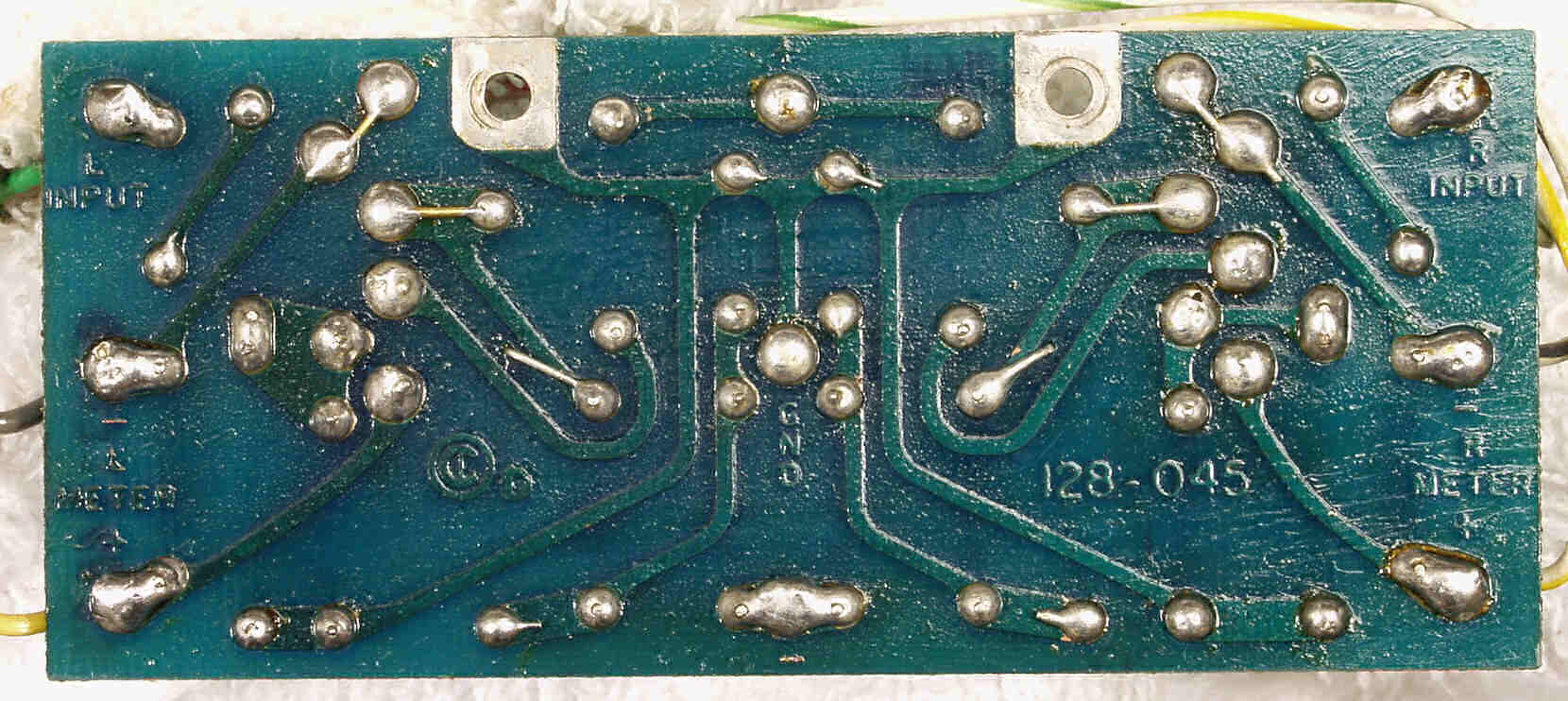

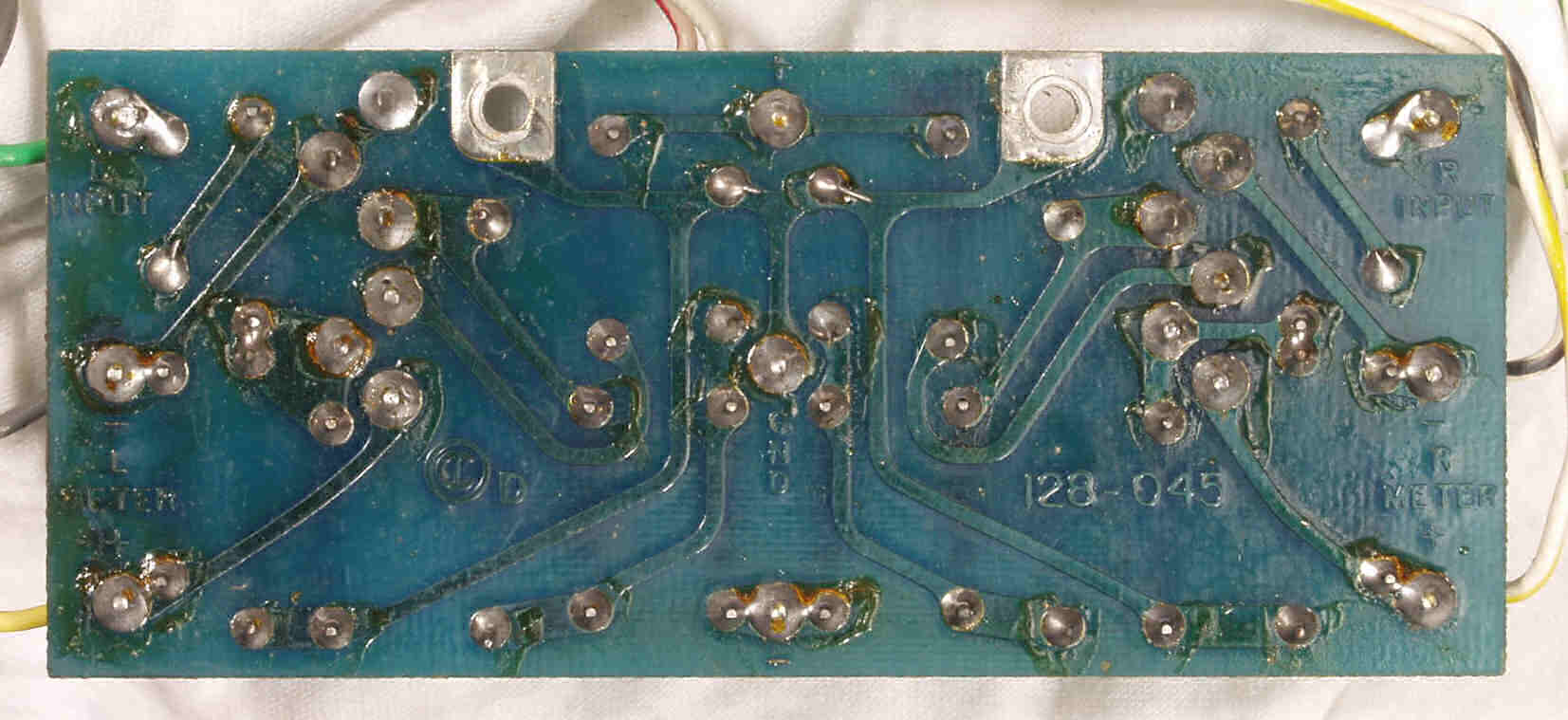

C−4D. 修理修理(半田補正)後 VU−AMP基盤裏。 半田を全部やり直す。

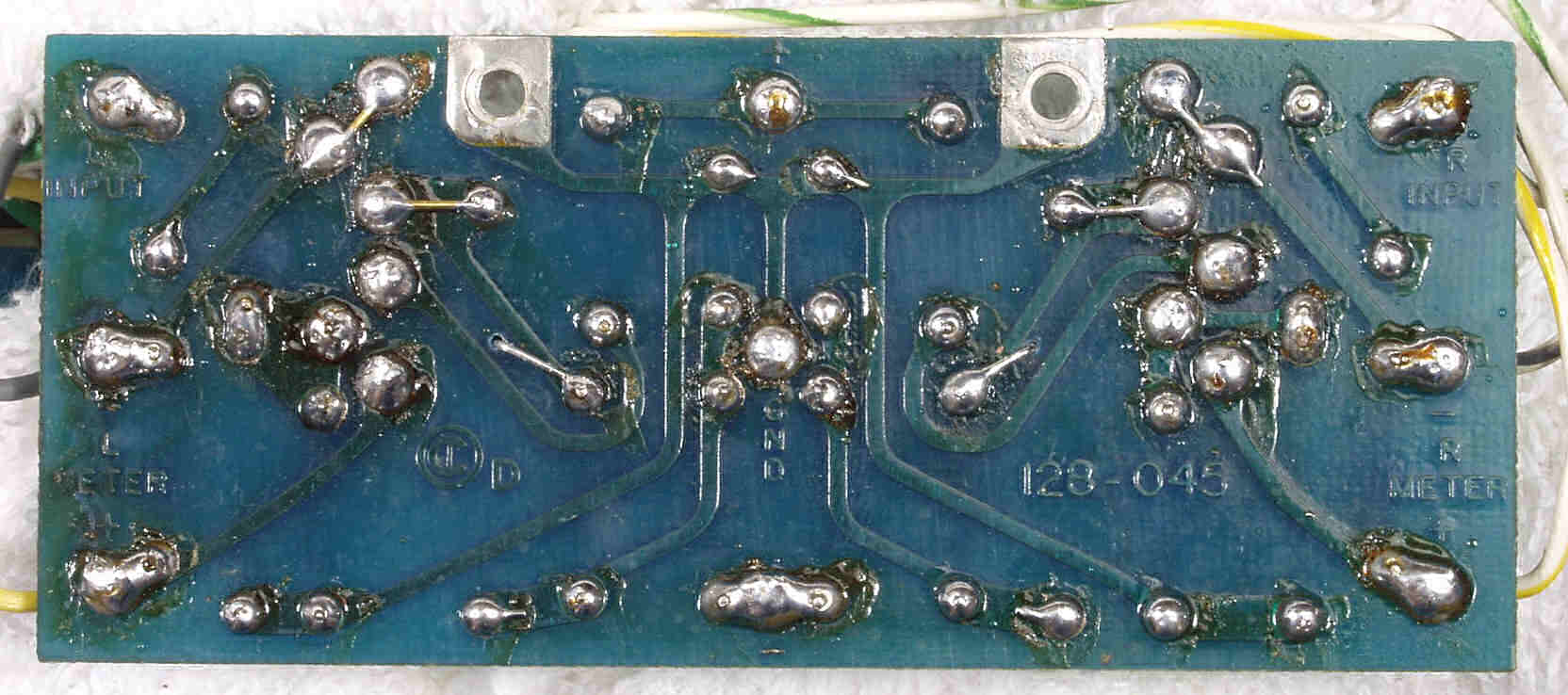

C−4E. 完成VU−AMP裏。 洗浄後防湿材を塗る。

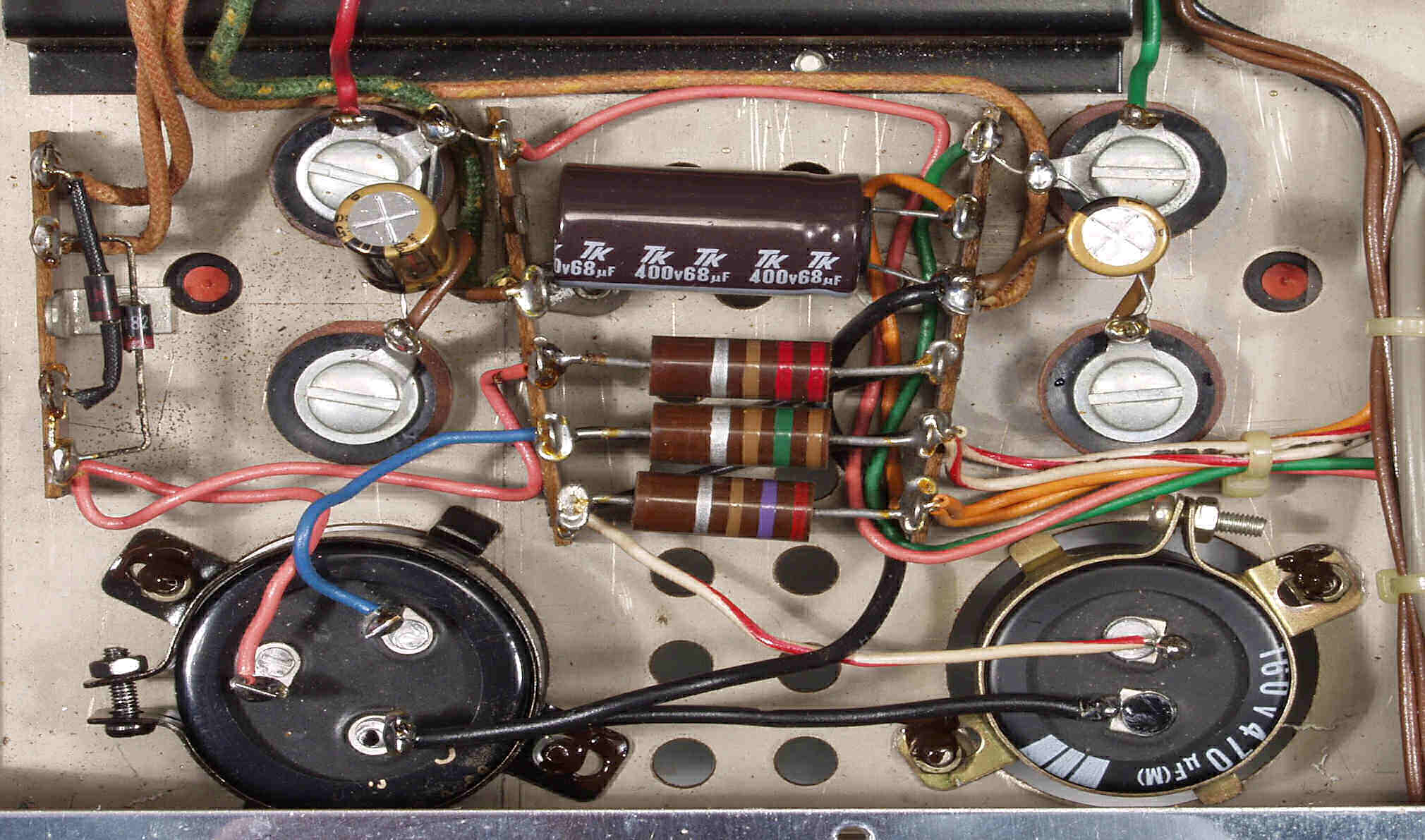

C−5A. 修理前 電源電解コンデンサー
C−5B. 修理後  電源電解コンデンサーを増量して交換・追加
C−6A. 修理中  終段TR(トランジスタ−)の取り付けネジの増締め

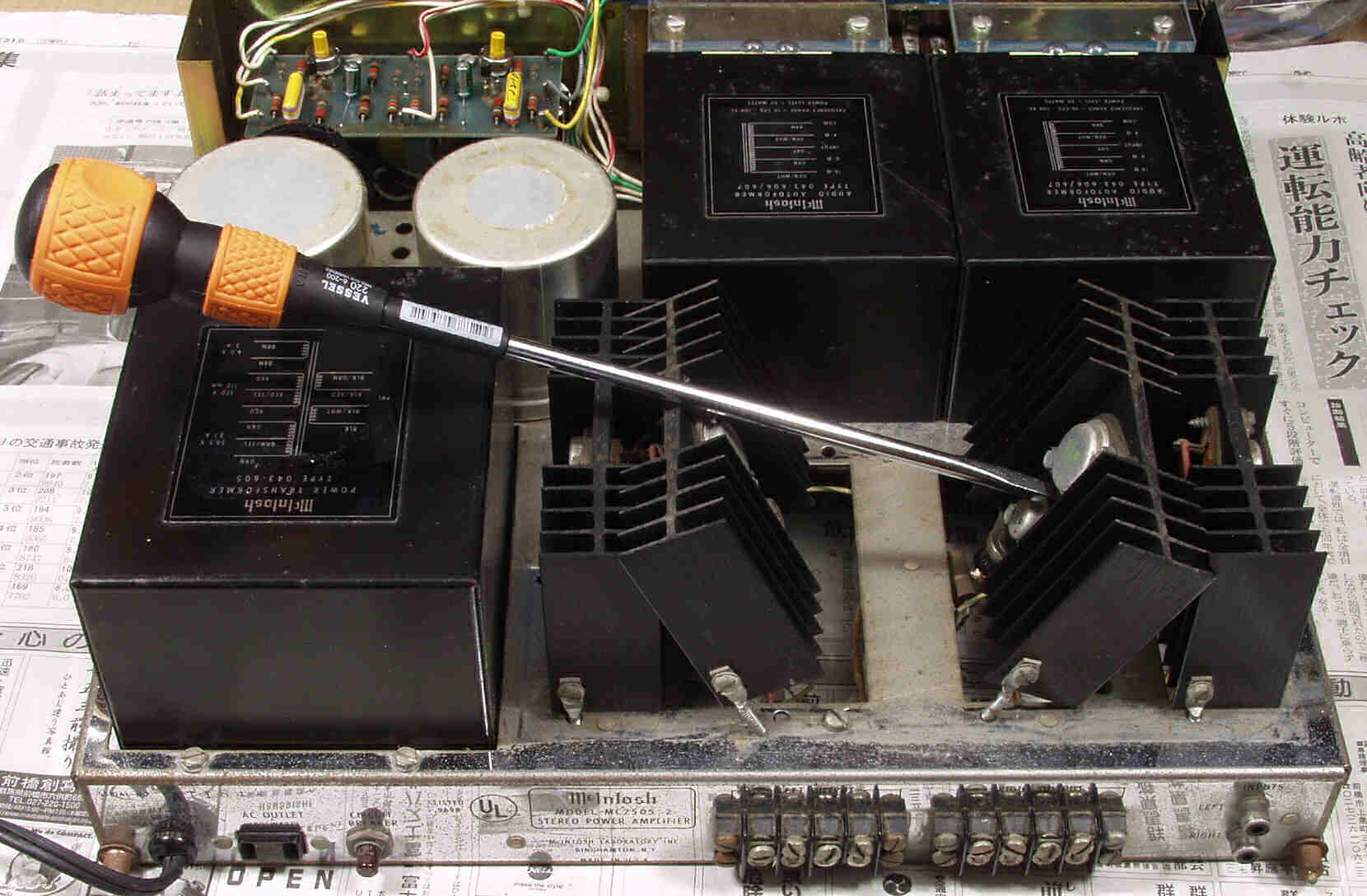

C−6B. 修理中  終段TR(トランジスタ−)の取り付けネジの増締め、使用ドライバーはメーカー製の良品

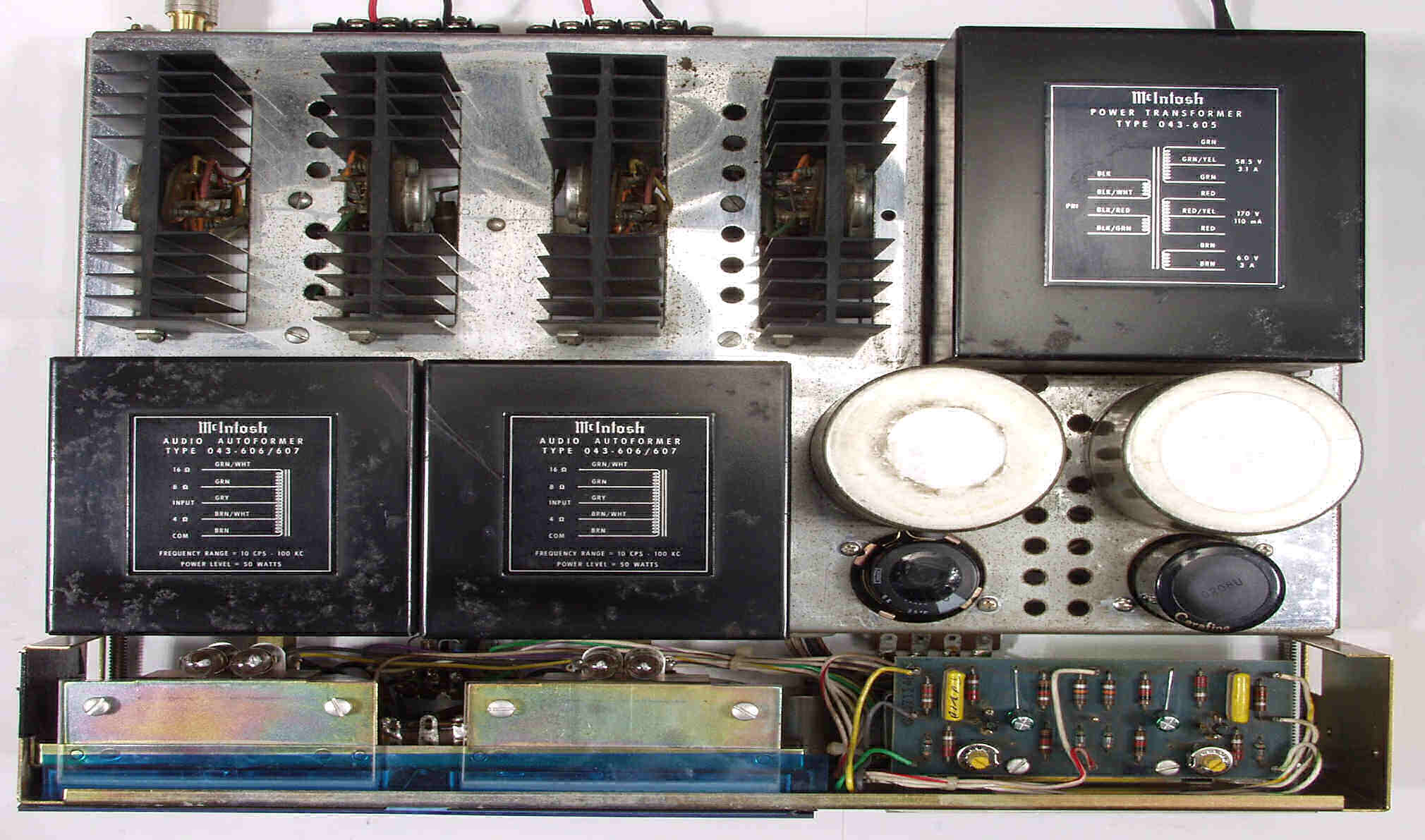

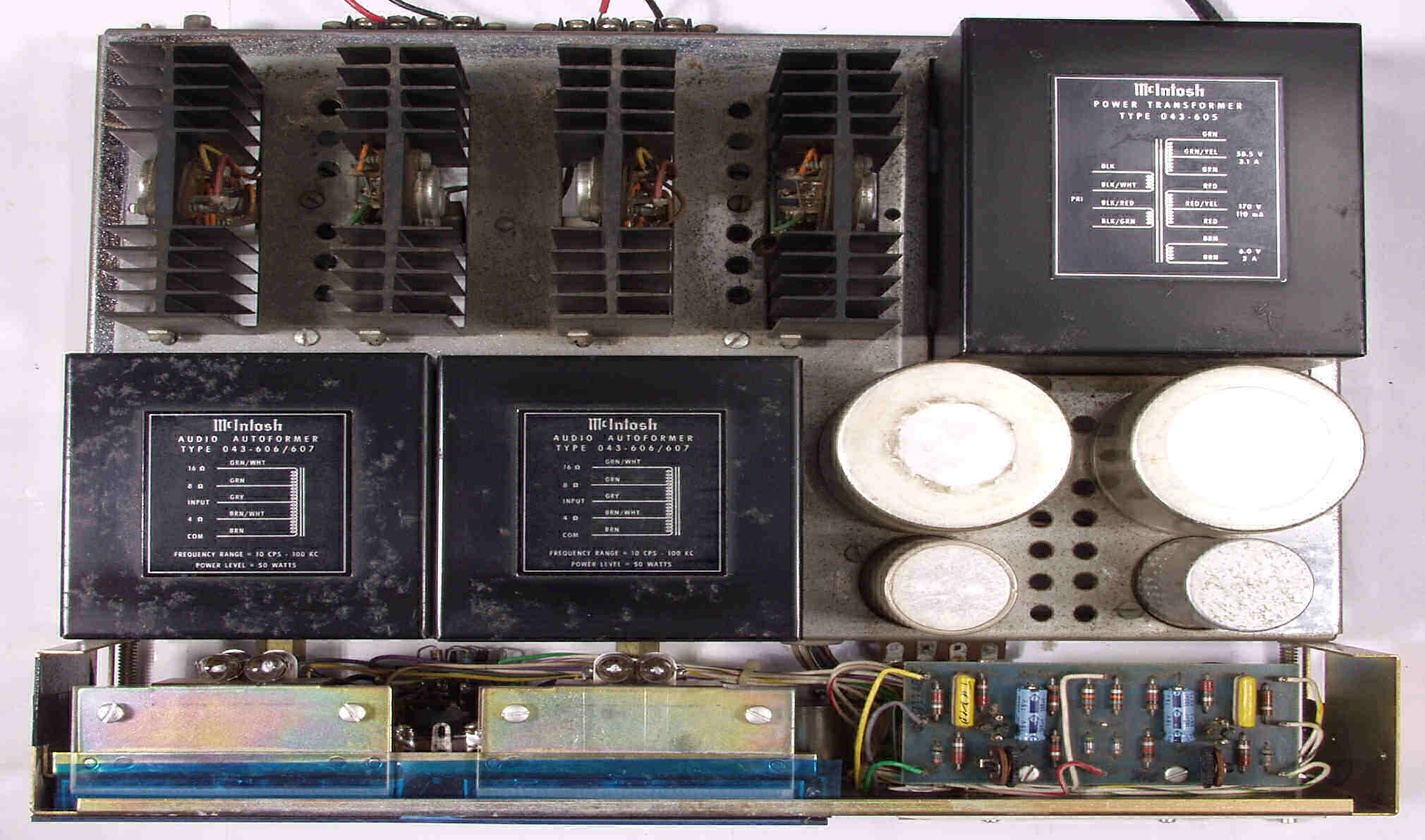

C−7A. 修理前 上から見る
C−7B. 修理後 上から見る

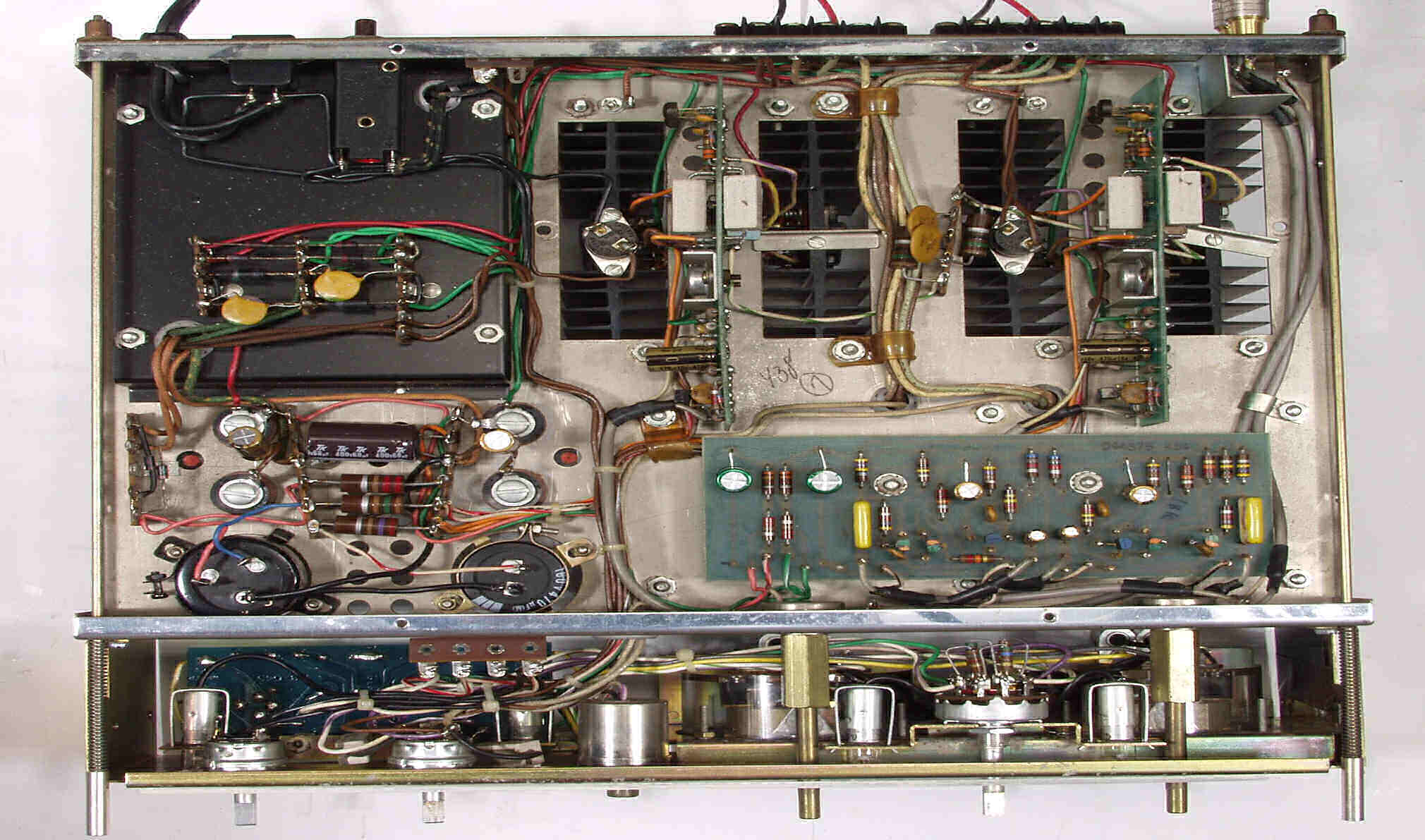

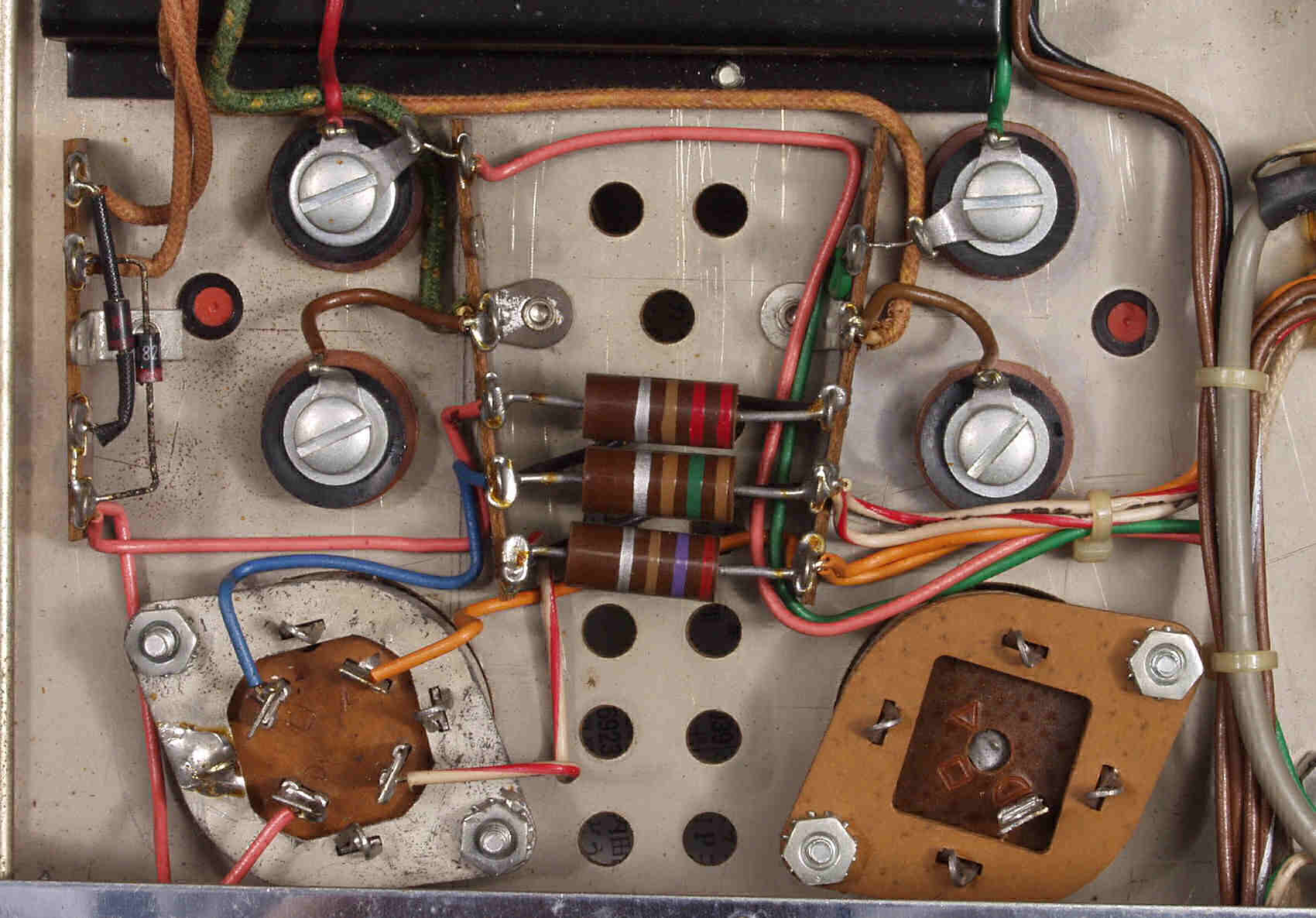

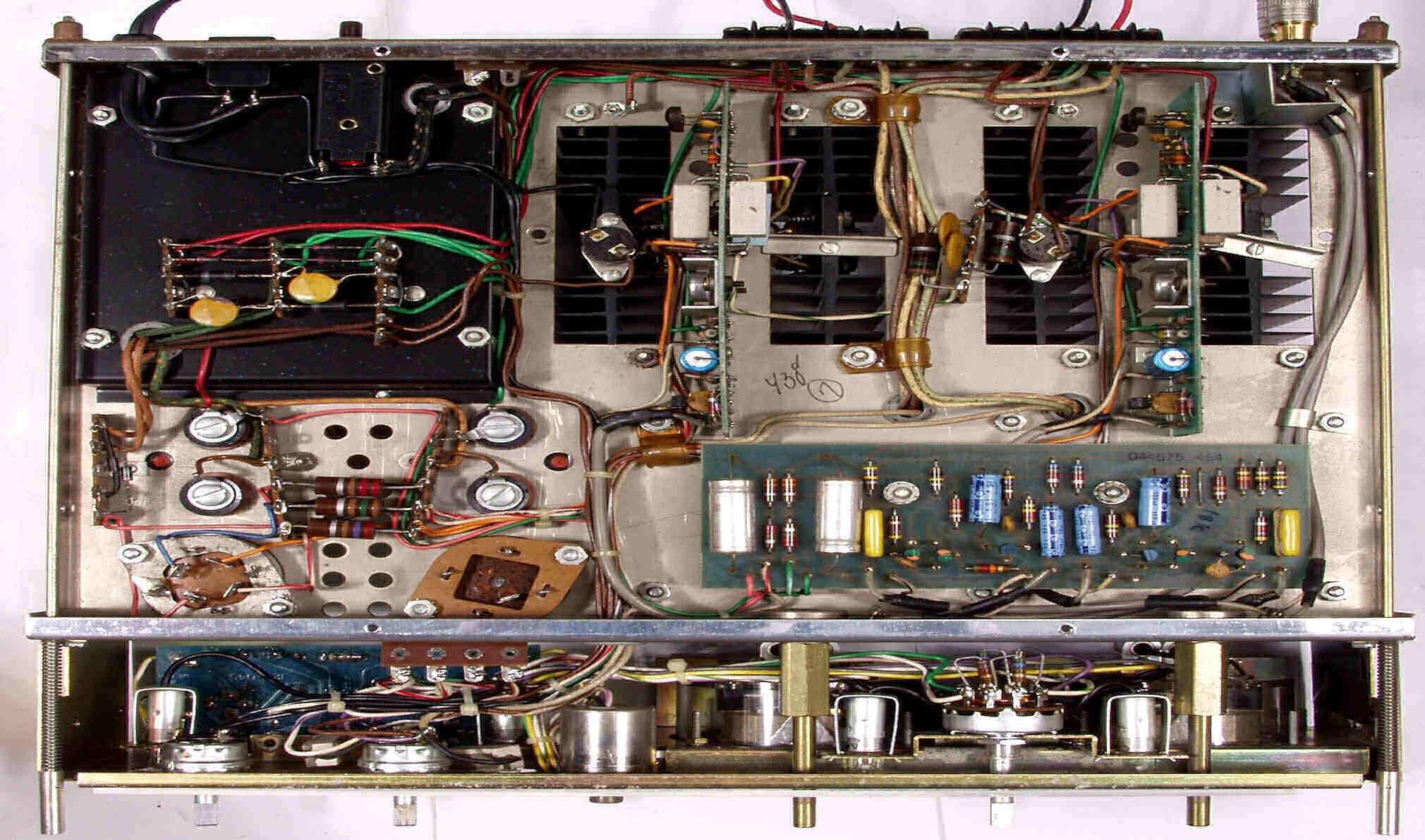

C−7C. 修理前 下から見る
C−7D. 修理後 下から見る

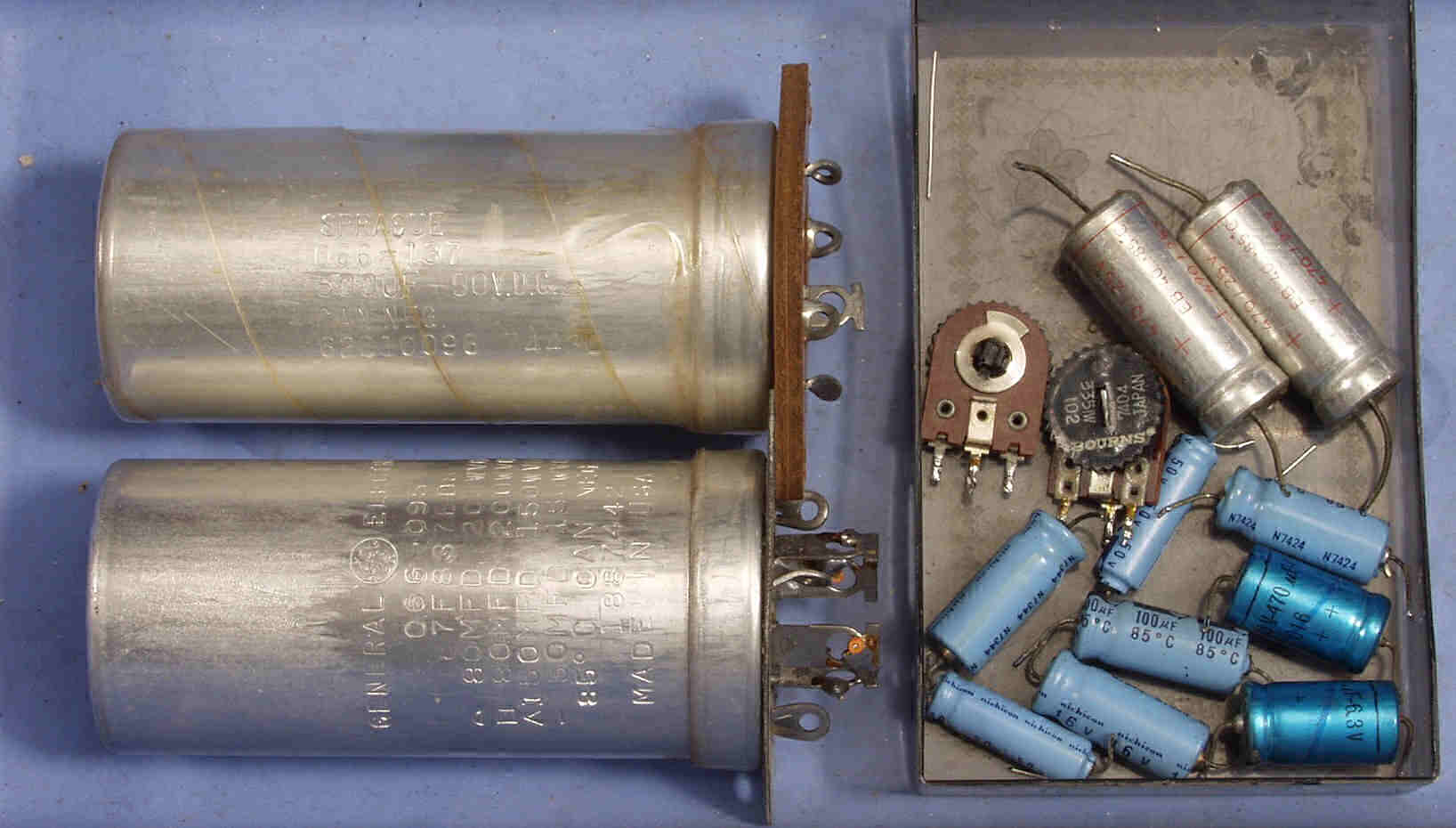

C−8A. 交換部品

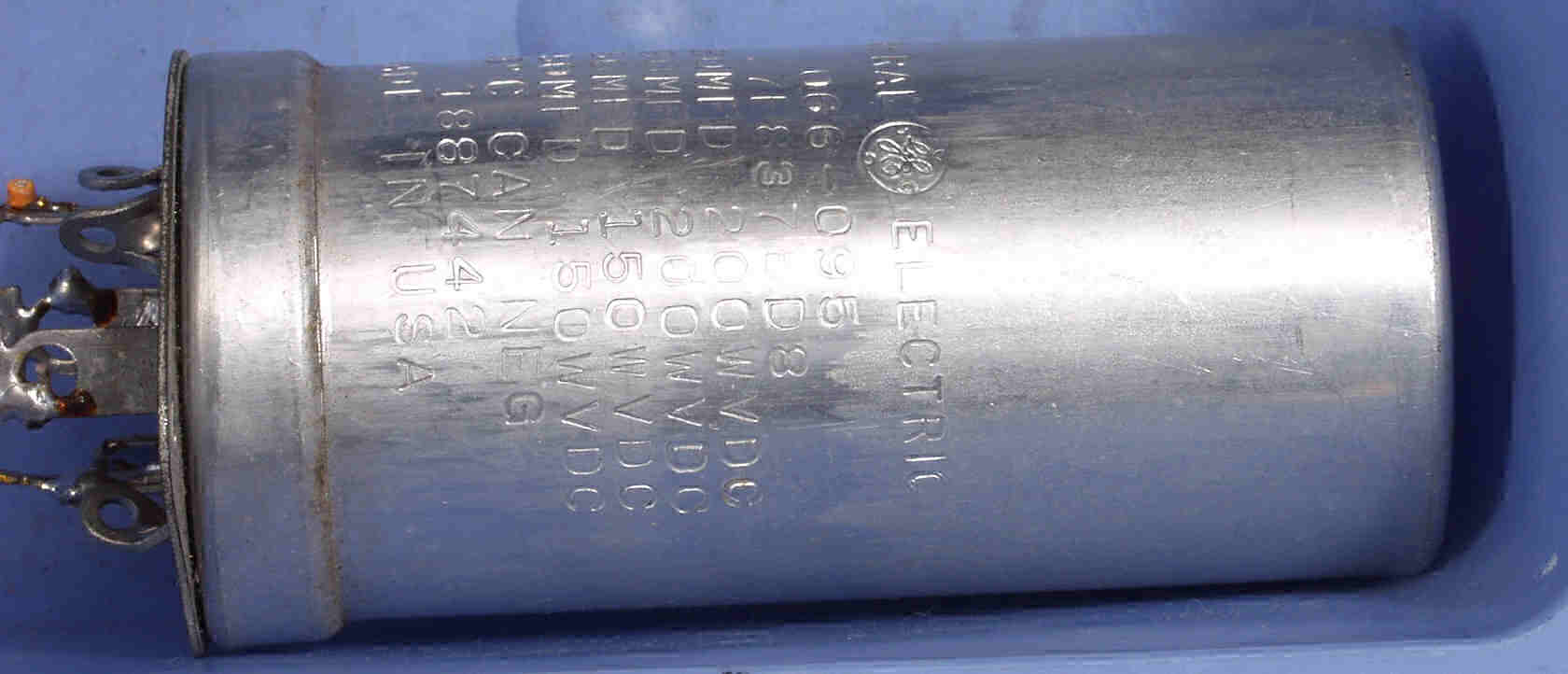

C−8B. 膨らみ始めた電解コンデンサー
E. 測定・調整

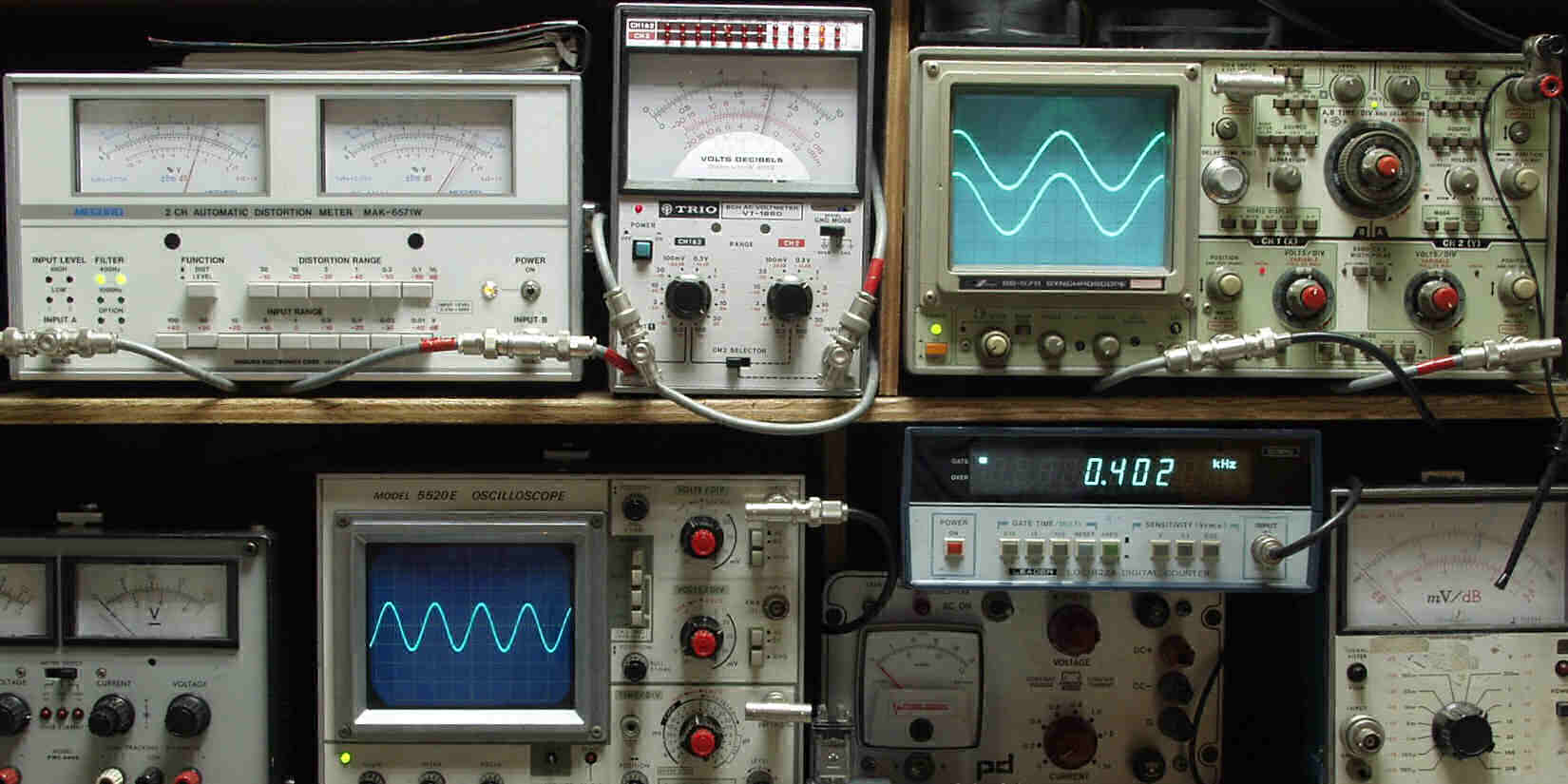

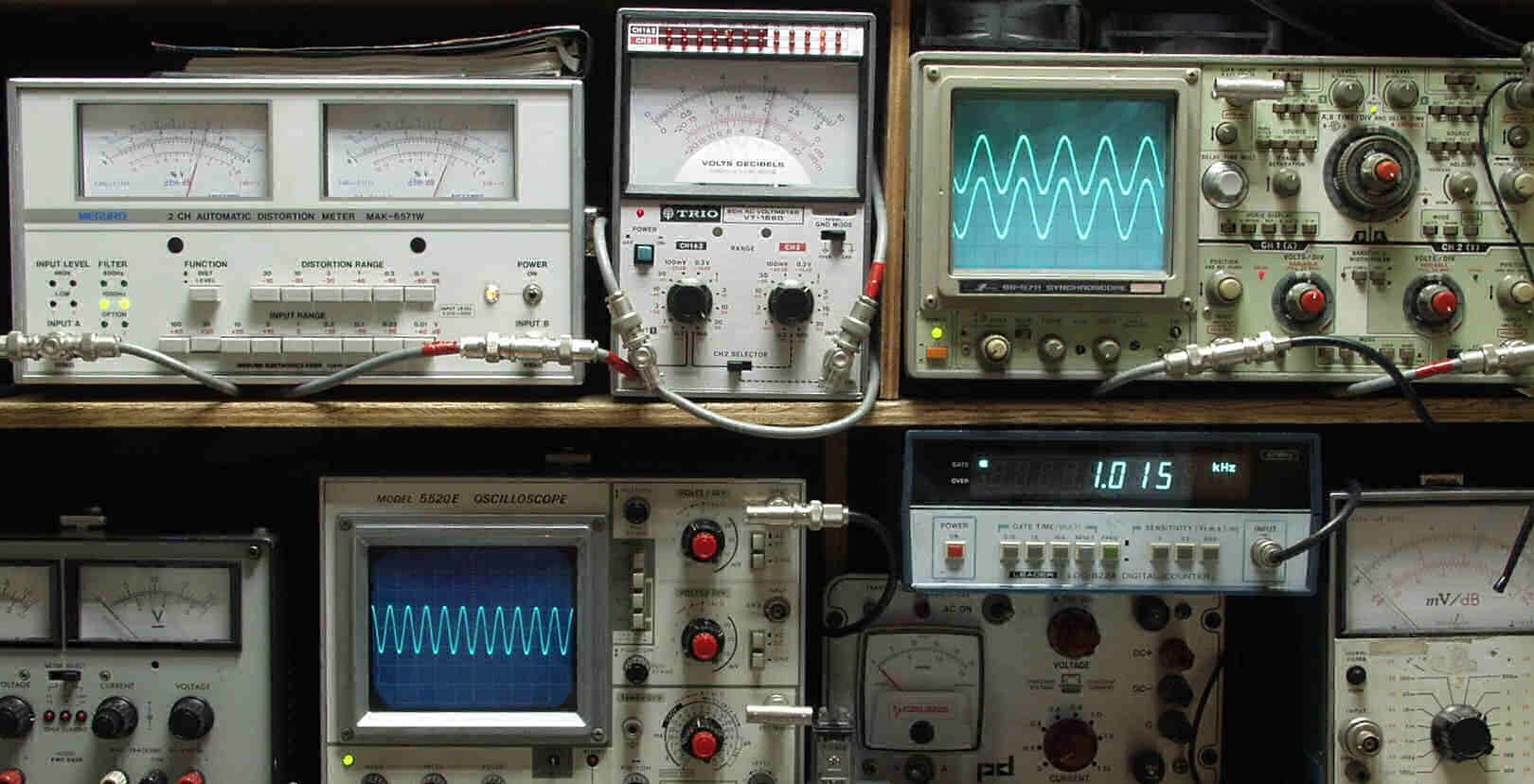

E−1. 歪み測定・調整
E−2A. SP出力21V=55W 0.08%歪み率 1000HZ
E−2B. SP出力21V=55W 0.09%歪み率 400HZ

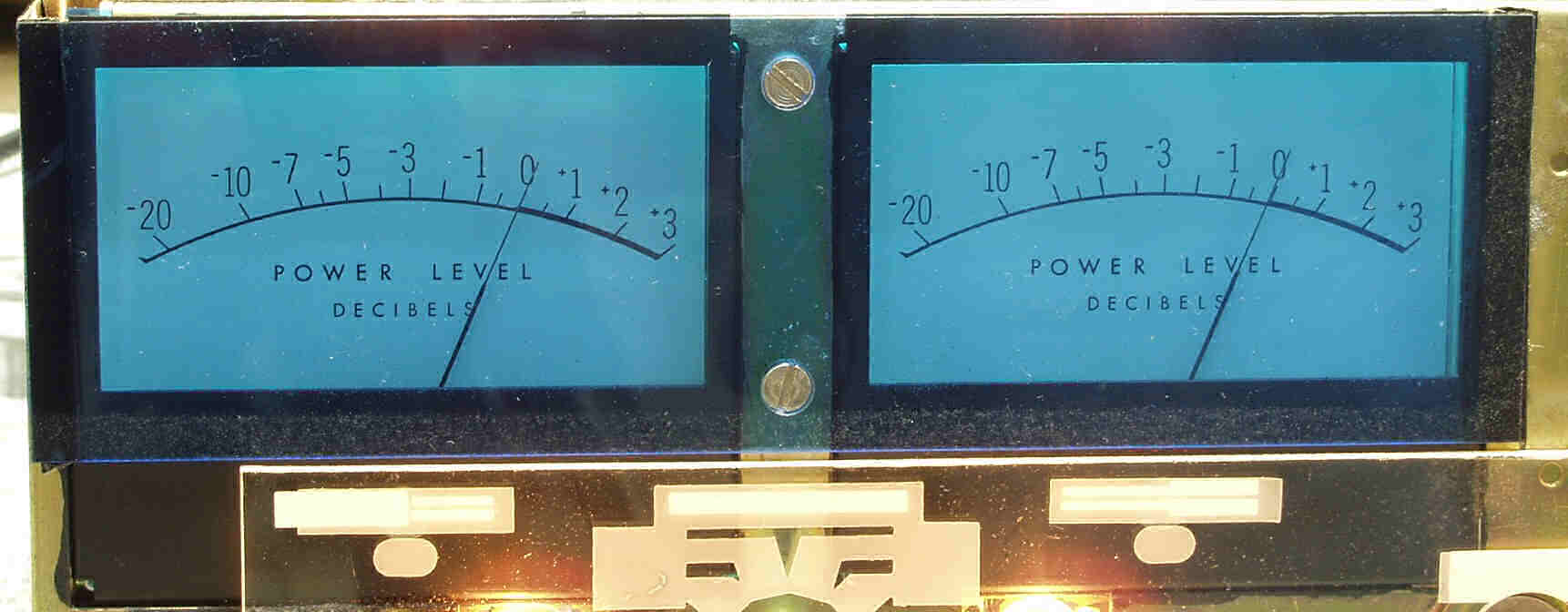

E−3. その時のVUメーター

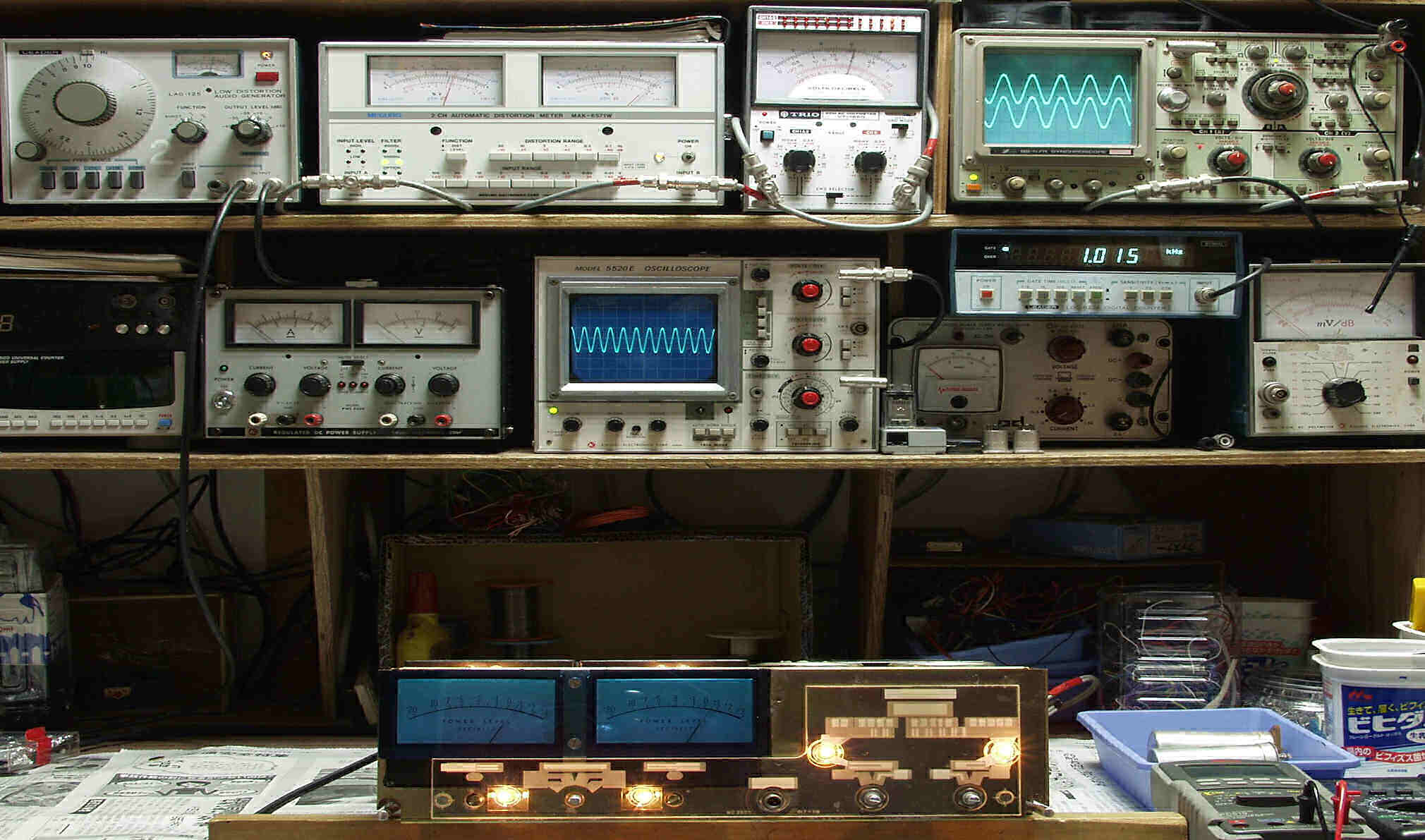

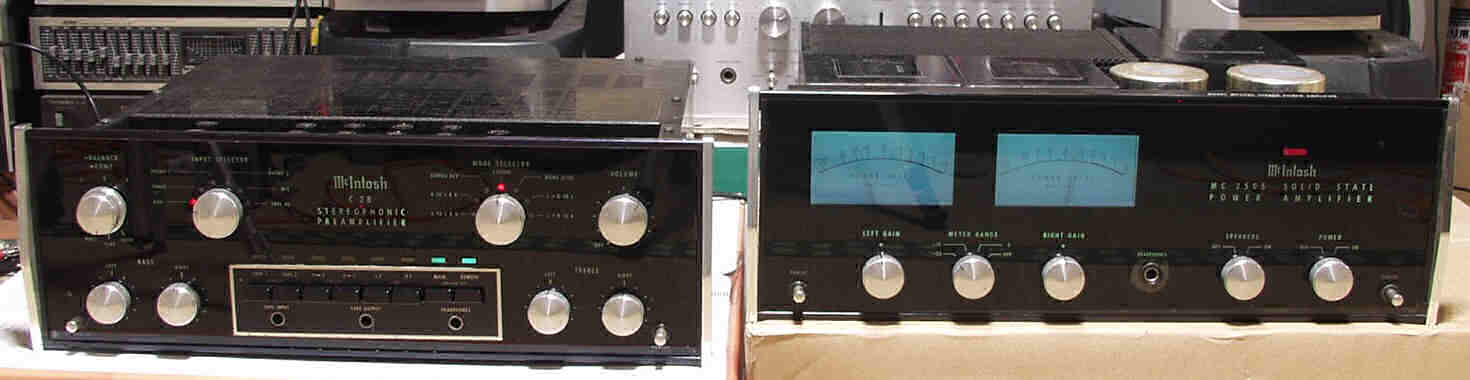

E−4. 完成 24時間エージング
S.McIntosh MC2505 仕様(マニアルより)
Power OutPut 50W (4,8,16Ω)
Harmonic Distortion Less Then 0.25%
Inter Modulation Distortion Less Then 0.25%
Frequency Range 20Hz to 29KHz +0,-0.1dB at rated power.
15Hz to 60KHz +0,-0.5dB at rated power.
10Hz to 100KHz +0,-3.0dB at one-half of rated power.
Noise And HUM 90dB or more below rated output.
Input Inpedance 300KΩ
Power Requirements 117V AC 50/60Hz,
75W at zero signal output. 250w at rated output.
