| Musical Fidelity Ａ１．２０ Special Limited 修理 |
| 平成１６年１１月２日到着 平成１７年２月１８日完成 |
| このＡＭＰはＳＰ接続リレーが装備されておりません 電源入／切り時にＳＰに直流が流れます、ネットワークを装備していないＳＰを接続する時は、十分注意してください |
|
| Ａ． 修理前の点検 Ａ−１． 点検中 電源部上から見る |
 |

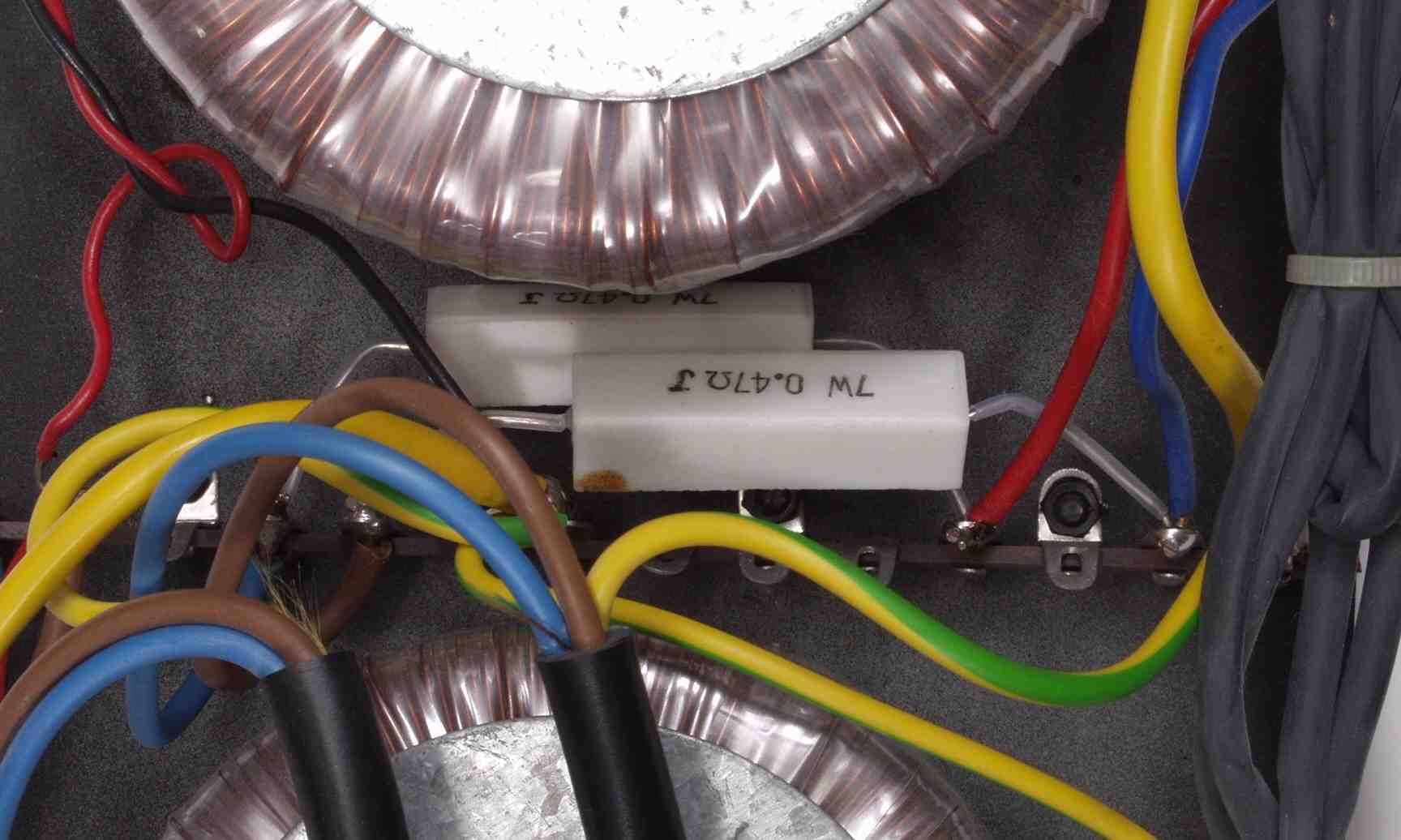

| Ａ−２． 点検中 せっかく高いトロイダルトランスを使用しているのに、ラッシュカーレント防止抵抗が入れてある |
 |

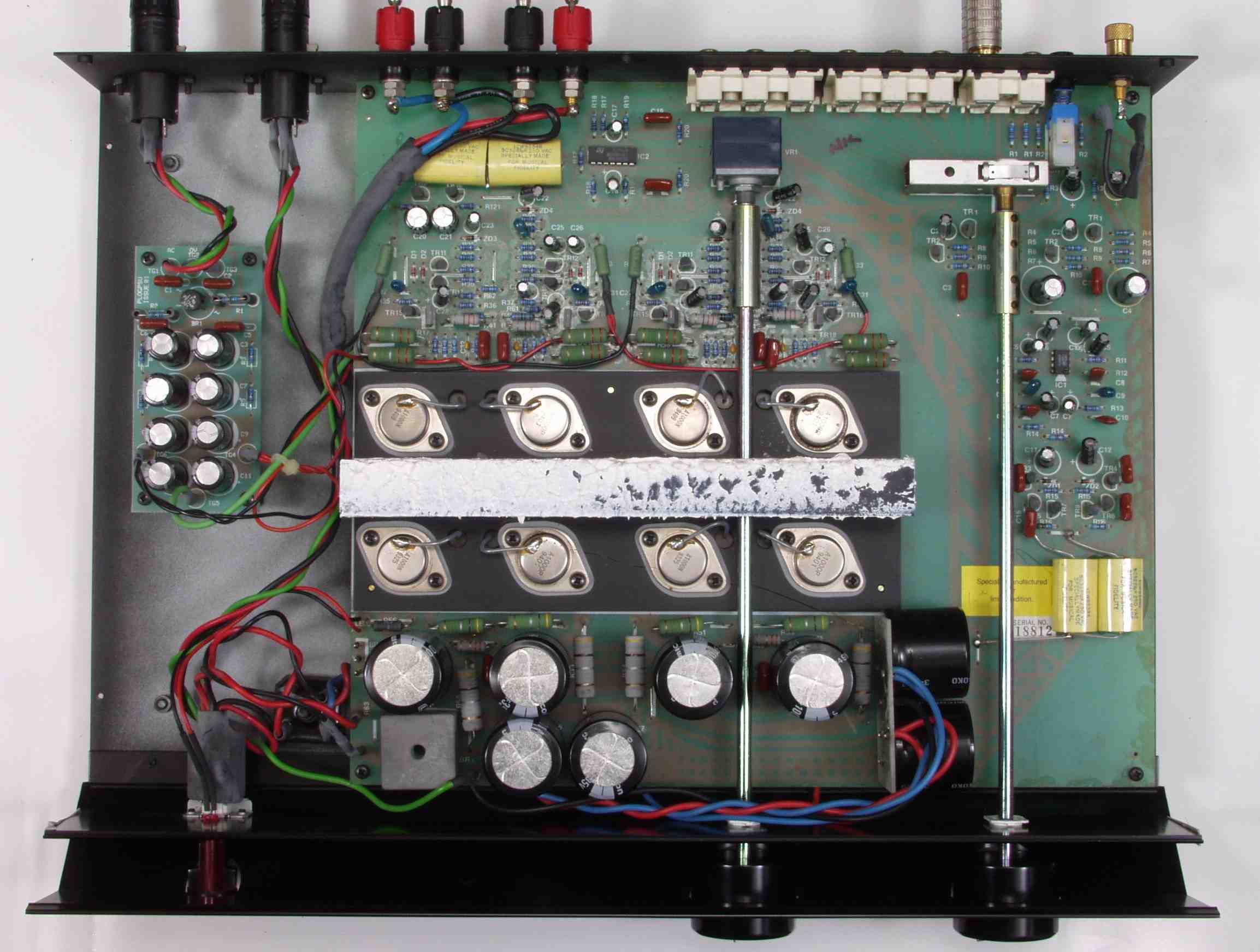

| Ａ−３． 点検中 上から見る |
 |

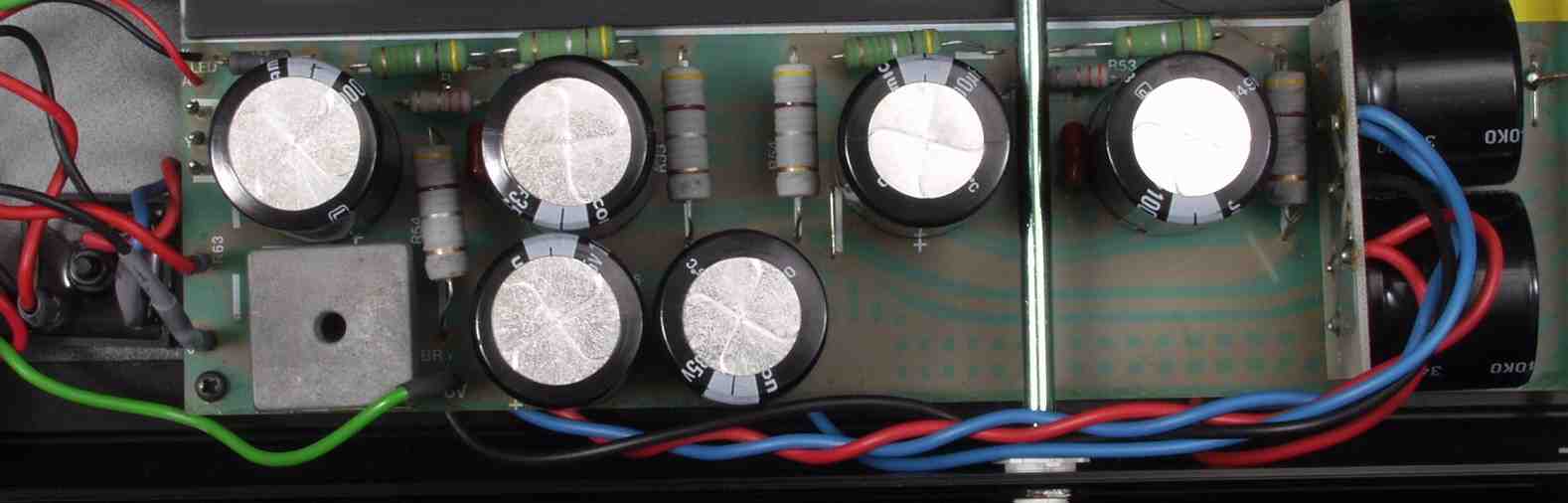

| Ａ−４． 点検中 整流部もWになっている、後から追加した？ 本当は、片側しか使用していない |
 |

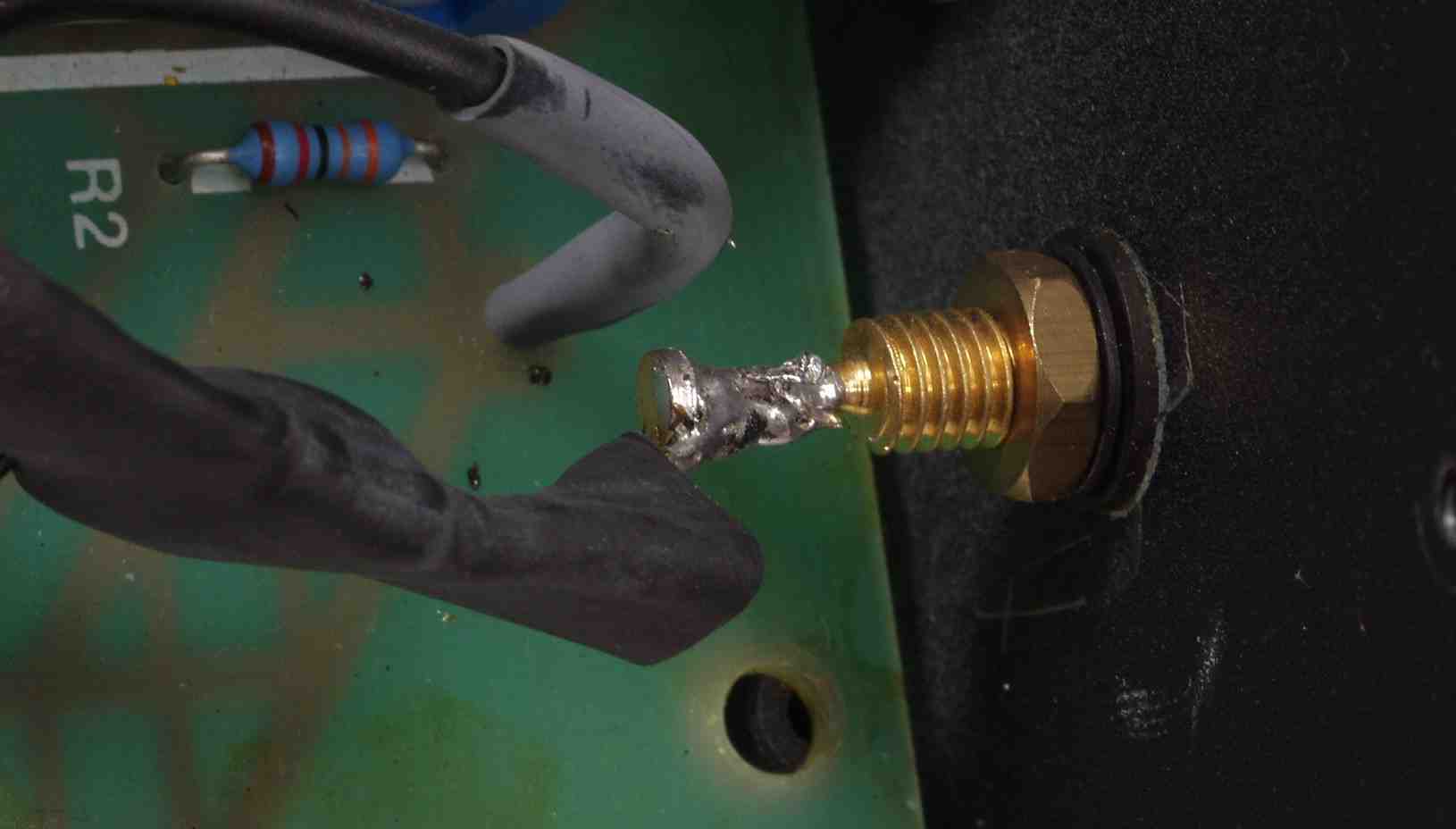

| Ａ−５． 点検中 フォノのアースの半田、明らかにシロートの半田 |
 |

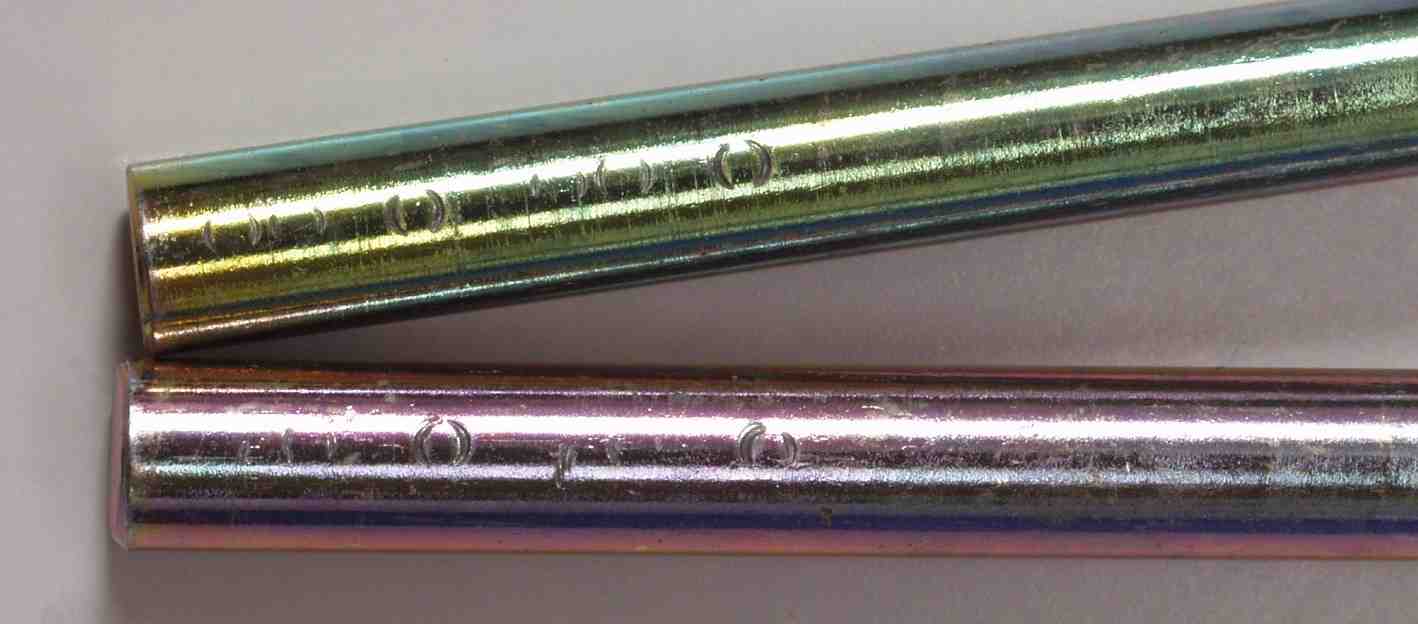

| Ａ−６． 点検中 ツマミのシャフトの止めネジ跡、数回の着脱跡あり |
 |
| Ａ−７． 点検中 ＳＰ出力 １４Ｖ＝２４．５Ｗ ２．５％歪み率 ＡＵＸ入力 ４００ＨＺ |
 |

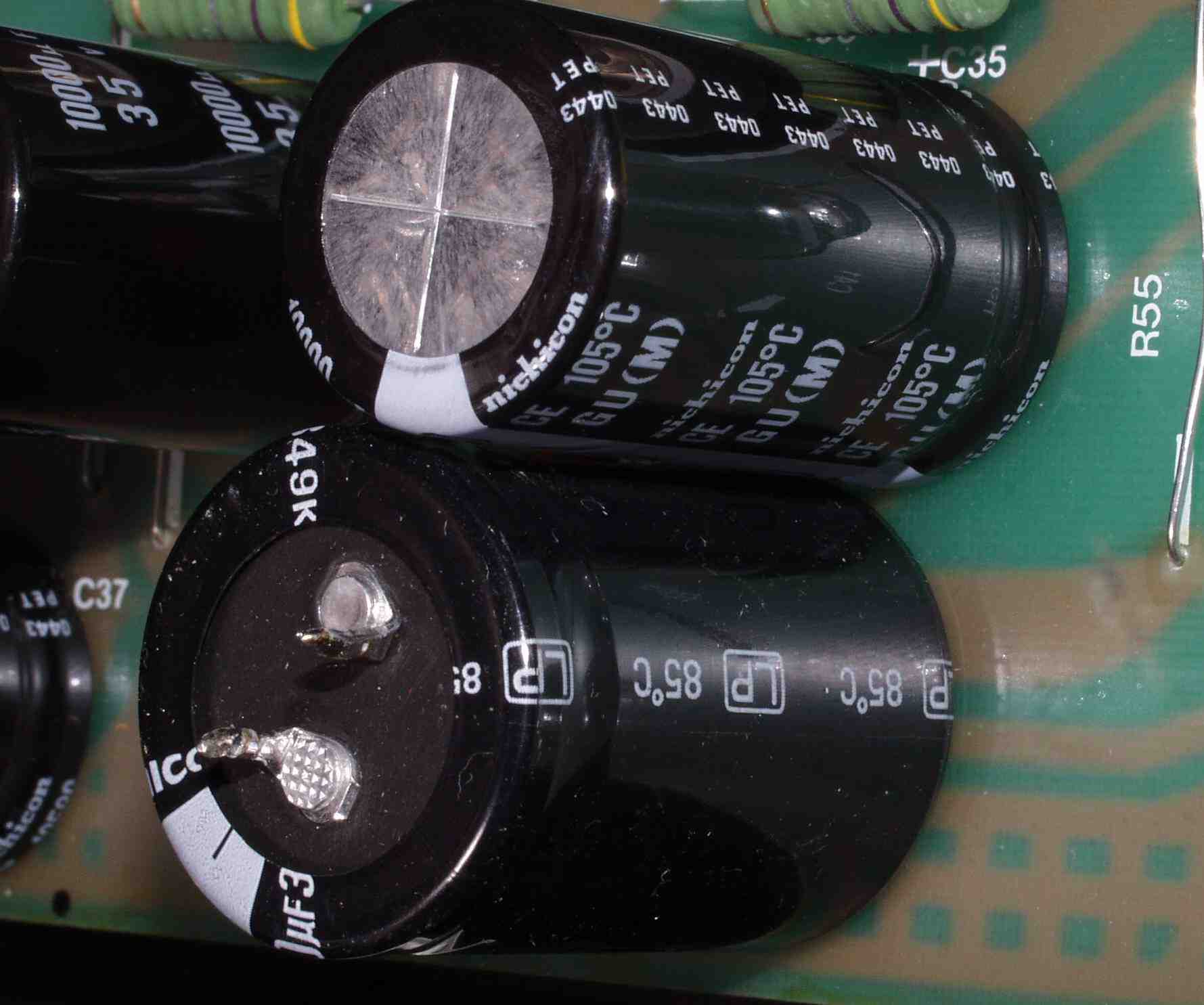

| Ａ−８． 点検中 交換する電解コンデンサー比較、温度が異なる |
 |

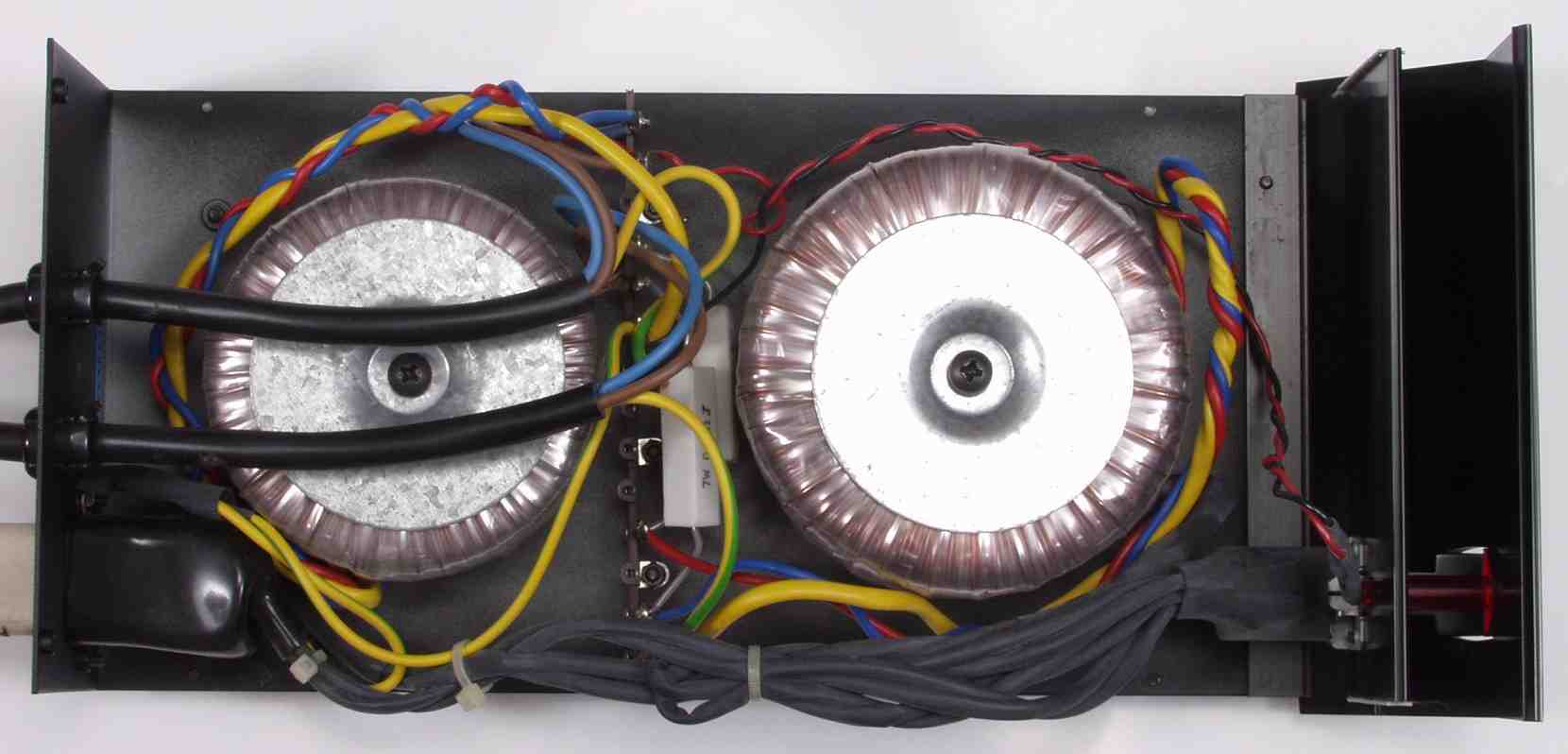

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 電源部上から見る |
|

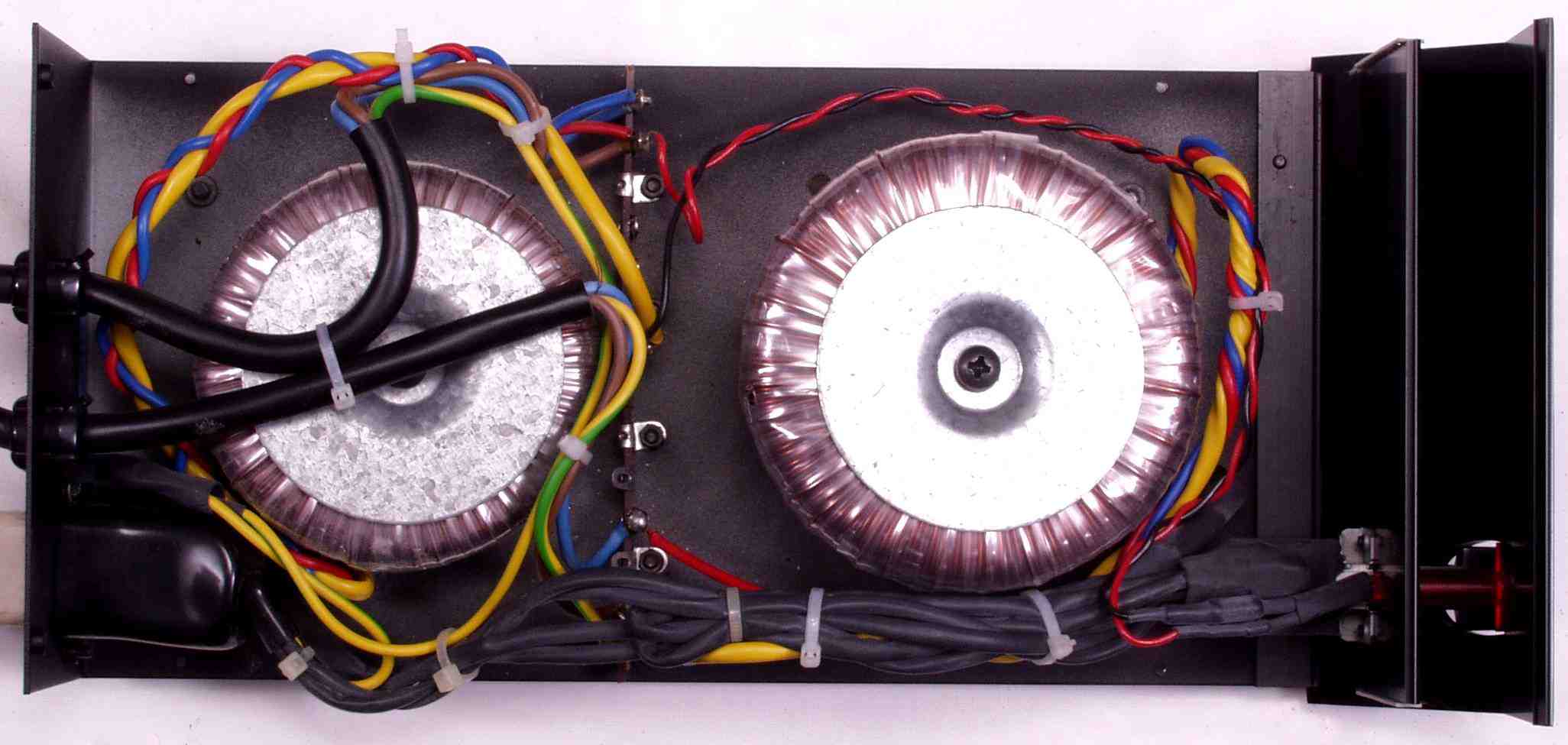

| Ｃ−１Ｂ． 修理・改造後 電源部上から見る |
 |

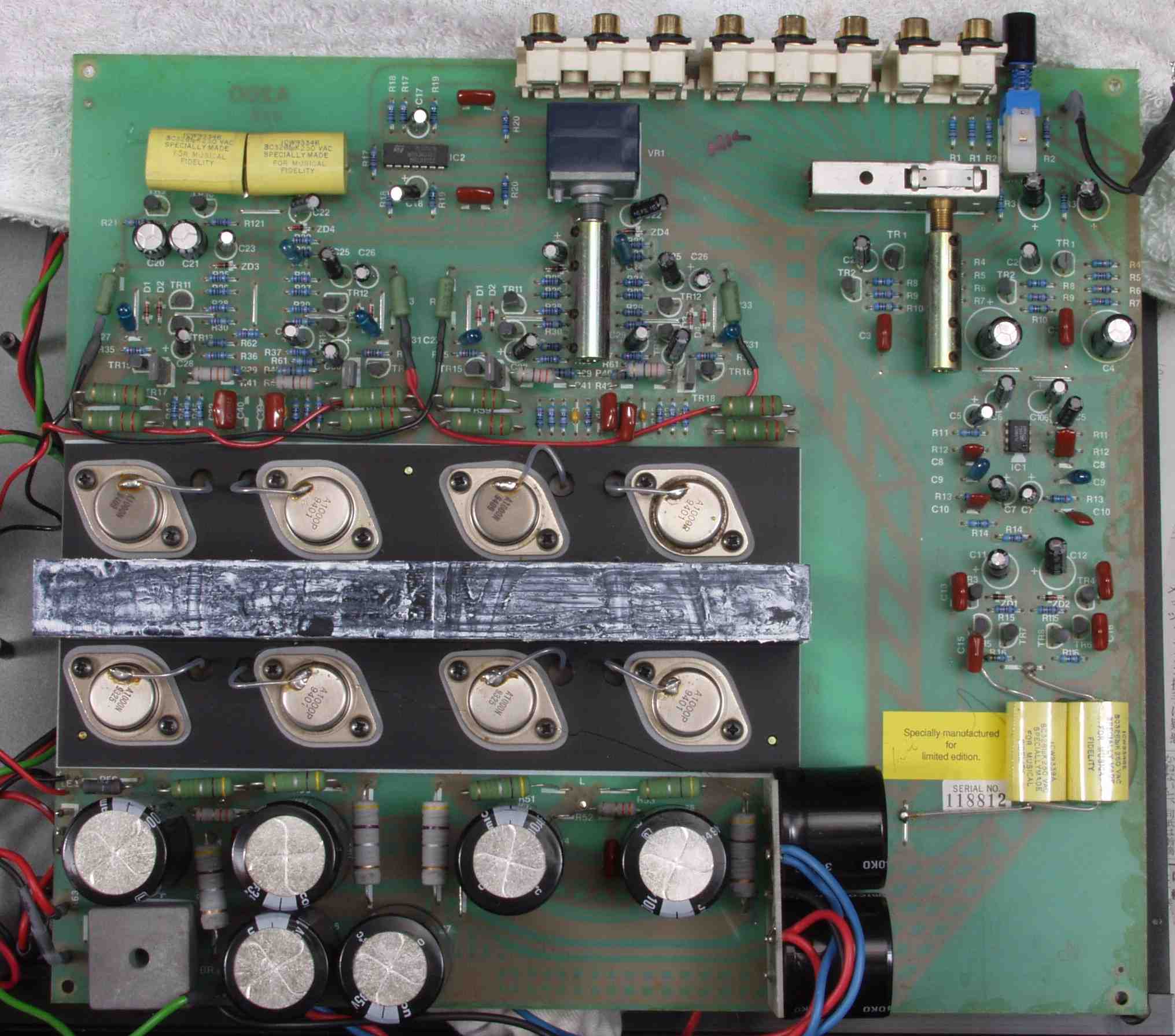

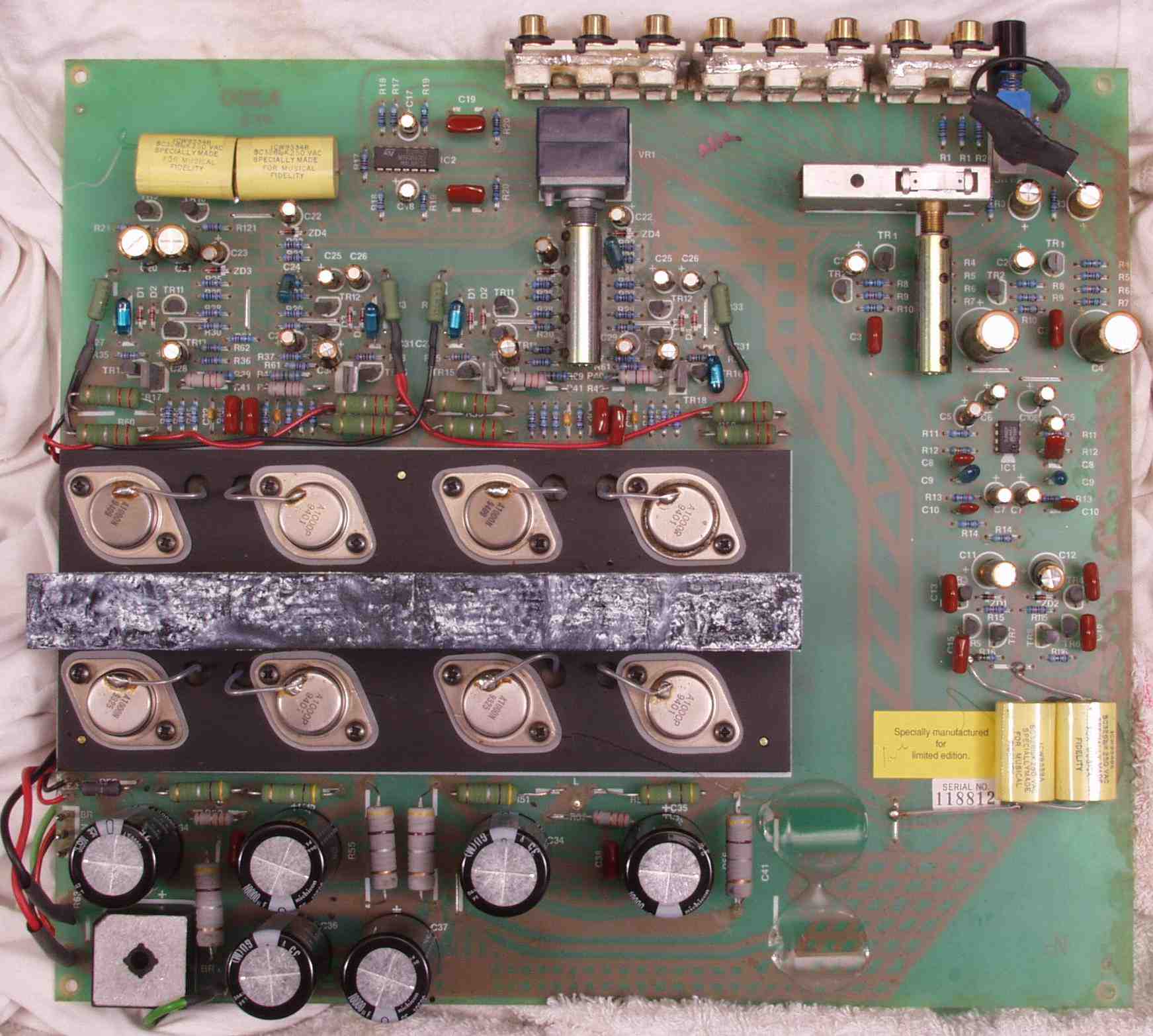

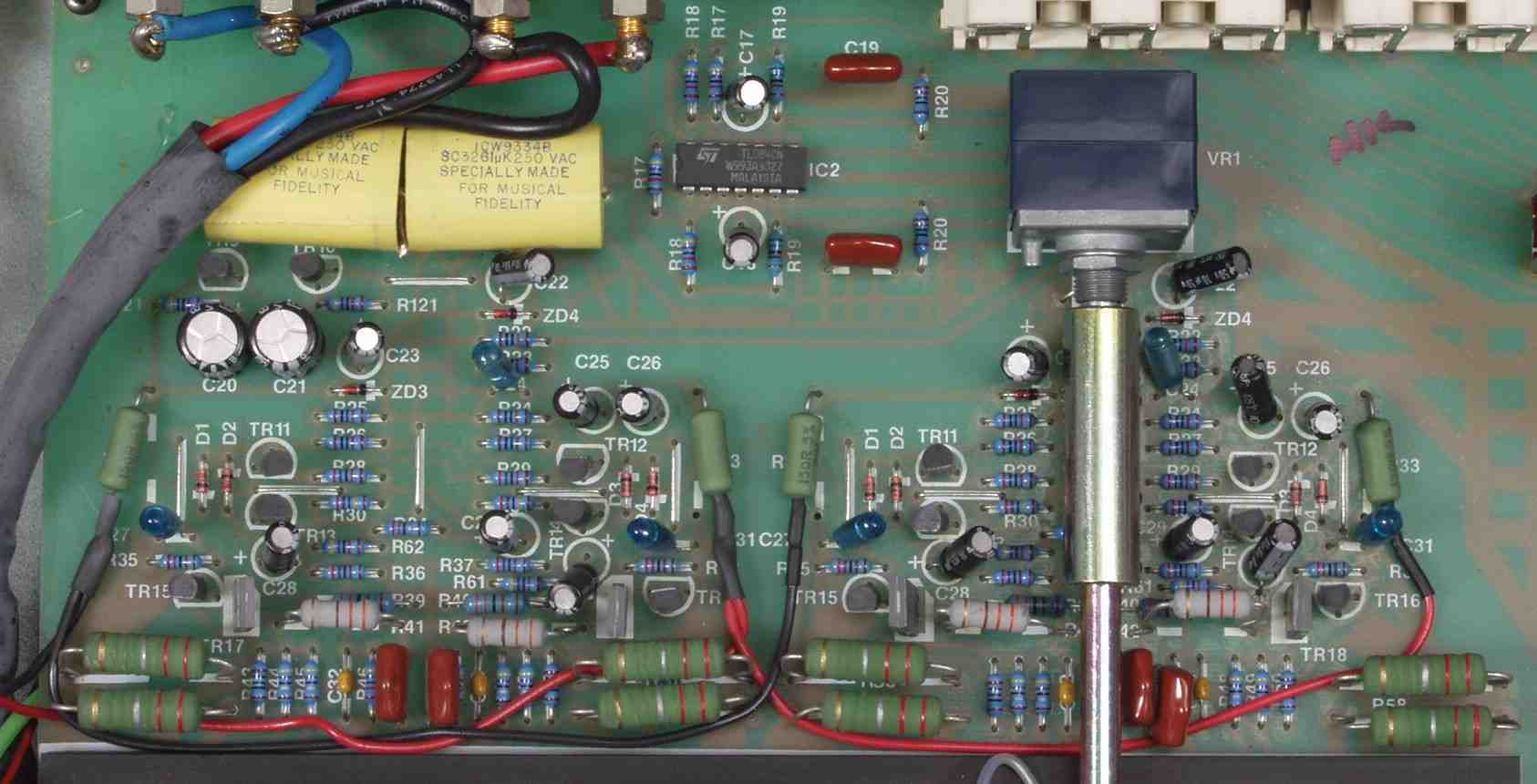

| Ｃ−２Ａ． 修理前 基板 |
 |
| Ｃ−２Ｂ． 修理後 基板 |
 |

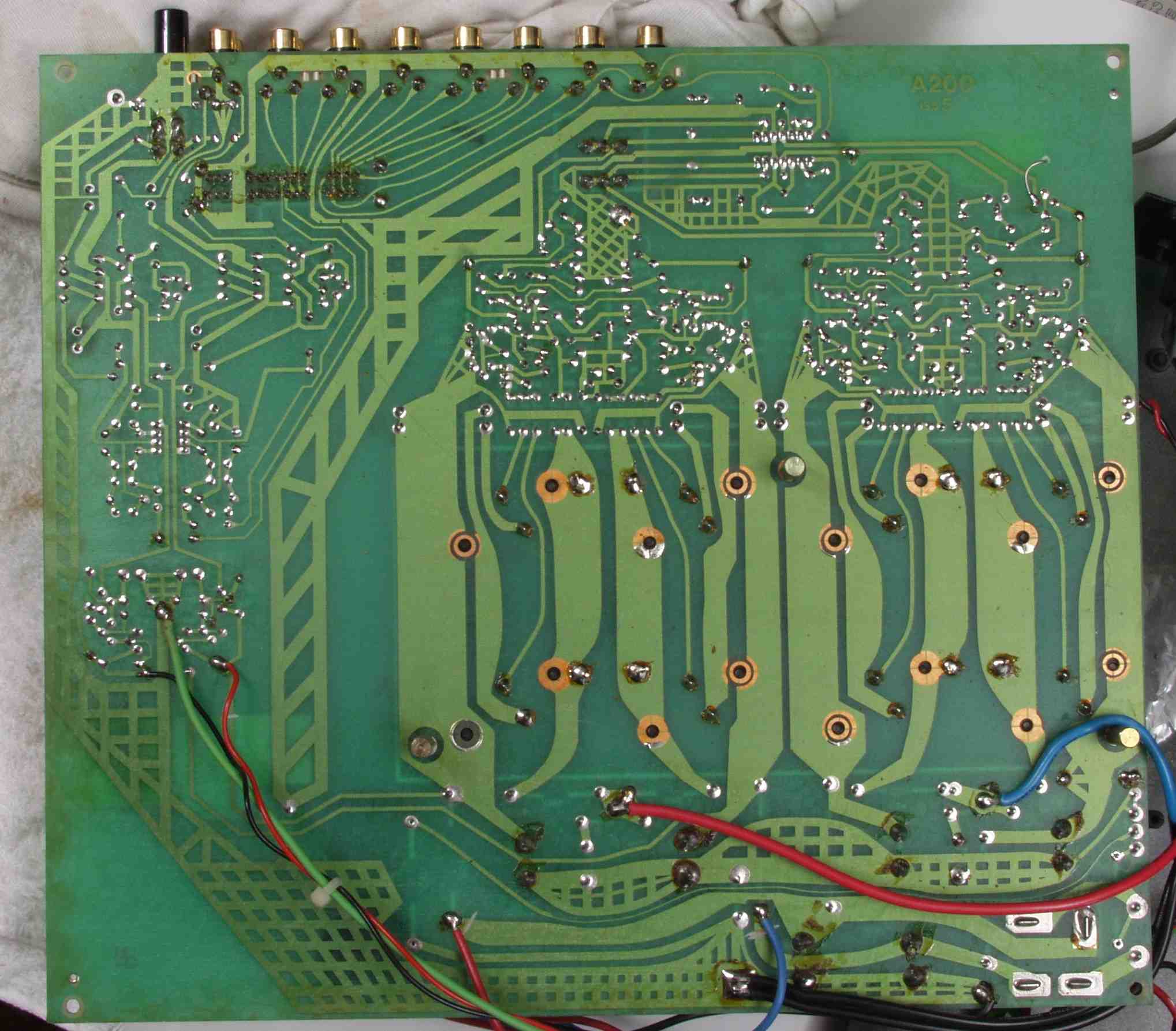

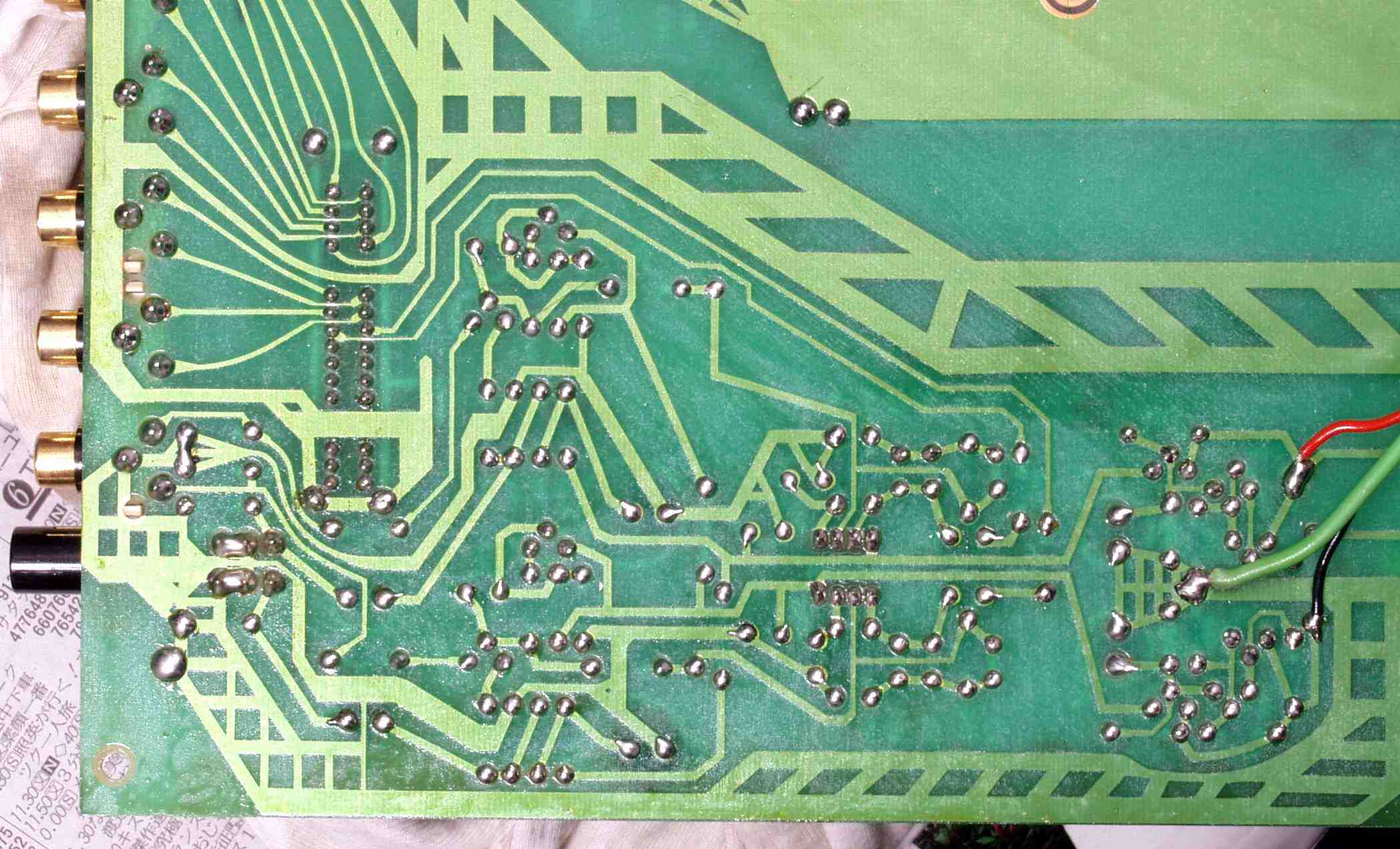

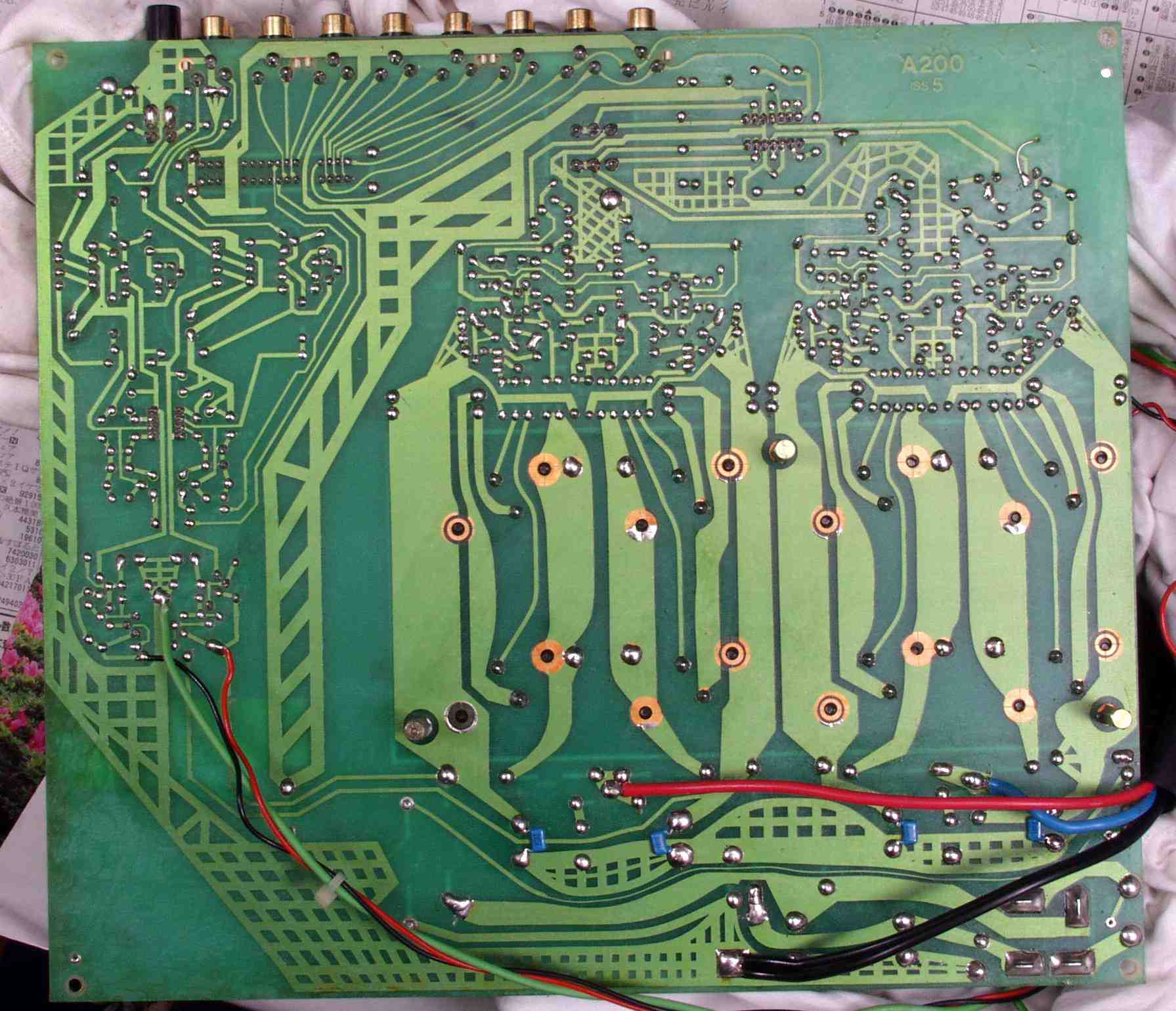

| Ｃ−２Ｃ． 修理前 基板裏 |
 |

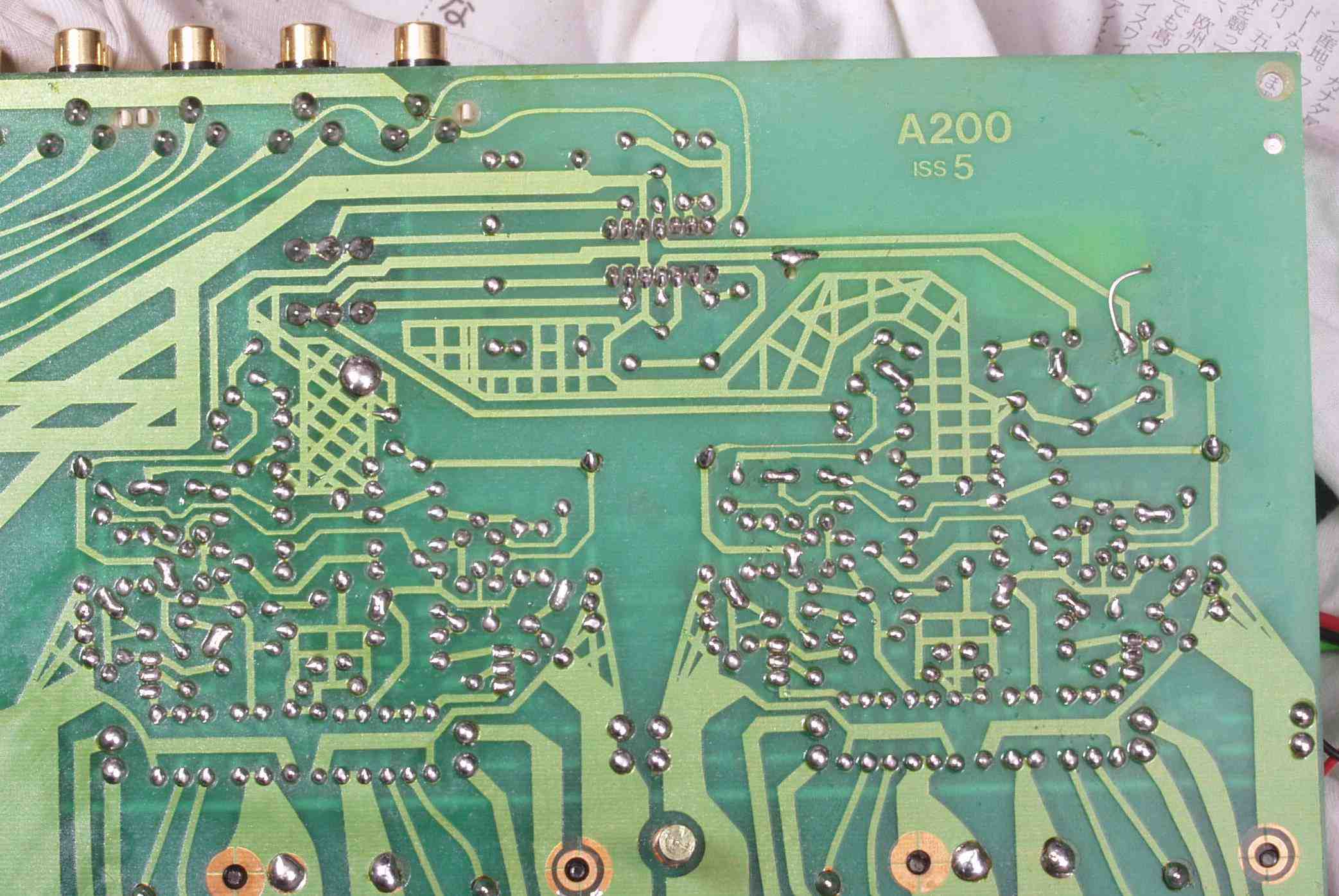

| Ｃ−２Ｄ． 修理（半田補正）後 基板裏 |
| 写真紛失 |
| Ｃ−２Ｅ． 完成基板裏 洗浄後 |
 |

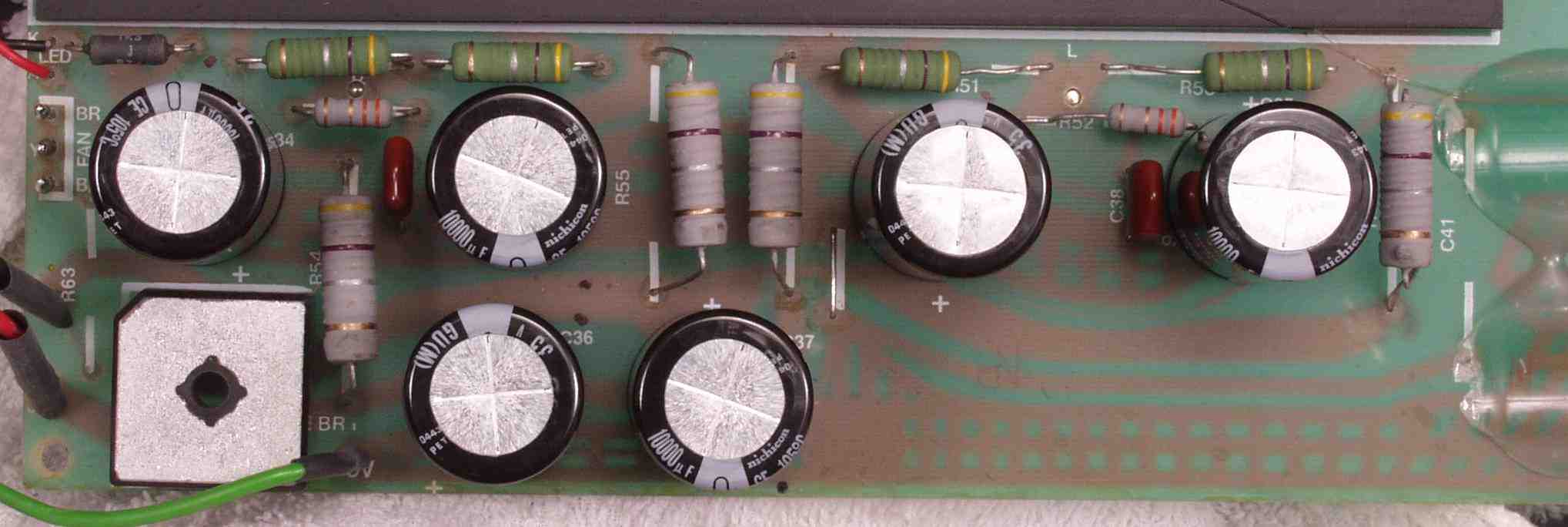

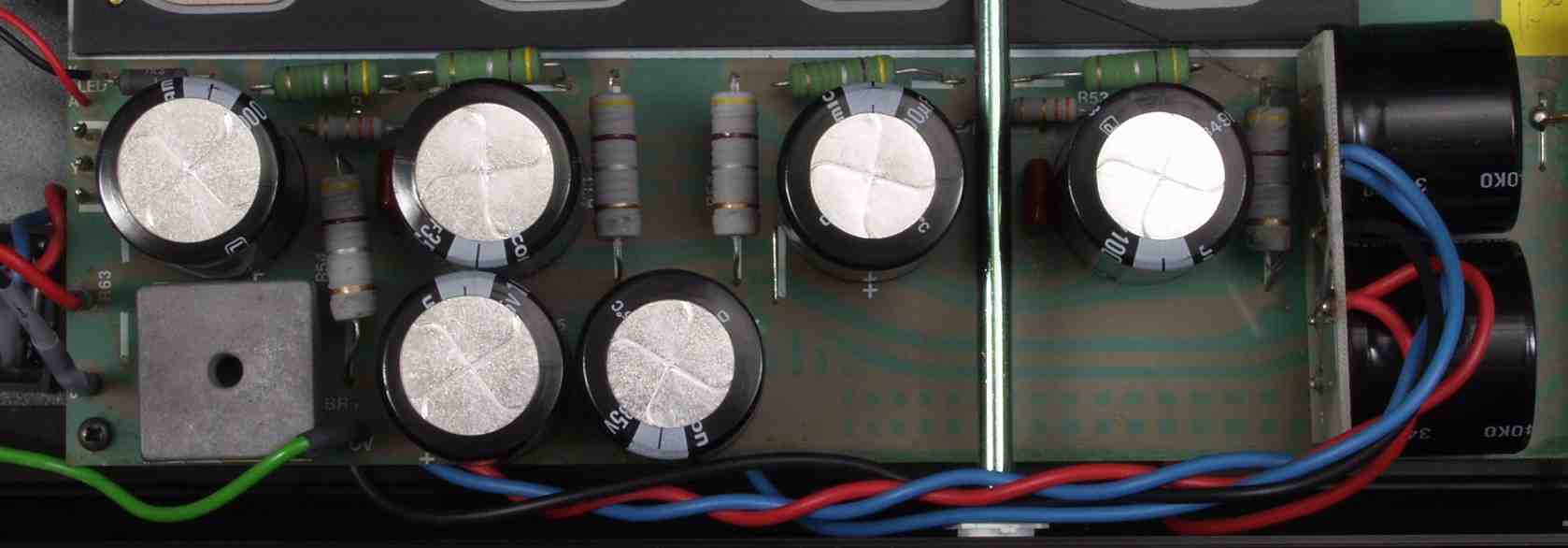

| Ｃ−３Ａ． 修理前 整流基板 |
 |
| Ｃ−３Ｂ． 修理後 整流基板 電解コンデンサー８個、整流ブリッジ交換 |
 |

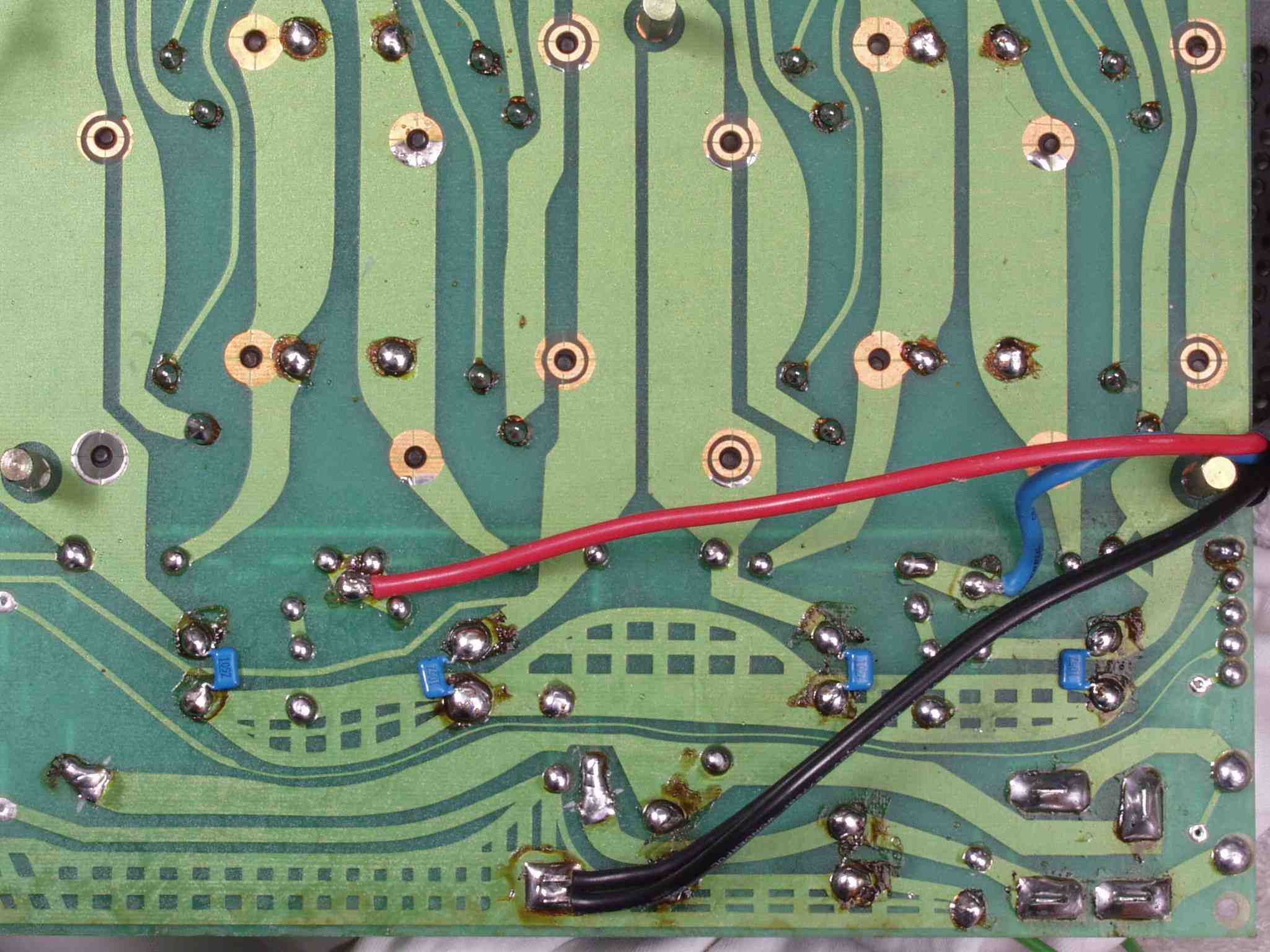

| Ｃ−３Ｃ． 修理前 整流基板裏＋終段基板裏 |
 |
| Ｃ−３Ｄ． 修理（半田補正）後 整流基板裏＋終段基板裏 |
 |
| Ｃ−３Ｅ． 完成整流基板裏＋終段基板裏 洗浄後 |
 |

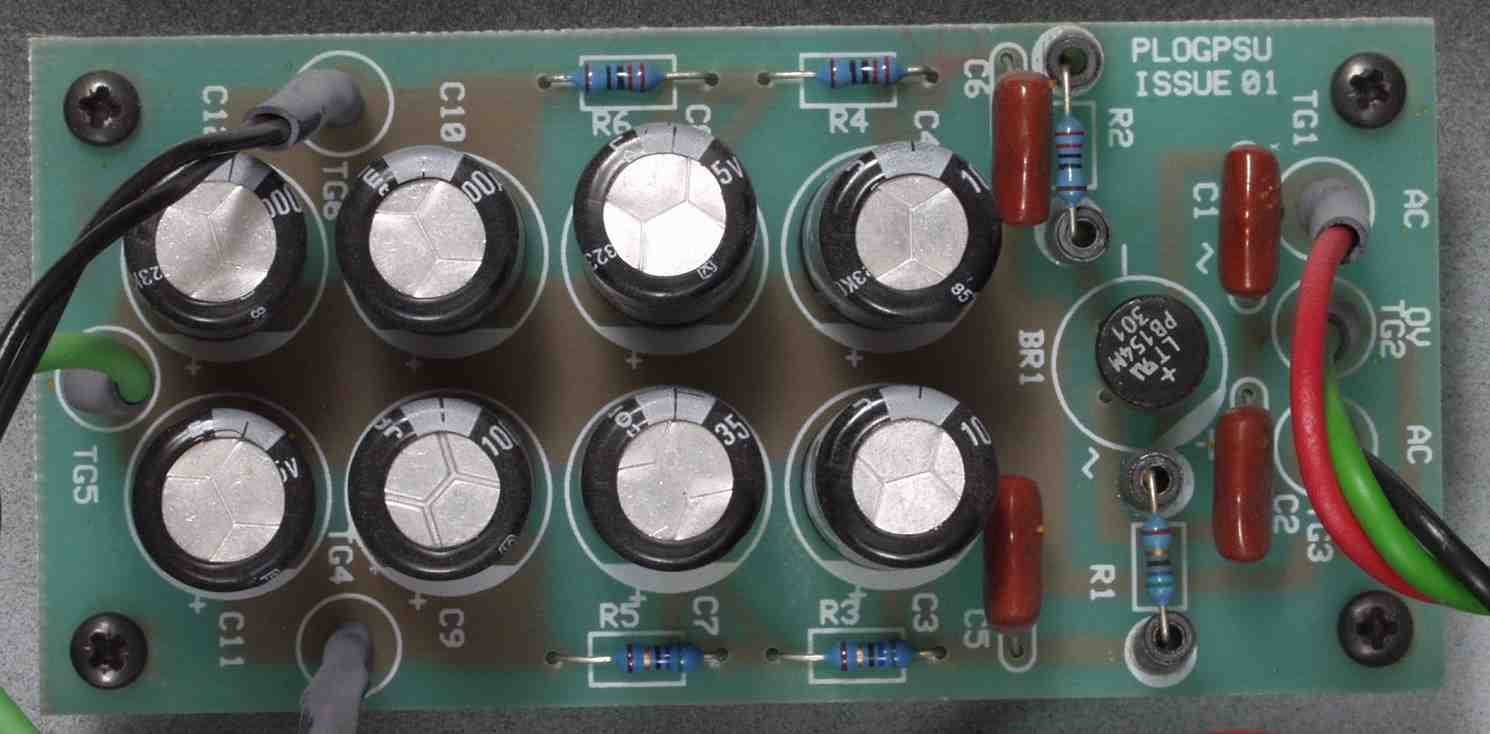

| Ｃ−４Ａ． 修理前 プリ電源基板 |
 |

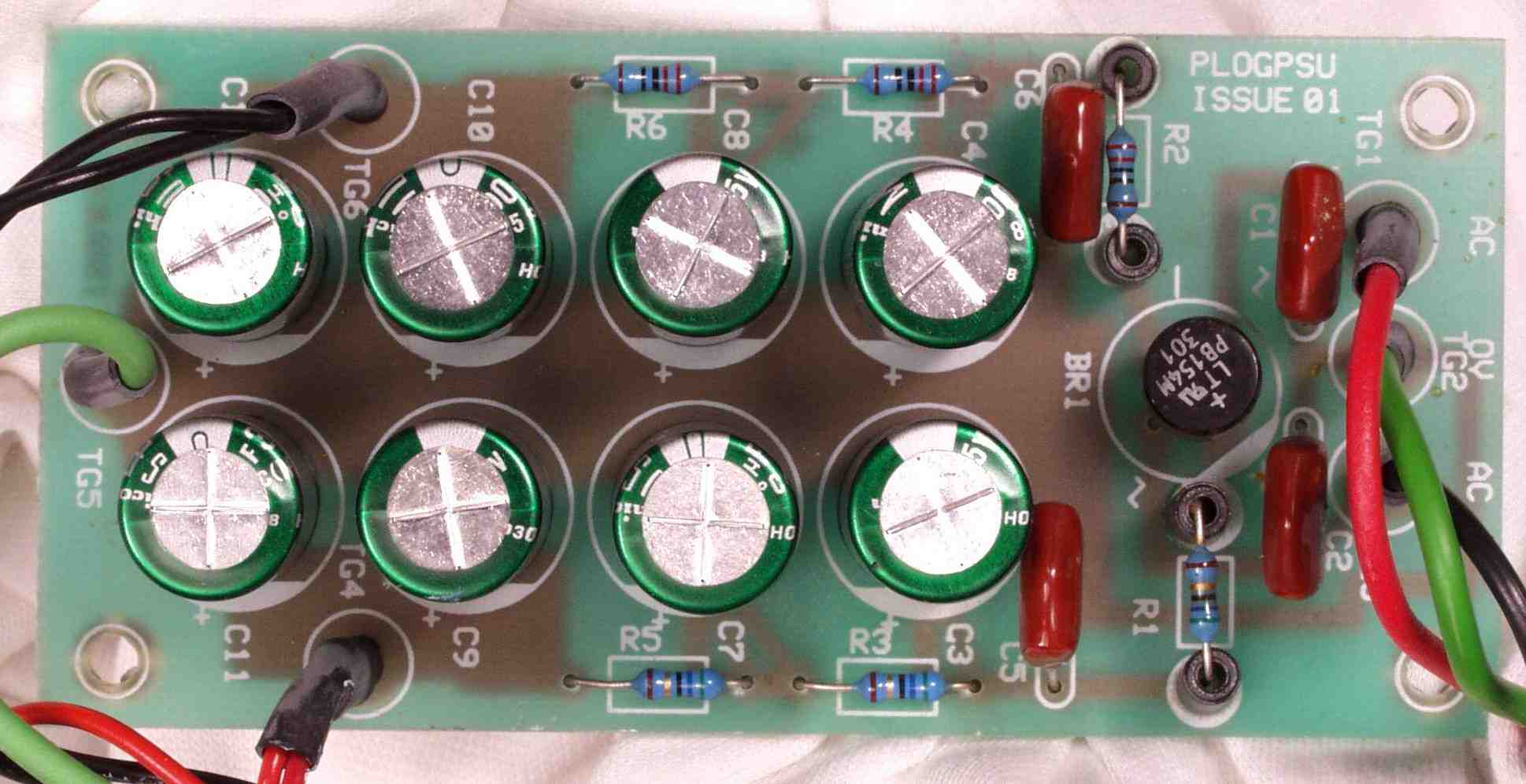

| Ｃ−４Ｂ． 修理後 プリ電源基板 電解コンデンサー８個 |
 |

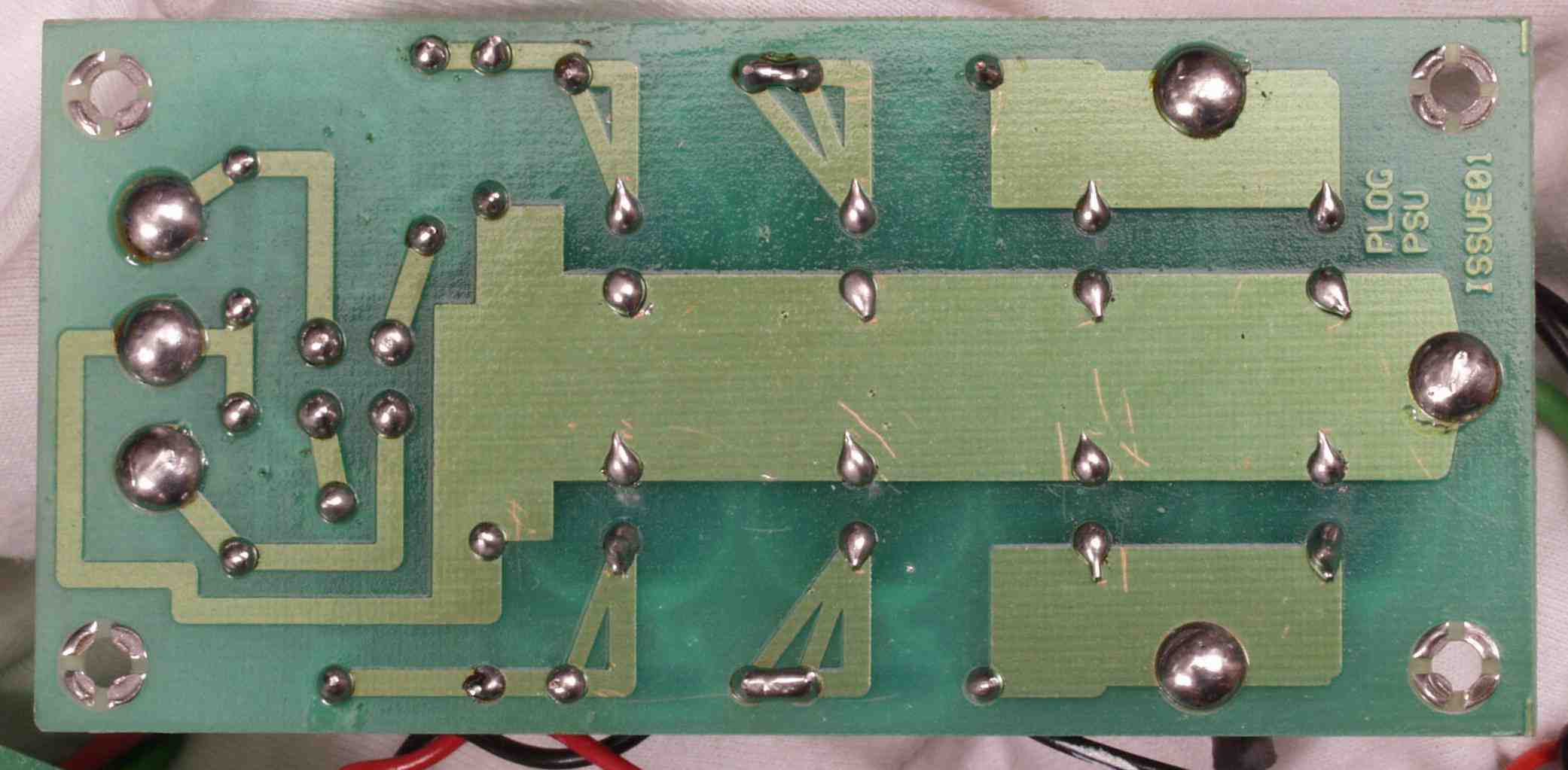

| Ｃ−４Ｃ． 修理前 プリ電源基板裏 回路が変更されている、しかも＋−で電圧が異なる！ |
 |

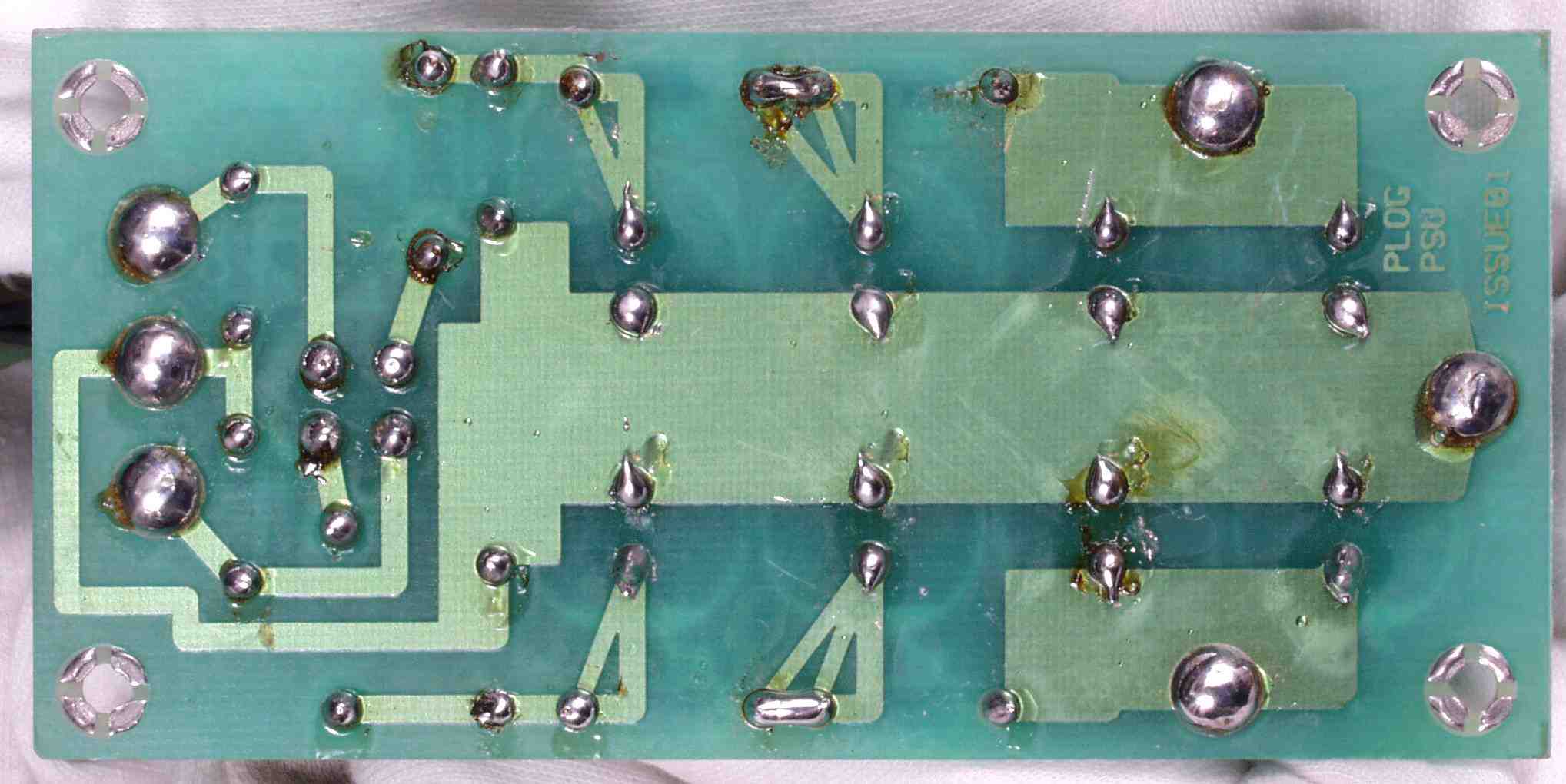

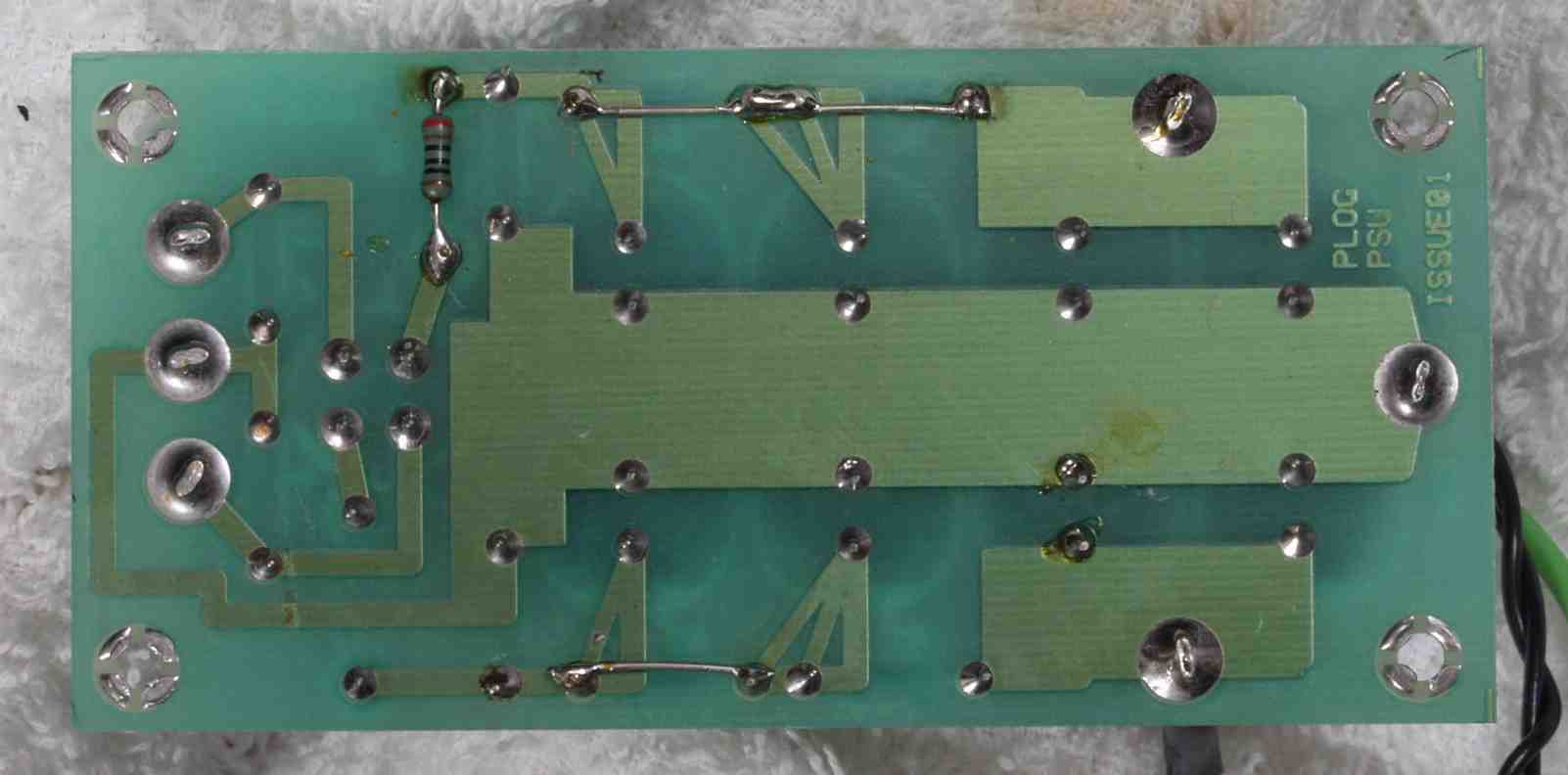

| Ｃ−４Ｄ． 修理（半田補正）後 プリ電源基板裏 |
 |
| Ｃ−４Ｅ． 完成プリ電源基板裏 洗浄後 |
 |

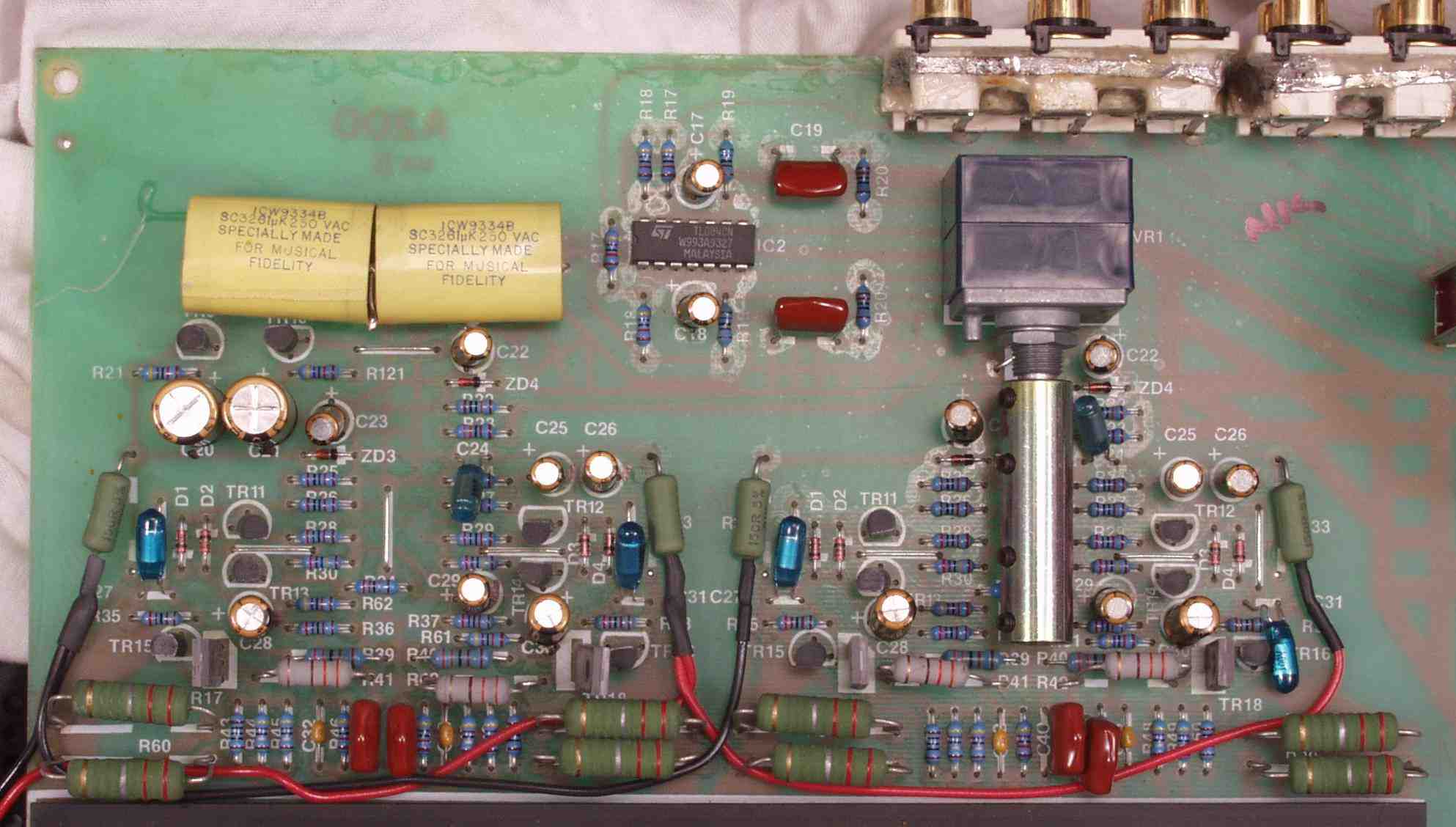

| Ｃ−５Ａ． 修理前 プリ基板 |
 |
| Ｃ−５B． 修理後 プリ基板 電解コンデンサー１８個交換 |
 |

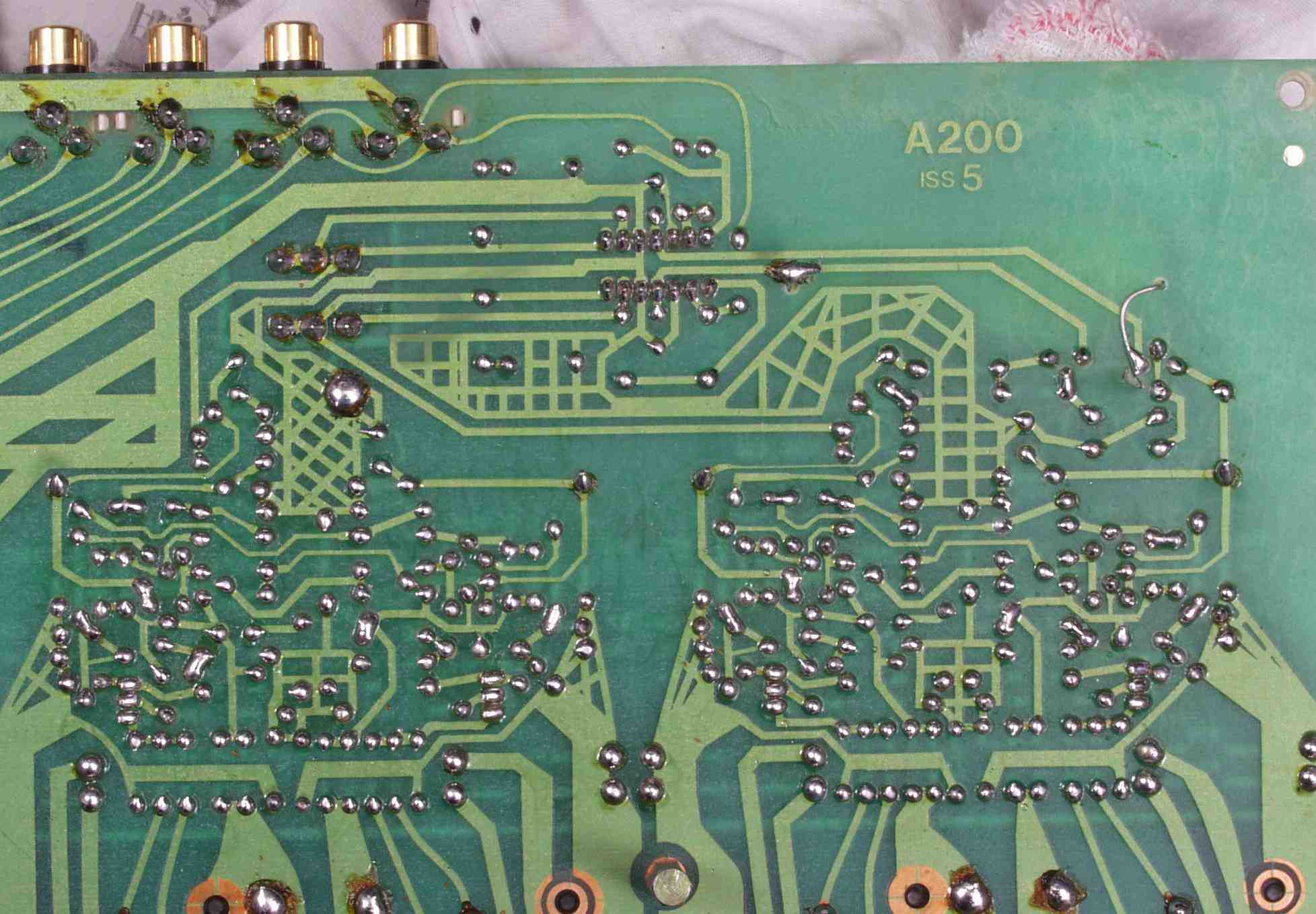

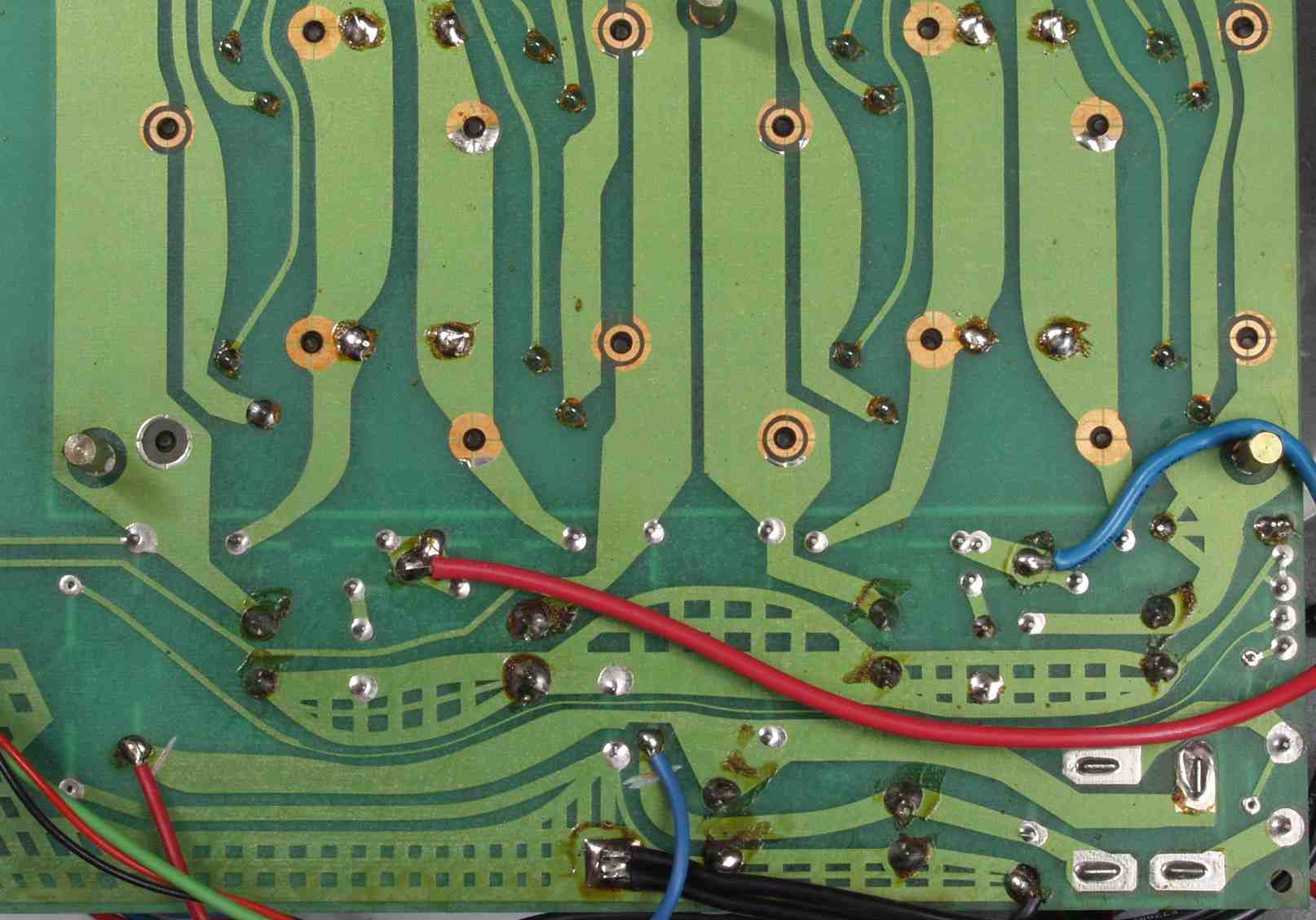

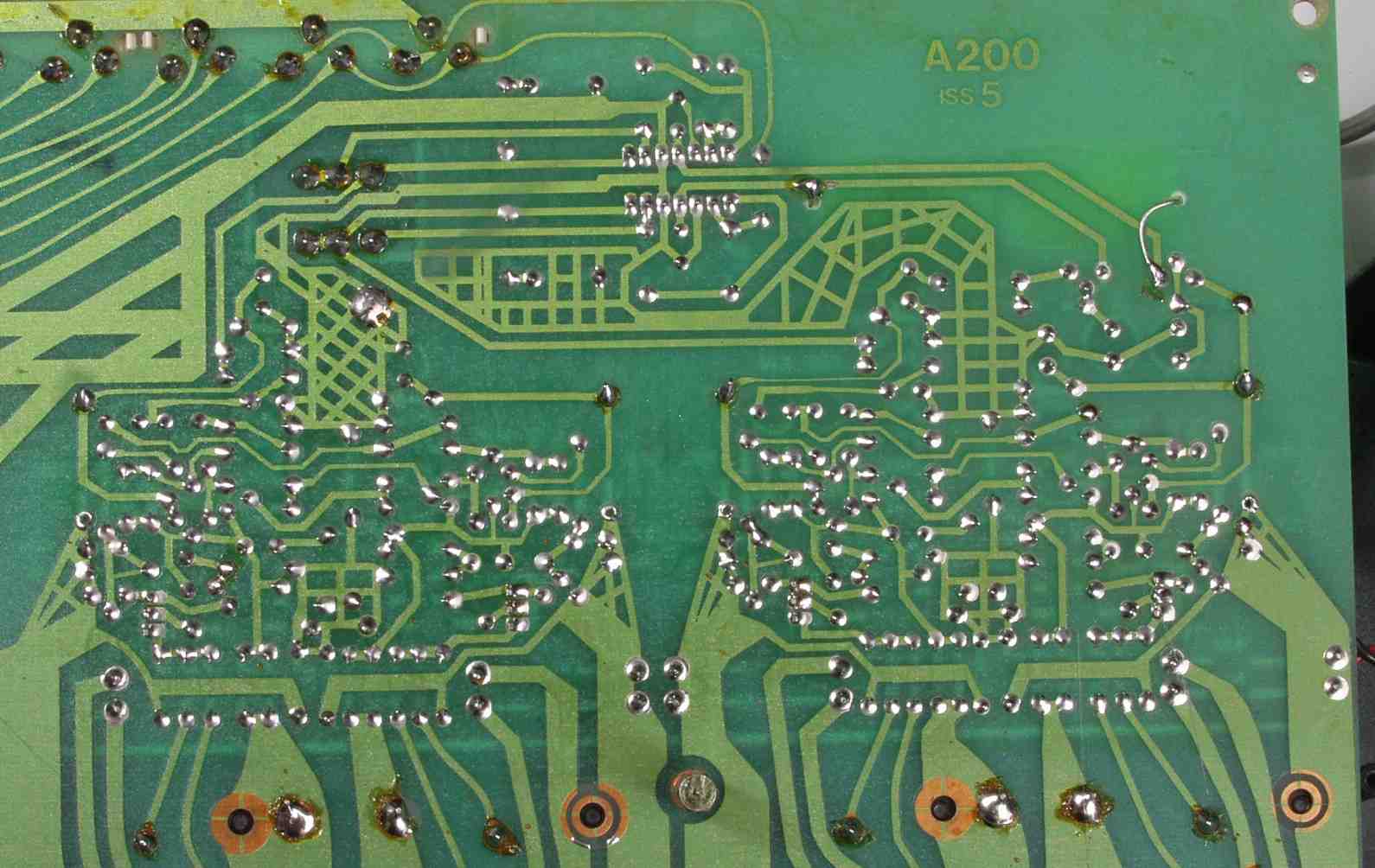

| Ｃ−５C． 修理前 プリ基板裏 |
 |
| Ｃ−５D． 修理（半田補正）後 プリ基板裏 |
 |

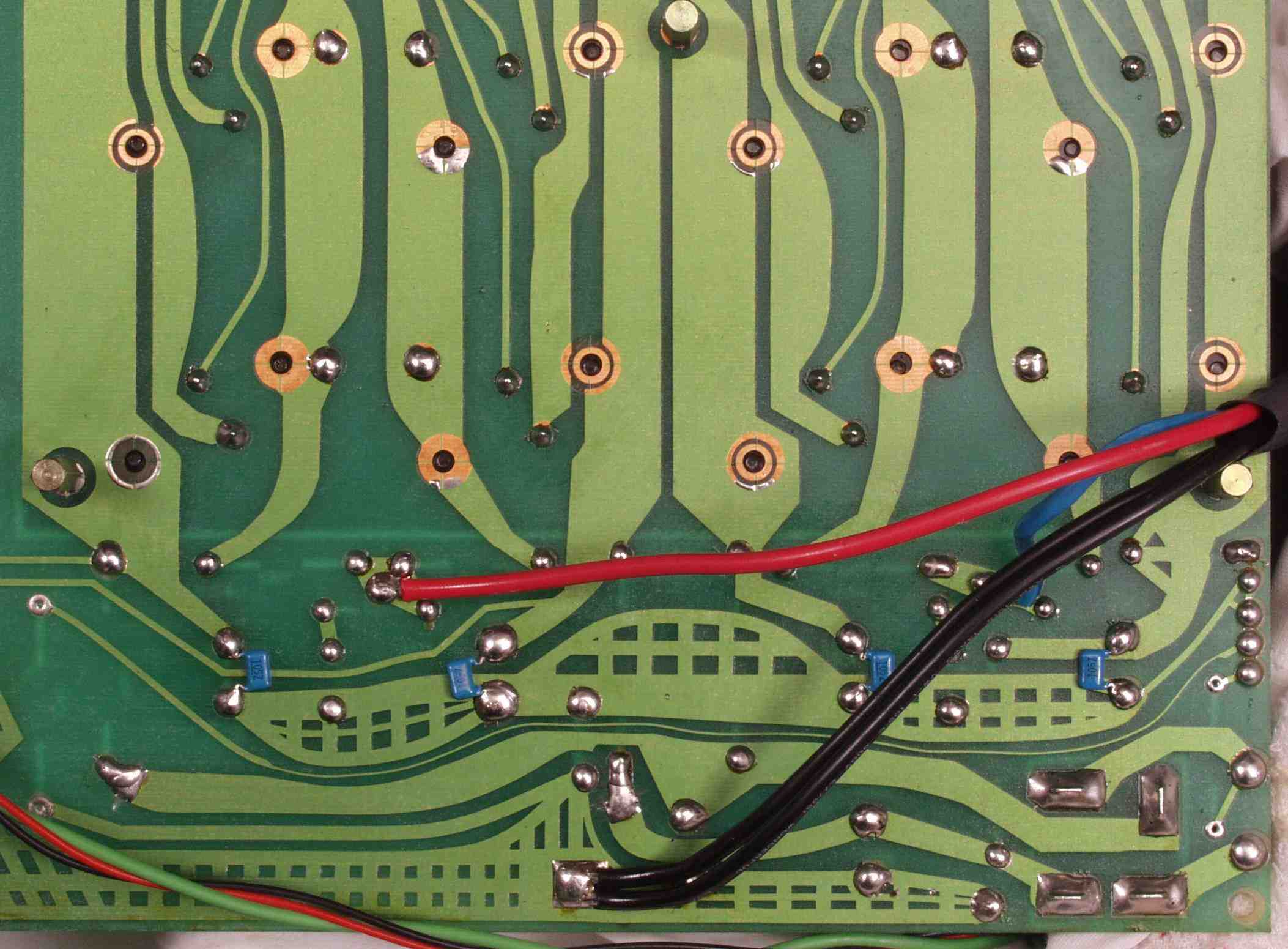

| Ｃ−５Ｅ． 完成プリ基板裏 洗浄後 |
 |

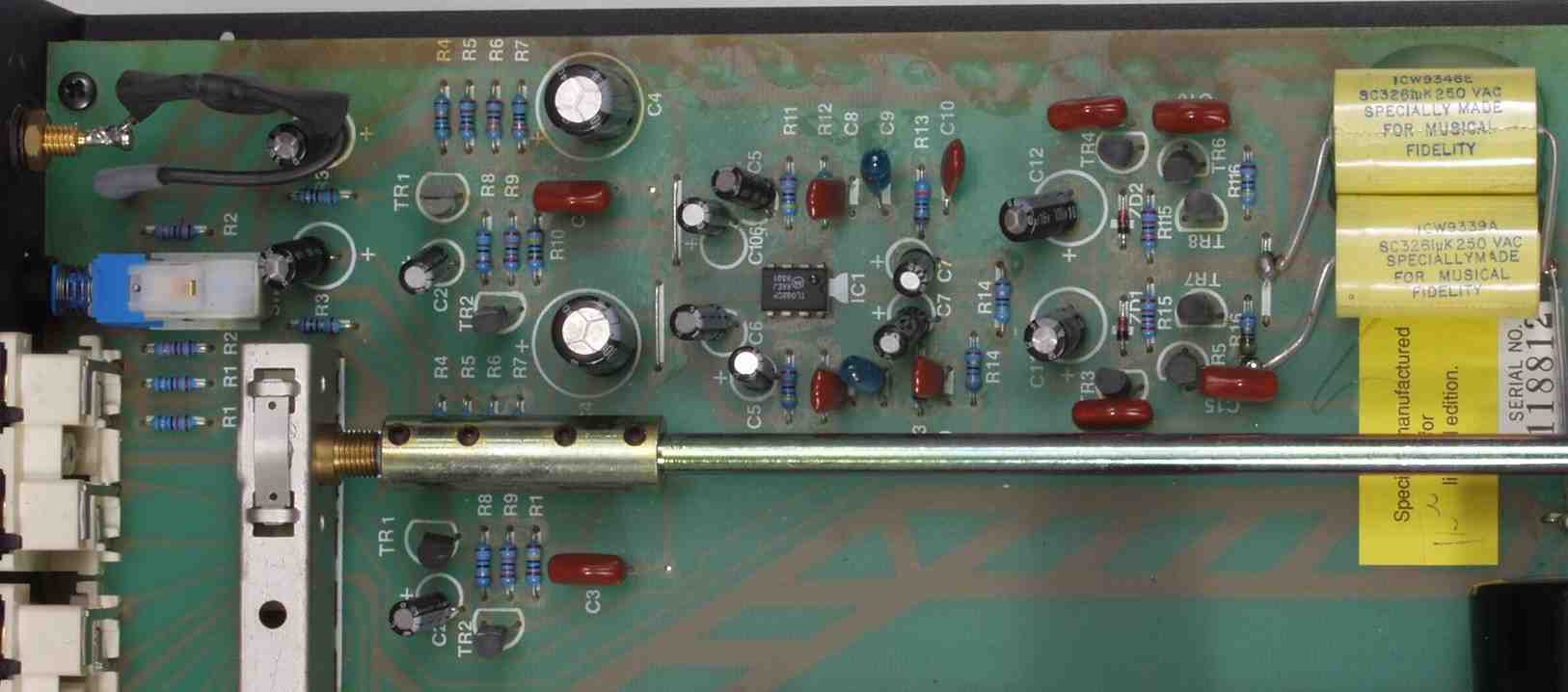

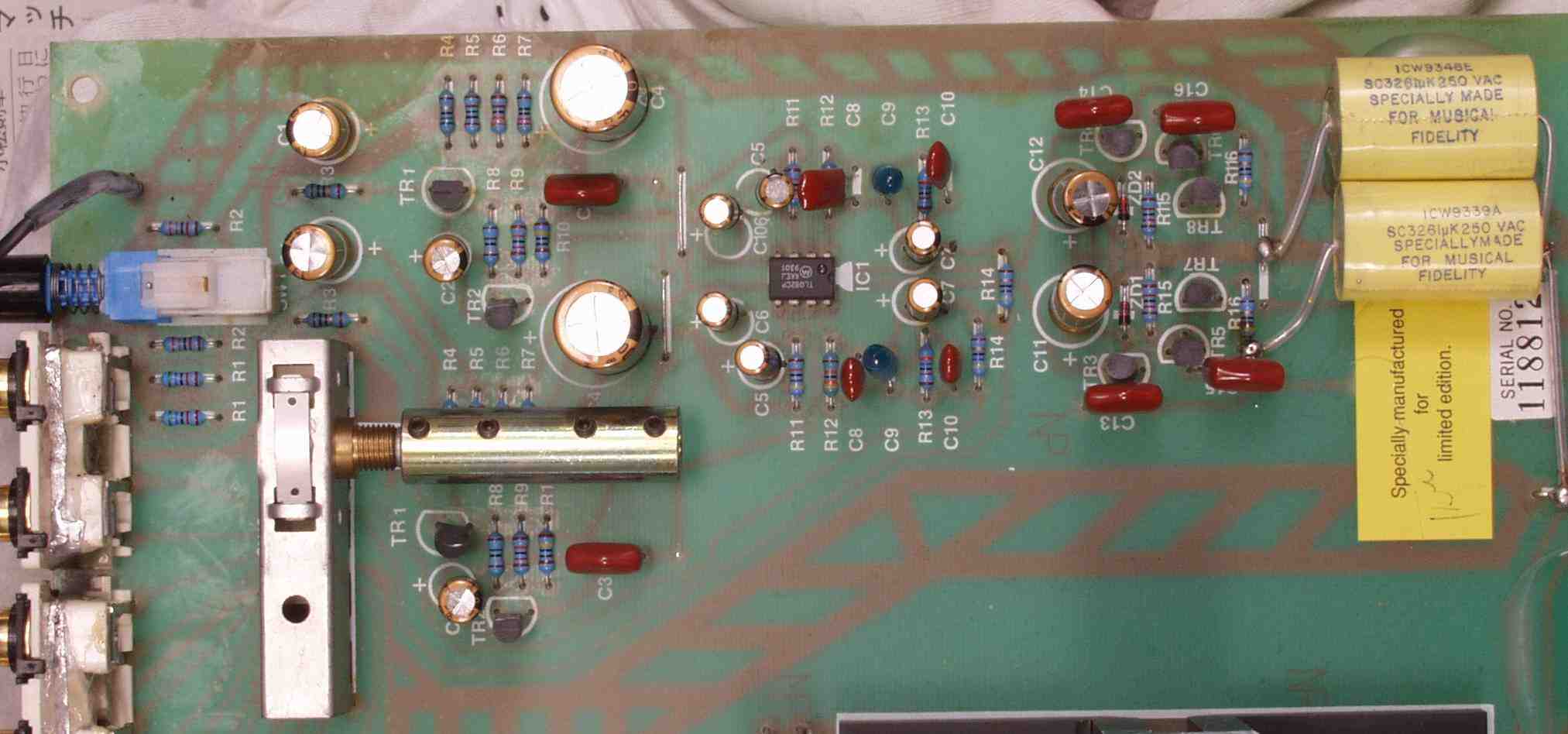

| Ｃ−６Ａ． 修理前 ＥＱ−ＡＭＰ基板 |
 |
| Ｃ−６Ｂ． 修理後 ＥＱ−ＡＭＰ基板 電解コンデンサー１３個交換 |
 |

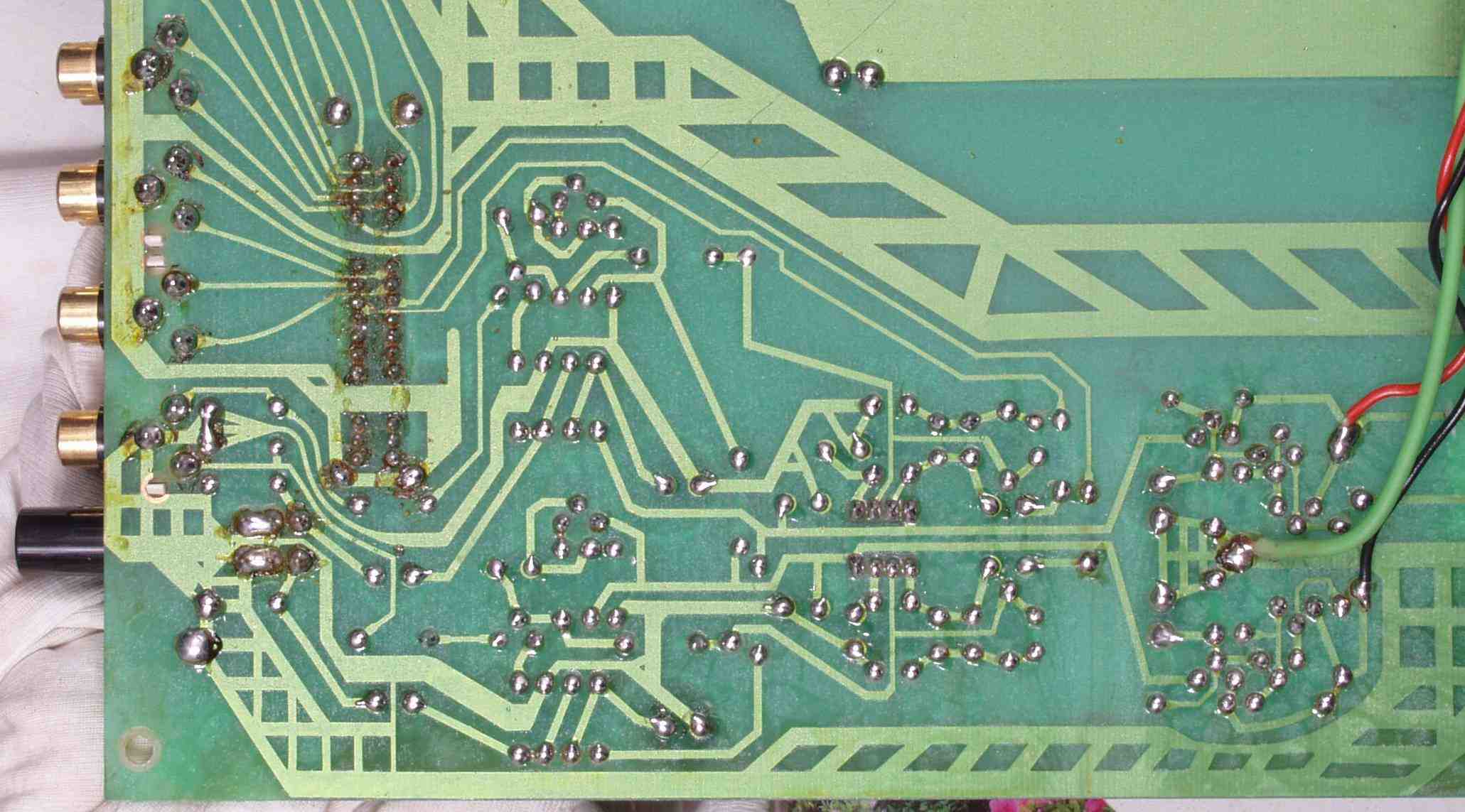

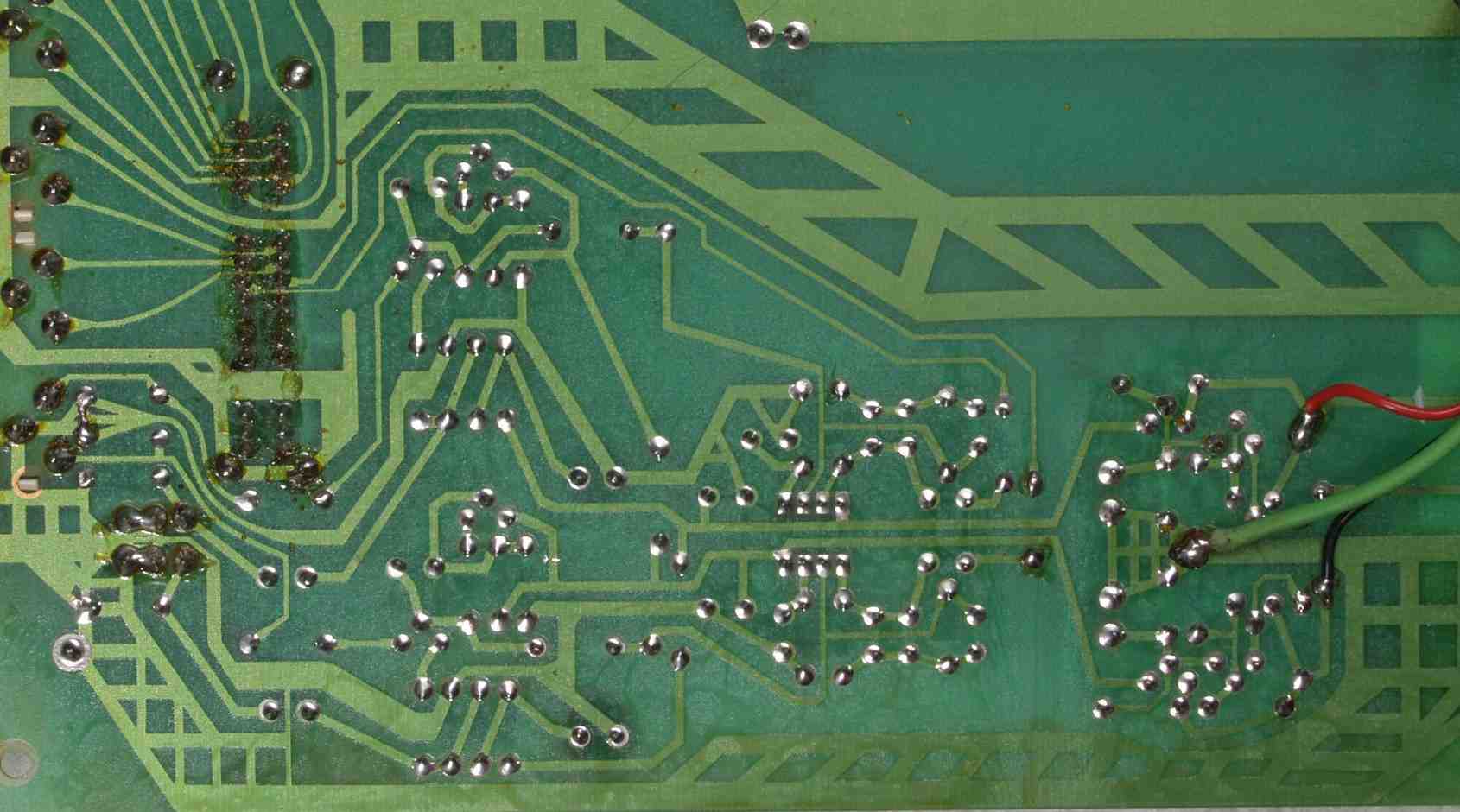

| Ｃ−６Ｃ． 修理前 ＥＱ−ＡＭＰ基板裏 |
 |
| Ｃ−６Ｄ． 修理（半田補正）後 ＥＱ−ＡＭＰ基板裏 |
 |
| Ｃ−６Ｅ． 完成ＥＱ−ＡＭＰ基板裏 |
 |

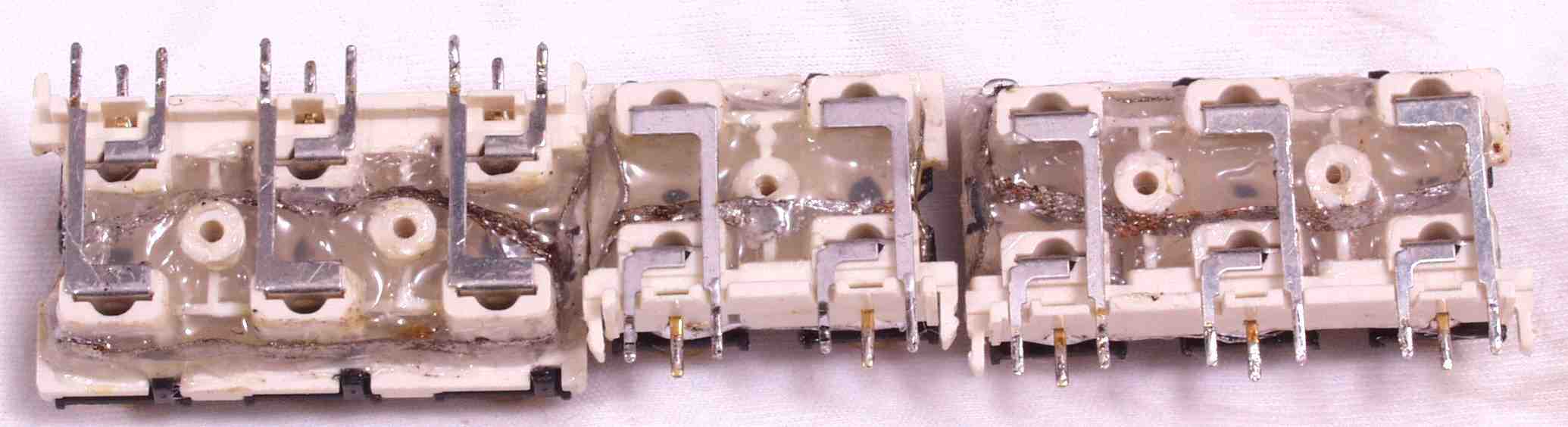

| Ｃ−７Ａ． 修理前 ＲＣＡ端子 |
 |

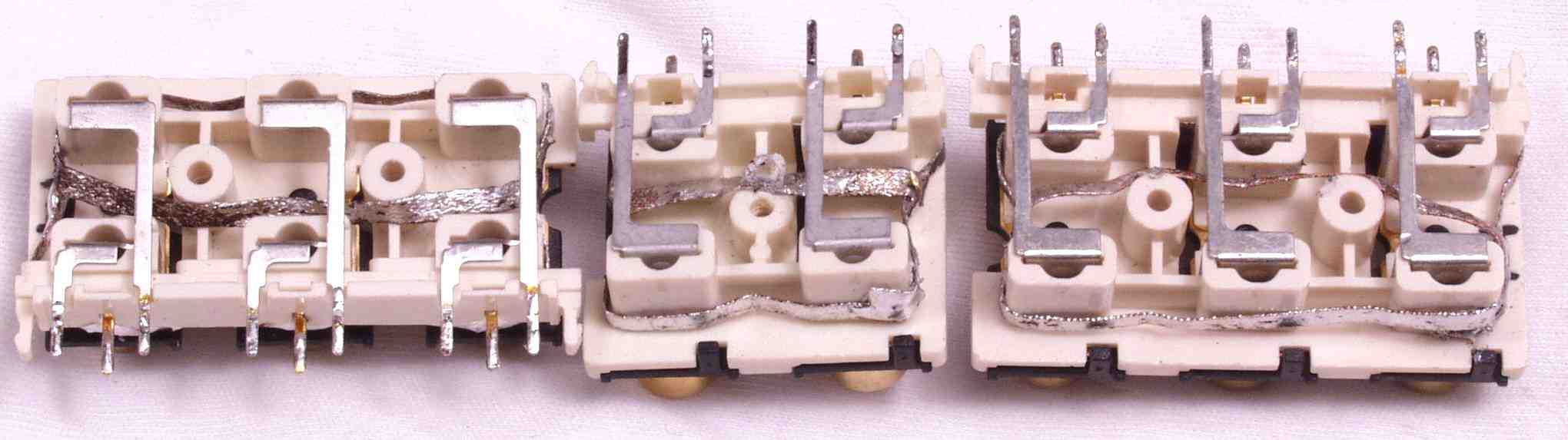

| Ｃ−７Ｂ． 修理中 ＲＣＡ端子 半田吸い取り線で補強 |
 |
| Ｃ−７Ｃ． 修理後 ＲＣＡ端子 ホットボンドでさらに補強 |
 |

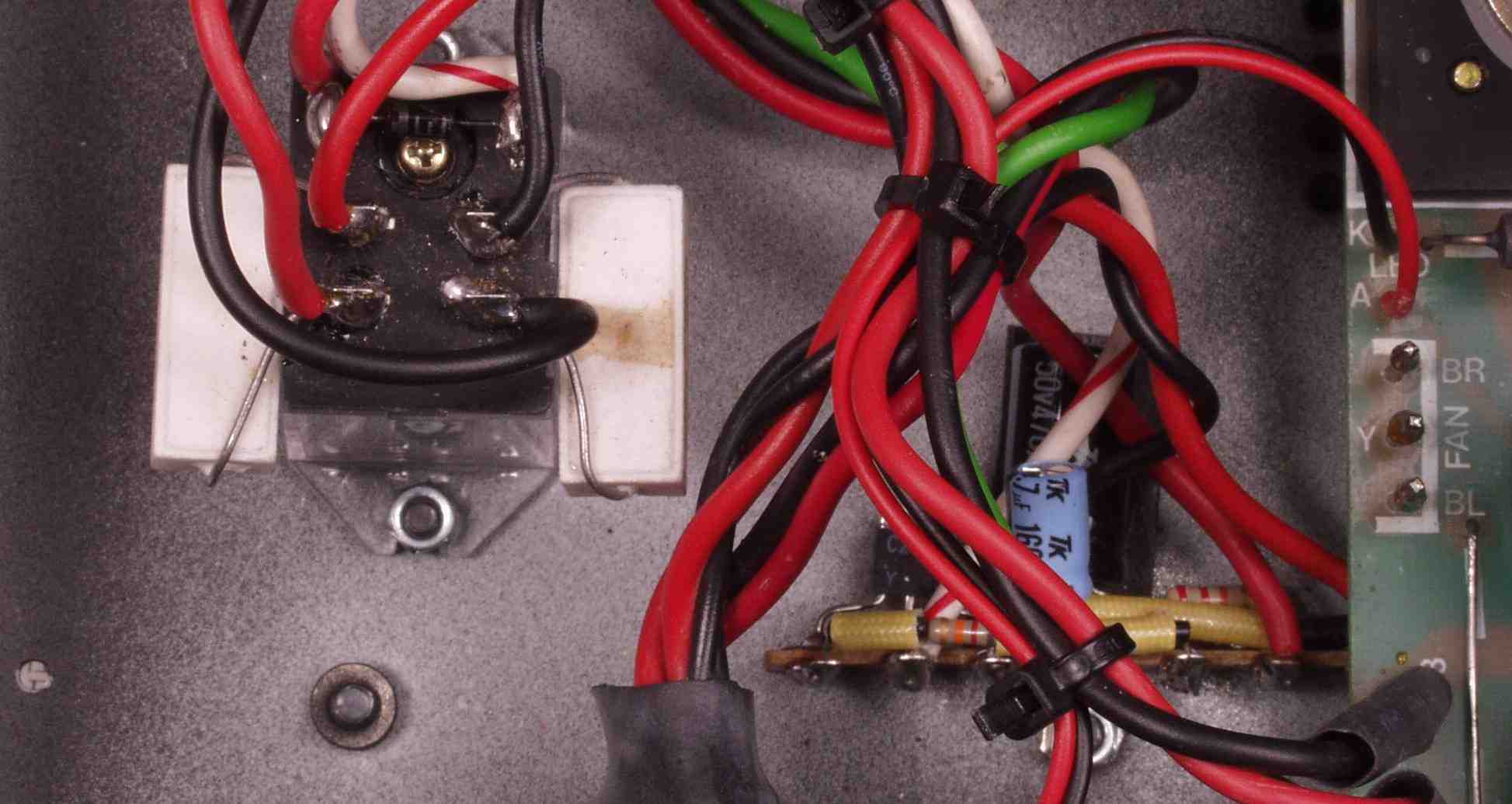

| Ｃ−８Ａ． 修理後 突入電流抑制回路 |
 |

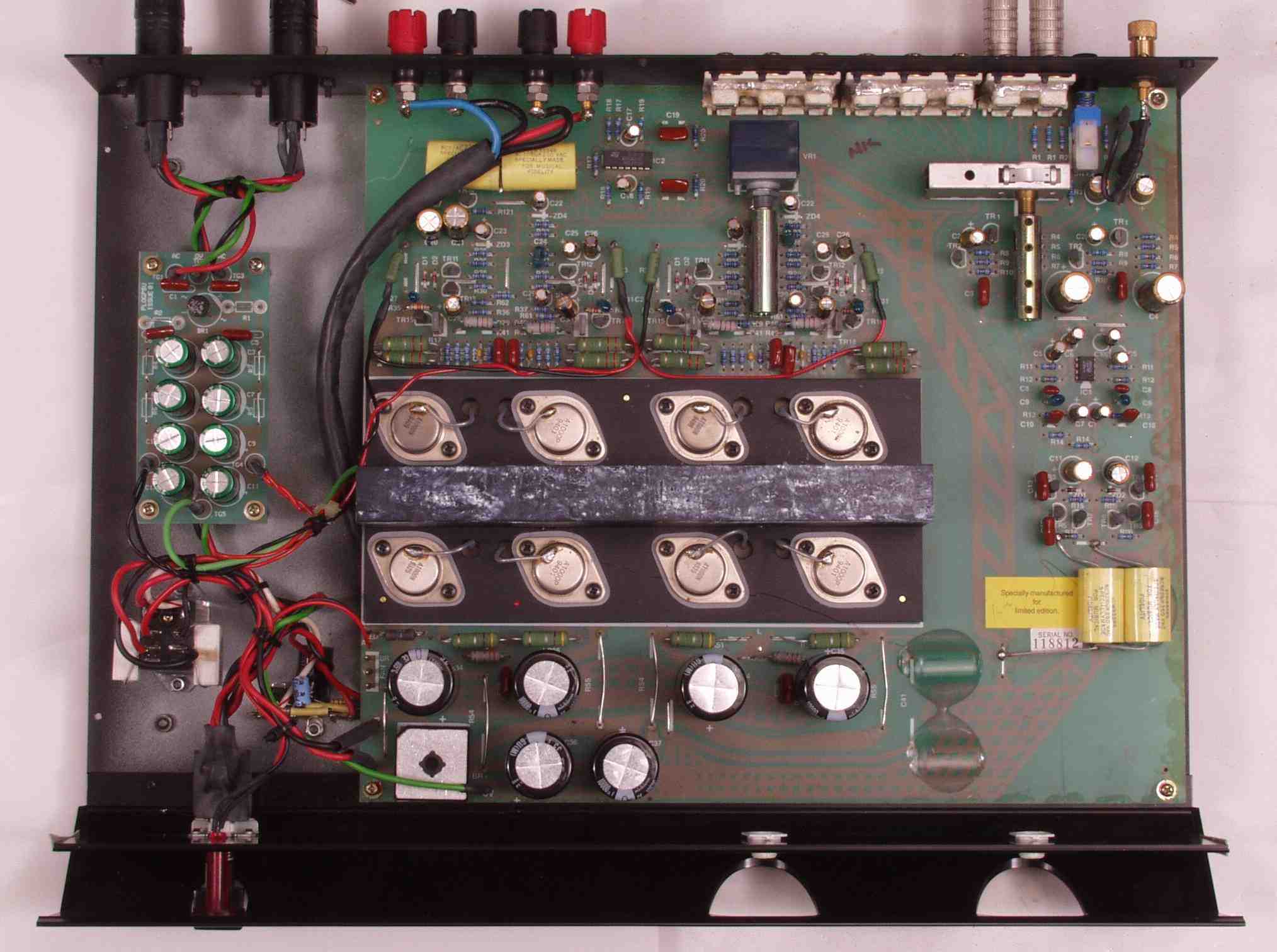

| Ｃ−９Ａ． 修理前 上から見る |
|
| Ｃ−９Ｂ． 修理後 上から見る |
 |

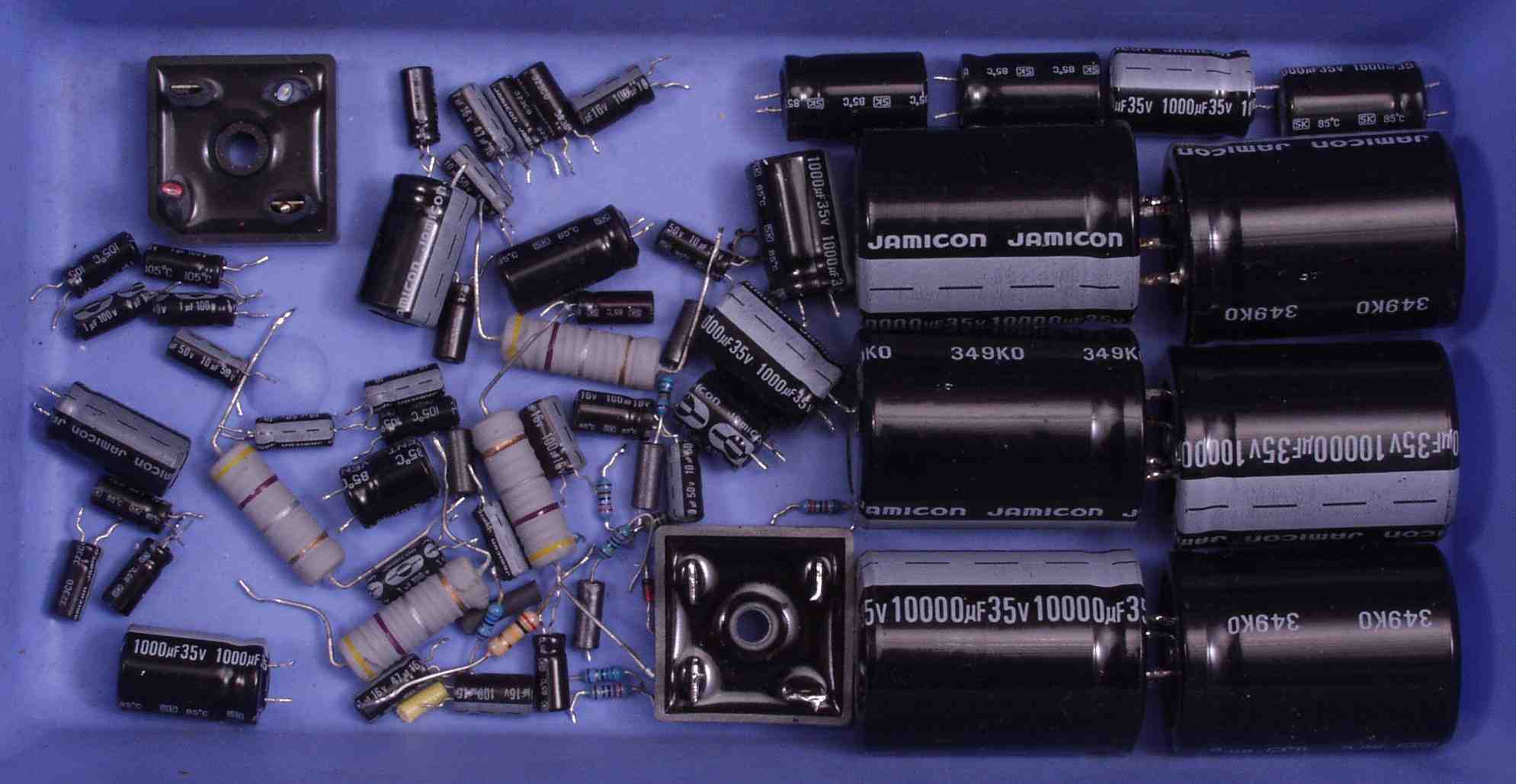

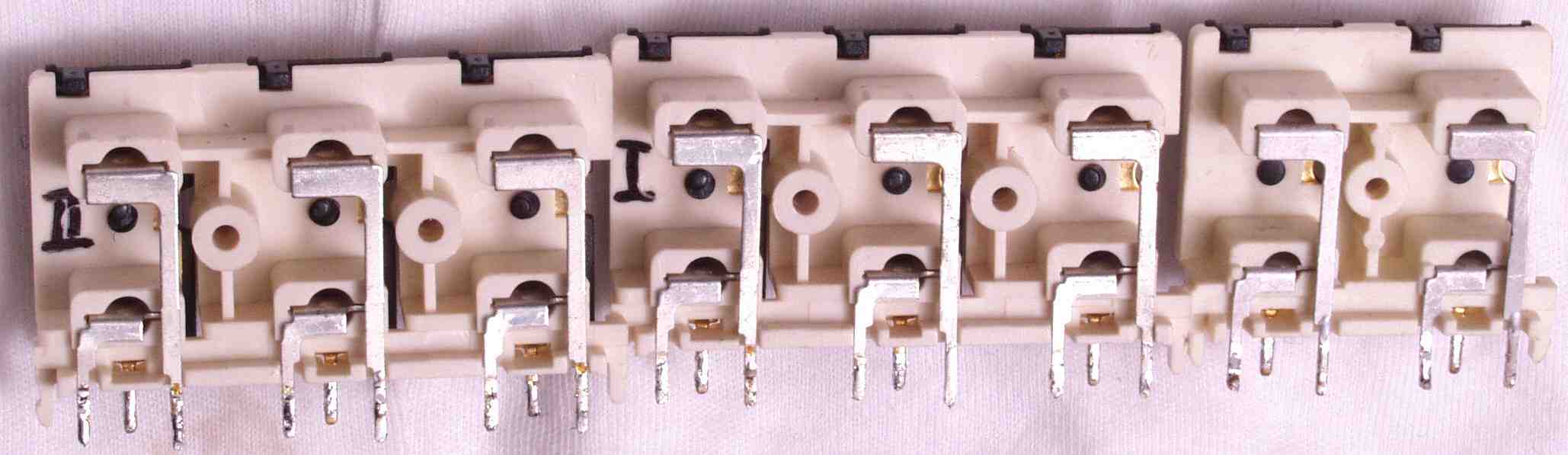

| Ｃ−Ａ． 交換部品 |
 |

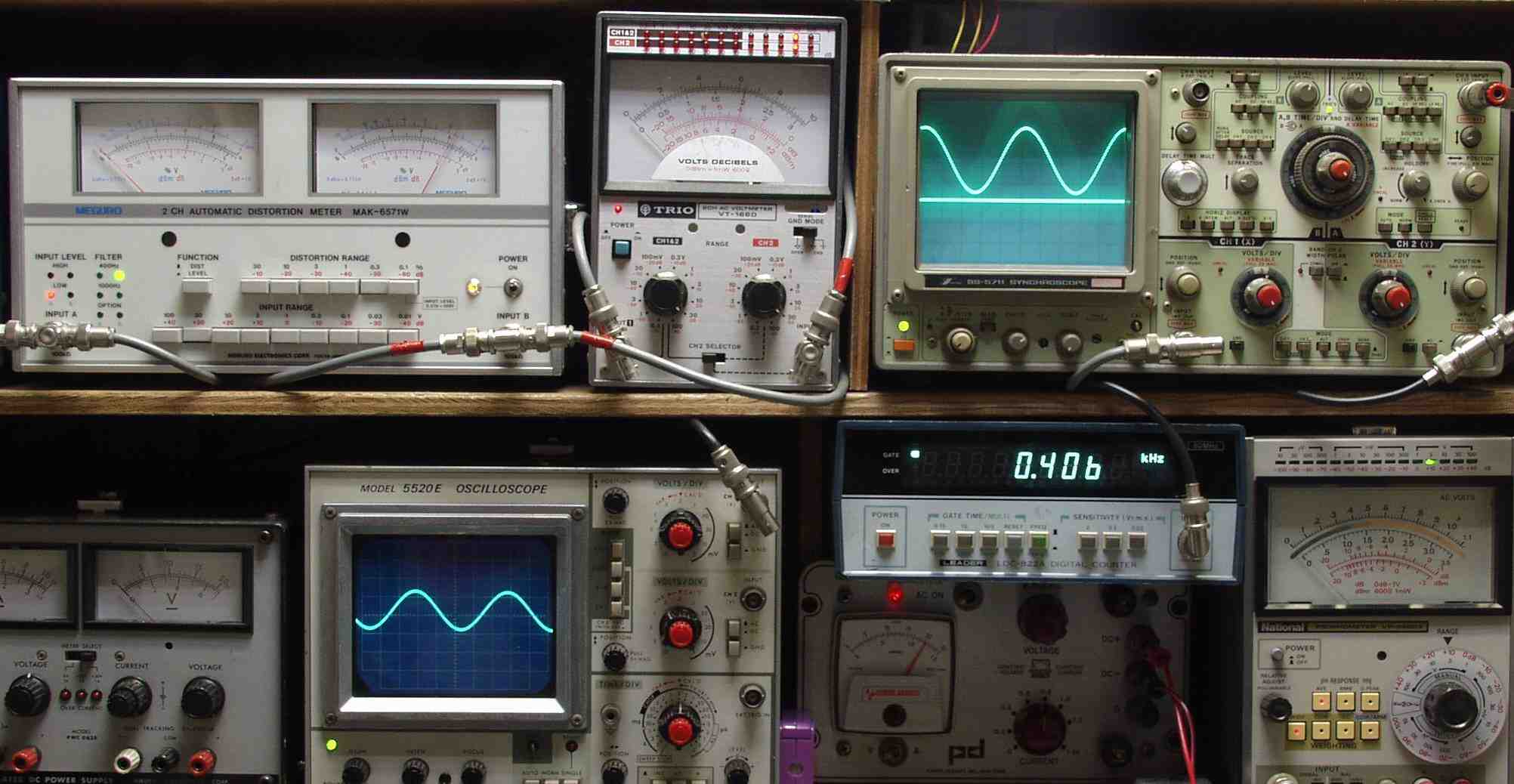

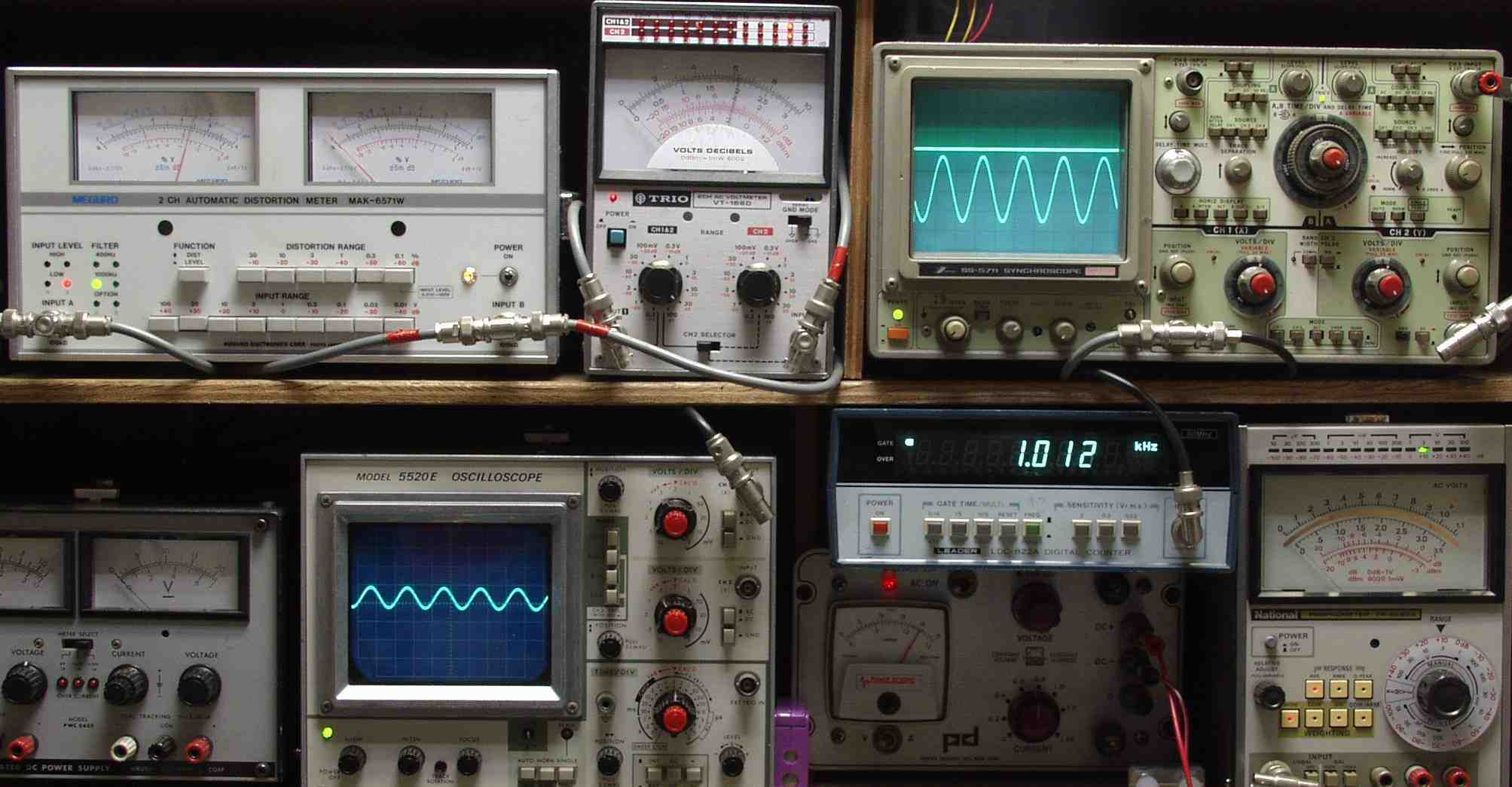

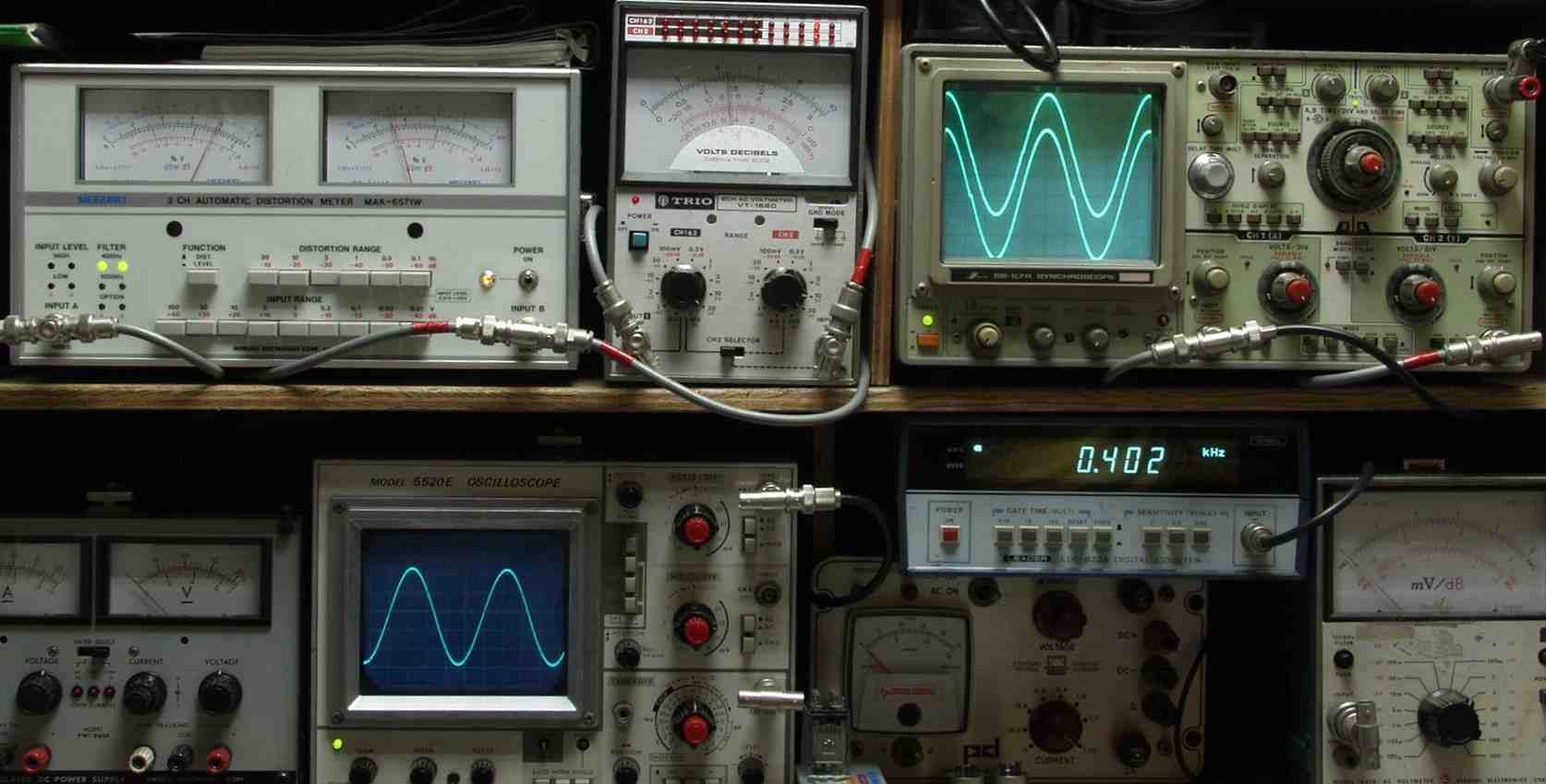

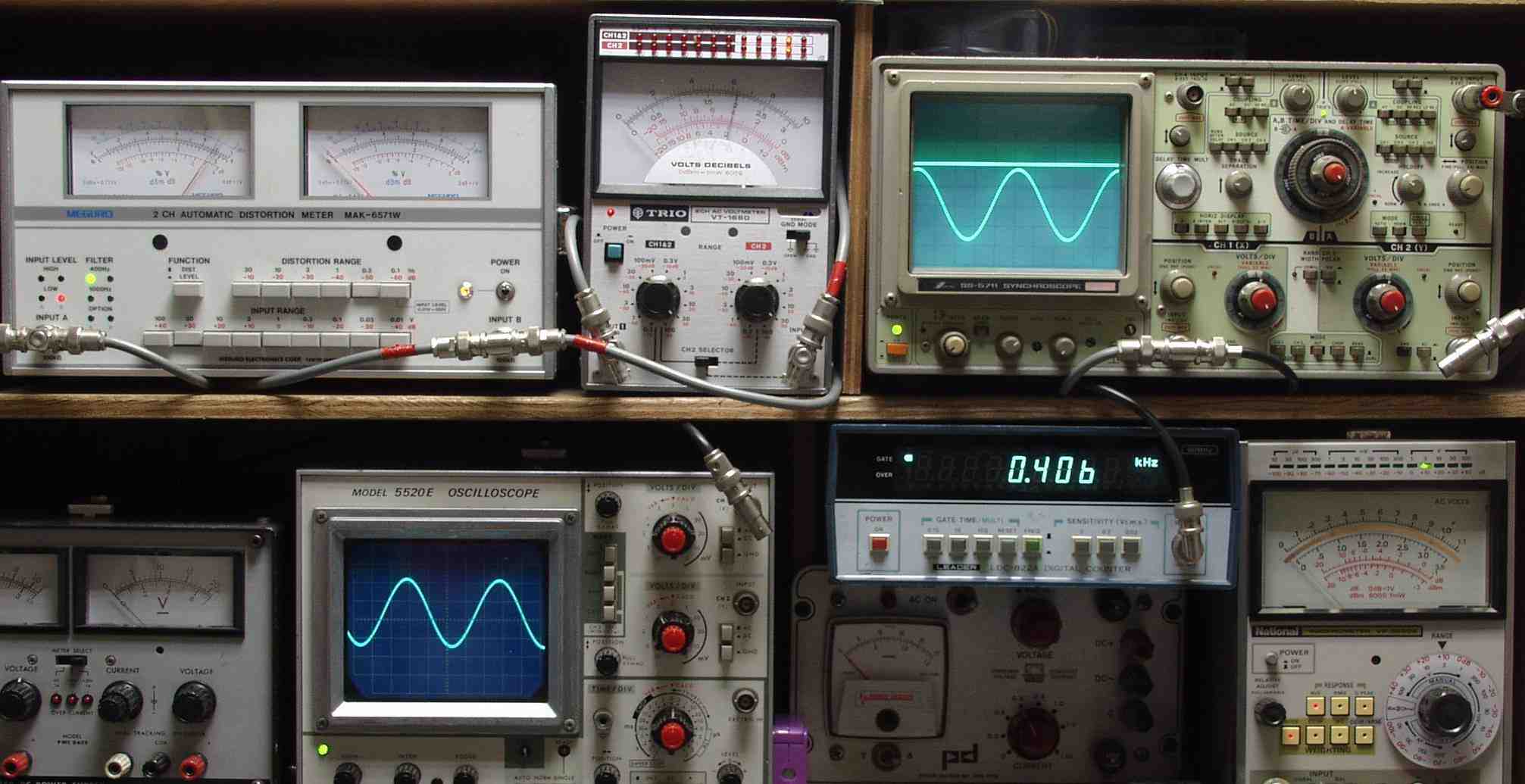

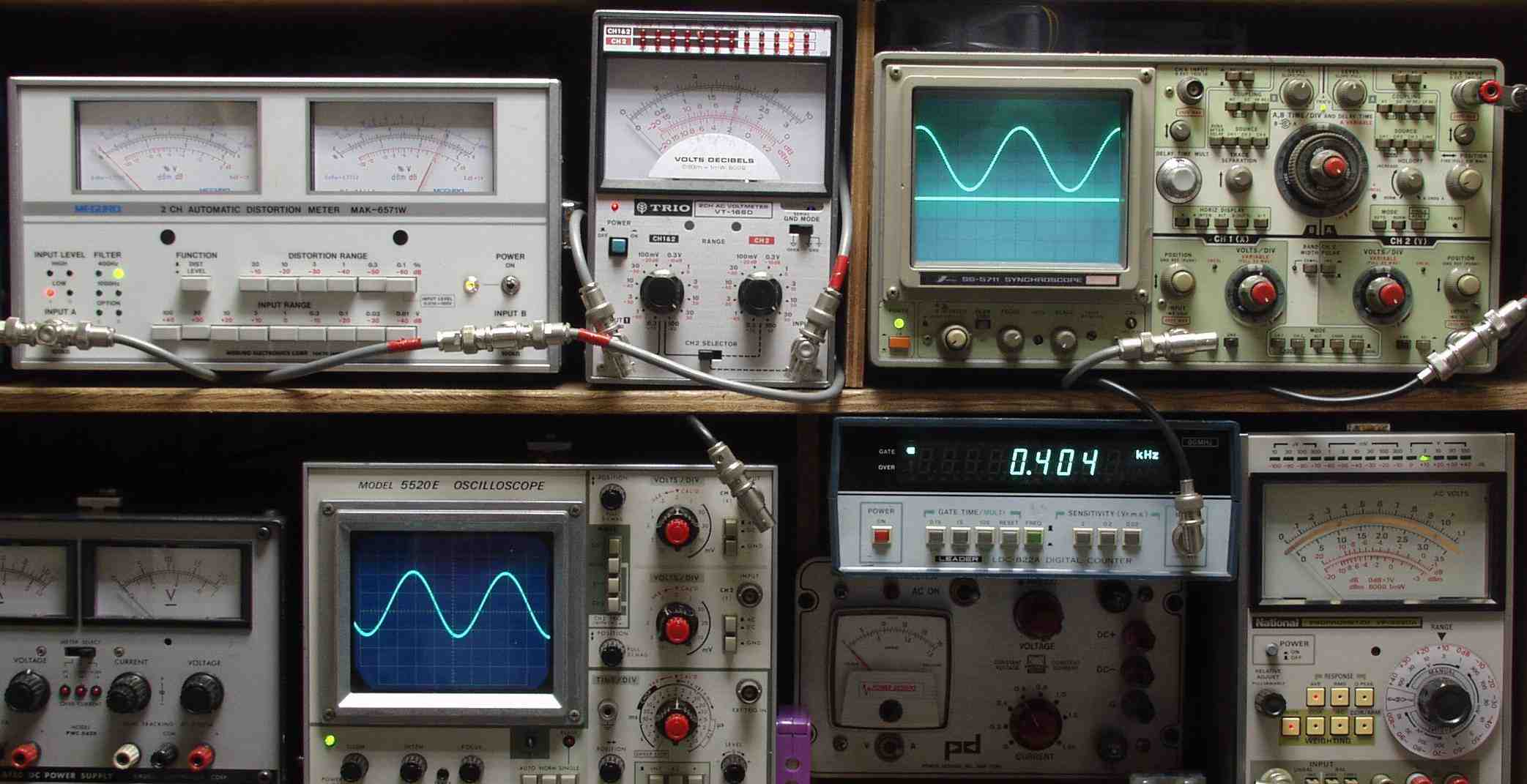

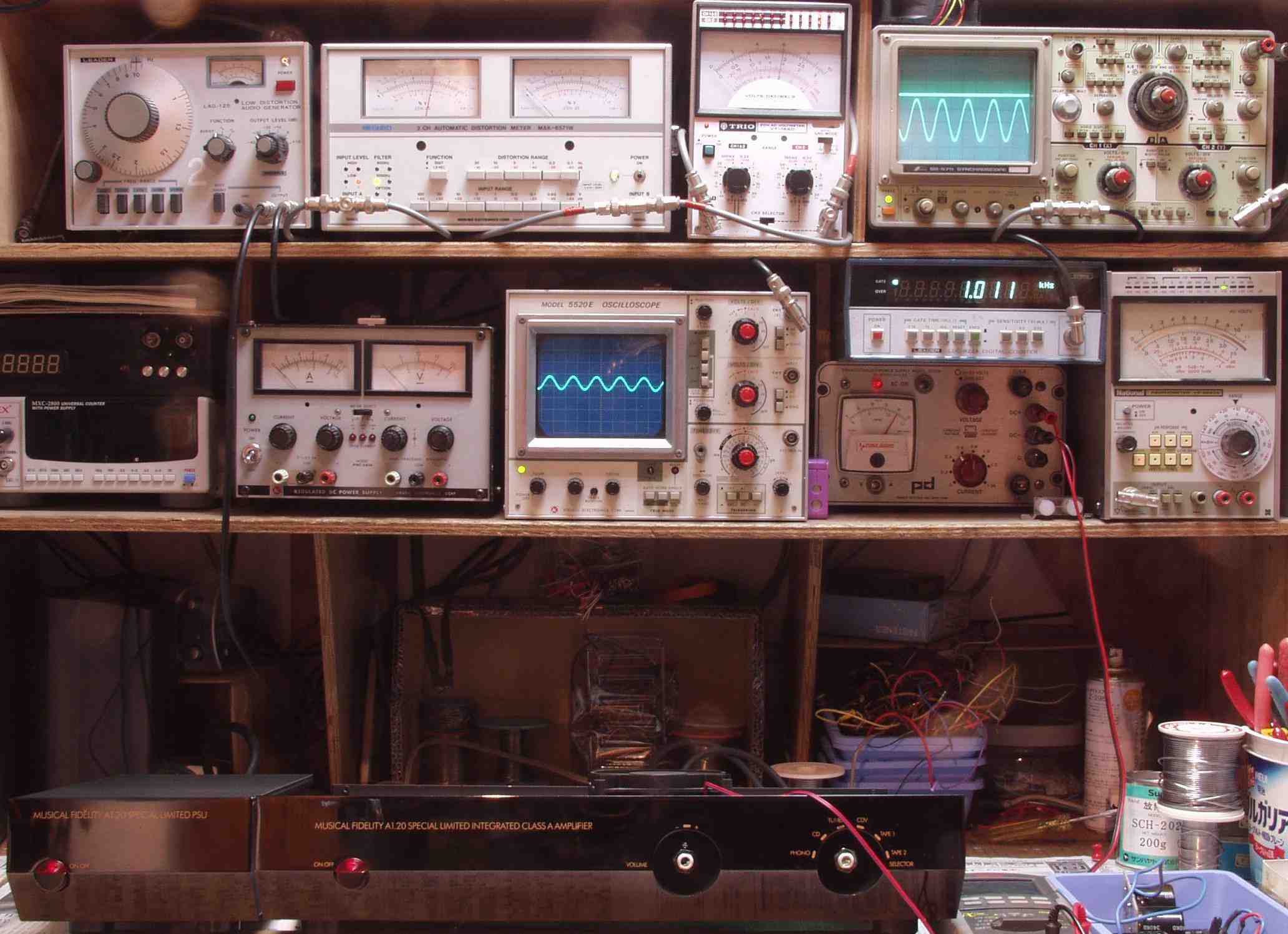

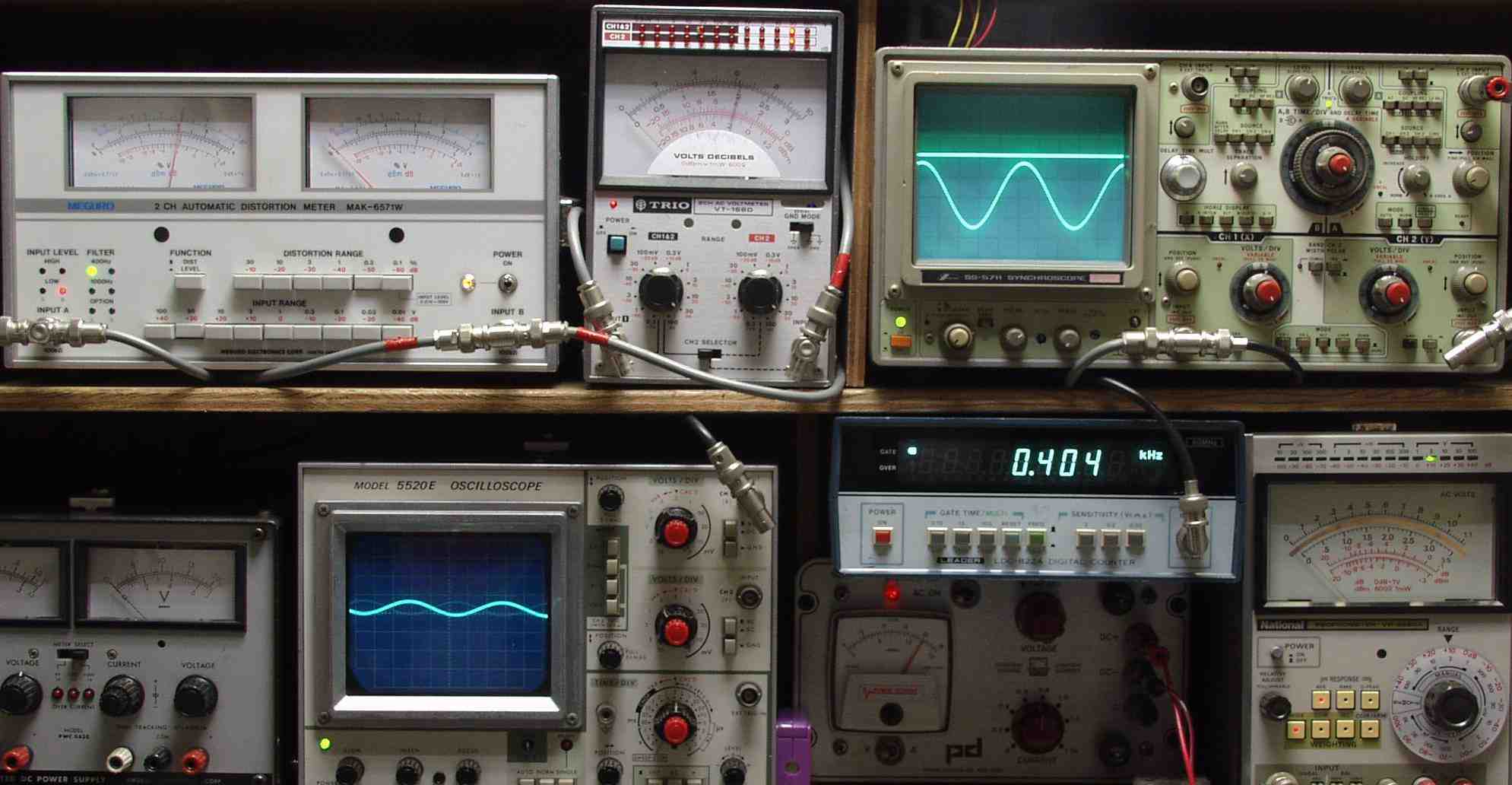

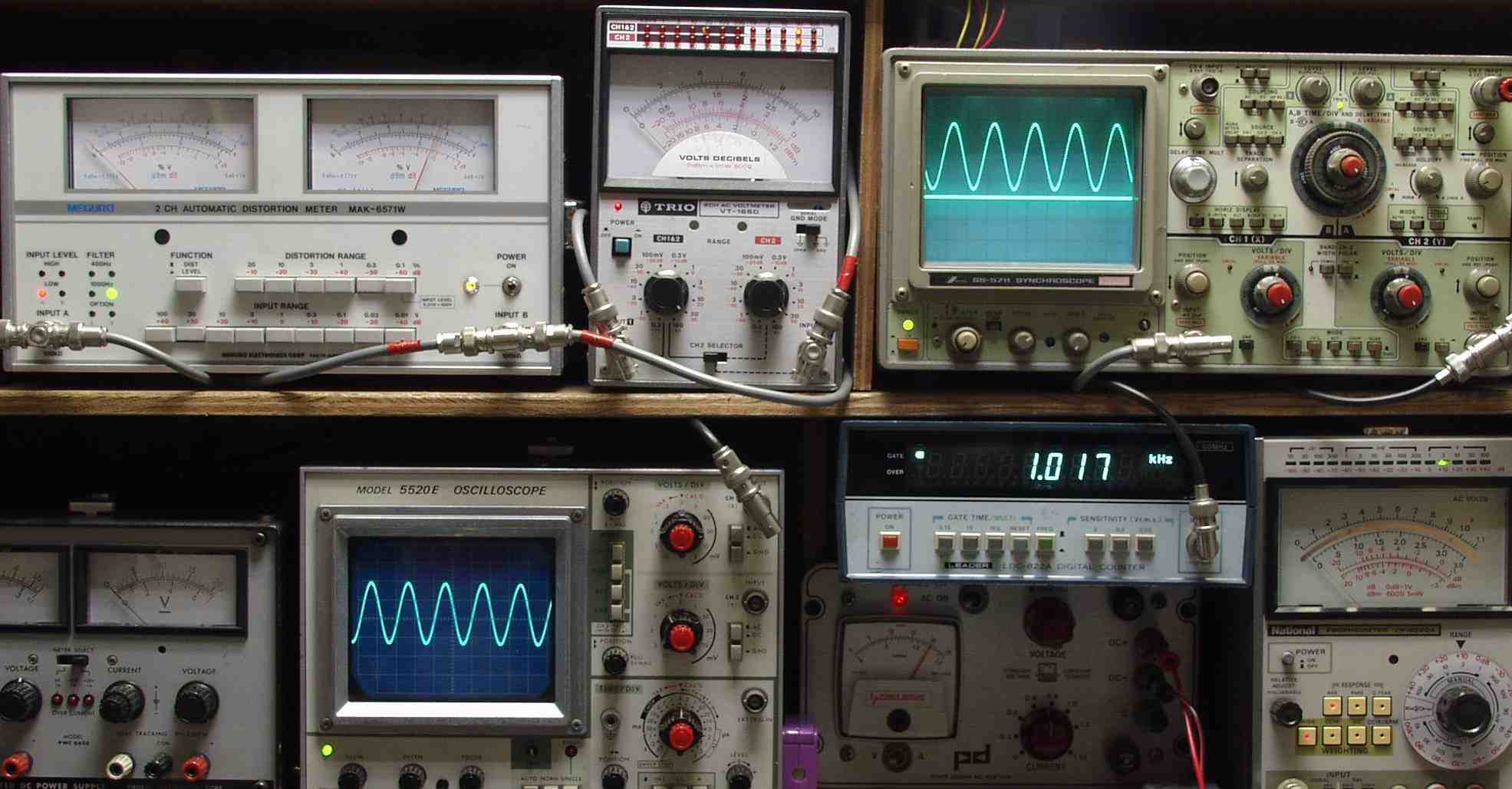

| Ｅ． 測定・調整 Ｅ−１Ａ． 出力／歪み測定・調整 ノンＮＦＢなので歪みは真空管ＡＭＰなみ ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーディオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |

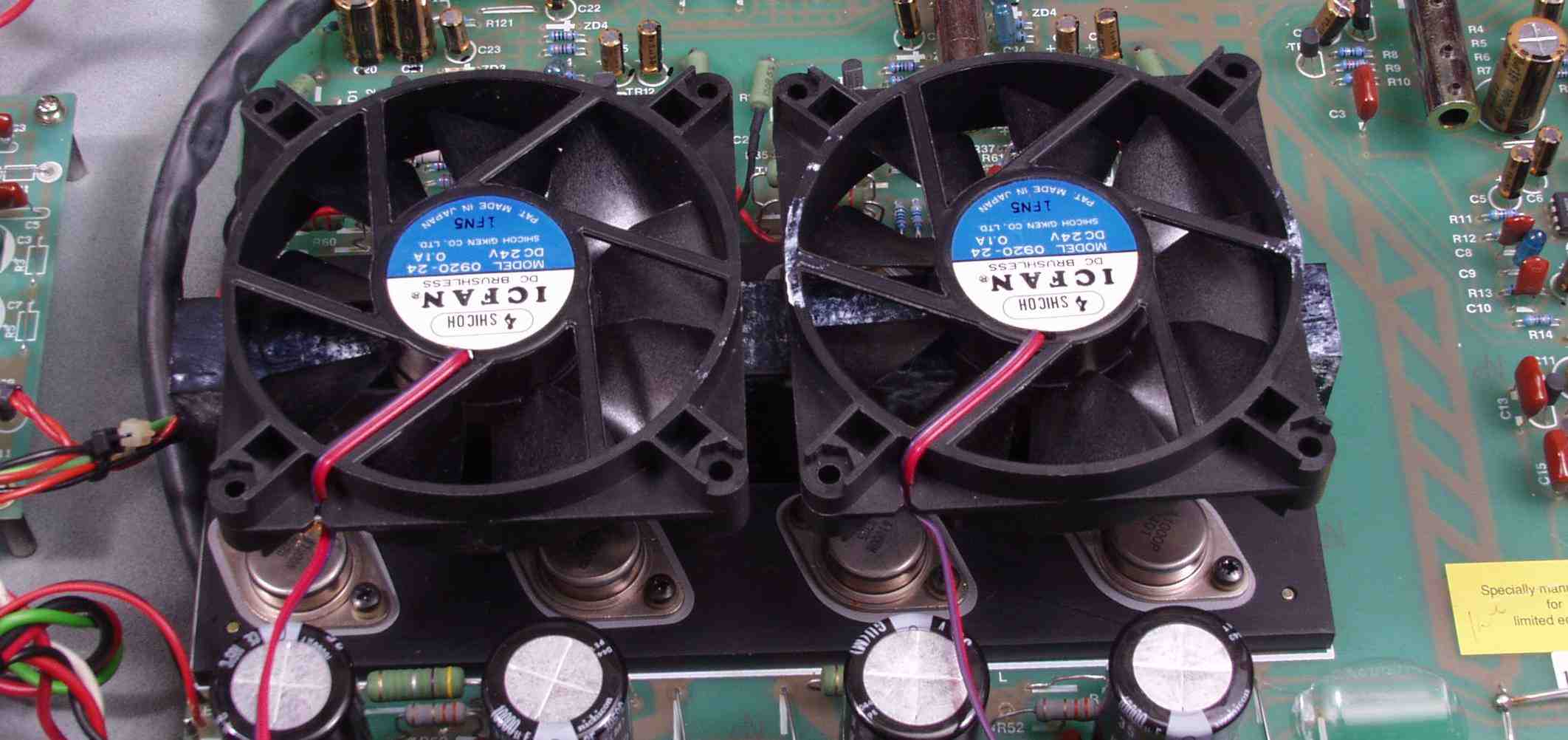

| Ｅ−２Ｂ． 放熱器とケースが同じなのでフアンで冷やしながら測定 |
 |

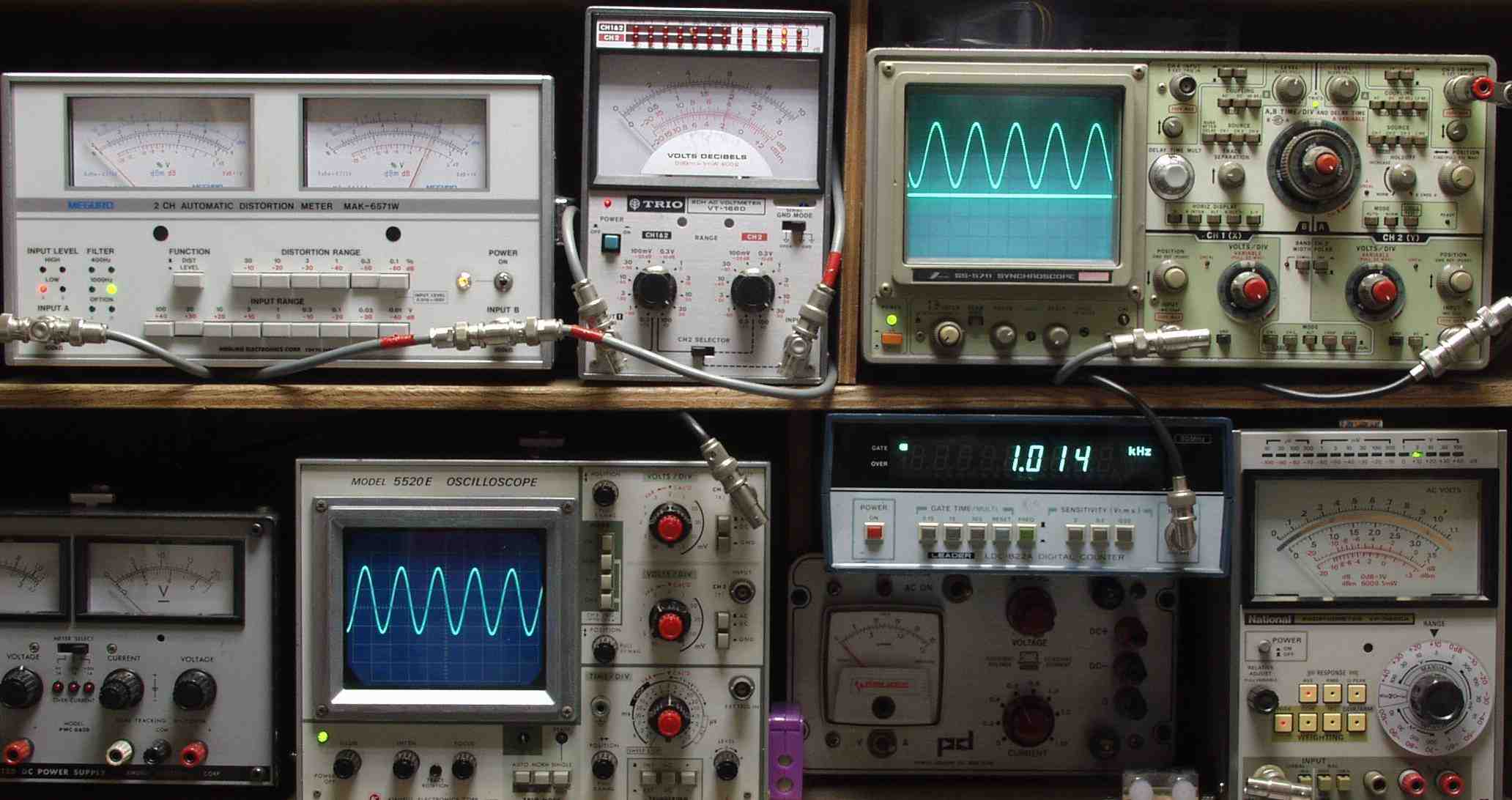

| Ｅ−２Ａ． R側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２％歪み率 ＡＵＸ入力 １０００ＨＺ |
 |

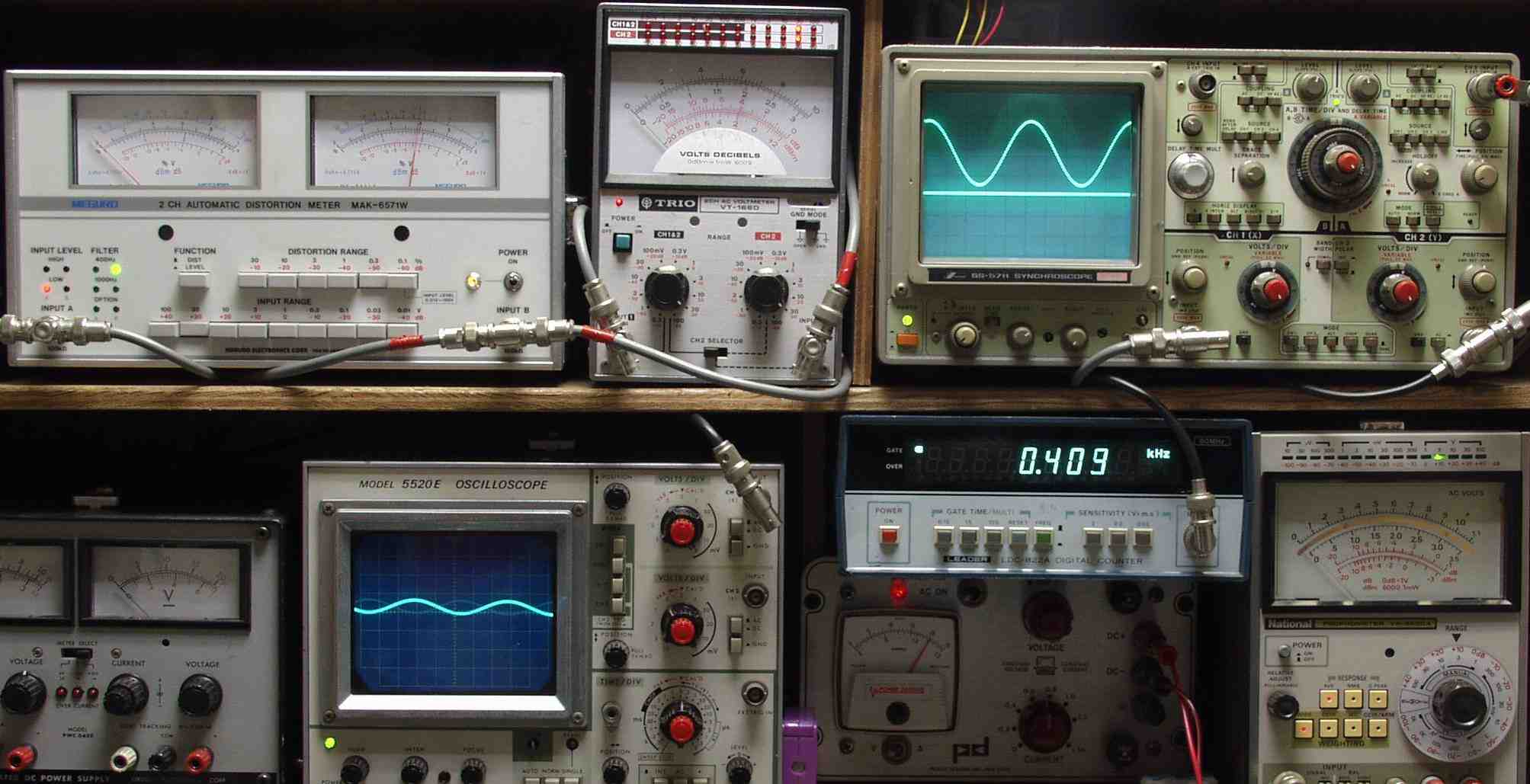

| Ｅ−２Ｂ． R側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２％歪み率 ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−２C． L側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２％歪み率 ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−２D． L側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２５％歪み率 ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−３Ａ． R側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２４％歪み率 MM入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． R側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２５％歪み率 MM入力 ４００ＨＺ |
 |
| Ｅ−３C． L側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２％歪み率 MM入力 １０００ＨＺ |
 |
| Ｅ−３D． L側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２５％歪み率 MM入力 ４００ＨＺ |
 |
| Ｅ−４Ａ． R側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２％歪み率 MC入力 １０００ＨＺ |
 |
| Ｅ−４Ｂ． R側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２％歪み率 MC入力 ４００ＨＺ |
 |
| Ｅ−４C． L側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２％歪み率 MC入力 １０００ＨＺ |
 |
| Ｅ−４D． L側ＳＰ出力 ２０Ｖ＝５０Ｗ ０．２％歪み率 MC入力 ４００ＨＺ |
 |

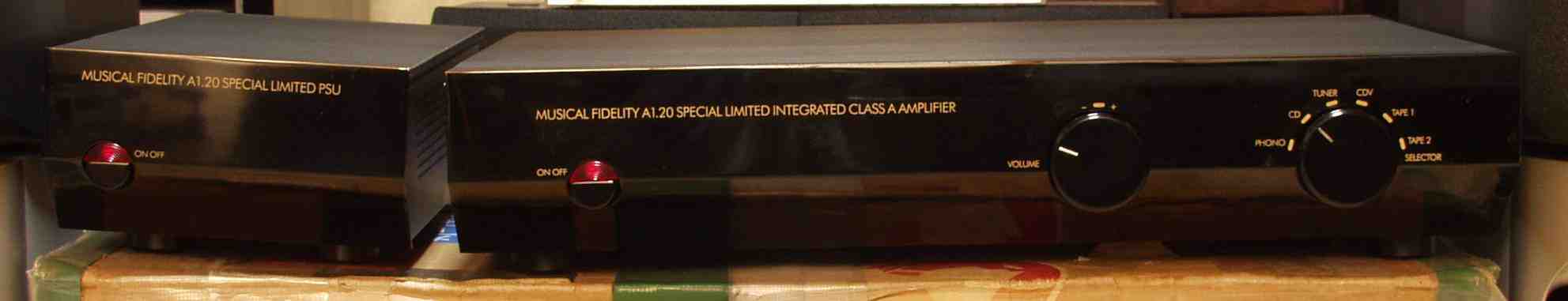

| Ｅ−５． 完成 ２４時間エージング |
 |
