| Musical Fidelity A-1000． ２台目修理記録 |
| 平成１５年６月９日到着 ７月１９日完成 |
| このＡＭＰはＳＰ接続リレーが装備されておりません 電源入／切り時にＳＰに直流が流れます、ネットワークを装備していないＳＰを接続する時は、十分注意してください |
|
| Ａ． 修理前の状況 Ａ−１． 点検中 電源部を上から見る せっかく価格が高く、性能の良い「トロイダルトランス」を使用しているのに、２次巻き線ラッシュカーレント防止抵抗 （４８×２＝９６オーム）が入れてある。 これでは、ＥＩコアーのトランスで十二分！ しかも巻き線はＲＬ共通 |
 |
| Ａ−２． 点検中 電源供給コネクター、外皮が後退している |
 |
| Ａ−３． 点検中 上から見る |
 |
| Ａ−４． 点検中 ＲＣＡ端子 |
 |

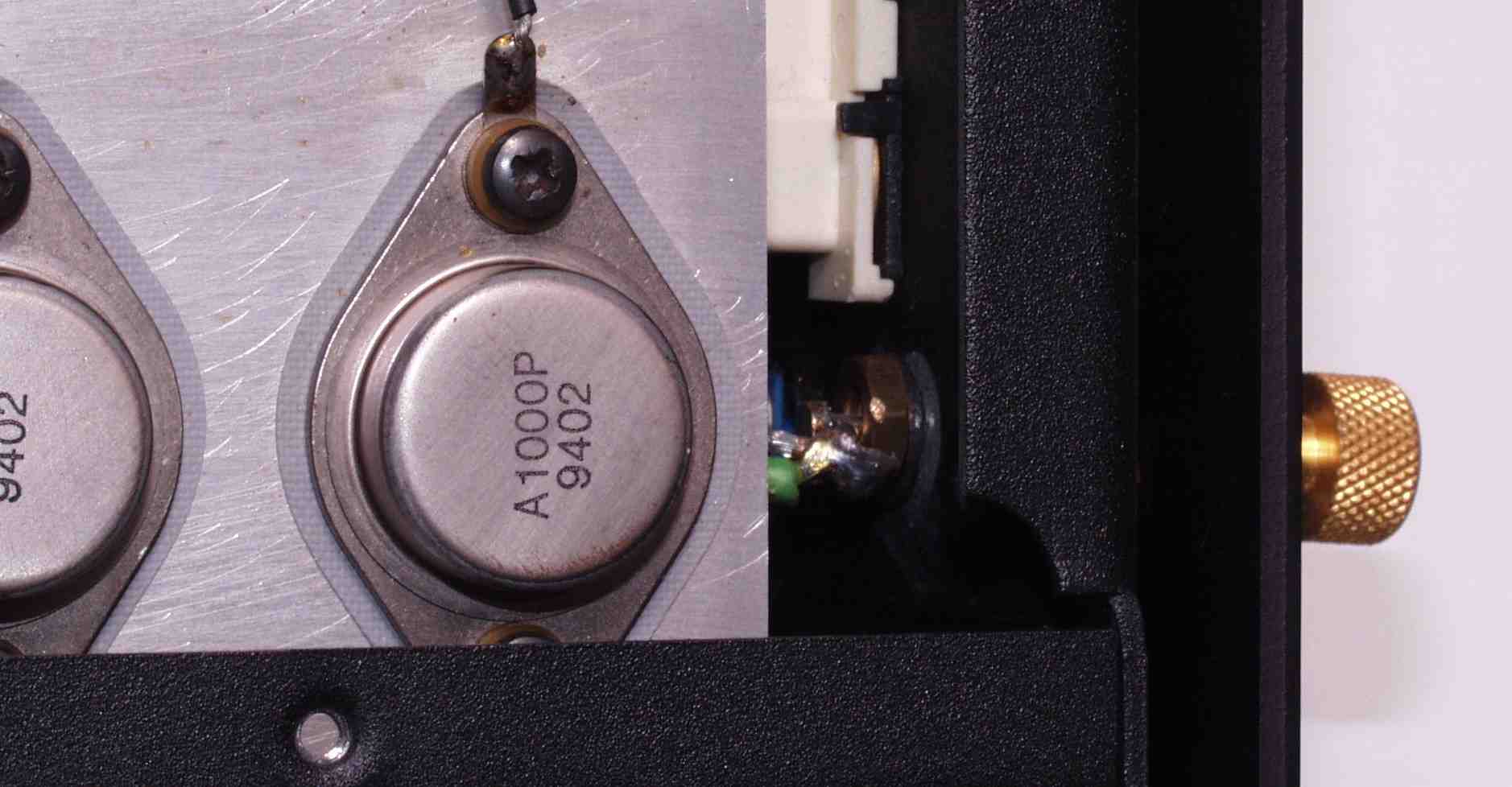

| Ａ−５． 点検中 この隙間から、アース端子に半田する＝職人芸 |
 |
| Ａ−６． 点検中 ＳＰ端子 |
 |

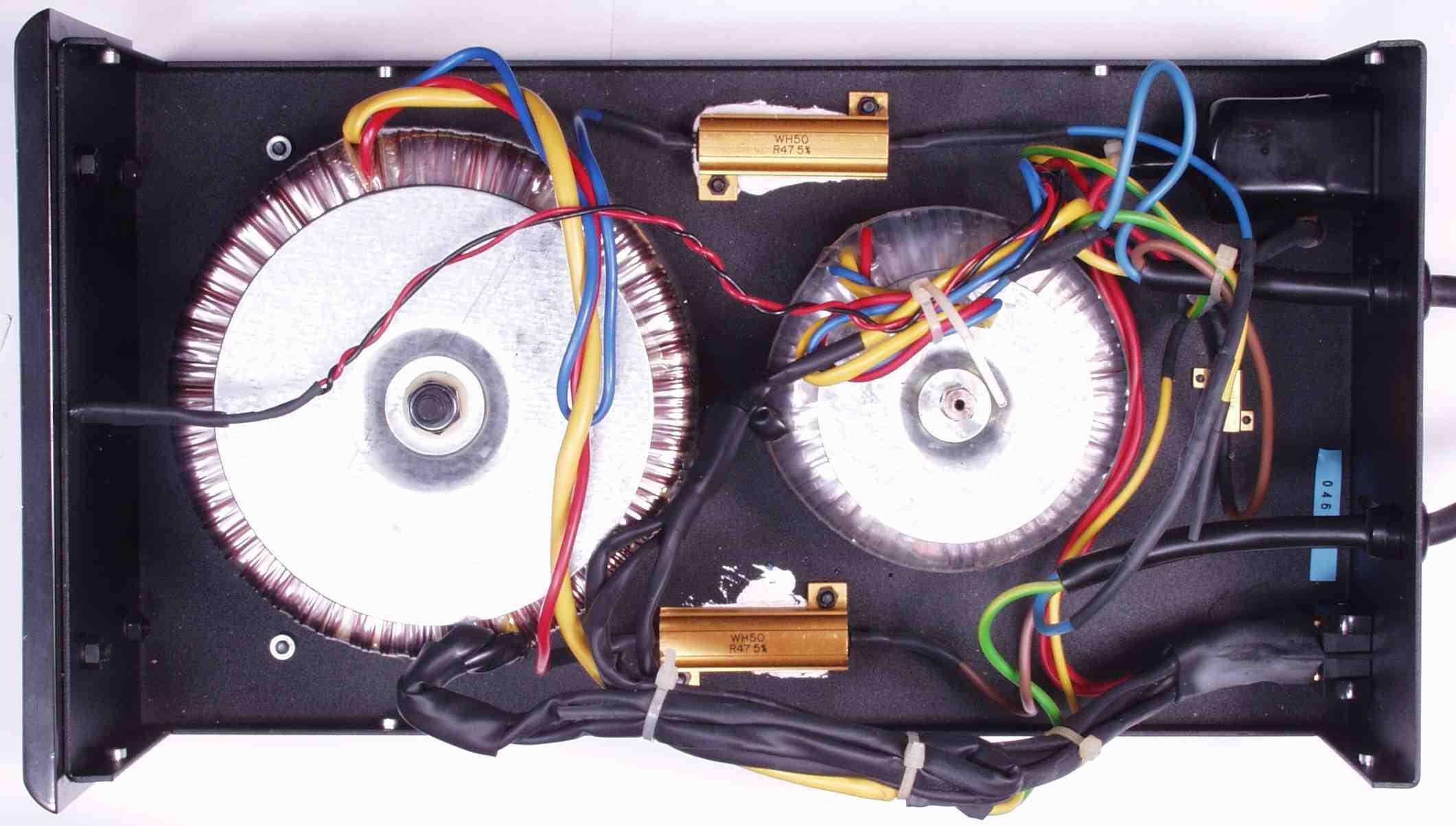

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 電源部を上から見る |
|
| Ｃ−１Ａ−１． 修理中 電源部電源ＳＷ 雑音防止コンデンサー焼損している 上の写真（Ｃ−１Ａ）の様に絶縁チューブの中にあり、取り付け方法も良くない |
 |

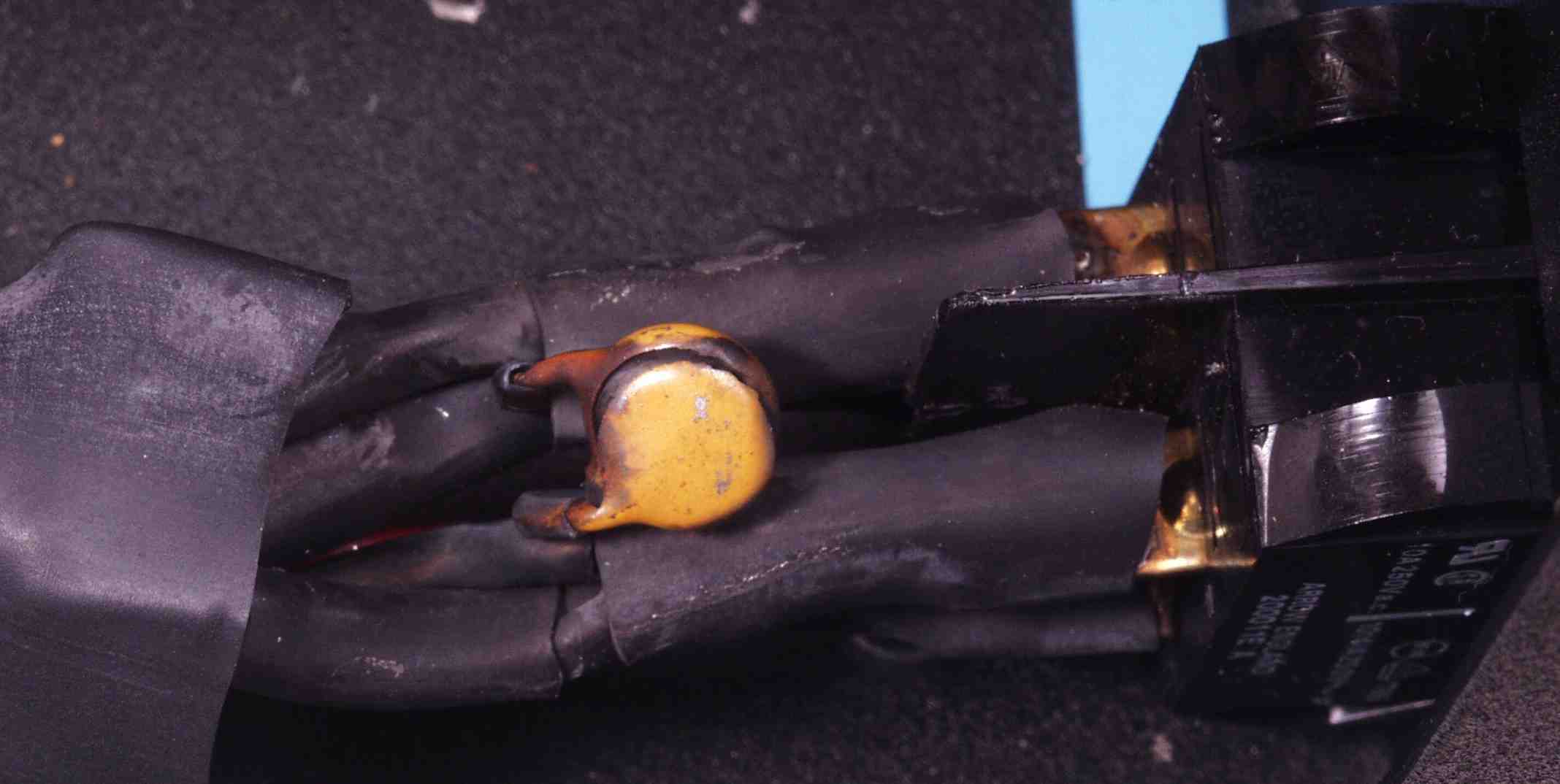

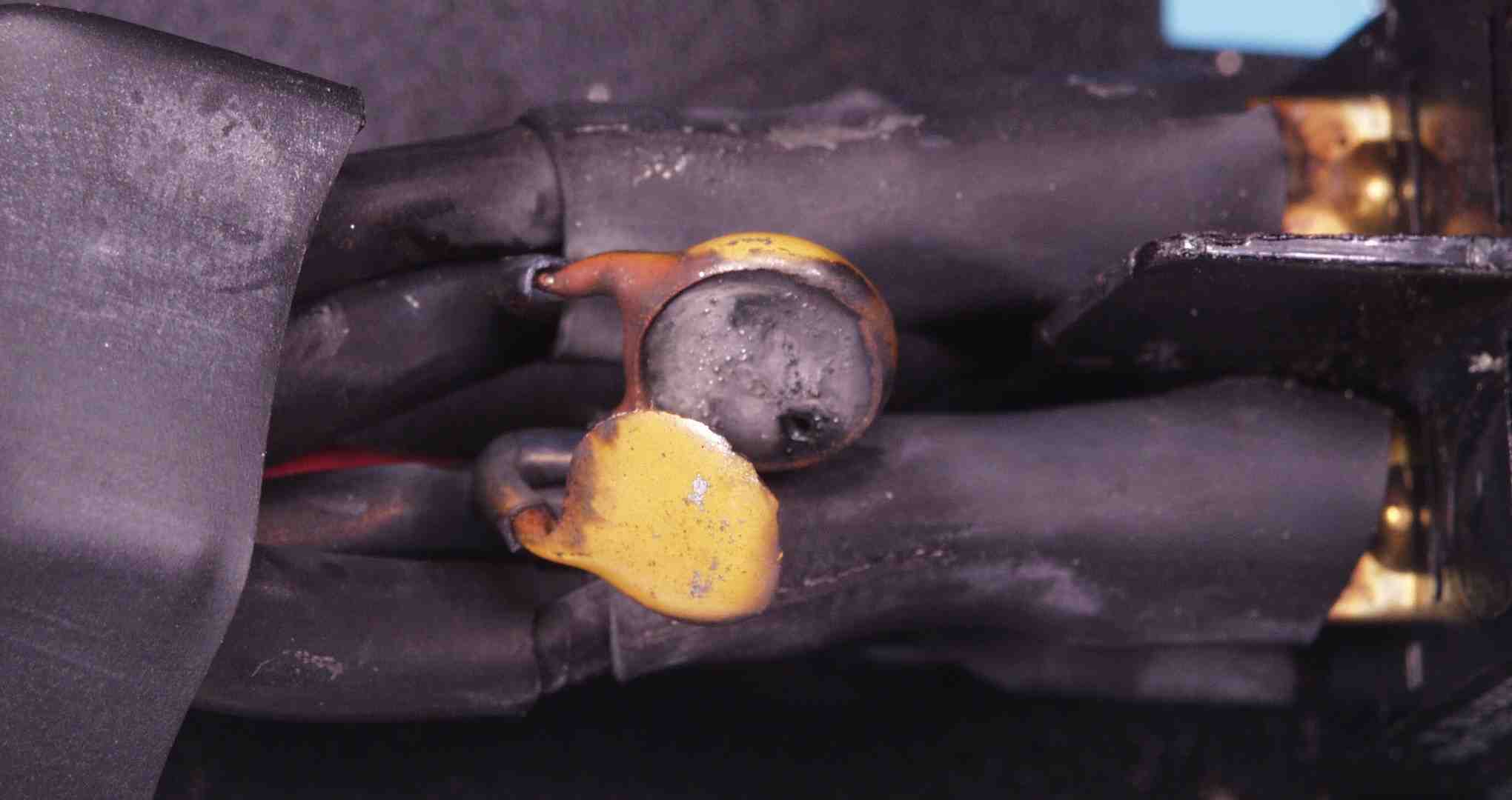

| Ｃ−１Ａ−２． 修理中 電源部電源ＳＷ 焼損雑音防止コンデンサーの拡大 |
 |

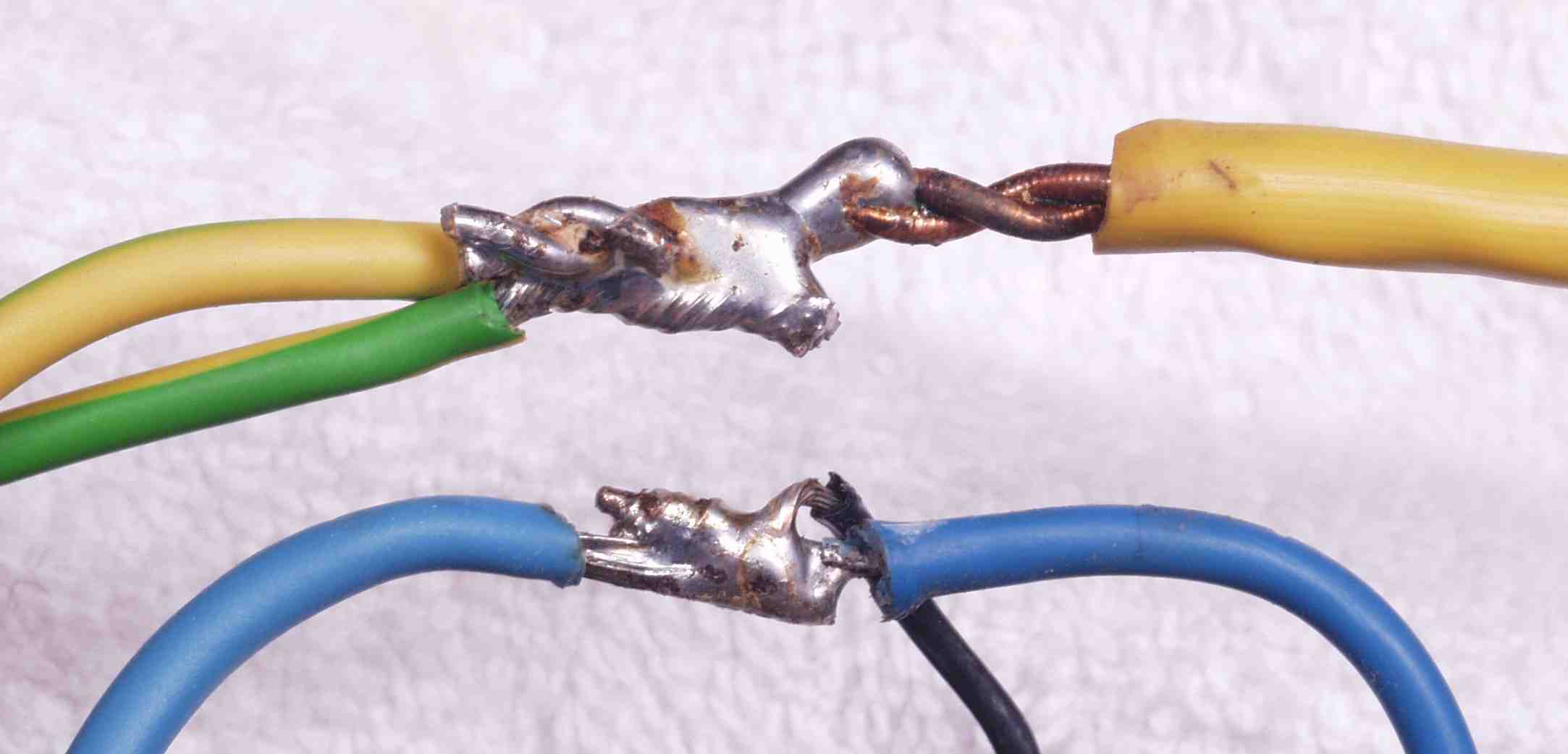

| Ｃ−１Ａ−３． 修理中 電源部内部の電線接続 |
 |

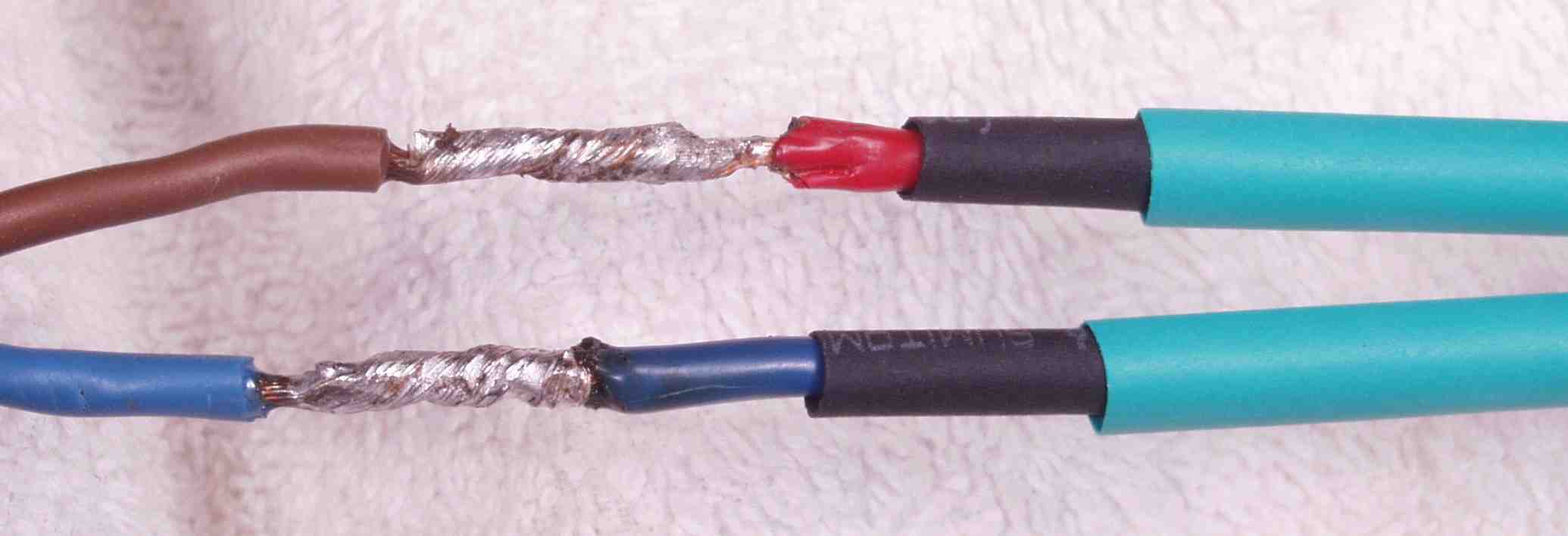

| Ｃ−１Ａ−４． 修理後 電源部内部の電線接続 十分に絡め半田を流し込む |
 |

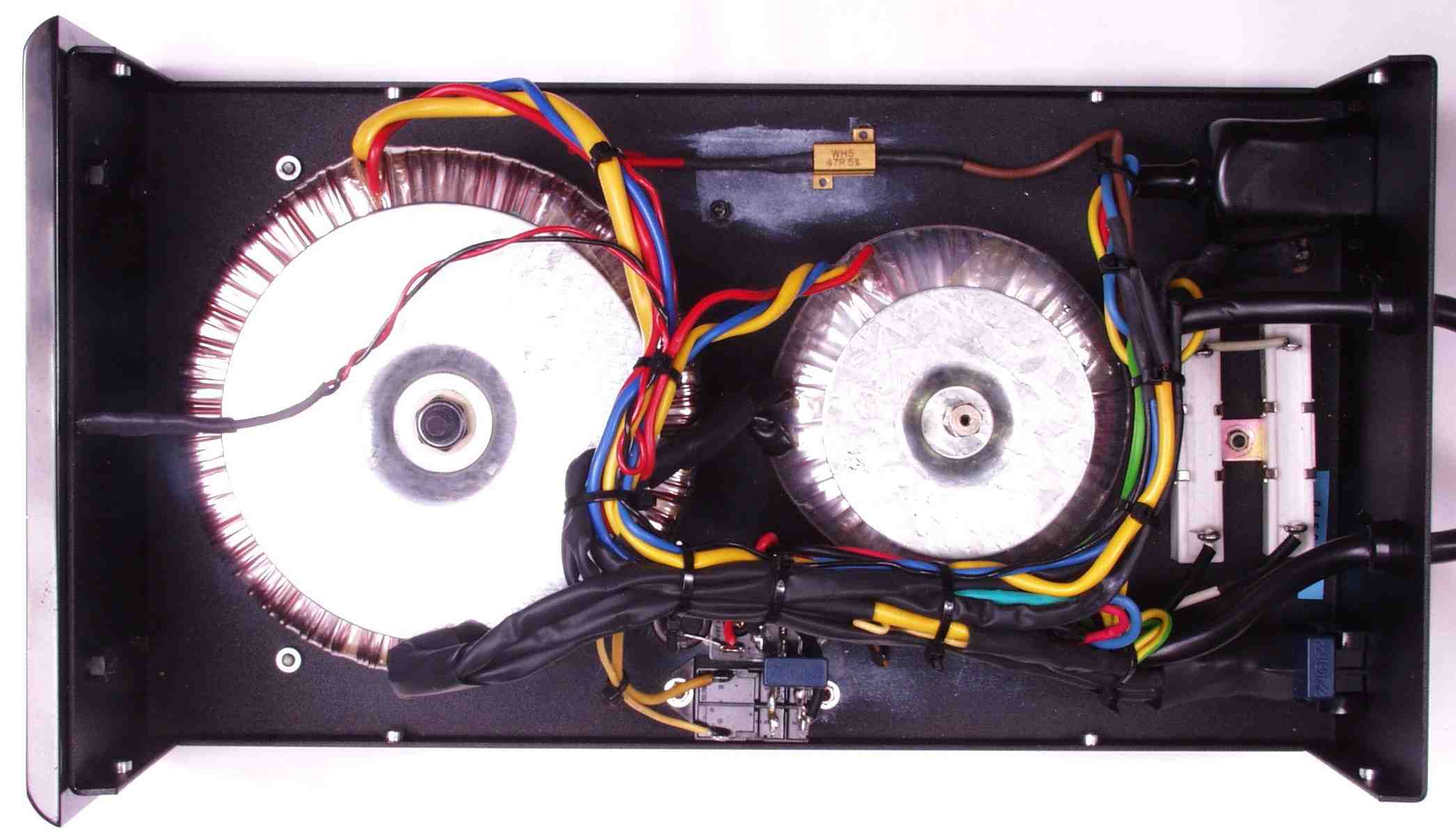

| Ｃ−１Ｂ． 修理・改造後 電源部上から見る、リレーによる電源入り切り、およびラッシュカーレント抑制回路新設 電源部にリレーを２個新設＝真ん中下に見える物 トロイダル・トランスを使用しているので、「２段階（steps）」に電源を投入する 右端＝ラッシュ・カーレント（突入電流）防止用セメント抵抗 |
 |

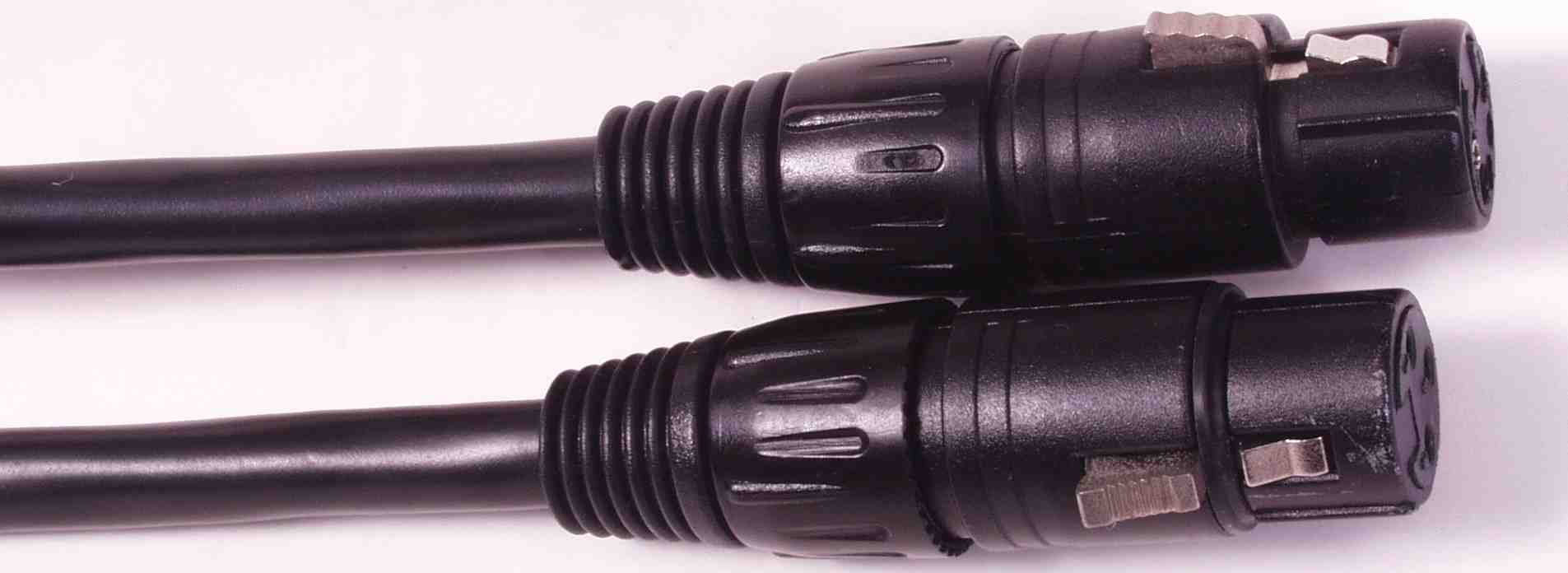

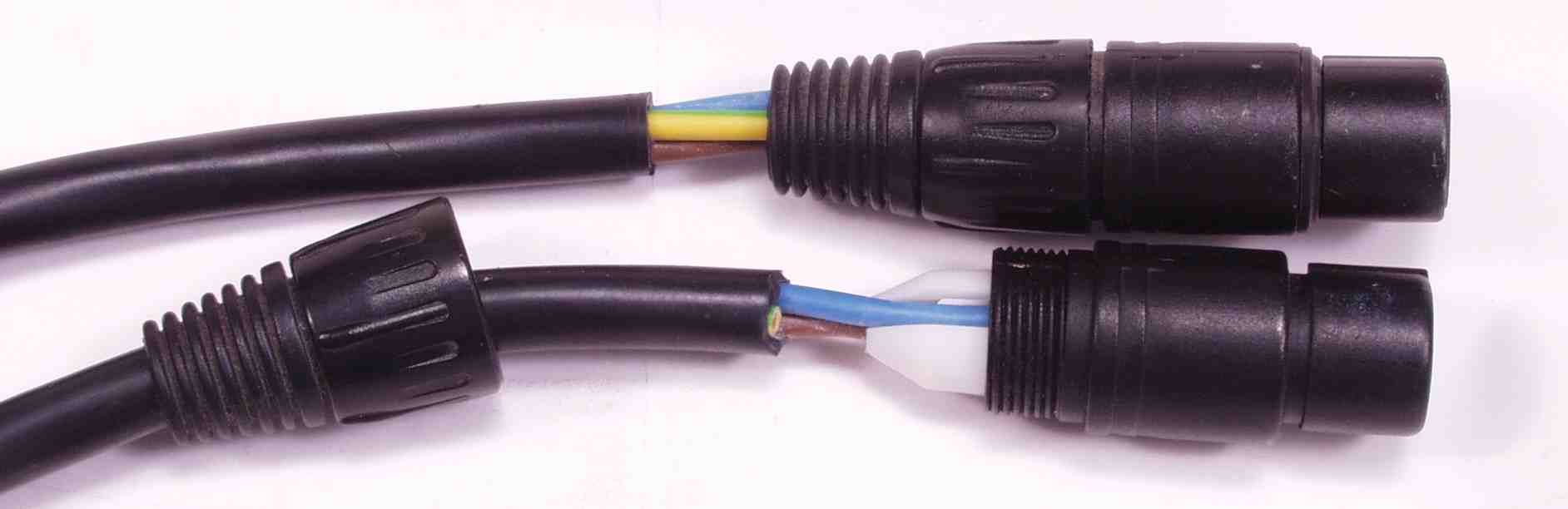

| Ｃ−２Ａ． 修理前 電源供給コネクター、外皮が後退している |
|

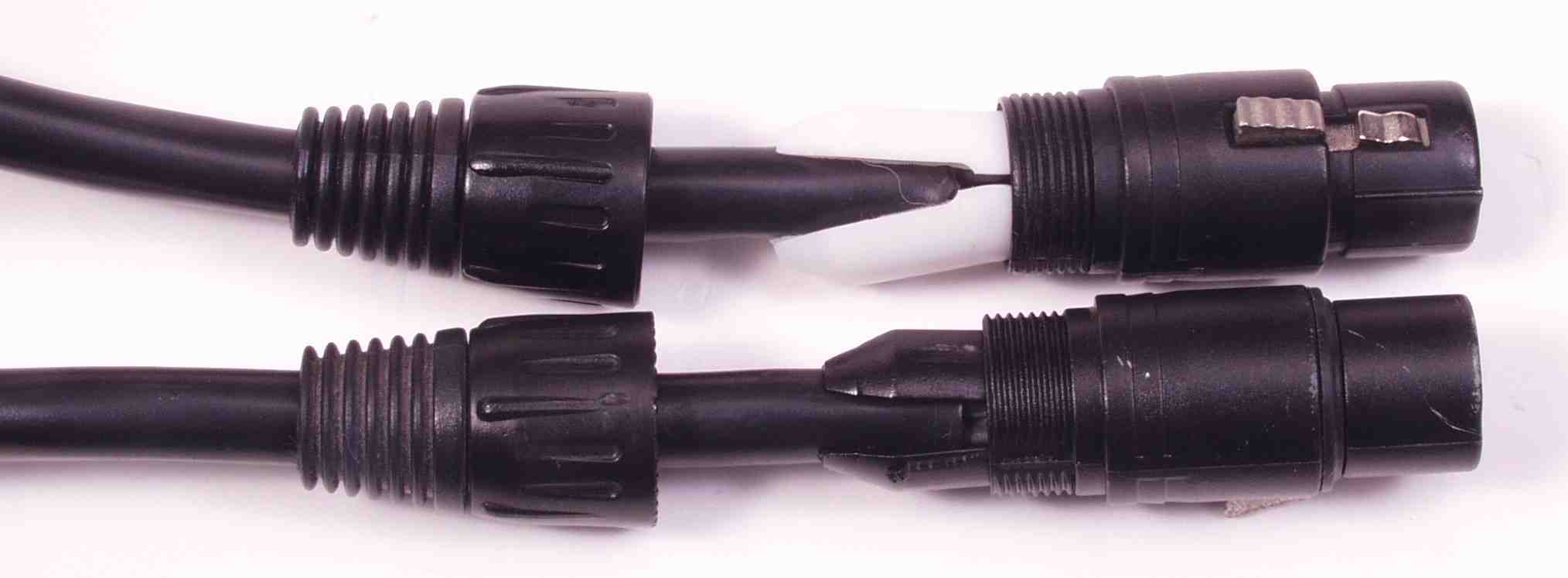

| Ｃ−２Ｂ． 修理中 電源供給コネクター、クランプは外皮に噛ませる |
 |
| Ｃ−２Ｃ． 修理後 電源供給コネクター |
 |

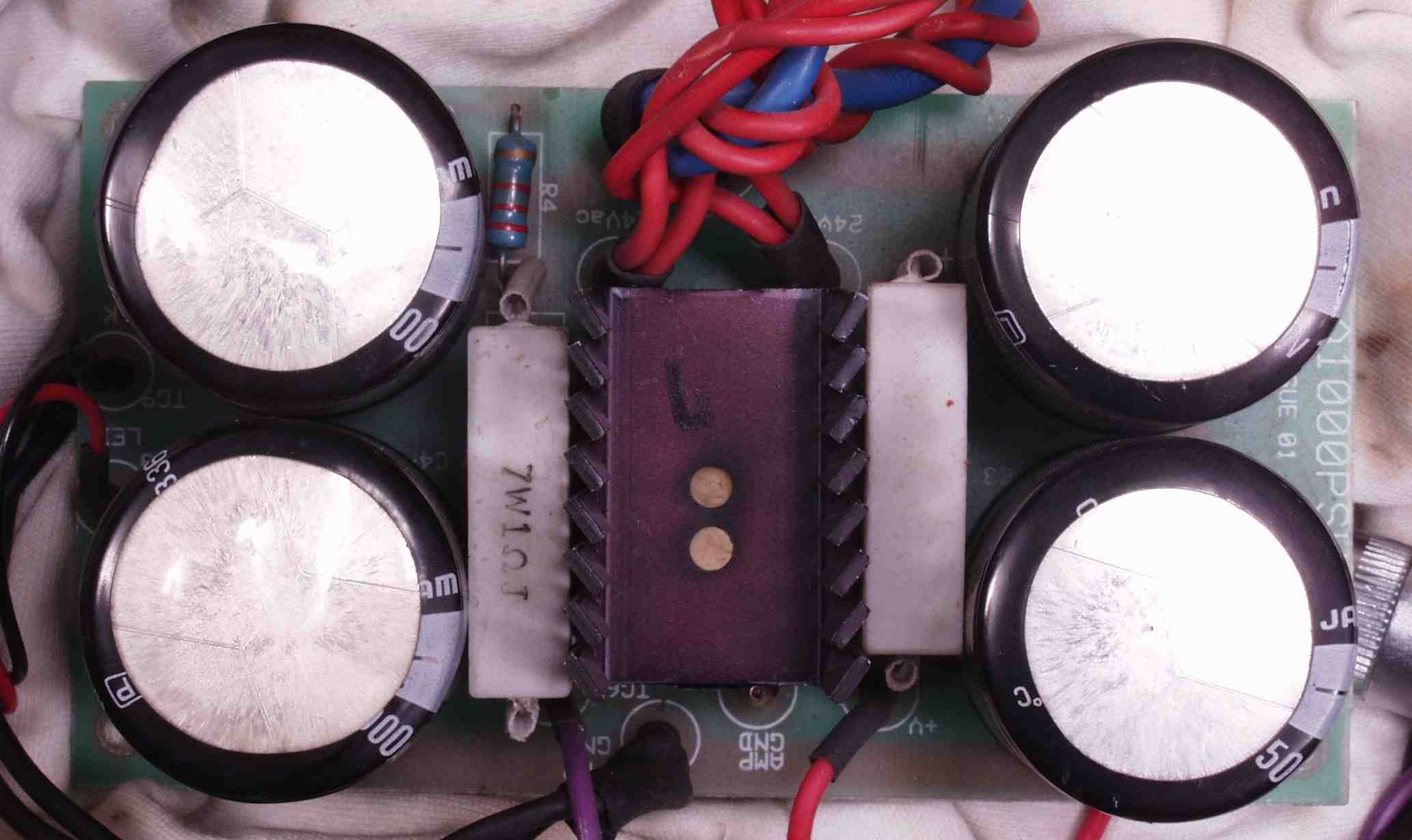

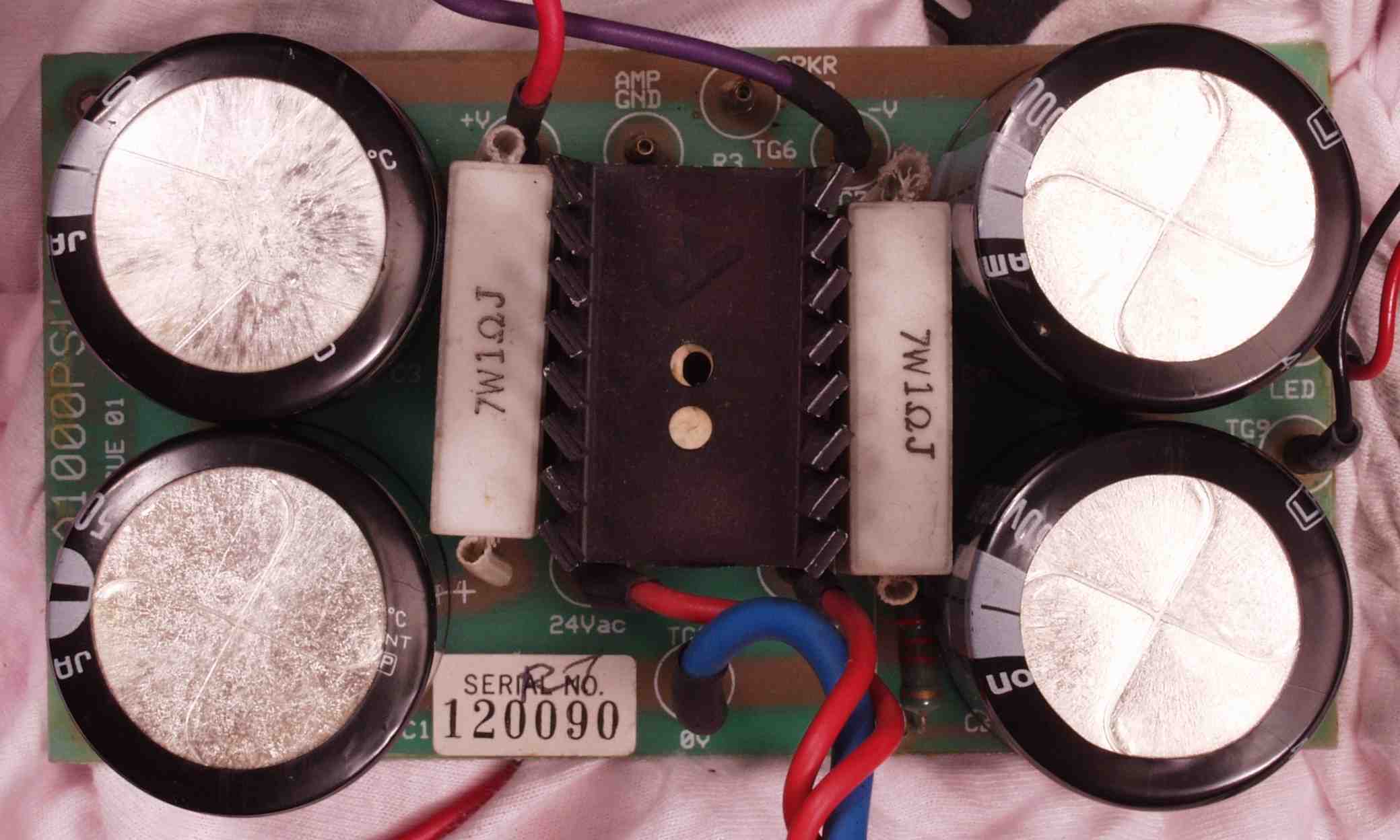

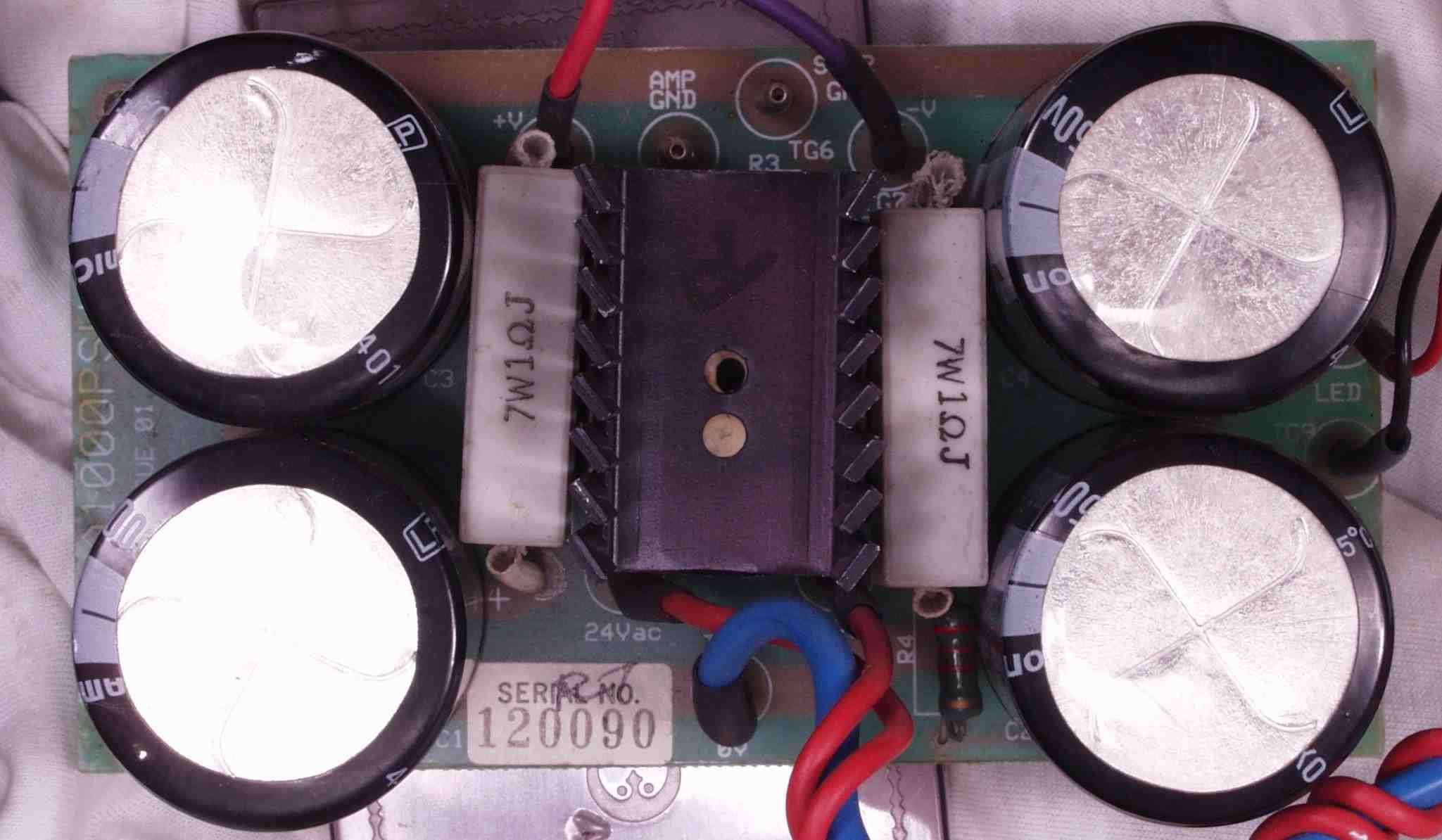

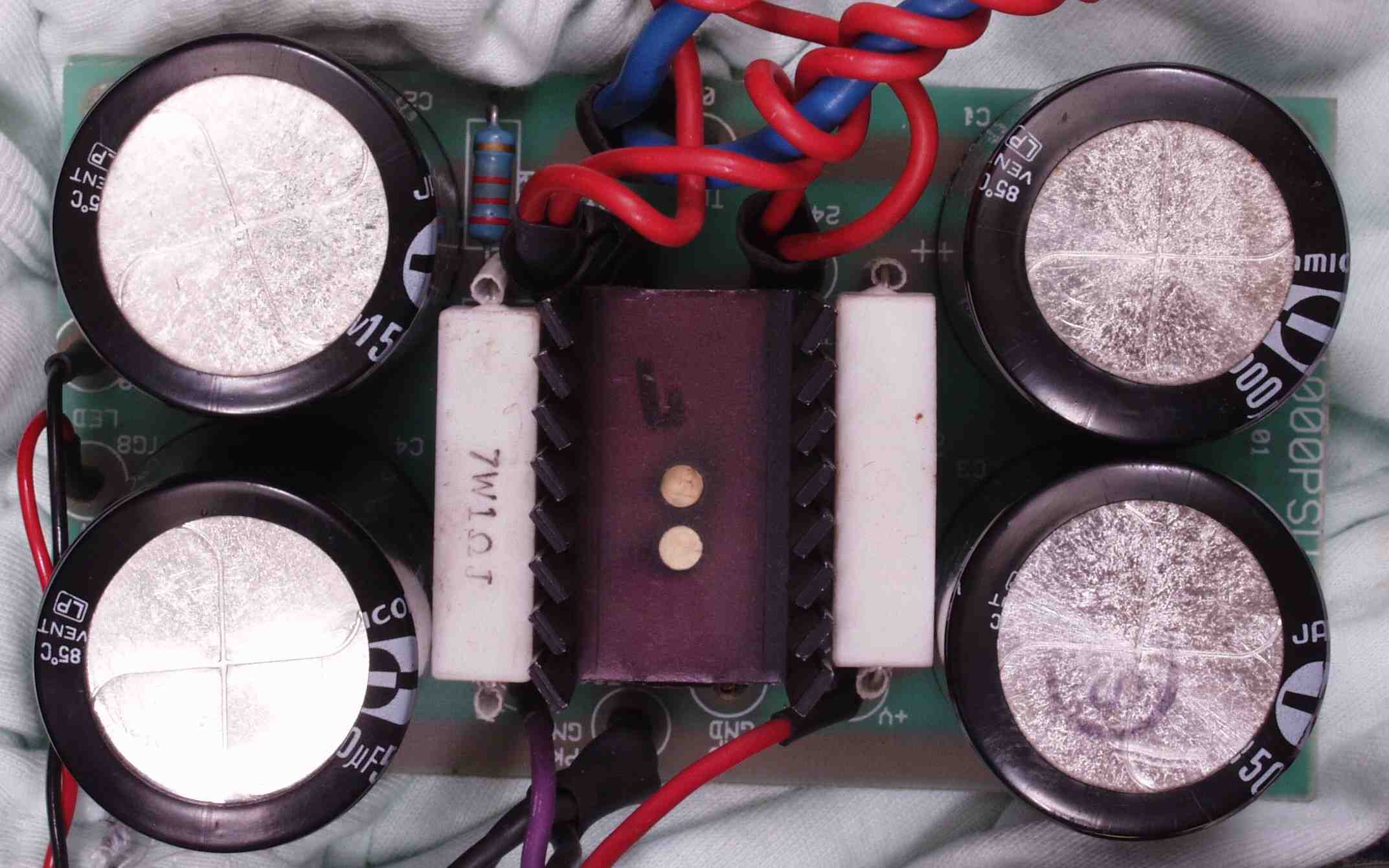

| Ｃ−３Ａ． 修理前 Ｒ整流基板 |
 |
| Ｃ−３Ｂ． 修理後 Ｒ整流基板 電解コンデンサー４個交換 |
 |

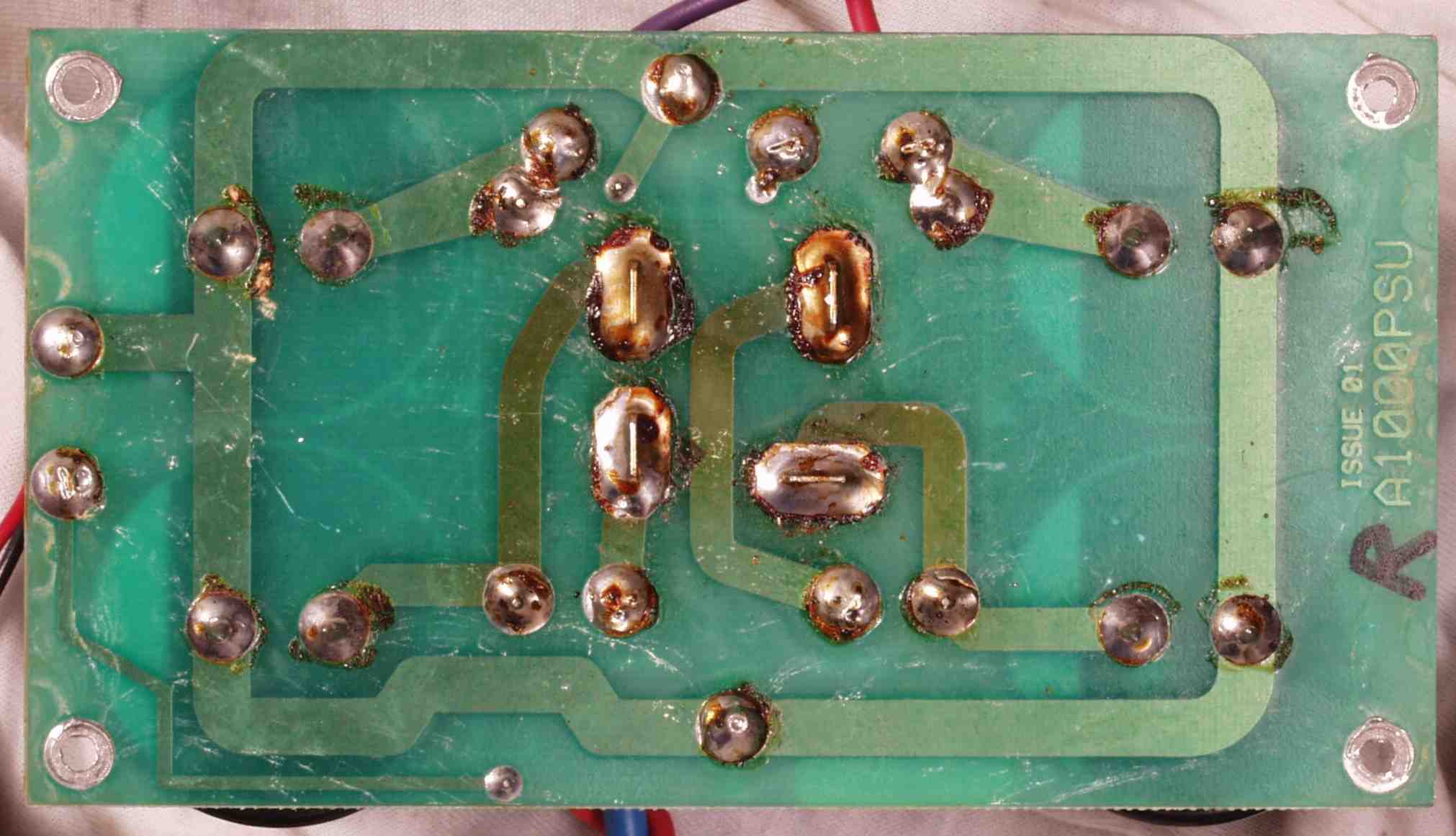

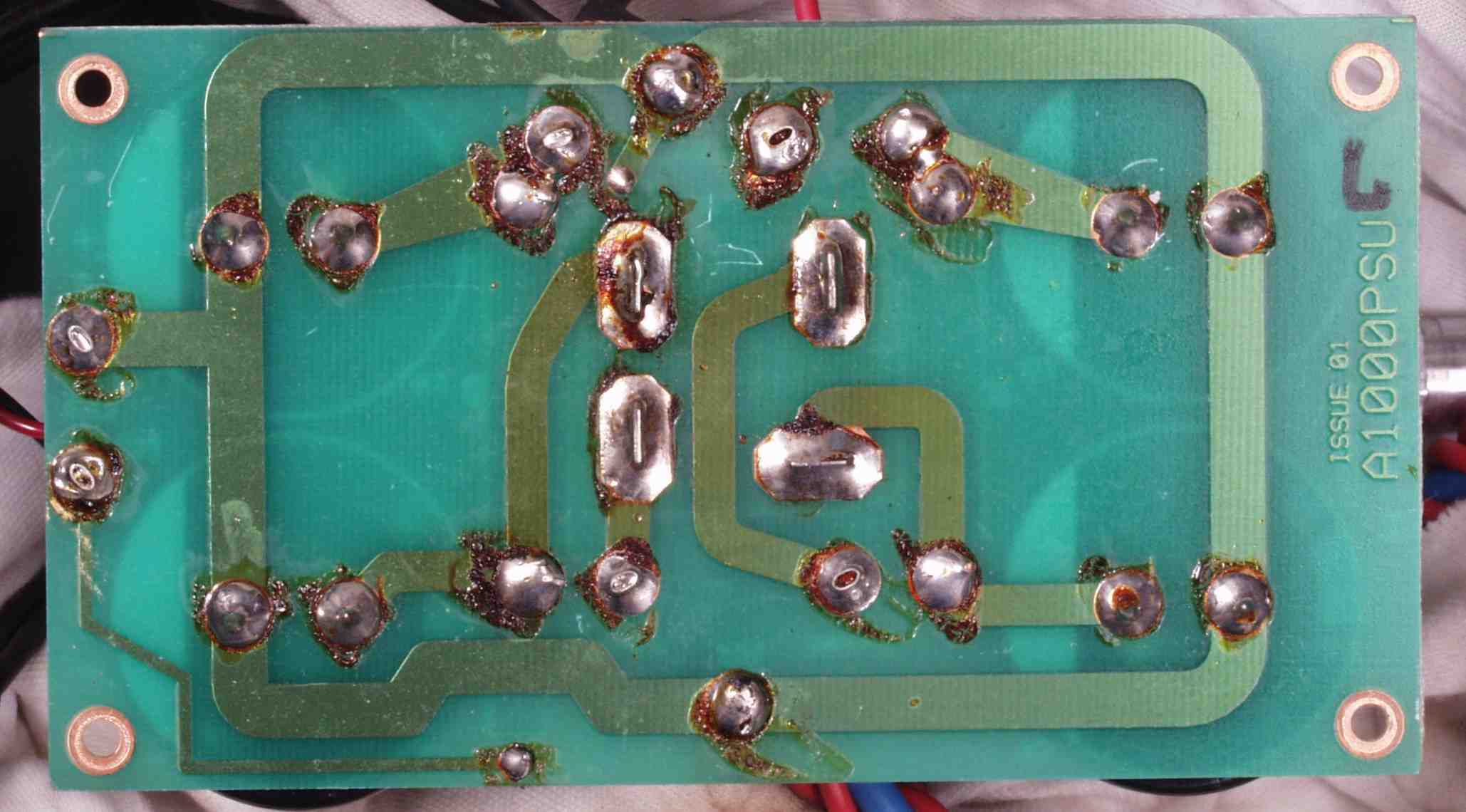

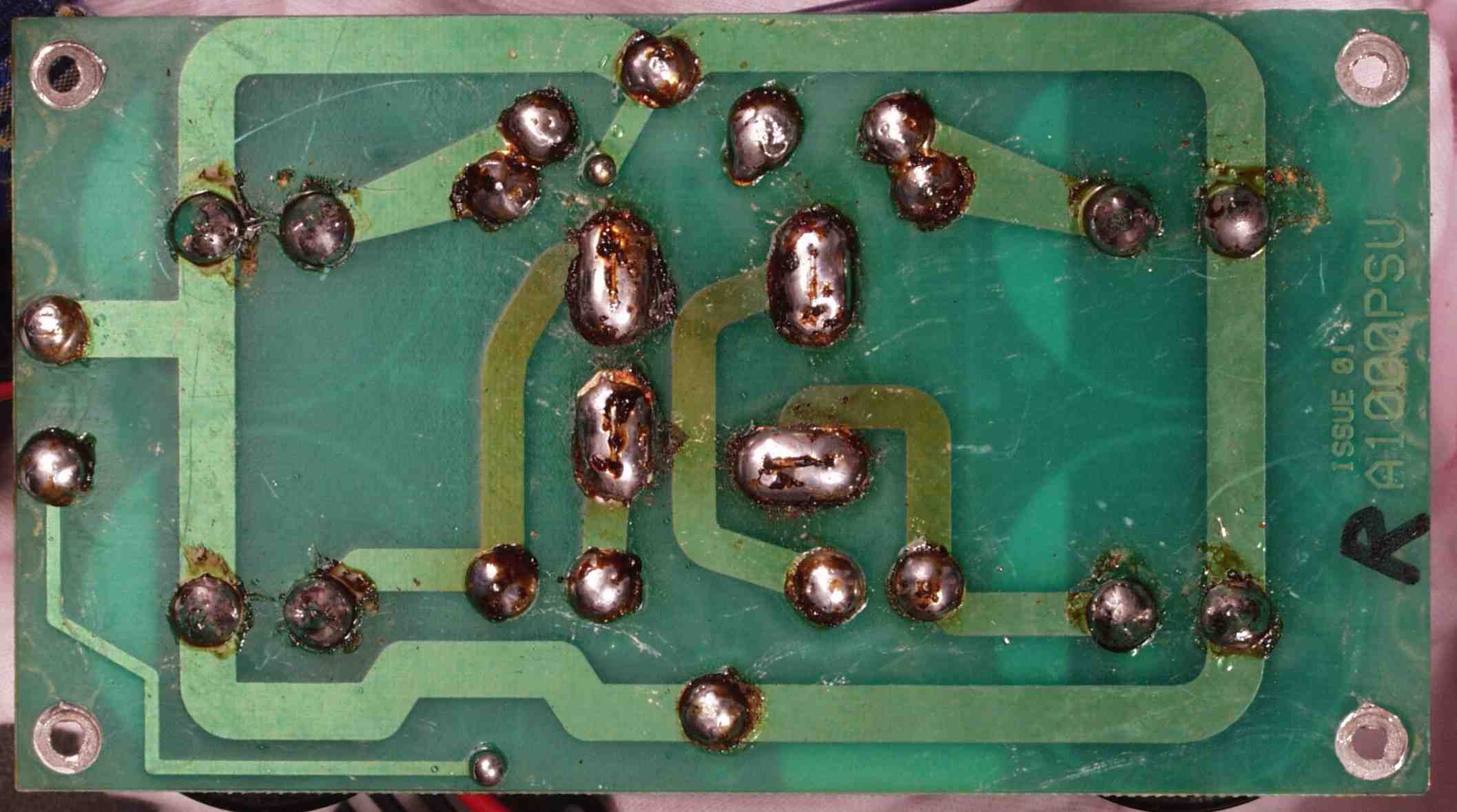

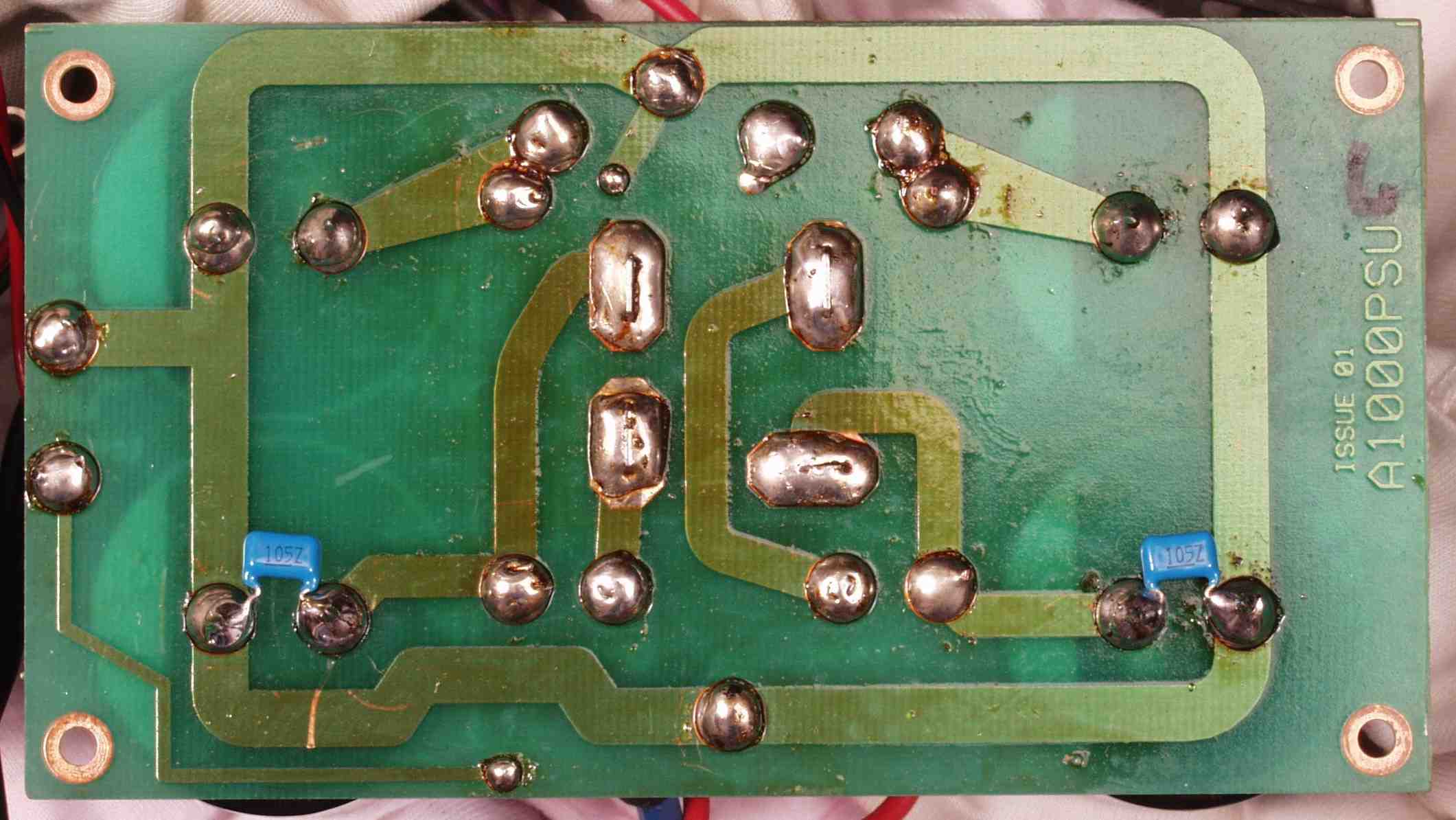

| Ｃ−３Ｃ． 修理前 Ｒ整流基板裏 |
 |
| Ｃ−３Ｄ． 修理（半田補正）後 Ｒ整流基板裏 |
 |

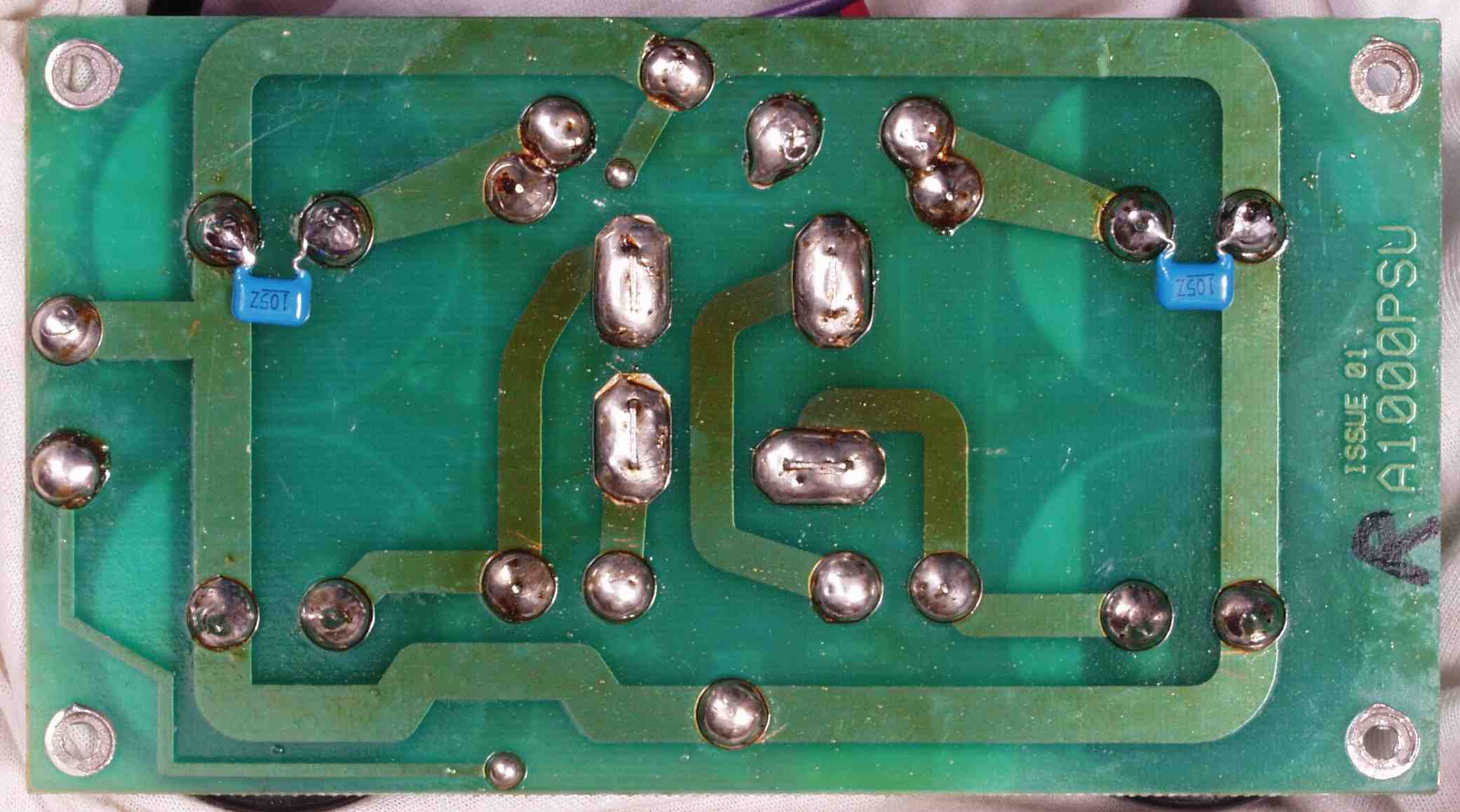

| Ｃ−３Ｅ． 完成Ｒ整流基板裏 洗浄後 |
 |
| Ｃ−４Ａ． 修理前 Ｌ整流基板 |
 |
| Ｃ−４Ｂ． 修理後 Ｌ整流基板 電解コンデンサー４個交換 |
 |

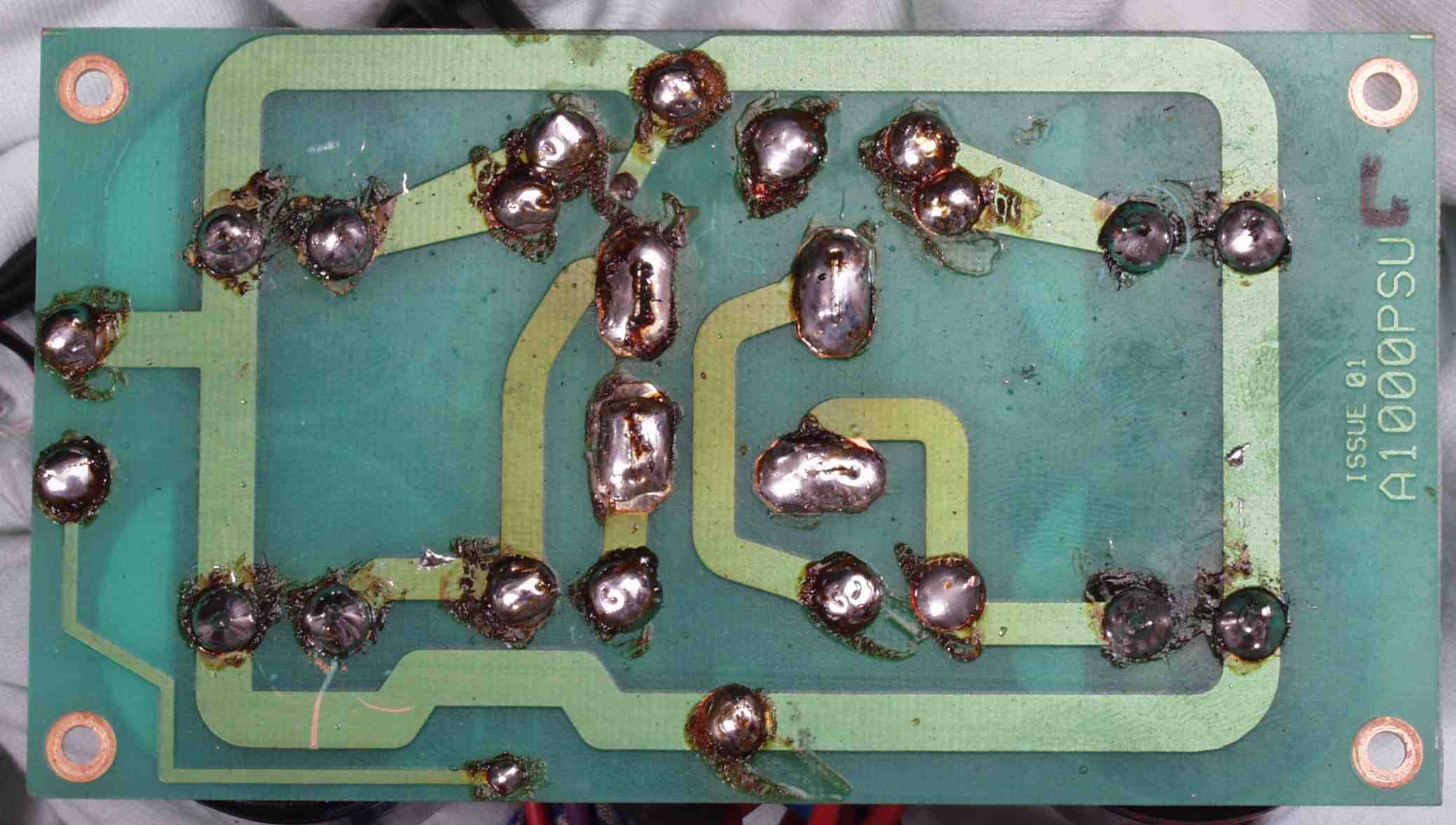

| Ｃ−４Ｃ． 修理前 Ｌ整流基板 裏 |
 |
| Ｃ−４Ｄ． 修理（半田補正）後 Ｌ整流基板裏 |
 |
| Ｃ−４Ｅ． 完成Ｌ整流基板裏 洗浄後 |
 |

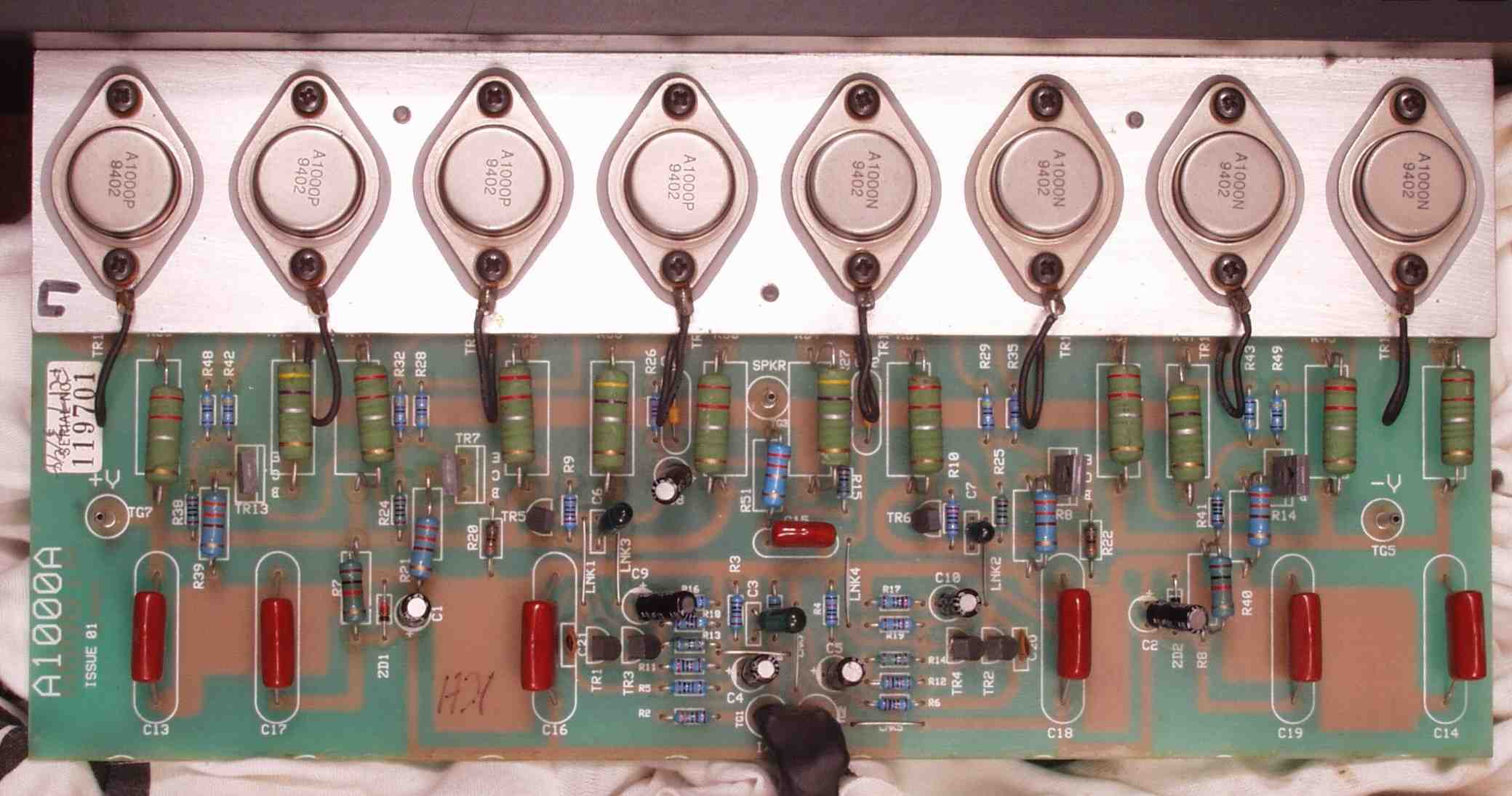

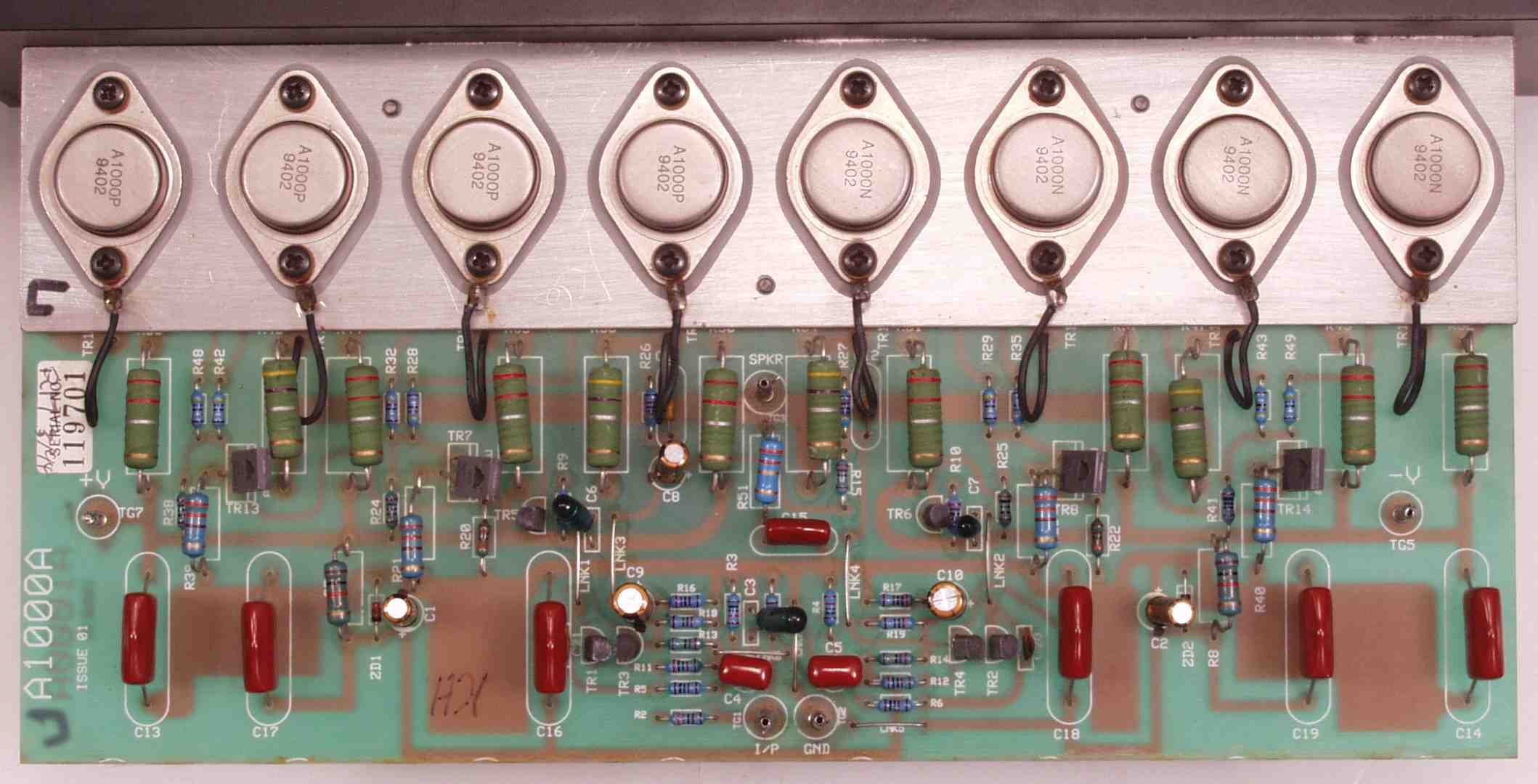

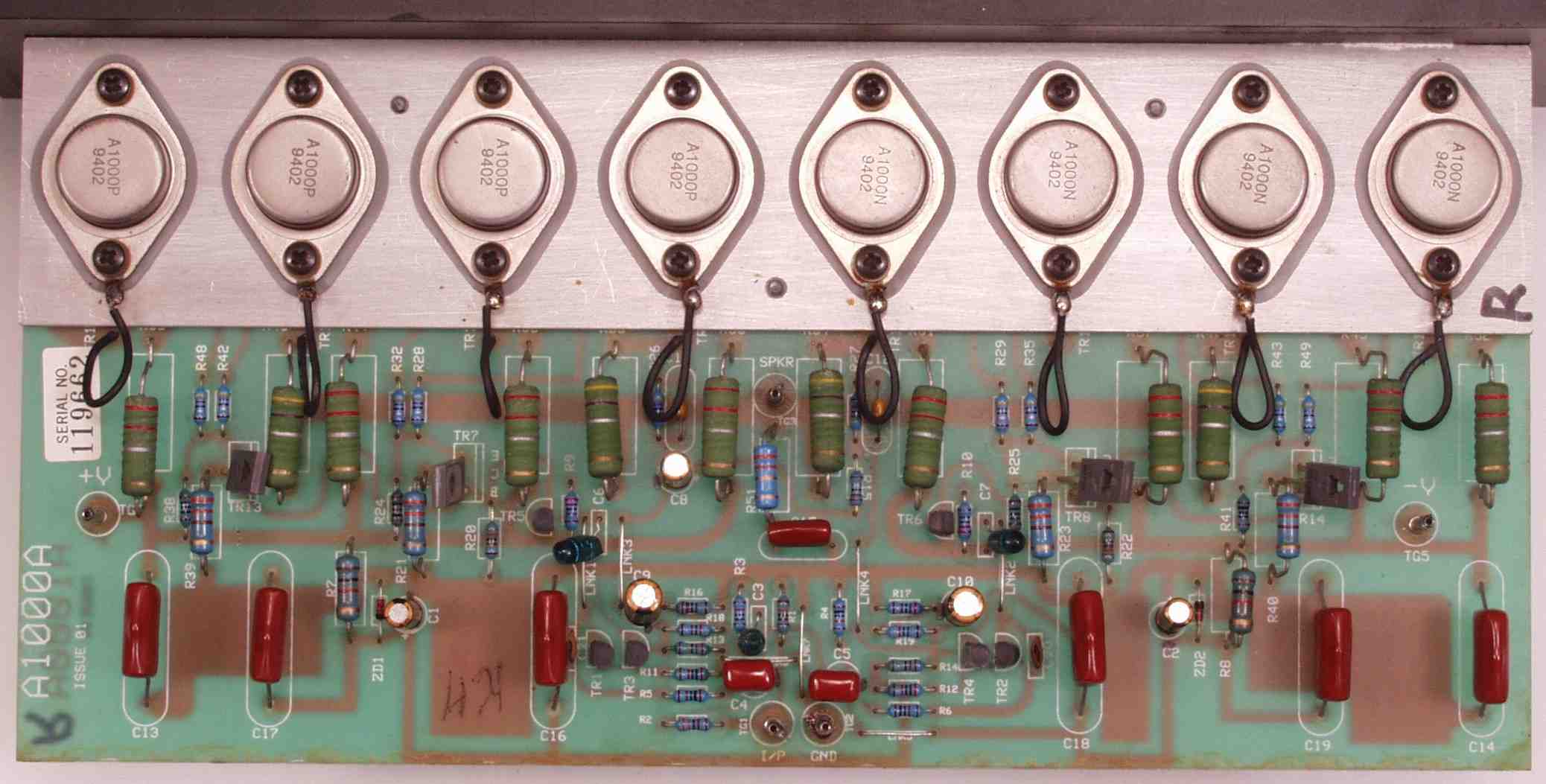

| Ｃ−５Ａ． 修理前 Ｒ側メインＡＭＰ基板 |
 |

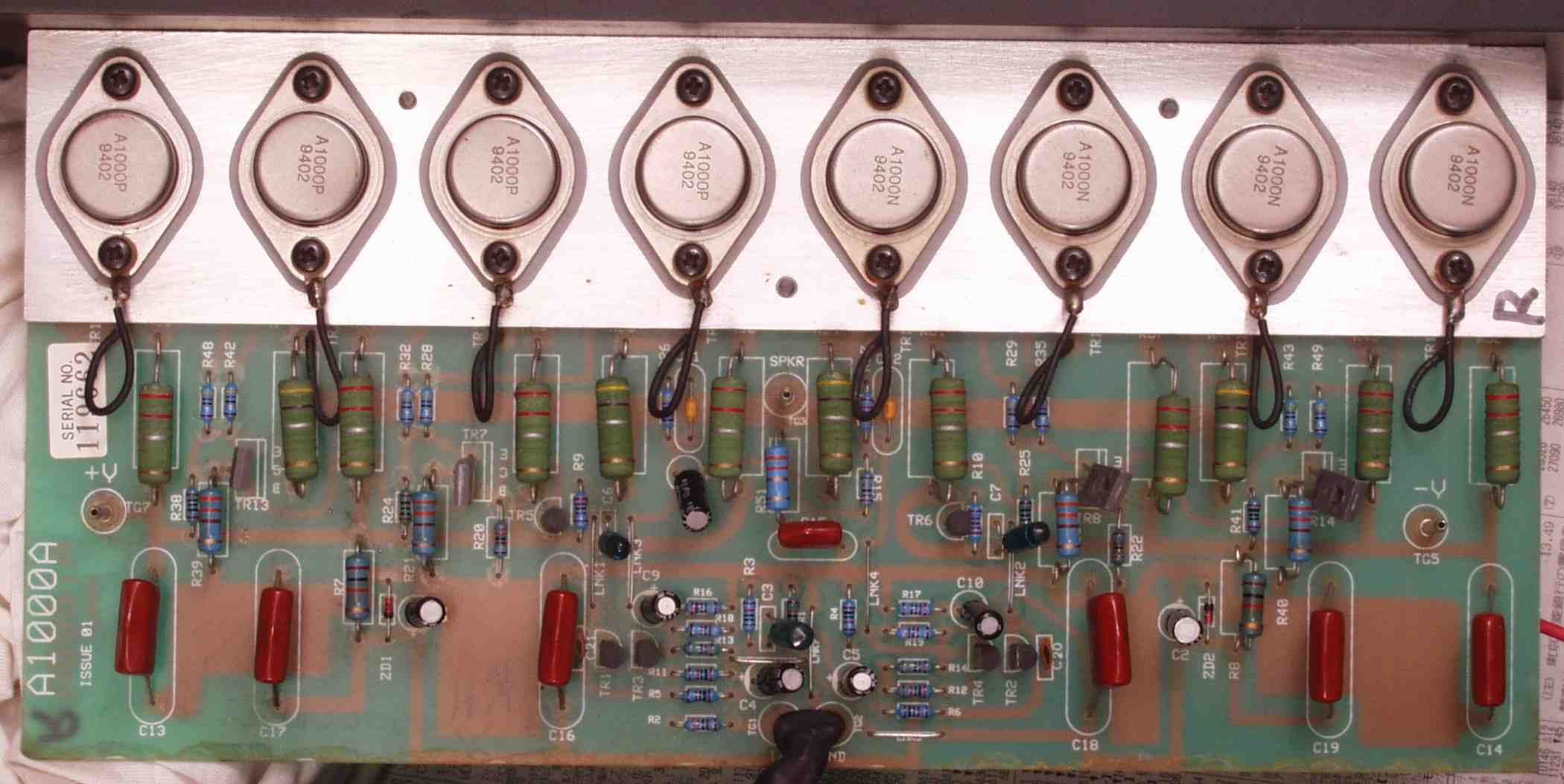

| Ｃ−５Ｂ． 修理後 ＲメインＡＭＰ基板 電解コンデンサー７個、フイルムコンデンサー２個交換 |
 |

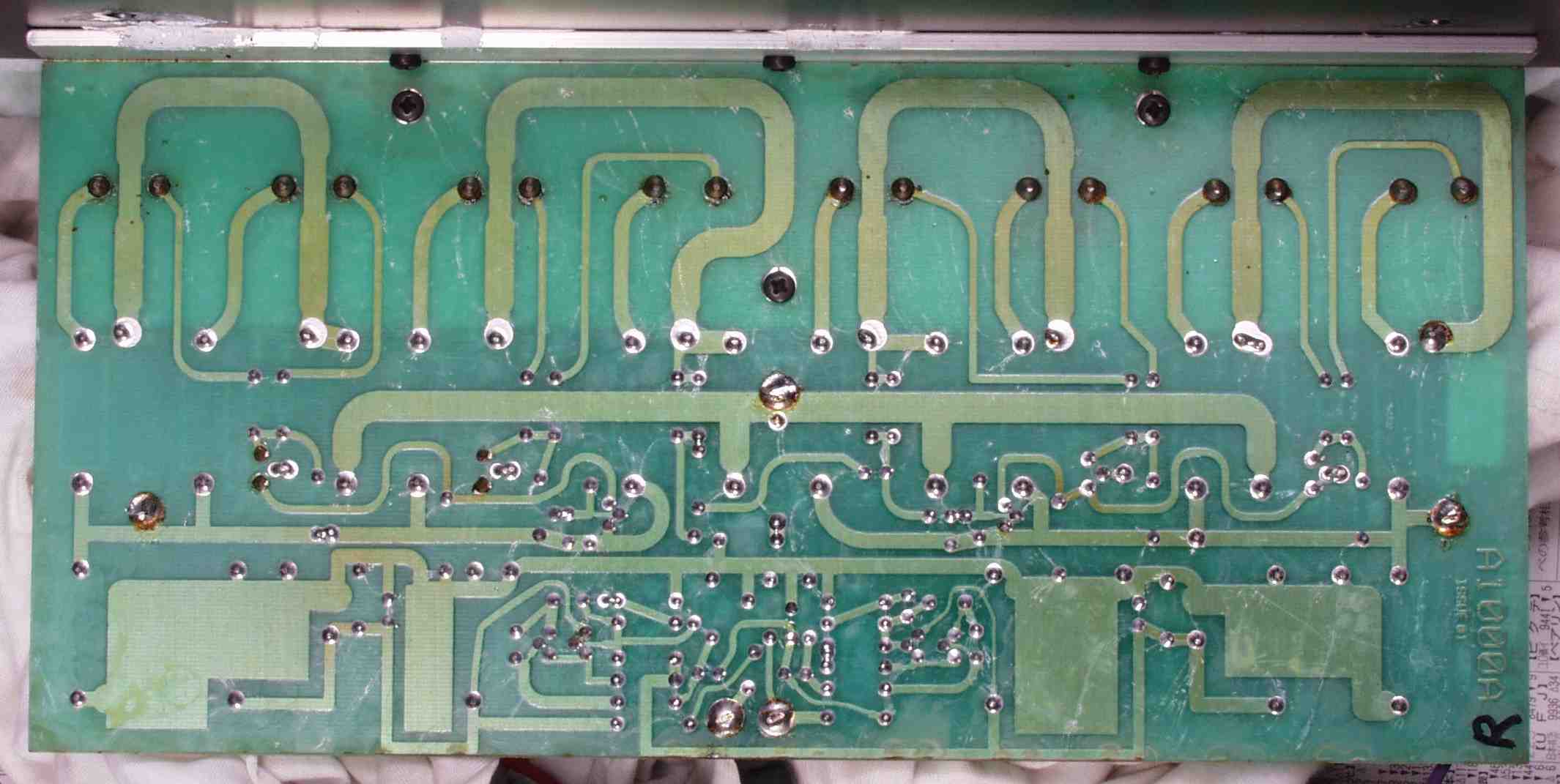

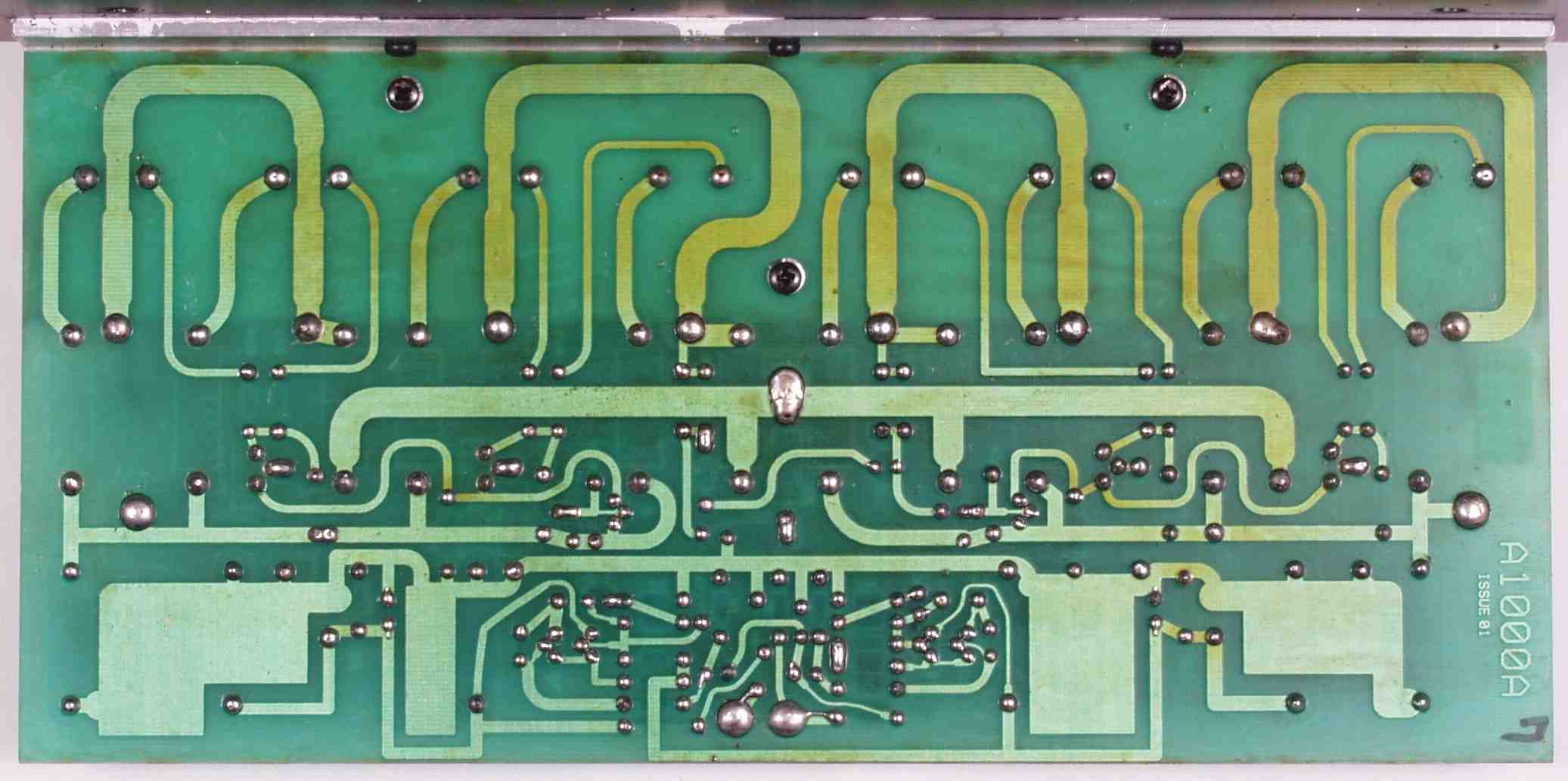

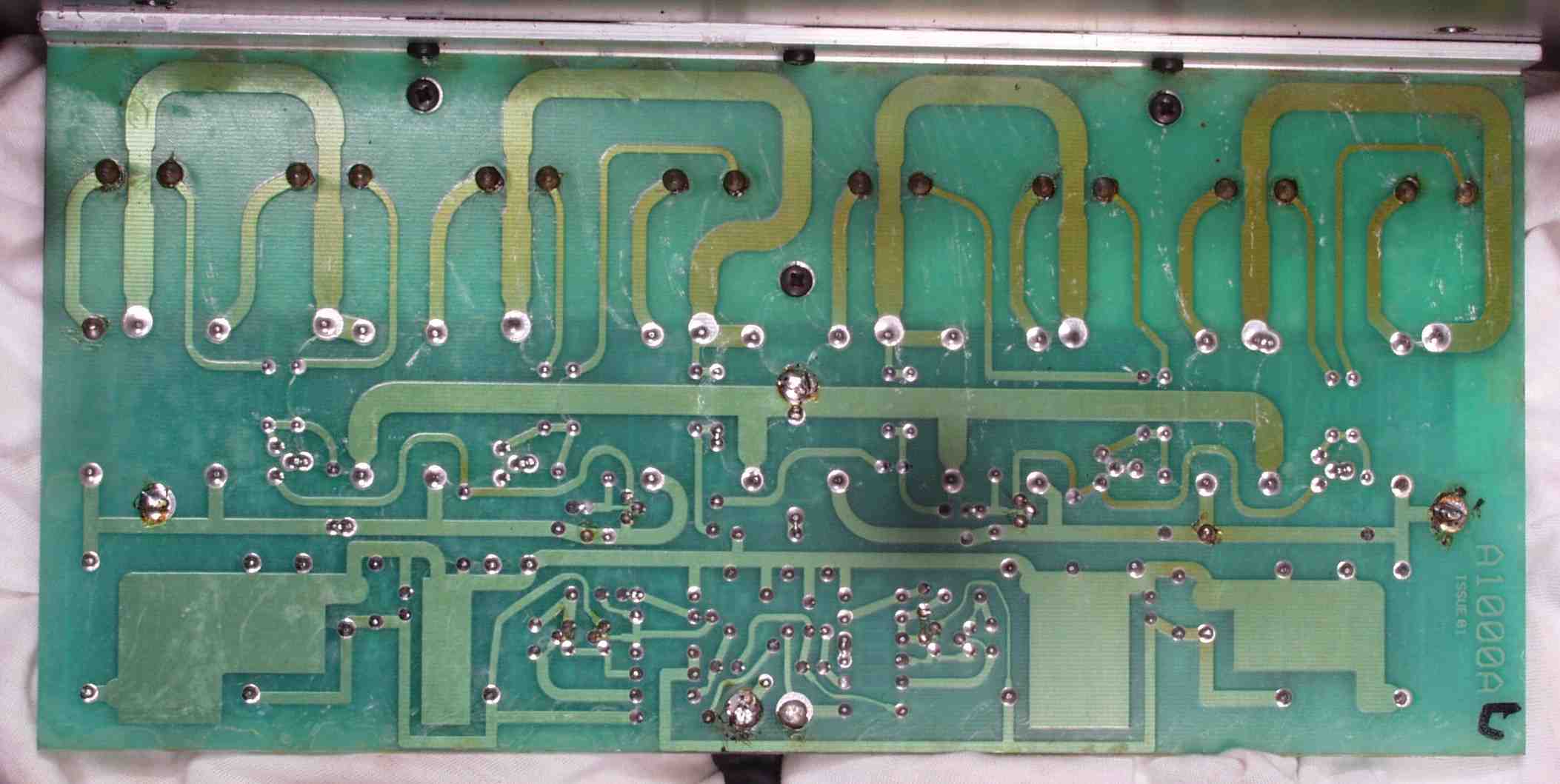

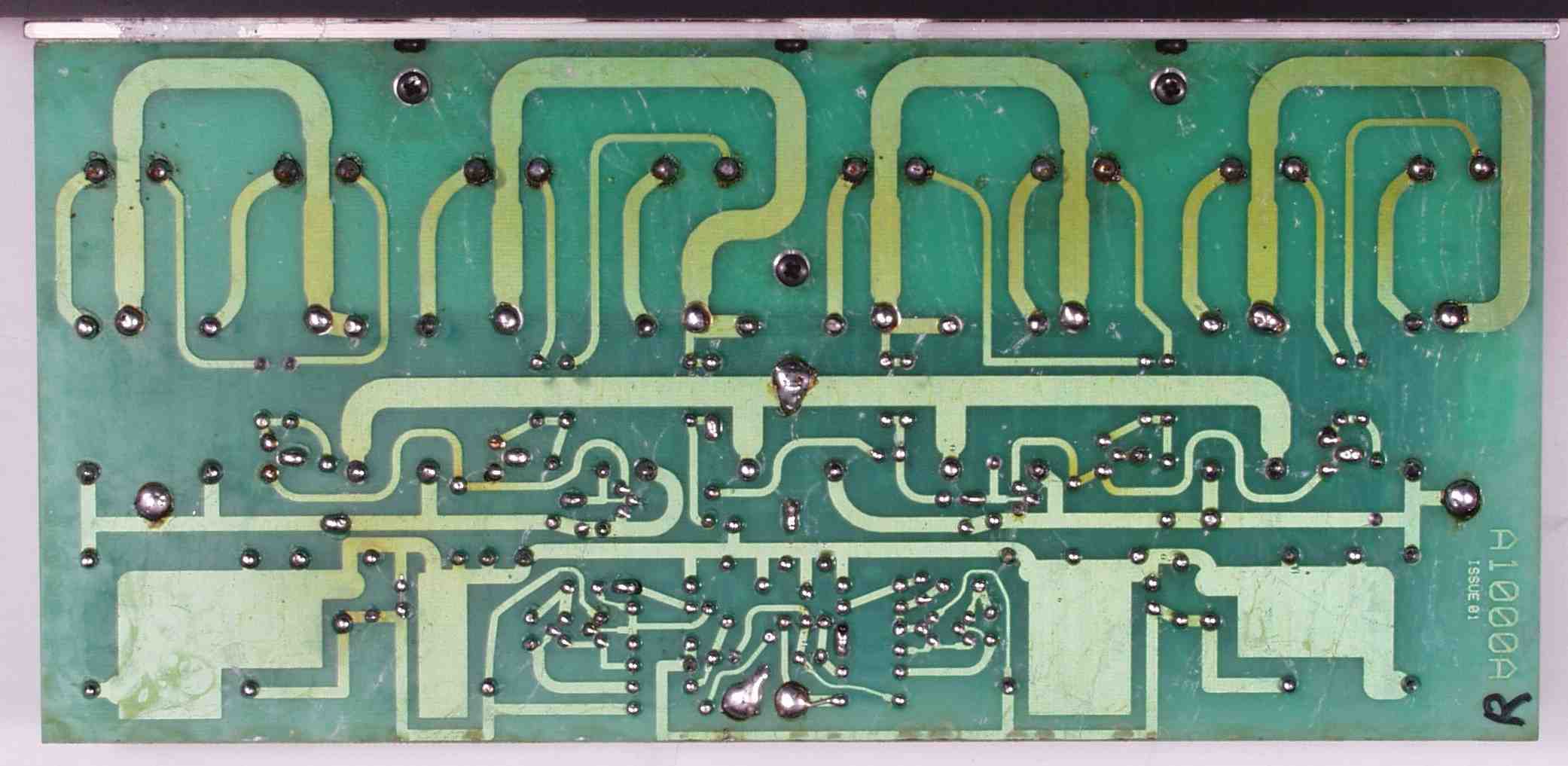

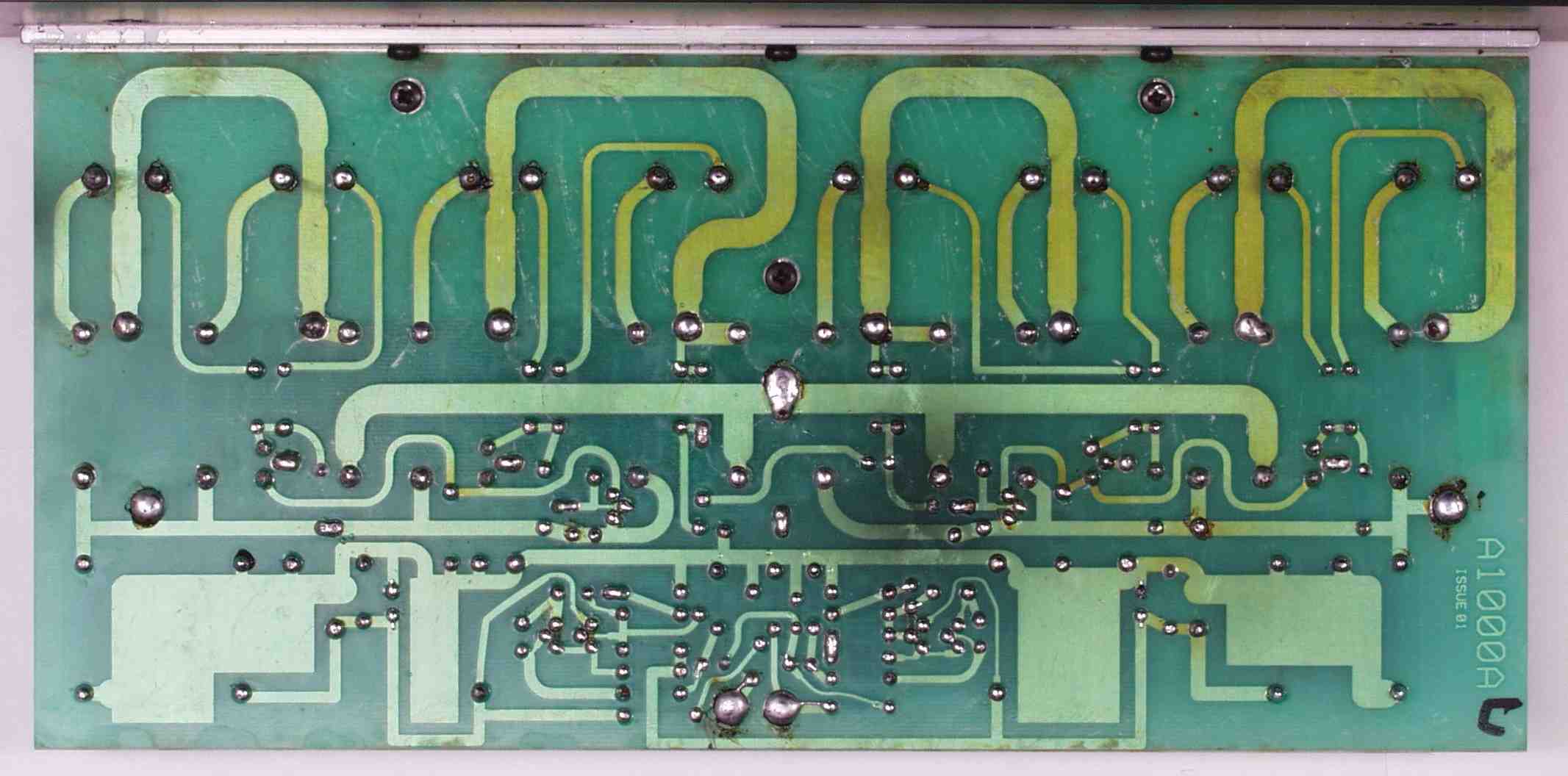

| Ｃ−５Ｃ． 修理前 ＲメインＡＭＰ基板裏 |
 |
| Ｃ−５Ｄ． 修理（半田補正）後 ＲメインＡＭＰ基板裏 全ての半田をやり直す |
 |

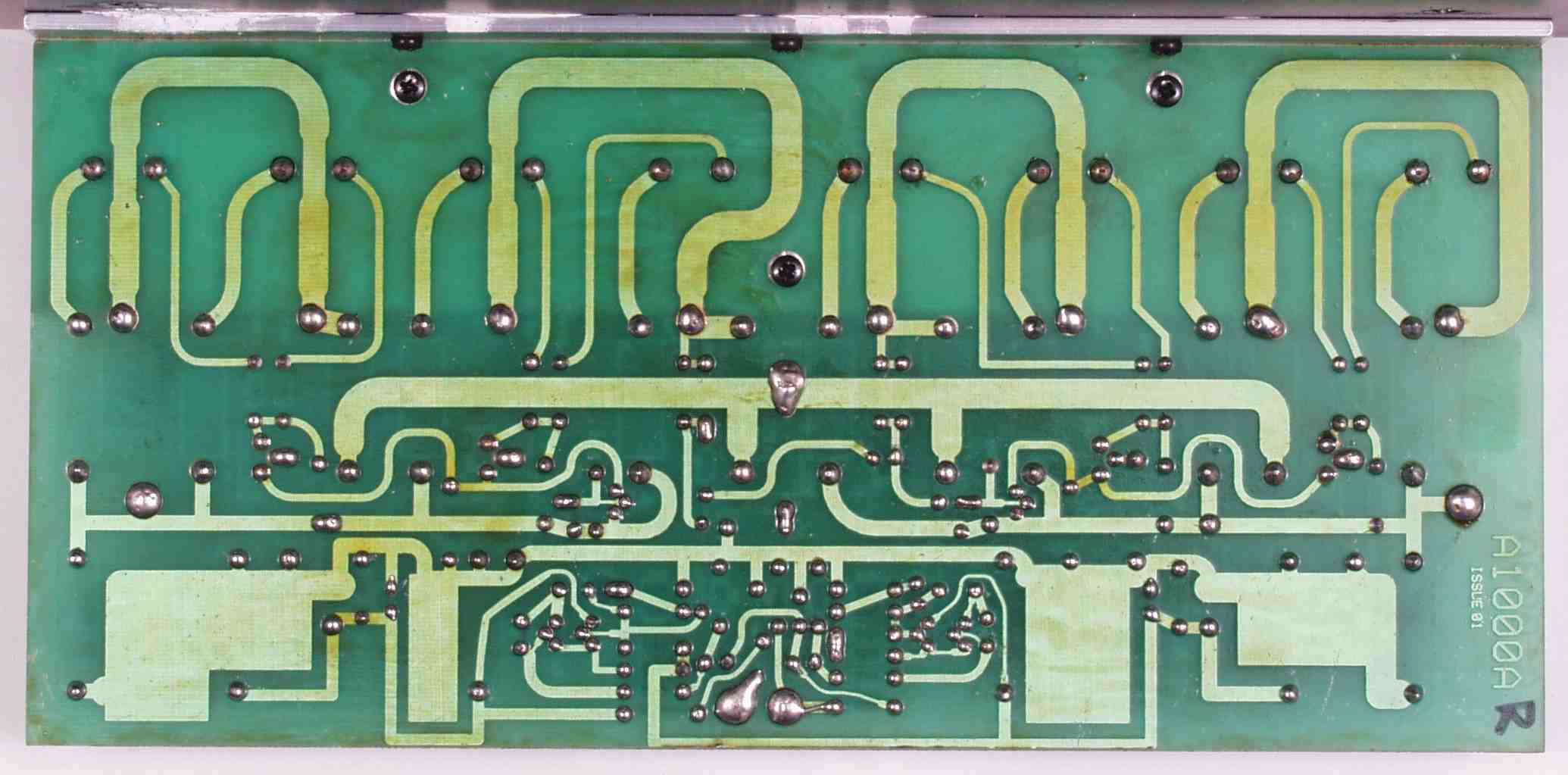

| Ｃ−５Ｅ． 完成ＲメインＡＭＰ基板裏 洗浄後 |
 |
| Ｃ−６Ａ． 修理前 ＬメインＡＭＰ基板 |
 |
| Ｃ−６Ｂ． 修理後 ＬメインＡＭＰ基板 電解コンデンサー７個、フイルムコンデンサー２個交換 |
 |
| Ｃ−６Ｃ． 修理前 ＬメインＡＭＰ基板裏 |
 |
| Ｃ−６Ｄ． 修理（半田補正）後 ＬメインＡＭＰ基板裏 全ての半田をやり直す |
 |
| Ｃ−６Ｅ． 完成ＬメインＡＭＰ基板 洗浄後 |
 |

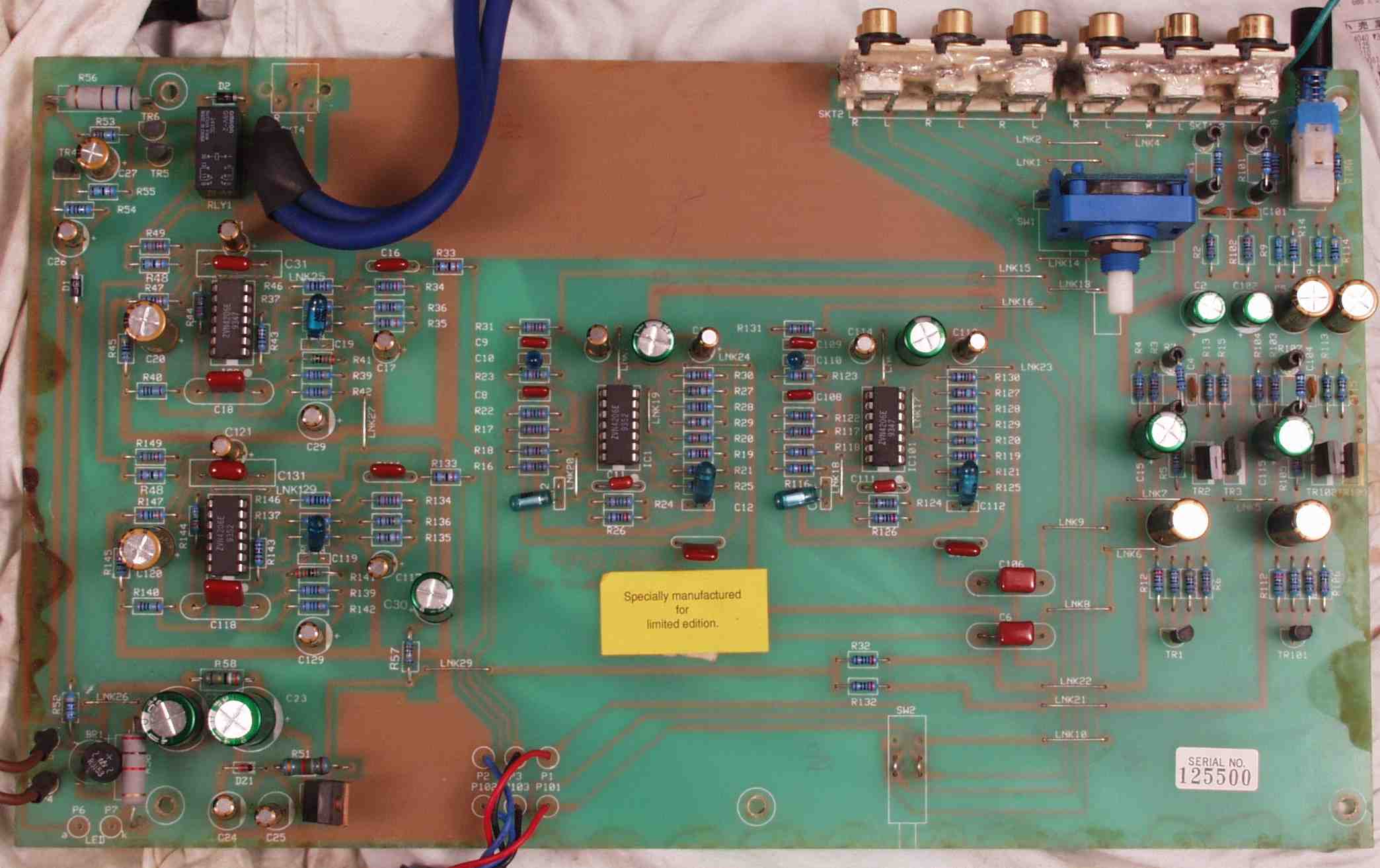

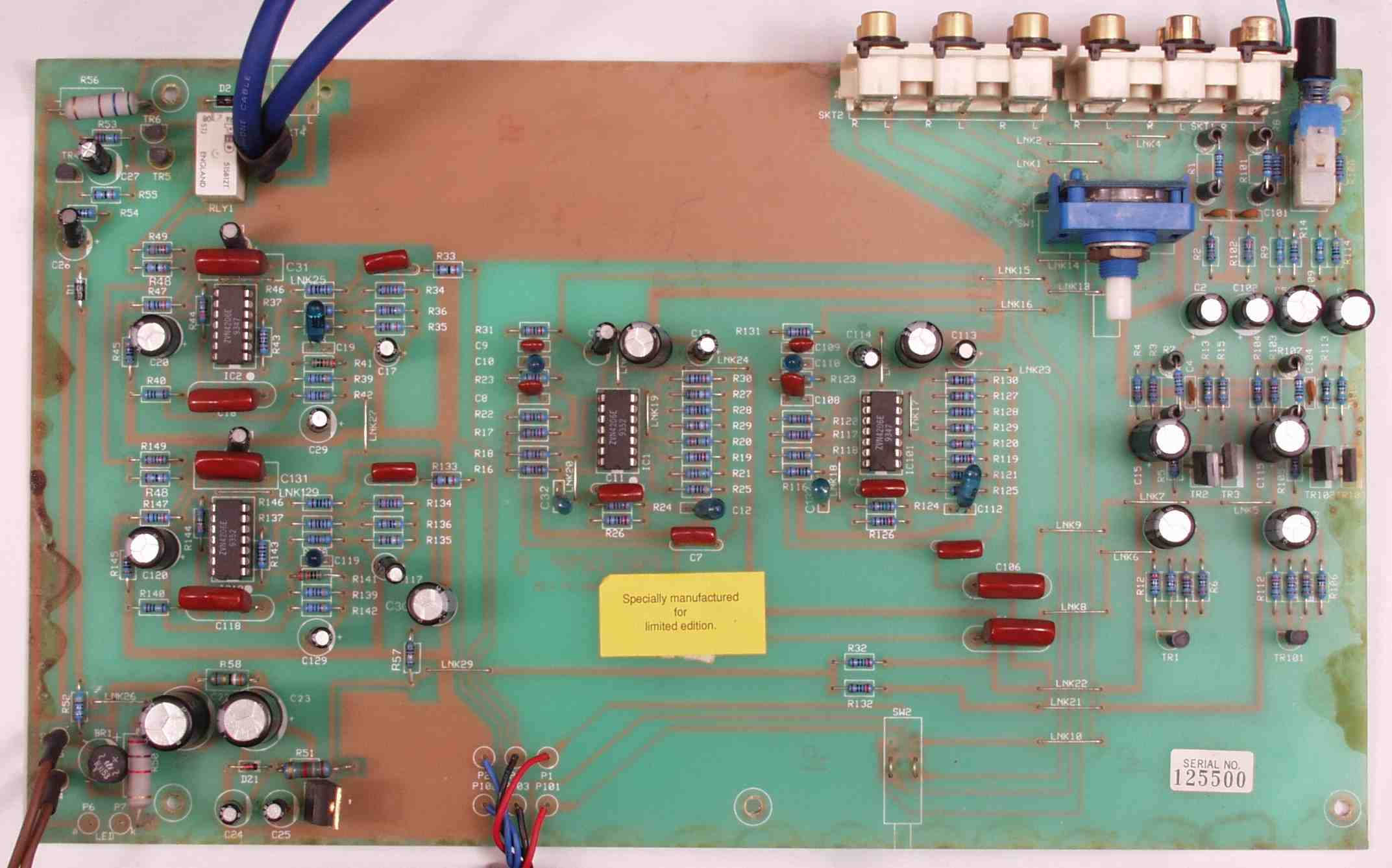

| Ｃ−７Ａ． 修理前 プリ基板 |
 |
| Ｃ−７Ｂ． 修理後 プリ基板 電解コンデンサー２９個、リレー、フイルムコンデンサー１６個交換 |
 |

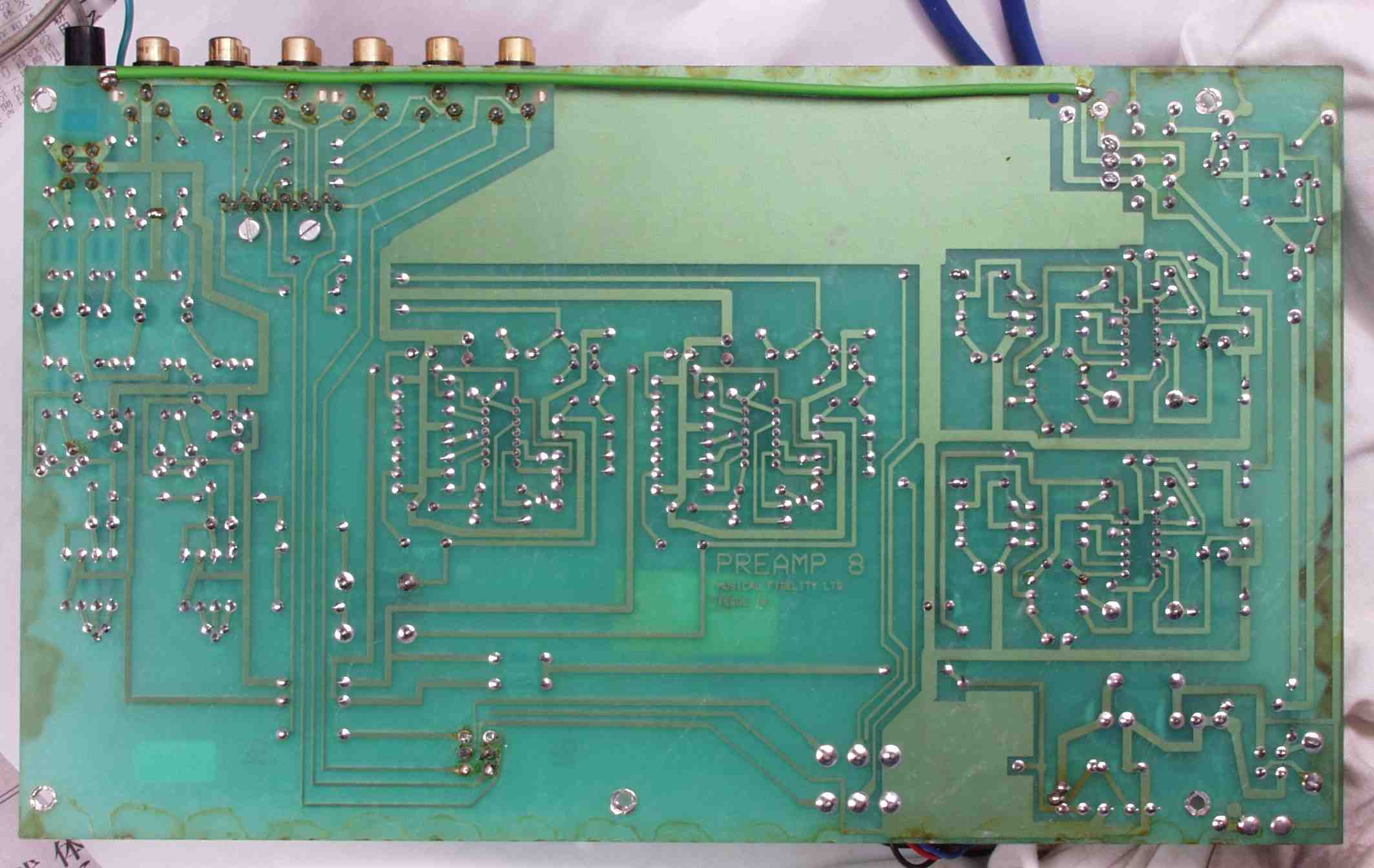

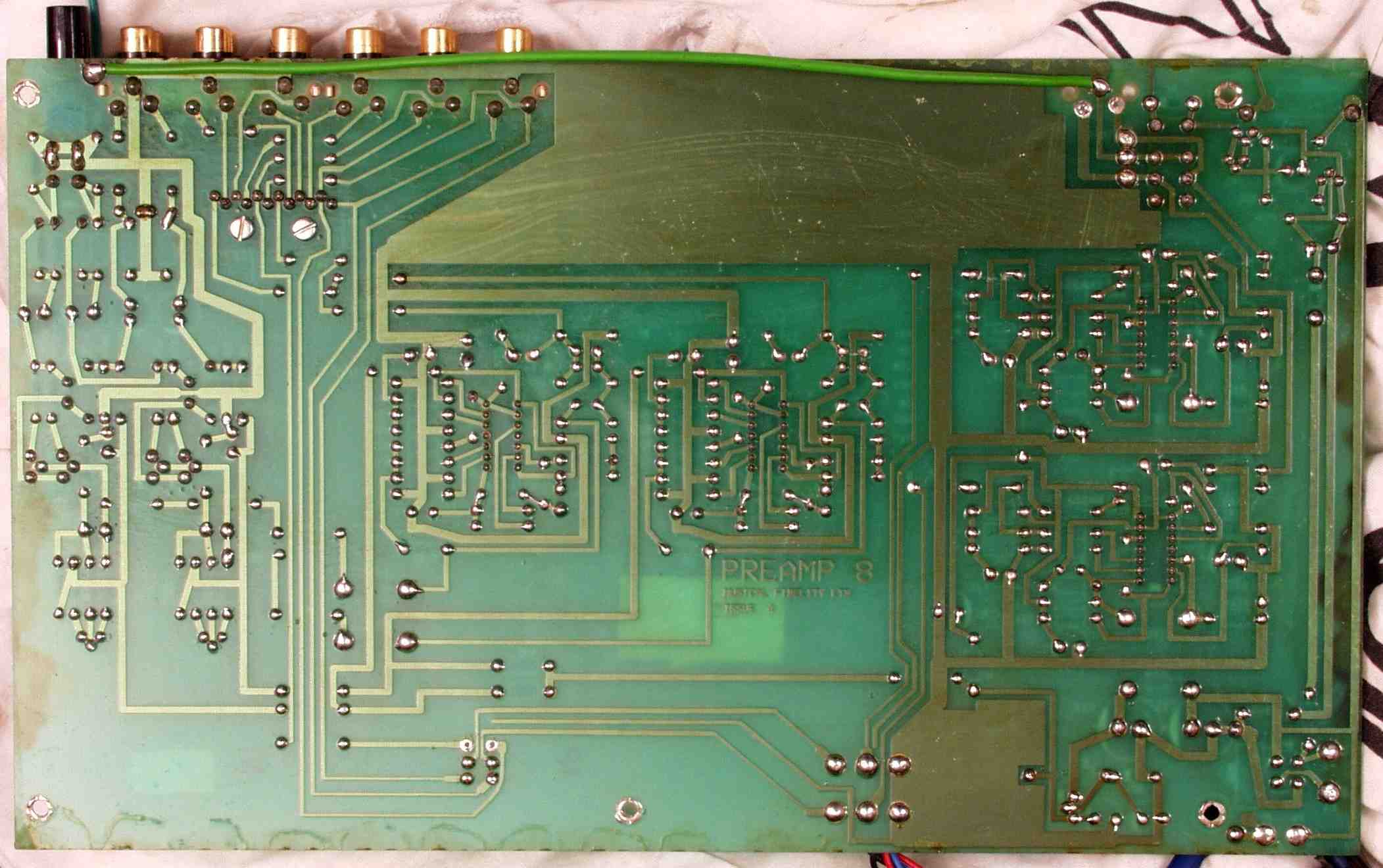

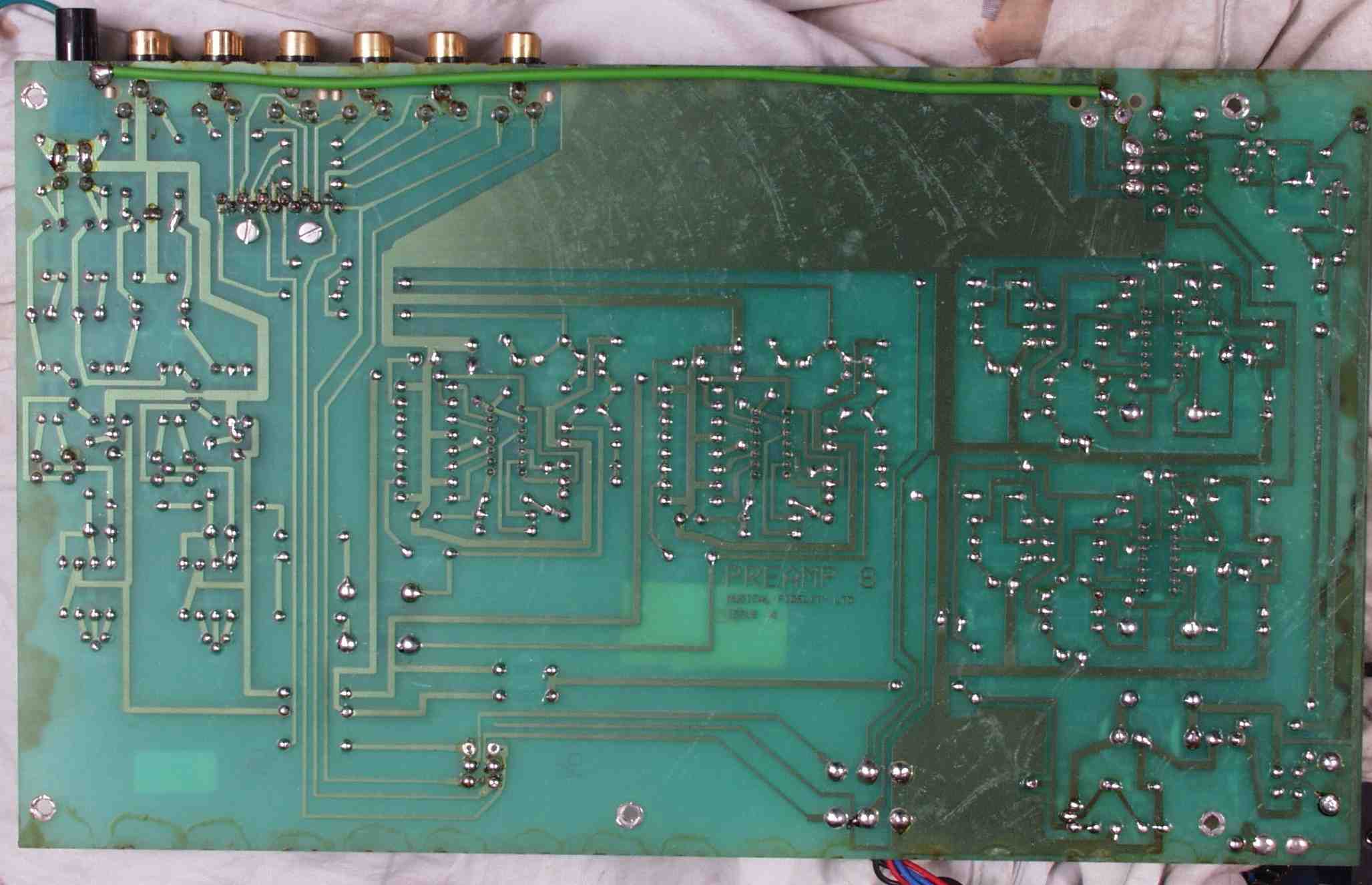

| Ｃ−７Ｃ． 修理前 プリ基板裏 |
 |
| Ｃ−７Ｄ． 修理（半田補正）後 プリ基板裏 全ての半田をやり直す |
 |
| Ｃ−７Ｅ． 完成プリ基板裏 洗浄後 |
 |

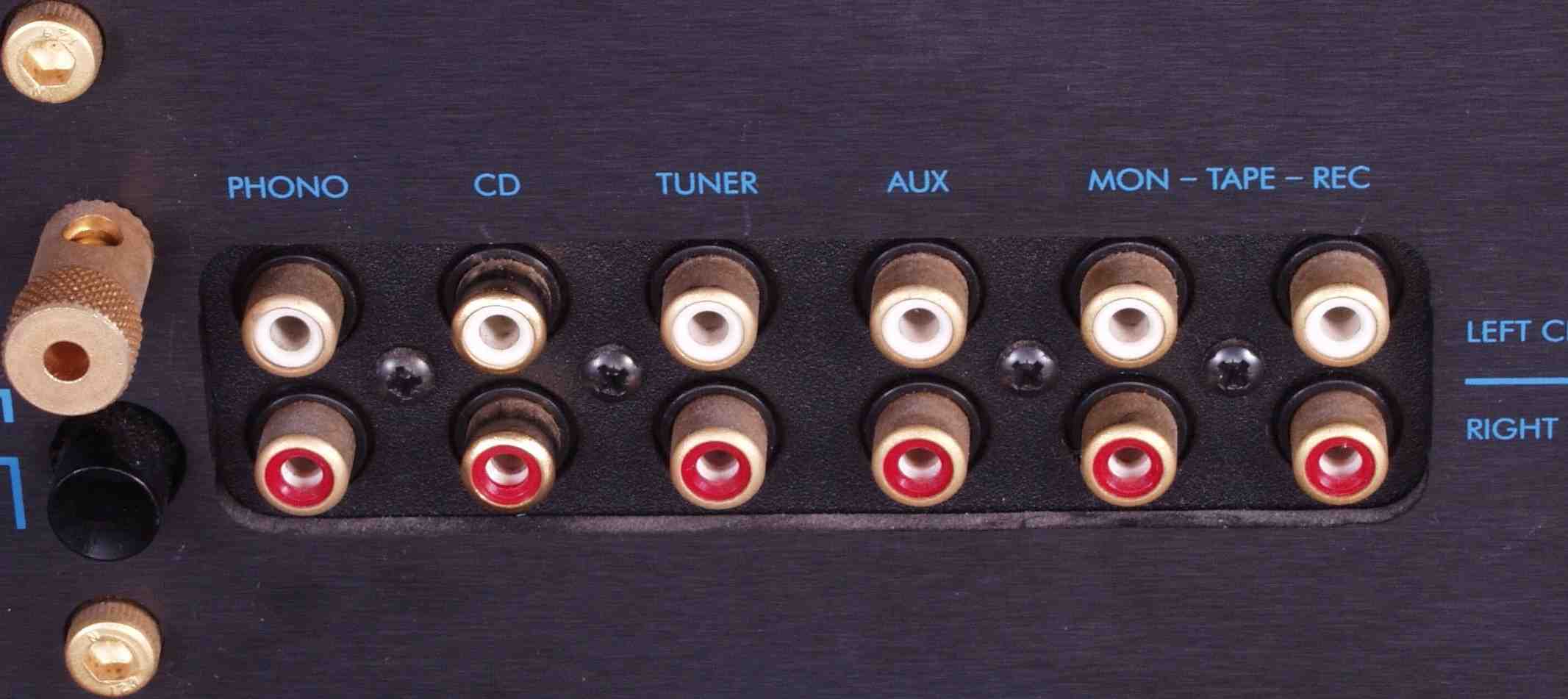

| Ｃ−８Ａ． 修理前 入力・出力ＲＣＡ端子 |
 |

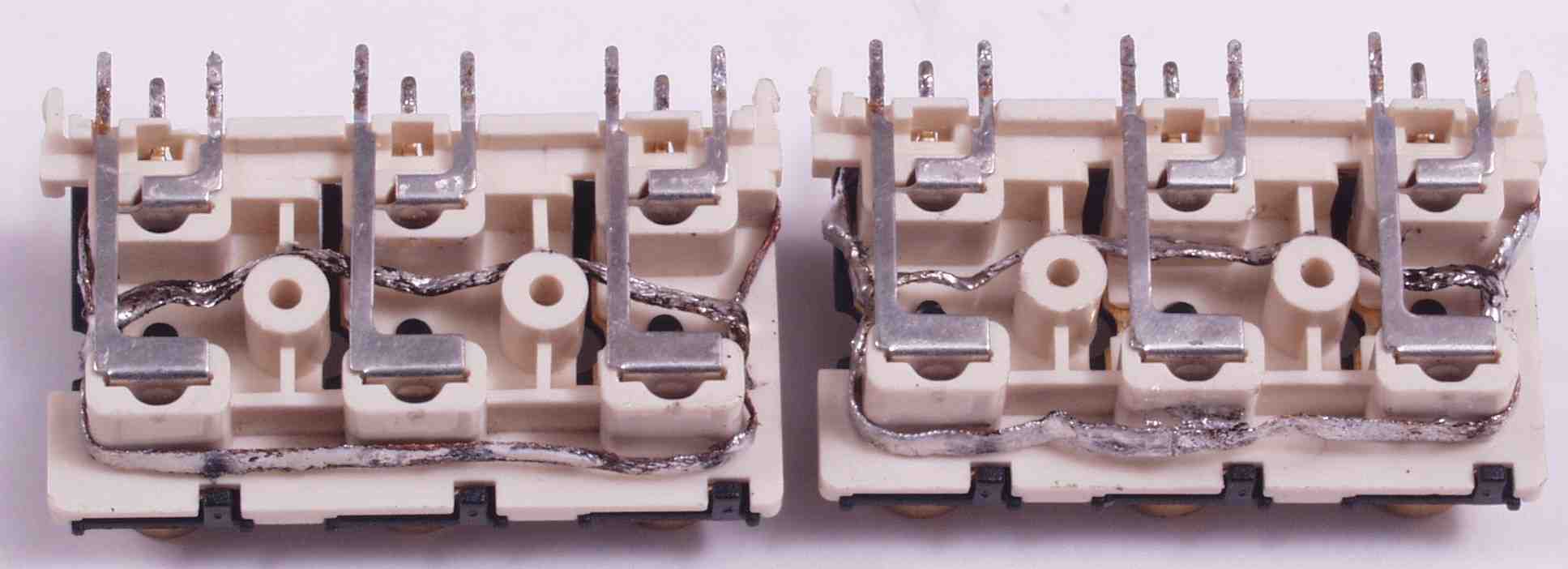

| Ｃ−８Ｂ． 修理中 入力・出力ＲＣＡ端子 半田吸い取り線で補強 |
 |
| Ｃ−８Ｃ． 修理後 入力・出力ＲＣＡ端子 半田吸い取り線で補強＋さらにホットボンドで補強 |
 |

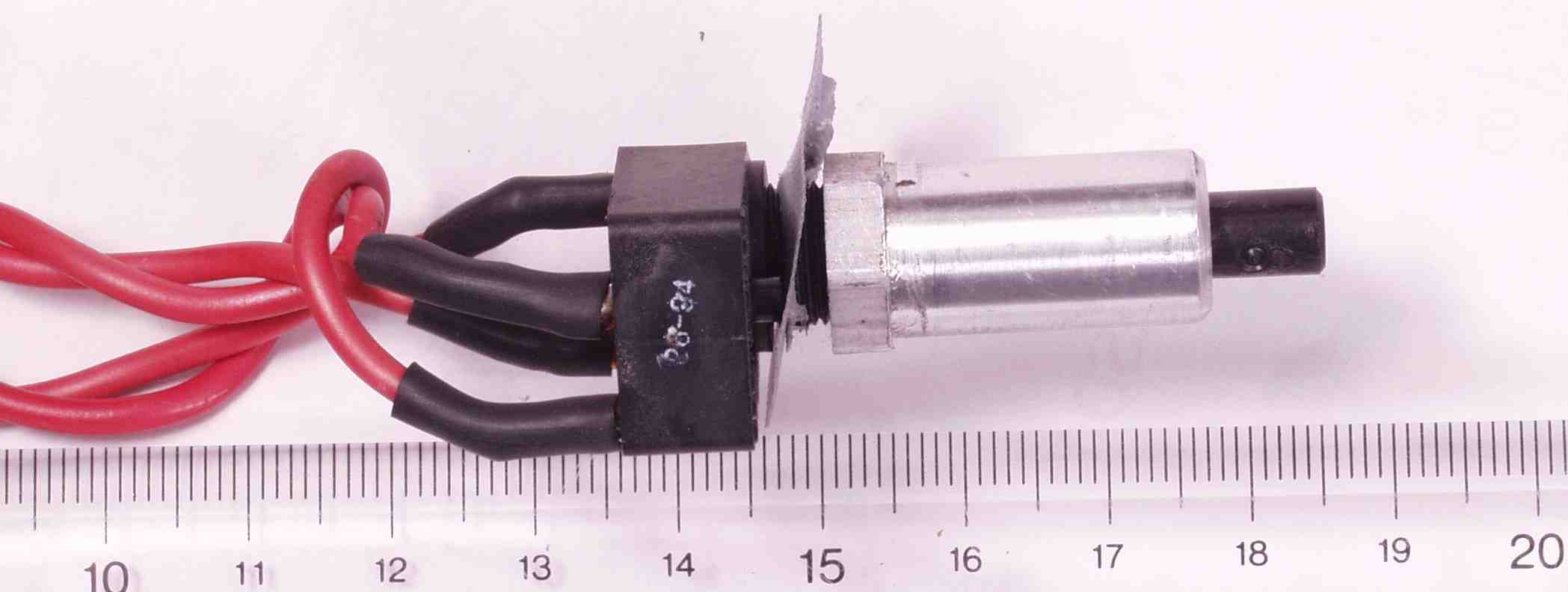

| Ｃ−９Ａ． 修理前 電源ＳＷ 何とメインＡＭＰの供給電圧を入切している、プリＡＭＰの電源は入りっぱなし！ 改造後、このＳＷはリレーの入り切りのみ |
 |

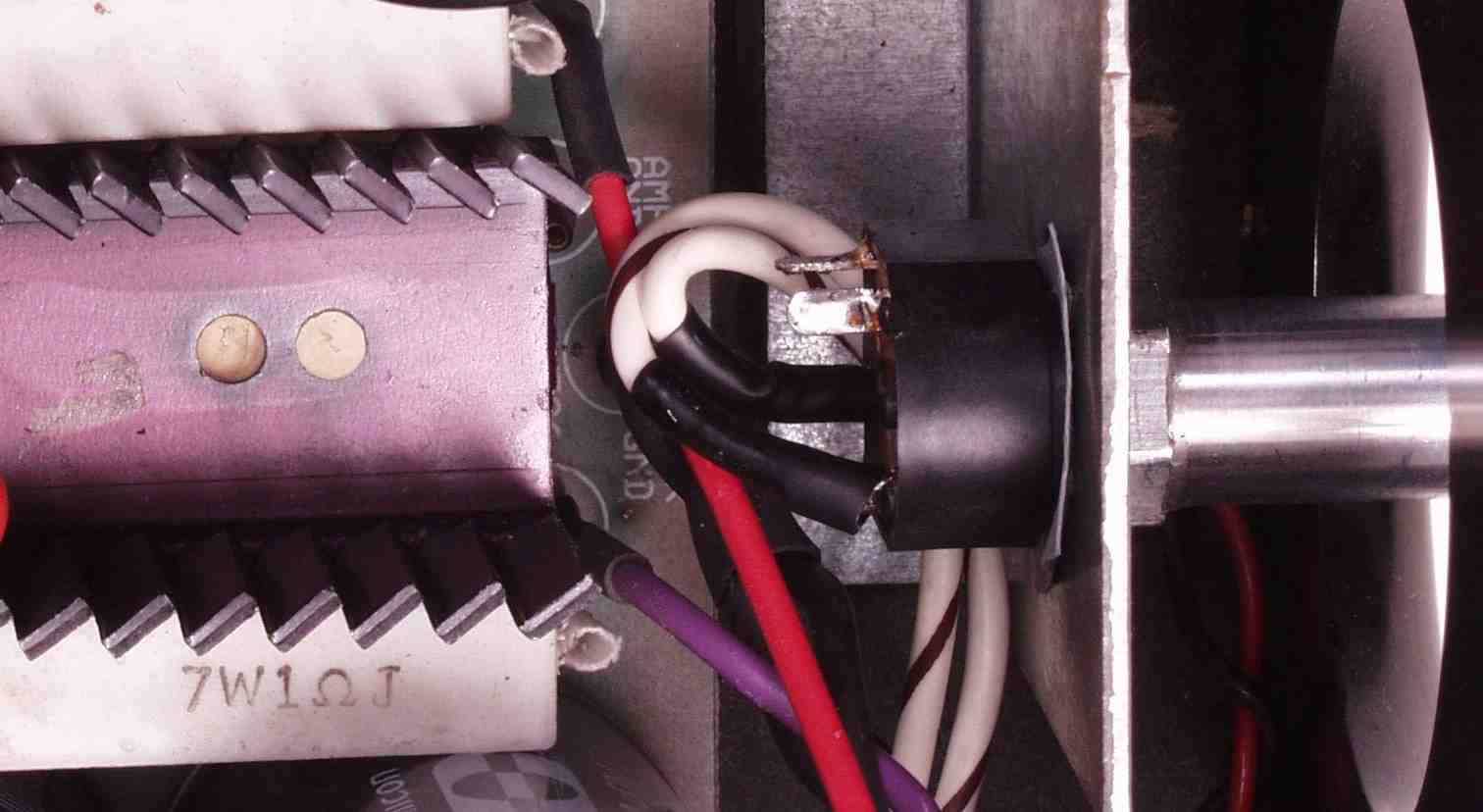

| Ｃ−９Ｂ． 修理後 電源ＳＷ周り配線 |
 |

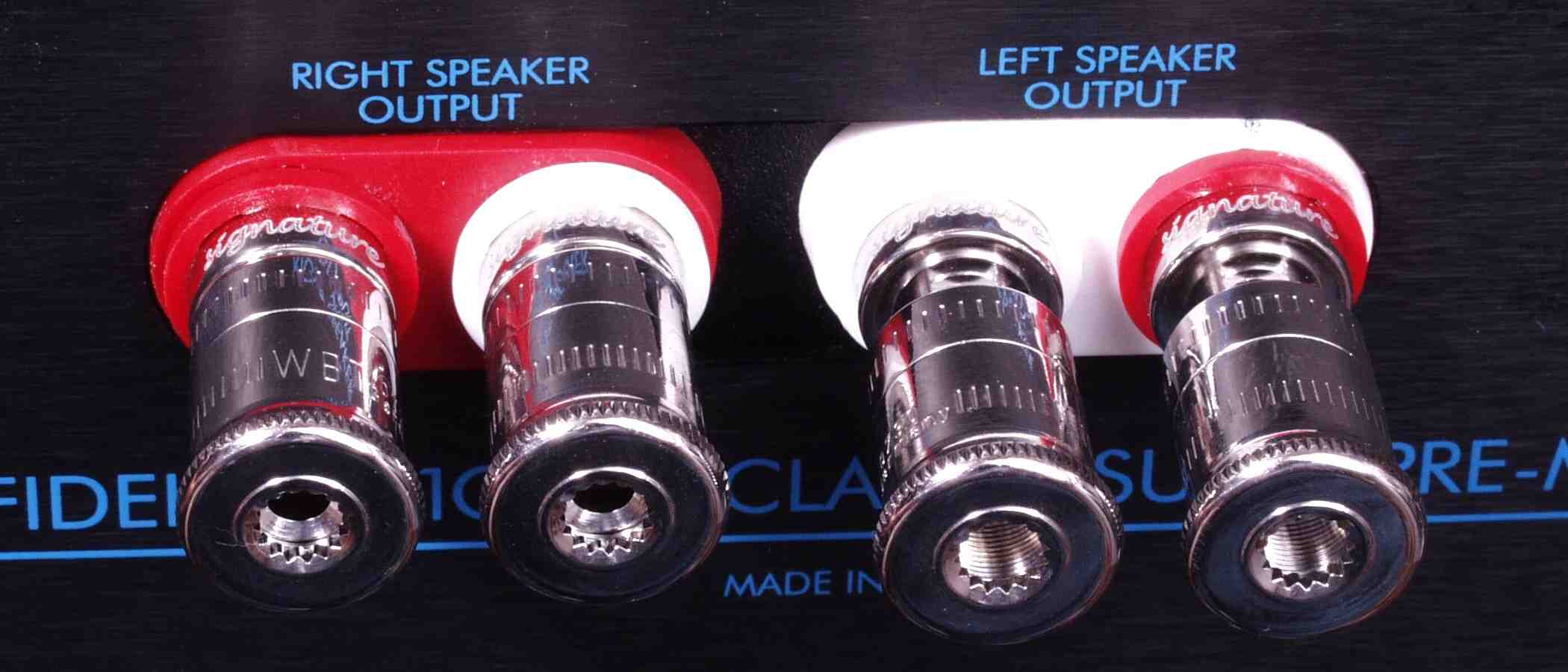

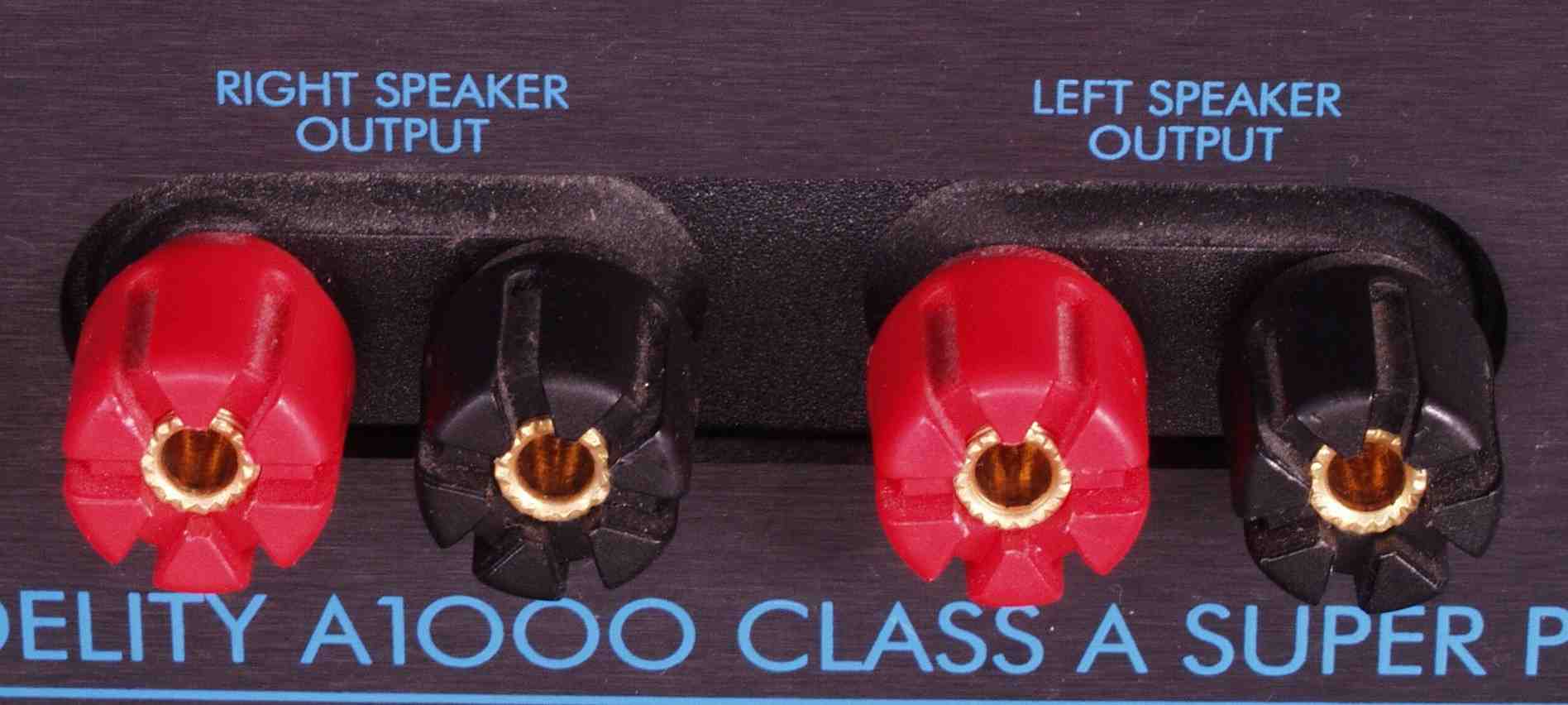

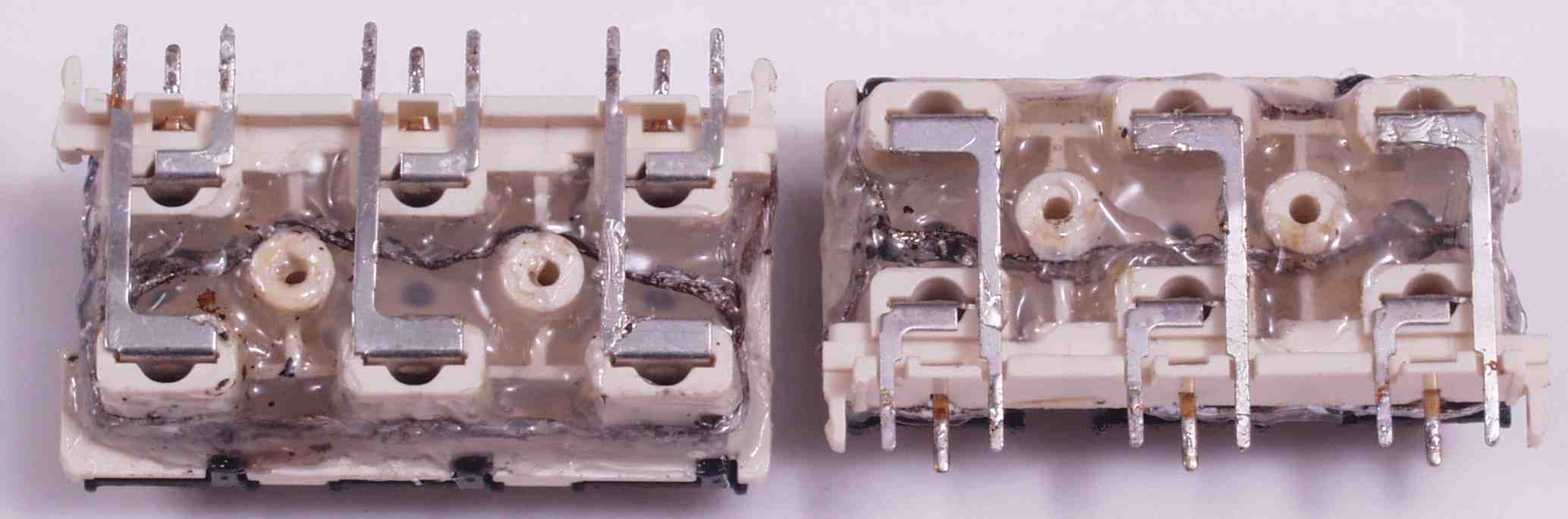

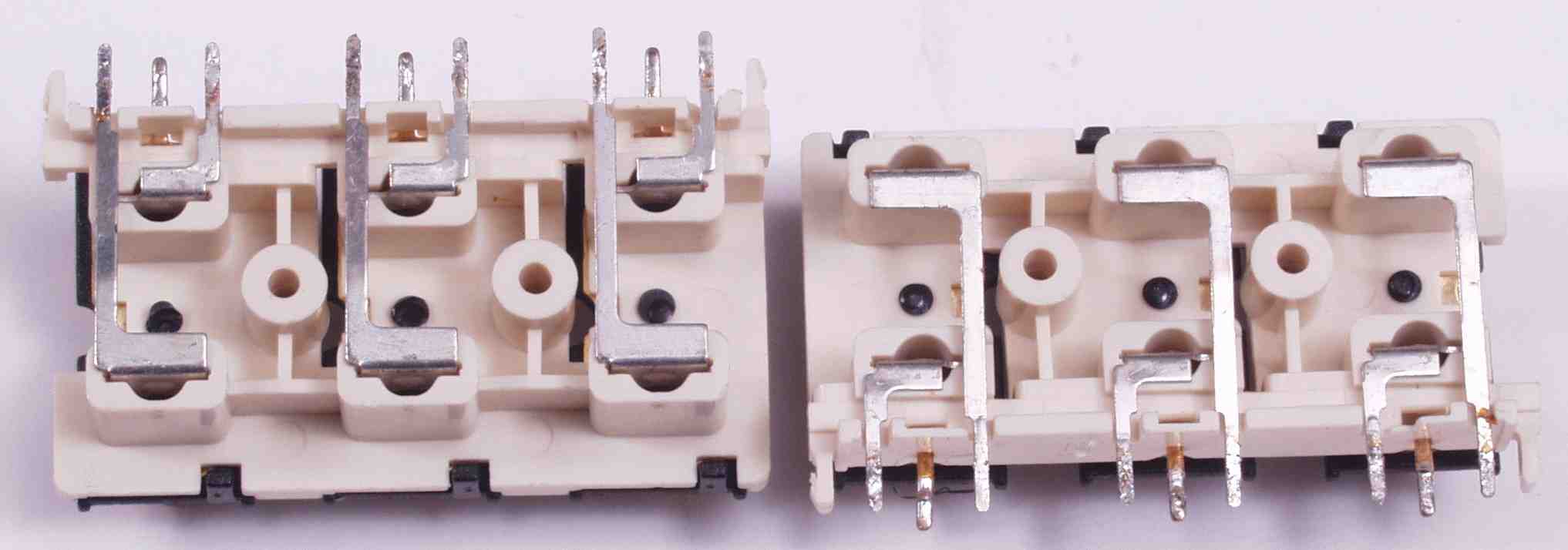

| Ｃ−ＡＡ． 修理前 ＳＰ接続端子 普通は内側をアース端子にするのですが！ |
|
| Ｃ−ＡＢ． 修理前 ＳＰ接続端子 |
 |

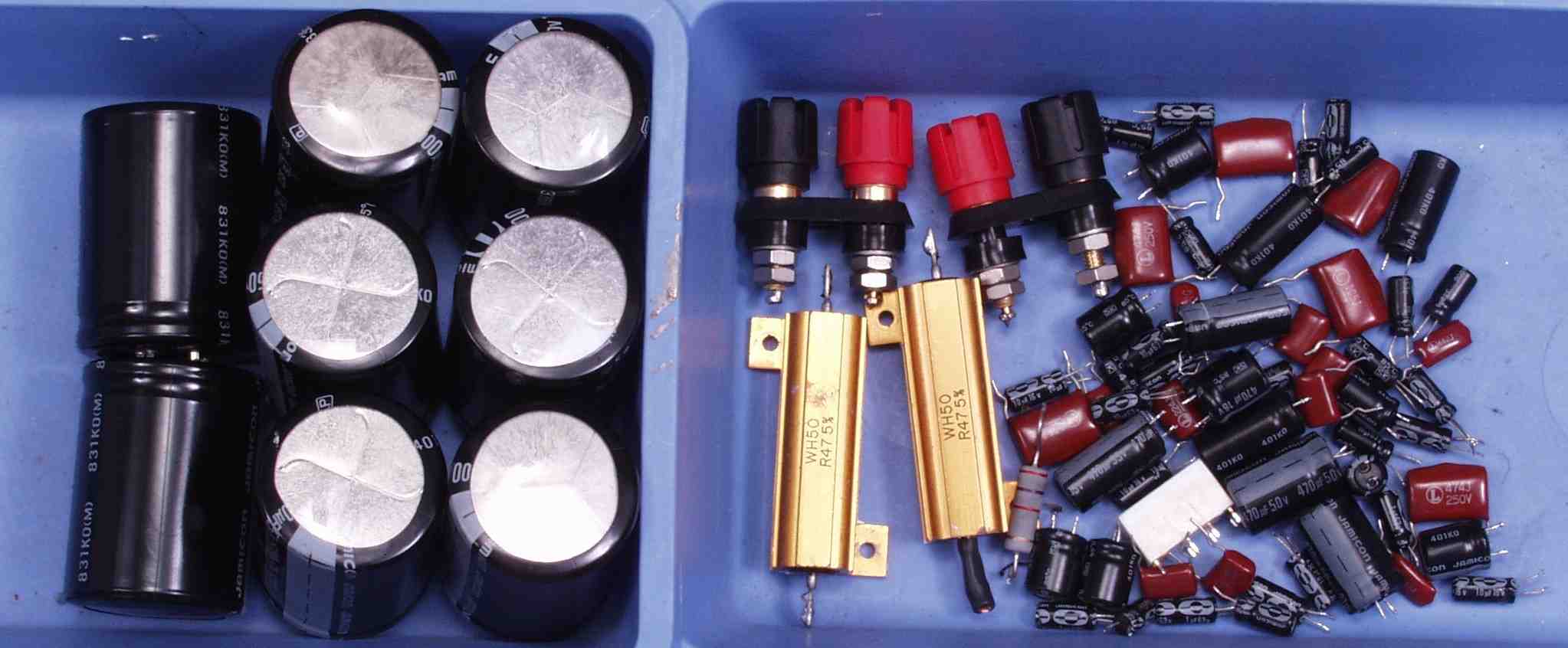

| Ｃ−Ｂ． 交換部品 |
 |

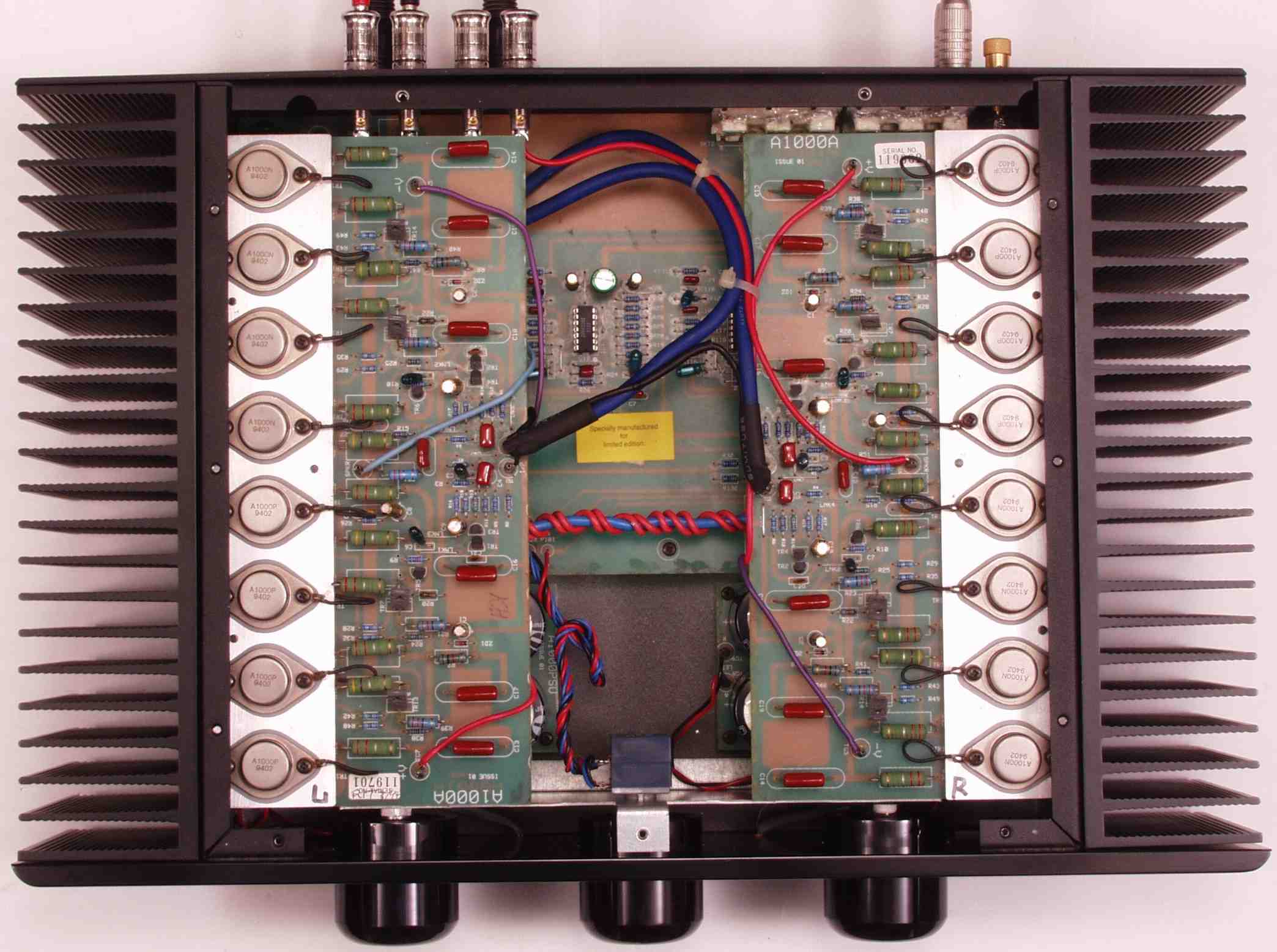

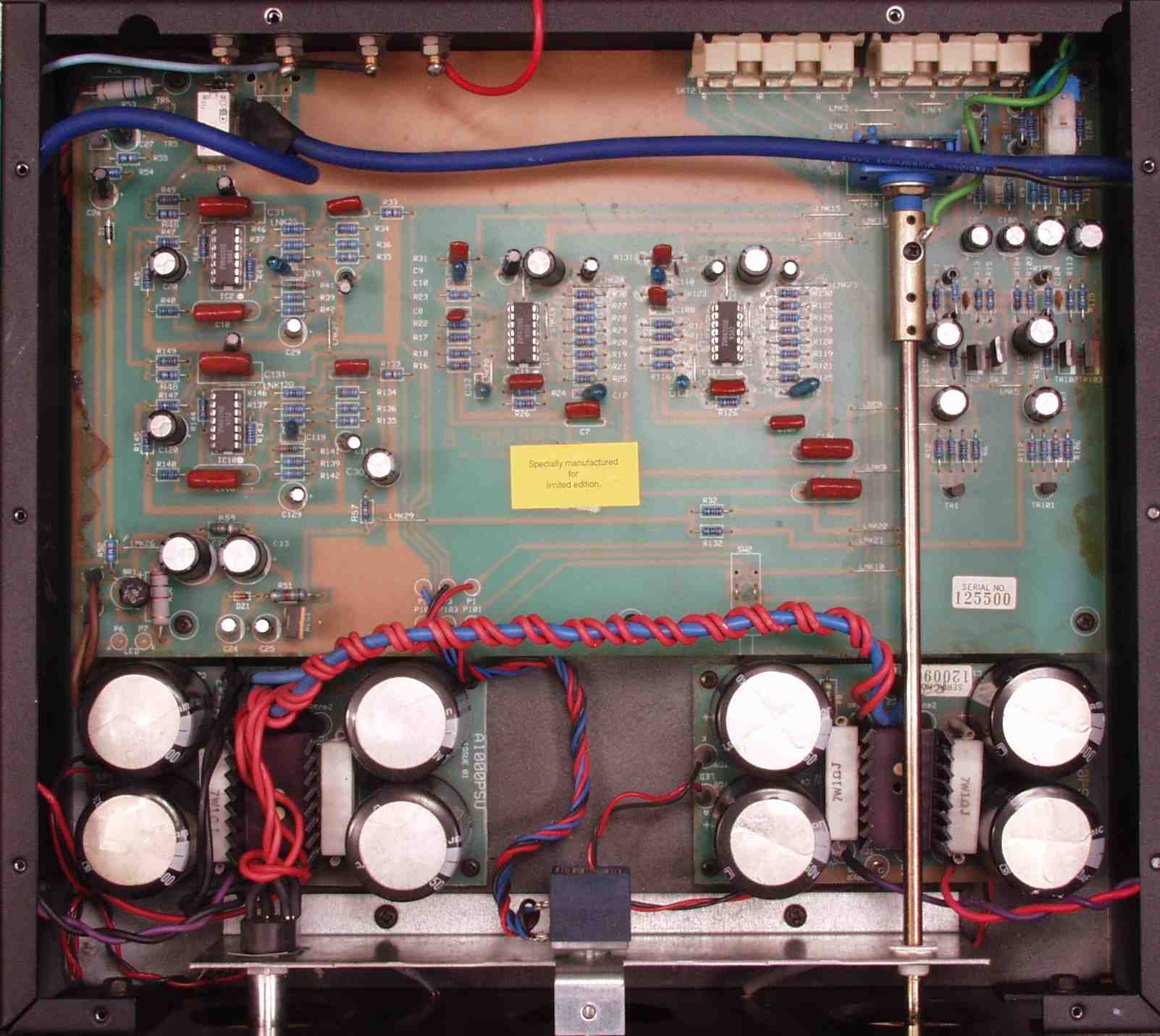

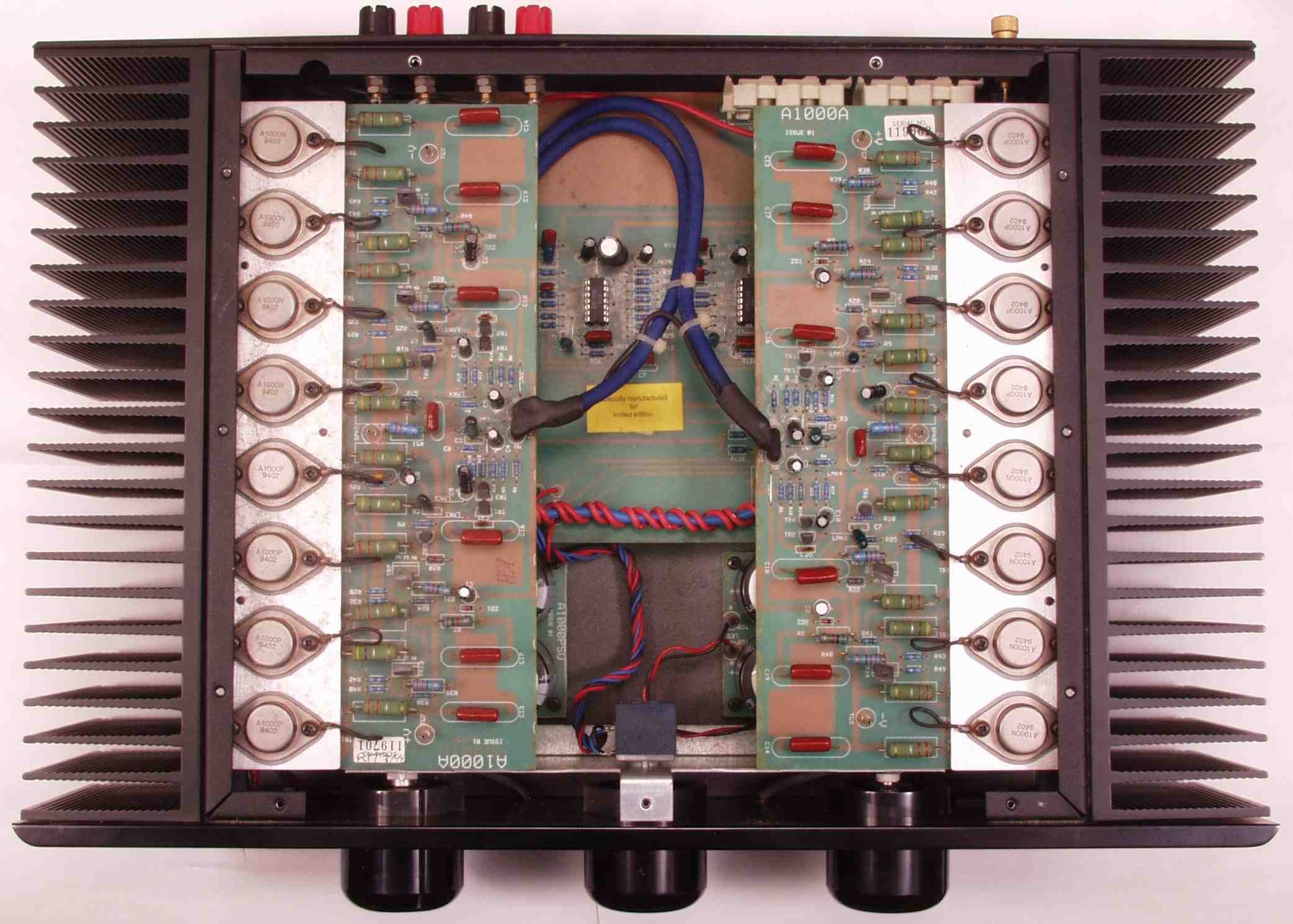

| Ｃ−ＣＡ． 修理前 上から見る |
|
| Ｃ−ＣＢ． 修理後 上から見る |
 |

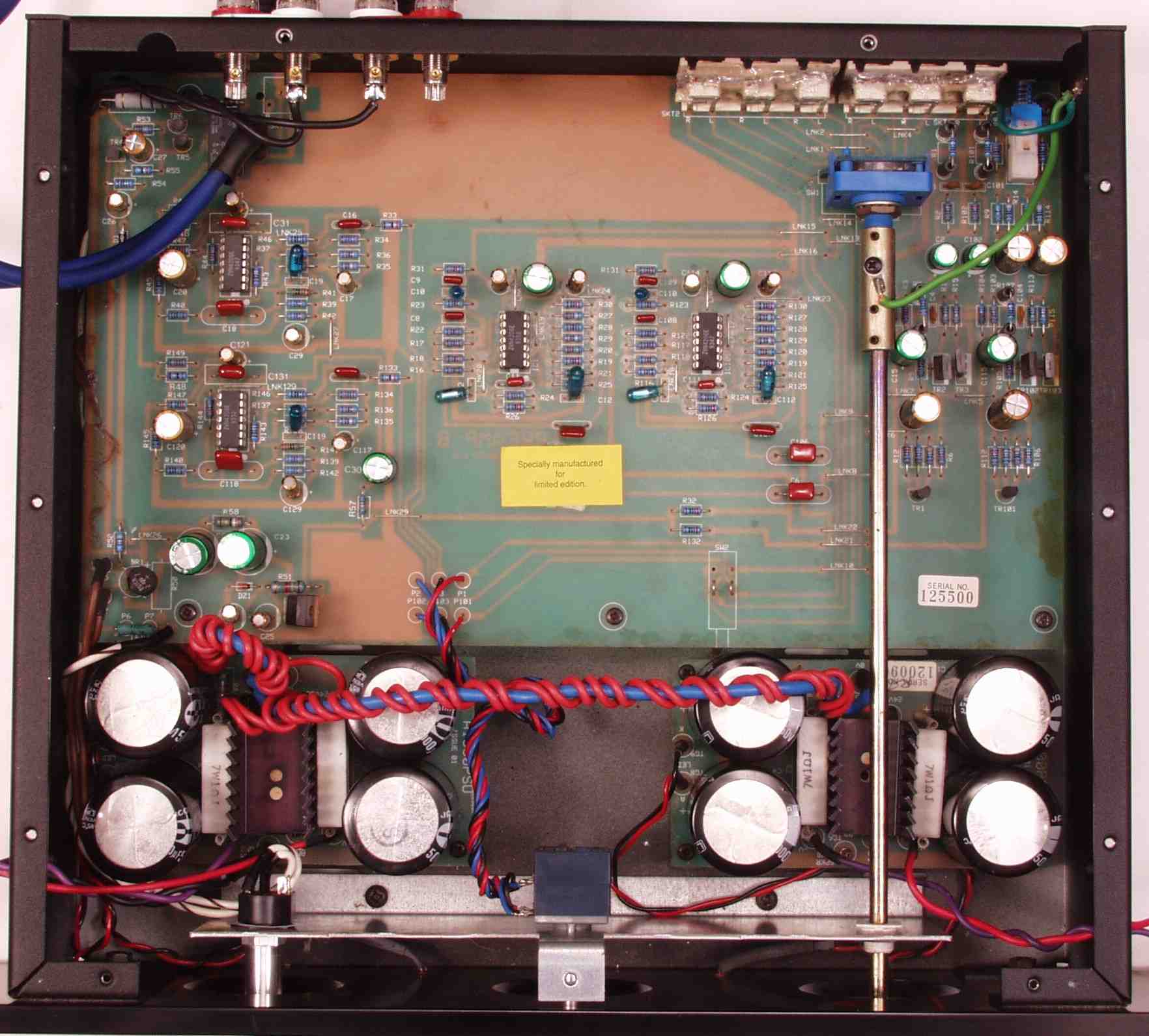

| Ｃ−ＣＣ． 修理前 メイン基板を取り上から見る |
 |
| Ｃ−ＣＤ． 修理後 メイン基板を取り上から見る |
 |

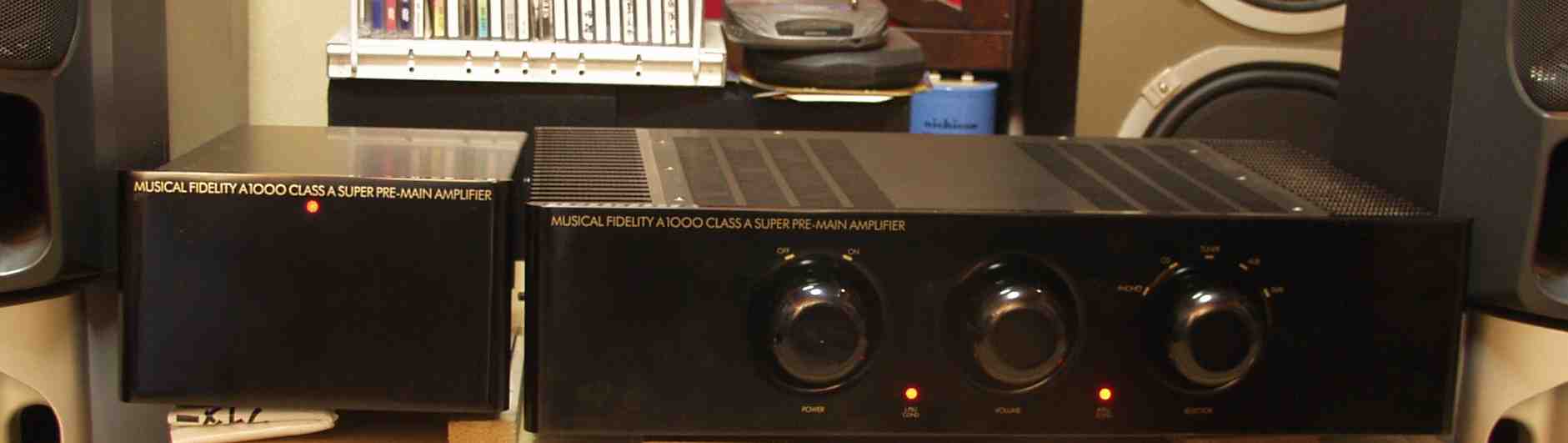

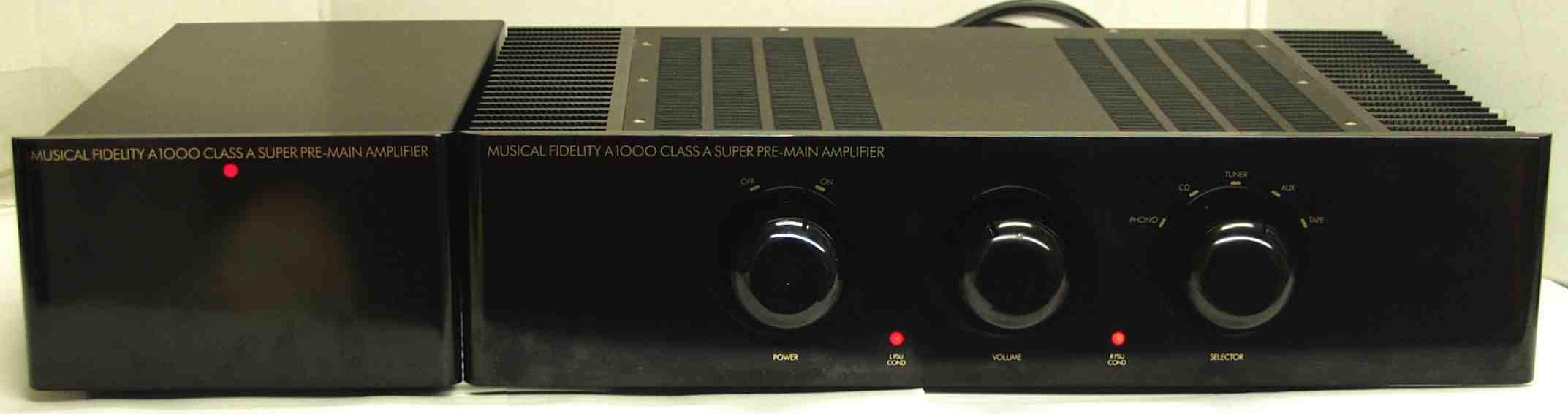

| Ｃ−ＤＡ． 完成 前から見る |
 |

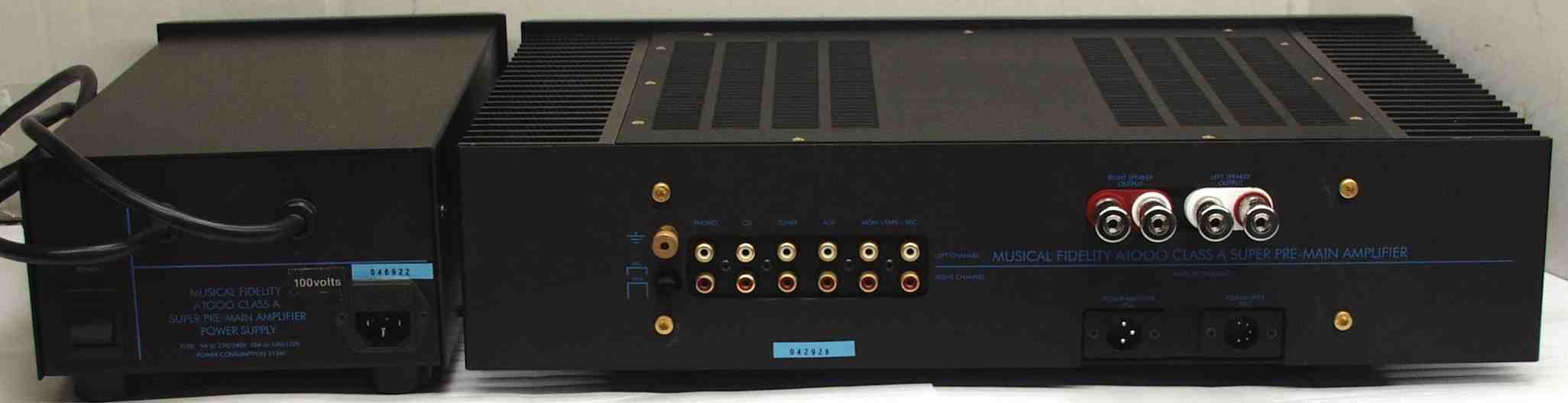

| Ｃ−ＤＢ． 完成 後から見る |
 |

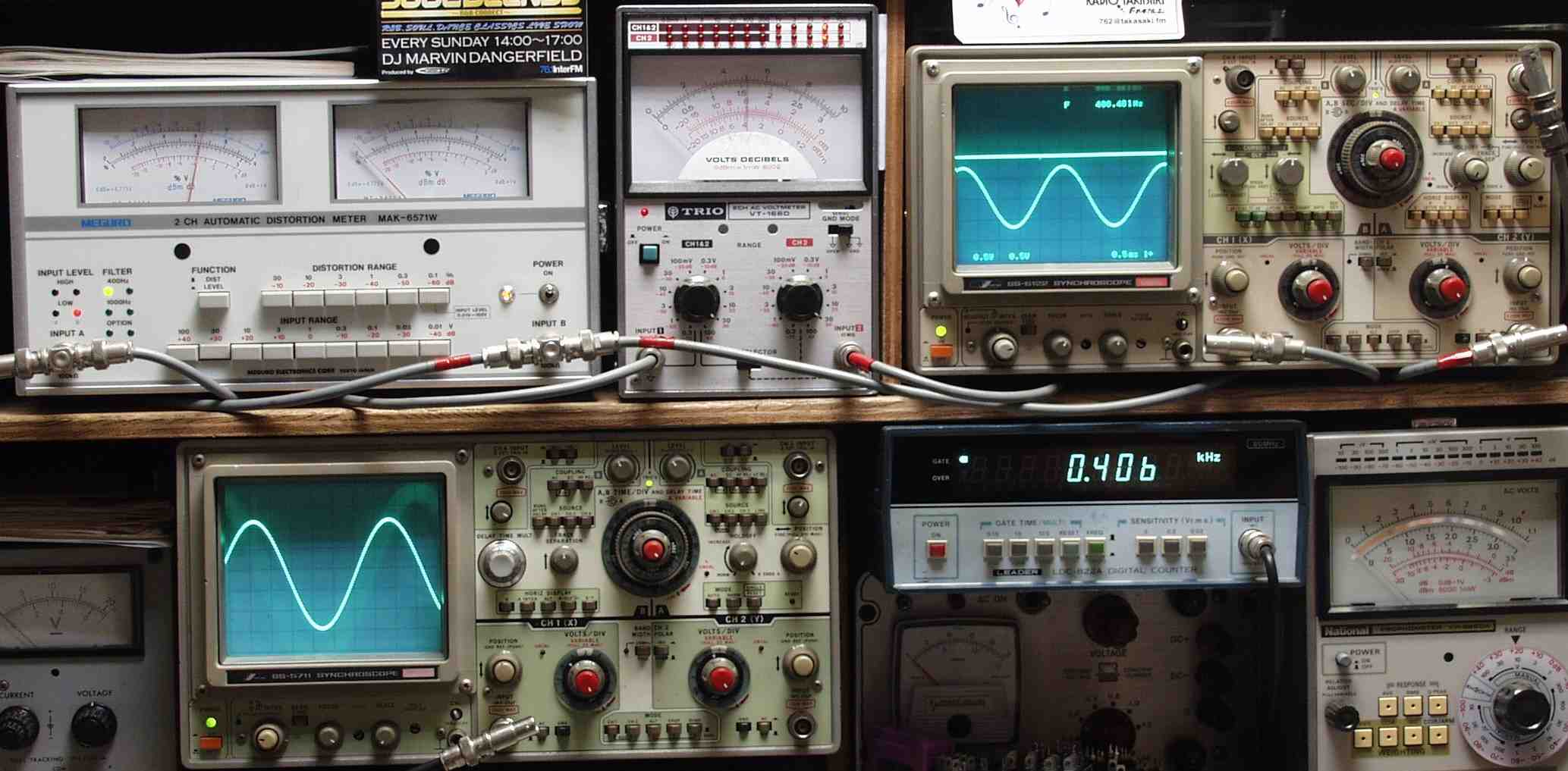

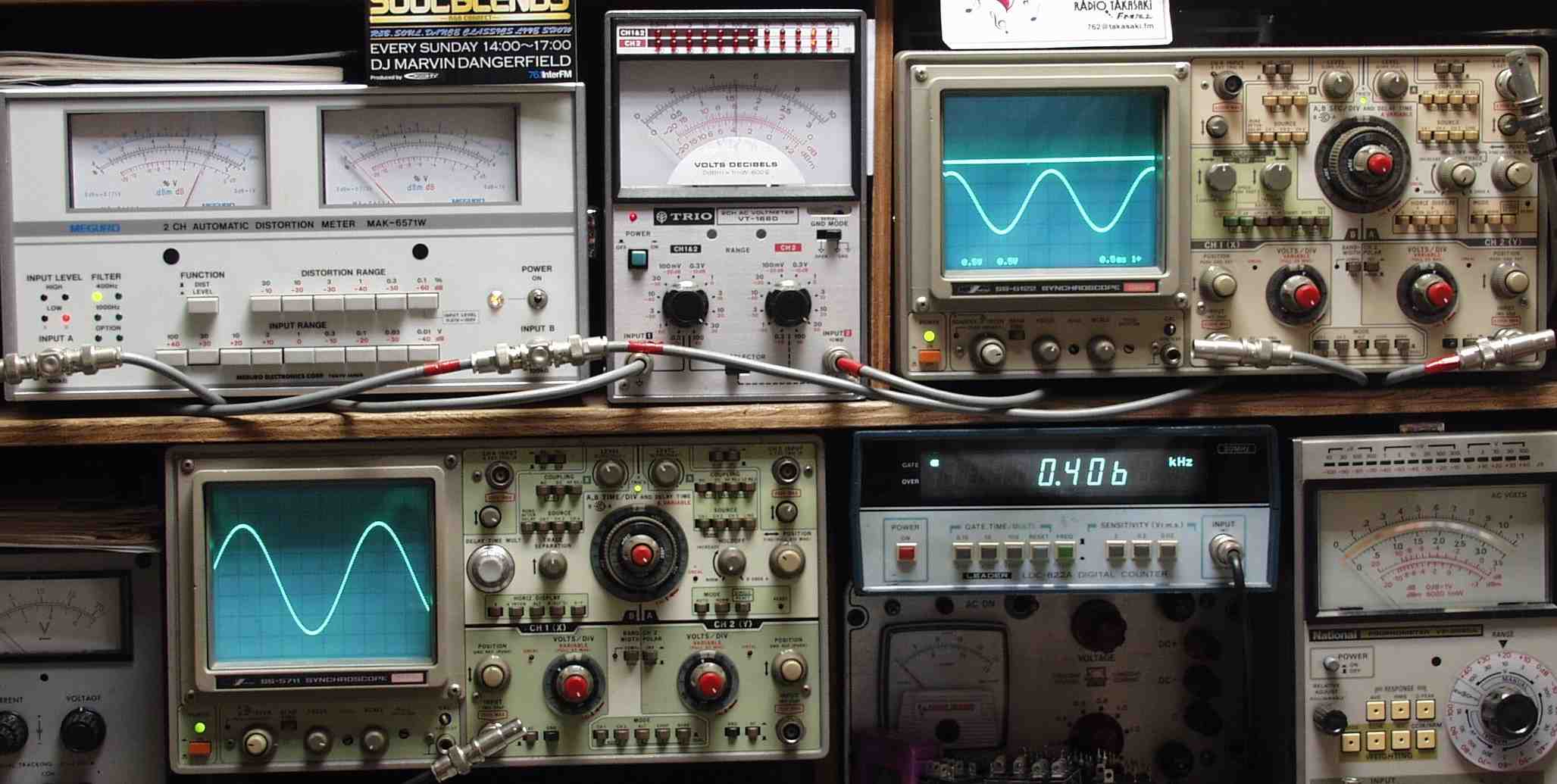

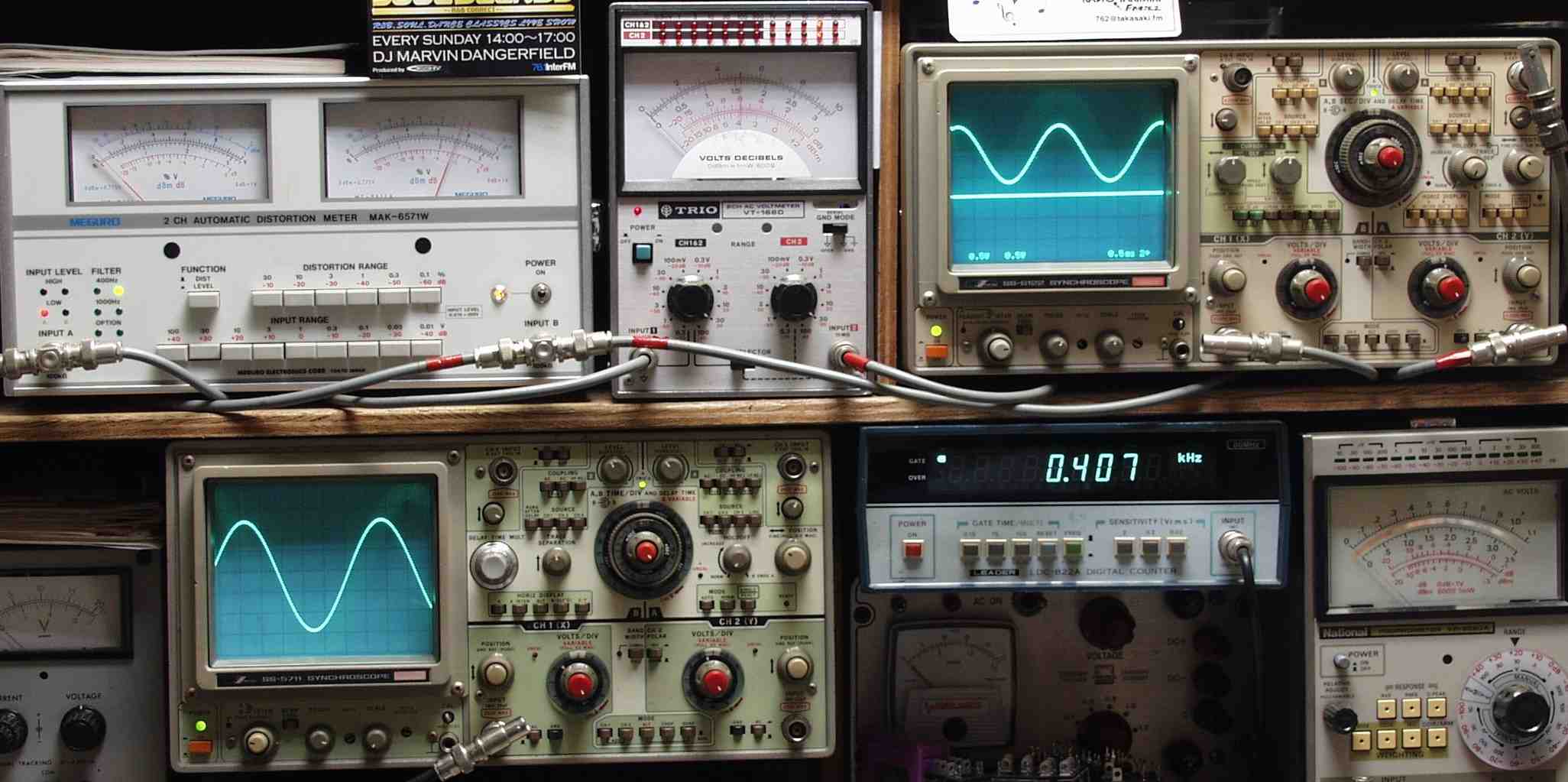

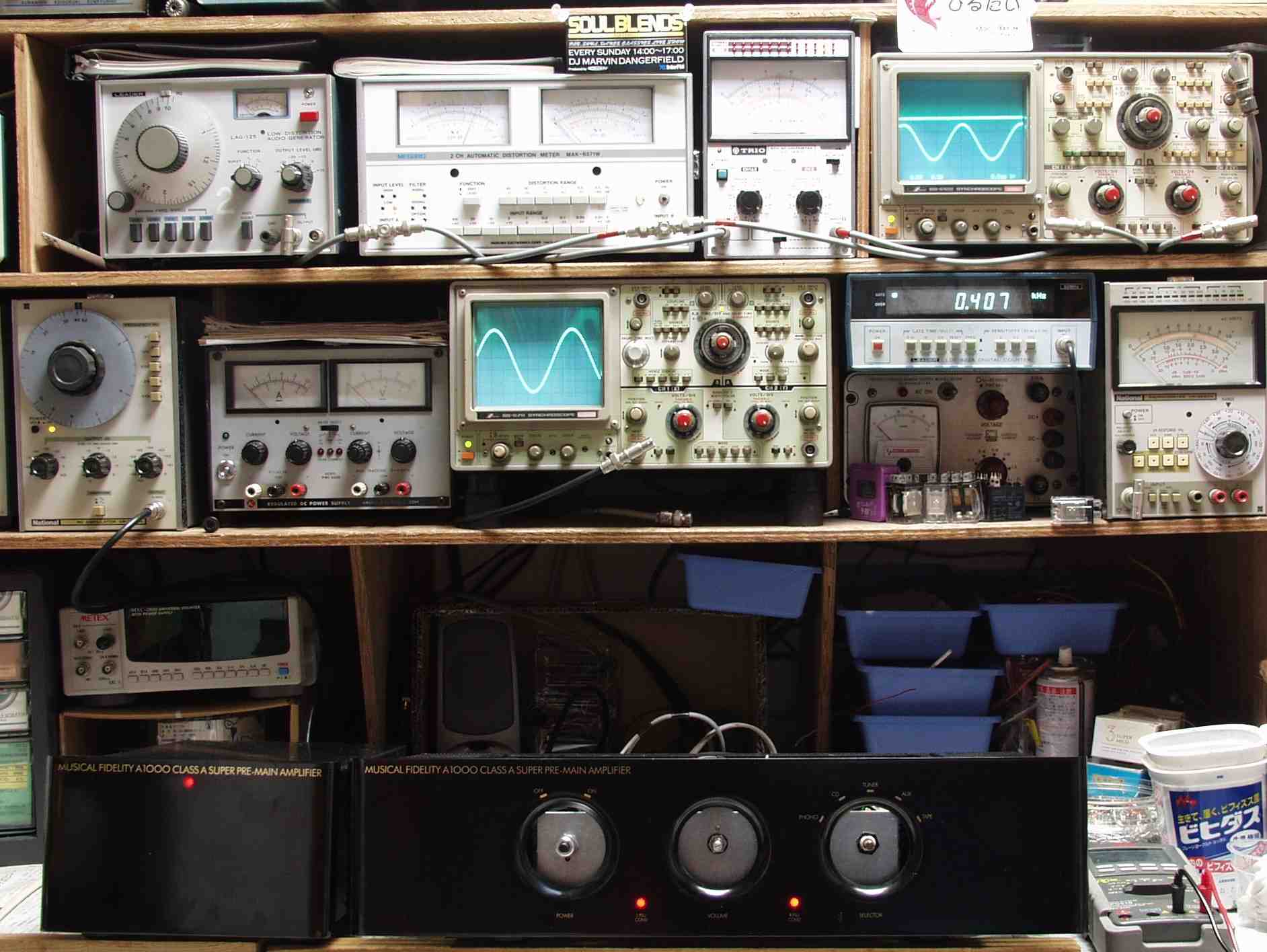

| Ｅ． 調整・測定 Ｅ−１． 出力／歪み率測定・調整 ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーディオ発振器のＴＴＬレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |

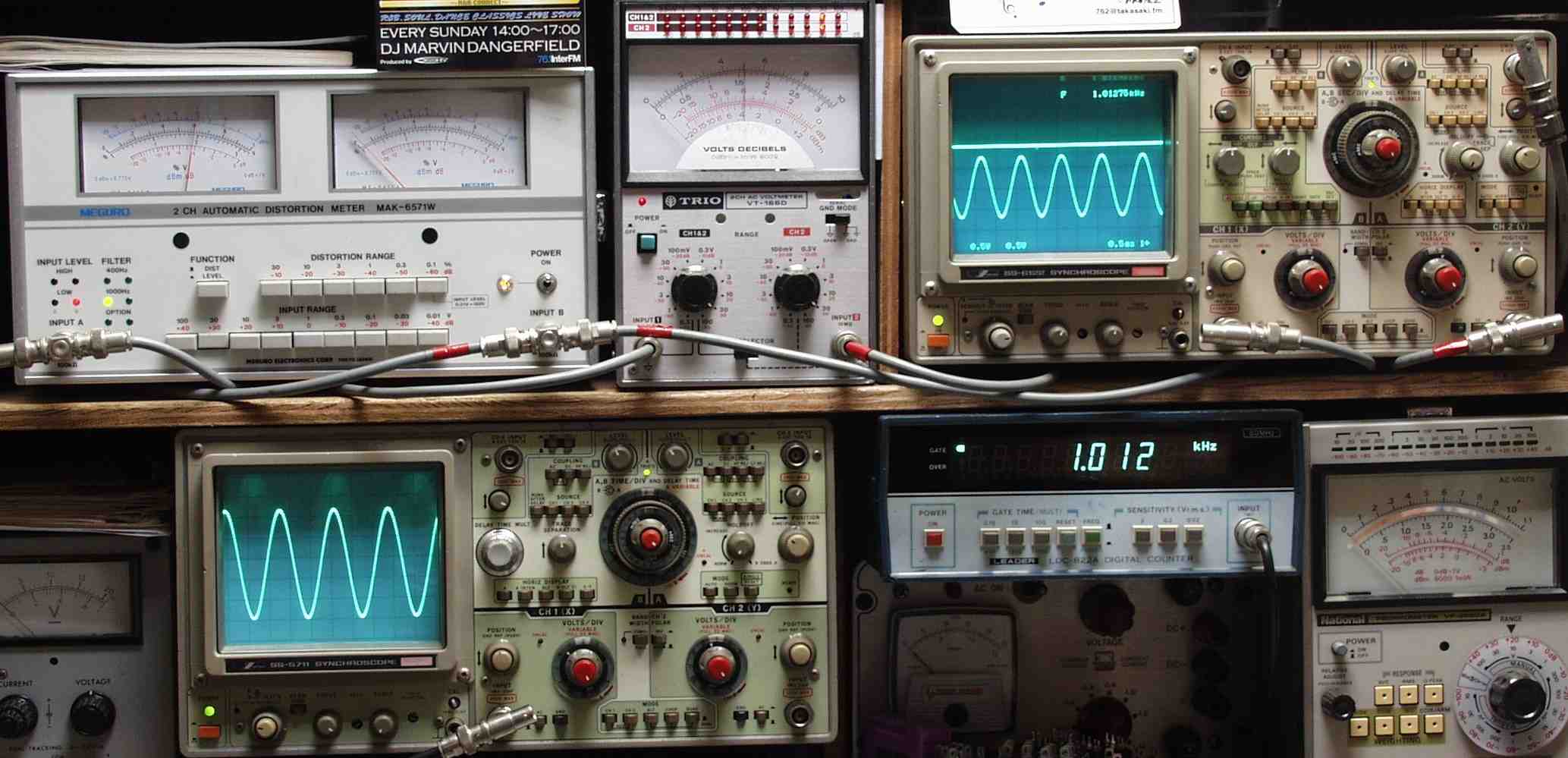

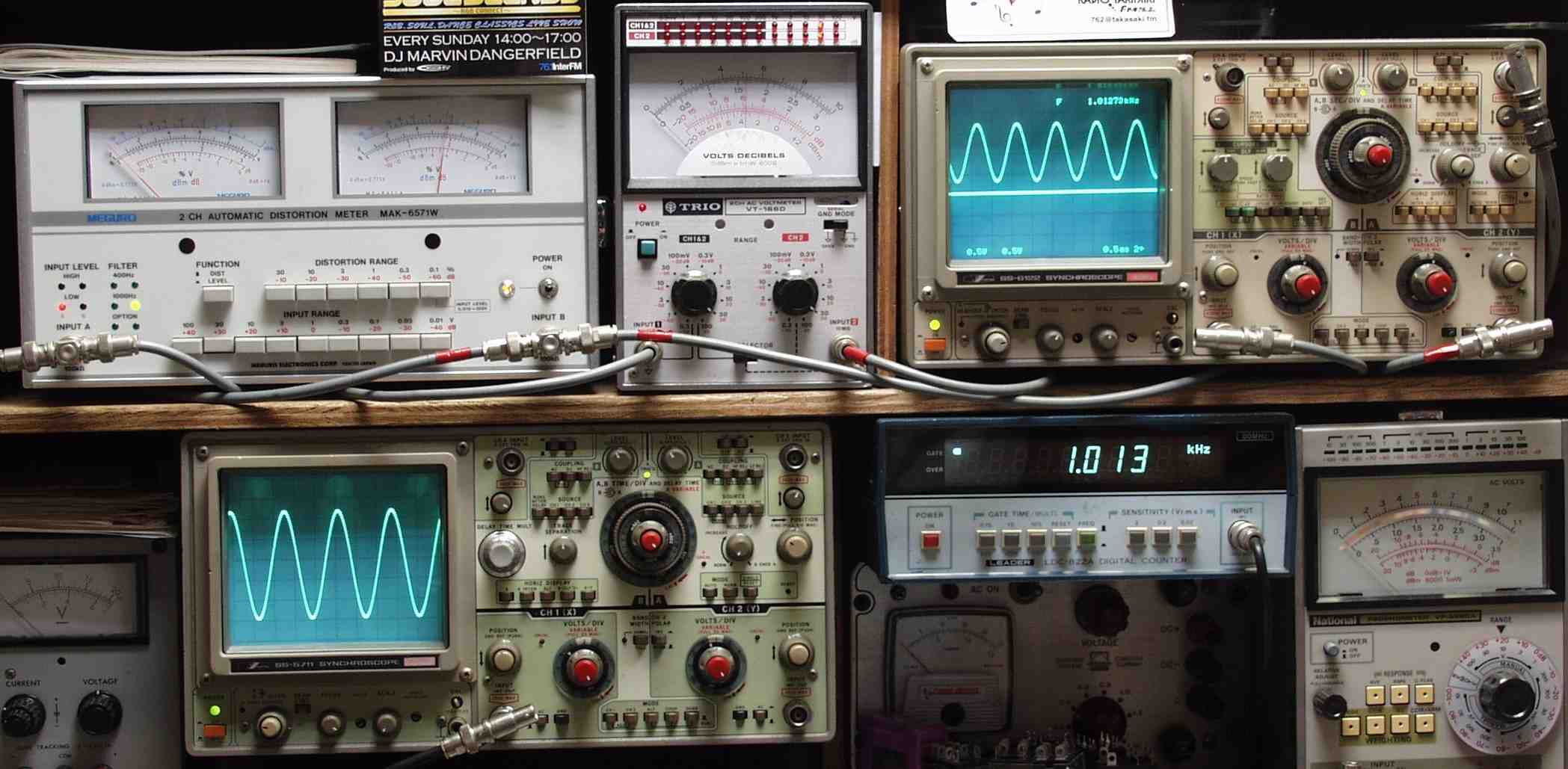

| Ｅ−２Ａ． Ｒ−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０６％歪み率 ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−２Ｂ． Ｌ−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０６％歪み率 ＡＵＸ入力 １０００ＨＺ |
 |

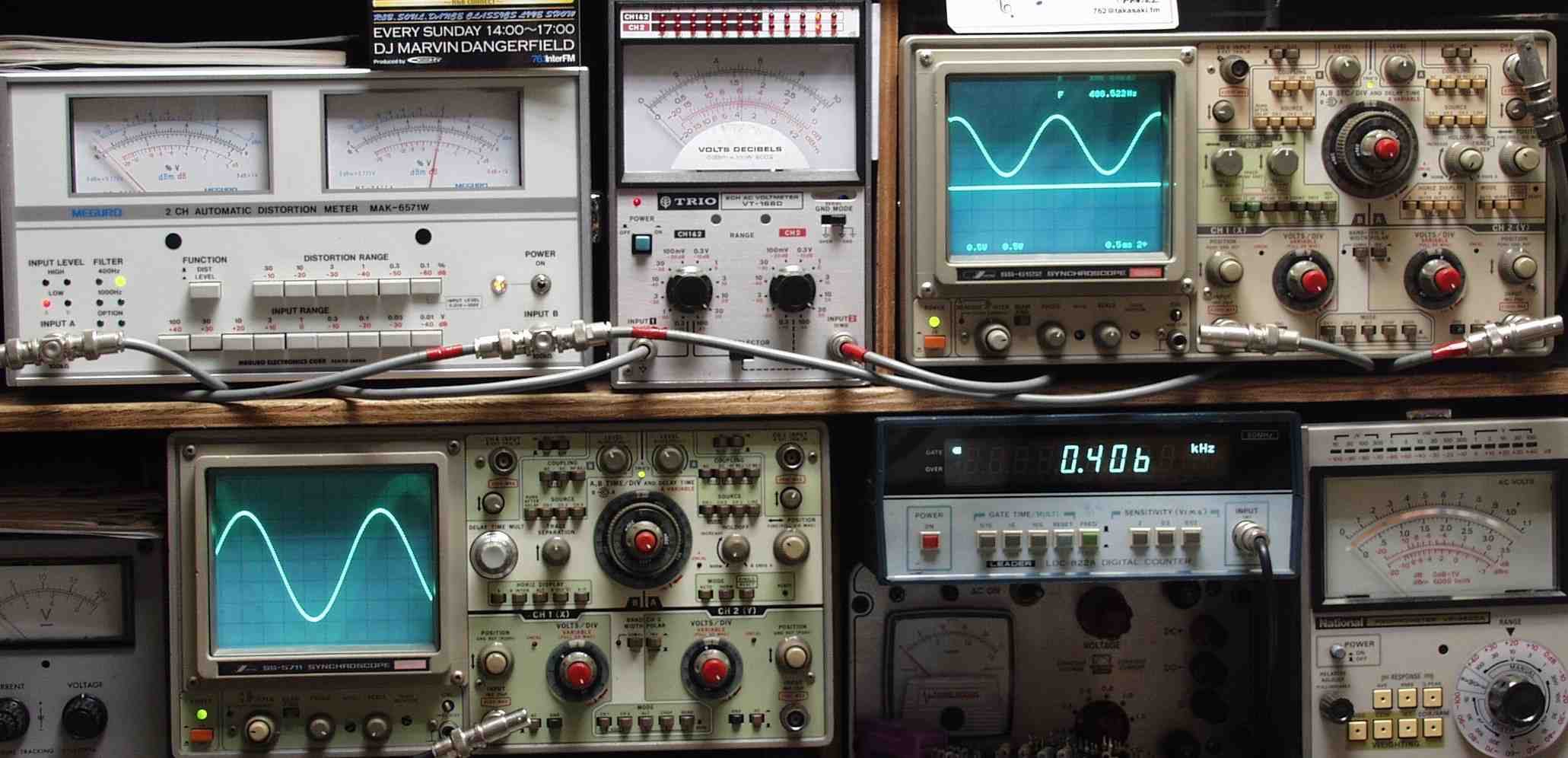

| Ｅ−２Ｃ． Ｒ−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０６％歪み率 ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−２Ｄ． Ｌ−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０６５％歪み率 ＡＵＸ入力 ４００ＨＺ |
 |

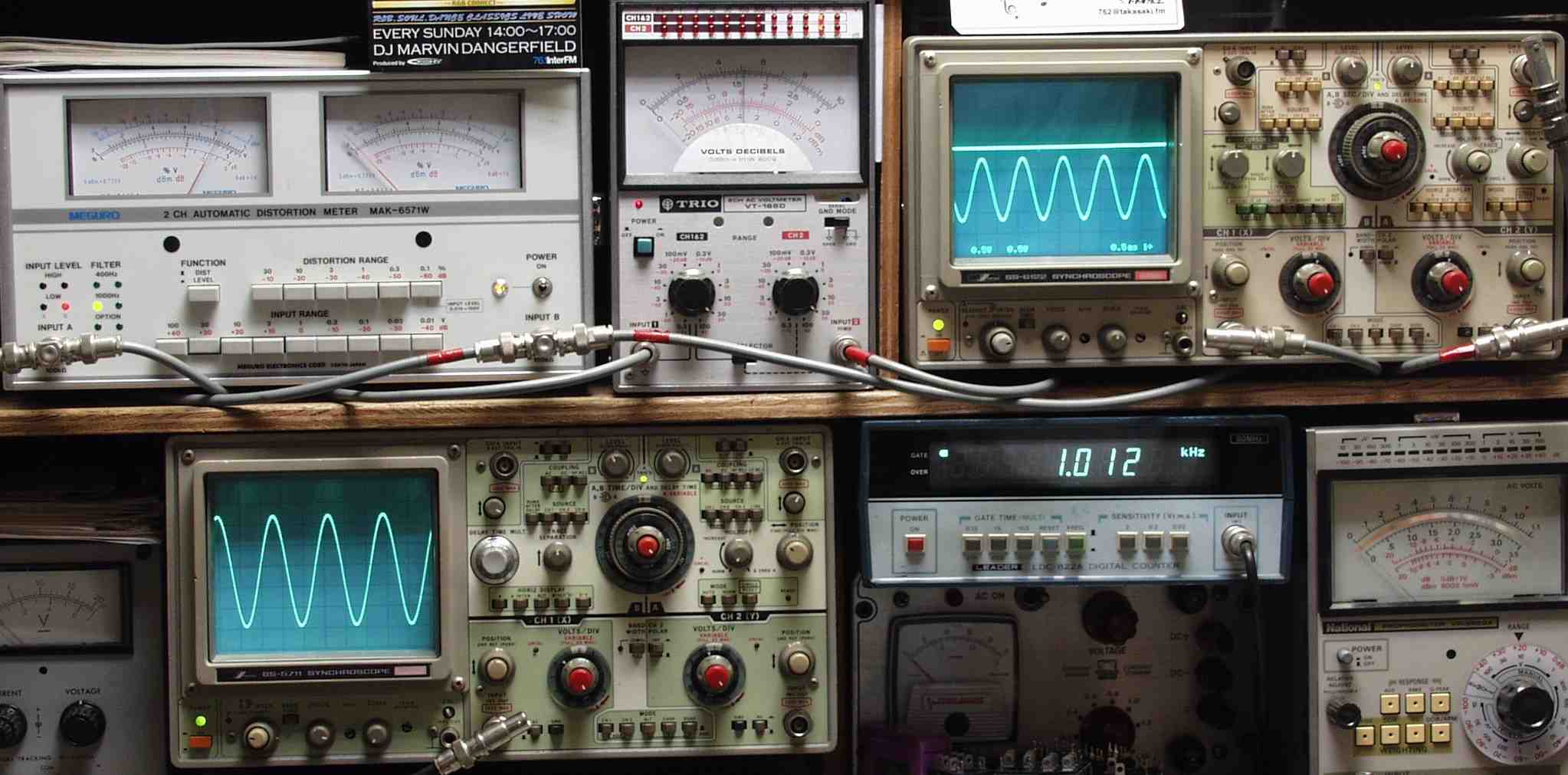

| Ｅ−３Ａ． Ｒ−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０６％歪み率 ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． Ｌ−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０６５％歪み率 ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−３Ｃ． Ｒ−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０６５％歪み率 ＭＭ入力 ４００ＨＺ |
 |
| Ｅ−３Ｄ． L−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０７％歪み率 ＭＭ入力 ４００ＨＺ |
 |

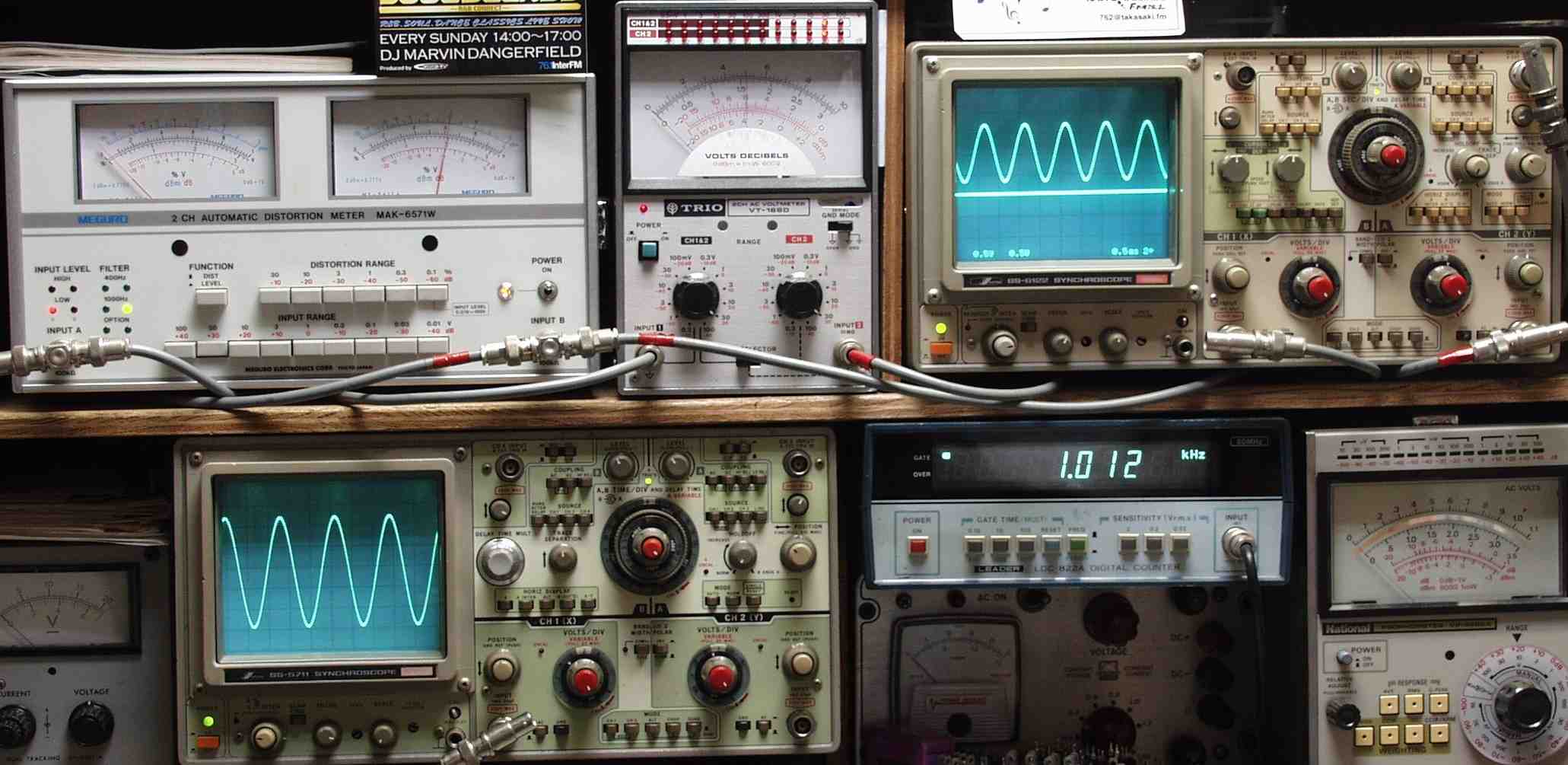

| Ｅ−４Ａ． Ｒ−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０８％歪み率 ＭＣ入力 １０００ＨＺ |
 |
| Ｅ−４Ｂ． Ｌ−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０８％歪み率 ＭＣ入力 １０００ＨＺ |
 |

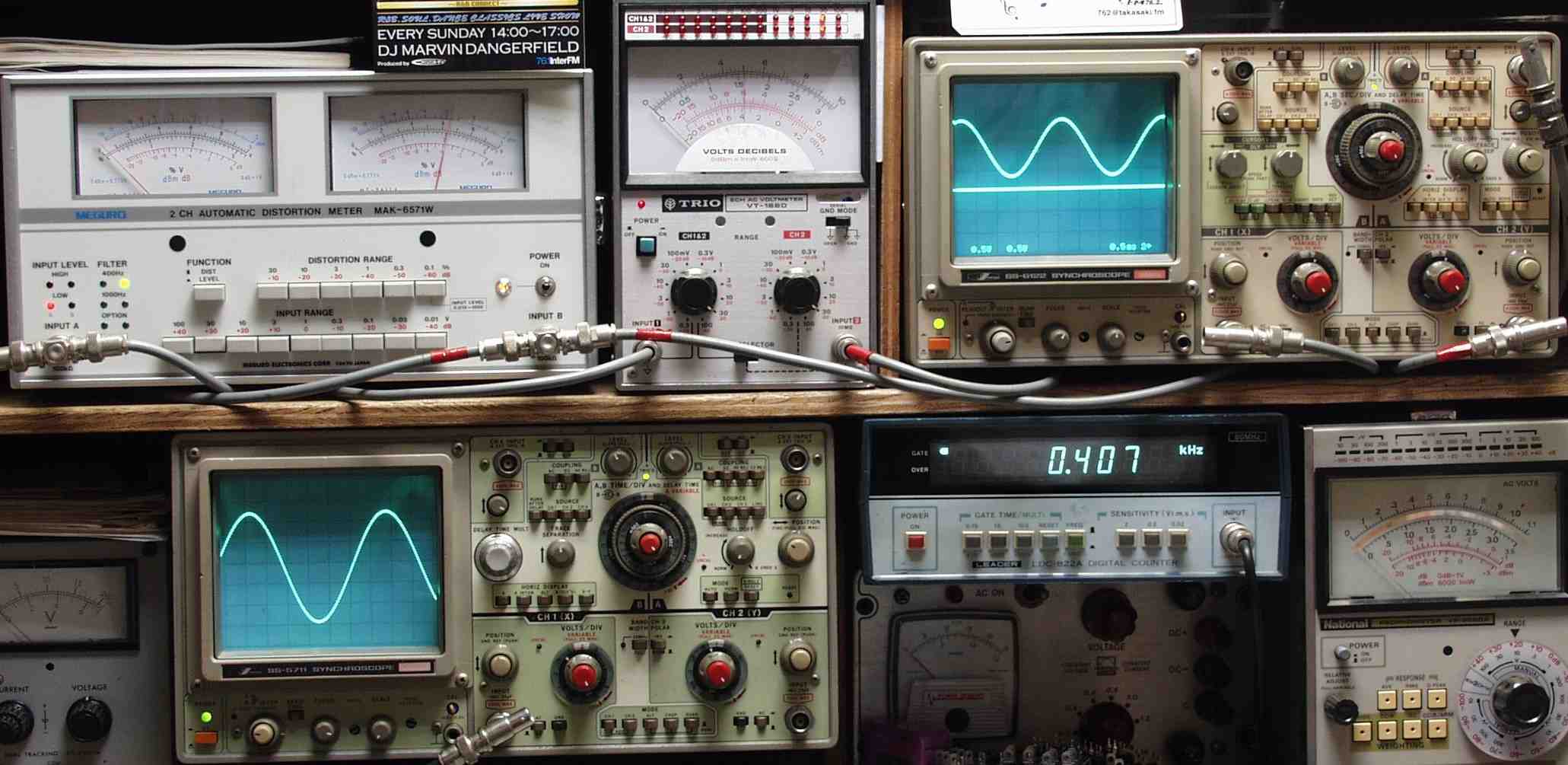

| Ｅ−４Ｃ． Ｒ−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０８％歪み率 ＭＣ入力 ４００ＨＺ |
 |

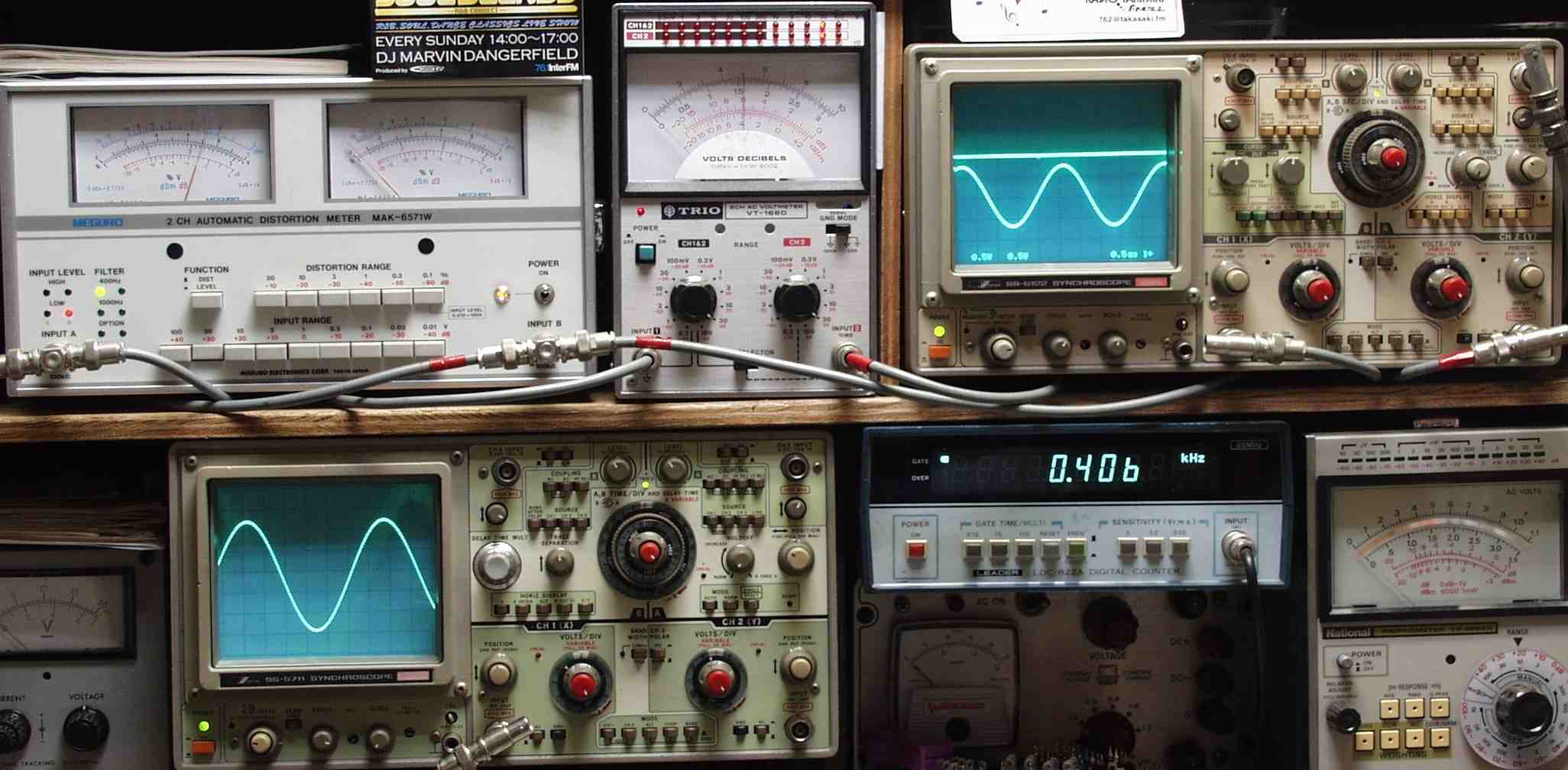

| Ｅ−４Ｄ． L−ＳＰ出力 １６Ｖ＝３２Ｗ ０．０８％歪み率 ＭＣ入力 ４００ＨＺ |
 |
| Ｅ−５． 完成 ２４時間エージング |
 |
