| Musical Fidelity A-1000 修理 |
| 平成１５年６月９日到着 ７月２日完成 |
| このＡＭＰはＳＰ接続リレーが装備されておりません 電源入／切り時にＳＰに直流が流れます、ネットワークを装備していないＳＰを接続する時は、十分注意してください |
|

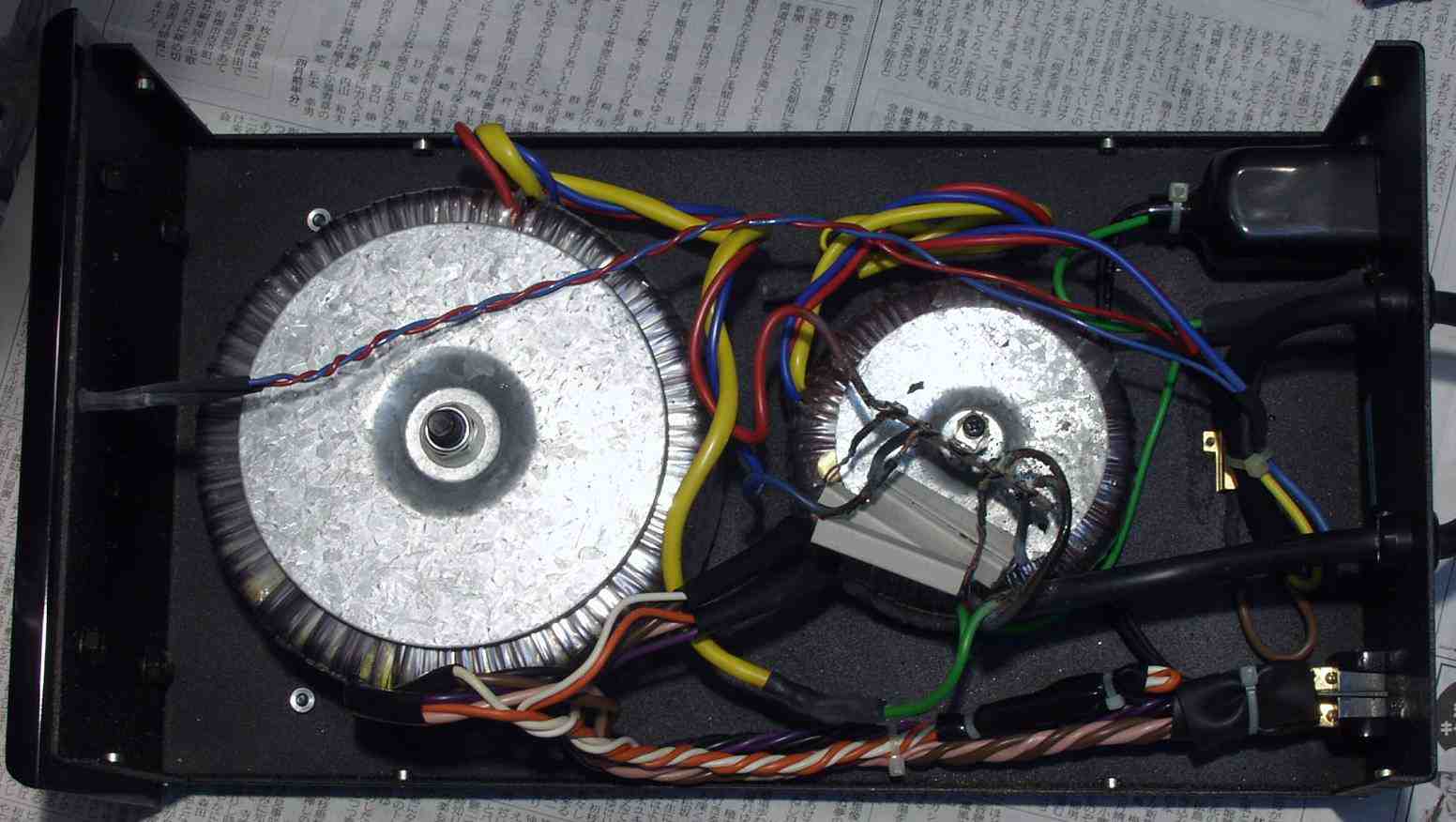

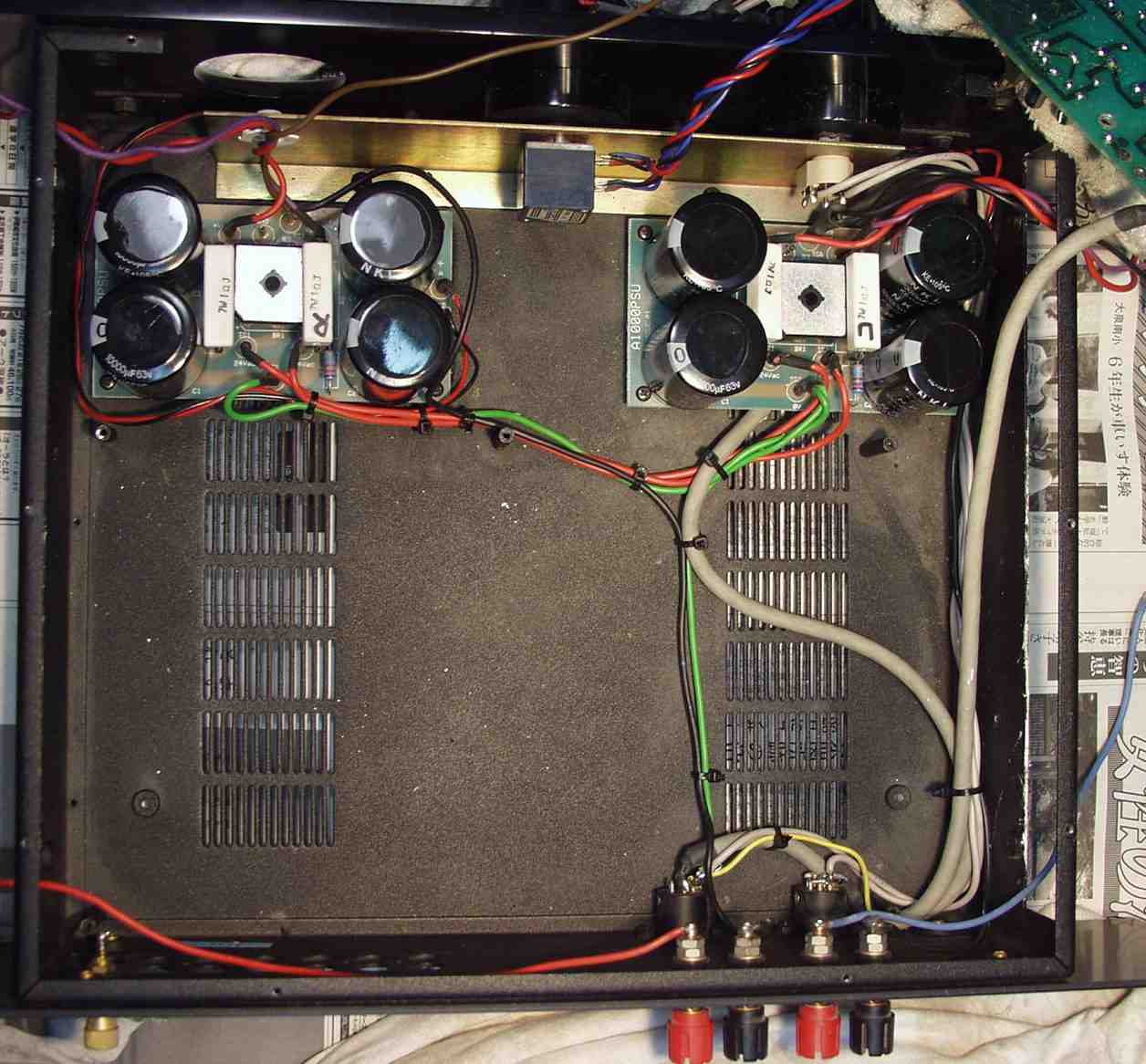

| Ａ． 修理前の状況 Ａ−１． 修理前 電源部上から見る せっかく高いトロイダルトランスを使用しているのに、ラッシュカーレント防止抵抗が入れてある しかも巻き線はＲＬ共通 |
 |

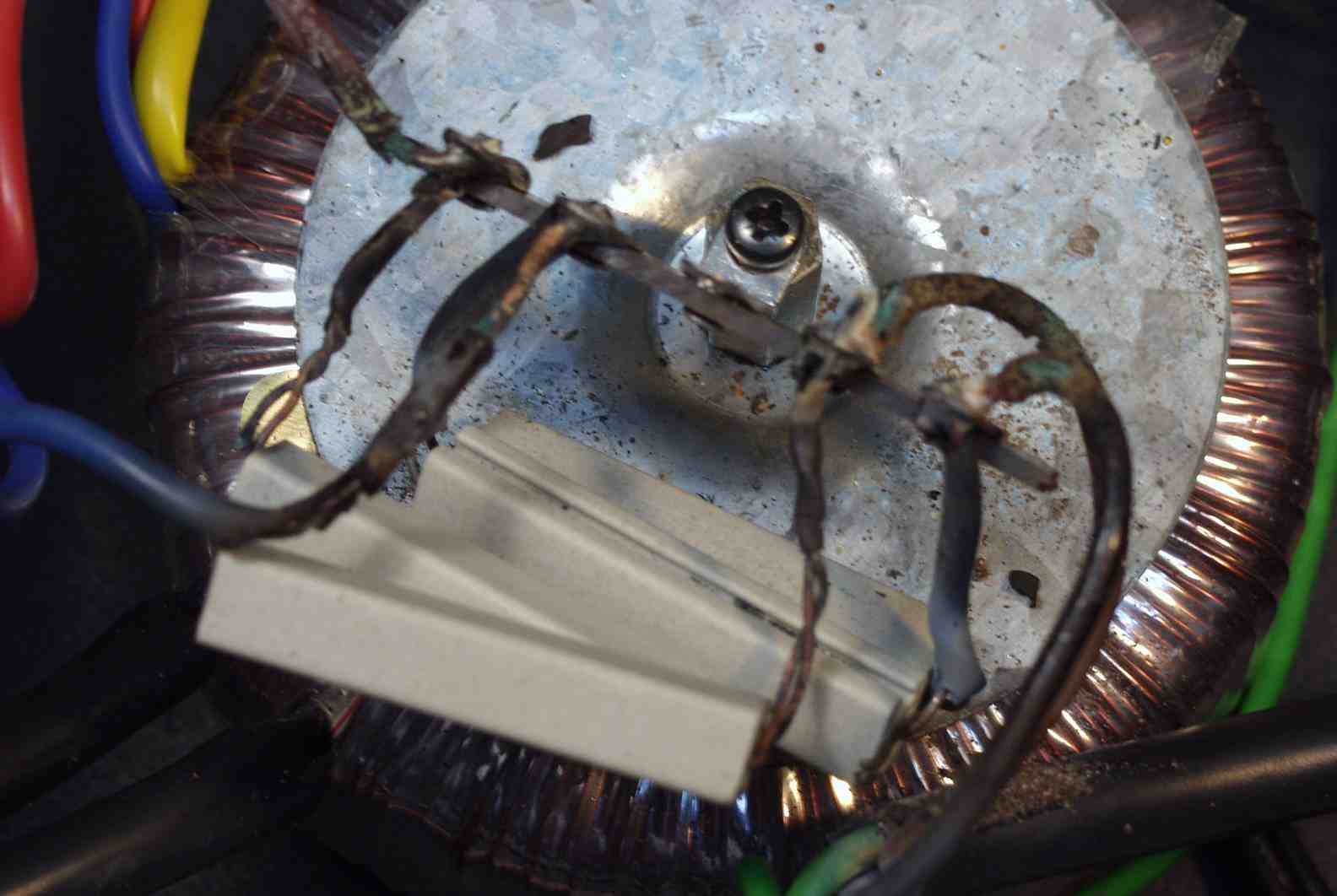

| Ａ−２． 修理前 電源部のラッシュカーレントを防ぐ抵抗が焼損 |
 |

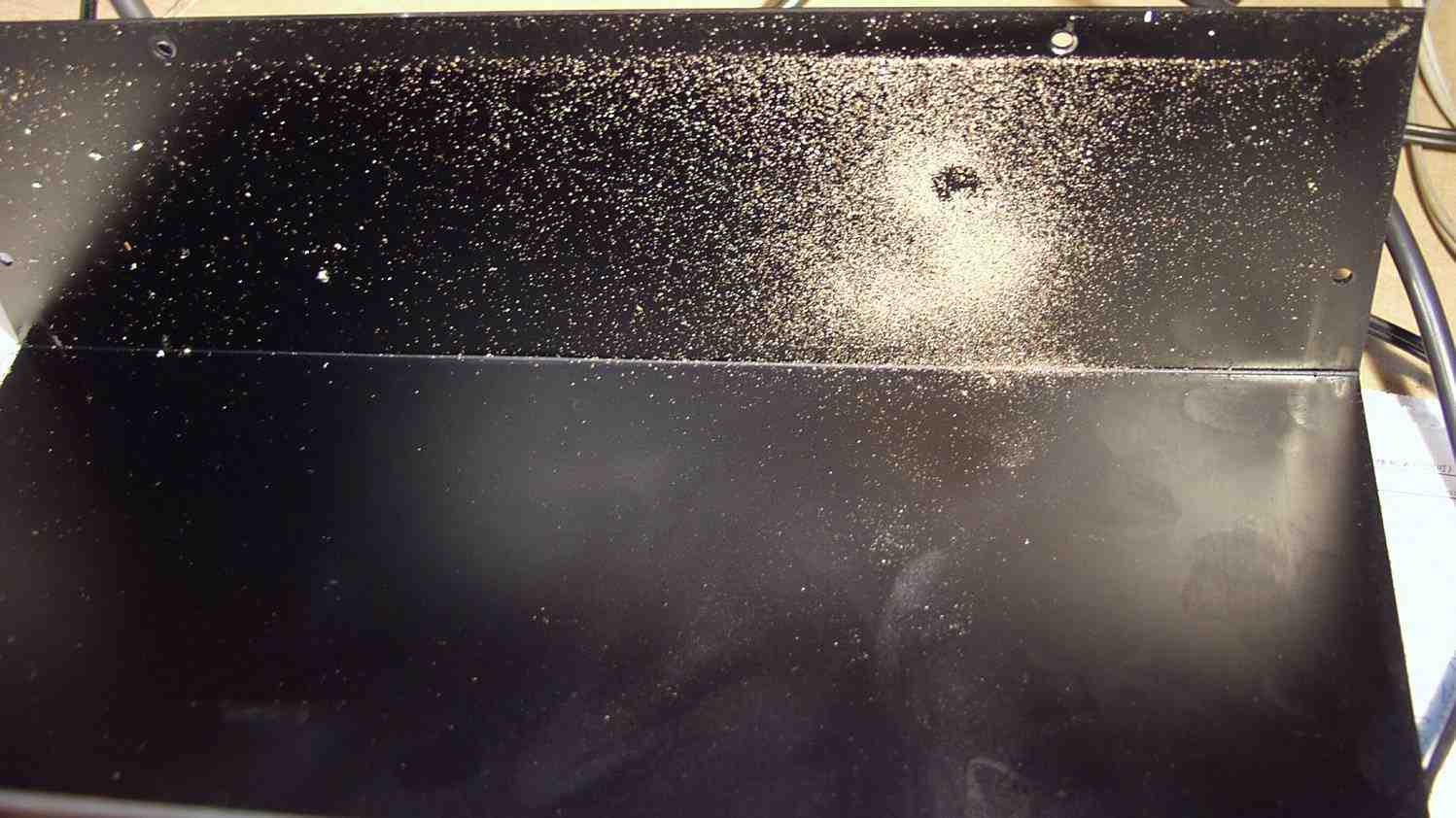

| Ａ−３． 修理前 電源部の抵抗が焼損の飛沫跡 |
 |
| Ａ−４． 修理前 上から見る |
 |
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 電源部上から見る |
|

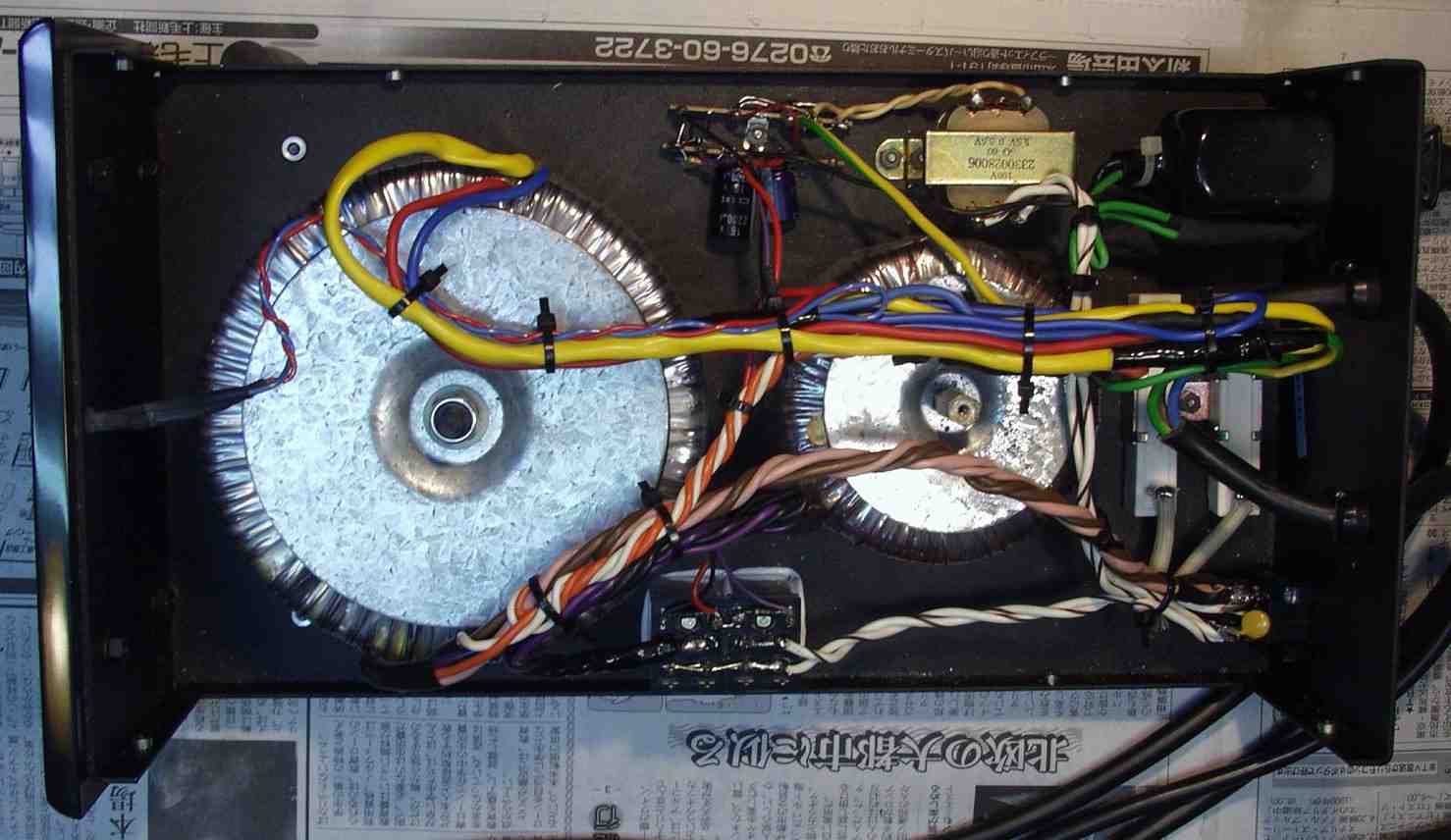

| Ｃ−１Ｂ． 修理・改造後 電源部上から見る、リレーによる電源入り切り、およびラシュカレント抑制回路新設 電源部にリレーを２個新設＝真ん中下に見える物 トロイダル・トランスを使用しているので、「２段階（steps）」に電源を投入する 上右＝新設した制御用電源部 右端＝ラッシュ・カーレント（突入電流）防止用セメント抵抗 |
 |

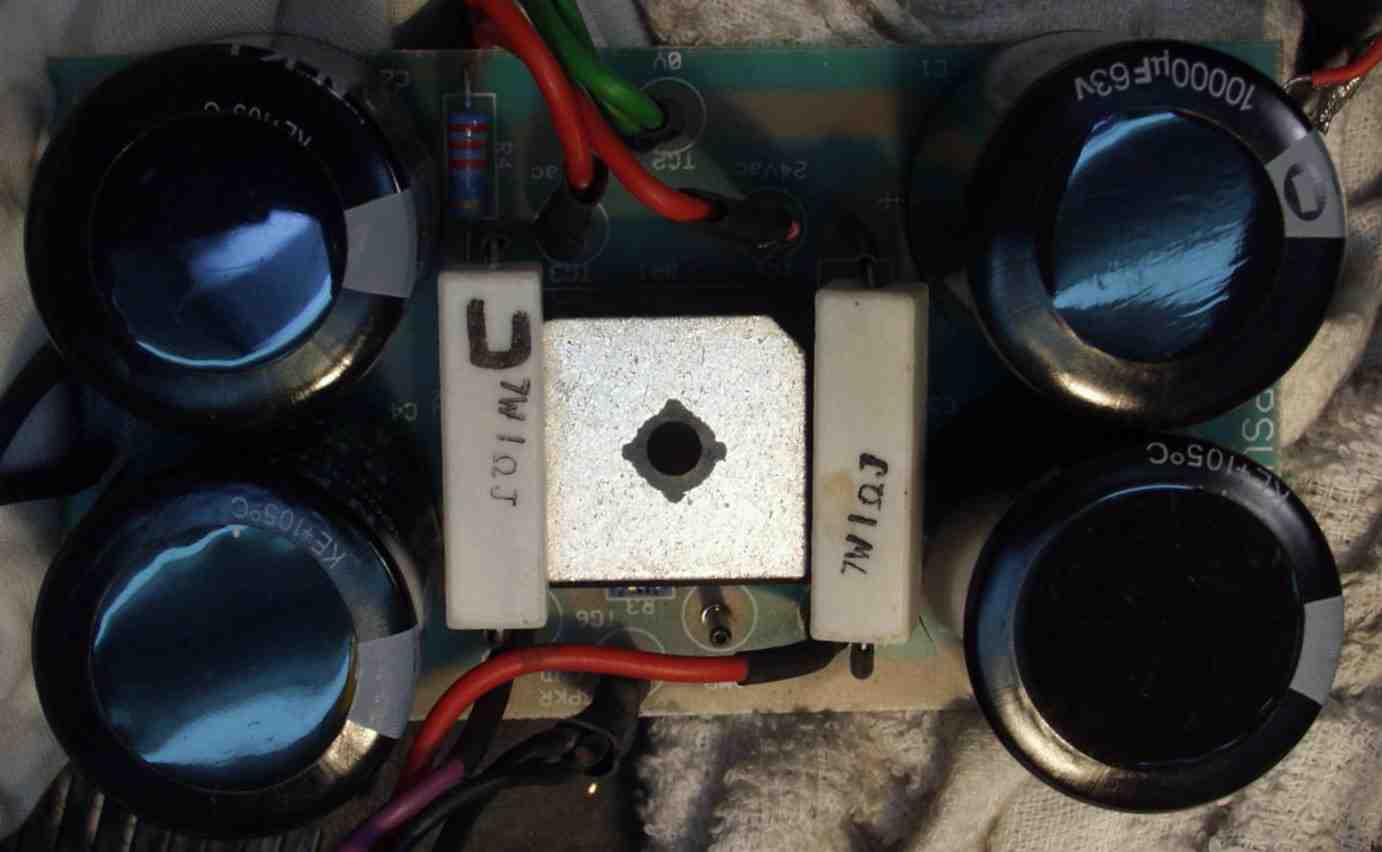

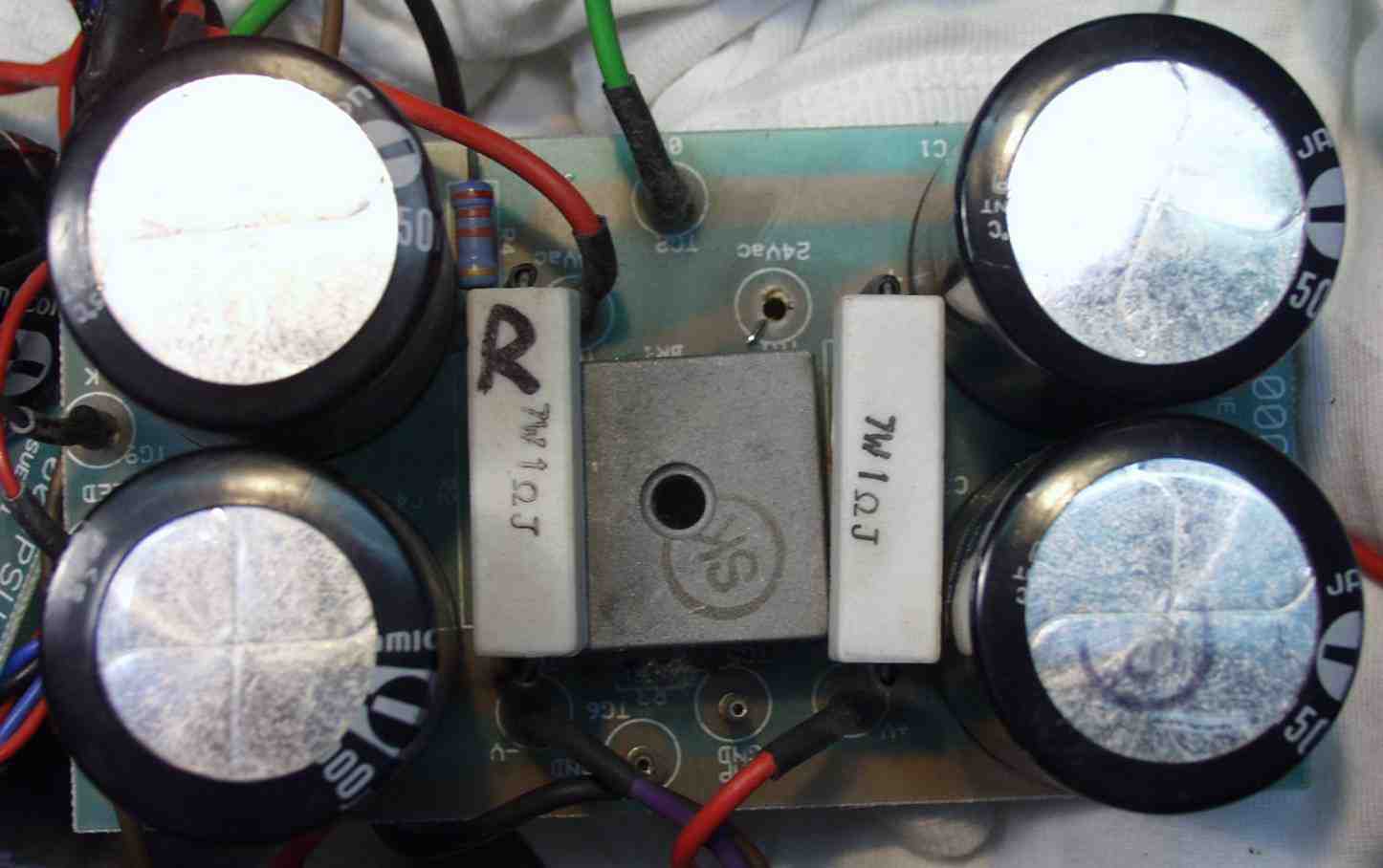

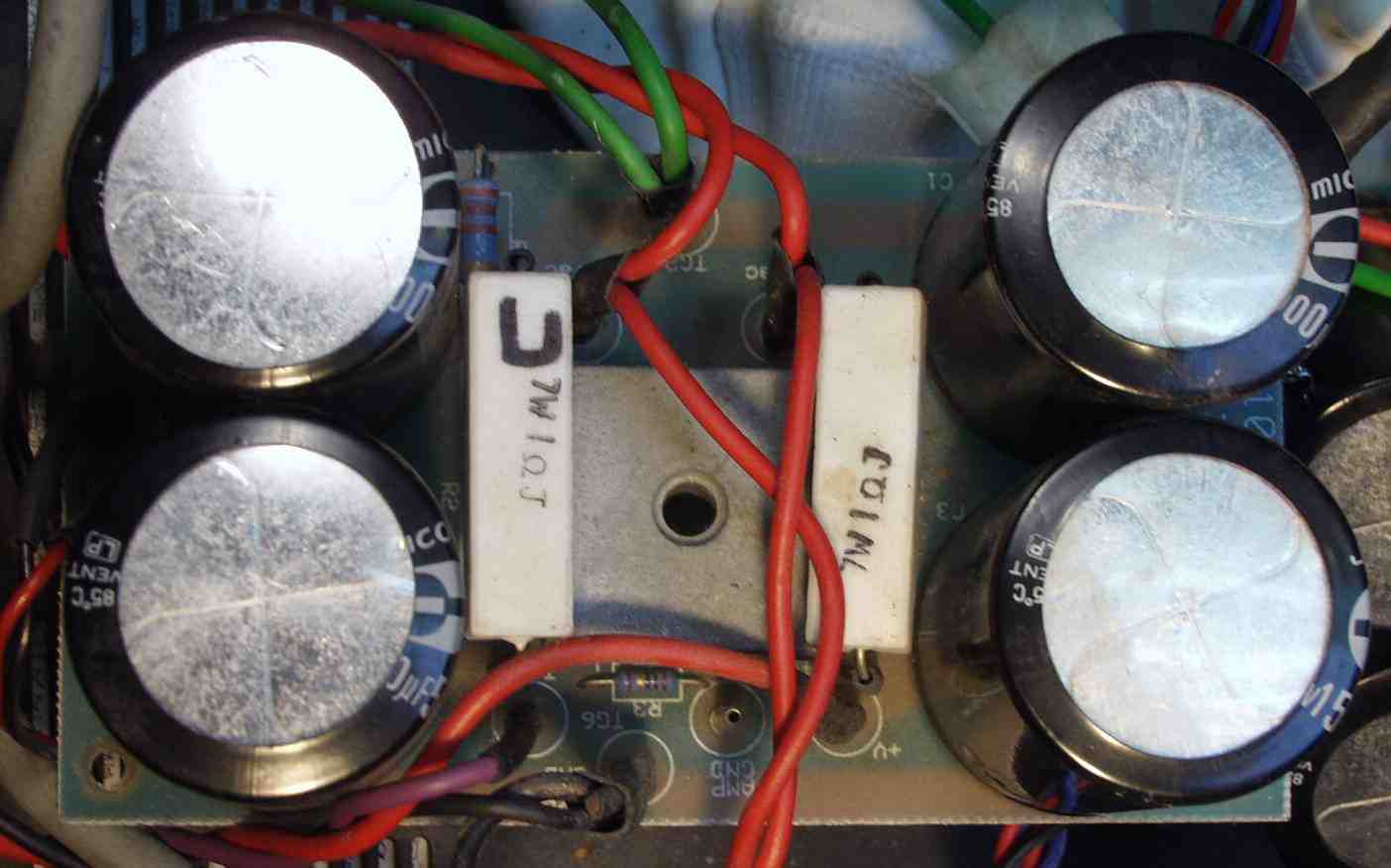

| Ｃ−２Ａ． 修理前 Ｒ整流基板 真ん中の整流器が短絡 ここにも抵抗が入っている |
 |

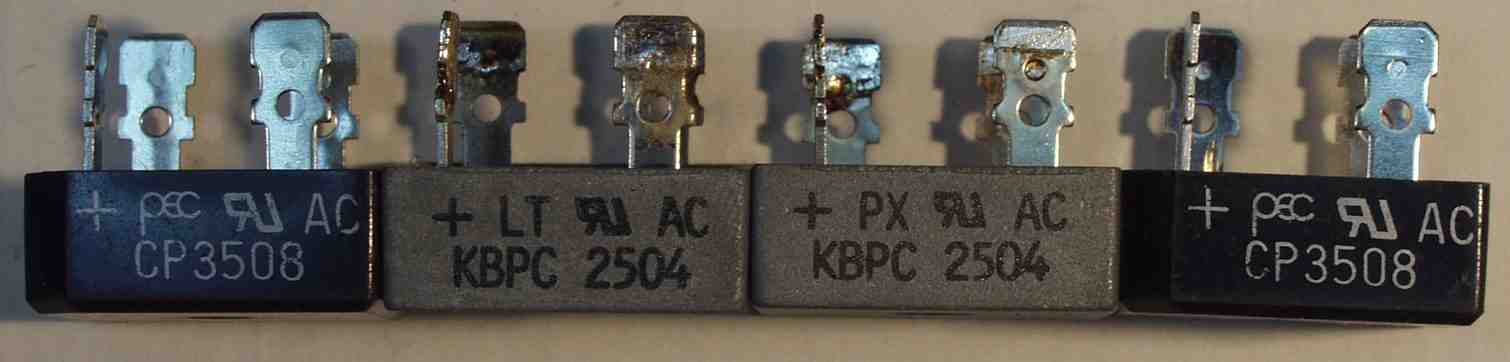

| Ｃ−２Ａ−２．整流器比較 中２個＝付いていた４００Ｖ２５Ａ 両端＝交換する物８００Ｖ３５Ａ |
 |

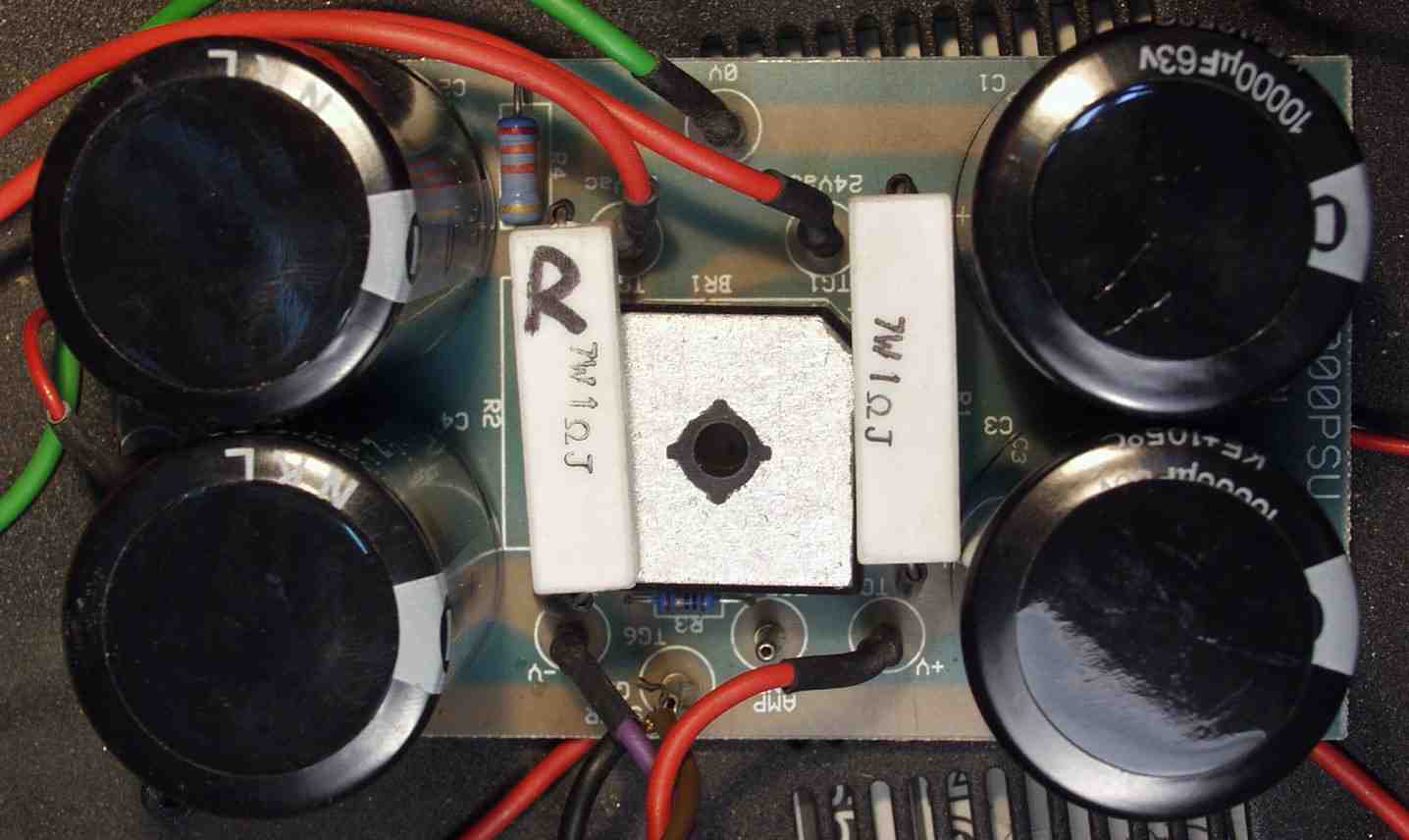

| Ｃ−２Ｂ． 修理後 Ｒ整流基板 電解コンデンサー４個、整流ダイオード・ブリッジ交換 |
 |

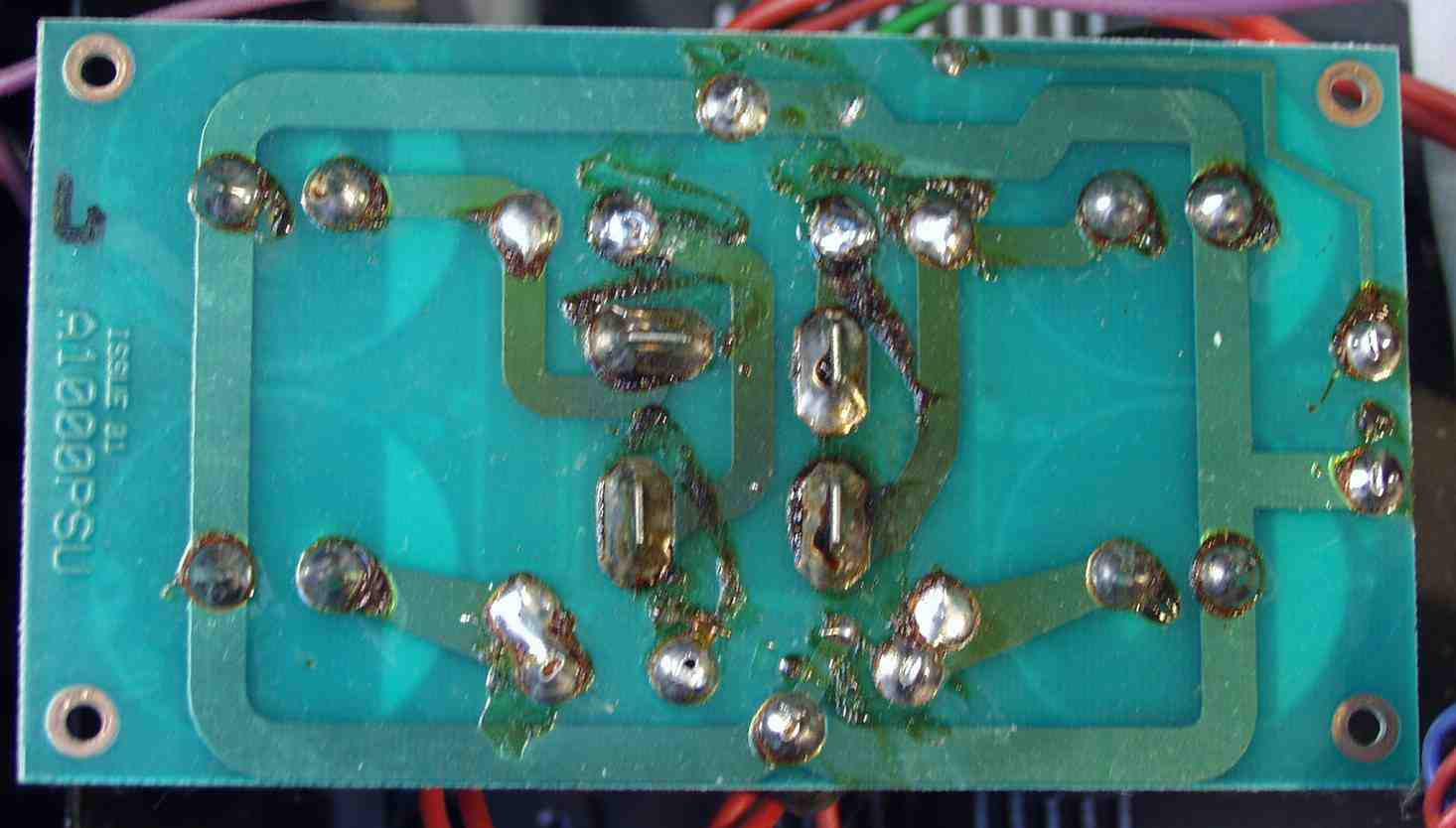

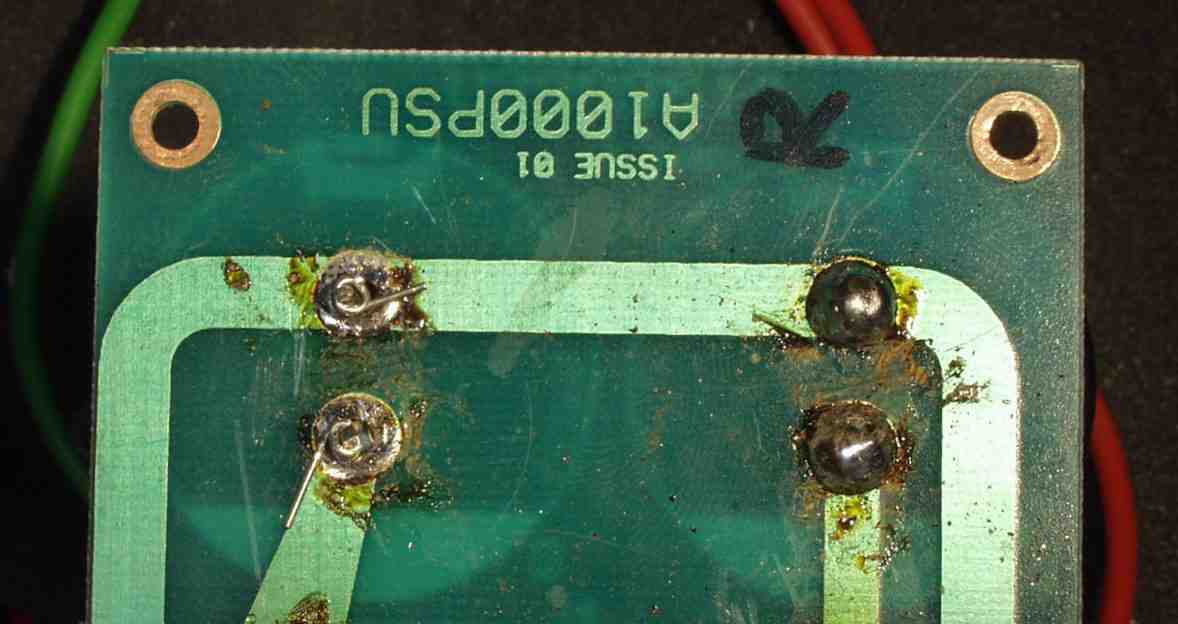

| Ｃ−２Ｃ． 修理前 Ｒ整流基板裏 |
 |
| Ｃ−２Ｄ． 修理後 Ｒ整流基板裏 コンデンサーの足が細いので錫メッキ線を巻いて半田する |
 |

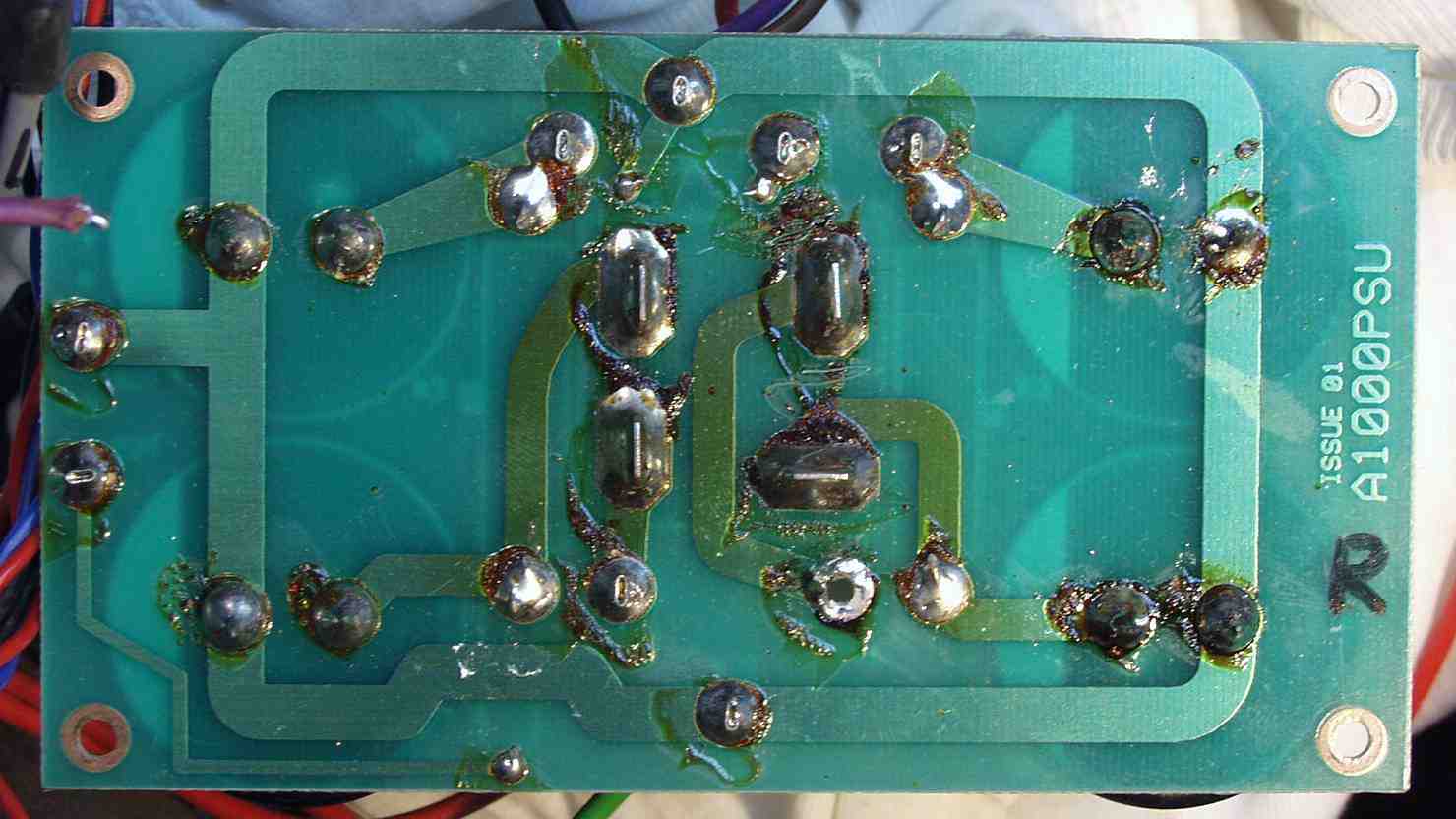

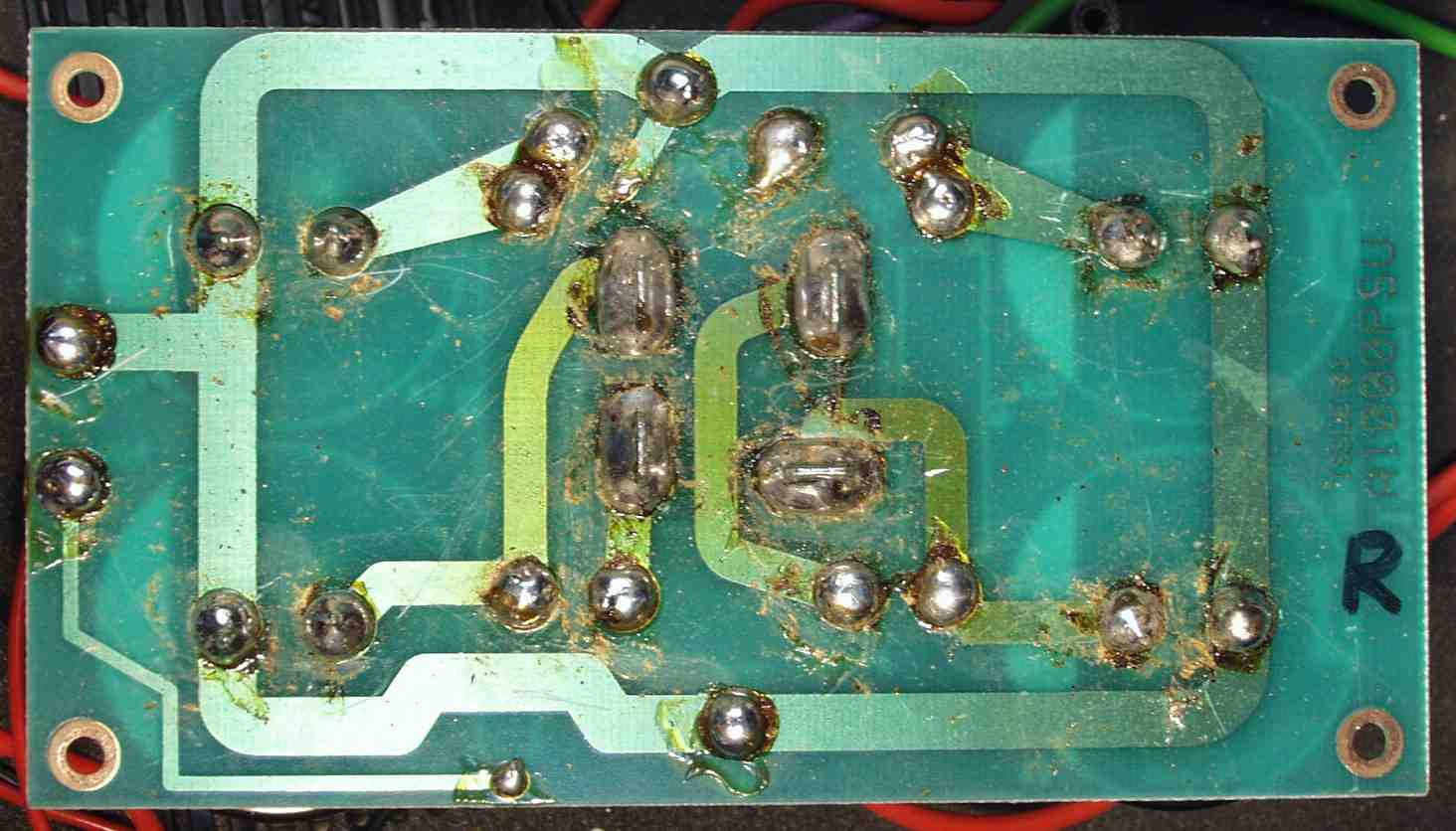

| Ｃ−２Ｄ−２． 修理（半田補正）後 Ｒ整流基板裏 |
 |
| Ｃ−２Ｅ． 修理前 Ｌ整流基板 ここにも抵抗が入っている |
 |
| Ｃ−２Ｆ． 修理後 Ｌ整流基板 電解コンデンサー４個、整流ダイオード・ブリッジ交換 |
 |

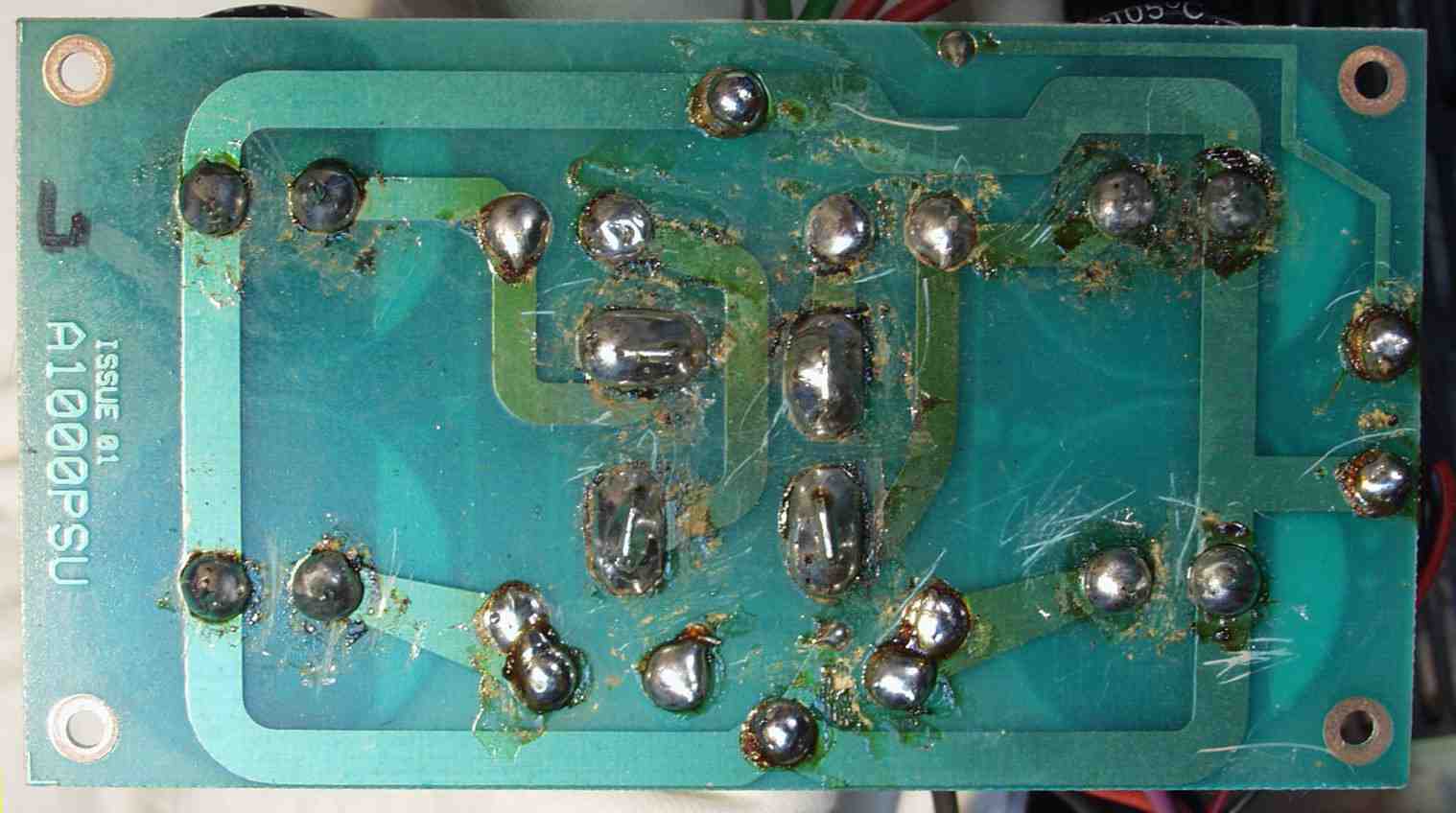

| Ｃ−２Ｇ． 修理前 Ｌ整流基板裏 |
 |
| Ｃ−２Ｈ． 修理（半田補正）後 Ｌ整流基板裏 |
 |

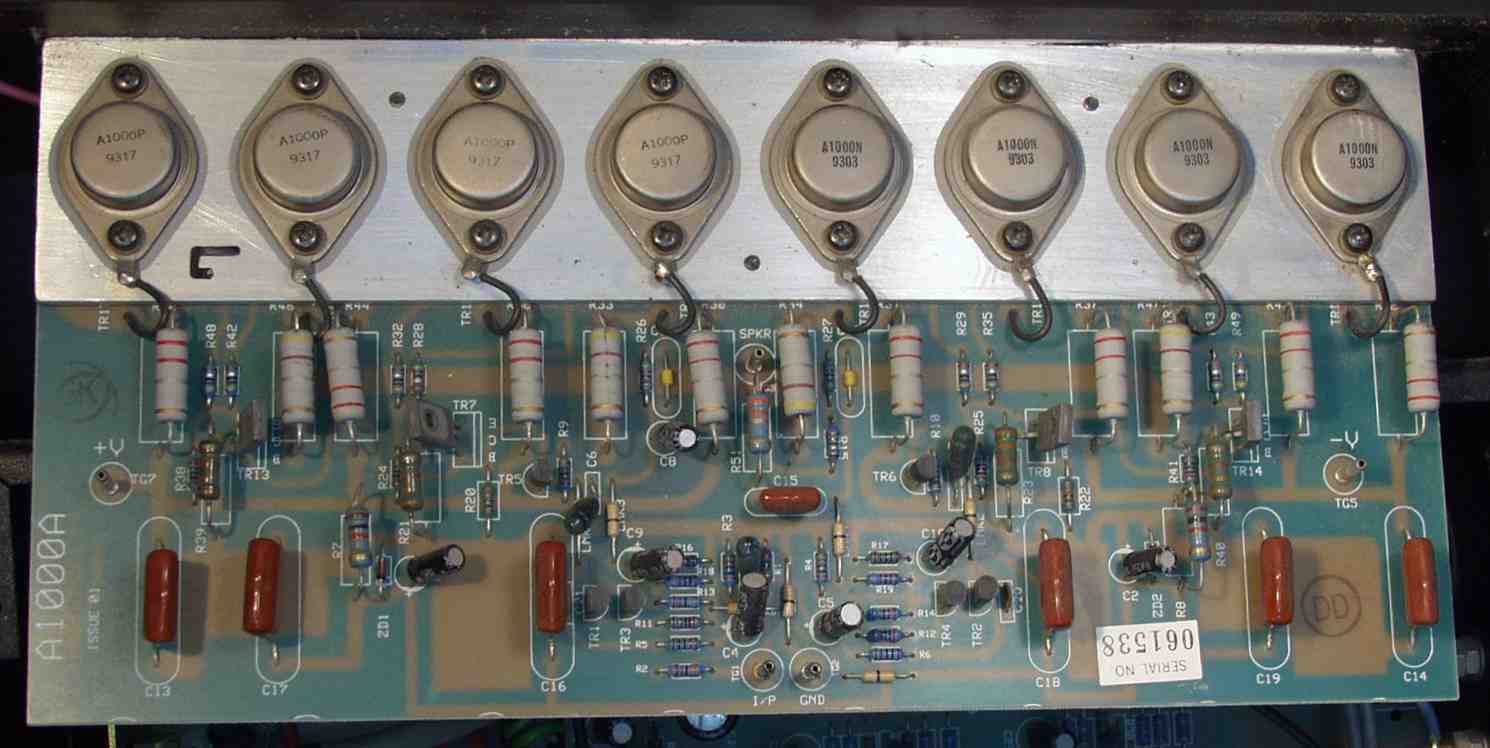

| Ｃ−３Ａ． 修理前 ＲメインＡＭＰ基板 |
 |

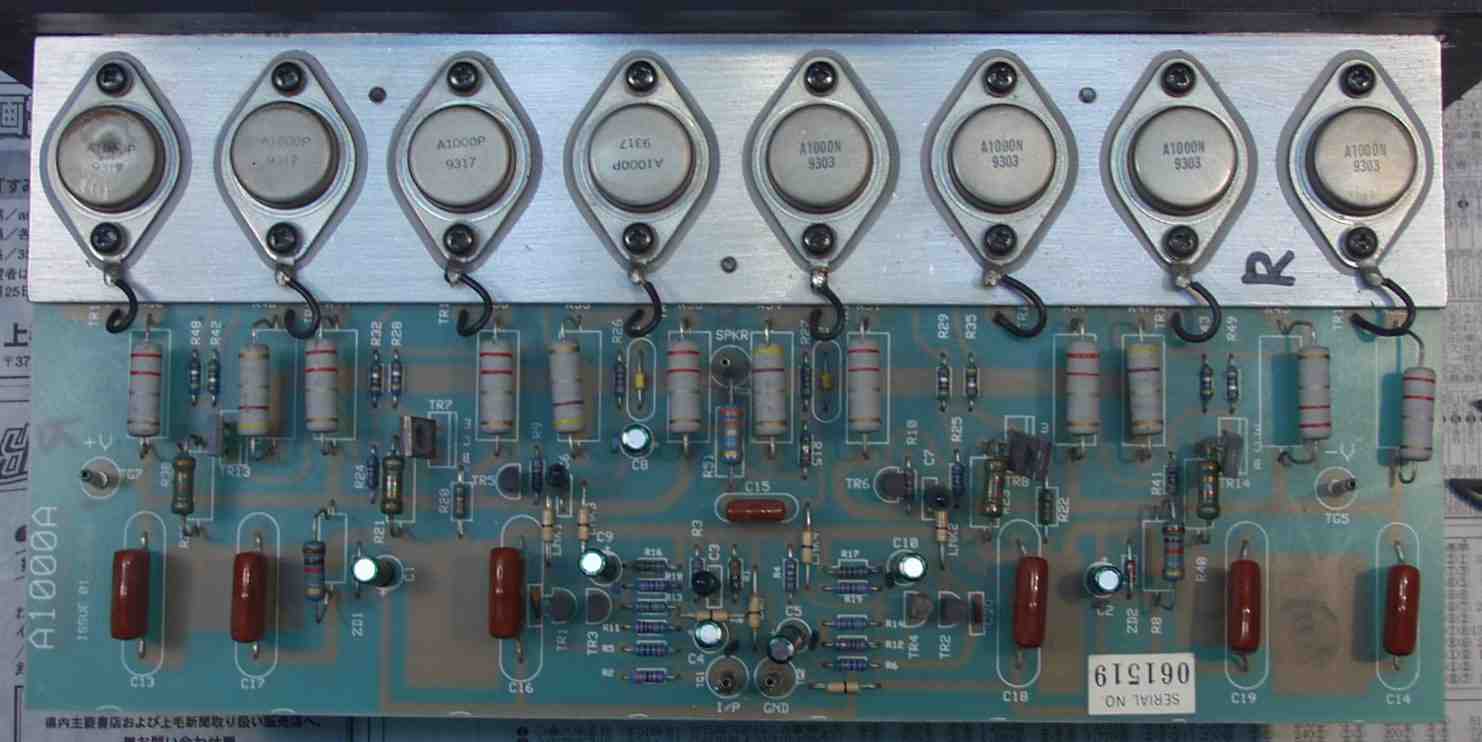

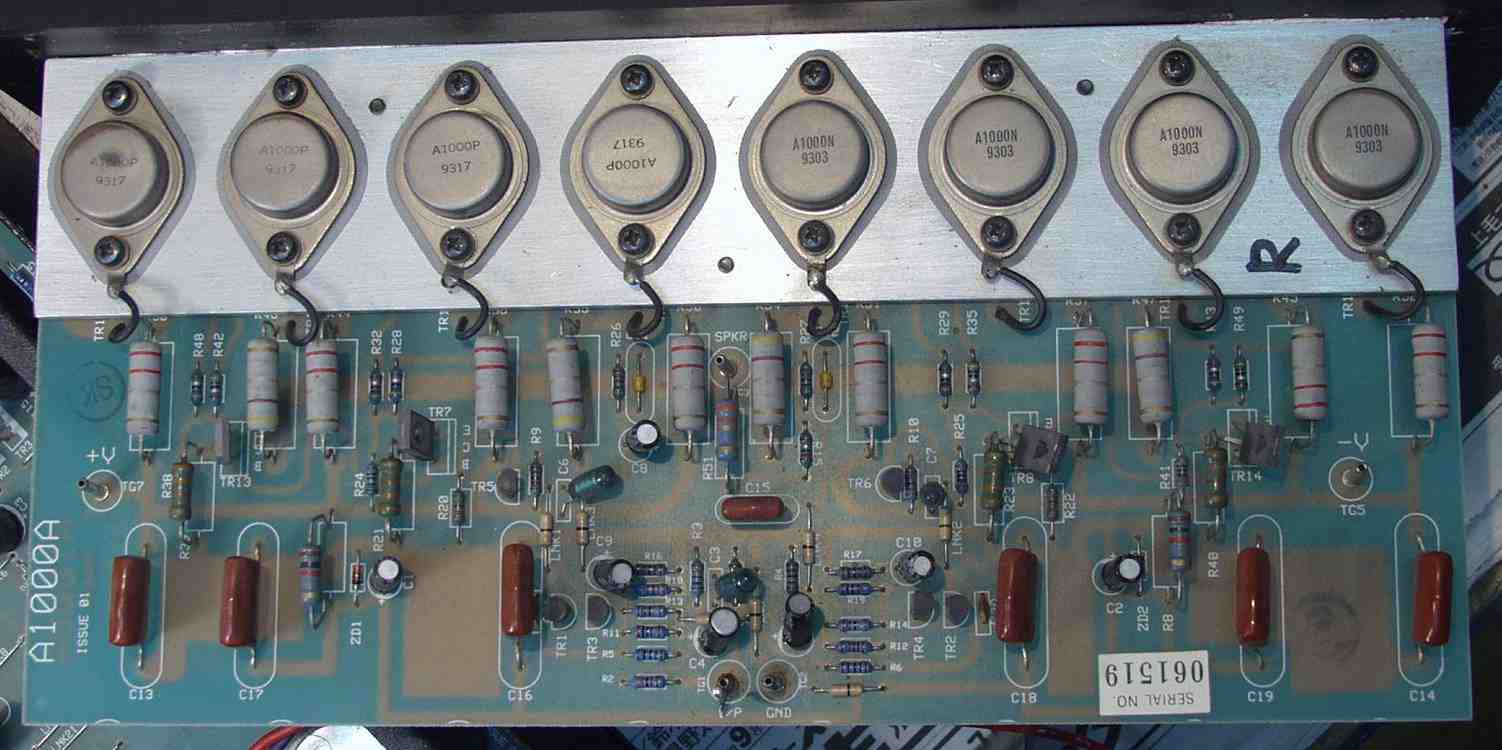

| Ｃ−３Ｂ． 修理後 ＲメインＡＭＰ基板 電解コンデンサー８個交換 |
 |

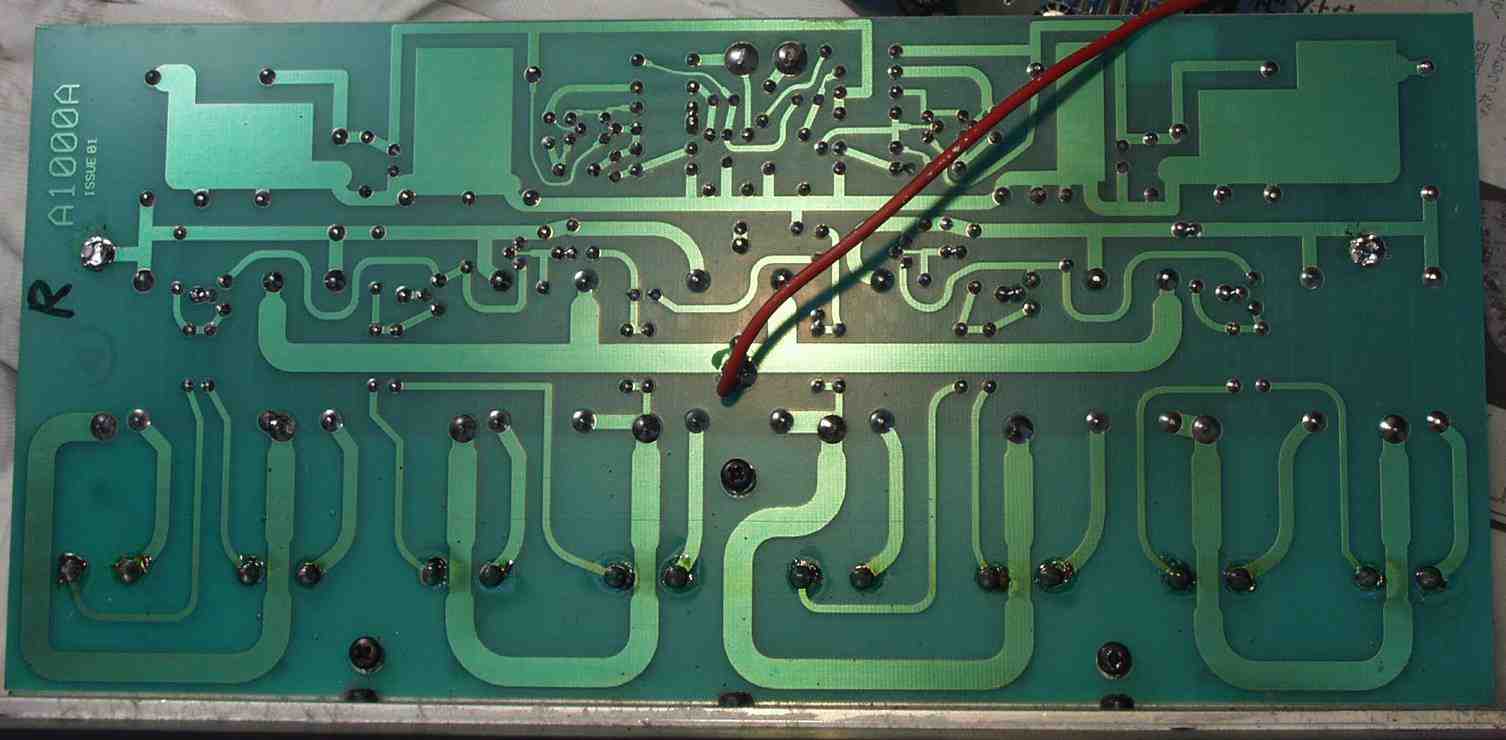

| Ｃ−３Ｃ． 修理前 ＲメインＡＭＰ基板裏 |
 |

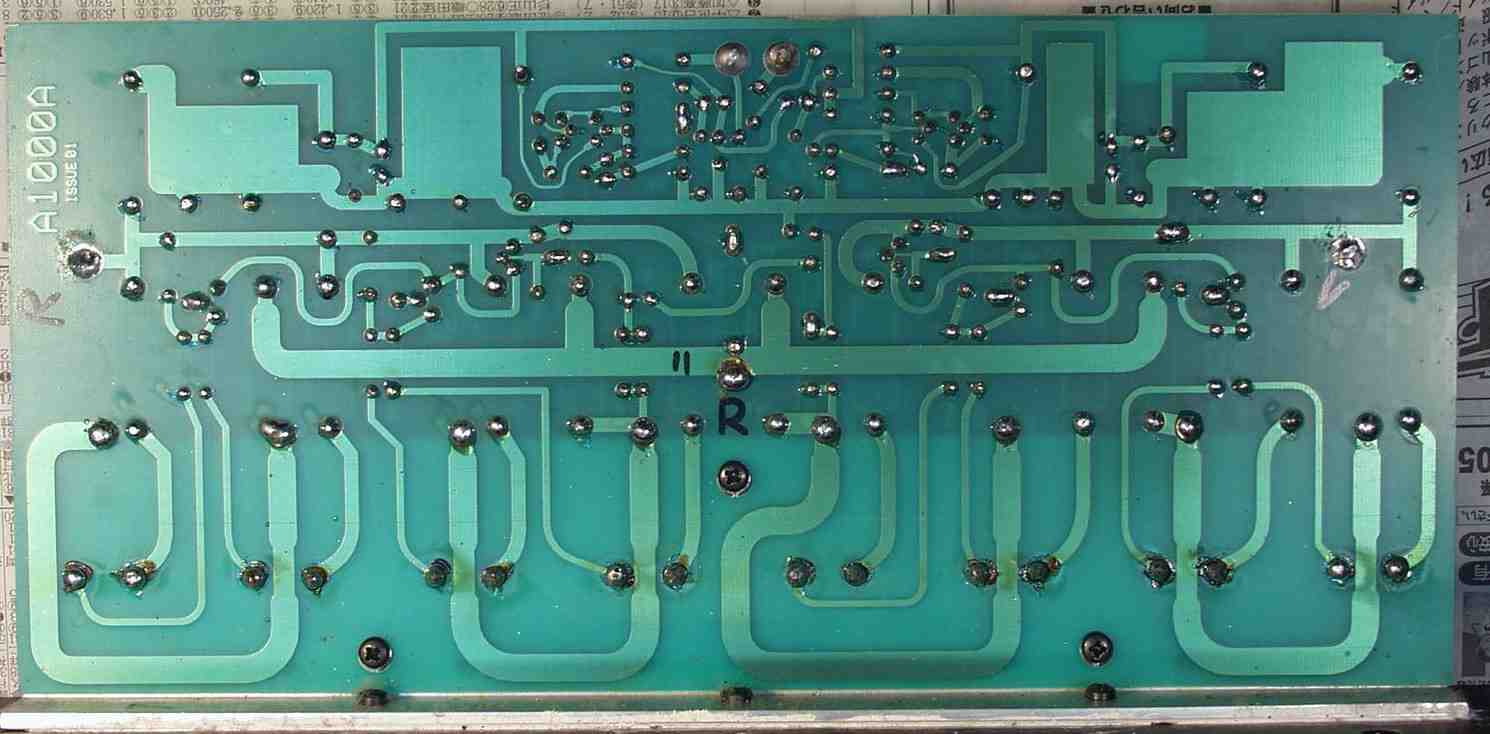

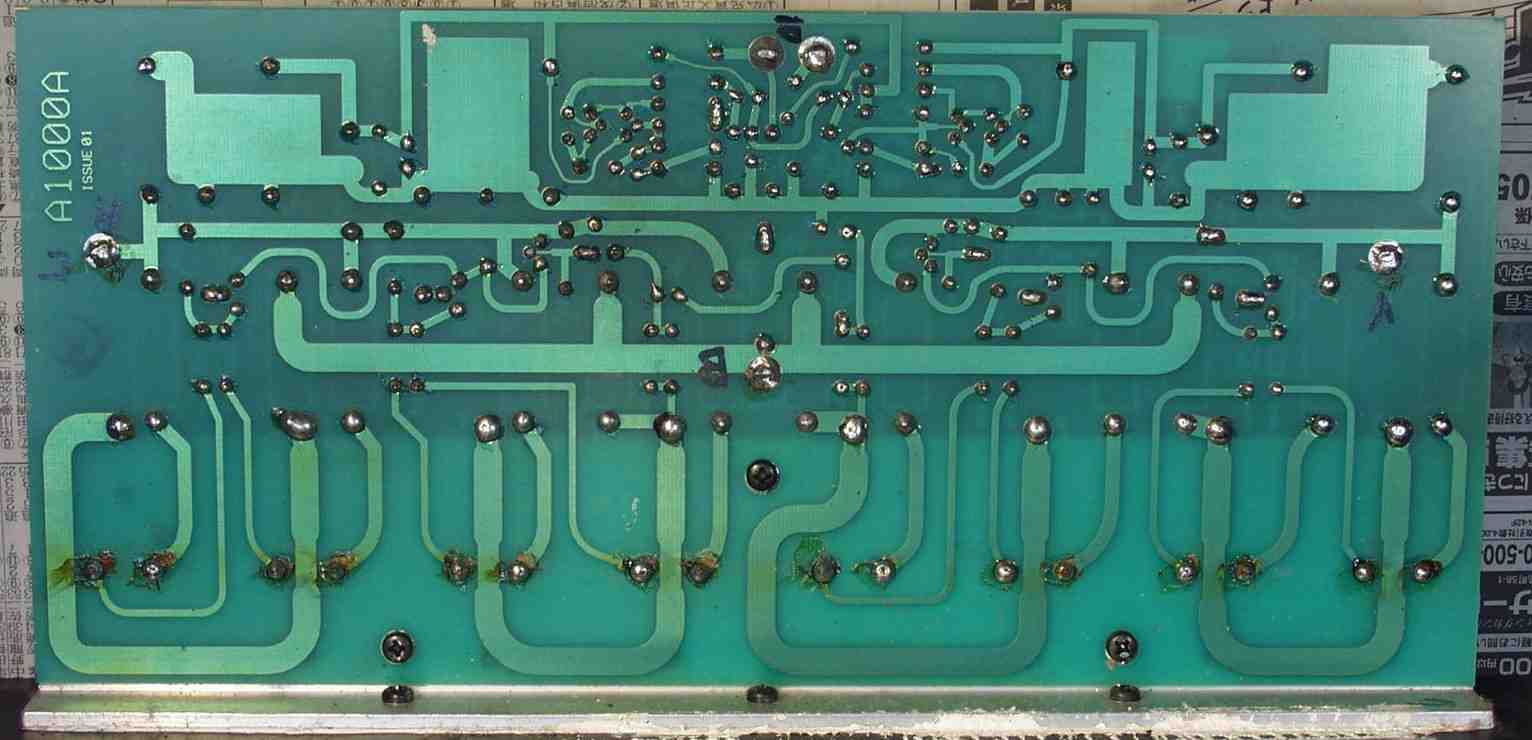

| Ｃ−３Ｄ． 修理（半田補正）後 ＲメインＡＭＰ基板裏 |
 |
| Ｃ−３Ｅ． 修理前 ＬメインＡＭＰ基板 |
 |

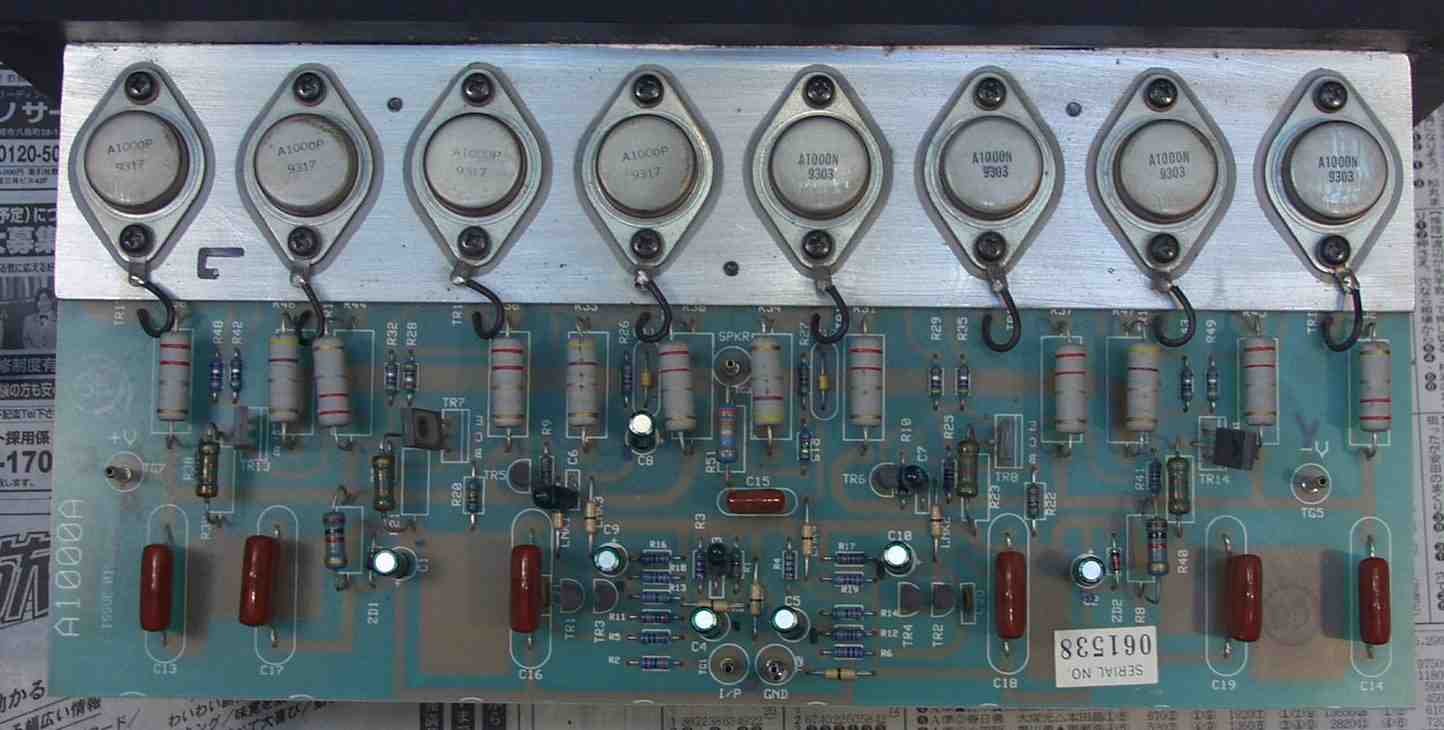

| Ｃ−３Ｆ． 修理後 ＬメインＡＭＰ基板 電解コンデンサー８個交換 |
 |

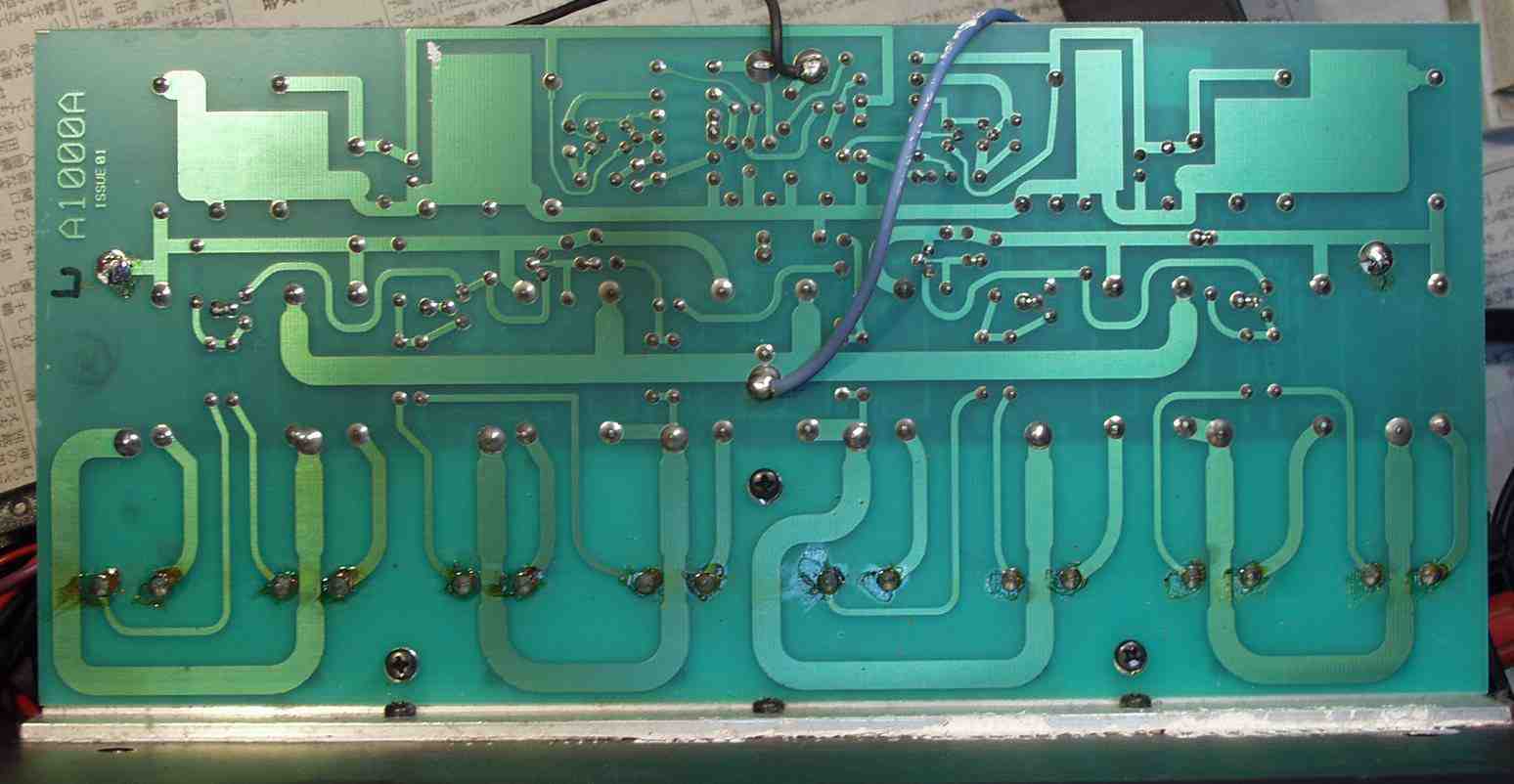

| Ｃ−３Ｇ． 修理前 ＬメインＡＭＰ基板裏 |
 |
| Ｃ−３Ｈ． 修理（半田補正）後 ＬメインＡＭＰ基板裏 |
 |

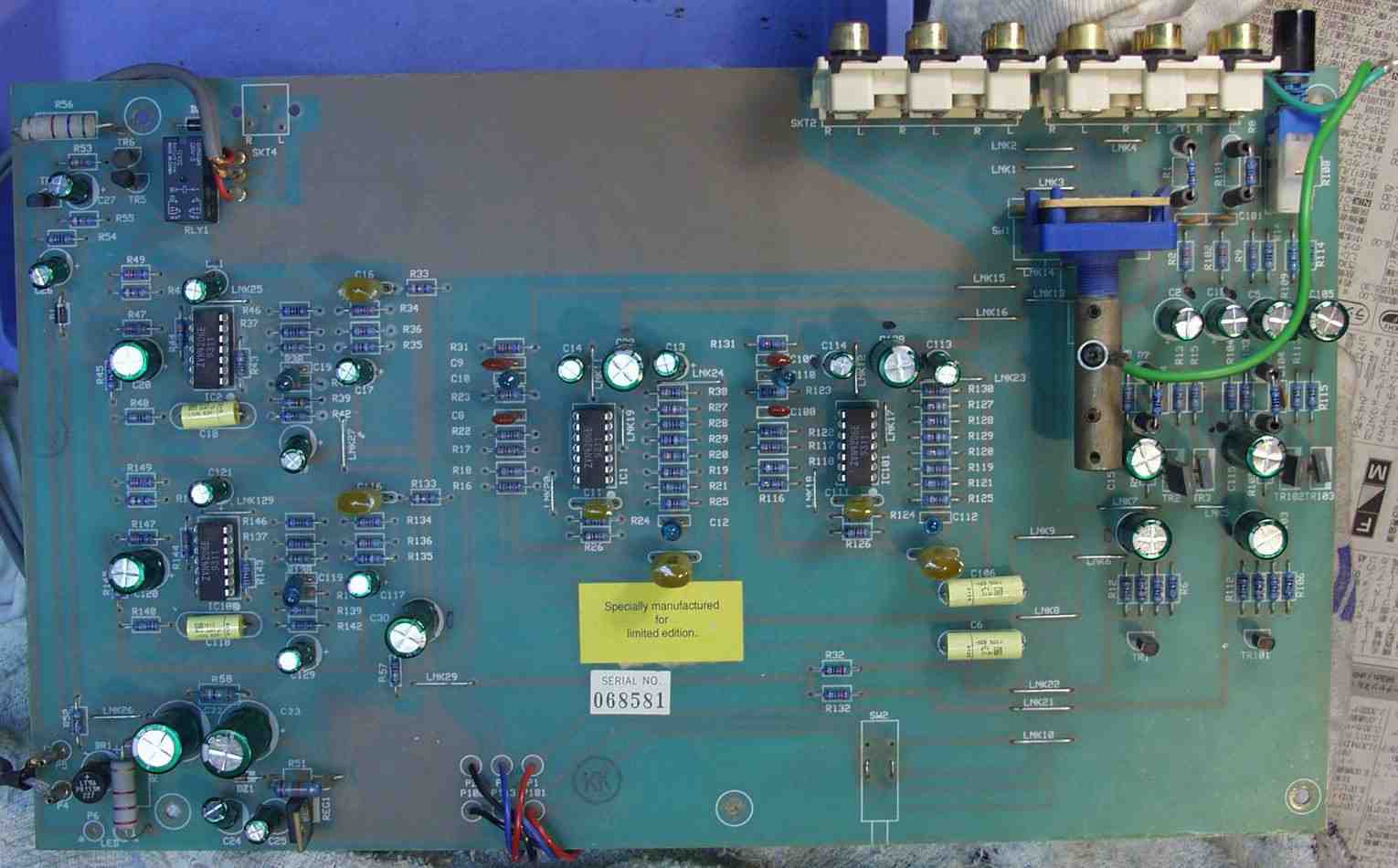

| Ｃ−４Ａ． 修理前 プリ基板 |
 |

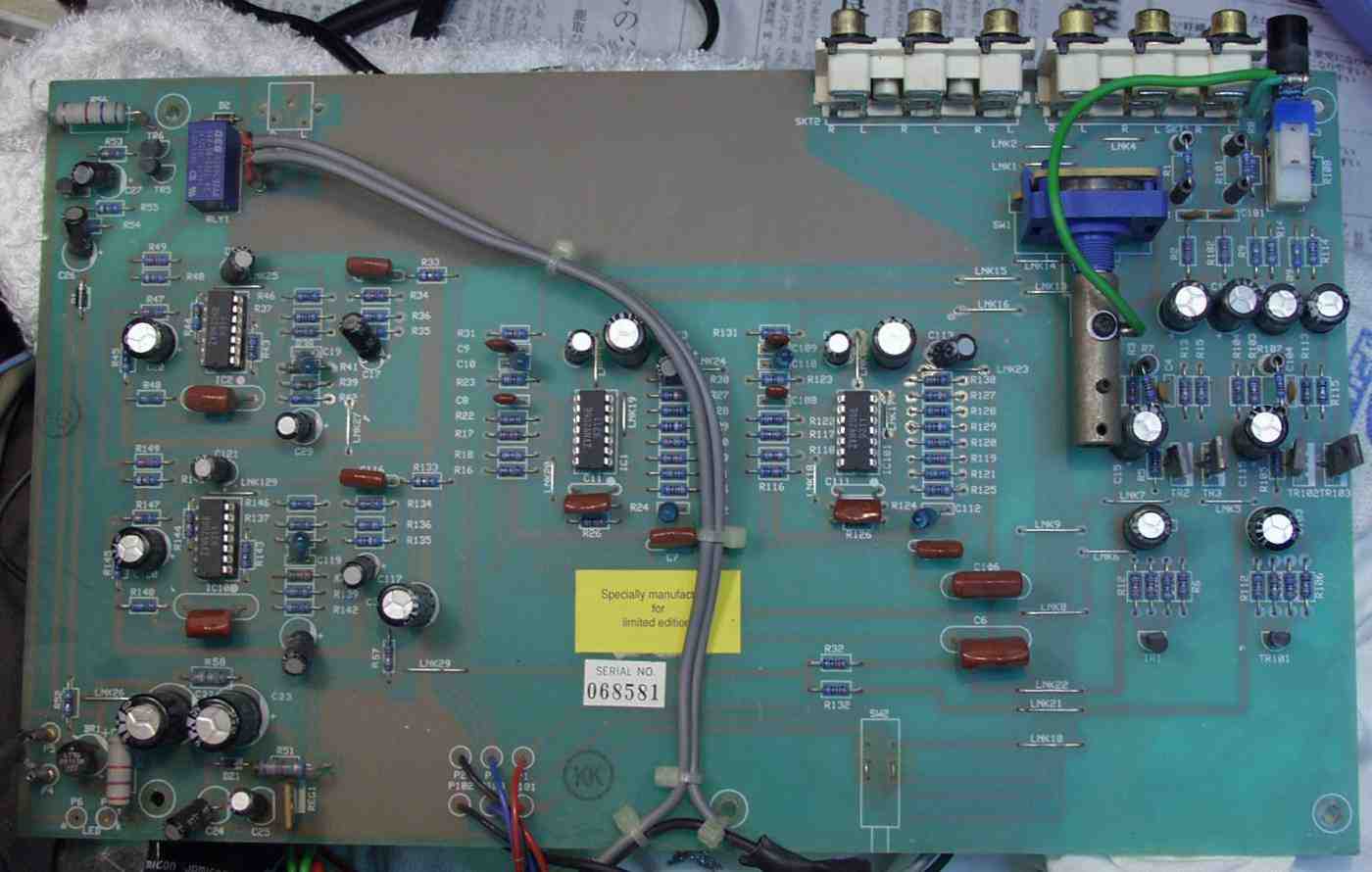

| Ｃ−４Ｂ． 修理後 プリ基板 電解コンデンサー２９個、リレー、フイルムコンデンサー１０個交換 |
 |

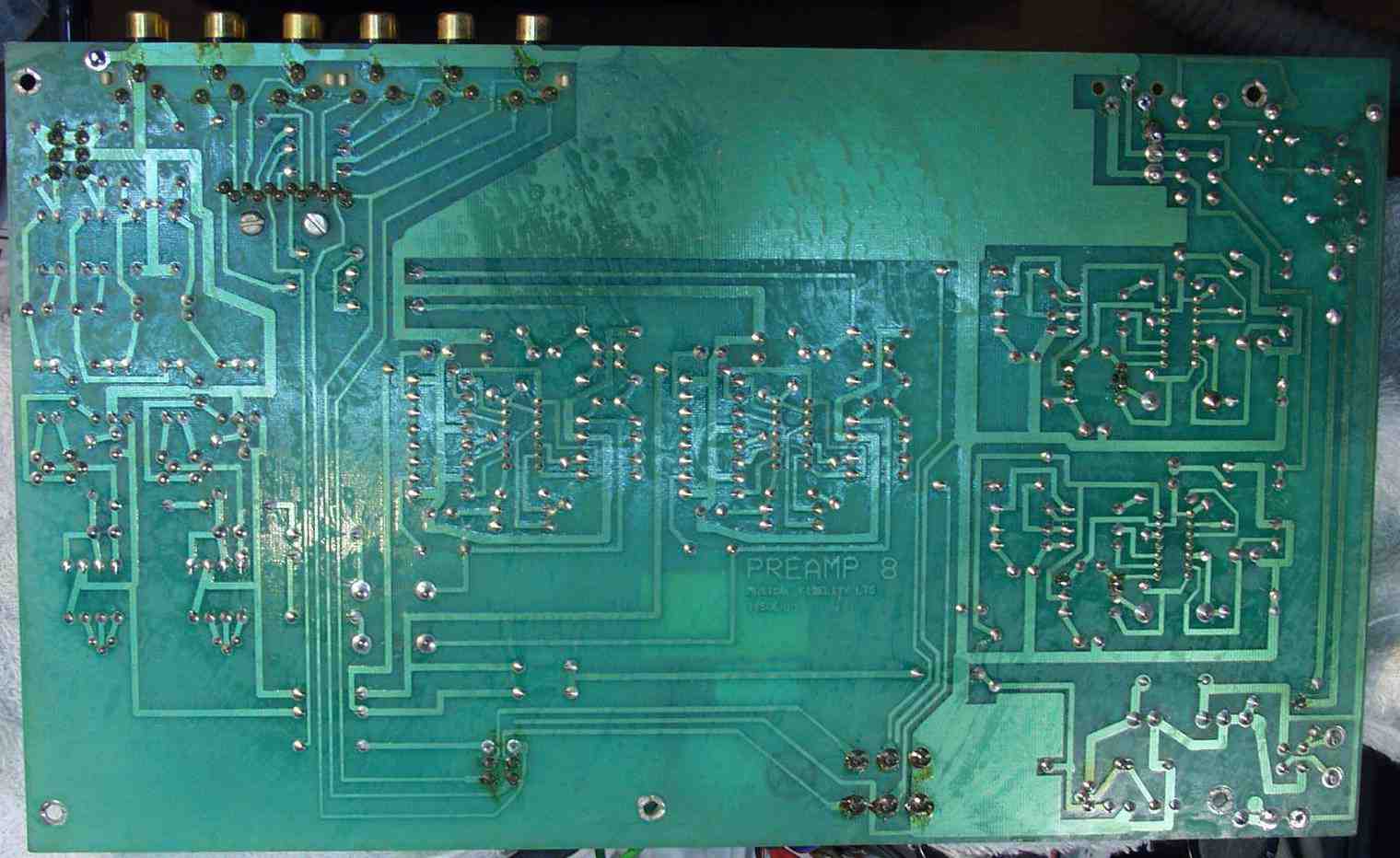

| Ｃ−４Ｃ． 修理前 プリ基板裏 |
 |

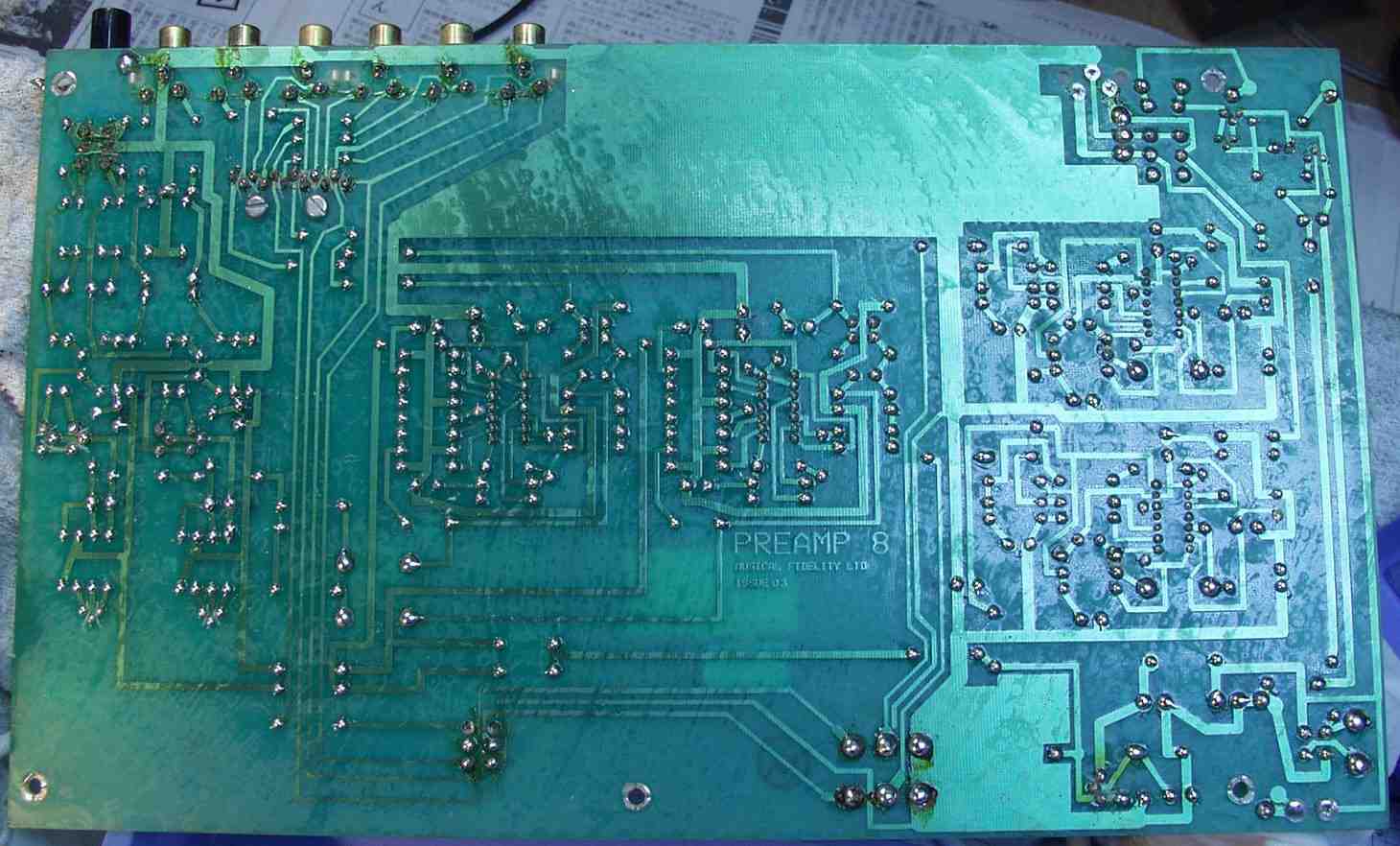

| Ｃ−４Ｄ． 修理（半田補正）後 プリ基板裏 全ハンダやり直し |
 |

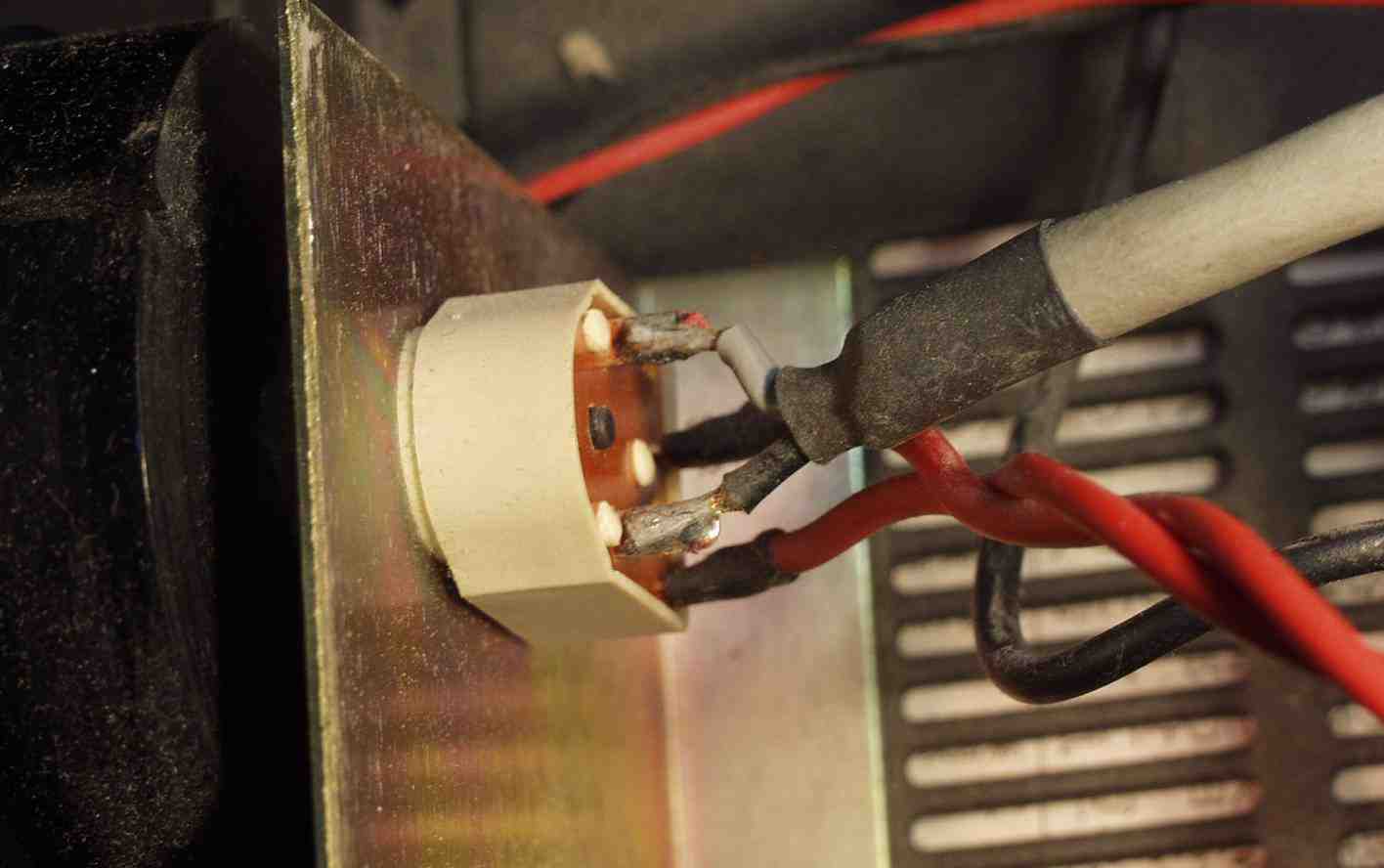

| Ｃ−５Ａ． 修理前 電源ＳＷ 何とメインＡＭＰの供給電圧を入切している、プリＡＭＰの電源は入りっぱなし！ 改造後、このSWはリレーの入り切りのみ |
 |
| Ｃ−４Ｂ． 修理後 電源ＳＷ周り配線 |
 |

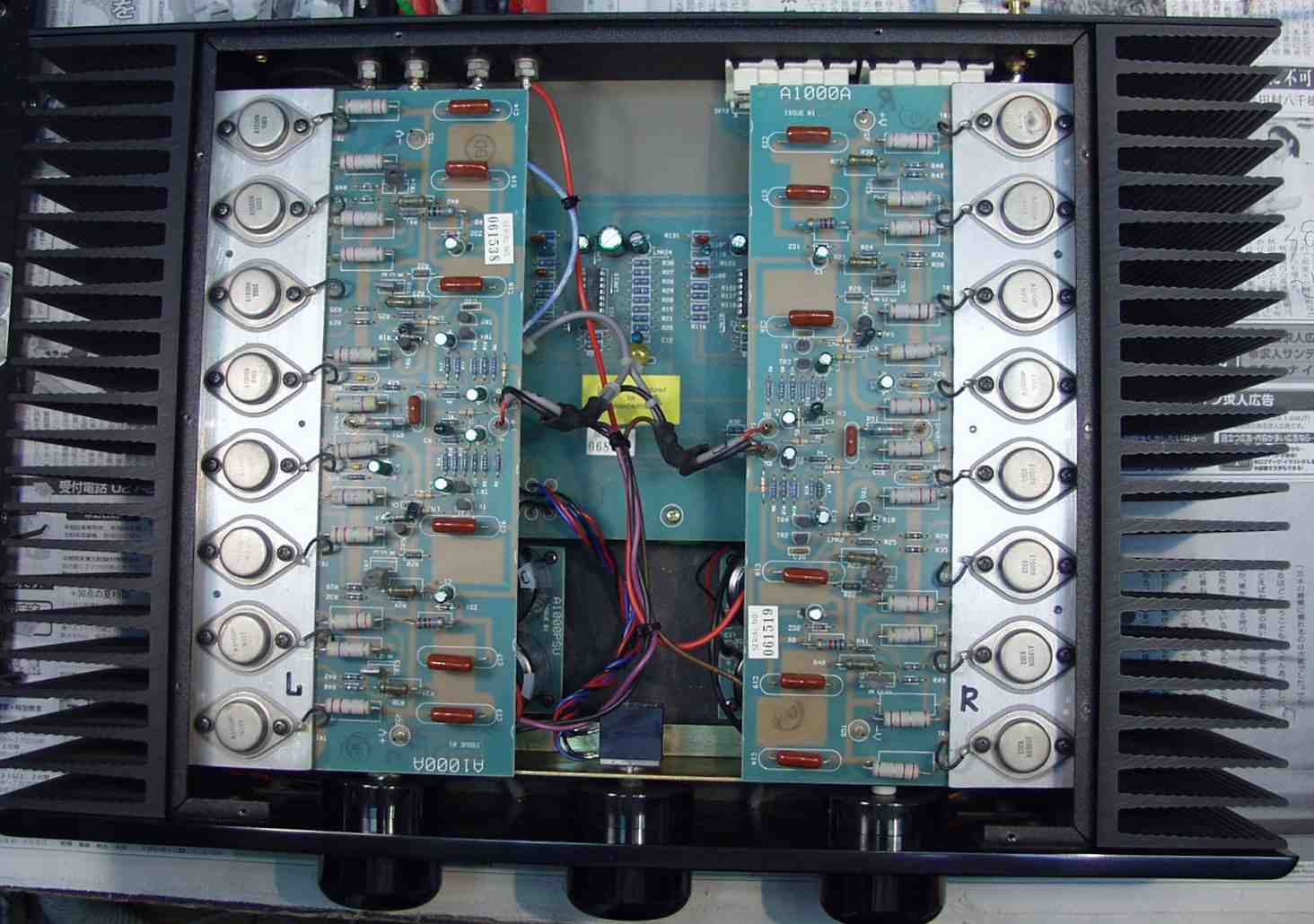

| Ｃ−５Ａ． 修理前 上から見る |
|

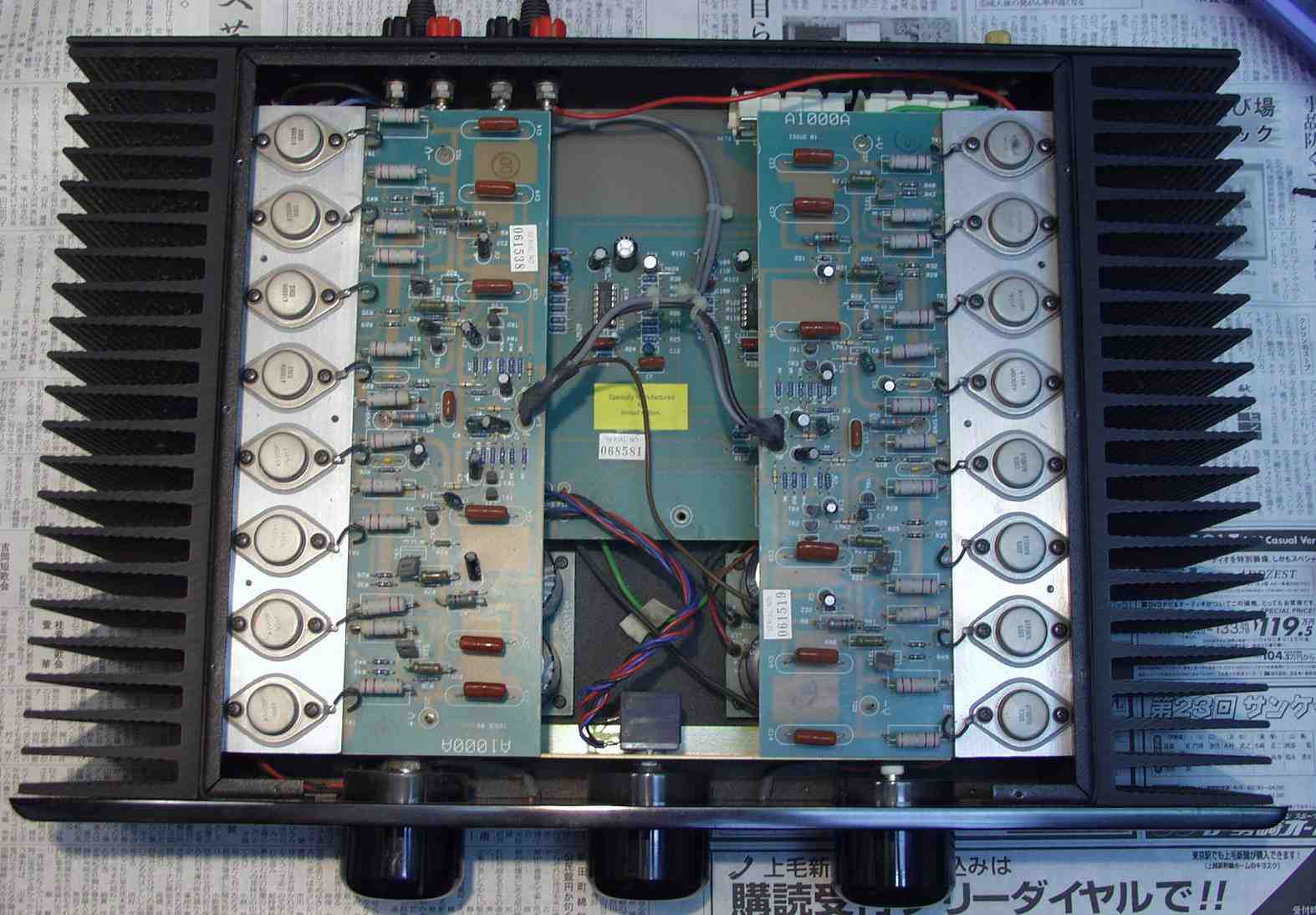

| Ｃ−５Ｂ． 修理後 上から見る |
 |

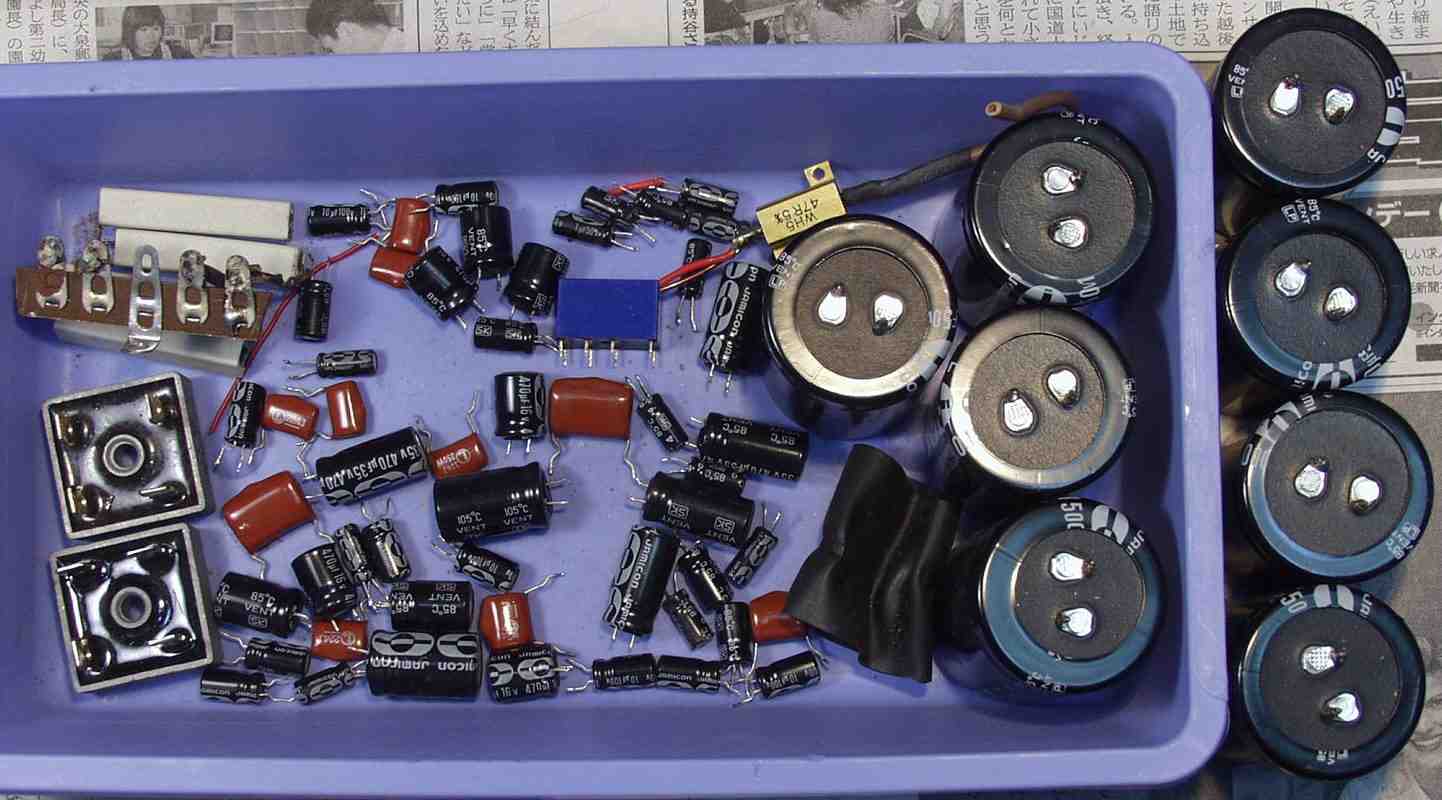

| Ｃ−６． 交換部品 |
 |

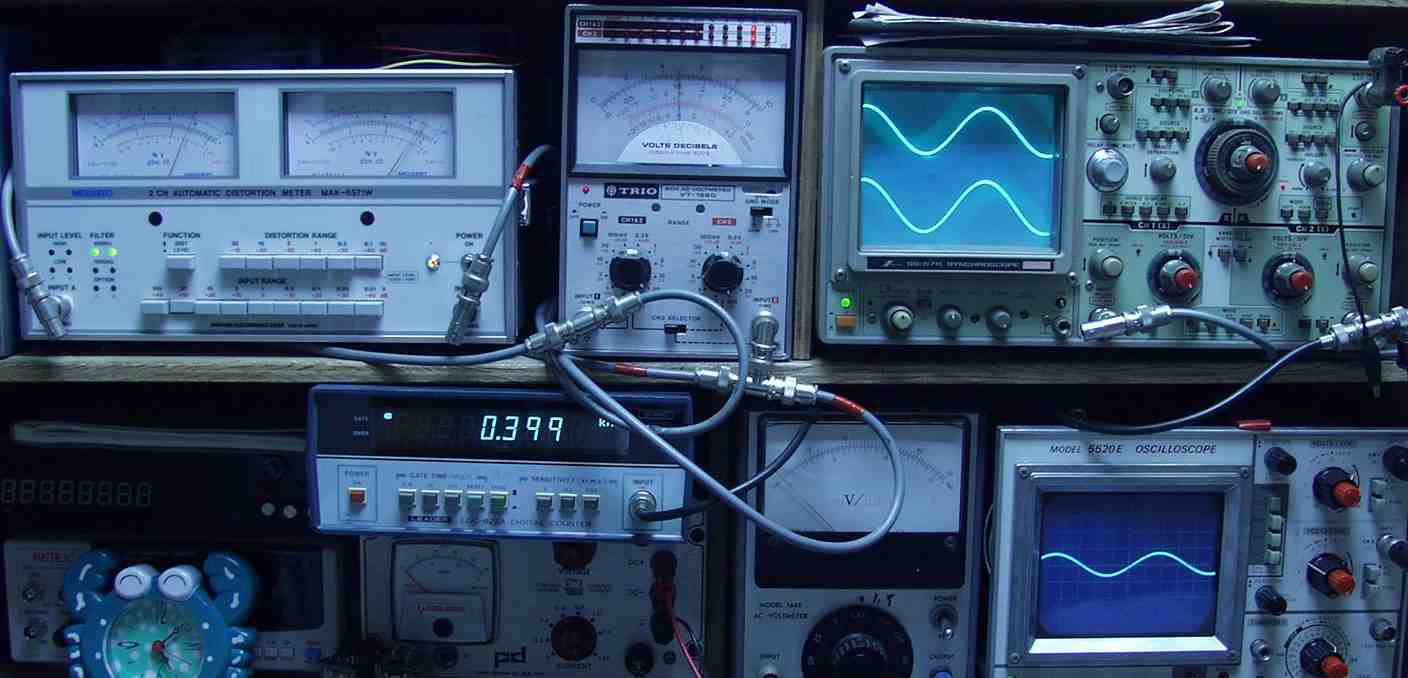

| Ｅ． 調整 Ｅ−１． 出力／歪み測定・調整 |
 |

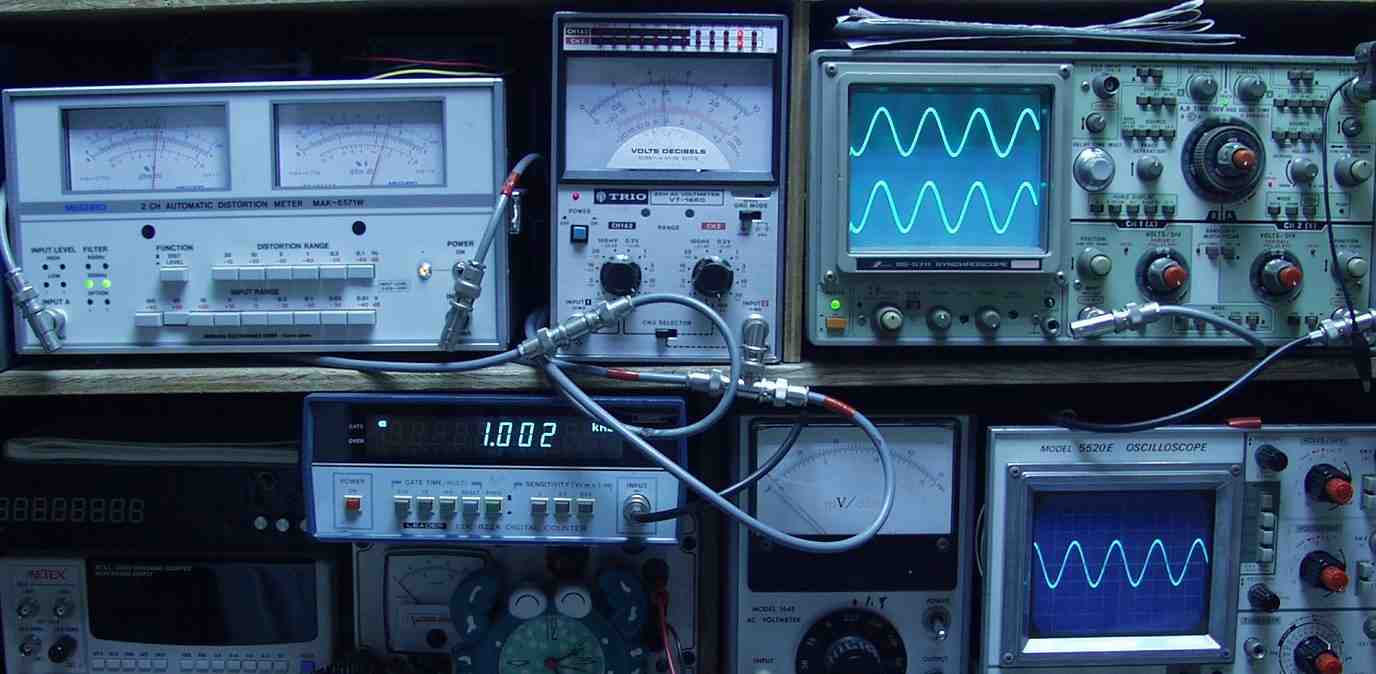

| Ｅ−２Ａ． ＳＰ出力 １５Ｖ＝２８Ｗ ０．０８％歪み率 ＡＵＸ入力 １０００ＨＺ |
 |

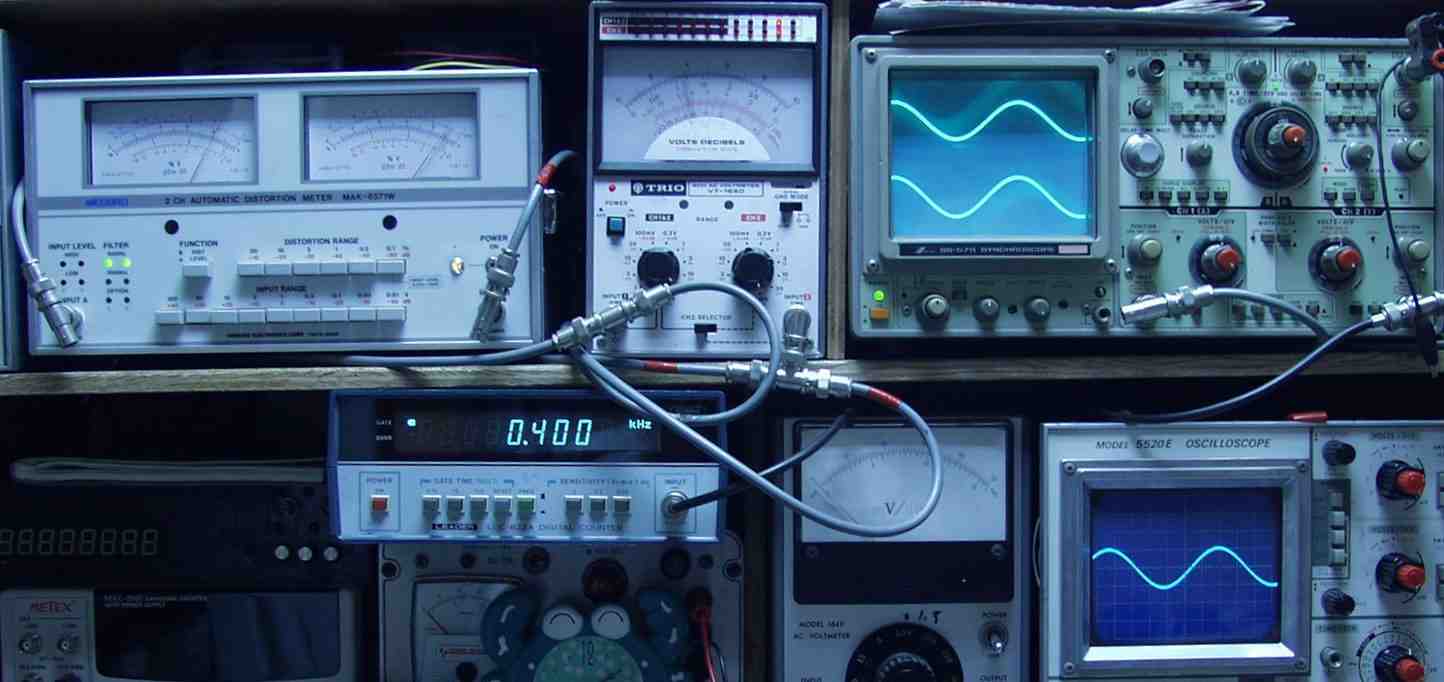

| Ｅ−２Ｂ． ＳＰ出力 １５Ｖ＝２８Ｗ ０．０９％歪み率 ＡＵＸ入力 ４００ＨＺ |
 |

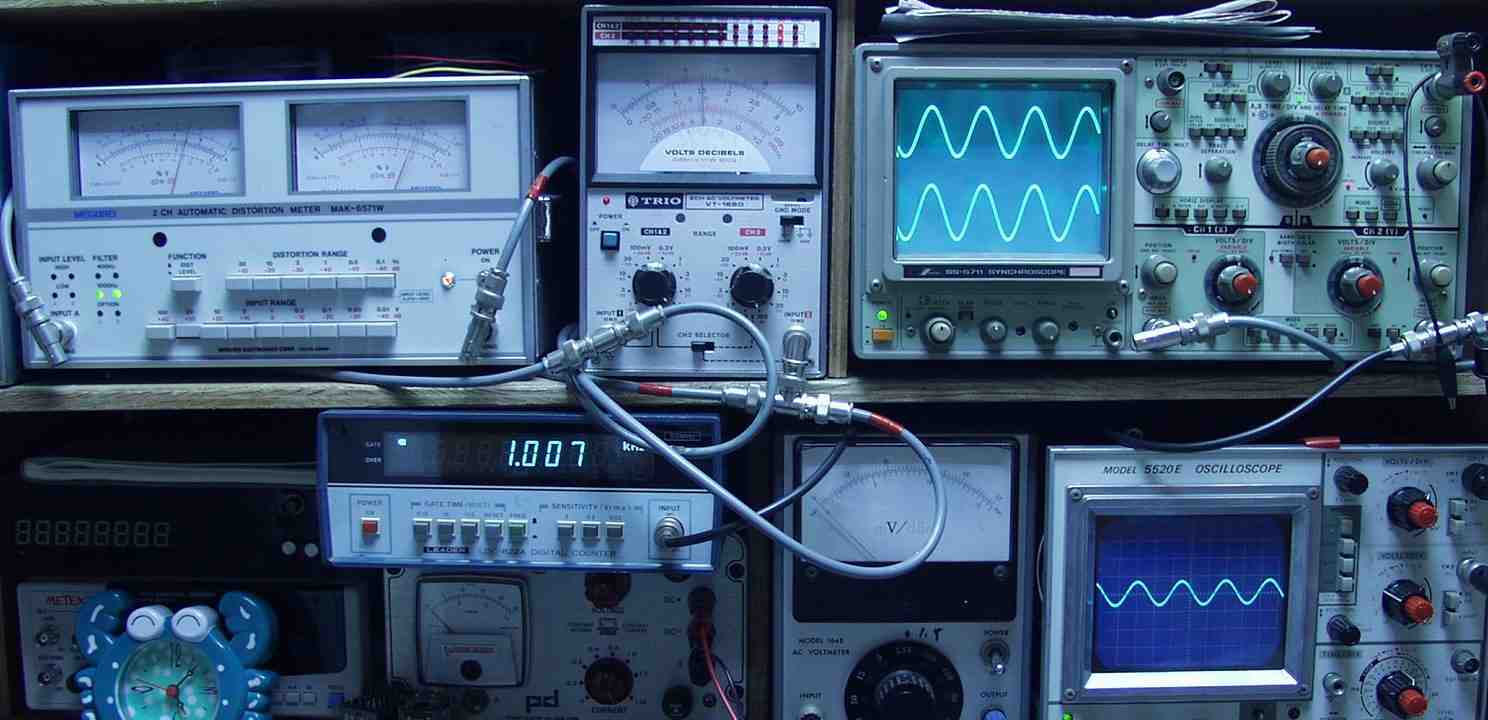

| Ｅ−３Ａ． ＳＰ出力 １５Ｖ＝２８Ｗ ０．０７％歪み率 ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． ＳＰ出力 １５Ｖ＝２８Ｗ ０．０９％歪み率 ＭＭ入力 ４００ＨＺ |
 |

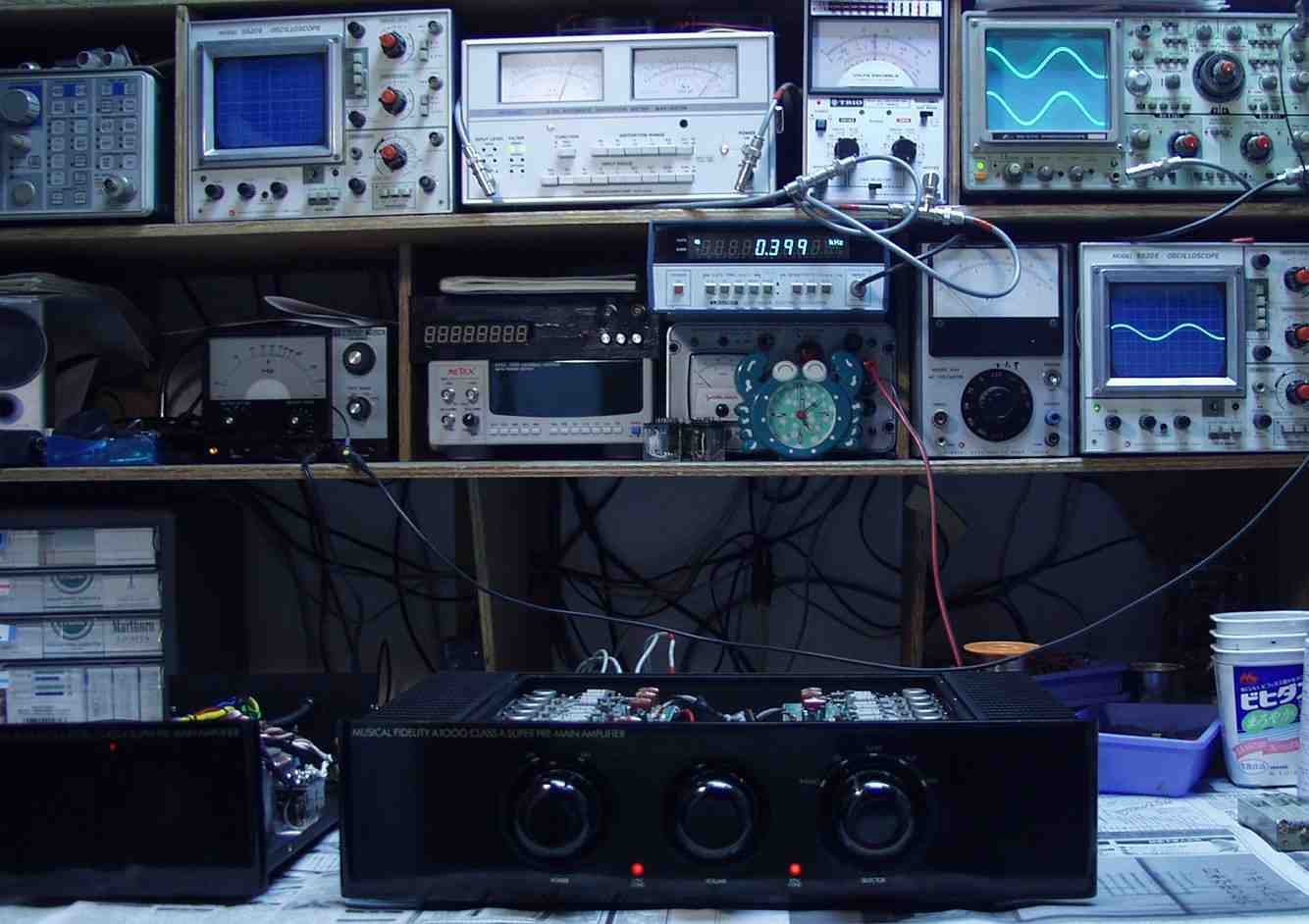

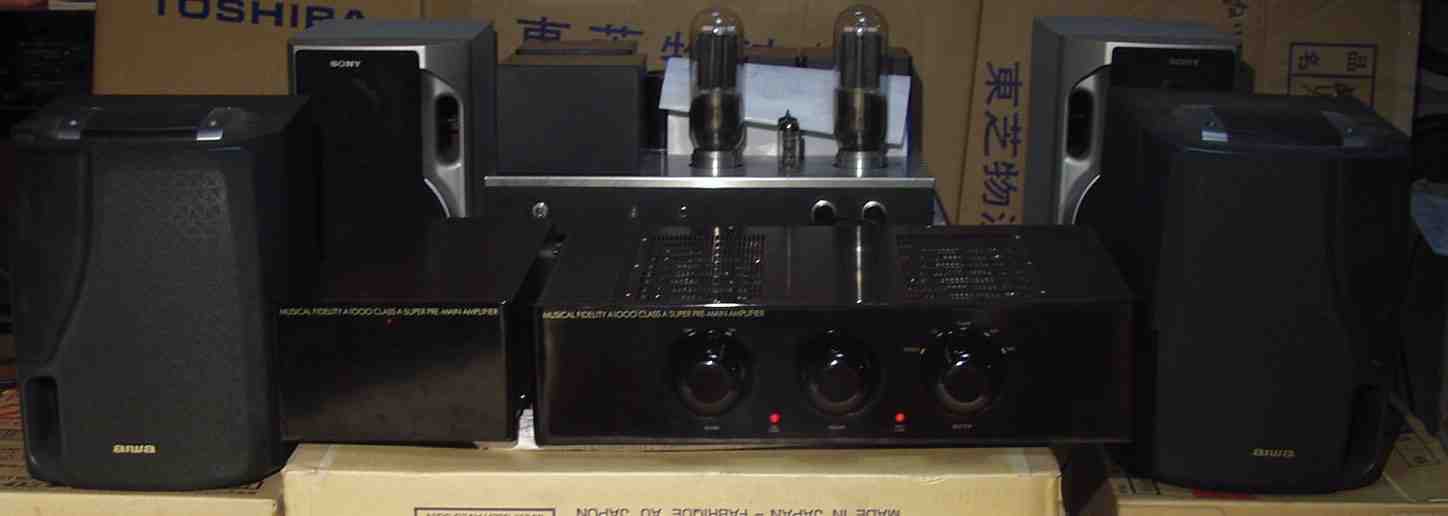

| Ｅ−５． 完成 ２４時間エージング |
 |
