| ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ Ａ−１ ２台目 修理 |
| 平成１５年６月２５日到着 ９月２日完成 |
|

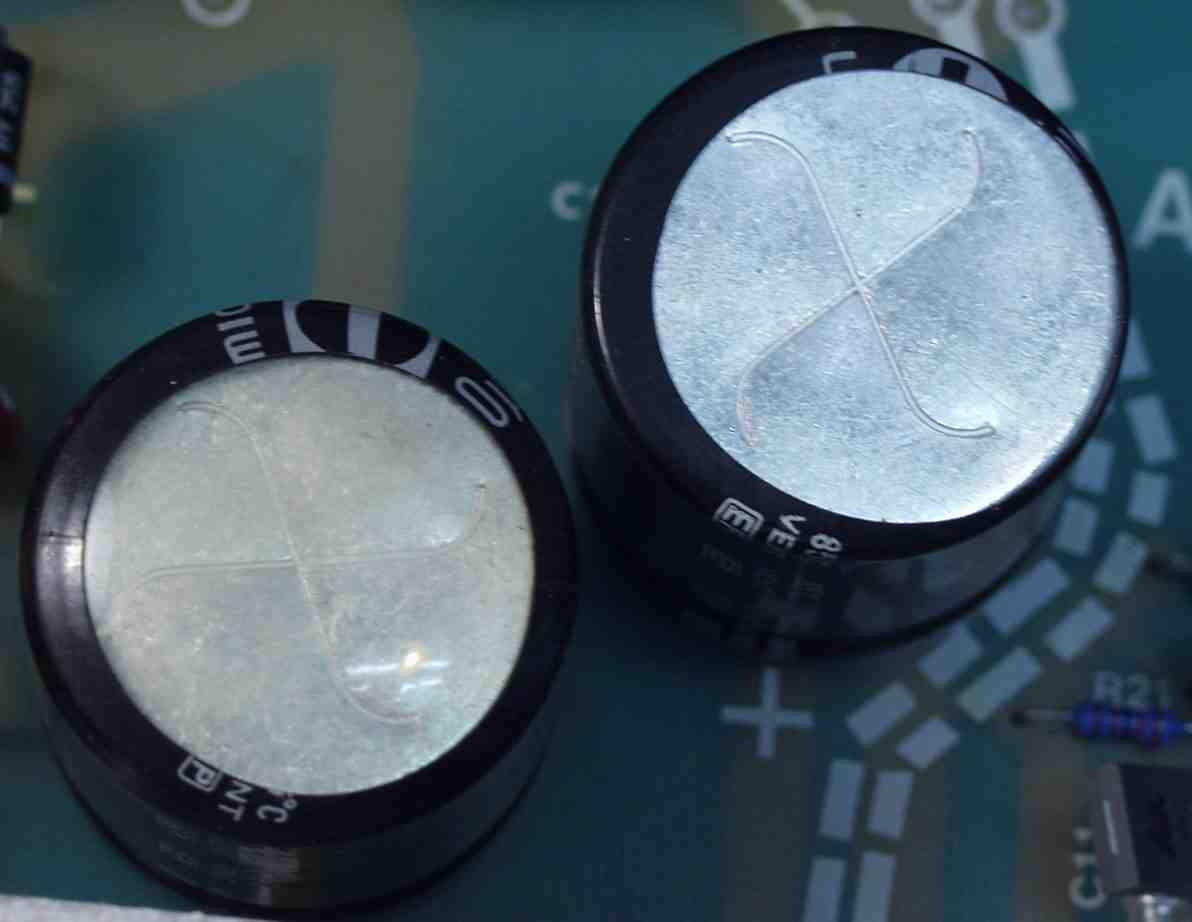

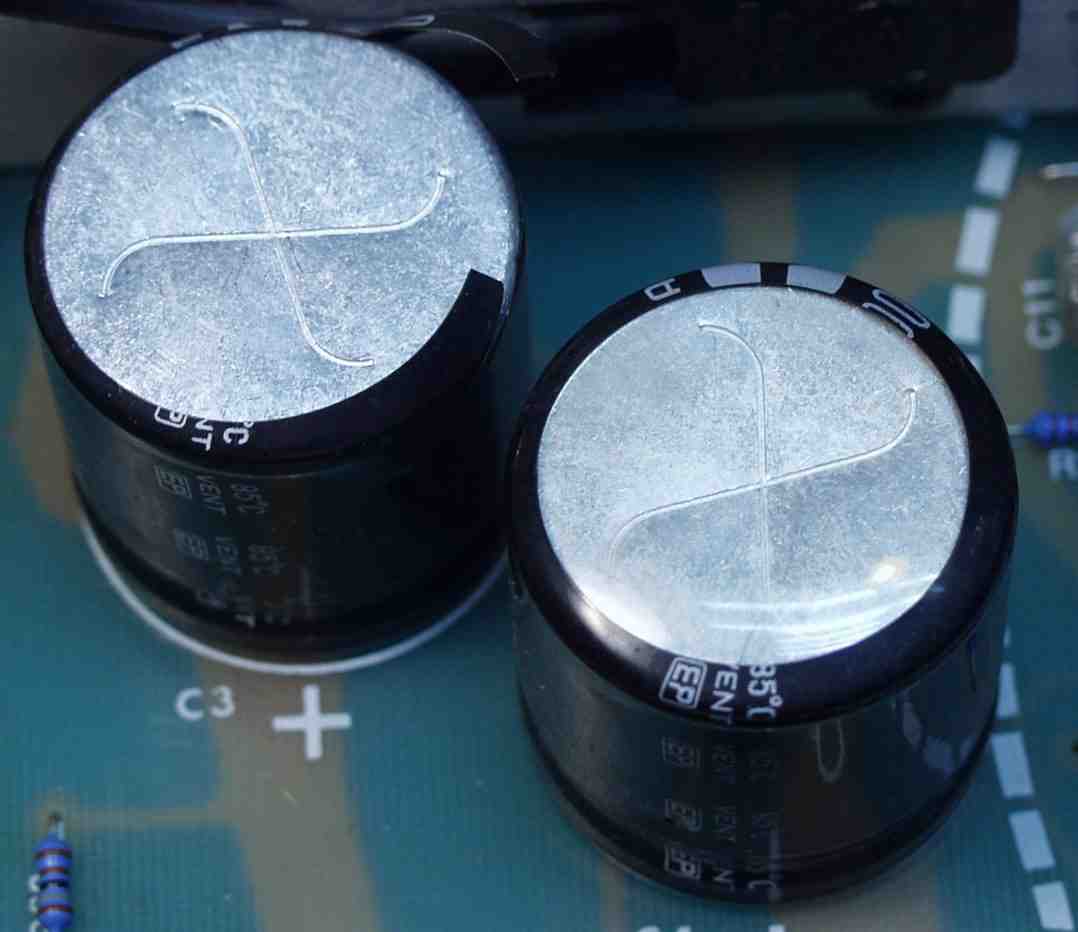

| Ａ−１Ａ． 修理前 熱のため膨み、片側は頭のプラスチックが取れている電源用電解コンデンサー Ｌ側 |
 |
| Ａ−１Ｂ． 修理前 片側は頭のプラスチックが取れている電源用電解コンデンサー Ｒ側 |
 |
| Ａ−２Ａ． 古い電解コンデンサー |
 |

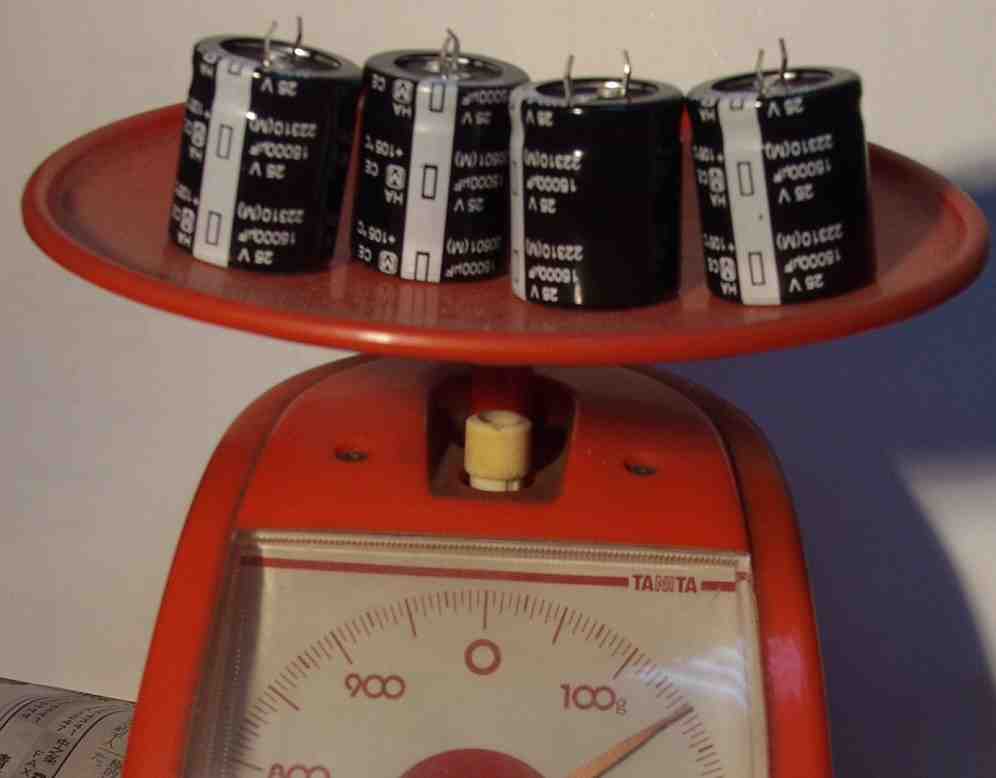

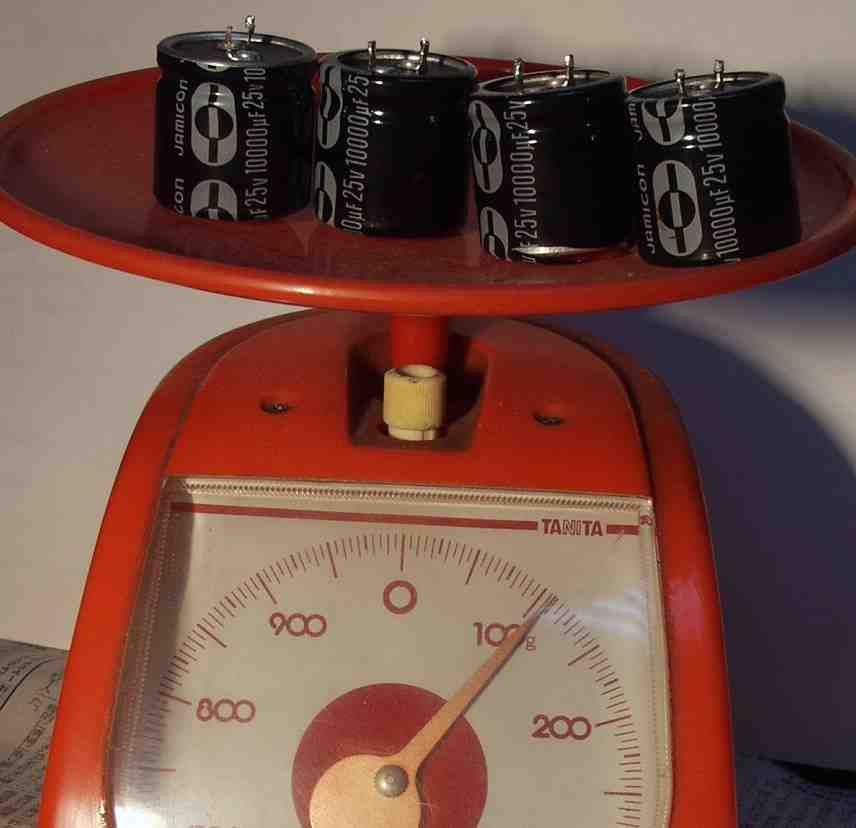

| Ａ−２Ｂ． 交換する新しい電源コンデンサー、容量１．５倍、保証温度１０５度C |
 |

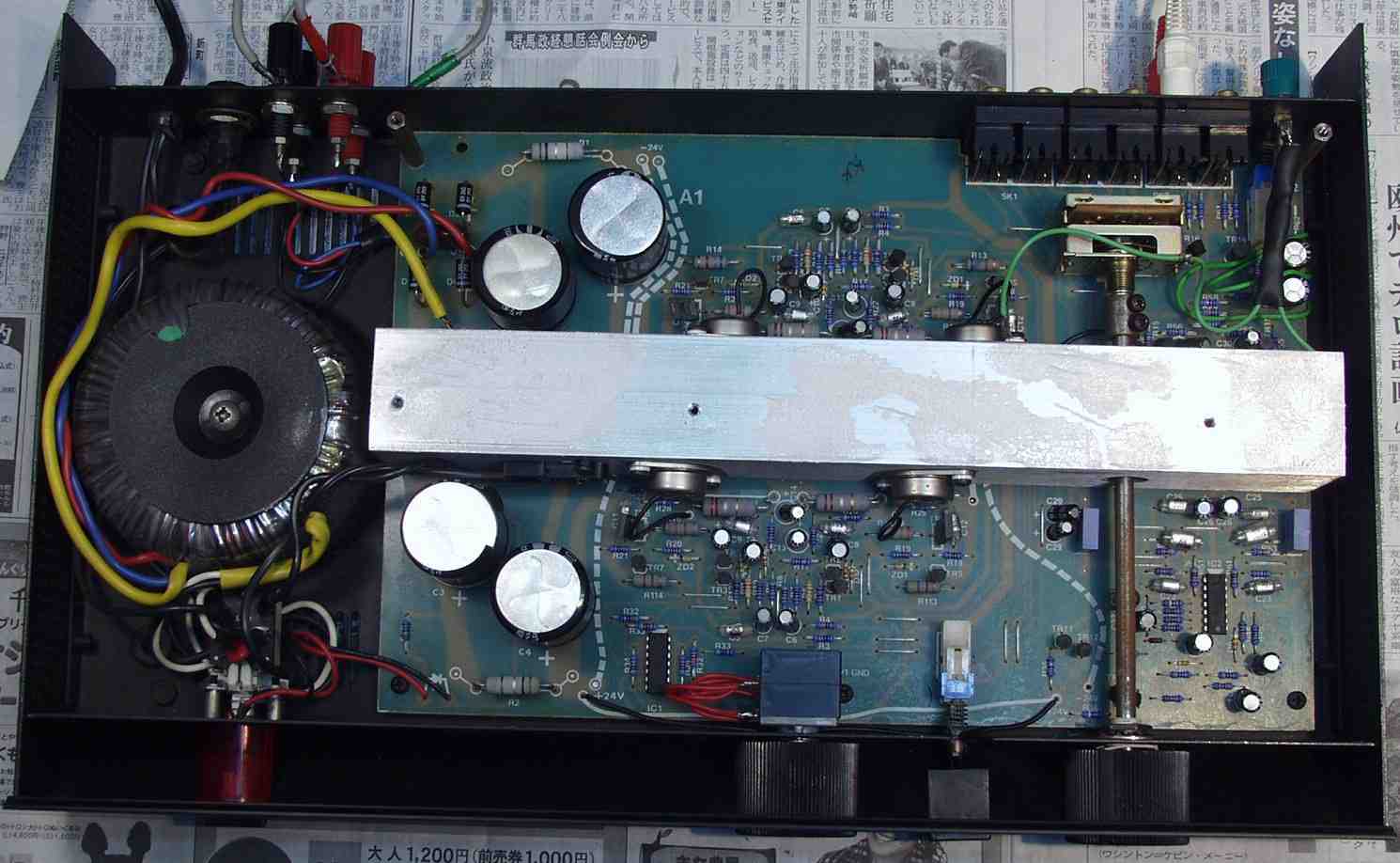

| Ａ−３Ａ． 修理前 上から見る |
 |
| 修理状況 |

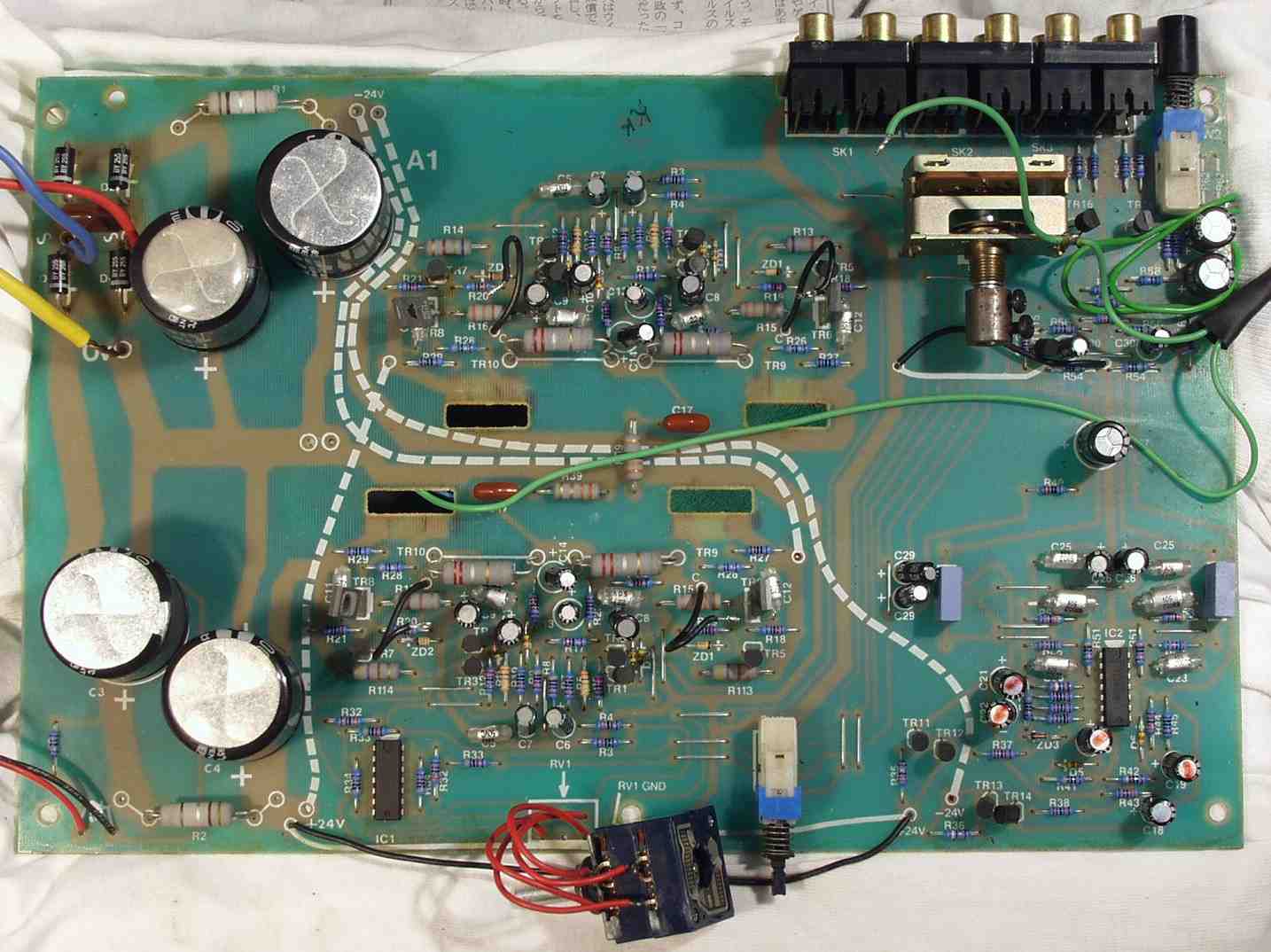

| Ｃ−１Ａ． 修理前 基板 |
 |

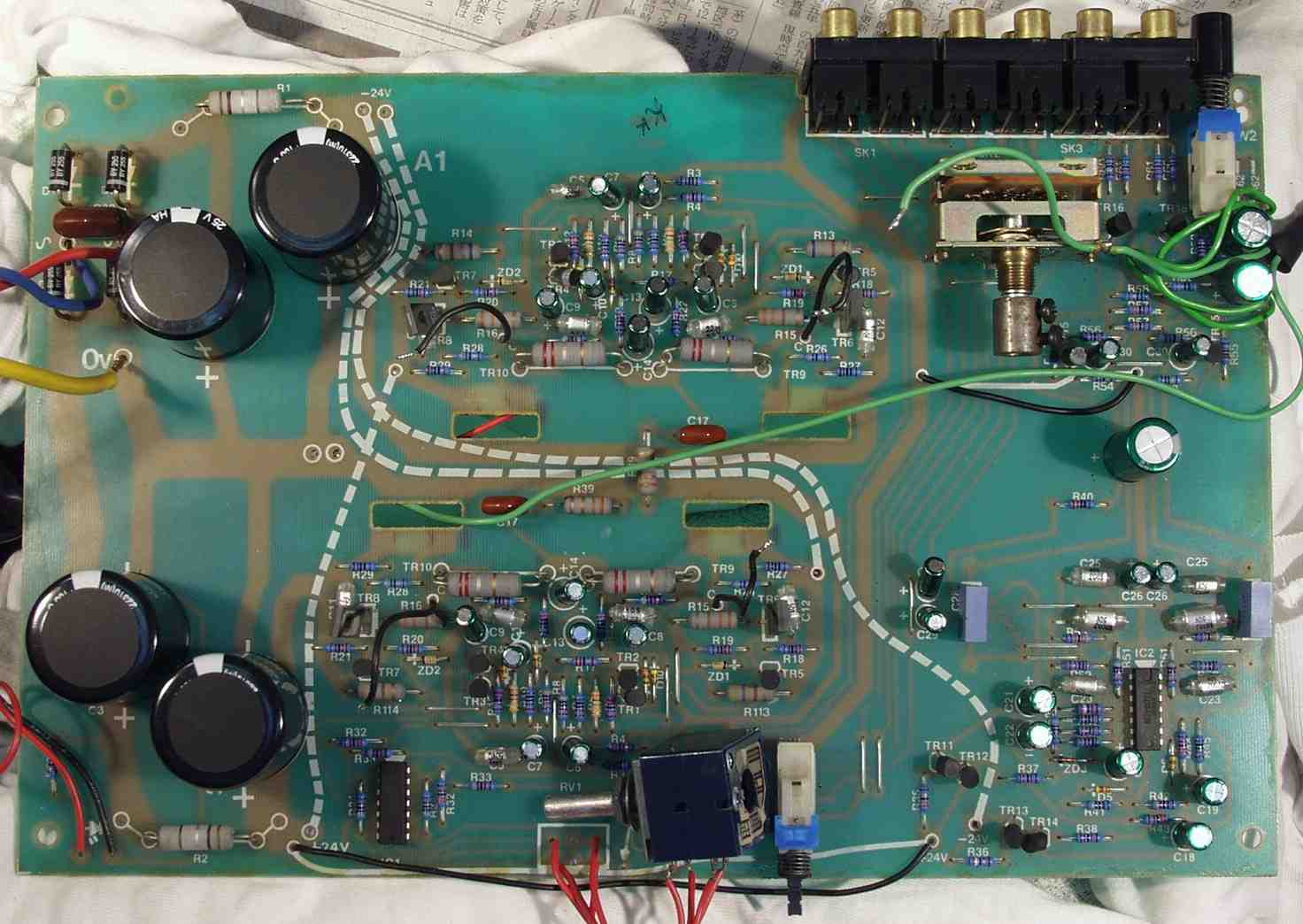

| Ｃ−１Ｂ． 修理後 基板 電解コンデンサー３１個交換 |
 |

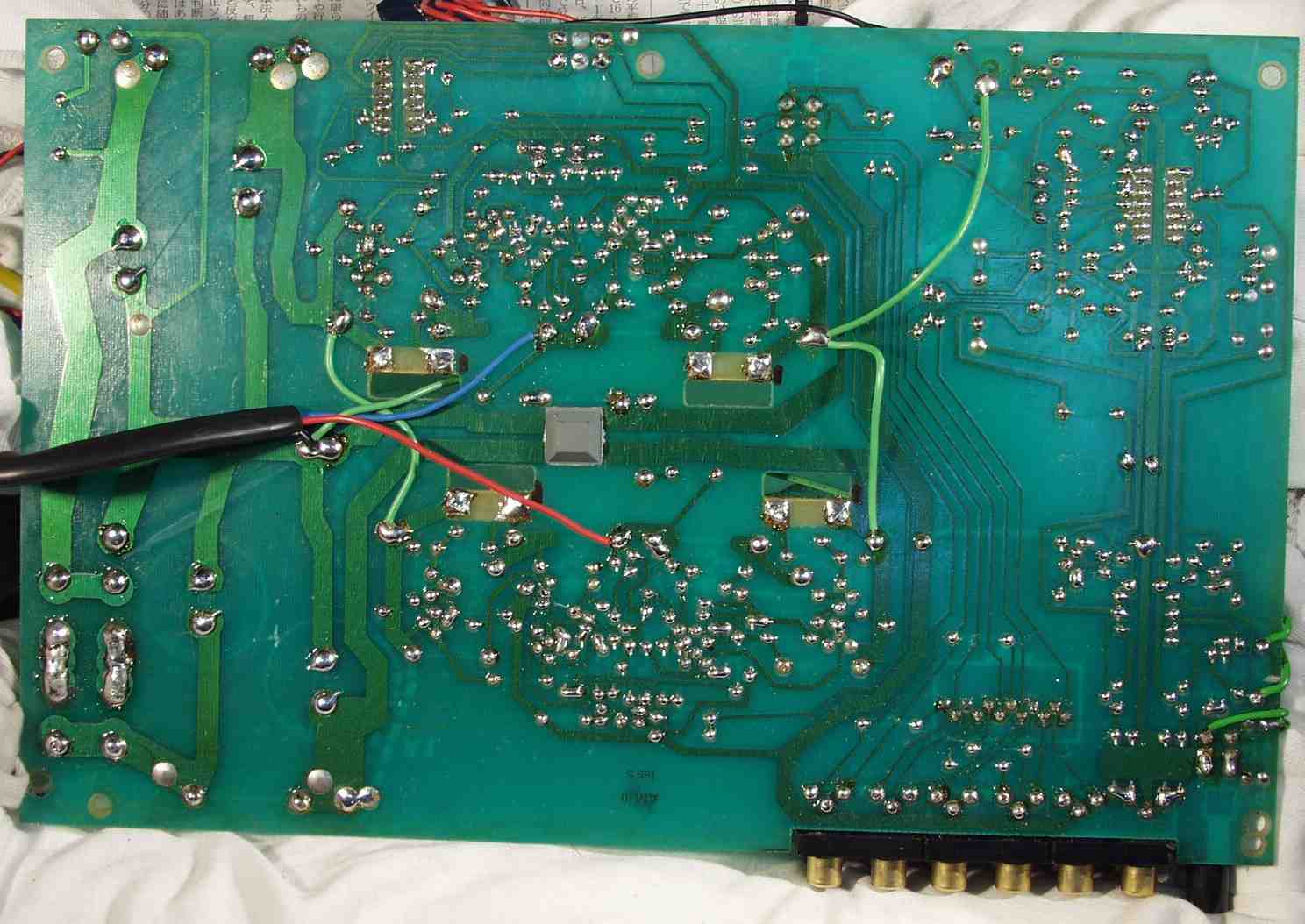

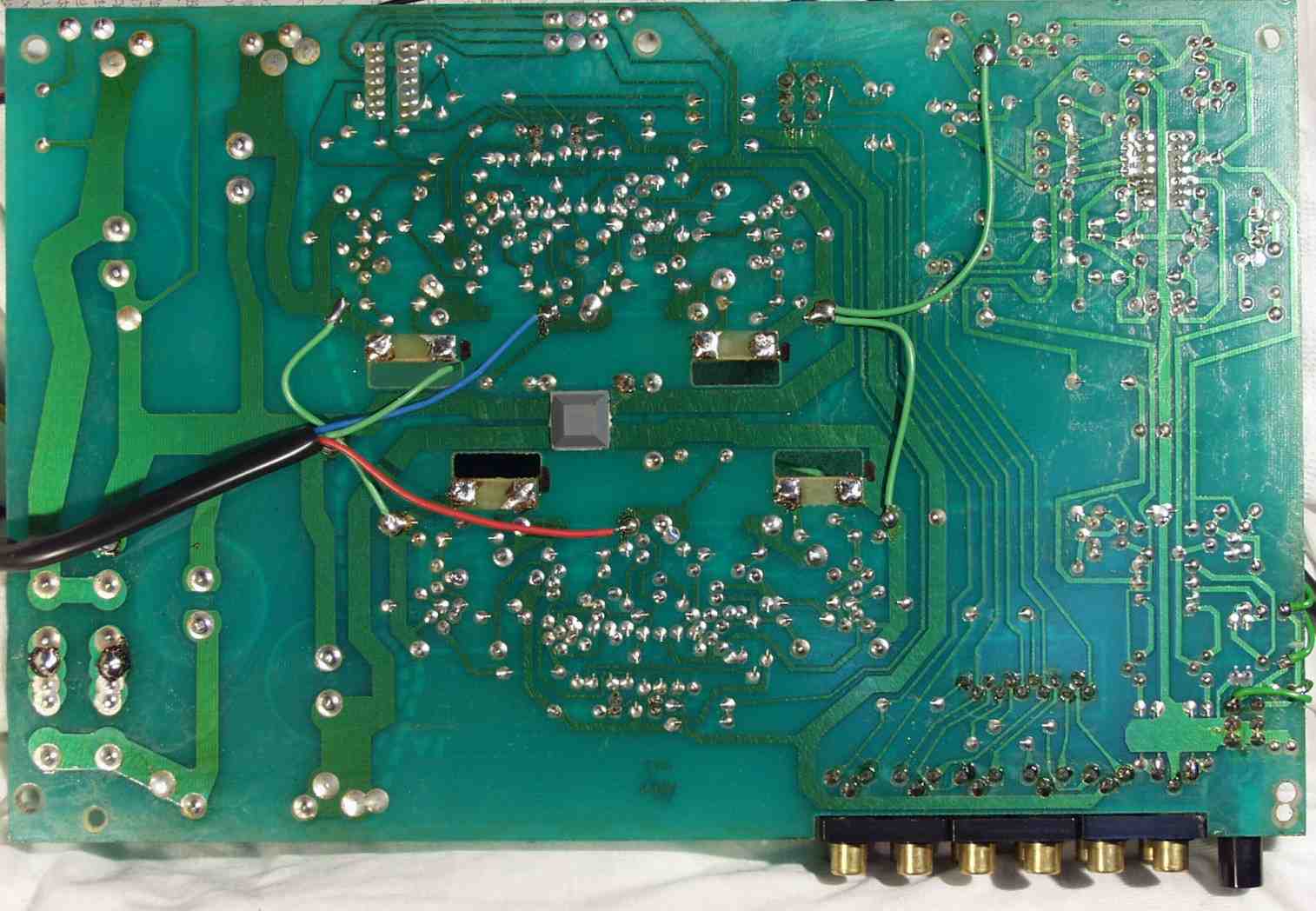

| Ｃ−１Ｃ． 修理前 基板裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 基板裏 |
 |

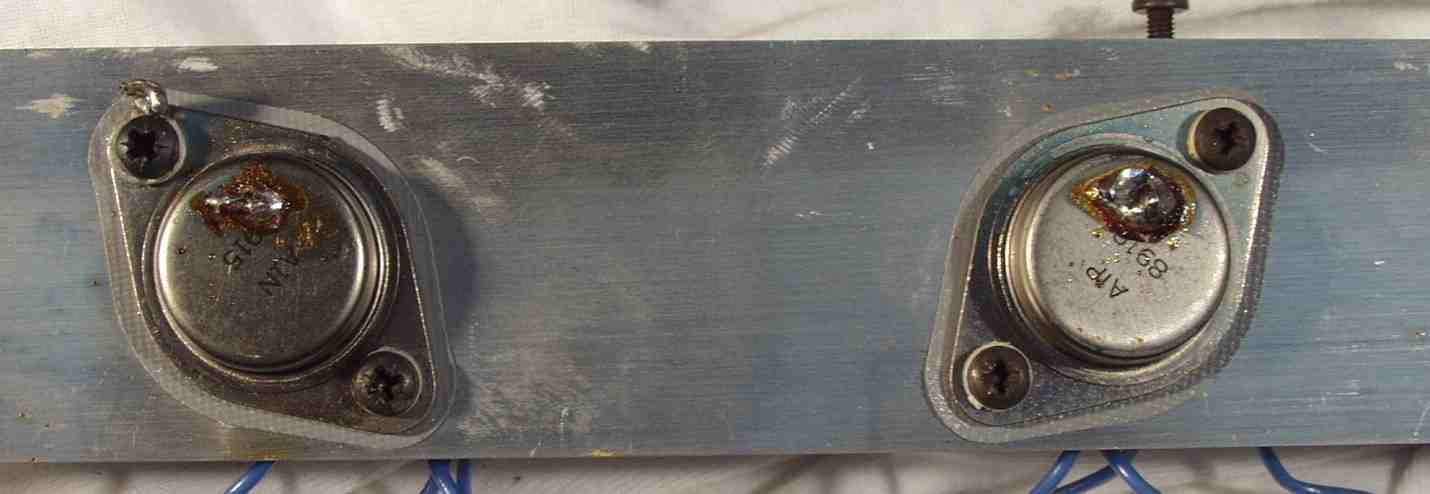

| Ｃ−２．終段の熱伝導シート使用、増締めする |
 |

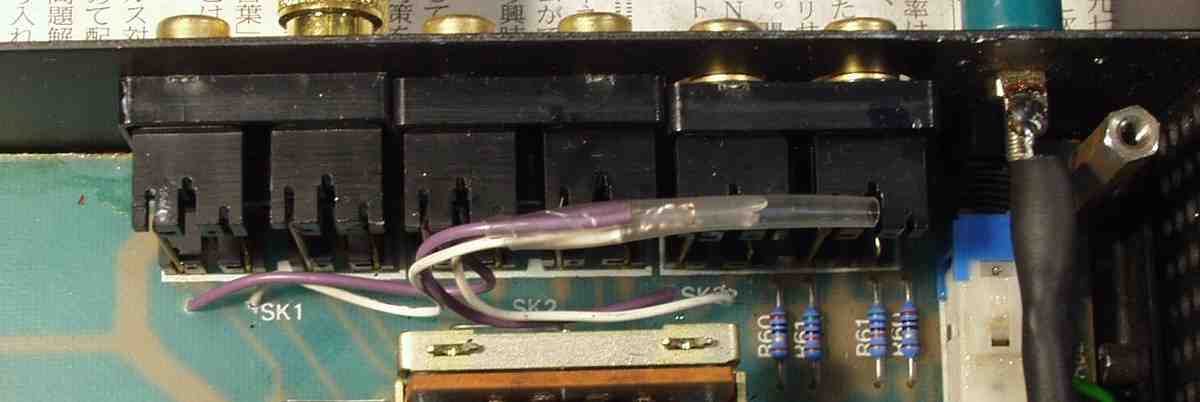

| Ｃ−３． ユーザーの要望でＣＤ入力端子は常時接続、この線を切れば通常に戻る |
 |

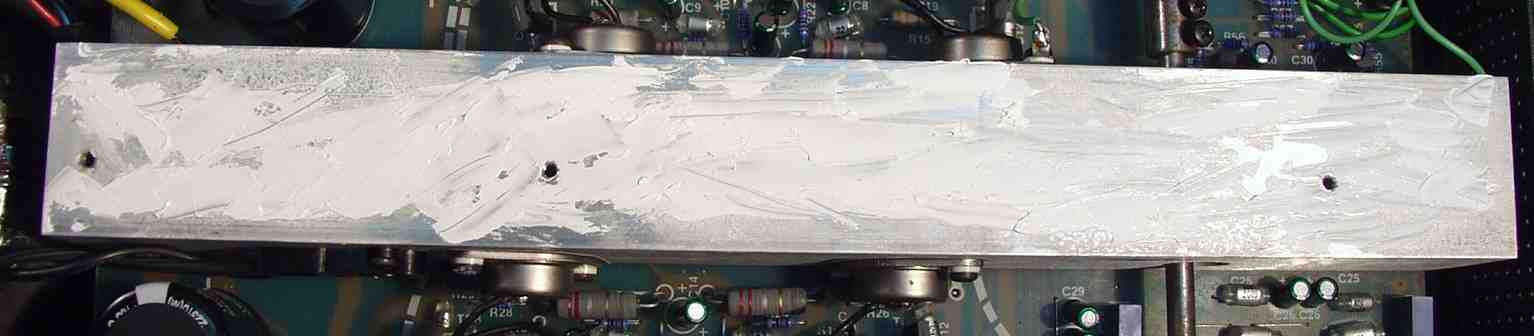

| Ｃ−４． 終段の放熱器へのシリコン・オイルも十分塗る |
 |

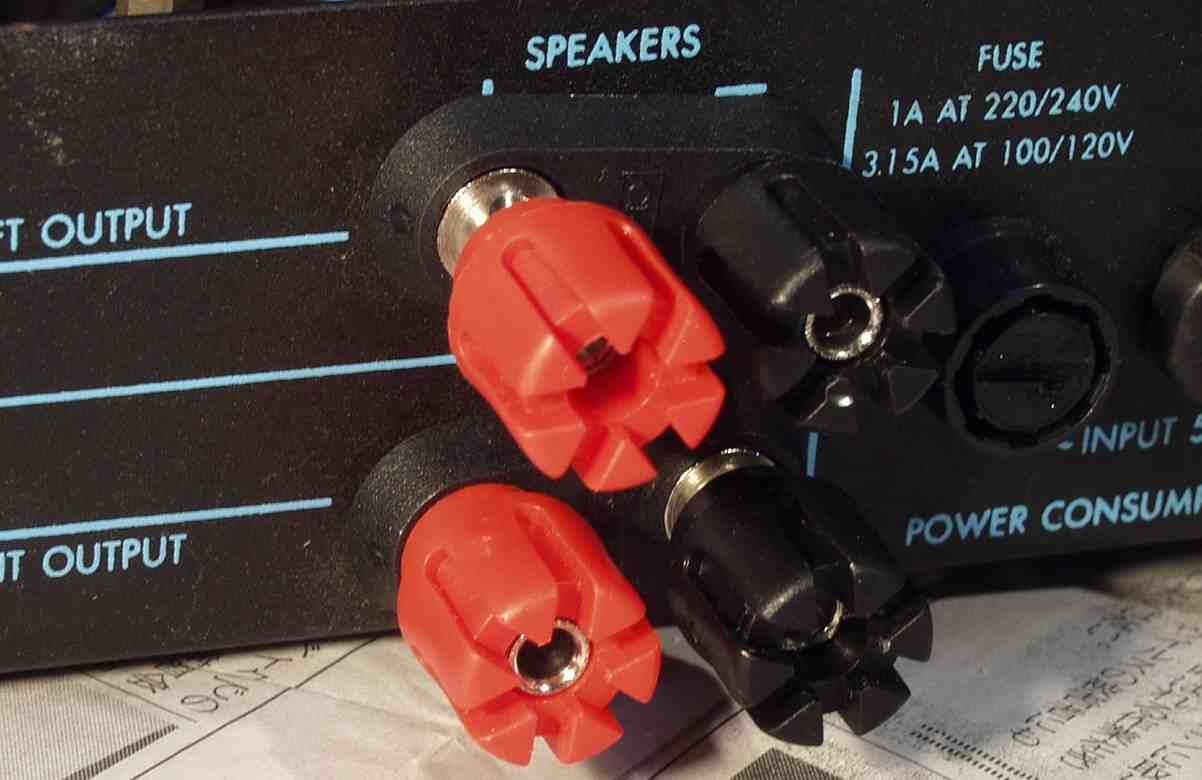

| Ｃ−５． 修理後のＳＰ端子 |
 |

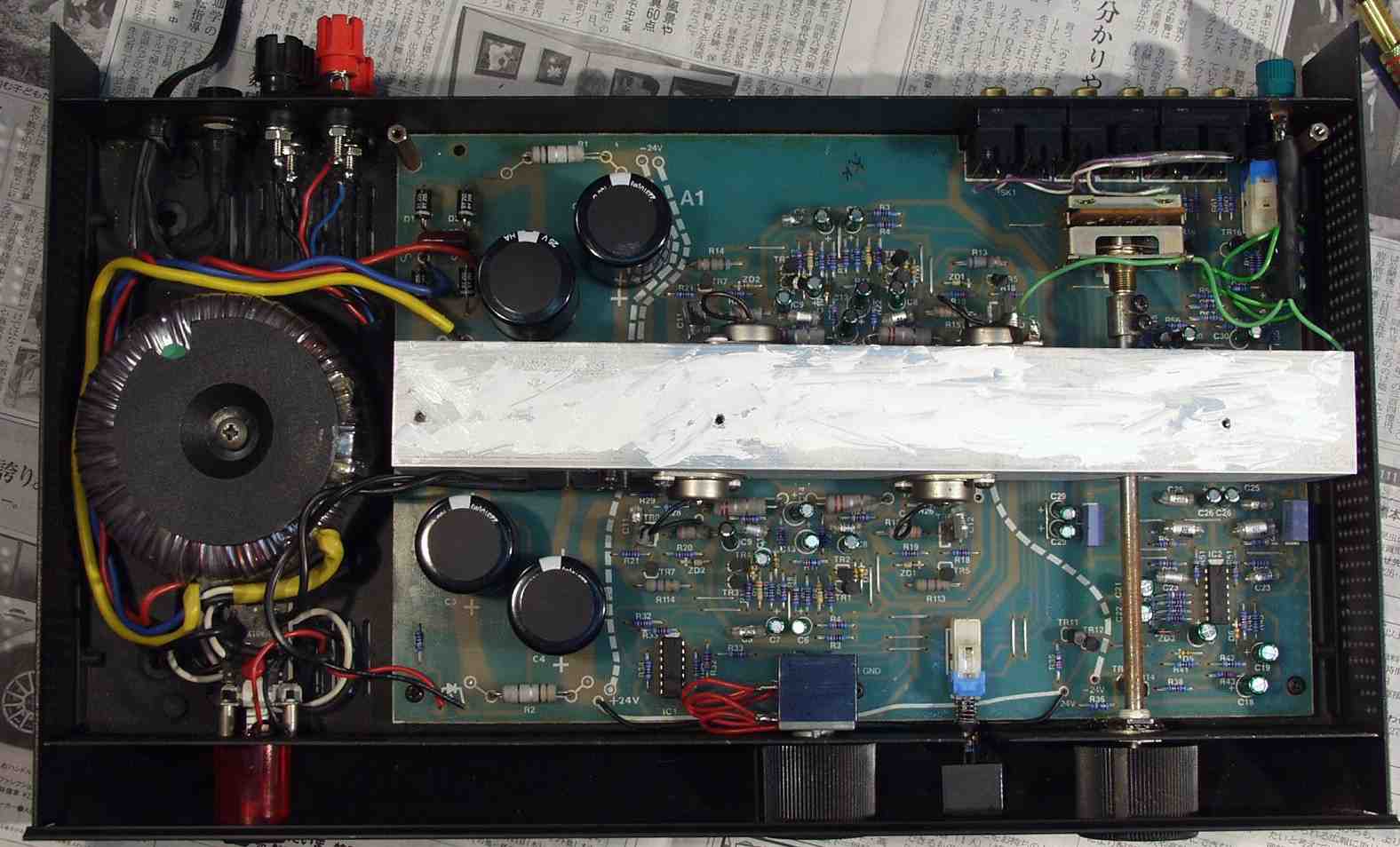

| Ｃ−６Ａ． 修理前 上から見る |
|
| Ｃ−６Ｂ． 修理後 上から見る |
 |

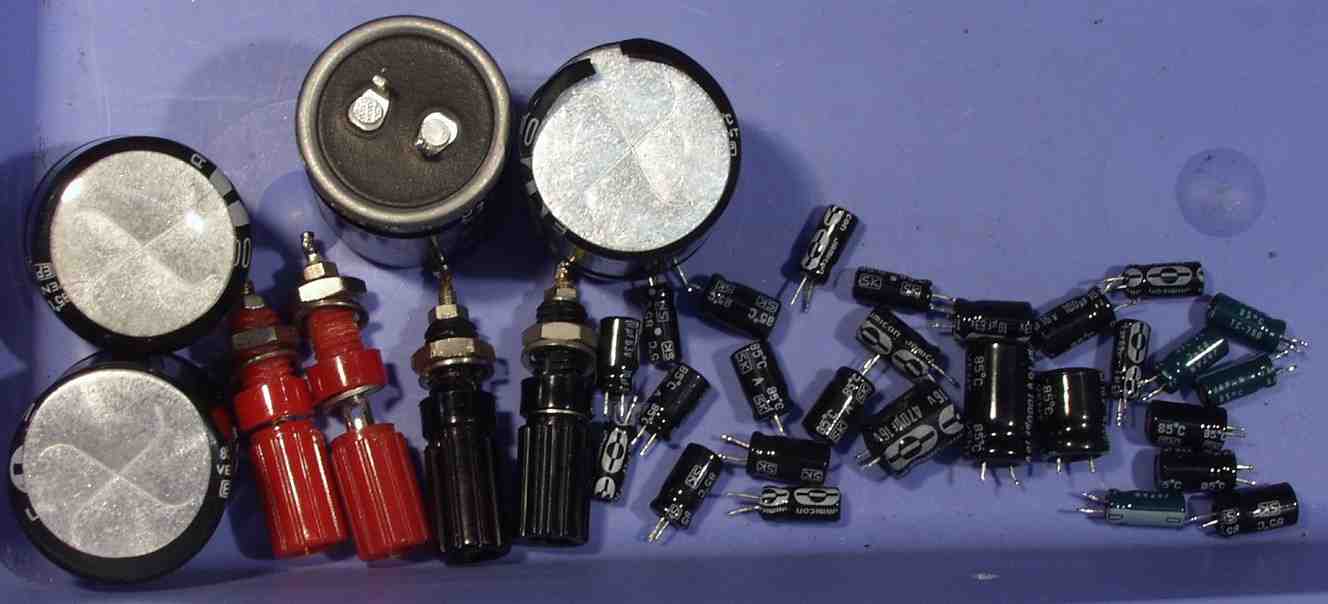

| Ｃ−７． 交換部品 |
 |
| Ｅ． 調整 Ｅ−１． 出力／歪み測定・調整 |
 |

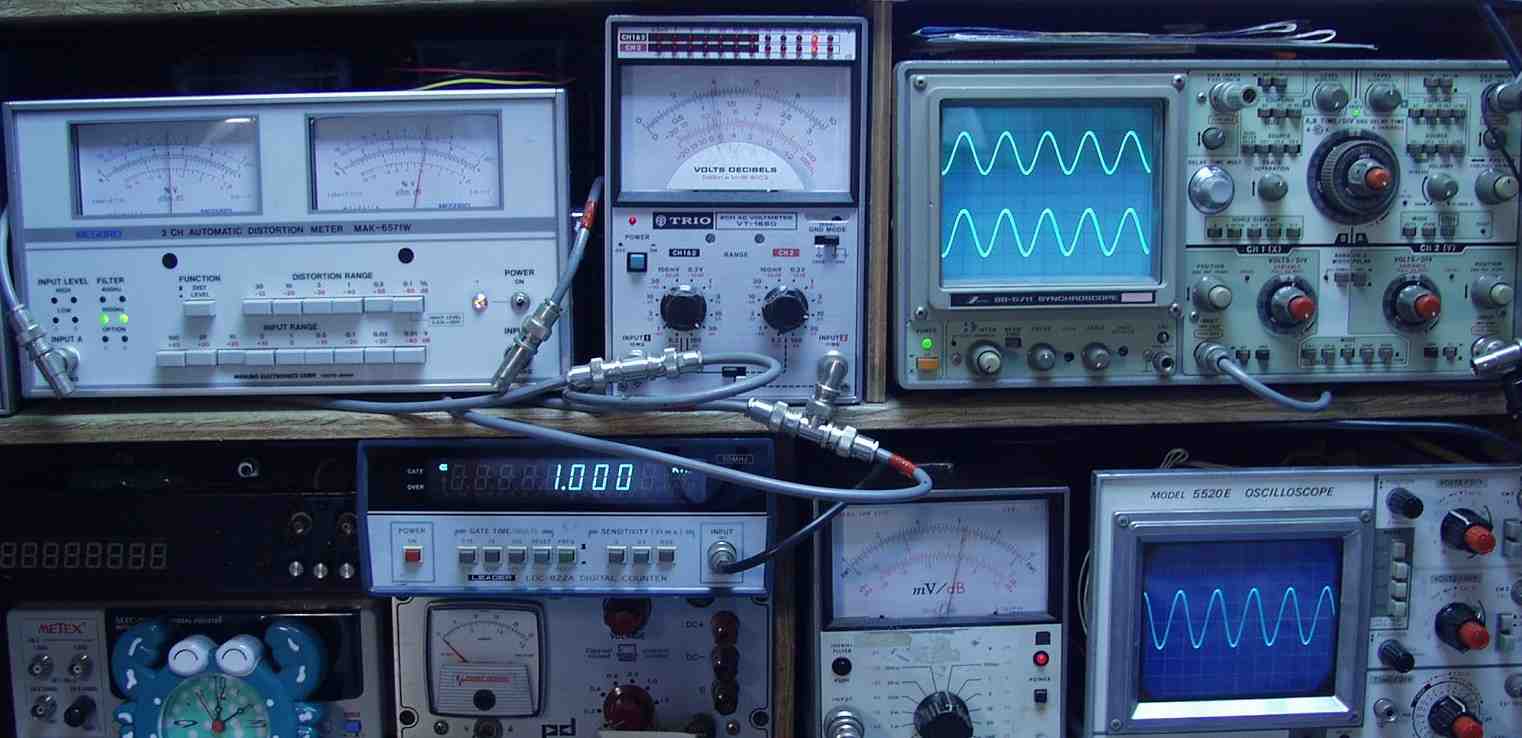

| Ｅ−２Ａ． 出力 １４Ｖ＝２４Ｗ ０．２５％歪み率 ＡＵＸ入力 １０００ＨＺ |
 |

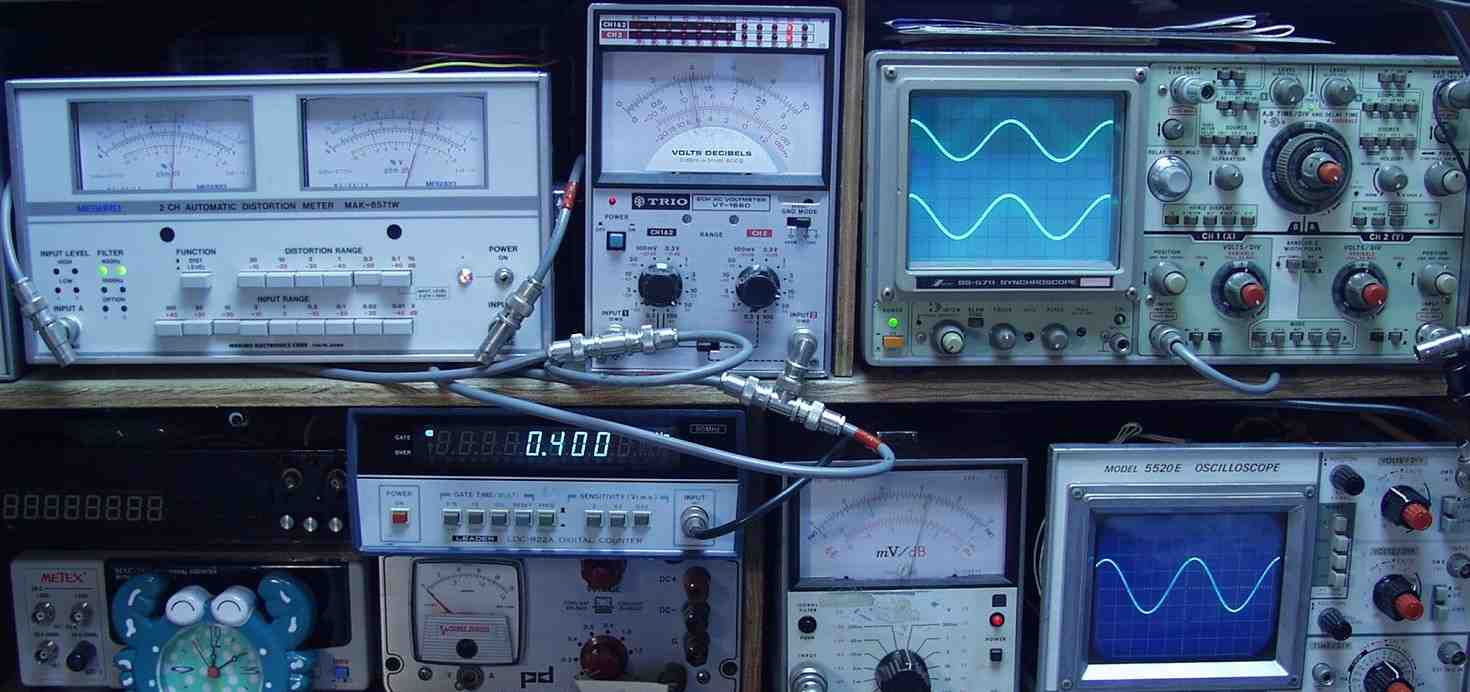

| Ｅ−２Ｂ． 出力 １４Ｖ＝２４Ｗ ０．２％歪み率 ＡＵＸ入力 ４００ＨＺ |
 |

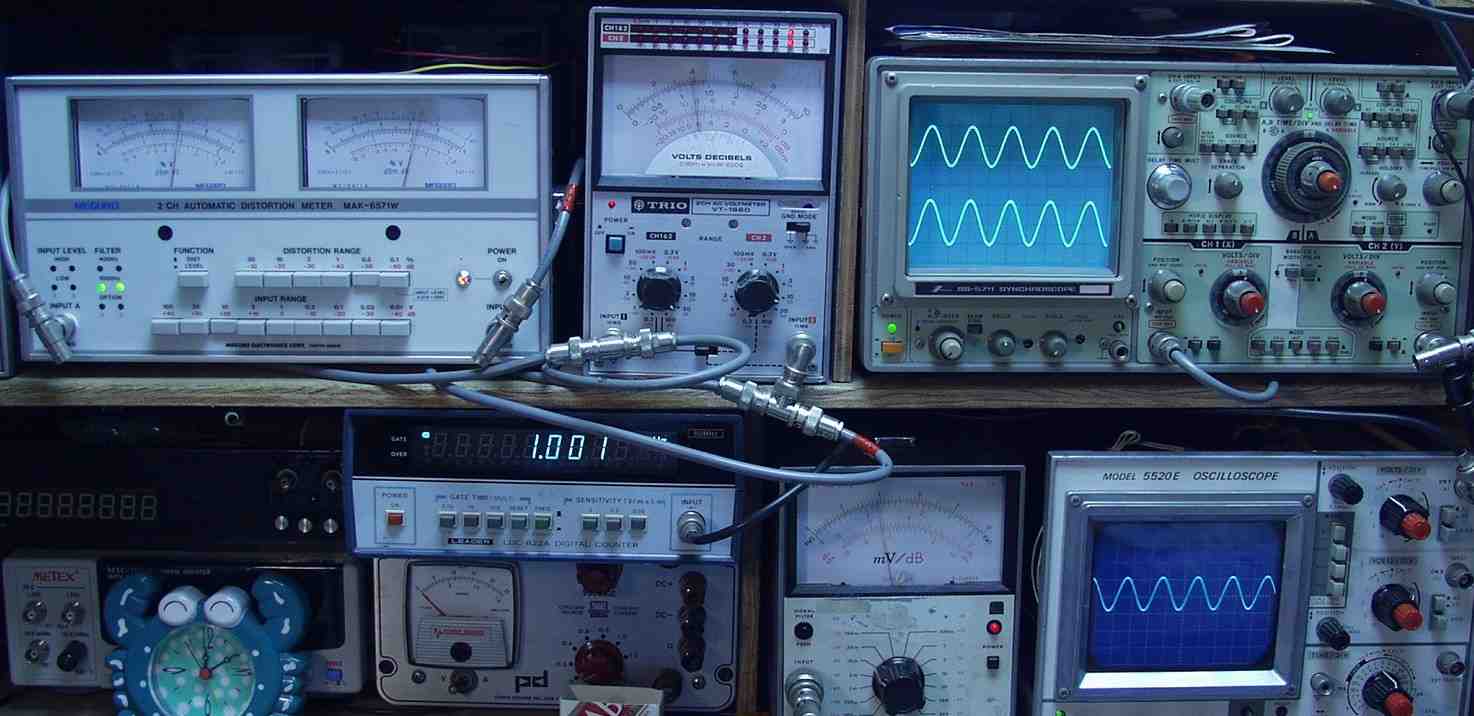

| Ｅ−３Ａ． 出力 １４Ｖ＝２４Ｗ ０．２％歪み率 ＭＭ入力 １０００ＨＺ |
 |

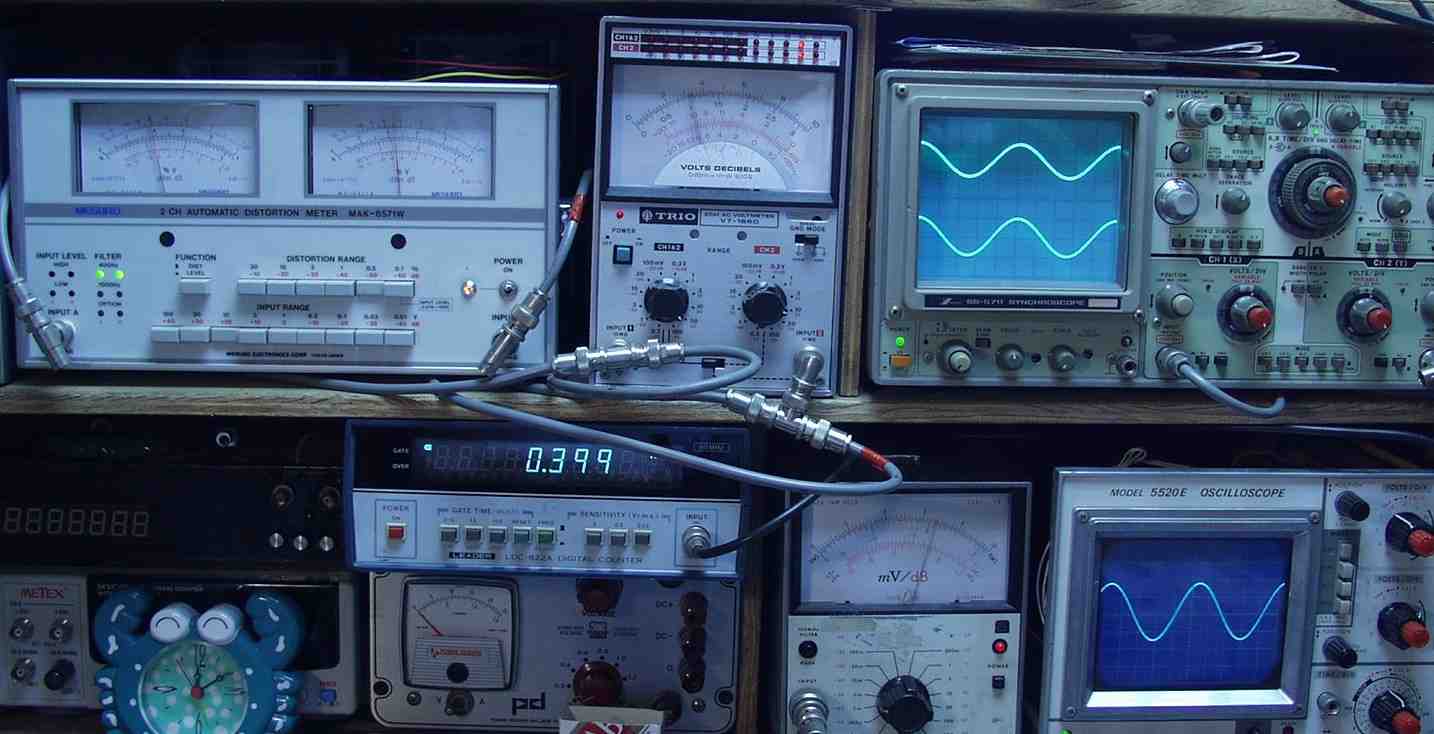

| Ｅ−３Ａ． 出力 １４Ｖ＝２４Ｗ ０．１５％歪み率 ＭＭ入力 ４００ＨＺ |
 |

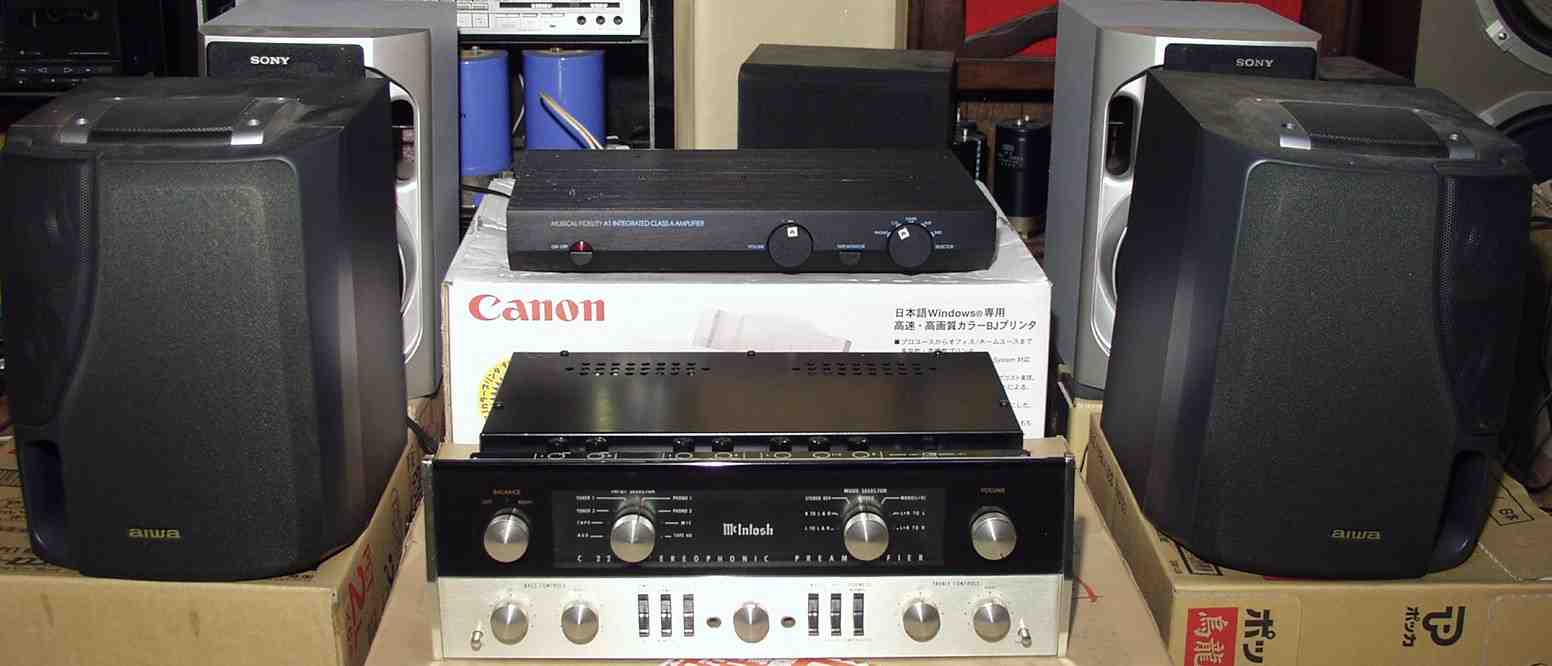

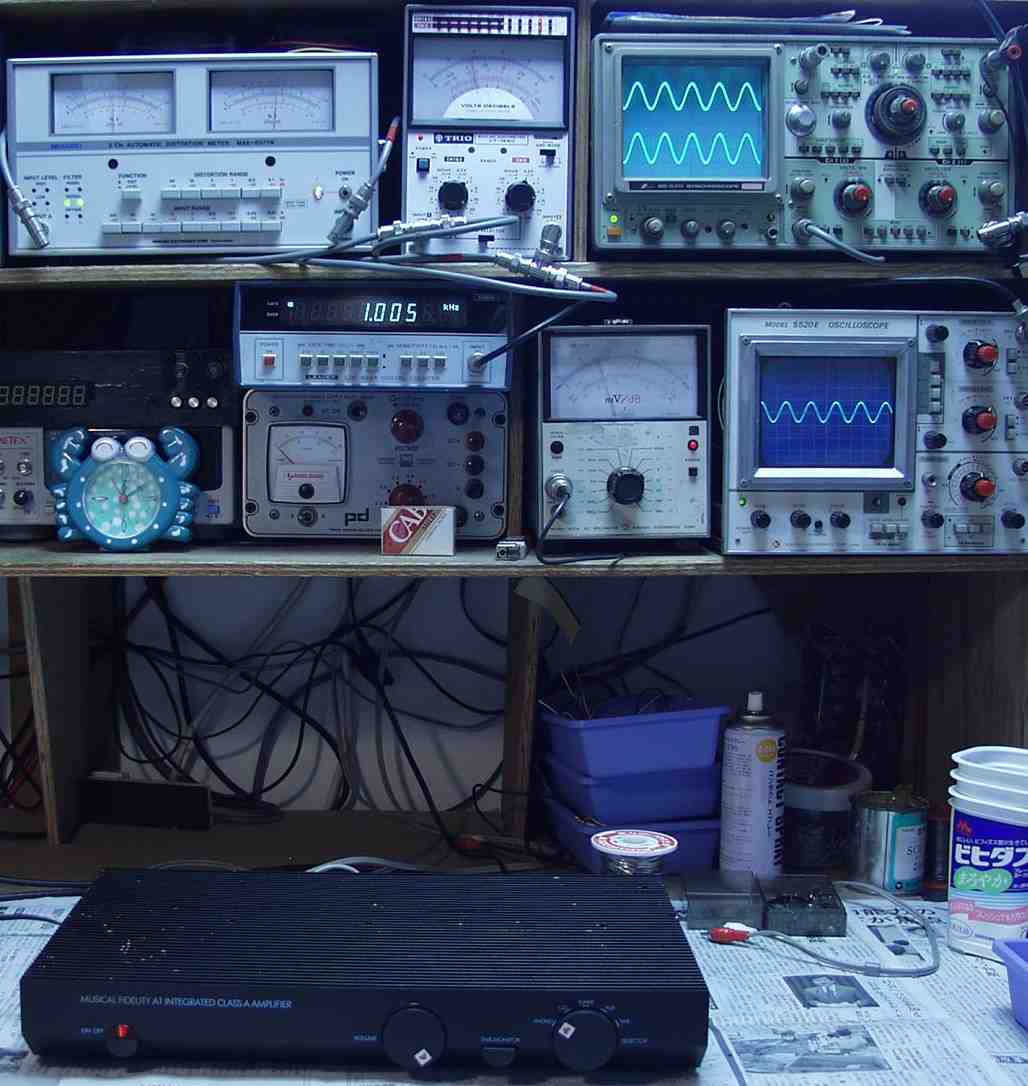

| Ｅ−５． 完成 ２４時間エージング |
 |
