| MusicalFidelity A−1 4台目 修理 |
| 平成17年9月13日到着 10月29日完成 |
|

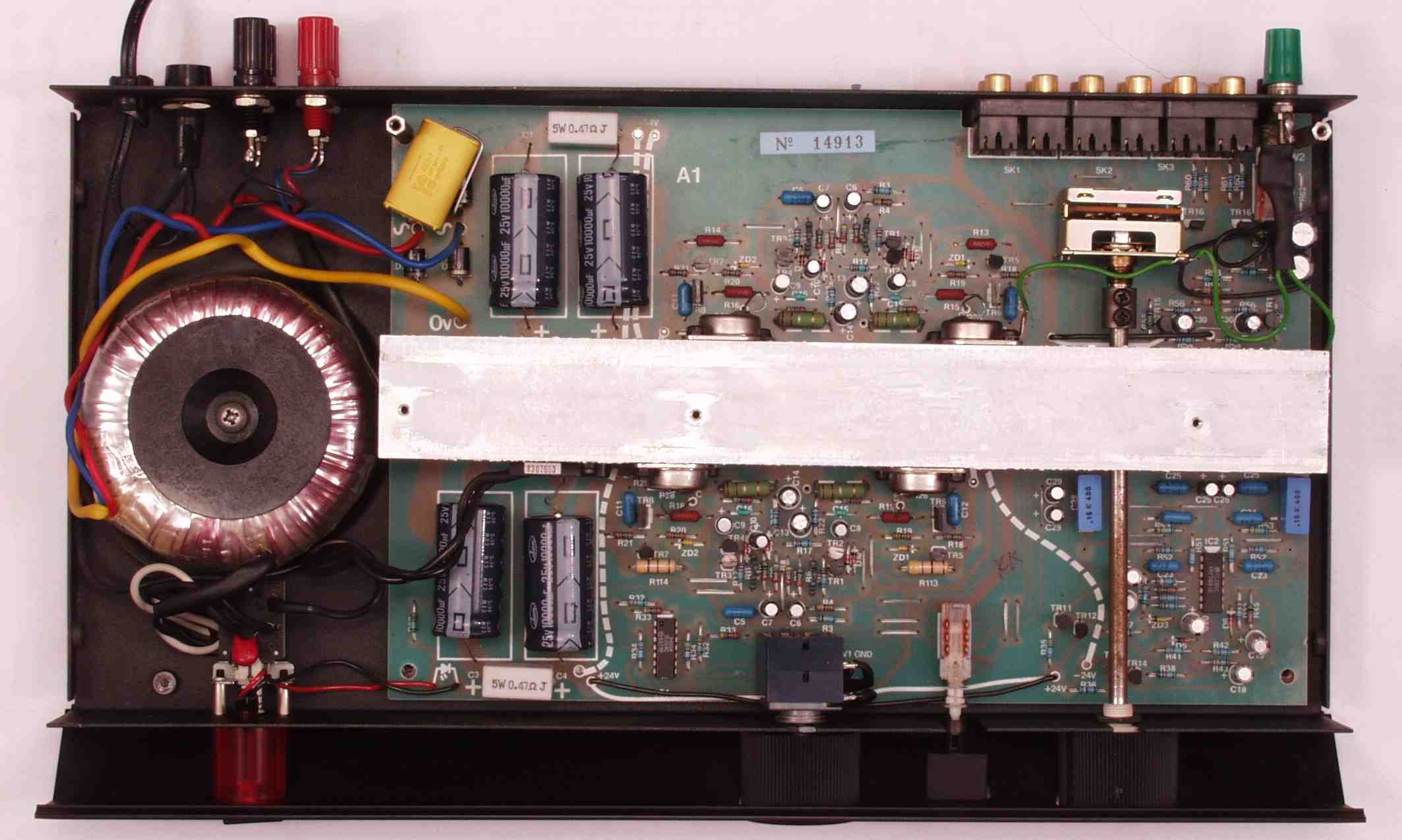

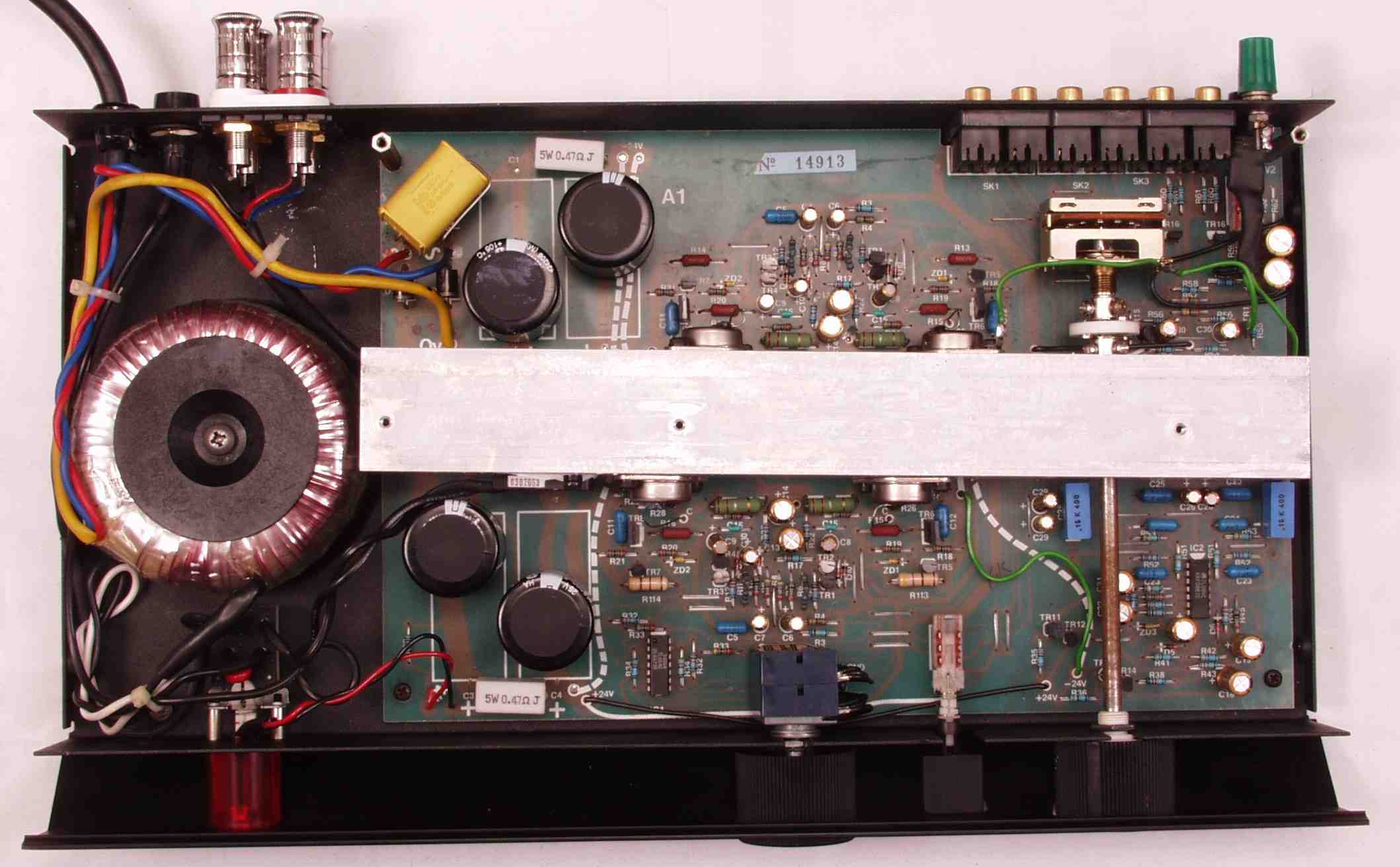

| A. 修理前の状況 A−1. 点検中 上から見る |
![]() |
| A−2. 点検中 チューブラ型の電源用電解コンデンサー |
![]() |

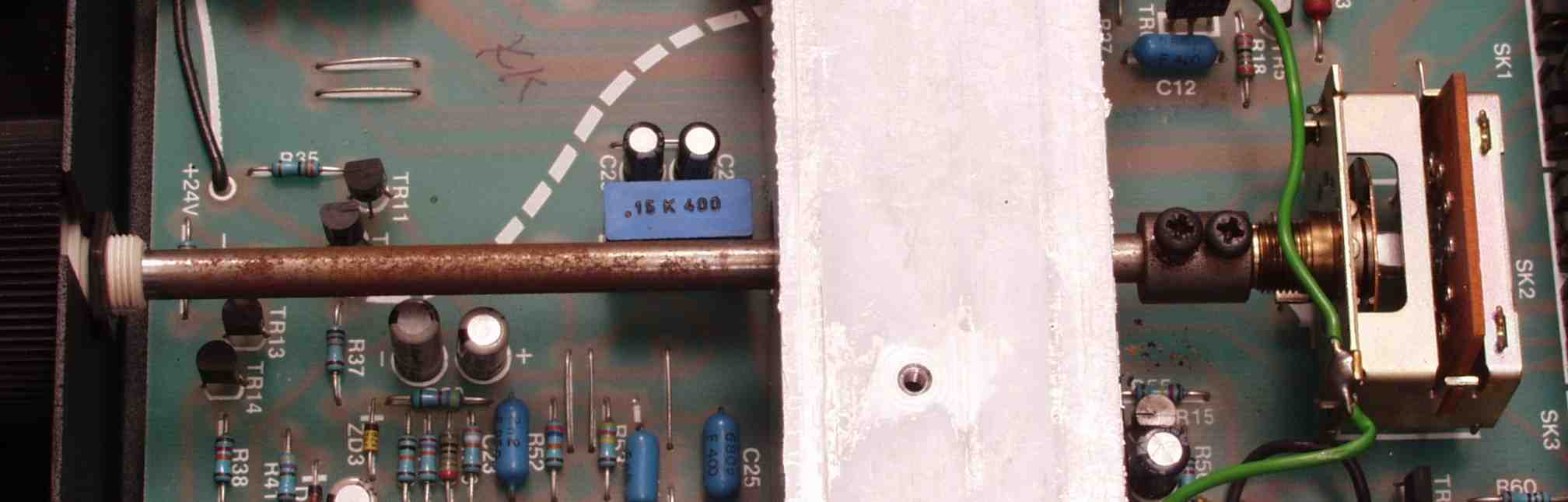

| A−3. 点検中 修理の時曲げたのが、右の入力切り替えSWがかなり揺れる カップリングも安い物で、「ユニバーサル型」でないので、吸収しない |
![]() |

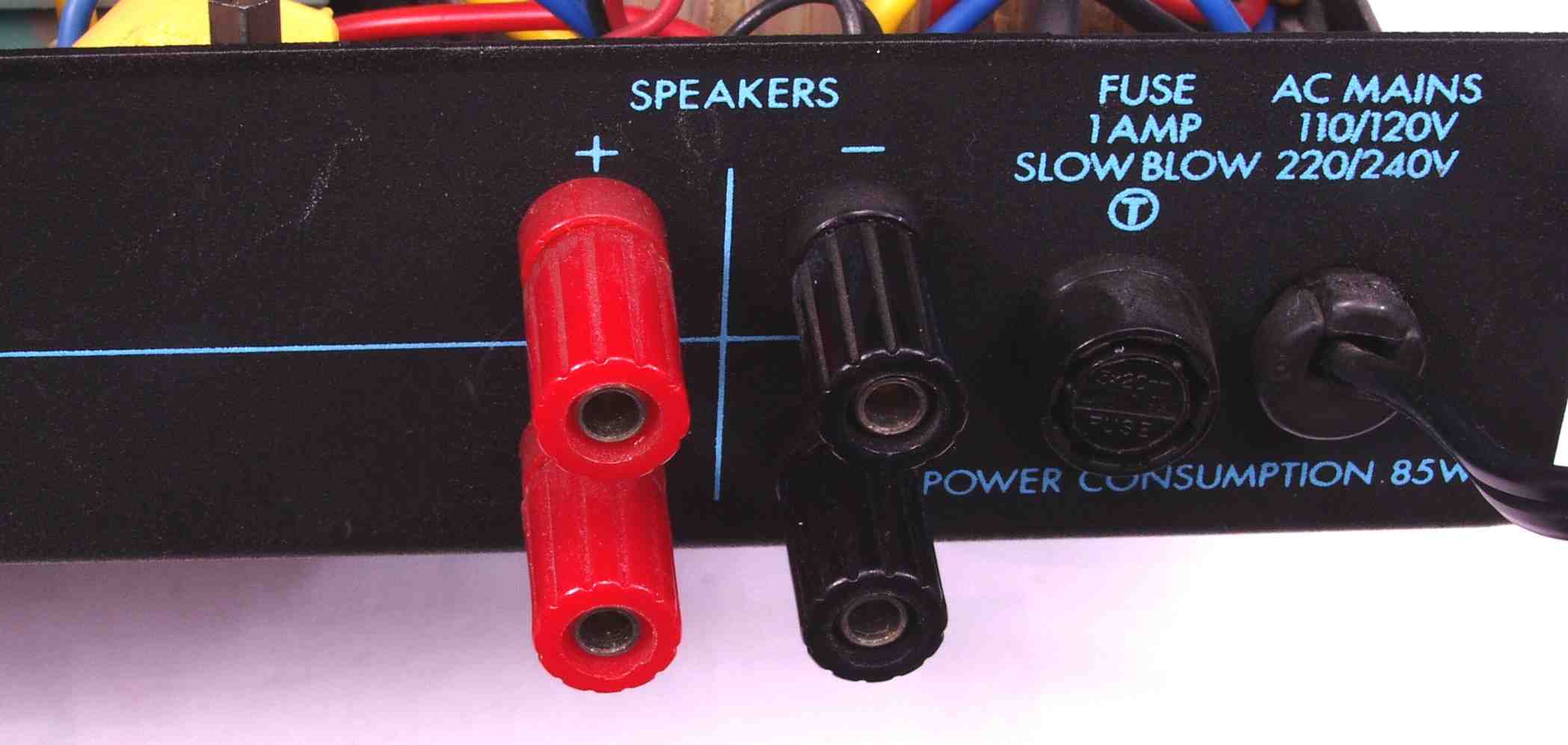

| A−4. 点検中 SP端子 |
![]() |

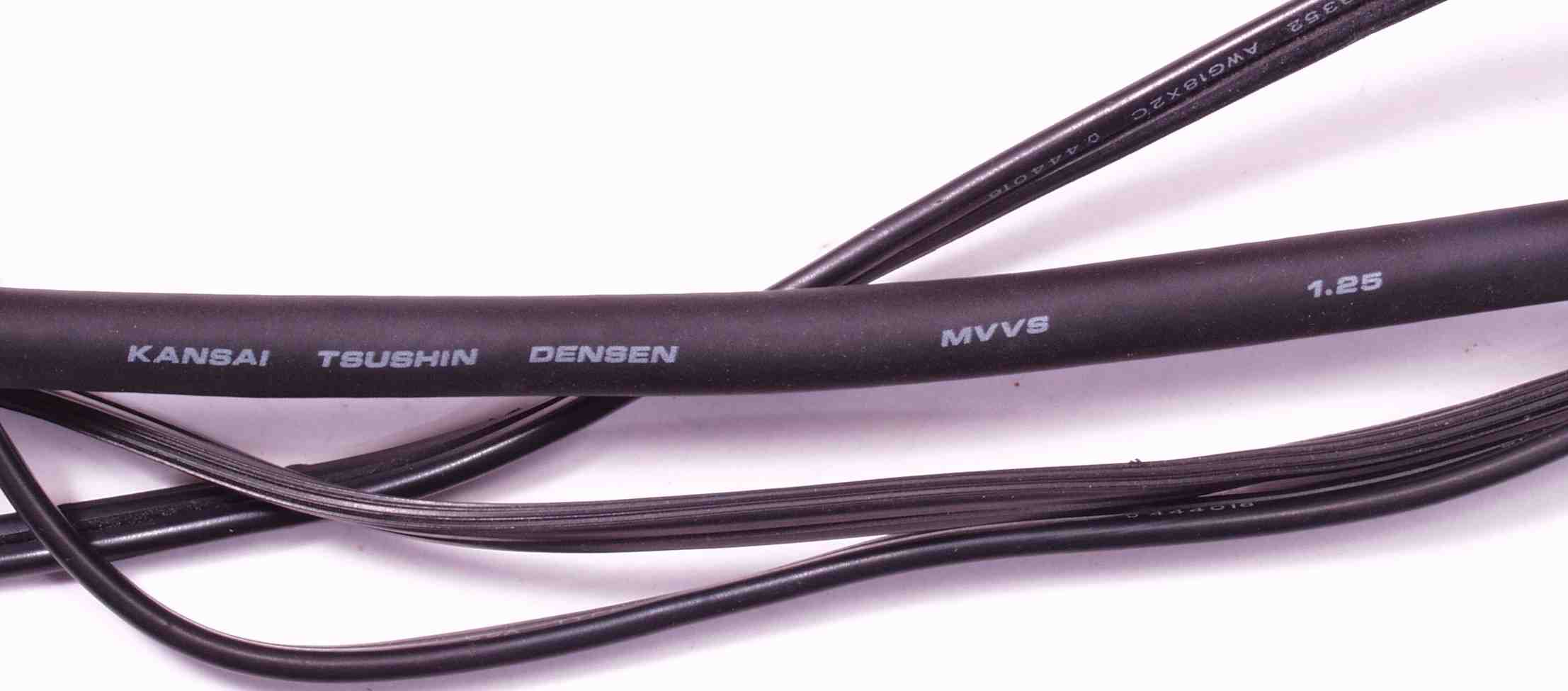

| A−5. 点検中 電源コードの比較、細いのが付いている物、丸いのが交換する1.25mm2 |
![]() |

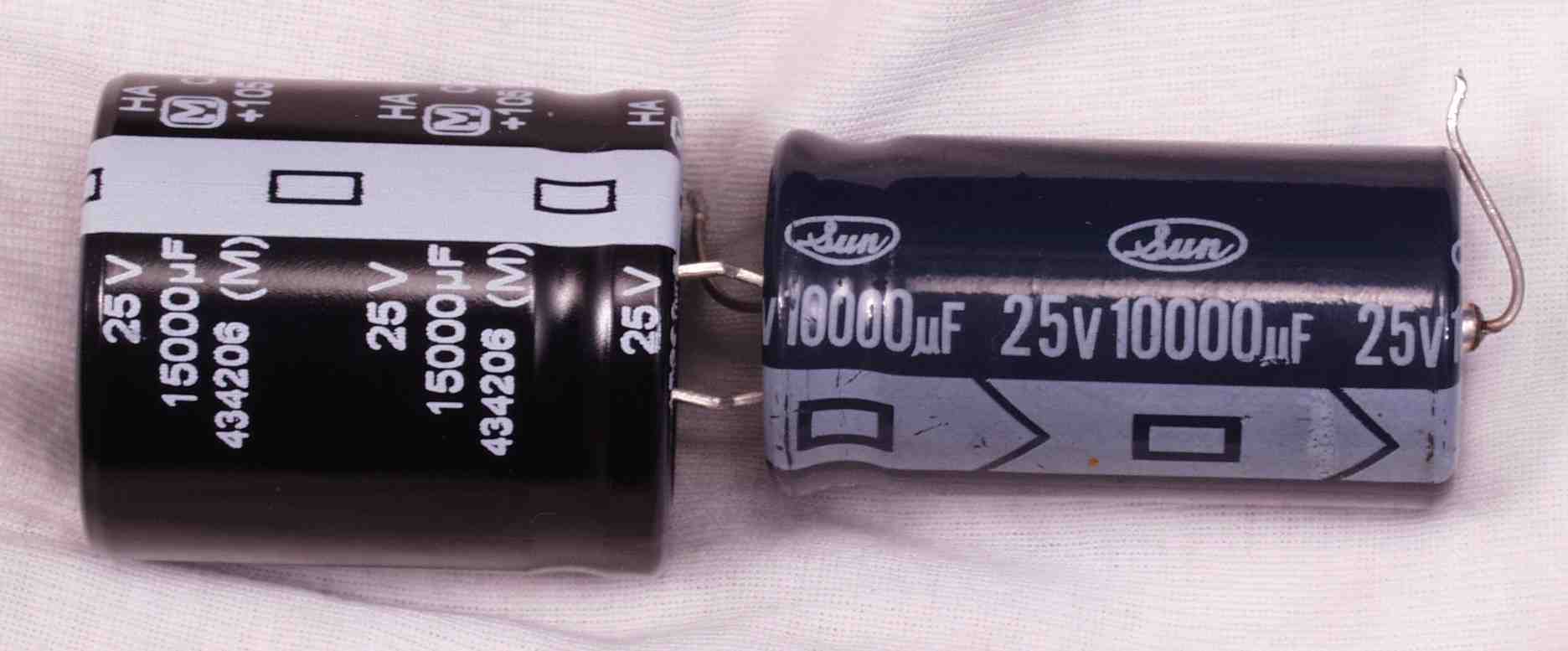

| A−6. 点検中 電解コンデンサーの比較 左=交換する物容量1.5倍 右=付いている物 |
![]() |
| C. 修理状況 C−1A. 修理前 基板 |
![]() |

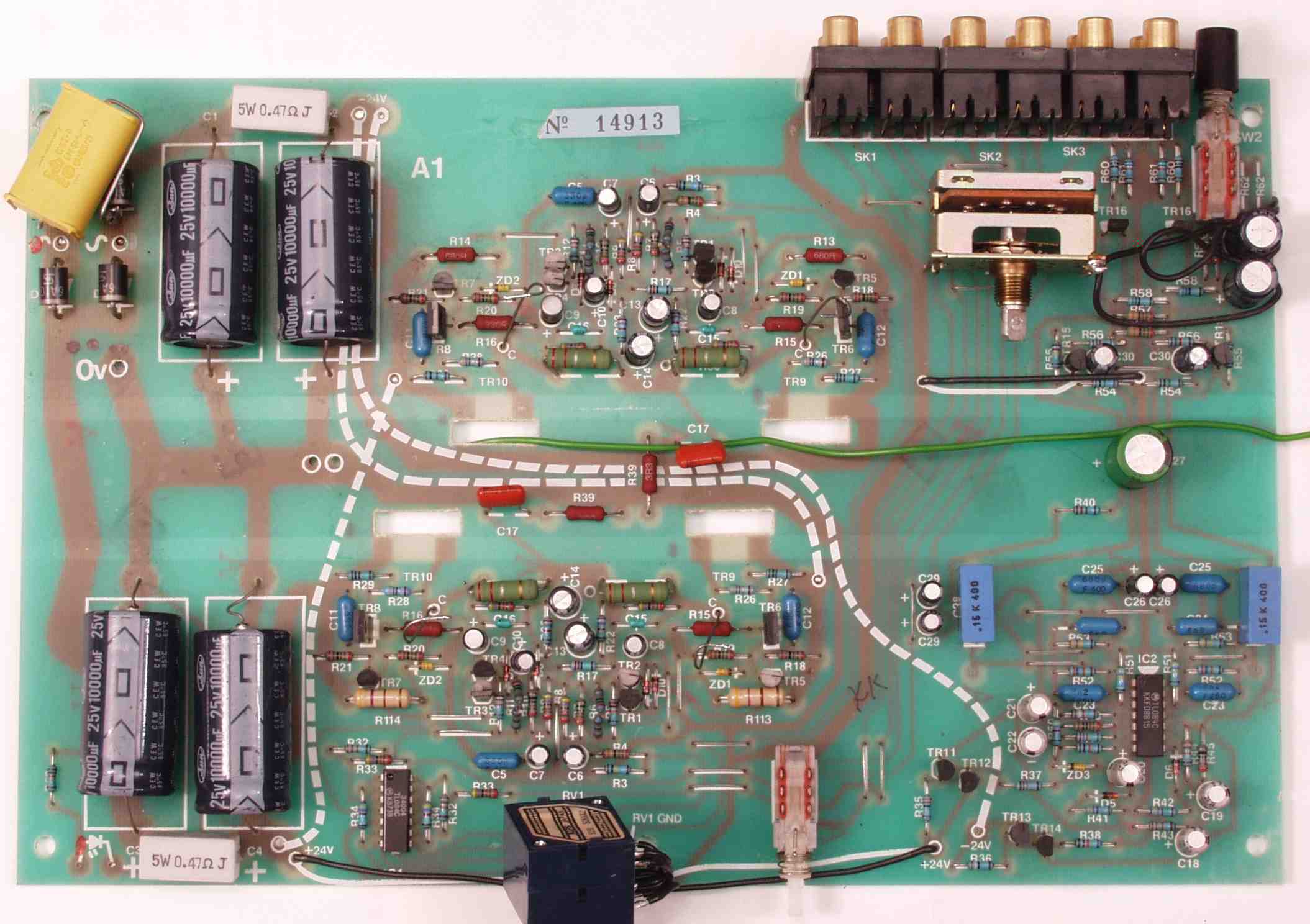

| C−1B. 修理後 基板 電解コンデンサー31個交換 |
![]() |

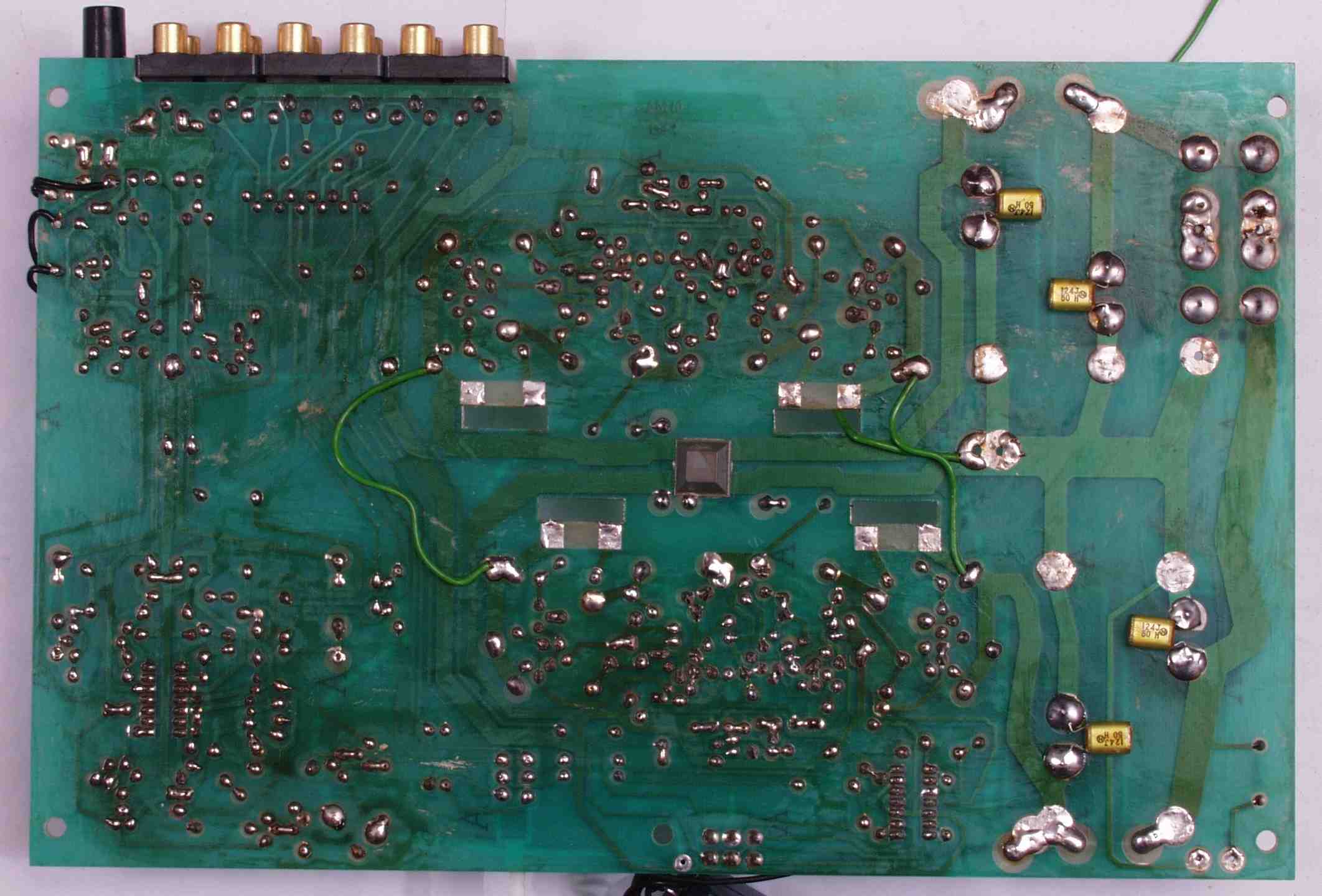

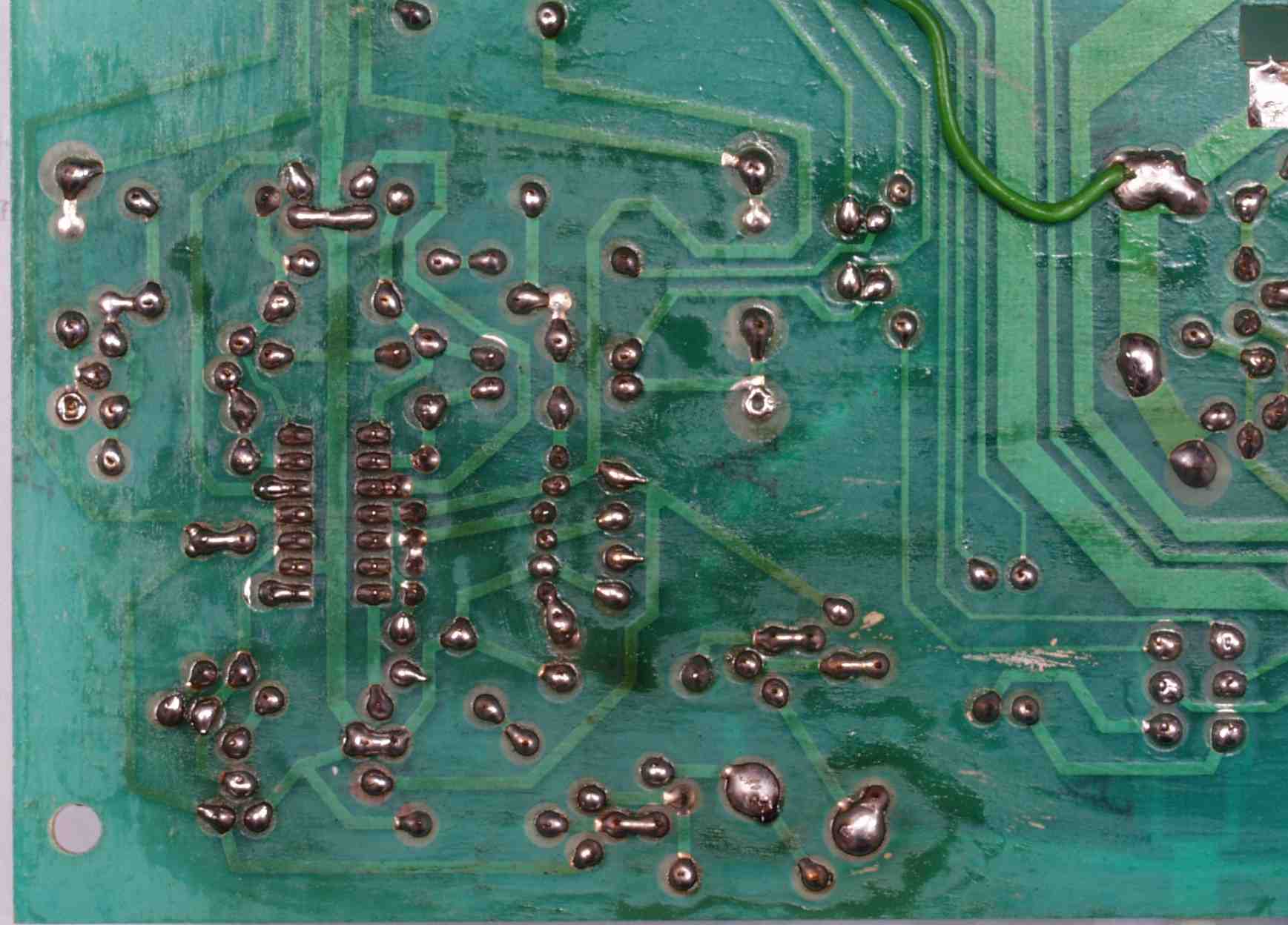

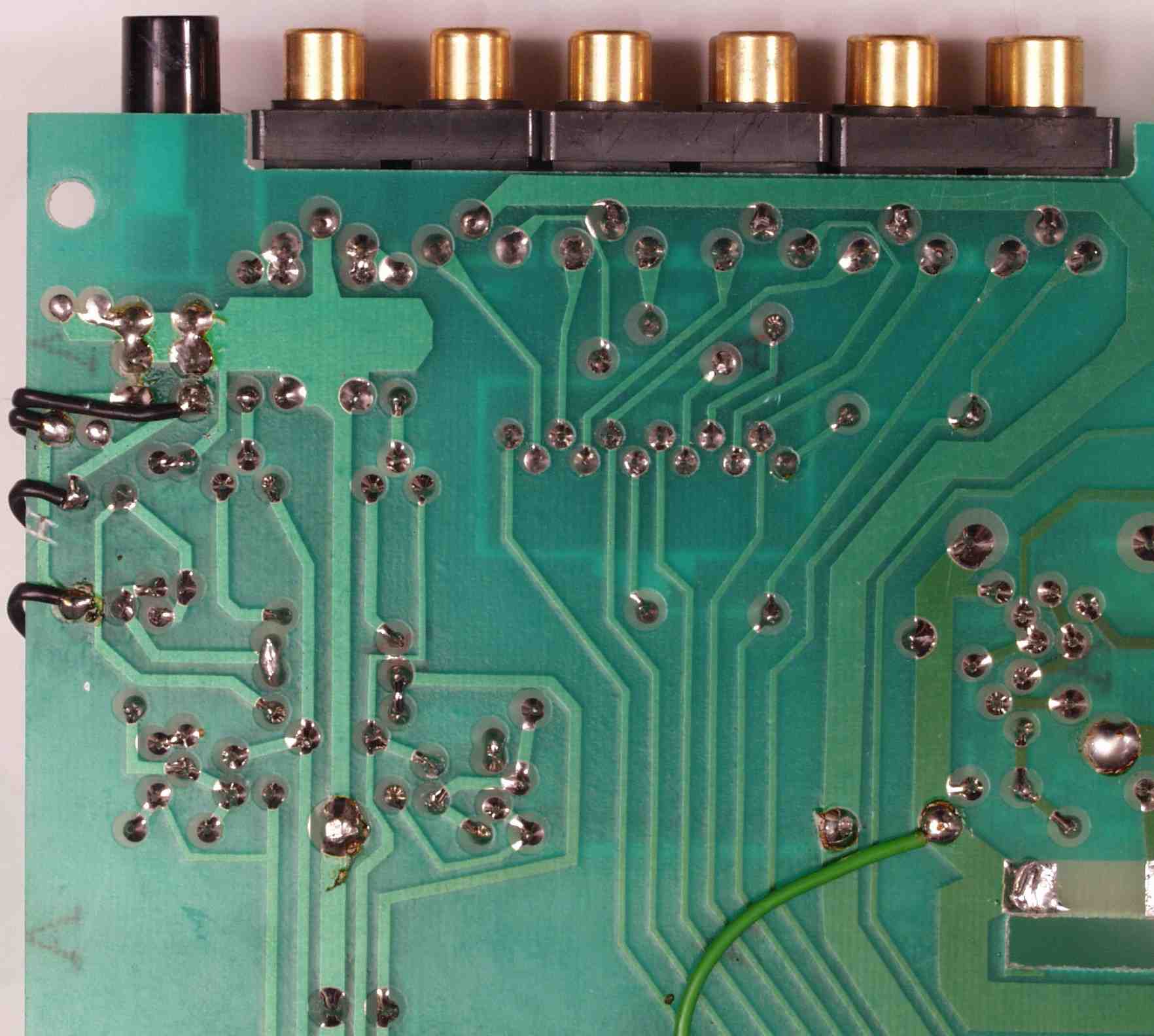

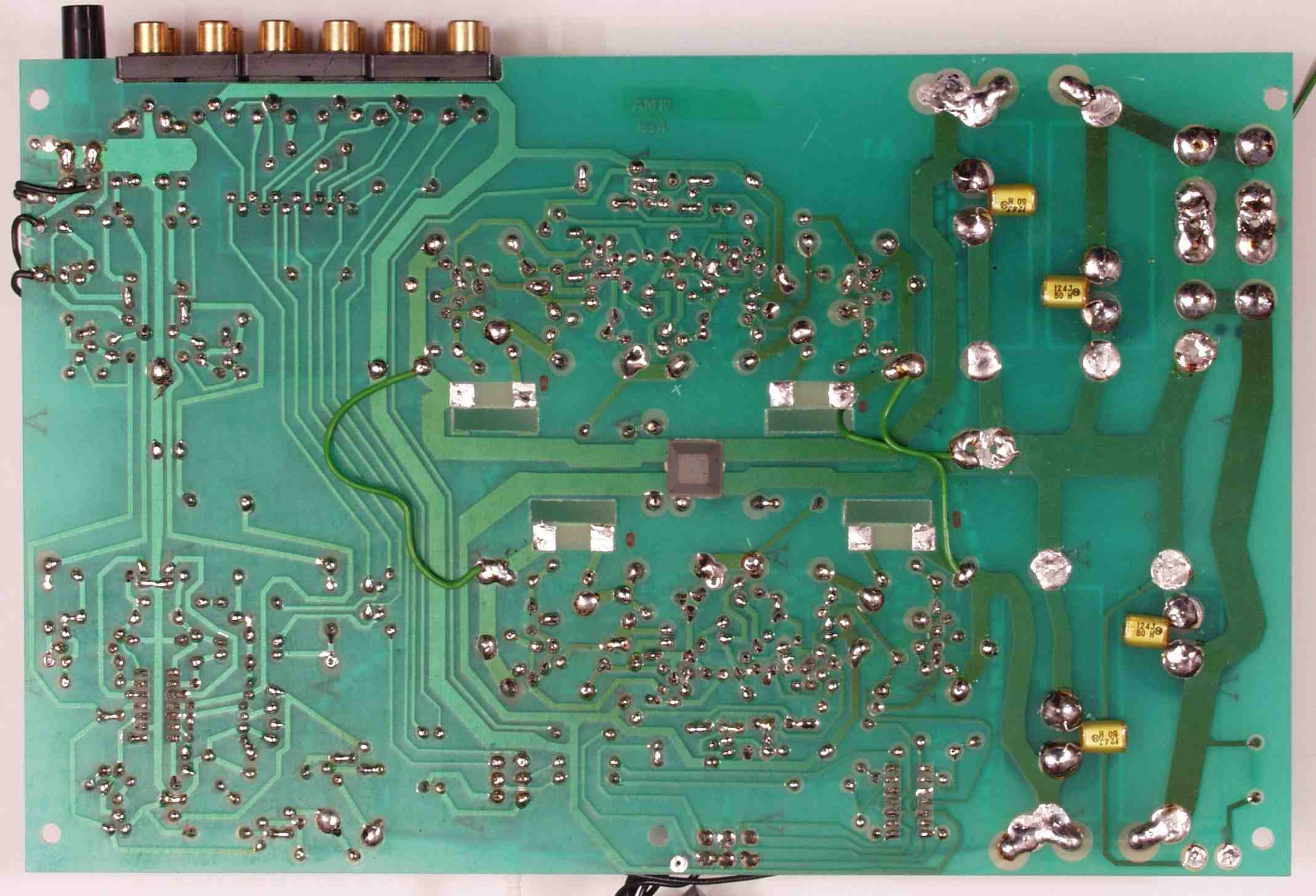

| C−1C. 修理前 基板裏 |
![]() |

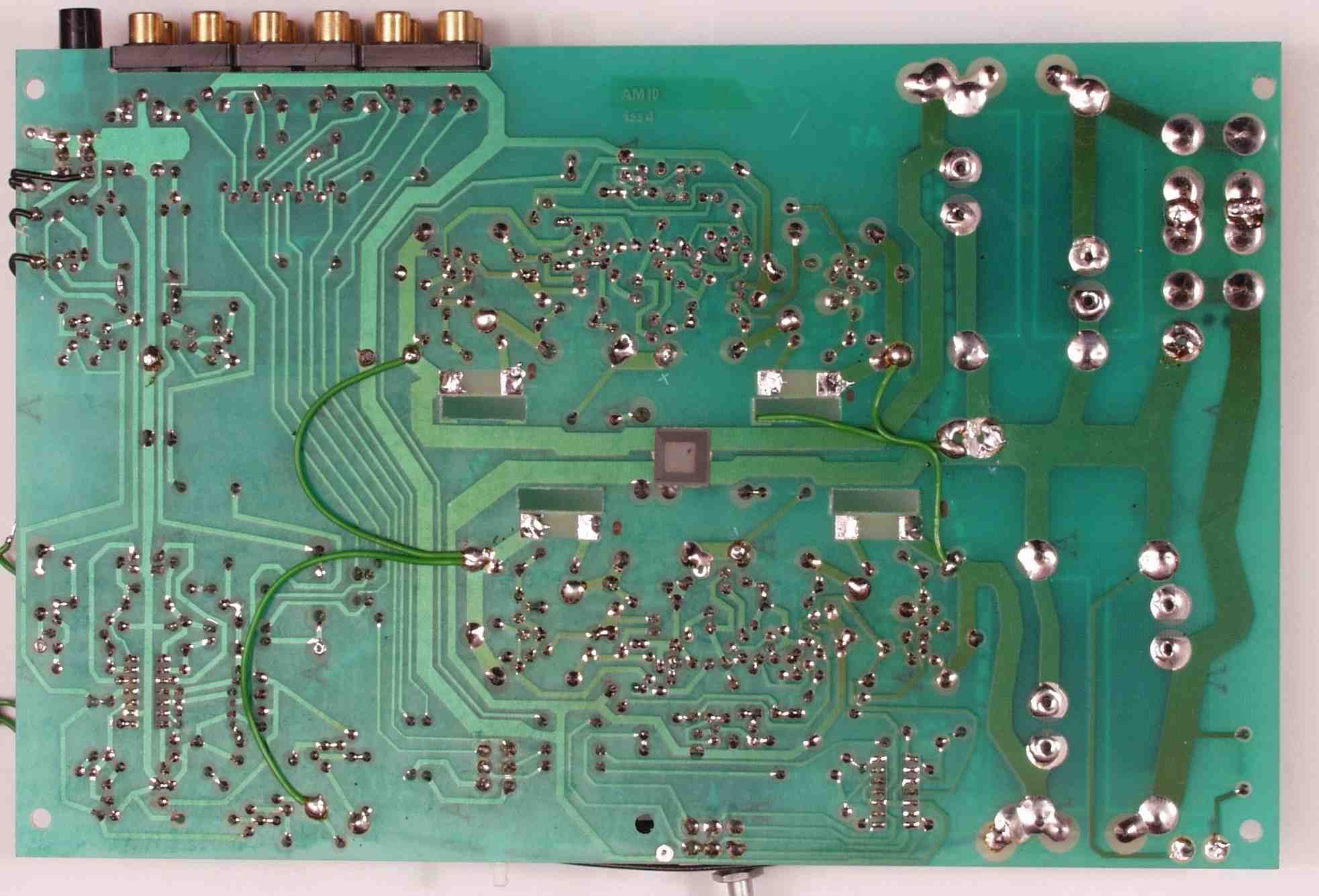

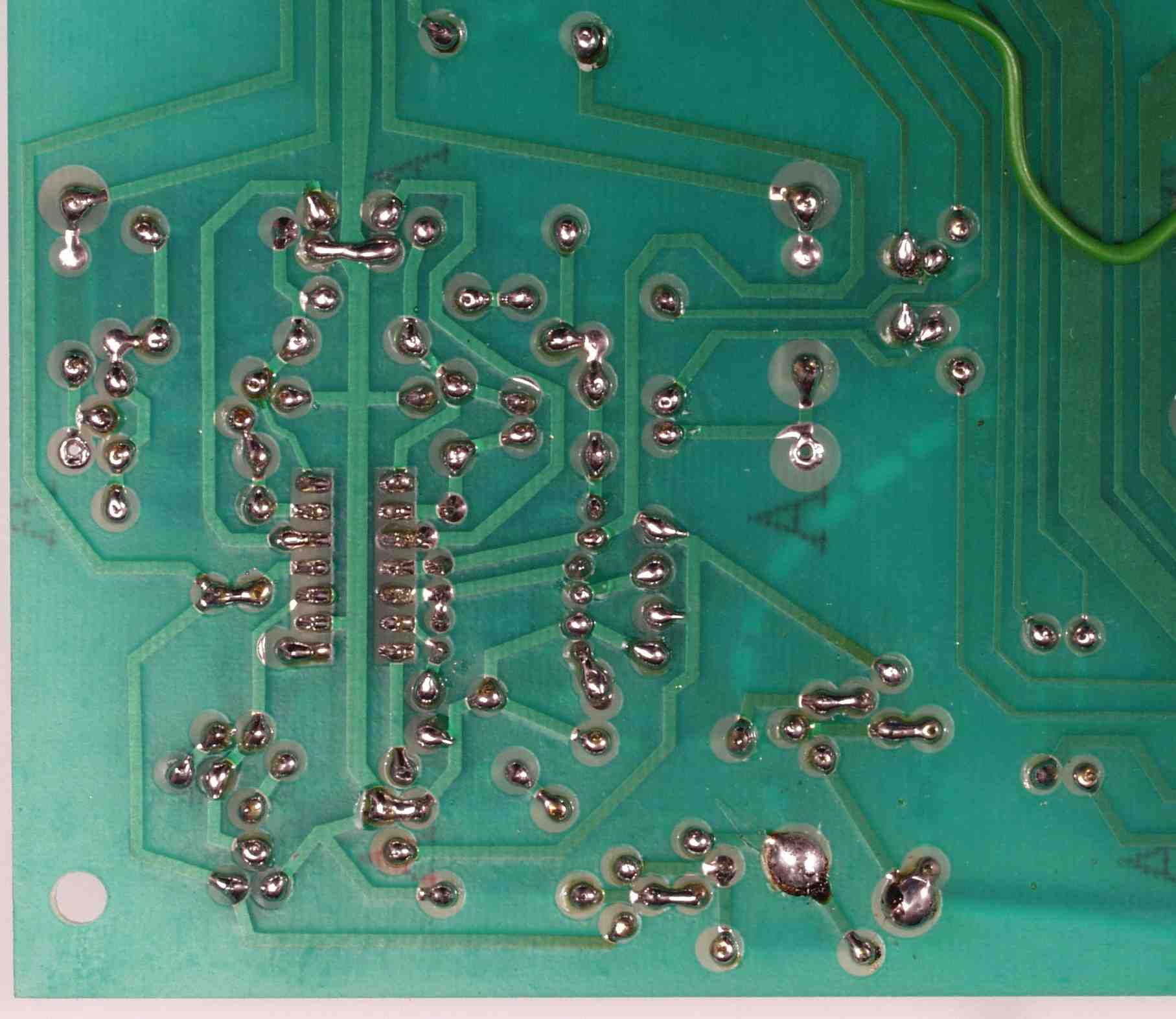

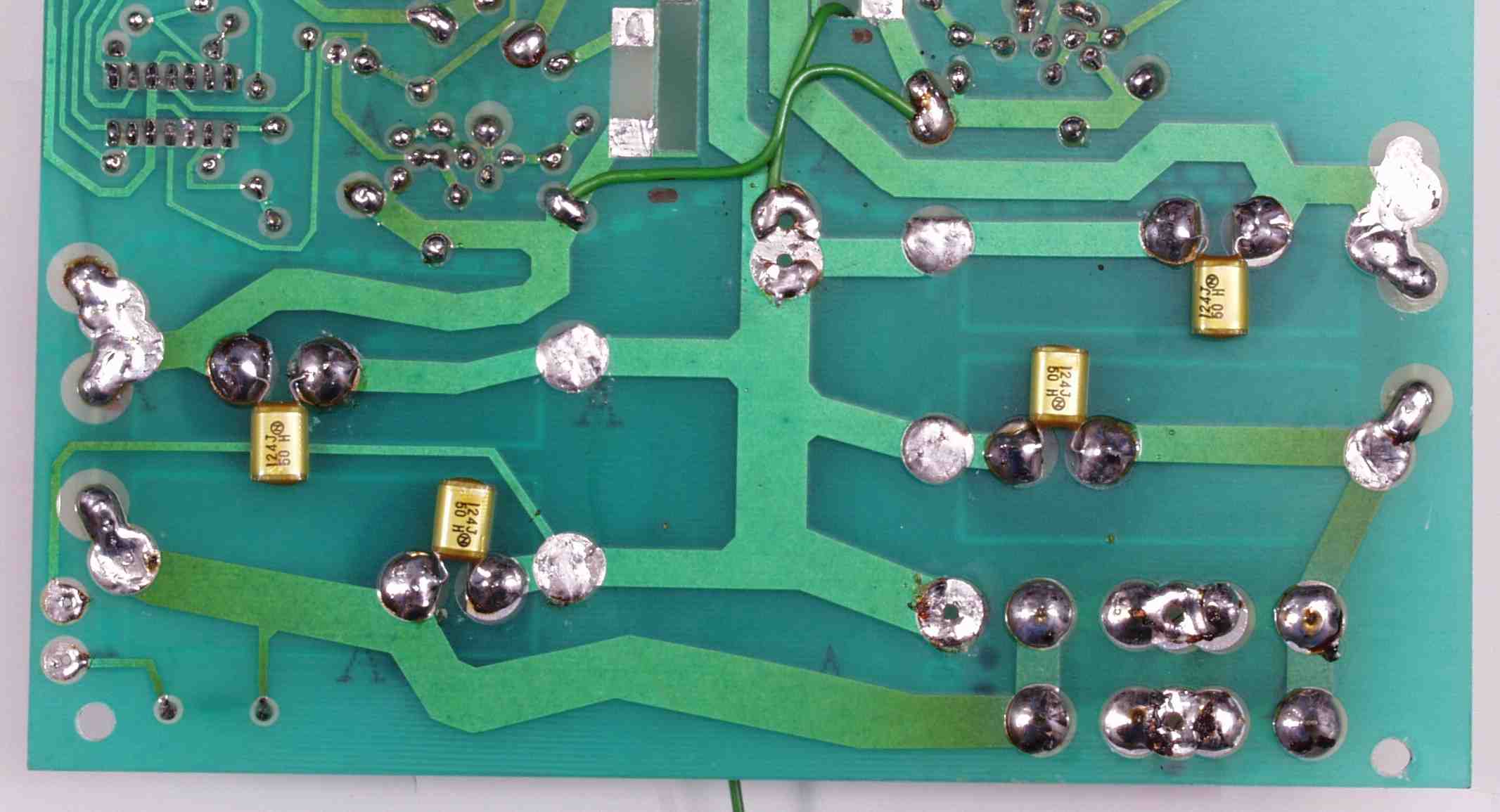

| C−1D. 修理(半田補正)後 基板裏 |
![]() |

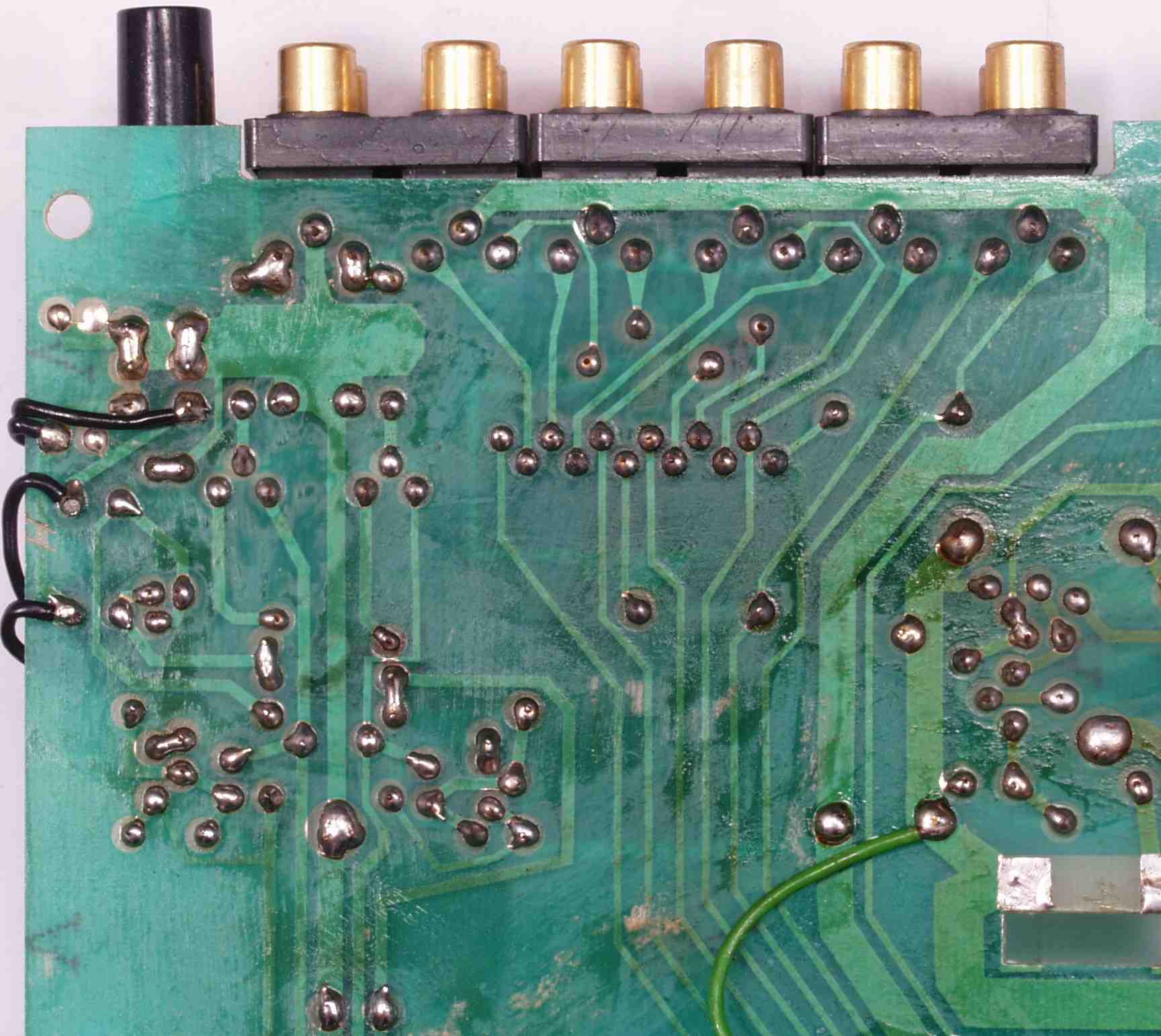

| C−1E. 完成基板裏 洗浄後+絶縁コーテング材を塗る |
![]() |

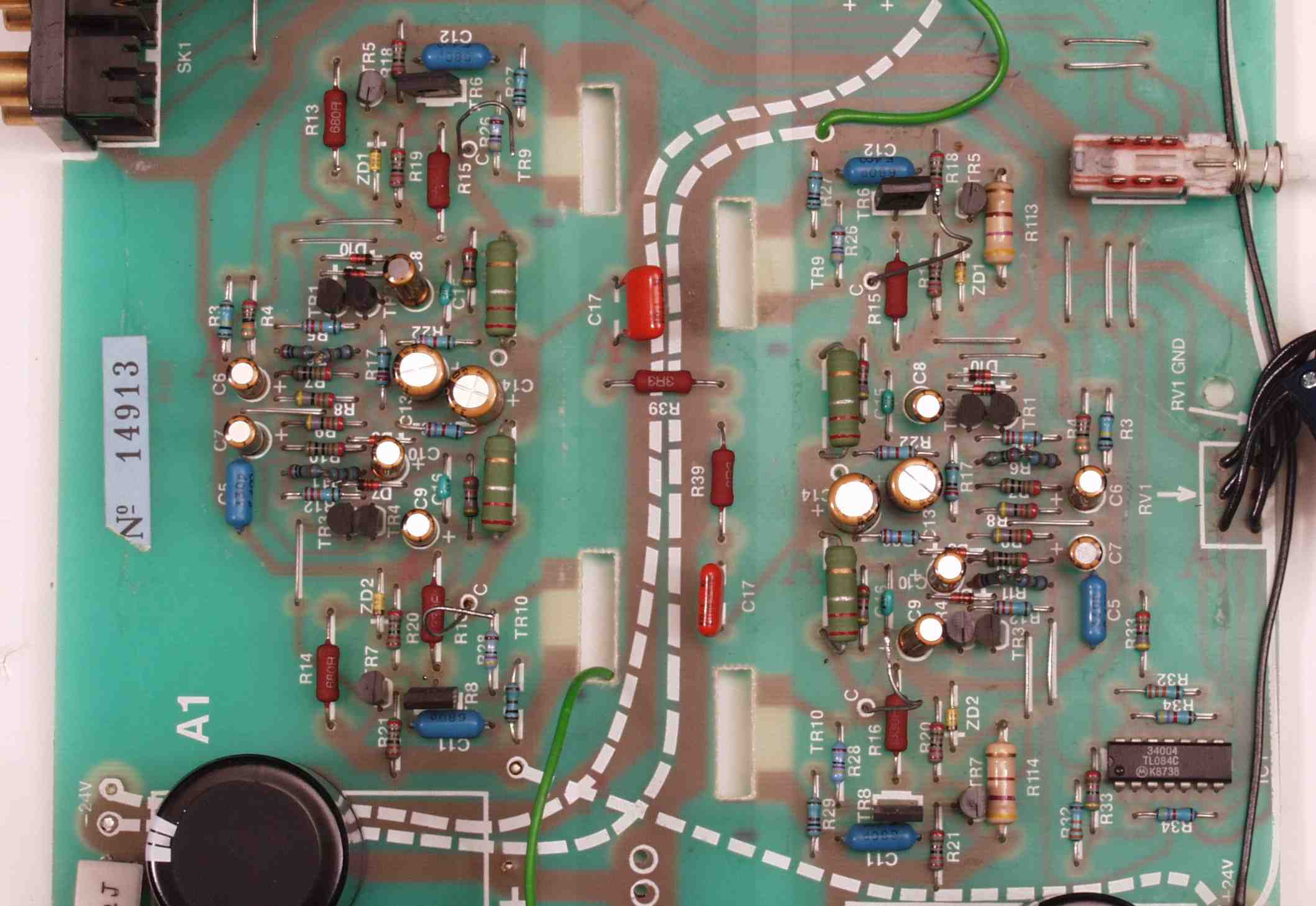

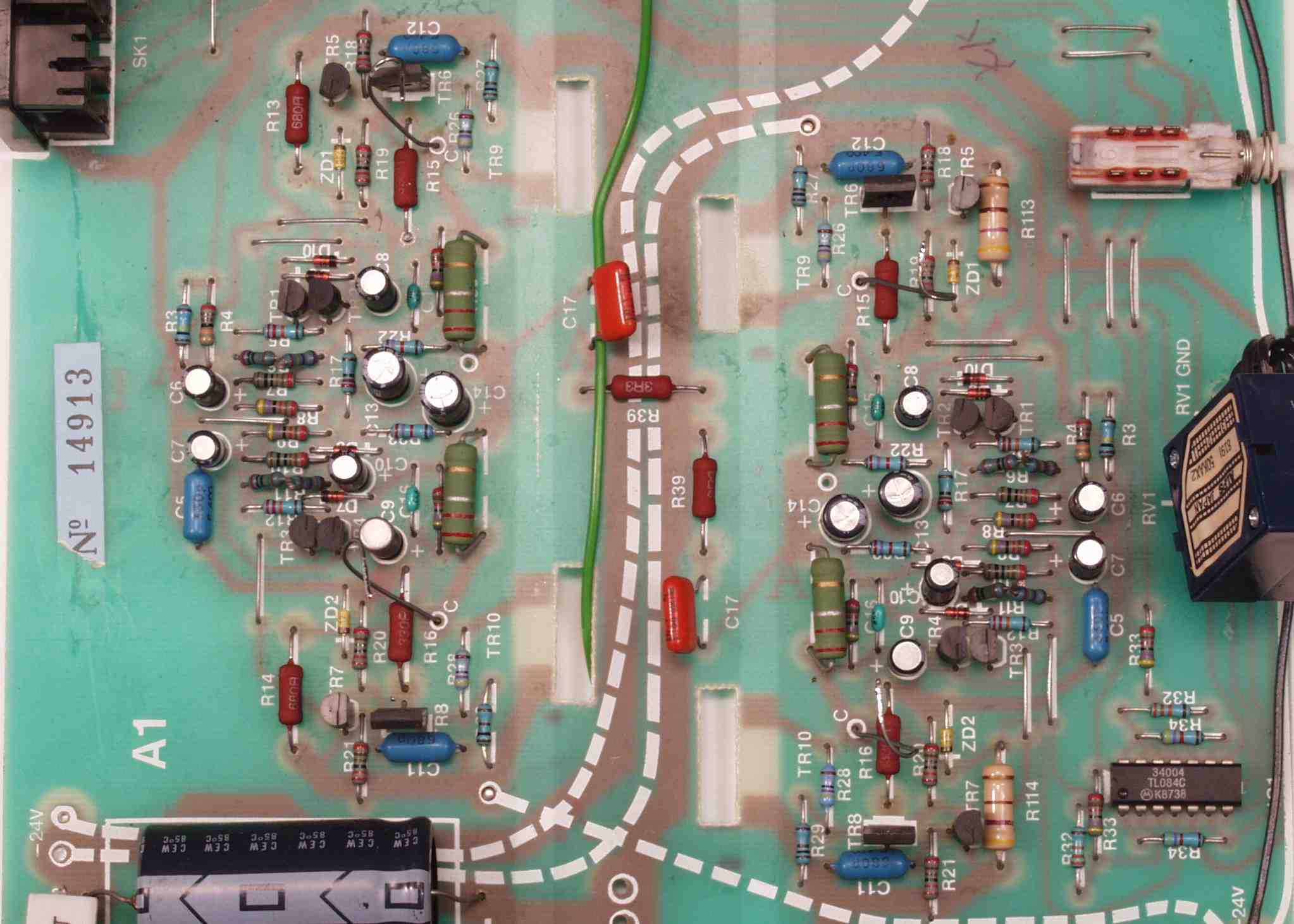

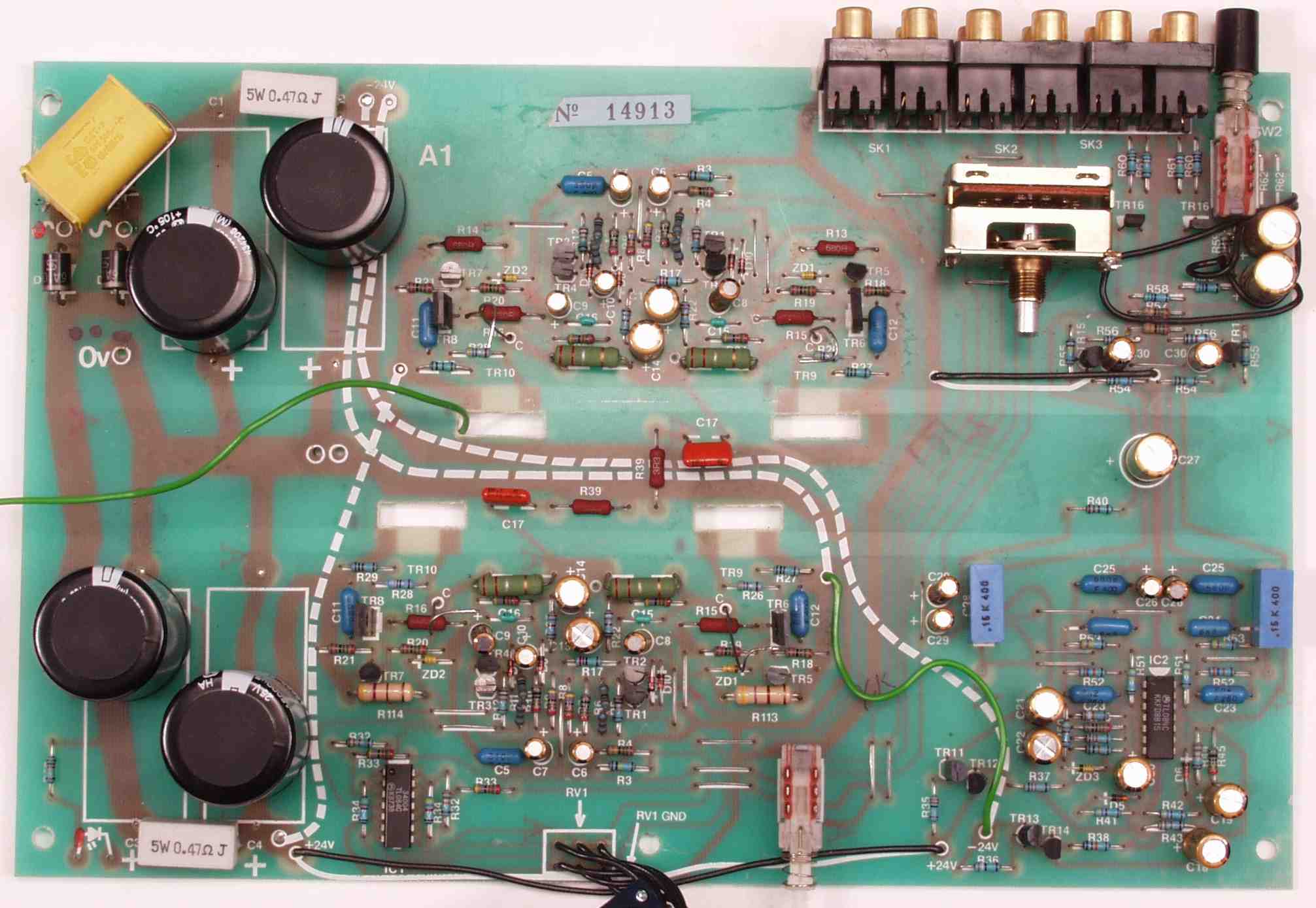

| C−2A. 修理前 AMP基板 |
![]() |
| C−2B. 修理後 AMP基板 |
![]() |

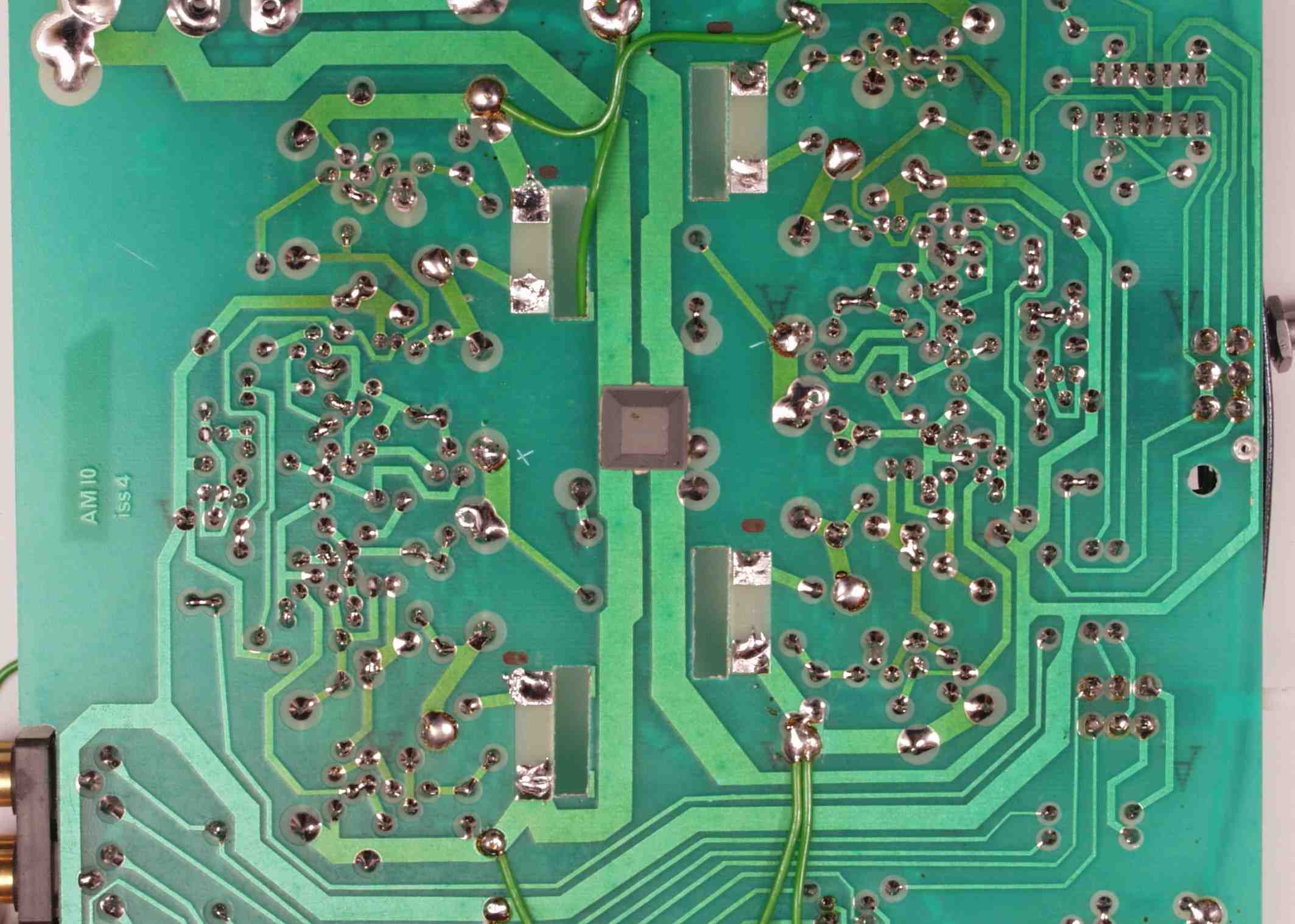

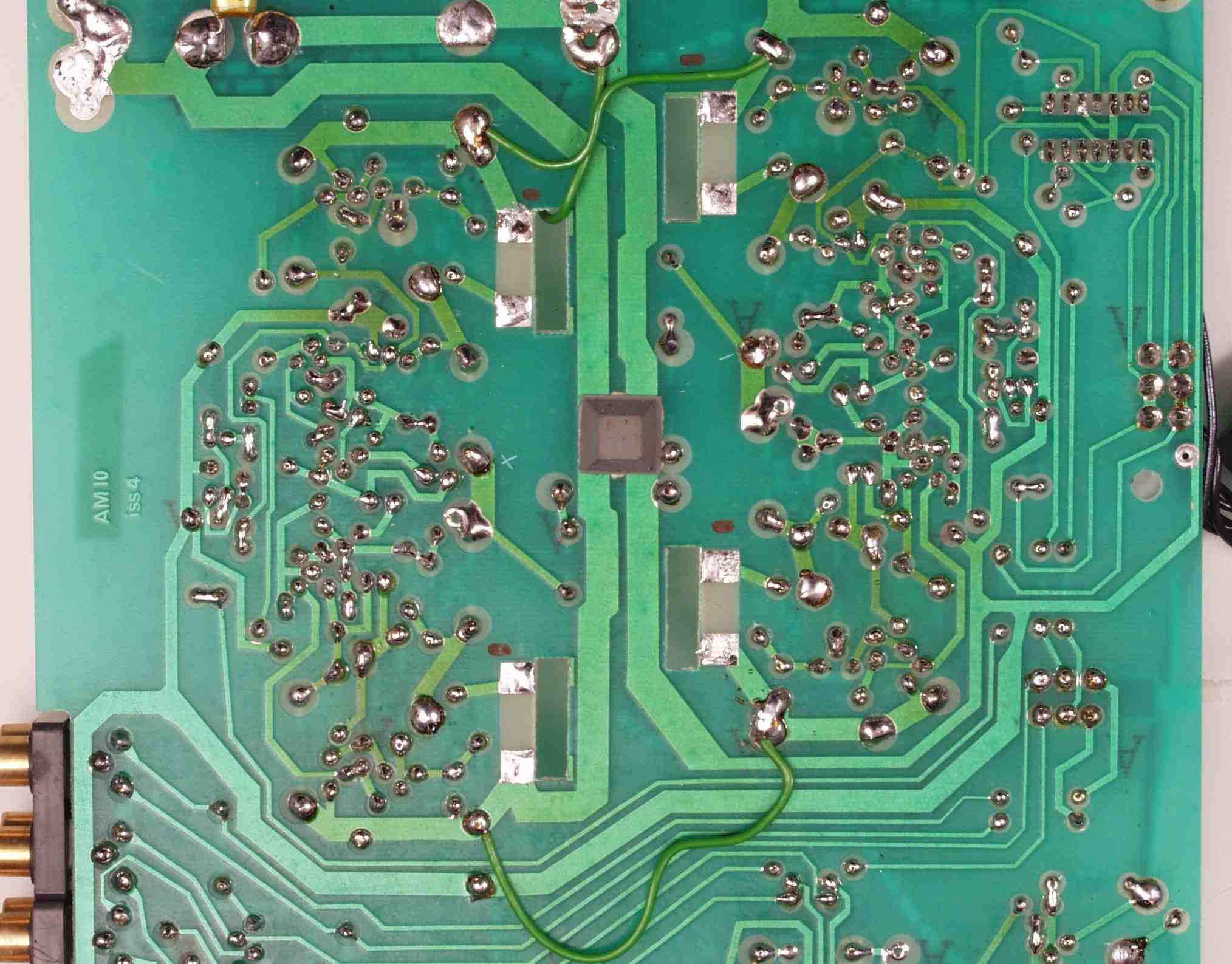

| C−2C. 修理前 AMP基板裏 |
![]() |

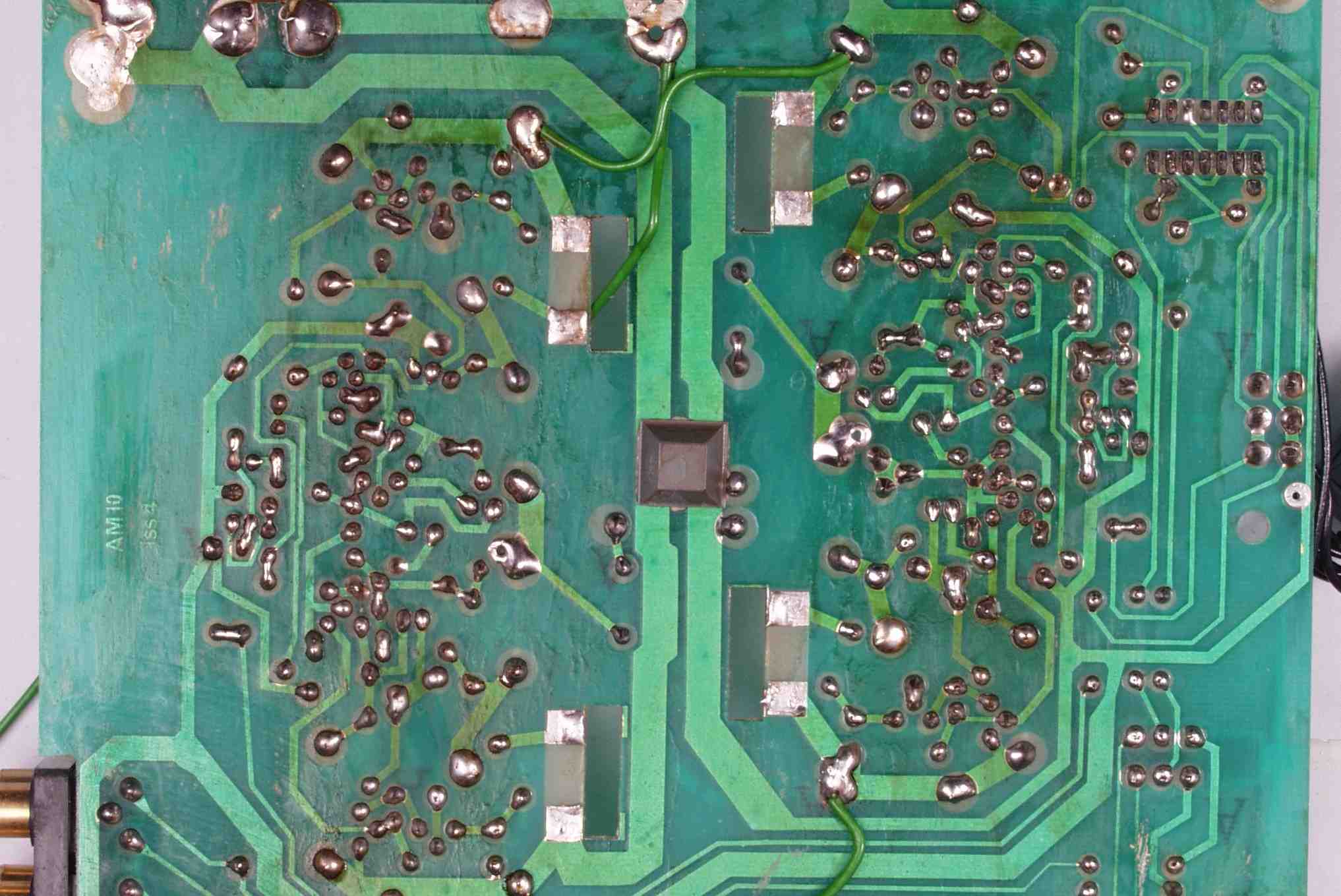

| C−2D. 修理(半田補正)後 AMP基板裏 |
![]() |
| C−2E. 完成AMP基板裏 洗浄後+絶縁コーテング材を塗る |
![]() |

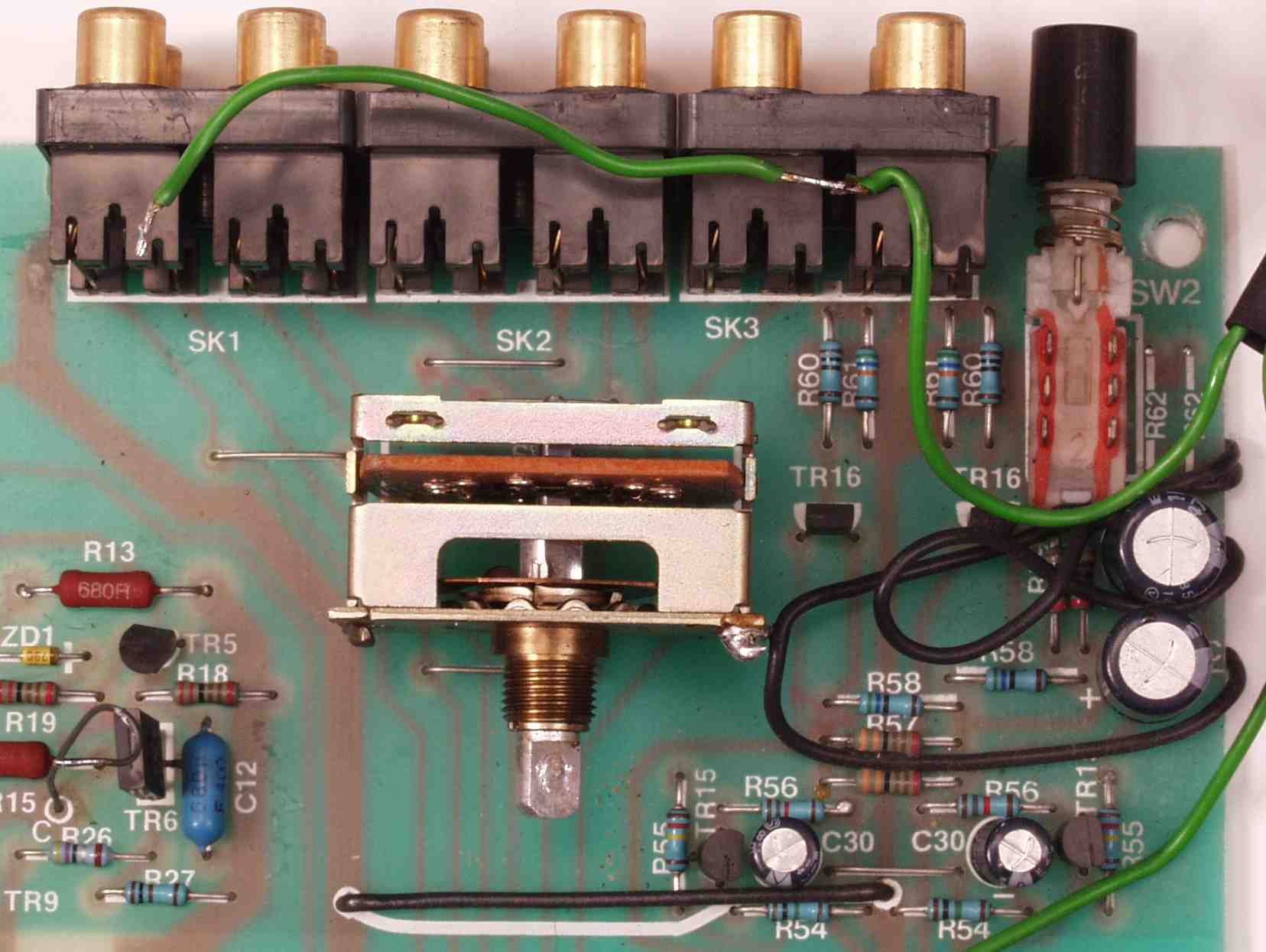

| C−3A. 修理前 SW基板 |
![]() |

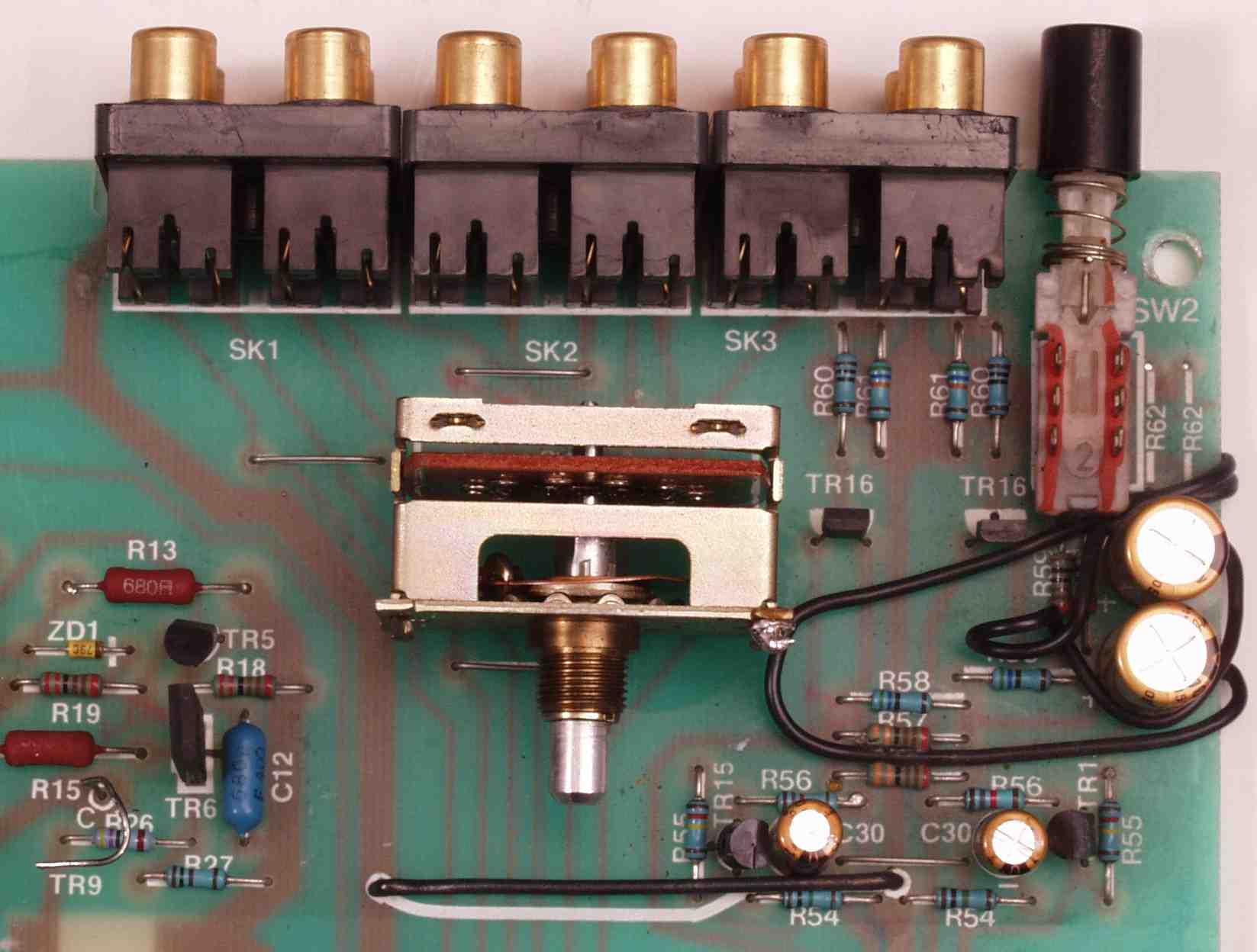

| C−3B. 修理後 SW基板 |
![]() |

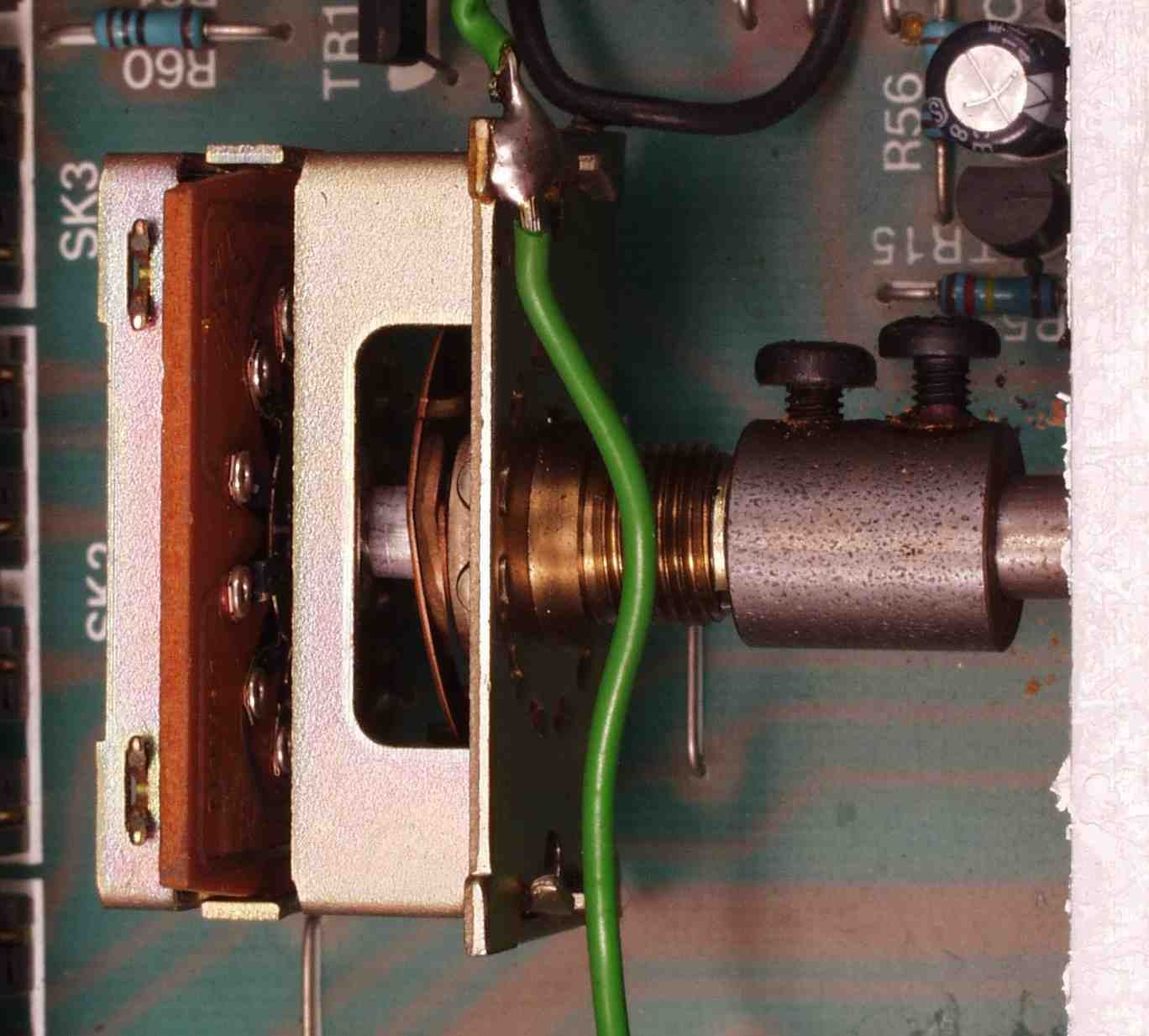

| C−3B−1. 修理前 SW基板 ジョイントカップリング |
![]() |

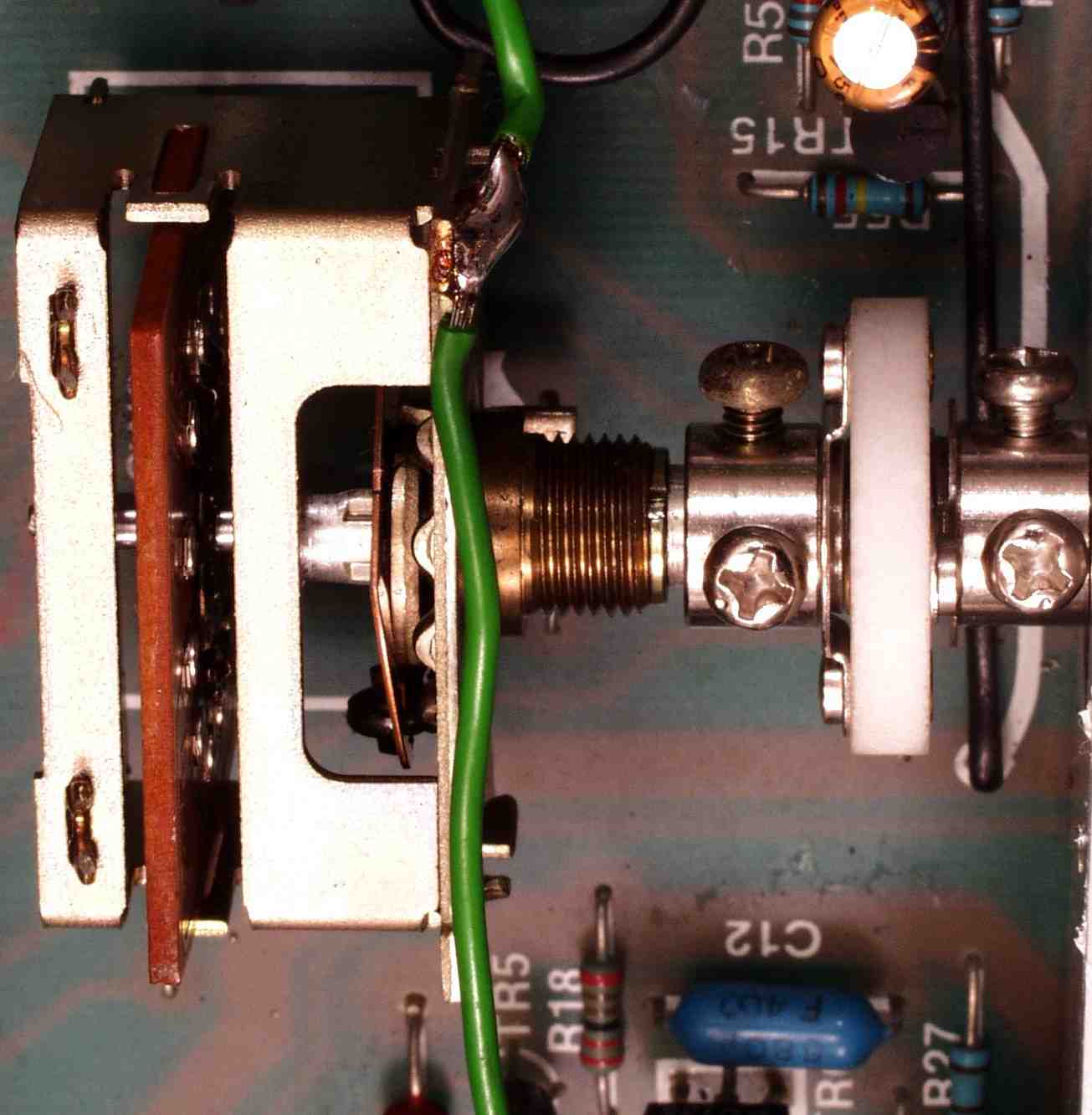

| C−3B−2. 修理後 SW基板 ユニバーサルジョイントカップリング これで少々軸芯がずれていてもOK |
![]() |

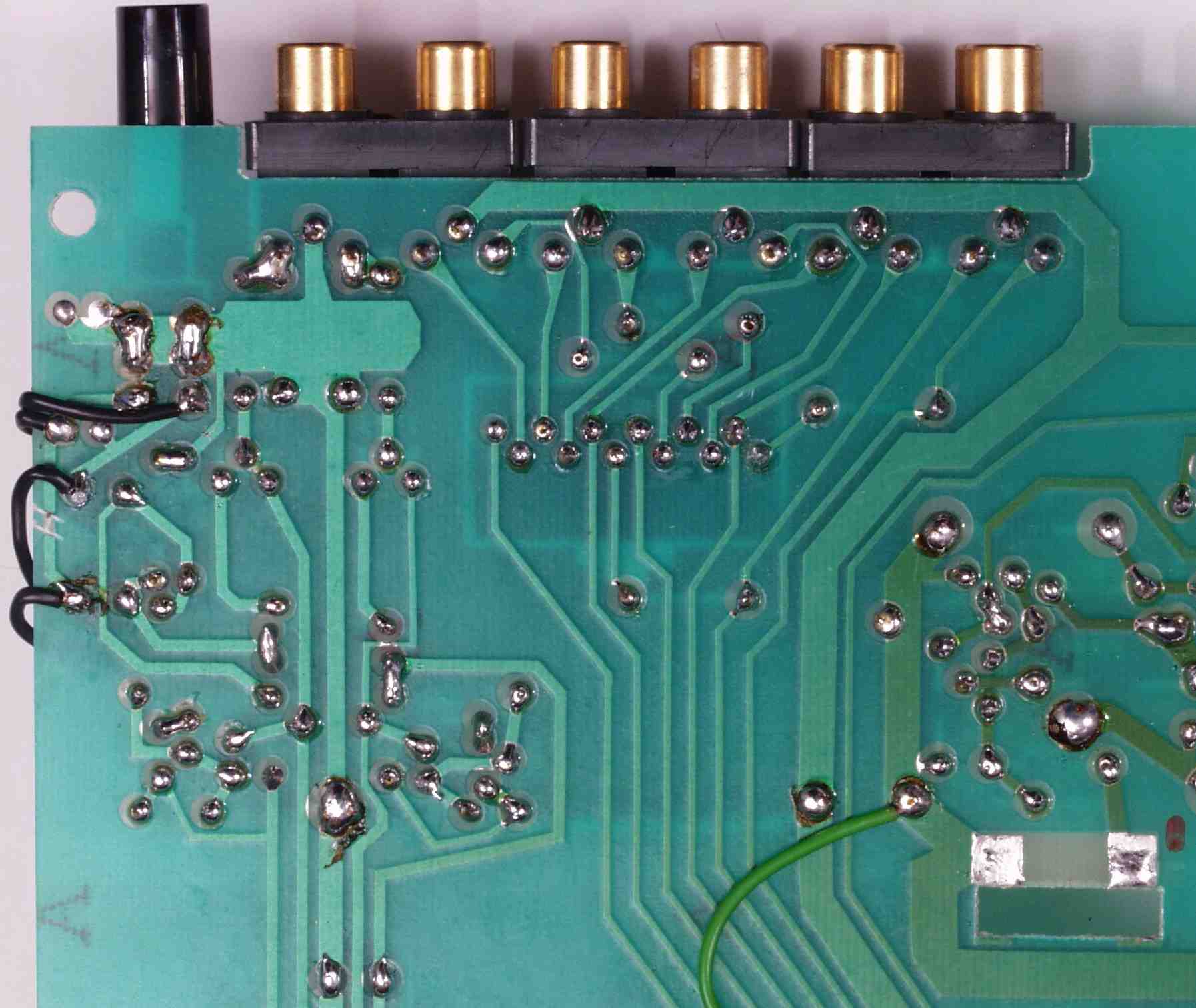

| C−3C. 修理前 SW基板裏 |
![]() |
| C−3D. 修理(半田補正)後 SW基板裏 |
![]() |
| C−3E. 完成SW基板裏 洗浄後+絶縁コーテング材を塗る |
![]() |

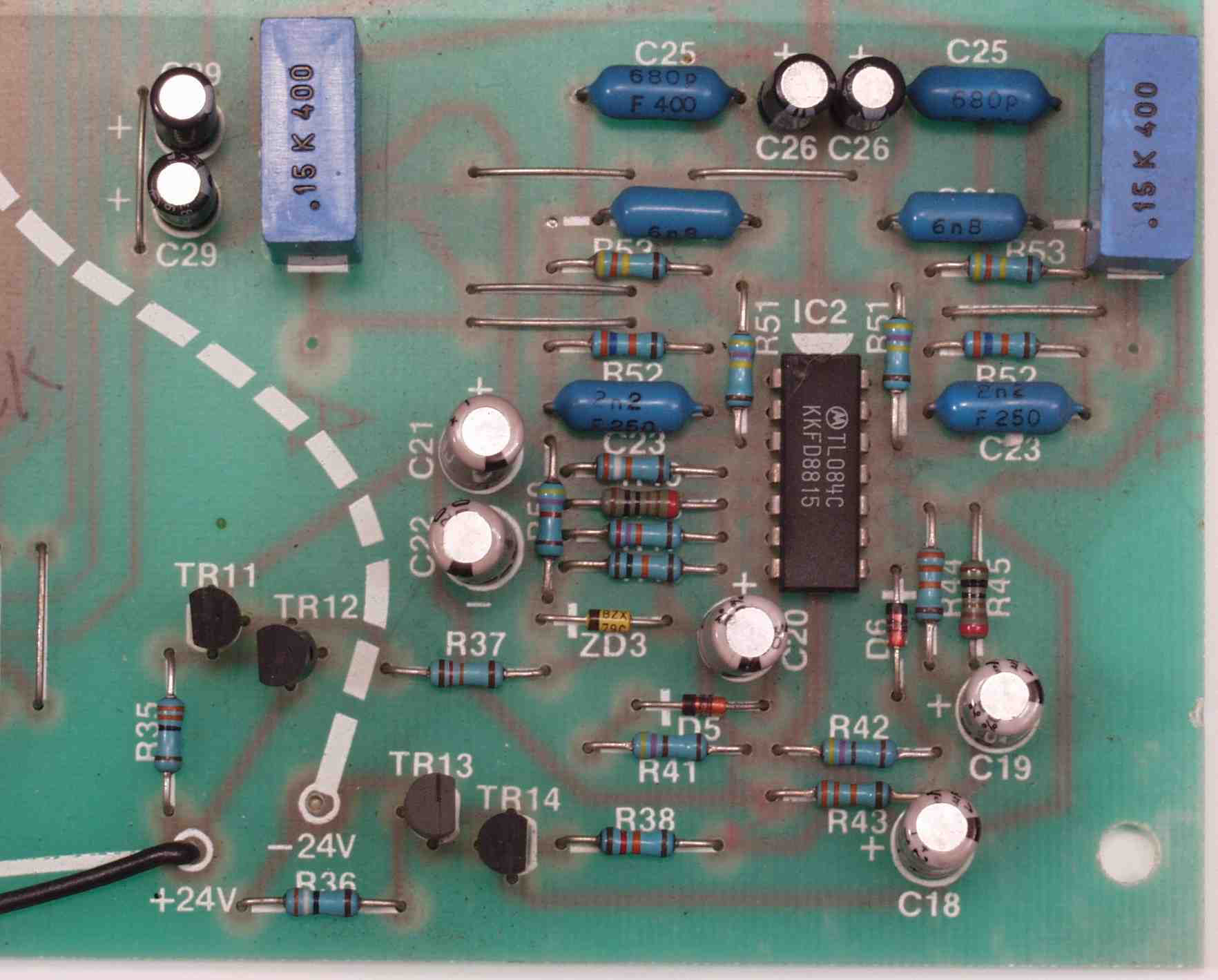

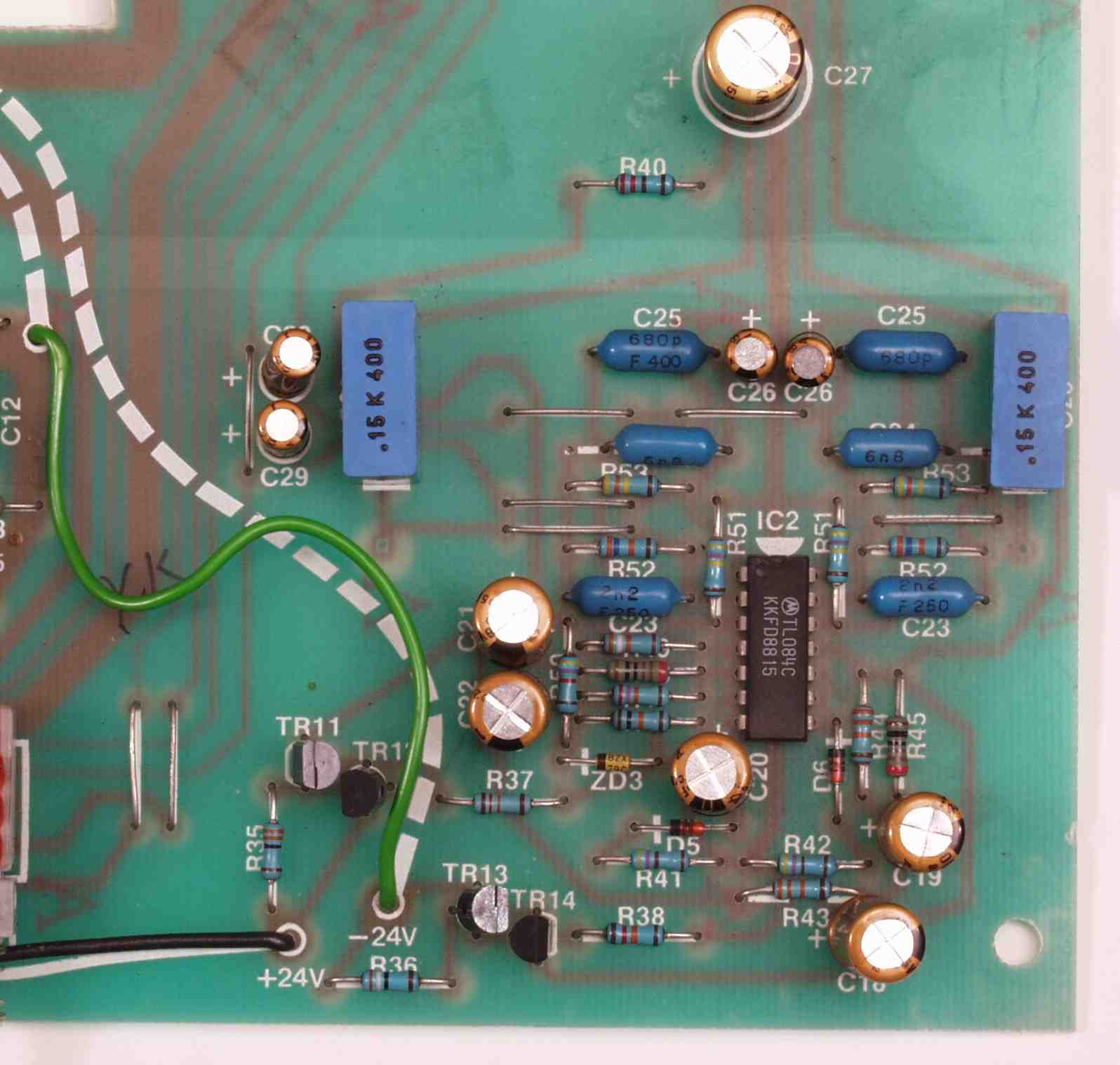

| C−4A. 修理前 EQ基板 |
![]() |
| C−4B. 修理後 EQ基板 |
![]() |

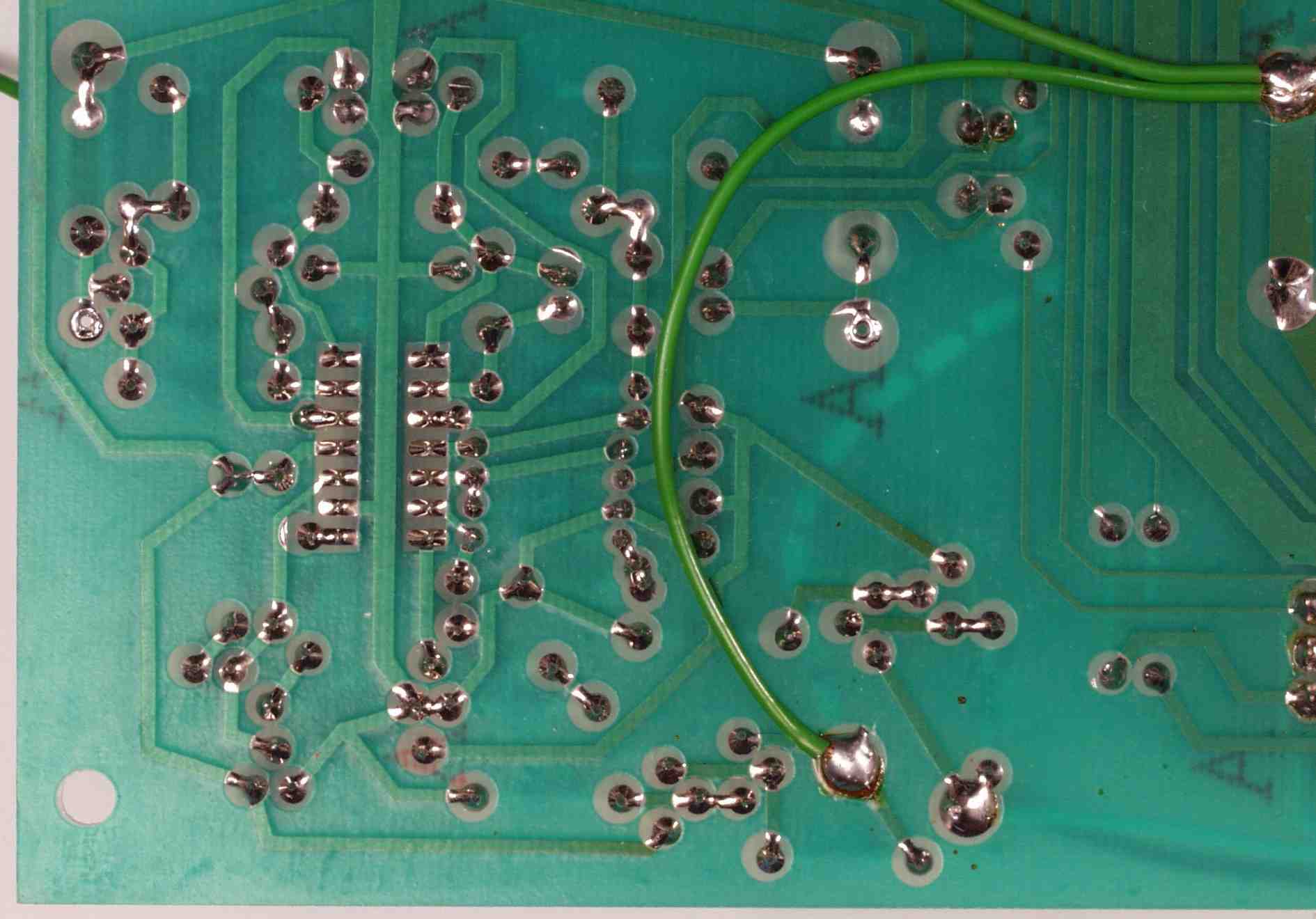

| C−4C. 修理前 EQ基板裏 |
![]() |
| C−4D. 修理(半田補正)後 EQ基板裏 |
![]() |
| C−4E. 完成EQ基板裏 洗浄後+絶縁コーテング材を塗る |
![]() |

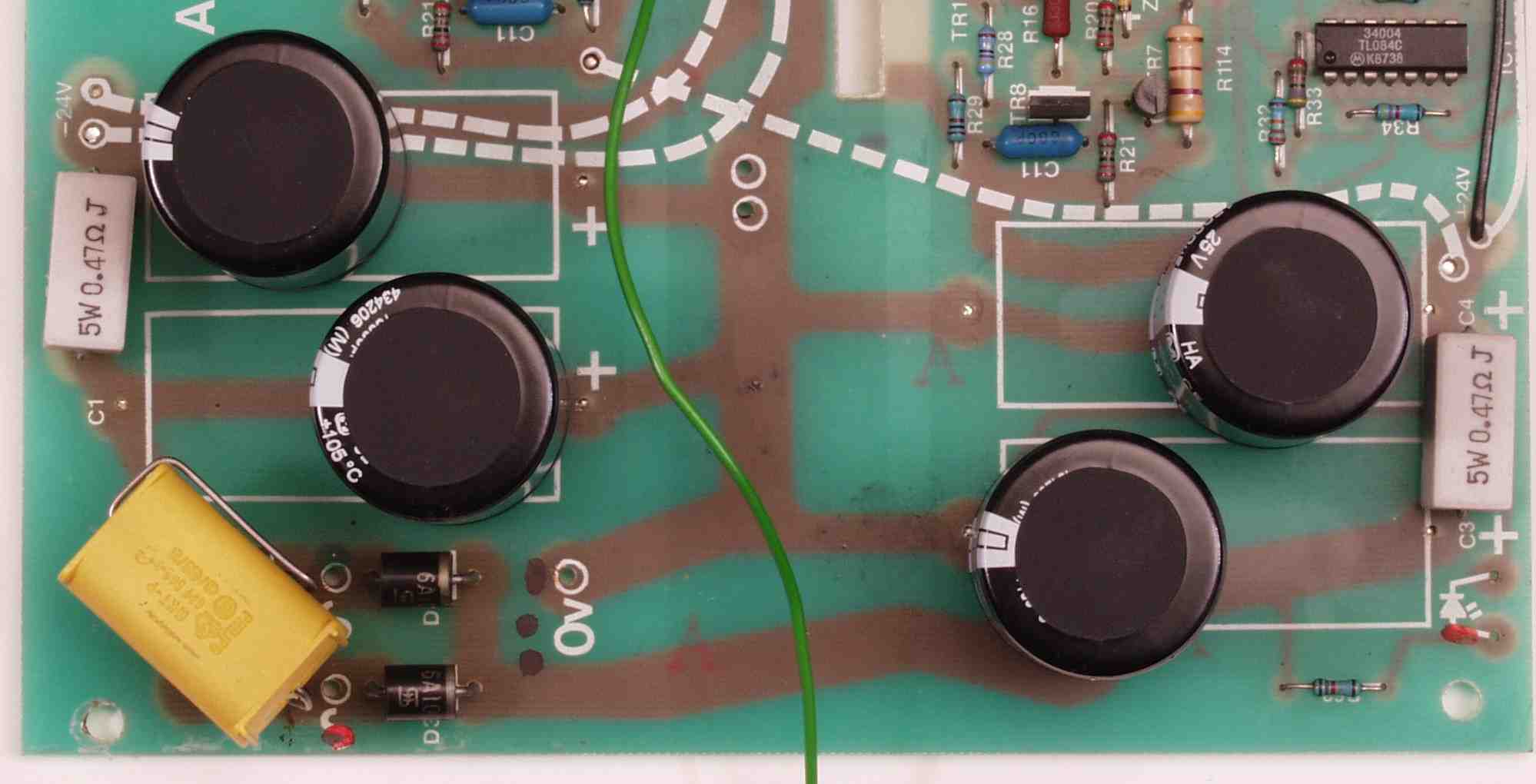

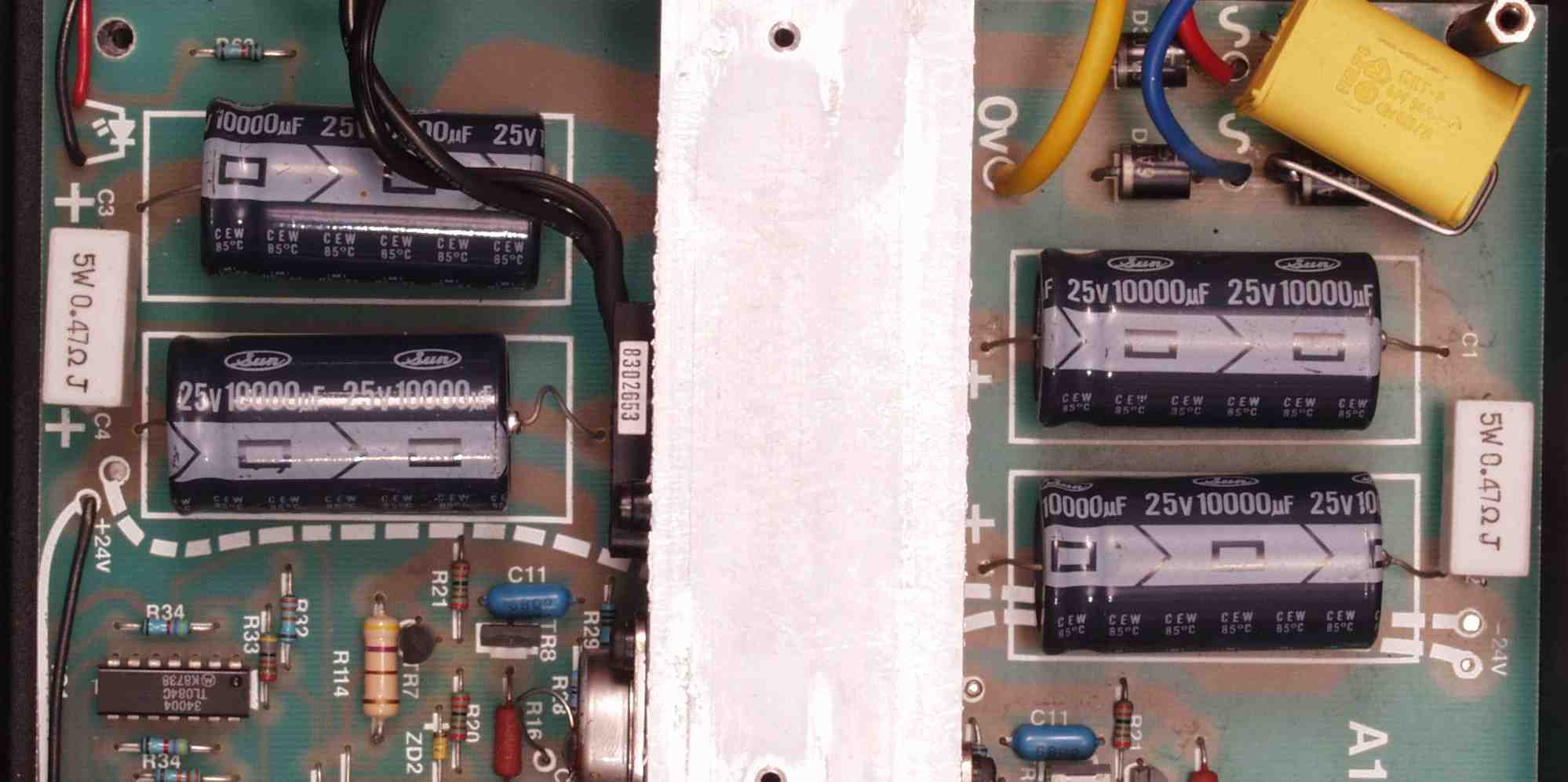

| C−5A. 修理前 電源基板 |
![]() |

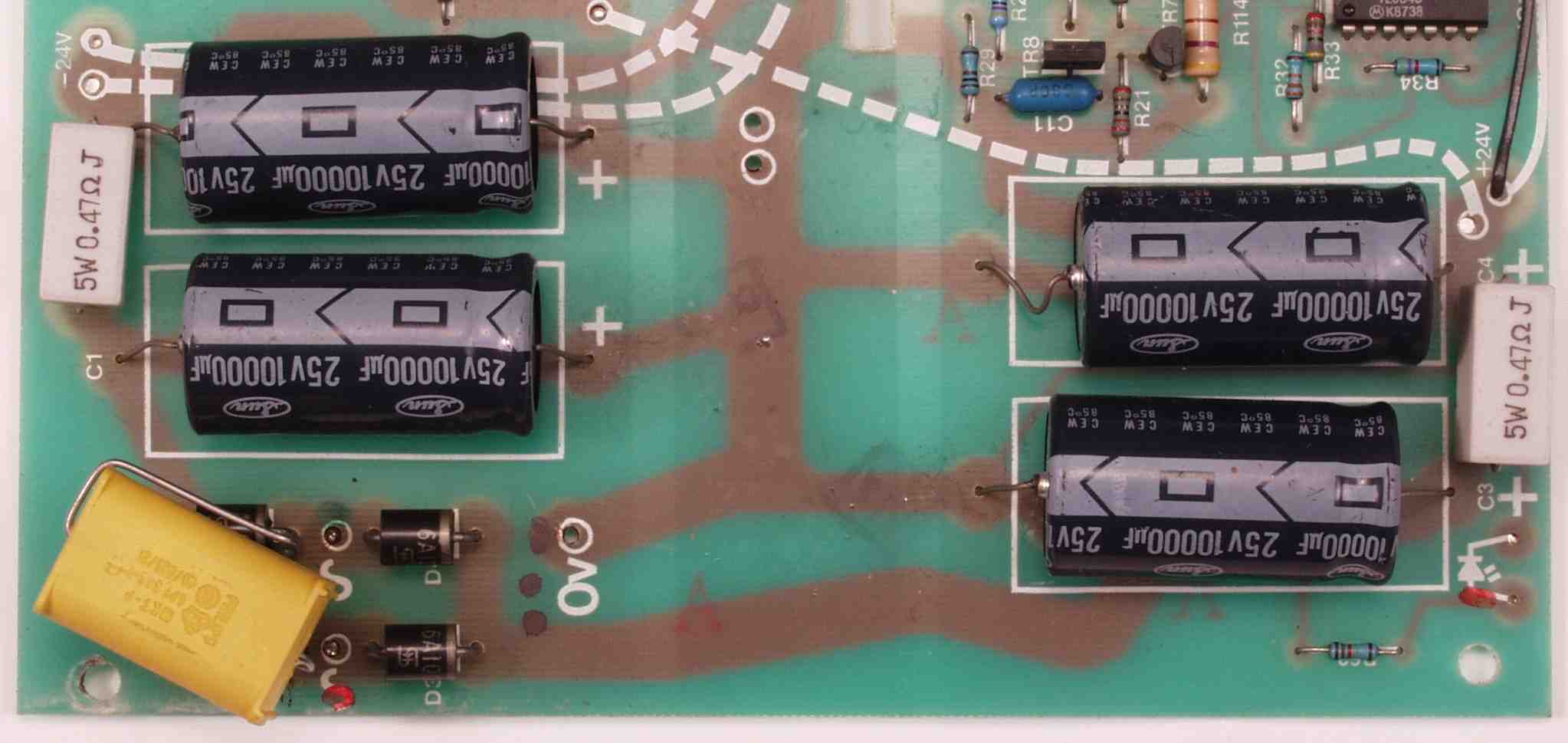

| C−5B. 修理後 電源基板 |
![]() |

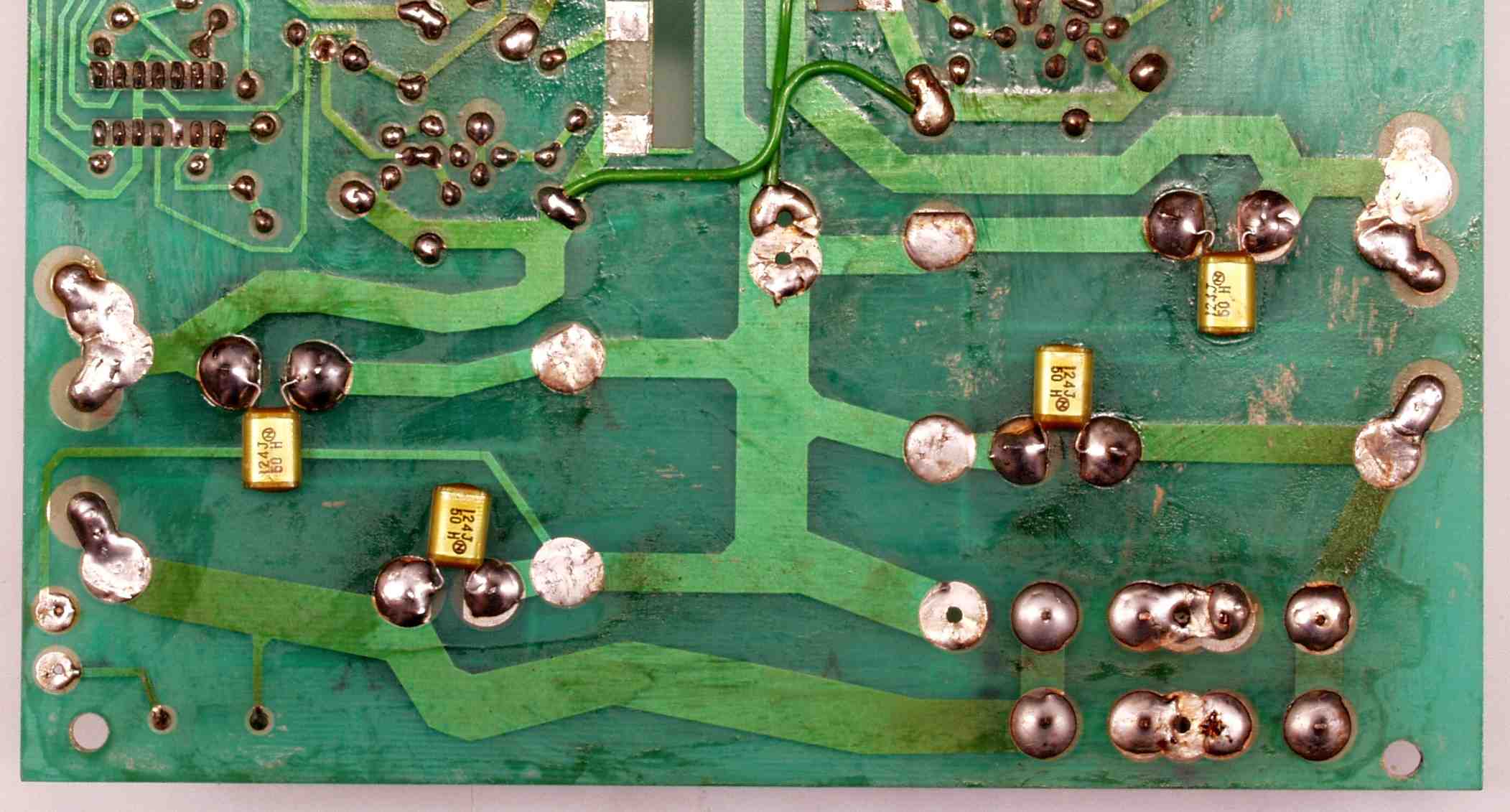

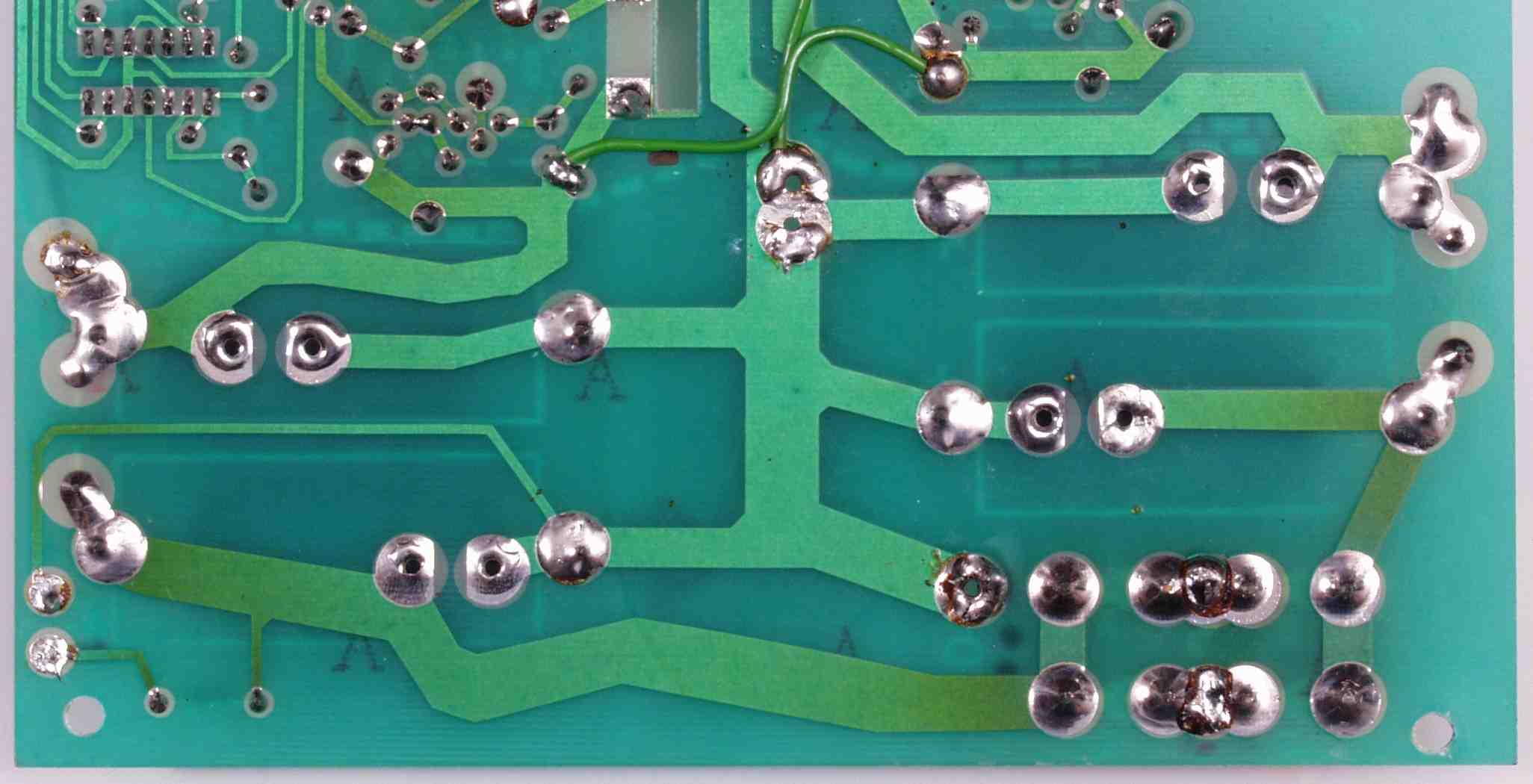

| C−5C. 修理前 電源基板裏 |
![]() |
| C−5D. 修理(半田補正)後 電源基板裏 |
![]() |
| C−5E. 完成電源基板裏 洗浄後+絶縁コーテング材を塗る |
![]() |

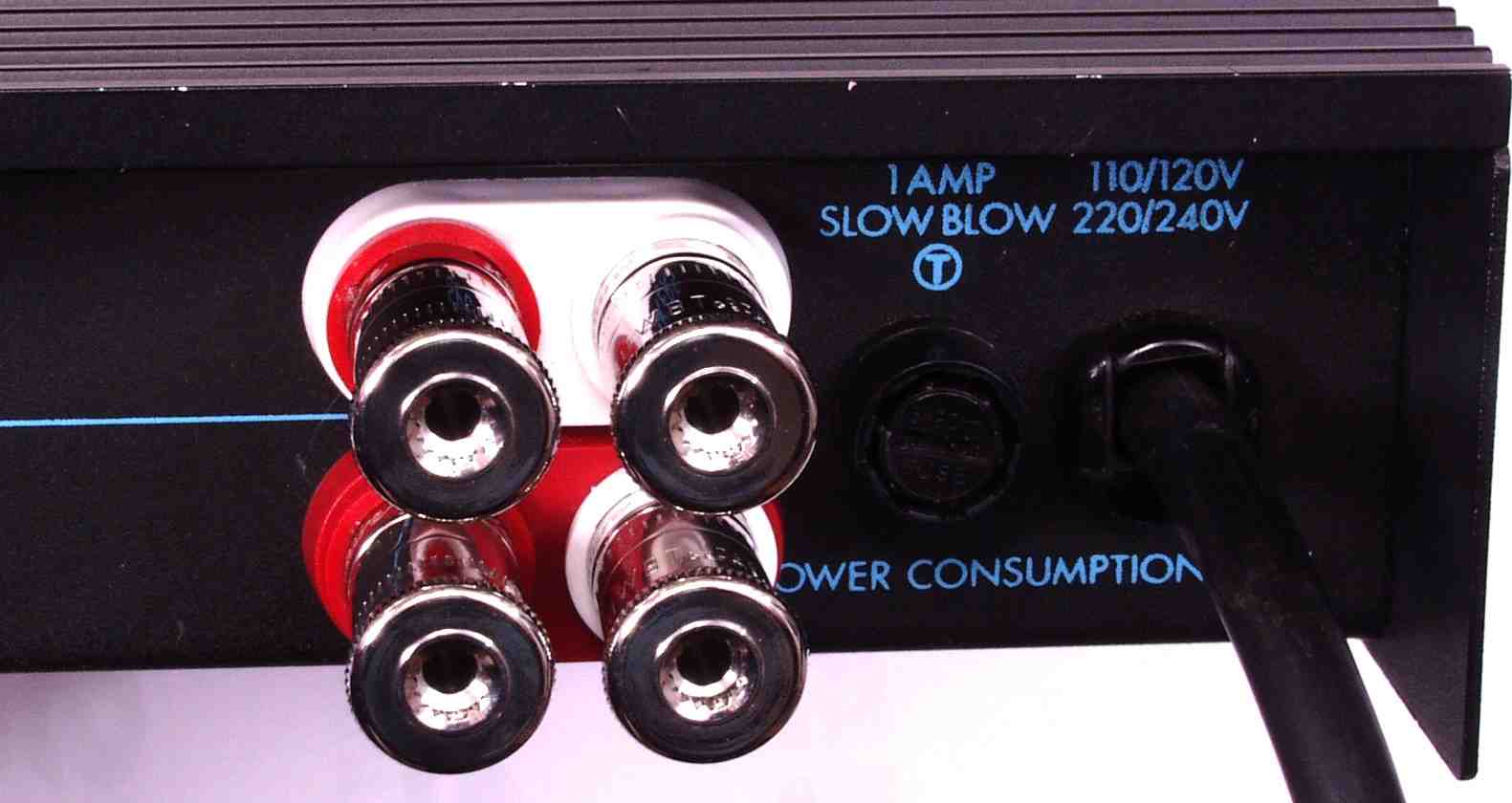

| C−6A. 修理前 SP端子 |
![]() |
| C−6B. 修理後 SP端子 AC電源コードは2mm2に変更する |
![]() |

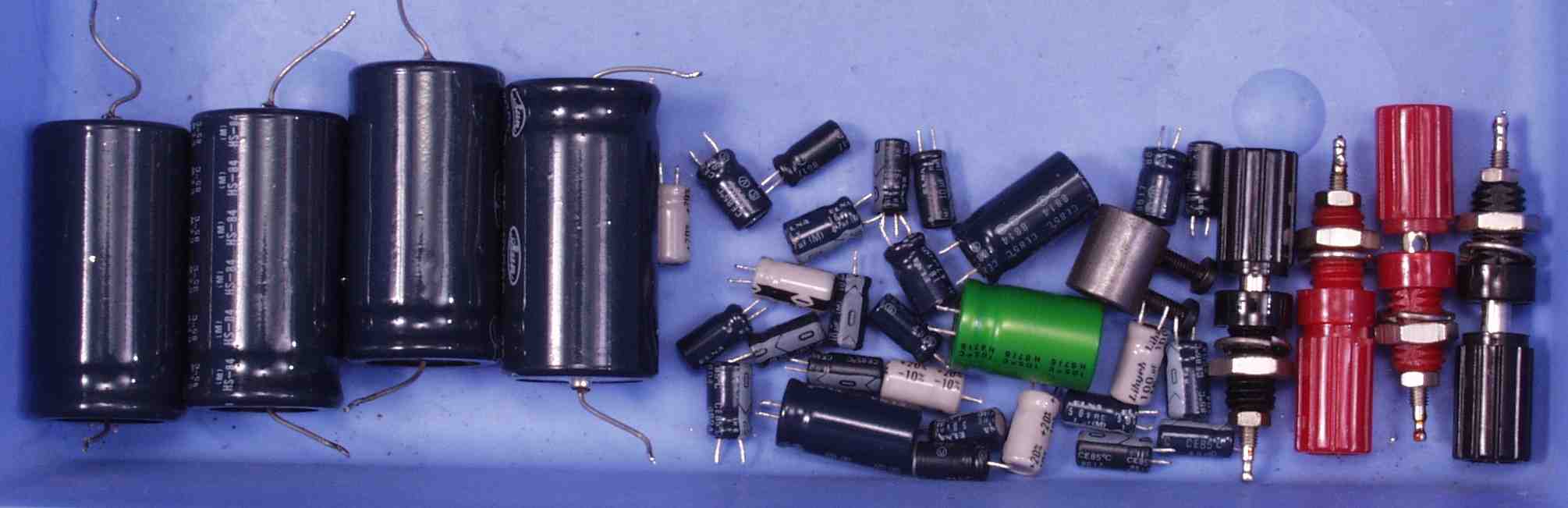

| C−7. 交換部品 |
![]() |
| C−8A. 修理前 上から見る |
![]() |
| C−8B. 修理後 上から見る |
![]() |

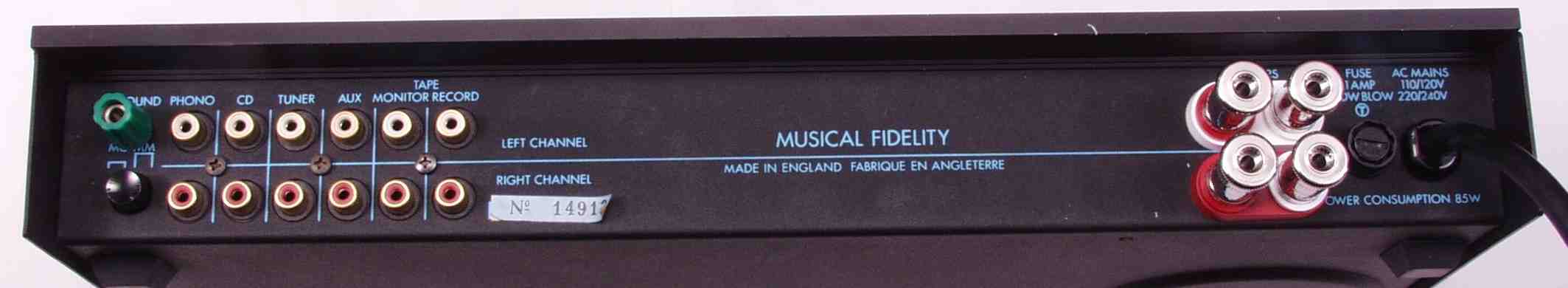

| C−8C. 完成 後から見る |
![]() |

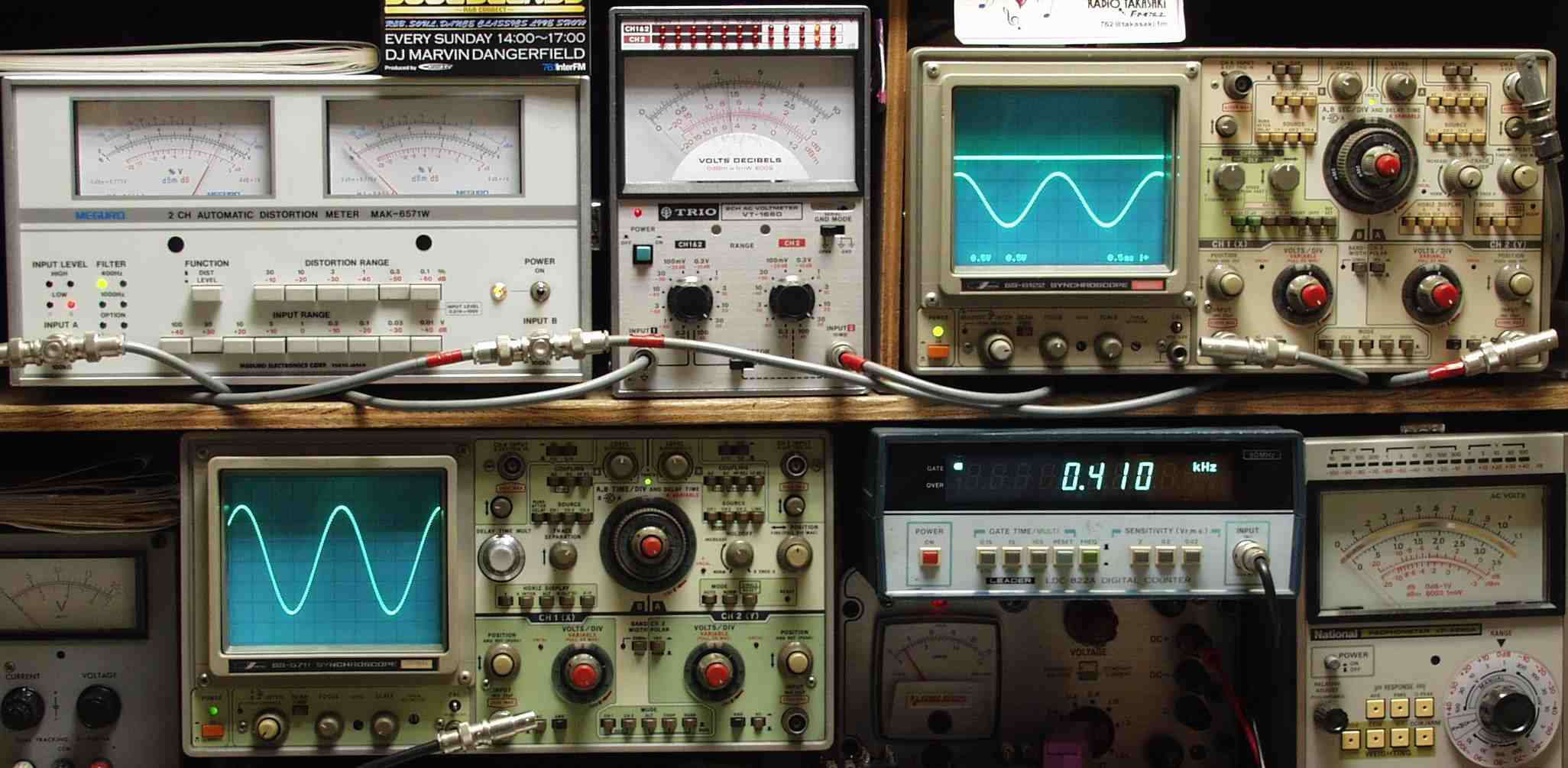

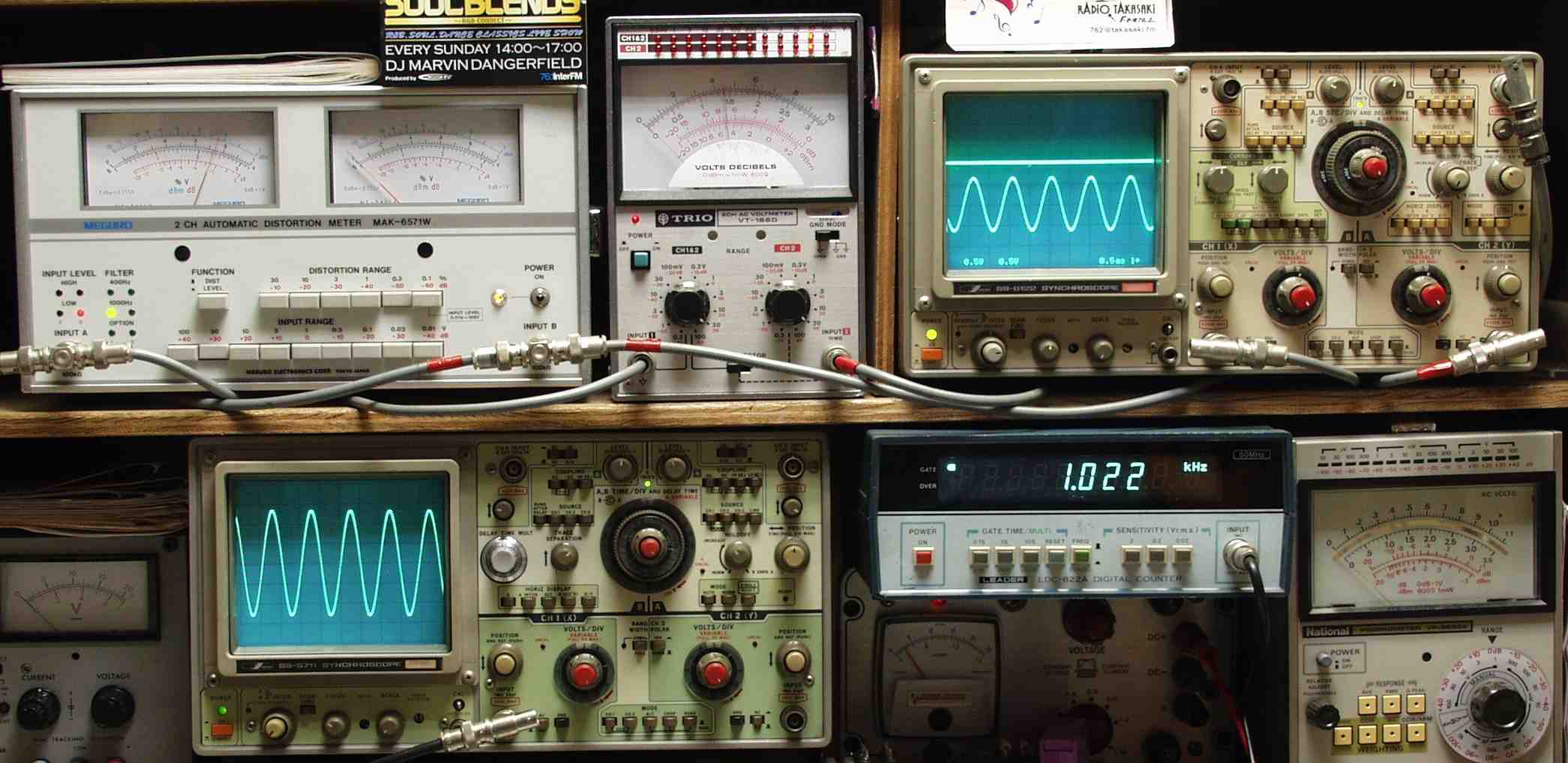

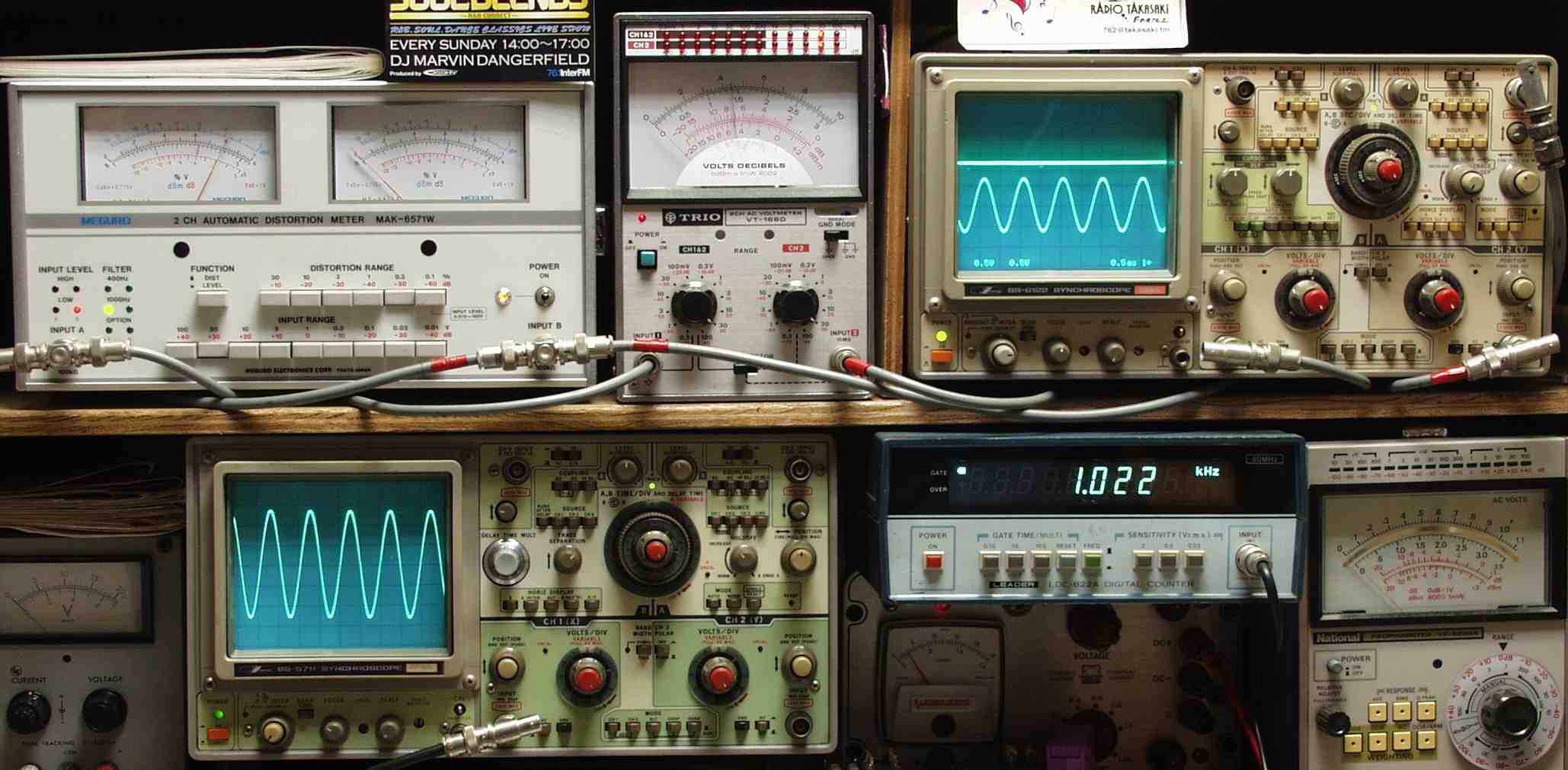

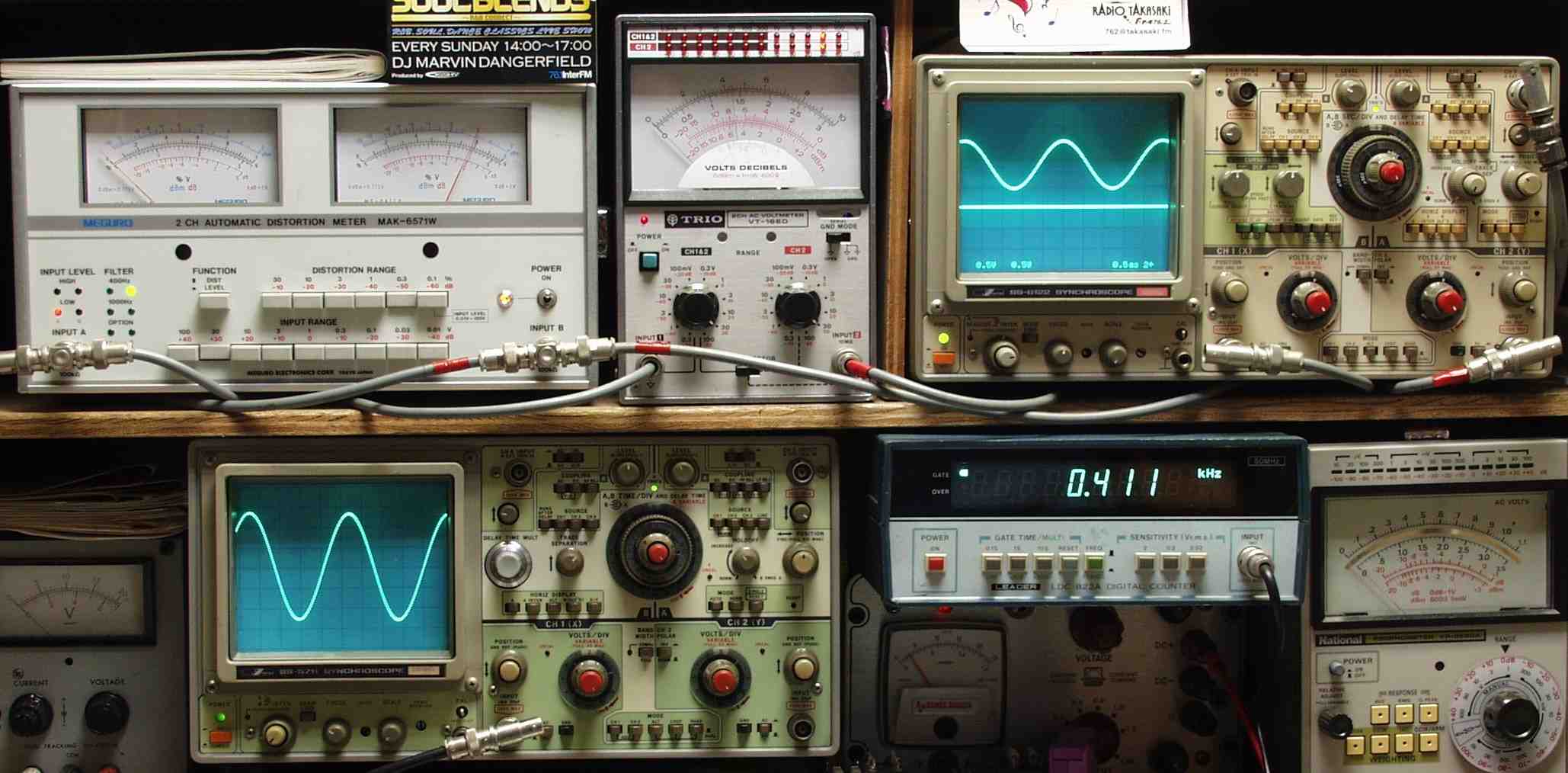

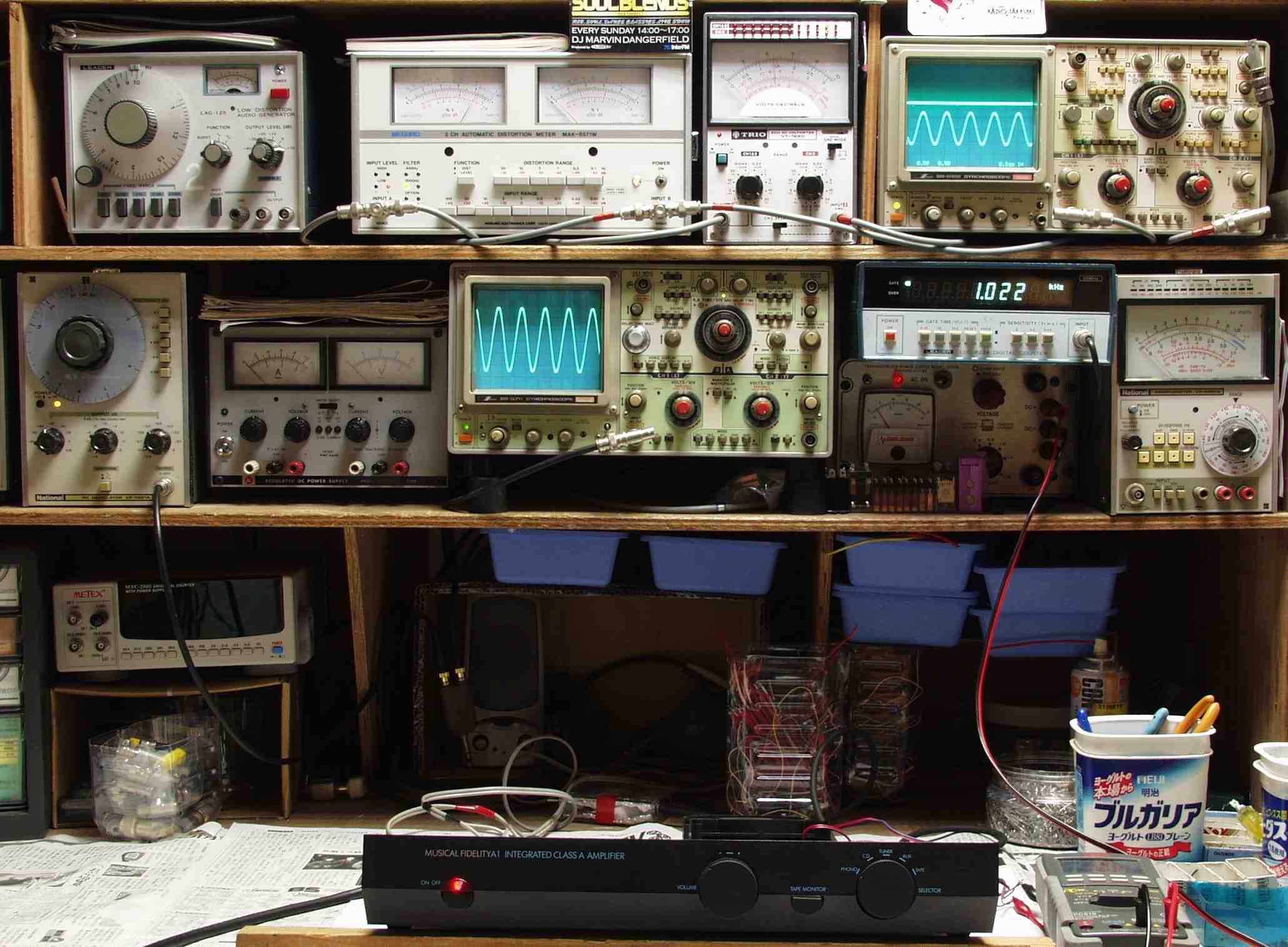

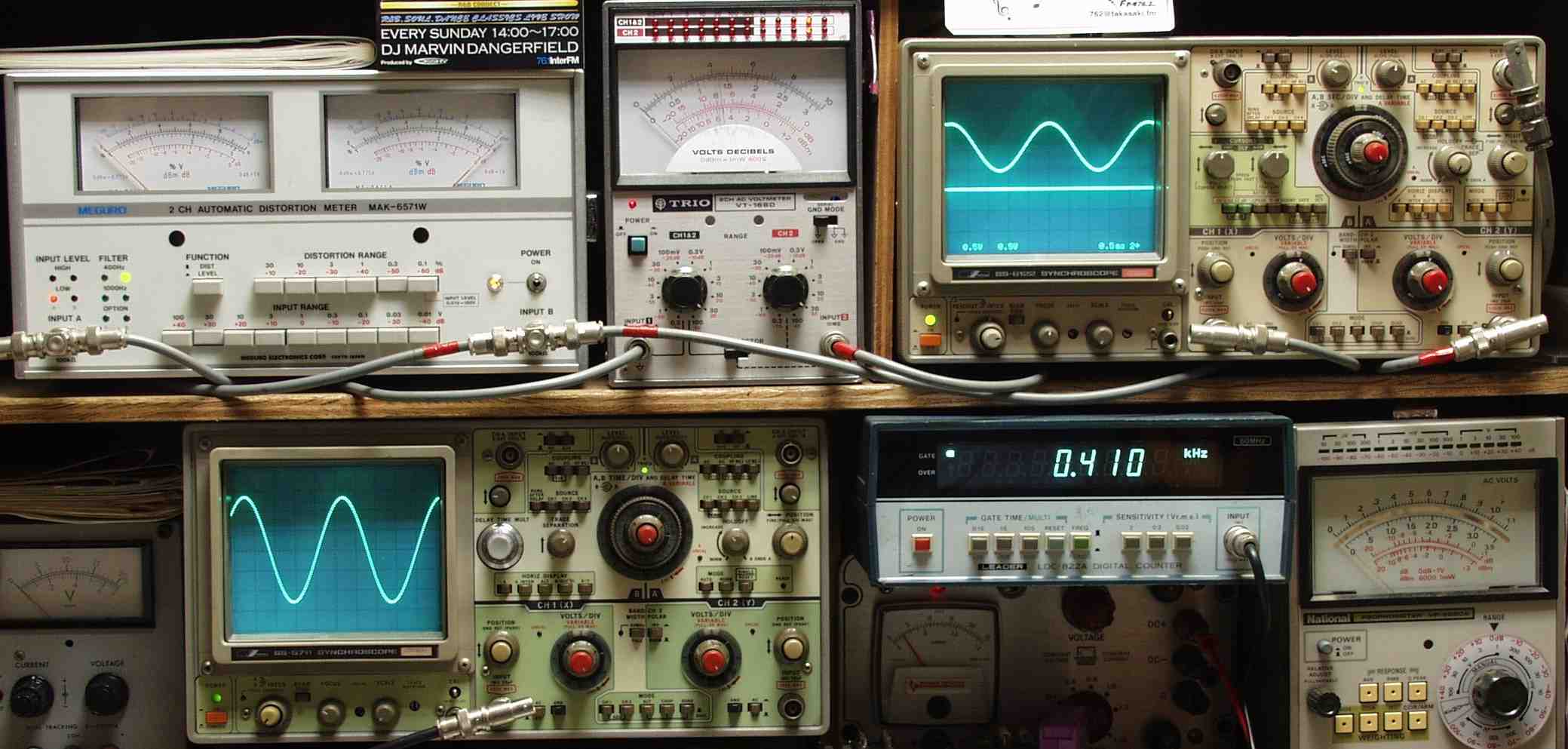

| E. 調整 E−1A. 出力・歪み測定・調整 <見方> 下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%) 下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計 上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力 上中=SP出力電圧測定器、赤針=R出力、黒針=L出力 上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力) |
![]() |

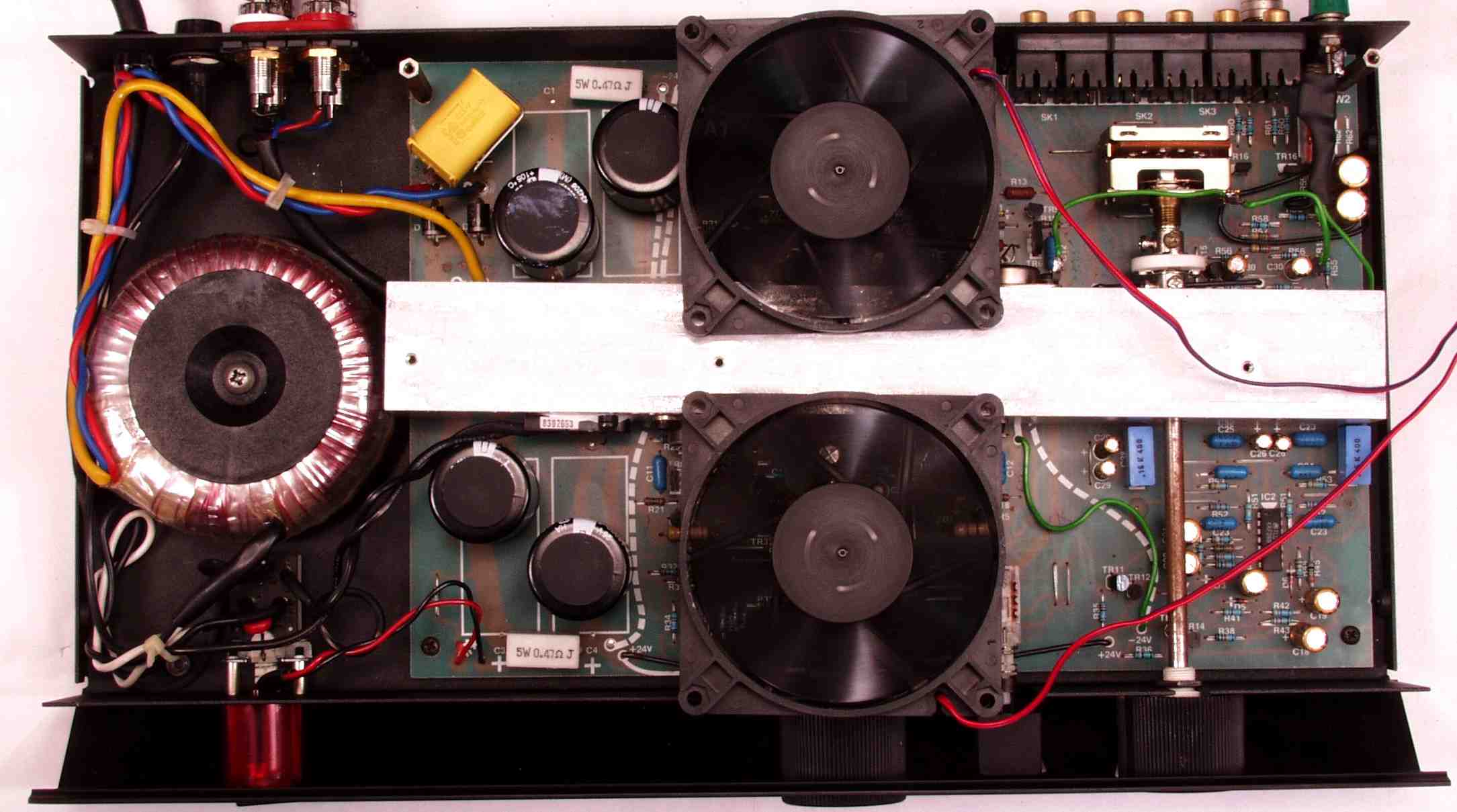

| E−1B. 出力・歪み測定・調整 ヒートシンクが無いのでフアンで冷却する |
![]() |

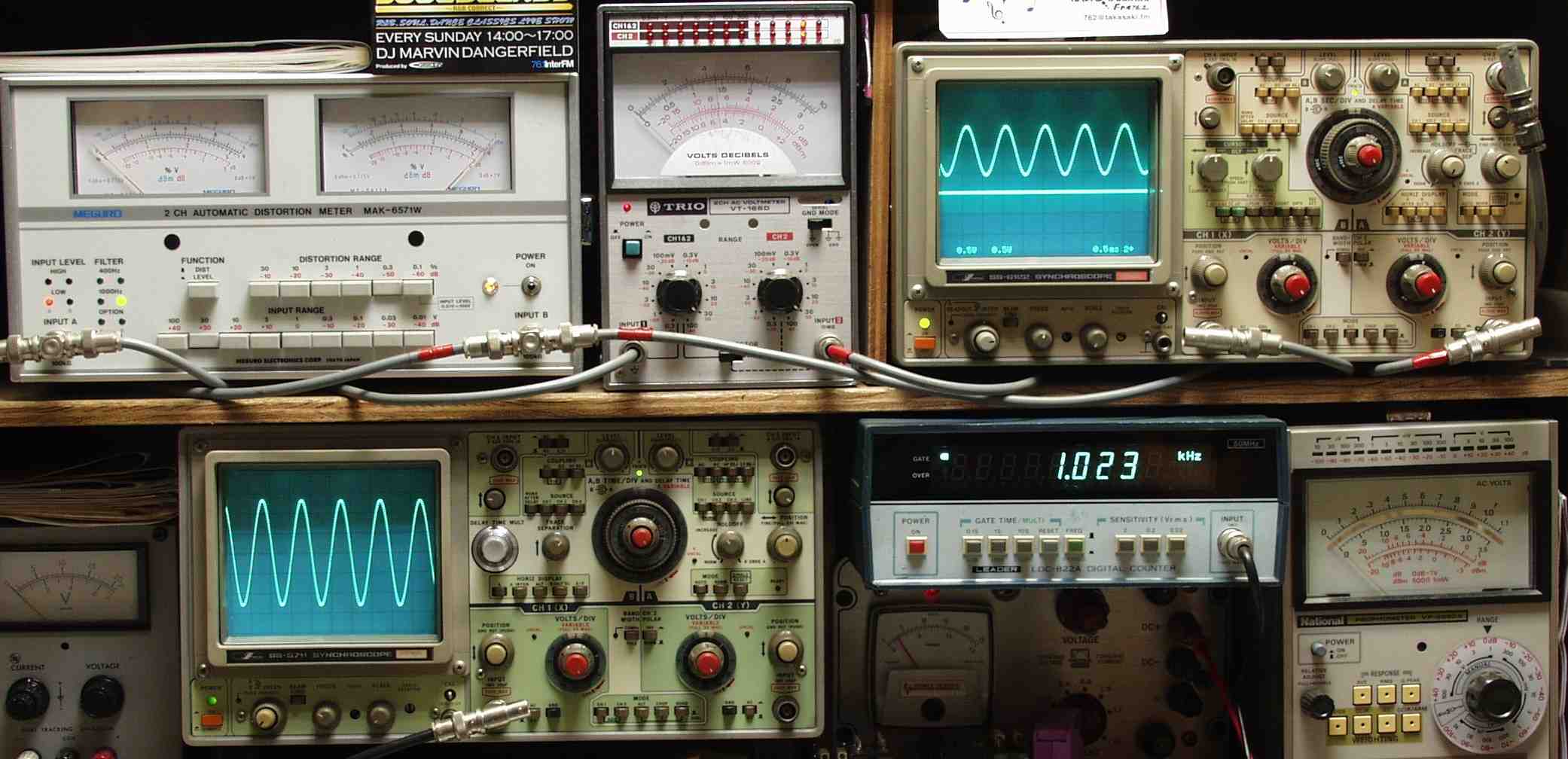

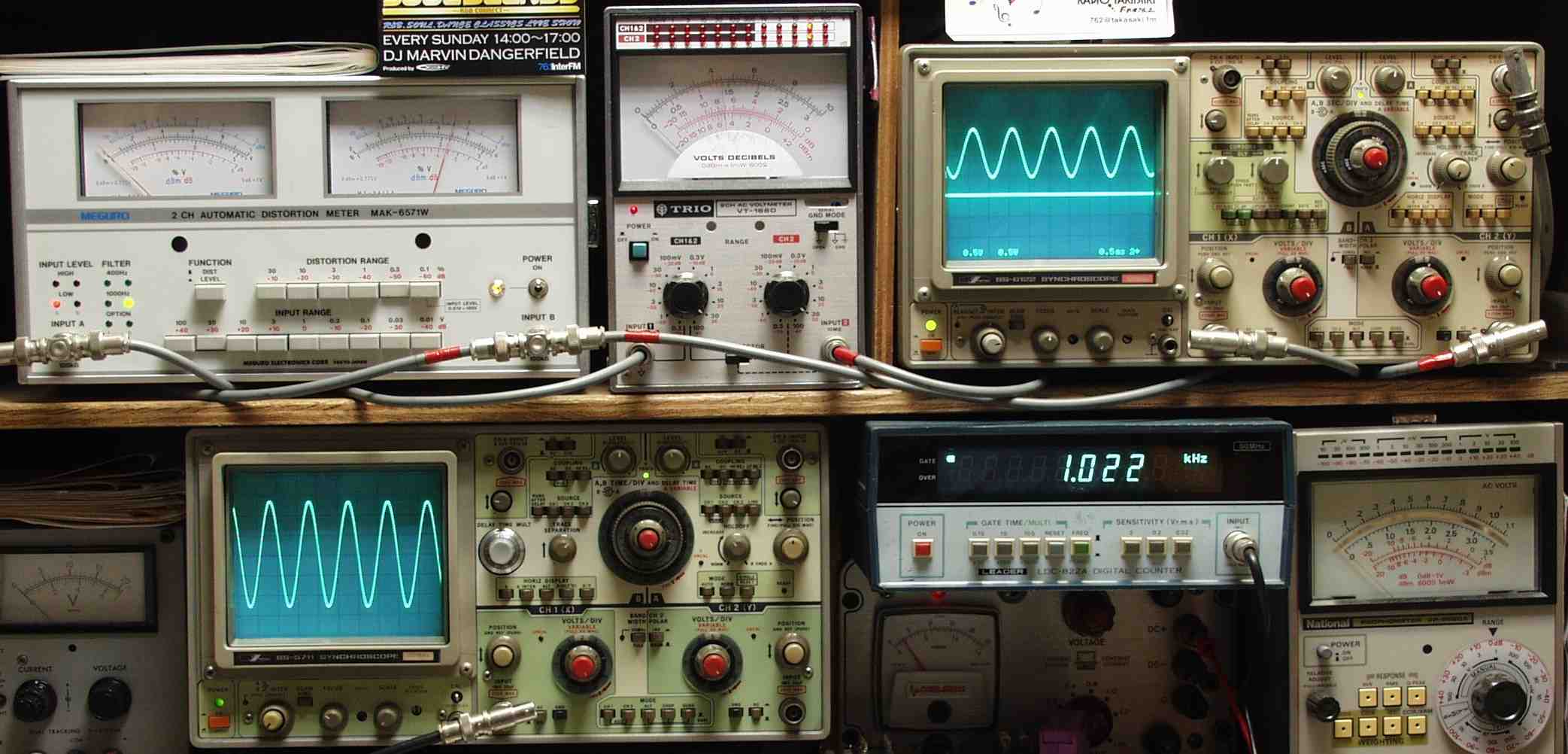

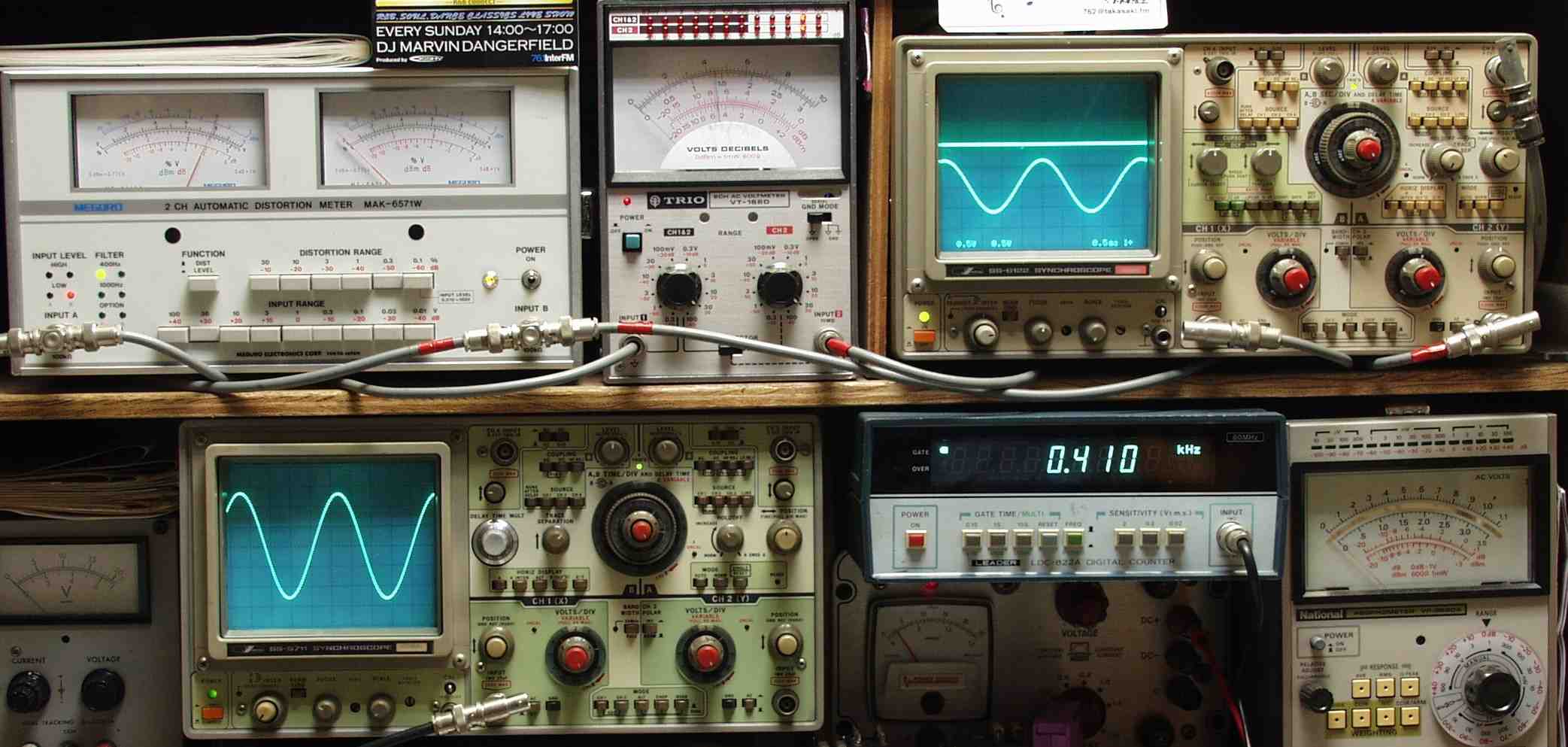

| E−2A. R−SP出力 14V=24W 0.3%歪み率 AUX入力 1000HZ |
![]() |
| E−2B. L−SP出力 14V=24W 0.25%歪み率 AUX入力 1000HZ |
![]() |

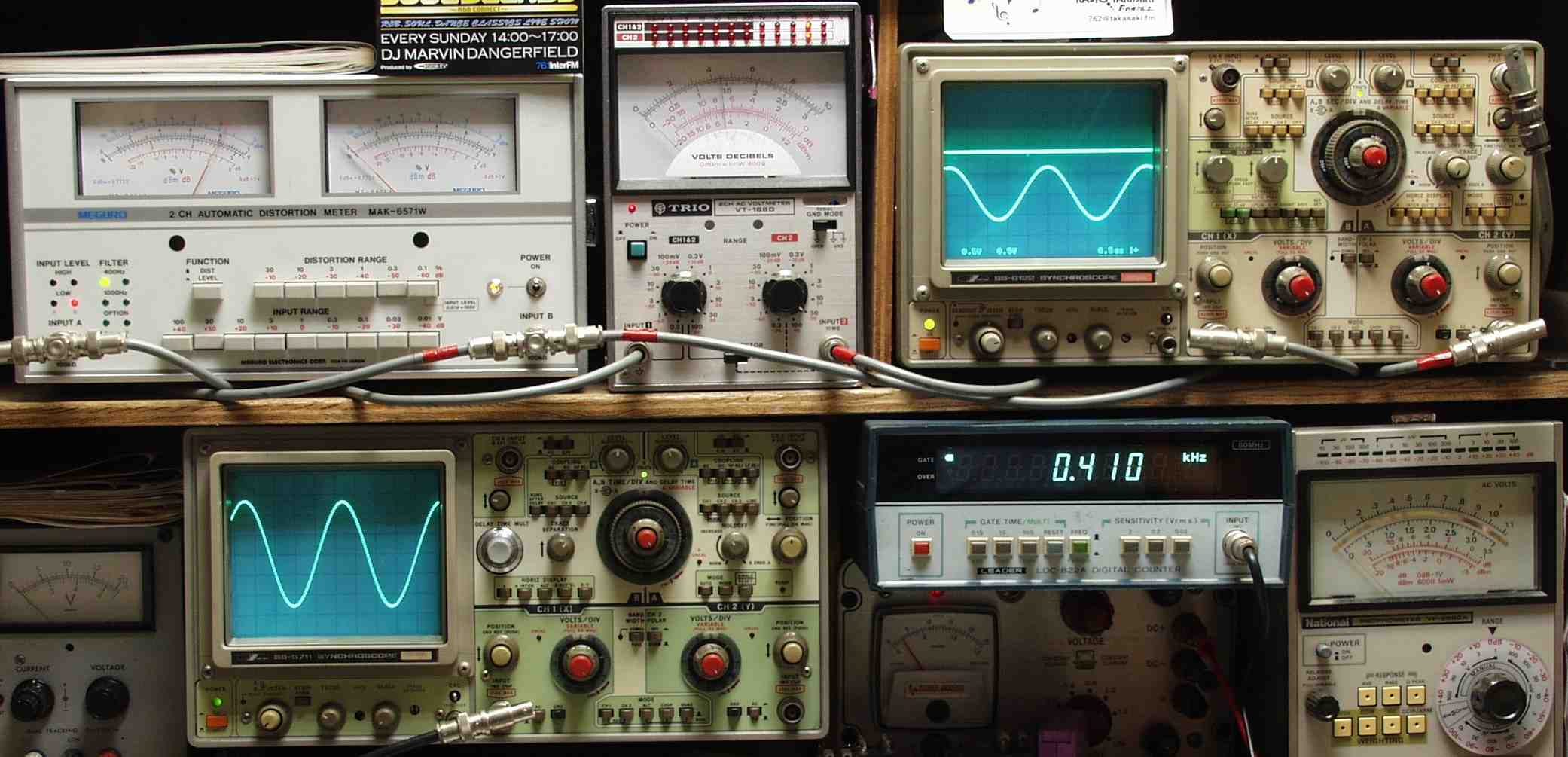

| E−2C. R−SP出力 14V=24W 0.3%歪み率 AUX入力 400HZ |
![]() |
| E−2D. L−SP出力 14V=24W 0.25%歪み率 AUX入力 400HZ |
![]() |
| E−3A. R−SP出力 14V=24W 0.25%歪み率 MM入力 1000HZ |
![]() |
| E−3B. L−SP出力 14V=24W 0.25%歪み率 MM入力 1000HZ |
![]() |
| E−3C. R−SP出力 14V=24W 0.25%歪み率 MM入力 400HZ |
![]() |
| E−3D. L−SP出力 14V=24W 0.25%歪み率 MM入力 400HZ |
![]() |
| E−4A. R−SP出力 14V=24W 0.25%歪み率 MC入力 1000HZ |
![]() |
| E−4B. L−SP出力 14V=24W 0.25%歪み率 MC入力 1000HZ |
![]() |
| E−4C. R−SP出力 14V=24W 0.25%歪み率 MC入力 400HZ |
![]() |
| E−4D. L−SP出力 14V=24W 0.25%歪み率 MC入力 400HZ |
![]() |

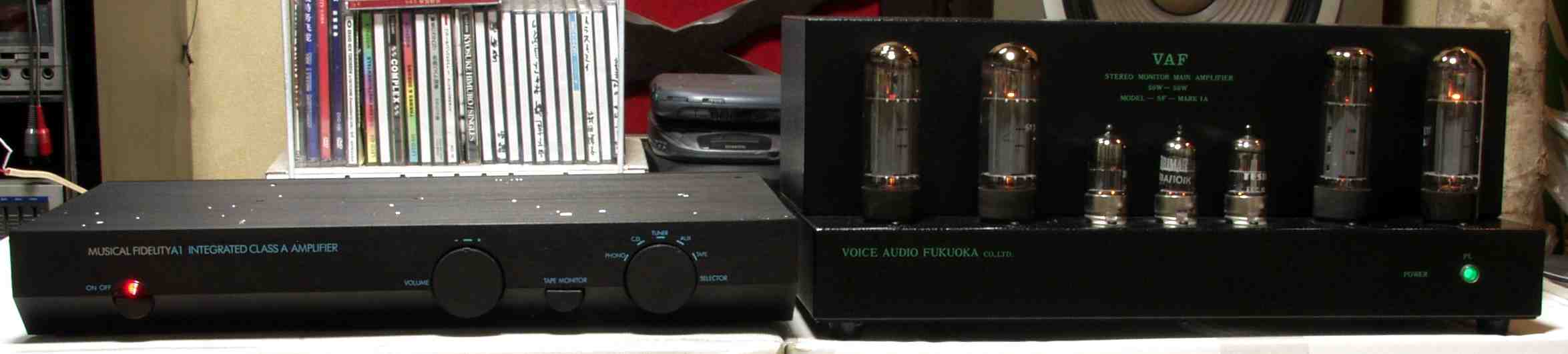

| E−5. 完成 24時間エージング |
![]() |
| |
