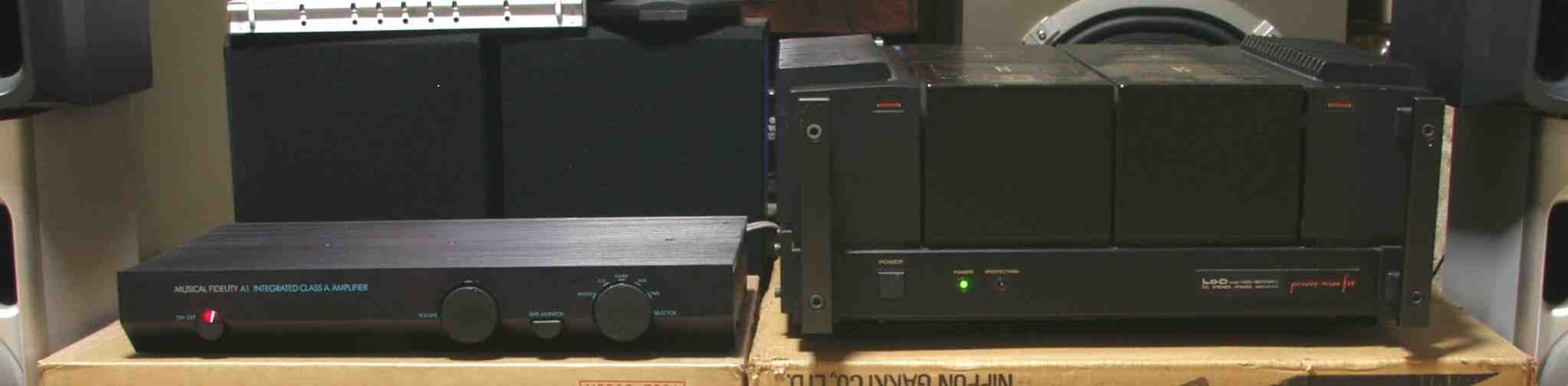

ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１　５台目 修理
平成１７年１２月８日到着　　１２月２６日完成
  • Ａ．　修理前の状況
    　　　最近になってインターネットオークションで手ごろな価格にて出ているのを見て 思わず購入してしまいました
    　　　が・・・ 運転中高温になってしまう機器の悲しさか コンデンサーが劣化しているようで 時々音が途切れてしまうことがあります

  • Ｂ．　原因
    　　　電解コンデンサー容量抜け

  • Ｃ．　修理状況
    　　　電解コンデンサー交換
    　　　抵抗交換
    　　　配線手直し、補強
    　　　経年劣化による各部ハンダ補正
    　　　入力切り替えＳＷカップリング交換

    　
  • Ｄ．　使用部品
    　　　電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　３１個
    　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個
    　　　タイト製のユニバーサル・カップリング　　　　　　　　　　　　　　　　１個

  • Ｅ．　調整・測定

  • Ｆ．　修理費　　５４，５００円　　　＜＜オーバーホール修理＞＞
Ａ．　修理前の状況

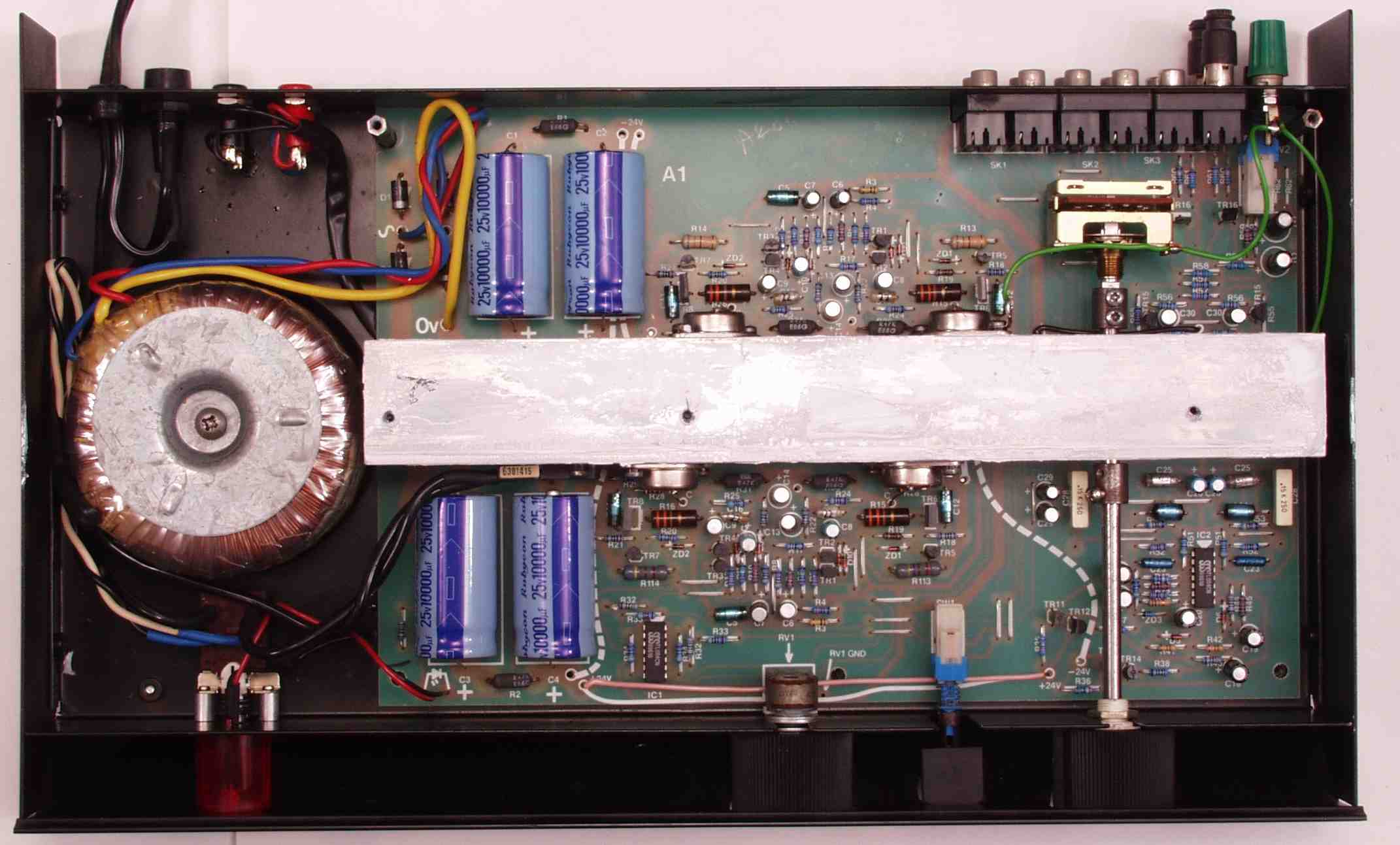

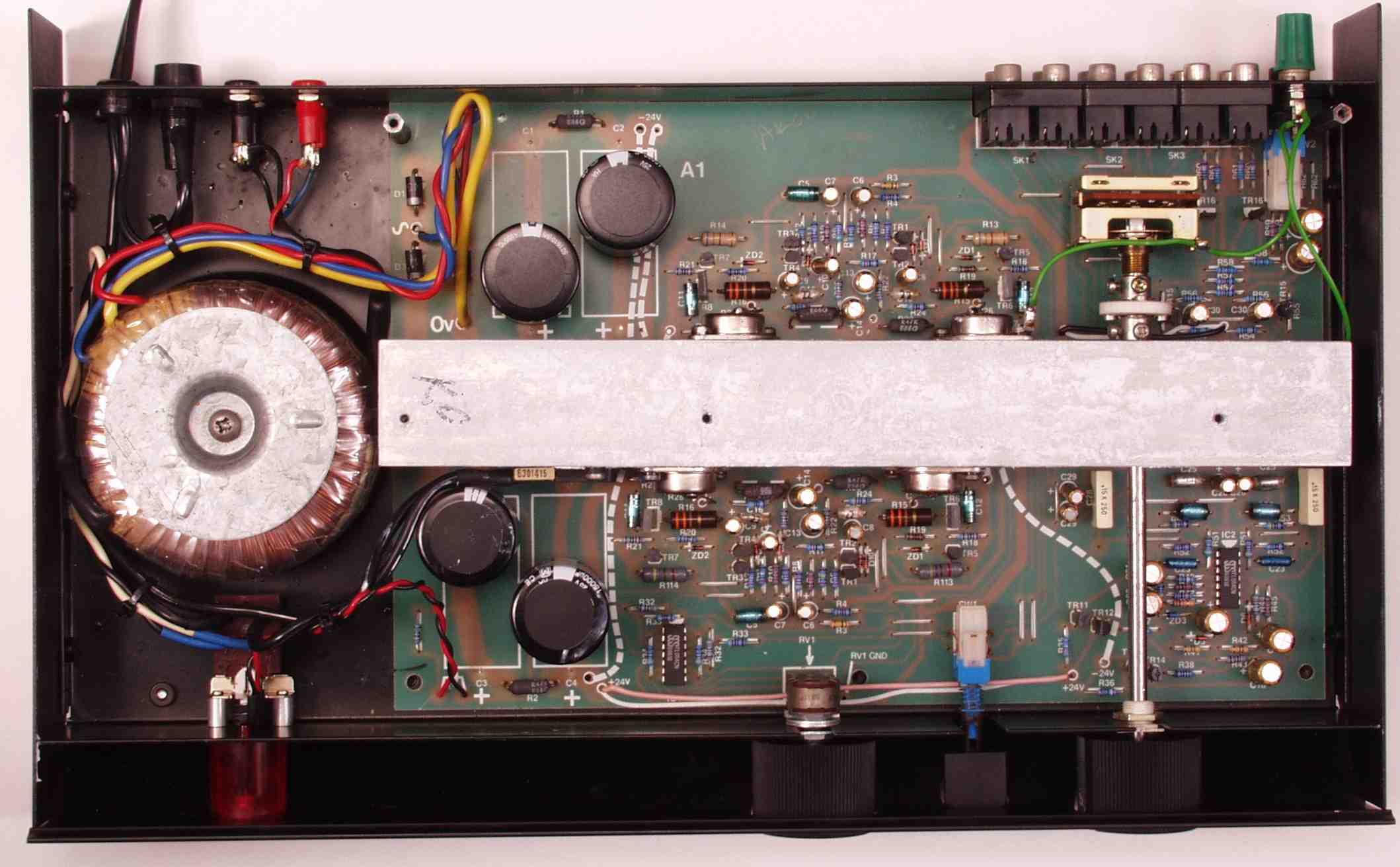

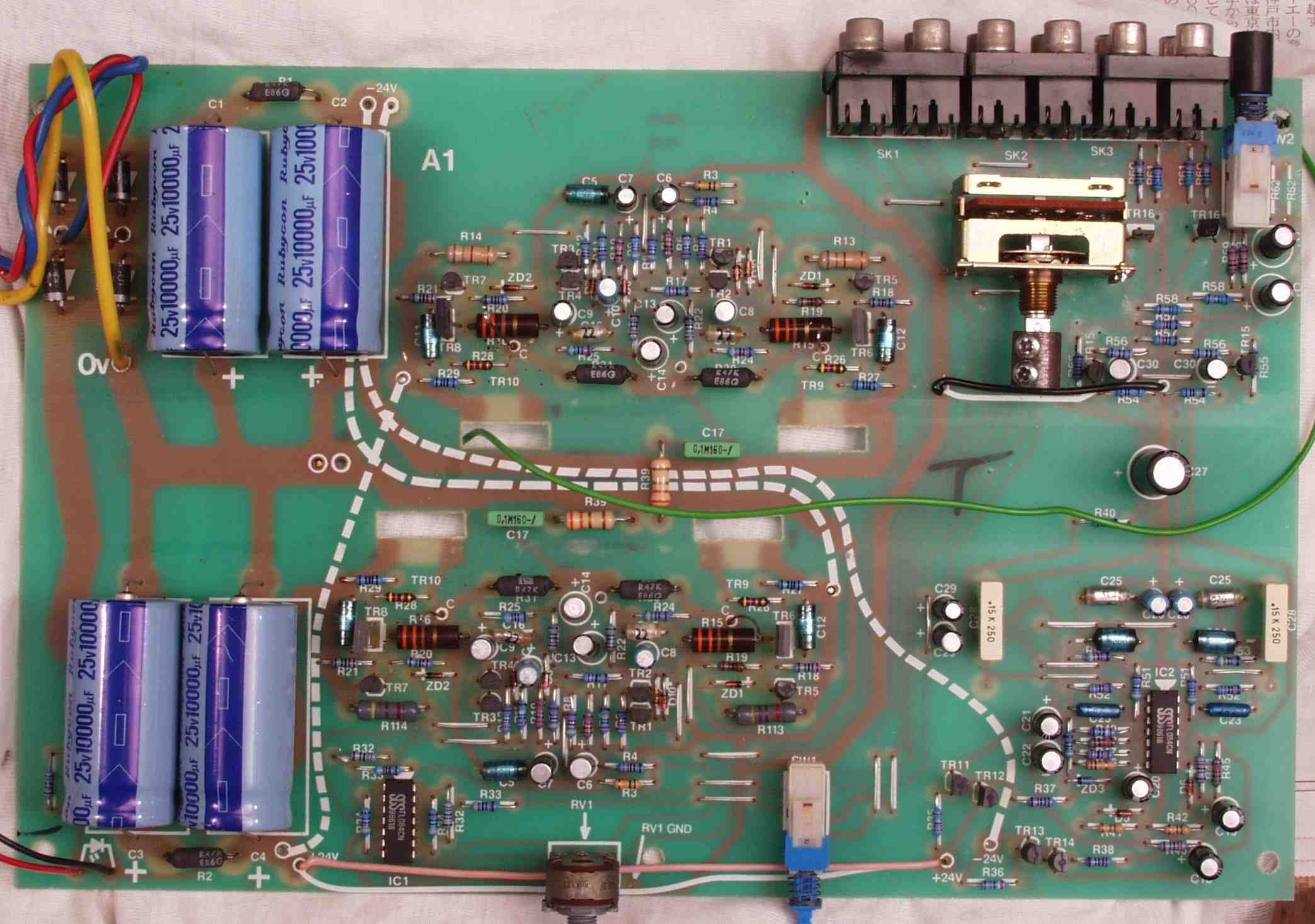

Ａ−１．　点検中　上から見る

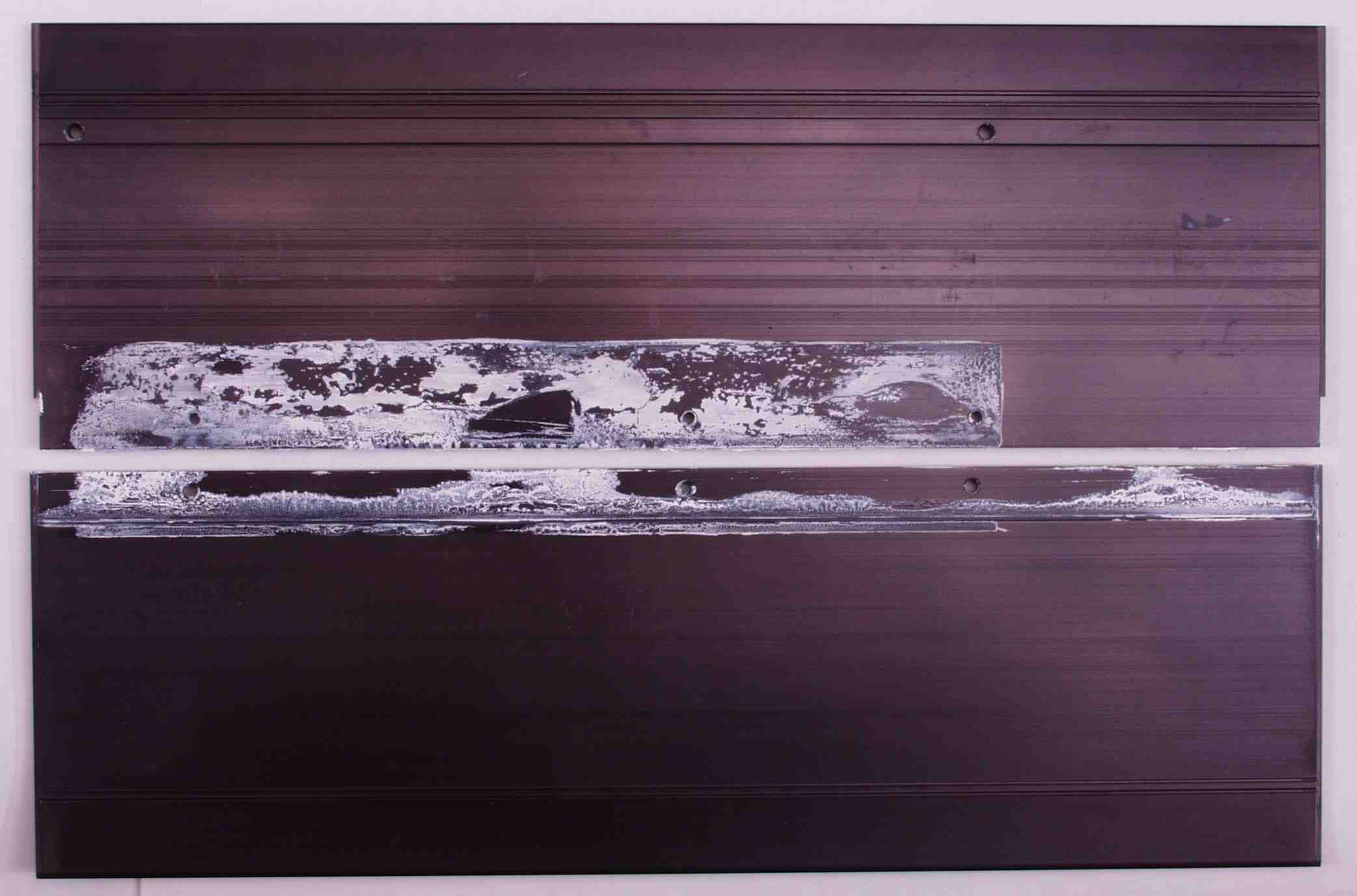

Ａ−２．　点検中　放熱器が２分割出来、取り外しがしやすい

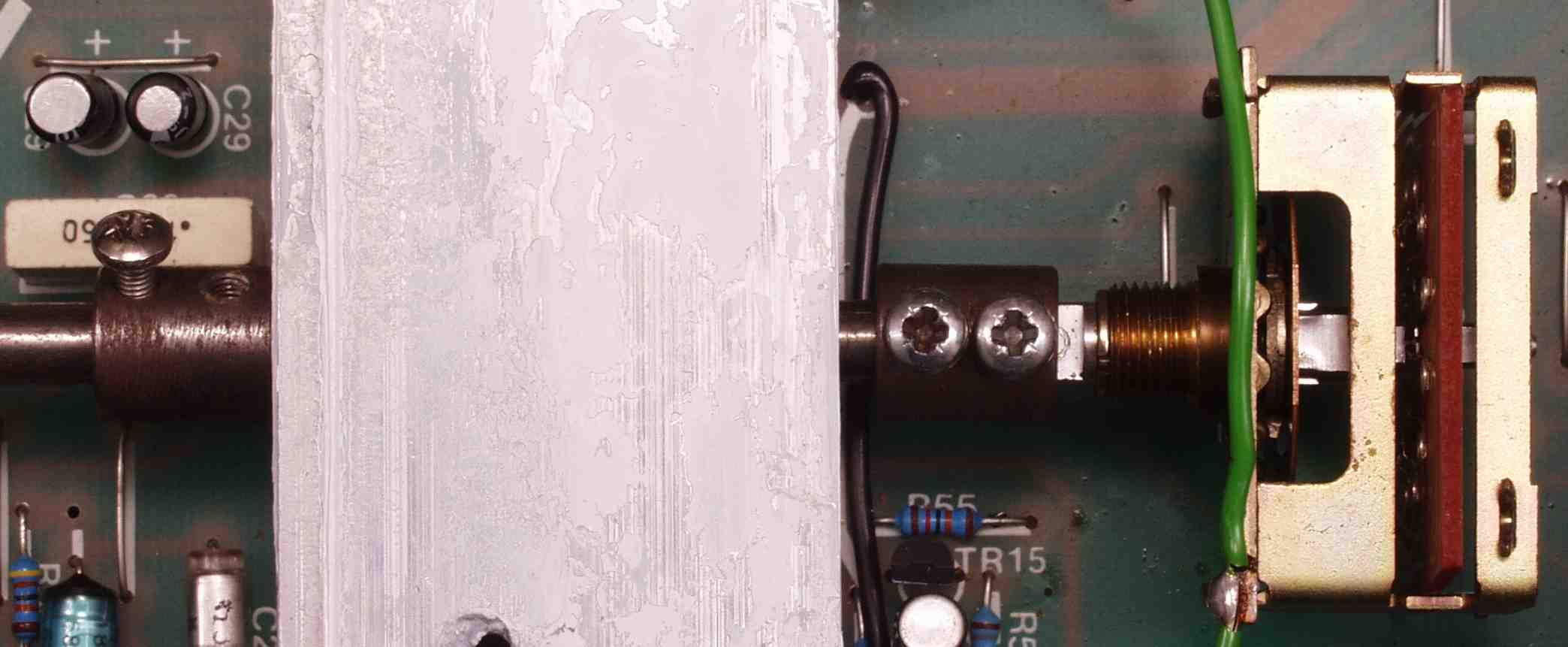

Ａ−３．　点検中　修理の時曲げたのが、右の入力切り替えＳＷがかなり揺れる
　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、吸収しない

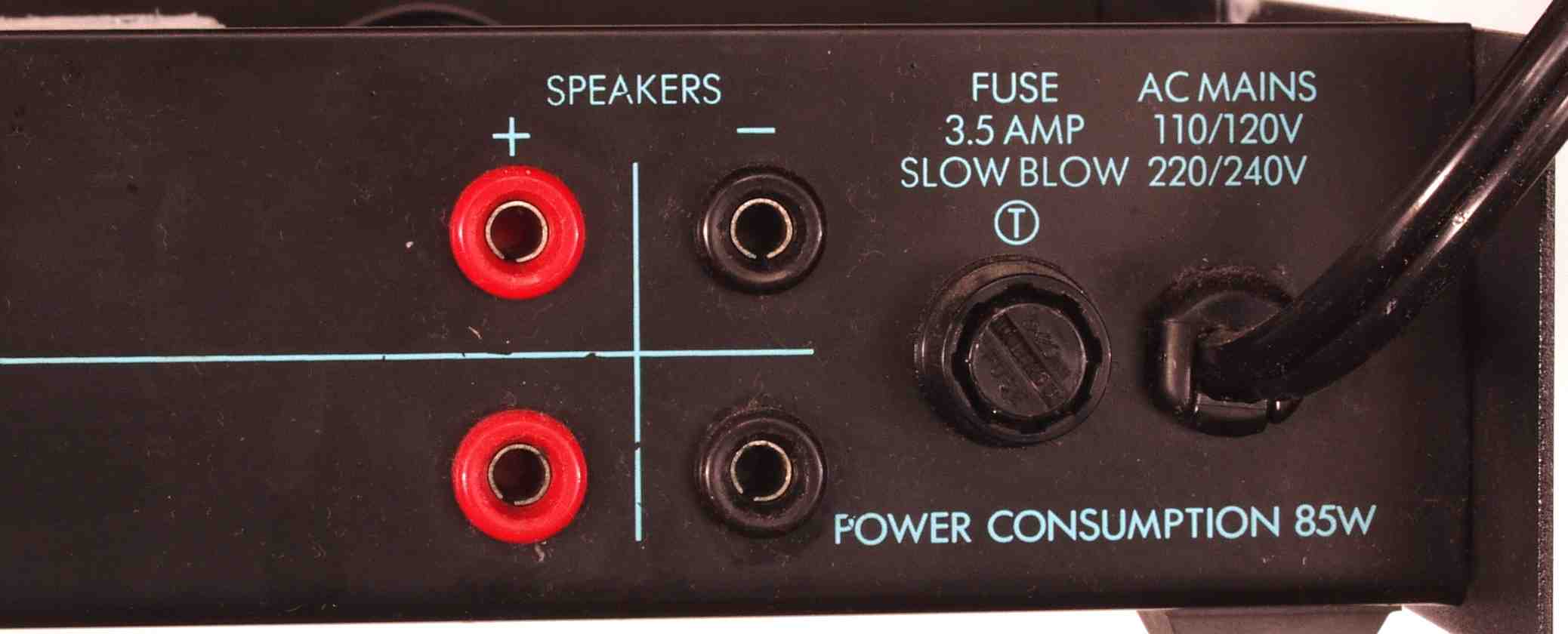

Ａ−４．　点検中　ＳＰ端子

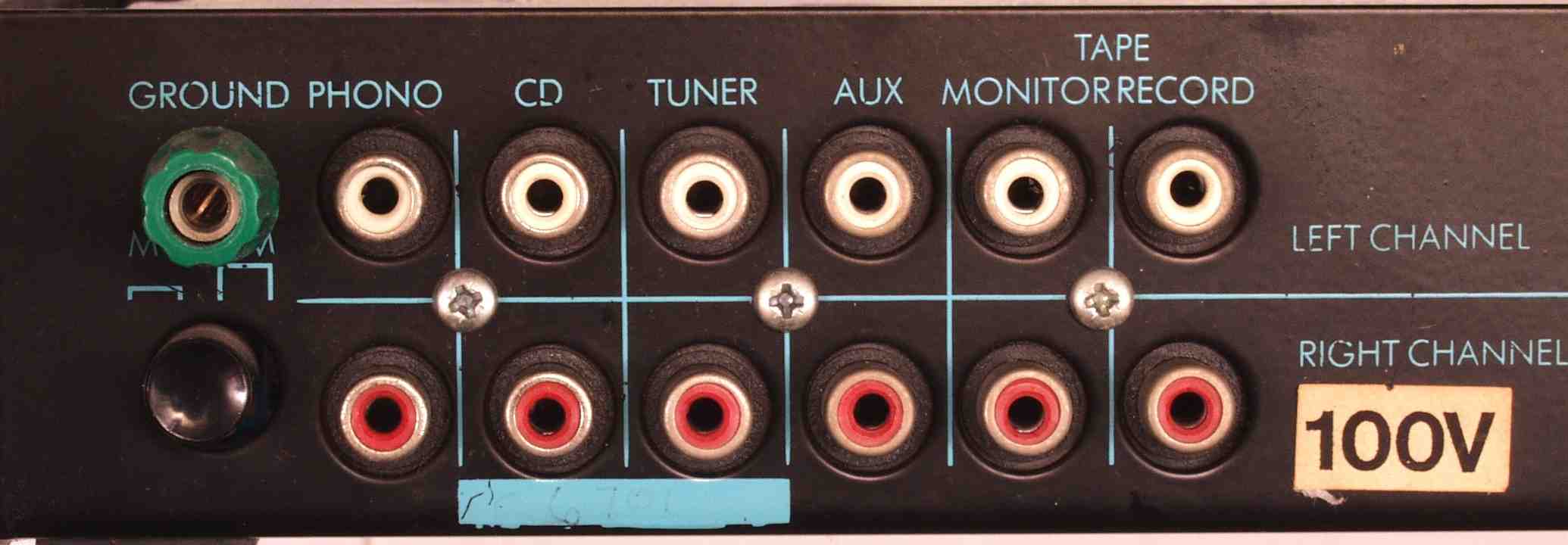

Ａ−５．　点検中　ＲＣＡ端子
Ａ−６．　点検中　電源コード・ＡＣプラグ、止めネジの回りに心線がはみ出ている

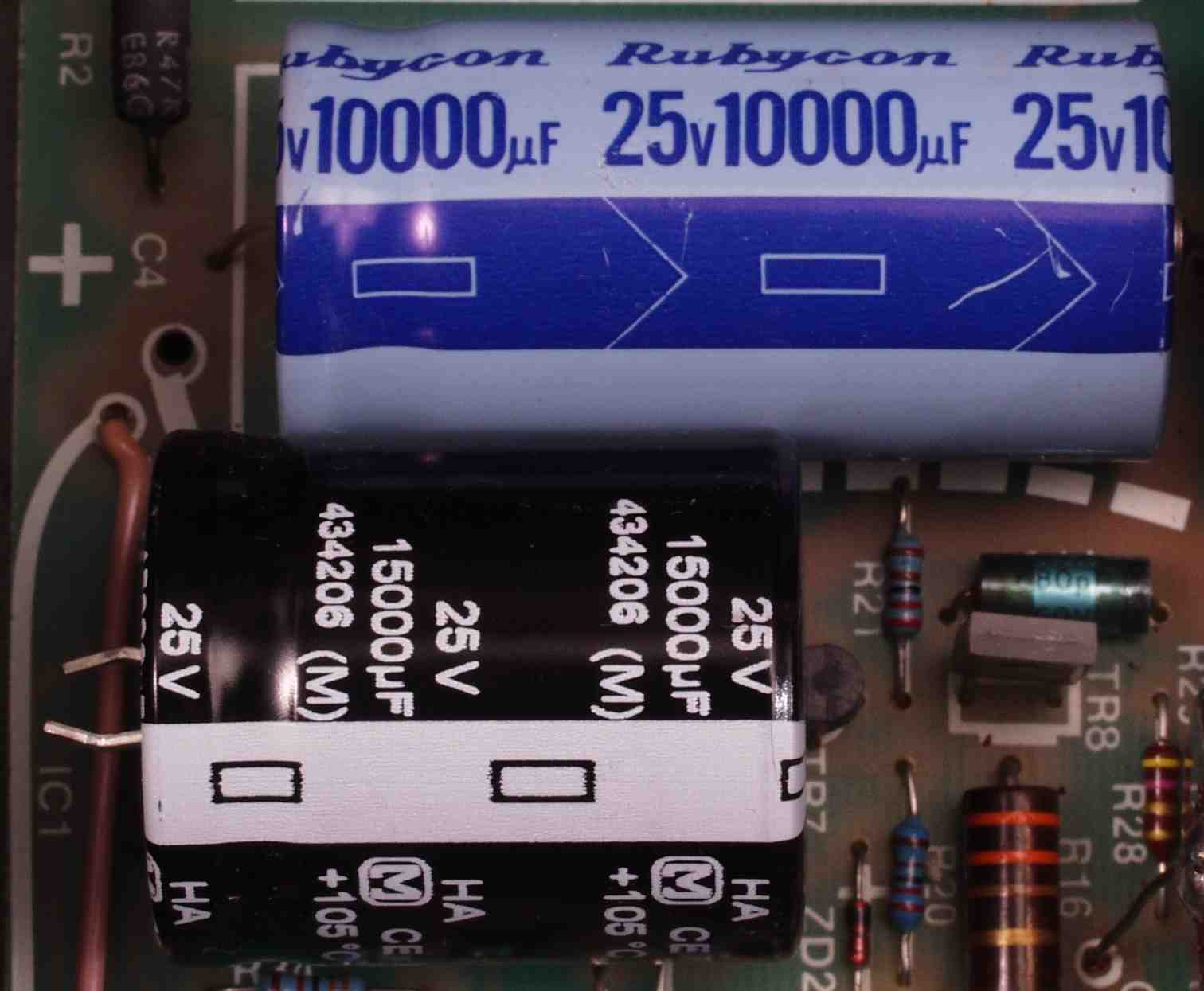

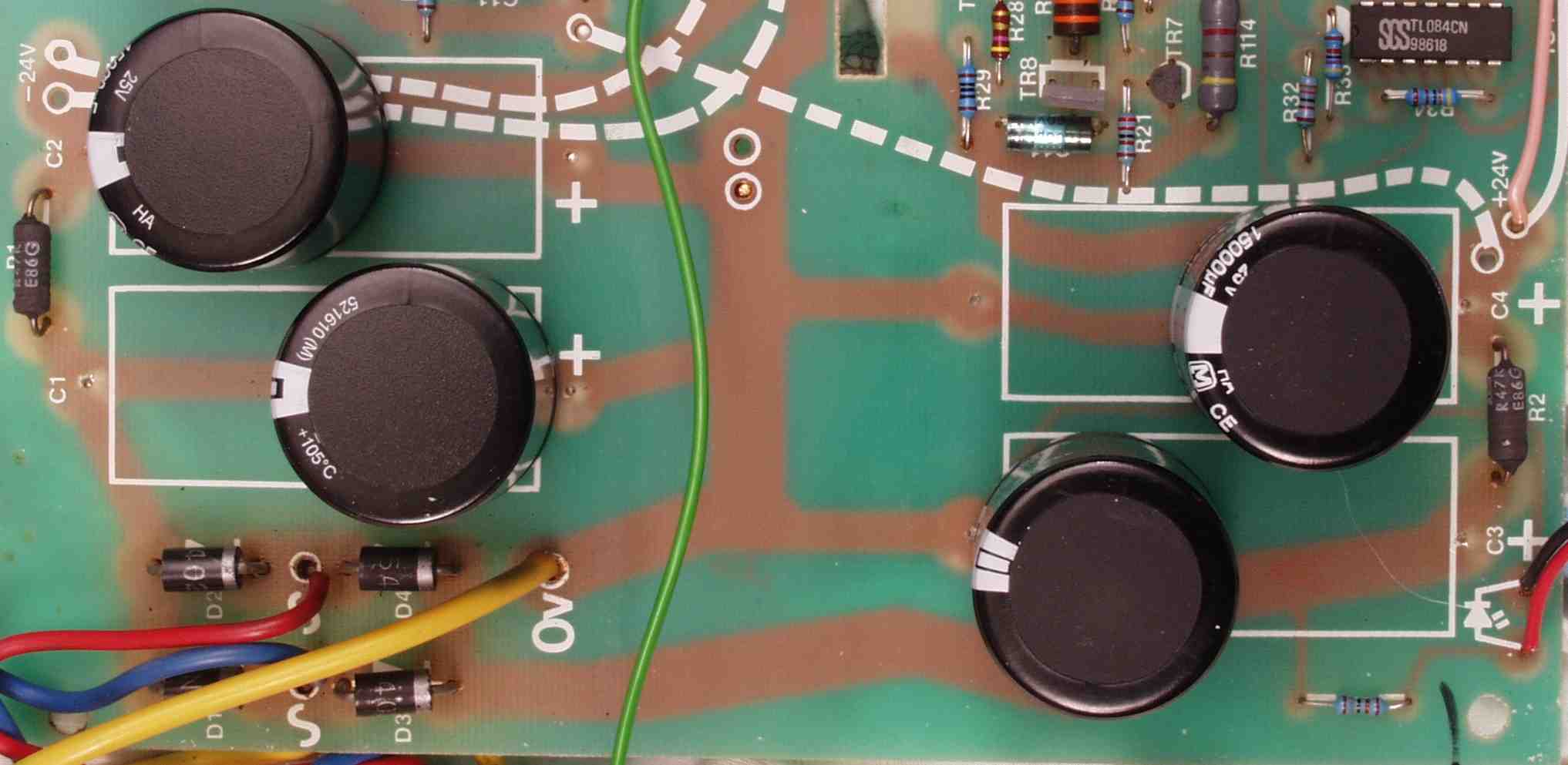

Ａ−７．　点検中　電解コンデンサーの比較　下＝交換する物容量１．５倍　上＝付いている物
Ｃ．　修理状況
Ｃ−１Ａ．　修理前　基板

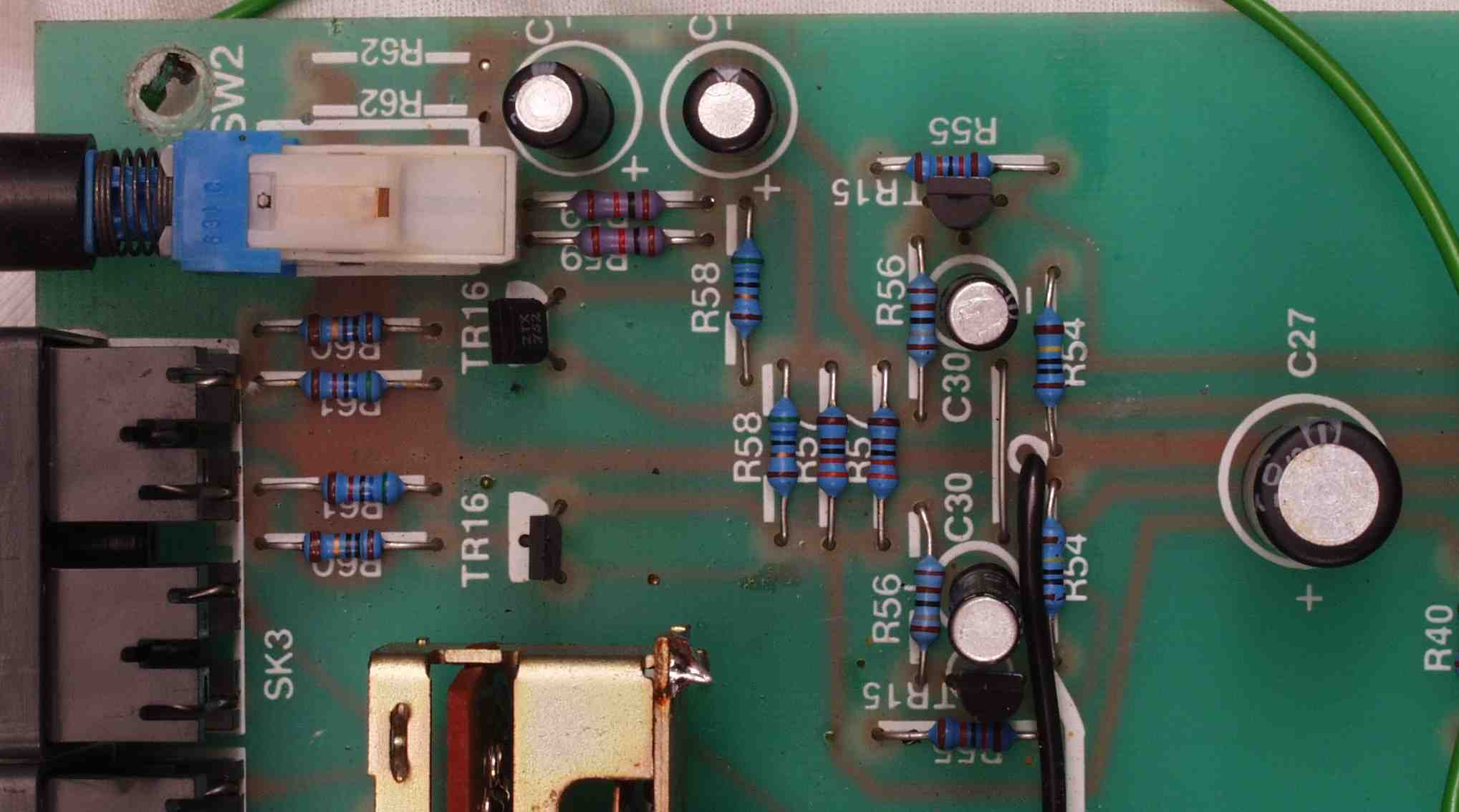

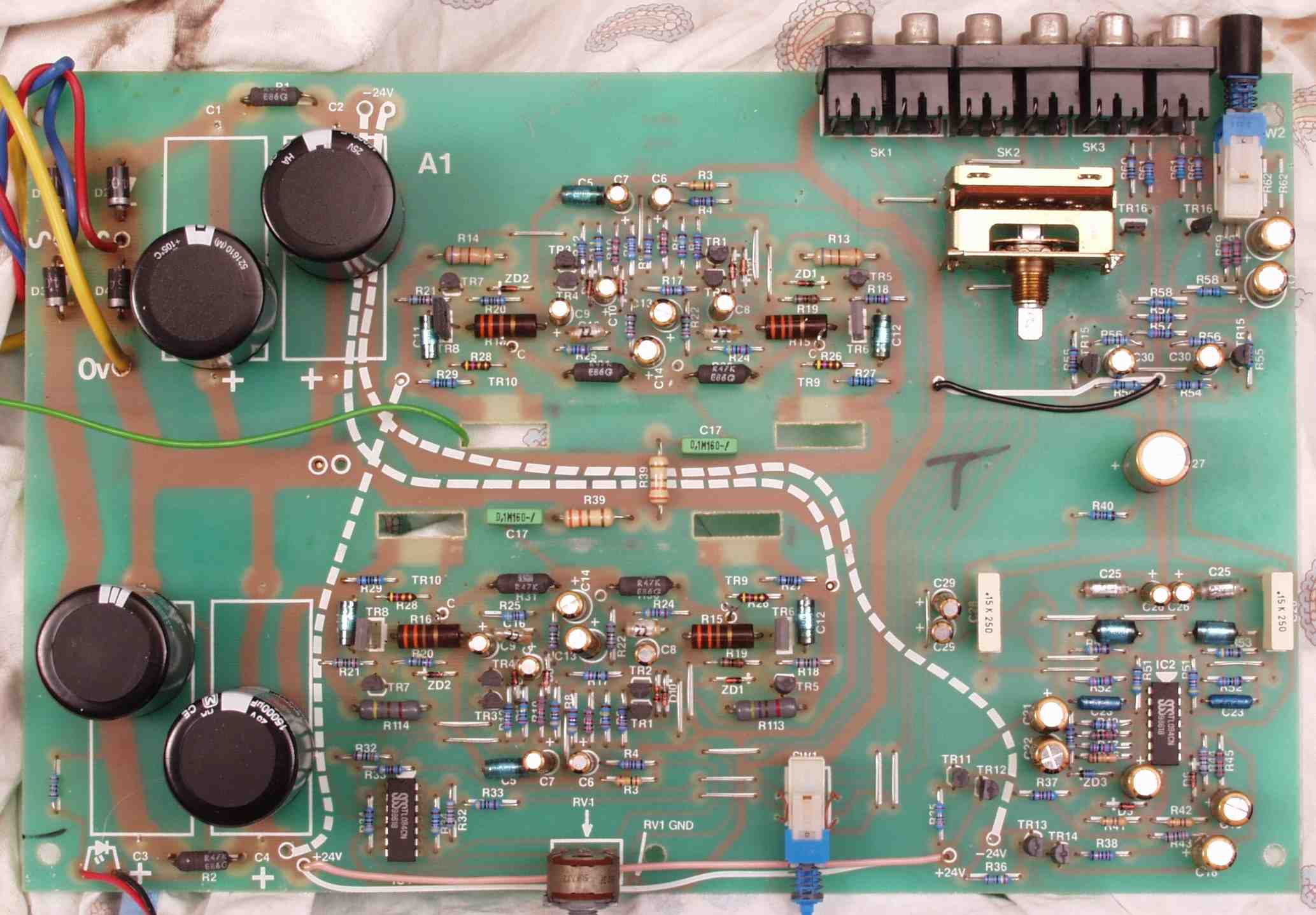

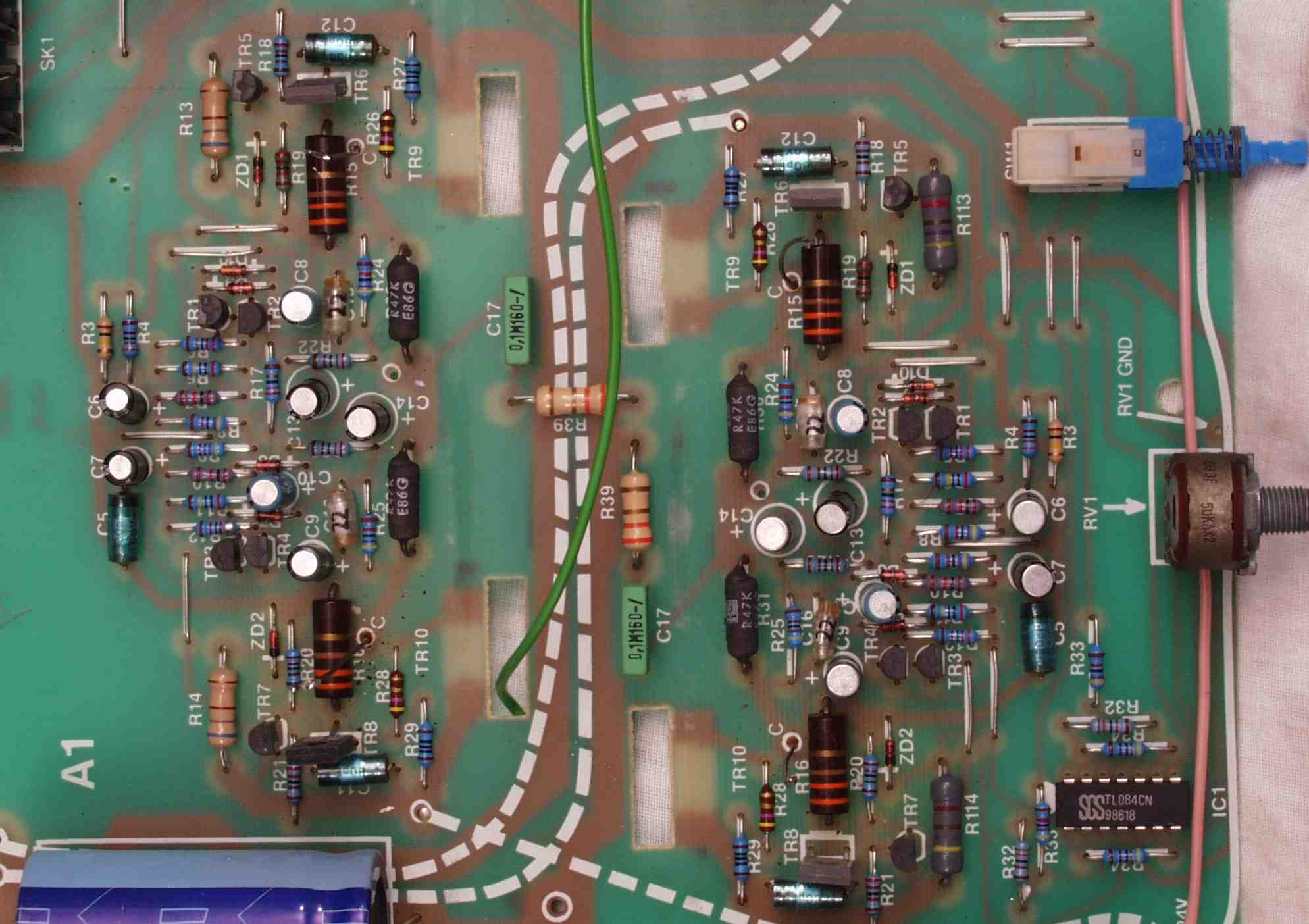

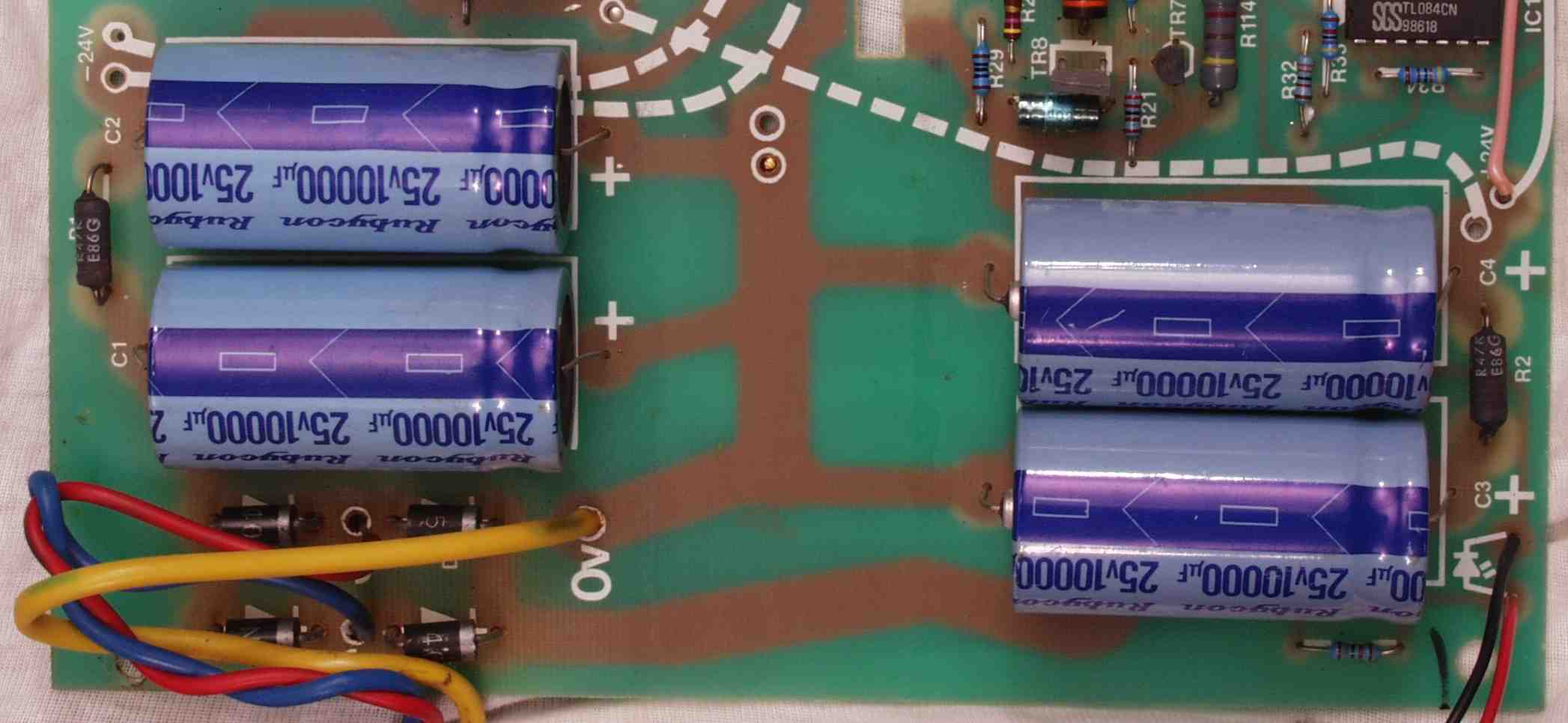

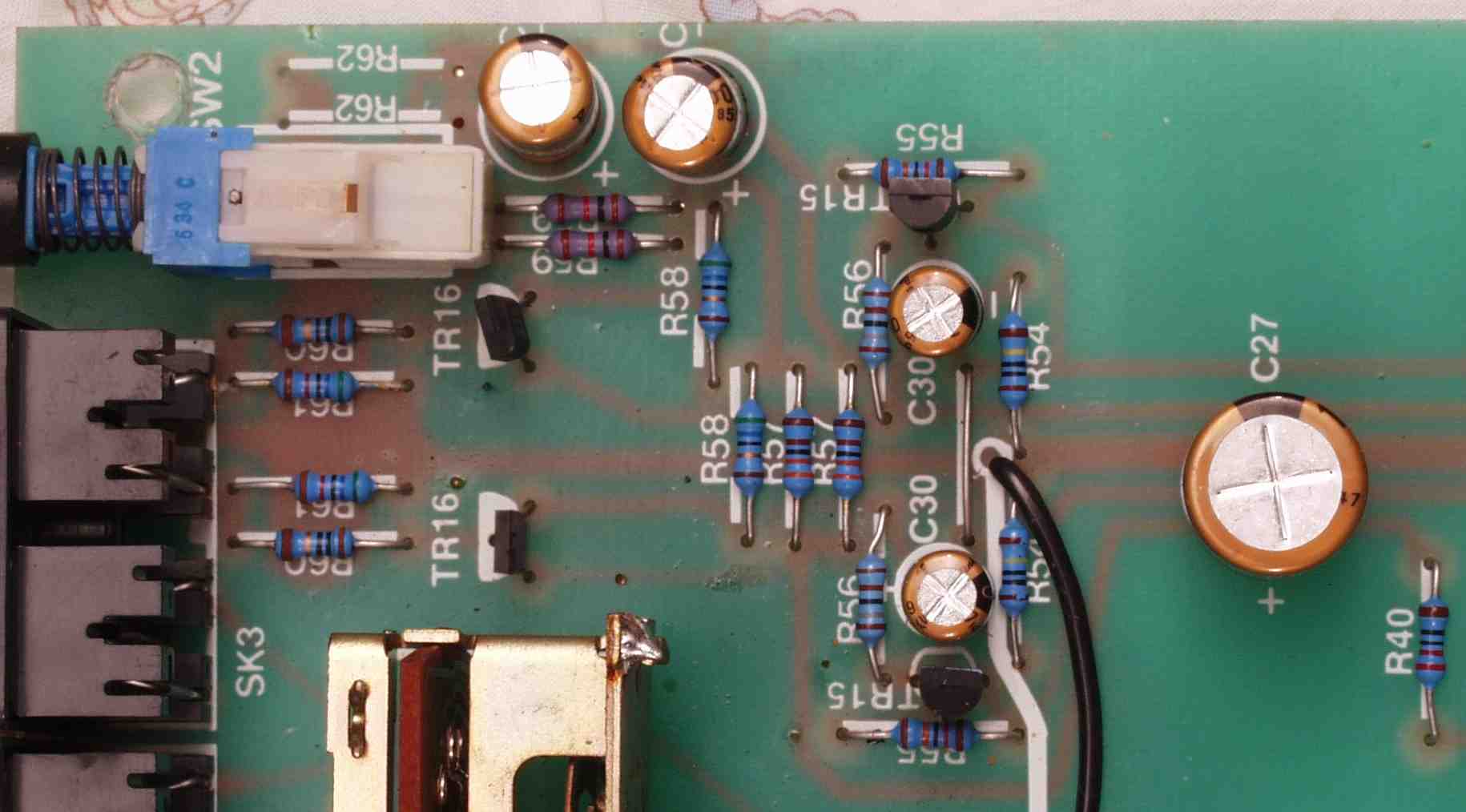

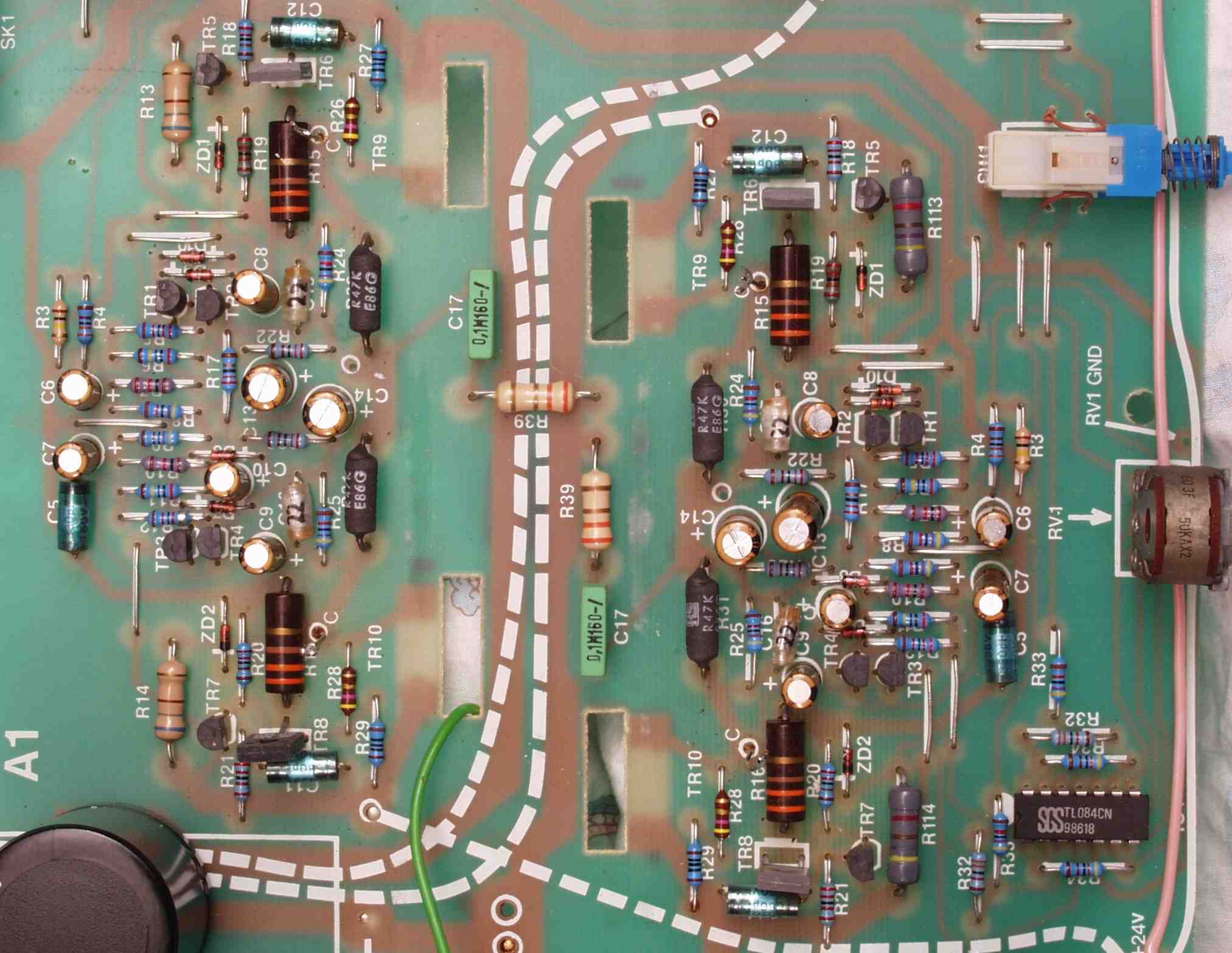

Ｃ−１Ｂ．　修理後　基板　電解コンデンサー３１個交換

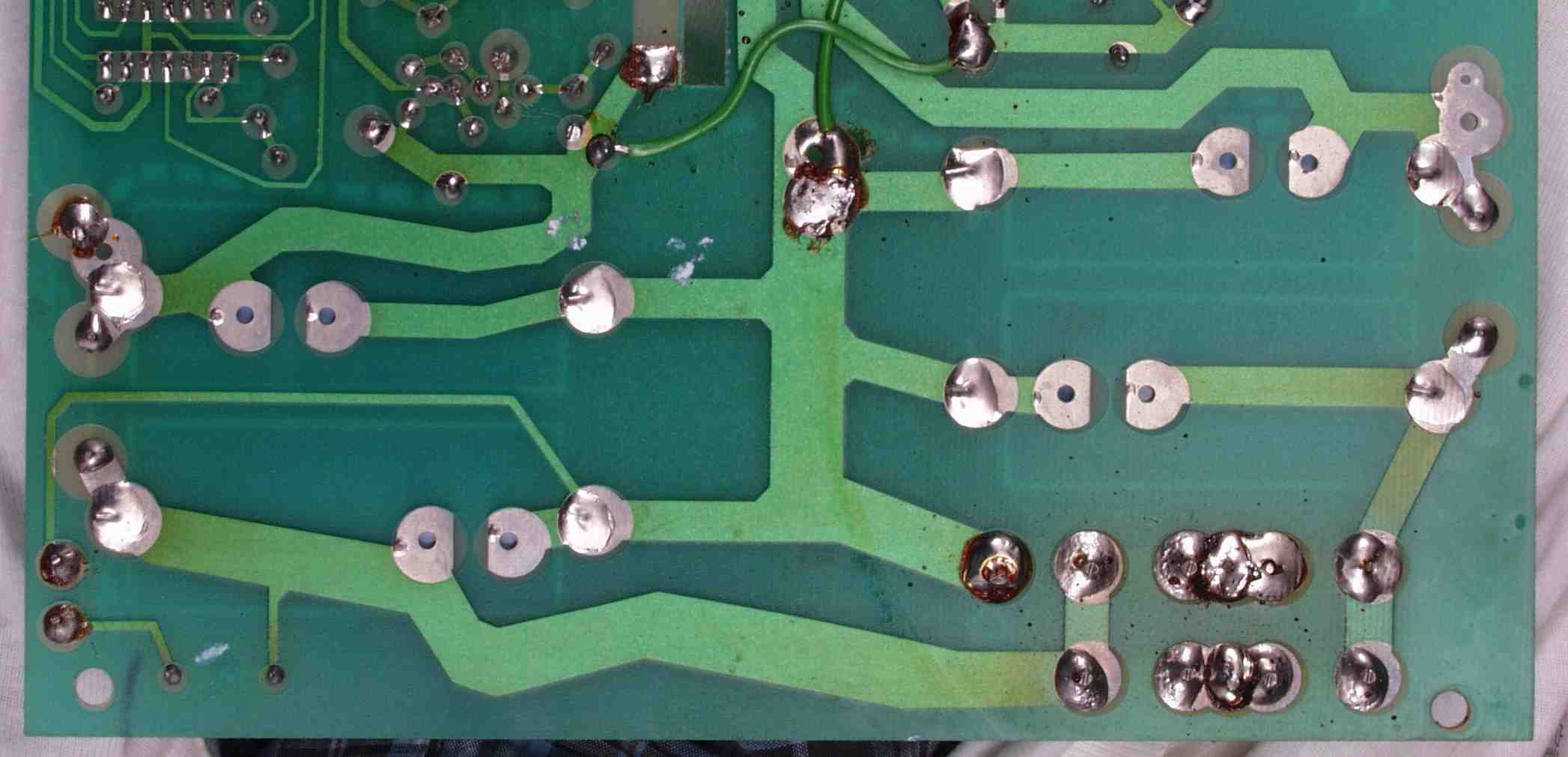

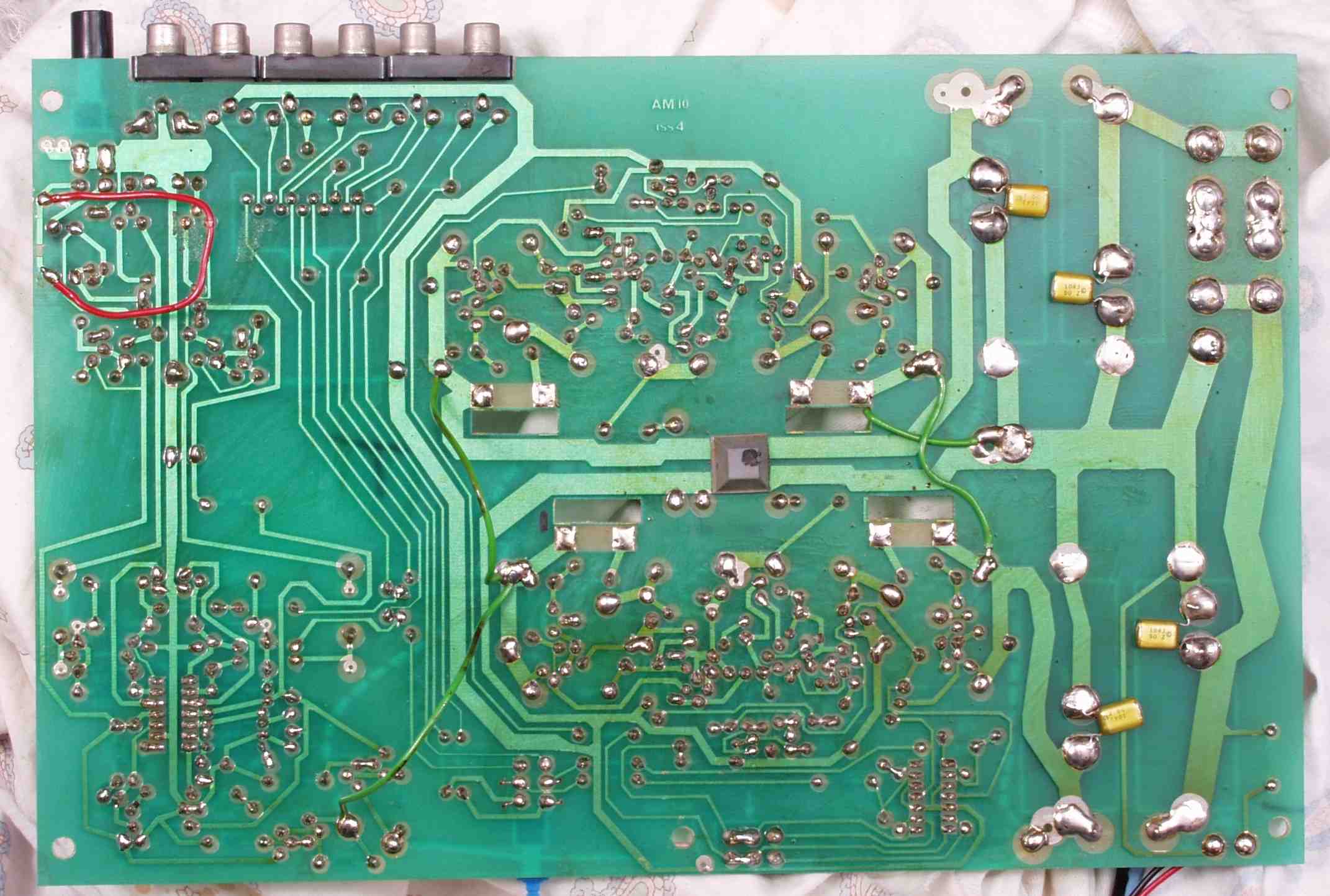

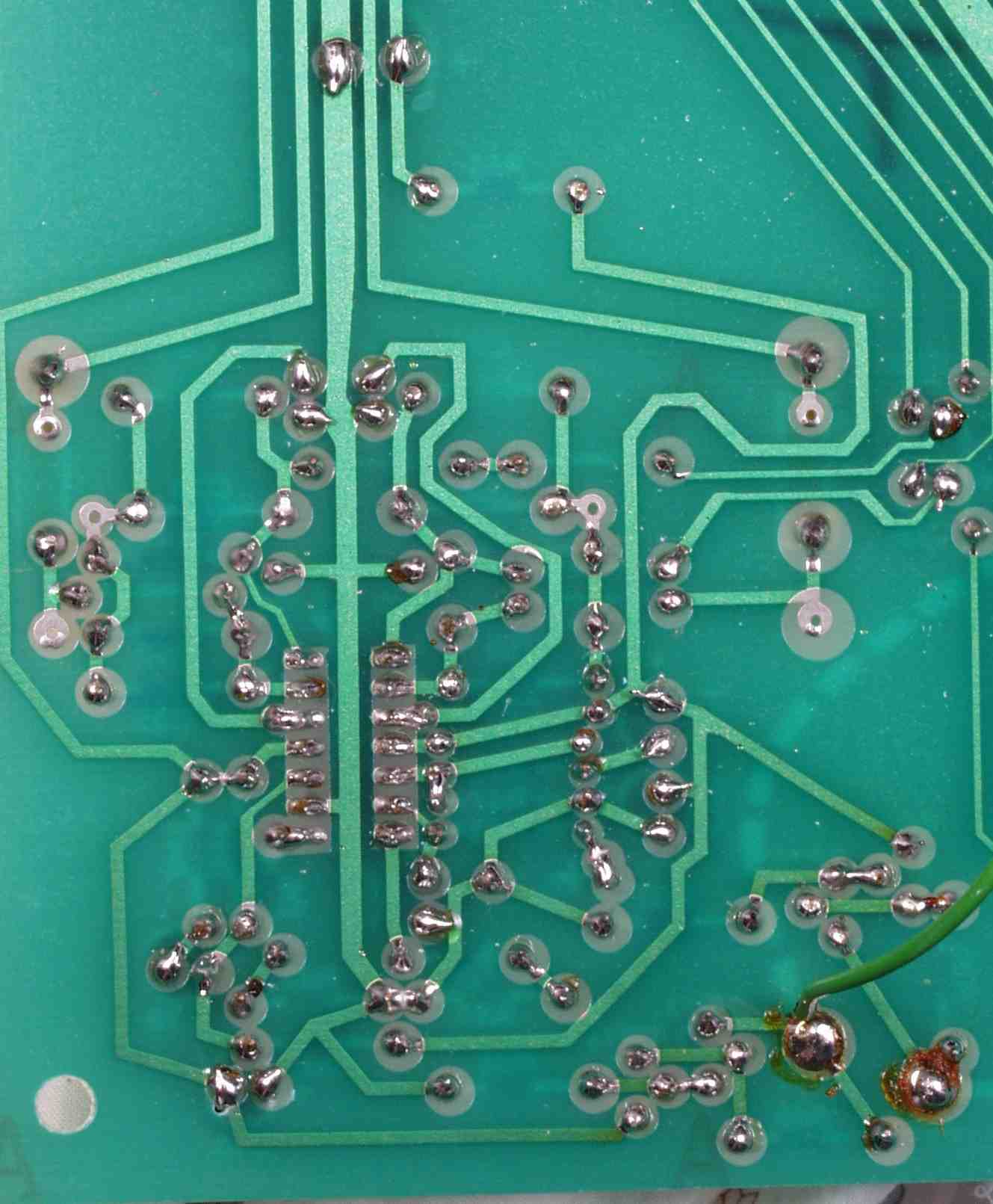

Ｃ−１Ｃ．　修理前　基板裏

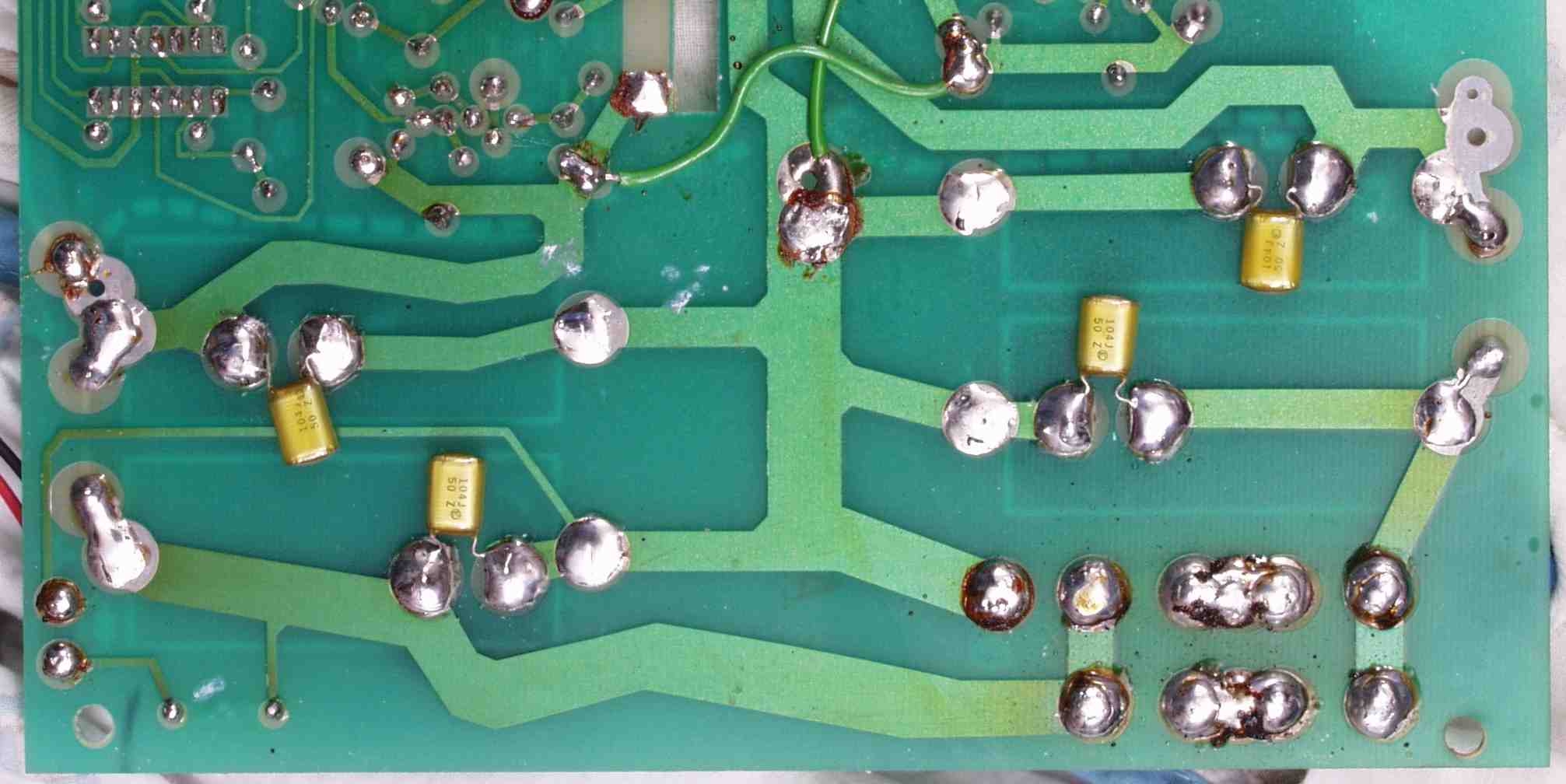

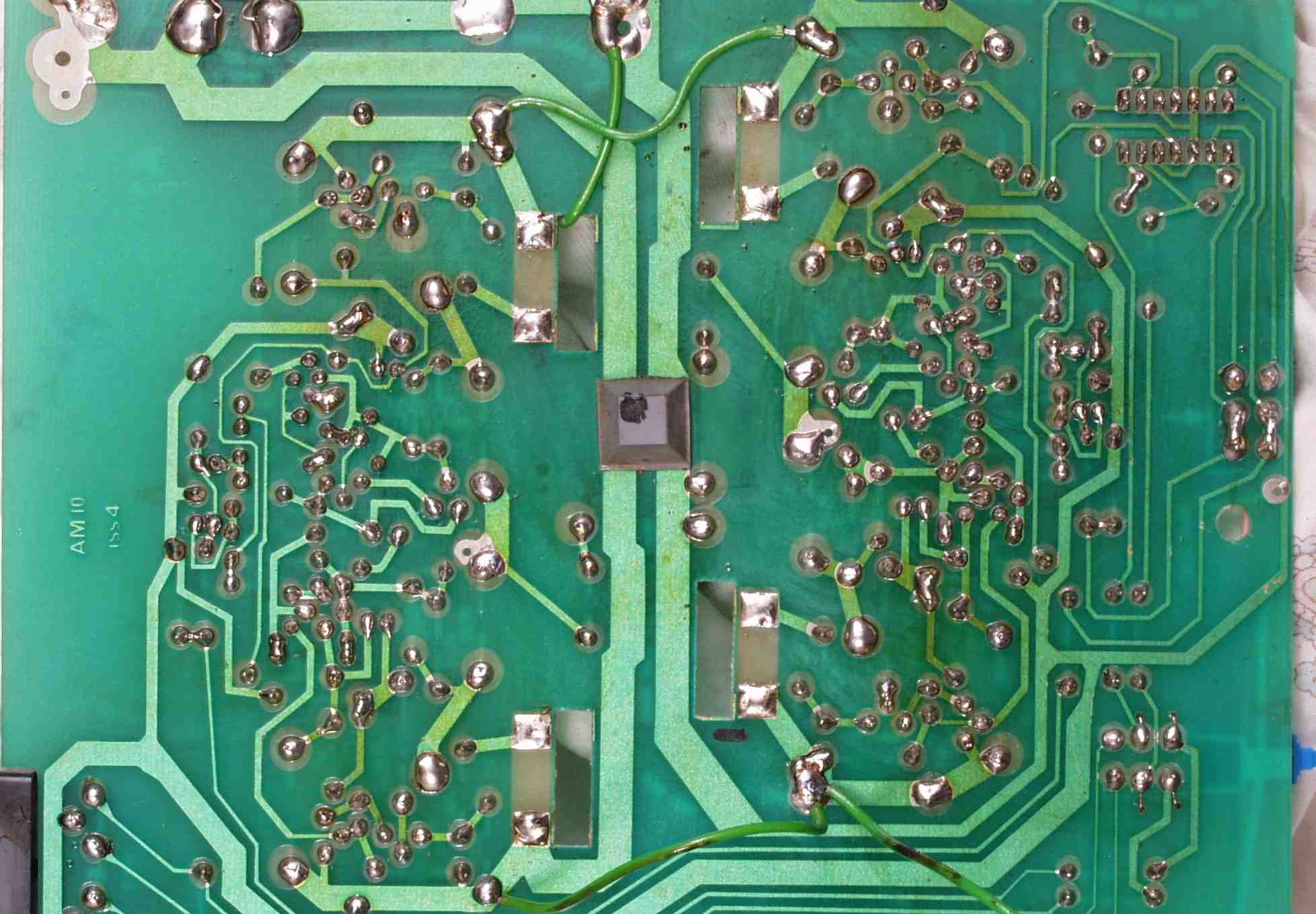

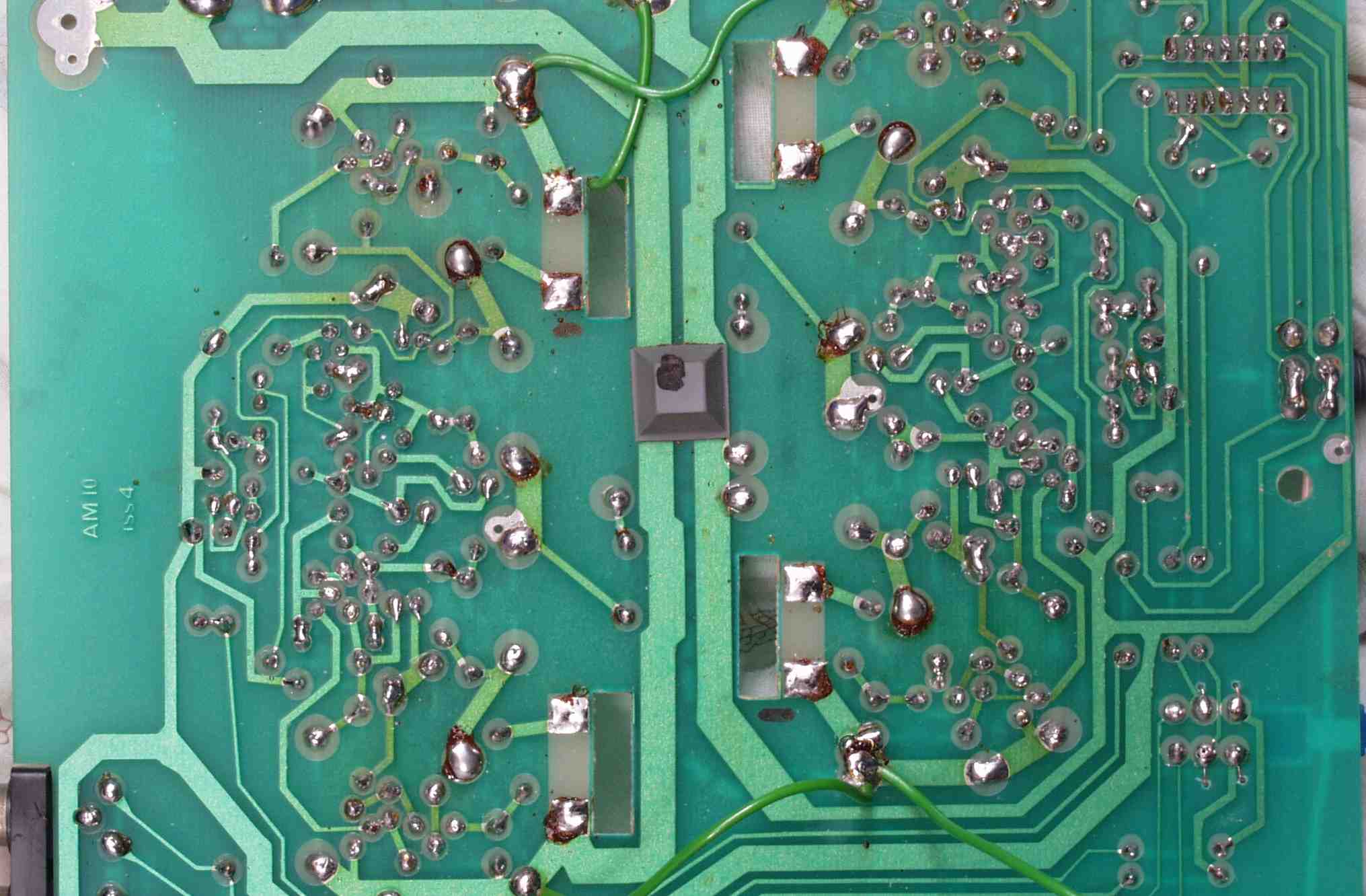

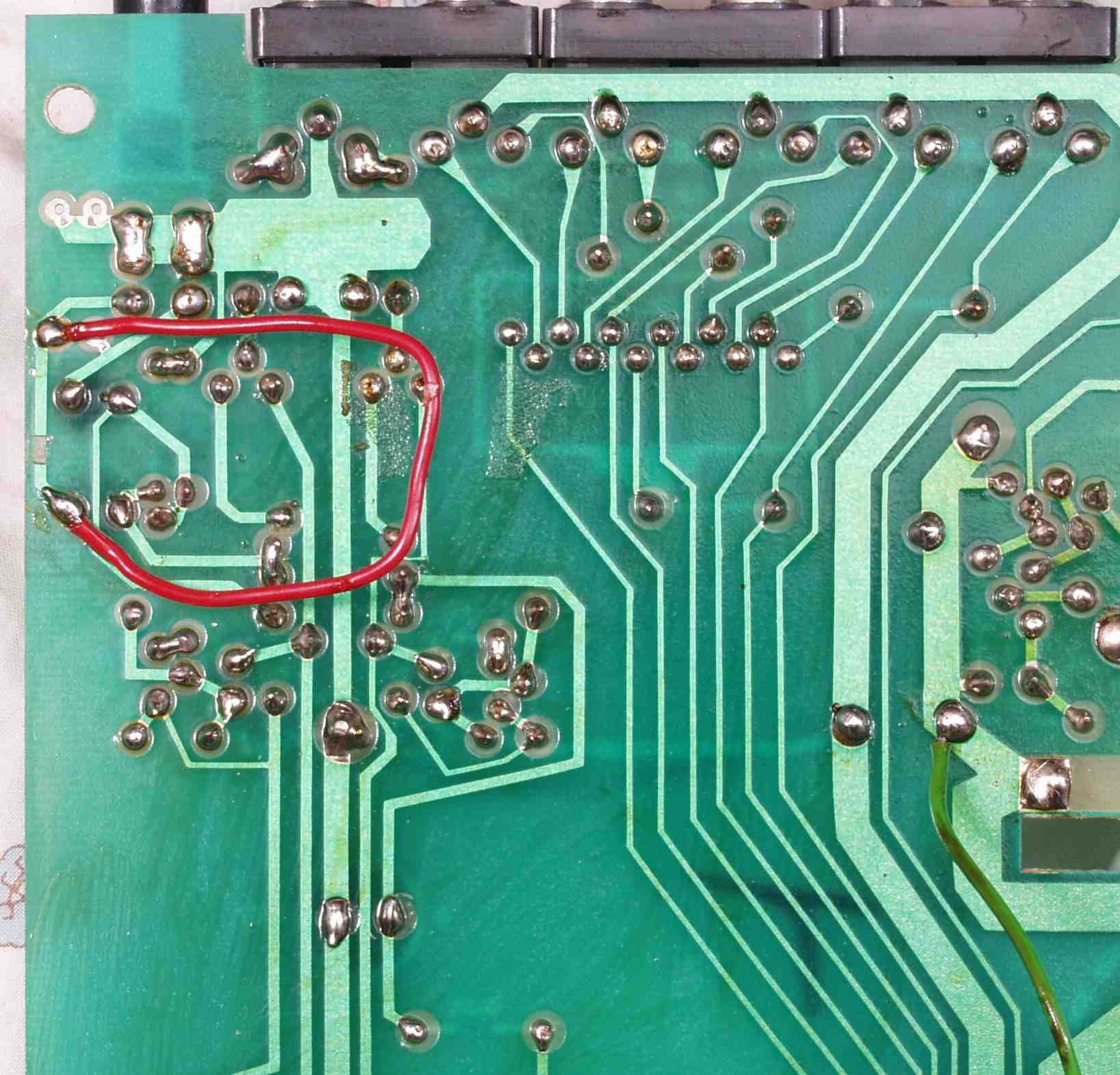

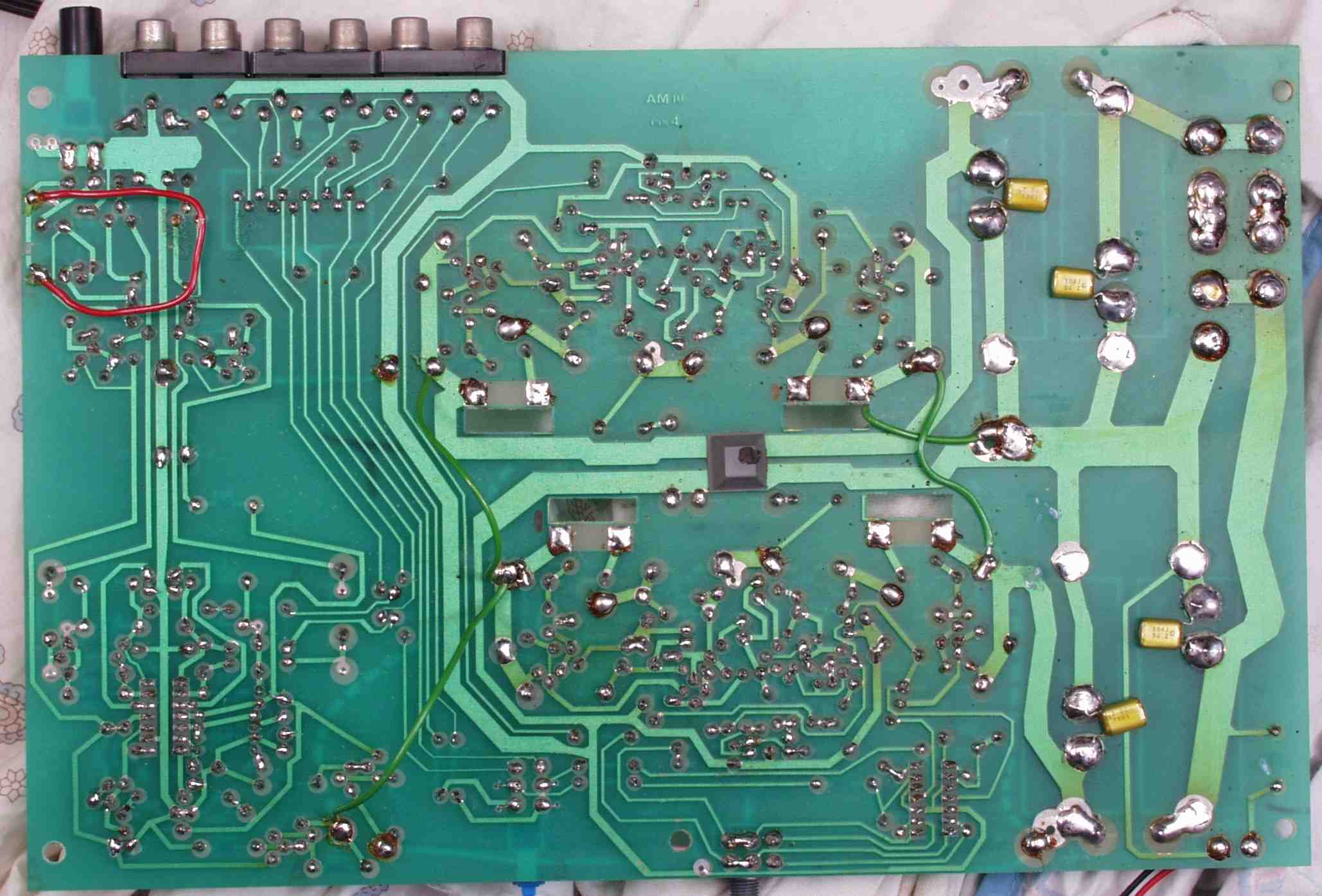

Ｃ−１Ｄ．　修理（半田補正）後　基板裏

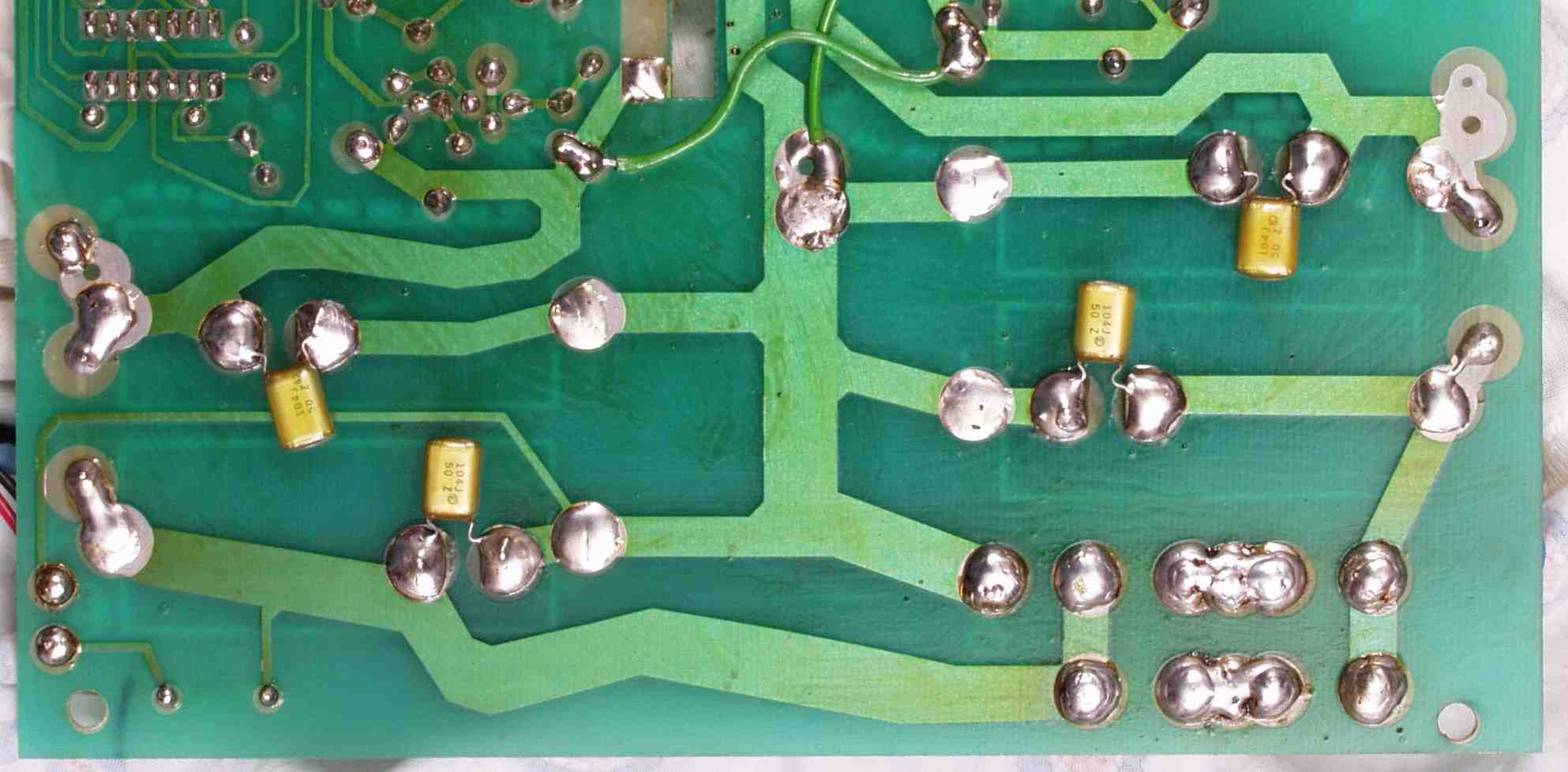

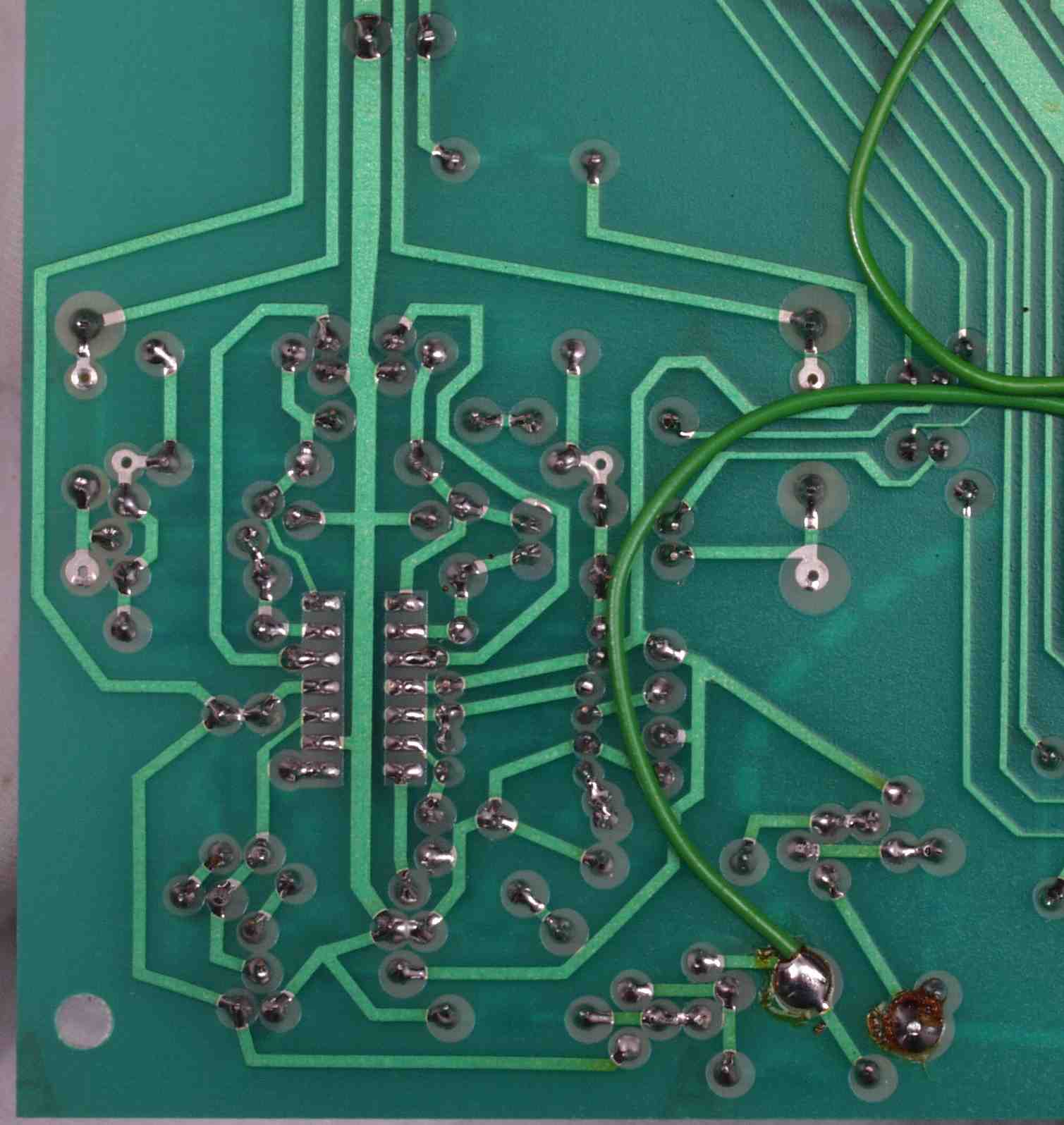

Ｃ−１Ｅ．　完成基板裏　洗浄後＋絶縁コーテング材を塗る

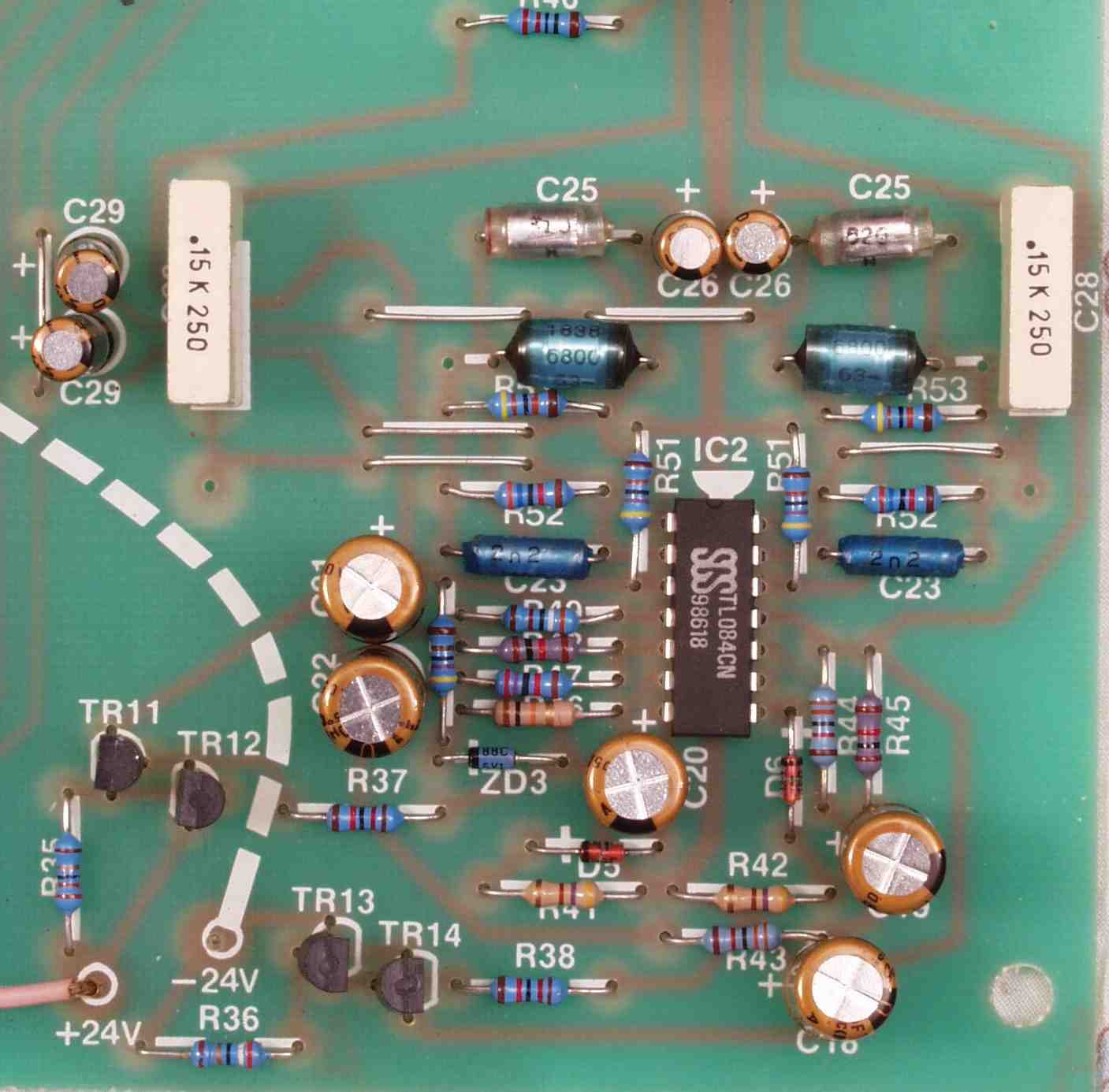

Ｃ−２Ａ．　修理前　ＡＭＰ基板

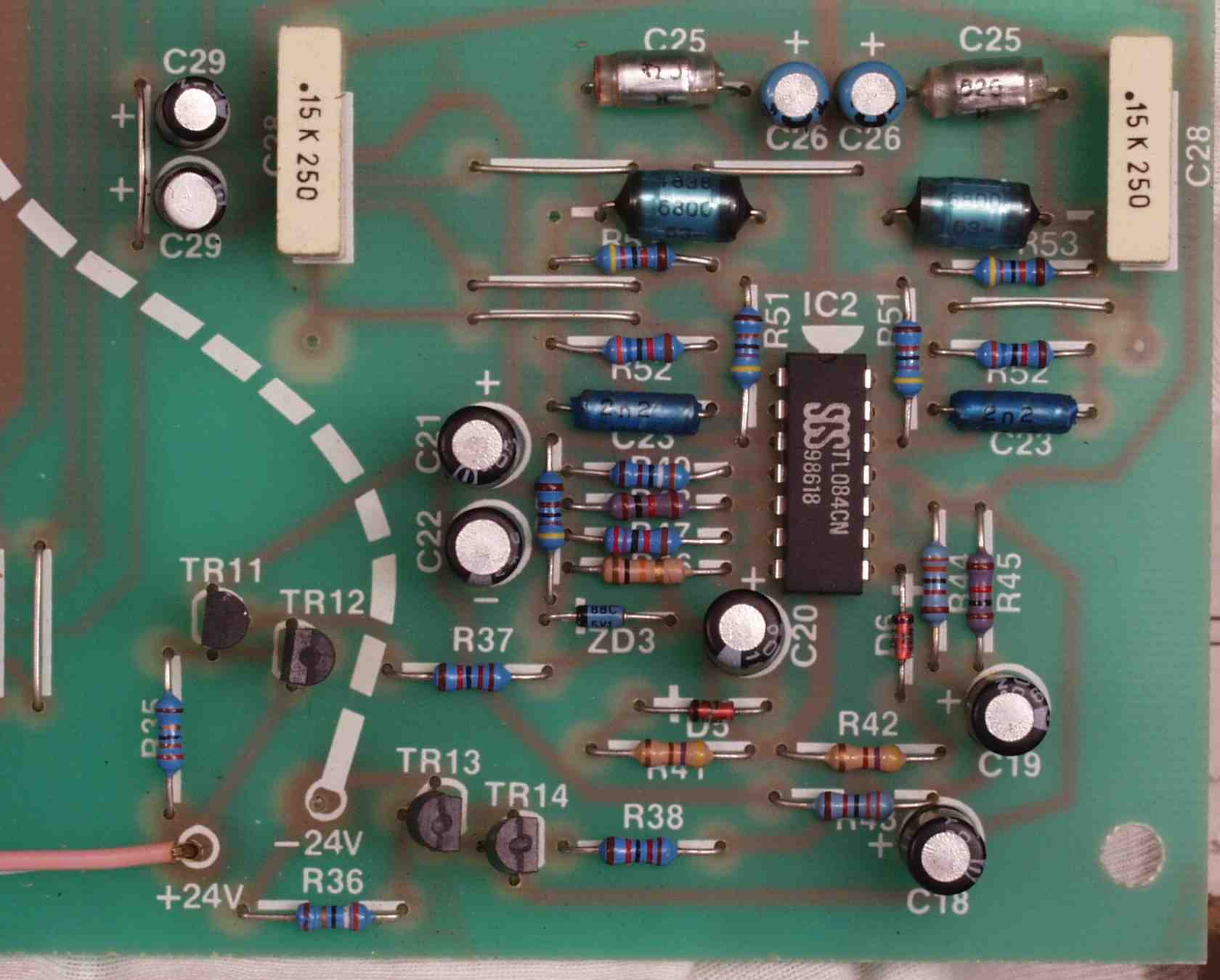

Ｃ−２Ｂ．　修理後　ＡＭＰ基板

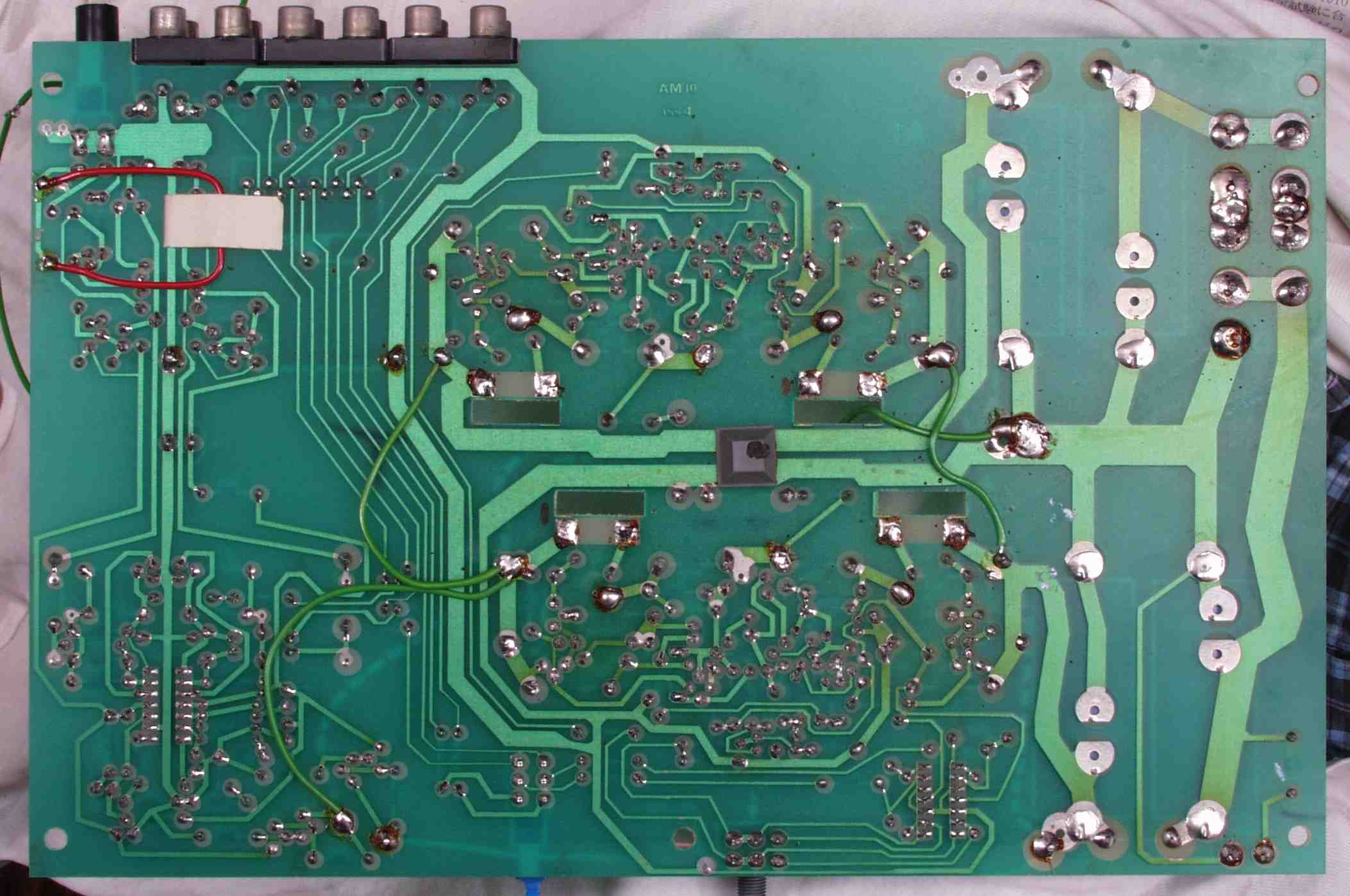

Ｃ−２Ｃ．　修理前　ＡＭＰ基板裏

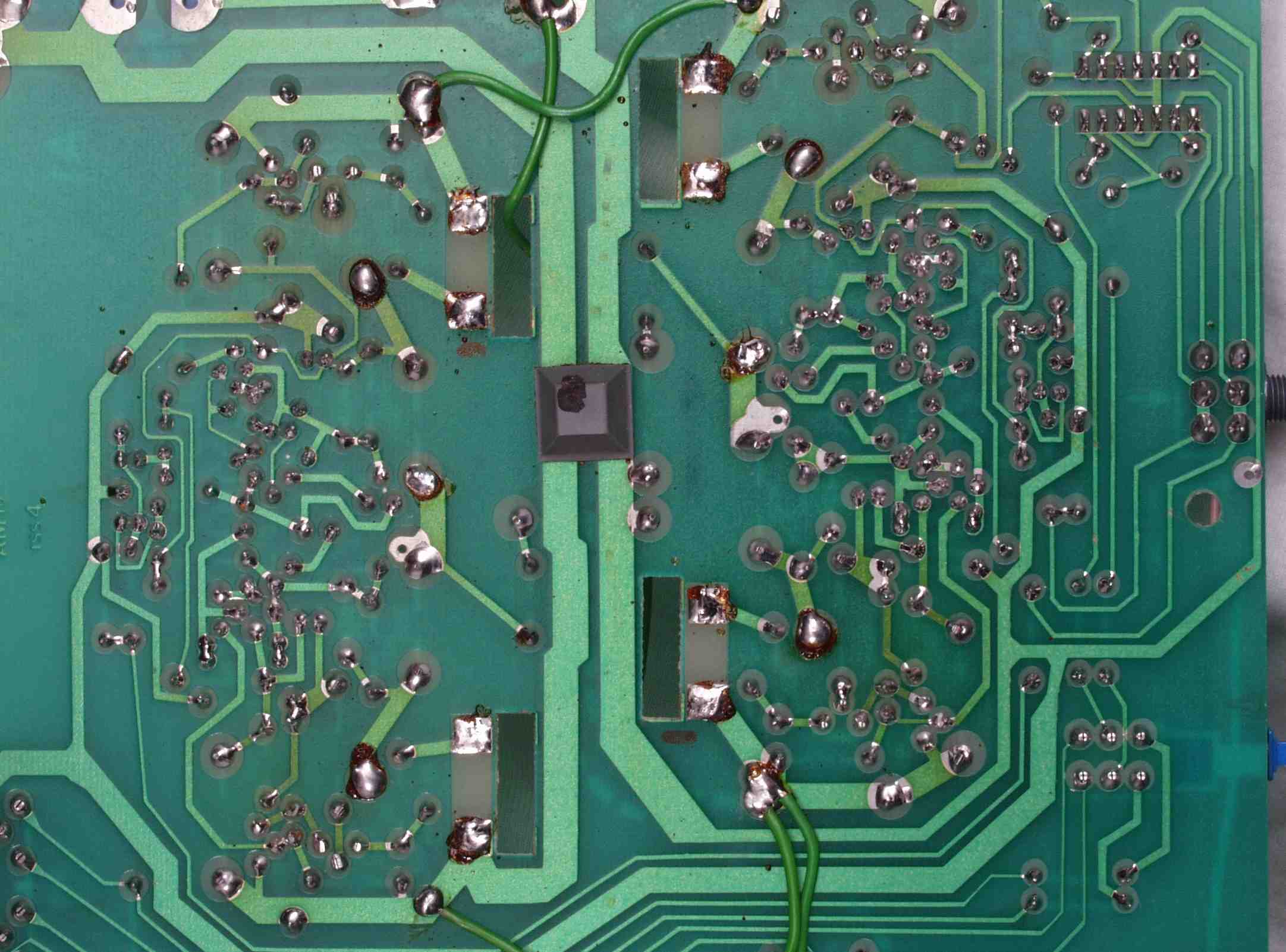

Ｃ−２Ｄ．　修理（半田補正）後　ＡＭＰ基板裏
Ｃ−２Ｅ．　完成ＡＭＰ基板裏　洗浄後＋絶縁コーテング材を塗る
Ｃ−３Ａ．　修理前　ＭＣ基板
Ｃ−３Ｂ．　修理後　ＭＣ基板

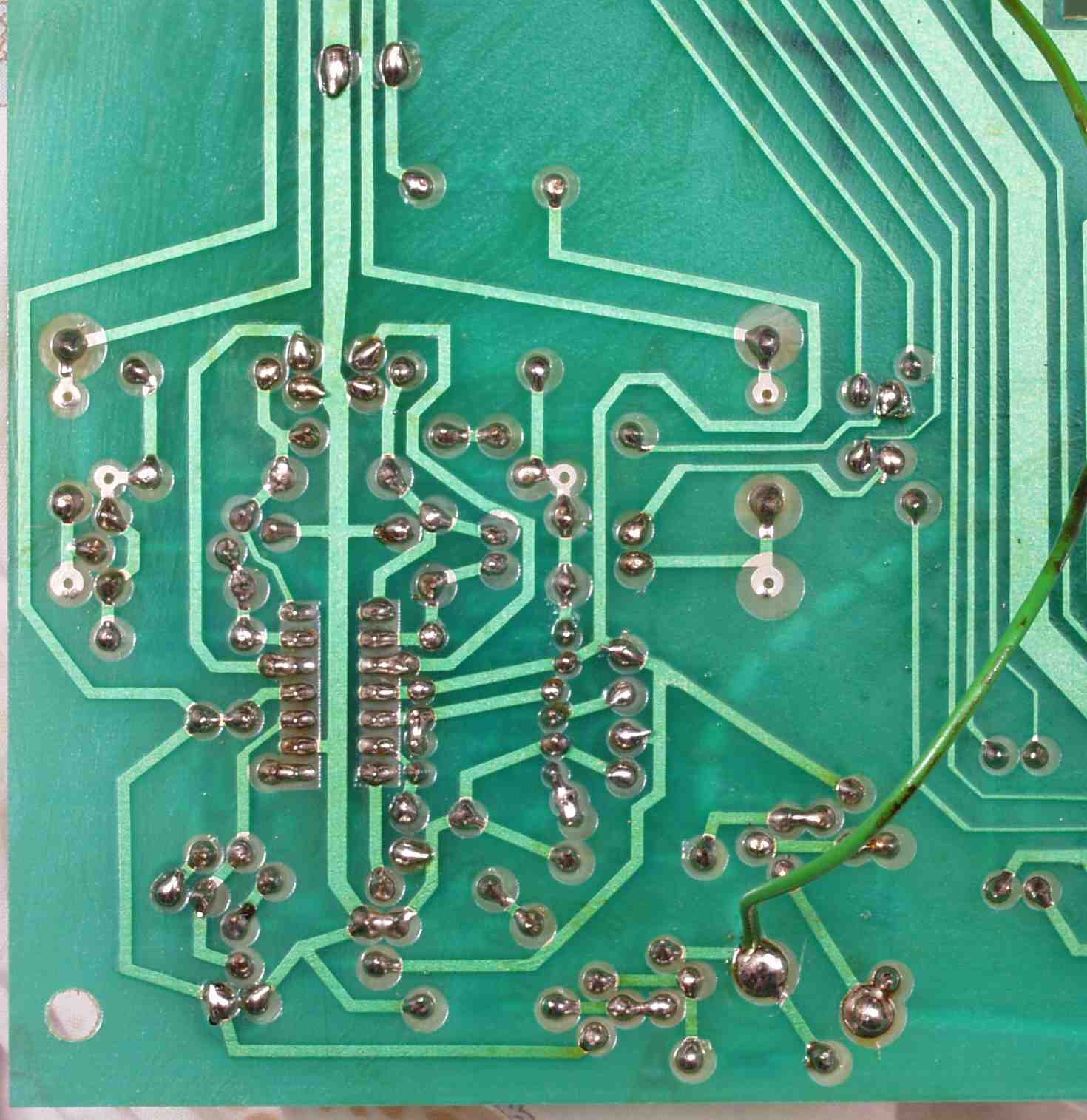

Ｃ−３Ｃ．　修理前　ＭＣ基板裏
Ｃ−３Ｄ．　修理（半田補正）後　ＭＣ基板裏
Ｃ−３Ｅ．　完成ＭＣ基板裏　洗浄後＋絶縁コーテング材を塗る
Ｃ−４Ａ．　修理前　ＥＱ基板
Ｃ−４Ｂ．　修理後　ＥＱ基板
Ｃ−４Ｃ．　修理前　ＥＱ基板裏
Ｃ−４Ｄ．　修理（半田補正）後　ＥＱ基板裏
Ｃ−４Ｅ．　完成ＥＱ基板裏　洗浄後＋絶縁コーテング材を塗る
Ｃ−５Ａ．　修理前　電源基板
Ｃ−５Ｂ．　修理後　電源基板
Ｃ−５Ｃ．　修理前　電源基板裏
Ｃ−５Ｄ．　修理（半田補正）後　電源基板裏
Ｃ−５Ｅ．　完成電源基板裏　洗浄後＋絶縁コーテング材を塗る

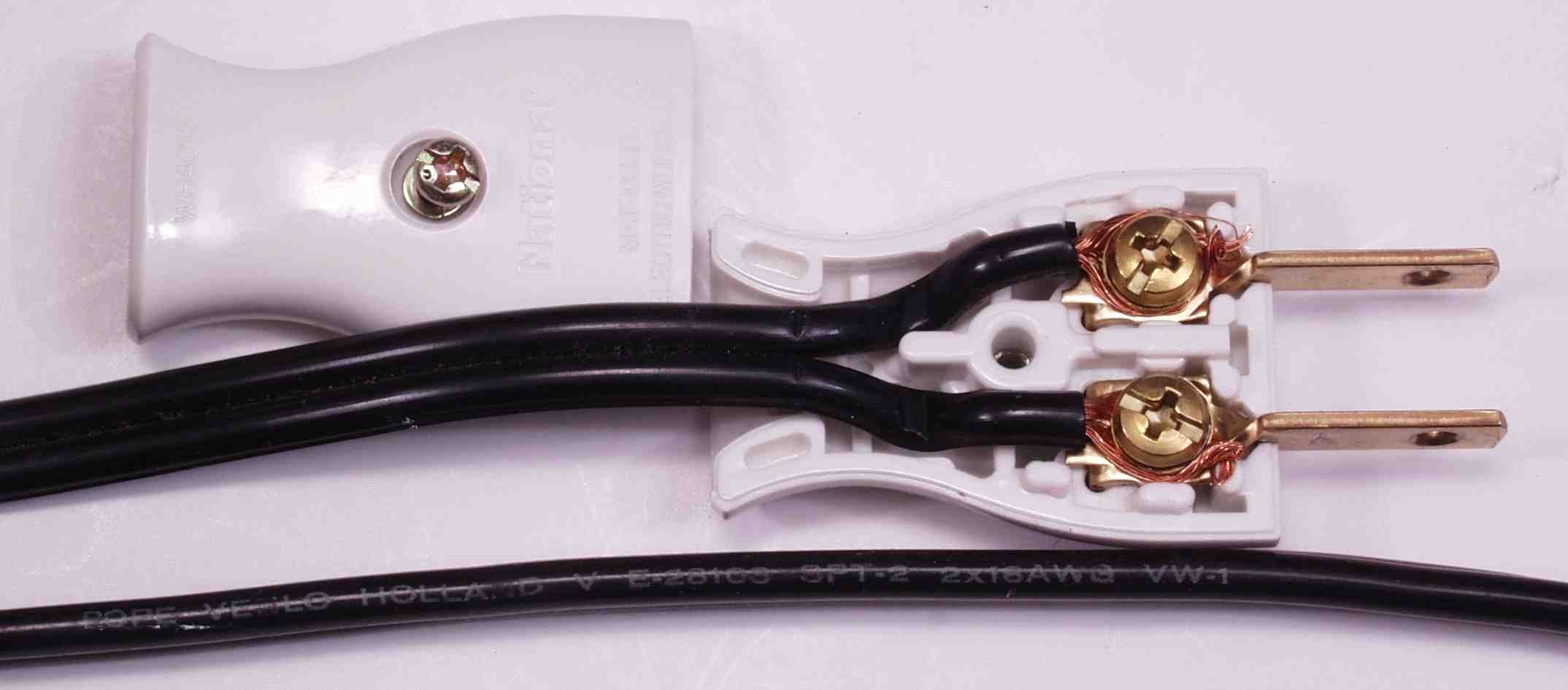

Ｃ−６Ａ．　修理前　電源コード・ＡＣプラグ、止めネジの回りに心線がはみ出ている

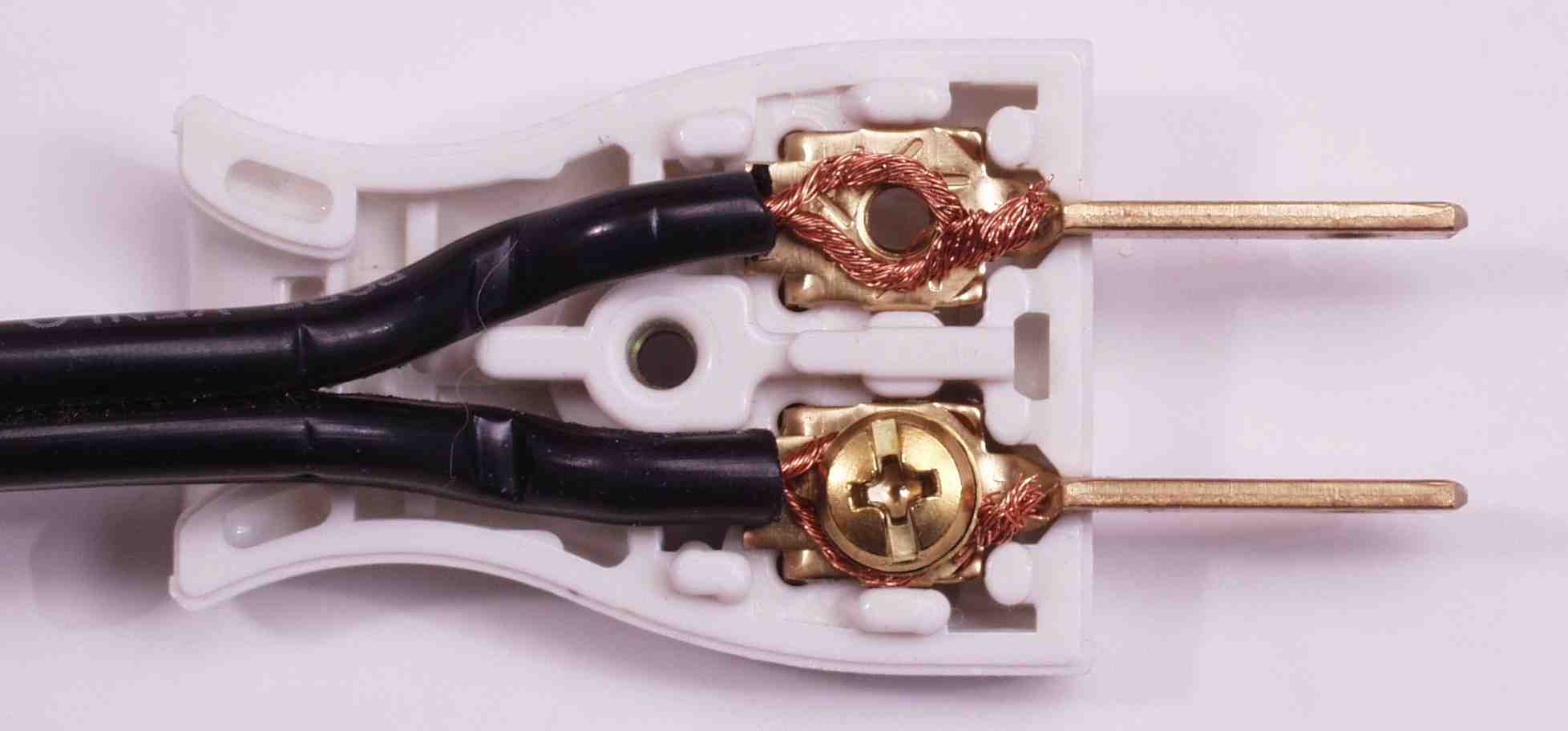

Ｃ−６Ｂ．　修理中　電源コード・ＡＣプラグ、線は撚る

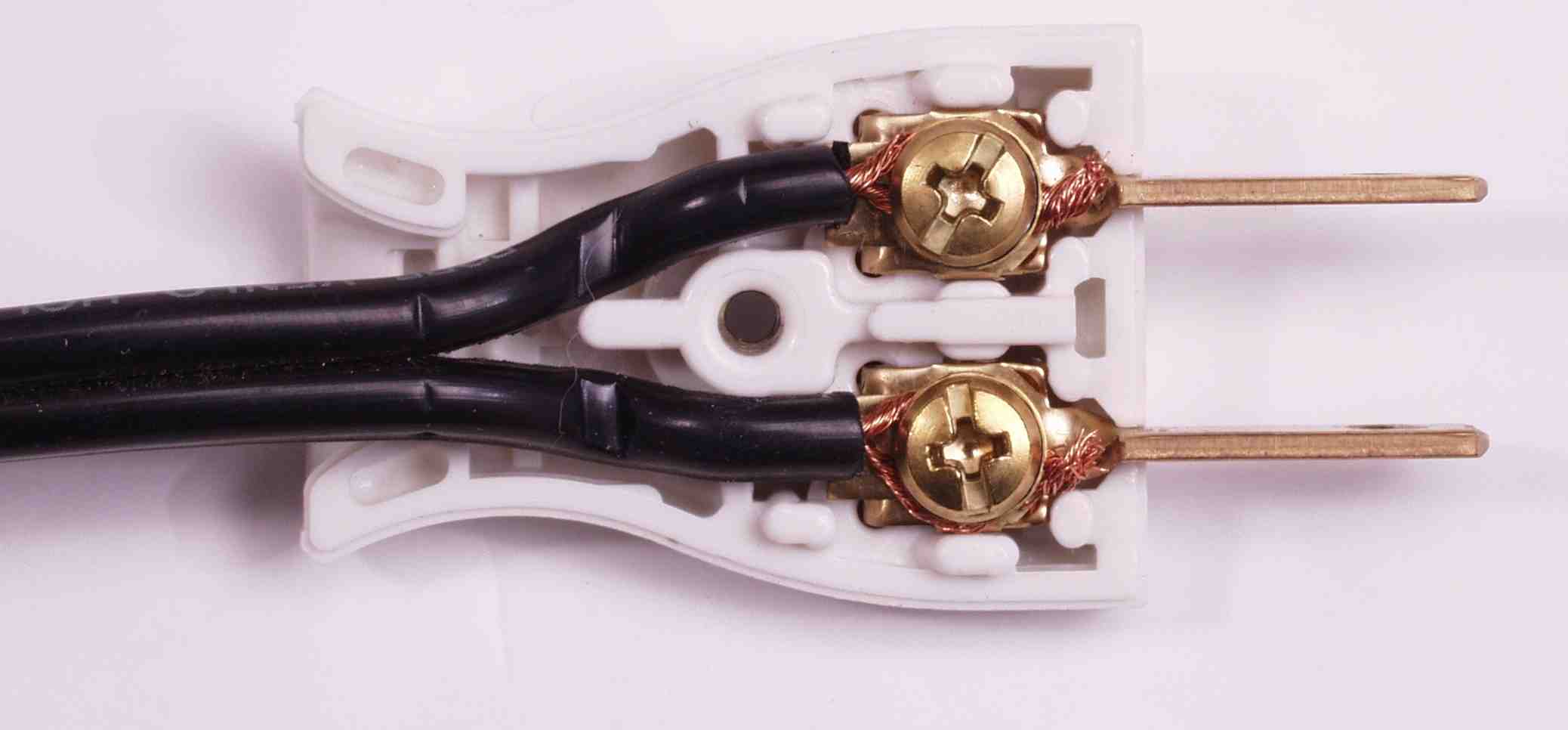

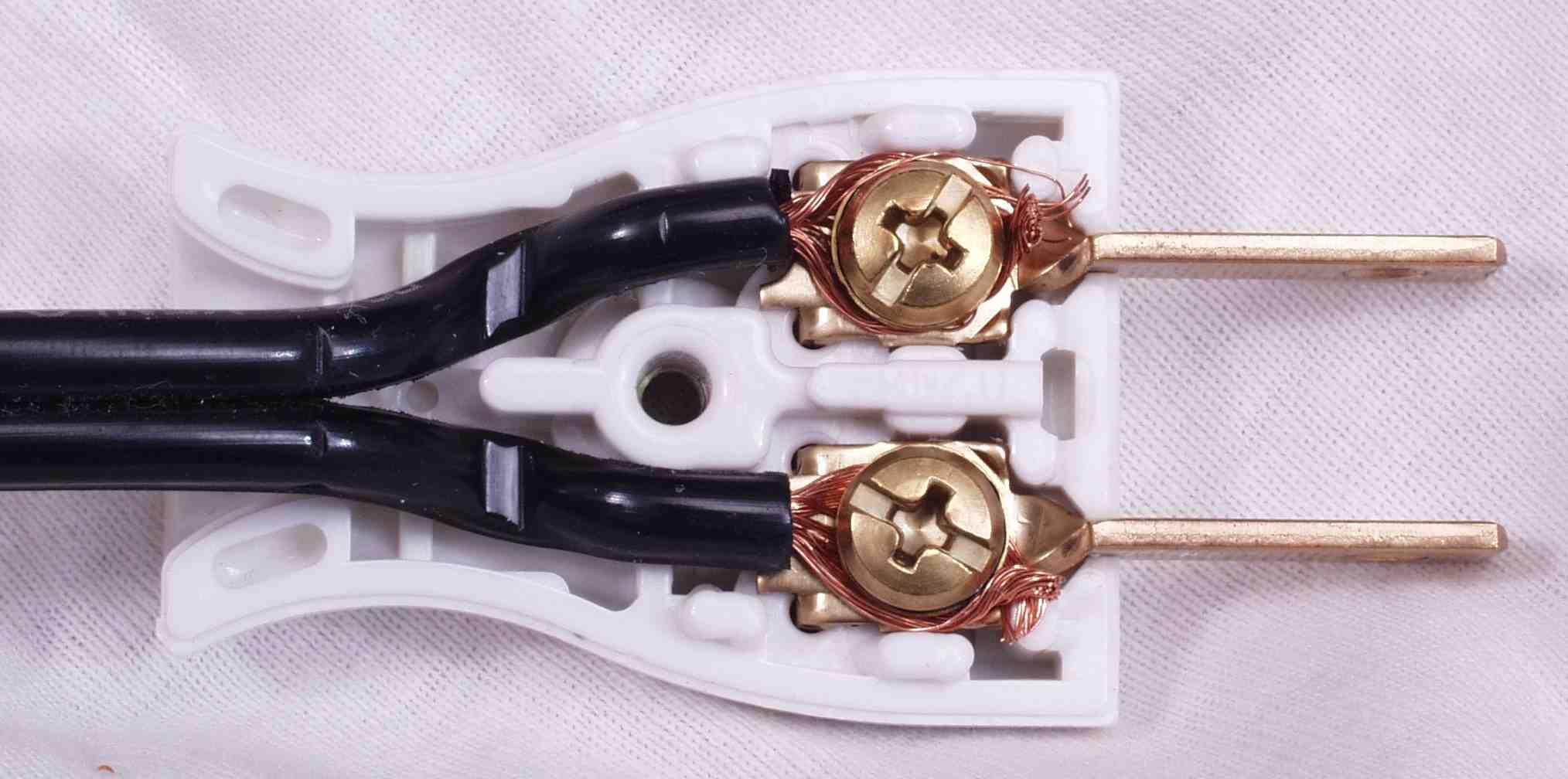

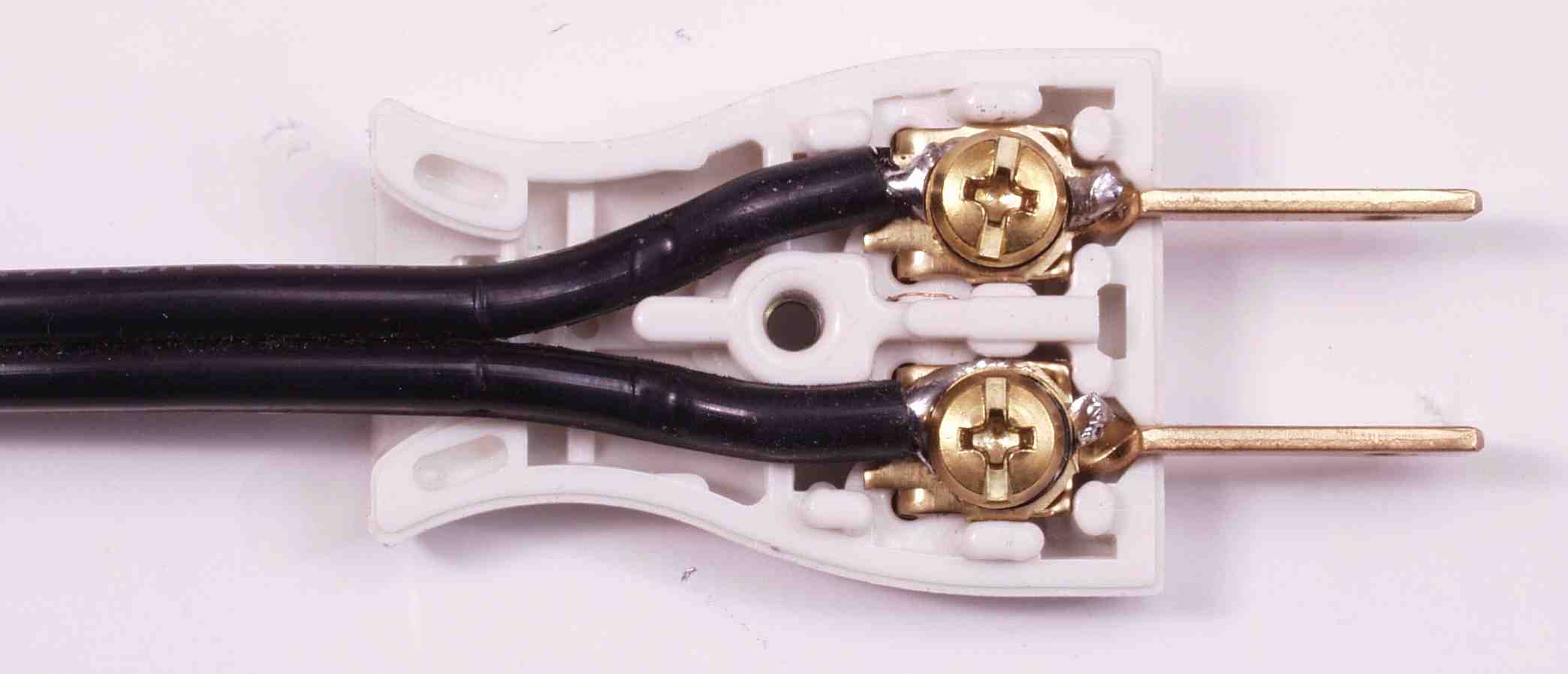

Ｃ−６Ｃ．　修理後　電源コード・ＡＣプラグ
Ｃ−６Ｄ．　修理中　電源コード・ＡＣプラグ、ハンダが出来る場合はハンダ揚げする、こうすると線が切れない

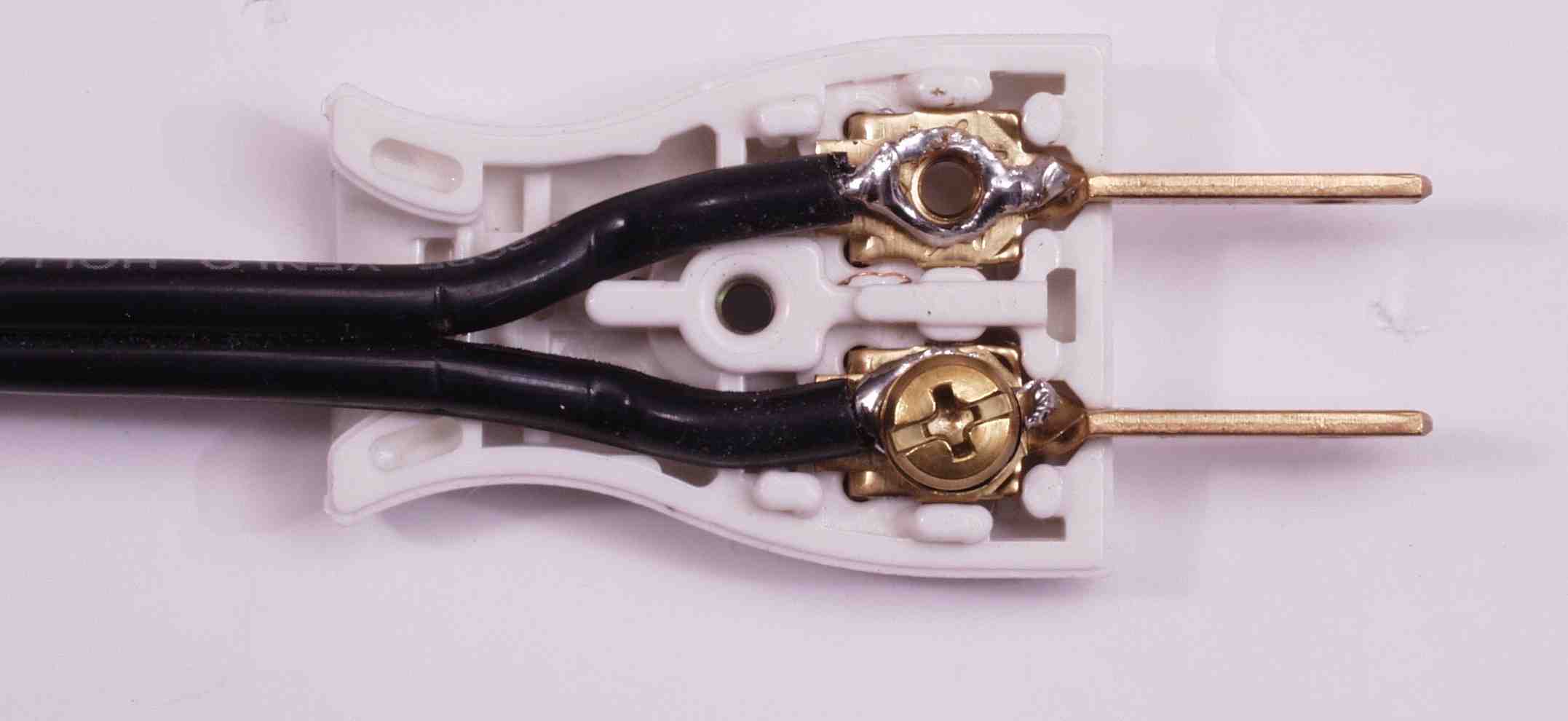

Ｃ−６Ｅ．　修理後　電源コード・ＡＣプラグ、ハンダが出来る場合

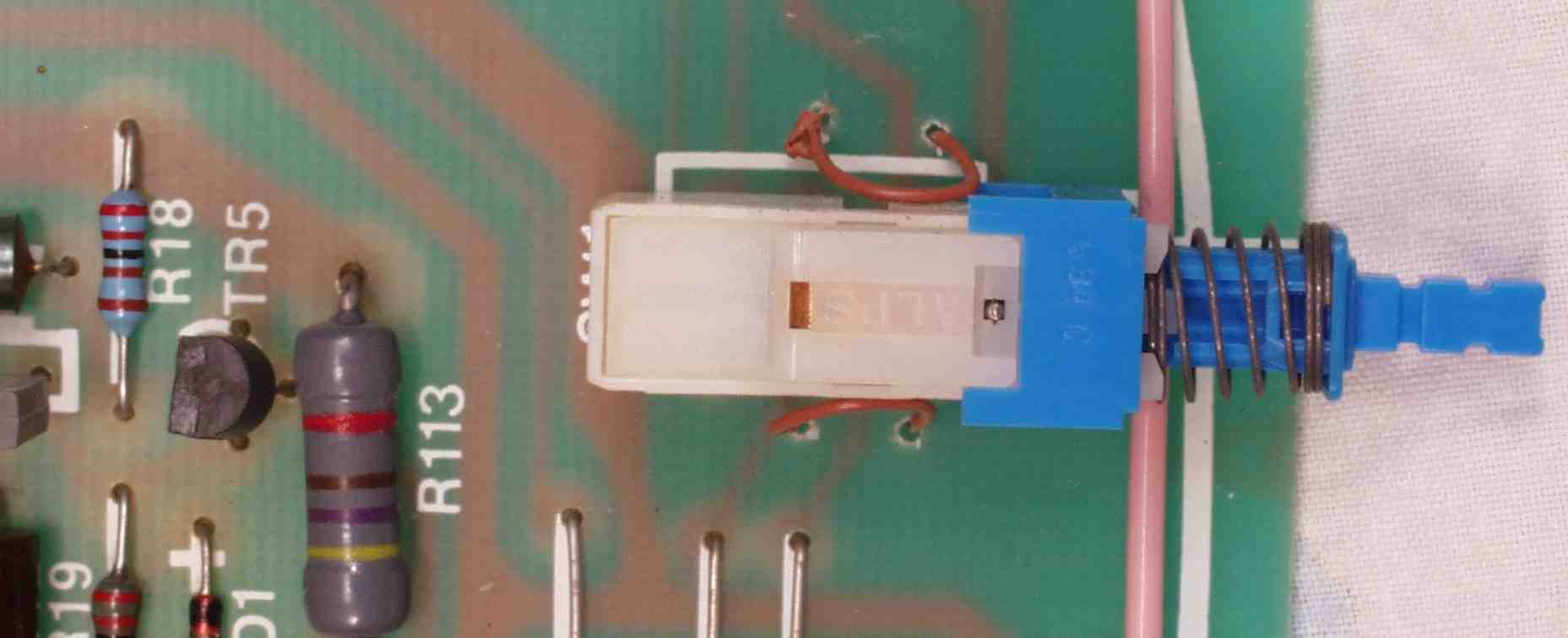

Ｃ−７Ａ．　修理前　ＳＷのカップリング

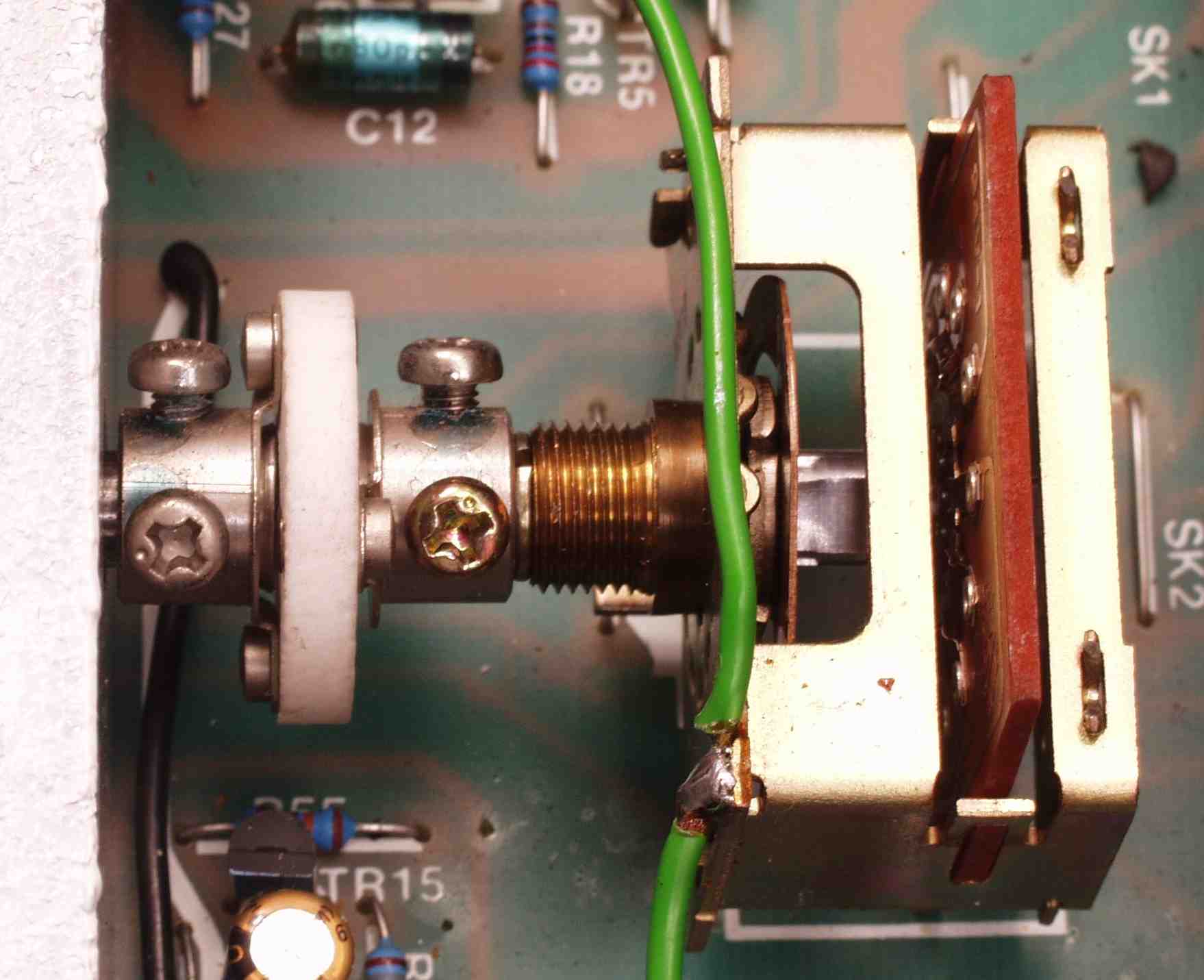

Ｃ−７Ｂ．　修理後、タイト製のユニバーサル・カップリングを使用　

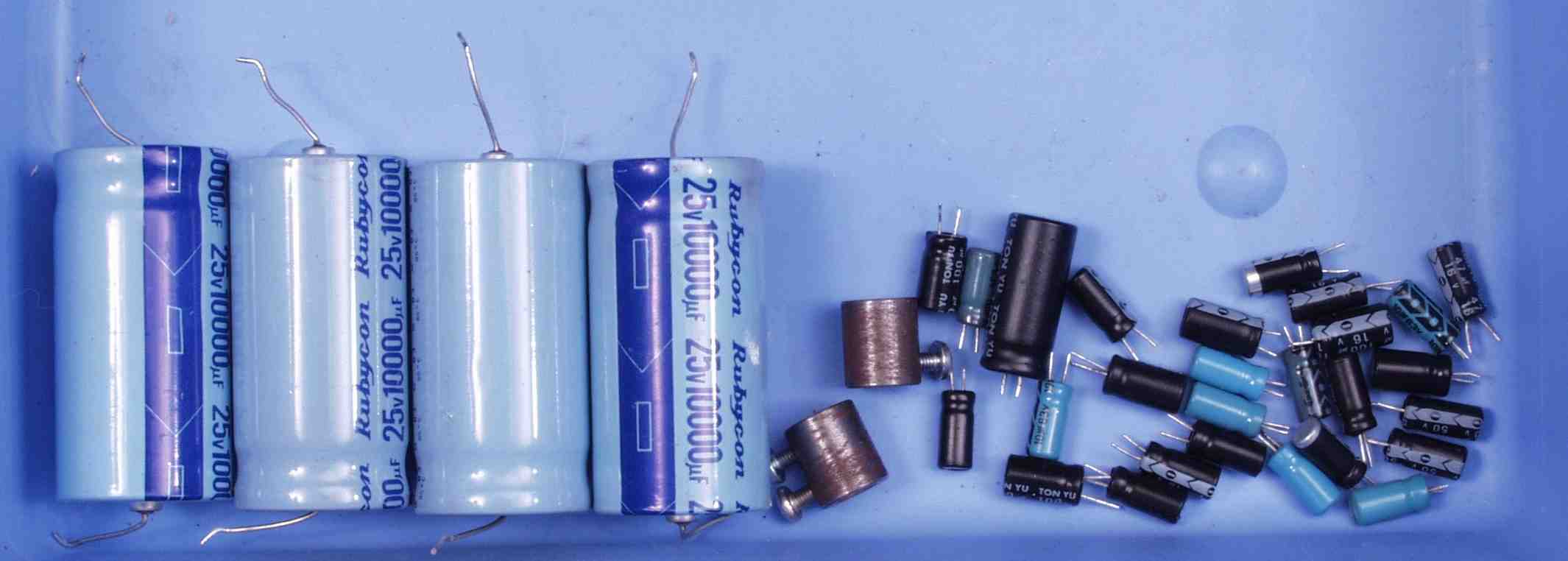

Ｃ−８．　交換部品
Ｃ−９Ａ．　修理前　上から見る
Ｃ−９Ｂ．　修理後　上から見る

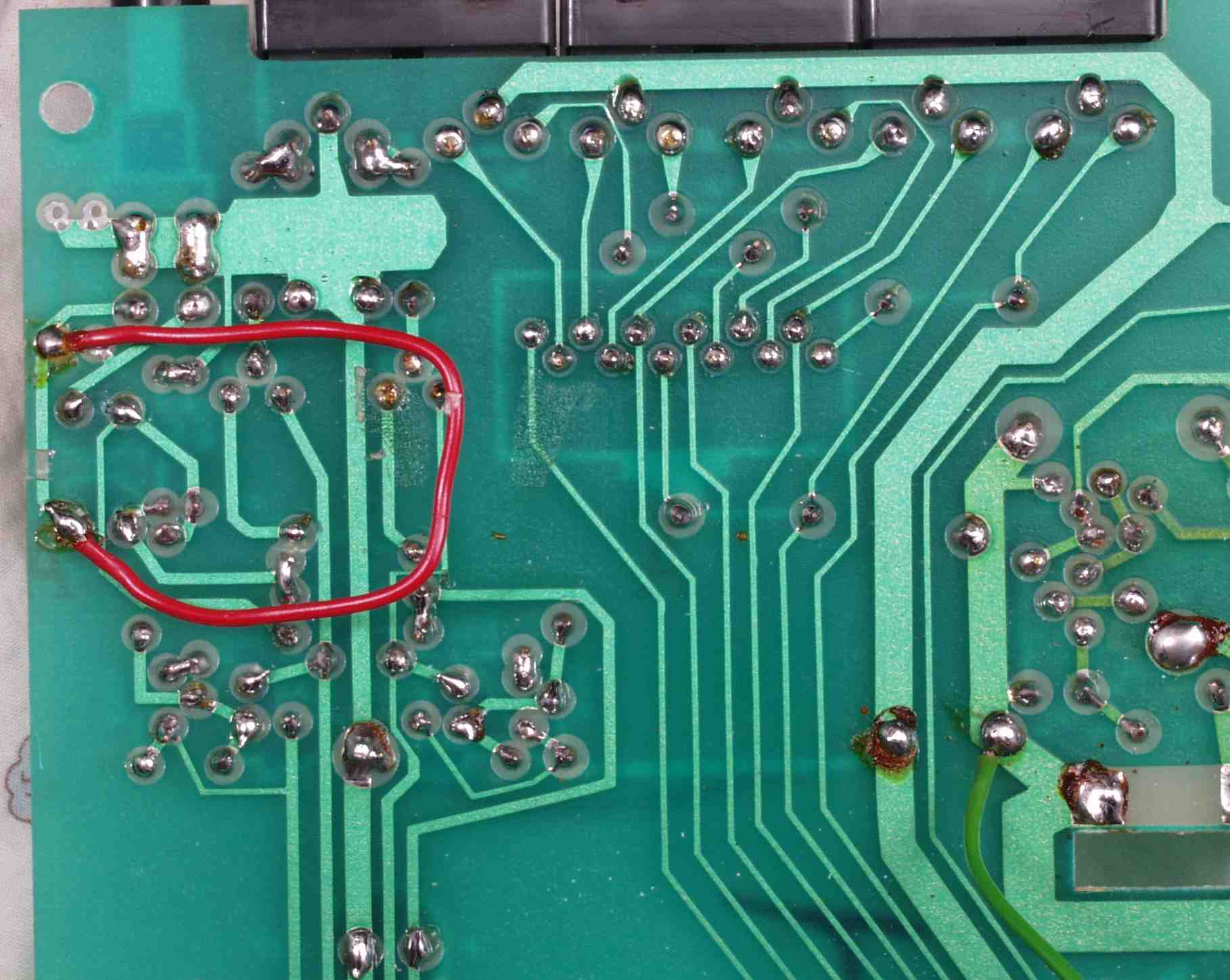

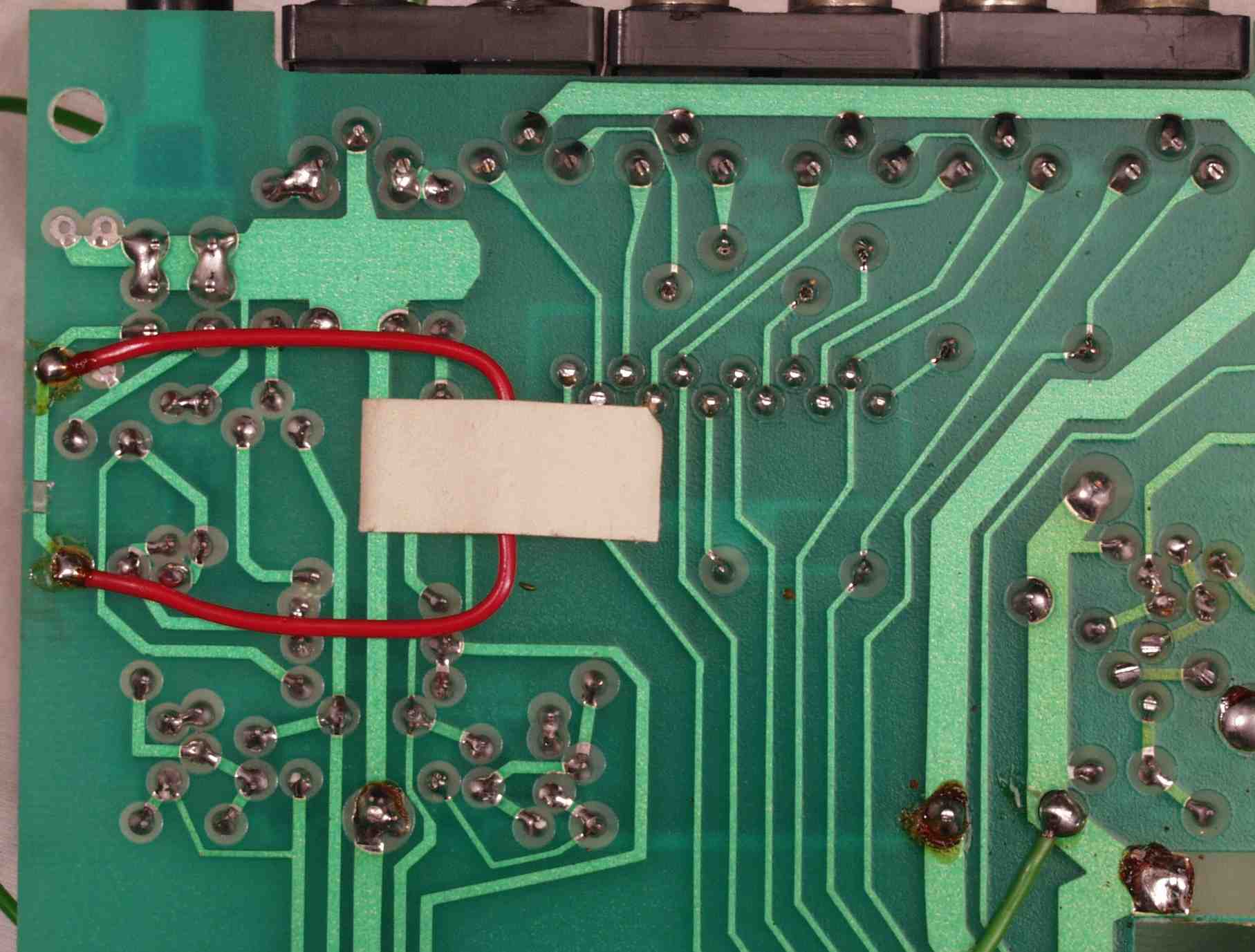

Ｃ−Ａ．　修理後　短絡したＴＡＰＥ−ＳＷ、この茶色の線を着るとＳＷが生きる
Ｅ．　調整
Ｅ−１．　出力／歪み率測定・調整

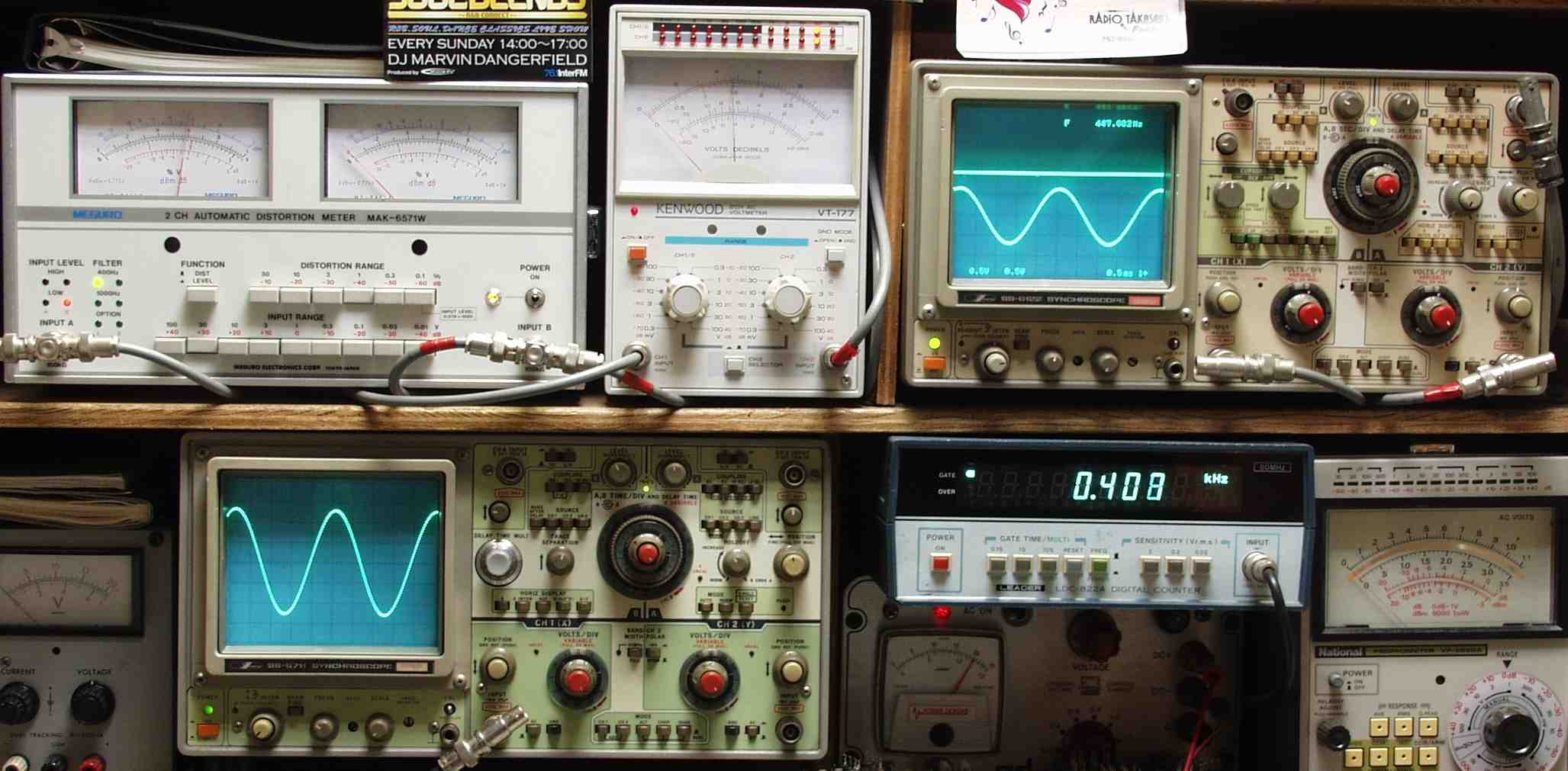

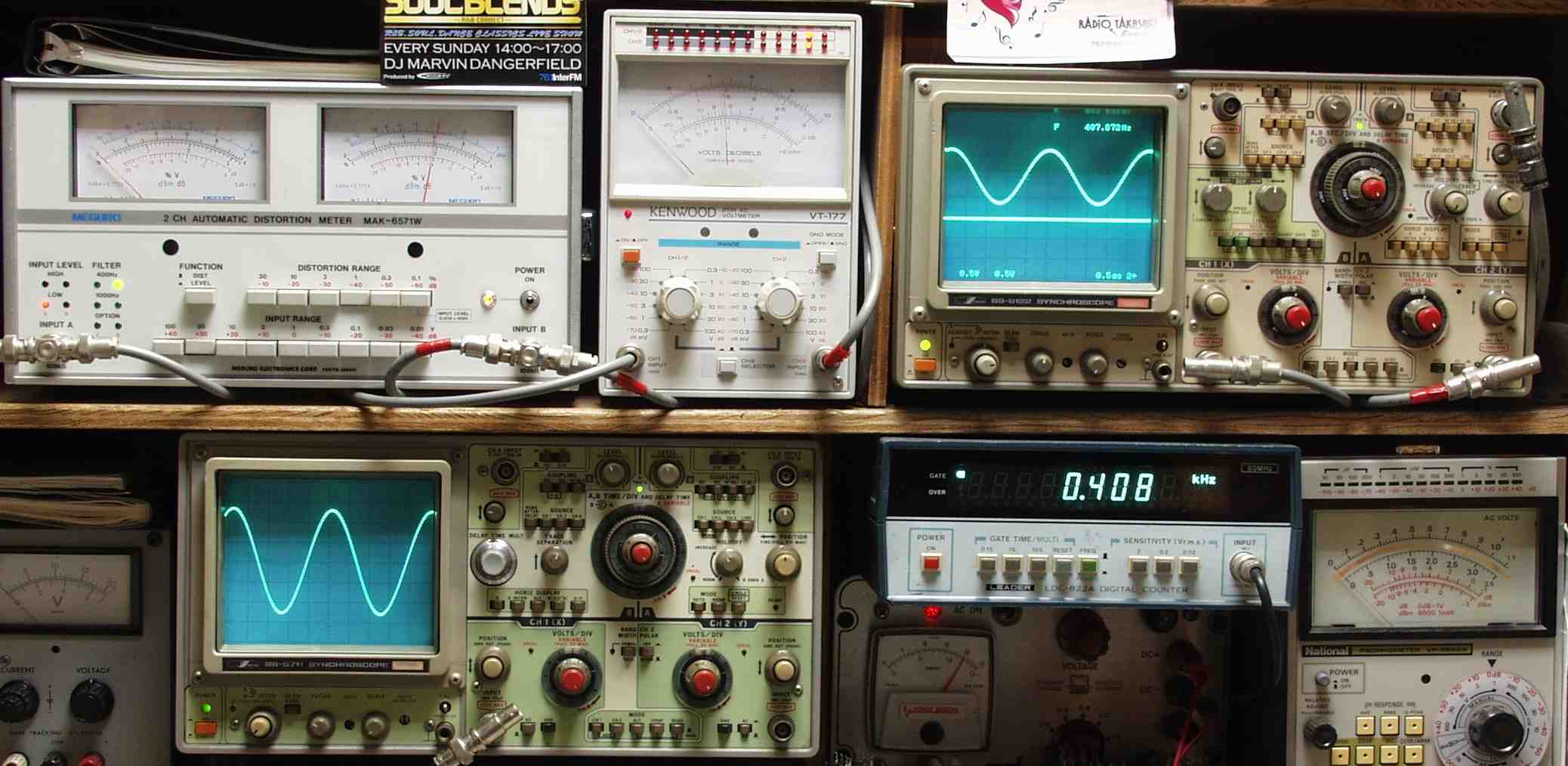

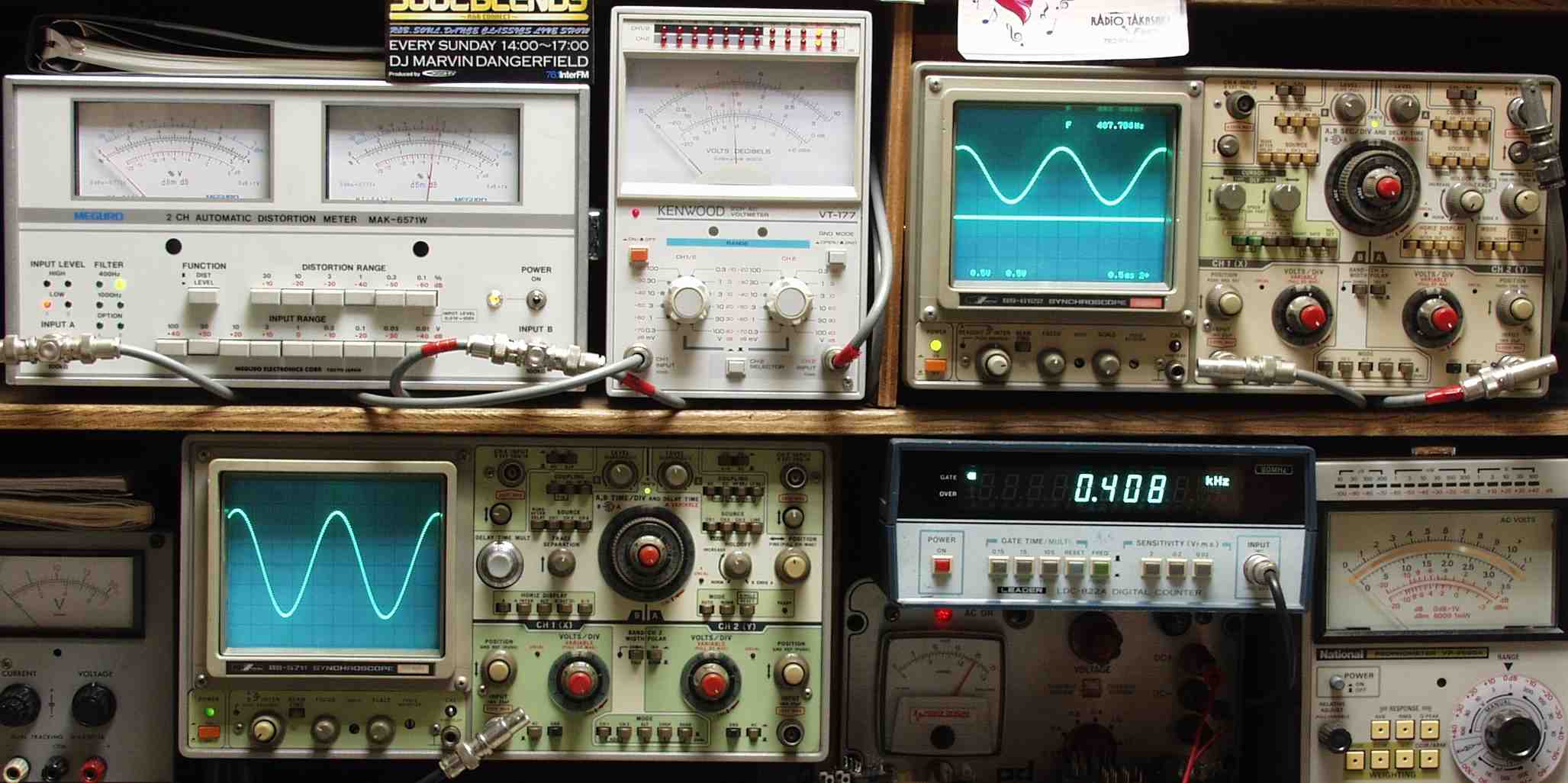

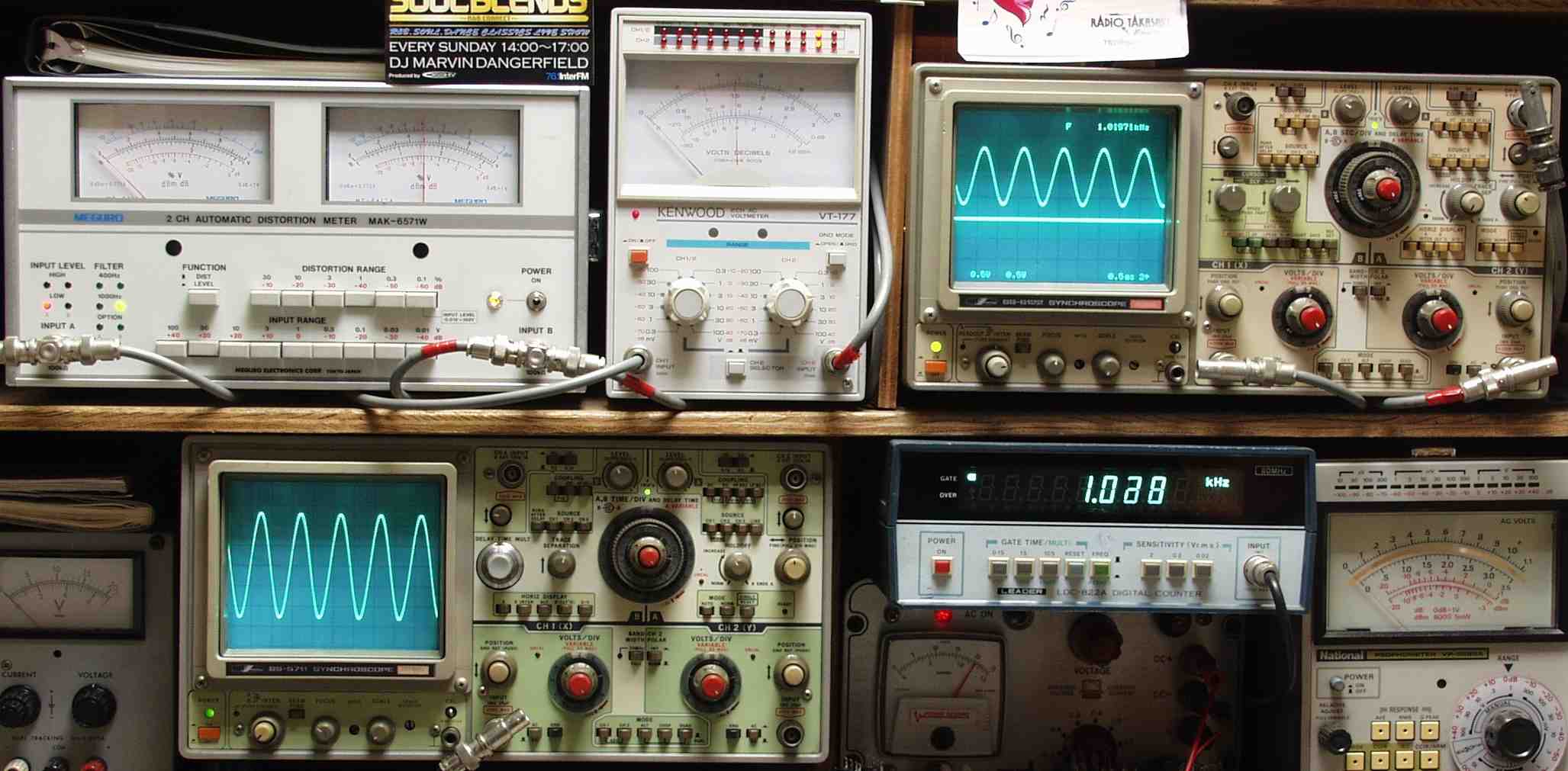

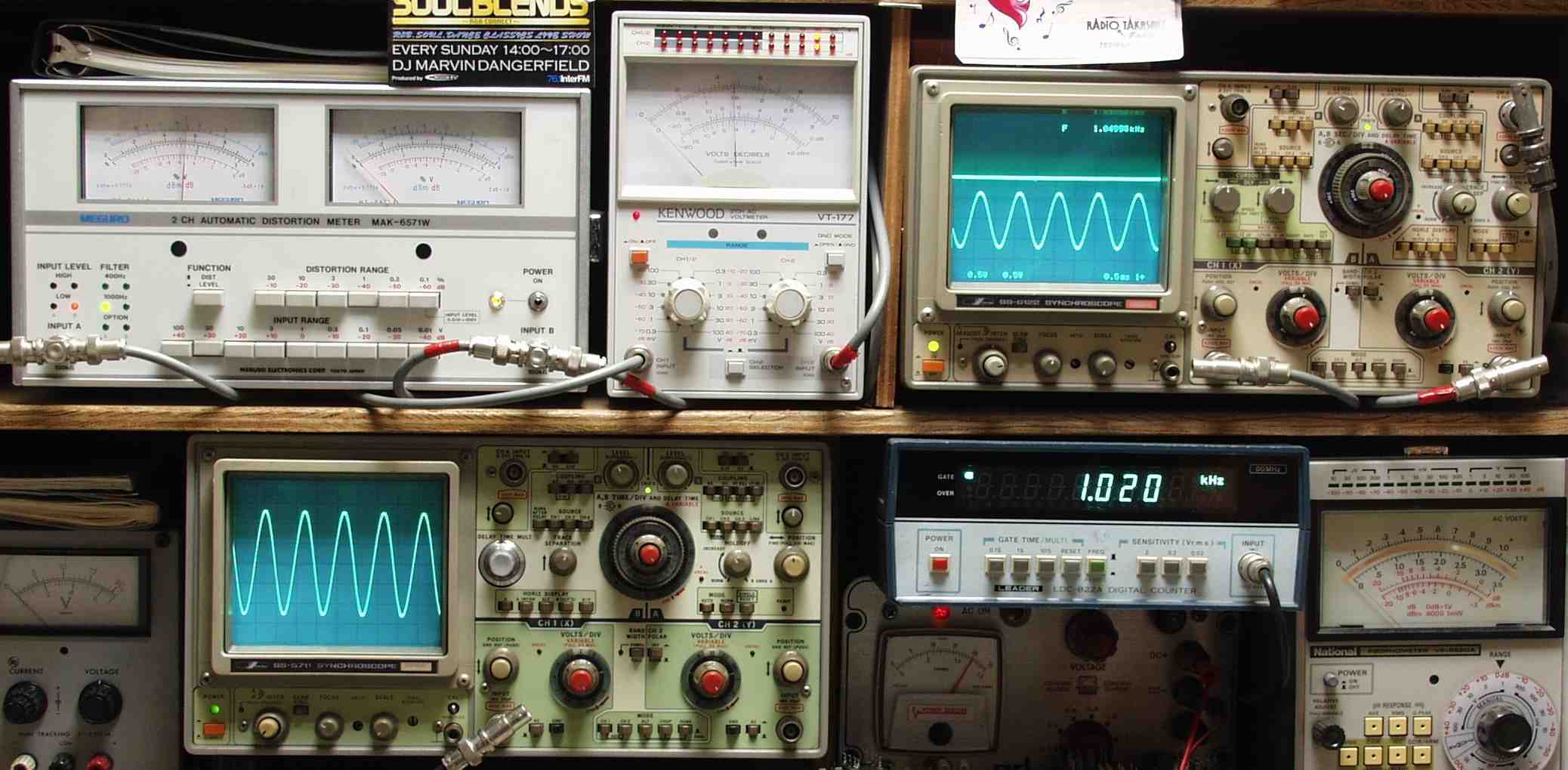

　　　　＜見方＞

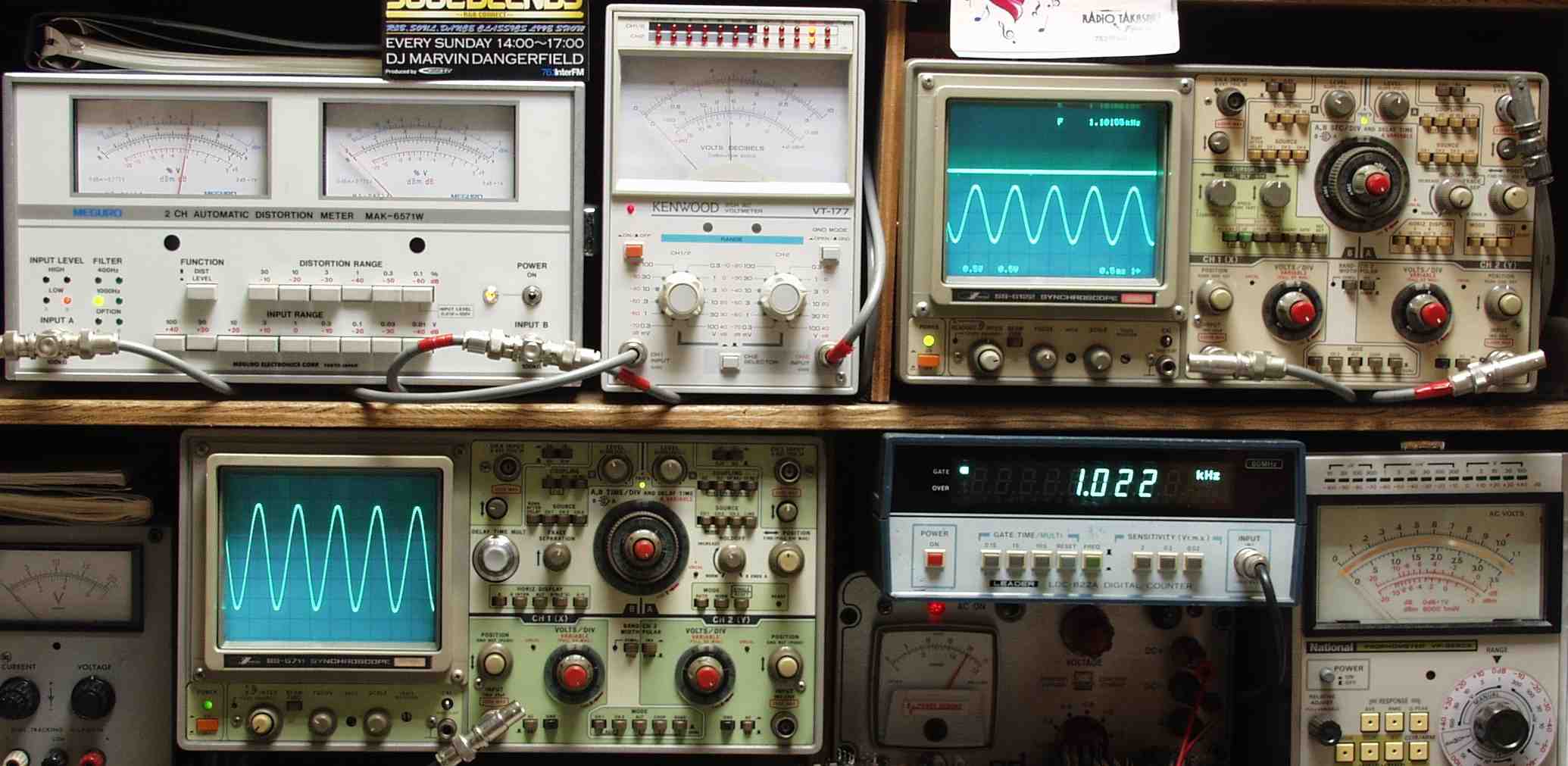

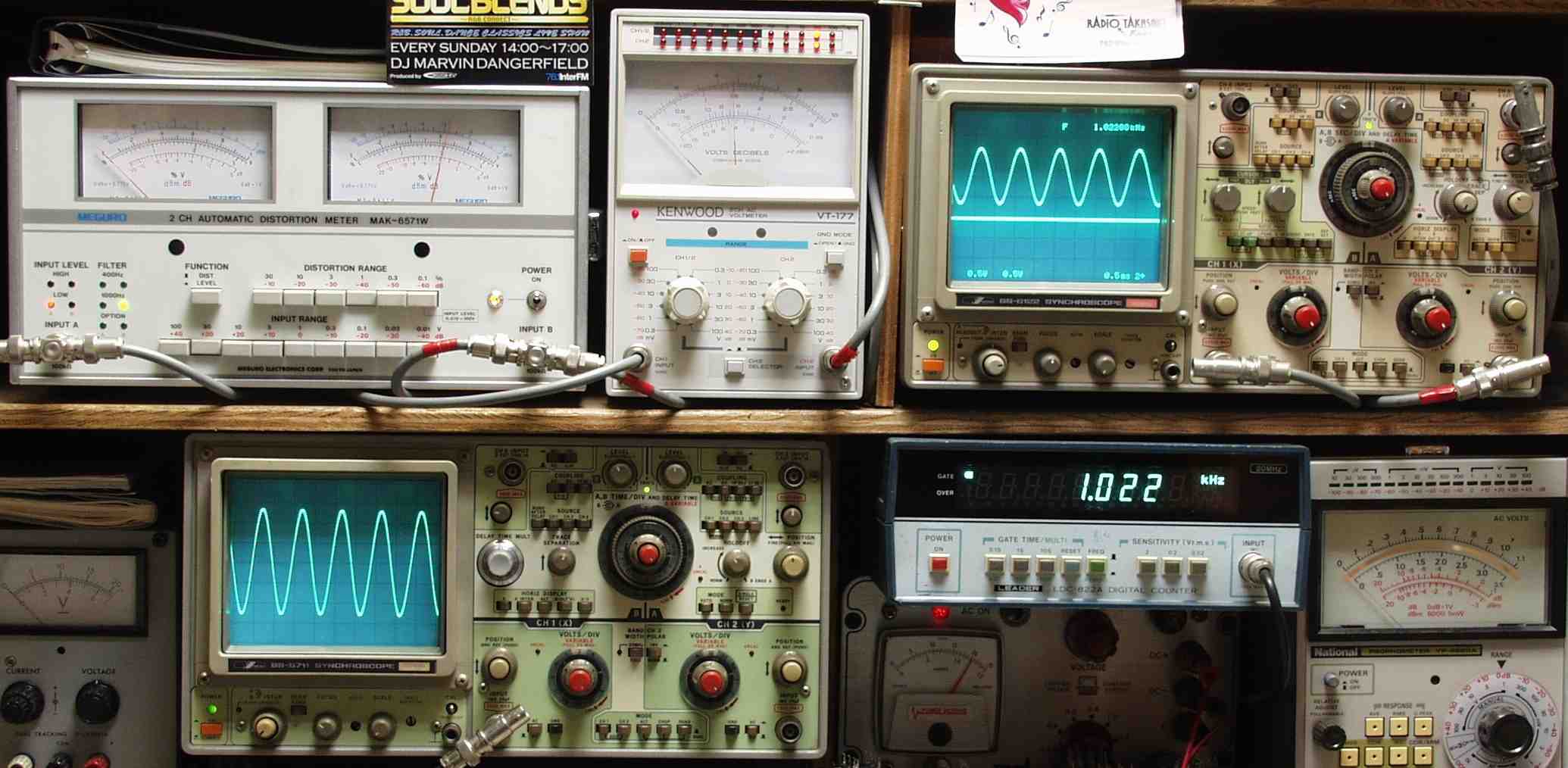

　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％）
　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計
　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力
　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

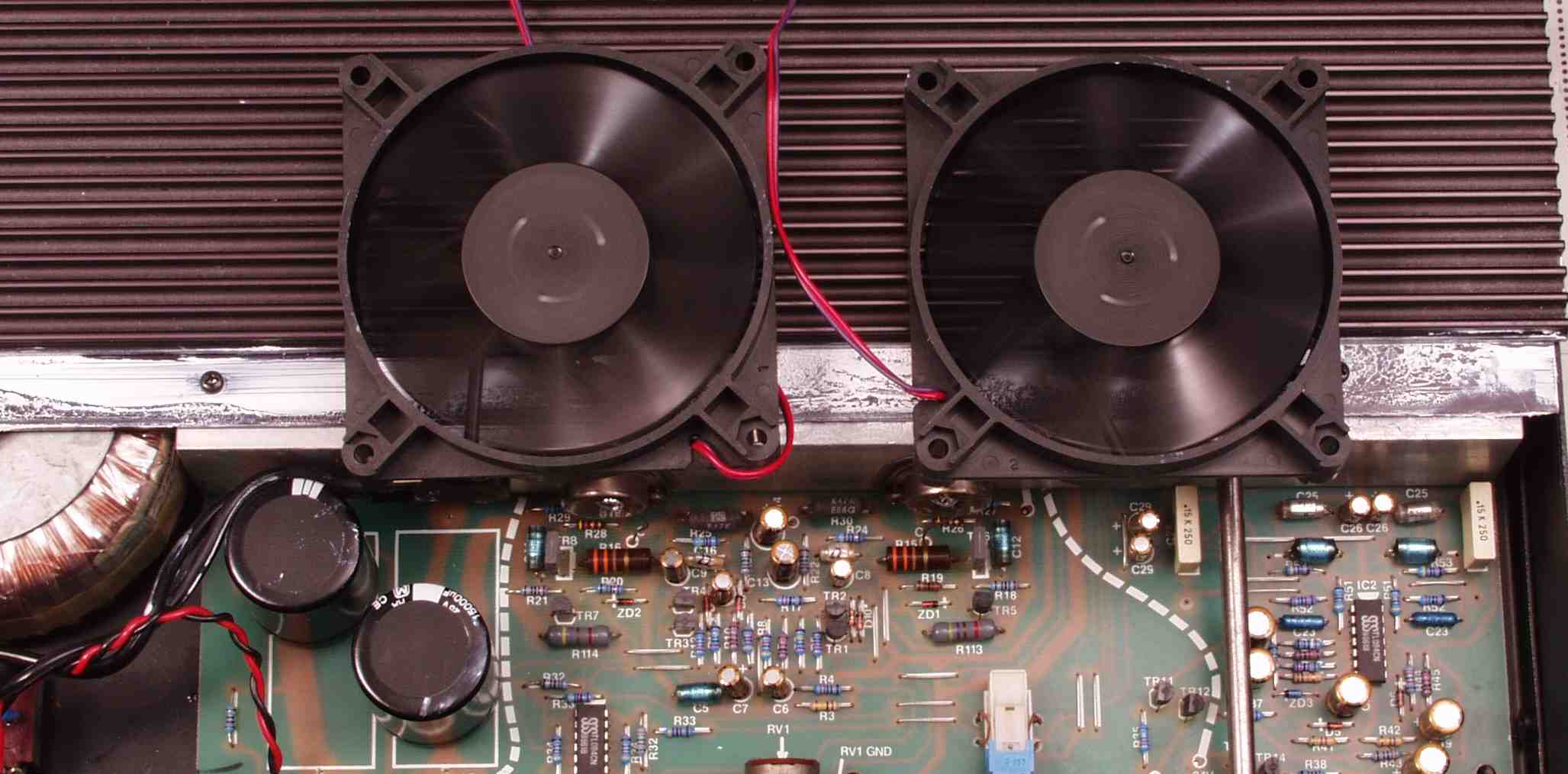

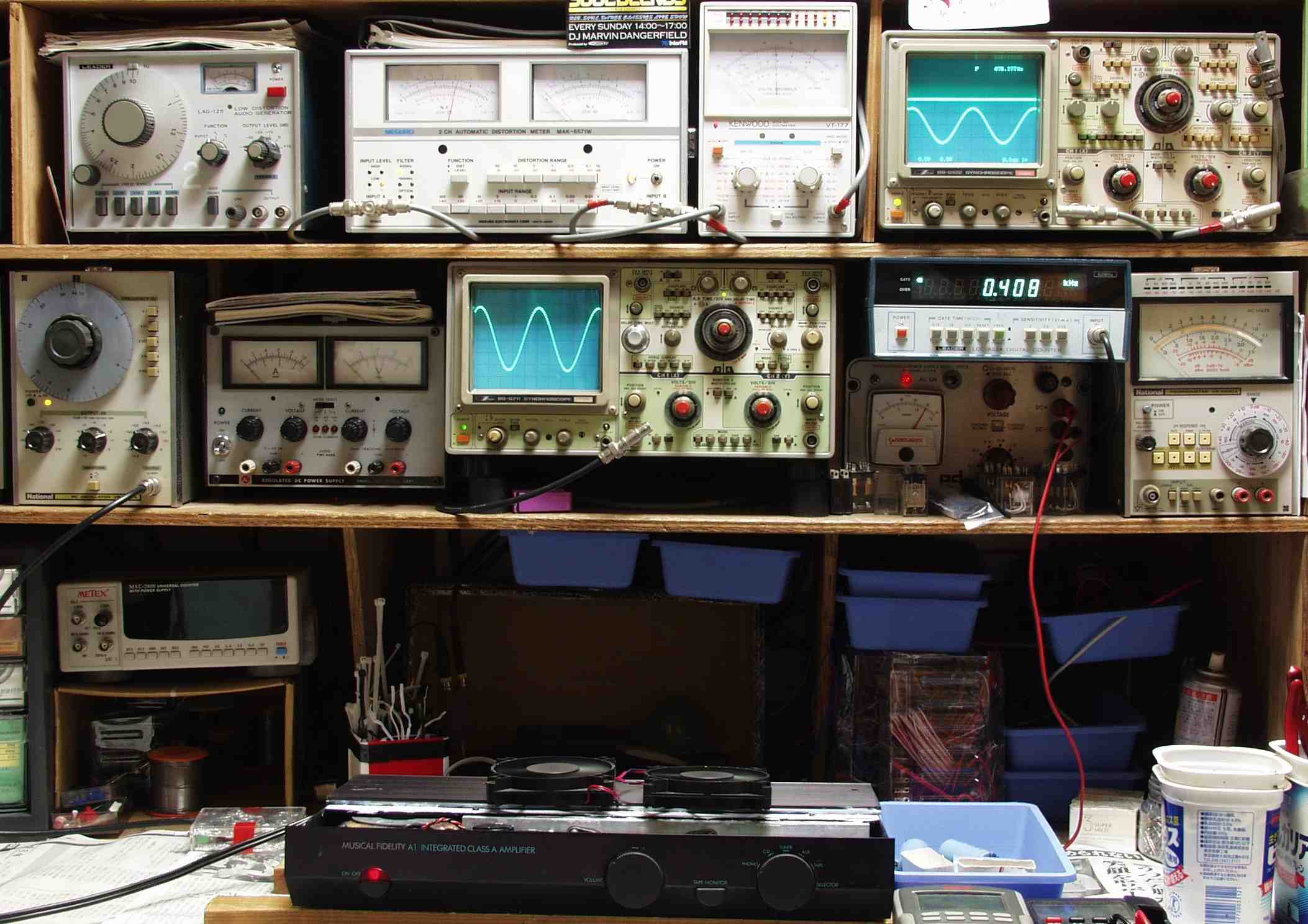

Ｅ−１Ｂ．　出力・歪み測定・調整　ヒートシンクが無いのでフアンで冷却する
Ｅ−２Ａ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５％歪み率　ＡＵＸ入力　１０００ＨＺ
Ｅ−２Ｂ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５％歪み率　ＡＵＸ入力　１０００ＨＺ
Ｅ−２Ｃ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５％歪み率　ＡＵＸ入力　４００ＨＺ
Ｅ−２Ｄ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５５％歪み率　ＡＵＸ入力　４００ＨＺ　
Ｅ−３Ａ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５５％歪み率　ＭＭ入力　１０００ＨＺ
Ｅ−３Ｂ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５５％歪み率　ＭＭ入力　１０００ＨＺ
Ｅ−３Ｃ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５５％歪み率　ＭＭ入力　４００ＨＺ
Ｅ−３Ｄ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．６％歪み率　ＭＭ入力　４００ＨＺ　
Ｅ−４Ａ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．６％歪み率　ＭＣ入力　１０００ＨＺ
Ｅ−４Ｂ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．６％歪み率　ＭＣ入力　１０００ＨＺ
Ｅ−４Ｃ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．６％歪み率　ＭＣ入力　４００ＨＺ
Ｅ−４Ｄ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５５％歪み率　ＭＣ入力　４００ＨＺ　
Ｅ−５．　完成　２４時間エージング
　　　 　　 Copyright(C) 2006　Amp Repair Studio All right reserved.　　　　　　　　　　　　　　　　　　　　mfa1-5-1j
