| ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ Ａ−１． ６台目 修理 |
| 平成２０年１月１８日到着 １月２３日完成 |
|

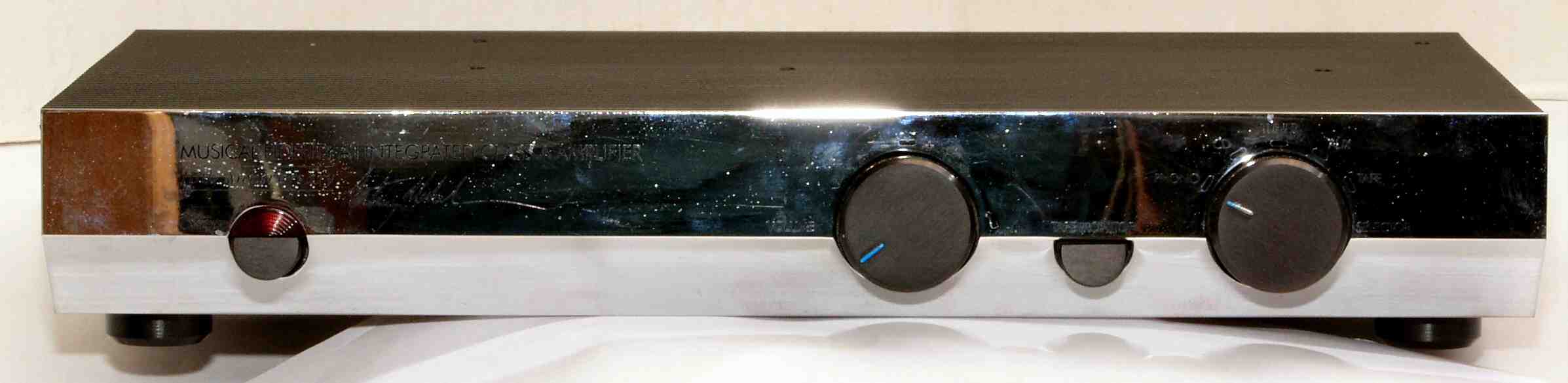

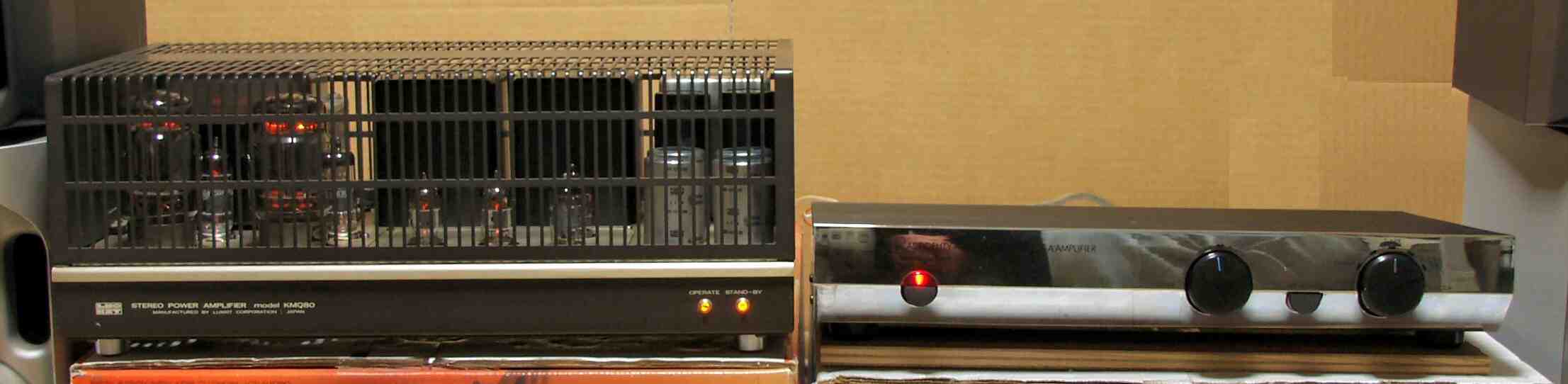

| Ａ． 修理前の状況 Ａ−１Ａ． 点検中 外観を、前から見る。 |
 |

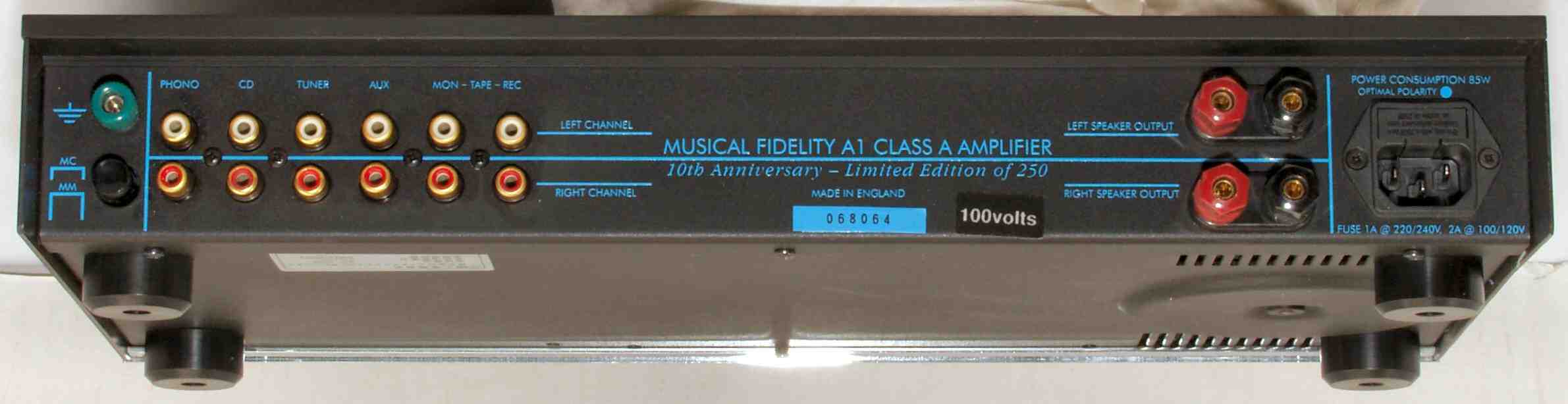

| Ａ−１Ｂ． 点検中 外観を、後から見る。 |
 |

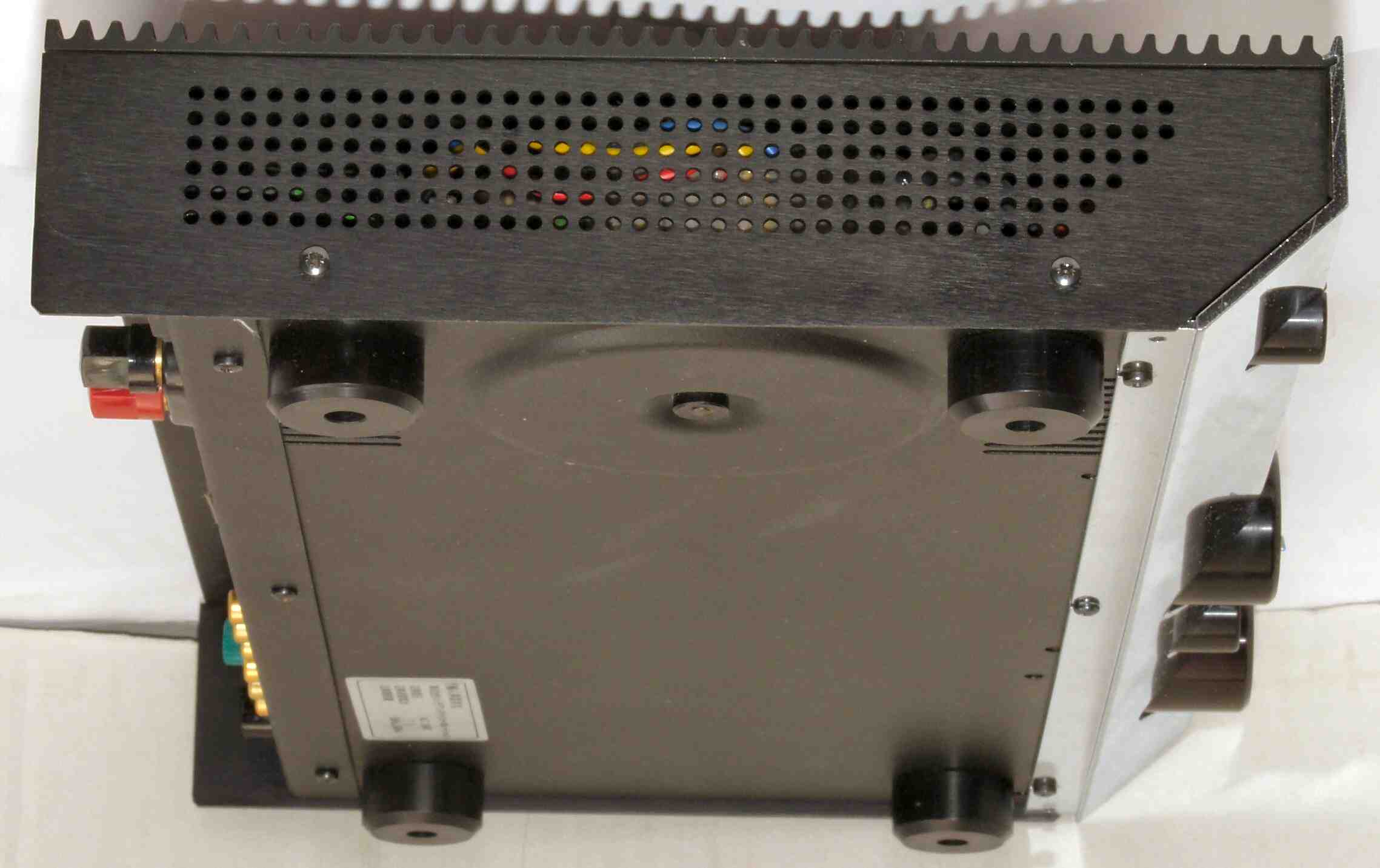

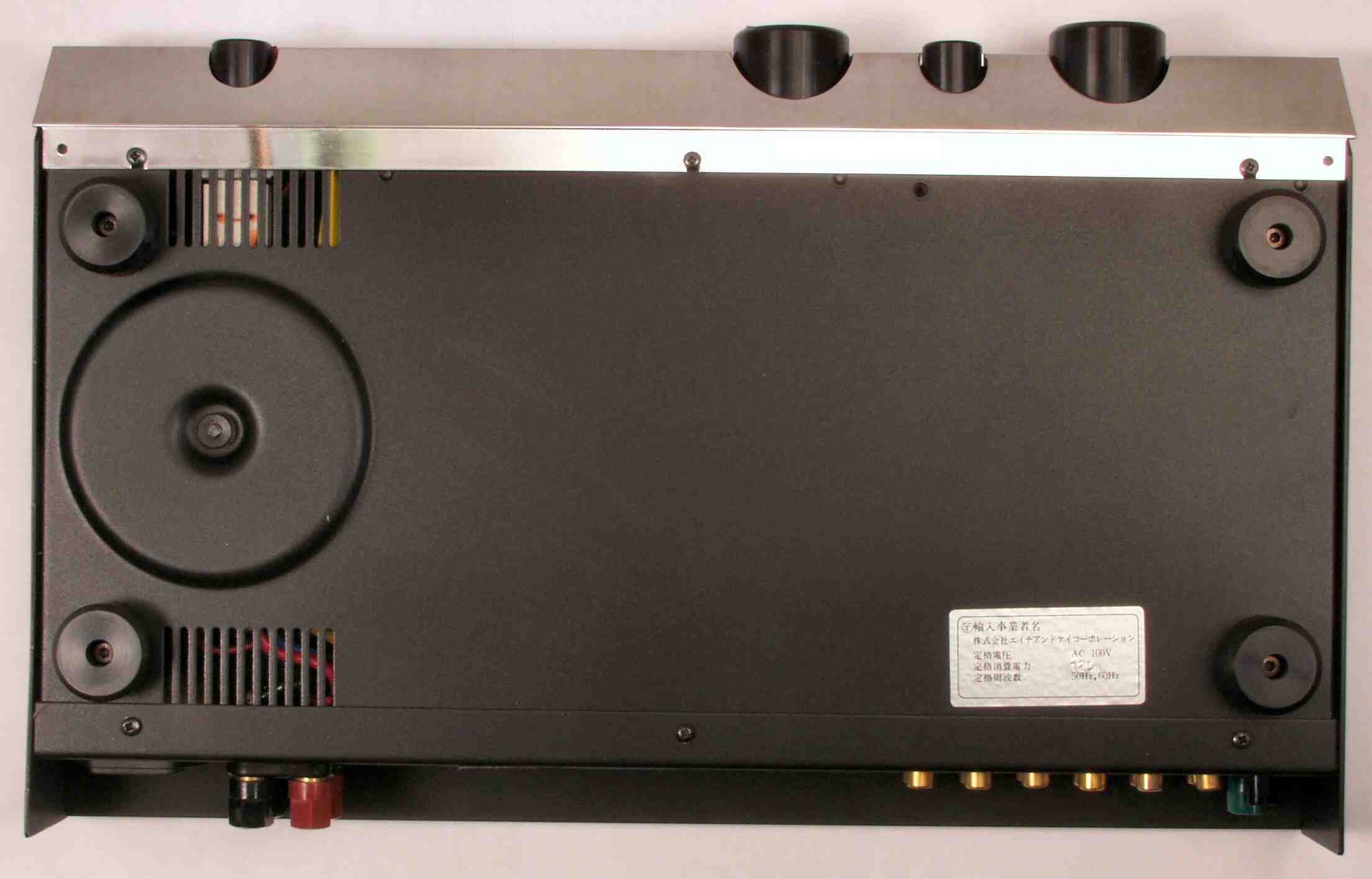

| Ａ−２Ａ． 点検中 外観を、下から見る、放熱を良くする為、スリットが付けられている。 |
 |
| Ａ−２Ｂ． 点検中 外観を、右から見る。 |
 |

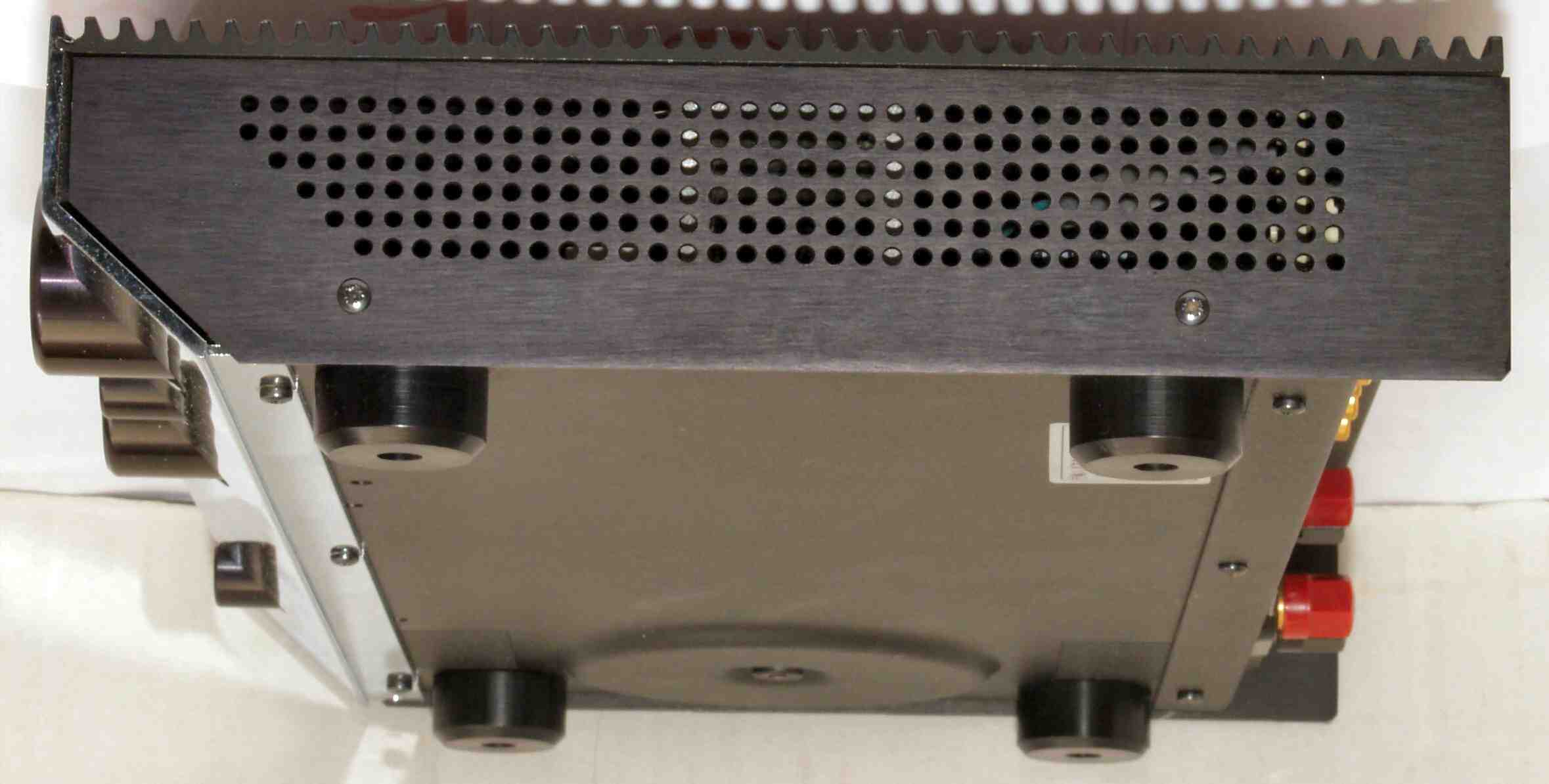

| Ａ−２Ｃ． 点検中 外観を、左から見る。 |
 |
| Ａ−３． 点検中 修理の時曲げたのが、右の入力切り替えＳＷがかなり揺れる カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない |
 |

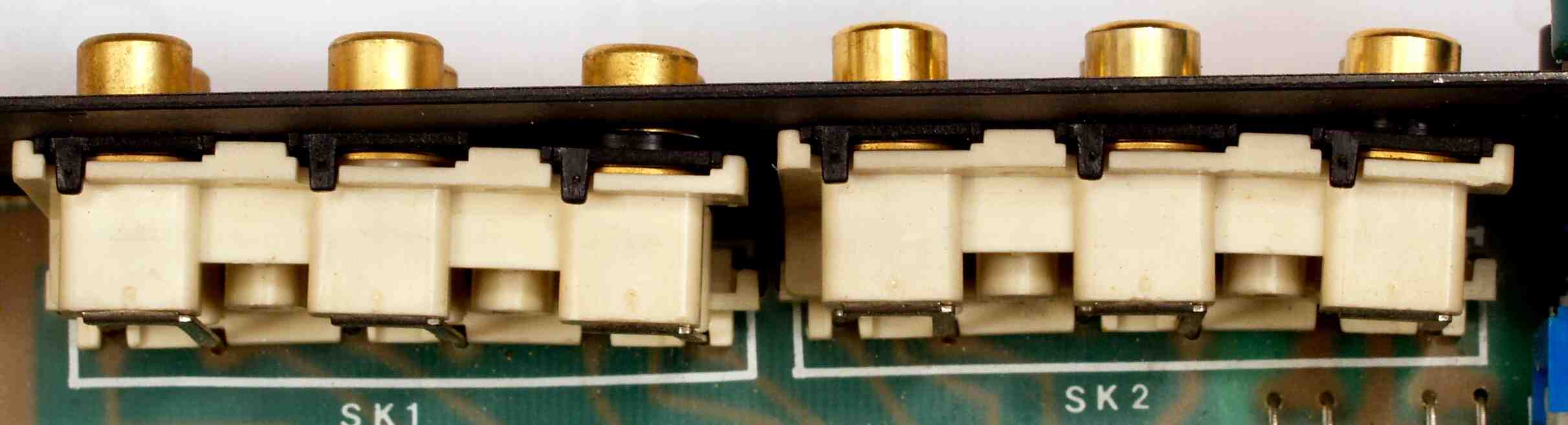

| Ａ−４． 点検中 入出力ＲＣＡ端子、太いケーブルを付けるので、この様に曲がる。 |
 |

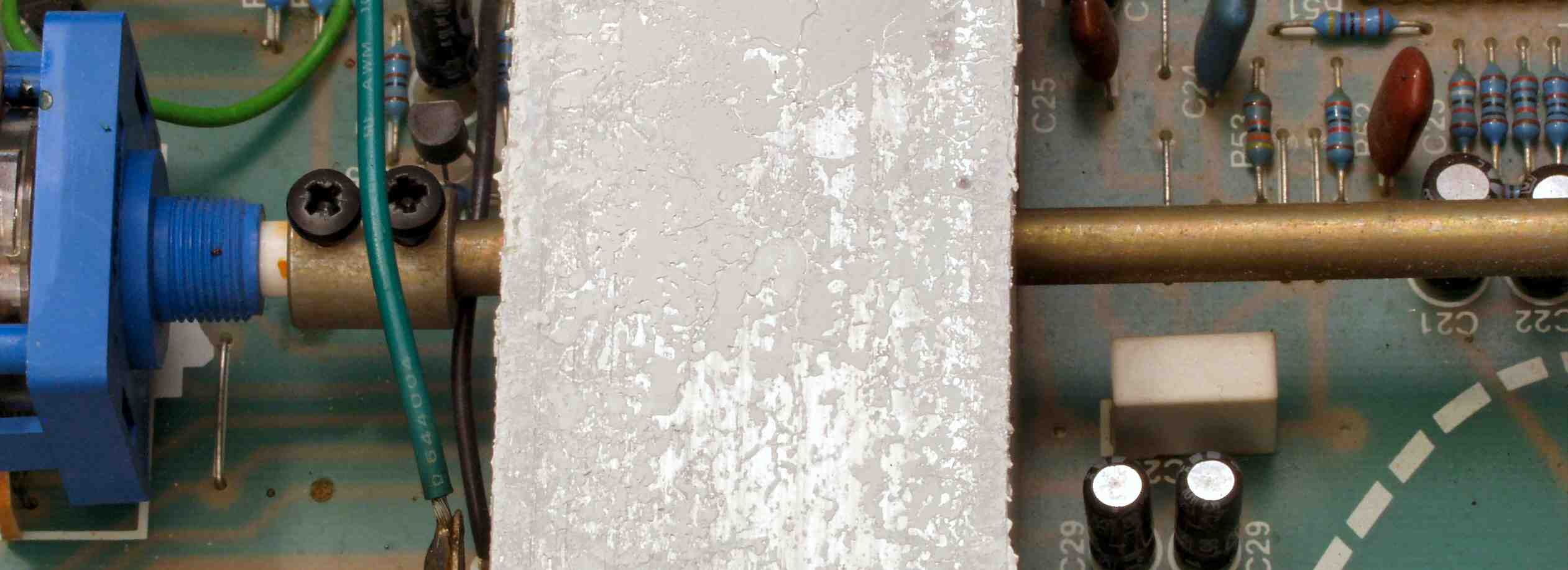

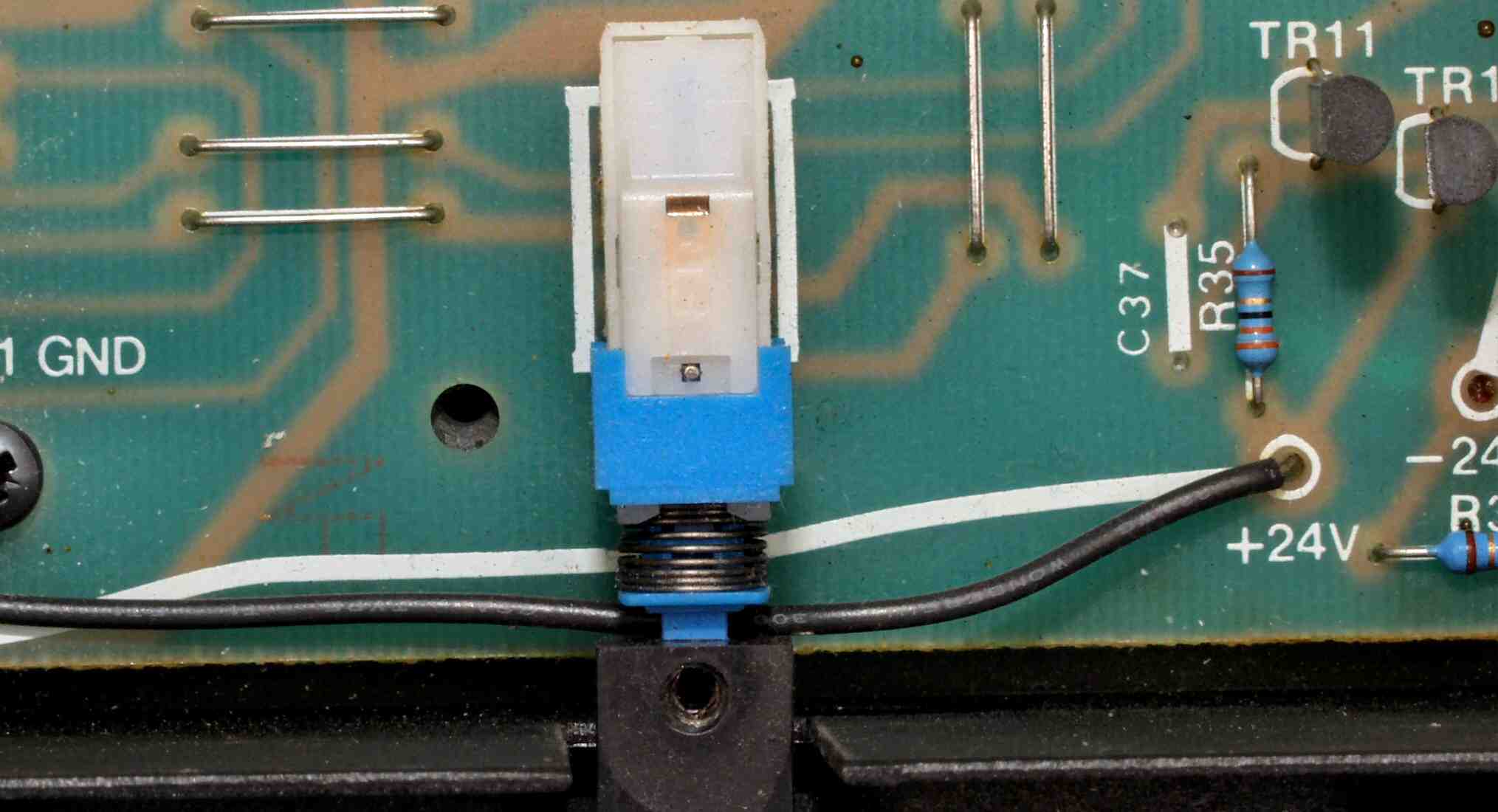

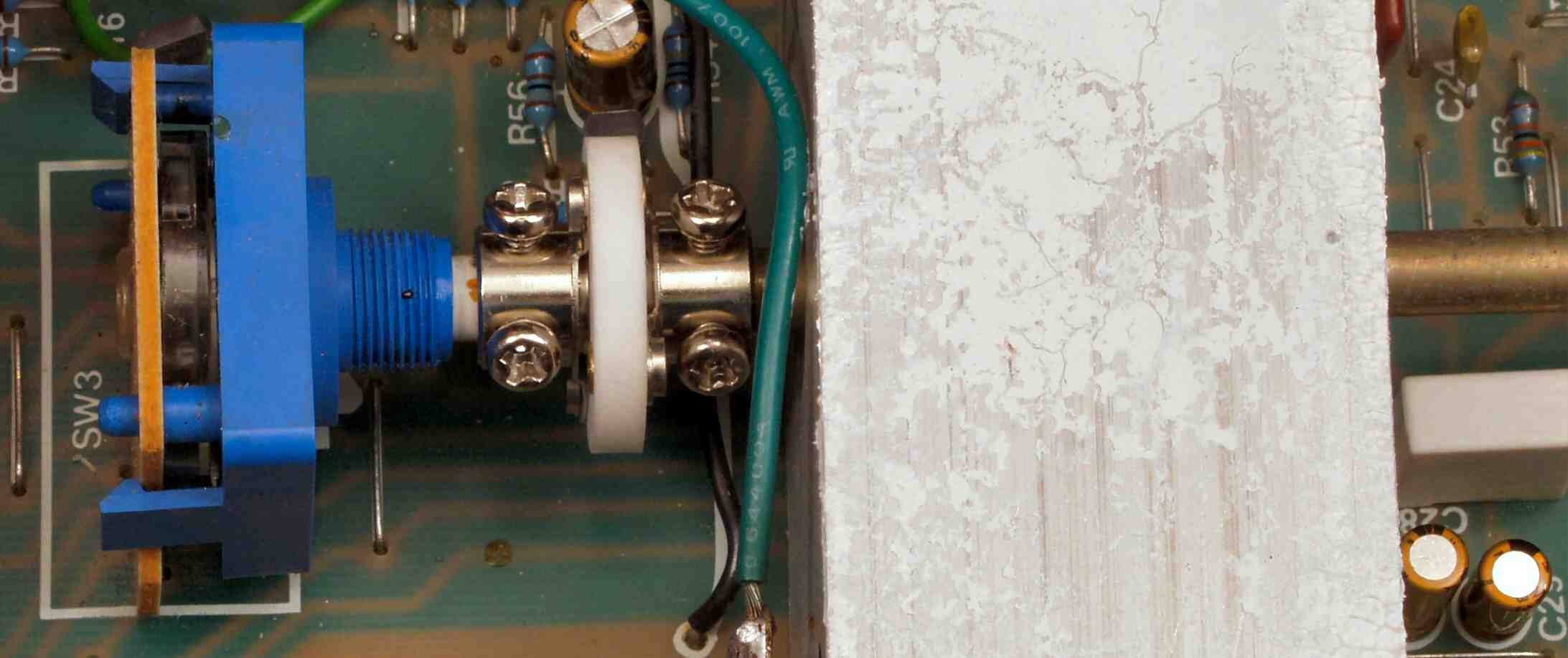

| Ａ−５． 点検中 電源供給配線がＳＷの軸に挟まっている！ |
 |

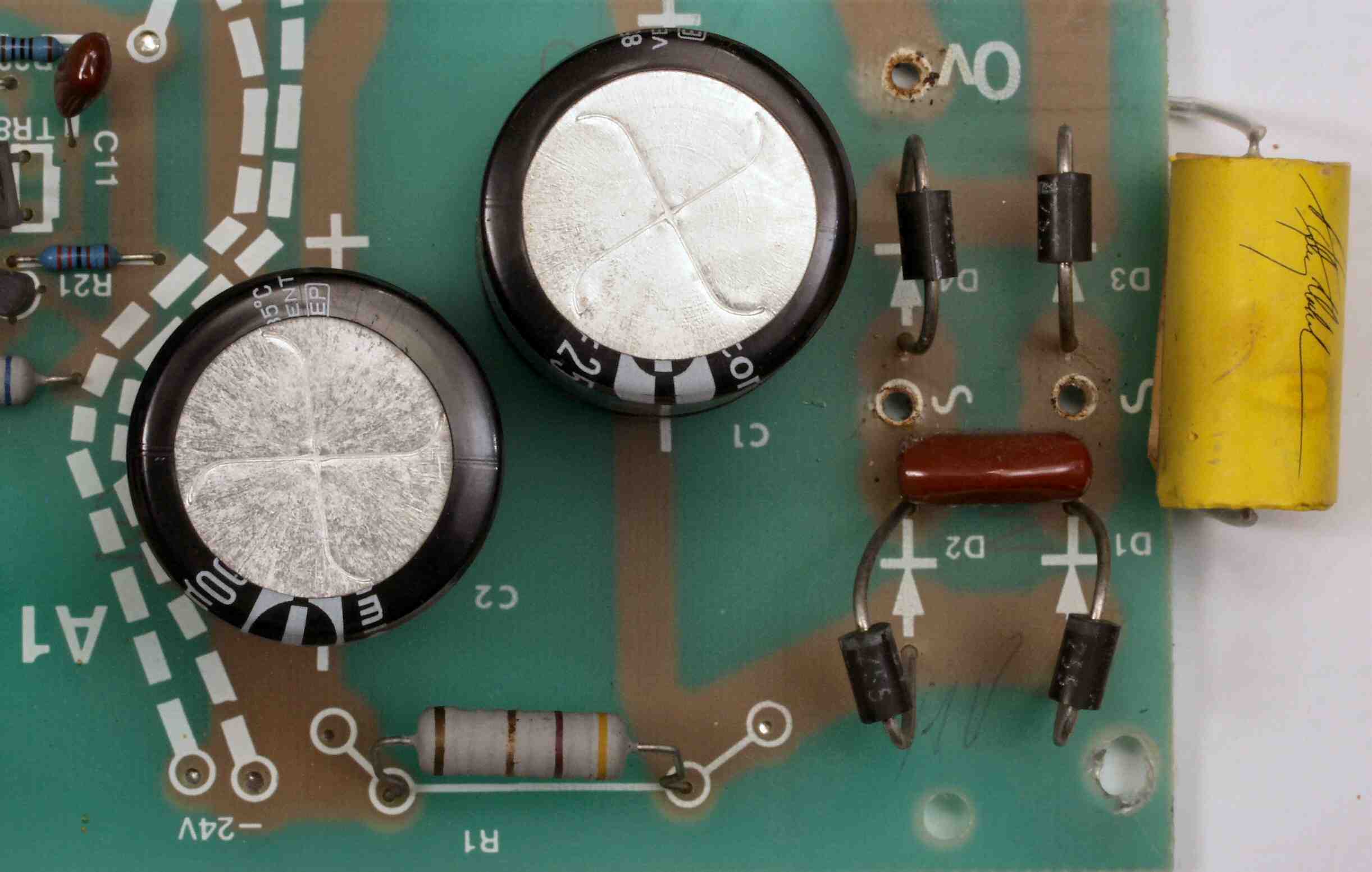

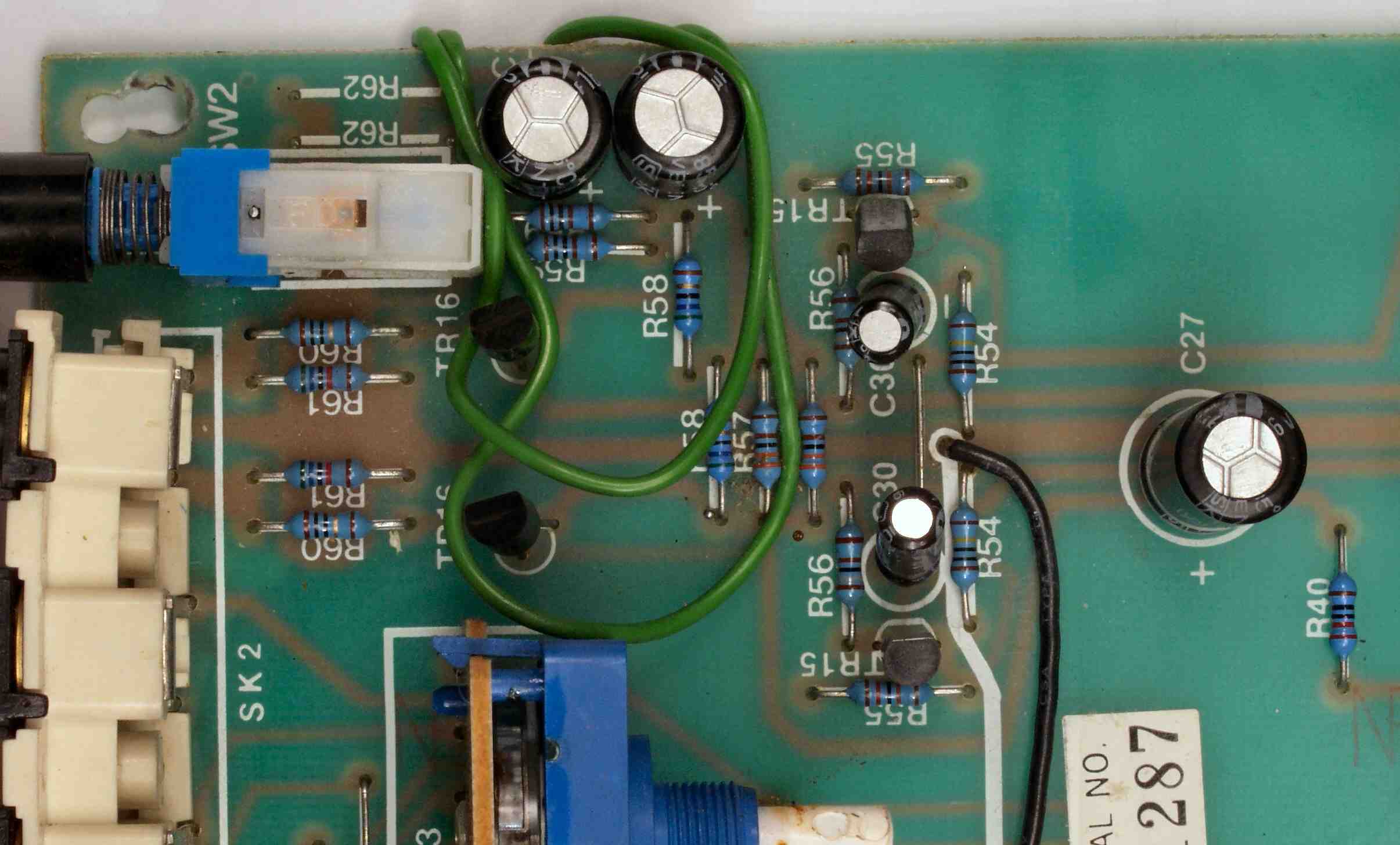

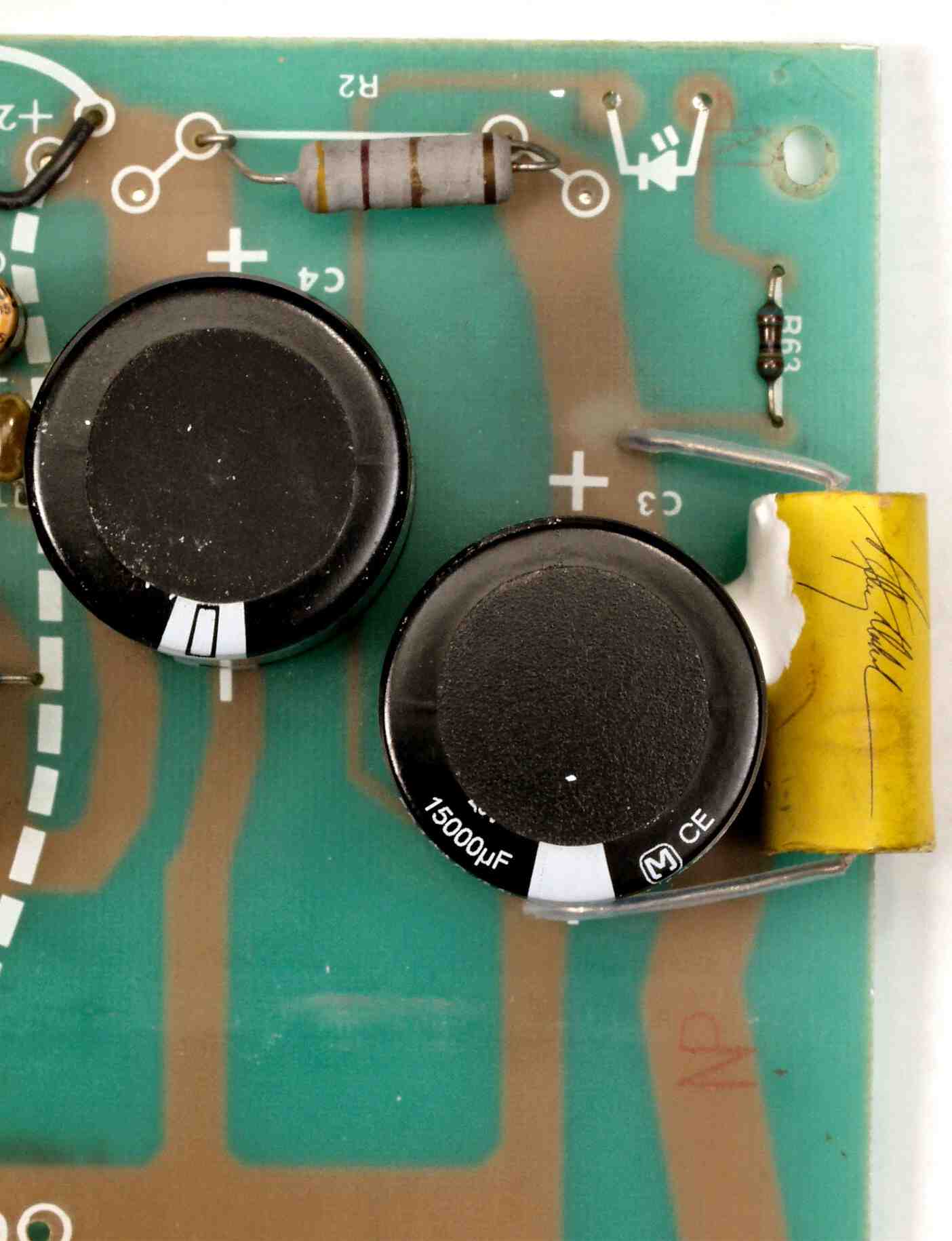

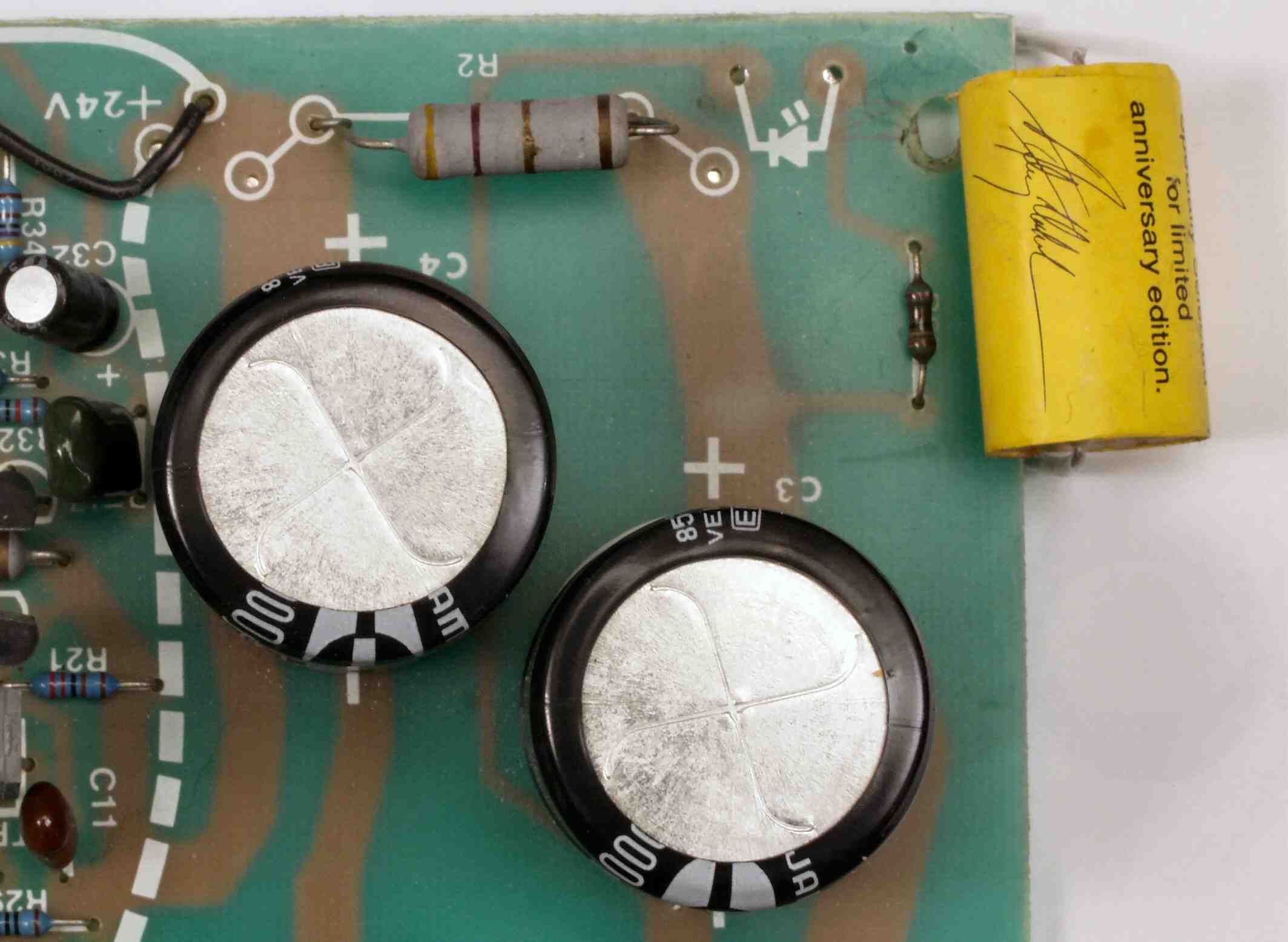

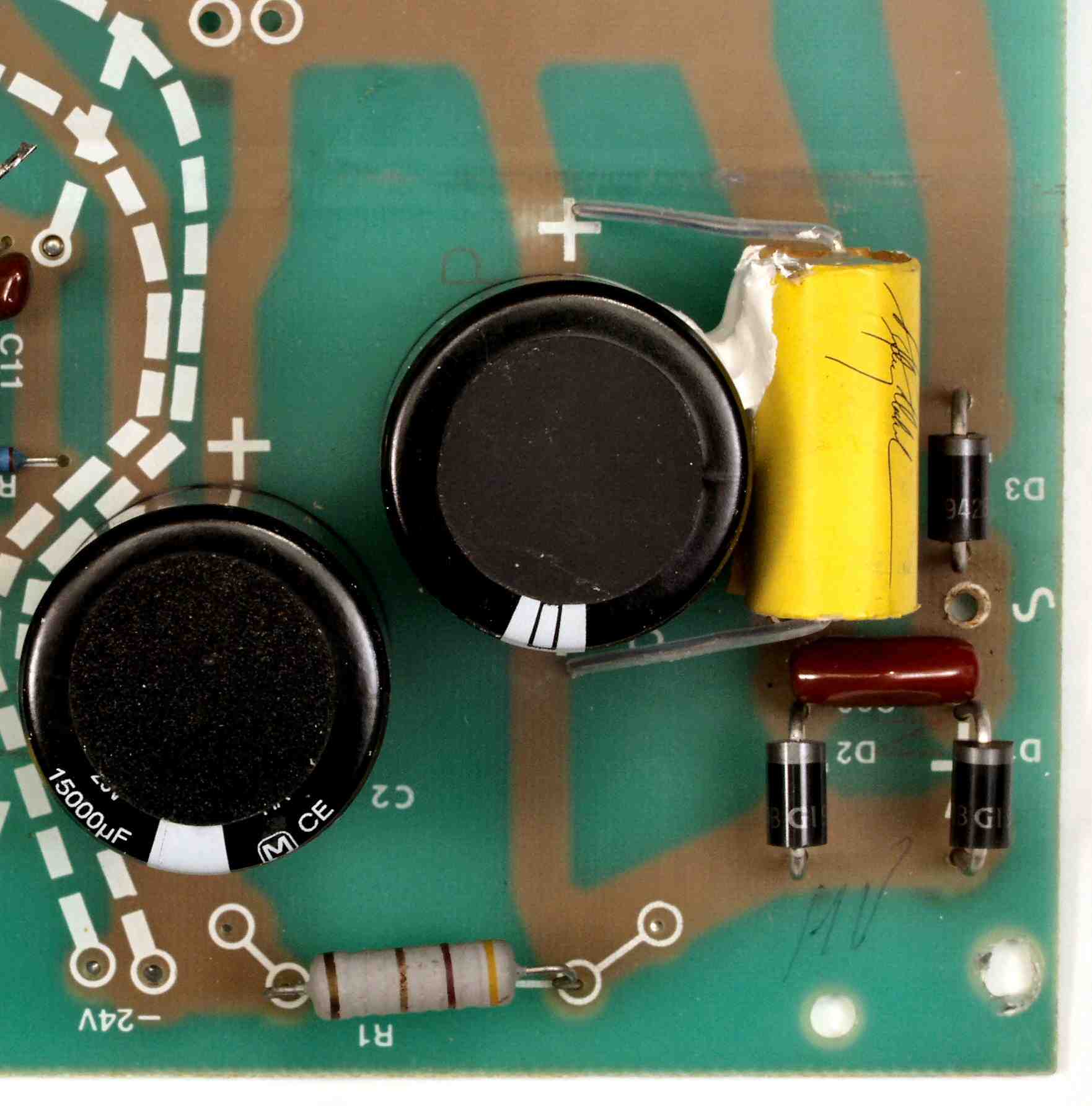

| Ａ−６． 点検中 電解コンデンサーの比較 右側＝交換する物容量１．５倍 左側＝付いている物 |
 |

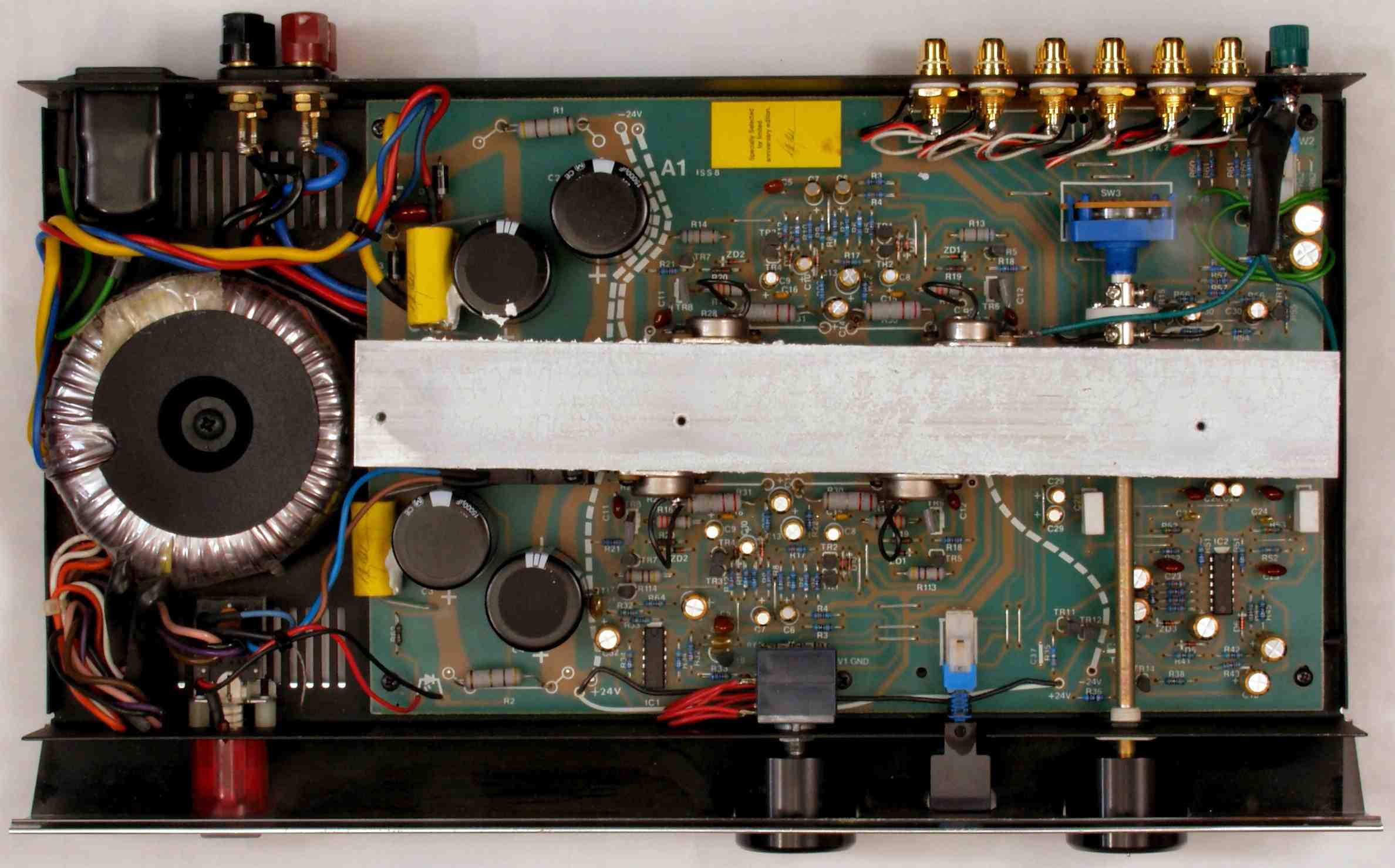

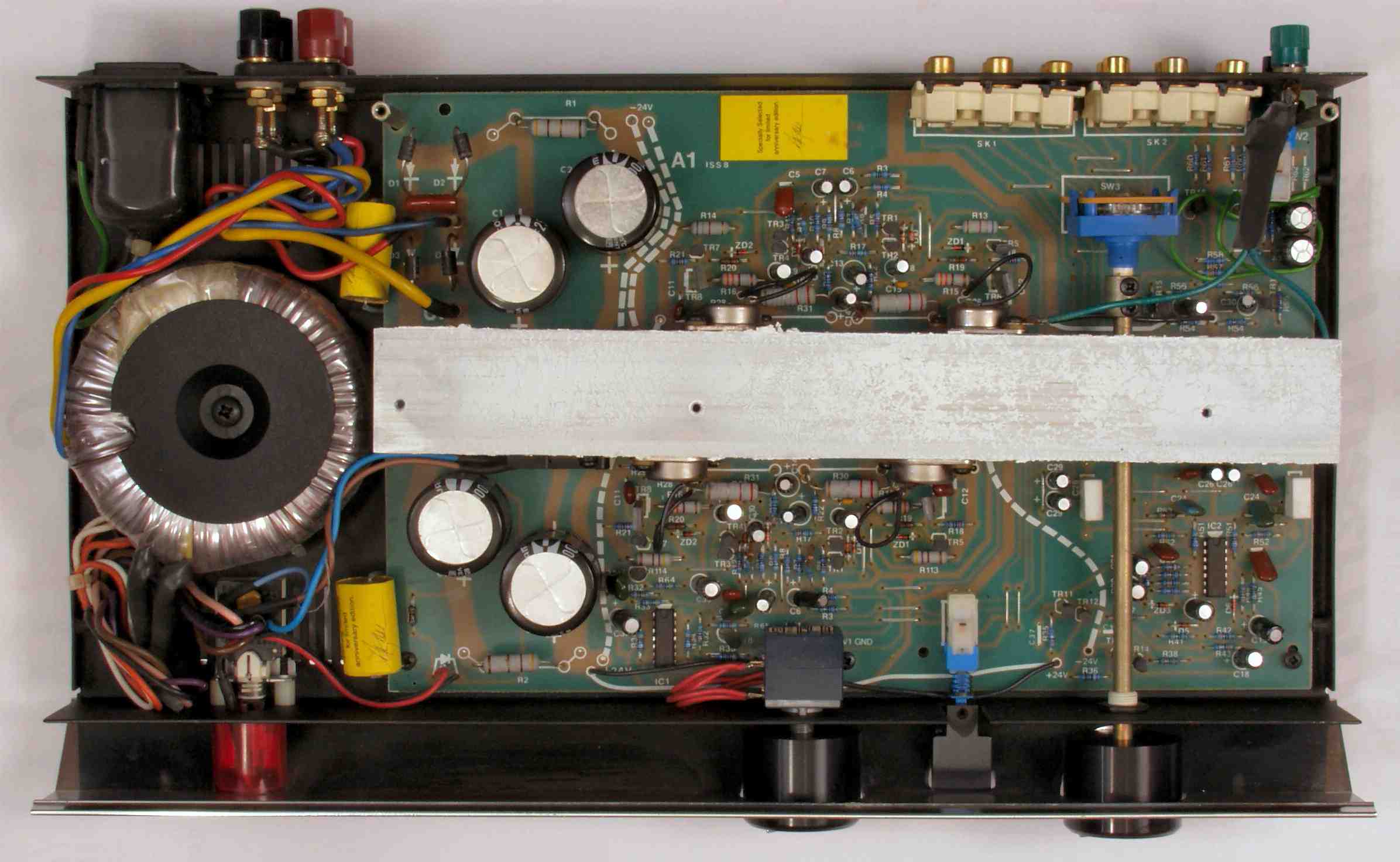

| Ａ−７． 点検中 上蓋を取り、上から見る |
 |

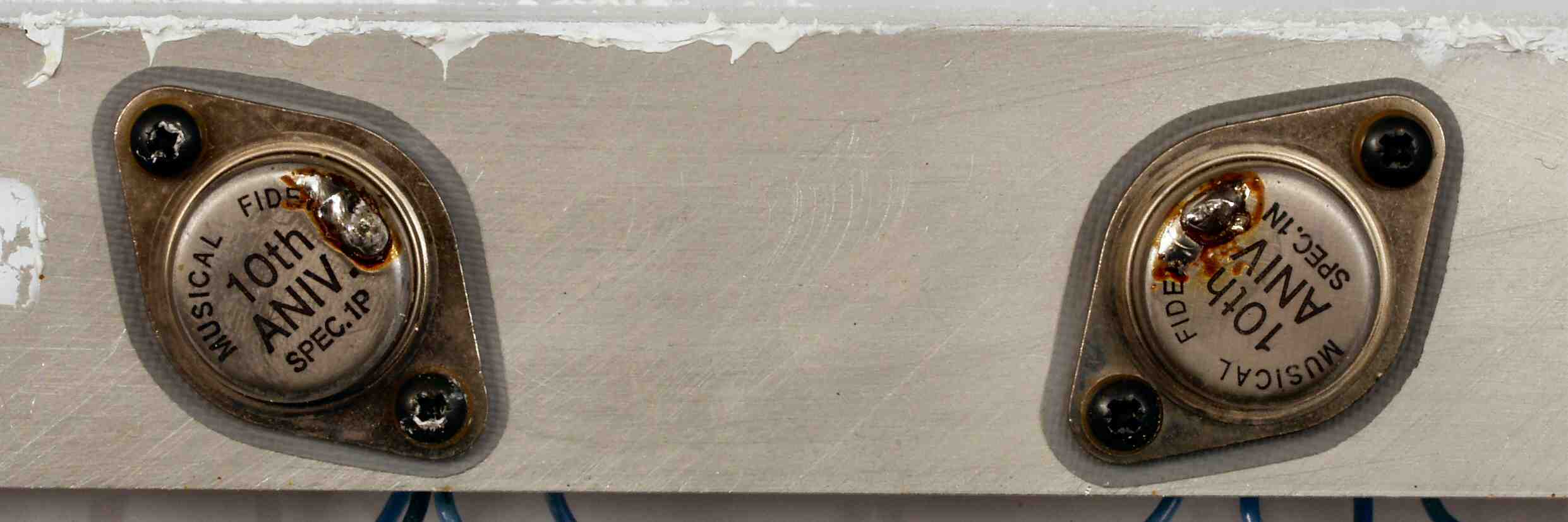

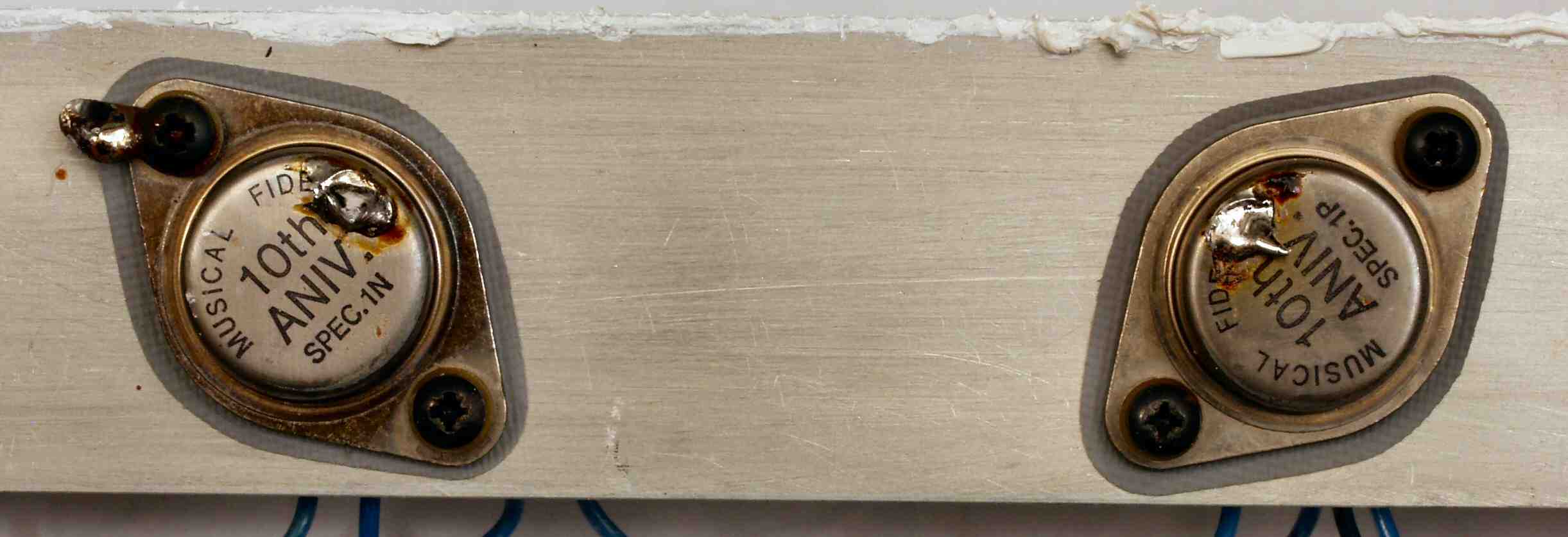

| Ａ−８Ａ． 点検中 終段素子の「１０ｔｈ ＡＮＩＶ」が光り輝く |
 |
| Ａ−８Ｂ． 点検中 終段素子の「１０ｔｈ ＡＮＩＶ」が光り輝く |
 |
| Ａ−９８Ｂ． 点検中 テフロン絶縁のRCA端子に交換可能 |
 |

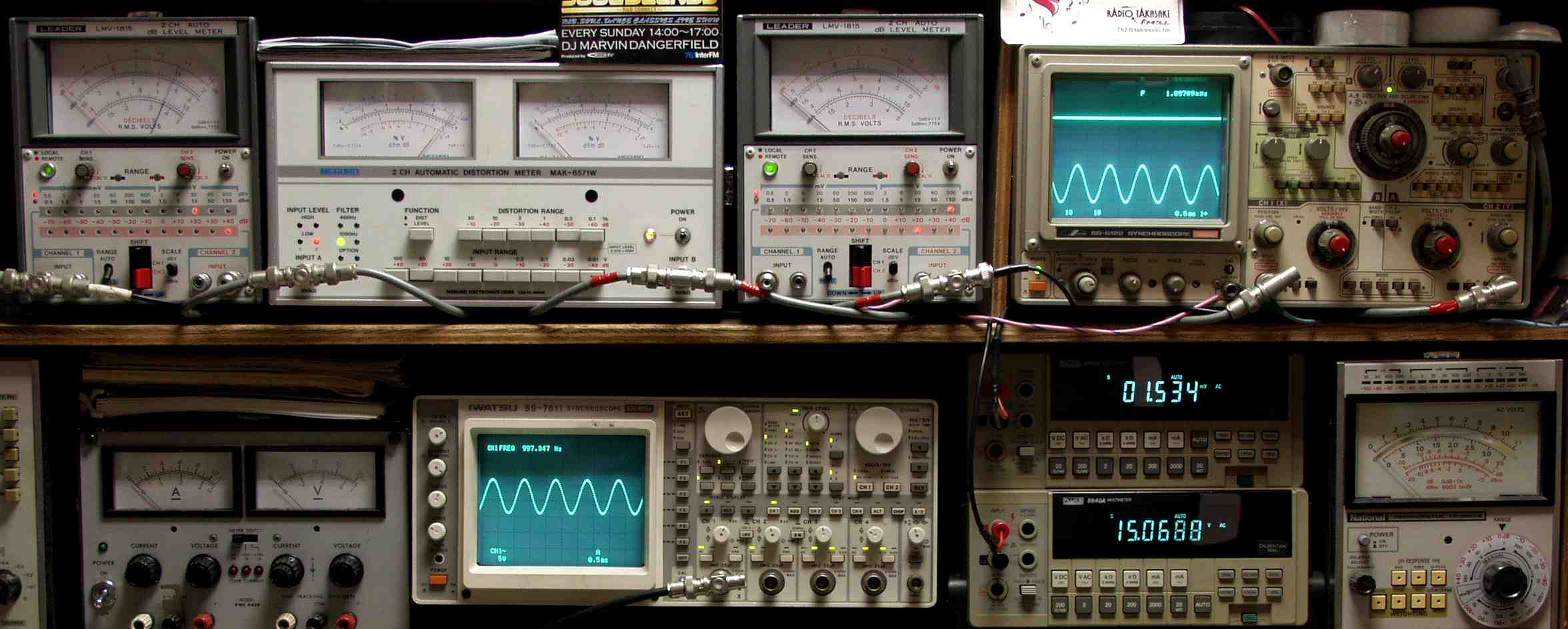

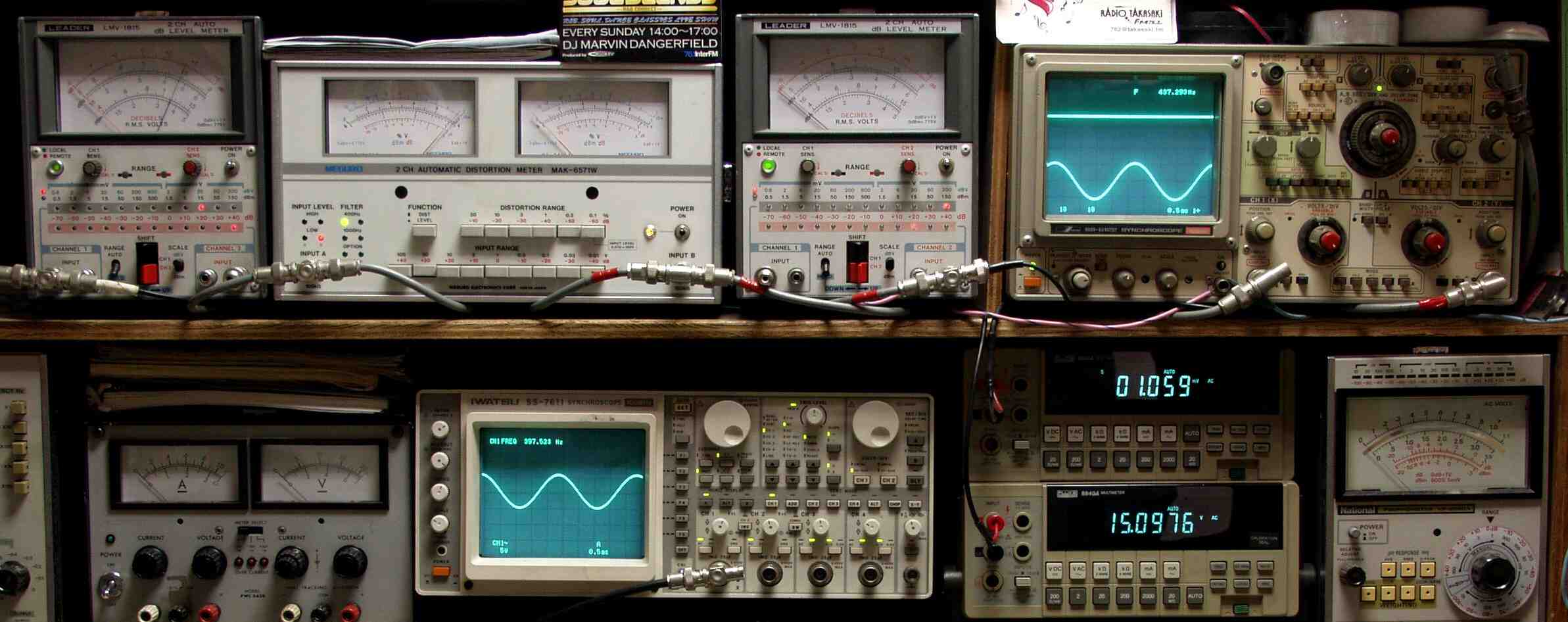

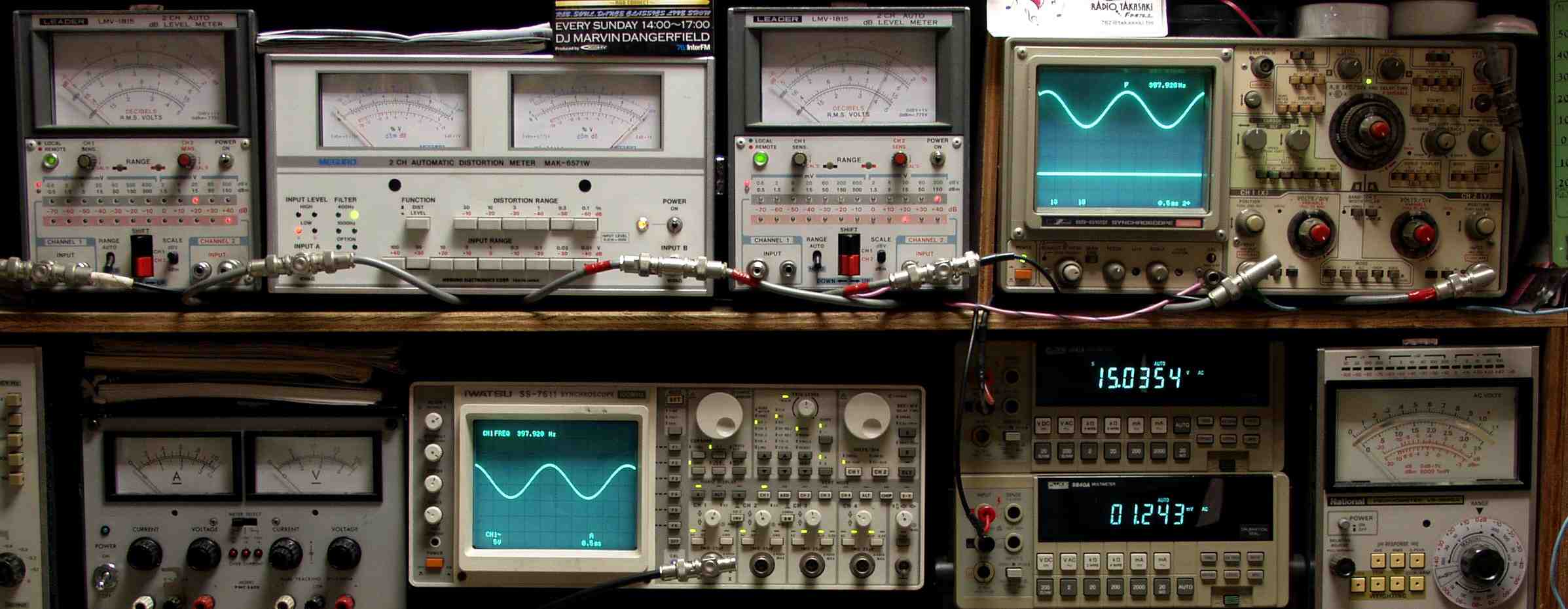

| ＡＥ． 修理前の測定 ＡＥ−１． 出力・歪み率測定 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |
 |

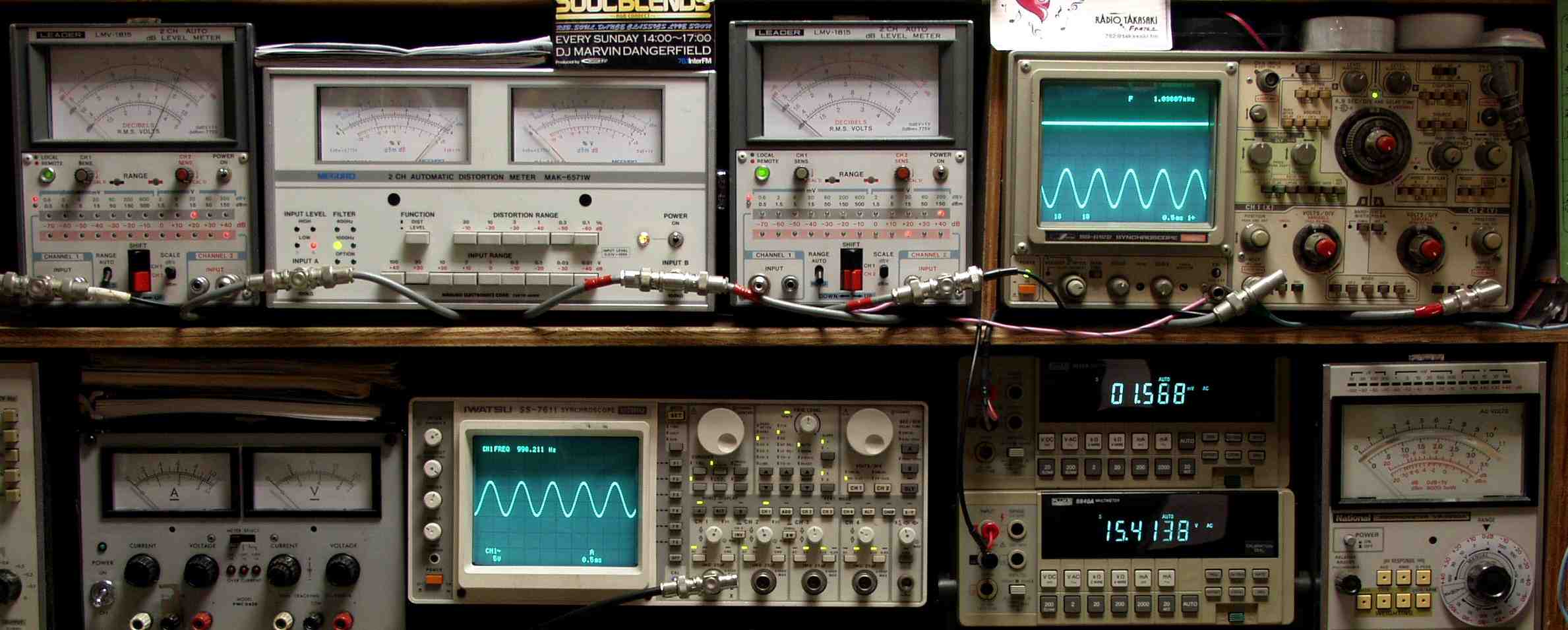

| Ｅ−２Ａ． Ｒ−ＳＰ出力 １２Ｖ＝１８Ｗ ０．８％歪み率（１％レンジ） ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−２Ｂ． Ｌ−ＳＰ出力 １２Ｖ＝１８Ｗ ０．８％歪み率（１％レンジ） ＡＵＸ入力 ４００ＨＺ |
 |

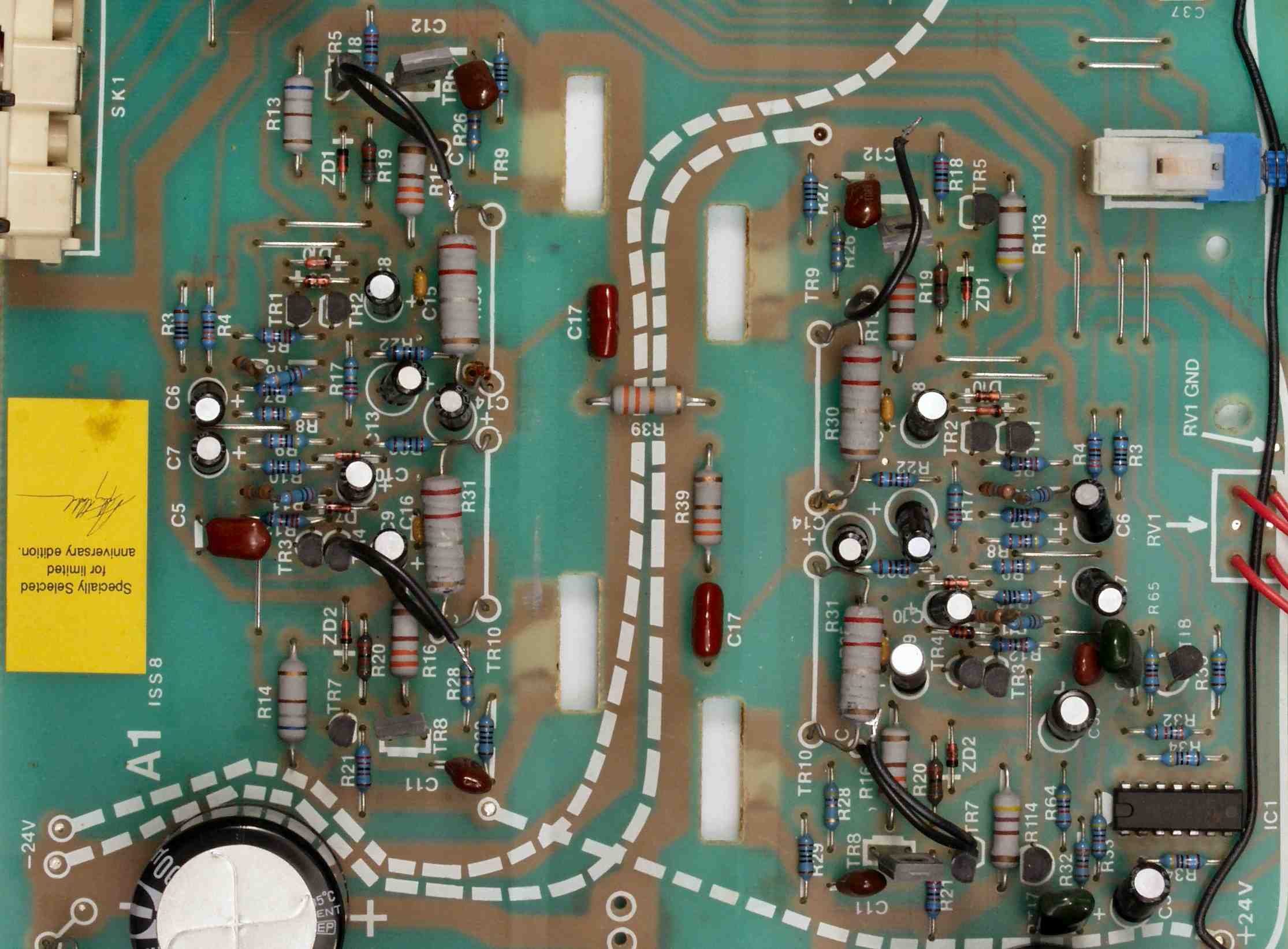

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 基板 |
 |

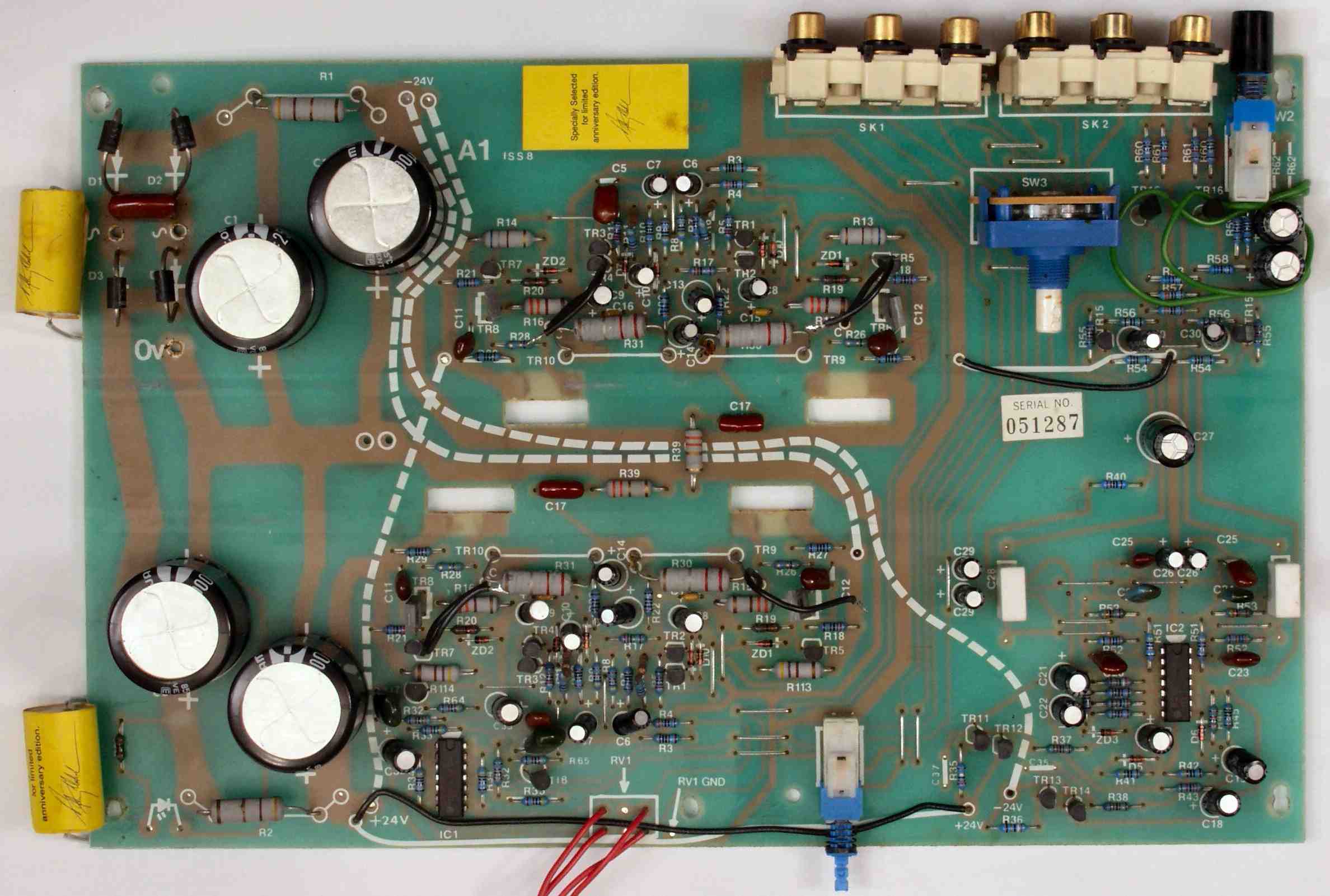

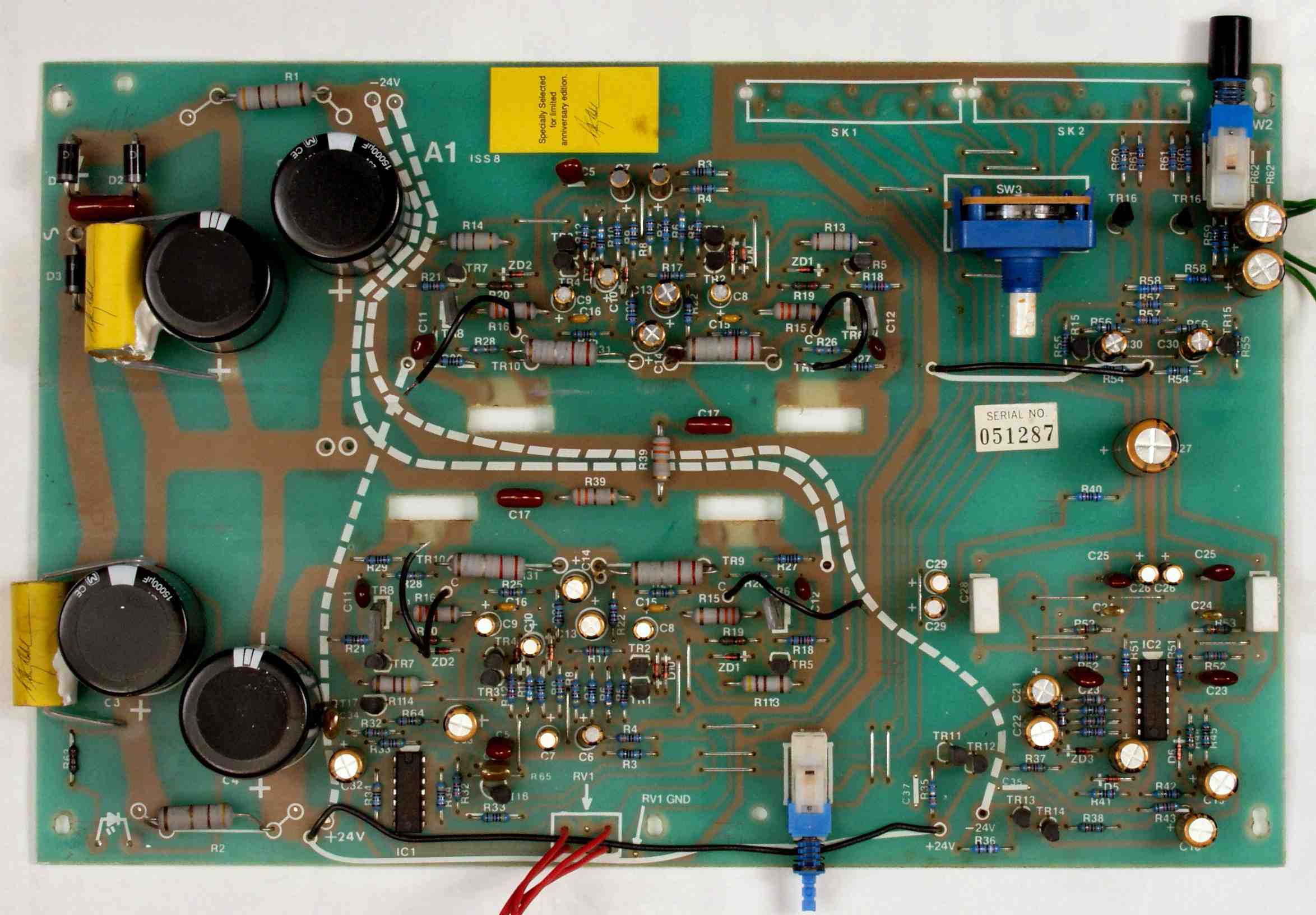

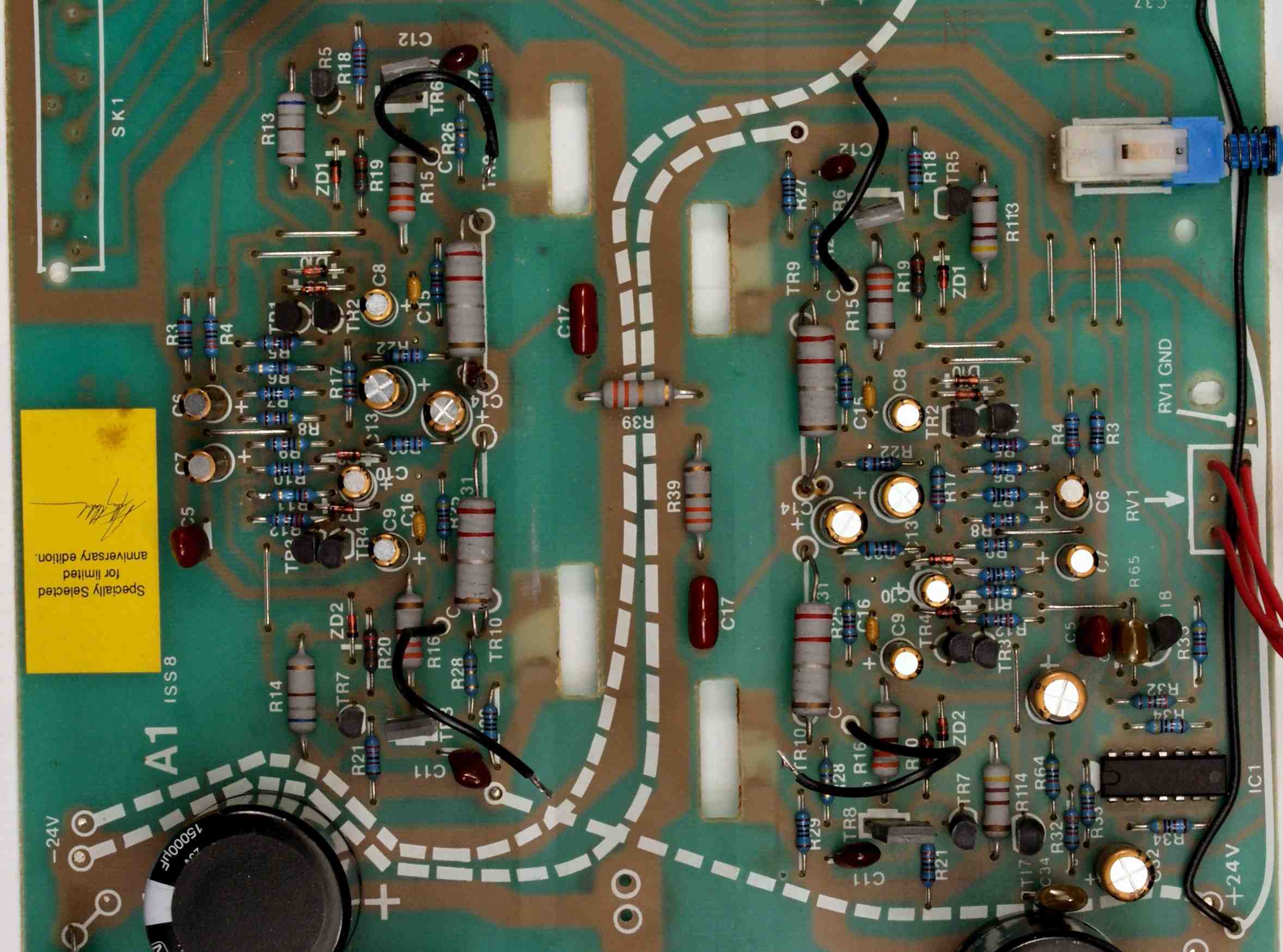

| Ｃ−１Ｂ． 修理後 基板 電解コンデンサー３１個、ダイオード４個、フイルムコンデンサー４個交換 |
 |

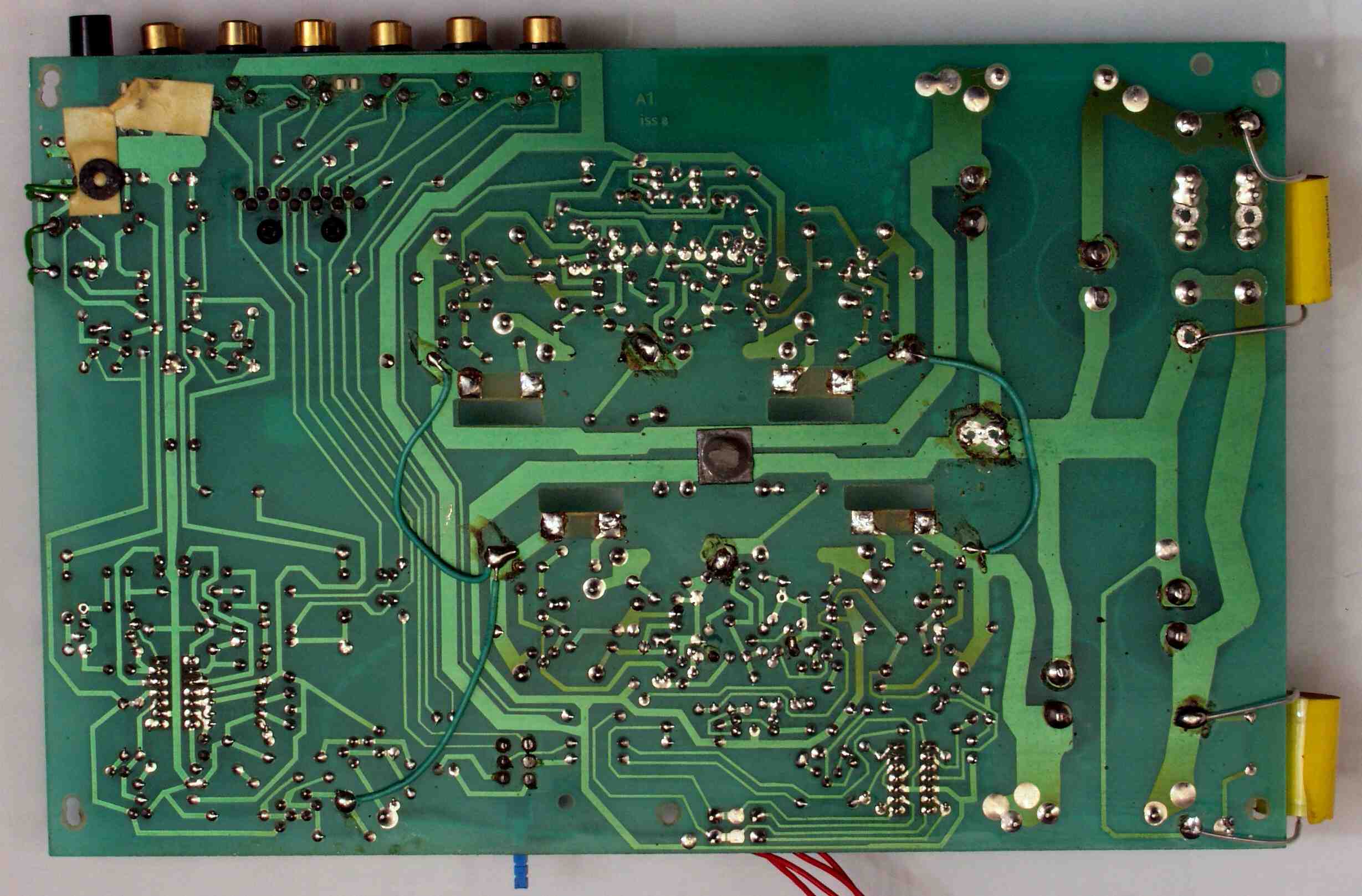

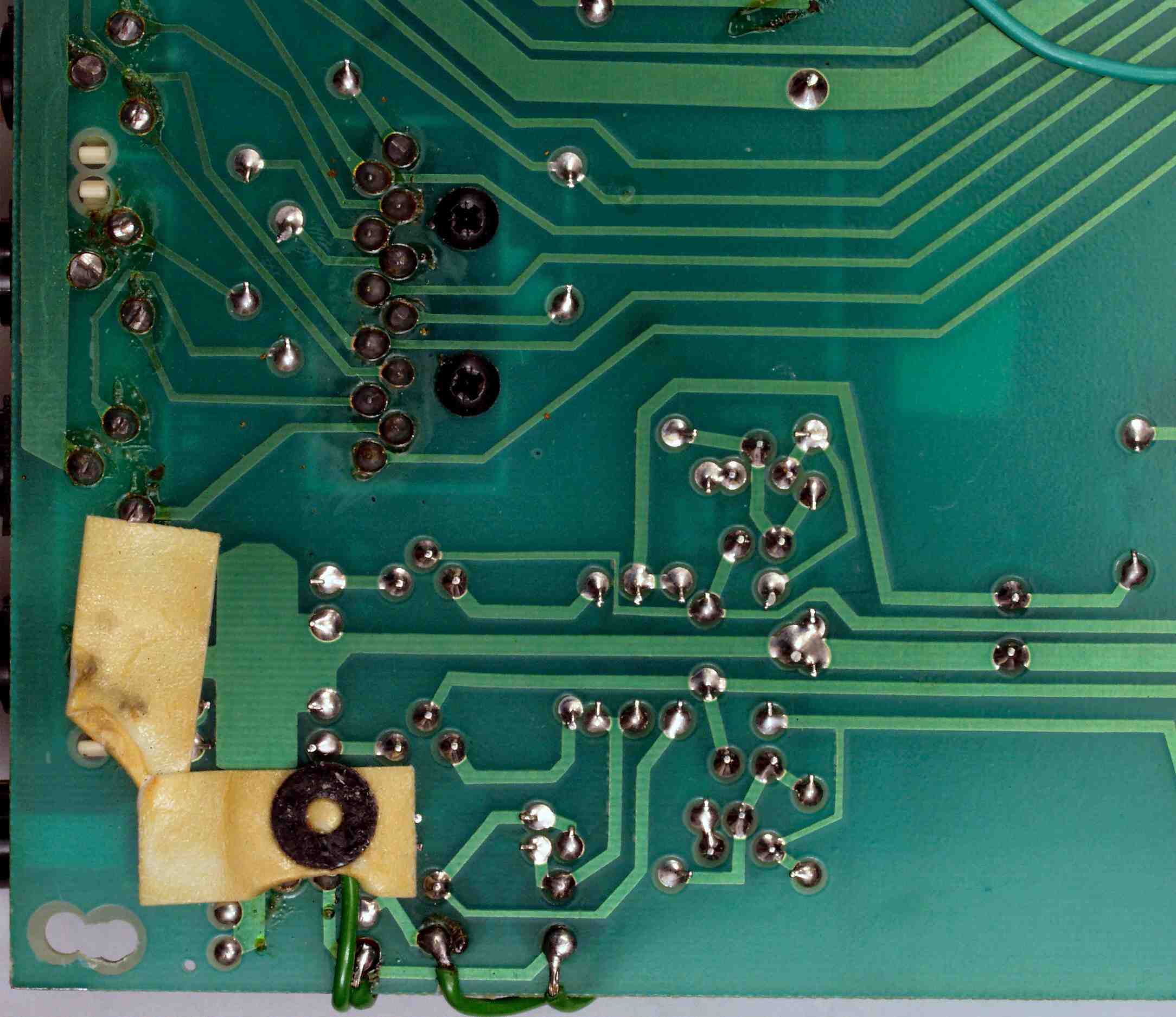

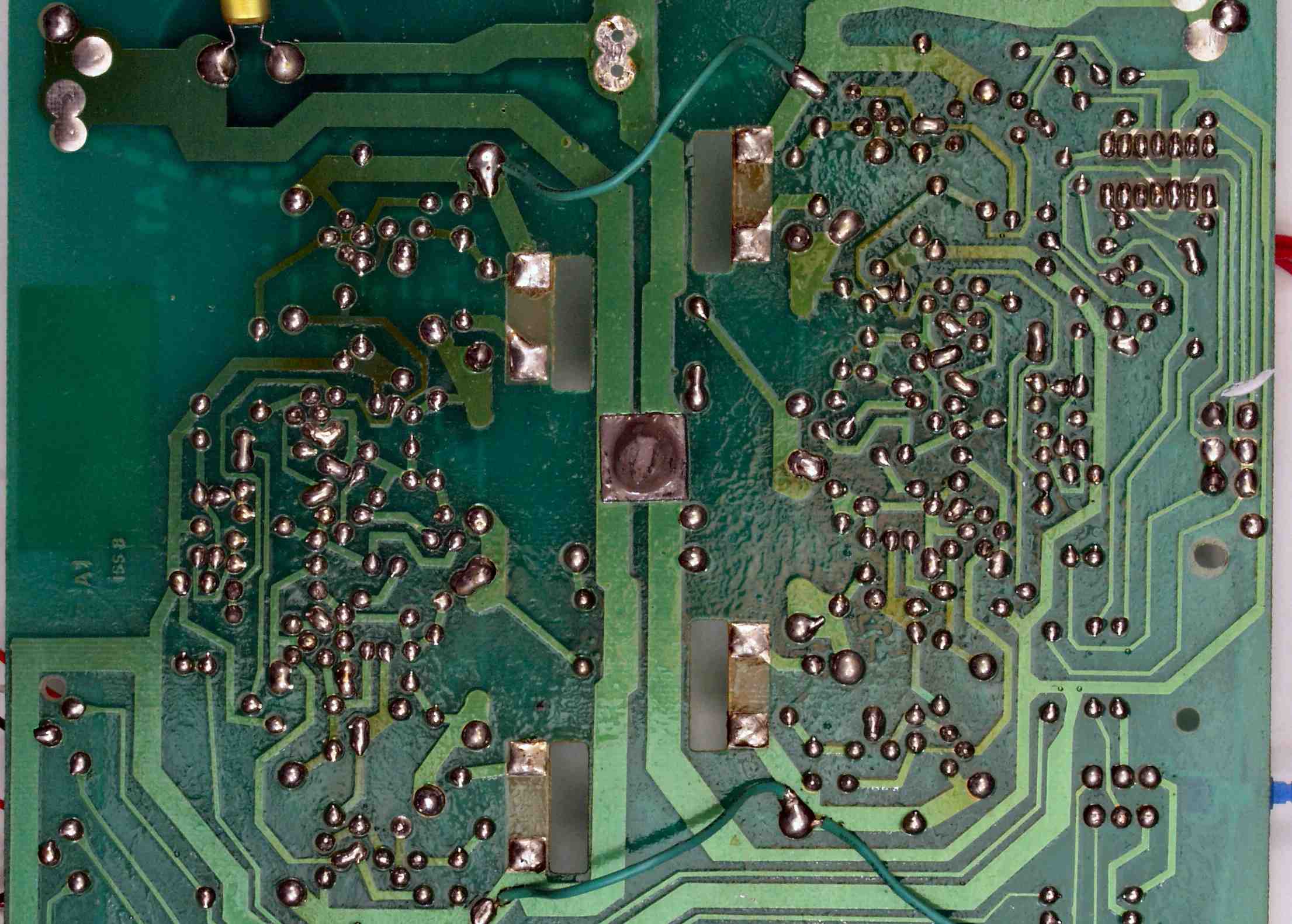

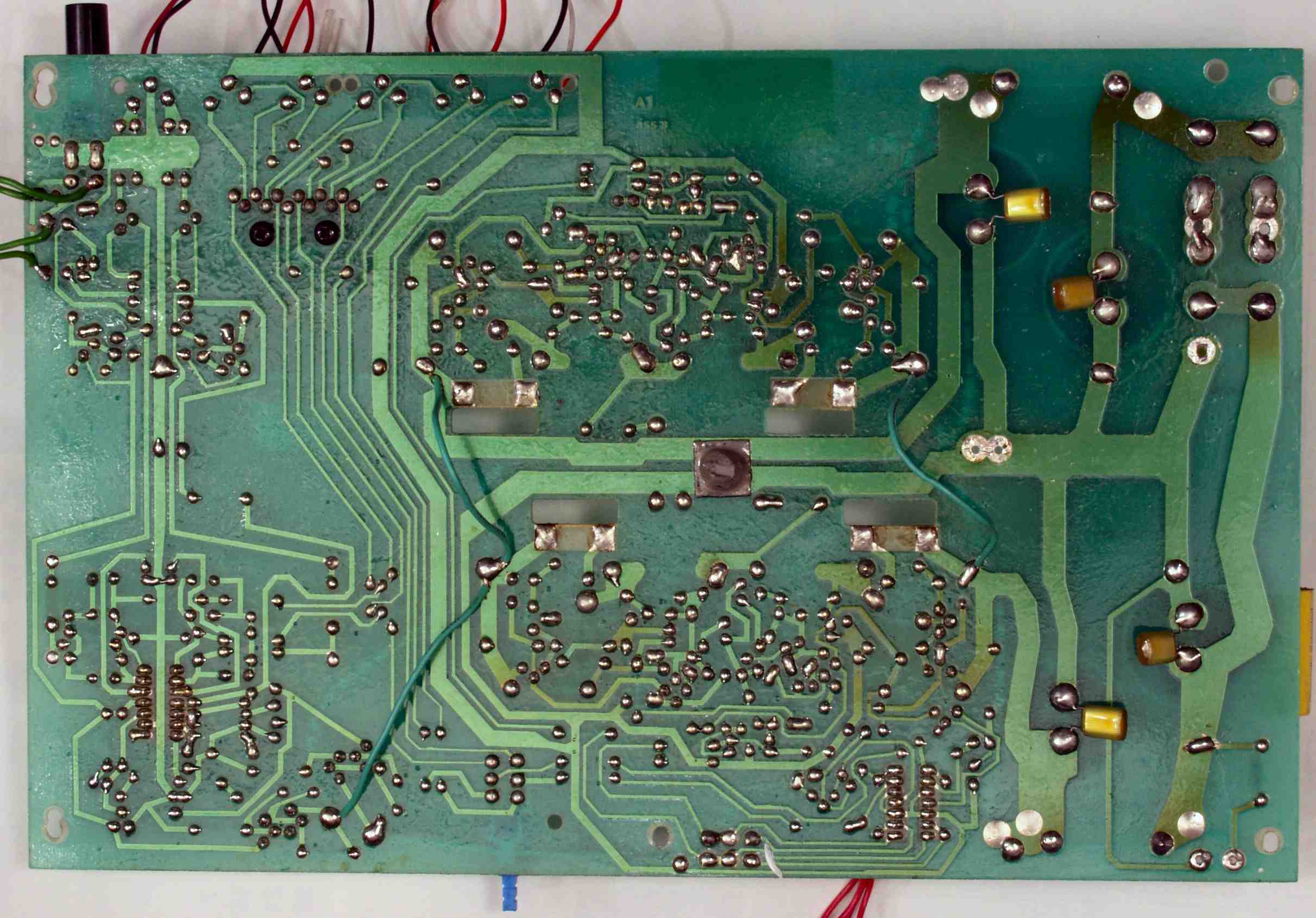

| Ｃ−１Ｃ． 修理前 基板裏 |
 |

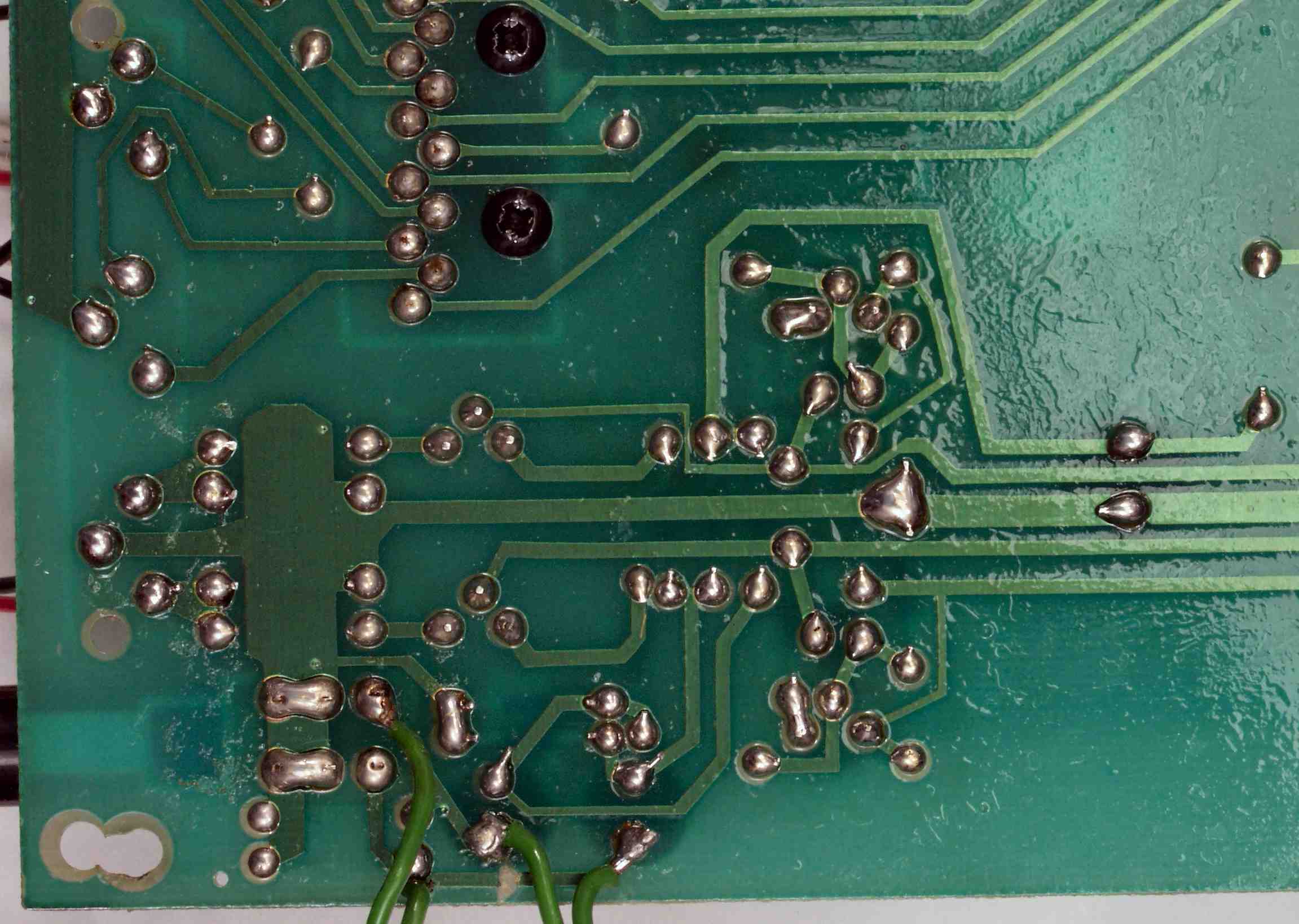

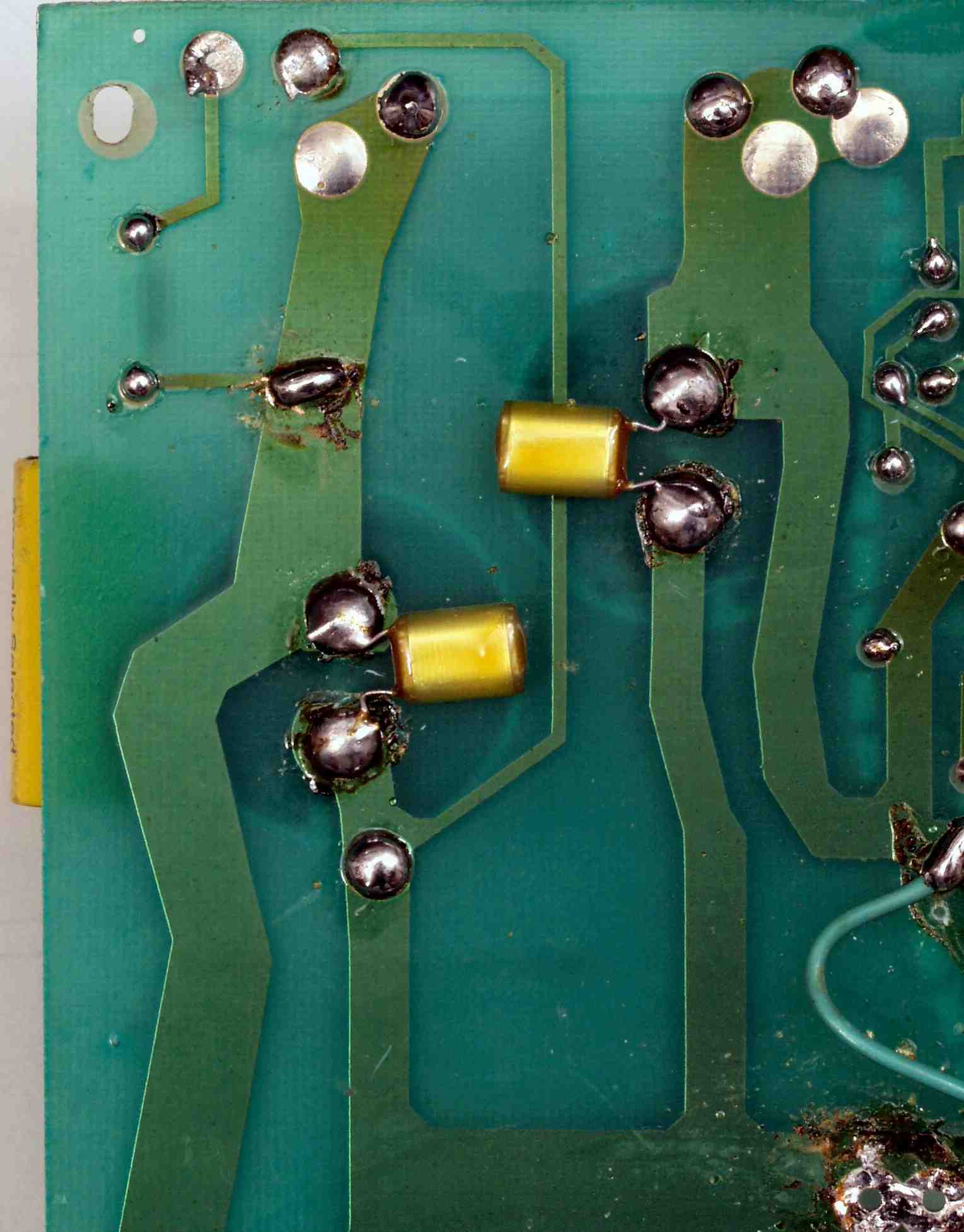

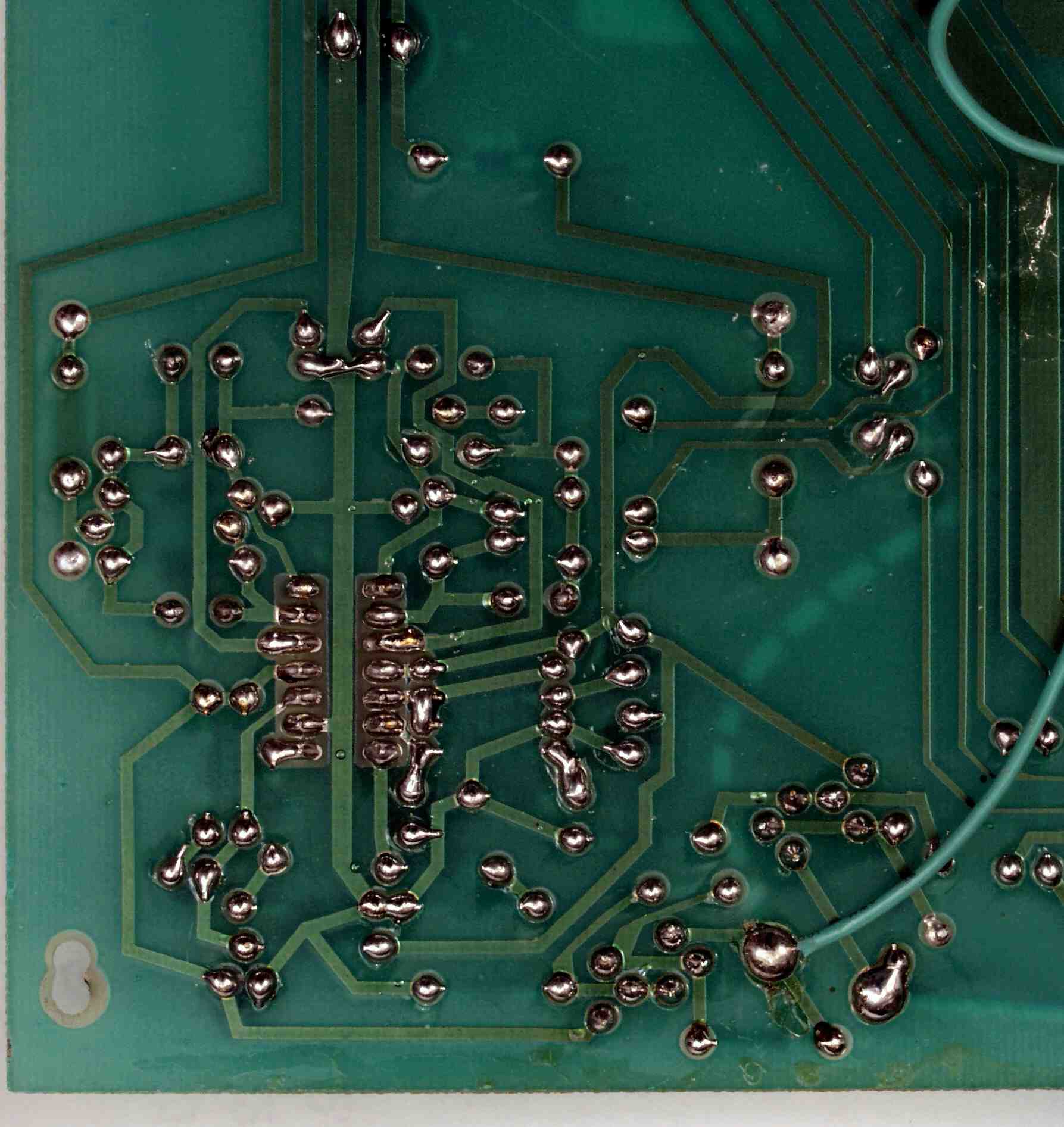

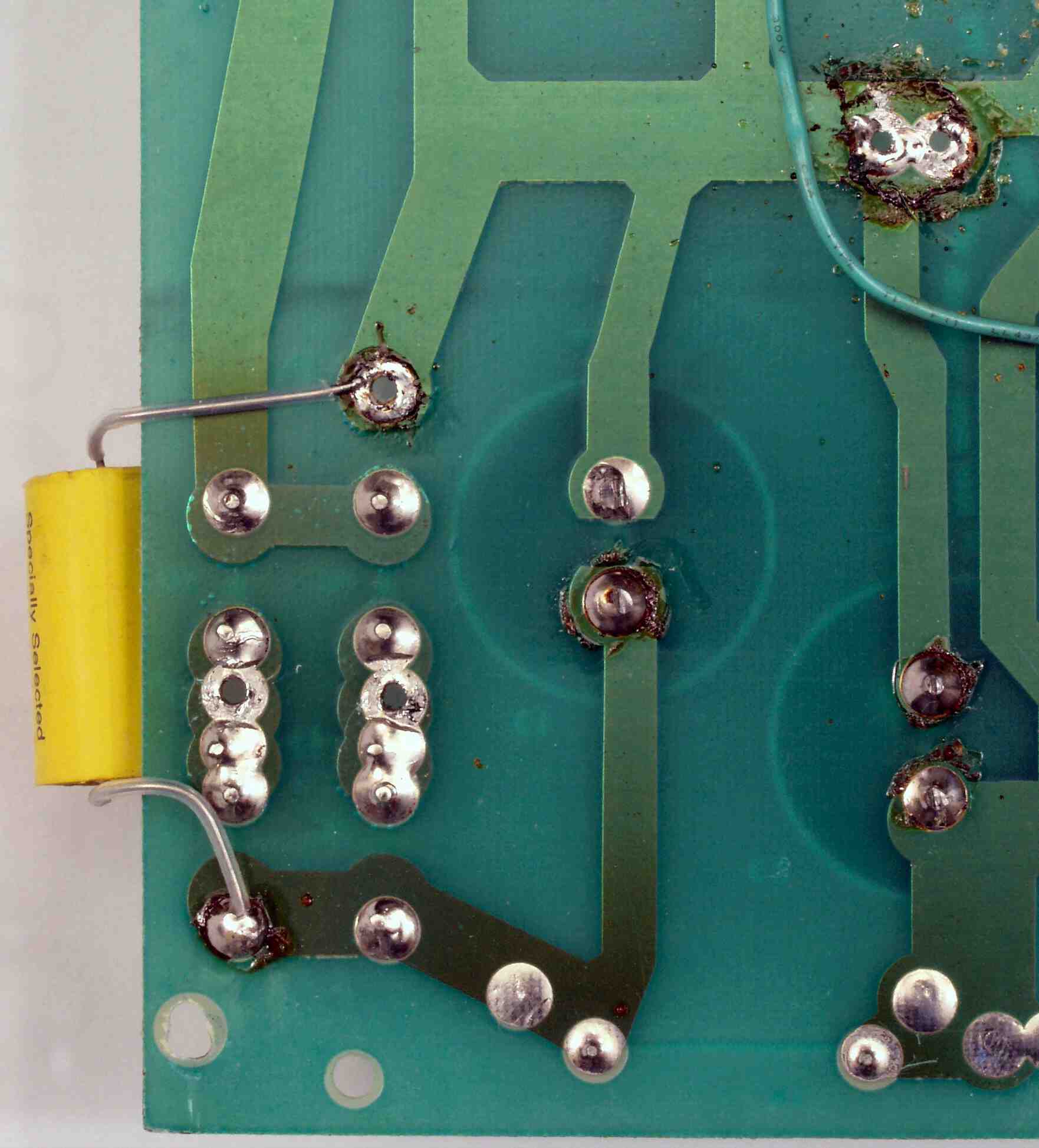

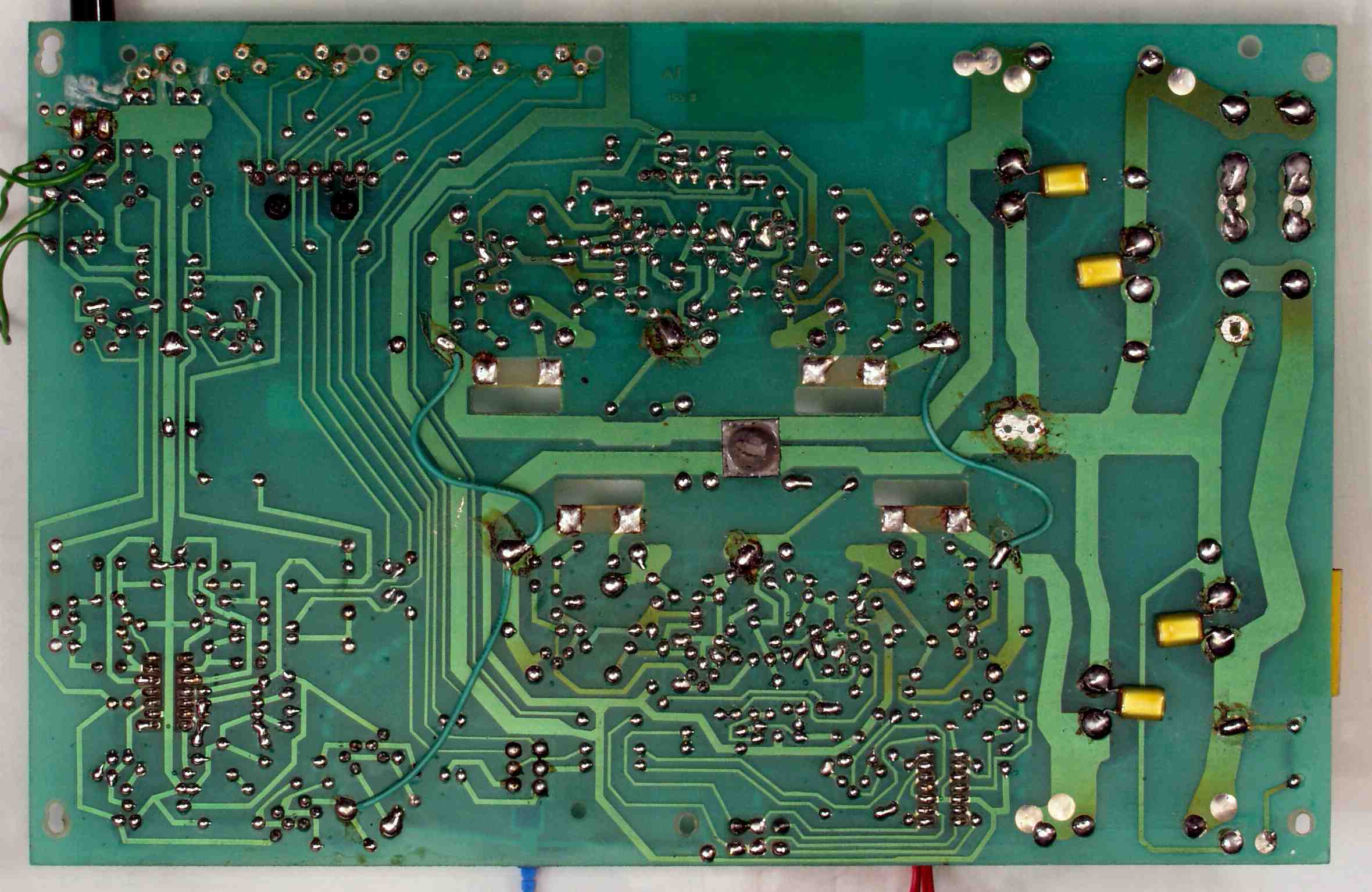

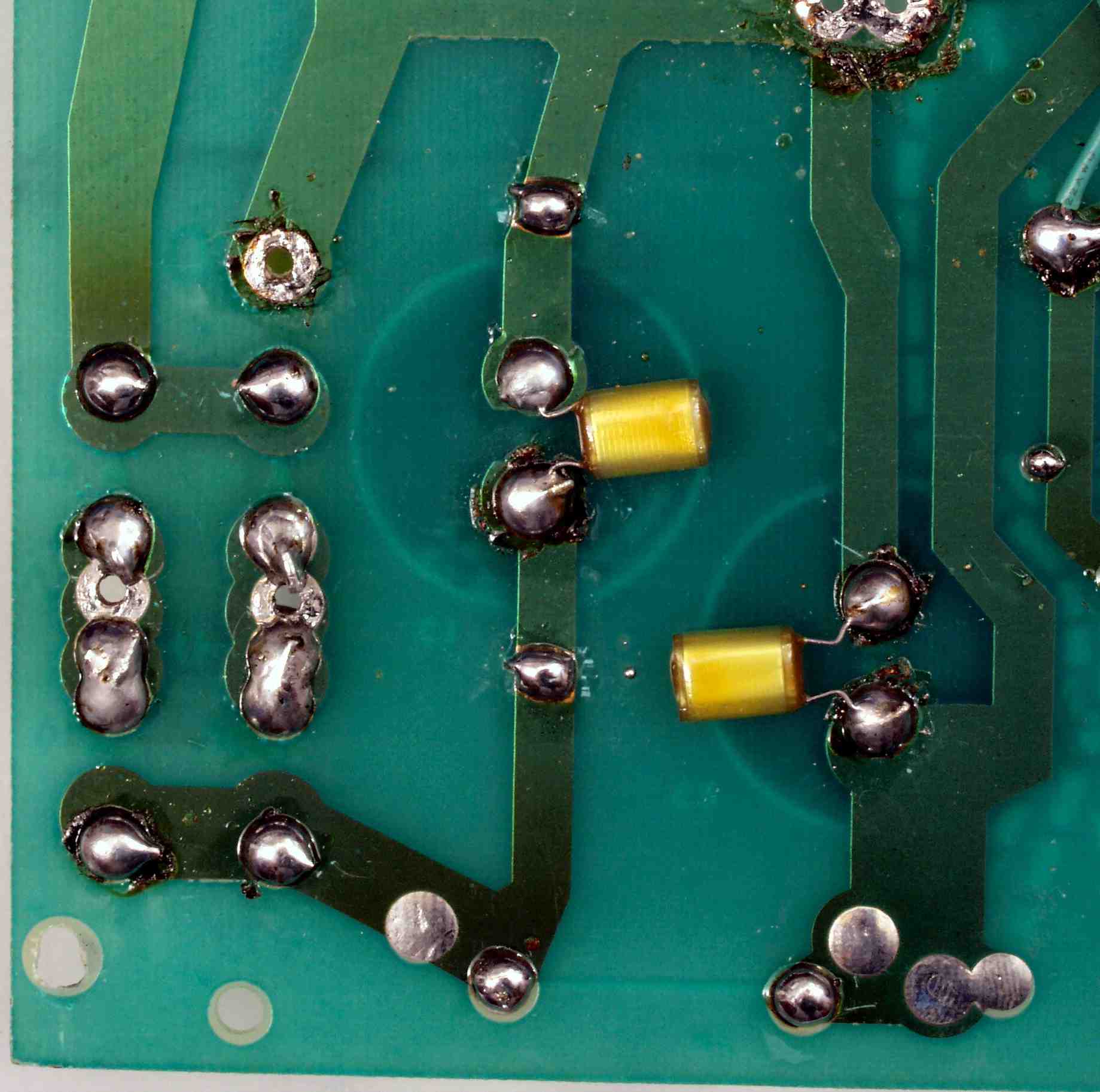

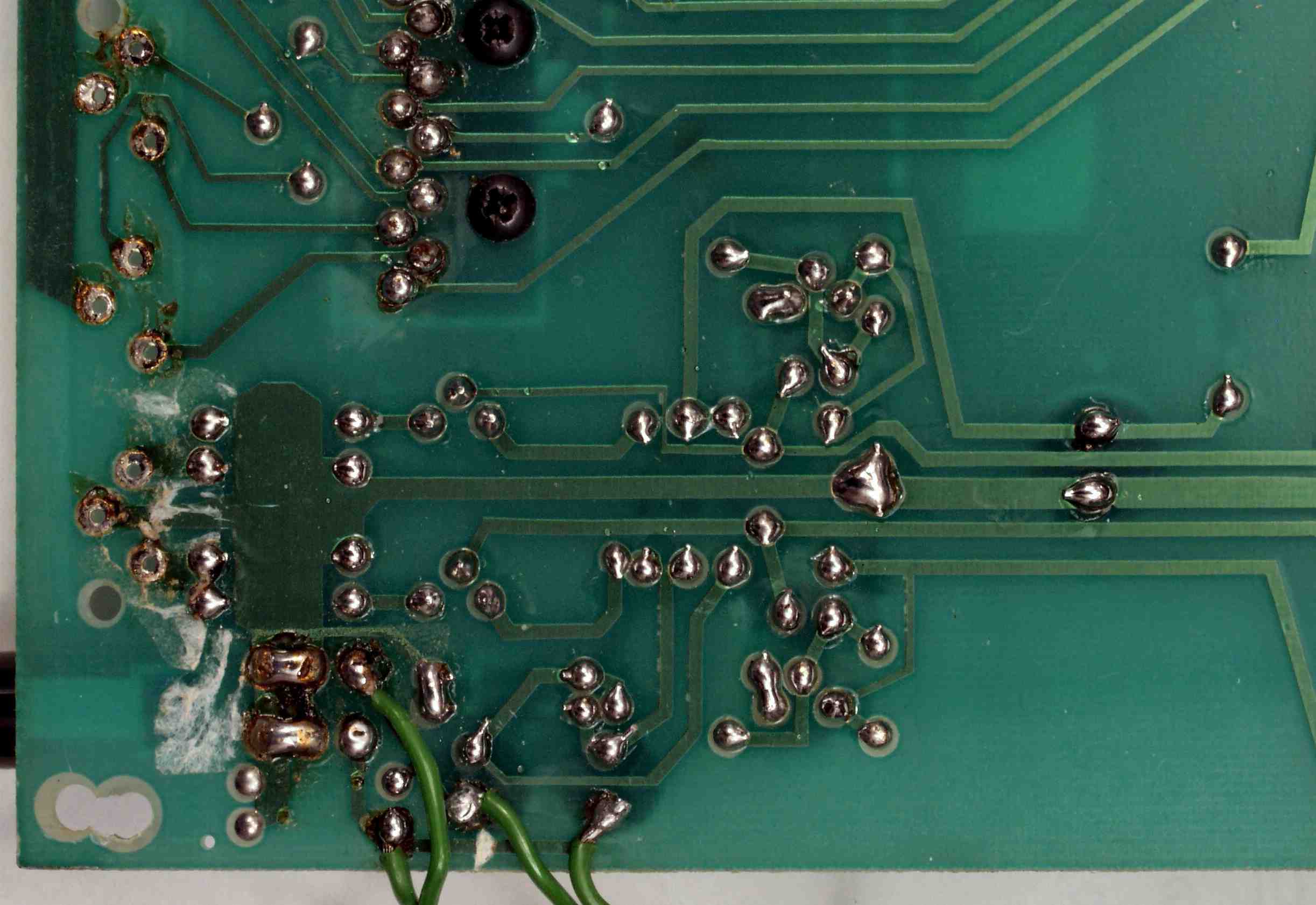

| Ｃ−１Ｄ． 修理（半田補正）後 基板裏 |
 |

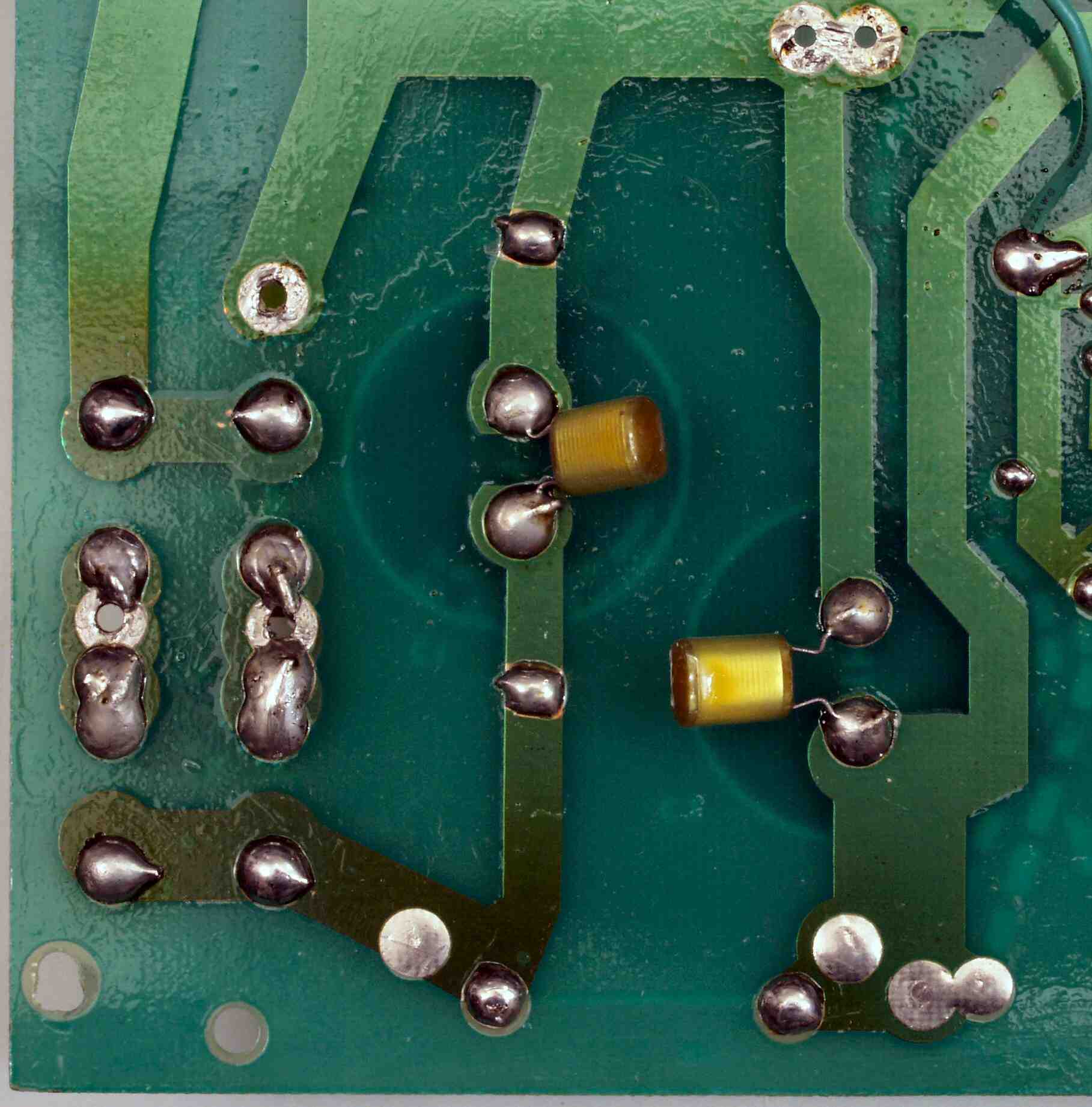

| Ｃ−１Ｅ． 完成基板裏 洗浄後＋絶縁コーテング材を塗る |
 |

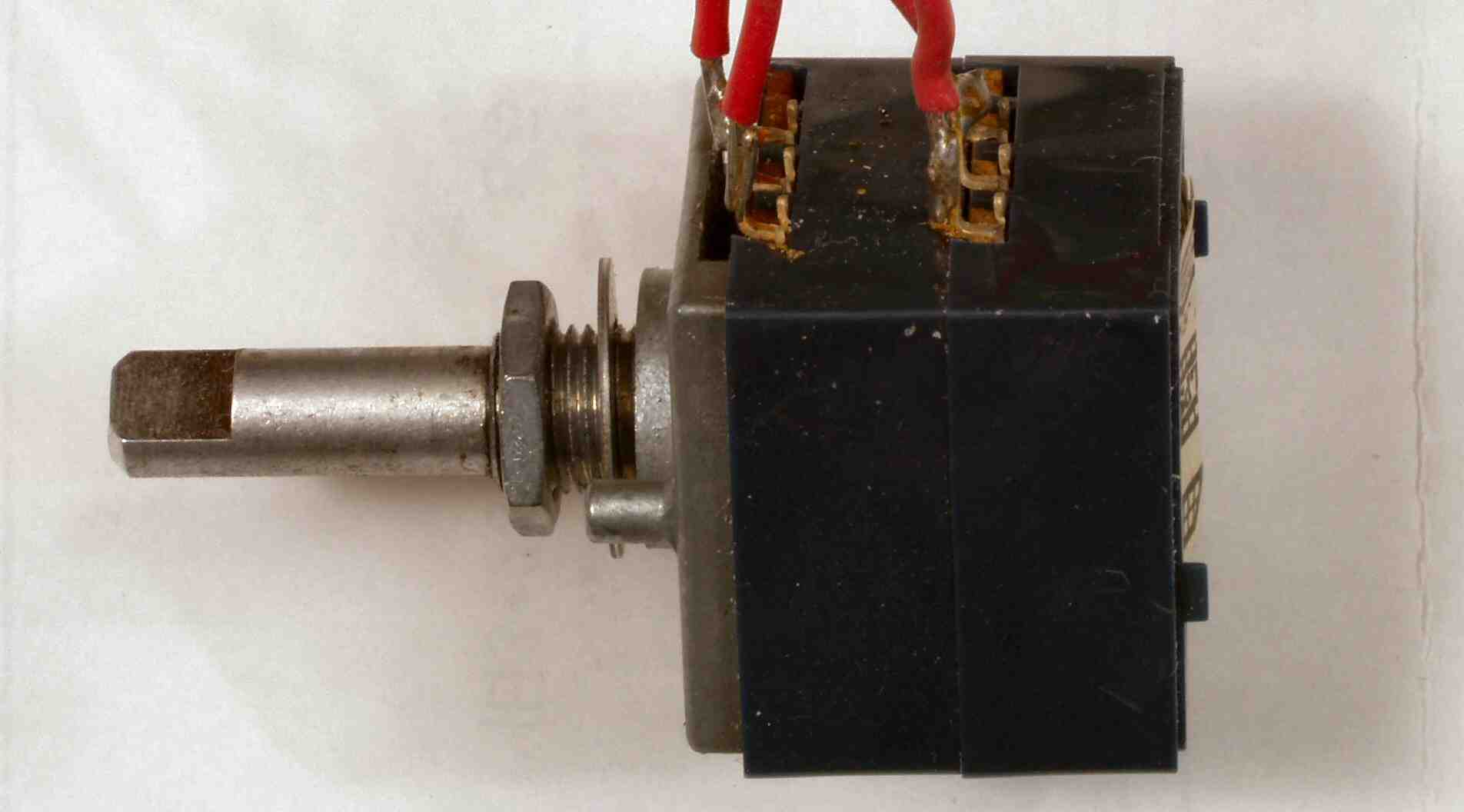

| Ｃ−１Ｆ． 修理中 メインＶＲ清掃・点検、カシメ構造なので清掃のみ |
 |

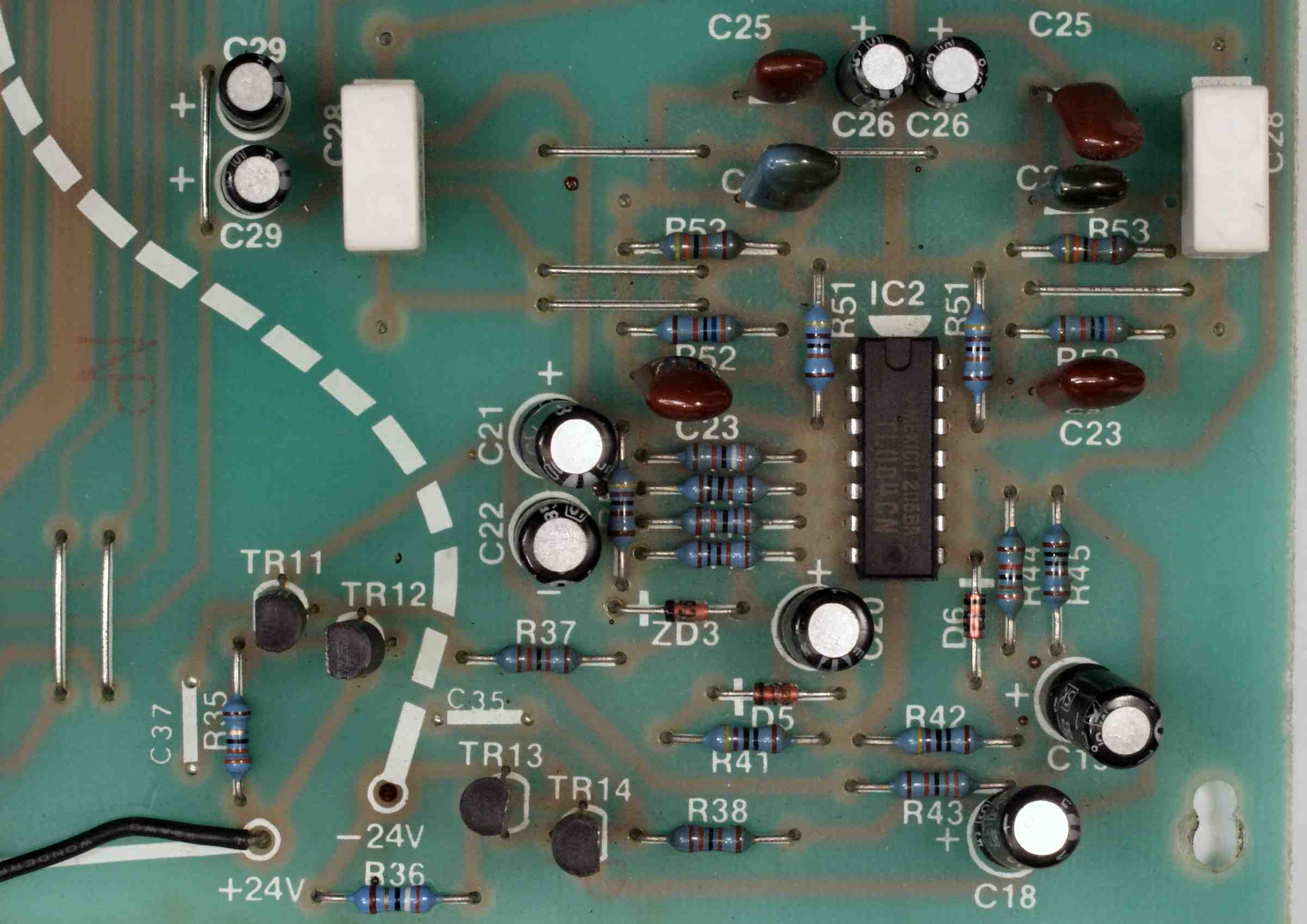

| Ｃ−２Ａ． 修理前 ＡＭＰ基板 |
 |
| Ｃ−２Ｂ． 修理後 ＡＭＰ基板 |
 |

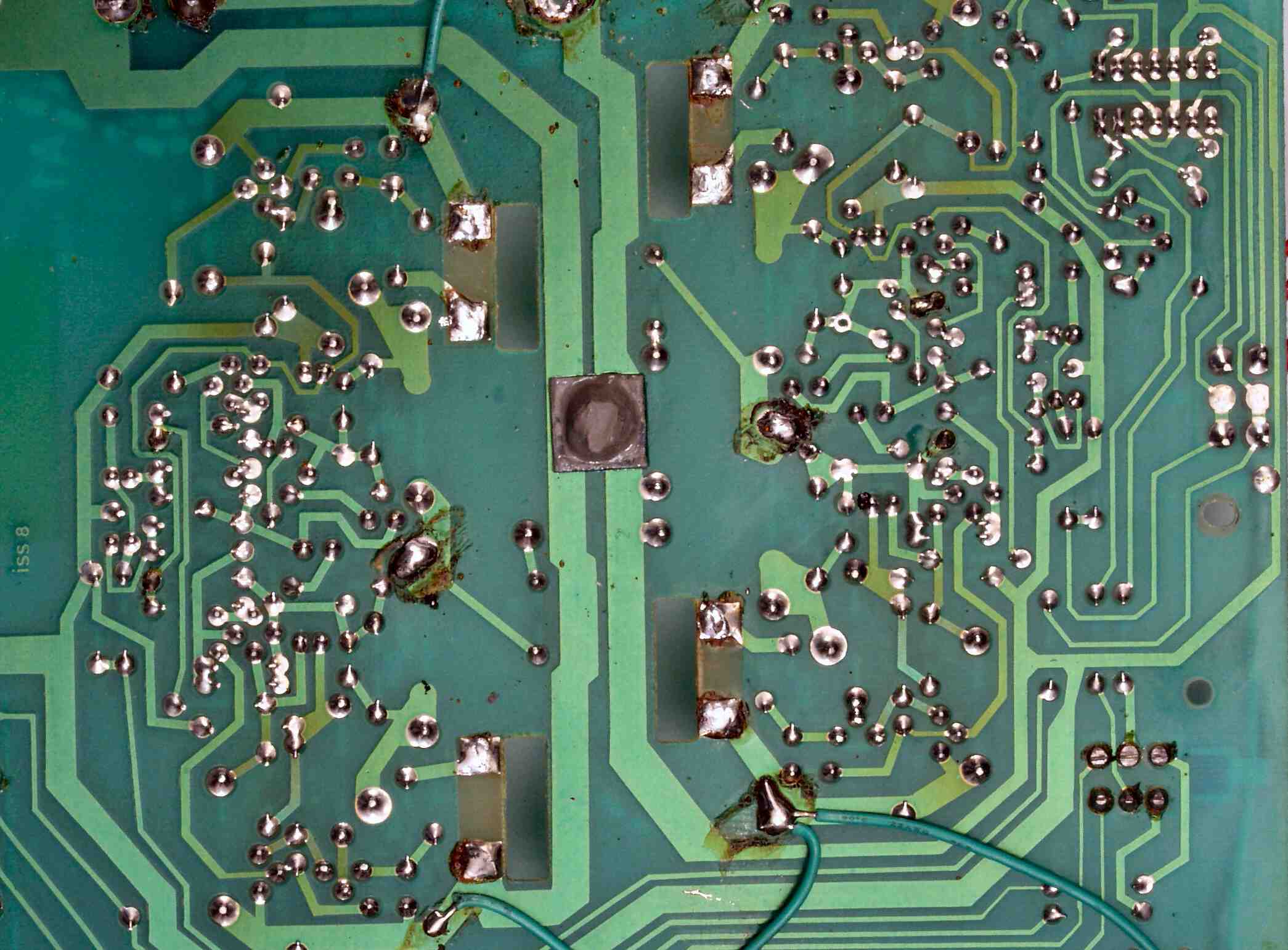

| Ｃ−２Ｃ． 修理前 ＡＭＰ基板裏 |
 |

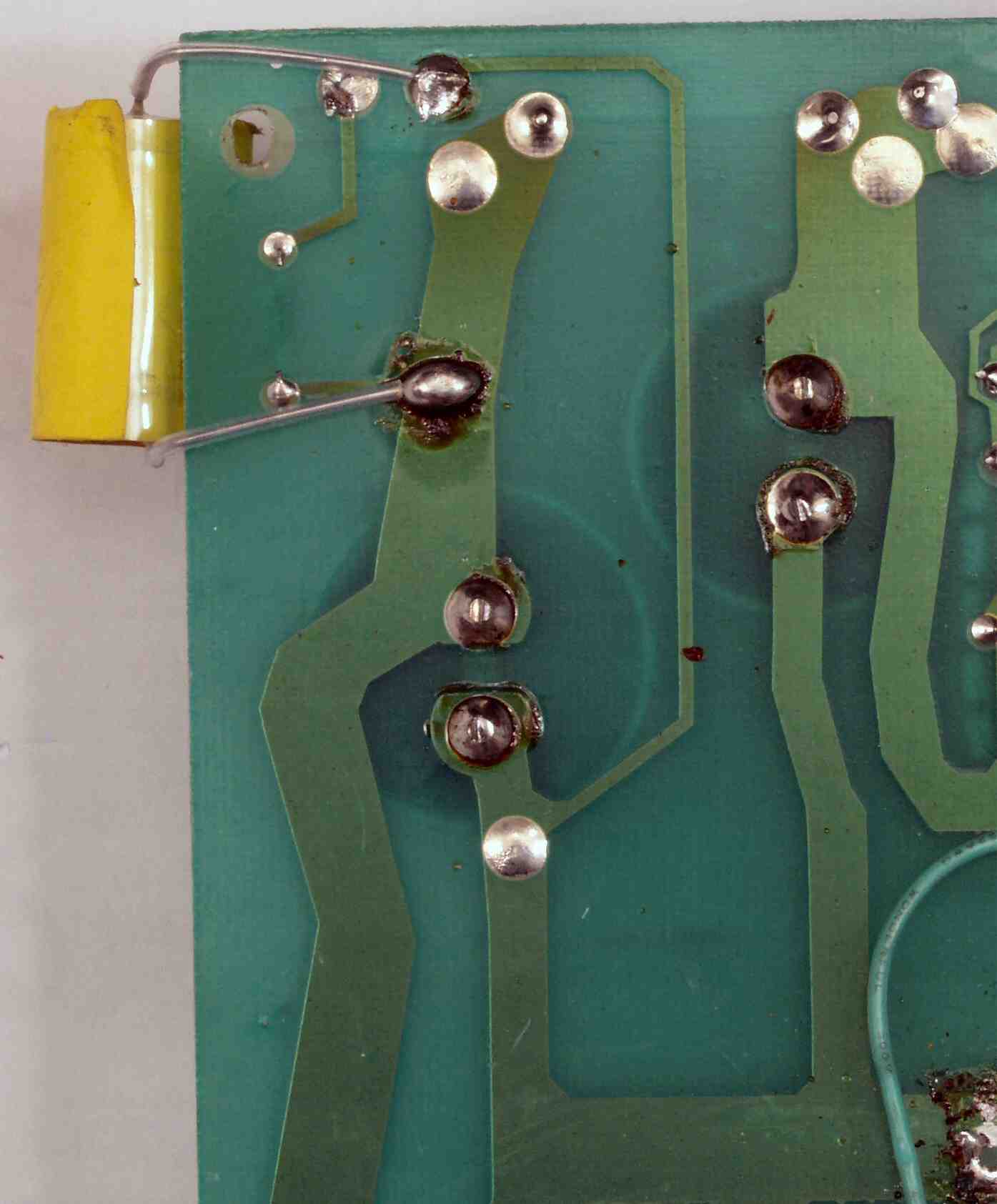

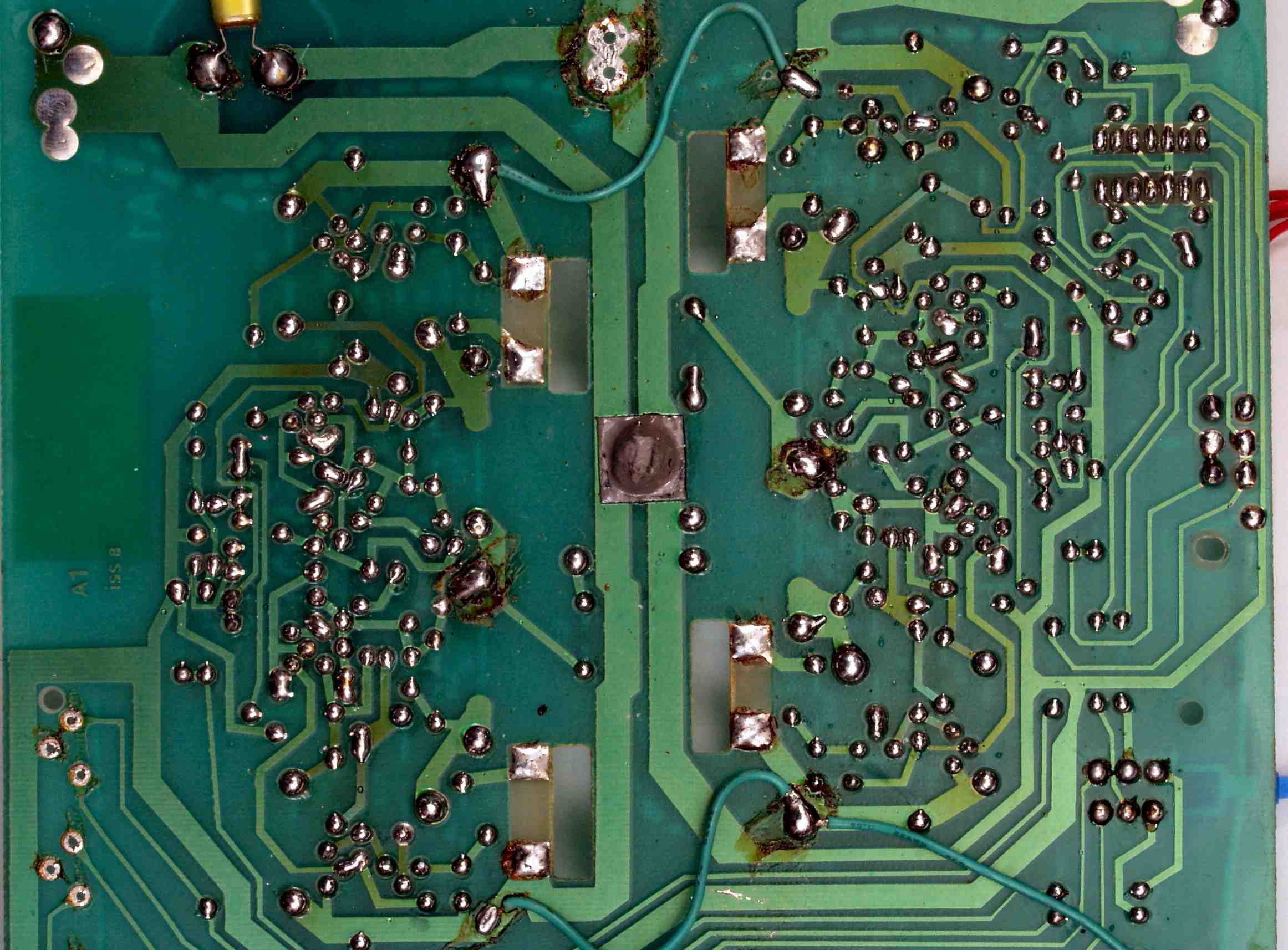

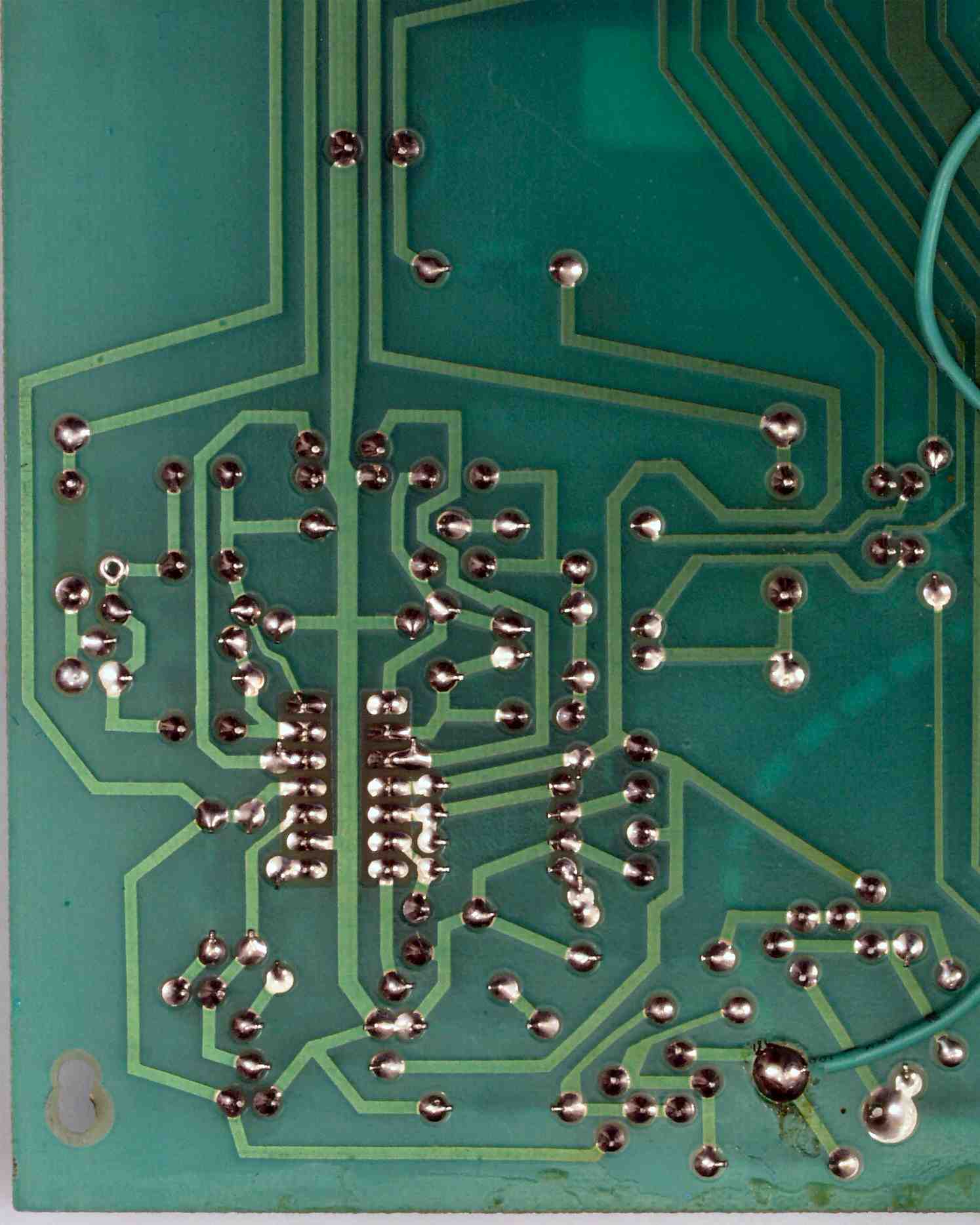

| Ｃ−２Ｄ． 修理（半田補正）後 ＡＭＰ基板裏 |
 |
| Ｃ−２Ｅ． 完成ＡＭＰ基板裏 洗浄後＋絶縁コーテング材を塗る、右端真ん中の白いのは「ゴミ」 |
 |
| Ｃ−３Ａ． 修理前 ＭＣ基板 |
 |
| Ｃ−３Ｂ． 修理後 ＭＣ基板 |
 |
| Ｃ−３Ｃ． 修理前 ＭＣ基板裏 |
 |
| Ｃ−３Ｄ． 修理（半田補正）後 ＭＣ基板裏 |
 |
| Ｃ−３Ｅ． 完成ＭＣ基板裏 洗浄後＋絶縁コーテング材を塗る |
 |
| Ｃ−４Ａ． 修理前 ＥＱ基板 |
 |

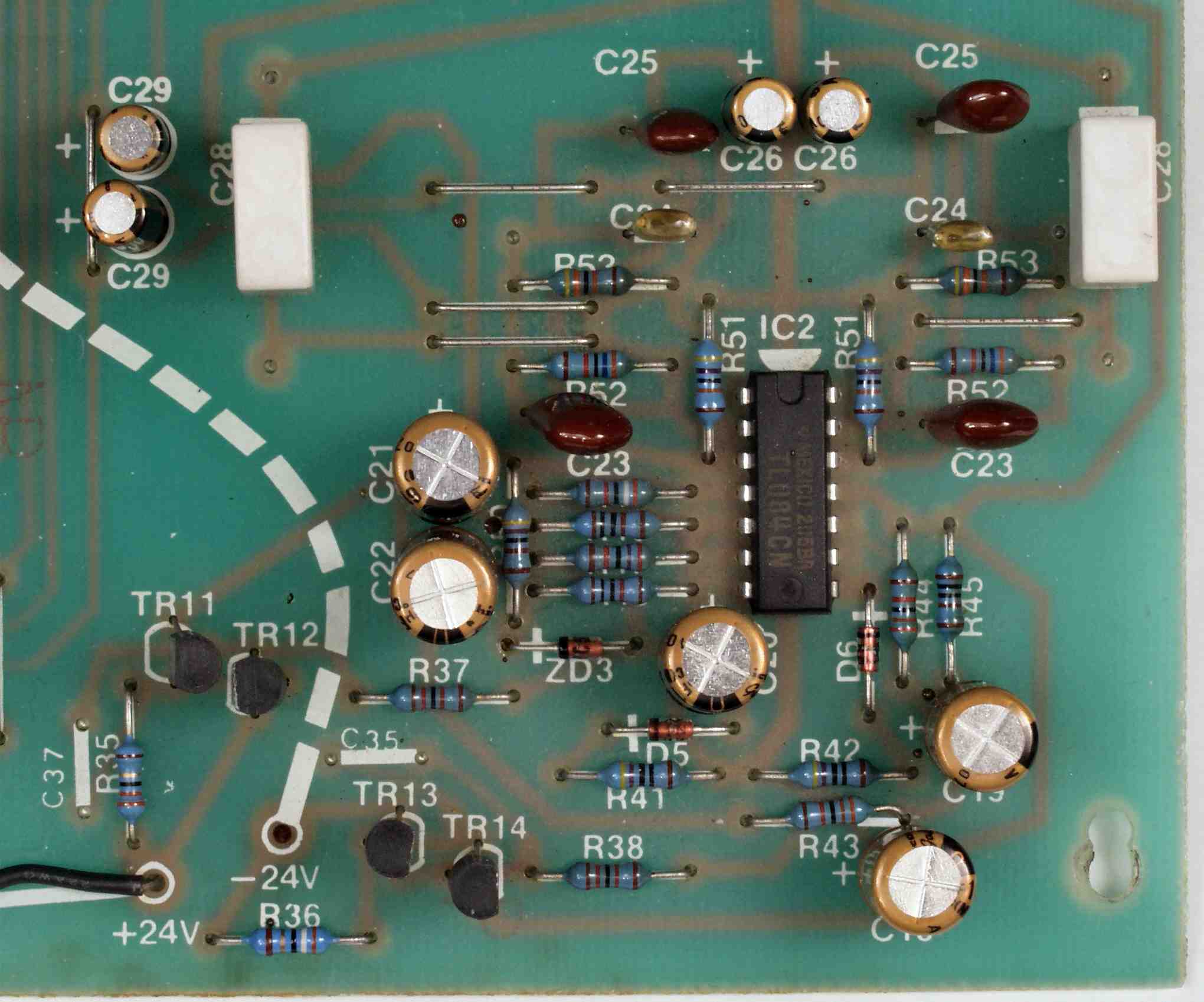

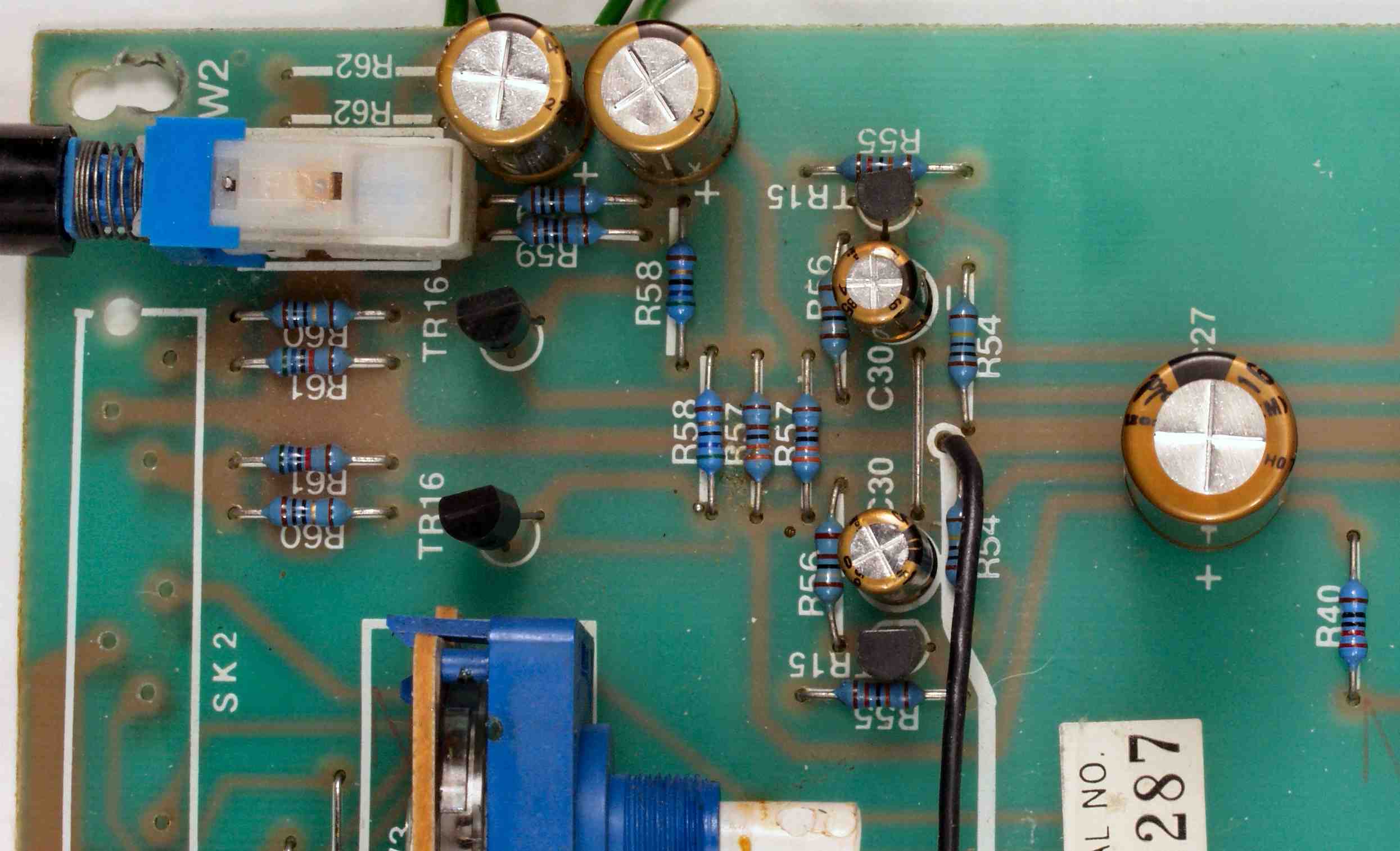

| Ｃ−４Ｂ． 修理後 ＥＱ基板 |
 |
| Ｃ−４Ｃ． 修理前 ＥＱ基板裏 |
 |

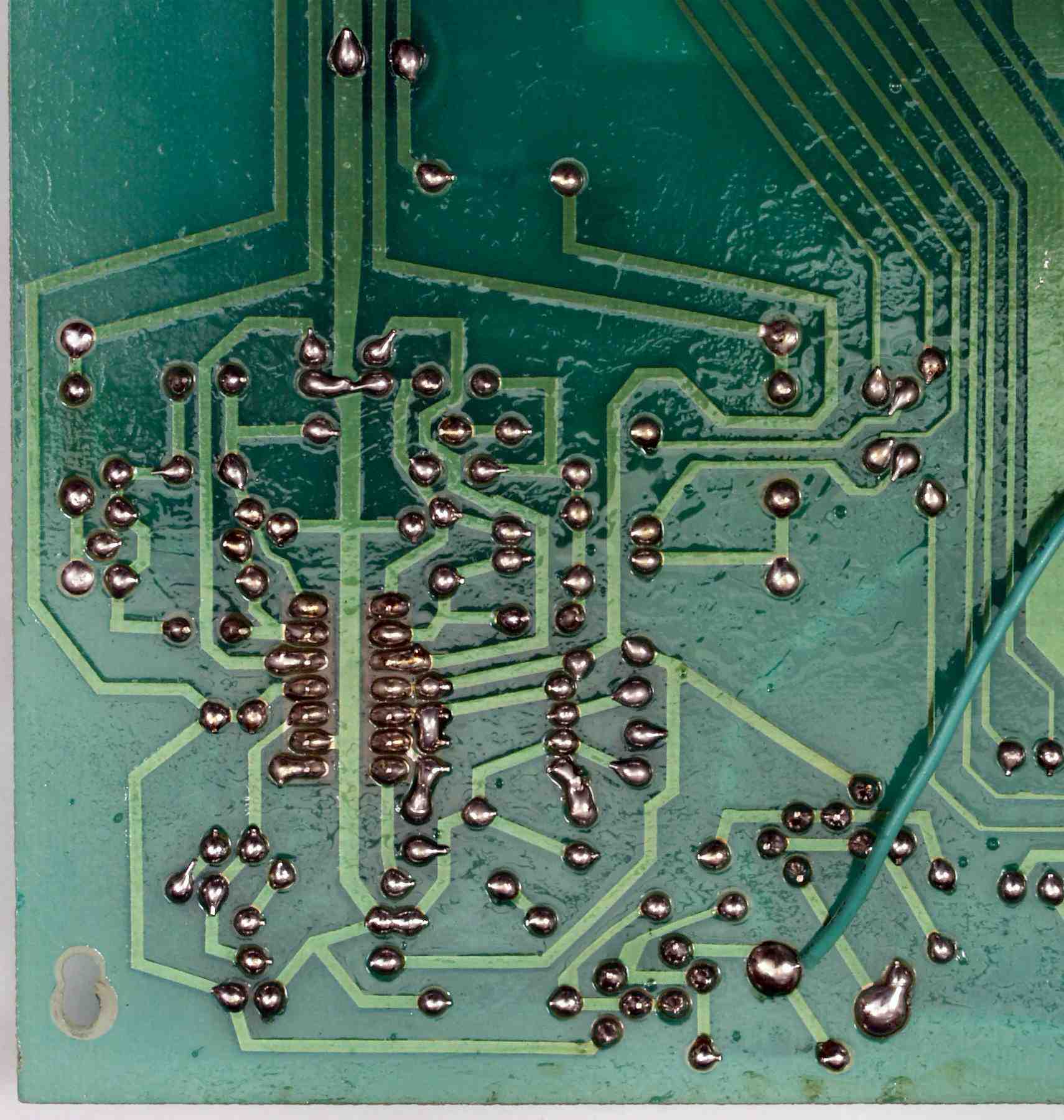

| Ｃ−４Ｄ． 修理（半田補正）後 ＥＱ基板裏 |
 |
| Ｃ−４Ｅ． 完成ＥＱ基板裏 洗浄後＋絶縁コーテング材を塗る |
 |
| Ｃ−５Ａ． 修理前 電源基板 |
 |
| Ｃ−５Ｂ． 修理後 電源基板 |
 |
| Ｃ−５Ｃ． 修理前 電源基板裏 |
 |
| Ｃ−５Ｄ． 修理（半田補正）後 電源基板裏 |
 |

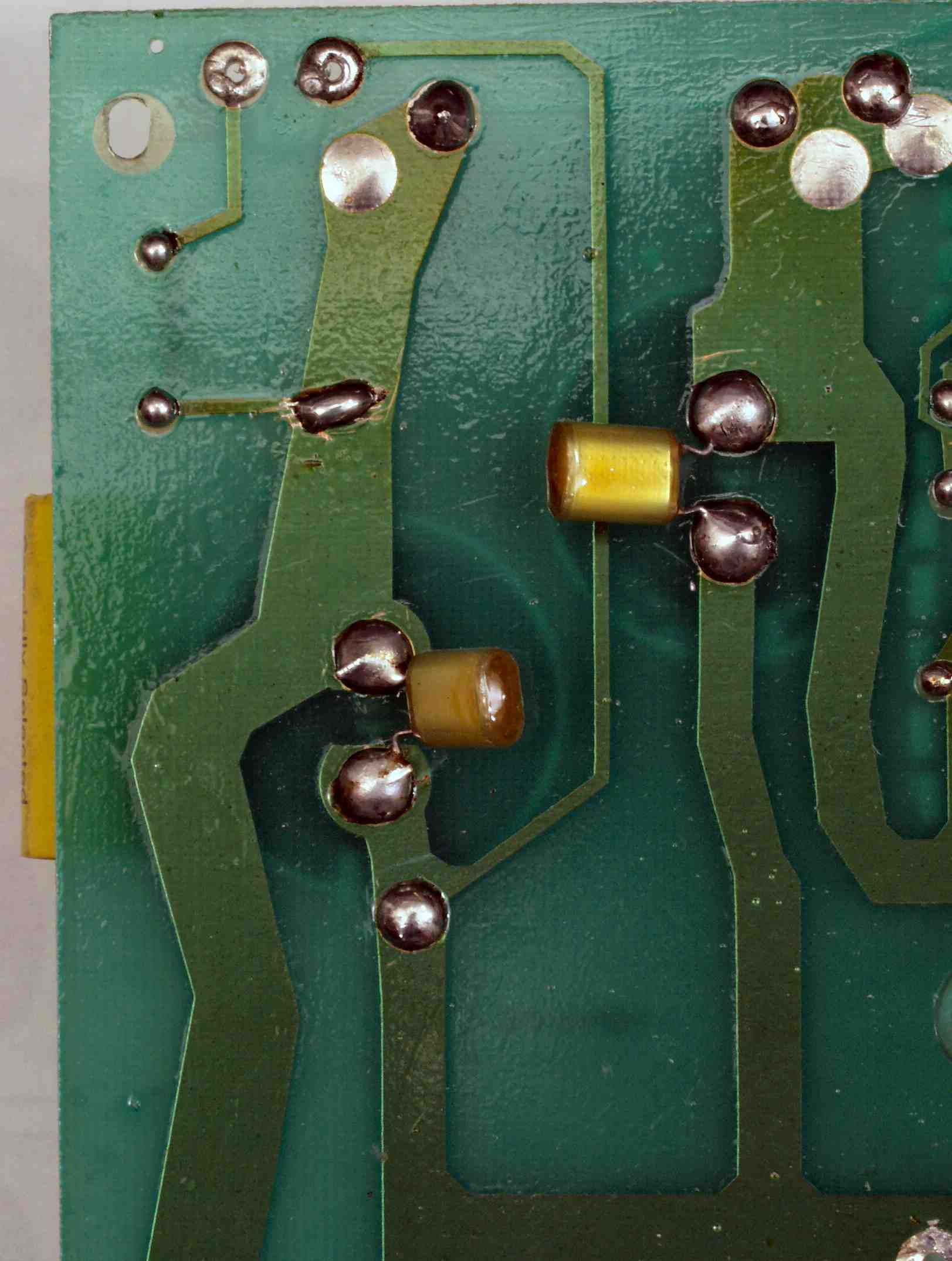

| Ｃ−５Ｅ． 完成電源基板裏 洗浄後＋絶縁コーテング材を塗る |
 |
| Ｃ−６Ａ． 修理前 電源基板２ |
 |
| Ｃ−６Ｂ． 修理後 電源基板２ |
 |
| Ｃ−６Ｃ． 修理前 修理前 電源基板２裏 |
 |
| Ｃ−６Ｄ． 修理（半田補正）後 電源基板２裏 |
 |
| Ｃ−６Ｅ． 完成電源基板２裏 洗浄後＋絶縁コーテング材を塗る |
 |
| Ｃ−７Ａ． 修理前 ＳＷのカップリング |
|
| Ｃ−７Ｂ． 修理後、タイト製のユニバーサル・カップリングを使用 |
 |
| Ｃ−８Ａ． 修理中 基板からのＳＰ出力線・アース線 |
 |

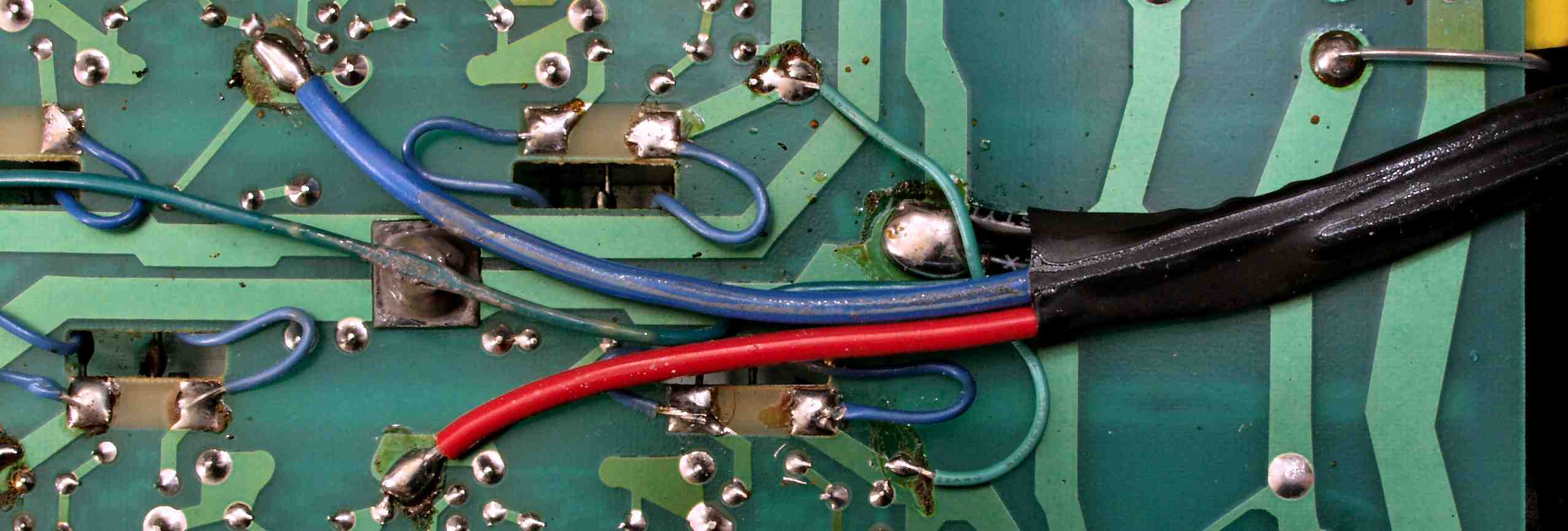

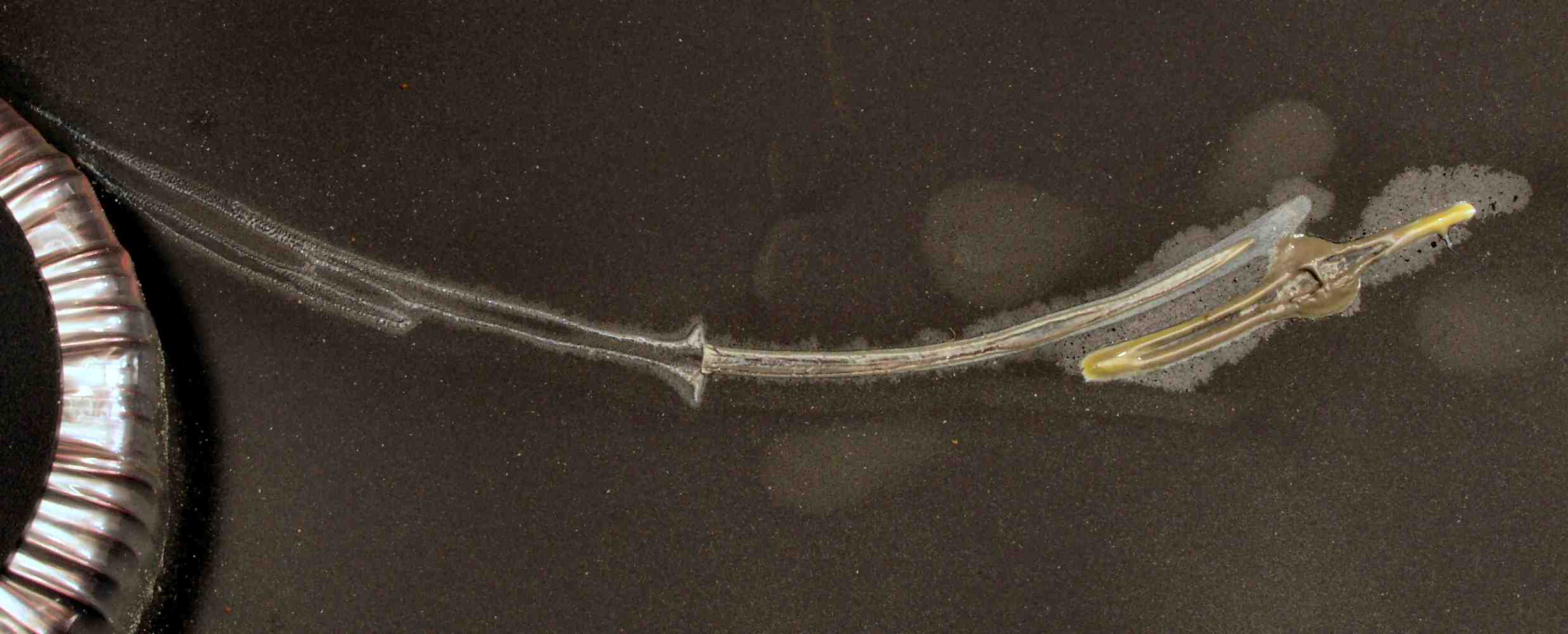

| Ｃ−８Ｂ． 修理中 潰された線！ |
 |

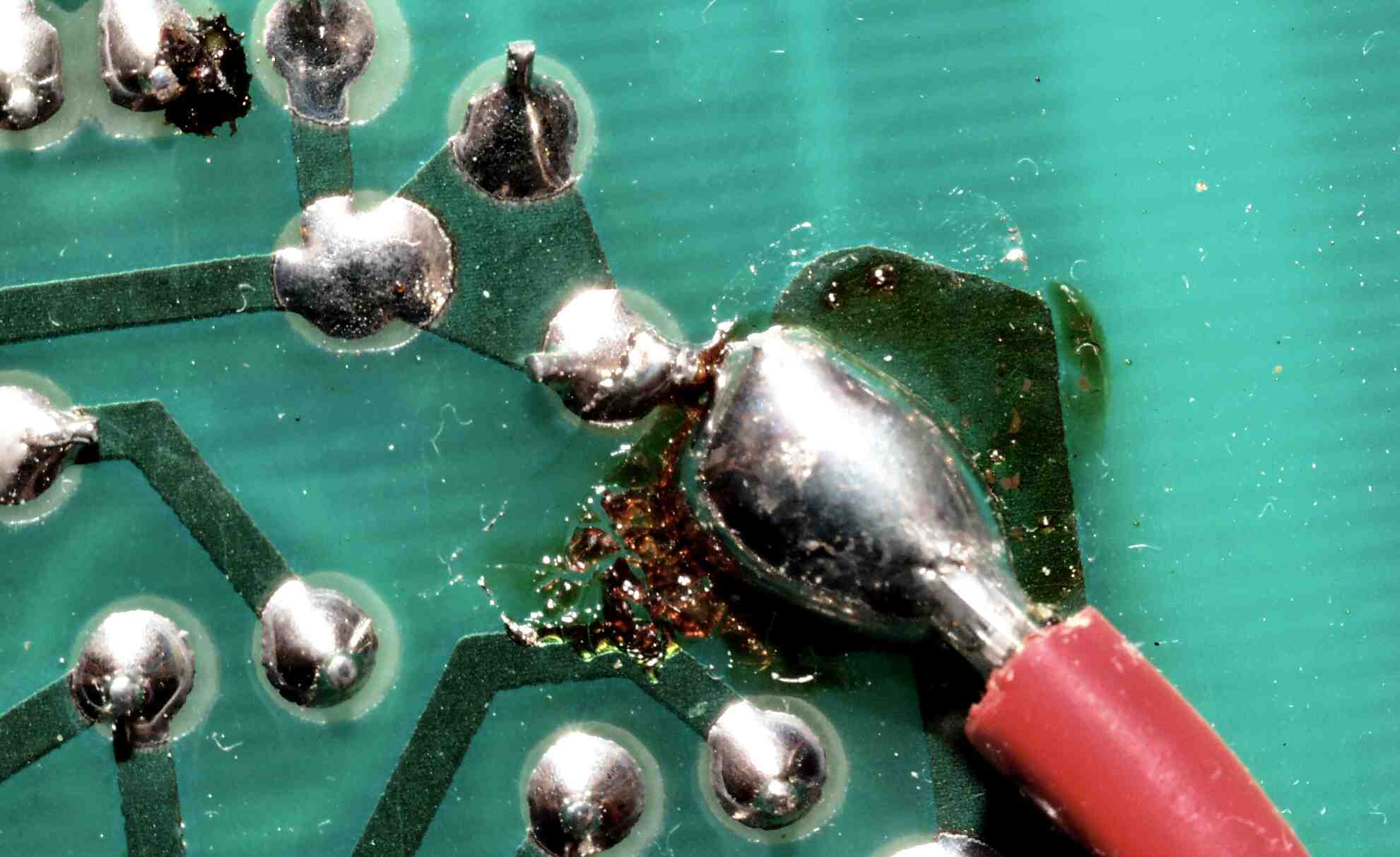

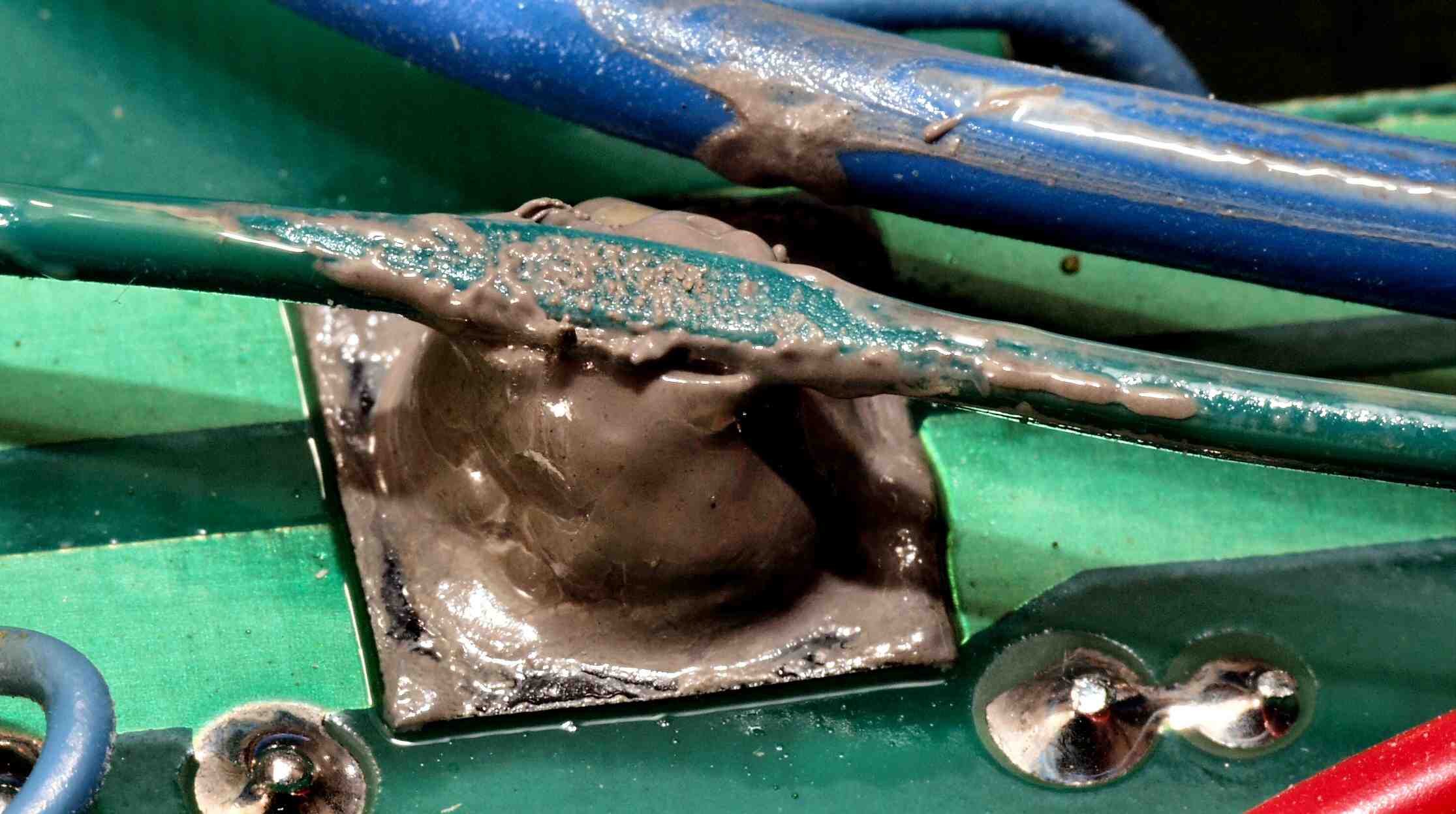

| Ｃ−８Ｃ． 修理中 他の配線に盛りすぎた半田が接触！ |
 |
| Ｃ−８Ｄ． 修理中 底板の跡 |
 |

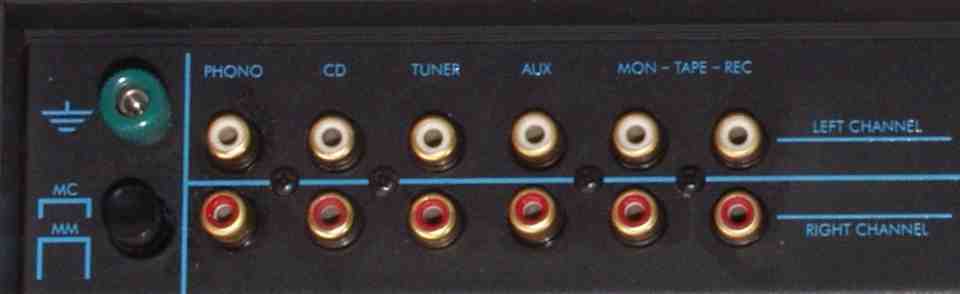

| Ｃ−９Ａ． 修理前 入出力ＲＣＡ端子 |
 |

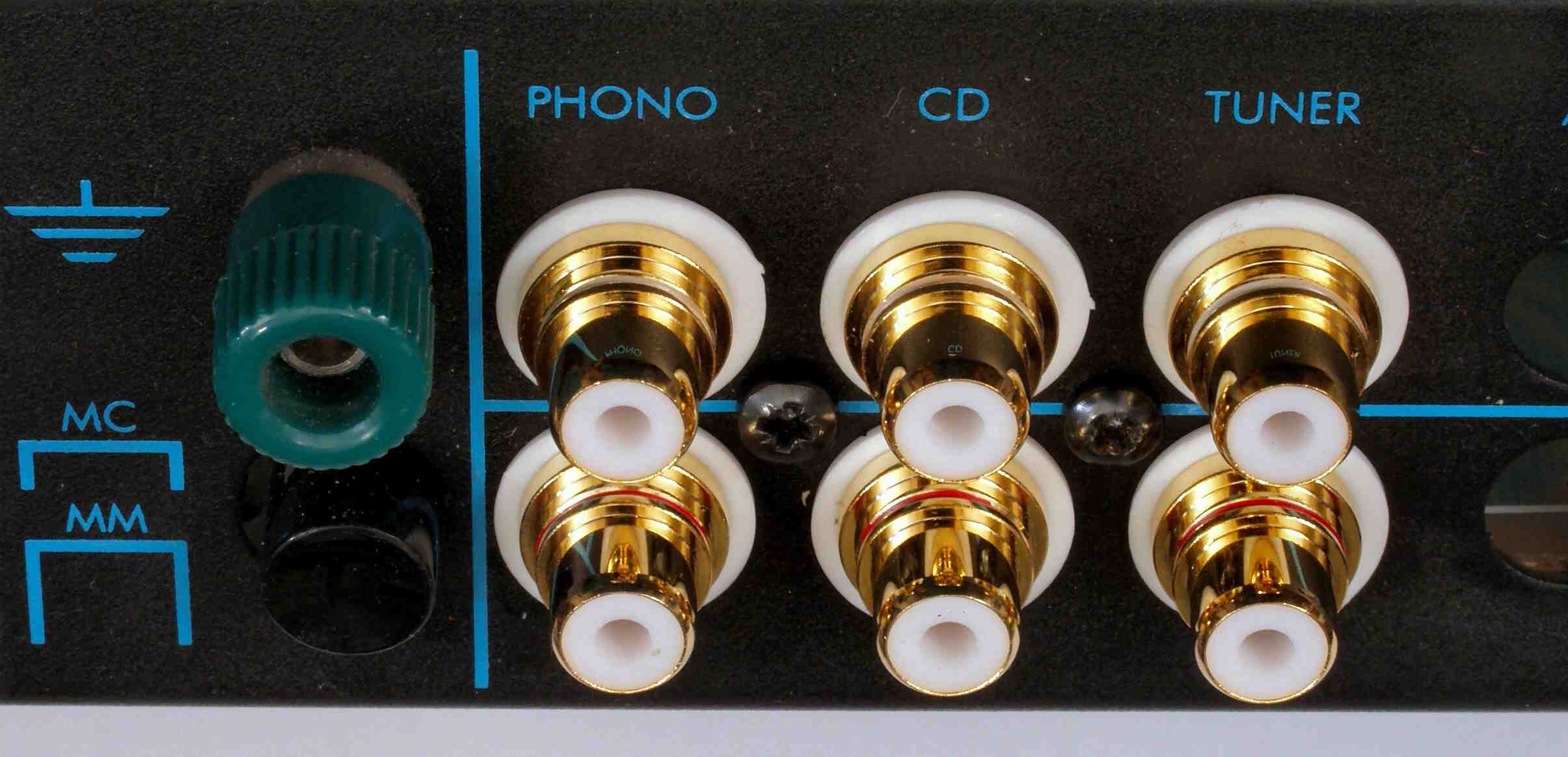

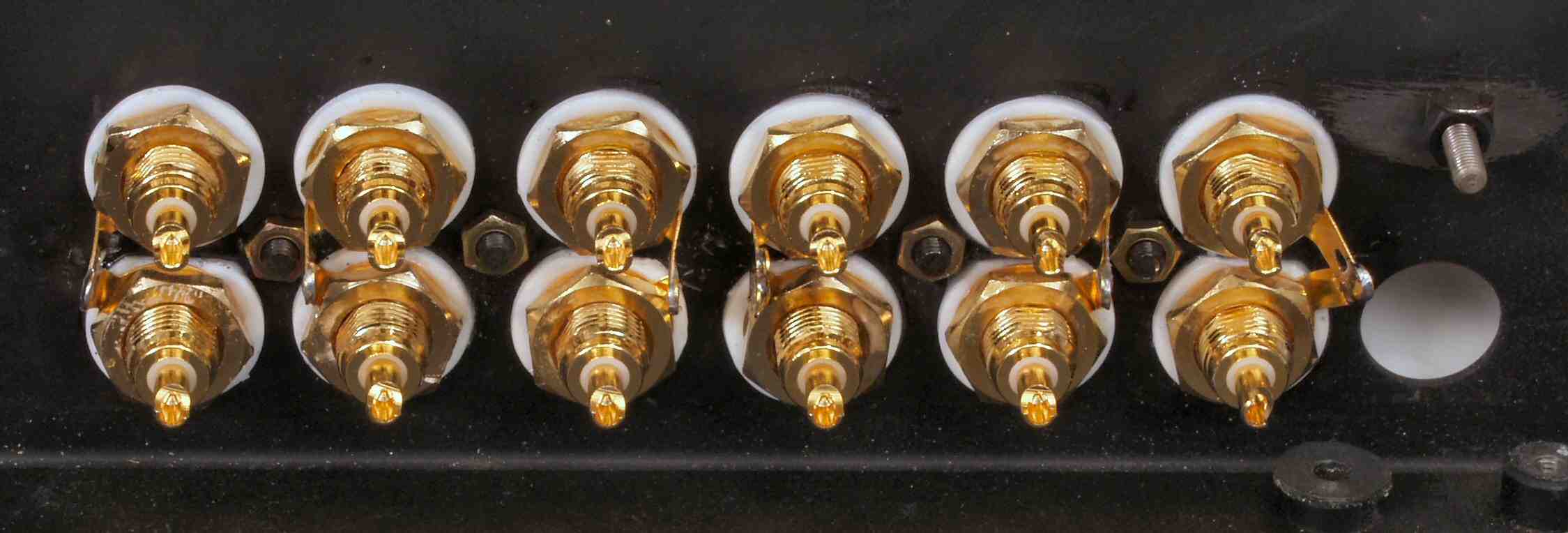

| Ｃ−９Ｂ． 修理（交換）後 入出力ＲＣＡ端子 |
 |
| Ｃ−９Ｃ． 修理（交換）後 入出力ＲＣＡ端子裏、しっかりと、接着剤で止める。 |
 |

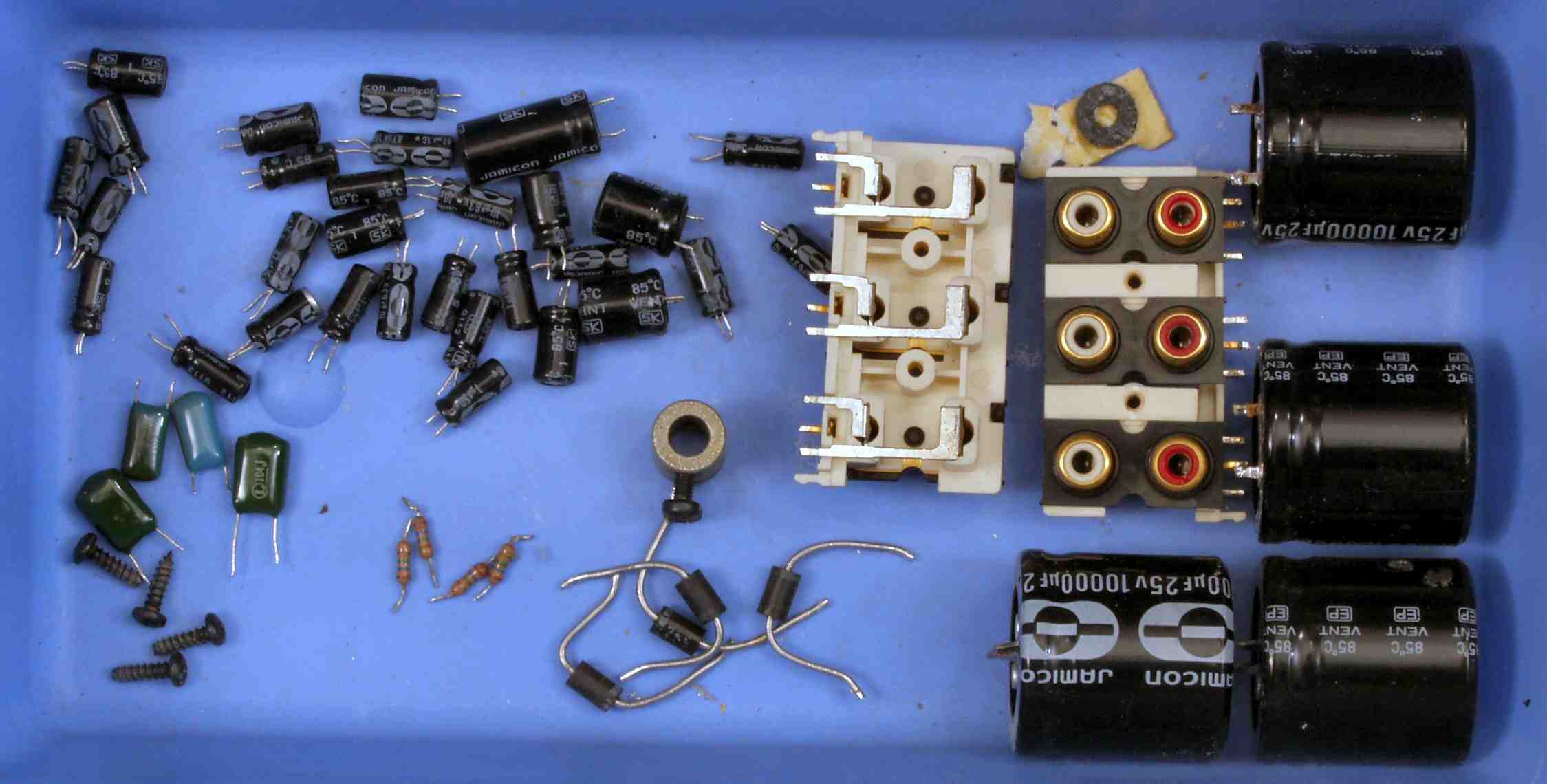

| Ｃ−Ａ． 交換部品 |
 |
| Ｃ−ＢＡ． 修理前 上から見る |
|
| Ｃ−ＢＢ． 修理後 上から見る |
 |

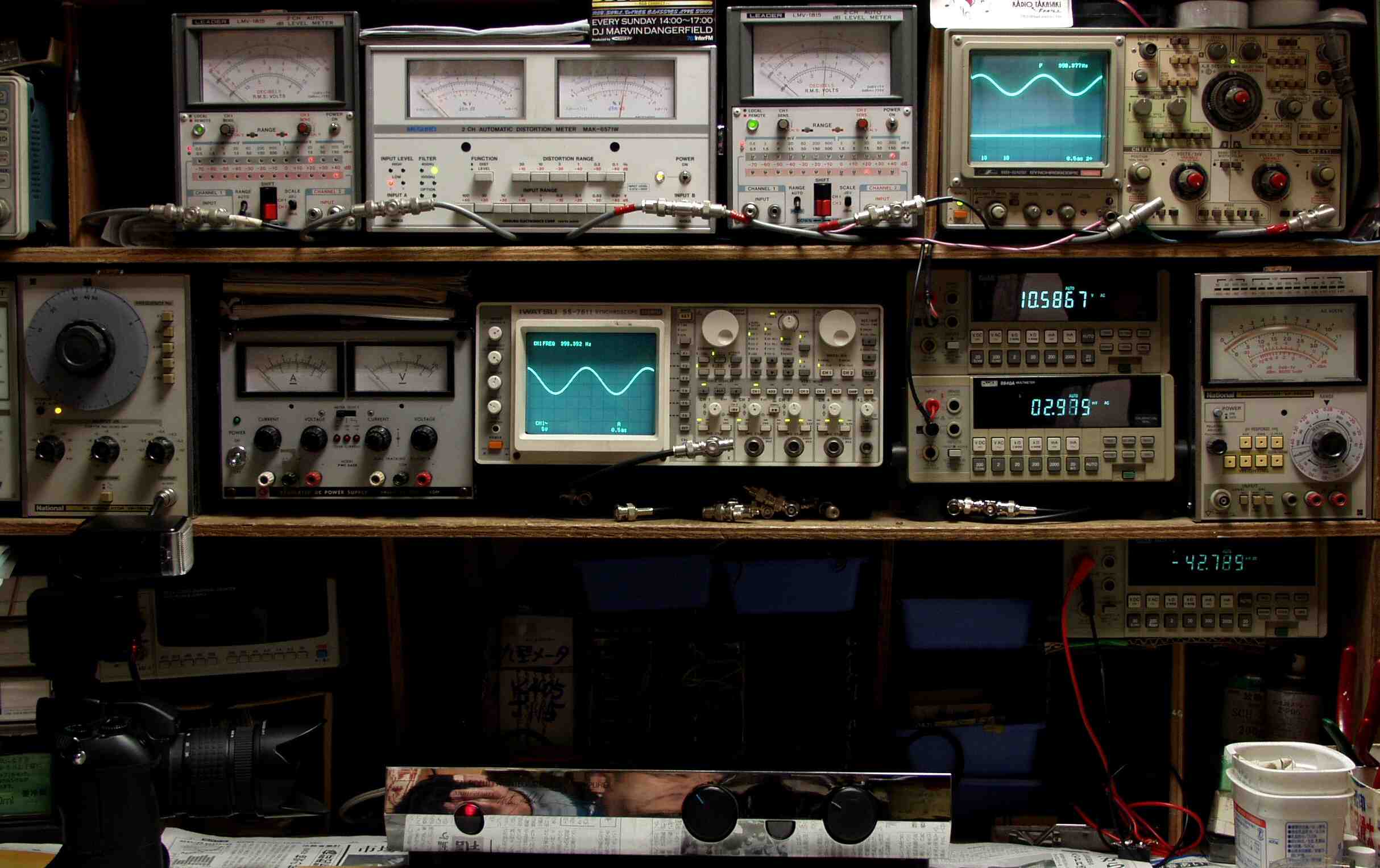

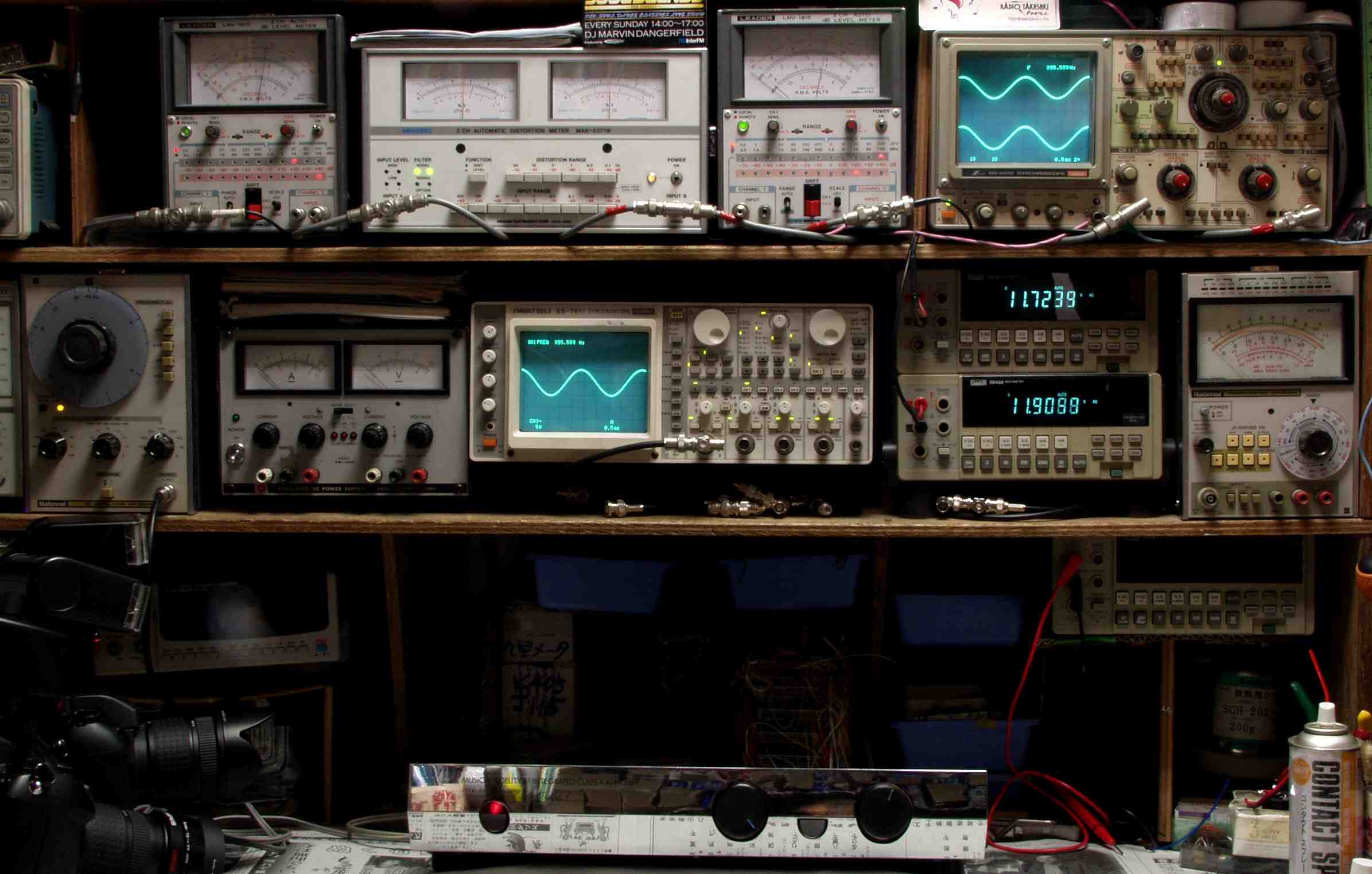

| Ｅ． 調整 ＡＥ−１． 出力・歪み率測定 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |
 |

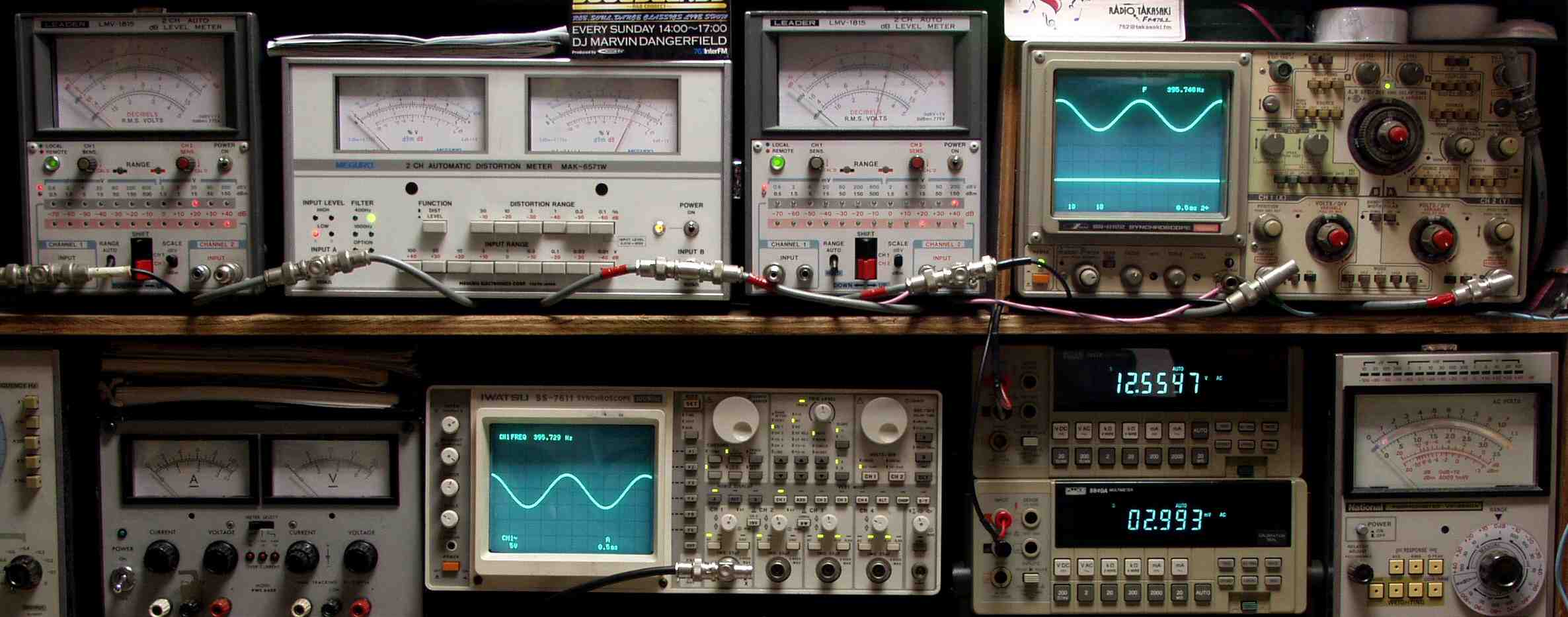

| Ｅ−２Ａ． Ｒ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．２８％歪み率（０．３％レンジ） ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−２Ｂ． Ｌ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．２８％歪み率（０．３％レンジ） ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−２Ｃ． Ｒ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．２８％歪み率（０．３％レンジ） ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−２Ｄ． Ｌ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．３％歪み率（０．３％レンジ） ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−３Ａ． Ｒ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．２８％歪み率（０．３％レンジ） ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． Ｌ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．３％歪み率（０．３％レンジ） ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−３Ｃ． Ｒ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．３％歪み率（０．３％レンジ） ＭＭ入力 ４００ＨＺ |
 |
| Ｅ−３Ｄ． Ｌ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．３％歪み率（０．３％レンジ） ＭＭ入力 ４００ＨＺ |
 |
| Ｅ−４Ａ． Ｒ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．３％歪み率（０．３％レンジ） ＭＣ入力 １０００ＨＺ |
 |
| Ｅ−４Ｂ． Ｌ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．３％歪み率（０．３％レンジ） ＭＣ入力 １０００ＨＺ |
 |
| Ｅ−４Ｃ． Ｒ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．３％歪み率（０．３％レンジ） ＭＣ入力 ４００ＨＺ |
 |
| Ｅ−４Ｄ． Ｌ−ＳＰ出力 １５Ｖ＝２８Ｗ ０．３％歪み率（０．３％レンジ） ＭＣ入力 ４００ＨＺ |
 |
| Ｅ−５． 完成 ２４時間エージング |
 |
