| MusicalFidelity A−1. 7台目 修理 |
| 平成20年7月14日到着 7月26日完成 |
|

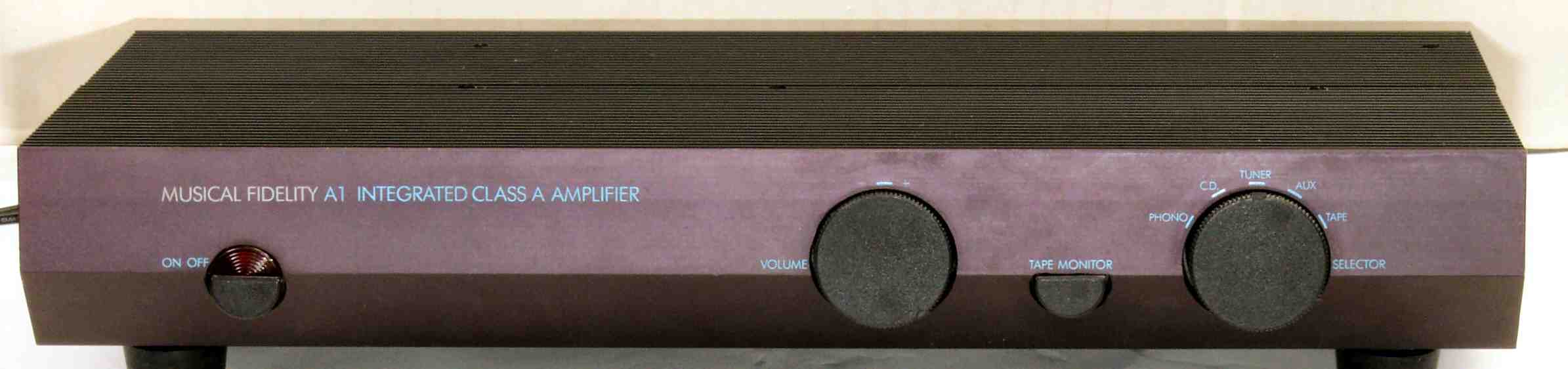

| A. 修理前の状況 A−1A. 点検中 外観を、前から見る。 |
![]() |

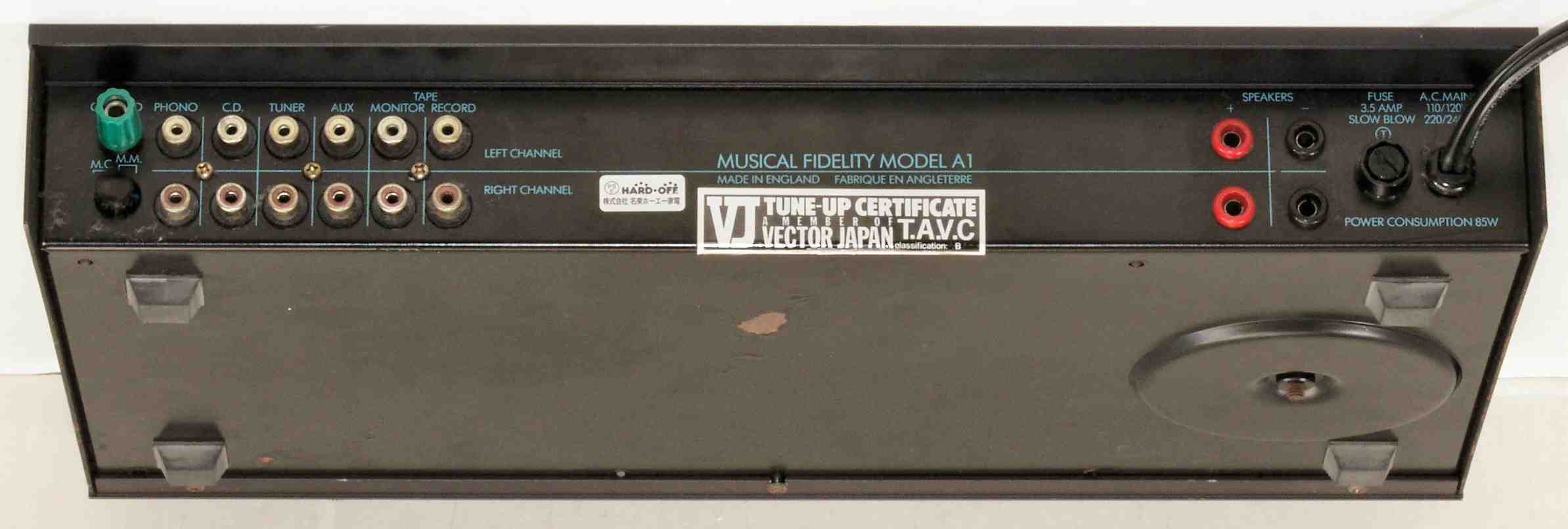

| A−1B. 点検中 外観を、後から見る。 |
![]() |

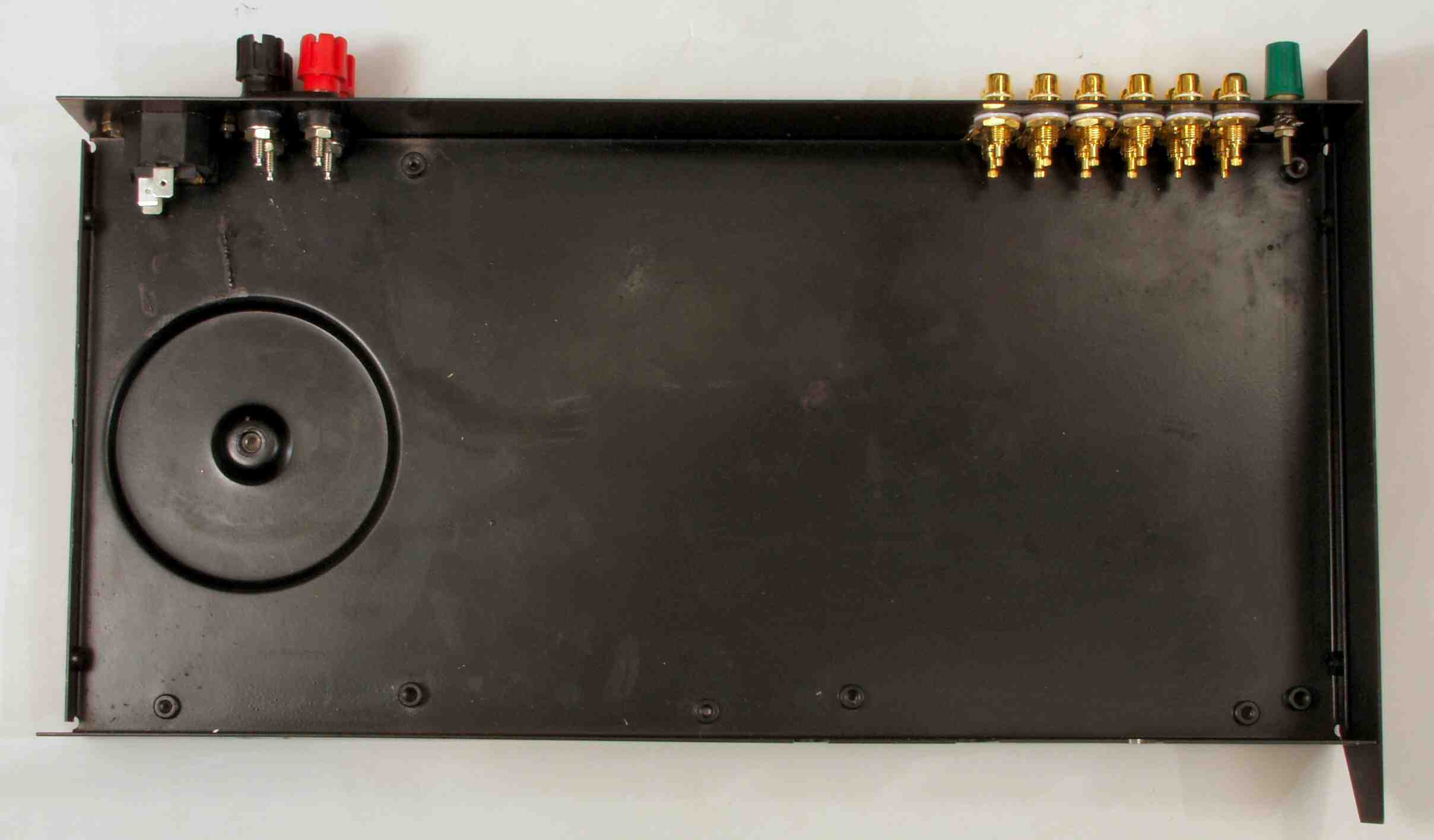

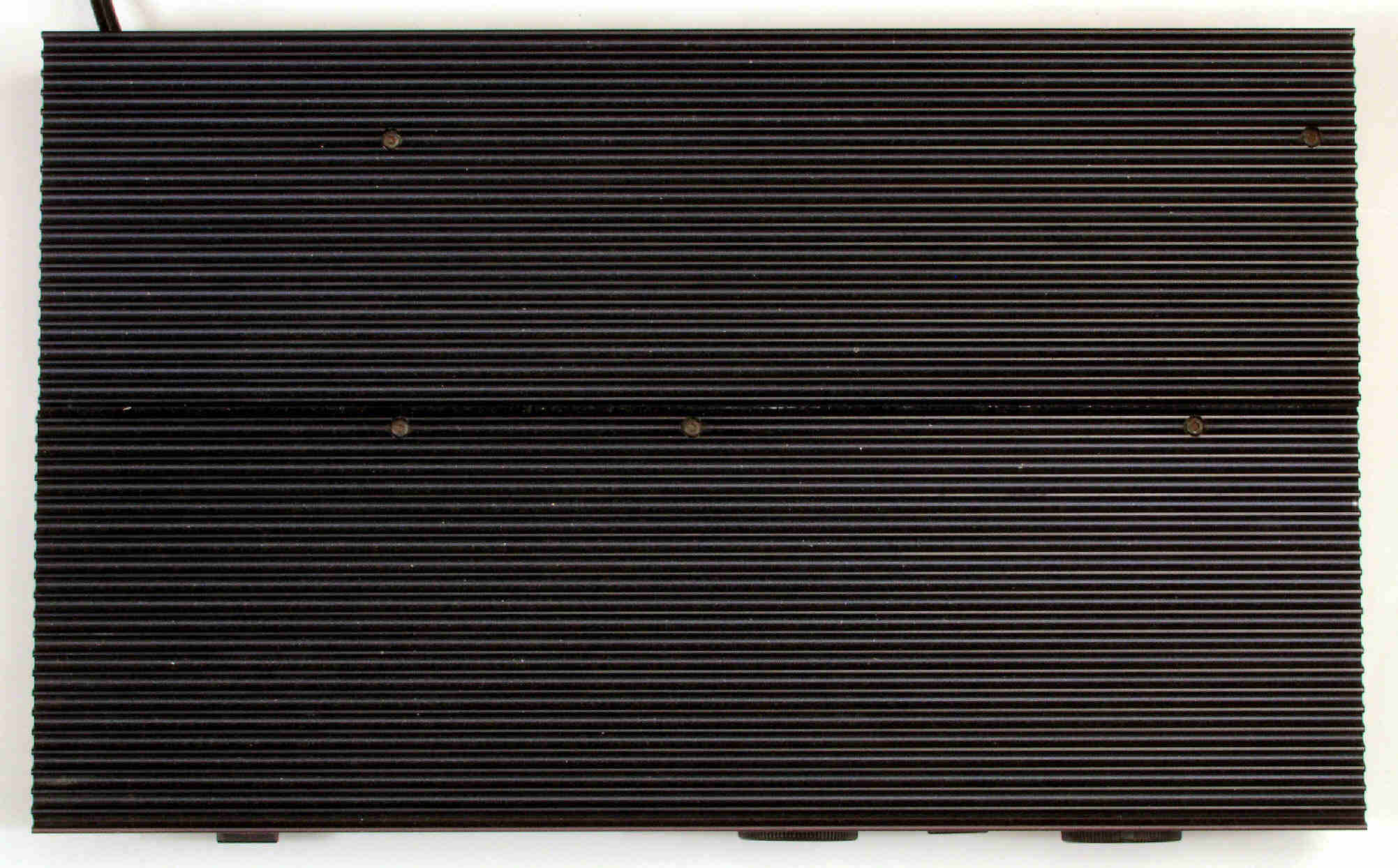

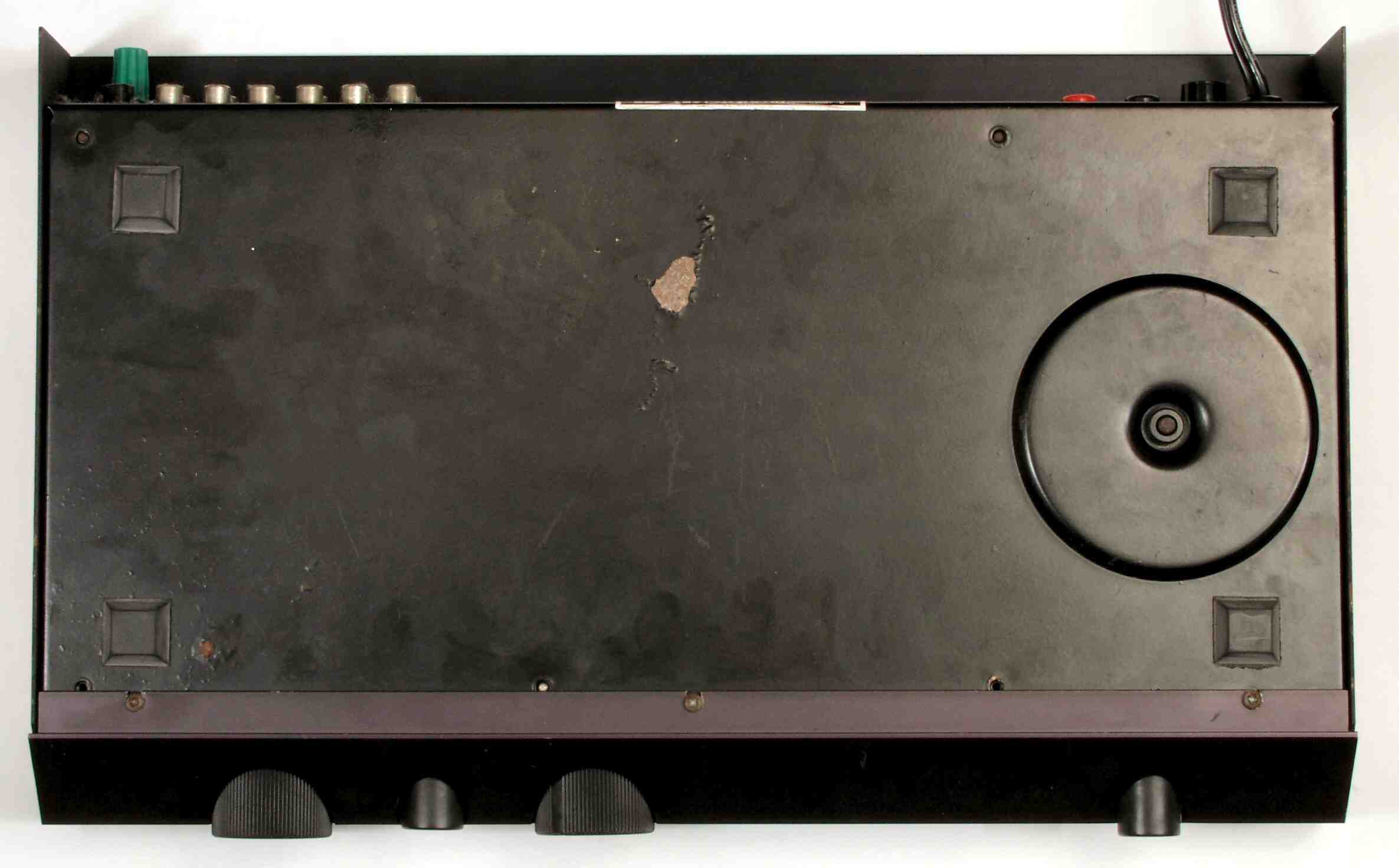

| A−2A. 点検中 外観を、下から見る。 |
![]() |
| A−2B. 点検中 外観を、上から見る。 |
![]() |
| A−3. 点検中 修理の時曲げたのが、右の入力切り替えSWがかなり揺れる カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない |
![]() |

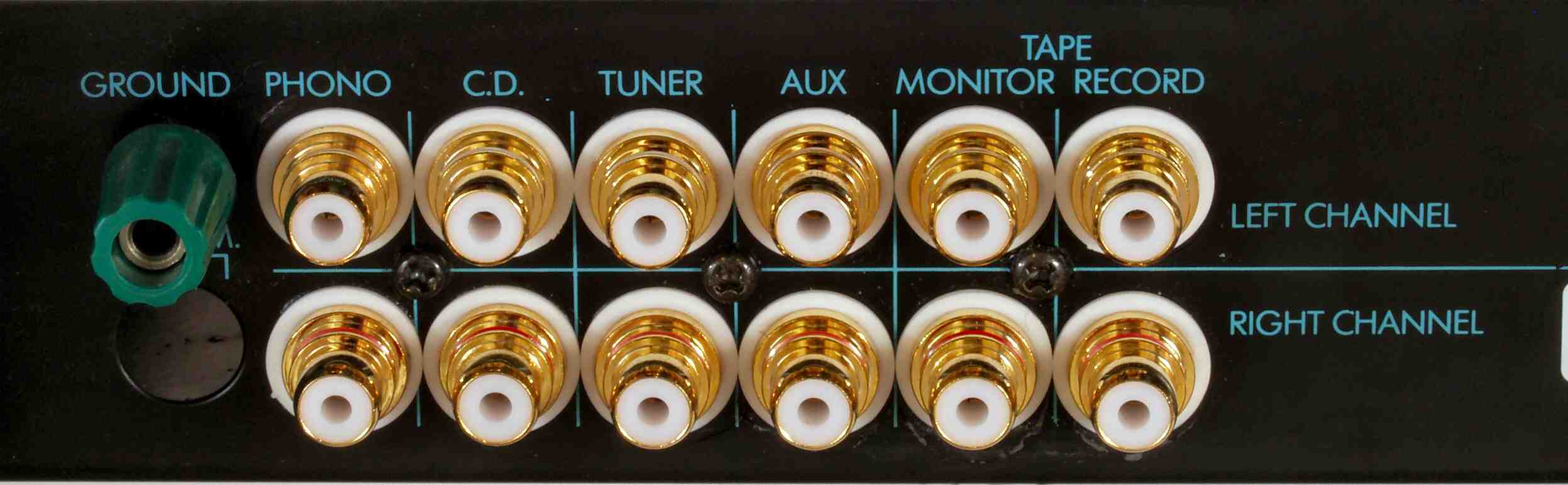

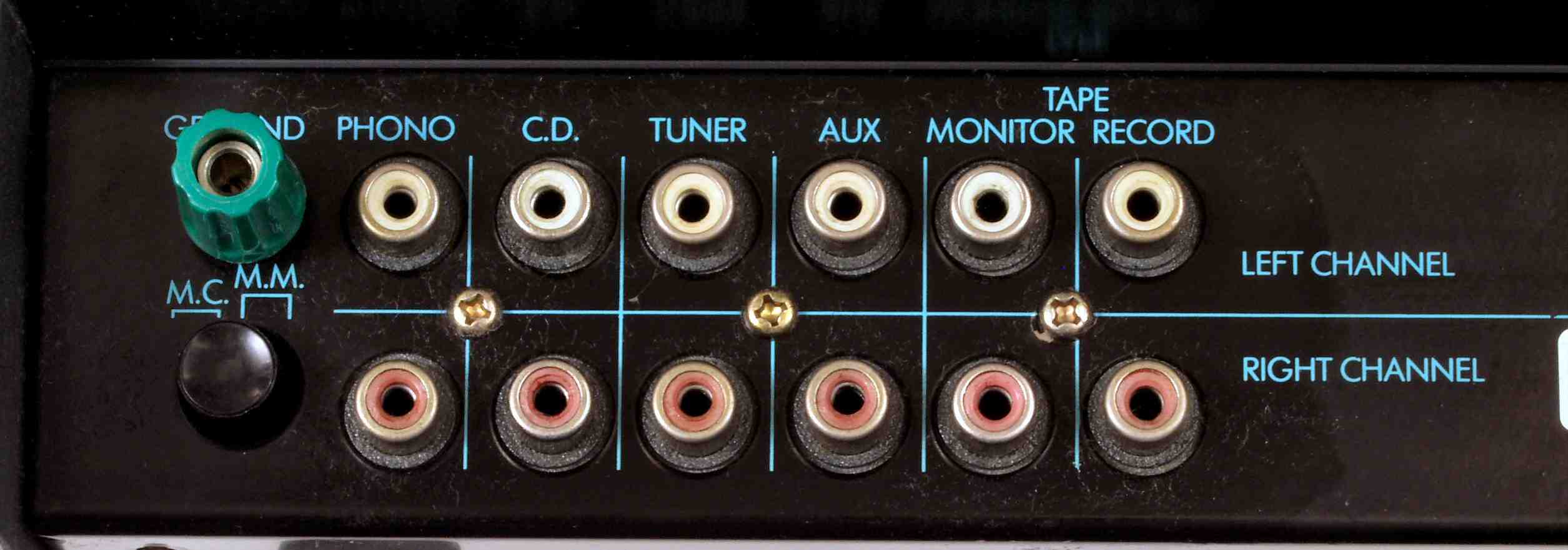

| A−4. 点検中 入出力RCA端子。 |
![]() |

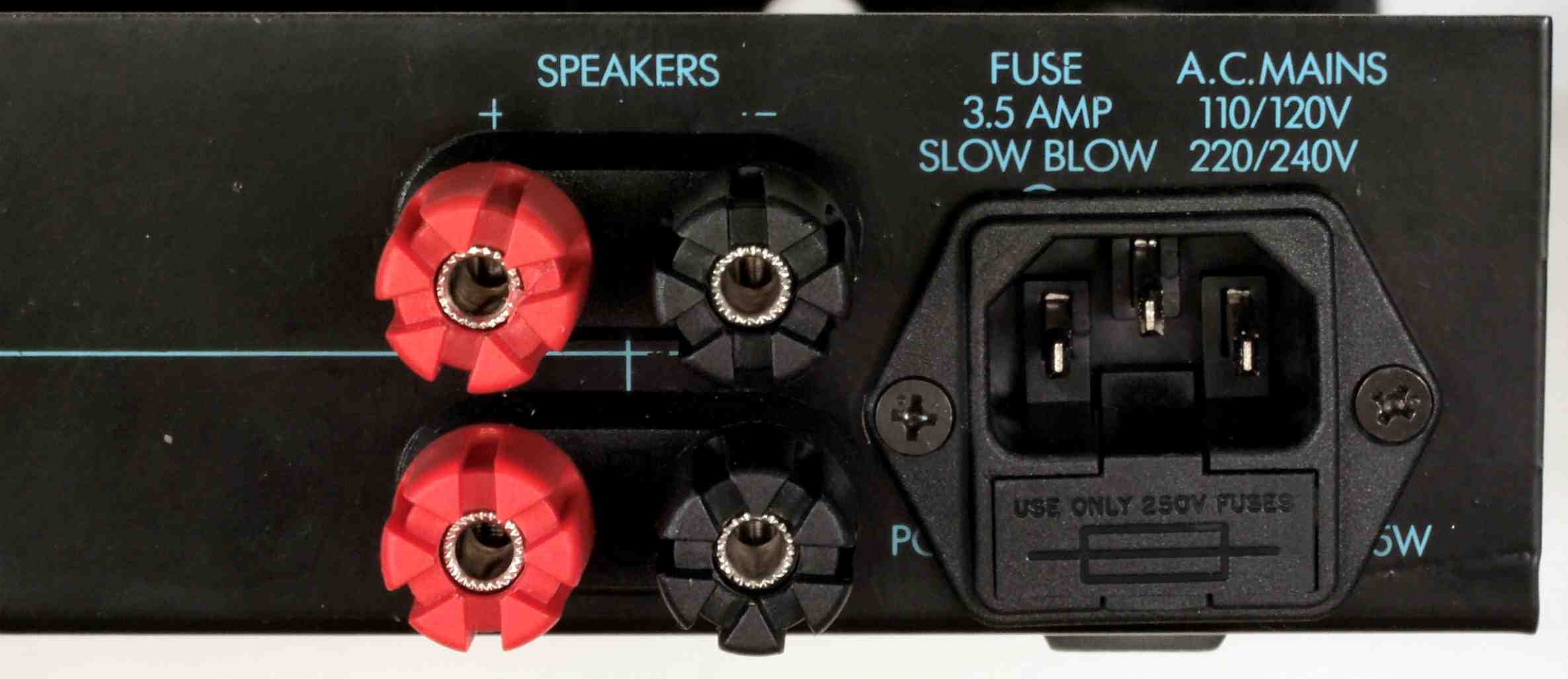

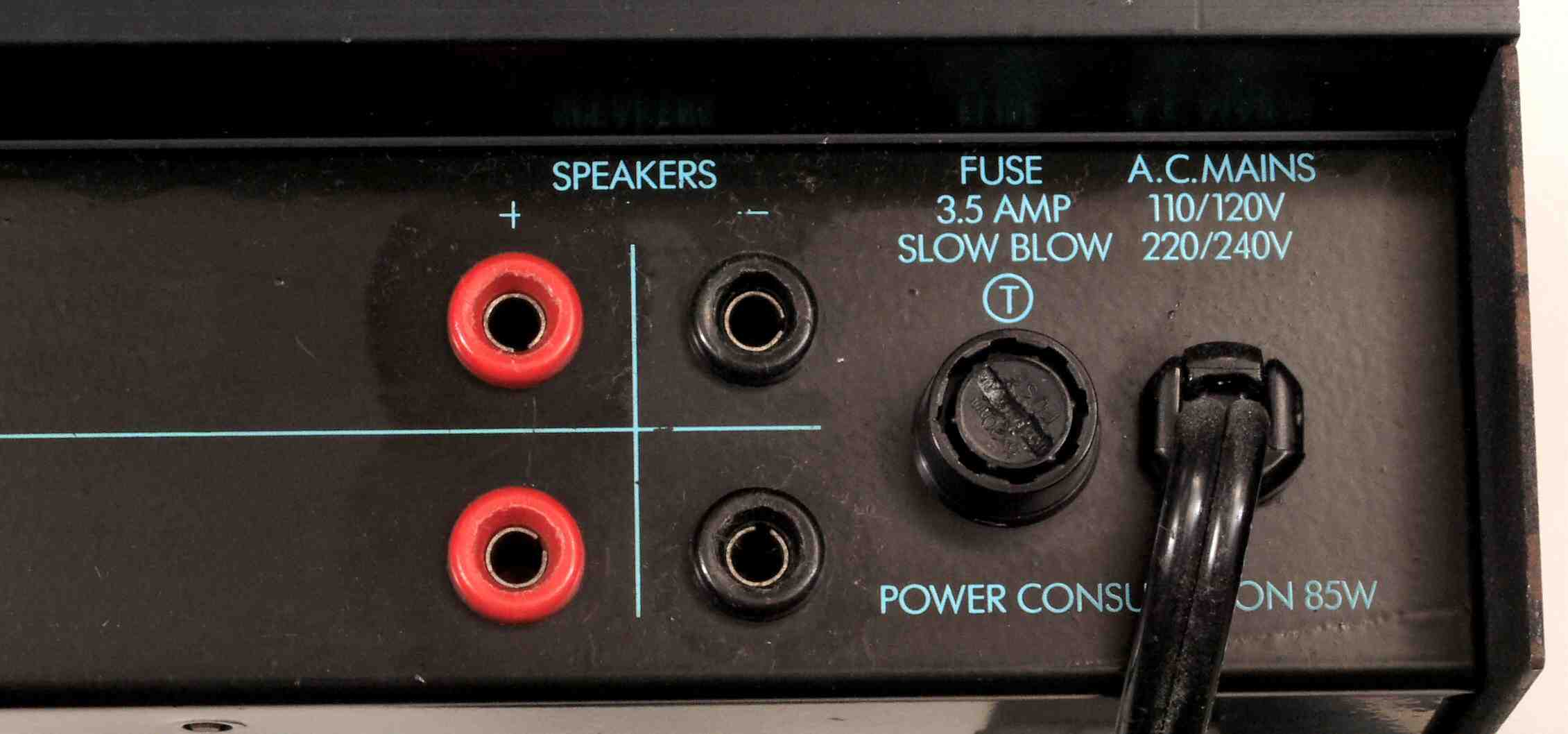

| A−5. 点検中 SP接続端子。 |
![]() |
| A−6. 点検中 上蓋を取り、上から見る |
![]() |
| A−7A. 点検中 基板止めネジが無い。 |
![]() |
| A−7B. 点検中 基板止めネジが無い2。 |
![]() |

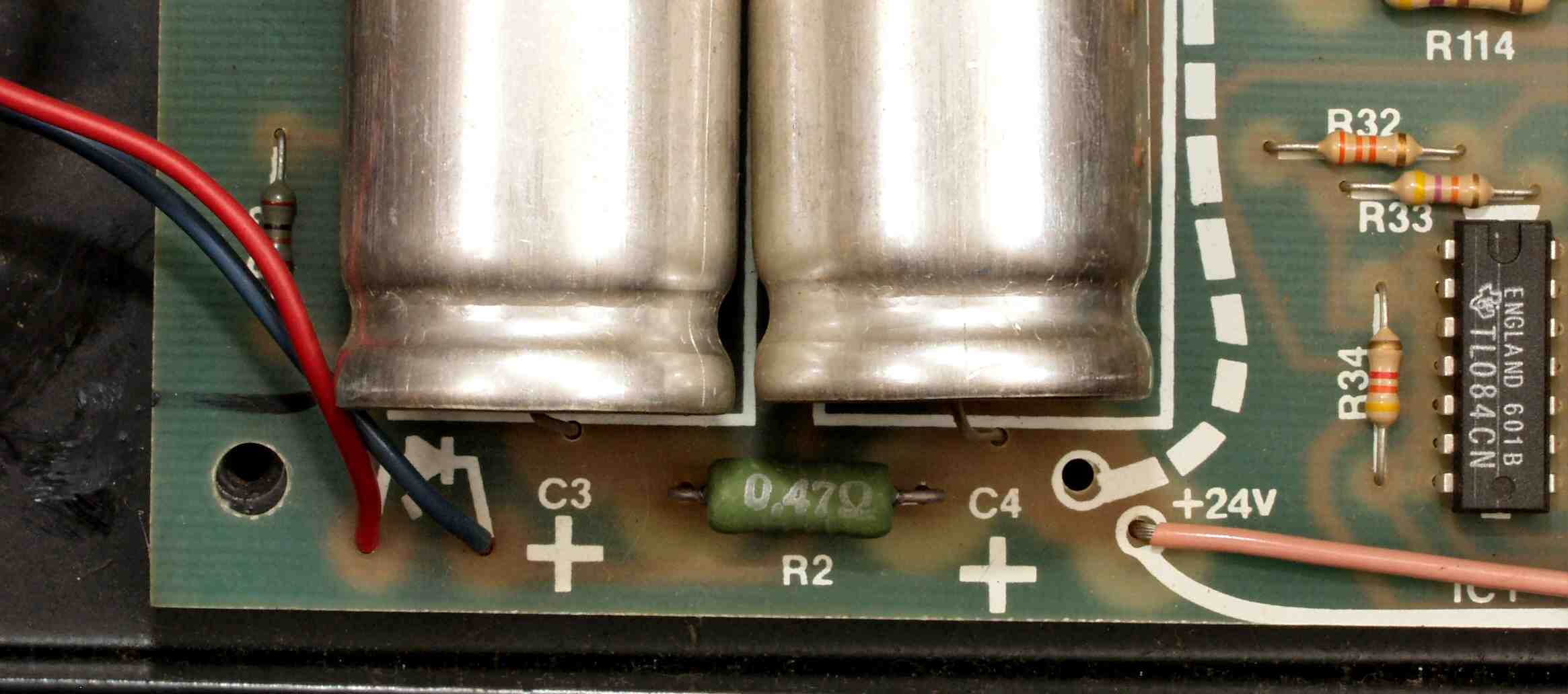

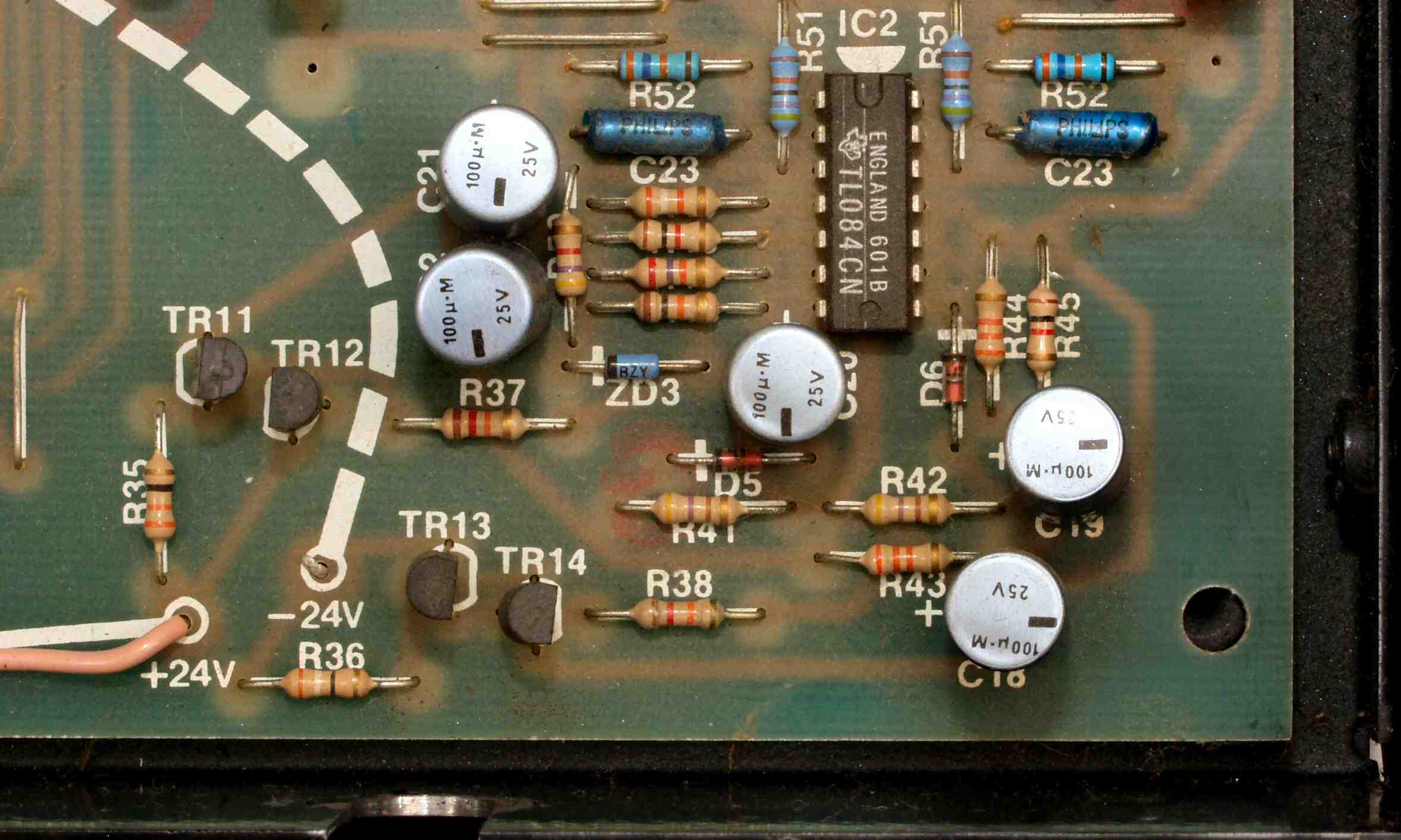

| A−8A. 点検中 電解コンデンサーの被覆が無い! |
![]() |
| A−8B. 点検中 電解コンデンサーの被覆が無い! |
![]() |
| A−8C. 点検中 EQ基板・MC基板裏 |
![]() |
| A−8D. 点検中 ずれた電源トランス |
![]() |

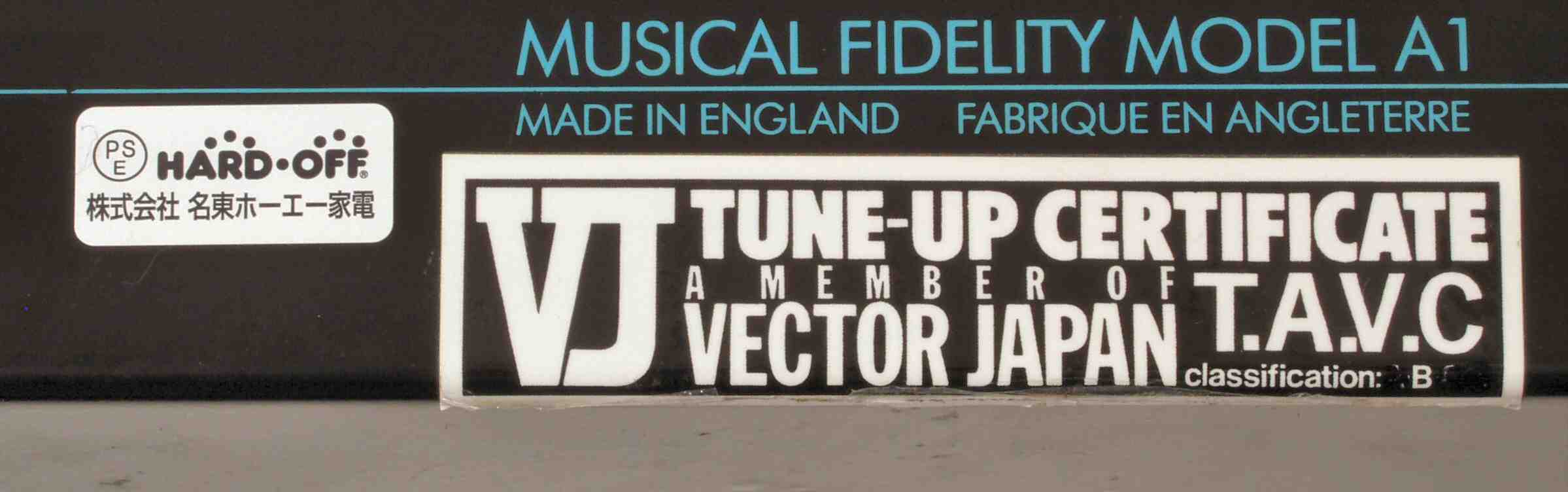

| A−9. 点検中 各社の銘板tpPSEマーク。 |
![]() |

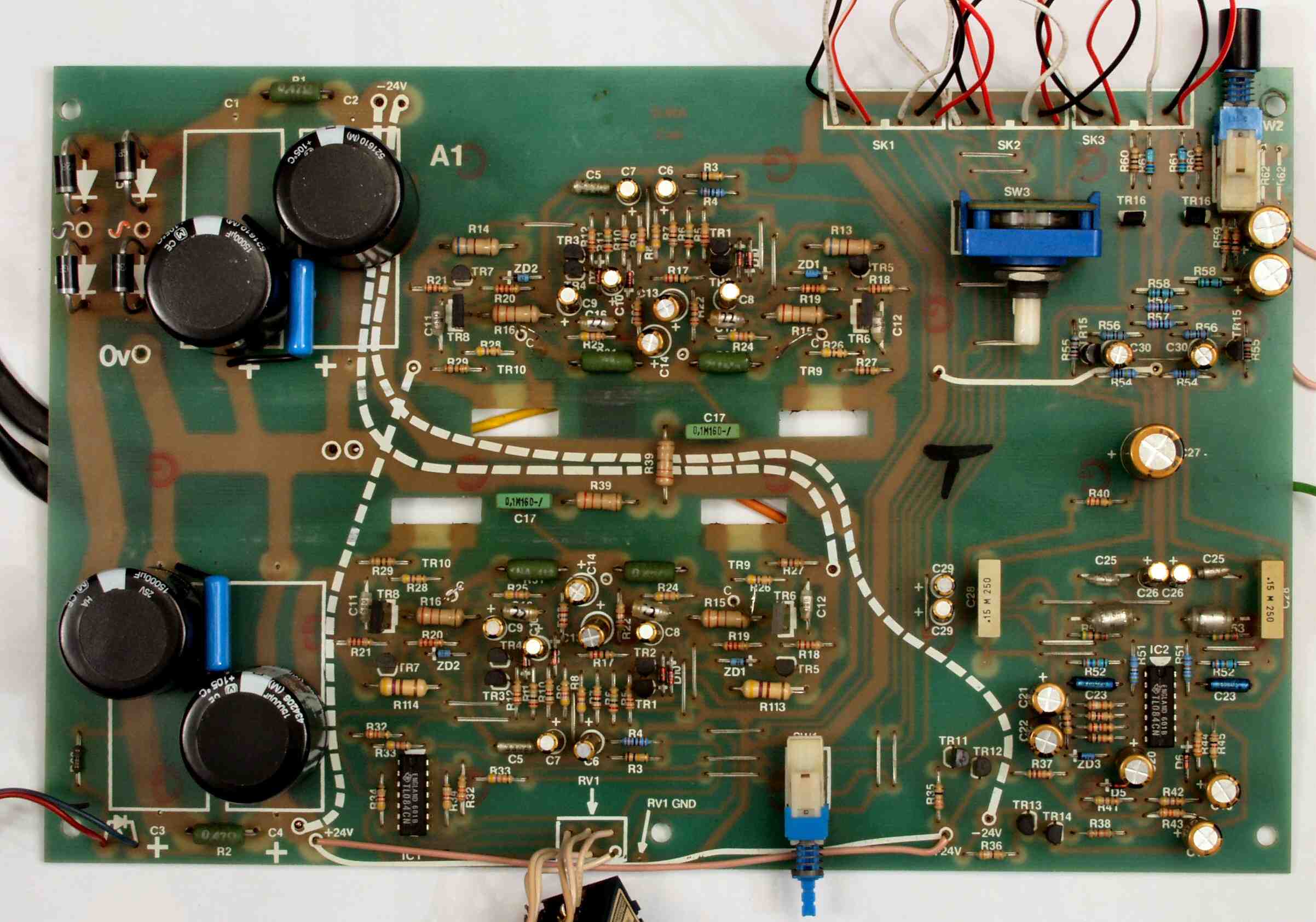

| C. 修理状況 C−1A. 修理前 基板 |
![]() |

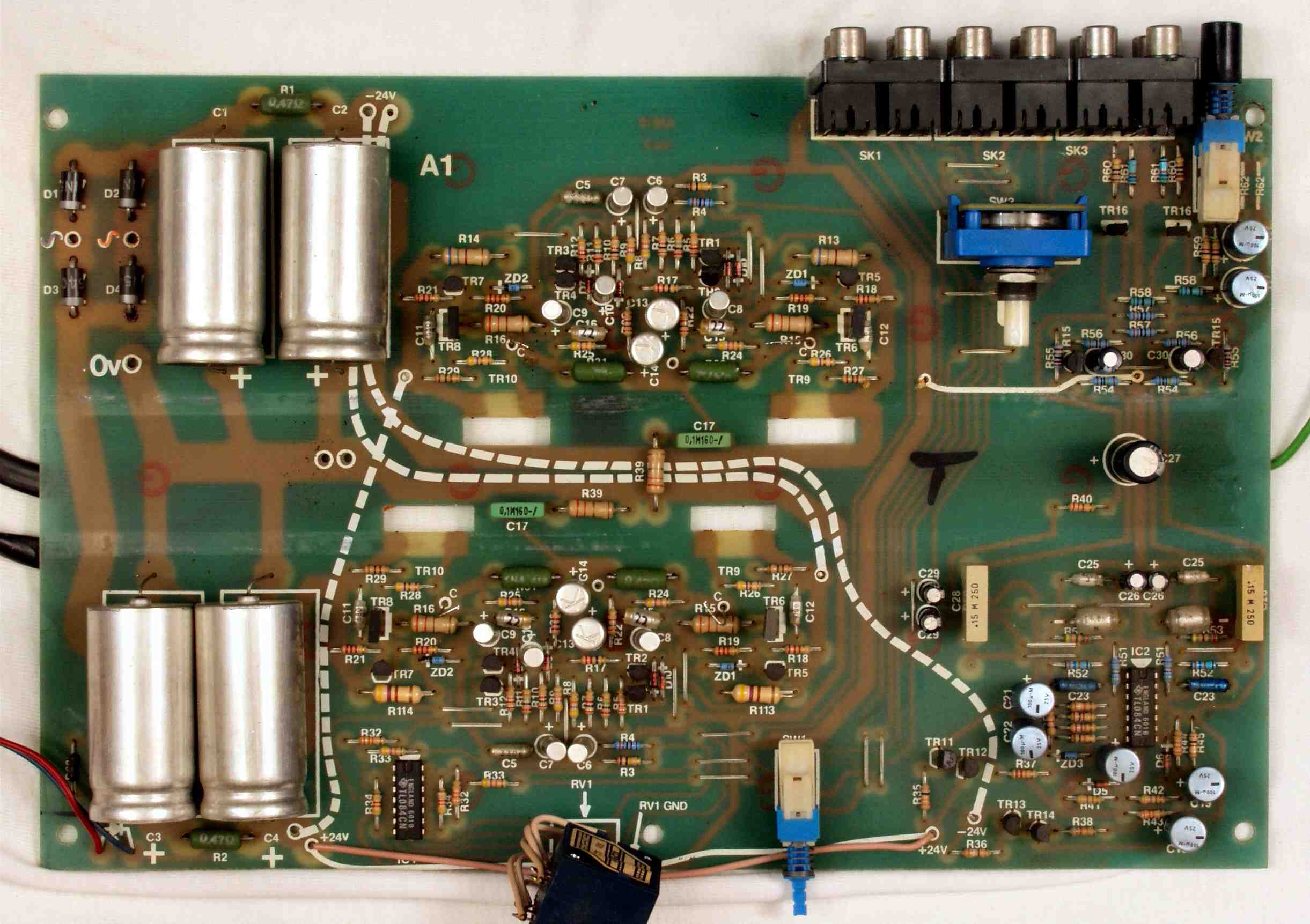

| C−1B. 修理後 基板 電解コンデンサー31個、ダイオード4個、フイルムコンデンサー4個交換 |
![]() |

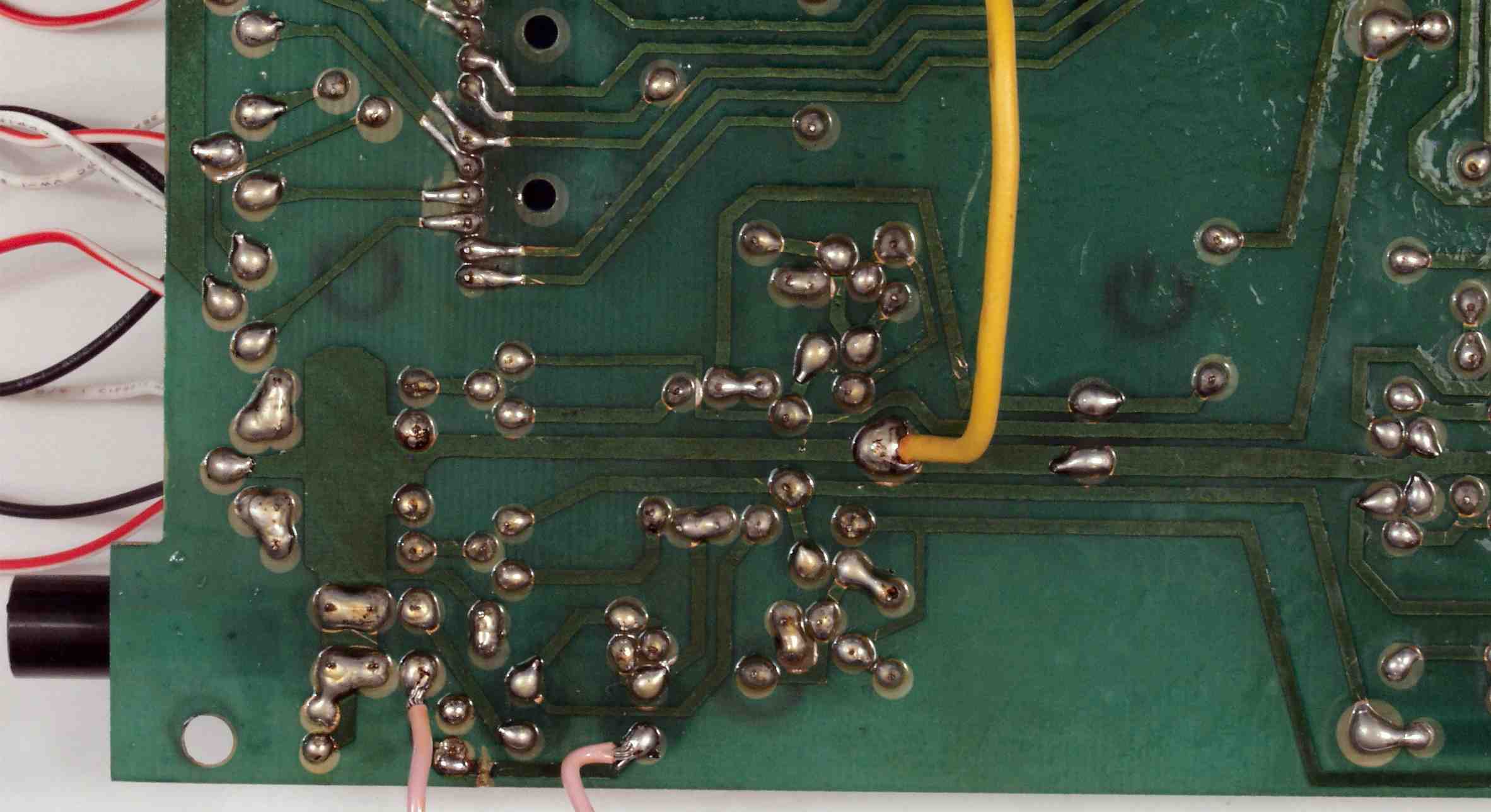

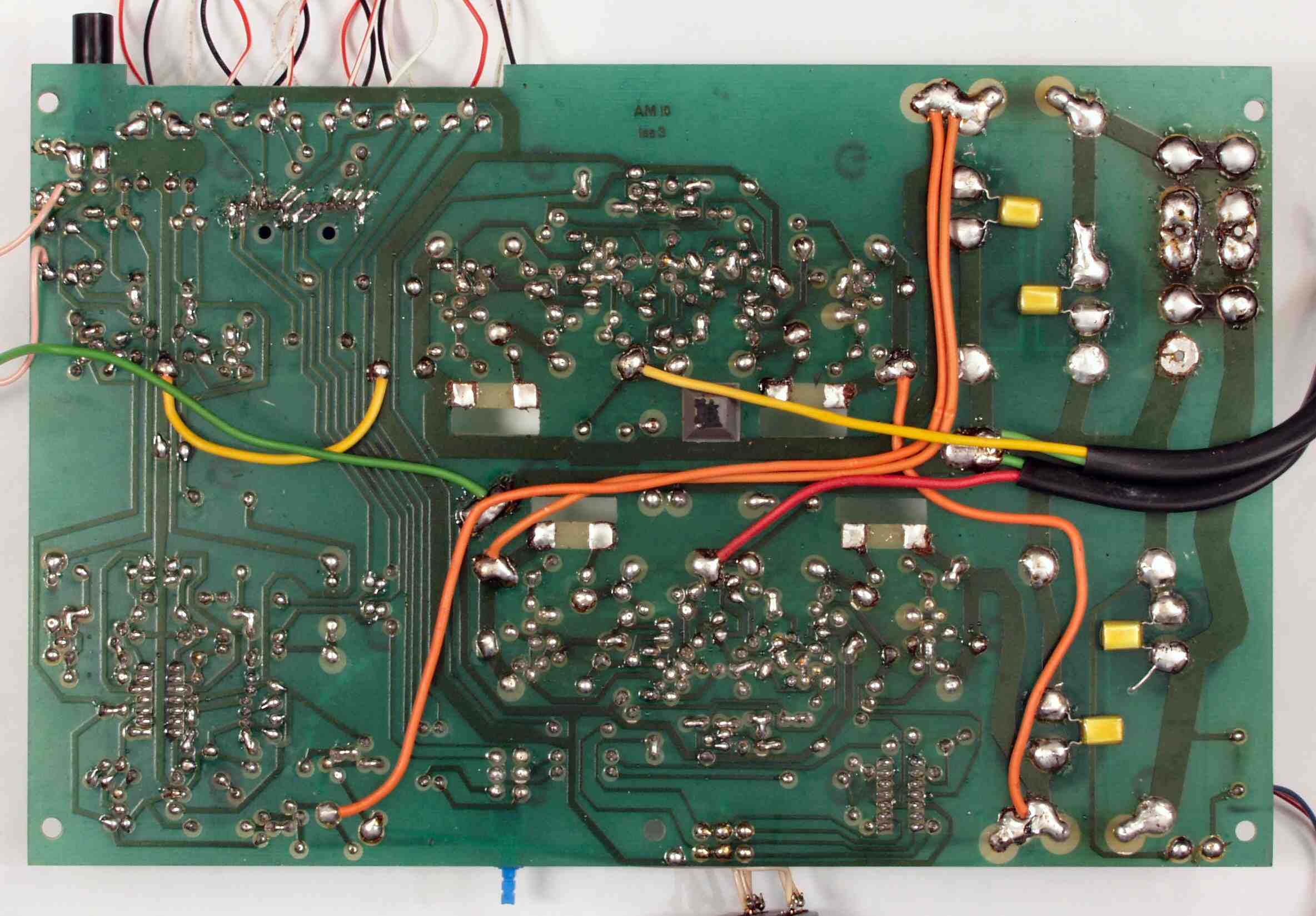

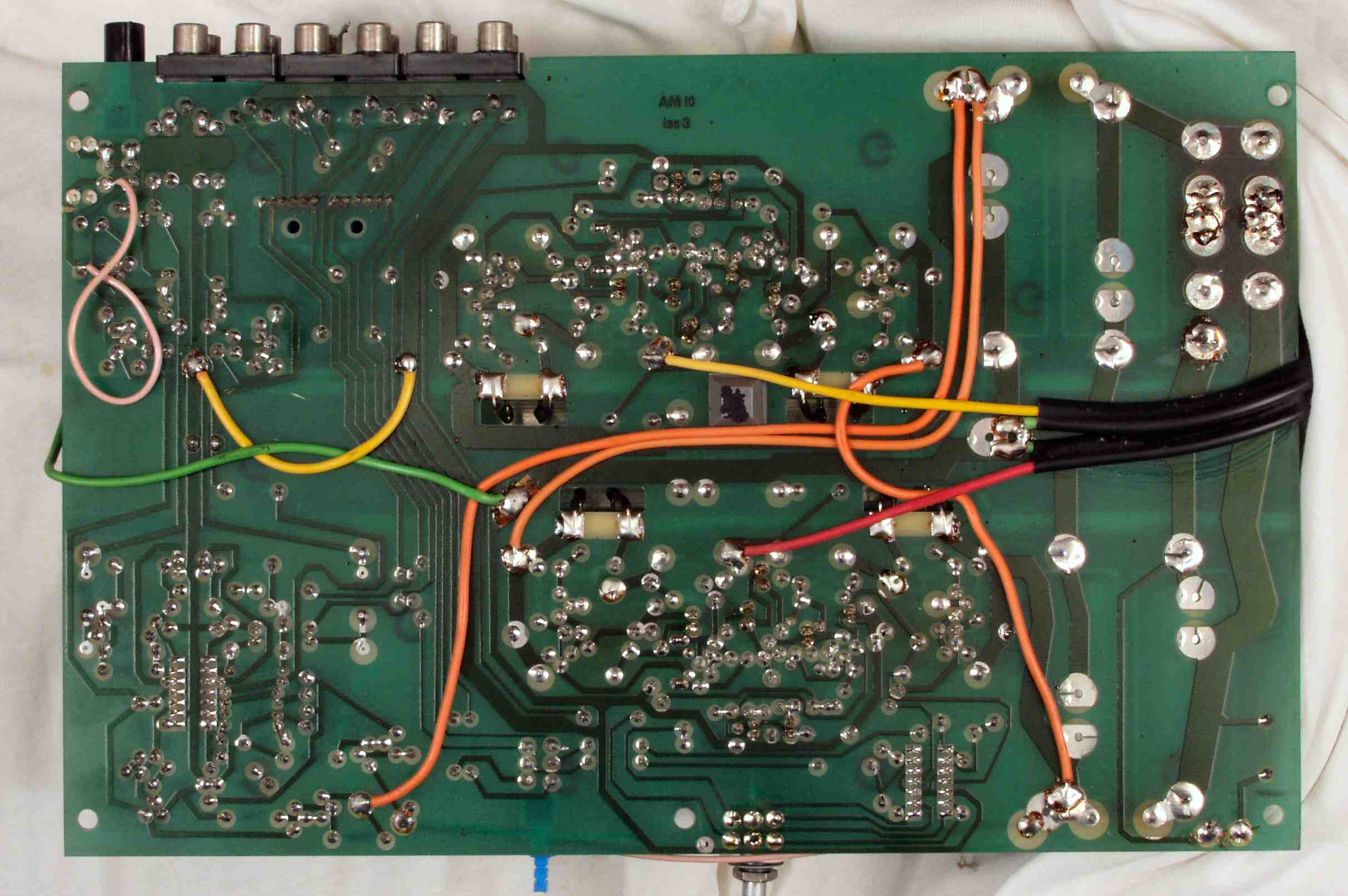

| C−1C. 修理前 基板裏 |
![]() |

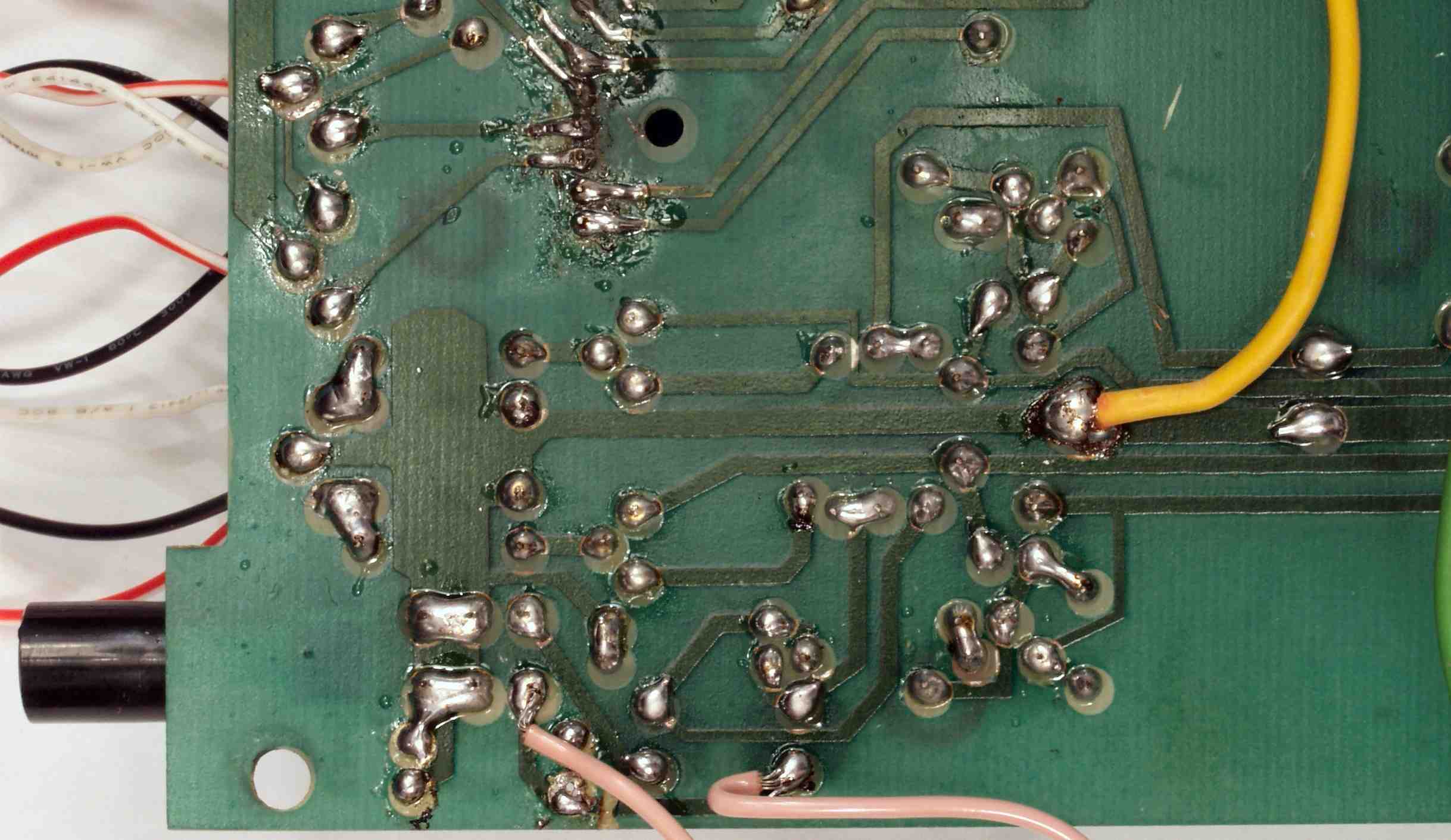

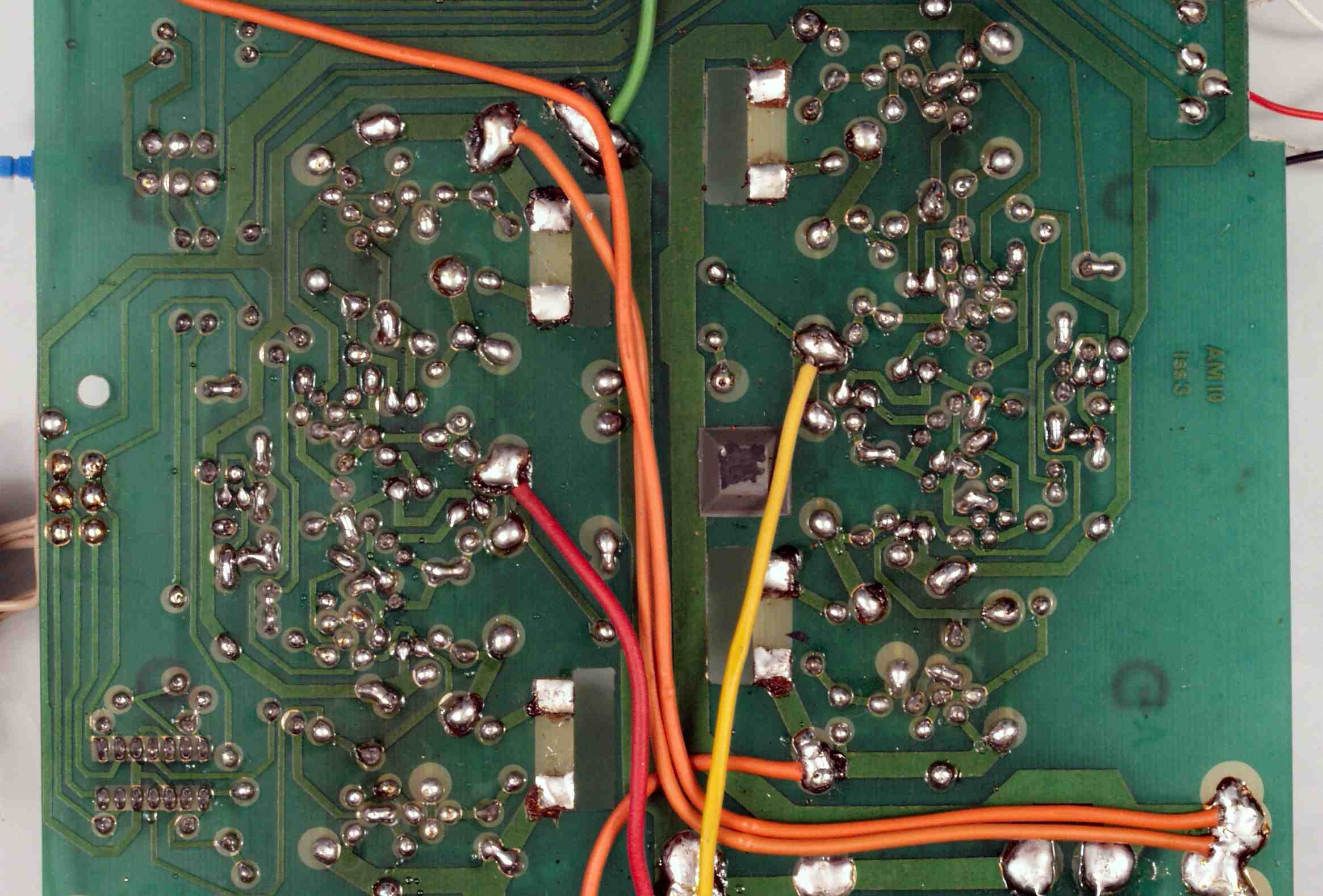

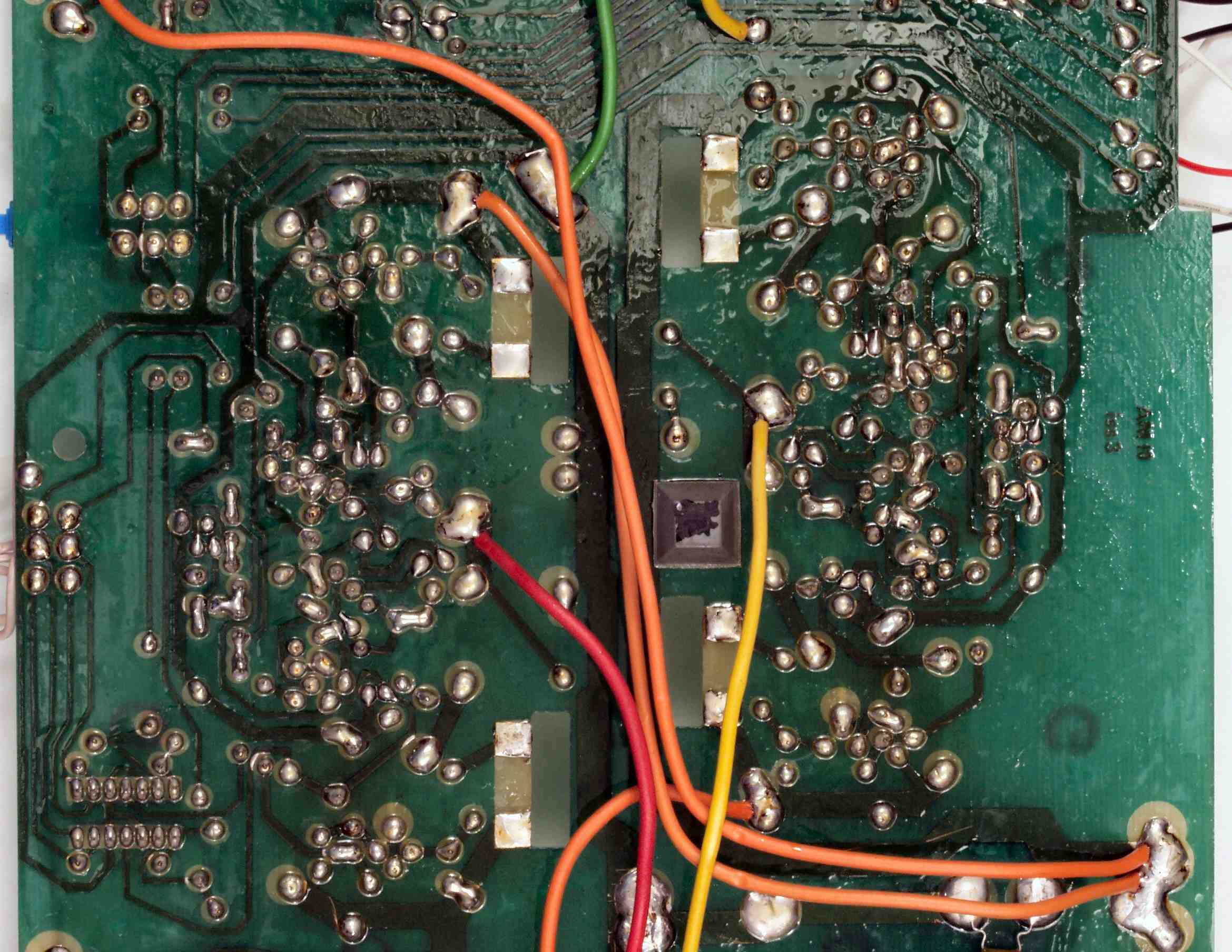

| C−1D. 修理(半田補正)後 基板裏 |
![]() |

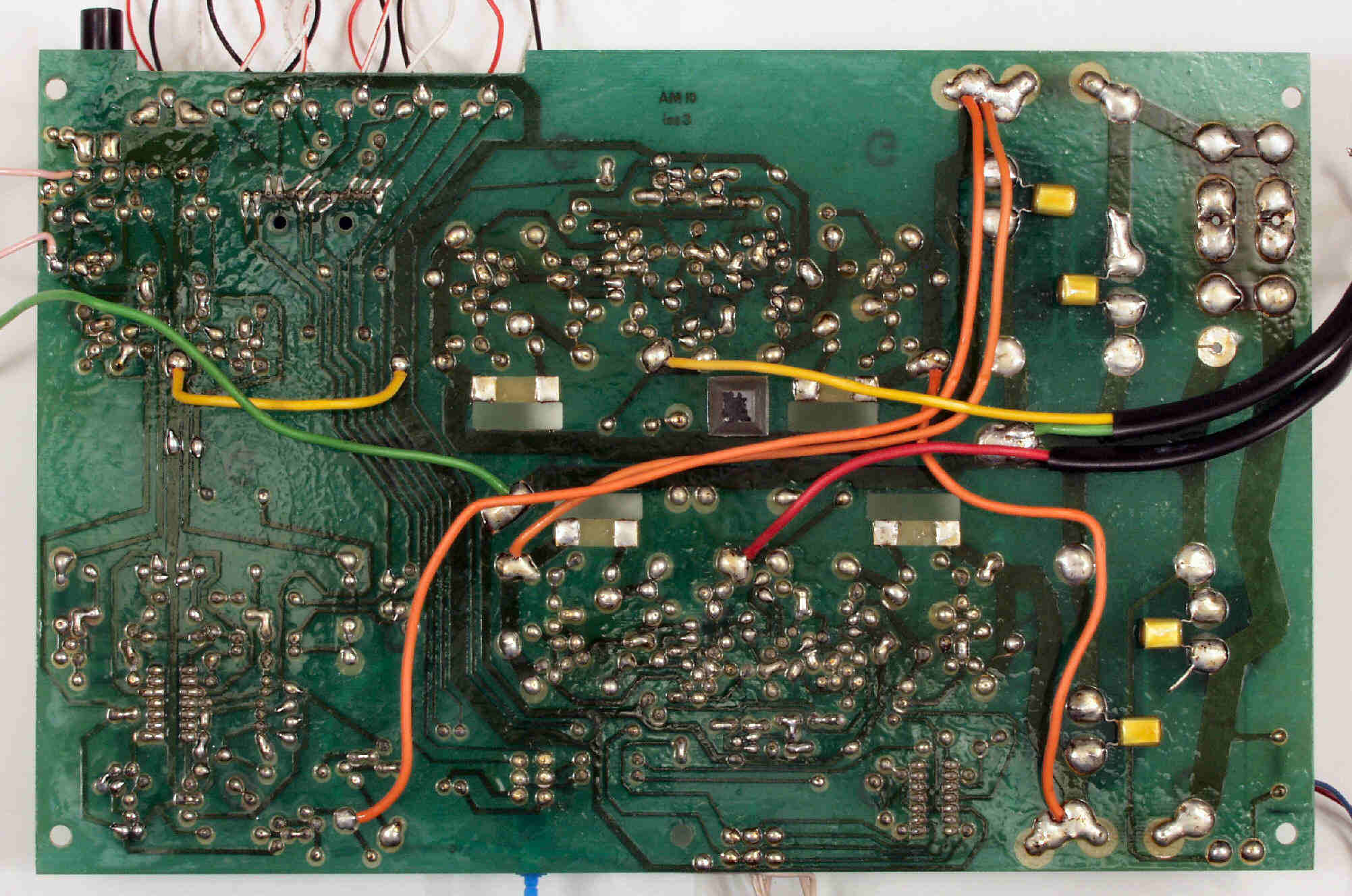

| C−1E. 完成基板裏 洗浄後+絶縁コーテング材を塗る |
![]() |

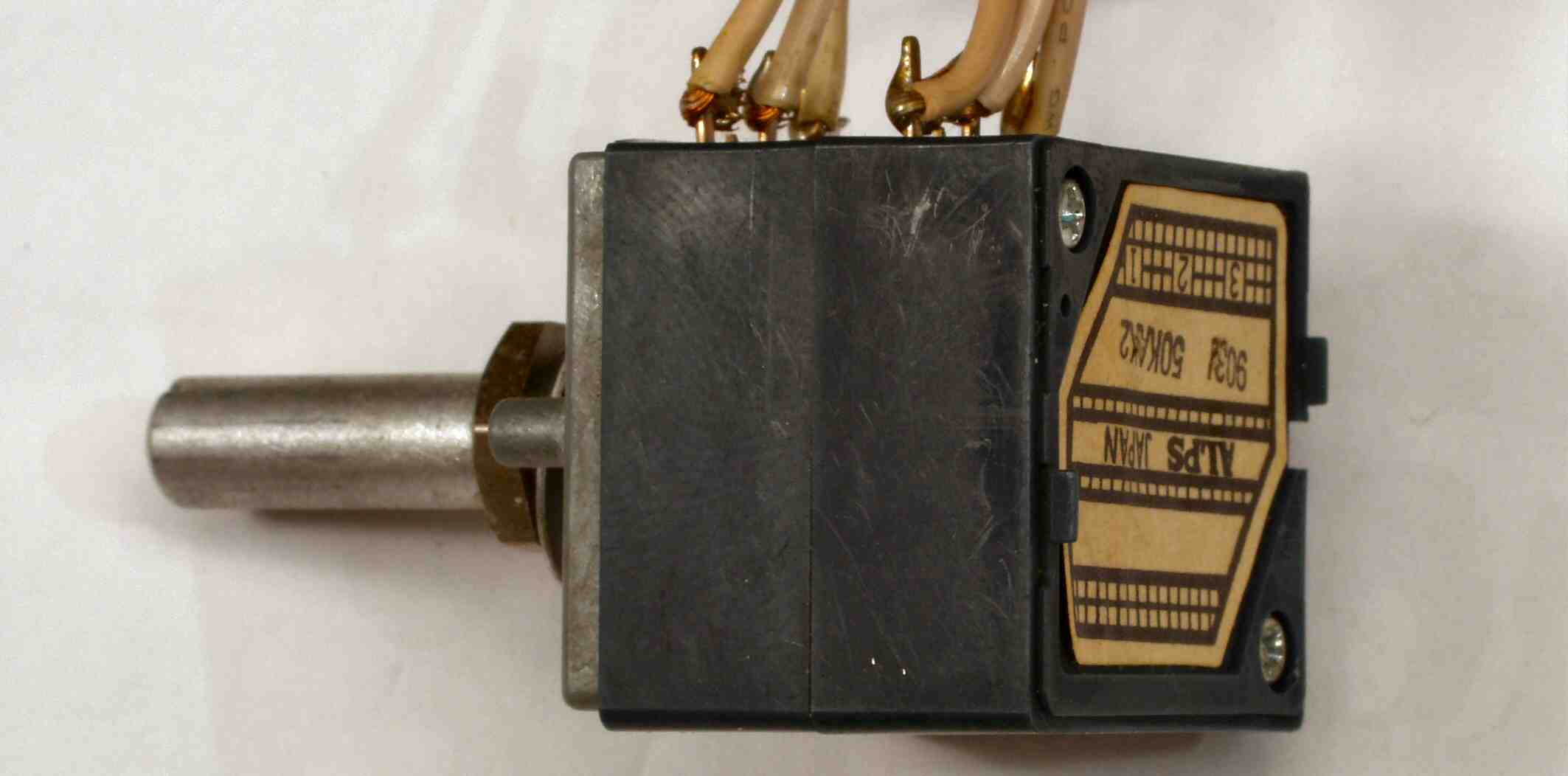

| C−1F. 修理中 メインVR清掃・点検、カシメ構造なので清掃のみ |
![]() |

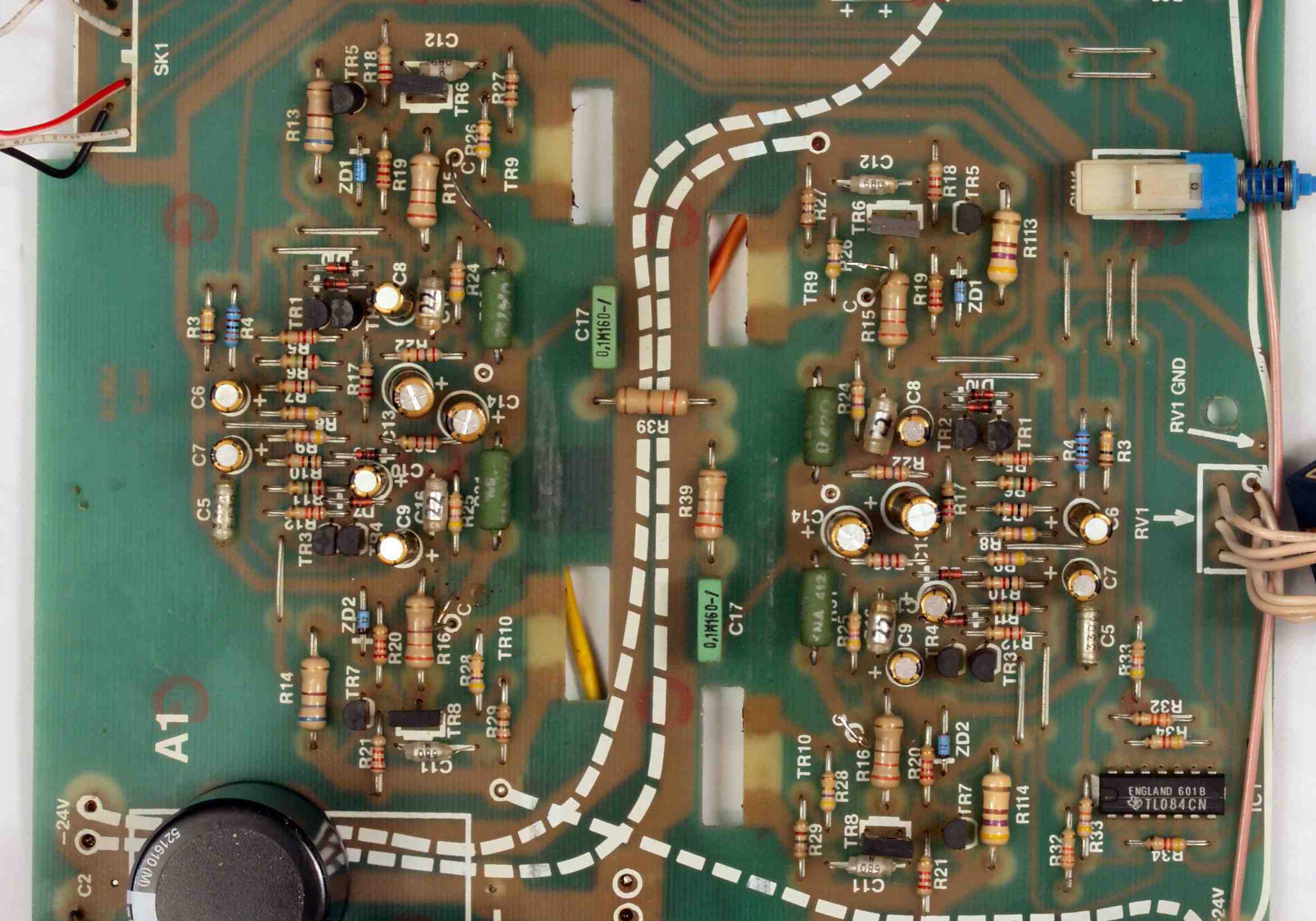

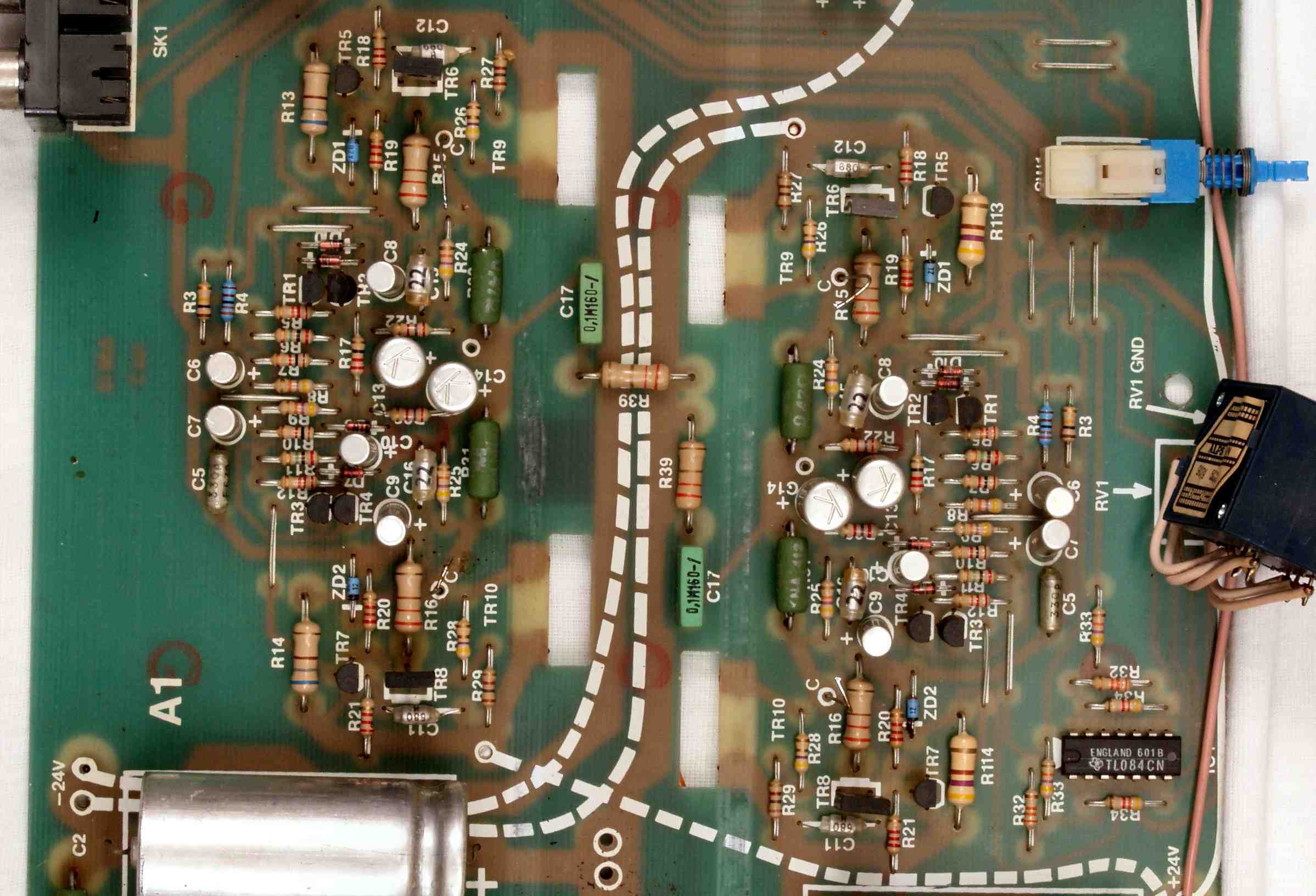

| C−2A. 修理前 AMP基板 |
![]() |

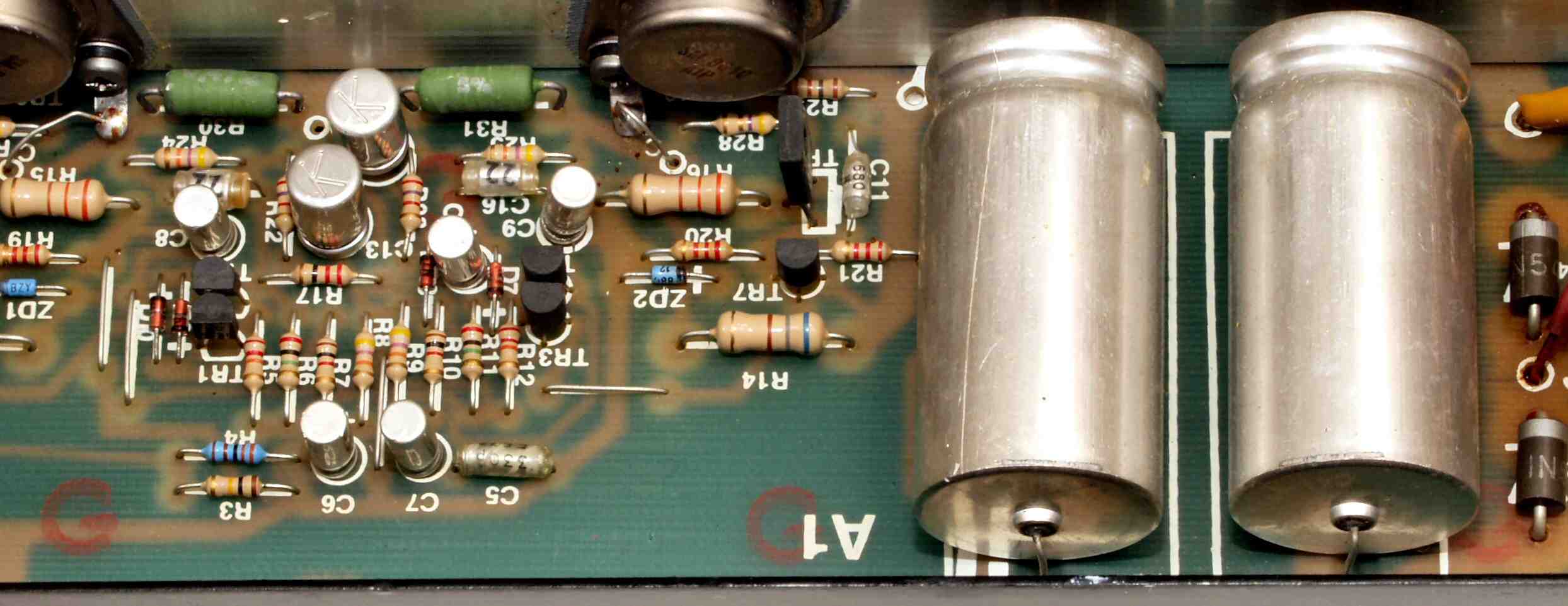

| C−2B. 修理後 AMP基板 |
![]() |
| C−2C. 修理前 AMP基板裏 |
![]() |

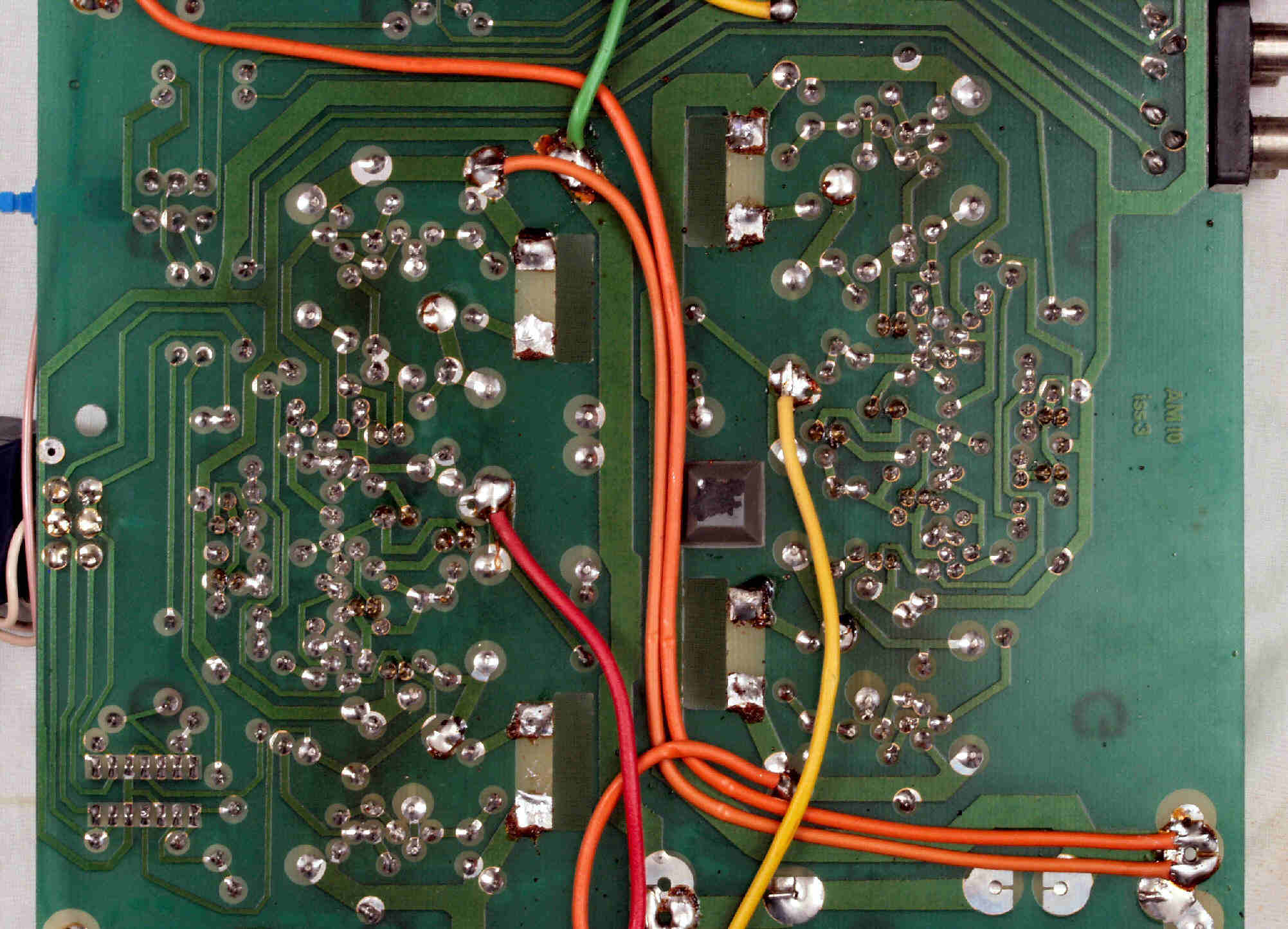

| C−2D. 修理(半田補正)後 AMP基板裏 |
![]() |

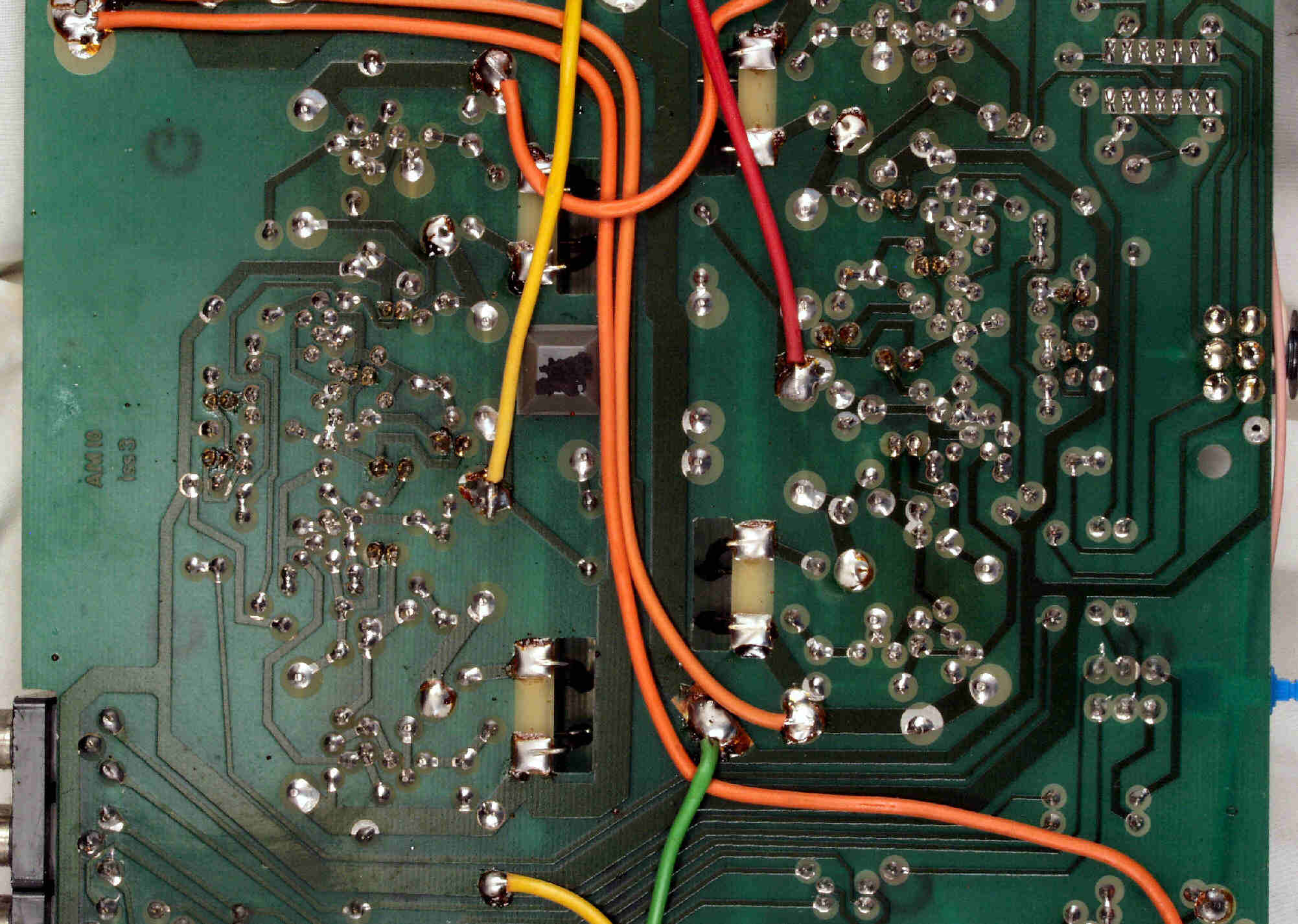

| C−2E. 完成AMP基板裏 洗浄後+絶縁コーテング材を塗る |
![]() |

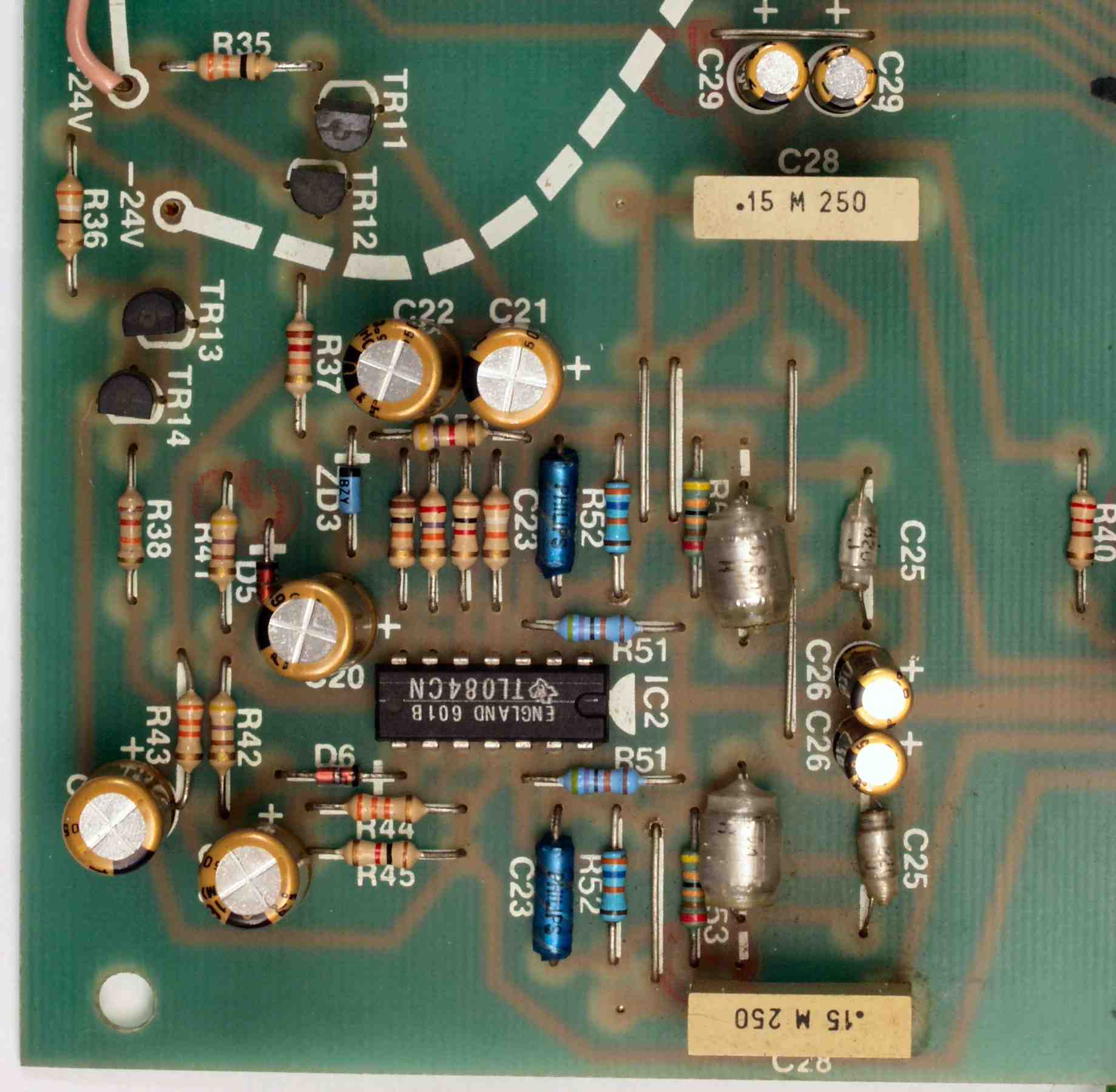

| C−3A. 修理前 EQ基板 |
![]() |

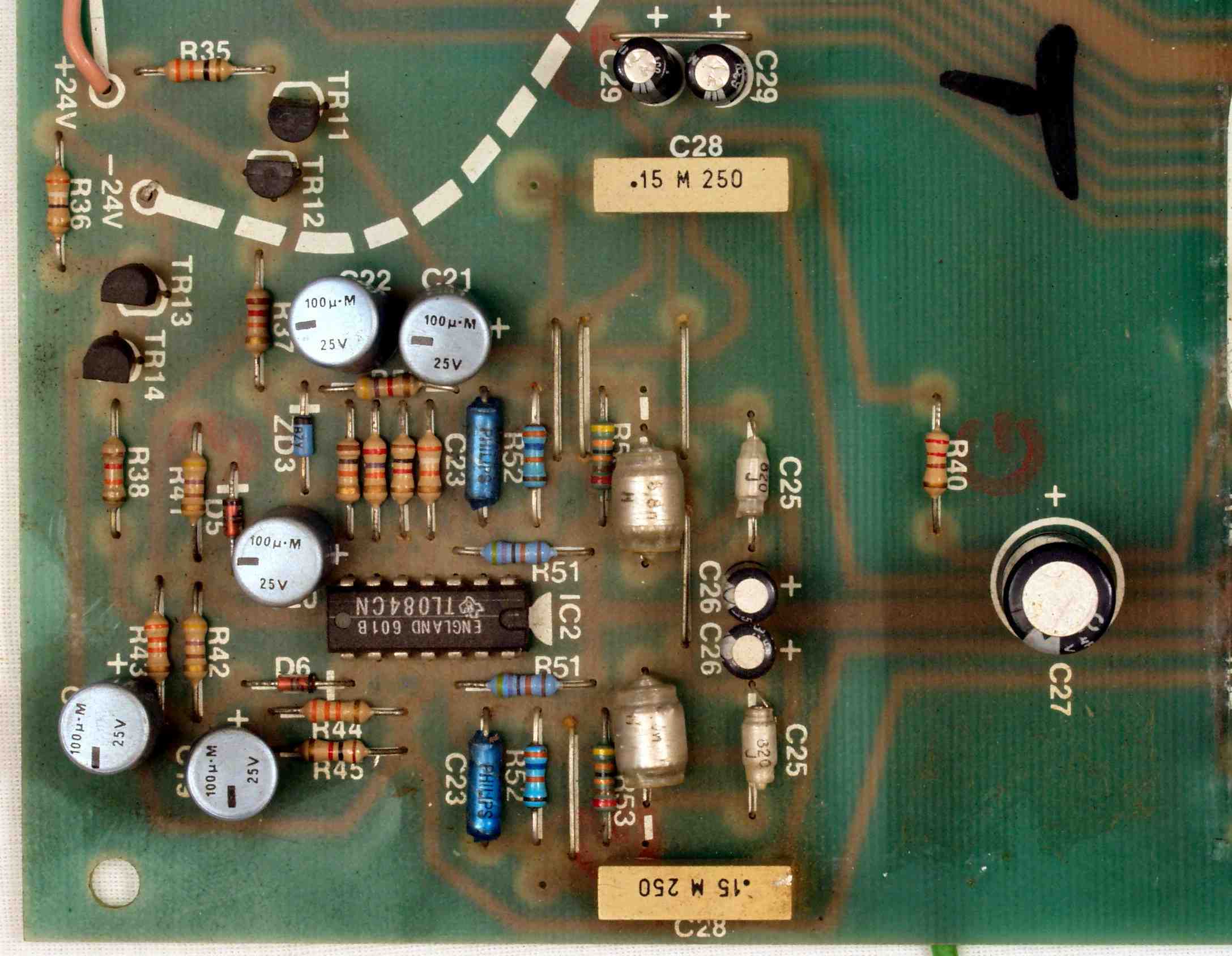

| C−3B. 修理後 EQ基板 |
![]() |

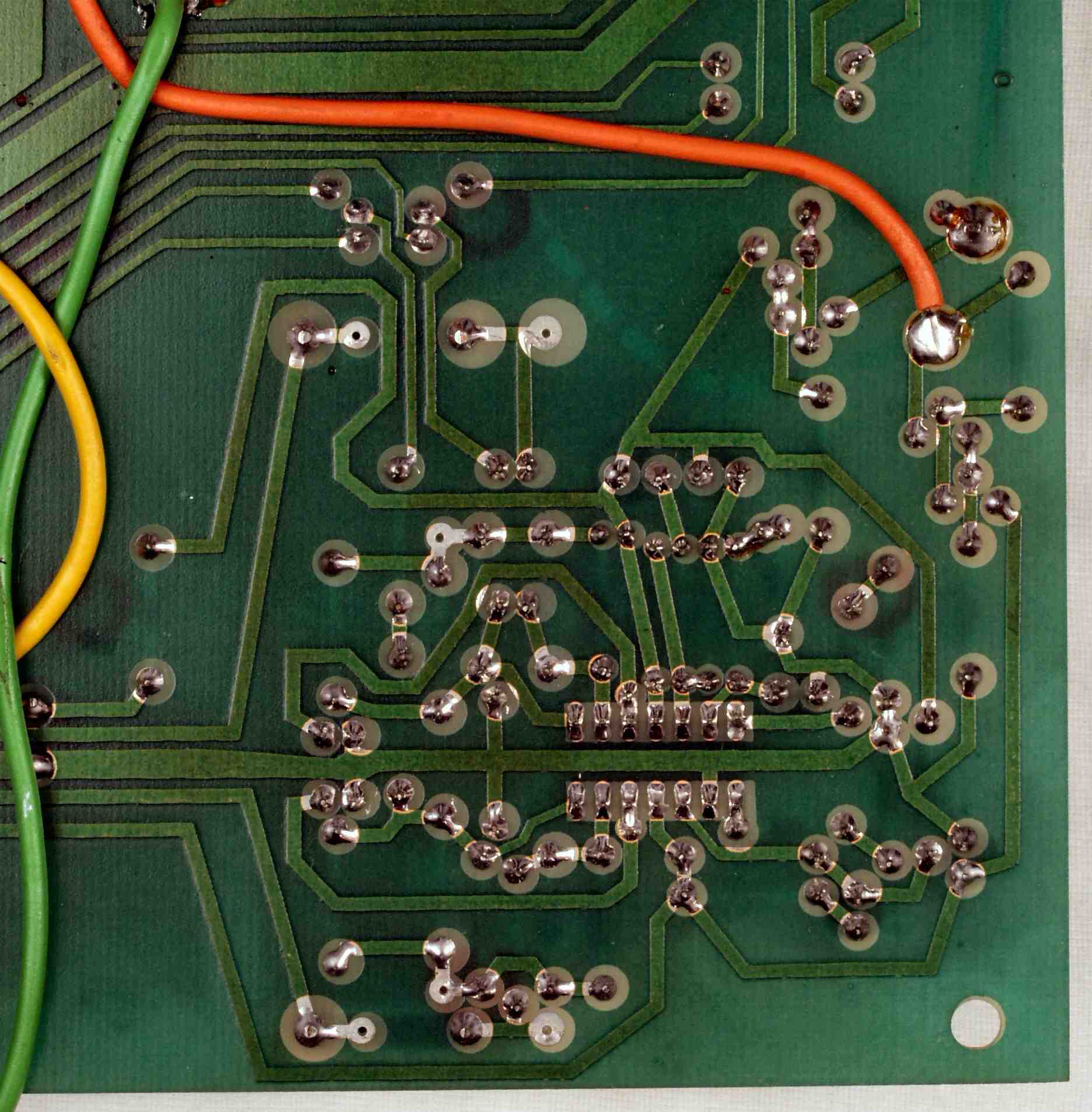

| C−3C. 修理前 EQ基板裏 |
![]() |

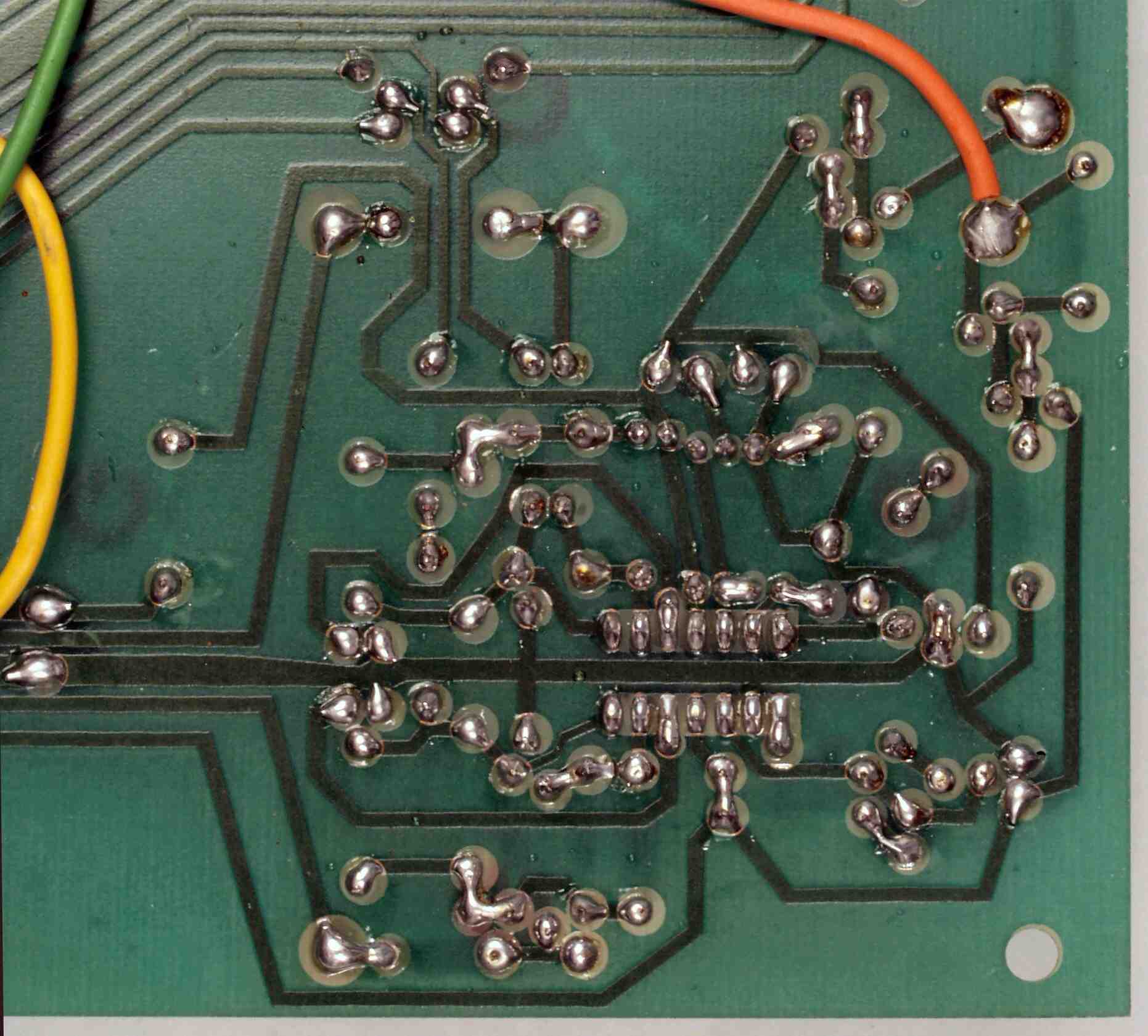

| C−3D. 修理(半田補正)後 EQ基板裏 |
![]() |
| C−3E. 完成 EQ基板裏 洗浄後+絶縁コーテング材を塗る |
![]() |

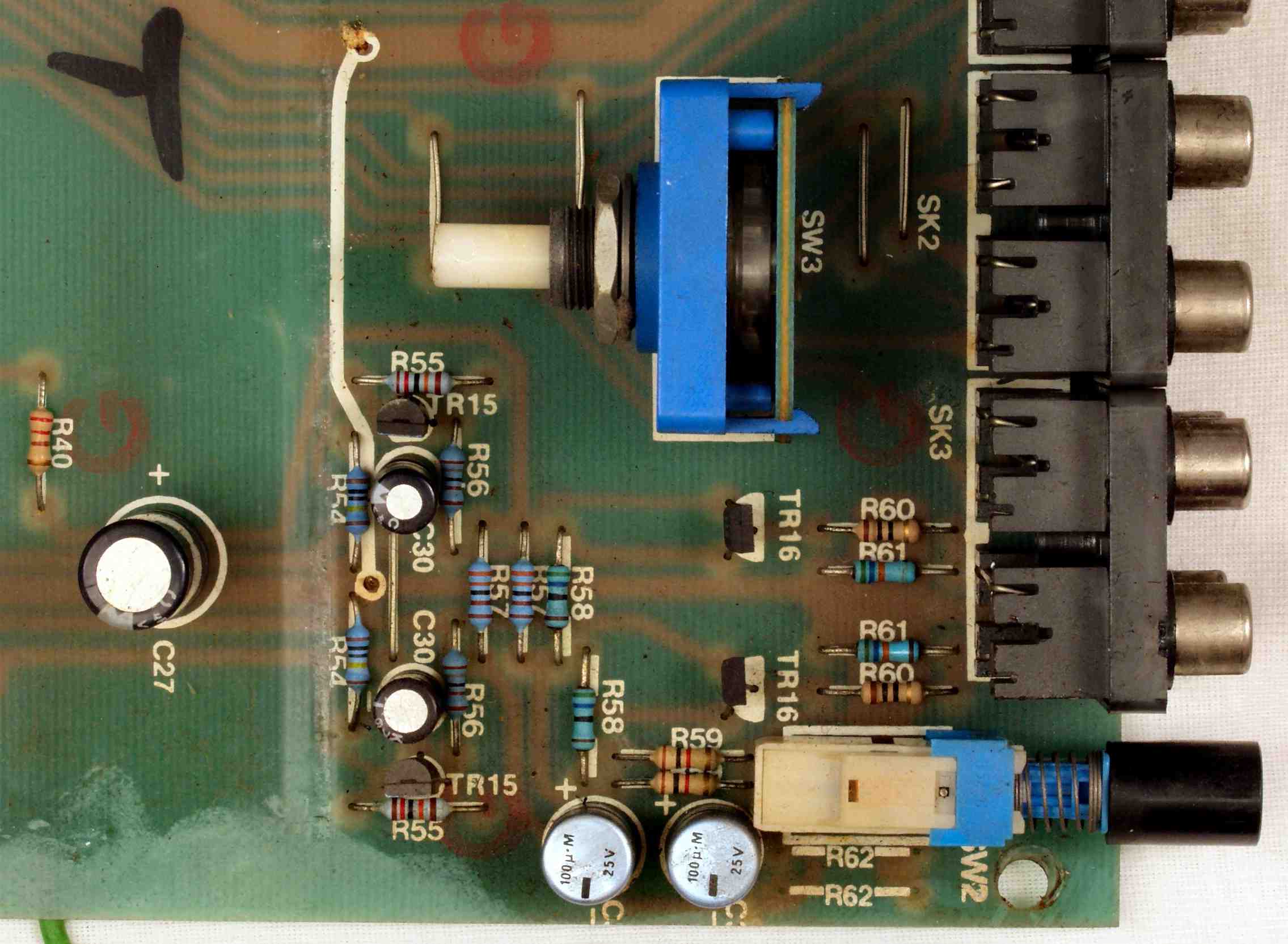

| C−4A. 修理前 MC基板 |
![]() |

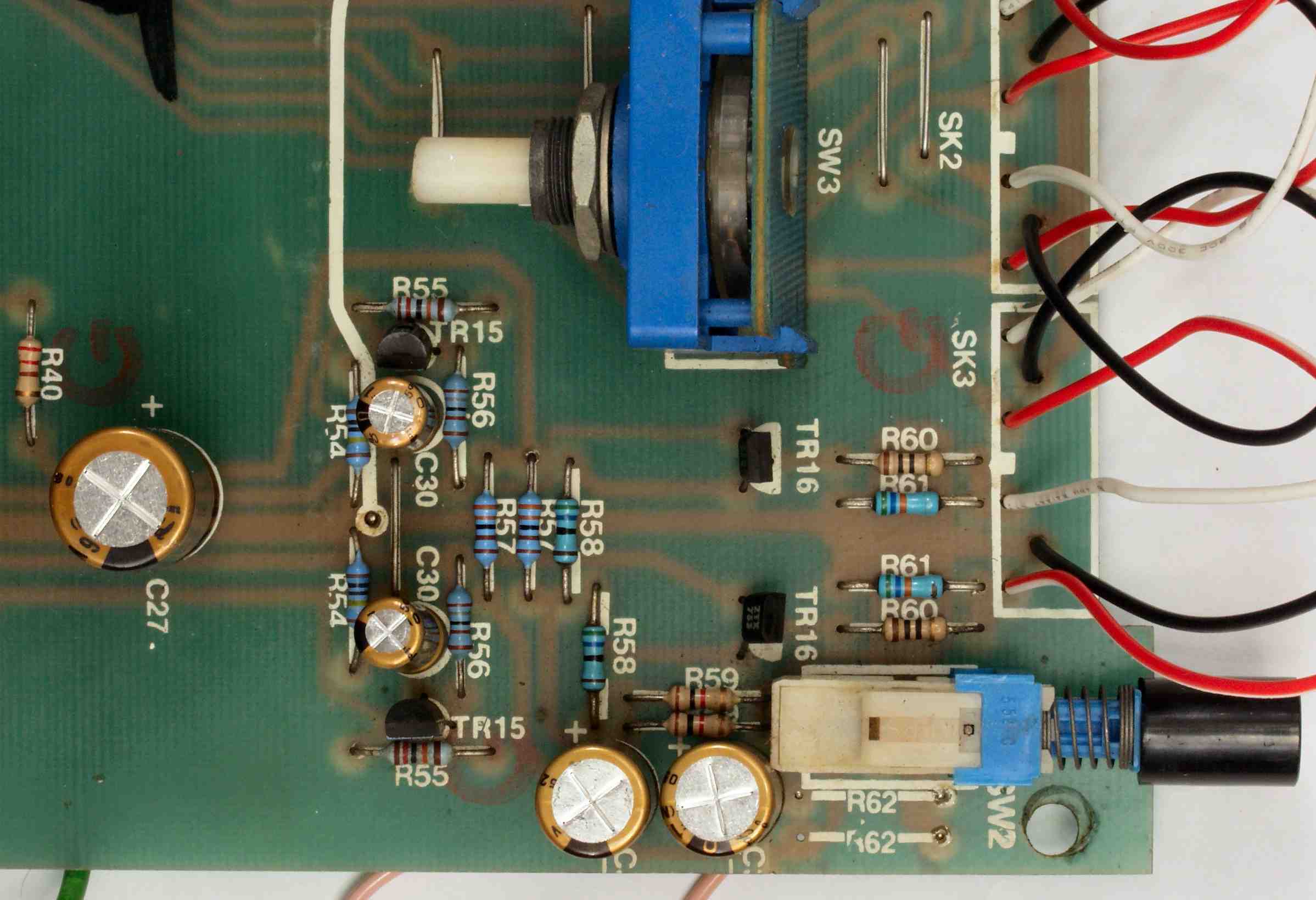

| C−4B. 修理後 MC基板 |
![]() |
| C−4C. 修理前 MC基板裏 |
![]() |

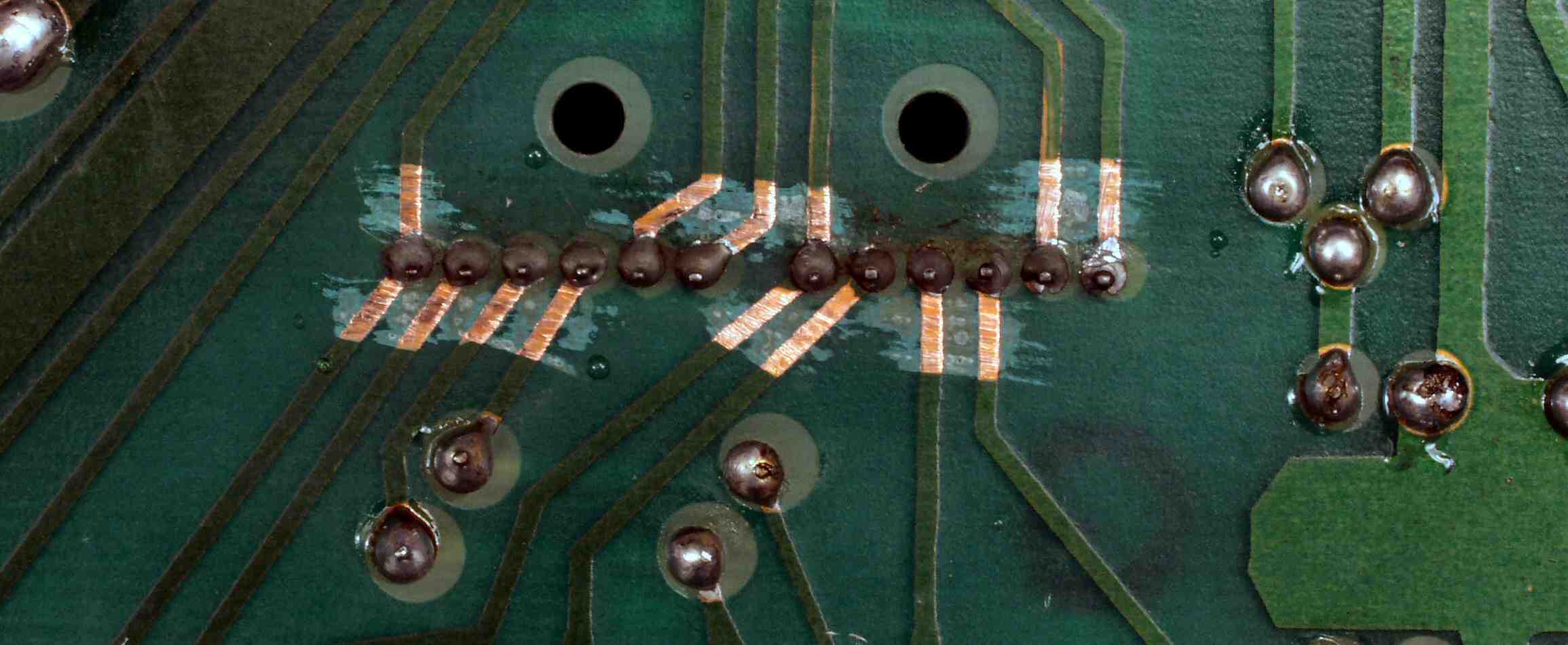

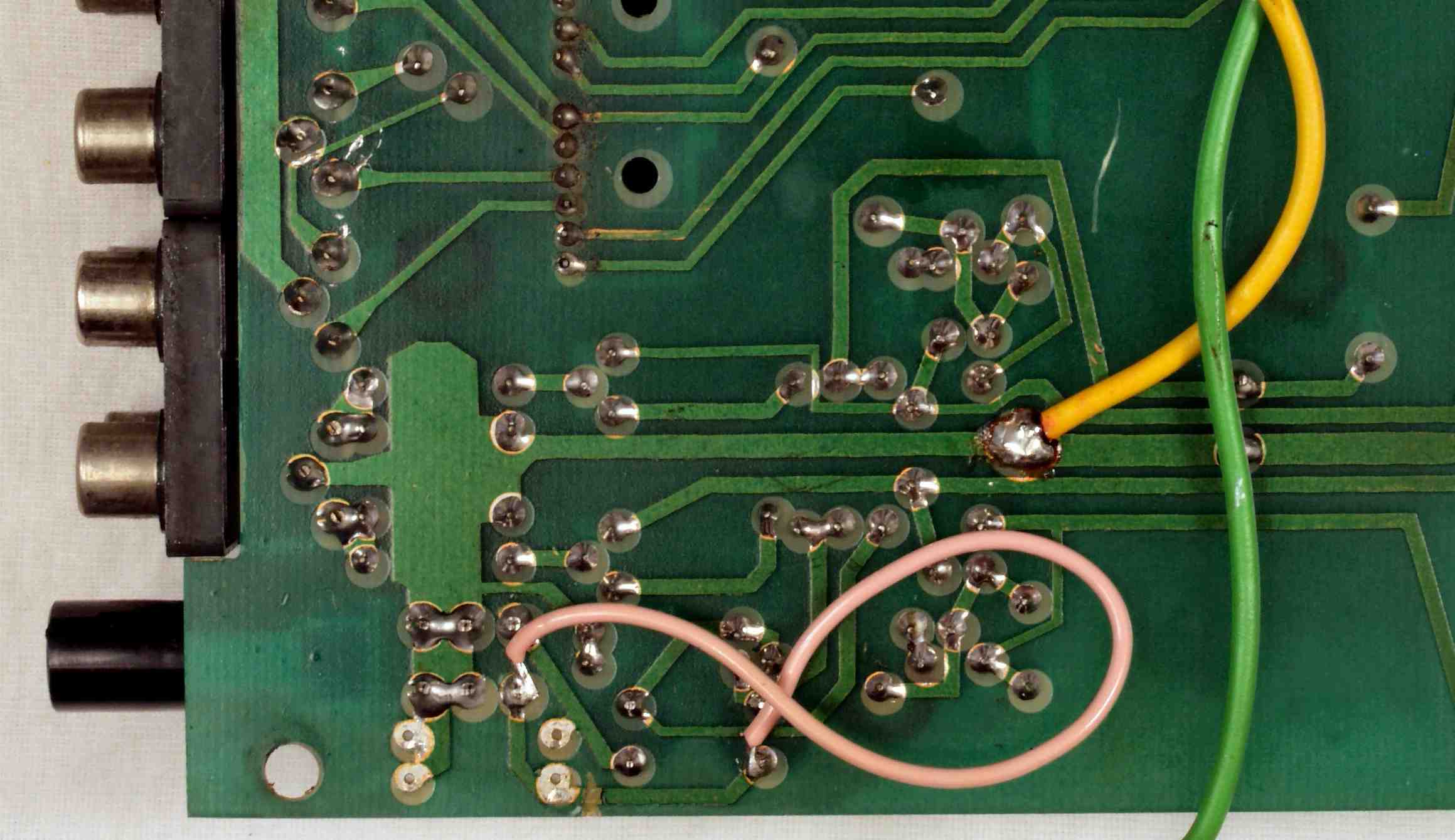

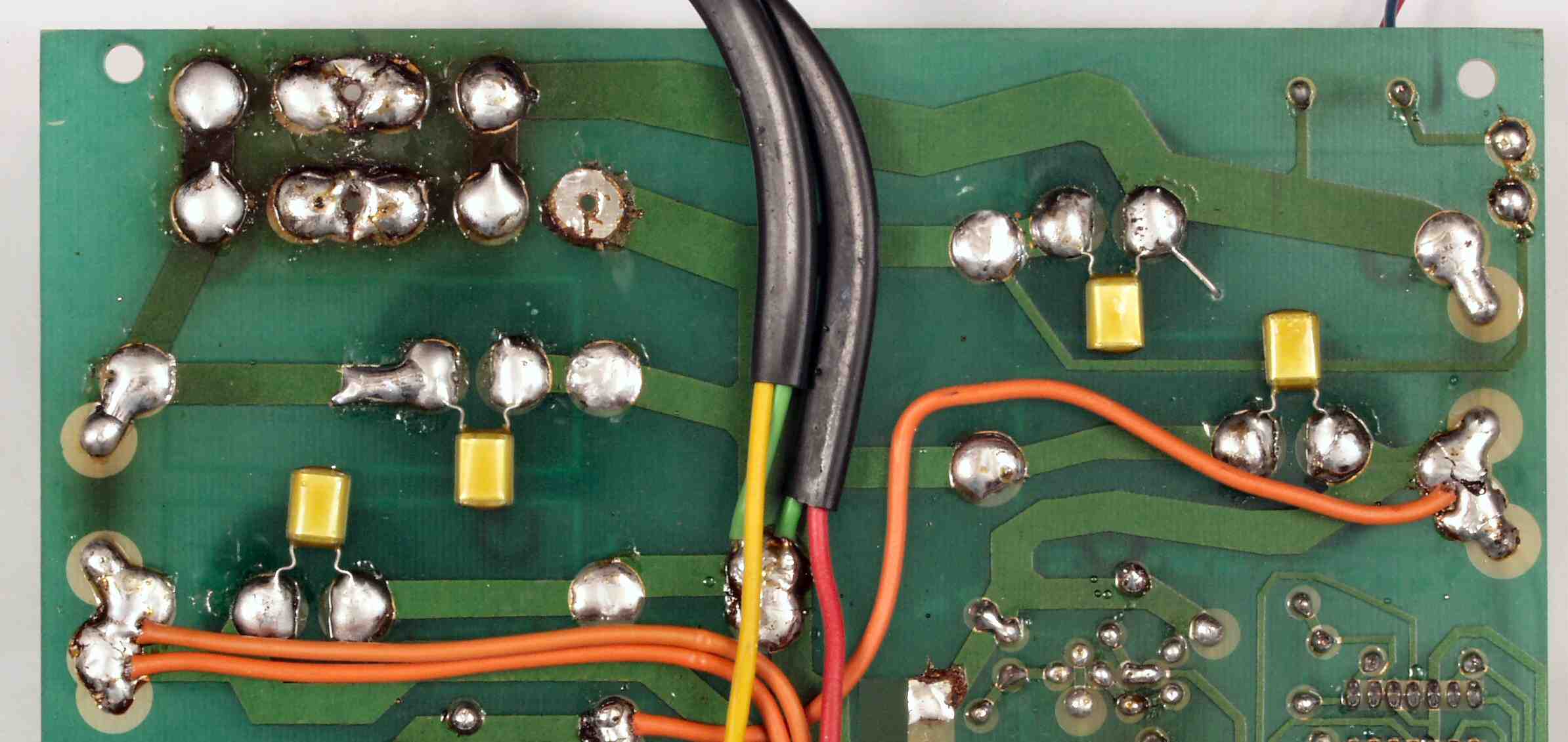

| C−4C−1. 修理前 MC基板裏、入力切り替えSWの端子半田部分ののりしろを増やす。 |
![]() |

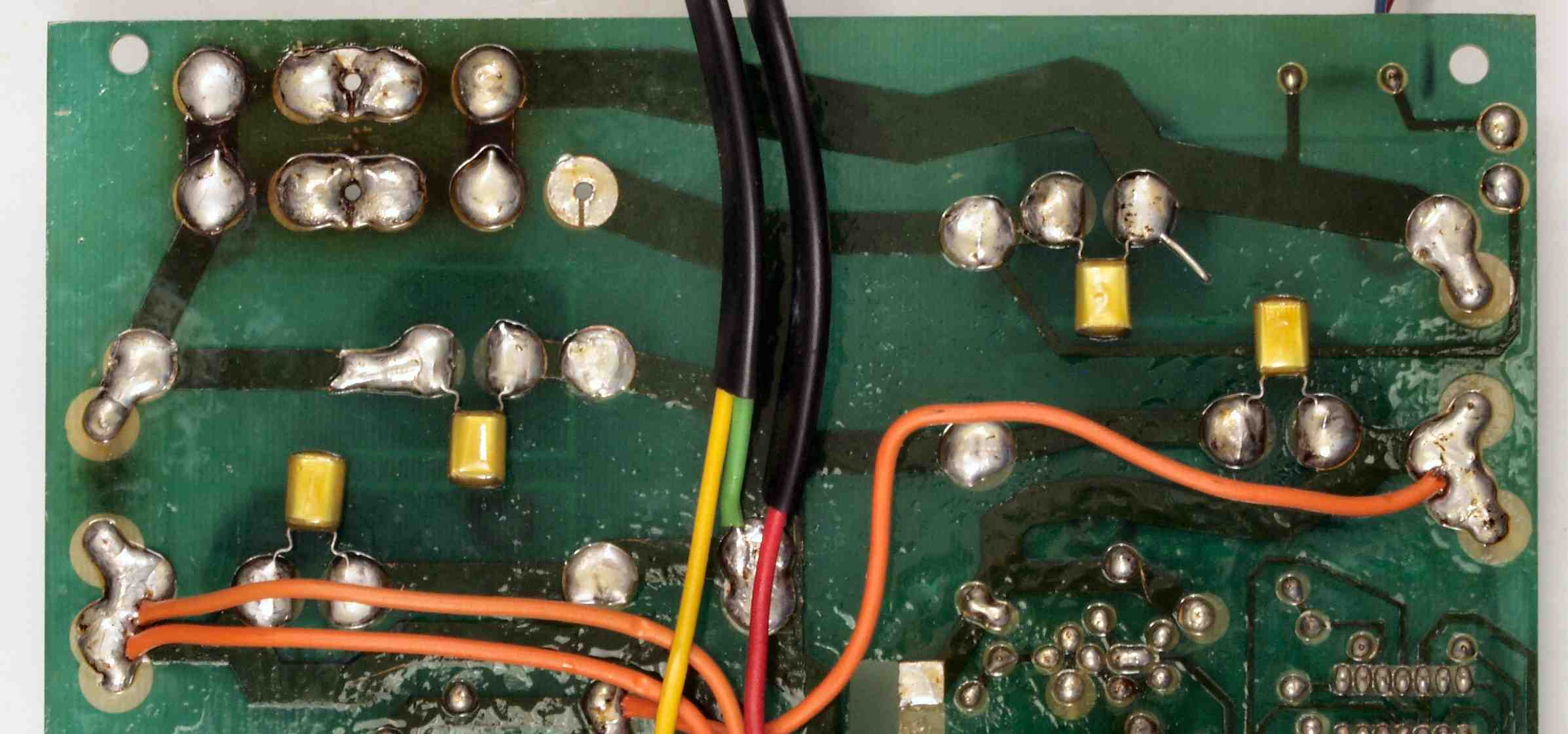

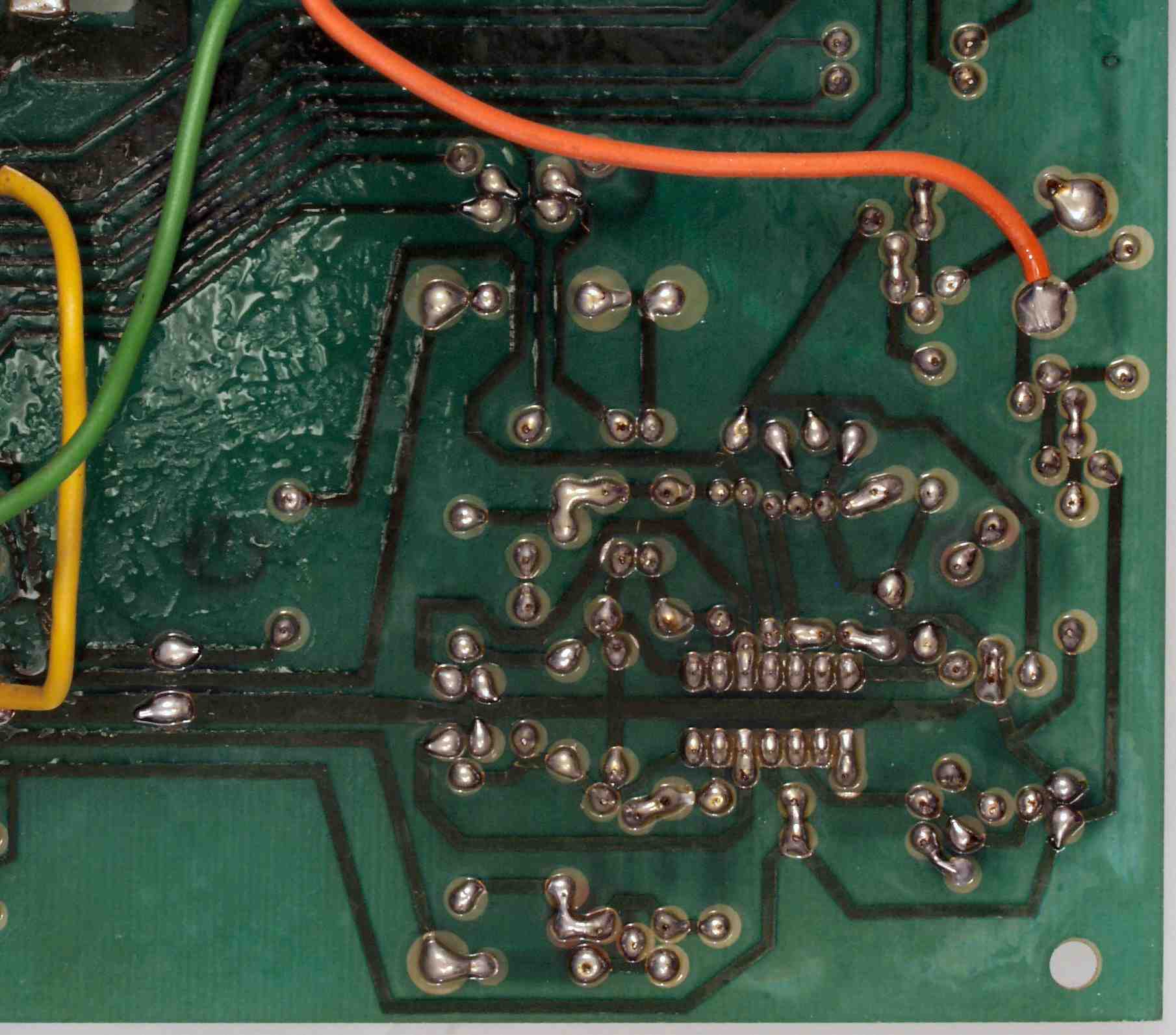

| C−4D. 修理(半田補正)後 MC基板裏 |
![]() |
| C−4E. 完成MC基板裏 洗浄後+絶縁コーテング材を塗る |
![]() |

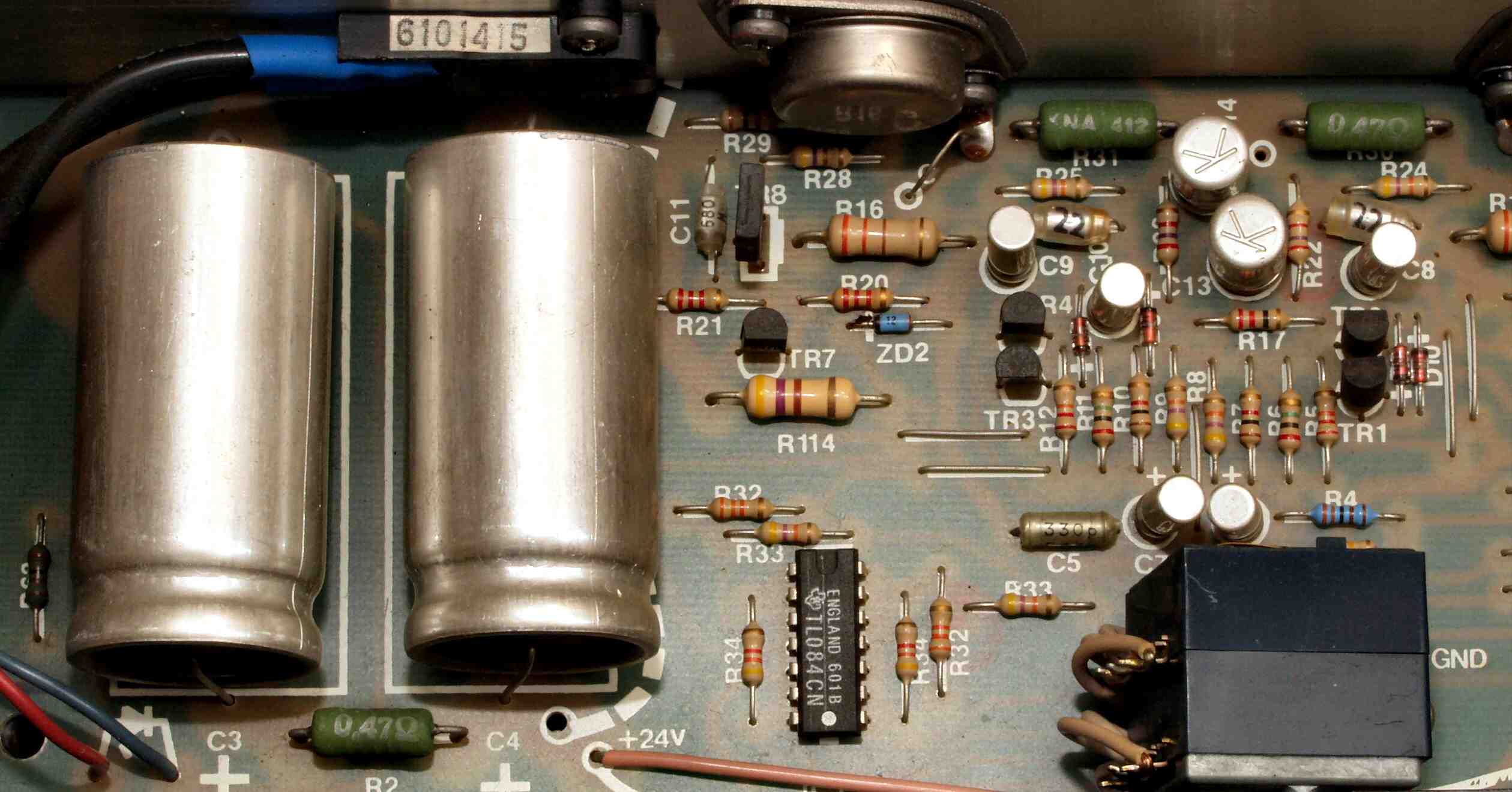

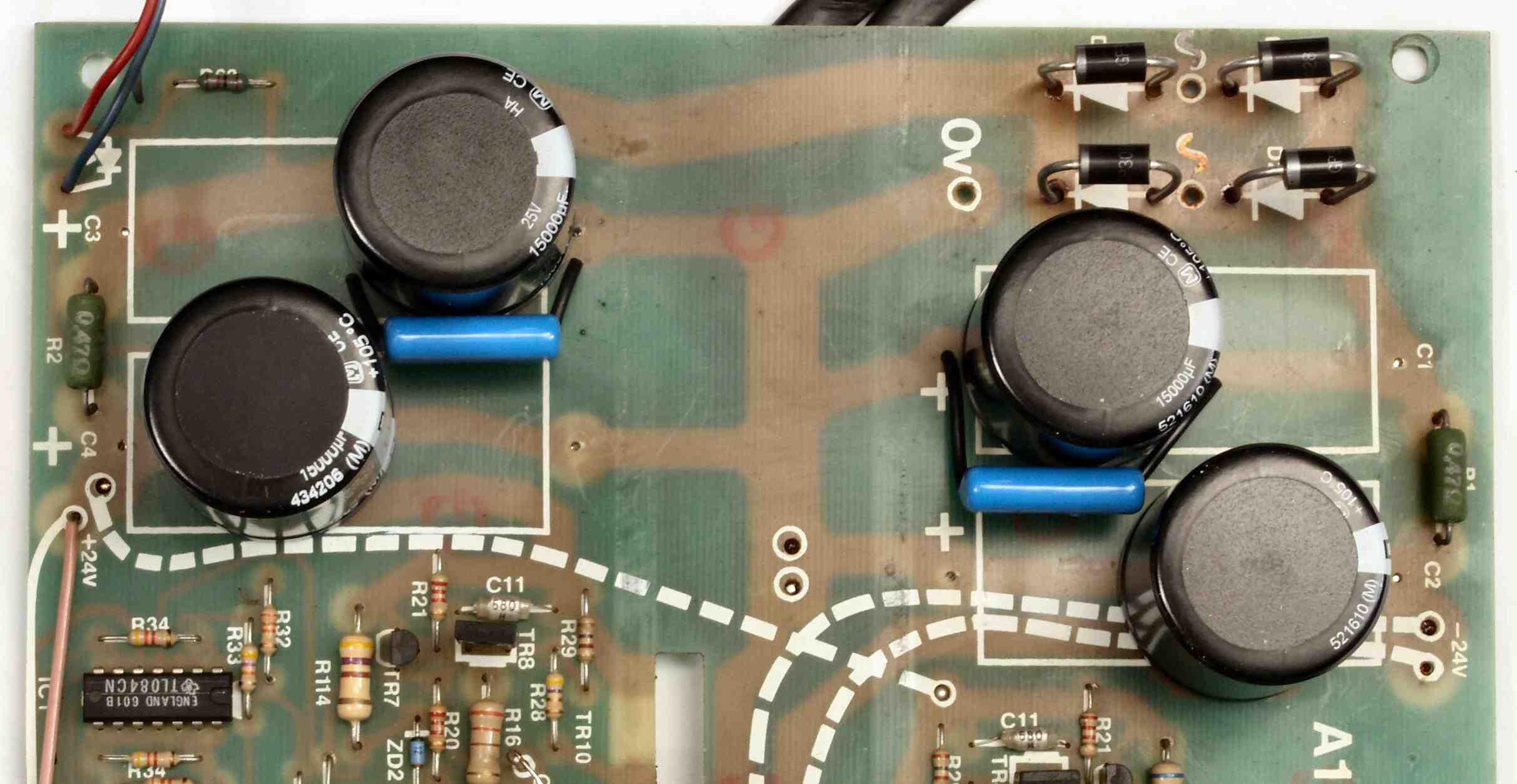

| C−5A. 修理前 電源基板 |
![]() |

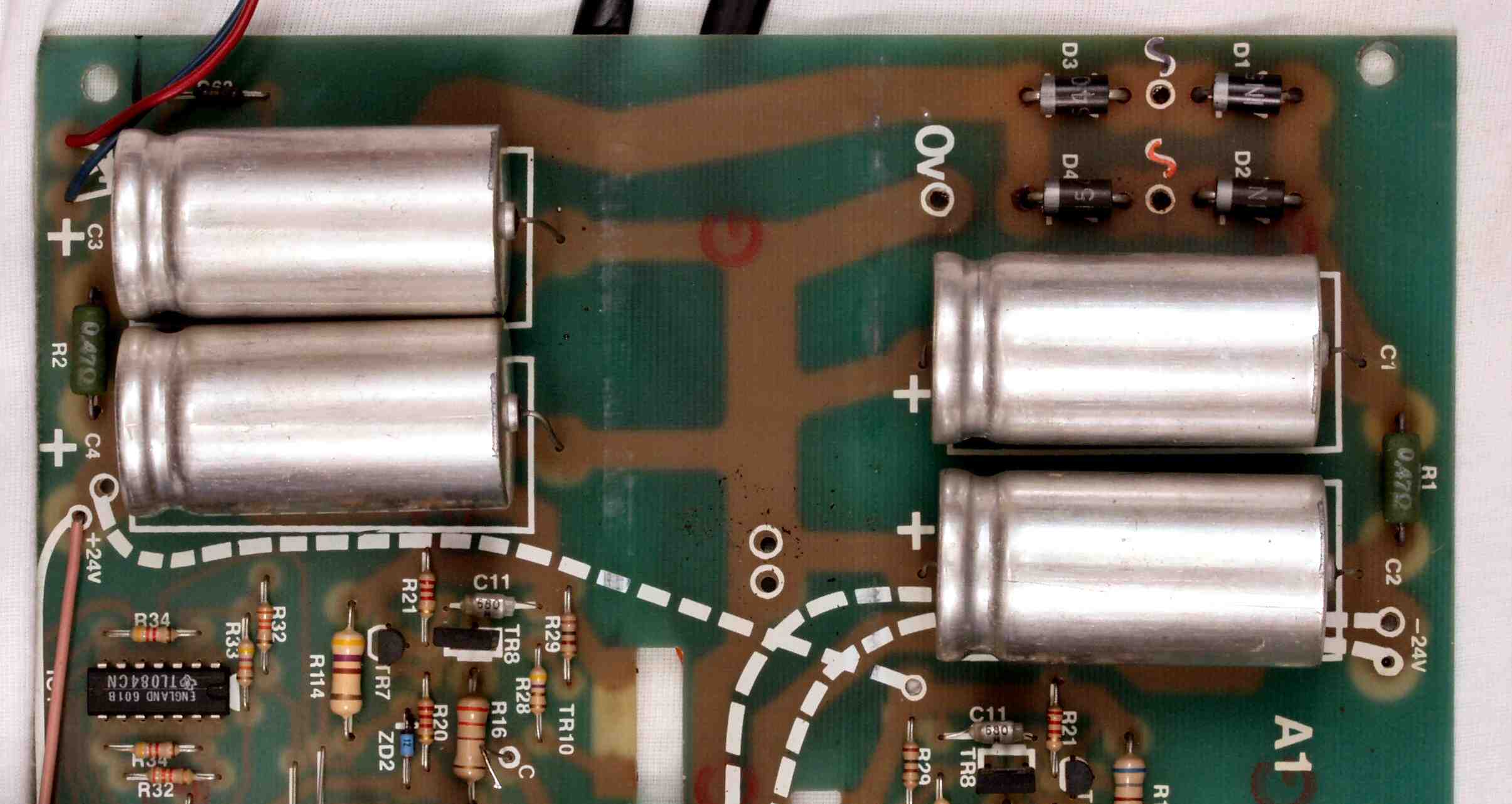

| C−5B. 修理後 電源基板 |
![]() |
| C−5C. 修理前 電源基板裏 |
![]() |
| C−5D. 修理(半田補正)後 電源基板裏 |
![]() |

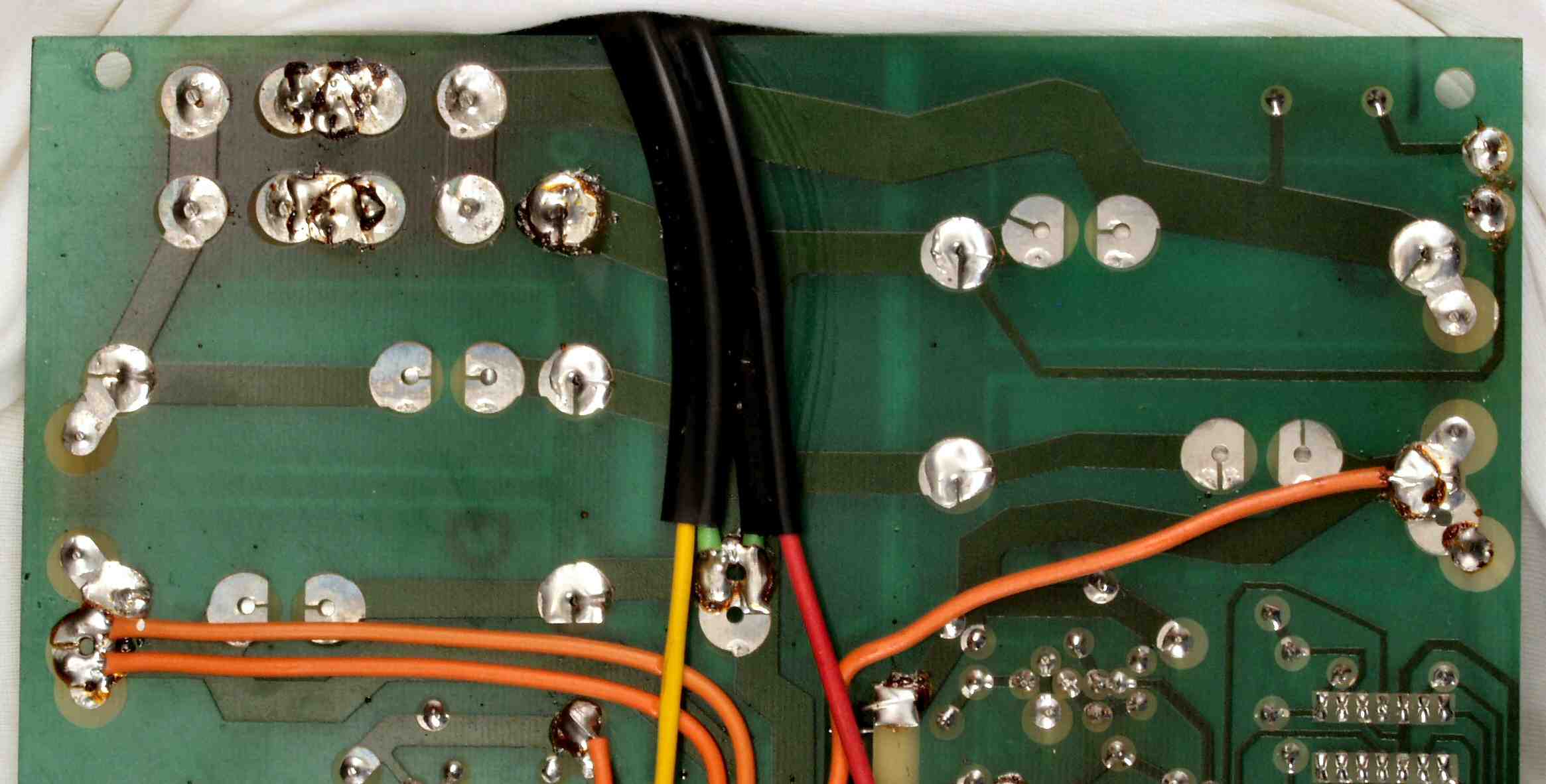

| C−5E. 完成電源基板裏 洗浄後+絶縁コーテング材を塗る |
![]() |

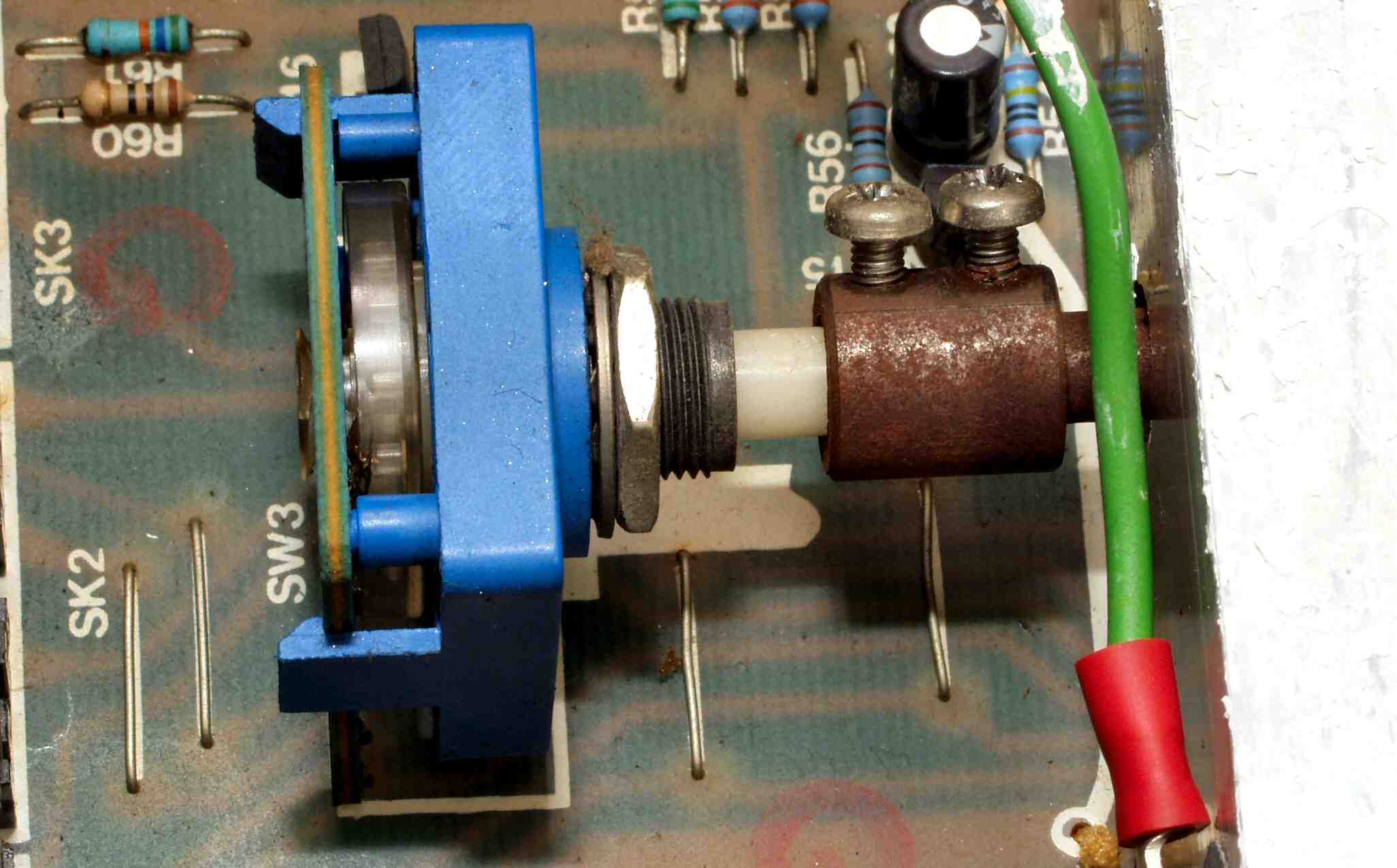

| C−7A. 修理前 SWのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない |
![]() |

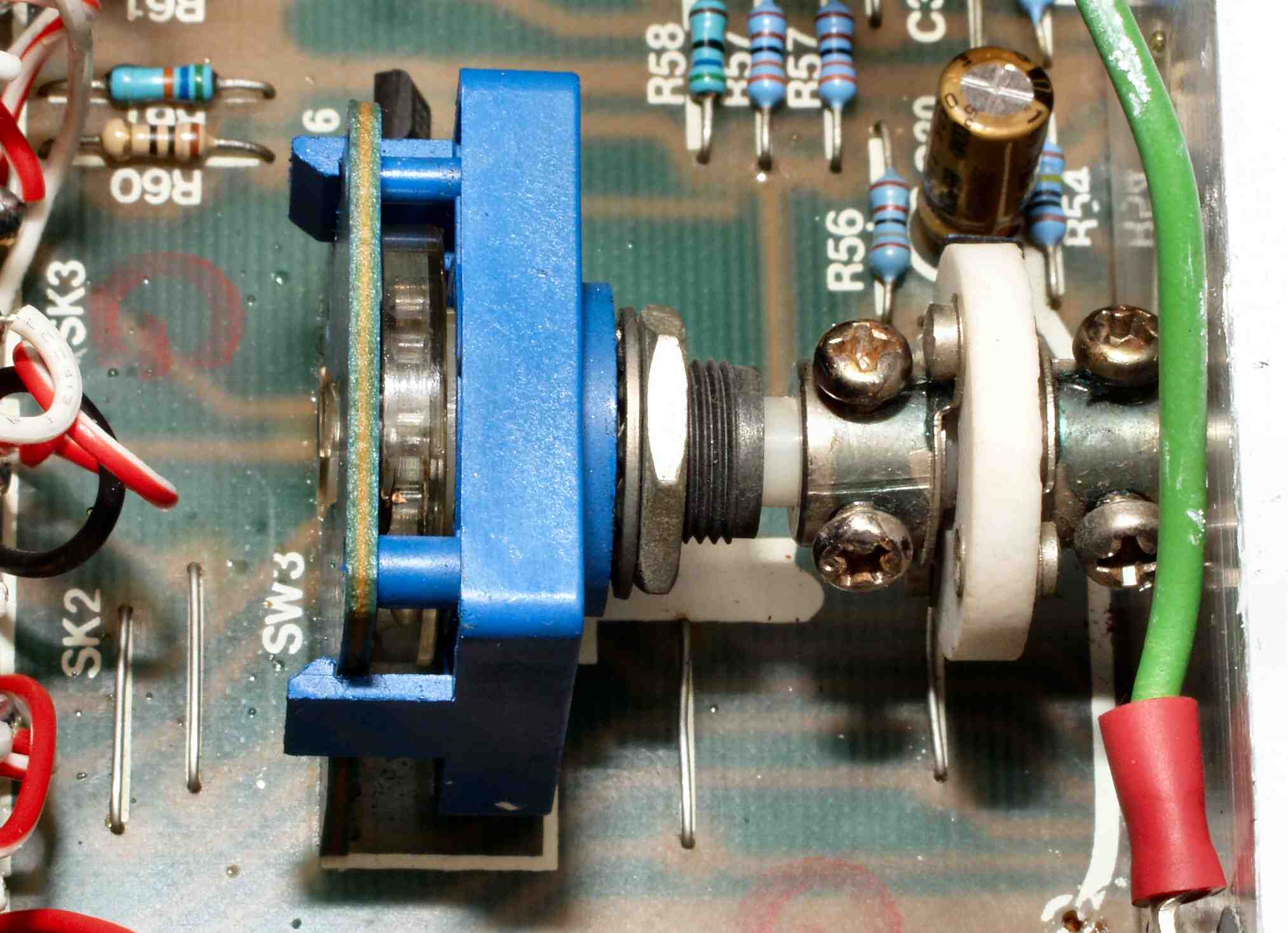

| C−7B. 修理後、タイト製のユニバーサル・カップリングを使用 |
![]() |

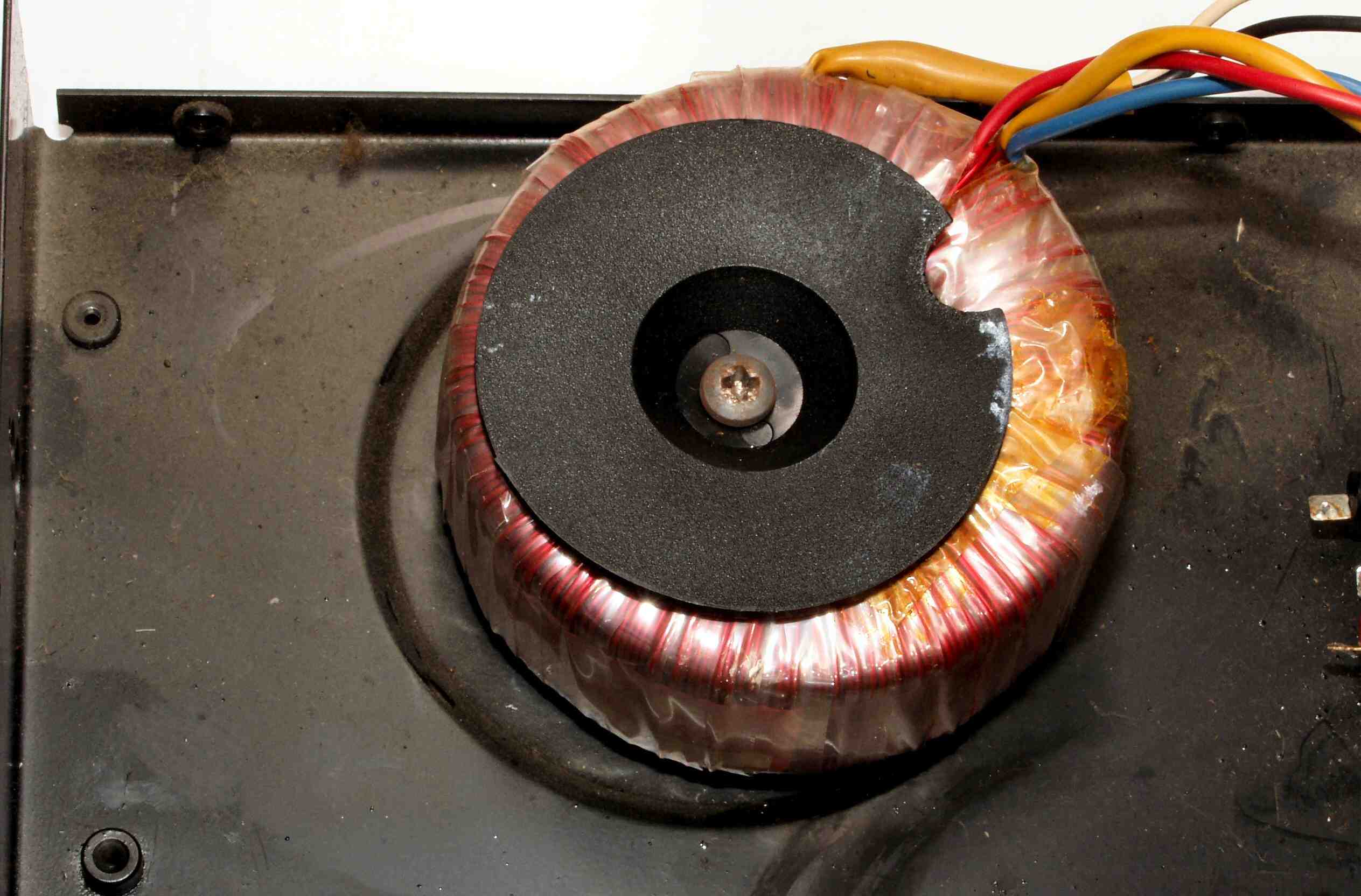

| C−8A. 修理前 ずれた電源トランス |
![]() |

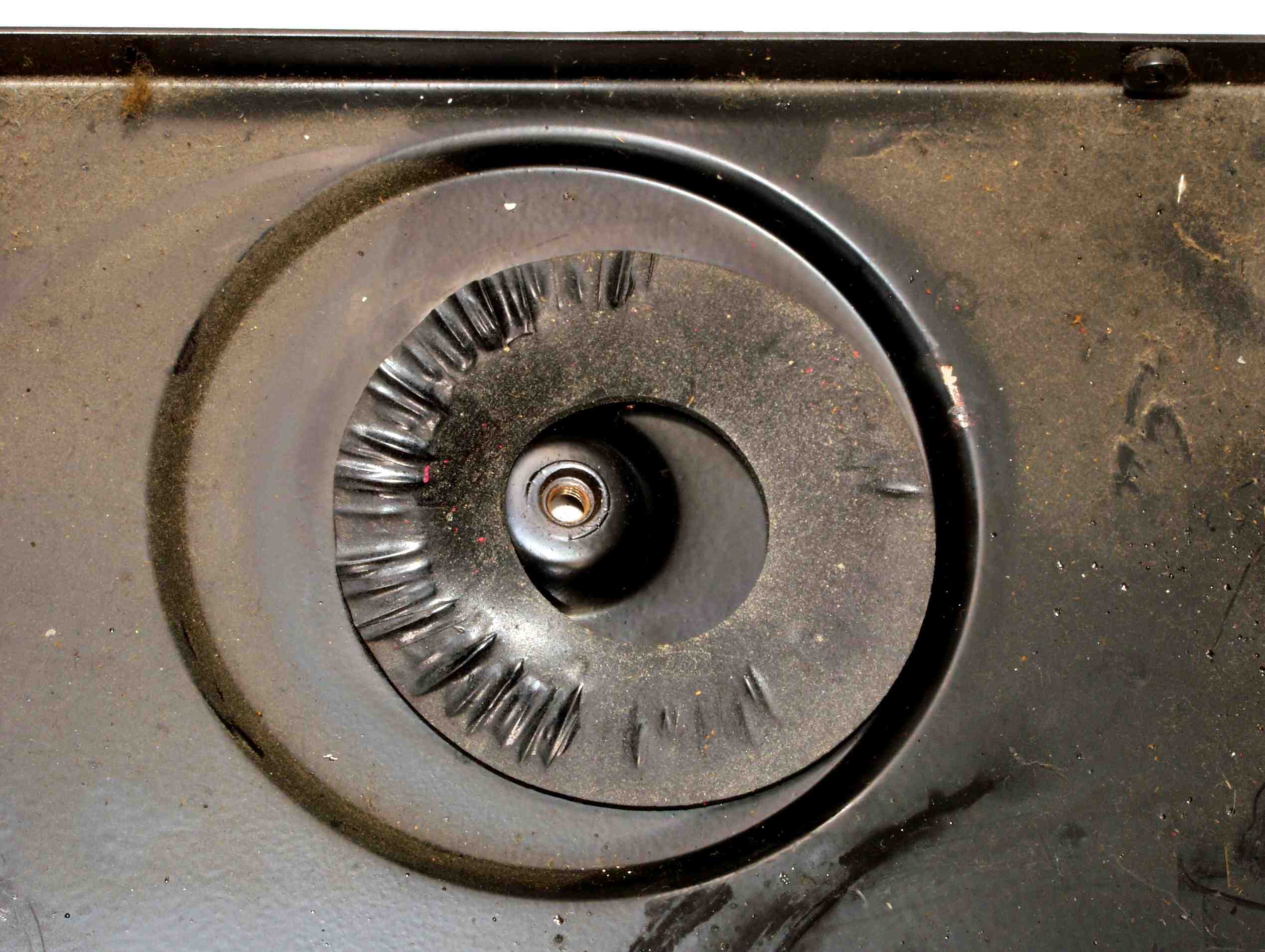

| C−8B. 修理中 絶縁シートもずれ、シャーシにトランスが当たりペンキのはげが有る |
![]() |

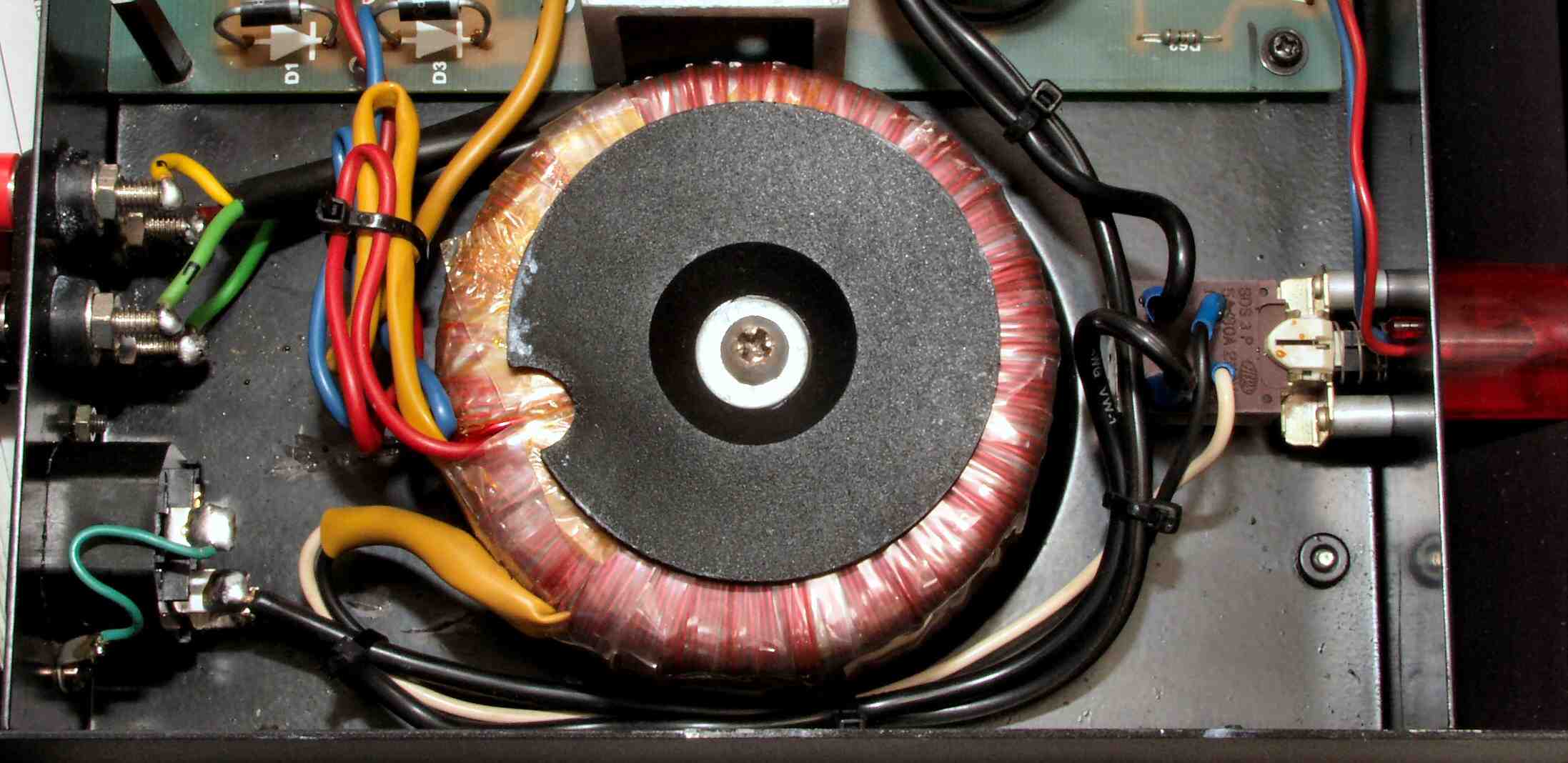

| C−8C. 修理後 電源トランス |
![]() |
| C−9A. 修理前 入出力RCA端子 |
![]() |
| C−9B. 修理(交換)後 入出力RCA端子 |
![]() |
| C−9C. 修理前 SP接続端子、電源コード |
![]() |
| C−9D. 修理後 SP接続端子、電源コードをインレットソケットに交換 |
![]() |
| C−9E. 完成入出力RCA端子交換、SP接続端子交換、電源コードをインレットソケットに交換 |
![]() |

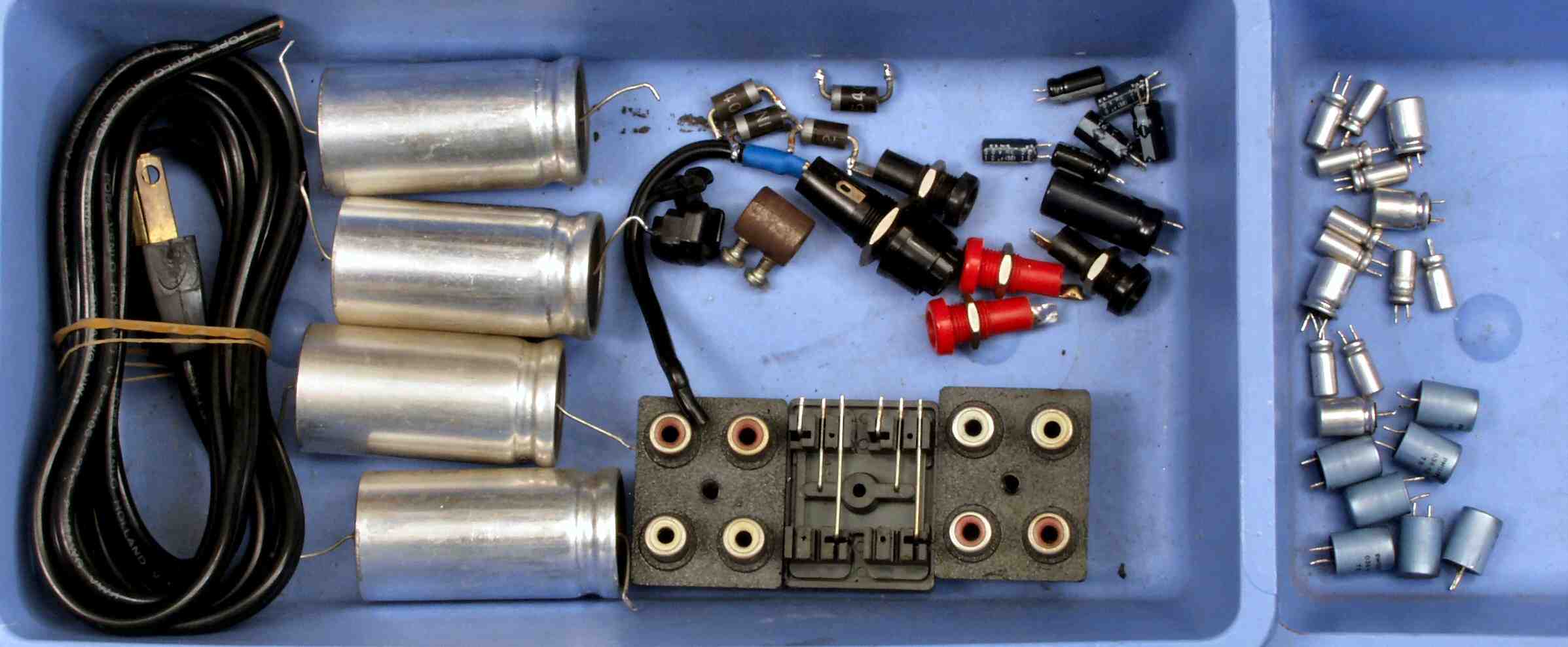

| C−A. 交換部品 |
![]() |
| C−BA. 修理前 上から見る |
![]() |

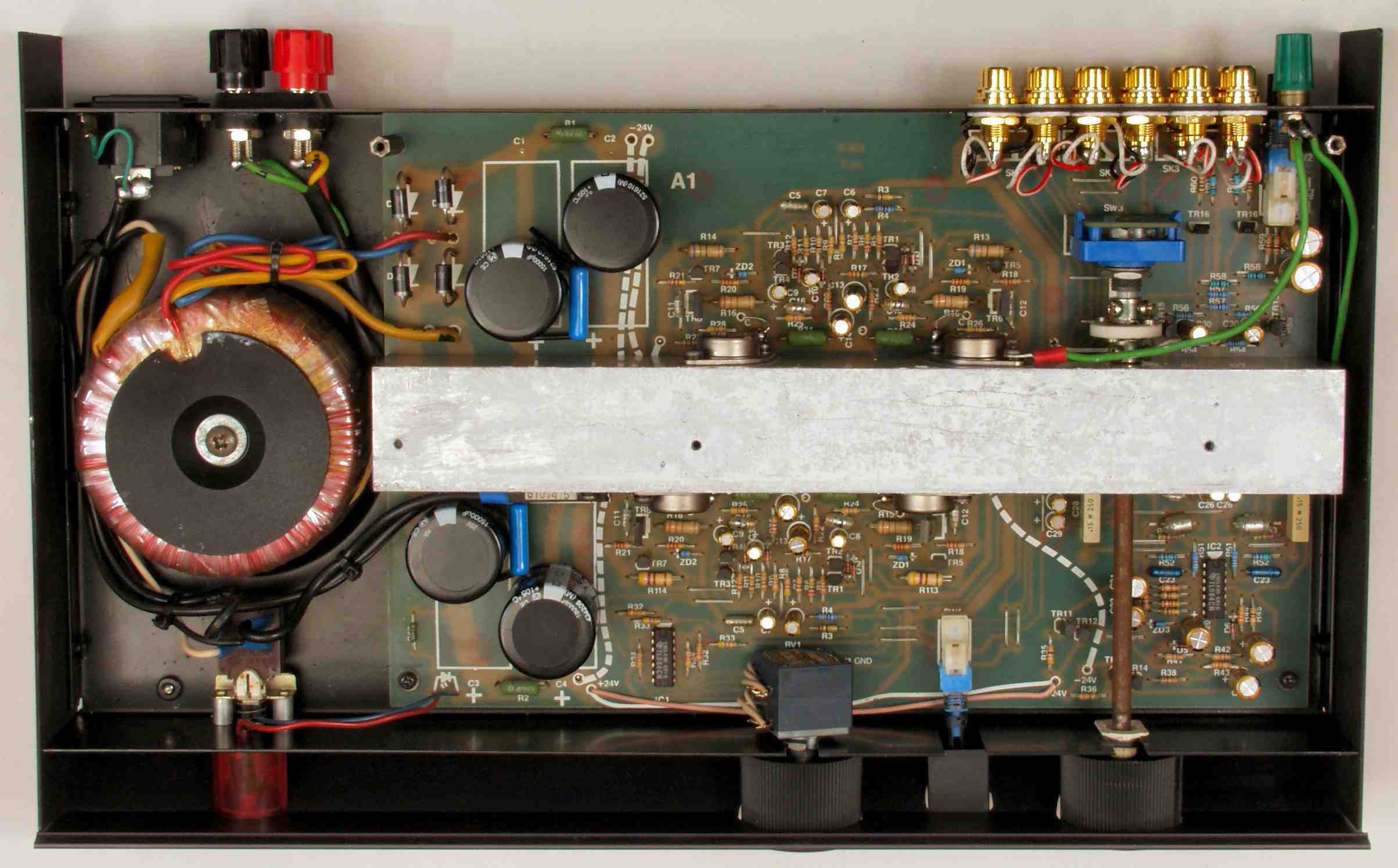

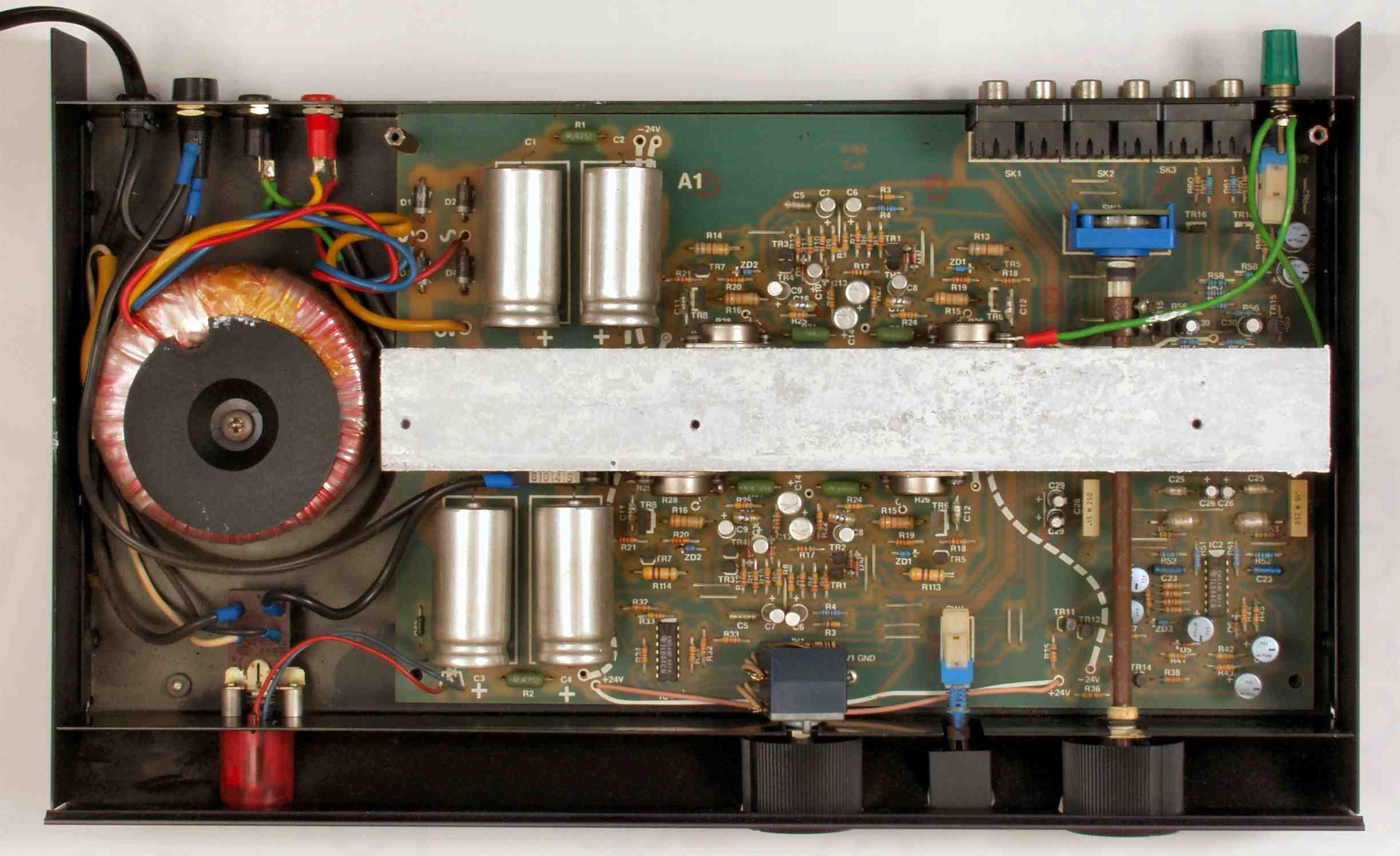

| C−BB. 修理後 上から見る |
![]() |
| C−BC. 修理前 後から見る。 |
![]() |

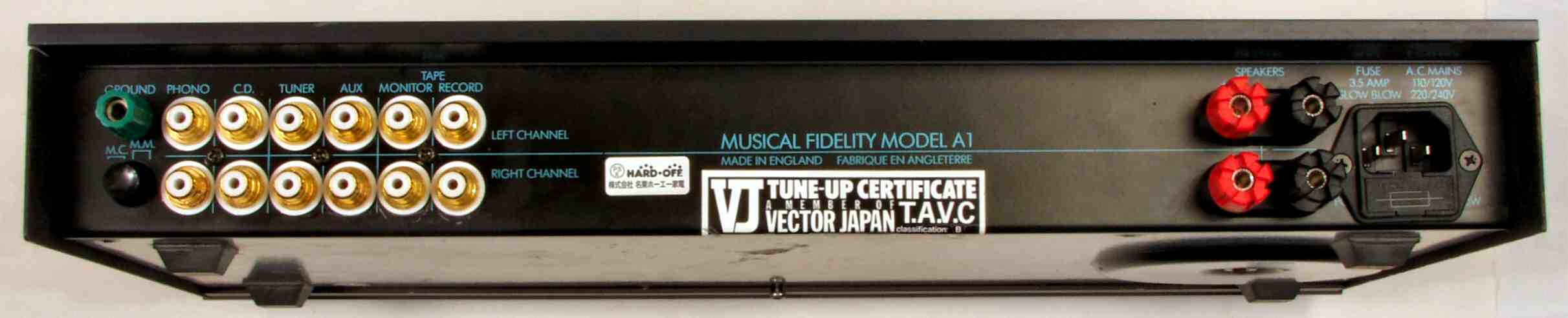

| C−BD. 修理後 後から見る。 |
![]() |

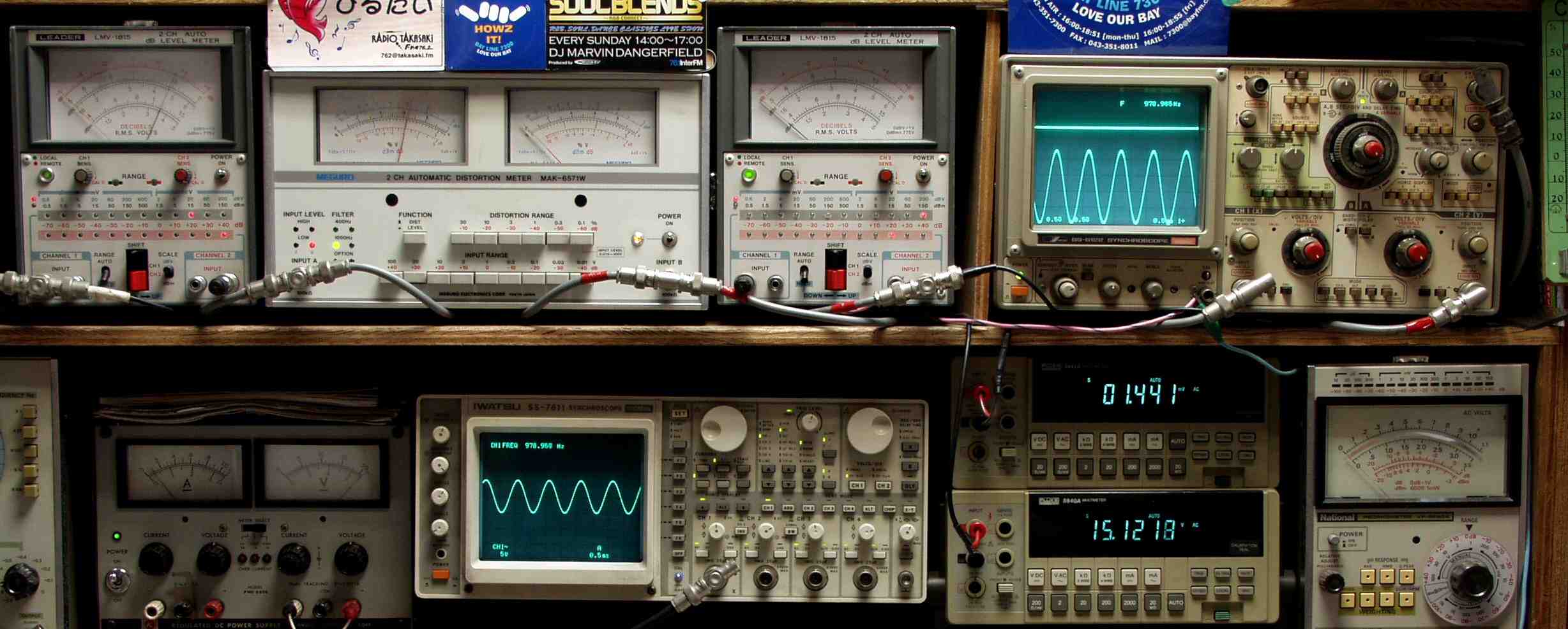

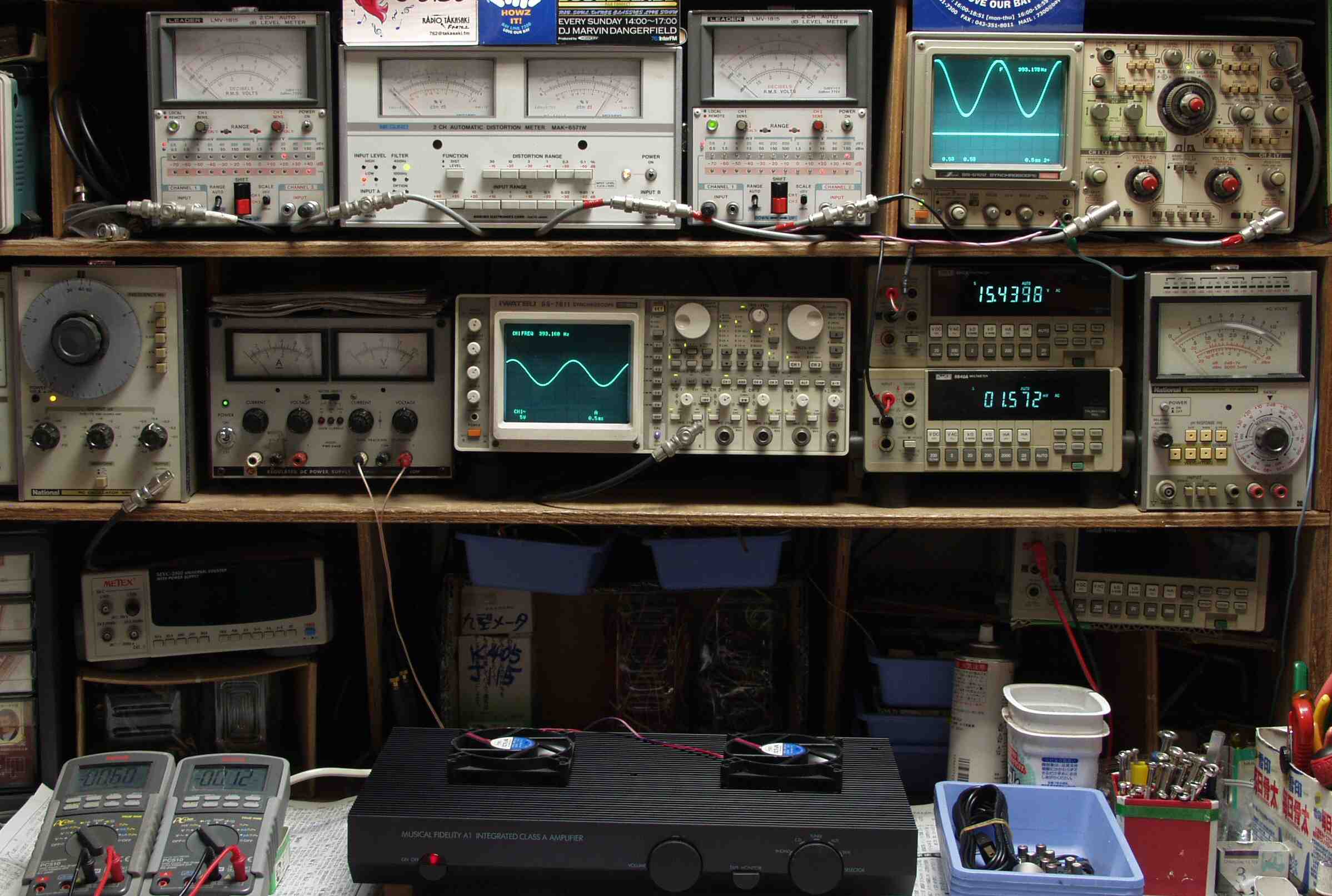

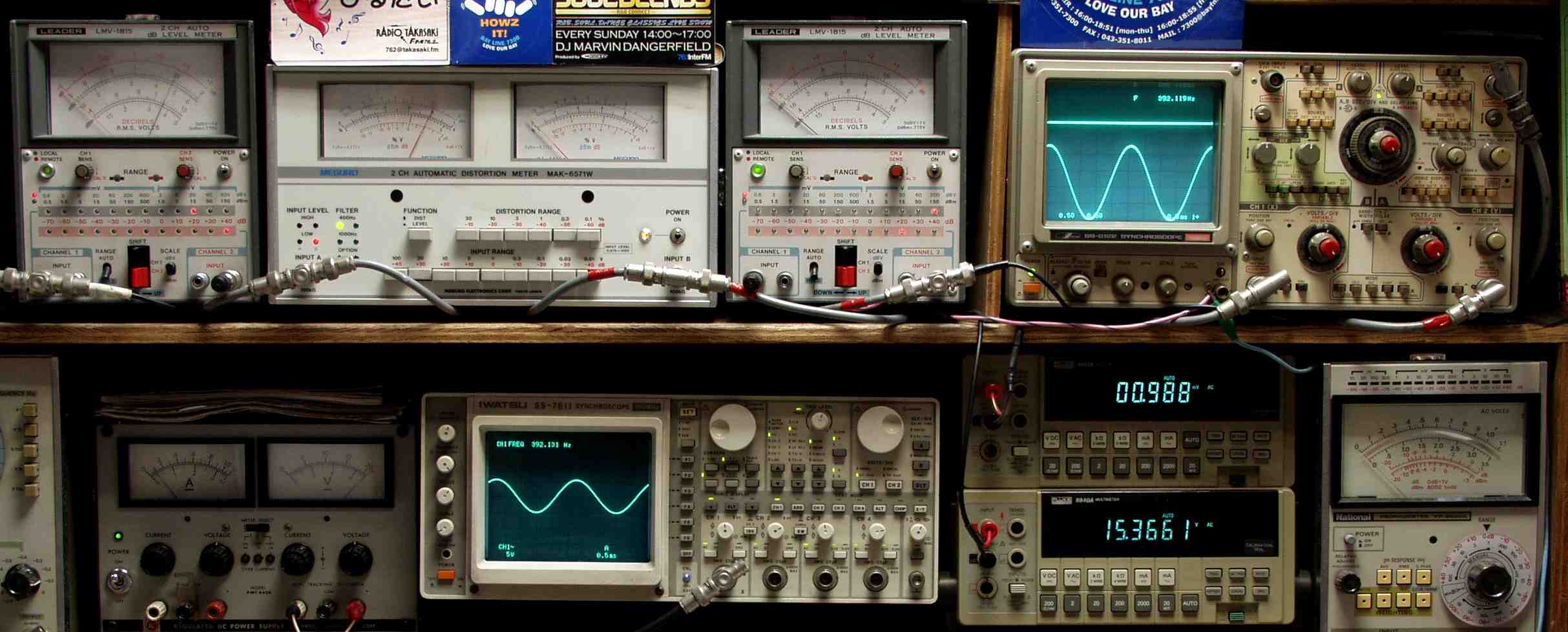

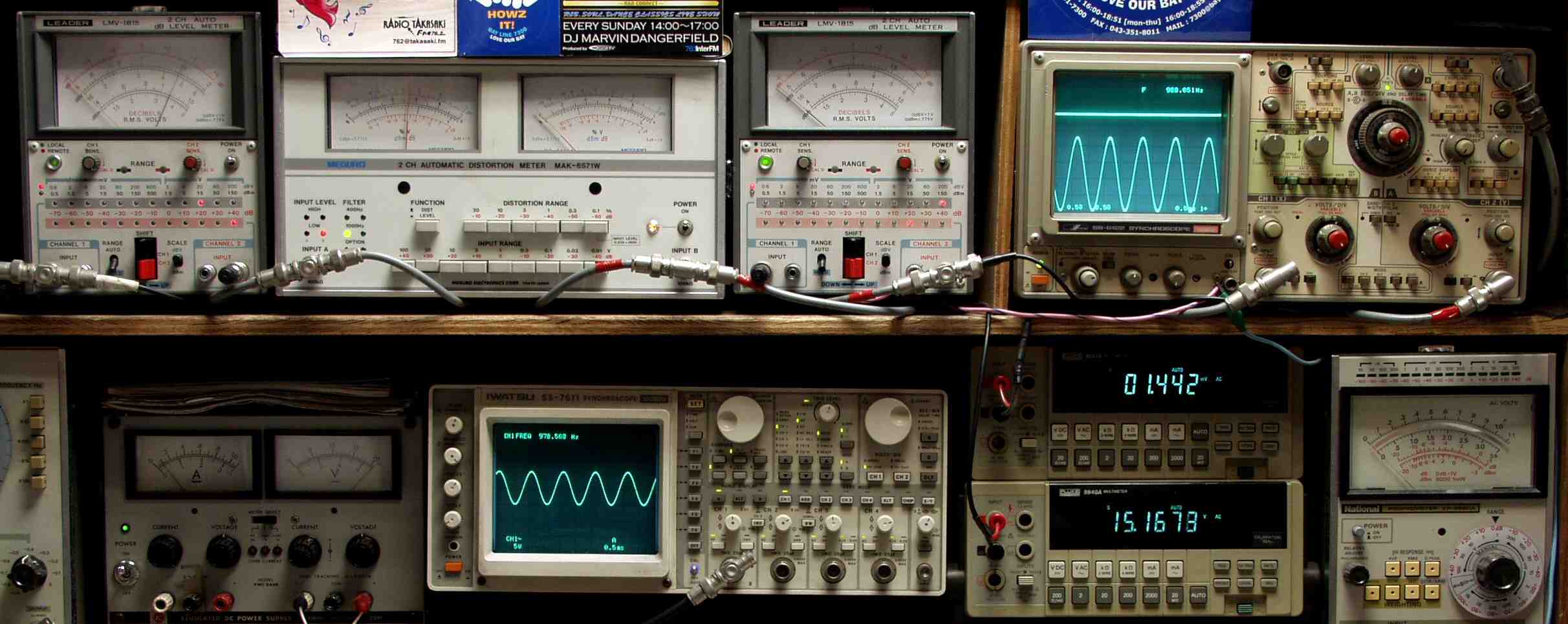

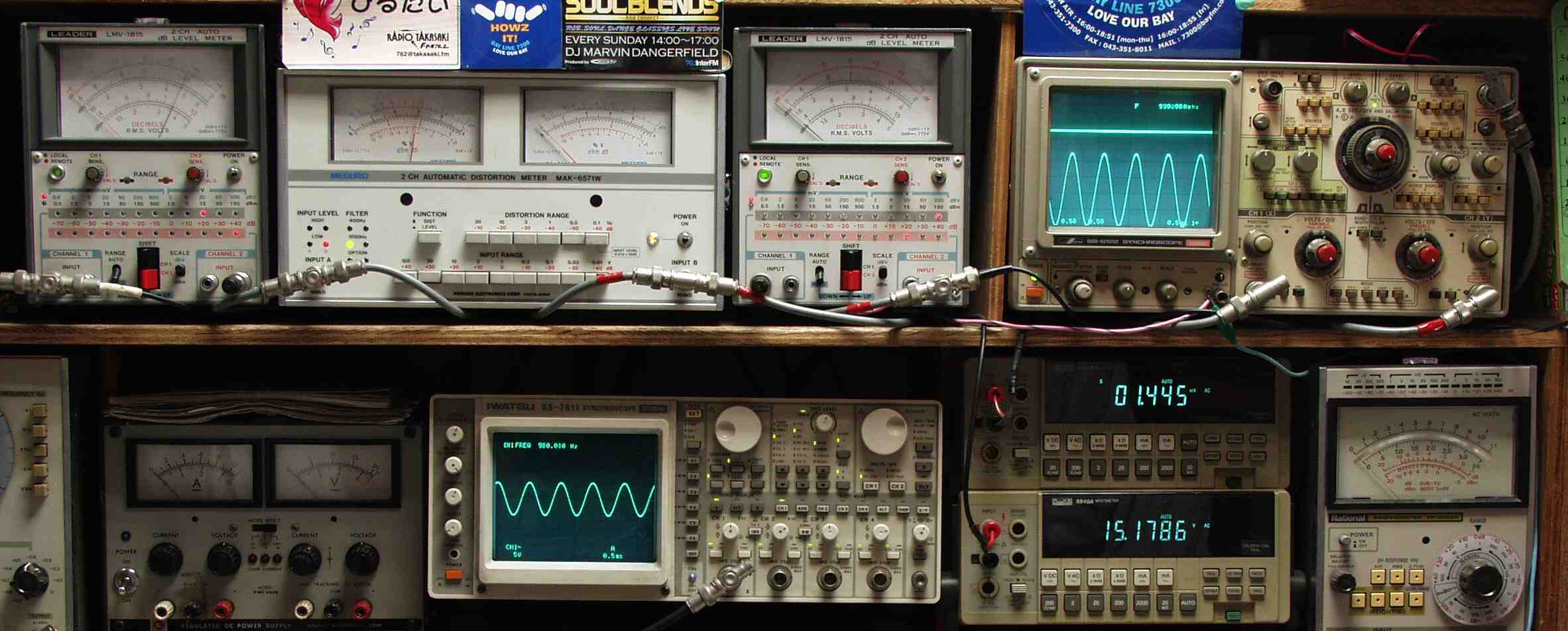

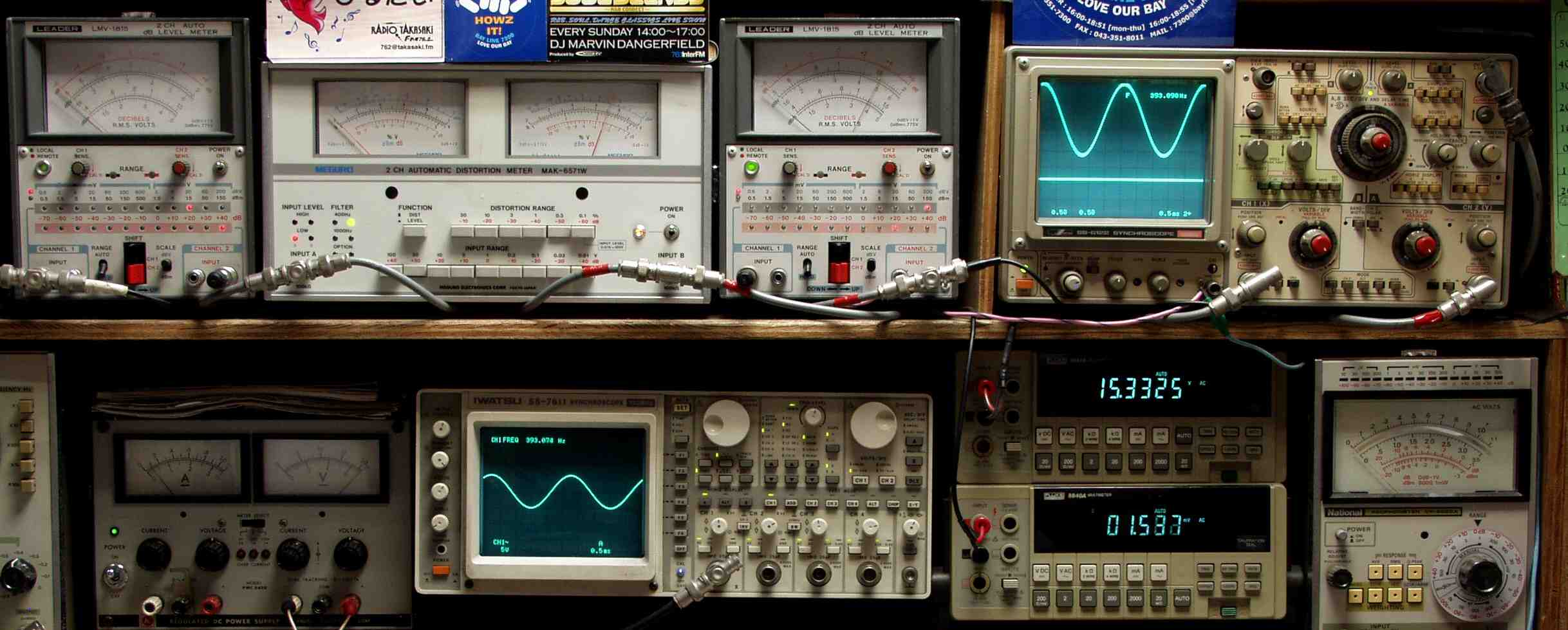

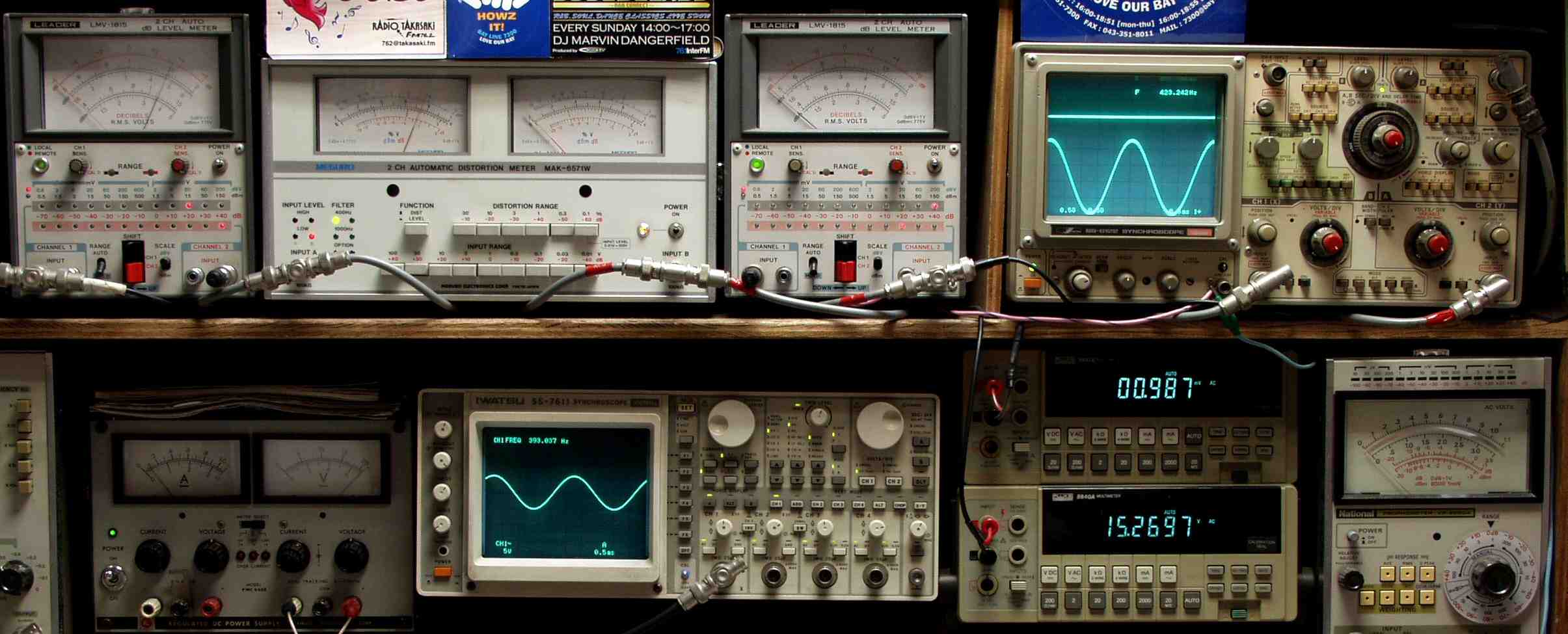

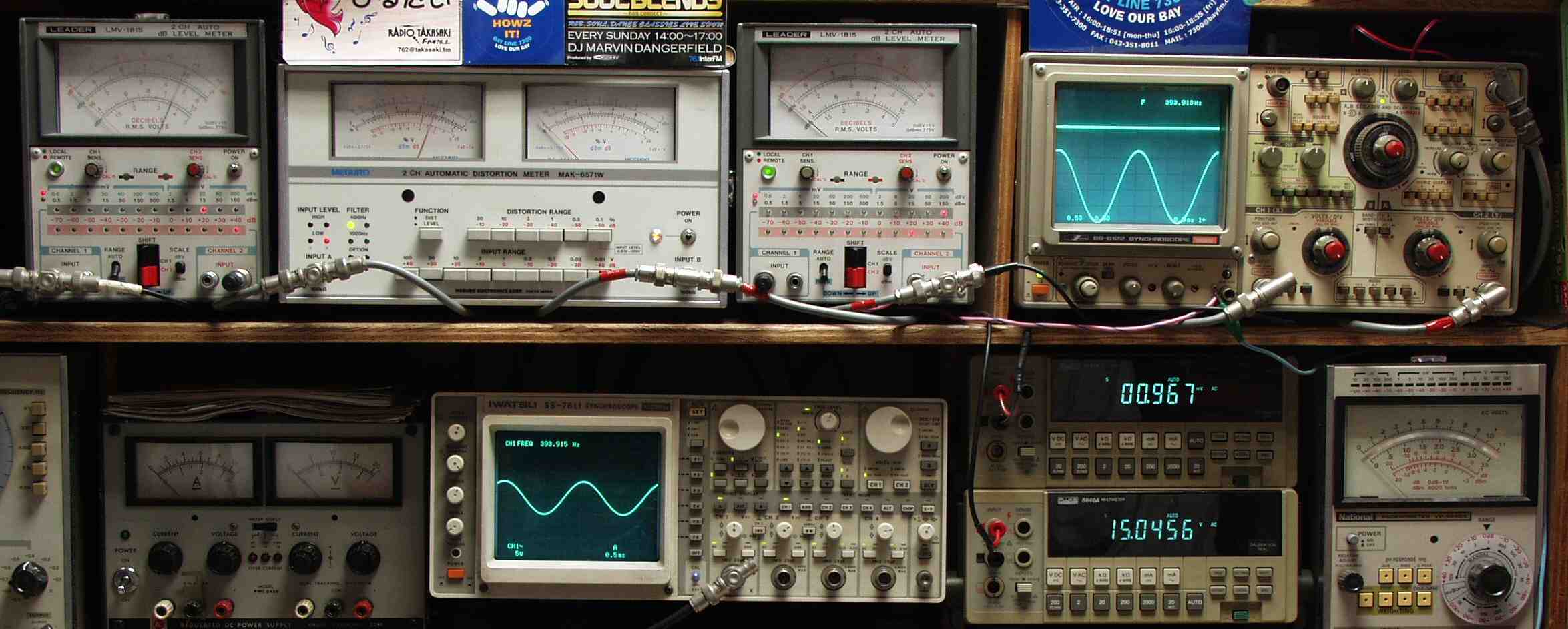

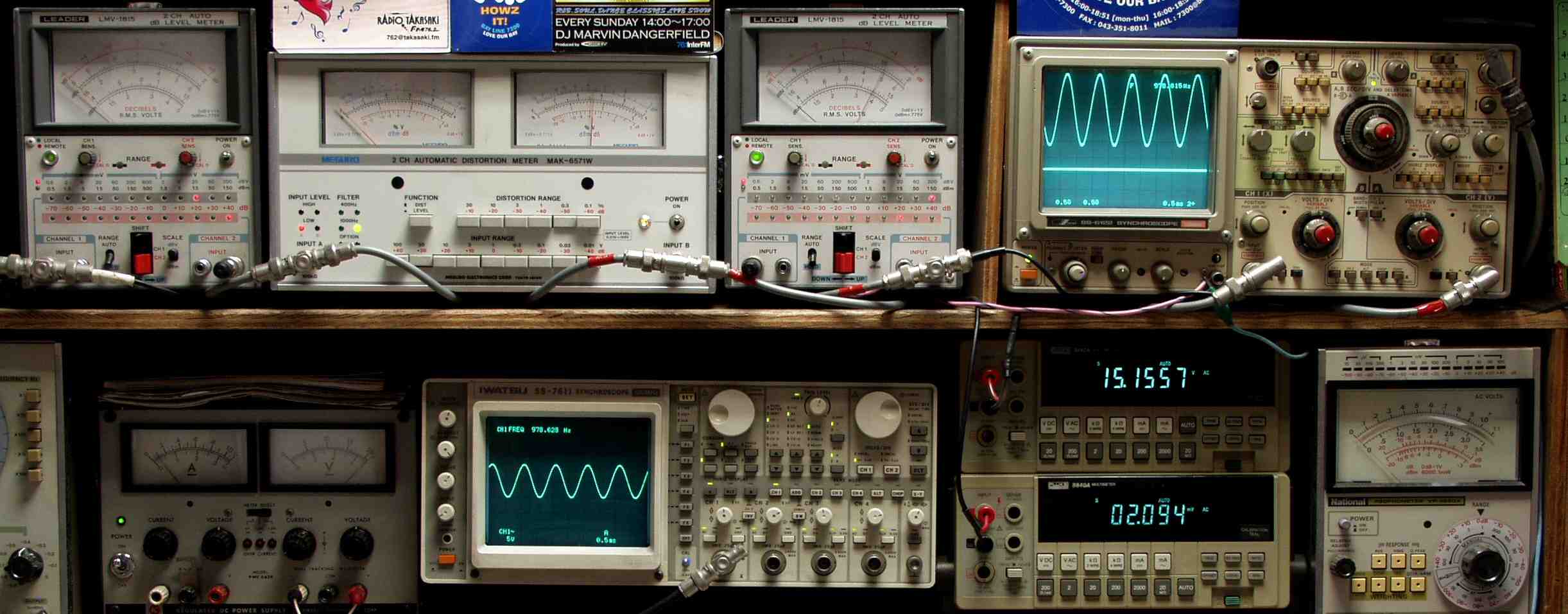

| E. 調整 AE−1. 出力・歪み率測定 <見方> 下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定 下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル) 下段中右上=周波数計 上段左端 電圧計=L側出力電圧測定、黒針のみ使用 上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力 上段中右 電圧計=R側出力電圧測定、赤針のみ使用 上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測) 下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定 |
![]() |
| E−2A. R−SP出力 15V=28W 0.22%歪み率(0.3%レンジ) AUX入力 1000HZ |
![]() |
| E−2B. L−SP出力 15V=28W 0.2%歪み率(0.3%レンジ) AUX入力 1000HZ |
![]() |
| E−2C. R−SP出力 15V=28W 0.25%歪み率(0.3%レンジ) AUX入力 400HZ |
![]() |
| E−2D. L−SP出力 15V=28W 0.24%歪み率(0.3%レンジ) AUX入力 400HZ |
![]() |
| E−3A. R−SP出力 15V=28W 0.2%歪み率(0.3%レンジ) MM入力 1000HZ |
![]() |
| E−3B. L−SP出力 15V=28W 0.2%歪み率(0.3%レンジ) MM入力 1000HZ |
![]() |
| E−3C. R−SP出力 15V=28W 0.2%歪み率(0.3%レンジ) MM入力 400HZ |
![]() |
| E−3D. L−SP出力 15V=28W 0.2%歪み率(0.3%レンジ) MM入力 400HZ |
![]() |
| E−4A. R−SP出力 15V=28W 0.2%歪み率(0.3%レンジ) MC入力 1000HZ |
![]() |
| E−4B. L−SP出力 15V=28W 0.22%歪み率(0.3%レンジ) MC入力 1000HZ |
![]() |
| E−4C. R−SP出力 15V=28W 0.24%歪み率(0.3%レンジ) MC入力 400HZ |
![]() |
| E−4D. L−SP出力 15V=28W 0.25%歪み率(0.3%レンジ) MC入力 400HZ |
![]() |

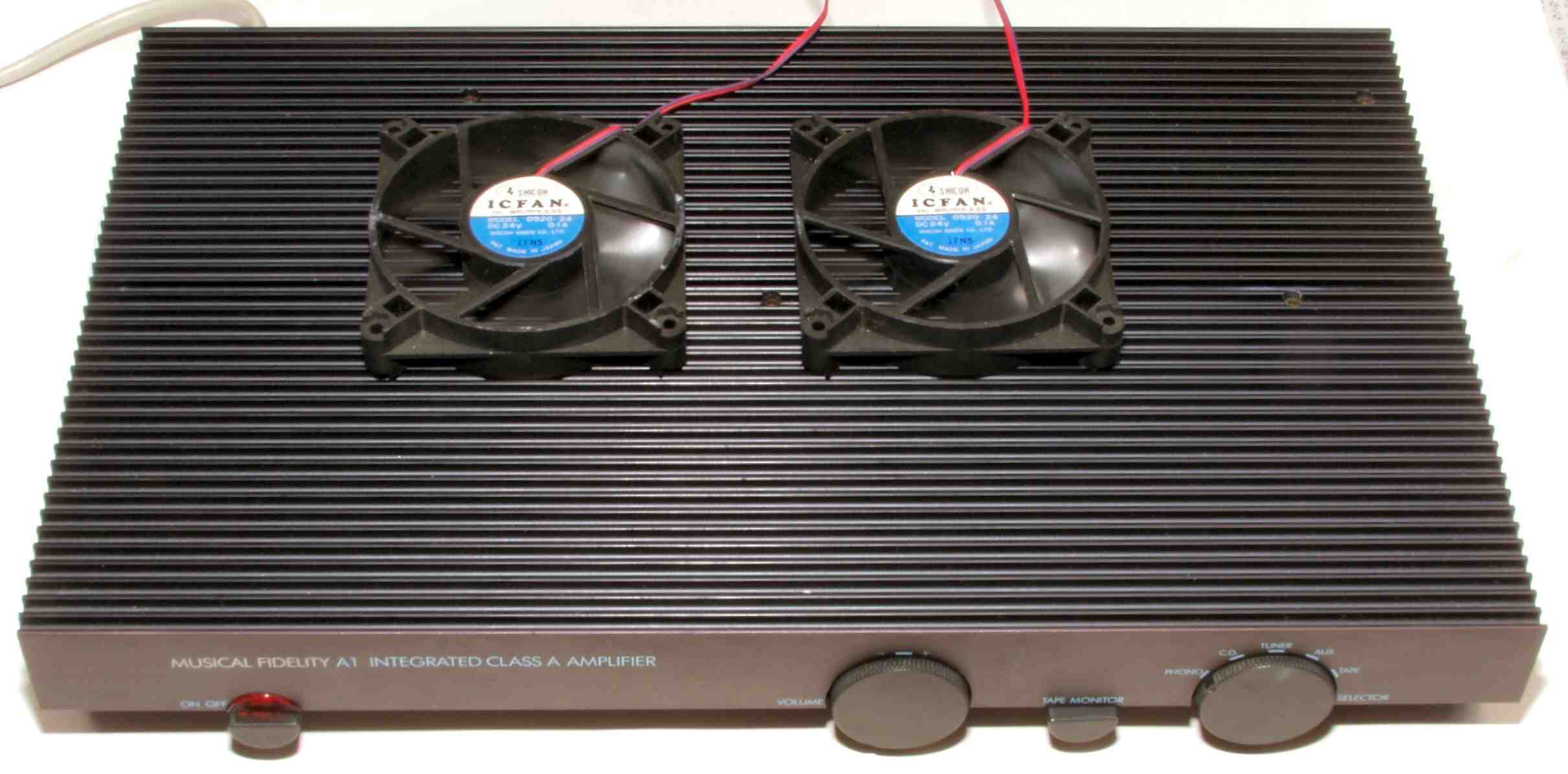

| E−5. 測定中はフアンで冷却する |
![]() |

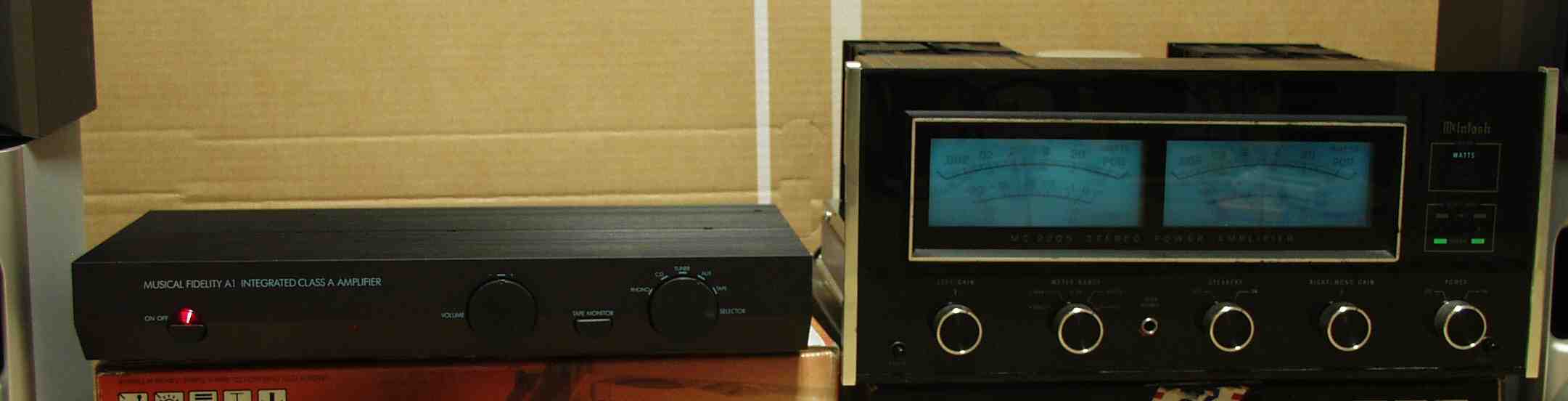

| E−6. 完成 24時間エージング |
![]() |
| |
