Philips LHH A700修理記録
平成16年3月21日到着  7月10日完成
A. 修理前の状況


E. 調整・測定

   未だ十分使用できるので、測定のみ


F. 修理費             10,000円 点検測定のみ
                      3台目からの、お馴染みさん価格

S. Philips LHH A700 の仕様(カタログ・マニアルより)

A. 修理前の状況

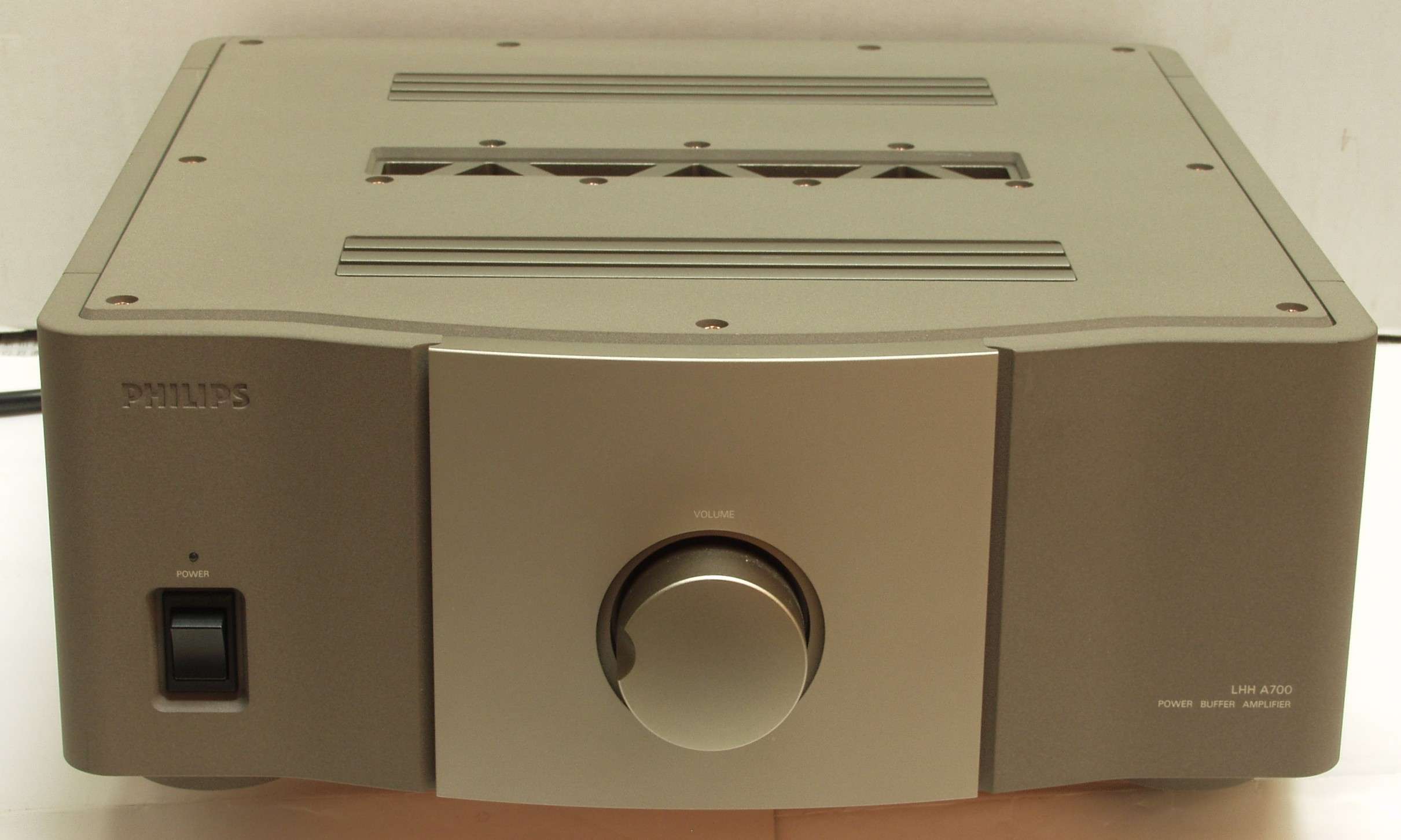

A1. 点検中 前上から見る

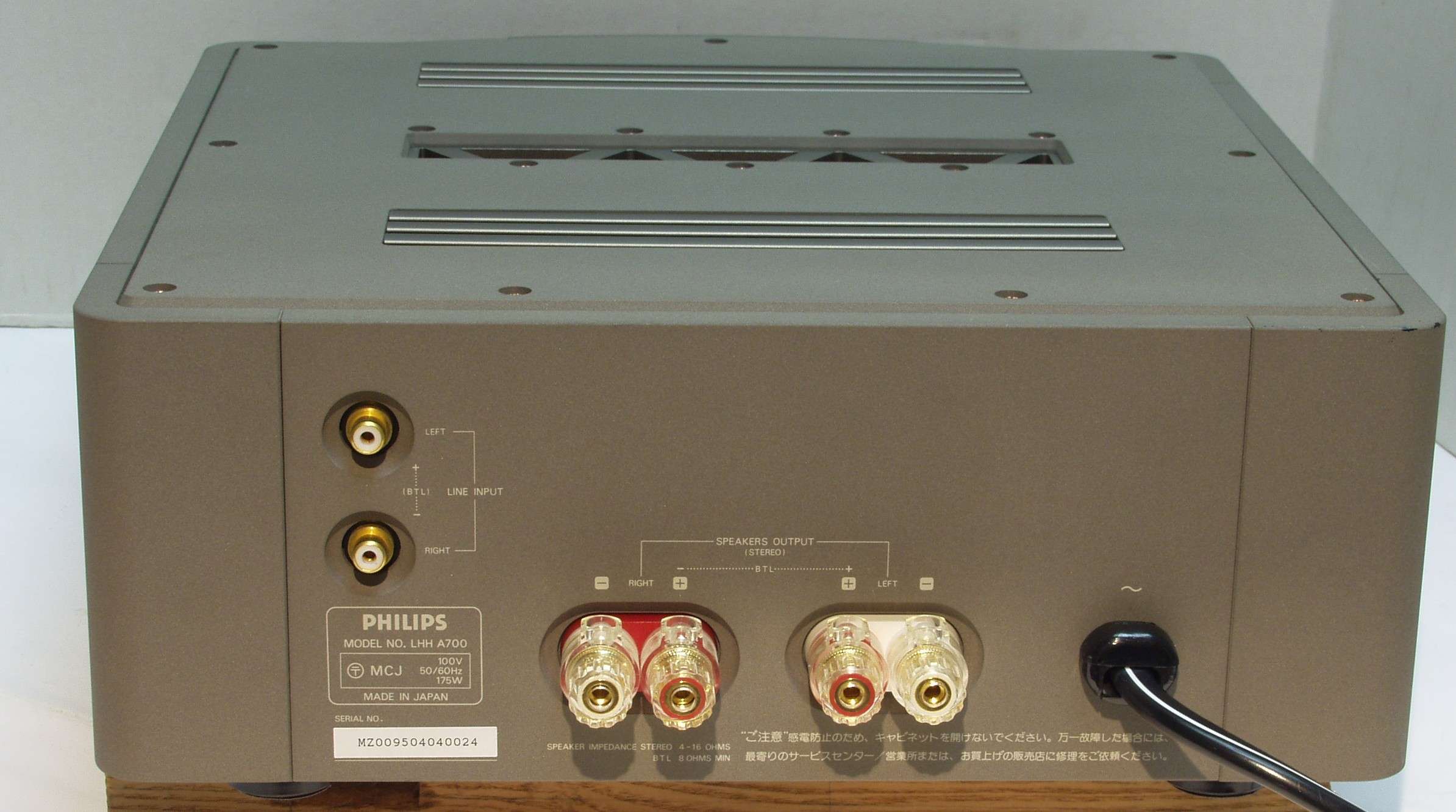

A2. 点検中 後上から見る
A3. 点検中 下から見る

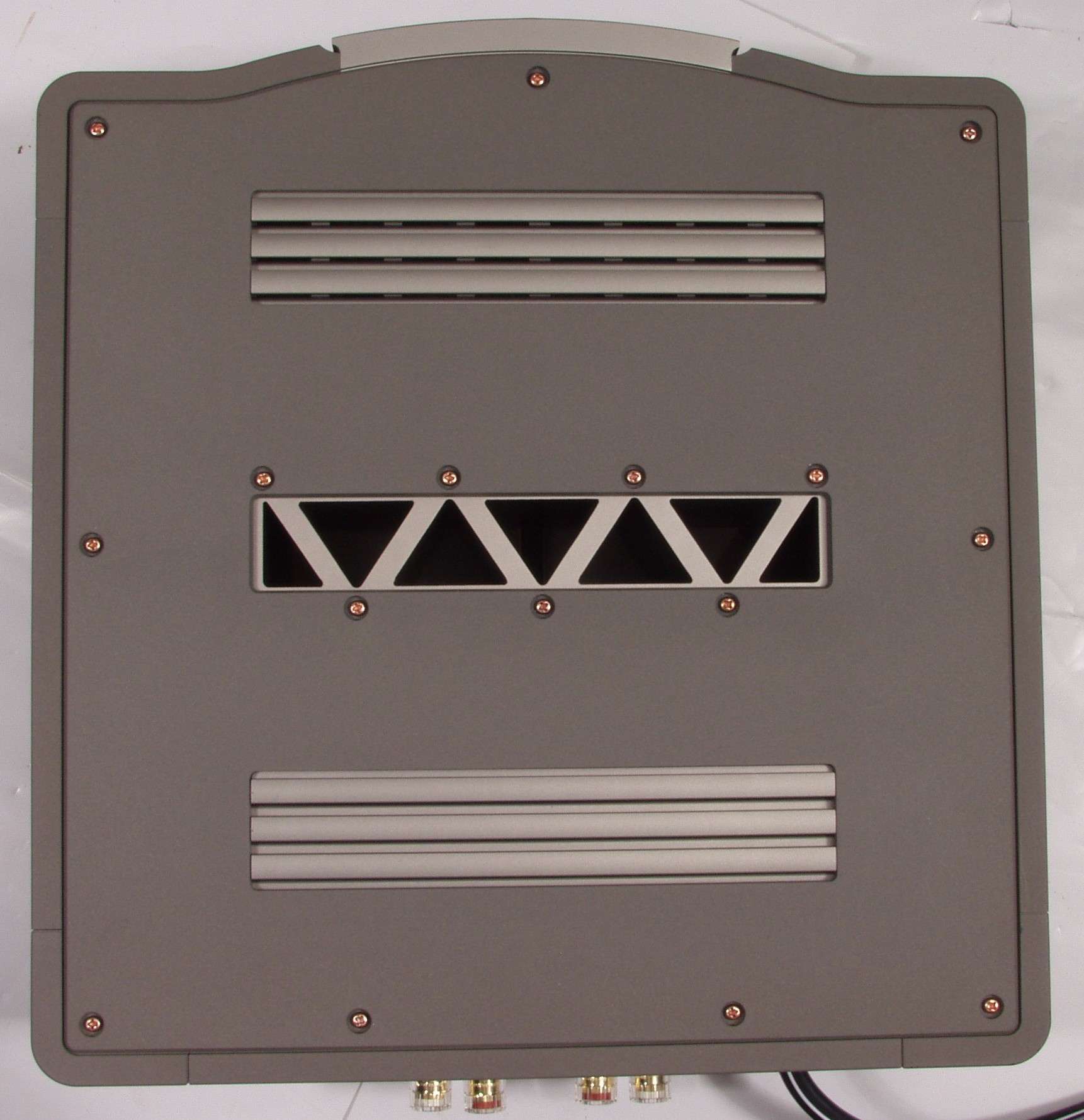

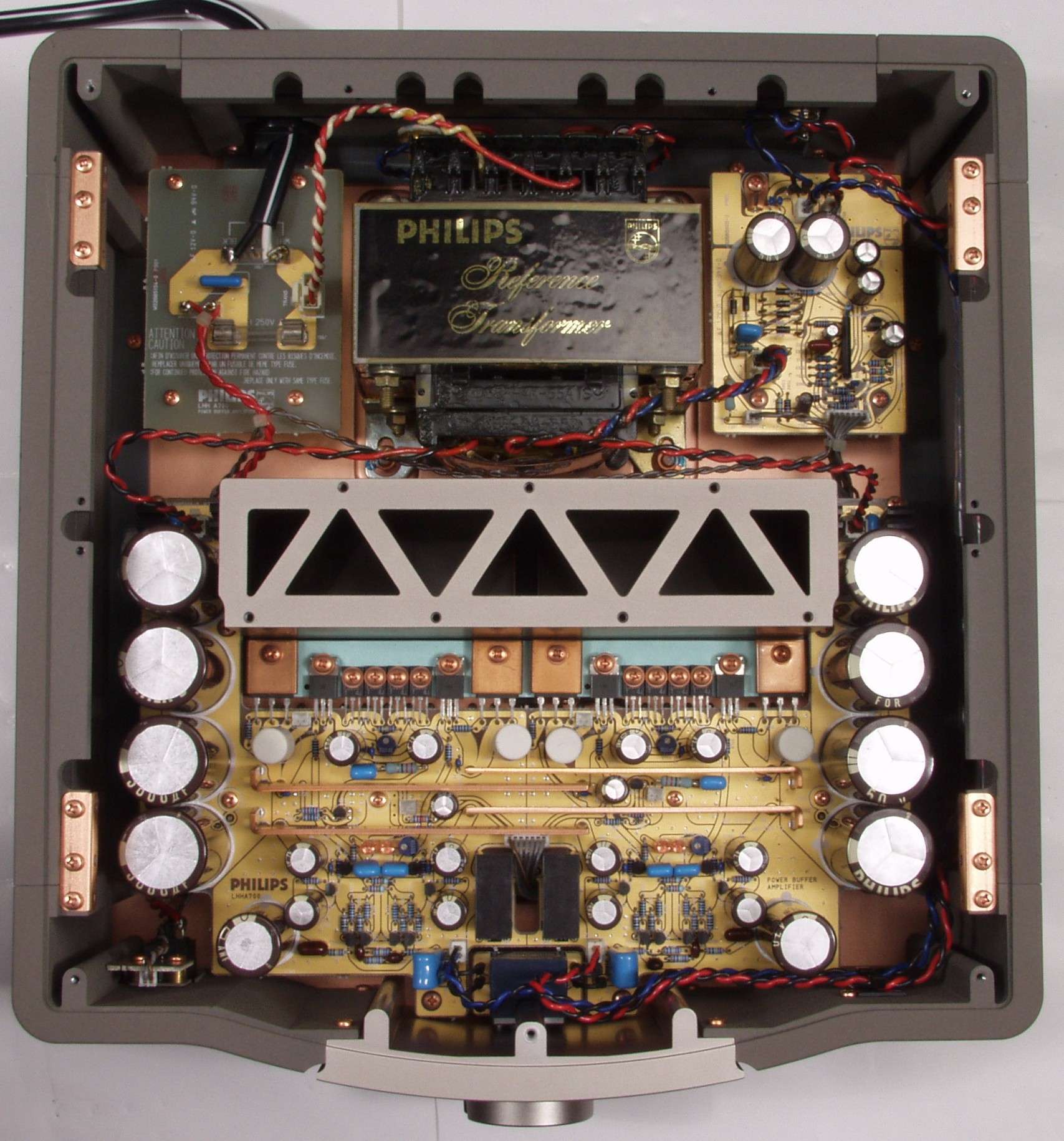

A4A. 点検中 上から見る

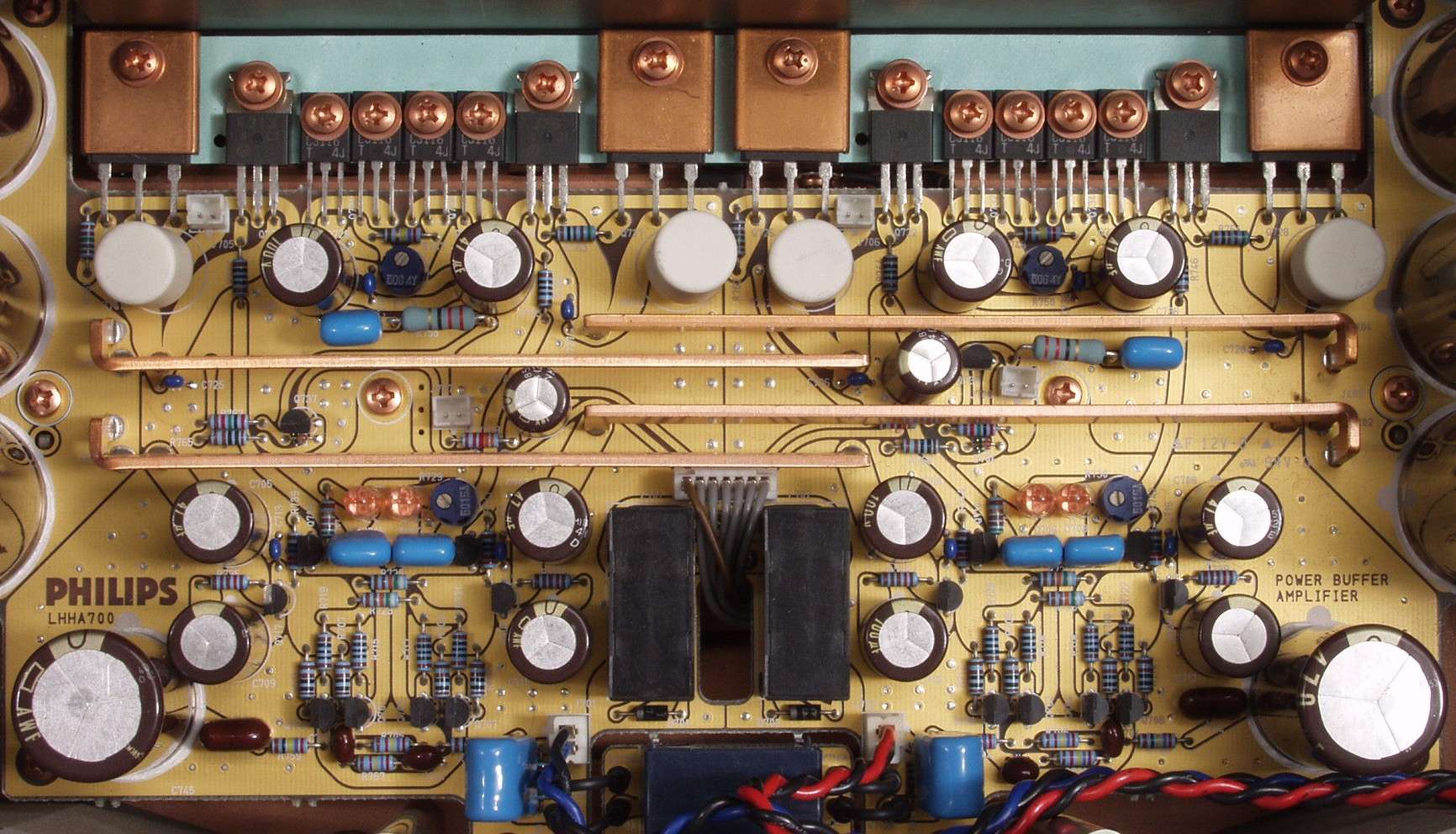

A4B. 点検中 AMP部を見る、銅板配線が凄い!
E. 点検での測定

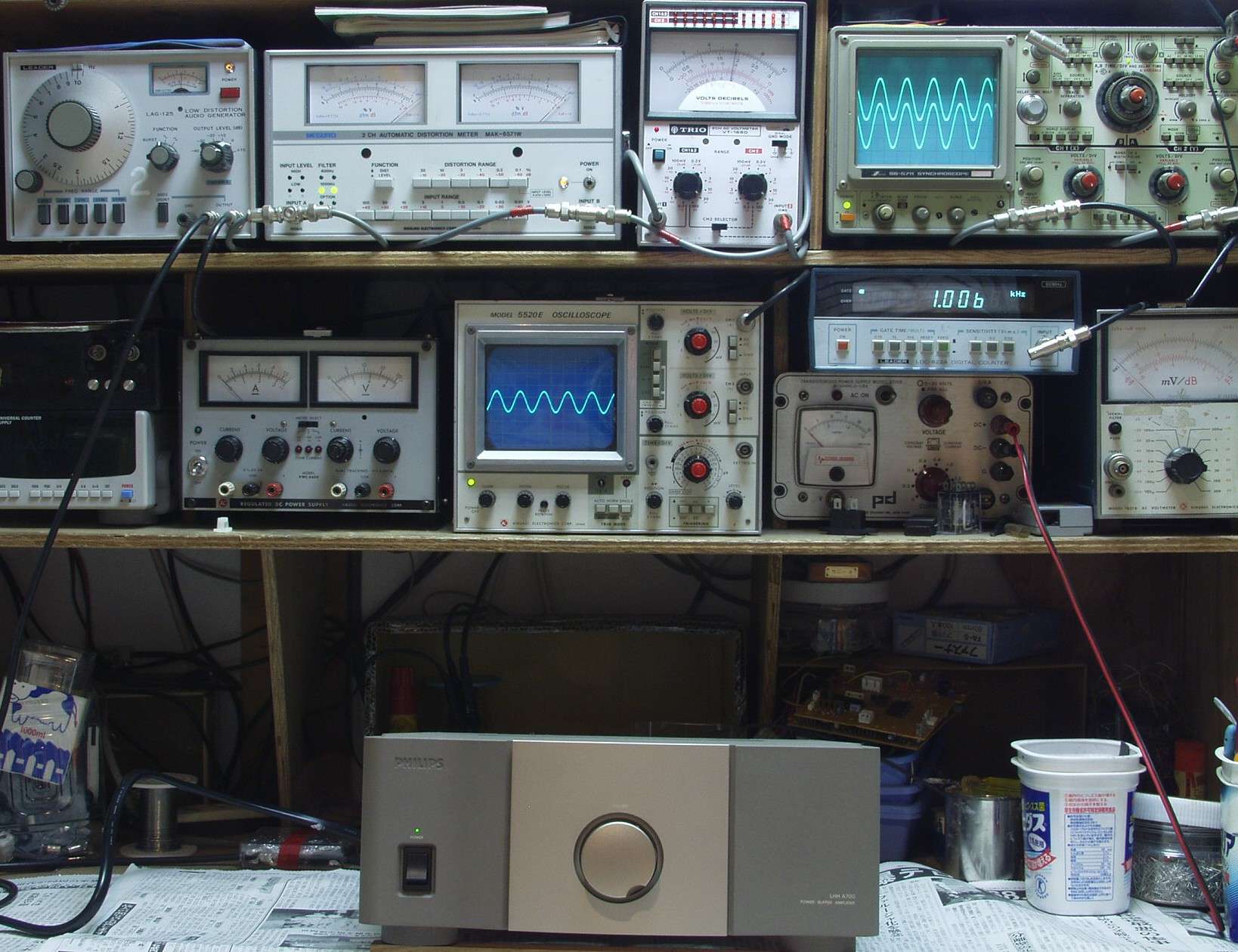

E1. 出力/歪み率測定・調整

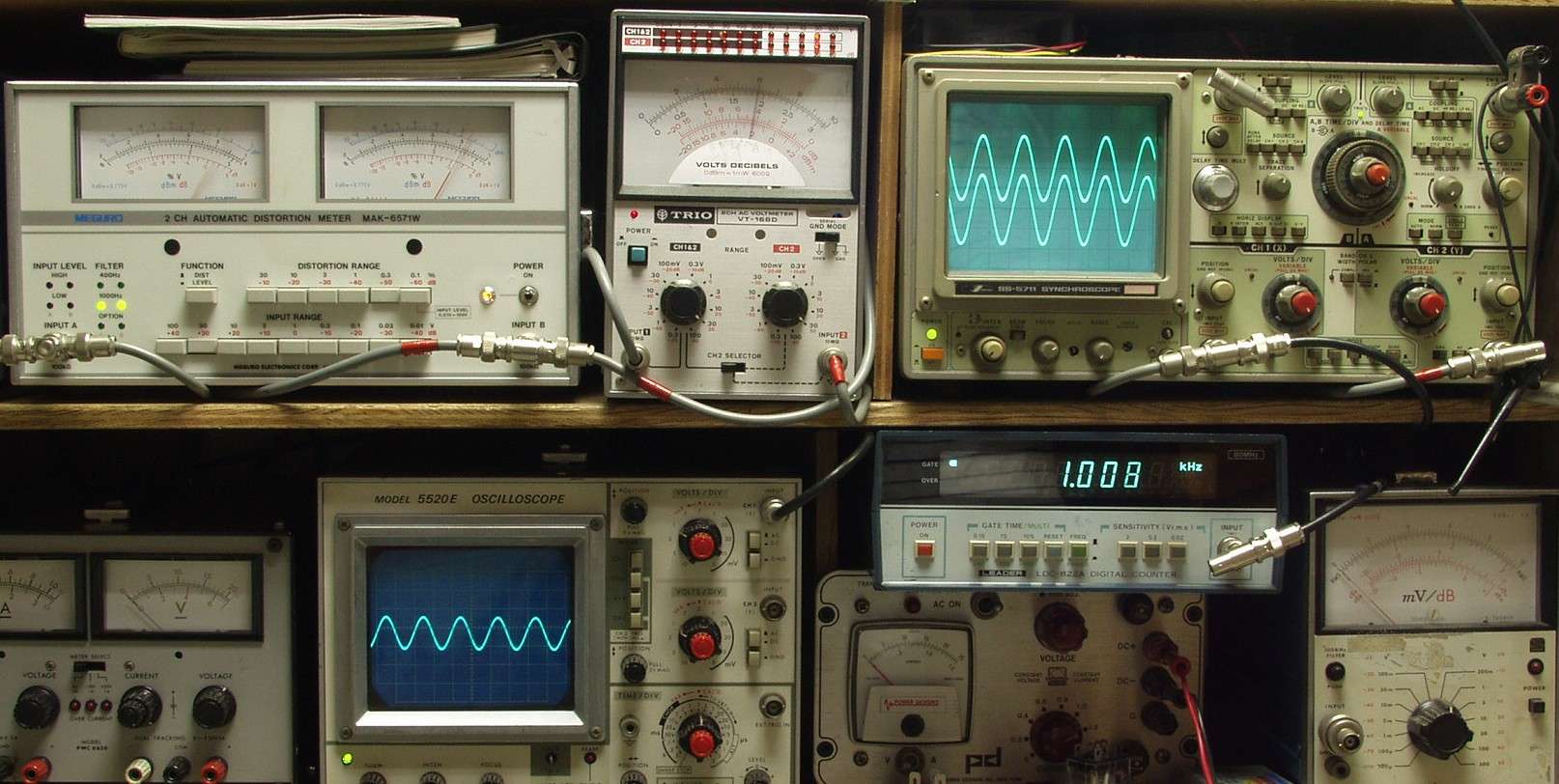

E2A. SP出力19V=45W 0.3%歪み 1000HZ

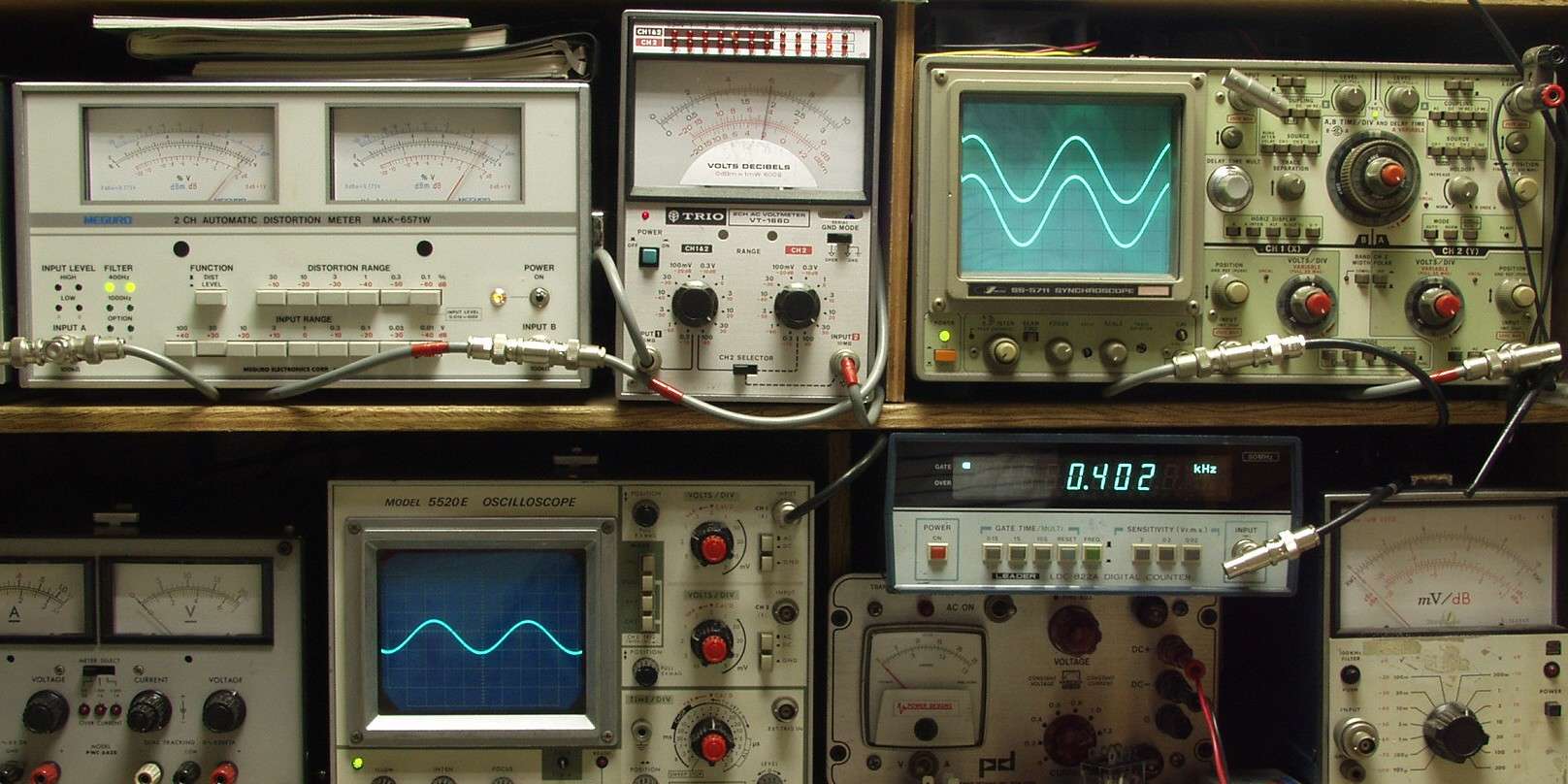

E2B. SP出力19V=45W 0.3%歪み 400HZ
S. Philips LHH A700 の仕様(カタログ・マニアルより)
型式 パワーバッファーアンプリファイアー LHH A700
定格出力 80W+80W(4Ω、20Hz〜20kHz)
40W+40W(8Ω、20Hz〜20kHz)
入力感度/インピーダンス 500mV/10kΩ
周波数特性(1W出力時) 5Hz〜350kHz +0 -1dB
出力帯域幅 7Hz〜110kHz(20W/8Ω、両ch駆動時)
全高調波歪率 0.2%(8Ω定格出力時、20Hz〜20kHz)
SN比 105dB(Aカーブ補正)
スルーレイト 200V/μsec以上
消費電力 175W
外形寸法 幅330x高さ134x奥行392mm
重量 18kg
価格 ¥280,000(1994年頃)
        lhha7007
