| ＱＵＡＤ ４０５． ３台目修理記録 |
| 平成１６年２月２日到着 ２月６日完成 |
Ａ． 修理前の状況
Ｆ． 修理費 ４８，０００円 |

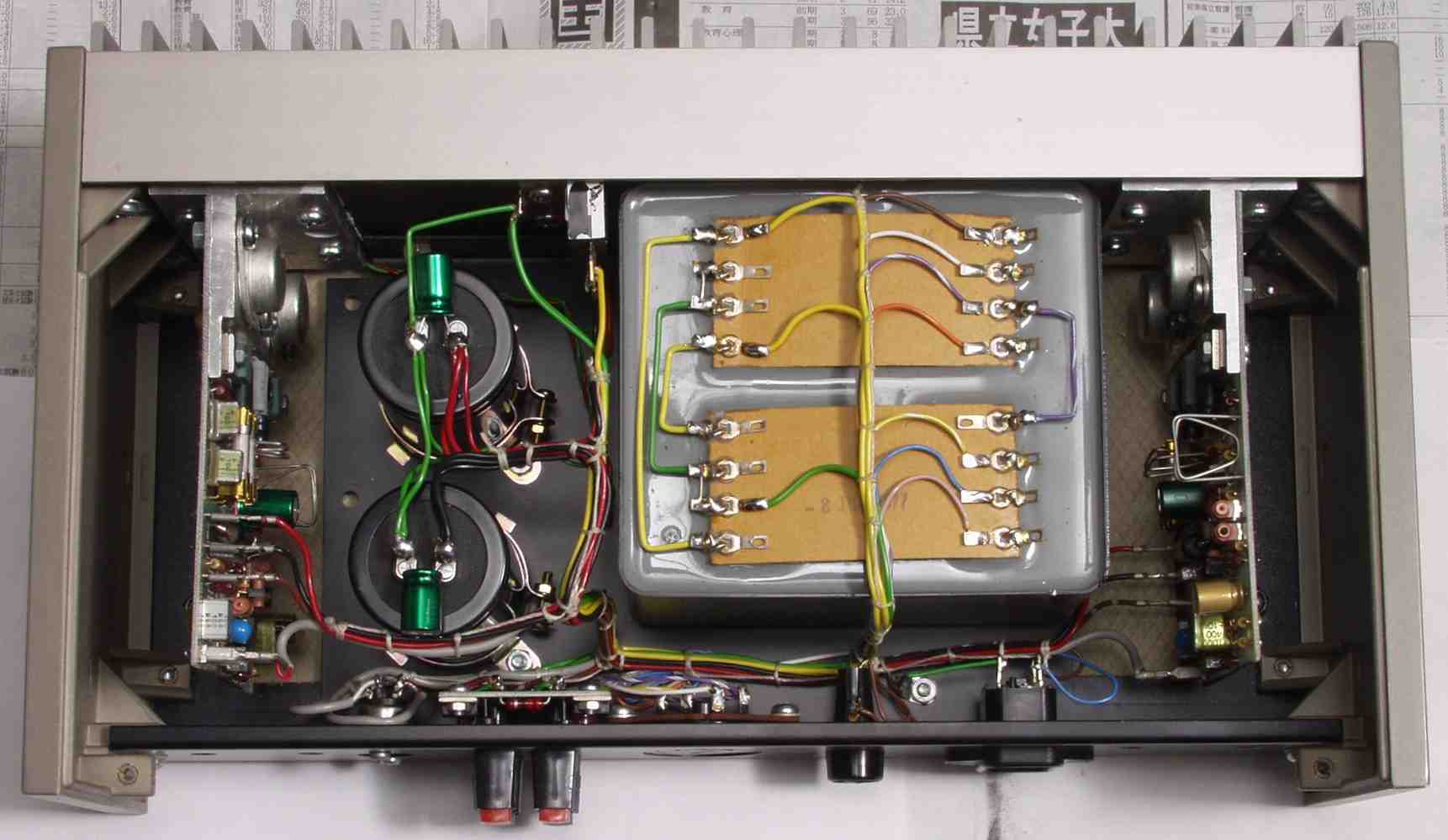

| Ａ． 修理前の状況 Ａ−１． 修理前 上から見る |
 |

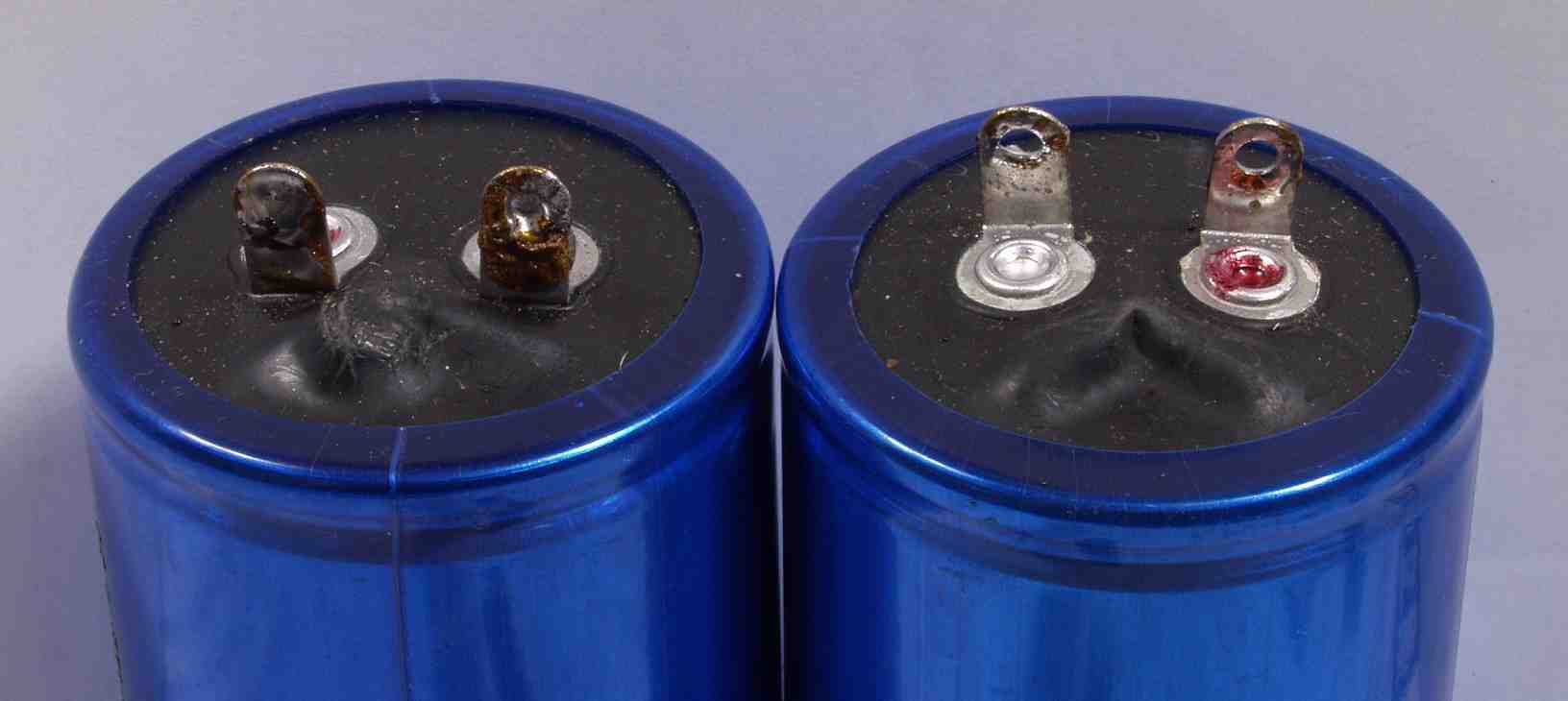

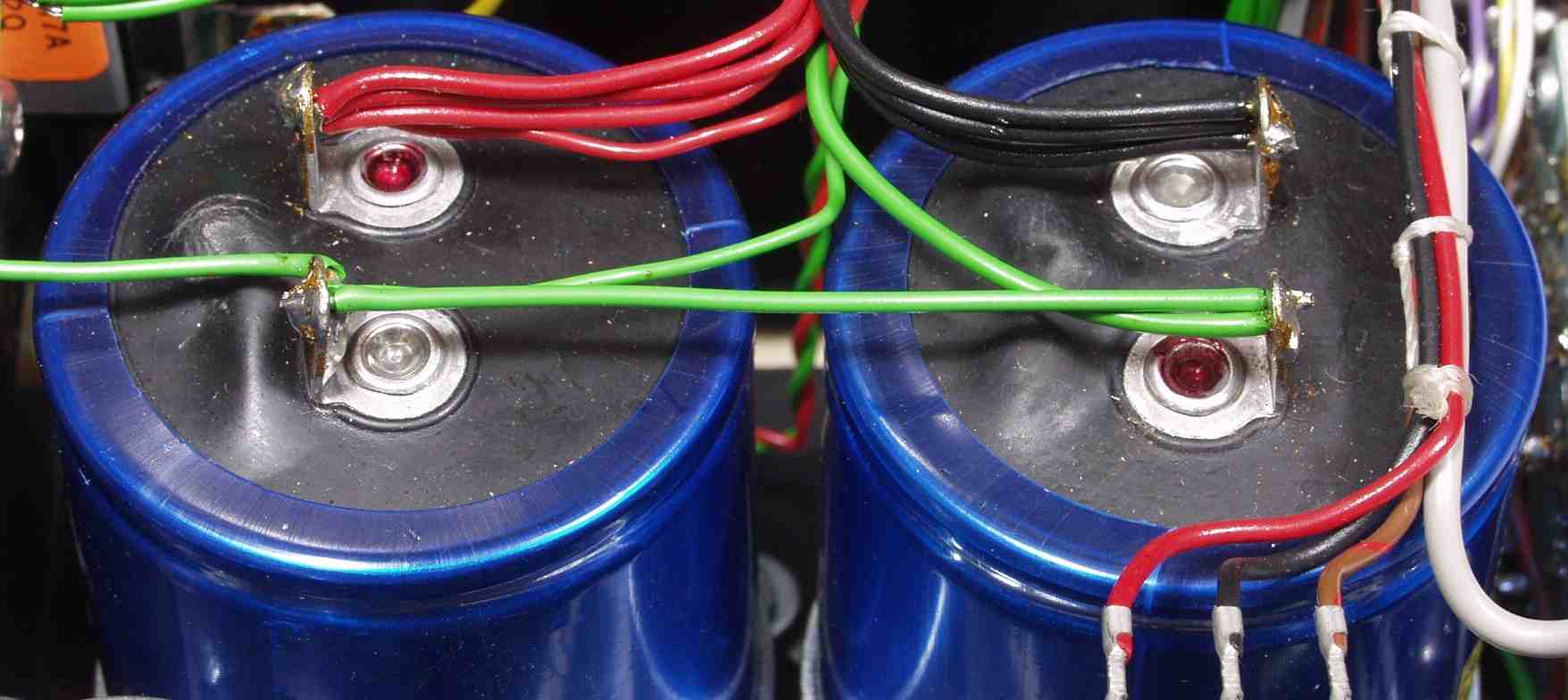

| Ａ−２． 修理前 膨らんだ電解コンデンサー |
 |

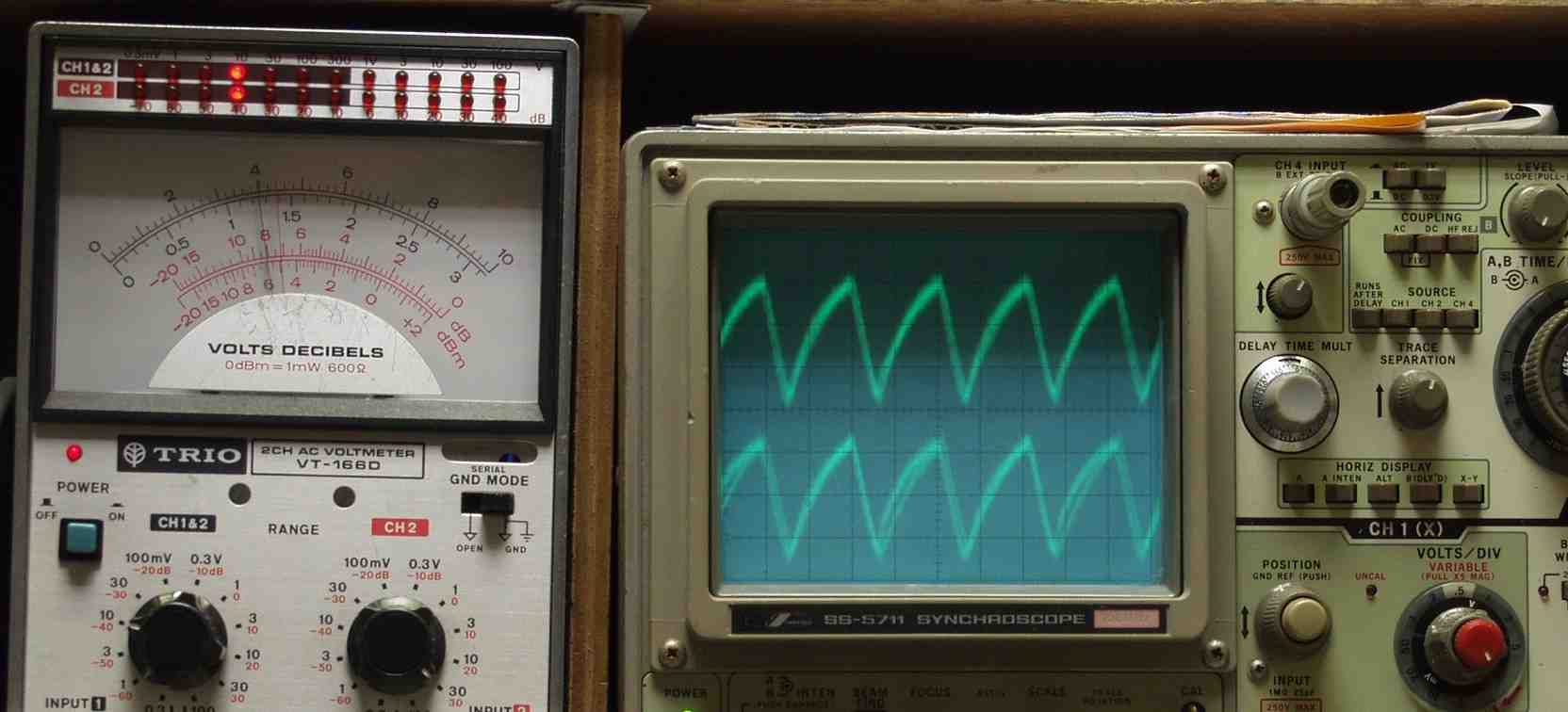

| Ａ−３． ＳＰ出力のハム測定 |
 |
| Ａ−４． 修理前 出力測定電源電圧は１１０Ｖ、終段ＴＲ（トランジスター）は元気です |
 |

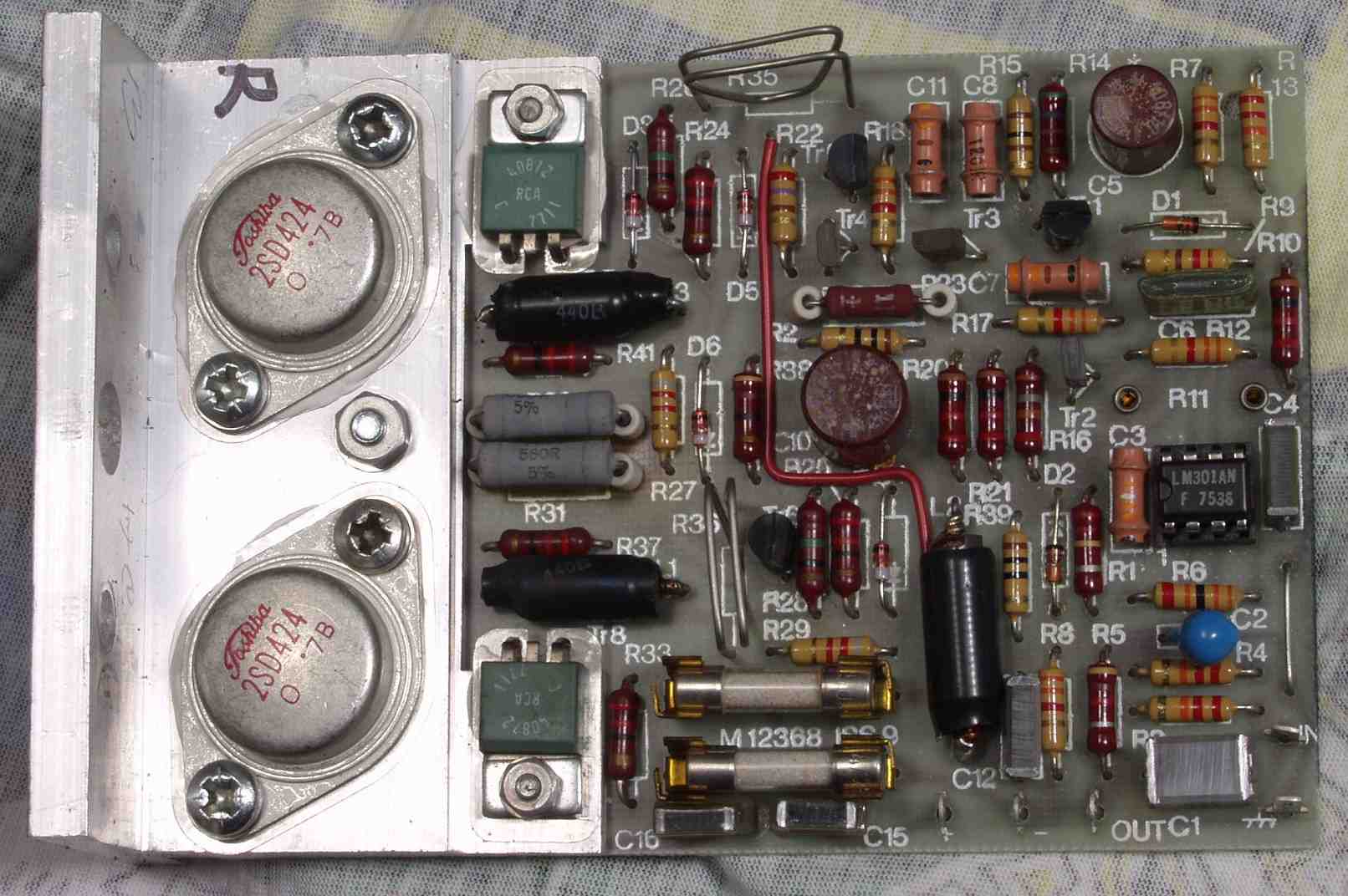

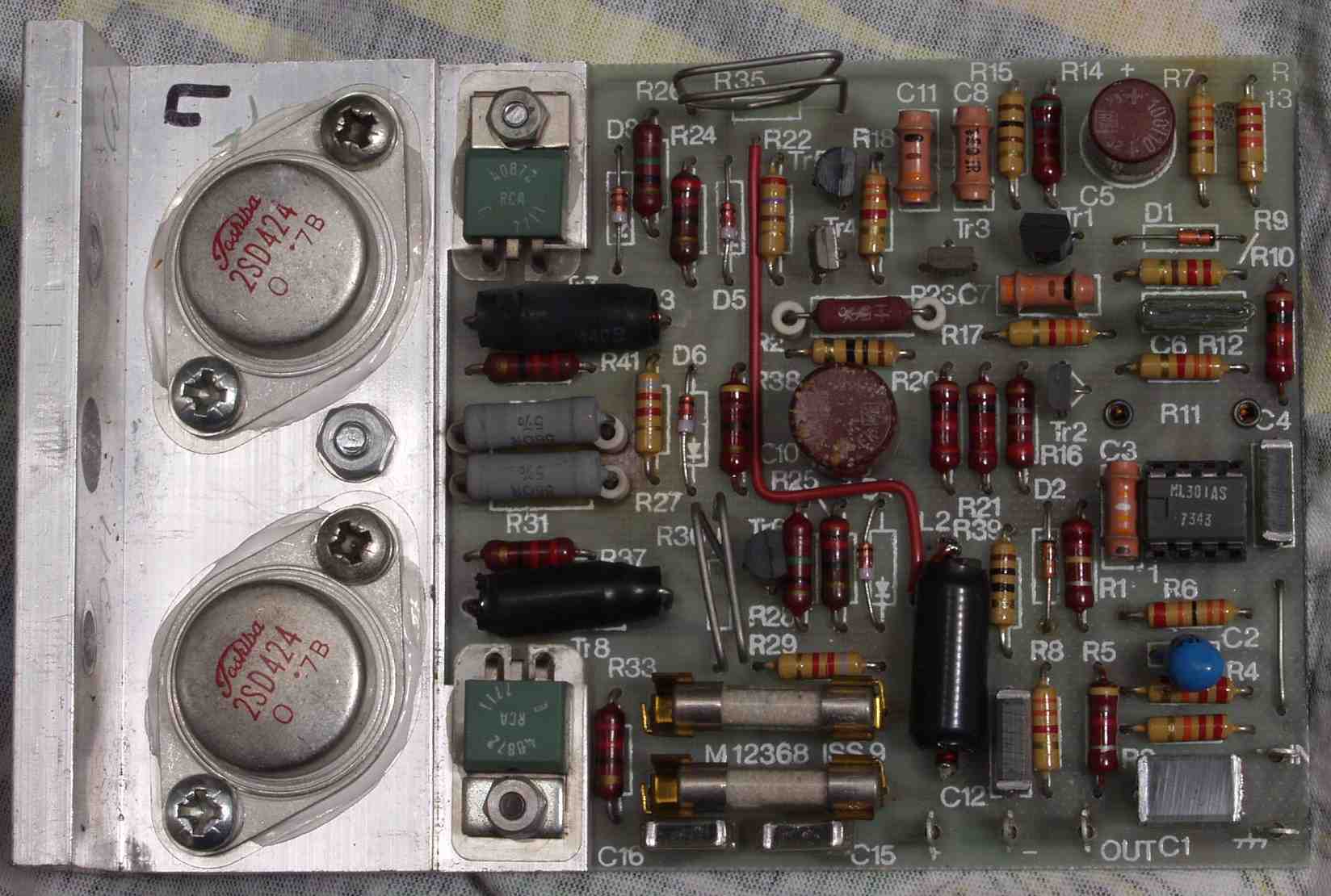

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｒ側ＡＭＰ基板 |
 |

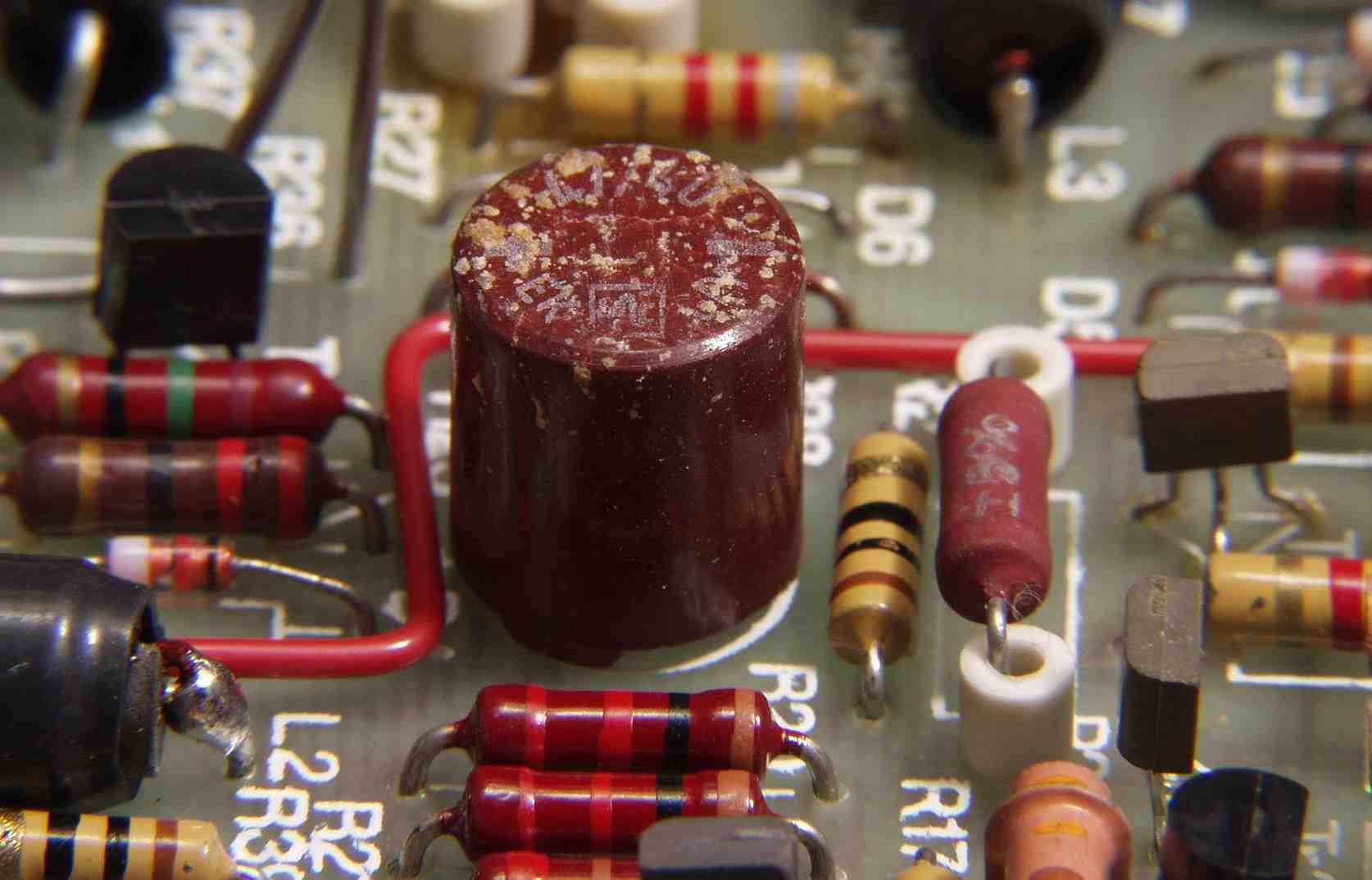

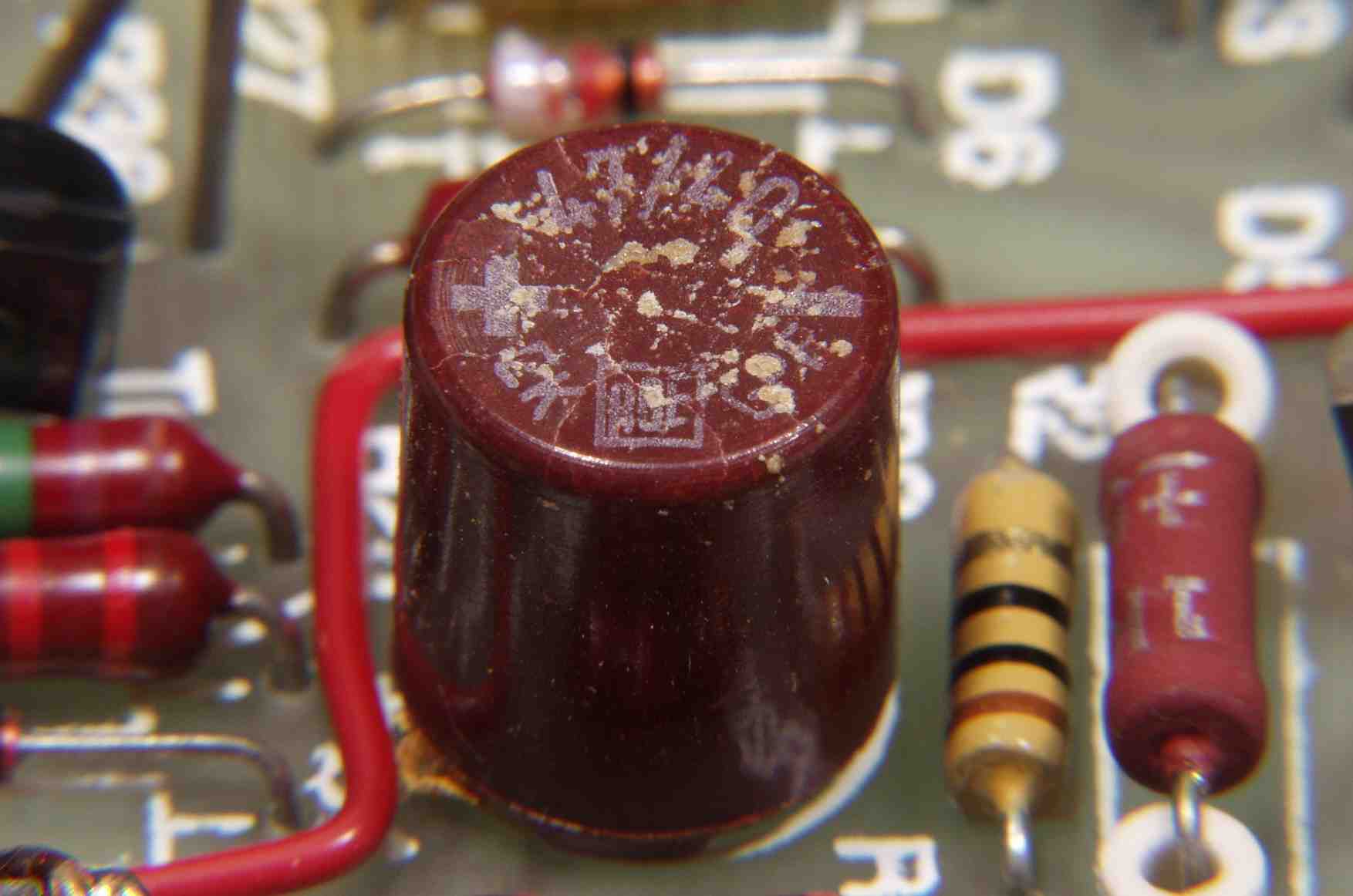

| Ｃ−１Ａ−１． 修理前 Ｒ側ＡＭＰ基板のヒビの入った電解コンデンサー |
 |

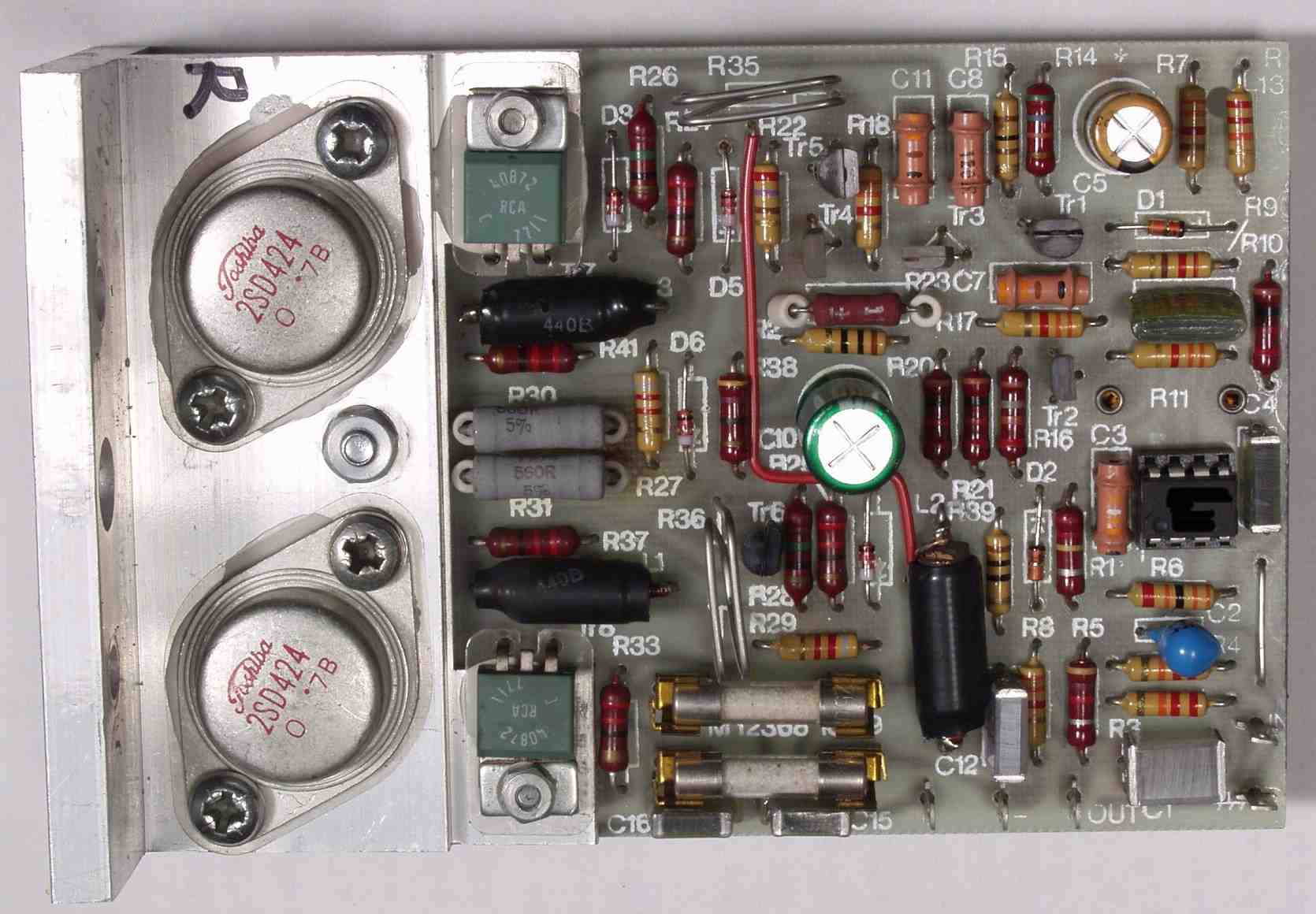

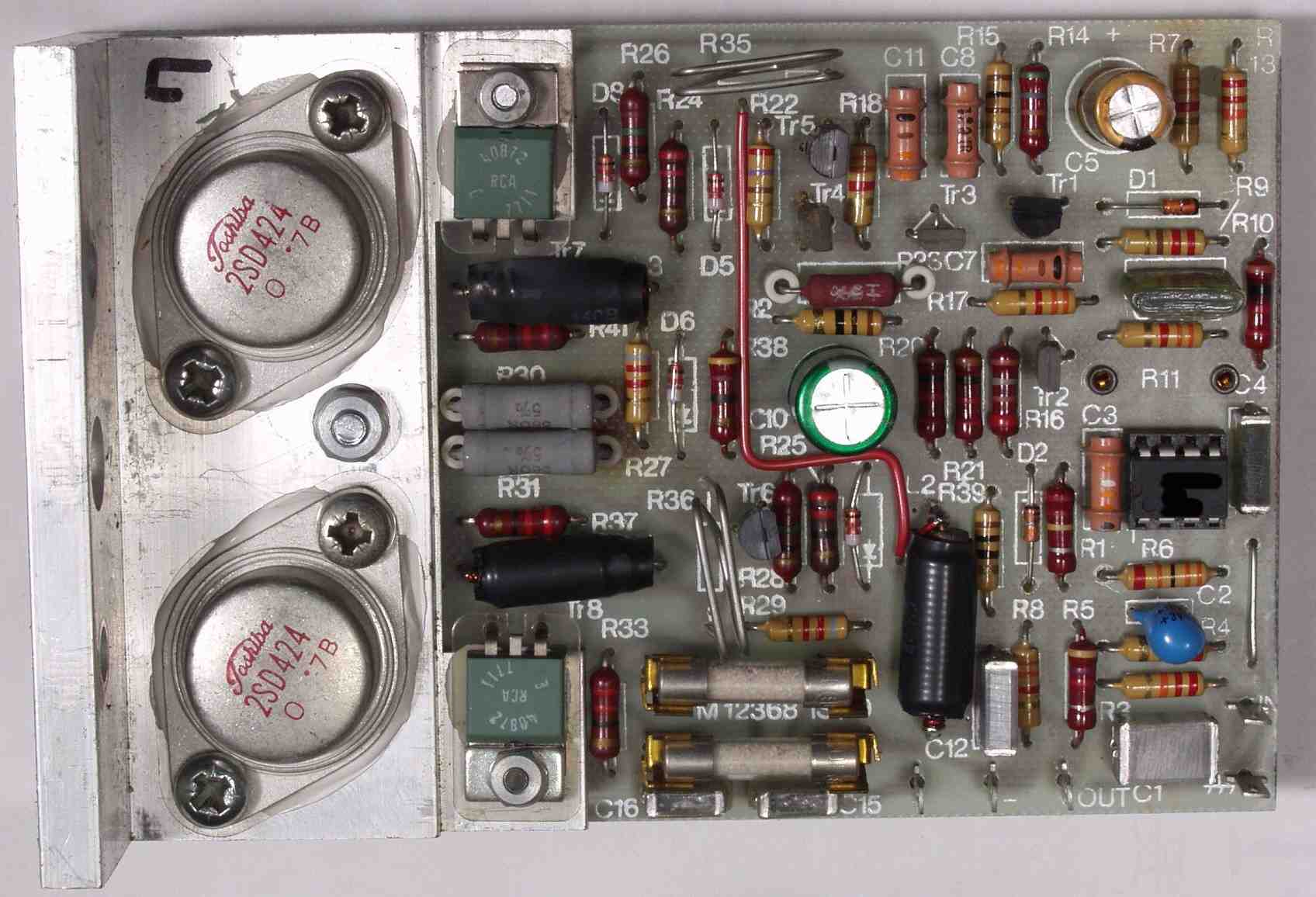

| Ｃ−１Ｂ． 修理後 Ｒ側ＡＭＰ基板 電解コンデンサー２個、ＯＰ−ＡＭＰ交換 |
 |

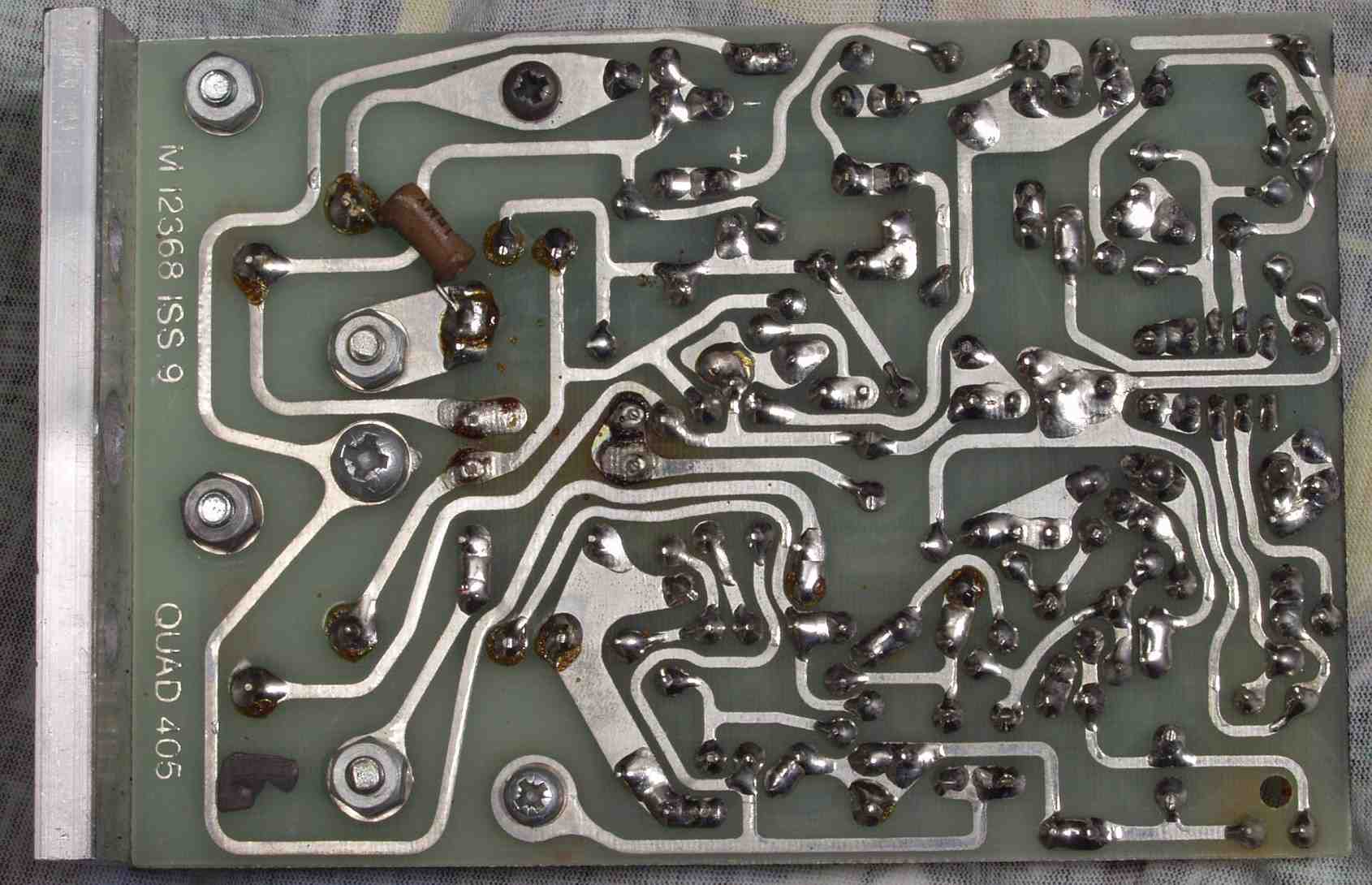

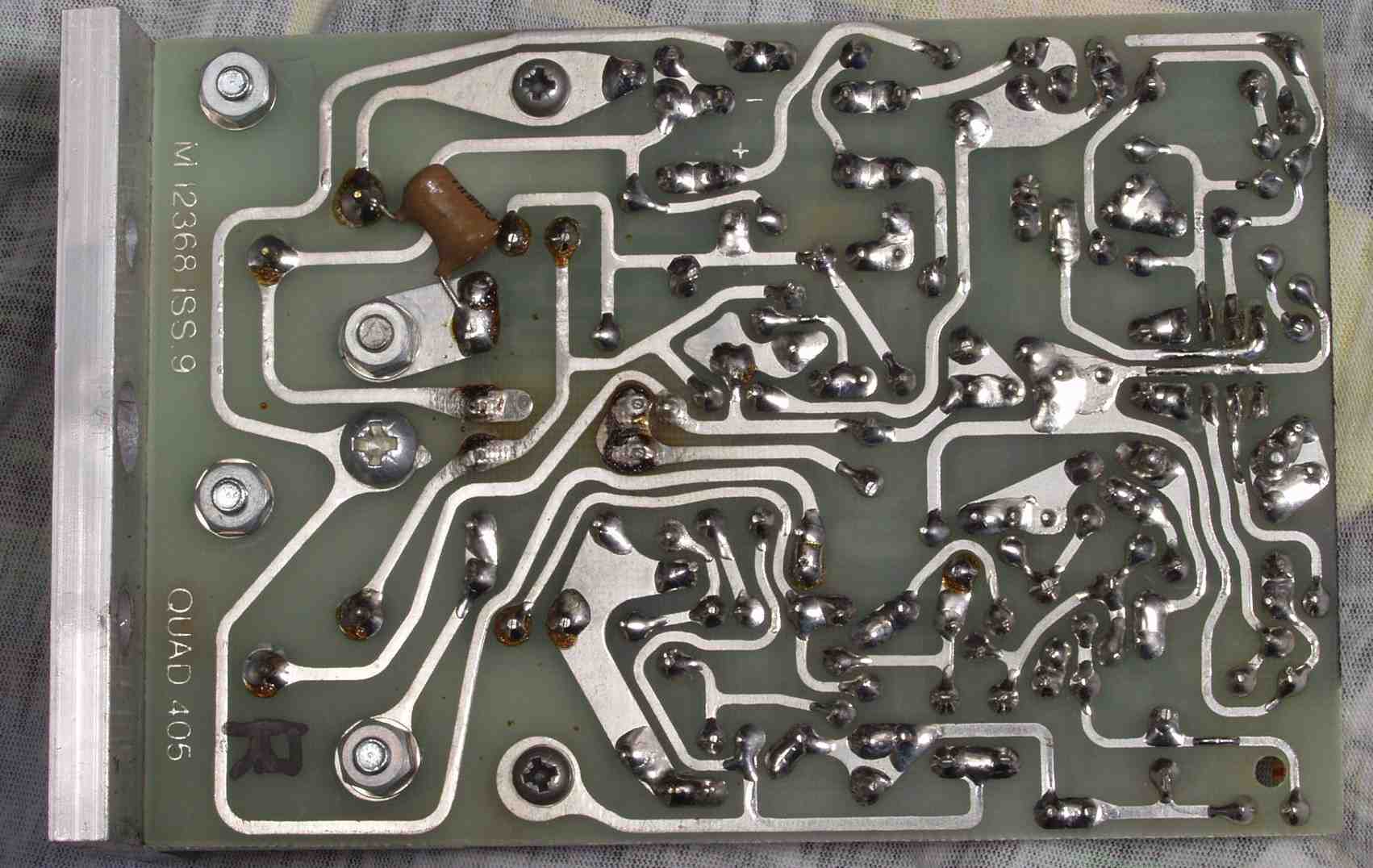

| Ｃ−１Ｃ． 修理前 Ｒ側ＡＭＰ基板裏 |
 |

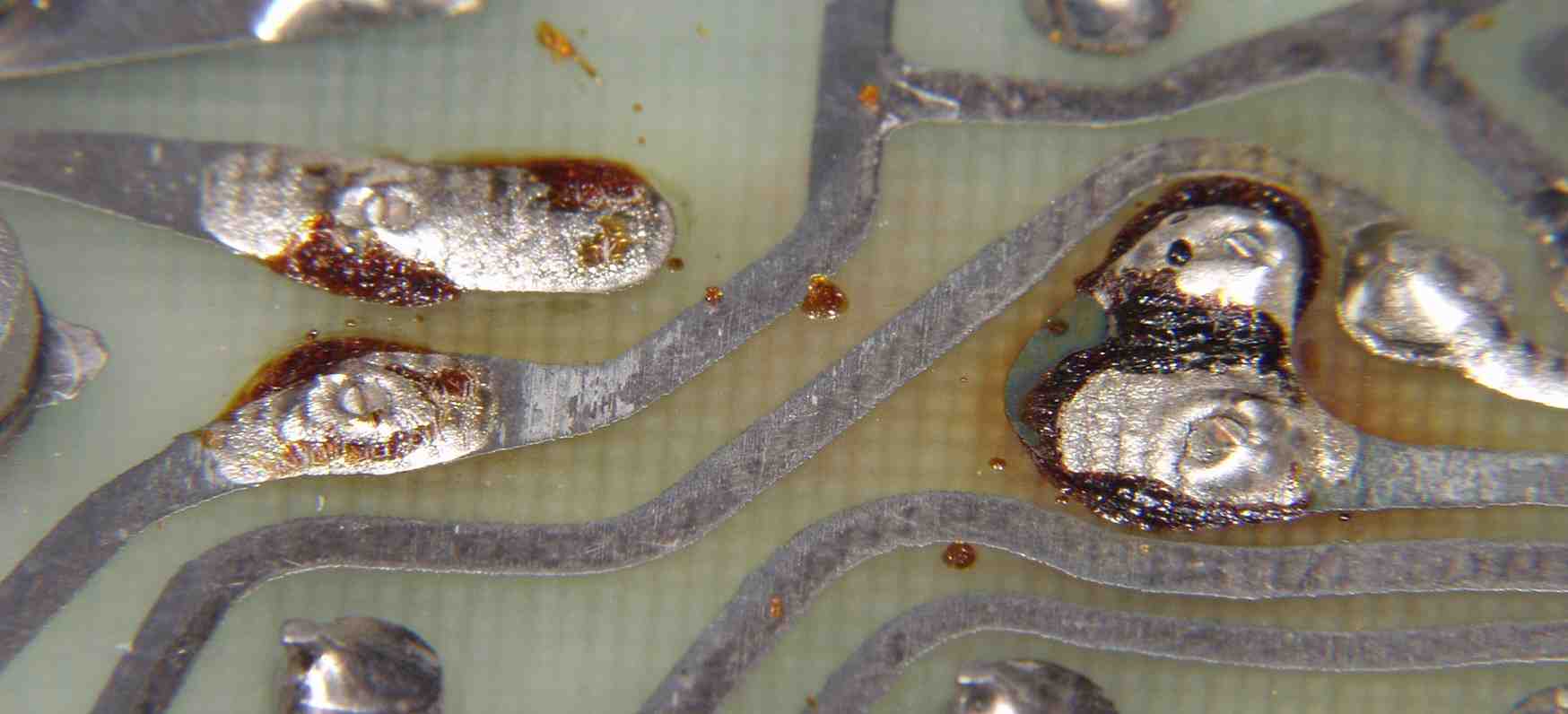

| Ｃ−１Ｃ−１． 修理前 Ｌ側ＡＭＰ基板のハンダの解けた後 |
 |

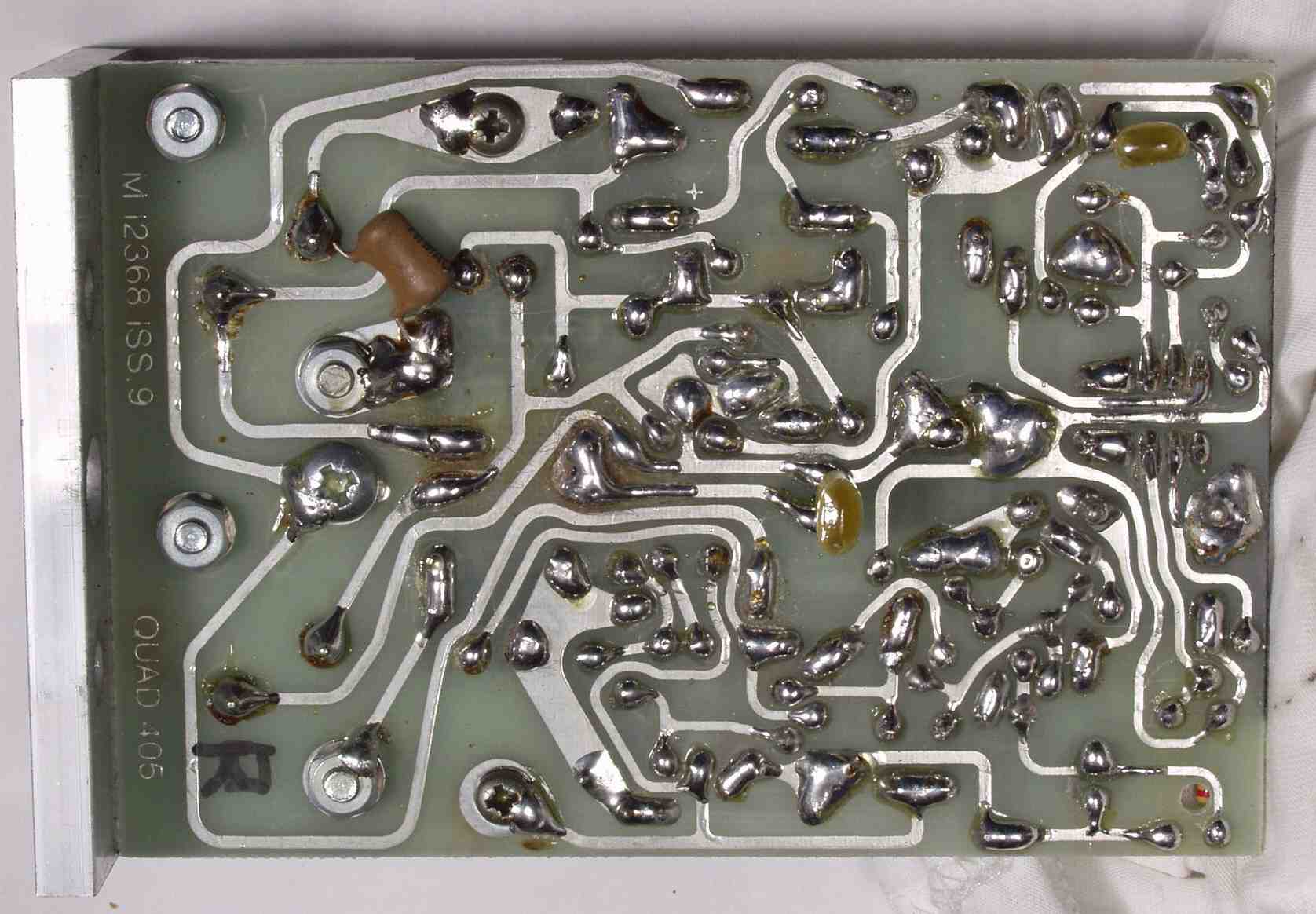

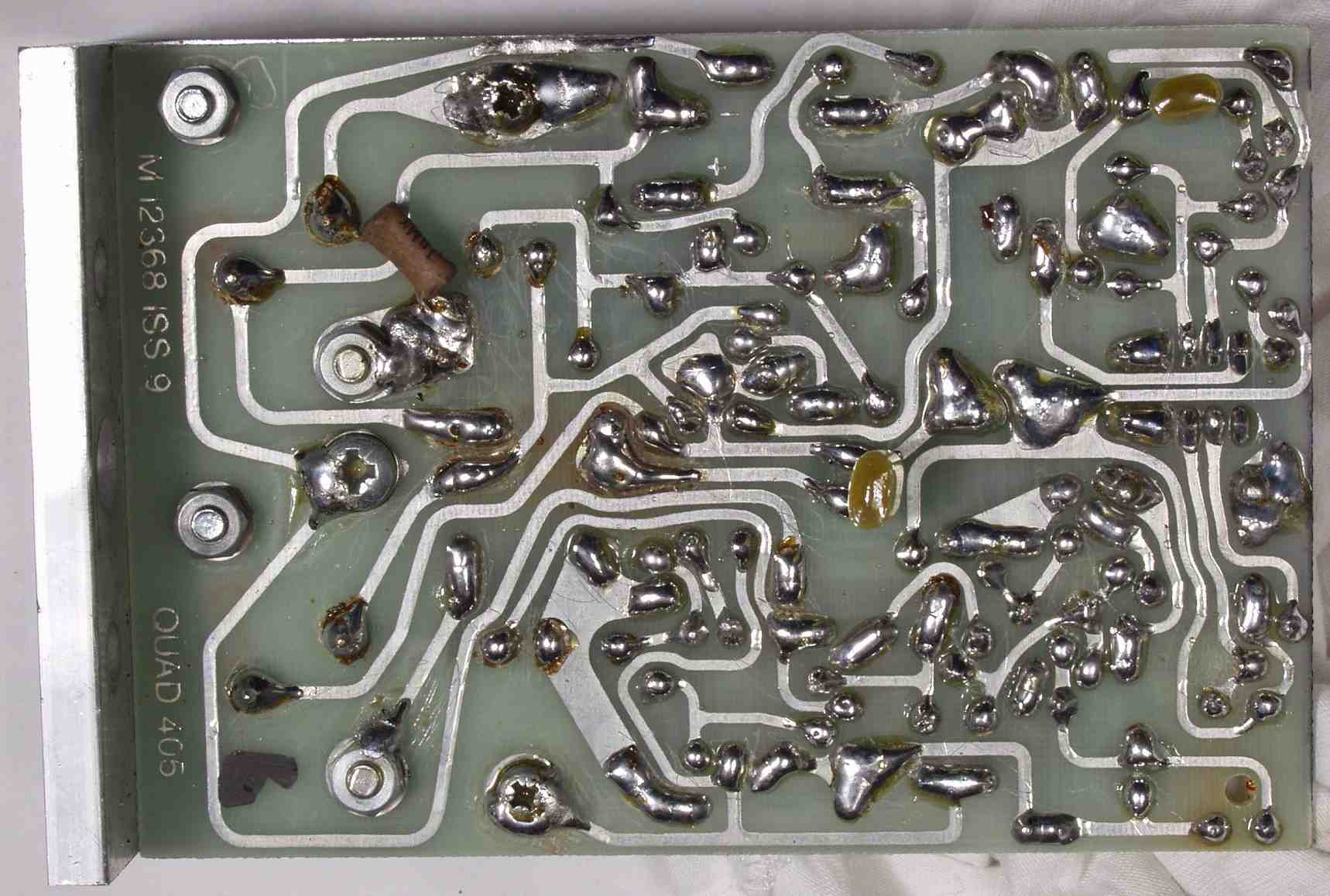

| Ｃ−１Ｄ． 修理（半田補正）後 Ｒ側ＡＭＰ基板裏 フイルムコンデンサー２個取付 全半田やり直し |
 |
| Ｃ−２Ａ． 修理前 Ｌ側ＡＭＰ基板 |
 |
| Ｃ−２Ａ−１． 修理前 Ｌ側ＡＭＰ基板のヒビの入った電解コンデンサー |
 |
| Ｃ−２Ｂ． 修理後 Ｌ側ＡＭＰ基板 電解コンデンサー２個、ＯＰ−ＡＭＰ交換 |
 |
| Ｃ−２Ｃ． 修理前 Ｌ側ＡＭＰ基板裏 |
 |

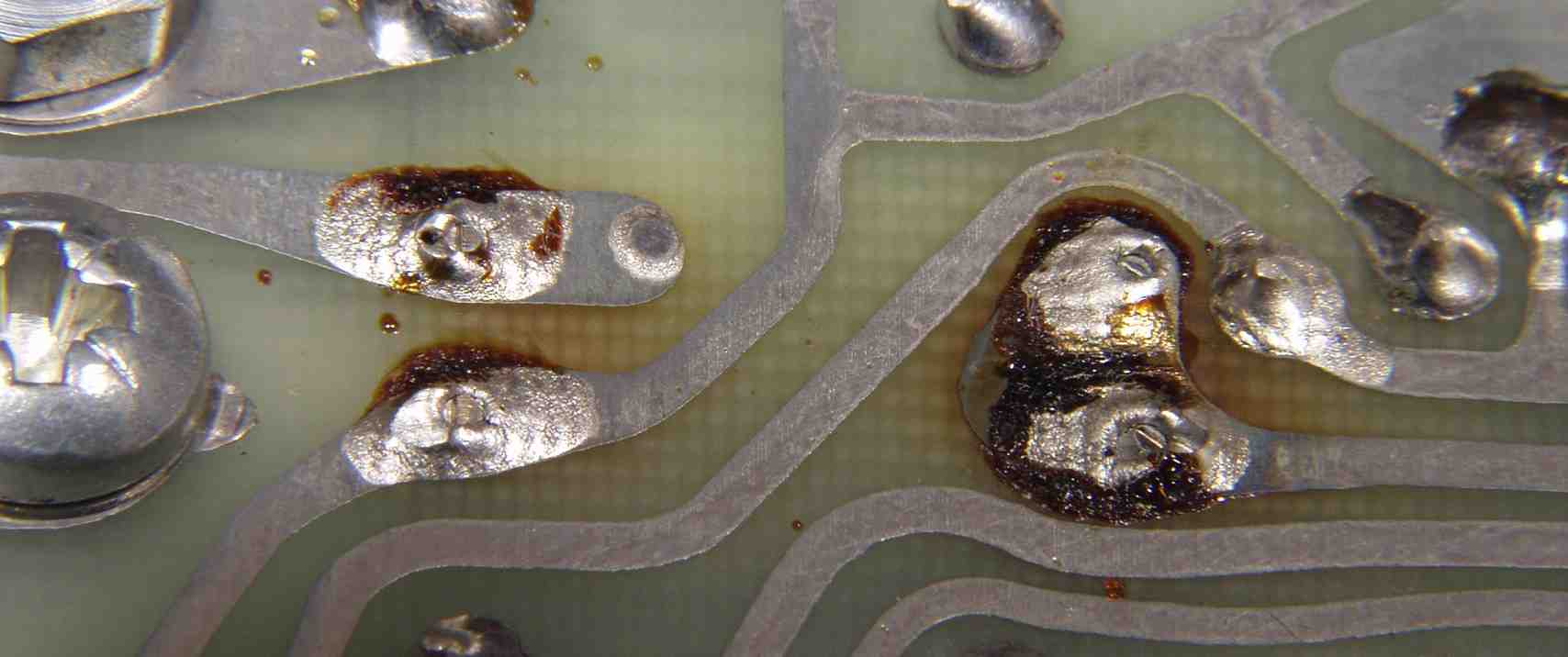

| Ｃ−２Ｃ−１． 修理前 Ｌ側ＡＭＰ基板のハンダの解けた後 |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 Ｌ側ＡＭＰ基板裏 フイルムコンデンサー２個取付 全半田やり直し |
 |
| Ｃ−３Ａ． 修理前 上から見る |
|

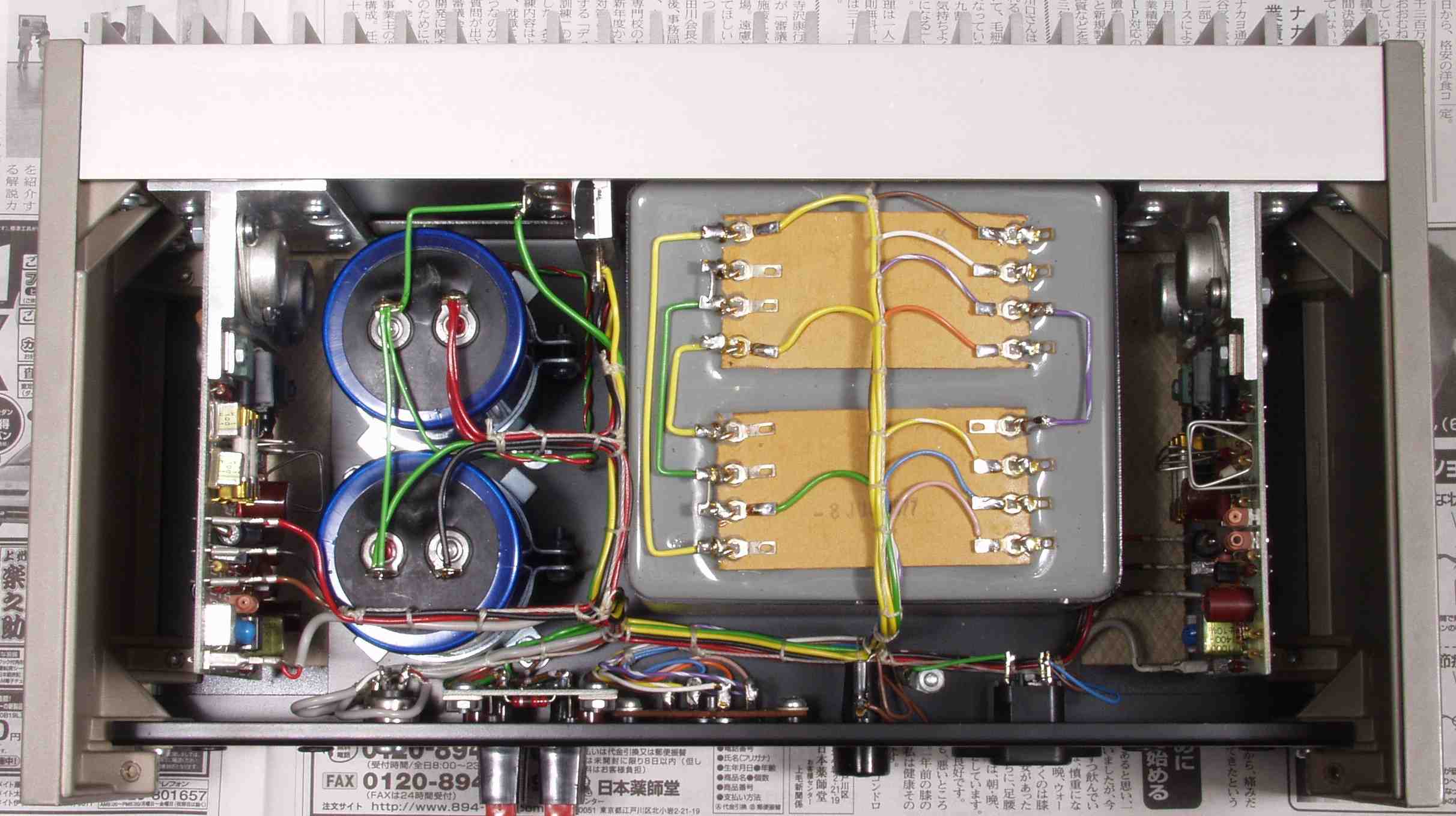

| Ｃ−３Ｂ． 修理後 上から見る 電解コンデンサー２個取り付け |
 |

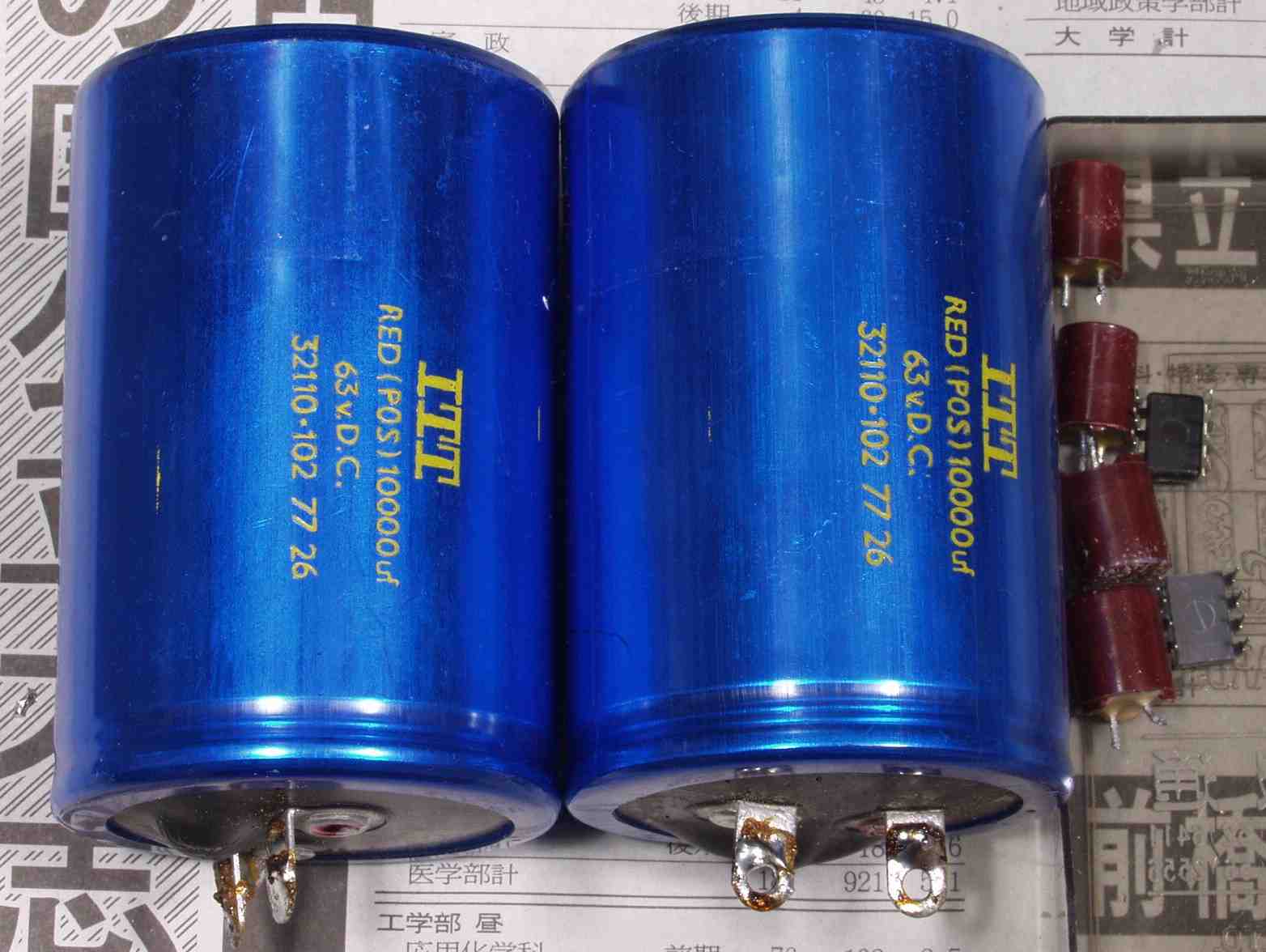

| Ｃ−４Ａ． 交換部品 |
 |
| Ｃ−４Ｂ． もう少しで液漏れが始まるところ |
 |

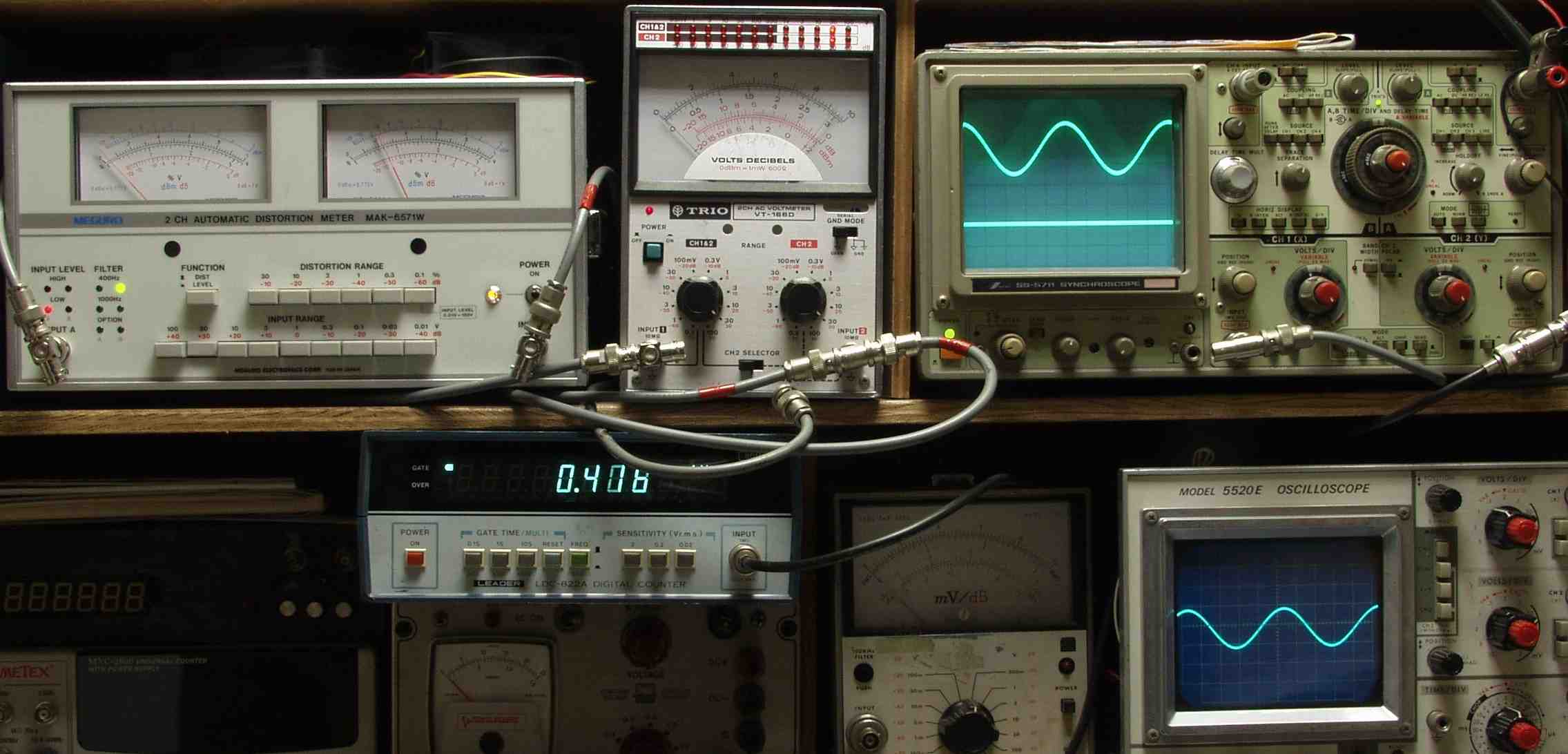

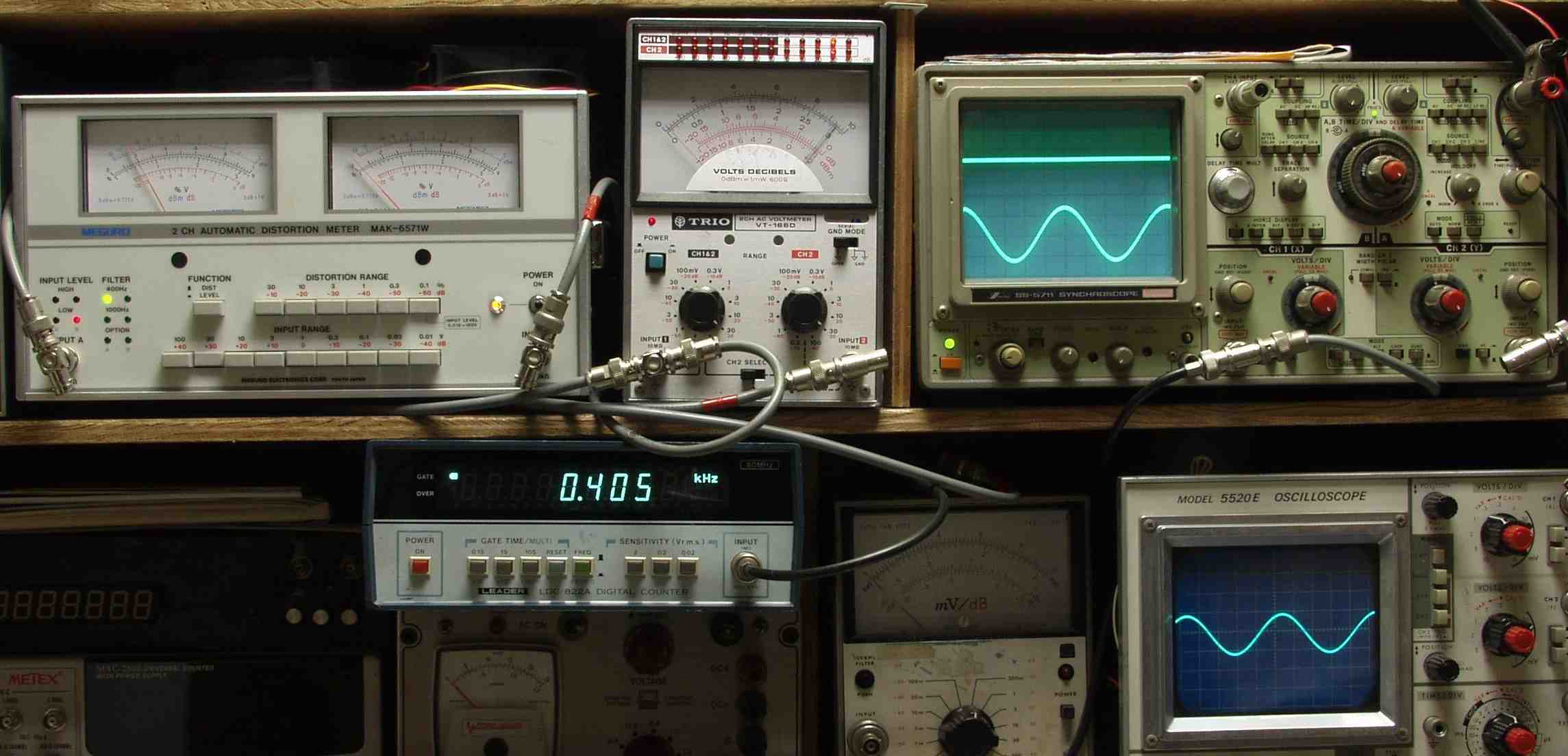

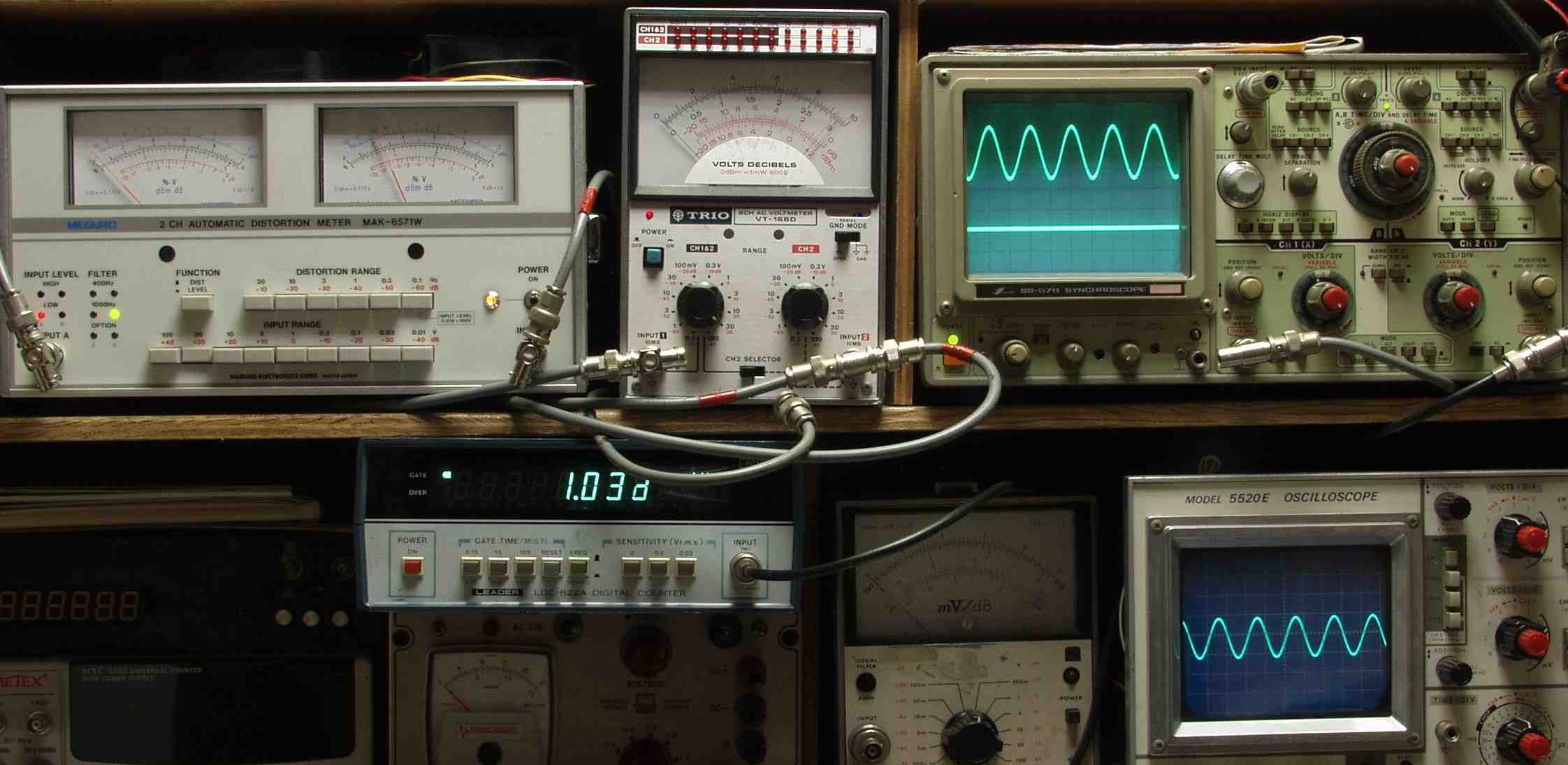

| Ｅ． 調整・測定 Ｅ−１ ．出力及び歪み調整・測定 電源電圧は１１０Ｖにて測定 |
 |

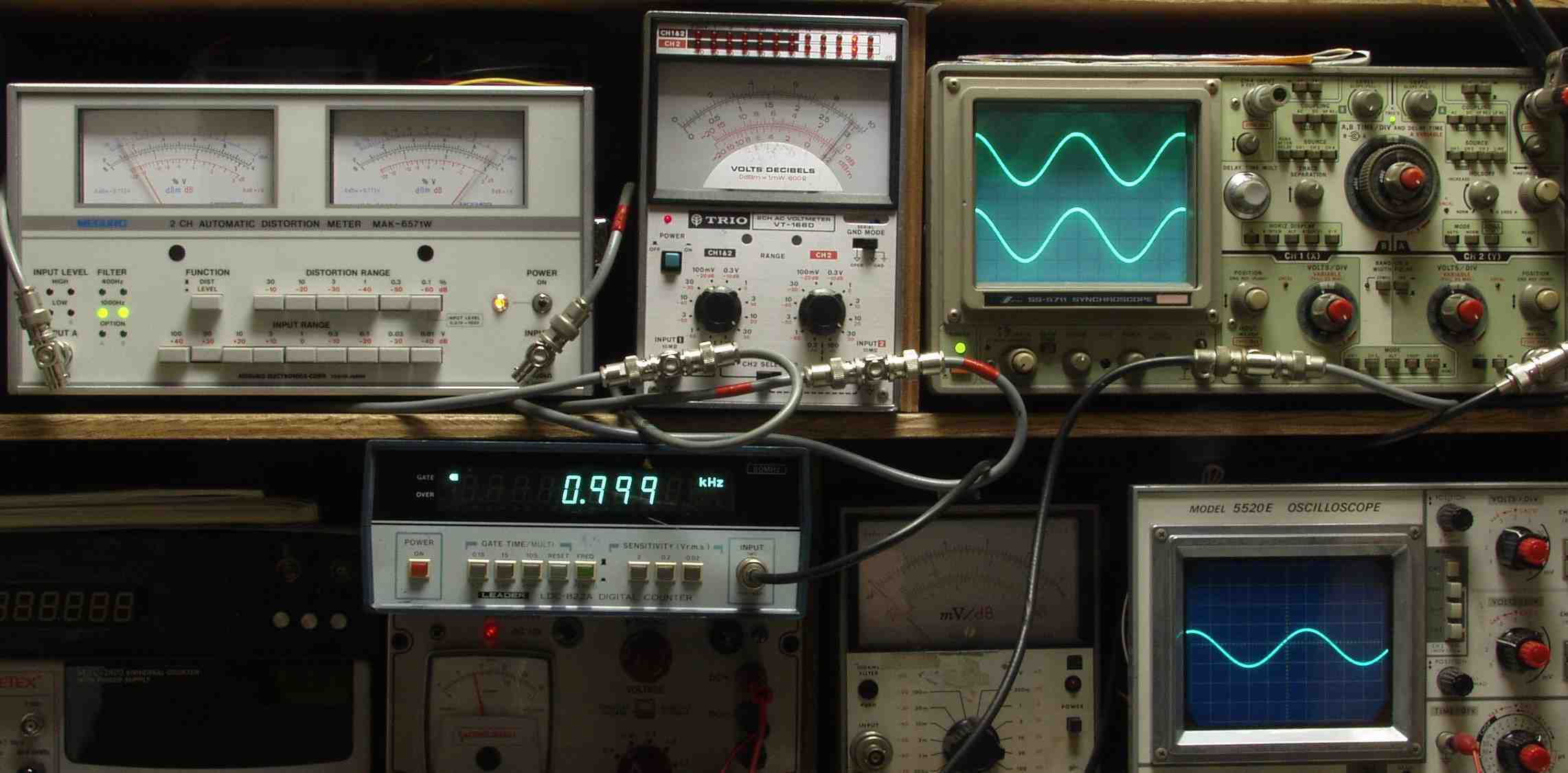

| Ｅ−２Ａ． Ｒ−ＳＰ出力 ２８Ｖ＝９８Ｗ 歪み率＝０．０３％ １０００ＨＺ |
 |

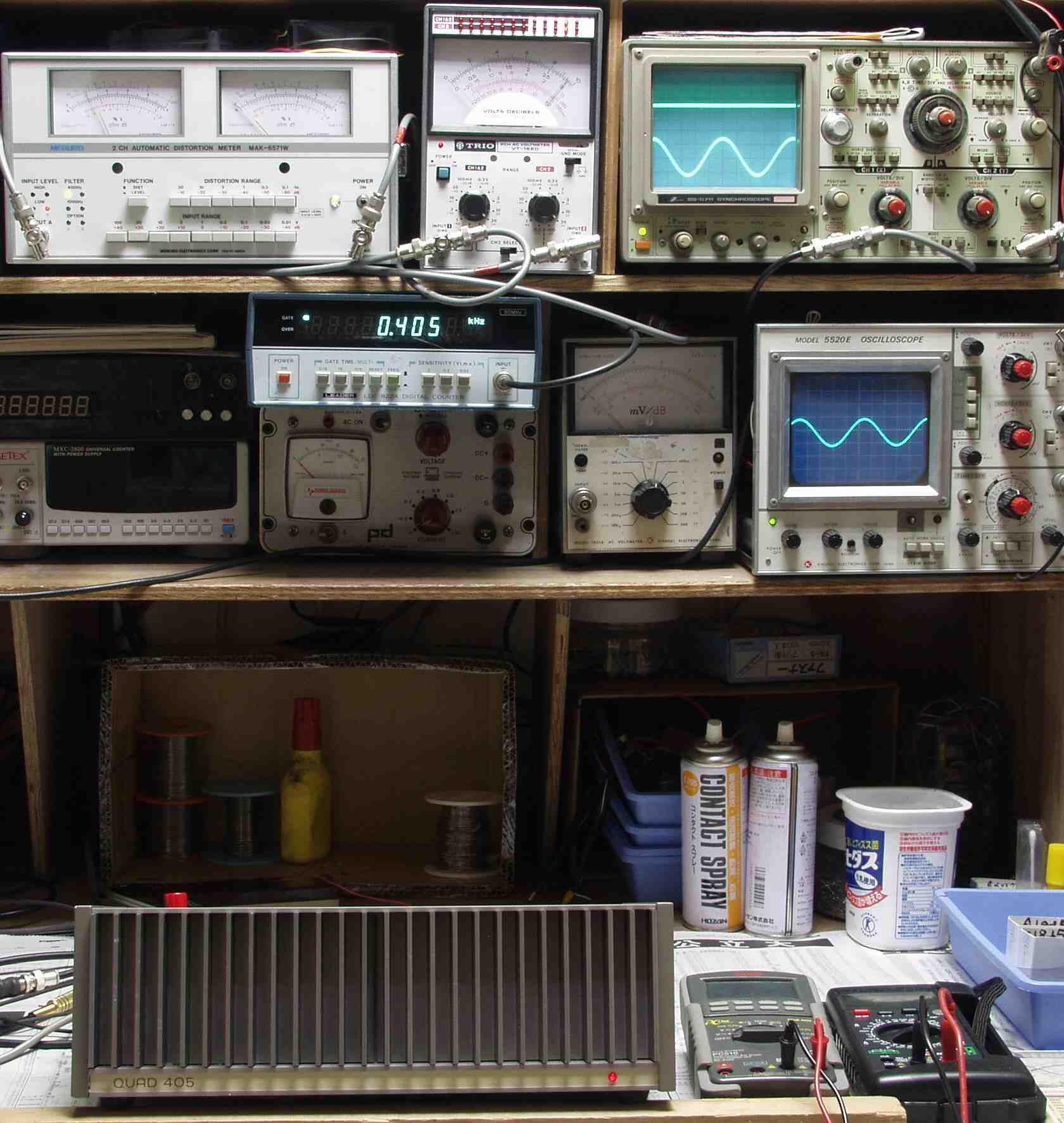

| Ｅ−２Ｂ． Ｒ−ＳＰ出力 ２８Ｖ＝９８Ｗ 歪み率＝０．０３％ ４００ＨＺ |
 |

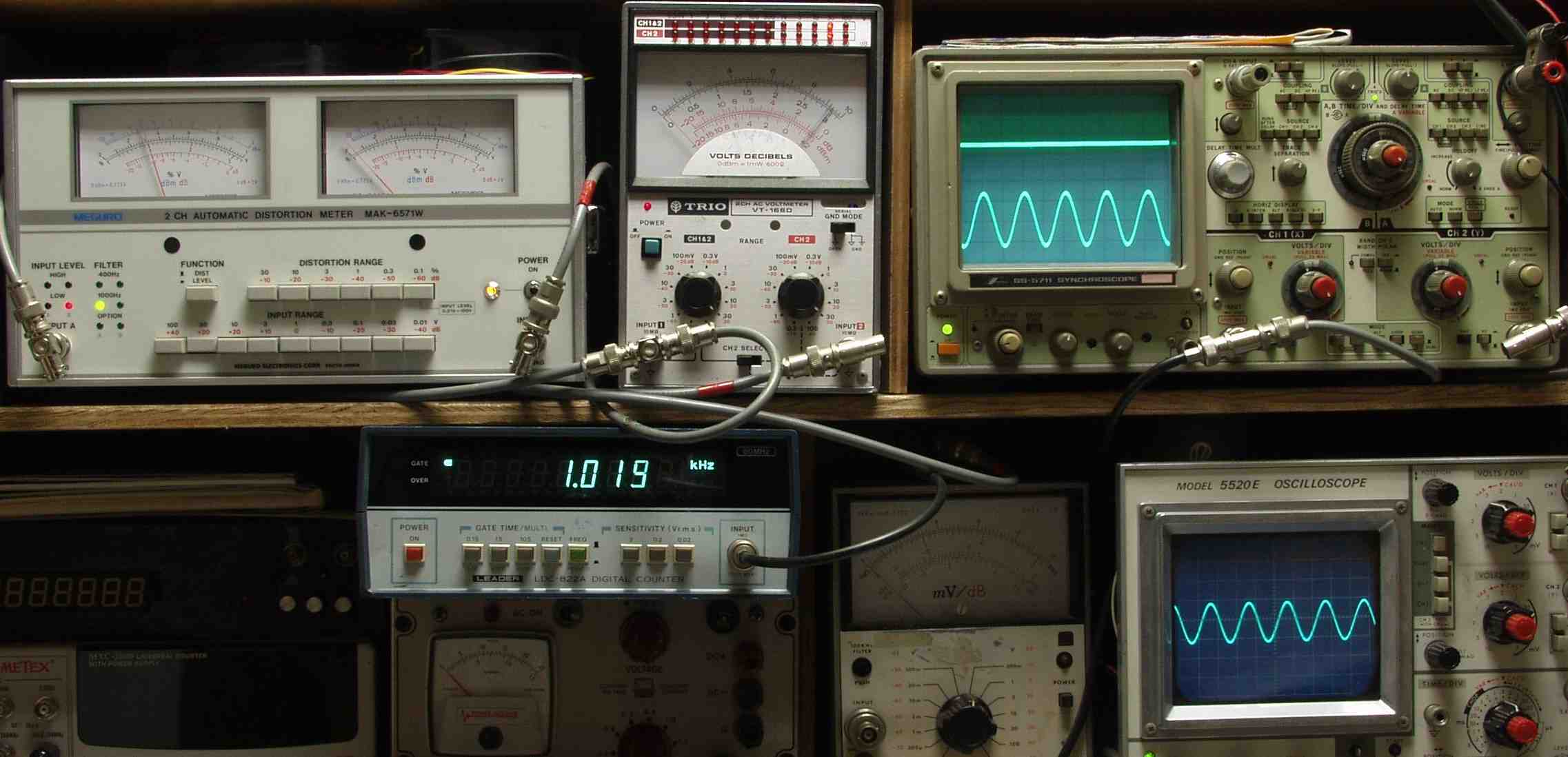

| Ｅ−２Ｃ． Ｌ−ＳＰ出力 ２８Ｖ＝９８Ｗ 歪み率＝０．０３％ １０００ＨＺ |
 |
| Ｅ−２Ｄ． Ｌ−ＳＰ出力 ２８Ｖ＝９８Ｗ 歪み率＝０．０３％ ４００ＨＺ |
 |

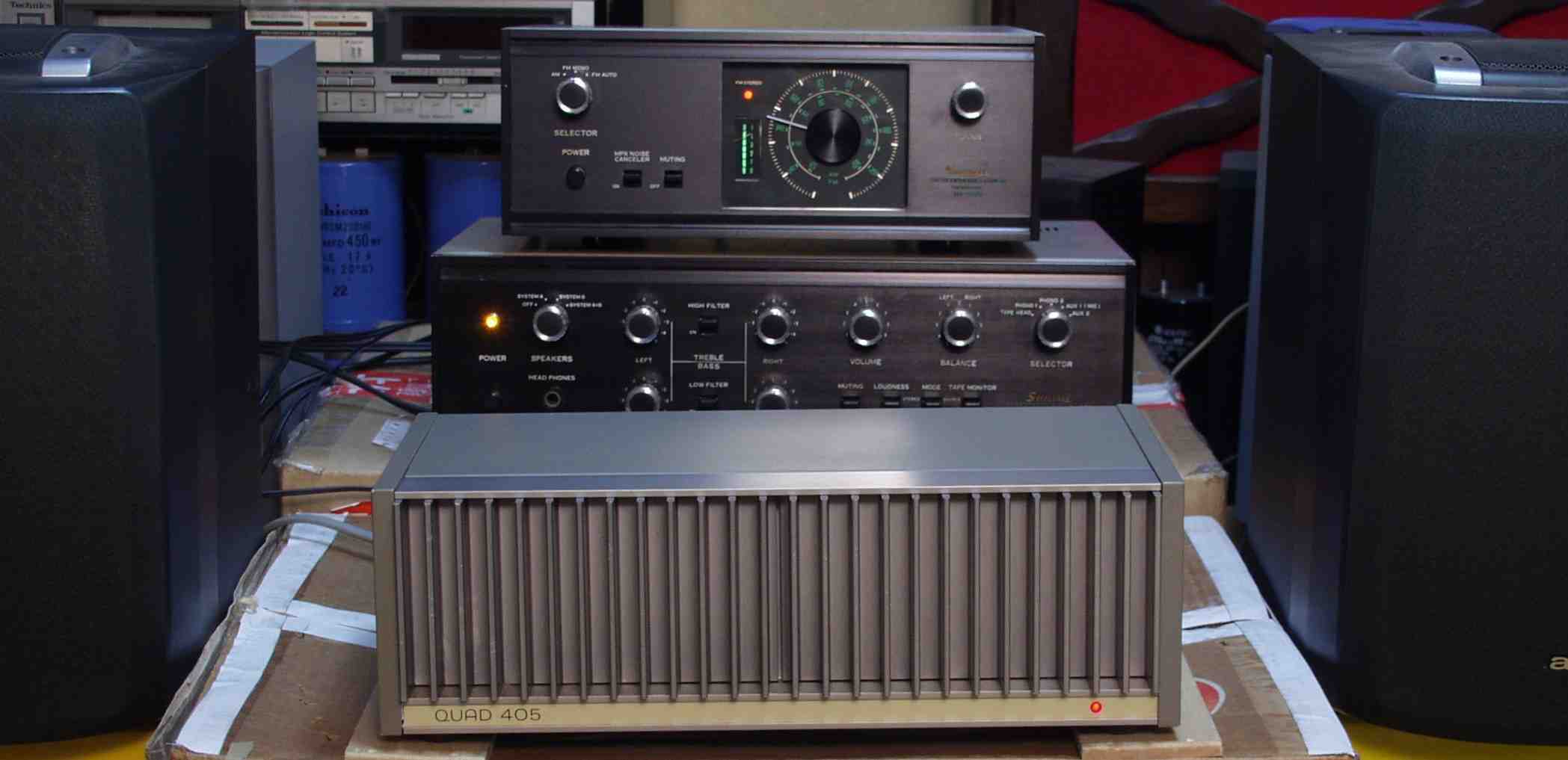

| Ｅ−３． ２４時間エージング |
 |
