| ＱＵＡＤ ４０５． ６台目修理記録 |
| 平成１６年８月１５日到着 １０月２１日完成 |
Ａ． 修理前の状況
Ｆ． 修理費 ５５，０００円 ＜＜初めての女性客なのでおまけ＞＞ |
| Ａ． 修理前の状況 Ａ−１． 点検中 上から見る |
 |
| Ａ−２Ａ． 点検中 膨らんだ電解コンデンサー、奥にはＲ−ＡＭＰの安全フューズが溶断している |
 |

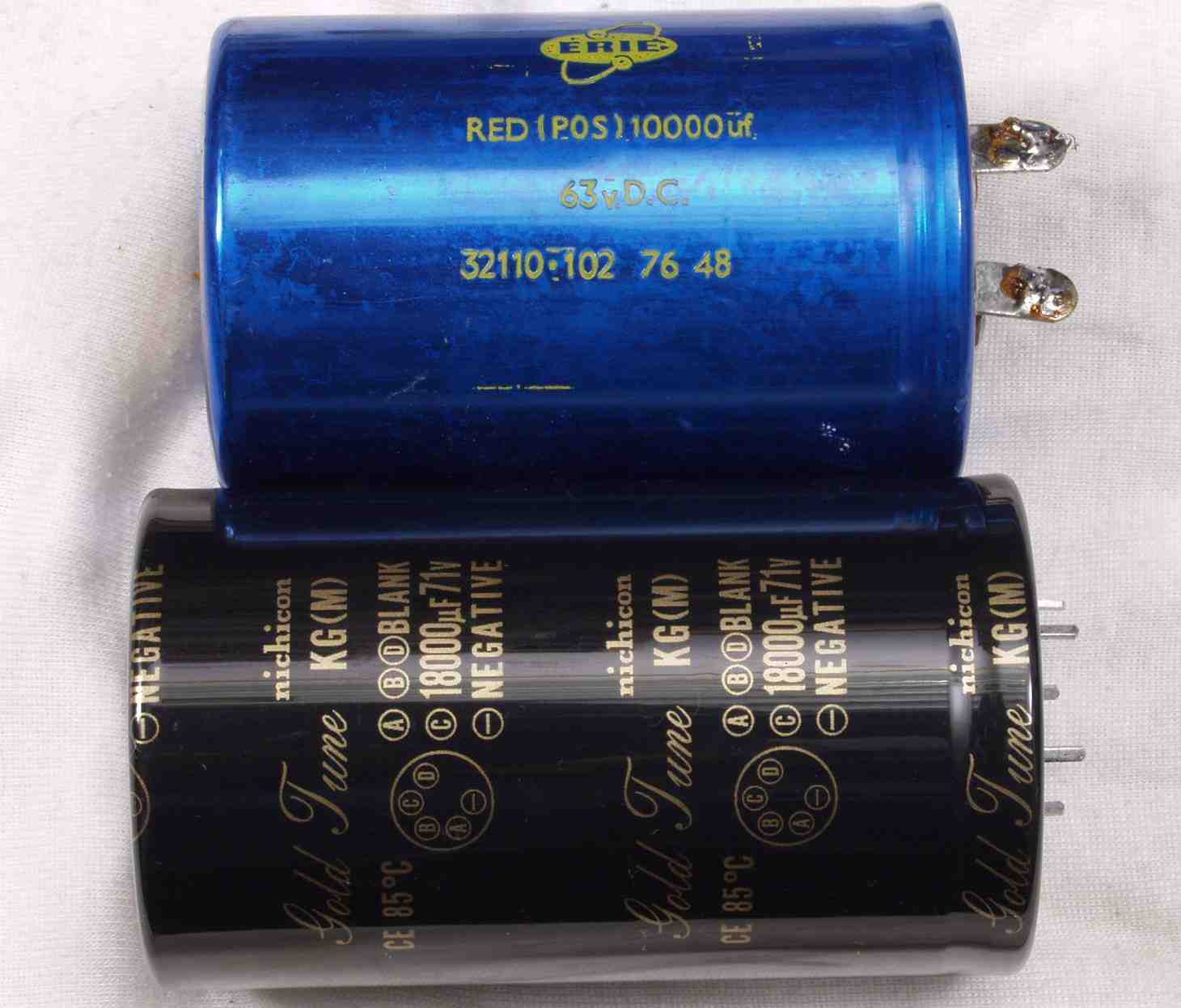

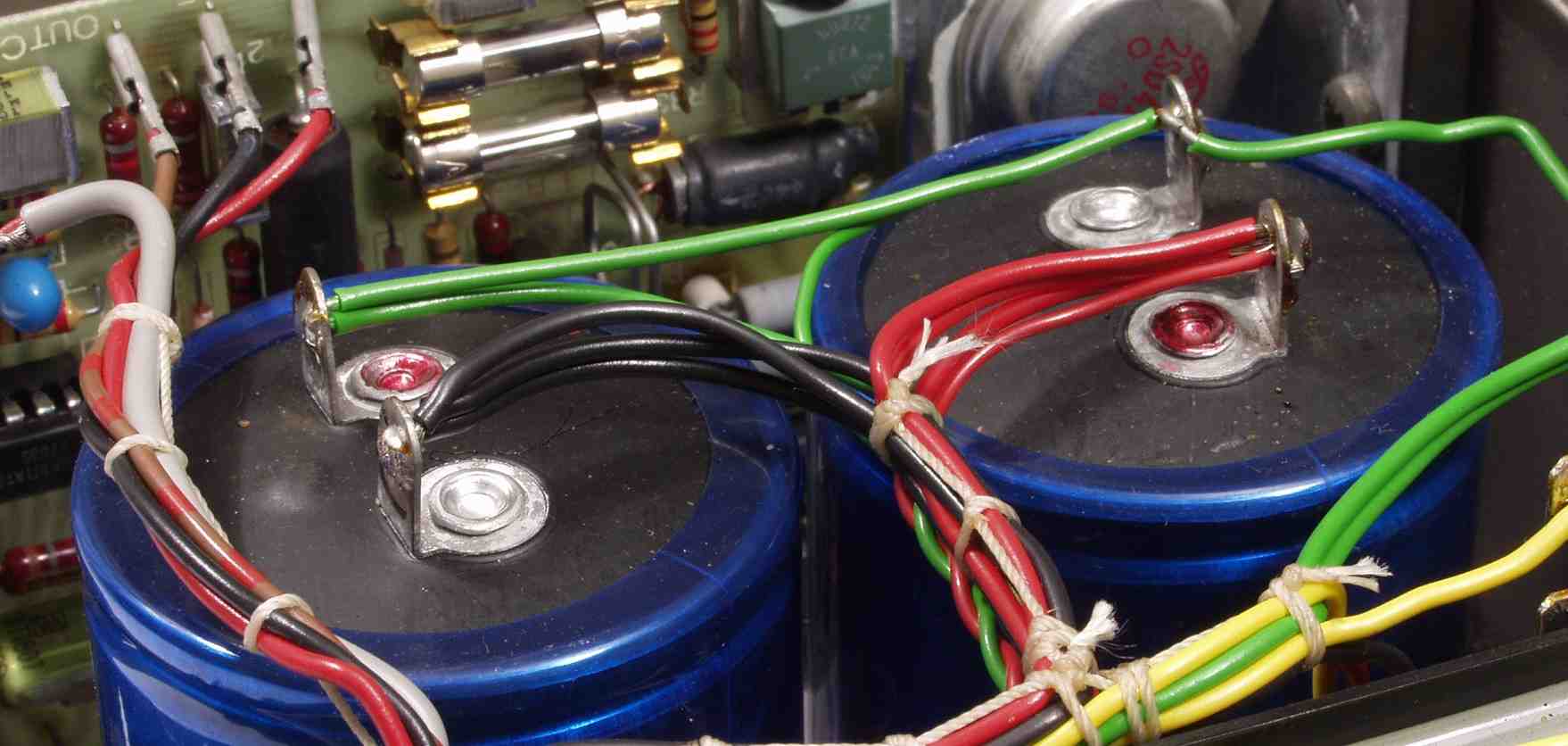

| Ａ−２Ｂ． 点検中 電解コンデンサー比較 古いのは６３Ｖ／１００００μ 使用するのは７１Ｖ／１８０００μ |
 |

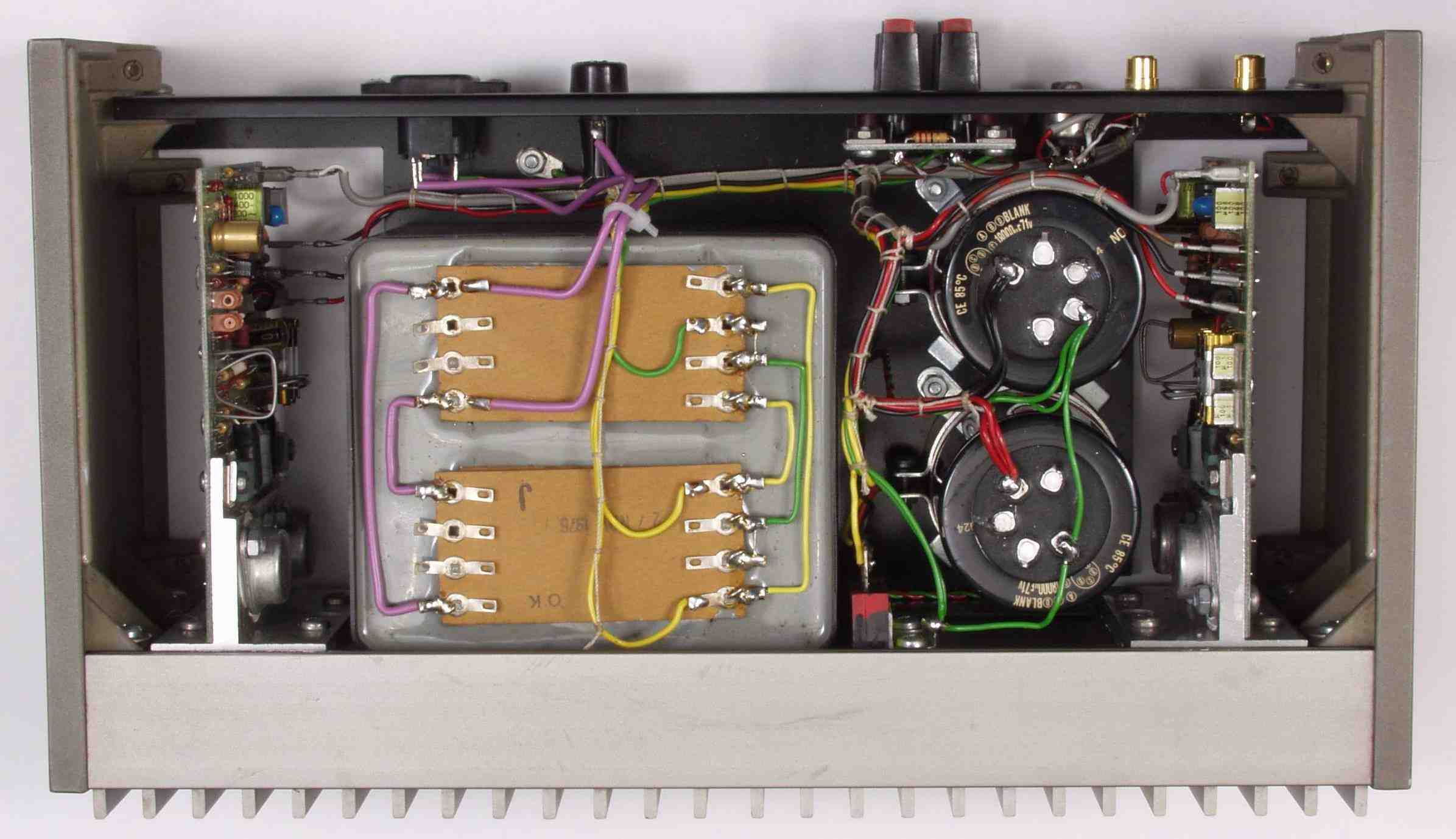

| Ａ−３． 点検中 下から見る 止めネジが錆びている |
 |

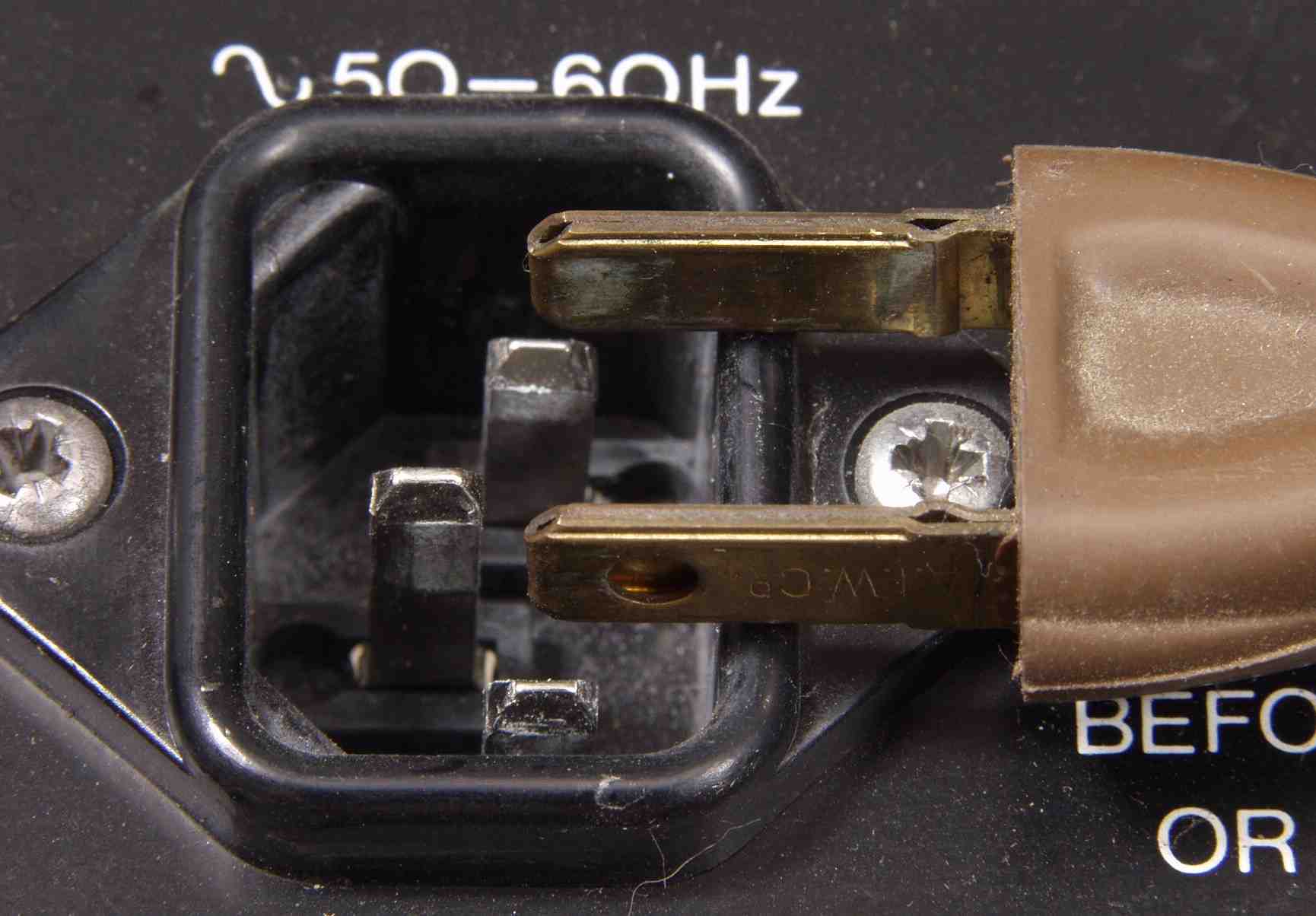

| Ａ−４Ａ． 点検中 電源のプラグ類が錆びている、冬の急激な暖房による露結の為？ ＜＜詳しくはこちらを参照＞＞ |
 |
| Ａ−４Ｂ． 点検中 電源のプラグ類が錆びている（反対側） |
 |

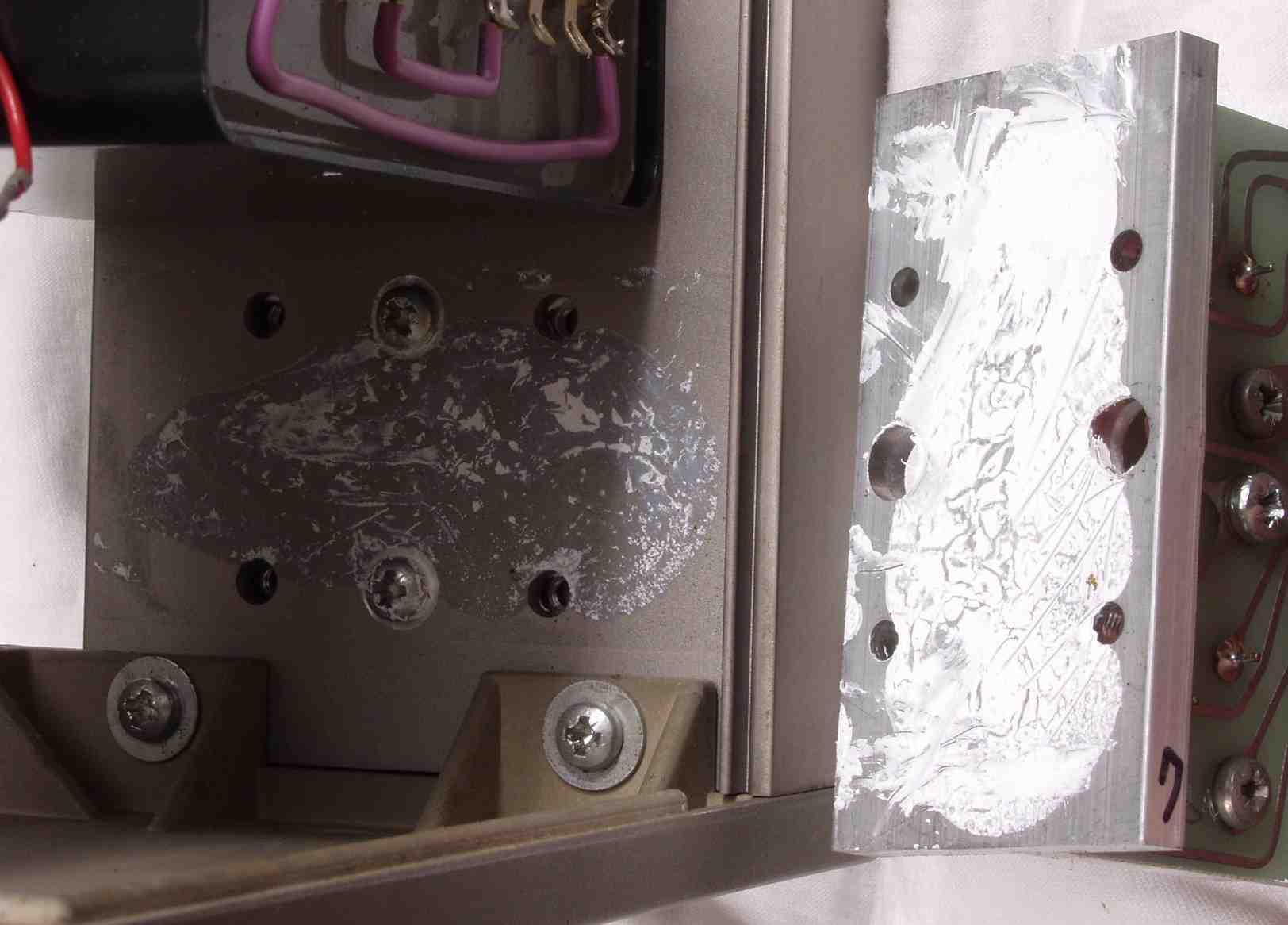

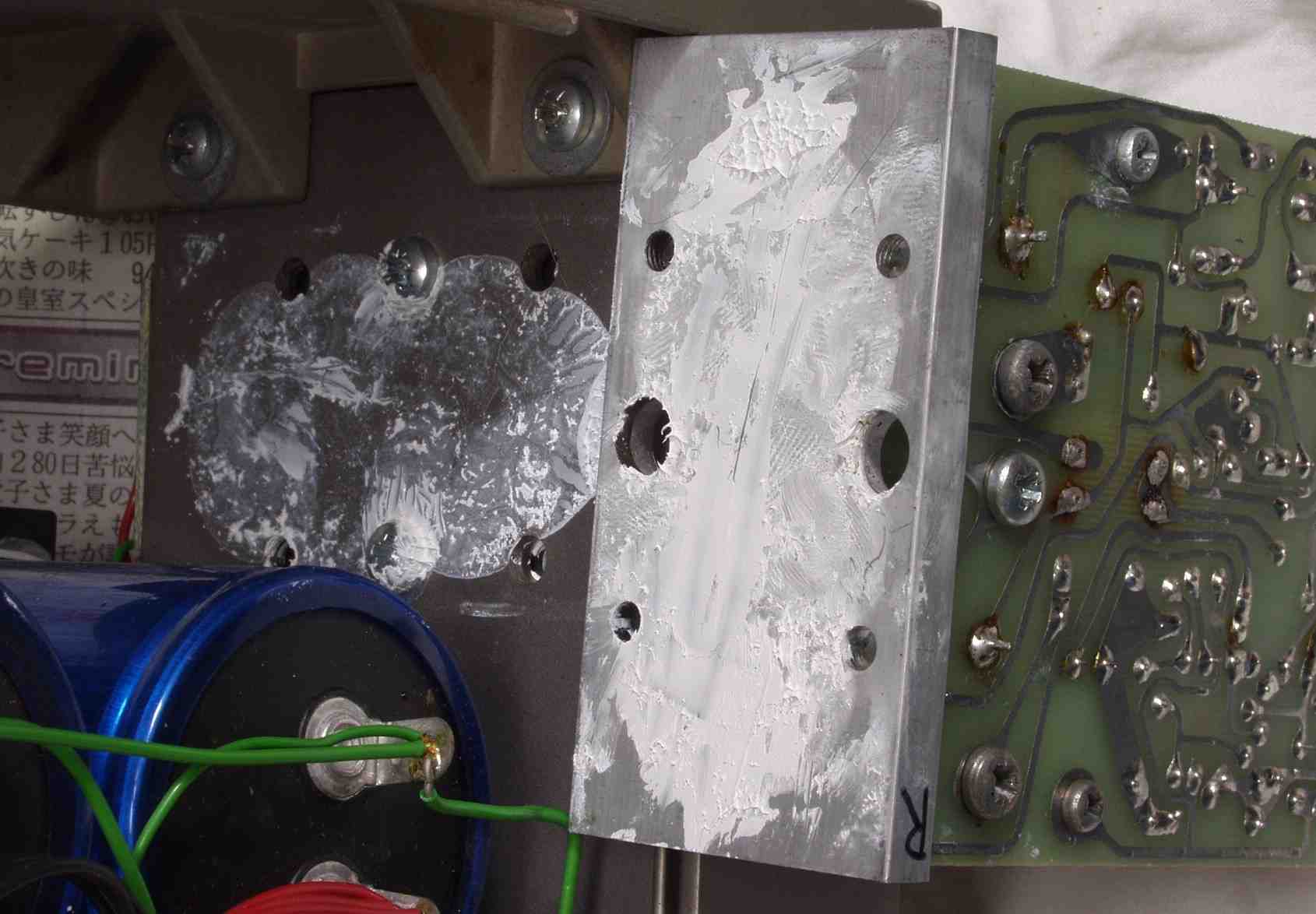

| Ａ−５Ａ． 修理中 Ｒ−ＡＭＰ放熱器の取り付け部 もう少しシリコングリスが欲しい |
 |
| Ａ−５Ｂ． 修理中 Ｒ−ＡＭＰ放熱器の取り付け部 もう少しシリコングリスが欲しい |
 |

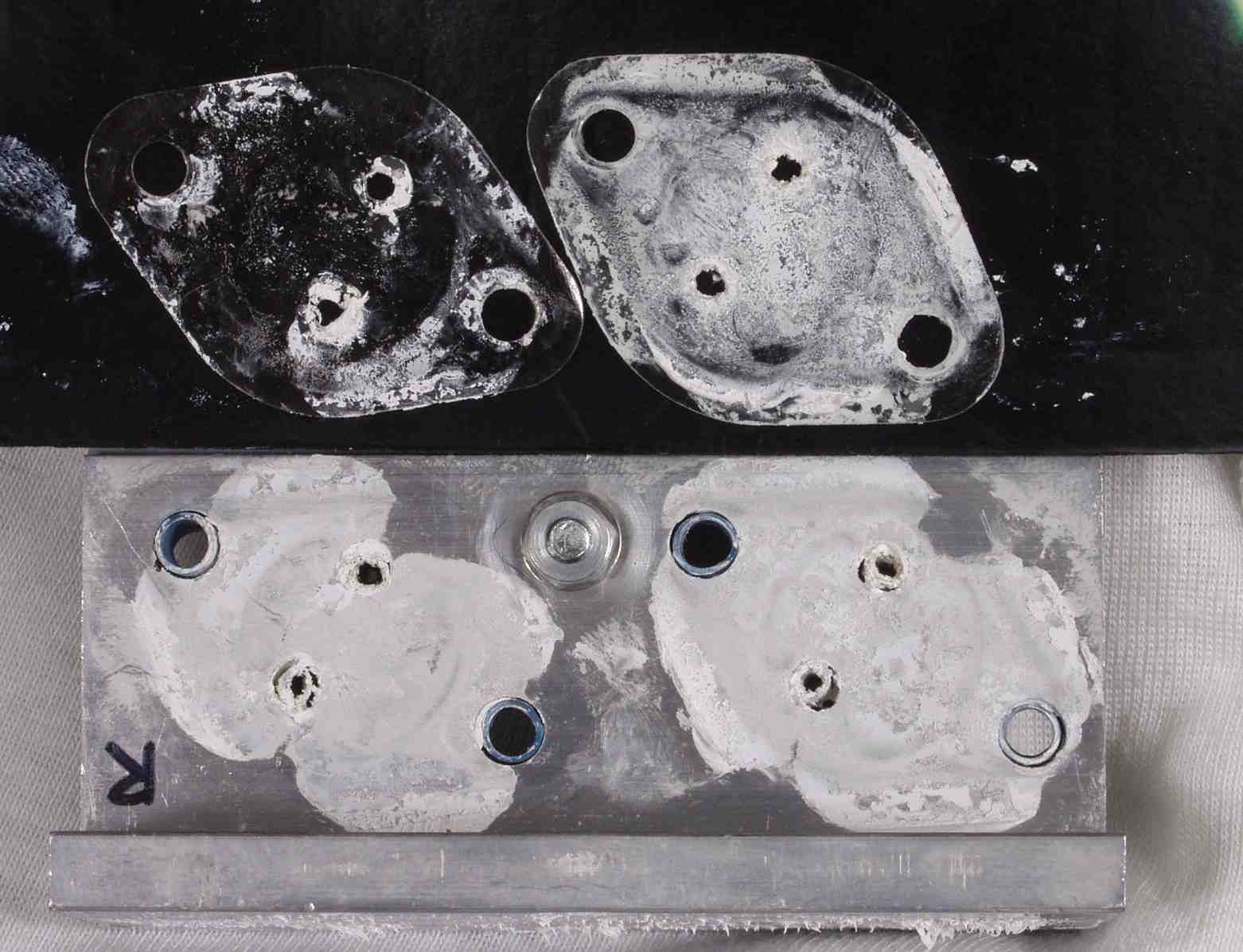

| Ａ−６． 修理中 Ｒ−ＡＭＰ放熱器のＴＲ（トランジスタ−）取り付け部 もう少しシリコングリスが欲しい |
 |

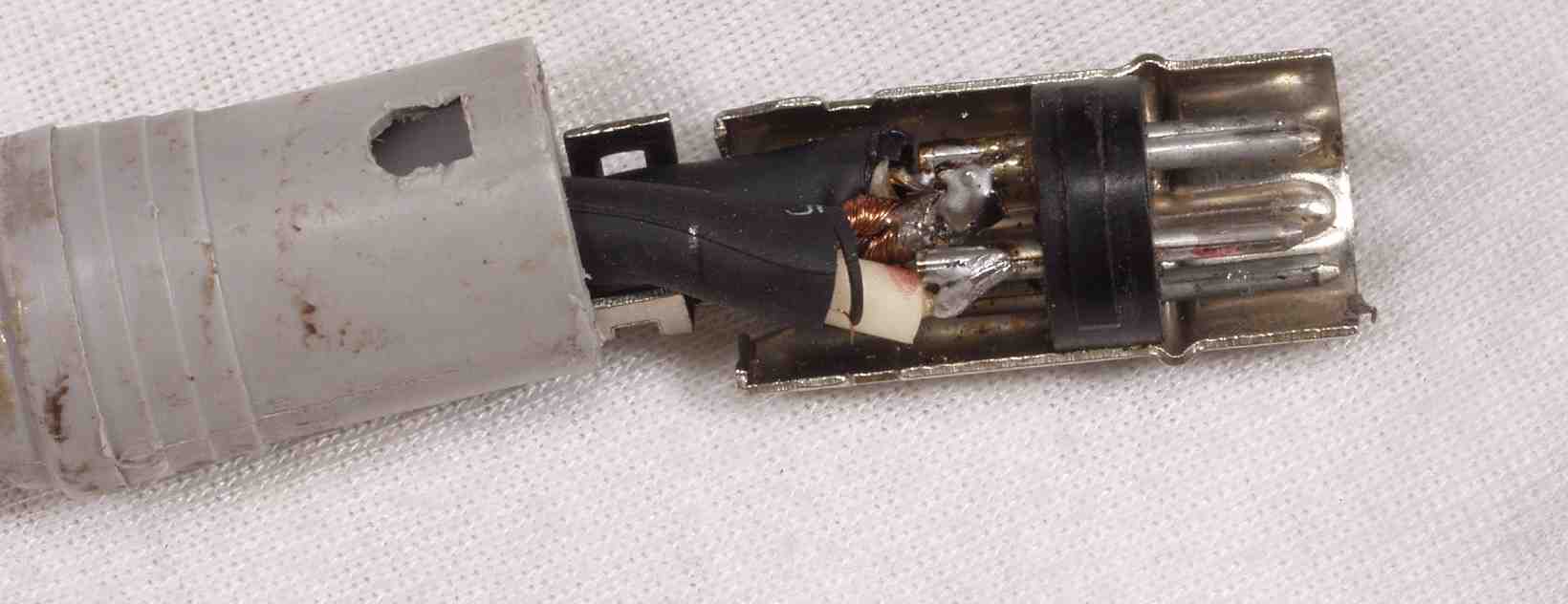

| Ａ−７． 点検中 絶縁もないＤＩＮコネクター 素人の製作 |
 |
| Ａ−８Ｂ． 点検中 Ｒ−ＳＰ出力 ２０Ｖ＝５０Ｗ 歪み率＝０．６％ ４００ＨＺ 終段ＴＲ（トランジスター）劣化？ |
 |
| Ａ−８Ｂ． 点検中 Ｒ−ＳＰ出力 ２２Ｖ＝６０．５Ｗ 歪み率＝０．６％ ４００ＨＺ 終段ＴＲ（トランジスター）劣化？ |
 |

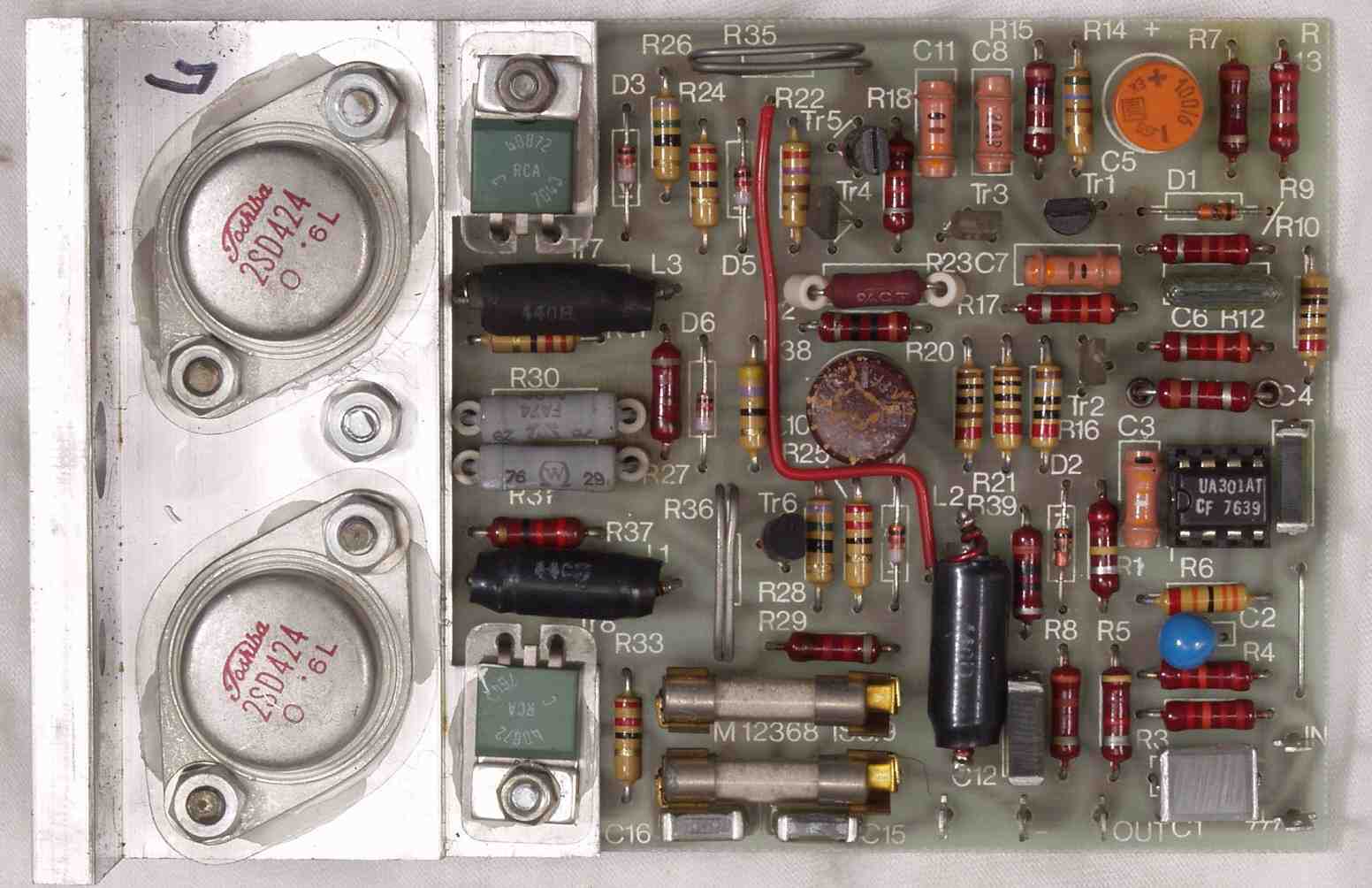

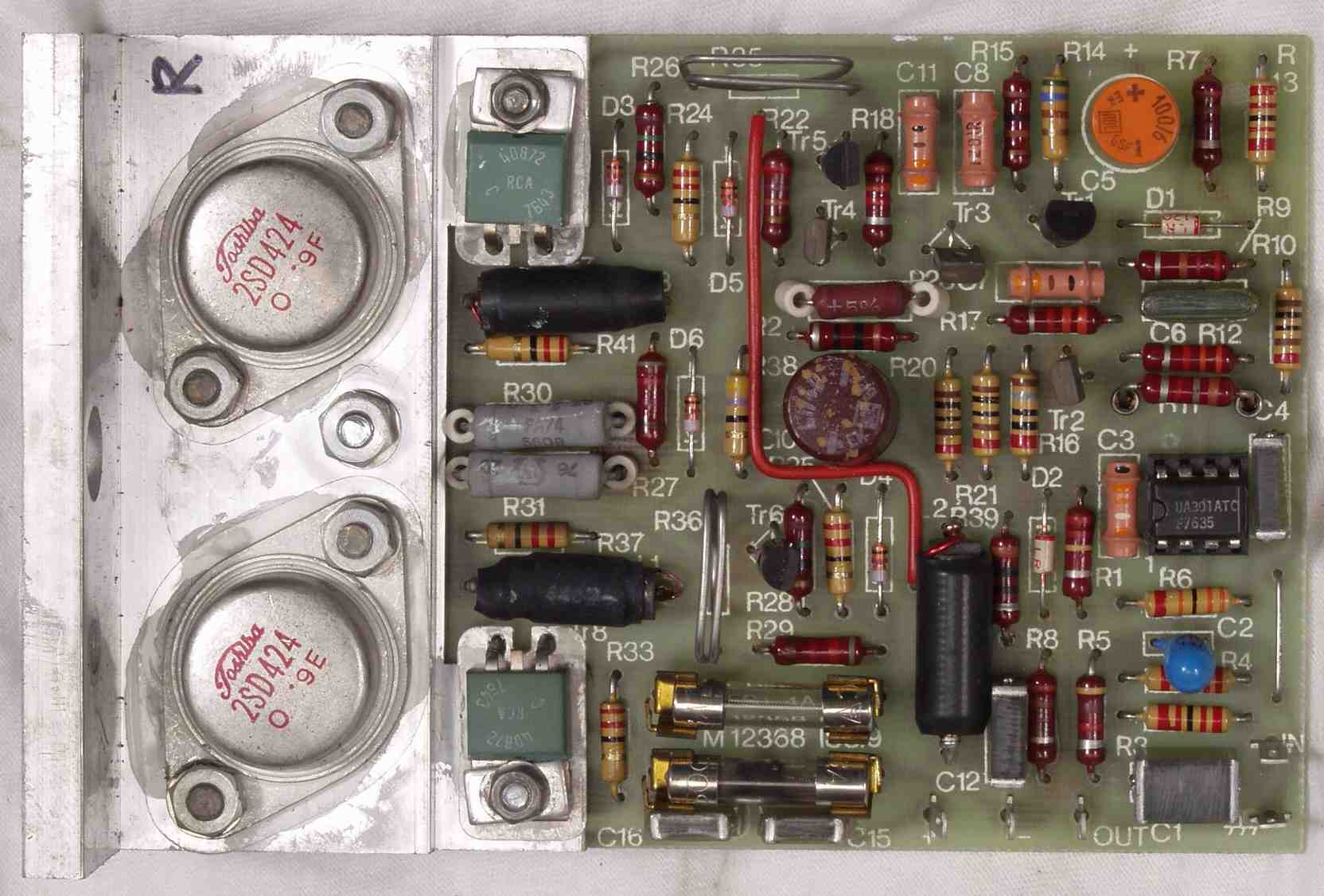

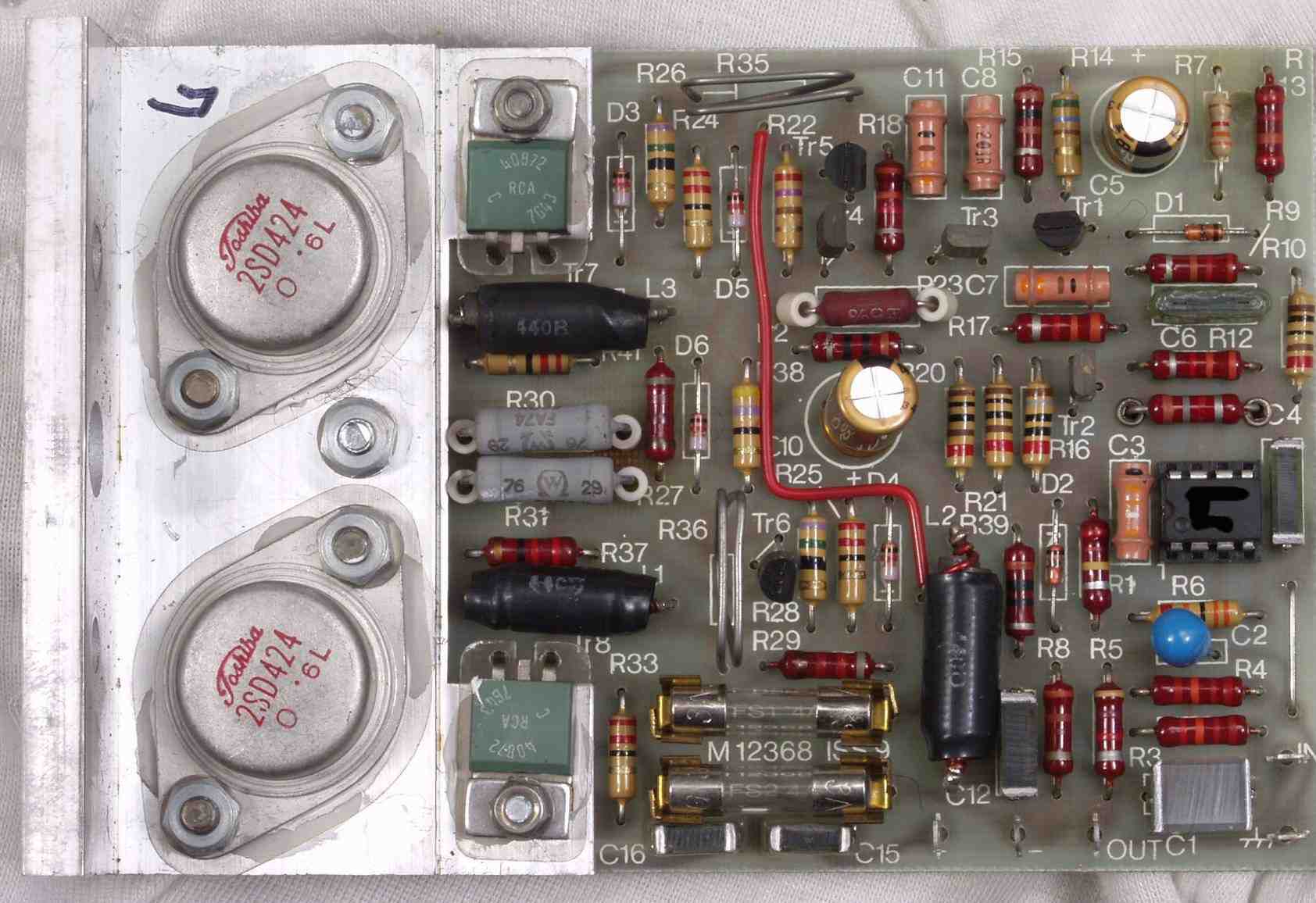

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｒ側ＡＭＰ基板 |
 |

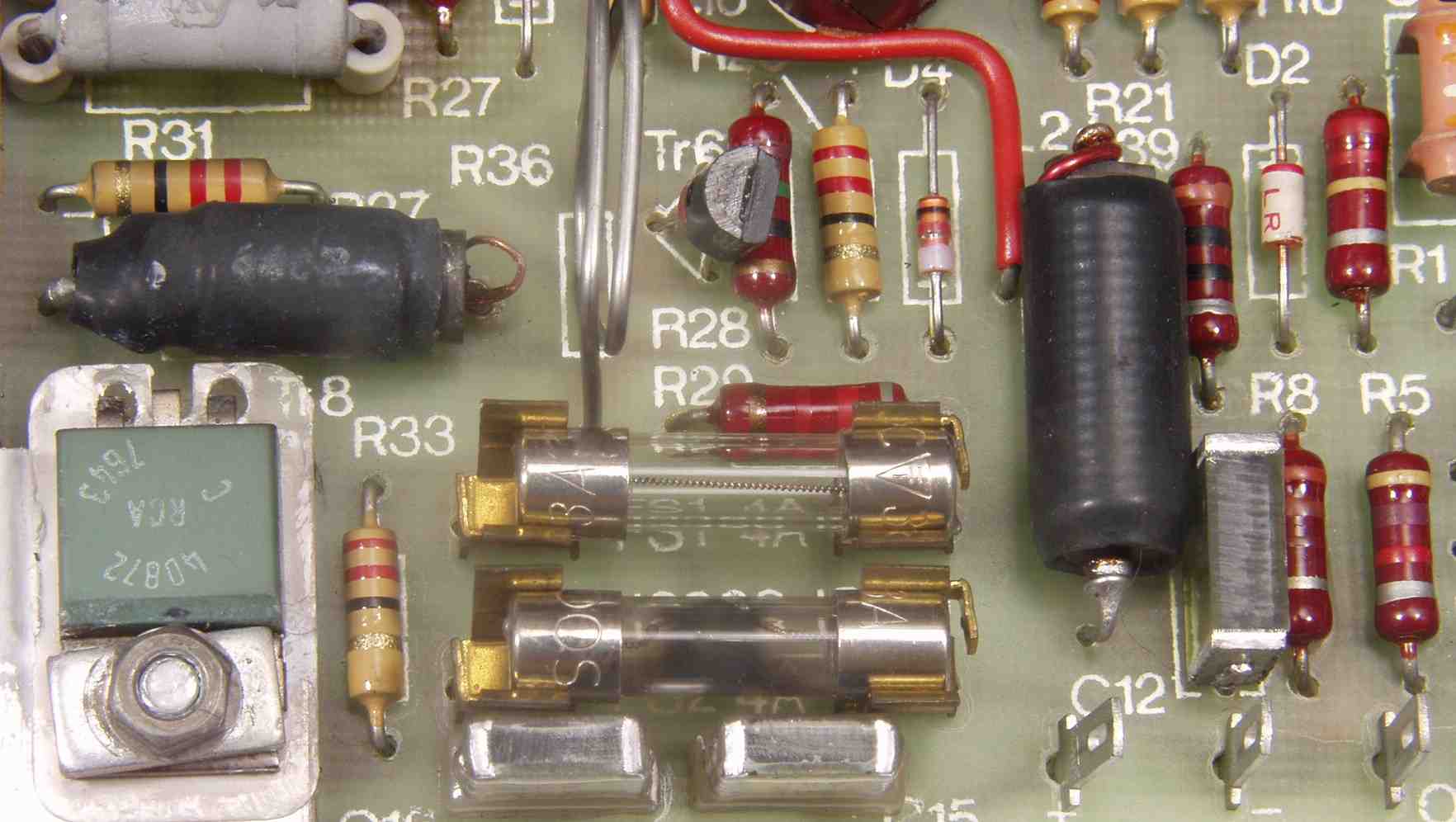

| Ｃ−１Ａ−１． 修理前 Ｒ側ＡＭＰ基板 溶断したフューズ |
 |

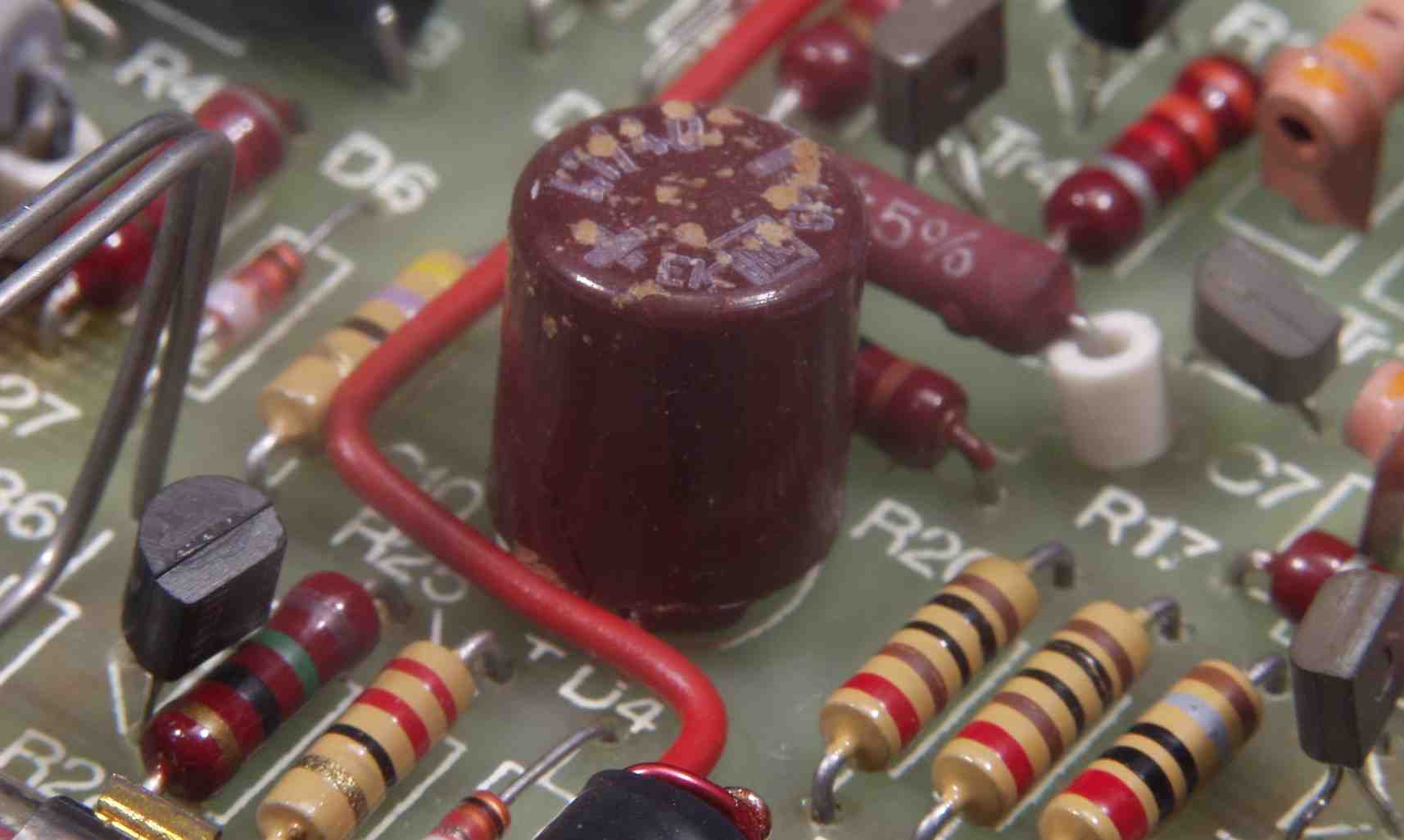

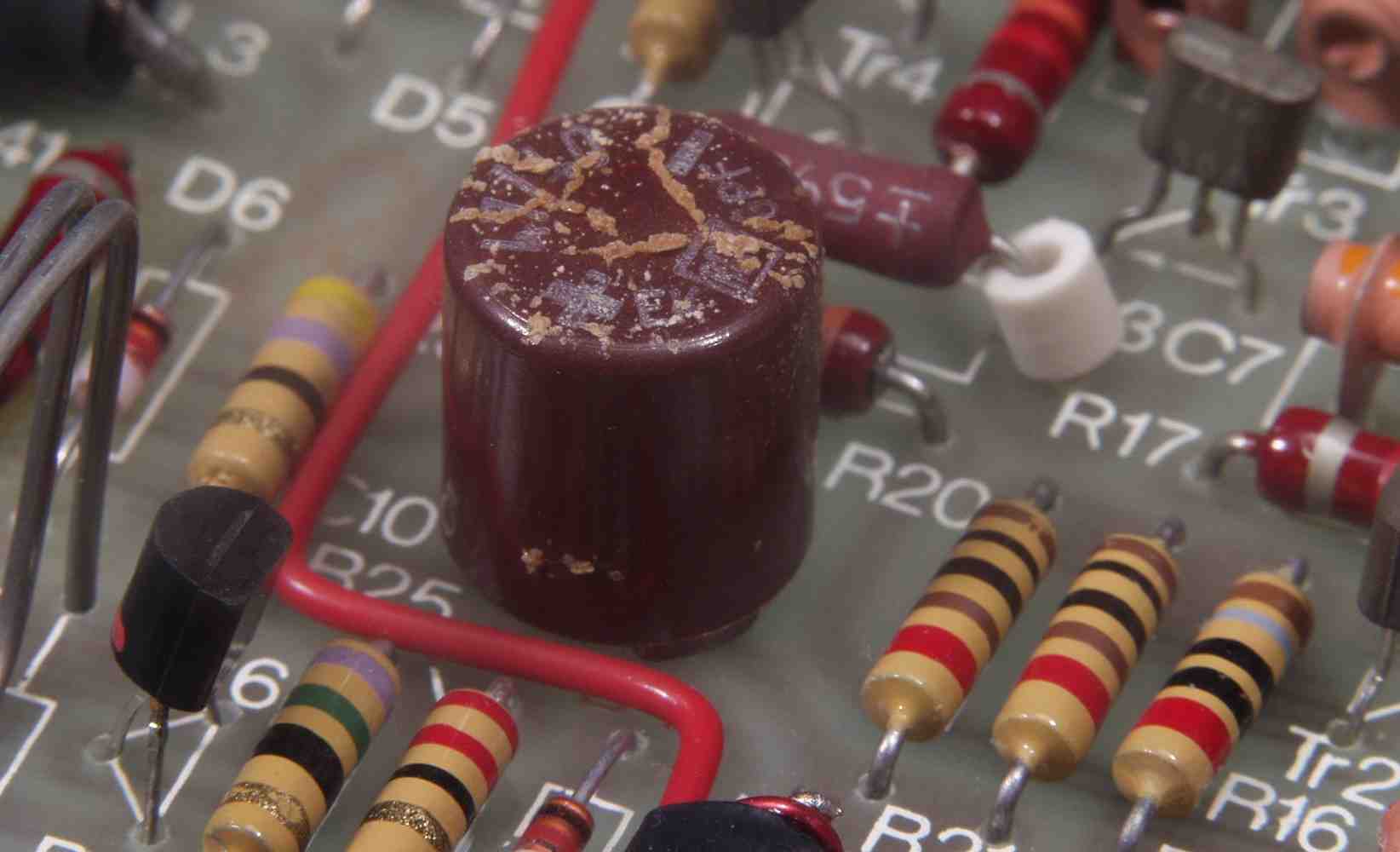

| Ｃ−１Ａ−２． 修理前 Ｒ側ＡＭＰ基板のヒビの入った電解コンデンサー |
 |
| Ｃ−１Ｂ． 修理後 Ｒ側ＡＭＰ基板 電解コンデンサー２個、ＯＰ−ＡＭＰ、抵抗１個交換 |
 |

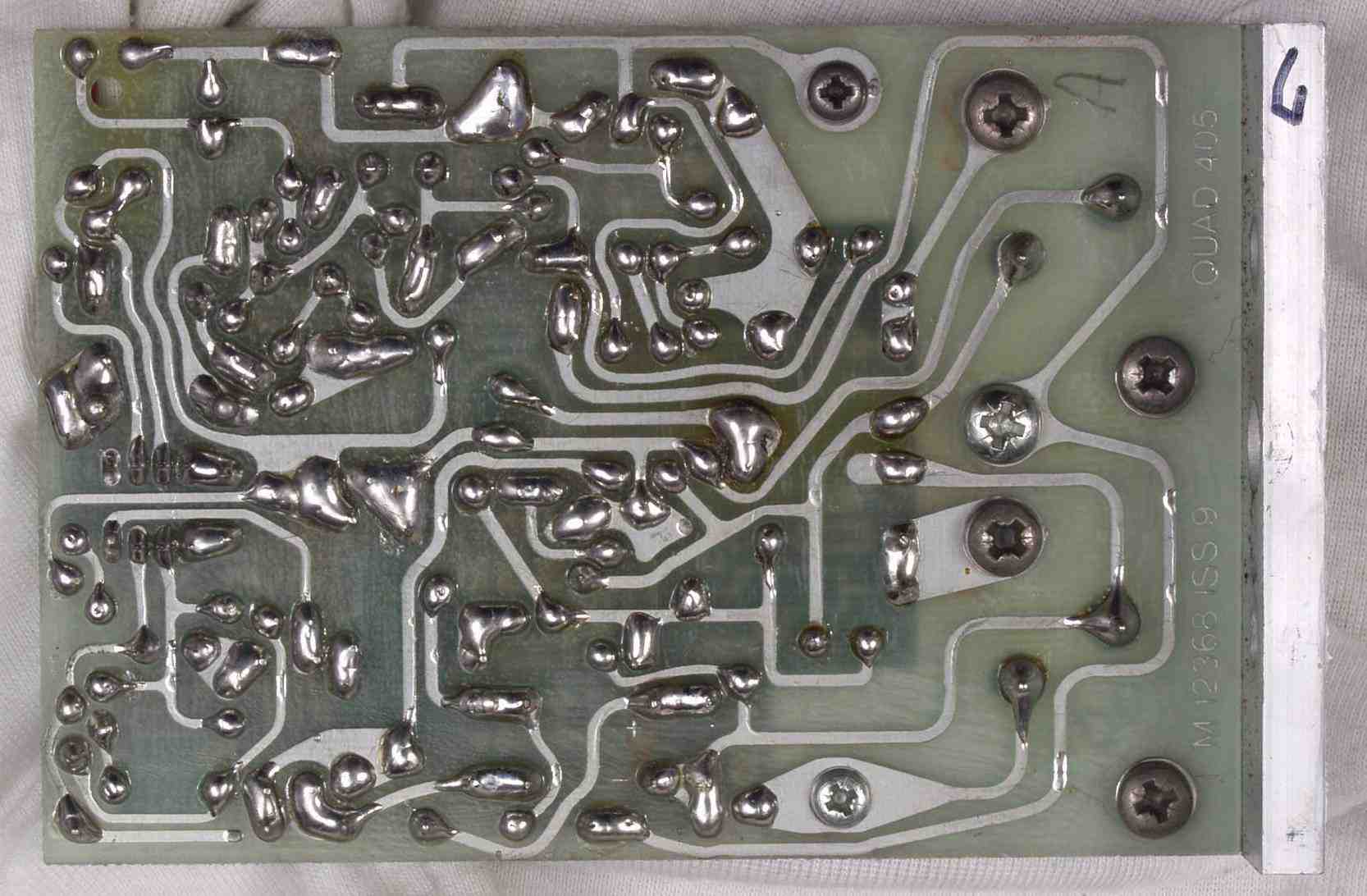

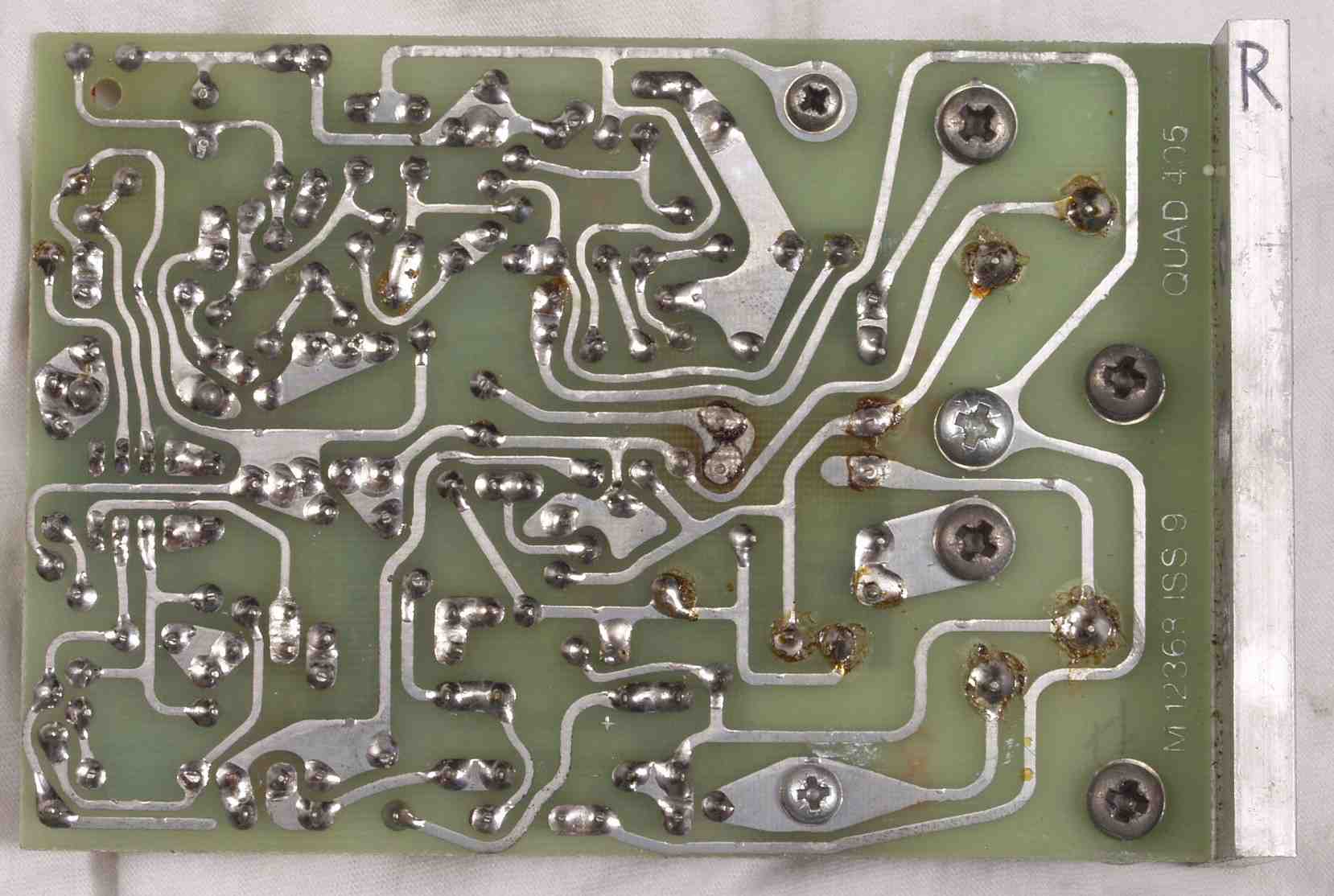

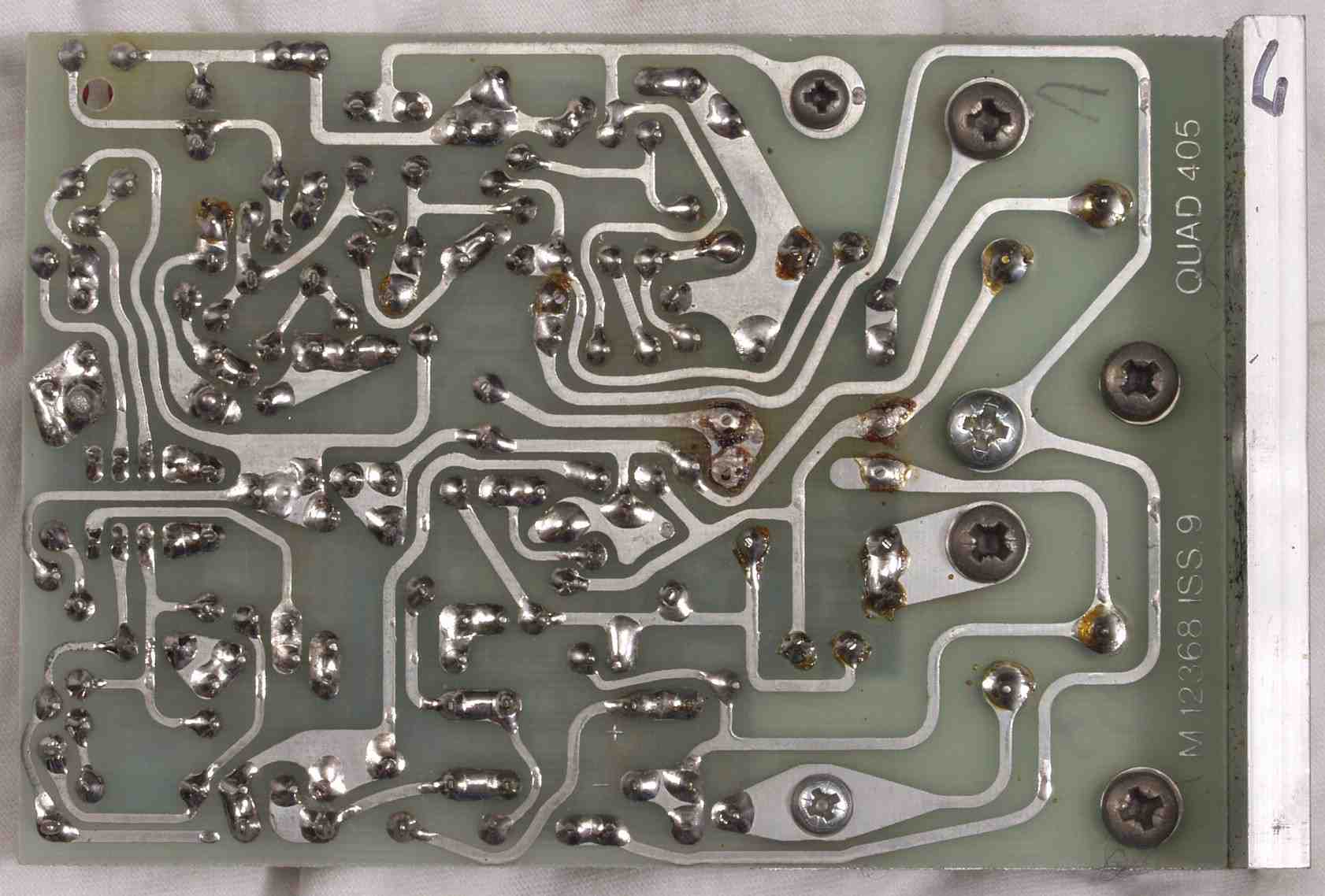

| Ｃ−１Ｃ． 修理前 Ｒ側ＡＭＰ基板裏 |
 |

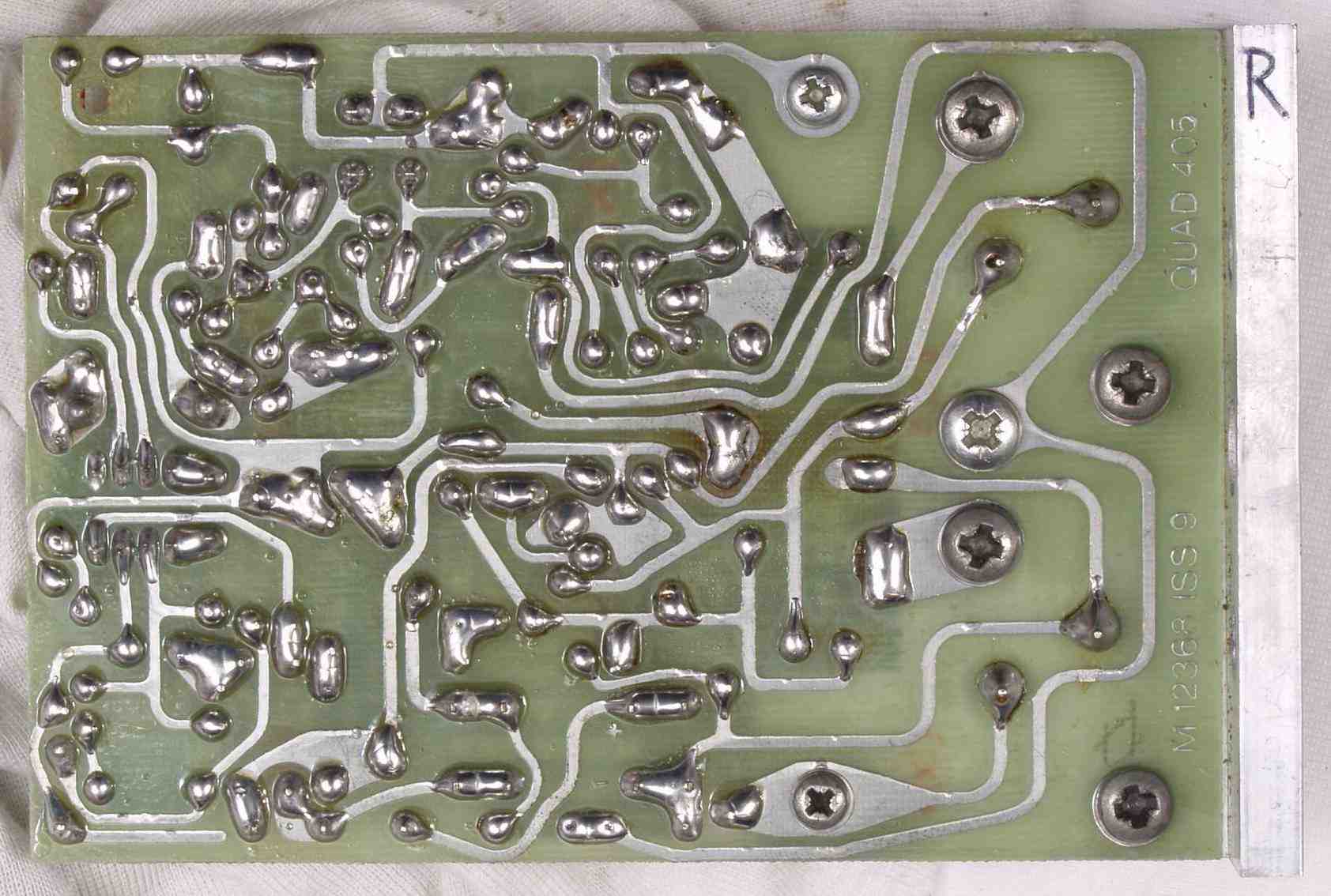

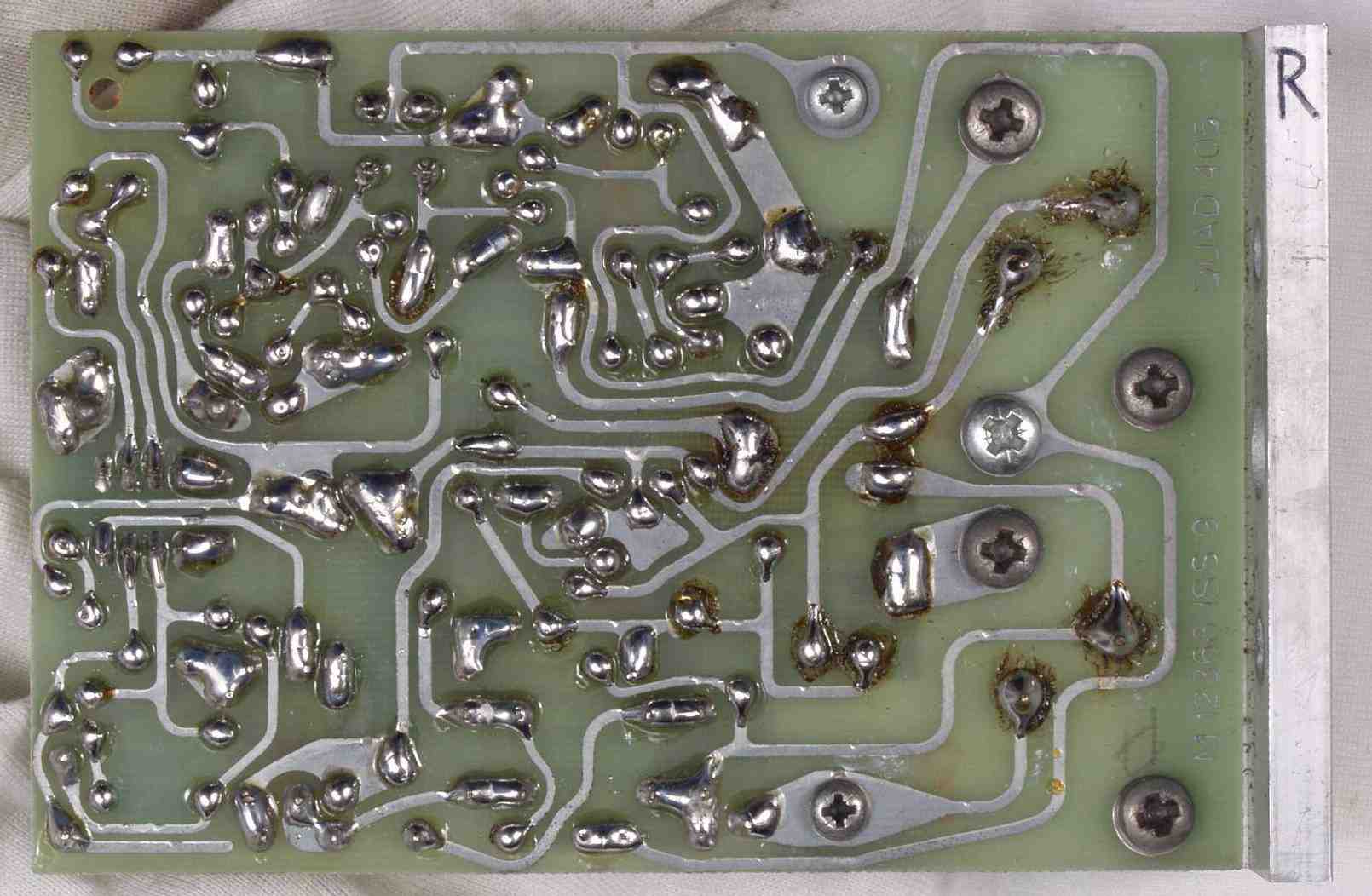

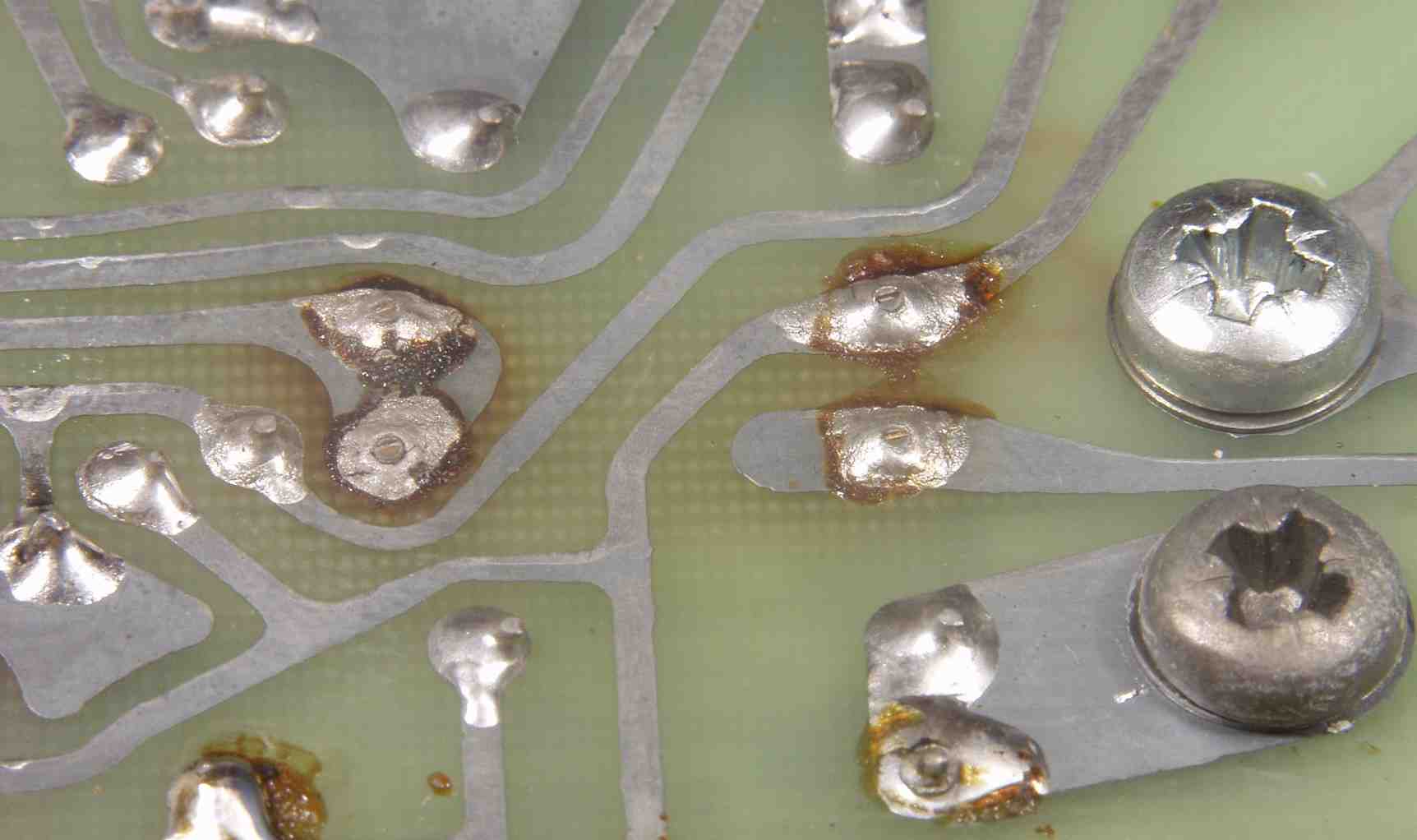

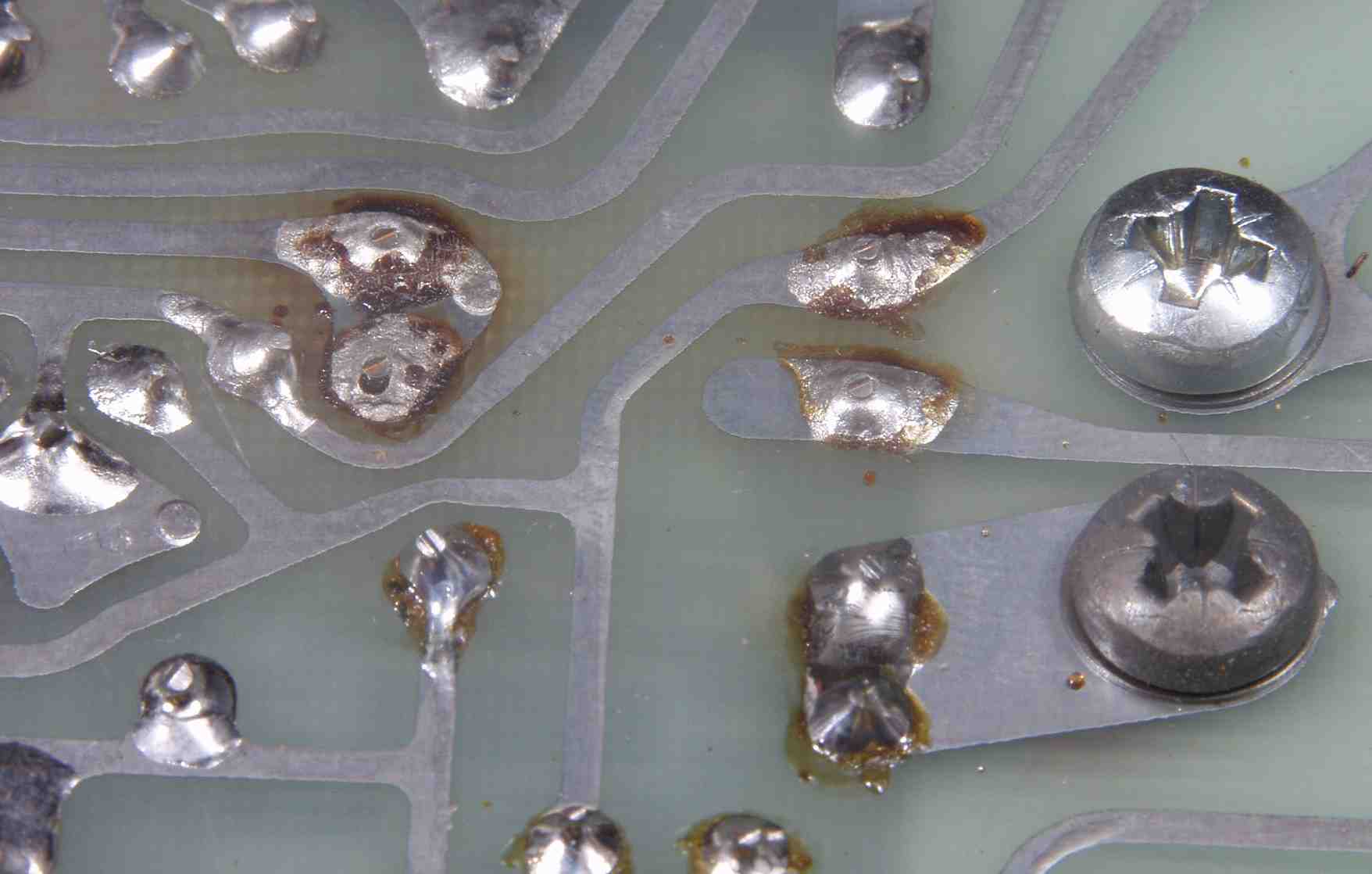

| Ｃ−１Ｃ−１． 修理中 Ｒ側ＡＭＰ基板裏 半田不良ヶ所 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 Ｒ側ＡＭＰ基板裏 全半田やり直し |
 |
| Ｃ−１E． 完成Ｒ側ＡＭＰ基板裏 洗浄後 |
 |

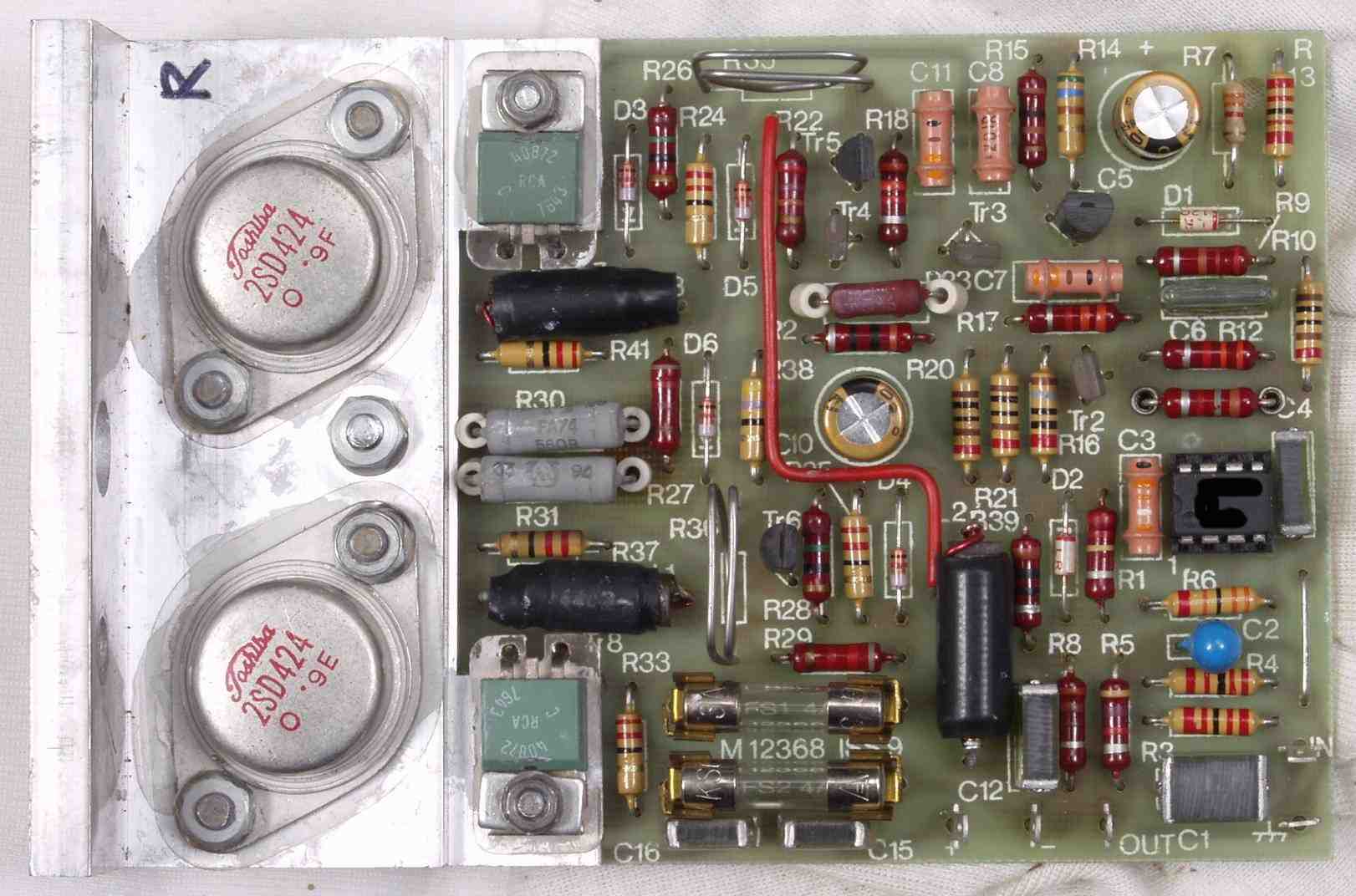

| Ｃ−２Ａ． 修理前 Ｌ側ＡＭＰ基板 |
 |
| Ｃ−２Ａ−１． 修理前 Ｌ側ＡＭＰ基板のヒビの入った電解コンデンサー |
 |
| Ｃ−２Ｂ． 修理後 Ｌ側ＡＭＰ基板 電解コンデンサー２個、ＯＰ−ＡＭＰ、抵抗１個交換 |
 |
| Ｃ−２Ｃ． 修理前 Ｌ側ＡＭＰ基板裏 |
 |

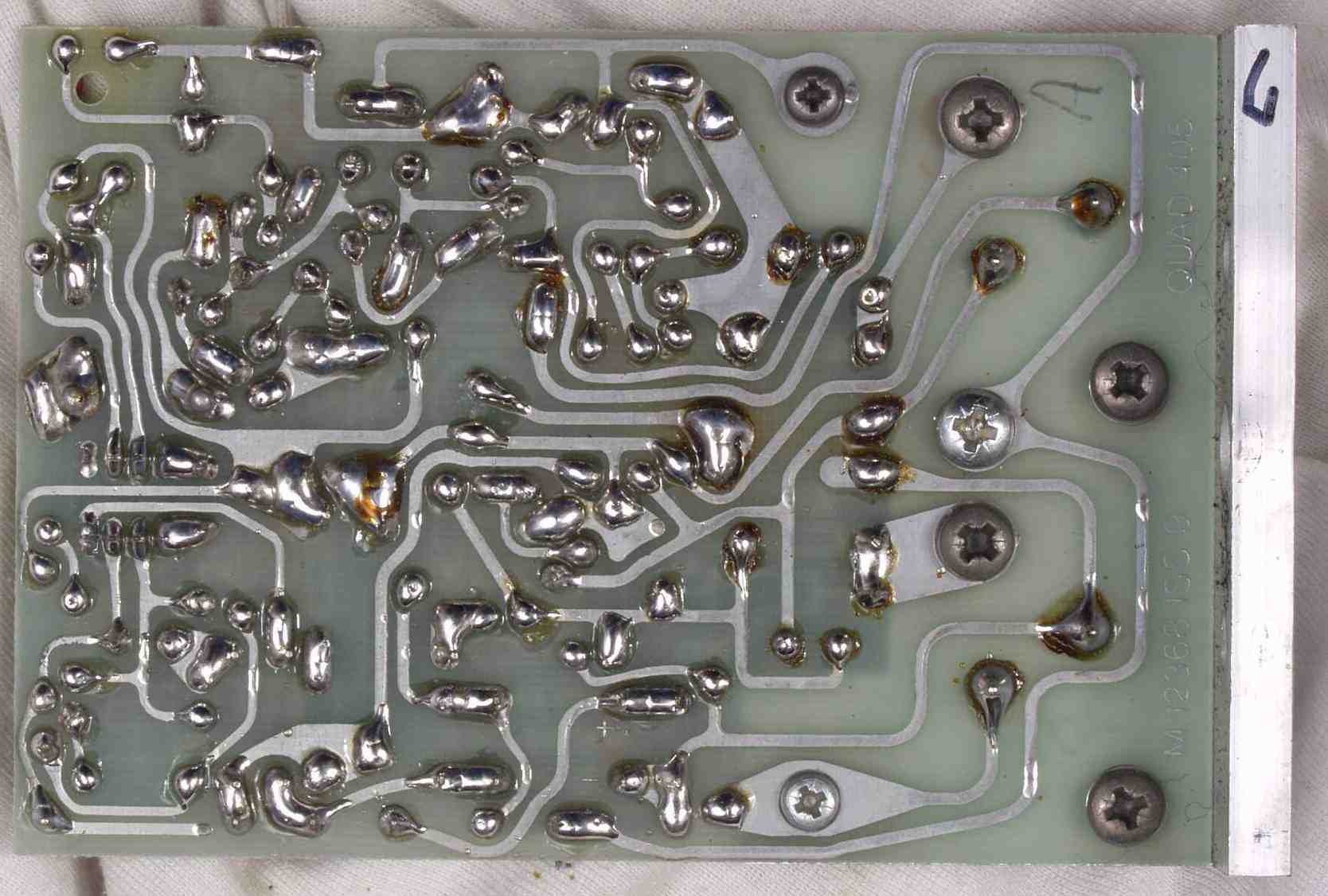

| Ｃ−２Ｃ−１． 修理中 Ｒ側ＡＭＰ基板裏 半田不良ヶ所 |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 Ｌ側ＡＭＰ基板裏 全半田やり直し |
 |
| Ｃ−２E． 完成L側ＡＭＰ基板裏 洗浄後 |
 |

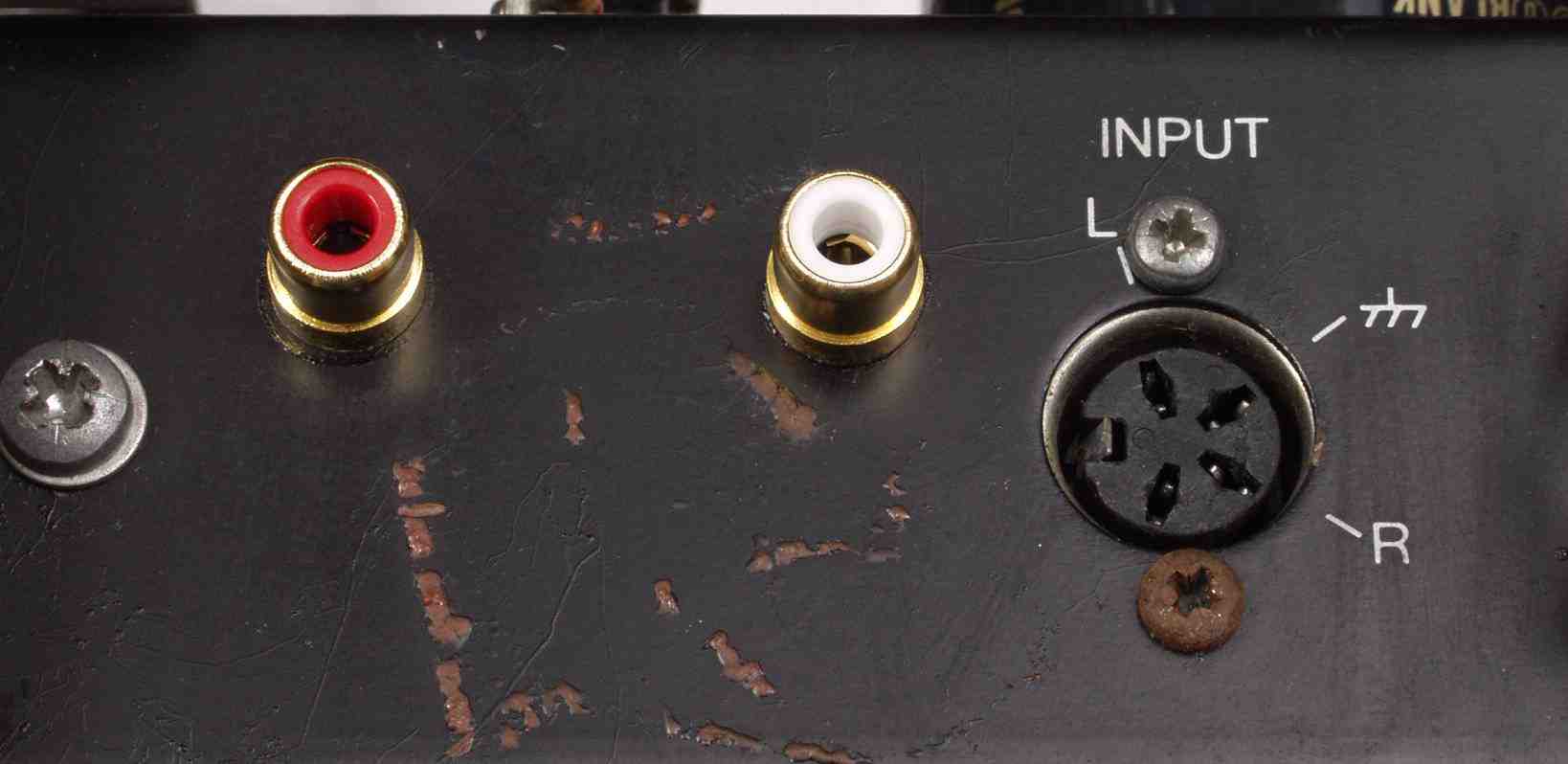

| Ｃ−３． 修理後 増設したＲＣＡ端子 |
 |

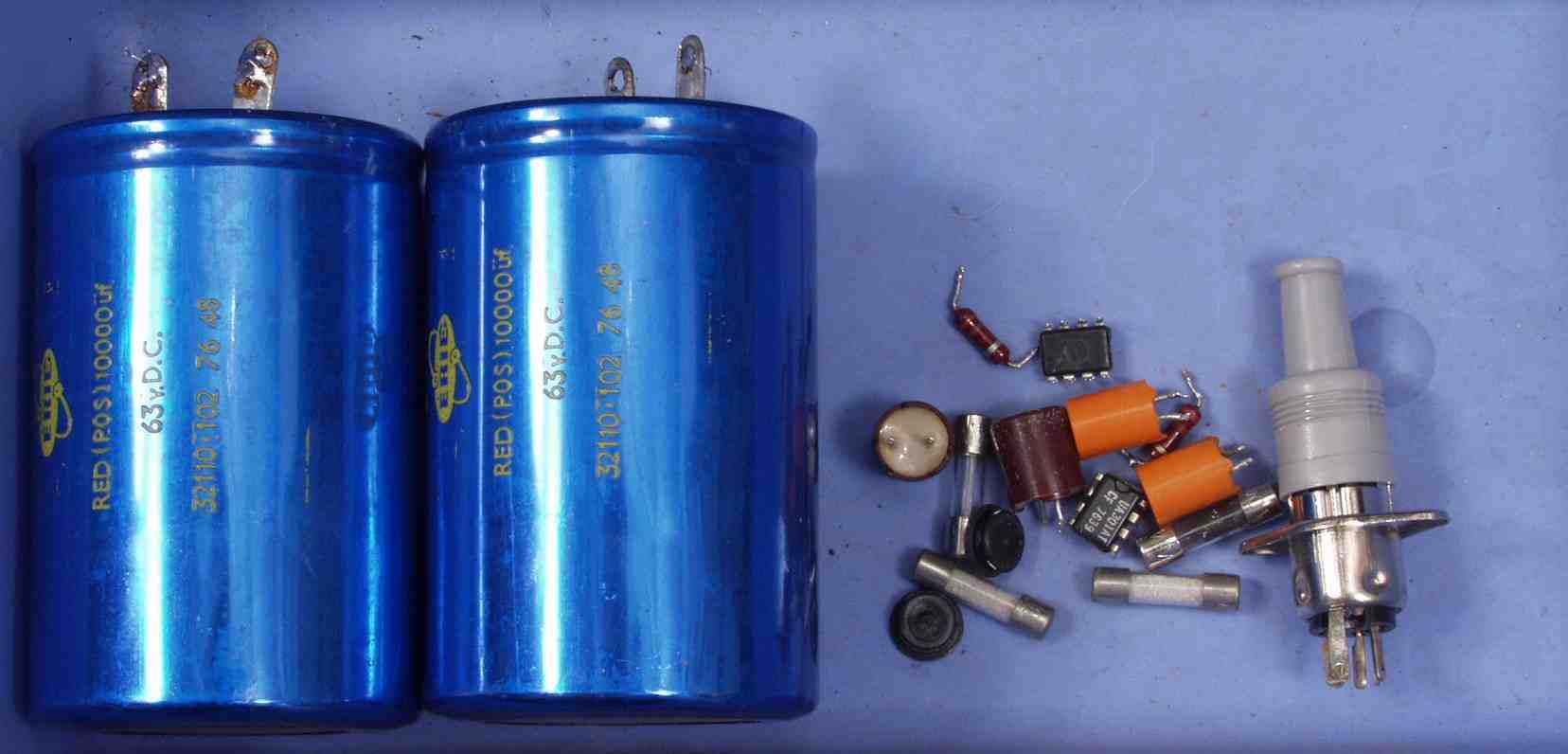

| Ｃ−４． 交換部品 |
 |

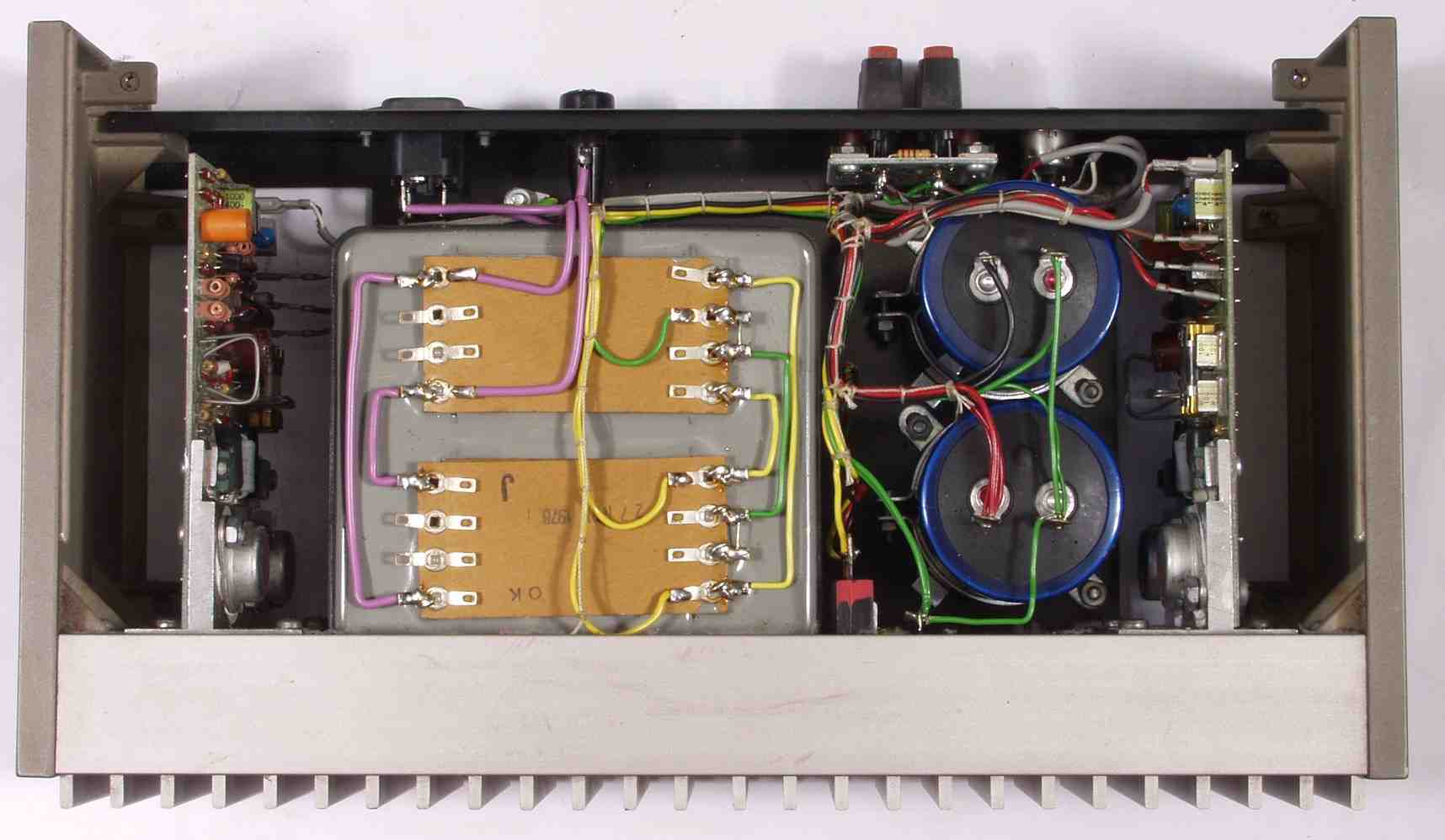

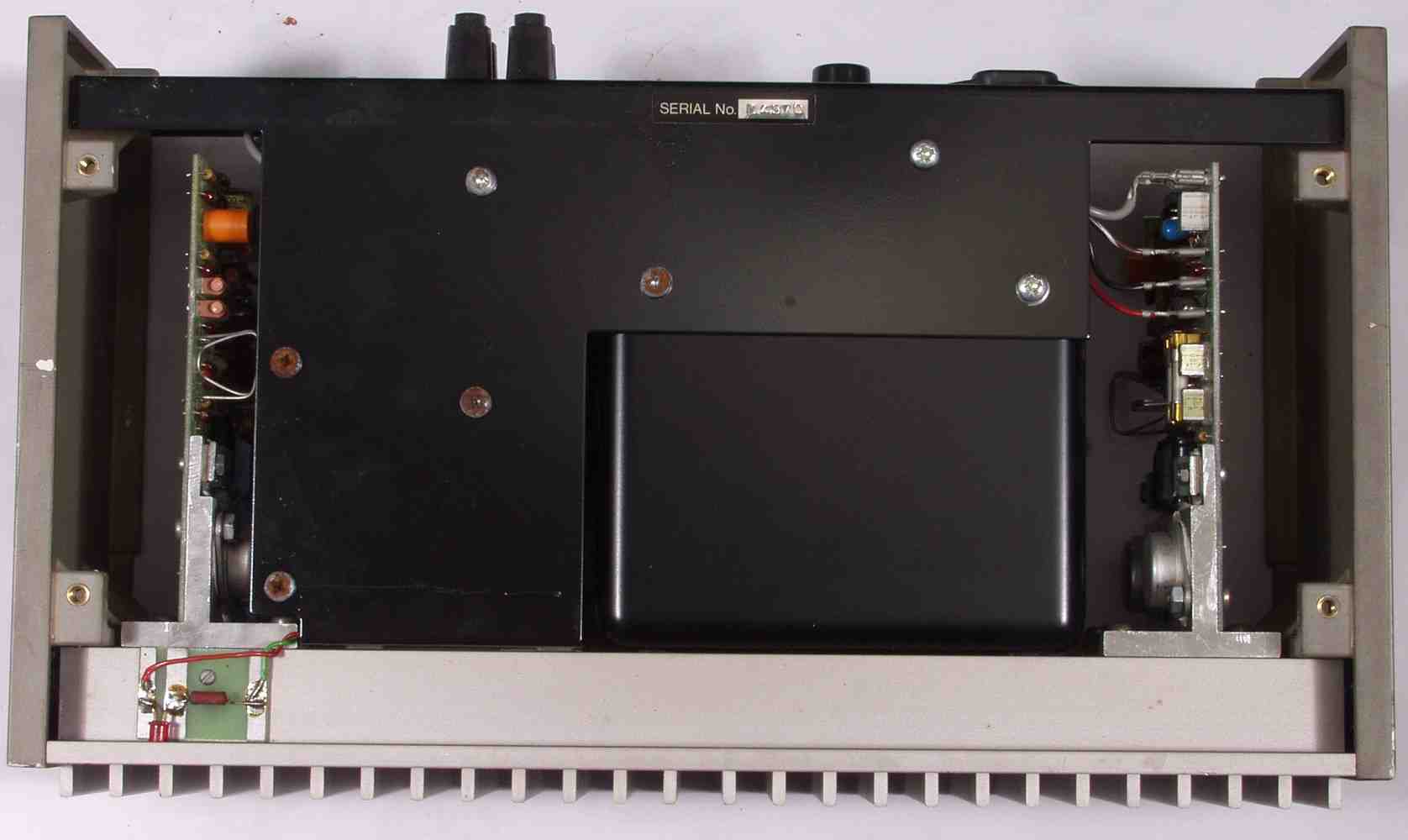

| Ｃ−５Ａ． 修理前 上から見る |
|
| Ｃ−５Ｂ． 修理後 上から見る |
 |

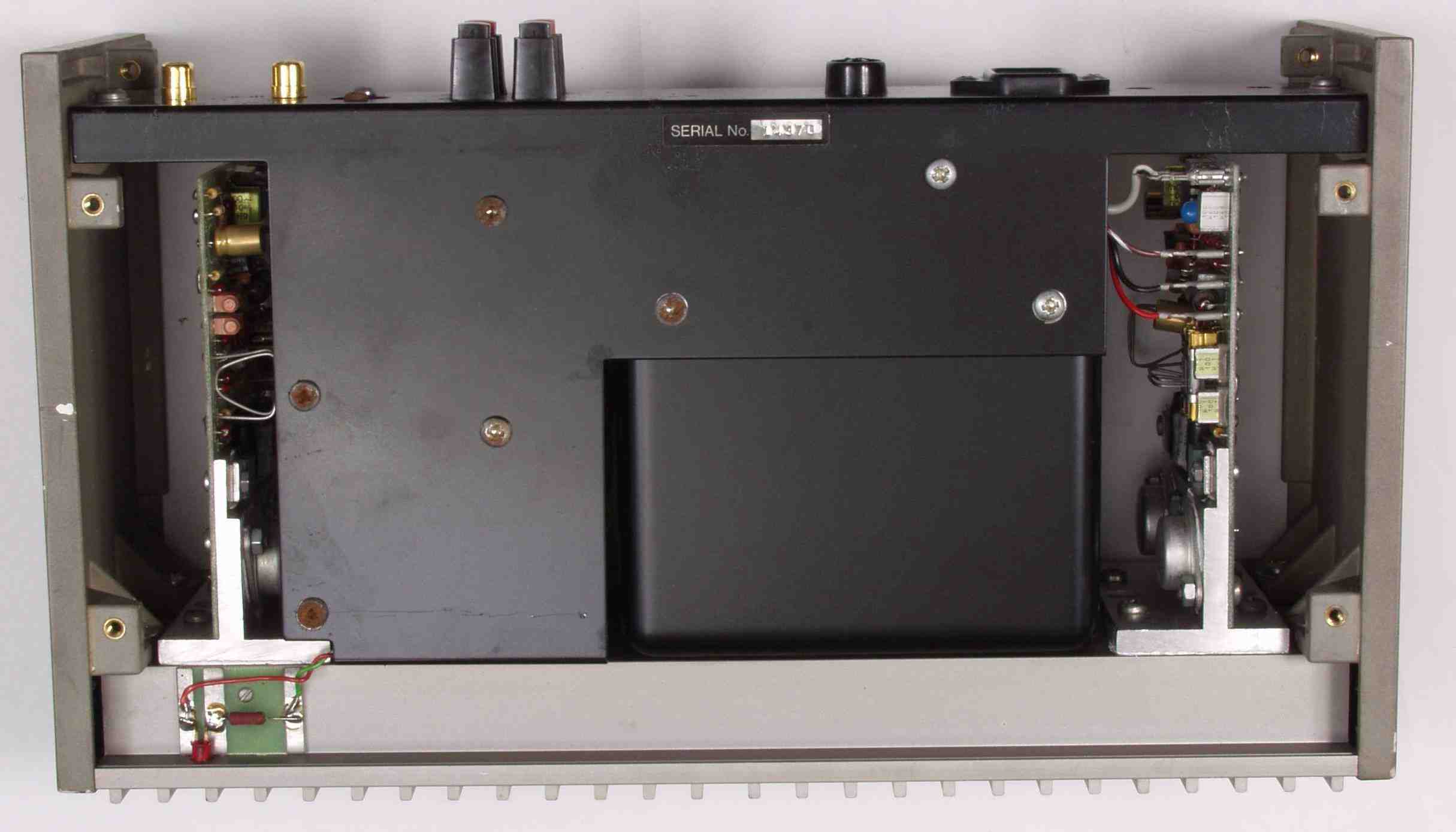

| Ｃ−５Ｃ． 修理前 下から見る |
|
| Ｃ−５Ｄ． 修理後 下から見る |
 |

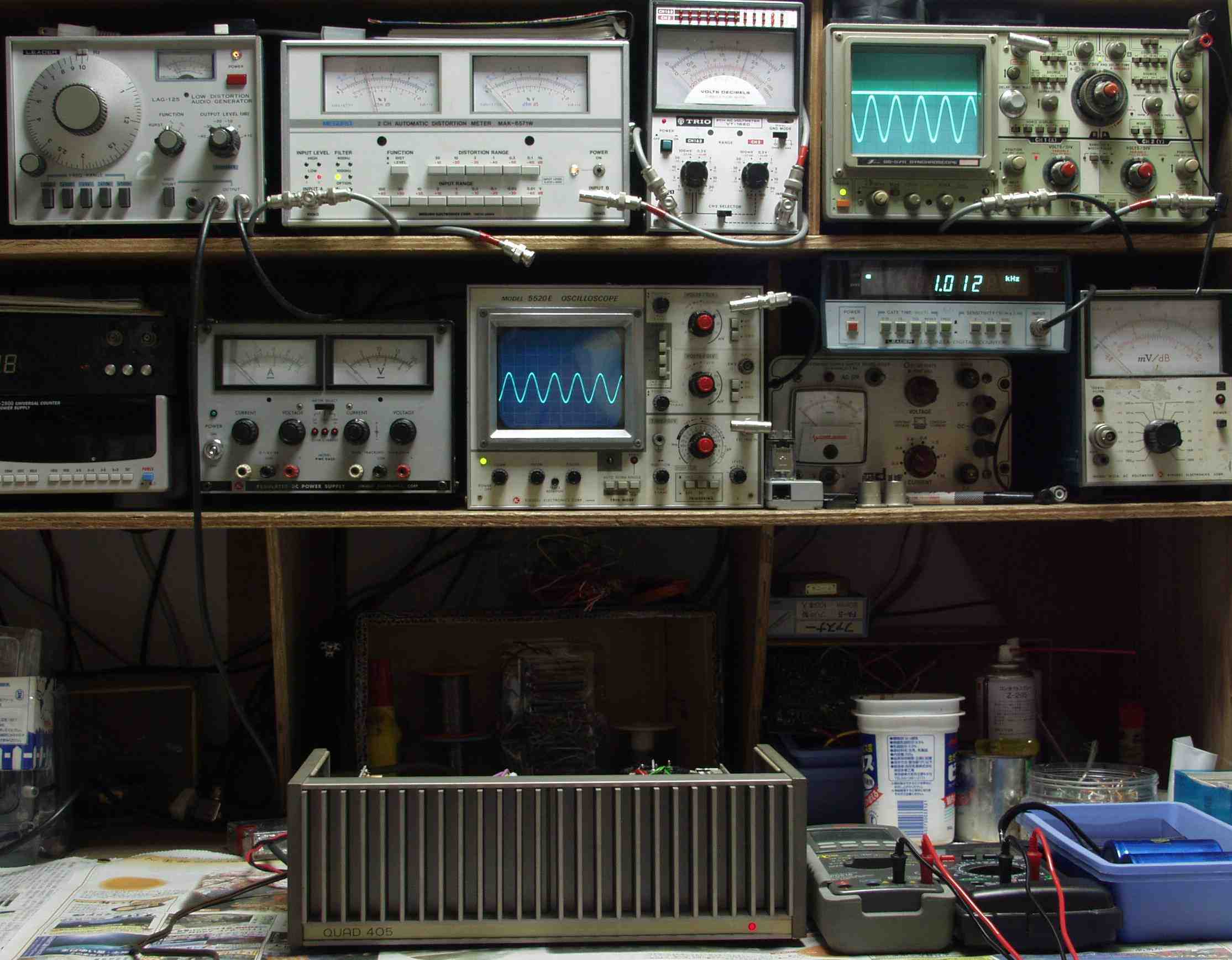

| Ｅ． 調整・測定 Ｅ−１． 出力、歪み調整・測定 電源電圧は１１０Ｖにて測定 |
 |

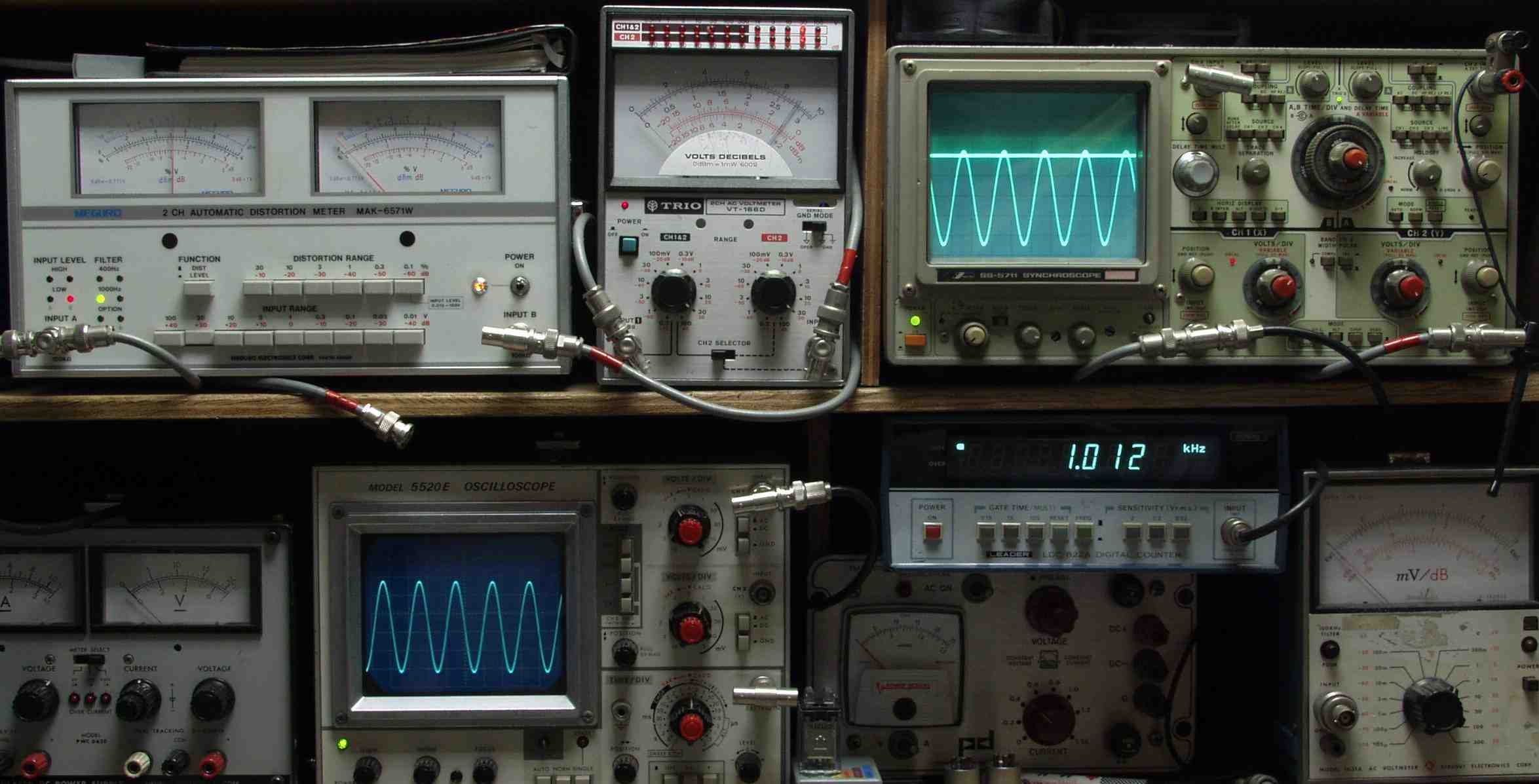

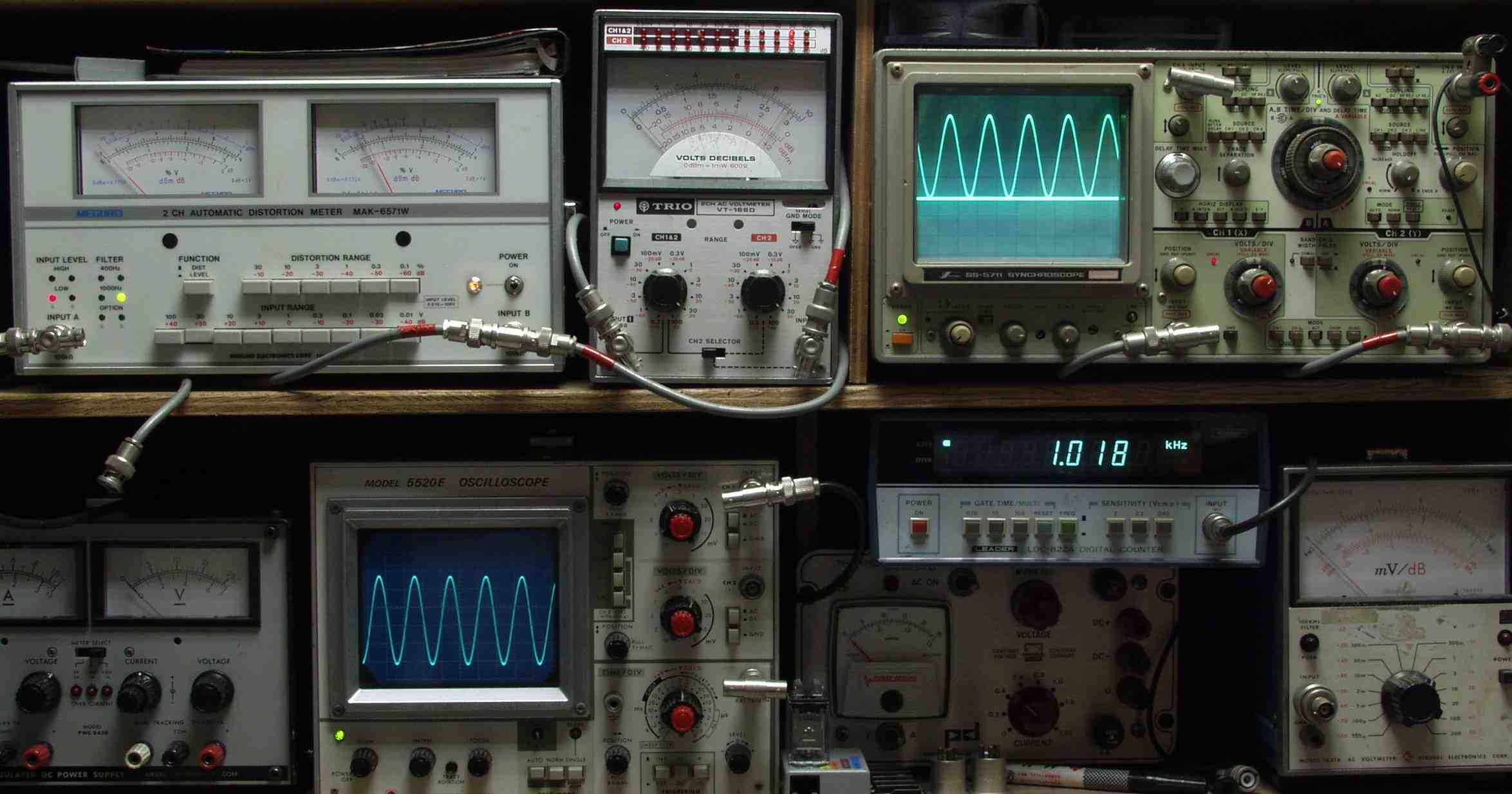

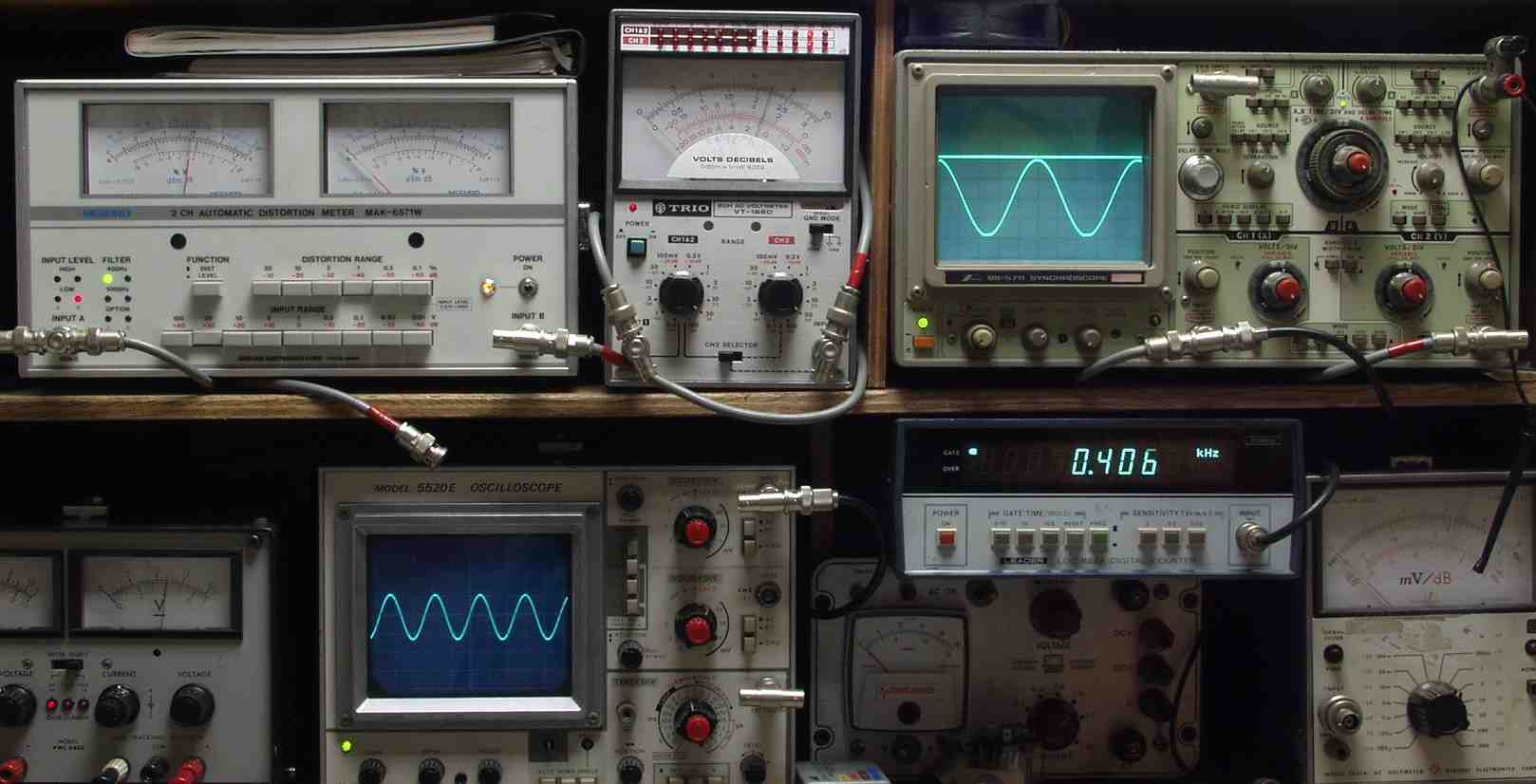

| Ｅ−２Ａ． Ｒ−ＳＰ出力 ２７Ｖ＝９１Ｗ 歪み率＝０．０４％ １０００ＨＺ |
 |

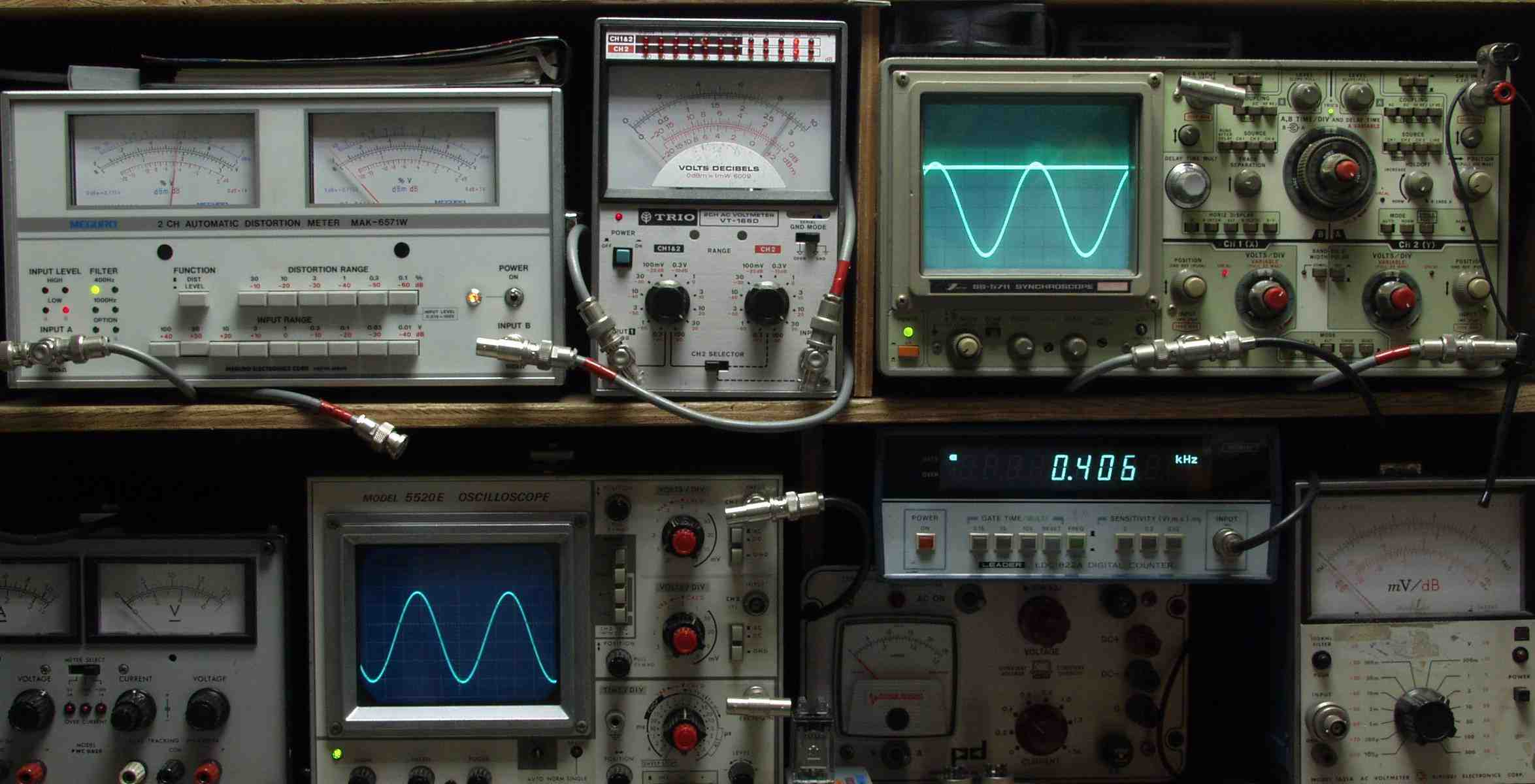

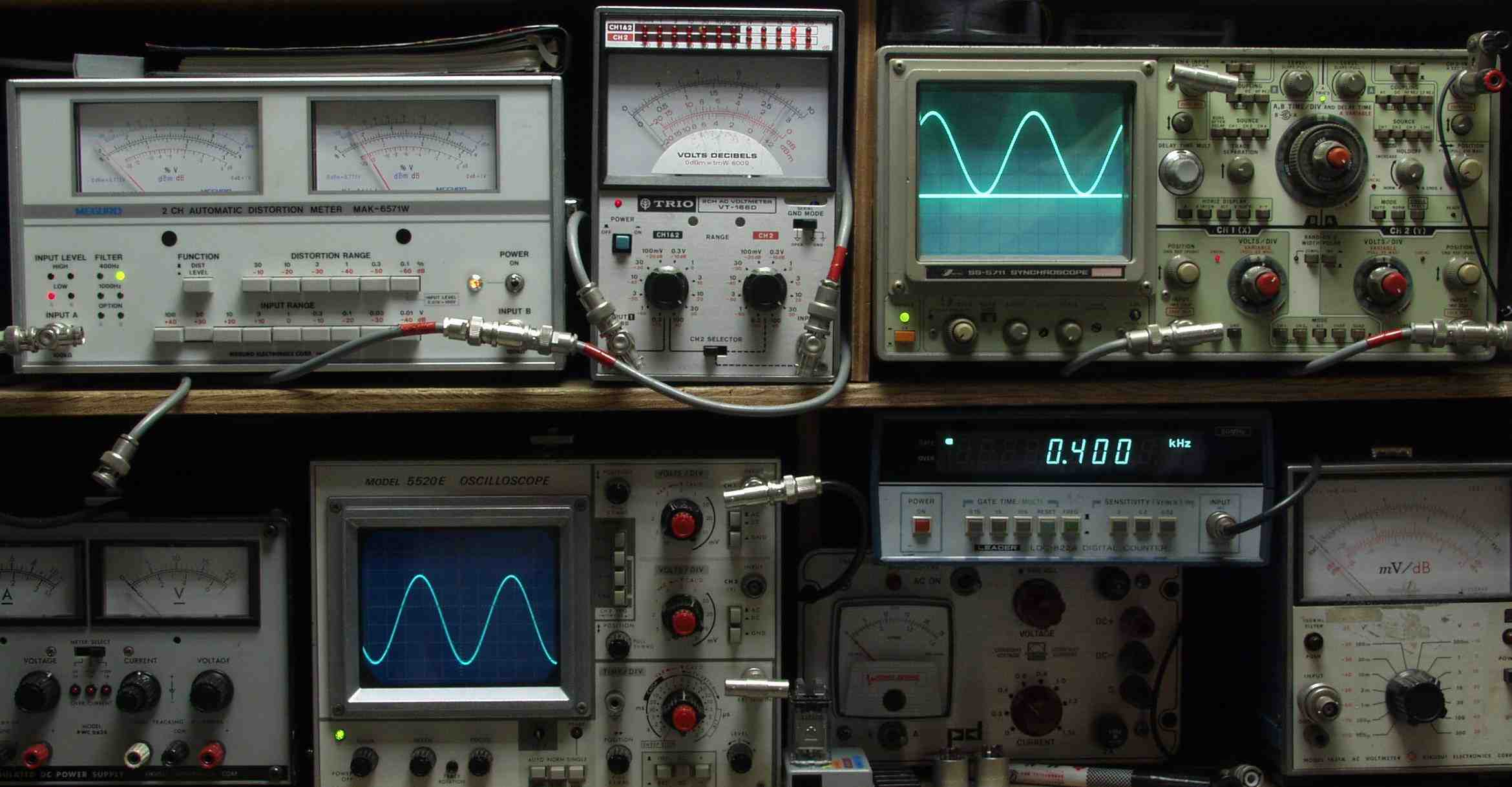

| Ｅ−２Ｂ． Ｒ−ＳＰ出力 ２７Ｖ＝９１Ｗ 歪み率＝０．０３％ ４００ＨＺ |
 |
| Ｅ−２Ｃ． Ｌ−ＳＰ出力 ２７Ｖ＝９１Ｗ 歪み率＝０．０５％ １０００ＨＺ |
 |
| Ｅ−２Ｄ． Ｌ−ＳＰ出力 ２７Ｖ＝９１Ｗ 歪み率＝０．０６％ ４００ＨＺ |
 |
| １６． ２４時間エージング |
 |
