| ＱＵＡＤ ４０５． ９台目修理記録 |
| 平成１７年９月１３日到着 ９月２１日完成 |
Ａ． 修理前の状況
Ｆ． 修理費 ５４，０００円 ＜＜オーバーホール修理＞＞ |

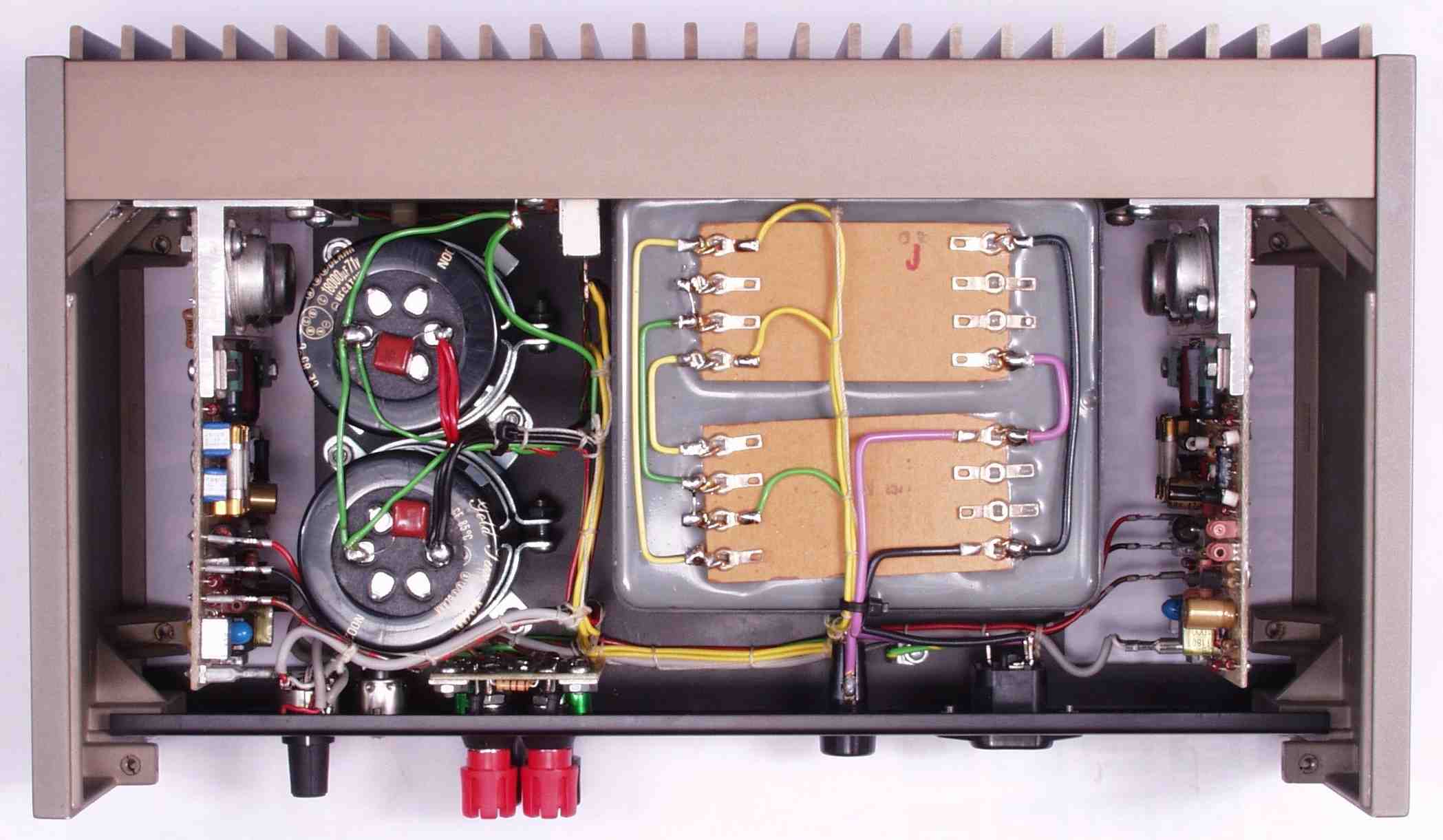

| Ａ． 修理前の状況 Ａ−１． 点検中 上から見る |
 |

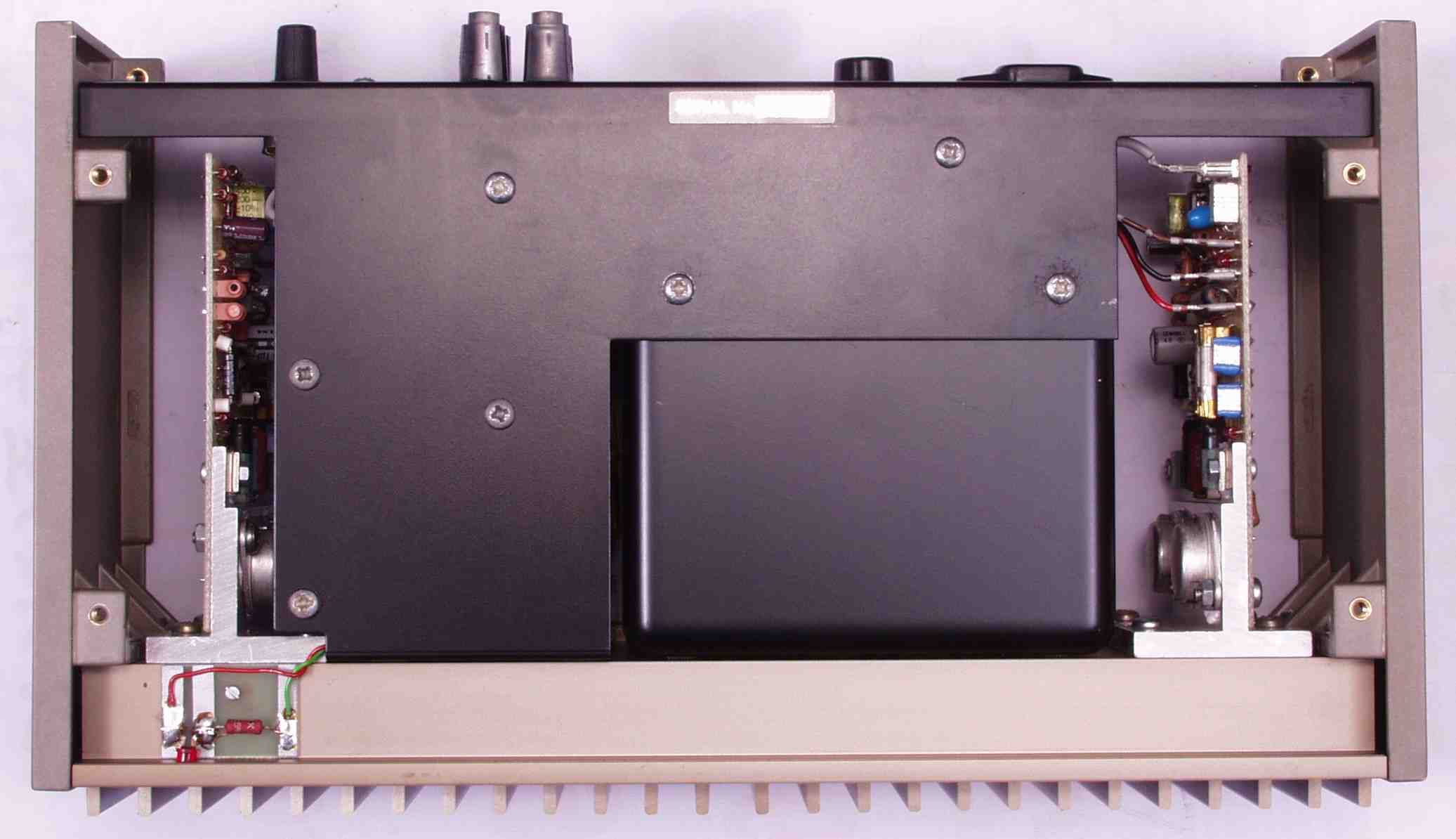

| Ａ−２． 点検中 下から見る |
 |

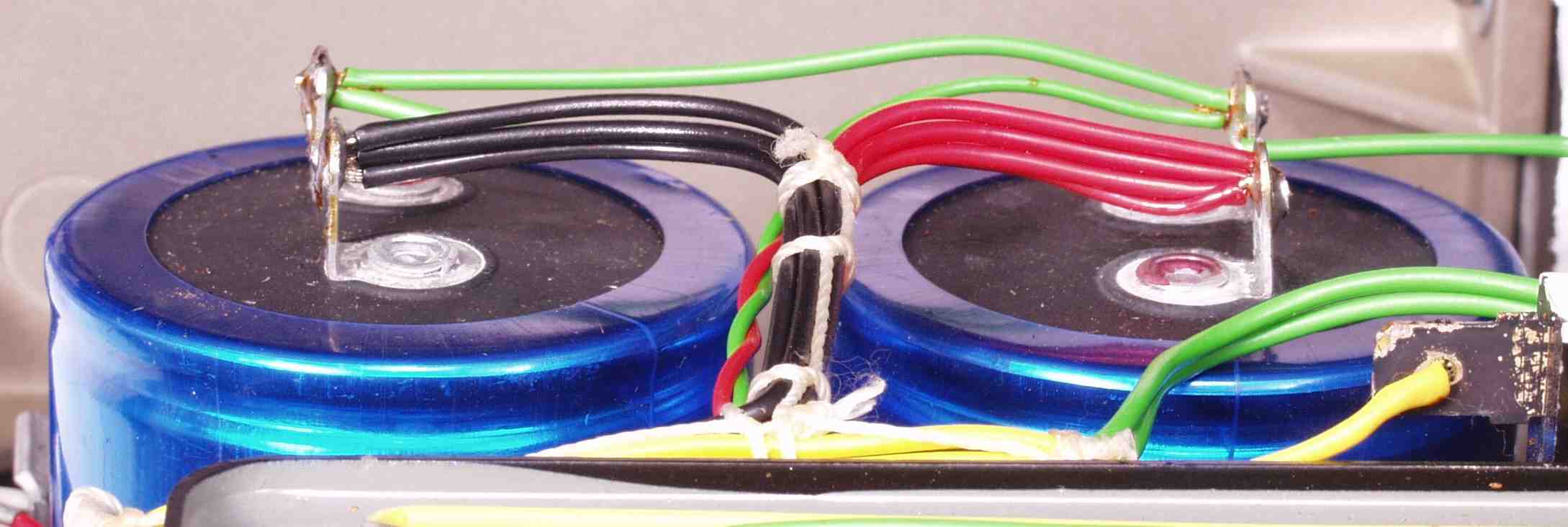

| Ａ−３． 点検中 少し膨らんだ電解コンデンサー |
 |

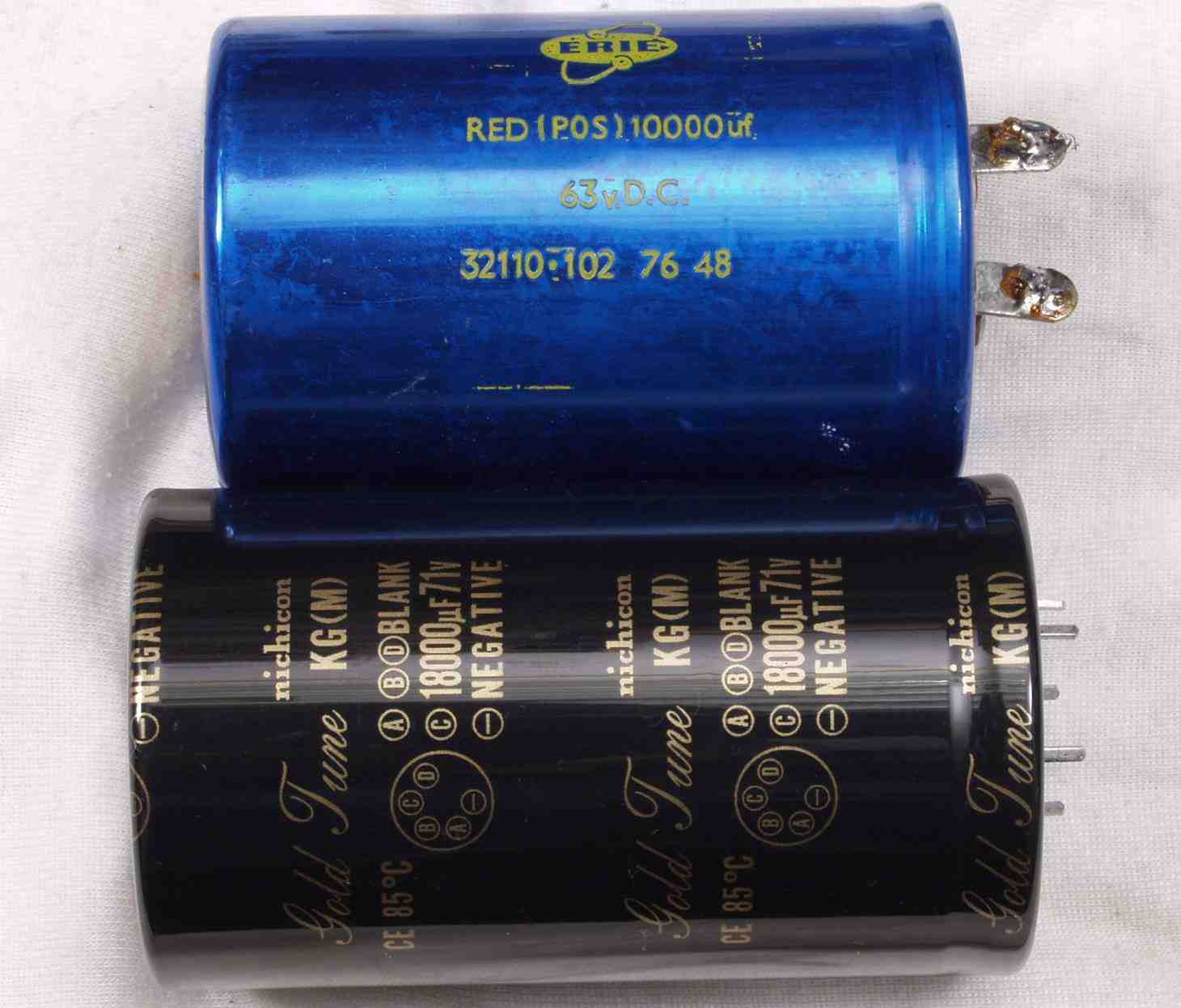

| Ａ−４． 点検中 電解コンデンサー比較 古いのは６３Ｖ／１００００μ 使用するのは７１Ｖ／１８０００μ |
 |

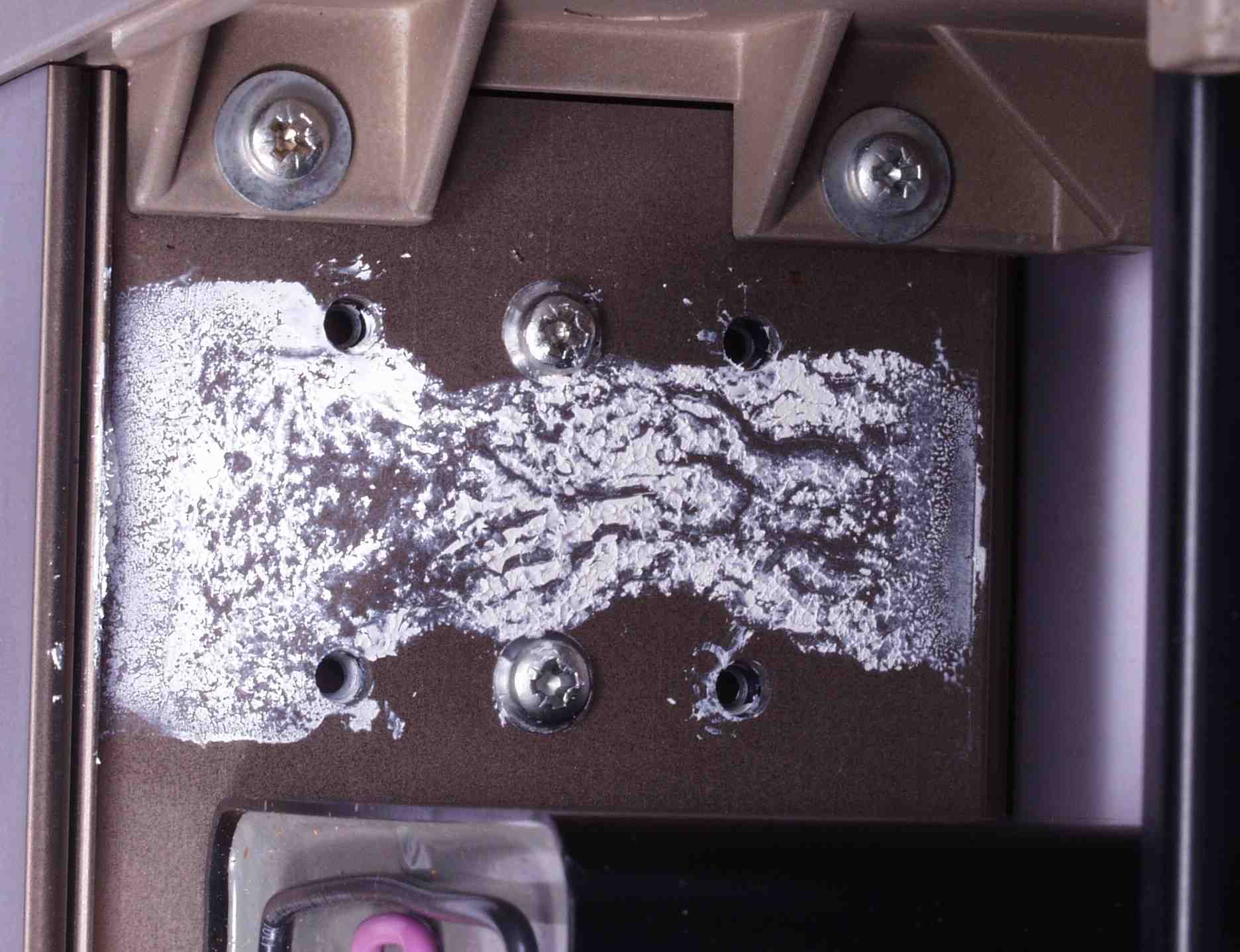

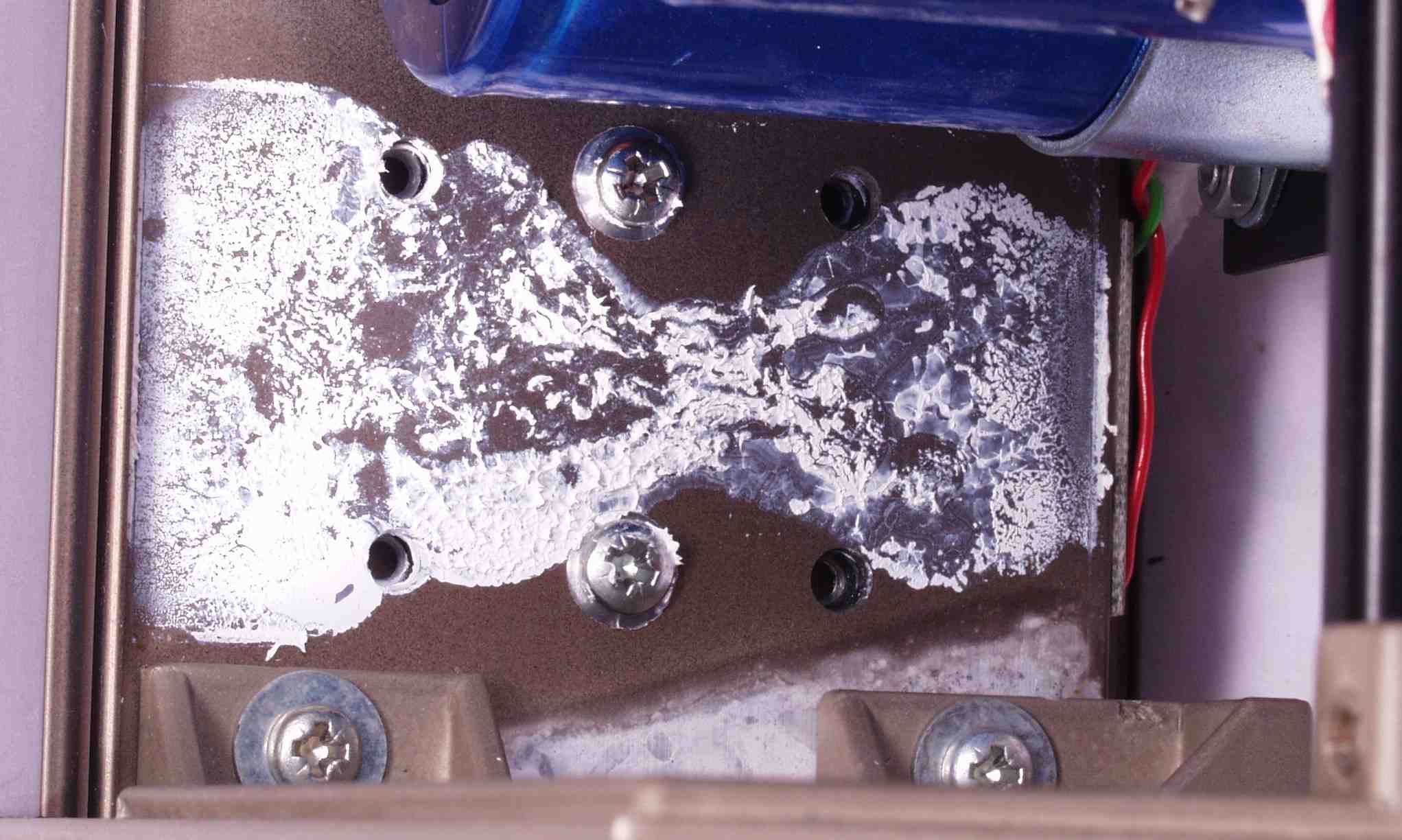

| Ａ−５Ａ． 点検中 Ｒ側放熱器への取り付け、全面に塗布したい |
 |
| Ａ−５Ｂ． 点検中 Ｌ側放熱器への取り付け、全面に塗布したい |
 |
| Ａ−６Ａ． 点検中 ＲＣＡケーブル |
 |
| Ａ−６Ｂ． 点検中 線が固定されていない |
 |

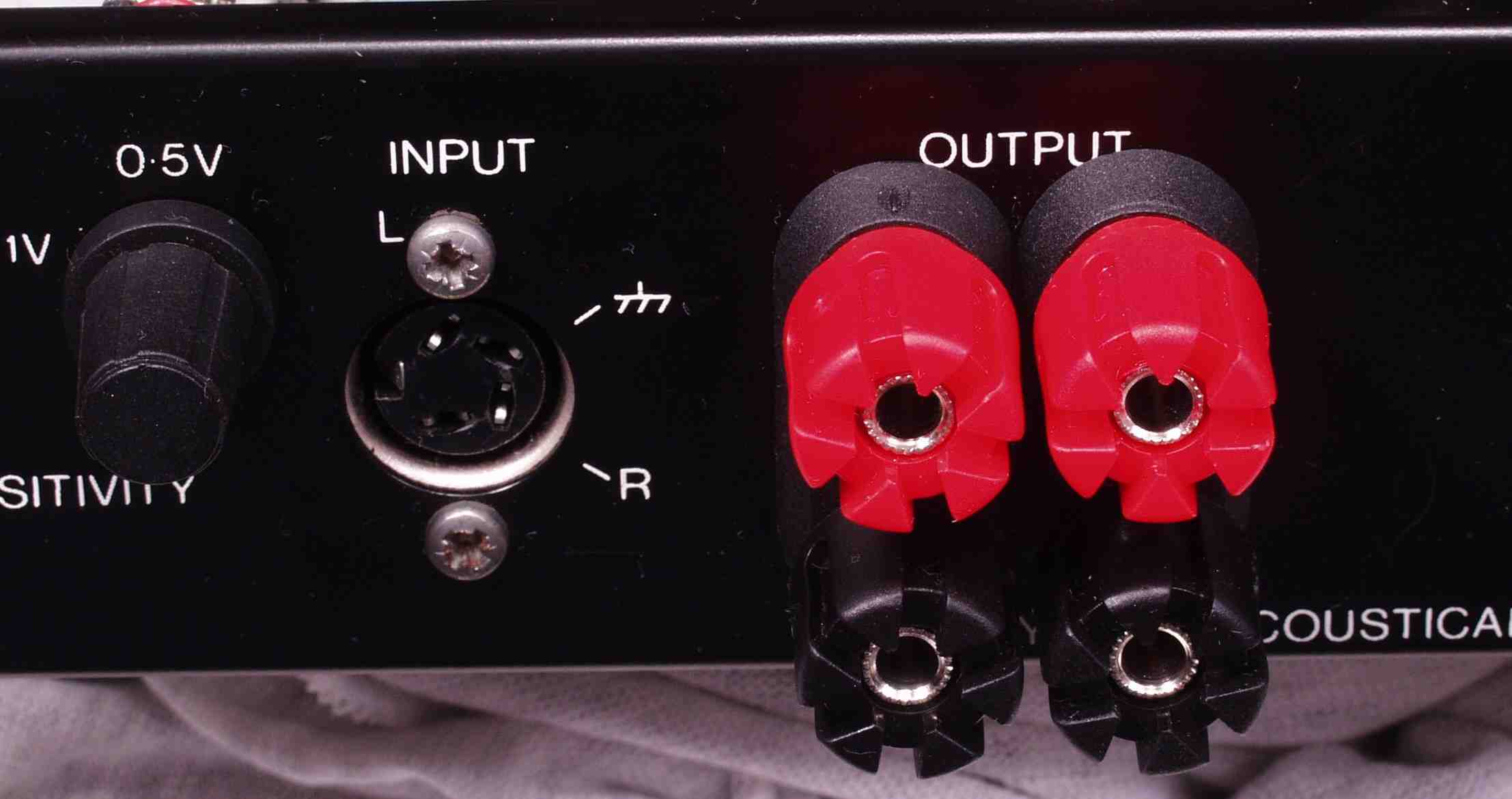

| Ａ−７Ａ． 点検中 上左赤のＳＰ端子が折れている |
 |
| Ａ−７Ｂ． 点検中 交換可能なＳＰ端子 |
 |

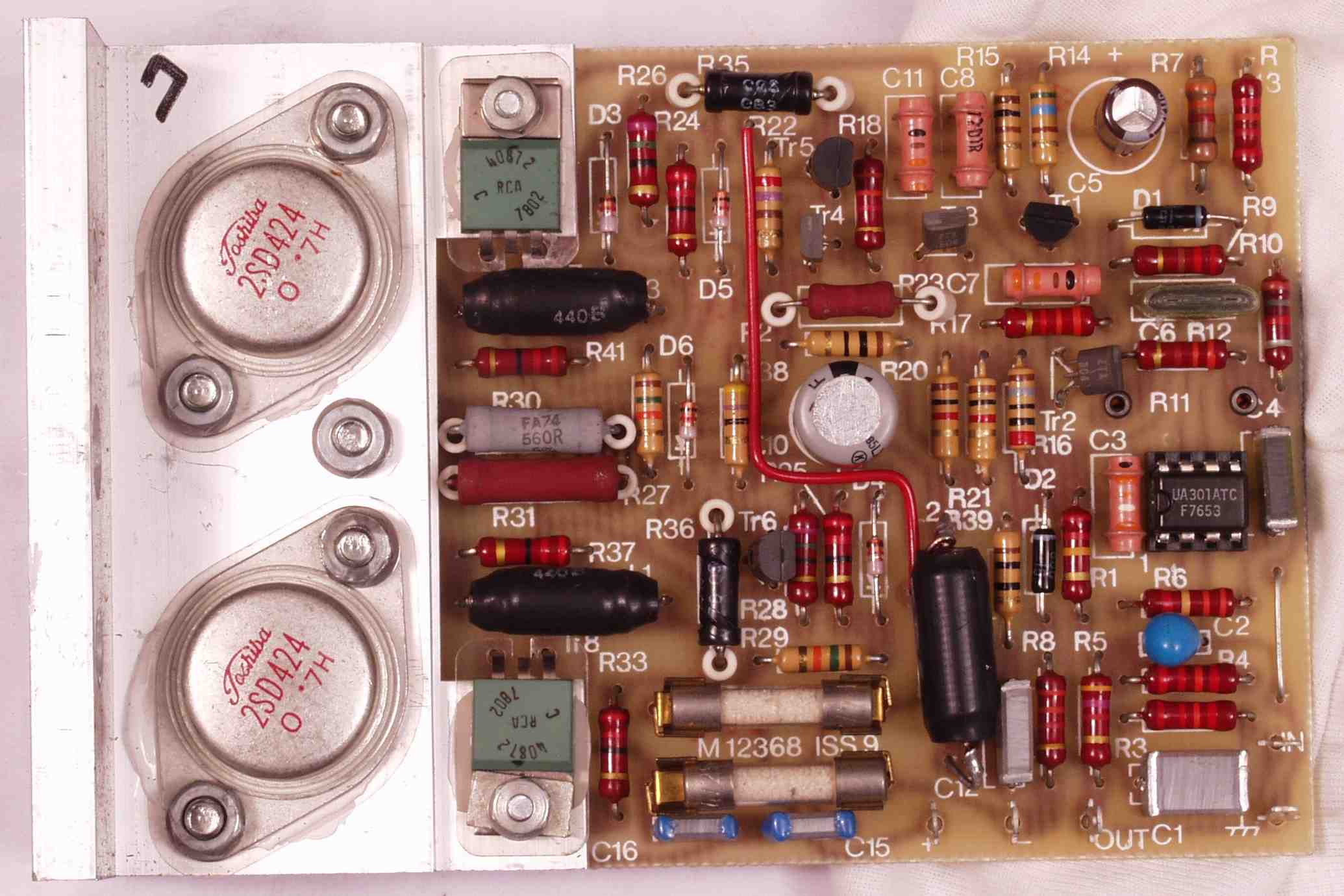

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｒ側ＡＭＰ基板 |
 |

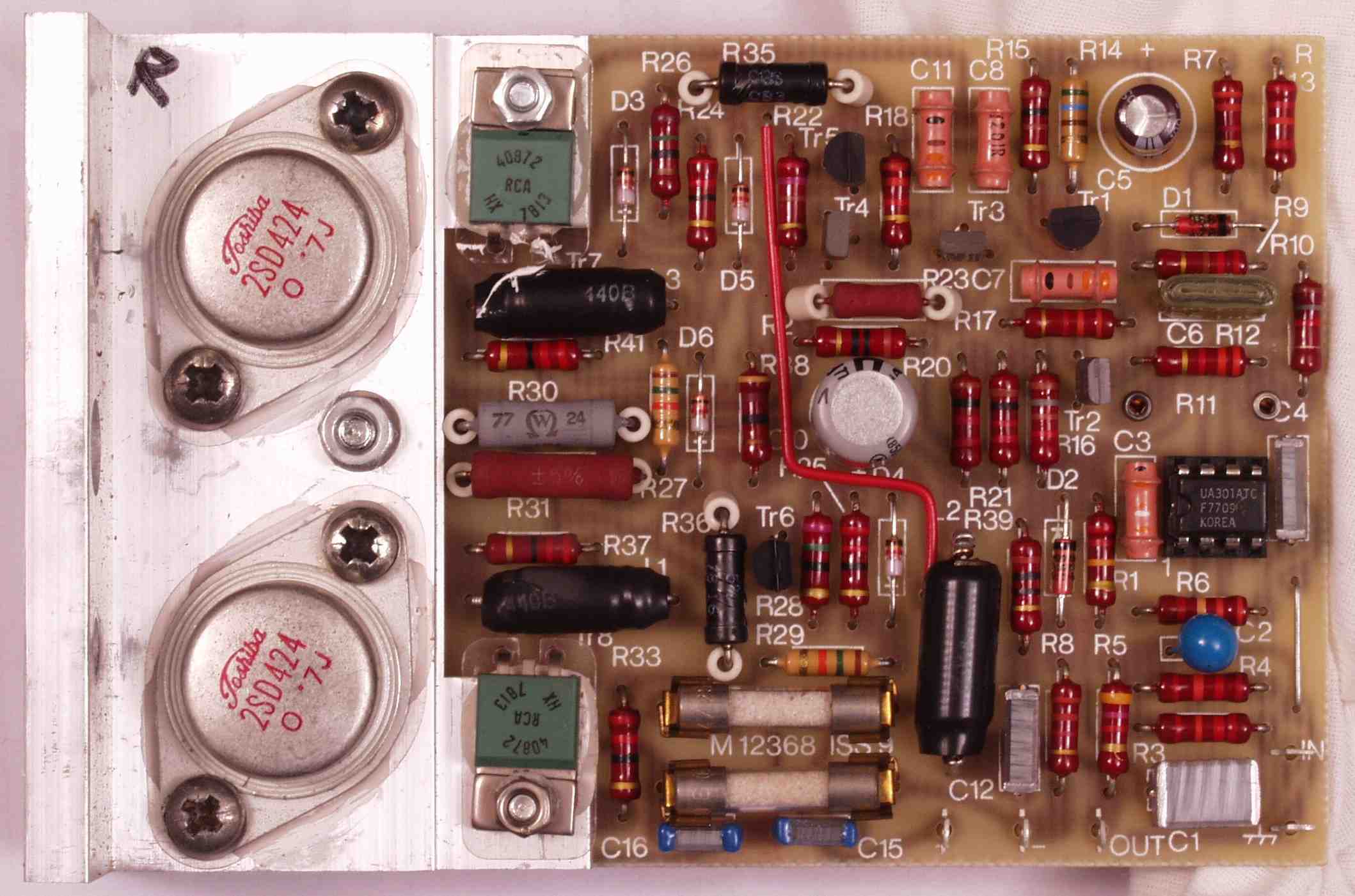

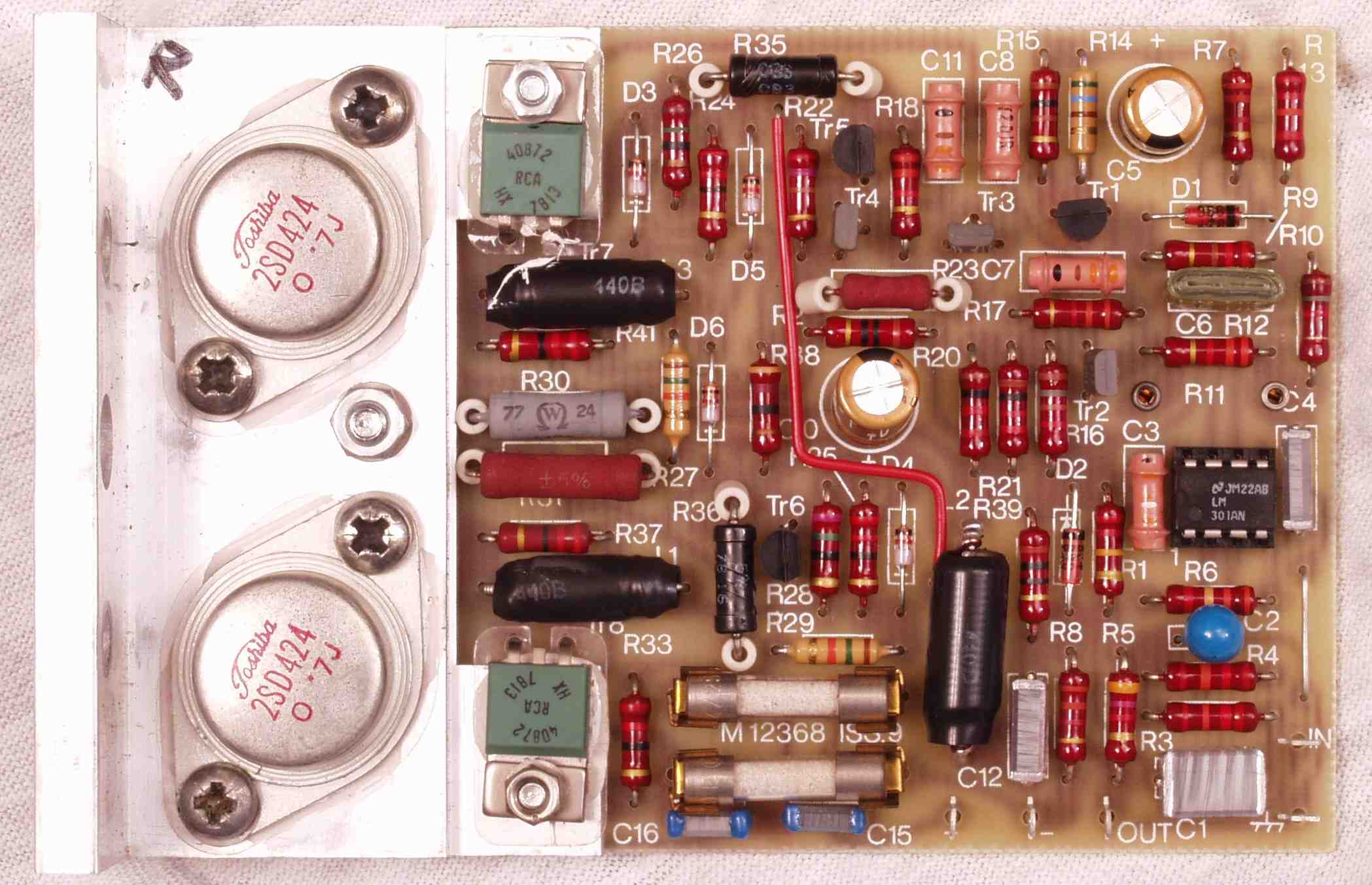

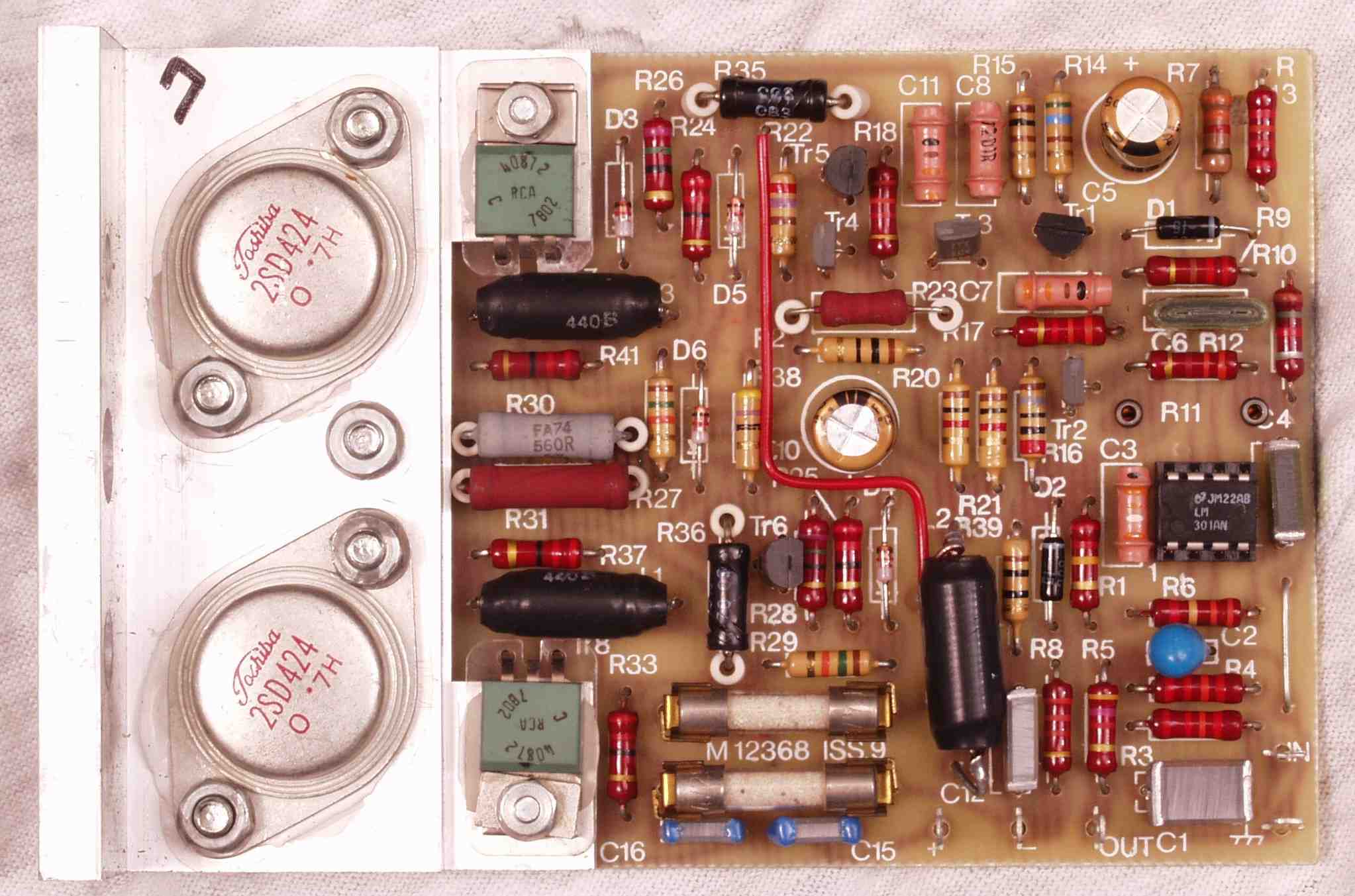

| Ｃ−１Ｂ． 修理後 Ｒ側ＡＭＰ基板 電解コンデンサー２個、ＯＰ−ＡＭＰ交換 |
 |

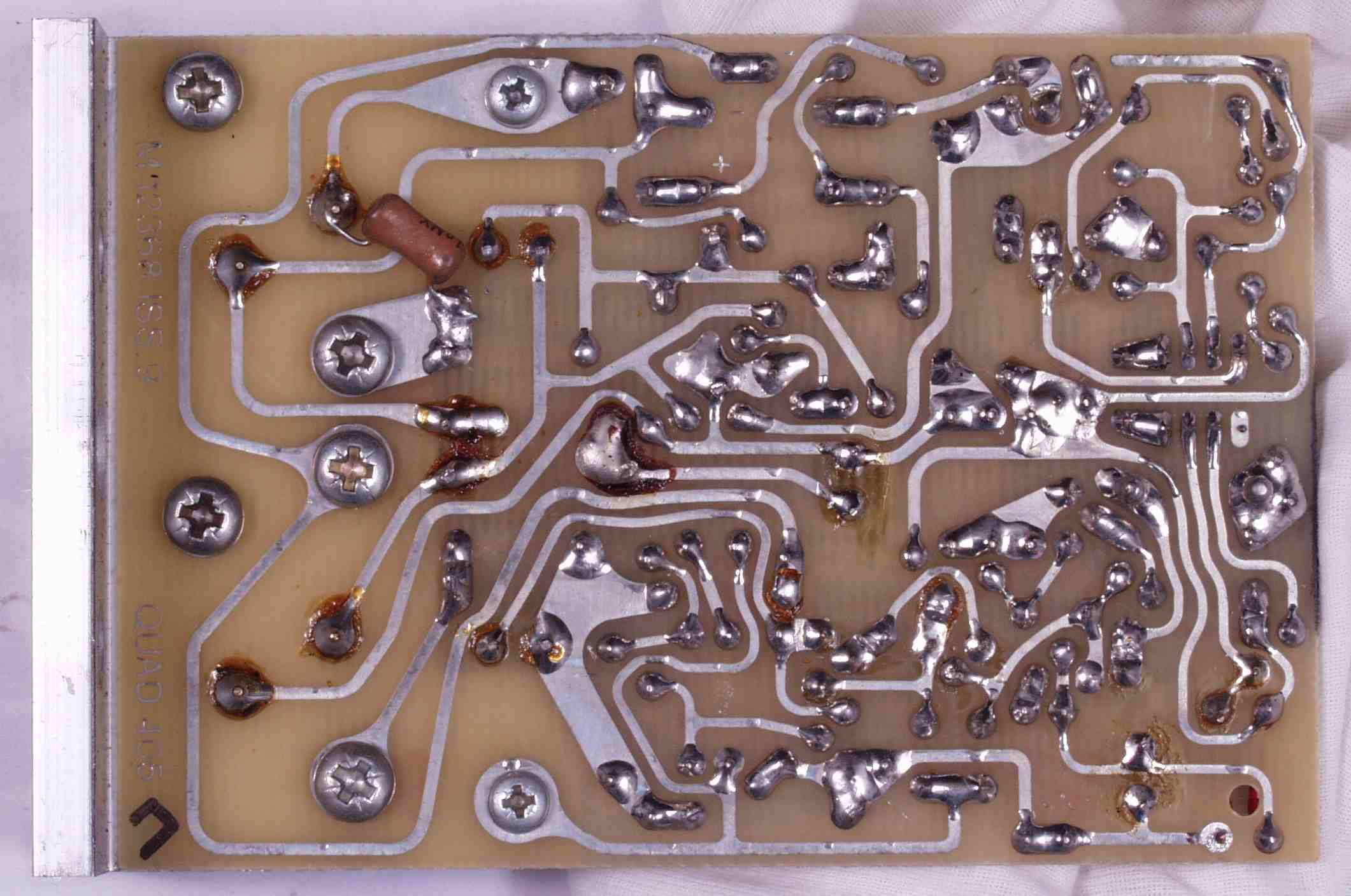

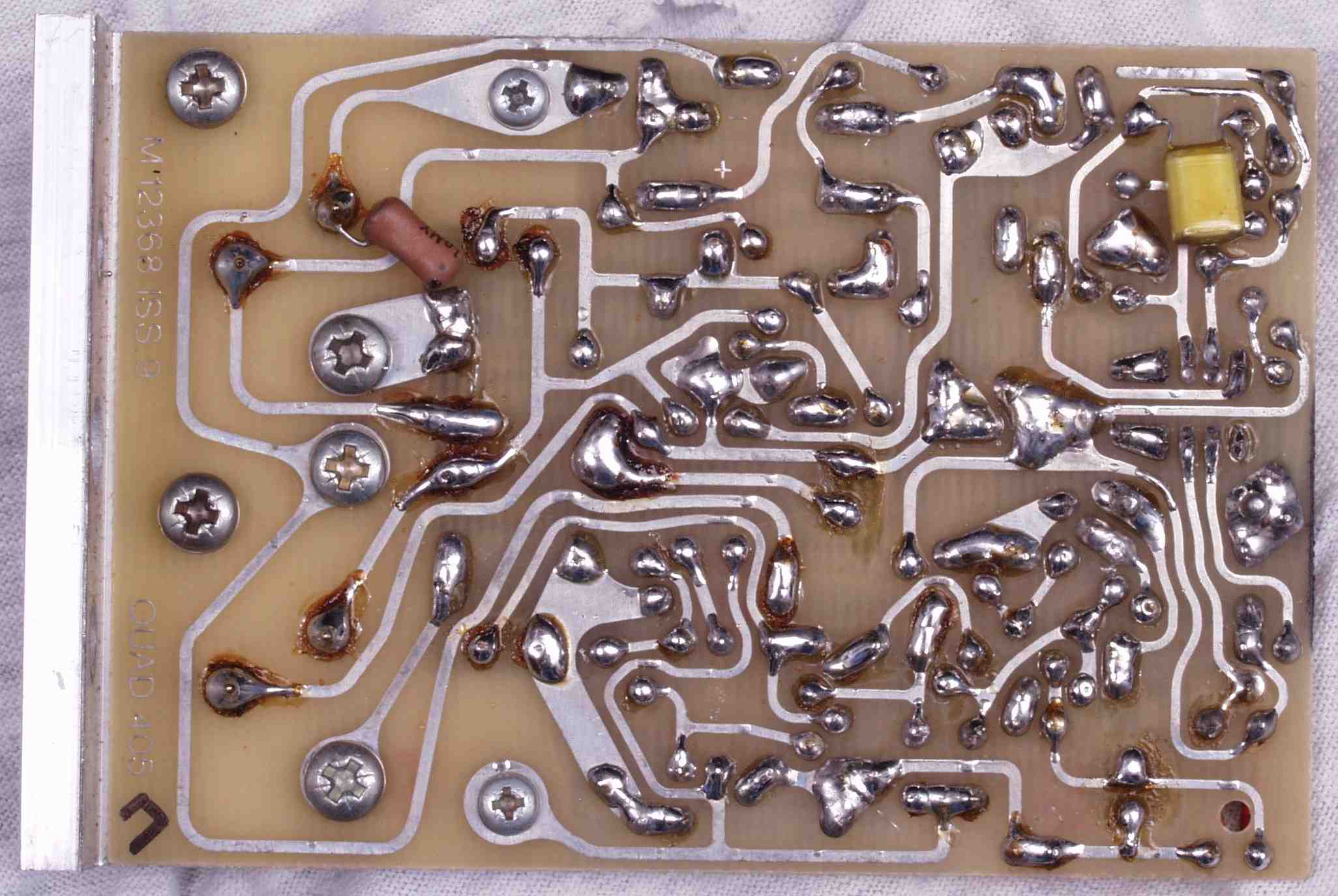

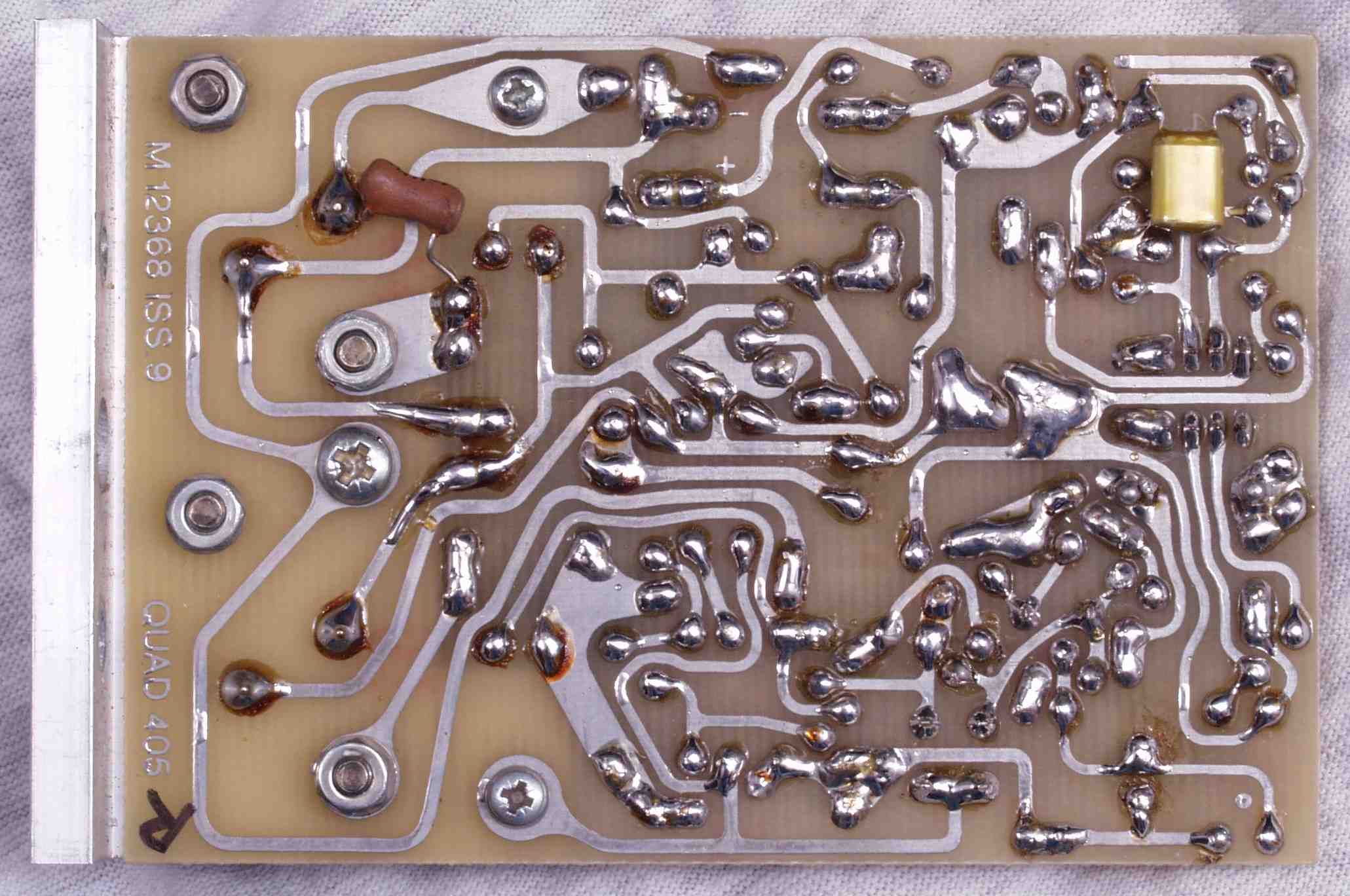

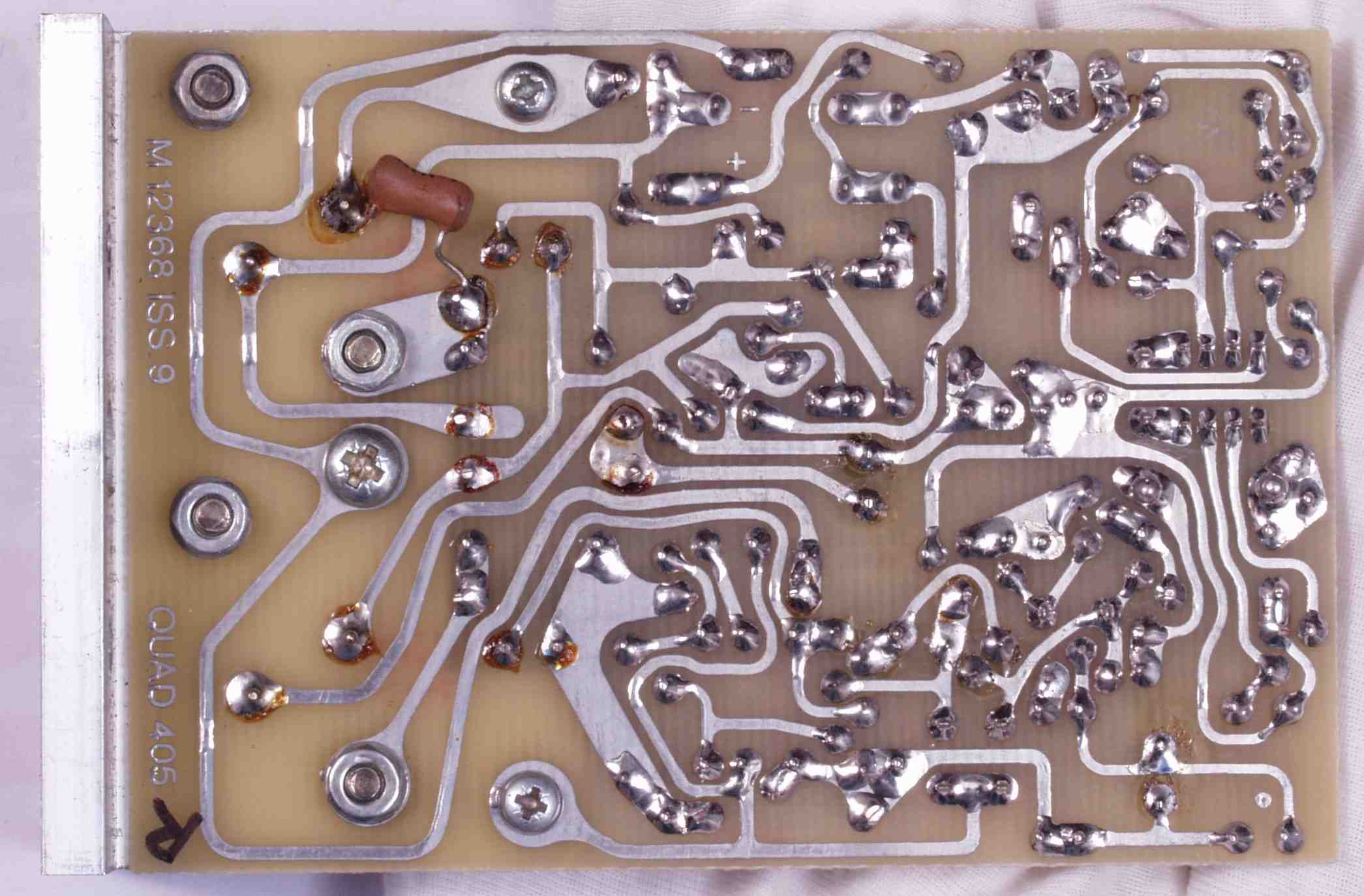

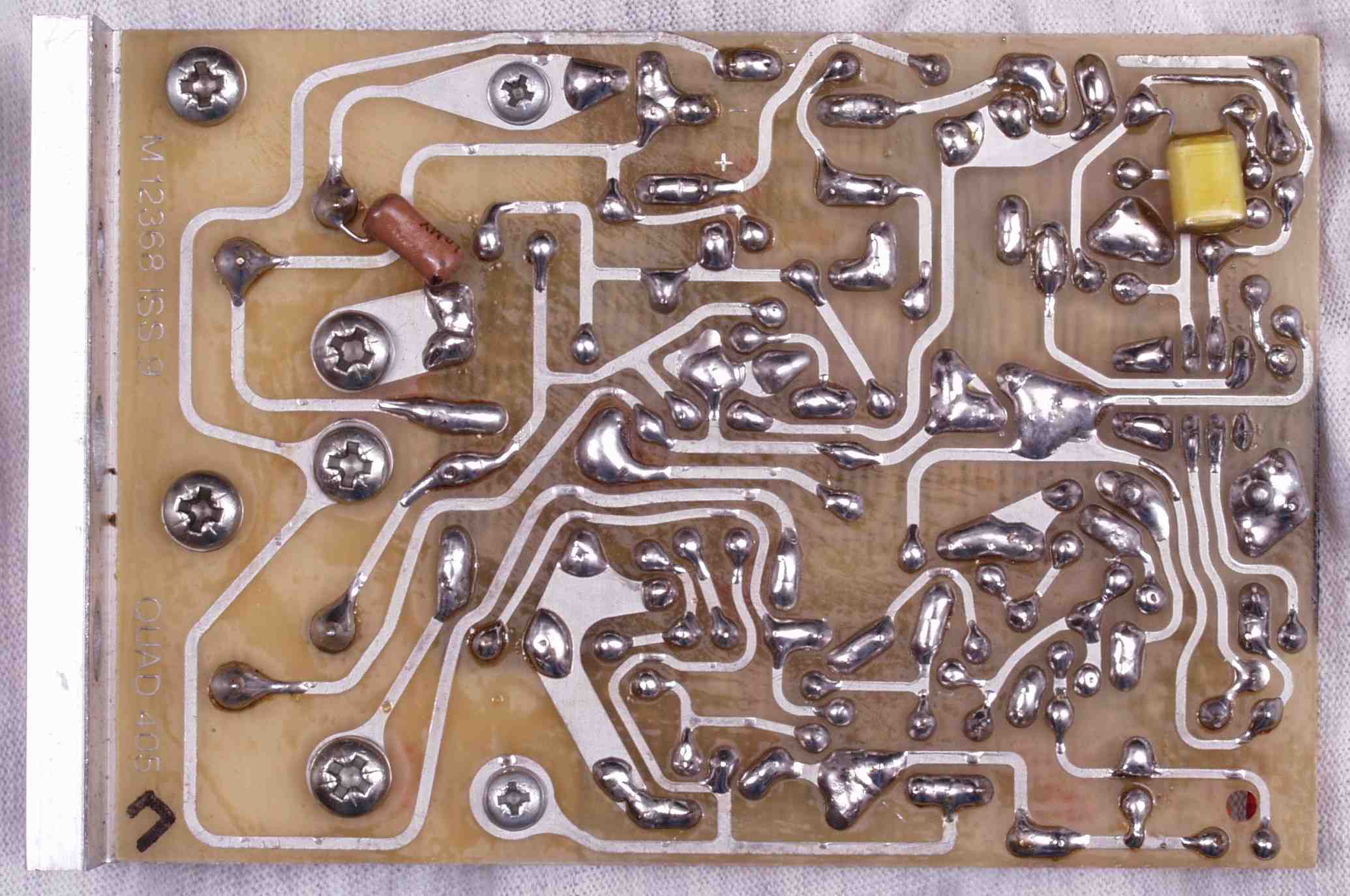

| Ｃ−１Ｃ． 修理前 Ｒ側ＡＭＰ基板裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 Ｒ側ＡＭＰ基板裏 全半田やり直し |
 |

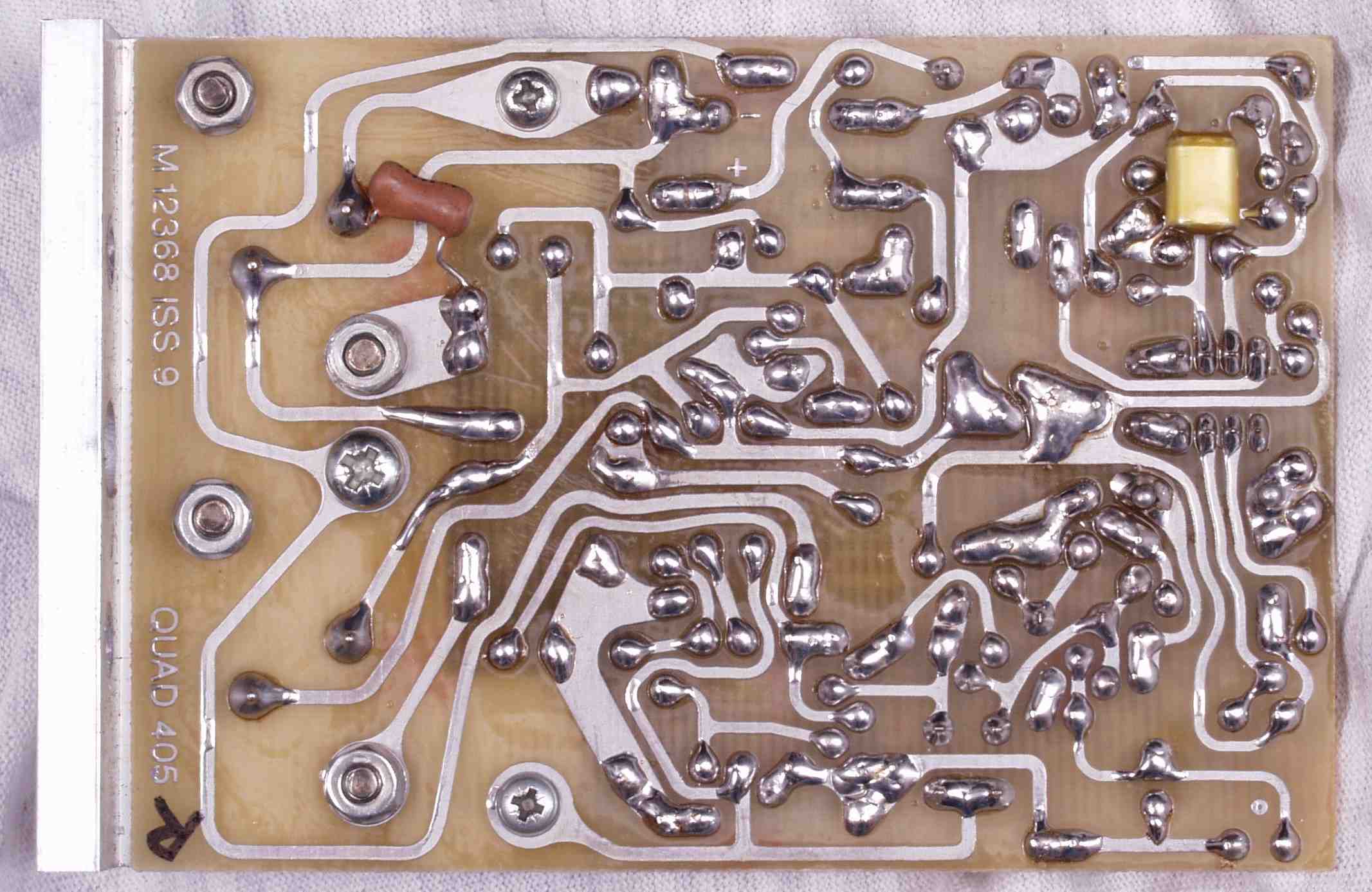

| Ｃ−１E． 完成Ｒ側ＡＭＰ基板裏 洗浄後 |
 |
| Ｃ−２Ａ． 修理前 Ｌ側ＡＭＰ基板 |
 |
| Ｃ−２Ｂ． 修理後 Ｌ側ＡＭＰ基板 電解コンデンサー２個、ＯＰ−ＡＭＰ交換 |
 |
| Ｃ−２Ｃ． 修理前 Ｌ側ＡＭＰ基板裏 |
 |

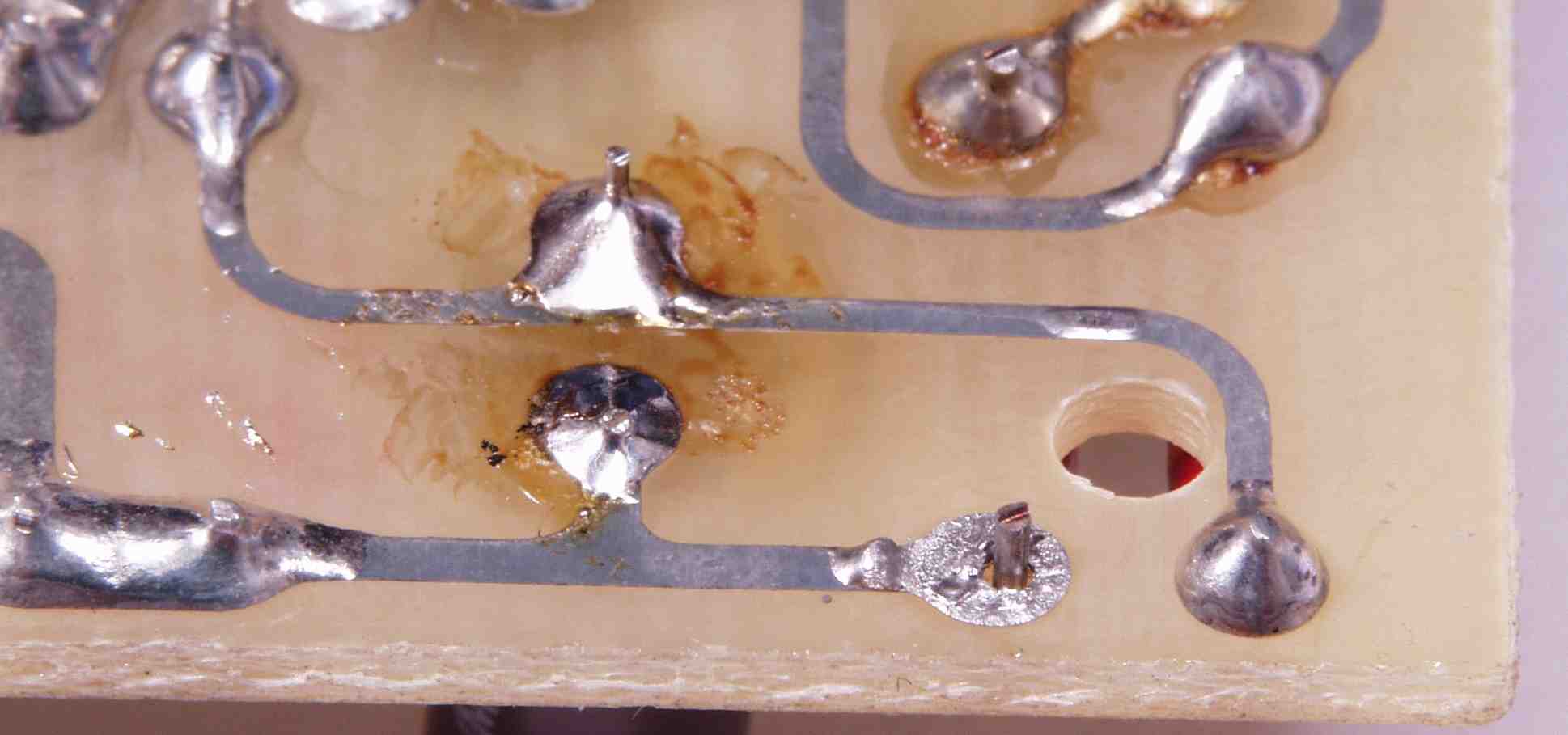

| Ｃ−２Ｃ−１． 修理前 Ｌ側ＡＭＰ基板裏 半田不良ヶ所 誤って吸い取った？？ |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 Ｌ側ＡＭＰ基板裏 全半田やり直し |
 |
| Ｃ−２E． 完成L側ＡＭＰ基板裏 洗浄後 |
 |

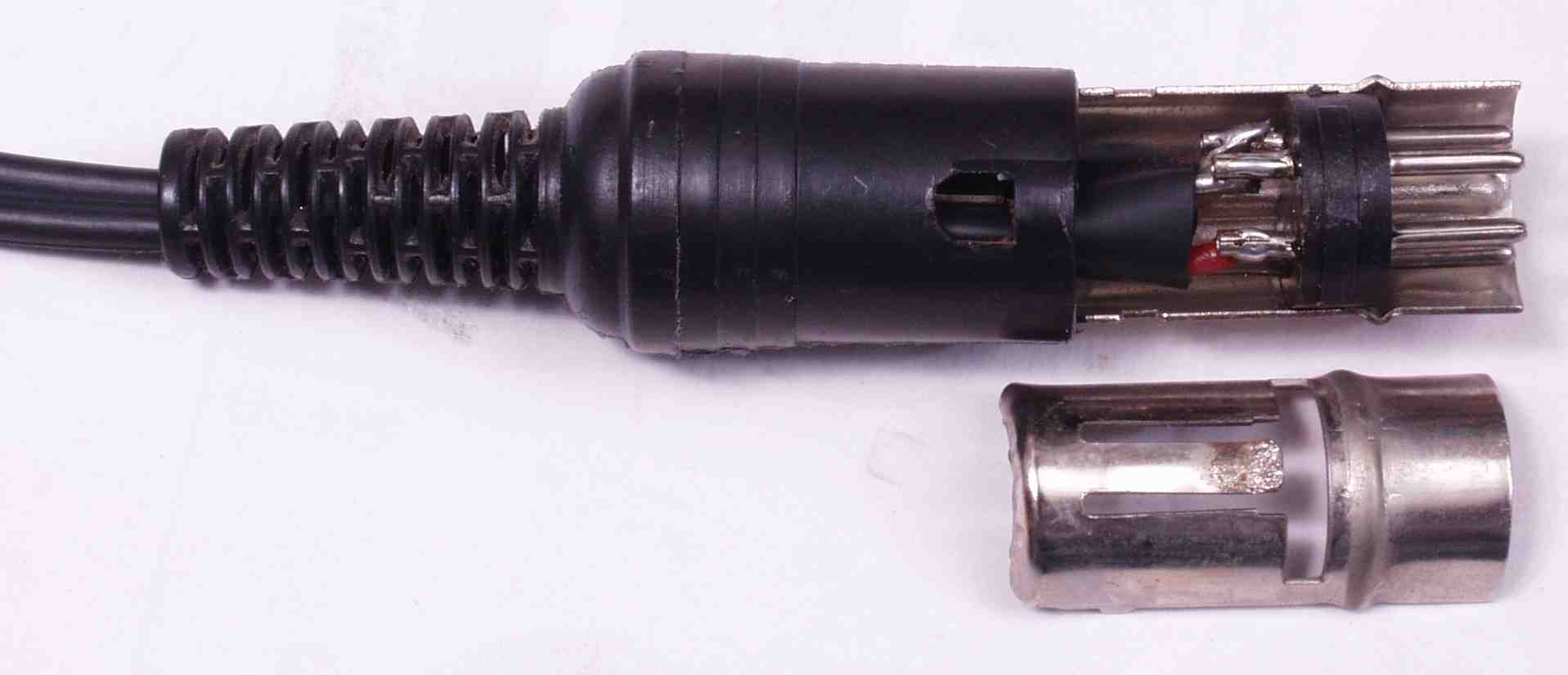

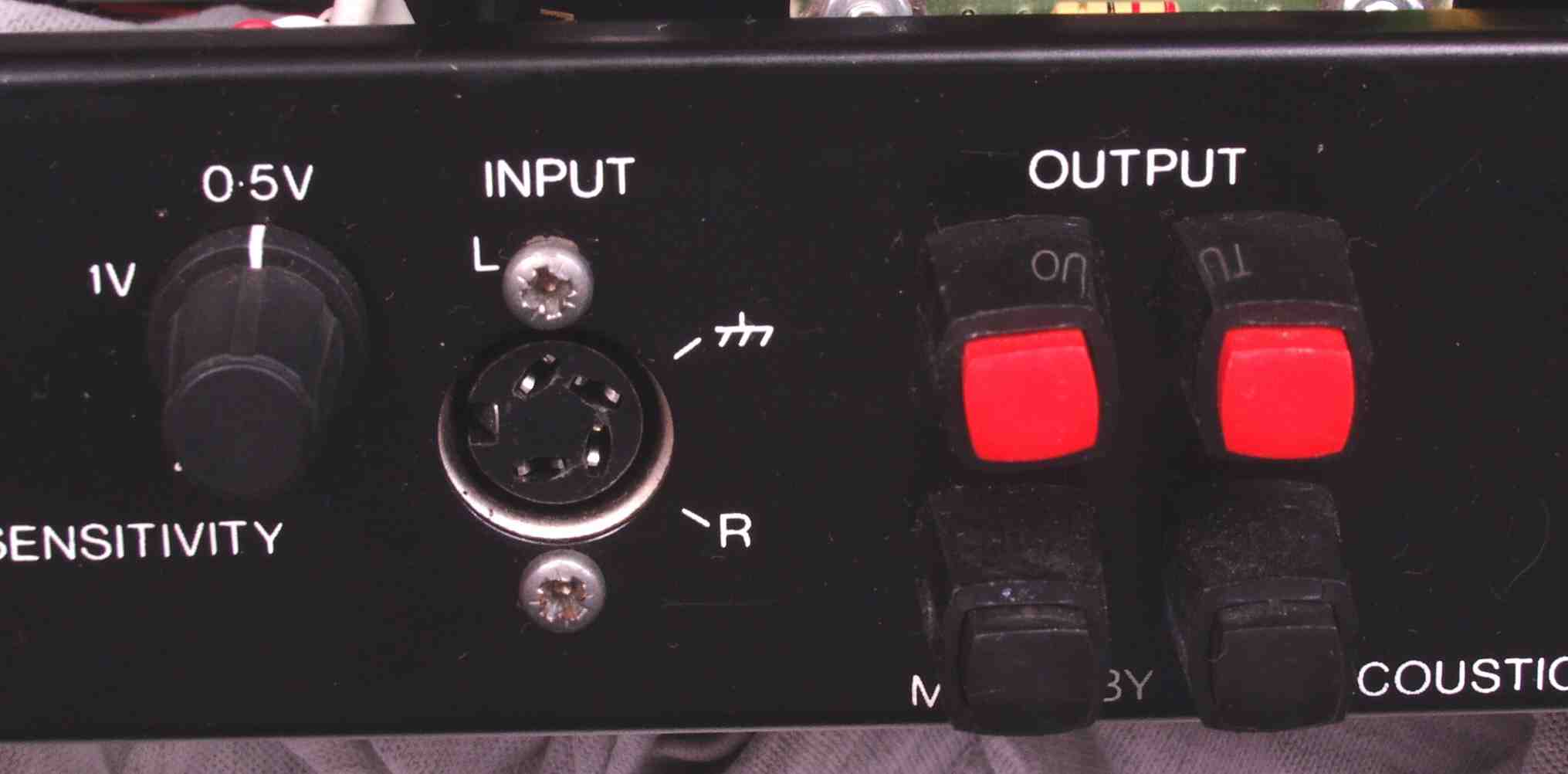

| Ｃ−３Ａ． 修理中 ＤＩＮケーブル点検、綺麗です |
 |

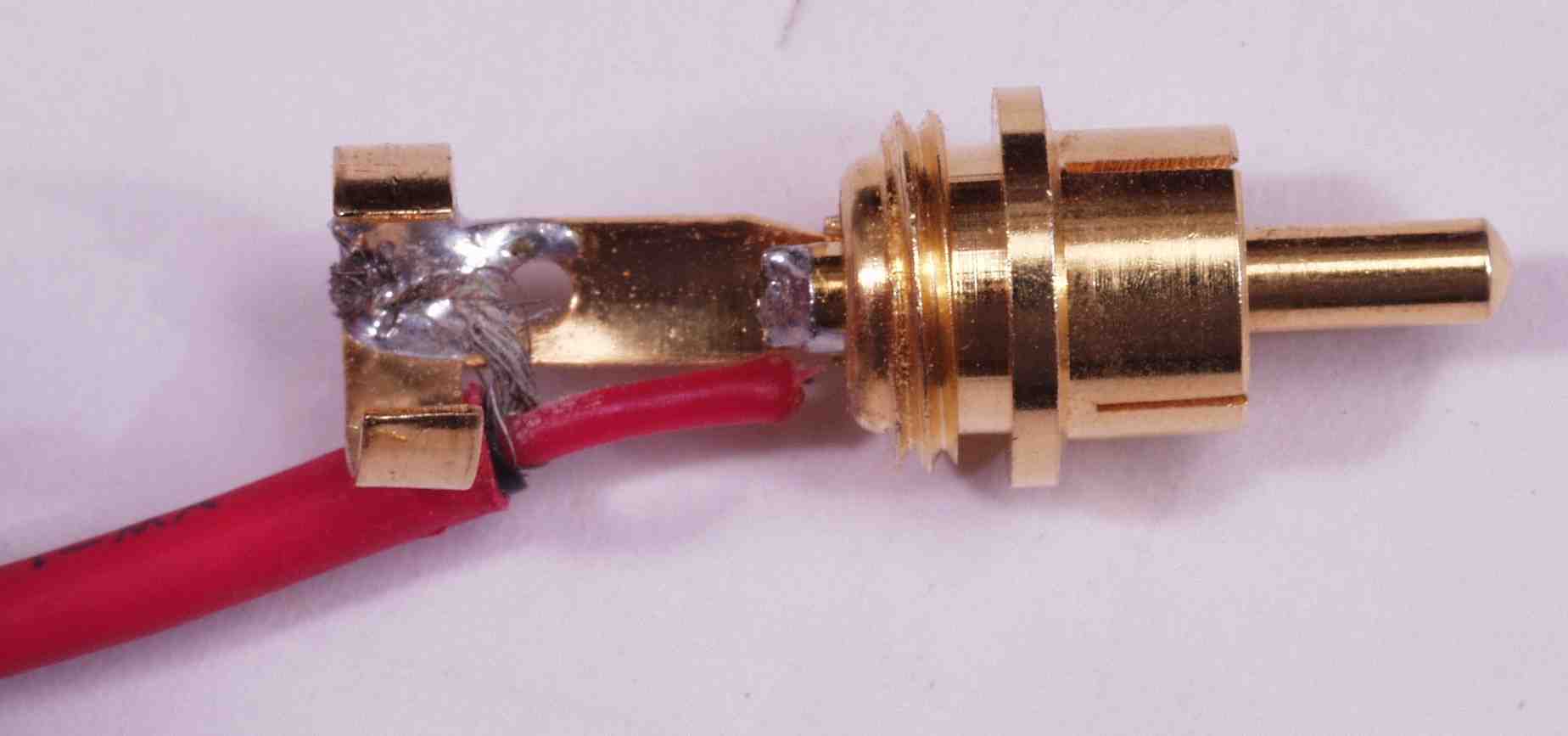

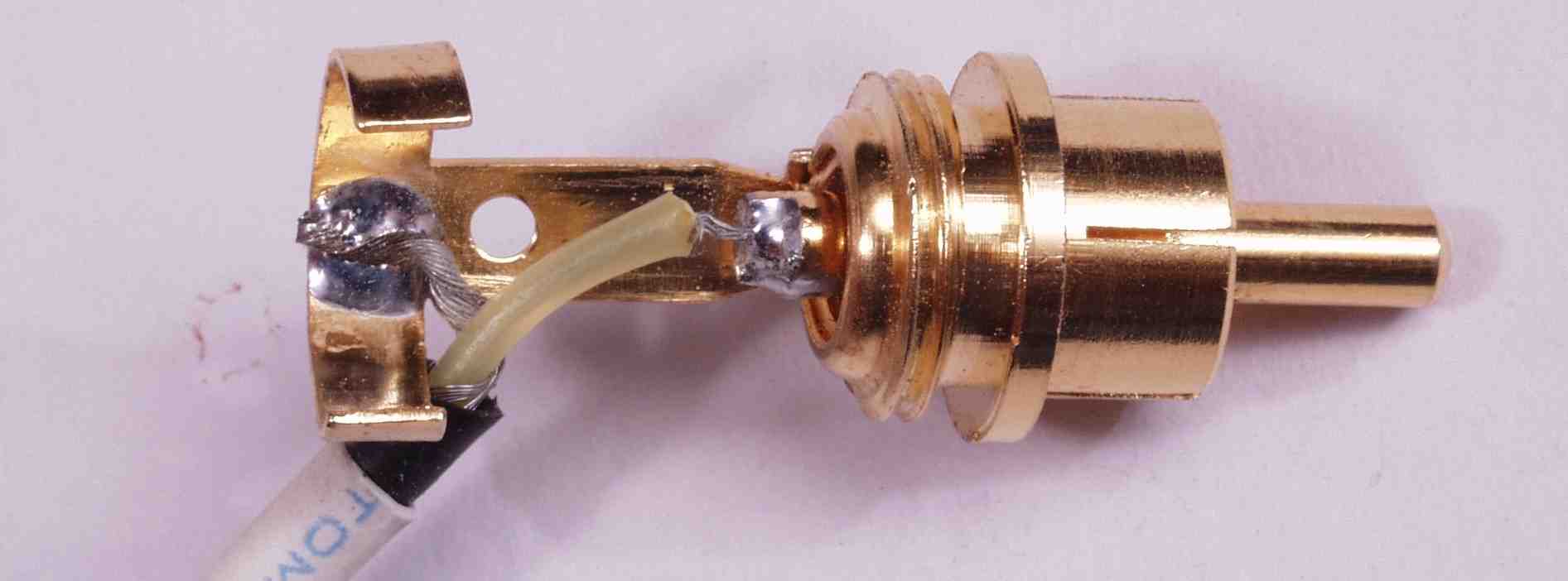

| Ｃ−３Ｂ． 修理中 Ｒ−ＲＣＡケーブル点検 ケーブルが固定されていない、半田付けも未熟 |
 |
| Ｃ−３Ｃ． 修理中 Ｌ−ＲＣＡケーブル点検 ケーブルが固定されていない、半田付けも未熟 |
 |

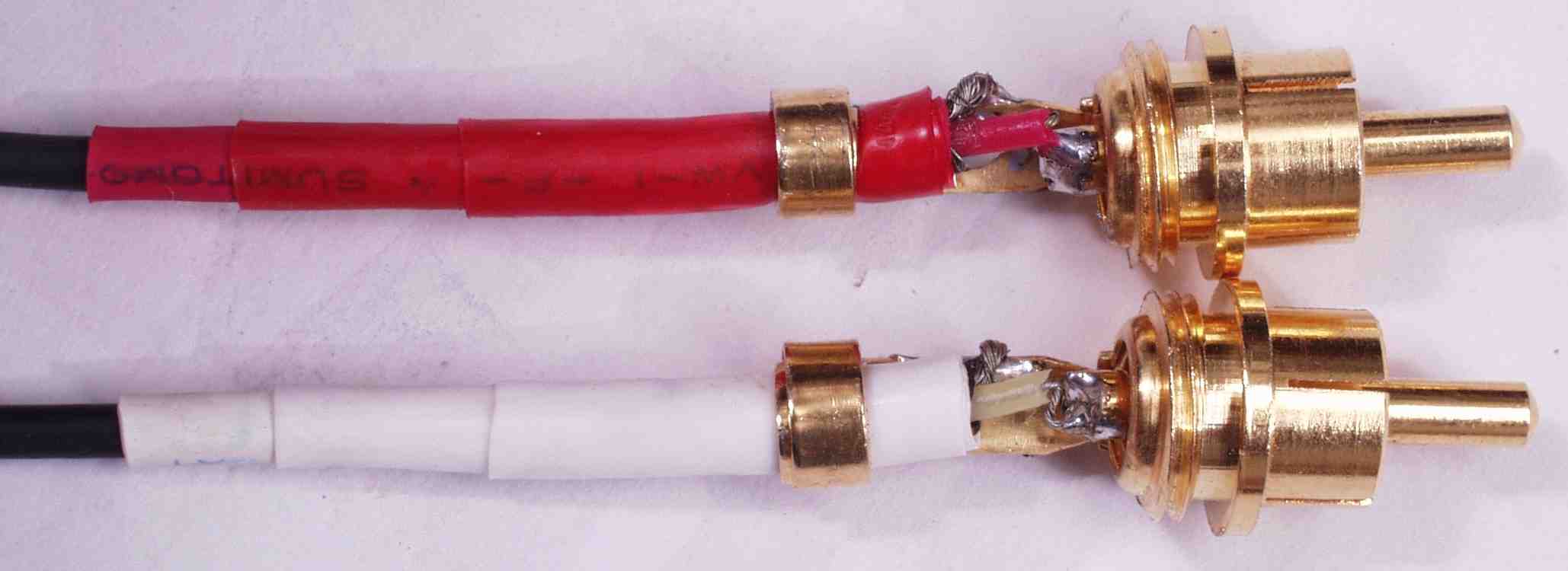

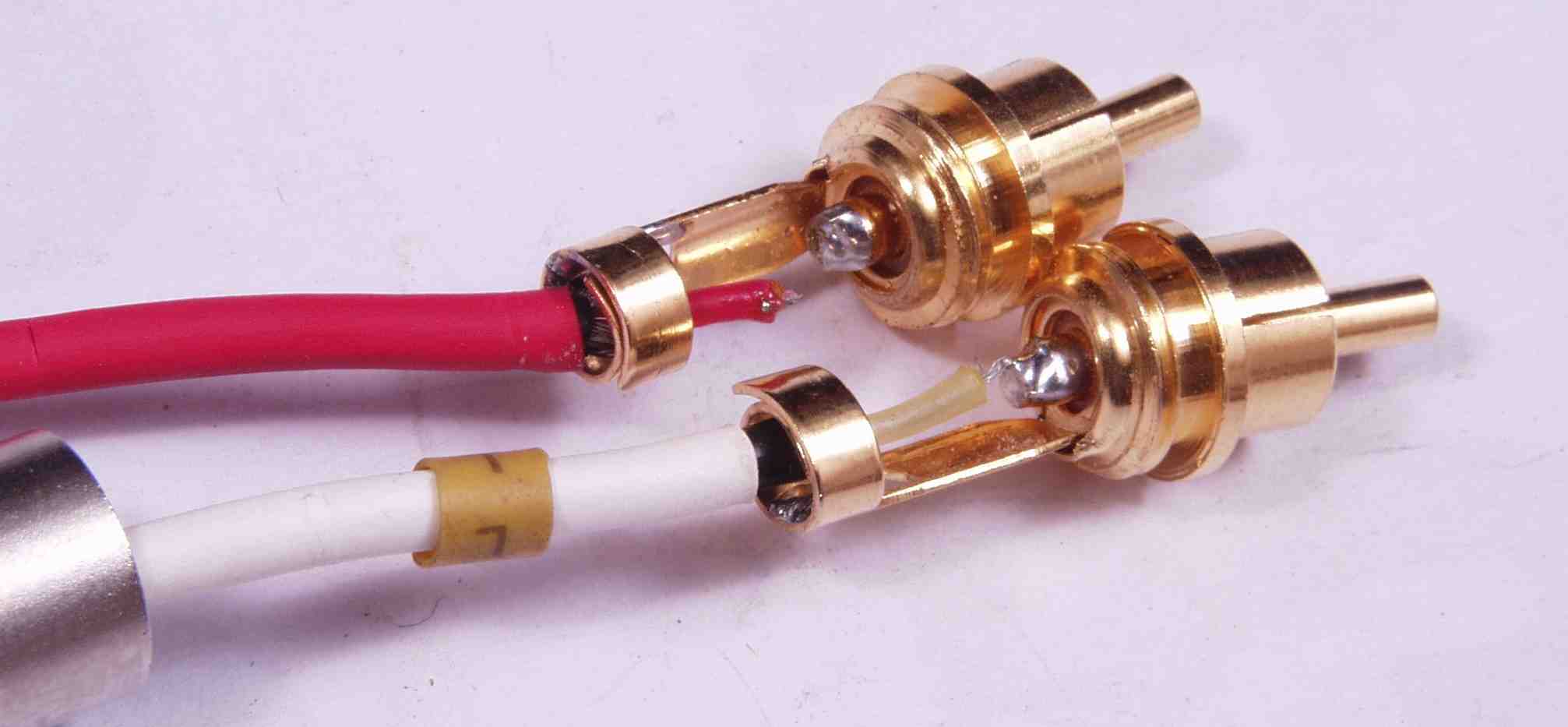

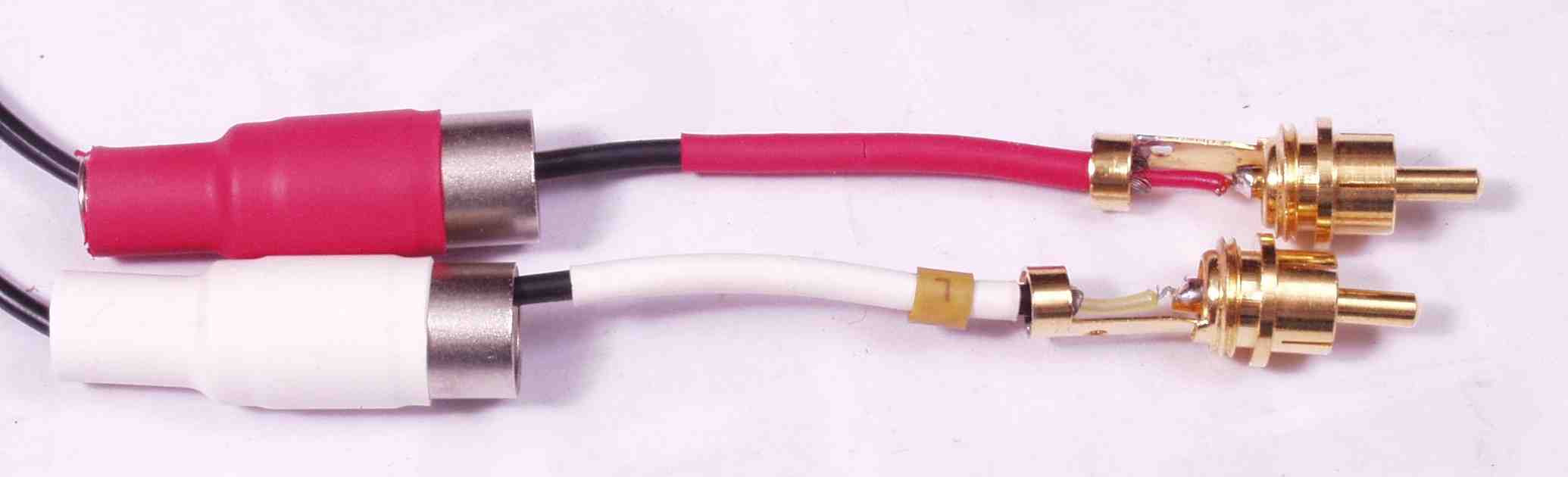

| Ｃ−３Ｄ． 修理後 ＲＣＡケーブル |
 |
| Ｃ−４Ａ． 修理前 ＳＰ端子 |
|
| Ｃ−４Ｂ． 修理後 ＳＰ端子 |
 |

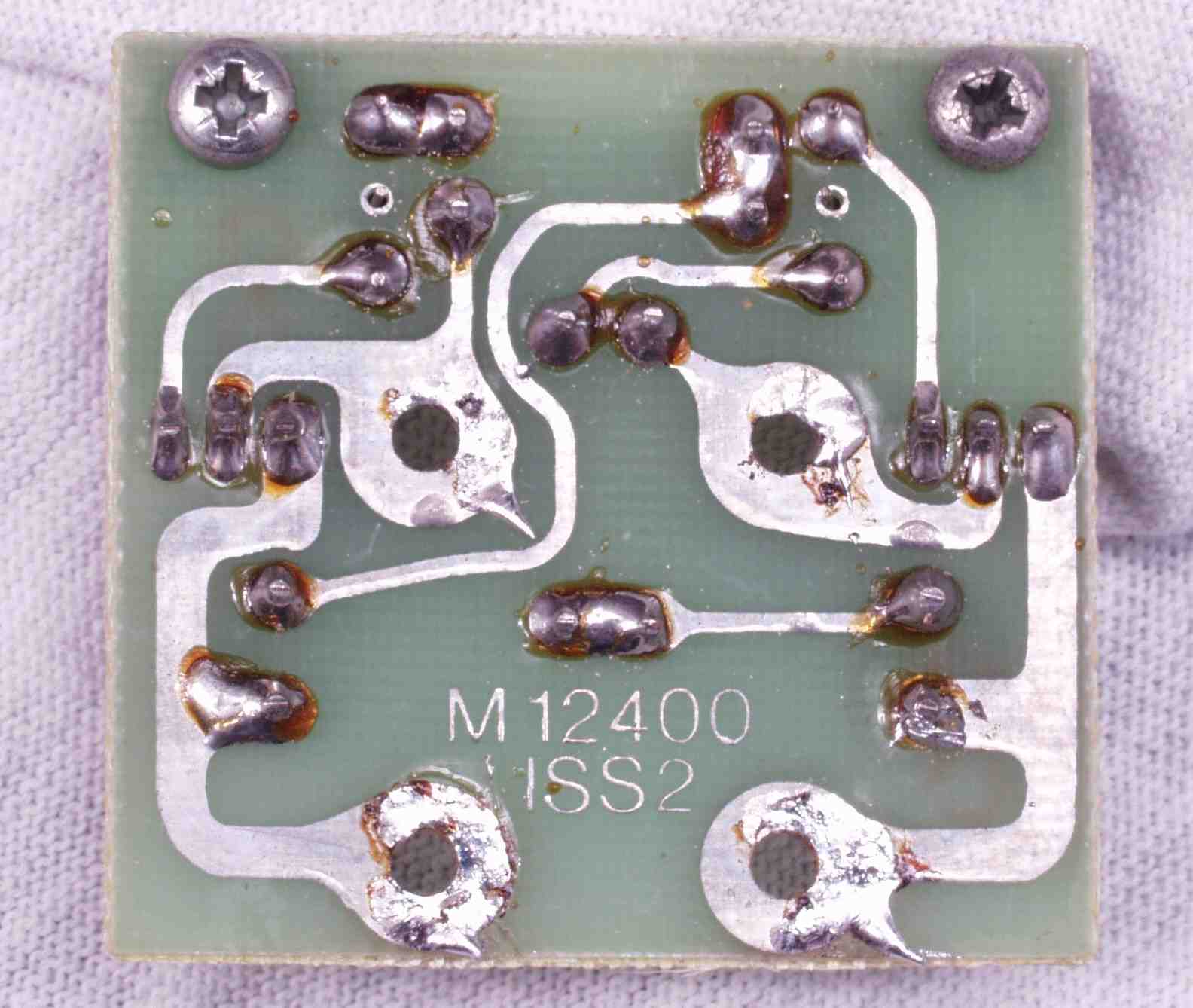

| Ｃ−５Ａ． 修理前 ＳＰ端子基板 |
 |

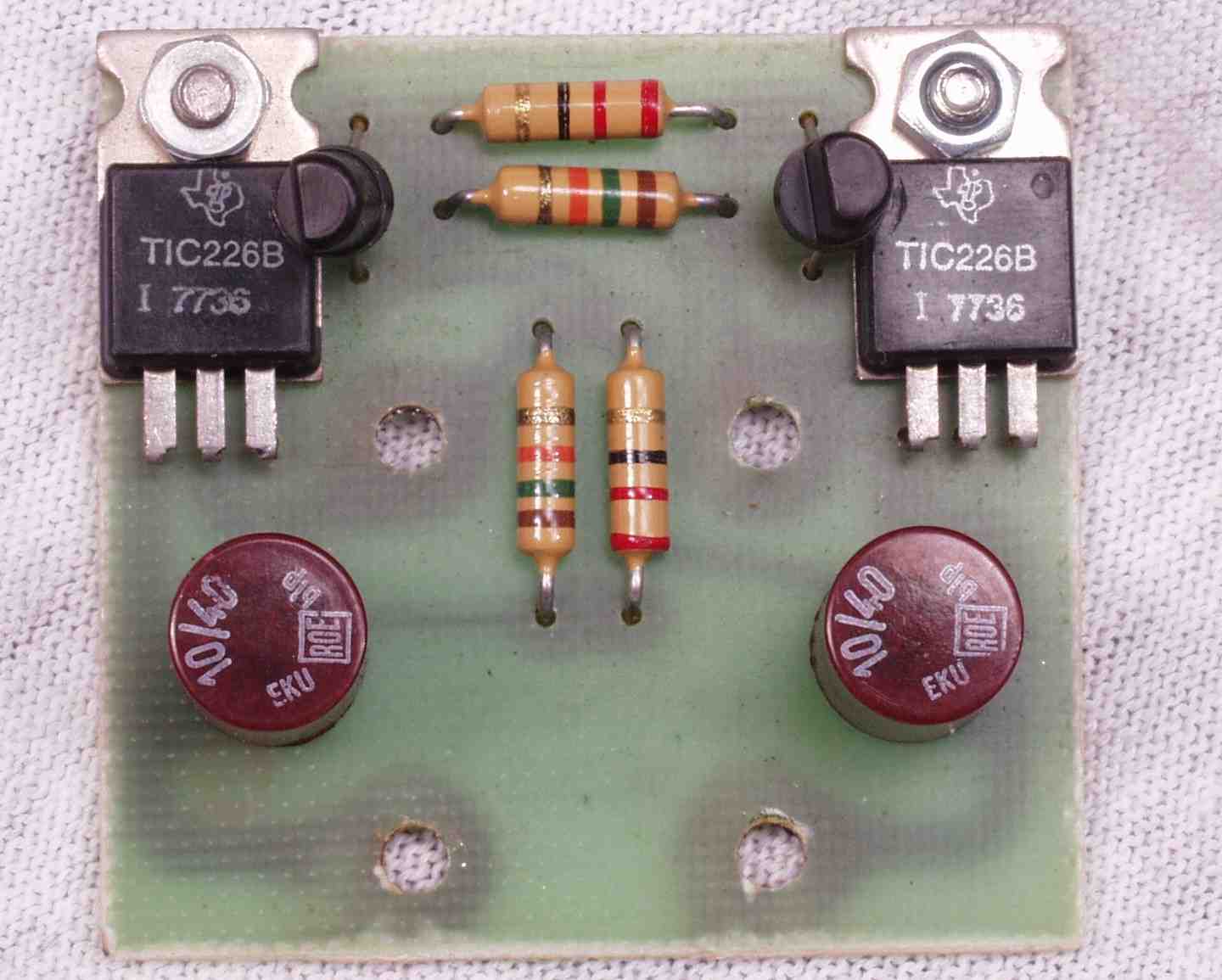

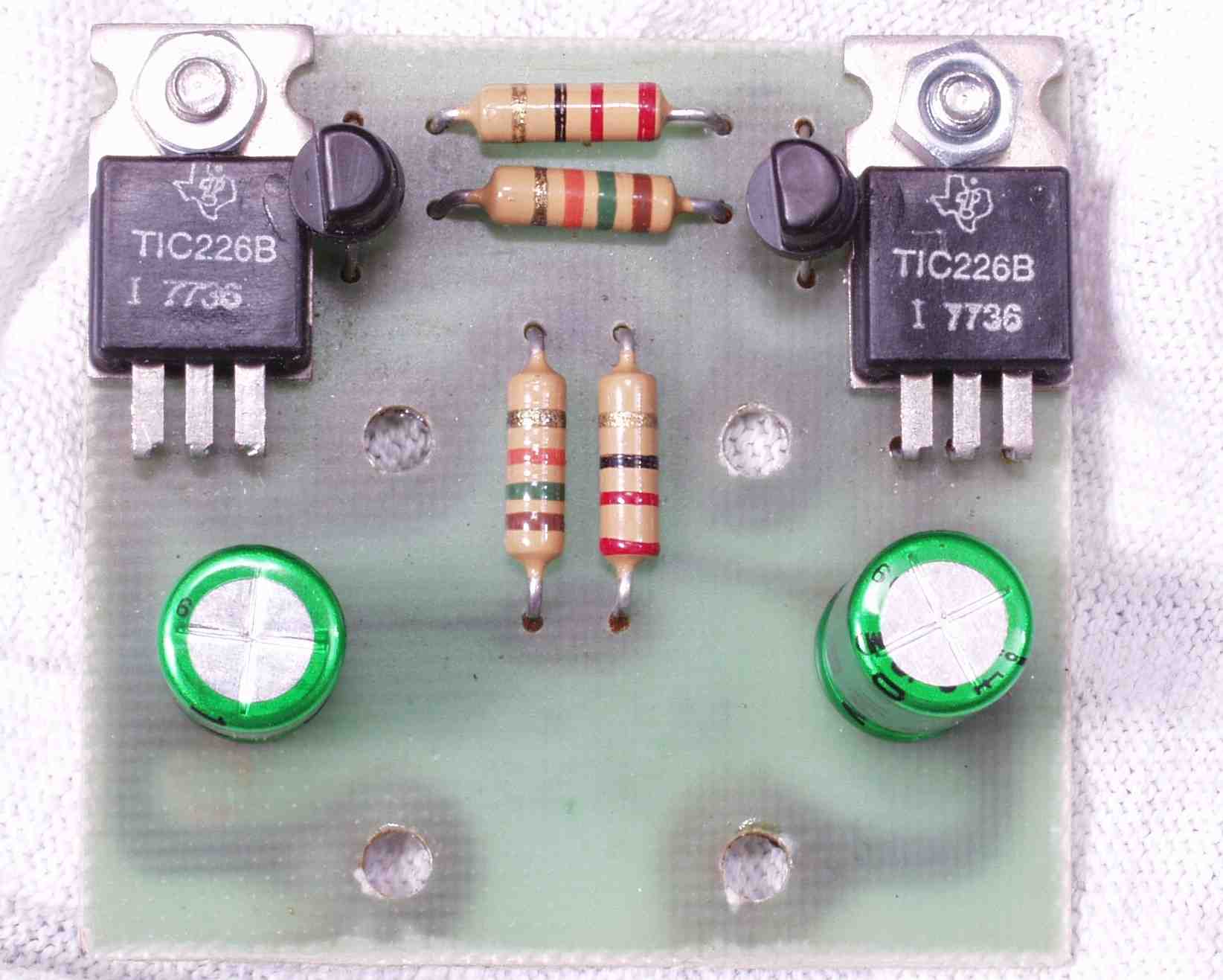

| Ｃ−５Ｂ． 修理後 ＳＰ端子基板 |
 |

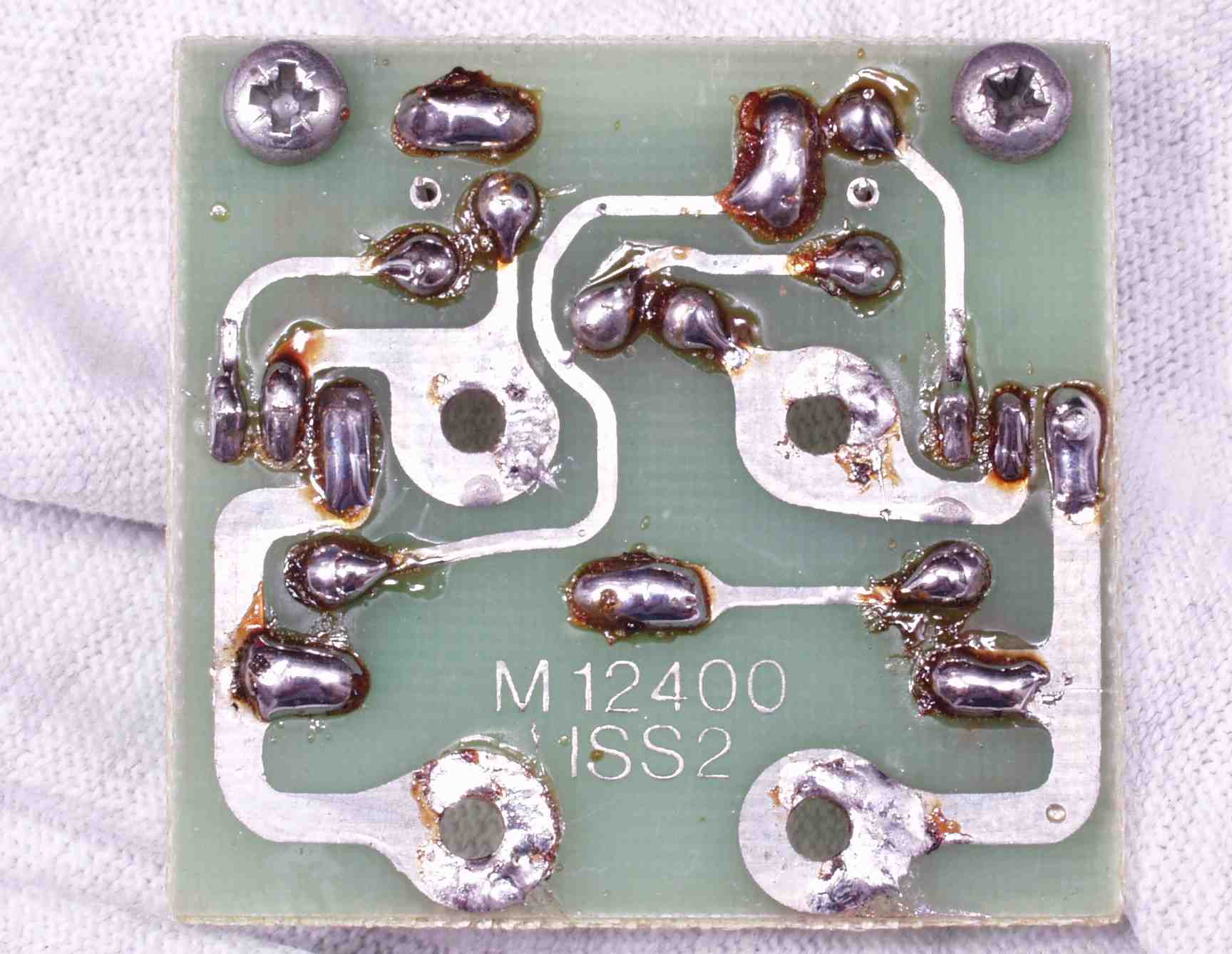

| Ｃ−５Ｃ． 修理後 ＳＰ端子基板裏 |
 |
| Ｃ−５Ｄ． 修理後 ＳＰ端子基板裏 |
 |

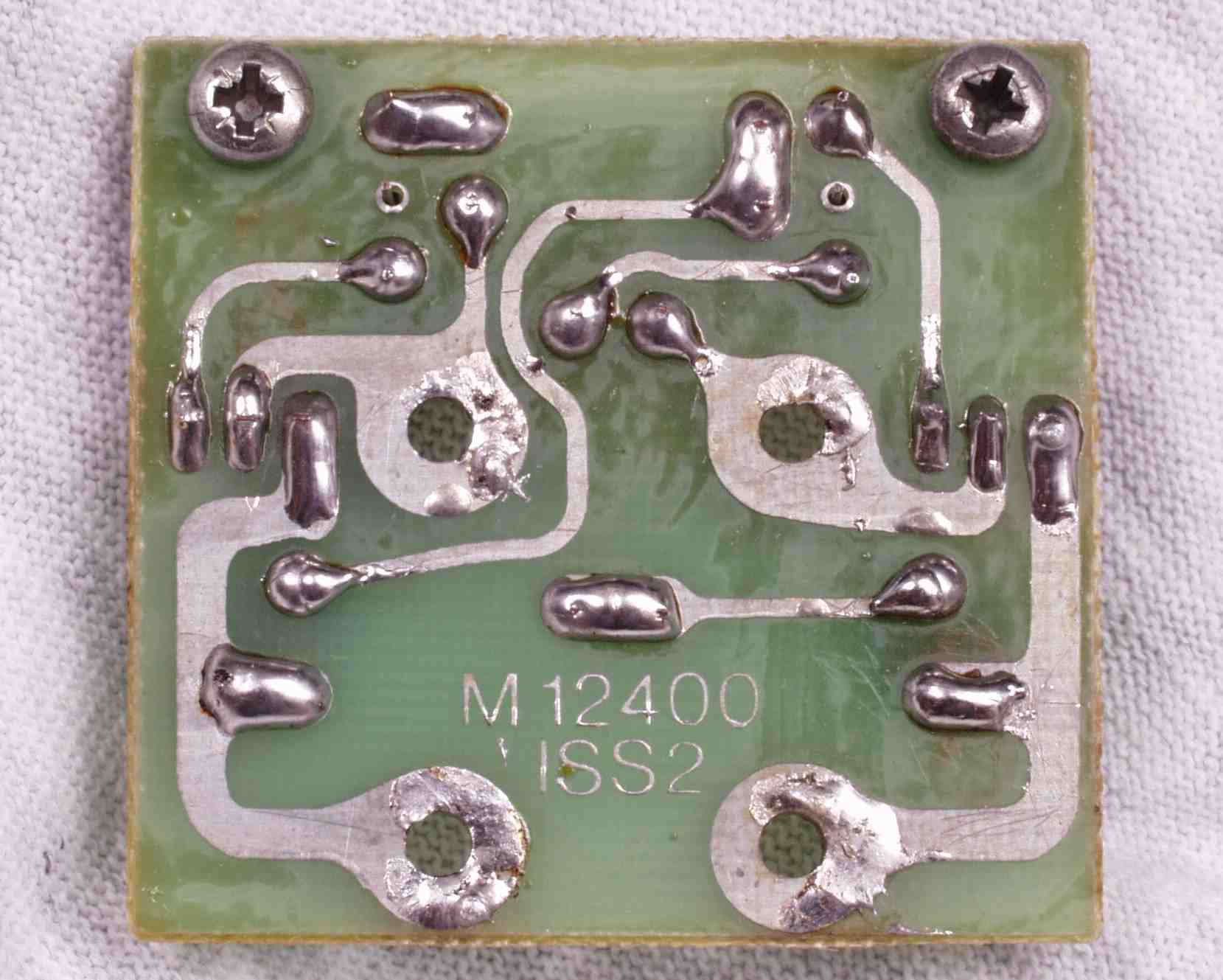

| Ｃ−５Ｅ． 完成ＳＰ端子基板裏 洗浄後 |
 |

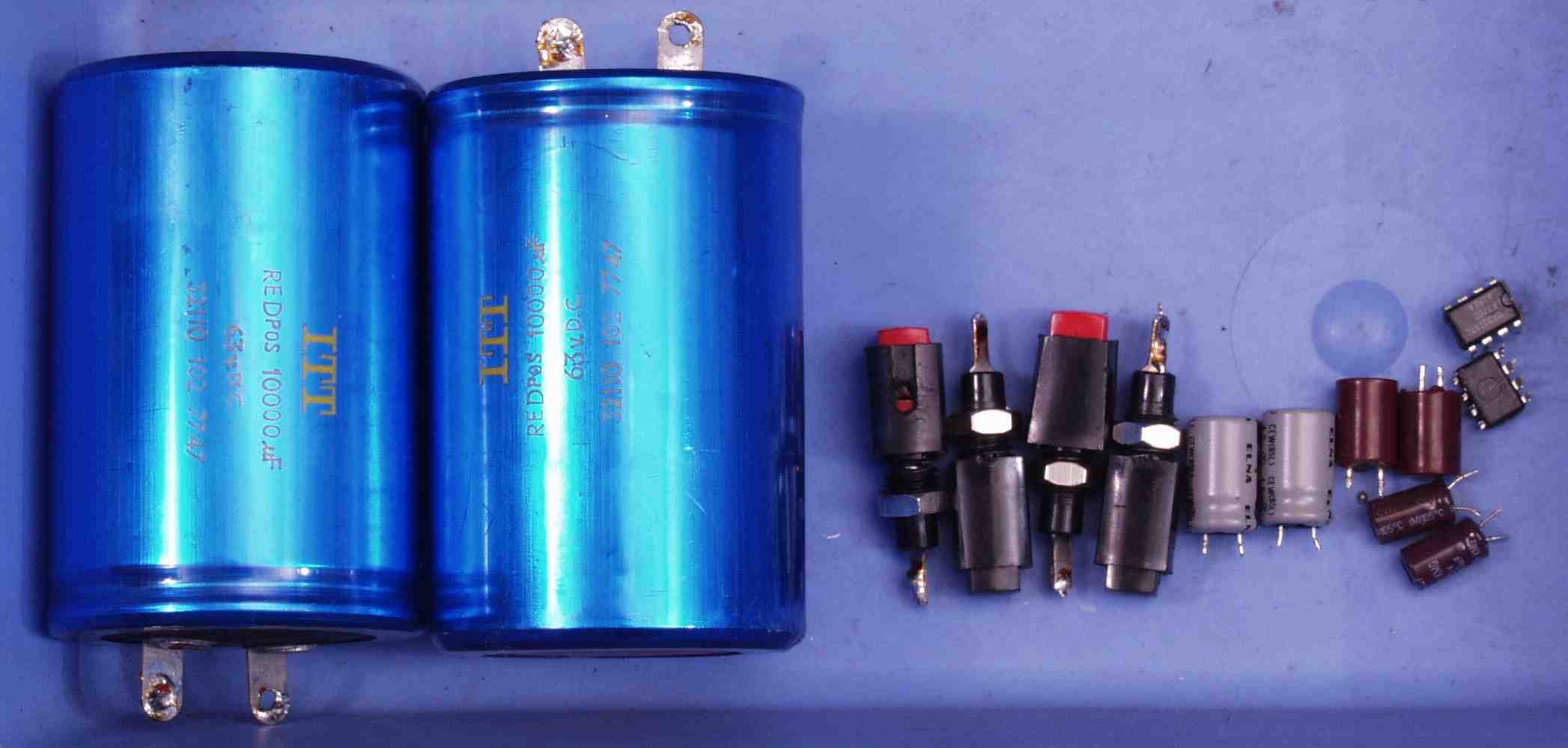

| Ｃ−６Ａ． 交換部品 |
 |

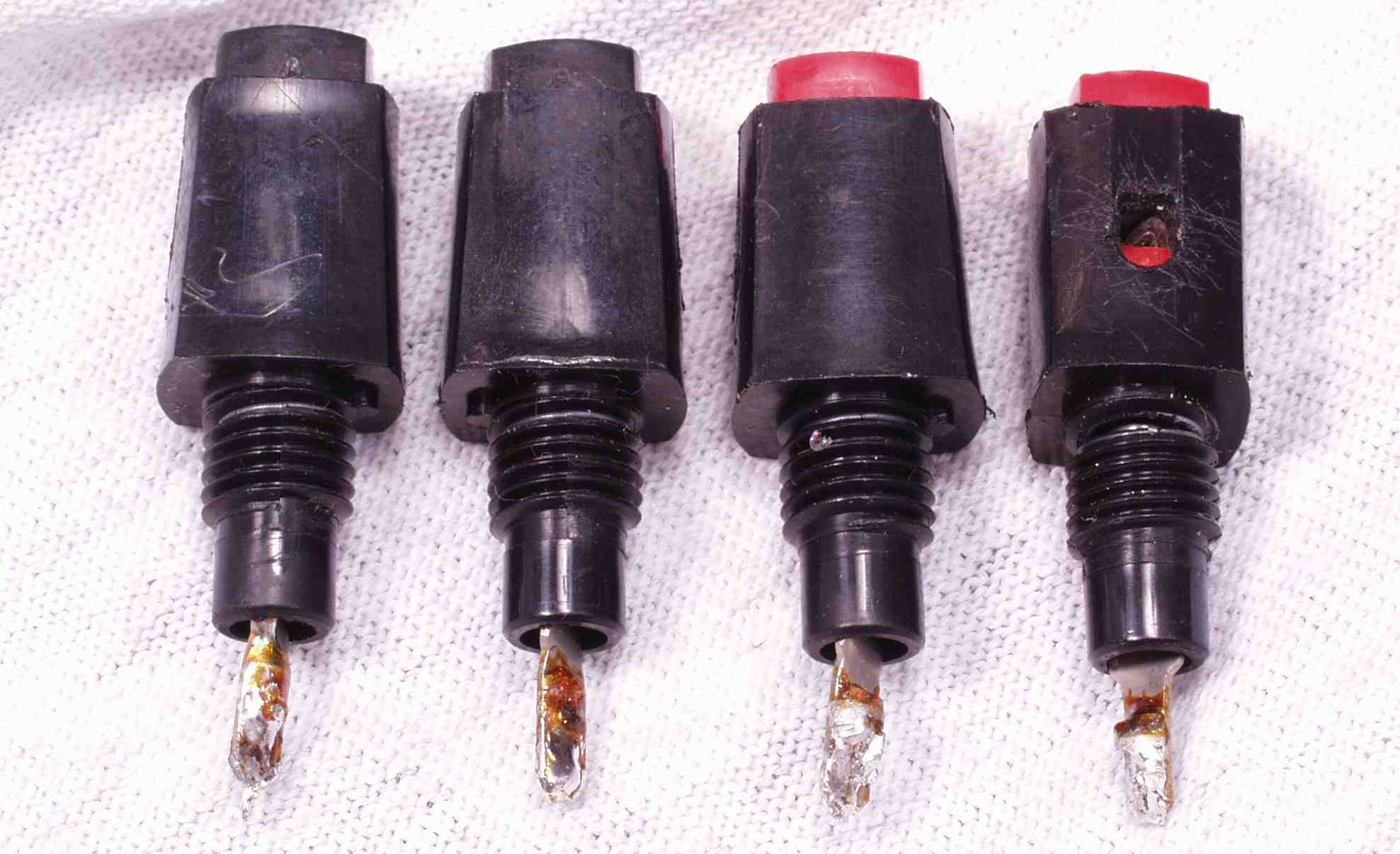

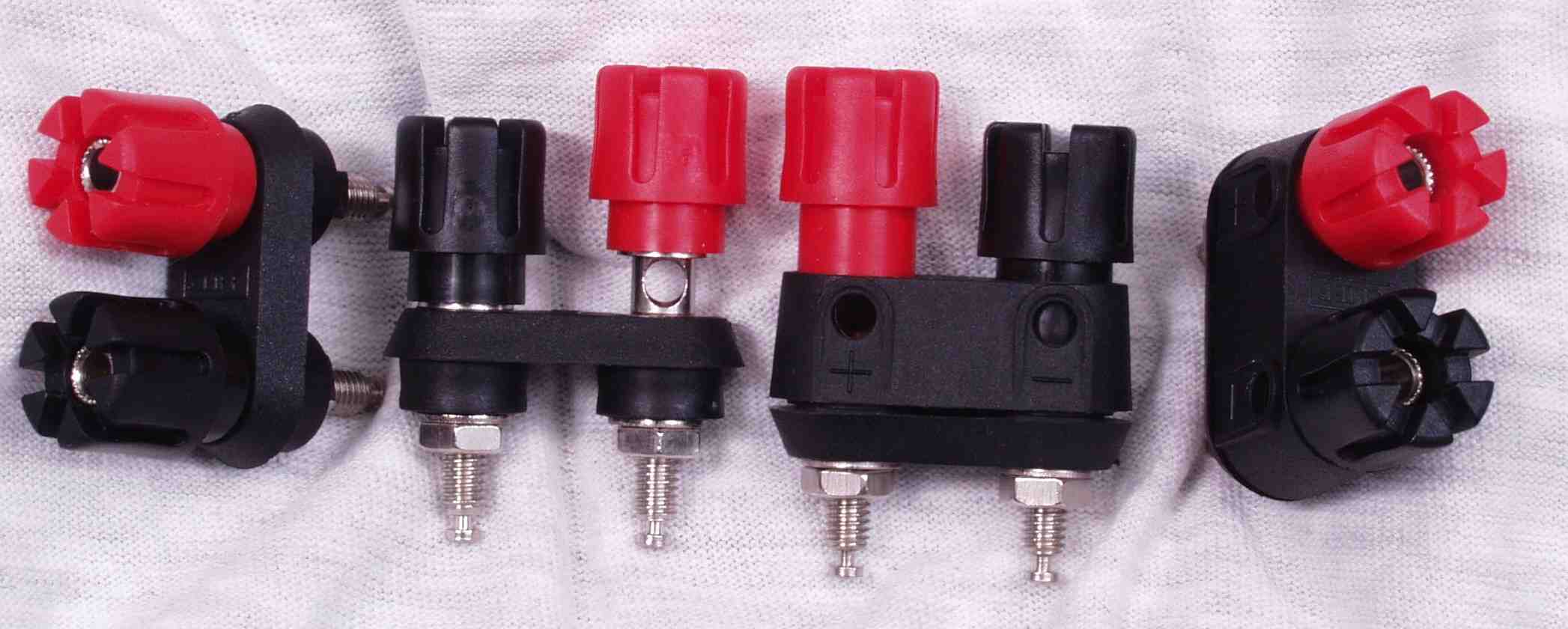

| Ｃ−６Ｂ． 交換したＳＰ端子 左端は割れており、他もネジの所に皆ヒビが入っています |
 |
| Ｃ−７Ａ． 修理前 上から見る |
|

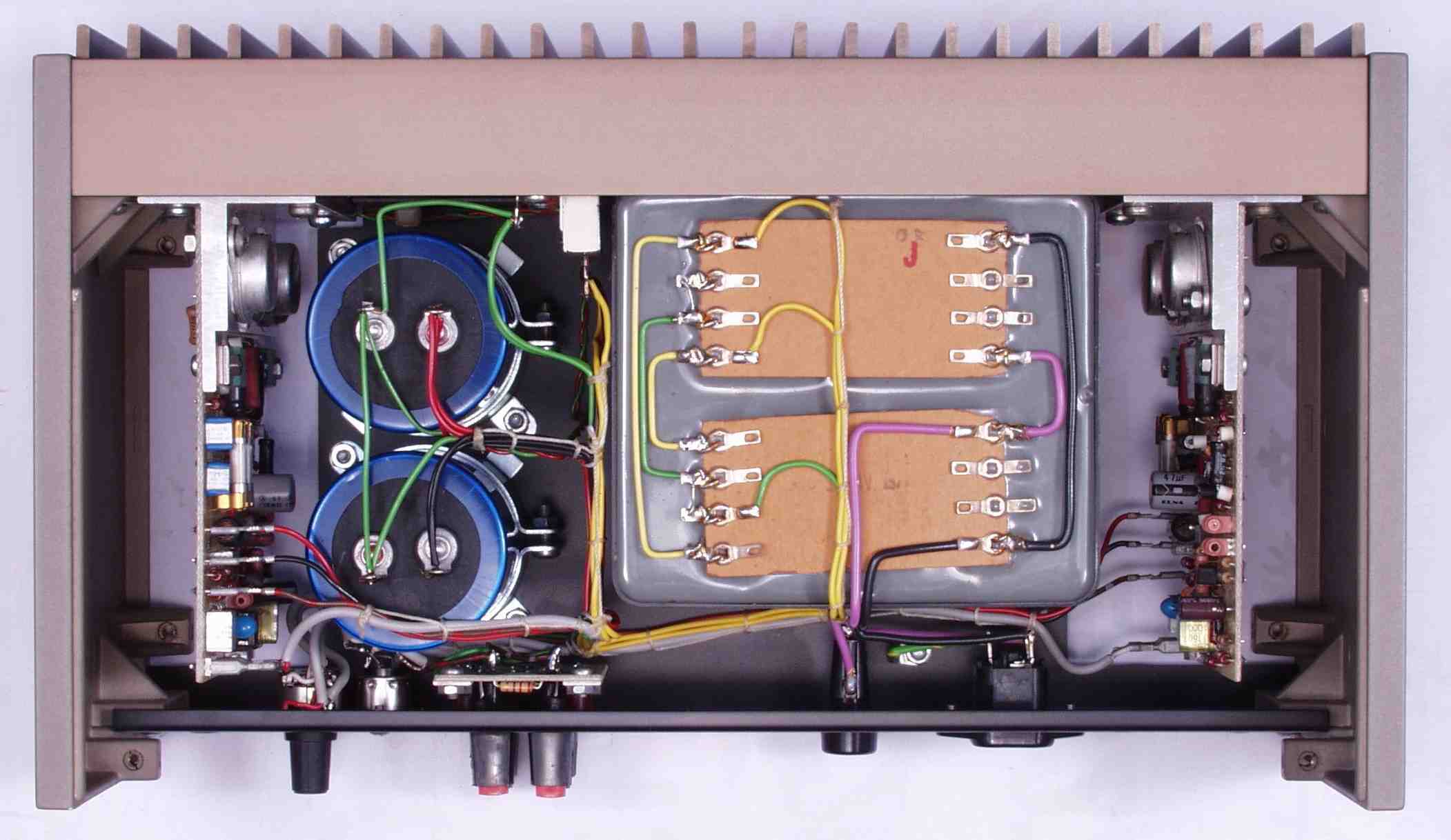

| Ｃ−７Ｂ． 修理後 上から見る |
 |

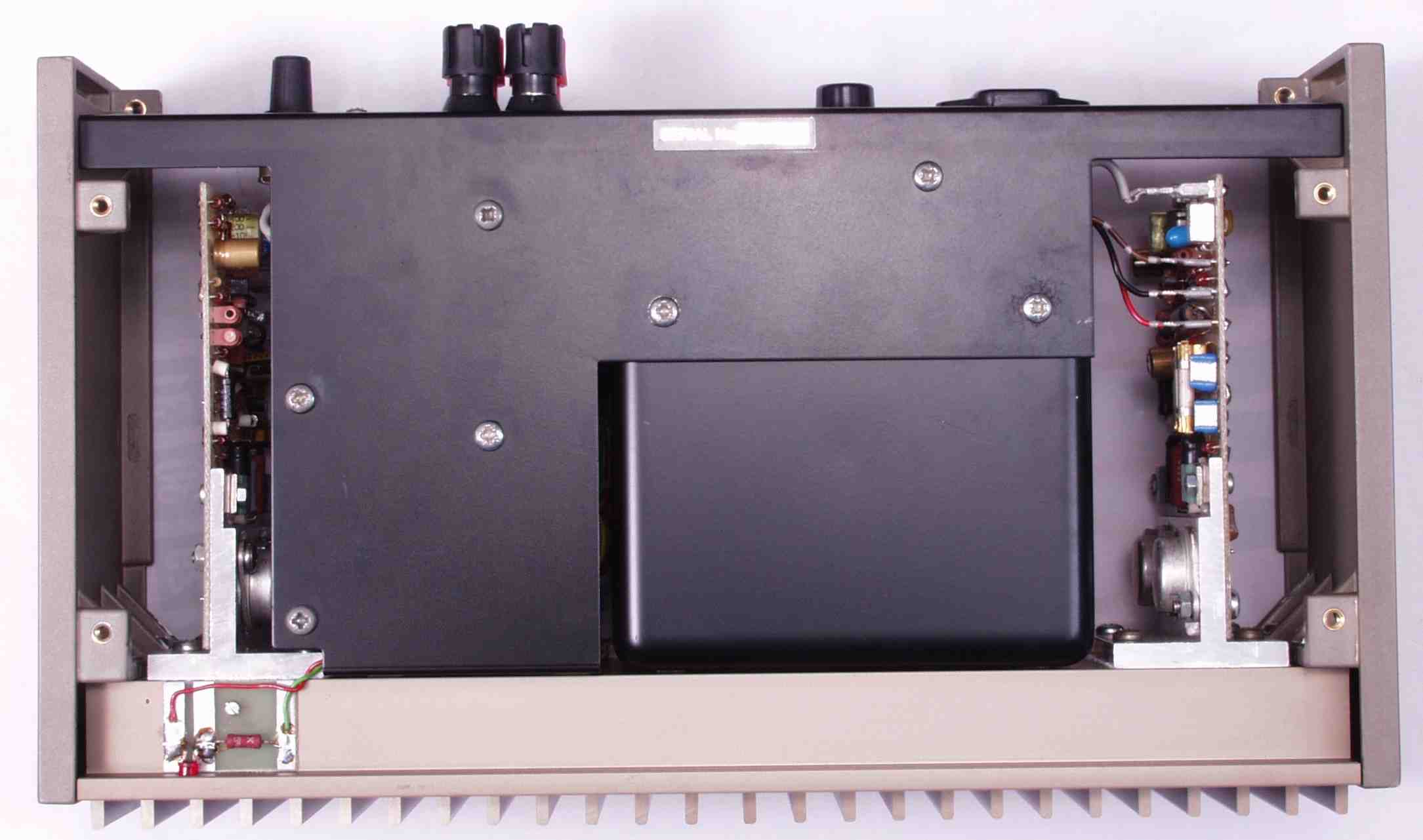

| Ｃ−７Ｃ． 修理前 下から見る |
|
| Ｃ−７Ｄ． 修理後 下から見る |
 |

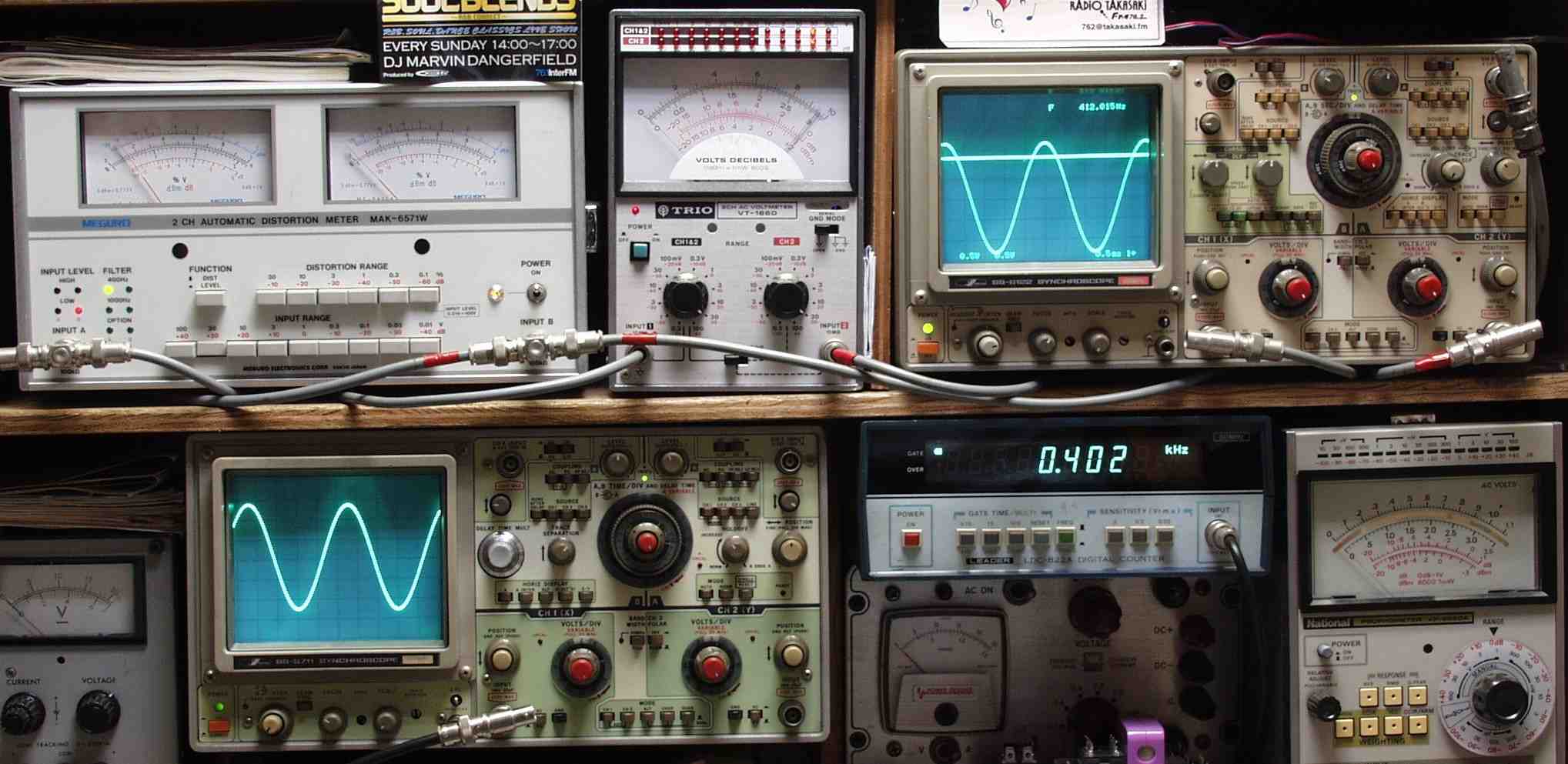

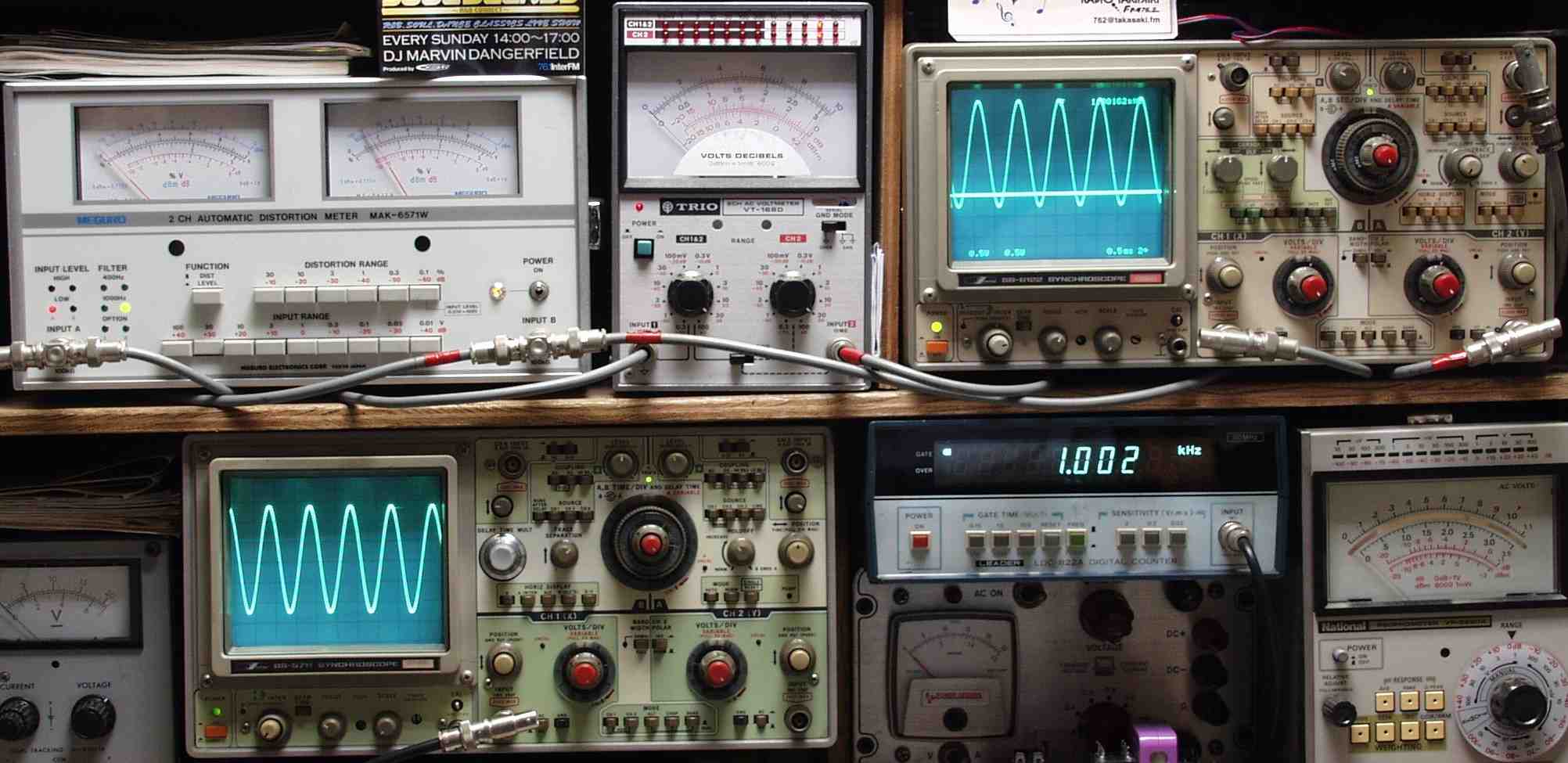

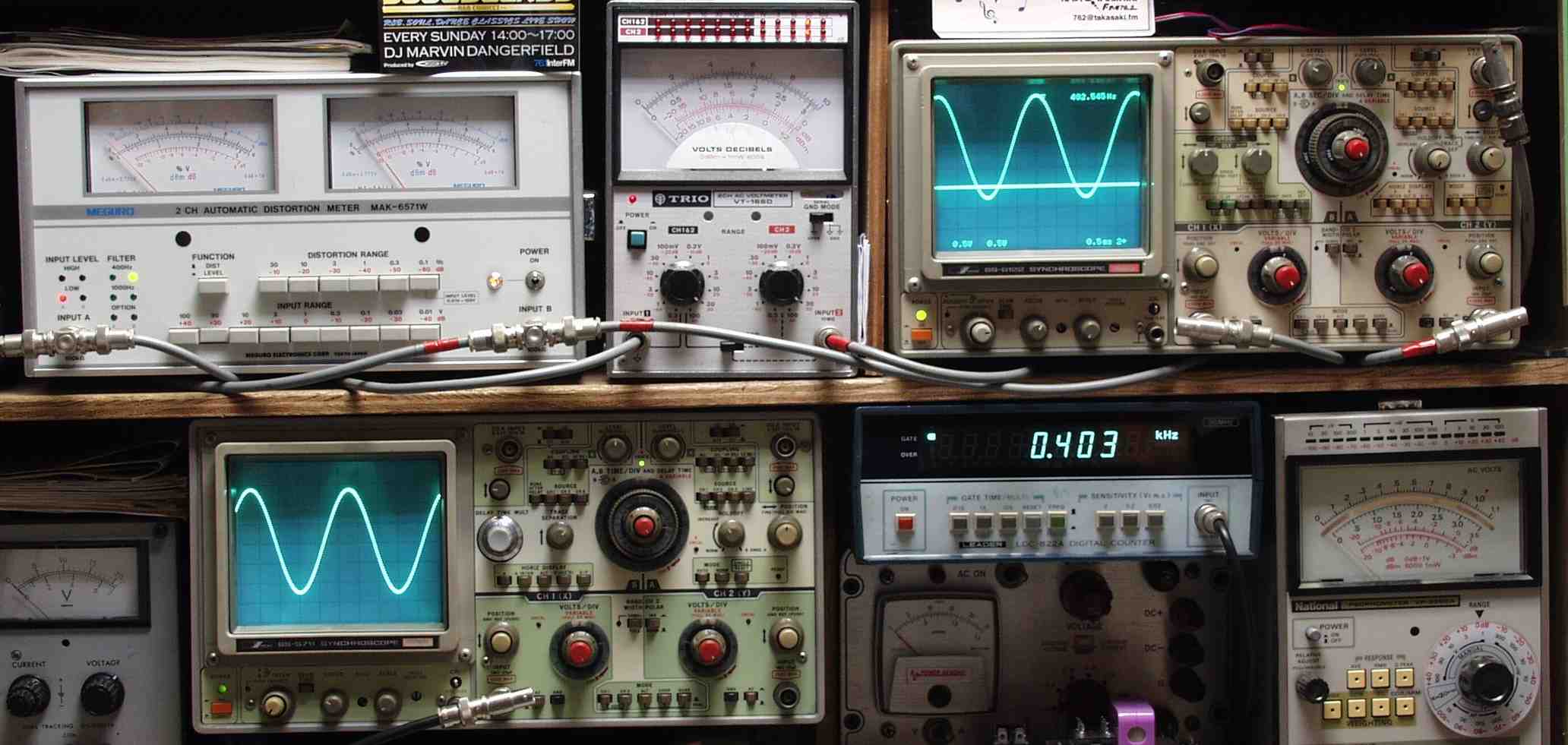

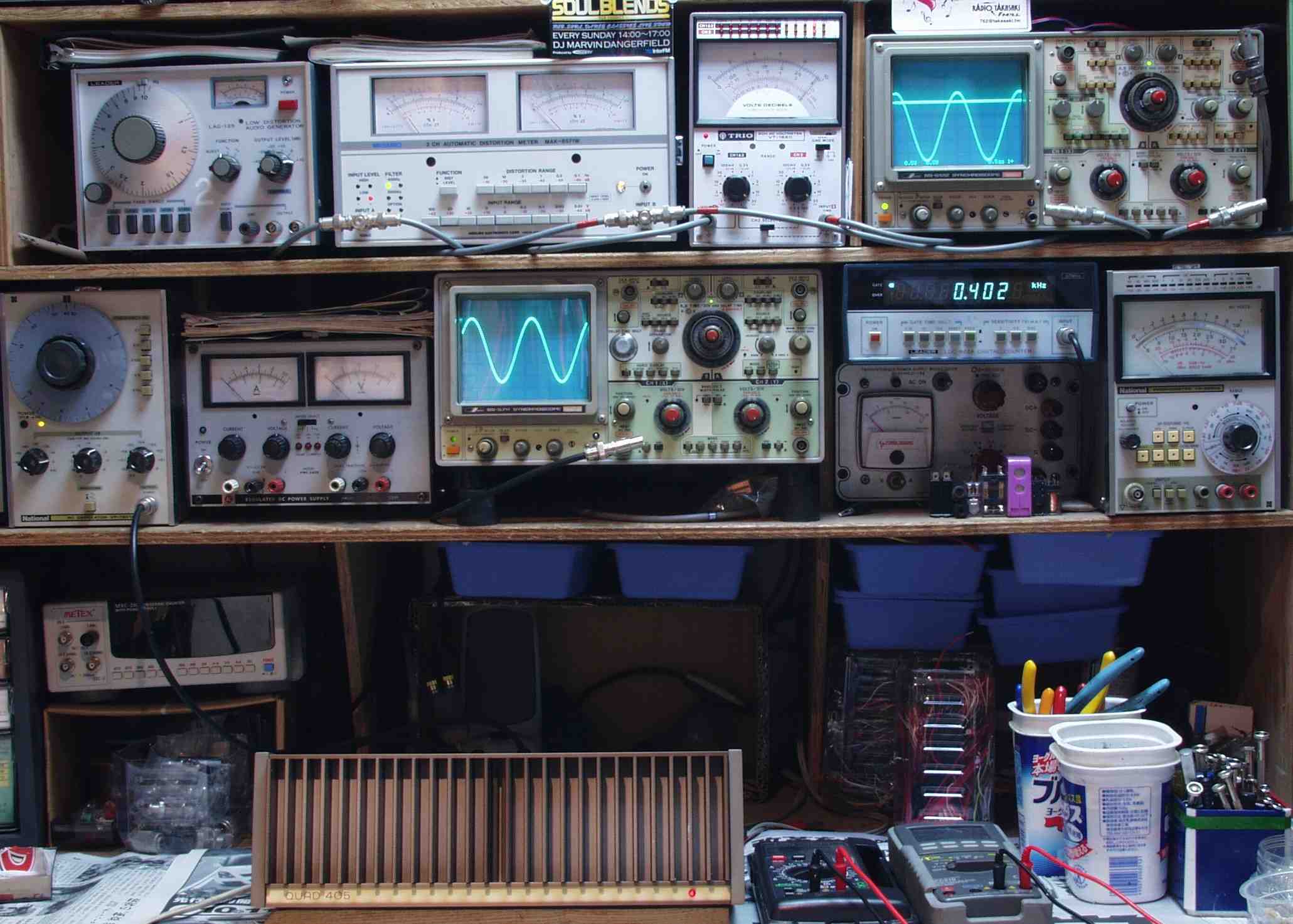

| Ｅ． 調整・測定 Ｅ−１． 出力、歪み調整・測定 電源電圧は１００Ｖにて測定 ＜見方＞ 下左のオーディオ発振器より４００ＨＺ ＆ １KHZの信号を出す（歪み率＝約０．００３％） 下中の測定器−−入力波形（オーディオ発振器のTTLレベル） 下右の測定器−−周波数計 上左の測定器−−ＳＰ出力の歪み率測定。 左メータ＝Ｌeft出力。 右メータ＝Ｒight出力 上中の測定器−−ＳＰ出力電圧測定器。 赤針＝Ｒight出力。 黒針＝Ｌeft出力 上右の測定器−−ＳＰ出力波形オシロ。 上＝Ｒight出力。 下＝Ｌeft出力（出力電圧測定器の出力） |
 |
| Ｅ−２Ａ． Ｒ−ＳＰ出力 ３０Ｖ＝１１２Ｗ 歪み率＝０．０２％ １０００ＨＺ |
 |
| Ｅ−２Ｂ． Ｒ−ＳＰ出力 ３０Ｖ＝１１２Ｗ 歪み率＝０．０２％ ４００ＨＺ |
 |
| Ｅ−３Ａ． Ｌ−ＳＰ出力 ３０Ｖ＝１１２Ｗ 歪み率＝０．０２％ １０００ＨＺ |
 |
| Ｅ−３Ｂ． Ｌ−ＳＰ出力 ３０Ｖ＝１１２Ｗ 歪み率＝０．０２％ ４００ＨＺ |
 |

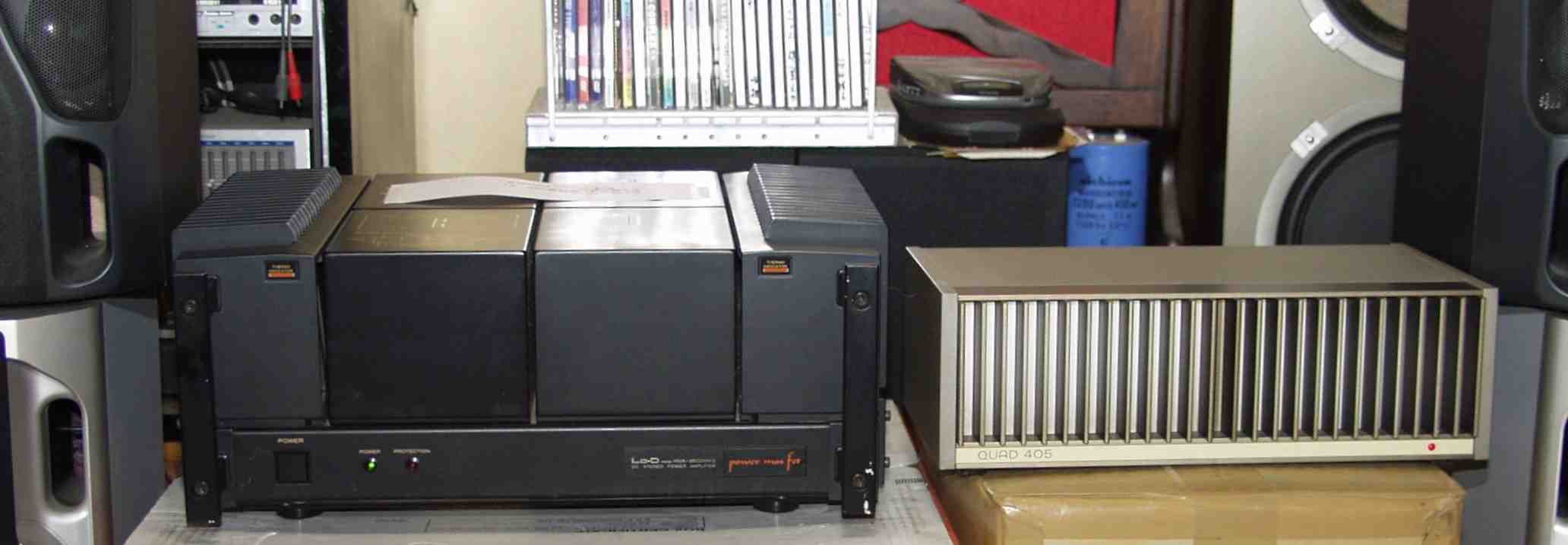

| Ｅ−４． ２４時間エージング |
 |
