| ＱＵＡＤ ４４． ２台目修理記録 |
| 平成１６年３月１日到着 3月10日完成 |
| このＡＭＰの入出力に使用する「５ピンＤＩＮコネクター（雄）」、多数有ります、必要なかたメール下さい 又、ケーブルも作ります（ＤＩＮ−ＲＣＡ端子） |
Ａ． 修理前の状況
Ｆ． 修理費 ５７，０００円 ＜＜オーバーホール修理＞＞ |

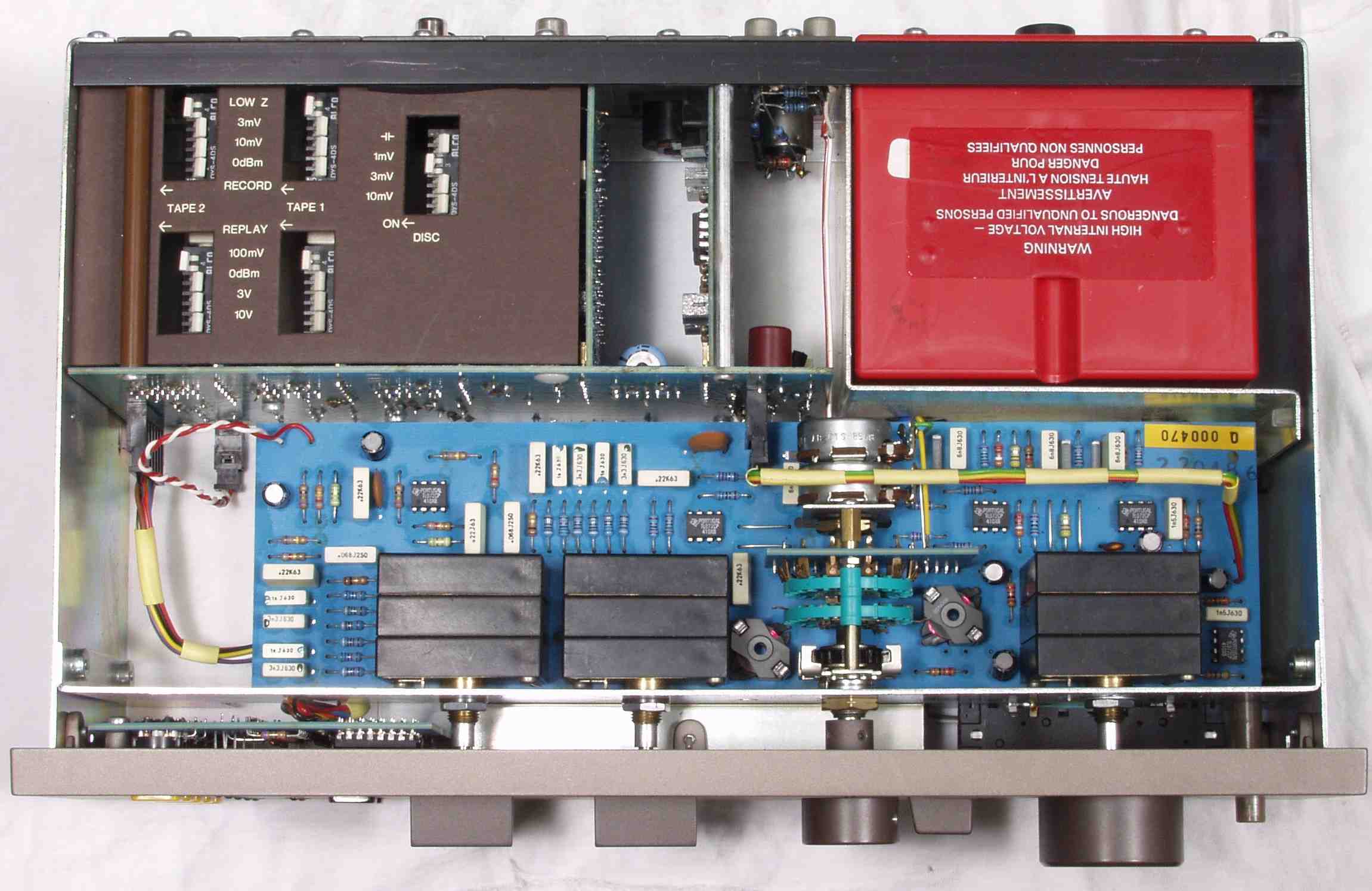

| Ａ． 修理前の状況 Ａ−１． 修理前 上から見る |
 |

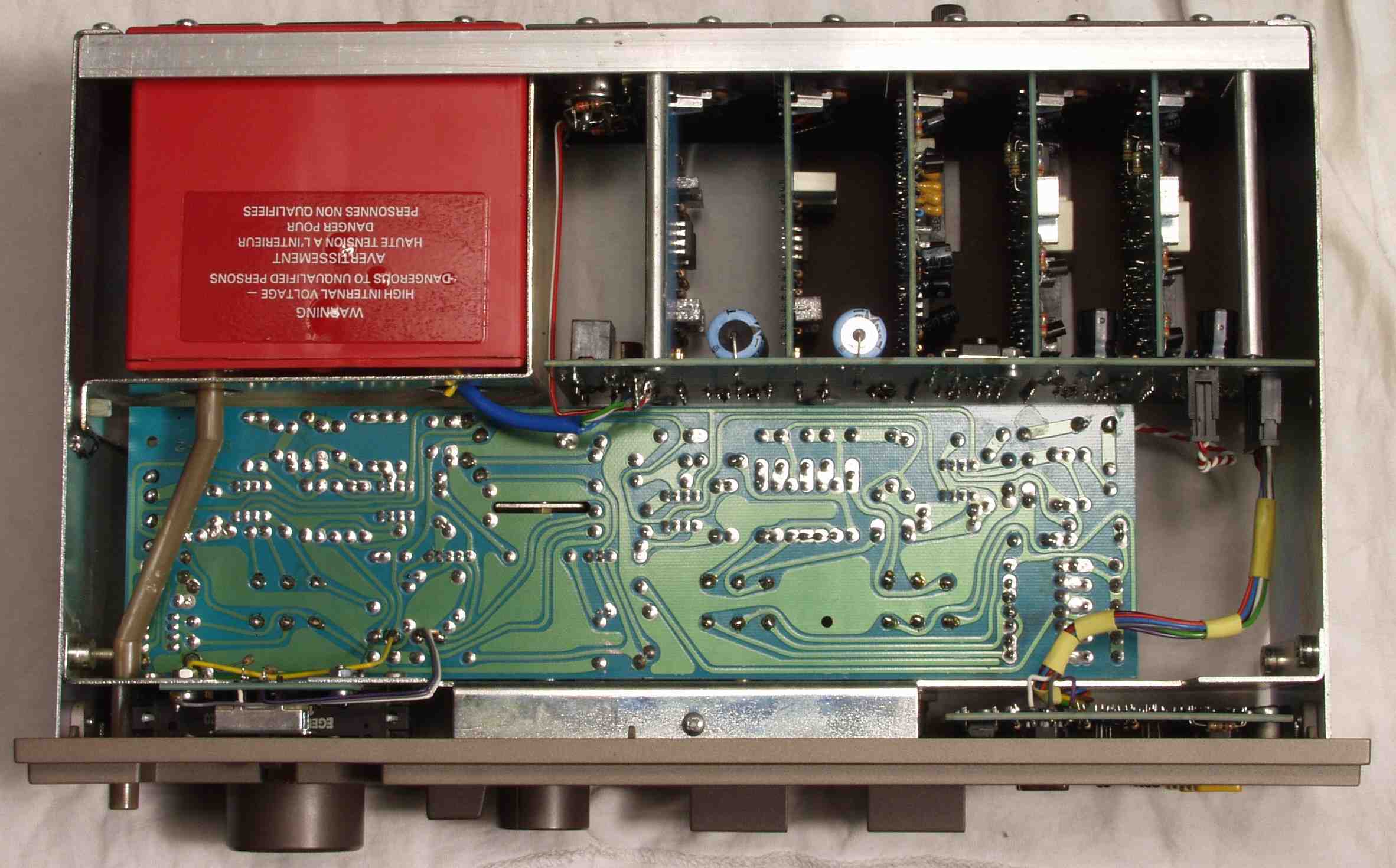

| Ａ−２． 修理前 下から見る |
 |

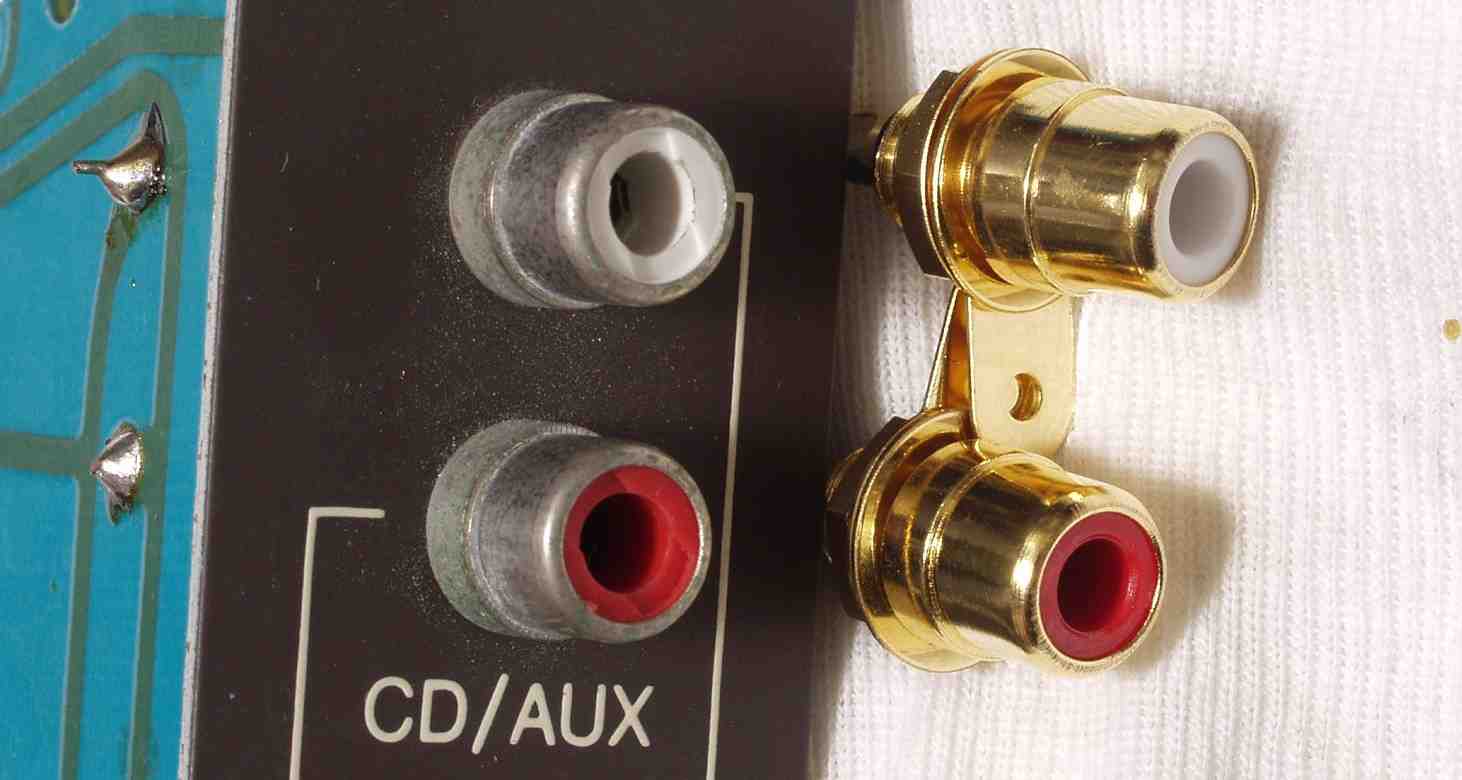

| Ａ−３． 交換するＲＣＡ端子 |
 |

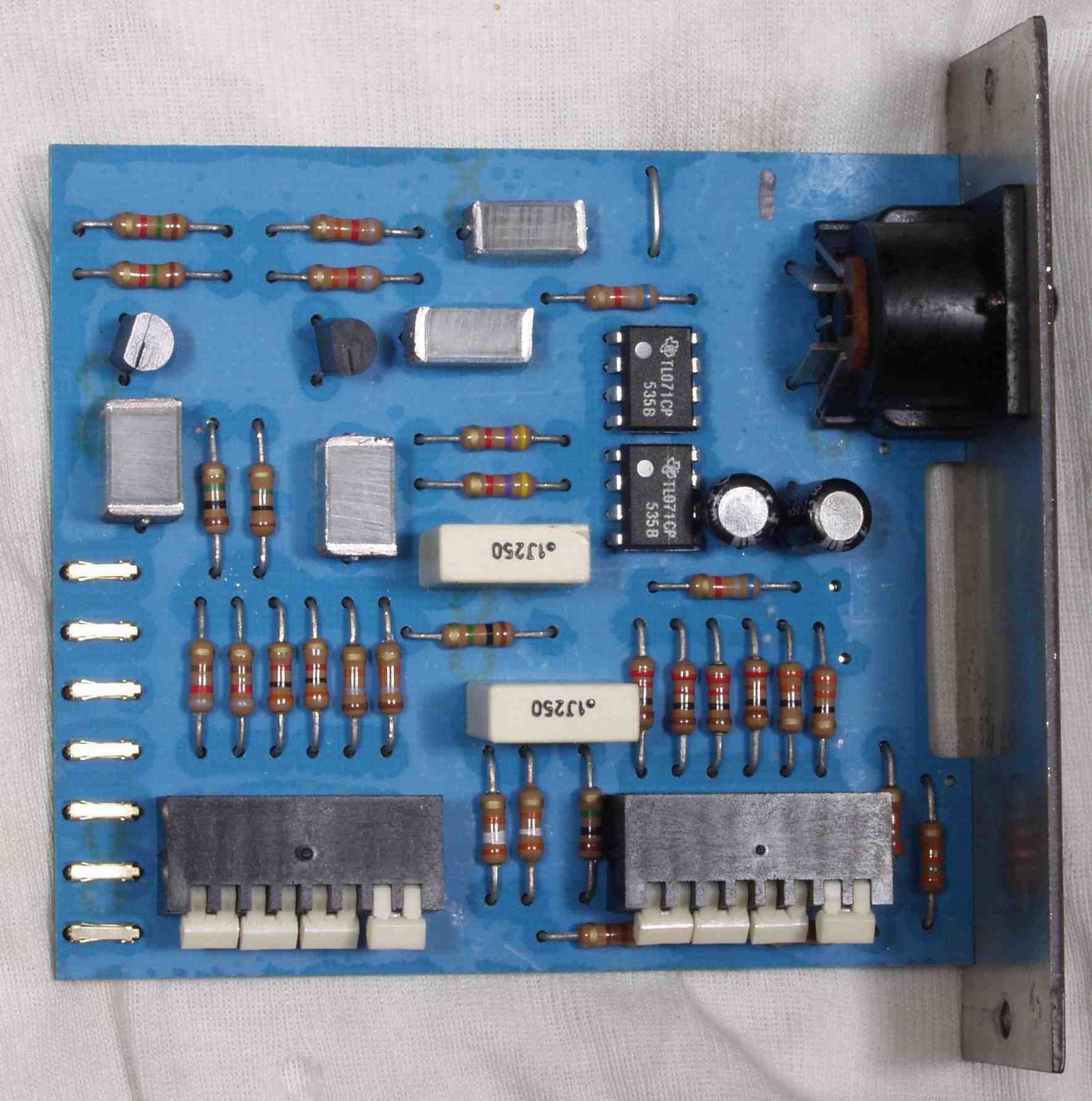

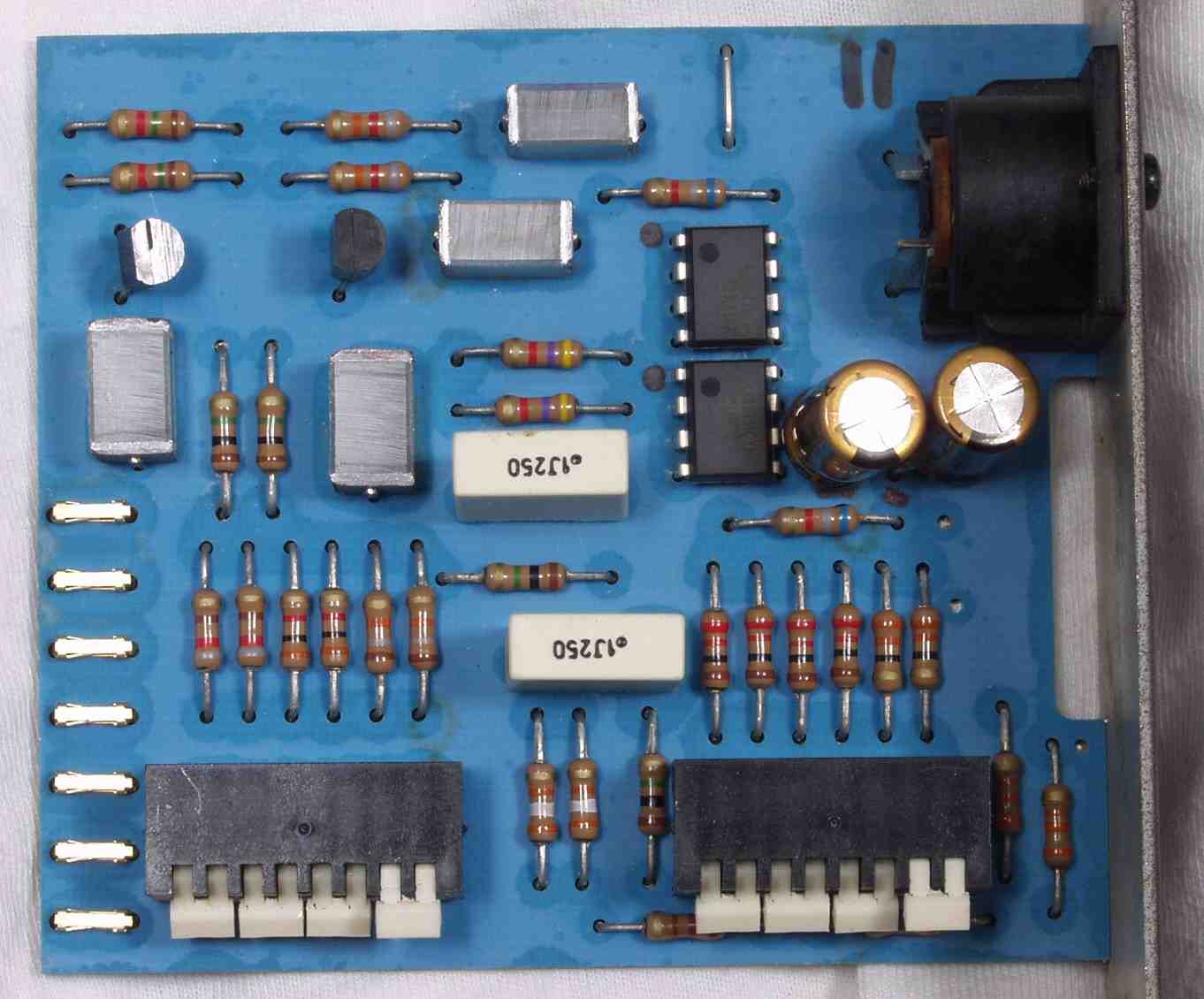

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 ＴＡＰＥ１入力基板 下のデイップＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整 |
 |

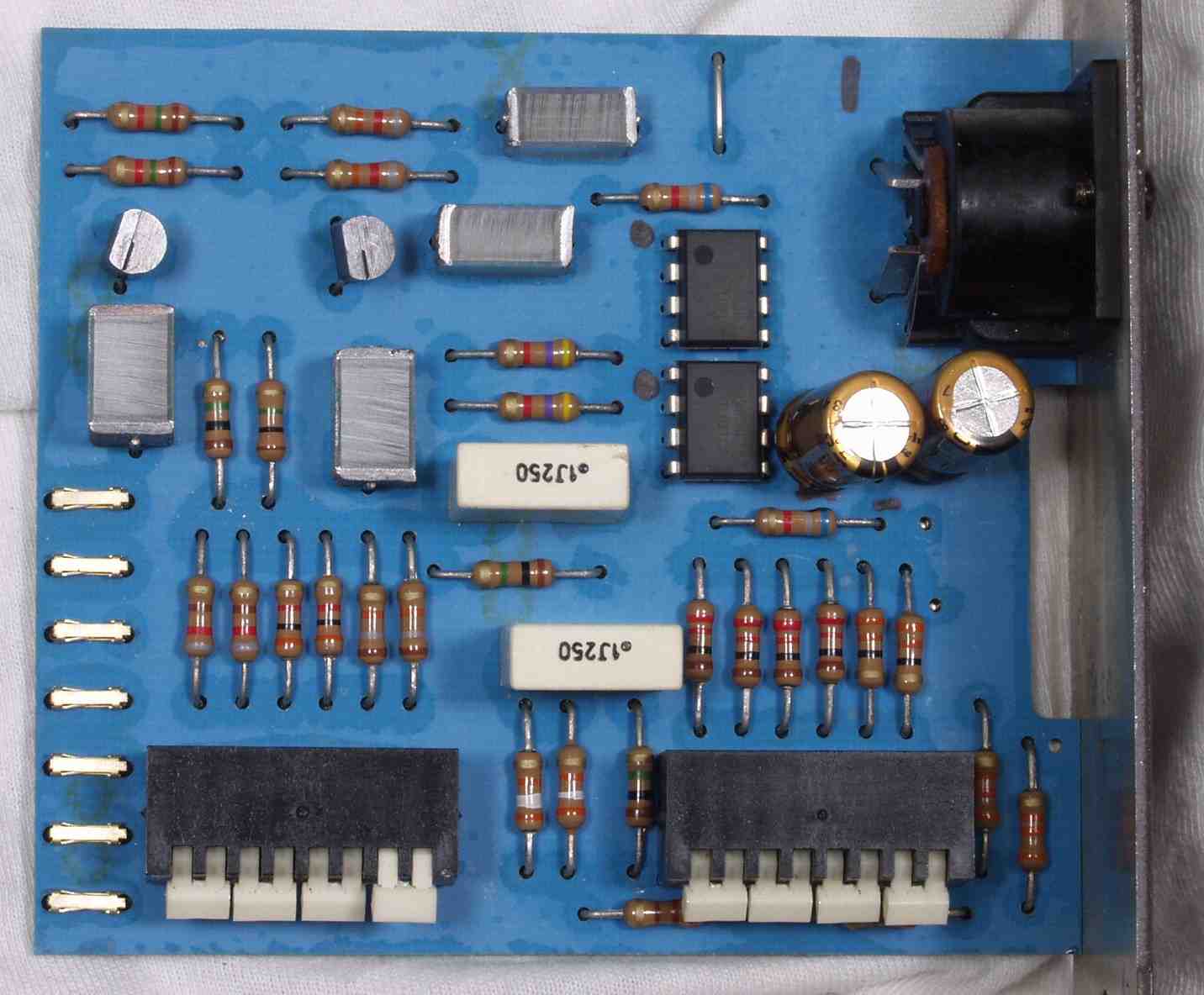

| Ｃ−１Ｂ． 修理後 ＴＡＰＥ１入力基板 OP-AMP２個、電解コンデンサー２個交換 |
 |
| Ｃ−１Ｃ． 修理前 ＴＡＰＥ１入力基板裏 |
 |

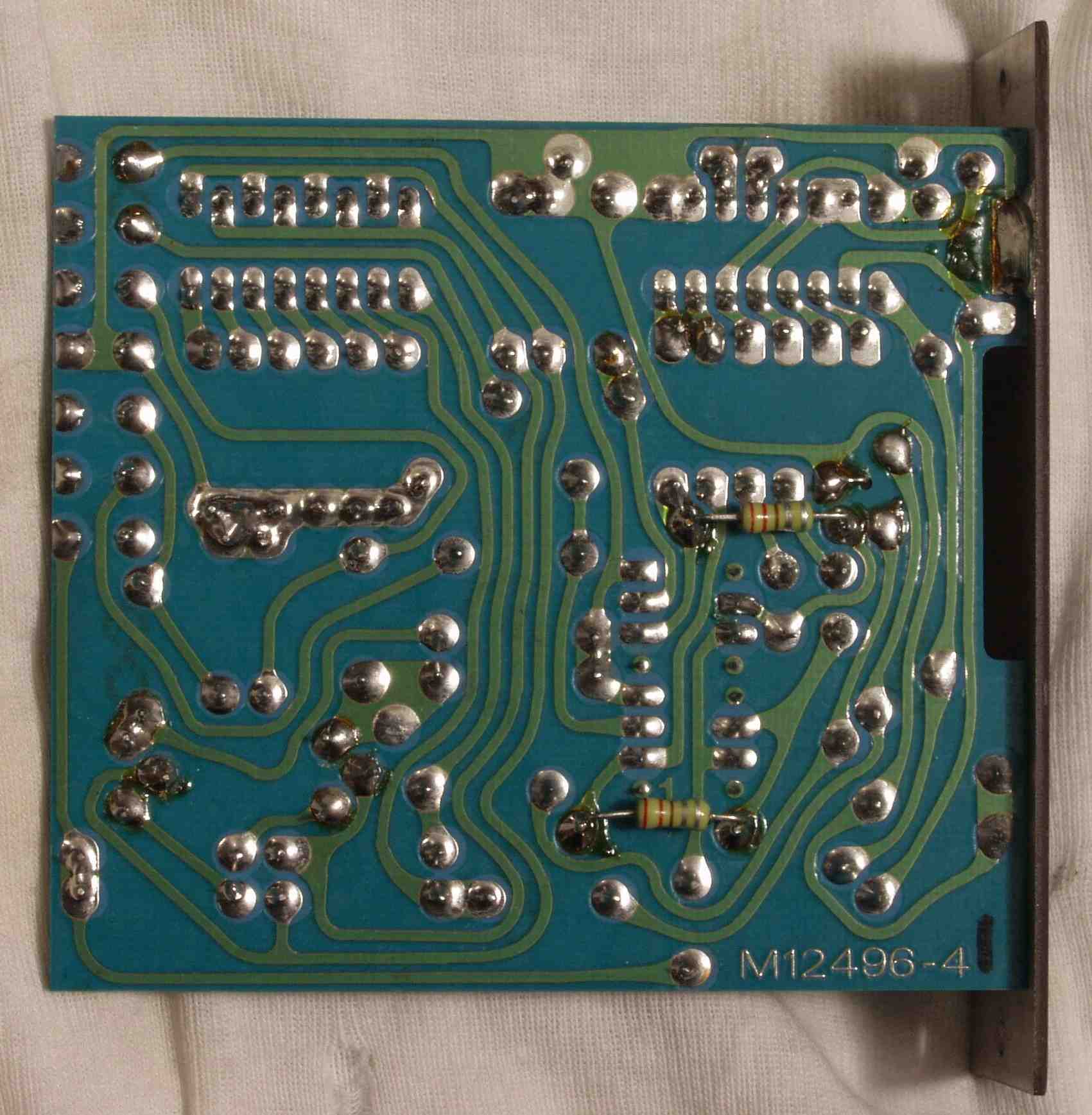

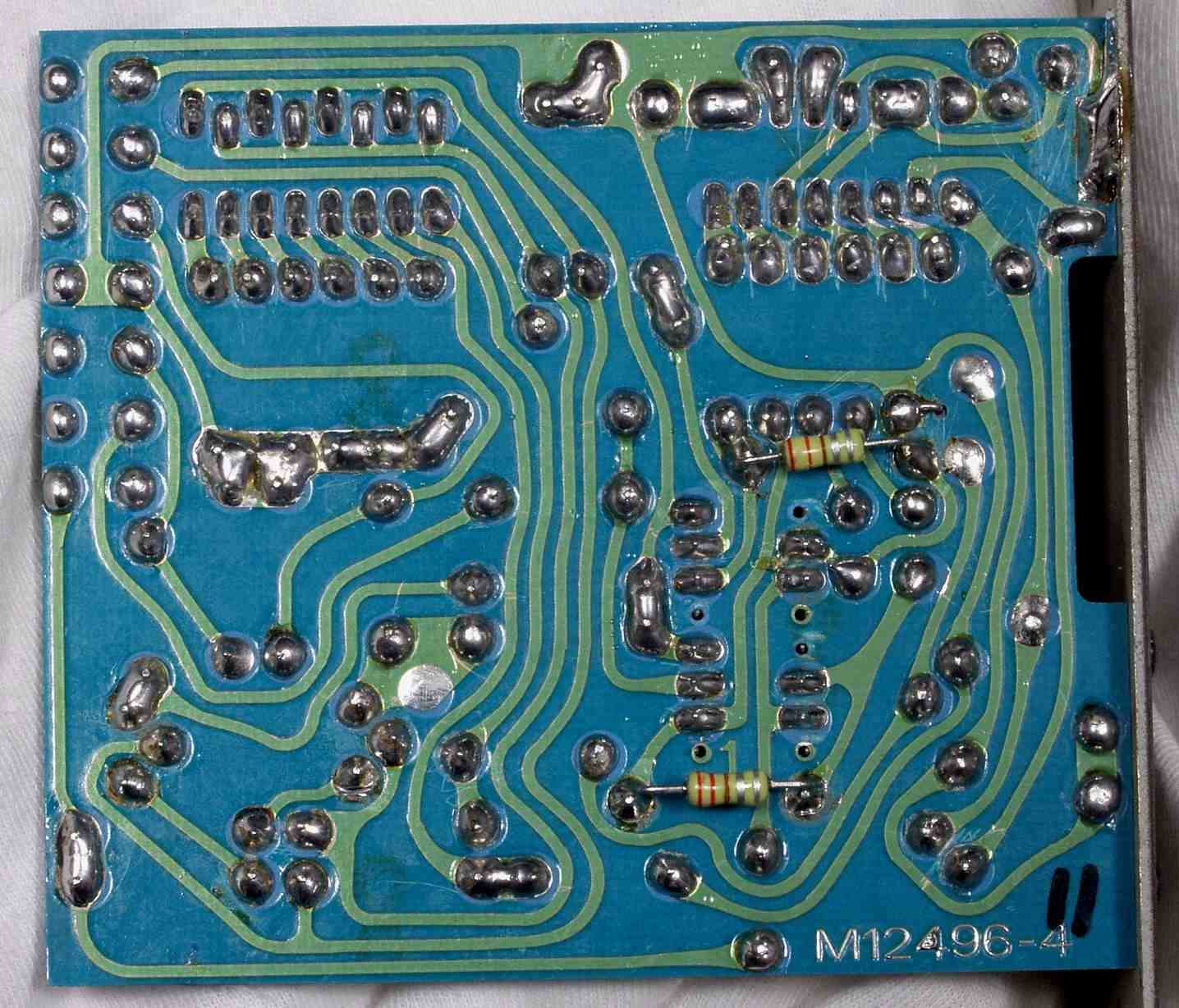

| Ｃ−１Ｄ． 修理（半田補正）後 ＴＡＰＥ１入力基板裏 全半田やり直し |
 |
| Ｃ−２Ａ． 修理前 ＴＡＰＥ２入力基板 下のデイップＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整 |
 |
| Ｃ−２Ｂ． 修理後 ＴＡＰＥ２入力基板 OP-AMP２個、電解コンデンサー２個交換 |
 |

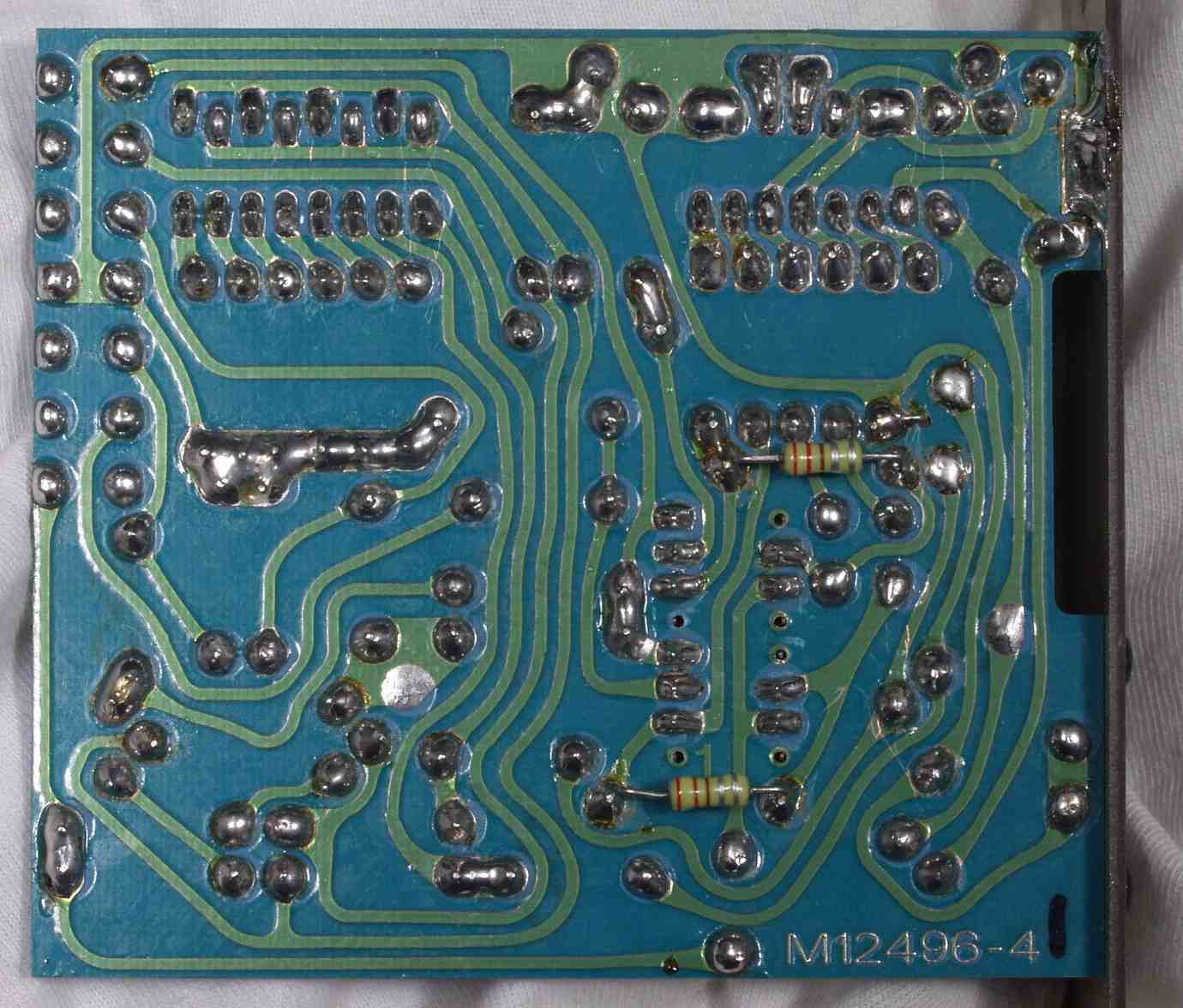

| Ｃ−２Ｃ． 修理前 ＴＡＰＥ２入力基板裏 |
 |

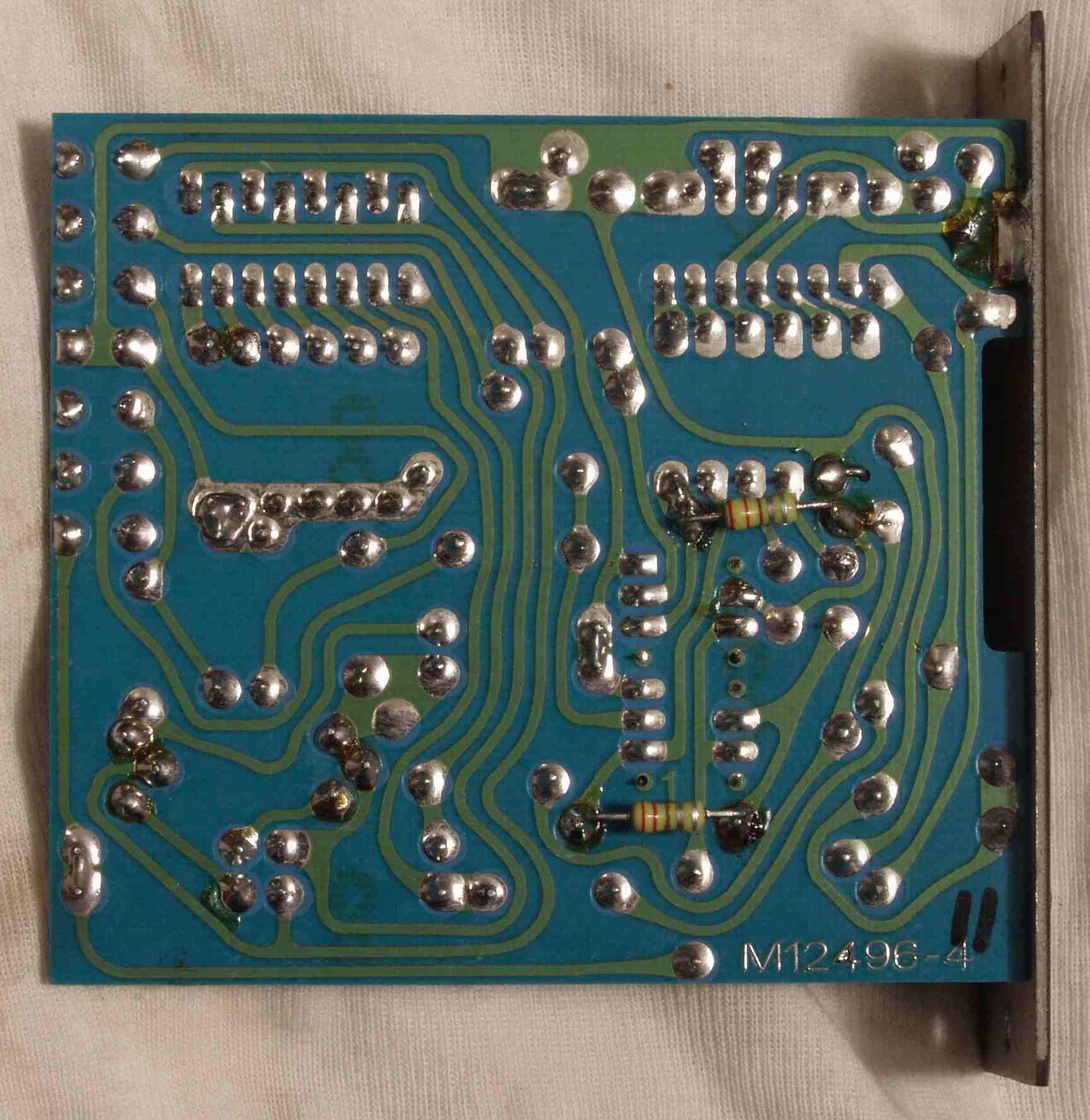

| Ｃ−２Ｄ． 修理（半田補正）後 ＴＡＰＥ２入力基板裏 全半田やり直し |
 |
| Ｃ−３Ａ． 修理前 ＤＩＳＫ入力基板 下のディプＳＷは入力レベル調整 |
 |

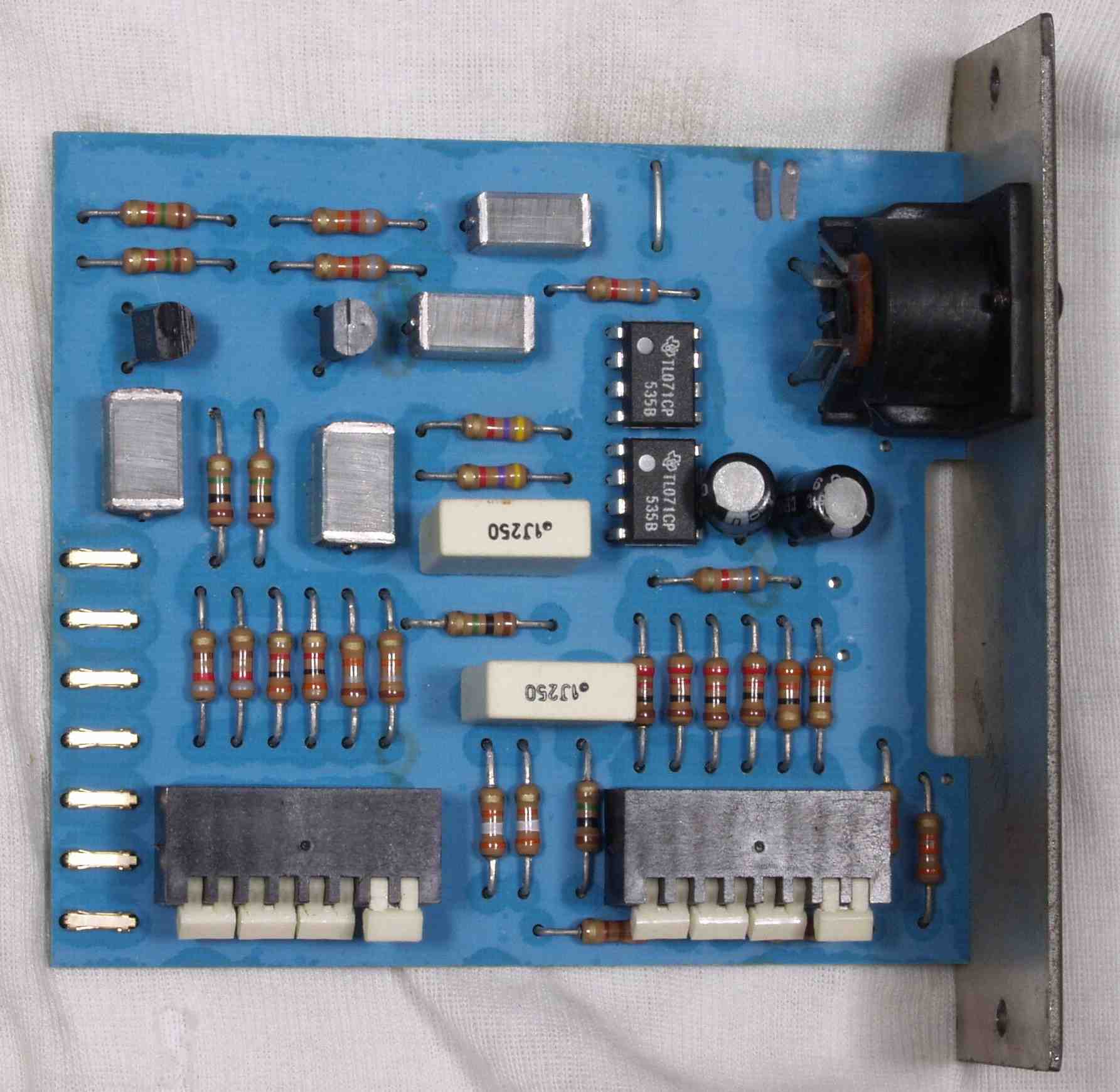

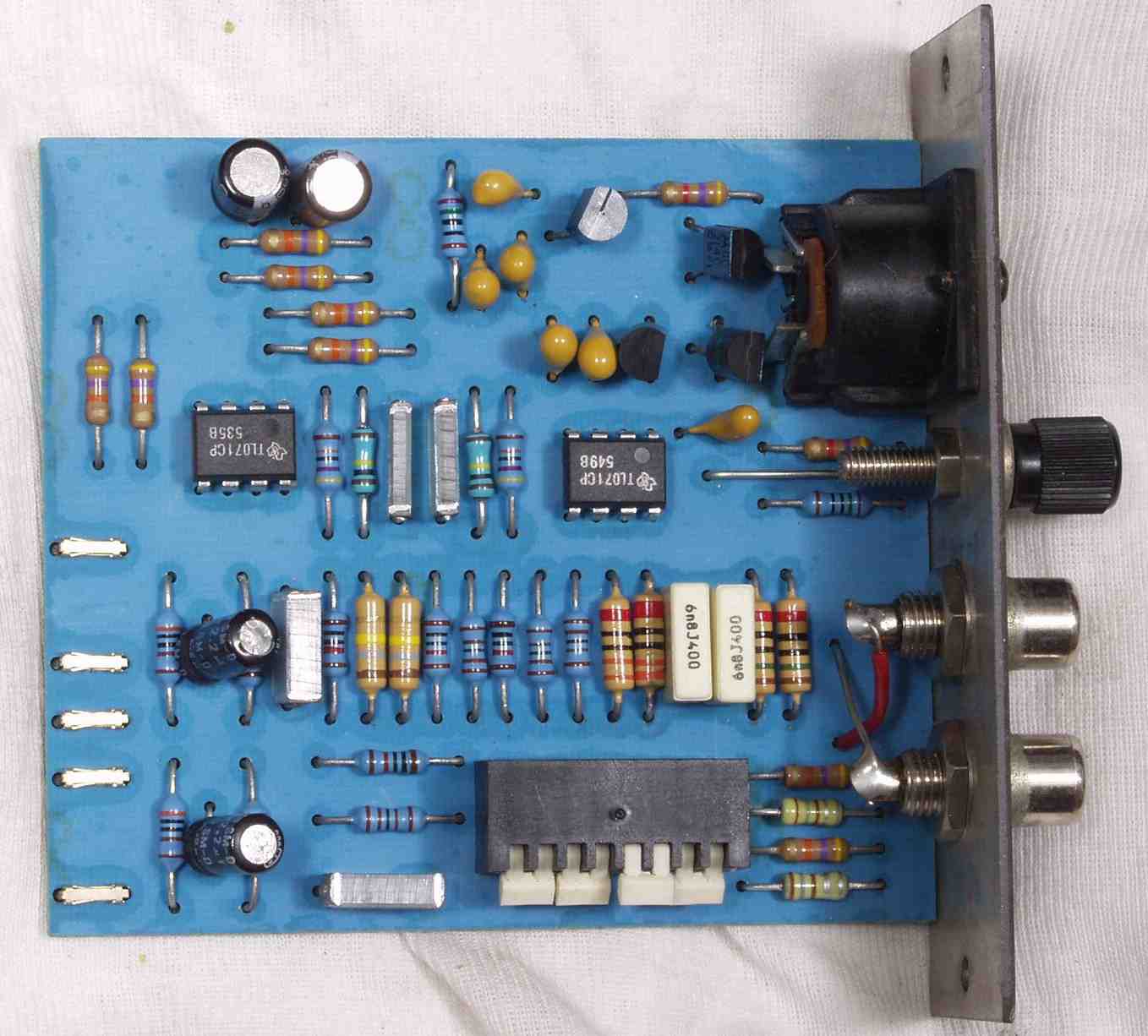

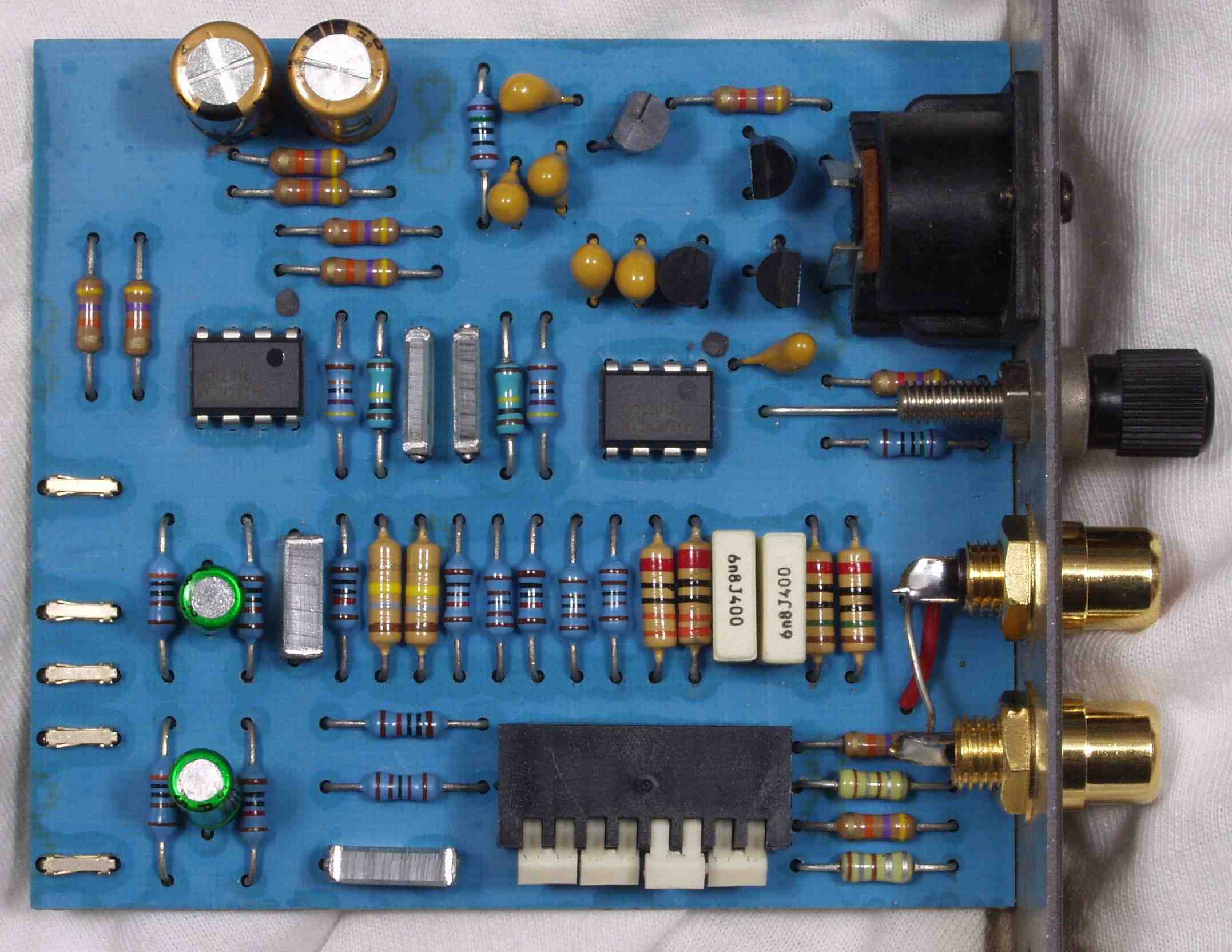

| Ｃ−３Ｂ． 修理後 ＤＩＳＫ入力基板 OP-AMP２個、電解コンデンサー２個、ＲＣＡ端子２個交換 |
 |
| Ｃ−３Ｃ． 修理前 ＤＩＳＫ入力基板裏 |
 |

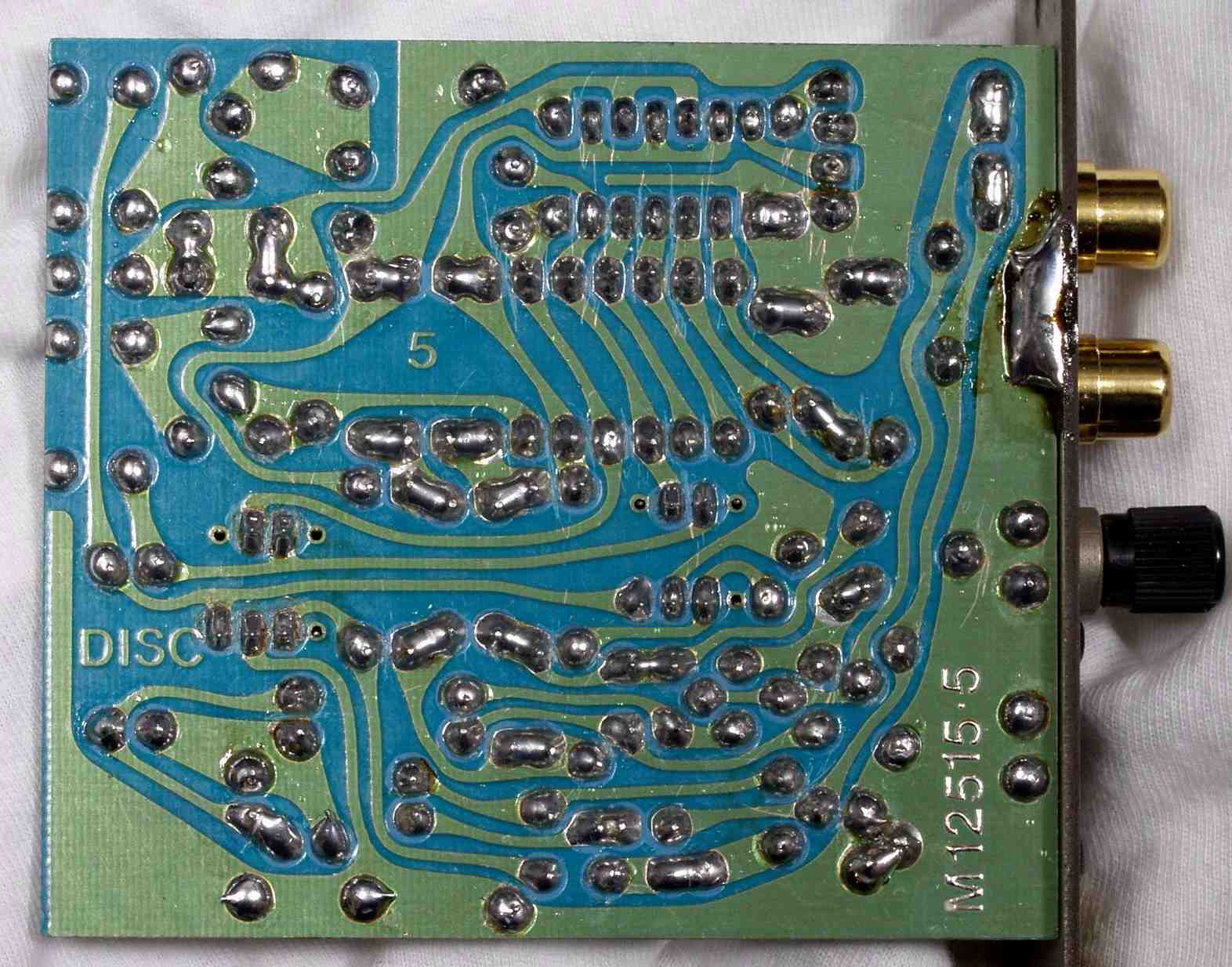

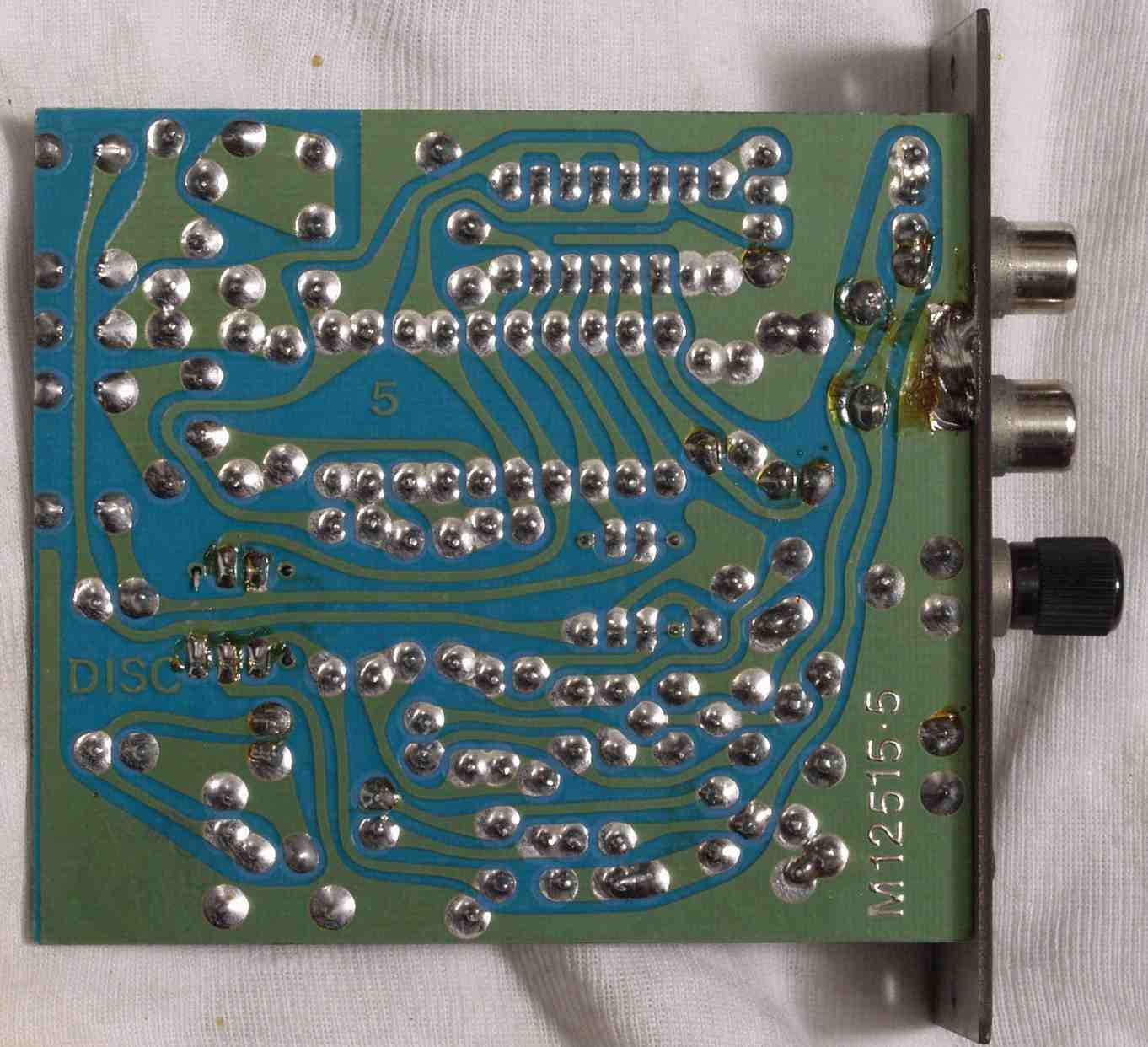

| Ｃ−３Ｄ． 修理（半田補正）後 ＤＩＳＫ入力基板裏 全半田やり直し |
 |
| Ｃ−４Ａ． 修理前 ＣＤ／ＡＵＸ入力基板 |
 |

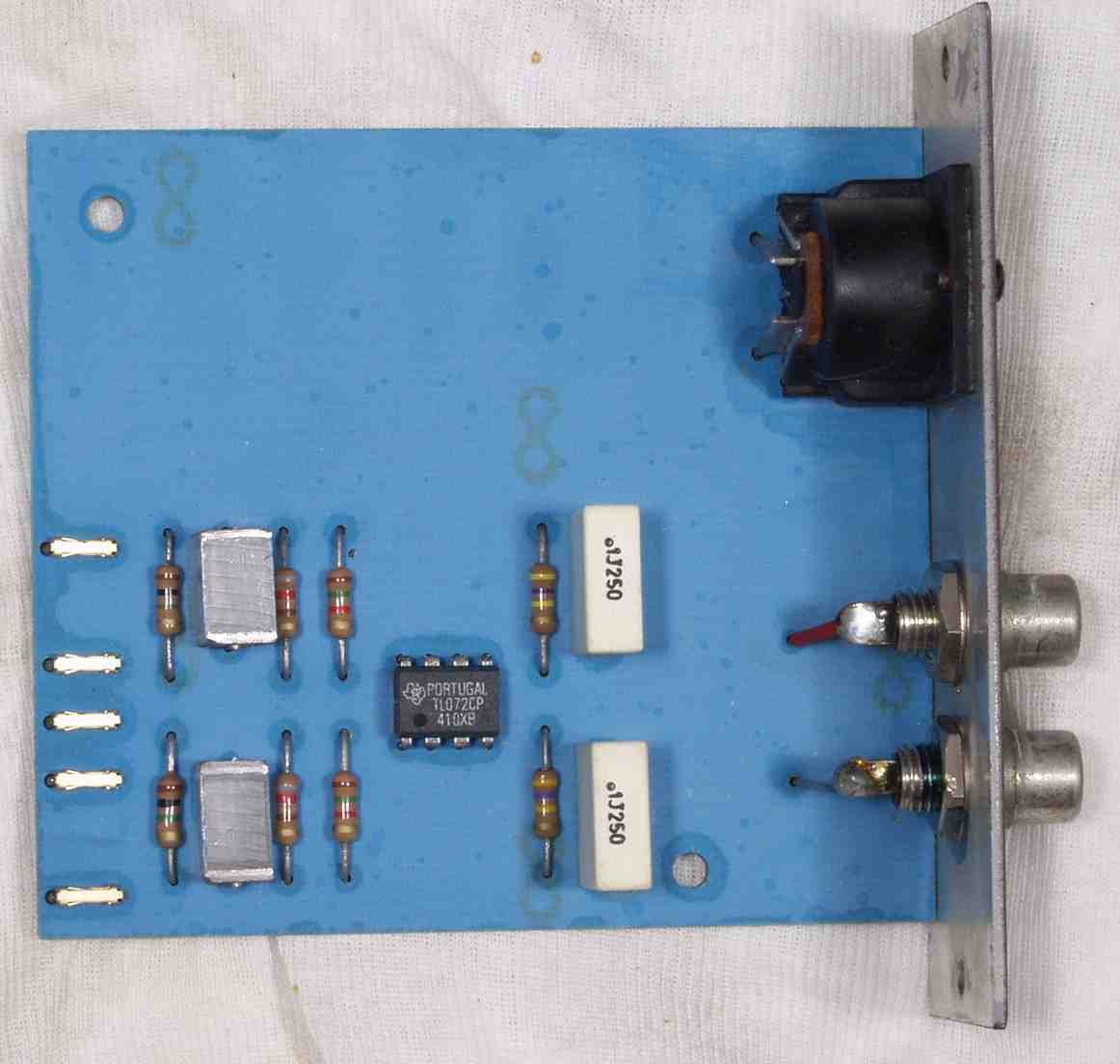

| Ｃ−４Ｂ． 修理後 ＣＤ／ＡＵＸ入力基板 OP-AMP、ＲＣＡ端子２個交換 |
 |

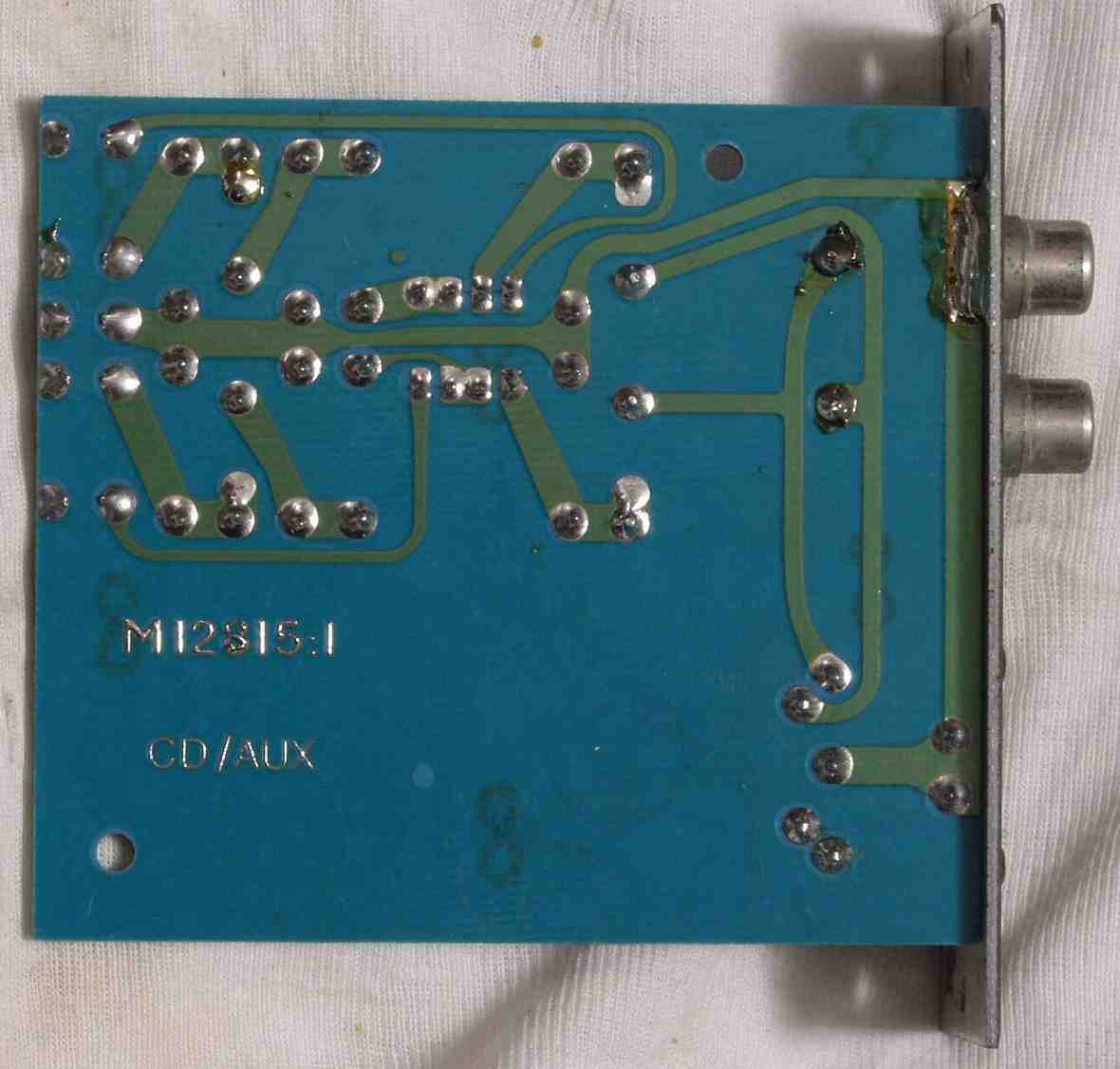

| Ｃ−４Ｃ． 修理前 ＣＤ／ＡＵＸ入力基板裏 |
 |

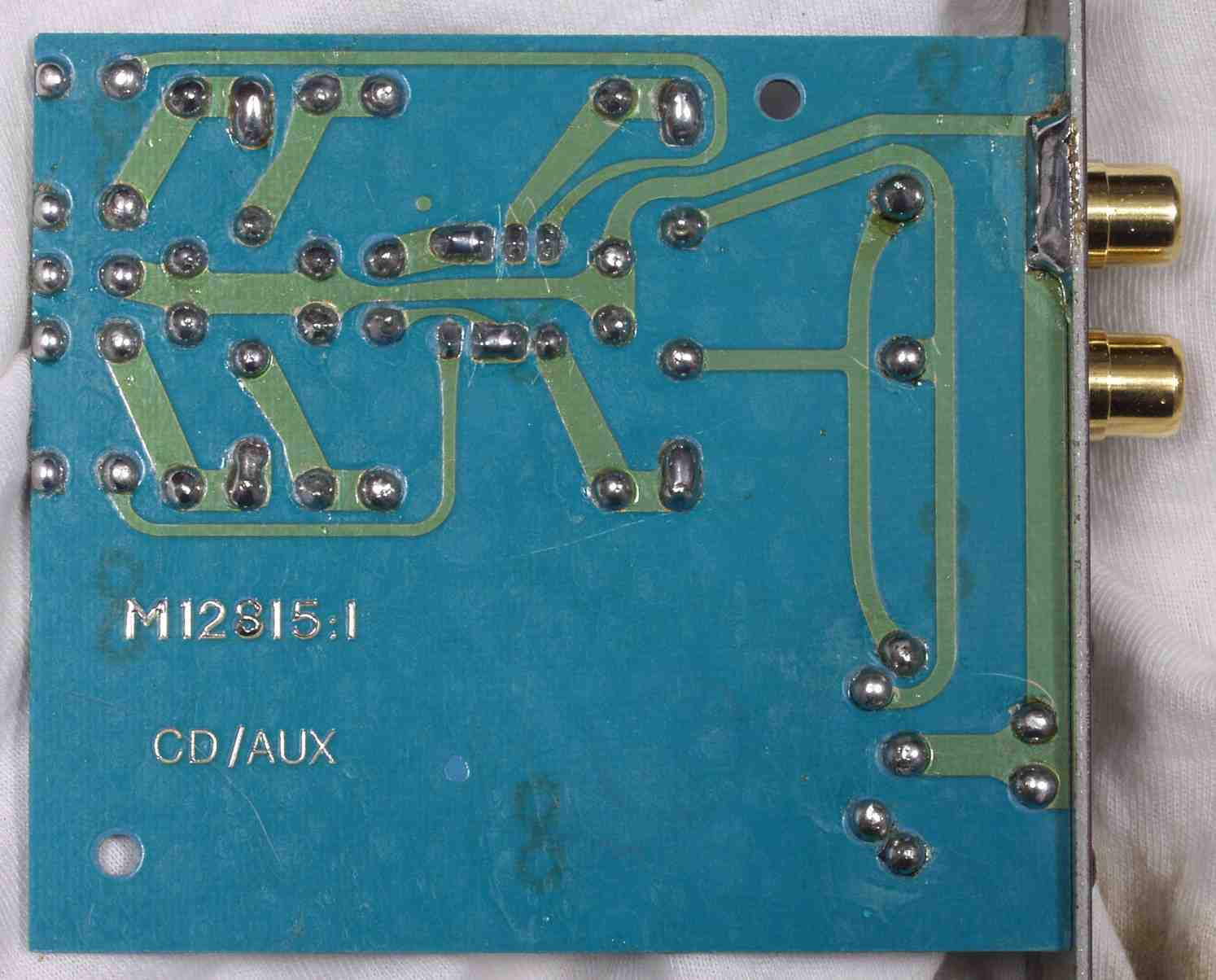

| Ｃ−４Ｄ． 修理（半田補正）後 ＣＤ／ＡＵＸ入力基板裏 全半田やり直し |
 |

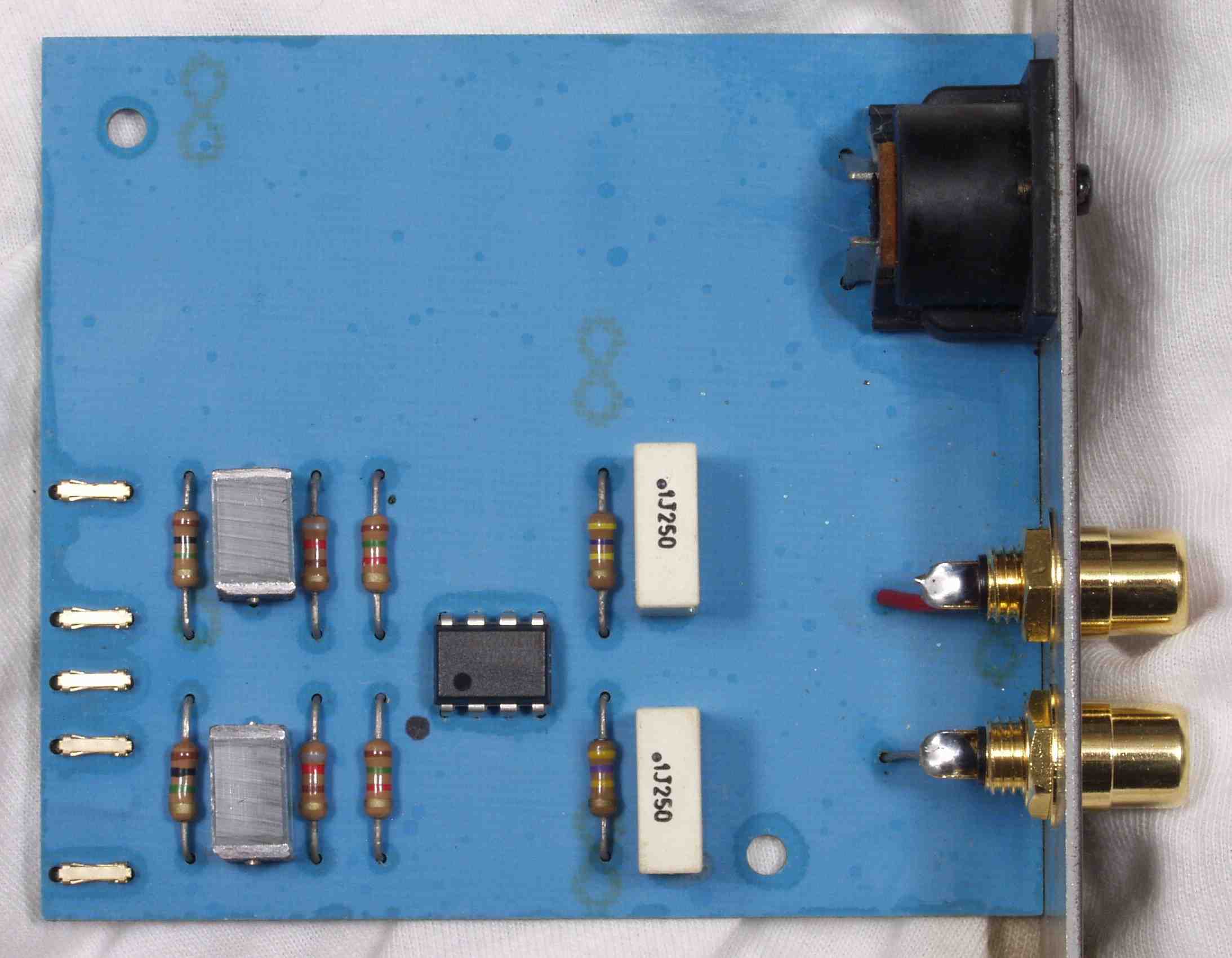

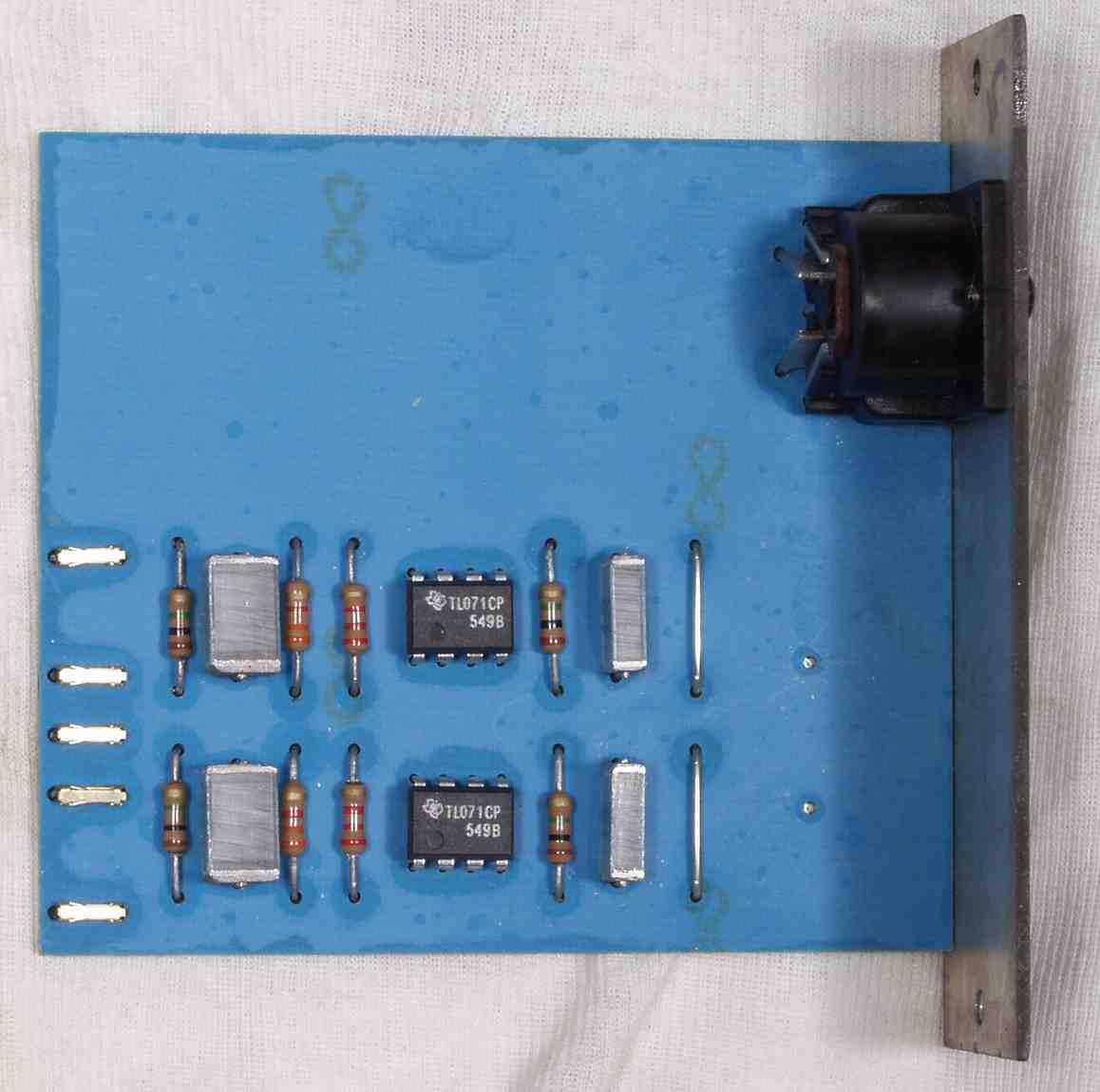

| Ｃ−５Ａ． 修理前 ＲＡＤＩＯ入力基板 |
 |

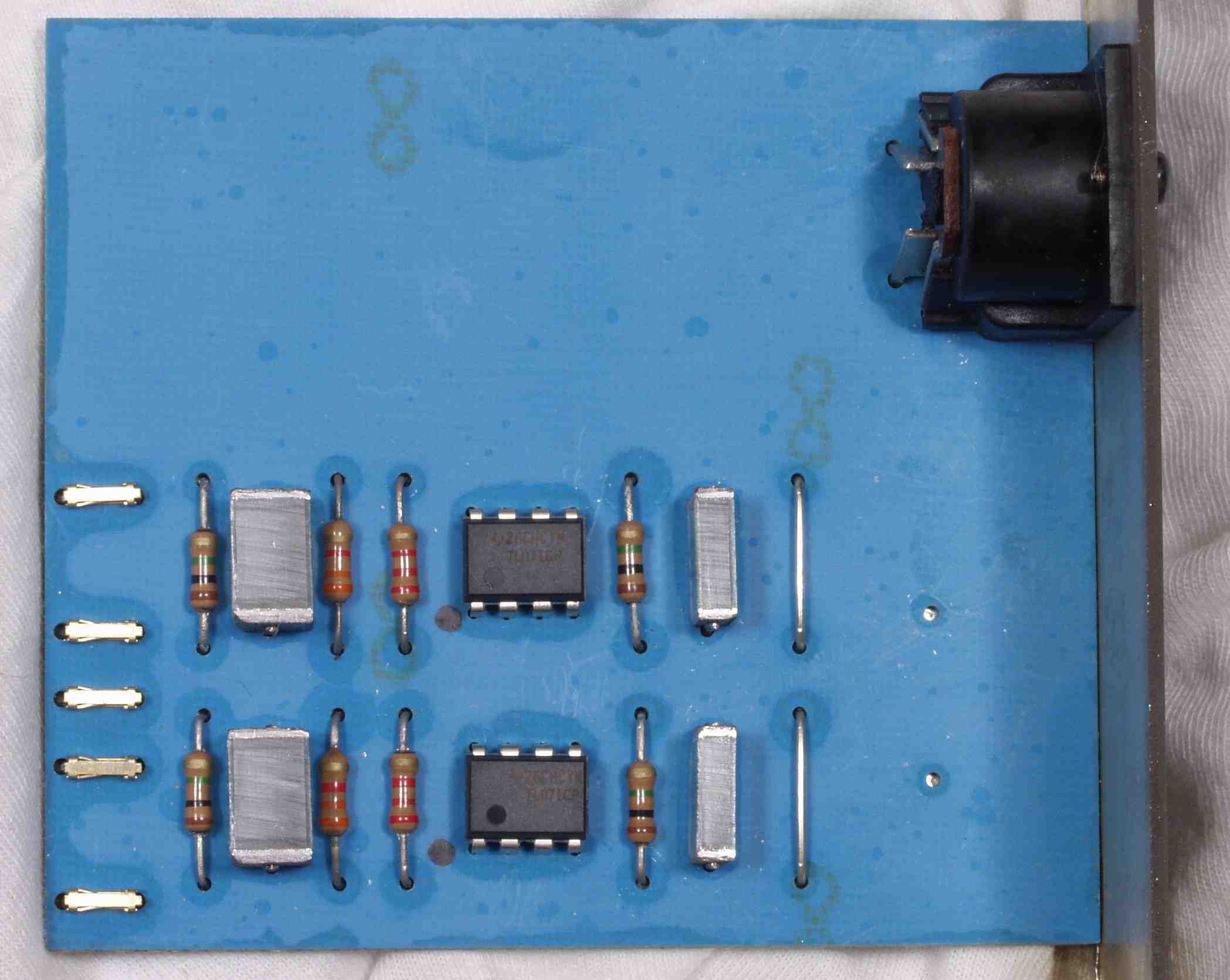

| Ｃ−５Ｂ． 修理後 ＲＡＤＩＯ入力基板OP-AMP２個交換 |
 |

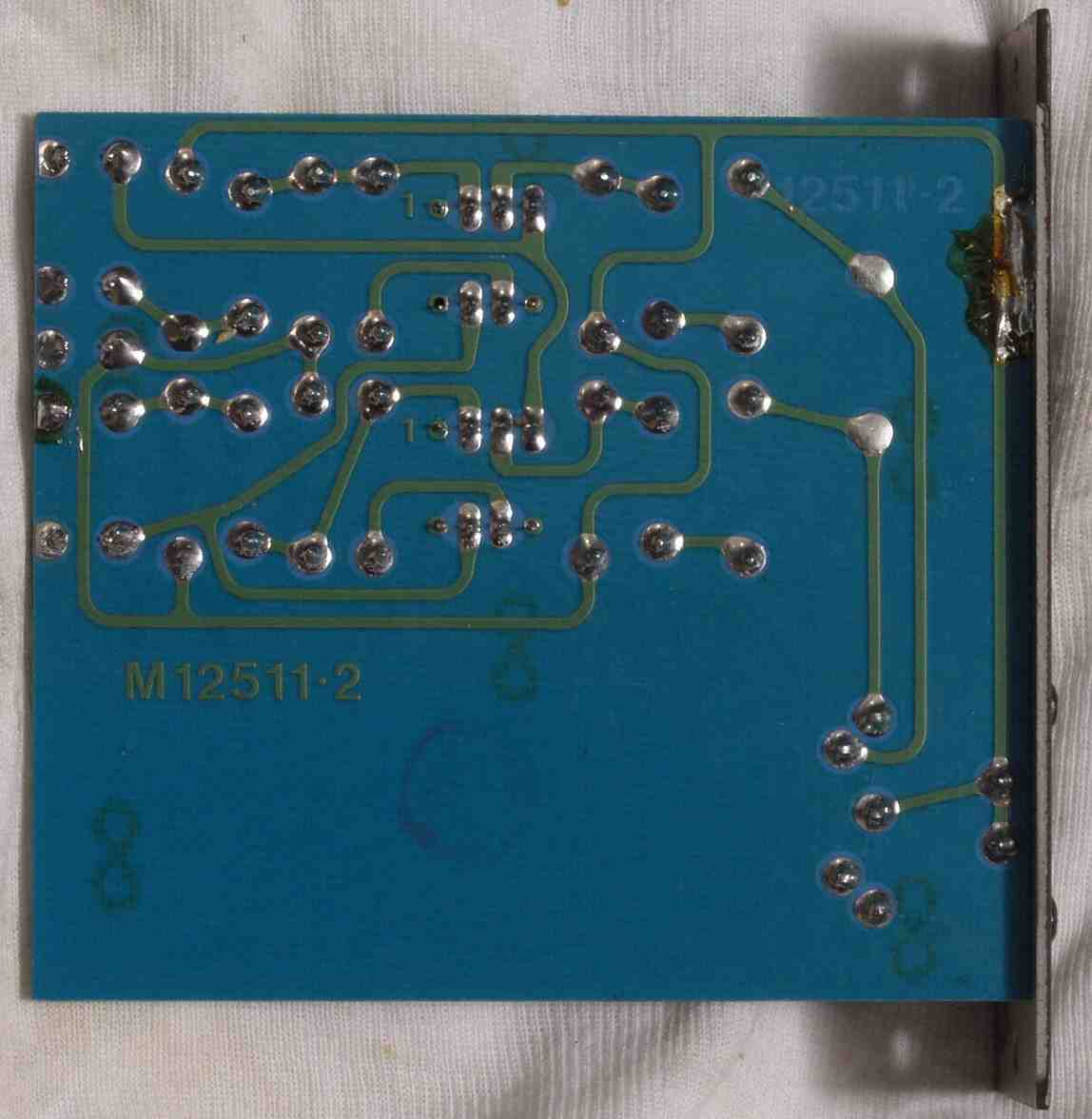

| Ｃ−５Ｃ．修理前 ＲＡＤＩＯ入力基板裏 |
 |

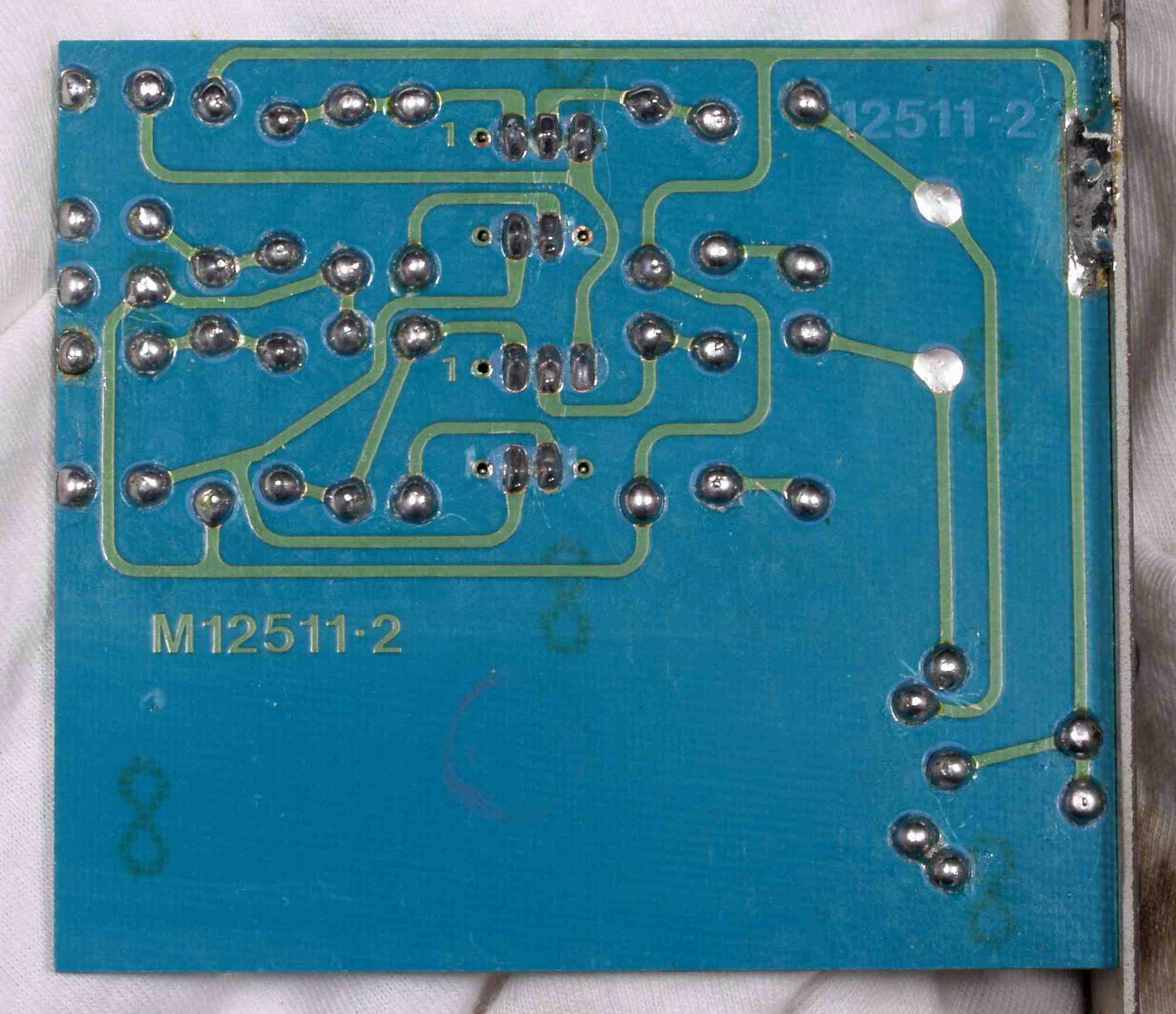

| Ｃ−５Ｄ． 修理（半田補正）後 ＲＡＤＩＯ入力基板裏 全半田やり直し |
 |
| Ｃ−６Ａ． 修理前 出力ＲＣＡ端子 何と５Ｖ／１．６Ｖの出力端子有り、真空管ＡＭＰも十分駆動できる |
| 写真紛失 |

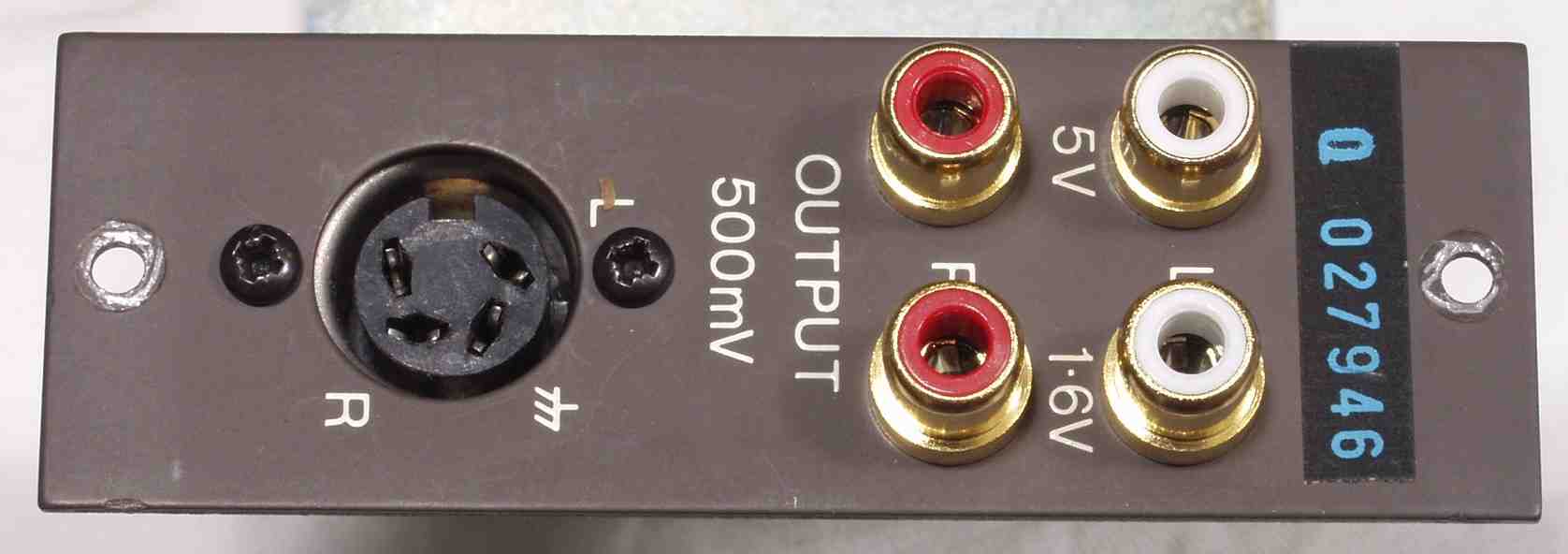

| Ｃ−６Ｂ． 修理後 出力ＲＣＡ端子 |
 |
| Ｃ−７Ａ． 修理後 電源基板 |
 |

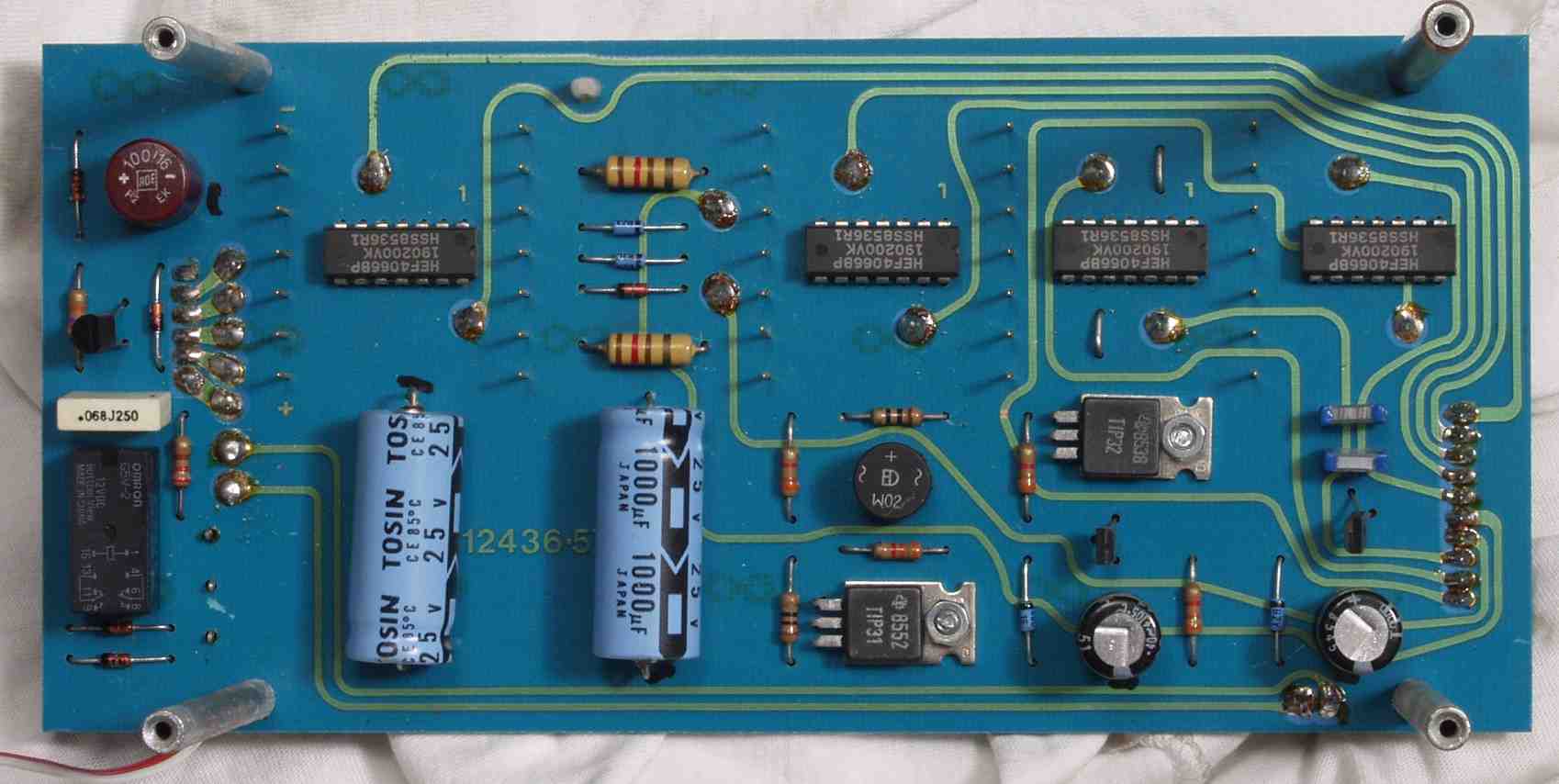

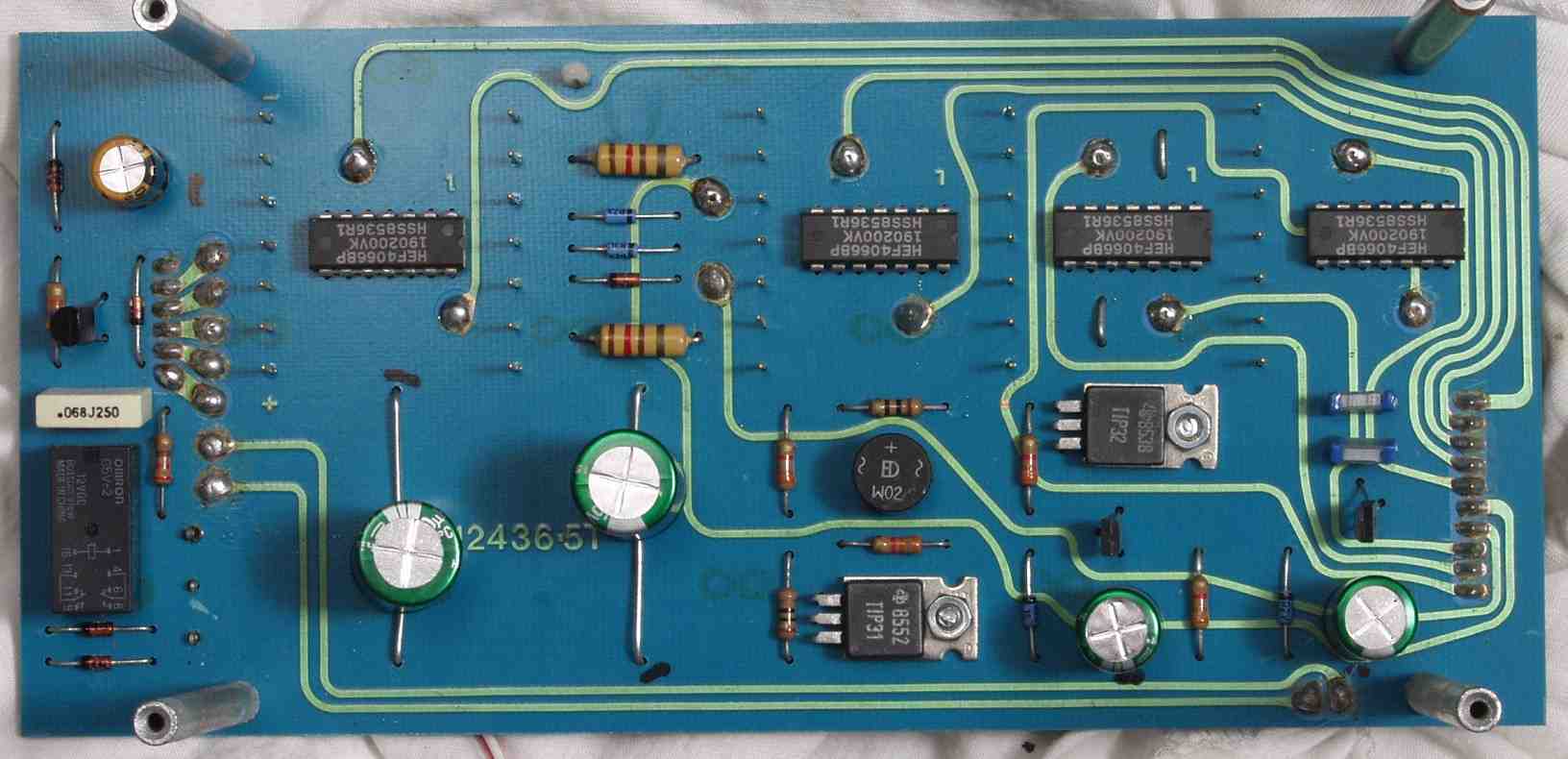

| Ｃ−７Ｂ． 修理後 電源基板 電解コンデンサー５個、リレー交換 |
 |
| Ｃ−７Ｃ． 修理前 電源基板裏 |
 |

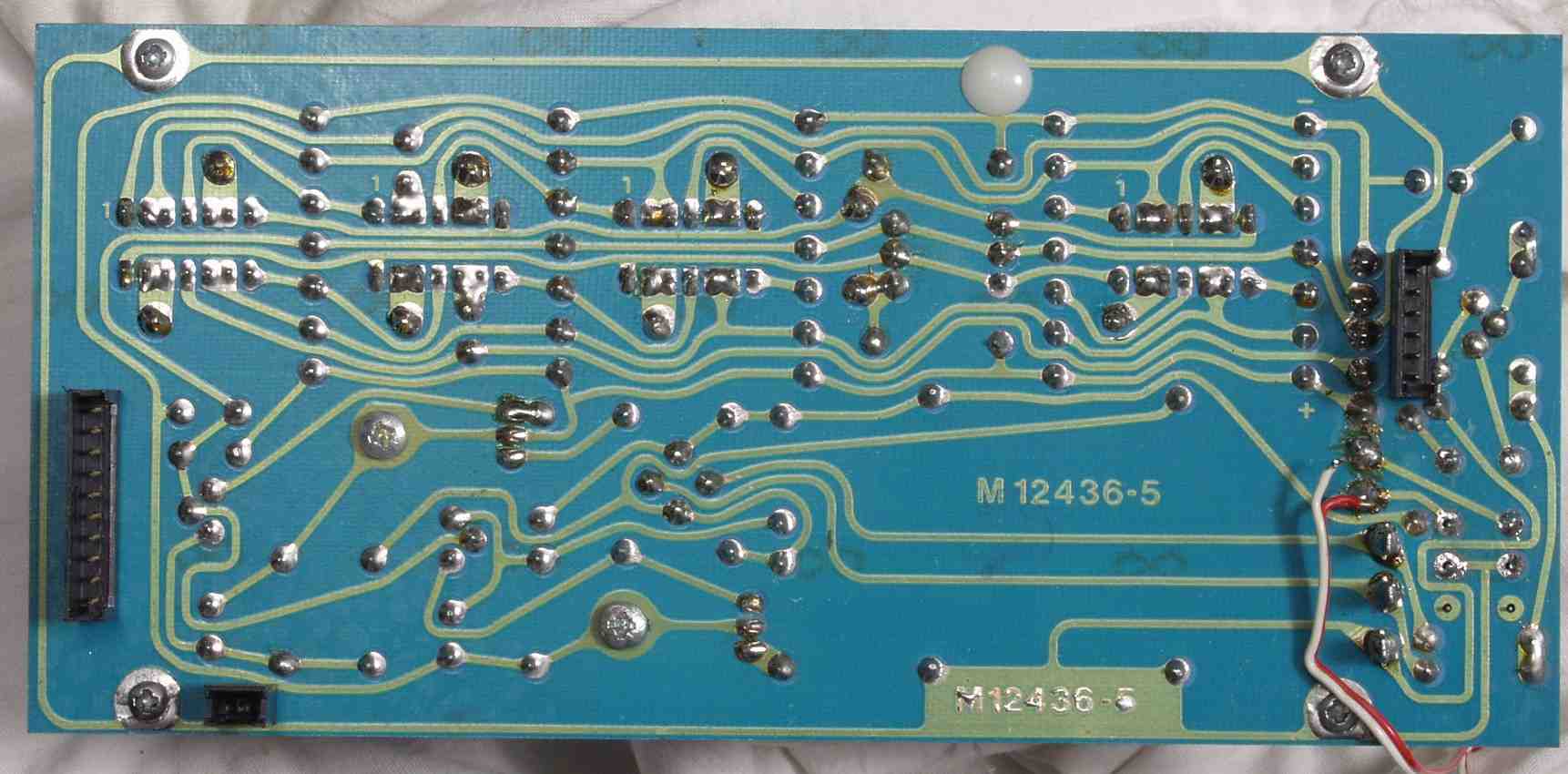

| Ｃ−７Ｄ． 修理（半田補正）後 電源基板裏 |
 |

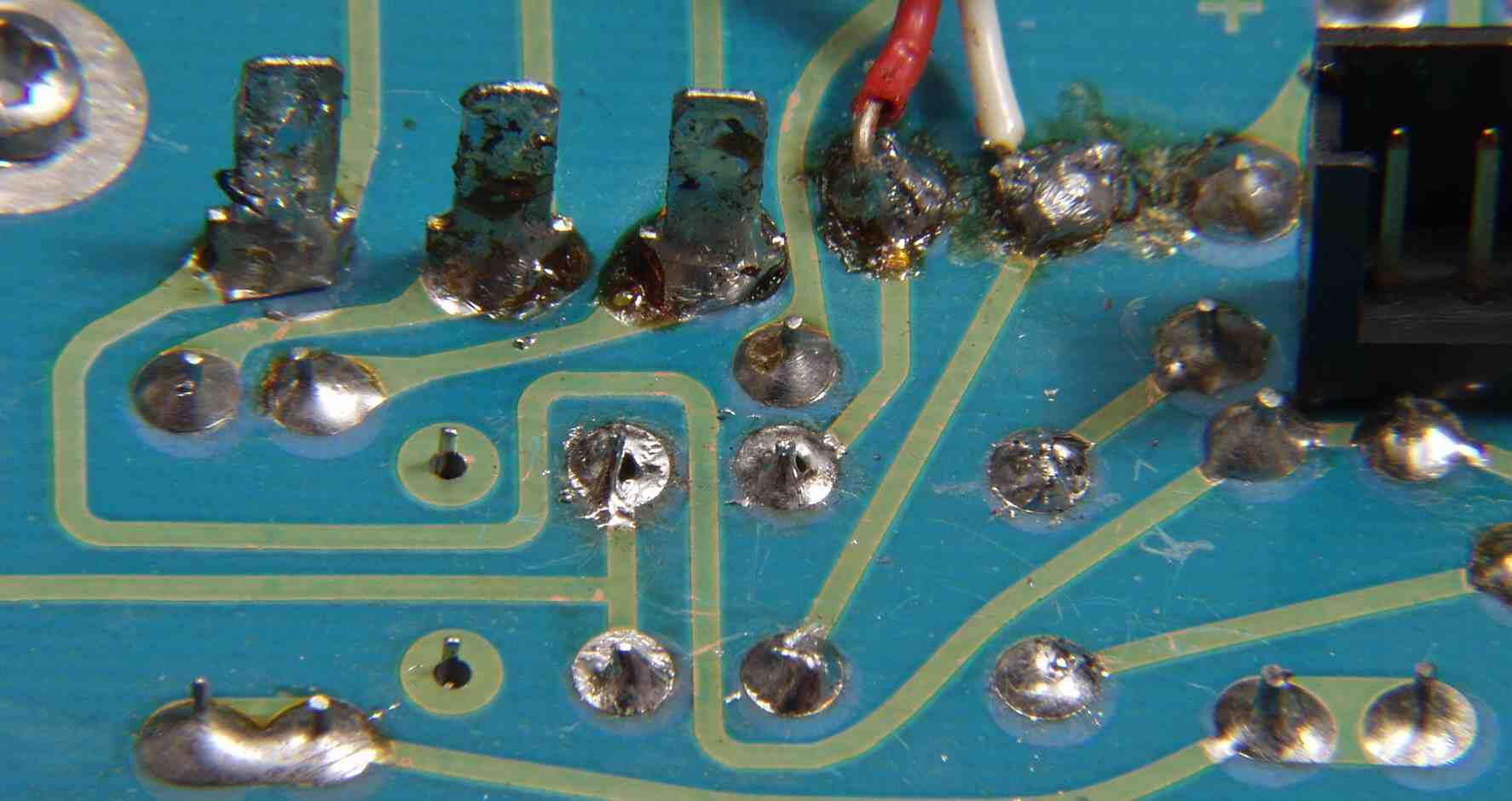

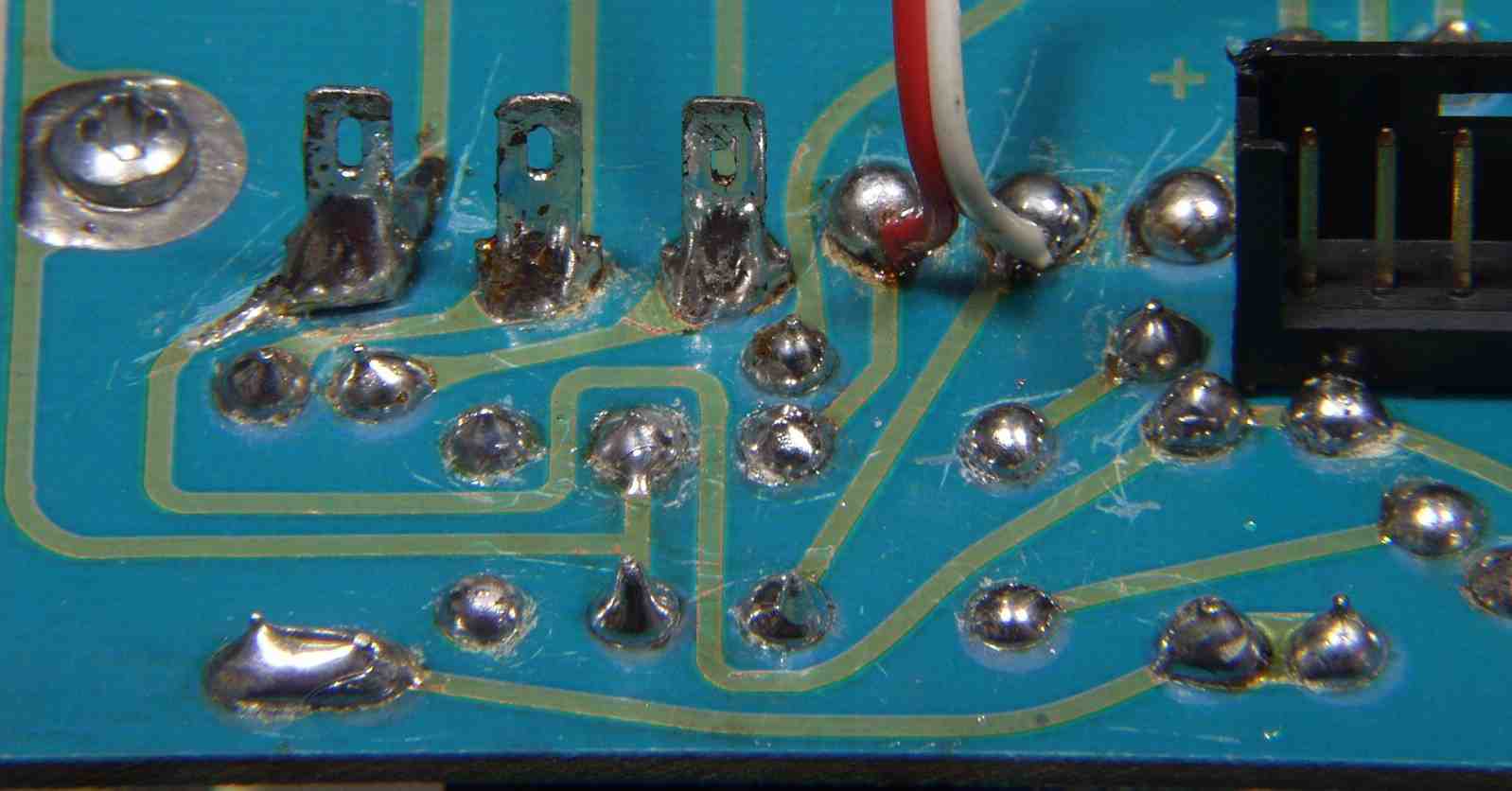

| Ｃ−７Ｄ−１． 修理前 電源基板裏 出力リレー ＝ユーザーが修理に挑戦し交換した |
 |
| Ｃ−７Ｄ−２． 修理後 電源基板裏 出力リレー 遊び端子も半田付けする |
 |

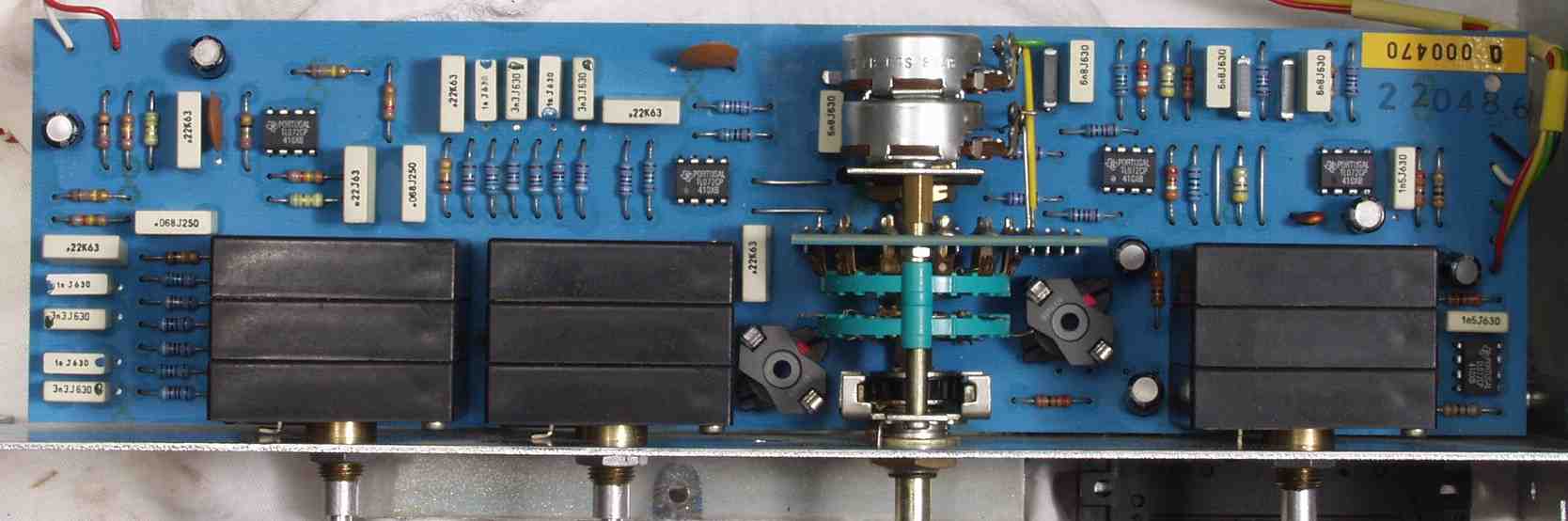

| Ｃ−８Ａ． 修理前 ＶＲ基板 |
 |

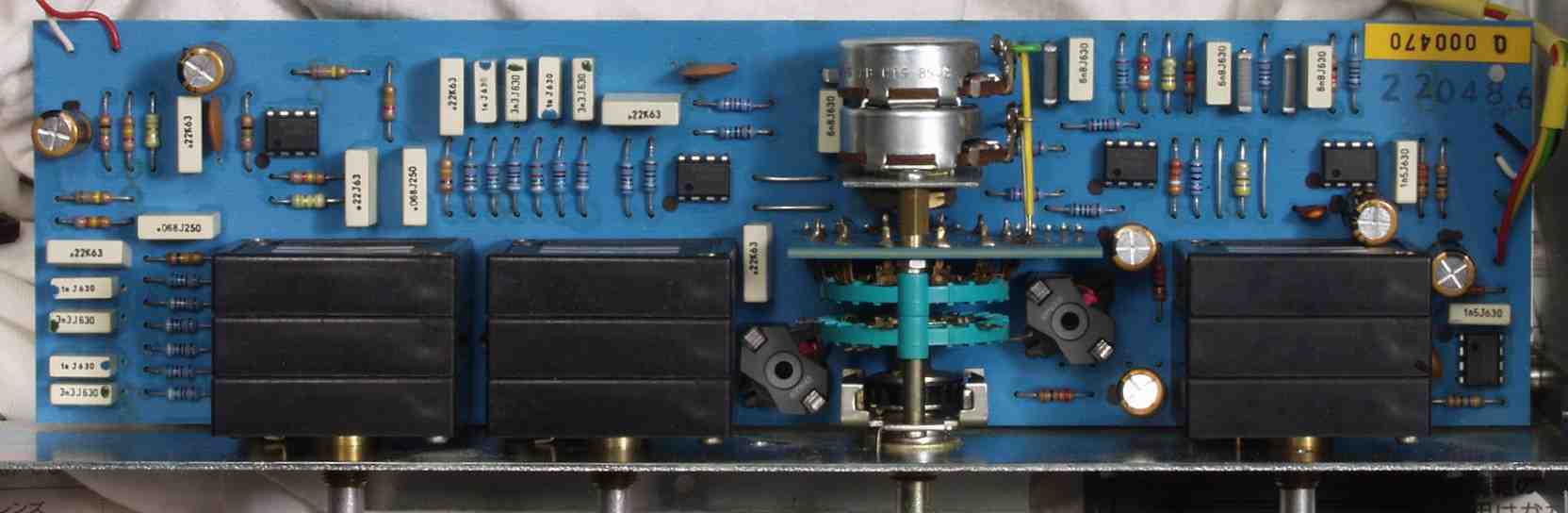

| Ｃ−８Ｂ． 修理後 ＶＲ基板 電解コンデンサー６個、OP-ＡＭＰ５個交換 |
 |
| Ｃ−８Ｃ． 修理前 ＶＲ基板 裏 |
 |

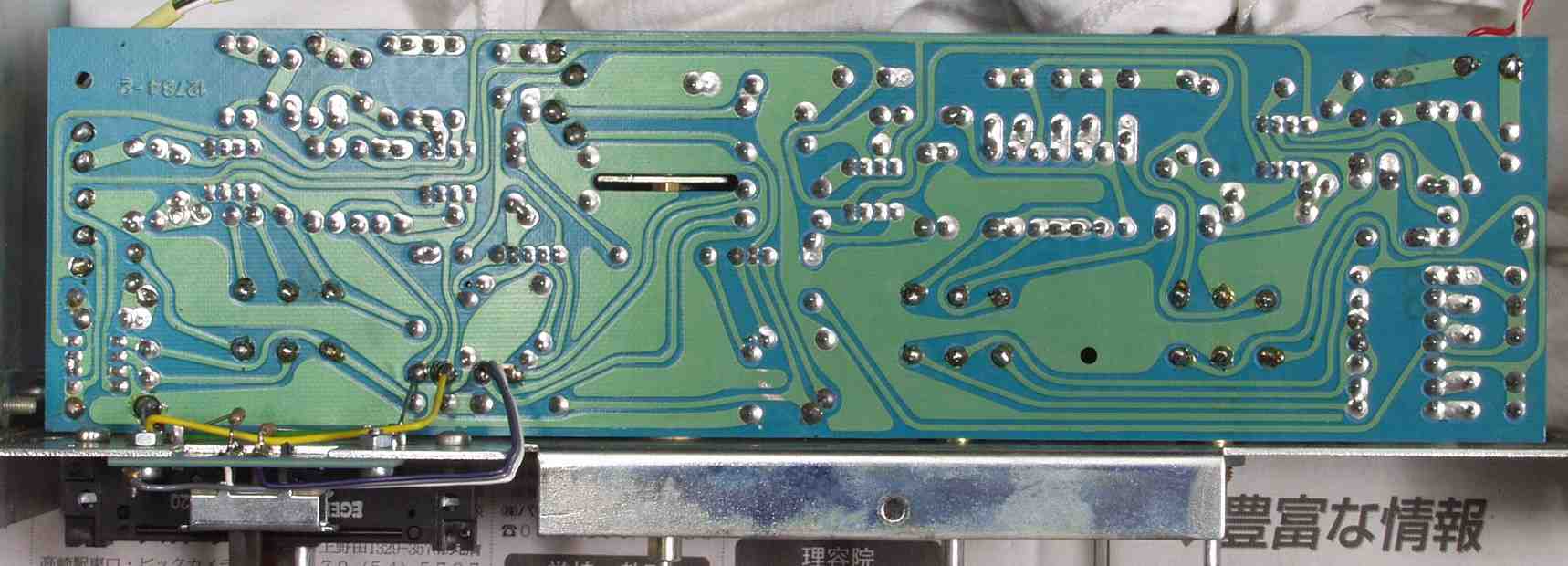

| Ｃ−８Ｄ． 修理（半田補正）後 ＶＲ基板 裏 |
 |

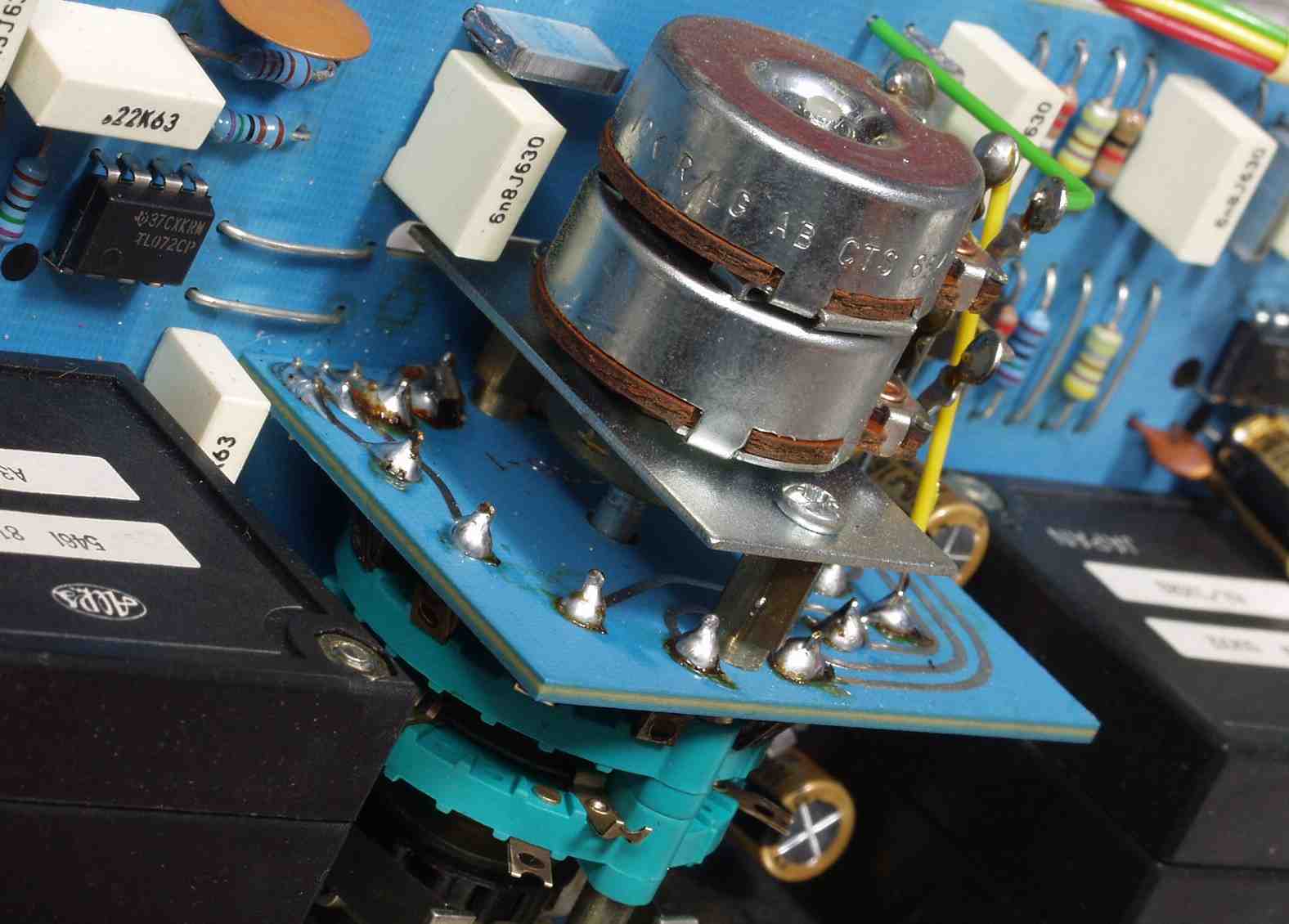

| Ｃ−８Ｅ． 修理（半田補正）後 ＳＷ基板も半田補正する、やりにくいが方向を考えて行う＝AMP修理工房に妥協は無い |
 |

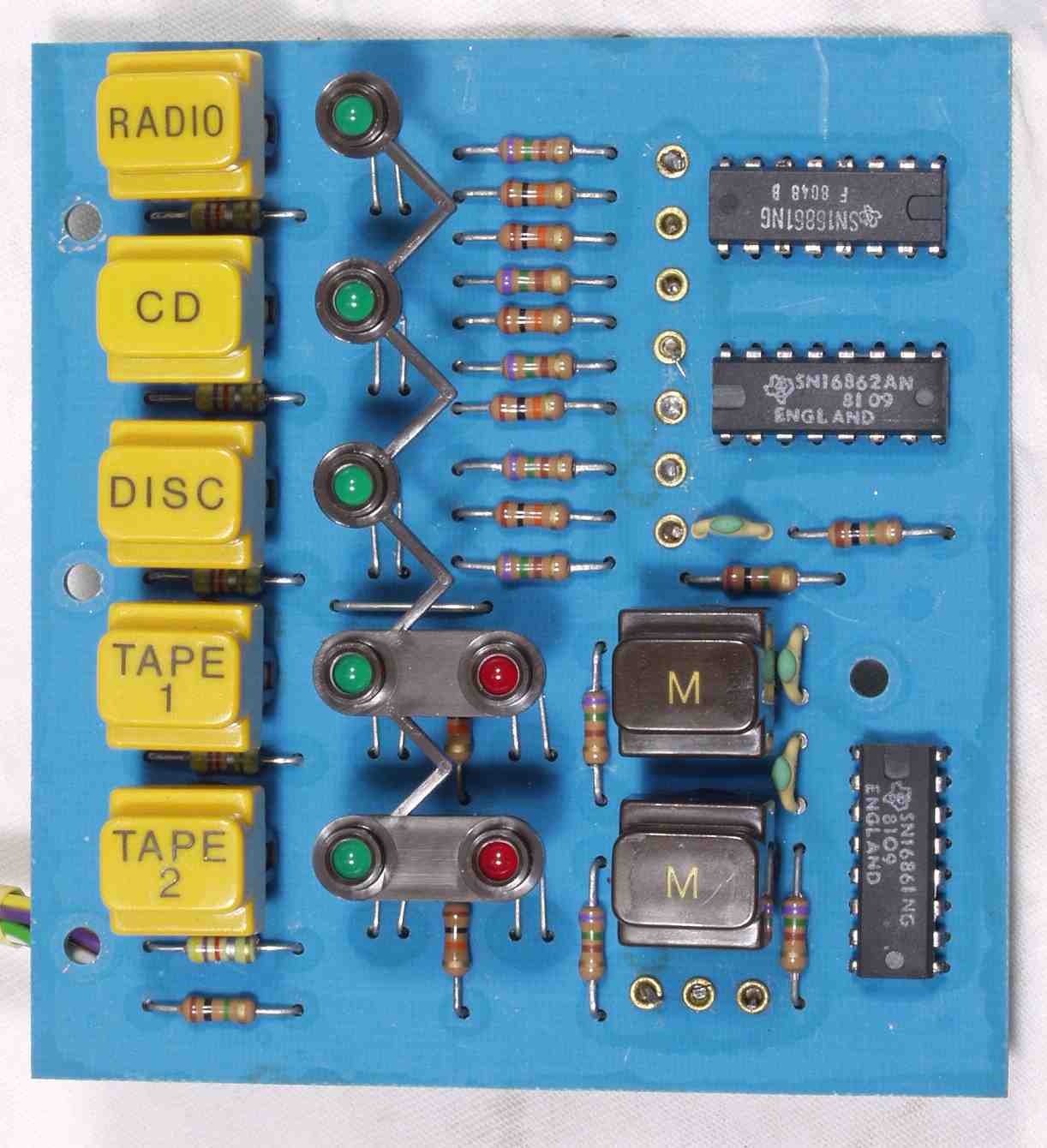

| Ｃ−９Ａ． 修理前 操作・表示基板 |
 |

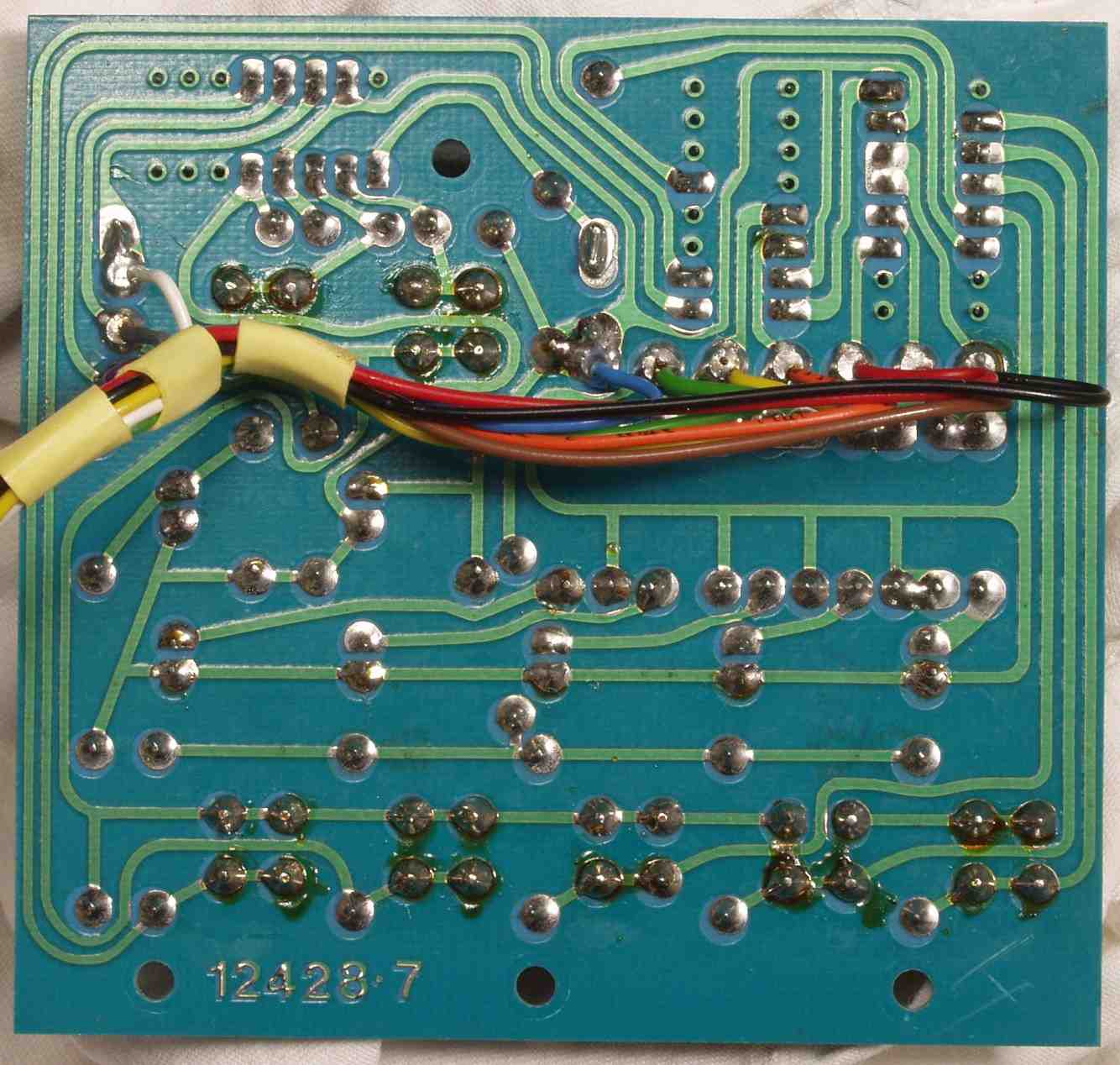

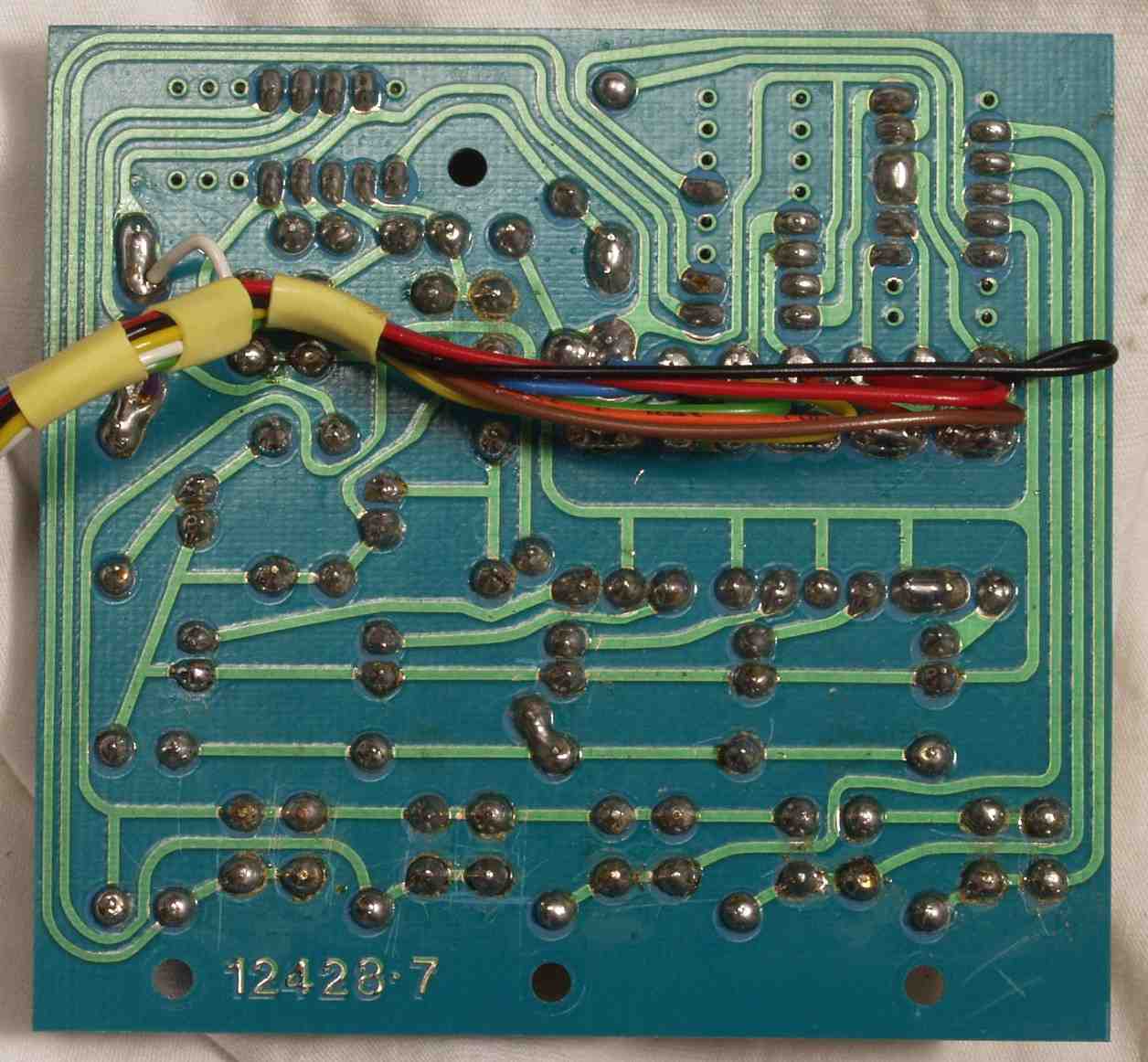

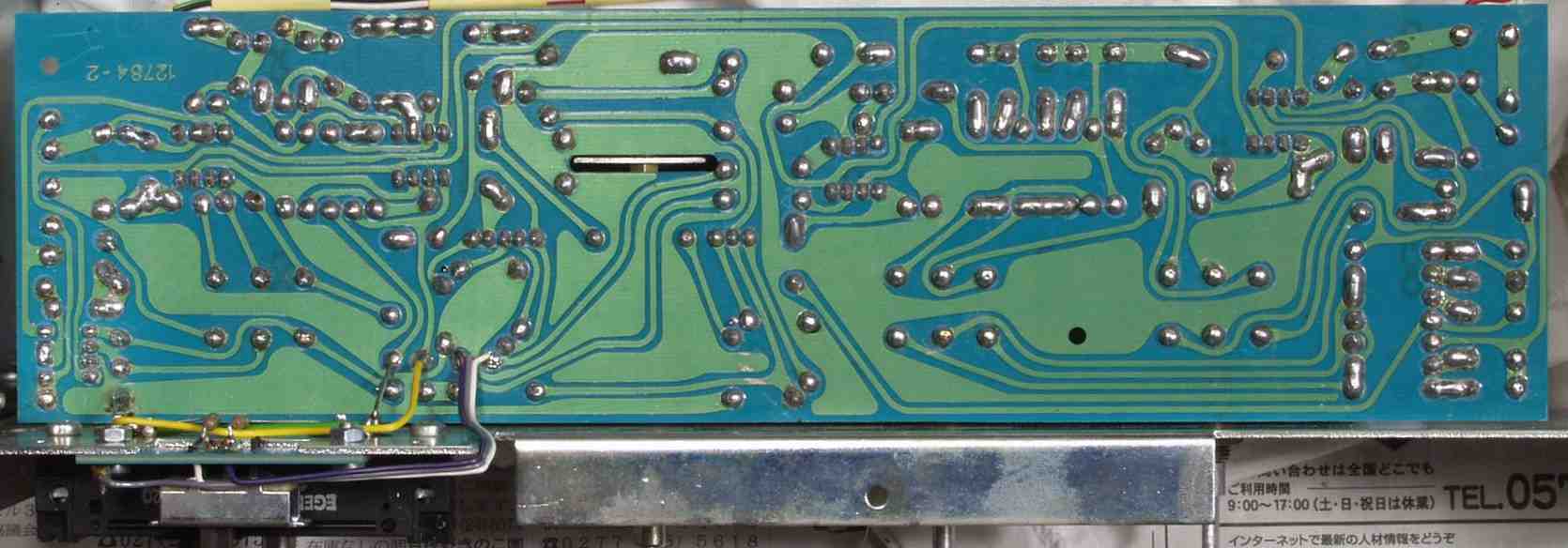

| Ｃ−９Ｂ． 修理前 操作・表示基板裏 |
 |

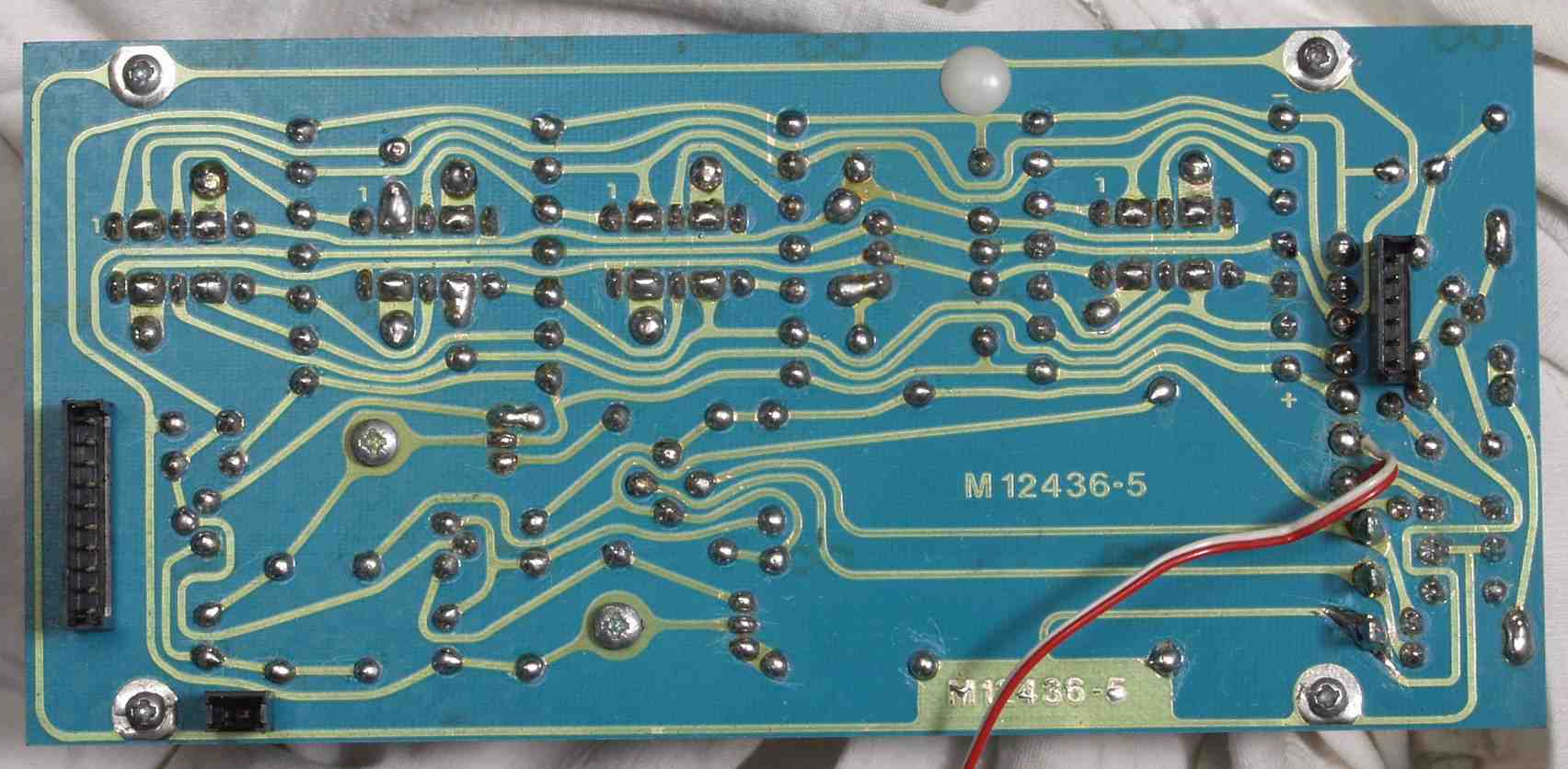

| Ｃ−９Ｃ． 修理（半田補正）後 操作・表示基板裏 |
 |

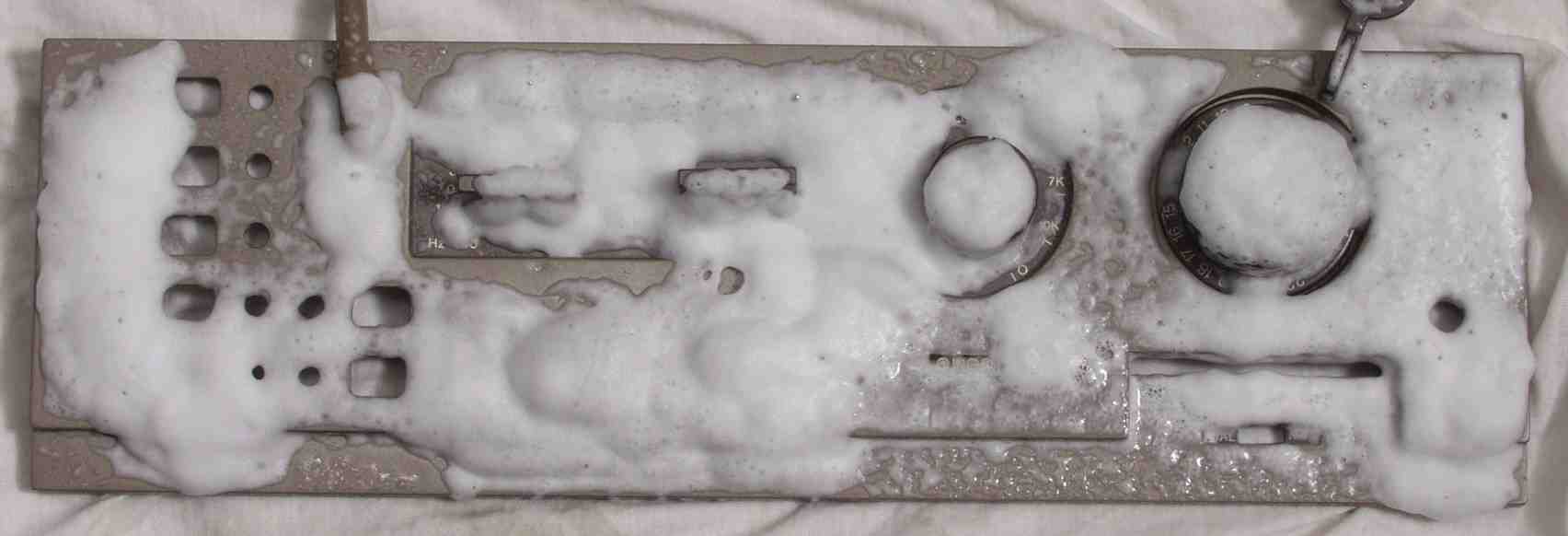

| Ｃ−Ａ−１． パネル清掃 |
 |

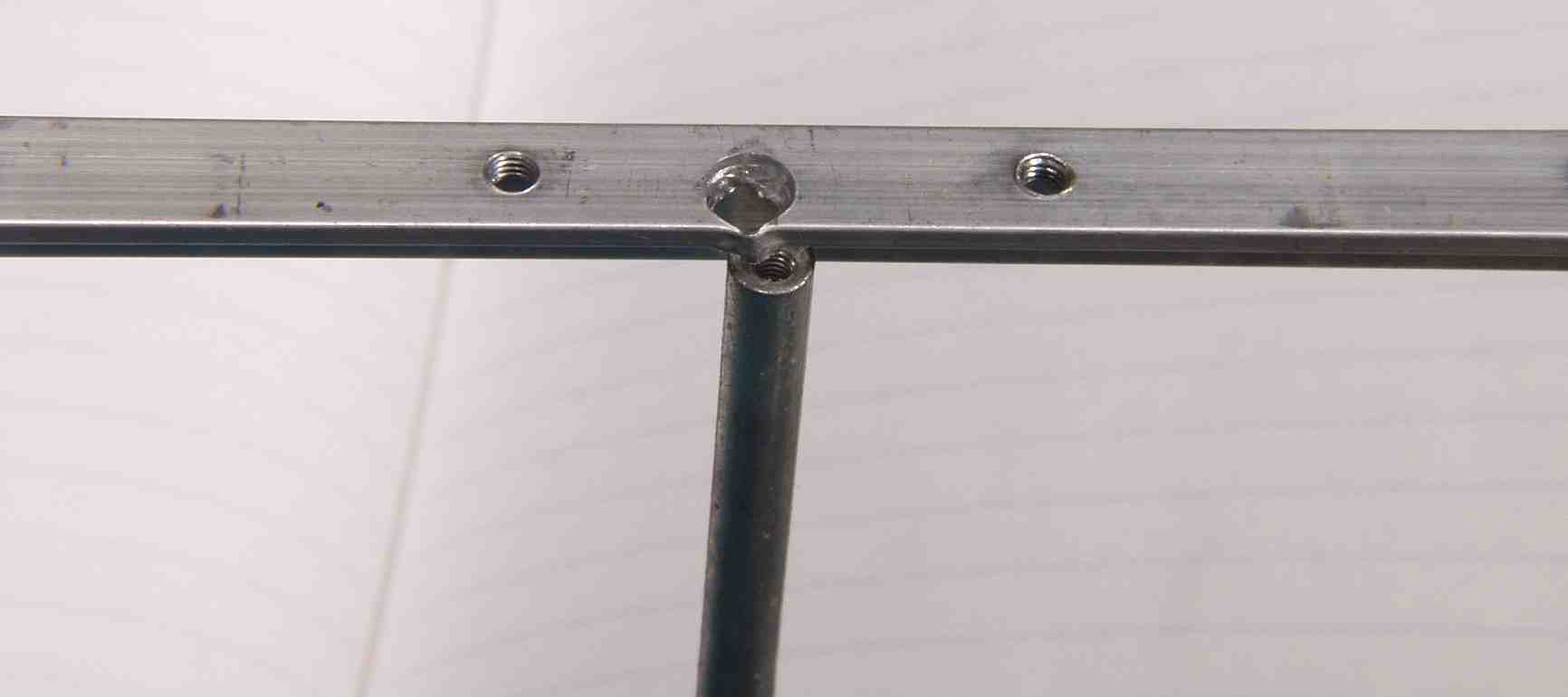

| Ｃ−Ａ−２． 修理中 マイスターの弟子が製作したのか、ザグリが深すぎた皿エジ穴 |
 |

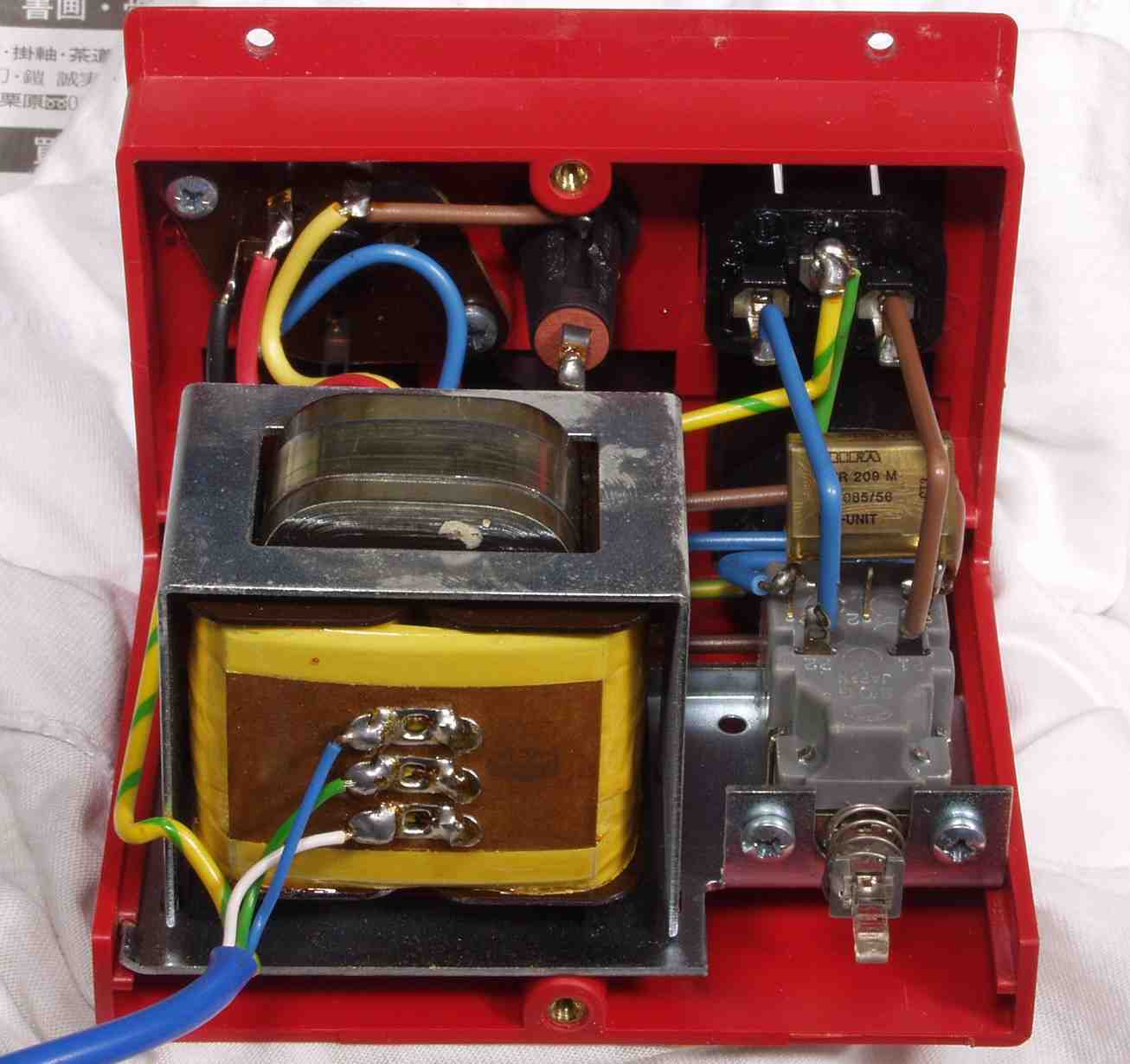

| Ｃ−Ａ−３． 修理中 念のためトランス点検・半田補正 |
 |

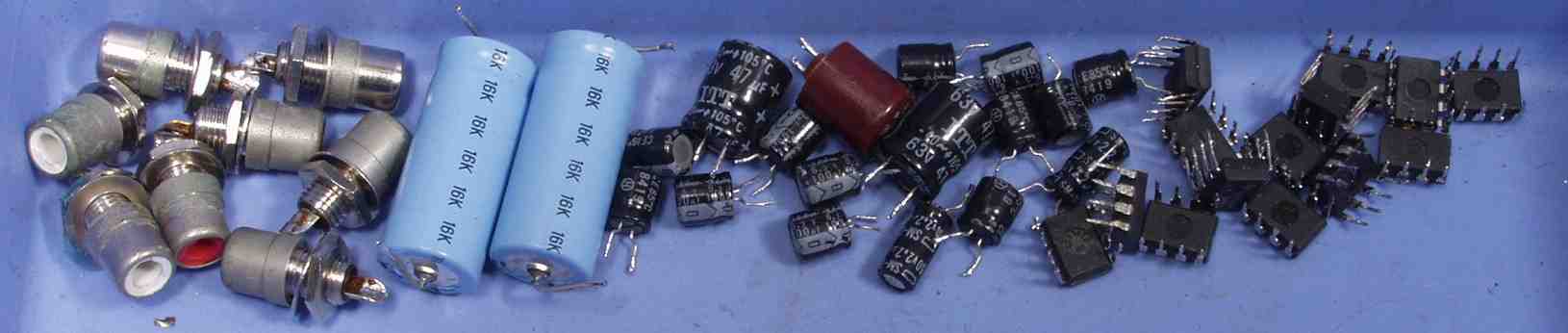

| Ｃ−Ｂ−１． 交換部品 |
 |
| Ｃ−Ｂ−２． 交換部品 ＩＣの拡大写真 |
 |
| Ｃ−ＣＡ． 修理前 上から見る |
|

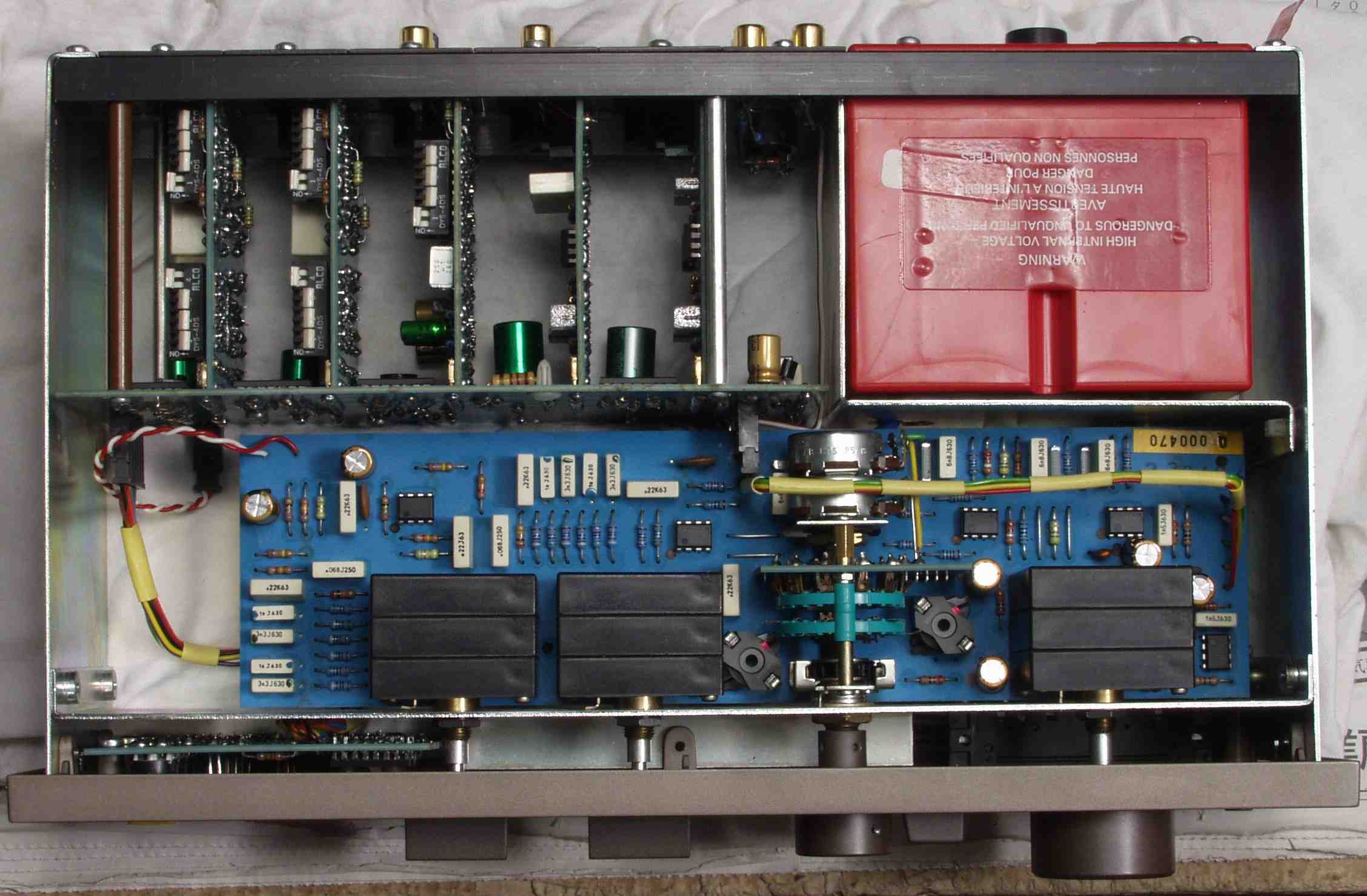

| Ｃ−ＣＢ． 修理後 上から見る |
 |
| Ｃ−ＣＣ． 修理前 下から見る |
|

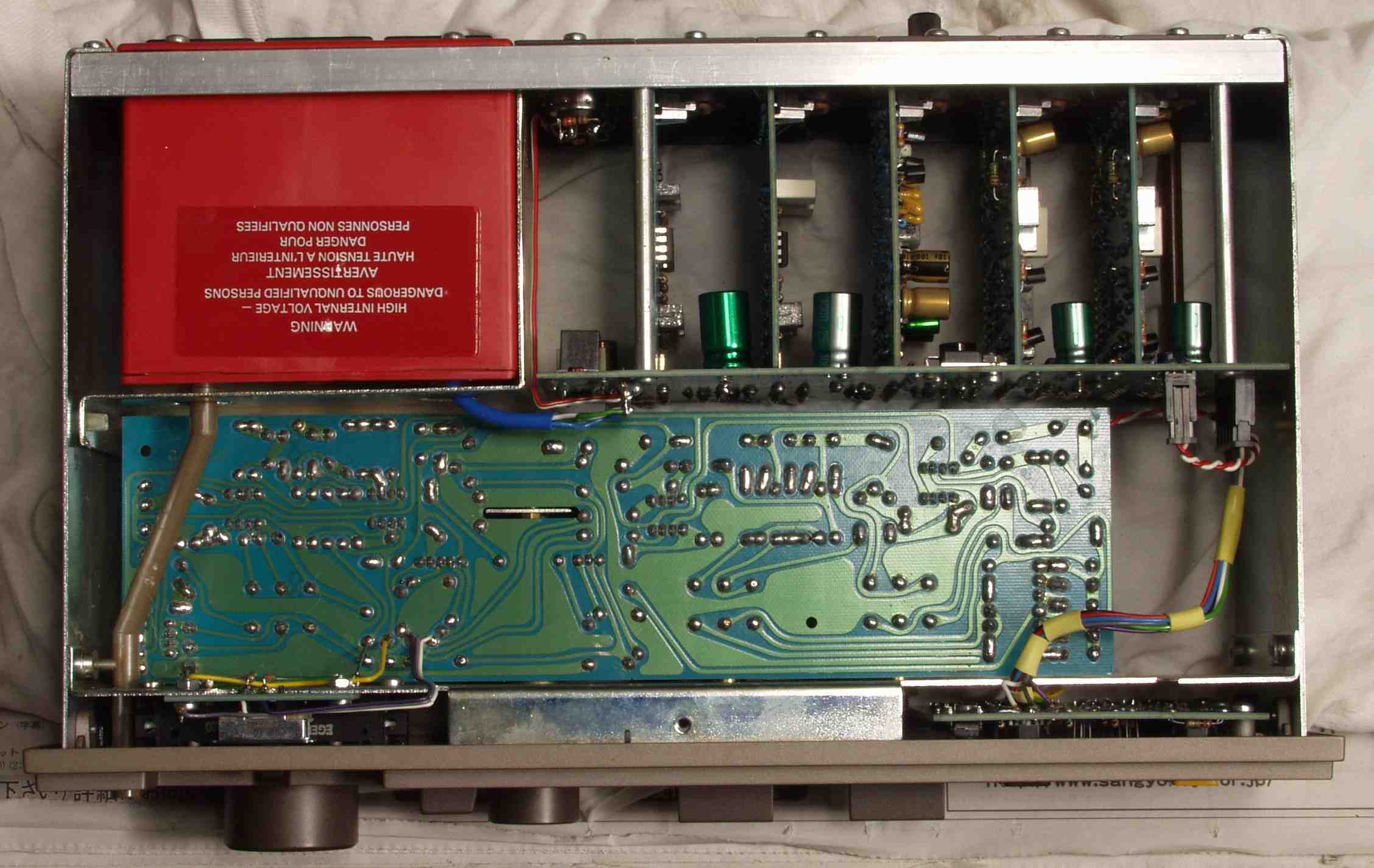

| Ｃ−ＣＤ． 修理後 下から見る |
 |

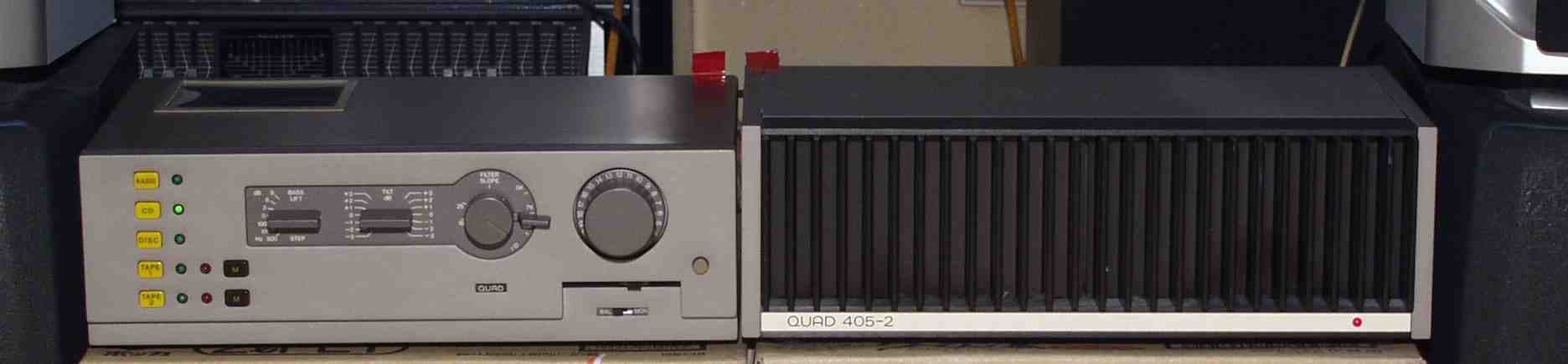

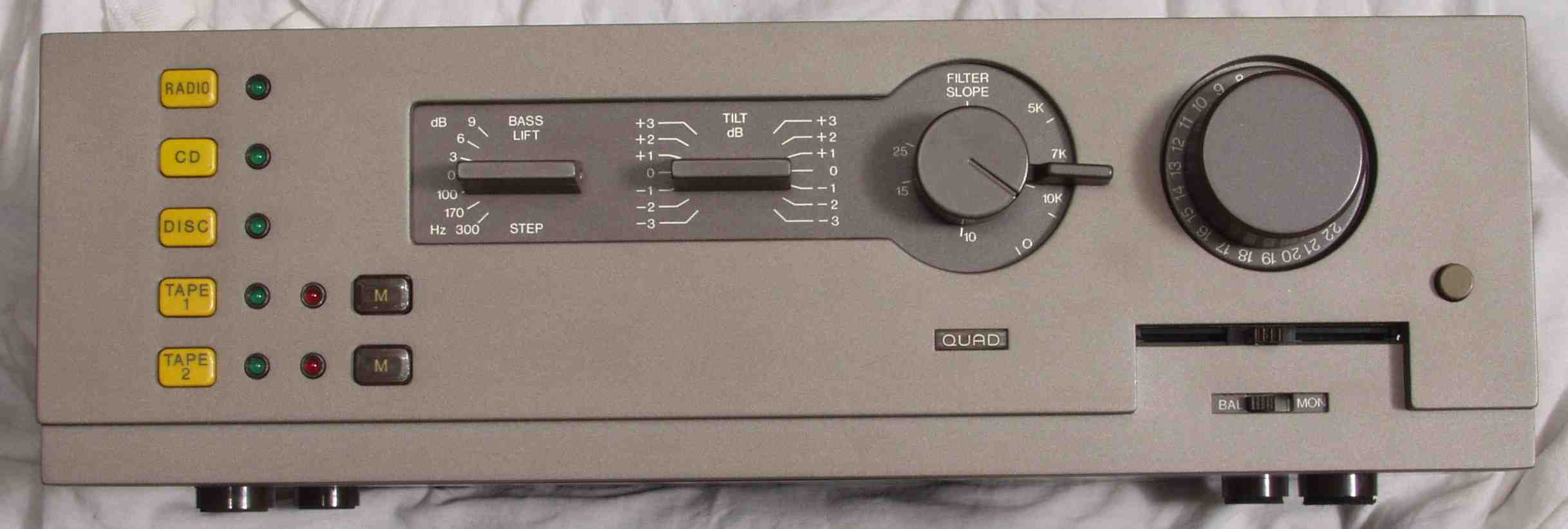

| Ｃ−Ｄ１． 完成 前から見る |
 |

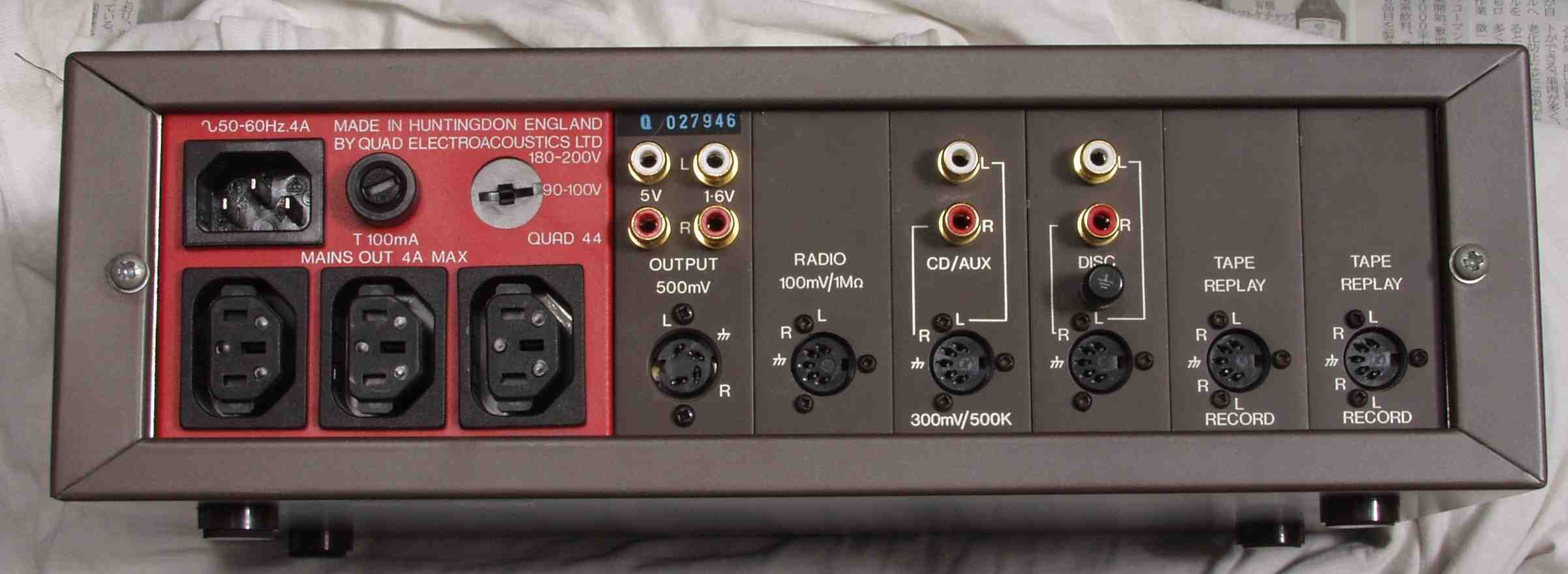

| Ｃ−Ｄ１． 完成 後から見る |
 |

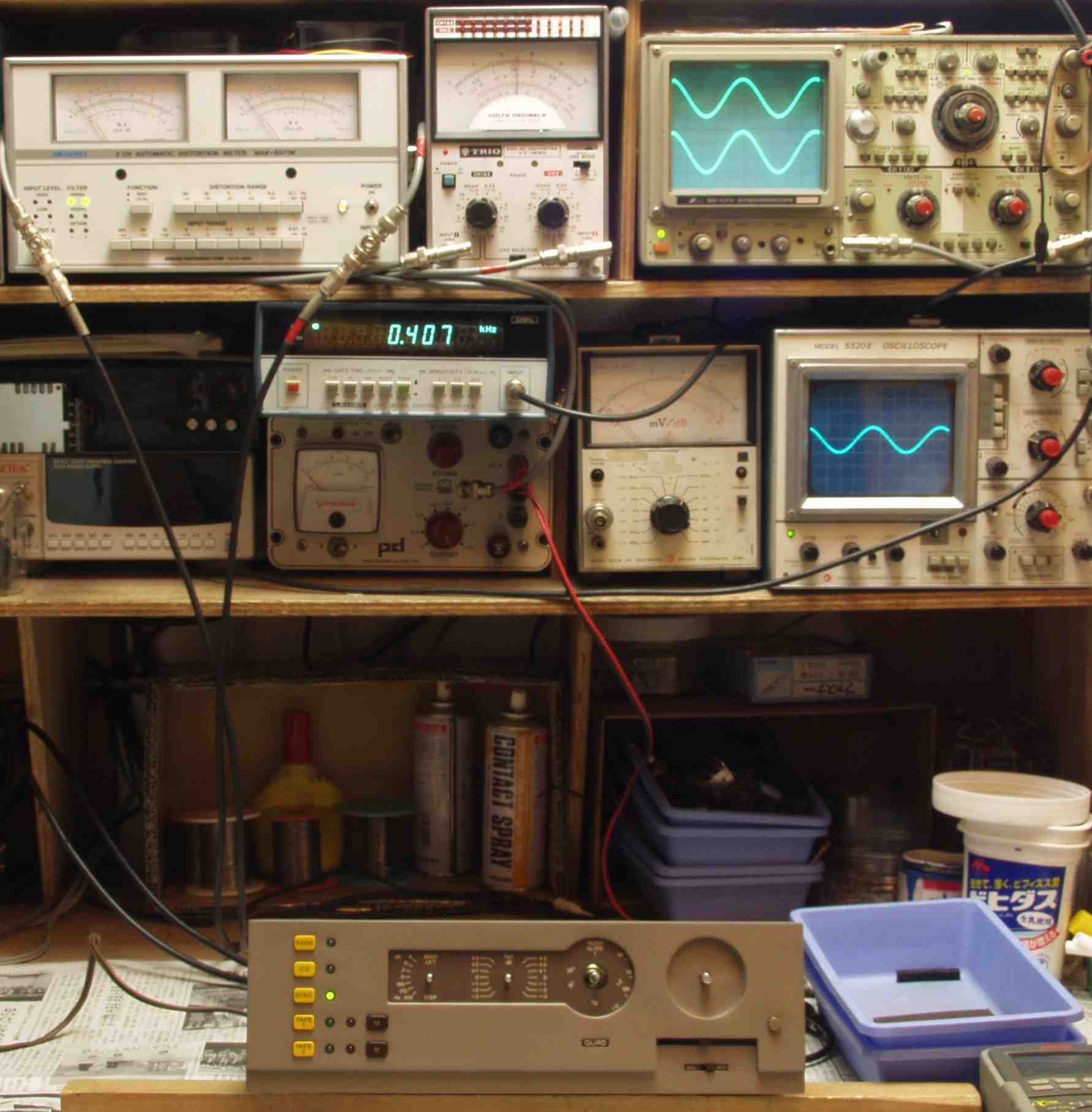

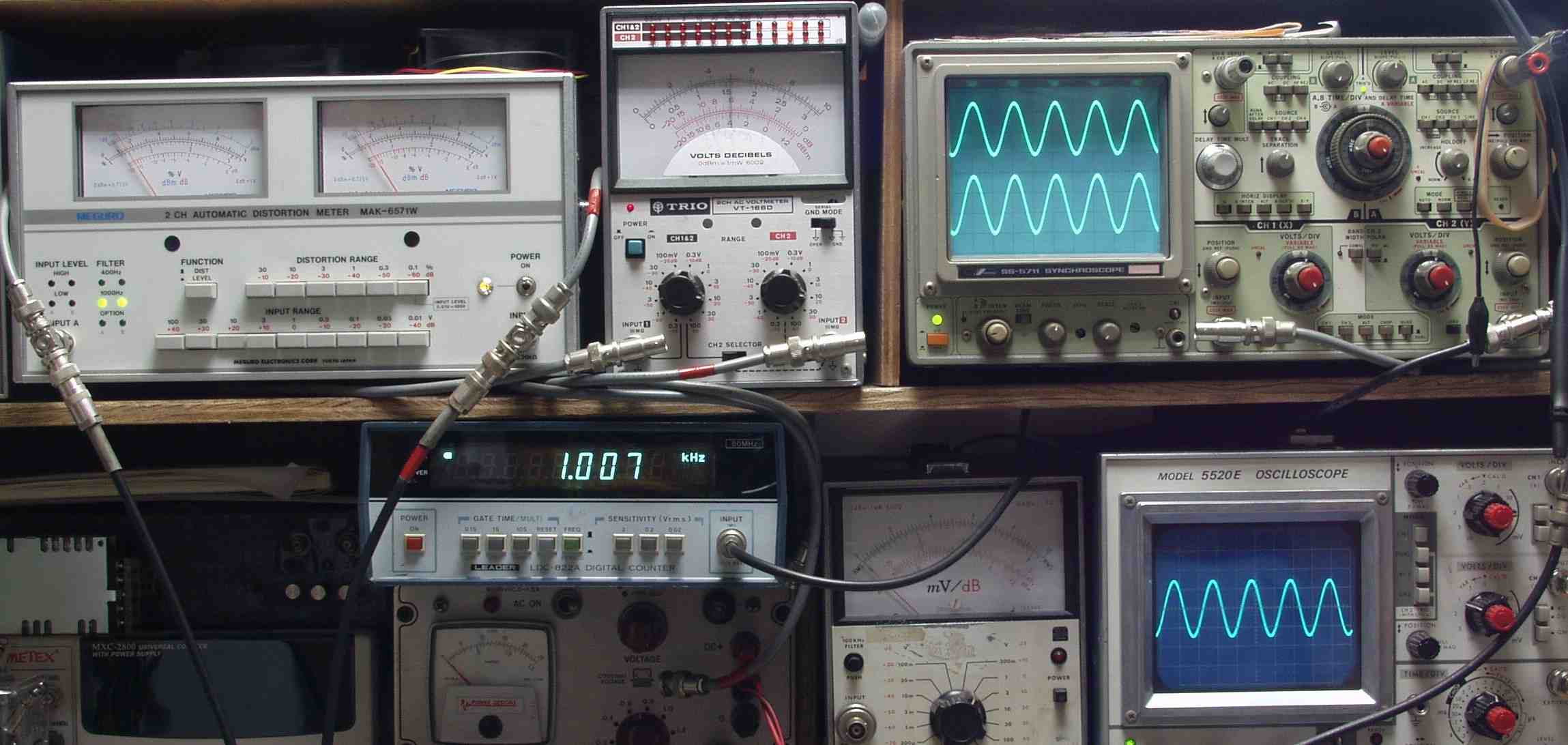

| Ｅ． 調整・測定 Ｅ−１． 出力、歪み調整・測定 電源電圧は１１０Ｖにて測定 |
 |

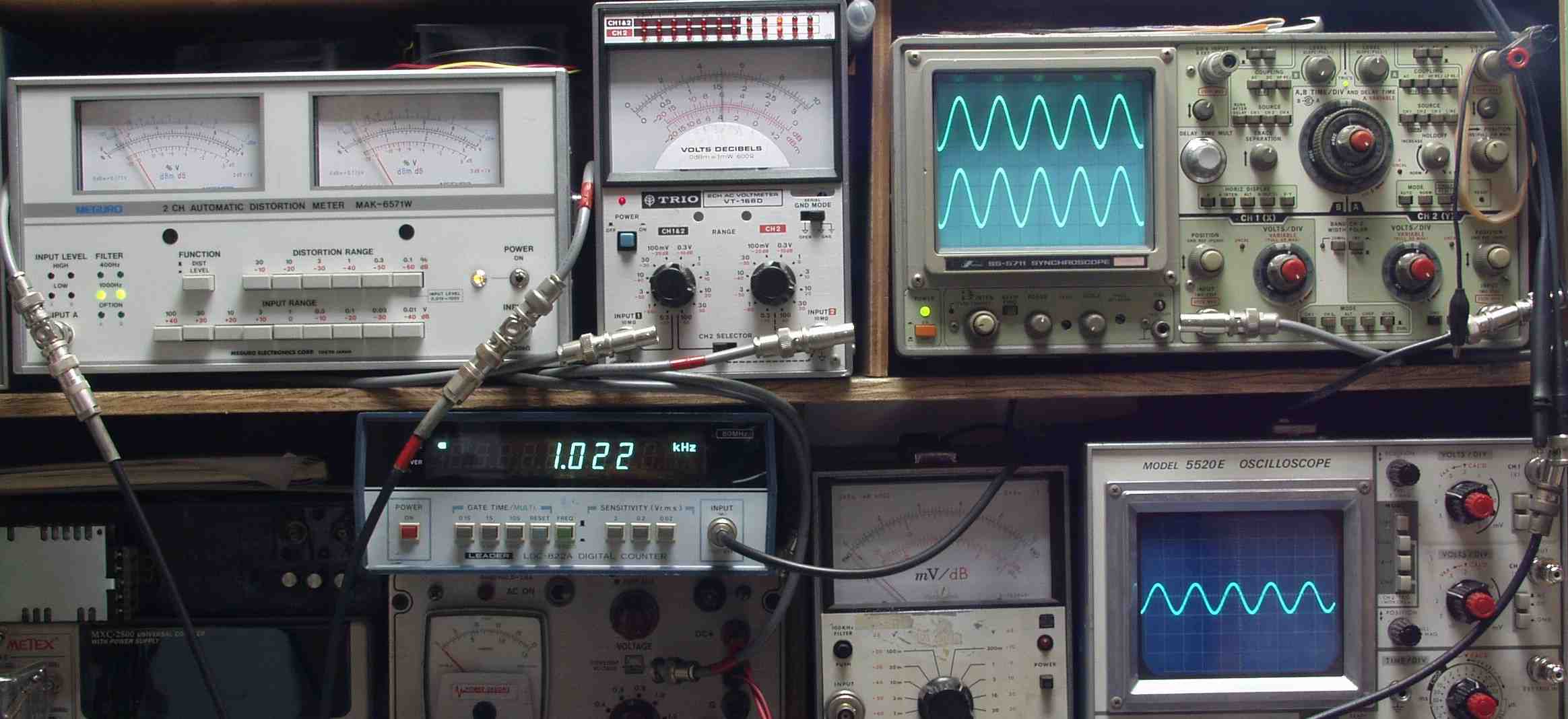

| Ｅ−２Ａ． ＲＣＡ５Ｖ出力端子 ５Ｖ 歪み率＝０．０２％ １０００ＨＺ ＡＵＸ／ＣＤ入力 |
 |

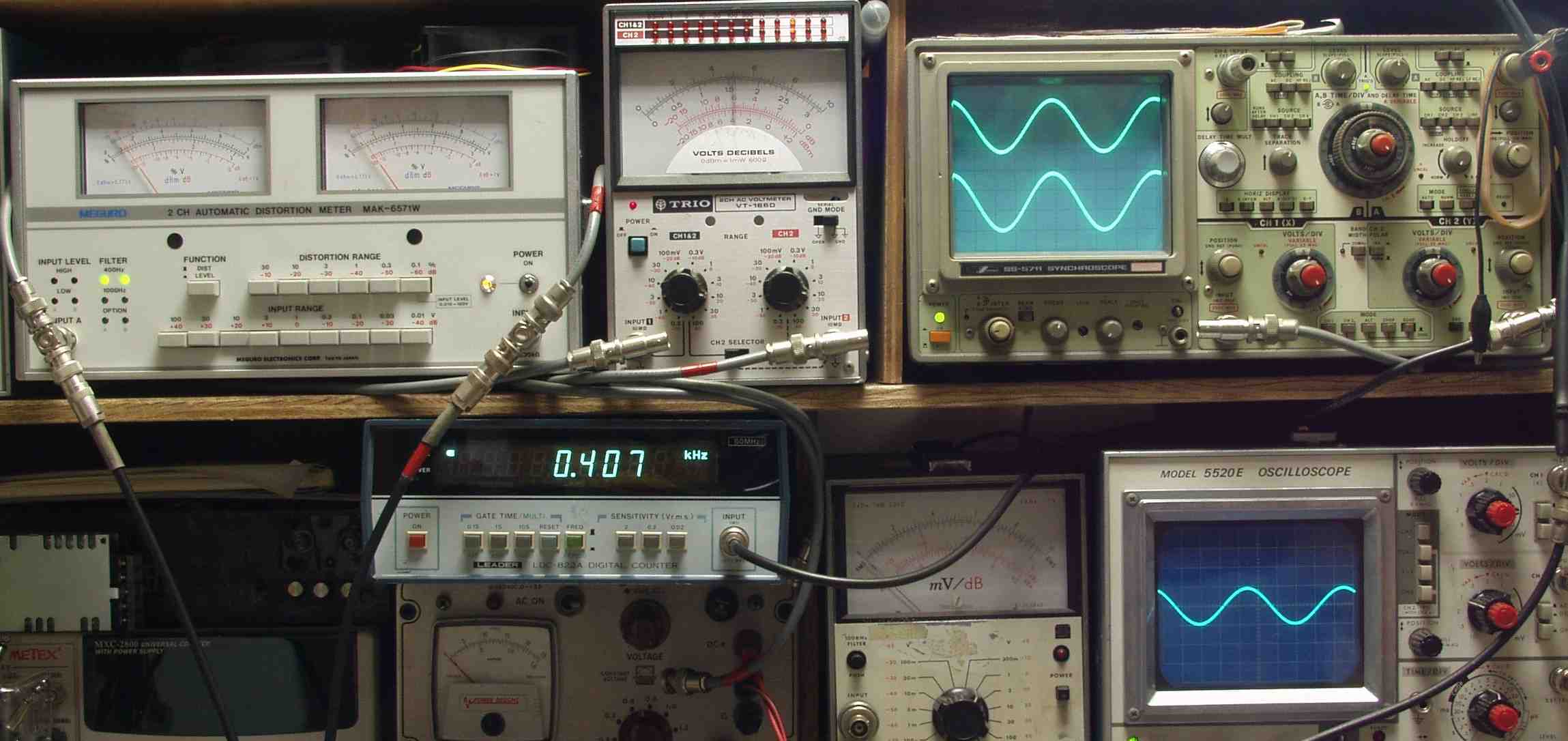

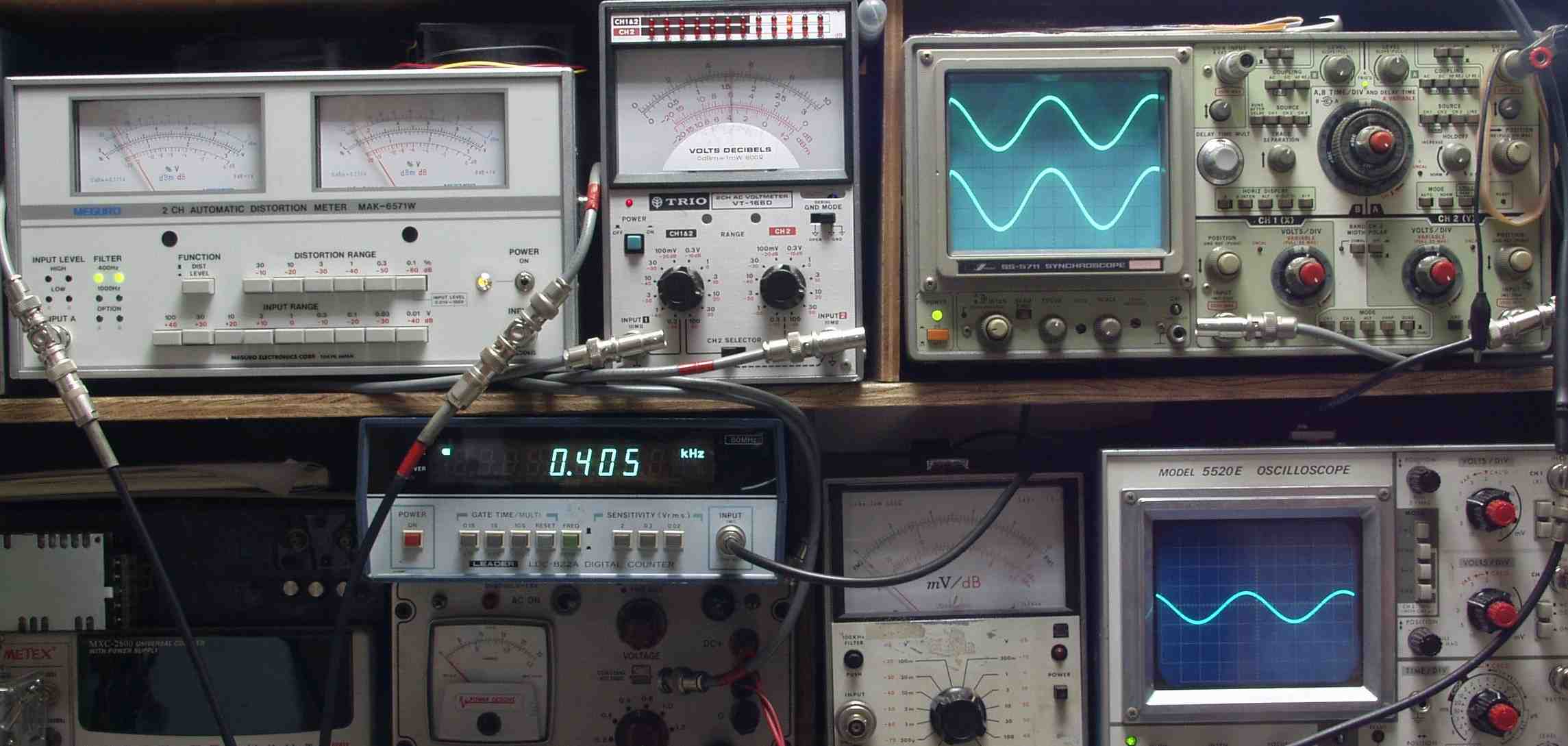

| Ｅ−２Ｂ． ＲＣＡ５Ｖ出力端子 ５Ｖ 歪み率＝０．０２％ ４００ＨＺ ＡＵＸ／ＣＤ入力 |
 |
| Ｅ−２Ｃ． ＲＣＡ５Ｖ出力端子 ５Ｖ 歪み率＝０．０２％ １０００ＨＺ ＤＩＳＫ／ＭＭ入力 |
 |
| Ｅ−２Ｄ． ＲＣＡ５Ｖ出力端子 ５Ｖ 歪み率＝０．０２％ ４００ＨＺ ＤＩＳＫ／ＭＭ入力 |
 |
| １６． ２４時間エージング |
 |
